Светодиодная лента ремонт своими руками

Подробно: светодиодная лента ремонт своими руками от настоящего мастера для сайта olenord.com.

Светодиодные ленты широко используются в декоративной подсветке и функциональном освещении, но периодически они выходят из строя полностью или частично, в связи с этим возникает необходимость их ремонта или замены. Часто можно обойтись лишь заменой небольшого её участка, что сократит расходы на ремонт. В статье мы рассмотрим типовые проблемы с Led-лентой.

Прежде чем приступить к рассмотрению отмечу, что основной акцент будет сделан на распространённых лентах с питанием 12В, ленты на 24В аналогичны по конструкции, а в конце будут рассмотрены особенности ремонта сетевых (220В) лент.

Конструкция

Прежде чем рассмотреть неисправности нужно разобраться из чего состоит светодиодная лента и почему она гибкая. Led-ленту можно разбить на две части:

Светодиоды и токоограничительные резисторы.

С одной из сторон гибкая печатная плата покрыта клейким составом.

На второй стороне нанесен металлизированный слой – токопроводящие дорожки. Они выполнены в виде тонких медных полос. SMD-светодиоды и токоограничительные резисторы припаяны на токопроводящие дорожки.

Лицевая сторона может быть окрашена белым цветом, тогда дорожки не видны, их можно рассмотреть при близком изучении структуры ленты.

Если вести речь о белых светодиодах, то для их свечения необходимо напряжение около 3В, а лента питается от 12, как это сделано? Лента состоит из сегментов по три последовательно соединённых светодиода и 1 или больше резисторов.

Для работы трёх последовательно соединённых светодиодов нужно 8.5-9.5В, резисторы подбираются таким образом, чтобы обеспечить номинальный ток светодиодов и сжечь лишние пару вольт. Каждый такой сегмент работает от напряжения 12В.

Нет видео.

Видео (кликните для воспроизведения).

В ленте такие сегменты по три светодиода подключены параллельно.

Поэтому её можно резать в специально отмеченных местах на любую длину. Место разреза – это место соединения двух сегментов.

К бытовой электросети напряжением 220В переменного тока такая лента подключается с помощью блока питания, обычно импульсного с выходным напряжением 12В постоянки.

Теперь, когда вы знаете о том, из чего состоит светодиодная лента, перейдем к поиску неисправностей.

Неисправность #1 – не горит вся лента

Если при включении питания выяснилось, что лента вообще не светится, то нужно в первую очередь убедиться: включён ли блок питания в розетку? Затем проверить есть ли в розетке напряжение, лучше это делать контрольной лампой или мультиметром.

Если проверять индикаторной отверткой, то максимум, что получится выяснить – это наличие фазы, а ноля может не быть. Ещё один вариант – проверка двухпроводным индикатором напряжения.

Если розетка исправна, проверяем, цел ли провод, по которому на блок питания подают 220В. Для этого измерьте напряжения или проверьте его наличие контрольной лампой на клеммах блока питания, к которым он подсоединен, обычно эти клеммы обозначены буквами L (line) и N (neutral), или знаком “

Если напряжение есть, значит, проверяем напряжение 12V на выходе блока питания, опять-таки мультиметром или контрольной лампой на 12В, например, от габаритных огней автомобиля, как вариант – отрезком заведомо исправной светодиодной ленты.

Если напряжения нет, то нужно заменить или отремонтировать блок питания для светодиодной ленты, процедура его диагностики и ремонта была описана в статье ранее.

Если напряжение есть, нужно проверить исправность провода и есть ли напряжение на ленте. Если напряжения нет на контактах, где провод подключается к ленте, то, вероятно поврежден провод, нужно либо заменить его, либо найти повреждение и восстановить его целостность.

Если же напряжение приходит на ленту, нужно проверить качество контакта между проводом и контактной площадки ленты. Провод может быть припаян, тогда проверьте качество пайки, лучше ещё раз пропаять, так как при видимой целостности пайки, контакта может не быть.

А может быть использован клеммник для подключения светодиодной ленты, тогда нужно проверить, есть ли контакт между подпружиненной пластиной и контактной площадкой, возможно, она окислилась, тогда её нужно зачистить от окисла и конструкция должна заработать.

Если это не помогло проблема в ленте, вернее в гибкой печатной плате. Так как не светится лента полностью, то логичным будет вывод, что перегорела дорожка в первом сегменте. Чтобы это проверить, можно подать питание на выводы второго или третьего сегментов ленты и так далее пока она не за светится. Для этого можно выбрать один из вариантов:

1. Подать питание перемкнув металлическим пинцетом плюсовые контактные площадки от тех, к которым подключен провод питания на те которые находятся на стыке сегментов первого и последующих. Скорее всего, сгорела одна дорожка – плюсовая или минусовая, вряд ли могли сгореть обе одновременно.

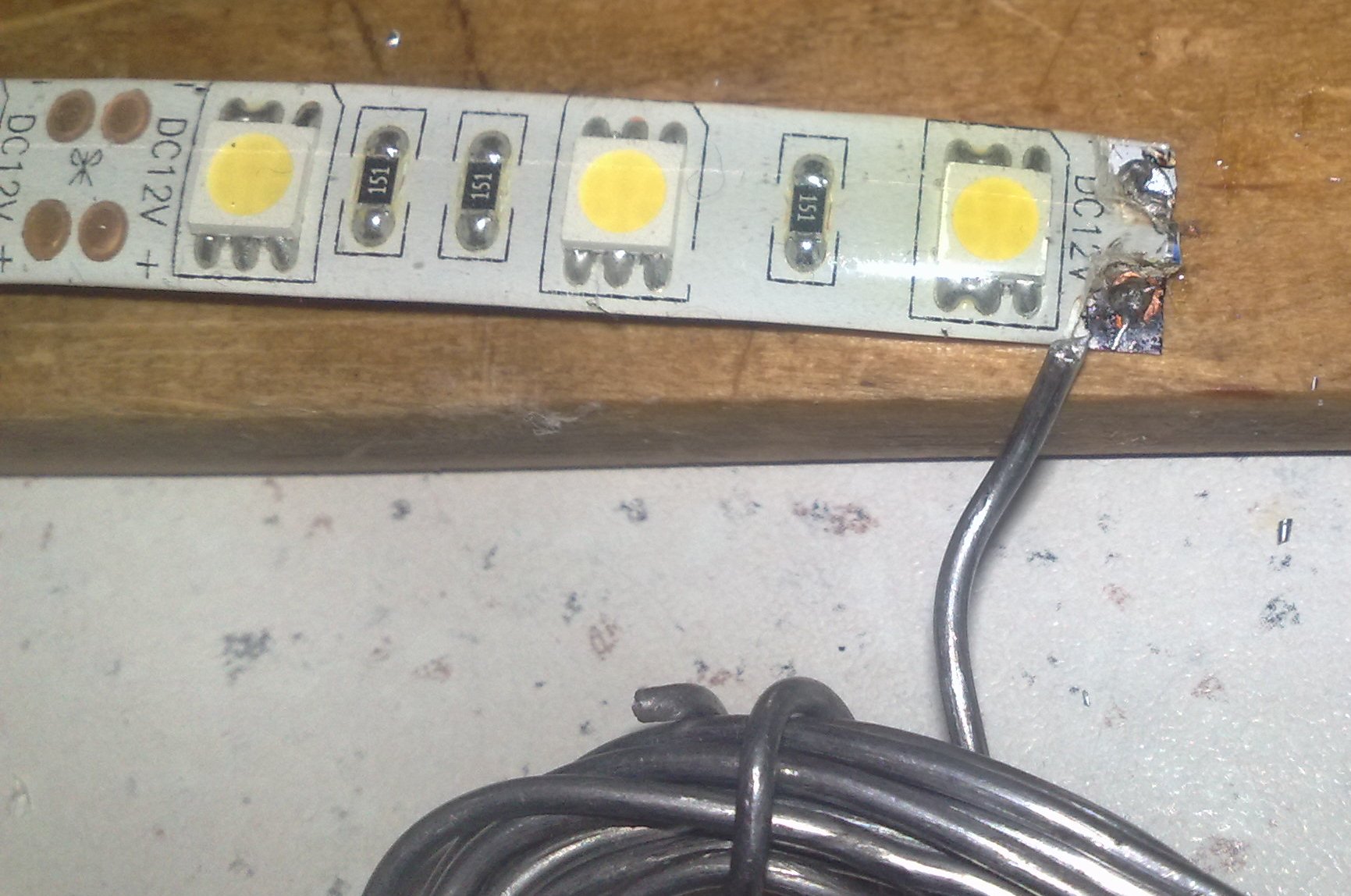

2. Припаять перемычку или сами провода питания к последующим сегментам.

3. Подать питание от 12В аккумулятора, подойдут от источника бесперебойного питания или авто-мото техники.

Если на ленте есть силикиновое защитное покрытие, чтобы подать питание к контактным площадкам – покрытие нужно срезать или проткнуть иглой.

Локализировав выгоревшую область её нужно заменить, состыковав новый отрезок ленты с оставшимся.

Дорожки могли не сгореть, а порваться. У светодиодной ленты, как и у кабельной продукции, есть такой параметр, как минимальный радиус сгиба, обусловленный классом гибкости. Обычно около 5см. Это особенно важно, если лента смонтирована так, что обвивает тонкую трубу.

Неисправность #1.2 – лента горит до середины

Это частный случай описанной выше ситуации. Причина аналогична – в одном из сегментов перегорела дорожка. Способы диагностики и ремонта светодиодной ленты такие же – подавать питание на участки ленты расположенные после того места которое вышло из строя.

Неисправность #2 – мерцает вся лента или её часть

Причиной мерцания всей ленты может быть:

1. Проблемы с блоком питания. Нужно убедиться в его исправности либо подключив ленту к заведомо исправному источнику напряжения, либо к аккумулятору. Либо можно наоборот подключить заведомо исправную ленту или лампочку к блоку питания.

2. Если блок питания оказался в норме, то нужно убедиться в качестве контакта между его клеммами и проводами 12В питания LED-подсветки. После чего проверить соединение питающих проводов и самой ленты.

3. Если и это оказалось в норме, тогда проверьте исправность ленты, подав питание на другие контактные площадки, как было описано выше. Если удалось найти проблемный участок его нужно заменить.

4. Возможно, просто вышел срок службы светодиодов из-за их старения, перегрева или неправильного питания. Тогда всю ленту нужно заменить.

Неисправность #3 – не горит или мерцает один или несколько кусков светодиодной ленты

Отдельные сегменты могут плохо светить, мерцать или вовсе потухнуть. Это может произойти из-за того что резистор или один из светодиодов в соединенной последовательно цепи сгорел или поврежден. По той же причине может наблюдаться и повышенная яркость отдельного участка. Возможно элементы в норме, а проблемы, опять же, с гибкими печатными дорожками платы.

Такой участок лучше всего незамедлительно вырезать и заменить исправным.

220В лента – три основных отличия

С лентой, предназначенной для питания от сети все аналогично за исключением нескольких факторов:

1. Кратность отреза ленты отличается – 50, 100 см.

2. Так как вся Led-техника работает от постоянного тока, то для питания сетевой ленты используется двухполупериодный выпрямитель сетевого напряжения – диодный мост, обычно установленный около вилки в небольшой коробочке. Он тоже может выйти из строя – для замены подойдёт любой, рассчитанный на напряжение более 400 В.

3. Выпрямленное напряжение достигает 310 Вольт, не лезьте голыми руками к ленте, включённой в сеть.

Заключение – три главным проблемы: качество, монтаж и блоки питания

Ленты или их фрагменты сгорают часто, не дорабатывая заявленный ресурс. Хотя и светодиоды могут светить по 30000 тысяч часов, но это число значительно снижается при несоблюдении правил работы с ними. Подведем итоги:

1. В дешёвых лентах – дешёвые светодиоды, они хуже светят, сильнее греются и быстрее гаснут. Кстати светодиоды катастрофически боятся превышения максимально допустимой рабочей температуры, лучше чтобы она не выходила за пределы 50-60 градусов.

2. Неправильный монтаж приводит к перегреву светодиодов и повреждению дорожек. Слишком плотная поклейка ленты приводит к тому, что вся конструкция сильнее греется. Нужно оставлять небольшой зазор между близлежащими полосами ленты, хотя бы в 1-3 её ширины.

Также не следует забывать о том, что нельзя допускать изгиб ленты радиусом менее 5см. Тем более избегайте переломов под прямым углом и острее. Лучше разрезать ленту, приклеить к поверхностям, а на их углу выполнить соединение либо пайкой, либо зажимом.

3. Не превышайте номинальное напряжение питания. Лучше наоборот опустить его с 12 до 11.5 – 11.7В. Это можно сделать, вращая подстроечный резистор, обычно он установлен около клемм для подключения проводов. Повышенное напряжение влечёт за собой и повышенный ток, который разогреет светодиоды, последствия, описаны выше.

Светодиодные ленты, будучи очень эффективными и практичными осветительными приборами, все прочнее стали входить в нашу жизнь. С их помощью можно создать невероятную по красоте подсветку, как дома, так и на улице. Но для того, чтобы работа светодиодной ленты была возможна, нужно подключить к ней блок питания (БП). Но именно этот компонент является слабым звеном всей схемы подключения, так как из-за того, что БП преобразует напряжение сети 220 В в 12 В он часто перегорает.

Блок питания для светодиодной ленты

Чтобы не тратиться на покупку нового устройства, его можно починить своими руками. О том, как проводится ремонт данного приспособления, вам расскажет данная статья.

Для светодиодных лент характерно небольшое напряжение (24 или 12В). В связи с этим для их работы необходим блок питания. Создавая своими руками подсветку с помощью светодиодных лент необходимо помнить о том, что нужно правильно подобрать блок питания.

Обратите внимание! Самым важным параметром выбора блока питания для светодиодных лент является их мощностью. Для расчета мощности блока питания нужно знать плотность расположение диодов на одном метре ленты, а также общую длину подсветки.

От того, насколько правильно была рассчитана мощность блока питания для конкретной светодиодной ленты, будет зависеть срок эксплуатации преобразователя.


Чтобы уменьшить риск преждевременной поломки блока питания, подходящего для светодиодной ленты, нужно выбирать его по соответствующим параметрам:

Обратите внимание! Наибольшей популярностью пользуются ленты, рассчитанные на 12 В.

Светодиодная лента на 12 В

  • способ охлаждения. Он может быть активным (блок оснащен вентилятором) и пассивным (блок имеет верху корпуса решетку). Более выгодными считаются преобразователи с активной системой охлаждения;
  • материал, из которого изготовлен корпус. Для БП корпус может быть выполнен из алюминия, металла или пластика. Более качественными считаются модели, сделанные из алюминия или металла.

Кроме этого нужно помнить о том, что дешевые китайские преобразователи проработают недолго. Их ремонт может уже понадобиться всего через пару месяцев работы. А вот продукция известных производителей прослужит все отведенный для нее срок эксплуатации.

Поскольку через блок питания к сети в 220 В подключаются светодиодные ленты на 12 В и 24 В, то они очень часто перегорают по причине быстрого износа. Ведь через преобразователь проходит большое напряжение, и некачественные радиодетали от высокой нагрузки часто перегорают.

Светодиодная подсветка в доме

Кроме этого привести к преждевременной поломке БП для светодиодных лент может неправильная эксплуатация осветительной продукции.

Обратите внимание! В 70 % случаях причиной поломки и необходимости делать ремонт преобразователя является вина людей, которые нарушают условия эксплуатации, как ленты, так и блока питания.

К поломке преобразователя данного типа могут привести следующие моменты:

  • попадание на корпус устройства влаги;
  • накопление внутри блока питания пыли и грязи;
  • неправильный расчет общей мощности ленты;
  • неправильный подбор БП по мощности. Например, не был взят запас в 20-30 % от общей мощности подсветки.

Кроме этого привести к поломке БП могут некачественные компоненты электросхемы. Такая ситуация часто характерна для преобразователей китайского производства, которые активно сегодня продаются на любом радиорынке.
От того, какой была причина поломки, зависит ремонт, проводимый своими руками. Поэтому, прежде чем приступать к нему, необходимо провести визуальный осмотр перегоревшего блока питания.

Чтобы обнаружить причину того, почему блок питания для светодиодных лент не работает, нужно вскрыть его корпус. Вскрыв преобразователь можно визуально оценить его работоспособность. О том, что он явно перегорел, будут свидетельствовать следующие моменты:

  • горелый запах, который при вскрытии корпуса усилиться;
  • наличие обгоревших и почерневших деталей;

Перегоревшая деталь в блоке питания

  • некоторые детали могут вздуваться. Очень часто вздуваются конденсаторы;
  • между элементами электросхемы произошел обрыв контактов и дорожек.

Обратите внимание! Если после вскрытия корпуса обнаружена дыра в перегоревшей плате, а некоторые детали вообще разорваны, то ремонт своими руками такого преобразователя будет нерентабельным. Проще купить новый блок питания и подключить его к подсветке.

В тоже время, если была обнаружена всего пара перегоревших деталей, то самостоятельный ремонт позволит вам сэкономить достаточно денег. Ведь отдельные детали стоят гораздо дешевле, чем полноценное устройство.

Когда была обнаружен причина поломки, то можно начинать ремонт. Чтобы обойтись для этого своими руками, нужна схема работы преобразователя. В БП, предназначенных для подключения светодиодных лент, часто используется типовая схема.

В таких устройствах наиболее часто приходят в негодность следующие компоненты:

  • TL494 или микросхема ШИМ контроллера. Его аналогами являются М1114ЕУ, IR3M02, МВ3759, KA7500 и т.д.;
  • транзисторы ключевого плана Т10 и Т11;
  • конденсаторы С22 и С23, а также С30-С33;
  • сдвоенный диод D33.

Все остальные элементы данной схемы сгорают очень редко. Но при поиске неисправностей их также нужно проверять. Ведь если включить блок питания с хотя бы одной неисправной деталью, то он снова перегорит. При этом выгореть могут и ранее дееспособные компоненты электросхемы.

Чтобы выявить неполадки в БП, которые визуально не определяются, необходимо проделать следующие манипуляции:

  • вскрываем блок;
  • осматриваем предохраниться и подаем напряжение на конденсаторы С22 и С23. В норме оно будет в районе 310 В. Такое напряжение свидетельствует об исправности выпрямителя и сетевого фильтра;

  • далее при номинальной нагрузке проверяем конденсаторы. Их напряжение должно быть примерно по 150 вольт;
  • после этого проверяем микросхему TL494 (аналог KA7500).

Чтобы проверить TL494 своими руками делаем следующее:

  • отключаем напряжение в 220 В;
  • на БП подаем напряжение в 12-15 В на вывод 12 (+) и 12 В — на вывод 7 (–). Далее все напряжения будут приводиться относительно вывода 7;

Обратите внимание! Для проверки напряжения следует использовать вольтметр.

  • после этого проверяем напряжение на выходе 14. В норме оно должно показывать около +5В(-5%) и быть стабильным при изменении значения напряжения от +9В до +15В на выводе 12. Если это условие не выполняется, то значит сгорел внутренний стабилизатор и микросхема подлежит замене;
  • с помощью осциллографа проверяется пилообразное напряжение, которое должно быть на выводе 5. Если оно имеется в искаженном виде или вообще отсутствует, то значит повреждены времязадающие элементы C35 и R39 или встроенный генератор. Опять-таки такую микросхему нужно заменить;
  • далее проверяем наличие на выводах 8 и 11 прямоугольных импульсов. Они появиться только в ситуации, включения или выключения БП. Если они присутствуют, то микросхема считается исправной;
  • чтобы увидеть увеличение ширины импульсов на выводе 8 и 11, необходимо соединить вывод 7 с проводником 4-ого вывода. Если вывод 4 соединить с 14-м, то импульсы должны исчезнуть. Если этого не произошло, то микросхему нужно менять;
  • если понизить до 5В напряжение внешнего источника, то импульсы должны исчезнуть. При поднятии напряжения +9В…+15В – они должны появиться. Если это не случилось, тогда можно считать реле напряжения неисправным. Это опять приводит к замене микросхемы.

Таким образом можно своими руками проверить работоспособность данной микросхемы.

Если при включении блока питания, предназначено для светодиодных лент, он начинает «стрекотать», то это явные проблемы в ШИМ-модулятором. В такой ситуации он вообще не запускается.
Если при проверке был выявлен перегоревший предохранитель, то не спешите его заменять. Вместо него можно подключить простую лампочку накаливания примерно на 60-100 Ватт. После этого на блок следует подать напряжение в 220 В. Таким образом можно проверить исправность сетевого фильтра и выпрямления. Если лампочка вспыхивает и сразу же гаснет, то они исправны. При этом ключевые транзисторы не пробиты.

После того, как были выявлены пробитые элементы, ремонт, проводимый своими руками, можно считать практически завершенным. Осталось только выпаять все неисправные элементы и припаять на их место новые и работоспособные детали.

Готовый к проверке блок питания

После этого закрываем корпус преобразователя и проверяем его на работоспособность. После того, как вы убедились в его исправности, можно к нему подключать светодиодную подсветку.

Для того чтобы отремонтировать БП для светодиодных лент, нужно вскрыть его корпус и проверить на исправность все элементы электросхемы. Замена нескольких деталей обойдется в разы дешевле, чем покупка нового преобразователя. Главное – правильно выявить все неисправности устройства и одновременно их устранить.

При многообразии осветительных приборов на прилавках страны, светодиоды остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. Лампы перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить осветительный прибор, в каких случаях изделие ремонтируется и как это сделать.

Светодиодные осветительные приборы прочно вошли в нашу жизнь

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Схема драйвера светодиодной лампы 220 В состоит из:

  • диодного моста;
  • сопротивлений;
  • резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Проверка светодиодной лампочки в разобранном состоянии. Не стоит так делать – это опасно

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Светодиод можно прозвонить мультиметром не выпаивая из печатной платы

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Китайский драйвер – эти ребята любят минимализм

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и монтируем элементы на места. Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Ремонт светодиодной трубки в форме люминесцентной лампы ничем не отличается от работы с простой

При монтаже освещения в помещениях с повышенной влажностью (ванная комната или кухня) используются стабилизирующие блоки питания, которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов выглядит так

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Расшифровка степеней защиты IP для электроприборов

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья по теме:

Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.

Если причиной мерцания светодиодной лампы является выход из строя конденсатора (его нужно заменить), то периодическое моргание при выключенном свете решается проще. Причина такому «поведению» светильника – подсветка-индикатор на клавише выключателя.

Находящийся в схеме драйвера конденсатор накапливает напряжение, а при достижении предела выдает разряд. Подсветка клавиши пропускает малое количество электричества, которое никак не сказывается на лампочках накаливания или «галогенках», однако этого напряжения хватает, чтобы конденсатор начал его накапливать. В определенный момент он выдает разряд на светодиоды, после чего снова переходит к накоплению. Решить эту проблему можно двумя способами:

  1. Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
  2. Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.

Такой выключатель может стать причиной мигания световых диодов в приборе

Миганию подвержены не только светодиодные лампы, но и КЛЛ. Устройство их ПРУ (пуско-регулирующего устройства) работает по похожему принципу, что позволяет конденсатору накапливать энергию.

Рассмотрим на примере простой ремонт светодиодной лампы:

Светодиодные ленты также известные под названием дюралайт позволяют воплощать в реальность самые разнообразные дизайнерские задумки в плане освещения помещений. Лента изготавливается на основе гибкой печатной платы, оснащенной светодиодами и резисторами. Чаще всего в продаже встречаются ленты шириной порядка 1 см и толщиной около 3 мм. Для розничной торговли светодиодные ленты нарезаются на куски длиной в 5 м и наматываются на компактные катушки. Монтаж светодиодных лент безо всяких проблем выполняется своими руками.

Установка светодиодных лент своими руками

Содержание пошаговой инструкции:

На обратной стороне дюралайта присутствует слой специального клеящего вещества, поэтому фиксация ленты выполняется очень легко и в кратчайшие сроки. Но торопиться с приклеиванием ленты не стоит. Помните: дюралайт можно клеить всего лишь один раз.

Установка светодиодной ленты

Подготовьте поверхность потолка либо стены (в зависимости от того, куда именно вы планируете клеить ленту) к отделке. Основа должна быть исключительно сухой и предварительно обезжиренной. Для обезжиривания используйте растворитель. После обезжиривания поверхность необходимо обработать шпаклевкой, зачистить и покрыть грунтовкой.

Светодиодные ленты плохо переносят разнообразные механические нагрузки, поэтому очень важно, чтобы основание было ровным и полностью гладким, без углублений и выступов.

В процессе наклеивания дюралайт нельзя сгибать более чем на 2 см, иначе он повредится. При необходимости нарезки ленты делайте это по заводским меткам.

Куски ленты можно соединить с помощью обыкновенного паяльника. Важно, чтобы паяльник был нагрет не более чем до 260 градусов. Максимально допустимый интервал пайки – 1 секунда.

Чаще всего светодиодные ленты используют в комплексе с натяжными потолками из поливинилхлорида , однако, при желании подобным освещением можно оборудовать и обыкновенный гипсокартонный потолок. Также такие ленты нередко крепятся на стены для реализации различных оригинальных дизайнерских задумок.

У светодиодных лент, равно как и у любых существующих электроосветител ьных приборов, есть ряд сильных качеств и определенные недостатки.

Популярные серии светодиодных лент

Среди главных преимуществ светодиодной ленты можно выделить следующие:

  • легкость монтажа. Как отмечалось, на обратной стороне типичной светодиодной ленты присутствует клейкий слой, поэтому никаких проблем с фиксацией гибкой платы не возникнет;
  • низкое энергопотреблени е. При прочих равных условиях современные ленты потребляют наименьшее количество энергии по сравнению с прочими бытовыми электроосветител ьными приборами;
  • отличный эксплуатационный ресурс. Качественные светодиоды служат на порядок дольше других существующих осветительных установок. При условии правильного монтажа и соблюдения требований эксплуатации ленты не перегорают практически никогда;
  • безопасность. В отличие от большинства других существующих осветительных приборов, светодиодные ленты можно смело комбинировать с натяжными поливинилхлоридн ыми потолками – материал не будет перегреваться и портиться;
  • богатая цветовая гамма. С помощью светодиодной ленты можно воплощать в реальность самые разнообразные дизайнерские задумки;
  • удобство и простота обработки. Ленту можно резать на части. Отдельные части ленты можно соединять с помощью паяльника и специальных приспособлений. Это позволяет организовать именно такое освещение, каким его хочет видеть владелец.

Не обошлось и без недостатков. У светодиодных лент он всего один. Для достижения светового потока такой же интенсивности на покупку светодиодных лент придется потратить больше денег по сравнению с другими распространенным и осветительными приборами.

Именно поэтому дюралайты обычно используются исключительно в качестве дополнительного и декоративного освещения, а основное освещение обустраивается с применением более традиционных и бюджетных источников.

Схема подключения RGB-контроллера

Чтобы выполнить монтаж светодиодных лент безо всяких проблем и обеспечить максимально продолжительный срок службы освещения, придерживайтесь нескольких простых рекомендаций, а именно:

Практика показывает, что ленты лучше не использовать в комплексе с глянцевыми потолками, т. к. диоды начинают отражаться в глянце, словно в зеркале и выглядит это совсем некрасиво. Помимо этого, с такой подсветкой на поверхности потолка будут видны даже самые незначительные загрязнения.

Популярные виды светодиодных лент

Для самостоятельной установки светодиодных лент не нужны никакие сложные инструменты и специальные приспособления. Все необходимое, как правило, идет в заводской комплектации. Вам останется подготовить разве что паяльник, но и без него можно успешно обойтись.

Котроллер с пультом дистанционного управления

Это приспособление предназначено для регулировки цвета и интенсивности свечения диодов. Контроллер позволяет плавно переключать цвета и настраивать яркость. Подберите контроллер с пультом дистанционного управления. Это сделает настройку освещения максимально удобной.

Монтаж ленты требует наличия блока питания. В такой системе блок берет на себя функции понижающего трансформатора. Конкретная мощность блока подбирается индивидуально в соответствии с общим размером светодиодной ленты.

Трансформатор для светодиодных лент

Хотите обойтись без паяльника? Тогда купите специальные коннекторы для сопряжения отдельных элементов лент в единую систему. Коннектор может иметь круглый либо плоский разъем. Подберите подходящий разъем в соответствии с типом вашей светодиодной ленты.

Схема подключения RGB-ленты с контроллером управления и RGB-усилителем

Схема подключения RGB-ленты с контроллером управления и RGB-усилителем

Неправильная схема подключения светодиодной ленты

Монтаж светодиодной ленты выполняется в несколько простых шагов.

Первый шаг. Определите необходимую длину ленты.

Плата SMD 3528. Место разреза

Этот момент зависит от габаритов вашего потолка (стен) и выбранной дизайнерской задумки. Срастите отдельные полосы до требуемой длины с помощью паяльника либо коннекторов.

Промышленный фен с насадкой

Главное — не перегреть светодиоды

Предпочтительнее использовать коннекторы. Если купленные вами коннекторы оказались плохого качества (а в этом вы сможете убедиться только после сборки системы и ее пробного включения в розетку), соединяйте ленты паяльником.

В этом случае важно использовать для соединения провода, имеющие равнозначное сопротивление с цветовым каналом. К примеру, провода от ваших низкокачественны х коннекторов подойдут для такой работы как нельзя лучше.

Изоляция контактов светодиодной ленты

Ленты удобнее соединять на полу. Проверяйте плотность и качество соединений в процессе сборки системы.

Второй шаг. Подключите собранную ленту к контроллеру. Актуально для цветных лент. На контроллере вы найдете разъемы для подключения красного (R), зеленого (G) и синего (B) проводов. Черный провод подключается на клемму 12V либо 24V в зависимости от модели контроллера.

Провода припаяны к светодиодной RGB-ленте

Третий шаг. Подключите контроллер к блоку питанию. Не ошибитесь с полюсами, т. к. подобная ошибка может привести к полной порче светодиодной ленты.

Четвертый шаг. Включите собранную систему в розетку. Если все нормально работает, приклейте дюралайт к потолку, предварительно отключив его от контроллера. После фиксации всей ленты подключите ее обратно к контроллеру и снова убедитесь в исправности системы.

Пятый шаг. Приступайте к монтажу выбранной потолочной конструкции.

Нет видео.
Видео (кликните для воспроизведения).

Таким образом, в самостоятельной установке светодиодных лент нет ничего сложного. От вас требуется лишь правильно собрать электрическую цепь, т. к. именно ошибки на этом этапе работы чаще всего становятся причиной поломки дюралайта.

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 20

Как отремонтировать контроллер LED RGB ленты своими руками

При сборке, монтаже и эксплуатации системы освещения RGB или монохромной светодиодной лентой приходится сталкиваться с ее полной или частичной неработоспособностью. Причиной могут быть как ошибки, допущенные при соединении элементов системы, так и вызванные неисправностью одного из них. О том, как найти причину и устранить неисправность и пойдет речь в этой статье.

Обращаю ваше внимание, что в статье приведена инструкция по ремонту контроллеров, предназначенных для светоидодных лент с напряжением питания 12 В или 24 В. Ремонту контрллеров для шнуров дюралайт и едеочных гирлянд с выходным напряжением 220 В посвящена статья «Устройство, схема и ремонт контроллеров дюралайт».

Назначение и технические характеристики контроллера LN-IR24B

Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.

Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.

Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.

Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».

В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.

Технические характеристики RGB-контроллер LN-IR24B

Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ

Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.

Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.

На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.

При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.

Диагностика и ремонт системы RGB светодиодного освещения

Чаще всего возникает один из случаев неработоспособности системы светодиодного освещения RGB лентами:
         – лента не светиться полностью;
         – лента светиться только одним или двумя цветами.

Если лента не светиться полностью, то причиной этого может быть неисправность блока питания, контроллера или ПДУ. В случае отсутствия свечения одного или двух цветов в ленте, то причиной может быть отказ контроллера или светодиодной ленты. Описать все возможные случаи проявления неисправности сложно, поэтому приведу инструкцию, как проверить каждое из устройств системы отдельно.

Проверка блока питания (адаптера)

В случае полного прекращения работы светодиодного освещения, как и любого изделия, питающегося от бытовой электросети, первое, что необходимо это проверить подачу питающего напряжения на устройство. Для этого необходимо проверить вставлена ли вилка в розетку и наличие напряжение в сети.

Для проверки наличия напряжения в розетке, достаточно вставить в нее вилку настольной лампы, адаптер сотового телефона или любой другой электроприбор. Если с подачей напряжения все в порядке, то приступают к проверке блока питания (адаптера).

В первую очередь нужно проверить надежность подключения блока питания к контроллеру, вполне возможно коаксиальный штекер выскочил или не до упора вставлен в гнездо контроллера.

В некоторых моделях блоков питания установлен светодиод, светящийся при подключении адаптера к сети. Светодиод обычно подключен в цепь выходного напряжения, и если он светиться, значит, блок питания исправен. Если индикатора нет, то необходимо проверить блок питания, измеряв мультиметром величину выходного напряжения. Если напряжение на выходе блока питания отсутствует или отличается от 12 В более, чем на 10%, то блок неисправен и необходимо его заменить или отремонтировать.

Современные блоки питания постоянного тока отличаются друг от друга величиной выходного напряжения и током допускаемой нагрузки. Если решите попробовать отремонтировать блок питания самостоятельно, то не лишним будет ознакомиться со статьей сайта «Как отремонтировать блок питания компьютера». Кстати, компьютерный блок питания можно успешно использовать для питания светодиодных лент.

Проверка работы пульта дистанционного управления

Даже если блок питания, контроллер и светодиодная лента исправны, то пока на пульте дистанционного управления не будет нажата кнопка ON, лента светить не будет.

Принцип работы ИК пульта дистанционного управления

Сигнал управления с ПДУ представляет собой инфракрасный луч, промодулированный цифровым сигналом. Инфракрасное излучение человек не видит, но распространяется оно по законам видимого света. Поэтому пульт должен быть направлен на сенсор контроллера и на его пути не должно быть преград.

На фотографии сенсорный инфракрасный датчик контроллера. Это тоже светодиод, но работающий в инфракрасном диапазоне. Его чувствительность позволяет управлять режимами работы с ПДУ на расстоянии не менее 8 метров. При установке сенсора необходимо его полусферу направить в сторону зоны предполагаемого управления. При неправильной установке управление светодиодной лентой с ПДУ будет не стабильным или даже невозможным.

Проверка и замена батарейки в ПДУ

Включить, выключить и управлять режимом работы светодиодной ленты будет невозможно в случае, если села батарейка. В ПДУ установлена круглая плоская батарейка типа CR2025 напряжением 3 V. Признаком окончания срока службы батарейки является уменьшение расстояния, с которого еще возможно управление с ПДУ.

Для извлечения батарейки для проверки или замены нужно защелку на контейнере с левой стороны прижать в правую сторону и выдвинуть контейнер.

Проверить батарейку можно измеряв напряжение на ее выводах вольтметром, которое должно быть более 3 V. Если напряжение меньше, батарейку следует заменить. Батарейки CR2025 широко применяются, например, в материнских платах компьютеров, брелоках авто сигнализаций, часах, калькуляторах, электронных весах и других изделиях. Можно временно для проверки взять батарейку оттуда. Устанавливается батарейка в контейнер надписью (плюсом) вверх.

Проверка исправности светодиодной ленты

Если посмотреть на разъем подключения светодиодной ленты к контроллеру, то на нем отчетливо видна стрелка, обычно обозначающая общий провод для всех цветов, на который подается плюс от источника питания.

Остальные цвета подключены к выводам R, G и B (этой маркировки на разъеме нет). Если лента подключается без разъема с помощью клемм, то общий провод бывает белого или черного цвета, а остальные соответственно красным, зеленым и синим.

Для проверки светодиодной ленты можно с блока питания, который подключается к контроллеру, минуя его, подать с помощью дополнительных двух проводов, напряжение непосредственно на выводы ленты. Плюс (это центральный вывод разъема блока питания) подключить к выводу, обозначенному стрелкой, а минус по очереди подавать на остальные выводы. Лента должна светиться соответствующими цветами. Если светит, то лента исправна. Такая проверка безопасна для ленты и блока питания. Даже если Вы напутаете с подключением, то ничего плохого не произойдет. Лента просто не засветиться и только. Главное не допустить замыкания между собой выходных проводов блока питания.

Проверить ленту можно подав напряжение на ее выводы от любого источника постоянного тока, блока питания, батареек, аккумулятора, с напряжением выхода от 5 до 15 вольт. При напряжении 5 В лента будет светить слабо, но этого достаточно, чтобы убедиться в ее исправности.

Светодиоды в светодиодной ленте включены триадами, по три последовательно, являются очень надежными элементами и одновременно все выйти из строя могут только, если с блока питания было подано многократно превышающее 12 В напряжение. Такое может случиться при пробое ключевого транзистора в бестрансформаторном блоке питания.

Если вышел из строя один или несколько светодиодов, то не будет светиться только небольшой участок ленты. Такую ленту, если она не в герметичном исполнении можно отремонтировать, заменив отказавший светодиод по технологии ремонта светодиодных ламп.

Ремонт контроллера LN-IR24B RGB светодиодных лент

Если проверка ПДУ, блока питания и RGB светодиодной ленты подтвердила их исправность, значит, неисправен контроллер и следует его заменить или отремонтировать.

Ремонт контроллера начинается с осмотра печатной платы. Для этого нужно снять крышку-дно, отжав лезвием ножа боковую стенку в сторону.

На боках крышки имеются по два квадратных отверстия, за которые цепляются фиксаторы основания корпуса, и крышка надежно закрепляется.

Печатная плата в корпусе зафиксирована только со стороны припайки проводников несколькими каплями силикона. Для освобождения печатной платы нужно лезвием ножа подрезать силикон вдоль стенок корпуса. Работать нужно аккуратно, чтобы не перерезать провода.

После извлечения печатной платы нужно внимательно внешним осмотром проверить ее на отсутствие дефектов – холодных паек выводов деталей, следов их перегрева в виде потемнений маркировки или копоти на корпусе, перегрева проводников или их разрушения.

Если дефектов не обнаружено, значит, неисправны радиоэлементы. Микросхемы редко выходят из строя, узким местом в контроллерах обычно являются силовые ключи, которые выходят из строя, как правило, из-за нарушения правил эксплуатации, а именно, перегрузке по току. Все три ключа выходят из строя очень редко, чаще один, средний (управления зеленым цветом), так как подогревается соседними транзисторами и в результате работает в более тяжелых температурных условиях.

Если предельный ток нагрузки указан 2 А, то для надежной работы контроллера нагружать выходы надо током не более 1,8 А, а лучше 1,5 А. Тогда контроллер прослужит долго.

Ключи в контроллере LN-IR24B выполнены на трех полевых транзисторах mosfet P3055LD в корпусе DPAK (TO-252) для SMD-монтажа, выдерживающие ток нагрузки до 12 А. Но в контроллере транзисторы не установлены на теплоотводы и поэтому допустимый ток нагрузки ограничен до 2 А.

Ниже приведена структурно-монтажная схема светодиодной RGB системы освещения. Пути прохождения цифровых сигналов с микросхемы на затворы полевых транзисторов показаны линиями соответствующих цветов.

Проверять работу контроллера лучше всего с помощью осциллографа. Тогда появится возможность проверить как работу микросхем, так и транзисторов. Для проверки достаточно подать на контроллер питающее напряжение. RGB ленту подключать не обязательно. Далее с помощью ПДУ, направленного на сенсор последовательно нажать сначала на кнопку ON (включить), а затем W (белый). Таким образом, контроллер будет включен в режим свечения светодиодной ленты белым светом (будут светиться все три цвета).

Общий провод осциллографа подключается к +12 В, а щупом прикасаются последовательно к затворам каждого из транзисторов. На экране осциллографа должны наблюдаться прямоугольные импульсы размахом около 5 В. Если импульсов нет, то концом щупа прикасаются с другого конца токоограничительного резистора. Если и в этом случае импульсы не появились, то возможно вышла из строя микросхема или на нее не поступает цифровой сигнал с микросхемы сенсора. В случае неисправности микросхем, ремонт контроллера экономически нецелесообразен.

В случае наличия сигналов с микросхемы нужно последовательно прикоснуться щупом к стокам транзисторов (местам пайки выходных RGB проводников). Если транзисторы исправны, то на экране осциллографа должны появиться прямоугольные импульсы размахом около 12 В, как на фотографии. Если импульсов нет, значит в обрыве переход транзистора исток-сток, если импульсы размахом всего 5 В, значит, имеет место пробоя между затвором и стоком, а вывод истока в обрыве. Неисправный транзистор подлежит замене.

В случае, если в светодиодном освещении не горит один или два цвета, то проверить ключевые транзисторы неработающих каналов можно и без осциллографа. Для этого нужно выходной провод отсутствующего цвета, и на котором присутствует цвет, поменять местами, перепаяв на плате. Например, лента не светит красным цветом, зеленый и синий цвета есть. Отпаиваете от платы красный провод и зеленый. Красный припаиваете на место зеленого, а зеленый на место красного. Включаете систему, если красный цвет появился, а зеленый нет, значит, точно не работает ключевой транзистор и его нужно заменить.

Полевой транзистор P3055LD в корпусе DPAK (ТО-252) и его аналоги часто применяются в материнских платах компьютеров. Для замены при ремонте контроллеров я использовал аналог транзистора P3055LD, транзисторы типа P3055LDG и PHD3355L выпаянные из неисправных материнских плат компьютеров.


Марк 30.04.2015

Здравствуйте, Александр Николаевич! Большое спасибо вам за статьи и за ваш сайт!
Есть вопрос по поводу статьи. Если на контроллере вышел из строя ключ, могу ли отпаять провод, идущий на светодиоды одного из цветов с неисправного ключа и припаять к соседнему? То есть, на одном ключе будет два провода. Не выйдет ли из строя микросхема или ключ из-за повышенной нагрузке?
Заранее, большое спасибо!

Александр

Уважаемый Марк!
Так сделать можно, микросхема из строя не выйдет, но надо проверить выдержит ли увеличенный вдвое ток транзистор. Ток нагрузки приведенного в статье контроллера составляет 2 А. Если у вас другой, то нужно узнать на какой ток нагрузки он рассчитан и рассчитать потребляемый ток одним каналом RGB ленты исходя из ее длины и количества светодиодов на метре.
Если вам трудно сделать такой расчет, то сообщите данные – параметры блока питания, марку контроллера, длину ленты, тип и количество светодиодов на ней.

Марк

Лента RGB, длина 5 м, количество светодиодов в 1 метре = 75 шт. Напряжение у блоков питания 12 В, ток нагрузки 1,5 А.
У меня два контроллера и оба неисправны, на одном вышеизложенная причина, а на втором, все ключи вроде бы целы, но при подключении лента неадекватно светится. Во-первых, при выключенном состоянии она все равно светится красным, при включении и переключении цветов, она как-то странно включает светодиоды.
А как можно подключить напрямую блок питания и ленту, без контроллера, чтобы на ленте горели все 3 светодиода, то есть, чтобы она излучала белый свет?

Александр

На один вывод два провода подключить можно, если канал контроллера рассчитан на ток 5 А, так как один цвет вашей ленты потребляет 2,5 А.
Подключить ленту напрямую к блоку питания просто, нужно провода, идущие от маркировки на ленте RGB соединить вместе и подключить к минусу БП, а оставшийся к плюсу.
Как вариант к двум работающих каналам можно оставить ленту подключенной к контроллеру, а провод ленты от цвета, который не светит подключить к минусу БП. Тогда этот цвет будет светить постоянно, а оставшимися можно будет управлять. При этом можно к контроллеру подключить любых два цвета от ленты, просто тогда кнопки на пульте не буду совпадать, а любой оставшийся подключить непосредственно к блоку питания. Таким образом вы сможете довольно в широком диапазоне управлять цветом свечения ленты, с преобладанием цвета, подключенного напрямую к БП.
Но имеющиеся у вас блоки питания не соответствуют требованиям по величине тока нагрузки. Вместо требуемых 7,5 А могут выдать только 1,5 А. Поэтому, прежде, чем заниматься ремонтом контроллера следует приобрести блок питания требуемой мощности. Вероятнее всего и ремонт контроллеров не потребуется.

Алексей 21.12.2020

Добрый день, подскажите пожалуйста, мы потеряли пульт, купили такой же новый, но от него лента не загорается.

Александр

Здравствуйте, Алексей.
Внешний вид пульта дистанционного управления (ПДУ) не гарантирует, что он подойдет к любой светодиодной ленте с таким же по внешнему виду пультом.
Система может не работать по двум причинам – неисправностью драйвера светодиодной ленты или ПДУ. Даже если ПДУ подходит, то проверить исправность драйвера можно только с помощью приборов, проще всего осциллографом.
Внутри пульта стоит микропроцессор, работающий по заданному алгоритму. В контроллере светодиодной ленты с приемника сигнал поступает тоже на микропроцессор, управляемый набором импульсов с пульта и запрограмированный таким же образом.
В случае несовпадения прошивок микропроцессора в пульте и в драйвере светодиодной ленты, управлять работой ленты будет невозможно. Поэтому при покупке нового пульта нужно брать в магазин светодиодную ленту и подбирать пульт, от которого лента будет работать.
Если есть возможность, сходите в магазин и попробуйте заменить пульт на подходящий для данной светодиодной ленты.

Алексей 31.12.2020

Здравствуйте Александр!
Может вы мне подскажите природу подобного явления: сгорает 3 контроллер RGB лент как у вас в статье.
Первый проработал около года. Сгорел так, что оплавился коннектор 12 В, папа от блока питания внутри контроллера.
Второй проработал неделю, сначала грелся, я просверлил отверстия, поправил штекер – стало терпимо, но через неделю отказал синий свет, остальные работают.
Третий контроллер перегорел через час. Выгорела часть плюсовой дорожки на самой печатной плате (идёт по краю платы, даже коробочка оплавилась).
Все три контроллера горят именно при белом свете. Мультиметр показывает 12 В.
Что может быть, в чем причина?
Добраться до светодиодной ленты нет возможности – спрятана за потолком. Монтажники перепутали очерёдность цветов, но это лишь неудобство в выборе конкретного цвета, я думаю.

Александр

Здравствуйте, Алексей!
Судя, по вашему сообщению, контроллер не рассчитан на ток потребления подключаемой к нему RGB ленты. Доказательством является то, что если не светят все три цвета одновременно, то контроллер нормально работает.
Раз блок питания стабильно выдает 12 В и не перегревается, значит он подходит по мощности.
Когда лента светит белым цветом, то светят все составляющие его цвета – красный, зеленый и синий. В этот момент от контроллера потребляется максимальная мощность и через его каналы протекает максимальный ток, что в вашем случае приводит к перегреву и выходу контроллера из строя. Когда один канал перестает работать, то ток уменьшается на треть и контроллер больше не перегревается.
Для исключения перегорания выходных полевых транзисторов нужно в корпусе контроллера в зоне их установки просверлить отверстия, а на транзисторы установить дополнительные теплоотводы.
Но лучшим решением будет применение контроллера, рассчитанного на ток, потребляемый лентой с 20% запасом. Ток можно узнать из маркировки ленты, измерить или рассчитать по количеству и типу светодиодов.

Александр 06.02.2021

Доброго времени суток!
Появилась проблема с лентой (видимо, все же с контроллером).
Все цвета горят, все исправно горит и мигает, но. ..
В какой-то момент при переключении цвета — лента начала неправильно смешивать цвета.
Пример: включил ленту -> горел зелёный -> я поменял на красный (на пульте) -> горит фиолетовый. И так с каждым цветом, кроме зелёного, белого и фиолетового.
Можете подсказать, что посмотреть и как решить проблему? Заранее благодарю!

Александр

Здравствуйте, Александр!
Вы абсолютно правильно определили неисправность, виноват контроллер.
Белый цвет получается, когда горят светодиоды ленты красного, синего и зеленого цветов одновременно. Следовательно, светодиодная лента и ключи в контроллере исправны точно.
Приемная часть контроллера тоже работает, так как происходит управление процессором с пульта.
Следовательно, остается только процессор, если сбой наблюдается не сразу, то возможно это связано с нагревом процессора. Обычно полевые ключевые транзисторы сильно нагреваются и тем самым нагревают все элементы, размещенные в корпусе контроллера.
Найти для замены точно такой же процессор невозможно, так как он запрограммирован для данного контроллера и обычно приклеен к плате и залит компаундом. Придется приобретать новый контроллер.

Самостоятельный ремонт RGB-подсветки | Каталог самоделок

Многоцветная лента сейчас ставиться не только в автомобиле для тюнинга, а также в квартирах для придания волшебства интерьеру. Поэтому с поломками RGB-подсветки людям приходится сталкиваться всё чаще.

Неисправности могут быть вызваны как допущенными ошибками при подключении светодиодной ленты, питающего и управляющего блоков, так и износом в процессе эксплуатации всего оборудования, даже удачно собранного. В любом случае, рано или поздно RGB-подсветка сломается.

Наблюдаются всего два вида неисправностей RGB-подсветки:

  1. лента не светится вовсе;
  2. лента не светится одним или двумя из цветов.
Что делать, если лента перестала светиться вовсе

Если объяснять кратко, то в первую очередь нужно проверить блок питания, а затем контроллер и соединения общего провода питания 12 В.

Бывает и вовсе смешно, просто забывают, что нажимали кнопку OFF отключения подсветки на пульте дистанционного управления (ПДУ). Включите кнопку ON на пульте управления. Не включается с ПДУ, не стоит паниковать, для начала замените батарейку в нем. Батарейка типа CR2023 или CR2025 часто устанавливается в часы, калькуляторы, брелоки автосигнализаций, электронные весы. Для проверки работы пульта управления её можно взять оттуда.

Направляйте ПДУ ровно на инфракрасный датчик контроллера. Инфракрасный сигнал с пульта управления человек не видит, но распространяется он так же, как видимый свет. С увеличением расстояния инфракрасное излучение сильно ослабляется, особенно, если в пульте села батарейка.

Действия, если лента не светится одним или двумя из цветов

Что можно сказать, питание от блока точно есть, а в первую очередь следует проверить RGB-контроллер, а затем светодиодную ленту.

Контроллер — это устройство, благодаря которому реализуются все возможности в многообразии цветов и их плавном переключении. Хотя контроллер является довольно надежным устройством, но и его можно испортить, используя источник питания со слишком высоким напряжением или перепутать полярность при подключении к питанию.

Но, зачастую сжигают электронику, подсоединяя к выходу слишком много светодиодных полос или попросту сделав короткое замыкание при подключении. Редко бывает, когда RGB-контролеры выходят по причине бракованных компонентов.

Проверка исправности блока питания

Проверить блок питания легко, для начала следует убедиться, что на него приходит напряжение от сети. Наличие напряжения в розетке можно проверить настольной лампой, зарядкой от телефона или любым другим бытовым прибором.

На выходном кабеле блока питания, в коаксиальном штекере должно быть напряжение 12 В, и оно не должно отличаться от этой величины более чем на 10 процентов. Также о норме напряжения на выходе адаптера указывает имеющейся светодиод зеленого цвета. Если он светится, а светодиодная подсветка не включается, возможно, нарушен контакт штекера в гнезде RGB-контроллера.

Если источник питания не работает, найдите ему временную замену, подходящую по напряжению, выходному току и мощности. Компьютерный блок питания отлично подойдет для питания светодиодных лент. Потом прочитаете, как ремонтировать блок питания самостоятельно, какие есть распространенные неполадки. А лучше сразу отнесите его тому, кто знает, что с ним делать.

Поиск неисправностей светодиодной ленты

Если какая-то светодиодная полоска при подключении к питанию не светится вовсе, а другая полностью работает, то с большой вероятностью можно сказать, что оборван общий провод питания у первой.

Общий плюсовой провод питания может быть черного или белого цвета, но зачастую его можно найти на разъеме по отчетливо выдавленной стрелке.

Остальные три провода, по которым подаётся минус питания на ленту, на разъемах никак не обозначаются, они отличаются друг от друга красным, зеленым и синим цветами.

Светодиоды в ленте собраны в независимые группы по три штуки, в которых они включены последовательно. Сгорит какой-то один светодиод, и перестанет светиться только три последовательно соединенных светодиода в группе, а остальная часть полосы будет полностью исправна. Так что если не светится сразу вся лента по своей длине, значит, основной причиной является обрыв в пайке проводов и разъемов.

Найти на каком проводе случился обрыв можно, отсоединив контроллер и подключив RGB-ленту напрямую к блоку питания. Конечно, понадобится дополнительные два проводка, с помощью которых следует подать плюс питания на общий черный или белый провод, обозначенный стрелкой на разъеме, а на самой ленте промаркированный +12 V. Минус надо по очереди подавать на остальные вывода. Понятно, что RGB-полоса должна по очереди засвечиваться тремя основными цветами. Такая проверка абсолютно безопасна для ленты. Даже если перепутаете полярность, то ничего плохого не случится, просто не засветятся светодиоды. Будьте только осторожны, не замкните между собой провода от блока питания.

Проверять светящуюся полоску можно даже от батарейки 9 В, при этом светодиоды будут светиться в полнакала. Нельзя только подавать на ленту напряжение свыше 15 В от стороннего источника питания, чтобы окончательно не угробить светодиоды.

Редко бывает, когда сгорают все светодиоды в ленте, и причиной этому может быть поданное напряжение, многократно превышающее 12 В. Такое случается, если в бестрансформаторном блоке питания пробивает ключевой транзистор.

Может неисправность кроется в контроллере RGB-ленты



Автор: Виталий Петрович.




Ремонт светодиодной ленты на 220 вольт

Очередным достижением производителей светодиодной продукции стала светодиодная лента, работающая от переменной сети 220 вольт. Визуально она мало чем отличается от своих низковольтных собратьев, но ее конструкция имеет свои особенности. Сегодня светодиодная лента на 220 В пользуется большим спросом, и это однозначно говорит о том, что она заняла свою нишу на потребительском рынке.

Область применения

Особый спрос на 220 вольтовые LED-ленты наблюдается в шоу-бизнесе и различных коммерческих структурах, где с помощью ярких световых эффектов можно привлечь внимание человека. Это может быть подсветка рекламных щитов, оформление концертных сцен, создание цветомузыкальных фонтанов или огромных надписей и фигур. В некоммерческих целях светодиодную ленту с питанием 220 вольт нередко используют как декоративную подсветку в интерьерном и экстерьерном оформлении.

Забегая вперед стоит отметить, что из-за конструктивных особенностей питания, светодиодную ленту на 220 вольт использовать в быту крайне не рекомендуется.

Классификация светодиодных лент на 220 В ничем не отличается от классификации низковольтных аналогов и основывается на технических параметрах. По типу применяемых чипов, высоковольтные LED-ленты, делятся на множество видов. Стоит лишь отметить, что большинство изделий изготавливаются на SMD светодиодах 2835, 3014, 3035, 3528, 5050, 5060 или же на современных, более мощных SMD 5630.

От типа и количества чипов в одном метре зависит ток потребления и световой поток LED-ленты.

Как правило, по степени защиты высоковольтные ленты делятся на два вида: IP67 и IP68. Высокий уровень защиты исключает случайное соприкосновение человека с токоведущими частям светодиодной ленты и позволяет эксплуатировать её в открытой внешней среде. Так же как и низковольтные, светодиодные ленты на 220 вольт различаются по мощности и цвету свечения. По типу монтажа светодиодная полоска на 220 вольт может быть либо самоклеющаяся, либо не иметь клеевого слоя. Отдельно стоит упомянуть о светодиодных RGB лентах на 220 вольт, которые собираются на трёхцветных светодиодах (как правило, SMD 5050). На гибкой печатной плате они имеют 4 контакта, а их подключение происходит через специальный RGB контроллер.

Важно. В интернете часто можно встретить понятие «светодиодная лента дюралайт», которое может иметь двоякий смысл. В последнее время интернет-магазины начали так именовать светящиеся гибкие полоски с питанием от 220 В. Это не совсем правильно. На самом деле светильник дюралайт – это прозрачный шнур из гибкого полимера, внутри которого изначально располагались лампы накаливания, а теперь светодиоды. Внутреннее пространство шнура заполняют поливинилхлоридом с целью повышения прочности и степени защиты. По внешнему виду и способу применения светодиодная лента на 220v и дюралайт шнур очень схожи, что, собственно, и создаёт путаницу.

Устройство и принцип работы

На основание LED-ленты нанесены токопроводящие дорожки, которые соединяют SMD светодиоды и резисторы в единую электрическую цепь. Затем гибкую печатную плату с элементами покрывают силиконовым слоем или создают оболочку из прозрачного ПВХ.

Главная конструктивная особенность 220 вольтовой светодиодной ленты – это отсутствие понижающего преобразователя, используемого в качестве источника питания. Вместо дорогого импульсного стабилизатора напряжения, блок питание (БП) состоит только из диодного моста, расположенного в герметичном корпусе. С одной стороны, в него входит сетевой провод, а с другой – провод с разъёмом для соединения со светодиодной лентой. Напряжение на выходе выпрямителя постоянное и составляет около 200В. Чтобы светодиоды работали без перегрузки, их объединяют в группы, компенсируя излишки напряжения резисторами.

Как правило, применяемые в LED-лентах на 220 В светодиоды имеют падение напряжения около 3,3 В, поэтому каждая группа включает в себя 60 чипов.

Напряжение после выпрямителя носит импульсный характер, что явно сказывается на качестве света. Выпрямленные импульсы с частотой 100 Гц хотя и незаметны человеческому глазу, но негативно влияют на работу головного мозга и нервной системы в целом.

Источники света со столь высоким коэффициентом пульсации нельзя использовать как основное освещение.

Казалось бы, проблему можно решить установкой емкостного фильтра на выходе диодного моста. Однако это приведёт к увеличению среднего выпрямленного напряжения до 280 вольт, что недопустимо много. Рассуждая логически, производители могли бы нарастить количество последовательно включенных светодиодов в каждой цепочке, но пока такой продукции в продаже нет.

Возможность диммирования

Световым потоком любой светодиодной ленты с питанием 220 вольт можно управлять. Причем это можно сделать опционально (впоследствии и по желанию) или сразу предусмотреть удобное местечко под диммер. В случае с RGB изделием нужно устанавливать специальный контроллер, функциональная нагрузка которого намного выше, чем у диммера. Например, RGB контроллер, имеющий дистанционное управление, может задать любой оттенок свечения.

Отличия от низковольтных LED-лент

Те, кто держал в руках ленту с питанием от 12 В, наверняка заметили линии разреза, нанесённые через небольшие промежутки. Резать светодиодную ленту на 220 вольт подобным образом нельзя. В ней линии разреза кратны 50 или 100 см (зависит от плотности монтажа светодиодов), то есть через каждые 60 излучающих диодов. Это первое отличие, которое имеет значение во время оформления комнат, так как из-за большей кратной длины могут оставаться ненужные «хвосты». Работа электронной аппаратуры рассчитывается на рабочее напряжение сети равное 220–230 вольт. А сколько реальных Вольт в розетке? Произведя замер обычным вольтметром, можно увидеть любое число, отличное от нормы и расположенное в диапазоне от 190 до 240. Как ни странно, такой разброс считается нормой по существующим стандартам, а значит, электроприборы должны долговременно выдерживать подобные сетевые перепады.

Так как в блоке питания светодиодной ленты на 220v не предусмотрена функция стабилизации, то светодиоды вынуждены работать на том напряжении, которое им подадут. При Uсети=220 В на выходе диодного моста будет 198 В, что идеально подходит для питания 60 светоизлучающих диодов. Если же в розетке будет примерно на 30 вольт меньше, то с учетом коэффициента выпрямления на выходе будет 170 В. Несложно догадаться, что каждый светодиод недополучит примерно 0,5 вольт, что неизбежно приведет к снижению яркости по всей длине. Повышенное напряжение сети, наоборот, перегружает каждый элемент светящейся цепочки, стараясь равномерно распределиться на каждом светодиоде.

Кратковременные сетевые перепады неспособны резко снизить рабочий ресурс изделия. Если же Uсети более 240 В считается «нормой», то лучше применить стабилизатор напряжения, чтобы LED-лента не начала стремительно терять яркость. При пониженном напряжении сети светодиодная лента на 220 В находится в щадящем режиме и может длительно эксплуатироваться без стабилизатора, но из-за низкой светоотдачи её применение становится под сомнением.

Подключение

Схема включения высоковольтных лент крайне проста. Всю последовательность подключения можно разделить на несколько последовательных этапов:

  1. Отрезается необходимая длина, кратная минимальной допустимой длине ленты.
  2. В отрезанный конец светодиодной ленты на 220 В вставляется штыревой соединитель и фиксируется клеем или герметиком.
  3. Соблюдая полярность, соединитель подключается к выходу выпрямителя.
  4. Обратная часть отрезка закрывается заглушкой.
  5. Вся конструкция проверяется на герметичность и надежность соединений.

Достоинства и недостатки

Во-первых, самым очевидным достоинством LED-ленты на 220 вольт является отсутствие громоздкого и дорогого блока питания. Его заменяет миниатюрный блочок с входным и выходным кабелем. При самостоятельном подключении к сети 220 вольт достаточно купить нужный диодный мост и тонкие медные провода или специальные коннекторы. За счёт применения высокого напряжения сила тока в нагрузке невелика, что позволяет задействовать провод сечением 0,75–1 мм 2 .

Во-вторых, благодаря потреблению всего 20–150 мА на метр длины, цельный кусок ленты может достигать 100 метров, что важно в создании масштабных рекламных проектов. Для сравнения, наибольшая длина низковольтной LED-ленты, запитанной с одного конца, всего 5 метров.

Основные недостатки светодиодных лент с питанием 220 вольт – ограниченная область применения из-за вредного мерцания с частотой 100 Гц и опасное напряжение, которое проходит по всей длине. Помимо этого, нельзя пройти мимо следующих очевидных минусов:

  • неремонтопригодна, так как замена SMD чипа приведет к нарушению герметичного слоя;
  • минимальная кратность 50 или 100 см;
  • плохое качество у дешевых изделий китайского производства;
  • отсутствие клеящей основы в некоторых моделях.

Светодиодная лента, работающая от сети переменного тока 220В, стала новым достижением изготовителей диодной продукции. У практически нет отличий с низковольными аналогами.
В настоящее время высоковольтные ленты 220В стали популярными в коммерческой деятельности, шоу-бизнесе, где использование светоэффектов привлекает внимание посетителей. Светодиодную ленту можно применять в организации концертных сцен, подсветке рекламных щитов, создании масштабных надписей, фигур или музыкальных фонтанов. Лента с электропитанием 220В может также применяться в некоммерческой деятельности: для декорирования оформления экстерьеров и интерьеров.

Сферы применения LED лент

Светодиодные ленты 220 Вольт предназначены для наружного применения, выполняются в силиконовой оболочке и обладают максимальной защитой. Они могут быть одно- и многоцветными. Для них не требуется использование блоков питания, преобразователей. Они подсоединяются через силовой кабель с диодным мостом, который преобразует переменное напряжение в постоянное.

Существует разные разновидности (светодиодная лента дюралайт или светящиеся гибкие полоски на 220В). На самом деле светильник дюралайт – это прозрачный шнур из гибкого полимера, внутри которого изначально располагались миниатюрные лампы , а теперь современные LED светодиоды способные работать без блока питания напрямую от 220В. Внутреннее пространство шнура заполняют поливинилхлоридом с целью гирметичности степени защиты. По внешнему виду и способу применения лента на 220В и дюралайт-шнур очень схожи.

Современная светодиодная лента на 220В Лента дюролайт

Разновидности продукции

Классификация лент на 220В не отличается от низковольтной продукции и основана на технических характеристиках. В зависимости от мощности, различают следующие варианты:

  • светодиодная лента на 220 вольт мощность 4.4 ватт на метр;
  • светодиодная лента на 220 вольт мощность 7.2 ватт на метр;
  • светодиодная лента на 220 вольт мощность 14.4 ватт на метр.

По характеру используемых чипов, продукция делятся на много видов. В основном ленты производятся на SMD светодиодах 3014, 2835, 3035, 5060, 5050, 3528 или из более современных диодов SMD 5630. От числа и разновидности чипов на погонном метре зависит интенсивность света и потребляемый ток.

LED лента в бухте 100 метров

По уровню защиты ленты бывают IP68, IP67. Высокая защита светодиодной продукции исключает соприкосновение пользователя с токоведущими деталями, что позволяет использовать в открытой среде. То есть они оснащены силиконовой трубкой, предназначены для применения на улице и во влажных помещениях. По мнению специалистов, такие ленты устойчивы к температурным перепадам.
Ленты могут быть жесткими и гибкими, в зависимости от основания для диодов.
Другое отличие высоковольтных лент состоит в цвете и мощности свечения. По виду установки они могут быть самоклеющимися или без клеевого слоя. Также стоит отметить светодиодные RGB ленты 220 Вольт, собираемые на трехцветных диодах (в основном SMD 5050). У них на гибком печатном основании имеется 4 контакта, а подсоединение осуществляется посредством специального RGB контроллера. По цветному оформлению ленты бывают белыми, синими, красными, зелеными и трехцветными.
В последнее время в магазинах стали продаваться ленты дюралайт, представляющие собой шнур из прозрачного полимера, в котором находятся светодиоды. Внутри шнура находится поливинилхлорид, повышающий уровень защиты и прочности лед лент 220 в. По методу использования и внешнему виду они схожи с дюралайт-шнурами.

Особенности светодиодных изделий

Из-за высокого напряжения, ленты 220В могут обладать последовательным подсоединением в длину до 100 м. Поэтому они реализуются в катушках по 50, 100 метров. Это позволяет охватывать большой периметр освещения от одного соединения с сетью 220 Вольт.
Определяется мощность (Вт/м), уровень влагозащиты и цветовая температура.
Стоимость светодиодных лент 220В меньше аналогов, где напряжение составляет 12 и 24 вольта. Они являются долговечными и экономными источниками света. Подсветка подсоединяется к простой розетке, обеспечивая уровень света, соответствующий лампам накаливания. При правильном подключении и установке, ленты будут работать до 50 тысяч часов интенсивного пользования. Снижение стоимости изделий обусловлено отсутствием дорогого блока питания.
Кратность резки светодиодных лент составляет 1 метр, что не всегда позволяет отмерить необходимую длину. С учетом нестабильного напряжения в сети, где могут происходить пульсации или перепады напряжения, быстро ломаются светодиоды у дешевых низкокачественных лент.
Другим недостатком изделий является тяжесть герметичной силиконовой трубки, в которой располагается лента, из-за чего ее нужно крепить в 4 точках на погонный метр. Это устраняет провисание ленты или ее неровное прилегание. Ленты не пригодны к ремонту, так как при замене чипа нарушается герметичный слой. У некоторых моделей отсутствует клеящий слой. Продукция китайских изготовителей отличается плохим качеством. Из-за вредного мерцания и опасного напряжения высоковольтные ленты имеют ограниченную сферу использования. Например: уличное освещение, реклама. Если светодиодную ленту установлена постоянно на улице то примерно через 5 — 6 лет начинает разрушатся силиконовая оболочка.

Учитывая все достоинства и недостатки лент, их желательно применять в уличной подсветке фасадов разных зданий. Для получения светодинамических эффектов по смене оттенков, нужно покупать ленту RGB 220 Вольт.

Устройство и принцип работы

Конструктивной основной чертой лент 220В является то, что в них нет источника питания в виде понижающего преобразователя. В блоке питания стабилизатор напряжения заменен диодным мостом, который находится в герметичном корпусе. На одной его части входит сетевой провод, а на другой к ленте подсоединяется кабель с разъемом. На выходе выпрямителя напряжение постоянное, равное 200В.

Основное преимущество LED лент на 220В прямого включения, это то что в отличии от обычных лент с блоком питания 12-24В, первые позволяют создать беспрерывную длину ленты в 100 метров, защищенную от влаги.
Для отсутствия перегрузок при работе светодиодов, их соединяют в группы, с помощью резисторов компенсируя избыток напряжения. В основном падение напряжения у светодиодов составляет 3,3-3,5 В, из-за чего в каждой группе содержится 60 чипов. Для диодов необходимо полярное питание, из-за чего используется выпрямитель (диодный мост). После выпрямителя наблюдается импульсное напряжение, что влияет на качество света.
Для управления световым потоком в конструкции устанавливается диммер. У RGB лент устанавливается специальный контроллер, который имеет большую функциональную нагрузку, чем у диммера.
При покупке мощных лент SMD 5630 с потребляемой мощностью на 1 м более 10 Вт, то нужно обратить внимание на наличие в конструкции алюминиевого монтажного профиля или охлаждающего радиатора.

Схема включения

Схема подсоединения высоковольтных лент проста, она выполняется в следующей последовательности:

  • отрезается нужная длина шнура, кратная наименьшему допустимому размеру ленты;
  • в отрезанный конец монтируется штыревой соединитель, крепится герметиком или клеем;
  • с соблюдением полярности, подсоединяют соединитель к выходу выпрямителя;
  • закрывают обратную сторону отреза заглушкой;
  • проверяют герметичность конструкции и надежность соединений.

Выпрямитель, с помощью которого подсоединяется лента, содержит диодный мост и может иметь собственную мощность. Мощности выпрямителя 700 Ватт будет достаточно для 40 м мощной ленты и 100 м стандартной для освещения большого помещения. Цена выпрямителя будет невысокой и его можно сделать самостоятельно из 4 диодов.

Весомым преимуществом высоковольтных лент является отсутствие трансформатора, вместо которого устанавливается небольшое устройство с входным и выходным кабелями. При подсоединении к сети нужно приобрести диодный мост с коннекторами или тонкими медными проводами. Благодаря высокому напряжению, сила тока будет увеличиваться во время нагрузок, из-за чего можно пользоваться проводами с сечением до 1 мм2.

Светодиодная лента LF5050 SW230/50 Hz DC в бухтах по 100 метров в защитной полимерной водонепроницаемой оболочке с рабочим напряжением 220 Вольт переменного тока, мощностью 4,4 Вт на метр, количеством smd диодов 60 штук на 1 метр и классом защиты IP 67 подключается в розетку с помощью специального сетевого шнура, что очень удобно при установке на периметрах большой длины.

Основное преимущество перед низковольтными лентами – не нужен блок питания. Недостатки – кратность резки один метр и отсутствие клеящей 3М основы.

Метровый отрезок состоит из двух кусков по 0,5 метра, спаянных между собой. На каждом полуметровом отрезке установлены по 14 резисторов номиналом 220 Ом. В одном метре получается 28 резисторов с суммарным сопротивлением 6160 Ом. Количество светодиодов в одном метре диодной ленты 60 штук: 30 пар включенных параллельно. Лента шириной 6,4 мм находится в прямоугольной силиконовой защитной оболочке. По бокам ленты в оболочку по всей длине залиты два провода питания, от которых к каждому метровому отрезку ленты припаяны перемычки – в ого начале и конце. Получается, что каждый метровый отрезок подключен к напряжению 220 вольт.

К переменному напряжению сети ленту подключают через выпрямительный диодный мост, соблюдая полярность.

В представленной ленте светодиоды находятся в корпусах smd 5050, но внутри установлен только один светодиод, а не три. Такие ленты выпускают также со светодиодами 3528. Мощность таких лент составляет 4,4 Вт на метр, но производятся и ленты с диодами 5050 (три светодиода в чипе) с мощностью 14 Вт на метр.

Метровый отрезок ленты потребляет ток 20 мА при этом суммарное напряжение на всех резисторах и светодиодах почти одинаковое и составляет 110 вольт. Если после моста подключить электролитический конденсатор (из расчета 3,3-4,7 мкФ х 400 Вольт на каждый метр ленты), то напряжение возрастает почти до 300 В. В этом случае напряжение на светодиодах возрастает незначительно, а на резисторах возрастет до 180 вольт. Ток через каждый метровый отрезок возрастет до 30 мА (по 15 мА через каждый светодиод), а яркость свечения увеличиться процентов на 30. Полагаю, что диоды включены по два параллельно для повышения надежности ленты – при выходе одного или нескольких светодиодов (по одному в паре), через оставшийся диод потечет удвоенный ток, но весь метровый сегмент будет продолжать светится.

Диодный мост для этой ленты выбирают из соображений: на каждый ампер допустимого тока через мост (с 50% запасом по току) можно подключать 20-25 метров ленты. Место подключения, мост и конец ленты хорошо изолируют герметиком или другим надежным способом.

3 крутых светильника из светодиодной ленты своими руками.

Светодиодная лента является поистине универсальным источником освещения.

Однако большинство из нас просто приклеивают ее на стену или потолок, даже не подозревая, что с ее помощью можно легко создать удивительные по форме и функциональности светильники.

Такие вы точно не купите ни в одном магазине. Все что для этого потребуется – в ближайших хозтоварах достать пару-тройку недорогих материалов и проявить творческий подход.

Светильник для рабочего стола

Первый светильник выглядит необычнее всего, но при этом очень полезен для тех, кто проводит долгие часы за рабочим столом, выполняя мелкую, кропотливую работу.

Самый главный материал на котором все и собрано – это алюминий. Вам понадобится тонкий лист алюминия, из которого нужно вырезать две длинные полоски.

Лист должен быть гладким, не рифленным!

Канцелярским ножом продавливаете тонкие канавки, а затем многократно сгибая полоску туда-сюда, отламываете ее от цельного куска.

Также можно воспользоваться ножницами по металлу.

Эти две полоски нужно соединить между собой. Иначе светильник получится слишком маленьким и работать с ним будет не удобно.

Сдвигаете полоски стык в стык и накладываете поверх еще один короткий кусочек такой же ширины.

Просверливаете тонким сверлышком отверстия по краям и стягиваете все на болты с гайками (М4). Подложка под лед ленту готова.

Основание светильника

Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.

Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей надежности контакты на плате можно залить клеевым пистолетом.

Ножки светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только цемент застынет удалите пластиковую форму.

Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.

В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не перепутайте полярность выхода плюс и минус.

Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Настенный комнатный светильник

Для второго светильника нам опять понадобится немножко алюминия. Это идеальный материал для светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными муфточками с внутренней резьбой или удлиненными гайками.

Один уголок прикручиваете сверху листа, другой снизу.

Провода питания выводите наружу с другой стороны.

В итоге вся схема подключения будет выглядеть следующим образом:

Подключение Led ленты

Переходим к самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего алюминиевого листа.

Всего понадобится два отрезка. Спаиваете их между собой параллельно.

После чего наклеиваете на алюминиевую подложку.

Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч.

Он будет выступать в роли изолятора и предотвратит возможное замыкание на корпус.

Технически светильник почти готов. На него можно подать напряжение и включить тумблер.

Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.

На помощь приходит ацетатная бумага или гитарный лист. Такая прозрачная пленка разной плотности используется в кулинарии для создания декора.

Однако из-за того, что листы изначально идут прозрачными, придется отшлифовать их с обоих сторон наждачкой, там самым придав матовый оттенок.

Всего понадобится два листа. Загибаете их концы и приклеиваете к алюминиевой подложке с обратной стороны.

При этом один лист загибается чуть дальше, другой чуть ближе. Чтобы в итоге они оказались на разном расстоянии от светодиодной ленты и между ними был промежуток.

Вот теперь ваш светильник действительно готов. С рассеивающими листами это похоже на дорогую настенную лампу.

Просверливаете сзади отверстия и вешаете ее на любую поверхность в доме. Вертикальное позиционирование предпочтительнее.

В темноте светильник выглядит шикарно, современно и дорого. Вы можете собрать не один, а два, три, четыре таких светильника, подключить их последовательно через разъемы и полностью осветить всю комнату.

Мощный светильник на большую площадь

Для третьего светильника возьмите алюминиевую трубку длиной 11см и диаметром примерно в 1см.

В один конец трубки должен плотно закручиваться винт, а в другом конце просверливаете отверстие. Всего заготовьте 4 таких стержня.

После этого возьмите два длинных уголка (более 1 метра каждый) и просверлите отверстия на его концах.

Стержни прикручиваются через эти отверстия к уголкам. Это будет несущая основа рамы светильника.

Самодельный рассеиватель

Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.

Разматываете рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась максимально мятая, шершавая структура.

Чтобы случайно не проделать дырку ногтями, одевайте перчатки.

После этого фольгу нужно наклеить на большой кусок картона. Возьмите его из-под какой-нибудь коробки от телевизора или другой бытовой техники.

Только не разглаживайте фольгу при наклеивании. Очень важно сохранить грубую текстуру поверхности.

В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.

По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.

Это будет заготовка под корпус светильника.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого продеваете электрический провод сначала через отверстия в трубках, а далее через уголки.

Натягиваете провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки не бегали по “струнам” их тоже фиксируете клеем.

После того как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно спаять отдельным проводком с одной из контактных площадок на светодиодной ленте.

Проделываете все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника, минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

Длинные обрезки снизу панели подключаются к кабелю питания 12В.

Вся панель вешается на два гвоздика на стену через просверленные отверстия в несущих уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как два предыдущих.

Но стоит включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо на панель и глазам не будет дискомфортно.

Фольга хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

Установка светодиодных лент своими руками

Если вы хотите оригинально декорировать потолок или ниши, подсветив отдельные элементы интерьера мягким светом, тогда установка светодиодной ленты – это то, что вам нужно. С помощью этого простого и во многом универсального решения дизайнеры интерьера успешно обустраивают современные апартаменты. Что примечательно, на сегодняшний день технология значительно подешевела, и установка светодиодной ленты на потолок или стены стала доступна широкому кругу лиц.

Светодиодная лента поставляется шириной 8-10 мм и толщиной 3 мм. Для удобства транспортировки и розничной продажи она порезана на небольшие куски около 5 м. Таким образом, вы приобретаете катушку, которую можно развернуть и зафиксировать где угодно с помощью самоклеящихся элементов. Отмечается простота монтажа светодиодной ленты. Установка своими руками возможна и не требует специальных навыков, кроме жесткого соблюдения схемы установки осветительных элементов.

Особенности установки светодиодной ленты

Установка светодиодной ленты удивительно проста – обратная сторона покрыта слоем клея, поэтому она легко фиксируется в нужном положении практически на любой поверхности. Тем не менее, нужно помнить о том, что лента клеится всего лишь один раз – её нельзя отклеить, а потом заново приклеить. Поэтому нужно заранее подготовить поверхность, куда будет фиксироваться лента-дюралайт. Необходимо предварительно обезжирить поверхность, используя для этого растворитель, а после убедиться в том, что она ровная. Только тогда можно приступать к установке ленты.

Не рекомендуется чересчур сгибать светодиодную ленту, так как она может повредиться.  Если хотите нарезать ленту, то рекомендуется делать это по заводским меткам.

Нередко светодиодная лента устанавливается с натяжными потолками. Также она активно используется как подсветка гипсокартонных конструкций. В целом светодиодная лента относится к элементам универсального применения, и с ее помощью можно реализовывать проекты любой сложности.

Плюсы и минусы светодиодной ленты

Среди достоинств светодиодной ленты как универсальной подсветки нужно отметить:

·         Простоту установки. На обратной стороне ленты находятся клеящиеся элементы, с помощью которых можно зафиксировать ленту в любом положении, будь то потолок или стена.

·         Экономичность. Диоды, расположенные на ленте, потребляют минимум электроэнергии, но при этом дают стабильный качественный поток света.

·         Долговечность. Рабочий ресурс диодов значительно превышает традиционные лампы. Вероятность перегорания при соблюдении условий эксплуатации практически равна нулю.

·         Не выделяют тепло. В этом смысле светодиодная лента обладает высоким уровнем пожаробезопасности и может использоваться в комплекте с натяжными потолками.

·         Многообразие цветов. Светодиодная лента поставляется в разных цветовых вариациях, что открывает возможности для обустройства интерьера под свои эстетические потребности.

·         Простота установки и обработки. Светодиодная лента легко режется на отрезку необходимой длины и фиксируется в нужном положении.

У светодиодных лент есть также недостатки. Они не дают световой поток достаточной интенсивности для того, чтобы полностью заменить традиционные источники освещения. Чтобы качественно осветить комнату, а не просто подсветить отдельные элементы, придется приобрести большое количество ленты, но это не окупит себя. По этой причине дюралайт чаще используется как дополнительный декоративный источник освещения.

Установка светодиодных лент

Что нужно для установки светодиодной ленты своими руками? Вам понадобится непосредственно лента, коннекторы, соединительные разъемы для ленты, блок питания и RGB-контроллер, если вы хотите установить ленту, которая меняет цвет освещения.

При выборе ленты учитывайте условия эксплуатации. В частности, изделия с маркировкой IP65 адаптирован для эксплуатации в условиях повышенной влажности. Для установки светодиодной ленты на кухне своими руками изделия с данной маркировкой также подходит.

Перед тем, как производить монтаж ленты, нужно определиться с длиной. Для этого нужно произвести соответствующие измерения на месте, где вы планируете фиксировать дюралайт.  Необходимо срастить полосы с помощью коннектора или паяльника, а промышленным феном разогреть термоусаживающую трубку для изоляции соединений.

Итак, мы подключили ленту к контроллеру. После этого необходимо подсоединить контроллер к блоку питания. Важно правильно выбрать расположение полюсов, поскольку ошибка может спровоцировать выход из строя светодиодной ленты. Когда схема собрана, подключаем к розетке. После проверки можно фиксировать ленту на потолке.

Как вы можете убедиться, установка светодиодной ленты своими руками – это не так уж сложно, и для того чтобы собрать всю схему и подключить диоды к сети не нужно обладать особыми навыками. При этом следует жестко соблюдать технику безопасности по работе с электроприборами.

Светодиодная подсветка в квартире своими руками

Больше всего светодиодная лента подходит для натяжных и гипсокартонных потолков.

Что собой представляет светодиодная лента

Светодиодная лента или, как ее еще называют — дюралайт, имеет вид гибкой токопроводящей платы с размещенными на ней светодиодами и резисторами, отвечающими за сопротивление.

Такая лента имеет ширину от 8 до 10 мм и толщину — от 2 до 3 мм. Если речь идет о многоцветной ленте (RGB), то к ней еще прилагается контроллер, который позволит регулировать интенсивность свечения и переключать света, создавая подходящую настроению обстановку в комнате.

Как сделать светодиодную подсветку своими руками

При устройстве светодиодной ленты, кроме самой ленты понадобится также блок питания и коннекторы для соединения ленты.

При выборе блока питания нужно заострить свое внимание на его мощности. Для этого нужно произвести соответствующие расчеты, воспользовавшись данными, приведенными в этой таблице:

Светодиодная лента (SMD) и количество светодиодов (на 1 м)

Мощность (Ватт)

3258 — 60 шт.

3528 — 120 шт.

3528 — 140 шт.

5050 — 30 шт.

5050 — 60 шт.

5050 — 120 шт.

4.8

9.6

16

7.1

14.4

25



Для подсчета требуемой мощности необходимо умножить мощность одного метра светодиодной ленты на общую ее длину:

Вт/м х L ленты = Вт

После подсчета, необходимо к полученному результату прибавить еще 20%, потому как для блока питания мощности «впритык» будет недостаточно и необходим некоторый запас для его полноценной и безопасной работы.

А теперь немного о коннекторах. Как уже говорилось выше, они понадобятся для соединения ленты с блоком питания, а также с другими лентами, так как многие пользователи не ограничиваются стандартным размером ленты в 5 метров и добавляют к ней еще такую же или даже несколько лент.

Для соединения с коннектором не нужно прибегать ни к каким ухищрениям, достаточно лишь отодвинуть зажим, положив на край ленты коннектор и вернув зажим в обратное положение. После этого нужно лишь правильно подключить провод от коннектора к питающему блоку.

В некоторых случаях может использоваться способ соединения пайкой, который, кстати, выходит гораздо дешевле, чем покупка коннекторов. Соединение получается очень надежным и долговечным.

Важно! При спаивании контактов очень важно нагреть паяльник максимум до 250 градусов и паять не более 10 секунд.

Подключение светодиодной ленты

Существует два типа светодиодных лент:

  1. Одноцветная лента

  2. Многоцветная (RGB)

Принцип их подключения несколько отличается, поэтому имеет смысл рассмотреть их монтаж отдельно.

Как подключить одноцветную светодиодную ленту

Для подключения обычной ленты длиной в 5 метров нужно подключить провода блока питания к проводам ленты. Тут действует стандартная маркировка проводов, обозначающая красным цветом «+» и черным — «-». Если маркировка отсутствует, можно измерить полярность мультиметром, однако, даже при несоблюдении полярности с лентой ничего не случится, она просто не будет светиться.

В случае если нужно подключить более одной ленты, то нужно располагать их не последовательно, а параллельно, потому что при последовательном подключении лента может перегреться и сгореть.

Так выглядит схема подключения одной светодиодной ленты:

Такой вид имеет параллельное подключение двух лент:

Также можно воспользоваться двумя блоками питания и подключить две ленты:

В некоторых случаях, когда есть необходимость подключения небольшого куска ленты, то его можно присоединить и последовательно. Но нужно обязательно проверить, падает напряжение или нет, если показания остаются неизменными, то такое соединение будет безопасно.

Разрезание ленты производится в специально обозначенных для этого местах, где нарисованы ножницы или еще что-то подобное.

Инфо! Разрезание ленты производится через каждые 3 светодиода, при неправильном разрезании из строя выводится не один светодиод, а сразу целый участок ленты.

Присоединение куска ленты производится при помощи коннекторов или спайкой.

Как подключить светодиодную многоцветную RGB ленту

Многоцветная светодиодная лента отличается от одноцветной тем, что для нее нужен контроллер, который становится еще одним звеном в подключении RGB лента — контроллер — блок питания.

Подключение контроллера к блоку питания аналогично подключению одноцветной ленты: соединение проводов производится в соответствии с полярностью. А вот соединение ленты с контроллером несколько сложнее, поскольку в подключении участвует не 2, а целых 4 провода, 3 из которых управляют интенсивностью цвета, а 4-ый отвечает за подачу питания:

  • B — синий

  • R — красный

  • G — зеленый

  • V+ — общий

Общая картинка подключения выглядит таким образом:

Как и в случае с подключением одноцветной ленты, при использовании нескольких лент, необходимо параллельное подключение. Однако так как RGB ленты потребляют больше тока, нужно помимо контроллера и блока питания применить и RGB усилитель сигнала. Это устройство позволяет урегулировать интенсивность и равномерность свечения светодиодов.

К RGB усилителю подключается вторая лента, а усилитель, в свою очередь, подключается к блоку питания. Желательно использовать отдельный питающий блок для усилителя, потому как если он будет один, то и его мощность, питающая и усилитель и контроллер, должна быть выше.

Идеальная схема подключения для 2-х RGB лент выглядит так:

А вот такой она имеет вид на практике:

Совет! Разобравшись со схемами и принципом подключения, необходимо собрать ленту на полу и включить в сеть, чтобы проверить ее работоспособность. Если все в порядке, то можно приступать к ее монтажу на потолок.

Установка светодиодного освещения своими руками

Чаще всего для устройства дюралайта, на потолке возводится специальная ниша из гипсокартона, которая скроет саму светодиодную ленту, и тогда свет от нее будет попадать в комнату не напрямую, а отражаться от потолка. Именно из-за этого мягкого свечения светодиодные ленты и пользуются таким успехом.

Монтаж гипсокартонной ниши

Гипсокартонная ниша имеет вид карниза, который проходит по всему периметру комнаты или же по краю многоуровневого потолка. Этот карниз, состоящий из гипсокартонных листов, крепится на обрешетку из металлических профилей.

Прежде чем устанавливать обрешетку, нужно сделать правильную разметку: для начала нужно отступить от потолка по стене вниз 70-100 мм и провести ровную горизонтальную линию. Для этого нужно воспользоваться уровнем. Затем необходимо прикрепить профиль вдоль проведенной линии.

Для крепления второго профиля, нужно отступить от стены около 20 см и также провести на потолке линию, параллельную первой. По ней крепится профиль и, таким образом, формируется внутренний периметр.

Затем, отступая от стартового профиля по 40 или 50 см, нужно начать устанавливать отрезки профиля, формирующие обрешетку. Длина таких отрезков должна соответствовать расстоянию между базовым профилем и профилем, лежащим у основания потолка.

Это выглядит вот так:

Основной профиль соединяется со стартовым при помощи небольших отрезков (до 300 мм), а на выступы, которые видны на фото, ляжет несущий карниз.

Обшивка листами гипсокартона

После того как профиль готов, он обшивается листами гипсокартона: сначала его вертикальная часть, что позволяет скрыть проводку. После этого закрывается и нижняя часть, и получается вот такая конструкция:

Установка карниза — это достаточно трудоемкий процесс, поэтому можно избрать более легкий путь и установить на потолок плинтус (галтель) для светодиодной подсветки.

Он имеет такой вид:

Здесь видно, что он не полностью закрывает пространство между стеной и потолком, это нужно для того, чтобы свет от подсветки был виден.

А вот схема его размещения:

Крепится плинтус очень просто, иногда даже при помощи шпаклевки или клея. Все зависит от поверхности, к которой он будет прикрепляться.

Прикрепление ленты

Когда абсолютно все готово, можно начинать крепить ленту. Для этого нужно обязательно очистить поверхность при помощи спирта и приклеить ленту. Обычно для этого достаточно отклеить специальную полоску с обратной стороны дюралайта и тщательно прижать ее к стене.

Важно! Если лента будет охватывать весь периметр комнаты, то ее нельзя сильно перегибать (не более 2-х см).

Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши.

Установка светодиодной подсветки своими руками требует ответственности и некоторых знаний, которые можно легко набрать, просмотрев несколько видеороликов и внимательно прочитав все инструкции, касающиеся процесса монтажа дюралайта. Необходимо не так много усилий, чтобы украсить свое жилище одной из лучших дизайнерских задумок.

Видеоописание устройства светодиодной ленты и принципов ее управления:

Установка гипсокартонной ниши для подсветки потолка светодиодной лентой:

Правильное подключение светодиодной ленты:

Больше информации

Задать вопрос

Комплект для ремонта светодиодной ленты

— Blinkinlabs

Работаете с цифровыми светодиодными лентами и хотите разрезать их на более мелкие кусочки? Паять провода обратно может быть огромной проблемой, поэтому мы разработали этот комплект для ремонта светодиодных лент, чтобы сделать их прочнее. Припаяйте одну из прилагаемых усиливающих прокладок к концу полосы, и никогда больше не будет плохого соединения!

Уже в продаже в магазине Blinkinlabs

Вам понадобятся следующие расходные материалы:

  • Светодиодная лента для ремонта
  • 3 провода, 18AWG или меньше, желательно разных цветов
  • Прокладка LED (входит в комплект)
  • 1.5 ″ секция термоусадочной трубки (входит в комплект)

Кроме того, вам понадобятся следующие инструменты:

  • Паяльник + припой
  • Машинки для стрижки
  • Тепловая пушка или зажигалка
  • Нож Xacto (опция)

Первым делом припаиваем светодиодную ленту к шайбе. Выровняйте контактные площадки на ленте (убедитесь, что вы подключаетесь к правому концу ленты!),

Начните с пайки центрального соединения.Убедитесь, что прокладка и полоса параллельны, и при необходимости повторно нагрейте паяное соединение, чтобы отрегулировать его. Когда все будет хорошо и ровно, припаяйте верхнее и нижнее соединение.

Еще раз проверьте исправность каждого соединения.

Добавьте небольшую каплю припоя на каждую контактную площадку на печатной плате. Это упростит прикрепление проводов.

Затем по очереди добавляйте провода. Используйте красный для + 5В, желтый для данных и черный для заземления.

Слегка согните провода, чтобы проверить надежность их соединения.

Отрежьте кусок термоусадочной трубки длиной примерно 4 см. Она должна быть достаточно длинной, чтобы выступать с обеих сторон прокладки на 0,5 см.

Наденьте термоусадочную трубку на провода и отцентрируйте ее по центру прокладки. Совет: если у вас есть под рукой контроллер, сейчас самое время подключить полосу и убедиться, что она подключена правильно!

Используйте термофен (или зажигалку), чтобы уменьшить трубку, чтобы усилить соединение между прокладкой и светодиодной лентой.

А теперь вернись к морганию!

Синяя светодиодная лента

RGB не работает: 4 способа исправить

Светодиодная лента rgb синяя не работает Светодиодные ленты

позволяют клиентам проявлять творческий подход, их очень легко настроить, и вы можете настроить их по своему вкусу. Лучшее в светодиодных лентах — это то, что они не дорогие и красиво смотрятся в ваших домах.

Однако они могут быть хрупкими, так как грубое обращение с ними может привести к повреждению точек контакта внутренней цепи.Вот почему некоторые люди могут испытывать проблемы, связанные с тем, что некоторые цвета не отображаются на их светодиодных лентах RGB. Вот несколько методов, которыми вы можете воспользоваться, чтобы решить эту проблему.

Светодиодная лента RGB синяя не работает

  1. Пункты связи для проверки

Первое, что следует сделать, это проверить места контакта светодиодной ленты. Чаще всего в процессе установки люди могут повредить точки контакта, что может привести к неисправности ленты.Если вы обнаружите поврежденную точку контакта, вы можете либо полностью заменить ее, либо попытаться отремонтировать, правильно спаяв патчи.

  1. Проверить напряжение

Другой вероятной причиной этой ошибки может быть низкое напряжение в цепи. По сравнению с большинством других цветов синий светодиод требует большего напряжения для излучения. Если ваша схема не может обеспечить полосу достаточным напряжением, она не покажет вам синий цвет.

Вы можете легко проверить выходное напряжение из розетки с помощью мультиметра и сопоставить его с требованиями, указанными в руководстве пользователя ваших светодиодных лент RGB.

  1. Заменить батареи

Если ваши светодиодные ленты не показывают разные цвета, то одной из причин этой проблемы может быть разряженный аккумулятор. Просто возьмите новую пару батареек и замените их старыми. Это, вероятно, решит проблему, если только ваша светодиодная лента не повреждена.

  1. Проверьте длину полосы

Каждая светодиодная лента имеет рекомендованную длину, которую нельзя превышать для правильной работы.Если у вас в коридоре установлена ​​длинная полоса, весьма вероятно, что именно по этой причине светодиодная лента не изменит цвет на синий. Поскольку напряжение становится все ниже и ниже, чем длиннее полоса. Итак, попробуйте разделить светодиодную ленту на участки, чтобы схема получала оптимальное напряжение.

Перед установкой обязательно прочтите руководство пользователя, так как разные марки светодиодных лент предъявляют разные требования. Поэтому не забудьте быстро прочитать руководство пользователя, прежде чем настраивать светодиодную ленту, чтобы свести к минимуму вероятность ее неисправности.

Это были некоторые быстрые исправления, которые потенциально могут решить вашу проблему, когда светодиодная лента RGB не отображается синим цветом. Если ни одно из этих исправлений не помогло вам, вероятно, ваша полоса неисправна, и вам следует обратиться в службу поддержки. Если у вас есть гарантия, вам будет довольно легко оформить заказ на замену. Отправьте в службу поддержки электронное письмо с объяснением вашей проблемы и просто дождитесь их ответа.

РУКОВОДСТВО DIY: создайте дешевую светодиодную ленту Philips Hue

Вы платите 60 долларов за два метра светодиодной ленты низкой плотности с плохой яркостью, но насыщенными цветами, и у нее есть ряд ограничений, включая количество, которое вы можете соединить вместе.

Между тем, я могу купить на Aliexpress 50 метров плотных ярких светодиодных лент, которые работают так же хорошо, но не работают с Hue. Мне нравится идея, что все мои умные устройства работают в одном месте, но я не могу оправдать трату 60 долларов на установку большего количества светодиодов в доме.

Это заставило меня задуматься: почему бы просто не сделать их самому? Что ж, до недавнего времени было практически невозможно заставить это работать должным образом по разным причинам, но я нашел несколько отличных вариантов для тех, кто хочет найти способ получить более дешевые, лучшие полосы Hue, которые работают так же, как официальные. единицы.

Учитывая все это, это мои результаты на момент написания, поэтому, пожалуйста, не считайте это гарантией! Я сделал четыре разных варианта более дешевой модели и все еще очень доволен, но ваш пробег может отличаться. Без лишних слов, вот результат:

Быстрый фон

Причина , по которой Philips Lightstrip Plus стоит так дорого, заключается в том, что он обладает высокой точностью цветопередачи и разработан для соответствия цвету со светодиодными лампами Hue.

Philips использует специальный тип светодиодной ленты под названием RGBWW (красный / зеленый / синий / теплый белый), который имеет отдельный светодиодный диод для белого цвета, чтобы обеспечить правильные оттенки белого, а также великолепные цвета RGB.Это приводит к повышению цены, но приводит к большей точности по всему спектру.

С момента выпуска Lightstrip Plus полосы RGBWW упали в цене резко , и на самом деле их можно найти прямо сейчас по отличным ценам с лучшими характеристиками, чем Hue. Неудивительно, что Philips не обновил свою полосу и не снизил цену, поэтому мы здесь.

Вместе с моим другом Кисом Платтелем я изучил несколько вариантов и нашел надежную альтернативу, которую вы можете заказать сегодня.Вот ваши варианты.

Дорого, быстро, излишне

Уровень квалификации: Я знаю, как пользоваться отверткой
Время: 30 минут или меньше

Первый вариант, который постоянно появлялся в моих беглых поисках светодиодных лент, которые не Собственной компанией Hue был светодиодный балласт FLS-PP на Amazon за колоссальные 50 долларов. Якобы это высококачественный контроллер, который работает с Hue, но это почти цена всей полосы Hue.

Многие люди сообщают, что эта опция работает, но я думаю, что она не стоит того в этой ценовой категории, если только вы не планируете убирать с нее тонну светодиодов.За 50 долларов вы можете построить свои собственные полосы встык, ничего не паяя, так что читайте дальше …

Легко, дешево, быстро

Светодиодная лента за 2 доллара + контроллер Alibaba за 15 долларов = Светодиодные полосы Hue, которые не t сломать банк pic.twitter.com/LhPu0k7bBh
— ⚡️ Оуэн (@ow) 26 апреля 2018 г.

Уровень квалификации: Я знаю, как пользоваться отверткой
Время: 20 минут или меньше

Каждый раз а затем в течение прошлого года я просматривал Aliexpress, когда мне было скучно, чтобы найти Hue-совместимый контроллер, но безуспешно.

Однако недавно я наткнулся на новый бренд: Gledopto, который рекламирует контроллеры, совместимые с Hue и Tradfi, которые не требуют пайки или взлома программного обеспечения, чтобы заставить его работать, что звучало многообещающе. Я заказал базовую версию RGB (подробнее о вариантах читайте), которая является самой дешевой, вместе с рулоном дешевых светодиодов RGB, и подождал.

Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители.Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует ее гарантию. Поэтому мы просим вас тщательно протестировать и проверить свою полосу, чтобы убедиться, что она полностью работоспособна, прежде чем разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный оголенными медными пятнами с обеих сторон.Отрежьте полосу точно по этой линии хорошими ножницами или острым рабочим ножом.

Теперь вам нужно полностью обнажить участки медного разъема на полосе, а это значит, что вам нужно удалить всю силиконовую крышку в этой области. Сделайте небольшой надрез рядом со светодиодом (только в силиконе, не доходите до самой полоски) и снимите как можно больше силикона. Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом.Кроме того, не забудьте удалить клей с нижней части полосы, так как он не позволит беспаечному соединителю легко скользить на место.

Как только это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, а медные разъемы — под маленькие металлические зажимы. Слегка надавите на металлические штифты шариковой ручкой. Вы должны убедиться, что они давят на контакты. Вы также можете попробовать наклеить небольшой кусок изоленты поверх металлических контактов, чтобы, когда вы закроете пластиковую крышку, вы получите некоторую подкладку, которая поможет протолкнуть контакты вниз на разъемах.

Повторите тот же процесс для другой стороны беспаечного разъема. Кроме того, очень важно соблюдать полярность при повторном соединении частей полосы (R, G, B и V + должны совпадать).

Итак, вы расширили схему светодиодной ленты!

Светодиодная лента для ремонта

— купить ремонтная лента для светодиодов с бесплатной доставкой на AliExpress

Отличная новость !!! Вы попали в нужное место для ремонта светодиодной ленты.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта ремонтная лента с верхним светодиодом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели ремонтную ленту для светодиодов на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое ремонтная лента для светодиодов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led repair strip по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как заменить светодиодную ленту

Если вы купите что-то по ссылке в наших сообщениях, мы можем получить небольшую долю от продажи.

У вас возникли проблемы со светодиодными лентами, которые нужно отремонтировать или заменить? Что ж, вам не обязательно делать это за вас электриком.Это простое руководство своими руками о том, как заменить светодиодную ленту, поможет вам сделать именно то, что вам нужно.

Как заменить светодиодную ленту

Светодиодные ленты

стали частью наших домашних хозяйств за последние несколько лет. Если у вас их нет в машине, у вас есть их под кухонными шкафами или где-то еще, чтобы придать вам необычный вид освещения. Они даже есть на наших LED-телевизорах.

Поэтому важно, чтобы вы освоили несколько приемов замены этих систем освещения, чтобы вам не приходилось вызывать техника каждый раз, когда они выходят из строя.Ниже приведено пошаговое руководство по замене неисправной светодиодной ленты.

Шаг первый: доступ к светодиодной ленте

Время и техника, которые вам понадобятся для этого шага, будут зависеть от того, где находится ваша светодиодная лента. Если у вас есть свет под кухонными шкафами, вы должны очистить зону от любой мебели или оборудования, которые могут преградить вам путь.

Если вы установили светодиоды в автомобиле, вам потребуются подходящие инструменты и удалите все детали, которые могут препятствовать доступу к светодиоду.

Шаг второй: удаление приспособления

В зависимости от того, как светодиодные ленты были прикреплены к стене или деталям, снимать их нужно будет осторожно.

Например, если у вас были светильники, вкрученные в стену, вам нужно будет их открутить. Если вы повесили их на ленту, вы всегда можете воспользоваться острым лезвием бритвы и разрезать ленту, чтобы отсоединить ее. Будьте осторожны, чтобы не нанести больше повреждений, чем они есть.

Шаг третий: определение дефектных участков

Светодиодные ленты

имеют секции, которые соединяются вместе, образуя длинную нить.Сделайте выборочную проверку, чтобы сначала найти неисправный раздел. Если вы имеете дело со светодиодной лентой RGB, вам необходимо подключить систему и запустить цикл по доступным цветам резьбы.

Например, вы можете начать с красного цвета. Если он светлый по нити без пропущенного участка, переходите к следующему цвету, пока не найдете причину проблемы. Вы обнаружите, что определенный цвет не горит в данном разделе.

Шаг четвертый: отметьте идентифицированные области

Используйте малярную ленту или маркер, чтобы отметить неисправные участки, чтобы не пропустить их или не забыть, где находятся неисправные светодиодные ленты.

Шаг пятый: Вырежьте дефектные участки

Мы рекомендуем перед этим выключить светодиоды. Если оставить их включенными, это может не повредить вам, так как напряжение составляет всего от 12 В до 24 В. Однако это может повредить ваш светодиод. Острыми ножницами вырежьте отмеченные участки в точках соединения.

Количество деталей, которые вы получите после резки, будет зависеть от количества выявленных вами дефектных секций. То же самое касается количества деталей, которые необходимо заменить.

Шаг шестой: воссоедините оставшиеся подходящие полосы с новыми

Возьмите один конец оставшейся светодиодной ленты и вставьте в одну сторону ленты RGB, чтобы закрепить коннектор. Затем возьмите одну сторону незакрепленной (новой) полоски и проделайте то же самое с другой стороной разъема.

Повторите этот шаг со всеми свободными частями светодиодной ленты, пока не получите желаемую длину.

Вместо соединителя ленты RGB вы можете припаять светодиоды на каждом конце для соединения.

Шаг седьмой: проверьте подключение и переустановите его

После присоединения снова подключите полосу к источнику питания и проверьте, работает ли она правильно. Если с освещением больше нет проблем, вы можете использовать начальный шаг, который вы использовали для их установки ранее.

Нужно ли мне заменять светодиодную ленту каждый раз при неисправности?

Не обязательно. Бывают случаи, когда неисправность светодиодной ленты требует несложной корректировки. Удаление всех полосок, когда проблема только с некоторыми из них, займет не только много времени, но и будет дорого со временем.

Ниже мы обсудим некоторые случаи, которые могут привести к неисправности светодиодных лент, и способы их устранения без замены всего набора.

Что мне делать, если моя светодиодная лента продолжает отключать автоматический выключатель?

Это может быть связано с двумя причинами:

  • Неисправный источник питания
  • Пусковой ток может быть слишком высоким для вашего выключателя
Как исправить

Вы можете проверить первую причину, сняв все блоки питания с вашего выключателя и начав их повторно подключать один за другим.Когда вы добавите неисправный, выключатель сработает, и вы определите проблему.

Вторая проблема возникает, когда вы выполнили тест блока питания, но все выглядит нормально. Если у вас есть несколько источников питания, загруженных на прерыватель, это может означать, что пусковой ток перегрузил ваш прерыватель. Поэтому вам следует увеличить или обновить до большего размера.

Если проблема с отключением сохраняется, рассмотрите возможность разделения источников питания на несколько выключателей.

Как починить светодиодные полосы RGB или RGBW, если они имеют другой цвет?

Это та же проблема, что и когда полноцветный RGB не работает. Если цвет всей полосы работает правильно, кроме одного, это всегда влияет на цвет в целом вдоль полосы.

Например, предположим, вы обнаружили, что вся нить красного цвета не работает. В этом случае проблема может быть связана с тремя причинами:

  • Пайка отрицательного провода соответствующего цвета на полосу могла оторваться
  • Отдельный цветной кабель может быть неисправен от резьбы к приемнику
  • Отдельный цветной провод к приемнику может быть отсоединен
Как исправить

Чтобы решить эту проблему, сначала проверьте провода между контроллером и светодиодной лентой.Практический тест состоит в том, чтобы не использовать удлинительные кабели и устройства управления, подключив источник питания непосредственно к световой полосе.

Начните с подключения положительного (черного, если вы имеете дело с RGB или RGBW) провода к полосе, а затем отрицательного провода от источника питания к другому цвету. Если синий кабель ранее не работал, вы можете предположить, что проблема связана с подключением.

Исправьте это, постепенно переподключая кабели, заменяя старые и неисправные контроллеры и удлинительные кабели новыми.Проверьте, какие компоненты снова заставляют работать ранее ложное освещение.

Если указанные выше меры по ремонту не помогли, проверьте, не оторвались ли кабели от припаянных участков.

Что происходит, когда светодиодные ленты становятся слишком горячими для прикосновения?

У этой проблемы две причины:

  • У вас есть источник питания от перенапряжения для светодиодной ленты (в основном источник питания 24 В, обслуживающий светодиодную ленту на 12 В).
  • Короткое замыкание вдоль светодиодной ленты (неизолированный положительный провод касается отрицательного провода).

Если проблема связана с первым вариантом, полоска все равно будет работать. Он будет светиться ярче, чем при использовании стандартного блока питания. Проблема только в том, что светодиод прослужит недолго и может стать причиной возгорания.

То же относится и ко второй причине. Ваша система выйдет из строя через несколько часов, и вы почувствуете запах горящих проводов. Это также опасность пожара, которую необходимо устранить как можно скорее.

Как исправить

Если у вас есть перенапряжение, вы можете решить проблему, купив блок питания, который соответствует техническим характеристикам вашей светодиодной ленты.Например, если вы подключили к своему светодиоду 12 В источник питания 24 В, это может вызвать перегрев и последующие неисправности.

Если в системе произошло короткое замыкание, вам нужно будет проверить каждую секцию вашей системы электропроводки, чтобы определить, где находится источник. Когда вы его получите, разделите провода и изолируйте их малярной лентой.

Что делать, если светодиодные индикаторы тускнеют или показывают неравномерную яркость на одном конце?

Причина этой проблемы в основном в пониженном напряжении.Например, это может произойти, когда вы подключаете светодиодную ленту на 24 В к источнику питания 12 В. Также возможно падение напряжения на светодиодной ленте.

Как исправить

Стандартная светодиодная лента с достаточным питанием должна быть длиной 5 метров. Если обеспечить достаточный ток в соответствии с требованиями производителя или отрасли, на такой длине не будет никаких падений напряжения, заметных для человеческого глаза.

Например, если у вас есть две пятиметровые светодиодные полосы, соединенные вместе, чтобы получилась десятиметровая нить, полоса будет менее яркой к концу.

Вы можете исправить это, разделив полосу на две части по 5 метров каждая, или вставив пусковой провод и выходной провод на полную светодиодную полосу. После этого следует подключить оба кабеля к единому источнику питания.

Почему моя светодиодная лента RGB показывает несовместимые цвета?

Это явление очень распространено для светодиодов. Например, у вас может быть холодный белый цвет на участке светодиодной ленты, а затем ламинирование теплого белого цвета в произвольной области внутри той же полосы.

Проблема возникает, когда вы наносите краску на светодиод сознательно или неосознанно.

Как исправить

Если краска еще не высохла, протрите ее мягкой тканью или салфеткой. Мы не рекомендуем наносить на полоски продукты на водной основе, так как они могут повредить светодиоды.

Если краска уже высохла, можно соскоблить ее ножом. Убедитесь, что вы выключили светодиоды, когда делаете это .

Итог

При некоторых неисправностях светодиодной ленты может потребоваться замена части или всей светодиодной ленты.Однако не в каждой ситуации требуется капитальный ремонт системы, некоторые из них требуют только простого устранения неполадок, как показано выше. Поэтому важно понять источник проблемы, прежде чем пытаться заменить светодиодные ленты.

Устранение неисправностей светодиодной ленты

Когда ваша светодиодная лента внезапно перестает работать должным образом, существует несколько возможных причин. Устранение этой неисправности может показаться немного сложным, потому что во многих случаях точная проблема не сразу очевидна, и для ее обнаружения требуется некоторое время.Вот несколько шагов, которые необходимо предпринять, чтобы избавиться от лишних догадок и найти работоспособное решение. В зависимости от типа вашей цепи и любых возможных проблем с вашими проводами или светодиодными лампами часто возникает решение о том, отремонтировать или заменить.

Проверьте провода

Сравните светодиодные полосы на Amazon.

Временно отключите источник питания. Затем убедитесь, что ни одно из ваших проводных соединений от преобразователя не отсоединилось, что является частой причиной того, что многие светодиоды гаснут, мерцают или тускнеют.Затяните все отсоединившиеся провода, но не слишком туго. Если вы видите оголенный провод (даже небольшой длины), на котором было снято слишком много покрытия, немедленно замените провод, поскольку это представляет непосредственную опасность возгорания.

Теперь продолжаем проверять провода и соединения. Подключены ли ваши красный и черный провода к правильным входным клеммам преобразователя? Ваши переключатели подключены к правильной (120 вольт) стороне преобразователя? Ваш преобразователь находится в хорошо проветриваемом помещении? Если на любой из этих вопросов вы ответили отрицательно, возможно, вы уже нашли ответ на вопрос, что не так с вашей светодиодной лентой.

Проверьте лампы

Если одна или несколько ламп потускнели или погасли, проверьте в документации производителя тип цепи, которая использовалась для сборки самой светодиодной полосы. В зависимости от типа цепи, последовательной или параллельной, вы можете заменить лампочки по отдельности. Если вы обнаружите, что ваша светодиодная лента была подключена к внутренней последовательной цепи старого образца, похожей на старые нити рождественских огней, пришло время заменить осветительную ленту, потому что в этом случае все лампочки гаснут, если одна перегорит.Легкодоступны сменные светодиодные ленты многих брендов, и во многих случаях они являются более простой альтернативой замене отдельных лампочек.

Если вы обнаружите, что ваша осветительная лента имеет параллельную цепь, следуйте инструкциям по замене перегоревшей светодиодной лампы любого размера. Осторожно снимите кожух лампы, если он есть. Никогда не прикасайтесь к лампочке голыми руками; используйте защитные перчатки или бумажное полотенце. Масла от пальцев могут оставить неприглядный след на поверхности светодиодной лампы, как минимум, и как минимум создать новую опасность возгорания.Убедитесь, что ваша новая лампа имеет тот же буквенный код ANSI, напряжение, размер и форму. Убедитесь, что производитель вашей светодиодной ленты предлагает отдельные лампы для замены. Также неплохо иметь под рукой несколько запасных лампочек.

Проверьте преобразователь

Если ни одна из вышеперечисленных мер не эффективна, посмотрите на сам преобразователь. Возьмите свою таблицу преобразования мощности, которая должна была быть вместе с ней, и дважды проверьте свои расчеты, чтобы убедиться, что преобразователь не был перегружен.Максимальная мощность, которую может выдержать большинство стандартных преобразователей, составляет 60. Если вы используете несколько светодиодных лент, которые вызывают проблемы, и обнаруживаете, что мощность преобразователя приближается к 60 Вт, вы можете подумать о приобретении второго преобразователя и набора проводов для разделить цепь и, следовательно, мощность между ними.

Эти советы по поиску и устранению неисправностей светодиодной ленты помогут пролить свет на проблему. Теперь вы не останетесь в темноте.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
