Ящики на шариковых направляющих: Как установить шариковые направляющие для ящиков своими руками Статьи

Содержание

Как установить шариковые направляющие для ящиков самостоятельно: полезные советы

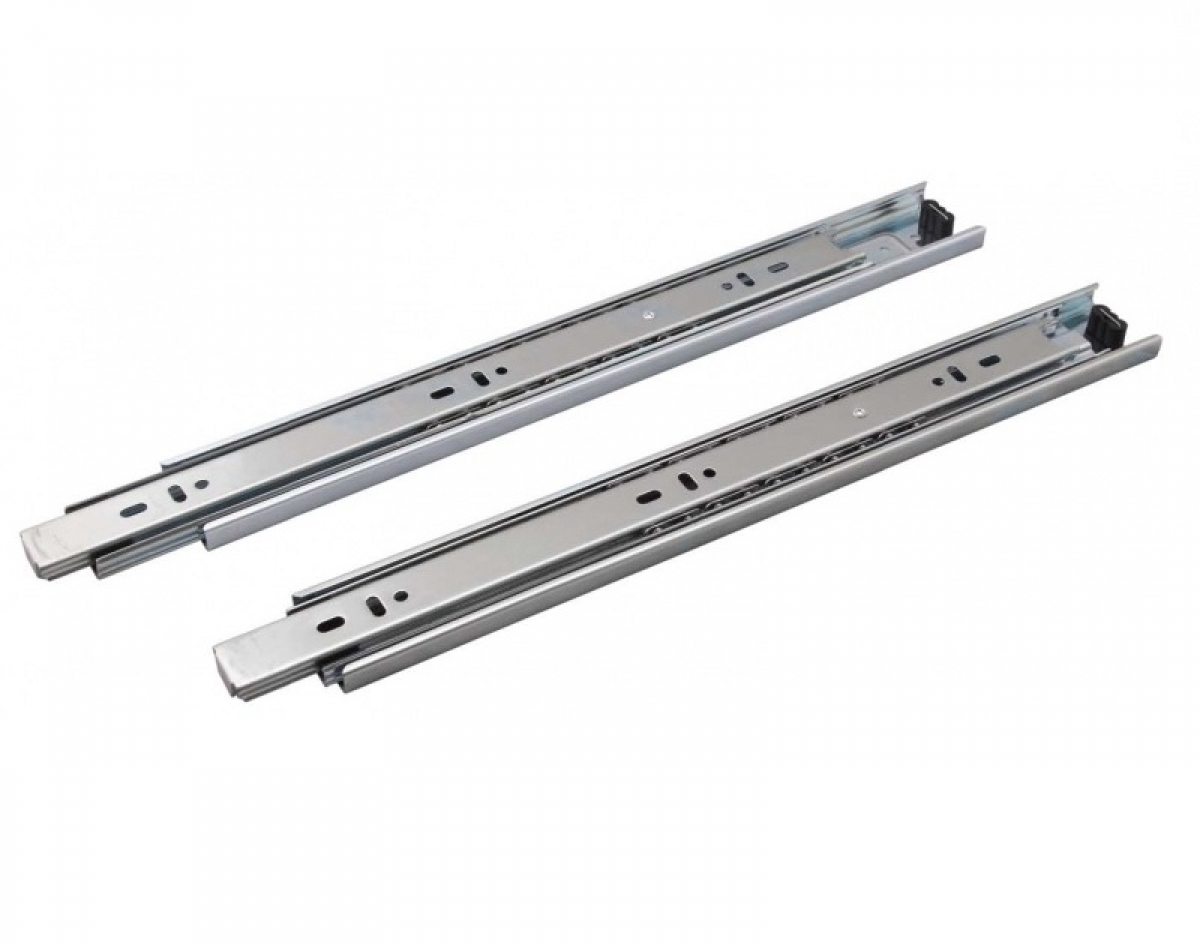

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно.

Условия правильного монтажа

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

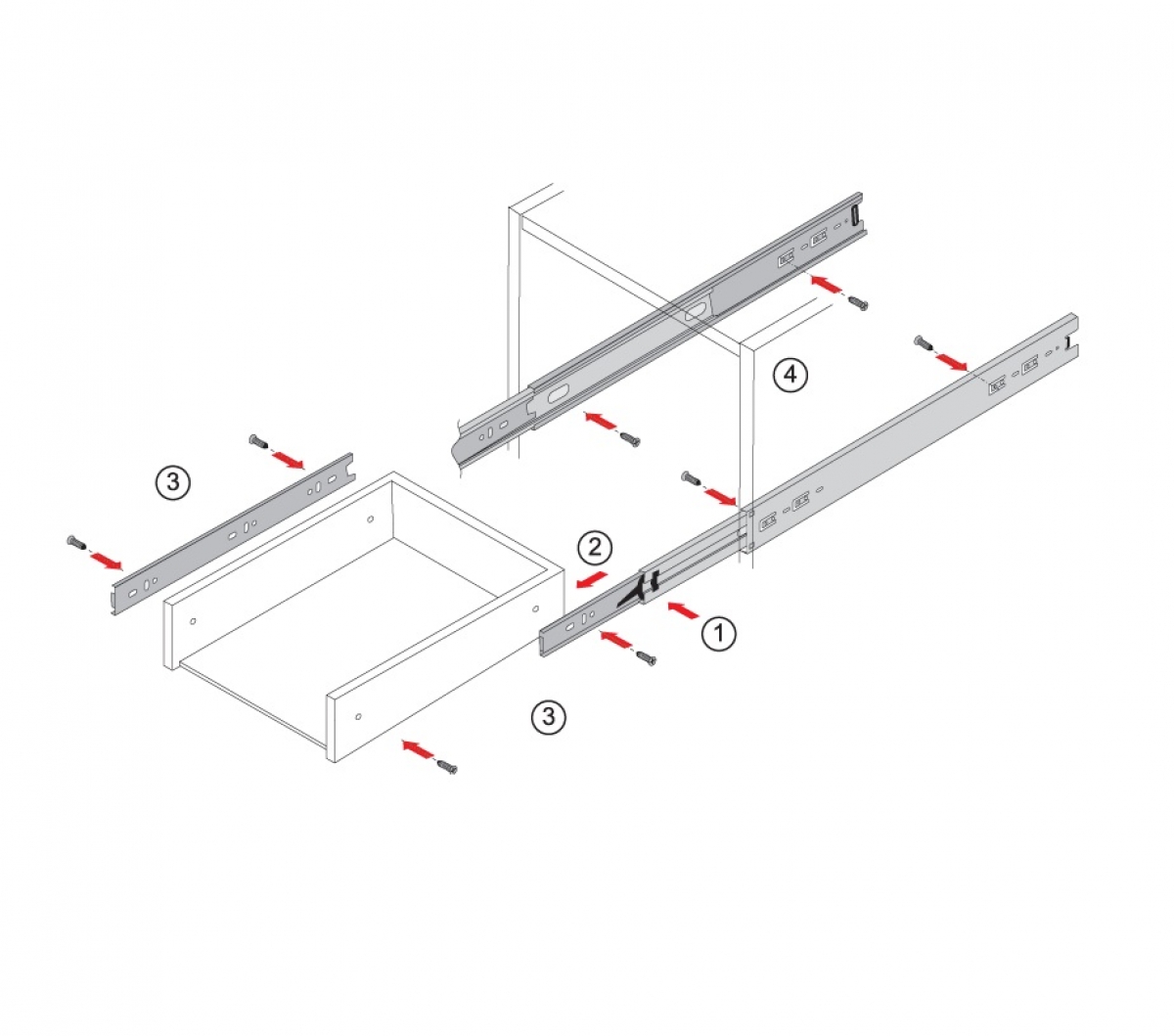

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства.

Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Схема разметки для крепления шариковых направляющих

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

Установка телескопических направляющих

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: Замена телескопических направляющих

Роликовые или шариковые направляющие

В современной мебели не обойтись без выдвижных сетчатых корзин и ящиков. Шкаф купе, кухонный гарнитур или гардеробная комната, неоспоримые преимущества использования выдвижных корзин и ящиков перед обычными полками привели к тому, что в настоящее время сложно представить себе место в доме где бы они не использовались.

          Удобство доступа —  выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

         Использование всего полезного пространства шкафа — обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая  и шариковая направляющая.

Роликовые направляющие.
Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих.

Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше. Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

Шариковые направляющие.
Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы.

К минусам данного типа направляющих можно отнести лишь более высокую стоимость.

Шариковые направляющие полного выдвижения более сложны в изготовлении и состоят из трех подвижных элементов. Поставляются они уже в собранном виде, для установки необходимо разобрать направляющую, отстегнув половину закрепляемую на выдвижном элементе (при помощи специальной защелки),

после установки в изделии обе половинки направляющей необходимо совместить друг с другом и задвинуть ящик пока не раздастся щелчок. Выдвижение происходит за счет нескольких рядов шариков, удерживаемых клетках, перемежающихся в специальных пазах.

Поверхностно взглянув на разницу между шариковыми и роликовыми направляющими можно сказать, что они по существу делают одно и то же; позволяют открыть и закрыть ящик. Однако разница между ними очевидна, роликовые направляющие обычно используются в «бюджетных» диапазонах мебели, в виду низкой их стоимости. Шариковые направляющие, в связи с более сложной конструкцией и технологией производства не могут соперничать с роликовыми по цене, но за счет более высоких потребительских качеств широко востребованы среди потребителей ценящих качество, комфорт и надежность.

Технологические размеры и отступы для установки выдвижных ящиков

Сборка сборкой, но чтобы мебель, сделанная своими руками, радовала глаз и душу, необходимо не просто качественно её собрать, но и правильно рассчитать размеры деталей. Если говорить о выдвижных ящиках, то здесь очень важно, чтобы качественно собранная конструкция легко и непринуждённо скользила по своим направляющим, не раздражая необходимостью прикладывать усилия, чтобы выдвинуть ящик. Также, не очень приятно, когда выдвижной ящик проваливается из-за того, что проём, почему-то шире, чем надо. Безусловно, становится немного грустно от того, что выдвижной ящик полностью не заезжает, потому что он длиннее, чем необходимо. Все эти проблемы могут возникнуть, если вы неправильно рассчитаете размеры и отступы в процессе проектирования мебели, а именно – выдвижных ящиков.

Поэтому, давайте для начала разберёмся, с размерами и отступами, а уж затем будем приступать, непосредственно, к изготовлению и сборке выдвижных ящиков.

Несмотря на то, что роликовые и шариковые направляющие – это «две большие разницы», между ними есть много общего. Например, у них общие размерные диапазоны, а также они имеют одинаковые зазоры для установки. Проще говоря, расчёт размеров и отступов под установку выдвижных ящиков на роликовых направляющих имеет те же параметры, что и для шариковых направляющих.

Расчёт ширины выдвижного ящика

А теперь давайте перейдём к конкретным цифрам. Итак, по технологии проектирования мебели ширина выдвижного ящика должна быть на 26мм меньше, чем ширина проёма, в который его надо установить. Получается, что под установку направляющих выделяется по 13мм с каждой стороны.

На рисунке мы чётко видим все расчётные параметры для установки выдвижных ящиков на роликовых или телескопических направляющих. Обратите внимание, что расчёт ширины выдвижного ящика производится не относительно габаритной ширины тумбы, а относительно внутреннего проёма для выдвижного ящика. В данном примере у нас габаритная ширина тумбы равна 400мм, а внутренняя – 368мм. Внутренний проём – это габаритная ширина минус толщина двух переборок. В нашем примере тумба изготавливается из ДСП толщиной 16мм. Таким образом, внутренний проём получился равным: 400-16-16=368мм. Вот такая простая арифметика.

И вот теперь именно относительно ширины проёма мы рассчитываем ширину выдвижного ящика. У нас она равна: 368-26=342мм. Вот, собственно и всё. Хотя, с одной стороны, вроде как всё, но если хорошенько подумать, то не совсем. Вот смотрите, если, габарит днища тумбы равен ровно 400мм, то переборка, однозначно будет прикручиваться с небольшим смещением внутрь (как правило – это смещение идёт на толщину кромки, в нашем случае – это кромка 0,5мм, поэтому смещение будет где-то на1мм). Таким образом, внутренний размер проёма уменьшится на 1мм с каждой стороны. В результате получим следующее: 400-16-16-1-1=366мм. А выдвижной ящик тогда будет иметь ширину: 366мм-26мм=340мм. Как видите, его ширина отличается на 2мм от предыдущих расчетов.

И в нашей ситуации именно эта ширина будет рассчитана верно.

Вы можете возразить: «Что там эти 2мм? Какую они погоду могут сделать в процессе установки выдвижного ящика?» Однако в мебельном деле иногда и 2мм могут сыграть свою злую роль. В данном случае, более широкий выдвижной ящик может стать причиной «тугого хода» ящика по направляющим. Так что, лучше расчеты под установку выдвижных ящиков производить очень внимательно и щепетильно, чтобы не было потом, как говорится, «мучительно больно…»

Расчёт длины выдвижного ящика

Относительно расчета длины ящика нужно, прежде всего, знать о том, что роликовые и шариковые направляющие бывают следующей длины: 250мм, 300мм, 350мм, 400мм, 450мм, 500мм, 550мм, 600мм. Это, так сказать самые популярные размеры. Также бывают шариковые направляющие длиной до 800мм. По роликовым направляющим, насколько мне известно, имеется ограничение длины до 650мм. Хотя, можно уточнить эти параметры у продавца фурнитуры, уж кто-кто, а он точно знает, что у него есть в продаже.

Казалось бы, что рассчитать длину выдвижного ящика проще простого: если ставим направляющие длиной 500мм, то и соответственно, длина ящика будет равна 500мм. Но для наших людей 4 сантиметра – это не просто 4см. Нет, для нас это – ЧЕТЫРЕ САНТИМЕТРА! И борьба за них будет жесткой и принципиальной.

Итак, в нашей ситуации, внутренняя глубина тумбы равна 490мм. Понятно, что ящик длиной 500мм сюда не поместится. Получается, надо ставить выдвижной ящик на направляющие длиной 450мм. Но ведь свободное полезное пространство у нас 490мм. Не отдадим врагу 40мм! Ну, там не 40мм, а, где-то 35мм (5мм можно оставить на форс-мажорные ситуации, которые могут возникнуть в процессе сборки мебели). В общем, делаем выдвижной ящик длиной в 485мм и радуемся дополнительно отвоёванному пространству. Правда такой ящик не будет до конца выезжать, ибо направляющие-то у нас короче. Но ведь это, же не критично. Всё равно будет достаточно доступа к вещам, хранящимся в ящике. А вот вместительность конструкции мы увеличили. Замечательно!

Хочу ещё обратить ваше внимание вот на что. Дело в том, что выдвижные ящики бывают с внутренними и наружными фасадами. Так вот, при расчёте длины выдвижного ящика с внутренним фасадом, надо всегда помнить о толщине этого самого фасада. То есть, если внутренняя глубина тумбы равна 490мм, то полезное свободное пространство (при условии, что фасад имеет толщину 16мм) будет равно: 490мм-16мм-1мм=473мм. Вот от этого размера и «танцуем» при расчёте длины выдвижного ящика. А 1мм я отбросил для того, чтобы внутренний фасад ящика был немножко углублён внутрь тумбы. Кстати, и направляющие прикручиваем, отступив от края переборки где-то 17мм. Чтобы фасад «ушёл» внутрь.

Расчёт высоты выдвижного ящика

К расчету высоты выдвижного ящика необходимо подходить исходя из особенностей нашей мебельной конструкции. Однако существует некий общепринятый стандарт расчета высоты выдвижных ящиков. В узких мебельных кругах, «правилом хорошего тона» считается делать высоту выдвижного ящика на 40-50мм меньше, чем высота фасада. Это даёт некую возможность «для манёвра» сборщику мебели в процессе установки выдвижных ящиков и регулировки фасадов.

Лично я в данной ситуации предпочитаю не нарушать многовековые мебельные традиции, и выполняю расчёт высоты выдвижных ящиков именно по этой формуле: «Высота фасада (минус) 40 (50)мм (равно) Высота выдвижного ящика».

Советую вам, также прислушаться к данной методике расчета высоты выдвижных ящиков, и тогда у вас появляется дополнительный шанс сделать своими руками качественную мебель.

Ну, кажется, всё рассказал, о расчетах размеров и отступов для установки выдвижных ящиков. Что же, теперь, пожалуй, можно переходить к сборке выдвижных ящиков.

Шарики за ролики — Индустрия мебели

Советы, проверенные временем, особо ценны, но и они устаревают. «Если ящик с трудом выдвигается, хорошенько потрите пазы свечкой». Эта рекомендация сейчас годится разве что для антикварной мебели. Парафин, как смазка между пазом и зазором, заставлял ящик ходить легко и открываться без больших усилий. В современных конструкциях на смену парафину пришли шарики с роликами.

Докатились

Заменив трение скольжения на трение качения, новая мебельная фурнитура — роликовые и шариковые направляющие — превратила простое открывание ящика в сложный технологический процесс. Каждая из этих направляющих имеет множество модификаций, отличающихся по устройству, размерам, по степени выдвижения и способам крепления, и, как следствие всего вышеперечисленного — по несущей способности.

«Мы в производстве используем три типа направляющих: роликовые, шариковые боковые, то есть открытого монтажа и системы ящиков типа «Бокс» — шариковые направляющие с доводчиком и металлическими боковинами. Порядок цен между этими видами направляющих таков: если роликовые принять за единицу, то шариковые будут примерно в два-три раза дороже, а системы «Бокс» — в 20-25 раз», — рассказывает конструктор фабрики мебели «Целлер» Станислав Лебедев (г. Киселевск).

Ящик с шариковыми направляющими выходит вперед весь, без утайки, почти бесшумно. При применении роликовых — треть рабочего объема остается в тени столешницы, скорее всего, роликовая. Эта система, кстати сказать, широко распространена в нашей стране, поскольку ощутимо дешевле. Но требования к комфорту у современного человека все время растут. И мебель, которая сопровождает нас повсюду, не исключение. Что такое комфортное выдвижение ящиков, которые приходится каждому из нас тягать по нескольку раз на дню? Потребитель хочет, чтобы двигались они легко, бесшумно, безопасно для рук и маникюра. Одним словом, незаметно. Это «незаметно» и есть синоним качества.

Мал ролик, да важен

Конструкция роликовых направляющих на первый взгляд предельно проста: две пары стальных планок (левая и правая), одна из которых опорная. По ней, когда ящик приходит в движение, как по монорельсе, катается пластиковый шарик. Глубина мебельных ящиков варьируется существенно, поэтому сортамент роликовых направляющих по этому параметру лежит в диапазоне от 250 до 750 мм с шагом в полсантиметра. Предельная нагрузка, которую выдерживает такая конструкция, — не более 20 килограммов. В качестве мелочей не бывает. Вернее сказать, именно в мелочах проявляется культура производства. Так, от маленького ролика зависит удобство пользования целым кухонным гарнитуром. Он должен быть произведен из высокопрочной пластмассы, иначе ему не выдержать тысяч открываний — сотрется раньше времени.

Свобода хода зависит и от беспрепятственного вращения роликов. Если колесико будет цепляться за крепеж, которыми «рельса» привинчена к корпусу, о легком выдвижении ящика можно забыть. Отверстия под шурупы в металлической направляющей пробивают с шагом в полтора дюйма (32 мм) и делают их сдвоенными, чтобы шурупы по обеим боковинам располагались в шахматном порядке. Чтобы полностью открытый ящик не вывалился, каждая из деталей имеет по два выступа для его фиксации.

Выдвиженцы

Но потребителям надо, чтобы было бесшумно и легко, поэтому производители направляющих все время усложняют их, создавая настоящие инженерные конструкции. Если один полимерный ролик, принимая на себя всю нагрузку, постепенно изотрется, то множество металлических шариков прослужит куда дольше и нагрузить их можно куда сильнее. Шариковые направляющие — относительно новое слово в мебельной фурнитуре. Из преимуществ: они прочнее, долговечнее, обеспечивают большую плавность хода и могут принимать большую нагрузку.

«У шариковых направляющих есть ряд преимуществ. Прежде всего, грузоподъемность: ящик можно нагрузить до 45 кг, а то и выше. У роликовых этот показатель значительно скромнее: не более 25 кг. Во-вторых, роликовые, в отличие от шариковых, выкатывают ящик не полностью, сантиметров 8-12 остается внутри тумбочки, хуже обзор и доступ к содержимому. И, наконец, шариковые работают почти беззвучно», — объясняет Станислав Лебедев.

Шариковые направляющие еще называют телескопическими. Они также состоят из двух боковин, левой и правой, каждая из которых раскладывается на три телескопических колена. Относительно друг друга эти составляющие сдвигаются при помощи маленьких шариков, установленных в два ряда, по принципу подшипника, сверху и снизу. Типоразмеры шариковых направляющих те же: от 250 мм с шагом в 50 мм до 600 мм. Вес ящика, который способны выдержать направляющие этого типа, в зависимости от длины, от 30 до 65 килограммов. То есть конструкция позволяет нагрузить ящики почти в четыре раза больше. Шариковые направляющие не оставляют шанса «темным пятнам», выдвигая ящик на всю длину. Такой полноценный обзор содержимого, несомненно, удобен. Скрытые конструкции шариковых направляющих монтируются на дне ящика, применяют, к примеру, в мебели для гостиных, где с точки зрения эстетики лучше их завуалировать. Менее дорогие открытые боковые конструкции используют, к примеру, в кухонных гарнитурах.

Потребитель напрягаться не хочет

У каждого участника рынка свои требования к фурнитуре. Что ждут потребители, более-менее понятно. Кто-то хочет «подешевле», и выбирает ролики, кому-то важен имидж, и он голосует за шарики.

А что существенно для производителя мебели? Прежде всего, надежность конструкции, чтобы потребитель остался доволен и пришел еще, оптимальное соотношения цена/качество, чтобы не переплачивать. достаточный ассортимент, чтобы удовлетворить все возможные запросы требовательных покупателей. Самая распространенная марка производителя мебельной фурнитуры, в том числе направляющих — российская фирма «Boyard». По оценкам экспертов, треть отечественного рынка фурнитуры принадлежит именно им. То есть на каждой третьей российской кухне ящики выдвигаются с помощью направляющих от этого производителя.

В прошлом году общие продажи компании выросли на 8%. Производители мебели относят продукцию фирмы к разряду бюджетного сегмента. Видимо правильная ценовая политика, в том числе, позволяет «Boyard» расти даже в кризисный год.

Станислав Лебедев, конструктор фабрики мебели «Целлер»

«В России основной производитель фурнитуры компания «Boyard», но их производственные площадки все равно находятся в Китае. Фурнитура у них недорогая, но и к качеству были претензии. Правда, в последнее время они его подтянули на некоторых видах изделий, вместе с этим подросла и цена», — говорит г-н Лебедев.

Шариковые направляющие «Boyard» работают с весом до 30 кг, выдерживая 50 000 циклов закрыл/открыл или 10 лет активного использования. Два года назад продажи механизма плавного закрывания «свимбокс» (плавающий ящик) выросли на 70%. Очевидный спрос на комфорт. Еще недавно такая фурнитура относилась к дорогому ценовому сегменту, теперь постепенно переходит в массовый.

Из качественных и дорогих марок мебельщики выделяют немецкий бренд «Hettich» и австрийский «Blum», качество которого того же уровня, а цена чуть ниже. Или «Hafele», который еще дешевле «Blum». Именно «Hafele» мебельщики относят к оптимальному производителю по характеристике «цена-качество», наряду с итальянским «Bosetti Marella» и бельгийским «Metakor».

«Hafele» на сегодня — это оптимальное решение для тех мебельщиков, кто выбирает качество по доступной цене. Ассортимент производителя включает как стандартные направляющие, так и скрытого монтажа и комплекты ящиков Мoovit. Современный дизайн, бесшумное и мягкое закрывание — все, что сегодня востребовано конечными потребителями, реализовано в выдвижных ящиках Мoovit. Выбор за покупателем: приобрести более качественную фурнитуру «Hafele», либо остановиться на бюджетном варианте», — рассказывает product-менеджер по мебельной фурнитуре и кромочному материалу ТД «СКМ-Мебель» Антон Шестаков.

Как говорят наши эксперты, ценовая разница между отечественным и зарубежным производителями четырех-, пятикратная, и это не предел.

«Те, у кого есть деньги, заказывают «Blum», этот производитель славится своим качеством и внедрением новых технологий. Сейчас даже есть направляющие одновременно с толкателем и доводчиком, ящик открывается и закрывается в одно легкое касание. Наша фабрика производит мебель на заказ, и в 2012-2014 годах мы забыли, что такое роликовые направляющие: потребитель голосовал рублем за качество. А вот последний год, когда стали расти евро и доллар, люди все чаще заказывают то, что подешевле, то есть — роликовые. Довольно странно, что в такой большой стране, как Россия, богатой металлом, нет большого отечественного производителя качественной мебельной фурнитуры, ниша-то совершенно свободна», — удивляется Станислав Лебедев.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На схожие темы

Установка шариковых направляющих для ящиков

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и подшипниками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие полного выдвижения.

Шарикоподшипниковые направляющие используются при изготовлении мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

  •     доступная стоимость;
  •     плавный ход;
  •     высокая прочность;
  •     износостойкость;
  •     простота монтажа.

Шарикоподшипниковые направляющие полного выдвижения применяются как в шкафах купе, в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Для правильной установки шарикоподшипниковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

    Выдвижные ящики без учета фасада должны иметь ширину на 27 мм. меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13,5 мм для установки направляющих. У них одинаковая толщина с роликовыми 26мм, но для лучшей их работы, необходим допуск в 27мм.

    Длина ящика должна совпадать с длиной направляющей для идеального выдвижения, которая может составлять от 25 до 80 см. Хотя сам ящик может быть длиннее направляющей на 50-100мм. Промежуточные размеры идут с шагом 50 мм. До задней стенки шкафа вся конструкция не доходит на 10-50мм.

    Высота выдвижных ящиков зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 100 до 300 мм, но размеры могут значительно отличаться в большую сторону.

Установка направляющих

Для того чтобы произвести монтаж шарикоподшипниковых направляющих, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Разделившиеся части направляющих крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

    Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью саморезов.

    На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место до упора с силой, далее проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции шарикоподшипниковых направляющих довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

    Нижние роликовые направляющие устанавливают на расстоянии 30 мм от днища шкафа, а шарикоподшипниковые направляющие можно прикручивать на любом уровне по высоте каркаса ящика.

    Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.

    Детали направляющих приворачиваются строго по намеченной линии.

    После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

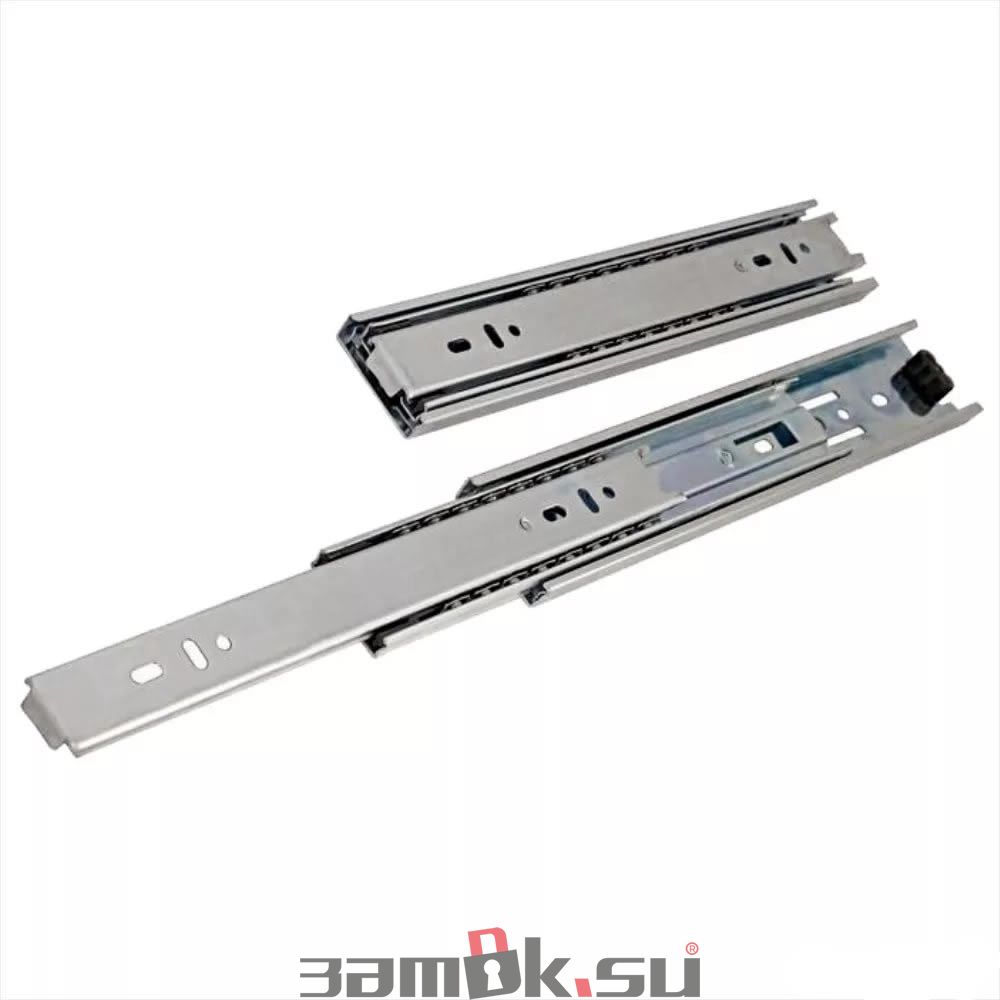

На фото — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным или пружинным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий простые шарикоподшипниковые направляющие без доводчиков.

    Шарикоподшипниковые направляющие для выдвижных ящиков невозможно спутать с роликовыми аналогами. Роликовые изделия обычно окрашены в белый, коричневый или черный цвета. Ящик передвигается на колесиках, выполненных из пластмассы. Устанавливать их наши специалисты не рекомендуют. Роиковые направляющие со временем издают скрип, колесики быстро разрушаются и выламываются из направляющих.

    Если дно ящика вставлено в специальные пазы, его лучше закрепить с помощью клиновых уголков которые крепятся саморезами, иначе содержимое может выпасть вместе с дном.

    Для тяжело нагруженных ящиков можно использовать дно из лдсп и двойной комплект шарикоподшипниковых направляющих.

    Монтаж направляющих лучше проводить до сборки мебели. Работать в этом случае гораздо удобнее и времени будет затрачено значительно меньше. После сборки останется только произвести необходимые регулировки, либо навеску фасадов на ящики.

    В идеале высота выдвижного ящика должна быть на 40-50 мм меньше высоты фасада с ручками на винтах. При фасадах без ручек этот размер лучше увеличить, чтобы ящик не виднелся за фрезеровкой фасада.

Собрать мебель для кухни или другой комнаты, установить механизмы закрывания и открывания выдвижных ящиков можно своими руками. Для этого нужно приобрести качественные направляющие для выдвижных ящиков и правильно их смонтировать. Но как показывает практика, лучше обращаться к профессионалам по сборке и ремонту мебели.



Замена направляющих ящиков в Санкт-Петербурге >>>

Замена направляющих ящиков в Москве >>>

Просмотров: 1457

Тэги: направляющие-ящиков-заменить

Отзывы о статье: 0 (читать все отзывы о статье, добавить отзыв о статье)

Добавить отзыв

Дата: 04.04.2011

Монтаж шариковых направляющих для ящиков: что стоит учитывать?

Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.

Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.

Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.

С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.

Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.

Монтаж шариковых направляющих

Виды шариковых направляющих.

Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.

Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.

  • отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;
  • вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
  • круглые отверстия служат для точной фиксации направляющих в определенном месте.

Схема расчета деталей выдвижного ящика.

Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.

Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.

Вернуться к оглавлению

Установка механизма к боковине ниши

Для начала необходимо сделать разметку места, в котором будет располагаться направляющая. Обычно это делается достаточно просто. Снизу отмеряется 30 мм, а затем прочерчивается линия.

Схема разметки мест крепления направляющих.

  • в том случае если имеется несколько ящиков, которые располагаются друг над другом, то размещение всех направляющих вычисляется по фасадам. Стоит учитывать тот факт, что конструкции не должны фасадами касаться друг друга;
  • между фасадами нужно оставлять зазор в 2-3 мм. Именно по этой причине фасад выдвижного устройства делается приблизительно на 40 мм больше стенок выдвижной конструкции.

Итак, точное положение направляющих найдено, намечены линии на боковине, теперь осталось только закрепить их на месте. Однако есть одно “но”. Нужно выбрать фасад, внутренний или накладной.

  • если фасад планируется сделать накладным, то съемная часть прикручивается посредством саморезов заподлицо с боковой нишей;
  • если фасад будет внутренним, элементы прикручиваются на 20 мм внутрь с торца боковины;
  • все отверстия должны располагаться строго на линии. Если все сделано правильно, то можно попробовать вставить съемные части на ящике в пазы съемных частей направляющих на боковинах и соединить их;
  • обе составляющие конструкции должны без особых проблем плавно войти друг в друга. Если все сделано правильно, то будет слышаться соответствующий щелчок, который сигнализирует о том, что обе составные части правильно вошли друг в друга. Это защелкивается фиксатор.

В противном случае, возможно, придется переделывать все заново. Так что лучше сразу строго следовать инструкции, чтобы не пришлось проделывать всю работу сначала.

Вернуться к оглавлению

Итоги работ

Как понятно, процесс установки шариковых систем для выдвижных ящиков не так уж и прост. Только в том случае, если все сделано строго в соответствии с инструкцией, можно получить действительно рабочую конструкцию.

Таким образом, работы по монтажу данных изделий окончены. Данная инструкция поможет тем, кто впервые решил самостоятельно установить их для своих аксессуаров.

У многих не получается проделать всю работу правильно с первого раза. В этом случае придется разбирать изделия и производить разметку заново, чтобы добиться нужного результата. Для упрощения работ, связанных с монтажом, можно использовать специализированный инструмент. Например, закручивать саморезы не с помощью обыкновенной отвертки, а при помощи шуруповерта.

В этом случае процесс сборки ускоряется. Также не стоит игнорировать применение в работе измерительного инструмента. Возможно, для разметки понадобится уровень. В этом случае можно быть уверенным, что все будет сделано правильно с первого раза. И сборка выдвижных ящиков произойдет качественно и быстро.

Направляющие шариковые или роликовые ?

          Удобство доступа —  выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

         Использование всего полезного пространства шкафа — обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

      Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая  и шариковая направляющая.

         Роликовые направляющие.
Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих. Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

         Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше. Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

        Шариковые направляющие.
Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы. К минусам данного типа направляющих можно отнести лишь более высокую стоимость.

        Шариковые направляющие полного выдвижения более сложны в изготовлении и состоят из трех подвижных элементов. Поставляются они уже в собранном виде, для установки необходимо разобрать направляющую, отстегнув половину закрепляемую на выдвижном элементе (при помощи специальной защелки), после установки в изделии обе половинки направляющей необходимо совместить друг с другом и задвинуть ящик пока не раздастся щелчок. Выдвижение происходит за счет нескольких рядов шариков, удерживаемых клетках, перемежающихся в специальных пазах.

       Поверхностно взглянув на разницу между шариковыми и роликовыми направляющими можно сказать, что они по существу делают одно и то же; позволяют открыть и закрыть ящик. Однако разница между ними очевидна, роликовые направляющие обычно используются в «бюджетных» диапазонах мебели, в виду низкой их стоимости. Шариковые направляющие, в связи с более сложной конструкцией и технологией производства не могут соперничать с роликовыми по цене, но за счет более высоких потребительских качеств широко востребованы среди потребителей ценящих качество, комфорт и надежность.

Как установить направляющие полного выдвижения. Установка шариковых направляющих для ящиков. Разметка точек крепления телескопических направляющих

Для изготовления мебели используется различная фурнитура, в том числе ручки, петли, мебельные ножки, крепежные болты и так далее. В последнее время широко используется выдвижная фурнитура, которая упрощает открывание ящиков и увеличивает рабочее пространство.

Сфера применения выдвижных механизмов

Выдвижные конструкции используются для:

  • комнатная мебель.Самые известные раздвижные двери для шкафов, выдвижные вешалки и ящики, полки для компьютерных столов;
  • кухонная мебель. Наибольшей популярностью пользуются гарнитуры, оснащенные выдвижными механизмами;
  • двери. Раздвижная фурнитура — направляющие для дверей — позволяет изготавливать конструкции различной формы.

Выдвижные и раздвижные механизмы позволяют сэкономить место в помещении и максимально эффективно организовать условия труда и отдыха.

Основные виды выдвижной фурнитуры

Фурнитура для ящиков бывает нескольких разновидностей:

  • механизмы, основанные на движении роликов по направляющим.Самый распространенный вид выдвижной фурнитуры. Отличается дешевизной и простотой монтажа. К недостаткам можно отнести наличие сильного шума при работе механизма, хрупкость конструкции и возможность открыть ящик на 2/3 вместимости;

  • шариковые направляющие: телескопическая фурнитура. Отличается более плавным движением по сравнению с роликами, способностью воспринимать большую нагрузку, прочностью;

  • Металлоконструкции — фурнитура выдвижная: направляющие перемещаются за счет роликов.Основное отличие — наличие дополнительных металлических боковых стенок, увеличивающих нагрузку на механизм. Ящики, оснащенные металлической фурнитурой, выдерживают нагрузку до 30 кг. По желанию заказчика раздвижные механизмы такой конструкции могут комплектоваться доводчиками;

  • тандемные механизмы. Они представляют собой полноценную коробку, изготовленную по индивидуальным параметрам. Направляющие и усиления расположены сбоку и снизу ящика. За счет большого количества направляющих и опорных элементов эта конструкция работает легко и плавно. Он прочный. Ящик может быть укомплектован доводчиком или электроприводом. Главный недостаток — высокая стоимость строительства;

Последний вид выдвижной фурнитуры — грузовые системы. Механизм представляет собой ящик определенной формы, который крепится непосредственно к имеющейся мебели. Механизмы используются в основном на кухне.

Выбор раздвижного механизма требуется в зависимости от предполагаемой нагрузки, прочности и необходимости масштабирования открывания ящика.

Установка раздвижных механизмов

Собирать мебель самостоятельно может практически каждый. Главное — правильно разработать чертеж конструкции еще на стадии разработки и закупить все составляющие элементы. Сборка ящика также не является неразрешимой проблемой, и не требуется никакой профессиональной помощи.

Общие правила

Выдвижная мебельная фурнитура — направляющие и фиксаторы ящиков — обычно продаются в наборах. Для их правильной установки нужно соблюдать простые правила:

  1. Подобрать фурнитуру необходимо еще на этапе разработки мебельного проекта. Следует помнить, что у всех механизмов есть свои размеры, которые необходимо учитывать;
  2. при установке механизма должна быть проведена четкая разметка крепежа. Несоответствие отверстий для крепежа подготовленным может привести к некорректной работе всей конструкции;
  3. Выдвижная фурнитура
  4. крепится несколькими болтами, которые затягиваются по мере возможности, то есть не следует сразу затягивать один болт, а потом другой и третий.Правильнее будет слегка затянуть все болты и только потом постепенно затягивать крепеж до упора. Если пренебречь этим правилом, то выдвижной механизм может перекоситься, что приведет к его неработоспособности;
  5. Выдвижная мебельная фурнитура
  6. — направляющие ящиков — снабжена регулировочными болтами, с помощью которых можно исправить небольшие перекосы и различные зазоры между ящиком и основанием.

Установка на примере шарового механизма

Рассмотрим процесс установки шаровой или телескопической выдвижной фурнитуры. Весь процесс разбит на несколько этапов:

  1. После приобретения мебельной фурнитуры направляющие, состоящие из двух частей, необходимо разделить. Для этого нужно слегка потянуть усики на устройстве. Одна часть конструкции в дальнейшем будет прикреплена к ящику, а другая — к внутренней части мебели;

  1. нанесена разметка для крепления механизма на стенках ящика и внутренней части мебели;

  1. сверлом в местах крепления проделываются отверстия, диаметр которых равен диаметру крепежных элементов;

  1. по написанному выше правилу заворачиваются болты, которые поставляются с механизмом и предназначены для крепления устройства к мебели;

  1. коробка вставляется в предусмотренное место;
  2. при необходимости, например, при неравных зазорах между ящиком и корпусом мебели, механизм скольжения регулируется предусмотренными конструкцией болтами.

Более наглядно процесс можно увидеть в видеоуроке.

Неисправности выдвижной фурнитуры и способы их устранения

Выдвижная фурнитура для кухни и другой мебели служит долго, но с ней могут возникнуть различные проблемы:

  • Прежде всего, неисправности системы могут возникнуть из-за неправильной конструкции установки. Проблему можно решить, отрегулировав механизм или переустановив фурнитуру.Эти методы помогут в том случае, если фурнитура не была погнута или сломана. В последнем случае потребуется полная замена механизма;

Установка раздвижной конструкции считается неправильной, если при перемещении ящика вправо и влево появляется люфт более 3-5 мм.

  • Выход из строя системы выдвижения из-за превышения нагрузки на механизм. Неисправность можно определить по выскальзыванию колеса из направляющей. При обнаружении неисправности можно попробовать восстановить систему.Ни в коем случае нельзя выпрямлять элементы ударными инструментами, например, молотком. Сильные удары могут расколоть компоненты и полностью вывести их из строя. Необходимо тщательно расправить конструкцию, зажав неисправные элементы в тисках;
  • Проблемы с эксплуатацией выдвижной фурнитуры могут возникнуть по окончании срока их службы. На небольшой промежуток времени работу механизма можно продлить с помощью смазки, но в итоге конструкцию придется полностью заменить;
  • Деформация направляющих встречается редко.Эта проблема может возникнуть из-за затяжки болтов крепления или перегрузки коробки. Работоспособность деформированной арматуры исправляется регулировкой болтов и ослаблением крепежа.

Чтобы избежать проблем с работой выдвижной фурнитуры, следует правильно подобрать механизм и своевременно ухаживать за ним.

Выдвижные механизмы на кухне или в комнате экономят место. Тщательно выбирайте фурнитуру, исходя из ожидаемой нагрузки и необходимости использовать пространство коробки.Наиболее распространены роликовые и шаровые механизмы … Последние предпочтительнее использовать, так как имеют более длительный срок службы. Выдвижная фурнитура требует постоянного контроля и ухода. Своевременная смазка и отсутствие перегрузок поможет избежать большинства неисправностей в конструкции.

Давайте сегодня перейдем к более качественным, на мой взгляд, направляющим роликовым, система удлинения — шариковые направляющие.

Разберем установку на примере сборки своеобразного серванта для кухни с четырьмя ящиками.
Расчеты параметров его выдвижных ящиков мало чем отличаются от роликов.

Ширина коробки равна внутренней ширине коробки, вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляющих, но может быть больше (в этом случае ящик не выдвинется полностью.

Пример: рассчитать параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25 = 543 мм (32 мм — толщина стоек 16 мм, а 25 мм — сумма толщин направляющих в мм)
Глубина ящика будет 450 мм (так как это стандартная таблица размеров, и коробка не должна доходить на пару сантиметров до задней стенки коробки).
То есть фасады ящиков (вкладыш) будут 543-32 мм = 511 мм.
Боковые стенки ящиков будут 450 мм.
Дно коробки (ДВПО) будет равно 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть на выходе получаем по 5 деталей на каждую коробку заданных размеров (детали из ДСП измельчаются по длине с одной стороны). Плюс фасад зависит от размера коробки.

На концах (в центре) фасадов просверливаются отверстия для конфирма (одно или два — в данном случае — одно).Напротив них в слое боковых стенок, отступив от края 8 мм, просверливаются сквозные отверстия 7-8 мм — под заглушки подтверждений.

А теперь займемся разметкой. На боковых стойках ящика (к которым будут крепиться ящики) предварительно размечаем границы фасадов с зазорами между ними (по 2 мм). Затем размечаем ось направляющей сначала на боковой стенке — например, отступаем на 10 мм от низа. А потом на прилавке — чтобы ящик не выступал из-за фасада, его нужно сделать чуть выше, то есть отступаем на 20 мм от нижнего края фасада.

На этих осях отложите 37 мм — центр монтажного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не умеет это делать, подготовил следующий слайд — нужно сдвинуть (на фото вверх) пластиковый зажим, после чего оба компонента направляющих легко разъединяются.

На боковых стенках — по оси направляющих прокалываем шилом центры крепежных отверстий.

Закрепляем эти комплектующие на стенках ящиков.

Вторую (большую) половину направляем к стенкам — с учетом предварительно размеченных дырок и протыкаемых шилом.

Собираем сам комод (в нашем случае это сервант).

Переходим к сборке коробки: стягиваем стенки в предварительно просверленные отверстия.

Проверяем перпендикулярность стенок ящика при помощи столярного угольника.

Эти результаты фиксируем закреплением днища из ДВПО — это надо делать на саморезы с шагом не менее 150 мм. Я использую саморезы 25мм.

Осталось установить собранные ящики на направляющие в мебельном ящике и можно приступать к креплению фасада (как это сделать, я уже писал ранее -).

Корпусная или модульная мебель часто оснащается ящиками, которые предназначены для хранения различных мелких предметов. Они могут иметь разные размеры, но их главная особенность в том, что они легко выдвигаются и сдвигаются при необходимости.Для этого используются мебельные направляющие, которые могут быть представлены в нескольких формах. Они различаются способом установки и принципом работы. Их основная задача — обеспечить плавное и бесшумное использование ящиков. При этом они должны быть надежными, чтобы гарантировать долгий срок службы и удобство использования мебели.

При выборе направляющих для мебели нужно обращать внимание на различные факторы. Важнейшим параметром является тип конструкции, по которому они могут быть роликовыми или шариковыми, а также оснащаться доводчиком и отличаться обратным действием. Каждый вариант имеет как достоинства, так и недостатки, поэтому, чтобы сделать правильный выбор, необходимо изучить характеристики каждого вида.

Ролик

Выбор этих мебельных реек считается самым популярным. Они появились на рынке более 15 лет назад и быстро стали востребованы производителями мебели и рядовыми пользователями.

Роликовые направляющие ящика

обладают множеством преимуществ:

  • Не требует использования смазочных паст и других составов;
  • Обеспечивают плавное перемещение ящиков;
  • Простота установки, так как нет необходимости сверлить множество отверстий под крепеж.

Эти мебельные направляющие устанавливаются по обе стороны от ниши ящика. Допускаются небольшие отклонения в габаритах мебели и ящика. Даже если изначально были допущены незначительные ошибки при установке, конструкцию можно скорректировать. Длина роликовых направляющих может варьироваться от 200 мм до 600 мм.

Мяч

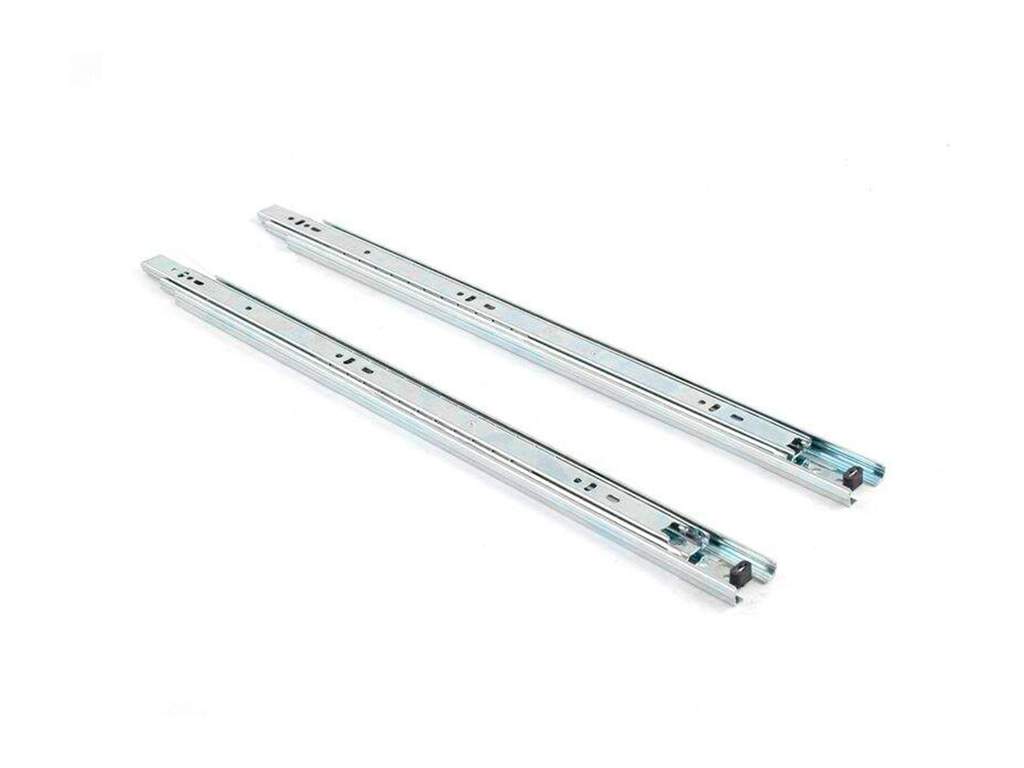

Шариковые направляющие

считаются довольно популярными благодаря плавности хода и способности выдерживать значительные нагрузки. Более того, они находятся в доступной ценовой категории. Эти телескопические направляющие могут оснащаться дверными доводчиками или без них. Они состоят из двух элементов, один прикреплен к ящику, а другой прикреплен к боковой стенке мебели. Чтобы их отключить, нужно нажать на специальный замок.

Существует множество моделей мебельных шарикоподшипников, которые различаются по высоте, которая может варьироваться от 17 до 45 мм. Кроме того, они различаются степенью вытяжки. Самыми популярными считаются конструкции высотой 45 мм. Они могут перевозить грузы до 36 кг, поэтому даже большие и тяжелые предметы можно хранить в ящиках.

С доводчиком

Интересными считаются направляющие для ящиков с доводчиком. По конструкции они аналогичны предыдущей версии, единственное отличие — оснащение этих элементов доводчиком и амортизаторами. Благодаря первому гарантируется, что ящик будет поднят в определенном положении, после чего он плавно закроется самостоятельно, без каких-либо усилий со стороны человека.

Заслонка обеспечивает плавное и бесшумное закрывание ящика.Кроме того, он действует как амортизатор, поэтому даже если приложить значительную силу для закрытия ящика, сильные удары и шум будут предотвращены.

Конструкции с доводчиком считаются надежными и удобными в эксплуатации. Они выдерживают значительные нагрузки и поэтому пользуются успехом у производителей мебели.

Полное выдвижение

Рельсы полного выдвижения пользуются спросом в современных конструкциях … В их основе лежит специальный шарикоподшипник.Благодаря такой системе обеспечивается полное и плавное открывание любого ящика. Чтобы использовать такую ​​выдвижную систему, придется приложить определенные усилия.

Направляющие для полного выдвижения ящиков доступны на рынке в большом количестве моделей, выбор зависит от планируемой нагрузки. Монтаж такой фурнитуры следует проводить с особой осторожностью, так как неаккуратное обращение является причиной нарушения целостности различных деталей.

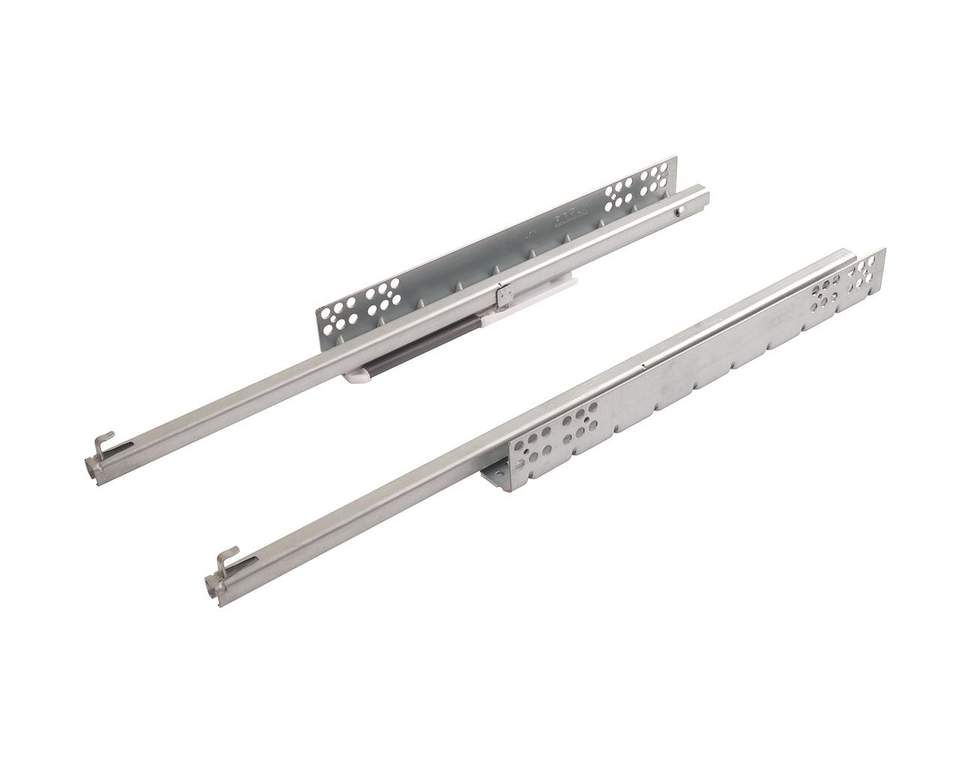

Скрытая установка

Установка направляющих этого типа считается наиболее сложной и трудоемкой.Но эта фурнитура становится все более популярной, поскольку удобна в использовании. Конструкция оснащена доводчиком и системой обратного действия.

Бесспорным преимуществом этих мебельных элементов является то, что они устанавливаются под дном каждого ящика, поэтому создается ощущение, что предмет парит в воздухе. К другим преимуществам можно отнести хорошую надежность продуктов, а также плавность перемещения ящика без посторонних лиц. неприятные звуки … Ящик закрывается тихо и тихо.

Изначально такую ​​фурнитуру устанавливали только на изделия из массива дерева, но сегодня оснащают конструкциями из ДСП и МДФ. В зависимости от модели эти рельсы могут выдерживать нагрузки до 50 кг.

Обратное действие

Такие направляющие принципиально аналогичны фурнитуре, оснащенной доводчиками. Единственная разница в том, что ящик открывается легким нажатием на переднюю часть рукой.

Существенным преимуществом этой конструкции является то, что в ней отсутствуют ручки или рабочие выемки.Он имеет привлекательный вид, а также позволяет встраивать коробку в любую часть конструкции. Часто используется при изготовлении мебели в современном стиле, где важно, чтобы глянцевая поверхность не нарушалась какой-либо фурнитурой.

Лучше избегать направляющих обратного действия для детской мебели. Они обеспечивают резкое выдвижение ящика и могут поранить ребенка. Кроме того, чтобы сдвинуть такую ​​коробку, потребуется немало усилий.

Тандембоксы и метабоксы

Такая фурнитура появилась на рынке сравнительно недавно, но быстро стала востребованной.В конструктивные особенности входят:

  • Направляющая находится непосредственно внутри металлической боковой стенки;
  • Оборудован доводчиком;
  • Демпферы обязательно используются.

Важным преимуществом такой фурнитуры является способность выдерживать действительно значительные нагрузки. Особенно это актуально в отношении изделий, в которых направляющие устанавливаются скрытым способом.

Еще одно преимущество таких элементов — интересный дизайн, они хорошо сочетаются с мебелью разных стилей и размеров.Благодаря прекрасным эксплуатационным характеристикам изделия просты в использовании и имеют длительный срок службы. Чтобы установка была произведена правильно, необходимо применить специальные приспособления для разметки. Они помогают точно определить расположение направляющих и избежать перекосов.

Отдельно хочется отметить гайды Bloom. Они сочетают в себе множество преимуществ, присущих разным видам мебельной фурнитуры. Из-за сложности конструкции и простоты использования стоимость таких изделий считается достаточно высокой.Поэтому тандембоксы обычно используются в элитных предметах интерьера из натурального дерева или других подобных дорогих материалов.

Как выбрать?

При выборе направляющих для мебели нужно обращать внимание на различные факторы. Именно благодаря им можно плавно и бесшумно открывать и закрывать различные ящики, которые можно установить в шкафах, комодах, гардеробных, прихожих и других вариантах корпусной мебели.

При выборе товаров учитываются различные факторы и рекомендации:

  • Размеры направляющих должны идеально соответствовать мебели, где будет установлен ящик, а также самому этому элементу, иначе установка будет затруднена;
  • В магазине перед покупкой следует убедиться, что металл оптимальной толщины, а также исправно работают все ролики или шарики;
  • Внешне не должно быть царапин, видимых дефектов или нарушений целостности конструкции;
  • Выбирается конкретный вид направляющих, так как одни пользователи отдают предпочтение роликовым изделиям, а другие — шариковым моделям;
  • Если для замены устаревших или сломанных элементов выбираются направляющие, то обычно закупаются аналогичные модели;
  • Сразу после покупки необходимо убедиться, что в комплект входят все необходимые детали для установки;
  • Если вы выбираете современные тандембоксы, то вам следует убедиться, что вы справитесь с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа часто приходится прибегать к помощи специалистов;
  • Минимальная толщина металла должна быть 1 мм, но лучше выбирать конструкции, где этот показатель будет не менее 1,2 мм. Это позволит легко справиться с высокими нагрузками и обеспечить длительную эксплуатацию.

Таким образом, направляющие для мебели являются важной частью различных предметов интерьера. Это фурнитура, которая упрощает использование ящиков.Руководства представлены в нескольких формах, каждая из которых работает по определенному принципу. При выборе конкретной конструкции учитываются различные факторы, позволяющие приобретать действительно качественные элементы.

При сборке фабричной мебели вопрос с установкой направляющих на ящики совсем не стоит. Обычно делается разметка для правильной установки (и очень аккуратно), и прилагаются инструкции по установке. Учтем, что вся фурнитура есть в наличии и подбирать элементы для крепежа не нужно. Но при ремонте мебели или ее изготовлении придется самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Направляющие шариковые

При выборе направляющих все чаще предпочтение отдается шаровому варианту. И это неспроста: шариковые бегунки во многом превосходят все остальные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, их достаточно легко прикрепить и отрегулировать, они способны зафиксировать выдвижной элемент в обычном положении.

Купить их в торговой сети перестало быть проблемой, осталось научиться правильно их крепить к мебели. Для поддержки этого процесса вам необходимо:

  • направляющие;
  • винты;
  • Отвертка
  • ;
  • Линейка
  • ;
  • карандаш;
  • шило.
Качество изделия

При покупке обращайте внимание на ее длину (она должна быть не менее 70% от длины ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с саморезами, чтобы в дальнейшем не возникло дополнительных проблем. Проверяйте легкость передвижения частей конструкции в магазине.

Варианты мяча состоят из двух частей. Чтобы их отсоединить (что необходимо для креплений), нажмите на резиновую защелку и просто сдвиньте внутреннюю часть рейки. Он будет прикреплен непосредственно к выдвижному элементу.

Особенности крепления к коробке

На ящики можно устанавливать устройства в двух вариантах: по нижнему краю боковой стенки ящика или в их центральной части. Крепление направляющих по центральной оси ящиков рекомендуется, если сами ящики достаточно большие.В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Это упрощает установку устройств, но затрудняет их точную настройку. Для простоты возьмите дополнительный инструмент под названием уровень.

Только повторные измерения помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях к нижнему краю следует прикрепить шариковые направляющие. И здесь тоже может быть несколько вариантов установки: заподлицо с лицевой панелью ящика или с небольшим углублением. По первому варианту легче закрепить конструкцию шара. Таким образом, вам не придется делать дополнительную разметку, и не нужно будет проводить расчеты. Фасадная панель коробка должна быть отключена.

Возьмите направляющую и проведите ее к боковой панели. Проделайте шилом отверстия в местах крепления. Это упростит вам заворачивание шурупов точно перпендикулярно панелям. Шапки не будут торчать и мешать работе. Конструкция шара может быть жестко закреплена непосредственно на ящиках.Но на боковых панелях бордюрного камня этого делать не рекомендуется.

Маркировка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Для окончательной фиксации требуются обычные круглые отверстия. Для крепления конструкции к стойкам боковых панелей необходимо тщательно разметить. Отступите примерно на 3 мм от нижней панели шкафа и на этой высоте проведите карандашом горизонтальную линию. По этой линии разместите направляющую (линия должна быть строго под направляющей) и ввинтите (не до конца) винты во все отверстия продолговатой формы.

Теперь вы можете проверить их установку с помощью выдвижного ящика: соединяем части направляющей и проверяем движение. Если все сделано правильно, коробка должна легко перемещаться. Когда ящик полностью закрыт, должны работать обе защелки. Если всего этого нет, то шаровые устройства нужно отрегулировать. Слегка ослабьте винты и убедитесь, что все недостатки устранены. И только после этого, наконец, нужно вкрутить все саморезы до упора. На последнем этапе прикручиваем крепежные винты.Осталось только установить полосу панели на ящик и закрепить саморезами.

Поначалу защелки будут работать слишком сильно: открыть ящик можно будет только с большим усилием.

Не пугайтесь этого: со временем ролики разовьются, и все станет намного проще. Если это вас не устраивает, то можно установить шариковые направляющие без зажимов.

Шаровые конструкции без зажимов тоже не сложно приобрести.Ну а если таковых не нашлось, то сами зажимы легко снимаются с обычных направляющих.

Установить шаровые устройства на выдвижные ящики, которые раньше были роликовыми, гораздо сложнее. Дело в том, что роликовые направляющие обычно немного шире, поэтому установка других разновидностей может показаться неразрешимой проблемой. На самом деле все не так уж и сложно: достаточно подложить под направляющую с каждой стороны сплошную покрышку, чтобы нивелировать разницу в толщине.

Если раздвижные элементы расположены друг над другом, то без расчетов не обойтись.Есть даже определенные формулы расчета, которые выражают взаимосвязь между размерами ящиков и местом, где вы хотите установить направляющую. Проще получить технологическую карту, где уже будут производиться все расчеты.

Оптимальный метод

Интересный способ маркировки, полностью исключающий все недостатки монтажа, рекомендуют народные мастера. Сначала советуют прикрутить рейки к выдвижным элементам и соединить обе части.Евровинты, на которых крепится мебельный корпус, необходимо ослабить, чтобы боковые панели могли сдвинуться в сторону.

На внешнюю часть направляющей (та часть, которая должна примыкать к боковой панели корпуса) наносится слой любого красителя. Ящик аккуратно помещается на место. Рекомендуется подложить под него лист картона, чтобы обеспечить необходимый зазор между дном ящика и нижней панелью ящика. Затем винты затягиваются до упора. Краситель оставит четкий отпечаток на поверхности.

Именно в этом месте следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее, гида поставить не получится. Единственный недостаток — корпус мебели придется частично демонтировать.

Заднюю панель обязательно придется отделить, так как это будет мешать свободному перемещению боковых панелей. Следует ли мне это сделать, чтобы настроить руководство? Метод хоть и точный, но не самый быстрый.

  • Роликовые направляющие
  • Монтаж механизмов
  • Окончание работ

Неправильная установка направляющих на боковые стенки ящика может привести к неприятным последствиям, вызывающим прогибание всей конструкции.Это в дальнейшем приведет к неправильной работе изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом установки ящика.

Роликовые направляющие

В настоящее время наибольшее распространение получили 2 типа направляющих роликового и шарикового исполнения. Роликовые направляющие имеют невысокую стоимость, благодаря этому качеству очень широко используются в мебельных конструкциях, чаще всего на стенках ящика.

Роликовые направляющие

представляют собой очень простую конструкцию, состоящую из 2-х частей.Первая часть должна быть установлена ​​на боковой стенке ящика, а вторая часть — на внутренней стенке шкафа, шкафа и т. Д. Эти направляющие могут быть из стали или алюминия. На направляющих, которые устанавливаются на ящики, есть ролики, обеспечивающие их движение. Чтобы исключить шум при движении роликов, их конструкция может быть покрыта резиновой оболочкой.

Поскольку направляющие на роликах не являются конструкцией, предназначенной для закрытого монтажа, их поверхность покрыта эмалью, которая необходима для придания красивого внешнего вида всей конструкции.Чаще всего используется краска белого, черного или коричневого цвета.

По конструкции эти направляющие похожи на направляющие, которые позволяют открывать и закрывать различные движущиеся предметы мебели, не прилагая больших усилий. Это связано с созданным инерционным моментом, который возникает после небольшого нажатия на коробку.

Вернуться к содержанию

Установка механизмов

В последнее время широкое распространение получило использование роликовых механизмов. Это связано с наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. .. Такие столы имеют выдвижную полку для установки на нее клавиатуры. Также подобные механизмы могут быть на различных ящиках, полках и этажерках. Собирать такие предметы мебели можно самостоятельно … Главное — ответственно подойти к этому делу.

Для установки потребуются следующие инструменты:

  • сверло;
  • Линейка
  • ;
  • карандаш;
  • Саморезы
  • .

Сама схема установки имеет довольно простую последовательность и очень проста в исполнении.Для начала монтажа необходимо сделать разметку на стенках ящика. Это необходимо сделать именно так, чтобы в дальнейшем не допустить перекоса движущихся частей.

Далее нужно просверлить дрелью отверстия, и они не должны быть сквозными. Их глубина должна быть 12-14 мм — это обусловлено длиной саморезов и толщиной листа ДСП. Аналогичные отверстия необходимо проделать на корпусе коробки (они должны точно совпадать с предыдущими).

Вернуться к содержанию

Окончание работ

Для дальнейшей установки коробку необходимо расположить таким образом, чтобы конец одной из направляющих упирался в стену спереди. Это позволит ролику занять заднюю часть элемента. После этого нужно закрепить рейки с помощью саморезов. Следует отметить, что головка саморезов не должна выступать за корпус рейки более чем на 1 мм. Крепление осуществляется аналогично на противоположной стенке ящика.

Следующим шагом будет установка направляющих в шкаф. Для этого рейку располагают так, чтобы она находилась перпендикулярно фасаду. В этом случае ролик на рейке должен располагаться в передней части шкафа.

На корпусе направляющих имеется множество прорезей и отверстий, предназначенных для регулировки их положения при креплении саморезами. При установке в шкаф лучше использовать удлиненные прорези, так как они позволят желаемую регулировку … После регулировки и закрепления направляющей нужно проделать ту же операцию на противоположной стороне.

Затем вы можете вставить коробки на направляющие. Если все было сделано правильно и не допускались перекосы, то движение коробки должно быть плавным и плавным без приложения больших усилий.

Установить роликовые направляющие легко и быстро. Для этого вам нужно подготовить подходящий инструмент и иметь минимальные навыки его использования.

Перед тем, как приступить к проектированию, нужно определиться с типом направляющих, которые будут использоваться. Я покажу вам, как спроектировать ящик с роликовыми направляющими и верхними фасадами.

Вот как выглядят роликовые направляющие:

Для одного ящика требуется две пары направляющих. Одни направляющие прикреплены к ящику, а другие — к мебельным стойкам.

Для того, чтобы спроектировать, а затем установить ящики, необходимо знать следующие параметры:

— высота фасадов ящиков;

— размер ящиков — ширина, глубина, высота;

— размеры для крепления реек к стойкам.

Например, вам нужно сделать комод с четырьмя ящиками. Размеры комода: ширина — 800 мм, высота без ножек — 800 мм, глубина — 440 мм.

Крышка комода будет висеть над фасадами, там будет надземная. Для расчета ящиков будут использованы параметры роликовых направляющих.

Первое, с чем нужно определиться — это высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем необходимые зазоры: между крышкой комода и верхним фасадом — 4мм; между фасадами — 2-3мм, отступ от низа тумбы — 2мм.

Рассчитываем высоту фасадов:

1) плюс все зазоры и отступы: 4 + 2 + 2 + 2 + 2 = 12;

2) Полученную сумму вычитаю из рабочей высоты комода: 784 -12 = 772;

3) Результат делю на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм.Ширина фасада меньше общей ширины изделия на 4мм: 800 — 4 = 796мм.

Коробка состоит из двух сторон: передней, задней и нижней.

Передняя и задняя стенки вставляются между боковинами. К широким ящикам можно добавить еще одну деталь: тягу для ящиков. Это предотвратит провисание дна ящика. Между передней и задней стенками крепится анкерный брус. Низ ДВП прибивается снизу. Дно необходимо прикрепить ко всем стенам и к анкерной планке.

Определимся с габаритами частей коробки.

Для определения высоты стенок ящика я использую правило — высота ящика минимум на 50 мм меньше высоты лицевой стороны ящика. В моем случае 193-50 = 143мм. Я округляю до 140 мм.

Длина боковых стенок равна длине направляющих. Глубина комода — 440мм, будут использоваться роликовые направляющие длиной 400мм, то есть длина боковых стенок — 400мм.

Сначала определяем ширину проема комода — из общей ширины вычитаем толщину двух стоек по 16 мм: 800 — (16 * 2) = 768.

Должен быть зазор равняется толщине рейки между боковой стенкой ящика и полкой комода

Толщина одной пары роликовых направляющих составляет 12,5 мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще миллиметр, чтобы головки винтов не касались направляющих, общий зазор 26мм.

Для того, чтобы узнать ширину передней стенки ящика, нужно из ширины проема вычесть толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна — 26мм, а толщина боковых стенок ящика 16 + 16 = 32мм.

Ширина передней (задней) стенки составляет: 768 — (26 + 32) = 710мм.

Получились детали следующих размеров:

боковая стенка 400 х 140 — 2 шт;

передняя (задняя) стенка 710 х 140 — 2 шт;

нижняя 737 x 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметка всегда должна начинаться с деталей верхнего края. И даже если вы немного ошиблись, внизу это не будет заметно. Для разметки я использую следующее правило: линия, к которой будет привинчиваться направляющая, должна быть на 35 мм выше низа фасада.

У меня четыре коробки, должно быть четыре строки. Думаю:

1-я линия. 4 (смещение сверху) + 193 (высота фасада) — 35 = 162мм

2-я строка.4 + 193 + 2 (зазор между фасадами) + 193-35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 — 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193-35 = 747мм

Роликовый направляющий механизм представляет собой пару так называемых рельсов, между которыми установлено несколько (2 и более) небольших колес.

Роликовые направляющие — самые простые с точки зрения конструкции и монтажа.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличить длину конструкции, так и вернуть ее в исходное состояние.


Движение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждого компонента существенно влияет не только на степень перемещения направляющих, но и на долговечность всего механизма. Для максимального увеличения срока службы устройства рельсы изготовлены из металла, а для обеспечения необходимого хода полозьев ролики — из пластика.


Роликовые направляющие для ящиков.

Основная причина использования роликовых направляющих — практически полное отсутствие трения между движущимися частями. Но этот процесс строго приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.


Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически для всех корпусов.

Кроме того, из-за трения гораздо больше усилий для перемещения полозьев, что также происходит при более низкой скорости.


Роликовые направляющие покрыты прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие уже давно конкурируют с роликовыми направляющими.


Шариковые и роликовые направляющие состоят из двух частей. Один из них крепится к ящику, другой — к боковой стенке.

В первом случае маленький шарик выступает в роли компонента, обеспечивающего подвижность импровизированных рельсов, а во втором — маленького ролика.


Механизм шариковой направляющей.


Роликовый направляющий механизм.

И даже несмотря на то, что при изготовлении последних могут использоваться подшипники, содержащие сферические элементы, именно эта особенность механизмов стала причиной их названия.


Роликовые направляющие выдерживают динамические нагрузки до 25 кг.

Если говорить о популярности этих устройств, то наиболее распространенными остаются роликовые изделия.


Недостатками роликовых направляющих является шум, с которым они выдвигаются и закрываются.

На их спрос повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборной версии. Это не столько затрудняет установку или усложняет установку, сколько сильно ограничивает объем механизма.


Существует множество разновидностей шариковых направляющих, они различаются в основном высотой, а также степенью выдвижения и наличием доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с производством мебели.


Именно в этой сфере чаще всего задействуются такие предметы.

Устройство обычно используется для изготовления шкафов-купе со складными подлокотниками, шкафов для обуви со скрытыми нишами и шкафов с ящиками. Поскольку последние встречаются чаще, о них мы поговорим позже.


Пример использования роликовых направляющих для выдвижения ящиков в шкафу.

Механизм крепится на боковые стенки ящика снаружи, что не уменьшает полезное пространство самого ящика.


Роликовые направляющие — это направляющие частичного выдвижения.


Это означает, что вы не можете полностью открыть ящик.

Чтобы не повредить заднюю стенку шкафа и не отсоединить от нее выдвижной ящик, на полозьях есть специальные ограничители, которые имеют вид искусственных неровностей на поверхности направляющих.


Правильный расчет и установка — основа успешного применения роликовых направляющих.

А для обеспечения дополнительных возможностей снятия и установки коробки основные компоненты имеют технологические отверстия.


Шариковые направляющие не позволяют выдвигать и вставлять ящик после сборки мебели, не повредив его фасады.

Установка роликовых направляющих для выдвижных ящиков

Использование механизма с толкателями, которые также действуют как ограничители, позволяет сохранить внешний вид мебельного фасада и его задней стенки без потери функциональности.

Бордюрный камень с установленными роликовыми направляющими.


Устанавливаем сами боксы внутрь бокса и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото идей ящиков с разным механизмом:

При самостоятельном изготовлении мебели — различных шкафов с ящиками — ключевым моментом при сборке является установка направляющих. Роликовые направляющие обеспечивают движение скользящего элемента. Механизм выдвижной системы достаточно простой и включает ролики и полозья, по которым они перемещаются. Ролики закреплены на внешних коробках. Полозья для их передвижения устанавливаются внутри шкафа по бокам от свободной ниши. При сборке механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет сделана неточность, мебель будет повреждена. В лучшем случае механизм заклинивает и работает не плавно. В худшем случае собрать ящик будет невозможно, и все использованные материалы будут повреждены.К тому же демонтаж механизма может оказаться довольно проблематичным. Перед проведением работ нужно произвести несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Для того, чтобы ящики безупречно занимали отведенное для них место, перед установкой необходимо произвести расчеты роликовых направляющих. Лучше всего описать порядок вычислений на примере. Если вам нужно соорудить, например, тумбочку с двумя одинаковыми ящиками, то в первую очередь необходимо измерить ее параметры.Для бордюрного камня с высотой боковины 367, высотой цоколя 70 и зазором между фасадами высота одного фасада будет: (368-70-2 * 3) / 2 = 146 мм.

При одинаковых размерах элементов лучший вариант их установки — сделать их взаимозаменяемыми.

Для этого при расчете необходимо учитывать крайние положения боксов. Кроме того, стоит обратить внимание на перекрытие фасадов и каркаса бордюрного камня. Нижний предел установки роликовых направляющих определяется низом постамента.При установке коробки на нее дно должно совпадать с его нижним краем.

Чтобы не касаться дна шкафа, добавьте 4 мм к головке винта. Монтажная высота нижнего элемента механизма будет равна сумме высоты головки винта и значения средней линии отверстия, т.е. в данном примере: 18 + 4 = 22 мм. Рассчитать расположение деталей механизма можно от нижнего торца боковой стенки шкафа. В данном случае: плинтус + толщина дна + высота крепления рейки снизу = 70 + 16 + 22 = 108 мм.

Следует отметить, что головка самореза обычно меньше 4 мм. Его средний размер 1-1,5. Размер принят равным 4 для универсальности расчета. Полученные результаты будут применимы, даже если для изготовления шкафа будет использован материал толщиной 18 мм, а не 16. В этом случае небольшой зазор все равно останется.

По такой же методике рассчитывается высота фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к установке.

Раньше искренне считал, что они неразборные, пока не наткнулся на шкаф, который невозможно было разобрать (в ремонт), не вытаскивая ящики. Логично было предположить, что ящики все-таки выдвинуты, а направляющие разобраны. Так и получилось …

Шариковые направляющие состоят из двух отдельных половинок, которые вставляются друг в друга и фиксируются специальной пластиковой защелкой… Именно эта защелка создает иллюзию неразборчивости.

Чтобы «открыть замок», нужно положить палец на защелку и, опуская его вниз, вытащить внутреннюю часть.

Есть небольшая хитрость для снятия готовой коробки, установленной на шаровых направляющих. Защелка на левой направляющей сдвигается вниз, а защелка на правой — вверх. Тогда коробка легко вынимается из кейса.

Установить такую ​​коробку еще проще — сначала совмещаем одну направляющую, потом вторую — вдавливаем друг в друга до щелчка. Если есть сопротивление, то не стоит толкать с усилием — лучше толкнуть до упора и попробовать толкнуть еще раз.
Иначе можно отогнуть фиксатор резинкой, которая со временем отлетит.

разница между Box Way V.S Linear Way?

Box Way V.S Linaer Way 2017/12/25 Имя автора : Стэнли Лин

Мы всегда обсуждаем преимущества прямоугольного и линейного способа обработки, это зависит от цели обработки детали.Коробка известна как «сверхпрочная» резка, стабильность, меньшая вибрация и более высокая цена. Линейный способ предназначен для HSC (высокоскоростной резки), легкого режима работы, более высокой точности и более низкой цены.

Мы сгруппировали плюсы и минусы коробчатого и линейного способов, чтобы помочь вам выбрать наиболее подходящую машину.

Коробка
  • Преимущество
  • Повышенная жесткость

  • Меньше вибрации

  • Лучшее демпфирование

  • Резка для тяжелых условий эксплуатации

  • Универсального назначения

  • Недостаток
  • Более низкая высокая скорость

  • Более высокая стоимость

  • Палка скольжения

  • Низкая точность

Линейный путь
  • Преимущество
  • Более высокая скорость

  • Более высокая точность

  • Менее изношенный

  • Недостаток
  • Резка для легких условий эксплуатации

  • Низкая жесткость

  • Подходит только для определенного материала, напр. Латунь, алюминий.

  • Легко повреждается при аварии

Таблица сравнения жесткости и прерывистости скольжения
точность

Коробчатый способ предпочтительнее при работе с более твердым материалом, более высокой нагрузкой и универсальным применением, чем линейный способ. Преимущество в том, что нет ограничений для разных видов работ.

Технология MYLAS Premium Box Way

Изготовлен из специального сплава и литья, наш сплав уменьшает допуск между осями, увеличивая при этом его жесткость, стабильность и точность. Обеспечьте вам значительную экономию в долларах и точные операции с длительным сроком службы.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Эта статья была собрана и взята из различных статей и публикаций в Интернете и предназначена для иллюстрации читателю.

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Подшипники линейного перемещения и рельсовые направляющие — Trimantec

Знаете ли вы, что концепция качения линейных подшипников восходит к древнему Египту? На древнеегипетских рисунках изображены люди, передвигающие большие камни на санях с бревнами под ними; самый простой пример того, как работает подшипник. Однако это всего лишь предположение. Конкретные доказательства первых подшипников датируются 40 годом до нашей эры, когда деревянный шарикоподшипник был обнаружен на останках римских кораблей Неми в озере Неми, Италия. С тех пор подшипники эволюционировали для удовлетворения различных потребностей отрасли. В этом блоге мы рассмотрим небольшой подраздел: линейные подшипники и рельсовые направляющие.

Содержание:

Что такое подшипник?

Прежде чем мы углубимся, мы определим полезную терминологию.Важно отметить, что многие из этих терминов имеют множество альтернативных имен.

Подшипник : элемент машины, который ограничивает относительное движение только в желаемом направлении и уменьшает трение между движущимися частями. Следовательно, линейный пеленг ограничит движение объекта линейным движением.

Подшипниковая каретка (блок) : Корпус для подшипниковых шариков или роликов, который устанавливается на линейные направляющие (рельсы).

Направляющая : Это система крепления линейного подшипника, также известного как рельсы.Подшипники линейного перемещения могут устанавливаться как на квадратные, так и на круглые рельсовые направляющие. Для квадратного (профильного) рельса важно, чтобы направляющие имели идеальную параллельность, иначе это может вызвать заедание или чрезмерный износ.

Обойма : Это относится к точкам скользящего контакта шариков или роликов в линейном подшипнике. Точка, в которой шарики / ролики касаются каретки, — это внешнее кольцо. Точка, в которой шарики / ролики касаются рельса, — это внутреннее кольцо.

Параллельность : При установке системы крепления направляющие должны быть на одинаковом расстоянии друг от друга во всех точках.При установке квадратной направляющей важна параллельность. Для оптимальной работы им необходима ровная и параллельная поверхность.

Жесткость : Это относится к степени деформации шариков или роликов в подшипнике при приложении нагрузки. Это также называется прогибом.

Предварительный натяг : Линейным подшипникам требуется предварительный натяг для наилучшего функционирования. Предварительная нагрузка устраняет внутренний зазор между рельсом и кареткой. Предварительная нагрузка на подшипник делает его жестче и подготавливает подшипник к нагрузке, которую он будет нести.

Как работают подшипники?

Линейный подшипник состоит из каретки и тела качения. Линейный подшипник устанавливается на квадратную или круглую направляющую в зависимости от требований приложения. Тело качения подшипника, будь то шариковые или роликовые направляющие, помогает легко перемещать груз. Это основы, которые настраиваются и настраиваются для удовлетворения широкого спектра производственных и промышленных нужд.

Для чего используются подшипники?

Подшипники линейного перемещения используются как в малых, так и в крупных приложениях.Вы найдете их в большом оборудовании для промышленной автоматизации для перемещения инструментов или в микроскопах для точных перемещений. Мы даже встраивали линейные подшипники в большую часть нашего специализированного оборудования автоматизации.

Подшипники линейного перемещения в медицинской промышленности

Обычные места, где вы найдете линейные подшипники в медицинской промышленности, включают: хирургические и стоматологические инструменты, диагностическое и лабораторное оборудование, а также насосы. В этой области подшипники должны соответствовать определенным требованиям, таким как высокие скорости, низкий уровень шума, срок службы и устойчивость к суровым условиям окружающей среды, агрессивным химическим веществам или жидкостям.Они должны быть в состоянии справляться с частой очисткой, а также обеспечивать плавную и бесшумную работу.

Подшипники линейного перемещения в пищевой промышленности и производстве напитков

Линейные подшипники в индустрии пищевых продуктов и напитков должны быть достаточно прочными, чтобы выдерживать жесткие условия окружающей среды и постоянные мойки, а также соответствовать стандартам здравоохранения и санитарии. Общие применения подшипников в этой отрасли включают: технологическое оборудование, смесители, блендеры, оборудование для производства льда и оборудование для взвешивания.

Подшипники линейного перемещения в робототехнике

Робототехника — это относительно новая отрасль, но линейные подшипники оказались весьма полезными в робототехнике. Вы найдете линейные подшипники в основном в декартовых роботах (также известных как портальные роботы), которые работают по осям X, Y и Z. Важными характеристиками подшипников в этой отрасли являются: плавная работа, срок службы и грузоподъемность.

Линейные подшипники используются везде, где требуется линейное движение, сложная часть — решить, какой тип лучше всего подходит.Ниже мы рассмотрим несколько различных решений, которые могут возникнуть при покупке линейных подшипников и рельсовых направляющих.

Подшипники круглой и квадратной формы

Линейный подшипник может быть установлен на рельсе или направляющей любой формы, что позволяет телу качения подшипника свободно перемещаться по рельсу. Два наиболее часто используемых типа рельсов — это квадратные (профильные) и круглые рельсы. Чтобы решить, какой тип лучше всего подходит для вашего приложения, вам необходимо выяснить уникальные характеристики вашего приложения.Сюда входят: допустимая нагрузка, жесткость, точность, плавность, размер и общая стоимость.

Профильная направляющая и блок каретки

Линейный стол с круглыми направляющими

Квадратные рельсы раньше были дороже круглых, но в настоящее время разница в цене не так велика. Итак, выбор между двумя действительно сводится к тому, что лучше для вас. Квадратные направляющие и направляющие обладают преимуществами более высокой грузоподъемности и точности.Однако для достижения этих преимуществ они требуют тщательной установки, чтобы обеспечить параллельность и плоскую монтажную поверхность. Круглые рельсы, с другой стороны, быстрее устанавливаются и могут справиться с несовершенной параллельностью и большими изменениями высоты рельсов. Недостатком круглых рельсов является то, что их несущая способность не такая высокая, как у квадратных рельсов.

Подшипники с сепаратором

Линейный подшипник с сепаратором включает в себя фиксатор для шариков внутри подшипника для равномерного зазора. Первоначально линейные подшипники не имели конструкции с сепаратором, и в настоящее время они называются линейными подшипниками без сепаратора.

У линейного подшипника с сепаратором есть несколько преимуществ. Во-первых, линейный подшипник работает намного тише из-за того, что металлические шарики не сталкиваются друг с другом. Это также увеличивает срок службы подшипника, так как меньшее воздействие на металлические шарики. Равномерное расстояние между шариками распределяет нагрузку равномерно по подшипнику. Равномерный зазор также устраняет выделяемое трением тепло, обеспечивая высокую скорость. Наконец, конструкция сепаратора отлично подходит для хранения консистентной смазки / смазки и дополнительно увеличивает срок службы линейного подшипника. Хотя может показаться, что линейные подшипники с сепаратором являются лучшим вариантом, подшипники без сепаратора по-прежнему идеальны для работы на низких скоростях и малых нагрузках. Подшипники без сепаратора также являются экономичным выбором.

Подшипники линейного перемещения VS с сепаратором без сепаратора

Определение предварительной нагрузки

Линейный подшипник, который был предварительно нагружен, похож на обувь, которую сломали. Эта обувь будет намного удобнее, и вы получите от нее гораздо больше удовольствия.С другой стороны, если вы решите надеть новую обувь на вечеринку, к концу ночи у вас наверняка появятся волдыри. Для наилучшего функционирования линейным подшипникам необходим предварительный натяг. Загрузка линейного подшипника шариками большего размера устраняет любой внутренний зазор внутри подшипника. После этого подшипник станет более жестким и готов выдерживать нагрузку, которую он будет нести. Часто линейные подшипники продаются уже предварительно нагруженными, поэтому рекомендуется проконсультироваться с производителем.

Хотя предварительный натяг может хорошо сказаться на линейном подшипнике, он также может сократить срок его службы.Вот почему лучше выбирать величину предварительной нагрузки в зависимости от конкретного приложения. Ниже представлена ​​диаграмма с рекомендуемыми значениями предварительной нагрузки для различных приложений.

Предварительная нагрузка Без предварительного натяга Легкий предварительный натяг Средний / тяжелый предварительный натяг
Условия Слабый удар
2 направляющих в паре
Низкая точность
Малое сопротивление
Малая нагрузка
Консоль
Одинарная направляющая
Легкая нагрузка
Высокая точность
Сильный удар
Сильная вибрация
Тяжелая обработка
Приложения Сварочный аппарат
Режущий аппарат
Механизм подачи
Механизм смены инструмента
Обычный стол XY
Упаковочный автомат
Токарный станок с ЧПУ
EDM
Точный стол XY
Обычная ось Z
Промышленный робот
Машина для пробивки печатных плат
Станок
Токарный и фрезерный станок с ЧПУ
Ось подачи шлифовального станка
Ось подачи инструмента

* Предоставлено Staf

Фланцевые подшипники

Фланец или без фланца не является обязательным. Фланец в основном помогает при установке предметов на подшипник, обеспечивая более стабильную установку. Линейные подшипники, представленные в нашем интернет-магазине, доступны с фланцем или без фланца. Мы также предлагаем различные предварительные нагрузки, размеры блоков, шариковые подшипники с сепаратором или без него. Чтобы узнать больше о бренде, который мы носим, ​​посетите нашу страницу продуктов линейных подшипников и направляющих.

Линейные подшипники поставляются с множеством опций, идеально подходящих для детальной настройки. Даже если вы все еще не можете найти то, что вам нужно, помните, что мы рассмотрели только небольшую часть.Наша цель в этом блоге заключалась в том, чтобы устранить любую путаницу, которая могла возникнуть у вас по поводу линейных подшипников и направляющих. Если вы все еще в тупике, оставьте нам свои вопросы в комментариях ниже или свяжитесь с нами напрямую.

Учитывая серию коробок и шаров, каков шанс случайного падения шариков, чтобы заполнить все коробки?

Карл задал следующий вероятностный вопрос в стиле дискретной математики :

Шаров $ N $ случайным образом сбрасываются в $ k $ box $ (k \ le N) $. N} $.{2-1}} = \ dfrac {1} {2} $

С 3 шарами такая же вероятность становится $ \ dfrac {3} {4} $. 4 мяча? $ \ dfrac {7} {8} $. 5 мячей? $ \ dfrac {15} {16} $.

Как и следовало ожидать, вероятность заполнения всех ящиков экспоненциально возрастает до 1 доллара по мере увеличения количества шаров.

Предположим, что у нас есть поля $ 3 $ и что $ E_i $ обозначает событие, что поле i th пусто, тогда, продолжая, как и раньше, у нас есть это:

$ P (\ text {не все поля заполнено}) = P (E_1 \ cup E_2 \ cup E_3) $

За исключением того, что сейчас нет обмана — это означает, что мы должны апеллировать к так называемому принципу включения-исключения :

\ begin { multline *} P (E_1 \ cup E_2 \ cup E_3) = P (E_1) + P (E_2) + P (E_3) -P (E_1 \ cap E_2) \\ — P (E_1 \ cap E_3) — P (E_2 \ cap E_3) + P (E_1 \ cap E_2 \ cap E_3) \ end {multline *}

Теперь $ E_1 $ происходит именно тогда, когда все шары попадают в ящик 2 или ящик 3, поэтому $ P (E_1) = (\ dfrac {2} {3}) ^ N = \ dfrac {2 ^ N} {3 ^ N} $. {i + 1} $, добавленным между ними.N \ end {align *}

Вот и все! Финито! 🙂

УПРАВЛЕНИЕ ВИБРАЦИЕЙ МАШИНЫ | Промышленное производство и металлообработка

Помните, когда жесткость станков основывалась на фунте веса? Больше веса означает меньше вибрации. Чем тяжелее станок, тем жестче он должен выдерживать более жесткие допуски. Это было время, когда станки в основном изготавливались из сварной стали, которая хорошо работала на низких скоростях того времени.

Но в наш век высокоскоростной обработки эта логика больше не применяется, потому что сварные детали более восприимчивы к вибрации и дребезжанию на высоких скоростях, а это может привести к шероховатости поверхности.Станки теперь изготавливаются из новых композитов, алюминия, титана и других легких материалов, обладающих высокой прочностью, высоким отношением жесткости к весу и термической стабильностью. Их уменьшенная масса облегчает ускорение и замедление.

Поскольку логика управления вибрацией машины продолжает развиваться, мы попросили трех экспертов по станкам поделиться своими мыслями о том, как меняется контроль вибрации машины. Мы начали с давнего вопроса, который не изменился: какая система лучше гасит вибрацию, коробчатые направляющие или линейные направляющие?

КАК СПОСОБЫ Твердой коробки сравниваются с линейными направляющими в гашении вибрации?
Коробчатые направляющие и линейные направляющие — это разные системы несущих компонентов, которые поддерживают шпиндель и стол и направляют их движение.Каждая система имеет положительные и отрицательные характеристики в зависимости от области применения.

Деннис Николс, старший инженер по применению, Okuma America Corporation :
Коробчатые направляющие имеют тенденцию гасить вибрацию лучше, чем линейные направляющие. Однако есть огромный компромисс. На станках с линейными направляющими можно достичь гораздо более высоких скоростей подачи, чем на станках с коробчатыми направляющими. Коробчатые направляющие также могут демонстрировать явление «прерывистого скольжения», вызванное разными коэффициентами трения между движущимися поверхностями и неподвижными поверхностями коробчатых направляющих. Это можно свести к минимуму, но не полностью устранить, нанеся на эти поверхности Turcite. Это не проблема с линейными направляющими.

Уильям Г. Ховард младший, менеджер по продукции, Makino :
Сменные коробчатые направляющие, в которых используется элемент качения или подшипник, а также цельные, закаленные и отшлифованные, скребковые, ручные направляющие с футеровкой из турсита, каждая имеет свои сильные стороны. В заменяемых коробчатых направляющих и линейных направляющих в базовой конструкции предусмотрен контакт металл-металл.Коробчатый путь опирается на металлический ролик под подвижным элементом, который обеспечивает движение неподвижной направляющей. Линейная направляющая зависит от прямого контакта металла с металлом между телом качения и движущимся элементом — «жесткого» контакта, который обеспечивает небольшую демпфирующую способность для вибрации внутри элементов и практически не дает возможности изменить, смягчить или поглотить вибрацию, вводимую в система.

Фактически, для определенных частот вибрации линейный направляющий может «резонировать» в результате внесенной вибрации.И наоборот, коробчатый способ обеспечивает большее демпфирование вибрации конструкции машины, основываясь исключительно на том факте, что этот подход включает слой демпфирующего материала (Turcite), который обеспечивает тонкий, но эффективный демпфирующий слой между «твердыми» поверхностями, связанными с статические и движущиеся элементы машины.

Этот слой предотвращает контакт металла с металлом и обеспечивает некоторую способность поглощать вибрации в конструкции станка. Кроме того, этот слой Turcite можно соскабливать вручную, чтобы обеспечить высокую степень контакта площади поверхности и геометрическую целостность.

Том О’Брайен, инженер, Setco :
Разница между направляющими коробчатого типа и линейными направляющими заключается в несущих зонах. На коробчатых путях нагрузка переносится на большую площадь — обычно несколько квадратных дюймов или больше. При линейных путях нагрузка переносится на небольшие точки (шариковые пути) или линии (роликовые пути). Что касается поглощения вибрации, здравый смысл может привести к мысли, что коробчатая конструкция будет лучше (и они, вероятно, так и есть), но хорошо спроектированная система линейных направляющих должна быть достаточной для обработки вибрации в большинстве приложений.

КРАТКИЙ ИСТОРИЧЕСКИЙ УРОК
Рич Карлесс, технический директор, MAG Americas о том, как направляющие прошлого превратились в системы, используемые сегодня:

«Станки 1950-х годов изготавливались из чугунных суппортов, сопряженных со стальными конструкциями проезжей части. Хотя поверхности были поцарапаны, трение было проблемой. Быстро двигаться с металлом по металлу просто не очень хорошо. В начале 1960-х были введены новые материалы, которые могли соединяться с машиной, создавая антифрикционные направляющие.Это уменьшило прерывистое скольжение, так что вы действительно могли перемещать машину, когда захотите. Вы также могли двигаться немного быстрее, но это так быстро изнашивалось, что мы переключились на другие идеи.

Turcite начали наносить на закаленные покрытия в конце 1960-х — начале 1970-х годов. Его приклеили или прикрутили к системе скольжения, затем соскоблили до затвердевания и залили маслом. В результате получилось очень низкое трение, небольшое прерывистое скольжение и хорошая отзывчивая машина, которая по-прежнему сохраняла высокое качество демпфирования структур в соединениях.Компании по-прежнему производят станки из Turcite и упрочненных коробок из-за высокого качества резки, которое предлагает эта комбинация.

Однако возникла проблема с гибами. Слайд должен был быть установлен в системе направляющих, и поверхности были зацарапаны, но требовалось твердое боковое движение. После соскабливания упора в него ввинчивали клин, который тянул салазки к твердой стороне направляющей системы для точного наведения на машину. Это было тесно, потому что иначе не было бы возможности принять износ.

Теперь проблема стала предметом обслуживания. Машину обслуживали периодической регулировкой винта. В конечном итоге он снова изнашивается и требует дополнительной регулировки. Этот цикл будет повторяться в течение четырех или пяти лет, пока не начнется техническое обслуживание и не отремонтируют все пути вместе, заменив Turcite, обновив его или даже переточив пути.

Стальные роликоподшипники для линейного перемещения появились в 1980-х годах. На направляющих были зазубрины, поэтому эти вкладыши подшипников можно было вставить вместе с проставками.Эти патроны использовались по твердому грунту вместо Turcite. Один картридж был вставлен по бокам и сверху всех углов машины, чтобы обеспечить низкое трение, высокую / низкую грузоподъемность, длительный срок службы, минимальный износ и минимальную регулировку. Однако конструкции машины пришлось фрезеровать, чтобы принять эти пакеты подшипников.

Если машина разбилась, отдельный пакет подшипников может выйти из строя, и его придется разобрать, чтобы можно было установить новый пакет подшипников. Всегда были проблемы с надежностью. Кроме того, эти подшипники были настолько антифрикционными, что машины потеряли свои демпфирующие свойства. На больших тяжелых станках стали популярны подшипниковые патроны, но на крошечных станках они не были так популярны.

В 80-е годы также были внедрены системы направляющих с рециркуляцией шариковых подшипников, в которых направляющая и пакет подшипников производились как комплект. Все, что сделал производитель, это прикрутил болтами к поверхности станины станка и смонтировал тележку подшипников на салазках — она ​​была предварительно нагружена.Вся промышленность начала переходить на эти линейные направляющие с шарикоподшипниками. Они были прекрасны. Но в некоторых тяжелых машинах эти подшипники не выдерживали достаточно хорошо, поэтому некоторые остались с Turcite или старыми картриджами линейных подшипников.

Совсем недавно, в конце 1990-х годов, подшипниковые компании разработали картриджные блоки роликоподшипникового типа с линейными направляющими, которые прекрасны. У них высокая несущая способность, низкое трение, и они могут быть предварительно нагружены трением, чтобы добавить немного демпфирования.Они поставляются предварительно изготовленными, так что вы просто прикручиваете их болтами. Они очень надежны и, кажется, представляют собой новейшую и очень популярную технологию.

КАКИЕ ПРИЛОЖЕНИЯ НАИЛУЧШЕ ПОДХОДЯТ ДЛЯ BOX WAYS?
Nichols : Коробчатые направляющие выдерживают чрезвычайно тяжелые нагрузки лучше, чем линейные направляющие. Если заготовка сделана из чрезвычайно жесткого, твердого или абразивного материала, могут потребоваться более низкие скорости шпинделя и пропорционально меньшие подачи. В таком случае большая глубина резания компенсирует низкие скорости и подачи, необходимые для материала.Коробчатые направляющие, используемые в сочетании со шпинделем с редуктором высокой мощности, могут быть предпочтительной системой.

Howard : С точки зрения приложения, различные системы предлагают наибольшее преимущество. Цельные, закаленные и отшлифованные, очищенные вручную направляющие с футеровкой Turcite обычно обеспечивают более низкую скорость быстрого хода и скорость ускорения / замедления.

Этот тип конструкции обычно демонстрирует выдающийся диапазон применения л.с. / крутящего момента, т.е.е. хорошие низкие значения л.с. / крутящего момента и высокие обороты, а также превосходное качество поверхности в широком диапазоне условий обработки благодаря демпфирующим характеристикам Turcite. Эти характеристики являются атрибутами типичного применения в штампах и пресс-формах, где машина может быть «врезана» при различных оборотах / л.с. / крутящем моменте в течение нескольких часов за раз на сложном трехмерном стержне / полости.

O’Brien : направляющие прямоугольного сечения обычно используются в больших, очень тяжелых условиях, где быстрые движения чрезвычайно важны.Слайды прямоугольного сечения обычно лучше поглощают ударные нагрузки, чем линейные направляющие, из-за гораздо большей площади нагрузки — расслоение направляющих или шариков / роликов не является проблемой. Коробчатые направляющие нелегко установить с жесткими допусками из-за их больших площадей контакта и относительно высокого трения.

КАКИЕ ПРИЛОЖЕНИЯ НАИЛУЧШИХ ПОДХОДИТ ДЛЯ ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ?
Николс : Большинство материалов теперь можно резать с высокой скоростью и подачей. Линейные направляющие очень хорошо работают в таких условиях.В конечном итоге эти более высокие скорости и подачи позволяют сократить время цикла. Следует иметь в виду одну вещь: когда для конкретной машины указывается линейная направляющая определенного размера, некоторые строители будут использовать следующий больший размер. Это дороже, но обеспечивает более стабильный и долговечный станок.

Howard : Сменные коробчатые направляющие и линейные направляющие обычно обеспечивают более высокие скорости ускоренного хода и скорости ускорения / замедления. Это было бы очень ценно в производственных приложениях, где время цикла между этажами имеет решающее значение, а деталь включает в себя множество функций, требующих многократных перемещений позиционирования / смены инструмента, которые можно было бы достичь с использованием высокой скорости. Как правило, направляющие этого типа могут иметь некоторые ограничения по мощности / крутящему моменту и могут «отражать» определенные собственные частоты (или гармоники) при высококачественной обработке поверхности.

O’Brien : Линейные направляющие используются в приложениях, где важно быстрое перемещение. Точность позиционирования обычно лучше из-за более низких коэффициентов трения. Ударные нагрузки на линейные пути могут быть проблемой, если происходит расслоение путей или тел качения.

Во второй части этой серии в следующем месяце наша группа экспертов исследует, как можно контролировать вибрацию, и исследует новейшие технологии, которые в настоящее время используются для мониторинга вибрации.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Киндалл Браун — помощник редактора журнала Fabricating & Metalworking . Свяжитесь с ней по телефону 866-832-8476 или kyndall. [email protected]ком .

Okuma America Corporation , 11900 Westhall Drive, Charlotte, NC 28278, 704-588-7000, www.okuma.com .

Макино , 7680 Innovation Way, Мейсон, Огайо 45040-8003, 800-552-3288, факс 513-573-456, www.makino.com .

Setco Inc. , 5880 Hillside Avenue, Цинциннати, Огайо 45233, 513-941-5110, факс: 513-941-6913, www.setcousa.com .

MAG Americas , 2200 Litton Lane, Hebron, KY 41048, 859-534-4600, факс: 859-534-4995, www.mag-ias.com .

Три причины, почему вы должны их использовать

Роликовые направляющие, в которых для несущих элементов используются цилиндрические или бочкообразные ролики вместо сферических шариков, обычно используются в станках. Но преимущества в производительности, которые ролики приносят обрабатывающим центрам, могут быть полезны и в других областях.Если вы разрабатываете машину или систему, требующую линейного движения, рассмотрите эти три преимущества, которые предлагают роликовые рельсовые направляющие.

Рельсовая направляющая в разрезе.
Фотография любезно предоставлена ​​Schaeffler Group
1. Повышенная грузоподъемность

Под действием нагрузки ролики образуют линейный контакт с направляющей поверхностью, которая намного больше, чем точечный контакт, который образуется, когда шарики подвергаются нагрузке. Благодаря этому роликовые рельсовые направляющие имеют более высокую грузоподъемность, чем шариковые направляющие того же размера.

Шарики под нагрузкой образуют точечный контакт с дорожкой качения, тогда как ролики под нагрузкой создают линейный контакт. Фотография любезно предоставлена ​​Bosch Rexroth

Эта более высокая грузоподъемность дополнительно усиливается уравнением срока службы подшипников для роликов. Вместо увеличения до 1/3 мощности, как в случае с шариковыми направляющими, уравнение срока службы роликовых направляющих повышается до 10/3 мощности, что означает, что даже небольшое увеличение допустимой нагрузки для роликовых подшипников по сравнению с шариковыми. подшипник обеспечивает гораздо больший срок службы роликовой версии.

Уравнение срока службы шариковой направляющей Уравнение срока службы шариковой направляющей

Например, шариковая направляющая рельса размером 25 с грузоподъемностью 20 000 Н и приложенной силой 2000 Н будет иметь динамический срок службы 100 000 км. Роликовая направляющая того же размера, с грузоподъемностью 24 000 Н и прилагаемой силой 2000 Н, будет иметь динамический срок службы 395 600 км!

Срок службы шариковой рельсовой направляющей с грузоподъемностью 20000 Н и приложенной силой 2000 Н. составляет 100000 км. Рельсовая направляющая роликового рельса того же размера с грузоподъемностью 24000 Н и прилагаемой силой 2000 Н имеет срок службы 395600 км. .

В приложениях, где шариковые направляющие не могут обеспечить достаточный срок службы или где требуемый размер слишком велик, чтобы быть практичным, роликовые направляющие могут стать решением.

Скотт Спэнглер, менеджер по продукции линейного перемещения и станков в Schaeffler Group, приводит пример компании, занимающейся литьем под давлением, которая хотела внедрить автоматизированную загрузку и выгрузку деталей, но конструкция машины не позволяла получить доступ для погрузочно-разгрузочного оборудования. . Решение заключалось в том, чтобы удалить четыре вала, которые поддерживали плиту по углам, и заменить их на роликовые направляющие, которые поддерживают плиту снизу.Это открыло верхнюю часть, так что загрузчик / разгрузчик деталей мог получить доступ к машине. В этом случае роликовые рельсовые направляющие были единственным решением, которое могло обеспечить грузоподъемность и срок службы, необходимые заказчику из-за чрезвычайно высоких моментных нагрузок.

2. Возможность уменьшения размера

Как показано в приведенном выше примере, более высокая грузоподъемность и более длительный срок службы роликовых подшипников означают, что конструкторы часто могут использовать роликовые подшипники, которые на один или два размера меньше (например, размер 25, а не размер 45), чем шарикоподшипники, которые были бы необходимо для достижения такой же жизни в путешествии.

Такое уменьшение размеров линейных подшипников может быть особенно выгодным для многоосных или портальных приложений, где снижение веса на одной оси оказывает влияние на опорные оси, потенциально экономя десятки тысяч долларов на стоимости компонентов.

В трехосной декартовой системе или системе гентри уменьшение массы оси Z снижает статические и динамические силы на оси Y, что означает, что ось Y потенциально может быть уменьшена. То же самое и с осью X — уменьшив массу осей Y и Z, можно уменьшить размеры оси X, поскольку силы, действующие на нее, уменьшаются.И это уменьшение относится не только к линейным направляющим, но и к приводному механизму (линейный двигатель, шарико-винтовая пара и т. Д.), Двигателю и другим компонентам, таким как муфты, редукторы и держатели кабеля. Это обеспечивает экономию затрат на материалы, потребление энергии и пространство.

3. Повышенная жесткость

Линейный контакт, образованный роликами, также обеспечивает более высокую жесткость, чем точечный контакт, образованный шариками, что является основной причиной того, что роликовые рельсовые направляющие так широко используются в станках.Однако Джейсон Винберн, инженер по приложениям в Bosch Rexroth, отмечает, что процессы печати, включающие прессование, такие как флексографская печать и печать на узких рулонах, также выигрывают от жесткости роликовых направляющих. Меньшее отклонение направляющего блока означает меньшее отклонение печатающей головки, что приводит к более качественной печати.

Spangler находит клиентов в деревообрабатывающей промышленности, которые используют роликовые направляющие для их большей жесткости, особенно в процессах с высокими ударными нагрузками, таких как облицовка.Он также отмечает, что герметичность для роликовых рельсовых направляющих даже более критична, чем для шариковых. Это связано с тем, что в направляющей с шариками шарики могут выталкивать мусор в место за пределами зоны контакта, поскольку шарики имеют только точечный контакт с дорожкой качения. Но линейный контакт, который ролики образуют с дорожкой качения, не оставляет места для мусора, выходящего за пределы зоны нагрузки, поэтому любое количество мусора, попадающее в подшипник, повлияет на срок службы и производительность.

Отклонение может быть вызвано силами, направленными вниз, вверх или вбок. Фотография любезно предоставлена ​​Bosch Rexroth

Сравнивая шариковые и роликовые направляющие, дизайнеры обнаруживают, что роликовые направляющие дороже, чем шариковые. Но, как указывает Уинберн, лучшим показателем для сравнения стоимости является не цена компонентов, а стоимость километра пути. В приведенном выше примере, если шарикоподшипник стоит 1000 долларов и имеет срок службы 100 000 км, его стоимость за км пути составляет 0,01 доллара. Если роликовый подшипник стоит на 25 процентов дороже, 1250 долларов, но имеет срок службы 395 600 км, его стоимость за 1 км пути составляет всего 0 долларов.003 (менее полцента).

Если ваше приложение требует очень высокой грузоподъемности или значительной жесткости, или если вы проектируете большой портал, где важна экономия веса и места, сравните характеристики и стоимость роликовых рельсовых направляющих с шариковыми направляющими. Вы можете быть удивлены, обнаружив, что роликовые направляющие обеспечивают лучшую общую стоимость владения в вашем приложении.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
