Водяные

В основе водяного отопления лежит система металлопластиковых труб, подключенная к отопительной — центральной либо автономной, по которым циркулирует горячая вода. При устройстве теплого водяного пола необходим точный расчет, так как межэтажные перекрытия в этом случае будут находиться под воздействием значительных нагрузок.

Трубы из металлопластика располагают на армирующей сетке с шагом в 100–300 мм, фиксируя пластиковыми хомутами. По линии прохождения деформационных швов на них одевают гофру. Начало и конец трубопровода должен находиться в коллекторе. До того как заливать стяжку вдоль стен помещают демпферную ленту, за счет которой компенсируются линейные деформации стяжки, вызванные перепадами температур. Обязательным этапом монтажа подобных систем являются гидравлические испытания, которые проводят до устройства чернового основания из бетона, причем толщина слоя должна составлять как минимум 30 мм.

Электрические

Системы отопления этого типа чаще используют как дополнительные к централизованной или автономной.
Установка электрического теплого пола под плитку  имеет несколько вариантов исполнения:

Принцип работы в первом и втором случае тот же – это тепло, выделяемое на кабеле в процессе прохождения через него электрического тока, с той разницей, что в случае кабельного мы имеем дело с бухтой экранированного электрокабеля с одной или двумя жилами. Что же касается нагревательных мат, то они представляют собой тонкий кабель, заранее зафиксирован требуемым образом на стеклоткани.

Еще одной особенностью подобных систем считается расположение нагревательного элемента. Кабель расположен в объеме пола. Для этого его сначала размещают на черновом основании, затем заливают бетонной стяжкой. Таким образом, нагревание воздуха в помещении происходит за счет достаточно нагретого кабелем пола. Теплопотери можно уменьшить, грамотно утеплив пол и стены.

В итоге пол подымается до 8 см – определенный недостаток кабельных систем обогрева.

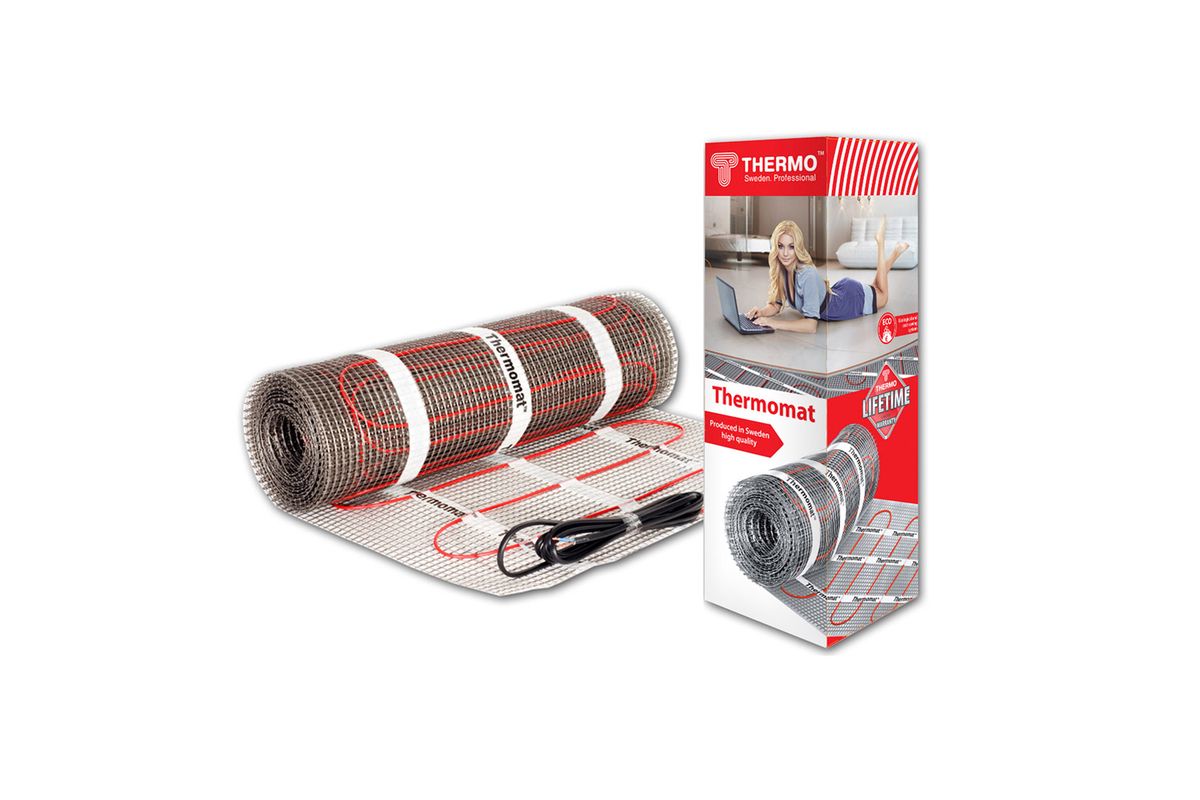

Принцип работы термомата несколько иной. Маты располагают прямо под финишным покрытием. Когда по ним пропускают ток, то плиточное покрытие сразу нагревается. Поскольку термоматы находятся в слое клея, каким фиксируют плитку, то высота пола практически не меняется. Маты под плитку можно укладывать без проведения ремонтных работ и заливки дополнительной стяжки.

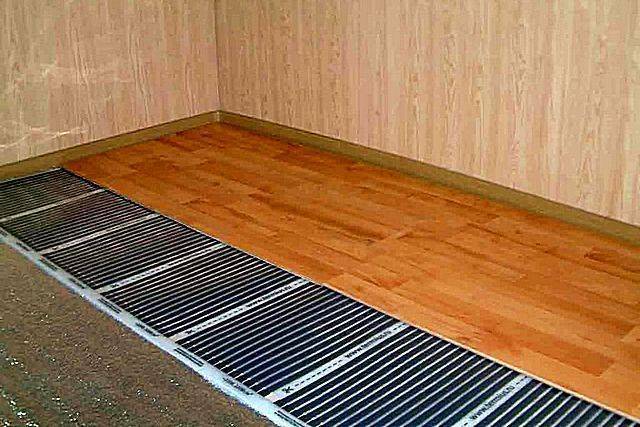

Инфракрасная пленка реализует обогрев совсем иначе. ИК волны излучают токопроводящие дорожки, выполненные на пленке. За счет них обогревается не только поверхность покрытия и воздух, но  предметы в помещении. Аналогично термомату пленку укладывают на пол непосредственно под напольное покрытие.

Эффективность пленочного обогрева повышают, уложив теплоизоляцию с отражающим слоем.

Монтаж теплого пола под плитку может показаться технически сложным для исполнения, однако укладку современных моделей можно вполне выполнить самостоятельно, без привлечения специалистов. Разберем основные моменты монтажа набирающего популярность тонкого пола под плитку.

Инструкция по пленочному оптимальному варианту

Устройство подобной системы начинают с обработки основания: его очищают от неровностей, аккуратно промывают и просушивают.

Следующим шагом укладывают теплоотражающий слой толщиной в два-три миллиметра. Выбранный материал нарезается на полосы (ширина – 0,6 м), которые раскладывают по плоскости пола, тщательно проклеивая стыки при помощи скотча. Металлизированная сторона изоляции при этом должна быть направлена вверх.

Далее, с особой аккуратностью из-за ее большой тонкости расстилают инфракрасную пленку. При этом необходимо следовать следующим рекомендациям.

Пленку нельзя укладывать по всей поверхности – целесообразнее расположить ее по центру, где обычно в помещении размещают мало мебели.

Если пленка должна проходить под крупной мебелью, необходима продуманная система вентиляции.

Пленка должна отстоять от стен как минимум на 100 мм.

Необходимо удостовериться, что материал под пленкой диэлектрик.

Еще до начала работ с напольным материалом следует проверить работоспособность системы в тестовом режиме и устранить возможные неполадки. После активации термостата инфракрасный пол прогревают пару минут. Убедившись в работоспособности системы, приступают к завершающему этапу – укладке плитки на теплый пол, которую клеят по традиционной технологии. К полноценному использованию ИК пола можно приступить примерно через месяц, так как плиточный клей сохнет довольно долго.

Посмотрите, видео урок как укладывают теплый пол под плитку.

© 2021 prestigpol.ru

Укладка теплого пола под плитку (видео)

Укладка теплого пола под плитку обеспечит вашим ножкам комфорт и уют. Чаще всего теплый пол используется именно под плиточное покрытие, и на то есть множество причин. Так как, не смотря на все преимущества, которыми обладает плиточное покрытие, у него есть и существенный недостаток, который можно устранить с помощью укладки теплого пола. К этому недостатку относится высокая теплоотдача, поэтому становится босыми ногами на подобное покрытие не всегда комфортно.

Используя теплый пол в ванной, кухне, коридоре, мы не только сделаем свое пребывание в этих помещениях комфортным, но и облагородим дизайн, ведь применяя теплый пол, как отопительную систему мы сможем отказаться от батарей, труб и других коммуникаций, обогревающих помещение.

В этой статье попробуем описать технологию, с которой укладка теплого пола под плитку может осуществляться максимально качественно и быстро.

Теплый пол под плитку представляет собой многослойную конструкцию, которая может служить как для комфортного подогрева пола, так и как основная отопительная система.

1. В первую очередь, необходимо обеспечить надежность основания под всю систему теплого пола, так мы обезопасим его от дальнейших поломок. Для этого подготавливаем поверхность, удаляя старое напольное покрытие и убирая весь оставшийся мусор.
2. Далее обустраиваем гидроизоляцию, используем выравнивающую стяжку в виде сухих смесей. Толщина раствора может быть от 3 до 7 см.

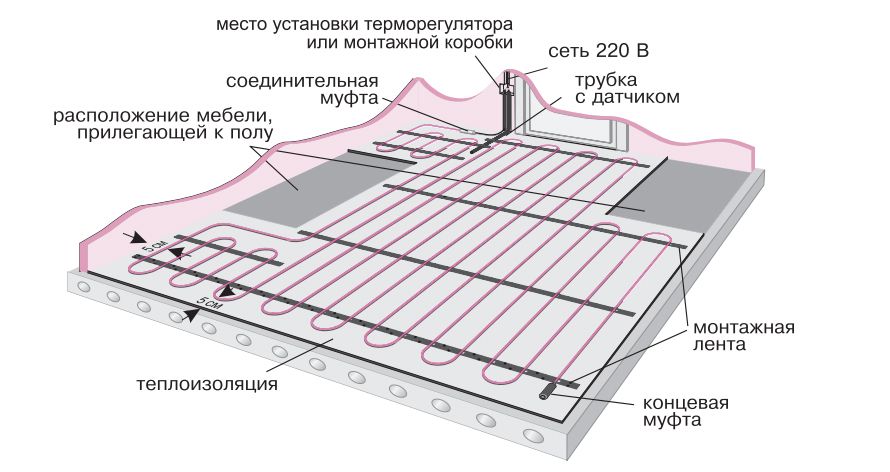

3. Перед установкой теплого пола составьте схему его подключения, отмерив, шаги укладки мата или кабелей.

Помните, что от стен необходимо отступать от 10 см, а в местах установки мебели вообще нельзя устанавливать материал.

4. Проверьте установленную в доме электропроводку. Придется поменять всю электрическую проводку, если окажется, что диаметр жил не соответствует.
5. Желательно применять теплосберегающие технологии, особенно если устанавливаете систему теплый пол в частном доме. От того, насколько качественно установлена теплоизоляция поверхности, зависит эффективность использования всей системы теплый пол.
6. Далее монтируем датчик температуры и термостат. Заметьте, термостат монтируется на стене, так как с его помощью устанавливается необходимая температура, а датчики монтируются в полу.
7. После контрольной проверки обогревателя, то есть замера сопротивления мультиметром, переходим к следующему этапу – непосредственная укладка теплого пола под плитку. То есть крепим электрический кабель или теплый мат. Следите, чтобы расстояние между витками оставалось одинаковым, для того чтобы нагревание пола было равномерным. После укладки кабеля обязательно опять проверьте сопротивление с помощью мультиметра, полученное значение должно будет совпадать с предыдущим показателем.
8. Последующим шагом будет заливка стяжки и укладка плитки. Помните, что плитку можно укладывать только когда стяжка схватится, то есть не ранее чем через 2-3 дня. Плитка укладывается на специальный клей.

Чтобы укладка теплого пола под плитку была бы для вас простой задачей звоните нам и мы с радостью поможем вами: ответим на вопросы, поставим необходимые материалы или поможем осуществить монтаж. Вам лишь нужно позвонить по тел. 227-16-30 или написать [email protected]. Мы вас ждем!

Как сделать теплый пол своими руками.

Своими руками можно сделать абсолютно любой теплый пол. В этой статье мы рассмотрим основные особенности монтажа своими силами теплых полов разных типов.

Как известно, теплый пол, делится на две основные группы — электрический и водяной. Монтаж водяного пола мы рассмотрим в другой статье, а здесь поговорим о монтаже разных типов электрического теплого пола своими руками. Прежде чем приступить к монтажу нужно сначала выбрать сам теплый пол, если он еще не выбран, поскольку от типа пола зависит способ монтажа. Поэтому будем одновременно говорить о выборе и монтаже разных типов пола.

Выбор теплого пола.

Выбирая теплый пол нужно, конечно, руководствоваться несколькими критериями. Это и его надежность, безопасность, цена, потребление электроэнергии, и такой немаловажный факт, как особенности монтажа. Почему это так важно? Ведь мы выбираем теплый пол для конкретного случая — пол может быть в ванной, на кухне, в комнате, на даче, в гараже, даже вне дома укладывают теплый пол — это называется подогрев открытых площадок — чтобы не замерзали зимой.

Кроме того на выбор большое влияние оказывает напольное покрытие. Под каждое может быть рекомендован свой тип пола. Кроме этого влияют такие факторы, как условия работы- теплый пол может использоваться как для комфортного подогрева пола, так и для основного отопления помещения.

Кроме того нужно подумать и качестве самого тепла. Общепризнано, что инфракрасные системы обогрева дают более комфортное тепло, чем обычные электрические (кабельные).
Как видите, выбрать конкретный пол, подходящий для нужного случая — дело не самое простое. Но все не так страшно. Сейчас мы в этом разберемся.

Первое — помещение где делаем монтаж. Для ванной комнаты, кухни и других помещениях, где кладется плитка рекомендуем тонкий мат в клей-самый простой в монтаже теплый пол под плитку своими руками. Это может быть традиционный кабельный мат или стержневой карбоновый инфракрасный мат. Для него не нужно никакой дополнительной подготовки. Сама установка мата отличается максимальной простотой. По принципу — делать меньше всего. Разложили, подключили провода и положили плитку. Подробная инструкция по укладке кабельного мата здесь, стержневого карбонового — здесь.

В бане. Теплый пол в бане своими руками сделать также не сложно. В бане обычно укладывается плитка, поэтому здесь используются те же варианты и способы монтажа.

Также тонкий мат рекомендуют в случаях, когда пол уже подготовлен и нет возможности дополнительно поднимать уровень.
К недостаткам можно отнести то, что маты обычно имеют невысокую мощность на 1кв.м. и, поэтому , с трудом могут использоваться для основного отопления. Еще один минус — мат имеет фиксированную ширину (обычно 50-80см) и не поместится в узких проходах.

Этих недостатков лишены кабельные полы на основе тонкого кабеля в плиточный клей. При всех преимуществах матов они лишены их недостатков, т.е могут быть использованы в качестве основного отопления (за счет регулировки шага укладки и, соответственно, мощности на 1 м.кв.) и в труднодоступных местах. Единственный небольшой минус — чуть сложнее укладка, так как нужно будет самому прикрепить к полу монтажную ленту и укрепить на ней кабель. Но и цена на кабель ниже, чем у мата! Инструкцию по кабельному полу — смотрите здесь.

Толстый кабель в стяжку — можно делать на этапе заливки стяжки. Преимущества — делается на века! Позволяет менять напольную плитку, не трогая теплый пол, позволяет класть на только плитку, но и любые другие напольные покрытия — ламинат, линолеум, паркет, ковролин, доску — все, что угодно. Некоторые представители кабеля в стяжку годятся даже для отопления открытых площадок. Также кабель в стяжку хорошо подойдет для обогрева гаража. Теплый пол своими руками электрический под плитку — обращайтесь в нашу компанию. Мы подберем оптимальный вариант и проконсультируем по монтажу.

Если стяжка не требуется или она уже есть — нужно укладывать другие системы теплого пола.

В комнате под ламинат и паркетную доску — идеально подходят инфракрасные пленки. Пленочный теплый пол своими руками это простой и быстрый способ обогреть комнаты. Кроме этого они обладают всеми полезными свойствами инфракрасного обогрева. Причем под твердые покрытия — ламинат, паркет, доска — подходят не только сплошные пленки но и «полосатые», что может значительно удешевить систему.
Инструкция по монтажу пленочного инфракрасного теплого пола своими руками — здесь.

Под ковролин и линолеум — рекомендуем сплошные пленки. Их можно делать даже без защитного слоя, настолько они надежны. «Полосатые» пленки можно использовать только при защите их сверху специальным защитным слоем.

Сплошная пленка также используется под плитку — в этом случае теплый пол может быть использован в качестве основного отопления с сохранением всех преимуществ инфракрасного обогрева. Монтаж сплошной пленки под плитку своими руками имеет отличия, инструкция здесь.

По праву сплошные инфракрасные пленки являются самым универсальным теплым полом — подходят под любые покрытия и для любого типа подогрева- комфортный пол или основное отопление. Небольшое неудобство при укладке под плитку — над пленкой должна быть небольшая стяжка или теплопроводящая панель толщиной около 1см.

Стержневой карбоновый мат может быть уложен как в стяжку, так и в плиточный клей. В этом его универсальность — как и сплошная пленка может быть уложен под любое покрытие, но в силу небольшой мощности(116вт/м2) только как теплый пол для комфортного обогрева.

Если у вас остались вопросы по выбору теплого пола и монтажу — обращайтесь за консультацией к нашим специалистам по телефонам или в чате на сайте. Если вы не совсем уверены в своих силах и считаете что лучше доверить работы специалисту — наши мастера к вашим услугам.

фото и видео — Всё о потолках. Дизайн, ремонт, монтаж

Кухня – это комнат, в которой каждый из нас проводит значительную часть времени. Это касается как приёмов и приготовления пищи, так и домашних праздничных застолий. Одна из основных проблем данного помещения – это холодные полы, которые уж точно не добавляют уюта. Для того чтобы исправить эту ситуацию, можно без особого труда сделать подогрев пола своими руками.

Классическим способом подогрева пола на кухне и любом другом помещении считается укладка специального нагреваемого элемента в стяжку пола, однако технологии не стоят на месте, и на замену данного способа пришел новый, более эффективный, и не требующий большого мастерства при установке.

Благодаря тому, что рассматриваемая технология может быть установлена непосредственно под линолеум, паркет и даже ламинат, а также управляется при помощи специальных регуляторов, её монтаж не займёт много времени.

Если Вы хотите сделать теплый пол на кухне под плитку, то описанные ниже рекомендации также помогут Вам выполнить работу быстро и профессионально.

Тёплый пол – необходимость, а не роскошь

Для начала стоит сказать о том, что холодный пол на кухне, помимо эстетической стороны, приводит к куда более серьёзным негативным последствиям.

• От длительного контакта с холодной поверхностью есть вероятность получить простудное заболевание. Особенно это актуально в зимний период.
• Во время влажной уборки некоторые участки холодного пола очень долго сохнут, от чего появляется довольно высокая вероятность появления грибка.

На сегодняшний день технологии позволяют сделать теплый пол за небольшие деньги, при этом он может регулироваться и отключаться, при необходимости.

Расчеты перед покупкой материалов и монтажом

Прежде чем отправляться в магазин за материалами, необходимо рассчитать площадь пола, которую вы будете делать теплой. Зачастую не берётся во внимание та площадь, которая никогда не контактирует с ногами жильцов и гостей квартиры. Площадью обогрева может быть и вся площадь пола кухни, это зависит исключительно от Вашего желания.

При выборе нагревательных секций, необходимо придерживаться следующих стандартов:

• Если помимо тёплого пола в комнате есть дополнительные источники обогрева, то достаточно мощности 120 Вт/кв.м.
• В случае если тёплый пол будет использоваться в качестве основного источника тепла, то казанный показатель должен быть не меньше 150 Вт/кв.м.

Подготовка к монтажу

Для того, чтобы начать монтаж нагревательных элементов, необходимо полностью освободить комнату от мебели, а также демонтировать старое покрытие. Следующий шаг заключается в проверке ровности стяжки. Сделать это можно разными способами, наиболее простым из которых является использование уровня. Если всё в порядке, то можно приступать к следующему шагу. В случае если были обнаружения неровностей, их необходимо ликвидировать. Сделать это можно с помощью цементного раствора или жидкого пола.

Далее необходимо подготовить ниши для терморегуляторов и датчиков, чтобы в бедующем, при необходимости их замены, не возникало проблем. Для этого

Монтаж теплого пола

Когда пол подготовлен, на него простилается специальный материал для теплоизоляции. Его выбор не составит никакого труда, так как на рынке строительных и ремонтных материалов на сегодняшний момент представлен достаточно широкий ассортимент.

Обратите внимание на то, что сторона с фольгой должна быть сверху, так как именно на неё будут устанавливаться нагревательные элементы. Между собой ленты теплоизоляционного материала соединяются при помощи обыкновенного скотча.

После этого через каждый 0.5 м с помощью дюбель-гвоздей на теплоизоляцию к полу прикручивается монтажная лента, на которой в последствии и будут фиксироваться петли нагревательных секций.

При укладке кабеля и стоит обратить особое внимание на то, чтобы не было изломов, и пересечений. В противном случае это может привести к неправильному функционированию и поломке системы. Также стоит придерживаться правила — минимальное расстояние кабеля до стены 5 см или больше.

После того, как все вышеперечисленные шаги выполнены, необходимо залить пол песчано-цементной стяжкой, толщина которой должна составлять не менее 3 см и не более 5 см. После её высыхания можно приступать к установке декоративного покрытия на свой выбор. Стоит отметить такой современный тип напольного покрытия, как плитка керамогранит, теплый пол с которым замечательно сочетаются. Описанная технология при использовании данного покрытия отлично походит.

Обратите внимание на то, что включать такую систему рекомендуется не ранее чем через 28 дней после заливания стяжки.

Альтернативные методы

В качестве альтернативы можно использовать нагревательный мат, укладка которого требует особого внимания. Перед монтажом следует составить схему, в соответствии с которой нагревательные маты будут установлены с учетом расположения мебели. Это необходимо для того, чтобы определить место для установки терморегулятора.

После этого можно приступать к оборудованию распаечной коробки. Необходимо проделать канавку в основании пола и в стене, чтобы провести соединительные провода и датчик температуры пола. После этого можно приступать к укладке матов. Эта процедура происходит в два этапа. Сначала мат раскатывают в соответствии со схемой по полу, потом его разрезают и протягивают.

Эксплуатировать полы с нагревательными матами можно не раньше, чем через 4 недели. В случае с инфракрасной пленкой технология укладки вполне схожа с монтажом нагревательных матов. Единственное отличие – укладка термоизоляции, на которой раскладывают ИК-пленку.

(Visited 25 times, 1 visits today)

21.12.2016

Укладка полов с подогревом под плитку

Сегодня в столовой начинают укладывать полы из арлекинской плитки (нашей мечты!)! Такое ощущение, что это было давно. И во многих отношениях это так, но это странно, когда вы достигаете точки, которой так долго ждали, все, что требовалось для достижения этой точки, вы внезапно испытываете огромную благодарность. По крайней мере, я. Я рад, что мы приложили дополнительные усилия, чтобы перестроить эту комнату с нуля. Я рада, что мы подняли пол, чтобы в эту комнату не было ступеньки.Я рад, что мы закончили отделку и покрасили стены (Алебастр Шервина Уильяма), поэтому, когда полы опустятся, мы будем намного ближе к завершению.

Одна большая деталь была замечена в пятницу, и это система лучистого теплого пола от WarmlyYours (полное раскрытие: они прислали нам систему для этой комнаты). Я поделился некоторыми процессами в своих историях и получил ТАКОЕ МНОГО ВОПРОСОВ о том, почему мы будем обогревать только столовую, если это единственный источник тепла для комнаты, если это необходимо, и что произойдет, если он сломается и т. Д. И т. Д. ?!

Чтобы ответить на эти вопросы:

1. Полы с подогревом не будут единственным источником тепла для столовой. Когда мы перестраивали эту комнату с фундамента (уф!), Мы добавили HVAC. Раньше это было больше похоже на старый внутренний дворик, превращенный в солярий, поэтому зимой было очень холодно, а летом было жарко. В нее вела внешняя дверь из гостиной, поэтому сделать столовую рабочей частью нашего дома определенно означало добавить в пространство обогрева и охлаждения. Полы с подогревом (и камин!) — это бонус.

2.Это обязательно? Мне часто задают этот вопрос! И я, честно говоря, не могу ответить на этот вопрос ни за кого другого. Но я скажу, что я думаю, это зависит от вашего региона. Мы живем в более холодном регионе с продолжительной зимой и холодными ночами круглый год. Мы добавили пол с подогревом в нашу последнюю главную ванную комнату, и это было так невероятно красиво, что мы поклялись никогда больше не останавливаться без него. В этом доме на кухне / прихожей уже есть плитка с подогревом. И парадный переход тоже отапливается. Таким образом, в нашем районе очень стандартно обогревать плиточные полы.Столовая будет единственным полом на первом этаже, выложенным плиткой, так что это единственный пол, который мы обогреваем.

3. Они тщательно проверяют нагревательные элементы перед тем, как накрыть их плиткой, чтобы убедиться, что они работают должным образом. Если пол с подогревом перестанет работать в будущем по какой-либо причине (опять же, пол с подогревом на нашей кухне старше 20 лет, и он все еще крепок!), Скорее всего, это связано с термостатом или автоматическим выключателем, а не с проводом. в самом полу, и с этими проблемами можно легко справиться.

В качестве системы обогрева ролики TempZone Flex Rolls чрезвычайно просты в установке, так что вы получаете полный обогрев благодаря установке по принципу «разрезать и поворачивать». Нагревательный кабель крепится к стекловолоконной сетке на расстоянии трех дюймов друг от друга в виде змеевика, что обеспечивает равномерное тепловыделение. Эти рулоны очень тонкие (около 1/8 дюйма), поэтому они минимально влияют на высоту пола после установки. Тем не менее, когда мы укладывали деревянные полы в прилегающих помещениях, мы учли небольшой подъем, чтобы полы в столовой равномерно прилегали к окружающим полам.

Наши подрядчики установили наши, но если у вас есть руки, вы * можете * сделать этот проект своими руками. У WarmlyYours есть простая шпаргалка по установке. (Всего 8 шагов и две тестируют нагревательный элемент). Последний шаг, который вы видели выше, — это заливка очень тонкого слоя самовыравнивающегося бетона для подготовки к укладке плитки.

WarmlyYours предлагает бесплатные дизайнерские услуги по лучистому отоплению (как с подогревом пола, так и с таянием снега). Вы предоставляете WarmlyYours размеры вашего проекта, и примерно в течение одного рабочего дня вы получаете индивидуальный план SmartPlan, включающий подробное предложение, электрический план и иллюстрированный план установки, который показывает вам, где должны быть размещены нагревательные элементы и как они должен быть установлен. Это требует всех догадок.

Мы так готовы увидеть плитку! И поскольку меня тоже много об этом спрашивали, почти любую плитку можно установить поверх систем отопления TempZone (но, конечно, всегда полезно обратиться к руководству производителя плитки, чтобы убедиться в этом).

Изоляция цокольного этажа — Экстремальные инструкции

Ваш подвал не более чем недостроенный склад? Так обстоит дело со многими домовладельцами, которые считают, что в их подвале не хватает тепла и уюта, чтобы сделать его комфортным жилым пространством.Если говорить о холодных подвалах, виноват пол. Пористость бетонного пола может сделать его холодным и влажным — нежелательные характеристики, которые можно почувствовать через плитку, ковер и древесину. Проще говоря, холодные подвалы, даже если они закончены, часто не используются так часто, как другие более комфортные участки дома. Это много места будет потрачено впустую.

Сегодня системы плавающих полов предлагают домовладельцам способ подавить холод и создать теплое и приятное место для игровой комнаты, офиса или домашнего кинотеатра. Эти системы предлагают двусторонний подход к поддержанию теплоты и сухости бетонных полов.

Во-первых, черновой пол из фанеры или ориентированно-стружечной плиты (OSB) плавает на водостойкой подложке с канавками или «клиньями», поэтому древесина фактически никогда не касается пола. Подложка может быть изготовлена ​​из пенополистирола или сверхпрочного полиэтилена, того же материала, что и гофрированная пластиковая дренажная труба (один из самых прочных пластмасс на рынке). Эта подложка создает воздушный зазор над бетоном. В сочетании с деревянными панелями воздух в этом пространстве обеспечивает тепловой разрыв, который действует как изоляция, сохраняя полы и комнаты в тепле.Эти системы могут обогреть комнату до 10 градусов.

Во-вторых, тот же слой изоляции обеспечивает барьер для влаги от сырости, которая естественным образом поднимается через бетонные плиты. Благодаря каналам в подкладке любая влага, которая действительно собирается, может легко стекать и испаряться. Это защищает мебель и предотвращает появление затхлых запахов и рост плесени, обеспечивая здоровое жилое пространство.

Подвальные льготы

Плавающие полы также отличаются прочностью и универсальностью.Каркас из искусственной древесины не деформируется, не раскалывается и не отслаивается. Эти системы также достаточно прочные, чтобы выдерживать даже самую тяжелую мебель, такую ​​как тренажеры, бильярдные столы и пианино. Что касается готовых поверхностей пола, используйте любое решение для пола, какое захотите. Просто подготовьте свой новый пол, как любой другой. Эти системы позволяют выбрать ковролин, ламинат или паркет. Виниловую плитку можно укладывать вместе с фанерным покрытием толщиной 1/4 дюйма. Керамическую плитку можно использовать с подложкой из цементной плиты, чтобы обеспечить максимальную прочность и надежность.(См. Инструкции производителя по укладке пола и подробные сведения о гарантии.)

Эти плавающие системы также рекламируются как «эргономичные». Этот термин относится к легким «уступкам» на панелях, когда люди наступают на них. Панели слегка амортизируют шаги, так как изоляция с канавками распределяет вес, обеспечивая удобную и упругую поверхность для ходьбы. Прогуляйтесь по голому бетону и сравните это с ходьбой по плавающему основанию пола — вы увидите разницу.

В некоторых системах с изоляцией чернового пола тонкие пластиковые прокладки помогают выровнять черновой пол на неровной плите.

Еще одним большим преимуществом для домашних мастеров является простота установки. В то время как некоторые системы поставляются в виде рулонов пластиковой подложки, большинство систем доступны в виде блокируемых шпунт-пазовых панелей размером 2 на 2 фута, у которых изолирующая нижняя сторона предварительно прикреплена к дереву. Просто измерьте пол и спланируйте его так же, как укладку плитки, затем стучите по панелям вместе с помощью молотка и деревянного бруска. Никакого крепления или приклеивания не требуется.

Недавно мы установили плавающий черный пол в доме моего друга Робби МакКоннелла. Робби и я были друзьями много лет, и недавно у него родилась дочь. С расширяющейся семьей он почувствовал, что пришло время расширить свои жилые помещения до недостроенного подвала. Я рассказал Робби о плавающих черновых полах, и он выбрал бренд DRICore для установки в своем подвале. Вот как проект рухнул.

Сделайте несколько линий мелом, чтобы лучше ориентироваться в макете.

Начало работы

Первым делом необходимо проверить подвал на наличие существующих проблем.Осмотрите фундамент и отремонтируйте любой источник проникновения влаги. У Робби был новый прочный дом, поэтому в ремонте не потребовалось.

Разложите пол так, чтобы определить, какие разрезы нужно сделать по периметру стен.

Перед установкой дайте панелям акклиматизироваться в течение как минимум целого дня в комнате, где они будут использоваться, сложив их штабелями или положив на пол пластиковой поверхностью вниз. Это позволяет влажности панелей адаптироваться к среде их нового дома.

Используйте циркулярную пилу и Т-образный угольник, чтобы обрезать панели по размеру.

Вы также захотите протестировать плиту, чтобы убедиться, что у вас нет проблем с чрезмерной влажностью. Для этого приклейте клейкую ленту пластикового квадрата размером 1 на 1 фут на плиту, запечатав все края. Подождите день, и если пластик собирает капли воды, пол, вероятно, следует обработать герметиком для бетона.

Подметите и пропылесосьте бетон и удалите выступы, которые могут помешать укладке. Провалы в плите тоже могут быть проблемой.Пластиковые прокладки можно использовать для корректировки неровностей менее 1/4 дюйма. Но если пол проседает еще больше, используйте жидкую самовыравнивающуюся смесь, чтобы поверхность была ровной и ровной.

После того, как плита будет подготовлена, убедитесь, что у вас есть все инструменты и материалы на месте. Сюда входят: панели чернового пола, распорные доски 1/2 дюйма, набор для выравнивания, молотки, тяговая штанга, угольник, циркулярная пила, спиральная пила или лобзик, деревянные блоки, мел и катушка, рулетка и карандаш. При резке панелей вам понадобятся респиратор и защитные очки.

Расположите стыки в середине предыдущего ряда панелей в шахматном порядке.

Планирование компоновки

Если вы когда-нибудь выкладывали напольную плитку, то знаете, как это работает. Измерьте длину и ширину комнаты от начального угла. Разделите размеры на 2 фута (ширина панелей). Вы хотите, чтобы последние панели в каждом ряду были больше 6 дюймов. Если это не так, скорректируйте макет, пока он не станет правильным. Также учтите, что стыки панелей должны быть расположены в шахматном порядке от ряда к ряду.Это означает, что на пересечении каждой стены размер краевых панелей будет меняться от ряда к ряду. Вы обнаружите, что набросок наброска на листе бумаги поможет вам визуализировать свой план игры. Вы также можете свободно сложить панели, чтобы проверить пару рядов.

Еще одно соображение: не все стены квадратные. Используйте обрамляющий квадрат, чтобы проверить свой начальный угол. Если вы не работаете с углом в 90 градусов, вам придется обрезать край стены первого ряда, чтобы последующие ряды могли прилегать к нему под прямым углом.

Используйте деревянный брусок и молоток для запрессовки пазогребневых соединений.

Когда ваш макет будет завершен, сделайте несколько линий на плите, чтобы отметить места первых нескольких рядов. Это поможет сориентировать места стыков в шахматном порядке до тех пор, пока вы не установите первые несколько панелей.

В установленном полу также потребуется компенсационный зазор 1/4 дюйма по всему периметру стен и препятствий в помещении. Вы можете использовать 1/4-дюймовую обвязку у местного продавца пиломатериалов. Просто поместите эти ремни по краю и прижмите панели к ним.

Возможно, вам придется изменить дверные косяки, чтобы освободить место для панелей.

Укладка пола

Пристегнув ремни, поместите первую панель в начальный угол. В зависимости от размера комнаты и полученного макета эту первую панель / ряд можно или не нужно обрезать до нужного размера. Если нет необходимости обрезать его, значит, вы начинаете работу. Просто выровняйте следующую панель и с помощью молотка и деревянного бруска стучите вместе пазогребневое соединение. В противном случае отрежьте вторую панель до нужного размера ряда и выполните ту же процедуру.Установите панели плотно, чтобы не было расслоений в швах. Первые несколько рядов являются наиболее важными, потому что они являются фундаментом для остальной части установки.

Обрежьте первую панель второго ряда так, чтобы стык располагался в шахматном порядке в исходной средней точке первой панели. Каждое соединение во втором ряду должно совпадать с серединой каждой панели в первом ряду. Точно так же каждый стык третьего ряда должен совпадать с серединой панелей второго ряда. Ряд 1 совпадает с Рядом 3; Строка 2 совпадает со строкой 4 и т. Д.Продолжайте этот узор, когда вы размещаете и соединяете поле черного пола.

Используйте RotoZip или лобзик для небольших надрезов. Здесь показано, что установщик устанавливает панель с выемками вокруг стены.

Убедитесь, что панели прочно опираются на пол по мере продвижения. Чтобы отрегулировать высоту на неровных участках, вставьте регулировочные шайбы из набора для выравнивания на место под пластиковыми шипами. В некоторых местах вам может потребоваться сложить до четырех прокладок вместе, чтобы получить нужную высоту.

Работайте от одной стороны комнаты к другой, по очереди.Когда вы доберетесь до противоположной стены, вам понадобится циркулярная пила, чтобы разрезать многие панели по размеру. Кроме того, из-за стены у вас не будет зазора для молотка, чтобы соединить соединение. По краю вам понадобится тяга или отбойный молоток (lam-hammer.com), чтобы соединить панели. Панели нестандартной формы и небольшие вырезы в панелях можно сделать с помощью спиральной пилы, такой как Rotozip, или лобзика.

Готовый черновой пол сохранит в подвальном этаже тепло, сухость и комфорт.

Как только все панели будут на своих местах, ваш черный пол готов.Теперь вы готовы к установке нового каркаса стен или нового готового пола.

DRICore

DRICore, продукт, установленный в этой статье, легко собирается путем запрессовки панелей с пазом и гребнем. Спроектированные деревянные панели остаются плоскими и стабильными при высокой влажности, а прочный полиэтиленовый барьер для влаги поднимается на 1/4-дюймовые планки, чтобы влага могла течь и испаряться.

Рекомендуемые статьи

Ваш путеводитель по лучистому теплому полу: плюсы и минусы

2.Как работает теплый пол?

Макон Total Comfort

Таким образом, вместо вентилятора, распределяющего теплый воздух, система лучистого пола использует естественное движение тепла, которое проходит прямо в комнату с платформы в полу. Подобно теплому солнечному свету зимой, весь пол используется как обогреватель, и при достижении диапазона 70-72 градусов нагревает все пространство с равномерным распределением в соответствии с сигналами термостата.Теперь у вас есть неизменно комфортное пространство без движущихся частей, вызывающих беспокойство, и без шума. Одна из лучших особенностей этой системы — ее конфигурация, не требующая обслуживания. Полностью закрытый пол, сохраняет его в первозданном состоянии на неопределенный срок. Вы устанавливаете желаемую производительность.

Двумя типами систем полов с подогревом являются полы с электрическим подогревом и пол с водяным подогревом:

1. Электрическое лучистое тепло обеспечивается электрическими кабелями для теплого пола.
2. Гидравлическая система лучистого теплого пола с помощью бойлера вырабатывает горячую воду, а затем перекачивает ее через пластиковую трубку PEX, установленную под нагреваемой поверхностью.

Обе системы основаны на правильной конструкции, обеспечивающей равномерное нагревание и оптимальную температуру для помещения.

Обе системы состоят из непрерывного ряда трубок под полом и управляются термостатом, который реагирует на датчики. Эта система — это то, что способствует созданию однородной среды с полами, поддерживающими наилучшую температуру для комфорта вашей семьи. Какой из них лучше всего подходит для вашего проекта? Это зависит от того, кто выполняет установку.

3. Каковы преимущества водяного теплого пола?

Основным преимуществом лучистого напольного отопления является точность его воздействия — равномерная температура во всем помещении, которая, будучи настроенной на ваш комфорт, не требует регулировки в холодное время года. На высоте головы пространство так же тепло, как и у ваших ног. Никакой регулировки термостата или вентиляционных отверстий для размещения пассажиров или реагирования на погодные условия.Вы также можете поддерживать постоянный счет за электроэнергию, и, прежде чем вы это узнаете, система окупится сэкономленными деньгами. Лучше всего то, что не нужно беспокоиться о ремонте или замене системы. Без движущихся частей система всегда остается полностью работоспособной.

4. Каковы недостатки водяного теплого пола?

Инновационные строительные материалы

Домовладельцы должны быть готовы заменить полы в своем существующем доме, что является значительным расходом и часто является препятствием для сделки. Если к полу нет доступа снизу между балками перекрытия, других вариантов нет. Однако, если вы строите новый дом или планируете заменить полы в ходе реконструкции, желаю счастливого дня! Легко монтируется перед окончательной укладкой напольного покрытия.

Установка кабеля и мата

Было некоторое обсуждение предпочтительного способа установки излучающего кабеля.

Чтобы дать домовладельцам представление о ходе обсуждения, мы предоставляем следующую информацию, чтобы расширить ваши знания для принятия правильного решения, когда появится возможность приобрести тот или иной дом.

Главный контраст между кабелем и матовой излучающей системой — это способ обращения с кабелем в каждом конкретном случае.

Если вы делаете все сами и не возражаете посвятить одну субботу тому, чтобы оставить 200 долларов на вашем банковском счете (примерно разница между 200 кв. Футов кабеля и мата), выберите кабель. Однако, если вы — генеральный подрядчик, которому нужно, чтобы бригада пришла, уехала и перешла к следующему актуальному проекту раньше, чем позже. Наконец, если вы независимый торговец, то многое зависит от того, насколько хорошо вы планируете свои дни, но все три решения основаны на выборе версии этого блестящего устройства для обогрева ваших комнат с помощью самой эффективной системы отопления на планете.

В кабельной системе кабель не закреплен и может быть сконструирован по-разному. В то время как система матов предварительно спроектирована на поверхности, которую нужно разрезать на секции и затем нанести. Вы можете согласиться с тем, что система матов займет меньше времени, поскольку вы можете вырезать и подогнать секции в пределах области быстрее, чем тратите время на проектирование свободной кабельной системы. Особенно в комнате площадью около 200 квадратных футов. Так всегда ли получается, что матовая версия экономит время? Когда вы рассматриваете меньшую комнату, такую ​​как ванная комната площадью 40 квадратных футов, и у вас есть другая проблема, с которой, кажется, легко справиться с помощью незакрепленной кабельной системы, которой можно манипулировать вокруг предметов в комнате, тогда как с ковриком будет сложно. Время сэкономлено в этих условиях. Попытка обернуть коврик вокруг комода или в комнате, чтобы подогнать его под душ, или вокруг ванны на изогнутой растительной форме, потребует определенных навыков, если вы выберете установку коврика. Разумно взглянуть на комнату и решить, какая конфигурация лучше всего подходит, обращая внимание на размер и форму при принятии решения.

Не меньшее из них — стоимость при выборе системы. Естественно, что при меньшем количестве материала свободный кабель будет стоить меньше, чем версия со встроенным матом.Чем больше пространство, тем больше вы сэкономите на кабеле. Но есть компенсация, когда дело доходит до более просторной комнаты, если вы решите использовать версию с ковриком. Установка займет гораздо меньше времени, поэтому вы будете делать выбор, исходя из того, насколько ценно ваше время.

В конце концов, если вы заядлый любитель DIY, который может посвятить выходные, чтобы сэкономить 200 долларов (плюс-минус разница между 200 кв. Футами кабеля и ковриком, вы могли бы выбрать кабель. генеральный подрядчик с несколькими бригадами для перемещения между работами, вы наверняка выберете матовую версию.А независимый торговец примет более взвешенное решение. Насколько домовладелец стремится экономить деньги? Или, как вы думаете, сколько времени вы можете посвятить небольшому проекту в одной комнате?

5. Кто распределяет электрическое отопление для полов?

Группа компаний КАН

Дистрибьютор	Товар 1	Товар 2	Товар 3	Гарантия
NuHeat Системы обогрева пола Nuheat поддерживают оптимальную температуру на плиточных, каменных, гранитных, мраморных и сланцевых поверхностях.	Плитка / камень излучающая установка	Ламинат	Душ / Коврики на заказ	25 лет
С уважением WarmlyYours также предоставляет дизайнерские услуги	Плитка / камень бетон установка	Ламинат	Дерево	25 лет
Suntouch	Коврики напольные	Провод подогрева пола	Теплый пол	25 лет
Schluter DITRA-HEAT	DITRA-HEAT — единственная система, которая обеспечивает утепление и разборку пола в один слой.	Плитка / камень установка	Дерево: Натуральный спроектировано	Условно 25 лет
Термософт	Керамика / камень укладка плитки	Монтаж ламината и дерева	Ковролин и виниловая плитка	Пожизненная гарантия
Heatizon	Укладка плитки и камня	Паркетные полы с подогревом	Ковровые покрытия с подогревом Плавающие полы с подогревом	Разное См. Информацию о продукте на веб-сайте
Тихое тепло	Для традиционных плиточных полов с водяным обогревом, клееных полов и полов из паркетной доски.	Не предназначен для использования под натуральными камнями.	Поставляется в двух удобных размерах: 3 ‘x 5’ с покрытием 15 S.F и 3 ‘x 10’ с покрытием.	Инструкция по установке на сайте
Разминка Системы подогрева пола и интеллектуальный термостат 4iE поддерживают оптимальную температуру плитки, камня, ковров, ламината и даже винила.	Плитка / камень укладка	Ламинат	Коврики для душа / индивидуальные	30 лет

6.Как установить систему лучистого отопления под ковровое покрытие?

Podovi

Установка подогрева пола под ковровое покрытие, по рекомендации Warm Zone, Inc .:

1. Прикрепите компоненты к черному полу, следя за тем, чтобы они не соприкасались друг с другом; Вы можете сделать это, применив скобы, специальную ленту или мортер из модифицированного латекса, чтобы удерживать их на месте при установке. (Избегайте использования клея — они могут повлиять на функциональные характеристики полупроводниковых компонентов.)
2. Будьте особенно осторожны, чтобы не повредить компоненты с обеих сторон гвоздями или другими острыми фиксирующими предметами, потому что, опять же, короткое замыкание может привести к возгоранию.
3. Когда электрические контакты будут выполнены, проложите провода к трансформатору в соответствии с инструкциями производителя, а также в соответствии с электрическими и местными правилами.
4. Провода могут быть расположены на полу, в обычных фундаментах или под основанием.
5. Закройте компоненты и установите настил сверху в соответствии с инструкциями производителя.

7. Как установить теплый пол под плитку?

Если владелец дома решает установить этот пол, мы советуем провести исчерпывающую консультацию с дистрибьютором, чтобы узнать все детали укладки, прежде чем приступать к проекту. Компания Schluter предоставила отличный пример подробного руководства по установке и критериев гарантии; пожалуйста, загрузите это руководство и изучите его перед консультацией со своим дистрибьютором. На их веб-сайте также есть видео, которое мы призываем вас просмотреть и помочь вам определить различные элементы, указанные в инструкциях по установке.

Очень важно учитывать требования к материалам и быть уверенным, что вы можете получить точную спецификацию, чтобы формат плитки подходил для установки.

1. Минимальный размер плитки 2 ″ x 2 ″ (5 см x 5 см).
2. Убедитесь, что фундамент чистый, сливовый и соответствует спецификации несущей способности, чтобы убедиться, что поверхность ровная.
3. Указанный раствор «тонко затвердевает» и наносится на платформу фундамента. Строительная смесь должна легко обрабатываться шпателем с квадратными зубьями ¼ ”x ¼”.
4. Флисовой стороной вниз нанесите его на фундамент, плотно интегрировав мат в раствор с помощью терки, шпателя для стяжки или возьмите DITRA-ROLLER. Важно дождаться времени схватывания клеевого раствора. Если раствор «покрылся коркой» перед укладкой матирования, удалите его и нанесите повторно.

Schluter сообщает нам, что может быть преимуществом «закатать конец покрытия перед укладкой или поместить коробки с плиткой поверх покрытия после укладки, чтобы избежать скручивания».Компания Schluter рекомендует: * При использовании DITRA-ROLLER поместите на полку DITRA-ROLLER груз (например, мешки с раствором / раствором или коробку с плиткой), не превышающий 75 фунтов. Медленно перемещайте валик от одного конца мата к другому, слегка перекрывая последовательные проходы.

5. 5. Проверьте раствор в углу покрытия, чтобы убедиться, что достигнут полный контакт между флисовой лентой и раствором. Обратите внимание, что покрытие может отличаться в зависимости от консистенции раствора, угла затирки, поверхности фундамента и т. Д.. Удалите и повторно нанесите, если покрытие неисправно; должны быть одинаковыми по всей поверхности.
   6. Совместите концевые и боковые части соседних матов и выровняйте шпильки на верхней части матов при установке, чтобы облегчить установку кабеля.

5. Кабели и плитку можно укладывать непосредственно на мембрану после того, как кабели были проложены с использованием «немодифицированного» набора think-set. Руководство содержит эти инструкции.

8.Как установить лучистое тепло под ламинатный пол?

ArchDaily

1. Первое, что нужно сделать, — это расположить теплые полы так, чтобы они подходили к той области, которую вы хотите обогреть.
2. В неотапливаемых помещениях используйте изоляционный материал или альтернативную подкладку.
3. Подключите датчик температуры пола и подведите подводящие провода от конца каждой площадки к электрической коробке.
4. Установите термостат и выполните электрические соединения.
5. Приклейте маты к основному полу, затем приклейте ламинат или деревянный пол к «ThermoFloor».
6. Установите пол в соответствии с инструкциями производителя.

9. Какие напольные покрытия лучше всего работают с тепловым излучением?

Можно считать, что с теплыми полами подойдут все напольные покрытия. Однако некоторые из них будут способствовать более эффективному использованию системы, чем их аналоги. Лучше подумать об этом при определенных обстоятельствах, а точнее, чтобы получить лучший ответ.

1. Керамическая плитка, камень и бетон обладают теплопроводными свойствами, которые позволяют им хорошо работать, известны своей способностью проводить, эффективно переносить и отводить тепло, одновременно поддерживая постоянную температуру.
2. Из-за их склонности к расширению и сжатию при переменных температурах установщик должен применить средства памяти для компенсации этого действия.

** Обширные лабораторные испытания, проведенные Launstein Hardwood Floors в Мейсоне, штат Мичиган, показали, что американские лиственные породы, в том числе вишня, дуб, ясень, клен, гикори и орех, являются хорошим выбором для напольных покрытий с тепловым излучением.

3. Винил и пластик имеют температурные границы, в то время как ковры могут иметь переменный интервал.
4. По общему мнению, наиболее часто рекомендуемый материал — плитка. Его регулярные черты и термостойкость являются главными атрибутами.
5. Если выбрано, бетон будет хорошо работать при использовании гидравлической системы, интегрированной в бетон, когда он заливается бетонной компанией.
6. Производители согласны с тем, что дерево, ковер и плитка положительно реагируют на водяное тепло. Убедитесь, что при проектировании с использованием этого типа тепла выполнено тщательное планирование, и проконсультируйтесь с дистрибьютором для получения максимальной производительности. .

10. Сколько стоит система лучистого отопления?

Ознакомьтесь с нашими другими замечательными статьями:

Источники:

Schluter DITRA-HEAT Пол с подогревом для ванной комнаты

Schluter DITRA-HEAT пол с подогревом для ванной комнаты

Роберт Робиллард о реконструкции

Schluter DITRA-HEAT Установка и советы

Недавно я переделал чердак 3 ^{-й этаж} для клиента. Для отопления нам удалось получить теплопровод только на одной стороне пола. Тепловой канал проходил во все комнаты, кроме маленькой ванной на противоположной стороне.

Чтобы решить проблему нехватки тепла, мы планируем добавить систему лучистого обогрева пола Schluter DITRA-HEAT под плитку пола. Лучистое тепло — отличный способ равномерно и постоянно обогревать комнату и добиться того, чтобы пол в ванной комнате был подогрет.

Что такое DITRA-HEAT?

Schluter DITRA-HEAT — это комплексное решение для лучистого отопления.Он объединяет настраиваемые нагревательные кабели DITRA-HEAT-E-HK и разъединяющий подкладочный мат. Коврик DITRA отделяет плитку от деревянного пола и может быть гидроизолирован. По данным Schluter,

DITRA-HEAT обеспечивает разъединение благодаря своей геометрической конфигурации, которая позволяет перемещаться в плоскости, что эффективно нейтрализует дифференциальные напряжения движения между основанием и плиткой, тем самым устраняя основную причину растрескивания и расслоения плитки.

Коврики DITRA имеют структуру, похожую на «проволочную шпильку», равномерно расположенную. Эти шпильки предназначены для облегчения установки нагревательных кабелей DITRA-HEAT-E-HK. Кроме того, после установки вам не нужно покрывать нагревательные кабели тонким слоем или самовыравнивающейся смесью, что значительно сокращает время и усилия на установку.

Это позволяет вам ходить по кабелям и даже покрывать их плиткой сразу после установки.

Индивидуальная установка тепла — пол с подогревом в ванной комнате

Мне нравится система Schluter DITRA-HEAT, потому что она обеспечивает защиту от растрескивания плитки [отсоединение] и гибкость при установке нагревательных кабелей в любом месте, где требуется тепло.

Измерьте площадь пола

Планируя обогрев пола, не кладите коврик под бытовую технику, стационарную сантехнику, туалетные столики, ванны или душевые. Кабель предназначен для прокладки только под плиткой, по которой вы будете ходить.

Измерительный наконечник : Когда я измеряю реконструкцию своей ванной комнаты для теплого пола, я измеряю точно по стенам, умывальнику, ванне или унитазу, а затем вычитаю три дюйма от каждой стены и 2 дюйма от арматуры шкафа. Вычет позволяет установить плинтус 3/4 ″ и дает вам некоторое пространство для маневра.

Держите нагревательные кабели подальше от

• 3 дюйма от стен
• 2 дюйма от фиксированных шкафов
• 6 дюймов от водостока
• В 8 дюймах от отопительных каналов, плинтусов и каминов.

Расположение термостата

Заранее определите, где вы хотите разместить t-stat, и попросите вашего электрика подключить к этому месту выделенную цепь. Schluter DITRA-HEAT t-stat работает от 120 вольт.

Советы по установке термостата :

Вот несколько советов по термостату, которые помогли мне установить программируемые термостаты с системами теплого пола:

• Размещайте термостаты примерно в 5 футах от пола и всегда на внутренней стене.
• Старайтесь не размещать его рядом с источниками тепла, чрезмерным солнечным светом из окон, мансардных окон или теплогенерирующими приборами (например, полотенцесушителями), которые могут повлиять на его температуру.
• Перед тем, как закрыть какие-либо стены, я протягиваю трос, идущий от коробки термостата, вниз по полости стены и через секцию с выемками на пластине настенного башмака 2 × 4.После того, как стеновая панель будет установлена, веревка будет использоваться для протягивания 10-футового холодного кабеля и провода датчика пола вверх по стене к месту расположения термостата.

Установка ковриков DITRA

Коврики Schluter DITRA-HEAT доступны в рулонах или в листах, чтобы соответствовать различным размерам помещений. Они легко режутся ножом или ножницами и быстро устанавливаются с помощью тонкого набора. Мне нравится сначала сушить маты и пытаться выровнять их так, чтобы каналы совпадали, что упрощает установку нагревательного провода.

Я приклеиваю маты более рыхлой тонкой смесью, чем обычно используется для укладки плитки. Используя плоскую сторону шпателя, мы сначала «вставляем» тонкий набор, чтобы лучше приклеить его к деревянной основе. После этого мы используем зубчатую часть шпателя, чтобы ввести тонкий набор. Направляйте тонкую гарнитуру в том же направлении.

После нанесения тонкого набора положите мат и прижмите его одной или двумя резиновыми лопаточками для равномерного и равномерного давления. Цель состоит в том, чтобы обеспечить полное и равномерное покрытие тонкого покрытия на коврике.

Установка нагревательного кабеля

Когда мат опущен, можно приступать к установке провода. Проволока ЛЕГКО вставляется между шпильками DITRA. Schluter рекомендует расстояние 3 дюйма. [расстояние 3-х шпилек]

Нестандартное расстояние между кабелями

Нагревательный кабель также может быть размещен с чередованием интервала 3 шпильки — 2 шпильки. Такая практика может быть желательной для увеличения теплоотдачи (например, на неизолированных бетонных черновых полах или под ними) или для увеличения длины кабеля в заданной области (например,g. , при использовании стандартного расстояния между 3 стойками, не позволяет выбранному кабелю соответствовать площади пола и соблюдать минимальные требования к расстоянию от стен, перегородок и т. д.)

Не рекомендуется использовать кабель в 4 шпильки, так как это может привести к нестабильной температуре поверхности пола.

Плитку какого размера я могу установить?

Минимальный требуемый формат плитки для использования с DITRA-HEAT составляет плитку 2 ″ x 2 ″.

Проложите кабель питания от пола до соединительной коробки.Чтобы кабель питания оставался на том же уровне, что и нагревательный элемент, вам нужно будет вырезать или долбить канал в коврике Schluter DITRA-HEAT или даже в черновом полу.

Напольные датчики и конец нагревательного провода, скорее всего, будут располагаться слишком высоко, и вам придется вырезать канал в полу, чтобы врезать датчик пола и убедиться, что он находится на той же высоте, что и нагревательные кабели.

Термостаты также поставляются с двумя сенсорными кабелями для определения температуры под покрытием пола и используются для регулирования температуры поверхности пола.Разместите датчики пола в разных местах по центру между двумя кабелями на расстоянии не менее 24 дюймов от стены. Датчик температуры пола можно приклеить с помощью клея или горячего клея. Избегайте касания или перекрытия нагревательных проводов.

Кабели Schluter DITRA-HEAT прошли заводские испытания. Их тестирование перед установкой является критическим шагом и должно выполняться до, во время и после установки. Это важно для проверки на наличие разрывов или повреждений кабеля.

Тестирование можно провести с помощью цифрового омметра, чтобы убедиться в правильности сопротивления в омах.

Процедура :

1. Сопротивление следует измерять между двумя проводниками, не касаясь желто-зеленого провода, который является заземлением. ПОДТВЕРДИТЬ ЦВЕТА
2. Проверка сопротивления между двумя проводниками позволяет убедиться в отсутствии обрыва проводника холодного вывода и провода термостойкости. Это не гарантирует, что в цепи нет короткого замыкания.
3. Поместите один зонд на черный провод. Поместите другой зонд на желтый (красный провод на 240 В). Сопротивление может варьироваться в зависимости от температуры окружающей среды, допустимо отклонение +/- 5% от нормы.

Советы по установке теплого пола

1. Сделайте снимки укладки мата перед накрытием для использования в будущем при переделке.
2. Проверьте сопротивление нагревателя до, во время и после установки, чтобы убедиться, что нагревательный кабель не поврежден.Значение должно соответствовать паспортной табличке, указанной на этикетке продукта, и находиться в пределах допустимого отклонения.
3. Не используйте скобы или другие металлические крепления.
4. Не обрезайте нагревательный кабель.
5. Не касайтесь, не перекрещивайте и не перекрывайте нагревательные кабели.
6. Насухо поместите коврик и нанесите перманентный маркер на пол. Также отметьте места расположения холодных проводов и датчиков.
7. Избегайте повреждения нагревательного кабеля мастерками и другими инструментами.
8. Используйте ленту, чтобы закрепить все незакрепленные провода и провода питания на месте.
9. Установите металлическую защитную пластину у основания стены, где холодный ввод и провода датчика входят в стену, для защиты от крепежа.
10. Нагревательный кабель должен иметь изгиб или U-образный изгиб на любых «прямых» участках длиной более 10 футов.

Модернизация ванных комнат с подогревом

Джо Локонте, президент Olivewood Construction в Лос-Альтос, Калифорния., построил и реконструировал ряд элитных домов в районе залива Сан-Франциско. Многие из них имеют лучистое тепло, часто по всему дому, но особенно в главной ванной, если проект представляет собой реконструкцию. Джо отмечает некоторые особенности и преимущества лучистого тепла:

Доступность: Для небольшой площади, такой как главная ванна, электрический коврик под кафельным полом является доступным методом обогрева. Для ванны площадью 200 квадратных футов коврик обычно можно купить у производителя за 200 долларов.Полная установка без учета плитки может быть выполнена примерно за 1500 долларов.

Простота установки: Подрядчик рисует шаблон пола ванной комнаты на бумаге или картоне и отправляет его производителю, который возвращает электрический коврик, изготовленный по размеру. После того, как электрик установит коврик, установщик плитки размазывает грязь и укладывает плитку или мрамор. Для обеспечения электрического тока обычно требуется выделенная цепь GFCI на 20 ампер и 110 вольт.

Гибкость температуры: В комплект от производителя обычно входят термостат и таймер. У вас будет несколько вариантов, когда они захотят обогреть свою ванную комнату. Например, они могут установить таймер на обогрев пола с 6 утра до 8 утра и снова вечером. Эта гибкость особенно идеальна для умеренного климата, такого как Калифорния.

Комфорт: «Полы с подогревом сохраняют тепло, чем система воздушного отопления», — говорит Локонте. «Если у вас теплые ноги, вы останетесь в тепле. И обычно вы можете установить температуру ниже, чем при принудительном обдуве, и чувствовать себя комфортно.»Это помогает экономить энергию.

В то время как лучистое тепло с помощью гидравлических трубок обычно нецелесообразно для небольших помещений в доме из-за стоимости необходимого бойлера или нагревателя горячей воды, это целесообразное рассмотрение для добавления большего размера. Вы также можете модернизировать большую площадь существующего дома, комбинируя систему приточного воздуха с водяным лучистым теплом в том же доме.

Ditra Heat Mat Установка: игнорируйте эти два правила

Обычно я призываю людей следовать инструкциям производителя.

Особенно, когда у компании есть четкие, подробные и понятные инструкции.

Но когда дело доходит до Ditra Heat и Ditra Heat TB [редактировать: теперь называется Ditra-Heat Duo], есть две вещи, которые я не считаю хорошими идеями.

Приблизительное время прочтения: 3 минуты

В этом сообщении рассматривается установка только матов Ditra Heat, а не нагревательного провода.

Итак, каких двух вещей вы хотите избежать при установке матов Ditra Heat?

1.Предварительно залить вафли. Всегда.

Мне это очень нравится. В Справочнике Ditra Heat конкретно не говорится, что нельзя заливать вафли заранее.

Тем не менее, он говорит вам начинать укладывать плитку прямо над матом. Кроме того, на фотографиях видно, что плитка кладется прямо на оранжевые коврики.

На мой взгляд, это не очень хорошая идея.

Прежде всего, что означает предварительная начинка вафель? Здесь вы наносите слой тонкого раствора поверх теплового коврика.Вы делаете это плоской стороной шпателя.

Затем дайте ему высохнуть перед установкой плитки. Этот слой нежного покрытия помогает защитить провода, расположенные ниже. Это важно по двум причинам.

1. Помогает защитить провода от зубьев шпателя при расчесывании раствора.
2. Если вам нужно снова поднять плитку после того, как она была установлена ​​(во время установки), вы не будете тянуть за ней провода.Проволока может прилипнуть к изнаночной стороне плитки. Вы можете предотвратить это, предварительно заправив вафли.

Дополнительным преимуществом предварительного заполнения ковриков Ditra является возможность рисовать мелом линии и фактически их читать.

Не кладите плитку на коврик Ditra Heat в тот же день.

Schluter говорит, что это нормально. Опять же, я считаю, что это плохая идея.

Как уже упоминалось, когда вам нужно поднять плитку и переустановить ее (вам придется делать это — более одного раза), всасывание плитки может подтянуть коврик Ditra, что приведет к разрыву связи с фанерой. .

Мой совет : установите мат Ditra Heat в один день, а электрический нагревательный провод — в другой день.

Затем смажьте провода тонким слоем и дайте ему высохнуть. Вам достаточно просто установить плитку правильно. Вам не нужны дополнительные проблемы или что-то пойдет не так.

8 причин выбрать подвальные этажи с подогревом

Подвал часто является одной из самых незаметных частей дома. Мы приложили много усилий, чтобы сделать гостиную подходящей, уложив все детали для кухни и найдя идеальную отделку для главной спальни.

Подвал часто остается недостроенным и используется под склад. Тем не менее, ваш подвал не обязательно должен быть грязным убежищем, заполненным пауками. По сути, подвал может быть одной из самых уютных частей вашего дома. И стоимость отделки подвала часто намного меньше, чем добавление квадратных футов над землей.

Однако подвал бывает сложно сделать комфортным, потому что, помимо прочего, пол зимой обычно слишком холодный. Это потому, что немногие плиты подвала достаточно изолированы, а земля под вашим домом отнимает у подвала тепла, из-за чего пол становится холодным.

Создать эффективное решение для обогрева цокольного этажа непросто, если вы просто используете традиционные методы канального отопления. Таким образом, лучистый пол быстро становится лучшим решением для обогрева подвала.

Ниже приведены некоторые из основных причин обогрева цокольного этажа.

1. Снижение затрат на электроэнергию

Коммунальные платежи стабильно растут. Становится все более важным тщательно анализировать энергопотребление в вашем доме и по возможности сокращать его.Это принесет пользу окружающей среде и бюджету вашей семьи.

Традиционные системы отопления, такие как радиаторы или принудительная вентиляция, требуют нагрева до 84 градусов, что может привести к более высоким затратам на электроэнергию. Напротив, полы с подогревом в подвале эффективны при более низкой температуре около 75 градусов.

Источник: geograph.org.uk

Системы лучистого отопления менее подвержены утечкам воздуха, которые слишком часто встречаются в подвалах, и концентрируют больше тепловой энергии там, где она важна: на согревании пальцев ног!

2.Более равномерное отопление

Лучистое отопление равномерно распределяет тепло по комнате. Температура в комнате более равномерная и постоянная, и вам никогда не придется сидеть рядом с тепловым каналом только для того, чтобы согреться.

Обычное воздушное отопление быстро нагреет ваш подвал, обычно за час или меньше, но затем температура быстро упадет, когда печь выключится. Через короткое время печь снова включается (потребляя больше энергии). Этот цикл длится весь день: горячий-теплый-холодный, горячий-теплый-холодный.

С другой стороны, лучистому теплу потребуется большая часть дня, чтобы достичь температуры, но с этого момента он будет оставаться стабильным, и для этого потребуется меньше энергии. Нет цикла горячее-тепло-холодное.

Как работают полы с подогревом в подвале?

В теплых полах для отвода тепла используется электричество или горячая вода. В электрических полах используются кабели, заделанные в тонкие маты.

Электрические теплые полы

Коврики можно укладывать в качестве чернового пола под большинство типов полов, например под плитку, паркет, ламинат или бетон.Их подключают к термостату или таймеру. Коврики нагреваются, нагревая плиту пола и готовый пол.

Поскольку нагревательные кабели равномерно распределены по плите пола, выделяемое тепло равномерно распространяется по всему дому, создавая ощущение комфорта и тепла даже в самое холодное утро.

Водяные теплые теплые полы

Полы с водяным подогревом, также называемые полами с водяным подогревом, похожи на полы с электрическим подогревом, только они оснащены трубкой из полиэтилена с поперечными связями (PEX), по которой горячая вода циркулирует под полом. Это гарантирует достижение энергоэффективности при равномерном распределении лучистого тепла теплой воды по комнате, а не только к источнику тепла.

Источник: commons.wikimedia.org

3. Минимальные затраты на обслуживание

Хотя пол с водяным обогревом имеет более высокую стоимость установки, чем стандартные обогреватели, его обслуживание и эксплуатационные расходы ниже. Трубопровод, проложенный под бетонной плитой, обычно прочно закреплен и практически не требует обслуживания.

Стандартные обогреватели, с другой стороны, требуют регулярного обслуживания.

Бетонные полы с подогревом обеспечивают срок службы от 30 до 45 лет при минимальном уходе.

После завершения первоначальной установки все, что вам нужно, это включить термостат, чтобы перейти из холодного подвала в теплое жилое помещение.

4. Повышение доступности помещения

Подвал может быть одним из самых людных мест в вашем доме, где с потолка свисают трубы и электропроводка, а там хранится громоздкий набор инструментов.

Превратить подвал в жилое пространство может оказаться непростой задачей. Следовательно, вы, вероятно, захотите по возможности сэкономить место.

Стандартная топка или котельная с принудительной подачей воздуха занимает большую площадь. С другой стороны, система электрического теплого пола размещается как черный пол и не требует каких-либо громоздких механических средств.

Источник: commons.wikimedia.org

Излучающая система горячей воды также находится под полом и может нагреваться с помощью небольшого настенного водонагревателя по запросу, который можно спрятать в туалете.Это позволяет вам свободно планировать подвальное пространство, не беспокоясь о блокировании источников тепла или добавлении более громоздких тепловых каналов.

5. Совместимость с различными напольными покрытиями

Отличительной особенностью лучистого отопления является то, что он совместим с большинством типов готовых полов.

Какой пол в подвале совместим с черным полом с подогревом?

1. Ковер
2. Бетонная плита
3. Плитка
4. Ламинат
5. Полы деревянные

6.

У вас может быть ограниченный бюджет, и вы подумываете о надежной системе обогрева бетонной плиты в подвале. Системы обогрева полов, хотя и относительно дороги в установке, имеют преимущество в простоте установки .

На самом деле, если вы опытный гуру, занимающийся самодеятельностью, вы можете принять вызов и сэкономить деньги.

Если вы не заменяете бетонную плиту в подвале, вам нужно будет выбрать стиль электрического коврика для лучистого отопления, а не водяного.

7. Тихий

С установленными системами лучистого теплого пола вам больше не нужно мириться с шумом, исходящим от вашей традиционной системы отопления, вентиляции и кондиционирования воздуха. Системы Radiant молчат.

8. Лучшее качество воздуха

Обычные системы с принудительной подачей воздуха могут хорошо высушить влажный подвал и уменьшить количество спор плесени и плесени. Тем не менее, нагретый воздух нагревает также пыль и другие раздражающие вещества, переносимые воздухом.
