Совок чертеж: Как своими руками сделать совок?

Содержание

Поделки из металла — 10 Октября 2011 — Блог

                 Совок,чертеж,последовательность изготовления,чертеж совка

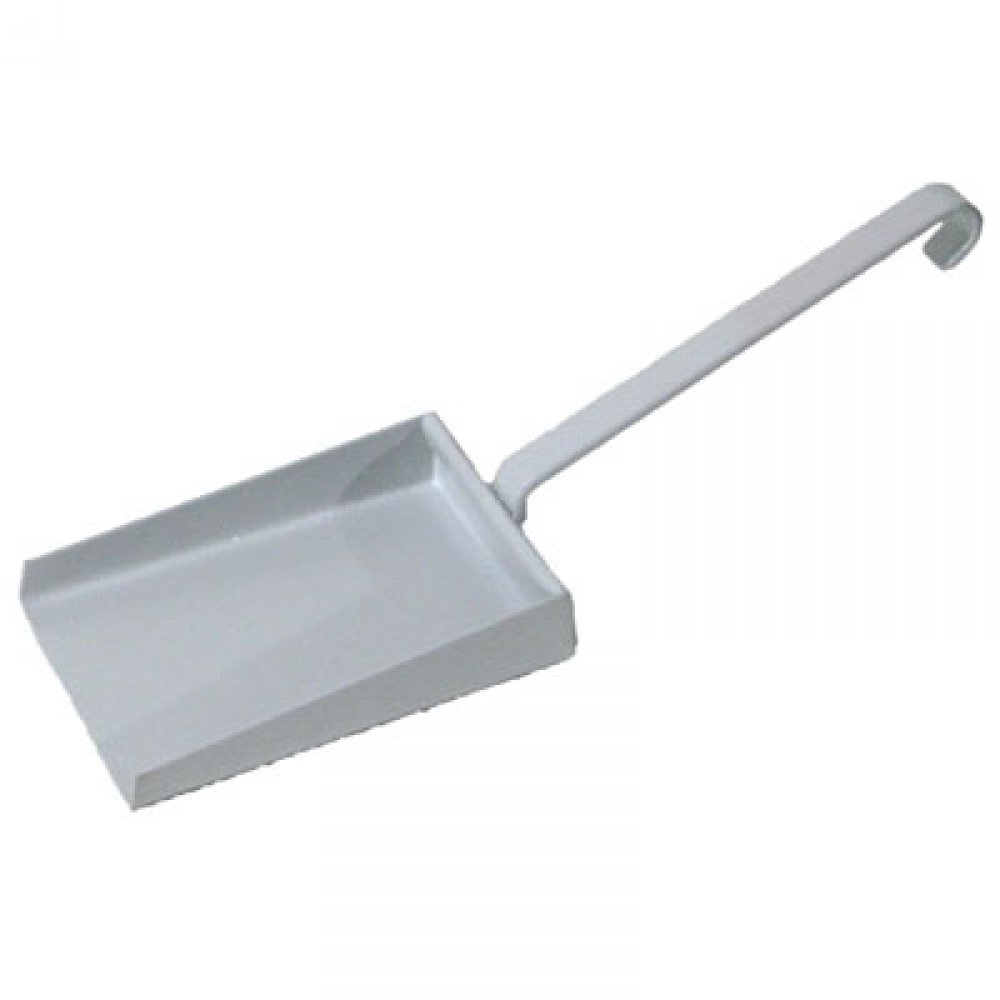

Для того чтобы изготовить металлический совок своими руками есть чертеж совка,рисунок и технология изготовления.



 Материалы:1-Совок: листовой метал 1,0х210х210 мм;
                   2-Ручка: листовой метал 3х350х30 мм;
                   3-Заклепки: алюминий Ø 3х8 мм.
Такой совок можно делать на уроках труда в школе.
                             Совок для круп,сахара,чертеж.

 Последовательность изготовления совка.
1-Отберите необходимые материалы:жесть,деревянные заготовки (см.чертеж) и проверьте их размеры.
2-Сделайте разметку развертки совка на жести толщиной 1 мм.
3-Вырежьте при помощи слесарных ножниц развертку совка.
5-На оправке согните развертку совка (по форме,показанной на рисунке.


6-Начертите и вырежьте из деревянной заготовки заднюю стенку совка.
7-Выточите на токарном станке по дереву ручку.
8-Ручку совка вставьте в отверстие задней стенки,предварительно намазав клеем и закрепите гвоздиком.
9-Соедините развертку совка из задней стенкой совка гвоздями.
10-Зачистите изделие,а деревянные детали можете покрыть 2-3 слоями лака.
Такой совок пригодится в хозяйстве для расфасовки круп,сахара,муки.соли.
Такое  комплексное изделие можно дать изготовлять ученикам на уроках труда.
                    Декоративное кашпо на вазон из металла.

         Последовательность изготовления кашпо для
вазона,подставка настенная для вазона из металла.

Для изготовления декоративного кашпо на вазон необходимо подобрать материал: стальная проволока Ø3×1108.

Такую поделку из металла можно изготовить на уроках технологии в школе.
                Отвертка из проволоки чертеж

                          Кронциркуль чертеж

                    Ушко для рамки чертеж

Последовательность изготовления ушка для рамки на фото.
1.Отберите материал:листовой метал,толщиной 3мм.
2.Начертите и вырубите заготовку,оставив припуск на обработку.Разметьте на заготовке контур ушка на рамку.

3.Вырубайте ушко по разметке.
4.Просверлите отверстие Ø 14 мм.и  три отверстия  Ø4 мм., раззенкируйте их.
5.Опилите контуры до действительных размеров,зачистите боковые грани,притупите острые кромки ушка для картины.

Совок для золы своими руками. | Деревенские записки

Ручки, ручки, ручки непоседы,
А вы давайте, сделайте совок

«Из неопубликованного»

В школе где я учился был отличный учитель по трудовому обучению. К стыду своему я его имя-отчество уже и не помню, но то, что он старательно пытался привить нам всяческие умения это факт! Особенно интересны были мне всяческие станки деревообрабатывающие. Стружка летит, запах обалденный. Иэээхх..

Детство, детство. Ты куда ушло?

Вот как ни старалась из меня моя мамочка сотворить «человека», то бишь не какого-то там рабочего, а вполне себе начальника, чтобы так вот руки в брюки и повелевать ширнармассами, но к счастью моему не вышло у неё ничего. Почему к счастью? Ну наверное, что став начальником многое бы не умел сделать своими руками, как сейчас, допустим. Не, не моё это командовать, как впрочем и подчиняться я тоже не научился. Так вот и живу волком-одиночкой со своей любимой Волчицей. Да.

Так о чем это я? А! Труд. Уроки ̶ф̶р̶а̶н̶ц̶у̶з̶с̶к̶о̶г̶о̶ труда! Вчера совок сломался, которым мы золу из поддувала печки вытаскиваем. И вот тут же эти самые уроки я и вспомнил, вспомнил так же, что кусок жести оцинкованной в хозяйстве есть. Ну не ехать же в магазин из-за совка? Да и я, как хозяин, старающийся быть рачительным, разве могу себе позволить заплатить «бешаные денги» за железяку, не попробовав эту самую железяку соорудить из того, что есть?

нашел в сети развертку совка, но размеры взял другие — побольше.

«У нас с собой было»: кусок жести, отрезок профиля ПН 27х28 — в народе пристенный кант, или направляющая потолочная для монтажа «Гипрока», несколько саморезов для тонких пластин, в народе «клопы», молоток, ножницы по металлу, рулетка, строительный угольник, чертилка по металлу, болгарка, шуруповерт, наковальня. ..

Не, вполне себе из инструментов можно обойтись молотком, ножницами по металлу и шуруповертом.

Расчерчиваем на куске жести будущий совок

Вырезаем, загибаем,

Крепим ребро жесткости из огрызка профиля ПН на совок

Делаем из куска профиля ПН удобную по длине ручку для совка, прикручиваем её к самому совку

торчащие саморезы спилить «болгаркой»

Вытаскиваем золу, относим её на огород, или в курятник, или на длительное хранение в сарай. В общем определяем ей место

Радуюсь, как дитя малое, что сам, не, не так, вот как: Сам!!! почти спроектировал сложную инженерную конструкцию и САМ же её изготовил.

P.S. Пойти что ли местный рынок завоевать? «Жестяные изделия Андрей и Сыновья!»

Не, корявый он конечно получился, но на первое время сойдет. Потом, по случаю, надо будет прикупить эдакое красивое, кованное изделие. С кочергой в комплекте.

такие дела.

Как своими руками сделать совок?

Как своими руками сделать совок?

Могу предложить поэтапную инструкцию как своими руками сделать металлический совок с деревянной ручкой.

Вот подробный чертеж ковша из оцинкованной стали с указанием мест и направления изгибов, их радиусов, диаметра отверстий, величины углов.

Итак, последовательность работ:

  • вырезаем из листа оцинковки, толщиной не менее 1мм заготовку по указанным размерам. Отверстия для заклепок пока не сверлим — это лучше сделать на уже согнутой детали.
  • для того, чтобы сделать треугольники под крепление шестигранной деревянной ручки, делаем прорези болгаркой. Отверстия под крепежные шурупы лучше просверлить до применения болгарки.

Если в хозяйстве нет шестигранного деревянного бруска или нет возможности такой сделать, можно применить брусок и квадратного сечения, но тогда придется под него сделать свою разметку для крепления.

  • изгибаем заготовку по пунктирным линиям. Для этого укладываем заготовку линией изгиба на наружный угол металлического уголка или швеллера. Чтобы от ударов листовой металл не растягивался, пользуемся деревянным молотком (киянкой).
  • чтобы придать конструкции дополнительной жесткости, со стороны ручки на верхней грани (на чертеже сектор отмечен красным) делаем ложную закатку.

Если вы решите сделать совок бОльших размеров, чем указаны на чертеже, то нужно предусмотреть дополнительные секторы и на боковых стенках ковша. Для большей надежности в закатку по верху ребер можно закладывать сталистую проволоку.
  • просверливаем отверстия на углах изделия и устанавливаем заклепки.

  • отгибаем уголки для крепления ручки и получаем готовый ковш.

  • чтобы рукоятка была удобной, сглаживаем острые грани рубанком и наждачной бумагой.

    Длину ручки подбираем на свое усмотрение, но она не должна быть меньше 20см.

    • прикручиваем ручку саморезами к отогнутым лепесткам (треугольникам).

  • в результате у нас получился вот такой симпатичный совок.

    Эх. Сколько мой отец переделал их в своё время! На любой вкус и для любых целей. Как для выгребания золы, так и для зерна и муки. Помнится, получалось у него и без сварки и без дрели и без болтов. Из того места росли руки.

    Хочу предложить несколько наиболее ходовых вариантов.

    Вариант совка для выгребания золы. В качестве исходного материала берётся любой металл, толщиной около 2мм. Это может быть и оцинковка и простая катанка и алюминий. Что есть под рукой одним словом. На картинке даны примерные расчёты. Обычно размер совка должен помещаться в поддувале печи.

    Вырезаем металл по шаблону, сгибаем и закрепляем при помощи заклёпок. Ручку изготавливаем из этого же материала. Загибаем для большей устойчивости, как показано на рисунке, а в месте крепления к совку, немного расклёпываем- для захвата большей части совка. Присоединяем или заклёпками или болтами.

    Вариант второй- совок для зерна.

    Обычно совки для зерна, муки и других сыпучих продуктов изготавливаются в таком виде. То есть- закругленные. Их сделать попроще.

    Но металл опять же таки понадобиться. Хотя в наше время можно заменить и пластиком, в те времена не было.

    Итак, вырезаем при помощи лобзика полукруг из доски. В качестве ручки можно подобрать как дерево, так и любой другой материал, например труба ПВХ, подходящего размера. Крепим ручку к основанию, а из металла вырезаем сам совок, который прибиваем или берём на саморезы к полукругу из доски. Всё- совок готов.

    Ну и ещё один вариант- современный.

    Применять его можно везде, кроме повышенных температур и различной химии. А сделать его можно из пластиковых канистр с подобной конфигурацией.

    http://www.remotvet.ru

    • Совок и кочерга для мангала

    Кочерга используется там, где нужно перемешать угли или подвинуть дрова с края ближе к центру топки.

    Разумеется, делать это можно и подручными средствами, но кочерга удобнее для этого по ряду причин:

    • Удобная ручка позволяет приспособлению лучше лежать в руке, из-за чего последняя меньше устает.
    • Она достаточно длинная, чтобы не подвергаться опасности ожога.
    • Кочергой можно не только двигать поленья к центру пламени, но и откалывать обуглившиеся фрагменты, а также извлекать лишние поленья.

    Критерии выбора

    Есть несколько критериев, по которым можно подобрать подходящий инструмент:
    1. Материал. Бронза и сталь лидируют по этому критерию. Они достаточно прочные, чтобы обеспечить долгий срок службы. А вот металлы вроде алюминия или чугуна не могут похвастаться длительным сроком службы.
    2. Длина. Оптимальной считается длина, подобранная под рост владельца. Как правило, существуют специальные таблицы или соотношения роста с размерами рук.
    3. Вес. Кочерга должна быть достаточно тяжелой, чтобы ей можно было двигать или расщеплять дрова, но в то же время достаточно легкой, чтобы руки не уставали при ее использовании.
    4. Изготовление. Хорошими считаются изделия, выкованные вручную. Как правило, при таком способе изготовления металл хорошо чувствуется и не возникает перегибов или надломов.
    Также, изготавливая кочергу вручную,  можно тщательно выдержать технологию ковки, из-за чего металл не выходит перекаленным, что делает его хрупким, или недокаленным, что делает загибы непрочными и легко разгибающимися.

    Изготовление совок своими руками

    Этапы изготовления:
    1. Взять стальной прямоугольник размером примерно 300х50 мм.
    2. Срезать углы примерно под 45 градусов. Там, где будет рабочая часть, срез должен быть несколько глубже.
    3. Отступив около 10 мм от заостренного конца, просверливают отверстие диаметром 3 мм, через 25 мм – еще одно.
    4. На расстоянии 150 мм от конца пластины проводится риска, и пластина сгибается под прямым углом.
    5. Отрезают стальной круг длиной около 400 мм или любой другой удобной. На один конец наносится резьба типа М10 на глубину 10-15 мм, а на другом конце сверлятся два отверстия диаметром 3 мм: одно на расстоянии 12,5 мм от края, второе – еще через 25 мм.
    6. Металлическая пластина фиксируется заклепками на круге.
    7. Ручка вытачивается полой, и внутри на глубину 10-15 мм наносится резьба. Затем ручка наворачивается на резьбу на круге.

    Изготовление совка

    1. Из стального листа размером 22х28 см делается основа для ковша.
    2. Делается отступ 50 и 100 мм от короткой стороны, затем через сделанные метки проводятся параллельные линии.
    3. На ближайшей к краю линии в 3-х см от другого края делаются еще две метки. На краю листа напротив них ставятся следующие две, и метки соединяются.
    4. Вдоль двух пересекшихся линий вырезается угол.
    5. Действия 1-4 повторяются с другой стороны.
    6. На наковальне или другой достаточно твердой и устойчивой поверхности при помощи планок делается загиб задней части будущего ковша.
    7. Таким же способом загибают выступы по бокам.
    8. Квадратный прут нагревают в пламени до красного каления, затем дают ему медленно остыть.
    9. Один из концов прута прочно зажимается в тисках, и на него надевается трубка длиной немного меньше, чем сам прут.
    10. На незажатый конец надевается ворот, и проводятся несколько оборотов вокруг оси.
    11. Концы затачиваются до образования конусов длиной 6-8 см на одном и 15-20 см – на другом.
    12. Длинный конус загибают параллельно основной ручке.
    13. Другой конец расплющивается на наковальне.
    14. В расплющенном конце сверлятся отверстия, и он загибается под желаемым углом.
    15. При помощи клепок он соединяется с ковшом.

    Использование кочерги и совка для мангала

    • Кочерга короче 40 см неудобна, так как есть риск ожога от жара пламени или углей.
    • Кочергой длиннее 75 см неудобно перемешивать дрова или угли.
    • Кочерга должна быть достаточно легкой, чтобы не утомлять кисть руки и удобно лежать в руке.
    • Совок используется для удаления золы, щепок или стружек из мангала.
    • Ручка совка должна идти под таким углом, чтобы было удобно им пользоваться.
    • После использования кочергу и совок нужно повесить на специальное крепление – оно обычно есть у мангала снизу.
    • Конец клюва кочерги лучше заостренный – так будет удобнее колоть обугленные поленья.
    • Лучше, если у кочерги будет дополнительная шпора – это создаст дополнительные удобства при вытаскивании лишних поленьев или углей из огня.
    • Если среди углей или поленьев в костре есть слишком крупные фрагменты, то их лучше разбивать кочергой – так они будут тлеть равномерно, что избавит от непрожаренных кусков мяса из-за неравномерного жара.
    • Также кочерга пригодится, если куски угля лежат неровно. Это создает разницу температур, и мясо, лежащее ближе к вершине горки, будет прожарено сильнее, а то, что дальше – не прожарится.

    Ознакомьтесь с видео по теме

    Необычные варианты

    • Углы у совка можно сделать не прямыми, а округлыми.
    • Необычно смотрятся также кочерга или совок с закрученной рукояткой.
    • Головка у кочерги может идти не строго под прямым углом, а в виде полумесяца.
    • Также головка кочерги может быть сплющена в плоскости рукоятки, а не перпендикулярно ей.
    • На ковше совка можно выгравировать орнамент.
    • Кочергу можно изготовить также из цельного прута, тогда у нее завитой получится не только рукоять, но и головка.

    Работа из тонколистового металла «Совок»

    Задача урока: научить приемам построения эскиза и выкройки изделия, экономной разметки заготовок из сортового проката, правилам работы с инструментом и тонколистовым металлом

    Оборудование: заготовки, линейки, угольники. Чертилки, ножницы по металлу, киянки (по числу учащихся), сверлильный станок. Компьютер, проектор, экран

    Наглядные пособия и дидактический материал: образцы выкройки совка. Компьютерная технологическая карта на выполняемую работу. (Презентация)

    Опорные знания: осевая симметрия; правила измерения размеров, построение параллельных и пересекающихся прямых, плоская разметка, резка, правка и гибка тонколистового металла (трудовое обучение).

    Цели урока:
    • Образовательные
    : Закрепить первоначальные знания о металлах и их свойствах, научить практически, использовать полученную информацию.
  • Развивающие: Развивать интерес к исследованию и практическому использованию полученной информации. Развивать творческое мышление.
  • Воспитательные: Воспитание аккуратности, трудолюбия, бережного отношения к материалам и оборудованию.

    • Тип урока:

     Лабораторно-практический урок с использованием компьютерных технологий.

    Ход урока

    Приветствие, перекличка, установление дисциплины и рабочего настроения

    Тема Лабораторно-практическая работа на основе пройденного материала.

    • Свойства чёрных и цветных металлов.
    • Сортовой прокат.
    • Чертежи деталей из сортового проката.
    • Разметка заготовок и работа с листовым металлом.

    Нам с Вами предстоит сегодня на практике применить полученные знания и опыт работы с эскизами, разметкой и листовым металлом. А результатом работы станет изделие из листового металла «совок» выполненное своими руками от начала до конца.

    Приступаем. Внимание на экран.

    Слайд 1 Для начала давайте внимательно посмотрим как устроен совок, для чего нужны его отдельные элементы и вообще как выглядит это изделие в развёрнутом виде

    Слайд 2 Поднимаем заднюю стенку, она служит замком для крыльев боковых стенок и одновременно выполняет роль ребра жесткости.

    Слайд 3 Опускаем заднюю стенку.

    Слайд 4 Расправляем крыло правой стенки, оно одновременно крепит правую стенку и придаёт большую прочность задней.

    Слайд 5 Опускаем правую стенку.

    Слайд 6 Расправляем отбортовку, являющуюся и ребром жесткости и защитой от острых кромок металла.

    Слайд 7 Крыло левой стенки

    Слайд 8 Опускаем левую стенку

    Слайд 9 Расправляем отбортовку

    Слайд 10 Перед нами развёртка совка. Назначение каждого отдельного элемента вам понятны. На каждом рабочем столе имеется образец развёртки совка (выкройка). Вам предстоит используя линейку и угольник снять основные размеры образца и в рабочей тетради составить эскиз развёртки совка. Вспомните, какие линии применяют в чертежах? Что такое эскиз? (Эскиз — чертеж, выполненный от руки, без применения чертёжных инструментов, без точного соблюдения масштаба с сохранением пропорций всех элементов изделия)

    После выполнения эскиза дежурные собирают образцы развёрток совка.

    Слайд 11 Внимание на экран. Образцы развёрток размеры, которых Вы снимали, выполнены по этим чертежам и если они (размеры) не везде совпадают, предлагаю за основу взять размеры чертежа, а ошибку объяснить;

    а) дефектами образца;

    б) погрешностью измерительного инструмента;

    в) наличием человеческого фактора. Каждый это решает сам. Вносите изменения в свои эскизы, если они конечно нужны и продолжаем работу.

    Слайд 12 На каждом рабочем месте находится заготовка из листового металла, если необходимо, проведите правку (работать будет удобней)

    Слайд 13 Пришло время определить, а можно ли из этой заготовки сделать совок (размеры заготовки не должны быть менее 270 х 220мм.)

    Слайд 14 Чтобы было удобнее строить разметку и не ошибиться проводим осевую линию (находим середину двух противоположных сторон заготовки и соединяем их штрихпунктирной линией).

    Слайд 15 Определяем и размечаем границы развёртки по ширине. Если ширина развёртки совка 210 миллиметров, значит, половина должна находиться выше осевой линии, а вторая половина ниже осевой. Чтобы ошибок было меньше старайтесь работу выполнять внимательно и аккуратно, искомые значения откладывайте от осевой линии с левого и правого края заготовки, соединяя полученные точки по линейке чертилкой.

    Слайд 16 Размечаем, от осевой линии, размеры задней стенки совка. Для вас это уже не сложно.

    Слайд 17 Линия сгиба отбортовки.

    Слайд 18 Внешняя граница лопатки совка.

    Слайд 19 На осевой линии откладываем размеры совка

    Слайд 20 Используя угольник строим линии вертикальной разметки

    Слайд 21 Внешние границы развёртки совка

    Слайд 22 Линии сгиба

    Слайд 23 Построение внешних границ развёртки совка. Внешние линии развертки выполняем фломастером или тонким маркером. Внешние границы становятся более заметными на сером фоне, что уменьшает вероятность ошибки при резании металла слесарными ножницами.

    Слайд 24 Построение внешних границ развёртки совка. Угловой срез 45?

    Слайд 25 Построение внешних границ развёртки совка.

    Слайд 26 Построение внешних границ развёртки совка.

    Слайд 27 Кернение и сверление отверстий.

    Правила техники безопасности.

    1. Работать следует только исправным инструментом.
    2. Обязательно нужно надежно закреплять заготовку в тисках.
    3. Нельзя стоять за спиной работающего.
    4. Нельзя складывать оправки и инструменты на край верстака.
    5. При сверлении заготовку держать плоскогубцами и обязательно опускать защитное стекло.
    6. При правке и гибке листового металла использовать рабочие перчатки.

    Слайд 28 По внешним границам вырезаем развёртку совка

    Слайд 29 Проводим правку развёртки совка на плите, напильником и наждачной бумагой зачищаем боковые грани заготовки

    Слайд 30 На оправке делаем отбортовку левой стенки совка по линии сгиба

    Слайд 31 На оправке поднимаем левую стенку совка по линии сгиба

    Слайд 32 На оправке отгибаем крыло левой стенки совка по линии сгиба

    Слайд 33 На оправке делаем отбортовку правой стенки совка по линии сгиба

    Слайд 34 На оправке поднимаем правую стенку совка по линии сгиба

    Слайд 35 На оправке отгибаем крыло правой стенки совка по линии сгиба

    Слайд 36 На оправке поднимаем заднюю стену совка по линии сгиба

    Слайд 37 На оправке закрываем заднюю стенку совка в замок по линии сгиба

    Слайд 38 Урок окончен. .

    На экране остался рисунок, а у вас в руках готовая работа.

    Работа, которую Вы выполнили от начала и до конца своими руками.

    Много это или мало? Не знаю.

    Но знаю точно, что следующую работу вы будете делать более спокойно и уверенно.

    А главное зная, что каждый из Вас уже чуточку МАСТЕР!!!

    РАБОЧИЕ МЕСТА ПРИВЕСТИ В ПОРЯДОК.

    ИНСТРУМЕНТ НА МЕСТО.

    Всем спасибо за работу.

    Самодельный совок из пластиковой канистры. Совок из жести своими руками чертежи Чертеж ручки совка

    Как сделать совок из жести своими руками, необходимый подручный инвентарь для уборки помещений. Недорогая самодельная вещь принесет немало положительных эмоций во время ее использования.

    Рассмотрим конструкцию, состоящую всего из двух деталей:

    Ковш совка
    ручка

    КОВШ

    Вырежем из тонколистовой оцинкованной стали фигуру, представленную на рисунке

    Пунктирной линией показаны места изгибов, их радиусы, направления и величины углов.
    Пробьем отверстия в зубцах или просверлим их сверлом. Отгибаем металл по линиям изгиба на брусе и отбиваем его киянкой (деревянный плоский молоток) и получаем ковш совка.

    Если на верхней грани совка, со стороны крепления ручки, сделать ложную закатку (это придаст конструкции дополнительную жесткость),

    то на развертке необходимо добавить дополнительный сектор длиной 200 (мм) и шириной равной длине линии закатки.

    На рисунке синим цветом, обозначен дополнительный сектор.

    РУЧКА

    Сделаем из деревянного бруска размером 25х25х200 (мм). Закрепим брусок острой гранью вверх. Состругаем острую грань деревянного бруска. Установим брусок следующей острой гранью вверх. Таким образом обработаем четыре грани и получим правильный шестигранник. Наждачной бумагой сгладим острые грани в местах расположения руки. Покроем ее защитным декоративным покрытием по дереву.

    Как вариант, можно взять за основу ручку от .

    Порядок сборки:

    1. соединяем грани, получившиеся после изгиба.

    2. Ручку прикрутим к изогнутым треугольникам шестигранника.

    Принято считать, что творческий человек, не ограничивается творчеством в одной только сфере деятельности. Так, например, ничто не мешает прекрасному садоводу мастерить разные штуки, которые непременно пригодятся ему в хозяйстве. Одной из таких нужных вещей может стать садовый совок, сделанный из куска трубы ПВХ. Он хорош тем, что несмотря на необходимость регулярного подтачивания, его фактически невозможно сломать.

    Необходимые инструменты

    Для изготовления подобного изделия вам следует использовать: небольшой кусок ПВХ трубы, газовую горелку, трубу в 1 дюйм, дрель, ножовку по металлу и напильник.

    Технология изготовления

    Для начала возьмите небольшой обрезок трубы с большим диаметром и аккуратно ее нагрейте, соблюдая технику безопасности. Если вы проводите нагревание газовой горелкой или на газовой плите, избегайте воспламенения пластика. Пластику следует дать равномерно прогреться, но при этом поверхность не должна потерять своей структуры: оплавление и обугливание – недопустимы.


    Теперь вам предстоит разогреть часть будущей ручки, придав ей мягкости. Греть нужно только ту часть, которая будет соединяться с совком.

    Ручка формируется достаточно легко: отрезок трубы оборачиваете размягченной заготовкой. Очень важно использовать перчатки, чтоб не обжечься. Ручку следует удерживать как можно дольше чтоб пластик остыл и затвердел, удерживая нужную форму. Именно на этом этапе вы можете придать ручке необходимый угол наклона, удобный для вас.


    Формировать штык совка вы можете по своему желанию, придав ему квадратную или более округлую форму. В этом случае излишки удаляются ножовкой по металлу. Если есть желание, то можете заточить рабочую кромку, но помните, что пластик затупляется быстрее металла.

    Для более удобного хранения совок можно подвешивать, для этого следует проделать в ручке отверстие необходимого диаметра.

    Такой совок станет отличным помощником в вашем саду и порадует детишек, которые с охотой приобщатся к вашему любимому делу.

    • Понятие садового дизайна приобрело в нашей стране особую популярность и почти в каждом дворе частного дома можно увидеть альпийские горки, фонтаны разных форм и размеров, а местами встречаются даже
    • Порой требуются метчики с большим диаметром резьбы для нарезания резьб в древесине, пластмассах или в другом мягком материале. А купить их не всегда возможно. Выйти из положения можно, изготовив
    • Традиционные способы консервирования овощей в силу изменения уклада жизни меняются. Кадки и бочки, уместные в погребе или подполе, в шкаф на балконе или лоджии не втиснешь. Поэтому большинство хозяек
    • Если вы собираетесь в лес или на рыбалку, то вам пригодится такая удобная и компактная вещь, как ножик-брелок. Ручку я выточил из куска дюралевой трубки диаметром 14 мм, но, в принципе, для этого
    • Наверное, многие пользуются дома совком для сбора мусора. Его можно приобрести в любом хозяйственном магазине. Хочешь — металлический, хочешь — пластмассовый. К сожалению, пользоваться данным
    краткое содержание других презентаций

    ««Моделирование фартука» 5 класс» — Художественное моделирование. Нанесение названий деталей. Моделирование нагрудника. Виды отделки. Процесс создания одежды. Изучение материала. Чертеж основы фартука. Бретелька. Ознакомить с приемами художественного конструирования. Повторение пройденного материала. Моделирование кармана. Моделирование нижней части фартука. Закрепление материала. Правила техники безопасности при работе с ножницами.

    ««Вышивка» 5 класс» — Виды вышивки. Гладь. Пятёрка. Технологическая карта. История вышивки. Вышивание. Физкультпауза. Ваше настроение. Изображение. Волшебный сундучок. Познакомиться с историей вышивки. Техника безопасности. Молодичка – невеличка, а весь мир одевает. Счётная вышивка. Техника безопасности при работе с утюгом. Ручные инструменты и материалы.

    «Натуральные волокна» — Готовую ткань окрашивают или набивают рисунок. Упаковка в кипы (прессование). Основа. Швейное материаловедение. В прядильном цехе из ровницы вытягивают и скручивают нити. Чесальный цех. Предварительная очистка. Классификация натуральных волокон. Как получают ткань? Ленточный цех. Получают пряжу. Кромка. Тонкая нить, полученная путем скручивания волокон. Деление волокна на узкие полоски (ровницу). Челнок.

    «Изготовление изделия» — Выбор варианта. Основы проектирования. Изделие. Сборка изделия. Изготовление изделия. Перенос чертежа на заготовку. Основы проектирования и конструирования. Идея. Обдумывание идеи. Составление рисунка.

    «Конструирование и моделирование фартука» — Конструирование и моделирование. Выбор ткани для фартука. Способы моделирования. Моделирование основной детали фартука. Моделирование кармана. Моделирование нагрудника. Мерки для построения чертежа фартука. Варианты отделки фартука. Виды фартуков. Назначение фартука. Моделирование фартука. Моделирование.

    «Натуральные волокна растительного происхождения» — Ткань, снятая с ткацкого станка. Хлопчатник и волокна хлопчатника. Натуральные волокна растительного происхождения. Виды переплетений. Материаловедение. Свойства хлопчатобумажных и льняных тканей. Отделка тканей. Первичная обработка хлопка. Швейное материаловедение. Лен. Процесс получения ткани. Воздействие различных факторов на лен и хлопок. Производство ткани. Ткань.

    Незаменимый атрибут домашнего пользования, в быту, даже на рабочем месте является совок. Нужный предмет совок помогает избавится от мусора в доме, работе, улицах, да просто везде.

    Прошлыми временами отапливаясь углем, убирая и чистя печку от золы использовалась шумовка, в переводе — совок. Протапливая баню, дом, подворье, любое помещение березовыми дровами накапливается зола. Убирать ее надо железным совком.

    В магазинах конечно продают совки пластмассовые, красивые, эстетичные совки, для другого пользования. Есть даже железные однотипные, чаще не подходящие вашему размеру. Ведь не только убирать или чисть печку нужен совок. Случается в малодоступном месте требуется именно предмет от очищения грязи, удаления различных жидкостей, сыпучих материалов, мелкоштучного набора предметов и т. д.

    Делаем своими руками

    Рассмотрим в статье как сделать совок из жести, металла своими руками под ваши размеры. В чертеже выставленном размеры произвольные , у вас должны быть свои.

    На рисунке чертежа синим цветом обозначена отбортовка для дополнительной жесткости металла и защита рук от травматизма. То есть если совок делается из жестяного металла диаметром 0,5 — 1,5 мм. Свыше 1,5 мм гнуть металл без специальной струбцины (гнушка) будет тяжелее. Толстый металл имеет свойство жесткости..

    Обрисованную и размеченную деталь аккуратно вырезаем ножницами по металлу. По линиям вокруг квадрата загибаем внутрь, чтобы у вас получился конверт. Смотрите по рисунку как делается покажу пример на бумаге .

    По поводу отбортовки о которой писал выше в тексте. Она нужна делая совок из тонкой жести или металла жестким. Можете ее загнуть внутрь или оставить снаружи, на ваше усмотрение, вашего удобства в применении данной детали совка.

    Совок изготовленный в виде конверта удобен использованию, где присутствует вода или другая жидкость.

    Ручку сделайте по своему усмотрению. Можно из металла, в виде скобки. чтобы не резала руки и была жесткой.

    Прежде чем изготавливать изделие по шаблону. Потренируйтесь на бумаге.

    Поделитесь статьей с друзьями:

    Похожие статьи

    Совок для пляжного поиска (скуп или скуб)

    Совок для пляжного поиска (он же скуб или скуп, кому как нравится) просто жизненно необходим для поисков на пляжах.

    Чем же данный совок для пляжного поиска, отличается от своих собратьев (лопаты или просто совка)? Ответ до боли прост – тем, что он имеет отверстия (сетчатую, перфорированную или другую структуру), через которые просыпается или вымывается основной материал (грунт) и в совке остается только предмет, который и подал сигнал металлодетектору.



    Разнообразие совков (скупов) просто поражает. Это и их форма, и размер и материал, да и собственно само назначение.

    Это как столовый нож, который может быть разным, для разных видов нарезки…

    Основные типы совков для пляжного поиска (скупов):

    — Первый тип — изготавливаются из нержавеющей стали, что нужно для его прочности и противодействию агрессивной влажной среде (коррозии или проще говоря ржавению). О формах, толщине и других данных пока речь не идет.

    — Второй тип изготавливается  из различных пластмасс, что также позволяет противодействовать коррозии, он менее прочен, однако имеет огромный плюс по сравнению с другими металлическими совками/скупами, а именно — не видится металлодетектором, что позволяет проверять зачерпнутое содержимое. То есть мы зачерпываем (выкапываем) порцию грунта и проводим над прибором. Если цель еще в скупе (совке), то металлодетектор четко информирует об этом звуковым или иным способом. И тогда нет нужды в просеивании содержимого совка. Это очень экономит ваше время и силы.

    Также совки бывают короткими (ручными) и длинными (ножными). То есть коротким удобно пользоваться во время погружения и плавания, а также при минимальном комплекте (занимает мало места). Ножной же скуп (совок) нужен для выкопки больших объемов грунта методом, аналогичным обычной садовой лопате. Таким образом, у нас больше рычаг (длинная рукоять) и больший вес на лопате (вес всего тела через ногу передаем совку)…

    Ну а я пользуюсь вот такими вот скупами:

    .

    Для тех, кто может сделать скуп (совок) своими руками, или попросить сделать его своих хороших знакомых, я выкладываю шаблоны/выкройки скупа. Его размеры 240 х 300 мм. Такой скуп можно сделать как ручным коротким, так и с креплением к деревянной длинной рукояти.


    Я не оговорился именно деревянной. Дерево наиболее подходящий материал для рукояти.

    Но обрабатывать рукоять надо особенным образом, чтобы предотвратить намокание дерева и дальнейшее гниение материала.

    Подготовленную сухую рукоять из дерева необходимо зашкурить до гладкого состояния, а затем прогреть в теплом воздухе (технический фен или горелка) и на гарячую деревянную поверхность кистью промазать разогретым парафином (до состояния жидкости близкой к закипанию). Излишек парафина на рукояти удаляют повторным прогреванием дерева феном и протиркой ветошью (тряпкой х/б).

    Изготовленная таким образом рукоять служит многие годы и не впитывает влагу!

    Совок для пляжного поиска (он же скуб или скуп) готов к использованию. Приятных Вам находок!

    Александр Сербин (г.Харьков)

    We Scoop Pledge — Город Беллингем

    Чтобы принять участие в программе We Scoop, выполните следующие три простых шага:

    1.

    Дайте обещание, которое мы делаем.

    Я обязуюсь собирать фекалии дома хотя бы раз в неделю, в дождь или в ясную погоду.
    Обещаю каждый раз черпать какашку на прогулке.
    Я обязуюсь упаковать его и выбросить в мусорное ведро.

    Щелкните здесь, чтобы получить We Scoop Pledge .

    2.Наклейте наклейки We Scoop на мусорный бак у тротуара.

    Наклейки

    We Scoop демонстрируют, что вы вместе со своими соседями стремитесь собирать собачий помет дома и на прогулке. Наклейки также служат напоминанием вам и вашим соседям о том, что нужно почаще черпать дома.

    3. Получите бесплатный набор инструментов для сбора какашек.

    Набор инструментов Poop Scooping Toolkit включает бесплатные инструменты, которые можно надеть на поводок: дозатор для пакетов и фонарик. Никогда больше не попадитесь без сумки.Используйте фонарик, чтобы найти какашки, упавшие после наступления темноты. Каждая корма имеет значение.

    Щелкните здесь, чтобы сделать We Scoop Pledge и получить наклейки We Scoop и набор инструментов для сбора какашек.

    Примите участие в нашем фотоконкурсе собак. Ваша собака могла бы стать звездой Scooping Star!

    Фотоконкурс We Scoop Dog 2020 принимает заявки с 1 августа по 30 сентября. Ваша собака может быть выбрана для участия в наших информационных материалах We Scoop, включая рекламу в автобусах, плакаты и нашу страницу We Scoop Bellingham в Facebook.Чтобы принять участие, отправьте по электронной почте фото и имя вашей собаки, а также свое имя на адрес [email protected]. Фотографии высокого качества предпочтительны, но принимаются все. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: отправляя свою фотографию, вы соглашаетесь со следующим Соглашением об использовании фотографических материалов с городом Беллингхэм. Ваша фотография будет использована только в том случае, если вы приняли обязательство We Scoop. Призы за 1, 2 и 3 места будут разыграны в двух категориях: «Выбор судьи» и «Приз зрительских симпатий». Дополнительную информацию см. В Правилах фотоконкурса и розыгрыша призов.

    Розыгрыш призов 2020 We Scoop. Зачерпнуть — это рутинная работа. Выиграйте приз, чтобы было проще!

    Все владельцы собак Bellingham, которые пообещали собрать какашку, имеют право выиграть один из трех призов за подачу какашек. Выберите грабли с длинной ручкой и ведро для сумок для домашнего черпания, или один месяц услуг по вычерпыванию домашних фекалий от Doo Bandits, или годовой запас рулонов для наполнения сумок для вашего поводка! Обещайте собрать какашку сегодня, чтобы принять участие в розыгрыше призов. Вы уже давали залог в прошлые годы? Все в порядке! Подтвердите свое обещание сегодня, чтобы принять участие в розыгрыше призов! Дополнительную информацию см. В Правилах фотоконкурса и розыгрыша призов.

    Получите советы и узнайте, чем вы можете помочь

    Для получения дополнительной информации об отходах домашних животных, включая риски для здоровья, расположение дозаторов пакетов, уличных кошек и другие источники фекальных бактерий, посетите страницу с отходами домашних животных города Беллингхэм.

    Фото галерея

    ресурса

    Контакты для общественных работ
    Горячая линия для ливневых вод
    Что вы можете сделать для чистой воды
    We Scoop on Facebook

    Совки и конусы

    Зачерпнутые фронты:

    Вы можете указать ширину, глубину, диаметр и центральную точку радиуса на любой детали совка.Обязательно приложите к заказу рисунок. Спросите о нашей расширенной галерее совков, включающей более 50 различных дизайнов на основе 4 стандартов ниже.

    Это лишь некоторые из наших распространенных дизайнов совков. Совки-подставки имеют ширину примерно 5 1/2 дюймов и глубину 1 1/2 дюйма. Неглубокий U-образный совок имеет глубину 1 дюйм.

    A) Ogee Scoop

    имеет закругленные верхние углы и закругленные нижние углы с плоским дном.(Прибл. 1 1/4 дюйма в глубину X 5 дюймов в ширину)

    B) Crescent Scoop

    — это простая дуга, пересекающая верхний край. (Прибл. 1 1/4 дюйма в глубину х 4 1/2 дюйма в ширину)

    C) Совок U-образный неглубокий

    — это совок с плоским дном, квадратными верхними углами и радиусом 1/2 дюйма внизу (примерно 1 дюйм в глубину и 5 дюймов в ширину)

    D) Ковш с глубоким U-образным вырезом

    — это совок с плоским дном и радиусом 1 дюйм по углам.(Прибл. 1 1/2 дюйма в глубину X 5 дюймов в ширину)


    Конические стороны:

    Конические боковые ящики могут иметь любую высоту спереди и сзади до 20 дюймов. Высота спинки — высота ящик, указанный в форме заказа в столбце Высота. Более низкая передняя часть обеспечивает более легкий доступ, в то время как спинка надежно удерживает содержимое. Конические стороны ящиков также можно использовать с более высокими фасадами и нижней частью спинки. сделать выдвижные ящики и корзины.Конусы всегда следует называть так, чтобы верх передней части был количество целых дюймов отличается от верхней части спины.

    Позвоните, чтобы обсудить потребности в оборудовании и другие специальные детали для выдвижных и откидных устройств.


    T) Диагональный конус — (Укажите высоту фасада) Пример: T4 имел бы конус стороны с передней высотой 4 1/4 дюйма и высотой спинки, как указано.

    HT) Диаг. Полуконус — (Укажите высоту фасада) Обычно полуконус начинается на полпути между передней и задней частью. Вы также можете указать, как далеко от лица конус начинается

    S) Зубчатый конус — (Укажите высоту спереди) Пример: S2 будет иметь зубчатые стороны с передней частью высотой 2 1/4 дюйма. Морские гребешки доступны с 1 дюйма до 14 дюймов. Кроме того, вы можете указать, как давно гребешок начинает подниматься.

    Эскизный чертеж ковшовой тележки для перевозки рулонных изделий

    Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Таким образом, он не лицензирует и не взимает плату за разрешение на использование таких материалов и не может предоставить или отказать в разрешении на публикацию или иное распространение материала.

    В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, перед публикацией или иным распространением материалов, найденных в фондах Библиотеки.

    Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным элементам см . : Чертежи архитектуры, дизайна и проектирования (ADE) — Информация о правах и ограничениях

    • Консультации по правам : Нет известных ограничений на публикацию.
    • Репродукционный номер : LC-DIG-ppmsca-56320 (цифровой файл из оригинала)
    • Телефонный номер : ADE — ПОЗ. 2982, № 1 (размер B) [P&P]
    • Консультации по доступу : —

    Получение копий

    Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов вне Библиотеке Конгресса США по соображениям прав, но у вас есть доступ к изображениям большего размера на сайт. )

    Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

    1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG …, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства целей публикации.
    2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы приобрести копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

      Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвета или оттенка (при условии, что они есть на оригинале), обычно вы можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

    3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через службу копирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

    Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

    Доступ к оригиналам

    Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

    1. Оцифрован ли элемент? (Уменьшенное (маленькое) изображение будет видно слева.)

      • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались ограничения.
        В качестве меры по сохранности мы обычно не обслуживаем оригинальные товары, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений. )
      • Нет, товар не оцифрован. Пожалуйста, перейдите к # 2.

    2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

      • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
      • Нет, другого суррогата не существует. Перейдите к # 3.
    3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

    Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 на 202-707-6394, и нажмите 3.

    лопатка для мороженого иллюстрации, рисунок, гравировка, линии и векторные иллюстрации Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 714

    . Иллюстрация ложка совок мороженого, рисунок, гравировка, штриховой рисунок Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений.Изображение 714.

    Иллюстрация ложка совок мороженого, рисунок, гравюра, штриховая графика

    S M L XL EPS Редактировать

    Таблица размеров

    Размер изображения Идеально подходит для
    S Интернет и блоги, социальные сети и мобильные приложения.
    M Брошюры и каталоги, журналы и открытки.
    л Плакаты и баннеры для дома и улицы.
    XL Фоны, рекламные щиты и цифровые экраны.

    Используете это изображение на предмете перепродажи или шаблоне?

    Распечатать Электронный Всесторонний

    6000 x 8456 пикселей | 50.8 см x 71,6 см | 300 точек на дюйм | JPG

    Масштабирование до любого размера • EPS

    6000 x 8456 пикселей | 50,8 см x 71,6 см | 300 точек на дюйм | JPG

    Скачать

    Купить одно изображение

    6 кредитов

    Самая низкая цена
    с планом подписки

    • Попробуйте 1 месяц на 2209 pyб
    • Загрузите 10 фотографий или векторов.
    • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

    221 ру

    за изображение любой размер

    Цена денег

    Ключевые слова

    Похожие векторы

    Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

    @ +7 499 938-68-54

    Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

    . Принимать

    Рисунок шарика для мороженого | Бесплатная загрузка на ClipArtMag
