Размеры приводной роликовой цепи и ее конструкция
маркировка приводных цепей, размеры цепей приводных таблица, таблица приводных цепей, таблица цепей приводных роликовых, типоразмеры цепей приводных, конструкции приводных цепей, размеры роликовых цепей, шаги цепей роликовых, цепи приводные роликовые однорядные размеры, таблица роликовых цепей, шаг цепи приводной роликовой, обозначения цепей роликовых, элементы роликовой цепи, параметры роликовой цепи, маркировка роликовых цепей, таблица размеров роликовых цепей
В эпоху натурального хозяйства вся продукция производилась для собственного потребления, а излишки произведенного могли обмениваться на недостающие продукты. Условия проживания в определенных природных условиях, навыки и опыт способствовали специализации труда. Аналогичный путь в дальнейшем проходили и фабрики: для собственного производства станков и техники использовались собственные детали. Например, размеры приводных цепей
Дальнейшее развитие промышленности продолжило тенденцию на специализацию и стандартизацию, в том числе и роликовых цепей.Конструкция и элементы приводной роликовой цепи
Отличительной особенностью конструкции роликовой цепи, что и выделяет ее в отдельный вид приводных цепей, является наличие роликов, которые снижают трение цепи о звездочку. Это позволило увеличить КПД этого вида приводных цепей.
В основе конструкции приводной роликовой цепи лежит базовая цепь, состоящая из двух видов последовательно чередующихся звеньев: внутреннего и внешнего. Размеры звеньев по длине подобраны для обеспечения равномерного шага приводной цепи. Соединение осуществляется соединительным или переходным звеном.
Основными элементами роликовой цепи являются пластины (внутренняя и внешняя для внутреннего и внешнего звена соответственно), валик или штифт, соединяющий звенья, втулка и ролик, обеспечивающие скольжение цепи.
Благодаря своей конструкции роликовая цепь имеет большую износостойкость при высоких нагрузках, а также устойчивее к загрязнению.
Недостатком конструкции является больший вес за счет дополнительного элемента – ролика.
Стандарты, определяющие размеры приводных роликовых цепей
Для стандартизации размеров цепей в разных регионах и странах разработаны собственные Стандарты, которые регламентируют параметры и характеристики не только приводных цепей, но и других видов, а также звездочек для них. Отсутствие единого мирового Стандарта, а также импорт оборудования и техники, накладывает ряд сложностей в подборе цепей по размеру.
Наиболее известные стандарты: ГОСТ (ГОСТ 13568-97 — российский стандарт по приводным цепям, применяемый и в странах СНГ), ISO, DIN (ISO 606, DIN 8187, DIN 8188 – стандарт, применяемый в европейских странах), ANSI (ANSI B29.1M — стандарт, который применяется в США). Все стандарты описывают типы, параметры и размеры цепей, особенности выбора шага цепей и их маркировки, марки стали
Так как первые стандарты роликовых цепей создавались в дюймовой системе, то ряд размеров цепей соответствует долям дюйма, а уже затем он переводится в международную метрическую систему и указывается в миллиметрах.
Размеры приводной роликовой цепи (параметры)
Все стандарты описывают большое количество параметров (размеров) в цепи, но можно выделить несколько основных.
Основные параметры приводной роликовой цепи:
- Шаг роликовой цепи (размер t)
- Ширина между внутренними пластинами (размер b1).
- Диаметр ролика (размер d1).
- Разрушающая нагрузка (Q) – измеряется в килоньютонах (кН, kN)
Другие размеры, которые могут учитываться при выборе роликовой цепи: диаметр валика, длина валика, длина валика соединительного звена, высота внутренней пластины, высота внешней пластины, толщина пластины внешней и внутренней, поперечный шаг (для многорядных цепей).
Шаг роликовой цепи
Шаг роликовой цепи стандарта ISO 606 (DIN 8187, BS) рассчитывается с учетом размера 1/16 дюйма. Роликовые цепи этого стандарта представлены рядом с шагом размером от 6 мм (4/16 дюйма) до 114,3 мм (4,5 дюйма). В стандартах ANSI B29.1M и DIN 8188 шаг рассчитывается с учетом размера 1/8 дюйма, и линейка цепей находится в диапазоне от ¼ дюйма до 3 дюймов.
Маркировка приводных роликовых цепей (обозначение)
Маркировка приводных роликовых цепей формируется на основе ее шага, поэтому часто линейку цепей называют типоразмерами и по маркировке мы можем узнать размер. Более подробно к вопросу «чтения» маркировки приводных цепей мы вернемся в отдельной статье, здесь же коснемся только общих принципов.
Маркировка цепи ISO 606 (DIN 8187, BS)
Маркировка состоит из трех элементов. Первые две цифры 04, 08 и так далее – это количество шестнадцатых долей дюйма. То есть, 04 соответствует 4/16 или ¼ дюйма, 08 – 8/16 или ½ дюйма.
- 12 = 12/16 дюйма или 25,4:16*12=19,05 мм
- B – серия B стандарта ISO 606 (DIN 8187, BS)
- 2 – двухрядная цепь
Маркировка цепи ANSI B29.1M
Маркировка по стандарту ANSI B29.1M также состоит из трех составных элементов. Только показателем шага является не две первые цифры, а одна (в двузначном) и две (в трехзначном варианте), и характеризует она количество 1/8 долей дюйма. Например, 40 соответствует 4/8 или ½ дюйма, а 80 – 8/8 или 1 дюйму. Второе значение (последнее перед дефисом) характеризует тип цепи (0 – роликовая, 5 – втулочная). Третья составляющая маркировка ANSI – количество рядов.
- 6 = 6/8 дюйма или 25,4:8*6=19,05 мм
- 0 – роликовая цепь
- 2 – двухрядная цепь

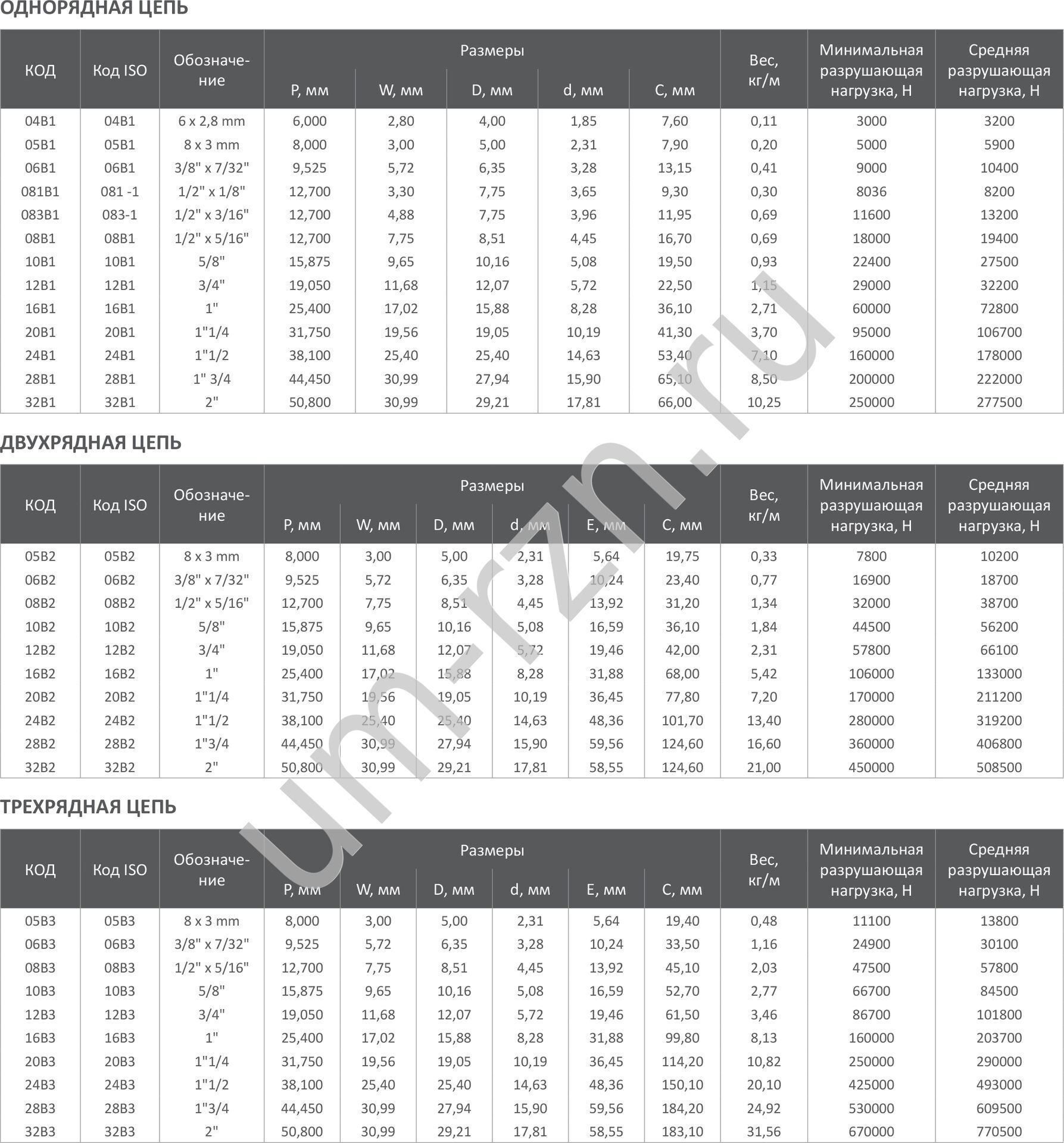

Таблица размеров приводных роликовых цепей
- Таблица размеров роликовых цепей по ГОСТ 13568-97
- Таблица размеров цепей по DIN 8187
- Таблица размеров цепей по DIN 8188
- Таблица размеров цепей по ANSI B29.
Таблица соответствия стандартов роликовых цепей по размерам
Таблица соответствия аналогов приводных роликовых цепей различных стандартов по размерам
| ГОСТ 13568-97 | ISO 606 (DIN 8187) (DIN 8188) | ANSI B29.1M | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр валика | Длина валика | Высота внутренней пластины | Толщина пластины | Разрушающая нагрузка | Средняя прочность при растяжении | Вес 1 метра | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | d1 | b1 min | d2 | L | Lc | h3 max | T | Q min | Q0 | q | |||
| мм | кН/кгс | кН | кг/м | ||||||||||
| — | 04C-1 | 25-1 | 6,35 | 3,30 | 3,18 | 2,31 | 7,90 | 8,40 | 6,00 | 0,80 | 3,50/3500 | — | 0,14 |
| ПР-8-4,6 | 05B-1 | — | 8,00 | 5,00 | 3,00 | 2,31 | 8,2 | 8,9 | 7,1 | 0,8 | 5,0/5000 | 5,9 | 0,2 |
| — | 06C-1 | 35-1 | 9,525 | 5,08 | 4,77 | 3,58 | 12,40 | 13,17 | 9,0 | 1,3 | 7,9/7900 | — | 0,33 |
| 06B-1 | 9,525 | 6,35 | 5,72 | 3,28 | 13,15 | 14,1 | 8,2 | 1,3 | 9,0/9000 | 11,3 | 0,33 | ||
| ПР-12,7-9 | 081 | — | 12,7 | 7,75 | 3,3 | 3,66 | 10,2 | 11,7 | 9,91 | — | 9,4/940 | 9 | 0,3 |
| ПР-12,7-10-1 | 082 | — | 12,7 | 7,5 | 2,4 | 3,66 | 10,5 | 10 | — | 10,0/1000 | — | 0,3 | |
| — | 083 | — | 12,7 | 7,75 | 4,88 | 4,09 | 12,9 | 14,4 | 10,3 | — | 10,2/1020 | 13,4 | 0,42 |
| — | 084 | — | 12,7 | 7,75 | 4,88 | 4,09 | 14,8 | 16,3 | 11,15 | — | 15,6/1560 | 17,2 | 0,48 |
| — | 085 | 41-1 | 12,7 | 7,77 | 6,25 | 3,58 | 13,75 | 15,00 | 9,91 | 1,3 | 6,67/6670 | 12,6 | 0,41 |
| — | 08A-1 | 40-1 | 12,7 | 7,95 | 7,85 | 3,96 | 16,6 | 17,8 | 12 | 1,5 | 14,1/1410 | 18,6 | 0,62 |
| ПР-12,7-18,2-1 | — | — | 12,7 | 8,51 | 5,4 | 4,45 | 19 | 11,8 | 18,2/1820 | 0,65 | |||
| ПР-12,7-18,2 | 08B-1 | — | 12,7 | 8,51 | 7,75 | 4,45 | 16,70 | 18,2 | 11,8 | 1,6 | 18/1800 | 19,4 | 0,69 |
| ПР-15,875-23-1 | — | — | 15,875 | 10,16 | 6,48 | 5,08 | 20 | 14,8 | 23/2300 | 0,8 | |||
| — | 10A-1 | 50-1 | 15,875 | 10,16 | 9,4 | 5,08 | 20,7 | 22,2 | 15,09 | 2,03 | 22,2/2220 | 31,3 | 1,02 |
| ПР-15,875-23 | 10B-1 | — | 15,875 | 10,16 | 9,65 | 5,08 | 19,5 | 20,9 | 14,07 | 1,7 | 22,4/2240 | 27,5 | 0,93 |
| ПР-19,05-31,8 | 12A-1 | 60-1 | 19,05 | 11,91 | 12,57 | 5,94 | 25,9 | 27,7 | 18 | 2,42 | 31,80/3180 | 43,2 | 1,5 |
| — | 12B-1 | — | 19,05 | 12,07 | 11,68 | 5,72 | 22,5 | 24,2 | 16 | 1,85 | 29,0/2900 | 32,2 | 1,15 |
| ПР-25,4-60 | 16A-1 | 80-1 | 25,4 | 15,88 | 15,75 | 7,92 | 32,7 | 35 | 27 | 3,25 | 56,70/5670 | 74,3 | 2,6 |
| — | 16B-1 | — | 25,4 | 15,88 | 17,02 | 8,28 | 36,1 | 37,4 | 21 | 4,15/3,1 | 60,0/6000 | 77,1 | 2,71 |
| ПР-31,75-89 | 20A-1 | 100-1 | 31,75 | 19,05 | 18,9 | 9,54 | 40,4 | 44,7 | 30 | 4 | 88,50/8850 | 107,6 | 3,91 |
| — | 20B-1 | — | 31,75 | 19,05 | 19,56 | 10,19 | 41,3 | 45 | 26,4 | 4,5/3,5 | 95,0/9500 | 112,8 | 3,7 |
| ПР-38,1-127 | 24A-1 | 120-1 | 38,1 | 22,23 | 25,22 | 11,10 | 50,3 | 54,3 | 35,7 | 4,8 | 127,0/12700 | 163,1 | 5,62 |
| — | 24B-1 | — | 38,1 | 25,4 | 25,4 | 14,63 | 53,4 | 57,8 | 33,2 | 6,0/4,8 | 160,0/16000 | 178,00 | 7,1 |
| ПР-44,45-172,4 | 28A-1 | 140-1 | 44,45 | 25,4 | 25,22 | 12,70 | 54,4 | 59,00 | 41,00 | 5,6 | 172,4/17240 | 222,50 | 7,5 |
| — | 28B-1 | — | 44,45 | 27,94 | 30,99 | 15,9 | 65,1 | 69,5 | 36,7 | 7,5/6,0 | 200,0/20000 | 236,40 | 8,5 |
| ПР-50,8-227 | 32A-1 | 160-1 | 50,8 | 28,58 | 31,55 | 14,27 | 64,8 | 69,6 | 47,8 | 6,4 | 226,8/22680 | 266,9 | 10,1 |
| — | 32B-1 | — | 50,8 | 29,21 | 30,99 | 17,81 | 66,00 | 71,00 | 42,00 | 7,0/6,0 | 250,0/25000 | 277,5 | 10,25 |
| — | 36A-1 | 180-1 | 57,15 | 35,71 | 35,48 | 17,46 | 72,8 | 78,60 | 53,6 | 7,2 | 280,20/28020 | 361,1 | 13,45 |
| ПР-63,5-354 | 40A-1 | 200-1 | 63,5 | 39,68 | 37,85 | 19,85 | 80,3 | 87,2 | 60 | 8 | 347,00/34700 | 466,8 | 16,15 |
| — | 40B-1 | — | 63,5 | 39,37 | 38,1 | 22,89 | 82,2 | 89,2 | 52,96 | 8,5/8,0 | 353,8/35380 | 394 | 16,35 |
| — | 48A-1 | 240-1 | 76,2 | 47,63 | 47,35 | 23,81 | 95,5 | 103 | 72,39 | 9,5 | 510,3/51030 | 671,6 | 23,2 |
| — | 48B-1 | — | 76,2 | 48,26 | 45,72 | 29,24 | 99,1 | 107 | 63,8 | 12,0/10,0 | 560,0/56000 | 621,6 | 25 |
| — | 56B-1 | — | 88,9 | 53,98 | 53,34 | 34,32 | 114,6 | 123 | 77,8 | 13,5/12,0 | 850,0/85000 | 940 | 35,78 |
| — | 64B-1 | — | 101,6 | 63,5 | 60,96 | 39,4 | 130 | 138,5 | 90,17 | 15,0/13,0 | 1120,0/112000 | 1240 | 46 |
| — | 72B-1 | — | 114,3 | 72,39 | 68,58 | 44,48 | 147,4 | 156,4 | 103,6 | 17,0/15,0 | 1400,0/140000 | 1550 | 60,8 |
Таблица соответствия аналогов приводных роликовых цепей различных стандартов по размерам
| ГОСТ 13568-97 | ISO 606 (DIN 8187) (DIN 8188) | ANSI B29. 1M | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр валика | Длина валика | Высота внутренней пластины | Толщина пластины | Поперечный шаг | Разрушающая нагрузка | Вес 1 метра | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | d1 | b1 min | d2 | L | Lc | h3 max | T | Pt | Q min | q | |||
| мм | кН/кгс | кг/м | |||||||||||
| 2ПР-12.7-31.8 | 08В-2 | — | 12,7 | 8,51 | 7,75 | 4,45 | 31,0 | 33,0 | 11,81 | 1,6 | 13,92 | 32,0 | 1,34 |
| — | — | 40-2 | 12,7 | 7,95 | 7,85 | 3,96 | 31,0 | 32,2 | 12,0 | 1,5 | 14,38 | 28,2 | 1,12 |
| 2ПР-15,875-45,4 | 10В-2 | — | 15,875 | 10,16 | 9,65 | 5,08 | 36,1 | 38,6 | 14,73 | 1,7 | 16,59 | 44,5 | 1,84 |
| — | 10A-2 | 50-2 | 15,875 | 10,16 | 9,4 | 5,08 | 38,9 | 40,4 | 15,09 | 2,03 | 18,11 | 44,4 | 2,0 |
2ПР-19. 05-64 | 12А-2 | 60-2 | 19,05 | 11,91 | 12,57 | 5,94 | 48,8 | 51,5 | 18,08 | 2,44 | 22,78 | 63,6 | 2,92 |
| 2ПР-19.05-72 | — | — | 19,05 | 11,91 | 12,7 | 5,94 | — | 54,4 | 18,2 | — | 25,5 | 72,0 | 3,3 |
| 2ПР-19.05-75 | — | — | 19,05 | 11,91 | 12,7 | 5,94 | — | 53,4 | 18,2 | — | 22,78 | 75,0 | 3 |
| 2ПР-25.4-114 | 16А-2 | 80-2 | 25,4 | 15,88 | 15,75 | 7,92 | 62,7 | 67,1 | 24,13 | 3,26 | 29,29 | 113,4 | 5,15 |
| 2ПР-25.4-130 | — | — | 25,4 | 15,88 | 15,88 | 7,92 | — | 68 | 24,2 | — | 29,29 | 130,0 | 5 |
2ПР-25. 4-140 | — | — | 25,4 | 15,88 | 15,88 | 7,92 | — | 68 | 24,2 | — | 29,29 | 140,0 | 5 |
| 2ПР-31.75-177 | 20А-2 | 100-2 | 31,75 | 19,05 | 18,9 | 9,53 | 76,4 | 83,1 | 30,18 | 4,0 | 35,76 | 177,0 | 7,8 |
| 2ПР-38.1-254 | 24А-2 | 120-2 | 38.1 | 22,23 | 25,22 | 11,1 | 96,3 | 101,6 | 36,2 | 4,8 | 45,44 | 254,0 | 11,7 |
| 2ПР-44.45-344 | 28А-2 | 140-2 | 44,45 | 25,4 | 25,22 | 12,7 | 103,6 | 109,4 | 42,24 | 5,65 | 48,87 | 344,8 | 15,14 |
| 2ПР-50,8-453,6 | 32А-2 | 160-2 | 50,8 | 28,58 | 31,55 | 14,27 | 123,3 | 130,2 | 48,26 | 6,45 | 58,55 | 453,6 | 20,14 |
| ГОСТ 13568-97 | ISO 606 (DIN 8187) (DIN 8188) | ANSI B29. 1M | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр валика | Длина валика | Высота внутренней пластины | Толщина пластины | Поперечный шаг | Разрушающая нагрузка | Вес 1 метра | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| p | d1 | b1 min | d2 | L | Lc | h3 max | T | Pt | Q min | q | |||
| мм | кН/кгс | кг/м | |||||||||||
| 3ПР-12,7-45,4 | 08В-3 | — | 12,7 | 8,51 | 7,75 | 4,45 | 44.9 | 47.2 | 11,81 | 1.6 | 13,92 | 47,5 | 2,03 |
| 3ПР-15,875-68,1 | 10В-3 | — | 15,875 | 10,16 | 9,65 | 5,08 | 52,7 | 55,6 | 14,73 | 1,7 | 16,59 | 66,7 | 2,8 |
| 3ПР-19,05-96 | 12А-3 | 60-3 | 19,05 | 11,91 | 12,57 | 5,94 | 71,5 | 75,6 | 18,08 | 2,44 | 22,78 | 95,4 | 4,54 |
| 3ПР-25,4-171 | 16А-3 | 80-3 | 25,4 | 15,88 | 15,75 | 7,92 | 91,7 | 96,8 | 24,13 | 3,26 | 29,29 | 170,1 | 7,89 |
| 3ПР-31,75-265,5 | 20А-3 | 100-3 | 31,75 | 19,05 | 18,9 | 9,53 | 112,2 | 117,2 | 30,18 | 4,0 | 35,76 | 265,5 | 11,77 |
| 3ПР-38,1-381 | 24А-3 | 120-3 | 38,1 | 22,23 | 25,22 | 11,1 | 141,7 | 148,3 | 36,2 | 4,8 | 45,44 | 381,0 | 17,53 |
| 3ПР-44,45-517,2 | 28А-3 | 140-3 | 44,45 | 25,4 | 25,22 | 12,7 | 152,2 | 158,3 | 42,24 | 5,65 | 48,87 | 517,2 | 22,2 |
| 3ПР-50,8-680,4 | 32А-3 | 160-3 | 50,8 | 28,58 | 31,55 | 14,27 | 181,8 | 188,6 | 54,31 | 7,25 | 65,84 | 840,7 | 28,3 |
