Расчет сечения кабеля по мощности. Расчет сечения провода по току

Когда в доме или квартире планируется ремонт, то замена проводки – это одна из наиболее ответственных работ. Именно от правильности выбора сечения провода зависит не только долговечность электропроводки, но и ее функциональность. Правильный расчет сечения кабеля по мощности, может провести квалифицированный электрик, который сможет не только подобрать подходящий кабель, но и произвести монтаж. Если провода подобрать неправильно, то они будут нагреваться, а при высоких нагрузках могут привести к негативным последствиям.

Как известно, при перегреве провода, у него снижается проводимость, что в результате приводит к еще большему перегреву. Когда провод перегревается, то его изоляция может повредиться, и привести к пожару. Чтобы после монтажа новой электропроводки не беспокоиться о своем жилье, изначально следует выполнить правильный расчет мощности кабеля и уделить этому вопросу особое значение, а также внимание.

Зачем проводить расчеты кабеля по току нагрузки?

Провода и кабели, по которым протекает электрический ток, являются важнейшей частью электропроводки. Расчет сечения провода необходимо производить затем, чтобы убедится, что выбранный провод соответствует всем требованиям надежности и безопасной эксплуатации электропроводки.

Неправильно подобранное сечение кабеля приведет к перегреву провода и в результате уже через короткое время придется вызывать мастера по устранению неполадок с электропроводкой. Вызов специалиста сегодня стоит немало, поэтому с целью экономии нужно изначально все делать правильно, в таком случае можно будет не только сэкономить, но и уберечь свой дом.

Важно помнить, что от правильности выбора сечения кабеля зависит электро и пожаробезопасность помещения и тех, кто в нем находится или живет.

Безопасная эксплуатация заключается в том, что если вы выберете сечение не соответствующее его токовым нагрузкам, то это приведет к чрезмерному перегреву провода, плавлению изоляции, короткому замыканию и пожару.

Поэтому к вопросу о выборе сечения провода необходимо отнестись очень серьезно.

Что влияет на расчет сечения провода или кабеля

Существует много факторов влияющих на выбор сечения кабеля, которые полностью описаны в пункте 1.3 ПУЭ. Этот пункт предусматривает расчет сечения для всех видов проводников.

В данной статье дорогие читатели сайта «Электрик в доме» будет рассмотрен расчет сечения провода по потребляемой мощности для медных проводников в ПВХ и резиновой изоляции. Сегодня в основном такие провода используются в домах и квартирах для монтажа электропроводки.

Основным фактором для расчета сечения кабеля считается нагрузка, используемая в сети или ток. Зная мощность электрооборудования, номинальный ток мы получим в результате несложного расчета, используя нижеприведенные формулы. Исходя из этого, выходит, что сечение проводов напрямую связано с расчетной мощностью электроустановки.

Немаловажным при расчете сечения кабеля является и выбор материала проводника.

Пожалуй, каждый человек знает из уроков физики в школе, что у меди проводимость намного выше, нежели у такого же провода сделанного из алюминия. Если сравнивать медный и алюминиевый провод одинакового сечения, то первый будет иметь более высокие показатели.

Также немаловажным при расчете сечения кабеля является и количество жил в проводе. Большое количество жилок нагревается намного выше, нежели одножильный провод.

Большое значение при выборе сечения является и способ укладки проводов. Как известно земля считается хорошим теплопроводником, в отличие от воздуха. Исходя из этого выходит, что кабель проложенный под поверхностью земли может выдержать большую электрическую нагрузку, в отличие от тех, которые находятся в воздухе.

Не стоит забывать при расчете сечения также тот момент, что когда провода находятся в пучке и уложены в специальные лотки, то они могут нагреваться друг о друга. Поэтому достаточно важно учитывать этот момент при произведении расчетов, и при необходимости вносить соответствующие коррективы. Если в коробе или лотке находится более четырех кабелей, то когда производится расчет сечения провода, важно внести поправочный коэффициент.

Как правило, на правильный выбор сечения провода влияет и то, при какой температуре воздуха он будет эксплуатироваться. В большинстве случаев расчет производится от средней температуры среды + 25 градусов Цельсия. Если температурный режим не соответствует вашим требованиям, то в таблице 1.3.3 ПУЭ имеются поправочные коэффициенты, которые необходимо учесть.

На расчет сечения кабеля также влияет и падение напряжения. Если в протяженной кабельной линии предполагается падение напряжения свыше 5%, то эти показатели обязательно должны быть учтены при расчетах.

Расчет сечения провода по потребляемой мощности

Каждый кабель имеет свою номинальную мощность, какую он способен выдерживать, когда подключен электроприбор.

В том случае, когда мощность приборов в доме превышают нагрузочную способность провода, то в этом случае аварийной ситуации не избежать и рано или поздно проблема проводки даст о себе знать.

Чтобы провести самостоятельный расчет потребляемой мощности приборов, необходимо на листе бумаге вписать мощность всех имеющихся электроприборов, которые могут быть подключены одновременно (электрочайник, телевизор, пылесос, варочная панель, компьютер и т.д.).

После того как мощность каждого прибора будет известна все значения необходимо просуммировать чтобы понять общее потребление.

— где Ko — коэффициент одновременности.

Рассмотрим пример расчета сечения провода для обычной двухкомнатной квартиры. Перечень необходимых приборов и их примерная мощность указана в таблице.

Электроприбор Мощность, Вт
LCD телевизор 140
Холодильник 300
Бойлер 2000
Пылесос 650
Утюг 1700
Электрочайник 1200
Микроволновая печь 1000
Стиральная машина 2500
Компьютер 500
Фен для сушки волос 1200
Электродуховка 1200
Электроплита 2500
Освещение (суммарное) 500
Всего 15390

Исходя из полученного значения, можно продолжать расчеты с выбором сечение провода.

Если в доме имеются мощные электроприборы, нагрузка которых составляет 1.5 кВт и более для их подключения целесообразно использовать отдельную линию. При самостоятельном расчете важно не забыть учесть и мощность осветительного оборудования, которое подключено к сети.

Когда правильно произведен расчет сечения кабеля по мощности, то на каждую комнату будет примерно выходить порядка 3 кВт, однако не стоит бояться этих цифр, так как все приборы одновременно не будут использоваться, а, следовательно, такое значение имеет определенный запас.

Обратите внимание! Если говорить в цифрах, то полученный результат необходимо умножить на 0.8 – это коэффициент одновременности. Данная цифра означает что ОДНОВРЕМЕННО будут работать лишь 80 % всех электроприборов. Такой коэффициент считается логичным, ведь одновременно пылесосить дом и пользоваться, к примеру, феном навряд ли кто-то будет, тем более, что такая техника не используется долгое время.
Согласно ВСН 59-88 (ведомственных строительных норм) п.4.4 в зависимости от количества розеток поправочный коэффициент может иметь разные значения. В доме или квартире, где более 20 розеток поправочный коэффициент будет составлять 0.8. Если розеток от 10 до 20 коэффициент составит 0.9.

При подсчете суммарной мощности потребляемой в квартире получился результат 15.39 кВт, теперь этот показатель следует умножить на 0.8, что в результате даст 12.31 кВт фактической нагрузки. Исходя из полученного показателя мощности, можно по простой формуле рассчитать силу тока.

Расчет сечения кабеля по току

Основным показателем, по которому рассчитывают провод, является его длительно допустимая токовая нагрузка. Проще говоря, это такая величина тока, которую он способен пропускать на протяжении длительного времени.

Зная токовую нагрузку можно получить более точные расчеты сечения кабеля. К тому же все таблицы выбора сечения в ГОСТах и нормативных документах построены на токовых величинах.

Смысл подсчета имеет аналогичное сходство с мощностным, но только в этом случае необходимо рассчитать токовую нагрузку. Для проведения расчета сечения кабеля по току необходимо провести следующие этапы:

  • — выбрать мощность всех приборов;
  • — рассчитать ток, который проходит по проводнику;
  • — по таблице подобрать наиболее подходящее сечение кабеля.

Чтобы найти величину номинального тока, необходимо подсчитать мощность всех подключаемых электроприборов в доме. Что мы с Вами друзья уже сделали в предыдущем разделе.

После того как мощность будет известна расчет сечения провода или кабеля сводится к определению силы тока на основании этой мощности. Найти силу тока можно по формуле:

1) Формула расчета силы тока для однофазной сети 220 В:

  • — P — суммарная мощность всех электроприборов, Вт;
  • — U — напряжение сети, В;
  • — для бытовых электроприборов cos (φ) = 1.

2) Формула для расчета силы тока в трехфазной сети 380 В:

Зная величину тока, сечение провода находят по таблице. Если окажется что расчетное и табличное значения токов не совпадают, то в этом случае выбирают ближайшее большее значение. Например расчетное значение тока составляет 23 А, выбираем по таблице ближайшее большее 27 А — с сечением 2.5 мм2 (для медного многожильного провода прокладываемого по воздуху).

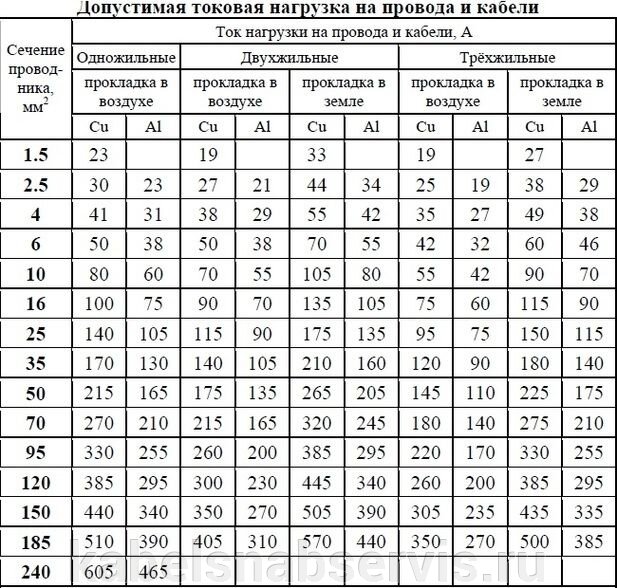

Представляю вашему вниманию таблицы допустимых токовых нагрузок кабелей с медными и алюминиевыми жилами с изоляцией из поливинилхлоридного пластика.

Все данные взяты не из головы, а из нормативного документа ГОСТ 31996—2012 «КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ».

ВНИМАНИЕ! Для четырехжильных и пятижильных кабелей, у которых все жилы равного сечения при использовании их в четырех-проводных сетях значение из таблицы нужно умножить на коэффициент 0,93.

Например у Вас трехфазная нагрузка мощностью Р=15 кВ. Необходимо выбрать медный кабель (прокладка по воздуху). Как рассчитать сечение? Сперва необходимо рассчитать токовую нагрузку исходя из данной мощности, для этого применяем формулу для трехфазной сети: I = P / √3 · 380 = 22.8 ≈ 23 А.

По таблице токовых нагрузок выбираем сечение 2.5 мм2 (для него допустимый ток 27А). Но так как кабель у Вас четырехжильный (или пяти- тут уже особой разницы нет) согласно указаний ГОСТ 31996—2012 выбранное значение тока нужно умножить на коэффициент 0.93. I = 0.93 * 27 = 25 А. Что допустимо для нашей нагрузки (расчетного тока).

Хотя в виду того что многие производители выпускают кабели с заниженным сечением в данном случае я бы советовал взять кабель с запасом, с сечением на порядок выше — 4 мм2.

Какой провод лучше использовать медный или алюминиевый?

На сегодняшний день для монтажа как открытой электропроводки так и скрытой, конечно же большой популярностью пользуются медные провода. Медь, по сравнению с алюминием, более эффективна:

1) она прочнее, более мягкая и в местах перегиба не ломается по сравнению с алюминием;

2) меньше подвержена коррозии и окислению. Соединяя алюминий в распределительной коробке, места скрутки со временем окисляются, это приводит к потере контакта;

3) проводимость меди выше чем алюминия, при одинаковом сечении медный провод способен выдержать большую токовую нагрузку чем алюминиевый.

Что касается материала проводника, то в данной статье рассмотрению подлежит только медный провод, так как в большинстве случаев используют именно его в качестве электропроводки в домах и квартирах. Среди преимуществ этого материала следует выделить долговечность, простоту монтажа и возможность использовать меньшее сечение по сравнению с алюминиевым, при одинаковом токе. Если сечение провода достаточно большое, то его стоимость превышает все преимущества и оптимальным вариантом будет использование алюминиевого кабеля, а не медного.

Так например если нагрузка составляет более 50 А то в целях экономии целесообразно использовать кабели с алюминиевой жилой. Обычно это участки на вводе электричества в дом, где расстояние превышает несколько десятков метров.

Пример расчета сечения кабеля для квартиры

Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.

Как известно, вся нагрузка делится на две группы: силовую и осветительную.

В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне, в жилых комнатах и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).

1. Водной кабель

Сечение вводного кабеля (участок от щита на площадке до распределительного щита квартиры) выбирается исходя из суммарной мощности всей квартиры, которую мы получили в таблице.

Сперва находим номинальный ток на этом участке относительно данной нагрузки:

Ток составляет 56 Ампера. По таблице находим сечение соответствующее данной токовой нагрузке. Выбираем ближайшее большее значение — 63 А, что соответствует сечению 10 мм2.

2. Комната №1

Здесь основной нагрузкой на розеточную группу будет такая техника как телевизор, компьютер, утюг, пылесос. Нагрузка на участок проводки от квартирного щитка до распредкоробки в данной комнате 2990 Вт(округлим до 3000 Вт). Находим по формуле номинальный ток:

По таблице находим сечение, которое соответствует 1.5 мм2 и допустимым током – 21 Ампер. Конечно можно взять данный кабель но розеточную группу рекомендуется прокладывать кабелем сечением НЕ МЕНЕЕ 2.5 мм2. Это также связано с номиналом автоматического выключателя, который будет защищать данный кабель. Вряд ли вы запитаете этот участок от автомата 10 А? И скорее всего установите автомат на 16 А. Поэтому лучше взять с запасом.

Друзья как я уже сказал розеточную группу запитываем кабелем сечением 2.5 мм2, поэтому для разводки непосредственно от коробки к розеткам выбираем его.

3. Комната №2

Здесь к розеткам будет подключаться такая техника как компьютер, пылесос, утюг, возможно фен для волос.

Нагрузка при этом составляет 4050 Вт. По формуле находим ток:

Для данной токовой нагрузки нам подходит провод сечением 1.5 мм2, но здесь аналогично с предыдущим случаем берем с запасом и принимаем 2.5 мм2. Подключение розеток выполняем им же.

4. Кухня

На кухне розеточная группа запитывает электрочайник, холодильник, микроволновку, электродуховку, электроплиту и другую технику. Возможно, здесь будут подключать пылесос.

Суммарная мощность потребителей кухни составляет 6850 Вт, ток при этом составляет:

Для такой нагрузки по таблице выбираем ближайшее большее сечение кабеля — 4 мм2, с допустимым током 36 А.

Друзья выше я оговаривал, что мощных потребителей целесообразно подключать отдельной независимой линией (своей). Электроплита как раз такой и является, для нее расчет сечения кабеля выполняется отдельно. При монтаже электропроводки для таких потребителей прокладывается независимая линия от щита до места подключения. Но наше статья о том, как правильно рассчитать сечение и на фото я специально этого не делал для лучшего усваивания материала.

5. Ванна

Основными потребителями электроэнергии в данном помещении являются ст. машина, водонагреватель, фен для волос, пылесос. Мощность этих приборов составляет 6350 Вт.

По формуле находим ток:

По таблице выбираем ближайшее большее значение тока – 36 А что соответствует сечению кабеля 4 мм2. Здесь опять же друзья по-хорошему целесообразно мощных потребителей запитывать отдельной линией.

6. Прихожая

В данном помещении обычно пользуются переносной техникой, например, феном для волос, пылесосом и т.п. Особо мощных потребителей здесь не предвидится поэтому но розеточную группу также принимаем провод сечением 2.5 мм2.

7. Освещение

По подсчетам в таблице нам известно, что мощность всего освещение в квартире составляет 500 Вт. Номинальный ток для такой нагрузки составляет 2. 3 А.

В этом случае питание всей осветительной нагрузки можно выполнить проводом сечением 1.5 мм2.

Необходимо понимать что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 6 – 10 мм2.

В настоящее время для монтажа электропроводки предпочтительно использовать кабели марок: ВВГнг, ВВГ, NYM. Показатель «нг», гласит о том, что изоляция не подвергается горению – «негорючий». Использовать такие марки проводов можно как внутри, так и снаружи помещения. Диапазон рабочей температуры у этих проводов варьирует от «+/-» 50 градусов Цельсия. Гарантийный период эксплуатации составляет 30 лет, однако срок использования может быть и больше.

Если уметь правильно рассчитывать сечение проводника по току, то можно без лишних проблем произвести монтаж электропроводки в доме. При соблюдении всех требований гарантия безопасности и сохранности вашего дома будет максимально высокой. Правильно подобрав сечение проводника, вы убережете свой дом от короткого замыкания и пожара.

Понравилась статья — поделись с друзьями!



Расчет нагрузки на кабель ВБбШв — Статьи

Чтобы не ошибиться при выборе кабеля, необходимо правильно рассчитать нагрузку, которая будет к нему подключаться в процессе эксплуатации. При этом следует учитывать не только фактически имеющиеся потребители, но и те, которые могут быть установлены в дальнейшем. Корректный расчет позволит избежать лишних расходов.

Каждый электроприбор имеет свою потребляемую мощность, которая указана в паспорте или на специальной табличке, прикрепленной к корпусу. У некоторых устройств этот показатель отштампован прямо на пластике. Поэтому нужно просто взять ручку и переписать соответствующие значения в ватах (обозначение «Вт», «W»). Не забудьте про люстры, бра, встраиваемые светильники, вентиляторы в вытяжке санузла и т.д. После того, как учтены все имеющиеся приборы, подумайте о тех, которые возможно еще будут установлены, и также добавьте их в список. Найдите общую сумму.

Допустим, получилось значение 20 000 Вт. Для жилых помещений расчет ведется на однофазную схему электроснабжения (напряжение 220 В). Разумеется, что все потребители одновременно не работают. Поэтому полученную мощность следует умножить на поправочный коэффициент. В большинстве случаев он принимается равным 0,7 (т.е. одновременно будет включено максимум 70% имеющихся потребителей электроэнергии). Таким образом, пиковая потребляемая мощность составит 14 000 Вт.

Далее нам следует определить максимальный ток, который будет протекать по кабелю в режиме пиковой нагрузки. Для этого следует полученную мощность (14 000 Вт) разделить на номинальное напряжение (220 В). Мы получаем значение 63,63 А. Его можно использовать при выборе устройства защиты сети, который будет устанавливаться на вводе в дом или квартиру.



Полученные значения пиковой мощности и тока потребуются для определения необходимого сечения кабеля. Оно берется из таблицы. При этом обязательно необходимо учитывать тип проводки (открытая или закрытая) и материал, из которого изготовлены жилы (в нашем случае, для кабеля ВБбШв, это медь). Находим требуемое сечение кабеля:

Открытая проводкаСечение кабеля, ммЗакрытая проводка
МедьАлюминийМедьАлюминий
Ток АМощность кВтТок АМощность кВтТок АМощность кВтТок АМощность кВт
220 в380 в220 в380 в220 в380 в220 в380 в
11 2,4 0,5
15 3,3 0,75
17 3,7 6,4 1,0 14 3,0 5,3
23 5,0 8,7 1,5 15 3,3 5,7
26 5,7 9,8 21 4,6 7,9 2,0 19 4,1 7,2 14 3,0 5,3
30 6,6 11 24 5,2 9,1 2,5 21 4,6 7,9 16 3,5 6. 0
41 9,0 15 32 7,0 12 4,0 27 5,9 10 21 4,6 7,9
50 11 19 39 8,5 14 6,0 34 7,4 12 26 5,7 9,8
80 17 30 60 13 22 10 50 11 19 38 8,3 14
100 22 38 75 16 28 16 80 17 30 55 12 20
140 30 53 105 23 39 25 100 22 38 65 14 24
170 37 64 130 28 49 35 135 29 51 75 16 28

Для приведенного примера при открытой проводке подходит кабель ВБбШв сечением 10 мм. кв., при закрытой – 16 мм.кв.

Конечно, данный расчет является упрощенным. Он вполне подходит для случаев, когда выбирается кабель подключения электроснабжения квартиры или частного дома. Сложные системы требуют более глубокого расчета с применением специальных таблиц и профессионального программного обеспече

Расчет веса кабеля и безопасной рабочей нагрузки кабельной трассы

Для создания и безопасной эксплуатации кабельной трассы необходимо рассчитать вес кабеля, опираясь на полученные данные, определить оптимальное расстояние между опорами трассы. На страницах каталога размещены графики, отражающие зависимость допустимых нагрузок на лоток от шага опор. Расстояние между опорами указано в метрах (м), допустимая нагрузка в килоньютонах на метр (кН/м). При соблюдении рекомендованного на графике шага опор соблюдаются требования ГОСТ 52868 по безопасной рабочей нагрузке.

Удельный вес кабелей в лотке: Pk = ∑(M*N)

М — вес погонного метра кабеля, кг/пм.
N — количество кабелей данного типа.
Также при прокладке кабельной линии снаружи здания необходимо учитывать снеговую нагрузку.
Снеговая нагрузка: P = Pк+Рс(А/1000)
Рс — снеговая нагрузка региона, кг/м2
А — ширина лотка.
Вес погонного метра наиболее распространенных кабелей указан в таблице. Более точные характеристики уточняйте у производителей кабеля.

Силовой кабель Изолированный силовой кабель

Слаботочный кабель

Тип кабеля Диаметр, мм Вес(М), кг/пм Тип кабеля Диматер, мм Вес (М), кг/пм Тип кабеля Диаметр, мм Вес (М), кг/пм
1х4 6,5 0,08 1х10 10,5 0,18 Кат. 5 8 0,06
1х6 7 0,105 1х16 11,5 0,24 Кат.6 8 0,06
1х10 8 0,155 1х25 12,5 0,35 Коаксикал 6,8 0,06
1х16 9,5 0,23 1х35 13,5 0,46 2х2х0,6 5 0,03
1х25 12,5 0,33 1х50 15,5 0,6 4х2х0,6 5,5 0,035
3х1,5 8,5 0,135 1х70 16,5 0,8 6х2х0,6 6,5 0,05
3х2,5 9,5 0,19 1х95 18,5 1,1 10х2х0,6 7,5 0,065
3х4 11 0,265 1х120 20,5 1,35 20х2х0,6 9 0,11
4х1,5 9 0,16 1х150 22,5 1,65 40х2х0,6 11 0,2
4х2,5 10,5 0,23 1х185 25 2 60х2х0,6 13 0,275
4х4 12,5 0,33 1х240 28 2,6 100х2х0,6 17 0,445
4х6 13,5 0,45 1х300 30 3,2 200х2х0,8 23 0,99
4х10 16,5 0,69 3х1,5 11,5 0,19 2х2х0,8 6 0,04
4х16 19 1,09 3х2,5 12,5 0,24 4х2х0,8 7 0,055
4х25 23,5 1,64 3х10 17,5 0,58 6х2х0,8 8,5 0,08
4х35 26 2,09 3х16 19,5 0,81 10х2х0,8 9,5 0,15
5х1,5 9,5 0,19 3х50 26 1,8 20х2х0,8 13 0,25
5х2,5 11 0,27 3х70 30 2,4 40х2х0,8 16,5 0,38
5х4 13,5 0,41 3х120 36 4 60х2х0,8 20 0,54
5х6 14,5 0,54 4х1,5 12,5 0,22 100х2х0,8 25,5 0,875
5х10 18 0,85 4х2,5 13,5 0,29 200х2х0,8 32 1,79
5х16 21,5 1,35 4х6 16,5 0,4
5х25 26 1,99 4х10 18,5 0,66
7х1,5 10,5 0,235 4х16 21,5 1,05
7х2,5 13 0,35 4х25 25,5 1,6
      4х35 28 1,75
      4х50 30 2,3
      4х70 34 3,1
      4х95 39 4,2
      4х120 42 5,2
      4х150 47 6,4
      4х185 52 8,05
      4х240 58 11
      5х1,5 13,5 0,27
      5х2,5 14,5 0,35
      5х6 18,5 0,61
      5х10 20,5 0,88
      5х16 22,5 1,25
      5х25 27,5 1,95
      5х35 34 2,4
      5х50 40 3,5

Испытания нагрузочных способностей(БРН) кабельных трасс проводятся по ГОСТ Р 52868-2007 “Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний”. БРН составляет 80% от данных, полученных при испытаниях на нагрузку с соблюдением следующих условий:
— Лотки прикреплены к опорам с помощью винтов и гаек
— Монтаж — горизонтальный
— Опоры считаются жесткими
— Нагрузка равномерно распределена (как продольно, так и поперечно)
— Отсутствие соединителей на конечных пролетах
— Максимальное линейное перемещение 1/100 от расстояния между опорами
— Максимальное поперечное перемещение 1/20 от ширины лотка

Назад

прибор — vv-elektro.ru

Сентябрь 8

Уметь правильно рассчитать сечение прокладываемого кабеля, должен прежде всего, электрик, поскольку при неправильном выборе сечения, электросеть долго не прослужит. В бытовых условиях, данные знания пригодятся всем, кто делает ремонт, меняет проводку, приобретает новое электрооборудование, и при этом Продолжить чтение

Сентябрь 7

До сих пор сигнал на многие телевизоры в наших квартирах подается по кабелю. Пренебрежительное отношение к его выбору может негативно повлиять на изображение даже в случае правильного монтажа. Чтобы избежать таких неприятностей, недостаточно замерить длину необходимую Продолжить чтение

Август 31

При планировании проводки в доме или квартире, при необходимости подключить новую бытовую технику, надо знать, какого сечения провода надо прокладывать. Есть два метода определения — по току и по нагрузке (мощности) подключаемого оборудования. В обоих случаях Продолжить чтение

Август 18

При устройстве электропроводки необходимо заранее определить мощности потребителей. Это поможет в оптимальном выборе кабелей. Такой выбор позволит долго и безопасно эксплуатировать проводку без ремонта.

Кабельная и проводниковая продукция весьма разнообразна по своим Продолжить чтение

Июль 24

В современном мире силовые кабеля – это изолированные провода, которые соединены в один переплет и имеют несколько или одну оболочку.

Самой главной функцией такого кабеля считается обеспечение правильной надежности и безопасности при эксплуатации Продолжить чтение

Июнь 29

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Применение

До появления Продолжить чтение

Июнь 8

Выбор кабеля для спутниковой антенны

Здесь немного поговорим о выборе кабеля. Несколько основных критериев в его выборе.

Коаксиальный кабель

— предназначен для защиты проходящего в этом кабеле электрического сигнала, от воздействий Продолжить чтение

Май 31

Использование полезной работы электрического тока, уже является чем-то обыденным, незаменимым и само собой разумеющимся. Действительно, с тех пор, когда были получены первые токи от первой батарейки, великим ученым Алессандро Вольтом, в далеком 1800 году, прошло всего-то Продолжить чтение

Апрель 8

Как выбрать сечение кабеля

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо Продолжить чтение

Март 17

Телевизионный кабель. неотъемлемая часть любой домашней телевизионной сети. Будь то эфирное, кабельное, или спутниковое телевидение — сигнал к вашим устройствам приходит по кабелю. И зачастую уровень сигнала, отсутствие в нём помех, во многом зависит от коаксиального Продолжить чтение

Март 8

Для чего необходимо проводить расчет нагрузки на кабель?

Один из основных параметров, определяющих стоимость кабеля – его сечение. Чем оно больше, тем выше его цена. Но если купить недорогой провод, сечение которого не соответствует нагрузкам в контуре, повышается плотность тока. Из-за Продолжить чтение

Март 4

Когда мы приходим в магазин, купить кабель для проводки, то чаще всего смотрим на цену за метр. Если не верите – посмотрите на витрину в строительном магазине, где супружеская пара обсуждает какой кабель для проводки купить. Обычно женщина пытается убедить мужа, что этот кабель Продолжить чтение

Февраль 15

Именно такой вопрос возникает у многих наших сограждан, когда они решают заменить старую или монтируют новую электрическую сеть в доме или квартире. Вопрос это достаточно серьезный и не имеет однозначного ответа.

Предварительные параметры нашей электрической Продолжить чтение

Февраль 8

Чтобы знать, как подобрать силовой кабель правильно, необходимо знать характеристики наиболее распространенных марок. В зависимости от требуемых электрических, технических параметров и условий эксплуатации производится выбор конкретного типа продукции.

ППВ – двух — либо трехжильный Продолжить чтение

Февраль 3

Роль мощности, потребляемой приборами при выборе сечения провода

Насос водяной

И многие считают, что этого достаточно для подбора почти стандартных вариантов медного кабеля:

  • сечение 0,5 мм2 для проводов на освещения точечных светильников;
  • сечение 1,5 мм2 для проводов освещения для люстр;
  • сечение 2,5 мм2 для всех розеток.

На уровне Продолжить чтение

Как самостоятельно рассчитать сечение кабеля по мощности?

Во всех странах Европы и СНГ принята стандартизация кабелей по площади поперечного сечения. Регуляция этих параметров выполняется согласно соответствующего ПЭУ, или, как называют еще этот норматив, «Правила устройства электроустановок». Выбор нужного сечения кабеля по допустимым параметрам тока осуществляется посредством специальных таблиц.

Расчеты «на глаз» являются неправильными и грозят нарушением техники безопасности, что может спровоцировать КЗ, пробои в проводке и т.п. Данный показатель может существенно отличаться для каждого отдельного жилья, в зависимости от количества установленных там потребителей электропитания, их мощности. Отсутствие правильного предварительного расчета перед монтажом проводки может обернуться дорогостоящим ремонтом квартиры или электросети, угрозой жизни людям.

Для чего нужен расчет сечения кабеля?

Правильный выбор сечения электрического кабеля позволит смонтировать проводку таким образом, чтобы жители квартиры были в безопасности, как и их имущество. В погоне за экономией многие выбираются для разводки по квартире кабеля меньшей толщины или нужной, только вместо медной сердцевины останавливаются на алюминиевой.

Это приводит к таким последствиям:

  • Прохождение токов большой мощности по несоответствующему кабелю приводит к его нагреванию, что разрушает изоляцию или просто перегорает, оставляя слабую цепь без питания.
  • В некоторых случаях резкие скачки электричества способны настолько разогреть металл проводов, что возникает возгорание за счет термического воздействия на окружающие воспламеняющиеся объекты, например, обои, вагонку или другие покрытия стены.
  • С повышением температуры кабеля в цепи растет сопротивление, что провоцирует изменения вольтамперных характеристик участка электропитания, для многих приборов такое «соседство» чревато поломками.
  • Разрушенная изоляция оголяет провод, который для человека может быть опасным при контакте с ним, уберечься достаточно сложно, если место дефекта неизвестно.
  • Найти проблемный сегмент проводки, вмурованной в стену, достаточно сложно, что в некоторых случаях требует замены проводки по всей длине от источника к проблемному месту. В конечном итоге выливается в крупную сумму, поскольку необходимо заплатить за работу электрика, купить новый, но уже с нормальными характеристиками, кабель, произвести ремонтные работы по ходу залегания провода.

Очевидно, что экономия на организации электросети в доме – это не лучший вариант сохранения своих средств. Тем более, что помимо финансовых затрат на ремонт проводки и квартиры в местах ее демонтажа, есть риск здоровью и всему имуществу. Пожаро- и электробезопасность является приоритетным правилом.

Чтобы правильно подобрать нужный кабель, необходимо выполнить следующие предварительные расчеты:

  • Посчитать, для каждого помещения общее число установленных электроприборов.
  • Для каждой точки подключения к электросети рассчитать рабочую суммарную нагрузку.

ПРИМЕР: К первой розетке будет подключаться вытяжка мощностью 500 Вт, электроплита на 5 кВт и посудомоечная машина 2 кВт. От второй розетки питается холодильник 800 Вт, микроволновая печь на 1,5 кВт и электрочайник на 2 кВт. Тогда суммарная нагрузка на первую точку составит 7,5 кВт, а на другую – 4,3 кВт, таким образом, на кухню будет идти нагрузка на 11,8 кВт. Это без учета светильника, поэтому всегда необходимо делать запас минимум на 20-30%, чтобы не только обезопасить себя, но и иметь возможность в будущем добавить какой-то электроприбор и не заставлять работать проводку на своем экстремальном пороге.

Выбрав материал проводника (алюминий или медь), необходимо произвести расчет нужного сечения в соответствии с полученной величиной нагрузки на отдельное помещение.

Все зависит от того, как будет организовываться сеть, предусмотрен электрораспределительный считок с разводкой по потребителям, точки планируется соединять параллельно или последовательно.

ВАЖНО: Электропроводимость меди больше, чем алюминия, поэтому провода из этих материалов одинакового сечения не будут давать равный результат при расчете по мощности, что необходимо учитывать.

Что влияет на нагрев проводов?

Причина перегрева проводки может крыться в разных проблемах сети, поэтому для правильного расчета необходимо знать основные «слабые места» кабелей, из-за которых у них поднимается температура. При прохождении тока по металлу, материал нагревается всегда, однако снижение этого параметра достигается разными методами.

Провода греются, в зависимости от:

  • Качество и материал изоляционного покрытия не соответствуют требуемым параметрам. Низкокачественный диэлектрический материал оболочек кабелей легко подвергается разрушению от термического воздействия при прямом контакте, проводя тепло лучше.
  • Какой способ укладки проводки использовался. Для открытых проводов показатель нагрева гораздо ниже, чем для плотно «упакованных» в закрытую пластиковую трубу.
  • Тип жил в кабеле. Различают многожильные и одножильные. Разница заключается в том, что одинакового сечения моножильная проводка способна выдержать большую силу тока, чем несколько более тонких проводков, хотя многожильный кабель более гибкий и удобный для монтажа.
  • Материал сердцевины. Величина нагрева зависит от физических качеств металла. Медь обладает более низким сопротивлением, чем алюминий, поэтому меньше греется и может передавать токи более высокого напряжения и силы при одинаковом сечении.
  • Площадь поперечного сечения кабеля. Все изучали в школе скин-эффект – течение электрического тока по поверхности проводника. Чем больше площадь сечения – тем больше площадь поверхности, по которой передается электричество, поэтому толстые провода способны передавать значительные нагрузки, а тонкие при таких показателях просто перегорают.

Устройство кабеля

Для лучшего понимания процесса расчета проводника по сечению в зависимости от мощности потребляемого тока, необходимо понимать суть процесса передачи электричества. Для наглядности лучше представить несколько тонких водопроводных труб, которые необходимо располагать по окружности параллельно друг другу.

Чем шире эта окружность, тем большее количество таких труб поместится при плотном расположении. Напор на выходе крупной систем будет гораздо больше, чем у маленькой. С электричеством также, в силу того, что ток течет по поверхности проводника, толстые кабели смогут поддерживать большие нагрузки.

Неправильное вычисление сечения по мощности выполняется, когда:

  • Токоведущая жила слишком широкая. Затраты на проводку возрастают существенно, нерационально используется ресурс кабеля.
  • Ширина токоведущего канала меньше необходимой. Плотность тока возрастает, нагревая проводник и изоляцию, что приводит к утечке электричества и образованию «слабых мест» на кабеле, повышая пожароопасность проводки.

В первом случае для жизни опасности нет, но неоправданно высокие затраты на материал.

Простой способ

Формула мощности заключается в вычислении посредством умножения напряжения в проводнике на силу протекающего тока. Бытовая сеть рассчитана на напряжение 220 В, поэтому для определения сечения кабеля необходимо знать мощность и силу тока в цепи. После расчета предполагаемой нагрузки и силы тока по таблицам ПЭУ находится размер кабеля. Этот расчет подходит для розеток.

Для питания осветительных приборов, которые подключаются к отдельному выходу с распределителя, традиционно берется кабель сечением 1,5 кв. мм. Если розетки будут использоваться для питания нескольких мощных приборов, например, телевизора или фена, то нужно правильно распределять нагрузку, соотнося ее с диаметром провода согласно показателям мощности потребителей. При отсутствии возможности разбития розеточных групп рекомендуется приобретать медный кабель с сечением 6 кв. мм.

Площадь сечения и диаметр

Определить площадь сечения кабеля проще всего по диаметру сердцевины. Диаметр измеряется в мм, а площадь – в кв. мм. Согласно этим показателям можно найти в таблице допустимую мощность по типу и размеру провода. При отсутствии данных о диаметре проводки, площадь находится по такой формуле:

S = 3,14 * D2 / 4 = 0,785D2,
где:
S – площадь поперечного сечения кабеля;
D – значение диаметра.

Если форма сердцевины проводника квадратная или прямоугольная, то сечение вычисляется умножением ширины на длину, как площадь прямоугольника.

Выбор сечения проводника

Критерии соответствия сечения выбранных проводников:

  1. Конфигурация электрощита. Питание всех имеющихся потребителей от одного автоматического выключателя создаст непосильную нагрузку на него, что провоцирует нагрев клемм и регулярное срабатывание. Для устранения проблемы рекомендуется разделить на несколько групп электропроводку с отдельным выключателем в щитке.
  2. Тип используемого кабеля. Медный провод более дорогой и качественный, но правильный расчет алюминиевой проводки позволит собрать нужную конфигурацию с меньшими затратами.
  3. Длина проводника. Является главным критерием для кабелей из алюминия. При большом метраже наблюдаются существенные потери электричества в сети, поэтому следует делать большую прибавку запаса. Для меди при скрытом монтаже достаточно прибавки в размере 20-30 %.

Точный расчет сечения кабеля должен производиться с учетом таких показателей:

  • Тип и вид изоляции.
  • Длина участков и их конфигурация.
  • Вариант и способ прокладки (наружная или скрытая).
  • Температурный режим помещения.
  • Процент и уровень влажности в комнате.
  • Максимально допустимый перегрев.
  • Разница показателей мощности потребителей, подключаемых к одной розетке.

Существуют нижние границы размера сечения кабеля для разных участков бытовой электросети:

  • Для розеток нужен провод с сечением не меньше 3,5 кв. мм.
  • Подключение элементов освещения питаются от проводки не тоньше 1,5 кв. мм.
  • Питание оборудования с повышенной мощностью требует кабеля с сечением от 4-6 кв. мм.

Это правило действует при разграничении групп потребителей по мощности в электрощите для повышения защиты оборудования, безопасности всей системы.

Расчет на основе нагрузки

Процесс расчета примерного сечения нужной проводки для квартиры можно произвести самостоятельно, сделать это не сложно. Однако все работы по устройству электросети в помещении следует доверять опытным специалистам.

Расчет поперечного сечения проводника производится в следующем порядке:

  1. Все приборы, которые находятся в помещении и питаются от электросети, подсчитываются и заносятся в список.
  2. Согласно имеющимся у приборов паспортам, записывается напротив каждого устройства значение номинальной мощности.
  3. Определяется продолжительность подключения каждого прибора при одновременной работе, также вносится в список.
  4. Рассчитывается поправочный коэффициент, который зависит от времени работы в сутки и вычисляется в процентном соотношении к 24 часам, записывается напротив каждого прибора.
  5. После умножения номинальной мощности оборудования на поправочный коэффициент, производится суммирование всех полученных значений приборов списка.
  6. Полученное значение необходимо найти в специальной таблице, в зависимости от выбранного материала проводки, прибавить к нему примерно 15 % «про запас».

ВАЖНО: Полученные цифры, как и указанные в паспорте устройств данные по номинальной мощности, являются усредненными показателями, поэтому следует прибавить еще 5 % к этим значениям.

Существует очень распространенное заблуждение о возможности монтажа проводки с различным диаметром сердцевины, в зависимости от потребителя. Это может привести к возгоранию (редко, но случается), разрушению изоляционного слоя, короткому замыканию, поскольку в одном помещении пущенная от одного распределителя электрика будет разрушительно действовать на несоответствующие по мощности светильники или другие мелкие потребители, запитанные на тонкие кабели. Такая ситуация не редкая для подключения нескольких электроприборов к одной точке, например, стиральной машины, кофеварки и мультиварки.

Особенности расчета мощности скрытой проводки


Вычисление для скрытой проводки отличается, чем для кабелей, уложенных открытым способом. Все зависит от изменения свойств проводников, их изоляции в закрытом пространстве.

Если проводник расположен на поверхности и контактирует с воздухом, то получает большую возможность отдавать вырабатываемое тепло, сохраняя низкую температуру. Плотно упакованные провода не могут настолько хорошо остужаться за счет отсутствия циркулирующего воздуха, поэтому нагреваются более интенсивно.

Первое правило для монтажа скрытой проводки гласит о необходимости проведения расчетов с запасом примерно 20-30 %, чтобы в процессе эксплуатации избежать перегрева. Согласно второй норме, наличие нескольких проводников в одном канале требует запаса не меньше 40 %.

ВАЖНО: Единственный корректный способ вычисления сечения кабеля –значение потребляемой мощности.

Не рекомендуется делать плотную укладку кабелей, лучше для каждого из самостоятельных проводов оборудовать отдельную гофротрубу.

Расчет сечения кабеля по мощности

После произведения подсчета мощности для отдельного помещения или группы потребителей, следует провести вычисление силы тока в бытовой сети с напряжением 220 В. Для этого существует формула:

I = (P1 + P2 + … + Pn) / U220,
где:
I – искомая сила тока;
P1 … Pn – мощность каждого потребителя по списку – от первого до n-ого;
U220 – напряжение в сети, в нашем случае это 220 В.

Формула расчета для трехфазной сети с напряжением 380 В выглядит так:

I = (P1 + P2 + …. + Pn) / √3 / U380
где:
U380 – напряжение в трехфазной сети, равное 380 В.

Сила тока I, полученная в расчетах измеряется в Амперах, обозначается А.

Таблицы составляются согласно показателю пропускной способности металла в проводнике. Для меди это значение равно 10 А на 1 мм, для алюминия – 8 А на 1 мм.

Определить сечение согласно пропускной способности следует по такой формуле:

S = I / Z,
где:
Z – пропускная способность кабеля.

ПРИМЕР: Сеть бытовая с напряжением 220 В. Для кухни требуется рассчитать сечение проводника при учете подключения потребителей с общей мощностью 5 кВт.
I = (P1 + P2 + …. + Pn) / U220 = Pобщ / U220 = 5 000 / 220 = 22,73 ≈ 23 (А)
Для расчета запаса следует воспользоваться правилом «5 А», что означает к полученному значению прибавить еще 5 Ампер:
I = 23 + 5 = 28 (А)
Учитывая монтаж проводки с использованием трехжильных кабелей, по таблице для полученного значения тока минимальная площадь сечения провода будет равной 3 кв. мм.

Таблица соотношения величины тока и минимального сечения кабеля

Сечение сердцевины проводника, кв. мм

Сила тока в проводниках, положенных в одной трубе, А

Сила тока в кабеле, положенном открытым способом, А
один 3-жильныйодин 2-жильныйчетыре 1-жильныхтри 1-жильныхдва 1-жильных
0,511
0,7515
1141514151617
1,214,51615161820
1,5151816171923
2192320222426
2,5212525252730
3242826283234
4273230353841
5313734394246
6344040424650
8434846515462
10505550607080
167080758085100
258510090100115140
35100125115125135170
50135160150170185215
70175195185210225270
95215245225255275330
120250295260290315385
150330360440
185510
240605
300695
400830

Таблица мощности, тока и сечения медных проводов

Согласно ПЭУ, допускается расчет сечения проводника в зависимости мощности потребителей. Для медного сердечника кабеля приведены в таблице вычисления для сети с напряжением 380 В и 220 В.

Сечение сердцевины проводника, кв. мм

Медные сердцевины кабелей

Напряжение сети 380 ВНапряжение сети 220 В
Мощность, ВтСила тока, АМощность, ВтСила тока, А
1,510,5164,119
2,516,5255,927
419,8308,338
626,44010,146
10335015,470
1649,57518,780
2559,49025,3115
3575,911529,7135
5095,714538,5175
70118,818047,3215
95145,222057,2265
120171,626066300

Согласно данному документу, в жилых зданиях рекомендуется прокладывать кабеля с медными жилами. Для обеспечения питания инженерного оборудования некоторых типов допускается посредством алюминиевой проводки с минимальным сечением не менее 2,5 кв. мм.

Таблица мощности, тока и сечения алюминиевых проводов

Согласно данным таблицы, для определения сечения алюминиевой сердцевины проводки следует учитывать такие поправочные коэффициенты: согласно расположению (в земле, скрыто, открыто), по температурному режиму, в зависимости от влажности и т.п. В приведенной ниже таблицы расчеты верны для проводов с резиновой или пластмассовой изоляцией марок АППВ, ВВГ, АВВГ, ВПП, ППВ, ПВС, ВВП и др. Кабели с бумажным экранированием или без изоляции должны рассчитываться по соответствующим их типу таблицам.

Сечение сердцевины проводника, кв. мм

Медные сердцевины кабелей

Напряжение сети 380 ВНапряжение сети 220 В
Мощность, ВтСила тока, АМощность, ВтСила тока, А
2,512,5194,422
415,1236,128
619,8307,936
1025,7391150
1636,35513,260
2546,27018,785
3556,18522100
5072,611029,7135
7092,414036,3165
95112,217044200
12013220050,6230

Длина и сечение

Из полученного значения расчетов по сечению кабеля нужно определять допустимую длину электропроводки. Это особенно актуально при создании удлинителей. Точные значения, которые получаются в расчетах, дополнительно следует увеличивать на 15 см (коммутационный запас для обжима, сварки или пайки). Эта операция особенно важна для участков с большими дополнительными нагрузками при эксплуатации электросети.

Для бытового вычисления используется следующая формула:

I = P / U * cosφ,
где:
Р – мощность потребителей, Вт;
I – сила тока, А;
U – напряжение электросети, В;
сosφ = 1 – поправочный коэффициент поправки по фазе.

Плотность тока

Для медного кабеля с сечением сердечника 1 кв. мм среднее значение этого показателя варьируется в пределах от 6 до 10 А. По медной проводке с сечением 1 кв. мм может протекать ток, силой 6-10 А без перегрева или оплавления изоляционного покрытия. По стандартам ПЭУ, прибавляется 40 % запаса для защиты от возможного перегрева оболочек.

Нижняя граница в 6 А позволяет использовать проводку без ограничений по времени, верхняя, в 10 А – это допустимые значения кратковременных нагрузок на сеть. Возрастание силы тока до значения 12 А (большего за верхнюю границу для выбранного сечения) ведет к увеличению плотности тока, ее перегреву с последующим оплавлением защитной оболочки.

Заключение

Самостоятельный расчет толщины требуемого для проводки кабеля легко осуществляется без посторонней помощи. Если в помещении есть распределительных щиток с разведением потребителей по группам мощности, а также нет каких-то особых сложных систем в монтаже, то ремонтные работы можно произвести без привлечения специалистов. Однако наличие повышенных показателей температурного режима, влажности или подведения электричества от одного автоматического выключателя требует помощи профессионалов.

Нагрузка на кабель

Приведенные ниже уравнения также можно использовать для кабелей, нагруженных только собственным весом, если отношение высоты провисания (h) к длине (L) меньше 0,1 .

Универсано загруженные кабели с горизонтальными нагрузками

Кабель следует за форму притча и горизонтальные силы поддержки можно рассчитать как

R 1x = R 2x

= Q L 2 / (8 ч) (1)

, где

R 1x = R 2x = R 2x = горизонтальные усилия опорных сигналов (LB, N) (равны натяжение низкого точка Midspan в кабеле)

q = удельная нагрузка (вес) на кабель (фунт/фут, Н/м)

L = пролет кабеля (фут, м)

h = провис кабеля (фут, м)

Вертикальные силы поддержки в конце кабеля могут быть рассчитаны как

R 1Y = R 2Y

= Q L / 2 (1A)

, где

R 1y = R 2y = вертикальные опорные силы (фунты, Н)

Результирующие силы, действующие в концевых опорах и в направлении кабеля вблизи опор, можно рассчитать Как

R 1 = R 1 = R 2

= (R 1x 2 + R 1y 2 ) 0. 5

= (R 2x 2 + R 2Y 2 ) 0.5 (1b)

где

R 1,2 = Резюма при поддержке (LB, N)

Угол θ может быть рассчитан как

θ = Tan

8 -1 (R 1y / R 1x )

= Tan -1 (R 2y / R 2x ) (1C)

Длина провисного кабеля может быть аппроксимирована до

S = L + 8 H 2 / (3 л) (1D)

, где

s = длина кабеля (футы, м)

Обратите внимание, что уравнение неверно, если h > L / 4.

  • KIP = 1000 LB
  • KLF = KIP на линейный ногой
Равномерно загруженные кабели с горизонтальными нагрузками — калькулятор

Q — равномерная нагрузка (N / M, LB / FT)

L — длина (м, фут)

h — провисание (м, фут)

R 12x (Н, фунт): 45
R 12y (Н, фунт): 60
R 2 (Н, фунты): 75
θ (градусы): 53,1
s (м, футы):

Пример — равномерная нагрузка кабеля, британские единицы измерения

Кабель длиной 100 футов и провисанием 30 футов имеет равномерную нагрузку 850 lb/ft . Горизонтальные опоры и кабельные силы в середине пролета могут быть рассчитаны как

R 1x = R 2x

= ( 850 LB / FT ) (100 футов) 2 / (8 (30 футов))

= 35417 LB

Вертикальные силы на опорах могут быть рассчитаны как

R 1y = R 2y

= ( 850 фунтов / футов ) (100 футов) (100 футов) /2

= 42500 фунтов на = 42500 фунтов на

Полученные силы, действующие в опорах, могут быть рассчитаны как

R 1,2 = (( 35417 фунтов ) 2 + ( 42500 фунтов) 2 ) 0.5

= 55323 LB

Угол θ может быть рассчитан как

θ = Tan -1 ((42500 фунтов) / (35417 фунтов))

= 50,2 o

Длина провисного кабеля может быть аппроксимирована до

S = (100 футов) + 8 (30 футов) 2 / (3 (100 футов)

= 124 Ft

Пример — равномерная нагрузка на трос, единицы СИ

Кабель длиной 30 м и провисанием 10 м имеет равномерную нагрузку 4 кН/м . Горизонтальные опоры и кабельные силы в середине пролета могут быть рассчитаны как

R 1x = R 2x

= (4000 н / м) (30 м) 2 / (8 (10 м))

= 45000 N = 45000 N

= 45 kn

Вертикальные силы поддержки могут быть рассчитаны как

R 1y = R 2y

= ( 4000 N / M ) (30 м) /2

9000/2

= 60000 N

= 60 кН

Угол θ может быть рассчитан как

θ = tan -1 ((60 кН) / (45 кН))

           = 53.1 O

Результирующая сила, действующая в опорах, может быть рассчитана как

R 1,2 = (( 45000 N ) 2 + ( 60000 N) 2 ) 0. 5

= 75000 N

= 75000 N

= 75 kn

= 75 kn

Длина провисного кабеля может быть аппроксимирована до

S = (30 м) + 8 (10 м) 2 / (3 (30 м))

   = 38.9 м

Пример — известное натяжение на опорах — расчет провисания и длины троса 100 кН
.

Вертикальные силы в опорах могут быть рассчитаны как

R 1y = R 2y

= ( 4 кн / м ) (30 м) / 2

= 603

= 60 кН

Горизонтальные силы в опорах могут быть рассчитаны как

R 1x = R 2x

= = ((100 кН ) 2 — (60 кН) 2 ) 0.5

= 80 кН

Угол θ может быть рассчитан как

θ = Tan -1 ((60 кН) / (80 кН))

= 36,9 o

Провисание может быть рассчитано путем модификации уравнения 1 до

H = q l 2 / (8 R 1x )

= (4 кн / м) (30 м ) 2 / (8 (80 кН))

           = 5. 6 м

Длина провисшего кабеля может быть оценена как

с = (30 м) + 8 (5,6 м) 2 / (3 (30 м))

   = 32,8 м 0



Равномерно нагруженные тросы с наклонными хордами

Калькулятор наклонных тросов с равномерными горизонтальными нагрузками

Приведенный ниже калькулятор можно использовать для тросов с наклонными хордами и равномерными нагрузками. Калькулятор основан на итеративном алгоритме, в котором кабель параболической формы адаптирован к пролету L , высоте h 1 и h 2 в соответствии с рисунком выше.Приведенное ниже уравнение притчи можно использовать для воспроизведения формы в электронных таблицах или системах САПР.

входные входы

Canvas

Результаты

Горизонтальные силы поддержки в X-направлении могут быть рассчитаны как

R 1x = R 2x

= QA 2 / (2 ч 1 )

= QB = QB 2 / (2 H 2 ) (2A)

Если B> A Максимальные силы в кабеле и при поддержке 1 и 2 могут быть рассчитаны как

R 2 = (R 2x 2 + (qb) 2 ) 0. 5 (2C)

R 1 = (R 1x 2 + (QA) 2 ) 0.5 (2D)

— и вертикальные силы при поддержке 1 и 2 можно рассчитать как

R 2Y = (R 2 2 — R 2x 2 ) 0.5 (2E)

R 1Y = (R 1 2 — R 1x 2 ) 0.5 (2F)

Углы между горизонтальными и полученными силами могут быть рассчитаны как

θ 2 = Cos -1 (R 2x / R 2 ) (2G)

θ 1 = Cos -1 (R -1 (R 1x / R 1 ) (2G)

Длина провисного кабеля может быть оценена как

S B = B (1 + 2/3 (h 2 / b) 2 )             (2h)

s a = a (1 + 2/3 (h 1 2) 8 2 9090 (2i)

S = S A + S B (2J) B (2J)

Пример — наклонный кабель с однородной нагрузкой, Si единицы

кабель с промежутками 30 м, длина а = 7. 2 м , длина b = 22,8 м, провис h 1 = 1 м и прогиб h 2 = 10 м имеет равномерную нагрузку 4 кН/м .

Горизонтальные опорные силы можно рассчитать как

R 1x = R 2x

      = (4 кН/м) (30(м) 2 / 2 (9002)) 0,5 + ( (10 м) ) 0.5 )

= 104 кН

Полученные силы поддерживающие могут быть рассчитаны как

R 2 = ((103.9 kn) 2 + ((4 кн / м) (22,8 м)) 2 ) 0.5

= 138 кН

R 1 = ( (103,9 кн) 2 + ((4 кн / м) (7,2 м)) 2 ) 2 ) 0.5

= 108 кН

Вертикальные силы в опорах могут быть рассчитаны как

R = ((138,2 кН) 2 — (103. 9 кН) 2 ) 0.5

= 91,2 кН ​​

R 9002 R 1Y = ((107,8 кН) 2 — (103,9 кн) 2 ) 0.5

= 28,8 кн

Углы между полученными и горизонтальными силами в опоре 1 и 2 могут быть рассчитаны как

θ 2 = Cos -1 (( 103.9 kn ) / (138,2 кН) )

= 41,3 o


θ 1 = Cos -1 ( ( 103,9 кн ) / (107,8 кН ) )

=

o

Длина провисного кабеля может быть рассчитана как

S B = (22,8 м) (1 + 2/3 ((10 м) / (22.8 м)) 2 )

= 25,7 млн ​​

S A = (7,2 м) (1 + 2/3 ((1 м) / (7,2 м)) 2 )

= 7,3 м = 7,3 м

S = ( 7,3 м ) + ( 25,7 м )

= 33 м

Расчет заполнения и нагрузки кабельного лотка – электротехника 123

Кабельный лоток/кабель является неотъемлемой частью любой системы управления кабелями. Выбор кабельного лотка очень важен, потому что, если размер кабельного лотка недостаточен, кабели могут быть повреждены из-за неправильного обращения, чрезмерного нагрева и т. д. С другой стороны, нельзя пренебрегать системой поддержки кабельного лотка, поскольку она обеспечивает целостность всего установки кабель-менеджмента.

В следующих разделах этой страницы приведены таблицы и формулы, помогающие определить, сколько кабелей можно безопасно разместить в проволочной сетке/кабельном лотке каждого размера. На этой странице также приведены инструкции по определению подходящего расстояния между опорами для нагрузки в зависимости от количества кабелей, размера кабельного лотка и типа кронштейна.

Проволочный кабельный лоток Коэффициент заполнения = поперечное сечение кабеля / поперечное сечение лотка

Согласно NEC 392.9 (B), при использовании вентилируемого лотка с многожильным кабелем управления сумма площадей поперечного сечения не должна превышать 50 процентов внутреннего поперечного сечения кабельного канала/лотка. В приведенной ниже таблице заполнения проволочной сетки/кабельного лотка показано количество кабелей и нагрузка в фунт-силах на линейный фут, создаваемая типичным 4-парным и 6-парным кабелем весом 20 фунтов/км и 40 фунтов/кфут соответственно.Хотя эта таблица является полезным руководством, фактические нагрузки должны рассчитываться с использованием кабеля, указанного для любого проекта.

Калькулятор заполнения кабельного лотка

Используйте следующую формулу для расчета количества кабелей, которое приведет к определенному коэффициенту заполнения, где:
A = внутренняя площадь лотка, дюйм2
D = диаметр кабеля, дюймы
F = Коэффициент заполнения в %
N= Количество кабелей

Формула для количества кабелей:

N= (F/100) * (A) /[(D/2)2 * Π]

ПРИМЕР:

При установке будет использоваться кабель CAT на .Диаметр 19 дюймов, 20 фунтов на 1000 кв. футов. Желаемый коэффициент заполнения составляет 40%. Кабельный лоток из проволочной сетки
имеет высоту 2 дюйма (51 мм) и ширину 2 дюйма (51 мм).
A = 3,5 дюйма2
D = 0,19 дюйма
F = 40%
N = (40/100) * (3,5 / [(.19/2)2 * Π]) = 49 кабелей

Кабельная нагрузка / фут = 49 кабелей * 20 фунтов/1000 футов = 0,98 фунта/фут

Ниже приведены данные для таблицы заполнения проволочного кабельного лотка Quick Tray при 50% заполнении. Эта таблица размеров кабельных лотков предоставлена ​​компанией Hoffman Enclosures Inc. и может быть изменена в любое время.

Расчет поддержки кабельного канала / лотка

Размер кабельного лотка зависит от количества и типа кабелей, необходимых для текущих и будущих потребностей. Коэффициент заполнения 50% должен соответствовать максимальному количеству кабелей, протянутых в данном поперечном сечении. Обычно опоры с прямыми секциями устанавливаются на расстоянии 1,5 м от центра.

Для опорных пролетов более 5 футов (1,5 м) необходимо оценить кабельные нагрузки, чтобы убедиться, что пролет между опорами соответствует нагрузке.

Опора и анкер должны оцениваться отдельно.

Опоры должны располагаться в пределах 24 дюймов (610 мм) от стыка на прямых участках, а расстояние между опорами не должно превышать длину лотка.

Дополнительные опоры потребуются на изгибах и при изменении уровня кабельного лотка.

Также необходимо учитывать грузоподъемность оборудования, поддерживающего кабельный лоток.

Грузоподъемность для некоторых часто используемых опор указана в таблице максимальной нагрузки на опоры лотка в разделе ниже.

После того как определена нагрузка на фут, можно определить вес каждой опоры кабельного лотка путем умножения нагрузки на фут на количество футов между опорами.

Пример расчета нагрузки на опору кабельного лотка

Вес пролета = нагрузка на фут * количество футов между опорами

Значение нагрузки на фут для кабельного лотка 2 x 2 дюйма с коэффициентом заполнения 40% пример: 0,98 фунт/фут

Вес пролета = 0,98 * 5 = 4,9 фунта

Вес на опоре = вес пролета / 2

Мастер схем — Blue Sea Systems

Мы считаем, что этот инструмент будет полезен персоналу всех уровней квалификации для быстрого выполнения расчетов и исключения многих неподходящих вариантов. Окончательное решение о защите проводов и цепей должно быть принято после анализа, основанного на дополнительных источниках, таких как стандарты ABYC или одна из многих книг в этой области.

ПРЕДУПРЕЖДЕНИЕ:

Все морские электрические системы представляют опасность возгорания и других опасностей. Blue Sea Systems не делает заявлений и не гарантирует, что этот калькулятор подойдет для вашей конкретной ситуации или требований.

Компания Blue Sea Systems разработала этот калькулятор только для лиц, обладающих соответствующими практическими знаниями и пониманием морских электрических систем.Этот калькулятор частично основан на таблицах и стандартах ABYC, содержащихся в E-11 «Электрические системы переменного и постоянного тока на лодках», но он не предназначен для замены расчетов, основанных непосредственно на этих или других отраслевых стандартах, которые могут применяться. Этот инструмент является прототипом и может содержать ошибки ввода или расчета.

Этот калькулятор не учитывает все возможные переменные и факторы, относящиеся к выбору размера провода и защиты цепи. Такие переменные могут включать в себя перегрузки (например, изменение размера лампочек или добавление дополнительных нагрузок в цепи), ошибки проводки (например, ослабление соединений или плохой обжим), нагрев клемм (таких как клеммы двигателя, нагревательные приборы или осветительные приборы), ошибки ввода данных, необычные источники тепла в окружающей среде, неадекватная или дефектная изоляция проводов, дефекты программного обеспечения и/или неисправности браузера или серверного компьютера.

Этот калькулятор не заменяет опыт морского электрика. Ни при каких обстоятельствах этот калькулятор не должен использоваться в качестве единственной основы для выбора размера провода или защиты цепи. Любой размер провода или защита цепи, предварительно выбранные с помощью этого инструмента, должны быть проверены на адекватность перед установкой профессионалом, применяющим применимые отраслевые стандарты.

Blue Sea Systems прямо отказывается от ответственности за любое использование этого калькулятора, которое приводит к несоответствующему размеру провода или защите цепи.

Калькулятор растяжения троса

Этот калькулятор оценивает величину упругого растяжения скрученного проволочного каната 7×7, изготовленного из нержавеющей стали 302/304, который был испытано нагружен до 60% его прочности на разрыв для устранения конструкционного растяжения. Рассчитанные значения являются приблизительными.

Что такое растяжение кабеля?

В кабеле на основе стальных канатов встречаются два вида растяжения: конструкционное растяжение и упругое растяжение.Это растяжение происходит по двум разным причинам.

1. Конструкционная растяжка — При изготовлении троса нагрузка на закрывающую головку незначительна. Поэтому между проволоками и жилами, а также между жилой и сердечником остаются небольшие зазоры. Приложение начальной нагрузки приводит к правильной посадке проводов и прядей, и на этом участке наблюдается небольшое общее удлинение пряди или кабеля. Величина конструктивного растяжения не постоянна для всех кабелей — она зависит от таких переменных, как тип конструкции, длина свивки и других факторов, включая приложенную нагрузку.

2. Упругое растяжение — Упругое растяжение представляет собой фактическое удлинение жил пряди или кабеля. Это вызвано приложением нагрузки до предела текучести металла. Растяжение приблизительно пропорционально приложенной нагрузке. Когда нагрузка снимается, трос, подвергнутый упругому растяжению, возвращается к своей приблизительной первоначальной длине при условии, что растяжение не достигло предела текучести металла.

Когда важно устранить максимально возможное растяжение, кабели или сборки могут быть подвергнуты пробной нагрузке, чтобы устранить большую часть конструкционного растяжения.Для сборок этот процесс также проверяет удерживающую способность клемм. Пробная нагрузка обычно выполняется путем приложения нагрузки 60% к кабелю или сборкам. Эта нагрузка основана на минимальной прочности на разрыв кабеля или фитингов, в зависимости от того, что ниже. Как можно меньшее обращение с кабелем после предварительного натяжения помогает избежать повторного натягивания конструкции.

Как эластичный трос влияет на точность датчика положения?

По сравнению с другими источниками ошибок, растяжение эластичного троса обычно создает чрезвычайно небольшую ошибку в датчиках положения с тросовым приводом.Для прецизионных приложений с малым натяжением кабеля погрешность обычно составляет менее 0,01% от полного диапазона шкалы датчика положения. Это связано с тем, что номинальная прочность кабеля намного больше, чем нагрузка, приложенная к кабелю.

Определение точного влияния растяжения эластичного троса на точность датчика положения требует анализа для каждого конкретного применения того, сколько троса задействовано, количества свободного троса при полном втягивании, объема выполненного предварительного растяжения и натяжения троса при полном втягивании. по сравнению с полным натяжением троса.Если вам нужна помощь с этим анализом, свяжитесь с нами. Испытание каната с пробной нагрузкой под рабочей нагрузкой является наиболее точным методом определения упругого растяжения.

Другие калькуляторы:

Отсутствие гарантий: этот калькулятор и информация предоставляются «как есть» без каких-либо гарантий, условий или заявлений любого рода, явных или подразумеваемых, включая, помимо прочего, любые гарантии в отношении ненарушения прав и подразумеваемые гарантии условий товарной пригодности и пригодности для определенной цели.Ни при каких обстоятельствах SpaceAge Control, Inc. не несет ответственности за любые прямые, непрямые, специальные, случайные, косвенные или другие убытки, возникшие в результате контракта, деликта или иным образом, возникшие в результате или в связи с использованием или исполнением информацию, содержащуюся на этой веб-странице.

Caseizer — Документация

$ A_ {31} $ _{Ado 9112} $ мм площадь поперечного сечения изоляции $ ^2$ -911 Площадь поперечного сечения защитного кожуха 9117 9111 $ \ beta_ {SC} $ 911 16 Дж/91м. K) $ C_ {Nu, R} $ $ CC_ {Pult} $ 29 $ d_ {сухие} $ 9112 $ d_ {sh} $ м $ \ delta_k $ 9112 1 повышение температуры источника H $ \ delta \ Theta_c $ 9 1127 $ \ Delta \ Theta_P $ 9111 71120 ° C K $ \ delta \ theta_t $ $ di_ {sp} $ $ do_d $ $ do_ {труба} $ мм $ e_ {hor} $ мм 9111 $ \ Epsilon_ {Prot} $ 9111 7119 $ F_E $ $ F_K $ S / M 91 грунт $ GMD $ $ mathrm{Gr}_L$ $Grma1127 9112

} _ {OG} $ $ H_1 $ $ H_Y $ 9119 $ I_C $ 9112 $ I_ {k3} $ 9112 $ I_ {Метод} $ $ inst_ {Elec} $ $ inst_T $ $ K_A $ $ K_ {CE} $ 9117K)

7 Теплопроводность газа

p $ K_ {SA} $ $ K_ {Vermeer} $ $ K_X $ L 9112 $ l_b $ 9111 вертикальный центр backfill $ l_ {Creat} $ м $ l_ {sys} $ 9111 длина туннеля $ \ lambda_1 $ $ \ lambda_4 $ $ \ lambda_t $ 911 17 Материал воздуховода трубы $ m_ {газ} $ $ m_ {nu, l} $ $ m_ {prot} $ $ кг / км 9112 $ m_ {sp} $ 9112 $ \ mu_t $ $ N_C $ $ n_ {Sea} $ $ n_ {sys} $ 9112 $ P_ {CB} $ 9111 7 M $ PO_X $ B двухсекционного теплового контура, наполнитель 9117 j / (mk) $ \ Rho_C $ 9117 Электрическое сопротивление проводника M 9112 $ S_C $

7 $ t_1 $ 9112 $ t_ {4y} $ $ t_ {Ar} $ 9117 Тепловое сопротивление конвекции поверхности Air 9112 $ t_ {Cs} $ $ T_E $ $ t_ {alcl} $ $ T_ {Icree} $ $ t_j $ $ t_ {sp} $ $ t__1129 $ T_T $ км / w $ t_ {стена} $ $ \ Tau $ $ ° C $ $ \ Theta_ {газ} $ ° C 9111 7 °C

7 $

$ W_ {AR} $ $ W_B $

$0 Конвекция

2$0

7 $W_ теплопередача, объект-канал

$ w_d $ $ W_T $ 9 1117 x 9112 $ $ 9117 фактор для кожи на проводник $ y_g $ $ $ y_p $ $ z_ {bs} $ $ Z_C $ $ z_h $ 129 $ Z_ {POS} $ $ Z_S $ 912$7 $ \ zeta_j $
A $ a_0 $ Коэффициент A / $ Коэффициент A для частичного преходящего температуры 1 / S
$ A_ {12} $ Расстояние между фазой 1 и 2 мм
$ A_ {23} $ Расстояние между фазой 2 и 3 мм
Расстояние между фазой 3 и 1 мм
$A_{ab}$ Площадь поперечного сечения брони мм$^2$
$A_{ar}$ Площадь поперечного сечения брони мм$1^2$ 91
$ A_C $ Площадь поперечного сечения проводника мм $ ^ 2 $
$ a_c $ Коэффициент скин и близость Коэффициент A для PAC / Gil
$ A_{comp}$ Крест -площадь сечения отсека м$^2$
$A_d$ Площадь поперечного сечения стенки воздуховода мм$^2$
$A_заполнение Площадь поперечного сечения внутри воздуховода мм$^2$
$A_{di}$ Поверхность внутренней стенки воздуховода м$^2$
поверхность воздуховода наружная стена m $ ^ 2 $
$ a_e $ поверхность объекта m $ ^ 2 $
$ a_ {and} $ площадь сечения корпуса мм$^2$
$a_{encl}$ Коэффициент скин-эффекта и эффекта близости a для корпуса PAC/GIL
$A_{er} $A_{er} Поверхность объекта м$^2$
$A_f$ Площадь поперечного сечения наполнителя мм $^2$
$A_{флюид}$ Площадь поперечного сечения жидкости мм$^2$
$A_i$
$A_{it}$ Площадь поперечного сечения изоляции (IEC 60853) мм$^2$
Площадь поперечного сечения оболочки2 10 $A_j$ 9112 мм $ ^ 2 $
$ a_k $ Тепловая недвижимость Константа мм / с $ ^ {1/2} $
$ a_m $ означает расстояние между фазами мм
$A_{труба}$ Площадь поперечного сечения заполненной жидкостью трубы мм$^2$
$A_{прот}$
м$^2$
$a_{S1}$ Длина 1-й секции (малой) р. 2$)
$\alpha_{sc}$ Температурный коэффициент материала экрана 1/K
$\alpha_{sh}$ 1 Температурный коэффициент материала оболочки 1 12020 K
$\alpha_{skid}$ Температурный коэффициент материала полоза 1/K
$\alpha_{sp}$ 1 материал трубы 1/12 сталь/1179 K
$\alpha_{st}$ Коэффициент теплопередачи для излучения Вт/(К.2 $)
$ \ alpha_ {sys} $ Угол наклона в градусах °
$ \ alpha_t $ проводник на поверхностный фактор достижения
B $ B $ Scepce S / M
$ B_0 $ Коэффициент B для частичного преходящего температуры
$ B_1 $ Коэффициент потери $ B_1 $ of Armor $ \ Omega $ / m
$ b_2 $ $ b_2 $ Коэффициент потерь $ b_2 $ of of Armor $ \ Omega $ / m
$ B_C $ Ковровое и близорукое коэффициент B для PAC/GIL проводник
$B_{EMF}$ Напряженность магнитного поля $\mu$T
$b_{encl}$ Корпус GIL E
$ b_k $ Тепловая недвижимость Константы B мм $ ^ 2 $ / S
$ B_ {Nu, R} $ Фактор B
$ B_ {shj} $ фактор $ b_ {shj} $ для куртки вокруг каждого core
$ b_x $ более короткая сторона backfill мм
$ B_Y $ мм
$ \ beta_0 $ Константы $ \ beta_0 $ (Ovuworie)
$ \ beta_1 $ Коэффициент замещения $ \ beta_1 $ для eddy-create
$\beta_6$ Коэффициент $|1-\beta(6)|$
$\beta_{ar}$ Обратная величина температурного коэффициента материала брони K

0 111169 1 beta_b$
Угол открытой смачиваемой поверхности Труба RAD RAD
$ \ beta_c $ \ beta_c $ rage \ beta_c $ 51117 K k
$ \ beta_ {and} $ Взаимный коэффициент температурного материала K
$ \ beta_ {gas} $ Коэффициент объемного теплового расширения для газа 1 / k
$ \ beta_k $ Отправочный температурный коэффициент сопротивления K $ \ beta_m $ фактор $ \ beta_m $
Отправочный коэффициент температуры Материал экрана K
$ \ beta_ {sh} $ Обратная величина температурного коэффициента материала оболочки K
$\beta_{skid}$ Обратная величина температурного коэффициента полозья wi Re Materal K
$ \ beta_ {sp} $ Отправочный температурный коэффициент стального труба Материал K
$ \ beta_t $ Достигнутый коэффициент кабеля для Ambient
$ \ beta_x $ Угол пересечения [rad] RAD
$ \ beta_ {xing} $ Угол пересечения [°] °
$ \ mathrm {bi} _g $ Biot Номер земли
$ \ Mathrm {Bi} _P $ Номер трубы
C $ C_ {AV} $ Тепловая емкость Воздушный поток W / K
$ C_B $ емкости изоляции F / M
$ C_ {BQ} $ Константы $ C_1 $ — $ C_7 $ multi -слойная засыпка
$c_c$ Расстояние между осью проводника и центром кабеля мм
$C_{c1}$ Теплоемкость, 1-й контур
$ C_ {C2} $ Тепловая емкость, 2-й петля J / (MK)
$ C_ {C3} $ Тепловая емкость, 3-й петля j / ( MK)
$ C_ {C4} $ Термальная емкость, 4-й петля J / (MK)
$ C_ {цвет} $ проводки Color код $ C_ {G1} $ Фактор C1 для частично похороненных труб
$ C_ {G2} $ Фактор C2 для частично похороненных труб
$ C_ {G3} $ Фактор C3 Частично похороненные трубы
$ c_ {газ} $ Константа C для газа под Pac / Gil Условия
$ C_ {IJ} $ Коэффициент C для коэффициента просмотра 9116
$C_{k1}$ Неадиабатическая постоянная $C_1$ 9112 0 мм/м
$C_{k2}$ Неадиабатическая постоянная $C_2$ К. 2 $ / J
$ C_ {nu, l} $ фактор C
Фактор C
$ C_ {NU, w}$ Коэффициент C
$c_{p,gas}$ Удельная теплоемкость газа при постоянном давлении Дж/(кг.K)
грунт}$ Удельная объемная теплоемкость грунтового материала Дж/(кг·К)
$c_{p,w}$ Удельная теплоемкость воды при постоянном давлении Дж/(кг .K)
$c_{shj}$ Фактор $c_{shj}$ для кожуха вокруг каждой жилы
$c_{SI}$ Всплеск скорости распространения
$c_{type}$ Конструкция проводника
$c_{v,gas}$ Удельная теплоёмкость газа при постоянном объёме
$C_{v,soil}$ Теплоемкость единицы объема почвы Дж/(К. 3 $)
$ CC $ Зарядная емкость Kvar / km
Conduit Clearance мм
$ CF_ {Pult} $ COBEUIUS FILL $ \% $
$ cj_ {pull} $ Коэффициент промывки трубопроводов
$ \ mathrm {COS} \ varphi $ Change
$ Cr_ {pull} $ Коэффициент трубопровода
$ CUW_ {SC} $ Стандартный медный провод Размер
D $ D_ {ab} $ Диаметр на доспех мм
$ d_ {ar} $ Внешний диаметр доспехов мм
$ d_ {Ar} $ мм. мм $ d_b $ Ди Ameter of Backfill мм
$ d_ {b3} $ Расстояние C многослойного засыпки м
$ d_ {B4} $ Расстояние d многослойных залов м
$ D_C $ Внешний диаметр проводника мм
$ D_C $ Внешний диаметр проводника M
$ d_ {Ci} $ Внутренний диаметр проводника мм
$ d_ {ci} $ внутренний диаметр проводника м
$ d_ {comp} $ диаметр отсека
$d_{ct}$ Внешний диаметр проводника для переходных процессов мм
$D_{di}$ Внутренний диаметр канала м
$ d_ {do} $ Внешний диаметр воздуховода M
диаметр диаметра сушки м
$ d_e $ внешний диаметр Объект мм
$ D_E $ эквивалентный диаметр экрана / ножна и брони мм
$ d_ {alcl} $ наружный диаметр корпуса м 9112
$ D_ {eq} $ эквивалентный диаметр группы круглых объектов мм
$ d_ {ext} $ Общий внешний диаметр трубы м
$ d_f $ Внешний диаметр наполнителя мм
$ d_f $ интервал от горячего объекта в группе м
$ d_i $ диаметр на изоляцию мм
$ d_ {im} $ мнимый слой почвы м
$ d_ {в} $ Внутренний диаметр трубы M
$ D_ {ins } $ Диаметр над изоляцией мм
$ d_ {это} $ Диаметр над изоляцией для переходных расчетов мм
$ D_J $ мм
$ D_O $ Внешний диаметр M
$ d_ {pk1} $ Расстояние до зеркального похороненного объекта мм
$ d_ {pk2} $ Расстояние между похороненными Объекты мм
$ d_ {prot} $ Диаметр защитного покрытия M
$ d_ {PSC} $ Точечная коррекция м 9 1120
$ d_ {ref} $ Ссылка диаметр для определения OHTC M
$ d_s $ эквивалентный диаметр экрана и оболочки мм
$ d_ {sc } $ диаметр на экран мм
$ d_ {SC} $ средний диаметр экрана мм
$ d_ {SCB} $ мм над экранами мм
$ d_ {scs} $ диаметр на экране, обслуживание мм
диаметр на оболочку мм
$ d_ {sh} $ средний диаметр оболочки мм
$ d_ {shb} $ диаметр ниже оболочки мм 9112
$ d_ {shj} $ диаметр кухни м M
$ d_ {почва} $ наружный диаметр почвенного слоя
$ D_T $ канал покрытия M
$ D_W $ Глубина под водой M
$ d_ {wall} $ Наружный диаметр стальной трубы м
9117 $ d_x $ эквивалентный диаметр проводника мм
$ d_x $ Характерный диаметр мм
$ D_ {x, w} $ мм
мм
$ d_ {x, y} $ характерный диаметр для годовой нагрузки мм
$\Delta_1$ Коэффициент замещения $\Delta_1$ для вихревых токов
Слой мм
$ \ delta_2 $ Коэффициент замещения $ \ delta_2 $ для eddy-токов
$ \ delta_ {Ar} $ эквивалентная толщина доспех мм
$ \ delta_d $ Расстояние между кабелем и каналом м
Толщина экрана, ножна или броня мм
$ \ delta_ {почва} $ Термальная диффузия почвы M $ ^ 2 $ / S
$ \ Delta d_ {sh} $ Глубина гофра мм
$ \ Delta H_C $ Тепловое теплосъемку коэффициента сгорания MJ / KG
$ \ Delta T $ Длина этапа S
$ \ delta \ theta_ {0t} $ Температура воздуха в туннельном увеличении K 9112 0
$\Delta \theta_{0x}$ Повышение температуры при пересечении источников тепла K
$\Delta \theta_{0x,h}$ K K
$ \ delta \ theta_ {a, t} $ Исправленные преходящие температуры повышений проводника K
$ \ Delta \ Theta_ {Air} $ Air K K
$ \ Delta \ Theta_c $ Домохозяйство 31120 K
Омический устойчивый температурный подъем K
$\Delta \theta_{c,t}$ Переходное повышение температуры проводника за счет омических потерь K
$\Delta \theta_{ce}$ Разность температур, проводник-поверхность

0 K

0 K
$ \ Delta \ theta_d $ повышение температуры по диэлектрическим потерям K
$ \ delta \ theta_ {e, t} $ Переходные температуры подъем внешней поверхности k
$\Delta \theta_{gas}$ Разность температур от проводника к оболочке °C
$\Delta \theta_{kp}$ Повышение температуры заглубленным объектом k

0 K

0 K

0 K

0
$ \ delta \ theta_ {max} $ Максимальный допустимый проводник температуры K
K
$ \Delta \theta_R$ Превышение температуры проводника над температурой окружающей среды K
$\Delta \theta_{R,\infty}$ Максимально допустимое превышение температуры проводника ° C
$ \ delta \ theta_s $ Разница температур до Ambient K
$ \ delta \ Theta_ {SPK} $ пиковая циклическая температура
$ \ delta \ theta_ {sun} $ повышение температуры от солнечного излучения к
преходящей температуры проводника K
$ \ Delta \theta_{t,\infty}$ Установившееся повышение температуры проводника K
$\Delta \theta_{uh}$ Повышение температуры при пересечении источников тепла по оси z
K
$ \ delta \ theta_x $ Критическая температура почвы K
$ \ delta \ theta_ {x0} $ VDE температура почвы
9112
9111 7 $ \ delta W $ wh $ Инкрементное тепло сгенерировано W
$ \ Delta Z $ длина интервала м
$ di_d $ Внутренний диаметр протока мм
$ di_ {труба} $ внутренний диаметр заполненной жидкостью труба мм
Внутренний диаметр стальной трубы мм 9112
$ Di_T $ Туннель Внутренний диаметр M
Внешний диаметр воздуховода мм
Внешний план трубы
$ do_ {sp} $ Внешний диаметр стальной трубы мм
$ do_t $ Туннель / через 41120 м
E 911 120 $ e_ {bs} $ Константа установки E
горизонтальный клиренс мм
$ E_ {Limit} $ предел толщины почвы Слой M
$ E_ {почва} $ Толщина почвенного слоя M
$ E_ {riss} $ Электрические поля кВ / мм
$ e_ {ver} $ вертикальный клиренс мм
$ E_ {стена} $ мм
$ EEC $ воплощенная энергия и углерода MJ / KG
$ \ Epsilon_0 $ Вакуумная диэлектрическая проницаемость F / M
$ \ Epsilon_c $ Эффективная излучательная способность проводника
$ \ Epsilon_ {di} $ 91 120 излучательная способность воздуховода внутренняя поверхность
$ \ epsilon_ {do} $ излучательность воздуховода внешняя поверхность
$ \ epsilon_e $ излучательная способность поверхности кабеля
$ \ epsilon_ {accl} $ Эффективная излучательная способность вложения
$ \ epsilon_ {газ} $ Диэлектрическая константа газа в отсеке
$ \ epsilon_i $
$ \ epsilon_k $ Фактор потери тепла
$ \ epsilon_ {rad} $ Эффективный коэффициент излучения
$\eta 0_{gas}$ Эталонная динамическая вязкость газа Па. S
$ \ eta_ {di} $ Отражательная способность (непрозрачный) воздуховод Внутренняя поверхность
$ \ eta_ {do} $ Отражательная способность (непрозрачный) воздуховод внешней поверхности
$ \ eta_e $ Отражательная способность (непрозрачная) кабельная поверхность
$ \ eta_ {газ} $ динамическая вязкость газа PA.S
$ \ eta_w $ Динамическая вязкость воды Па.S
F $ F $ Системная частота HZ
$ F _ {\ alpha} $ Уклонение фактор наклона p.u.
$ f_ {ar} $ фактор $ f_ {ar} $ for rooms потери
$ f_ {atm} $ соотношение атмосферное давление на стандартную атмосферу
F_ {CB} $ Фактор для поперечного заземления
$ F_E $ Factor $ $ f_E $ для потери в eddy-нынешним
$ f_ {eq} $ Фактор для конверта Круг для группы равных кругов
$ F_ {form} $ Форма фактора
$ F_G $ Гравитационная сила N / M
$ F_ {ij } $ Просмотр фактора Object-Object
$ F_K $ несовершенственный контакт Термальный фактор
$ f_ {lay} $ Эффективная длина на единицу протяженностью доспеха мм
$ f_m $ Коэффициент радиации
$ F_ {MH} $ Коэффициент взаимного нагрева
$ F_ {PPC} $ N / mm $ ^ 2 $
$ f_ {ppc} $ допустимый тягу n
$ f_ {pt} $ Функция давления и температуры
$ F_ {pull} $ Pulling Sycle N
$ F_ {rad} $ Бокового стекла Подшипник Коэффициент давления N / M
$ F_ {rad} $ бокового стекла подшипника N / M N / M
$ F_ {RED} $ Коэффициент снижения для допустимого текущего рейтинга
$ F_ {T10,1} $ фактор Таблица 10, Один кабели p . u.
$F_{T10,3}$ Фактор Таблица 10, группы трилистника о.е.
$F_{T11,s}$ Фактор Таблица 11, первая часть о.е.
$F_{T11,t}$ Фактор Таблица 11, вторая часть о.е.
$F_{T12}$ Таблица коэффициентов 12 о.е.
$F_{T13}$ Таблица коэффициентов 13 с.2 $
$ G $ 9112 9111 71120
$ G_1 $ Геометрический фактор $ G_1 $
$ G_2 $ Геометрический фактор $ G_2 $ для Кабели с отдельными оболочками
$ G_A $ Коэффициент замещения G
$ G_B $ Геометрический фактор для Backfill
$ G_ {BS} $ Константа установки G
$G_{corr}$ Геометрический поправочный коэффициент $G_{corr}$ для оболочки вокруг каждого сердечника
$g_{dry}$ р. u.
$G_{encl}$ Фактор G для расчета числа Нуссельта
$G_{FEA}$ 7 Коэффициент геометрической подгонки по методу конечных элементов $G_
$ G_ {OD} $ Соотношение аспектов Объект / канал
$ G_ $ Коэффициент замещения $ G_S $ для Eddy-Create
$ G_ {S00} $ Коэффициент $G_{s 0.0} $
$ G_ {S05} $ Фактор $ G_ {S 0,5} $
$ G_ {S10} $ Factor $
$g_x$ Геометрическая константа окружности с характеристическим диаметром pu
$\gamma_{bessel}$ постоянная Бесселя о.е.
$\gamma_c$ Коэффициент скин-эффекта и близости $\gamma$ для проводника PAC/GIL Pac / Gil Changure
$ \ Gamma_ {EULER} $ EULER’s Contract м / с $ ^ 2 $
$ \ Gamma_T $ Достигнутый фактор для групп кабелей
$ \ Gamma_x $ Фактор затухания для пересечения 1 / m
Геометрическое среднее расстояние мм
$ GMR $ Геометрический средний радиус мм
$ \ mathrm {gr} _c $ grashof number, проводник в газ
$ \ mathrm {gr} _ {da} $ Grashof Номер, воздуховод в воздухе
$\ mathrm{Gr}_{encl}$ Номер Грасгофа, газ к корпусу
$\mathrm{Gr}_{gd}$ Номер Грасгофа, газ к каналу
Число Грасгофа, земля-воздух
$\mathrm{Gr}_{od}$ Число Грасгофа, объект-воздух
Grashof Номер, объект в газ
$ \ mathrm {gr} _ {prot} $ grashof Номер, поверхность до Air
h $ H $ Дистанционный центр трубы до земли M
Компонент индуктивности $ h_1 $ of Armor H / M
$ H_1 $ Фактор $ H_1 $ для аварийной нагрузки
$H_2$ Составляющая индуктивности $H_2$ армо UR h / m
$ h_3 $ Компонент индуктивности $ h_3 $ Armor h / m
$ H_ {AMM} $ Коэффициент псевдоматериальной пленки окружающей среды в земле уровень Вт/(К. 2 $)
$ h_ {ts} $ параметр h в зависимости от скорости воздуха
$ h_x $ MHH
Магнитное поле Y-компонент MH
$ i_1 $ $ I_1 $ устойчивый ток до перехода
$ I_2 $ Текущий ток аварийного нагрузки
A
$ I_C $ Текущий проводник A
Емкостный ток нагрузки A / km
$ I_ {C, MAX} $ Наибольшая текущая нагрузка линия A
$I_{c,peak}$ Допустимый пиковый циклический ток нагрузки A
cacactive замыкание на землю $I_{Ce}0$ 91 Urreent A / KM
$ I_ {EMF} $ Технический ток для расчета EMF
$ I_K $ допустимый ток короткого замыкания KA 9112
$I_{k1}$ Ток короткого замыкания фаза-земля кА
$I_{k2}$ Ток короткого замыкания фаза-фаза кА Трехфазный симметричный ток короткого замыкания KA
$ I_ {Kad} $ Короткий завод Ток (адиабатический) KA
$ I_ { KSC} $ Эффективный ток короткого замыкания KA
Текущий расчет Метод
$ I_R $ Transior Producior Turgle
9 1117 $ inst_ {air} $ Установка в Air
Установка кабелей для электрических расчетов
$ Inst_ {Riser} $ Установка кабелей в Riser
$ Inst_ {Sea} $ Установка подводных кабелей
Установка в воздухе внутри комнаты
J $ J_ {Макс } $ фазовый угловой диапазон ° 161120
$ K $ K $

0
$ K_0 $ Коэффициент K для газа под Пак / Гил Условия
$K_{02}$ Коэффициент $K_{0. 2} $
$ K_ {06} $ Фактор $ K_ {0,6} $
$ K_ {10} $ фактор $ k_ {1.0} $
$ K_4 $ Термальная проводимость почвы W / (MK)
Коэффициент K Для расчета в Air
$ K_ {Air} $ воздух Вт/(мК)
$k_{ar}$ Теплопроводность материала брони Вт/(м.K)
$ k_ {bicc} $ постоянный, относящийся к формированию проводника
$ k_ {Bultzmann} $ J / K
$ K_C $ Термальная проводимость материала проводника W / (MK)
Фактор радиации, проводник к корпусу
$ K_ {CV} $ Коэффициент конвекции
$K_{dyn}$ Скорректированный коэффициент динамического трения
$k_{encl}$ Теплопроводность корпуса
$k_{флюид}$ Теплопроводность жидкости Вт/(мК)
$k_{газ}$
$ K_ {GMR} $ Геометрический средний радиус
$ K_H $ Heinhold Характерный диаметр коэффициент диаметра
$ K_ {ins} $ Вт/(м. 2$
$k_l$ Коэффициент повышения температуры воздуха
$k_{LF}$ Постоянный коэффициент потери нагрузки
$ k_ {od} $ диаметр отношение объект объекта / воздуховод
$ K_P $ Коэффициент близости
$ K_ {par} $ par}$ (Ovuworie)
$k_{pipe}$ Теплопроводность заполненной жидкостью трубы Вт/(м.K)
$ K_ {Prot} $ Теплопроводность защитного покрытия W / (MK)
$ K_R $ фактор радиации
$ K_ {R2 }$ Коэффициент повышения температуры $\delta\theta_{SPK}/\delta\theta_c$ о.е.
$ K_S $ коэффициент эффекта кожи
Коэффициент конвекции (Heinhold)
$ K_ {SA, 1} $ Фактор 1 для коэффициента теплопередачи конвекции
$k_{sa,2}$ Коэффициент 2 для коэффициента теплопередачи конвекции
$k_{sc}$ $k_{sc}$ /(м. K)
$ K_ {sh} $ Теплопроводность 21120 W / (MK)
$ K_ {Skid} $ Термальная проводимость заносных проводов
$k_t$ Коэффициент повышения температуры pu
$ K_T $ Эффективная излучательная способность поверхности
Vermeer Constance для конвекционной тепловой передачи
$ K_W $ Теплопроводность Вт/(м.K)
$ K_X $ Фактор для фиктивного диаметра Neher
Количество источников тепла
$ L_0 $ Ссылка Длина туннеля м
$ l_1 $ индуктивность фазы 1 h / m
$ l_2 $ индуктивность фазы 2 h / m
$ L_3 $ Индуктивность фазы 3 h / m
мм
$ l_ {B4} $ Глубина многослойного Backfill M
$ L_C $ Глубина прокладки источников мм
$ l_ {char} $ Характеристика длина земли поверхность
$ l_ {CM} $ Глубина прокладки M
Критическая система Длина км
$ L_D $ Длина протока m
$ l_ {Deep} $ эквивалентная глубина для глубокого захоронения м
$ l_ {сухой} $ глубина характерного диаметра зоны сушки
$ l_ {dw} $ длина воздуховода в воде м
$ l_ {земля} $ эквивалентная глубина возврата EALL мм
$ L_H $ Глубина укладки пересечения элемента мм
$ l_ {leg} $ длина раздела м
$ l_R $ Глубина прокладки рейтингового объекта мм 911 20
Длина системы км
$ l_t $ m
$ \ lambda_0 $ Коэффициент замещения $ \ lambda_0 $ для eddy-токов
Коэффициент потерь щит (экран и оболочки)
$ \ lambda_ {11} $ .
$ \ lambda_ {12} $ \ lambda_ {12} $ Коэффициент потери щита по видам токам
$ \ lambda_2 $ Фактор убытков Armor 9116
$ \ lambda_ {21} $ Фактор убытков брони, циркулирующие токи
$ \ lambda_ {22} $ Коэффициент убытков доспехов по видам токам
$ \ lambda_3 $ Фактор стальных труб для кабелей трубопроводов
Коэффициент потерь магнитных стальных воздуховодов
9117 $ \ lambda_d $ фактор для диэлектрических потерь $ \ lambda_ {газ} $ Соотношение $ c_p / c_v $
Параметр релаксации
$ lf $ Коэффициент нагрузки p.u.
$LF_w$ Недельный коэффициент нагрузки о. е.
$LF_y$ Годовой коэффициент нагрузки о.е.
$ LME $ London Metal Exchange USD / MT
м $ M $ M $ Коэффициент циклического рейтинга P.U.
$m_0$ Коэффициент замены $m_0$ для вихревых токов Гц.M / $ \ Omega $
$ m_0 $ Коэффициент M для частичного переходного температуры Rise S
$ M_1 $ Исправлен циклический коэффициент рейтинга K
$ M_ {ab} $ Материал доспехотирования постельных принадлежностей
$ m_ {ab} $ масса доспехов постельных принадлежностей кг / км
$ m_ {ar} $ Материал брони
$ m_ {ar} $ Масса Armor кг / км
$ M_C $ Материал проводника
$ m_c $ масса проводника кг / км
$ m_ {cable} $ Список материалов в кабеле
$ m_ {comp} $ Материал изоляционного газа
$ m_d $
$ M_E $ Коэффициент Замена $ M_E $ с фактором вычислить $ F_e $ 91 127
$ M_ {EMF} $ Количество временных шагов
$ m_ {alcl} $ материал вложения
$ m_f $ материал наполнителя
$ m_f $ масса наполнителя кг / км
$ M_ {fluid} $ материал жидкости
газ и газ-смеси
$ m_ {hollow} $ масса полого кабеля кг / km
$ m_i $ Материал изоляции
$ m_i $ Масса изоляции кг / км
$ m_ {ieeee} $ Материалы{1/2} $
$ m_ {metal} $ Масса металлических запчастей кг / км
$ m_ {mol} $ Молярная масса г / моль
$ m_ {mol} $ молекулярная масса моль
фактор m
$ m_ {nu, w} $ Фактор м
$ m_ {труба} $ Материал жидкости заполнена труба
Материал защитной крышки
$ m_ {riser } $ Материал Riser
$ m_s $ фактор $ m_s $
$ m_ {sc} $ Материал экрана
$ m_ {sc} $ Масса металлического экрана кг/км
$M_ {морское дно} $ материал морского дна
$ m_ {sh} $ Материал ножна
$ m_ {sh} $ масса металлической оболочки кг / км кг / км
$ m_ {shj} $ Материал ножковой куртки
$ m_ {shj} $ Масса куртки на каждом ядре
$ m_ {skid } $ Материал заносных проводов
$ m_ {skid} $ масса km кг / км
$ m_ {почва} $ тип почв
$ m_ {sp} $ Материал содержания для трубопроводных кабелей
Масса стальной трубы кг / км
$ m_ { spf}$ Наполнитель для стальных труб
$ m_ {лента} $ масса ленты кг / км
$ m_ {tot} $ масса кабеля кг / км
$ \ mu $ Коэффициент потерь р. u.
$ \ mu_0 $ Вакуумная проницаемость h / m
$ \ mu_ {dyn} $ Динамический коэффициент трения
$ \ mu_e $ продольная относительная проницаемость
$ \ mu_s $ относительная проницаемость
$ \ mu_t $ Traverse относительная проницаемость стальных проводов
$ \ mu_w $ Фактор потери для вариации еженедельных нагрузок р.2 $
$ n_ {A, 1} $ Количество проводов 1-й брони
$ n_ {A, 2} $ Количество проводов 2-й брони
$ n_ {ar} $ Количество проводов доспехов
$ n_ {avogrado} $ Avogadro Constance 1 / моль
$ N_B $ Количество загруженных объектов в Backfill
$ N_C $ Количество проводников в объекте
Количество источников в System
$ N_ {CC} $ Количество проводников Комбинированные
$ n_ {cg} $ Количество проводников в Pac / gil
$ n_ {CW} $ Количество проводов в проводника
$ n_ { цикл}$ Число циклов нагрузки
$ n_e $ Коэффициент замещения $ n_e $ Для расчета фактора $ f_e $ $
$ n_ {hor} $ Количество кабельных групп рядом друг с другом 9116
$ n_ {nu, r} $ фактор n
Количество подводных кабелей
$ n_ {Sum} $ Общее количество объектов В наполненном воздухом пространстве
$ n_ {SW} $ Количество проводов экрана
Количество параллельных систем в одном заключении
$ n_ {ver} $ Количество кабельных групп над каждой другой
$ n_x $ Количество интервалов
$ \ Nu $ Суммирование Шаг 1 — $ n_x $
$ \ Nu_ {Air} $ Кинематическая вязкость для воздуха m $ ^ 2 $ / s
$ \ mathrm {nu} _c $ Nusselt номер, проводник на газ
$\mathrm{Nu}_{da}$ Число Нуссельта, канал-воздух
$\mathrm{Nu}_{encl}$ Число Нуссельта, газ-корпус

0
0
$\nu_{gas}$ Кинематическая вязкость газа м$^2$/с
$\mathrm{Nu}_{gd}$ Число Нуссельта, газ в канал 0
$ \ mathrm {nu} _l $ nusselt номер, земля к Air
$ \ mathrm {nu} _ \ mathrm} $ Nusselt номер, объект к каналу
$\mathrm{Nu}_{og}$ Число Нуссельта, объект для газа
$\mathrm{Nu}_{prot}$ Нуссельта Номер, поверхность до Air
$ \ NU_ {SC} $ Удлинение экрана $ \% $
$ \ Nu_ {почва} $ Содержание влаги $ \ % $
$ \ mathrm {nu} _w $ Nusselt номер, поверхность до воды
$ \ Nu_w $ Кинематическая вязкость для воды м $ ^ 2 $ / S
O $ \ Omega $ Угловая частота RAD / S
P $ P_ {A, 1} $ Длина положения 1-й брони мм
$ P_ {A, 2} $ Длина положения 2-й брони мм
$ p_ {ab} $ Фактор распределения Доспех спорта
$ P_ {AR }$ Длина слоя брони мм
$ P_ {ATM} $ атмосферное давление воздуха HPA
Незначительное соотношение длин раздела
$ P_ {Comp} $ Давление газа в Отдел бар
$ P_ {газ} $ давление газа PA
$ P_I $ фактор распределение изоляции
$ p_j $ фактор распределение Куртка
$ P_L $ Active Power at $ кВт
$ p_ {nu, r} $ фактор p
$ p_ {shj} $ Фактор распределения куртки ножна
$ P_ {почва} $ Глубина источника изображения
$ P_ {Tr} $
$ P_W $ Давление воды бар
Коэффициент замещения P Для расчета коэффициента потерь путем циркулирующих токов
$ \ phi_ {air} $ Относительная влажность воздуха $ \% $
$ \ phi_ {Ar} $ Угол между броней и оси кабеля RAD
$ \ phi_ {Arc} $ Угол Изгиба RAD
$ \ phi_ {El} $ Угол в плоскости секции RAD
$ \ phi_ {tr} $ Параметр $ \ phi $ для Врушение
$ \ pi $ Archimedes ‘Constens $ \ Pi $
$ \ mathrm {PR} _ {Air} $ номер Prandtl для Air
$ \mathrm{Pr}_{gas}$ Число Прандтля Для газа
$ \ \ mathrm {pr} _w $ номер Prandtl для жидкостей
Q $ Q_1 $ Соотношение потерь, влияющих на постельное белье $ q_2 $ Соотношение потерь, затрагивающих доспехи,
$ q_3 $
$ q_4 $ Соотношение потерь, влияющих на окружающую среду
$Q_A$ Элемент А двухзвенной тепловой схемы Дж/(м. K)
$ q_ {ab} $ Термальная емкость домонтажа постельных принадлежностей J / (MK)
$ q_ {Ar} $ Тепловая емкостью доспеха J / (MK )
$ q_ {ar} $ Соотношение убытков Armor
$ q_b $ Элемент b из двумя частями тепловой цепи J / (MK) 9112
$ Q_{B,ab}$ Элемент Б двухсекционного теплового контура броневой подушки Дж/(м.K)
$Q_{B,d}$ Элемент B двухсекционной тепловой схемы, канал Дж/(мК)
$Q_{B,f}$ Дж/(мК)
$Q_{B,i}$ Элемент Б двухкомпонентного теплового контура, изоляция Дж/(мК)
$Q_{B,j}$ Элемент В двухсекционной тепловой схемы, рубашка Дж/(мК)
$Q_{B,s}$ Элемент В двухсекционной часть теплового контура, экран/оболочка Дж/(м. K)
$ q_c $ Термальная емкость проводника J / (MK)
$ q_ {CB} $ Основное соотношение длин раздела
$ q_ { CT} $ Термальная емкость проводника (IEC 60853) J / (MK)
$ Q_D $ Термальная емкость воздуховода стена J / (MK)
$ q_ { d,fill}$ Теплоемкость заполнения воздуховода Дж/(м.K)
$ Q_F $ Термальная емкость наполнителя J / (MK)
$ q_f $ соотношение потерь, влияющих на наполнитель
$ q_i $ Теплоемкость изоляции Дж/(мК)
$Q_{it}$ Теплоемкость изоляции (IEC 60853) Дж/(мК)
Теплоемкость изоляции, 1-я часть (IEC 60853) Дж/(м.K)
$ q_ {It2} $ Тепловая емкость изоляции, 21117 (IEC 60853) J / (MK)
$ Q_J $ Термальная емкость / (mk)
$ q_s $ Термальная емкость экрана + оболочка J / (MK)
$ q_s $ Соотношение убытков экрана / ножна
$ Q_{sc}$ Теплоемкость экрана Дж/(м. K)
$ q_ {SCB} $ Термальная емкость экрана постельного белья J / (MK)
$ q_ {SCS} $ Термальная емкость экрана, обслуживающая J / ( MK)
$ q_ {sh} $ Тепловая емкость 21120
$ q_ {shj} $ Тепловая емкостью оболочки j / (mk )
$Q_{sp}$ Теплоемкость стальной трубы Дж/(м.K)
$ q_ {tot} $ Общая тепловая емкость, переходный J / (MK)
$ q_x $ коэффициент замещения Q для расчета фактора потерь путем циркулирующих токов
$ q_x $ Фактор для характерного диаметра
R $ R_0 $ $ r_0 $ $ \ Omega $ / m
$ R_1 $ радиус Круг, ограниченный три в форме проводников мм
$ R_1 $ Сопротивление проводника перед аварийным рейтингом $ \ Omega $ / m
$ r_ {ar} $ Электрическое сопротивление броня $\Omega$/m
$r_{arc}$ Радиус изгиба м
$r2b0 Эквивалент

0
$r2b0

7 Us of Backfill

мм
$ R_C $ RADIUS проводника мм
$ R_C $ Электрическое сопротивление проводника $ \ Omega $ / m
$ R_{c1}$ Тепловое сопротивление, 1-й контур К. M / W
$ R_ {C2} $ Тепловое сопротивление, 2-й петли км / W
$ R_ {C20} $ постоянного тока проводника при 20 ° C $ \ Omega $ / M
$ R_ {C3} $ Тепловое сопротивление, 3-й петля км / W
$ R_ {C4} $ Тепловое сопротивление, 4-й петля км / W
$R_{cDC}$ Электрическое сопротивление проводника постоянному току $\Omega$/м
$R_{CG}$ Тепловое сопротивление многослойной засыпки .м/Вт
$R_{co}$ Сопротивление проводника постоянному току при 20°C $\Omega$/км
$R_e$

0 911 $\Omega$/м
$R_{земля}$ Эквивалентное сопротивление обратного пути заземления о.е.
$ r_ {accl} $ Электрическое сопротивление переменного тока 121120 $ \ Omega $ / m
$ R_ {and20} $ Электрическое сопротивление постоянного тока при 20 ° C $ \ Omega $ / m
$ r_ {encldc} $ Электрические постоянное сопротивление окружающей среды $ \ Omega $ / M
$ R_F $ RADIUS ниже изоляции мм
$R_{gas}$ Удельная газовая постоянная Дж/(кг. K)
$ r_ {gas0} $ универсальный молярный газ Константы
$ r_i $ радиус изоляции мм
$ r_ {ij} $ Коэффициент r для фактора обзора
$R_{max}$ Сопротивление проводника при аварийном номинальном $\Omega$/м

7 $r_{mbi}$ Минимальный радиус изгиба

7 $r_{mbi}$

7 Установка

M
$ R_ {MBIF} $ Коэффициент минимальной установки RADIUS
$ R_ {MBP} $ Минимальный радиус изгиба во время кабеля тянутся
$ r_ {mbpf} $ фактор минимального вытягивания изгиба радиуса
$ R_O $ радиус объекта м
$ R_ {Q11} $ сопротивление 11 многослойной засыпки К. м/Вт
$R_{q12}$ Термическое сопротивление 12 многослойной засыпки Км/Вт
$R_{q13}$ 0 Тепловое сопротивление многослойной засыпки KM / W
$ R_ {Q21} $ Тепловое сопротивление 21 многослойного обратной засыпки км / W
$ R_ {Q22} $ Тепловое сопротивление 22 много- слойной засыпки км/Вт
$R_{q31}$ Термическое сопротивление 31 многослойной засыпки К.M / W
$ R_ {Q32} $ Тепловое сопротивление 32 многослойного засыпки км / W
$ R_S $ Электрическое сопротивление щита $ \ Omega $ / м
$R_{sc}$ Электрическое сопротивление экрана $\Omega$/м
$R_{sh}$ /9111 Электрическое сопротивление оболочки м
$R_{skid}$ Электрическое сопротивление проводов полоза $\Omega$/м
$R_{so}$ $\Omega$/м
$R_{sp}$ Электрическое сопротивление стальной трубы $\Omega$/м
$r_x$ мм
$\mathrm{Ra}_c$ Число Рэлея, проводимое
$\mathrm{Ra}_{encl}$ Число Рэлея, газ к оболочке
$\mathrm{Ra}_{encl}$

{gas}0 /duct

$\mathrm{Ra}_L$ Число Рэлея земля-воздух
$\mathrm{Ra}_{prot}$ 0 поверхность воздух-воздух

0

0
$ \ mathrm {Re} _ {Air} $ номер Рейнольдса для Air
$ \ mathrm {Re} _w $ номер Рейнольдса для воды
$ RF $ Понижающий коэффициент
$\rho_4$ Удельное тепловое сопротивление грунта К. M / W
$ \ Rho_ {4D} $ Тепловое сопротивление сухой почвы км / W
$ \ Rho_ {ab} $ Вт
$\rho_{ab,1}$ Термическое сопротивление 1-й броневой подушки Км/Вт
$\rho_{ab,2}$ 0 Тепловое сопротивление 2-й броневой подушки Км/Вт
$\rho_{ar}$ Удельное электрическое сопротивление материала брони $\Omega$.M
$ \ Rho_b $ Тепловое удельное сопротивление Backfill Km / W
$ \ Rho_ {B1} $ Тепловое сопротивление поверхностному слою км / W
$ \ Rho_ {b2} $ Тепловое сопротивление среднего слоя km / w
$ \ Omega $ .m
$ \ Rho_ {corr}$ Удельное тепловое сопротивление заполнения гофра К. M / W
$ \ Rho_ {CR} $ Тепловое сопротивление материала проводника KM / W
$ \ Rho_d $ Тепловое сопротивление воздуховодом Материал км / W
$\rho_{d,fill}$ Термическое сопротивление бентонитовой засыпки Км/Вт
$\rho_{earth}$ Удельное электрическое сопротивление грунта Удельное электрическое сопротивление грунта м
$\rho_{encl}$ Удельное электрическое сопротивление материала корпуса $\Omega$.3 $
$ \ Rho_i $ Тепловое сопротивление теплоизоляции км / W
$ \ Rho_j $ Тепловое сопротивление материала для куртки км / W
$ \ rho_{k2}$ Тепловое сопротивление вышележащего слоя Км/Вт
$\rho_{k20}$ Удельное электрическое сопротивление металлического компонента $\Omega$. m $\Omega$.m $\Omega$.m $\Omega$. $\rho_{k3}$ Удельное тепловое сопротивление слоя, расположенного ниже К.м/Вт
$\rho_{ki}$ Тепловое сопротивление прилегающего материала Км/Вт
$\rho_{sc}$ Удельное электрическое сопротивление материала экрана \ Omega $ .m
$ \ Rho_ {SCB} $ Тепловое удельное сопротивление экрана Постельное белье km / w 9112
$ \ Rho_ {SCS} $ Тепловое сопротивление экрана км/Вт
$\rho_{sh}$ Удельное электрическое сопротивление материала оболочки $\Omega$.M
$ \ Rho_ {Shj} $ Термическое удельное сопротивление ножковой куртки Материал км / W
$ \ Rho_ {Skid} $ Удельное электрическое удельное сопротивление проволочной проволоки $ \Omega$. m
$\rho_{sp}$ Удельное электрическое сопротивление материала крутой трубы $\Omega$.m
$\rho_t$ 1 Удельное тепловое сопротивление стенки

0
К.M / W
S $ S_ {Air} $ осевой расстояние между объектами M
$ S_ {B1} $ Толщина поверхностного слоя
$ s_ {b2} $ Толщина среднего слоя m
$ s_ {b3} $ Толщина от объекта к верхней части постельного белья м
$ s_ {b4 } $ Толщина от объекта книзу постельного белья м
Разделение проводников в системе мм
$ S_ {см} $ Разделение проводников В системе M
$ S_G $ Очевидная мощность в точке инъекции KVA
$ S_ {газ} $ Saterland’s Constance
$s_{ij}$ Расстояние между объектами i и j
$S_k$ Площадь поперечного сечения токоведущего компонента мм$^2$
мм$^2$
}$ Расстояние между фазами в 1-й секции р. 3 $)
$ \ Sigma_ {Солнце} $ Коэффициент поглощения солнечного излучения
T $ T0_ {Gas} $ K
$ t_1 $ Тепловое сопротивление между одним проводником и оболочкой km / w
Толщина изоляции для оболочки мм
$ t_ {1t} $ Толщина изоляции к оболочке, переходной мм
$T_2$ Термическое сопротивление подушки брони К.M / W
$ t_2 $ Толщина постельных принадлежностей под броней мм
$ t_ {2i} $ Толщина изоляции между проводниками мм
$ T_3 $ Тепловое сопротивление куртки км / W
$ T_3 $ Толщина порции через Armor мм
$ t_ {4d} $ Переходное тепловое сопротивление для ежедневной нагрузки К. M / W
$ t_ {4db} $ Коррекция термического сопротивления для засыпки км / W
$ t_ {4i} $ Тепловое сопротивление среды в воздуховоде км / W
$ t_ {4ii} $ Тепловое сопротивление воздуховодов стены км / W
$ t_ {4iii} $
$T_{4mu}$ Тепловое сопротивление окружающей среде K.M / W
$ t_ {4ss} $ Устанавливающее термическое сопротивление км / W
$ T_ {4T} $ Эквивалентное термическое сопротивление для туннеля км / Вт
$ t_ {4w} $ Переходное тепловое сопротивление для еженедельных нагрузки км / W
Переходное тепловое сопротивление для годовой нагрузки км / W
$T_A$ Элемент А эквивалентной тепловой схемы К. M / W
$ T_A $ Star Thermal Сопротивление воздуха км / W
$ T_ {A0} $ Очевидная термическая стойкость км / W
$ t_ {A, 1} $ Толщина 1-й брони мм
$ t_ {A, 2} $ Толщина 2-й брони мм
$ t_ {ab} $ Толщина брони мм
$T_{ab}$ Термическая стойкость брони K.M / W
$ T_ {AB, 1} $ Толщина 1-й брони мм
$ t_ {ab, 2} $ Толщина 2-го доспеха постель мм
$ t_ {air} $ абсолютный воздух температура K
Толщина доспеха мм
$ t_ {at} $ Термическое сопротивление при конвекции воздух в туннель К. м/Вт
$T_{axial}$ Осевое тепловое сопротивление при движении воздуха через туннель Км/Вт
$T_B$ km / w
$ t_ {b0} $ Очевидные термические сопротивления B км / W
$ T_ {Bevic} $ 41120 K
$ t_c$ Толщина полого проводника мм
$T_C$ Элемент C эквивалентной тепловой схемы K.м/Вт
$t_{comp}$ Толщина отсека м
$T_{conv,od}$ Термическое сопротивление конвекции, объект-воздуховод Км/Вт
$T_{conv,sa}$ km / w
$ t_ {corr} $ Толщина гофра мм
Толщина проводника Щит мм
$t_{ct}$ Толщина токопроводящей ленты мм
$T_d$ Внутреннее тепловое сопротивление диэлектрических потерь К. M / W
$ t_d $ Толщина протока мм
Внешнее тепловое сопротивление туннеля км / W
$ T_ {EMF} $ шаг времени для расчета текущего источника S
Толщина корпуса m
$ t_ {eq} $ эквивалентное тепловое сопротивление K.M / W
$ t_f $ Толщина наполнителя / изоляция ремня мм
$ t_ {газ} $ Абсолютная температура газа K
$ T_I $ Тепловое сопротивление изоляции км / W
$ T_I $ Толщина изоляции мм
Толщина теплоизоляции мм
$t_{ins}$ Толщина изоляции мм
$T_{ins}$ Термическое сопротивление изоляции K. M / W
$ t_ {int} $ Внутреннее тепловое сопротивление для текущих потерь km / w 9112
$ t_ {есть} $ Толщина изоляционного экрана мм
$ T_ {IS} $ Тепловое сопротивление изоляционного экрана km / w
Толщина куртки мм
$ t_j $ Тепловое сопротивление куртки К.M / W
$ t_ {jj} $ Толщина дополнительного слоя над рубашкой мм
$ t_k $ Продолжительность короткого замыкания S
$ T_L $ Термическое продольное сопротивление км / W
$ t_ {mh} $ Взаимное тепловое сопротивление между рейтингом и пересечением объекта км / W
$ t_ {mh, v} $ Взаимное тепловое сопротивление на срез К. м/Вт
$T_o$ Термическое сопротивление масла в трубе Км/Вт
$T_{pipe}$ Термическое сопротивление W
$ t_ {prot} $ Толщина защитного покрытия м
$ t_ {prot} $ Тепловое сопротивление защитной крышки км / W
$ T_r$ Суммарное тепловое сопротивление К.м/Вт
$T_{rad,ce}$ Радиационная теплостойкость, проводник-оболочка Км/Вт
$T_{rad,od}$

0 объект Для протоки
KM / W
$ t_ {rad, sa} $ радиационное термическое сопротивление, поверхность до воздуха км / w
$ t_ {rad, sun} $ солнечный радиационное тепловое сопротивление Км/Вт
$T_{стояк}$ Тепловое сопротивление стояка/J-трубки в воздухе/воде К. M / W
$ t_s $ звезды тепловое сопротивление объекта km / w
$ t_ {sa} $ Тепловое сопротивление конвекцией, поверхность до воздуха км /р
$ t_ {sc} $ Толщина экрана мм
$ t_ {SCB} $ Толщина экрана постельного белья мм
$ T_ {SCB} $ Тепловое сопротивление подушки экрана К.M / W
$ t_ {SCS} $ Толщина экрана мм
$ t_ {SCS} $ Тепловое сопротивление стенды экрана
$ t_ {sh} $ Толщина ножна мм
$ t_ {sha} $ Общая толщина между отдельными оболочками и броней мм
$ t_ {shj} $ Толщина оболочки мм
$T_{shj}$ Термическое сопротивление оболочки K. M / W
$ t_ {skid} $ Толщина занос проводов мм
Толщина стальной трубы мм
$ t__ {St} $ радиационное термическое сопротивление, поверхность в туннель км / W
$ t_ {Surf} $ k
толщина стен м
$T_t$ Тепловое сопротивление звезды тоннеля К.M / W
$ t_ {tot} $ Общее термическое сопротивление, переходный км / W
$ t_ {tr} $ Тепловое сопротивление корыта
$ t_ {tw} $ Тепловое сопротивление туннельной стены km / w
Тепловое сопротивление стенки трубы км / W
$ \ mathrm {tan} \ delta_i $ Коэффициент потерь изоляции
Переходный период нагрузки S
$ \ Tau_ {AR} $ Угол доспеха RAD
$ \ Tau_l $ Переходный период нагрузки для глубокого захоронения S
$ \ theta_ {2k} $ повышение температуры для 2K критерия ° C
$ \тета_а$ Температура окружающей среды ° C
$ \ theta_ {ABS} $ K
$ \ Theta_ {Air} $ Температура окружающей среды ° C
$ \ theta_ {ar} $ Температура брони ° C
$ \ Theta_ {AT} $ Температура воздуха с нагрузкой ° C
$ \ Theta_ {At, 0}$ Температура воздуха без нагрузки °C
$\theta_{at,i}$ Температура воздуха предыдущего итерационного цикла ,L}$ Температура воздуха в тоннеле на выходе °C
$\theta_{at,z}$ Температура воздуха в тоннеле в точке z °C $7theta9
Температура проводника °C
$\theta_{c,z}$ Температура проводника при z °C
$\theta_{cmax}$ Макс. температура проводника °C
$\theta_{cmaxeo}$ Макс. температура проводника аварийной перегрузки °C
$\theta_{cmaxsc}$ Макс. температура внутреннего провода короткого замыкания °C
$\theta_{de}$ Стена ° C ° C
$ \ theta_ {dm} $ средняя температура среды в воздуховоде ° C
$ \ theta_e $ Внешняя температура объекта ° C
$ \ theta_ {alcl} $ Температура корпуса ° C
$ \ Theta_f $ Температура наполнителя для многоядерных кабелей типа SS с оболочкой ° C
$ \ theta_ {film} $ Температура фильма ° C
Температура газа ° C
$ \ theta_ {hs} $ Температура e из тепла Источник ° C
$ \ Theta_ {Kf} $ Конечная температура ° C
$ \ Theta_ {Ki} $ Начальная температура ° C
$\theta_{kmax}$ Максимальная температура неизоляционного материала °C
$\theta_{max}$ Температура проводника °C 12 °C 12
$ \ theta_o $ Наружная температура поверхности ° C
$ \ theta_ {o, l} $ температура поверхности объекта на выходе ° C
$\theta_{o,z}$ Температура поверхности объекта в точке z °C
$\theta_{omax}$ Макс. Температура наружной поверхности ° C
$ \ theta_r $ Номинальный ток преходящий в устойчивое состояние
$ \ Theta_S $ Температура экрана / оболочки ° C
$ \ theta_ {SC} $ Температура экрана ° C
$ \ theta_ {sh} $ Температура оболочки ° C
$ \ theta_ {sp} $ Температура стальной трубы °C
$\theta_{spf}$ Средняя температура среды в стальной трубе °C
6 1{11196} Температура поверхности ° C
$ \ Theta_t $ Температура внутренней туннельной стены ° C
$ \ theta_ {t, l} $ Температура туннельной стены на выходе
$\theta_{t,z}$ Температура стенки туннеля по оси z °C
$\theta_{tm}$

7 Средняя между температурой поверхности и воздуха 91 тоннель или желоб
°C
$\theta_{to}$ Стена на Z ° C
$ \ Theta_w $ Температура воды ° C
$ \ Theta_x $ Критическая температура почвы ° C
$ TQ $ Кабель тепловой постоянной S
U $ u $
$ U_0 $ Базовое напряжение для испытаний KV
$u_b$ Коэффициент замещения u
$U_{погребенный}$ OHTC полностью заглубленной трубы Вт/(К. 3 $
$ v_d $ Констанция v для кабелей в воздуховодах km / w
$ v_ {drop} $ drop v / a / км
$V_{жидкость}$ Скорость жидкости см/с
$V_{газ}$ Объемный процент второго газа $\%$
Постоянная V для трубчатых кабелей K.M / W
$ v_w $ Скорость воды см / с
W $ W_ {A, 1} $ Ширина плоских проводов 1-й брони мм
$w_{a,2}$ Ширина плоских проволок 2-й брони мм
$W_{a,L}$ 9170 на выходе воздуха m
$ w_ {a, z} $ Тепло удалены воздухом на z W / M
Убытки брони W / M
$ W_ {AR} $ Ширина доспехов мм
Ширина Backfill мм
$ W_ {B4} $ Расстояние до бокового края многослойной засыпки м
$W_c$ Потери в проводнике Вт/м
$W_{conv,ce}$ Конвекционная теплопередача от проводника к корпусу Вт/м
$W_{conv,da}$

7 91 к воздуху
Вт/м
$W_{conv,gd}$ Конвекционная теплопередача, газ в воздуховод Вт/м
Вт/м
$W_{conv,og}$ Конвекционная теплопередача, объект-газ Вт/м
$W_conv,7} $ Конвекционная теплопередача, поверхность до Air W / M
диэлектрические потери w / m
$ W_ {de} $ J-образная трубка Вт/м
$W_{di}$ Потери между кабелем и стояком/Дж -Tube W / M
$ W_ {воздуховод} $ Убытки в воздуховоде W / M
$ W_ {and} $ Убытки корпуса ж / м
$ w_h $ Тепло, генерируемое внешним объектом W / M
$ W_ {HS} $ Тепловое рассеивание теплового источника Вт / м
$ w_i $ Омические потери на фазу Вт/м
$W_{rad,ce}$ Радиационный теплообмен, проводник к оболочке Вт/м
$Wda,

{
$ радиационную тепловую передачу, воздуховод W / M
$ W_ {RAD, OD} $ радиационную тепловую передачу, объект к каналу Вт / м
$ w_ {rad ,sa}$ Радиационная теплопередача, поверхность-воздух Вт/м
$ W_S $ Экран и убытки оболочки W / M
$ W_ {SAR} $ Общая потеря в щите и магнитной брони W / M
$ W_ {SC } $ Ширина с плоским экраном мм
$ W_ {SP} $ Убытки в стальной трубе W / M
$ W_ {Sum} $ сумма общего потери всех систем Вт/м
$W_{sun}$ Теплопередача солнечного излучения на поверхность Вт/м
$W_{1112} Суммарные потери системы Система W / M
$ W_T $ Общие убытки на этапе W / M
Внутренняя ширина M
$ W_ {TOT} $ Суммарные потери на объект Вт/м
$ x_0 $ 0011 $ $ \ Omega $ / m
$ x_b $ горизонтальный центр backfill мм
$ x_c $ Реактивность проводника $ \ Omega $ / M
$ x_g $ фактор $ x_g $
$ x_ {g2} $ Фактор $ x_ {g2} $ 9116
$ x_k $ Фактор $ x_k $
$ x_m $ Взаимное реализация между проводниками $ \ Omega $ / m
$ X_P $ Фактор для близости эффекта проводников
$ x_ {pos} $ горизонтальный x-позиция многослойного засыпки м
$ x_s $
$ x_s $ 9 1120 Самостоятельное реагирование экрана / ножна $ \ Omega $ / m
$ / m $ x_ {s1} $ раздел реагирования 1 $ \ Omega $ / m
$ x_ {s2} $ Реакция Раздел 2 $ \ Omega $ / m
$ / m $ x_ {s3} $ resentance Раздел 3 $ \ Omega $ / m
$ \ xi_x $ $ \ xi $ за расчет фактора потерь
y y $ y $ Acceptance S / M
$ Y_ {2k} $ Глубина для критерия 2K мм КM / W
$ y_ {alcl} $ Фактор эффекта скин и близость
$ $ y_g $
$ y_i $ Ординаты цикла потери-нагрузки о. е.
$ y_k $ $ y_k $
$ 4112 $
$ y_s $ Коэффициент эффекта кожи проводника 9116
$Y_{spf}$ Постоянная Y для трубчатых кабелей K.M / W
Z $ Z_0 $ Z_0 $ $ \ Omega $ / m
Константы установки Z
$ Z_C $ Самопетинзия фазового проводника $ \ Omega $ / M
Фактор z Для расчета кожи эффекта коэффициенты для проводника
$ Z_ {and} $ фактор Z для расчета кожи эффекта коэффициенты для корпуса
Местоположение тепла Источник M
$ Z_K $
$
$ Z_m$ Взаимное сопротивление между проводником и металлическим экраном $\Omega$/м
$z_{max}$ Логитудное тепловое предельное расстояние м
$ z_ {neg} $ Отрицательная последовательность Импеданс $ \ Omega $ / M
Положительное сопротивление последовательности $ \ Omega $ / m
$ z_r $ Местоположение горячей точки м
$ Z_S $ Самостоятельное сопротивление металлического экрана $ \ Omega $ / m
$ Z_X $ Эквивалентное взаимное сопротивление между тросы $\Omega$/м
$\zeta_{ab}$ Плотность материала подкладки брони г/см$^3$
{12$7_ $ Плотность материала доспеха г / см $ ^ 3 $
$ \ ZETA_C $ Плотность материала проводника г / см $ ^ 3 $
$ \ ZETA_F $ плотность наполнителя г/см$^3$
$\ze Ta_i $ Плотность изоляционного материала г / см $ ^ 3 $
плотность куртки Материал г / см $ ^ 3 $
$ \ zeta_m $ Плотность материала г / см $ ^ 3 $
$ \ zeta_ {od} $ Фактор радиации для прикосновения кабелей
$ \ ZETA_ {SC} $ материала металлического экрана г/см$^3$
$\zeta_{sh}$ Плотность материала металл. 3$

Фаза к фазе – Анализ кабеля Vision EN

Типы кабелей

Отправной точкой расчетов Vision Cable Analysis всегда является конструкция кабеля.Программа работает со всеми распространенными одно- и трехжильными кабелями с использованием известных изоляционных и конструкционных материалов.

Каждый тип кабеля можно подробно проверить и отредактировать в редакторе кабелей. С помощью этого редактора кабелей можно легко адаптировать и расширить стандартную базу данных кабелей.

Подземные и наземные

Vision Cable Analysis может рассчитать допустимую нагрузку для подземных и наземных кабелей. Программа позволяет легко настроить условия кабельных соединений.

Расчеты

Для подземных кабелей наиболее важными факторами являются глубина и расположение. Можно добавить близлежащие источники тепла.

Vision Cable Analysis рассчитывает номинальный ток кабеля для следующих случаев:

  • почва не высыхает,
  • почва частично высыхает (двухзонная приближенная физическая модель) и следует избегать высыхания почвы.

МЭК 60287

Стандарт IEC 60287 описывает методы расчета потерь в кабеле и теплового сопротивления кабеля и окружающей среды.

Функциональность

Vision Cable Analysis вычисляет:

  • Максимальный номинальный ток для нескольких цепей одно- и трехжильных кабелей
  • Температура всех кабелей при каждой выбранной силе тока
  • Температура окружающей почвы
  • Анализ чувствительности

Результаты расчетов представлены в графическом виде, и любые изменения или корректировки видны сразу.

МЭК 60853

Стандарт

De IEC 60853 описывает методы расчета дециклического номинала кабеля и аварийного номинала кабеля.

Расчет динамических характеристик кабеля основан на том факте, что кабель, не проводящий 100 % максимального непрерывного тока, не достиг своей максимальной температуры. Благодаря динамическим свойствам кабеля и грунта температура медленно реагирует на ступенчатое изменение тока, что позволяет оператору в аварийных ситуациях кратковременно перегружать кабель.

Функциональность

Vision Cable Analysis вычисляет:

  • Циклический рейтинг (полная неделя, ежедневные 24-часовые циклы)
  • Аварийный рейтинг
  • Переходная реакция

Эти расчеты показывают, насколько больше номинального постоянного тока могут проводить кабели в случае циклически меняющейся нагрузки.Циклическая оценка зависит от формы суточного цикла нагрузки. Эти расчеты также показывают, сколько дополнительных нагрузок можно добавить к кабелю в случае аварийной ситуации. Номинальный аварийный ток сильно зависит от начальной температуры и продолжительности аварийного режима.

Калькулятор нагрузки на протяжку J-образного кабеля

Описание

Что делает это приложение?

Морские кабели и трубопроводы обычно протягиваются через J-трубу к турбинной башне или подстанции.Втягивающая лебедка устанавливается для втягивания гибкого трубопровода. В то время как натяжение кабеля снаружи J-образной трубы определяется свойствами контактной сети, контролируемыми положением судна и управлением натяжителем, J-образная трубка добавляет дополнительное натяжение из-за силы тяжести, трения и изгибов. Этот лист используется для оценки натяжения в верхней части J-образной трубы с учетом гравитации, трения и углов изгиба. На изгибах листа используется уравнение Шапстана [формула Эйтельвейна] для оценки нагрузок в конце сечения, в конце листа оценивается конечная нагрузка на втягивающую лебедку.

Как пользоваться этим приложением?

Пользователь может добавлять прямые секции или изгибы с их свойствами
Можно добавить до 20 секций
Оцениваются свойства каждой секции или изгиба, а также вычисляется совокупное свойство
Все входные ячейки выделены синим цветом. Все параметры указаны в единицах СИ

.

Ограничения
«- J-образная трубка смоделирована от НИЗА к ВЕРХУ. Нижний конец (конец раструба) расположен на X=0 и Z=+ve от морского дна.
– Применение коэффициента трения происходит автоматически и относится к запуску значения Z сечения. если Z находится ниже ватерлинии, используется коэффициент трения на водной основе. Когда J-образная трубка проходит через ватерлинию, секция может быть разделена на ватерлинии, чтобы разделить применение коэффициента трения. ”

Ссылки
Приложение основано на формуле Эйтельвейна (или уравнении Капстана)

Tload — приложенное натяжение на тросе
Thold — результирующая сила, действующая на другую сторону шпиля
μ — коэффициент трения между материалами каната и шпиля
ϕ — общий угол, охватываемый всеми витками каната, измеряется в радианах

«Несколько предположений должны быть верны, чтобы формула была действительна:

1.Веревка находится на грани полного сползания, т.е. Tнагрузка — это максимальная нагрузка, которую можно удержать. Меньшие нагрузки также могут удерживаться, что приводит к меньшему эффективному контактному углу ϕ.

2. Важно, чтобы линия не была жесткой, в этом случае значительная сила будет потеряна при изгибе линии вокруг цилиндра. (Для этого случая уравнение необходимо изменить.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
