Дюбели для крепления утеплителя к стене: как выбрать грибки для утеплителя

Содержание

Обзор дюбелей для крепления теплоизоляции

При выполнении теплоизоляции стен одной из главных задач является надёжное крепление утеплителей. Кроме клеевого раствора, если таковой используется, термоматериалы фиксируются специальными метизами.

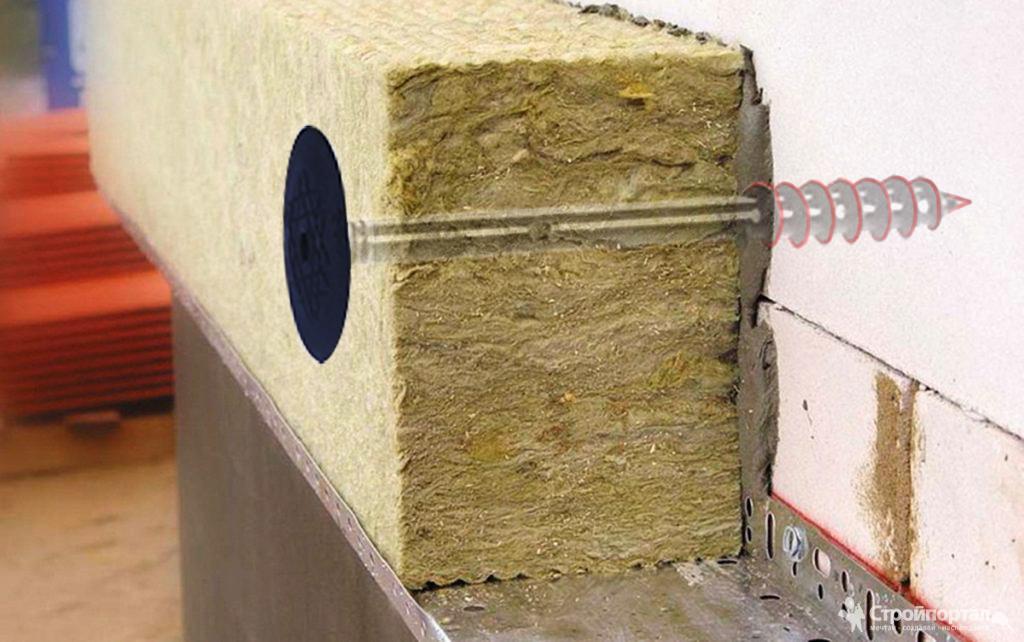

Тарельчатый дюбель, он же дюбель-гриб, он же зонтик, он же грибок обеспечивает надёжное крепление всех видов утеплителей к любым стеновым конструкциям. От правильного выбора конкретного вида дюбеля зависит качество выполненных работ и долговечность конструкции. В продаже представлены различные виды этих изделий, разработанных на каждый, даже самый замысловатый вариант сочетания сройматериалов.

Конструкция крепёжного элемента

Шляпка дюбеля представляет собой широкий диск 60-100 мм в диаметре с технологическими отверстиями. Для обеспечения сцепления с материалами диск имеет шероховатую поверхность. Далее от шляпки — тело дюбеля, которое оканчивается распорной зоной, которая, в свою очередь, складывается из нескольких секций, что задаёт различные векторы усилий при распирании.

Комплектуется дюбель гвоздём-сердечником, который при забивании молотком создаёт усилие в зоне расширения. Такая конструкция обеспечивает надёжную фиксацию «грибка» к стене под действием веса теплоизоляционных материалов.

Материалы для производства

Производят фасадные дюбеля таким образом, чтобы они не поддавались атмосферному воздействию, механическим и химическим нагрузкам. Расчётная эксплуатационная температура от −40°С до +80°С. В целях удовлетворения изложенным требованиям для изготовления крепёжных элементов используются следующие материалы:

Нейлон или полиэтилен низкого давления (ПНД). Применяется для фиксации утеплителей к любым видам стен: бетонным, кирпичным, пустотелым, деревянным. В качестве сердечника применяется металлический шуруп. Выдерживают нагрузку до 450 кг на бетонной стене и 380 кг на кирпичной.

Стеклонаполненный полиамид. Используется так же для всех видов стен с оцинкованным металлическим сердечником, а так же с полиамидным, армированным стекловолокном. Выдерживает нагрузку до 750 кг.
Оцинкованное железо. Такой дюбель для теплоизоляции применяется при креплении утеплителя к тонким, пустотелым стенам. Устойчив к ржавчине, принцип действия, в отличие от расклинивания — анкерный. Прочность стены определяет несущую нагрузку дюбеля. От предыдущих образцов отличается высокой стоимостью.

Металлический сердечник применяется при монтаже материалов с большой удельной массой в целях увеличения несущей нагрузки на дюбель. Однако существенный недостаток такой конструкции — мостики холода, возникающие из-за высокой теплопроводности металла. Для устранения данного явления применяется дюбель для теплоизоляции с термоголовкой.

Расчет длины тарельчатого дюбеля

Прежде чем приобретать крепежные элементы, необходимо рассчитать их длину. Определяется она по формуле:

L = H + K + W +I, где

L — необходимая длина дюбеля

H — толщина выбранного утеплителя

W — фактическое отклонение стеновой поверхности от вертикали

I — длина распорного участка дюбеля.

Необходимое количество крепёжных элементов определяется из расчёта 5-6 штук на квадратный метр.

Правила монтажа грибков

Тарельчатый дюбель предназначен для окончательной фиксации теплоизолятора, поэтому монтаж производится после того, как утеплитель уже находится на стене. Пенопласт, экструдированный пенополистирол и плиты из минеральной ваты первично крепятся к стеновой поверхности специальным клеем на цементной основе, рулоны же из минеральной ваты помещаются в каркасах. И уже после этого фиксируются тарельчатыми дюбелями. В идеале монтаж утеплителя и дюбелей лучше всего проводить при температурном значении окружающего воздуха 0°С, примерно в средине рабочего диапазона.

Монтаж производится в следующей последовательности:

Производится разметка мест установки
В намеченных местах перфоратором сверлятся отверстия прямо через утеплитель. Диаметр бура должен соответствовать диаметру дюбеля. Глубина отверстия должна быть равна длине дюбеля плюс 10-15 мм.
Далее дюбель вставляется в отверстие до контакта шляпки грибка с утеплителем и плотно прижимается, добивать молотком не требуется.

В дюбель вставляется сердечник и забивается молотком до окончательной фиксации грибка в стене.

Приобретать тарельчатые дюбеля нужно в проверенных торговых точках с солидной репутацией и только под торговыми марками известных производителей. В малом бизнесе популярно производство такой продукции на термопластавтоматах в гаражах из вторичного сырья, причём качество изделий не всегда соответствует норме. Такие дюбели мало того, что в процессе эксплуатации могут не справиться с нагрузкой, но ещё на этапе монтажа трескаются и крошатся. Вытащить недозабитый дюбель не получится из-за его конструкции — ствол снабжён усиками, придётся его срезать, портить утеплитель и сверлить новое отверстие для нового дюбеля.

Фасадный дюбель для крепления теплоизоляции

Содержание

Фасадные дюбеля как и крепежи для утеплителя – изделия, которые используются для фиксации всевозможных теплоизоляционных материалов к стенам дома.

Полимерный фасадный дюбель для теплоизоляции

В данной статье будут рассмотрены основные виды фасадных дюбелей, вы узнаете, какими преимуществами и недостатками обладает каждый из них. Также будет приведен перечень требований, которые необходимо учитывать, выбирая фасадные дюбеля для разных утеплителей.

1 Виды фасадных крепежей

Существуют несколько видов фасадных дюбелей, однако для крепления утеплителя к стене предпочтительно использовать тарельчатые дюбеля, обладающие широкой шапкой, которая надежно фиксирует теплоизоляцию. Такие изделия в обиходе называются либо зонтиками, либо грибками.

Классификация тарельчатых дюбелей для крепления теплоизоляции и дюбель-грибков для утеплителя выполняется в зависимости от материала, из которого он изготовлен. Выпускаются пластиковые дюбеля, и изделия с внутренним металлическим гвоздем, снаружи покрытым пластиком.

к меню ↑

1.1 Полимерные изделия

Для изготовления пластиковых изделий могут использоваться разные материалы. Как правило, это либо нейлон, либо полипропилен, либо сшитый полиэтилен.

Предпочтительнее всего нейлоновые дюбеля, так как они обладают наиболее высокими прочностными характеристиками.

Полимерный фасадный дюбель

В целом же, преимущества всех пластиковых изделий следующие:

Минимальный вес – они не создают дополнительной нагрузки на несущие стены, что крайне важно при креплении теплоизоляции к стене из материала, чувствительного к точечным нагрузкам – пенобетона, либо газобетона;
Отсутствие коррозии даже если крепится полиуретановый утеплитель – в отличии от металлические изделий, пластиковые дюбеля не боятся влаги, они не склонны к коррозии, что значительно продлевает долговечность теплоизоляции фасада, и отдаляет необходимость выполнения косметического ремонта;
Эластичность – упругость материала гарантирует максимально надежную фиксацию легких утеплителей (пеноплекса, пенополистирола, пенофола) в стене;
Не создают мостиков холода – пластик, в отличие от металла, не обладает высокой теплопроводностью. Такой дюбель не будет являться слабым звеном всей теплоизоляции, из-за которого стена может промерзать в холодное время года;
Минимальная стоимость – цена на пластиковые изделия на порядок ниже, чем стоимость крепежей с металлическим гвоздем.

Касаемо материала изготовления: дюбелями из полипропилена лучше всего крепить плиты пеноплекса и пенополистирола к стенам из вспененных материалов – газобетона, и пенобетона, в то время как изделия из нейлона и полиэтилена – оптимальный вариант для фиксации легких утеплителей на пустотелых поверхностях – фасадах каркасных домов, полом бетоне, либо стенам с пустотелого кирпича.

к меню ↑

1.2 Изделия с металлическим гвоздем

Прочностные характеристики дюбелей с металлическим гвоздем на фасадные панели с утеплителем на порядок выше, чем у полимерных изделий, что позволяет использовать их для крепления теплоизоляции с высокой плотностью, обладающей существенным весом.

Дюбеля с металлическим гвоздем обладают одним существенным недостатком – они являются мостиками холода, которые могут существенно снижать эффективности теплоизоляции фасада, провоцируя промерзание стены в местах расположения фиксаторов.

Обуславливается это тем, что металлический гвоздь обладает высокой теплопроводностью (коэффициент теплопроводности металла составляет 47 Вт/мк, в то время как у большинства популярных утеплителей – пеноплекса, пенополистирола, минваты, он варьируется в пределах от 0.03 до 0.04 Вт/мк).

Однако существует альтернатива – изделия с металлическим гвоздем, оборудованные термоголовкой. Под термоголовкой подразумеваются шапки таких дюбелей, которые покрыты полимерным материалом с низкой теплопроводностью.

Фасадный дюбель с металлическим гвоздем

Как правило, для улучшения теплоизоляционных свойств дюбелей с термоголовкой на минераловатные утеплители Техноблок используется стеклонаполненный ударопрочный полиамид, коэффициент теплопроводности которого составляет 0,027 Вт/мк.

Наличие такого покрытия гарантирует, что металлический гвоздь не будет промерзать и передавать низкую температуру стене, также дюбеля с термоголовкой не боятся коррозии, поскольку все контактирующие с окружающей средой части их конструкции покрыты полимером.

к меню ↑

2 Как правильно выбирать?

Именно от фасадных дюбелей, элементов, казалось бы, вторичных, в большей степени зависит долговечность и надежность наружной теплоизоляции стен.

Не рекомендуется экономить на данном материале, так как при использовании некачественных дюбелей увеличивается риск того, что крепление теплоизоляции не будет обладать требуемой прочностью, в результате чего под воздействием внешних механических и атмосферных нагрузок оно может начать отслаиваться, либо попросту отвалиться.

Даже если утепление фасада выполнено согласно всем требованиям технологии, с применением гидроизоляционной защиты, при использовании склонных к впитыванию жидкости материалов, существует возможность того, что в теплоизоляцию будет проникать влага – с окружающей среды, либо в виде образующего конденсата.

Любой теплоизоляционный материал с низкой гидрофобностью – шлаковата, стекловолоконная вата, в некоторой мере пенополистирол, при впитывании воды очень сильно набирает в весе, что ведет к серьезному увеличению нагрузок на несущие конструкции.

Конструкция фасадного дюбеля для теплоизоляции

Важно, чтобы использующиеся для крепления дюбеля на Изоспан АМ обладали должным запасом прочности, и были способны выдержать циклы набора и потери влаги утеплителем, при которых существенно меняется вес последнего.

В целом, выбирая фасадный дюбель для крепления теплоизоляции, необходимо учитывать следующие параметры.

Вид утеплителя – разные теплоизоляционные материалы обладают отличающейся плотностью, и, как следствие, разным весом. Для фиксации теплоизоляции из экструдированного пенополистирола (пенокплекса) нельзя использовать дюбеля, которыми выполняется крепление минваты к стене (минеральная вата крепится металлическим дюбелем, плиты пеноплекска – пластиковым), и т. д.
Необходимо учитывать толщину теплоизоляционного материала.
Климатические условия – температурный режим, скорость ветра, количество среднегодовых осадков, и тому подобные факторы также влияют на то, какими дюбелями необходимо крепить фасадный утеплитель.
Высота здания – согласно требованиям СНиП (строительные нормы и правила), для крепления теплоизоляции к фасадам многоэтажных зданий требуются дюбеля с повышенными прочностными характеристиками.
Материал фасада – для стен из газосиликатных блоков, кирпича, пенобетона, дерева, используются разные крепежи.

к меню ↑

2.1 Основные производители

Выбирая фасадные дюбеля для крепления пеноплекса, либо минваты, имеет смысл отдавать предпочтение отечественным производителям. По техническим характеристикам их изделия не уступают зарубежным аналогам, однако стоимость продукции наших заводов на порядок ниже.

Ведущим отечественным производителем фасадных дюбелей является «Бийский завод стеклопластиков». Продукция данного завода отличается оптимальным соотношением цены и качества.

Линейка изделий для крепления утеплителей к стене фасада у данного предприятиями представлена следующими дюбелями: ДС-1, ДС-2, и ДС-3 на пароизоляцию Изоспан В.

Бийский дюбель ДС-2

Это полимерные дюбеля, обладающие стеклопластиковым основанием, которое по прочностным характеристиками практически не уступает металлическому гвоздю, однако имеет на порядок меньшую теплопроводность.

Рассмотрим основные технические характеристики дюбелей, который производит «Бийский завод стеклопластика»:

Диаметр анкерной части, мм: ДС1 – 10, ДС2 – 5, ДС3 – 7.5;
Длина анкерной части, мм: ДС1 – 60/100, ДС2 – 50/100, ДС3 – 60/100;
Диаметр тарельчатой шапки, мм: ДС1 – 60/100, ДС2 – 60/100, ДС3 – 60/100;
Граничное усилие на вырыв из основания, Н: ДС1 – 1500—2500; ДС2 – 1300—2500; ДС3 – 1000—2000;
Температурный режим: от -60 до +75 градусов.

Дюбеля ДС1 и ДС2, с анкером длиною в 50 мм, используются для крепления минваты и пеноплекса к фасадам из тяжелого бетона, либо полнотелого кирпича.

ДС2 с анкером в 80 мм – оптимальный вариант для фиксации теплоизоляции из минваты в вспененном бетоне, либо пустотелом кирпиче.

Продукция маркировки ДС1, ДС2 и ДС3 с анкерами 100 мм предназначаются для фиксации любых утеплителей – пеноплекса, минваты, в фасадах из материалов, обладающих невысокой плотностью – пенобетона и газобетона.

Среди изделий из термоголовкой наилучшим вариантом являются дюбеля Izo от компании Tech-Krep.

Крепежи Izo могут применяться для крепления теплоизоляции к любым поверхностям – бетону, кирпичу, газосиликату. Izo состоит из двухсегментной распорной части, шапки, анкера, диаметром в 10 мм, и гвоздя из нейлона.

Для фиксации квадратного метра теплоизоляции требуется 5 штук Tech-Krep Izo, при этом, минимальная глубина анкеровки у Izo составляет 40 мм.

к меню ↑

2.2 Особенности монтажа фасадных дюбелей (видео)

Теплоизоляционные дюбели — виды, монтаж, виды креплений

Изменения в технологиях строительства, потребность в энергосбережении, вызвали необходимость применения утепления, как старых построек, так и вновь возводимых домов. Крепление теплоизоляционных материалов производится с помощью.

Что такое дюбель для теплоизоляции?

Для утепления используют комбинацию из гидроизоляционного и теплоизоляционного слоёв. Они не могут удерживаться сцепкой трением на больших поверхностях, для их фиксации необходимы крепёжные элементы — дюбеля для теплоизоляции.

Они имеют узнаваемый вид и состоят из:

1. Гильзы. Одна часть (распорная) фиксируется в стене, вторая (не распорная) держит на себе слои изоляции и утеплителя.

2. Головки или прижимного диска. Из-за неё конструкцию называют «гриб».

3. Стержня, который забивается в центр головки и распирает гильзу.

Принципиально конструкция для теплоизоляции отличается от обычного дюбеля только размером прижимного диска. Стандартные размеры головки или шляпки гриба колеблются в пределах 45-90 мм. При некоторых видах работ для лучшей фиксации на мягких поверхностях, на гильзу одевают расширительную шайбу (рондоль), диск размером 100-140 мм.

Минимальная длина тарельчатых дюбелей 40 мм, максимальная 400мм.

Фиксируясь в твёрдой поверхности, дюбель помогает равномерно распределить нагрузку, а в слабых местах, выполняет функцию прокладки, и таким образом, противодействует разрушению стен.

Виды теплоизоляционных дюбелей

Стальные теплоизоляционные дюбеля

Полностью стальные крепёжные элементы при утеплении не используются.

Собственно стальным является стержень, который забивается в центр головки. Для предотвращения коррозии метала, его оцинковывают. Достоинством этого вида крепления является прочность. Используют для фиксации пористых материалов (минеральная вата, пенопласт, эструдированый пенополистирол, пробка) к:

· бетону;

· газобетону;

· камню;

· граниту;

· профилю;

· полнотелому и пустотелому силикатному кирпичу;

· полнотелому и пустотелому керамическому кирпичу.

Металлический стержень создаёт «холодовой» или «термический мостик», так как теплопроводность металла намного ниже, чем у пластика. Через него холод проникает внутрь конструкции, вызывает конденсацию, и оказывает разрушающее действие при колебаниях температуры, снижает теплоизоляционные свойства конструкции.

Дюбеля с термоголовкой теплоизоляционные

Дюбеля с термоголовкой помогают решить эту проблему. Полиамидная термоголовка исключает появление «холодовых мостиков». Отсутствие конденсации исключает появление на фасаде мокрых пятен и следов от ржавчины. Но монтаж этого вида крепления требует предварительного высверливания через слой утеплителя.

Можно использовать для облицовки многоэтажных зданий. Наиболее дорогой вид крепления.

Пластиковые теплоизоляционные дюбеля

Пластиковый тарельчатый дюбель набирает популярность среди строителей. Это связано с тем, что материал, из которого он сделан рыхлый и лёгкий, а так же с экономичностью.

Рекомендуется использовать конструкции, целиком сделанные из одного вида пластика (полиамид, полипропилен, нейлон). Это связано с коэффициентом теплового расширения. Такой материал должен быть стоек к перепадам температур и изменениям кислотно-щелочного равновесия.

Пластиковые дюбеля крепят теплоизоляцию к прочным стенам из кирпича, бетона. Их нельзя применять для толстых слоёв тяжёлых утеплителей на газобетоне или полых поверхностях. Не применяют при утеплении многоэтажных зданий.

Как рассчитать нужную длину дюбеля

Правильно рассчитанная длина тарельчатого дюбеля гарантирует устойчивость конструкции, и её долговечность. Лучше сделать простейший чертёж стены, теплоизоляционных материалов, учесть толщину гидроизоляции, клеевого раствора, минимальную глубину посадки в жёстком материале, заявленную производителем. Не все стены идеальны, если есть отклонение стены от вертикали, его тоже следует учесть, так как мастер будет выводить наружную поверхность в уровень.

Наиболее надёжны, и не требуют большой глубины фиксации монолитные твёрдые основания (бетон, кирпич), не менее 120 мм. В Пористые основания (пенобетон и газобетон) анкер должен входить глубже, примерно 140 мм. Наибольшую проблему представляет пустотелый кирпич. Здесь глубина крепления должна быть не менее 160 мм, чтобы минуя пустоты качественно укрепиться в материале стены.

Необходимо учесть рабочую нагрузку «на вырыв». На упаковке часто указана максимальная нагрузка, рабочая может составлять четверть от максимальной. Рассчитайте ориентировочную массу всех материалов на квадратный метр.

Сложив все факторы, вы поймёте, какая длина дюбеля для утепления фасада вас устроит.

Важно! Длинный тарельчатый дюбель усложняет монтаж и снижает прочность конструкции.

Виды креплений

Количество и размещение фасадных дюбелей зависит от:

· вида теплоизоляционного материала;

· веса всех материалов;

· высоты утепляемой поверхности;

· розы ветров (определяется береговая линия, подверженная наибольшей нагрузке при порывах ветра).

Чем рыхлее материал, тем больше должен быть диаметр шляпки гриба. Пенопласт требует небольшого размера. А если вам необходимо закрепить на потолке минеральную вату, придётся выбирать максимально крупный диск.

Крепление на краях

На утепляющей плите 4 дюбеля распределяют по углам, и 1 в центре, на расстоянии 5-10 см от края.

Если данный фасад находится под ветровой нагрузкой – количество точек крепления увеличивают.

Угловые панели крепят семью дюбелями каждую (2 вертикальных ряда по 3 дюбеля), плюс центр.

Если высота здания превышает 20 метров, то каждую угловую панель необходимо закрепить в 9 точках.

Крепление на стыках

При этом виде монтажа дюбеля загоняются на стыках между плитами. Один гриб может фиксировать края двух или трёх плит. Обязательной остаётся фиксация центральной точки плиты. Считается, что такой способ фиксации уменьшает количество дефектов в утепляющем слое и способствует качественной теплоизоляции.

Монтаж теплоизоляционных дюбелей

Технологии крепления пенопласта, пенополистирола или минеральной ваты идентичны.

Этапы:

1. Подготовка поверхности. Необходимо очистить её от старых теплоизоляционных материалов, штукатурки.

2. Приклеивание листов утеплителя. Используются смеси не содержащие органические растворители, чтобы при контакте с пластиком крепежа не произошло разрушение конструкции. Обязательно дать время для застывания клея. Согласно указаниям производителя от 24 до 48 часов.

3. Монтаж: просверливается отверстие соответствующее диаметру дюбеля, и превышающая его длину на 10 мм; вставляется фасадный дюбель вручную; вставляется и забивается стержень; при необходимости фиксируется термоголовка.

4. Проклейка стыков армирующим скотчем.

5. Установка изоляционной плёнки или сетки;

6. Оштукатуривание или фиксация декоративных материалов.

Не рекомендуют применять ударные механизмы при сверлении пустотелых стен (из керамзитобетона и газобетона), и к пустотелым кирпичам с тонкими стенками.

Если фасадный дюбель нужно прикрепить к металопрофилю, к его ножке крепят саморез. Конструкцию закрепляют шуруповёртом.

Головка тарелки может быть слегка утоплена в утеплителе. При креплении ламельной ваты используют дожимные манжеты.

Перед началом работ желательно провести предварительный расчёт необходимого количества крепежа. Опытные мастера предлагают на 1 квадратный метр поверхности закупать 5 единиц.

Современные дюбели для утепления фасада работают по принципу распорной технологии, используют силу трения, и выполняют функцию надёжного крепежа для теплоизоляционной системы.

Выбирая тарельчатый дюбель для теплоизоляции, обращайте внимание на характеристики поверхностей, выбранный утепляющий материал, этажность дома, особенности ветровой нагрузки, воздействие осадков и других внешних факторов окружающей среды.

выбор, основные виды, параметры, монтаж

Содержание статьи:

Надежное закрепление утеплителя – обязательный этап при создании теплоизоляции помещения. В качестве утепляющего материала выбирается мягкие, неплотные и пористые листы или маты, которые несложно закрепить. При небольших объемах их фиксируют на клей или просто укладывают между брусками. В случае объемных строительных работ необходимо использовать специальные крепежные элементы – дюбели. Они различаются по способу крепления, материалу изготовления, длине и диаметру. Перед началом работы необходимо правильно подобрать держатели для теплоизоляции.

Виды фиксаторов

Для фасада и кровли применяются разные типы дюбелей, отличающихся размером шляпки

Утеплитель представляет собой неоднородный многослойный материал, нередко с пористой структурой. Сложность его крепления заключается в риске нарушения целостности структуры, особенно при использовании гидроизоляции и пароизоляции. По этой причине фиксаторы разделяют на две основные группы:

дюбели для фасадных работ и теплоизоляции стен;
дюбели для кровельного утепления.

Первый вид крепежей представляет собой целостную или разборную конструкцию в виде гриба. Разборный состоит из гильзы с распорной частью, головки в виде прижимного диска и стержня. Дюбель для утепления отличается от обычного только увеличенным объемом головки. Диаметр диска составляет 45-90 мм. Изготавливается из различных видов пластика и металла.

Второй вид дюбелей представляет собой полый пластмассовый стержень с широким прижимным диском. Он имеет особый способ установки – в тело теплоизолятора. Гвоздь насквозь проходит и погружается в бетон или другой плотный материал.

Критерии выбора

При выборе дюбелей для утеплителя имеет значение его плотность

От правильности выбора зависит качество крепления материала к поверхности. При выборе дюбелей нужно обратить внимание на несколько факторов:

Длина. Она зависит от толщины изолятора и других слоев, отклонения стены от вертикали, минимально допустимого углубления.
Нагрузка на вырыв.

Форма зависит также от материала. Легкий теплоизолятор не выдерживает жесткого крепления.

Разновидности дюбелей

Дюбели можно классифицировать по нескольким критериям – по конструкции, материалу и исполнению. Выбор зависит от особенностей самого утеплителя.

Конструкция

Есть два основных метода крепежа:

Безраспорный. Дюбель не нуждается в метизе. Крепеж устанавливается в заранее просверленное отверстие сквозь утеплитель.
Распорный. Гвоздь или шуруп вбивается или закручивается в тело стержня. Под стержень предварительно проделывается отверстие, в которое его необходимо поместить.

: Распорный

: Безраспорный

Первый вариант применяется для ячеистого бетона, а второй – для плотных материалов (кирпич, бетон).

Материал изготовления

Гвоздь из полиамида, армированный стекловолокном, имеет прочность металла

Сам дюбель изготавливается из разных видов пластмасс. Металл использовать запрещено из-за высокой теплопроводности. Шуруп или гвоздь выполняется из пластика или металла.

Основные виды пластмасс для дюбелей:

Нейлон или полиамид. Это легкий материал, отличающийся высокой степенью прочности. Его можно использовать для крепления на любые поверхности. Предельно допустимая нагрузка на крепеж для утеплителя составляет 120 кг. Рабочая – 30 кг.
Полипропилен. Отличается повышенной прочностью и твердостью. Нагрузка достигает 150 кг.
Полиамид, армированный стекловолокном. Это новый материал, который имеет такую же прочность, как и металлы. Имеет низкую теплопроводность, благодаря чему является более приоритетным материалом, чем металлические детали.

Распорный стержень может изготавливаться из такого же пластика, что и дюбель-гриб для теплоизоляции, либо из металла.

Нержавеющая сталь – более долговечный материал, чем оцинкованная сталь

Из металлов используются следующие материалы:

Оцинкованная сталь. Толщина цинкового слоя должна составлять не менее 6 мкм. Применяется в обычных условиях с нормальным уровнем влажности.
Нержавеющая сталь. Это более дорогостоящий фиксатор, но он не подвержен образованию коррозии. Основная сфера использования стальных держателей – места с повышенным уровнем влажности.

По конструктивному исполнению выделяют:

Гвоздь и дюбель изготовлены из одного вида пластика. Разные виды использовать не советуется, так как коэффициенты теплового расширения у них будут различаться. Дюбель для теплоизоляции с пластиковым гвоздем используется практически во всех климатических условиях.
Дюбель из пластика, стержень – из металла. Прочность крепления повышается, но металл проводит тепло. Это приводит к образованию холодового мостика.
Пластиковый дюбель грибок для утеплителя и стержень из металла с термоголовкой. Такая конструкция позволяет избежать появление холодового мостика. Шляпка шурупа покрывается колпаком из нейлона, а гвоздь оказывается внутри.

Каждая из комбинаций дюбель-гвоздей для теплоизоляции имеет свои положительные и отрицательные стороны, а также свою стоимость. Выбор зависит от климатических особенностей помещения, в котором производится утепление.

Размеры изделий

Для пластмассовых дюбелей нет нормативов ГОСТ, но для изделий из полиамида они существуют. В документе прописано, какая марка пластика может использоваться и в каких макроклиматических условиях.

Формула расчета длины дюбеля для различной толщины утеплителя

Крепеж для теплоизоляции должен иметь достаточную длину. Это связано с углублением через несколько слоев теплоизоляции. Размеры других частей варьируются в небольшом диапазоне:

диаметр шляпки – от 45 мм до 90 мм;
2 диаметра стержня – по 8 мм и 10 мм;
длина от 40 мм до 400 мм.

От прочности фиксатора и материала стен зависит несущая способность. Нагрузка может составлять от 0,3 кН до 23 кН.

Расчет длины можно произвести по формуле L = Н + I + К +W. L – длина дюбеля, Н – толщина изоляции, К – толщина слоя штукатурки или клея (если есть), I – добавка на фиксацию в бетон/кирпич/дерево (50 мм), W – запас.

При использовании пенопласта толщиной 50 мм, установленного на слой клея 5 мм, потребуется дюбель длиной 110 мм. В случае кривой стены с перекосом в 50 мм размер увеличится до 160 мм на соответствующее значение. Для двойного слоя изоляции нужен дюбель 210 мм.

Не всегда излишняя длина будет положительным фактором. Это нужно учитывать при утеплении тонких стен в квартире.

Известные производители

Ведущими изготовителями дюбелей для утепления являются компании из Германии, России и Польши. К наиболее известным фирмам относятся:

Termoklip. Компания поставляет продукцию в Россию и страны СНГ, выполненную из углеродистой стали с покрытием против ржавчины. Выпускаются дюбели нескольких серий, произведенных из блок-полимера. Часть моделей имеют теплоизоляционную крышку.
Isomax. Производит тарельчатые дюбели с диаметром 10 мм. Гвоздь выполнен из углеродистой стали с оцинкованным покрытием. Есть возможность установки термоголовки.
Tech-Krep. Российский производитель поставляет пластиковые крепежи в разных вариантах исполнения. Они могут иметь пластиковый или металлический гвоздь, термокрышку. Имеют сложный химический состав. Стальной гвоздь имеет оцинкованное покрытие.

Все продукты имеют необходимые сертификаты и лицензии для монтажных работ.

Монтажные работы

Количество дюбелей рассчитывают исходя из наличия или отсутствия дополнительных крепежей, например, клея

Прежде всего необходимо рассчитать, какое количество дюбелей нужно, какая у них должна быть длина и диаметр. Это зависит от утеплителя. Его вес практически не имеет значения, важна толщина и степень рыхлости.

Длина крепежа для утеплителя гриб зависит от нескольких параметров. Толщина листа утеплителя, клеевого слоя, пароизоляции, гидроизоляции. Также необходимо учесть отклонение от вертикали и максимально возможное углубление в стену. Все эти критерии должны быть указаны в документации и по ним подбирается размер.

Диаметр шляпки определяется степенью рыхлости теплоизоляции. Этот критерий примерный, точные значения нигде не указаны. Если теплоизоляция легкая и рыхлая по структуре, диаметр должен быть большим. В случае укладки пенопласта можно подобрать дюбели с маленькой головкой. Для укладки минеральной ваты выбирают наибольшие шляпки.

Количество крепежей зависит от веса теплоизоляционных плит и возможной нагрузки самого тарельчатого дюбеля для крепления утеплителя. Их должно быть минимум 5 на одну пластину – 4 крепятся в углах, 1 в центральной точке.

Все эти значения применимы, если утепляется внутренняя часть дома.

Если теплоизоляция будет крепиться на фасаде, необходимо учесть ветровую нагрузку. Количество креплений увеличивается, их должно быть минимум 6, расположенных в два параллельных ряда. Если строение имеет высоту до 20 метров, на 1 кв.м. приходится 7 дюбелей. При высоте более 20 метров расход крепежных элементов возрастает до 9 штук.

Технология крепления

Порядок установки: сверление отверстия, забивка гвоздя

Теплоизолятор укладывается на поверхность на промежуточном этапе монтажа. Сначала производится укладка каркаса из деревянных брусков, между которыми кладутся листы утеплителя. Сложность монтажной работы заключается в необходимости заранее учесть все нюансы крепежных механизмов. Если утепляется потолок со штукатуркой, глубину установки дюбеля зонтика следует увеличить.

Сам утеплитель фиксируют при помощи клея (в случае пенополиуретана, пенополистирола и пенопласта) или враспорку в полученные ячейки каркаса (для минваты). На каждой панели необходимо отметить места, в которые будет установлен держатель. Просверливается отверстие определенной глубины с запасом в 10-15 мм. Если не добавить этот запас, грибки для крепления утеплителя будут плохо удерживать теплоизоляционный материал.

В полученное отверстие устанавливается дюбель для утеплителя. Его головка в виде диска должна немного прижимать утеплитель. Если есть гвоздь, его нужно вбить. В случае шурупа используется винтовой метод установки. Головку грибка прикрывают колпачком, если он предусмотрен в конструкции.

Рекомендуется выбирать место стыков для крепления. Это позволит уменьшить количество отверстий и щелей, через которые уходит тепло. Также при фасадных работах все швы закрывают специальным алюминиевым армирующим скотчем.

Дюбель фасадный — виды, выбор и монтаж своими руками

Хорошо выполненная теплоизоляция любого, особенно жилого здания – важное условие качества постройки и комфортного проживания в ней человека. Правильный и комфортный микроклимат в доме в условиях России (часто непредсказуемых) создать без наличия теплосберегающих материалов невозможно. Однако процесс монтажа не так прост, как кажется – здесь не обойтись без специальных крепежных элементов — таких, как дюбель фасадный. Как его использовать и какие его виды можно найти в строительном магазине?

Дюбель фасадный

Крепеж для утеплителя

Что это такое? Использование дюбелей

Фасадный дюбель – это специальный вид крепежа, который применяется для закрепления, установки различных конструкций и материалов, в том числе теплоизоляционных, к стенам строений. Он бывает разных видов, но чаще всего применяется тарельчатый.

Чаще всего такие крепежи используют при установке вентилируемых фасадов, для крепления конструкций из металлического профиля и облицовочного материала

Строение дюбеля таково: он состоит из трех элементов — фиксатора, распорного и анкерного элементов. Распорка – это стержень. Фиксатор делается из пластика, анкер – из полиамида.

Распорная часть (головка, шляпка) — 1; фиксатор — 2; анкер — 3

Фасадный тарельчатый дюбель получил свое название из-за особой формы шляпки – довольно крупной, напоминающей по форме небольшую тарелочку или шляпку гриба. Изготавливается либо полностью из полимерных материалов, либо частично из металла. Благодаря его использованию, удается надежно прикрепить утепляющие и другие материалы и конструкции к фасаду дома.

В целом же, дюбель фасадный имеет более длинный по сравнению с другими видами дюбелей стержень. Именно это позволяет использовать его для монтажа толстых материалов, изделий с большим сечением. Отдельные типы фасадных дюбелей и вовсе имеют дополнительно специальные усики, что позволяет надежно закрепить их в мягких и пустотелых изделиях.

Крепление минеральной ваты с помощью дюбеля

На заметку! Главное отличие фасадного дюбеля от обычного – это точное соответствие геометрии самого дюбеля и металлического шурупа. За счет этого и достигаются высокие показатели выдерживаемой им нагрузки.

Крепление для теплоизоляции с оцинкованным стержнем

Прикрепить этим элементом можно облицовку здания, теплоизоляцию, конструкции из металлического профиля, деревянные конструкции, шкафы навесные и так далее. Но чаще всего он применяется именно для монтажа теплоизоляции.

На заметку! Использовать фасадные дюбели можно как для новых построек, так и для старых зданий, имеющих штукатурные фасады. При этом не стоит бояться, что держаться крепеж на напитавшейся грязью за время существования дома штукатурке с эффектом «мыльного слоя» будет плохо. Напротив, его часто используют даже при реконструкции видавших виды строений. А полностью старую штукатурку можно даже не счищать (только легко отпадающий слой), что позволит сэкономить немало денежных средств.

Дюбель-анкер 10х100 мм рамный фасадный

Устройство фасадного анкер-дюбеля

Например, теплоизоляция крепится к фасаду лишь на один клей. Таким образом, держаться она будет только за счет единственного связующего, а если краска и штукатурка начинают отпадать, то вместе с ними со временем отпадет и материал-утеплитель. Но в этом плане фасадный дюбель не имеет «противопоказаний», он позволит достичь максимального сцепления теплоизоляции с поверхностью стены. Фиксация происходит как раз за счет широких «полей» шляпки-тарелки крепежа и прижимного эффекта сердцевины-шурупа.

Для каждого материала есть свои варианты крепления

Достоинства дюбеля фасадного

Исходя из вышесказанного, можно сделать вывод, что этот дюбель имеет массу достоинств. Экономить на его приобретении не стоит.

Материалы, закрепленные при помощи этих элементов, намного лучше держатся на фасаде дома даже во время ветра. Повышенная ветровая нагрузка им вовсе не страшна, если они соединяются со стеной благодаря дюбелям, так как фиксация происходит очень плотно.
Сам дюбель не боится колебаний температур – риски разрушения соединения при воздействии жары или холодов стремятся к нулю (например, полимерный крепеж будет лишь сжиматься и разжиматься). При этом просто зафиксированная на клеевом слое теплоизоляция может отпасть. Температурный диапазон, в котором способен надежно служить дюбель, варьируется от -40 до +80 градусов.
Дюбель фасадный устойчив к коррозии (а изготовленный из полимеров и вовсе ее не боится), а также отлично сопротивляется различным механическим воздействиям.

Забиваем гвоздь в дюбель

На заметку! Чтобы дюбель фасадный максимально отрабатывал свои ресурсы и наиболее эффективно удерживал на стене дома то, что нужно удержать, он должен быть подобран в соответствии с условиями, в которых ему придется работать. Также учитывается и его длина.

Виды фасадных дюбелей

Фасадные крепежные элементы обычно делят на два типа – это тарельчатые и анкерные. Вторые, как правило, применяются для монтажа различных кронштейнов. А для обшивки фасада предпочтительнее всего приобретать именно дюбеля с широкой шляпкой, так как они надежнее всего фиксируют различные материалы, в том числе и теплоизоляционные. Этот вид крепежного элемента имеет несколько разных названий. Дюбель фасадный, тарельчатый или дюбель-гриб – его можно назвать по-разному, но строитель-профессионал сразу поймет, о чем идет речь. Такие тарельчатые дюбеля различаются в зависимости от материалов изготовления.

Фасадные дюбели

Таблица. Виды тарельчатых фасадных дюбелей.

Вид	Описание
Полимерные	Используемый для изготовления материал – это нейлон, полипропилен или сшитый полипропилен с морозостойкими свойствами. При этом нейлон считается одним из самых качественных и долговечных материалов. Служить такой дюбель будет на протяжении очень долгого времени. Распорка изготавливается из двух материалов – либо стеклопластик, либо базальтопластик.
С металлическим гвоздем	В этом виде дюбелей используется металлический гвоздь без покрытия. Применяется для монтажа теплоизоляционных материалов высокой плотности.

Вид

Описание

Полимерные

Используемый для изготовления материал – это нейлон, полипропилен или сшитый полипропилен с морозостойкими свойствами.

При этом нейлон считается одним из самых качественных и долговечных материалов. Служить такой дюбель будет на протяжении очень долгого времени. Распорка изготавливается из двух материалов – либо стеклопластик, либо базальтопластик.

С металлическим гвоздем

В этом виде дюбелей используется металлический гвоздь без покрытия. Применяется для монтажа теплоизоляционных материалов высокой плотности.

Преимущества использования полимерного крепежа:

небольшая масса, за счет чего стена не получает дополнительной нагрузки. Особенно это актуально в отношении таких строительных материалов, как газобетон, пенобетон;
влаги крепеж не боится – коррозия такой дюбель не сможет повредить;
гибкость и эластичность, за счет чего дюбель отлично фиксирует утеплитель и другие фасадные материалы;
не появляются «мостики холода» — стены в местах креплений не будут промерзать во время сильных морозов;
невысокая цена.

У такого дюбеля много преимуществ

Совет! Нейлоновые и полиэтиленовые дюбели применяются обычно для монтажа легких материалов на поверхностях, имеющих пустоты (полый бетон, кирпич пустотелый). А вот полипропиленовые дюбели отлично подходят для крепления пенополистирола или пеноплекса.

Достоинства дюбелей с гвоздем:

максимально прочные;
отлично способны удерживать очень плотные и тяжелые материалы;
дюбели с термоголовкой не подвержены коррозии.

Основной недостаток металлических дюбелей – это их теплопроводность. В зимний период они будут создавать «мостики холода», из-за чего стены будут промерзать сильнее, а в системе теплоизоляции появится брешь. Чтобы этого не происходило, для таких дюбелей изготавливают специальную термоголовку из полимерных материалов. Она защитит фасады от проникновения влаги, а дом – от потерь тепла. Обычно для изготовления такой головки используют ударопрочный стеклонаполненный полиамид, который обладает минимальной теплопроводностью.

Дюбель с термоголовкой

Делаем правильный выбор

От того, насколько правильно будут выбраны дюбели для тех или иных работ и материалов, зависит и непосредственно их долговечность, и качество работ – надежность крепления материалов на поверхности фасадной стены.

Не стоит экономить на приобретении фасадных дюбелей, так как именно благодаря им удается порой надежно зафиксировать материалы на стене там, где не справится клей или иное вещество/изделие. Например, в ветреных регионах или там, где часто идут дожди либо отмечены критические климатические условия. При этом стоит учитывать, что некоторые теплоизоляционные материалы хорошо впитывают в себя воду, за счет чего их масса значительно увеличивается и, соответственно, возрастает нагрузка на несущие конструкции. Удержать теплоизоляцию и другие материалы нередко под силу только дюбелям.

Использование дюбелей в системе вентилируемого фасада

Но перед тем как осуществить покупку фасадных дюбелей, важно правильно их выбрать. При этом стоит учитывать следующее:

на какой материал они будут крепиться, то есть из чего выполнен фасад. Есть специальные крепежи для бетона, кирпича и других строительных материалов;
толщина фиксируемого утеплителя, а также его тип;
погодные и климатические условия в регионе, в том числе влажность;
высота здания (для многоэтажек используются особо прочные крепления).

На заметку! Определить характеристики дюбеля поможет маркировка, имеющаяся на нем.

Таблица. Соотношение размеров дюбеля и толщины теплоизоляции.

Длина дюбеля фасадного, мм	Максимально возможная толщина изоляционного слоя, мм
10/140	90
10/150	100
10/160	110
10/180	130
10/190	140
10/200	150
10/220	170
10/240	190
10/260	210
10/300	250

Дюбель фасадный

Цены на дюбель для крепления утеплителя

~~Дюбель для крепления утеплителя~~

Как использовать

Работы с фасадными дюбелями должны производиться при плюсовой температуре, поэтому лучше всего успеть их установить в летний период. Количество элементов будет напрямую зависеть от размеров дома, который будет обшиваться. При этом чем больше объект, тем больше дюбелей понадобится.

Рекомендовано придерживаться таких правил:

при монтаже утеплителя из пенопласта, полистирола размером 1*0,5 м либо утеплителя из каменной ваты с габаритами 80*62 см расход дюбелей составит от 4 до 14 шт./м².
при монтаже утеплителя из минеральной ваты (размеры плиты 1*0,2 м) расход крепежа составит от 4 до 10 шт./м².

Дюбели для крепления утеплителя

Внимание! Дюбель фасадный для теплоизоляции часто устанавливается в ту область, где стыкуются плиты утеплителя. Таким образом, удастся достичь максимальной фиксации материала на фасаде.

Крепление дюбеля фасадного может производиться разными способами – бурением, сверлением ударным, сверлением с помощью вращения. Во многом выбор метода будет зависеть от материала фасада. Так, бурение или сверление ударное используется на бетонной стене, фасаде из полнотелого кирпича, бетонных блоков. А сверление вращением применяется на стенах из легкого бетона, блока пустотелого, кирпича пустотелого или с пустотами вертикальными.

Совет! Для монтажа дюбелей использовать следует новые, не изношенные сверла – от этого во многом будет зависеть скорость работы.

Зонтичный дюбель фиксирует утеплитель на стене

Во время крепления дюбеля фасадного очень важно соблюдать геометрию высверливаемых отверстий – они должны быть сделаны строго перпендикулярно плоскости фасада. Особенно важно это в отношении стен, выполненных из легких и мягких материалов. И перед тем как вставить дюбель в готовое отверстие, следует извлечь из последнего весь мусор при помощи сверла.

Монтаж крепежного элемента производится вровень с поверхностью утеплителя или с легким углублением. В последнем случае шляпка дюбеля по окончанию работ шпаклюется.

Внимание! Если шляпка дюбеля будет выступать над поверхностью утеплителя, то для достижения идеально ровной поверхности фасада в итоге придется шпаклевать всю стену.

Схема монтажа фасадных дюбелей с шурупом

Монтаж фасадного дюбеля

Монтаж дюбеля такого типа в целом не отличается от крепления обычного.

Шаг 1. В укрепленном на стене утепляющем материале при помощи строительных инструментов сверлится отверстие диаметром 10 мм. Его глубина в несущей стене должна быть минимум на 10-20 мм больше, чем длина элемента анкерного.

Сверление отверстия

Шаг 2. Производится сборка дюбеля: соединяются шляпка, анкерный и распорный элементы.

Сборка дюбеля

Вставляется распорный элемент

Шаг 3. Дюбель вставляется в подготовленное отверстие.

Дюбель вставляется в отверстие

Шаг 4. Выступающая часть распорки забивается в стену при помощи молотка до уровня шляпки.

Выступающая часть распорки забивается в стену

Шаг 5. Аналогичным образом устанавливаются все фасадные дюбеля.

Все фасадные дюбели на месте

Цены на популярные модели перфораторов

~~Перфораторы~~

Видео – Монтаж тарельчатого дюбеля

Производители

При выборе фасадных дюбелей стоит обратить внимание и на их производителя. От того, насколько качественными будут крепежные элементы, во многом зависит и качество работ. А хорошую продукцию можно приобрести только от проверенных производителей. Однако для крепления таких материалов, как минеральная вата или пеноплекс, можно вполне использовать и дюбели от отечественных производителей – в целом, такие изделия по качеству все же не уступают произведенным за рубежом, однако стоят дешевле. Например, можно приобрести дюбели от «Бийского завода стеклопластиков». Много хороших отзывов о продукции Izo, произведенной фирмой Tech-Krep. Такие дюбели отлично подходят для монтажа теплоизоляции на кирпичной, бетонной стене.

Дюбель производства компании Tech-Krep

Цокольный профиль
Цокольный профиль предназначен для обеспечения опоры теплоизоляционных и отделочных материалов, а также для защиты их нижних торцов. Необходим он и в том случае, если линия фасада искривлена или имеет иные изъяны. Более детально читайте в этой статье.

Использование фасадных дюбелей – это действительно оправданная мера, если есть желание получить максимально качественно закрепленное на фасаде покрытие. Поэтому не стоит скупиться на приобретение этих крепежных элементов – все затраты будут обязательно оправданы.

схема, размеры, расход на м2, цены

Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

Классификация грибков
Критерии выбора
Технология монтажа
Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м² зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м², нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
Распорный элемент устанавливается внутрь до достижения максимального упора.
Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м². Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.

Расценки

Бренд	Основа	D шай-бы, мм	Р-ры крепежа, мм	Мате-риалы корпуса	Гвоздь	Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep	Бетон, камень, кирпич, газосиликат	60	10×100	Полипропилен		2,5
То же, с термоголовкой			16×100	Полипро-пилен	Сталь с покрытием из белого цинка	9
С металлическим гвоздем			12×100		Сталь с покрытием из белого цинка	5,6
Koelner с металлическим гвоздем и термоголовкой			10×200		Сталь с покрытием из желтого цинка	14
Дожимная манжета Рондоль	Дерево	50	—		—	1,5
Телескопический крепеж Технониколь с саморезом	Несущее основание кровли: профлист, бетон, дерево	50	10×200	Высокоп-рочный полимер	Используется с металлическими саморезами Технониколь	8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Крепление пенопласта

Не качественное крепление пенопласта со временем может разрушиться, и все затраты на утепление будут сделаны зря. Кроме того, неправильным креплением пенопласта может быть нанесен вред и конструктивным элементам здания.

Если будут оставлены воздушные карманы между утеплителем и поверхностью, то при определенных обстоятельствах, они будут местом скопления конденсата. Также важно правильно закрепить плиты пенополистирола с помощью тарельчатых (зонтичных) дюбелей, что бы все утепление было надежным.

Внимание на поверхность

Процесс крепления любого листового утеплителя к стене с помощь клея не столь сложный. Но есть ряд нюансов, на которые нужно обратить внимание.

Важно — определиться с состоянием поверхности, к которой будет сделано крепление пенопласта.

В первую очередь нужно обратить внимание, к чему именно будет крепиться утеплитель. Если это штукатурка, то обязательно следует определить ее качество, сцепление с основой, и спрогнозировать ее долговечность под слоем утеплителя.

В большинстве случаев рекомендуется старую штукатурку удалить и крепить пенопласт непосредственно к основе стены. Именно от качества основы будет в дальнейшем зависеть надежность крепления утеплителя и всей конструкции.

Крепление пенопласта с помощью клея

Закрепление пенопласта и другого листового утеплителя с использованием клея выполняется в следующем порядке.

Поверхность, к которой будет крепиться пенопласт должна быть ровной с максимальной кривизной 5 мм на одном метре. Стена подготавливается, старая штукатурка удаляется. При необходимости поверхность выравнивается клеем для пенопласта. Если требуется заделка больших повреждений, то применяется крепкая цементно-песчаная штукатурка.
Стены (конструкция) обязательно грунтуется составом глубокого проникновения с противогрибковыми добавками.
При необходимости устанавливается по горизонтали нижняя стартовая цокольная рейка.
Для крепления теплоизолятора применяется только специальный клей – сухая смесь. Для его правильного приготовления должна использоваться дрель с миксером. Готовый клей должен быть достаточно податливым, но не расплываться и сохранять форму полос от зубчатого шпателя. После приготовления дальнейшее разведение состава водой не допускается.
Клей наносится зубчатым шпателем с высотой зуба не менее 10 см на стену, ровным равномерным слоем, на той площади, где будет прикладываться утеплитель
Панель прикладывается к стене на клей и простукивается рукой или киянкой, так что бы обеспечивалось плотное прилегание по всей площади. Особое внимание уделяется краям и углам, — клей должен выступать по всем краям прикладываемой панели. Лишний раствор удаляется и используется для крепления следующего фрагмента пенопласта.
Щели между листами пенопласта не допускаются. Они заделываются кусочками утеплителя, пенопластовой крошкой на клею, но не монтажной пеной, которая не устойчивая к воде.
В результате работы должна получиться ровная поверхность утеплителя. Перед последующими процессами, ее дополнительно выравнивают теркой.

Не ошибаться

Основная ошибка, при креплении пенопласта с помощью клея, заключается в том, что клей наносят на листы, а не на стену. Или же вообще используются лишь «ляпы» клея. Все это приводит к неплотному креплению пенопласта, и оставлению пустот между утеплителем и стеной.

Нанесение раствора пятнами — вынужденная мера для дешевого утепления на кривых стенах. Но если подобное происходит в удовлетворительных условиях, — то это халатность монтажников.

Слой утепления держится именно на растворе. Поэтому — поверхность прочная и загрунтованная, а площадь заклейки — максимальная.

Подбор дюбелей, их расположения

Тарельчатые дюбеля (грибки) являются обязательным элементом крепления пенопласта при его наружном применении. Они выполняют роль страховки, ведь ветер создает весьма большую отрывную силу. Да и с течением времени клеевое сцепление может быть ослаблено, или же произойдет расслоение материала или отрыв штукатурного слоя.

Схемы размещения дюбелей на утеплителе приведены на рисунке.

Если наклейка была проведена на штукатурку, то необходимо применение максимального количества дюбелей на 1 кв. метр утеплителя. Если же крепление было сделано к прочной основе, то достаточно и 2 — 5 дюбелей на 1 кв. м.

Если штукатурка по какой либо причине не была удалена со стены, то нужно определять длину дюбеля с учетом ее толщины, так как механическое крепление должен расклиниваться только в прочной основе, а не в штукатурке.

Перед началом работ необходимо проверить толщину слоя штукатурки на всей площади утепления, и в соответствии с ней определять длину дюбелей.

Рекомендуемая минимальная глубина углубления тарельчатых дюбелей, при креплении пенопласта и экструдированного пенополистирола, в прочные основы – не менее 5 сантиметров, в основы с полостями (пористая керамика, пеноблоки М600 и меньшее…) – 9 сантиметров.

Длина дюбелей подбирается по толщине утеплителя (рекомендуемая – минимум 100 мм), плюс толщина клея (5 мм), плюс толщина штукатурки (если имеется), плюс глубина внутри основы стены (от 50 мм).Применяются пластиковые тарельчатые дюбель-анкера.

Как крепить утеплитель с помощь дюбелей

Крепление пенопласта с помощью дюбелей осуществляется в следующем порядке.

Анкерование утеплителя ведется не ранее чем через 4 часа после его наклейки, что бы не произошло разрушение не затвердевшего клея, при установке дюбелей.
На перфораторе выставляется ограничитель глубины бурения по длине дюбеля. Сверлом по бетону диаметр 10 мм бурятся шпуры в нужных местах сквозь слой утеплителя.
В шпур рукой вставляется тело тарельчатого дюбеля. Затем легким молоточком аккуратно забивается пластиковый сердечник, который расклинивает дюбель в шпуре. Если сердечник не входит, то не следует ломать подряд все дюбеля, а нужно заменить сверло которое «зализалось».
Дюбель забивается таким образом, что бы он только лишь слегка прижимал утеплитель, но не в коем случае не сминал бы его. Это приведет лишь к уменьшению теплоизоляционных свойтсв.

Качество и испытания дюбелей

Рекомендуется применять дюбеля для крепления пенопласта только с пластиковыми стержнями. Металлические стержни являются усиленными мостиками холода, они конденсируют на себе влагу и ускоренно ржавеют. Это приводит и к разрушению наружной отделки и всего крепления. Выбирайте дюбеля только от проверенных производителей.

Перед покупкой большой партии дюбелей, рекомендуется испытать данную марку на конкретной стене на отрыв. Это означает, что нужно забить два – три дюбеля в стену и попытаться вытащить их рукой. Только прошедшие испытание дюбеля годятся к применению. Обратите внимание, что для пористых материалов, существуют ввинчиваемые дюбеля, которые не разрушают основу при установке.

После того, как пенопласт будет закреплен, поверх него приклеивается армирующая сетка и наносится штукатурка.

Если теплоизолятор крепят снизу к горизонтальной поверхности, например в подвале, то тогда дюбелями прижимается не только утеплитель, но и армирующая защитная (от грызунов) сетка, что бы минимизировать ее воздействие на утеплитель на отрыв.

Крепежные дюбеля | Крепеж для изоляции

Дюбель

Пластиковые крепежные дюбели Orbry Spanker Expansion (или дюбели Orbry Spanker Fixing Dowels) используются для надежного крепления досок Orbry Boards к твердым стенам. Крепежные дюбели Orbry Spanker идеально подходят для использования в качестве изоляционных креплений при сухой облицовке зданий для обеспечения теплоизоляции, а также при креплении досок Orbry Boards к сплошным стенам перед укладкой плитки, чтобы обеспечить их надежное крепление. Доступны длины 60 мм, 90 мм, 110 мм и 130 мм, поэтому вы можете быть уверены, что найдете фиксирующий дюбель для той толщины, которую вы используете.Также известные как заглушки для початков, вы можете приобрести дюбели на Tile Fix Direct в виде отдельных единиц со скидкой, действующей при количестве 200+ и 1000+.

Заглушки для початков

Orbry рекомендует врезать в стену не менее 40 мм заглушки для надежного крепления, а толщина досок должна быть не менее 10 мм. Таким образом, дюбели Orbry Spanker диаметром 60 мм подходят для досок 10-20 мм, дюбели 90 мм для досок 10-50 мм, дюбели 110 мм для досок 30-70 мм и дюбели 130 мм подходят для досок 50-90 мм.Крепежные дюбели Orbry Spanker можно использовать для крепления досок Orbry Boards к твердым стенам с помощью механического крепления или точечного крепления.

Крепеж для изоляции

Шпанкерные дюбели

Orbry 130 мм идеальны в качестве крепления для изоляции при использовании плит Orbry 50 мм в качестве изоляции (или для использования в качестве крепления для изоляции с изоляционными плитами других производителей). При использовании 50-миллиметровых плит Orbry для сушки строения или для изоляции определенных помещений в здании рекомендуется использовать 130-миллиметровые дюбели Orbry Spanker в качестве изоляционных креплений для крепления плит.

Как использовать дюбели Orbry Spanker

Крепежные дюбели Orbry Spanker — механическое крепление

Приложите доску к стене и просверлите ее 10-миллиметровым сверлом на глубину, равную длине дюбеля Orbry Spanker Fixing Dowel, который вы используете. Вставьте фиксирующий дюбель и ударьте по фиксирующему штифту, пока доска надежно не встанет на место.
Просверлите дополнительные отверстия через каждые 300 мм и установите их заглушками. Установите соседние доски тем же способом и убедитесь, что они выровнены.
Забейте все фиксирующие штифты до тех пор, пока все фиксирующие штифты Orbry Spanker не будут надежно зафиксированы. Важно не забивать дюбеля слишком сильно, иначе они могут раздавить доски.

Крепежные дюбели Orbry Spanker — Крепление Dot & Dab

Подходит для крепления к неровным стенам.

С помощью 10-миллиметрового сверла по камню просверлите доску Orbry примерно на расстоянии 600 мм от центра для 20/50 мм или 300 мм для 10/12,5 мм.
Нанесите несколько капель подходящего клея на цементной основе на обратную сторону плиты, где расположены просверленные отверстия.Толщина клея не должна превышать 30 мм, а мазки должны быть минимальным диаметром 120 мм.
Приложите доску к стене и сильно надавите перед регулировкой с помощью уровня, чтобы убедиться, что она ровная и ровная.
Дайте клею высохнуть, затем просверлите существующие мотыги до глубины дюбеля Orbry Spanker Fixing Dowel, вставьте дюбель и фиксирующий штифт и забейте его.
При фиксации на сухих участках нанесите самоклеящуюся ленту Orbry на все горизонтальные и вертикальные швы, используя тонкий слой клея для плитки на цементной основе и гладкий шпатель.

Легкий дюбель ETICS, крепление из пенопласта, крепление изоляции — недорого

Лист продукта

Описание / Цена

Специальный дюбель / анкер из полиамида для особо прочной резьбы по дереву (6-10 мм), торговая марка TOX ISOL. Для оштукатуренных стойких к давлению изоляционных материалов, таких как изоляционные плиты из древесного волокна, жесткий пенополиуретан, жесткий пенопласт XPS и, в определенной степени, полистирол (жесткий пенополистирол — см. Ниже). Плотное прилегание благодаря контролируемому сжатию изоляции в процессе введения, запатентованный дизайн разреза.

Рекомендуемый макс. растяжение и поперечная нагрузка в XPS: 3-5 кг (0,03-0,05 кН). По сравнению с другими изоляционными анкерами, он может воспринимать особенно высокие поперечные силы благодаря своей прочной конструкции.

DD 00055, l = 50 мм, для утеплителя толщиной до 6 см — Цена
DD 00085, l = 83 мм, для утеплителя толщиной не менее 8 см — Цена

Использование

Для очень легких светильников на стенах с внешней изоляцией (EIFS): дверные знаки, почтовые ящики, наружное освещение и держатели водосточных труб (водосточные трубы). Здесь используется для решеток в сочетании с рым-болтом WH 06061 и резинкой RL 06000. При необходимости обращайтесь к нашей общей информации по анкерной технологии .

Сборка

Из-за низкой несущей способности используйте этот изоляционный анкер только в указанных (или аналогичных) комбинациях компонентов. Анкер меньшего размера DD 00055 используется для изоляции толщиной 6 см или менее. В противном случае используйте DD 00085.

Только предварительно просверлить немного сверлом d = 5-8 мм; затем просверлите сверлом d = 14 на глубину примерно 3-10 мм, чтобы пробить штукатурный слой.Никогда не сверлить глубже, чем толщина слоя штукатурки! Затем ввинтите изоляционный анкер / заглушку с помощью шестигранного ключа на 12 мм, широкой отвертки или аналогичного предмета, пока колпачок анкера не упрется в штукатурку. Затем ввинтите подготовленные настенные кронштейны, шурупы или аналогичные предметы в дюбели / дюбели. В случае очень мягкого изоляционного материала, такого как полистирол, заранее ввинтите настенные кронштейны / винты в анкер, а затем скрепите их вместе в изоляции.

Специальные возможности

Не подходит для изоляции из минеральной ваты.Условно подходит для полистирола, если толщина резьбы не более 6 мм и винт ввинчивается в анкер только примерно через 1-2 см после вставки. При необходимости, возможно, придется соответственно измерить / отрегулировать длину винта. Если винты слишком крепкие или винты будут слишком длинными, сравнительно мягкий изоляционный материал приведет к дальнейшему перекручиванию изоляционного анкера («вращение») и потере удерживающей способности в пене.

Происхождение

Сделано в Германии компанией TOX (Баден-Вюртемберг)

Крепежные дюбеля для изоляционных плит

Дюбели для изоляционных плит

Для армирования стекловолоконной сеткой, устойчивой к щелочам. Крепежный дюбель изготовлен из стального гвоздя и втулки из ПВХ.

Может наноситься на стены, такие как глиняный кирпич, обычный бетон, бетонный блок, легкий бетон или поробетон, пенобетон и т. Д.

Информация о продукте

Упаковка продукта

Цвет : Белый или серый

Срок годности и хранения: один год с даты изготовления в сухом вентилируемом месте

Стандарт: JG149-2003

Преимущества продукта

· Подходит для всех видов стен

· Высокая степень отрыва прочность для более высокой безопасности системы

· Низкая добавочная теплопроводность во избежание образования теплового моста

· Оцинкованный слой на стальном гвозде для защиты гвоздя от щелочей

Область применения

Фиксируется в положении при наличии значительной силы всасывания ветра

, или если высота превышает 20 м, или если отделка — плитка и т. д.

901 29

Схема расположения анкерного крепления (1. 4шт / м2 2. 6шт / м2)

Технические характеристики продукта

Инструменты

Ударная дрель, молот

Требования к основанию

Основание должно быть прочным, сухим, плоским, чистым и прочным

Окружающая среда

Температура: 5 ° C ~ 35 ° C

Избегать дождя, высоких температур и мороза

Избегать прямых солнечных лучей и ветра класса 5

SA EPS или XPS System — легкая, низкая плотность система с изоляцией из экструдированного полистирола с клеевым и механическим креплением дюбелями

Coustruction Guide

1.Бетон

2. Клеевой раствор

3. Изоляция

4. Защитный раствор

5. Арматурная сетка

6. Крепежные дюбеля

7. Защитный раствор

8. Гибкий плиточный клей

9. Лицевой кирпич

10. Гибкая затирка для плитки / облицовочного кирпича

Примечания

• Начинайте сверление после достаточного затвердевания клея (минимум через 24 часа)

• Очистите просверленное отверстие

• Убедитесь, что нет повреждений слой теплоизоляции или подложка были сделаны во время фиксации анкера.

• Убедитесь, что глубина сверления превышает 40 мм, а глубина анкеровки составляет мин.30 мм

• Верх анкера не может выступать за поверхность слоя теплоизоляции

• Для системы плитки анкер должен быть закреплен через слой теплоизоляции, устойчивое к щелочам стекловолокно -сетка и свежая основа; для штукатурной системы анкер фиксируется непосредственно через слой теплоизоляции

теплоизоляция стен, крепление дюбелями в пластиковых листах. Фотография, картинки, изображения и сток-фотография без роялти.Image 45854245.

Теплоизоляция стен, крепление дюбелями в пластиковых листах. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 45854245.
Утепление стен, крепление дюбелями в пластиковые листы пенополистирола.
S M L XL редактировать
Таблица размеров
Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Внутренние и наружные плакаты и печатные баннеры.
XL Фоны, рекламные щиты и цифровые экраны.
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать Электронный Всеобъемлющий
3203 x 2487 пикселей | 27.1 см x 21,1 см | 300 точек на дюйм | JPG
Масштабирование до любого размера • EPS
3203 x 2487 пикселей | 27,1 см x 21,1 см | 300 точек на дюйм | JPG
Скачать
Купить одно изображение
6 кредитов
Самая низкая цена
с планом подписки
Попробуйте 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
. Принять
Как установить изоляцию из листового полистирола | HowToSpecialist
В этой статье рассказывается о , как установить изоляцию из полистирольных листов , чтобы снизить счет за электроэнергию и повысить ваш комфорт. В этом проекте мы покажем вам, как приготовить клей для установки листов полистирола на бетонную стену, как разрезать полистирол и как правильно его закрепить.Вообще говоря, для утепления дома используется множество материалов, но листы полистирола имеют ряд преимуществ. Вопреки распространенному мнению, полистирол является высокоэффективным изолятором, и, как мы говорим, он завоевывает рынок благодаря своим уникальным свойствам: он устойчив к огню (огнестойкие версии), снижает внешний шум и снижает стоимость обслуживания.
Термостойкость пенополистирольных плит очень высока (R-value — 5), а это означает, что вы сэкономите огромную сумму денег, вложив средства в профессиональный утеплитель. Холодными зимними ночами вы сэкономите до 50% энергии, а внутри дома вы получите уютный и теплый климат. Кроме того, за счет увеличения толщины пенополистирольных плит улучшается термическое сопротивление; Вы можете выбрать любую толщину листа 2-3-4 дюйма / 5-8-10 см, чтобы удовлетворить ваши потребности.
Утеплитель из полистирола может быть отделан множеством различных фактур, поэтому вы можете выбрать лучшую модель, соответствующую вашим потребностям и вкусам. Для этого достаточно нанести два слоя шпатлевки на изоляцию из полистирола, а затем использовать декоративную краску.
Инвестиции в изоляцию из полистирола — разумное решение, поскольку, хотя стоимость энергии постоянно растет, стоимость вашего дома возрастет из-за более высокого спроса на энергоэффективные дома. Более того, вы можете утеплить свой дом, сделав проект своими руками.
Сделано из этого плана
Для установки утеплителя из пенополистирольных плит, вам потребуется:
[tabs tab1 = «Materials» tab2 = «Tools» tab3 = «Tips»]
[tab id = 1]
Листы полистирольные
Клей для полистирола
Дюбели для полистирола
[/ tab]
[tab id = 2]
Защитные перчатки, защитные очки
Молоток, резиновый молоток, универсальный нож
Сверлильные станки, сверла, миксер
Измерительная лента, обрамляющий угольник, карандаш
Лестница, ножовка, ковш
[/ tab]
[tab id = 3]
Очистите поверхность стены перед установкой пенополистирольной изоляции
Уложить листы полистирола по схеме непрерывной склейки
[/ таб]
[/ tabs]
Подготовка клея для полистирола
Подготовка клея для полистирола
Используйте ведро для приготовления клея для полистирольных плит. Строительный раствор, который мы должны приготовить, специально разработан для укладки полистирола на бетонные стены снаружи. Для приготовления клея просто заполните ведро водой на 1/3, а затем добавьте предварительно перемешанный материал.
Умный наконечник: Оставьте ведро с клеем на несколько минут перед его смешиванием. Таким образом, вы получите лучший клей намного быстрее. Вода активирует молекулы.
Использование дрели-миксера для приготовления клея для полистирола
Затем мы должны тщательно перемешать состав, чтобы можно было закрепить полистирольные плиты на бетонной стене.Есть два метода, которые мы можем использовать для перемешивания раствора: с одной стороны, вручную, используя шпатель, или механически, используя дрель-миксер.
Умный наконечник: Используйте дрель-миксер, чтобы облегчить процесс: он приготовит клей лучше и быстрее.
Нанесение раствора на листы полистирола
Затем с помощью шпателя нанесите раствор по краям досок, как показано на изображении. Толщина клея не должна быть больше 1 дюйма / 2,5 см, иначе вы не сможете должным образом закрепить их на бетонной стене.Ровный слой клея также поможет создать равномерный слой на стене.
Умный совет: Если поверхность, на которую вы будете устанавливать листы полистирола, идеально ровная, вы можете нанести раствор на всю доску и распределить его гребенчатым шпателем.
Нанесение клея на полистирольные плиты
Если поверхность стены имеет многочисленные неровности, лучше нанести раствор на полистирольные плиты, как показано на рисунке. По сути, все, что вам нужно сделать, это нанести шесть холмов клея на лист полистирола.
Умный наконечник: Убедитесь, что насыпи расположены симметрично и имеют одинаковый объем.
Укладка листов полистирола
Крепление листа полистирола к стене
После того, как мы нанесли клей на листы полистирола, мы должны установить их горизонтально на бетонную стену. Следовательно, начинать установку досок следует с нижнего угла стены, используя полный лист.
Убедитесь, что лист идеально выровнен.Затем их осторожно прижмите, чтобы зафиксировать на стене. После этого вы должны использовать уровень, чтобы проверить, идеально ли ровная стена, так как после высыхания раствора исправить ошибку будет невозможно.
Укладка листов полистирола
Продолжайте укладывать листы полистирола, пока не дойдете до конца ряда. Убедитесь, что края досок выровнены друг с другом, чтобы сделать работу профессионально.
Если у вас возникнут сложности с установкой утеплителя, лучше доверить эту работу квалифицированным специалистам.Тем не менее, если вы хотите сделать это самостоятельно, будет проще попросить друга помочь вам. Практически невозможно приготовить клей и установить плиты одновременно. Кроме того, на завершение проекта уйдет целая вечность, особенно если говорить о большой площади.
Умный наконечник: Следующий ряд следует установить вертикально, чтобы повысить прочность изоляции. Работайте осторожно, чтобы убедиться, что доски выровнены и правильно выровнены.Если вам нужен кусок меньшего размера, чем полная доска, вы должны использовать ручную пилу, чтобы разрезать. Не оставляйте зазоров между листами полистирола.
Установить листы полистирола на бетонную стену
Продолжайте готовить клей и укладывать листы полистирола таким же образом, пока не покроете всю поверхность стены. Для придания прочности изоляционному слою используйте схему, описанную заранее (в одном ряду листы укладывайте горизонтально, а в следующем — вертикально).
Используйте складную лестницу, если вам нужно установить листы полистирола на недоступной высоте. Просто убедитесь, что поверхность основания ровная и надежно поддерживает лестницу. Если вам неудобно работать на высоте, вам следует нанять подрядчика, который сделает эту работу за вас, даже если это увеличит общие расходы.
Умный совет: После того, как вы установили изоляцию из полистирола по всей поверхности вашего дома / стен, оставьте ее на пару дней, чтобы клей высох. В противном случае вы повредите доски, и они больше не будут выровнены.
Крепление пенополистирольной изоляции дюбелями
Сверление в бетоне для крепления листов полистирола
Убедившись, что полистирольный раствор высох, можно начинать просверливать отверстия в изоляционном слое в бетонной стене для установки специальных дюбелей. Следовательно, вы должны использовать хороший сверлильный станок с функцией забивания и сверло (обычно № 10), чтобы проделать отверстия в бетонной стене.
Просверленное отверстие должно быть на 2-3 дюйма / 5-7 см больше, чем толщина полистирола, иначе вы не сможете правильно установить дюбели. Проведите сеялкой несколько раз вперед и назад, чтобы очистить отверстие от остатков.
Установка дюбелей из пенополистирола
Помните, что дюбели надо ставить на пересечении углов досок и по одному в центре каждого листа пенополистирола. Тем не менее, внимательно прочтите инструкции производителя, так как требования могут отличаться.
Обычно вы можете вставить дюбель голыми руками, но если у вас возникнут какие-либо проблемы, вы можете использовать молоток для выполнения работы. Только убедитесь, что вы не прилагаете больших усилий, так как вы рискуете повредить пластиковую головку дюбеля.
Дюбели из пенополистирола
Затем, после того, как мы установили пластмассовый дюбель в просверленное отверстие, нам нужно вставить пластмассовый винт. На этот раз нам также понадобится молоток (резиновый молоток), чтобы правильно вставить пластиковый штифт.Сначала вставьте винт в дюбель вручную, а затем зафиксируйте его на месте с помощью молотка.
Умный наконечник: Убедитесь, что головка дюбеля и пластиковый штифт выровнены с поверхностью полистирольных плит, иначе будет невозможно получить красивую отделку для внешних стен.
Укладка армирующей сетки из стекловолокна на листы полистирола
Продолжить закрепление изоляционного слоя полистирола с помощью дюбелей (6-8 дюбелей на 10 футов2 / 1 м2) и пластиковых штифтов. Работайте терпеливо и обращайте внимание на детали, чтобы сделать свою работу хорошо.
Внимательно проверьте, надежно ли закреплены пластиковые дюбели, иначе ваш изоляционный слой не прослужит дольше одной зимы. Кроме того, между плитами пенополистирола не должно быть зазоров, иначе термическое сопротивление изоляционного слоя значительно снизится. Тем не менее, если между листами пенополистирола есть зазоры, решить проблему можно распылением пенополиуретана. Срежьте пену ножом и сделайте поверхность ровной.
Умный совет: Последней операцией перед отделкой изоляционного слоя полистирола является удаление остатков клея. Убедитесь, что поверхность ровная, ровная и на ней нет неровностей или остатков. Не забывайте тщательно очищать инструменты.
Благодарим вас за то, что вы прочитали нашу статью о , как установить изоляцию из полистирольных листов , и мы рекомендуем вам ознакомиться с остальными нашими проектами изоляции. Пожалуйста, поделитесь нашими проектами с друзьями, используя виджеты социальных сетей.
Связанные проекты:
Как закончить изоляцию из полистирола
Дюбели торцевые для дождевых экранов
Использование по назначению Фасадные дюбели предназначены для крепления теплоизоляционного слоя к различным типам основного материала при установке дождевых экранов.
Конструкция Фасадный дюбель состоит из следующих компонентов:
пластмассовая заглушка анкерного элемента;
расширительный элемент штанга BFRP;
Элемент ограничителя пластинчатый из ударо- и морозостойкого пластика.
Артикул СПД 100-6, где:
Дюбель пластиковый строительный СПД;
100 дюбель, мм;
Диаметр 6 прутков, мм.
Технические характеристики
Длина дюбеля
от 100 до 260 мм
Диаметр стержня
6 6 мм
6 Длина анкерного профиля
45 мм
Диаметр пластинчатого элемента
60 мм
Предел прочности на разрыв, не менее
1000 МПа
Предел прочности на изгиб
64 , не менее
1000 МПа
Усилие отрыва дюбеля от бетона В 25, полнотелого кирпича, газобетона, не менее
160/140/100 Н
Рабочая температура
от -45 на +45 ⁰
Дюбелей необходимо на 1 кв. м
15-6 шт.
Монтаж Крепежные конструкции теплоизоляции надежны и просты в установке. Использование базальтовой или стекловолоконной прокладки повышает их прочность и делает эти конструкции непроводящими тепло. Дюбель можно использовать для крепления изоляционных плит любой толщины.
Порядок установки фасадного дюбеля «Гален»:

1. Выделить проемы согласно проектным чертежам.
2. Просверлите отверстие в основании через слой изоляции. Диаметр сверла должен быть 10 мм, а глубина отверстия должна превышать длину соответствующей дюбельной гильзы на 10-15 мм.
3. Удалите пыль из отверстий сжатым воздухом.
4. Вставьте собранный дюбель в отверстие и вбивайте его до тех пор, пока наконечник штифта не совместится с изоляционной поверхностью.
5. После установки дюбелей отделайте поверхность штукатуркой или установите подвесной фасад.
Требуется минимум 5-6 дюбелей на 1 м ² глухой стены.
Для утепления стен расстояние между дюбелями SPD как по вертикали, так и по горизонтали должно составлять 500 мм.
Установка фасадных дюбелей «Гален» может производиться при более низких температурах. Стопорные штифты изготовлены из морозостойкого и ударопрочного полипропилена, что обеспечивает надежную установку.
WUS изолирующая заглушка «Оригинал» ГОРЯЧИЙ ОЦИНКОВАННЫЙ
«Правильный материал» создает необходимую добавленную стоимость и дает преимущества там, где это необходимо, в повседневной работе!
В НАЛИЧИИ
Установка непосредственно в пенополистирол
TX 25 Torx drive (1x бит Torx входит в каждый набор)
Монтаж можно производить и после оштукатуривания
Включая защиту резьбы при штукатурке
Практически для всех систем теплоизоляции (ETICS)
≥100 мм толщина изоляции
Болт с горячим цинкованием M10, болт
Подходит для
Кронштейны оцинкованные и оцинкованные
Кронштейны медные
Кронштейны из нержавеющей стали
Изоляционная анкера — это решение для крепления, которое было разработано для систем изоляции с теплоизоляцией (изоляционная изоляция) толщиной 100 мм. Изоляционные анкеры снабжены резьбовым соединителем M10, и к этим зажимам прикрепляются отводные трубы водостока с крыши. Изолирующий анкер имеет наконечник для сверления, что позволяет устанавливать его непосредственно в большинство систем ETICS (теплоизоляционные композитные системы) после штукатурки без предварительного сверления. В WDVS из твердых пенополистирольных плит, пенополистирольных плит, пенополистирольных плит, Heraklithplatten, а также изоляционных плит из древесного волокна (здесь, однако, с предварительным высверливанием 12 мм) были успешно установлены как до, так и после штукатурки.Резьбовое соединение M10 оцинковано и, таким образом, обеспечивает долговременную защиту от коррозии. Изолирующий анкер также доступен с желтым оцинкованным резьбовым соединением M10 для крепления медных хомутов нижней трубы. Резьбовое соединение M10 предварительно смонтировано, чтобы гарантировать расстояние от водосточной трубы до стены не менее 2 см в соответствии с требованиями ZVDH (Zentralverband der Deutschen Dachdeckerhandwerk). Закрытая розетка крышки гарантирует чистую отделку и дополнительно оснащена уплотнительным диском, который защищает от влаги.Покровная розетка изготовлена из стойкого к ультрафиолету пластика, на который можно наносить практически все фасадные краски. Благодаря резьбе M10 розетка может быть установлена правильно. Изолирующий анкер поставляется в виде набора для 5 изоляционных анкеров, 5 предохранителей резьбы (предварительно смонтированных), 5 крышек с предварительно собранным уплотнительным диском и бит Torx TX25. Есть клиенты, которые называют изоляционные анкерные крепления также Isodbelübel, Iso дюбелями, изоляционными дюбелями, изоляционными дюбелями, термо-дюбелями или Thermodbelbel.Посмотрите видео о продукте и сборке и убедитесь в простоте и быстроте обработки.
Дополнительная информация о изоляционной заглушке WUS ЗДЕСЬ

Мы будем очень рады поддержать вас со всеми вашими индивидуальными вопросами и предложениями относительно WUS.
