Как соединить одножильный провод с многожильным: Соединение многожильных проводов и правила их подключения

Содержание

Как соединить провод с многопроволочной жилой правильно, правила подключения

Провод с многопроволочной жилой (многожильный провод) один из самых часто используемых в электропроводке, так как лучше других обладает достаточной эластичностью и гибкостью, а соединения с ним прочны и долговечны. Провод представляет из себя множество плотно переплетенных между собой и покрытых слоем изоляции жил. Используют такой тип провода не только в домашних условиях, но и на крупном производстве.

Если в процессе монтажа электропроводки человек не обладает специальными знаниями и навыками, то неправильное соединение этих проводов может повлечь за собой серьезные негативные последствия. Существуют так называемые «Правила устройства электроустановок» (ПУЭ), в которых четко сказано, что в жилом помещении должна использоваться электропроводка, которая выполнена только проводами из меди!

Соединять многожильные и одножильные провода можно лишь используя пайку, метод прессовки, сварки, или сжима.

Давайте по подробнее посмотрим на каждый из этих способов.

Пайка

Пайка — это когда жилы проводков соединяют расправленным припоем. Несмотря на то что этот метод требует специальных инструментов и расходников, он получил свое широкое применение из-за того, что при этом методе получается абсолютный электрический контакт. Используется этот тип при переносе розеток, выключателей, соединении нескольких поврежденных проводов и т.п.

Что понадобится:

  • Флюс (канифоль)
  • Наждачка
  • Оловянно-свинцовый припой
  • Паяльник

Совет! Чтобы соединение прослужило долгое время, непосредственно перед пайкой необходимо наложить бандаж, обмотать проводком меньшего диаметра соединяемые части.

Этапы работы:

  1. Первое что требуется, это снять изоляцию с провода примерно на 40-50 мм.
  2. Наждачной бумагой начищаем жилы до металлического блеска.
  3. Соединяем жилы провода, используя один из вариантов, показанных на рисунке.
  4. Подставляем припой к паяльнику, нагреваем скрутку, чтобы расплавленный припой затекал внутрь нее.
  5. После затвердения пайки, можно протереть это ее спиртовым раствором.
  6. Затем уже готовое соединение изолируется.

Обратите внимание! В процессе, и непосредственно после того как вы спаяли провода, не дергайте их! Они должны находиться в неподвижном состоянии в течении 5-8 секунд до тех пор, пока не затвердеют. После того как структура затвердела поверхность припоя приобретет матовый цвет.

Прессовка

Одним из достоинств этого метода является большая скорость выполнения соединения чем при пайке.

Метод прессовки подразумевает использование специальных, полых изнутри гильз, куда вставляют провода и затем зажимают их при помощи клещей. Гильзы могут быть алюминиевые, медные и латунные. Алюминиевые используют с алюминиевыми проводами, медные с медными, и третьи — для обоих типов проводов.

При сжатии гильзы провода деформируются и плотно притираясь друг к другу, создают нужный электрический контакт, а место соединения становится достаточно прочным.

Что понадобится:

  • Соединительная гильза
  • Специальные клещи

Этапы работы:

  1. Используя специальный нож, с провода снимают изоляцию. Изоляция делается по длине гильзы.
  2. Делают скрутку.
  3. Скрученные провода помещаются внутрь.
  4. Затем гильзу сдавливают клещами.
  5. Изоляция места соединения.

Совет! Чтобы исключить окисление проводов, место соединения следует законсервировать техническим вазелином.

Сварка

Соединение проводов этим методом превосходит прочие способы, так как оно является самым прочным и качественным. Суть этого метода в том, что при помощи сварочного аппарата плавятся кончики жил провода, и при последующем застывании эти жилы становятся цельными, похожими на шарик, что обеспечивает довольно прочный и долговечный контакт. Сварку разрешается осуществлять как на постоянном, так и на переменном токе.

Что понадобится:

  • Сварочный аппарат (мощность не менее 1 кВт)
  • Угольный электрод
  • Флюс (он защищает расплав от кислорода)
  • Маска (очки) для сварки
  • Перчатки резиновые
  • Кордщетка

Этапы работы:

  1. Снимаем изоляцию и хорошо зачищаем жилы до металлического блеска.
  2. Скручиваем жилы и выравниваем, обрезая торцы.
  3. Насыпаем флюс в углубление электрода, далее, опуская скрутку, крепко прижимаем ее к электроду.
  4. Включаем сварочный аппарат и наблюдаем как кончики жил плавятся, превращаясь в шарик.
  5. При помощи металлической щетки нужно хорошо очистить готовый шарик от флюса.
  6. Лакируем и изолируем готовое соединение.

Соединение методом сжима

Согласно ПУЭ, метод сжима — это соединение проводников с помощью болтов и винтов. Сюда также относится использование самозажимных клемм Wago.

Соединение с помощью болтов

Этот тип соединения достаточно простой, но вместе с тем не очень прочный. С целью повышения надежности соединения необходимо зачистить концы от изоляции, далее залудить участки и скрепить их при помощи болта или гайки, проложив между ними шайбу. В виду того, что соединение с помощью болтов получается достаточно громоздкое и не совсем эстетичное, ему на смену пришел другой, более удобный метод зажима с помощью винтов.

Соединение с помощью винтов

Этот способ используют для соединения таких видов металлов как медь и алюминий. Винтовой клеммник представлен в виде латунной трубки с двумя отверстиями и резьбой, куда вставляются винты, которые достаточно прочно сжимают помещаемый в трубку провод. Из-за своих небольших размеров, винтовые клеммники используются при соединении проводов в распределительных коробках.

Самозажимный клеммник Wago

Этот метод широко применяется как в производстве, так и в домашних условиях из-за того, что он, во-первых, простой и удобный в использовании, и во-вторых, не занимает много времени.

В клеммниках такого типа, провод защелкивается в гнезде. С его помощью можно одновременно соединить сразу до 8 проводов. В некоторых клеммах уже нанесена специальная контактная паста, которая исключает окисление алюминиевых жил.

Скрутка проводов – многообразие простых способов соединения. Соединения проводки, как правильно скручивать провода Способы скрутки медных проводов

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

  • удлинёнными тройниками;
  • мобильными осветительными приборами;
  • автомобильной проводкой;
  • подсоединением осветительных приборов к электрической сети;
  • подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка — самый простой способ соединения многожильных проводов


Второй метод заключается в следующих этапах:


Скрутка проводов третьим методом:


Есть ещё и четвёртый метод, заключающийся в следующем:


Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.


Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта.

Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:


Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм 2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами.

При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.

Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.

При монтаже электрической проводки особое внимание уделяется электрическим контактам, так как от этого зависит качество и надёжность всей электросети в целом. Неотъемлемой частью таких контактов является соединение проводов. Для этого используются как современные технологии, так и старые методы. Каждый метод имеет свои недостатки и преимущества. Какой вид скрутки проводов использовать, выбирается от условий и возможностей.

Требования к скрутке проводов

Скручивание проводов между собой — наиболее популярный и простой способ, но одновременно с этим и самый ненадёжный.

Чтоб понять как правильно скручивать провода , необходимо представлять, какие процессы могут проходить в месте соединения. Со временем в результате температурного воздействия происходит ослабление зажима. Это вызвано линейным расширением проводника во время прохождения больших величин тока. Контакт в месте соединения ослабляется, его сопротивление увеличивается, соответственно происходит нагрев места скрутки. Провода окисляются и перегреваются, пропадает контакт или происходит пробой изоляции, что чревато коротким замыканием и возгоранием.

Требования к скрутке проводов регламентируются правилами установки электрооборудования (ПУЭ).

Основные правила, предъявляемые к любому способу соединения проводов, — обеспечить контакт без дополнительного сопротивления. То есть эта величина в месте скрутки не должна превышать минимальное значение сопротивления самих проводов. Это справедливо и к требованиям механической прочности, место контакта не должно быть менее прочно, чем значение прочности самих проводов.

Поэтому, согласно ПУЭ, просто сделанные соединения в виде скрутки при монтаже электропроводки запрещены. После выполнения скрутки требуются дополнительные операции, направленные на увеличение её надёжности. Это может быть пайка, сварка, опрессовка, механический зажим.

Важно отметить, что скрутка применима, только если соединяемые проводники выполнены из одного материала. Иначе образуется химическое соединение из-за окисления, которое быстро разрушает скрутку.

Существуют различные типы скруток:

  • параллельная простая;
  • последовательная простая;
  • параллельная желобком;
  • последовательная желобком;
  • бандажная.

Перед началом соединения необходимо подготовить провода. Для этого понадобится снять изоляцию на длине не менее 50 мм, оголённый провод очистить мелкой наждачной, а уже потом приступать к скрутке. Параллельное соединение применяется , когда возникает необходимость объединить концы проводов между собой, например, в распределительных коробках. Последовательная скрутка при выполнении ответвлений.

Способ параллельного соединения

Параллельное соединение — простая операция, которая подразумевает способ, при котором два провода, зачищенные на одинаковую длину, прикладываются параллельно друг к другу. Далее, оголённые концы перекрещиваются так, чтоб края прикасались друг к другу. Затем, вращательным движением приступают к закручиванию. Крутить необходимо в одну сторону , в какую — неважно.

Изолированные части проводников не должны скручиваться между собой. Сначала проводники крутятся руками, формируя направление, а после докручиваются пассатижами. При этом пассатижами берутся концы проводов для придания скрутке равномерности. Способ «параллельно желобком» подразумевает то, что при скрутке одна жила неподвижна, а вторая оплетает её. Для этого, начиная от конца изоляции, одним проводом делается три — четыре витка вокруг второго. Первый с плотным прикасанием прокладываем параллельно второму и в конце выполняем опять три — четыре витка.

Описание последовательного метода

Последовательное простое соединение осуществляется другим образом. Зачищенные концы проводов не прикладываются друг к другу, а располагаются встречно, внахлёст. Середины зачищенных жил прикладываются друг к другу, а затем оплетаются в одну сторону и в другую. В этом случае необходимо, чтобы зачищенные жилы не попадали на изоляцию противоположного провода. При скрутке желобком каждая жила оплетается с другой только в местах конца изоляции, а в середине проходит с плотным касанием.

Бандажное скручивание кабеля

Выполняется как параллельным, так и последовательным методом . При первом методе провода прижимаются изоляционным слоем друг к другу, а вокруг зачищенных проводников накручивается спиральными движениями третий проводник. Для этого один конец дополнительного провода держится пальцами, а второй при помощи пассатижей обматывается вокруг, крепко сжимая соединяемые жилы между собой. Во втором методе зачищенные жилы прикладываются параллельно, но напротив друг друга, не доставая до изоляции противоположного провода один-два миллиметра. После чего плотно обкатываются дополнительным проводником.

Скручивание многожильного кабеля

При таком соединении существуют небольшие нюансы. Для увеличения площади соприкосновения применяются те же способы, но с предварительным разделением жил в каждом проводе. После снятия изоляции жилы разводятся в каждом проводе, и из них создаются две — четыре косички с равным количеством жил в каждой. Затем укладываются один на другой, и провода скручиваются по одной косичке из каждого провода. В конце полученные косички, сплетаются между собой. Таким образом получится правильная скрутка проводов с крепкой механической прочностью и низким сопротивлением.

Количество витков, которое получается при работе должно быть более шести. Виды соединения проводов не зависят от используемого материала и выполняются одинаково как для алюминиевого, так и для медного провода. Важно понимать, что скручивать разные виды проводов между собой нельзя, и алюминиевый провод при чрезмерном закручивании может обломиться. Если необходимо скрутить больше двух проводов, то технология процесса не изменится.

Дополнительные технологические операции

Так как ПУЭ запрещает выполнять одну лишь скрутку, а соединять разные материалы нельзя, то процесс скрутки должен заканчивается клеммником или пайкой. Чтобы сделать соединение надёжным, используются следующие технологические операции:

  • пайка;
  • сварка;
  • винтовые зажимы;
  • обжим в специальных пружинных устройствах;
  • опрессовка.

Пайка и сварка при соединении

Единственный недостаток этой операции — трудоёмкость работы. Для проведения пайки потребуется олово и флюс. При работе с медью в виде флюса используется канифоль, в то время как для алюминия применяются высокоактивные флюсы, содержащие олеиновую кислоту и йодид лития. Если для пайки меди хватает паяльника мощностью до 100 Вт, то алюминий сваривают с помощью газовой грелки, температура нагрева должна составлять 400- 500 градусов. Припой для меди используется свинцово-оловянный. А для алюминия с содержанием цинка .

Сама технология проста, так как теплопроводность скрутки больше, чем припоя, то при расплавлении он переходит на место соединения, создавая тонкий слой. При пайке не допускается больших наплывов припоя, он должен располагаться равномерно по всей поверхности.

Применение винтовых зажимов

Винтовые зажимы в своём принципе действия подразумевают механическое сдавливание скрученных поверхностей при помощи болтового соединения. Для этого используются стальные колодки. Готовая скрутка или отдельные жилы провода укладывается под стальную шайбу и сжимаются вкручиванием винта. При этом прижим осуществляется как самой шайбой, так и только винтом. Первый способ лучше, так как поверхность соприкосновения больше.

Сама клеммная колодка выглядит в виде пластины на изоляторе с группой контактов. С помощью клеммных колодок соединяются как медные провода, так и алюминиевые, разного сечения.

Использование пружинных устройств

Позволяют осуществлять самое быстрое соединения без применения инструмента. Распространённое применение получили клеммники Wago. Они выпускаются не только разных размеров, но и под разное количество соединяемых проводов. С их помощью соединяются одножильные и многожильные провода разного сечения и вида. Провода объединяются как по отдельности, так и между собой. Для этого клеммники имеют защёлку-флажок, который позволяет уложить провод и зажать его внутри после защёлкивания. Или использовать приспособление в виде клипс.

С помощью клеммы Wago можно соединять и алюминий с медью между собой. Но для этого используется специальная паста, предотвращающая доступ воздуха, а жилы проводов разводятся по отдельным ячейкам.

Опрессовка соединяемых шнуров

При необходимости соединить провода большого сечения используются наконечники (гильзы). Провода зачищаются и вставляются в гильзы, затем с помощью пресс-клещей происходит сжатие гильзы и провод обжимается. Такое соединение считается надёжным, но требует специализированного инструмента.

Своего рода опрессовкой считаются и соединительные изолирующие зажимы (СИЗ). После скрутки провода, в зависимости от диаметра, колпачки накручиваются сверху на соединение, поджимая контакт и изолируя его.

Последний завершающий этап после выполнения соединения — это тщательная его изоляция. В качестве изолятора используется диэлектрическая изолента или термотрубка. Изоляция должна быть больше на 2-3 см, чем само место соединения. Изоляция должна проводиться качественно, иначе существует возможность возникновения пробоя между проводами, что приведёт к короткому замыканию.

Казалось бы, что может быть проще соединения проводов? Ведь существует несколько способов соединения проводов. Это скрутка проводов, пайка проводов, сварка проводов, обжим и соединение проводов с помощью клеммника. Даже школьник знает самый постой способ скрутки проводников. Надо приложить вместе кончики металлических проводов, называемых жилами, и свить в одну «косичку», после чего замотать изолентой. Не надо паяльника, клеммника, соединительных колпачков и прочих «ненужностей».
Любой «сам себе электромонтер» освоил такую операцию. И, случись необходимость, применяет такой способ в своей повседневной практике. Например, сращивает провода сетевого шнура бытового прибора, адаптера планшета или компьютера после обрыва.
Такую технологию скрепления проводов российские «технари» используют повсеместно. Вот только в правилах устройства электроустановок ПЭУ «скрутки», всевозможные «загибы» и «клепки» не предусмотрены. Отсутствуют такие способы электромонтажа и в прочих нормативных документах. Почему?

О последствиях от подобной «упрощенки» мы часто не задумываемся. Между тем, ненадежный контакт подведет в самый неподходящий момент, всегда может прекратиться подача питания потребителям/электроприемникам. От «бросков» напряжения происходит пробой элементов каскадов питания сложной бытовой техники СБТ. Не спасают от поломки даже специальные устройства защиты, применяемые в самых «навороченных» моделях зарубежных производителей.


Наводку коротких электромагнитных импульсов напряжением несколько тысяч вольт на электронную начинку вызывает «безобидное» искрение в местах соединений. При этом стандартное оборудование защиты, которым оборудуются сейчас квартиры (УЗО, автоматические выключатели, предохранители) подобные короткие слаботочные импульсы «не видят», поэтому от них попросту не срабатывают, а устанавливать для этого специальные устройства у нас не принято. Источники бесперебойного питания компьютеров тоже не стали панацеей от импульсов переходных процессов. Возникновение «тычков» вызывает сбои в работе электронной аппаратуры и компьютерной техники, приводит к выходу из строя электротехнических компонентов и дорогостоящих модулей функционала.
К еще более катастрофическим последствиям приводит перегрев в месте плохого соединения, при прохождении тока ослабленный соединительный узел раскаляется докрасна. Нередко от этого происходят возгорания и пожары, наносящие владельцам помещений огромный ущерб. Статистика свидетельствует, что 90% всех неисправностей электропроводки возникает по причине скруток и плохих контактных соединений проводников. В свою очередь, сама неисправность электрической проводки и оборудования, по данным МЧС, является причиной одной трети пожаров, происходящих в России.


Однако так исторически сложилось, что несколько десятилетий назад в условиях дефицита электрофурнитуры/медных проводников скручивание алюминиевых проводов считалась основным способом, применявшимся в электромонтажных работах. Скрутка в качестве соединения может применяться в электрике при проведении ремонтно-восстановительных работ.

Как правильно надо соединять провода

Как соединить провода: начинаем с очистки от изоляции. Правильное соединение проводников должно удовлетворять трем основным требованиям:

  1. Обеспечивать надежный контакт с минимальным переходным сопротивлением между собой приближенным к сопротивлению цельного куска провода.
  2. Сохранять прочность на растяжение, стойкость на излом и вибрацию.
  3. Соединять только однородные металлы (медь с медью, алюминий с алюминием).

Способов соединения, удовлетворяющих этим требованиям, существует несколько. В зависимости от требований, предъявляемых к электропроводке и возможностей практического применения, используются следующие виды соединения проводов:


Все эти способы требуют предварительной подготовки провода или кабеля – снятия изоляции для оголения соединяемых жил. Традиционно материалом изолирующей оболочки служат резина, полистирол, фторопласт. Дополнительно внутри изоляцией служат полиэтилен, шелк и лак. В зависимости от структуры токопроводящей части провод может быть одножильным или многожильным.

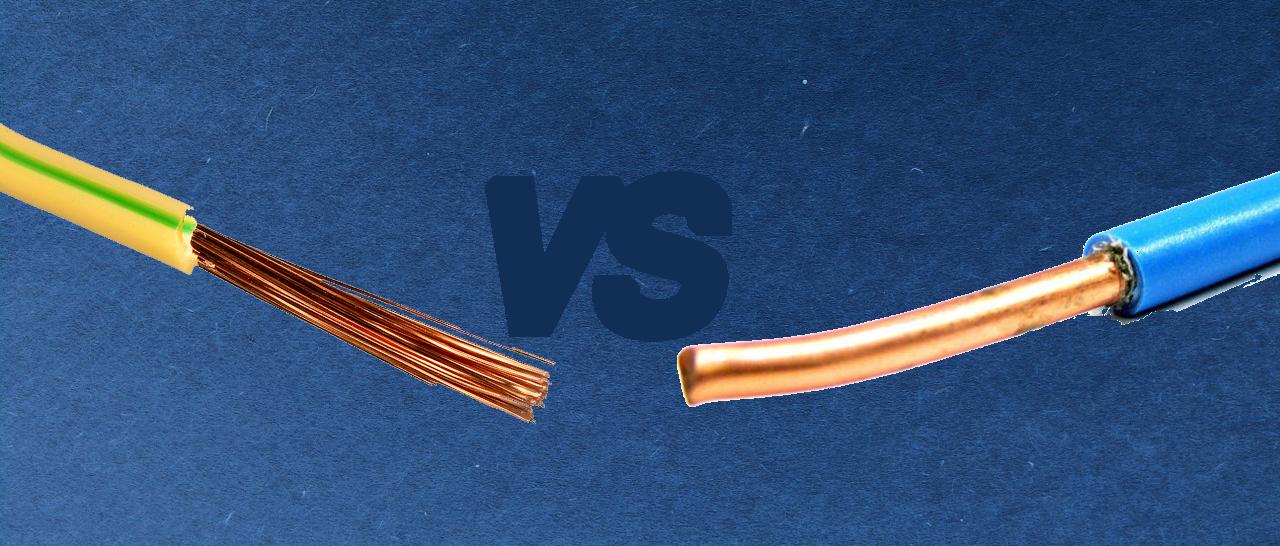

Под одножильным подразумевается провод, сечение которого образовано изолирующей оболочкой с металлическим сердечником или проводком внутри.


В многожильном проводе металлическая сердцевина образована несколькими тонкими проводками. Они обычно переплетены и представляют свивку, окруженную снаружи изолятором. Часто отдельные жилки покрываются полиуретановым лаком, а в структуру между ними добавляются капроновые нити для повышения прочности провода. Эти материалы, как и матерчатая оплетка снаружи, усложняет процесс снятия изоляции.


В зависимости от вида соединения с каждого конца провода снимается 0,2 – 5,0 см изоляции. Для этого используется несколько типов инструмента.
По 5-ти бальной системе можно оценить качество снятия изоляции и степень защиты от надрезания — повреждения жил каждым приспособлением:

Повреждение изоляция/жилы

Монтерский (кухонный) нож — 3/3
Бокорезы (кусачки) — 4/3
Стриппер — 5/4
Паяльник или петлевой электровыжигатель — 4/4

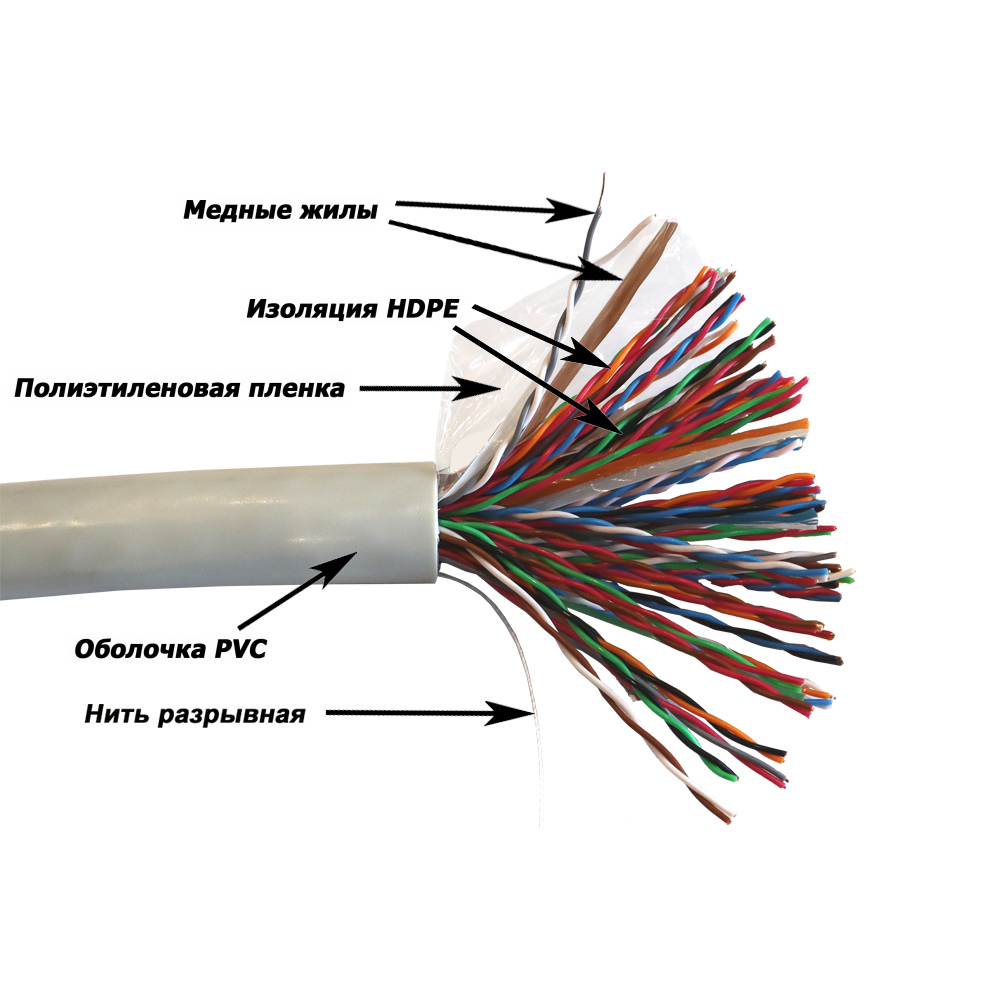

В слаботочных телевизионных/компьютерных сетях применяют коаксиальные кабели. В процессе разделки важно аккуратно надрезать и снять изолирующую рубашку, не повредив при этом экранирующую оплетку. Для доступа к центральной жиле она распушивается и удаляется, оголяя ствол. После чего полиэтиленовая изоляция надрезается ножом или специальным приспособлением, обрезок снимается с жилы.
Бифиляр в экране состоит из пары проводов в экране, который для доступа к проводникам также предварительно распушивается на проводки, открывая доступ к каждой жиле.

Важно! Чтобы снять изолирующий материал эмалированного провода сечением меньше 0,2 мм² следует применять паяльник. Эмаль аккуратно удаляется с помощью наждачной «нулевки» перемещением бумаги вдоль проводков.

Как скрутить провода правильно

Чаще всего скрутка применяется при ремонте электропроводки, шнуров и переходников (включая слаботочные) бытовой техники и аппаратуры. Если вести речь о домашней электросети, то нормами предусмотрено использование в домах провода с сечением токонесущей жилы 1,5–2,0 мм из меди и 2,5–4,0 мм из алюминия. Обычно для разводки используют провода марок ВВГ и ПВ в полихлорвиниловой оболочке. Силовые шнуры марок ШВЛ и ШТБ с резиновой или ПВХ изоляцией имеют сечение 0,5 – 0,75 мм.
Пошагово сращивание проводов между собой можно производить следующим образом:

  1. Обезжириваем оголенные концы проводов, протерев ацетоном/спиртом.
  2. Удаляем слой лака или оксидную пленку, зачищая проводники наждачной бумагой.
  3. Накладываем кончики так, чтобы они скрестились. Накручиваем по часовой стрелке не менее 5 витков одной жилы на другую. Чтобы скрутка получилась плотной, используем плоскогубцы.
  4. Изолируем открытые токонесущие части проводов с помощью изоленты, или накручиваем изолирующий колпачок. Они должны заходить за изоляцию на 1,5–2,0 с, чтобы прикрыть оголенные участки проводников.

Для сращивания между собой многожильного зачищенного провода с одножильным используется другая техника навивки:

  1. Многожильным проводом обкручивается одинарный провод, оставляя свободным конец без навивки.
  2. Конец одножильного провода загибается на 180°так, чтобы он прижал скрутку, затем прижимается плоскогубцами.
  3. Место соединения должно быть прочно зафиксировано изолентой. Для лучшей эффективности следует использовать изолирующую термотрубку. Для этого отрезок кембрика нужной длины натягивается на соединение. Чтобы он плотнее обхватил проводку, трубку следует прогреть, к примеру, феном или зажигалкой.

При бандажном соединении свободные концы кладутся друг к другу и сверху обматываются имеющимся отрезком провода (бандажом) из однородного материала.
Сцепка желобком предусматривает, что перед взаимным перекручиванием конфигурируются небольшие крючки из концов провода, они перецепляются между собой, затем края обматываются.
Существуют более сложные разновидности параллельных/последовательных соединений. Соединение проводов методом скрутки используют профессиональные электроремонтники при проведении восстановительных работ.

Важно! Медь и алюминий имеют разное омическое сопротивление, при взаимодействии активно окисляются, соединение по причине разной жесткости получается непрочным, поэтому соединение этих металлов нежелательно. В случае крайней необходимости соединяемые кончики следует подготовить – облудить оловянно-свинцовым припоем (ПОС) с помощью паяльника.

Почему лучше обжать (опрессовать) провода

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.


Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.


При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ. Соединение проводов методом обжима применяется для пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

Пайка как надежная альтернатива скрутке

Ближайшей альтернативой скрутке, запрещенной для электромонтажа, является соединение проводов методом спайки. Он требует специальных приспособлений и расходных материалов, но обеспечивает абсолютный электрический контакт.

Совет! Спайка проводов внахлест считается самой ненадежной в технологии. В процессе эксплуатации припой крошится и соединение размыкается. Поэтому пред пайкой наложите бандаж, обмотайте кусочком провода меньшего диаметра соединяемые части, или скрутите вместе проводники.

Понадобится электропаяльник мощностью 60–100 Вт, подставка и пинцет (тонкогубцы). Жало паяльника следует очистить от окалины заточить, подобрав предварительно наиболее подходящую форму кончика в виде лопатки, а корпус прибора подсоедините к заземляющему проводу. Из «расходников» потребуется припой ПОС-40, ПОС-60 из олова и свинца, канифоль в качестве флюса. Можно использовать проволоку из припоя с, помещенной внутрь структуры, канифолью.

Если потребуется паять сталь, латунь или алюминий, потребуется специальная паяльная кислота.

Важно! Нельзя перегревать места примыкания. Чтобы не поплавилась изоляция при пайке обязательно используйте теплоотвод. Для этого придерживайте оголенный провод между местом нагрева и изоляцией пинцетом или тонкогубцами.

  1. Зачищенные от изоляции жилы следует облудить, для чего разогретые паяльником кончики помещают в кусочек канифоли, они должны покрыться коричнево-прозрачным слоем флюса.
  2. Помещаем кончик жала паяльника в припой, захватываем каплю расплавленного и равномерно обрабатываем поочередно провода, проворачивая и двигая по лопатке жала.
  3. Приложить или скрутить вместе провода, зафиксировав неподвижно. Прогреть жалом в течении 2–5 с. Обработать спаиваемые участки слоем припоя, дав растечься капле по поверхностям. Перевернуть соединяемые провода и повторить операцию с обратной стороны.
  4. После остывания места пайки изолируются по аналогии со скруткой. В некоторых соединениях они предварительно обрабатываются кисточкой, смоченной в спирте и покрываются сверху лаком.

Совет! Во время и после пайки в течении 5–8 с. провода нельзя дергать и шевелить, они должны находиться в неподвижном положении. Сигналом к тому, что структура затвердела, служит приобретение матового оттенка поверхностью припоя (в расплавленном состоянии он блестит).

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места. Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

  • Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).
  • Кратковременности процесса сварки не более 1–2 секунд.
  • Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга. Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Клеммники – самые эргономичные электроустановочные изделия

Правилами ПУЭ, п.2.1.21 предусмотрен вид соединений с помощью сжимов (винтов, болтов). Существует соединение непосредственно с помощью элементов крепежа «на весу», когда сквозь петельки каждого из проводов продевается винт, шайба и фиксируется гайкой с обратной стороны.

Такая инсталляция оборачивается несколькими витками изоленты и считается достаточно практичной и надежной.
Более эргономичны электроустановочные изделия, называемые винтовыми клеммниками. Они представляют контактную группу, размещенную в корпусе из изолирующего материала (пластика, фарфора). Наиболее часто соединение проводов методом с помощью клеммников встречается в распределительных коробках и электрощитках. Чтобы подсоединить провод, надо его просунуть в гнездо и закрутить винт, прижимная планка надежно закрепит жилу на посадочном месте. К ответному гнезду, закороченному с первым, подключается другой соединяемый провод.


В самозажимных клеммниках типа WAGO провод защелкивается в гнезде, для лучшего контакта применяется специальная паста или гель.


Ответвительные зажимы представляют капитальный вариант винтового клемммника с несколькими закороченными отводами, используются преимущественно на улице и местах с неблагоприятными условиями окружающей среды.


Соединительные зажимы представляют изолирующий колпачок с резьбой внутри, он наворачиваются на скрутку, одновременно сжимая и защищая от механических воздействий.

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице , составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым , что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем . Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять .

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора .


Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.


Зачастую электрики ленятся, и конец провода не свивают в кольцо . В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.


Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки . На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.


Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки


с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм 2 . По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм 2 . Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.


Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.


Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм 2 .

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.


На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов» . Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.


Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.


Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.


Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.


Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.


Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.


Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.


Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.


Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.


Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.


Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.


Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.


Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.


Соединение провода мишура


скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу» . Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Среди множества способов соединения, скрутка электрических проводов является самым простым и легко реализуемым. Данный вид соединения не отличается высокой надежностью, основные его преимущества, в быстроте выполнения и минимальном наборе инструмента при работе. Несмотря на недостатки, скручивание токопроводящих жил остаётся популярным при работах в быту и в полевых условиях.

Что говорят правила

Правила Устройства электроустановок (ПУЭ) при устройстве электропроводки предписывают соединять провода путём опрессовки, сварки, пайки, соединительных зажимов (винтовых, болтовых и т. п.). Однопроволочные провода допускается соединить путем скрутки с последующей пайкой.

Фактически это означает, что с точки зрения ПУЭ скрутка проводов не допускается. Если речь идёт о поднадзорном объекте, приемная комиссия не допустит в эксплуатацию объект, электроустановку или электропроводку, выполненную с применением подобных соединений.

Причина недопустимости кроется в низкой надежности. Упругость скрученных проводов со временем ослабевает, металл токопроводящих жил окисляется. При этом качество контакта в месте соединения ухудшается. Возросшее сопротивление такого участка цепи работает как нагревательный элемент, особенно при протекании больших токов нагрузки. Проводники начинают греться, в худшем случае возможно оплавление и даже возгорание изоляции.

Хуже всего дела обстоят при соединении разнородных металлов, таких как медь и алюминий. За счёт различий физико-химических свойств в местах контакта происходит быстрое увеличение переходного сопротивления. Ситуация резко усугубляется при наличии влаги. В итоге соединение медных и алюминиевых проводов скруткой напрямую запрещается правилами.

Однако, на практике, в быту, такой способ соединения жил остаётся востребованным, как наиболее быстрый и простой.

Как правильно скручивать электрические провода

Если по каким либо причинам потребовалось соединять провода скруткой, важно принять меры по максимальному уплотнению места соединения. Вначале провода освобождают от изоляции. Конкретная длина зависит от сечения, чем тоньше провод, тем меньшая потребуется длина оголённого участка. В среднем при 1.5 мм2 зачищать проводник следует на длину около 5 см. В случае многожильных проводов, при снятии изоляции следует быть особенно осторожным, поскольку отдельные тонкие жилки легко повредить, тем самым уменьшив сечение проводника. Снять изоляцию можно при помощи ножа или воспользоваться специальным инструментом для зачистки проводов.

Соединяемые жилы могут быть одинакового или различного сечения, одножильные или многожильные. При параллельном, последовательном расположении проводов или при устройстве ответвлений способы скручивания могут быть различными, варианты показаны на рисунке.

Дополнительно улучшить качество соединения, при параллельном расположении проводников, позволяет применение соединительных изолирующих зажимов (СИЗ).

Зажим представляет собой колпачок из трудносгораемого пластика. Внутри колпачка имеется стальная пружина. При накручивании СИЗ на скрутку, пружина обжимает провода, тем самым улучшая качество контакта. Внешняя пластиковая оболочка служит изоляцией места соединения.

В любом случае, правильная скрутка электрических проводов та, которая обеспечит максимально плотное прилегание проводников друг к другу. Например, при соединении более толстого одножильного провода с многожильным можно укрепить место соединения обжимкой самой жилой, как показано на фото.

Изоляция

Изоляция играет важную роль в надежности соединения. Она не только предохраняет от замыканий и случайных прикосновений к частям, находящимся под напряжением, но служит и для предотвращения попадания в них влаги. Наличие влажности приводит к ускоренному окислению металла, ухудшению контакта со всеми вытекающими негативными последствиями.

Наиболее распространённым способом изолирования является обматывание изоляционной лентой. Лента позволяет изолировать соединения любой конфигурации и сложности. Изоляционные ленты производятся для различных условий, в том числе рассчитанные на применение в условиях высоких температур

В последнее время всё более популярным становится использование термоусадочной трубки. Это трубка, сделанная из материала, который под воздействием высокой температуры сжимаетсяся, плотно охватывая изолируемые части.

Способ изоляции при помощи термоусадочной трубки требует предварительного одевания трубки на провод, поэтому лучше всего подходит для последовательного расположения проводников. Температура усадки находится в районе 120°С. Для этой цели используют строительный фен, газовую горелку, в крайнем случае зажигалку или спички. Важно следить за температурой, чтобы не оплавить изоляцию пламенем или излишне горячим воздухом.

Несмотря на все недостатки, соединение скруткой пользуется популярностью. В ситуации, когда нужно запитать электропотребитель, а из инструмента есть только нож или пассатижи, скрутка оказывается единственным доступным решением. Надо сказать, что в сухом месте хорошо выполненная и заизолированная скрутка может работать годами без заметного ухудшения свойств. Но всё же при возможности правильно будет воспользоваться другим способом соединения.

Электропроводка своими руками в квартире, доме, разводка. Замена электропроводки, схемы

 Как отремонтировать электропроводку в квартире, доме или коттедже своими руками? Вопрос так скажем обширный и сложный, так сразу и не скажешь с чего начать.
 Тем не менее, сейчас мы постараемся разобраться во всех нюансах, особенностях и приоритетах ремонта (замены) и изначально проводимой электропроводки в помещении, то есть в вашей квартире или доме.

Прежде, хотелось бы начать с ключевых правил, а именно о сечении провода и о способах соединения и изоляции проводов при замене и разводке электропроводки в доме. Особенное внимание стоит уделить этому в деревянном доме, так как именно плохие контакты, несоблюдение требований применяемых электропроводных материалов в 90% являются результатами пожаров в частном секторе.

Выбор провода для электропроводки

Электропроводка в доме или квартире чаще всего сделана одножильным изолированным проводом сечением 1 – 2,5 мм. Это обосновано особенностями предъявляемых требований. Во первых одножильный провод не будет иметь такую площадь окисления как многожильный провод. Его монолитное сечение имеет более эффективную проходную площадь для пропускания тока. Единственным его минусом является ограничение по количеству и радиусу гибов, именно поэтому бесспорное первенство при осуществлении электропитания бытовых приборов осуществляется многожильным, более пластичным и стойким к изгибу проводом.  Более подробно о маркировке и видах провода для электропроводки можно посмотреть в статье «Маркировка кабеля» нашего сайта.

Теперь остановимся более подробно на вопросе зависимости сечения провода от силы тока, который вы планируете пропускать через него. В принципе это один из самых простых вопросов, в результате исходных известных физических  параметров (материал провода и сечение) результаты посчитаны и сведены в таблицу.

Таблица 1 Зависимость сечения провода (электропроводки) от проводимой силы тока, мощности и напряжения.

  Проложенные провода в открытом пространстве Проложенные в трубе или кабель канале
Сеч. Медь Алюминий Медь Алюминий
каб., Ток W, кВт Ток W, кВт Ток W, кВт Ток W, кВт
мм2 А 220в 380в А 220в 380в А 220в 380в А 220в 380в
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4       14 3,0 5,3
1,5 23 5,0 8,7       15 3,3 5,7
2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14,0 3,0 5,3
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

* — подробнее в статье «Выбор сечения провода, кабеля».

Соединение электрических проводов в распределительной коробке

Как можно соединять между собой электрические провода в распределительной коробке? В этом разделе как раз и опишем наиболее популярные способы соединения электропроводки в распределительной коробке, и так … Рассмотрим всего два актуальных варианта:

1. Самый простой и распространённый способ – сделать банальную скрутку. Обмотать её изоляционной лентой, и всё готово.
В принципе, если использовать не окисленные и плотно скрученные медные провода, то скрутка решает вопрос соединения между собой пары проводов. Скрутка хоть и выглядит не совсем эстетично, но в большинстве случаев справляется со своей задачей.
А если провода в скрутке разные, из меди и алюминия?
Строго говоря, делать такие скрутки нельзя, так как алюминий и медь – «враги» по жизни, особенно во влажной среде. Скрутка начинает корродировать, фактически их соединение является гальваническим элементом. Где при контакте в паре один материал отдает электроны второй принимает. В итоге нарушение площади контакта, увеличение сопротивления, местный перегрев, возгорание и т.д.
А если нельзя, но очень хочется соединить «медь» с «алюминием»?
А если все провода медные, но их восемь? Или больше, и сечение каждого из них 2,5 мм? Представляете, как будет выглядеть скрутка из восьми жёстких медных проводников диаметром 1,6 мм? Такие ситуации встречаются при монтаже электропроводки своими руками сплошь и рядом, когда например, от одной пары проводов нужно сделать разводку на розетки и на освещение. Если у вас такая задача, то воспользуйтесь следующими решениями.

2. Делать все соединения на самозажимных клеммных соединителях Wago (Ваго)

Эта германская фирма давным – давно клепает очень удобные самозажимные клеммы, которые позволяют соединять между собой как одножильные (даже в комбинации «медь – алюминий»), так и многожильные провода.
Некоторые, наиболее популярные клеммные соединители от Ваго смотрим на Фото ниже.
Как вы понимаете, это лишь малая часть той номенклатуры, которая представлена на рынке, но у вас уже будет понятие на что ориентироваться.

а) В самом верху – «светильниковая» клемма – позволяет соединять любой одножильный проводник (медь, алюминий) сечением до 2,5 мм с многожильным проводником.
Причём, соединение со стороны многожильного проводника – оперативное, его можно моментально отключать и подключать (Фото ниже) простым нажатием пальцев.

В отверстии со стороны одножильного проводника имеется «контактная» паста (смазка) для защиты соединения от окисления.
Для организации соединения зачищаете чем хотите провода на длину 12 мм: одиночный проводник «втыкаете» в отверстие со смазкой до упора.
Многожильный же проводник (например, от светильника) вставляете в другое отверстие. Для этого нажимаете клавишу (на ней написано press), вставляете провод, отпускаете клавишу: соединение готово!

б) Следующий вид клеммных соединителей – так называемые клеммы для распределительных коробок: это тот самый случай, когда между собой нужно соединить большое количество одножильных проводов.

Их может быть 2, 4, 6 и 8 (кратное число). Клеммы в непрозрачных корпусах имеют «контактную пасту» и используются для любых сочетаний в том числе медь — алюминий.
Клеммы в прозрачных корпусах «пасты» не имеют и предназначены только для «меди». Такие клеммники предназначены для помещений с невысокой влажностью. Хотя можно приобрести отдельно пасту, заполнить прозрачные клеймники пастой и получим клеймники которые также можно применять с сочетанием металлов проводников медь — алюминий.
Клеммы для распредкоробок с лёгкостью позволяют соединять между собой практически любое количество медных — алюминиевых проводов – нужно лишь скомбинировать нужное количество клеммников, подобрать соответственного размера распределительную коробку.



Теперь о том, как можно извлечь проводник из клеммы. Просто тянуть его не поможет, клеммник не “закусит провод, нужно тянуть, и как бы водить провод из стороны в сторону.

в) Универсальные, или «рычажные» клеммные соединители: безумно удобный вид соединителей.

У этих клеймников самое сложное как и предыдущих будет процесс зачистки изоляции, с их помощью можно практически мгновенно соединять между собой любые медные провода в любых комбинациях, как одножильные, так и многожильные (предыдущий вариант «не работает» с многожильным проводом.), сечением от 0,08 мм до 2,5 мм в одножильном варианте и от 0,08 до 4 мм в многожильном «тонкопроволочном» варианте.
Последовательность действий следующая:  зачищаем провода для монтажа и соединения на длине 12 мм от края. Поднимаем рычаги на клеммнике, вставляете провода в отверстия клеммника до упора, затем опускаете рычаги.

 Изолированное соединение проводов (клеммники выпускаются на 2, 3 и 5 проводов) Для удобства измерения напряжения клемма имеет тестовое отверстие, в которое можно просунуть щуп от мультиметра, соответственно произвести контрольные измерения.
Что важно, инструкция по применению клеммников Ваго изображена на его корпусах, не обязательно помнить что-то или иметь под рукой документацию на бумажном носителе, все будет понятно на месте и без слов.
 В качестве примера на фото ниже  показана распределительная коробка, в которой с помощью двух рычажных клеммников соединены четыре пары медных многожильных проводов сечением 4 мм.

 Плюсом такого соединения является и оперативность переподключения проводов, то есть если меняется электрическая схема и возникает необходимость добавить новые элементы, как следствие новые соединения. Универсальные (рычажные) клеммники Ваго можно использовать в квартирной, гаражной разводке или в частном доме.  После того, как вы определились с способом соединения проводов, необходимо проштробить стены.

г) …ну и еще один вариант это применение обжимочных гильз. При чем гильзы могут быть как медные, алюминиевые, так и комбинированные. Как раз для того случая, когда надо соединить медь и алюминий. Более подробно о комбинированных муфтах можно узнать из статьи «Как соединить медные и алюминиевые провода». А вот подробнее о всех видах соединения проводов в распределительной коробке, можно узнать из статьи «Как правильно соединить провода в распределительной коробке».

Организационные работы по замене электропроводке

Теперь когда вы знаете, какие материалы (провод, клеймники, розетки, выключатели, скобы удерживающие провод)  будете использовать необходимо четко определиться, где и что у вас будет. Где будут проштраблены каналы под провод сколько розеток будет установлено и сколько выключателей. При установке выключателей обратите внимание на возможность применения проходных выключателей которые в последствии могут облегчить вам жизнь при эксплуатации электроприборов в вашем доме. Более подробно об этом можно прочитать в статье «Как включать и выключать люстру в разных местах». Скобы для удержания провода берите в количестве 3 шт. на 1 м, из расчета 2 шт. на прямой участок и 1 шт. в запас для дополнительного крепления участков гиба. После данного анализа  можно составить список всего необходимого с которым и отправитесь в магазин.

Штробление стен под электропроводку

Штробление под электропорводку самая грязная часть при прокладке кабеля. Особенно если это делается не профессиональными инструментами с возможностью отвода пыли, а дедовским способом. Сейчас как раз и  поговорим про способы штробления:

— использование ударной дрели, молотка зубила, подручных инструментов;

Такой способ оказывается самым подходящим в плане обеспечения инструментом для обывателя, но не самым лучшим относительно производительности и качества. Куски штукатурки или бетона при штроблении канала на всем его протяжении будут скалываться на разную глубину и ширину, что в последствии скажется на расходе штукатурки для заделки канала;

— использование ударного молотка:

единственным плюсом относительно первого варианта является наибольшая простота выполняемых работ, в следствии автоматизации процесса — применения специального оборудования, но качество работ также будет желать лучшего;

при применении электромолотка  используйте инструмент насадку с плоским лезвием или с полукругом. Острая как шило насадка обычно используется для пробивания и разрушения стен и не совсем уместно для штробления.

— применение болгарки:

При применении болкарки прорезаются два паралельных канала в последствии пространство между ними выбирается ударным молотком или ударной дрелью. Скол материала происходит по границам канала, в итоге трасса под элетропроводку получается самой ровной из всех выше описанных способах штробления. Стоит заметить что применение накладного кожуха и пылесоса для откачки пыли заметно улучшит ваш климат при штроблении.

Для реза стены болгаркой необходимо использовать специализированный диск для камня.

Прокладка электропроводки в каналах — штробах

Укладываем провода в каналы, при этом важно временно закрепить провод. До момента нанесения штукатурки и ее высыхания скобы — крепление будет удерживать провод на месте.  Не стоит усердствовать с надежностью крепления, просто закрепите провод что бы он не вываливался из канала. Нанесенная штукатурка после высыхания будет надежно удерживать провод на месте.

Особенно стоит сказать о потолочной элеткропроводке. В жилых домах проводка от люстры к стене проложена в полом канале, в случае замены не спешите выдергивать старый провод из этой полости. Прежде закрепите новый провод к старому и потом продерните эту связку, тем самым заменив старый провод на новый.



Пример прокладки провода от электрощитка.

Проводка кабеля к соединительной коробке

Провод уложен в каналы

Провод проложен к выключателю

Вот в принципе основные азы, по выбору провода для проводки, по способу прокладки этого кабеля, по применяемым соединениям. Нам лишь остается надеяться, что наши советы помогут вам в вашем деле монтажа электропроводки в доме.
 А вот о частных случаях подключения электрических схем: выключателей розеток и светильников, мы расскажем в других наших узконаправленных статьях.

Как соединить одножильный медный провод с многожильным?

Если удерживать концы одножильных проводов и многожильных проводов на одном уровне друг с другом, пока вы навинчиваете гаечный соединитель провода , многожильный провод будет часто свободно наматываться на одножильные провода , что приведет к ослаблению соединение . Это особенно вероятно, когда вы соединяете несколько одножильных проводов с одним многожильным проводом .

Нажмите, чтобы увидеть полный ответ

Учитывая это, как припаять медный провод к многожильному?

Как припаять многожильный провод к сплошному проводу

  1. Отрежьте два провода, которые необходимо спаять, до нужной длины, необходимой для вашего проекта.
  2. Снимите около 1 дюйма изоляции с каждого конца двух проводов с помощью инструментов для зачистки проводов.
  3. Включите паяльник/утюг в электрическую розетку и дайте ему нагреться в течение трех-пяти минут.

Также знаете, можно ли соединить серебряный провод с медным проводом? Единственным безопасным способом соединения меди и алюминия является сращивание соединителя . Конкретно вы должны соединить с проводами по отдельности, чтобы они не были подвержены коррозии. Эффективность «пигтейлов» с использованием поворотных соединителей была оценена персоналом CPSC.

Тогда можно ли соединить многожильный провод с одножильным?

Если удерживать концы одножильного провода и многожильного провода на одном уровне друг с другом, пока вы навинчиваете гаечный соединитель провода , многожильный провод будет часто свободно наматываться на одножильные провода , что приведет к свободное соединение .Эту проблему легко предотвратить, удлинив концы всех многожильных проводов примерно на 1/8 дюйма.

Можно ли припаять одножильный провод к многожильному?

Одна вещь Я знаю это просто пайка многожильный провод сам по себе не делает не таким же, как одножильный провод из-за «треска» другими словами

3 припой медленно текут и со временем ослабевают. Я предполагаю, что после пайки

только один провод может вызвать проблему они вообще не любят пайку .

Почему в домах США используется одножильный провод, а не многожильный?

Почему электрики в США отказываются от одножильного провода вместо многожильного при выполнении домашней электропроводки?

В большинстве стран ЕС, Великобритании, Южной Америки, Африки и Азии электрики и домовладельцы используют многожильный провод для домашней электропроводки вместо одножильного провода из-за его гибкости в течение длительного срока службы, включая простоту прокладки и изгиба. Но дело обстоит иначе в Северной Америке, особенно в Соединенных Штатах Америки (U.S), поскольку одножильный провод очень распространен для домашней проводки, такой как цепи 15 А и 20 А для напряжения питания 120 В и 240 В. Теперь снова к вопросу… Почему? потому что одножильный провод, имеющий тот же размер, что и многожильный провод, несет большую мощность на частоте 60 Гц. Давайте посмотрим на другие причины, а также на следующие:

Похожие сообщения:

Почему в США для домашней электропроводки используется одножильный провод, а в остальном мире — многожильный провод?

Как мы все знаем, одним из основных преимуществ многожильного провода по сравнению с одножильным проводом является его гибкость, но домовладельцы и электрики используют одножильный провод в домашних условиях для однофазных цепей по следующим причинам.

  • Одножильный провод дешевле многожильного из-за сложного процесса производства.
  • Одножильный провод несет большую мощность, чем многожильный провод, если оба провода имеют одинаковый диаметр. Другими словами, для одного и того же размера допустимая нагрузка или пропускная способность по току у одножильного провода больше, чем у многожильного провода.
  • Для одного и того же размера провода (скажем, 6 или 10 AWG) площадь поперечного сечения многожильного провода больше, чем у одножильного провода (из-за воздушного зазора между жилами в нем), и это дает заметную разницу в случае несколько проводов в электрической коробке или любом другом конкретном месте.
  • Как упоминалось выше, большим преимуществом многожильных проводов является их гибкость, и их можно прокладывать / прокладывать и сгибать очень плавно, но в случае одножильных проводов, где они соединяются и постоянно размещаются за стенами, потолками и полами. Таким образом, не будет иметь значения, если для домашней проводки используется одножильный провод вместо многожильного.
  • Заделки и соединения выключателей, выключателей, розеток и т. д. идеально подходят для одножильных проводов, в то время как при соединении многожильных проводов могут возникнуть сложности, так как отдельные жилы могут выходить из винтовых зажимов, а при сгибании проводов обратно /из коробки.
  • В случае сплошного провода его легко соединить с помощью проволочной гайки. Кроме того, сплошной провод не повредится и не изнашивается, если вы туго вытянете его назад, чтобы проверить соединение. И да, жизнь становится проще, когда вы разъединяете соединение с гайкой для одножильного провода, в то время как в случае многожильного провода жилы проводника могут порваться, когда вы разъединяете соединение или открываете гайку.
  • Скин-эффектом в одножильных проводах можно пренебречь в случае домашней проводки, поскольку толщина скин-эффекта составляет 8,5 мм (1/3″) в случае медных проводов для частоты питания 60 Гц.Таким образом, диаметр провода больше 17 мм (2/3 ″) не играет роли. Короче говоря, вы можете использовать многожильный провод до 6 мм (10AWG) для достаточной гибкости, если это необходимо, кроме сплошного провода.
  • Одножильный провод менее подвержен коррозии и вибрации из-за меньшей площади поверхности по сравнению с многожильным проводом, особенно при использовании вне помещений.

Все это конкретные причины, по которым электрики в США используют одножильный провод для основных цепей домашней электропроводки вместо многожильного провода.Если вы (мастер-электрик) знаете что-то другое, кроме вышеуказанной причины, поделитесь с нами в следующем поле для комментариев.

Похожие сообщения:

Как правильно соединить многожильный и одножильный провод

  1. Почему нужно правильно выполнять контактные соединения
  2. Правильное подключение проводника
  3. Муфта
  4. Сжатие нажатием
  5. Соединение сваркой
  6. Соединение под пайку
  7. Заключение

Соединяем одножильный и многожильный провод

Как соединить одножильный и многожильный провод, чтобы в дальнейшем это не приводило к проблемам, а контактное соединение прослужило нам не один год? Да и вообще, как правильно выполнить соединение различных типов проводов?

На все эти вопросы мы постараемся ответить в нашей статье, а также разберем, с чем связаны эти правила, и какие опасности кроются за неправильным подключением.

Почему контактные соединения должны быть выполнены правильно

Прежде всего, рассмотрим, какие требования предъявляются к качественному выполнению контактных соединений. Ведь не зря в п. 2.1.21 ПУЭ отдельно указаны способы соединения проводов, и разрешены только винтовые или болтовые зажимы, опрессовка, сварка или пайка.

Основной причиной пожаров является плохой контакт.

  • Это связано в первую очередь с тем, что такие типы соединений могут обеспечить достаточный уровень прочности и надежности соединения. Ведь любой электрик вам скажет, что более 90% всех повреждений приходится на контактные соединения, поэтому им и уделяется такое внимание.
  • Ведь что такое некачественное контактное соединение, так это соединение, имеющее большое контактное сопротивление. А раз у нас есть сопротивление, значит и нагрев.

Зависимость сопротивления от температуры проводника

  • Как мы помним из курса физики, любой проводник в нагретом состоянии имеет большее сопротивление, чем проводник с меньшей температурой. Таким образом, получается лавинообразный процесс. От некачественного контактного соединения проводник нагревается, а его сопротивление увеличивается еще больше. В результате он нагревается еще сильнее — до тех пор, пока не наступает момент, когда он просто плавится.
  • В итоге наша основная задача — обеспечить минимальное сопротивление между двумя соединяемыми проводниками. Это достигается за счет обеспечения должной площади контакта между двумя проводниками, а также за счет максимально возможного контакта между ними.
  • Сразу поймем, почему мы не будем рассматривать вопрос, как скрутить одножильные провода или их многожильные аналоги. Ведь при правильном подходе и за счет скрутки можно обеспечить достаточную площадь контакта и обжатия жил между собой.

Соединение скруткой запрещено

  • Дело в том, что в любом случае контактное соединение будет подвергаться температурному воздействию. То есть будет нагреваться и остывать.А как известно, нагрев приводит к расширению материалов, а охлаждение, соответственно, к сужению. В результате наше контактное соединение, не закрепленное каким-либо третьим элементом, может быстро стать недостаточно качественным.

Внимание! Наверняка каждый из вас сможет привести десятки и сотни примеров, когда скрутка стояла десятилетиями, да и сейчас выглядит лучше винтовых или болтовых соединений. Но, как говорится, исключения из правил только подтверждают само правило. По статистике, суставы твист-типа повреждаются гораздо чаще, чем другие виды суставов.

Правильное соединение жил

Теперь можно поговорить о том, как правильно соединить одножильный и многожильный провод, два одножильных или два многожильных провода. А также, какой тип подключения для каждого из этих видов будет оптимальным, а какой следует использовать только с определенными ограничениями.

Соединение прессовое

По способу обжатия ПУЭ подразумевает винтовое или болтовое соединение проводников. К такому же типу соединения можно отнести и популярные ныне клеммы Wago, в которых используется метод обжатия с помощью пружин или специальных механизмов.

Различные типы клемм и наконечников для соединения проводов

  • На данный момент метод обжатия является одним из самых популярных способов соединения. Ведь цена терминалов на базе этого метода одна из самых низких. Процесс установки прост и не требует дополнительного оборудования, а сам метод достаточно надежен.

Внимание! Здесь и далее мы приводим примеры соединения проводников малого сечения, до 16 — 25 мм2.Для проводов большего сечения эти правила подходят не всегда — либо имеют свои нюансы.

Винтовые клеммы

  • Для проводов малого сечения в основном применяют метод винтового соединения — или метод обжатия с помощью специального механизма. Суть винтового метода заключается в том, что в латунную трубку устанавливаются два проводника, которые затем зажимаются каждый своим винтом.
  • Этот метод хорошо подходит для соединения двух одножильных медных проводников. Если используется алюминий, то этот материал более мягкий, и при зажатии винтом можно либо критически уменьшить его сечение, либо вообще перенести. Поэтому для алюминиевых проводов использование этого метода нежелательно, либо его следует применять очень осторожно.

На фото — наконечник для многожильного провода

  • Использование винтового зажима для соединения многожильных проводов также связано с возможностью разрыва одиночных проводов, составляющих жилу, полностью или частично в процесс закручивания винта. Для защиты проводов от механических воздействий следует использовать специальные наконечники.
  • С помощью специальных наконечников многожильные провода можно соединять как между собой, так и между одножильными проводами — с помощью винтовых зажимов.

Винтовые клеммы с прижимной пластиной

  • Имеются винтовые клеммы со специальной прижимной площадкой, обеспечивающей прижим по всему сечению латунной трубки. В этом случае использование специальных наконечников для многожильных проводов необязательно.

Клеммы Wago

  • Что касается клемм Wago и им подобных. До сих пор электрики спорили об их надежности и долговечности. Одни утверждают, что использование пружин в клеммах — не лучший вариант, другие — что это очень удобно и пружины вполне надежны.

Примечание: Опыт, проведенный лично автором этих строк, подтверждает надежность таких клемм в условиях повышения тока.Но вот как поведут себя такие терминалы со временем, сказать не могу. Но как бы то ни было, такие клеммы позволяют надежно, быстро и качественно обеспечить контакт проводов любого типа.

Обжатие запрессовкой

Инструкция также предусматривает соединение запрессовкой. Этот способ предполагает наличие специального инструмента – клещей. Этот инструмент бывает ручного и гидравлического типа. Для проводов с малым сечением достаточно ручных клещей.

Втулки для обжатия проводов

  • Для обжатия используются специальные втулки.Эти втулки могут быть алюминиевыми, медными или латунными. Первые соответственно используются для алюминиевых проводов, вторые — для медных, а третьи — для соединения и медных, и алюминиевых проводов.

Клещи для обжима проводов

  • Для подключения можно использовать те же клеммы, что и для подключения многожильных проводов к винтовым клеммникам. Их обычно используют, если необходимо соединить несколько проводов перед клеммником.

Опрессовка многожильных проводов

  • Опрессовкой возможно соединение любых проводов: одножильных, многожильных и их сочетание друг с другом.Здесь главное – правильно определить тип вкладыша и силу давления.

Соединение сваркой

Соединение проводов сваркой, является одним из самых надежных. При этом реализовать его своими руками достаточно сложно, ввиду необходимости наличия специального сварочного аппарата.

Проволока сварочная

  • Суть этого метода заключается в том, что концы жил проводников оплавляются с помощью сварочного аппарата.При застывании они образуют единое целое и обеспечивают надежный контакт.

Сварочный аппарат для сварки проводов

  • Таким способом можно соединить практически неограниченное количество проводников в одной точке, что является несомненным преимуществом. В то же время соединение одножильных и многожильных проводов представляет определенные трудности.
  • Если соединение одножильных и многожильных проводов между собой не требует никаких изысков, то для соединения этих двух типов проводников между собой придется выполнить несколько дополнительных операций.

Сварка многожильных проводов

  • В этом случае нужно, как показано на видео, предварительно оплавить оконцевание многожильного проводника, чтобы он был единым целым. И после этого терминация подключается к единственному проводнику. В противном случае у вас могут перегореть отдельные жилы многожильного провода, и только частичное соединение жил между собой.

Соединение под пайку

Последний вариант в нашей статье, но не последний по популярности, это соединение проводников пайкой.Для использования этого метода нам понадобится канифоль, паяльная смазка, припой и, конечно же, паяльник.

Проволока для припоя

Для соединения двух одножильных проводников достаточно их зачистить, обработать канифолью и припаять. Причем, если припаивается одножильный провод, то его можно даже канифолью не обрабатывать.

Паяное соединение многожильных проводов

  • Пайка многожильных проводов затруднительна, так как для того, чтобы зачистить все жилы проводника, приходится попотеть.
  • При этом полностью очистить их может и не получиться. Поэтому для их лечения чаще используют паяльный жир.
  • Хотя для проводников небольшого сечения, состоящих всего из нескольких проволок, можно использовать канифоль.
  • В дальнейшем многожильные жилы соединяются между собой косичкой или скруткой, обрабатываются припоем.

Неразборный вариант пайки одножильного и многожильного провода

  • Если нам нужно соединить между собой одножильный и многожильный провод, то тут все немного сложнее.
  • После обработки поверхности обеих жил многожильный провод наматывается на сплошной провод.
  • После этого одножильный провод сгибают и обжимают пассатижами таким образом, чтобы зажать место скрутки.
  • Затем это место обрабатывается паяльной смазкой, а затем припоем.

Разъемная пайка одножильных и многожильных проводов

  • Второй вариант предполагает обработку паяльной смазкой и канифолью жил отдельно.
  • Затем они соединяются параллельно, и весь стык обрабатывается припоем.
  • Такое соединение более выгодно с точки зрения его дальнейшего расчленения.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
