Как правильно соединить антенный кабель и удлинить его

Часто в силу непредвиденных обстоятельств, например во время уборки или ремонта, повреждается оболочка антенны и повреждается экранная оплетка. В большинстве случаев повреждения требуют трудоемкого и затратного процесса полной замены кабеля. А иногда происходит перестановка, телевизор оказывается в другом месте и длины телевизионного провода оказывается недостаточно. Однако есть возможность самостоятельно нарастить (удлинить) телевизионный кабель с минимумом затрат в короткий промежуток времени.

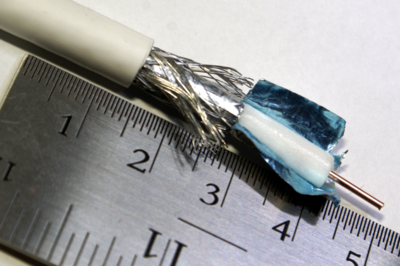

Строение телевизионного кабеля

Стандартная антенна работает на частоте до 2,1 ГГц. В основном все модели телевизоров и усилители имеют параметры сопротивления 75 Ом. Самым распространенным для проведения телевизионных сетей является коаксиальный кабель. Его конструкция полностью исключает влияние на передаваемый сигнал внешних электромагнитных излучений и других издаваемых электрическими приборами помех.

Телевизионного провод состоит из следующих элементов:

1. Круглая оболочка из ПВХ.
2. Экран (оплетка, похожая на фольгу).
3. Центральная жила (медная) в изолирующем элементе.

Стандартные диаметры данного типа составляют от 4 до 8 мм. Наличие фольги на оплетке из проволоки означает, что изделие имеет хорошее качество.

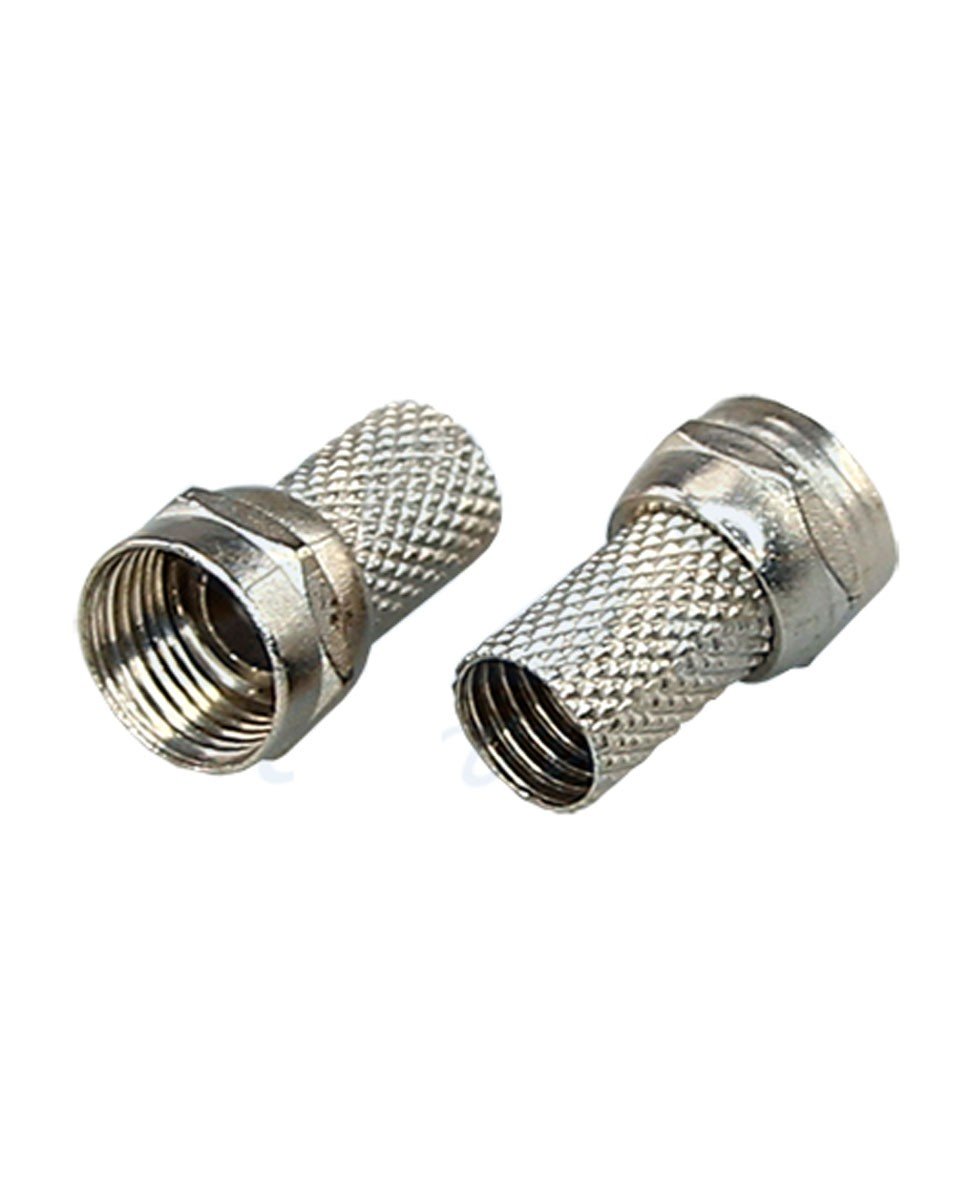

Как удлинить телевизионный кабель, используя f-разъемы

Телевизоры в силу конструктивных особенностей устроены так, что сигнал телевещания принимают от антенны или другого передающего устройства. Соединение антенны с телевизором производится за счет использования телевизионного провода. Коаксиальный кабель может быть уложен стационарно и иметь заданную длину подключения к телевизору. Но иногда длины недостаточно.

Провод часто меняется полностью, если телевизор переставляется на другое место, куда старый кабель не доходит. Это неоправданно затратный процесс. Чтобы удлинить уже имеющийся шнур, можно воспользоваться одним из трех наиболее распространенных способов:

• При помощи TV удлинителя.
• Используя F-разъемы.
• Пайкой центральной жилы и экрана с помощью паяльника.

В продаже удлинители бывают от 2 до 20 метров длиной. Но это не самый удачный выход, так как удлинители недешевые и обладающие нужной длиной не всегда бывают в наличии.

Использование переходника на F-гнездо — это оптимальный вариант для быстрого и недорогого наращивания. Для данного типа соединения необходимо иметь два F-штекера с отрезками провода необходимой длины. Тип штекера подбирается по диаметру провода.

Проводится соединение коаксиального кабеля без пайки следующим образом. Сначала нужно (желательно острым ножом) вдоль на сантиметр прорезать защитную оболочку. Затем ее отогнуть и полностью удалить. Таким же способом прорезать экранирующую оплетку (это может быть фольга или сетка из проволоки). Язычки оплетки не удалять, а отогнуть назад в сторону остального отрезка. Далее с большой аккуратностью зачистить центральную жилу. Стараться при зачистке не оставлять на ней насечек. Центральная жила медная небольшие повреждения могут привести к ее механической поломке при установке штекера.

Когда оба конца отрезка зачищены, насадить или накрутить F-разъем на загнутые назад экраны. Железная основа штекера должна плотно быть насажена на экранную оболочку. Лишние торчащие остатки экрана срезать. В результате из разъема будет торчать центральная жила. Ее следует укоротить до 5 мм, чтобы штекер накручивался на остальные части конструкций F-разъемов. Разъемы для многожильных кабелей — коннекторы — крепятся также без пайки.

Соединение телевизионного кабеля пайкой

Соединение отрезков кабеля с помощью пайки можно назвать самым удобным, надежным, недорогим способом. С помощью паяльника и припоя можно надежно закрепить отрезки кабеля разных диаметров или закрепить (зафиксировать) экран из алюминиевой фольги к проволочной экранной оплетке. Такая технология позволяет без потерь передаваемого сигнала соединять любые экранированные провода (низкочастотные, высокочастотные, телевизионные и т. д.).

Прежде чем начинать пайку мест соединений, надо зачистить оба конца от изоляции на расстоянии 20 мм. Загнуть экраны назад. Центральную жилу очистить таким образом, чтобы получилась небольшая ступенька (длиной 2-3 мм) в ее изолирующем элементе. В результате медная жила будет очищена от защитного покрытия наполовину. Далее надо разделить срезанную половину изоляции и центральную жилу между собой с углом 45 градусов друг от друга.

Затем обе медные жилы нужно залудить оловянным припоем (использовать канифоль). После того как концы залужены выполнить пайку медных жил между собой. На месте пайки не должно быть наплывов, капельных образований, сосулек из потекшего олова. Если таковые есть, нужно произвести зачистку шкуркой либо надфилем до ровной поверхности. Далее легким нажимом сводим ступеньки защитного слоя вместе и изолируем место пайки.

Когда место пайки было надежно изолировано, начинаем соединение экранной оплетки обоих концов. Обратите внимание, что оплетка центральной жилы сделана на основе алюминиевой фольги, с одной стороны имеет бумажную основу, а бумага не является проводником электронных сигналов. Поэтому экранную оболочку рекомендуется укладывать бумажной основой в изолированной части центральной жилы, снаружи будет алюминиевая часть. Например, при соединении двух алюминиевых экранов нужно, чтобы алюминиевая часть одного экрана соприкасалась с алюминиевой частью другого. Это дает устойчивую проходимость сигнала и выдает необходимое качество изображения телевизионного аппарата.

После соединения экранов необходимо при помощи пайки или медной проволоки это место нужно зафиксировать. В завершение процедуры место соединения обработать несколькими слоями полихлорвиниловой изоляцией.

Есть ли ещё способы, которыми можно удлинить tv-кабель

Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

Как подключить кабель к штекеру?

К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

Как соединить телевизионный кабель между собой с помощью удлинителя и других способов?

Обрыв либо нарушение целостности телевизионного кабеля часто является результатом неаккуратных действий при каких-либо перестановках или ремонте в доме. Вторая возможная причина – старение и износ кабеля. Восстановить или заменить кабель нетрудно. Иногда требуется удалить повреждённую часть кабеля, а потом наращивать его до необходимой длины. Рассмотрим подробней способы наращивания телевизионного кабеля.

Когда необходимо наращивание

Телевизионный кабель требуется нарастить в следующих случаях:

• если он случайно повреждён на каком-то участке своей длины, а при удалении этого участка оставшейся длины стало не хватать;
• при перестановке мебели телевизор занял другое место, в результате чего длина кабеля оказалась недостаточной;
• перенос антенны в другое место также потребовало внешнего наращивания телевизионного провода.

В последнем случае, возможно, понадобится ещё и дополнительный антенный усилитель, чтобы компенсировать потери в кабеле гораздо большей длины.

Разновидности удлинителей антенны и правила соединения

Антенные удлинители выпускаются готовыми – кабель с уже имеющимися F-разъёмами и штекерами либо коннекторами типа «тюльпан».

Длина кабеля равна нескольким метрам. Использовать большую длину (более 10 м) нет смысла – в антенне нужен дополнительный широкополосный усилитель, рассчитанный на «дециметровый» диапазон.

Для комнатной антенны, где затухание сигнала обеспечивается стенами самого дома, здания, строения, достаточно и 5 м кабеля.

До 2020 года аналоговое телевидение, использовавшее и «метровый» диапазон частот, нуждалось в составном антенном усилителе, рассчитанном на полосу частот 49-860 МГц. С приходом цифрового ТВ диапазон, в котором работает телевидение полностью цифрового формата, диапазон «сжался» с 480 до 600 МГц. При этом в одной полосе частот на 8 МГц, рассчитанной на один аналоговый канал, вещает целый мультиплекс цифрового телевидения – от 8 до 10 телеканалов стандартной чёткости либо 1-3 HD-канала.

Развитие «цифры» позволяет смотреть телеканалы практически без эфирного шума, а при недостаточном уровне сигнала изображение попросту затормозится. Чтобы этого избежать, были придуманы удлинители и антенные усилители.

Самые распространённые способы удлинить кабель – использовать F-коннекторы или сплиттеры. Первые позволяют нарастить кабель, почти не нарушая целостность структуры кабеля: оплётки, служащей экраном от внешних помех, и центрального проводника. Вторые же делают антенну коллективной, служа в качестве концентраторов (разветвителей). Сплиттеры могут содержать в себе дополнительный усилительный каскад – так называемый активный разветвитель, но чаще используются пассивные соединительные устройства.

Чтобы соединить разрыв кабеля F-разъёмом, сделайте следующее:

1. Снимите защитную оболочку оплётки на 2,5 см.
2. Расплетите оплётку (она состоит из тонких проволочек) и отведите её назад.
3. Снимите защитную оболочку центрального проводника на расстоянии 1 см. Будьте аккуратны – жила не должна иметь насечек (зачастую это омеднённая сталь или алюминиевый сплав), которые могут привести к разрыву.
4. Разберите разъём, открутив удерживающую гайку, наденьте гайку на кабель.
5. Впрессуйте центральную жилу с проводником в разъёмно-штекерный переход с одной из сторон. Конец центрального проводника выйдет с обратной стороны переходника (нужно не более 5 мм).
6. Закрутите гайку. Она прижмёт оплётку и не даст кабелю легко выдернуться из переходника.
7. Аналогично зачистите и впрессуйте другой конец в месте разрыва кабеля.

Центральные проводники в переходнике соприкоснутся друг с другом, а оплётки соединятся посредством корпуса.

Если кабель заменён целиком на более длинный – соединение с телевизором выполняется напрямик: вместо традиционного разъёма типа «тюльпан» в самом телеприёмнике уже есть встроенный F-разъём.

Чтобы соединить кабели от нескольких телевизоров через сплиттер, следует выполнить такие операции:

• впрессовать концы кабелей в штекеры по вышеприведённой схеме;
• подключить антенну (с усилителем) ко входу сплиттера, а телевизоры – к его выходам.

Разместите сплиттер в удобном месте. Проверьте, что телесигнал на всех телевизорах есть, для чего переключитесь на разные каналы (если их несколько) на каждом подсоединённом телевизоре. Если на антенне или в сплиттере есть телеусилитель, то нужно проверить, что он включён (питание на него поступает).

Другие способы удлинения кабеля

Правильно соединить телевизионный кабель – дело, вроде, нехитрое. Здесь главное – соединить по отдельности центральные жилы и оплётки, после чего электрический контакт будет обеспечен. Но любое соединение без разъёмов и сплиттеров – вмешательство в целостность оплётки. Даже небольшой зазор будет являться брешью для прохождения помех извне и потерь (переизлучения) сигнала с центрального проводника.

По законам физики и в силу способности электрического сигнала с частотой выше 148 кГц отражаться обратно в окружающее пространство без усиления и повторной передачи, кабели ВЧ должны быть надёжно экранированы. Дело в том, что

коаксиальный кабель – своеобразный волновод: полное отражение от оплётки обратно на центральный проводник не даёт ему существенно теряться. Единственным ограничивающим фактором здесь выступает волновое сопротивление, обеспечивающее затухание сигнала при значительной длине кабельной линии.

Скрутка без дополнительной экранировки кабеля считается самым ненадёжным соединением из самодельных.

Необходимо зачистить кабель, как и в случае соединения через F-разъёмы. Скрутив центральные проводники, изолируют их с помощью изоленты от оплётки. Затем соединяют сами оплётки в сращиваемом месте, также защитив их затем слоем изоленты.

Паяный кабель – гораздо более действенный способ. Сделайте следующее:

1. Зачистите кабель по вышеприведённой инструкции.
2. Покройте центральную жилу и оплётку тонким слоем припоя. Для медного проводника в качестве улучшителя лужения достаточно канифоли. Омеднённый алюминий, обычная сталь и нержавейка требуют паяльного флюса, в котором содержится хлорид цинка.
3. Спаяйте центральную жилу и изолируйте соединение скотчем или изолентой от других проводников. Одним из лучших является тканевая (негорючая) изолента – она не плавится от перегрева и не поддерживает горение.
4. Оберните место спайки оплёток (поверх изоленты) алюминиевой или медной фольгой. Можно также навить поверх изолирующего слоя зачищенный от изоляции и заранее лужёный эмальпровод. Место обёртывания не должно содержать брешей.
5. Соедините оплётки и спаяйте их. Лучший результат даст припаивание их к искусственно воссозданному защитному слою. Действуйте быстро – не перегрейте место соединения, так как пластиковая изоляция может оплавиться, а центральный проводник обнажиться. В результате кабельная линия может стать короткозамкнутой, что потребует переделки соединения с самого начала. Быстрая пайка (менее секунды) достигается при помощи паяльного флюса: припой моментально обволакивает соединяемые поверхности, чего не скажешь о канифоли.

Убедитесь, что замыкания нет – «прозвоните» кабельную линию на «обрыв» при помощи мультиметра (тестера, включённого в режим измерения сопротивления). Сопротивление должно быть условно бесконечным. Если это так, значит, кабель восстановлен, линия готова к работе.

Можно удлинить телевизионный провод посредством использования разъёмных и обычных штекеров – один при этом входит в другой. Сделайте следующее:

• зачистите концы нужного отрезка кабеля;
• припаяйте к одному концу обычный штекер, к другому – разъёмный.

Эти коннекторы являются усовершенствованным вариантом соединений кабелей, пришедших из советских времён. Вместо «лепестков» в разъёме используется сплошное соединительное кольцо-экран, что не создаёт помехи при подключении штекера к разъёму.

Такие соединения используются для AV-соединений и по сей день – например, в камерах видеонаблюдения.

Правильно определив длину кабеля и просчитав возможные потери сигнала при вынужденном сращивании, можно восстановить работу кабельной линии. Для подключения радиоретрансляторов повреждённый либо восстановленный кабель не используют. Но для теле- и радиоприёма он вполне сойдёт.

Наглядный обзор соедиения телевизионного кабеля между собой представлен в следующем видео.

Штекер для подключения антенного кабеля к телевизору, как подключить

 Сегодня наши телевизоры уже мало похожи на телевизионные приемники прошлого века, которые всего-то и умели что показывать, при этом принимали исключительно аналоговый сигнал. А что сегодня? Это можно сказать целый комплекс возможностей и способностей. Работа с аналоговым и цифровым сигналом, возможность воспроизводить видео- и аудио- сигналы от универсальных входов, возможность воспроизводить видео с интернета и даже в некоторых случаях играть в игры и работать с приложениями из него же. В общем, не зря некоторые из них носят гордую приставку к своему наименованию – SMART, что значит умелый. Но мы в этой статье хотели бы рассказать не об успехе буржуазных компаний, за коими нам еще гнаться и гнаться, а о том, что даже самые современные телевизоры, имея в своем арсенале Wi-fi, Bluetooth, все же еще нуждаются в проводах. И самым необходимым для них кабелем, как и много лет назад является коаксиальный телевизионный кабель. Именно с помощью этого кабеля осуществляется передача аналогового и цифрового сигнала, то есть сигнала с несущей частотой телевизионных каналов, которые мы смотрим. И здесь самыми актуальными процедурами по подключению кабеля к телевизору будет выбор кабеля, его разделка, установка штекеров и удлинение кабеля. Именно о таких простых операциях мы и поговорим в нашей статье.

Выбор телевизионного кабеля к телевизору и его маркировка

Первое на что необходимо обратить внимание, так это на качество телевизионного кабеля. Именно от него будет зависеть насколько уверенно, четко и без помех и потери передается сигнал. Если это будет обычный провод, то уже через 2-3 метра от вашего полезного сигнала ничего не останется, а вот помех будет ой как много. Все это связано с особенностью распространения высокочастотных волн, с помощью которых собственно и передается телевизионный сигнал. Особенностью распространения такого сигнала является проявление скин эффекта, когда сигнал распространяется по поверхности проводника. Но это тема объемная и отдельная, поэтому достойна отдельной статьи, сейчас же не об этом.
 Ну а второе, это правильное присоединение всех штекеров, о чем мы уже говорили.
 Итак, вернемся к первому. Что же значит «правильный» телевизионный кабель? Это кабель для которого волновое сопротивления на рабочее частоте (до 2,15 ГГц) составляет 75 Ом. Чаще всего такие кабели маркируются как COAXIL CABLE 75 OHM. Так для телевизора могут применяться кабели марок: RG 6U (возможен индекс), SAT 50, SAT 703B и DG 113. Наименование марок кабеля приведено в соответствии с улучшением их эксплуатационных характеристик.
 Обычно на кабеле есть маркировка производителя, наименования кабеля, его сопротивление, метраж и год производства. Теперь, когда кабель выбран приступим непосредственно к процессу подключения его к телевизору.

Как подсоединить антенный штекер к кабелю

Сразу скажем, что присоединить кабель к штекеру или штекер к кабелю не составит большого труда. Все это можно сделать самому, при этом без привлечения специалиста. Впрочем, то что мы решили разобрать этот вопрос и предоставить его на ваш суд и является своего рода этому подтверждением. Ну что же, начнем по порядку.
 Прежде необходимо разделать кабель, то есть должным образом снять изоляционную оплетку.
 Разделать кабель можно двумя способами, а именно завернуть экранирующую оплетку назад или просто обрезать изоляцию. А после можно накрутить уже и сам штекер. Примеры разделки оплетки приведены на фото ниже ниже.

Без загибания оплетки…

Теперь тоже самое, но на наглядном примере и с загибанием оплетки.
 Разрезаем оплетку по вдоль острым ножом. Затем обрезаем оплетку по периметру кабеля. Заворачиваем оплетку назад, так чтобы нам открылся следующий изоляционный слой. Здесь надо сказать о том, что экранирующая фольга в ряде случае покрыта полиэтиленом, для придания фольге прочности. При этом полиэтилен зачистить с фольги практически невозможно. Обжечь его тоже вряд ли получиться. А значит фольгу сгибаем обратно, саму на себя, либо вовсе срезаем. Оставляя только металлические жилки оплетки. При этом также зачищаем и центральный проводник.


Теперь накручиваем штекер на кабель. Откусываем по месту центральную жилу. Ее выступание будет 4-5 мм далее накидной гайки. Теперь с помощью гайки накручиваем и сам штекер.

Здесь надо отметить, что штекеры бывают разные. Будь прямые или изогнутые в виде буквы Г. Еще их называют F образными штекерами. Их функциональность при этом остается неизменной, разве что каждый конкретный штекер применяется для индивидуальной и удобной к применению вариации. Если вам удобнее использовать конкретный вариант, то выбирайте именно его.

При этом в эксплуатационных качествах вы ничего не потеряете.



Возможные варианты штекеров для подключения к кабелю и телевизору

Здесь необходимо сказать о том, что в природе существует великое множество вариаций штекеров.

В том числе в СССР были штекеры которые необходимо было припаивать к кабелю. А есть и умельцы которые пытаются запихнуть, по-другому не сказать, кабель в гнездо телевизора и вовсе без штекера. Но все это уже можно назвать рудиментами, пережитками, анахронизмом. В общем, не стоит это все вашего внимания. Тем более что разломать гнездо дорогого телевизора легко, а вот заменить его будет уже сложнее.
 В связи с чем будут рекомендации применять лишь специализированные и современные штекеры.

Как удлинить телевизионный кабель

Если вам необходимо удлинить кабель, то есть просто не хватило его длины для подключения к телевизору. То здесь необходимо действовать по аналогии с первым вариантом. Зачищаем два конца кабеля и накручиваем хвостовик с накидной гайкой. Далее соединяем между собой хвостовики на кабеле с помощью переходной муфты.

 Также существуют еще и варианты, когда необходимо подключить несколько телевизоров. Или необходимо подключиться от распределительной коробки. Но здесь мы не будем рассматривать этот вариант, так как это уже получиться мешанина, а не тематическая статья. Эту тему лучше выделить в материал другой нашей статьи.
 Еще один способ удлинения кабеля. Примечательно то, что соединение ведется при помощи пайки, что по сути имеет два плюса. Первый, вам не придется тратиться на расходники в виде штекеров. Во-вторых, сигнал при таком соединении практически не теряется. Можно сделать с десяток соединений без каких-либо потерь сигнала. Итак алгоритм соединения кабеля следующий.

 Какие-либо комментарии оставлять излишне, так как фотографии подписаны с исчерпывающими комментариями, а понимающий радиолюбитель поймет, что это соединение действительно не повлияет на качество сигнала, если его сделать аккуратно. Единственное замечание, так это то, что надо уметь паять и работать руками. Что на счет рук, это мы вам не поможем, а вот по поводу того как научиться паять, можно посмотреть статью «Как паять паяльником».

Какой штекер лучше выбрать для установки на кабель и подключения к телевизору

 Раз уж мы решились дать вам рекомендации о том, какой штекер лучше, то здесь необходимо мотивировать свое решение. А начинается все с простого. Так как нам необходимо передать сигнал, а он передается по проводникам, то лучше всего использовать металлические штекеры, то есть из первого варианта установки штекера, приведенного нами выше. Такой штекер легко монтируется, не требует пайки, сложного инструмента для установки. Этот штекер жесткий и при этом обеспечивает оптимальную передачу сигнала. На лицо все плюсы.
 В принципе, если вы придете в магазин, то именно такой вариант вам и предложит грамотный квалифицированный продавец, если у него нет установки, продать вам другой товар.

Как подключить телевизионный кабель: к штекеру, антенне, щитку

Даже в век цифровых технологий и тотального проникновения интернета во все сферы жизни, во многие квартиры телевизионный сигнал поступает по кабелю. Неправильное отношение к его монтажу может самым негативным образом повлиять на качество получаемого сигнала, даже в случае выбора самого современного и дорогостоящего материала. В статье расскажем, как подключить телевизионный кабель разными способами, дадим рекомендации новичкам.

Особенности проведения кабеля

Телевизионный кабель «приходит» в квартиру из этажного щита и разводится по имеющимся в доме телеприемникам. Чтобы правильно выполнить разводку TV-кабеля по квартире следует придерживаться некоторых рекомендаций.

Главные элементы ТВ кабеля в зачищенном и полностью оголенном виде

Во избежание появления помех для сигнала кабель рекомендуется располагать на удалении от электропроводки. Телефонный провод или кабель для интернета не создают помех для нормального прохождения ТВ-сигнала, а потому разрешается общая укладка этих коммуникаций в одном кабель-канале. Если же избежать совместного размещения электрокабеля с телевизионным нельзя, то следует приобрести TV-кабель с жилой диаметром свыше 1 мм со сдвоенным защитным экраном.

По квартире кабель следует тянуть цельным куском, избегая каких-либо соединений и скруток, влияющих на качество картинки. Скрещение кабеля с электросетями не рекомендуется, если же избежать этого невозможно, то пересечение следует устраивать строго под углом 90°.  Читайте также статью: → «Критерии выбора кабеля для электропроводки в квартире».

Разведение кабеля по комнатам для обеспечения экранирования и высокого качества контактов и выполняется с использованием разветвителей заводского производства. Изготовленные своими руками устройства вряд ли смогут дать приемлемое качество сигнала. Также следует исключить подключение телевизионного кабеля с резкими изгибами либо в бухте — качество картинки на экране может сильно от этого пострадать.

Участок линии, идущий от этажной коробки к квартире, лучше проложить в уширенном кабель-канале, учитывая возможное включение сигнализации или дополнительной телефонной линии. Для облегчения обслуживания разветвители следует размещать в местах со свободным доступом.

Модели телевизионных кабелей могут быть различными, но общий принцип подключения их неизменен

Как правильно выбрать кабель

Даже самый современный телеприемник и кабельные штекеры не в силах выдать приемлемое изображение при недостаточно качественном кабеле. Высокочастотные токи телесигнала протекают несколько иначе, чем токи домашней электросети. Чем больше частота тока, тем ближе к краям главного провода он течет, потому в использующихся в военной или космической промышленности кабели, во избежание критического снижения качества телесигнала обрабатывают серебряным или золотым составом.

Выбор кабеля для подключения

При подборе материала необходимо придерживаться следующих рекомендаций:

• на внешней оболочке обязательно должны присутствовать все обозначения;
• значение сопротивления изделия должно быть 75 Ом, потому как все телевизионные приемники рассчитаны именно на эту величину;
• внешний диаметр должен составлять свыше менее 6 мм;
• главная жила и экранирующая оплетка должны быть выполнены из меди.

В последнем случае производители часто грешат стремлением максимально удешевить продукцию, изготавливая центральную жилу из стали и просто покрывая ее медным напылением, выполняя оплетку из сплавов меди, а экранирование — из фольги. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Маркировка телевизионных кабелей

Рассмотрим маркировку на примере китайского телевизионного кабеля RG 6U, наиболее распространенного в нашей стране.

CABLETECH RG 6U/48 HIGH QUALITY COAXIL CABLE 75 OHM 055M
Обозначение	Расшифровка
CABLETECH	Наименование компании-производителя
RG 6U	Марка кабеля
HIGH QUALITY COAXIL CABLE	Коаксиальный кабель высокого качества
75 OHM	Сопротивление 75 Ом
0,55М	Отметка протяженности кабеля

Пример маркировки кабеля российского производства с указанием основных характеристик и технических условий

Как подключить кабель к штекеру

Соединить штекер с кабелем можно собственными силами, тем более, что напряжение ТВ-сигнала слишком мало, чтобы нанести какой-либо вред здоровью. Даже не отключенный кабель разделывается, не боясь удара током. Не несет никакого вреда также и закорачивание промеж оплеткой и главной жилой. Для разных размеров кабелей производятся различные штекеры, потому, подбирая кабель, необходимо обратить внимание на его диаметр. Наиболее часто применяются F-штекеры.

Для начала следует выполнить разделку кабеля, которая может осуществляться двумя методами:

• с загибом оплетки;
• без заворота.

Самым надежным методом считается разделка с заворотом, но если установить штекер не представляется возможным, то применяется второй метод. Кабель разделывается скальпелем или остро наточенным ножом: наружная оболочка аккуратно раскраивается по длине без повреждения экрана. Закончив разрез, изоляция отгибается и удаляется.

Поэтапная схема обжатия телевизионного кабеля с загибом оплетки и выпуском главной жилы на 3-5 мм

Оплетка из меди и экранирующая фольга заворачиваются. Вообще же в ТВ-кабелях может быть применено три типа экранирования:

• алюминиевая фольга;
• медная оплетка;
• алюминиевая фольга с медной оплеткой.

Алюминиевая фольга в целях упрочнения с внутренней стороны часто покрывается полиэтиленом. Без порчи фольги зачистить пленку вряд ли получится, поэтому для улучшения контакта накручиваемого штекера с фольгой отогнутая ее часть немного заворачивается обратно так, чтобы неизолированный отрезок фольги был обращен наружу. Если диаметр кабеля слишком мал, входящий в штекер конец оборачивается изолентой.

Изоляция с главной жилы снимается привычным для многих способом, аналогичным снятию изоляции с электрических проводов, без повреждения самой жилы. Затем штекер накручивается на фольгу, а излишки главной жилы откусываются кусачками или обрезаются ножом, оставив снаружи отрезок длиной примерно 3 мм.

Подключение кабеля к антенне

Подключение ТВ кабеля к антенне следует выполнять с обязательным соблюдением правил коммутации электроприборов, руководствуясь схемами, имеющимися техническом паспорте телевизора. Для выполнения работ потребуются:

• разветвитель;
• антенный кабель;
• антенный усилитель;
• кусачки;
• остро наточенный нож или скальпель;
• паяльник.

Антенный усилитель применяется при недостаточно сильном или слишком слабом сигнале. Разветвитель пригодится для подключения к одной антенне сразу нескольких телевизоров. Читайте также статью: → «Особенности подключения ТВ розетки, правила проверки сигнала».

Подсоединение кабеля непосредственно к ТВ антенне производится посредством винтовых зажимов

Кабель, разветвитель и усилитель необходимо установить рядом с разведенным кабелем. В индивидуальном доме лучшее место для размещения всех приборов является чердак. Выходящий от антенны конец кабеля подсоединяется к усилителю через специальную клемму. От усилителя сигнал приходит на разветвитель, к которому подключаются имеющиеся в доме телеприемники. При подсоединении к спутниковой антенне потребуется применение ресивера, к которому посредством антенного разъема подсоединяется кабель. Подготовка кабеля выполняется аналогично разделке его перед соединением со штекером.

Совет №1. Перед тем как подключить телевизор необходимо тщательно проверить все соединения коммутирующих приборов и надежность установке штекеров в соответствующие гнезда. Если изображение передается с помехами либо сигнал слишком слаб, следует выполнить настройки антенного усилителя.

Подключение к разветвителю (сплиттеру)

В наше время никого уже нельзя удивить наличием телевизора в каждой комнате. Небольшая проблема заключается в подаче телесигнала на все приемники, так как источник сигнала в большинстве случаев один. Решением этой задачи является использование антенного разветвителя. Качество картинки при подключении телеприемников через сплиттер может несколько ухудшиться, но сам процесс подключения не составляет никакого труда и выполняется буквально за несколько минут.

Поэтапно схему подключения можно представить в следующем виде:

• выбор места размещения сплиттера и закрепление его в нем;
• снятие заглушек с использующихся разъемов;
• разделка и подсоединение ТВ кабеля.

Подключение кабеля в щитке

При прокладке либо подключении кабеля не допускается его скручивание в узлы и бухты, перегибы или резкие изгибы, резко ухудшающие качество принимаемого телесигнала.

Совет №2: Участок кабеля, идущий первым от щитка к квартире, следует разместить в широком кабельном канале.

В случае, когда в лестничной коробке подключение кабеля необходимо выполнять способом пайки, следует свести к минимуму протяженность неэкранируемых участков, так как их наличие и длина напрямую оказывает влияние на качество сигнала и изображения. По окончании пайки каждый контакт рекомендуется укрыть под слоем лака — он способен предотвратить возникновение очагов коррозионных повреждений и попадание пылевых частиц между контактами. Налипающая между контактами пыль является причиной ухудшения сигнала при повышении влажности воздуха: воспроизводимое аналоговым телевизором изображение будет сильно снежить, а при передаче цифрового сигнала изображение будет просто распадаться на пиксели с неприятным для слуха писком.

Подсоединение телевизионного кабеля в подъездном щитке не представляет никакой сложности

Часто задаваемые вопросы

Вопрос №1. Подходит ли F-штекер для цифровых для передачи цифрового телевизионного сигнала, или только для аналогового?

Несмотря на то, что такой тип штекера используется уже достаточно давно, и разъем его, и характеристики позволяют в полной мере насладиться не только аналоговым (к слову, в ближайшем будущем навсегда прекращающим вещание) телевидением, но и цифровым, и спутниковым телесигналом.

Вопрос №2. Как поступить и что сделать, если диаметр кабеля оказался несколько меньше диаметра внутренней резьбы штекера? Ведь в таком случае надежного обжатия не получится.

В этом случае рекомендуется накрутить на кабель требуемое количество слоев изоленты чтобы подогнать диаметр кабеля вплотную к внутреннему диаметру штекера.

Вопрос №3. При установке штекера в соответствующее гнездо телевизор невозможно поставить вплотную к стене. Какой есть выход из такой ситуации?

В таком случае следует воспользоваться угловым штекером, который можно купить практически в любом магазине, торгующем электрическими бытовыми приборами.

Вопрос №4. В старых телевизорах еще советского производства кабель присоединялся к штекеру пайкой. Как подключить к нему современный тип кабеля?

В случае ухудшения качества сигнала или необходимости замены кабеля по причине плохого контакта, штекер и кабель можно соединить, как и прежде, методом спайки.

Вопрос №5. Каким образом можно подключить к антенне либо сети кабельного телевидения сразу несколько телевизоров?

Для подключения нескольких телевизионных приемников можно воспользоваться специальным прибором — сплиттером, так же именующемся «делителем» или «разветвителем».

Применение разветвителей для подключения нескольких телевизоров к одному ТВ кабелю

Типичные ошибки при подключении

• Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
• Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Оцените качество статьи:

Как подключить антенный кабель? Полезные советы по его правильному монтажу.

Содержание

Что такое антенный кабель?

Современная антенна и новый телевизор не являются гарантией хорошей картинки при просмотре телевизионных каналов. Качество сигнала домашней телесистемы, её надёжность и долговечность будет зависеть и от самого кабеля, тянущегося от антенны до телевизора.

Антенный кабель является электрическим проводом коаксиального типа. Он имеет круглую форму и одну медную жилу из стали с омеднением или меди. Антенный кабель позволяет передавать телесигнал потребителю и обеспечивает его защиту от электромагнитных помех. Его качество и грамотная разводка будут влиять на степень помех при просмотре телевизионных каналов.

Антенный кабель состоит из следующих элементов:

• одножильного проводника – выполняет передачу сигнала во всех видах телевидения;
• изоляции (диэлектрика из полиуретана) – изолирует жилу от экрана с оплеткой;
• экрана (алюминиевой фольги с оплеткой) – защищает проводник от электромагнитных помех;
• внешней изоляции (оболочки из ПВХ) – выполняет защиту содержимого кабеля от механических повреждений.

В настоящее время наиболее популярными марками антенных кабелей являются: RG 6, SAT-50, SAT-703 и др. Все они широко применяются при подключении кабельного, обычного и цифрового телевидения.

Как подключить антенный кабель?

Установка антенного кабеля начинается от самой антенны, которая бывает коллективной (в городских квартирах) или индивидуальной (в частном секторе).

В первом случае, чтобы протянуть кабель внутрь квартиры, необходимо отыскать специальный ответвитель от общей антенны, который, как правило, находится в распределительном шкафу в межквартирном коридоре. Антенный кабель подсоединяется к свободному разъему такого разветвителя через F-коннектор, а затем заводится в помещение.

Во втором случае все гораздо проще: кабель подключается прямо к антенне, которая размещается на крыше или стене частного дома, а затем заводится внутрь.

Для соединения кабеля с антенной и телевизором и/или другими видеоустройствами, способными принимать ТВ-сигнал, потребуется несколько важных элементов, без которых невозможно создать качественную телевизионную систему, а именно:

• F-коннектор (или разъём) – крепится на конце антенного провода для обеспечения его соединения с другими элементами системы, не допуская помех и искажений сигнала. F-коннектор устанавливается на подготовленный для этого провод простым накручиванием.
• Сплиттер (или делитель) – пассивный разветвитель, имеющий несколько гнезд под F-коннекторы. Предназначен для разветвления высокочастотных сигналов с одного источника на несколько направлений (в зависимости от количества гнезд).

• Антенное гнездо – крепится на другом конце антенного кабеля для его соединения с телевизором. Изделие с одной стороны оснащено гнездом для F-коннектора, а с другой — гнездом ТВ-разъёма.
• Антенная розетка – применяется основном при создании скрытой телевизионной системы, элементы которой убраны в стену, пластиковый короб или напольный плинтус, для создания удобного для эксплуатации соединения элементов домашней телевизионной системы. Есть проходные (выполняют прием сигнала и дальнейшую его транспортировку к другим точкам подключения) и окончательные (оконечные) ТВ-розетки.

• Усилитель – требуется в частных домах с индивидуальной антенной при слабом ТВ-сигнале, например, когда установлена антенна без встроенного усилителя, а до телевизора проложен кабель большой длины.
  Устройство может запитываться по антенному кабелю или от внешнего блока питания, который подключается в бытовую розетку. Усилитель является промежуточным элементом между антенной и телевизором.
• Грозозащита – еще один элемент телевизионный системы частного дома, который специалисты советуют устанавливать. По сути, это предохранитель, выполняющий разрыв цепи при попадании разряда молнии в антенну.

Разводка антенного кабеля по дому

Когда все элементы будущей телевизионной системы определены и кабель проведен внутрь помещения, требуется выбрать способ прокладки антенного кабеля внутри помещения. На практике встречаются следующие варианты:

1. Прокладка в одну линию. Предполагает прокладку одного кабеля последовательно от одной антенной розетки к другой. При этом используются окончательные (оконечные) ТВ-розетки.
2. Прокладка в несколько линий. Данный вариант предполагает протягивание антенного кабеля внутрь помещения, а затем с помощью сплиттера его разветвление во все другие помещения.
3. Комбинированный вариант, в котором кабельная система будет включать два вышеуказанных варианта.

Выбор варианта прокладка зависит от особенностей помещений, расположения телевизионных устройств и наличия необходимых элементов для монтажа.

Если требуется выполнить разводку в несколько помещений, то прокладка антенного кабеля в несколько линий является наиболее рациональной и практичной. Для её эффективной реализации важно правильно выбрать место установки сплиттера.

Обычно данное устройство монтируется на стене в коридоре или в любом месте, от которого будет удобно протянуть кабель в другие помещения с учетом экономии его длины.

Советы по подключению антенного кабеля

Приведем несколько полезных советов, которые помогут каждому пользователю выполнить подключение антенного кабеля правильно:

1. При прокладке кабеля нельзя допускать его сильного перегиба и не закреплять провод на стене с помощью загнутых гвоздей или саморезов, так как из-за этого может произойти деформация важных элементов кабеля или нарушение целостности его экрана, что приведет к ухудшению сигнала. Смятый провод также теряет свои качественные характеристики.
2. Не прокладывайте антенный кабель вблизи источников тепла, силовых электролиний, а также устройств с большими пусковыми токами, например, холодильника, стиральной машины или микроволновки.
3. Размещайте антенный кабель только в одной штробе или кабель-канале со слаботочными линиями, например, телефонной и интернет-линией.
4. Прокладывайте каждую линию кабеля, например, идущую от сплиттера до ТВ-розетки или телевизора, цельным куском кабеля, не прибегая к лишним переходникам, так как при каждом переходнике ТВ-сигнал будет ухудшаться.
5. Выполняйте разделение или удлинение антенного провода только с помощью сплиттеров или специальных переходников с разъемом «F-гнездо – F-гнездо», иначе невозможно будет достичь надежного контакта и, соответственно, передачи качественного сигнала.
6. Избегайте скручивания антенного кабеля в бухты, так как в этом случае электромагнитные помехи неизбежны.
7. При укладывании кабеля под штукатуркой или гипсокартоном помещайте его в защитный короб.
8. При длине провода от антенны до телевизора более 35 метров используйте усилитель или кабель более высокого класса.

Чтобы проверить насколько качественно выполнен монтаж антенного кабеля, необходимо включить телевизор. Сигнал должен быть устойчивым, картинка – четкой, недолжно быть никаких помех.

Кроме того, на работу телевизора и любой видеотехники влияет качество сетевого напряжения. Случающиеся скачки напряжения, особенно в сельской местности, могут стать критическими для современного телевизора. Поэтому не будет лишним добавить в телевизионную систему еще один важный элемент – стабилизатор напряжения.

О том, как влияют перепады сетевого напряжения на работу телевизора можно прочитать в нашей статье: Стабилизатор напряжения для телевизора.

Соединение кабеля между собой

Электрический контакт соединение проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

• — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
• — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла

Правилами ПУЭ использовать такой метод крайне не рекомендуется из-за его ненадежности. О том, как правильно сделать скрутку проводов, читайте в предоставленной статье!

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

• Какие инструменты должны быть у электрика
• Расчет сечения кабеля по мощности и току

Как правильно соединить антенный кабель

Вот и все, все требуемые материалы уже приобретены, теперь необходимо качественно и правильно все соединить и качественно осуществить прокладку антенного кабеля. Существует два вида прокладки:

1. Проводка открытая;
2. Проводка скрытая.

Выполнять намного сложнее скрытую проводку, поэтому первый вариант рассмотрим более детально. При данном способе прокладки кабель необходимо провести вдоль стен и ни чем не закрывать. Этот способ прокладки кабеля не нравиться многим, потому что он портит весь внешний вид, и его можно делать только как временный.

Достоинства:

1. Очень легкий монтаж;
2. Очень легкая замена.

Недостатки:

1. Внешне выглядит не очень красиво;
2. Очень легко подвергается различным механическим повреждениям;
3. Мешается практически всегда.

Способ скрытой проводки выглядит гораздо эстетичнее, он довольно трудоемок. В этом случае антенный кабель убирают в специальные каналы, проводится внутри стен методом штробления, или прячется под плинтуса. Эти работы можно осуществить самостоятельно, а можно вызвать мастера на дом

Рекомендуется обратить ваше внимание на штробление. Данный вид прокладки следует совместить с косметическим ремонтом в квартире, потому что при работах внешний вид стен будет сильно испорчен

В процессе штроболения в стене делают небольшую канавку, в нее аккуратно укладывается кабель и стена тщательно штукатуриться. Не стоит забывать, что в стенах уже проложена электропроводка. Также нормативными актами запрещено самостоятельное штробление несущих стен в горизонтальной плоскости многоэтажек. Также в наших законах существует лазейка, например, если длина штробы не более трех метров, а сечение не должно превышать трех сантиметров, то смело можно штробить.

Плюсы такого способа:

1. Все эстетично и красиво, ни чего под ногами не мешается.

Минусы данного способа:

1. Довольно сложный монтаж, обязательно проводить нужно косметический ремонт;
2. Бюджет подобных работ гораздо выше;
3. Сложности в процессе замены кабеля.

Как правильно соединить электрические провода или кабеля между собой.

Сентябрь 14, 2013

15794 просмотров

Часто приходится самостоятельно в своем доме, квартире или гараже соединять между собой электрические провода или кабеля в пучок в распределительной коробке или наращивать провод или восстанавливать перебитый участок, но многие не знают как правильно и надежно это сделать!

Строго соблюдайте:  Меры безопасности при самостоятельном электромонтаже или электроремонте в своем доме!

Для того что бы нарастить провод или кабель- Мы рекомендуем использовать метод опрессовки, сварки и пайки! А для соединения электрических проводов между собой в пучок рекомендуем использовать электрические сжимы или зажимы, которые бывают нескольких видов. Я в своей работе использую и Всем рекомендую- колпачки СИЗ, которые помимо того, что обеспечивают надежное электрическое соединение а еще, одновременно изолирует пучок проводов.

Важно! Помните, что при монтаже электропроводки необходимо зажимы применять соответствующие току, сечению провода и напряжению, которые наносятся на корпус зажима. . Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком

Как правильно использовать СИЗ? Очень просто защищаем провода и прикладываем их к колпачку, откусываем с учетом того, что бы не изолированная часть полностью спряталась за изолирующим колпачком.

Внимание! Предварительно не надо делать скрутку проводов. Одеваем СИЗ и плотно его накручиваем на провода

Некоторые электрики последние несколько оборотов подворачивают плоскогубцами, но как показала практика достаточно усилия руки.

Сиз бывают разных цветов и размеров от 2 до 5. Цифра означает для какого количества проводов в скрутке она предназначена. Например СИЗ-3 (самый распространенный в моей практике) предназначен для скрутки 3 проводов сечением 1.5 квадратных мм., максимум 4.

СИЗ нельзя использовать для соединения вместе алюминиевых и медных проводов. Допускается соединение медных многожильных и одножильных проводов между собой.

Кроме СИЗ зажимы бывают и других типов, при использовании которых часть провода без изоляции не должна выступать из изоляционной части электрического зажима.

Под номером один на рисунке изображен клемник. Откручиваем болтики и вставляем защищенные концы и зажимаем болтики отверткой.

Под номером 2 (многоразового применения) и 3 (одноразовые) изображены самозажимные- все просто зачистили и вставили в соответствующее отверстие провод проверили зашел ли он до конца. Быстро и надежно! Для проводов большого сечения от 6 мм. квадратных применяются (рисунок 4) специальные ответвительные сжимы или «Орехи». Все просто в специальные места с продолговатой выпуклостью между пластинами вставляем провода и зажимаем болты.

Старый и надежный способ, который обеспечивает надежный, безопасный и долговечный контакт это пайка проводов между собой.

Кроме того с помощью специального пресса и медных гильз (труб) быстро и надежно можно соединить любого сечения и количества жилы проводов и кабелей.

Незабываем после пайки или опрессовки оголенную часть электрических проводов изолировать изолентой или кембриком.

Очень важно при соединении  медного и алюминиевого провода, что бы они не касались между собой- для этого используем зажимы (не СИЗы) или орехи, пайка и опрессовка не подойдет, потому что контакт меди и алюминия быстро и легко окисляется с потерей электропроводности!

Механические способы соединения

Кроме пайки и сварки, есть и другие широко применяемые способы, как соединить алюминиевые провода. Это так называемое механическое соединение, чаще всего выполняемое при помощи винтовых колодок или других подобных приспособлений.

Клеммные колодки

Такие колодки с винтовыми зажимами широко применяются не только в щитовых, но и в распределительных коробках в квартирах и домах. Они надежны и обеспечивают хороший контакт.

Для соединения проводов, подвергающихся большой нагрузке, лучше использовать фирменные колодки из черного ударопрочного пластика. В них зажатие алюминиевой жилы производится небольшой квадратной пластинкой, что исключает повреждение жилы. Клеммники из белого пластика подходят для соединения проводов с небольшим сечением, для подключения маломощных потребителей.

Для обеспечения большей площади контакта провода в колодке, рекомендуется оголенный конец жилы закруглять вокруг винта.

Самозажимные клеммы

Большую популярность для бытового применения приобрели самозажимные клеммы и колодки от различных производителей. Такие устройства бывают, как разъемными (многоразового использования), так и неразъемными (одноразовые).

Внутри пластикового корпуса такого устройства имеется прижимная металлическая пластина, которая фиксирует провод и обеспечивает хороший контакт с токопроводящей шиной. Корпус может быть выполнен из черного или цветного пластика, также выпускаются прозрачные клеммники.

Самозажимные клеммы имеют от 2 до 8 разъемов, что позволяет выполнять различные соединения, а также ответвления электропроводки.

При выборе таких колодок и клемм, нужно обращать внимание на маркировку: она отображает количество, сечение жил, для которых предназначено устройство. . Обжимной способ

Обжимной способ

Если вам необходимо подключить несколько одножильных проводов или многожильный кабель в один разъем колодки, можно использовать специальные обжимные гильзы. В алюминиевую или медную гильзу заводятся зачищенные концы проводки. А сама гильза обжимается специальными клещами: в итоге получается надежный контакт. Такой метод часто применяют при соединении нескольких мощных потребителей, а также для соединения проводов между собой.

Вместо простой гильзы можно использовать специальные наконечники НКИ. Они с одного конца имеют небольшую обжимную гильзу, в которую вставляется провод. С другого конца расположено контактное кольцо, позволяющее выполнить простое и надежное соединение с винтовым клеммником.

Соединение при помощи болта

Иногда два или больше алюминиевых провода соединяют между собой при помощи обычного болта с гайкой. Для этого из зачищенных концов делают окружность вокруг болта, размещают их между шайбами и затягивают гайкой – соединение готово.

Подводим итоги

Мы рассмотрели несколько способов, как обеспечить надежное соединение и хороший контакт алюминиевых проводов между собой. Для некоторых методов потребуется специальное оборудование, знания и опыт. А в некоторых случаях можно обойтись и подручными средствами.

Как правильно выбрать коаксиальный, антенный кабель

Если уже перед вами возник вопрос о прокладке или замене коаксиального кабеля, то в первую очередь необходимо определиться с тем какой кабель лучше выбрать. Правильное название кабеля для правильно и качественного подключения антенн для телевизора – коаксиальный кабель. Что это за кабель и из чего он состоит?

Центральной деталью является проводник из медной жилы, по ней и поступает к телевизорам телевизионной сигнал. Сверху данной жилы идет изоляционная оболочка. Следующим элементом являются алюминиевая фольга, которая играет роль второго проводника, затем идет оплетка из луженых медных проводов. Данная оплетка является защитным экраном, препятствует созданию различных помех от внешних электромагнитных волн. Покрывает все это еще один слой изоляции из пластика, которая защищает от механического воздействия. Понятие коаксиальный кабель в переводе получается как соосный. Из-за того что оба цента проводников коаксиального кабеля в радиальных направлениях совпадают, то внутри кабеля происходит создание эффекта стоячей волны, данный эффект максимально снижает потери на излучении сигнала практически до 0.

На самом деле видов коаксиального кабеля довольно много и используются они не только для качественного подключения телевизионных антенн. В основном они различаются по диаметру изоляции, волновому сопротивлению степени экранирования, гибкости. На территории нашей страны используют всего несколько типов, которые действительно необходимы и качественны. Антенные импортные кабеля обладают следующей маркировкой RG-6 или RG-59 они считаются самыми распространенными. У российских аналогов антенных кабелей маркировка следующего вида РК-75-х-х. Семьдесят пять – это волновое сопротивление, именно семьдесят пять Ом является стандартным и оптимальным показателем сопротивления для коаксиальных антенных кабелей. Также еще существует RG-11, но он считается уже магистральным кабелем, который используют только в сложных условиях, на улицах, или на довольно больших расстояниях. RG-11 может с легкостью обеспечивать довольно стабильный сигнал на расстоянии до шестисот метров.

Если вы уже определились с типом антенного кабеля, который вам необходим и полностью подходит, то сложное решение какого производителя выбрать целиком и полностью ложиться на вас. Ассортимент кабельной продукции в современном мире очень велик, вам с легкостью могут предложить самый дешевый вариант, и действительно очень дорогостоящий товар

В первую очередь необходимо обратить свое внимание на качество антенного кабеля. Попробуйте сковырнуть кусок внешней изоляции, погните его тщательно, если у вас это хорошо получилось, то брать такой кабель не рекомендуется

Изоляция у хорошего кабеля обязательно должна быть максимально эластичной и выдерживать различные внешние воздействия. Повышенное внимание стоит уделить оплетки. Слишком жидкая оплетка в первую очередь говорит о некачественной работе производителя, так как через очень плотную оплетку экрана помех проникает значительно меньше. Если оплетку вам не видно, то нужно попросить продавца сделать надрез. При главном условии того, что продавец сможет сразу же предоставить все паспортные данные кабеля для антенны вам, рекомендуется сразу же обратить внимание на значения затуханий телевизионного сигнала на определенной длине и частоте кабеля. Кабель считается лучше, чем ниже эти значения. Если речь зашла о приобретении антенного кабеля, то не стоит забывать купить все необходимые коннекторы, разъемы, разветвлители, переходники именно в том количестве, в котором они вам могут понадобиться. Самым распространенным типом разъема считается BNC, он может быть припаеным, обжимным или на резьбовом соединении.

Найти последний подтип не составит огромного труда, так как они являются самыми простыми для монтажа и имеются у всех продавцов в наличии, в любом магазине кабельной продукции. Не стоит забывать, что при прокладке коаксиальный антенный кабель ни в коем случае не должен иметь каких-либо изгибов. Если вы планируете проложить антенный кабель с поворотом под угол в девяносто градусов, то рекомендуется обязательно использовать угловые переходники. Потому что при разводке антенного кабеля на пару телевизоров вам необходимы будут разветвлители или сплиттеры.

Почему нельзя напрямую соединять провода из разных металлов

Начнем с того, что нельзя просто так взять и соединить проводники, не учитывая свойств материала, из которого они изготовлены. Каждый из металлов, используемых для а это чаще всего алюминий, медь и сталь, имеет различную плотность, сопротивление и токопроводность. Кроме этого, необходимо учесть и такой фактор, как электрохимический потенциал, возникающий при воздействии тока на металл.

Серьезные проблемы, к примеру, может вызвать неправильное соединение медных и алюминиевых проводов. С этим вопросом очень часто сталкиваются специалисты, занимающиеся ремонтом проводки в наших жилищах. Дело в том, что в большинстве старых домов и квартир проложена проводка из медного провода. Ведь лет 30 назад медь была дешевой, а по электротехническим показателям она существенно превосходит алюминий.

Сегодня же медные провода применяются довольно редко. Их место заняли алюминиевые.

Но что же произойдет, если все-таки соединить медь с алюминием? Последний, являясь металлом с высокими показателями окисления, образует на своей поверхности специфическую пленку, обладающую достаточно высоким электрическим сопротивлением. Особенно это проявляется при воздействии влаги.

У меди также имеется аналогичная пленка, однако ее сопротивление гораздо меньше. Из-за этой разницы прямое соединение медных и алюминиевых проводов становится причиной затрудненной токопроводности, а обоюдные окислительные процессы приводят к образованию на проводниках раковин, нагреву, искрению и даже возгоранию.

Но как же быть, когда необходимо соединить провода из разных металлов? Для этого существуют специальные приспособления. О них мы сейчас и поговорим в разрезе обзора существующих видов соединений.

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Соединение пайкой

Правильно и качественно выполненная пайка является одним из самых надежных соединений. Но она требует наличия паяльника, возможности его подключения, а также припоя, паяльного жира или канифоли. Применение флюсов на основе кислот и щелочей для пайки электротехнических изделий запрещено, а канифоли отдается большее предпочтение, чем паяльному жиру. Последний оставляет на месте соединения следы, которые не так просто удалить.

Перед началом пайки соединяемые поверхности необходимо зачистить от загрязнений и окислов. На некоторых проводах из-за их неправильного хранения или старости образуется налет, препятствующий пайке. На одножильном проводе его можно соскоблить ножом, а вот с многожильными дело обстоит сложнее. Зачищать их придется дольше, поворачивая под разными углами и стремясь очистить до блеска как можно больше жил. Но скорее всего такой провод не удастся запаять с помощью канифоли, придется использовать паяльный жир.

Соединение можно осуществить двумя способами. Первый, наиболее предпочтительный: многожильный проводник накручивается виток к витку на одножильный, а край последнего загибается так, чтобы он захватил намотанные на него проводники. Получившаяся в результате петля обжимается пассатижами так, чтобы прижать витки, не передавливая их. Будущее соединение смачивается разогретой канифолью, нанесенной паяльником или погружением в нее с нагревом. Затем паяльником наносится припой до полного покрытия соединяемых проводов со всех сторон. Лишнего припоя в месте пайки остаться не должно.

Соединение получается неразборным, в случае необходимости пайку придется вырезать и выполнить снова, но проводники уже будут короче. Для создания соединения, которое можно будет разобрать в дальнейшем при помощи того же паяльника, применяют второй способ.

Оба проводника перед соединением облуживаются: покрываются тонким слоем припоя с применением канифоли или паяльного жира. Жилы гибкого провода перед лужением закручиваются в спираль как можно плотнее, чтобы они не растопыривались в дальнейшем. Затем провода прикладываются параллельно друг к другу и припаиваются.

Место пайки затем нужно изолировать. Самые лучшие результаты получаются при использовании термоусаживаемых трубок.

Клеммные планки и зажимы

Монтаж при помощи «клеммников», наверное, самый распространенный способ для соединения проводов бытовых электропроводок. Здесь не нужна ни сварка, ни пайка, ни специальный инструмент. Достаточно иметь специальные «клеммники» для соединения проводов, продающиеся в любом строительном магазине за копейки, и обычную отвертку. Подобный монтаж очень надежен и долговечен.

«Клеммники» для соединения проводов бывают двух видов:

• с болтовым зажимом;
• самозажимные с пружинным зажимом.

Первый вариант предусматривает использование пластиковой клеммной планки с контактами, зажимаемыми при помощи болтов. Чтобы осуществить такой монтаж, нужно отвернуть отверткой винт, вставить провод в специально предусмотренное для него отверстие и зажать его тем же образом.

Самозажимные клеммники еще проще в эксплуатации. Их конструкция оснащена плоскопружинным механизмом, приводящимся в действие специальными рычажками на корпусе. Достаточно взвести этот рычажок, вставить под него конец зачищенного провода и отпустить. Пружина сама зажмет жилы и надежно их зафиксирует.

Эти способы соединения проводов практически не имеют недостатков, за исключением одного – качества материалов, из которых их изготавливают. Вы, наверное, помните старые советские клеммные планки, сделанные из твердого негорючего черного пластика. Они и сегодня часто встречаются в старых электропроводках и готовы служить еще десятки лет

Современные «клеммники» этим похвастаться не могут, поэтому при покупке особое внимание уделите материалу корпуса и не приобретайте дешевые модели.

Выводы

Таким образом, мы рассмотрели все существующие на сегодняшний день способы соединения проводов в распределительной коробке. Для того чтобы понять, какой метод будет лучше, нужно определиться с тем, в каких условиях будет эксплуатироваться проводка, какая нагрузка будет на нее возложена. Если детально просчитать все параметры работы электросети в доме или квартире, то все работы можно выполнить своими руками. Большинство соединительных элементов имеются в продаже специализированных магазинов или в гипермаркете на отделе «Электричество».

Однако стоит отметить, что работа с электричеством – это ответственная задача. По нормативам выполнять электромонтажные работы может только специалист, имеющий допуск (разряд).

Кроме того, для выполнения некоторых видов соединения (например, сварки), нужно иметь под руками соответствующее оборудование, инструменты.

На основании вышесказанного рекомендуется обратиться к специалистам за помощью. Не экономьте средства на безопасности своей семьи, дома. Приступайте к самостоятельному выполнению электрических работ только в том случае, если имеются определенные знания в данной сфере и уверенность в собственных силах.

Facebook

Twitter

Вконтакте

Одноклассники

Как зачистить и обжать антенный (телевизионный) кабель.

Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

• Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
• Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.

• Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

Далее, на резьбу гайки вкручиваем:

Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.



Как правильно соединить антенный кабель.

Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.



Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.

Вопросы, замечания и предложения пишите на: samohvalov@rucam-video. ru

Как можно преобразовать старую антенну для использования коаксиального кабеля?

Это плохая антенна. Обнаруженный в доме моего друга, похоже, он пережил тяжелые времена. Я должен прикинуть, что он ведет добрую борьбу в течение 50 лет. Этого времени достаточно, чтобы накопить здоровый слой окисления, несколько пятен жесткой воды и более одного изогнутого элемента.

Я взглянул на эту антенну, потому что мой друг хотел использовать ее для бесплатного просмотра телевидения и не мог понять, как подключить кабель к своему телевизору.Кабель выглядит так:

и современные телевизоры больше не имеют возможности подключить этот кабель. Что делать?

Что особенного в этом плоском кабеле?

Я объяснил это некоторое время назад, но вот небольшой урок. Для антенн использовался плоский провод, потому что он не требует никакой электроники для подключения к самой антенне. Его импеданс аналогичен сопротивлению самой антенны, поэтому сигнал легко течет по проводам к телевизору. Однако плоский провод не такой устойчивый к паразитным сигналам и не такой прочный, как коаксиальный кабель, который сейчас используют все.Ты знаешь это.

Так что нет ничего особенного в плоском кабеле. Как раз наоборот. Когда производство балунов стало достаточно дешевым, люди перестали использовать плоский кабель.

Все, что требуется для использования старой антенны с новым телевизором, — это балун, и я покажу вам три варианта их подключения.

Вариант 1: у телевизора

Если плоский провод в хорошем состоянии и вы можете протянуть его до телевизора, эта чрезвычайно недорогая деталь позволит вам преобразовать его в вставной разъем, который подключается прямо к разъему антенны.Оберните провода вокруг винтов, затяните винты, и все готово.

Вариант 2: Где-то между антенной и телевизором

Если вы не можете полностью подвести плоский провод к телевизору, у вас есть два варианта. Вы можете использовать адаптер, указанный выше, с этим цилиндрическим разъемом, который позволит вам подключить обычный коаксиальный кабель. Оттуда можно бежать к телевизору.

Или можно использовать этот балун / переходник. Это обеспечит вам правильное соединение для подключения коаксиального кабеля и погодоустойчивое соединение.Чтобы использовать этот балун, просто оберните по одному проводу вокруг каждого из металлических колец (не имеет значения, какое именно) и оберните все это большим количеством изоленты.

Вариант 3: Прямо у антенны

Вы можете использовать балун / адаптер на фото выше прямо у антенны. Это действительно лучший вариант, если вы можете подняться на крышу. Просто проследите плоский провод до того места, где он соединяется с антенной. Часто бывают винты, соединяющие плоский провод. Отсоедините их и вставьте винты через металлические кольца на балуне / адаптере, и все готово.Просто проложите коаксиальный кабель в дом от этой точки.

Этот же метод можно использовать с антенной, которая уже имеет коаксиальное соединение, но имеет неисправный балун. Посмотрим правде в глаза, эти вещи не вечны.

… или приобретите новую антенну

Если имеющаяся у вас антенна выглядит так же хорошо, как антенна в верхней части этой статьи, возможно, пришло время приобрести новую. Воспользуйтесь нашей бесплатной службой запроса антенны, купите то, что вам нужно, или позвоните нашим сотрудникам по телефону 877.312.4547!

Как подключить антенну к коаксиальному кабелю

Коаксиальный кабель передает аудио / видеосигнал от антенны на телевизор или соединительную коробку. Некоторые антенны поставляются с коаксиальным кабелем, но если у вас есть большая антенна, установленная на крыше вашего дома, вместо коаксиального кабеля можно использовать ленточные кабели. Выполните 11 шагов ниже, чтобы прикрепить антенну к коаксиальному кабелю. Если ваша антенна поддерживает коаксиальный кабель, сразу переходите к шагу 8.

Шаг 1 — Купите заземляющий блок

Если в вашей антенне используются плоские кабели, вам потребуется согласующий трансформатор Balun от 300 Ом до 75 Ом, устройство, которое соединяет плоские кабели с коаксиальным РЧ кабелем.

Шаг 2 — Заземлите устройство

Для защиты вашего дома вы должны заземлить устройство, купленное на шаге 1. Поместите металлический стержень в землю за пределами вашего дома и вверните в него блок. Для этого вам нужно будет просверлить отверстия.

Шаг 3 — Подключите ленточные кабели

Подключите ленточные кабели, идущие от антенны, к заземленному блоку.Поместите U-образный наконечник каждого кабеля под основание соответствующей винтовой клеммы. Прикрутите клемму, чтобы закрепить кабели.

Шаг 4 — Подключите коаксиальный кабель

Подключите коаксиальный кабель RF к блоку. Как правило, имеется более одного коаксиального порта. Вы можете подключиться к любому из портов.

Шаг 5 — Подключите кабель к телевизору

Проложите коаксиальный кабель к телевизору. Для этого вам может потребоваться просверлить отверстие в стене вашего дома, чтобы пропустить кабель.На задней панели вашего телевизора вы должны найти коаксиальный порт. Подключите коаксиальный кабель к телевизору через этот порт.

Шаг 6 — Подключите преобразователь

Если вы используете аналоговую антенну, вам также понадобится цифровой преобразователь. Подключите кабель к коаксиальному входному порту блока цифрового преобразователя. Затем подключите коробку к телевизору с помощью другого коаксиального кабеля.

Шаг 7 — Подключите гнездовой конец

Если ваша антенна поддерживает коаксиальный кабель, возьмите коаксиальный кабель «штекер-гнездо» и подсоедините его конец-гнездо к коаксиальному порту на антенне.

Шаг 8 — Распутайте кабель

Протяните кабель к телевизору или преобразователю, в зависимости от обстоятельств. Убедитесь, что кабель распутан; в противном случае вы потеряете качество изображения.

Шаг 9 — Подключите штекерный конец

Вам необходимо подключить штекерный конец коаксиального кабеля. Кабель идет в порт «In» телевизора или приставки.

Шаг 10 — Подключение преобразователя

Если вы используете блок преобразователя, вам нужно будет взять кабель «папа-папа» и подключить его к порту «Out» преобразователя и порту «In» вашего телевидение.

Шаг 11 — Включите телевизор

Включите телевизор и антенну, если вы используете силовую антенну. Если качество сигнала плохое, проверьте и затяните кабельные соединения.

Как использовать существующий кабель или коаксиальный кабель для антенны

Если вы собираетесь отрезать шнур и использовать антенну и широкополосную подписку на Netflix, Hulu и что-то еще, то одна из самых сложных задач — это перемонтировать ваш дом. Во многих случаях дома, у которых уже есть подписка на Блюдо или Кабельное ТВ, имеют коаксиальный кабель в каждой комнате.Качество установки, включая планировку, тип коаксиального кабеля и оборудование, такое как разветвители, будет отличаться в зависимости от возраста дома и предоставляемых услуг.

В этом руководстве мы рассмотрим повторное использование существующего коаксиального кабеля, чтобы обеспечить простой способ установки антенны при сохранении соединения для кабельного модема. Если вы используете DSL или FIOS, ваше соединение для передачи данных может быть отдельным, и в этом случае ваша установка может быть проще.

Первое, что вы должны понять, это то, что сигналы антенны находятся в нижней части шкалы МГц.Они работают от примерно 54 МГц для канала 2 до частот УВЧ, которые могут достигать диапазона 800 МГц. Для установки кабеля и антенны обычно требуются более низкие частоты, которые антенна покрывает, вплоть до самого высокого спектра телевизионного сигнала и за его пределами. В этом вы можете убедиться, покупая разветвители. Антенные разветвители имеют частоту 1 ГГц или ниже, а кабельные и тарелочные разветвители — до 2000 МГц. Это означает, что то, что у вас есть, должно быть более чем способно покрыть вашу антенну, которая имеет более низкие требования.

Так было в 1980-х годах, когда люди просто подключили в своих домах коаксиальную антенну и хотели установить антенну или кабель.Вначале кабель шел только на 1 ГГц, как антенны, и все работало нормально, но после того, как были введены кабельные модемы и видеорегистраторы с функцией по требованию, во многих домах пришлось перемонтировать и заменить все свои сплиттеры.

Хотя большая часть вашей проводки и разветвителей должна работать, вы все равно можете столкнуться с проблемами, и мы их рассмотрим.

Теперь, когда вы решили, что хотите перейти к антенне для местного вещания, вам следует посетить сайт www.tvfool.com и запустить отчет о сигналах. Вы хотите использовать свои координаты, если можете, которые вы можете найти, найдя свой дом на Google Maps, а затем щелкнув по нему.Появится небольшое всплывающее окно с вашими координатами. Поместите их в коробку на tvfool, а затем убедитесь, что вы добавляете высоту антенны. Для односемейных домов с антеннами на чердаках или на крышах это важно, потому что 10 футов будут иметь значение, и вам может даже потребоваться установить антенну на крыше с удлинителем на опоре для достижения наилучших результатов. Некоторым людям может даже понадобиться отдельно стоящая антенная вышка, которая может быть высотой 50 футов, но вам нужно будет проверить свои местные правила относительно того, какой высоты может быть ваша башня.

Теперь, когда у вас есть сигнал, вам нужно знать, каковы рейтинги nmDb для станций, которые вам нужны. Если все они превышают 35 нмДб, то вам повезло, и вы можете использовать антенну на чердаке или крыше и рассчитывать на получение отличных результатов без усилителя. Если у вас более низкие сигналы или сигналы с более чем одного направления, вам понадобится усилитель для усиления ваших сигналов, и вам понадобится либо ротор для поворота антенны, либо вам понадобятся две антенны для приема более чем одного направления. Антенны с восемью отсеками — это вариант для людей с сигналами в двух направлениях, но они не будут принимать УКВ, поэтому посмотрите на свою карту и посмотрите, является ли какая-либо из станций НАСТОЯЩИМ КАНАЛОМ 13 или ниже.Если они есть, вам понадобится УКВ антенна, чтобы принять их. При покупке антенны вы можете увидеть некоторые UHF-антенны, которые говорят, что они могут принимать VHF, но обычно это только для станций с очень высокими сигналами 50 нмдб и выше и станций с реальным каналом с 11 по 13. Они также не очень хорошо работают на расстояниях более 25 миль.

Итак, у вас есть отчет TVFool и выбраны антенна или антенны. Теперь вам нужно подключить их ко всем комнатам, где вам нужен телевизор.

Подключение антенны к существующему коаксиальному кабелю

Первое, что вам нужно сделать, это осмотреть вашу проводку и устройства.Если у вас есть кабельное телевидение, выйдите на улицу к коробке сбоку от дома и посмотрите, не проложено ли у вас больше одного провода, идущего от вашего дома к кабельной коробке. Если да, у вас, вероятно, есть индивидуальные пробежки в каждую комнату. Если вы этого не сделаете, то внутри вашего дома будет разорвана проводка.

Поскольку вы, вероятно, также получаете широкополосную связь от кабельного модема, вы должны убедиться, что у вас есть единственный провод, идущий от кабельного модема к приставке кабельного телевидения за пределами вашего дома, чтобы он мог получать хороший сигнал. Самый простой способ узнать, какой провод идет к кабельному модему, — это подключить телевизор и открыть окно. Когда вы слышите, как выключается телевизор, вы знаете, что выбрали нужный. Держите этот провод прикрепленным к разветвителю кабельной компании.

Остальные провода в вашем доме и все розетки должны выходить из оставшихся проводов. Самый простой способ сделать это — купить себе коробку, похожую на коробку кабельной компании, повесить ее рядом с кабельной коробкой и перенести в нее все домашние провода, кроме провода кабельного модема. Теперь вы можете установить антенну на крыше или на чердаке, и вам нужно всего лишь проложить 1 провод до вашего нового блока.

В некоторых домах может действительно быть проведен 1 провод от кабельной коробки снаружи в ваш подвал, а затем разделен там. Вам нужно будет найти это и выяснить.

Сложная часть. Если ваш дом был подключен к множеству разветвителей внутри вашего подвала или чердака, чтобы соединить одну комнату с другой, вместо того, чтобы проводить отдельные провода из каждой комнаты обратно к основному разветвителю, вам может потребоваться перемонтировать проводку в вашем доме.

Каждый раз, когда вы добавляете двухполосный разветвитель, вы уменьшаете мощность сигнала антенны примерно на 3 дБ.. каждая капля на 3 дБ означает снижение мощности от антенны до телевизора на 50%. Наличие наименьшего количества разветвителей и соединений или разрывов в проводе сохраняет сигнал от вашей антенны.

Хорошо, что вы часто можете использовать существующий провод, чтобы прикрепить к нему новый провод и протянуть его сквозь стены. Провести провод не так уж и сложно, но на это нужно время, и лучше всего это сделать с кем-нибудь, чтобы помочь. Вы можете выполнить всю работу самостоятельно, но ожидайте, что вам потребуется больше времени, когда вы побежите из подвала или чердака в комнаты, чтобы протянуть провода.

Один из вариантов, если у вас есть существующая проводка, которая проходит через серию разветвителей, и вы обнаруживаете, что у вас хороший сигнал на некоторых розетках и плохой сигнал на розетках в конце нескольких разветвителей, — просто проложить один провод для этой комнаты обратно к общая точка.

Другой вариант — добавить усилитель-распределитель, который используется для снятия одиночного провода с антенны, а затем присоединить все провода к стене дома. Усилитель может иметь от 2 до 8 портов, и модели с 8 портами отлично подходят, если каждая комната имеет индивидуальную проводку, но 2 порта также могут поднять сигнал, достаточно высокий, чтобы преодолеть все ваши сплиттеры и плохую проводку.

Обновите все разъемы коаксиального кабеля с помощью обжимных фитингов

Еще одна вещь, которая действительно необходима, — это установить на ваши провода хорошие разъемы. Если монтажник кабеля сделал эту работу, он, вероятно, использовал компрессионные фитинги. Вы можете купить их и инструмент в Интернете, и они работают намного лучше, чем обжимные разъемы или винты.

Проблемы владельцев блюд

Давайте быстро рассмотрим некоторые уникальные проблемы, которые могут возникнуть у владельцев посуды. Во-первых, будете ли вы использовать тарелку для установки антенны. В таком случае просто отсоедините тарелку и подсоедините провод к антенне. Затем убедитесь, что ваша антенна правильно заземлена с помощью заземляющего провода, который проходит по стене вашего дома в землю на заземляющем стержне.

Намного проще протянуть этот провод обратно на чердак, а затем установить антенну на чердаке. Это большая вероятность для многих людей, но другим понадобится антенна для крепления на крыше или на боковой стенке, которая находится за пределами вашего дома. Внешний монтаж значительно улучшит ваши сигналы, но вы должны проложить независимый заземляющий провод к антенне, иначе вы можете взорвать свои телевизоры или вызвать пожар в случае удара молнии.И это не обязательно должен быть прямой удар, это может быть много ярдов от вашей антенны.

Следующее, что блюдо — это питание, поэтому вам нужно будет решить, собираетесь ли вы оставить тарелку и добавить антенну или убрать тарелку. Если ваш провайдер не хочет, чтобы блюдо возвращалось после того, как вы прекратили обслуживание, вы можете оставить его на месте. Если вы продолжаете обслуживание тарелок для каналов премиум-класса, вам понадобится специальный разветвитель, который называется разветвителем передачи мощности.

Один провод от разветвителя вернется в ваш дом (или вы можете сделать соединение на чердаке, чтобы он оставался сухим), и один провод от двух противоположных боковых портов пойдет к антенне, а другой — к антенне.Сторона тарелки потребует порт передачи энергии.

Это может стать более сложным, если для вашей антенны требуется предусилитель на антенне. В этом случае вам нужно будет добавить небольшой провод из порта к антенне, а затем установить вставку питания для предусилителя. Затем вы можете установить предусилитель, а затем проложить провод к антенне.

Так будет…

Home — <разделить на антенну и сторону передачи мощности для антенны. Затем на стороне антенны добавьте вставку мощности для предусилителя, если требуется усилитель, а затем провод к антенне.

Если вы начертите эти провода на схеме, прежде чем начать, вы будете намного счастливее, когда будете работать.

Заключительная записка

Хорошо, разводка проводов важна, особенно если вам нужно использовать предусилитель и распределительный усилитель.

Лучше всего, если в каждой комнате в доме есть отдельный провод к антенне или кабельной коробке за пределами дома.

Вы можете использовать усилители-распределители для усиления сигнала в домах с большим количеством разветвителей и плохой проводкой.

Вы также можете удалить тарелку или оставить ее установленной. Сигналы антенны обычно не вызывают проблем при установке антенны, поскольку антенна намного выше по шкале частот, чем сигнал антенны.

Наконец, пользователи антенн и абоненты кабельного телевидения не могут смешивать эти сигналы.

Если у вас есть антенна, вы не можете подключить ее к действующему коаксиальному кабелю от вашей приставки для кабельного телевидения, вы должны удалить все провода из коробки и использовать свой собственный разветвитель или усилитель-распределитель для улучшения сигналов.

Один провод от кабельного модема должен быть проложен к кабельной приставке за пределами вашего дома.

Значит, кабель и антенна не смешиваются. Блюдо и антенна можно смешивать, но вам понадобится специальный разветвитель. Часто вы можете спросить совета у установщика тарелки или, может быть, они установят антенну для вас. Я знаю, что они установят один для вас по цене, но это не то, что вам нужно.

Как настроить ТВ-антенну

Подключить комнатную антенну, такую ​​как Mohu Leaf, к телевизору, довольно просто, если у вас относительно современный телевизор (построен в 2006 году или позже).Просто прикрутите коаксиальный кабель антенны к разъему «ANTENNA / CABLE» на задней панели телевизора, как показано здесь:

На задней панели телевизора показано, где подключить антенный кабель

Если у вас есть антенна с питанием, вам придется подключить ее к стене для питания (или в некоторых моделях есть вилка питания USB, которую вы можете подключить к телевизору, если у него есть USB).

Поиск каналов на телевизоре

Теперь включите телевизор и войдите в меню настроек. Найдите вариант, в котором вы можете выбрать между кабельным и антенным входом, и выберите «антенна».Вот как это выглядит на моем Sony:

Выбор антенного входа на телевизоре

Затем настройте телевизор на автоматический поиск каналов. Вот как это выглядит на моем телевизоре:

Поиск каналов

Нажмите «ОК», и ваш телевизор начнет поиск каналов! Удачи! Возможно, вам придется повторно запустить поиск несколько раз, используя разные конфигурации антенн.

Если у вас все еще возникают проблемы, посетите мою страницу устранения неполадок.

Настройка положения антенны

Скажу честно, как только вы подключите телевизионную антенну.. Чтобы добиться наилучшего приема, нужно поэкспериментировать с местом, где вы устанавливаете антенну в своей комнате. Может быть большая разница в количестве каналов, которые вы получаете, в зависимости от ориентации, расположения, высоты антенны, а также от того, находится ли она в помещении или на улице. Изменение угла наклона антенны на несколько градусов может резко изменить прием для определенного канала.

Если вы используете комнатную антенну, я предлагаю разместить ее возле окна, а затем сканировать каналы, чтобы установить базовую линию.Запишите полученные каналы, переместите антенну и повторите сканирование. Если вы потеряли какие-либо каналы, вручную добавьте их обратно в меню управления каналами вашего телевизора и запишите их, чтобы получить общий список всех возможных каналов. Затем перейдите к слабому каналу и перемещайте антенну в реальном времени, пока не добьетесь хорошего приема. Возможно, вам придется повторить это для других слабых каналов.

Никогда не знаешь, где будет лучшая позиция антенны. После последнего хода я установил антенну возле окна.Прием на десять-двенадцать каналов был очень посредственным. Во время игры с прокладкой кабеля антенна упала на пол. Просто ради удовольствия я просмотрел каналы и обнаружил, что у меня есть еще четыре канала в этом маловероятном положении!

Если вы не получаете десять или двадцать каналов, вы, вероятно, живете слишком далеко от передатчиков или что-то блокирует сигналы, например, гора. Перейдите в раздел антенн, чтобы узнать больше. Если у вас нет доступа к крыше (например, вы живете в квартире), я бы посоветовал использовать антенну Mohu Leaf.Он тонкий, и его легко спрятать в помещении. Это то, что я использую. Вот еще несколько советов, как улучшить прием ТВ и увеличить количество каналов.

Если у вас вообще нет каналов, перейдите по ссылке ниже:

Я хочу подчеркнуть одну вещь: разница в количестве каналов, которые вы можете получить с разными комнатными антеннами, довольно мала. Если одна антенна может получить пять каналов, вы не собираетесь внезапно получить 25 каналов с более дорогой антенной. Так что не стоит покупать все более дорогие антенны в надежде решить проблемы с приемом.Расположение антенны оказывает гораздо большее влияние на прием, чем тип антенны, которую вы используете, если вы не используете дешевую антенну в форме кроличьего уха.

, если вам интересно, вот как я установил антенну в гостиной.

Смотрите, что показывают по телевизору — веб-сайт бесплатного путеводителя по каналам

Хорошо, ваша антенна подключена. Поздравляю! Теперь, как вы видите, какие шоу идут? К счастью, есть онлайн-гид по каналам под названием Titan TV. Вы можете просмотреть это на своем смартфоне, планшете или компьютере.В первый раз установка не сразу очевидна, но я объясню ее ниже.

Сначала зайдите на сайт titantv.com. Перейдите на панель над гидом каналов и нажмите кнопку «+» (она очень скрыта):

Расписание Titan TV

Когда вы щелкнете по нему, появится всплывающее окно. Щелкните поле «Трансляция», как показано ниже:

Шаг 1 настройки Titan TV

Затем введите свой почтовый индекс, выберите свой район, установив один из флажков, нажмите «Сохранить», и все готово!

Шаг 2 настройки Titan TV

Вы можете повторить процесс, если находитесь рядом с двумя зонами вещания.В следующий раз, когда вы посетите этот сайт, ваши настройки будут там. Вуаля! Ваш телегид по трансляции!

Как использовать антенну с несколькими телевизорами

Что делать, если вы хотите подать сигнал антенны на несколько телевизоров? У вас есть несколько вариантов. Вы можете использовать одну антенну на телевизор (что-то вроде боли), получить усилитель-распределитель для распределения сигнала на каждый телевизор с одной антенны или использовать табло. Подробнее об этих вариантах в этой статье.

Вот несколько усилителей-распределителей на Amazon, которые я рекомендую:

Когда вы совершаете покупку по партнерским ссылкам на этом сайте, я получаю компенсацию от продавца или производителя без каких-либо дополнительных затрат для вас .Я лично тестирую и / или исследую каждый продукт или услугу, прежде чем рекомендовать их. Как партнер Amazon, я зарабатываю на соответствующих покупках. Этот сайт не принадлежит розничным торговцам или производителям.

Обычно вы вводите кабель от антенны во вход этого блока, а затем подключаете несколько коаксиальных кабелей к телевизору. Коробке требуется питание, потому что она усиливает сигнал. Бонус в том, что это улучшает прием, и вы можете получить еще больше каналов, чем раньше!

Теперь не забудьте поставить этот усилитель как можно ближе к антенне.Причина в том, что телевизионный сигнал теряет силу на каждый фут кабеля, через который он проходит. Поэтому лучше усилить его как можно раньше — другими словами, физически близко к антенне, а не на другом конце антенны рядом с телевизором!

Да, я знаю, что гораздо сложнее подключить эту коробку на чердаке или там, где находится ваша антенна, и подавать на нее питание и т. Д., А не рядом с телевизором. Но, если вы хотите ввести как можно больше станций, вам следует держать коробку ближе к антенне.В моих экспериментах даже дополнительные 20 футов кабеля без усилителя, проложенного от вашей антенны, могут привести к потере слабой станции.

Вот почему вам не следует использовать пассивный (не включенный) сплиттер для этого приложения. В моих экспериментах пассивный разветвитель приведет к потере мощности сигнала и, возможно, к потере более слабых станций.

Попробуйте и сообщите нам свои результаты!

Как подключить антенну на крыше к проводам кабельного телевидения и сохранить Интернет

Многие люди перерезают шнур и уходят от подписки на кабельное и спутниковое телевидение и устанавливают свою собственную антенну, однако это может быть сложно, если вы также получаете услуги Интернета в своей кабельной компании.

Первое, что вам следует понять, это если вы не особенный и, вероятно, не особенный … провода в вашем доме — ваши, и вы можете делать с ними все, что хотите. Если что-то пойдет не так с вашей внутренней проводкой, кабельная компания не собирается исправлять это бесплатно, потому что это ваше оборудование. Они будут взимать с вас либо фиксированную плату за установку новой линии, либо они будут взимать с вас почасовую оплату, если они работают с проводами в ваших стенах.

Если за последние 15 лет у вас была кабельная компания, устанавливающая ваши линии, и ваша территория была застроена для обслуживания кабельного модема, то установка линии к вашему кабельному модему должна быть так называемой линией Home Run.Домашняя линия — это когда один провод идет от коробки кабельной компании снаружи или внутри вашего дома и идет прямо к кабельному модему. Это обеспечивает лучший сигнал для модема, который более требователен, чем телевизионная приставка, которая используется только для приема ТВ.

Если вам повезло еще больше, и ваш дом был подключен к сети после того, как ваш провайдер кабельного телевидения перешел на цифровую связь и начал предлагать фильмы и программы по запросу, у вас на самом деле могут быть домашние линии для каждой из ваших телевизионных розеток. Это оптимально для сигнала, независимо от того, получаете ли вы его от кабеля, антенны или антенны.

Если вы живете в старом доме, в котором 20-30 лет назад был проложен кабель, то установщиками могли быть владелец дома или кабельная компания. Часто тогда кабельная компания выходила и подключала одну розетку в доме, и вы были счастливы, имея кабель на телевизоре в гостиной. Через некоторое время люди захотят разветвлять линии в другие комнаты в доме, перерубят основной провод в доме и установят разветвители. Это отлично работало для аналогового кабельного телевидения, потому что оно было очень щадящим для сигнала.Кроме того, вы можете пойти в любой радиохак и купить свой собственный универсальный кабельный бокс и подключить к нему дополнительные телевизоры без дополнительных ежемесячных затрат. Также тогда люди использовали мусорный коаксиальный кабель для подключения своих домов RG59 вместо принятого сейчас RG6, который часто имеет тройной экранированный и более толстый кабель.

Итак, это основная точка зрения большинства людей. Если им очень повезет, в каждой комнате есть кабель RG6. Если им повезет меньше, у них может быть коаксиальный кабель RG6 для кабельного модема и остальной части дома на RG6, который был установлен владельцем дома, но обслуживает все телевизоры со сложными и случайными разветвителями на чердаках и в подвалах … Худшая ситуация — это вы подключите RG59 к дому и один RG6 к кабельному модему.Старый коаксиальный кабель просто не годится для кабельных модемов.

В этом случае владелец дома понятия не имеет, но он хочет сохранить свой Интернет и прикрепить антенну на крыше к проводам, которые уже находятся в стене.

Если кабельный модем находится в спальне, а провод у стены разделен для предоставления услуг телевидения и кабельного модема, тогда им потребуется проложить новый провод непосредственно к кабельному модему.

Вы не должны смешивать антенные сигналы по линиям кабельного телевидения по многим причинам.Первый — это конфликты сигналов, и это достаточно плохо, чтобы останавливаться на достигнутом, но другая причина заключается в том, что если ваша антенна поражена молнией и напряжение возвращается по линии к оборудованию кабельной компании, вы можете в конечном итоге поджарить ретранслятор / усилитель за 15000 долларов и вы даже не хотите думать об этом, потому что они, вероятно, отменит вашу интернет-подписку, даже если вы выложите всю цену.

Вы должны полностью отделить две службы друг от друга.

Если у вас есть внешняя антенна на крыше и коробка кабельной компании находится снаружи вашего дома, то вы можете купить пластиковый ящик для служебных нужд, похожий на их коробку, затем поставить его рядом с кабельной коробкой и перенести все провода от кабельной коробки на вашу коробку, за исключением линейного входа с улицы и линии кабельного модема.

Затем вы можете подключить все провода, которые подключаются к розеткам телевизора, к антенне с помощью разветвителя или усилителя-распределителя.

Помните, что провода в вашем доме являются вашей собственностью, поэтому они принадлежат вам до самого разветвителя кабельной компании. Вы можете использовать их для своей антенны.

Однако я настоятельно рекомендую, чтобы ваша сервисная коробка для вашей антенны выглядела существенно иначе, чем коробка вашей кабельной компании или провайдера телефонной связи, и вы должны четко обозначить ее, как «ЯЩИК ДОМАШНЕГО ВЛАДЕЛЬЦА НЕ ПРИКАСАЙТЕСЬ» или что-то в этом роде.

Даже при этом у вас есть высокая вероятность того, что специалист по кабельному телевидению проигнорирует уведомление и перережет ваши провода. Но, по крайней мере, если вы сделаете это и, возможно, сделаете снимок, у вас будут доказательства, и вы сможете взимать с кабельной компании расходы на ремонт.

Заключительная записка

Сохранение подключения к Интернету при использовании внутренней проводки для антенны не является очень сложным. Вы, вероятно, сможете завершить его днем, если спланируете и купите то, что вам нужно, прежде чем начать.

Всегда используйте высококачественный кабель и разветвители при установке антенны, и хотя вам не нужно двустороннее высокочастотное оборудование для работы с антенной, как для подключения к Интернету по гигабитному кабелю, вы все равно должны использовать качественные продукты, потому что они легко доступны, не делайте этого. Они стоят намного дороже, чем мусорное оборудование и кабель, и на самом деле они значительно улучшат ваш прием.

Наконец, НЕ ИСПОЛЬЗУЙТЕ КОРОБКУ ИЛИ РАЗЪЕМНИК КАБЕЛЬНОЙ КОМПАНИИ ДЛЯ ПОДКЛЮЧЕНИЯ АНТЕННЫ и не заходите на аукцион и не покупайте коробку с названием вашей кабельной компании.. да, люди так делают. но вы можете получить тот, который выглядит по-разному, но похожий в разных местах. Ищите: Утилита для наружного шкафа… и вы должны найти их за $ 10-15

При установке наружной антенны убедитесь, что вы установили заземляющий блок, через который проходит коаксиальный кабель, и прочный заземляющий провод в землю или в места, где другие заземляющие провода присоединяются для вашей электрической или кабельной службы.

Как улучшить FM-сигнал на радио с помощью однопроводной антенны

Сигнал FM-радио определяется расстоянием между вышкой и приемником.Остается приемник без антенны. Остается подключенным к магнитоле.

Несмотря на то, что приемник получает хороший сигнал, остается угроза возникновения помех. Также довольно заметны колебания с сигналом. Регулярно используемая антенна может устанавливать сигнал через мощные станции.

Кроме того, он позволяет приемнику определять станции с более слабыми передатчиками на огромных расстояниях. Однако это не обязательно.

Но знание функций антенны помогает определить источник проблемы.Естественно, можно было принять меры, когда возникнет какая-либо проблема с питанием.

Что такое однопроводная антенна?

Однопроволочная антенна — это удлиненный провод, который остается подвешенным над поверхностью. Здесь отличительным аспектом является то, что его длина не связана с длиной волны радиоприемников.

Это действительно один из самых удобных из всех благодаря своей простоте. Хотя проволока остается прямой, ее можно тянуть вперед и назад. Такая небольшая регулировка необходима, чтобы в воздухе было достаточно проволоки.

Как работает однопроводная антенна на радио?

Когда пользователь передает сигнал, он принимается и доставляется обратно с определенным сигналом. Размер однопроводной антенны часто зависит от ее способности принимать частоту.

Какова длина проволочной антенны для лучшего приема / улучшения частоты?

Это зависит от частоты, с которой он имеет дело, или длины волны диполя. Обычно длина дипольной антенны составляет пятьдесят процентов от резонансной частоты антенны.

В целом, антенны размером около 15 дюймов достаточно для обеспечения максимальной скорости приема.

Как сделать FM-антенну из акустического провода?

Для изготовления FM-антенны с использованием провода динамика необходимы следующие компоненты.

• Провод динамика длиной не менее 1200 дюймов
• FM-приемник с правильным зажимом для крепления
• Инструмент для зачистки проводов общего назначения.

Шаги по улучшению FM-сигнала на радио с однопроводной антенной

01. Сначала рвется провод динамика длиной около трех футов. Теперь возьмите режущий инструмент, чтобы выделить верхние части провода динамика, разделяя их.

Это означает, что должна быть проволока длиной около трех футов, вдоль неповрежденной проволоки длиной около восьми футов.

02. Придайте ему (проводу динамика) форму буквы «T». Для этого можно скрутить клеммы разделенного провода, удерживая его перпендикулярно неповрежденному проводу.

03. Теперь зачистите на пару дюймов снизу провода динамика. Используйте для этого инструмент для зачистки проводов. Это делает видимыми на клемме пару оголенных проводов Т-образной формы, как обсуждалось выше.

04. Затем поищите возможность подключения антенны приемника. Оба этих разъема имеют на корпусе «FM EXT». Это также может быть «ANT EXT», хотя «FM EXT» чаще всего находится в непосредственной близости от соединения.

Также необходимо найти такие термины, как «Сбалансированный», написанные рядом с желаемым контактом.Видно также написанное «БАЛ».

05. Теперь пора связать нижний конец буквы «Т» с приемником. Используйте оголенные провода, имеющиеся в наличии в форме «Т», для соединения с каждым из подключений FM.

06. Если доступен только вариант FM, можно скрутить пару оголенных проводов на клемме «T».

07. Когда дело доходит до размещения антенны, лучше держать ее как можно выше.Причем держать его можно максимально близко к имеющейся станции.

В некоторых случаях это часто означает соединение антенны с верхней частью стены. С ним можно работать и внешне. Однако пользователь должен продолжать регулировку легкими движениями, чтобы это стало возможным.

Как построить 40-футовую антенную мачту, проверьте весь процесс.

Как подключить 75-омную антенну к однопроводной антенне FM-тюнера?

Прежде всего, нужно найти идеальный ресивер, который хорошо подходит для установки на F-тип.Можно использовать это для коаксиального кабеля.

В ситуации, когда точка передачи находится слишком далеко, требуется отдельная антенна. Короче говоря, можно пройти через приемники, доступные с однопроводными антеннами.

Как улучшить FM-сигнал на магнитоле с однопроводной антенной?

FM-сигнал можно усилить с помощью однопроводной антенны. Все, что ему нужно, это небольшая настройка. Ознакомьтесь с элементами, которые нужны для этого, и процессом настройки.

Вещей, которые вам понадобятся

Есть разница между еще не установленной антенной и уже установленной. Поскольку речь идет об антенне, которая уже есть, необходимы следующие продукты.

• Устройства для зачистки проводов.
• Рулетка измерительная.
• Двухжильный изолированный провод малой толщины.
• Изолента.
• Установочное оборудование.
• Дипольная антенна.

Стоимость

Все вышеперечисленное не слишком дорого.Однако общая стоимость зависит от цены на них на местном рынке.

При наличии оборудования единственное, что стоит недорого, — это двухжильный изолированный провод. В целом всего этого можно добиться за счет около 40 долларов.

Время

Это полностью зависит от знаний пользователя об однопроводной антенне. Для эксперта первоначальная настройка должна занять максимум 40 минут.

Отдыхай, речь о настройках и получении сигналов.Если кто-то делает что-то в соответствии с инструкциями, вся задача не должна занимать более полутора часов.

Установите радио Sirius в свой грузовик, автомобиль или внедорожник.

Сделай сам: настройка антенны

Первым шагом является настройка антенны для эффективного приема сигналов. Ознакомьтесь с приведенными ниже инструкциями.

Процесс можно запустить, отключив антенну от магнитолы. Когда он остается подключенным к радио, следует вытащить антенный штекер из гнезда.В целом это можно заметить на задней части тюнера.

Можно ослабить винты, а также задействовать антенные зажимы над тюнером. Ослабив винт, можно легко удалить провод. После того, как винт ослаблен, антенну следует удлинить до оптимального размера. Это помогает повысить скорость приема.

После того, как вы вытащили антенну, ее можно снова подключить к тюнеру. Теперь можно включить радио и подключиться к нужной станции. Как только желаемая станция подключена, можно максимально растянуть антенный терминал.

Однако рекомендуется двигаться понемногу. Лучшая стратегия — переходить от одной стороны к другой для лучшего позиционирования.

В случае, если радиостанция находится в благоприятном состоянии с сильным сигналом, следует двигаться поперек, удерживая антенну. Важно обращаться к каждому отмеченному отклонению в приеме. Перед этим убедитесь, что размер усиков достаточно большой.

Здесь следует отметить, что размер антенны играет решающую роль в определении скорости приема сигнала.Лучшее предложение — отнести его на крышу. Общеизвестно, что высота дает лучшие радиосигналы. Держите его, пока не перестанете получать лучший сигнал.

После завершения первых двух степеней следующая задача — закрепить антенну в идеальном состоянии. Однако это должно быть предварительным. Для получения здорового и действенного сигнала нужно использовать только постоянный пост лейбла.

В большинстве случаев эффективность сигнала снижается, когда провод ослабляется. Но это не так много, как часто думают.Просто нужно внести небольшие изменения в положение антенны.

Просто продолжайте регулировку, пока не получите полную мощность сигнала. Убедитесь, что нельзя просто дотронуться до провода. Также вы можете перемещаться по комнате, где есть радио.

В то же время убедитесь, что нет помех сигнала. Не нужно беспокоиться, даже если есть какие-либо помехи; небольшая настройка может сделать эту работу.

После получения сигнала безупречно можно переходить к безопасной установке антенны.Убедитесь, что клеммы хорошо прилегают к шипу в стене.

Есть усовершенствованные FM-антенны, которые в наше время можно выбрать для усиления сигнала тем, кто не так уверен.

Радиолюбитель

Радиолюбитель отличается от радиостанции CB но насколько известно основное.

Усиление сигналов

После того, как антенна полностью настроена, можно просто переместить ее для усиления сигнала. Следуйте инструкциям ниже, чтобы добиться того же.

• Увеличьте шнур питания радиоприемника, сделав его достаточно прямым для приема более высокого сигнала.Эта стратегия работает для большинства радиостанций.
• Теперь установите стереозвук как «Моно».
• Постепенно вытягивайте антенну и отрегулируйте ее под разными углами. Это увеличивает скорость приема и, следовательно, сигнал.
• Поднесите радио ближе к окну. Расположение радиоприемника ближе к окну может улучшить прием сигнала. Это также помогает свести к минимуму помехи и сигналы, полученные извне. Имейте в виду, что сигналы появляются снаружи, в соответствии с положением передающей башни.
• Возьмите дипольную антенну и подключите ее к входной секции FM. Он имеет Т-образную форму и доступен в магазинах электроники. Это очень полезно для усиления радиосигнала.
• На дипольной антенне, которая связана с FM вставкой радио, осторожно возьмите провод, доступный во время сканирования.
• Также должна быть доступна внешняя антенна. Это необходимо тем, кто проживает на значительном удалении от точки передачи. Если быть точным, это важно для тех, кто живет в сельской местности.
• После успешной установки антенны соедините ее с радио с помощью провода. Но перед этим убедитесь, что антенна находится на месте над крышей. Лучше всего расположить усики параллельно поверхности. Причем ни в коем случае нельзя наклоняться. Прием сигнала всегда хороший, если держать антенну параллельно.

Часто задаваемые вопросы о том, как улучшить FM-сигнал на радио с однопроводной антенной

Что нужно сделать для поддержания FM-сигнала?

Антенны

FM могут быть такими же производительными, как и телевизоры.Все, что нужно, — это использовать разветвители, чтобы правильно направить сигналы на устройство. Хорошая новость заключается в том, что FM-антенны в наше время стали намного экономичнее.

На какой высоте лучше всего разместить антенну?

Антенны на большей высоте действительно улавливают лучший сигнал. Но также важно убедиться, что высота доступна для поворота или регулировки.

В чем преимущество наклеивания антенны алюминиевой фольгой?

Целью обертывания антенны алюминиевой фольгой является увеличение ее площади.Он также увеличивает проводимость для усиления сигнала. Однако в основном эта стратегия применима к телевизорам.

Какие основные факторы влияют на прием сигнала?

Хотя существуют различные технические и механические факторы, на прием сигнала влияет в основном высота и расстояние от точки препятствия.

Для здоровья, мониторинга воспользуйтесь услугой радио ANT через андроид телефон.

Вердикт

Сигнал

FM, несомненно, можно улучшить с помощью однопроводной антенны, зная ее функциональные возможности (однопроводная антенна).

Очевидно, эффективность приема сигнала зависит от различных факторов, включая длину.

Те, у кого нет достаточного опыта в этих вещах, могут использовать антенны, состоящие из естественных ускорителей. Однако не следует беспокоить антенну без надобности.

Также нельзя использовать нежелательные инструменты улучшения. Самое главное, следует помнить об аспектах безопасности. В этом контексте при работе с FM-антеннами нужно держать руки сухими и носить защитное снаряжение.

Как установить наружную телевизионную антенну за 7 шагов

* Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

В этой статье описывается, как установить приобретенную вами наружную телевизионную антенну в семь этапов.

Поскольку все установки различны, эти шаги являются обобщенными и дают четкое представление об инструментах и ​​проблемах, связанных с установкой антенны для установки вне помещений.

Как вы увидите, это несложная задача, но для ее выполнения потребуются некоторые навыки домашнего мастера и понимание рисков безопасности при подъеме на крышу.

Самым простым этапом будет сборка антенны , которую вы должны сделать заранее (а сейчас многие антенны поставляются уже собранными).

Для некоторых моделей антенн может потребоваться только выдвинуть и зафиксировать диполи на месте, и все.

В других случаях для прикрепления различных элементов к раме может потребоваться отвертка.

Вероятно, самой сложной задачей будет проложить коаксиальный кабель от антенны вниз через ваш дом к телевизору.

Если вас это не устраивает, я бы порекомендовал найти профессионала, который настроит вас.

ВАЖНО : Безопасность должна быть вашим приоритетом номер один при установке телевизионной антенны на открытом воздухе. Обязательно прочтите мое руководство по технике безопасности при установке антенны, прежде чем подниматься на крышу.

Наконец, обязательно прочтите инструкции к антенне перед началом установки, чтобы предвидеть любые сюрпризы.

Какие бы препятствия вы ни встретили на пути к перерезанию шнура, не забывайте сохранять хладнокровие и не торопитесь все закончить.

Подготовка к работе

Сколько стоит установка телевизионной антенны?

При установке телевизионной антенны вы в основном платите за оборудование — саму антенну и все поставляемые с ней детали. Самоделки, конечно, не потратят ни копейки на труд.

Но наем профессионала для правильной работы, вероятно, будет стоить примерно два-три месяца, эквивалентных вашему счету за кабельное телевидение. Я написал больше по этой теме здесь, но фактическая цена также будет зависеть от сложности вашей установки.

Обращение за помощью

Даже если вы не звоните профессионалу, я рекомендую попросить одного или двух человек помочь с установкой.

Помимо помощи с самой установкой, другой человек, например супруга, друг или сосед, может стоять у телевизора и давать отзывы о количестве и качестве каналов, которые вы получаете, когда вы ориентируете антенну в разных направлениях.

Рации или приложение для смартфонов, такое как FaceTime (доступно на устройствах Apple), являются отличными инструментами связи для этого.

Ознакомьтесь с техническими характеристиками вашего телевизора

Перед установкой антенны вы должны сначала взглянуть на свой телевизор.

Сейчас есть настоящие телевизоры, а есть телевизоры «вроде как».

Не обманывайте себя этими последними типами; у них большие экраны и они выглядят как телевизоры снаружи, но в них отсутствует важная деталь для использования с антенной: цифровой (ATSC) тюнер .

Цифровой тюнер принимает сигнал от вашей антенны (в цифровом формате) и преобразует его в аналоговое изображение и звук для вашего телевизора.

Как сказать, что это не настоящий телевизор

В старых телевизорах (выпущенных до 2009 года) эта важная деталь часто отсутствует. Кроме того, в некоторых современных «дисплеях» (так называемые кабельные телевизоры) отсутствуют как тюнеры, так и входы коаксиального кабеля (разъемы F-типа или F).

Часто это можно определить по тому факту, что в названии продукта нет слова «телевизор». По сути, они ничем не отличаются от компьютерных мониторов.

При поиске нового телевизора обязательно:

• Прочтите описание продукта, напечатанное мелким шрифтом.Вы где-нибудь видите упоминание о «телевидении»?
• Проверьте вход коаксиального кабеля (разъем F) на задней панели (даже если это Smart TV).
• Проверьте или спросите, есть ли в устройстве цифровой тюнер.

Преобразователи

Если ваш телевизор не имеет встроенного тюнера или был произведен до 2009 года, вам понадобится преобразователь или телеприставка (например, цифровой преобразователь Mediasonic ATSC, изображенный ниже) .

Это устройство обычно устанавливается на вашем телевизоре или рядом с ним и в основном действует как внешний цифровой тюнер.

Вы вставляете коаксиальный кабель от антенны прямо в эту коробку; оттуда вы проведете кабель от приставки к телевизору.

Большинство преобразователей имеют выходы HDMI или коаксиального кабеля, поэтому убедитесь, что у вашего телевизора есть соответствующие входы.

Помимо цифрового тюнера, конвертеры имеют такие функции, как:

• Электронное руководство по программированию доступных телеканалов
• Запись и воспроизведение телешоу
• Родительский контроль и т. Д.

Что вам нужно для установки наружной телевизионной антенны

Каждая антенна устанавливается по-разному, и поэтому трудно дать стандартизованный список инструментов и деталей.

Такой список будет зависеть от:

• Где вы планируете установить его, например, на крыше или сбоку дома. Если вы собираетесь установить его на чердаке, ознакомьтесь с моей статьей об установке на чердаке.
• Как вы это настраиваете. Например, будете ли вы подключать к антенне несколько телевизоров, используя тот же кабель, что и при предыдущей установке спутниковой антенны, или проложите новый кабель по дому к телевизору и т. Д.

Для установки большинства наружных антенн потребуется лестница (желательно промышленного класса и непроводящая).

Если большая часть вашей работы связана с стоянием на лестнице, я бы порекомендовал носить пояс с инструментами (например, кожаный чехол для инструментов с 11 карманами) для удержания деталей и инструментов, которые вам понадобятся.

Это будет лучше, чем карабкаться вверх и вниз по лестнице, чтобы достать лишние винты.

Инструменты и детали: Контрольный список для окончательной установки антенны

Ниже вы найдете мой личный контрольный список элементов, которые потребуются для большинства установок антенны:

• Антенная мачта : Мачта может быть поставлена ​​производителем или приобретена отдельно, например в качестве регулируемой опоры для установки телевизионной антенны на открытом воздухе / на чердаке или простой трубы из ПВХ, которую можно купить в местном хозяйственном магазине.Хотя специальные антенные мачты обычно бывают алюминиевыми и прочными, не стоит недооценивать устойчивость ПВХ, если вы думаете об экономии денег.
• Базовое крепление : При установке антенны на поверхность крыши вы должны получить либо базовое крепление, такое как Heavy Duty Roof Mount для мачт с наружным диаметром до 1-7 / 8 ″ — EZ 19A, либо штатив. . Базовое крепление удерживает антенную мачту. Многие мачты, поставляемые производителем, включают в себя базовые крепления; при использовании трубы из ПВХ вы можете купить шарнирное крепление отдельно — просто убедитесь, что диаметр крепления соответствует диаметру трубы.Если вы устанавливаете антенну в других местах, см. Элементы Настенный кронштейн или ремешок для монтажа на дымоход (ниже).
• Оттяжные тросы для крепления мачты : Для мачты, которая фиксируется на основании (а не на настенных кронштейнах) и имеет длину несколько футов (особенно, если длина превышает 10 футов), вы можете рассмотреть возможность использования растяжек, сделанных из оцинкованная сталь, так как качающаяся антенна может мешать телевизионному приему. Я рекомендую National Hardware N267-013 2573BC для его 6-прядной спецификации 20 калибра.
• Настенный кронштейн или ремень для крепления на дымоход : Это позволяет прикрепить антенную мачту к стене дома или дымоходу соответственно. В зависимости от того, заземлена ли мачта или нет, вам может потребоваться несколько настенных кронштейнов, чтобы надежно удерживать мачту сбоку от дома.
• П-образные болты для крепления антенны к мачте : Обычно два из них поставляются с любой наружной антенной. Они также поставляются с кронштейном и винтами для облегчения монтажа.
• Герметики : Вам нужно будет нанести различные виды герметиков для гидроизоляции любых отверстий или отверстий, просверленных во время установки.Примеры включают силиконовый герметик, кровельный гудрон и влагостойкую герметизирующую ленту.
• Дополнительный коаксиальный кабель : Хотя некоторые антенны поставляются с коаксиальным кабелем, они обычно более низкого качества, чем вы можете купить сами. Я рекомендую иметь под рукой дополнительный коаксиальный кабель RG6 на случай, если вам нужно проложить его дальше, чем ожидалось, или для замены поврежденного сегмента (типы кабелей, которые я рекомендую, см. Ниже).
• Обжимные фитинги для коаксиального кабеля : это металлические фитинги, которые закрывают коаксиальный кабель, позволяя подключать его к разъемам устройства.Если вы хотите купить набор фитингов, я рекомендую GoodQbuy Coax Wire Tools, который представляет собой универсальный набор, который также поставляется с инструментами для зачистки проводов и обжима.
• Компас для ориентации антенны : после настройки антенны вы будете использовать компас для правильного ориентирования на передающие башни. Для этой задачи вы также можете использовать приложение компаса для смартфона.
• Плотницкий нивелир : Если вы установили антенну на мачте, вы должны использовать нивелир, чтобы мачта стояла идеально вертикально, иначе прием может быть нарушен.
• Отвертка
• Электродрель
• Разводной ключ
• Кровельные винты

Этапы установки

Шаг 1: Найдите местную телевизионную станцию ​​

Как и в случае с ценами на недвижимость, прием ТВ-антенны все о местонахождении.

Первое, что вам нужно сделать, это найти расположение местных опор передачи, чтобы понять, какая антенна вам в конечном итоге понадобится и как ее ориентировать.

Лучшее место для поиска доступных телеканалов — создание отчета о сигналах на веб-сайте TV Fool.

Это даст вам список из реальных (также известных как «RF» или радиочастота) каналов, транслируемых в вашем районе — в диапазонах UHF и VHF.

Вот список местных станций в районе Остина, штат Техас:

Вы можете видеть, что уровень сигнала для этих станций зеленый, что означает, что мне нужна только комнатная антенна, чтобы принимать их.

Кроме них, есть еще несколько станций, которые я не отмечал, которые, вероятно, могут быть приняты более мощной внешней антенной.

Вы также можете видеть, что эти станции сгруппированы вместе. Одна антенна, вероятно, могла бы принимать все эти станции.

Хотя отчет о сигналах TVFool.com предоставляет как истинные, так и магнитные азимутальные направления, я рекомендую использовать магнитные направления для ориентации вашей антенны.

Каналы VHF и UHF

Обратите внимание, что многие антенны принимают реальные каналы вещания как для VHF (реальные каналы 2-13), и UHF (реальные каналы 14-36) , но некоторые принимают либо VHF или UHF.

С 2009 года многие станции, которые ранее вещали на УКВ (во времена аналогового телевидения), перешли на УВЧ, в то время как некоторые станции остались на УКВ.

И еще другие перешли с UHF обратно на VHF или на другой канал UHF в результате недавнего аукциона FCC по спектру.

Как вы можете видеть в моем списке станций выше, все станции, кроме одной (KTBC), вещают на УВЧ.

Если вы хотите дополнительно принимать этот уединенный канал УКВ, вам понадобится антенна, которая принимает на обеих частотах.

The FCC Channel Repack

С сентября 2018 года по июль 2020 года ряд телевизионных станций в Соединенных Штатах изменит свой реальный номер канала в результате аукциона спектра FCC.

Вы можете зайти на rabbitears.info, чтобы проверить, будут ли какие-либо местные станции в вашем списке переходить на другой номер канала.

Согласно веб-сайту, я вижу, что один из моих локальных каналов будет переназначен во время фазы 3 (с реального канала 49 на 23).

Повторное сканирование канала на телевизоре или конвертере в конце соответствующей фазы автоматически зарегистрирует и устранит эти изменения, но все же хорошо иметь предупреждение.

Шаг 2. Купите антенну

Теперь, когда вы знаете местоположение, расстояния и диапазоны частот местных телеканалов, пора приобрести телевизионную антенну.

Направленный или всенаправленный?

Наружные телевизионные антенны обычно направленные (т. Е. Однонаправленные или разнонаправленные), что означает, что они оптимизированы для приема сигналов с определенных направлений, а не с 360 градусов вокруг (т.е., так называемые всенаправленные антенны).

В этой статье я покажу несколько примеров однонаправленных и разнонаправленных антенн.

При правильной ориентации на передающую вышку направленная антенна обеспечивает более сильный и дальний прием, чем всенаправленная антенна (при прочих равных).

Всенаправленные антенны обычно работают лучше всего, когда окружающая местность довольно плоская (в отличие от холмистой или гористой местности), а также когда вы находитесь менее чем в 15 или 20 милях от вышек передачи.

Не случайно комнатные антенны имеют тенденцию быть всенаправленными.

Диапазон приема антенны

Диапазон приема каждой антенны указан в описании продукта.

Производитель определил этот диапазон на основании конструкции антенны и в результате тестирования в идеальных условиях.

Вы должны знать, что диапазон, указанный на коробке, может быть не действителен при всех условиях.

Например, если у вас есть холмы или высокие здания по соседству, они могут эффективно ослабить или заблокировать ваш сигнал.

Таким образом, указанное расстояние антенны может быть сокращено в результате помех на пути прохождения сигнала.

Об этом следует помнить. В зависимости от того, где вы решите разместить антенну или усилить ее, ваша антенна все равно должна улавливать слабые сигналы и передавать их на телевизор в виде идеального изображения.

Перед покупкой антенны важно сначала узнать местоположение и расстояние до местных радиовещательных вышек, чтобы получить антенну с достаточным диапазоном приема.

И последнее: многие (но, конечно, не все) производители завышают ассортимент своей продукции — некоторые рекламные диапазоны превышают 80 миль, что больше, чем естественная кривизна Земли.

Имейте в виду, что, несмотря на такие заявленные диапазоны, большинство антенн не будут принимать сигналы за пределами 60-80 миль.

Цветовые коды CTA

Если вы раньше покупали антенну, возможно, вы видели цветовые обозначения CTA на боковой стороне коробки.

Многим антеннам присвоен цветовой код, основанный на их классификации Ассоциацией потребительских технологий.

Цвета соответствуют качествам приема антенны, таким как размер антенны, направленность и номинальное расстояние.

Они действительно полезны только для отчета о сигналах AntennaWeb.org, где коды указывают качество мощности сигнала.

Цветовые коды применимы только к наружным антеннам.

Маленькие всенаправленные или направленные (много- или однонаправленные) наружные антенны , требующие самых сильных сигналов, желтые (15 миль от вышек или меньше)

Средние всенаправленные или направленные антенны , требующие хорошего уровня сигнала (30 миль от вышек) или меньше)

Средние всенаправленные или направленные антенны для областей с более слабыми сигналами, чем зеленый, возможно, требующим усиления (30 миль от вышек или меньше)

Среднонаправленные антенны для областей с более слабыми сигналами (45 миль от вышек или меньше)

Среднонаправленные антенны для зон с более слабыми сигналами, возможно, требующие усиления, устанавливаемые на башнях или высоких крышах (60 миль от станций или меньше)

Большие направленные антенны с усилением для зон вдали от станций, установленные на башни или высокие крыши (60 миль от станций и более)

Усилитель и вращатель?

Если разобраться, антенны — это пассивные фиксированные приемники.

В большинстве случаев они отлично работают — например, в городских районах, где вещательные вышки обычно находятся ближе к вам и группируются вместе или даже удобно выстраиваются в линию для приема направленной антенной.

Однако местные станции в вашем районе могут быть расположены не так случайно, особенно если вы живете относительно далеко от городского центра.

В таких случаях вы можете рассмотреть возможность добавления некоторых функций к вашей антенне для приема большего количества каналов.

1.Добавление усилителя сигнала

Вы можете усилить линию между антенной и телевизором, чтобы усилить сигналы, которые вы уже принимаете, но которые были ослаблены до такой степени, что они не отображаются на экране вашего телевизора.

Это происходит из-за различных факторов, таких как внешние помехи, потеря сигнала в вашей телевизионной линии и т. Д.

В большинстве случаев вы можете установить предусилитель на самой антенне, чтобы усилить сигнал, прежде чем он попадет по линии к вашему телевизору.

Кроме того, могут возникнуть проблемы с чрезмерной потерей сигнала по коаксиальным кабелям от антенны к телевизору.

Например, вы можете использовать пассивный разветвитель для передачи сигнала на несколько телевизоров в вашем доме.

Или общая длина кабеля от антенны может превышать 50 футов. Эти сценарии приводят к потере сигнала, поскольку они увеличивают шум в вашей телевизионной линии.

В таких случаях может оказаться полезным усилитель-распределитель.

2. Установка поворотного устройства антенны

С другой стороны, вы можете обнаружить, что несколько опор передачи довольно широко разнесены (более 90 градусов) по отношению к вашему положению.

В таких случаях вы можете получить поворотный механизм, который при необходимости укажет направление антенны на другие станции.

Некоторые антенны поставляются со встроенным ротором, например, наружная усиленная HD-антенна Vansky.

Однако для большинства антенн поворотное устройство необходимо приобретать и устанавливать отдельно.

3. Объединение антенн

Вместо установки ротатора вы можете приобрести и установить вторую антенну.

Этот вариант особенно полезен, особенно если в вашей семье есть несколько телевизоров, и члены семьи смотрят свои собственные программы (в этом случае ротатор повлияет на прием каждого).

Размер антенны

Размер антенны — еще один фактор, который следует учитывать при установке. Некоторые антенны относительно небольшие и компактные, что позволяет их легко разместить в разных частях вашего дома, например, на чердаке.

Но они также могут быть довольно большими и раскидистыми, что ограничивает возможности установки на крыше или на вершине мачты.

В качестве компромисса имейте в виду, что чем больше антенна, тем больше у площадь поверхности и соответствующая мощность приема в целом.

Шаг 3. Выбор места установки антенны

Где разместить телевизионную антенну

Выбор подходящего места для вашей телевизионной антенны может означать разницу между получением только нескольких каналов или приемом всех станций в вашем районе.

Установка антенны на открытом воздухе всегда будет лучше (с точки зрения приема), чем установка антенны внутри — будь то на чердаке или в гостиной.

Это связано с тем, что конструкция вашего дома, такая как стены, изоляция чердака или металлическая крыша, создает помехи и ослабляет сигналы.

Таким образом, внешняя антенна будет испытывать меньше помех, хотя вам все равно придется бороться с местными препятствиями, такими как леса и холмы.

При размещении наружной антенны всегда старайтесь получить чистую и прямую линию обзора на опоры передачи , если это возможно, чтобы еще больше минимизировать возможные источники помех.

На какой высоте следует устанавливать телевизионную антенну?

В идеале вы должны установить антенну на высоте не менее 10-20 футов от земли .

Независимо от того, насколько высоко вы можете установить его, просто установите его как можно выше, чтобы он очистил большинство локальных препятствий на линии прямой видимости от башен.

Помните, что если окружающий дом или строение отбрасывает тень на антенну, это, скорее всего, заблокирует или ослабит телевизионные сигналы, поступающие с этого направления.

Если вы устанавливаете антенну на металлической крыше, я бы посоветовал установить ее на мачте на высоте не менее одного метра (около 3,3 фута) над крышей, чтобы минимизировать помехи.

Посмотрите на антенны соседей

Наконец, посмотрите, куда указывают антенны ваших соседей. Это также дает хорошее представление о том, где находятся передатчики.

Шаг 4. Подготовка инструментов

Соберите все инструменты и детали перед началом установки.

Убедитесь, что ваши инструменты находятся в рабочем состоянии и что все детали антенны доставлены, сверив их с инструкциями по установке антенны.

Осмотр и сбор всего в одном месте заранее может избавить вас от некоторых разочарований позже, когда вы настраиваете антенну.

Шаг 5: Установите антенну

Вы уже выбрали лучшее место для антенны. Теперь вы готовы приступить к установке.

Ваша цель должна заключаться в том, чтобы все было подготовлено и антенна была полностью собрана, прежде чем доставить все части на крышу.

• Настенный монтаж : Вы используете кронштейны для настенного монтажа, чтобы удерживать мачту на месте. Я использовал 3-дюймовые сверхмощные стальные настенные кронштейны Channel Master CM-9025, которые удерживают мачты на расстоянии трех дюймов от стены.Вы прикрепляете настенные кронштейны к частям стены из массива дерева, убедившись, что они широко разнесены друг от друга для большей устойчивости.
• Дымоходные установки : Многие люди используют дымоход в качестве монтажной базы для своей антенны. Там легко настроить, но могут быть недостатки. Во-первых, убедитесь, что конструкция дымохода устойчива. Со временем дым и тепло могут отрицательно повлиять на материалы антенны и качество приема. В любом случае, хороший набор крепежных ремней для дымохода — это твердый сигнал 4 ″ Stand Off TV Antenna Y-Mount Y-Mount для крепления вашей мачты.
• Установка на крыше : Вы можете прикрепить базовое крепление к крыше, например, регулируемое крепление антенны Вански ( обратите внимание, что некоторые наружные антенны поставляются с базовым креплением ). Преимущество базового крепления в том, что оно гибкое, и вы можете использовать его в других местах, например, на чердаке или на стене. В противном случае вы можете использовать крепление для штатива, например, Winegard SW-0010. При использовании любого типа базового крепления убедитесь, что они надежно прикреплены к массивной древесине, например к стропилам чердака, с помощью шурупов.В зависимости от высоты мачты вы также можете закрепить ее с помощью растяжек.

При использовании любого типа крепления важно, чтобы мачта была абсолютно вертикальной , так как любое отклонение может вызвать проблемы с приемом.

Для этого используйте инструмент плотника или приложение для смартфона с функцией уровня.

Используя компас и магнитные азимутальные направления, которые вы отметили для каждого канала ранее, сориентируйте антенну в направлении, обеспечивающем оптимальный прием для всех этих направлений.

Если несколько станций находятся в разных направлениях, попробуйте направить антенну в середину группы и медленно отрегулируйте ориентацию, пока не достигнете максимального приема.

Если у вас есть портативный телевизор, это может быть полезным устройством для проверки положения и ориентации антенны перед прокладкой коаксиального кабеля к телевизору.

Шаг 6. Проложите кабель к телевизору

Важно понимать, что коаксиальный кабель сам по себе является источником помех и потерь сигнала, поэтому при его установке и подключении следует соблюдать осторожность.

У вас должен быть кабель соответствующей длины, чтобы проложить его между вашей антенной и телевизором или конвертером. Старайтесь избегать крутых поворотов и поворотов на маршруте.

Я рекомендую использовать кабель RG6, например, от Mediabridge, который имеет сопротивление 75 Ом и трехэкранированный, чтобы минимизировать помехи (не все типы RG6 имеют трех- или четырехкратный экранирование, поэтому я специально ищу его).

Если у вас остался какой-либо коаксиальный кабель, оставшийся от предыдущей установки спутникового или кабельного телевидения, его также можно использовать повторно — однако старайтесь избегать подачи сигналов антенны OTA на тот же коаксиальный кабель, что и ваш кабельный Интернет.

Водонепроницаемые соединения коаксиальной антенны

Одним из наиболее распространенных способов проникновения влаги в телевизионную линию и ухудшения приема является использование плохо герметичных коаксиальных соединений.

После того, как вы подключили коаксиальный кабель к антенне, вы должны убедиться, что это соединение является «атмосферостойким», чтобы предотвратить попадание влаги.

Многие наружные антенны поставляются с водонепроницаемым резиновым чехлом, который надевается на коаксиальное соединение и защищает его, но вы можете принять дополнительные меры предосторожности:

Присоедините коаксиальный кабель к антенной мачте

Затем достаточно плотно прикрепите коаксиальный кабель — но не слишком туго, так как это может повредить атмосферостойкую внешнюю оболочку кабеля — до мачты.

Можно использовать либо пластиковые стяжки, либо изоленту, например, электрическую виниловую ленту Super 33+.

Некоторые используют другие методы, но наиболее распространенными способами связывания кабеля являются стяжки или изолента.

Проведите коаксиальный кабель в доме

Коаксиальный кабель должен проходить по возможности прямо к телевизору, чтобы минимизировать влияние помех и утечки сигнала.

Старайтесь избегать резких поворотов коаксиального кабеля и при необходимости используйте угловой разъем, например переходник 90 градусов F для коаксиального кабеля.

Возможно, вам придется просверлить отверстия в крыше, чердаке и потолке, чтобы через них прошел кабель.

Обратите внимание на диаметр кабеля и выберите сверло немного большего размера.

Тщательно выбирайте место для сверления и избегайте внутренней проводки в стенах.

Если вы обнаружите существующую проводку, убедитесь, что между коаксиальным кабелем и ними есть расстояние не менее половины фута, чтобы свести к минимуму помехи от проводов.

Продев кабель через отверстие, можно нанести силиконовый герметик соответствующего цвета (например,g., прозрачный или белый), чтобы закрыть отверстие вокруг кабеля.

В некоторых случаях можно избежать сверления отверстий, протянув коаксиальный кабель вокруг дверей и окон с помощью плоского соединительного кабеля Ghost Wire.

Шаг 7: Подключите коаксиальный кабель к телевизору

Наконец, ваш коаксиальный кабель окажется у телевизора, где вы подключите его ко входу F-коннектора на задней панели преобразователя или телевизора.

После подключения коаксиального кабеля запустите сканирование каналов, чтобы получить полученные каналы, и сравните их со списком, который вы составили из отчета о сигналах на предыдущем шаге.

Если вы не получаете достаточное количество каналов, вам нужно перенаправить антенну в (возможно, немного) другом направлении.

В этой статье перечислены возможные проблемы и способы их решения.

Для переориентации антенны и получения результатов по каналам вам следует объединиться с кем-то, кто может запускать сканирование каналов на телевизоре после каждой настройки антенны и сообщать вам (через рацию или приложение для связи) результаты.
