Чем изолировать металлическую трубу дымохода – делаем короб и другие способы
На чтение 7 мин. Просмотров 5.9k. Обновлено
Вопрос: «Чем изолировать металлическую трубу дымохода?» задают очень часто. Это приходится делать от таких разрушающих факторов:
- перегрев сооружения;
- протечка в стыковых местах.
Изоляцию рекомендуют производить комплексную (гидро- и противопожарную термоизоляцию).
Изоляция дымохода в бане
Решая проблему, чем изолировать металлическую трубу дымохода в бане, в приоритет необходимо ставить безопасность людей.
Главную угрозу в данном помещении несет присутствие живого огня. Изолировать в данном случае нужно обязательно. Без положенной защиты перекрытие легко загорается.
Чаще всего баня строится из древесины, а как известно, этот материал легко возгораемый. Многие ошибочно полагают, что обивка потолка листами из металла будет отличной защитой, и, что больше изолировать не нужно.
Но, эта защита нагревается и от воспламенения это не спасет. Можно изолировать трубу красным кирпичом, но дизайн не каждой бани подходит для этого.
Рынок современных стройматериалов, чтобы изолировать дымоход, предоставляет несколько изделий:
- Фольгоизоль. Сауна с такой отделкой подобна к конструкции термоса. Тепло не теряется, помещение быстро прогревается и долго стынет.
- Теплоизоль. Им можно обмотать трубу дымохода и закрепить проволокой или специальным металлизированным скотчем.

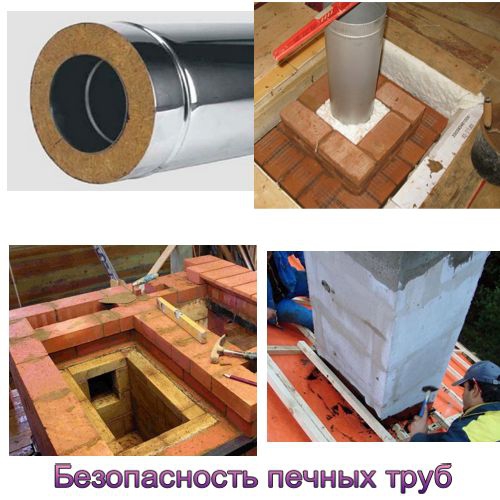

Находкой для бани называют сэндвич – трубы, для которых характерна высокая безопасность. С ними об изоляции не стоит беспокоиться. Это сооружение сконструировано из нескольких секций, легко вставляемых одна в другую. Это подойдет даже для бани с металлической печкой.
Для сооружения в традиционной русской бане применяют красный кирпич. Он не подвержен воздействию высокой температуры и длительное время держит тепло.
Такая постройка должна укладываться верно. Потому, что от показателя качества кладки зависима длительность использования строения.
На такой постройке не рекомендуют экономить, потому, что стоимость ремонта может оказаться намного большей.
Чем обмотать металлическую трубу дымохода, решить не сложно. Рынок строительных материалов предлагает для этого много товаров.
ВАЖНО! Самое главное, что нужно знать, выполняя утепление – это то, что для него нельзя брать покрытие, которое содержит горючие вещества.
Лучше изолировать хорошим качественным товаром, который соответствует противопожарным и строительным нормам. Это создаст дополнительные условия безопасности.
Из предлагаемых вариантов чаще всего используют:
- Волокнистый стройматериал;
- Минеральную вату;
- Стекловату.
Металлический вариант, а в частности его утепление, заслуживает отдельного внимания. Дилемму, чем утеплить металлическую трубу дымохода, нужно решать во время составления проекта строительства.
Изолировать уже созданную схему не всегда получается без перестройки кровельного сооружения.Если возводить современную конструкцию, то можно использовать готовые трубы «сендвич». Такие конструкции выполняются быстро, с небольшими тратами на специалистов.
Но, они стоят не дешево. Впрочем, данную стоимость оправдывает длительное время службы и простота конструирования.
В них минеральная вата располагается между двумя заготовками. Изоляция таким образом выходит на самом высоком уровне.
При помощи утепления останавливают или предотвращают необратимые химреакции, которые проходят под влиянием влаги и веществ распада топлива.
Не проделанные вовремя мероприятия по утеплению трубы дымохода, могут стать подосновой для нарушения целостности дома из-за разрушения.
Усиленный действием кислоты конденсат, не спеша, но интенсивно портит стройматериалы. Особенную опасность конденсат приносит в период оттаивания трубы после зимы.
Изготовление коробов
Многие люди боятся самостоятельно изготавливать металлический короб на трубу дымохода. Но, это не содержит больших сложностей.
При изготовлении короба нужен следующий инструментарий:
- Ножницы по металлу.
- Лист оцинкованный.
- Саморезы.
- Цыркуль.
- Дрель.
- Подготавливается отверстие. Его края нужно закрепить брусьями-опорами. Они создадут поддержку для короба.
- Из оцинкованного листа вырезается пара деталей. По их краях, на расстоянии пяти сантиметров, делается сгиб на 90 градусов. Эти п-образные детали саморезами крепят на подготовленные отверстия в потолочном покрытии.
- Аналогично подготавливают еще две п-образные заготовки, и их крепят внахлест на уже стоящие листы. В итоге выходит цельное обрамление проделанного выхода в потолочном покрытии.
- Дальнейшая часть действий – это днище для короба. Из того же оцинкованного листа вырезается элемент, по габаритам отвечающий сделанному проему. В его центре рисуют циркулем окружность для входа дымоотводящей заготовки.
- От центральной части днища короба размещают 4 крепежа (каждое из них имеет двухсантиметровую ширину). Далее они вырезаются и отгибаются под угол в 90 градусов. В итоге образуется основание с отверстием и 4-мя полосками для крепежа.
- Днище крепят к стенкам. Сквозь выход вставляют дымоотвод и крепят его хомутом. Пустое место наполняют изоляционной прослойкой.
По предложенной инструкции изготовить короб не сложно. Если соблюдать все точно, работа не составит труда даже для малоопытного обывателя.
Установка дымохода
Проблема, как правильно установить дымоход из металлических труб, решается не настолько легко, как кажется на первый взгляд. Очень важно, чтобы он функционировал так, как следует.
Иначе продукты сгорания не только повредят предметы мебели, но и нанесут вред организму людей.
Всякая постройка данного вида делается по таким принципам:
- Относительно дыма. При этом в сети ставят тройник, который выводит конденсат.
- Относительно конденсата. При этом данный тройник не применяют.
Первый этап. Это выбор проекта и подбор материалов. На этом этапе становиться понятно, какой именно будет постройка (прямой или с переходами и сгибами).
Второй этап. Это сборка. Все стыковые места, колени и тройники необходимо надежно скрепить хомутами.
Третий этап. Прохождение через кровлю. Сквозь крышу вывод происходит при помощи сперазделки.
Как самостоятельно поставить дымоход ? Особенности, расчёты, чертежи, опасности
Watch this video on YouTubeЕе избирают соответственно с уровнем склона кровли. Затем определяется место, где конкретно пройдет заготовка.
Далее вырезается проем и выводится труба. Изнутри место прохождения защищается подкрышным листом, а с внешней стороны выставляется крышная разделка.
Угол уклона регулируют частью разделки, а ее крайние части «подгоняются» под конек. По стенках патрубка прокладывают изоляцию.
Четвертый финальный этап. На патрубок крепится регулируемый фартук и труба наращивается до необходимой длины. Ее края закрывают крышкой – зонтом. Он будет защищать от атмосферных осадков.
Крепление дымохода
После прохода через чердак, заготовка выводиться на крышу. При этом щели между кровлей и патрубком необходимо закрыть гидроизоляцией. Поднимать строение над крышей рекомендуют в соответствии к существующим правилам.
При проведении с наружной стороны сооружения, проблема, как закрепить металлическую трубу дымохода не стоит остро. Потому, что для этого используют колено, которое и задает направление расположения по вертикали.Для надежности дымоход закрепляют к стене специальными кронштейнами. Они могут содержаться уже в готовом комплекте при покупке, а еще их не трудно изготовить самостоятельно из металлического уголка.
Когда конструкция поднимается до уровня конька кровли и надежно закрепляется на стене, на нее сверху обязательно одевают зонт. Он защищает от засорения опавшими листьями, дождевой водой и снегопадами.
Переход с кирпичной дымовой трубы на металлическую
Как удлинить кирпичный дымоход металлической трубой? Этот вопрос задают очень часто.
Чтобы удлинить кирпичный дымоход, следует сделать плоскую стальную площадку с патрубком. Диаметр патрубка должен отвечать диаметру заготовки для удлинения.
Эту площадку для удлинения необходимо надежно зафиксировать. Для этого берут дюбеля и саморезы. Но, такое крепление не будет надежным без герметика.
А теперь все действия удлинения по – порядку:
- На кирпичном основании необходимо отметить все места крепления. Эти места не должны находиться на кладочном шве. Также они не должны быть на краю кирпича.
- Далее в площадке сверлятся отверстия для саморезов, а в кирпичах проделывают отверстия для дюбелей.
- Площадку ставят на основание из кирпича, на которое предварительно нанесет огнеустойчивый герметик.
- После этого площадка равномерно по всему периметру притягивается саморезами.
- Далее монтировать этот переход можно только после полного высыхания герметика.
Теперь постройку из кирпича можно удлинить на любое нужное расстояние металлической заготовкой.
Некоторые правила монтажа
- Если вывод для дыма возвышается над крышей больше, чем на 1,5 метра, то его рекомендуют дополнительно крепить растяжками.
- Протяженность патрубка от печки до оголовка не должна превышать 5 метров.
- Для очистки от конденсата монтируют спецзаглушки.
- За пределы крыши сооружение следует выводить не меньше, чем 1,5 метра.
- При установке патрубка для вывода дыма нельзя допускать заужения его диаметра.
- Расположенные недалеко конструкции из горючих материалов не должны нагреваться не больше 50 градусов.
- Выход для дыма должен быть проведен на безопасном расстоянии от электропроводки.
Решая, чем изолировать металлическую трубу дымохода, каждый принимает решение, исходя из своих предпочтений и финансовых возможностей.
Главное в этом деле, сделать все в соответствии к нормам и требованиям, и тогда работа порадует качественным результатом.
Как и чем изолировать трубу дымохода
Автор Trubtraid.ru Опубликовано Обновлено
При обустройстве дымоотводящих каналов нужно учесть множество деталей. В том числе, и решить вопрос с качественной изоляцией. Ее отсутствие может привести к преждевременному разрушению дымохода.
В этой статье вы узнаете чем и как изолировать железную трубу для дымохода в гараже, бане, частном доме или любом другом помещении. Мы рассмотрим все важные аспекты решения этой задачи.
Почему портиться газоход?
Отсутствие изоляции негативно сказывается на состоянии дымоходов. Чтобы избежать преждевременного выходя из строя дымоотводящей системы нужно обязательно решить данный вопрос.
Основные причины поломок связаны с:
- Воздействием агрессивных веществ. Когда топливо сгорает, возникает большой объем элементов, негативно влияющих на металл.
Прежде всего, в их число входят кислоты. Во время простоя дымоотводящего канала агрессивные вещества оседают на стенках дымохода. Это приводит к разрушению металлических конструкций. - Влажностью. В газоходе присутствует повышенная влажность. Хотя пары воды выходят вместе с дымом, на стенках конструкций все равно остается довольно большой объем конденсата.
Утепление газохода можно не допустить возникновение негативных химических процессов, которые приводят к разрушению системы. Если не принимать меры, то конденсат, содержащий кислоты, со временем повредит стенки конструкции. Наиболее опасным является период оттаивания газохода после зимы.
Важность утепления
Создание качественной изоляции печных или других круглых газоходных труб является важным профилактическим процессом. Конечно же, данная процедура не защитит на 100% конструкцию от негативного воздействия дождя и других атмосферных осадков. Однако, изоляция металлических газоходов позволяет существенно продлевать срок службы все системы.
Данную операцию нужно проводить для того, что бы:
- Исключить возможность попадания на стенки трубных изделий конденсата, который содержит в себе опасные химические элементы. Наличие изоляционного слоя обеспечит их полное улетучивание вместе с остальным дымом.
- Уменьшить вероятность появления перепадов температур в системе.
- Создать энергосберегающий эффект. Обустройство изоляции снижает показатель энергетических потерь. Наличие указанного слоя снижает расход топлива котлов или печей.
- Увеличения прочности газохода. Создание изоляции стальных труб способствует укреплению конструкции дымоотводящей системы. Каркас становится более устойчивым к ветровым нагрузкам.
Важно правильно подобрать материал для утепления.
Только в этом случае можно существенно повысить стойкость системы к низким температурам. Также с его помощью можно устранить негативное воздействие на кровлю в виде профнастила или шифера. Данные профилактические мероприятия позволят продлить срок эксплуатации дымохода.
Какой материал выбрать?
Для того, чтобы изолировать стальную трубу газохода нужно учесть, что температура ее нагревания может достичь трехсот и более градусов. Для этого нужно применять материал, который полностью лишен горючести. Для этой цели, как правило, используют минеральную вату, шлакобетонные плиты или иные аналоги. Кроме того, процесс изоляции может быть осуществлен посредством использования штукатурного раствора.
Важно, чтобы вес утепляющего материала был сопоставим с выдерживающей способностью крыши. Поскольку слишком тяжелые элементы могут повредить ее.
Большинство специалистов отдает предпочтение минеральной вате. Она обладает небольшим весом, и поэтому идеально подходит для решения данной задачи.
Также можно приобрести специальные цилиндрические утеплители. Они создают достаточный уровень защиты дымохода. Поскольку в их конструкции имеется защитный слой фольги. Размеры рассматриваемых изделий бывают разными. Поэтому вы сможете легко подобрать вариант для трубы необходимого диаметра.
Как утеплить газоход своими руками?
Чтобы утеплить стальную трубу нужно чтобы установка дымохода была осуществлена правильно. Конструкция должна соответствовать существующим технологическим нормам.
К газоходам предъявляются следующие требования:
- Достаточный уровень тяги возникает только у труб длиной пять и более метров.
- Расстояние между дымоотводящей конструкцией и кровлей должно быть не менее 25 см.
- В случае, если крыша сделана из горючих материалов таких, как ондулин, рубероид или шифер, трубы необходимо оснастить искроулавливателем. Его конструкция состоит из сетчатой пластины, которая опоясывает газоход сверху.
Чтобы в искрогаситель не попадали частички мусора его закрывают специальным колпаком.
Для обустройства газохода обязательно соблюдайте показатель противопожарной дистанции между потолком комнаты и печным перекрытием. Для конструкций из нержавейки необходимо расстояние от 1.5 метров.
Для выполнения обмотки металлических труб дымохода необходим этап диагностики системы. Если неисправности отсутствуют, то можно приступать к решению задачи. Используйте исключительно негорючие утеплители.Обмотка печных и каминных труб
Чтобы обустроить декоративные печи, которые не служат источником тепла часто применяют металлические трубы. Изолировать их несложно. Для этой цели будет достаточным использовать штукатурный раствор.
Необходимая смесь готовиться по определенной технологии. Сначала в специальную емкость вливают воду. Затем добавляют заранее подготовленную сухую смесь. Далее нужно смешать данные ингредиенты до получения однородной массы.
Данным раствором нужно изолировать поверхность конструкции посредством использования шпателя.
Его распределяют равномерно по всей длине канала. Затем нужно создать армирующую сетку из стекловолокна. Только так защитный слой сможет прослужить долго.
Далее на армирующий каркас наносят штукатурку. После этого операцию повторяют. Таким образом труба получает надежную защиту. В качестве альтернативы можно использовать минеральную вату. Ее закрепляют посредством малярного скотча.
Главное, чтобы на поверхность утеплителя не попадала влага. В противном случае материал потеряет свои защитные свойства.
Изоляция дымохода газового котла
Для обустройства защитного слоя дымоходов применяют разные технологии. Для создания изоляции газового котла лучше всего использовать сэндвич трубы. Они считаются наиболее эффективными. Конструкция данных изделий состоит из наружной и внутренней трубы, между которыми расположен утеплитель. Данные изделия являются пожаробезопасными. Их можно применять даже для изоляции труб от дерева и других горючих материалов.
Чтобы создать сэндвич дымоход:
- в перекрытиях и самой кровле создают отверстия, которые должны быть больше самой конструкции на 250 мм;
- толщина изоляции из базальтовой ваты должна быть не менее пяти сантиметров;
- фиксация защитного слоя осуществляется с помощью проволоки;
- на полученную конструкцию одевают трубное изделие большего размера;
- кожух верхнего металлического слоя должен быть железным.
Далее нужно надеть изолированные трубы на патрубок печи или котла через отверстие в потолке или кровле. После окончания установки нужно заполнить специальным негорючим материалом металлический лист вокруг стояка. Для решения указанной задачи можно применять асбест, глину или керамзит.
Смотреть видео:
Изоляция дымохода в бане — чем обмотать и утеплить металлическую трубу
Один из важнейших этапов строительства бани — это установка дымохода. А его изоляция — это обязательный процесс при постройке, который преследует две цели: пожаробезопасность и защита от коррозии.
Если не сделать теплоизоляцию, то под действием температурных перепадов будет образовываться конденсат, постепенно стекающий внутрь и способствующий разрушению самой конструкции.
Утепленные дымовыводящие каналы быстрее прогреваются, благодаря чему печь в бане работает намного эффективнее.
В зависимости, из чего сделан дымоход бани, применяются различные материалы для его теплоизоляции.
Существует несколько разновидностей уже утепленных дымоходов для банной печи, наиболее распространенными из которых являются сэндвич-трубы из нержавеющего металла. Хороший вариант — керамические секции, которые уже устанавливаются в керамзитобетонных модулях.
Содержание статьи
Для чего утеплять дымоход
В процессе эксплуатации банной печи ее дымоход раскаляется, а неизбежное близкое расположение к горючим материалам может привести к пожару.
Если дымоотводная труба сложена из кирпича – она нагревается меньше, а если дымоход из металла, то намного больше.
Металлические трубы раскаляются свыше 600 С°, и их соседство с деревянной обшивкой парилки очень опасно, в особенности если баня близко примыкает к жилым сооружениям.
Вторая, не менее важная проблема – это появление конденсата в дымоходе. Конденсат является главным врагом всех систем дымоотведения.
Это непросто влага, образующаяся на стенках печной трубы, а водный раствор серной кислоты, который способен разрушить любой практически любой материал. Он появляется в результате прохождения нагретого воздуха по еще холодной дымовой трубе.
В результате воздействия конденсата на неутепленный кирпичный дымоход кладка разрушается, так как он имеет свойства проникать в микротрещины кирпича, а замерзая – расширяться. Дымоходы из металла также очень страдают от конденсата.
Металл обычных марок не стоек к кислотам, поэтому от воздействия на него конденсата он очень быстро приходит в негодность.
Единственным способом борьбы с появлением конденсата является изоляция дымовыводящих путей, при которой труба будет меньше остывать, а банная печь будет быстрее выходить на рабочий режим горения.
Материалы для утепления
Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.
Наиболее распространенными являются:
- Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
- Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
- Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
- Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.
Выбор утеплителя
К выбору утеплителя, для изоляции дымохода нужно подходить тщательно и серьезно. Не стоит приобретать самый дешевый, ведь он должен иметь хорошие теплоизоляционные свойства, быть удобным в работе, не требовать дополнительного усиления несущих конструкций крыши и перекрытий, быть нетоксичным и негорючим.
Каменная или базальтовая вата – это замечательная теплоизоляция, изготовленная из базальтовых пород камня.
Этот утеплитель выдерживает продолжительное воздействие достаточно высоких температур и не горит, даже при соприкосновении с открытым огнем. При нагревании он не выделяет никаких токсичных или неприятных запахов. Такой утеплитель можно смело называть экологически чистым материалом.
Стекловата – это разновидность минераловатного утеплителя, изготовленного на основе отходов стекольной промышленности. Между ее волокнами содержится большое количество пустот, поэтому она хорошо сохраняет тепло.
Стекловата не горит и не поглощает влагу, не подвержена гниению и грызунам. Она не дорога и проста в применении. Чаще всего выпускается в плитах и рулонах.
Теплоизол или фольгоизол – это многофункциональные виды утеплителя, изготовленные из вспененного полиэтилена и покрытые листом алюминиевой фольги. Он выпускается в рулонах и имеет толщину от 2 до 10 мм. Ими можно замечательно изолировать дымоход бани, так как эти утеплители выдерживают нагрев до 150С°-170С°.
Монтаж утеплителя своими руками
Изоляцию дымохода при помощи минеральной, базальтовой или стекловаты можно выполнять двумя способами: утепление под кожух или утепление дымохода без кожуха.
Для того чтобы изолировать дымоход при помощи минераловатных матов, нужно вырезать из них несколько отрезков плиты, которые будут соответствовать сторонам трубы с внешней стороны.
После чего, с помощью проволочной прошивки закрепить их на дымоходе.
После закрепления изоляции на дымоходе рекомендуется изготовить кожух, для защиты утеплителя от атмосферных явлений или произвести процесс облицовки дымохода кирпичом, асбестоцементными плитами.
Важно! Между слоем теплоизоляции не должно оставаться пустот, иначе утепление потеряет свою эффективность.
Для изоляции металлической трубы нужно обернуть ее базальтовой ватой и закрепить проволокой по всему периметру. После чего, надеть на дымоход вторую трубу большего диаметра, чтобы получился своеобразный сэндвич.
Этот метод теплоизоляции дымоходов является наиболее эффективным и простым, но позволяющим сократить потерю тепла более чем в два раза, а также значительно уменьшить пожароопасность и образование в системах дымовыведения конденсата и защитить их от разрушения.
Таким образом, теплоизоляция способствует увеличению тепловой эффективности и безопасному применению печей. При этом она придает зданию и самой конструкции более эстетичный вид.
Изоляция печной трубы на крыше
Изоляция печной трубы на крыше
- Выбор места для печной трубы
- Обустройство противопожарной изоляции
- Устройство гидроизоляции
Камины и печи встречаются достаточно часто в загородных домах и на дачах.
Cпособ утепления печной трубы зависит от конструкции дымохода.
Установка этих приборов связана с решением целого ряда вопросов. Одним из самых важных является изоляция печной трубы на крыше после монтажа.
Правильное ее выполнение — это гарантия безопасного и комфортного использования печи или камина.
Выбор места для печной трубы
Работы по установке и изоляции печной трубы можно разделить на два основных этапа: выполнение прохода для дымохода через кровлю и качественная его гидроизоляция. Кровельный пирог должен быть надежно защищен от горючих материалов, проходящих по дымоходу, а место вывода не должно стать причиной протечек на крыше.
Правильный выбор места вывода печной трубы — половина успеха в работах по установке дымохода. Этот вопрос должен быть решен еще на этапе строительства дома. Правильное размещение намного упрощает устройство изоляции. Многолетняя практика подсказывает, что лучшее место для монтажа — это скат рядом с коньком. Этот прием позволяет снизить вероятность попадания осадков внутрь и не добавляет проблем в ходе монтажа стропильной системы.
Схема сборки дымохода.
При возведении печной трубы следует руководствоваться нормативами противопожарной безопасности, согласно которым место контакта трубы и крыши не должно нагреваться до температуры свыше 50 градусов. Эта проблема легко решается, если труба возводится из кирпича. Стенка дымохода в месте соприкосновения с крышей (согласно нормативам) выкладывается в полтора кирпича. Таким образом достигается толщина в 35-40 см. Однако не всегда удобно подготовить отверстие в перекрытиях для такого дымохода. По этой причине для его изготовления чаще всего используют металлическую трубу. Чтобы защитить конструкцию кровли от возгорания, проводится изоляция печной трубы на крыше.
Эти меры также помогают улучшить качество отопления. На дымоходе не скапливается и не стекает конденсат, испарение которого приводит к повышению давления и снижению тяги. Если соберется большое количество конденсата, то может возникнуть задымление. Плохая изоляция трубы ведет к тому, что снижается теплоотдача системы отопления и приходится организовывать дополнительное утепление дома.
Обустройство противопожарной изоляции
Схема утепления труб дымохода.
Согласно противопожарным требованиям, для печной трубы сооружается специальный короб, внутрь которого она и помещается. Короб не должен плотно прилегать к стенкам трубы. Расстояние между ними должно быть не менее 150 мм. Образовавшееся пространство заполняется негорючими материалами, которые характеризуются низкой теплопроводностью. Для этого идеально подходит минеральная вата. Короб может быть изготовлен из дерева или оцинкованной стали.
Для установки печной трубы нужно разрезать кровельный пирог в месте ее прохода. Каждый слой разрезается отдельно и закрепляется на стропилах. По диаметру прохода закрепляется изоляция. Для этого используется специальная рамка или обрешетка. Надежная противопожарная изоляция печной трубы готова.
Устройство гидроизоляции
Дымоход не должен стать причиной протечки крыши. Для этого должна быть устроена надежная гидроизоляция. Вариант обустройства изоляции выбирается в зависимости от материалов, из которых изготовлены труба и кровля.
Бруски должны находиться от трубы на расстоянии не менее 130 мм.
Вначале должен быть сооружен внутренний фартук в том месте, где дымоход примыкает к кровле. Для его сооружения используются нижние планки примыкания. Начинать их укладку следует с нижней стенки дымохода. Если труба выполнена из кирпича, то в том месте, куда примыкает верхний край планки, делается выемка, в которую заводится верх планки и герметизируется. Нижний край должен быть закреплен саморезами. Планки примыкания выкладываются по периметру всей трубы внахлест не менее 150 мм.
Затем следует смонтировать так называемый галстук. Для этого используется плоский кровельный материал. Основная цель галстука — отвод воды, поэтому его верх закрепляется под нижним фартуком, а низ выводится на карниз. Чтобы сток воды был направленным, края лучше загнуть в виде бортика.
Галстук и фартук накрываются верхним слоем кровли. После проведения всех этих работ можно монтировать наружный декоративный фартук. Крепление его осуществляется таким же способом, что и у внутреннего с той разницей, что не надо делать выемку.
Мастера-кровельщики советуют не крепить жестко фартук к трубе. Это убережет конструкцию от повреждения при температурных расширениях.
Современные производители предлагают воспользоваться готовым кровельным проходом, чтобы обеспечить надежную герметизацию отверстия в крыше. Это намного облегчит работы по устройству печной трубы. Готовая конструкция представляет собой основание и фартук из нержавеющей или оцинкованной стали или же других материалов, например, силикона или термостойкой резины. Благодаря своей гибкости эти материалы обеспечивают надежную гидроизоляцию на кровлях любой формы, с разными углами наклона, изготовленных из различных материалов. Кроме того, разнообразные цветовые решения дают возможность подобрать проход для трубы по цвету кровельного покрытия.
Традиционные кровельные проходы из металла не всегда обеспечивают качественное примыкание к крыше, выполненной из черепицы, шифера или ондулина и других профилированных материалов.
Все работы должны выполняться в соответствии с существующими строительными нормами и соответствовать пожарной безопасности. Правильно выполненная гидро- и теплоизоляция печной трубы позволит обеспечить в доме надежное тепло и комфорт.
Изоляция печной трубы на крыше для безопасного использования
Изоляция печной трубы на крыше – это выполнение прохода через кровлю и качественная его гидроизоляция. Эти меры помогают улучшить качество отопления.
Источник: 1poteply.ru
[content-egg module=GdeSlon template=compare]
Как изолировать печную трубу на крыше своими руками
Изоляция печной трубы выполняет две основные функции: защищает сооружение от перегревов, возможных возгораний и пожаров (противопожарная изоляция) и предотвращает попадание влаги внутрь дома (гидроизоляция).
Рекомендуется провести комплексную изоляцию печной трубы – таким образом вы не только решите основные проблемы, но и улучшите рабочие условия печи. К примеру, качественная термоизоляция дымоходной трубы, проходящей по чердаку, который не отапливается, предотвращает перегревание элементов кровли из дерева, что снижает риск появления конденсата, способного привести к чрезмерному образованию сажи, появлению коррозии и разрушению дымохода. Гидроизоляция же предотвратит процесс гниения перекрытий и стропильной системы. Изоляцию печной трубы при наличии определённых знаний в сфере ремонта и строительства можно выполнить своими руками.
Противопожарная изоляция печной трубы своими руками
Пожарная безопасность предписывает, что в местах соприкосновения дымохода и элементов кровли, выполненных из горючих материалов, температура не должна быть выше 50 градусов.
Периметр отверстия, приготовленный для выхода печной трубы, должен на 150 мм. превышать периметр трубы на каждую сторону, если речь идет о горючих материалах, и на 100 мм. на каждую сторону, если мы говорим о негорючих. Если труба будет проходить через готовый пирог кровли, следует оградить место прохода коробом, каждая сторона которого должна быть на 150 мм. больше соответствующих сторон дымохода. Образовавшееся расстояние между трубой и коробом нужно заполнить негорючим теплоизоляционным материалом, который не боится влаги.
Изоляционные плёнки пирога крыши необходимо разрезать «конвертом», затем подтянуть к поперечной балке или стропилам и надёжно зафиксировать. Гидроизоляцию, которая уже находится в кровельном пироге, следует дополнительно обрешёткой прижать к коробу, а пароизоляцию зафиксировать рамками из пластиковых или деревянных реек.
Чтобы достичь максимального теплоизоляционного эффекта, необходимо места стыков короба и изоляционных пленок дополнительно обмотать специальными негорючими лентами.
Гидроизоляция печной трубы
Гидроизоляция печной трубы может быть выполнена при помощи различных материалов, однако если вы решили выполнить её своими руками, рекомендуем вам выбрать для этого рулонные гидроизоляционные материалы. Процесс гидроизоляции достаточно прост, главное – неуклонно соблюдать последовательность этапов работы:
- Подготовительные работы заключаются в очистке трубы и крыши от грязи и пыли и обработке поверхности мастикой или грунтовкой.
- Поверх слоя мастики/грунтовки необходимо наклеить диффузионную мембрану. Клеить необходимо на поверхность кровли, заворачивая края (15-20 см. ) мембраны на трубу так, чтобы влага не смогла под неё проникнуть;
- Из листа металла необходимо сделать нижний и верхний «галстуки», а поверх обрешётки закрепить бруски, на которые следует зафиксировать уголки с помощью дюбелей.
- Гидроизоляционный материал стелется листами с нахлёстом, чтобы вода стекала правильно. Места стыков изолируются с помощью мастики, щели обрабатываются жаростойкими герметиками.
- Поверх полученной конструкции выкладывается материал, из которого изготовлена кровля, а затем — специальный пластиковый фартук. Стыки также изолируются.
От того, насколько точно вы будете следовать приведённой выше инструкции, зависит эффективность комплексной изоляции печной трубы и долговечность её службы.
Изоляция печной трубы на крыше своими руками, как правильно сделать
Противопожарная изоляция печной трубы своими руками. Гидроизоляция печной трубы.
Источник: roof-tops.ru
[content-egg module=GdeSlon template=compare]
Как сделать изоляцию трубы дымохода – проверенные и надёжные варианты
При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.
Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена. Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.
Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.
Виды изоляции дымоходных конструкций
Производить изоляцию трубы для печи следует от негативных факторов:
- от возможного перегрева дымоходной конструкции;
- от протечек, возникающих в местах стыков.
Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.
К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.
Варианты противопожарной изоляции дымоотводящих систем
Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.
В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы – минеральная, каменная или базальтовая вата. Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.
В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.
Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением. Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.
С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.
Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.
Способы гидроизоляции дымохода
Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.
Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.
Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение – фартуки и планки примыкания из металла.
Изоляция дымоходных труб
До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:
- Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
- Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
- Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
- От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.
В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.
Изоляционные материалы для труб бань
Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.
Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.
При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.
Оштукатуривание трубы из кирпичей
Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.
Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.
Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.
Использование асбестоцементных листов
Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.
После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.
Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.
Изоляция одинарных металлических труб
Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.
Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.
При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.
Последовательность действий при этом следующая:
- Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
- Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
- Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.
Изоляция перекрытий
Существует определенный порядок, как изолировать трубу дымохода в перекрытии:
- В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров.
- Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
- Пространство около труб плотно заполняют теплоизоляционной ватой.
- Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными – антипиреновыми составами.
Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.
Но даже качественно изолированный дымоход следует эксплуатировать правильно:
- производить очистку от сажи не меньше 3 раз на протяжении года;
- своевременно убирать из печки золу;
- не сжигать в агрегате посторонние предметы и материалы.
Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше
Изоляция трубы дымохода: как изолировать дымоходную трубу, перекрытие, чем обмотать металлическую трубу, как обезопасить, чем обернуть и заизолировать печную трубу на крыше
Источник: trubaspec.com
[content-egg module=GdeSlon template=compare]
Делаем изоляцию печной трубы на крыше
Необходимость изоляции печной трубы заключается сразу в двух важных моментах: защита дома от пожара и предотвращение протечек через место стыка дымохода и кровли. При грамотном подходе к этому вопросу возможно также улучшить работу печи за счет усиления тяги, сохранить стропильную систему крыши в целости, избежав образования конденсата.
Все эти моменты могут быть решены без привлечения специалистов своими руками. Сегодня рассмотрим, как должна быть изолирована печная труба на крыше, выполненная из кирпича.
Вывод дымохода через крышу
Для грамотного проведения данного этапа работ рекомендуем следовать нехитрым рекомендациям:
- труба должна быть спланирована заранее. Необходимо определить место вывода, чтобы избежать контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в печи.
- Для выбора места следует помнить, что тяга в печи лучше, если труба как следует обдувается ветром. Поэтому дымоходы помещаются ближе к коньку крыши. Высота трубы будет находиться в зависимости от его местоположения относительно конька.
- Любой дымоход должен быть разделан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но и при работе с ним необходимо неукоснительно соблюдать данное правило.
Соблюдение пожарной безопасности
Противопожарные нормы говорят, что в зонах соприкосновения дымохода с легковоспламеняющимися материалами кровли его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается благодаря увеличению толщины кладки в районе ее прохода через чердак и кровлю. В данном случае рекомендованное значение толщины составляет не менее 38 см. Такая величина позволяет сохранять жар внутри конструкции и не допускает сильного нагрева внешних стенок.
Основные правила разделки дымохода следующие:
- Необходимо соблюдать промежуток между стропилами и крышей при любом кровельном покрытии в диапазоне 25-30 см. При использовании горючих материалов, типа древесины или рубероида, это значение составляет 15-30 см, для не подверженных горению – 10-25 см.
- Особое внимание уделяется прохождению дымоходной конструкции через кровельный пирог, который включает легковоспламеняющиеся материалы. В данном случае труба помещается в специальный короб, который разделяет ее и кровельные материалы. Он изготавливается из деревянных элементов и внутри заполняется негорючим утеплителем, например каменной ватой. В образовавшемся отверстии кровли изоляционные пленки надрезаются в форме конверта и крепятся в развернутом виде к стропилам. Места стыков кровельного пирога и дымоходного короба изолируются для избежания протечек.
Проход различных типов дымоходов через крышу
Изоляция печной трубы на крыше и ее обход для разных типов труб различны:
- Круглая труба. Удобно, когда вывод дымохода через крышу и укладка кровельного покрытия происходит одновременно. Для выхода в кровле изготавливается отверстие на 1 см шире самой трубы. Прорезать отверстие необходимо со стороны чердака на основе расчетов по выводу дымохода от печи. Далее, поверх монтируется кровельная муфта.
- Кирпичный дымоход. Проход и изоляция связаны с созданием короба, который в нижней части подшивается огнеустойчивым материалом. Место прохода через кровлю закрывается специальной отбортовкой, которая к краям трубы прижимается пристенным профилем. Далее, поверх крепится изоляционный фартук.
- Печная труба над мансардой. Требуется использование термоизоляционной гильзы. Дымоход помещается в специальный кожух, который фиксируется герметиком.
Изоляция дымохода
Гидроизоляция может быть совершена различными средствами, но если вы решили изолировать дымоход своими силами, то рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка данными материалами проста и позволяет получить качественный результат.
Следует придерживаться данной последовательности работ, которая подразумевает изоляцию трубы до укладки кровельного покрытия:
- В первую очередь необходимо очистить дымоход и прилегающую к нему кровлю от пыли и грязи и обработать все поверхности грунтовкой.
- На грунтовку приклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
- Из листового металла изготавливается верхний и нижний галстук. Уголки при помощи дюбелей крепятся на бруски, набитые поверх обрешетки.
- Гидроизоляция расстилается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
- Далее, сверху укладывается кровля и поверх нее специальный фартук из пластика, все стыки вновь изолируются.
Облицовка печного дымохода
Завершающим штрихом может стать отделка дымохода. Его можно обложить облицовочным кирпичом, что позволит придать ему законченный и стильный внешний вид, напоминающий классический дымоход.
Важно заметить, что если планируется отделка дымохода, то необходимо заранее обеспокоиться о более прочном основании под трубу. В идеале оно должно идти из-под кровельного покрытия и опираться на несущие стены или плиты перекрытия.
Подведем итоги
Изоляция печной трубы связана с двумя важными моментами:
Сделать вывод дымохода через крышу вполне под силу собственными силами без привлечения специалистов. Необходимо лишь неукоснительно соблюдать требования пожарной безопасности и тщательно заделать все примыкания трубы и кровли, чтобы жидкость снаружи не могла проникнуть под кровлю.
Качественно выполненный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.
Изоляция печной трубы на крыше своими руками
Описана технология вывода печной трубы через кровлю с соблюдением основных противопожарных и изоляционных моментов. Даны пошаговые алгоритмы для выполнения
Источник: stroicod.ru
[content-egg module=GdeSlon template=compare]
Надежная изоляция печной трубы
Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.
Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.
Основные задачи изоляции дымовых труб:
- Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
- Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).
Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.
Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.
При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.
Противопожарная изоляция печной трубы
Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).
Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.
Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.
Схема пожаробезопасности печной трубы.
Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.
Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.
Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.
Гидроизоляция дымовых труб
В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.
В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.
Схема гидроизоляции дымохода.
Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.
Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.
Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.
Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.
Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.
Как изолировать печную трубу: металлический дымоход
Как изолировать печную трубу? Самое главное, в строгом соответствии с правилами пожарной безопасности.
Источник: experttrub.ru
[content-egg module=GdeSlon template=compare]
печная изоляция, чем обмотать дымоход
Большинство хозяев после постройки помещения для бани, установки камина или печи с дымоходом считают, что все работы завершены. А тем временем приходит момент, когда дымоходную трубу для построенной бани необходимо изолировать от горючих элементов и протечек крыши.
Изолирование стен и потолка металлическими пластинамиЛучше всего проводить печную изоляцию на стадии строительства бани. Это поможет избежать увеличения затрат при демонтаже печных элементов для ее изоляции. Готовую конструкцию изолировать будет труднее, иногда требуется полностью разобрать ее, чтобы уложить дополнительный материал.
Зачем необходима изоляция дымохода
Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:
- Высокой температуры в сауне.
- Попадание влаги через некачественно сделанные стыки в крыше.
Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.
Утепление дымохода позволяет:
- Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
- Избежать теплопотери.
- Продлить срок эксплуатации металлических конструкций.
- Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.
В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.
Как выбрать утеплитель для дымохода в бане
*
Принципиальной разницы для выбора изоляторов в баню, построенную отдельно или в доме, нет. В основном выбор падает на два вида теплоизоляторов:
- Минеральная вата. К ее разновидностям относят: стекловату, каменную и базальтовую. Данные утеплители способны выдерживать большие температурные режимы, кроме того противодействуют возгоранию и устойчивы к открытому огню. Пористая структура позволяет хорошо сохранять тепло. Имеет небольшой вес, что не требует усиления стен и фундамента бани.
- Современные многофункциональные теплоизоляторы: теплоизол и фольгизол.
Теплоизол – инновационный утеплитель, изготовленный из вспененного полиэтилена, с двух сторон проведена фольгированная поверхность. Материал отлично себя проявляет в роли изолятора, не впитывает влагу, устойчив к высоким температурам.
Используют данный материал разной толщины. От этого параметра зависит величина температурной устойчивости:
- Толщина от 2-5 мм способна противостоять перепадам температуры от -30 до +100 градусов.
- Ширина пласта от 5 до 10мм выдерживает температурный режим от -50 до +150 градусов.
Закрепить теплоизол на поверхности не составит большого труда. Для этого вам потребуется металлическая проволока или скотч, которым крепится изолятор к дымоходу. Работа проводится быстро и не требует дополнительной помощи со стороны.
Печная вытяжка с теплоизоломФольгизол также хорошо подходит для утепления дымохода правильно установленной трубы в бане. Он изготавливается из двойного слоя пищевой фольги и внутреннего утеплителя. Такой изолятор не только защищает металлическую поверхность конструкции от потери тепла, но при нагревании не выделяет вредных веществ. Он является экологически чистым материалом, что в наши дни немаловажный фактор.
Нормативы и свод правил
*
Для проведения работ по утеплению трубы в бане, созданы определенные нормы и требования СНИП, которые не следует нарушать:
- Минимальная высота трубы дымохода должна составлять 5 метров.
- Между потолком и печной конструкцией оставляется расстояние. Для металлических конструкций – 1,5 м, а для кирпичной – 500 см.
- Сохраняется зазор между трубой и горючими элементами более 250 мм.
Соблюдение данных норм позволит сохранить не только тепло, но и обезопасить строение от возникновения пожара.
Проведение изоляции дымохода самостоятельно
Минеральная вата – один из самых популярных видов изолятора для печной вытяжки. «Укутывать» базальтовым теплоизолятором можно всю поверхность, начиная от выхода на крышу и заканчивая непосредственной близостью к источнику тепла. При этом совершенно не важно, выходит конструкция через крышу или проведен вывод трубы дымохода через стену.
Выход печной вытяжки через стенуВажно! Металлический дымоход без изоляционного слоя представляется крайне пожароопасным объектом, поэтому между ней и ближайшим нагревательным элементом должно сохраняться расстояние в 60 мм.
Работы по изоляции печной вытяжки в бане проводятся следующим образом:
- Необходимо подготовить утеплитель. Брать базальтовую вату лучше в плитах, толщина которых должна превышать 5 мм. Воспользоваться можно рулонным материалом, чья плотность не должна быть ниже 6 мм.
- Материал фиксируется по всей поверхности трубы с помощью проволоки, которую оборачивают поверх материала.
- Поверх теплоизолятора монтируется армированная сетка. На нее наносят подготовленный цементный раствор или штукатурку. Если оштукатуривание вызывает сложности, можно воспользоваться металлическим листом. Этот шаг необходим для защиты утеплителя от попадания на него влаги.
Особое внимание следует уделить утеплению разделки трубы в потолке бани. Места прохода ее через потолок или стену особенно уязвимы, поэтому изоляции данный участок подвергается обязательно. Чтобы максимально обезопасить перекрытия крыши и не допустить возгорания кровельного материала создают дополнительную защиту из металлического короба. Его можно сделать своими руками или купить в готовом виде в магазине.
Монтаж утеплителя вытяжки на стадии строительства*
Во время проведения утеплительных работ следует учитывать следующее:
- Размер проходного отверстия создается больше, чем диаметр трубы. Расстояние от стенок крыши до дымохода около 30 см.
- Щели в этом пространстве не допускаются, так как данное пространство заполняется утеплителем, который плотным слоем должен прилегать по всему периметру короба.
- Деревянные детали, находящиеся в ближайшем к трубе месте, необходимо обработать антипиренами.
- Чтобы утеплить потолок и крышу лучше взять жаростойкий материал: ячеистый бетон, глину, керамзит.
Если неправильно провести утепление разделки в потолке помещение будет быстро остывать, а затраты на прогревание вырастут. Поэтому следует внимательно отнестись к данному вопросу.
Сэндвич-трубы – современное решение для теплоизоляции дымохода
Дымоход из сэндвич-трубы в традиционной бане может стать отличным решением в вопросе изоляции. Сейчас на строительном рынке можно приобрести готовую конструкцию. Установив такую систему, можно не думать о материалах и способах дополнительного утепления дымохода.
Сэндвич-трубы состоят из нескольких частей сборной конструкции, которые легко соединить между собой и установить самостоятельно. Такая система идеально подойдет для сауны или печки из железа.
Конструкция напоминает слоеный пирог:
- Внутренний слой из нержавейки.
- Второй из базальтовой ваты.
- Внешние стороны покрыты оцинкованным железом.
Установка сэндвич-трубы происходит по следующей схеме:
- Подготовить проем в месте прохода конструкции через потолок.
- Устанавливается выхлопной фланец, который является первой ступенью конструкции. Сбор остальных частей начинается со второй ступени.
- Соединяются постепенно двустенные трубы и выводятся сквозь перекрытия на крышу. Монтируемые элементы дополнительно крепятся к стенкам.
- После сборки конструкции проводиться изоляция в местах прохода на чердак. Здесь разрешается использовать только двустенные части конструкции без дополнительных элементов.
- Далее дымоход выводится через кровлю. В местах его прохода необходимо выполнить теплоизоляцию.
*
- Крепление банной дымовой трубы проводится растяжками, если она сильно поднимается над крышей.
- На готовую конструкцию сверху монтируется искрогаситель и грибок.
Во время соединения элементов используется герметик для дымоходов. Он способен выдерживать температурный режим до + 1000 градусов. От качества соединения и герметичности стыков зависит тяговая сила.
Для увеличения пожарной безопасности проход печной вытяжки на чердак создают через потолочно-проходной узел. Он представляет собой короб из оцинкованной стали с отверстием для трубы. Его можно приобрести уже в готовом виде. Короб вставляется в подготовленный проем до сбора всей конструкции.
Теплоизоляция в этом месте проводиться следующим способом:
- Устанавливается ППУ в проем. Конструкция помещается на нижние балки так, чтобы соединение оказалось выше чердачного перекрытия.
- Зазор между перекрытиями и стенками ППУ должен превышать 13 см, который заполняется минеральной ватой.
- Далее зазоры закрываются с верхней и нижней стороны металлическими пластинками.
Такая многослойная конструкция позволяет сохранять тепло и минимизировать накопление сажи на стенках. Сэндвич-конструкция не подходит для традиционных русских бань с повышенной влажностью. Это обязательно стоит учитывать при строительстве бани.
Заключение
Утепление дымохода в бане – сложная и ответственная работа. Допущенные ошибки во время их проведения могут полностью свести к нулю все усилия по строительству бани и отложить возможность ее эксплуатации.
Как изолировать печную трубу: металлический дымоход
Опубликовано:
06.09.2013
Строительство собственного дома, как правило, связано с обустройством камина или печи. Отсюда возникает проблема вывода дымохода на крышу. Правильная и надежная изоляция печной трубы очень важна в отношении пожарной безопасности, долговечности строения и комфорта жителей.
Изоляция для дымохода включает: изоляцию дымохода от горючих материалов крыши и гидроизоляцию.
Основные задачи изоляции дымовых труб:
- Защита элементов стропильного каркаса и кровли от возгорания в месте контакта с трубой.
- Герметизация кровли в месте вывода трубы на крышу (гидроизоляция).
Сооружение изоляции дымохода упрощается правильным расположением выхода трубы на крыше. Предусмотреть его нужно сразу при проектировании здания. Для наилучшего функционирования дымоход должен быть прямым и длинным. Оптимальное место его выхода на крыше – область ската рядом с коньком. Такое расположение позволяет минимизировать возможность образования снеговых карманов зимой, а также не осложняет возведение стропильной системы.
Правила пожарной безопасности требуют, чтобы температура дымовой трубы в месте контакта с элементами крыши не повышалась более 50 градусов.
При возведении кирпичной трубы это происходит благодаря достаточной толщине ее стенок. Согласно нормативным документам, толщина стенки кирпичной дымовой трубы в месте прохода через крышу должна составлять не менее полутора кирпичей, т.е. 35-40 см. Сооружение трубы такой толщины и соответствующего размера отверстия в перекрытии и крыше не всегда удобно. Поэтому чаще всего обустраивают дымоход из металлической трубы и изолируют его от горючих элементов кровли.
Противопожарная изоляция печной трубы
Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).
Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.
Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.
Схема пожаробезопасности печной трубы.
Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.
Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.
Современная промышленность выпускает готовые многослойные дымоходы из теплоизолированных труб, с наружным слоем из нержавеющей стали. Для пропуска через кровлю подобных конструкций существуют специальные кровельные проходы, выполняющие функцию гидроизоляции.
Гидроизоляция дымовых труб
В месте прохода трубы через кровлю создаются условия для протечек, поэтому необходимо предусмотреть надежную гидроизоляцию.
В первую очередь в месте примыкания трубы к кровле сооружают внутренний фартук. Обычно он состоит из нижних планок примыкания. Их укладку начинают с нижней стенки трубы. Если позволяет материал трубы, в месте примыкания верхнего края планки выполняют штробу. Верхний край планки заводят в штробу и герметизируют, нижний край планки подрезают и закрепляют саморезами. Также выполняют планки примыкания по другим стенкам трубы, делая нахлест между ними около 15 см.
Схема гидроизоляции дымохода.
Следующим монтируют галстук – плоский лист кровельного металла, предназначенный для отвода воды. Верхний край его помещают под нижний фартук, а нижний выводят в ендову или карниз. По краям галстука загибают бортик для улучшения направления стока.
Сверху указанных элементов обустраивают верхний слой кровельного ковра. По окончании его монтажа вокруг трубы в последнюю очередь сооружают наружный декоративный фартук. Его крепят так же, как внутренний, только без помощи штробы.
Многие строители рекомендуют избегать жесткого крепления фартука к трубе, чтобы конструкция не повреждалась от температурного расширения. Можно использовать стальной хомут (юбку), снабженный термостойкой эластичной прокладкой.
Для удобства пропуска дымовых труб и других элементов через крышу выпускаются готовые кровельные проходы, основная функция которых – герметизация отверстия в кровле. Они представляют собой основание и фартук, выполненные из цельного листа материала. Проходы могут изготавливаться из оцинкованной или нержавеющей стали, а также гибких материалов: термостойкой резины и силикона. Металлические кровельные проходы являются более традиционным решением и имеют меньшую стоимость. Однако они не всегда могут обеспечить плотное прилегание к кровле, выполненной из профилированных материалов (черепица, шифер, ондулин). Этого недостатка лишены проходы из гибких материалов, они обеспечивают герметичное прилегание к любой поверхности. Благодаря своей эластичности, кровельные проходы из резины и силикона могут изолировать от протечек кровли любой формы с разными углами наклона и без него. Доступно несколько цветовых решений изделия, позволяющих подобрать кровельный проход к цвету покрытия.
Изоляцию дымовых труб необходимо выполнять в строгом соответствии с правилами пожарной безопасности и строительными нормативами. Она обеспечит вашему дому надежность, комфорт и долговечность.
Труба дымохода: как её верно заизолировать
По окончании того, как печь будет сложена, а труба – установлена, самое время будет поразмыслить о том, как изолировать трубу дымохода. Это разрешит вам обезопасисть крышу от протечек, а сам дом, от пожара. Крайне полезно будет поразмыслить об изоляции ещё на этапе проектирования постройки, поскольку при таких условиях, возможно добиться надежной и надёжной изоляции. В случае если же речь заходит об уже возведенном дымоходе, то процедура может повлечь за собой трансформации в конструкции кровли и перекрытий.
Для чего нужна изоляция
Тепло- и гидроизоляция печной трубы осуществляется по нескольким обстоятельствам:
- Перепады давления, каковые появляются в дымоходе неизменно. Тяга в трубах есть неодинаковой, потому, что элемент отопления не может поддерживать стабильный уровень давления.
- Температурные перепады.
- Большой уровень влажности. Погодные условия во многом определяют уровень влажности, который может иметь значительные различия.
- Ветер. Сильные порывы ветра смогут очень плохо отразиться на сроке работы дымохода, потому конструкция должна быть прочной.
Что принципиально важно знать перед изоляцией
Перед тем, как определять, чем обмотать трубу дымохода железную, нужно убедиться в том, что конструкция соответствует следующим нормам:
- Чтобы обеспечить хорошую тягу, высота трубы дымохода обязана составлять не меньше 5 метров.
- В том случае, если кровля выполнена из горючих материалов, таких как ондулин, шифер либо рубероид, то нужно установить наверх трубы искроуловители, воображающий собой железную сетку с небольшими ячейками.
- Между трубой и сгораемыми конструкциями, такими, как перекрытия и стропильная система, должно быть расстояние не меньше 250 мм.
- В случае если речь заходит о кирпичном дымоходе, в местах, где он проходит через потолок, нужно делать утолщение трубы – распушку, толщиной в один-полтора кирпича.
Методы изоляции
В современных зданиях в большинстве случаев устанавливается два вида труб:
- Кирпичные.
- Железные.
И метод изоляции сильно зависит от материала изготовления трубы.
Материал | Метод изоляции |
Кирпичная | Потому, что внешняя сторона таких дымоходов нагревается не очень сильно, то вопрос изоляции касается лишь улучшения эксплуатационных черт и продления срока работы. Наиболее рациональным методом есть оштукатуривание цементно-известным либо цементным раствором. К тому же, цена таких работ есть более чем приемлемой. |
Железные | Для дымоходных труб из металла оптимальнее делать конструкции типа «сендвич». Они разрешают улучшить теплосбережение и обезопасисть дымоход от жидкости и температурных перепадов. |
Оштукатуривание кирпичной трубы
С целью проведения работ вам пригодится:
- Цемент – 25 кн.
- Гашеная известь – 2 ведра.
- Песок либо его смесь со шлаковой крошкой.
- Вода – 5 ведер.
Оштукатуривание производится в пара этапов.
В этом вам окажет помощь следующая инструкция:
- Готовим раствор, смешав цемент с четырьмя ведрами воды. В эту смесь добавляем два ведра гашеной извести и шепетильно перемешиваем. Затем в смесь добавляется песок и шлаковая крошка, по окончании чего вливается оставшаяся вода.
Обратите внимание! Полученный состав употребляется в течение 5 часов в прохладную погоду. В жару же его необходимо применять в течение двух часов, исходя из этого рациональнее всего готовить его частями.
- В случае если поверхность дымоотвода имеют громадные неровности, то штукатурку приходится накладывать толстым слоем. Исходя из этого, лучше предварительно заделать все щели штукатурным раствором, по окончании чего труба обтягивается армирующей сеткой и снова штукатурится.
- В то время, когда поверхность будет более-менее ровной, создавать оштукатуривание необходимо в два слоя. Первый из них разводится мало посильнее, по консистенции он должен напоминать сметану. Он наносится способом набрызга, другими словами, берется на шпатель либо мастерок и набрасывается на поверхность, предварительно очищенную от пыли и легко увлажненную.
Обратите внимание! Первый слой сглаживать не требуется. Это обеспечит лучшее сцепление между слоями.
- Второй слой требует применение более густого раствора. Для его нанесения применяют мастерок, затирая им поверхность до совершенной гладкости. Штукатурить направляться всю поверхность трубы, начиная от пола и до кровли.
Создание кожуха на железный дымоход
Наиболее страшным в плане пожара есть железный дымоход, который не защищен теплоизолятором. К тому же, металл быстро остывает, что есть большим минусом для теплосбережения.
При перепадах температур, труба «плачет» благодаря образования конденсата. Исходя из этого, значительно чаще создаются сэндвич-трубы, каковые имеют пара слоев.
Работы возможно выполнить своими руками:
- В кровле и перекрытиях делаем отверстия для того чтобы диаметра, дабы от стенок отвода и до краев отверстия было расстояние около 25 см.
- Оборачиваем дымоход матами базальтовой ваты, толщина которых обязана составлять не меньше 5 см. Обернуть необходимо внахлест.
- Скрепляем утеплитель несколькими витками стальной проволоки.
- В качестве кожуха направляться применять тонколистовое железо, которое сворачивается по диаметру трубы с утеплителем и заклепывается в месте соединения краев.
Флюгеры и флюгарки
Насадка на трубу дымохода в виде флюгеров и флюгарок не есть лишь декоративным элементом. Это завершающий штрих отделки, который предохраняет дымоход от попадания жидкости и мешает происхождению обратной тяги.
Справочно: флюгарки на трубу дымохода — это обычный колпак, который может иметь пара названий: оголовок дымоходной трубы, зонт на трубу дымохода, колпак на дымоход и т.п.
Флюгер на трубу дымохода защищает трубу от осадков, ветра и мешает происхождению обратной тяги, но наряду с этим есть украшением кровли и показывает направление ветра. Это старинный несложный прибор, который изначально употреблялся на судах. на данный момент же вращающиеся лопасти флюгера возможно подметить на крышах многих домов.
Наиболее несложным вариантом таких насадок есть зонтик на трубу дымохода. Он крепится к трубе при помощи железных заклепок либо болтов.
Заключение
Как видите, процесс изоляции дымохода очень серьёзен, а работы возможно осуществить самостоятельно. Если вы возводите камин либо печь, то задумайтесь об изоляции заблаговременно. Это разрешит не только обезопасить эксплуатацию сооружения, но и увеличит отдачу тепла. В видео в данной статье вы сможете отыскать больше практических советов по данной теме.
Как изолировать дымоход
О теплоизоляции дымохода
Вам нужна изоляция дымохода? Изоляция системы футеровки дымохода всегда является хорошей идеей и в большинстве областей, требуемых местным законодательством. Изоляция футеровки дымохода позволяет дымоходу нагреваться быстрее и до более высокой температуры. Это не только увеличит тягу в дымоходе, но и будет потрачено меньше топлива, и меньше креозота будет накапливаться внутри дымохода.Три очень веских причины, по которым мы говорим: «Да, вам нужна изоляция дымохода!»
Step 1
После того, как облицовка дымохода будет отрезана по длине и разложена прямо, разверните изоляционный слой толщиной 1/2 дюйма и отрежьте его до нужной длины. Изоляция должна быть примерно на 1 фут короче, чем облицовка. Удалите и выбросьте защитная бумага от изоляции.
Шаг 2
Следующее, что вам нужно сделать, это установить лайнер на изоляцию и начать наматывать лайнер вокруг утеплителя.Мы рекомендуем использовать небольшие кусочки алюминиевой ленты, чтобы удерживать изоляцию на месте, пока вы оборачиваете лайнер. После того, как вы обернули лайнер, нанесите алюминиевую ленту по всей длине изоляционного шва. Будьте осторожны, натягивая изоляцию вокруг лайнера, чтобы предотвратить ее разрыв. Если вы все-таки порваете изоляцию, примените дополнительный кусок алюминиевой ленты, чтобы закрепить разрыв.
Шаг 3
Теперь, когда вы обернули изоляцию и постучали по ней, примените ProMesh.Это предназначено для удержания изоляции на месте, а также для защиты изоляции от разрывов во время изоляции. Проще всего это сделать с помощью другого человека. Возьмите один конец сетки, откройте его и наденьте на изолирующую подкладку. Аккуратно натяните сетку по всей длине лайнера. Мы рекомендуем загнуть все острые края или наклеить клейкую ленту на обрезанный конец подкладки. Это предотвратит зацепление сетки за острые края и упростит нанесение сетки.
Step 4
После того, как вы натянули сетку по всей длине лайнера, вам нужно будет натянуть сетку как можно сильнее. Если потянуть за сетку, она будет лучше держаться на месте. Как только сетка будет плотно натянута, разрежьте сетку до нужной длины.
Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить изоляцию лайнера как профессионал. Обязательно загляните в наш Центр обучения дымоходам, чтобы узнать больше о том, как смотреть видео и статьи о вкладышах для дымоходов.
Как изолировать металлическую трубу дымохода | Руководства по дому
Дымоход — это металлическая труба, которая идет вверх от верхней части вашей газовой печи или водонагревателя, по которой газообразный оксид углерода переносится из нагревательного блока во внешнюю территорию вашего дома. Поскольку дымоход несет выхлопные газы от сжигаемого природного газа или пропана, он может нагреваться. Это может быть проблемой, когда дымоход попадает на чердак по пути на крышу, так как он может обогреть чердак. Изоляция дымохода может сдерживать тепло, сохраняя прохладу на чердаке.
Выключите водонагреватель или печь и дайте дымоходу остыть на ощупь.
Измерьте длину окружности дымохода.
Вырежьте два плоских листа алюминиевого оклада длиной 14 дюймов и достаточно узкими, чтобы поместиться между балками потолка вокруг дымохода. Вырежьте полукруглый вырез на одном конце каждого листа, который должен быть достаточно широким, чтобы поместиться вокруг дымохода, и достаточно длинным, чтобы края вырезов перекрывали друг друга на 3 дюйма. Наденьте перчатки, чтобы защитить руки, затем используйте ножницы для резки металла, чтобы надрезать алюминиевый оклад.
Удалите изоляцию между балками, где расположен дымоход, чтобы освободить место на расстоянии около 18 дюймов от дымохода с каждой стороны. Нанесите толстую полоску высокотемпературного герметика на дымоход с одной стороны. Поместите герметик на расстоянии около дюйма от дымохода.
Положите один из алюминиевых профилей с надрезами между балками так, чтобы кромка с надрезами была обращена к дымоходу. Плотно прижмите окантовку к высокотемпературному герметику.
Нанесите толстую полоску высокотемпературного герметика вокруг дымохода с другой стороны, проходя через края гидроизоляции от одной стороны к другой.Установите другую часть планки с насечками на место с другой стороны дымохода. Плотно прижмите его к высокотемпературному герметику.
Нанесите толстую полоску высокотемпературного герметика вокруг стыка в месте выхода дымохода на чердак.
Отрежьте кусок планки, чтобы измерить длину окружности дымохода плюс 6 дюймов. Сделайте прорези глубиной 1 дюйм в верхнем крае гидроизоляции, размещая по одной прорези через каждые 2 дюйма вдоль гидроизоляции. Повторите это по нижнему краю планки, но сделайте прорези глубиной 2 дюйма на нижнем крае.
Загните выемки по верхнему краю гидроизоляции под углом 90 градусов, а выемки по дну наружу под углом 90 градусов.
Оберните оклад вокруг дымохода и прикрепите его скобами к окладу внутри балок потолка через выемки на нижнем крае. Это создает плотину вокруг дымохода, которая предотвращает соприкосновение изоляции с ним.
Верните изоляцию на место. Вы можете установить его прямо напротив перекрытия дымохода.
Ссылки
Биография писателя
Карсон Барретт начал профессионально писать в 2009 году.Он был опубликован на различных сайтах. В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.
Преимущества теплоизоляции дымохода
Изолированный дымоход играет важную роль при строительстве или модификации дымохода. При установке новой облицовки для вашего отопительного прибора — будь то печь, водонагреватель, дровяная топка или печь, или существующий камин — подумайте об изоляции облицовки.Изоляция футеровки дымохода предлагает множество преимуществ с точки зрения повышения безопасности системы, повышения эффективности и снижения затрат на техническое обслуживание, и за короткий период времени окупается. Сохраняя дымовые газы горячими до тех пор, пока они не выйдут из дымохода, изоляционная облицовка дымохода будет накапливать меньше влаги и креозота. В конечном итоге ваш прибор будет гореть более эффективно, на футеровке будет меньше отложений креозота, и потребуется меньше чисток, чем при использовании неизолированных футеровок, что сэкономит время и деньги.
Дымоход, полный креозота.
Замена облицовки каменных дымоходов
Дымоходы для каменной кладки не изолированы, если не установлена изоляционная облицовка. Наружные дымоходы более восприимчивы к холоду, чем дымоходы, построенные в стенах дома. Внутренние дымоходы могут нуждаться в теплоизоляции только в области, которая простирается над верхом крыши или внутри неизолированного чердака, поскольку остальная часть дымохода окружена изолированным домом.
В области сжигания древесины можно получить наибольшую прибыль.Креозот — это маслянистое вещество, которое накапливается внутри дымохода. Это вещество легко воспламеняется и является причиной большинства пожаров в дымоходах. Креозот в основном образуется при сжигании дров в холодных дымоходах, поэтому один из лучших способов уменьшить скопление креозота — это установить лайнер с изоляцией. Изоляция будет поддерживать теплоту дымовых газов, сводя к минимуму конденсацию и накопление креозота, обеспечивая при этом большую тягу. Ухоженная и изолированная облицовка дымохода также может предотвратить распространение чрезмерного тепла от огня в дымоходе через каменную конструкцию дымохода и, возможно, в ваш дом или чердак, где он может воспламенить горючие материалы.
Для этого проржавевшего дымохода требуется футеровка и изоляция.
Вкладыши для дымоходов, внесенные в реестр UL
Только футеровки из нержавеющей стали, внесенные в список UL с необходимой изоляцией, будут соответствовать требованиям UL1777 по нулевому зазору до горючих материалов. Существует два типа изоляции, обеспечивающих такую безопасность для вашего дома. Первый — это одеяло. Он доступен в толщине 1/4 дюйма или 1/2 дюйма; UL1777 требует общей толщины 1/2 дюйма. Эта изоляция оборачивается вокруг футеровки перед установкой футеровки в дымоход и добавляет примерно 1 дюйм.5 дюймов к габаритным размерам футеровки. Это важно учитывать при установке футеровок в дымоходы меньшего размера. Второй — это вермикулит и бетонная изоляционная смесь, которая смешивается с водой и заливается между облицовкой и стенками дымохода. предпочитаю этот метод, и этот вариант хорошо работает при попытке изолировать футеровку в плотно прилегающем дымоходе.
Если у вас есть масляная или газовая печь, выхлопные газы обычно имеют более низкие температуры, так как часть тепла отбирается для обогрева дома, а выхлопные газы будут образовывать конденсацию, когда они охлаждаются в зоне дымохода.В более новых высокоэффективных печах выделяется очень мало тепла и образуется больше коррозионной конденсации. Неизолированный дымоход будет иметь тягу, менее эффективную из-за более низких температур. Горячий воздух поднимается вверх, и по мере охлаждения тяга уменьшается. Изоляция футеровки дымохода для нефти или газа уменьшит количество коррозионной конденсации за счет того, что газы будут теплее, что обеспечит лучшую тягу. Поскольку для печных устройств требуются относительно небольшие дымоходы, если вы выводите дымоход с глиняной футеровкой, он, вероятно, слишком велик, что уже охлаждает газы и портит глиняную футеровку и раствор из-за коррозионной конденсации — это еще одна причина для наличия изолированной лайнер из нержавеющей стали.
Установка футеровки дымохода + изоляция
Если дымоход не изолирован, независимо от того, удаляете ли вы воздух из печи или дровяного котла, самым простым и экономичным решением является установка изолированной облицовки дымохода из нержавеющей стали внутри существующего дымохода. Обернув футеровку изоляцией перед тем, как вставить ее в дымоход, обе задачи можно выполнить одновременно, или вы можете сначала установить футеровку, а затем добавить изоляцию для заливки в пространство между футеровкой и дымоходом.
Не менее важно выбрать лайнер подходящего диаметра. Обычно это можно определить по BTU (или проверьте инструкции производителя для печи) и площади поперечного сечения отверстия камина, или сопоставив размер выхлопа дровяной вставки или печи.
Fix-It Chick: Установка изолированной дымоходной трубы | Новости, Спорт, Работа
Дровяное отопление может быть очень полезным. Когда правильно выровненный дымоход не является вариантом, дровяная печь может быть установлена с изолированной трубой из нержавеющей стали класса А.Эти несколько простых шагов помогут вам понять ограничения и возможности установки изолированной печной трубы.
Шаг 1: Тепло легко уходит через одностенную трубу печи. Использование однослойной трубы для перехода от печи к изолированной трубе дымохода — лучший способ улавливать тепло, выходящее через стенки трубы. Для одностенных печных труб требуется минимальное расстояние 18 дюймов от горючих материалов, таких как стены и потолки.
Шаг 2: Изолированная труба класса A требует минимального расстояния 6 дюймов от потолка и стен.Трубы, проходящие через жилые помещения и складские помещения, должны быть огорожены. Между изолированной трубой и ее кожухом требуется зазор 2 дюйма. Трубу, установленную снаружи дома или установленную в незанятом помещении, не нужно закрывать.
Шаг 3: Установка слишком длинных или множественных изгибов может уменьшить поток воздуха и затруднить работу системы. Изолированные дымоходы не должны превышать 20 футов в длину. Эта длина должна быть уменьшена на 10 процентов для каждого изгиба на 90 градусов и на 5 процентов для каждого изгиба на 45 градусов во время бега.Горизонтальные секции трубы должны быть расположены под углом 1/4 дюйма на каждый фут трассы, чтобы креозот и влага могли стекать обратно к печи.
Шаг 4: Дымоходы могут быть спроектированы так, чтобы они проходили прямо через потолки и чердаки, выходя на верхнюю крышу, или они могут отклоняться от дровяной печи, выходить через внешнюю стену и подниматься вверх по внешней стороне дома.
Шаг 5: Правильные опоры, балки и изоляционные экраны чердака являются неотъемлемой частью надежной и надежной системы дымохода.
Шаг 6: Изолированные дымоходы должны выступать на 3 фута над линией крыши и на 2 фута выше любого пика в пределах 10 футов от оголенной трубы дымохода.
Шаг 7: Для защиты системы от повреждений, связанных с погодными условиями, необходимо установить круглый верх, штормовой воротник и кровлю.
Шаг 8: Ключ к установке любой трубы печи — правильное планирование и дизайн. Перед началом сборки прочтите всю литературу по установке. Правильно установленный изолированный дымоход может прослужить всю жизнь, поэтому стоит потратить время и деньги.
Изоляция дымохода? | Домашняя страница форумов Hearth.com
На этот вопрос вы получите оба ответа.davis817 сказал:
Привет, надеюсь, что кто-то может помочь решить вопрос, который у меня был некоторое время. Недавно я установил облицовку из 316Ti в дымоход моей дровяной печи. Печь находится перед камином, а трубопровод проходит через отверстие в демпфирующей пластине и поднимается по длине дымохода, примерно на 20 футов. Вверху у меня есть пластина, закрывающая дымоход, а сверху крышка.Я обернул изоляцию из стекловолокна без облицовки вокруг вкладыша прямо под пластиной в верхней части дымохода. Местный трубочист сказал мне, что это приемлемо. Однако я читал в другом месте в Интернете, что рядом с трубой следует использовать минеральную вату или другую подобную изоляцию. У кого-нибудь есть опыт в этом? Спасибо за любую помощь.
Я, например, согласен с вашим трубочистом.
Я установил дровяные топки (и печи) за 5 лет до
переезд в торговый зал и КАЖДЫЙ из них — в камине masonru —
устанавливается с неоткрытой изоляцией из стекловолокна
как ПОД крышкой, так и в области демпфера.
НИ ОДИН РАЗ не возникала проблема с ЛЮБОЙ из этих установок.
Стекловолокно не плавится. Не выделяет газов. Это работает, и точка.
Я вытащил свой 3100L из камина после 4 лет сжигания
в качестве основного источника тепла — 4-5 шнуров в год — и стеклопластик выглядел
& чувствовал себя ТОЧНО как в тот день, когда я его установил.
Он НЕ был растоплен. Он НЕ был обесцвечен. НЕ испортилась
в любом случае.
Мы можем бороться с этим все, что хотим, и люди здесь будут продолжать не соглашаться,
так что вы можете принять то, что хотите, с обеих сторон спора.
Я проработал в этой компании более 9 лет, и владелец открыл свой бизнес
в 1977 году в своем гараже. Он один из самых уважаемых голосов в области
. сжигание дров и его вклад напрямую ощущается каждым, кто взял
Сертификационный экзамен NFI по сжиганию древесины. Он часть платы собран на
разработать вопросы и ответы, & под ЕГО руководством,
мы устанавливаем из необработанного стекловолокна, потому что использовать
безопасно и это работает очень хорошо…
Следует ли изолировать дымоходную трубу?
Здесь на Nationwide Chimney Components, мы хотели бы дать дружеский совет по многим вопросам, которые задают как государственные, так и коммерческие клиенты. В этом посте рассматривается вопрос о том, следует ли изолировать гибкую футеровку дымохода. Базовые знания строительных норм жизненно важны при установке дровяной печи или печи на твердом топливе. Есть несколько областей, в которых руководящие принципы / правила немного расплывчаты. Распространенный вопрос, на который часто нужно ответить, — это потенциальная изоляция гибкой футеровки дымохода внутри дымовой трубы.В NCC есть вкладыши для дымохода из нержавеющей стали , изготовленные из высококачественной нержавеющей стали и прослужащие долгие годы. Футеровка дымохода играет жизненно важную роль в эффективной работе любой дровяной печи или печи на твердом топливе, так что вам нужно изолировать футеровку?
Основная цель футеровки — отводить горячие газы из печи в атмосферу через каменную трубу дымохода. Вкладыш работает под отрицательным давлением, создаваемым разницей температур, чтобы гарантировать, что вредные газы будут втягиваться вертикально вверх по дымовой системе в атмосферу.Облицовка дымохода из нержавеющей стали является важнейшей частью процесса сжигания топлива. Создавая не только хороший и даже постоянный поток тепла для возврата в комнату, но также позволяя горячим газам выходить через лайнер.
Изолирование гибкого дымохода дает много преимуществ, когда дело доходит до контроля выброса горячих газов. Проще говоря, в то время как неизолированный дымоход может работать отлично, в большинстве случаев могут возникнуть проблемы, когда окружающий воздух холодный.Этот процесс в конечном итоге вызывает снижение температуры внутри футеровки, что может привести к конденсации и, таким образом, влиять на эффективный выброс горячих газов в атмосферу. Если влага, образовавшаяся в результате конденсации, стечет обратно по облицовке в вашу дровяную печь, это может вызвать множество проблем и, в лучшем случае, повлиять на ее общую эффективность.
Таким образом, простая изоляция гибкой футеровки дымохода гарантирует, что горячие газы останутся горячими и будут безопасно выпущены в атмосферу как можно быстрее.Это также сводит на нет возможное образование нежелательного конденсата и влаги, что, в свою очередь, окажет заметное влияние на эффективность вашей печи. Так называемая «тяга», связанная с вашей дровяной горелкой, жизненно важна не только для эффективного создания горячего воздуха, но и для максимального увеличения расхода топлива.
Когда вы думаете о потенциальной экономии средств, есть области, где ваша печь может быть менее эффективной, чем должна, а это означает, что для поддержания комфортной температуры в помещении потребуется больше топлива.Потребность в большем количестве топлива приводит к более значительному снижению затрат, что затем приводит к снижению общей экономии затрат. Современные дровяные печи исключительно хорошо спроектированы и чрезвычайно эффективны; есть еще области, в которых пользователь может помочь и повысить производительность.
Итак, чтобы ответить на вопрос, потенциальное образование конденсата в неизолированной гибкой трубе дымохода повлияет на вытяжку, а также вызовет потенциально опасную влажность и конденсацию. Сегодняшние современные печи будут иметь рейтинг эффективности более 80%, что исключительно хорошо по сравнению с традиционным угольным камином, у которого средний рейтинг эффективности составляет от 20% до 30%.Даже самые современные, самые неэффективные дровяные печи по-прежнему превосходят традиционные угольные печи. Дровяная печь лучше всего работает, когда прибор работает с максимальной эффективностью или около того.
Итак, какие у вас варианты облицовки дымохода?
Строительных норм, предписывающих изолировать облицовку дымохода при установке в дымовую трубу, не существует. Единственное правило касается газов, которые должны безопасно удаляться из здания. Таким образом, изоляция дымохода внутри полости дымохода гарантирует, что газы безопасно отведены и будут идти прямо вверх от многотопливной печи и выходить через верх дымохода.
Мы бы посоветовали сделать изоляцию, если существующий дымоход расположен на внешней стене. Кроме того, если дымовая труба велика по сравнению с диаметром футеровки дымохода или если дымовая труба особенно высока, то изоляция дымохода — хороший план для реализации. Этот процесс увеличит скорость выхода этих газов, сохраняя дымовые газы теплыми, и впоследствии снизит вероятность образования конденсата на футеровке. Как обсуждалось ранее, охлаждающие газы могут приводить к стеканию конденсата по гибкой футеровке и попаданию в саму многотопливную дровяную горелку.Со временем это может привести к повреждению дымохода и печи, поскольку после образования конденсата внутри футеровки дымохода возникает коррозия.
Есть несколько различных методов изолирования лайнера. Вы можете накрыть гибкую подкладку перед тем, как вставить ее, обернув одеялом подходящим материалом. Или путем заливки гранул вермикулита, перлита или лека в воздушный зазор между облицовкой и дымоходом после / во время установки.
Легкая изоляция футеровки дымохода обычно изготавливается из стекловолоконного войлока, который долго не воспламеняется, прочен и долговечен.Лайнер сохраняет дымовые газы горячими, что улучшает тягу и снижает риск пожара в дымоходе. Установка проста: секции футеровки оборачиваются перед тем, как опустить футеровку в дымоход или поднять. Всегда помните, что дымоход необходимо сначала прочистить перед установкой футеровки дымохода, никогда не пытайтесь установить футеровку, не почистив сначала дымоход.
Альтернативный вариант — использовать засыпку для облицовки дымохода. Это используется для изоляции вокруг облицовки дымохода, где недостаточно места для установки изоляции Rockwool и где вы не хотите использовать продукты типа Chimwrap.Чтобы использовать этот метод, необходимо использовать регистровую пластину, чтобы заблокировать дымоход снизу. Этот тип изоляции похож на изоляцию из вермикулита, и гранулы насыпаются сверху дымохода вокруг вкладыша дымохода. В отличие от вермикулита, он не сжимается, если намокнет.
Некоторые продукты заслуживают внимания.
Изоляция: Изоляция дымохода Micafil
Аксессуары: Переходники для глиняных труб / Переходник для отстойника / Герметики / Заглушки
Лайнер: Лайнер Flex
Если ваша дымовая труба расположена внутри здания, то изоляция не является приоритетом, так как тепло дома обеспечит изоляцию дымохода и дымохода.Тем не менее, эти работы по-прежнему можно проводить, чтобы обеспечить наилучшую производительность системы дымохода.
Процесс утепления — простая процедура; однако это приведет к увеличению затрат на ваш проект, поэтому в большинстве случаев это личный выбор.
23 июля 2019 г. Компоненты дымохода по всей стране
Следует ли изолировать футеровку дымохода?
Я только что долго разговаривал со службой технической поддержки Hetas по поводу облицовки и изоляции.Мне было предложено позвонить по горячей линии после звонка другого инженера Hetas (в первые два года работы), который получил совет, в котором он не был уверен (неуверенный только потому, что этот предмет не был охвачен в его учебном курсе).
Инженер Hetas был проинформирован инспектором Hetas о том, что он всегда должен проводить полный «дымовой тест 1» дымохода перед установкой футеровки и гранулированной изоляции. Я не делал этого раньше, и поэтому был удивлен.
Служба технической поддержки Hetas сообщила, что это информация, которую можно найти в британском стандарте, и теперь она продвигается Hetas как передовая практика. Причиной этого был ряд случаев, когда инженеры Hetas заполняли дымоходы гранулированной изоляцией только для того, чтобы обнаружить, что она переливалась в соседний камин из-за щелей в «перьях» (стена между дымоходами), три случая, я полагаю, за Рождество. . Мне сказали, что инженеры Hetas скоро получат обновленную информацию об этом.
Гранулированная изоляция — подумайте, но действительно ли она вам нужна? В моем собственном доме я бы обычно не беспокоился, если бы дымоход не был массивным — и тогда я бы использовал Chimwrap. В беседе с несколькими другими инженерами Hetas выяснилось, что более 95% установок завершаются без какой-либо изоляции, а один знакомый мне инженер отказывается добавлять гранулы из-за возможности попадания влаги в изоляцию.
Вернитесь к дымовым испытаниям перед добавлением лайнера. Я вижу смысл испытания дымом, если нужно добавить гранулы.Было бы плохо, если бы гранулы сыпались в соседний дом (особенно если смешались с сажей и оканчивались бежевым ковром).
Дымовые испытания со стенами для вечеринок могут быть трудными — обе стороны должны согласиться, и во время испытания доступ в оба дома. Хетас посоветовал мне прочитать Закон о партийной стене, и я скоро это сделаю (весело).
Второй вопрос, поднятый установщиком Hetas, заключался в том, что инспектор сказал ему, что он всегда должен смешивать гранулированную изоляцию с раствором (гранулы 6: 1 к раствору).Моя реакция на это ужасная, так как я считаю, что если бы вы сделали это, вы никогда не смогли бы извлечь эту облицовку из дымохода. Я спросил об этом главу службы технической поддержки Hetas, и он сказал, что никогда не посоветует добавлять раствор по той же причине (столь противоречивый совет). Во многих статьях в Интернете говорится о добавлении строительного раствора, но я бы никогда не стал делать это со своим дымоходом (или кем-либо еще) и никогда не делал этого.
