Емкость секции алюминиевого радиатора: Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Содержание

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

Уровень теплоотдачи одной секции, так как от него зависит:
Во-первых, сколько элементов потребуется для обогрева одной комнаты.
Во-вторых, насколько тепло будет в комнате благодаря радиатору.
В-третьих, каким станет микроклимат в помещении.
Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

Мощность секции алюминиевого радиатора и количество секций для помещения

Радиаторы отопления – один из важных элементов отопительной системы, их функция заключается в проведении тепла в жилые помещения, в том числе квартиры, коттеджи, дачи, офисные и промышленные территории. Теплоотдача отопительного радиатора зависит от таких показателей, как конвекция и излучение.

Если пространство более 20 кв.м., необходима установка дополнительного радиатора.

Тепловые характеристики алюминиевого радиатора отопления

Конвекция – это естественный самостоятельный перенос тепла, который свойственен жидкостям и газам при перемешивании, которое происходит при нагревании. Естественная конвекция малоэффективна, поэтому с целью повысить коэффициент теплоотдачи в современных системах отопления наиболее часто используют принудительную конвекцию. Осуществляется этот процесс с помощью циркуляционного насоса. Таким образом, воздушные массы, находящиеся в непосредственной близости к поверхности радиатора, нагреваются и поднимаются вверх, а на их место поступает холодный воздух.

Именно так происходит конвекционное нагревание воздуха в отдельной комнате.

Излучение – это передача тепловой энергии инфракрасным излучением, которая осуществляется через воздух. Излучение характерно для нагревательных процессов, в том числе обогрев от огня (костер или камин), от спиральных электронагревателей, также и от поверхности радиатора отопления. Передача тепла при помощи излучения напрямую зависит от температуры нагрева самого отопительного прибора(батареи).

Алюминиевые радиаторы отопления – виды, рабочие характеристики, объем, мощность, теплоотдача

К алюминиевому радиатору можно установить терморегулятор и управлять тепловым потоком.

Алюминиевые радиаторы имеют 2 вида – радиаторы из первичного алюминия и вторичного, то есть первый вид изготавливается из чистого сырья, а второй вид переплавляется из вторичного сырья (лома, грязных сплавов). Естественно, батареи из чистого сплава стоят дороже, но они более надежные, качественные и имеют длительный срок службы.

Алюминиевые радиаторы, независимо от фирм-производителей, имеют секционную структуру и 2 основных варианта конструкции – литые и экструзионные. В литых моделях каждая секция сделана отдельно, а экструзионные выполнены по технологии соединения 3-х частей, и вместо сварки отдельных секций используется склеивание или скручивание болтами.

Рабочие характеристики – это один важнейших критериев при выборе модели радиатора. К рабочим характеристикам относятся рабочее давление и мощность теплоотдачи отопительного прибора. Рабочее давление – показатель давления воды-теплоносителя, который выдерживает прибор без риска разрыва и повреждения. Современные производители указывают рабочее давление от 6 до 16 атм. Батареи с низким показателем давления могут быть использованы в системах отопления, где давление теплоносителя контролируется самим пользователем, и риск скачков давления сведен к нулю (частный дом, квартира, дача, коттедж). Чем выше показатель рабочего давления, тем надежнее и прочнее радиатор, так при установке радиатора в коммунальной системе отопления, где риск внезапного повышения давления (гидроудара) вполне ожидаем, лучше брать приборы с высоким показателем рабочего давления.

Читайте также: Чем лучше утеплить дом снаружи
Подробнее о подключении терморегулятора
Установка терморегулятора на радиатор отопления – читайте здесь.

Примеры установки радиаторов

Теплоотдача характеризует количество тепла, которое может отдать одна секция радиатора. Секция алюминиевого радиатора имеет стандартный размер 110-140 мм в глубину, высоту 350-1000 мм, толщину стенки 2-3 мм, объем для теплоносителя 0,35-0,5 л, площадь нагревания 0,4-0,6 кв.м.;. Теплоотдачу алюминиевого радиатора на 50-60% составляет излучение, 40-50% конвекция.

Высокая теплоотдача такой батареи обеспечивается тем, что алюминий обладает высокой теплопроводностью, которая в 3 раза превышает показатели стали и чугуна, а также конструкцией радиатора.

Применение тонких поперечных ребер во внутренней части каждой секции призвана увеличить и без того высокие показатели теплоотдачи прибора в системе отопления. Такое устройство алюминиевой батареи позволяет увеличить теплоотдачу на 80%.

Также преимуществом конструкции алюминиевых батарей являются широкие водные каналы, которые обеспечивают отличную и надежную теплопередачу, даже при теплоносителе низкого качества. Максимальная температура теплоносителя (воды внутри отопительной системы), которую выдерживают алюминиевые радиаторы, составляет 130°С.

Вернуться к оглавлению

Рассчитать мощность секции батареи

Расчет необходимой мощности радиатора.

Тепловая мощность одной секции алюминиевой батареи, объем которой 0,5 л, декларируется производителями на уровне до 180 Ватт, реально при температуре воды-теплоносителя 65-70°C она составляет не меньше 140 Ватт. Просматривая характеристики радиатора, потенциальные покупатели могут увидеть формулу теплоотдачи ∆t 70 °C – 160/200 Вт.

Обозначение ∆t представляет собой разность между средней температурой воздуха в помещении и усредненной температурой в отопительной системе. То есть для показателя ∆t 70°C будет применимы температура воздуха в помещении 20°C, а средняя температура в системе отопления должна составлять 100°C при подаче и 80°C в обратке, но такие цифры в реальности вряд ли возможны.

Поэтому при расчете теплоотдачи одной секции корректно брать показатель ∆t 50°C. Если взять среднюю секцию батареи, размер которой 100х600х80 мм, то она может обогреть около 1,5 кв.м. площади, что соответствует теплоотдаче 140-160 Ватт. При подборе необходимого количества секций для конкретной комнаты необходимо учитывать расположение и состояние стен данного помещения. Если это угловая комната или одна из стен по каким-то причинам сильно промерзает, то соответственно эти факты нужно учитывать.

Кроме того, рассчитать количество секций батареи со стандартными харктеристиками (объем, теплоотдача) можно по следующей формуле К = S*100/P, где К – число необходимых секций, S – площадь отапливаемого помещения, Р- мощность одной секции. Если брать среднюю мощность секции 150 Ватт и площадь комнаты 25 кв.м., то расчет будет выглядеть так 25х100/150. Получается, что для эффективного отопления комнаты в 25 кв.м., нужно 16 секций. По такой формуле можно рассчитать объем необходимого количества секций для помещения любой площади.

Алюминиевые радиаторы являются одним из самых распространенных на сегодняшний день видов батарей, которые используются как в общих коммунальных, так и в индивидуальных системах отопления. При установке данного вида радиаторов необходимо строго придерживаться правил монтажа, чтобы исключить действие коррозии, учитывать рабочее давление в системе, а расчет мощности и количества секций производить при учете особенностей и условий данного помещения.

Размеры алюминиевых радиаторов отопления: объем секции, высота

Алюминий — лёгкий материал, который широко применяется.

Кроме прочего, из него делают батареи отопления.

В их создании очень важен расчёт характеристик.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.
Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

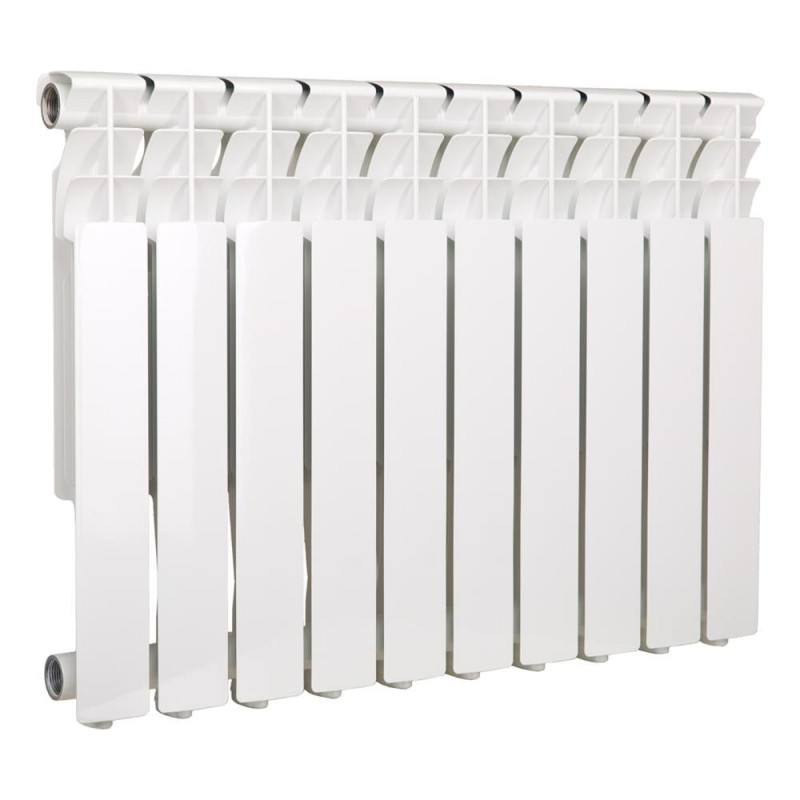

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель — «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Метод расчёта секций

Чтобы определить необходимое количество элементов, нужно определить мощность. Есть несколько округлённых значений, вычисленных для помещения с высотой потолка 2,7 метра:

Для стандартной комнаты необходимо 100 Ватт.
За каждое окно добавляют по 10.
Если она угловая, значение умножают на 1,2.
Если потолки выше или окна больше обычных, добавляют 10%.
Обогрев ослабляется от верхних этажей к нижним, поэтому за каждый следует добавить ещё по 2%.

Полученную нормативную мощность умножают на площадь помещения. В итоге получается общее значение, рассчитанное с запасом.

Затем число делят на паспортный показатель одной секции, округляя вверх. Примерный расчёт выглядит следующим образом:

(100 + 10) * 1,2 * 1,04 = 137,28, где крайний множитель выбран для квартиры на третьем сверху этаже.
137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
2471 / 190 = 13. В этом случае при мощности одной секции 190 Ватт понадобится 13 штук.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их.

Высота и ширина радиатора нестандартной формы

Существуют батареи необычного вида. Из металлов можно создать прибор высотой до трёх метров, шириной до двух.

Глубина вертикальных устройств с учётом креплений редко достигает 100 мм.

Объём радиаторов других форм зависит от их габаритов. Размер варьируется, в зависимости от производителя, но также существуют предметы, производимые на заказ.

Чтобы узнать их характеристики, следует обратиться к техническому паспорту.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как рассчитать теплоотдачу одной секции алюминиевого радиатора.

Нужна помощь мастера

Габариты батареи влияют на тепло, которое она передаёт в помещение. Чтобы не ошибиться в расчётах рекомендуется пригласить специалиста, который поможет с выбором.

Характеристики биметаллических радиаторов: габариты, емкость секций, теплоотдача

Биметаллические радиаторы «невосприимчивы» к большинству технических проблем и сложностей, которые возникают при подключении отопительных приборов к центральным сетям подачи тепловой энергии и их дальнейшей эксплуатации.

Это обусловлено основными характеристиками современных биметаллических радиаторов:

Габаритами.
Предельным давлением.
Максимально допустимой температурой рабочей среды.

Конструкция и ключевые преимущества

Отличительная особенность биметаллических радиаторов отопления от других аналогов, представленных на рынке, заключается в том, что во внутренней части такого прибора предусмотрено наличие стальных коллекторов и теплопроводных каналов, а наружная часть представляет собой алюминиевый корпус. Благодаря такому конструктивному исполнению, по своим характеристикам биметаллические радиаторы значительно превосходят алюминиевые модели, а также чугунные и стальные:

Устойчивы к воздействию агрессивных веществ, которые в значительных объемах присутствуют в центральных системах отопления. Это особенно важно для сетей, в которых промывка осуществляется с добавлением 5% раствора ортофосфорной кислоты.
Долговечны — срок службы биметаллических моделей составляет от 20 до 25 лет, благодаря наличию высокопрочных и износостойких стальных элементов. Для сравнения, стальные радиаторы служат около 15 лет, алюминиевые — не больше 20 при условии, что pH воды не превышает 7-8.

Стойки к сильным гидравлическим ударам — возможная величина рабочего давления достигает 40 Атм.

Прекрасные технические характеристики биметаллических радиаторов — не единственное преимущество, их отличает и стильный внешний вид. Сочетание эффективности и эстетичности обеспечивает неизменную популярность таких отопительных приборов среди покупателей.

Габариты биметаллических радиаторов: ширина, глубина и высота секций

Рабочие характеристики и размеры биметаллических радиаторов — первое, на что следует обращать внимание при выборе подходящей модели. Начинать нужно с габаритов. Рекомендована установка отопительных приборов в нишах под окнами, в этом случае обеспечивается эффективная защита от холодного воздуха, «проникающего» через щели в рамах с улицы. Прибор должен свободно располагаться в нише и обеспечивать подачу достаточного количества тепла.

Характеристики современных биметаллических радиаторов с точки зрения геометрических параметров:

Расстояние между вертикальными каналами (межосевое расстояние) в стандартных моделях составляет 200, 350 или 500 мм. Нужно помнить, что межосевое расстояние — размер между входным и выходным патрубком, а не высота устройства. Для определения полных высотных габаритов, следует «прибавить» по 40 мм к каждой стороне. При межосевом расстоянии 200 итоговая высота радиатора составит 280 мм, при расстоянии между вертикальными каналами 350 мм высота устройства — 430 мм и т.д. Все биметаллические приборы имеют стандартизированный высотный ряд, но на практике можно найти устройства с межосевым расстоянием от 200 до 800 мм.
Стандартная ширина одной секции — 80 мм. Общая ширина прибора определяется методом умножения числа секций на ширину каждой.
Глубина секций — составляет от 80 до 100 мм.

Тепловая мощность радиаторов с различным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность. Используя этот параметр, определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Эта характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния:

500 мм — тепловая мощность составляет от 170 до 200 Вт.
350 мм — от 120 до 140 Вт.
300 — от 100 до 145 Вт.
200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Оно рассчитывается следующим образом: оценивается количество тепла, отдаваемого радиатором при температуре рабочей среды +70 градусов по Цельсию. Напомним, в России используется следующий норматив: для обогрева помещения площадью 10 кв.м необходима тепловая мощность 1 кВт.

Для определения необходимого числа секций, можно использовать следующую формулу: N=S*100/Q, где:

N — оптимальное количество секций.
S — площадь помещения.
Q — паспортный показатель секции.

Емкость секции биметаллического радиатора

К числу основных характеристик биметаллических радиаторов относят емкость секции. Данный параметр напрямую зависит от межосевого расстояния. Для самых распространенных моделей на 500 мм емкость секции составляет 0,3 литра теплоносителя.

В биметаллических отопительных радиаторах теплоноситель циркулирует по стальным сердечникам — H-образным сварным конструкциям, которые состоят из нижнего и верхнего коллектора, соединенных между собой теплопроводом (вертикальной трубкой). У каждого коллектора есть два боковых отверстия с внутренней резьбой, предназначенных для соединения секций с помощью стальных ниппелей. При такой конструкции теплоноситель не вступает в контакт с алюминиевыми деталями, что увеличивает срок службы радиатора. В стальных сердечниках биметаллических устройств используются только круглые трубки, поэтому емкость секций таких устройств меньше, чем у алюминиевых, в которых теплопровод имеет овальное сечение.

Отметим, стальная круглая вставка, вмонтированная внутрь биметаллического радиатора, обеспечивает длительное сохранение тепла. Из-за сравнительно небольшого объема секции происходит снижение тепловой инертности, вследствие чего снижаются затраты на поддержание тепла.

Допустимая температура рабочей среды и предельное давление в системе

При выборе нужно учитывать характеристики биметаллических радиаторов по предельно допустимой температуре теплоносителя и давлению в системе. Наличие стальных вставок в конструкции таких приборов позволяет им выдерживать:

Постоянное давление от 16 до 40 Атм (эквивалентно 1,6 — 4,0 МПа). На практике радиаторы способны кратковременно выдерживать и большее давление, которое возникает при испытаниях тепловой сети (примерно в 1,5-2 раза выше стандартного), а также гидравлические удары. В централизованной отопительной системе стандартное рабочее давление не превышает 14 Атм, а в автономной составляет не больше 10 Атм.
Температуру тепловой среды до 100-110 градусов по Цельсию. Такое значение близко к температуре теплоносителя, который поступает на объект из централизованной сети. По очевидным причинам часть энергии теплоноситель утрачивает к моменту «попадания» в радиатор, поэтому реальные показатели обычно не превышают 90-95 градусов по Цельсию.

Хотите подробнее узнать о характеристиках биметаллических радиаторов, на которые нужно обращать внимание при выборе модели? Тогда свяжитесь с представителем «САНТЕХПРОМ» по телефону: +7 (495) 730-70-80. Наш специалист предоставит компетентные рекомендации и поможет определить оптимальные характеристики биметаллического радиатора для вашей квартиры, дома или офиса.

Как соединить секции алюминиевого радиатора: полезные советы и разрешение

Вопрос о том, как соединить секции алюминиевого радиатора, обычно возникает при создании собственных проектов. Даже если дом и частный, и проектирует его организация из состава СРО, все же предпочтения клиентов остаются самым главным критерием. В этом случае и окна, и стены могут иметь самый замысловатый вид, вплоть до арок и треугольников. Понятно, что часто стандартные радиаторы не подойдут. Вот здесь и приходится прибегать к различным ухищрениям. Почему мы заговорили именно про частные проекты? Алюминий очень уязвим к электрохимической коррозии. В системе стояков многоквартирных домов могут присутствовать самые разные металлы, в том числе медь. А это значит, что вопрос о том, как соединить секции алюминиевого радиатора, не должен стоять перед жильцами, соседи которых нечаянно или намеренно могут поставить оборудование, входящее в конфликт с рассматриваемым.

Когда можно и когда нельзя применять алюминиевые радиаторы отопления

Алюминий в гальваническом ряду стоит на самом краю. Это значит, что при контакте с любыми металлами практически он будет разрушаться. В результате этого сборка секций алюминиевых радиаторов быстро придет в негодность. Вот почему не стоит ставить такие изделия у себя в многоквартирных домах: (См. также: Радиаторы отопления)

Соседи могут по незнанию поставить биметаллические радиаторы с медной начинкой.
Обычная сталь даже плохо влияет на алюминий, исключением являются оцинкованные трубы.
Оборудование в доме может включать в себя котел с медным резервуаром или теплообменником.

На это можно возразить, что батареи Нова Флорида также окрашены и изнутри, что препятствует контакту металла с водой. А мы на это спросим: знаете о правилах выбора площадей анода и катода при электрохимической реакции? Обычно красить нужно как раз медь, потому что именно ее площадь соприкосновения с водой является критичной. А если на добротном листе (трубе) алюминия возникает малая царапина, то на этом месте ударно быстро (гораздо быстрее, нежели обычно без покраски) развивается коррозия. Вот почему такие батареи нужно с удвоенной осторожностью монтировать.

Давайте посмотрим, как производится соединение секций алюминиевых радиаторов. Для этого служит обыкновенный ключ. Тот самый, которым собираются и чугунные батареи советских времен. Это такая длинная фомка, на конце которой с одной стороны имеется утолщенный цилиндр, стесанный с одного края. На другой стороне расположено ушко под монтировку или любой другой стальной прут подходящего размера. На ручке обычно имеются насечки по длине секции, вот почему все производители сборных радиаторов стараются этот параметр выдерживать постоянным. В противном случае стандартный инструмент не подойдет к изделиям, что вызовет целый ряд проблем у организаций, занимающихся монтажом. Как следствие, они начнут заниматься черным пиаром таких неудобоваримых изделий, результат такой акции очевиден — падение продаж.

Итак, на одной стороне секции резьба левая, а на другой правая. В результате ниппель, который имеет также различную нарезку на концах, вращаясь в определенном направлении, стягивает друг с другом две части. Так можно собрать алюминиевый радиатор 12 секций длиной и более. Монтаж ведется сборками. В каждую входит от 1 до 6 секций. Дело в том, что ручка стандартного радиаторного ключа в длину составляет именно столько. Напомним, что напротив каждого ниппеля будет засечка. Это позволяет безошибочно найти глубину, до которой вставлять ключ внутрь. (См. также: Карта сайта 2)

Что представляет из себя ниппель? Для алюминиевых батарей эта деталь тоже должна быть сделана из алюминия, либо оцинкованной стали. Мы полагаем, что в первом случае возможно прикипание деталей, а это отдельная проблема. Вес секции алюминиевого радиатора сравнительно мал, но и хрупкие они тоже. Очень легко сорвать резьбу. Каждый ниппель представляет собой короткий патрубок с двумя резьбами:

с одной стороны левая;
с другой стороны правая.

Между ними одевается прокладка из силикона или другого материала. В частности, в СССР это место могли заматывать сантехнической паклей. Внутри ниппель имеет выступ под ключ, куда входит головка. Перед началом сборки/разборки необходимо правильно определить, в какую сторону крутить. Обычно это делается так.

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления)

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы)

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Что нужно помнить об алюминиевых радиаторах отопления

Вот несколько вещей, который должен знать каждый, кто хочет иметь дело с алюминием:

Размер секции алюминиевого радиатора по ширине ничем не отличается от любого другого.
Конструкция у всех разборных батарей одинаковая с точки зрения сборки.
Алюминий легко образует гальванические пары, где является донором, разрушаясь. Исключение составляют магний, цинк, оцинкованная сталь.

(См. также: Какой радиатор отопления выбрать)

Монтаж и демонтаж нужно проводить предельно осторожно, чтобы не сорвать резьбу.
Этот обзор нужно прочесть хотя бы ради интереса. Мы не пишем заезженных вещей!

Биметаллические радиаторы отопления: размеры и виды

Современный рынок предлагает 4 вида радиаторов: чугунные, алюминиевые, стальные и биметаллические. Такие батареи долговечны, у них хорошая теплоотдача и привлекательный дизайн. Когда выбираете модель, учитывайте размеры биметаллических радиаторов, их энергоемкость и количество. Но, обо всем подробней.

Радиатор биметаллический

Устройство

Каждый из видов радиаторов обладает своими достоинствами. Чугунный радиатор долговечный, долго удерживает тепло, но имеет не очень привлекательный вид. Алюминиевый выглядит эстетично, имеет высокий уровень теплоотдачи, но недолговечен. Стальная батарея долговечна, но не хуже, чем предыдущие модели удерживает тепло и требует дополнительного декора, если используется в жилом помещении.

Среди разных видов батарей биметаллические радиаторы обладают несравненными преимуществами. Они созданы из стали и алюминия. От стали они получили прочность и надежность, от алюминия – привлекательный внешний вид. За счет гармоничного сочетания качеств обоих металлов, биметаллическая батарея может долгое время сохранять тепло.

Особенности конструкции

Вода содержит большое количество примесей. Контактируя с алюминием, они вызывают коррозию. За несколько лет использования эти процессы приведут к протеканию прибора.

Особенность конструкции этих радиаторов заключается в наличии внутреннего сердечника из нержавеющей стали, который снаружи окружен алюминиевым сплавом. Так вода не контактирует с алюминием, что значительно продлевает срок службы системы.

Есть два варианта изготовления:

Псевдобиметалл. В этом случае стальная сердцевина расположена только внутри вертикальных каналов. Так алюминий защищен не полностью, а лишь в наиболее слабых местах. Эти модели дешевле, их стандартный срок службы составляет до 10 лет, если они используются в системах с высоким давлением воды (например, в городских квартирах).
Биметалл. Обладает цельным внутренним корпусом из стали, который поверх заливается алюминиевым сплавом под давлением. Здесь алюминий защищен со всех сторон. Это более дорогие модели и срок их службы при аналогичных условиях эксплуатации составляет до 30 лет.

Устройство биметаллической батареиСпособ изготовления напрямую влияет на объем воды в секции биметаллического радиатора. Если проводить сравнение с любой другой батарей, то объем одной секции здесь будет существенно ниже. Недостаток компенсируется наличием двух сплавов. В результате внутренний сердечник из стали не дает быстро остыть алюминиевой оболочке.

Есть разные способы соединения двух металлов. Предпочтительней, если алюминий залит поверх стали под давлением. Такая модель батареи прослужит дольше. Существует вариант, когда металлы соединяются между собой сваркой.

По техническому типу конструкции радиаторы могут быть:

Разборными. Это значит, что с помощью радиаторного ключа можно открутить любое количество секций и прикрутить их к другому радиатору. Такой тип чаще устанавливается в частных домах с автономной системой отопления, где нет высокого давления воды.
Неразборными. Радиатор монолитный, его нельзя раскрутить, обрезать, присоединить к другому. Отлично подойдет для использования в городской квартире, где всегда высокий уровень давления.

Размеры

Размер секций биметаллического радиатора определяется расстоянием от середины входного, до середины выходного отверстий. Сегодня изготавливают батареи с расстоянием между указанными отверстиями:

200 мм;
350 мм;
500 мм.

Чтобы подсчитать полные габариты биметаллических радиаторов отопления нужно к этому показателю добавить 8 сантиметров. Получаются размеры 28, 43 и 58 сантиметров.

Размеры биметаллических отопительных батарей

Перед выбором нужных габаритов батарей отопления следует помнить, что от пола до низа радиатора должно быть не меньше 12 см, а от его верха до выступающей части подоконника – не меньше 10 см. Иначе не будет достаточной циркуляции воздуха, что снизит эффективность теплоотдачи прибора.

Ширина секции находится в диапазоне от 80 до 90 мм. Толщина – от 80 до 120 мм. Высота, ширина и толщина влияют на энергетическую мощность батареи.

Емкость секции

Специфическая конструкция радиаторов обуславливает их довольно низкую вместимость. Это одновременно хорошо и плохо.

Маленькая емкость не требует большого количества теплоносителя (горячей воды), а значит, экономит воду и топливо, чтобы ее подогреть. Но чем меньше теплоносителя, тем быстрее остывает радиатор. Здесь быстрого остывания не происходит, так как между водой и алюминиевой поверхностью есть еще стальная оболочка, которая долго не остывает.

Соединение двух металлов

Маленькая емкость способствует быстрому загрязнению, закупориванию каналов при использовании некачественной воды. Чтобы решить эту проблему в частном доме устанавливается система очистки. Минимальное требование – установка двух фильтров: тонкой и грубой очистки.

Объем одной секции зависит от ее размера:

при расстоянии между входным и выходным отверстиями 500 мм, вместимость секции будет составлять 0,2–0,3 литра;
при расстоянии в 350 мм вместимость составит 0,15–0,2 литра;
расстояние в 200 мм гарантирует объем в 0,1–0,16 литра.

Расчет количества секций

Объем и количество секций определяет тепловую мощность одного радиатора. Перед совершением покупки важно произвести расчет этой мощности, чтобы найти необходимое для помещения количество секций. Для этого используется любая из двух формул:

Общая. Когда расчет секций производится исходя из площади помещения. В среднем, на 10 м² требуется не менее 1 кВт энергии. Для подсчета используется формула N = S × 100/Q. Где N – это количество секций для помещения, S – площадь помещения в метрах квадратных, Q – энергетическая мощность секции. Энергетическая мощность указывается производителем на упаковке или на сопутствующих документах.
Попробуем рассчитать количество секций на помещение 25 м², при энергетической мощности секции 180 Вт. Получится: 25 × 100/180 = 13.88. После округления получаем 14 секций (округление необходимо производить в большую сторону). При ширине 8 сантиметров общая ширина радиатора будет составлять 112 сантиметров. В этом случае можно установить 2 радиатора каждый по 7 секций.
Подробная. Эта формула берет в расчет объем помещения в кубических метарах (м³). В среднем, на 1 кубометр пространства необходим 41 Вт энергии. Далее используют формулу N = S × 41/Q, где N – это количество секций для помещения, V – объем помещения в метрах кубических, Q – энергетическая мощность секции.

Типоразмеры радиаторов

Рассчитаем количество секций для обогрева помещения со следующими параметрами: длина 5 метров, ширина 3 метра, высота потолков 2,5 метра. Сначала необходимо найти площадь комнаты. Длину умножаем на ширину и получаем 15 м². Получившийся показатель умножаем на высоту потолков – получаем 37,5 м³. За мощность одной секции возьмем 180 Вт, тогда 37,5 × 41/180 = 8,54. Округляем в большую сторону и получаем 9 секций.

При расположении квартиры на первом или последнем этажах, в угловой квартире, в комнате с большими окнами или в доме с толщиной стен не более 25 сантиметров, необходимо к получившемуся параметру добавлять 10%.

Как рассчитать количество секций радиаторов отопления в квартиру или частный дом

Один из самых важных вопросов при обеспечении комфортных условий проживания в жилом помещении круглый год – это сбалансированная и правильно просчитанная по мощности отопительная система. Стандартная схема: контур центрального отопления или автономное оборудование с радиаторами, в качестве основных приборов отопления. Многие при выполнении ремонта или возведении нового дома поверхностно относятся к организации тепла в доме, выбирая для больших комнат просто более массивные радиаторы. Однако для комфортного микроклимата и защиты от самых серьезных морозов необходимо учитывать массу параметров, включая теплоотдачу радиаторов, площадь помещения, планировку и т. д. Именно потому часто наши клиенты спрашивают, сколько секций алюминиевого или биметаллического радиатора ставить, чтобы в помещениях было по-настоящему тепло и комфортно.

Влияние типов радиатора на отопительную систему

Все технологические расчеты основываются на СНиП и должны выполняться специалистами в виду их сложности. Однако расчет количества секций на площадь отапливаемого помещения можно осуществить самостоятельно, если правильно учесть несколько наиболее важных нюансов. Конечно, начинать расчет секций следует, исходя из типа используемых радиаторов, поскольку их характеристики и теплоотдача существенно отличаются.

Рассчет кол-ва секций алюминиевого радиатора

Легкие, эстетичные, экономичные алюминиевые радиаторы на сегодня являются наиболее востребованными при обустройстве автономных систем отопления. Теплоотдача секции алюминиевого радиатора достигает 190 Вт, при значительно меньшей емкости относительно чугунных аналогов (0,5 л против 1-1,4 л, в зависимости от того, какая высота секционного радиатора).

Стандартный метод расчета на 1 м.кв. 100 Вт. алюминиевого радиатора.
1 секция дает 160-190 Вт.

Пример: на комнату 15 м.кв.*100Вт=1500 Вт./190Вт. (одна секция) = 7,8 секций радиатора необходимо для комнаты 15 м.кв.

На нашем сайте в каждом товар уже существует калькулятор, с выбранным количеством секций и сразу же отображаются размеры конкретного радиатор, теплоотдача и обогреваемая площадь.

Также, вы можете напрямую задать в наших фильтрах нужную площадь помещения, и сайт вам автоматически выдаст необходимые радиаторы с нужным количеством секций.

Расчет кол-ва секций биметаллического радиатора

Такие типы радиаторов сочетают лучшие качества обоих конкурентов. Внутренняя поверхность радиатора выполнена из стали, что делает их невероятно надежными, стойкими к коррозии, перепадам давления и высоким температурам. А алюминиевый наружный слой увеличивает теплоотдачу. Выполняя расчет количества секций биметаллического радиатора, учитывайте, что теплоотдача одной достигает рекордных 200 Вт. Стальная часть радиатора выполнена из антикоррозийного сплава, как и соединительные муфты. Алюминиевые части не соприкасаются с теплоносителем, благодаря чему биметаллические радиаторы – рекордсмены по стойкости к коррозии, долговечности и надежности.

Расчет берется из показателя 80 Вт на 1 м.кв. Если ваше помещение 22 м.кв. то расчет такой:

22 (м.кв.) * 80 (Вт на секцию) =1760 Вт необходимо для обогрева помещения.

В среднем одна секция батареи отдает 180 Вт. 1760/180=9,77 секций для помещения. Рекомендуем округлять в сторону увеличения. Итого вам понадобится 10 секций радиатора.

Расчет кол-ва секций чугунного радиатора

Именно такие тепловые устройства знакомы большинству жителей постсоветских стран. Это массивные и тяжелые устройства, которые в большинстве случаев не отличаются изящным дизайном, но имеют хорошую теплоотдачу и долго удерживают тепло. Выполняя расчет чугунных батарей отопления, учитывайте, что одна секция радиатора старого образца обеспечивает теплоотдачу в 160 Вт. Максимальное количество секций в нем не ограничено, что допускает монтаж в помещении любой площади и конфигурации. Свойства чугуна обеспечивают высокую теплоемкость батареи и длительную отдачу тепла:

Монтаж такого оборудования требует обустройства надежных и прочных крепежей, а из-за большого объема увеличивается расход энергии.
Толстые стенки из чугуна устойчивы к коррозийному воздействию, механическим ударам. Потому данные устройства подходят для комплектации как центральных, так и автономных систем, что несколько упрощает подбор и расчет теплоотдачи радиатора.
Об эстетической стороне вопроса переживать не стоит, современные модификации чугунных батарей выглядят не хуже аналогов.
Чугунные батареи при правильном монтаже и уплотнении соединений не боятся гидроударов, перепадов температур и контакта с низкокачественным теплоносителем.

Основные способы расчета

Чтобы в квартире или доме было по-настоящему тепло, следует обязательно учитывать другие внешние факторы, включая уровень теплоизоляции в помещении, количество окон и дверей и т. д. Однако наиболее простым способом определить, какая батарея отопления нужна, считается расчет по габаритам помещения.

Метод №1. По площади

По старым сантехническим стандартам: 100 Вт на 1 м² жилой площади.

По новым нормам, с учетом стандартов утепления: 80 Вт на 1 м² жилой площади.

Исходя из этого берут 1 секцию радиатора на 2 квадрата. Более точный расчет можно получить, если учитывать теплоотдачу секции.

Пример:

Для комнаты в 12 м² при установке алюминиевых радиаторов формула расчета будет следующей:

По старым нормам: 12 м.кв.*100 Вт = 1200 Вт

По новым нормам: 12м. кв.*80 Вт = 960 Вт

К примеру одна секция радиатора отдает 186 Вт.

По старым нормам: 1200/186=6,46 секций нам необходимо. Рекомендуем брать в большую сторону, тоесть 7 секций.

По новым нормам: 960/186=5,17 секций нам необходимо. Рекомендуем брать в большую сторону, тоесть 6 секций.

Расчет количества секций для частного дома

Для частного дома расчитывается кол-во секций аналогично как и для квартиры. В среднем, если не углублятся в качество утепления, то берутся номинальные значения нормы, 80-100 Вт. на 1 м.кв. Если же утепление сделано не должным образом, согласно принятых стандартов, то и показатель ватности на метр квадратный будет другой.

Расчет количества секций для квартиры

Для квартиры все предельно просто, в условиях сегодняшнего энерго сбережения и качественного утепления фасадов зданий.

Для новостроек: Расчет берется из показателя 80 Вт на 1 м.кв. Тоесть если ваша комната 17 м.кв. то расчет такой:

17*80=1360 Вт необходимо для обогрева помещения.

В среднем одна секция батареи отдает 180 Вт. 1360/180=7,55 секций для помещения. Рекомендуем округлять в сторону увеличения. Итого вам понадобится 8 секций радиатора.

Для старого жилого фонда: Расчет берется из показателя 100 Вт на 1 м. кв.

Что учитывать еще?

Стандартные формулы актуальны для просчета теплоотдачи радиаторов в условиях умеренного климата со средним уровнем утепления стен. Для получения более точных результатов стоит брать во внимание следующие параметры:

Если комната угловая, то полученный результат рекомендуется умножить на 1,3.
Добавить к полученному значению коэффициент климатической зоны. Украина целиком находится в умеренной климатической зоне, но для северных регионов рекомендуется использовать коэффициент 1,3-1,6.
Условно за каждое дополнительное окно следует добавлять 100 Вт, а дверь – 200 Вт.
Для частных домов используют коэффициент 1,5, чтобы компенсировать потери тепла от холодных подвальных помещений и чердака.

Используя наш калькулятор расчета количества секций радиаторов отопления, вы сможете быстро определить нужную конфигурацию. Для подробной консультации и грамотного подбора отопительного оборудования обращайтесь к специалистам.

Алюминиевый радиатор секционный силовой. Чугунные радиаторы и расчет их мощности для комнаты

Эта техника выглядит современно и недорого. Они способны при правильной установке и длительной эксплуатации выполнять свои функции. Чтобы в полной мере использовать все потенциальные возможности, необходимо точно рассчитать мощность алюминиевого радиатора, которая потребуется для качественного обогрева жилья в самых сложных погодных условиях.

Конструктивно-технические особенности

Качественные изделия из этого металла создаются методом литья.Это дает возможность изготавливать прочные, долговечные нагревательные приборы, в которых отсутствуют отдельные элементы, их соединения. Эта технология достаточно сложная. Чтобы исключить появление дефектов, требуется точное соблюдение многих режимов производства, контроль отсутствия скрытых дефектов, полостей. Стоимость таких радиаторов несколько выше, чем у сборных моделей. Но именно они могут без повреждений выдержать большое повышение давления в магистралях теплоносителя.

Второй распространенный метод — экструзия.Металл под давлением заполняет специальную форму. Заготовку разрезают на части. Отдельные элементы соединяются сваркой. В этом случае используются относительно недорогие производственные процессы. Но следует учитывать, что готовая продукция менее долговечна и надежна по сравнению с первым вариантом.

Алюминиевые радиаторы нужных размеров создаются из отдельных блоков, чтобы конечной мощности хватило на конкретное помещение. Ниже представлены диапазоны значений основных характеристик устройств данного типа:

Допустимое максимальное давление в системе теплоснабжения: от 6 до 24 атм.
Температура теплоносителя (макс.): До + 110 ° С.
Срок службы нагревательного прибора: от 10 до 20 лет.

Параметры одной секции:

мощность — от 0,08 до 0,210 кВт;
объем охлаждающей жидкости — от 0,2 до 0,5 л;
— от 0,9 до 1,5 кг.

Сколько секций алюминиевого радиатора необходимо для обогрева одной комнаты

Самый простой и, соответственно, неточный расчет можно произвести по такой пропорции: на каждый квадратный метр помещения тепловая мощность не менее 0. 1 кВт.

Чтобы узнать, сколько разделов вам нужно, выполните следующие действия:

Для отопления одной комнаты площадью 30 кв. Требуется мощность 3 кВт: 30 * 1 = 3.
Если мощность одного элемента 0,15 кВт, то нужно 20 секций: 3 / 0,15 = 20.
Это слишком большое количество для одного радиатора, поэтому необходимо будет изготовить и установить в комнате две батареи. Каждый из них будет состоять из 10 разделов.

Более точный результат можно получить, если учесть следующие факторы:

климатические условия в районе;
высота потолков;
количество оконных и дверных проемов в помещении, наружных стенах;
наличие теплых полов снизу и сверху;
общие изоляционные характеристики конструкции.

Поправочные коэффициенты используются для каждого параметра. Их значения можно найти в профессиональных справочниках. Подставив их в общую формулу, не составит труда узнать, какая мощность в кВт требуется секции и устройства в целом для конкретного помещения. Если получилась неточная цифра, то следует округлить в большую сторону. При правильной настройке оборудования легче вносить коррективы, если оно приобретается с определенным запасом возможностей.

Как правильно установить и рентабельнее эксплуатировать алюминиевые радиаторы

Из приведенных выше данных нетрудно понять основные преимущества этого типа приборов.

Впрочем, перечислим их отдельно:

Сборная конструкция позволяет достаточно точно подобрать количество элементов, чтобы мощность нагрева была достаточной.
Малый вес облегчает производство транспортных и монтажных работ.Не создает лишних нагрузок на крепеж и конструкцию здания.
Небольшие внутренние объемы и отличная теплопроводность уменьшают инерцию. Это означает, что допустимо комбинировать такие устройства с индивидуальными регуляторами, а также интегрировать их в современные системы автоматизированного поддержания комфортного температурного режима. Такое оборудование снизит потребление энергоресурсов при эксплуатации.
Нейтральный внешний вид большинства моделей хорошо сочетается с множеством дизайнов.
Низкая стоимость устройств позволяет без больших затрат создавать новые или модернизировать старые системы отопления.

Подходят как для самых простых однотрубных, так и для самых сложных коллекторных схем. Они подходят для работы с гравитационным или вынужденным движением теплоносителя.

При установке необходимо учитывать следующие особенности:

Все устройства должны быть оборудованы клапанами для выпуска воздуха.
Крепление их необходимо производить строго горизонтально.
Когда pH охлаждающей жидкости (Ph) выходит за пределы диапазона от 7 до 8 единиц, происходят реакции, разрушающие алюминий.
Со временем этот металл покрывается защитной оксидной пленкой, которая предотвратит указанные выше процессы. Однако сам он может быть поврежден песком и другими механическими примесями. Такие загрязнения можно удалить с помощью стандартного основного фильтра.
В городских условиях сложно предотвратить возникновение аварийных ситуаций, связанных с резким повышением давления.Здесь рекомендуется устанавливать нагревательные приборы, рассчитанные на высокое давление.

Чугунные радиаторы — это радиаторы, дошедшие до нашего времени с далеких 70-х годов прошлого тысячелетия. Сегодня они более современные, отличить их от биметаллических или алюминиевых эмалированных радиаторов практически невозможно. Чугунные радиаторы способны работать при температуре охлаждающей жидкости до 110 0 С.

Довольно большие размеры и внушительный вес компенсируются инерционностью, позволяющей регулировать температуру.Они идеальны для любого помещения, надежны и долговечны, могут использоваться с любыми котлами и теплоносителями. Многих интересует вопрос — сколько киловатт в одной секции чугунного радиатора? Вы найдете ответ на этот вопрос ниже.

Радиатор отопления чугунный

Радиаторы чугунные М-140

Радиаторы типа М-140 имеют достаточно простую конструкцию и удобны в обслуживании. Материал, используемый при их изготовлении — чугун. Он обладает высокой устойчивостью к коррозионным процессам и может использоваться с любым теплоносителем.Низкий уровень гидравлического давления позволяет использовать радиаторы как для гравитационной, так и для принудительной циркуляции теплоносителя. Высокий порог противодействия гидроударам позволяет использовать их как в двухэтажных, так и в девятиэтажных зданиях. Преимущества М-140 — простота обслуживания, надежность, длительный срок службы и невысокая стоимость.

Радиаторы чугунные МС-140-500

Широко применяются для отопления зданий с t теплоносителя в пределах 130 0 С и давлением до 0.9 МПа. Вместимость одной полости 1,45 литра, объем обогреваемой площади 0,244 квадратных метра … Материал, из которого изготовлены секции — СЧ-10 (серый чугун).

Радиаторы чугунные МС-140-300

Радиаторы отопления предназначены для обогрева помещений с низкими подоконниками и давлением 0,9 МПа. Вместимость полости 1,11 литра. Вес полости с учетом комплектующих 5700 г. Расчетный тепловой поток 0,120 кВт.

Радиаторы чугунные МС-140М-500-09

Радиаторы данной модели применяются для различных помещений с t теплоносителя до 130 0 С и давлением до 0.9 МПа. Масса одной полости 7100 г. Материал изготовления — серый чугун. S обогрев с одной камерой — 0,244 м 2.

Важно! Выбирая радиатор для жилья, обязательно обращайте внимание на его характеристики и заранее производите всевозможные расчеты, так как обменять купленный товар будет практически невозможно.

Плюсы и минусы использования чугунных радиаторов

Стилизованный чугунный радиатор

Любая существующая сегодня система отопления имеет как плюсы, так и минусы, учтите их.

Номинальная тепловая мощность каждой секции составляет 160 Вт. Примерно 65% выделяемого теплового потока нагревает воздух, накапливающийся в верхней части помещения, а оставшиеся 35% нагревают нижнюю часть помещения.

Длительный срок эксплуатации от 15 до 50 лет.
Высокая стойкость к коррозионным процессам.
Возможность использования в системах отопления с гравитационной циркуляцией теплоносителя.

Низкая эффективность коррекции коэффициента теплоотдачи;
Высокая трудоемкость при установке;

Важно! Чтобы не столкнуться с проблемой при установке, обязательно учтите вышеперечисленные плюсы и минусы чугунных радиаторов.Их установка стоит недешево, но повторные монтажные работы потребуют немалых финансовых средств.

Расчет сечений (полостей) радиаторов

Так вот, сколько кВт в 1 секции чугунного радиатора? Чтобы рассчитать количество секций и их мощность, нужно определиться с V-комнатой, которая в дальнейшем появится в расчетах. Далее выбираем значение тепловой энергии. Его значения следующие:

Отопление 1м 3 дома из панелей — 0. 041кВт.
Отопление 1 м 3 кирпичного дома со стеклопакетами и утепленными стенами — 0,034 кВт.
отопление 1 м 3 помещения, возведенного по современным строительным нормам — 0,034 кВт.

Тепловой поток одной полости МС 140-500 0,160 кВт.

Затем выполняются следующие математические операции: объем помещения умножается на тепловой поток. Полученное значение делится на количество тепла, выделяемого одной камерой. Результат округлите в большую сторону и получите необходимое количество секций.

Сколько киловатт в чугунной секции? Каждый тип радиатора имеет различное значение, которое производитель рассчитывает при их изготовлении и указывает его в сопроводительной документации.

Сделаем примерный расчет на основе имеющихся данных.

Помещение имеет следующие данные: тип помещения — панельный дом, длина — высота — ширина — 5х6х2,7 м соответственно.

Рассчитываем объем помещения V:

В = 5 х 6 х 2. 7 = 81 м 3

Необходимый тепловой объем:

Q = 81 * 0,041 = 3,321 кВт

Исходя из этого количество секций радиатора составляет:

n = 3,321 / 0,16 = 20,76

, где 0,16 — тепловая мощность одной секции. Уточняется производителем.

Округляем значение в большую сторону, исходя из чего количество необходимых секций составляет 21 шт.

Чтобы отопление дома было эффективным, следует покупать качественные элементы.Перед этим — провести правильный расчет своей мощности.

Расчеты производятся с учетом:

площади помещения;
высота его потолка;
количество окон
длина помещения;
Особенности климата региона.

Правильный выбор

Производительность отопительных приборов должна составлять 10% площади помещения при высоте его потолка менее 3 м.
Если больше, то прибавляем 30% .
Для конечной комнаты добавьте еще 30% .

Необходимые расчеты

После определения теплопотерь нужно определить производительность прибора (сколько кВт должно быть в стальном радиаторе или других приборах).

Например, нужно отапливать помещение площадью 15 м² и высотой потолка 3 м.
Находим его объем: 15 ∙ 3 = 45 м³.
В инструкции сказано, что для обогрева 1 м³ в условиях Средней полосы России необходимо 41 Вт тепловой мощности.
Это означает, что мы умножаем объем помещения на эту цифру: 45 ∙ 41 = 1845 Вт. Этой мощностью должен обладать радиатор отопления.

Примечание!
Если жилище находится в районе с суровыми зимами, полученное значение необходимо умножить на 1,2 (коэффициент теплопотерь).
Окончательный показатель составит 2214 Вт.

Количество ребер

Из него вы узнаете, сколько кВт в одной секции биметаллического радиатора и алюминиевого аналога составляет 150-200 Вт. Возьмем максимальный параметр и разделим на него общую требуемую мощность в нашем примере: 2214: 200 = 11.07. Это значит, что для обогрева помещения нужна батарея из 11 секций.

Тепловая мощность

На фото примерная теплопередача чугуна.

В помещении отопительные приборы размещаются у внешней стены под оконным проемом. В результате тепло, излучаемое устройством, распределяется оптимально. Холодный воздух, идущий из окон, блокируется нагретым потоком, идущим вверх от радиатора.

Чугунные аккумуляторы

Чугунные аналоги имеют следующие преимущества:

имеют длительный срок службы;
обладают высоким уровнем прочности;
устойчивы к коррозионным повреждениям;
отлично подходит для использования в коммунальных системах, работающих на некачественном теплоносителе.
Сейчас производители выпускают чугунные батареи (их цена выше, чем у обычных аналогов), которые имеют улучшенный внешний вид за счет применения новых технологий литья корпусов.

Недостатки изделий: большая масса и тепловая инерция.

В нижней таблице указано количество кВт в чугунном радиаторе в зависимости от его модели.

Примечание!
Для обогрева помещения площадью 15 м² мощность, то есть кВт чугунного радиатора, должна быть не менее 1,5. Другими словами, аккумулятор должен состоять из 10-12 секций.

Алюминиевые радиаторы

Алюминиевые изделия имеют более высокую теплоотдачу, чем чугунные аналоги.На вопрос, сколько кВт находится в одной секции алюминиевого радиатора, специалисты отвечают, что достигает 0,185-0,2 кВт. В итоге 9-10 секций алюминиевых профилей хватит для нормативного уровня обогрева пятнадцатиметрового помещения.

Достоинства таких устройств:

небольшой вес;
эстетичный дизайн;
высокий уровень теплоотдачи;
Температуру можно контролировать своими руками с помощью вентилей.

Но изделия из алюминия не обладают такой прочностью, как чугунные аналоги, например, маслоохладитель на 2 кВт. Поэтому они чувствительны к скачкам рабочего давления в системе, гидроударам, излишне высокой температуре теплоносителя.

Примечание!
Когда вода имеет высокий уровень pH (кислотности), алюминий выделяет много водорода.
Это негативно сказывается на нашем здоровье.
Исходя из этого, желательно использовать в системе отопления такие устройства, в которых он имеет нейтральную кислотность.

Биметаллические изделия

Прежде чем выяснять, сколько кВт в 1 секции биметаллического радиатора, следует отметить, что такие батареи имеют схожие рабочие параметры с алюминиевыми аналогами.Однако им не присущи недостатки.

Это обстоятельство определило конструкцию устройств.

Они состоят из медных или стальных труб, по которым течет хладагент.
Трубки скрыты в корпусе из алюминиевой пластины. В результате вода, циркулирующая внутри, не взаимодействует с алюминием корпуса.
Исходя из этого, кислотные и механические характеристики теплоносителя никак не влияют на работу и состояние прибора.

Благодаря стали труб приспособление имеет высокую прочность. Внешние ребра из алюминия обеспечивают повышенную теплоотдачу. Пытаясь узнать, сколько кВт находится в стальном радиаторе, имейте в виду, что биметалл имеет самую высокую теплоотдачу — около 0,2 кВт на каждую кромку.

Мощность

Узнав сколько кВт в 1 секционном стальном радиаторе или аналоге из другого металла, можно рассчитать теплоотдачу приобретенного изделия.Это позволит вам создать эффективную систему отопления в своем доме.

Видео в этой статье продолжает наглядно информировать вас по теме.

Cooling System Basics — Keep It Cool

Посмотреть все 1 фото Не позволяйте этому случиться с вами! Следуя советам из этой истории, избегайте проблем с охлаждением.

Вы построили отличный двигатель с большой мощностью. Теперь вам нужно сохранить его в прохладе. Слишком часто мы видим, как ребята создают фантастические автомобили, но забывают обращать внимание на важный компонент, который обеспечивает бесперебойную работу: систему охлаждения. Трудно поверить, что это упускают из виду, но подумайте о том, сколько раз вы были на шоу, круизе, автокроссе и т. Д. И видели действительно хорошую машину с проблемами перегрева.

Если предположить, что у вас нет проблем с настройкой, вызывающих перегрев вашего автомобиля (слишком большое опережение зажигания, чрезмерно обедненная смесь, засоренный выхлоп), существует пять основных факторов, которые влияют на работу и эффективность системы охлаждения.

Выработка тепла (БТЕ / л.с.)
БТЕ (британские тепловые единицы) измеряет количество тепла, выделяемого двигателем.Одна лошадиная сила равна примерно 42,44 БТЕ. Около одной трети тепла, выделяемого двигателем, переходит в смесь охлаждающей жидкости и воды и должно рассеиваться радиатором. Когда вы пытаетесь рассчитать количество БТЕ, которое производит ваш двигатель, вам нужно учитывать только постоянно используемую мощность двигателя, а не его пиковую выходную мощность. Автомобилю, который много путешествует и непрерывно в течение длительного времени работает в полном диапазоне мощности, потребуется большая охлаждающая способность, чем прицепному шоу-кару или автомобилю, который не требует особых условий вождения.

Джим Уокер, владелец и основатель AutoRad, сказал нам следующее: «В основном, количество тепла, которое вытесняет двигатель, хотя водяная система определяет, сколько радиатора необходимо для его охлаждения. Мощность в лошадиных силах — лишь один из многих факторов. двигатель LS мощностью 650 л.с. с радиатором того же размера, что и двигатель с плоской головкой мощностью 65 л.с. Моторы с плоской головкой обычно очень трудно охладить, потому что так много тепла передается водяным рубашкам, тогда как новые двигатели LS работают очень хорошо. разработан.»

Емкость радиатора (рассеивание тепла)
Емкость радиатора — это количество тепла, которое он может рассеять, а не количество охлаждающей жидкости. В наши дни радиаторы нельзя судить только по физическим размерам из-за того, что они из разных материалов изготавливаются из. Раньше большинство радиаторов делали из меди из-за ее превосходных теплоотводящих свойств. Недостатком был припой, используемый для сборки радиаторов, который подавлял способность меди рассеивать тепло.Появление алюминиевых радиаторов позволило перейти с трубок шириной от 1⁄2 до 3⁄4 дюйма на трубы шириной от 1 до 1,5 дюймов и использовать двухходовые резервуары. Более широкие трубки имеют большую площадь поверхности, что позволяет увеличить теплоотвод.

Двухпроходные радиаторы заставляют воду дважды проходить по длине радиатора, увеличивая величину перепада температуры, допустимую для радиатора данного размера. Обратной стороной двухходовой конструкции является ограничение потока охлаждающей жидкости более чем вдвое. Площадь поверхности — самый важный фактор для радиаторов.Удвоение площади вашего радиатора на квадратный дюйм удвоит способность рассеивать тепло, в то время как удвоение толщины менее эффективно и ограничивает воздушный поток.

Еще одним фактором является то, работает ли в вашем автомобиле кондиционер и / или автоматическая коробка передач или охладитель моторного масла. Типичный конденсатор кондиционера находится прямо перед радиатором и обменивается теплом с воздухом точно так же, как и то, перед которым он находится. Если у вас недостаточно мощности радиатора, то каждый раз, когда вы нажимаете кнопку A / C, ваша машина обязательно перегревается.

Другими факторами, играющими роль в конструкции и функционировании радиатора, являются количество ребер на дюйм и конфигурация, например конструкция радиатора с нисходящим потоком (верхний бак) или поперечным потоком (боковой бак). Размер входа и выхода также играет важную роль.

Что касается радиаторов, Джим говорит: «Обычно размер радиатора определяется размером доступной площади. Если вы построите самый« самый большой »радиатор, который вы можете найти в этом районе, довольно сложно ошибиться. по этой причине мы [AutoRad] создаем собственные опоры для сердечников.Обычно мы можем предоставить радиаторы гораздо большего размера, чем вы могли бы установить в штатные опоры для сердечников.

«В значительной степени доступное пространство будет определять, будет ли радиатор течением вниз или поперечным потоком. Вода не заботится о том, течет ли она вверх и вниз или из стороны в сторону. Вы просто должны быть осторожны, чтобы трубы были покрыты водой. . Наличие воздушных карманов в водяной системе может нанести большой ущерб. Вам нужна система рекуперации с поперечным радиатором.

«Люди всегда будут говорить об алюминии, а не о меди / латуни. Тот факт, что производители не использовали медные / латунные радиаторы в новых автомобилях в течение последних 30 лет, действительно должен вам кое-что сказать.Основной недостаток медных / латунных радиаторов — это использование припоя для их скрепления. Со временем припой между латунью и медью разрушается и препятствует передаче тепла от трубок к ребрам. Алюминиевые сердечники, с другой стороны, спаяны в печи с инертным газом, и флюс связывает все вместе ».

Воздушный поток
Воздушный поток является наиболее важным фактором в системе охлаждения и больше всего влияет на эффективность охлаждения радиатора. Скорость, будь то трамвай или гоночный автомобиль, является наиболее важным моментом при определении расхода воздуха, необходимого для надлежащего охлаждения.Поддержание адекватного воздушного потока при различных скоростях движения автомобиля является критически важным и сложным делом. Во-первых, в радиатор нужно подавать свежий воздух. Отверстие в решетке или воздухозаборник может здесь иметь решающее значение. В идеале он должен быть направлен против ветра. У старых автомобилей передняя часть / решетка радиатора обычно не проблема, за исключением Corvettes. Размер отверстия решетки всегда должен быть пропорционален рабочей скорости (скоростям) автомобиля. Корветы C2 и C3 с двигателем на больших блоках печально известны проблемами с охлаждением из-за меньшей площади передней поверхности, а также более узких моторных отсеков.

Радиатор передает тепло охлаждающей жидкости более холодному воздуху, проходящему через ребра и трубки охлаждающей жидкости, или, проще говоря, сердцевину радиатора. Для правильной работы радиатора поток воздуха должен находиться под высоким давлением на передней стороне радиатора и под более низким давлением сзади. Этот перепад давления толкает воздух мимо ребер. Если давление воздуха увеличивается в кожухе вентилятора или в моторном отсеке, а перепад давления уменьшается, воздушный поток через радиатор может замедлиться и «заглохнуть» так же, как воздушный поток над крылом самолета.При планировании системы охлаждения вашего автомобиля вы должны учитывать как режим холостого хода, так и режим круиза, а также то, как свежий воздух может быть эффективно подан в радиатор в обеих ситуациях.

«Электрические вентиляторы по сравнению с механическими вентиляторами / вентиляторами с муфтой сцепления — это действительно несложная задача. Обычно существует два типа ситуаций перегрева. Если вы перегреваете на большой скорости, у вас, вероятно, недостаточно мощности радиатора. перегрев на холостом ходу / малой скорости, вероятно, вам не хватает воздушного потока.Это то место, где работает электровентилятор, а вентилятор «двигателя» нет.Тип и качество электровентилятора очень важны. Точные значения расхода воздуха в минуту имеют решающее значение. Чем больше воздуха вы пропустите через радиатор, тем больше тепла вы сможете рассеять ».

Water Flow
Поток охлаждающей жидкости обычно является последним аспектом системы охлаждения. По иронии судьбы, это также обычная причина проблем с перегревом. Типичный стандартный водяной насос имеет чрезмерный зазор и прямые лопасти рабочего колеса, обычно открытые спереди и сзади. Когда двигатель работает на низких оборотах, это приводит к небольшому потоку охлаждающей жидкости и, как правило, является причиной перегрева автомобилей в движении на холостом ходу.На высоких оборотах такая конструкция вызовет кавитацию и аэрацию, что также может привести к уменьшению потока охлаждающей жидкости до точки перегрева двигателя. Обычный пластырь для решения этой проблемы — запустить шкивы понижающей передачи, которые замедляют обороты водяного насоса / рабочего колеса. Хотя проблема кавитации на высоких оборотах решена, это решение обычно способствует возникновению проблемы перегрева на низких оборотах, поскольку водяной насос вращается недостаточно быстро. Единственное решение с водяным насосом с приводом от двигателя — это насос гоночного типа с малыми зазорами и закрытой крыльчаткой со стреловидными лопастями.

Электрические водяные насосы — это высокоэффективное решение этих проблем с множеством преимуществ.Постоянная скорость электрического насоса устраняет проблемы кавитации на высоких оборотах и проблемы недостаточного потока на низких оборотах. Дополнительным бонусом является возможность запускать насос при выключенном двигателе, что особенно полезно для гоночных приложений.

Третье преимущество — устранение паразитных потерь мощности из-за необходимости выключения двигателя водяного насоса от коленчатого вала.

Насос и давление в системе
На каждый фунт давления в закрытой системе охлаждения температура кипения увеличивается на 3 градуса.Например, правильно функционирующая крышка радиатора на 16 фунтов может повысить точку кипения до 260 ° F [(16 x 3) + 212 = 260]. Мы упоминаем о правильной работе, потому что старая или неисправная крышка радиатора может помешать вашей системе охлаждения создать достаточное давление для правильной работы.

Даже если ваш датчик температуры может никогда не превышать 192 градусов, у вас могут быть горячие точки вокруг камеры сгорания, температура которых будет превышать точку кипения охлаждающей жидкости. Отсутствие давления в системе охлаждения позволяет преждевременно начать закипание.Газы, образующиеся при кипении охлаждающей жидкости, выталкивают воду наружу и одновременно аэрируют охлаждающую жидкость, что ухудшает эффективность охлаждения.

Вода отклоняется вокруг этих паровых карманов, что приводит к более серьезным проблемам, таким как деформация поверхности, усталость металла и трещины. Как только начинается это преждевременное закипание, оно не прекращается, пока двигатель находится под нагрузкой. Поток охлаждающей жидкости, температура и давление — все работают на то, чтобы свести к минимуму кипение в горячих точках, что может привести к образованию паровых карманов, изолирующих металлические поверхности двигателя от охлаждающей жидкости.

Чем выше давление водяного насоса, тем меньше вероятность образования паровых карманов. Здесь действует тот же закон температуры кипения, о котором говорилось ранее. Водяные насосы гоночного типа могут создавать давление в водяной рубашке более 30 фунтов на квадратный дюйм, чтобы минимизировать горячие точки и уменьшить детонацию / преждевременное воспламенение.

Охлаждающая жидкость
По словам Уокера, важность использования правильного типа охлаждающей жидкости для вашего радиатора невозможно переоценить.

«Используйте только подходящий антифриз для алюминиевых радиаторов. Распад электролиза также обычен, когда через радиатор проходит паразитное напряжение », — говорит Уокер.

Алюминиевые радиаторы, Wizard Cooling

MGA With An Attitude
АЛЮМИНИЕВЫЕ РАДИАТОРЫ, Wizard Cooling — CO-302

У меня должно быть слишком много времени, когда я нахожу время, чтобы опубликовать этот веб-сайт страницу, так как я даже не верю в использование этих вещей, за исключением специальных приложений (например, трансплантации двигателя V8). Предварительное условие для этого курса — CO-110 — Алюминиевые радиаторы, основы.

После некоторого рассмотрения цены и преимуществ, а также того факта, что алюминий не проводит тепло так же хорошо, как медь, вы можете позволить поставщикам алюминиевых радиаторов попытаться объяснить вам, как и почему алюминиевый радиатор может работать так же или даже лучше. чем ваш оригинальный медный радиатор. Одна из мелких деталей заключается в том, что металл тонкий, поэтому теплопроводность изнутри наружу происходит довольно быстро, независимо от используемого металла. Далее, передача тепла от внутренней жидкости к металлу и от металла к внешнему воздуху почти не зависит от типа используемого металла.В некоторой степени важно, насколько хорошо тепло будет передаваться от трубок к ребрам, и это хорошо получается, если площадь внутренней поверхности большая, а поток жидкости турбулентный. Также в некоторой степени важно, какая площадь внешней поверхности представлена против воздуха, проходящего через радиатор. Как и внутренняя поверхность, большая площадь внешней поверхности должна передавать больше тепла заданному объему воздушного потока.

Однако наиболее важным из всех и, возможно, Святым Граалем работы радиатора является то, сколько воздуха может пройти через радиатор.Очень маленький воздушный поток означает очень небольшую теплопередачу, если только охлаждающая жидкость не может стать очень горячей (что происходит, если вы ограничиваете поток воздуха). Таким образом, если плотность трубок и ребер слишком высока, поток воздуха может быть ограничен до точки ограничения охлаждающей способности. «Совершенная» инженерия любого радиатора здесь подробно описываться не будет. Дьявол кроется в деталях, но в реальном мире вам нужно только знать, справится ли конкретный радиатор с этой работой или он может работать лучше, чем какой-либо другой радиатор.Помимо заявлений производителя, единственными цифрами, которые позволяют сделать жизнеспособное объективное сравнение, является тепловая мощность, обычно указываемая в БТЕ в час (аналогично отоплению и кондиционированию воздуха в вашем доме).

Алюминиевый радиатор с поперечным потоком
от Wizard Cooling

Этот первый пример взят из Wizard Cooling. Он физически умещается в том же пространстве, что и оригинальный радиатор MGA, для установки на болтах (почти).Это радиатор с поперечным потоком, а не с нисходящим потоком, поэтому у него есть боковые баки, а не верхний и нижний баки.

Он имеет 2 ряда трубок шириной 1 дюйм (эквивалент 4-рядного медно-латунного блока), сваренных методом TIG.

При отсутствии верхнего бака для компенсации теплового расширения необходимо установить бачок для перелива охлаждающей жидкости (система рекуперации охлаждающей жидкости), чтобы гарантировать отсутствие попадания воздуха в сердцевину радиатора. Производитель, похоже, не упоминает об этом маленьком моменте. Они также не указывают фактическую теплопередающую способность этого агрегата.Заливная горловина и патрубки для подсоединения шлангов находятся немного в другом месте. Оригинальные шланги по-прежнему должны работать, но доступ для обслуживания немного более ограничен из-за расположения труб и шлангов.

Я могу перечислить здесь другие коммерчески доступные алюминиевые радиаторы для MGA, если таковые имеются. Меня не особенно интересуют одноразовые устройства ручной сборки, которые могут быть спроектированы по индивидуальному заказу и, вероятно, очень дороги. Любой может потратить много денег на изготовление одного устройства по индивидуальному заказу, но дороговизна не обязательно означает хорошие тепловые характеристики.Если кто-то захочет убедить меня в том, что любой алюминиевый радиатор будет работать лучше, чем радиатор с сердечником из медных ячеек, первоначально указанный для MGA, им придется провести тестирование и раскрыть данные о тепловых характеристиках.

3-х рядный радиатор лучше 2-х рядного?

Основы охлаждения — количество рядов в зависимости от размера трубы

В сердечнике радиатора охлаждающая жидкость течет по трубкам. Трубки соединяются ребрами.Большая площадь контакта трубы с ребром; тем больше тепла можно обменять.

Один из способов увеличить площадь контакта — использовать больше трубок. Это достигается добавлением еще одной строки. Другой способ — использовать трубы большего размера.

Количество строк

Количество строк часто называют номером ядра. Например, четырехрядный радиатор можно назвать «четырехжильным».

Размер трубки

Указанный размер трубки соответствует ее ширине. Более широкие трубы имеют большую площадь поверхности.Это означает, что они могут рассеивать больше тепла.

Как это влияет на производительность?

Раньше с радиаторами из меди и латуни большее количество рядов означало большее охлаждение. Однако это также сделало радиатор толще. Это добавляет ограничение по воздуху, что снижает его эффективность. На любителя тоже тяжелее. Для механических вентиляторов это означает более паразитные потери мощности.

Больше рядов также означает, что задние трубы менее эффективны, чем передние. Когда воздух проходит через сердечник, он нагревается.К тому моменту, когда он попадает в задний ряд, он теплее, чем был в начале. Это означает, что от задних трубок можно отводить меньше тепла. По мере добавления новых строк это становится более серьезной проблемой.

Алюминиевые радиаторы помогли решить эти проблемы. Поскольку алюминий прочнее, трубки могут быть шире. Это означает большую площадь контакта без значительного увеличения толщины радиатора.

Например

2-рядный радиатор с трубками 1 дюйм будет иметь больший контакт между трубками, чем радиатор с 3 рядами с трубками 5/8 дюйма.трубки.
Радиаторы будут примерно такой же толщины.
2-рядный радиатор будет менее ограничивать поток воздуха.

В этом примере двухрядный радиатор имеет большую охлаждающую способность, чем трехрядный.

ID ответа 5281 | Опубликовано 30.04.2020 14:18 | Обновлено 30.04.2020 15:19

Triptico_RA_ENG_Y_heredado

% PDF-1.5 % 1 0 объект > эндобдж 2 0 obj > поток application / pdf

Triptico_RA_ENG_Y_heredado

2016-03-02T13: 45: 07 + 01: 002016-03-02T13: 45: 07 + 01: 002016-03-02T13: 45: 07 + 01: 00Adobe Illustrator CC 2015 (Macintosh)

25660JPEG / 9j / 4AAQSkZJRgABAgEBLAEsAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABABLAAAAAEA AQEsAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAPAEAAwER AAIRAQMRAf / EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9Kat5o0jSSn143C + oCVM VpdTghRU / wBzFJk4YzLl94h4sJzEed / In7kvh / MXypLE8iTXPFASwaxvlaijkaK0IY7eAyZwSHd8 x + tiM0SL3 + R / U0n5keU3jaRZrsqqlyP0ffhqBgpovocifirSlab9Acfy8vL / AEw / Wjx411 / 0sv1J tp2v6PqFqt1a3KmFiwHqBoWqrcTVJQjjcdxlcomJotsZAiwjIrq2lbjFKkjAVIVgTT6MilKNemur V1mS6vhHJsIbSGCULxA3JkQkV9ziqCs / MTQszTJql0oFCJbaFQCaEH90EI28cVRreaogwU6bqFSC QPQ8Ov7WKqtv5h + sIXi029Kg0qY0XpT + Zx44qmVvK0sKyNG8JbrHJTkPnxLD8cVeBfmcK / mBqnt6 FP8ApGjzIhyddn + spVax149COuTak9so6gV69 / bJMUy + uWFqB606x9FAY7k9AMgSkBk + iahNYGKQ pItve8PSGwb4ZQshKOV47HuPllM93OwXGO7ObSaOVCyGo2 / HK3JSzzN9i3 + bfwy3Ewm8uv8Azfr8 F / cQQ21o8UUrpGxlUMVViu / x / a23HbCZlHCof4z8z8 + P1Oy60 / vl6 / 8AIzHjKeEOHnPzMTtaWQ7b zKN6e748ZXhDf + MvM3IqbSyqK1PrLToP + LPfHjK8IZ / 5XuHllsbifjG8kYeQAgqGaMk0apBFemGf 0oHNOpfOXlCKZ4Zdc0 + OaIVkja6hVlHAyVYFqj4AW + W + QGGZFgH5Kc0AaJHzROmeYNB1Z5k0vUrW / e3p662s8cxj5VA5iNm414nrgnjlHmCEwyRlyIKPyDN2KuJABJNAOpOKpTc + b / KdrdiyudbsILwk KLaS6hSXkTQDgzBqk + 2WRwzIsA17muWaANEi / eq6b5l8u6pMIdN1WzvpjGZhHbXEUzemG4F6IzHi H + GvSu2MsUo8wQscsJbAgpjlbYhNXXVW0y6GktCupmNvqbXPL0RLT4fU4gtxr1pkoVY4uTGd0eHm kWgxfmWuq8tem0ptLo3wWfr + tU8iv94gG3wjr4nvQXZDi4fTxX5tWPxb9XDXlaYeYbSS4 + r + maFe ddnbY0 / kVsx29JhpFwCSGp3H7uatfc8MKouy0SUkhZlEhWrB4Cw26UaQDxwKjf0DNQ1mi3ApSBBu PHFUXp + mC2Yu5R5Oiukax0B6j4euKpL57EBt7X1Xtl + J + P1lQ1TQfZqyU98txX0v4MJ15JV5Wu0i M1pCY7kuRIkNm7RAGoVmYKz9fh47Y5L5kh5rCvJNNdOpfo1gqiyq6EzXUjXCcQ3xKFDoQStaGv0H IRrqylfRJ7a6lYxBzbSovh2uCzB6A7gh2SAT8qYSY + f4 + CN2U6XbqtwkqWJhVlqJvV5ihHh77ZBk 8S / M3TtbuvzF1cwCOG2h2XjLIxqw + rx8uKpU / CR + 1TLoy2cLLiJkSg / qk9lBGxLXTNJxaVQqKi8S eTgtU / EOPw16jalTlkS1zx0LQx1RzqMNtJMR6rqLexSoe6cuqmFXDKVfgzMDv06HoRksMcQBNF6R 5b8jXUxnkuIotMtXi4WforW9UkqySPcMzOHROcbEFftHbYMaCXMjD4N6 / Y6Hpl / bWsF67zS3Uz3T mRZJRc + nbSGOSlCGaHi / EitDXpTLMYtcmzKfJysLq / ZZGlgMduEJOwYGUMAK + HHt9J7RmzxlHeZv sW / zb + GHEmbyzUfKmpXF7czC0tpFllZ1ZpJVJUvUVAagNOuExKgqS + T9TDK / 1KzNCGKmWY7jem56 Y8BXiRbaFqwrTSdMPPZvtjt88eE9yLRkflqVkRpLXTkenxKIXYAmlR9sVw8K2yzy1D6N1Zw0Uemn CiVCjjGR8NSTTDP6VjzUNQe0j1i8RUljkmesr + mnAlRUGvqVPh9nvlAJZ0qRTW8Mxf61cIJBSV0U I7EfZ35H + bviSmkX + kbEAj63fbnryXt4b4q8aj82 + f8AU / zJv7SLW7uy0V1kt7W1JiZY5LZwS4Kf GeaqftGu + / 7IzAjkMiYg + q / N2OTDGEBLn5Ml0PUfM1xrGkX6eYb6bSb + 4tXhjb0wssMnA / FGyO6q 6k7Fq / LDLxIEWbBIDSDCQO1Gmc6tHbHzFKVimW6YKPXjiVgaIppyDhtqfy5nAlw6XRQ3MYKxvdxj / JhZd9vB8SU0i0dhGFZ9SLftMFp925xVTg1e5WZ4ZXIZK0oxYca / CSSBuVoSP19cNMbQn + LI5Jvq 6yyxTMoZQ6Nx3rtzAKV26csCUbr17rGniExTIRJXlyVidioHQr / NhsKllrd62Lh3NyGlYuyAmYoB zpQoZSuwr + GOyqMVxrkMrSJqMjKVKBZvjoXkb4h8QFVA2qMdkptol5q84kWa69YqAwfiF6kjoKfy 42EJza / WvWHqPyWh3xJCpT5za / WG0azKAh3LFxGabClOccv4ZKBA5 / j7QiQPRKLNo4pIZZLlnopL QNa24Q1pUHgEOxxMh4feoB700ub03WmtBZQI0qOrmNomCFT4Kj1r9OQDJLIrbVuaq1hEFqKgRXA2 rvQmWgw7I3ZDpMF5FMoms44VAoJFHJjsftMXJ / XkUsM8zaYk3my9lYV5GIcflAn9MtidmqXNLNW8 tx3dg8HBCGo0fqLyCyJ8cTlDx + y6gjfr3y0FrIeT314mn + bvLl3cfu47XUI3nZw3wIFfmSo3 + H5Y 5OTiYxU30RL5n0zTLR7y + mENvFTmxqTUniqqoqzMzEKqgVJ2G + Y9W7C2F + cDq / nkWl95O1v9FPZx XHpx3FsssVyZCqlpElEq / ZjX0z6XNat0qRmUMBgLLinUxnKgm / 5MN5wX9PQeaNKGm3izQSI0Mpkt XV0YcYEPqNHwVFLAzOSWr8PTKMvRycVb09IngSZCjVFQRVSVIr4EZU2vNbixaLWZp3kv2hW5dvTG o36qQHJ4hBc8APAcePtTbL / HNVUf9KP1NPgRu7l / pj + tEC20wyRO36YHpOHFNVuqGhBoy + oAw26H Hxz3R + QXwR3n5luG10pEEVNYIDPVm1W7ZhzXgaky1 + HqB2O / XAdQedR / 0oUYByuX + mP61DyZ + Zuh 3lnbWNpC8lGMEMl3epNI8oYVRppjV3BkXatdxmt / OzmbEP0BzPy8YCuJHQ / mtph87aZ5WksTFPqi SPBcl9h6UUkzfsBWBWMU4tXetKbm3DmlMkEUR5oniAjxWyF7O1W6ubq5u1kjf40i9GMlVWpIrxLN 1 + eZFFqtYX0L0ZZzMYooV5yM9uECqAa / bj39 + uNKsjl8tTxtKl7EIgQrFkiQVK1A + NB2ONK8tvPy p80za7catpF / b2klxNJJbzQyIxKSk0 + GWKVN1avTMAafJGRIp2B1OOURE2m / l78v / wAw9LuNJjvZ tPu9N02e3PqcmgnWCJwST6aGJyqDiqhFr3OWmE5VdbG2kzxC + G9w9Ke1g / SD3i6hKjSKEEIZTGKD srA77ZlUXFtbBqFtODwv5RxHIs8QQU + bxqMaVStdb0u6R5IdYqkdObMI0A5dPtouNKx59D1OaZ7q 0vIJPVZykvqAghm + z8K8TTph4RQQx8keZPUiZjCwjYsWEhB + yQBTjTv45EJZ / cWlrcgCeJZQv2eQ Bp08fliqmNN08Got0B6V4jxriq19M00Ia20ZA3oFH + ffFWG69 + aXkHyzbXE90kirb3f6PmWCEMwm UM3So + Gg65LhLZHETyRF1 + aXljT5LEXlvdWp1IsLNmSNg / Djy3jkelPUXriI2gQsWOiZ699Y1TTr S4062ju0fk4WcHYEbHaSOn44xrq1m + iCg02FUT1NAZpQPiYSqFLDrRWdqA9hU4CrWr21mdNb1dDE Kh5 + nouftVqPiX7NK9clHnzpSo2OgaYVhuoGMZZSf7h + Sch9nbmCRWjb4knkoATrSbCG3vVdJnc8 SoUxOg6b / ERTIpSTXtA1y8126mtrYmF3i4zc0UFeCK9KnlUUPbCCxMUl8wQedtE06JtO8vyazLOG MywTxRrAdz8Yo8jglthHG3ep6VkJrwPEfNflrz1rVrBLdW8ejeZXf1Z7S5t3igkZ09RPqbS + oCyL UPyqeVTVaAmw8vJxxAXZDBtfXzhdawg83zXE1 + m8UdwOMaCoQtDGoEYVjH9qMUald8ADMva / y91l 7LT2NGfgkQES8ZPWCfG0aLKpgXlXix5B6Hb7KkbEx4hTr7qT1z8udas9St71LUWqQ25hEMNmX9MR NH8DBGJVASrKoTai5g6mNEdXN00rBZjmK5TBZNLe4vL2RzcoBPJxaKsi05h4WlK9MKplaNeWkQto pLngoqgeAO3iepJ / HFVVr27 + ryLO1wWKsopboq9O / U9OuRlySOb53 / LrzDHothOt1a3FxcS6jJcQ Rwx8mVXiWMSVYqtKArStfbMLDlEYAdXLniJLMvJs36c / NPT9UuraaBk + sLDGzMF4fVnVTIuw5EKD / k9AT1LhJ8Unv / UnJEDHX45vU7ryo01 / NMUiMErElGqSQQRQinvmfbhLU8pyJAEVYlZSOHEkAARG PsMbVbJ5QdwP3cJNGrX + YqBXp7Y2qbaRo4s4irKit6ruAnShao8O2NqmbKrKVYVB2IwKx7U / LUlz qP1iJYxHRQQxNfh48D4YbVRt / KTw26xhU5R8SjciTVZOfUivjjaqa + UJKKHjhbZQ4PfiGUfs + BFM bVMdH0KSzWRZAgUlCgQ7bIAew7jG1pO8CuxV2Kqd0zrbyNGA0gU8FOwJptU4q + Pvzji08ebL + kwa 5Bdrt + lZvrUo6dv3fDMmHJ2eD + 7DMvObz3Op + S14hklaWO1hO1BW2BkPz6 / IZVDkXExfTJ79ZW0k WhWkMUqwmOMBmcBhXidhXYfF3odsrcdiVyLy21FYI9XRRbhIibm9FWaOMIxlXl1ZlJ + yKnLRGRHJ gSO9O9EN5Wa6ur21ubJUKCRJuaCYleILHko + 7uMhIEc2QIKX61eXi65aMkoS1a1jMr280ki + pylD / u0EUbCoA57E + A44QRw + f46o3vyTLQb2OXUAi3M0pKt8MiFV29yzZFkyXAq2SWOJC8jBEFKsxoNz QbnFUM + raUtA93COdAoLrvz + zTfv2xVJtb0fyD5hsRZ6nFZXds8yFAHVT6w + JCjxlWD08DWnsckJ EMTEFL7b8ovJdsgiignFvyEhgM8hUuvLixqeRK + oaGu30Zb + ZnTWcEGR6P5e0fRxL + jrf0WmEazO WeR3EK8IwzyFmIRdl32GVSmZc2yMQOSY5FkwCe30OTULv62xib1pCpS5tGrVjUlWKFflvhVOLQaZ FAIrO + maCM0X0Z4AtTuejjua4qiUWGSiC6uXDEAhpoiu5pQ0etN + 2BWOaPq2pTWVg6W9uOV1NDqR ijaNCsImj9SNA54cpIk2ZmoDSvQ5GJSWQw6xp8OqWdg84jvr71DawlXYN6Sc33Gwov8AM2TJQAgb 2 + 8 + LeTxW72UcKMoikawuJ + S0PMnjdRe1B + OWROPqD8 / 2NUhPoR8v2o / R9W1pImXWUWa4IUoLO2k iUDjRqiSWUmrg06bffkZ8P8ADfxZQ4v4kyi1MykhLS4qOvJVX / iTDIM3htv + b3np7rULdL + zuprb Ubm2WG3WGV0jRi0SsI2O / BWHiSpzEyZZCVByhjiy / wAs + c / Od5qNnDqg9O3uJAnH0fSZhUA8SaeP bKhqMnEAepZ + DAxJHRNPMtzYxaosdxZeYXZwUMtjfGKFQ7Ecii3kXY7HhsPfNziO3OPxH7HVZRvy l8DX6QhtOXQZrprZ08x2qSJvd3OqXLRrUV4jheSuGBHUL9NMlLIQLuB / zf8AjqI4hdVP / TH / AIpP tOtvLljfC6h2K / llVGX0ri8vbiIhiSWMUrulfA027ZTLKSKofINscQBvf5li / wCY3n7zDp3mjS9F 8vCVmu7OS7lkSGOWP7RWIVar8mKFQAvUjNVr888YBiadlosMJ3xDko / ll + Yev + Y2vre8uRJPZCKV 3EUaoY5w4QLx7gwvXbuMGmy5JxJJ5J1mGEJAAdHqubFwHYqoX4mNlOIWCzFGEbEVAYigJHtir8 + N ZudXtdbv9K1G7N / f2lxPHqF2ZHmWRrV2V3DyUdg3A8SRXfM0SuNObjnsAHrn5svME8uyyEqZIbpU iPREX6vTbxNd8oxc2Ol6vbvL8kEf5T + XhNbvcq0drxSMqGV1b1EkHJXFUZAwqOoGVz5tGX6ir6vc 3f6Yu0jtI5iHIU + jMxPWm6yj9WNhqTLQriONrkXGnPBbrA8kzGGQ1UdVC / GWqP2QKn3wJSrVLi3M 9gv12G0hayheKEadIqCBnk9PgkkTtGeAAMRaqkdBXecY7dPmwMt028t3Gnyal6dteRSuEZmhS0e3 NBtszADq3QZExIZCVsqyKUHq1jJfWTWySLEWKnk6LKtFYGhVtt6Yqk6 + VLmp9S5gbdOBFpHVVjAA C1rT7I3xV0XlOWJ42WeAhJFcg20e / BlIJoBuApXbxxVkmKuxVa7haVIFfHFUrm0zQ4nkupeERLFp JSzKKseteQpUnCrGvN + ua1o0FpN5U0BfMdvKZPrsi6rFYJAy8PTqZiwk9TkenTj74qyLQ9V1C + ii kvLCOySS0tpn4Txz8LuUyfWrblHs31cqn7wbNy26Y8J538P2 + fd0rz2bS3 / B8y2EtlBqot4pXL84 oyrqzSeq1GEtd264KKbCX6V + WFtZecYvNUmqyXF5HyM0fpoiScoDAK8TtQNXI8Ju2XHtSavods + q Xl5d20JiLBllMroeIqWY / Ey7fIZNgjhcW0gd4Z45I4wC7i9f4RTq1KgYquiKzpygdZQDRil5IwHc bgHFXz3pXkvz9Z + e9V1NdKmvYJ70v6k5dDIqrPFb0cpQJFHNxFFO3GtN81sjMSujs7ECEhziLp6v pem + Zr2 / 0241DTWsPqcySALKJE4MVZ1aiK3IUX264CZznG4kUVAhCMqkDYTnzCll + k3MqSlyiglJ OAoBttxObJ1yWCPTxQ8Lg71NZu1emyjCqIXTrQqDxkFd97uMH8RUYq8d / wCck9UvfLWt + VtX061l YLY3NtdSsPV / d + onGNnpIqeqjyoG / wAr22xdTgGQUXJ0 + c4ys / 5xm1CC4tddvYYWto2js1MfBUUt Gs4bgVVeQqd2p9qo6CmQhExEgTbPNMT4SBT6azMcN2KoPWEuZNJvI7aZba4eGRYbh25rG5UhZGQM nIKd6chXxGKvzu1C / wBVl1e9nvYGkvLuR5HubVV4O7OWLIFWNaMT0A9qdsyxkro5MclJrFrXme6t 7a21Brq4MA / dfWCXEakrVYy3LiG4itKdMlxiuW7ZjmA + zfIWuw2H5YeWLueKYpNBDCwjCckqG + Ng 7L8I478an2zFlzLi5TciyrStWs9TRntmkBUkOrpxIIPQmhWv05BghNb85eV9Cuo7TVtUS0uZUEkc T15MpLAEUU90OXY8E5i4i2qeaETRNI24jsbm0F + EF0BEJoG48iygc048VZ9 / YE + 2V1vTZbWk3sF5 GZYzHTk3D0m5AigPKvCP7QcMOxBBBIOMokc0RkDyTDIsnYq7FUj87eZJ / LXli91uGxbUns / TP1NG KM4eVY2PILJTiH5h5e2XYMQyTEbq2nUZTjgZAXXR5yP + chWluDDa + XmnY / WGhUXLc3jhBEbBVt3P 76VTGo7Hr1GZ38m0LMu7p + 3o4X8o2aEb59e74dTs9izVuzU57eOYAPX4elMINLTDJ9MvHmmjY3Xp mQgEPKPhEi0oQfCuG0U3Ppc8tswlSWQV / un5Mu0vINxP + dMbWkM3l2IkA20lEICUDgU9Rq9PY42l Tby8rCptpOQAAADgfY8On2sbVmtlp0EdlHGAVHpoOPhQDbHiRSRXehajJez09b6s7EKRKR8BUg0o wpjxLSkfL2otZtE6ysCArI0nLkpiKnlVjX4vx3xtaUJPKc5j4LbMEarsitxXnxABpyHTfG0p7oml zW0IEqsvCRuCs3KiA / CBUnamPEik4kfgjPSvEVoMiEpJe61o6SO09sXlUhGJjZt2UsoqFNagdslw otAwa9pbxMx06MMygwoquS7MCyqeUScQePXtjSbbtvOdnHEwk02WCNQpjRAGJ5LzbYBQKcvHBSoH WJNX124trrRp4rWCNTHNHdROX5kg9tqUOQnhEtyyjkMeS9PIchuUup4LOS6UcPX + IOqGobieFRsz UFcrGCIFABkcsibJLNcua3Yqp3P1f0JPrPD6vxPq + pThx78uW1PnhCpTcf4M + oy / WP0d9Q / 3f6no ej / s6 / D9 + h2J3Y // AMgN / wC / Y / 7l + h2ead2X6b + iP0db / oz6v + jeI + q / VuHocO3p8Pgp8sgWJRS8 afDSntiqT67 / AIQ9Zf059S9Xh8h2v06 + ny7c + 3LLcfH / AA2wnw9aThOHBfTpwoOHHpTtSmVM28Vd irsVdirUnDg3qU9Oh58ulO9a9sVQbfob9r6t9pevp / b5rx + nnxp70yXqRsjcil2KuxV2KuxV2Kux V2KuxV2KuxV2KqUn1Tl + 99PlUfa41r264qt / 0Gpr6Vab / Z6UxVr / AHh2 / wB1V7fZ8f64quT6nT4P TpXtx64qrYq // 9k =

uuid: 5fce0ed8-b17d-3241-9f21-37898e5268edxmp.

сделал: 0ba08b55-ca7a-45ae-b153-3dcaef804f34uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfxmp.iid: ed025387-635c-44af-a961-8220df270456xmp.did: ed025387-635c-44af-a961-8220df270456uuid: 5D20892493BFDB11914A8590D31508C8default

savedxmp.iid: 02801174072068118083B5F10C11F4372013-04- 22T19: 42: 19 + 02: 00Adobe Illustrator CS5 /

savedxmp.iid: 0ba08b55-ca7a-45ae-b153-3dcaef804f342016-03-02T13: 44: 50 + 01: 00 Adobe Illustrator CC 2015 (Macintosh) /

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / NewAmbient.tifadobe: docid: indd: 51c09378-cc0c-11dc-89bf-8f9bf02193d9xmp.iid: 3B4E2FCF072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo E.

jpguuid: 3FA7C2C4FC1462CA9ADD11985C2C4FC1462C09C08C08C08C08C08C08C08C08C08C08C08

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo tell.jpgxmp.did: 0480117407206811822AFB51E8161415xmp.iid: 098011740720681192B0FC5962C61B74

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/BAXI_composizione.tifxmp.did:50FCE207228BA08B08B08B08B08B08B08

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / упаковка radiador aluminio.tifxmp.did: 96E08E19A002E411BD33C46862E31813xmp.iid: 5BE36997072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/SOPORTE.

tifxmp.did:2645A1A148C08C08C08C08C08C08C08C08C08C08C08C08C08C08C08C08

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiadores CONDAL_purgador.tifadobe: docid: photoshop: 88954dfc-d35a-11d9-a368-c3e8fca51e9fxmp.iid: 08801174072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/R460_baxi.tifxmp.did:FCF1482109BA2B08C08C08C08C08B08C08C08C08B08B08B08C08C08C08C08C07C08BB

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Bodegon_Dubal_CMYK.tifxmp.did: 62E36997072068119457BAF8CFDBA117xmp.iid: 364E2FCF072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / logitos socials.

tifCEMP.did: B3FFA37FF7B09E208117B3FFA37FB08B02E07E07E07E07E2

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / astral.tifuuid: 1BF92B6B7255DD11ACD692915EBC8F6Euuid: 1CF92B6B7255DD11ACD692915EBC8F6E

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / MIstral ok.

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Dubal New.tifxmp.did: 22BE6E143B20681197A5BCA876072A22xmp.iid: F42585503D20681197A5BCA876072A22

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/dubal.

tifuuid:E043DB7F14698148DUD8CD8C08CD8C08D08D8CD8CD8C08DB8DB8DB8

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiador CONDAL_ambiente_r.tifuuid: CFE2B40C3D3CDC11A2EC880AC7E75A4Bxmp.iid: 0A801174072068119457BAF8CFDBA117

EmbedByReference / Users / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Condal New.tifxmp.did: F9258516903BC520811180A08C08C08C08C08C08C08C08C08C08CB8

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/NewAmbient.tifadobe:docid:indd:51c09373-d9b0-11.iid: 3B4E2FCF072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Документы / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo E.

jpguuid: 3FA7C2C4CAmp9ADD1198FC468C8EC9ADD1198FC468C8ECD9ADD1198FFC462C8ECD9ADD1198FFC468C8EC9EC

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Logo tell.jpgxmp.did: 0480117407407206811822AF146851E8168118228146162117168168168166167168168168166

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / BAXI_composizione.tifxmp.did: 50E65E0B3B206811808395B2250FC9E0xmp.iid: 384E2FCF072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / упаковка radiador aluminio .tifxmp.did: 96E08E19A002E46811BDDID: 96E08E19A002E46814BDDID: 96E08E19A002E4681136BD: 96E08E19A002E46811BD

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / SOPORTE.

tifxmp.did: 2645A1A76F03E4118CA5E74DAD78886Fxmp.iid: 02801174072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiadores CONDAL_purgador.tifadobe: docid: docid: cf14ecf3d7ec8a8a-docid: docid: cf148ec8a8a-docid: docid: cd3d7ec8c8a-dcd7dddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddddd1

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / R460_baxi.tifxmp.did: FCFCD1052B20681182E9EB8141A7426Cxmp.iid: 59E36997072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/Bodegon_Dubal_CMYK.tifxmp.did:62E3699707BA118C08C08C08C07C08C08C08C08C08C08C08C08C08C08C08C08

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / logitos socials.

tifxmp.сделал: B3FFA37C2E206811AB08F09E3B27CE7Exmp.iid: B3FFA37C2E206811AB08F09E3B27CE7E

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/astral.tifuuid:1BF92B6B7255DD11ACD69D62915EBCD11ACD6296D8BD6D8CD6D8CD6D8CD6D8CD6D8CD6D8BD6CD6D8BD6D6D6CD6

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / MIstral ok.tifuuid: 15F92B6B7255Exd11ACD62915E.iid: 0A80117407206811A961D55D05F11E4E

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Dubal New.tifxmp.did: 22BE6E143B20681197A5BC201187.Amp: 9007A20681197A5BC207807A2A2A02A02A02A02A02A02A02A02A02A02A02A02A02A2A02A02A02A2A02A2A02A2

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) /Materiales/dubal.

tifuuid:E043DB7F7255DD11ACD6914256DB7F7255DD11ACD614215EBCD8CD6D7CD6D7CD7CD6D8CD6D6D8CD7CD7CD6D8CD8

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Radiador CONDAL_ambiente_r.tifuuid: CFE2B40C3D3CDC11A2EC880AC7E75A4Bxmp.iid: 0A801174072068119457BAF8CFDBA117

/ Пользователи / yslandiayslandia / Documents / Yslandia / Rafa_Asenjo / Baxi / FOLLETOS / FOLLETO RADIADORES ALUMINIO (HEREDADO) / Materiales / Condal New.tifxmp.did: F92585503D20681197A5226825088081197A5228808808128128348608327ec8aaaaaaaaaaaaaaaaaaaaaaa64 PrintFalseTrue1628.000924296.999942Millimeters

BaxiRespondBoldBaxi Respond BoldRegularTrueTypeVersion 1.001FalseBaxReBd_.ttf

BaxiRespondMediumBaxi Respond MediumRegularTrueTypeVersion 1.000; PS 001.

000; hotconv 1.0.38FalseBaxReMd_.ttf

Голубой

пурпурный

желтый

Черный

Grupo de muestras por defecto0

BlancoCMYKPROCESS0.0000000.0000000.0000000.000000

негрCMYKPROCESS0.0000000.0000000.000000100.000000

Rojo CMYKCMYKPROCESS0.000000100.000000100.0000000.000000

Амарилло CMYKCMYKPROCESS0.0000000.000000100.0000000.000000

Verde CMYKCMYKPROCESS100.0000000.000000100.0000000.000000

Cian CMYKCMYKPROCESS100.0000000.0000000.0000000.000000

Azul CMYKCMYKPROCESS100.

000000100.0000000.0000000.000000

Пурпурный CMYKCMYKPROCESS0.000000100.0000000.0000000.000000

C = 15 M = 100 Y = 90 K = 10CMYKPROCESS15.000000100.00000090.00000010.000000

C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000

C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000

C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000

C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000085.0000000.000000

C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000000.00000090.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS20.

0000000.000000100.0000000.000000

C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000

C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000

C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000000100.00000010.000000

C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000095.00000030.000000

C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000

C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000045.0000000.000000

C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000015.0000000.0000000.000000

C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000

C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000000.000000

C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000

C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000

C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000

C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000000100.00000035.00000010.000000

C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000000100.00000050.0000000.000000

C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000020.0000000.000000

C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000040.0000000.000000

C = 40 M = 45 Y = 50 K = 5CMYKPROCESS40.00000045.00000050.0000005.000000

C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000025.000000

C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000065.00000040.000000

C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000040.00000065.0000000.000000

C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000050.00000075.00000010.000000

C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000060.00000080.00000025.000000

C = 40 M = 65 Y = 90 K = 35CMYKPROCESS40.00000065.00000090.00000035.000000

C = 40 M = 70 Y = 100 K = 50CMYKPROCESS40.00000070.000000100.00000050.000000

C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000

PANTONE Cool Grey 9 CPROCESS100.000000CMYK0.0000000.9995000.00000050.998700

PANTONE 294 CPROCESS100.000000CMYK100.00000057.9994980.00000020.999500

Белый ПРОЦЕСС100.000000CMYK0.0000000.0000000.0000000.000000

PANTONE Cool Grey 9 C 1PROCESS100.000000CMYK0.0000000.9995000.00000050.998700

C = 58 M = 49 Y = 43 K = 11 ПРОЦЕСС 100.000000CMYK58.17999848.94000043.14999910.960000

Черный ПРОЦЕСС100.000000CMYK0.0000000.0000000.000000100.000000

C = 100 M = 58 Y = 0 K = 21 ПРОЦЕСС 100.000000CMYK100.00000057.9999980.00000020.999999

50% негр ПРОЦЕСС100.000000CMYK0.0000000.0000000.00000050.000000

34% NegroPROCESS100.000000CMYK0.0000000.0000000.00000034.000000

C = 18 M = 94 Y = 91 K = 7 ПРОЦЕСС 100.000000CMYK17.57810094.14060191.0156017.421900

Grises1

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999400

C = 0 M = 0 Y = 0 K = 80CMYKPROCESS 0,0000000,0000000,00000079,998800

C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999700

C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999100

C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000

C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999400

C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998800

C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999700

C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999100

C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998800

Brillante1

C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000

C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000

C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000095.0000000.000000

C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000000100.0000000.000000

C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000

C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000090.0000000.0031000.003100

Библиотека Adobe PDF 15.00 конечный поток эндобдж 3 0 obj > эндобдж 5 0 obj > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / TrimBox [8., e {ۨ j

Как выбрать радиатор для вторичного рынка

Что может быть хуже, чем сидеть на обочине дороги с перегретым автомобилем?

Будь то вид пара, идущего из капота, или запах горячей охлаждающей жидкости, разбрызганной по всему моторному отсеку (или лужей под автомобилем), мало что может сделать демпфер в круизе выходного дня, как перегретый двигатель.

Мы настоятельно рекомендуем вам избегать этой ситуации, и вы можете начать с того, чтобы иметь для своего автомобиля прочный и здоровый радиатор.С помощью технического отдела Summit Racing мы составили обзор распространенных стилей, материалов и конструкций радиаторов. Эти базовые знания помогут вам выбрать оптимальный радиатор для вторичного рынка.

Радиаторы с поперечным потоком и с нисходящим потоком
Радиаторы часто подразделяются на два основных типа: с поперечным потоком и с нисходящим потоком.

Радиатор с поперечным потоком состоит из вертикального бака с каждой стороны с рядом охлаждающих трубок и ребер, составляющих его

Радиатор с поперечным потоком

ядро.С помощью водяного насоса охлаждающая жидкость проходит горизонтально через активную зону от входной стороны к выходной стороне, тогда как в радиаторе с нисходящим потоком резервуары проходят горизонтально вверху и внизу. Охлаждающая жидкость входит в верхнюю часть радиатора, проходит вертикально через сердечник и выходит через выпускное отверстие внизу. Поскольку охлаждающая жидкость течет сверху вниз, водяной насос работает под действием силы тяжести, что позволяет охлаждающей жидкости быстрее проходить через радиатор. Что лучше для вашего автомобиля?

Радиатор с нисходящим потоком

«Когда дело доходит до конструкции, поперечный поток обычно более эффективен из-за скорости — или ее отсутствия — с которой он перемещает охлаждающую жидкость», — сказал Майк Босильчич из технического отдела Summit Racing.«В отличие от радиатора с нисходящим потоком, которому противодействует сила тяжести, радиатор с поперечным потоком удерживает хладагент немного дольше, что позволяет ему немного лучше рассеивать тепло».

Радиатор с поперечным потоком часто является лучшим выбором для двигателей с высокими оборотами и высокой мощностью, благодаря его способности рассеивать тепло, а также (как правило) большей площади поверхности сердечника.

«Еще одна причина, по которой конструкция с перекрестным потоком стала действительно популярной, — это более гладкие линии капота на современных автомобилях», — сказал Босильчич.«Радиатор с нисходящим потоком просто слишком высок, чтобы вписаться в низкопрофильную конфигурацию».

С другой стороны, радиаторы с нисходящим потоком могут иметь оригинальный ностальгический вид и часто подходят там, где не подходят радиаторы с поперечным потоком. Запихивание радиатора с поперечным потоком в более старый моторный отсек, предназначенный для нисходящего потока, часто требует изготовления.

Как всегда, вам понадобятся подходящий вентилятор, водяной насос и термостат, чтобы максимально использовать радиатор, будь то конструкция с поперечным или нисходящим потоком.

Алюминиевый радиатор

Алюминий и медь-латунь
Два основных типа материалов радиатора — алюминий и медь-латунь.

Медно-латунные радиаторы входили в стандартную комплектацию старых автомобилей и использовались на некоторых автомобилях вплоть до 1980-х годов. Радиатор из меди и латуни не может сравниться с винтажным или подходящим для того времени внешним видом. Также трудно превзойти медь-латунь по теплопроводности.

Так почему же в последнее время перешли на алюминиевые радиаторы?

Хотя медь-латунь является отличным проводником тепла, она также является относительно слабым материалом по сравнению с алюминием.Чтобы избежать вздутия или разрыва под давлением, диаметр медно-латунных трубок, по которым проходит хладагент, должен быть небольшим. И это большая проблема, когда речь идет о возможностях охлаждения.

Медно-латунный радиатор

Поскольку алюминий является более прочным материалом, чем медь-латунь, диаметр алюминиевой трубки можно увеличить, чтобы пропускать больше охлаждающей жидкости. Это означает, что больше охлаждающей жидкости подвергается процессу теплообмена, что дает радиатору большую охлаждающую способность.

Второе и более очевидное преимущество алюминиевого радиатора — это вес.Поскольку алюминий весит примерно на 60 процентов меньше, чем медь-латунь, алюминиевый радиатор часто является идеальным выбором для высокопроизводительных двигателей и двигателей для соревнований.

У алюминиевых радиаторов есть еще одно преимущество: меньшее количество рядов внутри радиатора.

Количество рядов в зависимости от размера трубки
Как мы упоминали ранее, радиаторы состоят из ряда или нескольких рядов трубок и ребер, по которым транспортируется охлаждающая жидкость. Поскольку алюминий намного прочнее, чем медь-латунь, диаметр трубки можно увеличить без увеличения толщины стенок трубки (необходимость при увеличении размера медных трубок).В результате двухрядный алюминиевый радиатор с однодюймовыми трубками будет рассеивать тепло примерно с той же скоростью и эффективностью, что и пятирядный медно-латунный радиатор с трубками меньшего диаметра в полдюйма.

Эта двухрядная конструкция также снижает пропускание воздуха через сердцевину, позволяя вентилятору вашего автомобиля более эффективно помогать в процессе охлаждения.

«Большинство производителей высокопроизводительных радиаторов отказались от идеи, что чем больше рядов, тем лучше», — сказал Босильчич. «Теперь речь идет о толщине сердечника и размере охлаждающей трубки — даже при сравнении алюминиевых радиаторов.Более крупный трубчатый радиатор гораздо лучше способен отводить тепло просто из-за его увеличенной мощности, и единственное отличие, которое можно заметить, состоит в том, что сердцевина немного толще ».

Вердикт: выбор подходящего радиатора
Мы рассмотрели основные стили, материалы и конструкции радиаторов. В общем, алюминиевые радиаторы — идеальный выбор для высокопроизводительных автомобилей с высокой производительностью, гоночных автомобилей и нестандартных уличных удилищ. Медно-латунные радиаторы — отличный выбор для реставрации или ностальгического образа.

По словам Босильчича, есть еще пара практических правил:

«Когда дело доходит до выбора радиатора, чем больше, тем лучше», — сказал он. «Люди должны также помнить, что универсальные радиаторы — это универсальные радиаторы. Это делает радиатор прямой установки гораздо лучшим вариантом, если таковой имеется ».

По возможности рекомендуется использовать вентилятор для обеспечения правильного прохождения воздуха через радиатор.

Чтобы сузить выбор для вашего конкретного применения, вот несколько вещей, которые вы должны знать, когда начинаете покупать радиатор:

Свободное место в моторном отсеке
Объем двигателя и степень сжатия
Мощность двигателя — мощность в лошадиных силах и крутящий момент
Использование по назначению
Тип вентилятора — электрический или вентилятор
Тип трансмиссии — для автоматических трансмиссий потребуется охладитель трансмиссии

Вооружившись этими знаниями, продавец запчастей сможет направить вас в правильном направлении.

Автор: Дэвид Фуллер Дэвид Фуллер — управляющий редактор OnAllCylinders. За свою 20-летнюю карьеру в автомобильной промышленности он освещал множество гонок, шоу и отраслевых мероприятий, а также написал статьи для нескольких журналов. Он также сотрудничал с ведущими и отраслевыми изданиями по широкому кругу редакционных проектов. В 2012 году он помог создать компанию OnAllCylinders, где ему нравится освещать все аспекты хот-роддинга и гонок.Радиатор

— Spectra Premium

Распространенные симптомы отказа радиатора

Утечка охлаждающей жидкости
Перегрев двигателя
Отложения в охлаждающей жидкости
Понижение уровня охлаждающей жидкости

Распространенные причины отказа

Электролиз

Проблемы с электролизом возникают, когда в системе охлаждения циркулирует электрический ток. Электролиз является первой причиной выхода из строя алюминиевых радиаторов, и его количество увеличилось с увеличением количества электрических и электронных аксессуаров.

Загрязнение

В системах охлаждения используется смесь дистиллированной воды и антифриза в соотношении 1: 1 для поглощения тепла двигателя и защиты от коррозии. Загрязненная охлаждающая жидкость увеличивает кислотность жидкости, которая изнашивает алюминий до тех пор, пока не начнут появляться утечки.

Столкновение

В качестве лобовой части часто в столкновения попадают радиаторы. Даже если первоначальный удар не повредит радиатор, впоследствии могут быть обнаружены меньшие утечки в системе охлаждения, что также требует замены радиатора.

Важность замены радиатора

При замене радиатора важно понимать первопричину неисправности: правильное обслуживание системы охлаждения. Важно проверить герметичность радиатора и термостат на предмет правильной работы. Бачок с охлаждающей жидкостью необходимо проверить на наличие трещин и утечек. Вентилятор охлаждения радиатора необходимо проверить на правильность включения. Водяной насос необходимо проверить на утечки охлаждающей жидкости, и, наконец, что не менее важно, охлаждающую жидкость двигателя необходимо проверить на загрязнение.При замене любой детали системы охлаждения настоятельно рекомендуется выполнить полную промывку системы охлаждения.

Имейте в виду, что слишком холодный двигатель так же плох, как и двигатель, который перегревается. Перегрев двигателя может вызвать достаточно высокую температуру вокруг камеры сгорания (головки блока цилиндров), чтобы разрушить головки блока цилиндров и прокладки. Холодный двигатель, работающий из-за неисправного термостата, который застрял в открытом состоянии, будет препятствовать удалению конденсата, образующегося в двигателе, который может окисляться и создавать отложения в масляном поддоне.

Журнал "Дизайнер"

Емкость секции алюминиевого радиатора: Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Параметры алюминиевых радиаторов

Виды теплоносителей

Почему важен объем радиатора

Расчет объема алюминиевого радиатора

Полезное видео

Мощность секции алюминиевого радиатора и количество секций для помещения

Тепловые характеристики алюминиевого радиатора отопления

Рассчитать мощность секции батареи

Размеры алюминиевых радиаторов отопления: объем секции, высота

Влияние размера алюминиевого радиатора отопления

Межосевое расстояние

Глубина

Определение объёма секции

Метод расчёта секций

Вес радиатора

Высота и ширина радиатора нестандартной формы

Полезное видео

Нужна помощь мастера

Характеристики биметаллических радиаторов: габариты, емкость секций, теплоотдача

Габариты биметаллических радиаторов: ширина, глубина и высота секций

Как соединить секции алюминиевого радиатора: полезные советы и разрешение

Когда можно и когда нельзя применять алюминиевые радиаторы отопления

Как правильно разобрать или собрать алюминиевый радиатор

Что нужно помнить об алюминиевых радиаторах отопления

Биметаллические радиаторы отопления: размеры и виды

Устройство

Особенности конструкции

Размеры

Емкость секции

Расчет количества секций

Рекомендации по выбору

Как рассчитать количество секций радиаторов отопления в квартиру или частный дом

Влияние типов радиатора на отопительную систему

Рассчет кол-ва секций алюминиевого радиатора

Расчет кол-ва секций биметаллического радиатора

Расчет кол-ва секций чугунного радиатора

Основные способы расчета

Метод №1. По площади

Расчет количества секций для частного дома

Расчет количества секций для квартиры

Что учитывать еще?

Алюминиевый радиатор секционный силовой. Чугунные радиаторы и расчет их мощности для комнаты

Радиаторы чугунные М-140

Радиаторы чугунные МС-140-500

Радиаторы чугунные МС-140-300

Радиаторы чугунные МС-140М-500-09

Плюсы и минусы использования чугунных радиаторов

Расчет сечений (полостей) радиаторов

Правильный выбор

Необходимые расчеты

Количество ребер

Тепловая мощность

Чугунные аккумуляторы

Алюминиевые радиаторы

Биметаллические изделия

Мощность

Cooling System Basics — Keep It Cool

Алюминиевые радиаторы, Wizard Cooling

3-х рядный радиатор лучше 2-х рядного?

Основы охлаждения — количество рядов в зависимости от размера трубы

Количество строк

Размер трубки

Как это влияет на производительность?

Например

Triptico_RA_ENG_Y_heredado

Как выбрать радиатор для вторичного рынка

— Spectra Premium

Распространенные симптомы отказа радиатора

Распространенные причины отказа

Электролиз

Загрязнение

Столкновение

Важность замены радиатора

Вам может понравится

Провод 6 мм2 какую выдерживает нагрузку: Какую нагрузку выдержат провода медные сечением 1, 1/5, 2, 2/5 квадрата, что можно подключить?

Как выбрать грунтовку: Как выбрать грунтовку, советы по выбору и отзывы

Чем отмыть грунтовку с пластикового окна: Чем отмыть грунтовку со стекла быстро и дешево
