Зажигание на бензопиле — устройство, регулировка, катушка

Чтобы бензиновая пила начала стабильно работать на холостых оборотах, топливо, расположенное в заводском цилиндре ее силового агрегата, должно воспламеняться. Для этого в базовой комплектации любого фирменного цепного инструмента предусмотрена штатная система зажигания. От ее исправности во многом зависит возможность ДВС произвести первый холодный пуск и стабильно набирать обороты при нажатии оператором на курок газа. Зажигание хозяйственной пилы выделяется простым устройством и постоянным принципом действия. Изучив их особенности, оператору будет легче производить обслуживание и самостоятельный ремонт узла.

Конструктивные особенности заводской системы зажигания

Система зажигания бензопилы бытового или профессионального назначения изначально состоит из:

• магнето, или заводской катушки зажигания;
• свечи с предустановленным колпачком;
• электрической высоковольтной проводки, предварительно соединяющей свечу с катушкой;
• клавиш, мгновенно отключающих работающий силовой агрегат бензопилы.

В устройстве хозяйственного бензоинструмента магнето – это своеобразный генератор, отвечающий за непрерывное образование переменного тока с последующей передачей энергии на встроенную свечу. Конструкция магнето изначально состоит непосредственно из штатной неподвижной обмотки индуктивной катушки, а также постоянно работающего магнита, предустановленного на встроенном маховике.

Магнето, предусмотренные в штатном устройстве встроенного зажигания бытовых и профессиональных бензиновых пил, делятся производителями техники на:

• контактные – в конструкции этих узлов первый вывод встроенной заводской высоковольтной обмотки соединен со свечей зажигания. В базовой конструкции контактного магнето изначально предусмотрен конденсатор, который предотвращает перегрев и постепенное окисление контактов штатного прерывателя;
• бесконтактные – принцип действия узлов этого типа основан на работе встроенной управляющей заводской катушки, которая, одновременно, играет роль элемента, регулирующего подачу напряжения. Во время регулярного открытия тиристора штатный конденсатор начинает активно разряжаться. В результате этого в витках высоковольтной заводской первичной обмотки непрерывно образуется достаточно высокий ток, индуктируемый в высоковольтное напряжение. Оно приводит к мгновенному пробою на строенной свече зажигания, расположенной в цилиндре силового агрегата. Электросеть бесконтактного магнето стабильно работает в режиме непрерывно образуемых кратковременно создаваемых импульсов, формируемых в такт с каждым поступательным движением заводского цилиндра и соответствующим поворотом коленвала двигателя.

Производители цепной садовой техники используют в комплектации бензопил разные типы заводских магнето. Основная разница между ними заключается только в принципе действия. При этом контактный и бесконтактный магнето обладают примерно одинаковой рабочей эффективностью.

Как определить угол опережения встроенного зажигания?

Особенности конструкции встроенной катушки зажигания гарантируют совпадение между оптимальным заводским положением движущегося поршня и разрядом свечи. Во время работы 4-тактных силовых агрегатов искра обязана проскакивать еще до возврата поршня в крайнее верхнее положение. Это связано с тем, что на сгорание топлива таким двигателям требуется больше времени. В их заводском устройстве скорость работы деталей ДВС равна скорости запланированного воспламенения заправленного горючего. В связи с этим поршень успевает пройти определенный путь с момента мгновенного проскока созданной искры к месту, где расположена свеча, до периода, за который горящие газы гарантированно успевают создать экстремально высокие показатели давление.

Во время массовой сборки двигателей в штатных заводских условиях производители не выполняют регулировку зажигания. Вместо этого на вращающихся элементах оставляются метки, которые должны обязательно совмещаться во время установки.

Как проверить катушку зажигания бензопилы?

Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты.

После этого нужно осмотреть деталь.

Чаще всего ее неисправности заключаются в:

• повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
• нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.

В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.

Второй способ проверки катушки заключается в испытании мультиметром.

Для этого необходимо:

1. Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
2. Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.

В каждом из этих случаев ремонт катушки заводского зажигания выполняется только посредством полной замены детали.

Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.

Как выставить зажигание на бензопиле?

Как и в случае с постоянной необходимостью самостоятельной регулировки карбюратора, используемая в частном хозяйстве или на вале леса бензопила должна поддаваться своевременной настройке встроенного штатного зажигания.

Суть этой процедуры заключается в установке зазора, первоначально предусмотренного между маховиком силового агрегата и штатной катушкой зажигания. Величина этого зазора изначально может быть разной – все зависит от предназначения, а также конструктивных особенностей пилы. Средним считается дистанция, равная не менее 0,2 и не более 0,4 мм. В случае нарушения правильного зазора, система базового зажигания не сможет вовремя генерировать искру, требуемую для своевременного мгновенного воспламенения заправленной топливной смеси.

Чтобы изначально правильно настроить подходящий зазор между маховиком и катушкой зажигания на бензопиле, ее владельцу потребуется специальный пластинчатый шаблон. Однако покупать его для единоразового использования не всегда выгодно. В некоторых случаях шаблон можно заменить на самодельный. Для его изготовления оператору потребуется пластиковая гладкая бутылка, из боковой части которой нужно вырезать тонкую полоску. При этом на самодельном шаблоне не должно быть тиснений.

Отрегулировать зажигание на бензопиле оператор может непосредственно в таком порядке:

1. Сначала необходимо немного ослабить пластиковые болты, предназначенные для фиксации элемента штатного зажигания;
2. Далее магниты, предусмотренные на маховике, потребуется подвести к заводской катушке;
3. Затем между базовой высоковольтной катушкой и встроенным маховиком двигателя нужно установить самодельный или ранее купленный шаблон. После этого болты фиксации катушки потребуется закрутить в обратном направлении;
4. Далее оператор должен аккуратно извлечь шаблон.
5. В конце потребуется прокрутить встроенный маховик. Одновременно с этим нужно проследить, чтобы при вращении элемент не задевал катушку и другие детали бензопилы.

Если по некоторым причинам регулировка зажигания бензопилы привела к постоянному контакту маховика, значит необходимо осмотреть усики, фиксирующие его на штатном месте. Если они деформировались, то крепежи потребуется заменить.

Система зажигания на бензопиле: схема работы, проверка, регулировка

Отдельный класс цепных пил в качестве силового агрегата использует бензиновые двигатели. Они обязательно оборудуются системой зажигания, отвечающей за своевременное воспламенение топливовоздушной смеси в цилиндрах посредством электрического разряда, пробивающего пространство между электродами свечей. От того, в какой момент возникает искра, зависит правильность работы мотора. Проверке технического состояния системы зажигания приобретенной бензиновой пилы следует уделить особое внимание. В специализированных магазинах оборудование продается в работоспособном виде, но если настройка оказалась сбитой, выставить зажигание на бензопиле можно и самостоятельно.

Устройство и принцип работы системы зажигания бензопилы

Стандартная система зажигания карбюраторного мотора состоит из:

• магнето;
• свечи зажигания;
• электрокабеля, соединяющего их между собой;
• клавиши отключения двигателя.

Схема зажигания бензопилы «Урал»

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Для предотвращения перегрева и окисления контактов прерывателя в электрическую схему подключается конденсатор.

Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.

В каких случаях требуется настройка зажигания? Существуют основные симптомы сбоя в работе системы:

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.


   Нагар на свече зажигания

2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

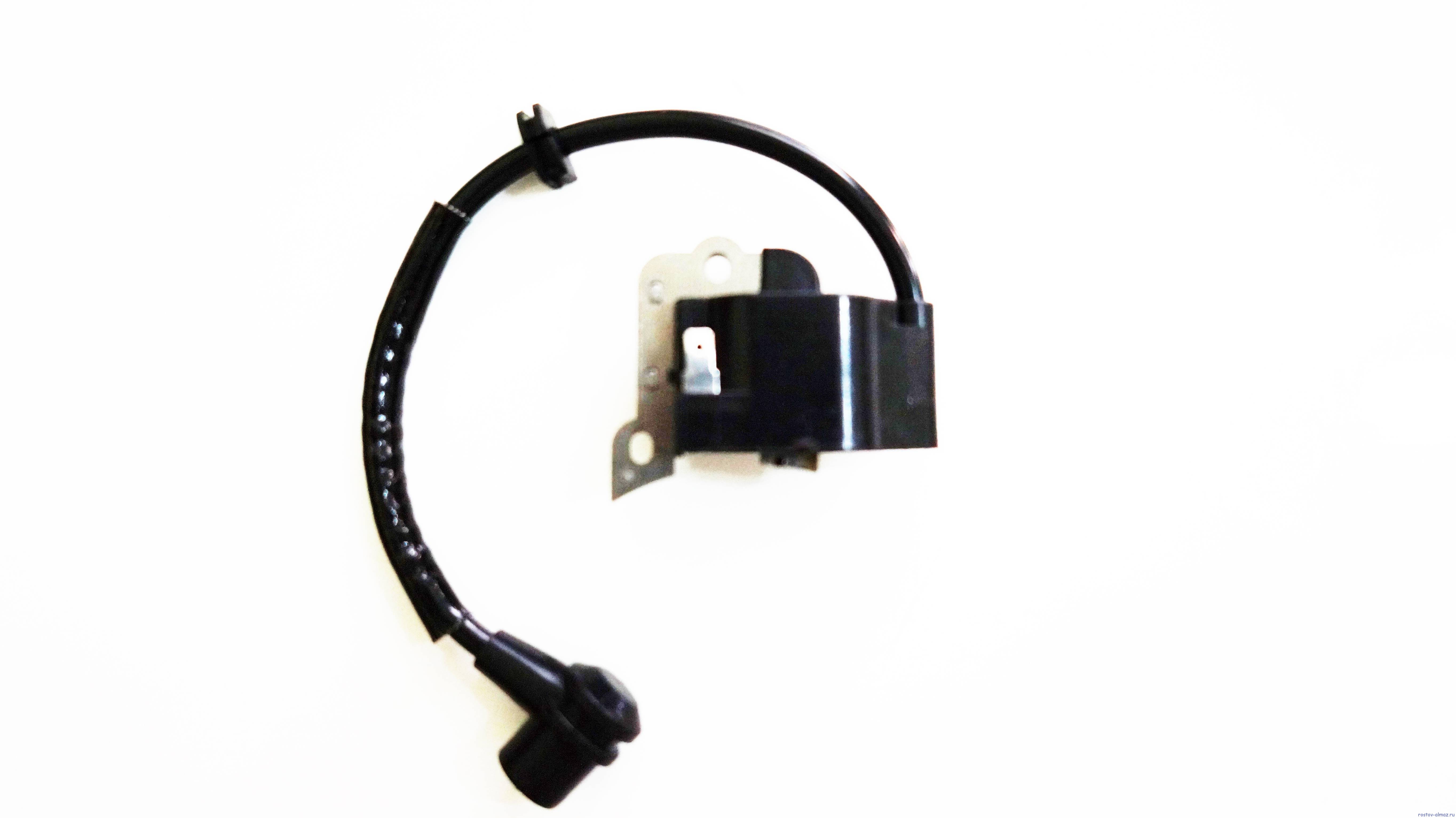

Катушка зажигания бензопилы

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

Зазор между магнето и маховиком

Для верности рекомендуется внимательно изучить документацию на приобретенную модель и следовать требованиям изготовителя.

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Как выставить зажигание на бензопиле Штиль, Хускварна, Чемпион, Гудлак

В этом обзоре представленному вашему вниманию попытаемся раскрыть вопрос, возникающий у многих владельцев бензопил. В процессе использования такого инструмента потребитель может столкнуться с ситуацией, в которой необходимо произвести коррекцию момента зажигания. Со временем работы прерыватель может выйти из строя, катушка тоже не вечна хотя она служит намного больше и вывести её из строя довольно сложно. Так давайте же разберемся, как выставить зажигание на бензопиле.

Выставляем зажигание

Конструктивные составляющие

Все двигатели будь то автомобильный или другой инструмент использующий двигатель внутреннего сгорания имеют похожие принципы работы.

Не исключением есть и такие именитые бензопилы и с удовольствием используемые потребителями как Гудлак, Штиль или Хускварна.

Приводом в них является всем знакомый двигатель внутреннего сгорания, соответственно бак для топлива, двигатель и рабочий орган производящий непосредственно работу, а также прочие навесные органы, помогающие в управлении.

Иногда в процессе эксплуатации могут возникнуть некоторые проблемы, в этом довольно надёжном инструменте как бензопила.

Возникает вопрос, что тогда делать?

Приведём некоторые распространённые случаи:

1. Бензопила не заводится;
2. Если и заводится, то работает с перебоями;
3. Недостаточная мощность для правильной работы.

Зажигание

Основным в этой группе неполадок является двигатель.

Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

У них меньше движущихся частей и отсутствуют контакты, которые надо периодически выставлять, часто выходившие из строя. Катушка, применяемая на современной бензопиле, проработает до конца службы вашего инструмента. Бензопила стала намного надёжней и проще в обслуживание.

Возможные неисправности

Если пила не заводиться первое что надо проверить это свеча дающая искру, которая и воспламеняет топливо в цилиндре. Начните с того, что снимите высоковольтный провод, к которому подключена свеча. За тем открутите саму свечу из крышки цилиндра и осмотрите её состояние. Свеча при правильной работе должна быть сухой и небольшие отложения на керамике светлого цвета:

• Если свеча мокрая значит, присутствуют проблемы с карбюратором. Нужно отрегулировать и выставить уровень топлива в нём;
• Нагар на стенках свечи тёмного или же чёрного цвета, означает неисправности в поршневой группе.

Если здесь вы не нашли видимых причин неисправности, свеча сухая, нагар светлый продолжайте идти от обратного. Так как это конечный пункт воспламенения рабочей смеси. Теперь проверьте, поступает ли искра на свечу. Это блок системы зажигания.

Проверить есть ли искра не составит особых проблем, для этого достаточно взять высоковольтный кабель к которому подключается свеча, поднести к блоку цилиндра выставив между ними не большой зазор, для того чтобы вы могли заметить проскакивание искры между ними. Затем дергаем за пусковой шнур стартера, и сморим, есть искра и какого она цвета. Рабочая исправная свеча должна давать искру похожую на молнию. Как это выглядит, смотрите на фото, предложенное вашему вниманию, на нём всё хорошо видно.

Если искры не наблюдается, проверьте контрольной лампочкой, если нет пробника, высоковольтный кабель. Возможен обрыв в месте, где он перегибался чаще всего. Если провод в порядке возможно, что проблема в неправильно выставленном угле зажигания. Оно может быть слишком ранним или же слишком поздним в обоих случаях бензопила хорошо заводится, и работать не будет.

Теперь попробуем выставить правильный зазор между подвижным и неподвижным контактом. В идеальном варианте он должен составлять 0,2 мм. Проверить можно щупом благо он не является дефицитом.

Это было описание неисправностей старшего поколения бензопил. К новому поколению относятся современные бензопилы Гудлак, Штиль и Хускварна.

Современные системы

Современные системы оснащены чипами, которые регулируют все перечисленные выше неполадки. Способ самостоятельного выставления угла опережения зажигания в зависимости от оборотов двигателя и мощности, передающейся на режущий элемент. При этом значительно экономится топливо не в ущерб мощности. Так же намного облегчается запуск пилы не зависимо от погодных условий.

Сама бензопила стала проще и эффективнее и не требует дорогостоящих ремонтов. Катушки зажигания, сделанные по современным технологиям и с использованием новых материалов стали в прямом смысле вечными.

В дополнение ко всему прочитанному здесь предлагается видео для полного ознакомления с приведённым материалом.

Конструкция и принцип действия системы зажигания бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя. В связи с этим проверке этой важной части инструмента нужно уделить особое внимание.

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

• магнето;
• свечи зажигания;
• клавиши, отключающей мотор;
• проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Как выставить зажигание на бензопиле?

Отрегулировать зазор между маховиком и катушкой зажигания на бензопиле требуется в том случае, когда инструмент не заводиться. Непосредственно перед регулировкой нужно проверить состояние свечи. Для этого потребуется снять провода с головки и аккуратно выкрутить деталь из гнезда специальным ключом. Если свеча не мокрая, и на ее керамических стенках видны небольшие светлые пятна масла, то нужно переходить к следующему этапу проверки.

Для этого потребуется надеть на свечу колпачок со штатной проводкой и несколько раз резко потянуть за трос стартера. Если при этом искра так и не появилась, значит, следует переходить к регулировке зазора между маховиком и магнето.

Нарушение зазора между этими деталями бензопилы может стать причиной неосторожного обращения с инструментом. В стандартном виде дистанция между магнето и маховиком должна составлять не более 0,2 мм. Проверить эту величину достаточно просто. Для этого между элементами потребуется поместить специальную прокладку. Если она свободно входит в пространство между элементами, значит, зазор выставлен правильно.

Многие мастера утверждают, что правильно отрегулировать зажигание на бензопиле можно только при помощи шаблона. Однако не каждый владелец инструмента может позволить себе покупку одноразового изделия по довольно высокой цене. Многие садоводы используют самодельные шаблоны в виде полосок, вырезанных из плоского пластикового сосуда из-под сока.

Дальнейшая регулировка зажигания бензопилы выполняется в таком порядке:

1. Сначала нужно ослабить болты фиксации системы;
2. После этого между штатной катушкой зажигания и встроенным маховиком следует вставить шаблон;
3. В конце болты регулировки фиксации потребуется затянуть.

После регулировки зазора останется собрать бензопилу и продолжить ее эксплуатацию.

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

• осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
• проверить чистоту элементов катушки и подключенной к ней электрической проводки;
• осмотреть состояние изоляции проводов;
• оценить надежность креплений;
• осмотреть состояние колпачка, который образует искру;
• проверить состояние свечи;
• проверить работоспособность выключателя свечи;
• мультиметром проверить напряжение внутри узла.

Чтобы точно определить поломку катушки, потребуется использовать дополнительные приборы – амперметр и вольтметр. При этом нужно убрать от очага образования искры все посторонние предметы.

Проверка катушки выполняется в таком порядке:

1. Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
2. Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Зажигание бензопилы. Устройство,схемы,неисправности.

| Все о бензопилах

Система зажигания бензопилы — это целый комплекс элементов, с помощью которых при запуске двигателя появляется искра. Она нужна для того, чтобы поджечь топливо и привести мотор в состояние полноценной длительной работы. Главным элементом системы зажигания является свеча, которая должна поджигаться всякий раз, когда двигатель находится в нужном цикле работы. И хоть система является надежной и продуманной, но иногда требуется ее ремонт, поэтому пользователю нужно знать, как устроена его бензопила, а также что он может сделать для ремонта ее системы зажигания.

Как устроено зажигание бензопилы

Устройство системы зажигания современных бензопил

Магнето Stihl MS 180

Ранее системы зажигания были довольно ненадежными, но сейчас они усовершенствовались. Так, в их системе управления есть элементы, регулирующие импульс в зависимости от того, какая скорость пилы. За счет этого двигатель работает более эффективно, что повышает общий КПД инструмента. Кроме того, такие элементы важны, потому что с ними проще запустить изначально пилу.

Не менее важный факт — надежность современных систем. Если раньше зажигание выходило из строя очень часто, то сейчас все компоненты его настолько прочные и качественные, что в ремонте нуждаются крайне редко.

Итак, современная система зажигания бензопилы — это маховичный магнето, свеча зажигания, провод и кнопка выключения зажигания. Различают контактные и бесконтактные магнето. Устройство первого довольно простое: постоянные магниты (установлены в ободе маховика), катушка зажигания, конденсатор и прерыватель. Катушка, в свою очередь, включает сердечник, а также первичную и вторичную обмотку трансформатора. Еще один немаловажный элемент — свеча зажигания. Ее конструкция такова: центральный и боковой электроды, изолятор, внешний корпус.

Прерыватель и первичная обмотка катушки соединены последовательно. Выключение прерывателя происходит за счет наличия на коленчатом валу кулачка. Первичная обмотка последовательно соединяется не только с прерывателем, но и с кнопкой выключения. Магнето монтируется в картер слева, закрепляясь основанием на две шпильки и гайки.

С помощью маховичных магнитов происходит образование магнитного поля, пересекающего катушку. За счет этого, если контакты в первичной обмотке замкнуты, образуется слабый ток. Соответственно, когда контакты разомкнуты, магнитного поля нет и индуцируется ЭДС во вторичной обмотке. За счет этого образуется ток высокого напряжения, который подается на свечу и дает искру для зажигания топлива. В этот момент поршень почти находится возле верхней мертвой точки (на 4 мм ниже ее).

[wpsm_recent_posts number_posts=»4″]

Устройство зажигания бензопил «Урал-Электрон 2 Т» и «Дружба»

У двигателей бензопил «Урал-Электрон 2 Т» или «Дружба», а также «Тайга-214-Электрон» несколько иная система зажигания. Так, там используются

Магнето МБ-1

электронные магнето бесконтактного типа. То есть, они не имеют контактного механического прерывателя.

Что это значит? Индуцированный ток вырабатывается за счет высоковольтного трансформатора. При этом его первичная обмотка имеет последовательное соединение с тиристором через зарядную обмотку, конденсаторный диод, а также обмотку управления. За счет столь сложной системы через тиристор ток проходит только тогда, когда к нему приходит определенный электрический потенциал.

Как только тиристор открыт, происходит разрядка конденсатора на массу. Во время того, как по первичной обмотке проходит ток с большим импульсом, вторичная создает большое индуктивное напряжение, что вызывает искру на свече. То есть, за счет тиристора и управляющей обмотки происходит работа бесконтактного прерывателя, который имеет высокую надежность, так как не имеет изнашиваемых частей.

Схема зажигания бензопилы Урал

Схема зажигания бензопилы «Урал» (МБ-1)

Схема зажигания бензопилы «Дружба»

Схема зажигания бензопилы Дружба

Основные неисправности системы зажигания бензопил

Примерно понимая, как работает система зажигания бензопил китайского или отечественного производства, можно уже разобраться, какие могут быть проблемы с этим механизмом и как их устранить.

Свеча зажигания

Чаще всего поломка возникает из-за свечи зажигания. Стоит проверить, не поврежден ли изолятор и не изношен ли электрод. Проверяют всю свечу на целостность и отсутствие дефектов — это и целостность проводов от катушки, и наличие изоляционного материала, и т. д.

Высоковольтный провод

Далее проверяют провода свечи зажигания. Часто они могут пролегать таким образом, что наблюдается много изгибов. В тех местах провод может повреждаться, при этом внешне выглядеть идеально. Далее осматривают колпак свечки провода зажигания. На нем не должно быть коричневого налета. Если таковой есть, это значит, что искра выстреливает не в нужном месте, а по всем частям около керамического изолятора. Колпак также может иметь повреждения — трещины, сколы. Проверку нужно осуществлять аккуратно, ведь из-за поврежденного изоляционного слоя можно получить удар током.

Кнопка включения/выключения

Частой поломкой системы зажигания является неисправность тумблера выключения. Чтобы его проверить, провода отключают от модуля и проверяют работоспособность пилы. Если искра есть, дело в выключателе.

Проблемы с модулями зажигания (катушками) цепных пил

Катушка зажигания бензопилы Husqvarna

Выключатель и модуль зажигания, который регулирует его работу, часто может выходить из строя. Также может быть неисправна и катушка. Если все элементы системы зажигания исправны, а искры нет, подозревают модуль и катушку. И проблема неисправности этих элементов в том, что нельзя отремонтировать модуль или исправить часть катушки — их нужно заменять. Конечно, если есть возможность, лучше поставить модуль с какой-то старой пилы и понять, в нем ли дело. Ведь можно элементарно допустить ошибку на каком-то этапе и подозревать то, что на самом деле работает.

Не стоит доверять всевозможным тестерам — они часто показывают ложную информацию об исправности системы зажигания. Достоверной будет только диагностика с другим модулем или катушкой.

Если электронный модуль плохой, наблюдается такой признак: как только бензопила нагревается, подается очень слабая искра. Также после дозаправки агрегат может не запускаться. Это наблюдается из-за того, что катушка или модуль сильно греются, их сопротивление растет, поэтому искра слабеет.

Если имеются поломки системы зажигания, а опыта в их ремонте нет, не стоит пытаться все отремонтировать самостоятельно. Элементарные вещи, такие как проверка целостности свечи или проводов, могут проводиться в домашних условиях, но более сложная диагностика, а тем более замена агрегатов должна проводиться профессионалами. И тогда можно быть уверенными в качестве выполненных работ.

Видео о зажигании бензопилы

Видео об устройстве зажигания бензопилы. Из каких компонентов состоит, для чего тот или иной необходим.



В следующем ролике рассказывается о том, как заменить зажигание на современной бензопиле. Этот видеоурок подойдет для практически всех бензопил. Конечно могут быть нюансы, но общий смысл тот же.





Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Зажигание бензопилы — устройство, установка и как выставить?

Система зажигания бензопилы представляет собой ряд деталей, которые образуют искру при запуске двигателя инструмента. В большинстве случае система зажигания – это достаточно надежный узел, однако иногда, по разным причинам, некоторые его детали выходят из строя. Давайте изучим особенности ремонта и регулировки основных элементов системы зажигания бензопилы.

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

• Свеча зажигания;
• Маховик-магнето;
• Проводка;
• Кнопка включения.

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
3. Затяните болты до конца.

Чтобы не прибегать к частой регулировке системы зажигания, следует обращаться с бензопилой как можно аккуратней. Постарайтесь исключить удары инструмента о дерево, особенно, той стороной инструмента, где расположены элементы узла. Особенно, если в конструкцию вашей бензопилы входит электронное зажигание.

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

1. Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
2. После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
3. Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
4. Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
5. Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Нередко возникают случаи, когда катушка производит искру, однако показатели ее сопротивления на первичной и вторичной обмотке далеки от параметров, указанных производителем. В таких случаях также требуется менять элемент, так как через некоторое время она придет в негодность.

Зажигание бензопилы Дружба: регулировка, переделка и ремонт

Производство бензопил Дружба было начато в СССР в 1955 году на двух заводах — ЗиД (завод им. Дзержинского) в г. Перми и Сибприбормаш в г. Бийске. Во время начала выпуска это была одна из самых удачных конструкций ручной бензопилы. Потому в 1958 году Дружба была награждена Золотой медалью на международной выставке в Брюсселе.

Устройство и принцип работы системы зажигания на бензопиле Дружба

Более 30 лет, до конца 1980-ых годов бензопилы Дружба выпускались с контактным зажиганием (механический прерыватель). Принцип выработки электричества у него такой же, как у более современных электронных систем. Магнитный ротор, насаженный на коленвал, вращается внутри катушек. Первичная обмотка катушки состоит из нескольких витков толстого медного провода и вырабатывает ток слабого напряжения (В, Вольт), но достаточно большой силы (А, Ампер).

Вторичная обмотка состоит из множества витков тонкого провода. В некотором роде это повышающий трансформатор. Проходя по нему, электрический заряд меняет свои характеристики. И на выходе напряжение составляет 15-30 000 В при мизерной силе тока (миллиампер). Такой ток способен дать высокотемпературную искру (дугу) между электродами через зазор, что можно наблюдать на каждой свече зажигания.

Последняя модификация этой бензопилы с контактным зажиганием — Дружба 4А выпускалась до конца 1980-ых годов. После её заменили на Дружба 4А Электрон с бесконтактным зажиганием, о чем и сообщает приставка в названии модели.

Как проверить зажигание Дружбы

При отказе работы ДВС бензопилы, кроме подачи топлива, в первую очередь проверяют наличие искры на свече зажигания:

1. Снимают колпачок и выкручивают свечу.
2. Резьбу свечи замыкают на массу (ребра цилиндра), дергают стартер. Контактное зажигание дает крупную синюю искру. Электронное — мелкую желтую, которую трудно увидеть на солнечном свете. Но это норма для электронных систем.
3. Если искры нет, меняют свечу на гарантированно исправную и проверяют снова.
4. Если дело не в свече, снимают колпак со свечного провода и при рывке стартера проверяют наличие искры между оголенным проводом и массой при зазоре между ними 0,2-1 мм.
5. Если искры на выходе нет, проверяют или меняют свечной провод.

Ремонт своими руками

Когда вышеизложенными мерами проблема не устраняется, причины могут быть в следующем. Вышел из строя блок электронного зажигания. Все элементы этого узла загерметизированы (залиты компаундом) и ремонту не подлежат. Требуется замена всего блока.

Система кулачкового (контактного) зажигания бензопилы Дружба ремонтопригодна. Причин её выхода из строя несколько:

1. Пробил на массу текстолитовый изолятор подвижного контакта прерывателя. Меняется на исправный без вариантов.
2. Обгорели подвижный и неподвижный контакты прерывателя (кулачки). Чистятся мелким надфилем или наждаком до получения ровно прилегающих друг к другу поверхностей. Меняются при полном выгорании.
3. Конденсатор предназначен для защиты контактов от выгорания. Из строя выходит редко, непосредственно на образование искры не влияет. При диагностике его просто игнорируют.
4. Межвитковое замыкание, обрыв во вторичных высоковольтных витках катушки с тонким проводом.

Как отрегулировать зажигание на Дружбе

Искра на свече должна вспыхивать строго в определенный момент. На Дружбе — когда поршень с порцией топливно-воздушной смеси приближается к свече, не доходя 4 мм до ВМТ. Только при точно отрегулированном моменте искрообразования двигатель будет работать нормально. Отклонения называют ранним или поздним зажиганием.

При небольших отклонениях в ту или другую сторону двигатель будет работать хуже (недобор мощности, перегрев, перерасход топлива, плохой запуск). При более значительных не будет работать совсем. Может стрелять в выхлопную систему или в карбюратор.

Механический прерыватель бензопилы Дружба регулируется просто.

Перед регулировкой нужно проверить — возможно, крепление всей платформы системы ослабло и оно провернулось. Проверяется по совпадению заводских меток (рисок) на металлической основе зажигания и картере двигателя. Как правило, они выбиты в виде полосок в правой верхней части зажигания и должны совпадать. Если есть смещение, его корректируют.

Максимальный зазор (на пике расхождения) между кулачками (контактами) должен быть от 0,2 до 0,4 мм. В идеале 0,3 мм. Проверяется калиброванным щупом в положении поршня НМТ. Этот зазор может увеличиться выше допустимого из-за уменьшения толщины контактов (выгорание, стачивание при чистках). Его поправляют до 0,2-0,4 мм поворотом регулировочного винта за счет эксцентрика, при ослабленном креплении площадки всего прерывателя.

Но искра возникает в момент начала разъёма контактов, потому его регулировка более важна, чем максимальный зазор в НМТ. Когда поршень не доходит до ВМТ 4 мм, контакты прерывателя должны начинать расходиться. Это положение также регулируется поворотом винта за счет эксцентрика. Чаще всего этот момент проверяется визуально.

Для более точной регулировки можно использовать лампочку-индикатор 12 В с двумя проводами, запитанными от аккумулятора.

Минус аккумулятора подключают к массе двигателя. Один провод индикатора-лампочки подключают к плюсу аккумулятора. Второй провод лампочки-индикатора прижимают к корпусу подвижного изолированного контакта. Если контакты замкнуты, лампочка светит.

От руки слегка проворачивают маховик. Как только контакты размыкаются, лампочка тухнет. Это и есть момент начала разъема контактов и образования искры. Поршень в этот момент должен находиться в положении не дошёл до ВМТ 4 мм.

Важно не спутать с положением прошёл ВМТ на 4 мм.

Переделка зажигания бензопилы Дружба

Поскольку двигатели на моделях бензопил Дружба 4А и Дружба 4А Электрон абсолютно идентичны, вполне возможна взаимозаменяемость контактных и электронных систем зажигания на всех моделях.

Причем иногда возможна переделка вышедшей из строя катушки старого контактного зажигания, и установка его вместо вышедшего из строя электронного варианта.

Переделка катушки контактного зажигания

Катушку снимают и удаляют всю пришедшую в негодность высоковольтную вторичную обмотку из тончайшего провода. Первичная обмотка, состоящая из нескольких витков мощного провода, практически никогда не выходит из строя. Её оставляют на месте.

Главное, не повредить изолирующие слои лака при демонтаже.

Вместо снятой обмотки используют выносную высоковольтную катушку (бабину) от мотоцикла, двухскоростного мопеда советского периода, автомобиля. Катушку крепят любым способом в удобном месте. Восстанавливают схему подключения такой же, какой она была при стационарной обмотке:

• от первичной обмотки катушки к контакту + (плюс) на бабине;
• от контакта — (минус) на бабине к массе (корпусу двигателя).

Недостаток такого варианта — на корпусе бензопилы Дружба появится дополнительная деталь.

Преимущество — высоковольтные катушки легко меняются, они доступны.

Также в сети можно найти описания, как отремонтировать электронную систему зажигания Дружбы, которая обоснованно считается практически не пригодной к ремонту. Возможен и такой вариант, но для этого надо быть опытным специалистом в области электроники и электротехники.

Об устройстве зажигания на бензопиле Дружба рассказывают в следующем видео, в котором также даны рекомендации по регулировке:

Для жителей СССР Дружба была единственной бензопилой, всегда дефицитной, но относительно доступной. (Урал был создан на базе Дружбы как более мощный вариант для лесной промышленности). За десятки лет были выпущены сотни тысяч Дружб. Много их, ввиду хорошей ремонтопригодности, до сих пор в рабочем состоянии. А запчасти, в том числе и системы зажигания двух видов, до сих пор можно найти на развалах барахолок и даже в сети на площадках типа Авито.

Магнето — Как работают цепные пилы

Магнето создает электрический заряд, необходимый для зажигания свечи зажигания, а свеча зажигания создает искру внутри камеры сгорания для воспламенения бензина (подробности см. В разделе «Как работают двухтактные двигатели»). Задача магнето — создавать скачок высокого напряжения (от 10 000 до 20 000 вольт) в нужный момент во время каждого оборота коленчатого вала. Это напряжение проходит через кончик свечи зажигания, чтобы зажечь бензин.

Магнито — это белый блок на следующей фотографии:

Идея магнето проста. По сути, это электрический генератор, настроенный для создания периодических импульсов высокого напряжения, а не постоянного тока.

Электрический генератор (или магнето) — это обратная сторона электромагнита. В электромагните есть катушка проволоки вокруг железного стержня (якоря). Когда вы подаете ток на катушку электромагнита (например, с батареей), катушка создает магнитное поле в якоре.В генераторе процесс меняется в обратном направлении: вы перемещаете магнит мимо якоря, чтобы создать электрический ток в катушке.

Этот магнето состоит из пяти частей:

• Якорь (В этом магнето якорь имеет форму заглавной буквы «U». Два конца U указывают на маховик.)
• Первичная обмотка примерно 200 витки толстой проволоки, обернутые вокруг одной ножки U
• Вторичная обмотка, около 20 000 витков очень тонкой проволоки, намотанная вокруг первичной обмотки
• Простой электронный блок управления, который обычно называется «электронное зажигание»
• Пара сильных постоянных магнитов, встроенных в маховик

Два магнита можно увидеть на следующей фотографии:

Когда магниты проходят мимо U-образного якоря, они создают магнитное поле в якоре.Это поле индуцирует небольшой ток в первичной и вторичной обмотке. Однако нам нужно чрезвычайно высокое напряжение. Таким образом, когда магнитное поле в якоре достигает максимума, размыкается переключатель в электронном блоке управления. Этот переключатель прерывает прохождение тока через первичную катушку и вызывает скачок напряжения (возможно, до 200 вольт). Вторичная катушка, имеющая в 100 раз больше витков, чем первичная катушка, усиливает это напряжение примерно до 20 000 вольт, и это напряжение подается на свечу зажигания.

Pro Saw Системы зажигания

Технические советы по системам зажигания Pro Saw

Современная электроника во многом произвела революцию в мире. Эта технология затронула даже такие инструменты, как цепные пилы. Современные профессиональные пилы легкие и мощные. Электронные системы зажигания — один из наиболее важных факторов в этой эволюции. Следующая информация предоставляет профессиональным пользователям пилы практические знания по этому важному компоненту.

Pro Saw Системы зажигания

Не так много лет назад системы зажигания, используемые в профессиональных пилах, представляли собой простые магнето с точечным запуском.Они были тяжелыми, сложными, дорогими и склонными к разного рода проблемам, особенно в дождливые дни.

Даже когда пилы «искрились», их часто было трудно запустить. Некоторые из них едва производили достаточно энергии для зажигания свечи на скорости вращения коленчатого вала. В других случаях износ острия, вибрация или плохое обслуживание могут привести к тому, что пила «выйдет из строя». То, что пила «выстрелит» и вырвет ручку стартера из руки оператора, не было редкостью. Иногда после хорошего «хлопка спины» пила действительно запускалась, но двигалась в обратном направлении.

«Бесперебойные» транзисторные электронные системы зажигания произвели революцию в этих ранних системах зажигания. Это привело к устранению механического «переключателя», что значительно улучшило производительность. Несмотря на то, что эти ранние электронные системы были громоздкими и склонными к сбоям, все было готово для современных сложных систем.

Современные системы небольшие, легкие и надежные. По сравнению с ранними системами зажигания они почти безотказны. Профессиональная пила обычно работает в течение всего срока службы без проблем с зажиганием.Хотя улучшения в системах зажигания были значительными, иногда они могут быть проблематичными. Часто эти проблемы легко устранить, и для дорогостоящего ремонта не требуется выезжать в магазин.

На что обращать внимание при проблемах с зажиганием

При проблемах с зажиганием в первую очередь необходимо проверить свечу зажигания. Ищите повреждения керамического изолятора, а также повреждения или износ электрода. Если свеча зажигания имеет съемную клемму, убедитесь, что она плотно обжата.

Затем поищите оголенные или сломанные провода. Вибрация двигателя может привести к трению проводов друг о друга или сбоку от другого компонента. Со временем даже прочная изоляция изнашивается. Провод аварийного выключателя, который протерся о корпус достаточно долго, чтобы износить изоляцию, имеет тот же эффект, что и аварийный выключатель, который выключен.

Провода вибрируют, и их изоляция может изнашиваться из-за короткого замыкания.Чаще всего это происходит там, где они поворачиваются и проходят через металлический компонент или где они трутся о другой провод.

Другие проблемы возникают, когда провода проходят между частями, которые изолированы антивибрационной системой пилы. Постоянное сгибание или растяжение в конечном итоге приведет к их поломке. Иногда эти разрывы не очевидны, потому что они происходят внутри изоляции. Обрыв провода внутри вызывает «разрыв». Их бывает сложно найти, потому что проволока может выглядеть идеально снаружи.

Также следует проверить провод свечи зажигания. Иногда порез или износ изоляции могут вызвать проблемы. Еще одна вещь, на которую следует обратить внимание, — это трещина в чехле свечи зажигания. Видимый признак неисправности — коричневые или обгоревшие остатки керамики свечи зажигания. Это признак того, что искра проходит по внешней стороне свечи зажигания. Хотя пила все еще может работать в этом состоянии, она может быть готовым источником сильного поражения электрическим током.

Проверьте пыльник свечи зажигания на предмет трещин и трещин.В некоторых моделях пил эти ботинки обнажены. Если этот башмак будет поврежден, пила все еще может работать, но может сильно шокировать оператора, если он приблизится к ней. На фото выше проследите по проводу до багажника до места, где он приклеен. На этой пиле изоляция была повреждена и отремонтирована оператором с помощью ленты. Лента не является постоянным решением для ремонта штепсельной вилки. Этот провод необходимо заменить.

Пришло время для короткого рассказа. Несколько лет назад один парень пришел в магазин в ярости.Он управлял профессиональной пилой, у которой был оголенный пыльник свечи зажигания в верхней части пилы. Он сказал, что знал, что в ботинке есть трещина, но все равно решил запустить ее. Он сказал нам, что у него была пила в большом подрезе, работавшая на максимальной скорости, когда он прислонился к верхнему кожуху и … ну … к тому времени, как он добрался до магазина, он все еще ходил смешно. Было ясно, что он снял напряжение в чувствительной области.

Неисправные переключатели

Если провода проверены, затем отсоедините провод аварийного выключателя и проверьте наличие искры.Иногда выключатель выходит из строя, в результате чего он постоянно «выключен». Если у вас есть искра после отключения выключателя, замените его и проверьте пилу.

Оболочка этого провода изношена, что свидетельствует о наличии пятна износа на двигателе пилы. Все провода подвержены повреждению из-за вибрации, и их следует периодически проверять.

Проблемы с модулями

Модули зажигания и катушки иногда выходят из строя.Когда все остальное подтвердится, заподозрите это. Когда они терпят неудачу, обычно происходит одно из двух. Очевидный симптом — отсутствие искры. Единственное, что вы можете сделать, это заменить модуль новым или, что еще лучше, заменить его на старый, который, как вы знаете, хорош. Если у пилы появилась искра после смены модулей, вы ее исправили. Если нет, значит, вы что-то упустили.

Замена модуля — единственный верный способ его проверить. У нас нет тестера, который с уверенностью скажет нам, хороший ли модуль или плохой.Единственный надежный тест — это установить новый и протестировать пилу.
Еще одним признаком неисправности электронного модуля или катушки является искра, которая становится слабой при нагревании пилы. Если пила не запускается после заправки топливом, скорее всего, нагрев двигателя ослабил или исключил искру. Слабые системы зажигания иногда вырабатывают достаточно искры для работы пилы, когда она холодная, но при рабочей температуре сопротивление возрастает, и слабая искра не может поджечь свечу. Симптомы заключаются в том, что пила запускается и хорошо работает в магазине, но во время работы пила умирает и не запускается, пока не остынет.В некоторых магазинах это может быть сложно диагностировать, потому что пила будет хорошо работать в магазине. Он может даже хорошо работать в нескольких тестовых разрезах.

Это имитатор нагрузки, который мы используем для диагностики двигателей пил с системами зажигания, имеющими проблемы, связанные с нагревом. Это регулируемый пневматический тормоз, поэтому, хотя двигатель думает, что он рубит дерево, на самом деле он качает воздух. Мы шутим, что он имитирует самый длинный разрез в мире. С помощью этого инструмента мы можем довести двигатель пилы до рабочей температуры (или до нее) за очень короткое время.Поскольку нагрузка постоянная и достаточно тихая, также легко контролировать двигатель на предмет пропусков зажигания или других дефектов работы, которые было бы трудно заметить, если бы пила действительно пила древесину.

Этот симптом также похож на то, что происходит при закупорке вентиляционного отверстия топливного бака, поэтому диагностика проблем с воспламенением, связанных с нагревом, может быть сложной задачей. При попытке перезапустить пилу, которая, как вы подозреваете, связана с возгоранием, запускайте пилу до тех пор, пока проблема не возникнет, затем откройте крышку топливного бака ровно настолько, чтобы в бак попал воздух, а затем снова закройте ее.Если пила перезапустится сразу после удаления воздуха из бака, с зажиганием все в порядке, и вам придется отремонтировать вентиляционное отверстие.

Замена компонентов зажигания

Некоторые ранние электронные системы зажигания состояли из двух частей — пускового модуля и катушки. Сегодня они объединены в одну часть. На пилах с двухкомпонентной системой зажигания модуль триггера можно заменить без замены катушки. Это простая работа, так как спусковой крючок обычно крепится парой винтов. При замене этой детали просто снимите старый модуль и установите на его место новый.Просто убедитесь, что у нового модуля хорошее заземление. Если вы заметите коррозию на монтажных стойках или если винты не затянуты, это может быть проблемой с зажиганием. Модули должны обеспечивать хорошее соединение с корпусом.

Поменять катушку немного сложнее. Это та часть, из которой выходит провод свечи зажигания, и она устанавливается в корпусе вентилятора прямо над маховиком. Эта часть, наряду с магнитами в маховике, производит энергию искры и служит ориентиром для определения момента зажигания.При замене катушки снимите старую катушку с ее креплений и осмотрите ее. Ищите царапины или любые признаки удара маховиком. Контакт между катушкой и маховиком может быть вызван ослаблением крепежных винтов или изношенным коренным подшипником коленчатого вала.

Даже если вы не видите никаких повреждений, проверьте «осевой люфт» на коленчатом валу. Если вы чувствуете движение в этом подшипнике, может возникнуть контакт между маховиком и новой катушкой. Это может привести к повреждению новой катушки, а в некоторых случаях и маховика.Если вы обнаружили ослабленный подшипник, замените его. Если все в порядке, установите новую катушку. Основание катушки должно быть установлено примерно на 0,012 дюйма выше магнитов на маховике. Если у вас нет калибра, попробуйте использовать крышку для визитной карточки или спичечного коробки в качестве проставки. Поверните маховик туда, где магниты находятся чуть ниже Змеевик. Установив проставку на место, затяните крепежные винты. Поверните маховик, чтобы осторожно снять проставку.

При замене катушки необходимо установить воздушный зазор, чтобы маховик не мог контактировать с катушкой в ​​любой точке его вращения.Если вы заменяете этот компонент в полевых условиях и у вас нет подходящего инструмента, во многих случаях достаточно толстой картонной задней стенки ноутбука в качестве измерителя воздушного зазора.

Особенности современных электронных систем зажигания

В начале этой информации мы заявили, что в ранних системах зажигания использовались простые точечные магнето. Эти ранние зажигания были статически синхронизированы, поэтому время холостого хода пилы было таким же, как и при полном газе. То же самое было и с ранними электронными системами зажигания.

Сегодняшние системы зажигания изменили это. У некоторых теперь есть функции, которые изменяют время в зависимости от скорости пилы. Эта временная «кривая» предварительно запрограммирована в «чипе» и помогает пиле производить больше мощности за счет изменения момента зажигания горючего заряда. Это увеличивает время горения, поэтому можно использовать больше энергии топлива. В дополнение к увеличению мощности некоторые системы зажигания теперь замедляются для облегчения запуска, а затем переходят вперед для плавного холостого хода. Другие имеют встроенную технологию ограничения оборотов.

В то же время системы зажигания становятся все больше и больше, сами компоненты становятся меньше и прочнее. Сегодняшние неразъемные системы зажигания состоят из катушки и модуля управления размером с ноготь. Эти компактные агрегаты настолько долговечны, что нередко можно увидеть, как пилы без проблем работают весь свой срок службы.

Системы зажигания

прошли долгий путь за последние десять лет, но инженеры говорят, что новые технологии будут способствовать еще большему совершенствованию в ближайшие годы.

Наш совет

Надеюсь, эта информация поможет вам диагностировать и устранить проблему с системой зажигания вашей пилы. Вы узнали, что проблемы с зажиганием — это часто проблемы с проводкой, которые легко исправить. Если у вас есть более серьезная проблема, такая как отказ катушки, вы узнали, что даже их нетрудно заменить.

Просто помните, если вам нужна помощь, свяжитесь с нами. Наши технические специалисты прошли заводское обучение и сертифицированы. У них также есть многолетний опыт и специальные инструменты для решения сложных проблем… Вот почему мы Выбор профи.

Есть еще вопросы про топливные системы на бензопилах? Позвоните или зайдите.

Как проверить катушку бензопилы с помощью мультиметра: пошаговое руководство

Если у вас возникли проблемы с катушкой бензопилы, вы можете проверить ее с помощью мультиметра или мультиметра. Мы покажем вам, что делать в 14 простых шагов.

Как проверить катушку бензопилы мультиметром:

Прочтите правильное значение сопротивления вашей бензопилы в руководстве пользователя.Найдите катушку на бензопиле. Подключите отрицательный и положительный шнуры мультиметра к отрицательной и положительной клеммам катушки бензопилы и измерьте сопротивление.

Краткий ответ удобно для тех, у кого мало времени, но не даст необходимые детали дела. Прокрутите страницу, чтобы прочитать подробное 14-шаговое руководство.

Проверьте свою катушку за 14 простых шагов

●

Шаг № 1: Защита

Прежде всего, вы должны убедиться, что вы надели хорошие резиновые перчатки и глаза защита.Вы должны использовать изолированные плоскогубцы, чтобы поражение электрическим током. Убедитесь, что бензопила выключена.

Расположение Катушка зажигания может отличаться от модели к модели бензопилы. В большинстве моделей, он находится рядом с трамблером. Иногда из соображений безопасности для скрытия катушки используется пластиковая крышка. снимите крышку, чтобы получить доступ к катушке.

●

Шаг № 2: отсоедините и проверьте свечу зажигания

Вы должны отсоедините один провод свечи зажигания от свечи зажигания бензопилы.В большинстве В моделях эти провода идут от крышки распределителя к свече зажигания. Эти провода их так просто удалить, потому что они удерживаются на месте всего одним или двумя болты.

Вам понадобится набор ручных инструментов для отключения этих проводов. Двигатель бензопилы можно очень горячая, поэтому убедитесь, что на вас постоянно надеты защитные перчатки. Разрешать бензопилу сесть и остыть не менее 15 минут, чтобы серьезная травма.

Если возможно, проверьте свечу зажигания с помощью тестера свечей зажигания, чтобы убедиться, что она не повреждена, и потенциально сэкономить время.Вы должны подумать о том, чтобы прикрепить тестер свечей зажигания к проводам катушки вашей бензопилы, вместо того, чтобы подсоединять свечу зажигания обратно к проводам. Для этого вам нужно будет заземлить зажимы типа «крокодил», а затем попытаться запустить двигатель, чтобы увидеть искру в зазоре тестера. Проверить цены на тестер свечей зажигания можно здесь.

Тестер свечей зажигания также поможет предотвратить попадание пыли, грязи, мусора, бабочек или веток в камеру сгорания бензопилы.

●

Шаг №3: Снять свечу зажигания .

Свечу зажигания вашей бензопилы необходимо снимать с помощью свечной головки, которая представляет собой специальный гаечный ключ. Не допускайте попадания пыли, грязи или мусора в отверстие, откуда вы вынули свечу зажигания. Все, что останется внутри отверстия, повредит весь двигатель вашей бензопилы, поэтому вы должны накрывать это отверстие куском сухой ткани, чтобы ничего не упало в камеру сгорания вашей бензопилы.

Если ваша свеча зажигания не выглядит нормально, самое время ее заменить.Здесь вы найдете новую свечу зажигания для вашей цепной пилы.

●

Шаг № 4: Проверить первичную цепь зажигания катушки

Теперь вы должны проверьте первичную цепь зажигания катушки. Катушка вашей бензопилы имеет два цепи: первичные и вторичные. Сейчас же подключите положительный и отрицательный выводы мультиметра к положительному и отрицательные клеммы катушки вашей бензопилы.

Катушка некоторых У бензопилы есть отрицательная и положительная клеммы, которые заметно помечены — и +.В то время как у других есть два терминала или два контакта, которые расположены на их разъемы. Средний диапазон первичного сопротивления катушки бензопилы составляет От 0,4 до 2 Ом, но вы должны исследовать точные первичные показания вашего бензопила, указанная в вашем руководстве пользователя.

Если ваш мультиметр показывает нулевое значение, это означает, что вы должны немедленно заменить катушку, потому что она имеет внутреннее короткое замыкание в первичной обмотке вашей бензопилы. Если ваш мультиметр показывает значение выше указанного уровня, это означает, что вам также придется заменить катушку, потому что она разомкнута.

Если у вас нет мультиметра, вы можете найти здесь хороший.

Другой вариант — использовать специальный тестер катушек зажигания малых двигателей. Вы можете найти их здесь.

●

Шаг № 5: Проверить вторичный контур катушки

Теперь вы должны проверьте вторичную цепь катушки бензопилы. Вы должны подключить положительный штифт или вывод катушки бензопилы к мультиметру. И также подключите его к клемме высокого выхода, которая идет к свече зажигания вашего бензопила.

Среднее Диапазон вторичного сопротивления катушки бензопилы где-то между шестью тысяч и десять тысяч Ом, но вы должны исследовать точные вторичные показания вашей бензопилы, указанные в вашем пользователе руководство по эксплуатации.

Если ваш мультиметр показывает ноль, это означает, что вы должны немедленно заменить катушку бензопилы из-за короткого замыкания. Если ваш мультиметр показывает значение выше указанного уровня, это означает, что вам также придется заменить катушку бензопилы, потому что она открыта.Если у вас нет мультиметра, вы можете найти его здесь.

Повторите шаг №. 4 и шаг № 5 при необходимости.

●

Шаг № 6: Отключить топливный насос

Вы должны отключить предохранитель или реле топливного насоса бензопилы, прежде чем вы попытаетесь запустить двигатель проверить свечу зажигания вашей бензопилы. Это позволит вам проверить катушку. для искры, так как двигатель не запускается. Чтобы найти предохранитель или реле топливного насоса вы должны прочитать руководство пользователя.

Если вы этого не сделаете снимите предохранитель или реле топливного насоса, оно нанести серьезный ущерб вашей бензопиле, потому что она будет залита топливом.В цилиндры будут проверены, и он не загорится, потому что нет свечи зажигания.

●

Шаг № 7: Провернуть двигатель

Допустим, катушка вашей бензопилы работает. Попробуйте запустить двигатель сейчас, это обеспечит питание электрической системы и свечи зажигания вашей бензопилы.

●

Шаг № 8: Проверить наличие искр

Если вы видите ярко-синие искры прыгают в зазоре свечи зажигания, когда вы пытаетесь провернуть двигатель вашей бензопилы это означает, что катушка вашей бензопилы работает правильно.Ярко-синяя искра хорошо видна при дневном свете, но если вы этого не сделаете, видите любую искру, это означает, что вам нужно заменить катушку бензопилы, так как она неисправен. А если вы видите оранжевую искру, значит, катушка Ваша бензопила подает недостаточное количество электроэнергии на свечу зажигания.

Есть три возможных причины появления оранжевой искры:

1. неисправное соединение,
2. слабый ток,
3. треснувший корпус катушки.

И если вы вообще не видите искры, это означает, что вы неправильно выполнили тест, или что катушка вашей бензопилы полностью разряжена, или что одно или два электрических соединения неисправны.

●

Шаг № 9: Установите змеевик на место.

Переустановите катушку бензопилы после ее замены при необходимости. Вставьте его в полость откуда вы его сняли, и снова подключите все его провода. Наденьте пластиковые крышки, если вы их сняли.

●

Шаг № 10: Проверить сопротивление катушки

Для проверки сопротивление катушки в вашей бензопиле, которое называется стендовым испытанием. мультиметра и снимите катушку с бензопилы, чтобы получить легкий доступ к ее электрические клеммы.Убедитесь, что двигатель вашей бензопилы выключен и он успел остыть перед проведением стендовых испытаний. Ты должен затем отсоедините катушку от провода распределителя.

Используйте гаечный ключ, чтобы снимите его с крепления. Затем вы должны подключить тестовые провода к своему мультиметр, подключив их к его гнездам. Вы должны установить мультиметр на Положение «ом».

Теперь вы можете соединить измерительные провода вместе. Ваш мультиметр должен показывать 0 Ом. Теперь вы можете раздвинуть измерительные провода.

Если у вас нет мультиметра, вы можете найти здесь хороший.

Обратите внимание бесконечное показание, которое отображает ваш мультиметр. Теперь вы должны удалить провод зажигания от свечи зажигания вашей бензопилы. Прикоснитесь к одному выводу мультиметр к клемме свечи зажигания вашей бензопилы и другой привести к массе двигателя.

Вы должны нажать надежно закрепите концы выводов мультиметра, чтобы убедиться, что они подключен правильно.Если ваш мультиметр теперь показывает другое показание, означает, что свеча зажигания вашей бензопилы не работает должным образом и требует замена. Никогда не прикасайтесь к концам проводов голыми пальцами. в противном случае ваш мультиметр будет отображать неточные показания, которые будут включать сопротивление вашего тела и ложно указывают на неисправную свечу зажигания.

●

Шаг № 11: Найдите характеристики сопротивления катушки

Вы должны найти Из характеристик сопротивления катушки на вашей бензопиле.Каждый Катушка бензопилы имеет свои собственные уникальные характеристики электрического сопротивления. Когда чтение вашей катушки выходит за рамки этого указанный диапазон, то это означает, что катушка повреждена.

Посмотрите на чтение отображается на вашем мультиметре. В идеале вы должны видеть значение от 2,5 до 5 тысяч. Ом, что означает, что проводка катушки исправна и работает нормально. На мультиметре показание «ноль» указывает на отсутствие сопротивления при все или идеальное соединение, в то время как чтение «один» указывает полное сопротивление или отсутствие связи вообще.

Если проверить катушку и мультиметр остается на «единице», это означает, что нет подключение, и ваша катушка неисправна, и ее необходимо немедленно заменить.

●

Шаг № 12: Подключите мультиметр к первичной катушке и измерьте

Вы должны позиционировать выводы мультиметра на полюсах первичной катушки. Дистрибьютор вашей бензопилы имеет три электрических контакта, один посередине и два на обе стороны. Эти электрические контакты могут быть либо внутренними, либо утопленными, либо внешние или выступающие.

Теперь вы должны включить мультиметром и прикоснитесь к 1 проводу к каждому из внешних электрических соединений. Ваш мультиметр теперь будет отображать сопротивление первичной обмотки вашей катушки, вы должны записать это чтение. Новые модели бензопил имеют контакт конфигурация, которая может отличаться от их традиционного расположения.

Чтобы узнать, какой контакт будет соответствовать первичной обмотке, вы должны обратиться к руководству пользователя вашей бензопилы.

Если у вас нет мультиметра, вы можете найти здесь хороший.

●

Шаг № 13: Подключите мультиметр к вторичной катушке и измерьте

Теперь вы должны Поместите выводы мультиметра на полюса вторичной катушки. Ты должен держать один вывод на одном из внешних электрических контактов. Тогда вы должны коснуться другой вывод к точке, где главный провод распределителя подключается к внутренний электрический контакт катушки бензопилы.

Ваш мультиметр будет теперь отобразите сопротивление вторичной обмотки вашей катушки, вы должны записать это чтение, внимательно.

●

Шаг № 14: Проверьте размеры

Наконец, вы должны определить, соответствуют ли измерения, которые вы только что сделали, заданному уровню вашей бензопилы. Если вы обнаружите, что первичная обмотка или вторичная обмотка имеют показания немного выше или ниже указанного диапазона, это означает, что вы должны немедленно заменить старую катушку на новую, потому что текущая неисправна, иначе ваша бензопила будет повреждена. не подлежит ремонту.

Поздравляем! Ты успешно прошли испытание катушки бензопилы с помощью мультиметра.Если у вас нет технических знаний, или у вас мало времени, или у вас нет готовы приложить дополнительные усилия, просто вызовите профессионального механика, чтобы он это испытание для вас.

Часто задаваемые вопросы (FAQ):

1. Какое обслуживание бензопилы следует выполнять на регулярной основе?

Убедитесь, что цепь и шина вашей бензопилы получают достаточно масла. Вы должны проверить цепь пилы на предмет видимых повреждений в ее звеньях и заклепках.Если вы обнаружите жесткость или износ звеньев или заклепок цепи, вы должны немедленно заменить их.

— Когда вы используете бензопилу:

Необходимо регулярно затачивать цепь, проверять ее состояние и натяжение. Также проверьте ведущую звездочку на износ и при необходимости замените ее. Для заточки бензопилы можно использовать точилку для бензопил, они не очень дорогие. Уточняйте цену здесь.

Вы должны регулярно чистить воздухозаборные отверстия стартера вашей бензопилы.Вы также должны регулярно чистить его воздушный фильтр.

— Еженедельно:

Каждую неделю вы должны стачивать любые заусенцы с краев прутков.

Еженедельно проверяйте сетку искрогасителя на глушителе бензопилы и при необходимости очищайте или заменяйте. Одновременно следует очистить карбюратор и при необходимости заменить его. Кроме того, проверяйте шланг топливного бака бензопилы на предмет повреждений и заменяйте его ежемесячно.

— Ежемесячно:

Раз в месяц необходимо опорожнять топливный бак и очищать его. полностью изнутри.Вы также должны опорожнить масляный бак бензопилы и полностью очищайте его изнутри раз в месяц. Вы должны внимательно проверить кабели и соединения вашей бензопилы.

2. Что делать, если моя бензопила залита водой?

Если ваша проблема — залитая бензопила, дополнительный газ не требуется.

— Шаг 1:

Не заправляйте бензопилу снова. У вашей бензопилы более чем достаточно бензина в нужном месте.

— Шаг 2:

Через пару минут вы можете снова потянуть за пусковой шнур, когда все включено, включая дроссельную заслонку с блокировкой.Запускать бензопилу в депрессивном состоянии без работающей блокировки опасно без использования прямого пуска, поэтому попросите кого-нибудь о помощи.

— Шаг 3:

Когда она по-прежнему не работает, дайте вашей бензопиле передохнуть, выключив ее. Отключите переключатель включения / выключения. Выключите дроссельную заслонку.

Надавите или потяните воздушную заслонку к Положение «выключено». Снимите свечу зажигания, дважды потяните за шнур, затем замените свечу. Теперь ваша бензопила сброшена и можно начинать процесс очистки его залитого двигателя.

— Шаг 4:

Затопление — основная причина остановки двигателя бензопилы. Теперь, когда все должно быть выключено, потяните шнур двигателя восемь раз. Затем, не выполняя заливку, попробуйте перезапустить все системы.

— Шаг 5:

Теперь установите переключатель включения / выключения в положение «включено». Положение дроссельной заслонки должно быть включено только в крайнем случае. Некоторые бензопилы рекомендуют вам настроить дроссельную заслонку, сделайте это, если вас попросят. Установите воздушную заслонку в положение «включено».Все должно быть снова на месте.

— Шаг 6:

Теперь, когда вы очистили двигатель бензопилы от слишком большого количества «жидкого» бензина и установили воздушную заслонку в положение «включено», потяните шнур двигателя несколько раз, пока двигатель не «лопнет» 1 раз. Поп — это быстрый звуковой отклик и рывок двигателя без проворачивания. Не пробуйте больше одного хлопка при включенном удушье, иначе вы рискуете еще раз сильнейшим наводнением.

— Шаг 7:

На этом этапе: Установите дроссель в положение «выключено».

С дросселем в В положении «выключено», снова потяните за шатун двигателя. Двигатель начнется через 1 или 2 прохода. Сначала попробуйте, не используя ручку газа.

В заключение этого сообщения в блоге я бы сказал, что после прочтения исчерпывающего и подробного пошагового руководства, приведенного выше, вы можете легко выполнить тест катушки бензопилы с помощью мультиметра. Это поможет вам сэкономить много денег, времени и сил. Просто убедитесь, что вы внимательно прочитали, поняли и следовали инструкциям производителя, прилагаемым к вашей бензопиле.

Также не забудьте использовать надлежащие СИЗ.

Как заменить катушку зажигания на бензопиле Poulan (модель P3314): eReplacementParts.com

Исправлять вещи имеет смысл. Эта статья поможет вам разобраться в замене катушки зажигания на бензопиле Poulan.

Бензопила нужна техосмотр? Пора принять решение. Если вы легендарный лесоруб или плотник по выходным, eReplacementParts.com предоставляет детали, процедуры и факты, необходимые для того, чтобы безбоязненно исправить то, что вам не удалось.

Катушка зажигания вместе с маховиком вырабатывает электрический ток, необходимый для сгорания. На маховике в определенных местах установлены два магнита. Когда магниты проходят мимо катушки зажигания, они индуцируют электрический ток в обмотках катушки зажигания. Этот ток направляется на свечу зажигания в точное время, необходимое для воспламенения топливовоздушной смеси внутри цилиндра.

Есть несколько признаков неисправности катушки зажигания: Иногда двигатель не запускается. Иногда он запускается (и работает), но затем внезапно выключается. В других случаях двигатель запускается и работает, но не запускается, пока не остынет.

В этой статье приведены пошаговые инструкции по замене катушки зажигания на бензопиле Poulan.

Приступим. СНЯТИЕ КАТУШКИ ЗАЖИГАНИЯ [вверху] 1.Снимите верхнюю крышку.

Удалите (3) винта, которыми верхняя крышка крепится к пиле.

Снимите верхнюю крышку с пилы.

2. Снимите стартер в сборе.

Выкрутите (4) винта, которыми блок стартера крепится к (боковой стороне) пилы.

Снимите стартер в сборе с пилы.

3. Отсоедините катушку зажигания.

Снимите пыльник свечи зажигания со свечи зажигания.

Используйте плоскогубцы, чтобы отсоединить провод от катушки зажигания.

4. Снимите зажим ремня.

Используйте плоскогубцы, чтобы оттянуть металлический зажим ремня от двигателя.

5. Снимите катушку зажигания.

Снимите передний винт, крепящий катушку зажигания к двигателю. (Обратите внимание, что один из этих винтов также крепит проушину заземления к пиле).

Снимите задний винт, которым катушка зажигания крепится к двигателю.

Снимите катушку зажигания с пилы.

УСТАНОВКА НОВОЙ КАТУШКИ ЗАЖИГАНИЯ [вверху] 6. Установите катушку зажигания.

Заправьте провода жгута проводов в выемку под тормозной ручкой в ​​сборе.

Частично установите новую катушку зажигания на двигатель.

Заправьте провод свечи зажигания (подсоединенный к катушке зажигания) в выемку под тормозной ручкой в ​​сборе (наверху проводов жгута).

Проденьте передний крепежный винт через проушину на новом проводе заземления.

Проденьте передний винт (содержащий провод массы) через катушку зажигания в двигатель; пока не затягиваю.

Вкрутите задний винт через катушку зажигания в двигатель; пока не затягиваю.

7. Установите воздушный зазор зажигания.

Для точного выполнения этого шага рекомендуется использовать датчик зазора зажигания. Однако, если у вас нет датчика зазора зажигания (размером # 0,014 или 0,35 мм), обычно допустимо использовать вместо него одну толстую визитную карточку или две тонкие визитные карточки.

Вставьте щуп между катушкой зажигания и маховиком.

На внешней стороне маховика есть два магнита. Вращайте маховик, пока эти магниты не совместятся с контактами на катушке зажигания.

Отрегулируйте положение катушки зажигания, пока контакты не войдут в зацепление с магнитами маховика.

Затяните (2) винта, которыми крепится катушка зажигания.

Подсоедините провод зажигания (пластиковый разъем) к катушке зажигания.

Снимите датчик зазора.

8. Закрепите провода.

Возьмитесь за провода в жгуте зажигания (со стороны маховика катушки зажигания) и осторожно потяните провода в сторону переключателя зажигания, чтобы устранить провисание жгута проводов (со стороны катушки).

Осторожно потяните провод свечи зажигания к переключателю зажигания, чтобы устранить провисание провода свечи зажигания (со стороны катушки).

Отцентрируйте сегмент теплозащиты (на жгуте проводов) над цилиндром двигателя.

Заправьте жгут проводов в выемку на двигателе.

Закрепите жгут проводов и провод свечи зажигания металлическим зажимом.

ПОВТОРНАЯ СБОРКА УСТРОЙСТВА [вверху] 9. Установите стартер в сборе.

Установите стартер в сборе на двигатель.

Медленно потяните трос стартера, пока маховик не войдет в зацепление со стартером.

Закрепите стартер в сборе на двигателе (4) винтами.

10. Установите на место пыльник свечи зажигания.

Подсоедините пыльник свечи зажигания к свече зажигания.

11. Установите верхнюю крышку.

Установите верхнюю крышку на пилу.

Закрепите верхнюю крышку (3) винтами.

Такой ремонт своими руками проще, чем вы думаете: от газонокосилок до аккумуляторных дрелей, от кухонных миксеров до уличных грилей.Наши статьи с практическими рекомендациями проведут вас через каждый ремонт от начала до конца.

Таким образом, делать это самому означает никогда не делать это в одиночку.

Следующее исправление можно найти здесь. [вверх]

Катушка зажигания Stihl MS 310 и детали микросхемы

Подходящая замена Stihl MS 310 Катушка зажигания и чип

В системах зажигания бензопилы используется система зажигания от магнето, которая не требует напряжения батареи для генерации Искра.

Катушка зажигания Stihl MS 310 [модуль] имеет якорь и имеет U-образную форму с двумя концами [иногда тремя концами], обращенными к маховику. Катушка также имеет две стороны. На первичной стороне одна ножка обернута толстой проволокой примерно 150-200 раз. Вторичная сторона имеет очень тонкий провод, намотанный вокруг первичной обмотки примерно 20 000 раз. В маховик встроены два магнита, северный и южный полюс. Когда магниты проходят через U-образные стальные сердечники катушки зажигания, первичная обмотка создает напряжение примерно до 200 вольт.Затем триггер электронного модуля управления прерывает ток и отправляет его на вторичную обмотку катушки, формируя напряжение до 20 000 вольт, используемое для зажигания свечи зажигания.

Микросхема зажигания Stihl MS 310 — это пусковое устройство, которое определяет, когда катушка должна запустить свечу зажигания. Он работает, прерывая ток с первичной стороны и отправляя его на вторичную сторону катушки. Эта передача увеличивает напряжение для зажигания свечи зажигания. Курок зажигания заменяет острие и конденсатор на большинстве бензопил, имеющих всего два магнита [северный и южный].Если на маховике больше двух магнитов, то триггер микросхемы зажигания не сработает.

Примечание. На моделях Stihl 031, 032 и 041 в эти катушки встроена опережение искры, и микросхема зажигания вызывает пропуски зажигания.

Чтобы проверить катушку зажигания Stihl MS 310, отсоедините провод выключателя зажигания от катушки зажигания. Используя качественный искровой тестер, быстро потяните трос стартера и проверьте наличие искры. Удаление свечи зажигания облегчает этот процесс, поскольку снижает сопротивление при натяжении троса стартера.Если искры не видно, снимите катушку зажигания Stihl MS 310 и отшлифуйте дно катушки. Также отшлифуйте монтажную поверхность, где прикреплены катушки, чтобы обеспечить хорошее и надлежащее заземление катушки зажигания. Примечание. На некоторых пилах катушка зажигания прикручивается болтами к пластиковому корпусу с проводом заземления, идущим к цилиндру или картеру для заземления.

Важное примечание — Мы не связаны с какими-либо производителями бензопил и не пытаемся вступать с ними в какие-либо отношения.Любые логотипы производителей, названия моделей и номера являются исключительной собственностью их владельцев и используются здесь исключительно в справочных целях. Мы не продаем OEM запчасти для бензопил любых брендов. Тем не менее, мы предлагаем высококачественные подходящие запасные части, которые гарантированно соответствуют или превосходят спецификации OEM-деталей, например, подходящую замену бензопилы Stihl MS 310, катушка зажигания и чипы, которые мы предлагаем на продажу для покупки и установки в бензопилы их марки.

Детали системы зажигания бензопилы Stihl

Картинка OEM № Описание Номер Ваша цена Купить сейчас! STIHL 1122400 1314 КАТУШКА ЗАЖИГАНИЯ ПОДХОДИТ ДЛЯ 046, 066, MS460, MS650 И MS660 ROT14041 23 доллара.39 И ТОЛЬКО $ 7,95 ФИКСИРОВАННАЯ СТАВКА ДОСТАВКИ ЗА ВЕСЬ ЗАКАЗ В корзину КАТУШКА ЗАЖИГАНИЯ 000-400-1300 Модуль твердотельного зажигания с комплект отрезного провода заменяет Stihl 0000-400-1300. Подходит для моделей бензопил Stihl. 024, 026, 028, 034, 036, 044, 046 и 048. Подходит для моделей струнных триммеров Stihl. FS360 и FS420 RM65-12-39 19 долларов.88 И ТОЛЬКО $ 7,95 ФИКСИРОВАННАЯ СТАВКА ДОСТАВКА ЗА ВЕСЬ ЗАКАЗ В корзину НЕТ В НАЛИЧИИ КАТУШКА ЗАЖИГАНИЯ 0000-400-1306 ПОДХОДИТ МОДЕЛЯМ 025, 09, 010, 011, 012, 020, 020T, 021, 023 И 025. ТАКЖЕ ПОДХОДИТ ДЛЯ НОВЫХ MS200, MS210, MS230, И М250 RM65-12-25 24,23 $ И ТОЛЬКО 7,95 $ ФИКСИРОВАННАЯ СТАВКА ДОСТАВКА ЗА ВЕСЬ ЗАКАЗ В корзину ТОЧКИ И КОНДЕНСАТОР STIHL 1116400 2000 ТЕЛЕФОН 09072-02A / 09072-04 / 09072-00A Подходит для модели 015 Имеет провод выключателя остановки п7-01030 19 долларов.99 & всего $ 7,95 ДОСТАВКА И ОБРАБОТКА ЗА ВЕСЬ ЗАКАЗ В корзину

Садовые путеводители | Характеристики зажигания бензопилы Homelite

Системы зажигания, используемые в бензопилах Homelite, представляют собой электронные модули. Эти модули содержат катушку, которая создает и удерживает электрическую искру высокого напряжения. Когда заряд достигает своего пика, он выпускает подводящий провод к свече зажигания для сгорания.Из-за высокого потенциально опасного для жизни напряжения в этих системах зажигания не пытайтесь ремонтировать или разбирать их, не соблюдая надлежащие меры безопасности.

Система зажигания

Система зажигания Homelite называется моноблочной системой разряда конденсаторов. Катушки в этих системах действуют как конденсатор, удерживая заряд. Маховик стартера имеет два магнита. Когда эти магниты подключаются к плечам модуля зажигания, генерируется искра, и конденсатор или катушка разряжает искру до свечи.Эти системы зажигания входят в стандартную комплектацию большинства современных бензопил.

• Системы зажигания, используемые в бензопилах Homelite, представляют собой электронные модули.

• Система зажигания Homelite называется системой разряда неразъемных конденсаторов.

Свечи зажигания

Для правильной работы свечей зажигания требуется зазор 0,025 дюйма. Если этот зазор отсутствует или металлический наконечник корродирован или погнут, искра не сможет произвести достаточный заряд для воспламенения топлива. Тип свечи зажигания, используемый в бензопиле Homelite, — это стандартная свеча двухтактного двигателя; любой марки будет достаточно, если она соответствует рекомендациям по пробелам.

Момент зажигания

Момент зажигания в системах зажигания Homelite фиксированный и не может быть отрегулирован. На бензопилах Homelite он установлен на 27 градусов перед верхней мертвой точкой, которая относится к ходу поршня по картеру. Поскольку внутренний износ не может произойти из-за хронометража, вам не нужно беспокоиться о его регулировке. Однако в точке переключения могут возникнуть определенные проблемы с подключением, такие как ослабленные или неисправные провода, из-за которых искра будет не вовремя.

• Для свечей зажигания необходим зазор в.025 дюймов для правильной работы.

• Однако в точке переключения могут возникнуть определенные проблемы с подключением, такие как ослабление или повреждение проводов, из-за которых искра будет не вовремя.

Воздушный зазор

Воздушный зазор в системе зажигания — это расстояние между магнитами маховика и модулем зажигания. Это помогает убедиться, что искра загорелась в нужное время. Если этот промежуток выключен, искра может все еще загореться, но в неподходящее время и с неправильной величиной напряжения.Воздушный зазор для бензопил Homelite будет варьироваться от модели к модели, но обычно составляет от 0,2 до 0,35 мм. Вы можете использовать щуп или пластиковую прокладку, чтобы установить это расстояние.

Магниты маховика

Магниты на маховике должны быть чистыми и не иметь следов обесцвечивания.
