4. Требования по установке и монтажу систем дымоходов, газоходов

4. Требования по установке и монтажу систем дымоходов, газоходов

Монтаж систем дымоходов должен осуществляться квалифицированными работники в соответствии с Правилами пожарной безопасности в Российской Федерации ППБ 01-93, СНиП 2.04.05-91* «Отопление, вентиляция, кондиционирование», Правилами производства работ по ремонту печей и дымовых каналов, настоящим руководством и рекомендациями производителя.

Для каждого теплогенерирующего аппарата следует, как правило, устраивать собственный дымовой канал. Допускается к одному дымовому каналу присоединять несколько теплогенерирующих аппаратов. При этом места врезки соединительных патрубков в дымовой канал обязательно должны находиться на разной высоте (не ближе 1 м).

Дымовые каналы выполняются вертикальными без уступов и горизонтальных участков. При необходимости допускается выполнять не более двух отклонений от вертикали на угол не более 30° с относом не более 1 м, чтобы обеспечить удобство и эффективность чистки канала через оголовок.

В нижней части дымового канала должен находиться карман глубиной 250 мм для сбора уносимых с дымом частиц золы.

Общая высота дымового канала от колосника теплогенерирующего аппарата до устья трубы должна быть, как правило, не менее 5м, что обеспечивает необходимое разрежение и создает тягу. В бесчердачных зданиях при условии обеспечения устойчивой тяги высота дымового канала может быть принята менее 5 м.

Возвышение дымовых труб над кровлей здания следует принимать:

• не менее 1200 мм над плоской кровлей;
• не менее 500 мм над коньком кровли или парапетом — при расположении дымовой трубы на расстоянии до 1,5 м от конька или парапета;
• не ниже уровня конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5 до 3 м от конька или парапета;
• не ниже линии, проведенной от конька вниз под углом 10° к горизонту — при расположении дымовой трубы от конька или парапета более 3 м.

Отступ от элементов строения и обрешетки при прохождении дымового канала через перекрытия и кровлю должен составлять:

• для труб с изоляцией — 130 мм,
• для труб без изоляции — 300 мм.

Устанавливать одностенные системы дымоходов рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм при использовании утеплённых систем дымоходов или если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

Места соединения элементов системы дымоходов обязательно должны находиться вне потолочных перекрытий. Конструкции зданий из горючих и трудногорючих материалов, примыкающие к дымовым каналам, следует защищать от возгорания путем выполнения разделок и отступов в соответствии со СНиП 2.

В чердачных помещениях не допускается устройство горизонтальных дымоходных каналов, а также отверстий для чистки дымовых каналов.

В зданиях с кровлями из горючих материалов на дымовых каналах должны быть установлены искроуловители из металлической сетки с отверстиями не более 5×5 мм. Обслуживание и чистка дымовых каналов от сажистых отложений должна выполняться специалистами, имеющими лицензию на данный вид деятельности не реже 2-х раз в год.

При прохождении канала через неотапливаемое помещение или вне здания канал следует выполнять из труб с теплоизоляцией.

Крепление элементов систем дымоходов к строительным конструкциям здания должно осуществляться с помощью кронштейнов или хомутов-кронштейнов.

ВНИМАНИЕ! В СЛУЧАЕ УСТАНОВКИ ДЫМОХОДА В ПОМЕЩЕНИЯХ ОРГАНИЗАЦИЙ ИЛИ ЮРИДИЧЕСКИХ ЛИЦ УСТАНОВКУ ДЫМОХОДА НЕОБХОДИМО СДАТЬ ПО АКТУ ПРЕДСТАВИТЕЛЮ ПОЖАРНОЙ ОХРАНЫ.

УСТАНОВКА: установку и монтаж дымохода необходимо проводить с соблюдением требований настоящего руководства, действующих норм и правил пожарной безопасности.

Устанавливать дымоход рекомендуется не ближе 1 метра от стен и горючих поверхностей (дерево, обои и т.д.), на минимальном расстоянии от имеющегося дымохода (при его наличии), а свободное расстояние должно быть не менее 1,25 м. Расстояние до горючих поверхностей может быть сокращено до 200 мм, если горючие материалы покрыть штукатуркой толщиной 25 мм или металлическим листом поверх слоя теплоизоляционного материала.

Каким должно быть расстояние от дымохода до сгораемых конструкций?

Это расстояние, бывалые печники называют «от дыма» Отсчет ведется от стенки дымового канала печной трубы, до края сгораемых конструкций.

Это расстояние регламентируется нормативным документом СНиП 41-01-2003, а в частности его разделом 6.6 «Печное отопление» и его подразделами.

Печные трубы бывают двух основных видом — кирпичные и металлические. При проходе через перекрытия деревянной трубы делается разделка (распушка) (расширение внешних размеров трубы, при сохранении тех же размеров дымохода) а при проходе железной делается проходка в виде гильзы выполненной из негорючего материала.

Эти детали печи как раз и призваны «отдалить» дымоход от сгораемых конструкций (например деревянных потолочных перекрытий.

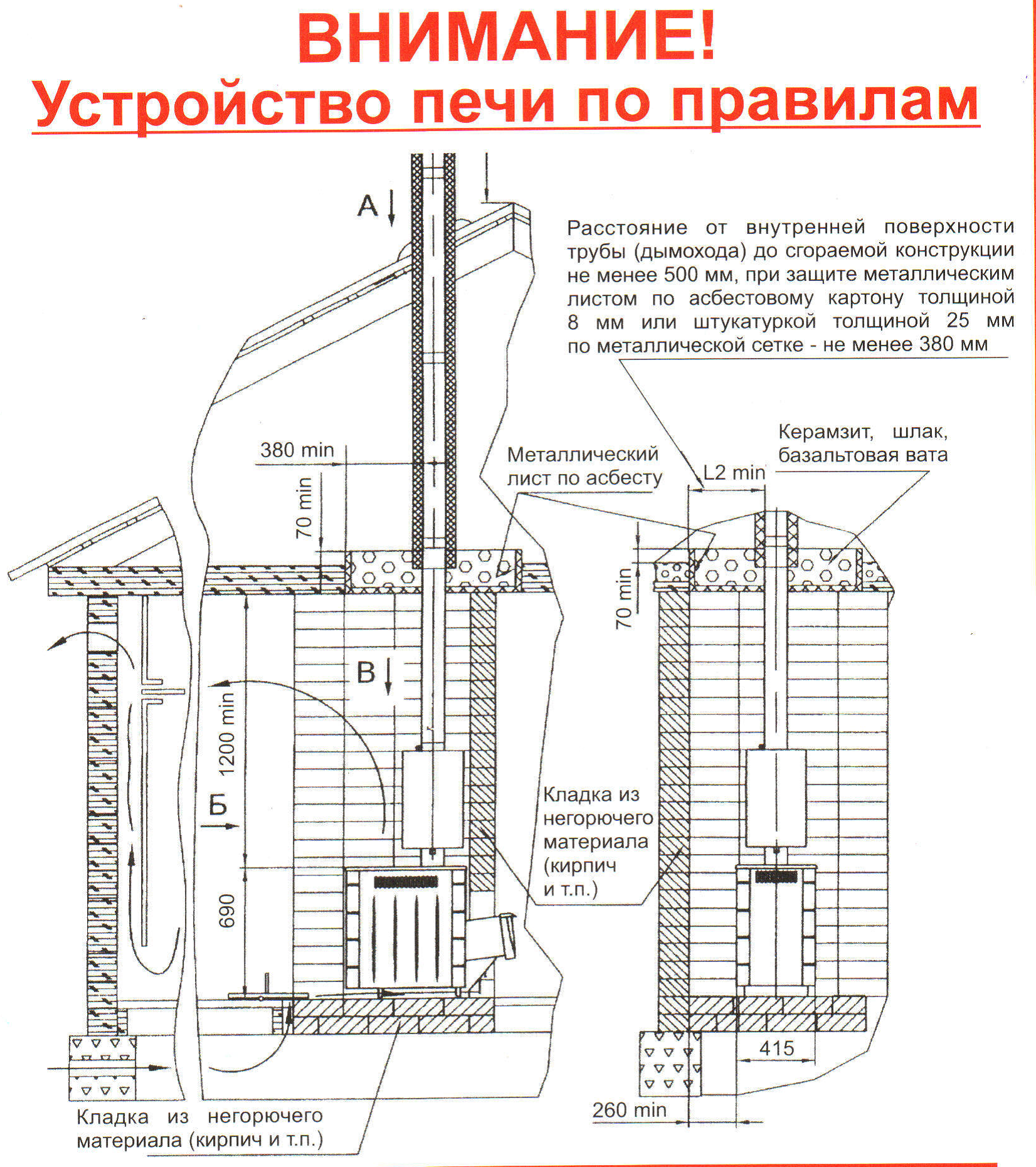

Расстояние «от дыма» до сгораемого материала в печной трубе, должно быть по нормативу 500 миллиметров, как раз в том случае если материалы сгораемые. И допускается 380 миллиметров, в том случае если те же сгораемые материалы защищены слоем штукатурки толщиной не менее 2,5 сантиметров с армированием металлической сеткой.

Высота разделки над и под перекрытием должна быть не менее 70 миллиметров.

Разделка дымохода не должна быть жестко зафиксирована с перекрытием. Это потому что деревянный дом все равно будет водить (садиться) и плохо если потолок деформирует кладку, а это и щели и выход газов и возможно даже искр, со всеми вытекающими. Лучше сделать расстояние и утеплить минватой или керамзитом.

На кровле здания, расстояние от наружного края дымовой кирпичной трубы до сгораемых конструкций должно быть не менее 130 миллиметров, а от керамической не менее 250 миллиметров.

Верхний край самой печи, так же должен быть на регламентированном расстоянии от потолка.

Так если над кирпичной печью потолок не защищен штукатуркой, то расстояние от ее верхней части до деревянных конструкций должно быть не менее 35 сантиметров при периодической топке и не менее метра для печей длительного горения. Если потолок оштукатурен, 25 и 70 сантиметров соответственно.

Для железных печей не менее 80 сантиметров под оштукатуренным потолком и 120 сантиметров под не оштукатуренным потолком.

И еще, одно очень важное замечание! Никогда соединение труб не должно приходится на плоскость перекрытия! Более того, такое соединение разных фрагментов трубы не должно быть ближе к перекрытию чем на 30 сантиметров, хоть сверху, хоть снизу.

Расстояние от трубы до стены. Важные параметры — расстояние от потолка до дымохода, размеры труб и т.д. Какое расстояние должно быть от коаксиального дымохода до противоположной стены соседнего дома

Расстояние от металлического камина с закрытой топкой до стены каркасного дома

Здравствуйте. Мы планируем в каркасном доме установить угловой камин с закрытой топкой. На этапе стр-ва дома для камина нам сделали отдельно стоящий фундамент 1м х1м, кот. находится на расст. 5 см от каждой из стен угла. Вопрос: нам нужно возводить новые стены в углу, чтобы они стояли на фундаменте для топки? Обязательно ли стена прислонениякамина и сам камин должны быть на едином основании? Или можно (с учетом правил пожаробезопасности) сделать отделку стен угла, кот. стоят на перекрытиях пола 1 го этажа, а камин с топкой поставить на свой фундамент. Затем облицовку камина и возд. короб прислонять к этим стенам.

Здравствуйте.

Вы совершенно правы, от стального или чугунного камина до стены каркасного дома (позволим себе предположить, что каркас деревянный) должно соблюдаться безопасное противопожарное расстояние. Однако СНиП не содержит прямых указаний на минимальные расстояния до сгораемых конструкций для современных заводских каминных топок. Наиболее близкое по конструкции отопительное оборудование — металлические печи для бани без футеровки.

Но конструкция камина не идентична стальной печи, поэтому перечисленные требования не в полной мере подходят для стальных и чугунных каминных топок. Рекомендуем при установке камина полагаться на рекомендации производителя, которые в обязательном порядке содержатся в инструкции по установке и эксплуатации. Если вы решите выполнить облицовку камина в виде закрытого короба, советуем закрепить на стене каркас из стальных профилей для гипсокартона, заполнить промежутки между профилями минеральной ватой толщиной 50 мм и зашить каркас сверху гипсоволокнистыми либо стекломагнезитовыми листами в два слоя. Другой вариант — защитить стену двумя слоями ГВЛ, а поверх них — фольгированными плитами из базальтовой ваты толщиной 50 мм, наклеив их на гипсоволокнистые плиты с помощью полимерцементного состава. Отражающий слой должен быть ориентирован в сторону камина. При такой конструкции большинство производителей разрешают устанавливать камин в 10 см от стены (не от утеплителя, а именно от стены), но, повторимся, в каждом конкретном случае необходимо внимательно изучить инструкцию. Противопожарная облицовка должна быть выполнена на всю высоту стены и ширину короба, желательно защитить (только утеплитель) все стены короба изнутри.

Инструкция к любой модели заводской каминной топки должна содержать подобную схему либо описание мер противопожарной безопасности. Указанное расстояние в 10 см при условии защиты сгораемой стены от перегрева рекомендуется большинством производителей, но могут быть исключения в большую сторону для мощных топок

Не меньшее внимание рекомендуем уделить защите от температурных воздействий потолка каркасного дома. Внутри короба на расстоянии не менее 30 см от потолка рекомендуется установить защитный экран, можно использовать конструкцию, как для стен: стальной каркас, утепление минватой, зашивка ГВЛ или СМЛ. Помимо этого, поверхность потолка тоже должна быть термоизолирована.

Правильная противопожарная защита короба топки камина (сам короб ещё не готов). Стены облицевали двумя слоями ГВЛ, поверх плит — фольгированная базальтовая вата. Обратите внимание на защиту потолка, она двойная, изолирован сам потолок и установлен дополнительный экран ниже

Для закрытого короба камина обязательной является его вентиляция. В нижней и верхней его части должны располагаться решётки суммарной площадью не менее 0,15 м2 как для низа, так и для верха. Верхнюю вентрешётку размещают ниже защитного экрана. Над ней, в зоне между экраном и потолком, также следует вставить решётки суммарной площадью не менее 0,02 м2. Можно устанавливать вентиляционные решётки на противоположных боковых поверхностях короба, а лучше — на всех трёх гранях, таким образом их у вас будет шесть или девять.

Если вы решите делать короб камина не из лёгких конструкций, а выложить его из кирпича либо стеновых блоков, в качестве решёток можно использовать керамические трубы, главное, чтобы рекомендуемое сечение было соблюдено

Не забудьте, что проход дымовой трубы через сгораемое перекрытие и кровлю также должны отвечать требованиям противопожарной безопасности. Если есть возможность подключить камин к кирпичному дымоходу — расстояние между наружной поверхностью дымохода толщиной в полкирпича (120 мм) до сгораемых конструкций не должно быть ниже 260 мм. Но, скорее всего, вы предпочтёте металлический дымоход, из нержавеющей стали. Неизолированный придётся располагать не ближе 1 м от деревянных элементов, это очень много. Рациональнее использовать утеплённый, так называемый «сэндвич». При толщине базальтового утеплителя 50 мм расстояние до сгораемых конструкций перекрытия и кровли можно снизить до 200 мм, но при этом они  должны быть защищены минеральной ватой (не менее 50 мм) либо асбестоцементным листом (не менее 8 мм) при условии закрытия их стальным листом. Есть ещё варианты, но это уже тема для отдельной большой статьи. При увеличении толщины утеплителя, размещённого между внутренней и наружной оболочкой «сэндвича», требования по минимальному расстоянию и защите деревянных конструкций снижаются. Точную информацию по конкретному типу труб вы сможете получить у производителя либо продавца стального дымохода, но следует учесть, что, вне зависимости от толщины утепления, расстояние от наружной поверхности изолированной трубы до сгораемых конструкций не может быть менее 130 мм.

Варианты пожаробезопасных узлов прохода стальных изолированных труб через деревянные перекрытия и крыши

Промежуток между трубой и перекрытием, заполненный минватой, закрывают стальным фартуком

И последнее: конфигурация части дымохода, расположенного над кровлей, должна обеспечивать достаточную тягу. В первую очередь она зависит от высоты подъёма трубы, та же определяется расстоянием от оси дымохода до конька и уклоном кровли. Общая высота дымохода от выхода из камина до оголовка для обеспечения нормальной тяги не должна быть меньше 5 м.

По этой схеме вы сможете определить минимальную высоту дымохода для любых уклонов крыш и месторасположения трубы относительно конька

sdelaikamin.ru

Расстояние от коаксиального дымохода до противоположной стены соседнего дома

Интересует в каких документах устанавливаются требования безопасности к монтажу коаксиальных дымоходов (СНиПы, СП, инструкции)?. В часности какое минимальное расстояние д.б. соблюдено от вывода трубы дымохода до противоположной стены соседского жилого дома (при размещении газовых котлов и том и в другом доме и выводом дымоходов друг к другу) Спасибо

Ситуация с нормативами по установке коаксиальных дымоходов в России и странах СНГ по-своему уникальна. Они (нормы) как бы есть и в тоже время их нет. Впрочем, для России подобное явление не впервой, что подтверждают многие народные поговорки.

Существуют действующие нормы, регулирующие установку отопительного оборудования: СП 60.13330.2012  «Отопление, вентиляция и кондиционирование», «Правила производства трубо-печных работ» в редакции 2006 года, СНиП 42-01-2002 «Газораспределительные системы», СНиП II-35-76 «Котельные установки», СП 31-106-2002 «Инженерные системы одноквартирных домов», СП 41-104-2000 «Проектирование автономных источников теплоснабжения», СанПиН 2. 1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям», СниП 31-02-2001 «Дома жилые одноквартирные». Увы, во многом они технически устарели и в них практически нет упоминаний ни о коаксиальных трубах в частности, ни о горизонтальных дымоходах в целом.

Единственный федеральный норматив, в котором эта тема хоть как-то отражена, это СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб». В нём оговорены минимальные расстояния от дымового канала на фасаде жилого дома до земли (2 м), по горизонтали до проёмов дверей, окон, вентрешёток (0,5 м) и до тех же проёмов по вертикали (при расположении сверху — 0,5 м, снизу — 1 м). В санитарных нормах также существует туманное предписание размещать выходные отверстия дымоходов на фасадах зданий таким образом, чтобы вредные вещества рассеивались в атмосфере.

Понимая, что приведенные для обычных вертикальных дымоходов требования, содержащиеся в нормативах, неприменимы к принципиально иным по конструкции дымоходам, Минстрой предлагает проектировщикам и застройщикам ориентироваться главным образом на ТСН (территориальные строительные нормы, в каждом регионе свои собственные) и рекомендации производителей отопительной техники. Именно последние и служат основой для принятия технических решений. Что впрочем, не исключает того, что ТСН будет им противоречить, а экспертные службы и согласовывающие инстанции не проявят рецидив попытки по своему усмотрению примерить устаревшие нормы на новые технологии.

Обобщим: расстояние от коаксиального дымохода до стены соседнего жилого дома, расположенного напротив, определяют:

1. Территориальные строительные нормы, в каждом регионе свои.
2. Уровень грамотности вашего проектировщика, пожарного и газового инспекторов, наличие ведомственных региональных предписаний и ограничений.
3. Понимание инспектором санитарно-эпидемиологической службы проблемы рассеивания вредных веществ в атмосфере.
4. Рекомендации производителя газового оборудования, оснащённого принудительным дымоудалением. Здесь положение тоже достаточно интересное: рекомендации основаны на зарубежных нормах проектирования и строительства, в целом достаточно схожи, но в деталях могут различаться.

Детальное изучение вопроса мы рекомендуем вам начать с разговора с проектировщиком либо поставщиком оборудования. Либо вы можете скачать с сайта производителя (если уже известна марка теплогенератора) техническую документацию. Немецкие компании считают необходимым размещать её на своих ресурсах, чего не скажешь обо всех итальянских и французских производителях, которые у нас тоже популярны.

Возьмём конкретный пример: рекомендации известной компании DeDietrich для своего оборудования. Для газового котла мощностью не выше 70 кВт расстояние от отверстия для удаления дымовых газов до противоположной стены жилого дома не должно превышать:

• 8 м, если оголовок коаксиальной трубы не имеет дефлектора.
• 5 м при наличии на противоположной стене оконных, дверных и вентиляционных (только забор воздуха) проёмов, а на дымоходе дефлектора.
• 2 м, если стена напротив глухая, а труба оснащена дефлектором.

По поводу размещения коаксиальных дымоходов на обеих противоположных стенах рядом стоящих зданий в рекомендациях ничего не сказано, значит, на расстояние этот факт не влияет (по версии DeDietrich).

Фрагмент из рекомендаций DeDietrich по установке коаксиальных дымоходов. Можно заметить, что в части высоты монтажа дымохода от уровня земли немецкие нормы противоречат СП 42-101-2003, а ведь наши строительные правила «главнее». Бог весть, какие ещё ТСН могут внести собственные ограничения

Слева — коаксиальная труба с прямым выходом, справа — с дефлектором, направляющим выброс газов в стороны

goodkrovlya.com

Требования к дымоходам » Консультации по пожарной безопасности в С-Пб и Лен. области

Большая часть пожаров в частном секторе происходит от неисправного печного оборудования. Ежегодно перед началом отопительного сезона и ежемесячно в сезон топки необходимо проверять состояние дымоходов, разделок, отспупок, предтопочного листа и пр.Очищать дымоходы и печи от сажи надо регулярно, так как на стенках дымовой откладывается значительный слой сажистых отложений (пепел, пыль, смола).Дымоходы проверяются следующим способом: желательно днем в ясную погоду затопить печь и в чердачном пространстве провести осмотр дымоходов. Там где просачивается дым, там щели, которые надо устранить. Чтобы щели в дымоходе были хорошо заметны его регулярно следует белить. На белой поверхности вы легко заметите пятна сажи, выходящей с дымом их щелей.Предтопочный лист должен быть размерами не менее 0,5 х 0,7 м. и располагаться длинной его стороной вдоль печи.

При эксплуатации печного отопления запрещается:• оставлять без присмотра топящиеся печи, а также поручать надзор за ними малолетним детям;• располагать топливо, другие горючие вещества и материалы на предтопочном листе;• применять для розжига печей бензин, керосин, дизельное топливо и другие ЛВЖ и ГЖ;• топить углем, коксом и газом печи, не предназначенные для этих видов топлива;• перекаливать печи.

Следующие требования пожарной безопасности к системам отопления имеют большую значимость. Соблюдение их гарантирует долгий срок жизни и эксплуатации оборудования и здания.

При хранении грубых кормов в чердачных помещениях следует предусматривать:• кровлю из негорючих материалов;• защиту деревянных чердачных перекрытий и горючего утеплителя от возгорания со стороны чердачных помещений глиняной обмазкой толщиной 3 см по горючему утеплителю (или равноценной огнезащитой) или негорючий утеплитель;• предохранение электропроводки на чердаке от механических повреждений;• ограждение дымоходов по периметру на расстоянии 1 м.

Золу и шлак, выгребаемые из топок, должны быть пролиты водой и удалены в специально отведенное для них безопасное место.

Требования к дымовым трубам:• Высоту дымовых труб от колосниковой решетки до устья следует принимать не менее 5 м.• Высота части дымовой трубы, выступающей над кровлей, должна составлять не менее 0,5 м – над плоской кровлей и над коньком кровли;• Устья дымовых труб следует защищать от атмосферных осадков;• Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.• Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5х5 мм.

Требования к разделкам:• Размеры разделок печей и дымовых каналов с учетом толщины стенки печи следует принимать равными 500 мм до конструкций зданий из горючих материалов и 380 мм – до конструкций, защищенных негорючими материалами;• Разделка должна быть больше толщины перекрытия (потолка) на 70 мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует;• Разделки печей и дымовых труб, установленных в проемах стен и перегородок из горючих материалов, следует предусматривать на всю высоту печи или дымовой трубы в пределах помещения. При этом толщину разделки следует принимать не менее толщины указанной стены или перегородки;• Зазоры между перекрытиями, стенами, перегородками и разделками следует предусматривать с заполнением негорючими материалами.Требования к отступкам — пространство между наружной поверхностью печи, дымовой трубы или дымового канала и стеной, перегородкой или другой конструкцией здания:• Расстояние от наружных поверхностей кирпичных или бетонных дымовых труб до стропил, обрешеток и других деталей кровли из горючих материалов следует предусматривать в свету не менее 130 мм;• от керамических труб без изоляции – 250 мм;• при теплоизоляции с сопротивлением теплопередаче 0,3 м2 • °С/Вт негорючими или трудногорючими материалами – 130 мм;• Пространство между дымовыми трубами и конструкциями кровли из негорючих и трудногорючих материалов следует перекрывать негорючими кровельными материалами.

Метки: Дымоход, Отопление, Отступки, Разделки, Частный фонд

malahov-consultant.ru

Устройство и эксплуатация дымоходов. Нормативы РФ

Общие сведения о тяге: факторы, влияющие на тягу

Для нормальной работы газовых приборов необходим постоянный подвод чистого воздуха, который обеспечивается естественной приточно-вытяжной вентиляцией.

Отвод продуктов сгорания от газовых приборов предусматривается через дымоход.

Для отвода продуктов сгорания газа в атмосферу должна быть определенная тяга – сила, которая заставляет воздух проникать в дымоход, а образовавшиеся продукты сгорания двигаться по дымоходу и рассеиваться в атмосферу.

Тяга зависит от разности температур дыма и воздуха, высоты дымохода и ряда других факторов.

Для обеспечения лучшей тяги температура отходящих газов должна быть высокой. Температура отходящих газов от водонагревателей 180-200С. За счет охлаждения ЖСТ и присоса воздуха в тягостабилизаторе температура падает. При эксплуатации дымоходов должна быть исключена конденсация паров из дымовых газов. Намокание канала снижает тягу, приводит к его разрушению, в зимнее время года может привести к обмерзанию и закупорке канала. Температура, при которой начинается конденсация, называется «точкой росы». Для продуктов сгорания природного газа = 60-65оС. Подсос воздуха в тягостабилизаторе снижает относительную влажность отходящих газов, при этом снижается также точка росы до 40-50 градусов. Чтобы исключить конденсацию, температуру отходящих газов на выходе из оголовка трубы принимают обычно равной 65оС. Тяга снижается при высокой влажности окружающего воздуха.

Назначение и устройство дымохода. Требования к дымоходам. Эксплуатация дымоходов

Дымоходы устраиваются во внутренних капитальных стенах. Выполняются из красного обожженного кирпича 1 сорта, из асбестоцементных, гончарных труб и блоков жаропрочного бетона.

Сечение дымоходов должно быть:

• Из красного кирпича – 130 х 130мм, 130 х 250мм,
• Из трубных материалов — диаметром 100 (150) мм, но во всех случаях не менее диаметра выходного патрубка прибора. Допускается прокладка дымоходов в наружных стенах при условии, что толщина наружной стенки дымохода должна быть не менее толщины самой стены и не менее 38 см

Дымоходы должны выполняться вертикально без уступов. Допускается отклонение от вертикали на угол не более 30 градусов с отклонением по горизонтали не более 1 м. Отклонение от вертикали выполняется плавными уводами с постоянным неизменяющимся сечением. Кладка дымоходов должна быть плотной. Внутренняя поверхность кладки должна быть ровной, гладкой, без наплывов раствора. Сечение дымохода должно соблюдаться по всей длине.

В нижней части дымохода устраивается карман с люком и крышкой, который служит для очистки дымохода от мусора сажи и пр.

Глубина кармана должна быть не менее 25 см., считая от низа железной соединительной трубы в месте ввода в дымоход.

В местах пересечения дымохода с межэтажными перекрытиями устраиваются противопожарные разделки (утолщение кладки). Для сгораемых перекрытий – не менее 38 см. Противопожарную разделку выполняют из войлока, замоченного в глинистом растворе.

Расстояние от ЖСТ до несгораемых перекрытий – не менее 5 см, до деревянных оштукатуренных (трудносгораемых) потолка и стен – не менее 25 см. Допускается уменьшение от 25 до 10 см при обивке стены или потолка кровельной сталью по листу асбеста толщиной 3 мм. Изоляция должна выступать за размеры трубы на 15 см с каждой стороны.

Часть дымохода, расположенная выше крыши, называется «оголовком». Наружная поверхности оголовка штукатурится цементным раствором в соотношении 1:3, толщиной слоя не менее 4-х см. Верхняя часть оголовка «железнится» – в раствор втирается сухой цемент в соотношении 1:1. После штукатурки оголовки белятся и нумеруются.

Допускается на каналах предусматривать ветрозащитные устройства.

Дымоходы должны иметь определенную высоту относительно конька крыши

Расположение дымовых труб относительно конька кровли

• Если оголовок расположен от конька крыши по горизонтали не более 1,5 м, высота его должна быть на 0,5 м выше конька крыши. Если оголовок расположен относительно конька на расстоянии от 1,5 до 3-х метров, высота его соответствует уровню конька крыши. Если оголовок расположен дальше, чем 3 м от конька крыши, высота его должна быть не ниже линии, проведенной от конька, к линии горизонта под углом 10 градусов.
• На работу дымоходов существенное влияние оказывает зона ветрового подпора – пространство ниже линии, проведенной под углом 45 градусов от верхней точки здания, сооружения, находящегося ближе 15 метров от дома с оголовками дымоходов.
• Вывод (наращивание) дымовой трубы выше зоны ветрового подпора (наращенная часть показана пунктиром). При определенном направлении ветра в зоне ветрового подпора создается повышенное давление. Это вызывает ухудшение тяги в дымоходе до ее прекращения и опрокидывания. Для ликвидации этого явления наращивают дымовую трубу выше зоны подпора. Подобные работы выполняются по проекту.
• В любом случае для двухскатых крыш высота оголовка должна быть не менее 0,5 м относительно кровли. Высота оголовков для плоских кровель должна быть не менее 2-х метров.
• Дымоходы, предусмотренные от каждого от прибора, называются обособленными.
• В существующих жилых домах допускается присоединение к одному дымоходу не более 2-х приборов при условии, что сечение дымоходов допускает их одновременную работу и ввод в него продуктов сгорания на разных этажах или на одном уровне, при устройстве в сечении канала рассечки, высотой не менее 75 см. Такие дымоходы называются совмещенными.

Требования, предъявляемые к дымоходам:

• должны быть плотными;
• определенного сечения;
• использованы разрешенные материалы;
• должны обеспечивать необходимую тягу;
• не должны иметь засоров, завалов, закупорок;
• не должны находиться в зоне ветрового подпора.

Проверку дымоходов на плотность проверяют сжиганием в кармане сильно дымящих материалов. Выходное отверстие трубы над крышей закрывается. Появление дыма в соседних каналах или примыкающих к каналу помещениях свидетельствуют о том, что канал не обособлен или не плотен. Чистоту внутренней полости дымохода и плотность каналов в небольших домах можно проверить опусканием в канал на прочном шнуре электролампы 12 вольт; 500 Вт. Просматривают проверяемый и соседние каналы. Наличие света от лампы в соседнем канале указывает на неплотность. Место неплотности определяют по длине шнура.

Железные соединительные трубы

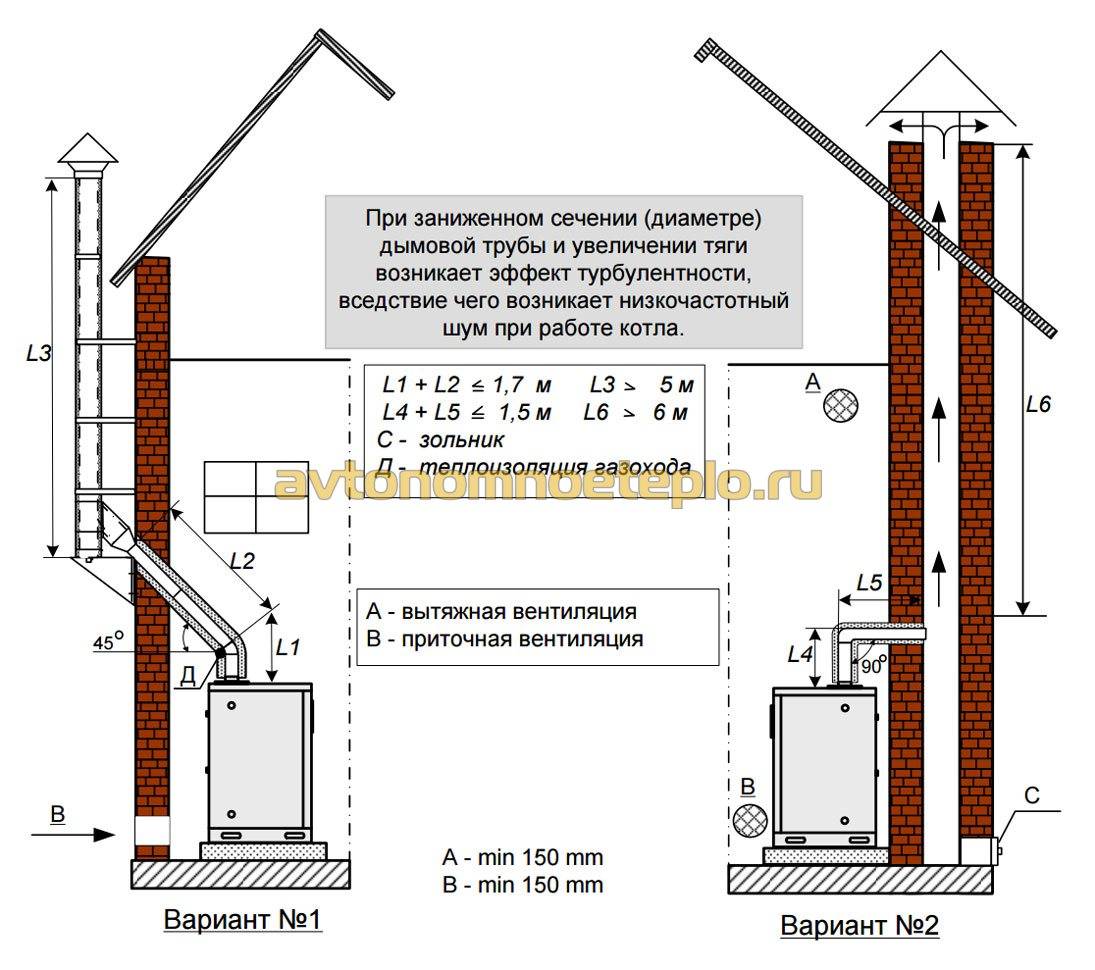

• Для отвода продуктов сгорания от газового прибора в дымоход выполняются железные соединительные трубы (ЖСТ) из кровельной или оцинкованной стали толщиной не менее 1,0 мм. Допускаются гибкие гофрированные металлические патрубки или унифицированные элементы, поставляемые в комплекте с оборудованием.
• Диаметр ЖСТ должен быть не меньше диаметра выходного патрубка прибора. Звенья соединительных труб должны плотно, без зазоров вдвигаться одно в другое по ходу дыма не менее чем на 0,5 диаметра трубы. При неплотностях используется асбестовый шнур и размоченный асбест.
• Величина вертикальной части ЖСТ должна быть не менее 0,5 м. Если в конструкции прибора предусмотрен тягопрерыватель, а высота помещения при этом 2,7 м, то допускается уменьшить величину вертикального участка до 0,25 м. Суммарная длина горизонтальных участков ЖСТ в существующих жилых домах не должна превышать 6 м. При новом строительстве – не более 3 м.
• Допускается не более 3-х углов поворота с радиусом загиба колен не менее диаметра самой трубы. В месте ввода ЖСТ в дымоход устанавливается конусная вставка, предотвращающая выход ЖСТ в сечение дымохода или же устанавливается ограничительная шайба.
• Место ввода ЖСТ в дымоход уплотняется. Подвеска и крепление труб должны исключать их прогиб. Уклон соединительной трубы должен быть не менее 0,01 (1 см на 1 м) в сторону прибора.
• Расстояние от ЖСТ до трудносгораемых перекрытий должно быть не менее 25 см.
• ЖСТ окрашиваются огнестойкими лаками (кузбас-лак, бронзовая краска, серебрянка).

Неисправности ЖСТ:

• неправильная сборка звеньев;
• заужено сечение;
• наличие контруклона;
• неплотность в звеньях;
• неплотность в месте ввода ЖСТ в дымоход;
• отклонение ЖСТ от вертикали;
• прогоревшие звенья.

Неисправности дымоходов, при которых газовые приборы отключаются от газоснабжения:

• завал, засор, закупорка сечения канала;
• разрушение кирпичной кладки дымохода;
• оголовок дымохода находится в зоне ветрового подпора;
• нарушение сроков обслуживания дымохода;
• зауженное сечение дымохода;
• отсутствие или недостаточная глубина кармана;
• отсутствие тяги в дымоходе.

Назначение и устройство вентиляционных каналов. Порядок проверки и обслуживание. Оформление проверки

Вентиляционные каналы служат для обеспечения естественной приточно-вытяжной вентиляции помещений, где размещены газовые приборы и газопроводы, и должны обеспечивать 3-х кратный воздухообмен в течение часа. Неорганизованный приток воздуха в квартиры осуществляется через окна, форточки, балконные двери, в подвальные помещения через продухи в наружных стенах. В газифицированных помещениях устанавливаются нерегулируемые решетки с постоянным сечением.

Система вентиляции в газифицированном доме состоит из:

• вентиляционной решетки;
• небольшого горизонтального участка вентиляционного канала;
• вертикального вентиляционного канала.

Вытяжные решетки следует размещать:

• под потолком, не ближе 2-х м от пола до низа отверстия;
• не ниже 0,1 м от плоскости потолка до верха отверстия в помещении высотой не более 4 м.

Вентиляционные каналы зданий высотой менее 5 этажей выполняются индивидуально. Такие каналы обеспечивают пожарную безопасность вентиляционной системы и полностью отвечают санитарно-гигиеническим требованиям.

При количестве этажей 5-ти и более 5-ти допускается объединение отдельных вертикальных вытяжных каналов в сборный вентиляционный короб, который располагается на чердаке, и оттуда через вертикальную вытяжную шахту воздух выбрасывается наружу.

Для одной квартиры вытяжные каналы из кухни и ванной комнаты, а также туалета и ванной комнаты допускается выполнять общими. Тяга проверяется листом тонкой бумаги, который должен притянуться к вытяжной решетке и удерживаться в таком положении. При этом, в соответствии с нормативом «Системы вентиляции жилых зданий» ЖНМ-2004/02, должен обеспечиваться приток наружного воздуха и перетекание его из других помещений квартиры. Если установлены стеклопакеты или заклеены оконные рамы контроль работы естественной вентиляции осуществляется при приоткрытых приточных устройствах.

Запрещается проверять тягу вентиляционных каналов при помощи огня.

Способы и приемы прочистки вертикальных каналов аналогичны для дымоходов.

Основными неисправностями вентиляционных систем является малая тяга или ее полное отсутствие, что может быть вызвано:

• засорением каналов мусором;
• негерметичностью вертикальных каналов, сборных вентиляционных коробов;
• неправильным расположением оголовка;
• неисправностью отделки шахт снаружи или внутри;
• неисправностью или отсутствием зонтов или дефлекторов;
• неисправностью трапов через короба на чердаке.

Наиболее серьезные неисправности, которые могут привести к отравлению людей, пожарам следует устранять немедленно.

bezdima.ru

Противопожарная безопасность при использовании печей

Правила пожарной безопасности при эксплуатации печей

Материалы из дерева при нагревании до температуры 300°C воспламеняются, но если на протяжении долгого времени они соприкасаются с предметами, которые разогреты даже до 100°С, то обретают свойства самовозгорания. Поэтому при строительстве печей нужно следить за тем, чтобы нагреваемые поверхности печей и дымооборотов не примыкали к сгораемым частям здания. Главное требование пожарной безопасности: деревянные или иные легко воспламеняющиеся части зданий должны быть на большом расстоянии от горячих частей печки и дымооборотов или быть очень хорошо изолированными.

Главную опасность представляют трещины, которые образуются в дымовых каналах или в массиве печки вследствие неравномерного выкрошивания глиняного раствора из швов из-за действия высокой температуры. Возгорание сажи, которая накапливается в дымовых каналах в большом количестве, может также послужить причиной пожара. Для изоляции используют несгораемые материалы или красный кирпич с низкой теплопроводностью, войлок, а еще асбест в виде шнура и листов. Войлок, который обычно изготовляется толщиной 5 мм, очень плохо проводит тепло и выступает в роли отличного теплоизолирующего материала. При возникновении пожара он тлеет и удушливым едким запахом оповещает о появлении пожара. Его пропитывают глиняным раствором перед укладкой, чтобы придать большую сопротивляемость возгоранию.

Если вы кладете толстостенные теплоемкие печи на сгораемом основании, то наименьшее расстояние от уровня пола дома до дна зольника должно составлять больше чем 140 мм, а до дна дымооборотов – больше 210 мм. При укладке теплоемкой толстостенной печки на несгораемом основании все дымообороты и дно зольника разрешается свободно выкладывать на уровне пола. И в данном случае от пола жилища до дна последнего дымооборота минимальное расстояние должно составлять больее чем 140 мм, а до дна остальных – больше 210 мм.

Деревянные или остальные несгораемые поверхности пола, которые находятся под тонкостенными каркасными печками и кухонными плитами с ножками из металла, изолируют с помощью асбестового картона толщиной 12 мм с обивкой сверху сталью для кровли. Под металлическими печками, которые изготовлены из кровельной или листовой стали, а также отлитые из чугуна, полы изолируют двумя рядами кирпича, которые укладываются по двойному слою войлока, пропитанного раствором из глины, на плашку.

Под топочной дверцей пол обивают листом из металла размером 500х700 мм, который предохраняет от возгорания его и плинтус, находящийся у стены печки.

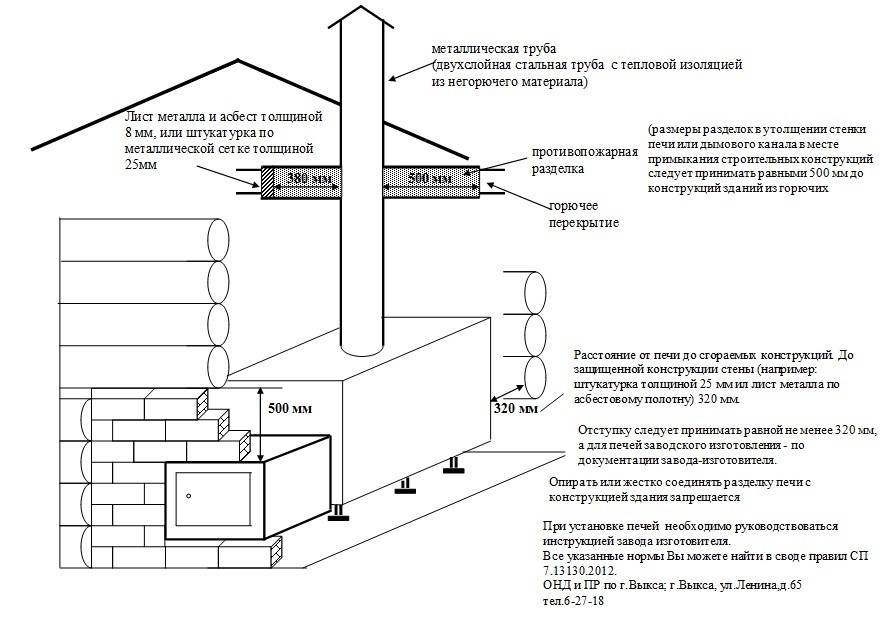

Когда устанавливают печку, то оставляют отступ шириной больше 130 мм (закладываемый кирпичной кладкой) между перегородками и сгораемыми перегородками или в проеме деревянной стены.

Конструкцию из дерева изолируют тщательно войлоком или асбестом, которые нужно пропитать глиняным раствором. От внутренней поверхности самого ближайшего дымооборота печи до дерева минимальное расстояние должно быть больше 250 мм (1 кирпич). Ширина разделки равна толщине перегородки здания или примыкающей стены. При примыкании несгораемых или кирпичных стен ширина и толщина разделки равна 0,5 кирпича. При строительстве дымовой трубы или печки около деревянной стены или перегородки здания во всех случаях оставляют свободный воздушный промежуток (отступок) на высоту дымной трубы или печки. Сгораемые перегородки и стены изолируют в отступке асбестом или войлоком в два слоя, который протирают глиняным раствором, с дальнейшей обивкой железом для кровли. Отступка может быть закрытой или открытой с обеих или с одной стороны кирпичом (можно применить иной огнестойкий материал). При монтаже закрытой отступки с боков ее заделывают кирпичными стенами толщиной в полкирпича. У открытой отступки общую толщину устраивают с таким расчетом, чтобы от внутренней поверхности дымовых каналов до стены или перегородки из дерева расстояние было больше чем 250 мм. Если отступка с обеих сторон закрыта кирпичом, то ее перекрывают в 2 ряда кирпичами или другим огнестойким материалом. Закрытую камеру, которая образовалась вверху или внизу, обеспечивают вентиляционными решетками для циркулирования воздуха. Площадь сечения каждой из решеток должна составлять не меньше 150 см2.

Ширина открытой отступки для отопительных печей длительного горения должна составлять более 260 мм. В отступке деревянные стены оштукатуривают гипсово-известковым раствором, толщина которого должна составлять 25 мм. При постройке закрытой отступки для печей, стенки у которых в полкирпича, при продолжительности топки более 2 часов деревянную стену здания ограждают от возгорания облицовывая ее также в 0,5 кирпича.

Для печей, стенки у которых толщиной в четверть кирпича, используют отступку, которая открыта с двух сторон. Расстояние между сгораемой стеной или перегородкой здания и печкой должно составлять более 320 мм. У нетеплоемких печей оставляют открытой. Расстояние между сгораемой стеной здания и металлической печкой без футеровки должно быть 1 м. Для нетеплоемких печей, которые футерированны изнутри шамотными плитами или кирпичом, данное расстояние разрешается уменьшить до 0,7 м. Отступки во всех случаях у теплоемких печей, стены которых составляют 0,7 м и меньше, оставляют открытыми.

В отступке сгораемый пол ограждают одним слоем кирпича, который ложится плашмя, керамическими плитами или иными огнестойкими материалами. В воздушном промежутке пол должен быть примерно на 0,7 м выше уровня пола в комнате.

При открытой отступке с одной или двух сторон сгораемую перегородку или стену здания перекрывают двумя слоями войлока, который пропитывается глиняным раствором, с дальнейшей обивкой листом кровельной стали или оштукатуриванием. При закрытой отступке деревянные перегородки или стены здания ограждают от возгорания облицовкой из кирпича, который укладывается по двойному слою войлока, который пропитывается глиняным раствором. Данная изоляция сгораемых стен обычно называется холодной четвертью потому, что кирпичная облицовка имеет толщину в четверть кирпича. Кладку облицовки из кирпича делают исключительно на глиняном растворе. Для постройки холодной четверти у деревянной рубленой стены прибивают дощатый щит к ней, далее обивают войлок в два слоя, который пропитывается глиняным раствором, по которому выполняют облицевание кирпичом.

Четверти должны быть в отступке не менее ширины и высоты отопительных печей. Сгораемую стену около топочной дверцы, которая примыкает к печи, обивают кровельной сталью по войлоку, который пропитан глиняным раствором, или штукатурят. Изолируемая площадь стены должна быть больше площади топочной дверцы внизу и по сторонам на 0,1 м, вверху – на 0,25 м. Расстояние от топочной дверцы до противолежащей стены должно составлять более 1,25 м.

Минимальное расстояние от верхнего перекрытия до сгораемого потолка для теплоемких печей, которые весят 750 кг и меньше, должно составлять не меньше 0,45 м. Если сгораемый потолок огражден слоем штукатурки или листом стали для кровли, который прибит по асбесту либо по войлоку в два слоя, который пропитан глиняным раствором, то данное расстояние можно понизить до 0,35м. У теплоемких печей массой больше чем 750 кг расстояние от верхней плоскости перекрытия до сгораемого потолка должно быть 0,35 м, при защищенном потолке – 0,25 м.

Минимальное расстояние при монтаже нетеплоемких печей от верхней плоскости печки до сгораемого потолка должно точно составлять 1 м, а при огражденном потолке – не меньше, чем 0,7 м. Над теплоемкой печкой изолируемый участок потолка должен быть больше габарита верхнего перекрытия печи во все стороны на 0,15 м.

Толщина у верхнего перекрытия теплоемкой печки должна быть не меньше трех рядов кирпича, а при закрытом пространстве от потолка помещения до верха печки – не меньше, чем четыре ряда. Над печью свободное пространство закрывают декоративными стенками из огнестойких материалов или кирпичом. В стенах закрытого пространства на печкой должны быть предусмотрены два отверстия с решетками на разных уровнях, площадь сечения каждой решетки должно быть не меньше, чем 150 см2. Особое внимание при кладке верхнего перекрытия печки уделяют правильной перевязке швов, но, не допуская их совпадения по вертикали.

В чердачных и междуэтажных перекрытиях, где примыкают сгораемые части здания к дымовым каналам, предусматриваются горизонтальные и вертикальные разделки.

Также разделки устраивают в местах, где сгораемые конструкции примыкают к вентиляционным каналам, при условии, что они расположены возле дымовых каналов. Вокруг труб у стенок печи и стеновых дымовых каналов горизонтальные разделки делают из кирпича или иных теплоизоляционных материалов при помощи утолщения кладки по всей высоте сгораемого покрытия. Между разделкой и перекрытием при этом делают прокладку и войлока в два слоя, который пропитывается глиняным раствором, толщиной более 20 мм.

При монтаже разделок в потолках и полах помещений нужно конструктивно обеспечить осадки перекрытий и стен от осадки трубы и печки. Запрещено на конструктивные элементы перекрытия опирать разделки.

Между наружной поверхностью дымовой трубы и деревянной частью стропил (или обрешетки) ширина свободного пространства должна составлять не меньше, чем 130 мм. При легко воспламеняющихся кровлях (драночных, толевых) ширина данного пространства должна составлять не меньше, чем 0,26 м. Кровлю в местах, где проходит труба, покрывают шифером, железом, кровельной сталью или иными несгораемыми материалами по ширине не меньше, чем 0,5 м с точной их подгонкой под выдру трубы.

В плоскости перекрытий горизонтальные разделки делают с основной кладкой дымовой трубы или печи одновременно. Запрещено перевязывать кладку вертикальных разделок, которые устраиваются у деревянных перегородок и стен, с кладкой дымовой трубы или печи. Железобетонные или металлические балки, которые расположены рядом с дымовыми каналами, должны находиться на расстоянии не меньше, чем 0,13 м от внутренней поверхности. Деревянные балки, которые проходят или заделаны в стены дымовой трубы, необходимо располагать на расстоянии более 0,25 м от каналов. Концы их необходимо обернуть двумя слоями войлока, который пропитывается глиняным раствором. Если же не получается смонтировать балки с соблюдением данного расстояния от вентиляционных и дымовых каналов, то устанавливают ригель.

Разделку асбестоцементных дымовых труб в местах, где они примыкают к сгораемым элементам помещения, выполняют созданием несгораемого участка перекрытия или способом уширения асбестоцементного стояка.

При соблюдении правил строительства каминов, печей и бань, а также правил противопожарной безопасности можно обезопасить себя при монтаже очагов открытого типа в любой сезон, применять их с полной нагрузкой при соответствии с назначением сооружения, а также создать благоприятные условия для своей жизни.

pechi-kaminy-barbeku.ru

Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений ощутимо снизится сила тяги. Печь сложно, а порой невозможно станет разжечь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Ясно, что для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме.

Коньковое ребро скатной крыши может стать подобной препоной, если не соблюден диктат соотношения высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 2.04.05-91 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

• Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
• Высота участка дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
• Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
• Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3,0 м.
• Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб принимается равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода скатных крыш считается максимальное приближение к коньковому ребру, потому что:

• В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
• Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
• Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

• На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
• От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
• В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветрового напора высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам формирования высокого участка трубы над кровлей избежать не удалось, положение ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3,0 м. Яркий пример подобных проектных решений дома с крупногабаритными эксплуатируемыми пристройками. Отопительный агрегат обычно устанавливается так, чтобы была возможность обрабатывать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложно-составного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

• Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
• Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на обустройство выдры или организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

• Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
• Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
• Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
• Отмечаем на чертеже центральную ось дымохода.
• Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
• С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
• Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

• Внутренняя планировка обустраиваемой коробки.
• Тип дымохода.
• Численность этажей.
• Удобство монтажа дымового канала.
• Обеспечение доступа для обслуживания.
• Разновидность материала, использованного при возведении стен и стропильной конструкции.
• Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

• Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
• Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
• Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы – стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять  от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

krovgid.com

Важные параметры — расстояние от потолка до дымохода, размеры труб и т.д. Какое расстояние должно быть от коаксиального дымохода до противоположной стены соседнего дома

Кому-то, дымоход может представляться как достаточно простое устройство, однако, для него есть целый комплекс норм и правил, которые обязательно нужно соблюдать. Например, каким должно быть расстояние от стенки дымохода до материала потолка, который может быть горючим.

Зачем их соблюдать

Многие не обращают внимание на то, каким образом сделан проход через материал межэтажного перекрытия и крышу. Не прогорает, не искрит – и ладно. Но, при определенных обстоятельствах несоблюдение некоторых норм запросто приведет к пожару. Также, несоответствие параметров установки вызовет проблемы при прохождении инспекции пожарного надзора.

Проблемы могут возникнуть и тогда, когда отопительный котел начнет работать. Неправильно установленный и собранный вывод дыма будет неэффективен. Возникает «опрокидывание тяги», что приводит к появлению дыма в помещении.

Есть и определенное соотношение силы тяги к мощности печки, которое позволяет отапливать дом с максимальной эффективностью. Если тяга будет слабой, горение в печи будет плохим, с большим количеством дыма, а слишком сильная тяга, приводит к быстрому сгоранию топлива и понижению КПД печки.

Нормативы и правила

На самом деле, их количество не столь уж и велико, а учесть их при монтаже конструкции вовсе не так сложно, как может показаться. Самое главное – выполнение всех основных правил позволит сделать отвод дыма более безопасным.

• Печь должна располагаться на специально собранном фундаменте, если сложена из кирпича или камня. Вес получается очень солидным и устанавливать ее на пол дома просто нельзя.
• Для каждой печи, должен быть организован собственный дымовой канал. Если несколько печей объединяются одной трубой, то в нижней ее части должна присутствовать рассекающая перемычка, высотой не менее одного метра.
• От стенок отопительного прибора до стен дома, необходимо оставлять не меньше четверти метра.
• До потолка, корпус отопителя не должен доходить на расстояние около 40 сантиметров. Далее необходимо организовать отводной канал.
• Там, где осуществлен проход через материал перекрытия и через крышу, выводящий канал не должен иметь соединений и стыков деталей.
• Раскладка в проходе через перекрытие выполняется из такого теплоизолятора, который может выдержать высокую температуру, а расстояние от стенки канала до ближайшего материала, поддерживающего горение, не должно составлять менее 10 сантиметров.

Что касается размеров и внутренних диаметров дымовых отводов, то здесь существуют даже специальные СНИП, которые следует соблюдать не менее тщательно:

• При мощности отопительного устройства до 3,5 кВт, сечение дымоотводящего канала должно составлять минимально 140 на 140 миллиметров.
• При значениях от 3,5 до 5,2 кВт, этот же параметр не должен быть меньше, чем 140 на 200 миллиметров.
• Более мощные печи — от 5,2 до 7 кВт, должны оснащаться дымоходом не меньше, чем 140 на 270 миллиметров.

Для выводов круглой формы, общие принципы постройки будут те же, что и для прямоугольных, однако, измеряться будет внутренний диаметр дымовой трубы:

• Для отопителей, мощностью не больше 3,5 кВт, диаметр будет не меньше 16 сантиметров.
• Для печей с показателями от 3,5 до 5,2, размер должен быть не меньше 19 сантиметров.
• Для тех устройств, которые будут мощнее 5,2, но превысят цифру в 7 кВт, диаметр будет 22 сантиметра.

При этом, размеры трубы дымохода на расстоянии от котла до потолка не должны быть меньшего диаметра, чем размер патрубка отопительного устройства. Далее, сужение также не допускается. Допускается использовать расширяющие элементы, но, сужать отвод нельзя.

Высота, на которую следует понять выводящую конструкцию над кровлей дома, рассчитывается, исходя из следующей схемы:

Также, следует помнить, что длина горизонтальных и наклонных участков не должна быть больше одного метра. Если протяжённость будет больше, в таком участке будет скапливаться сажа и эффективность отвода значительно снизится.

Особенное внимание, нужно обратит на место прохода через кровлю, здесь потребуется обеспечить максимальную герметичность, и в то же время, защитить кровлю от нагревания. Поэтому, для грамотно устроенного прохода, необходимо собрать такую же конструкцию, как и для прохода через перекрытие.

Интересует в каких документах устанавливаются требования безопасности к монтажу коаксиальных дымоходов (СНиПы, СП, инструкции)?. В часности какое минимальное расстояние д.б. соблюдено от вывода трубы дымохода до противоположной стены соседского жилого дома (при размещении газовых котлов и том и в другом доме и выводом дымоходов друг к другу) Спасибо

Ситуация с нормативами по установке коаксиальных дымоходов в России и странах СНГ по-своему уникальна. Они (нормы) как бы есть и в тоже время их нет. Впрочем, для России подобное явление не впервой, что подтверждают многие народные поговорки.

Существуют действующие нормы, регулирующие установку отопительного оборудования: СП 60.13330.2012 «Отопление, вентиляция и кондиционирование», «Правила производства трубо-печных работ» в редакции 2006 года, СНиП 42-01-2002 «Газораспределительные системы», СНиП II-35-76 «Котельные установки», СП 31-106-2002 «Инженерные системы одноквартирных домов», СП 41-104-2000 «Проектирование автономных источников теплоснабжения», СанПиН 2.1.2.1002-00 «Санитарно-эпидемиологические требования к жилым зданиям и помещениям», СниП 31-02-2001 «Дома жилые одноквартирные». Увы, во многом они технически устарели и в них практически нет упоминаний ни о коаксиальных трубах в частности, ни о горизонтальных дымоходах в целом.

Единственный федеральный норматив, в котором эта тема хоть как-то отражена, это СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб». В нём оговорены минимальные расстояния от дымового канала на фасаде жилого дома до земли (2 м), по горизонтали до проёмов дверей, окон, вентрешёток (0,5 м) и до тех же проёмов по вертикали (при расположении сверху — 0,5 м, снизу — 1 м). В санитарных нормах также существует туманное предписание размещать выходные отверстия дымоходов на фасадах зданий таким образом, чтобы вредные вещества рассеивались в атмосфере.

Понимая, что приведенные для обычных вертикальных дымоходов требования, содержащиеся в нормативах, неприменимы к принципиально иным по конструкции дымоходам, Минстрой предлагает проектировщикам и застройщикам ориентироваться главным образом на ТСН (территориальные строительные нормы, в каждом регионе свои собственные) и рекомендации производителей отопительной техники. Именно последние и служат основой для принятия технических решений. Что впрочем, не исключает того, что ТСН будет им противоречить, а экспертные службы и согласовывающие инстанции не проявят рецидив попытки по своему усмотрению примерить устаревшие нормы на новые технологии.

Обобщим: расстояние от коаксиального дымохода до стены соседнего жилого дома, расположенного напротив, определяют:

1. Территориальные строительные нормы, в каждом регионе свои.
2. Уровень грамотности вашего проектировщика, пожарного и газового инспекторов, наличие ведомственных региональных предписаний и ограничений.
3. Понимание инспектором санитарно-эпидемиологической службы проблемы рассеивания вредных веществ в атмосфере.
4. Рекомендации производителя газового оборудования, оснащённого принудит

strbuild.ru

Высота дымохода (трубы) относительно конька крыши: расчет параметров

Дом неспроста принято сравнивать с живым организмом. Все его составляющие работают в плотной «связке». Нарушение строительных предписаний в устройстве отопительной системы неизбежно влечет затруднение в эксплуатации или даже разрушение кровельной конструкции.

Во избежание негативных последствий следует знать, как определяется высота дымохода относительно конька крыши, каким образом найти оптимальное значение.

Ошибки и погрешности в расчетах высоты дымоходной трубы грозят серьезными проблемами. Из-за неудачных вычислений может ощутимо снизиться сила тяги. Вам будет сложно, а порой даже невозможно, разжечь печь.

Более суровый результат промахов превратится в завихрения в дымоходе. Итог завихрений, обратного движения продуктов горения – задымление помещений со всеми вытекающими угрозами и тяжелыми последствиями для здоровья.

Ветер, сталкиваясь с наружным отрезком дымохода, изменяет направление собственного движения. Проще говоря, наткнувшись на стенку трубы, горизонтальный воздушный поток стремится ее обойти и поворачивает вверх. «Смена курса» формирует в районе атакованной стенки разрежение воздуха, благодаря которому дым будто высасывается из выходного отверстия дымохода.

Для хорошей тяги в дымоходе необходимо воздействие ветра. Если горизонтальному движению воздушных потоков мешают непреодолимые препятствия, то отвод дымовых газов не сможет происходить в нормальном режиме. Коньковое ребро скатной крыши может стать подобной препоной, если не соблюдено соотношение высоты и расстояния между ним и дымовой трубой.

Четкий технологический регламент

Правила оптимального подбора высоты дымовой трубы относительно конька крыши регламентированы сборником СНиП 41-01-2003 в подразделе, посвященном печному отоплению. Согласно техническим предписаниям:

• Общая длина дымового канала от колосниковой решетки до выходного отверстия должна быть не менее 5 м. В домах с бесчердачной кровельной конструкцией допускается высота дымохода меньше 5 м при условии устойчивой тяги.
• Высота дымохода над плоской кровельной конструкцией должна быть не менее 0,5 м.
• Дымовая труба обязана возвышаться над коньком на 0,5 м или более, если расстояние между ней и коньковым ребром по горизонтали не превышает 1,5 м.
• Устье дымохода должно быть вровень с коньковым ребром по высоте или несколько выше его, если расстояние по горизонтали между трубой и линией конька находится в интервале 1,5 – 3 м.
• Выходное отверстие дымохода должно быть не ниже линии, отложенной от конька в сторону карнизного свеса под уклоном 10º по отношению к горизонту.

Высота расположенных рядом с дымоходом вентиляционных и вытяжных труб должна быть равной высоте трубы отопительного агрегата.

Наиболее рациональным расположением дымохода для скатных крыш считается максимальное приближение к коньковому ребру, потому что:

• В любом варианте проектирования дома со скатной крышей расположение рядом с коньком обеспечит максимальное расстояние от дна колосника до устья дымохода.
• Воздействию воздушных потоков на дымоход не помешает коньковый барьер.
• Наибольшее приближение к коньку гарантирует самые низкие затраты на сооружение дымового канала.

Если между коньковым ребром и трубой не больше 1,5 м, то с определением высоты несложно справиться обычным методом построения модели дома. Для его реализации действовать будем следующим образом:

• На выполненной в удобном масштабе схеме дома параллельно поверхности земли проводим прямую линию.
• От нее в месте пересечения кровли с дымоходом вверх откладываем в том же масштабе полметра.
• В полученной точке проводим новую горизонталь. Она укажет минимальную высоту, на которой имеет право находиться устье дымохода.

Аналогичным методом находим лимит высоты дымохода, если между коньковым ребром и трубой расстояние по горизонтали больше 1,5 м, но меньше 3,0 м. Только действий выполняем меньше. От вершины крыши просто откладываем горизонталь, которая укажет минимальную высоту наружного отрезка дымового канала.

Самый сложный процесс вычислений высоты трубы над коньком скатной крыши характерен для ситуаций, когда между дымоходом и коньковым ребром больше трех метров. Тогда продвигаться в определении параметров дымохода надо или математическим, или графическим путем.

Следует помнить, что завышать размеры отрезка дымовой трубы, выходящего за пределы кровельной конструкцией, категорически не рекомендовано. От слишком сильного ветра высокий дымоход может опрокинуться. В ситуациях, когда по техническим причинам установки высокой трубы над кровлей избежать не удалось, ее укрепляют растяжками.

Графическая и математическая методика

Разберем наиболее сложный вариант определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м. Яркий пример подобных проектных решений — дома с крупногабаритными эксплуатируемыми пристройками. Печь обычно устанавливается так, чтобы была возможность обогревать все жилые помещения.

Нередко бывает, что расположенная практически в центре сложного сооружения печь с дымоходом, пересекает кровельную конструкцию в районе пристройки или близко у края основного ската, т.е. в значительно удаленной от конька точке. Если расстояние от предполагаемого уровня колосника до запланированного выходного отверстия дымовой трубы, составляет 5 или более метров, то установка ее возможна.

Значит, нужно только рассчитать высоту участка дымохода по отношению к коньку двускатной, ломаной или вальмовой крыши. Для поиска минимального предела высоты удаленного от конька дымохода используют два способа:

• Графический. Согласно ему высота наружного участка дымохода определяется путем геометрических построений.
• Математический. Согласно ему размер наружного отрезка трубы определяется с помощью известных со школьной поры тригонометрических формул.

Принцип графических построений схож с вышеописанными методами получения значения предельной высоты дымохода. В удобном для работы масштабе вычерчивается схема дома с нанесением точных размеров и соблюдением пропорций.

В вершине крыши прочерчивается горизонталь, от которой вниз при помощи транспортира откладывается угол в 10º. Пересечение предполагаемой оси симметрии дымовой трубы и прочерченной под отложенным углом линии даст в итоге искомую величину. Отсеченный линиями отрезок следует измерить и перевести высоту в реальное значение согласно указаниям масштаба.

При необходимости проект дома можно подкорректировать посредством перемещения оси дымохода в горизонтальном направлении. Незамысловатые действия помогут найти оптимальное положение канала.

Не забываем, что между кровельным покрытием и короткой стороной дымохода должно быть не менее 0,5 м. А если печь работает на твердом топливе, то к полуметрам прибавляют еще 15 см на организацию металлической защиты узла кровли из профнастила или металлочерепицы.

Математический способ опирается на применение тригонометрических формул. Усвоенная в классе наука помогает быстро и точно определить минимальную высоту дымохода, используя всего лишь две известные величины.

Алгоритм математических вычислений:

• Измерим лазерным нивелиром ширину дома и его высоту в коньке, включая высоту стен и кровельной конструкции. За неимением недешевого прибора ширину дома можно замерить обычной рулеткой. Аналогично поступить с высотой стены и фронтона, которые нужно будет затем сложить.
• Измерим расстояние между центральной осью дома и центральной осью запланированного дымохода.
• Вычерчиваем схему дома со стороны фронтона в удобном для дальнейшей работы масштабе. Наиболее приемлемый для начинающих проектировщиков масштаб 1:100. Он означает, что в 1 см чертежа будет отображено расстояние в 1 м реальной постройки. Применение удобного масштаба пресечет промахи и ошибки при переводе размеров.
• Отмечаем на чертеже центральную ось дымохода.
• Через вершину дома, она же. конек, проводим вспомогательную горизонтальную линию. Ее и центральную ось дымохода нужно продлить до пересечения.
• С помощью транспортира откладываем вниз 10º в точке, обозначающей коньковое ребро. Проводим согласно полученному направлению линию до пересечения с центральной осью дымовой трубы.
• Получили прямоугольный треугольник, один из катетов которого поможет определить формула a = b × tgα.

В формуле: a – значение, на которое труба должна быть ниже конькового хребта; b – расстояние от центральной оси дома до центральной оси дымохода; α = 10º (регламентированный строительными правилами уклон, отложенный от горизонта).

После напряженных вычислений получаем значение, которое надо вычесть из общей высоты дома, измеренной по коньку. Не забываем, что общая высота дымохода от колосниковой решетки до выходного отверстия должна составлять 5 м, и минимальное расстояние от кровельного покрытия до устья не менее 0,5 м.

Если после проведения измерений и перевода размеров в натуральный формат схема отвечает строительным требованиям, значит, вариант удачен и позволяет сооружать дымоход на запланированном месте. Если нет, придется поискать подходящее решение опытным путем, перемещая центральную ось трубы ближе к коньку или в обратном направлении.

Одних вычислений и построений недостаточно для создания безукоризненного проекта. Ведь вертикальный канал дымохода пересекает внутренние помещения, значит, оказывает влияние на планировку.

При всем желании установить его ближе к коньку для реализации плана не всегда есть возможности. Нередко случается, что располагать приходится на значительном расстоянии.

На местоположение дымовой трубы внутри помещения и, как следствие, на высоту наружного отрезка дымохода, влияют следующие факторы:

• Внутренняя планировка обустраиваемой коробки.
• Тип дымохода.
• Численность этажей.
• Удобство монтажа дымового канала.
• Обеспечение доступа для обслуживания.
• Разновидность материала, использованного при возведении стен и стропильной конструкции.
• Количество агрегатов, подключаемых к одному дымовому каналу.

Отметим, что по правилам устройства систем отопления частных домов к одной дымовой трубе должен быть подключен единственный агрегат. Только в исключительных случаях допускается сбор дымовых газов от двух печей одной трубой. Однако в таких ситуациях для правильной работы системы отвода продуктов сгорания внутри устраивается рассечка.

Печи двух-трехэтажных домов располагают одну над другой. Их дымоходы выстраивают так, чтобы они выходили через одну шахту. Естественно, только труба печи верхнего этажа может быть безупречно прямой. Все остальные выполняются уводами. Уклон увода 60º, максимальной длине его разрешается быть не более 1 м.

По конструктивному типу дымоходы подразделяются на:

• Стенные. Наиболее экономичный, удобный в сооружении и эксплуатации вариант, устраиваемый в капитальных внутренних стенах. Применяются в кирпичных и каменных постройках – там, где есть возможность выложить канал в несущей стене.
• Коренные. Разновидность, сооружаемая в форме отдельных от печи стояков. Более дорогая конструкция, но в ряде случаев единственно возможная. Сооружают их, если нет технических предпосылок для устройства стенового канала. Используют в основном при строительстве дымоходов в стопах, сложенных брусом или бревном.
• Насадные. Тип дымоходов, располагают непосредственно на перекрыше – железобетонной плите, установленной на перекрытие печки. Используются в малогабаритных постройках, диктующих необходимость в экономии полезного пространства.

В приоритете у проектировщиков стеновые дымовые каналы — стояки, т.к. их строительство проводится в период кладки стен и позволяет сэкономить внушительный объем стройматериалов. Правда, в коробке без внутренней капитальной стены устроить их невозможно. Зато если есть предпосылки к строительству, стеновой дымовой канал будет максимально приближен к коньковому прогону.

Кладка стенового дымохода производится с помощью шаблона-буйка, который просто обкладывают кирпичом по периметру. Это своеобразный деревянный ящик с сечением в плане, равнозначным сечению дымового канала. Дойдя до верхнего края шаблона в процессе кладки, его передвигают выше и снова обкладывают. Так до завершения строительства несущей стены.

Стеновые кирпичные трубы располагают преимущественно во внутренних капитальных стенах. Так лучше обогревается дом, сокращаются расходы на отопление. Есть ситуации, когда стеновые стояки выкладывают в наружных стенах, но это решение неэкономично и затруднительно при эксплуатации. При устройстве дымовой трубы в наружной стене, толщина его увеличивается.

Естественно, сооружение трубы в наружной стене заставит рассчитывать высоту дымохода относительно конька описанными выше способами. Высота наружного отрезка дымохода, сооруженного при строительстве внутренней капитальной стены, согласно стандартным правилам равна полметра.

Важно помнить, что дымовые каналы в стенах, сложенных пенобетонными блоками или силикатным кирпичом, выкладываются только из обычного полнотелого красного кирпича. Это оговорено требованиями пожарной безопасности. В тех же нормативах обозначены расстояния между дымоходами и возгораемыми конструкциями.

Отступить от незащищенного деревянного конькового прогона и стропильных ног следует на 0,5 м, от защищенных аналогов на 0,38 м. Металлические трубы следует удалять  от возгораемых конструкций на расстояние от 0,7 м и более. Пожарные регламенты следует обязательно соблюдать при определении расстояния между дымовой трубой и деревянными составляющими стропильной системы.

В проектировании коренных и насадных труб нет настолько же строгих правил. Их расположение больше ориентируется на архитектурно-планировочную специфику, удобство монтажа и предстоящего обслуживания. Расположение дымохода относительно конька может быть таким, каким больше нравится хозяину дома, но с учетом требований пожарников.

Возвышающуюся над кровельным покрытием часть дымохода следует оштукатурить цементным составом. Толщина штукатурного слоя должна быть 2-3 см. В пределах чердачного пространства дымоход надо побелить, чтобы можно было быстро определить место протечки газов и отремонтировать опасный участок.

Ролик наглядно продемонстрирует логику и процесс определения высоты дымохода, удаленного от конькового хребта больше чем на 3 м:

Соблюдение технологических правил и строительных нормативов – гарантия нормальной работы дымохода и долгой службы строительной конструкции.

Дымоходы из нержавеющей стали | ОЧАГ

Производим дымоходы из нержавеющей стали для банных печей, отопительных печей, каминов, твердотопливных котлов, газовых котлов.
Одноконтурные трубы, сэндвич-трубы с теплоизоляцией, доборные элементы. Система обеспечит пожаробезопасность и защитит от оседания конденсата и сажи. У нас Вы можете купить дымоход из нержавеющей стали по оптовой цене.

Труба 1м и 0,5м

Является основным элементом одноконтурного дымохода.

Дроссельная заслонка

Предназначена для регулирования тяги внутри дымового канала.

Зонт

Препятствует попаданию атмосферных осадков внутрь дымохода. Является завершающим элементом дымохода.

Заглушка-ревизия

Обеспечивает открытие/закрытие ревизионного отверстия.

Конденсатоотвод

Предназначен для удаления конденсата из дымового канала. Обеспечивает доступ для прочистки дымового канала.

Стяжной хомут

Обеспечивает крепление элементов дымохода между собой. Не снимает вертикальные и горизонтальные нагрузки.

Настенный регулируемый хомут

Позволяет вертикально фиксировать дымоход к стене, регулировать расстояние от дымохода до стены.

Сэндвич 1м и 0,5м

Cостоит из двух труб (наружной и внутренней) заполненным промежутком между стенками труб негорючим теплоизоляционным материалом (базальтовое супертонкое волокно).

Сэндвич-отвод 45/90 градусов

Используется для поворота дымохода и обход препятствий под углом 45/90 градусов.

Сэндвич-тройник

Обеспечивает возможность чистки дымохода, отвод конденсата из дымового канала, позволяет менять направление дымохода на 90 градусов.

Зонт-дефлектор

Препятствует попаданию атмосферных осадков внутрь дымохода и в базальтовое супертонкое волокно, препятствует воздействию бокового ветра, способствует дополнительному усилению естественной тяги  за счет энергии ветра.

Конус-оголовок

Элемент предназначен для решения задач, связанных с переходом с двухконтурного дымохода на одноконтурный.

Конус-переход

Элемент предназначен для решения задач, связанных с переходом с двухконтурного дымохода на одноконтурный.

Сэндвич-конус (старт)

Элемент предназначен для решения задач, связанных с переходом с одноконтурного дымохода на двухконтурный. Применяется при невозможности использования  сэндвича первого. Является первым двухконтурным элементом дымохода.

Разделка кровли (проходной фланец)

Элемент предназначен для герметизации места прохождения дымохода через кровлю. Выполнен из термостойкой резины либо силикона, выдерживает температуры от – 50° до +240° С, не разрушается под действием ультрафиолетового излучения.

Опорное стеновое крепление

Элемент предназначен для крепления элементов дымохода к стене как внутри, так и снаружи помещения для предотвращения осевого смещения всего дымохода и снижения вертикальных нагрузок на теплогенерирующий агрегат и предыдущие элементы дымохода.

Разделка потолка

Элемент предназначен для безопасного прохождения дымохода через потолочное перекрытие или стену из горючих материалов.

Отвод 45/90 градусов

Используется для поворота дымохода и обхода препятствий под углом 45/90 градусов.

Тройник

Обеспечивает возможность чистки дымохода, отвод конденсата из дымового канала, позволяет менять направление дымохода на 90 градусов.

Конвектор

Применение конвектора способствует увеличению теплового потока через стенки дымохода на 50%

Обращаем Ваше внимание на то, что цены на сайте носят информационный характер и не являются публичной офертой. Актуальные прайс-листы запрашивайте в отделе продаж.

Требования к установке печи и дымохода в бане

Любые печи в бане должны быть установлены в соответствии с требованиями нормативных документов. Какие правила пожарной безопасности применяются для таких печей? Не редко используют и самодельные печи для бани, к которым инструкции не прилагаются, но устанавливаться они все равно должны по правилам… Какие нормативы использовать?

Стены и конструкции возле печи

В месте установки печи в бане пол, стены и потолок должны быть не горючими, или защищены слоями теплоизоляции и негорючего материала….

• Расстояние от печи до стен и других конструкций, сделанных из горючих материалов должно быть не менее 50 см.
• Защита стен от нагревания, в месте установки печи, может быть выполнена негорючим материалом или кирпичной кладкой толщиной от 5 см. Высота защитного слоя должна быть не менее уровня, где начинается двухконтурный дымоход.

Отдельные печи оборудованы печным тоннелем для размещения в стене, а их дверца находится в соседнем помещении. В таком случае стена, через которую проходит печной тоннель, должна быть сделана из негорючих материалов на высоту не менее 2,0 метров, с расстоянием от печи до горючих конструкций не менее 0,5 метра.

Пол  и потолок в месте размещения печи

Пол под печью должен быть огражден теплоизолятором толщиной от 5 см, который должен быть покрыт металлическим листом от 1 мм толщиной.

• Защитные слои на полу должны выступать за габариты печи (проекцию) не менее чем на 10 см с каждой стороны, а спереди более чем на 50 см.

Потолок над печью может быть сделан из горючих материалов. В этом случае он должен защищаться негорючим слоем.

• Расстояние от потолка с горючими элементами до печи должно быть не менее 1,0 метра.
• Если потолок сделан из негорючих материалов, то это расстояние допускается 0,8 метра.

Установка дымовой трубы, ее высота

В дымовой трубе должно создаваться разрежение не менее 5 Па. Рекомендуемая высота дымовой трубы – не менее 5,0 метра. Но, в любом случае, окончание трубы должно быть выше зоны ветрового подпора, согласно схеме.

• Диаметр трубы должен быть  не меньше дымоотводящего патрубка печи. Или в соответствии с техническими требованиями изготовителя печи.

Кирпичный дымоход  в здании должен соответствовать СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», а соединение дымоотводящей трубы печи с этим дымоходом делается трубами из нержавеющей стали толщиной не менее 0,8 мм.

Если дымовой канал из тяжелых материалов, опирающийся на фундамент, отсутствует (что бывает в большинстве случаев), то допускается применять насадной дымовой канал, опирающийся на печь, и сделанный из труб из нержавеющей стали, при этом температура исходящих газов не должна превышать 500 град, что предусматривается производителями печи.

Требования к стальному дымовому каналу

Чаще с банными печами применяются стальные дымоотводящие трубы, сделанные по типу «сендвич», со слоем негорючего утепления. К таким трубам предъявляются следующие требования.

• Трубы дымохода должны теплоизолироваться негорючим теплоизолятором таким образом, чтобы внутри них не достигалась точка росы. Это задается производителем, если применяются многослойные трубы с теплоизолятором.
• Насадной дымовой канал должен быть вертикальным, но может иметь изгибы (не более 2 шт.) на угол меньше чем 30º от вертикали со смещением в сторону не более 1,0 м.

• Если кровля бани выполнена из горючих материалов, на дымовой трубе должен быть установлен зонт-оголовок с искрогасителем из нержавеющей сетки с отверстиями не более 5×5 мм и не менее 1×1 мм.
• Конструкции из горючих материалов должны отстоять от дымохода минимум на 0,5 метра.
• При прохождении кровли дымоходом должна применяться специальная пожарная разделка или проходной фланец, монтируется в соответтсвии с требованиями приложения к СНиП 41-01-2003.
• Стыки на дымоходе не должны закрываться конструкциями, чтобы их можно было осмотреть.

Какие нормативы должны выполняться при установке печи в бане

• Правила пожарной безопасности, утвержденные постановлением правительства РФ №390 от 25.04.2012 г.).
• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• Правила производства трубопечных работ. Утверждены постановлением ЦС 9817-95 Аппараты бытовые, работающие на твёрдом топливе;
• ГОСТ 53321-2009 Аппарат теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности.

После установки печи, она должна быть принята в эксплуатацию комиссией с участием представителей пожарной охраны, с составлением акта, т.е. должно быть документально подтверждено ответственными лицами, что нарушений не имеется…

Расстояние от газовой трубы по СНИП

К чему придуманы нормы расстояния до строений и предметов от газовой трубы? Увы, часто мы пренебрегаем нормами СНИП, особенно на приусадебных и дачных участках. Особенно пренебрежительное отношение к нормам в том случае, если угроза штрафа маловероятна. Но в штрафе ли дело?

Нормы, в которых прописано расстояние от газовой трубы, – это наша же безопасность. Несоблюдение или недостаточное соблюдение может обернуться чем-то более страшным, нежели штрафные санкции. Так неужели жизнь стоит того, чтобы пренебрегать данными показателями, пусть даже это не совсем удобно?

Современные нормы подходят для проектирования новых систем газоснабжения, а также модернизации уже имеющихся. По ним основные газоотводы для бытового использования не превышают давления в 1,6 МПа. По этим же нормам проектируется газоснабжение в дачных и коттеджных поселках.

Не подходят данные нормы для систем газоснабжения промышленных организаций, например, нефтеперерабатывающих компаний, черной металлургии и прочих.

Состав системы газоснабжения:

• наружные трубопроводы;
• внутренние;
• оборудование и агрегаты для контроля, измерения, подачи газа, а также обслуживания системы.

Положение

Итак, поговорим о проектировании систем и расстоянии труб системы от различных объектов.

Для этого уточним, что, согласно СНИП, выделяется два вида газопровода:

• подземный;
• наружный.

Каждый из типов имеет свои нормы расстояния, рассмотрим их более подробно.

Подземные

Расстояние от дома до газовой трубы в насыпи не может быть меньше 5 м. Есть особые положения СНИП, согласно которым расстояние может быть сокращено на 50%, однако они регулируются особенностями местности и прохода газопровода. Например, пролегание труб между домами, арками, на очень ограниченных участках и т.п.

Расстояние до газовой трубы наружных стенок колодца, камер или иного оборудования инженерных сетей не должно быть менее 30 см. Прокладка обязательно должна осуществляться с соблюдением технических требований и условий. Только это может быть гарантом безопасности. Кстати, именно поэтому не разрешается самостоятельный перенос или организация системы газоснабжения.

Дистанция до линий воздушной связи, а также электрических наружных сетей не может быть меньше 2 метров. То же касается промежутка между газопроводом и каналами теплопередачи. Расстояние от газовой трубы до забора, при учете подземного прокладывания магистрали в поселках, должно составлять не менее 50-ти метров. СНИП предусматривает сокращение промежутка, но только при учете определенных прописанных в регламенте норм.

Глубина прокладывания газопровода должна превышать 0,8 м — для автомобильных путем и дорог с интенсивным пассажиропотоком и 0,6 м — для дорог с малой нагрузкой.

Наземные и надземные

Надземные проводы прокладываются по фасадам зданий, на специальных опорах, выполненных из материалов, которые не горят.

Место прокладывания зависит от давления газопровода:

• до 0,6 МПа – проводка разрешена на этажерках и эстакадах, а также колоннах, опорах и по стенам сооружений производственного применения;
• до 0,3 МПа – разрешено прокладывание по стенам жилых домов и общественных строений не ниже 3-й степени огнестойкости.

Запрещается прокладывание газопроводов любого давления с целью транзита газа, согласно СНИП:

• по стенам детских садов и школ, больниц и компаний, подразумевающих большое скопление людей;
• по зданиям, в которых стены состоят из панелей и имеют металлическую обшивку с полимерными утеплителями;
• по строениям категории «А» и «Б».

По стенам жилых строений запрещено проведение газопроводов среднего и высокого давления. Также нельзя вести транзитный газопровод сквозь оконные проемы.

В зонах у земли трубы должны быть заключены в специальный футляр. Расстояние до газовой трубы от земли по горизонтали не может быть менее 35 см.

Расстояние от газовой трубы до дымохода должно быть более 2-х метров с наружной стороны и не менее метра с внутренней стороны здания. Однако данный показатель зависит от многих факторов, например, места расположения, условия проводки газа и комплектации трубы и т.д.

В помещении

Очень важно соблюдать технические условия в помещении, так как часто причиной чрезвычайных ситуаций с газом является именно бытовое несоблюдение норм. В большинстве случаев в квартирах и частных домах используются полиэтиленовые трубы газопровода. Обычно они идут исключительно к газовой плите или духовке. Но в некоторых домах существует автономное газовое отопление. И тут уже используется специальный котел.

В данном случае пол от трубы должен находиться на расстоянии не менее 50 см. Такое же расстояние — от стены до котла. До дымохода по вертикали расстояние не должно быть меньше 80 см внутри. Такое же расстояние трубы до плиты для приготовления пищи. Расстояние от трубы до розетки в маленьком помещении не должно быть меньше 30 см.

Обезопасить строение — значит обезопасить жизнь. Именно поэтому важно соблюдать правила и нормы, указанные в СНИП.

Расстояние до горючих материалов для каминов и печных труб

Расстояние до стен и поверхностей является важным фактором при выборе и установке нагревательных приборов. Хотя при разговоре о допусках необходимо учесть множество ситуаций, в этой статье мы постараемся обратиться к тем, о которых спрашивают чаще всего.

Что такое допуск для горючих материалов?

Горючие материалы — это любой материал или поверхность, которые могут гореть, в том числе древесина или изделия из дерева, гипсокартон, прессованная бумага, растительные волокна, пластмассы или любой другой материал, который может воспламениться и гореть, независимо от того, огнестойкий или нет, оштукатурен или не оштукатурен.Зазор — это расстояние, которое считается безопасным между теплогенератором, дымоходом, облицовкой дымохода, вентиляционной трубой, вентиляционным соединителем или другими горячими поверхностями и горючими материалами.

Каковы допустимые зазоры?

Ниже приведены допустимые зазоры для ряда распространенных ситуаций. Размеры зазоров были определены после тщательного тестирования печей и компонентов; все температуры регистрировались, и только после этого устанавливались безопасные зазоры.Всегда сверяйтесь с инструкциями производителя печи, местными или окружными муниципалитетами или обращайтесь за разъяснениями в Национальную ассоциацию противопожарной защиты (NAFA) 211 или Международный жилищный кодекс (IRC).

Камины каменные

Все горючие камины и аналогичные элементы отделки должны располагаться на расстоянии не менее 6 дюймов от каминных отверстий. Части камина в сборе, расположенные по сторонам проема камина, которые выступают более чем на 1-1 / 2 дюйма от лицевой стороны камина, должны иметь дополнительный зазор, равный выступу.Части камина в сборе, расположенные выше и выступающие более чем на 1-1 / 2 дюйма от отверстия камина, не должны располагаться на расстоянии менее 12 дюймов от верха отверстия камина.

Открытые горючие каминные доски и отделка могут быть размещены непосредственно на фасаде каменного камина, окружающего каминный проем, при условии, что такие горючие материалы не должны быть размещены ближе 6 дюймов от камина. Горючие материалы в пределах 12 дюймов от отверстия камина не должны выступать более чем на 1/8 дюйма на каждые 1 дюйм расстояния от такого отверстия.

Отдельностоящие печи

Использование «теплового экрана» на одностенной трубе позволяет уменьшить зазоры с 18 дюймов до 6 дюймов от стены и 9 дюймов до потолка.Многие думают, что дымоход может идти от дровяной печи прямо через потолок и крышу. Это не так и может идти только от печи к потолку или стене. На этом этапе его необходимо подключить к трубе класса А, если она войдет в потолок, чердак и крышу. Эта труба имеет зазор 2 дюйма от горючих материалов и изолирован. Для входа в воспламеняемую стену требуется изолированный гильза. Для получения более подробной информации обратитесь к квалифицированному специалисту или установщику. лет, вероятно, нет в списке), защита пола должна быть негорючим материалом и простираться не менее чем на 18 дюймов со всех сторон устройства.Для перечисленных печей он должен выступать не менее чем на 8 дюймов по бокам и сзади и 18 дюймов спереди. Базовая защита пола, установленная NFPA, применяется к плитам с ножками высотой более 6 дюймов. Это означает, что пол камеры сгорания печи должен быть по крайней мере на этой высоте над поверхностью пола. Никогда не укорачивайте и не снимайте ножки или подставку Подкладка предназначена не для защиты пола от перегрева, а для предотвращения возгорания пола от случайных искр или углей от печи.Напольное покрытие может быть выполнено из кирпича, бетона, шифера, керамической плитки или другого негорючего материала, и в большинстве случаев его нельзя устанавливать поверх коврового покрытия.

ЗАЩИТА СТЕНЫ: Для печи, не указанной в списке, расстояние от горючих стен должно быть не менее 36 дюймов, измеренное по прямой линии до стен. Для печей, установленных в углу, то же самое требование, 36 дюймов по прямой плита к стене, прилагается. Следует проверить инструкции производителя печи на предмет возможных сокращений.Эти размеры защиты стен могут быть уменьшены с помощью надлежащей защиты стен. Использование куска листового металла 24 калибра, установленного на распорки на расстоянии 1 дюйма от существующей стены и пола, уменьшит зазоры печи на 66% — или с 36 дюймов до 12 дюймов. Уменьшение зазора обычно измеряется от задней части печи до оригинала. воспламеняемая стена, а не листовой металл. Щит может быть изготовлен из листового металла, меди, цементной плиты с прикрепленной плиткой или кирпичной кладки. Идея состоит в том, чтобы позволить воздуху течь, сохраняя прохладу в стене, поскольку щит является барьер для тепла.Воздушный поток за экраном обеспечивает охлаждение тыльной стороны экрана и стены. Размер необходимого щита будет зависеть от печи.

Большинство новых печей позволяют размещать печь намного ближе, чем 36 дюймов к воспламеняющимся поверхностям стен. Некоторые модели имеют дополнительные тепловые экраны, которые можно приобрести, что позволит установить их еще ближе. Еще раз вам следует обратиться к руководству по вашей конкретной модели

ЗАЩИТА ПОТОЛКА: Будьте осторожны при установке печей в местах с малым зазором над головой, например в подвалах и комнатах с наклонным потолком.NFPA требует 48 дюймов от верха печи до горючего потолка. Это можно уменьшить, используя надлежащую защиту. Некоторые новые печи требуют меньшего зазора, всего 3 фута. Как всегда, обратитесь к руководству по новым и указанным плитам.

ALCOVE PROTECTION: Старые и не указанные в перечне печи не должны устанавливаться в нише, построенной из горючих материалов.Однако некоторые новые печи допускают такую ​​установку, и их модели были протестированы специально для этого типа установки.Обратитесь к руководству производителя, в нем будет конкретно указано, одобрено ли оно.

Эти рекомендации охватывают широкий спектр ситуаций, но ваша может быть другой. Если у вас есть какие-либо вопросы, звоните нам в Rockford Chimney Supply — мы будем рады помочь!

Установка и эксплуатация дровяной печи

ЧТО СЛЕДУЕТ РАЗМЕСТИТЬ ПЕЧЬ НА?

Для обогреватели, устанавливаемые на ножках или тумбах, обеспечивающие не менее 6 дюймов вентилируемого пространства под топкой или основанием устройства, используйте плотно прилегающий полнотелый кирпич или блоки толщиной не менее 2 дюймов.Верхняя поверхность кирпичи должны быть покрыты листовым металлом не менее 24-го калибра.

защита пола должна выходить не менее чем на 18 дюймов за пределы прибор со всех сторон. Напольный протектор, внесенный в список признанная испытательная лаборатория, такая как UL, может использоваться, если она установлена в соответствии с инструкциями по установке.

ГОРЯЧИЕ МАТЕРИАЛ? Стандартный зазор для приборов, установленных в помещения, большие по сравнению с размером устройства находится на расстоянии 36 дюймов от верха, размеров, задней или передней части устройства. В противном случае установите в соответствии с инструкциями производителя.

Нет! Коды Национальной ассоциации противопожарной защиты (NFPA) позволяют сократить зазоры до воспламеняющихся стен, если предусмотрена соответствующая защита. Гипсокартон, листовой металл, облицовка каменной кладкой и прочие тонкие или неизолированные материалы, размещенные непосредственно у стен, не обеспечивают достаточной защиты.Эти материалы очень хорошо проводят тепло; они будут почти как горячие на их тыльной стороне, так и на их открытых сторонах.

Сниженный допускаются следующие зазоры:

• ан. инженерно-техническая система защиты, одобренная проверяющим орган, обладающий юрисдикцией
• продуктов и материалы, перечисленные в целях защиты
• а негорючий протектор установлен на расстоянии дюйма или более от горючая стена для свободной циркуляции воздуха позади Это

В сокращение указано NFPA и большинством кодексов.Например, когда требуемый зазор без защиты составляет 36 дюймов, Кирпичная стена толщиной 3 1/2 дюйма с вентилируемым воздушным пространством в качестве защиты стены уменьшает зазор максимум на 66 процентов, до 12 дюймов от горючей стены.

                    Тип печи

Тип защиты Radiant Circulating Stovepipe
--------------------------------------------------
Нет 36 "12" 18 "
Асбестовый картон 1/4 дюйма,
разнесены 1 "18" 6 "12"
Листовой металл толщиной 28,
разнесены 1 "12" 4 "9"
28 листов листового металла на
1/8 дюйма.асбестовый картон,
разнесены 1 "12" 4 "9"
--------------------------------------------------
  * Из Национальной ассоциации противопожарной защиты № 89М, 1976 г.


               19 28 38 50 78 113
   Суммарный дымоход Комбинированная мощность печей в
  высота в футах, тысячи БТЕ / час
------------------------------------------------
       6 45 71 102 142 245 NR
       8 52 81 118 162 277 405
      10 56 89 129 175 300 450
      15 66 105 150 210 360 540
      20 74 120 170 240 415 640
NR означает не рекомендуется
--------------------------------------------------
  * Из Национальной ассоциации пожарной безопасности No.HS-8, 1974.
