Электрический теплый пол под плитку: укладка и монтаж

Керамическая плитка – почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы – система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Содержание статьи:

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т. п.;
электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

Правильно подготовить основание.
Выбрать место для установки терморегулятора.
Уложить слой теплоизоляционного материала.
Уложить маты или греющий кабель.
Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 – Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 – Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями – его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 – Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор – устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент – система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем – наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку.

Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 – Термодатчик и терморегулятор

Важный момент при монтаже теплого пола – правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

какой выбрать, как уложить, подробности монтажа.

Как сделать теплый пол по плитку своими руками? Теплый пол под плитку с нуля. Как выбрать теплый пол под плитку? Как уложить теплый пол под плитку? Что нужно для укладки теплого пола под плитку? Какой теплый пол под плитку выбрать?

Керамическая плитка, натуральный камень или керамогранит — полы с покрытием из этих материалов не только обладают прекрасными декоративными качествами, но и очень функциональны: их легко мыть и они не боятся повышенной влажности. Именно поэтому практически во всех ванных комнатах, санузлах, душевых, а также прихожих и кухнях укладывается именно керамическая плитка или аналогичное покрытие. Однако, поверхность плитки или керамогранита достаточно прохладная на ощупь, и если жарким летом это даже приятно, то холодной осенью, когда температура за окном уже приближается к нулевой отметке, а отопление еще не включили, такая прохлада создает только дискомфорт. Решить эту проблему достаточно просто – сделать себе теплый пол под плитку. Благодаря хорошей теплопроводности керамическая плитка и аналогичные материалы идеальны для систем теплый пол — тепло от нагревательных элементов быстро прогревает слой плитки и поступает на его поверхность. Помимо дополнительного комфорта, применение системы подогрева пола во влажных помещениях помогает избежать сырости, образования плесени, а также повышенного травматизма, благодаря сухим и нескользким полам. Теплый пол под плитку можно сделать своими руками без особых усилий. Конечно, для этого необходимо обладать определенными познаниями в строительном деле и набором инструментов, но комфорт, который принесут с собой в ваш дом теплые полы стоит того, благо сегодня на рынке представлено огромное количество различных марок теплых полов под плитку на любой вкус и кошелек.

Комплекты теплого пола под плитку

Полный комплект теплых полов под плитку
Нагревательный мат в комплекте
Терморегулятор с датчиком в комплекте
Низкая цена — высокое качество!
От 1810 руб за комплект!

Теплые полы под плитку AURA

Нагревательный мат под плитку
Оптимальное соотношение цена/качество
Гарантия 50 лет
Пр-во Россия
Терморегулятор приобретается отдельно

Теплые полы под плитку DEVI

Нагревательный мат под плитку
Теплые полы под плитку премиум-сегмента
Гарантия 20 лет
Пр-во Польша
Терморегулятор приобретается отдельно

Что нужно для укладки теплого пола под плитку

Обустроить себе теплые полы под плитку можно несколькими способами, но для укладки в квартире самый простой, недорогой и эффективный из них – применение для обогрева пола так называемых нагревательных (или греющих) матов. Греющие маты представляют собой тонкий электрический нагревательный кабель в специальном экране (для защиты от электромагнитного излучения), который «змейкой» закреплен на стекловолоконной сетке; для подключения к питающей электрической сети греющий мат оснащен так называемым «холодным» концом — отрезком обычного электрического провода. Такая конструкция значительно упрощает подбор и дальнейший монтаж теплого пола. Как правило, все производители выпускают маты шириной 50 сантиметров (ширина стекловолоконной сетки), а длина мата зависит от площади обогрева на которую он рассчитан. Толщина мата составляет от 3 до 5 мм (зависит от производителя). Это позволяет оборудовать себе систему теплых полов при минимальных потерях в высоте помещения.

Одной из основных характеристик греющего мата является его мощность. На этот параметр стоит обращать внимание при подборе нужного нагревательного мата. Вообще, для таких систем обогрева как теплый пол рекомендуются следующие величины:

Для дополнительного комфортного подогрева поверхности пола в сухом помещении — 110-140 Вт/м2
Для подогрева пола во влажных помещениях — 140-160 Вт/м2
Для подогрева полов на лоджиях, балконах в зимних садах — 180-220 Вт/м2

Сегодня на рынке представлены нагревательные маты для всех типов применения.

При обустройстве системы теплого пола под плитку (кроме собственно нагревательного мата на определенную площадь обогрева) нам понадобятся:

Терморегулятор. Это прибор, который служит для управления подогревом пола. Терморегулятор с помощью выносного датчика температуры, установленного в «пироге» пола, измеряет температуру пола, сравнивает с заданной и в зависимости от результата включает или выключает обогрев. Пример. Для помещения с постоянным пребыванием людей рекомендуется температура пола не выше 26С (согласно действующим СНИП’ам). Мы устанавливаем эту температуру на терморегуляторе и если текущая температура пола ниже, то терморегулятор включает обогрев, нагревает полы до 26 градусов и отключает питание полов. После того как полы остынут до температуры 24-25 градусов, терморегулятор вновь включит обогрев и нагреет полы до установленной температуры. Затем весь процесс повторится. Применение терморегулятора позволяет добиться максимального комфорта и значительно сэкономить электроэнергию.
Стандартный подрозетник (монтажная коробка) для установки терморегулятора в стену.
«пирог» пола. Для того, чтобы его можно было заменить в случае выхода из строя, датчик не замуровывается в слой пола, а устанавливается в гофротрубке, чтобы в случае необходимости его можно было вынуть и установить другой. У некоторых производителей гофротрубка входит в комплект с нагревательным матом.
Плитка и плиточный клей. Можно использовать кафельную, керамогранитную плитку или натуральный камень. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
Дрель с коронкой для установки термостата, болгарка с кругом по бетону или штроборез, строительный инструмент.
Мультиметр для измерения сопротивления.
Устройство защитного отключения (УЗО) с током утечки не более 30 мА. Подключение теплого пола под плитку (особенно во влажных помещениях) должно осуществляться через УЗО с током утечки не более 30 мА.
Дополнительно могут понадобиться: клеевой пистолет для крепления сетки мата к черновой поверхности пола, металлический скотч для крепления нагревательного кабеля при обходе сливных отверстий т.д.

Технология укладки теплого пола под плитку своими руками

Перед тем как начинать сверлить, грунтовать, штробить и т.д. необходимо провести разметку. Для начала вы должны определить место установки терморегулятора. Если полы укладываются во влажном помещении, то терморегулятор нужно устанавливать за пределами этого помещения. Далее, отметьте место установки крупногабаритной мебели, сантехники, бытовой техники, унитаза, ванной и т.п. Важный момент: укладка теплого электрического пола, производится только на свободных участках, где не будет располагаться мебель, или крупногабаритные бытовые приборы (стиральные машины и т.п.). Это позволит избежать перегрева нагревательного кабеля и продлит срок службы всей системы подогрева пола. Начертите план ваших теплых полов с указанием расположения терморегулятора, датчика температуры, расположения и направления укладки нагревательного мата. На чертеже необходимо точно отметить место соединения монтажного «холодного» кабеля с нагревательным кабелем и место расположения датчика температуры. Этот чертеж храните вместе с гарантийным талоном на теплые полы.
Установка терморегулятора и датчика температуры пола. Терморегулятор устанавливается на высоте розеток в стандартный подрозетник (монтажную коробку). Для этого в стене нужно просверлить отверстие с помощью дрели и коронки по бетону. От этого места сделайте углубление (штробу) сечением 2х2 см в стене и полу в направлении от места установки терморегулятора к полу и, примерно, на 1 метр по поверхности пола от стены. Вставьте в углубление гофрированную трубку для датчика температуры. Загерметизируйте свободный конец трубки с датчиком, например, электротехнической изоляционной лентой или специальной заглушкой. Зафиксируйте трубку с датчиком, например, с помощью клеевого пистолета. Пластиковая гофрированная трубка с датчиком должна быть размещена в пазу таким образом, чтобы находиться на уровне нагревательного мата. Радиус изгиба трубы должен быть таким, чтобы при необходимости можно было легко извлечь и снова установить датчик температуры. Датчик терморегулятора должен располагаться строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
Подготовьте черновой пол или старое напольное покрытие (нагревательные маты можно укладывать на старую плитку): заделайте трещины и выбоины, уберите мусор и пыль. Обязательно загрунтуйте черновой пол по всей поверхности и дайте высохнуть грунтовке.
Разметьте черновой пол в помещении, очерчивая поверхности, на которые теплые маты укладывать не нужно. Запрещено укладывать электрический теплый пол под мебель без ножек, бытовую технику, а также под различные отопительные приборы (от отопительных приборов нужно сделать отступ 10-15 см). Например, в ванной теплый пол не укладывают под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. От стен оптимально сделать отступ 5-10 см (так как вплотную к стене, как правило, никто не стоит), а вот к кухонному гарнитуру теплый пол лучше укладывать вплотную или с небольшим зазором 2-3 см, так как к нему человек стоит как раз близко.
Как правило, укладка мата начинается от стены на которой установлен терморегулятор. При этом укладывать мат нужно таким образом, чтобы датчик терморегулятора располагался строго посередине между двумя нитями нагревательного кабеля и кабель датчика не должен пересекать или касаться нагревательного кабеля. При укладке основа мата (несущая сетка) режется в соответствии с проектом. Разрезы необходимо делать аккуратно, чтобы не повредить нагревательный кабель. При обходе слива или унитаза кабель можно полностью снять с несущей сетки и закрепить на черновом полу с помощью, например, металлического скотча. Расстояние между двумя витками кабеля должно быть не менее 5 см.
После раскладки мата необходимо измерить сопротивление нагревательного кабеля и сопротивление его изоляции ( до его заливки раствором). Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола. Питающий кабель оптимально проложить в гибкой трубе к монтажной коробке, где будет установлен регулятор. Питающий кабель нигде не должен касаться и пересекаться с нагревательным кабелем.
Подключение термодатчика, монтажного кабеля нагревательного мата и питающих проводов от сети 220 В к управляющему терморегулятору осуществляется в соответствии со схемой, указанной в паспорте на терморегулятор (также схема подключения проводов, как правило, указана на задней стенке термостата). После подключения можно провести кратковременную проверку работы системы обогрева. Для этого на регулятор подается питание и выставляется среднее значение температуры с помощью кнопок или других управляющих элементов регулятора. При подаче напряжения на греющий мат на терморегуляторе должна загореться соответствующая индикация, а также обычно слышится характерный легкий щелчок.
С помощью пирометра или просто рукой можно проверить нагрев кабеля на всех участках пола. Включение без напольного покрытия не должно быть длительным во избежание перегрева кабеля.
Далее возможны два варианта:
1 вариант. Уложить плитку сразу в плиточный клей. Для этого: смешать плиточный клей по инструкции, указанной на упаковке; нанести клей на маты, заполняя все пустоты и тщательно разглаживая его (толщина слоя клея должна быть такой, чтобы весь нагревательный мат, включая концевую и проходную муфту, были полностью закрыты клеевым раствором без воздушных промежутков, т. е. не менее 8-10 мм). Уложить плитку. Под плиткой не должно оставаться пустот, воздуха, перекосов.
2 вариант. Нагревательный мат покрыть слоем выравнивающего раствора таким образом, чтобы кабель и холодный конец были полностью закрыты. Возле кабеля не оставлять воздушные промежутки. Дать полностью высохнуть. Уложить плитку на тонкий слой плиточного клея.
Проверить с помощью мультиметра сопротивление контура нагревательного кабеля и сопротивление его изоляции. Результаты измерений и другие сведения заносятся в измерительную таблицу.
До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

;

Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео:

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м².

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

Вода (0. 6 части).
Цемент (1 часть).
Песок (4 части).
Щебень (5 частей).
Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.

В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео:

Видео:

Как уложить теплый пол под плитку: правильный монтаж нагревательного мата

Пожалуй, мало кто поспорит с плюсами теплого пола в ванной, душевой комнате или на кухне. Как приятно, когда выйдя, скажем, из душа, становишься не на холодную плитку. Впрочем, если это только мечта, то ее довольно просто реализовать. Теплые полы под плитку – наилучшее решение, для тех, кто хочет обеспечить комфорт в доме. Для помещений с небольшой толщиной пола чаще всего используют: нагревательные маты или инфракрасную пленку.

Рассмотрим обе технологии укладки теплого пола под плитку.

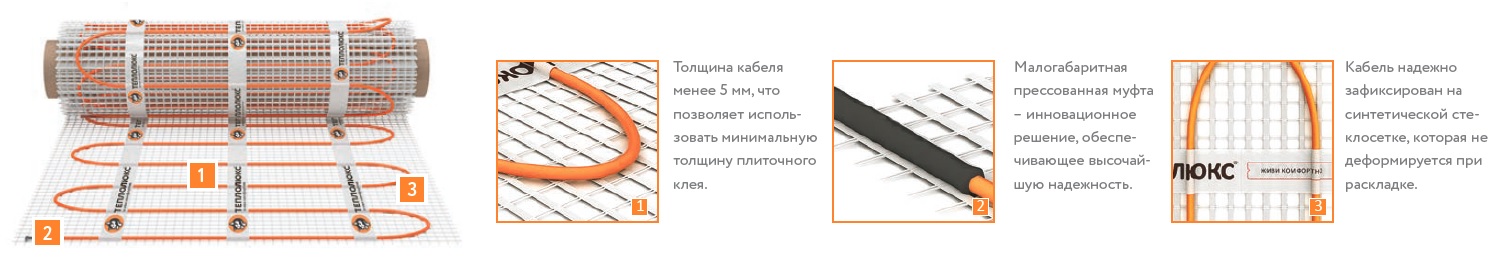

Нагревательные маты – это специальные армированные стекловолоконные сетки, к которой крепится экранированная секция. Толщина их в основном не превышает 3 мм. Надежность секции обеспечивается специальной технологией безмуфтового соединения горячей и холодной частей.

Сетка необходима для проникновения материала стяжки или плиточного клея.

Теплый пол под плитку на основе нагревательных матов

Укладка имеет свои особенности:

Предварительно составляется схема установки, в которой учтено расположение мебели и других стационарных предметов в помещении.
После того, как определено место для установки терморегулятора, оборудуют соответственно распаечную коробку, канавки в стене и в основании пола для соединительных проводов и датчика температуры пола.

Черновой пол тщательно очищается от грязи, а также от посторонних предметов. Чтобы обеспечить лучшую связку плиточного клея и основания пола, понадобится его грунтовка.

Датчик устанавливается внутри уже подготовленного специального канала. При его установке необходимо придерживаться следующих рекомендаций:

глубина канала датчика должна быть правильно рассчитана, чтобы не мешать при укладке плитки;
он должен быть расположен на равном расстоянии от витков кабеля;
он не должен пересекаться с нагревательным кабелем или находиться близко от него.

Канал дает возможность оперативно заменить, если понадобится, датчик теплого пола.

По завершении подготовительных работ по подключению переходят непосредственно к процессу их укладки, пропустив при этом теплоизоляционные работы. Это связано с тем, что наличие теплоизоляционных материалов в большинстве случаев приводит к перегреву кабеля и последующему выходу его из строя.

Укладку осуществляют в два этапа. Сначала мат раскатывают согласно подготовленной схеме по всей требуемой площади. Для этого используется метод «змейки», в процессе которого возникает необходимость разрезать стекловолоконную сетку. Делать это нужно осторожно, так чтобы не повредить при этом кабель. Процесс – чем-то напоминающий крой ткани.

Поворот. Сетку разрезают поперек.
Разворот. Мат разворачивают при каждом из циклов укладки типа «от одной стены до другой». При развороте следует сохранять между витками расстояние самое меньшее 6 см.
Препятствие. Возникшие препятствия обходят, обеспечивая расстояние до кабеля примерно 5-6 см .
Удаление сетки. В случае, когда препятствия не удается обойти, часть сетки удаляют и обходят препятствие, уложив вдоль него освободившийся кабель.
Свободная укладка. Если помещение имеет сложную геометрию, сетку можно удалить, и укладывать кабель произвольно. При этом запрещается сильно гнуть кабель, а расстояние между его витками сохраняют, как минимум, в 6 см.

Как правило, чтобы подключить кабель к терморегулятору достаточно бывает примерно 4 м силовых проводов. Если все же «холодных концов» не хватает, то из мата вырезают нагревательный кабель. Соединяющая муфта при этом должна непременно находиться внутри стяжки.

Финишный этап работ

Когда мат разрезан и протянут, приступают к финишной укладке. Разрезанный его скручивают вновь в рулон, отрывают на нижней его стороне защитную полосу клейкой ленты, и вновь раскатывают рулон по поверхности пола.
Затем покрывают плиточным клеем, слоем не более 7 см. После высыхания клея приступают к укладке плитки.
Уложив нагревательный мат, провода подключают к электросети, то есть подключают: его, терморегулятор, термодатчик и устройство для защитного отключения.
Инфракрасный теплый пол можно начать эксплуатировать только после того, как завершатся химические процессы в стяжке или плиточном клее (минимум 25-28 дней).

На основе инфракрасной пленки

Инфракрасная пленка представляет из себя очень тонкую изоляционную пленку (0,3–1мм), в теле которой размещается электропроводный материал.

Подготовительные работы почти не отличаются от предыдущего варианта, только в данном случае необходимо уложить теплоизоляционный материал. Как раз на него и укладывают инфракрасную пленку параллельными листами – укладывать их внахлест категорически запрещено. Устанавливают терморегулятор и проверяют работоспособность системы.

Далее закрепляют монтажную сетку, так чтобы саморезы при этом не повредили контакты. Заливают сетку цементно-песчаной стяжкой и вторично тестируют систему. Дождавшись высыхания стяжки, плитку укладывают на специальный термостойкий клей. Инфракрасный теплый пол включают примерно на 28 день, когда плиточный клей ориентировочно уже высохнет.

Электрический теплый пол под плитку технология укладки

Пол, облицованный керамической плиткой, при всех своих выраженных достоинствах имеет все же два серьезных недостатка. Во-первых, речь идет о том, что поверхность может становиться скользкой, особенно при попадании на нее влаги. И втрое – керамическое покрытие никак нельзя назвать теплым материалом. Хождение по нему босыми ногами или в домашней обуви в зимнее время бывает очень некомфортным, тем более при выходе, к примеру, из душевой кабинки или ванны.

Электрический теплый пол под плитку технология укладки

Первого негативного момента можно избежать, если сразу подбирать керамическое покрытие для помещений со специальной, нескользящей поверхностью. Вторая проблема также имеет решение – это электрический теплый пол под плитку технология укладки которого может несколько различаться, в зависимости от типа выбранной системы подогрева. Работа по монтажу электрического теплого пола – задача непростая, но тем не менее – вполне доступная для самостоятельного выполнения аккуратным и старательным хозяином квартиры или дома, без привлечения специалистов.

Каковы достоинства электрического теплого пола?

Содержание статьи

Подогрев поверхности пола, облицованной керамической плиткой, можно осуществить монтажом водяных контуров, или же применив одну из существующих систем электрического нагрева. И тот, и другой тип могут использоваться как в качестве основного источника тепла, так и в роли дополнительного, повышающего комфортность помещений.

Водяной теплый пол, конечно, выигрывает в плане экономичности эксплуатации – его при соблюдении определенных условий даже можно подключить к существующей центральной системе отопления. Но вот себестоимость его монтажа и масштабность работ – несопоставимо выше, чем любого из электрических. Кроме того, электрический подогрев имеет и ряд других неоспоримых преимуществ:

Любой водяной контур подогрева требует массивной стяжки. Если добавить еще и диаметр самих труб, то подъем уровня пола получается весьма значительный, что далеко не всегда позволительно в условиях городских квартир. Нельзя сбрасывать со счетов и возникающие при этом дополнительные нагрузки на перекрытия. А вот некоторые электрические теплые полы вовсе не требуют стяжки.
Сам по себе монтаж электрического теплого пола – значительно проще.
Полностью отсутствует риск скрытых протечек теплоносителя – исключена вероятность затопления нижних соседей.
Электрические теплые полы не требуют достаточно громоздкого и дорогостоящего регулировочного оборудования. Да и точной регулировке они поддаются гораздо легче.
Не требуется никаких согласительных процедур с коммунальными службами – главное, не выйти за выделенный лимит мощности подачи электроэнергии на квартиру или загородный дом.

Электрический подогрев пола создает наиболее комфортные условия для проживающих – равномерно прогреваемая поверхность отдает тепло, которое поднимается кверху, с постепенным снижением температуры по мере увеличения высоты.

Комфортное распределение температур при функционировании теплого пола по сравнению с классическим радиаторным или коллекторным отоплением

Керамическая плитка, выложенная поверх системы обогрева, превращается в емкий «аккумулятор» тепловой энергии – по ней приятно ходить разутым, а прогретый слой кафеля наиболее равномерно отдает тепло в помещение.

Цены на электрический теплый пол

~~электрический теплый пол~~

Существует несколько разновидностей теплых полов, которые могут укладываться под керамическую плитку. Технология монтажа каждой из них имеет свои собственные нюансы. Тем не менее, много и общего, особенно в плане подготовки помещения и требуемого инструмента.

Как подготовиться к укладке теплого электрического пола

Первое, на что обращается внимание – это степень утепленности базового основания пола. Если электрическая энергия будет уходить на абсолютно н ненужный нагрев плиты перекрытия или пола, уложенного по грунту, то хозяева просто разорятся на оплате счетов за потреблённые киловатты. Обычно теплые полы укладывают на основание, которое в своей структуре уже содержит слой термоизоляции – особо это важно для частных домов или для квартир, где снизу расположено неотапливаемое помещение. При благоприятных условиях некоторые технологии монтажа электрического подогрева допускают ограничиться тонким фольгированным термоизолятором.
Второе – поверхность пола должна быть отремонтированной. Нет смысла укладывать систему обогрев и затем — керамическую плитку, если поверхность имеет значительные неровности, трещины или щели, участки нестабильности или рыхлости старой стяжки.
Третье – в помещение, к месту планируемой установки терморегулятора должна быть подведена линия электропитания требуемой мощности с обязательным заземляющим контуром. Для нее следует предусмотреть отдельный автомат на распределительном щитке, и, желательно, обезопасить себя установкой защитного устройства – УЗО. По вопросам проводки линии имеет смысл обратиться к квалифицированному электрику.
Следующий вопрос – это приобретение терморегулятора с термодатчиком. В подавляющем большинстве случаев они не входят в комплект теплого пола, но без них его работа невозможна.

Терморегулятор с датчиком не входят в стандартный комплект электрического теплого пола

Терморегулятор можно выбрать на свой вкус – с электромеханическим или кнопочным управлением, со светодиодной или ЖК-индикацией, с различным дизайнерским и цветовым исполнением и т.п. Обычно все это приборы рассчитаны на установку в стандартное гнездо под розетку или выключатель.

Необходимо позаботиться и о комплекте инструментов:

Укладка теплого пола всегда подразумевает электромонтажные работы. Потребуется инструмент для резки проводов, снятия изоляции. Перед коммутацией проводов в терморегуляторе концы желательно залудить – значит, нужен паяльник и необходимые расходные материалы – припой, флюс. Для усаживания термоусадочных трубок лучше всего пользоваться строительным феном. Кстати, хотя в комплект теплых полов обычно входит определенной количество «термоусадки», неплохо бы иметь хотя бы небольшой собственный резерв.
В полу и стене потребуется вырезать штробы – для этого нужно иметь «болгарку» с диском по камню и перфоратор.
После укладки и коммутации электрической схемы потребуется провести контрольные замеры – общей проводимости цепи и ее сопротивления — значит, необходим мультиметр. Рекомендуется также проверить сопротивление изоляции – это выполняется специальным прибором — мегомметром.

Мультиметр (слева) и мегомметр

Предстоят и общестроительные работы: иногда – это заливка стяжки, и в любом случае – укладка керамической плитки. Значит, должны быть подготовлены все необходимые инструменты – миксер (насадка на дрель) для замешивания строительных смесей и ёмкость для этих целей, шпатели – обычные и зубчатые, правило, валики и кисти для нанесения грунтовки, принадлежности для разметки и контроля – рулетка, линейка, строительный уровень, маркер или карандаш и т.п.

Некоторые инструменты потребуются в любом случае, другие – в зависимости от выбранной технологии укладки теплого пола. Об этом подробнее будет рассказано ниже.

Теплый пол кабельного типа

Виды обогревательных кабелей для теплого пола

Для начала будет рассмотрена система теплого пола с обогревательным кабелем. Прежде всего, необходимо определиться с ее разновидностью, так как кабель может быть одножильным, двужильным или с полупроводниковой матрицей.

Одножильный вариант относится к разряду самых недорогих. Проводник греется по обычному резистивному принципу, точно так же, как спираль утюга или ТЭНа.

Строение одножильного нагревательного кабеля

Цена на такие кабели невысока, но и работать с ними очень неудобно. Главная трудность в том, что оба монтажных («холодных») конца должны сойтись в одной точке — в месте установки терморегулятора. Учитывая то, что пересечения кабеля на полу категорически запрещены, это очень усложняет, а иногда даже ограничивает возможности укладки.

Двужильный кабель в этом отношении – намного удобнее.

Замкнутость цепи здесь обеспечена наличием концевой муфты, «холодный» конец – всего один, и процесс укладки от этого намного упрощается. В роли «спирали» в разных моделях может выступать как один проводник, так и оба сразу.

Двужильный кабель резистивного типа

Основной недостаток обоих упомянутых кабелей – одновременный и равный нагрев по всей длине, что бывает не всегда удобно. И еще –сама по себе схема исключает работоспособность системы нагрева при обрыве на любом участке обогревательного кабеля

Полупроводниковый саморегулирующийся кабель относится к инновационным разработкам.

Строение и принцип саморегуляции полупроводникового кабеля

Металлические провода здесь выполняют роль исключительно проводников, а нагрев происходит в расположенной между ними полупроводниковой матрице. Причем, чем выше температура на конкретном участке, тем меньше проводящая способность полупроводника, и тем ниже потребление энергии. Таким образом, исключается возможность перегрева, резко взрастает экономичность эксплуатации системы.

Полупроводниковый саморегулирующийся кабель пока что весьма дорогое «удовольствие», и если рассматривать варианты с позиций «цена – качество – удобство в монтаже», то оптимальным выбором становится двужильный кабель резистивного действия. О нем и пойдет речь ниже.

Как рассчитать необходимое количество кабеля

Работу всегда начинают с планирования схемы раскладки кабеля, места установки терморегулятора и подключения к сети питания.

Никогда не планируется укладка кабеля под стационарными предметами мебели – для корректной работы такой системы требуется постоянный теплообмен с воздухом, и при его отсутствии кабель может перегреться и выйти из строя.

Примерная схема укладки обогревательного двужильного кабеля

Отступ от стен и мебели должен быть не менее 50 мм, а от нагревательных приборов (например, радиаторов или конвекторов, стояков отопления и т.п.) – на менее 100 мм.
Категорически запрещается планировать укладку с пересечением кабеля.
Для эффективной системы топления принято ориентироваться на то, что кабелем должно быть закрыто около 70 ÷ 75% от общей площади помещения.

Основным параметрами планирования выступают требуемая длина кабеля и шаг между соседними петлями. Эти величины необходимо рассчитать, исходя из площади укладки (S), необходимого количества тепловой энергии для эффективного обогрева (Qs) и удельной тепловой мощности выбранной модели кабеля, рассчитанной на 1 метр его длины (Qкб). Откуда взять эти величины?

S несложно найти, измерив те участки, на которые будет укладываться кабель, вычислив и просуммировав их площадь.
Значение Q sпринимают равным:

— Если теплый пол будет единственным источником отопления, то 180 Вт/м² в случае, когда комната расположена «на грунте» или над неотапливаемым помещением, и 150 Вт/м² – если снизу находится отапливаемое помещение.

— Если подогрев пола рассматривается как дополнительный источник тепла, то эти величины будут равны 130 и 110 Вт/м² соответственно.

Удельная тепловая мощность кабеля Qкб, Вт/погонный метр, в обязательном порядке указывается в технической документации изделия.

Подсчет ведется по двум формулам:

Требуемая длина кабеля равна:

L = S × Qs / Qкб

Имея значение длины, можно найти и шаг укладки кабеля – расстояние между параллельными петлями укладки:

N = 100 × S / L

Чтобы не утруждать посетителей сайта самостоятельными расчетами, размещен специальный калькулятор, предназначенный для быстрого и точного определения длины кабеля и шага укладки:

Перейти к расчётам

Кабели теплого пола не реализуются метражом — они выпускаются в ассортименте стандартизированных отрезков с установленными соединительной и концевой муфтами . Поэтому, необходимо по полученному значению подобрать наиболее близкую длину из модельного ряда.

Кстати, может случиться и такое, что при большой площади помещения расчетная длина будет превышать возможные варианты, представленные в продаже. В этом случае придется разбивать пол на два участка, и для каждого проводить свои подсчеты исходя из его площади. Каждый контур при таком раскладе должен иметь собственный терморегулятор.

Когда с длиной кабеля определились, осталось найти расстояние между витками (шаг укладки):

Перейти к расчётам

После проведения необходимых расчетов останется точно, в масштабе вычертить схему раскладки кабеля, чтобы руководствоваться ею в процессе монтажа – и можно приступать к практическим работам.

Процесс монтажа кабельного теплого пола под плитку

Иллюстрация	Краткое описание выполняемой операции
	Нелишним будет еще раз проверить комплектность приобретенного «теплого пола». 1 – упаковка; 2 – паспорт изделия и инструкция по монтажу; 3 – бухта нагревательного кабеля требуемой длины; 4 – «холодный» соединительный провод, скоммутированный с кабелем соединительной муфтой; 5 – гофротрубка для расположения в ней термодатчика с сигнальным проводом; 6 – монтажная лента для фиксации петель кабеля на полу; 7 – пластиковая заглушка для гофротрубки.
	Дополнительно приобретается терморегулятор с термодатчиком.
	Имея перед глазами масштабированную схему укладки кабеля, можно приступать к работе.
	В выбранном месте с помощью специальной коронки вырезается гнездо для установки подрозетника – здесь будет монтироваться терморегулятор. Высота его над уровнем пола может быть любой, удобной с точки зрения хозяев, но не менее 300 мм. Следует предусмотреть место так, чтобы оно впоследствии никогда не закрывалось стационарной мебелью или крупными бытовыми приборами. Очень часто терморегулятор устанавливают неподалеку от выключателя освещения.
	От готового гнезда вертикально вниз до уровня пола прорезается штроба прямоугольного сечения, примерно 20 × 20 мм. Она необходима для укладки в нее монтажных проводов и гофротрубки с кабелем термодатчика. Целесообразно сразу в штробе закрепить два – три проволочных или иных хомута – чтобы впоследствии собрать все провода и трубку в один пучок.
	Пол очищается от мусора и пыли.
	Проводится грунтование поверхности пола составом глубокого проникновения. Это и обеспылит поверхность, и обеспечит хорошую ее адгезию с бетонным раствором будущей стяжки.
	По всей площади пола настилается рулонный фольгированный утеплитель. Он послужит дополнительной термоизоляцией и будет способствовать отражению теплового потока, исходящего от работающего кабеля, вверх, в сторону помещения. Фольгированный слой располагается наружу.
	Соседние полосы или листы утеплителя укладываются вплотную встык, а шов между ними проклеивается металлизированным скотчем.
	Следующий шаг – раскладка и фиксация к полу монтажных лент. Крепить их можно, в зависимости от вида базового покрытия, на дюбели или просто на саморезы. Расстояние между соседними параллельными лентами – от 500 до 1000 мм.
	Монтажные ленты очень удобны при раскладке кабеля. Однако, следует сделать важное замечание. Бывает, что близко к поверхности основания пола располагается слой гидроизоляции, и нарушать его сверлением отверстий под дюбели или вкручиванием саморезов — ни в коем случае нельзя. Можно поступить следующим образом – застелить на всю поверхность пола прочную стекловолоконную армирующую сетку. К ней несложно подвязывать кабель при его раскладке, а кроме того – сетка послужит еще и дополнительным упрочением стяжки.
	Начинается раскладка кабеля согласно схеме. Первая фиксация к монтажной планке – около соединительной муфты, с таким расчетом, чтобы длины «холодного» конца хватило до терморегулятора, без натяга и пересечения с остальным кабелем. Сам «холодный» провод можно до штробы расположить вдоль стены, уложив его между стеной и фольгированным утеплителем.
	Петли кабеля укладываются в строгом соответствии с чертежом, с соблюдением рассчитанного шага. Специальные крепления на монтажной планке (отгибаемые «усики»), обеспечивают надежную фиксацию. Если используется армирующая сетка, то кабель можно подвязывать пластиковыми хомутами – «галстуками».
	Заканчивается укладка фиксацией кабеля в районе концевой муфты.
	Далее, в гофротрубку вводится термодатчик с сигнальным проводом.
	Головка термодатчика должна дойти до конца гофротрубки. Затем отверстие трубки глушится специальным входящим в комплект колпачком – чтобы не допустить попадания внутрь бетонного раствора при дальнейших работах.
	Трубка с термодатчиком устанавливается строго посередине между витками обогревательного кабеля, фиксируется к монтажным планкам или арматурной сетке. Начиная от угла между стеной и полом гофротруба укладывается в вертикальную штробу. При этом радиус изгиба не должен быть меньше 50 мм – чтобы не заломить трубку и не пережать этим самым сигнальный провод. Расстояние датчика от стены – 500 ÷ 600 мм.
	В ту же штробу укладывается и монтажный «холодный» конец кабеля. Иногда здесь размещаются еще и провода подачи питания. Все это собирается в единый пучок, фиксируется хомутами. Затем штробу можно заделать цементно-песчаным раствором или шпатлевочной смесью.
	Проводят проверку проводимости цепи и уровня сопротивления уложенного кабеля – он должен соответствовать указанным в паспорте данным. Если есть возможность, проверяется и сопротивление изоляции. Затем, в соответствии со схемой термодатчика производят подключение к клеммам монтажных проводников обогревательного кабеля, термодатчика и сети 220 В. Рекомендуется перед коммутацией очищенные от изоляции кончики залудить. После этого проверяют работоспособность системы – производят кратковременное, не более 1 минуты, включение питания. Так проверяется работа и панели управления, и самого кабеля – должен ощущаться его нагрев. После проверки питание полностью отключается. Для полной гарантии лучше вновь раскоммутировать и снять терморегулятор – чтобы до пуска системы никто даже случайно не смог включить «теплый пол».
	Многие производители теплых полов требуют для соблюдения условий гарантии составлять в паспорте точную масштабированную схему укладки кабеля. На ней, с привязкой к конкретным размерам комнаты, должны быть показаны сам уложенный кабель, места расположения концевой и соединительной муфт, термодатчика и терморегулятора.
	Чтобы обеспечить контакт будущей стяжки с основанием пола, в фольгированном утеплителе между витками кабеля прорезают окошки размером примерно 50 × 150 ÷ 200 мм. Их обычно располагают в шахматном порядке с расстояние в ряду примерно 1000 мм друг от друга.
	После этого по периметру помещения на стыке стены и пола рекомендовано проклеить эластичную демпферную ленту. Далее, устанавливается система маяков из металлических профилей с таким расчетом, чтобы толщина стяжки составила от 30 до 50 мм. Готовится раствор для заливки, выкладывается на поверхность пола поверх уложенного кабеля …
	… а затем равномерно распределяется и выравнивается с помощью правила. Важно не допустить воздушных полостей – они резко снизят эффективность теплого пола и могут даже привести к локальному перегреву кабеля.
	Стяжка должна застывать и набирать прочность до начала дальнейших работ не менее недели. Рекомендуется первые 3 – 4 дня после первичного схватывания регулярно увлажнять ее водой и закрывать полиэтиленовой пленкой.
	Через неделю можно перейти к укладке керамической плитки, после тщательного грунтования поверхности. Технология облицовки – обычная, но клей необходимо использовать такой, который рассчитан именно для теплых полов, то есть не боящийся температурных перепадов. Даже после того, как плиточные клей полностью застынет, включать подогрев нельзя – должно пройти не менее 4 недель с момента заливки стяжки. Категорически запрещено использовать нагрев для ускорения застывания строительных растворов. Пуск системы следует осуществлять ступенчато – в первый день выставить, к примеру, 15 градусов, а затем ежедневно прибавлять по 5 градусов до достижения расчетной температуры.

Сетчатые обогревательные маты

Большой популярностью стали пользоваться специальные обогревательные маты. По сути – это тот же нагревательный кабель, но уже уложенный и зафиксированный на стекловолоконной сетке с определенным шагом.

Очень удобны в укладке сетчатые обогревательные маты

Цена на такие комплекты несколько выше, чем на кабели, но зато и укладка проще, и можно обойтись вообще без стяжки сверху – проводить облицовку плиткой прямо по уложенным матам.

Планирование укладки в целом такое же, как описывалось выше. Маты поступают в продажу с расчетом на различную площадь утепляемого пола – это следует учитывать при планировании и приобретении комплекта. Могут они различаться и по удельной теплоотдаче. Сопоставление этих двух параметров – площади и необходимой тепловой мощности, поможет подобрать нужный комплект.

Цены на нагревательные маты

~~обогревательный мат~~

Под такие маты не укладывается фольгированного утеплителя – стало быть, вопросы термоизоляции пола должны быть продуманы заранее.

Монтаж теплого пола с сетчатыми матами производится в следующем порядке:

Иллюстрация	Краткое описание выполняемой операции
	Проверяется комплектность, приобретается необходимый для установки терморегулятор с термодатчиком.
	На стене точно так же, как и в случае с кабелем, размечаются и прорезаются гнездо для подрозетника и штроба. Но, в дополнение к этому, штроба размечается и на полу. Размер ее в сечении такой же – 20 × 20 мм, длина – 600 ÷ 800 мм от угла.
	Вначале нарезаются «болгаркой» щели …
	… а затем бетон можно выбрать перфоратором.
	В итоге вертикальная и горизонтальная штробы должны сойтись в одной точке.
	Можно сразу же, после уборки мусора, грунтовки и полного высыхания поверхности, уложить гофротрубку с термодатчиком. Размещение датчика в трубке и установка заглушки – такие же, как описывалось выше. Трубка размещается вначале в горизонтальной штробе и фиксируется там …
	… а затем укладывается и в вертикальную – до места установки терморегулятора. Чтобы избежать залома, радиус поворота – не менее 50 мм.
	После этого горизонтальную штробу с уложенной трубкой можно сразу же заделать плиточным клеем до уровня пола.
	Начинается раскладка матов в соответствии с заранее составленной схемой. Требование такое же – кабеля нигде не должны пересекаться. Между соседними параллельными полосами мата обычно оставляют расстояние не менее 50 мм. Первую полосу следует уложить так, чтобы термодатчик оказался в центре петли кабеля – и по ее длине, и по ширине
	При необходимости изменить направление укладки, аккуратно, чтобы не задеть сам кабель, разрезается стекловолоконная сетка.
	Мату придается нужное направление – и продолжается его укладка.
	Как маты фиксируются на поверхности пола? Изделия некоторых производителей имеют самоклеящуюся основу – их просто разглаживают и прижимают к загрунтованной поверхности пола – такой временной фиксации будет вполне достаточно до укладки плитки. Если мат обычный, то и сетку, и кабели можно точечно фиксировать силиконовым термоклеем с помощью пистолета.
	Существует еще одна разновидность таких матов – кабель закреплен на эластичных сетчатых лентах. В этом случае край мата крепится к специальным зацепам (они показаны стрелками). Эти элементы должны входить в комплект поставки — они имеют площадку с нанесенным самоклеящимся слоем. После фиксации эластичных полос на зацепах, сам мат можно растягивать в нужном направлении. Это позволяет варьировать шаг между петлями.
	Такие фиксаторы устанавливают в начале и в конце каждой полосы мата. В остальном же все повторяется – основу можно разрезать для соблюдения схемы укладки кабеля.
	Подобные маты хороши не только тем, что можно изменять шаг петель кабеля – появляется больше возможностей укладки на сложных участках. Например, мат можно растянуть по диагонали или в виде трапеции.
	После полной укладки мата проводятся контрольные измерения, коммутация, пробный запуск – здесь никаких особенностей нет. Затем система обогрева полностью отключается – и можно переходить сразу к укладке керамической плитки.
	Готовится плиточный клей (предназначенный именно для теплых полов). Затем состав участками выкладывается непосредственно на уложенный мат и аккуратно, чтобы не повредить кабеля, распределятся зубчатым шпателем. Толщина клеевого слоя должна составить 10 ÷ 12 мм.
	Прямо на этот слой клея и укладывается керамическая плитка. При этом очень важно добиться равномерности распределения смеси, особенно в местах прохождения кабеля, чтобы не оставить даже малейших воздушных пустот.
	Плитка прижимается плотно, соблюдение единой плоскости контролируется с помощью строительного уровня. Передвижение по облицованному полу допускается после истечения срока, указанного в инструкции клеевого состава. Однако к запуску самого теплого пола лучше все же переходить спустя 3 – 4 недели. Пуск осуществляется так же, ступенчато, с постепенным нарастанием мощности нагрева.

Достоинством такой технологии укладки теплого пола является и то, что есть возможность даже не демонтировать старое кафельное покрытие. Достаточно будет для лучшего сцепления обработать его абразивом, придав для адгезии клея нужную шероховатость, или даже просто обработать специальной грунтовкой «Бетоноконтакт». Таким образом, можно быстро и без утомительных работ по демонтажу, и обновить керамическое покрытие, например, в ванной или на кухне, и придать ему все качества теплого пола.

Возможно, вас заинтересует информация о том, что собой представляет насосно смесительный узел для теплого пола

Монтаж стержневого инфракрасного теплого пола под плитку

Еще одной разновидностью электрического теплого пола, отлично подходящего для дальнейшей облицовки керамической плиткой, являются инфракрасные стержневые маты.

Инновационный подход — инфракрасные стержневые маты

Они представляют собой две параллельные шины-проводника, между которыми с определенным шагом размещены нагревательные элементы 0 стержни, изготовленные из специального материала, имеющего свойство становиться под воздействием проходящего тока источником инфракрасного излучения, которое передает тепловую энергию на расстояние. Каждый из стержней – совершенно независим, и даже выход из строя одного или нескольких не нарушат общую работоспособность системы теплого пола.

Мало того, стержни имеют свойство саморегуляции – чем выше температура, тем меньше их потребление энергии. При достижении предельного нагрева они просто «запираются» — это дает немалую экономию электроэнергии. Важно то, что такие стержневые маты можно размещать по всей площади комнаты, вне зависимости установки предметов мебели – перегрев им не грозит. И в дальнейшем можно проводить перепланировку, перестановку в интерьере, нисколько не опасаясь того, что это повредит работе теплого пола.

Принципиальная схема коммутации инфракрасных стержневых матов

Принципиальная схема монтажа такой системы обогрева пола представлена на рисунке, а сама технология укладки будет рассмотрена ниже в таблице.

1 – нагревательный стержень.

2 – токопроводящие шины.

3 – коммутационные провода.

4 – специальный коммутационное клеммное соединение.

5 – «холодные» провода. Могут быть предустановлены или также требуют самостоятельной коммутации.

6 – концевые изоляционные муфты.

7 – термодатчик.

8 – терморегулятор.

9 – кабели подводки сетевого электропитания.

Иллюстрация	Краткое описание выполняемой операции
	Традиционно проверяется комплектность набора: 1 – стержневой мат необходимой длины, чтобы покрыть всю утепляемую поверхность пола; 2 – инструкция по монтажу и паспорт изделия; 3 – бухта коммутационного кабеля; 4 – гофротрубка с заглушкой для размещения термодатчика. 5 – комплект обжимных клемм – металлических гильз в термоусадочной оболочке. 6 – комплект термоусадочных трубок.
	Приобретается отдельно терморегулятор с термодатчиком.
	Еще одно обязательное приобретение – термоотражающий утеплитель. Без такой подложки стержневой пол корректно работать не сможет.
	Поверхность пола очищается от мусора и пыли, подвергается грунтовке, лучше всего – двукратной.
	Подготовка гнезда под терморегулятор, вертикальной и горизонтальной штробы, установка термодатчика в гофротрубу и укладка самой трубы – такие же операции, как и при укладке сетчатого мата.
	Сплошным покрытием настилается рулонный фольгированный утеплитель. Стыки фиксируются водостойким или фольгированным скотчем.
	Укладка стержневого мата начинается с участка, где будет расположен терморегулятор. Мат раскатывается по прямой между двумя противоположными стенами. Отступ от стен – порядка 100 мм. Важно – термодатчик должен разместиться при этом строго между стержнями и примерно по центру ширина мата.
	Теперь требуется изменить направление на противоположное. Для этого кусачками разрезается токонесущая шина, дальняя от точки разворота.
	Разрез должен проводиться строго по центру между стержнями.
	Мат разворачивается, и продолжается его укладка. Такой порядок действий сохраняется до полного покрытия площади. Условие -, суммарная длина мата не должна превышать 25 метров.
	Чтобы полосы уложенного мата не сдвигались в ходе дальнейших работ, их можно зафиксировать на полу скотчем, сначала вдоль …
	… а потом и поперек.
	Когда мат разложен и зафиксирован, переходят к коммутации электрической схемы. Для этого в комплекте должна быть бухта кабеля. Его сечение в полной мере соответствует потребляемой мощности стержневого мата.
	В первую очередь необходимо соединить кабелем разрезанные и разнесенные концы токопроводящей шины. Для этого ее конец зачищается от изоляции.
	Зачищенный проводник вводится с одной стороны в соединительную гильзу, которая в этом месте плотно обжимается, обеспечивая надежный контакт.
	Затем готовится отрезок коммутационного провода нужной длины. Конец его зачищается от изоляции.
	Сразу надевается входящая в комплект термоусадочная трубка. Ее пока сдвигают в сторону – она потребуется позднее.
	Зачищенный конец кабеля вводится с другой стороны гильзы, где уже обжата токоведущая шина. Клемма обжимается и со второй стороны.
	Обжатая гильза прогревается строительным феном. Термоусадочная оболочка будет после этого плотно облегать места контактных соединений.
	Это еще не все – на клемму надвигается одетая раньше термоусадочная трубка и также прогревается феном. В итоге соединение получает очень надежную двойную изоляцию.
	Затем точно таким же образом проводится коммутация на втором обрезанном конце шины. Так обеспечивается целостность цепи. Если мат уложен в три и более полос – операция повторяется. В некоторых моделях придется по такой же схеме подсоединить к мату и «холодные» концы, которые потом заводятся к месту установки терморегулятора.
	Следующий шаг – установка концевых изоляционных муфт на дальних концах токонесущих шин. Для этого на них надевают термоусадочные трубки, концы которых после прогрева плотно обжимают, добиваясь полной герметизации среза.
	Далее следуют проверка цепи, проведение контрольных замеров, коммутация терморегулятора, пробный пуск – про все это уже было рассказано выше.
	Если все функционирует нормально, систему полностью обесточивают, а затем переходят к подготовке к укладке плитки. Для этого в фольгированном утеплителе между стержнями прорезаются прямоугольные или ромбовидные окошки – по аналогии с технологией укладки обогревательного кабеля.
	Так будет выглядеть поверхность пола перед началом укладки плитки.
	Одно из окошек обязательно должно прийтись на термодатчик.
	Поверх мата можно залить тонкую, порядка 20 – 25 мм стяжку, но вполне допустимо сразу выполнять кладку керамической плитки.
	Раствор распределяют зубчатым шпателем с максимальной осторожностью, добиваясь полной равномерности и заполнения всех пустот. Укладку плитки осуществляют обычным образом, с постоянным контролем горизонтальности и толщины швов.
	Главное условие для того чтобы теплый пол работал корректно — суммарная толщина слоя плиточного клей и самой керамической плитки должная быть примерно равна 30 мм. Запуск системы подогрева пола – такой же, как и в случаях, о которых рассказывалось выше.

Нужно обязательно упомянуть, что существует еще одна разновидность электрических теплых полов – инфракрасного пленочного типа. Откровенно говоря, подойдет больше такая система обогрева пола, как инфракрасный теплый пол под ламинат, линолеум, ковролин, паркет или массивную доску.

Пленочный инфракрасный обогревательный элемент

С керамической плиткой плёночные элементы сочетаются не слишком удачно. Во-первых, трудно обеспечить надёжное сцепление всех слоев – основания пола, плиточного клея и кафеля – прорезать в пленке окна — просто негде, а маленькие отверстия хорошего контакта не обеспечат. Во-вторых, что ни говори, слой на цементной основе существенно снижает уникальные эксплуатационные свойства таких инфракрасных обогревателей.

Цены на инфракрасный теплый пол

~~инфракрасный теплый пол~~

Тем не менее, мастера находят способы использования инфракрасных полов и в «союзе» с керамической плиткой. Например, поверх смонтированного плёночного пола укладывают листы водостойкого гипсокартона. Гипс слабо противостоит инфракрасному излучению, поэтому и плитка получает надежную ровную основу, и потеря свойств ИК-обогрева – не столь значительна. Кирпич для печи какой лучше вы найдете ответ по ссылке.

Другой вариант – заливка над пленочными ИК-элементами тонкой стяжки с армированием, которая станет основанием для укладки плитки. Подобная методика хорошо показана в предлагаемом видеосюжете:

Видео — Пленочный инфракрасный пол под керамическую плитку

Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления? Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Вариант #1 — электрический теплый пол

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

Технологии приклеивания керамической плитки на теплый пол аналогичны способам ее обычной укладки. Однако есть отличие: использовать нужно специфический клей. Подробнее о том, что это за клей и как его выбрать, расскажем тут: https://pol-master.com/tepliy-pol/plitochnyj-klej-dlya-teplogo-pola.html.

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации. Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Вариант #2 — инфракрасный теплый пол
При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.
Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.
Порядок проведения работ следующий:
Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
На линии отреза пленки не забудьте изолировать выходы медной полосы.
Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
Подключение терморегулятора к электросети доверьте профессиональному электрику.
Проверьте работоспособность смонтированной системы, проведя пробное подключение.
Проведите укладку полиэтиленового слоя поверх термопленки.
Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.
Вот как это все проводится самостоятельно и в домашних условиях:
Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.
Возможно вам будет интересно узнать, как отремонтировать теплый пол. О том, как выяснить причину неисправности, а также, про особенности ремонта водяной системы, вы можете прочитать в материале: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.
Вариант #3 — водяной теплый пол
Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.
Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:
Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор, а также с помощью пылесоса удаляется вся пыль.
Выполняется выравнивающая стяжка пола.
На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
После высыхания бетона укладывается плитка.
Видео-инструктаж:
К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.
Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.
По материалам сайта «Ваннапедия«.
Оцените статью: Поделитесь с друзьями!
Укладка теплого пола под плитку
Технология теплого пола сегодня пользуется огромной популярностью. Прежде всего это связано с высокой эффективностью напольного отопления перед традиционной радиаторной системой. При комбинации теплого пола с керамической плиткой можно достигать наилучших результатов. В этой статье мы расскажем вам о том, по какой схеме осуществляется укладка теплого пола под плитку. Мы рассмотрим с вами все тонкости выполнения этой работы.
Какой теплый пол выбрать
Для начала, давайте определим с вами один нюанс, какой установить теплый пол под плитку лучше всего. Сегодня известно несколько технологий, например, водяной обогрев. В этом случае отопительный контур помещается непосредственно в стяжку пола. Проходящий теплоноситель по трубам, равномерно прогревает стяжку и керамическую плитку, а потом отдает все тепло внутрь помещения. Также немалой популярностью пользуется и электрический обогрев. В этом случае используются нагревательный кабель или маты.
Хотя нельзя сказать, что электрический обогрев лучше водяного. В этой статье мы сделаем акцент именно на электрический теплый пол под плитку. Эти технологии идеально комбинируются друг с другом.
Важно! При покупке электрического теплого пола можно выбрать готовый комплект. Если нет, тогда всю комплектацию придется выполнять самостоятельно.
Особенности электрических матов
Монтаж теплого пола под плитку лучше всего осуществлять с использованием кабельного нагревательного мата. Под этим подразумевается специальная сетка, на которой с определенным шагом закреплен кабель. В основе сетки используются полимеры, например, стекловолокно. Также мат имеет клейкую поверхность. Она защищена специальной пленкой. Непосредственно перед монтажом пленка удаляется и маты приклеиваются к основанию. Безусловной, такая монтажная клеящаяся поверхность имеется не на всех видах электрических матов.
Что касается кабеля, то он также может различаться. Так, могут использовать двужильные и одножильные кабеля. Одножильные кабеля стоят гораздо дешевле. Что касается двужильного, то он имеет ряд преимуществ. Например, его гораздо легче подключать, плюс ко всему, он не создает электромагнитное поле. Поэтому лучше всего выбирайте нагревательный мат с двужильным кабелем. Установка теплого пола под плитку такого плана может иметь ряд положительных сторон.
Перед покупкой также необходимо определиться и с его площадью. Для этого лучше всего сделать небольшой проект, который позволит вам точно определить зоны, на которых будет присутствовать электрический обогрев.
Важно! Если вы знаете где будет установлена крупногабаритная мебель или стационарные предметы, то под них устанавливать электрические маты не нужно. Итак, сделав проект, вы сможете определить площадь всего покрытия.
Что касается выбора того или иного производителя, то здесь существует большое разнообразие. Сегодня на отечественном рынке можно найти ряд крупных производителей теплого электрического пола, который можно положить под теплый пол. В большинстве случаев готовые комплекты состоят из нагревательных матов, терморегулятора, температурного датчика, инструкции по монтажу и соединительных проводов.
Плюс ко всему, вам необходимо укомплектовать систему дополнительными покупками. Например, необходимо приобрести теплоизоляционный материал, это может быть Пенофол. Он представляет собой вспененный полиэтилен, который с одной стороны имеет отражающую поверхность. Укладывается он непосредственно под нагревательный мат. Благодаря этому вся тепловая энергия будет направляться вверх помещения, а теплопотери будут сведены к нулю.
Кроме всего прочего, вам необходимо приобрести плитку для пола. Крайне важно быть внимательным, при выборе плиточного клея. Технология укладки теплого пола под плитку требует использования специального плиточного клея. При его выборе обязательно смотрите на его упаковку. На ней должна быть информация, что клей для плитки подходит для укладки кафеля на теплый пол. Для отделки плитки, вам еще необходимо приобрести затирку для швов.
Что касается инструмента, то вам может потребоваться такой набор:
Рулетка.
Уровень.
Емкость для замешивания плиточного клея.
Строительный нож.
Набор отверток.
Болгарка.
Станок для резки плитки.
Шпатель с зубьями и прочее.
Если все у вас уже куплено, то можно приступать к работам.
Инструкция по изготовлению теплого пола под плитку
Укладка теплого пола под плитку своими руками выполняется в определенной последовательности. Сейчас мы рассмотрим основные этапы изготовления напольного обогрева. Как следствие, вы сможете справиться со всеми работами своими руками без привлечения специалистов.
Подготовительные работы
На первом этапе работ осуществляется подготовка основания. Укладывать обогрев допускается только на ровную поверхность. По этой причине вам необходимо убедиться в том, что основание абсолютно ровное. Если и есть перепад, то он должен составлять не более 2 мм по всей площади. Если у вас есть стяжка, то вам необходимо проверить ее качество. Сделать это можно если вы простучите по ее поверхности. Если звук будет пустой, то качество стяжки оставляет желать лучшего. В этом случае вам необходимо полностью удалить это покрытие. Если же стяжка имеет хорошее основание, но есть незначительный перепад по высоте, то можно использовать самовыравнивающие смеси. Благодаря этому с минимальными затратами и усилиями, вы добьетесь отличного результата.
Если же ваша стяжка идеально ровная, то вам необходимо убедиться, что на ней нет трещин и прочее. Также следует убрать весь мусор, который может повредить нагревательный элемент теплого пола.
Совет! Если у вас есть строительный пылесос, то им можно качественно устранить весь мусор и пыль с поверхности пола.
Теплоизоляция и гидроизоляция
Теперь пришло время к изготовлению отопительного пирога. Для этого сперва изготавливается слой гидроизоляции. Для этой цели можно использовать специальные обмазочные составы. Самый простой материал – полиэтиленовая пленка. Укладываете ее внахлест до 200 мм. Между собой она соединяется скотчем. Также заведите гидроизоляцию на стену высотой до 250 мм.
После этого укладывается слой теплоизоляции. Для этого лучше всего использовать Пенофол, хотя есть и другие качественные теплоизоляционные материалы. Кстати, если укладка плитки на теплый пол осуществляется на первом этаже или в частном доме, где под первым этажом неотапливаемый подвал или грунт, слой теплоизоляции должен быть большим. Поэтому есть смысл использовать пенополистирол или пенопласт.
Сверху теплоизоляции обязательно укладывается слой отражающей пленки. Она необходима, так как благодаря ей вся тепловая энергия будет направляться вверх.
Совет! При укладке теплоизоляции и всех остальных слоев отопительного пирога избегайте каких-либо щелей или зазоров. Все должно укладываться встык. В таком случае будут полностью исключены мостики холода.
Монтаж теплого пола
После этого можно приступать к монтажу нагревательного элемента теплого пола под плитку. Способ монтажа во многом будет зависеть от того, какую именно вы приобрели систему. Если нагревательные маты, то здесь все очень просто. Вам необходимо равномерно распределить маты по всей площади обогреваемой поверхности. Если вы приобрели нагревательный кабель, то вам необходимо к полу закрепить монтажную планку к основанию. После этого необходимо равномерно уложить кабель, соблюдая определенный шаг укладки.
Совет! При укладке кабеля избегайте того, чтобы были какие-либо изгибы. Все повороты должны быть плавными.
Следите за тем, что нагревательный кабель теплого пола был надежно закреплен к полу. В противном случае торчащий кабель будет мешать процессу укладки плитки или заливки стяжки. После того как вы уложили нагревательный кабель, необходимо подключить конец провода к терморегулятору, который будет осуществлять контроль нагрева пола под плиткой. Плюс ко всему, между нагревательным элементом на полу под плиткой помещается температурный датчик. Он должен быть помещен в специальную гофру, которая позволит при необходимости поменять датчик. Сам терморегулятор необходимо подключить к электричеству к электрическому щитку на отдельный УЗО.
Когда все готово, необходимо проверить всю изготовленную вами систему. Для этого выполняете тестовое включение. При этом процессе вам не следует спешить. Убедитесь, что все работает исправно. Ведь после заливки стяжки и укладки покрытия исправить что-либо будет проблематичною если вы обнаружили какие-либо неисправности, то обязательно устраните их. Обязательно проверьте места соединений кабеля. Также испытайте работу температурного датчика. Обязательно измерьте сопротивление в кабеле. Оно должно соответствовать указаниям в паспорте.
Укладка плитки
Заключительный процесс может быть выполнен двумя путями. Уложенный теплый пол можно залить тонкой выравнивающей стяжкой. В таком случае вам необходимо установить маяки, которые помогут вам залить идеально ровную поверхность. В таком случае плиточный слой клея будет минимальный. Уже после высыхания стяжки, можно будет класть плитку. Также существует и другая технология, которая сводится к тому, чтобы укладывать плитку сразу на теплый пол.
При укладке обязательно следите за тем, чтобы плиточный клей или раствор полностью заполнял все пустоты. В случае образования воздушных пустот, работа теплого пола под плиткой будет некорректной. Что касается толщины плиточного клея, то она не должна превышать 5 мм.
Важно! После укладки плитки или заливки стяжки включать обогрев недопустимо. Плиточный клей и стяжка должны сохнуть при естественной температуре. Только так будет обеспечен продолжительный эксплуатационный срок напольного обогрева.
Заключение
Итак, вот мы и рассмотрели все особенности того, как осуществляется монтаж теплого пола под плитку. Чтобы поверхность не была сильно горячая, вам необходимо задать программу на терморегуляторе. Таким образом вы сможете достичь идеальной и комфортной температуры внутри помещения. Как мы увидели, плитка является идеальным материалом для укладки ее на теплый пол. Она имеет прекрасные теплопроводные свойства, что позволяет быстро прогревать пол и воздух внутри помещения. В дополнении ко всему, предлагаем вам посмотреть видео об изготовлении теплого пола под плитку. Оно поможет вам закрепить всю теорию из этой статьи, а также избежать ошибок при монтажных работах. Надеемся, что эта статья вам понравилась и вы сможете со всей работой справиться своими руками без привлечения на то специалистов.
Как установить теплый пол под плитку
Самым распространенным местом, где можно найти полы с подогревом, является ванная комната. Таким образом, само собой разумеется, что большую часть времени профессионалы торговли и домовладельцы устанавливают систему лучистого теплого пола под плиточным полом.
WarmlyYours — флагманский продукт лучистого отопления — TempZone ™ был специально разработан для обогрева плиточных, мраморных и каменных полов путем заделки их в тонкослойный или самовыравнивающийся цемент под напольным покрытием (в отличие от некоторых других систем отопления, которые нагреваются из-под пола и устанавливаются между балками перекрытия).Системы электрического обогрева TempZone ™ доступны в четырех форматах — Flex Rolls, Easy Mats, Cable и Custom Mats. Существует много различий между системами, основанными на рулонах, нагревательных матах или кабелях. Например, ролики TempZone ™ Flex Rolls просты в использовании и доступны по цене, что делает их одним из самых популярных продуктов компании. Их можно установить практически под любым напольным покрытием, приклеив их к черному полу, разрезав и поворачивая сетку по очереди, и подключив систему к термостату.
Если вам интересно, как установить обогрев под кафельный пол, вам повезло.В этом посте мы рассмотрим, как эти отопительные приборы устанавливаются под наиболее распространенным материалом для полов с подогревом — плиткой. Процесс различается в зависимости от напольного покрытия (поэтому установка деревянного пола будет отличаться от того, как вы устанавливаете ламинат).
TempZone Flex Rolls доступны по цене и просты в установке.
Конечно, перед началом установки необходимо ответить на несколько вопросов. Вы захотите узнать, какой тонкослойный материал использовать, необходима ли изоляция, как при необходимости изгибать кабель произвольной формы и как обеспечить ровный пол из плитки.Следуя этим пошаговым инструкциям, вы сможете ответить на эти вопросы и узнать, насколько просто установить электрическую систему теплого пола.
1. Измерьте комнату, которую хотите обогреть.
Измерьте всю комнату, исключив такие постоянные приспособления, как умывальники, туалеты, ванны, душевые и вентиляционные отверстия в полу. Вы будете использовать эту информацию для создания эскиза проекта, который включает размеры комнаты (а не только требуемую площадь обогрева в квадратных футах), который вы отправите в WarmlyYours.Наша команда опытных инженеров создаст индивидуальный SmartPlan, как правило, всего за один день. В вашем бесплатном плане установки WarmlyYours будет подробно указано, как именно ваша система теплого пола должна быть установлена в соответствии с вашими измеренными параметрами.
Цифровой омметр подтвердит, что ваша система теплого пола находится в хорошем рабочем состоянии.
2. Проверьте свои электрические рулоны для подогрева пола.
С помощью цифрового омметра проверьте свои рулоны для теплого пола, чтобы убедиться, что они находятся в хорошем рабочем состоянии.Результаты должны быть в пределах 15 процентов от значения, указанного на ярлыке UL на продукте.
3. Осмотрите черный пол.
Очистите черновой пол, чтобы убедиться, что на нем нет гвоздей или других острых предметов, которые могут повредить нагревательный элемент (это также относится к вашим полам и стенам). Если ваш черновой пол состоит из бетонной плиты, вам нужно будет приклеить пробковую или синтетическую пробковую подкладку в шахматном порядке, прежде чем начинать установку теплого пола. Если у вас деревянный пол, в подкладке нет необходимости.Под этот TempZone Flex Roll была установлена синтетическая пробковая подкладка
CeraZorb для предотвращения поглощения тепла бетонным основанием.
4. Установите гибкий ролик.
Следуя плану установки, разверните гибкий рулон до конца комнаты. Затем отрежьте сетку (не нагревательный кабель) и поверните рулон на 180 градусов, чтобы продолжить установку в другом направлении. Если вам нужно нагреть вокруг столба или сложного угла, вы можете произвольно сформировать кабель, чтобы он был более гибким.Просто удалите часть кабеля из сетки и освободите его в соответствии с вашим планом установки. В вашем плане установки также будет указано, какая часть сетки должна быть удалена.
Во время установки гибкого ролика используйте ленту или горячий клей, чтобы прикрепить сетку к черному полу или подстилке.
5. Установите датчик.
Некоторые термостаты (например, Nest) считывают только температуру окружающей среды (или воздуха), поэтому датчик температуры пола не требуется. Однако, если ваш термостат для теплого пола позволяет использовать датчик температуры пола, убедитесь, что датчик расположен рядом с местом расположения термостата и точно между двумя нагревательными кабелями, не перекрывая их.Чтобы закрепить его на месте, вплетите его в сетку или воспользуйтесь горячим клеем.
6. Проверьте систему еще раз.
Используйте цифровой омметр и проверьте цепь, чтобы убедиться, что система по-прежнему находится в хорошем рабочем состоянии.
7. Подключите термостат.
Мы рекомендуем подключить термостат к квалифицированному электрику. Часто возникает вопрос: «Нужен ли для пола с подогревом выделенный контур?» Ответ заключается в том, что мы настоятельно рекомендуем, чтобы система отопления была подключена к собственному контуру, чтобы предотвратить ненужное срабатывание GFCI в термостате.
8. Установите плитку.
Вы можете спросить, а нужна ли специальная плитка для теплого пола? Нет, почти любую плитку можно установить поверх наших систем отопления TempZone, но, конечно, всегда полезно ознакомиться с инструкциями производителя плитки, чтобы убедиться в этом.
Наконец, нанесите слой модифицированного тонкого раствора на нагревательный элемент и установите сверху плитку. Чтобы убедиться, что пол полностью ровный, вы можете использовать механическую систему выравнивания, такую как система контроля отрыва плитки Spin Doctor.Как только тонкий слой застынет, вы готовы пользоваться всеми преимуществами вашего нового пола с подогревом!
Механическая система выравнивания гарантирует, что вы не столкнетесь с нежелательными выступами плитки.

В дополнение к TempZone ™ Flex Rolls, еще одним очень популярным вариантом подогрева пола под плиткой является кабель TempZone ™ с монтажной мембраной Prodeso. Этот вариант дороже, но установка особенно проста. Кроме того, он предлагает преимущества предотвращения трещин, а также вариант гидроизоляции (с отдельными аксессуарами).Для получения дополнительной информации об установочной мембране Prodeso щелкните здесь. Вы также можете узнать больше о TempZone ™ Flex Rolls и процессе установки здесь.
После того, как вы ознакомитесь с доступными системами теплого пола, ознакомьтесь с конструктором расценок на теплый пол. Он покажет вам, какие продукты лучше всего подходят для вашего проекта, сколько стоит плиточный пол с подогревом и многое другое. Это лучшее место для начала, если вы хотите приобрести полы с подогревом самостоятельно.
Установка полов с подогревом под плитку
Установка полов с подогревом под плитку может быть сложной задачей
В этой статье мы объясним основные шаги по установке нашей теплоизоляционной пленки QuietWarmth Peel and Stick Radiant Heat для плитки и приклеиваемых полов. QuietWarmth не только отлично подходит для домашних потребителей, но и экономичен, предлагая тепло для вашей семьи.
Видео установки:

Для начала вы можете просмотреть наши полные инструкции по установке, нажав на следующее изображение.
Полное руководство по установке
Подготовка рабочего места
1. Перед работой с QuietWarmth® Peel & Stick Radiant Heat убедитесь, что рабочая площадка чистая, на ней нет гвоздей, винтов
и других острых предметов, которые могут повредить коврики.
2. Укладка плиточного пола должна соответствовать требованиям к черновому полу, установленным Советом по плитке Северной Америки (TCNA).
Что вам понадобится
Коврики QuietWarmth® Peel & Stick Radiant Heat
Термостат: утвержденный термостат
Выключатель GFCI (если не является частью термостата)
Распределительные коробки
: Минимум две коробки, необходимые для каждой комнаты или зоны.Одна коробка (2 × 4 дюйма) требуется для термостата, одна коробка (4 × 4 дюйма) требуется для электрических соединений.
Инструменты: цифровой омметр (мультиметр), инструмент для зачистки проводов, отвертка, стамеска, нож
Продукты для укладки плитки (пластиковый шпатель 3/8 ”x 1/4” или больше, строительный раствор, подкладочная плита, плитка и т. Д.)
12/2 Romex
Электромонтаж
Шаг 1. Установка GFCI
Коврики излучающего тепла
QuietWarmth® Peel & Stick должны быть защищены прерывателем цепи замыкания на землю класса A (GFCI).Это может быть сделано либо с помощью внутреннего GFCI в термостате (если он напрямую управляет матом), либо с помощью автоматического выключателя с защитой GFCI. Никогда не защищайте цепь дважды с помощью GFCI на термостате и в коробке автоматического выключателя. Соблюдайте все местные строительные и электрические нормы. Типичное требование к силе тока: 120 В переменного тока. Тихая теплота: 0,1 ампер на квадратный фут или 10 ампер на 100 квадратных футов мата.
Шаг 2. Установите дополнительные силовые модули
В зависимости от требований к силе тока мата (ковриков) может потребоваться один или несколько модулей вторичного питания.Силовой модуль представляет собой реле или неконтролирующий термостат и должен рассматриваться как таковой. Он позволяет расширить контролируемую область, которую может контролировать главный термостат, но он должен быть размещен в собственной выделенной цепи на 20 А и не нагружать регулятор термостата более 15 А. В Национальном электротехническом кодексе указано, что каждая параллельная цепь, используемая вместе с системой отопления, должна использоваться исключительно для этой системы. Не подключайте свет, розетки и т. Д. К каким-либо ответвленным цепям, используемым с QuietWarmth Tile Heat.
Шаг 3. Установите электрические коробки
Установите распределительную коробку для управляющего устройства (термостата) в соответствии с инструкциями производителя. Эта коробка должна быть размещена на внутренней стене без каких-либо препятствий, чтобы устройство считывало точно. Установите распределительную коробку 4 × 4 дюйма для электрических соединений между матами и термостатом.
Шаг 4. Работа с нижней пластиной
Просверлите или проделайте отверстия в нижней пластине. Одно отверстие предназначено для прокладки кабелей питания или кабелепровода, а другое — для датчика термостата.Эти отверстия должны находиться непосредственно под электрическими коробками. Рекомендуется просверлить или выпилить отверстия в нижней пластине. Вы также можете использовать технику насечки в качестве альтернативы.
Шаг 5. Установите кабельный ввод питания
Проложите силовые провода от термостата вниз по полости стены через отверстие в нижней части пластины для соединения матов.
Шаг 6. Установите датчик термостата
*, если термостат поставляется с датчиком температуры пола
Датчик температуры пола поставляется с рекомендованным термостатом.Провод датчика может быть установлен без кабелепровода или в кабелепроводе отдельно от проводов электропитания, если кабелепровод требуется по нормам. Откройте вторую заглушку в нижней части коробки термостата. Пропустите датчик (и кабелепровод, если он есть) через заглушку вниз по полости стены через отверстие в нижней пластине. Временно приклейте датчик липкой лентой к плите или черному полу на расстоянии примерно 6–12 дюймов от стены — окончательное расположение датчика после установки мата будет прикреплено лентой к краю или между двумя матами, чтобы датчик не находился непосредственно над нагревательный мат.Для достижения наилучших результатов прижмите датчик к краю мата. ПРИМЕЧАНИЕ. Датчик находится в упаковке термостата.
Шаг 7. Неровная проводка
Установите соответствующий электрический провод (провод) от источника питания и защиты выключателя к термостату, соблюдая все правила. Оставьте на коробке термостата дополнительный провод от 6 до 8 дюймов.
Установка ковриков
Шаг 1. Осмотр и проверка нагревательных матов
Перед установкой важно убедиться, что нагревательные маты были доставлены в работоспособном состоянии.После извлечения нагревательных матов из транспортировочной коробки проверьте сопротивление омметром и запишите полученную информацию. Если значение сопротивления отличается более чем на ± 3% от записанных значений на каждом коврике, не устанавливайте коврик и обратитесь за помощью к своему поставщику.
Шаг 2. Подготовка устойчивого чернового пола
Очистите пол от мусора, гвоздей и т. Д., Чтобы пол был гладким, чистым и сухим.
Раскрой и настройка
Шаг 1
Обрежьте коврик нужной длины. Важно разрезать только МЕЖДУ черными полосами.НЕ разрезайте их, так как это вызовет отключение GFCI.
Шаг 2
Оберните конец зелеными изолирующими дисками. Отрежьте одну черную тепловую полоску с обоих концов панели, стараясь не разрезать черную полосу. Сложите один изолирующий диск из каптона (зеленые точки входят в комплект) на два серебряных конца шины на панели на стороне, противоположной месту расположения термостата. Зеленый изолирующий диск необходимо загнуть поверх серебряной шины.Убедитесь, что зеленый каптоновый диск покрывает шину и область черных чернил точно так, как показано на рисунке.
Шаг 3
* Этот шаг необходимо выполнить независимо от того, режете вы коврик или нет. В противном случае это приведет к нежелательному срабатыванию GFCI и аннулированию гарантии.
Уплотнение нагревателя путем снятия вкладышей.
Отогните и загните верхний «клапан» на каждом конце нагревательной панели (панелей).
Отогните нижнюю защитную прокладку с внутренней стороны клапана и прикрепите нагревательный элемент, сильно надавив на него.
После того, как нагревательный элемент приклеится к нижней части заслонки, осторожно отогните верхнюю съемную прокладку и надавите, чтобы закрыть края мембраны.
УБЕДИТЕСЬ, ЧТО ВЫЖИМАЕТЕ ЛЮБЫЕ ПУЗЫРЬКИ ВОЗДУХА, ПРИ ПРИКЛЕИВАНИИ ВЕРХНЕЙ ЗАСЛОНКИ К НИЖНЕМУ.
Выполните остальные шаги по установке на следующих страницах.
Еще раз проверьте значение сопротивления на новый индивидуальный размер.
Шаг 3. Укладка матов
Соединительные провода от матов имеют длину 15 футов и могут быть обрезаны до нужной длины для подключения к распределительной коробке.Нагревательные маты следует укладывать таким образом, чтобы соединительные провода проходили к стене комнаты, где находится термостат / распределительная коробка. Следующие шаги помогут при установке матов:
1. Не снимая защитную пленку, установите все маты на место. Убедитесь, что провода находятся в пределах досягаемости от распределительной коробки и что на их пути нет препятствий или проникновений в пол. Перед следующим шагом убедитесь, что положение ВСЕХ матов удовлетворительное.
2.Когда все маты будут в правильном положении, сверните конец с соединениями назад достаточно далеко, чтобы отогнуть примерно 12 дюймов (30 см) защитной бумаги, чтобы обнажить часть клейкой поверхности.
3. Прижмите эту открытую часть мата к поверхности, а затем прикатайте другой конец до точки, где была удалена защитная бумага.
4. Начните снимать съемную прокладку и рукой разгладьте коврик в нужное положение по мере его разворачивания, чтобы добиться надежного сцепления, избегая захвата пузырьков воздуха.
5. Для соседних матов выполните ту же процедуру, начиная с выравнивания расположенных рядом матов встык. Не перекрывайте коврики.
6. Снимите быстросъемный вкладыш и установите мат на место, оставив зазор для стен или перегородок на конце разъема для проводки и окончательных соединений.
7. Убедитесь, что закрыты клапаны с каждой стороны мата (ковриков). См. Стр. 10, шаг 3 для получения инструкций.
Шаг 4. Установите датчик термостата
После установки матов найдите датчик датчика термостата.Сенсорный зонд можно удерживать на месте с помощью небольшого количества ленты. Датчик должен выступать на расстоянии примерно 6–12 дюймов от стены, прилегающей к показанному мату. Будьте осторожны, не размещайте датчик рядом с другими источниками тепла, такими как канал отопления под полом.
Шаг 5. Подсоедините электрические провода
Теперь, в зависимости от установки проводов, проложите провода от каждого отдельного мата вдоль основания стены до распределительной коробки. В зависимости от толщины слоя раствора вам также может потребоваться долотить место под точкой, где провода соединяются с матом, чтобы углубить соединение.Будьте предельно осторожны, чтобы не повредить нагревательный мат или соединение.
ПРИМЕЧАНИЕ:
Датчик термостата толще нагревательного мата. При тонкой установке на опорную доску или плиту сделайте канавку для углубления датчика до уровня мата. Закрепите датчик в канавке изолентой. Не повредите датчик. Убедитесь, что датчик установлен на одном уровне с ковриком, а не на нем. Датчик термостата Датчик расположен на расстоянии 6–12 дюймов от стены
Перед активацией необходимо выполнить визуальную и электрическую проверку нагревательных матов.
Визуальный осмотр
Также выполните визуальный осмотр, чтобы найти какие-либо признаки повреждения коврика или электрических проводов, которые могли возникнуть во время установки. При визуальной проверке ковриков обратите внимание на любые признаки повреждений, износа или царапин, которые могли возникнуть во время установки. Если какая-либо часть мата кажется поврежденной, замените мат целиком. Если обнаружено повреждение, позвоните на горячую линию по техническим вопросам 888-WARM-PAD или отправьте электронное письмо [электронная почта защищена] для получения совета и / или помощи по замене.
Проверка целостности / сопротивления
После установки необходимо провести вторую проверку сопротивления на выводах питания каждого мата с помощью цифрового омметра для обнаружения любых коротких замыканий или обрывов, которые могли возникнуть в процессе установки. Если проверка сопротивления совпадает с исходным значением, указанным на этикетке мата, мат установлен правильно и дальнейшие испытания не требуются.
Если значения сопротивления не находятся в пределах ± 3% от значения, указанного на коврике, позвоните в 888-WARM-PAD.Если сопротивление равно нулю: это указывает на короткое замыкание. Проверьте путь, по которому проходит проводка, и убедитесь, что провода не проткнуты или не повреждены иным образом. Коврики с поврежденными ненагревающими проводами необходимо заменить.
Испытание на нагрев
1. Установите устройство управления и подключите его к распределительной коробке. Установите и подключите устройство управления в соответствии с инструкциями производителя.
2. Подключите нагревательный мат (-а) к распределительной коробке и подключите соединительную коробку к термостату в соответствии с инструкциями производителя.
3. Включите прерыватель и отрегулируйте термостат так, чтобы он требовал тепла. Обратитесь к инструкциям по установке, прилагаемым к элементам управления, для правильной настройки. После того, как все элементы управления установлены, не включайте систему, за исключением краткой проверки работы всех компонентов.
4. После того, как система проработает несколько минут, проведите рукой по нагревательным матам, чтобы убедиться, что они согреются. Тепло — это мягкий жар, который будет лишь немного нагреваться, пока пол не будет установлен. Он не нагревается на ощупь.Просто легкое ощущение тепла. Теперь система должна работать, как задумано. Пожалуйста, оставьте инструкции по эксплуатации термостата в надежном месте для использования в будущем.
5. После проверки нагрева выключите систему.
Установка последнего этажа
Маты теперь готовы к укладке плитки с использованием модифицированного латекса тонкого набора с максимальной толщиной 3/8 дюйма после укладки плитки. Рекомендуется использовать пластиковый зубчатый шпатель, чтобы предотвратить повреждение поверхности нагревательного мата.Во время затирки следите за тем, чтобы не порезать и не порезать коврик или провода с холодным вводом. Аварийный сигнал монитора непрерывного контура можно использовать, чтобы предупредить вас, если провода холодного вывода были обрезаны во время установки. Поврежденные холодные провода могут привести к отключению GFCI и / или к поломке коврика. Перед укладкой пола лучше убедиться, что вы не повредили холодные провода.
Мы рекомендуем работать с установщиками профессиональных напольных покрытий, чтобы убедиться, что используются надлежащие материалы и соблюдаются надлежащие методы укладки.Уложите напольное покрытие в соответствии с инструкциями производителя. Используйте цифровой омметр для проверки сопротивления мата (ов) и датчика (ов) до, во время и после укладки готового напольного покрытия. Запишите показания QuietWarmth® Peel & Stick Radiant Heat в контрольном списке системы отопления и в форме регистрации гарантии, продолжая проверять наличие коротких замыканий, вызванных зазубринами или защемлениями. По возможности сфотографируйте установку мата перед укладкой напольного покрытия.
Укладка плитки, камня и мрамора
При установке QuietWarmth® Peel & Stick Radiant Heat под плитку, камень или мрамор мы настоятельно рекомендуем руководящие принципы Tile Counil of North America (TCNA) или спецификации ANSI для минимальных стандартов установки. Мы рекомендуем модифицированный латексом или эпоксидной смолой раствор и затирку вместо многоцелевых материалов на водной основе.
Используйте полное покрытие тонкого набора без пустот. Точечное склеивание (точечный монтаж) и оставление больших пустот недопустимо и приведет к хрусту в местах установки нагревательных матов.Тонкий набор должен быть установлен в соответствии со стандартами TCNA / ANSI. Точечное приклеивание плитки, которое дает только частичный контакт, оставляя большие пустоты, не является приемлемым методом для плитки, уложенной на полы с тонкозатвердевшими растворами.
Выберите ПЛАСТИКОВЫЙ шпатель подходящего размера для укладки плитки или камня. Мы рекомендуем шпатель размером не менее 3/8 дюйма x 1/4 дюйма. Этот шпатель лучше всего подходит для большинства плиток толщиной 1/4 дюйма.
Если вам нужна дополнительная информация об установке плитки, свяжитесь с TCNA по телефону (864) 646-8453 или посетите их веб-сайт по адресу www.tileusa.com.
Согрейте плавающий пол — Центр знаний
Что такое «плавающий» пол?
Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. раствор или клей. Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые могут быть установлены плавающим методом, например ламината, плавающей плитки и винила.
Вот несколько примеров плавающих полов:
Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев его укладывают как плавающий пол.
Роскошный виниловый пол (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.
Твердая или спроектированная древесина — Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе.Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.
Плавающая керамическая плитка — Плитки крепятся друг к другу за счет пластиковых зубцов, а не цементируются с черным полом. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.
Какое решение лучистого отопления
лучше всего подходит для моего плавающего пола ?
Сверхэффективная QuietWarmth излучающая пленка для обогрева пола для полов с защелкиванием, идеально подходящая для добавления безопасного и недорогого тепла плавающим полам.Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.
Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли. Просто разверните коврики, проложите провода и уложите пол!
Обрезка по длине (вдоль четких и пунктирных линий мата) обеспечивает большую гибкость установки
Точечный обогрев: размещайте маты только там, где вам необходимо тепло
Самовыравниватель не требуется!
Без раствора, без клея, без беспорядка

Как всегда, мы рекомендуем вам проверить спецификации производителя напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.
Допустимые материалы для плавающих полов для теплоизлучающей пленки для обогрева пола QuietWarmth для полов с защелкиванием включают ламинат, массивную и конструкционную древесину, LVF, пробку и бамбук, а также плавающую керамическую плитку.
Нагревательная пленка
QuietWarmth доступна в конфигурациях 120 В и 240 В, каждая имеет две длины (5 футов и 10 футов) и две ширины (1,5 и 3 дюйма).
Плитка с подогревом в оснастке

Уложите пол из керамогранита с излучаемым излучением за один уик-энд.
Ремонт кухни был лишь частью ремонта всего дома, который мы с женой проводили. Мы хотели сделать несколько существенных обновлений, но у нас было мало времени, и мы внимательно рассмотрели десятки будущих проектов. Это повлияло на наш выбор материалов. Пока мы покрывали кухонный пол плиткой, мы думали, что было бы неплохо добавить систему лучистого обогрева, но нуждались в удобной для самостоятельной настройке настройке, которую мы могли бы быстро установить без большой капитальной реконструкции.Поэтому мы обратились к MP Global Products, компании, которая занимается распространением двухкомпонентной системы для полов с подогревом своими руками.
Первый компонент называется QuietWarmth и представляет собой систему низкопрофильных подложек с электрическим лучистым теплом. Подкладочные маты выстилают пол и стыкуются по швам, чтобы работать как скрытое электрическое одеяло под плиткой. Коврики заменяют типичные покрытия плавающего пола, в результате чего общая общая толщина от основания до поверхности пола составляет всего около 3/8 дюйма.Quietwarmth не только заглушает ударные звуки от твердого покрытия пола, но также делает поверхность достаточно теплой для босых ног и помогает обогревать комнату.
Второй компонент — это блокирующая плитка Avaire. Avaire — это настоящий керамогранит, который прочно прикреплен к нескользящей звукоизоляционной решетке. Это система плавающей плитки, поэтому не требуется тонкослойная или цементная плита, что экономит много труда. Он укладывается непосредственно на твердые плоские черновые полы, включая винил, дерево и бетон, а прорезиненная сетка поглощает мелкие неровности поверхности.Даже новичок может выложить плиткой всю комнату за один день, потому что плитка просто соединяется вместе с небольшой помощью молотка и блока.
Шаги подготовки
Как и в случае с любой новой системой пола, подготовьте черновой пол. И QuietWarmth, и Avaire могут быть установлены на поверхности или ниже поверхности большинства деревянных, виниловых, бетонных и керамических полов. Перед укладкой плитки Avaire Tile пол должен быть чистым, гладким, сухим и прочным. Он должен быть плоским с допуском 1/4 дюйма на 10 футов.Я использовал линейку, чтобы проверить ровность пола, и, к счастью, не обнаружил никаких проблем. Высокие места следует отшлифовать, а низкие места заполнить выравнивающей массой на цементной основе.
Затем удалите со стены ковровое покрытие, плинтус или молдинг обуви. Сохраните обшивку нетронутой, и вы сможете переустановить ее позже. Или, как и мы, вы можете воспользоваться возможностью перейти на другой стиль.
Также воспользуйтесь возможностью устранить скрипы в полу.Используйте прибор для поиска шпилек, чтобы найти балки пола, и вбейте 3-1 / 2-дюймовые винты через черновой пол в каркас, чтобы затянуть все шумные участки.

Выше показан вырез в пластине пола для проводов отведения и датчика.
Электрическая грубая
Следующим этапом установки является подготовка домашней электросистемы. Хотя лучистое тепло QuietWarmth предназначено для самостоятельной установки, если вы плохо разбираетесь в электромонтажных работах, проконсультируйтесь с профессиональным электриком для подключения системы.Вкратце, QuietWarmth работает от термостата со встроенной розеткой GFCI (настоятельно рекомендуется). Термостат включает в себя провод датчика, который вставляется в систему пола для определения температуры. У каждого нагревательного мата есть пара выводных проводов, идущих до термостата (через кабелепровод в стене), где каждый мат подключается индивидуально. И все это контролирует термостат.
При установке соблюдайте все местные строительные и электрические нормы. Хотя можно отделить систему отопления от существующего контура, производитель не советует этого.Размер необходимого блока питания зависит от общей площади прокладки с подогревом в квадратных метрах. Например, для одной панели размером 3 на 10 футов требуется 2,2 ампера, для одной панели размером 3 на 5 футов требуется 1,1 ампера и т. Д. Для семи пэдов в моей установке требовалось 9 ампер, поэтому мы установили новый специальный 15-амперный выключатель для системы отопления. Мы провели линию электропитания от блока выключателя, который оказался в подвале прямо под полом кухни. Поскольку ситуация с электропроводкой у всех может быть разной, я не буду уделять много времени деталям электропроводки, но будьте готовы просверлить отверстия и выловить проволоку.В зависимости от требований к силе тока нескольких контактных площадок может потребоваться реле. Тем не менее, QuietWarmth предоставляет подробные инструкции, а также установочные DVD-диски для помощи в электромонтажных работах.

Размещение грелки
Установка грелок QuietWarmth — довольно простая процедура. Разверните маты так, чтобы провода в подкладке смотрели вверх. Расположите площадку так, чтобы подводящие провода доходили до ближайшей стены с электрической коробкой (соединения вы сделаете позже).Оставьте примерно 1 дюйм пространства на полу между площадками и окружающими стенами, чтобы было место для подводящих проводов к кабелепроводу. Закрепите провода тонкими полосками изоленты и избегайте прокладки выводных проводов над матами или под ними. Кроме того, избегайте установки тепловых ковриков под шкафами, встроенными элементами или какой-либо мебелью с прочным основанием, поскольку чрезмерное нагревание может повредить элементы.
Прикрепите каждую последующую подушку друг к другу, стараясь не перекрывать подушечки, что приведет к неровной поверхности, на которой будет сидеть плитка.Заклейте стыковые швы изолентой, но будьте осторожны, чтобы не закрыть изолентой нагревательные провода. Обязательно используйте универсальную ленту с агрессивным клеем — в нашем случае это Gorilla Tape. Никогда не используйте скобы для крепления подушек QuietWarmth или проводки.
Для участков, где не устанавливаются подушки с подогревом, вам понадобится наполнитель, чтобы пол удерживался даже под плитку. Я вырезал несколько листов подрядной бумаги по размеру, чтобы заполнить пробелы. Это было настоящим хлопотом и заняло больше времени, чем я ожидал.Если бы я использовал эту систему, я бы использовал продукт QuietWarmth «Insulayment», который представляет собой ненагреваемую подкладку, разработанную специально для этой работы.
После того, как все прокладки и провода приклеены, вы можете проложить провод датчика термостата примерно на 6–12 дюймов в подкладку, равномерно распределив между двумя нагревательными проводами. Можно сделать надрез на прокладке размером 1/4 на 1 дюйм, чтобы вставить датчик (но не обматывайте датчик липкой лентой).
Планирование компоновки
Перед укладкой плитки проверьте окружающие дверные косяки и кожухи на наличие необходимого зазора.Если недостаточно места для размещения плитки по толщине, придется подрезать косяки. В таком случае используйте обрезок плитки, чтобы направить механизированную ножовку — или протяжную пилу в японском стиле — и обеспечить надлежащий зазор между дверьми.
Следующим шагом является создание макета вашего дизайна. Плитку Avaíre можно укладывать по прямой, диагональной или шахматной схеме. Мы остановились на прямой схеме. Затем я измерил всю комнату спереди назад, слева направо, включая области, где столешницы заходят в пространство пола.Разделите эти измерения на открытую поверхность 12-дюймовых плиток. Идея состоит в том, чтобы спланировать вашу планировку так, чтобы у вас не было тонкой, неудобной плитки на краю стены.
Например, если вы начинаете ряд с полной плитки на одном конце 10-футовой 4-дюймовой стены, тогда у вас будет достаточно места для 10 полных плиток и тонкой плитки в конце. Если это так, то начните этот ряд с полной плитки в центре, а не в конце, двигаясь к обеим стенам. Это позволит отказаться от единственной тонкой конечной плитки в пользу двух более крупных обрезных плиток, которые будут загибать ряд.Делайте измерения во всех направлениях и против каждого препятствия в комнате, соответствующим образом планируя планировку.
Укладка плитки
Каждая плитка со всех сторон окаймлена пластиковыми фиксирующими язычками, которые зацепляются за язычки ответной плитки. Выровняйте выступы в углу каждой плитки и поверните плитки вместе, чтобы оставшиеся вкладки «щелкнули» друг за другом по очереди. Плитка является ненаправленной и может быть установлена справа или слева, но фиксирующие выступы не позволяют вставить плитку между двумя плитками.Два больших преимущества системы язычков: каждый шов имеет одинаковую ширину, и вся система плитки остается квадратной. Кроме того, поскольку плитки Avaire не прикреплены к основному полу постоянно, система сопротивляется растрескиванию при смещении основания.
Мне было легко соединить первый край плитки вручную. Но при соединении второго края плитки с выступами в соседнем ряду мне понадобились резиновый молоток и блок для ударов в качестве дополнительной поддержки.Будьте осторожны, вставляя плитки на место. Разместите блок для постукивания прямо напротив плитки, но не против пластикового лотка. Я сделал свой блок из мягкого блока тополя и вырезал по его нижнему краю выемку, чтобы блок касался фарфора без пластиковых выступов.
Плитку можно укладывать по частям или по очереди. Вы также можете использовать молоток и блок, чтобы отрегулировать размещение ряда после того, как они были заблокированы.
Вам, вероятно, придется отрезать несколько плиток, чтобы они подходили к концам рядов.Для этого вам понадобится пила с алмазным диском. Вы можете купить их в строительном магазине или взять напрокат в большинстве пунктов проката. Я позаимствовал один у моего нового соседа, который, оказывается, подрядчик по плитке (спасибо, Фрэнк). Определите размер пропила, положив плитку непосредственно на последний уложенный кусок. Отметьте нижнюю часть, используя верхние выступы лотка в качестве направляющих, и отрежьте по линии.
При размещении обрезанной торцевой плитки у стены недостаточно места, чтобы ударить по ней молотком.В этом случае осторожно используйте монтировку (желательно с резиновым покрытием), чтобы зацепить край плитки и отвести ее от стены, пока фиксирующие язычки не защелкнутся.
Гибкий раствор
Плавающий характер плитки Avaire означает, что пол обладает некоторой степенью гибкости. В этом случае использование гибкой затирки Avaire является важной частью установки плитки. Никакой другой раствор использовать нельзя, так как он треснет при прогибе пола.Гибкий раствор готов к использованию прямо из ведра. Ведро весом 9 фунтов покрывает примерно 50-65 квадратных футов 12-дюймовой плитки
.
Удерживая резиновую терку с острыми краями под углом 45 градусов, распределите раствор по диагонали, плотно прижимая к нему, чтобы обеспечить полное заполнение швов. Затем, удерживая терку под углом 90 градусов, потяните по диагонали через швы, удаляя излишки раствора с плитки, используя край как ракель. Наклонный ход помогает предотвратить врезание поплавком в заполненные швы и вытягивание раствора.
Для достижения наилучших результатов удаляйте дымку от раствора во время работы, используя губку и 5-галлонное ведро воды. Просто вытрите пленку для затирки, промойте губку, отожмите до влаги и повторите. Слегка потрите губку круговыми движениями, удаляя остатки раствора и делая швы гладкими. Часто меняйте чистящую воду. По мере чистки проверяйте работу и устраняйте углубления с помощью дополнительной затирки.
Защищайте готовую поверхность от уличного движения в течение как минимум 24 часов для высыхания, а затем используйте губку и воду, чтобы удалить последнюю оставшуюся мутность раствора.Для полного излечения требуется 72 часа.
Готов к нагреву
После укладки пола используйте омметр, чтобы записать окончательное измерение сопротивления подушек QuietWarmth. Сопротивление должно быть в пределах 10 процентов от заводского значения сопротивления. В противном случае обратитесь в службу поддержки клиентов — возможно, повреждение произошло во время укладки пола).
Проведите выводные элементы вверх через электрический кабель в 4-дюймовую квадратную коробку термостата.Подключите провода параллельно (не последовательно), черный к черному и белый к белому. После того, как все термостатические регуляторы установлены, включите систему, чтобы проверить ее работу. Все, что вам осталось, — это насладиться элегантной привлекательностью настоящего фарфора и комфортом пола с подогревом.
Крокодил откусывает плитку
Для небольших вырезов в плитке, таких как установка деталей вокруг вентиляционного отверстия, я использовал новую мини-пилу Croccodile от Clarke Power, оснащенную алмазным диском.Эта мини-дисковая пила в форме угловой шлифовальной машины способна резать различные материалы, включая настоящий фарфор, путем простой замены полотна диаметром 3-1 / 4 дюйма. Полотно вращается со скоростью 4000 об / мин, что почти в два раза быстрее, чем у обычной циркулярной пилы. Пила Crocodile весит всего 4 фунта и имеет регулируемую глубину пропила от нуля до 1-1 / 16 дюйма. Крокодиловая пила входит в комплект, загружаемый в сумку для инструментов с мягкими стенками и несколькими карманами для хранения. В наличии 24-дюймовый лазерный уровень, адаптер для пылесоса для сухой и влажной уборки, вспомогательная направляющая кромки, множество лезвий и многое другое.Для получения дополнительной информации о циркулярной пиле Crocodile посетите страницу Clarke Power products по адресу www.clarkeusa.com.
Рекомендуемые статьи
Как согреть полы в вашем доме
Это может вызвать неприятное ощущение, когда вы впервые просыпаетесь зимним утром и ставите босые ноги на ледяной пол. Проблема в том, что одни материалы лучше сохраняют тепло, а другие быстро его теряют.В то же время есть определенные продукты, которые действительно могут изолировать окружающую среду, делая все пространство более теплым и уютным. Есть также несколько приемов, которые можно использовать для повышения комфорта уже существующих покрытий.
Природные свойства напольных материалов
Некоторые материалы для пола теплее других, поэтому, если это проблема в вашем доме, выбирайте материалы для пола, которые от природы теплые под ногами.
Ковер : это наиболее культовое и популярное решение для теплых полов, которое часто используется в спальнях, семейных комнатах и гостиных.Изделия с более длинными и толстыми нитями будут иметь наибольшие преимущества зимой, защищая пространство от внешнего холода, а также изолируя комнату от потерь тепла. Качественная ковровая подкладка под ковром, такая как плотный пенопласт или шерсть, не только сделает ковер теплее, но и на самом деле значительно улучшит показатель R (сопротивление теплопотери). К сожалению, ковер — не лучший выбор для некоторых жилых помещений, например, для помещений, подверженных воздействию воды и влаги.
Пробка : неожиданно теплый и привлекательный выбор, этот материал состоит из множества крошечных воздушных карманов, которые заполняют всю пространственную структуру его конструкции.Они действуют как изоляционные подушки, предотвращая выход горячего воздуха и попадания холодного воздуха. Их также относительно легко установить, они доступны в виде плиток и листов, которые можно укладывать практически на любой черный пол, а также прямо на существующую квартиру. полы в хорошем состоянии. Как и большинство напольных покрытий, более толстые изделия лучше сохраняют тепло.
Винил : это упругая плитка или листовой материал, устойчивый к пятнам, проникновению воды и обесцвечиванию, требующий минимального ухода.Он не обладает никакими характеристиками тепла или холода, потому что он такой тонкий. Однако его можно сочетать с мягкой подкладкой, состоящей из таких материалов, как пробка или пена, чтобы сочетать его долговечную функциональность с присущими ему изоляционными свойствами. Так называемые виниловые полы класса люкс (LVF) будут несколько теплее под ногами благодаря своей конструкции. В то время как винил может быть хорошим выбором для таких помещений, как ванные комнаты и кухни, стоимость подложки, необходимой для повышения температуры пола, также может значительно увеличить стоимость материалов.
Ламинат : Как и винил, ламинат является нейтральным материалом с точки зрения передачи тепла. Слой плотного поролона под ламинатом может немного согреть пол. В случае использования плит, приподняв черновой пол от бетона слоем фанеры поверх шпальных полос перед укладкой поверхностного настила, он также может нагреться до ног.
Керамическая плитка и натуральный камень : По сути, это одни из самых холодных доступных вариантов напольных покрытий, поскольку и керамическая плитка, и камень очень хорошо передают тепло.Хотя это качество заставляет их замерзать зимой, оно также имеет важное преимущество. В сочетании с лучистыми системами обогрева под поверхностью эти поверхности могут стать очень теплыми и действительно могут быть восхитительными в течение всего холодного времени года.
Советы по утеплению полов
Существует несколько способов подогрева полов, некоторые из них довольно простые, другие необходимо интегрировать при первой укладке напольного покрытия или при его замене.
Коврики : это простое, но неподвластное времени решение для холодных зимних полов, которое действительно может многое сделать, чтобы сделать пространство теплее и уютнее. Коврики можно разместить так, чтобы создать уголки для разговоров и уголки для чтения, которые можно вырезать из частей большой комнаты. Их также можно использовать возле кроватей, дверных проемов и в ванных комнатах, где люди, как правило, ходят босиком, покрывая пространство комфортным одеялом.
Изоляция перекрытий пола и обода : В этажах первого этажа, построенных на конструкции балочной платформы, балочные пространства, построенные над неотапливаемыми подвалами или подпольями, могут терять тепло через сам пол.Если утеплить эти полы изоляцией из стекловолокна, они согреются. Области краевых балок, где платформа пола опирается на фундамент, также могут быть источником холодного воздуха, циркулирующего через полости балок под полом. Изоляция этих балок по краю и коллекторов может помочь сделать полы теплее.
Подложка: Существует множество вариантов плоских упругих полов, таких как винил, линолеум и ламинат, которые выдерживают ощущения и температуру любой поверхности, на которую они укладываются.Если их разместить непосредственно на бетонном черновом полу, они унаследуют все природные холодные свойства этого материала. Даже с фанерным черновым полом все равно может быть сквозняк в зимнюю стужу. Решением этого является использование нижнего слоя стяжки. Он устанавливается над черным полом, но ниже поверхностного покрытия и обычно состоит из пробки, поролона, резины или другого природного изоляционного материала. Это может помочь улучшить тепло в зоне для прогулок, а также добавить истинную R-ценность полу, чтобы сократить расходы на электроэнергию.Подложка также может уменьшить передачу звука в комнаты ниже и из них.
Лучистое подпольное отопление : Самый надежный способ улучшить теплоту пола — это система теплого пола, излучающая тепло через подложку между черным полом и поверхностным полом. Назначение системы лучистого отопления — излучать тепло прямо вверх в пол, фактически делая его поджаренным под вашими ногами. В то же время это тепло распространяется и в остальную часть комнаты, эффективно контролируя температуру в помещении.Системы лучистого отопления обычно лучше всего работают с материалами с высокой проводимостью, такими как плитка и камень. Существует два основных типа излучающих систем подповерхностного отопления. Чаще всего это катушки с проволокой, которые нагреваются электрически. Существуют также гидравлические системы, в которых используются длинные тонкие трубы, наполненные водой, которая нагревается. Электрические системы намного проще установить и они дешевле. Гидропонные системы чаще всего устанавливают во время собственно строительства дома. Они дороги в установке, но предлагают более эффективные долгосрочные эксплуатационные расходы.
Ель / Марго Кавин
Лучший пол для систем лучистого отопления
Системы лучистого теплого пола обеспечивают плавную конвекцию, наполняющую комнату, бесшумную и относительно энергоэффективную. Ванные комнаты, спальни и даже кухни в прохладном климате с лучистым отоплением позволяют чувствовать себя комфортно и легко босиком — все время.
Теплый пол можно установить под удивительно большое количество напольных покрытий. Однако из-за количества тепла, выделяемого электрическими проводами или гидравлическими трубами этих систем, не все напольные покрытия можно укладывать поверх них.
Лучший пол для лучистого тепла
Керамическая плитка
Керамогранит
Натуральный камень
Ламинат
Винил
Лучшие свойства полов для лучистого отопления
Свойства, которые делают напольное покрытие хорошим или плохим для систем лучистого отопления, как правило, зависят от толщины пола, его теплопроводности, его тенденции к расширению и сжатию, а также от того, подвержено ли оно воздействию воды и тепла.
Более толстые напольные покрытия, такие как твердая древесина и конструкционная древесина, являются плохими мостами холода. Напольные покрытия на минеральной основе, в основном из плитки и камня, являются отличными проводниками тепла. Плитка и камень не расширяются и не сжимаются. Твердая древесина твердых пород легко повреждается под воздействием тепла и влаги.
Фарфор, керамика и натуральный камень — лучшие напольные покрытия для лучистого отопления, поскольку они объединяют все четыре фактора. Кроме того, плитка имеет тенденцию ощущаться холоднее, чем другие типы полов, поэтому потребность в лучистом обогреве под ней является наибольшей.
Худшее напольное покрытие — ковровое покрытие — не работает почти по всем четырем пунктам.
Фарфор или керамическая плитка
Керамогранит и керамическая плитка идеально подходят для использования с системами лучистого теплого пола. Плитка не только тонкая, но и благодаря своей минеральной природе хорошо проводит тепло. Кроме того, поскольку плитка не содержит органических продуктов, она не будет гнить или разрушаться, если в гидравлической системе будет течь вода.
Плитка быстро нагревается при включении системы. Плитка тоже ненадолго сохраняет тепло после отключения системы.
Полы из натурального камня
Подобно керамической и керамогранитной плитке, любой вид натурального камня или заполнителя идеально подходит для систем лучистого отопления. Камень не только безопасен для лучистого отопления, но и сохраняет тепло дольше, чем плитка, после отключения системы.
Полы из натурального камня немного толще керамической и керамогранитной плитки, поэтому нагреваются немного медленнее, чем плитка. Но он сохраняет тепло в течение длительного времени, никогда не расширяется и не сжимается, и он не может разлагаться.
Ламинат
Тонкость ламината является преимуществом при установке лучистого отопления, позволяя теплу проникать и рассеиваться. Однако необходимо принять меры для защиты пола.
В гидронных системах при выходе влаги ламинат будет безвозвратно поврежден. Температура системы должна быть ниже максимальной точки, рекомендованной производителем ламината. Многие производители ламината рекомендуют, чтобы температура никогда не превышала 85 градусов по Фаренгейту.
Одно из преимуществ ламината — это то, что он теплый под ногами. Содержание древесины в ламинатной основе в сочетании с пенопластом создает в целом ощущение комфорта. Таким образом, лучше использовать лучистое отопление под ламинатом только в очень холодных помещениях.
Лист или плитка виниловые полы
Лучистое отопление можно установить под упругими полами, такими как листовой винил, виниловая плитка и роскошная виниловая доска. См. Инструкции производителя по установке для определения максимальных температур.Как правило, начинайте с 70 градусов по Фаренгейту в течение первых 24 часов использования, увеличиваясь не более чем до 85 градусов по Фаренгейту.
Паркет из паркетной доски
Последний рекомендуется в качестве лучшего кандидата для систем лучистого отопления, чем из массивной древесины твердых пород и напольных покрытий из инженерной древесины. В качестве основы для верхнего слоя шпона из твердых пород дерева используется высококачественная фанера. Этот тип фанеры имеет стабильные размеры и не быстро реагирует на скачки или понижения температуры.Однако древесина — плохой проводник тепла. Это означает, что тепло от системы не будет передаваться так быстро и тщательно, как в случае более тонких полов, которые обладают большей теплопроводностью.
Ковровое покрытие
Из-за отличных изоляционных свойств коврового покрытия эффективность систем лучистого отопления будет снижаться, и, следовательно, может потребоваться установка термостата выше, чем это было бы при использовании твердых напольных покрытий. Но добавление лучистого отопления под ковровое покрытие может быть излишним.Согласно исследованию, проведенному Школой текстильной инженерии Технологического института Джорджии, только ковровое покрытие может достигать показателя R до 2,19 для плюшевой шерсти. В сочетании со склеенной полиуретановой прокладкой (значение R 2,09) ковровое покрытие может быть достаточно теплым в одиночку, что даже не требуется лучистое отопление.
Полы из твердой древесины
Паркет из паркетной доски лучше подходит для лучистого отопления, чем под твердой древесиной. Но если вы все же хотите разместить лучистое отопление под твердой древесиной, используйте пол из пиломатериалов вместо гладких.Нагревательный элемент должен быть встроен в черновой пол системы шпал, под традиционный черновой пол или заделан в бетон. Более узкие половые доски, как правило, работают лучше, чем широкие, потому что множество швов обеспечивает большую гибкость, если пол должен расширяться и сжиматься. Чрезвычайно плотные твердые породы древесины, имеющие 1375 или более баллов по шкале твердости Янки, плохо подходят для систем лучистого отопления.
Полы, на которых не должно быть лучистого тепла
Резиновые полы плохо реагируют на высокую температуру и могут источать неприятный запах.
Лучистое отопление может высохнуть и ослабить клей на приклеенном ковровом покрытии. Фактически, любой тип напольного покрытия, в котором используется клей в качестве системы соединения, является более плохим выбором для систем лучистого отопления, чем пол, в котором используется шов с пазом или фальцовкой и фиксатором.
Поскольку бетонный пол однороден, сам по себе бетон — плохой выбор для лучистого отопления. Для излучающих систем требуется многослойный пол, чтобы трубы можно было спрятать под верхним слоем. Однако системы лучистого тепла могут быть встроены в бетонные плиты перекрытия, если будет добавлено последующее покрытие верхнего этажа, например плитка.
Подогрев полов, EasyHeat, Керамическая плитка с подогревом, Напольное отопление
Подогрев полов — часто задаваемые вопросы Какова основная область применения теплой плитки?

Warm Tiles® Система подогрева полов представляет собой сеть кабелей, проложенных в растворе сразу под плиточным, мраморным или шиферным полом для удаления холода.

Каковы требования к напряжению, току и мощности?

Система Warm Tiles разработана для приложений 120 или 240 В в Северной Америке.Ток, потребляемый кабелем наибольшего размера, составляет 10,7 ампер. Система может быть установлена для рассеивания либо 12 Вт на квадратный фут (при использовании стандартного расстояния 3 дюйма), либо 16 Вт на квадратный фут (при использовании переменного расстояния 3 дюйма / 1,5 дюйма). Потребляемый ток мата самого большого размера составляет 13,1 А. Система рассчитана на рассеивание 16 Вт на квадратный фут

Гарантия на продукт

На кабели EasyHeat Warm Tiles предоставляется ограниченная гарантия сроком на пятнадцать (15) лет.Подробная информация о гарантии приводится в инструкции к каждому продукту, или вы можете просмотреть версию в формате PDF, щелкнув ссылку ниже.

Warm Tiles WarrantyКакие типы полов могут использовать систему Warm Tiles?

Теплая плитка предназначена для полов из мрамора, керамики, бетона, плитки, шифера, брусчатки (кирпич, камень и т. Д.), Ламината и деревянных полов *, а также полов с подогревом из керамической плитки. Он НЕ предназначен для деревянных полов, ковровых покрытий, линолеума или виниловой плитки. Кабель Warm Tiles ДОЛЖЕН быть залит «вяжущим материалом» (например,г., ступка). * Для использования только под парящими деревянными полами. Не одобрен для установки с помощью гвоздей.

Сколько времени нужно теплой плитке, чтобы утеплить пол?

С момента включения кабелей обычно требуется от получаса до 2 часов, чтобы нагреть пол, в зависимости от материала и толщины пола.

Насколько высока высота моего пола благодаря системе Warm Tiles?

Полы с установленными системами обогрева обычно на 3/16 дюйма выше, чем полы без нагревательных кабелей.

Насколько теплее будет мой пол?

Температура поверхности пола или плитки с подогревом зависит от нескольких переменных: расстояния между соседними проложениями кабеля, глубины от кабеля до поверхности плитки, общей тепловой массы пола, а также температуры в помещении и площадь под полом. По этой причине диапазон температур будет варьироваться от установки к установке. Как правило, кабели Warm Tiles нагревают пол максимум до 90 ° F.

Хватит ли тепла на всю комнату?

Теплая плитка не предназначена в качестве основного источника тепла для любого помещения.

Какова общая стоимость эксплуатации системы теплой плитки?

Общие эксплуатационные расходы на напольное отопление можно определить, используя вашу почасовую ставку в киловатт-часах из вашего ежемесячного счета за коммунальные услуги и следуя этим простым шагам.

(1) Возьмите свою часовую норму в киловатт-часах и умножьте на 8 (предполагаемое количество часов работы в день при использовании термостата Warm Tiles®).
(2) Затем умножьте это число на квадратные футы обогреваемого пола.
(3) Наконец, умножьте это число либо на 12 Вт (стандартное расстояние), либо на 16 Вт (переменное расстояние или комплекты матов) и разделите на 1000, чтобы получить ваши ежедневные эксплуатационные расходы.

Среднее значение по США в настоящее время составляет 10,0 центов / кВт-ч.

Примечание. Тепло, генерируемое системой Warm Tiles, будет распространяться по всему дому и тем самым компенсировать ваши первичные расходы на отопление. Эта экономия не принимается во внимание при использовании вышеуказанного расчета.

Насчет ЭДС. Безопасны ли системы утепления пола?

До сих пор неясно, приводят ли ЭМП к неблагоприятным последствиям для здоровья. Однако Всемирная организация здравоохранения определила допустимый уровень воздействия ЭМП на уровне 100 мГ (миллиГаусс). Многие бытовые приборы работают на этом уровне. При измерении электрического обогрева пола в полевых условиях на расстоянии 1 дюйм от места использования было получено воздействие от 0 до 6 мГс.

Да.Электрические системы обогрева полов Warm Tiles, термостаты и комплекты реле прошли строгие испытания на безопасность лабораторией Underwriter’s и получили список UL для США, а также сертификат cUL для Канады. Кроме того, все термостаты Warm Tiles содержат прерыватель замыкания на землю (GFI), который обеспечивает защиту от поражения электрическим током.

Могу ли я добавить это в мою текущую цепь или для этого потребуется отдельная цепь?

Мы рекомендуем, чтобы нагревательный кабель был ЕДИНСТВЕННОЙ нагрузкой в электрической цепи, обеспечивающей питание кабеля.Перед установкой теплой плитки обязательно проконсультируйтесь с местным органом по надзору за электрооборудованием.

Требуется ли установка этого продукта профессионалом?

Warm Tiles разработана для легкой установки опытным мастером своими руками. Тем не менее, вы всегда должны проконсультироваться с местным органом по надзору за электрооборудованием перед началом установки.

Как определить размер кабеля, который мне понадобится для обогрева пола?

Вам нужно будет измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах.При расчете площади в квадратных футах не включайте участки под туалетами, умывальниками, сантехническими приборами или труднодоступные места. Оставьте расстояние не менее 1 дюйма до туалетов или других приспособлений. Измерения должны быть максимально точными. После того, как вы определили площадь обогреваемой площади, вы можете выбрать кабельную систему Warm Tiles подходящего размера.

Примечание. Если вы подумываете об установке теплой плитки под душем, проверьте местные электротехнические нормы и правила, чтобы узнать, разрешено ли это.

Могу ли я проверить кабель перед установкой?

Да.Значение сопротивления можно снять с помощью омметра. Сопротивление изоляции можно проверить мегомметром. Не подавайте напряжение на кабели перед установкой.

Как устанавливается кабель?

Полные подробные инструкции по установке прилагаются к каждому кабелю. Металлическая обвязка, прилагаемая к кабелю, крепится к полу. Кабель легко вставляется в обвязку и «натягивается» на обогреваемую площадь пола. Затем поверх кабелей наносится цементный раствор.

Можно ли разрезать кабель?

Длину нагретого кабеля НЕЛЬЗЯ изменить. Однако холодные провода можно отрезать до нужной длины.

Следует ли изолировать мое приложение снизу?

Подкладывать изоляцию под полом не обязательно; однако это повысит эффективность работы вашей системы Warm Tiles за счет минимизации потерь тепла.

Могу ли я проложить этот кабель в стене моей ванной комнаты?

Нет. Электрические нормы (NEC в США и CEC в Канаде) не разрешают прокладывать нагревательные кабели за стенами.

Требуется ли термостат для кабелей Warm Tiles?

Термостат рекомендуется для всех установок Warm Tiles. Easy Heat предлагает термостаты на 120 В и 240 В в двух разных моделях. Термостаты серии FTS предлагают опции программирования уровня комфорта, а также простой селекторный переключатель положения выключения. Термостат серии ET предлагает простой переключатель включения / выключения, а также переключатель регулировки температуры и кнопку подтверждения. Все термостаты Warm Tiles имеют встроенную защиту от замыкания на землю.* В соответствии с национальными электротехническими нормами США — установка в ванной комнате требует, чтобы это устройство было установлено в цепи, защищенной отдельным прерывателем цепи замыкания на землю (GFCI).

Есть ли диапазон температур на термостате?

Термостат можно установить на различные уровни для поддержания постоянной температуры пола. Вы быстро ознакомитесь со своей собственной зоной комфорта и соответствующей настройкой на вашем термостате.

Можно ли прокладывать кабели Warm Tiles в душевых?

Как правило, кабели Warm Tiles можно укладывать в облицованных плиткой душевых, укладывая кабели в царапину, используя стандартный метод, указанный в инструкциях по установке.Затем поверх кабелей устанавливается гидроизоляционная мембрана, чтобы вся вода из душа направлялась в канализацию и не контактировала с кабелями.

Что произойдет, если кабель будет поврежден?

Если кабель разрезан или поврежден, ток будет направлен на оплетку заземления, окружающую кабель, вызывая тем самым срабатывание защиты от замыкания на землю, что приводит к отключению питания от кабеля. В зависимости от типа и серьезности повреждения может потребоваться ремонт.

Откуда возникла идея утепления пола?

Считается, что первые греки разработали такую систему, но именно римляне применили ее на практике в своей системе гипокауста. Во многих римских зданиях полы из мозаичной плитки поддерживались колоннами внизу, которые создавали воздушные пространства или каналы. На участке, расположенном в центре всех отапливаемых комнат, сжигали древесный уголь, хворост и в Британии уголь, а горячие газы уходили под полы, нагревая их в процессе.Система гипокауста исчезла с упадком Римской империи, и «центральное отопление» не было восстановлено до 1500 лет спустя.

Журнал "Дизайнер"
