Технология укладки стеклоблоков | Стеклоблоки в Пензе

Технология укладки стеклоблоков.

ПОДБОР НЕОБХОДИМЫХ ИНСТРУМЕНТОВ И РАСХОДНЫХ МАТЕРИАЛОВ

Для успешного проведения работ по монтажу стеклоблоков и изготовления конструкций из стеклоблоков любого размера, сложности и разновидностей без всяких трудностей, Вам потребуется определенный набор инструментов и специфические расходные материалы

Расходные материалы.

  1. Сухая строительная смесь для укладки керамической плитки или керамогранита, желательно морозостойкая, на основе белого цемента — 25 кг. на 1 м.кв.
  2. Армирующие прутья (из нержавейки или оцинкованные), предназначены для усиления кладки из стеклоблоков — 12 линейных метров на 1 м.кв. (вертикальная и горизонтальная арматура).
  3. Компенсационный стык 6мм с одной стороны.
  4. Скользящий стык (ПВХ несжимаемая лента).
  5. Монтажные пластиковые крестики (2, 5, 10 и 16 мм.
    ). Они играют большую роль в процессе контроля толщины швов между стеклоблоками и укладываются в каждом угловом стыке, после окончания монтажных работ остаются внутри цементной кладки и затираются. Для расчета необходимого количества используется формула: D=(n+1)*(m+1), где n – количество горизонтальных рядов, m – количество вертикальных рядов.
  6. Затирка, предназначена для заполнения швов между стеклоблоками и придания им необходимого цвета. Количество определяется исходя из толщины монтажных крестиков. (количество см.инструкцию к затирке)
  7. Силикон сантехнический прозрачный.

МЕТОДЫ МОНТАЖА КОНСТРУКЦИЙ ИЗ СТЕКЛОБЛОКОВ

Существует несколько методов монтажа стеклоблоков. Все они отличаются друг от друга по многим параметрам, таким как: трудоемкость, эстетичность, себестоимость и скорость выполняемых работ по изготовлению конструкции из стеклоблоков.

Традиционный метод укладки стеклоблоков

  • При помощи уровня проверить горизонтальность и вертикальность опорной поверхности.
  • Очистить поверхности соприкосновения, при необходимости загрунтовать.
  • При помощи двух деревянных реек или профилей ППН (профиль потолочный направляющий) наметить границы основания стены.
  • На расстоянии примерно 60 – 80 см установить подвижные наугольники для проверки вертикальности стены (в случае закругленной стены наугольники устанавливаются через каждые два стеклоблока).
  • При возведении перегородок от стены до стены и от пола до потолка, или по нестабильному (деревянному, ДСП, ОСП) основанию, уложить скользящие стыки между направляющими в основании стены и компенсационные стыки на периметральных стенах.
  • Наметить на боковой опоре точки, в которых будут проделаны отверстия для установки армирующих прутьев.

Выполнение работ.

  • Перед укладкой ПРОВЕРИТЬ ЦЕЛОСТНОСТЬ КАЖДОГО СТЕКЛОБЛОКА
    . (Фирмы производители предоставляют гарантию на изделия до начала монтажных работ.)
  • Подготовить возвышение, нанося клеящий раствор непосредственно на скользящий стык, или на основание. Рекомендуемая минимальная толщина – 3 см. (При монтаже стеклоблоков желательно применять клеящие растворы белого цвета для того, чтобы не изменился цвет самих блоков, а в будущем получились более эстетичные швы между ними.)
  • Взять первый блок и, нанеся раствор с одной стороны, уложить блок у стены, выравнивая его по возвышению. При этом сторона со смесью укладывается на компенсационный стык, при сохранении расстояния в толщину монтажного крестика. Заполнить смесью создавшееся пространство.
  • Взять следующий блок и повторить вышеописанные действия. При этом блок укладывается стороной с нанесенной смесью к ранее уложенному блоку. Установить между блоками монтажный крестик. (Крестики обеспечивают одинаковые швы между стеклоблоками и по окончании монтажных работ остаются замурованными в кладке стеклоблоков.) Повторить операцию по укладке стеклоблоков и крестиков до конца ряда.
  • Установить в горизонтальном положении первый армирующий прут, при этом основание прута помещается в ранее проделанное отверстие в стене. (Прутья, применяемые для армирования кладки стеклоблоков, должны быть изготовлены из нержавеющей стали или оцинкованными во избежание, во-первых, появления ржавчины, которая в будущем может выступить снаружи кладки и испортить внешний вид конструкции, во-вторых, при коррозии армирующих прутьев происходит ослабление конструкции.)
  • После установки прута заполнить отверстие материалом, устраняющим возможные смещения. Прут устанавливается непосредственно на пластиковые монтажные крестики. Предусматривать установку армирующих прутьев как для горизонтальных, так и для вертикальных зазоров, избегая их соприкосновения со стеклом.
    Если представить эту конструкцию в готовом состоянии без клеевого раствора, то она будет представлять собой металлическую сетку из стальных прутьев, в которую уложены стеклоблоки.
  • По завершению каждого следующего ряда проверять вертикальность и горизонтальность стены.
  • При традиционном методе укладки стеклоблоков допускается укладка всего лишь 3 – 4 рядов стеклоблоков за один подход.
  • Так как обычный цементный раствор высыхает относительно медленно, необходимо давать ему просохнуть хотя бы 12 часов между каждой очередной укладкой.
  • После окончания каждой укладки необходимо убирать все излишки клеевого раствора с поверхности стеклоблоков с помощью губки или тряпки и освобождать межблочные швы от излишков раствора с помощью расшивочного шпателя.
Если этого своевременно не проделать, то после высыхания раствора Вы получите неприглядные швы и грязные стеклоблоки, которые очень тяжело очищаются.

Если Вы планируете после укладки затирать швы между стеклоблоками цветными затирками, то применять расшивочный шпатель не нужно, необходимо освободить швы под затирку с помощью специальной лопатки, создав в них углубления для заполнения затиркой.

  • Перед укладкой последнего ряда установить у потолка компенсационный стык. Убрать до начала затвердевания излишки смеси между стеклоблоками, между блоками и периметральными структурами.

Этап отделки, полировки, защиты.



После полного завершения монтажа перегородки из стеклоблоков нужно снова очистить или расшить все вновь изготовленные швы от клеевого раствора и предварительно протереть поверхность стеклоблоков от клеевого раствора.
Полностью готовая конструкция должна окончательно просохнуть, до полного высыхания клеевой смеси, при комнатной температуре этот период может составлять примерно 2 — 5 дней.

После окончательной просушки необходимо удалить внешние пластины пластиковых монтажных крестиков при помощи инструмента, не оставляющего царапин на поверхности стекла.

Затереть межблочные швы затиркой, следя за равномерным заполнением зазоров. (Обычно применяется затирка под цвет самих стеклоблоков, этот материал предлагается в широком цветовом ассортименте.) После схватывания смеси начать более тонкую затирку при помощи влажной и чистой губки. При еще влажной затирке начать очистку отдельных стекол, используя чистые и влажные губку или мягкую ветош. При этом необходимо часто прополаскивать их в чистой воде и стараться не поцарапать стекла.

После высыхания затирки нужно довести поверхность перегородки до идеального состояния путем натирания стеклоблоков, чистой тряпкой. Для удаления возможных разводов или пятен раствора, затвердевших на стеклоблоках, использовать разведенную соляную кислоту (хлористоводородную кислоту, притивоизвестковые или подобные средства) или уксусную кислоту. При этом следить, чтобы раствор не попал на зазоры и принимать необходимые меры личной безопасности.

Эта операция обеспечит окончательное стирание мелких остатков затирки и придаст стеклоблокам идеальный блеск и чистоту.
Пожалуй, после натирания перегородки сухой тряпкой можно сказать, что Ваша конструкция готова к эксплуатации.

Арочные стены и перегородки.

При монтаже стен и перегородок из стеклоблоков, которые имеют округлые формы, все этапы проведения монтажных работ идентичны тем, которые описаны в разделе по традиционной укладке стеклоблоков.

Разница по укладке в этом случае заключается в том, что армирующие прутья изгибаются в местах закругления перегородки по ее форме, то есть дублируют закругление стены.

В этом случае шовные крестики укладываются в кладку стеклоблоков только внутри закругления для того, чтобы соблюсти толщину внутренних швов. Снаружи закругления стены швы автоматически принимают одинаковую ширину, которая зависит только от радиуса закругления перегородки. Наружная часть крестиков регулирует только горизонтальные швы между стеклоблоками.

Для выполнения фрагментов закругления стен рекомендуется применять половинчатые стеклоблоки того же цвета, так как, во-первых, в местах закругления будет применяться большее количество вертикальных армировочных прутьев, что придаст Вашей перегородке дополнительную прочность, во-вторых, за счет применения более мелких стеклоблоков можно будет уменьшить расхождение толщины внутренних и наружных швов.

Система POSAVELOX.

  • Блоки системы POSAVELOX выпускаются уже окантованные деревом и имеют специальные пазы для удобной, простой и быстрой установки.
  • Установить направляющие конструкции (обязательно используя «уровень») закрепив их к полу и стенам. В данном случае крепеж осуществляется с помощью шурупов.
  • Хорошо промазать клеем (на основе ПВА) боковые поверхности первого стеклоблока и установить до щелчка на направляющую.
  • Вставить в паз первый распорный крестик и повторить операцию со вторым блоком.
  • Дополнительно скрепить блоки металлическими скобами при помощи мебельного степлера (Эта операция рекомендуется для больших поверхностей) и вставить второй крестик. Повторить операцию по укладке стеклоблоков и крестиков до конца ряда. Горизонтальные ряды также необходимо дополнительно скреплять металлическими скобами.
  • По завершению каждого следующего ряда проверять вертикальность и горизонтальность стены.
  • В конечном итоге дерево между стеклоблоками «прячется» обыкновенной затиркой, а деревянные направляющие специальными полосками из пластмассы различных цветов.
Система POSAVELOX не рекомендуется для монтажа в помещениях с повышенной влажностью.

Каркасный метод монтажа перегородок из стеклоблоков

(вариант с применением деревянного каркаса).
Этот метод монтажа стеклоблоков технологически сложнее, чем традиционный. Он также является более дорогим и, естественно, эстетически выглядит более эффектно, чем его традиционный вариант.
Достоинством этого метода еще является то, что при его применении практически не используется цементная клеевая смесь, а сама конструкция гораздо легче.
  • Работы по монтажу начинаются с измерения размеров в месте, в котором будет монтироваться перегородка из стеклоблоков.
  • На основании полученных размеров и линейных размеров применяемых стеклоблоков, из сухих досок нужного размера и толщины изготавливается деревянный каркас.
  • При изготовлении каркаса необходимо очень точно соблюсти все ячейки, в которые потом будут вставляться и крепиться стеклоблоки.
  • Допускается расхождение между размерами ячеек и размерами применяемых стеклоблоков не более 2мм. Чем меньше зазор в ячейках, тем качественнее будет выполнена работа по монтажу стеклоблоков.
  • Основная трудность данного метода монтажа стеклоблоков возникает именно при изготовлении каркасной системы, так как этот процесс требует повышенного внимания при произведении измерительных и вычислительных работ. Сам процесс изготовления каркаса не дает права на малейшую ошибку, так как это в будущем весьма негативно отразится на внешнем виде всей смонтированной конструкции. Каркас собирается путем склеивания или методом свинчивания с помощью специальных метизов.
  • Каркас изготавливается только из шлифованной сухой доски.
  • После изготовления каркаса, его необходимо обязательно покрасить в необходимый по дизайну цвет с применением тонкослойной краски и, естественно, просушить до полного высыхания. Покрашенный каркас устанавливается на заранее приготовленное место и с помощью специальных дюбелей или анкеров крепится к стенам, потолку и полу.
  • Убедившись в том, что каркас установлен ровно, правильно и надежно закреплен с помощью анкеров к стенам, потолку и полу, начинается монтаж стеклоблоков.
  • Стеклоблоки вставляются в каждую приготовленную ячейку и, таким образом, набирают всю перегородку полностью.
  • После набора всех стеклоблоков в ячейки, необходимо зафиксировать их с помощью бесцветного силикона, нанося его в местах стыка стеклоблоков и деревянного каркаса во избежание выпадения стеклоблоков из каркаса.
  • Силиконовый бесцветный герметик практически незаметен на поверхности любого цвета и не портит после высыхания внешний вид всей конструкции перегородки.

Информация взята с сайта производителя

Система монтажа стеклоблоков «Vetroclick»

VetroCLICK — это система установки для укладки стен из стеклоблоков позволяет осуществлять процесс максимально быстро и безопасно. Система VetroCLICK с использованием профилей и крестиков делает установку очень простой и с ней без особого труда может справится даже не профессионал.

Перед самим монтажом следует сделать разметку на полу и стене, прочертив ровные линии, соответствующие размерам укладываемых стеклоблоков. Если стена к которой будут крепиться стеклянные блоки сделана из деревянного или другого профиля, следует убедитесь, что профиль стены держится надежно.

Разрезать планки крестика так, чтобы получилась “L”— образная форма для стартового угла или “T”— образная форма для первого ряда блоков.

Если делается плита или парапет (или используются конечные блоки):

Отрезать профиль в соответствии с отмеченной линией, которая отмечает конечный блок стены или прямоугольный блок.

В случае неправильного расположения

Если крестик помещен неправильно в углубление, установите соединение, приподняв планку крестика.

Разметка профиля

1 — Отмечаем линию профиля для крайних стеклоблоков моделей типа Linear (стеклоблок торцевой) или Curved (стеклоблок угловой)
2 — Делаем прорезь для вставки будущих стеклоблоков моделей BASIC 1919/8 (Vitrablok Чехия)
3 — Делаем прорезь для вставки будущих стеклоблоков модели PEGASUS Q19 (Vetroarredo Италия)
4 — Делаем прорезь для вставки будущих стеклоблоков модели PEGASUS R09
5 — Делаем прорезь для вставки будущих стеклоблоков модели BASIC 1909/8
6 — Отмечаем линию для профиля будущих стеклоблоков модели BASIC 1909/8

Отметьте нужные точки на стене и полу соответствующие отверстиям на профиле. Далее следует просверлить сами отверстия. Вставьте клинья и прикрепите конструкцию к месту, подготовленному для установки системы VetroCLICK.

Разрежьте взятый крестик придав ему T — образную геометрическую форму и соедините с профилями. Продолжайте наращивать профиля и крестики до тех пор, пока желаемая ширина стены не будет достигнута.

После того момента как все горизонтально стоящие профили будут размещены, начинайте монтировать вертикальные профили, встраивая их в прорези в соответствии с выбранными моделями стеклоблоков марок (Pegasus или Basic).

Устанавливайте стеклоблоки между стоящими вертикально профилями до конца ряда.

Вставьте сделанный “T”- образный крестик в блок, касающийся стены и продолжайте установку.

Добавьте столько элементов VetroCLICK и рядов укладки стеклоблоков, сколько нужно для будущей стены.

Укрепите внешние швы любым силиконовым герметиком, или специальной декоративной отделочной затиркой. Перед применением герметика следует очистить поверхность стеклянных блоков. Конструкция достигнет предельной прочности спустя три недели.

Калькуляция расхода крестиков и профилей «Vetroclick» при монтаже

Высота конструкции см
Vetroarredo (Италия) Vitrablok (Чехия) Профиль
Крестик
193,8 202 10

31

22

52

33

73

44

94

55

115

66

136

77

157

88

178

99

199

110

220

121

241

132

262

143

283

154

304

165

325

176
176,6 182 9

28

20

47

30

66

40

85

50

104

60

123

70

142

80

161

90

180

100

199

110

218

120

237

130

256

140

275

150

294

160
155,4 162 8

25

18

42

27

59

36

76

45

93

54

110

63

127

72

144

81

161

80

178

99

195

108

212

117

229

126

246

135

263

144
136,2 142 7

22

16

37

24

52

32

67

40

82

48

97

56

112

64

127

72

142

8

157

88

172

96

187

104

202

112

217

120

232

128
117 122 6

19

14

32

21

45

28

58

35

71

42

84

49

97

56

110

63

123

70

136

77

149

84

162

91

175

98

188

105

201

112
97,8 102 5

16

12

27

18

28

24

49

30

60

36

71

42

82

48

93

54

10

60

11

66

12

72

13

78

14

84

15

90

17

96
78,6 82 4

13

10

22

15

31

20

40

25

49

30

58

35

67

40

76

45

85

50

94

55

103

60

112

65

121

70

130

75

139

80
59,4 62 3

10

8

17

12

24

16

31

20

38

24

45

28

52

32

59

36

66

40

73

44

80

48

87

52

94

56

101

60

108

64
40,2 42 2

7

6

17

12

22

15

27

18

32

21

37

24

42

27

47

30

52

33

57

36

62

39

62

36

67

42

72

45

77

48
21 22 1

4

4

7

6

10

8

13

10

16

12

19

14

22

16

25

18

28

20

31

22

34

24

37

26

40

28

43

30

46

32
Ширина конструкции см 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
Vetroarredo (Италия) 22 42 62 82 102 122 142 162 182 202 222 242 262 282 302
Vitrablok (Чехия) 22 40,2 59,4 78,6 97,8 117 136,2 155,4 174,6 193,8 213 232,2 251,4 270,6 289,8

Как своими руками установить стеклянные блоки для стен и перегородок

Укладку стеклоблоков своими руками без особого усердия и внимания не произвести. Но если учесть все нюансы и тонкости установки стеклоблоков, то эта процедура превратится в увлекательное занятие.

Перед тем как установить стеклоблоки своими руками, необходимо ознакомиться со всеми (их три!) способами монтажа стеклянной конструкции. Каждый способ имеет свою продолжительность, себестоимость и трудоемкость.

Какой потребуется набор конкретных инструментов и материалов, смотрите в статье на нашем сайте «Как укладывать стеклоблоки».

к содержанию ↑

Традиционный способ кладки стеклоблоков своими руками



Первый метод более дешевый, простой и занимает мало времени, но при этом не очень эстетичный, что и является главным его недостатком по сравнению с остальными способами.

к содержанию ↑

Подготовительные работы

Укладка стеклоблоков

1.       Очистите поверхности стен, потолка и пола, т. е. те места, где будет произведена установка стеклоблоков, от пыли, мела, линолеума и прочих старых материалов. 2.       Разметьте расположение будущей стеклоблочной конструкции непосредственно на поверхности оснований по всей их длине при помощи уровня, карандаша и шнура. 3.       Приступайте к изготовлению раствора, с помощью которого и будут скрепляться стеклоблоки.

Применяют цементный раствор в следующей пропорции:

  • одно ведро с цементом,
  • три ведра с чистым речным песком,
  • одно ведро воды,
  • 200 гр. клея ПВА для лучшей прилипаемости и пластичности клеящего раствора. Либо используют просто специальную сухую смесь для кладки плитки из кафеля или кирпича.

Фотогалерея подготовительных работ перед укладкой стеклоблоков

Важно! Если решили использовать цемент, то приобретайте его лучше белого цвета.

4.       Определившись с выбором смеси, раствор тщательно размешайте в пластиковой посудине при помощи миксера и электродрели и оставьте до «поспевания» примерно на 5 минут. После снова аккуратно перемешайте.

Важно! Если клеевой раствор не сильно густой − он приготовлен верно, но и стекать с мастерка не должен во время кладки стеклоблоков. И вторично этот раствор нельзя использовать, т. к. он после высыхания потеряет адгезионные свойства.

к содержанию ↑

Кладка стеклоблоков своими руками

Сверление отверстий для арматурных прутьев

1.       Установите два первых армирующих прута на поверхности пола.

Важно! Эти прутья должны быть либо из нержавеющей стали, либо оцинкованными, чтобы предотвратить возникновение ржавчины, которая может появиться с наружной стороны кладки и ухудшить внешний вид стеклоблочной конструкции. Также, из-за коррозии, блочная система ослабится.

Итак, просверлите отверстия в стене, в которые после и поместите два первых прутка.

Важно! Отверстия просверлите у самой границы пола и стены. Расстояние между ними должны обеспечивать размещение арматуры между внутренних стенок стеклоблоков.

Установка арматурных прутьев

Важно! Укладывайте не только горизонтальные, но и вертикальные пруты после того, как сделали кладку стеклоблоков первого и последующих рядов. И не забывайте сверлить отверстия!

2.       Два первых прутка уложены. Нанесите при помощи мастерка на всю поверхность оснований раствор из клея. 3.       Не торопясь, укладывайте стеклянные блоки, при этом одновременно вставляйте вертикальные прутья и заполняйте щели клеевым раствором. С помощью распорных крестиков для стеклоблоков, которые нужно устанавливать в каждый стык между блоками, вы сможете проконтролировать толщину щелей между стеклянными «кирпичиками», чтобы она была одинаковой.

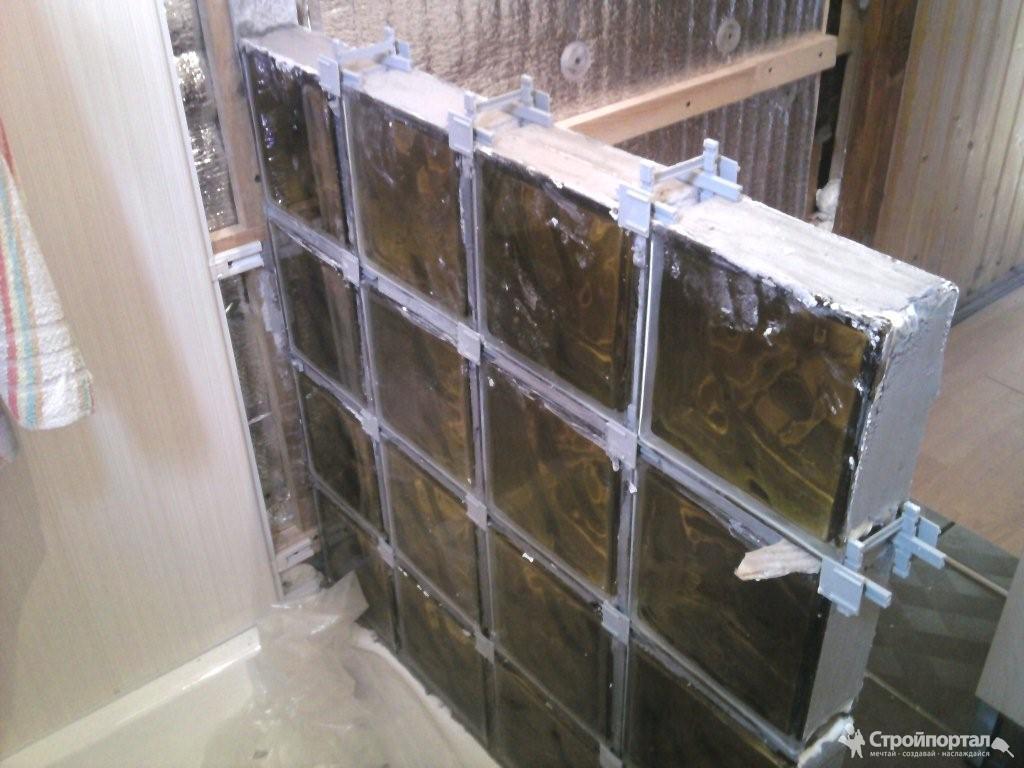

Укладка первого ряда стеклоблоков

4.       После укладки стеклоблоков своими руками уберите остатки раствора с помощью влажной губки либо тряпочки, а швы между блоками прогладьте расшивочным шпателем.

Важно! Если вы собирайте стеклоблоки своими руками, и заполняете швы между ними цветной затиркой, то тогда шпатель не нужен. Необходимо щели освободить для затирки при помощи лопатки.

5.       Когда монтаж стеклоблоков подходит к концу и осталось уложить 3 или 4 стеклоблочных ряда, то проделайте те же операции, которые выполняли при сверлении отверстий в полу, но только теперь в потолке.

Очистка швов между стеклянными блоками

6.       Установка стеклянных блоков завершена. Снова очистите швы между блоками от клея и саму их поверхность. Полностью стеклоблочная конструкция просохнет в течение от 5 до 10 дней. 7.       После того как конструкция из стеклоблоков окончательно высохла, затрите по диагонали межблочные отверстия затиркой, используя резиновую либо поролоновую терку. Лучше влагостойкой затиркой, чтобы стеклоблочная перегородка прослужила вам не один десяток лет. 8.       Снова удалите остатки раствора со стеклоблоков. Чтобы до конца убрать мелкие излишки затирки и придать стеклоблочной конструкции ослепительный блеск, протрите ее поверхность чистой и сухой тряпочкой. к содержанию ↑

Стеклоблоки − монтаж своими руками арочных стен и перегородок

Изогнутая перегородка из стеклоблоков

Сделать правильную укладку стеклоблоков своими руками, если стены и перегородки имеют округлую наружность, можно по той же инструкции, которая приведена выше.

Однако отличия этой укладки от предыдущей есть:

1)      Арматурные прутья сгибаются в тех местах, где закругляется перегородка или стена, по их форме.

Использование половинчатых стеклоблоков

2)      Крестики для стеклоблоков установите лишь внутри закруглений, чтобы толщина скрытых швов не изменилась. Снаружи же стены швы автоматично принимают равную ширину.

Важно! Если хотите фрагментарно закруглить стену стеклоблоками, то используйте для этого т. н. «половинки» блоков. Это, во-первых, придаст вашей конструкции прочность, а во-вторых, внутренние и внешние швы практически не будут расходиться по толщине.

к содержанию ↑

Каркасный способ кладки стеклоблоков своими руками

Каркас из дерева

Технология каркасного способа установки стеклянных блоков намного сложнее, чем традиционного. Этот метод более дорогой и эффектнее с эстетической точки зрения, чем традиционный способ.

Помимо того, у каркасного варианта установки стеклоблоков есть огромное преимущество: практически не применяется цементная смесь с клеем, да и конструкция легче.

к содержанию ↑

Подготовительные работы

1.      Измерьте размеры пространства для будущей стеклоблочной перегородки.

Сборка каркаса

2.       На основании полученных параметров, изготовьте из сухих и гладких плит необходимой толщины и размера деревянный каркас. Важно! Размеры ячеек, в которые будут установлены стеклоблоки, должны обеспечивать зазор не больше 2 мм.

Каркас соберите либо путем склеивания, либо свинтите его при помощи специальных крепежей.

3.       Деревянный каркас готов. Покрасьте его в нужный цвет, используя тонкослойную краску, и просушите до абсолютного высыхания.

4.       Установите покрашенный каркас в предварительно приготовленное пространство и при помощи анкеров либо дюбелей прикрепите его к стенам, полу и потолку.

к содержанию ↑

Укладка стеклоблоков своими руками

Монтаж стеклоблоков

1.       Вставьте стеклянные блоки в каждую ячейку, приготовленную ранее.

2.       Когда все ячейки будут заполнены стеклоблоками, зафиксируйте их бесцветным силиконом. Для этого: нанесите этот герметик во всех стыках между стеклоблоками и каркасом, чтобы стеклянные «кирпичики» никогда не выпали.

3.       Оставьте высыхать герметик приблизительно на 8 часов. Важно! В местах соединения стеклянных блоков с гипсокартоном используйте простую шпатлевку. Иначе, когда высохнет герметик, останутся следы на листах гипсокартона.

Как класть стеклоблоки ВИДЕО можно посмотреть здесь:

http://www.stroitelstvosovety.ru/kak-ustanovit-steklyannye-bloki

Стеклоблоки: достоинства, особенности, применение, монтаж

Что представляют собой стеклоблоки?

В чем достоинства стеклоблоков?

Где используются стеклоблоки?

Каковы особенности кладки стеклоблоков?

Можно ли при строительстве одной стены применять разные материалы?

Может ли капитальная стена состоять из двух выложенных в полкирпича параллельных стенок, пространство между которыми заполнено утеплителем?



Что представляют собой стеклоблоки?

Стеклоблоки представляют собой пустотелые строительные элементы из стекла, напоминающие по своей форме кирпичи. Изготавливаются они путем герметичного соединения двух стеклянных половинок, полученных методом прессования. При производстве заготовок для стеклоблоков чаще всего применяют стекло толщиной 6-7 мм.
Стеклянные блоки обладают достаточно хорошими теплоизолирующими характеристиками, так как находящийся внутри герметично закрытого блока воздух имеет низкую теплопроводность. Эта особенность конструкции обеспечивает также защиту от проникновения внешнего шума.
Фактурные и цветовые решения для стеклоблоков достаточно разнообразны. Выпускаются как прозрачные варианты из гладкого стекла, так и блоки с цветной, матовой и рифленой поверхностью.
Наиболее распространенная толщина стеклоблоков колеблется в рамках 75-100 мм. Это могут быть квадраты 190*190*80 мм, 240*240*80 мм, прямоугольники 190*90*80 мм, 240*115*80 мм или блоки других нестандартных габаритов. Масса их составляет 2,5-4,3 кг.
На российском рынке можно встретить стеклянные блоки как отечественного, так и импортного производства. Причем последние представлены даже в более широком цветовом диапазоне. Разноцветные блоки с оригинальной фактурой поверхности и нанесением рисунка позволяют реализовывать смелые дизайнерские идеи в отделке помещений и строительстве.



В чем достоинства стеклоблоков?

Основная отличительная особенность стеклоблоков – способность прекрасно пропускать свет. Стена из стеклянных блоков не нуждается в дополнительном устройстве окон. В то же время прочность стеклоблоков на порядок выше, чем оконного стекла. В результате стеклоблоки могут использоваться как основной материал для строительства не только внутренних перегородок, но и внешних стен. При этом стеклянная конструкция не потребует дополнительной отделки, а уход за ней предельно прост – достаточно периодически мыть блоки.



Где используются стеклоблоки?

Применение стеклоблоков в строительстве дает новые возможности при устройстве зимних садов и теплых мансард, широко распространено их использование для возведения внутренних перегородок, отделки лестничных проемов. Стеклоблоки используют даже для устройства сводов или отделки крыш.



Каковы особенности кладки стеклоблоков?

Рекомендуется укладывать стеклоблоки с применением цветного цемента, приобрести который можно практически в любом строительном магазине. Использование цветного цемента дает возможность провести укладку максимально эстетично. Однако можно приобрести и обычный строительный цемент, добавив в раствор перед укладкой красящие пигменты подходящего цвета.
Возведение стены из стеклоблоков необходимо выполнять поэтапно, укладывая за один раз не более трех рядов. Адгезия стекла существенно отличается от аналогичного показателя кирпича. Другими словами для надежного сцепления цементного состава со стеклянными блоками требуется намного больше времени, чем при возведении кирпичной кладки. Уложив три ряда стеклоблоков, следует выдержать паузу в один день, чтобы дать цементу застыть и избежать возможной деформации стены.
Существует также и ограничение по максимально высоте стены из стеклоблоков. Кладка высотой более 8 метров считается опасной, так как нижний ряд стеклянных блоков в ней может просто не вынести высокой нагрузки.



Можно ли при строительстве одной стены применять разные материалы?

В большинстве случаев совмещение различных строительных материалов в одной конструкции негативно отражается на ее характеристиках. Однако иногда такое совмещение все же считается допустимым. Так на практике сочетают кирпичную кладку с элементами из облегченного бетона, каркасные стены обшиваются цементно-стружечными плитами и т.п. При этом необходимо соблюдать определенные рекомендации. Например, расстояние между несущими кирпичными стенами при использовании железобетонных перекрытий не должно превышать 7 метров, если же перекрытия устраиваются из деревянных балок, расстояние следует сократить до 4 метров.



Может ли капитальная стена состоять из двух выложенных в полкирпича параллельных стенок, пространство между которыми заполнено утеплителем?

Да, такой вариант вполне возможен при строительстве домов в средней полосе нашей страны. Дело в том, что обеспечить необходимый для российских условий уровень теплоизоляции весьма непросто. Используя для этого лишь основной материал, придется выложить кирпичную стену толщиной в 1 метр, толщина брусовой стены должна равняться 0,4 м, а каменной 0,8 м. Подобная конструкция будет обладать исключительно высокой прочностью, но и не менее высокой себестоимостью. Снизить затраты на строительство, уменьшить толщину стен и одновременно сохранить их функциональность позволяет технология каркасного строительства.
Устройство двух несущих стен с заполнением пространства между ними утеплителем дает существенную экономию. В качестве утеплителя может использоваться минеральная вата, пенопласт и т.п. Толщина утеплительного слоя равна от 15 до 30 см в зависимости от выбранного материала. Дополнительно рекомендуется применять гидроизоляционные, антисептические материалы, инсектициды и осуществлять обязательную противопожарную обработку деревянных элементов, что серьезно увеличит срок эксплуатации здания.
При малоэтажном строительстве из каменных материалов наиболее оптимальным выбором на сегодня остается газобетон. Однако достаточно эффективным можно назвать и строительство облегченных кирпичных стен. Данная технология позволяет нейтрализовать основные недостатки строительства из кирпича (высокая стоимость, большая толщина) и пенобетона (недостаточная прочность, необходимость дополнительной пароизоляции и гидроизоляции). Суть ее заключается в совмещении несущих способностей кирпичной кладки толщиной в полкирпича с теплоизолирующими характеристиками пенобетонного слоя толщиной 25 см. Подобная стена способна легко выдерживать вес железобетонных перекрытий, а для ее пароизоляции достаточно оштукатуривания внутренней поверхности стены. Допускается даже замена внутренней несущей части из кирпича на деревянные конструкции с прокладкой утеплителя, что еще больше снизит вес стен и требования к фундаменту. Во время возведения облегченных стен рекомендуется осуществлять арматурную связку кирпичной кладки и пенобетона с шагом в 4-6 кирпичей.
Существует и еще более дешевый способ строительства, при котором не требуются пенобетонные блоки. Он заключается в возведении пустотелой кирпичной стены, состоящей из ряда колодцев. Эти колодцы заполняются любым материалом с низкой теплопроводностью, а внутренняя поверхность стены обшивается теплоизоляцией и закрывается деревянной обшивкой. Подобная технология может использоваться при строительстве зданий высотой до 3-х этажей и позволяет применять пустотелые железобетонные плиты перекрытия с устройством мауэрлата. Мауэрлат представляет собой упрочненную армированную конструкцию из кирпича или керамзитобетона, на которую опирается плита. Во избежание образования мостиков холода мауэрлат должен обладать большей толщиной, чем основная часть стен.

Как сделать душевую кабину из плитки и стеклоблоков своими руками — RMNT

На рынке сантехприборов существует огромное количество разновидностей душевых кабин всевозможных форм и расцветок. Но если вам хочется чего-нибудь по-настоящему оригинального и при этом эстетически привлекательного, можно создать уникальную конструкцию своими руками из плитки и стеклоблоков.

Популярность душевых кабин растёт с каждым днём. И конечно, многим хочется, чтобы их конструкция не была похожа на другие, штампованные заводские сантехблоки. Однако приобрести вариант с уникальным оформлением, по карману далеко не всем. Это не повод расстраиваться — душевая кабина, созданная своими руками из стеклоблоков и плитки, может поспорить по всем внешним и техническим параметрам, с любой готовой дизайнерской конструкцией при значительно меньших затратах.

Преимущества душевых перегородок из стеклоблоков:

  • креативность и оригинальность;
  • относительно невысокая стоимость «под ключ», если производить монтаж своими руками;
  • большой выбор размеров, форм, расцветок материала, светопропускной способности;
  • возможность монтажа как угольных, так и радиальных душевых перегородок;
  • прочность и долговечность;
  • натуральность;
  • лёгкость монтажа;
  • высокие показатели тепло и звукоизоляции;
  • лёгкость в уходе.

Поэтапный монтаж душевой кабины из плитки и стеклоблоков

Перед началом монтажа ознакомьтесь с примерным планом работ.

Он состоит из:

  1. Подготовки поверхности.
  2. Обустройства подиума под поддон и установку сливного трапа.
  3. Монтаж плитки на стены и поддона с выводами под сантехприборы.
  4. Укладки стеклоблочных перегородок.

Подготовка поверхности под душевую кабину

Этот этап, на самом деле включает в себя даже не адаптацию самой поверхности к предстоящему монтажу, а подготовку самой комнаты.

Ванную комнату следует по максимуму освободить от мебели, сантехнических приборов, вынести стиральную машину и другую технику.

Все освободившиеся сливы следует закрыть защитными колпаками либо замотать полиэтиленовой пленкой.

Установка слива и обустройство поддона

Рассмотрим, как установить сливной трап и заодно обустроить душевой поддон.

Работа производится в следующем порядке:

  1. Разметьте место, на котором будет находиться конструкция с учётом толщины перегородок из стеклоблока и их формы.

  1. Демонтируйте на данном участке старую напольную плитку.
  2. Подшлифуйте поверхность стяжки, ликвидируйте трещины при их наличии.
  3. Обработайте пол грунтовкой глубокого проникновения.
  4. Для гидроизоляции тщательно нанесите слой битумной мастики или другой гидроизоляцией, уделяя особенное внимание швам и угловым стыкам.
  5. После высыхания гидрозащиты, по периметру расположения будущего поддона следует установить кирпичные бортики либо сделать опалубку, снова обмазать мастикой и залить её бетоном.

  1. Далее необходимо отрезать кусок пенополистирола (50 мм толщины), и плотно вложить его в поддон. Он послужит тепло и звукоизолятором.

Обратите внимание! Следует укладывать именно пенополистирол, а не столь любимую горе-мастерами «отражайку», которую они упорно укладывают под стяжку, снижая её прочность.

  1. После этого, сделайте вырез в материале, под трап, установите его и подсоедините к канализационному выводу. Он должен быть установлен заподлицо с чистовым покрытием, поэтому сразу его поднимете на нужный уровень и зафиксируйте.
  2. Затем залейте стартовый слой черновой стяжки цементно-песчаным раствором, замешанным в пропорции 1/3.

  1. После высыхания наплавьте на стяжку изопласт, заполняя мембраной всю поверхность.
  2. Залейте чистовую стяжку с уклонами в сторону приёмной воронки как минимум один сантиметр на каждый метр.

  1. После высыхания следует покрыть финишную заливку мастикой, после чего можно приступать к укладке плитки.

Монтаж плитки на поддон и стены душевой

Монтаж плитки или мозаики на душевой поддон и прилегающие капитальные стены, ничем не отличается от её укладки на другие поверхности. Единственное, следует выбирать изделия с маркировкой влагостойкости «I» или «AI» и «BI», означающей, что данная плитка влагостойкая, её коэффициент водопоглощения не более 3%.

Перед монтажом, также следует обработать рабочие участки грунтовкой с антисептиком, так вы улучшите адгезию керамики со стяжкой.

Если будете использовать затирку — возьмите влагостойкую.

Не забудьте про выводы. Во время монтажа обязательно их чем-нибудь закройте во избежание попадания влаги и раствора в отверстия.

Укладка стеклоблочных перегородок

Рассмотрим монтаж стеклоблочного экрана прямоугольного типа.

Он может быть осуществлён одним из трёх основных способов:

  • классическим;
  • с применением арматуры;
  • каркасным с ячеистым модулем.

Классический способ укладки стеклоблоков

Самый простой монтаж стеклоблоков на площади до 15 м2.

Работа делится на несколько основных этапов:

  1. Подготовьте поверхность — очистите её от пыли, грязи.
  2. Нанесите разметку при помощи нивелира и простого карандаша, для направляющей пластиковой, металлической либо деревянной рамы с учётом плиточного шва (ширины крестиков) на пол, потолок, прилегающие стены.
  3. Закрепите стартовые профили к основаниям при помощи дюбелей.
  4. Установите металлические вставки, если размеров стеклоблоков в высоту или ширину конструкции не хватает, так как подрезать эти изделия не получится.
  5. Приготовьте смесь — цементно-песчаный раствор 1:3 плюс 40 г клея ПВА на каждое ведро раствора (клей увеличит пластичность смеси). Можно также приобрести специализированную смесь белого цвета, если стеклоблоки прозрачные или светлые, кладка будет гораздо лучше выглядеть со светлыми швами.

Укладывают стеклоблоки следующим образом:

  1. На горизонталь и вертикаль направляющей, нанесите около 1 см клеевого состава по высоте и ширине блока.
  2. Уложите блок и прижмите его для фиксации.

  1. Далее монтаж осуществляйте аналогичным способом. Между блоками для ровного шва прокладывайте специальные крестики.

За день можно выкладывать не более трёх рядов, в противном случае кладка может «поплыть».

Полностью выложенный экран будет сохнуть порядка пяти суток, во время которых не применяйте к нему никакого лишнего механического воздействия.

Стеклоблочный экран с арматурой

Позволяет создавать конструкции от 15 м2, а кроме того это прочный и надёжный способ фиксации стеклоблоков.

Поэтапная инструкция:

  1. Очистите зону монтажа от пыли и грязи.
  2. Используя уровень, проверьте ровноту вертикальной и горизонтальной плоскости.
  3. Закрепите две деревянные рейки для наметки границ перегородки.
  4. Уложите первый стеклоблок, следуя инструкции выше.
  5. В середину шва между первым и вторым изделием вставьте арматурный прут или пластину с антикоррозийным покрытием и диаметром 6 мм. Зафиксируйте его в базовой поверхности.

  1. Повторите процедуру с последующими блоками до конца ряда, не забывая выставлять крестики для соблюдения ровного шва.
  2. Положите первый боковой прут или пластину горизонтально на монтажные крестики ряда. Концы прута зафиксируйте в основание — стену или в направляющий элемент.

  1. Арматуру устанавливайте как в вертикальные, так и в горизонтальные ряды, при этом исключайте соприкосновение металла со стеклоблоками, полностью утапливайте их в клеящей смеси.

Укладывайте не более 3–4 рядов в сутки.

По окончанию монтажа, не дожидаясь полного подсыхания раствора, аккуратно удалите его излишки со швов и с поверхности стекла. Если конструкция криволинейная, арматуру следует сгибать по ходу конструкции.

Каркасный метод установки стеклоблоков

Заключается в установке по уровню модульной конструкции, деревянной или металлической с размерным рядом ячеек, совпадающим с габаритами стеклоблоков в точности до 2 мм. Если вы выбрали этот метод, прикрутите модуль к базовой поверхности при помощи дюбелей и покрасьте его в подходящий цвет.

Фиксируйте блоки специальным силиконовым герметиком. он застывает куда быстрее обычного раствора и к эксплуатации такая конструкция готова полностью уже через 12 часов.

К преимуществам такого монтажа относятся — быстрота укладки и прочность конструкции. К минусам — высокая стоимость модуля.

Установка двери

Если в кабине подразумевается наличие двери, то её петли следует крепить к базовой поверхности при помощи дюбелей. Закрепление к экрану возможно только лишь, если он обладает прочной модульной рамой.

Также возможен вариант без дверной коробки, в этом случае можно занавесить проём душевой шторкой.

Особенности ухода

За стеклянным экраном ухаживать не сложнее, чем за обычной плиткой. Его легко мыть тёплой водой с мылом или другим моющим средством. Однако применять абразивы, как СМИ так и металлические щётки, не рекомендуется, они могут поцарапать стекло.

Душевая кабина из стеклоблоков и плитки, созданная своими руками даже по готовым эскизам — уникальная, неповторимая конструкция способная украсить любую ванную комнату, показать индивидуальность хозяев при минимальных затратах на установку.

рмнт.ру

Оглавление — проект Stacks

  • Глава 42: Гомологии Чау и классы Черна

    pdf
  • Глава 43: Теория пересечений

    pdf
  • Глава 44: Схемы кривых Пикара

    pdf
  • Глава 45: Теории когомологий Вейля

    pdf
  • Глава 46: Соответствующие модули

    pdf
  • Глава 47: Дуализирующие комплексы

    pdf
  • Глава 48: Двойственность схем

    pdf
  • Глава 49: Дискриминанты и различия

    pdf
  • Глава 50: Когомологии де Рама

    pdf
  • Глава 51: Локальные когомологии

    pdf
  • Глава 52: Алгебраическая и формальная геометрия

    pdf
  • Глава 53: Алгебраические кривые

    pdf
  • Глава 54: Разрешение поверхностей

    pdf
  • Глава 55: Полустабильное сокращение

    pdf
  • Глава 56 Производные категории сортов

    pdf
  • Глава 57: Основные группы схем

    pdf
  • Глава 58: Этальные когомологии

    pdf
  • Глава 59: Кристаллические когомологии

    pdf
  • Глава 60: Pro-étale Cohomology

    pdf
  • Глава 61: Другие этальные когомологии

    pdf
  • Глава 62: Формула трассировки

    pdf
  • Локальный стек

    LocalStack предоставляет простой в использовании фреймворк для тестирования / имитации для разработки облака. Приложения.Он запускает среду тестирования на вашем локальном компьютере, которая обеспечивает те же функциональные возможности и API, что и реальная облачная среда AWS.

    Да, это правда — вы можете запускать свои лямбда-функции, хранить данные в таблицах DynamoDB, передавать события через Потоки Kinesis, размещение вашего приложения за шлюзом API и многое другое. А также все это происходит на вашем локальном компьютере, без обращения к облаку.

    На схеме ниже показан эффективный конвейер разработки / тестирования и развертывания . включен LocalStack.

    1. Ваше приложение полностью разработано местным разработчиком машины. LocalStack предоставляет все необходимые «облачные» ресурсы в локальном контейнер.
    2. Изменения часто отправляются на сервер непрерывной интеграции, который запускает автоматизированные тесты. LocalStack предоставляет все необходимое «облако» ресурсы в среде сервера непрерывной интеграции.
    3. Когда все тесты становятся зелеными, вы нажимаете переключатель, и приложение может легко развертываться в реальной облачной среде AWS.

    Излишне говорить, что это обеспечивает чрезвычайно эффективный цикл разработки и командное сотрудничество. Больше никаких утомительных загрузок кода приложения в запустите быстрый тест. Больше не нужно тратить деньги на дорогостоящие тестовые ресурсы на AWS!

    Нашим пользователям это нравится . Проверьте Репозиторий Github или поиск по Twitter / Google чтобы узнать, что люди говорят о LocalStack.Это современный способ разработки облачных приложений — мы надеемся, что вы его часть!

    LocalStack поставляется в двух вариантах — в виде бесплатного открытого исходного кода Base Edition , и как Pro Edition с расширенными функциями и поддержкой. См. Таблицу ниже для сравнение. Если вам нужна поддержка для крупных организаций, свяжитесь с нами для Enterprise Edition .

    Мы твердо привержены предложению с открытым исходным кодом.Наша философия заключается в том, что сегодня лучшее программное обеспечение создается замечательными людьми в открытом сотрудничестве, и поэтому мы продолжим возвращать большинство функций в базовую версию из LocalStack. Если вы используете LocalStack в своей компании (стартап или предприятие), мы просите только небольшой взнос, который поможет поддержать будущий успех и рост платформа и ее экосистема.

    Элемент Community Edition Профессиональное издание Корпоративная версия
    Основные сервисы AWS
    Обновления сообщества
    Расширенные сервисы AWS (RDS, ElastiCache, Cognito и другие)
    Поддержка лямбда-слоев
    Безопасность (IAM / Cognito)
    Веб-интерфейсы для управления ресурсами
    Custom DNS / Single API Entrypoint
    Обновления / исправления изредка часто поддержка по запросу
    Поддержка CloudFormation базовый расширенный поддержка по запросу
    Бессерверная интеграция базовый расширенный поддержка по запросу
    Поддержка нескольких регионов ✔ * ✔ *
    Отчет об испытаниях Приборные панели ✔ * ✔ *
    Ресурсы / Анализ затрат ✔ * ✔ *
    Интеграция пользовательских CI
    Персонализированная поддержка
    Вы поддерживаете проект
    Цена в месяц Бесплатно 20 евро 15 € / мес **
    на разработчика + 14 дней бесплатного пробного периода
    Свяжитесь с нами
    Посмотреть репо Зарегистрироваться сейчас Свяжитесь с нами

    * Эта функция все еще находится в стадии разработки. Доступна ранняя версия, и расширенные функции мощности будут добавлены в ближайшее время.

    ** Ограниченное по времени предложение действует в течение первых 2 месяцев. Цена автоматически увеличится от 15 до 20 евро за лицензию после первых 2 месяцев активной подписки.

    Справка в Интернете — Учебники — Сгруппированный столбец с накоплением

    GroupedStackedColumn

    Сводка

    В Origin несколько наборов данных могут быть представлены в виде столбчатой ​​диаграммы с накоплением.Обычно эти наборы данных по умолчанию сгруппированы вместе. Кроме того, подгруппа возможна для столбчатых графов с накоплением, таких как показанный ниже, с двумя подгруппами:

    Требуется минимальная исходная версия: 2020

    Что вы узнаете

    Из этого туториала Вы узнаете, как:

    • Постройте столбчатый график с накоплением
    • Сгруппировать столбец с накоплением
    • Создание и настройка таблицы оси X для графика

    Шаги по созданию сгруппированного графика столбцов с накоплением

    Это руководство связано с папкой Grouped Stacked Column в проекте \ Samples \ Tutorial Data. opj .

    Примечание: Вы также можете получить доступ к этому образцу графика, дважды щелкнув его эскиз под образцом графика Столбец и полоса в диалоговом окне Учебного центра (справка : меню Учебного центра или нажмите F11 ) .

    1. Активируйте рабочий лист Sheet1 , выделите col (B) ~ col (G) и выберите в меню Plot> Basic 2D: Stacked Column , чтобы создать столбчатый график с накоплением:
    2. Дважды щелкните столбец, чтобы открыть диалоговое окно Plot Details .На вкладке Группа выберите По размеру для Включить подгруппу и установите Размер подгруппы с на 3 .
    3. На вкладке Метка установите флажок Включить .
    4. Выберите Layer1 на левой панели диалогового окна Plot Details и щелкните вкладку Stack . Установите флажок «Смещение в подгруппе» (на вкладке «Группа») для кумулятивного / инкрементного . Нажмите кнопку Применить .
    5. Нажмите ОК , чтобы закрыть диалоговое окно. Выберите Graph: Rescale to Show All из главного меню.

    Этапы создания таблицы меток для оси X

    1. Чтобы создать две строки меток делений для оси X, дважды щелкните метки делений оси X, чтобы открыть диалоговое окно Axis .
      • Перейти к значку Нижний с выбранной вкладкой Метки .
      • На вкладке Формат измените размер шрифта с на 16
      • На вкладке Таблица установите флажок Включить и установите Количество строк с на 2 . Нижний значок изменится на Нижний 1 и Нижний 2 на левой панели.
      • Установите макет таблицы, как показано ниже:
      • Выберите значок Bottom 2 и установите Имя набора данных на [Book1J] Sheet1! Label на вкладке Display и установите размер шрифта на 12 на вкладке Format . Это изменит строку метки галочки на имена автомобилей из столбца метки (Y) рабочего листа.
      • Установите макет таблицы, как показано в диалоговом окне ниже:
    2. Нажмите кнопку ОК, чтобы закрыть диалоговое окно. Переместите поле легенды внутри слоя. Щелкните слой и на всплывающей мини-панели инструментов нажмите кнопку Layer Frame , чтобы отобразить рамку слоя.

    Дополнительные шаги настройки

    Следующие шаги позволяют дополнительно настроить график, чтобы он был точно таким же, как изображение в Сводка .

    1. Дважды щелкните график столбца, чтобы открыть диалоговое окно Plot Details . На вкладке Группа нажмите кнопку в столбце Подробности в строке Цвет заливки . Откроется редактор приращения .
    2. Щелкните стрелку справа от первого цвета, затем щелкните пустую ячейку цвета под Custom . В открывшемся диалоговом окне Color установите значения Red, Green и Blue на 165, 196 и 0 , затем нажмите OK .
    3. Создайте еще пять настраиваемых цветов, используя следующие значения RGB: ( 243, 62, 12 ), ( 243, 200, 30 ), ( 0, 64, 127 ) ( 119, 0, 31 ), и ( 124, 191, 243 ).
    4. Щелкните по цифрам (7) и (8) слева от следующего цвета в списке редактора приращения отдельно, нажмите кнопку Удалить , чтобы удалить эти цвета, чтобы у вас остались только шесть пользовательских цветов, которые вы только что создали. Нажмите ОК , чтобы закрыть редактор приращения.
    5. На вкладке Label разверните мини-панель управления Font , установите Size на 12 , Color на Dark Grey и нажмите на кнопку Bold . Выберите Custom как Label Form и введите $ (p, .0)% в поле Format String . Это регулирует метки на столбцах.
    6. Щелкните вкладку Интервал и увеличьте зазор между стержнями (в%) с до 30 .
    7. Выберите Layer1 на левой панели диалогового окна Plot Details и щелкните вкладку Stack . Проверьте Показать общую этикетку на столбце / стержне с накоплением .
    8. На вкладке «Группа» измените «Режим редактирования» на «Независимый». Нажмите кнопку ОК, чтобы закрыть диалоговое окно.
    9. Как видите, надписи на темных полосах плохо читаются. Нам нужно изменить их цвет, чтобы он стал «белым».
      1. Щелкните одну из меток графика Ferrari Central , как показано ниже, чтобы выбрать метки, на всплывающей мини-панели инструментов используйте кнопку Font Size и Font Color , чтобы изменить его размер на 11 и цвет на LT Серый .
      2. Щелкните одну из меток графика Ferrari West , чтобы выбрать метки, на всплывающей мини-панели инструментов используйте кнопку Font Color , чтобы изменить ее цвет на LT Gray .
    10. Щелкните правой кнопкой мыши пустую часть окна графика и выберите Добавить / изменить заголовок слоя из контекстного меню. Введите Продажи в качестве заголовка слоя.
    11. При необходимости измените размер, используя зеленые маркеры выбора. Наконец, вы получите график в виде сводки.

    Окна из стеклянных блоков — 5 шагов для успешной установки

    • Шаг 1. Спросите: «Какого размера мой оконный проем?» — Размер проема является важным фактором при установке окна. Существует два основных способа установки оконного стеклоблока:
      • (Вариант 1) Только как оконная панель или как панель, встроенная в оконную систему с виниловой или металлической рамой.
      • (Вариант 2) установка стеклоблоков по одному внутри проема.

    Преимущество стеклянного блока в том, что он тяжелый материал, проблема в том, что он тяжелый материал, когда вы его устанавливаете! Для большинства проемов менее 25 квадратных футов рассмотрите вариант 1, блочное окно, построенное как панель (или секция), по сравнению с вариантом 2. Вариант 2 обычно сложнее, дороже и требует более высокого уровня навыков. Для первого варианта вы можете получить блочную оконную панель, созданную производителем оконных стеклопакетов, что часто экономит время и деньги.

    • Шаг 2. Спросите: «Куда идет это окно блока?» Ключевым фактором при установке блочного окна является то, будет ли стеклянное окно в новом строительстве или в проекте реконструкции, и будет ли окружающая конструкция каменной кладкой (заливной бетон или бетонные блоки) или рамной (окруженной деревом). Вот несколько рекомендаций для каждого рабочего состояния:
      • Новые строительные проекты в оконных проемах — Для новых строительных проемов используйте гвоздь с виниловой рамкой в ​​оконных стеклянных блоках. Проконсультируйтесь с производителем стеклянных окон, чтобы узнать размер проема с грубой рамкой. Эти окна (которые обычно соединяются силиконом для создания полностью стеклянного вида) можно купить с прибивными ребрами, чтобы просто прибить их снаружи, как традиционные виниловые окна в новой конструкции. Поскольку они могут быть изготовлены из серии блоков толщиной 2 дюйма (либо с узором «Ice» с высокой степенью конфиденциальности, либо с рисунком «Wave» от Mulia Inc.), они легче традиционных блочных окон. Эти окна также можно приобрести для серии блоков толщиной 3 и 4 дюйма, если вы хотите попробовать одну из высококлассных серий блоков Beveled или Spyra от Pittsburgh Corning.
      • Новые строительные проекты в проемах в кирпичной кладке — Для большинства проемов в каменной кладке площадью менее 25 квадратных футов лучше всего покупать замазанные или силиконизированные блочные панели, которые можно вставить в проем и заделать строительным раствором сверху (также называемого головой), по бокам (также называемых косяки), так и днище (еще его называют порогом).
      • Проекты ремоделирования в проемах в рамах:
        • (Вариант A) Если вы можете отрегулировать проемы, чтобы они соответствовали одному из окон стеклянных блоков с виниловой рамкой, вы можете установить свой проект как стандартное окно для замены винила (убедитесь, что производитель окон принимает оконные ребра прибивают для этого типа установки), поместив виниловое окно в проем, сделав изоляцию вокруг окна и установив алюминиевый колпачок рулонного материала для стыковки с окном стеклянного блока.
        • (Вариант B) Если вы не можете отрегулировать существующий деревянный проем, удалите существующие оконные створки и замазывайте стеклянный блок в деревянном проеме, а затем установите алюминиевый рулонный материал на блок и заделайте там, где рулонный материал встречается со стеклом.
      • Проекты ремоделирования проемов в кирпичной кладке (бетонные блоки или залитые стены) — В проектах реконструкции измерьте весь размер проемов в каменной кладке с удалением существующей рамы (единственный раз, когда вы не удаляете металлические или деревянные рамы, это когда рама либо на бетонных блоках, либо на залитых стенах, удаление которых может привести к повреждению окружающих внутренних или внешних стен).Затем размер оконных панелей блока должен быть меньше проемов в каменной кладке (размер этих оконных блоков можно изменять с любым шагом в 2 дюйма). После этого оконные панели можно заделывать в проемы.
    • Шаг 3 — Спросите: «Что мне использовать, чтобы собрать стеклянный блок в оконную панель в сборе?» — Возможно, вы слышали разные мнения о том, как должна быть собрана блочная панель (наиболее распространенные методы — это раствор или силикон). Хотя некоторые компании могут сказать вам, что только один метод является правильным, они часто просто пытаются убедить людей покупать тот метод изготовления, который они предпочитают.Вы должны выбрать тот метод, при котором размер панели будет лучше всего вписываться в проем (убедитесь, что стыки не превышают 1 дюйм вокруг окна). Ниже вы найдете некоторые преимущества как строительного раствора, так и силиконовых систем:
      • Преимущества строительного раствора над силиконом — Строительный раствор — это традиционный способ строительства блочного окна. Преимущества этой системы заключаются в возможности варьировать размер шва с раствором (полезно, когда у вас нестандартный размер), швы раствора можно обработать в соответствии с существующей кладкой, и очень сложно сломать блок из шва с раствором. .
      • Преимущества силикона — силикон предпочтительнее, если вам нравится стеклянный вид вашей панели или если вам нужно меньшее окно в проеме (силиконовые швы меньше, чем швы раствора), а транспортировка более безопасна, потому что стеклянное окно будет оставаться вместе лучше, чем с раствором.
    • Шаг 4 — Спросите: «Как мне справиться с проемом размером более 25 квадратных футов?» — Когда проемы становятся больше 25 квадратных футов (в основном в коммерческих, архитектурных и институциональных проектах), часто лучше строить окно блок за блоком внутри проема (это потому, что панели должны стать больше, тяжелее и прочнее). сложнее в обращении). При использовании отверстий такого размера необходимо учитывать следующие моменты установки:
      • Окно обычно требует «мягкого стыка» в верхней части (голова) и по бокам (косяки) проема — окнам площадью более 25 квадратных футов требуется больше места для расширения и сжатия, что требует использования герметика для стеклянных блоков на косяках и головка проема вместе с расширительной полосой. Для больших проемов алюминиевый канал также поможет избежать ветровых нагрузок.
      • Может потребоваться конструкционная сталь или алюминий — Для учета ветровых нагрузок и структурной безопасности большие проемы (более 20 футов высотой для блоков 4 дюйма и 10 футов высотой для блоков 3 дюйма и 25 футов шириной для блоков 4 дюйма и 15 футов шириной для блоков 3 ”) в окно стеклоблока должен быть вставлен металлический элемент жесткости. Этот элемент жесткости может представлять собой скрытую металлическую пластину, двутавровую балку или Т-образную стальную стойку за окном / стеной.
    • Шаг 5. Задайте вопрос: «Что мне делать, если мои навыки или физические возможности не позволяют мне выполнить установку такого типа?» — Позвоните специализированному подрядчику по изготовлению стеклянных блоков или найдите общенационального производителя оконных стеклянных блоков (чтобы изготовить готовую стеклянную панель), чтобы заключить договор на установку этого окна.Это упростит процесс, снизит стоимость и улучшит качество проекта установки блочного окна.

    Теперь, когда у вас есть 5 этапов установки, вы готовы либо запачкать руки, либо нанять подходящего подрядчика по производству стеклянных блоков для вашего проекта.


    Каталог статей: http://www.articledashboard.com

    Майк Фоти — президент Columbus Glass Block, Cleveland Glass Block, Mid America Glass Block Cincinnati, Dayton, Akron & V.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
