Устройство счетчика газа: Газовый счетчик — устройство принцип работы — КАЗМЕТРОЛОГИЯ.РФ

Содержание

Диафрагменные счетчики газа G10 — G100

 Область применения

Счетчики газа предназначены для измерения прошедшего через них объема газа (природного, пропана, бутана, воздуха, инертных газов и других неаргессивных газов) в промышленном секторе, а так же в других сферах деятельности, где требуется измерение газа.

  Принцип работы

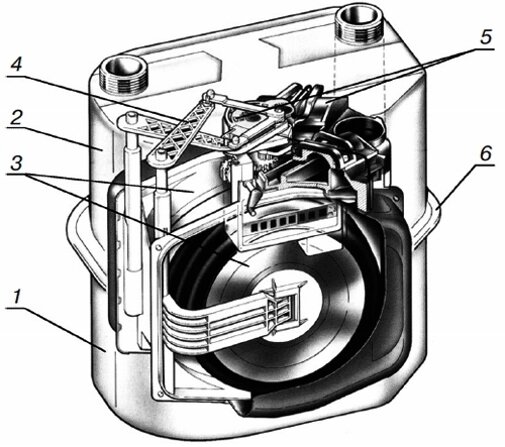

Счетчик состоит из измерительного механизма, корпуса и отсчетного устройства. Корпус счетчика изготовлен из листовой стали. Измерительное устройство состоит из 2 камер с встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается отсчетному устройству. Отсчетное устройство роликовое. Мембраны изготавливаются из синтетического материала.
Счетчик оснащен устройством, препятствующим обратному ходу счетного механизма.
Для дистанционной передачи информации к счетчику может быть подсоединен датчик импульсов с «герконом» типа IN-Z61.
Отсчетные устройства могут оснащаться специальными устройствами «Chekker» для контроля показаний, а так же иметь электронный или оптоэлектронный выход.



    Модификация с температурной компенсацией

Счетчики газа ВК-G10T, BK-G16T, BK-G25T, оснащены механическим температурным компенсатором, который обеспечивает приведение измеренного рабочего объема газа к стандартному в диапазоне рабочих температур.
Счетчики ВК-G10T- ВК-G100T могут быть оснащены электронным корректором объема газа ТС220, который также обеспечивает приведение измеренного рабочего объема газа к стандартному и имеет возможность архивирования данных. При этом стандартная температура задается программным путем, а измерение температуры происходит при помощи преобразователя типа Pt 500.



Основные технические характеристики

Наименование параметра ВК-G 10 ВК-G 16 ВК-G 25
ВК-G 40 ВК-G 65 ВК-G 100
Диапазон измеряемых расходов, м³/час от 0,1  до 16
от 0,16  до 25 от 0,25  до 40 от 0,40  до 65 от 0,65  до 100 от 1,0  до 160
Порог чувствительности, м³/час
0,01
0,02

Макс. рабочее давление 0,5 бар.(50кПа)
Потеря давления при Qмакс не более 300Па
Температура рабочей среды, ºС от -25 до +40
Температура окружающей, ºС от -40 до +55
Межповерочный интервал 10 лет

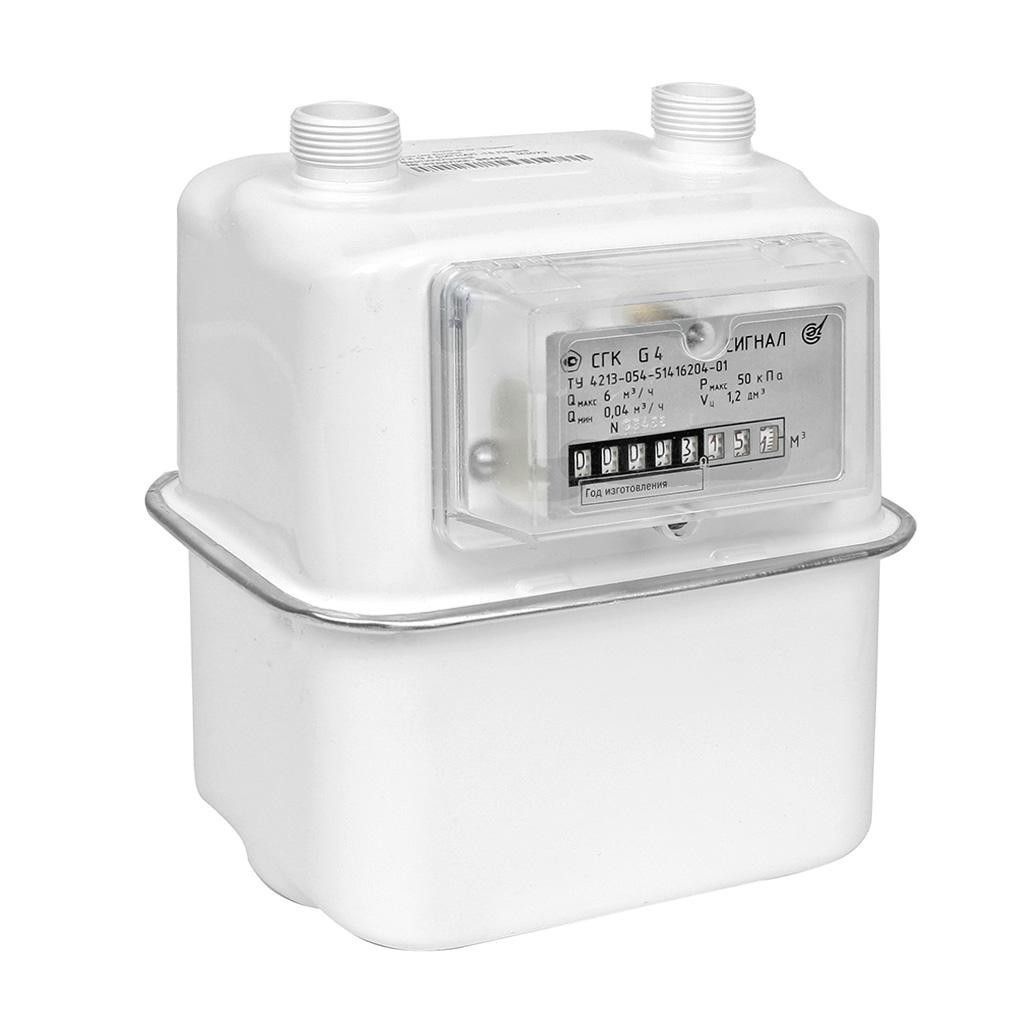

Счетчик газа СГК

счетчик газа СГК

Тип: счетчик газа камерный.

Счетчик СГК объемный диафрагменный  предназначен для учета газообразного топлива (сжиженного газа ГОСТ 20448-90, природного газа ГОСТ 5542-87, других неагрессивных газов) в жилищно-коммунальном хозяйстве и быту.

Устройство и принцип работы счетчиков СГК

Счетчик газа СГК состоит из корпуса, блока измерительного и отсчетного устройства.

Корпус изготовлен из листовой стали. Измерительный блок состоит из двух камер со встроенными мембранами, поступательное движение которых преобразуется кривошипно-шатунным механизмом во вращательное и передается отсчетному устройству.

Отсчетное устройство — роликовое.

Основные технические данные и характеристики счетчиков газа СГК

Маркировка: СГК — 1,6; СГК — 2,5; СГК — 4.

Температура измеряемой окружающей среды: -20…+60 оС.

Резьба штуцера: М30х2 мм.

Масса: 2,0 кг.

Срок службы: 20 лет.

Межповерочный интервал: 10 лет.

Счетчик изготовлен в соответствии с техническими условиями ЫШ 2.833.021 ТУ и ГОСТ 50818-95.

Счетчик допущен в качестве средства для коммерческого учета газа, регистрационный №20726-05, в Государственном реестре средств изменений.

Система качества предприятия сертифицирована в соответствии с требованиями ГОСТ Р ИСО 9001-2001.

Счетчики газа

СГК — 1,6

СГК — 2,5

СГК — 4

Максимальный расход газа (Q макс), м3

2,5

4

6

Номинальный расход газа (Q ном), м3

1,6

2,5

4

Минимальный расход газа (Q мин ), м3/ч

0,016

0,025

0,04

Максимальное рабочее давление газа,кПа

50

Пределы допускаемой относительной погрешности счетчика при нормальной температуре измеряемого газа (20±3) С в диапазонах расходов должны быть:

а) при выпуске из производства

Q мин ≤ Q< 0,1 Q ном: ± 3%. 0,1Q ном ≤ Q ≤Q макс: ± 1,5%.

б) в условиях эксплуатации Q мин ≤ Q < 0,1 Q ном: ± 5%. 0,1 Q ном ≤ Q ≤ Qмакс: ± 3%.

Потеря давления при Q макс: 200 Па. Порог чувствительности:0,002Q ном м3/ч. Емкость счетного механизма: 99999,999м3. Цена деления наименьшего разряда: 0,2 дм3.

Габаритные и присоединительные размеры счетчика газа СГК

счетчик газа СГК размеры

Во избежание загрязнения и повреждения счетчика СГК в процессе его эксплуатации изготовитель рекомендует применение фильтра газа.

Счетчик оснащен устройством, препятствующим обратному вращению счетного механизма.

Меры безопасности и правила монтажа счетчиков газа СГК

Монтаж, ввод в эксплуатацию, профилактическое обслуживание и демонтаж должны производить только специализированные организации, имеющие лицензию.

Установку счетчика газа СГК необходимо производить в соответствии с правилами монтажа газовых линий с соответствующей отметкой в паспорте.

Счетчик газа СГК устанавливают в хорошо проветриваемом помещении или на открытом воздухе в условиях защиты от механических повреждений, попадания прямых солнечных лучей и атмосферных осадков. При установке должен быть обеспечен свободный доступ для снятия показаний с отсчетного устройства.

Давление газа на входе не должно превышать 50кПа (0,5 атм.)!

Во избежание повреждения счетчика следует соблюдать следующие условия:

— перед установкой счетчика необходимо произвести очистку газопровода от загрязнений;

— при монтаже счетчика все сварочные работы производить до присоединения счетчика;

— направление стрелки на корпусе счетчика должно соответствовать направлению движения газа в трубопроводе;

— перед пуском счетчика следует обеспечить медленное заполнение системы газом, используя кран, установленный непосредственно перед счетчиком.

В случае обнаружения каких-либо неисправностей немедленно перекрыть кран подачи газа и вызвать специалиста из службы газового хозяйства.

Запрещается самостоятельно ремонтировать счетчик.

Указания по эксплуатации счетчик газа СГК

 Счетчик необходимо использовать в соответствии с его техническими характеристиками, приведенными в паспорте.

Владелец счетчика обязан следить за чистотой поверхности счетчика ( особенно стекла). Для ухода за поверхностями счетчика допускается использование мыльного раствора и других моющих средств.

ЗАПРЕЩАЕТСЯ протирать поверхности счетчика бензином, керосином и растворителями.

Объем потребляемого газа, м3, определяется по показаниям отсчетного устройства по первым пяти цифрам, расположенным до запятой. При установке счетчика в условиях, отличных от стандартных, по ГОСТ 2939-63 предусматривается возможность пересчета объема газа к стандартным условиям по «Типовой методике выполнения измерений мембранными счетчиками газа без температурной компенсации» МИ 2721-2002.

Комплектность счетчиков газа СГК

Наименование

Кол. , шт.

Счетчик газа

1

Паспорт

1

Упаковка

1

Переходник *

2

Гайка

2

Прокладка

2

Дополнительно по заказу потребителей может поставляться



Инструкция по монтажу

1

Методики поверки

1 (на партию)

Примечание — * по заказу потребителя счетчик газа СГК комплектуют переходниками с резьбой ¾ дюйма или ½ дюйма, переходниками под сварку с диаметром условного прохода 15 мм или 20 мм.

Гарантийные обязательства на счетчик газа СГК

Изготовитель гарантирует соответствие счетчика СГК требованиям технических условий ЫШ2. 833.021 ТУ при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации счетчика составляет 24 месяца со дня установки счетчика, но не более 36 месяцев со дня отправки с предприятия-изготовителя.

По вопросам гарантийного обслуживания просим обращаться на предприятие-изготовитель.

При обнаружении неисправности по вине изготовителя, изготовитель обязуется произвести ремонт или замену счетчика.

Предприятие-изготовитель гарантирует выполнение обязательств только при соблюдении мер безопасности, правил монтажа, эксплуатации, условий транспортирования и хранения.

Условия транспортировки и хранения счетчика газа СГК

Счетчик газа СГК транспортируют и хранят в групповой таре изготовителя.

Условия транспортирования и хранения должны соответствовать маркировке и таре.

Счетчик транспортируют любым видом закрытого транспорта в соответствии с правилами перевозки грузов,  действующими на данном виде транспорта. Перевозку счетчиков воздушным транспортом допускается осуществлять
только в отапливаемых герметизированных отсеках.

Счетчик газа СГК следует хранить при температуре от минус 50 до плюс 50 оС в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, например, каменные,  бетонные и другие хранилища.

При хранении счетчик не должен подвергаться воздействию паров коррозийно-активных веществ. Отверстия входного и выходного патрубков должны быть закрыты заглушками.

Счетчик газа Gallus 2000 G1,6; G2,5; G4

Счетчик газа Gallus 2000 G1,6; G2,5; G4 предназначены для коммерческого учета потребления природного газа, газообразных пропана, бутана или их смесей в коммунально-бытовом секторе.

Принцип работы:

Измерительное устройство счетчика Галлус 2000 состоит из двух камер, разделенных газонепроницаемыми диафрагмами. Благодаря специальной системе клапанов диафрагмы совершают возвратно-поступательное движение при наличии разности давлений газа на входе и выходе счетчика. Возвратно-поступательное движение преобразуется кинематическим устройством во вращательное движение роликов сумматора.

Техническое описание:

Метрологические характеристики

Газовый счетчик Gallus 2000 отвечает требованиям международных стандартов (МО3М, ЕС), сертифицирован в России, странах СНГ, Балтии, Восточной Европы, Азии и Южной Америки. Строгое выполнение требований по качеству согласно стандарту ISO 9001, включая контроль на всех этапах производственного процесса, обеспечивает стабильные метрологические характеристики счетчиков при серийном выпуске.
Основная относительная погрешность находится в пределах:
±3% при расходе газа от Qmin до 0,1 Qnom и ±1,5% при расходе газа от 0,1 Qnom до Qmax, где Qmin и Qmax — минимальный и максимальный расходы газа соответственно.

Межповерочный интервал — 10 лет.

Интенсивные ресурсные испытания счетчиков показали, что в пересчете на средний режим работы счетчик может работать практически 100 лет без технического обслуживания, при этом его погрешность к концу срока меняется не более, чем на 2%.

Условия эксплуатации

Обслуживание не требуется.

Температура газа и окружающей среды от -40 °С до +60 °С

Температура транспортировки и хранения счетчика от -40 °С до +80 °С.

Отличительные особенности

Вращающийся распределительный клапан обеспечивает высокую надежность передаточного механизма счетчика.

Уменьшенное количество составных частей и принцип модульной конструкции обеспечивают высокий уровень надежности счетчика и возможность выпуска его различных модификаций.

Изготовление большинства деталей из пластмассы позволило значительно уменьшить размеры и вес.

Малый вес счетчика позволяет легко устанавливать его на газопроводе без дополнительных поддерживающих устройств

Использование новых материалов при изготовлении диафрагм позволяет применять счетчик для учета газа при низких температурах до -40 °С

Счетчик обладает высокой пожароустойчивостью, при испытаниях в течение получаса успешно выдерживалась температура 821 °С

По заказу счетчик поставляется с датчиками импульсов для его подключения к системе дистанционного считывания показаний

Характеристики Gallus 2000:

Параметр

G1,6

G2,5

G4

Измеряемая среда

природный газ, газообразные пропан, бутан

Объем цикла, дм³

1,2

1,2

1,2

Максимальный расход, м³/ч

2,5

4,0

6,0

Минимальный расход, м³/ч

0,016

0,025

0,04

Максимальное рабочее давление, кПа

50

50

50

Предел погрешности, %:

от Qminдо 0,1 Qnom

±3

±3

±3

от 0,1 Qnomдо Qmax

±1,5

±1,5

±1,5

Потеря давления при Qmax, Па, не более

200

200

200

Диапазон рабочих температур, °С

от –40 до +60

Резьба патрубков, дюйм

Межосевое расстояние, мм

110

110

110

ДУ, мм

25

25

25

Габаритные размеры, мм

214 × 190 × 156

214 × 190 × 156

214 × 190 × 156

Масса, кг

1,45

1,45

1,45

Межповерочный интервал, лет

10

10

10

Заказать Счетчики газа бытовые Gallus (Галлус) 2000 G1,6; G2,5; G4 узнать цену, сроки поставки можно воспользовавшись формой заказа или контактной информацией. По запросу предоставим: схему, паспорт, сертификат, разрешение.
