Эксцентриковая стяжка для мебели как установить, размеры, схема сборки

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

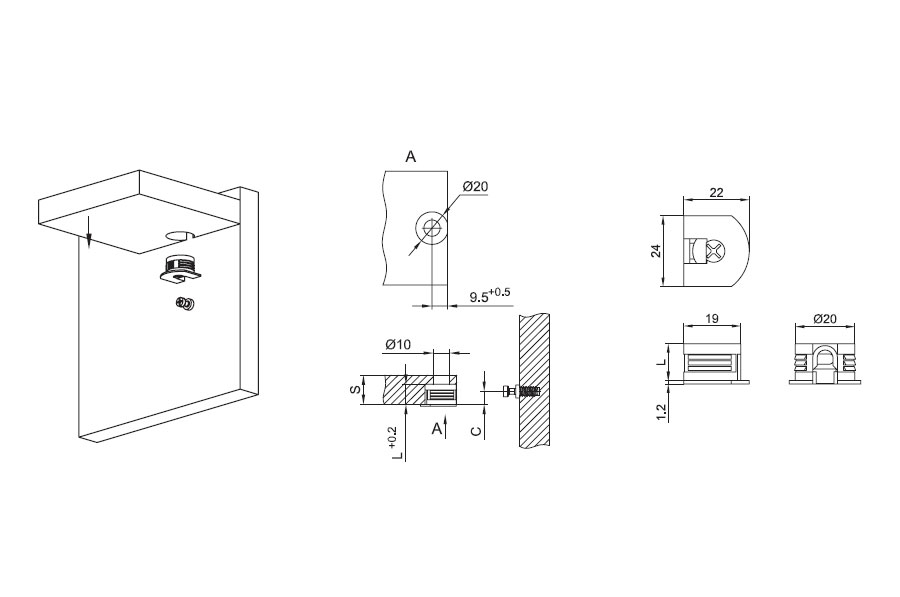

Рис.1. Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

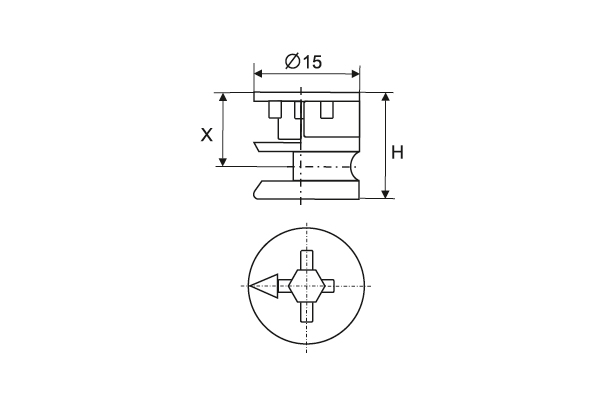

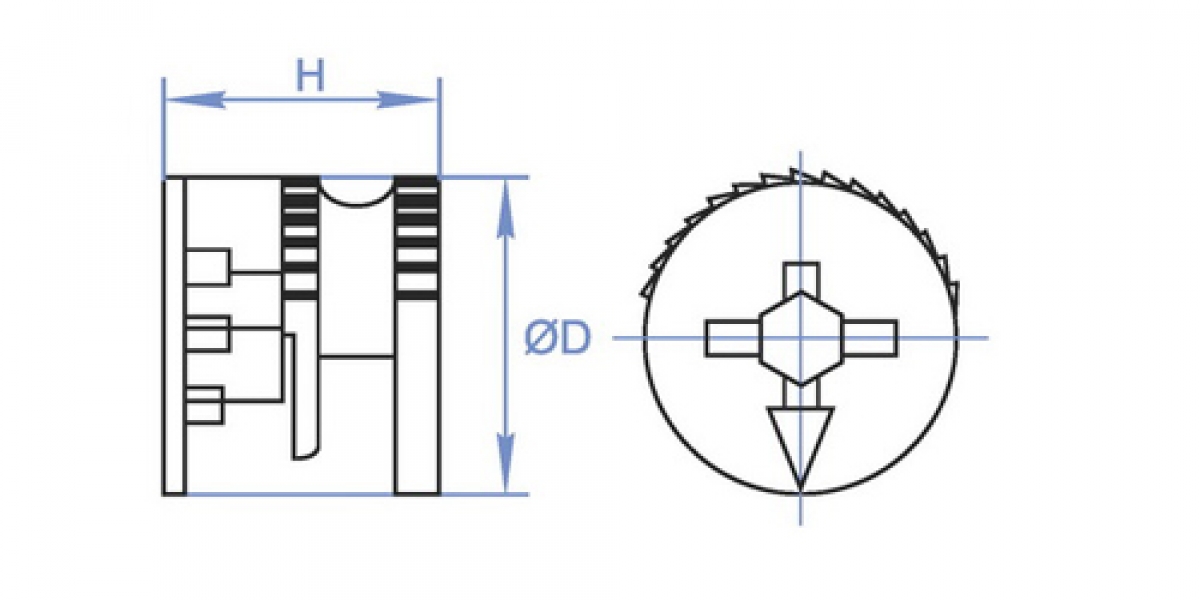

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Установка эксцентриковой стяжки

При соединении деталей эксцентриковой стяжкой важно строго соблюдать установочные размеры. Правильная установка стяжки обеспечит точное соединение деталей. Установочные размеры для всех видов эксцентриковых стяжек одинаковые за исключением размеров штока, о которых говорилось ранее.

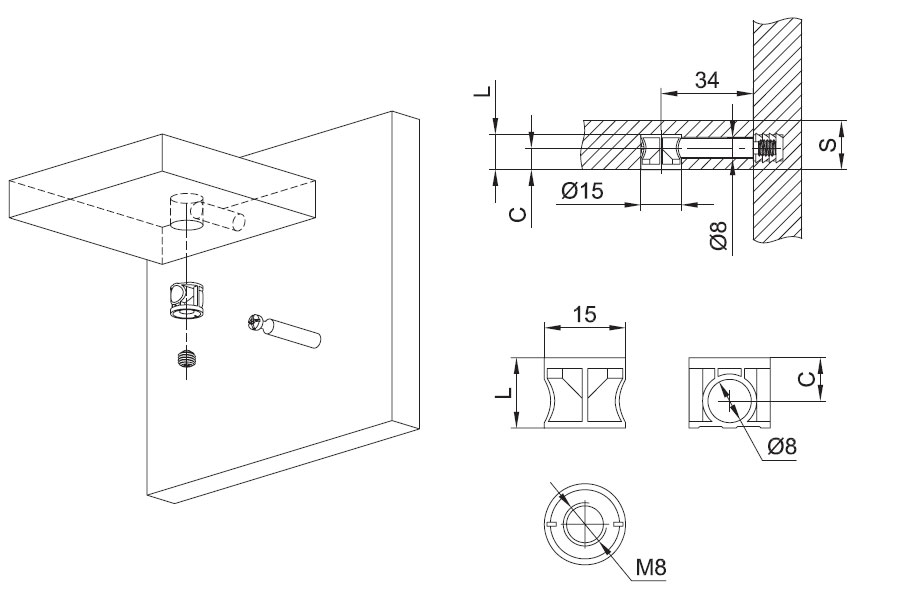

Рис.2. Монтаж эксцентриковой стяжки. Схема монтажа и установочные размеры показаны на чертеже. В соединяемых деталях делают необходимые пазы, после чего устанавливают шток и эксцентрик и стягивают детали.

При соединении деталей эксцентриковой стяжкой важно следить за положением штока относительно эксцентрика. Если шток сильно закручен, то эксцентрик нельзя будет повернуть 180 градусов и соединение не закрепится, если шток не докручен, то плотно соединить детали эксцентриковой стяжкой не получится.

Разметка под эксцентриковую стяжку

Перед тем как приступить к изготовлению пазов под эксцентриковую стяжку необходимо сделать разметку. Разметку достаточно легко выполнить вручную с помощью линейки. Для этого удобно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Рис.3. Разметка эксцентриковой стяжки. Разметка может быть выполнена вручную. Если проводить ее аккуратно, то это не скажется на установку эксцентриковой стяжки.

Более удобным и точным способом разметки является применение специального шаблона. Шаблон для эксцентриковой стяжки позволяет точно разметить место установки и не наделать ошибок. Его можно приобрести готовый или сделать своими руками. Готовый шаблон позволяет размечать пазы для крепежа любого размера, что полностью перекрывает всю размерную цепь штоков.

Рис.4. Шаблон под эксцентриковую стяжку. С помощью данного шаблона можно точно выполнить разметку под эксцентриковую стяжку.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Рис.5. Сверло под эксцентриковую стяжку – сверло Форстнера. Применяется для установки эксцентрика. Для стандартной стяжки применяют сверло диаметром 15 мм.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Рис.6. Готовые отверстия для установки эксцентриковой стяжки.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

Рис.7. Кондуктор под эксцентриковую стяжку.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

установка минификса на примере, фото и схемы

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

• Столешницы компьютерных и других столов из ДСП
• Столешницы комодов
• Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

Необходимый инструмент:

• Шуруповерт
• Фреза «Форстнера» 15 мм
• Сверло 7 мм (для тела штока)
• Сверло 5 мм или конфирматное (для вкручивания штока)
• Линейка, шило, карандаш

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика  (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом  7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Установка стяжки с пластмассовой втулкой

Принцип сборки минификса со втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.

Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.

Видео: установка мебельной эксцентриковой стяжки

Стяжка эксцентриковая мебельная, какой бывает и особенности

На чтение 4 мин. Просмотров 1k.

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

В отличие от саморезов, эксцентрики позволяют скреплять элементы под разными углами. Наиболее часто стяжки применяются для соединения деталей под 90, 135, 180 градусов. В зависимости от вида соединения, типы крепления бывают следующие: саморез и винт. Производители выпускают крепежи разной комплектации. В состав могут входить:

• Эксцентрик;
• Футорка;
• Шток;
• Втулка, дюбель;
• Заглушка.

ШтокФуторкаЭксцентрикЗаглушка

Правила установки

Прежде, чем приступить к работе, нужно разобраться, как установить крепления. В соединяемых элементах необходимо сделать 3 отверстия. Для этого понадобится оборудование для монтажа:

• Шуруповерт;
• Фрезер Форстнера;
• Сверла;
• Отвертка.

Самостоятельная сборка деталей мебели эксцентриком применяется крайне редко. Это связано со сложностью сверления отверстий. Особенно трудно сделать то, которое отведено под эксцентрик. Оно не должно быть сквозным, поэтому потребуется специальное сверло Форстнера. Для стандартного крепления его диаметр составляет 15 мм. Чтобы не просверлить больше, чем необходимо, рекомендуется воспользоваться ограничителями глубины во время сверления.

После в торце этого же элемента сверлят проход для штока. В другую деталь устанавливается футорка. Оба элемента соединяются между собой. Более подробную инструкцию можно посмотреть на видео по установке эксцентрика. Для самостоятельной сборки изделия необходимо тщательно изучить прилагающуюся к нему инструкцию и ознакомиться с видео материалами. Их легко найти в интернете. Таким образом, собранная мебель будет обеспечена надежными креплениями и прослужит долгое время.

Создаем разметкуДелаем отверстия под шкантУстанавливаем штокФрезой сверлим слепое отверстиеСверлим отверстие размером 7 ммВставляем и затягиваем эксцентрик



Видео

как правильно установить, виды и рекомендации

Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

1. Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
2. Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
3. Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

• разный диаметр эксцентрика и высоту;
• разную длину стойки;
• два вида креплений;
• различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Разметка под стяжку

Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

• два сверла;
• электрофреза.

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

Эксцентриковая стяжка инструкция. | Установка минификса

Эксцентриковая стяжка — один из самых распространенных видов крепежной фурнитуры для деталей мебели с ДСП. Состоит с эксцентрика, стойки и футорки (своеобразная гайка).

Различаются по:

1. · Диаметру и высоте эксцентрика;
2. · Длине стойки;
3. · Типу крепления стойки — может быть винт или саморез;
4. · Типу футорки.

 К примеру, мне встречалась гайка (футорка) очень интересной конструкции. В нее был вставлен такой себе шарик, который во время вкручивания винта раздвигал своеобразные лепестки, которые врезались в ДСП детали, образовав довольно таки красивый рисунок.

 Отверстия под эксцентрик выбирается специальной фрезой или сверлом Форстнера но за отсутствия того или иного преспособления вполне возможно выполнить и обычным перьевым сверлом по древесине (как правило 15 миллиметровое сверло в диаметре идеально подходит). А образовавшиеся отверстия от направляющего шипа сверла с противоположной стороны детали с ДСП можно замаскировать обычными заглушками для саморезов.

Глухое отверстие под футорку (гайку) можно наметить тем же сверлом по дереву, а затем осторожно, на больших оборотах дрели, понемногу, досверлить, (правда, необычным) необходимого диаметра и хорошо заточенным, сверлом по металлу. Необычным сверлом в том разумении, что предварительно я заострил сверло по металлу под большим углом, который составил практически 180 градусов.

Принцип работы эксцентриковой стяжки

 В плоскость присоединяемой детали впрессовывают, в некоторых случаях вворачивают металлическую (пластиковую) футорку в которую вворачивают шток стяжки с «T» — образной головкой. При сборке данного изделия шток проходит сквозь торцевое отверстие в основной детали, после чего его головка оказывается в отверстии, просверленном в ее плоскости. В поперечное отверстие устанавливают эксцентрик, таким образом, чтобы его внутренняя эксцентричная поверхность захватывала головку штока. Далее эксцентрик проворачивается в отверстии, благодаря чему воздействует на головку штока, причем сначала сближает соединяемые детали и затем создает необходимое усилие в данном соединении.

По сути, эксцентриковая стяжка состоит из: литого металлического эксцентрика, футорки (гайки) и штока. Существуют также и иные конструкции стяжки такого рода, например, когда шток вворачивают непосредственно в материал присоединяемой детали, то есть без применения футорки (гайки). Но главное отличие эксцентриковых стяжек между собой это диаметр самого эксцентрика. К примеру, чем больше диаметр эксцентрика, тем больше ход стяжки соответственно и больше возможное усилие. Как правило, по крайней мере, самые распространенные эксцентрики диаметром — 12, 15 или 25 миллиметров. Эксцентрики больших диаметров, такие как 25,0 миллиметров и иногда 15,0 миллиметров закрываются специальными пластмассовыми заглушками.

Недостатки эксцентриковой стяжки

Возможное ослабление стяжки при активной эксплуатации изделия. У разных производителей решение этой проблемы – разное. Некоторые производители внутреннюю рабочую поверхность эксцентрика выполняют вогнутой, с которой контактирует сферическая рабочая поверхность головки штока. Другие же конструкции выполнены таким образом, что внутренняя рабочая поверхность эксцентрика – ступенчатая с которой контактирует плоская рабочая поверхность головки штока. Причем наружная поверхность такого эксцентрика снабжена косыми сглаженными зубцами, которые наклонены в противоположную сторону его вращению при сборке изделия, благодаря чему увеличивается сцепление с материалом изделия, что дополнительно препятствует его самовольному повороту, в результате чего может ослабиться соединение в процессе активной эксплуатации изделия. Также данная конструкция эксцентрика, то есть внутренние насечки, благодаря которым усиливается его сцепление со штоком сравнительно с гладкой его поверхностью примерно в 2 — 3 раза.

Для выполнения качественной, то есть надежной эксцентриковой стяжки необходимо предельно точное взаиморасположение всех сопрягаемых отверстий. Сверление таких отверстий так сказать «на коленке» неизбежно приведет к поломке изделия или эксцентрика при приложении усилий во время сборки.

 Собственно говоря, отсутствие точного присадочного оборудования и ограничивает применение эксцентриковой стяжки в мебели отечественного производителя.

Столярные работы, Ремонтные работы, Монтажные работы

Небольшой обзор минификса и его установки – Сделаем мебель сами

Здравствуйте.

Сегодня мы с вами поговорим об интересном крепеже, для которого не нужно делать сквозных отверстий (так, как в случае с конфирматом).

Минификс (его еще называют эксцентриковой стяжкой) – это крепежная система, предназначенная для соединения двух деталей между собой.

С его помощью, две детали могут стягиваться как под прямым углом, так и под другими углами (например, существуют эксцентриковые стяжки разных типов, позволяющие стягивать детали под разными углами, но так как они используются довольно редко, мы их рассматривать не будем).

Мы рассмотрим самый распространенный вид эксцентриковой стяжки – стяжки между собой двух перпендикулярно расположенных деталей.

Эксцентриковая стяжка состоит из трех элементов:

1. Пластиковой муфты, в которую вкручивается шток эксцентрика
2. Штока эксцентрика, который, по сути, является самим крепежным элементом
3. Металлического эксцентрика, который фиксирует шток

Соединение с помощью минификсов, имеет как свои преимущества, так и недостатки.

К преимуществам можно отнести следующее:

• Крепление с помощью эксцентриковой стяжки – невидимое (в отличие от крепления конфирматом, где всегда видна шляпка конфирмата, которую приходится закрывать пластиковой заглушкой).
• Данное крепление предусматривает многократную сборку-разборку конструкции, без потери качества соединения, и с минимальными временными затратами (по этому, часто применяется при изготовлении серийной мебели).

К недостаткам данного вида крепления деталей, можно отнести:

• Довольно высокую (по сравнению с конфирматами) стоимость крепления
• Сложности с разметкой и засверловкой деталей под этот крепеж

Устанавливается минификс разными способами.

Самый простой – это ручная установка.

Для установки нужны:

• Дрель
• Сверла (7 и 5 мм. диаметром)
• Сверло Форстнера, диаметром 15 мм.
• Угольник
• Линейка
• Отвертка
• Карандаш
• Рулетка

В самом начале, нужно сделать визуальную метку (ограничитель) на сверла

Дальше, нужно сделать все необходимые отверстия (инструкция к эксцентриковым стяжкам, обычно, прилагается, так что, где и какие отверстия сверлить, в ней указано).

После всего, вкручиваем стяжки, и соединяем детали (кстати, детали можно соединять эксцентриковой стяжкой, совместно со шкантами, которые будут выполнять роль направляющих, да и прочность соединения увеличится).

Но, в подобной установке (какая показана выше), есть один минус.

Даже при незначительных погрешностях, соединение будет не идеальным, то есть, грани деталей будут смещены друг относительно друга. Это, кстати, очень существенный недостаток подобного вида соединения.

Но его довольно просто устранить, используя для разметки и сверления отверстий в деталях кондуктора (шаблона).

Как правило, подобные кондукторы изготавливаются кустарно, но даже в этом случае, качество самого соединения (или, если быть точней – точность) будет выше, да и времени на все это дело затратится в разы меньше.

Конечно, прочитав эту статью, вы задумаетесь о целесообразности использования довольно дорогого крепежа с такой непростой установкой (хотя, в некоторых случаях, без эксцентриковой стяжки просто не обойтись).

Лично я никогда такими стяжками не пользовался, а в случаях, когда видимую сторону детали нельзя сверлить под конфирматы, я использую обычные уголки.

На этом буду заканчивать, до встречи.

Установка мебельного эксцентрика своими руками

Эксцентриковая стяжка относиться к категории соединительной фурнитуры. С ее помощью можно достичь идеально ровной поверхности любого полового покрытия. Установка эксцентриковой стяжки достаточно простая, что позволяет выполнить это действие своими руками. ->

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

1. Шток, служащий винтом эксцентриковой стяжки.
2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

• заглушка, выполняет декоративную функцию;
• втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

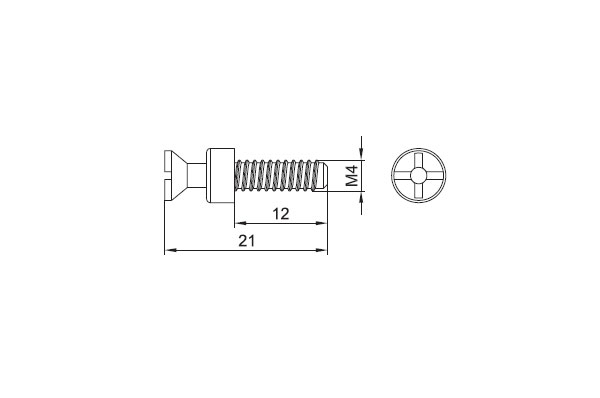

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

• 10 мм – применяются, в основном, при сборке полок;
• 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

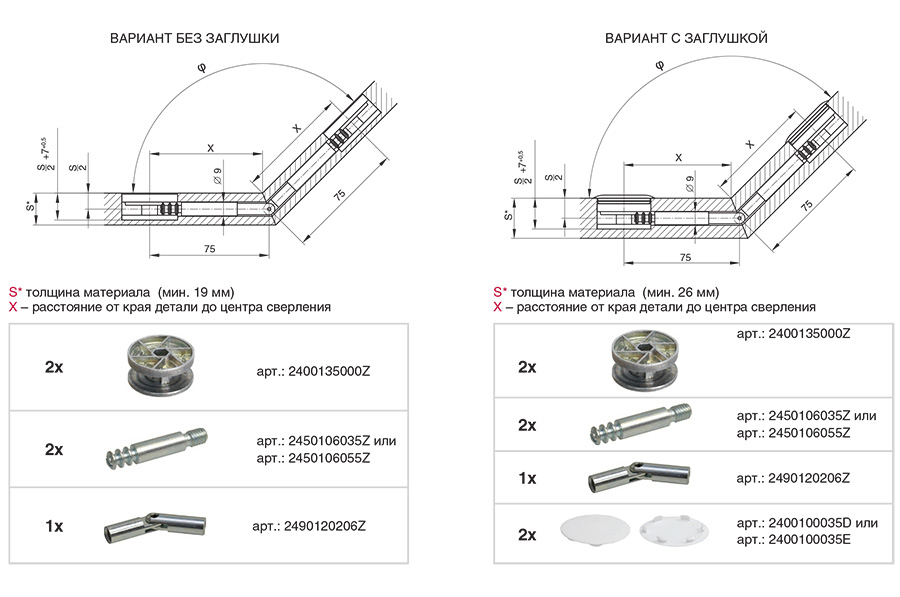

• угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
• двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

• пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
• металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Лидер производства крепежного оборудования – немецкий концерн Hettich, разработал минификсы Rastex 15 (для панелей 12-22 мм) и Rastex 12 (соединение панелей толщиной 12 мм). Инновация заключается в том, что эксцентрики отливаются под давлением из цинкового сплава. Они имеют внешние и внутренние зубчатые фиксаторы, благодаря которым повышается надежность крепления и исключается смещение деталей при сборке.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Причины популярности рольставен для шкафов, их разновидности

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

При монтаже стяжек с последующей перевозкой готового изделия нужно помнить, что пластик не поцарапает соседние детали, а металл может. Если были выбраны втулки из нержавеющей стали, нелишним будет принять дополнительные меры безопасности.

Металл

Пластик

Сфера применения

Эксцентриковую стяжку часто применяют для мебели, которую нужно часто перевозить в разобранном виде или убирать на хранение после каждого использования (складные столы, диваны-раскладушки и так далее). Не подведет такая фурнитура и в том случае, если ей нужно будет выдержать большой вес – она очень прочная, особенно при включении в набор дополнительной футорки и корпуса.

Обычно именно минификсы рекомендуют для Г-образных и Т-образных креплений под прямым углом, ведь даже в таких условиях они вполне надежны. Также эксцентриковые стяжки полезны там, где дизайн подразумевает отсутствие торчащих креплений, например, с их помощью можно присоединить мебельный фасад.

На практике с помощью таких стяжек прикручивают столешницы, днища, задние стенки комодов, шкафов-купе, пеналов, тумбочек и прочего. Еще одна сфера применения – встроенная мебель. Разнообразные подвиды позволяют подобрать фурнитуру как для крупногабаритных предметов, так и для миниатюрных.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

1. Закрутить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до упора в паз в боковине эксцентрик.
6. Не прилагая большие усилия, провернуть эксцентрик до упора.
7. Повторить все действия с другой стороны.
8. Вставить в пазы дно ящика.
9. Евровинтами прикрутить вязку ящика.
10. Степлером зафиксировать дно.
11. С боковой стороны дотянуть евровинты ключом.
12. Прикрепить ручку.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

• Столешницы компьютерных и других столов из ДСП
• Столешницы комодов
• Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Установка эксцентриковой стяжки

Соблюдение установочных размеров – основное условие, выполнение которого гарантирует правильность установки и совпадение всех элементов стяжки. Установочные размеры одинаковы для любого вида стяжки. Они обобщены в таблице.

Назначение паза	Размер	Где выполняется	Чем выполняется
Диаметр	Глубина
под эксцентрик	15 (12) мм	12,5 мм	На поверхности скрепляемой детали	фрезером Форстнера и ограничителем глубины
под винт	8 (6) мм	Определяется длиной штока: 24, 34 или 41 мм	С торцевой части скрепляемой детали, перпендикулярно отверстию под эксцентрик, центр отверстия на расстоянии 8 мм от кромки детали	дрелью со сверлом 8 мм
под основание винта	5 мм	11 мм	на поверхности второй детали	дрелью со сверлом 5 мм
под втулку (футорку)	10 мм	11 мм	на поверхности второй детали	дрелью со сверлом 10 мм

Установка эксцентриковой стяжки включает три основных этапа:

1. Разметка пазов под элементы стяжки.
2. Присадка отверстий на соединяемых элементах.
3. Установка минификсов — монтаж эксцентриковой стяжки.

Стадия установки минификсов была подробно рассмотрена ранее. Соединяя элементы стяжки, следует уделить внимание тому, как расположен шток. Если он основательно завинчен – не будет возможности повернуть эксцентрик до конца, в таком случае детали как следует не закрепятся. Если шток не докрутить, то это также негативно влияет на качество соединения.

На описании порядка действий по разметке и присадке пазов остановимся более подробно.

Видео

Из видео вы подробно узнаете, как правильно поставить эксцентриковую стяжку своими руками.

Мебельный шкант

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

( 2 оценки, среднее 4.5 из 5 )

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Увеличить

Рис.14.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Увеличить

Рис.15.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Увеличить

Рис.16.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Увеличить

Рис.17.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Увеличить

Рис.18.

Концентрический переходник

или эксцентриковый: когда использовать какой?

Переходники для труб — это один из многих типов фитингов, которые можно использовать для управления потоком в системе трубопроводов. В системе трубопроводов существует два основных типа редукторов: концентрические редукторы и эксцентрические редукторы. Мы собираемся поговорить об обоих типах редукторов, о том, что они собой представляют и когда вы можете их использовать. По большей части уменьшить (и расширить) трубы довольно просто. Но есть некоторые исключения, которые важно учитывать для здоровья трубопроводной системы.

Что такое переходник для труб?

Во-первых, давайте будем простыми: переходник — это фитинг, который соединяет большую трубу с меньшей. Таким образом, он уменьшает размер трубы в системе трубопроводов от одного размера к другому. Переходники для труб часто могут использоваться для соединения труб разных размеров. Есть множество причин, по которым это может быть сделано, и существует множество материалов, которые могут течь через трубу, поэтому существуют разные типы переходников для трубы.

Как и другие фитинги, найти правильный переходник может быть очень сложно. Подгонка может быть сложной, и материалы будут иметь значение. Но как только вы найдете подходящий переходник, установка должна быть довольно простой и быстрой.

Когда бы вы использовали переходник?

Редукторы

можно использовать просто для адаптации труб других размеров, но их можно использовать и в более сложных условиях. Их может потребоваться использовать, когда необходимо ограничить или расширить поток в системе трубопроводов, например, если этого требует гидравлический характер системы трубопроводов.Если вы используете трубный редуктор, вам необходимо учитывать последствия для трубопроводной системы в целом, поскольку будут изменения как потока, так и давления.

Как только вы узнаете, что вам нужен трубный переходник, вам нужно сделать выбор между концентрическим и эксцентрическим переходниками. Большинству людей понадобится переходник с концентрической трубой, но есть несколько важных причин, по которым может быть предпочтительнее использовать переходник с эксцентриковой трубой.

Концентрический и эксцентриковый редукторы

: в чем разница?

Хотя это может показаться сложным, на самом деле это довольно просто.Концентрические переходники уменьшают трубу в центре. Итак, если вы посмотрите на редуктор спереди, вы увидите, что меньшая часть сформирована прямо в центре большей стороны. Эксцентриковые переходники уменьшают трубу в сторону. Итак, если вы посмотрите на редуктор спереди, вы увидите, что меньшая часть находится напротив одной стороны большей стороны.

Это может показаться очень простым изменением, но оно имеет значение.

Конусообразный концентрический переходник для трубы означает, что у труб совпадают центральные линии, а у эксцентрикового переходника центральные линии не совпадают. Оба они имеют последствия для потока. Большинство редукторов будут концентрическими. Эксцентриковые переходники используются, когда трубы должны поддерживать одинаковый верхний или нижний уровень. Эксцентриковые редукторы часто используются, чтобы избежать захвата воздуха внутри системы, поэтому они часто используются, когда и воздух, и жидкости могут течь вместе.

Большинству людей понадобится конусообразный переходник для концентрической трубы, потому что им не нужно, чтобы одна сторона переходника оставалась плоской. Но во многих случаях может использоваться любой из них, если нижняя часть эксцентрикового редуктора установлена ​​правильно.Основная проблема эксцентриковых редукторов заключается в том, что они могут собирать жидкости или газы в одной области, если они не выровнены должным образом. При вертикальном использовании практически нет разницы между концентрическим или эксцентрическим переходником.

А как насчет концентрических и эксцентрических расширителей?

Следует отметить, что хотя они называются редукторами, редукторы по самой своей природе также являются расширителями. Их просто используют в обратном направлении как расширители. Таким образом, расширители также могут быть как концентрическими, так и эксцентрическими, и последствия использования одного или другого для расширения, а не уменьшения, одинаковы.В любом случае они используются, когда труба одного размера должна перейти на трубу другого размера.

Как устанавливаются редукторы?

Способ установки редуктора зависит от материала, из которого изготовлен редуктор и трубы. Если переходник и трубы металлические, их можно сваривать встык. Если переходники из ПВХ, скорее всего, они будут подогнаны и приклеены. Существуют переходники, которые также могут иметь установку с защелкиванием или обжимом. Это зависит от того, как был изготовлен редуктор, материала и целей редуктора.

Для установки редуктора редуктор устанавливается на обе трубы и подсоединяется соответствующим образом. Но с эксцентриковыми редукторами следует проявлять осторожность, чтобы гарантировать, что нижняя часть эксцентрикового редуктора выровнена должным образом. При горизонтальном трубопроводе жидкости эксцентриковые переходники должны иметь плоскую сторону вверх, поскольку в противном случае могут собираться газы. Но в горизонтальном трубопроводе с парами эксцентриковые переходники нуждаются в плоской стороне вниз, потому что они должны избегать скопления жидкостей.

Чем больше сужается труба, тем больше опасений может быть связано с потоком.Если трубу лишь немного редуцируют, то никаких сложностей быть не должно.

Как выбрать переходник для труб?

Допустим, вы уже знаете, что вам нужен концентрический или эксцентрический трубный переходник. Это не единственное, что вам нужно знать. Поскольку вы соединяете трубы, вам также необходимо знать материал. Могут быть металлические переходники, переходники из ПВХ, переходники из PEX и т. Д., Каждый со своим собственным способом соединения. Если вы соединяете две металлические трубы, вам может понадобиться сварной переходник.В противном случае вам может понадобиться тот, который можно подогнать и приклеить.

Также нужно знать размеры. Фитинг для труб может быть сложной задачей, потому что они не соответствуют универсальному размеру трубы. Вместо этого они используют внешнее измерение для охватываемой трубы и внутреннее измерение для внутренней трубы. Итак, вам нужно знать свой тип трубы, ее точный размер и точный материал. Один из самых простых способов установить трубы — просто взять с собой соответствующие трубы, чтобы они соответствовали фитингам.

Когда дело доходит до концентрических и эксцентрических фитингов переходника, выбор исходного фитинга должен быть очевиден. При этом найти трубную арматуру всегда сложно, а использование неправильной арматуры может иметь катастрофические последствия. Если вам нужно больше узнать о трубопроводной арматуре, самое время проконсультироваться со специалистами. Свяжитесь с Steel Forgings сегодня, чтобы узнать больше о трубах и фитингах, а также о том, как найти подходящие концентрические или эксцентрические переходники с быстрым оборотом.

702 — Эксцентриковая муфта C x C

NIBCO INC.ОГРАНИЧЕННАЯ ГАРАНТИЯ НА 50 ЛЕТ
Применимо к NIBCO INC. Медные фитинги

NIBCO INC. Гарантирует, что каждый медный фитинг NIBCO ^® не будет иметь дефектов материалов и изготовления при нормальном использовании и обслуживании в течение пятидесяти (50) лет с даты первоначальной установки.

В случае возникновения какого-либо дефекта материала или изготовления, на который, по мнению владельца, распространяется данная гарантия, владелец должен немедленно связаться с Технической службой NIBCO в письменной форме или по телефону 1.888.446.4226 или 1.574.295.3000. Владелец будет проинструктирован вернуть указанный продукт за счет владельца в NIBCO INC. Или уполномоченному представителю для проверки. В случае, если упомянутый осмотр обнаружит, к удовлетворению NIBCO INC., Что указанная арматура имеет дефект материала или изготовления, она будет заменена за счет NIBCO INC. Замены будут отправлены владельцу бесплатно. Эта гарантия ограничивается стоимостью ремонта или замены продукта, включая разумную и обычную установку.

В СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ КАЖДОГО ТИПА И ОПИСАНИЯ, ВЫЗВАННЫЕ ЛЮБЫМИ ЗАЯВЛЕННЫМИ ДЕФЕКТАМИ В МАТЕРИАЛЕ ИЛИ ТЕХНИЧЕСКИМ ОБОРУДОВАНИЕМ, ВКЛЮЧАЯ БУТОН, НЕ ПРЕДОСТАВЛЯЕМЫЙ КОМПАНИЕЙ.

В некоторых штатах не допускается исключение или ограничение случайных или косвенных убытков, поэтому эти ограничения могут не относиться к вам.

В СТЕПЕНИ, РАЗРЕШЕННОЙ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, КОНКРЕТНО ИСКЛЮЧАЮТСЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату и от страны к стране.

^{Насколько нам известно, информация, содержащаяся в этой публикации, является точной. Однако NIBCO не несет никакой ответственности за точность или полноту такой информации. Ответственность за окончательное определение пригодности любой информации или продукта для предполагаемого использования лежит исключительно на пользователе.Ответственность за способ такого использования и нарушение патентов также лежит на пользователе.}

Зачем использовать эксцентриковые переходники во всасывающем трубопроводе насоса?

Обычно насадки насоса меньше впускного / выпускного трубопровода. Поэтому на всасывающем и напорном трубопроводе насоса необходимо использовать редукторы и расширители. У нас есть выбор: использовать концентрические или эксцентрические редукторы.

Использование эксцентриковых переходников для всасывающего трубопровода центробежного насоса

Эксцентриковые редукторы обычно устанавливаются на всасывающих патрубках центробежного технологического насоса, чтобы облегчить надлежащий переход от всасывающего трубопровода большего диаметра (низкая скорость потока, умеренные потери на трение) к всасывающему патрубку насоса.

Необходимо обеспечить правильную установку эксцентрикового редуктора на всасывающем трубопроводе насоса, чтобы свести к минимуму скопление любых пузырьков воздуха или газа во всасывающем трубопроводе. Если используются концентрические переходники, их верхняя часть может допускать скопление следовых количеств воздуха или паров на всасывании насоса. Это может привести к образованию более крупных пузырьков газа возле всасывания насоса.

Если эти пузырьки газа вырвутся из редуктора и попадут во всасывающее отверстие насоса, возникнет кавитация, которая приведет к повреждению насоса.В противном случае, если они останутся зажатыми в редукторе, они уменьшат доступную площадь поперечного сечения трубы для потока жидкости. Это приводит к более высокой скорости жидкости на всасывании насоса, увеличивая потери на трение. Это также влияет на общую производительность и долгосрочную надежность насоса.

Ориентация эксцентриковых редукторов

Когда источник подачи находится над насосом, эксцентриковые переходники необходимо размещать плоской стороной вниз.

Рисунок 1 — Установка эксцентриковых редукторов, когда источник подачи находится ниже или выше всасывающего патрубка насоса

В случае длинных горизонтальных участков трубопровода воздушные карманы можно избежать, установив эксцентриковый переходник плоской стороной вверх.

Рисунок 2 — Установка эксцентриковых переходников при длинных горизонтальных участках трубопровода

Требуемая прямая длина всасывающего трубопровода насоса

Более высокие скорости жидкости и повышенная турбулентность на всасывании насоса могут иногда вызывать кавитацию в насосе. Однако вы можете свести это к минимуму, установив перед всасывающим насосом прямолинейный участок трубы достаточной длины.

Если на всасывающей линии насоса существует нижняя точка и на всасывающем патрубке насоса используется концентрический редуктор , возможно скопление пара рядом с всасывающим патрубком насоса (Рис. 2).В таких случаях длина прямой горизонтальной трубы между редуктором и всасыванием насоса должна быть минимальной. В таких установках фланец редуктора часто подсоединяется непосредственно к всасывающему патрубку насоса. Между выпускным отверстием редуктора и соплом насоса нет прямого участка трубопровода.

Прямые отрезки труб присоединяются к входному фланцу эксцентрикового переходника .

Обычно длина, в 5 раз превышающая размер трубы, считается подходящей для всасывающего трубопровода центробежного насоса.В некоторых случаях может быть даже рассмотрен вариант установки 5D отрезка прямого участка трубопровода на всасывании насоса рядом с фланцем редуктора.

В целом допустимо наличие прямого участка от 5D до 10D между всасывающим патрубком насоса и редуктором, где D — размер трубы.

Eastern Industrial Supplies Inc | Медная литая эксцентриковая переходная муфта, 1-1 / 4 дюйма x 3/4 дюйма, медь

Артикул: {{vm. product.erpNumber}} Номер MFG: Моя часть №: UPC:

Только забрать

Ограничения на доставку

{{section. sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{раздел.sectionName}}

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Ед / м:

Пожалуйста, войдите, чтобы увидеть вашу цену

недоступно для этого варианта.

Делиться

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

Санитарные эксцентриковые переходники из нержавеющей стали

| Санитарные эксцентриковые переходники

Информация о продукте

Мы располагаем огромным ассортиментом сантехнической сварной арматуры из нержавеющей стали 304 и 316L.От колпаков и колен до переходников и U-образных колен — у нас есть полный ассортимент эксцентриковых переходников из нержавеющей стали для сантехнических сварных швов , соответствующих вашим спецификациям. Посмотрите нашу полную линейку изделий из нержавеющей стали.

Размеры

У нас есть большой инвентарь для эксцентриковых переходников из нержавеющей стали для сантехнических сварных швов для полного выполнения заказа и быстрой доставки. Для получения дополнительной информации просмотрите наши размерные данные.

Стандартные характеристики

Мы предлагаем сантехнические сварные эксцентриковые переходники из нержавеющей стали различных размеров и спецификаций.

Сорта нержавеющей стали

Ознакомьтесь с нашей таблицей классов ресурсов нержавеющей стали.В нем перечислены многочисленные функции и области применения различных марок нержавеющей стали.

Справочный каталог

Наш справочный каталог предназначен для идентификации наших санитарно-технических изделий из нержавеющей стали, включая наши эксцентриковые переходники для санитарных сварных швов из нержавеющей стали . Таблицы спецификаций и иллюстрации с общими размерами помогают идентифицировать продукты.

Дополнительная информация

Санитарные сварные фитинги из нержавеющей стали применяются на стационарных установках, где различные технологические трубопроводы и оборудование можно очищать на месте (CIP). Удаление из системы не требуется. Наш инвентарь санитарных сварных эксцентриковых переходников из нержавеющей стали включает следующие типы концов: сварной шов x зажим, сварной шов x скос и сварной шов x резьба.

Насосы Всасывающий трубопровод: эксцентриковые переходники и прямые участки трубопровода

Какой длины должен быть эксцентриковый переходник на центробежном насосе от порта насоса до соединения трубы?

Эксцентриковый редуктор обычно устанавливается на всасывающих патрубках центробежного технологического насоса, чтобы обеспечить надлежащий переход от всасывающего трубопровода большего диаметра (низкая скорость потока, умеренные потери на трение) к всасывающему патрубку насоса.

Дизайнер должен обратить внимание на правильную установку эксцентриковых редукторов на всасывающих трубопроводах насосов. Они должны быть установлены надлежащим образом, чтобы захваченный воздух или пары не скапливались в какой-либо части переходника. Захваченные пузырьки пара могут уменьшить площадь поперечного сечения всасывающей линии насоса. Если это произойдет, то увеличатся скорости потока и, соответственно, потери на трение, что отрицательно скажется на характеристиках насоса и долгосрочной надежности.

Инструкция по монтажу эксцентрикового редуктора

Когда источник подачи находится над насосом, эксцентриковые переходники необходимо размещать плоской стороной вниз.

Рисунок 1 — Установка эксцентриковых редукторов, когда источник подачи находится ниже или выше всасывающего патрубка насоса

В случае длинных горизонтальных участков трубопровода воздушные карманы можно избежать, установив эксцентриковый переходник плоской стороной вверх.

Рисунок 2 — Установка эксцентриковых переходников при длинных горизонтальных участках трубопровода

В случае, если источник подачи идет снизу насоса, эксцентриковый редуктор должен быть установлен плоской стороной вверх, как показано на Рисунке-1.

Требуемая прямая длина всасывающего трубопровода насоса

Если на всасывающей линии насоса существует низкая точка и на всасывающем патрубке насоса используется концентрический редуктор, возможно скопление пара рядом с всасывающим патрубком насоса (Рис. 2). В таких случаях настоятельно рекомендуется свести к минимуму прямой горизонтальный участок трубы. Чаще всего в таких установках фланец редуктора подключается непосредственно к всасывающему патрубку насоса: между выходом редуктора и патрубком насоса нет прямого участка трубопровода.

Однако прямые отрезки труб присоединяются к входному фланцу эксцентрикового переходника.

Пять (5) диаметров прямого участка трубопровода перед переходником обычно считаются хорошей инженерной практикой. В случае, если в уравнение входят несколько неправильно заданных параметров (например, изменения вязкости и т. Д.), Тогда будет разумно установить до десяти (10) диаметров прямого трубопровода рядом с входным фланцем редуктора. Число диаметров прямых участков трубопровода в диапазоне от пяти (5) до десяти (10) обычно является рекомендуемым значением в опубликованной технической литературе.

Концентрические переходники и эксцентрические переходники

Переходник — это одна из химических трубных фитингов, которая используется для соединения двух труб разного диаметра с целью изменения расхода. Редукторы подразделяются на концентрические редукторы и эксцентрические редукторы. Редукторы обычно производятся путем сокращения процессов прессования, расширения процессов прессования или сокращения и расширения процессов прессования, и мы также можем принять процессы штамповки для редукторов с некоторыми спецификациями.

Концентрический переходник используется для соединения участков труб или участков труб на одной оси. Концентрические редукторы не подвержены коррозии, точечной коррозии, ржавчине или износу, что позволяет им играть важную роль и иметь отличные характеристики в нескольких отраслях промышленности.
Концентрический переходник также является одним из высокопрочных строительных металлических материалов. Концентрические редукторы устойчивы к слабым агрессивным средам, таким как воздух, пар и вода.

Два конца эксцентрикового переходника имеют разные диаметры, а эксцентриковые переходники используются для соединения труб с разным диаметром или фланцами.Эксцентриковый редуктор способствует потоку жидкости, и он оказывает меньшее влияние на поток жидкости при изменении диаметра редуктора. Поэтому мы часто применяем эксцентриковые переходники для газовых труб и труб с вертикальным потоком жидкости. Одна сторона эксцентрикового редуктора плоская, что подходит для выпуска газа или жидкости, а также для открытия и обслуживания эксцентриковых редукторов. Поэтому мы обычно выбираем эксцентриковые переходники для жидкостных трубопроводов с горизонтальной установкой.

Перед установкой редукторов протирайте охватывающую часть и торцы патрубков переходников сухой тканью; когда на поверхности переходников есть жирная грязь, мы должны использовать ацетон для очистки жирной грязи.Следует обратить внимание на следующие моменты.

1. Контрольные диаметры: стандарт DIN (DN10-DN150), стандарт 3A / IDF (1/2 «-6») и стандарт ISO (Ф12.7-Ф152.4)
2. Международные отраслевые стандарты: DIN, ISO , SMS, 3A, IDF и т. Д.
3. Материалы для редукторов: нержавеющая сталь 304 316 и 316 L
4. Качество и применение: внутренняя и внешняя поверхности редукторов обработаны высококачественными полисами, чтобы соответствовать требованиям редукторов. ‘точность поверхности; редукторы подходят для молочных продуктов, продуктов питания, пива, напитков, фармацевтических препаратов, косметики и других промышленных областей.
5. Внешняя обработка: редукторы обрабатываются по чертежам или образцам пользователей, которые являются нестандартными изделиями.
