Типы ферм металлических: Типы ферм по очертанию, высоте, системе решеток и длине панели

Содержание

Металлические фермы из профильной трубы: чертеж, расчет, изготовление

Металлические фермы из профильной трубы незаменимы при строительстве торговых павильонов, спортивных комплексов, складов, промышленных зданий.

В частном домовладении их можно использовать при возведении кровли или навеса.

Эти металлоизделия часто используются в индивидуальном строительстве, при этом мало кто из неспециалистов знает, как сделать расчет фермы из профильной трубы.

Назначение ферм

Ферма — это горизонтальный каркас строительного объекта, «скелет» перекрытия. Фермы делают из прямых металлических труб, соединяя их в узлах жестко или с помощью шарниров.

В итоге получается подвесная конструкция. Как правило, эта деталь кровли состоит из верхнего и нижнего поясов, соединенных раскосами и стойками.

Такими системами перекрывают большие пролеты. Они дешевле балок и помогают снизить себестоимость строительства. Так строят мосты, заводы, стадионы, торговые центры.

Металлические системы продаются в готовом виде. Для частника это крайне удобно, так как в этом случае все расчеты уже сделаны.

Виды

Купить готовую ферму — оптимальный вариант, так как от правильного расчета нагрузки на эту деталь зависит прочность всей кровли. Сделать самостоятельно расчеты и чертежи фермы сложно.

Чтобы ферма из профильной трубы прослужила долго, нужно знать, как правильно выбрать материал, уметь рассчитать нагрузку на каждую часть конструкции.

Кроме того, нужно знать, как сварить ферму — неправильно сваренная система может привести к обрушению всего сооружения. Приобретая готовые типовые фермы, вы будете избавлены от этих сложностей.

Рассмотрим такой вид ферм, как стропильная система. Такие конструкции нужны для обустройства кровли.

На стропила закрепляют все остальные слои кровельного пирога, поэтому они должна быть прочными и долговечными.

Лучше всего этим требованиям отвечают стропильные системы из профильной трубы, но в частном домовладении могут использоваться и деревянные стропила.

Конструкцию стропильной фермы выбирают, исходя из формы верхнего перекрытия дома, угла наклона крыши и длины пролета.

В зависимости от уклона кровли, используют строительные фермы следующих конструкций:

  • покатость 22 – 30º — используют треугольные фермы из профильной трубы с высотой, равной 1/5 длины пролета;
  • покатость 15 – 22º — подойдет система с высотой, равной 1/7 пролета;
  • покатость 6 – 15º — ставят трапециевидные системы с высотой 1/7 или 1/9 пролета.

Конструкции ферм из профильных труб по форме могут быть:

  • полукруглые;
  • двускатные;
  • односкатные;
  • плоские.

Для потолков со сложной геометрией с высоко поднятым над опорами центром используют фермы из профильной трубы, называемые «полонсо». Они представляют собой треугольник со стойками ломаной формы.

Расчет формы

Для расчетов потребуется калькулятор и два нормативных документа:

  • СНиП, П-23-81, стальные конструкции;
  • СНиП, 2. 01.07-85, нагрузки и воздействия.

Первый показатель, который нужно рассчитать, — угол наклона скатов. Его величина зависит от архитектурных особенностей будущего здания и от количества годовых осадков — чем больше выпадает снега, тем круче должны быть скаты.

Зимой на кровле большой площади могут скопиться тонны снега. Конструкция должна удержать этот вес, ее задачей является распределение нагрузки по опорам и лагам.

Видео:

Далее вычисляют параметры базовых углов. Для этого нужно знать размер пролета, число и габариты панелей.

Высота в середине пролета для фермы треугольного типа вычисляется по формуле Н=1/4×L, для ферм с параллельными, полигональными, трапециевидными поясами — по формуле Н=1/8×L. L — длина фермы.

Важно: металлические фермы для односкатной крыши с наклоном не более 10º должны быть асимметричными.

Для двускатной кровли обычно выбирают фермы с висячими стропилами. Угол уклона раскосов должен находиться в пределах 35 – 50º. От точности вычисления зависит надежность и долгий срок службы конструкции.

Совет: существуют онлайн-калькуляторы для расчета металлических ферм из профильной трубы, их можно найти на сайтах строительных организаций.

Произведя расчеты, делают чертеж фермы, подсчитывают сколько нужно приобрести материала, а именно – профильной трубы.

В индивидуальном строительстве для изготовления ферм вместо профильной трубы можно использовать облегченные металлические оцинкованные профили (ЛСТК).

Они удобны тем, что их можно скреплять специальными болтами. Но чаще стропильные системы изготавливают из стальных балок, соединяя их сваркой.

Профильные трубы — строительный металлический прокат, представляющий собой трубы с сечением некруглой формы. Наиболее распространены трубы из квадратного и прямоугольного профиля.

Профильные трубы изготавливают из углеродистой и легированной стали. Изделия отечественного производства имеют сечение от 1×1 см до 50×40 см и изготавливаются из металла толщиной от 0,1 до 2,2 см.

Длина труб – от 6 до 18 метров.

Если длина фермы превышает 10 метров, то металлическими должны быть не только стропила, но и коньковые опоры с мауэрлатом.

К недостаткам стропил из профилированных труб относят дороговизну и значительный вес.

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Если вы не знаете, как сварить ферму из профильной трубы, потому что вообще никогда не имели дела со сваркой, то придется обратиться к специалисту, так как стропильная ферма — не та конструкция, на которой можно «набивать руку». От качества швов на стропильной ферме зависит прочность кровли.

Фермы лучше изготавливать из прямоугольных или квадратных труб, так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Видео:

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

  1. выравнивают верхний и нижний пояс;
  2. вваривают между поясами перемычки;
  3. на конструкцию из двух поясов и расположенных к ним под углом 90о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

После завершения сварки остается только поднять конструкцию наверх и закрепить по верхней обвязке согласно размеченным линиям.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Видео:

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

В серийном изготовлении используют контактную точечную сварку с увеличением давления. Специалисты не рекомендуют выполнять соединение прерывистым способом.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Видео:

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы: поликарбонат, пластик, профилированный лист, плитные утеплители.

Без металлических ферм из профильной трубы строительство таких конструкций было бы невозможно.

Типы ферм — Энциклопедия по машиностроению XXL

Вообразим далее вторую конструкцию типа фермы, элементы которой совпадают по направлению с линиями главных деформаций рассматриваемого поля виртуальных смещений и испытывают соответствующие деформации. Величины, относящиеся к этой конструкции, обозначим звездочкой. Применяя, как и прежде, принцип виртуальной работы, имеем Wl = W , но F = dz о-цЛ и Я, = (Ус/Е) L с соответствующими знаками. Таким образом,  [c.96]
Теперь кратко упомянем о некоторых типах ферм, различающихся своим производственным назначением. Наиболее часто приходится встречаться с фермами трех типов мостовыми, употребляющимися при постройке мостов, стропильными, поддерживающими крыши в различных сооружениях, и крановыми, являющимися деталями подъемных устройств. Примеры этих типов ферм схематически указаны на рис. 136 (а, б, в). Мостовые и стропильные фермы, подобно балкам, опираются на подвижные и неподвижные опоры. Крановые фермы могут опираться на подпятник и поддерживаться подшипниками.  [c.277]

Углепластики обладают малой массой, высокой жесткостью, удовлетворительным температурным коэффициентом линейного расширения, низкой чувствительностью к атмосферной влаге. Материал с такими свойствами является идеальным для измерительного оборудования. На рис. 8 изображен штангенциркуль из такого материала, изготовленный в Национальной инженерной лаборатории (Англия). Этот штангенциркуль представляет собой один из элементов системы управления процессом механической обработки больших валов. Это еще один пример, иллюстрирующий тенденцию к производству конструкций типа ферм, элементы которых позволяют применять механизированное производство.  [c.477]

Обратимся к исследованию возможности указанных выше особых типов ферм для этой цели рассмотрим какую-нибудь систему т уравнений  [c. 164]

Наиболее элементарной из групп наслоения механизмов первого класса является двухповодковая группа, с которой Ассур и начинает свое исследование. Здесь опять он вспоминает тесную связь, существующую между механизмами и фермами. Если нам удастся… решить вопрос о равновесии определенных классов механизмов, то этим же будет решен и вопрос об определении напряжений в стержнях соответствующих ферм. Ведь с нашей точки зрения ферма отличается от механизма лишь тем, что последний состоит из устоя, кривошипа и наслоения нормальных цепей, а в ферме кривошип опущен. Но фермы представляют и ряд особенностей. В то время как в механизмах редко встречаются шарниры, в которых сходится три звена, то в фермах сплошь и рядом в одном шарнире сходится большое число звеньев. Наиболее обычные типы ферм устраиваются из двухшарнирных стержней и, разбирая их по общему способу, приходится рассматривать шарнир в данном случае как результат слияния многих шарниров .  [c.160]

Методы измерений и используемая аппаратура определяются размерами исследуемого объекта и целью выполнения работы. При лабораторных исследованиях динамических и демпфирующих характеристик материалов часто используется метод затухающих колебаний с записью сигналов от акселерометров или датчиков перемещения на пленку шлейфового осциллографа. Метод затухающих колебаний используется также при исследованиях динамических характеристик крупных объектов типа ферм и корпусов судов, когда из-за малой мощности возбудителей не удается создать достаточных для регистрации амплитуд колебаний на всей протяженности конструкции. Несмотря на простоту такого метода возбуждения, им трудно пользоваться при исследованиях машиностроительных конструкций, так как требуется длительное поддержание постоянного режима колебаний для обследования достаточно большого числа точек конструкции.  [c.145]


Типы ферм. По характеру расположения стержней и направлений действующих внешних сил фермы могут быть разделены на плоские, т. е. такие, в которых оси всех стержней и направления действующих внешних сил, включая опорные реакции, лежат в одной плоскости, и пространственные, в которых оси стержней не ограничены условием расположения в одной плоскости.  [c.140]

В других случаях (например, конструкции типа ферм) определение оптимальной расчетной модели хорошо известно, при этом как метод сил, так и метод перемещений достаточно полно разработаны. Существует, однако, большая группа задач (например, плоская задача), где выбор рациональной расчетной модели конструкции не очевиден. Выделение представительных точек обычно не вызывает трудностей опыт расчетчика подсказывает, где такие точки следует располагать гуще, а где можно реже. Выбор размерности пространства L, таким образом, представляет проблему чисто технического порядка чрезмерно большое число п может вывести решение задачи за область разумных длительностей счета. Вопрос об определении числа т представляет проблему существенно более сложную и пока недостаточно исследованную. Имеющийся к настоящему времени опыт расчетов и анализа поведения неупругих конструкций дает основание использовать некоторые проведенные ниже общие соображения по выбору этого числа.  [c.213]

И моменты. Для того чтобы этн упрощения были оправданы, каждый элемент должен быть тонким и разумным образом соединенным в узлах, а внешние силы должны быть приложены специальным образом. Конструкции типа ферм и рам иногда называются цепями с сосредоточенными параметрами по аналогии с электрическими цепями.  [c.290]

Уравнения равновесия (11.29) записаны в такой форме, при которой учитывается влияние только действующих на конструкцию нагрузок, но эти уравнения можно легко преобразовать с тем, чтобы учесть влияние изменения температуры, предварительного деформирования и оседания опор. Для этого необходимо только учесть эти эффекты при определении реакций Лхр, Л ар,. . ., Л р. Более того, уравнения (11.29) можно применять к различным конструкциям типа ферм и пространственных рам, хотя в данном разделе рассматривались только балки и плоские рамы. Разумеется, поскольку уравнения (11.29) получены способом наложения, метод жесткостей, как уже было указано выше, применим только к линейно упругим конструкциям ).  [c.478]

В данном разделе было удобно использовать а качестве примеров конструкции типа ферм по той причине, что элементы ферм имеют постоянные по своей дли е  [c.504]

Для того чтобы как можно проще изложить этот метод, вновь обратимся к конструкции типа фермы, в которой единственными результирующими напряжений являются усилия N в стержнях. Рассмотрим отдельный стержень фермы и предположим, что он имеет длину Ь и площадь поперечного сечения Р и что в нем развивается усилие N0. Тогда дополнительная энергия и для этого стержня, согласно выражению (11.36), с учетом соотношения Ь=еЬ примет вид  [c.520]

Среди разнообразных типов ферм необходимо различать следующие два основных вида 1) фермы без лишних стержней и  [c.148]

В качестве сменных оборотных агрегатов приняты тельфер ТЭ-501, две ведущие и две ведомые тележки. В связи с наличием на дороге кранов, имеющих ходовые тележки с червячными и прямозубыми редукторами, в оборотном фонде находятся тележки обоих типов. Ферма с ездовой балкой в комплект оборотных агрегатов не включается, а заменяется в процессе ремонта по потребности.  [c.227]

На рис. 61 представлены два основных типа ферм а — ферма с параллельными поясами бив — фермы с ломаным расположением поясов. К последним типам относятся фермы с треугольным и приближенно параболическим очертанием верхнего пояса (рис. 61, б и в).  [c.53]

Тип фермы моста крана и отношение длины к базе каждого крана-  [c.114]

В зависимости от размещения затяжек предварительно напряженные фермы разделяют на два основных типа фермы с затяжками, размещенными в пределах каждого наиболее нагруженного стержня (рис. 108, а) фермы с затяжками, размещенными в пределах всего пролета и группы наиболее нагруженных стержней (рнс. 108, б, в, г, д, е). Второй тип более эффективен и имеет много конструктивных форм. К этому типу относят также фермы с выносными шпренгельными затяжками, разгружающее воздействие которых на элементы основной фермы особенно значительно (рис. 108, ж—л). Недостаток таких ферм — большая строительная высота конструкции.  [c.129]


Стропильные фермы различают по очертанию поясов и по виду решетки. По очертанию поясов фермы бывают с параллельными поясами, односкатные (трапецеидальные), полигональные и треугольные (рис. 8.1, а—д). Выбор типа фермы зависит от назначения здания, профиля кровли и системы водоотвода, материала покрытия н экономических факторов. В промышленном строительстве наибольшее применение имеют унифицированные типовые фермы полигональные, односкатные, двускатные и с параллельными поясами (рис. 8.1, е—ж).  [c.228]

Кран мостовой однобалочный состоит из следующих основных узлов моста типа фермы двутавровой несущей балки механизма передвижения моста, имеющего электродвигатель, редуктор, электромагнитный тормоз, трансмиссионный вал без промежуточных опор, два ведущих колеса и два ведомых  [c. 80]

Кран выполнен в виде продольной балки сварной конструкции типа фермы с монорельсом для передвижения электрической тали типа ТВ-501, осуществляющей подъем и перемещение груза вдоль балки, которая подвешена на две пары стоек, расставленных под углом по фигуре козел. Стойки соединены с балкой шарнирно для демонтажа они разводятся и опускают кран, а при монтаже сводятся, поднимая кран в рабочее положение.  [c.104]

Фермы с криволинейным нижним поясом (фиг. 254, а), благодаря меньшему весу, рациональнее других типов ферм. Однако в них раскосы (диагонали) и вертикали имеют различную длину и это удорожает их стоимость.  [c.311]

В главах Прочность вагона и Расчёт узлов вагонов даны нормы расчётных нагрузок, расчётные схемы, основные положения методов расчёта, допускаемые напряжения и конструктивные требования, необходимые для обеспечения прочности элементов вагонов, а также расчёты кузовов, осей, рамы вагона на вертикальные и горизонтальные нагрузки, рамы вагона с большим числом поперечных балок боковой стенки типа фермы, металлической стенки пассажирского вагона, рам тележек пассажирских вагонов с тонкостенными элементами, испытывающими стеснённое кручение, боковых рам тележек грузовых вагонов—поясной и литой.[c.8]

Все энергетические спектры можно разделить на две большие группы — спектры типа Бозе и спектры типа Ферми. В первом случае возбуждения обладают целочисленным собственным моментом (спином) и подчиняются статистике Бозе. Во втором случае возбуждения обладают полуцелым спином и подчиняются статистике Ферми. Согласно квантовой механике, момент всякой системы может меняться только на целое число. Отсюда следует, что бозевские возбуждения могут появляться и исчезать поодиночке, а фермиевские — всегда парами.  [c.14]

Практическое использование формул (6.14) и (6.15) затрудняется громоздкостью выражений, связывающих вращательные и центробежные постоянные и константы удвоения с молекулярными параметрами. В [58, 59] предложено использовать для вывода этих выражений ЭВМ, получены формулы и проведен анализ спектра молекулы СО2. В спектрах линейных молекул существенную роль играют колебательные случайные резонансы типа Ферми.[c.178]

Эти смещения мы теперь используем в качестве виртуальных смещений, применяя принцип виртуальной работы к анализу произвольной конструкции типа фермы, передающей силу Р на дугу основания (рис. 6), с учетом того, что каждый стержень фермы испытывает осевое напряжение величины Используя обозначения, примененные выще при изложении доказательства Максве./1ла, имеем = = Здесь  [c.96]

Распределение слоев. Наиболее эффективны композиционные конструкции с однонаправленными нагрузками, что позволяет максимально использовать свойства волокон, поэтому конструктор зачастую привязывает композиционную конструкцию к осям, вдоль которых направлены усилия. Например, конструкция из композиционных материалов типа фермы, нагруженной усилиями, действующими вдоль стержней, может оказаться более эффективной, чем оболочка, обычно применяемая в конструкциях из металла. Впрочем иногда бывает невозможно выделить геометрически простые направления действия нагрузок, и слоистые материалы прих чится армировать в нескольких направлениях.[c.97]

Инженеры разрабатывали все новые типы ферм, которые назывались их именами, так как каждое изменение формы очертания фермы, расположения и числа элементов решетки в них приводило к разным несущим характеристикам. Поскольку в то время в отсутствие общей теории стержневых конструкций характер изменений не мог быть оценен, каждое изменение фермы понималось как создание ферм нового типа. Основным вопросом развития сквозных конструкций, как было замечено выше в отношении ферм Шведлера, был вопрос оптимального использования несущих элементов, т. е. экономии материала и создания достаточной жесткости при действии на фермы сравнительно больших подвижных нагрузок от тяжелых локомотивов. Вехами этого развития из множества разработанных типов стержневых систем являются фермы Паули, или рыбкообразные фермы, и фермы полупараболического очертания. Инженер Ф. Паули (1802—1883) разработал фермы с верхним и нижним поясами, изогнутыми по форме параболы, с пересекающимися диагональными раскосами и приподнятым железнодорожным полотном (рис. 274). В идеальном виде эта конструкция была реализована в 1857 г. при строительстве моста пролетом 52 м через р, Изар в Гроссеселое. Кривизна поясов задавалась таким образом, что при равномерно распределенной по всему пролету нагрузке поперечное сечение верхнего пояса по всей длине пролета использовалось полностью. Перекрестные раскосы могли работать только на растяжение, возникающее при действии подвижной нагрузки.  [c.139]


Число базисных функций т при расчете континуальной кон> струкции обычно не определяется условиями задачи, а назначается как один из параметров расчетной модели конструкции. Если при размерности пространства L, равной 6я, задать таким же и число базисных (линейно независимых) функций, это будет означать, что все пространство совместно (разрешены любые векторы ё). Но при этом устраняется возможность существования самоуравновешенных напряжений модель конструкции статически определима. Она непригодна даже при большом числе п. Например, моделируя з адачу об изгибе бруса с помощью статически определимой фермы (рис. 7.11, толщина линии пропорциональна усилию в стержне), получим абсолютно неверную модель усилия в стержнях, определяемые только условиями равновесия, могут быть самыми различными в зависимости от типа фермы. Статически неопределимая конструкция дает в этом случае уже вполне адекватную модель (рис. 7.11, е).  [c.162]

Улучшения, вводимые рассмотрением в- рам ах теории упругости в -3.3, 3.4, 5.2—5.5, приводят, разумеется, к точным, или почти точным, значениям для деформаций и перемещений, а также и для напряжений. Однако эти методы, как правило, трудно или невозможно при енять к конструкциям типа ферм или конструкциям, изготовленным из слоистых материалов, но, во всяком случае, если главное внимание уделяется ошибкам при определении прогибов, то можно воспользоваться поправками к классической теории,-которые получаются гораздо более простым способом. Такие поправки основываются на прибавлении прогибов, обу словленных поперечными деформациями (главным образом деформациями поперечного сдвига), к прогибам, возникающим всййдствие изгиба и рассматртаемым в классических теориях. Такой тиц поправок впервые был использован С. П. Тимошенко для балок, а для пластин, по-видимому, автором ).  [c.378]

В железобетонных конструкциях к схеме составного стержня приводятся несущие конструкции многоэтажных зданий, рамные каркасы и диафрагмы с проемами (рис. 7). Ригели и перемычки здесь играют ту же роль, что планки в металлических колоннах. Сюда же можно отнести сквозные балки типа фермы Виренделя (рис. 8). Отметим также возможность использования в расчете совместной работы железобетонных балок с уложенным по ним и замоноличенным ребристым настилом, воспринимающим сжатие вдоль оси балки и образующим совместно с балкой составной стержень (рис. 9). Широкое распространение в строительстве имеют пустотелые железобетонные плиты с каналами круглого сечения (рис. 10), а также балки с аналогичными вырезами. В последних двух случаях жесткость связей целесообразно находить экспериментально. Приведенными примерами перечень конструкций, сводящихся к схемр составного стержня, далеко не исчерпывается.  [c.8]

В главе VII мы познакомились с различными методами, предложенными инженерами для определения усилий в стержнях ферм. В простейших случаях, исследованных Уипплом и Журавским, усилия в стержнях находятся из условий равновесия узлов. В дальнейшем А. Риттер и Шведлер ввели метод сечений, а Максвелл, Тэйлор и Кремона показали, каким образом можно строить взаимные диаграммы. Эти методы были достаточны для расчета большинства применявшихся тогда в практике ферм, но возраставшее использование металла потребовало и более полного исследования разнообразных типов ферм.  [c.364]

Теперь рассмотрим конструкцию типа фермы, оэстоящую из большого числа элементов, на которую действуют нагрузки Рх, Ра . . Р , вызывающие соответствующие перемещения 61, 83,. . 6 . Усилия в различных стержнях этой фермы изменяются в зависимости от расстояния х, измеренного вдоль оси стержня. Поэтому возьмем типичный элемент длиной ёх, заключенный между двумя поперечными сечениями (см. рис. 11.3, а). Усилие, возникающее в этом элементе, равно N0, а соответствующее удлинение составляет 4Ь (равное В(4х). Обращаясь к выражению ( ), видим, что дополнительную энергию стержня фермы можно записать в виде 4и ц>с1х.  [c.520]

Типы ферм. По характеру расположе ния стержней и направлений действую щих внешних сил фермы могут быи разделены на плоские, т. е. такие, в кото рых оси всех стержней и направлени действующих внешних сил, включз опорные реакции, лежат в одной пло скости, и пространственные, в которы оси стержней не ограничены условиел расположения в одной плоскости.  [c.140]

На рис. 62 представлены два основных типа ферм а — ферма с параллельными поясами б и в — фермы с ломанымн поясами. К последним типам относятся фермы с приближенно параболическим и с треугольным очертанием верхнего пояса (рис. 62,6 и в).  [c.52]

Для возможности закрытия больших пролетов и освобождения их в случае необходимости прибегают к промеж очным разборчатым опорам типа ферм Пуаре. По Франциусу щитовые плотины с разборчаты-  [c.351]

При выборе типа сечений стержней фермы необходимо учитывать назначение и условия работы конструкции, технологию изготовления и монтажа, наличие профилей сортамента и, в конечном счете, экономическую эффективность как по расходу. металла, так и общей стоимости, Тенденипя в строительстве к ускоренному крупноблочному монтажу конструкций во многих случаях является определяющей для назначения типов ферм и их элементов.  [c.233]

Мосты кранов в зависимости от пролета и грузоподъемности изготовляются из сплошных балок или решетчатой конструкции типа ферм. Мосты из сплошных балок имеют большой погонный вес, меньшую жесткость в горизонтальной плоскости и применяются при небольших пролетах и грузоподъемностях. Ферменные мосты более трудоемки в изготовлении. Получили применение и мосты комбинированной конструкции одностенные сплошные балки моста дополняются решетчатыми вспомогательными фермами.  [c.146]

Снова нужно рассмотреть возмущения типа Ферми и Кориолиса, каждое из которых может вызвать колебательные или вращательные возмущения. Взаимодействовать могут только уровни с одинаковой полной симметрией, с одинаковыми числами J и с ААГ=0, 1. За исключением отличия в типах симметрии, рассуждения совершенно аналогичны нашим прежним рассуждениям для случаев линейных молекул. Однако нужно учитывать, 410 вращательные уровни Е не могуг быть расщеплены каким бы то ни было взаимодействием врап1ения и колебания (см. Вильсон [934]). В отличие от действия сил Кориолиса, рассмотренного выше, которое приводит к расщеплению вырожденных колебательных уровней при увеличении числа К и является эффектом первого порядка, кориолисовы возмущения, рассматриваемые нами сейчас, являются эффектами второго и более высоких порядков, так как они обусловлены взаимодействием двух различных колебаний в результате наличия сил Кориолиса. Как и для линейных молекул, в данном случае этот эффект обычно весьма мал. Для молекул, принадлежащих к точечной группе Сщ, из правила Яна, приведенного ранее (стр. 404), сразу вытекает, что возможны кориолисовы возмущения между колебательными уровнями Ai и Е, А-, и Е, Ai я А , Е и Е. Для первых двух пар уровней возмущение должно возрастать с увеличением числа J, для последних двух пар оно должно возрастать с увеличением числа К. До сих пор ни один из подобных случаев не изучался подробно. Частным случаем таких возмущений является удвоение типа К, рассмотренное выше, т. е. расщепление уровня с данным J и при условии, что типы полной симметрии двух составляющих уровней являются  [c.443]

Кузова А. подразделяют на несущие кузова, когда кузов выполняет функции рамы и на нем крепятся псе агрегаты шасси, и кузова ненесущие. Несущая конструкция часто применяется при вагонном типе кузова, остов к-рого при этом выполняется металлическим по типу фермы (фиг. 9).  [c. 51]

Не учитывают изгибающие моменты, образующиеся в фермах вследствие жесткости узлов из-за сложности расчета прочности фермы многократно статически неопределимой, имеющей несколько десятков лишних неизвестных. Это допущение (не учитывают дополнительные моменты) компенсируется тем, что при расчете рассматривают ферму как плоскую систему. В действительности в конструкциях типы ферм стропильные, крано вые, мостовые, вагонные и др. — входят как составляющие в сложную пространственную систему.  [c.397]



Какие бывают типы ферм?

Ферма — это любая конструкция, которая опирается на треугольную конструкцию для прочности и устойчивости. Это может быть как простой трехсторонний треугольник, используемый в раме велосипеда, так и многомерная конструкция у основания башни или моста. Различные типы фермы могут быть классифицированы по их дизайну, функции или составу материала. Например, сборные деревянные фермы используются в строительстве дома, в то время как элементы из стали или других металлов используются для строительства мостов и коммерческих зданий.

Один из самых простых способов различить разные типы ферм — определить, существуют ли они в одной или нескольких плоскостях. Плоское доверие плоское и существует в одной плоскости. Одним из примеров этого может быть одна треугольная структура, используемая для обрамления поверхности крыши. Другим основным типом ферменных конструкций является профиль пространственной рамы, который имеет трехмерный дизайн, который существует в нескольких плоскостях. Типичным примером этого являются опоры из металлического пилона, используемые для поддержки высоковольтной проводки.

Возможно, наиболее распространенными типами ферм являются те, которые используются в жилищном строительстве. Эти устройства традиционно изготавливаются из дерева и представляют собой предварительно изготовленную альтернативу стандартному каркасу. Ферма пола состоит из двух параллельных балок, соединенных серией треугольников, которые помогают более эффективно распределять нагрузку на балки. Системы стропильных конструкций крыши обычно имеют треугольную форму и могут иметь плоскую или пространственную конструкцию в зависимости от формы крыши.

Другие типы фермы включают те, которые построены из различных типов металла. Стальные ферменные системы могут использоваться для формирования стен, полов и потолков в коммерческом или промышленном здании. Специально сконструированные стальные фермы могут также использоваться для формирования сложных архитектурных элементов внутри или снаружи здания. Алюминий и другие легкие металлы даже используются для формирования модульных или переносных ферм. К таким типам ферм относятся осветительные фермы или переносные модели, предназначенные для дисплеев или постановки.

Многие люди связывают фермы с дизайном моста. В мостостроении фермы могут быть изготовлены из дерева, железа, стали или различных композитных материалов. Самые ранние типы мостовой фермы состояли из простого стержня, с одной треугольной опорой, усиленной внутренней вертикальной стойкой. Со временем мостовые фермы в виде балок, напоминающие стандартную систему стропильных конструкций, позволили мостам преодолевать большие расстояния. Усовершенствованные модели, такие как консольная или верблюжья ферма, еще больше увеличили пролет и безопасность мостов фермы.

ДРУГИЕ ЯЗЫКИ

Виды Ферм для навесов

При строительстве любого навеса (навеса из поликарбоната, навеса из профильного листа, навеса для автомобиля и т.д.) основным элементом металлоконструкции является ферма. Металлическая ферма для навесов представляет собой лёгкую конструкцию, обладающую высокой прочностью, и состоящую из системы элементов, соединённых между собой в узлах, в результате чего образуется геометрически стабильная неизменная форма. Фермы широко используются в строительстве, так как уменьшается расход металлопроката, облегчается вес конструкции, без потери надёжности.

В качестве материала для изготовления сварных ферм используют: профильную трубу различного сечения и толщины стенки. Входные группы из нержавеющей стали в комбинации с лестничным ограждением из нержавейки, можно дополнить навесом, ферма для которого выполнена из нержавеющей профильной трубы.

Металлическая ферма состоит из: пояса — верхнего и нижнего — (образуют контур будущей конструкции) и решётки (сочетает в себе раскосы и стойки, которые привариваются к поясу фермы и обеспечивают жесткость конструкции).

Конструктивная особенность ферм выбирается заказчиком индивидуально. В современном строительстве чаще всего используют следующие виды ферм, выбор которых напрямую зависит от конфигурации требуемого навеса, оптимального соотношения несущей способности и общего дизайна объекта в целом.

Треугольные и трапециевидные фермы широко распространены при строительстве больших зданий, ангаров, так как хорошо соединяются друг с другом, имеют отличную несущую способность и просты в изготовлении.

Фермы с параллельными поясами используются при обустройстве плоских крыш для складов, мобильных концертных площадок.

Арочная ферма с различным выбором решетки представляет собой самый эффектный вид фермы и широко используется при строительстве навесов для автомобилей, для детских площадок, навесов над входом и т. д.

Виды ферм представлены на рисунках.





Виды торцевых профилей навесов представлены ниже.





Цена на изготовление навеса напрямую зависит от выбранного типа фермы, материала для её изготовления( т.е. цена навеса с фермой из окрашенной профильной трубы будет значительно ниже цены навеса с фермой из нержавеющей профильной трубы), а также использованного кровельного материала ( сотовый поликарбонат, металлочерепица или металлопрофиль).

Коллектив сотрудников компании ПМК-Монтаж36 всегда рад оказать квалифицированную помощь нашим клиентам и произвести необходимые расчёты при выборе необходимой конструкции навеса, осуществить подбор материала для ферм ( профильная стальная или нержавеющая труба ) и материала для кровли.

При заказе у нас любого металлоизделия замер осуществляется бесплатно.

Ждём Ваших предложений и заказов!!!

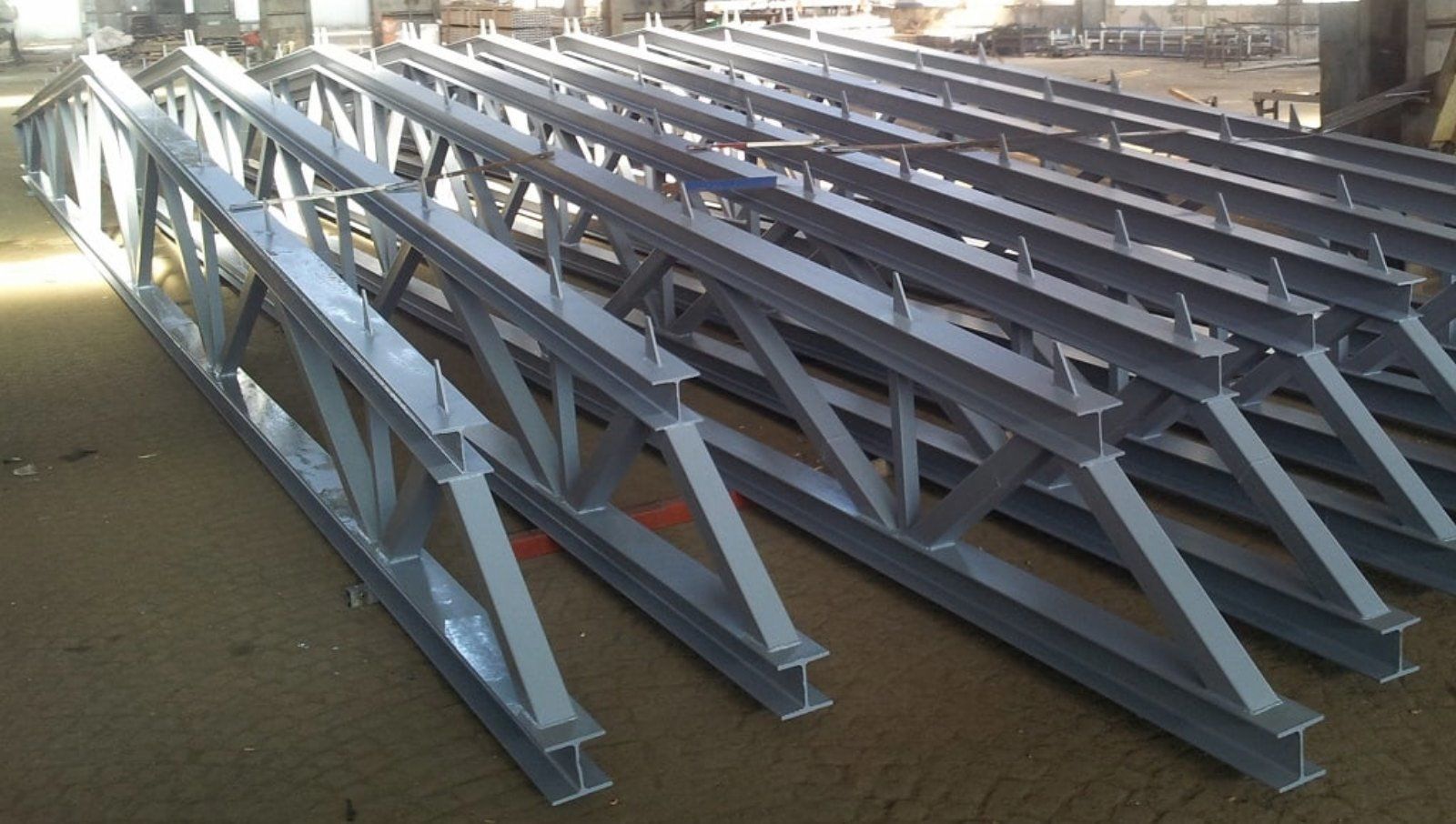

Производство металлических ферм всех типов и классов

Металлические конструкции повышенной прочности на данный момент именуются как фермы, применяемые специально для создания металлических перегородок. Обратите внимание на то, что изделия качественное соединяются между собой, для того чтобы в процессе применения обеспечивалась практичность, надежность и многие другие не менее важные аспекты.

В качестве основных изделий для формирования прочной конструкции применяются стержни, трубы и решетки, а также здесь используются узловые фасонки, поэтому вся конструкция прочно соединяется между собой и не имеет каких-либо недочетов и неточностей в процессе работы.

Обратите внимание на то, что в процессе производства металлических ферм могут применяться горизонтальные, вертикальные и диагональные элементы, поэтому сама по себе цельная конструкция имеет оптимальные технические качества для удобной эксплуатации. Диагональные элементы здесь применяются специально для того, чтобы придать системе прочности, жесткости и стойкости в процессе активной эксплуатации.

Если рассматривать ассортимент компании http://stroimetall.ru/articles/3, которая занимается созданием металлических ферм, то здесь стоит отметить два типа, причем каждый обладает индивидуальными техническими и конструкционными особенностями. Ведь очень важно сотрудничать с надежным и проверенным производителем, который дает гарантию на свою продукцию и работу и при необходимости обеспечит техническим обслуживанием. Консультация по всем вопросам, немаловажный аспект выгодной работы.

Первый тип представляет собой плоские фермы, где вся конструкция располагается в одной плоскости, применяя при этом на себя всю возлагаемую нагрузку. А вот второй тип металлических ферм – это пространственные изделия, которые имеют расположение перегородок под разным углом, что предоставляет возможность обеспечить большую прочность и стойкость изделия по отношению к негативным внешним воздействиям.

На данный момент чаще всего применяются пространственные металлические фермы, поскольку они могут похвастаться многими преимуществами в данном деле. В первую очередь стоит обратить внимание на надежность, возможность создания прочной конструкции, да и к тому же в сочетании с такими преимуществами предоставляется весьма выгодная и доступная стоимость. Долговечность и эстетические характеристики, также не менее важные аспекты в этом вопросе.

Что такое ферма трупов и зачем она нужна науке

  • Карлос Серрано,
  • Би-би-си

Автор фото, IFAAS/USF

Подпись к фото,

На таких полигонах патологоанатомы получают ценные сведения о разложении тел

На первый взгляд это поле выглядит как обычный луг — много травы, кое-где она особенно высокая. Издалека кажется, что это идиллическое место для прогулки.

Но дело в том, что трава в этих местах почти на метр выше, потому что ее в течение нескольких недель питали останки разлагающихся человеческих тел.

Сегодня солнечный, жаркий и влажный день. Если выйти в поле, трупный запах становится настолько невыносимым, что на глазах выступают слезы.

На этом поле общей площадью более гектара лежат 15 трупов. Все они без одежды, некоторые заключены в металлические сетки, другие накрыты синим пластиком. Несколько тел в неглубоких ямах, но большая часть просто лежит на земле под открытым небом.

Каждое тело окружено участком сухой травы. Но именно здесь со временем трава будет быстро расти — благодаря дополнительными питательными веществами.

«Судебное кладбище»

Подпись к фото,

Доктор Киммерли изучает человеческие останки с момента смерти до превращения их в скелет

Мы находимся в судебной антропологической лаборатории Университета Южной Флориды, расположенной в сельской местности близ города Тампа, рядом с окружной тюрьмой.

Хотя некоторые местные жители называют эти места фермами трупов, ученые предпочитают термин «судебное кладбище» или даже «лаборатория тафономии» (тафономия — раздел палеонтологии и археологии, изучающий закономерности процессов захоронения).

Здесь изучают, что происходит с человеческим организмом после смерти.

Эта лаборатория под открытым небом начала работать в 2017 году. Изначально ее собирались открыть в соседнем городке Хиллсборо, но против выступили местные жители, которые опасались, что она привлечет диких животных и вызовет неприятный запах, что приведет к снижению цен на недвижимость.

Подпись к фото,

Некоторые тела прикрыты сетками для защиты от хищных птиц и животных

Но оказывается, не только простые люди сомневаются в целесообразности таких заведений. Некоторые ученые-патологоанатомы также выражают сомнения в полезности и необходимости таких полигонов.

Таких ферм в США еще шесть, а в этом году похожие должны появиться в Великобритании, Канаде и Австралии.

Большая часть трупов, лежащих на этом поле, была завещана науке самими умершими, хотя иногда это делают родственники.

Основная задача, которую ставят перед собой ученые, — понять, как разлагается организм человека и что происходит рядом с тем местом, где лежит труп.

Таким образом ученые собирают данные, которые могут способствовать раскрытию преступлений и помочь судебным экспертизам.

Что происходит с телом

Подпись к фото,

Собранные данные помогают в восстановлении внешнего облика умерших людей

«После смерти человека начинается множество практически одновременных процессов, — говорит доктор Эрин Киммерли. — От естественного процесса разложения до появления определенного типа насекомых и изменений в окружающей среде».

Доктор Киммерли — директор института судебной антропологии в Университете Южной Флориды. Она и ее сотрудники убеждены в важности изучения тел, разлагающихся в реальном времени и в реальной среде.

По ее словам, процесс разложения человеческого тела проходит через несколько этапов:

1.Свежий труп: разложение начинается сразу после прекращения сердцебиения, когда температура тела снижается, останавливается кровообращение, кровь начинает скапливаться в определенных органах.

2.Раздувание: бактерии начинают перерабатывать мягкие ткани, становятся заметными изменения цвета кожи. Образуются трупные газы, мягкие ткани лопаются.

3.Активное разложение: на этом этапе происходит основная потеря массы тела, большая часть мягких тканей съедается червями или переходит в жидкое состояние и поглощается почвой и растениями.

4.Завершение разложения: к этому времени от мягких тканей почти ничего не остается, активность и численность бактерий, червей и насекомых снижается. Если труп лежит на земле, окружающая растительность гибнет, отмечаются изменения в кислотности почвы.

5.Сухие останки: тело начинает напоминать скелет — это начинается с лица, рук и ног. Если в этом месте влажно, тело может мумифицироваться. Вокруг тела начинается интенсивный рост растений в результате воздействия питательных веществ, попавших в почву.

Подпись к фото,

Когда тело разлагается, оно оказывает влияние на окружающую среду

Однако эти этапы не фиксированы — на них может оказывать сильное воздействие окружающая среда.

Именно поэтому доктор Киммерли и ее сотрудники воссоздают различные условия на этой ферме.

Как наблюдают за трупами

Некоторые из мертвых тел просто выкладываются на землю, другие помещаются в металлические клетки или прикрываются пластиковой пленкой.

Ученые наблюдают, каким образом тело распадается в каждом случае — как действуют черви и насекомые, когда появляются стервятники, койоты, мелкие грызуны и опоссумы.

Подпись к фото,

Все изменения тщательно фиксируются

Иногда эти стервятники прибывают целыми стаями. Голодные звери могут прокусывать у трупов кожу, разрывать мускулы и вырывать внутренние органы — даже переворачивать тела.

Все это время ученые ведут тщательную запись и фотосъемку происходящего. Они отмечают положение тела, расположено ли оно поблизости от источника воды, на поверхности земли или под землей, в клетке или под открытым небом.

Геологи и геофизики работают вместе с ними, анализируя процессы, которые происходят в почве, воде, воздухе — все, что происходит и с растительностью.

Когда тело превращается в скелет, его отправляют в так называемую сухую лабораторию, где кости очищаются и высушиваются, чтобы их можно было в дальнейшем использовать в учебных и исследовательских целях.

Как это использовать

Собранные данные могут быть полезны в судебно-медицинской экспертизе.

Подпись к фото,

Геологи берут образцы почвы и изучают изменения в ее составе. Наличие определенных веществ может указывать на распад тела поблизости

Понимание процессов естественного разложения может дать информацию о времени наступления смерти, о длительности нахождения тела в данных условиях и даже о том, переносили ли его после смерти.

Эти данные могут также пролить свет на личность умершего. Вместе с генетическими данными и анализами костных останков эта информация может быть использована при расследовании нераскрытых убийств.

Как насчет этики?

Некоторые могут счесть такую работу шокирующей. Однако доктор Киммерли говорит, что ее это не беспокоит.

«Как профессионал и ученый ты учишься дистанцироваться», — говорит она, имея в виду табу, которые окружают смерть.

«Мы нередко участвуем в расследовании убийств, — продолжает доктор. — Самое ужасное — увидеть, что человек способен сделать с другим человеком».

Подпись к фото,

Некоторые тела естественным образом мумифицируются

Бывали случаи, когда доктору Киммерли и ее коллегам приходилось говорить с семьями, потерявшими своих детей 20 или 30 лет назад и до сих пор ищущими их останки.

По ее словам, эта работа имеет смысл уже потому, что в США только с 1980 года остаются нераскрытыми почти 250 тысяч убийств.

С момента открытия в октябре 2017 года «ферма» получила 50 тел доноров, еще 180 человек завещали ей свои тела после смерти. В основном это пожилые люди, которые готовятся к смерти.

«Ферма» не принимает такие завещания от больных инфекционными болезнями, которые могут заразить исследователей, изучающих тела.

Подпись к фото,

Не все ученые убеждены в полезности таких «ферм»

Такие учреждения дают науке ценные сведения, но есть и сомнения на этот счет.

«Существуют проблемы с подобными полигонами под открытым небом», — говорит Патрик Рэндольф-Квинни, эксперт в области уголовной антропологии в Университете центрального Ланкашира в Великобритании.

Хотя он в целом поддерживает ведущиеся на таких полигонах исследования, ученый считает, что они находятся на ранних этапах.

«Имеется множество переменных величин, которые невозможно контролировать. И можно только наблюдать, а это приводит к затруднениям интерпретации данных», — отмечает ученый.

По его мнению, сейчас перед специалистами в этой области стоит непростая задача перейти от описательного сбора данных к систематизации и стандартизации, что поможет их использованию в научном сообществе.

Антрополог и анатом Сью Блэк из Университета Ланкастера настроена критически и подвергает сомнению ценность проводимых исследований в силу небольших объемов получаемых данных и чрезвычайного разброса результатов.

А ведь есть еще и этическая сторона дела.

«Я нахожу такой подход неприятным и мрачным, — писала Блэк в своей книге 2018 года «Все, что остается». — И мое неприятие усиливается, когда меня приглашают посетить такое место, как будто это туристическая достопримечательность».

Но доктор Киммерли считает, что такие полигоны имеют будущее, о чем свидетельствует открытие новых таких лабораторий в разных странах.

«Любой, кто понимает, чем мы тут занимаемся, а также знает о практическом применении полученных знаний, не сомневается в том, насколько они нужны», — утверждает Эрин Киммерли.

Сварные фермы. Сварные фермы: их типы, характеристика, компоновка и области применения

1. КУРС ЛЕКЦИЙ-ПРЕЗЕНТАЦИЙ по дисциплине «Проектирование сварных конструкций» лекция №20

ПРЕПОДАВАТЕЛЬ:
к.т.н., ст. преп. кафедры «ОиТСП»
БЕНДИК Татьяна Ивановна
1

2. СОДЕРЖАНИЕ ЛЕКЦИИ

2
СОДЕРЖАНИЕ ЛЕКЦИИ
Тема 14. Сварные фермы.
Сварные фермы: их типы, характеристика, компоновка и
области применения.
Геометрическая схема фермы, строительный подъём
фермы. Конструирование и расчёт элементов ферм.
Конструирование и расчёт промежуточных и опорных узлов
ферм.
Концентрация напряжений в узлах ферм и меры её
снижения. Обеспечение технологичности сварных ферм.

3. Фермами называют решетчатые конструкции, работающие на изгиб. Сварные фермы применяют при больших пролетах, когда использование сварных б

Фермами называют решетчатые конструкции, работающие на изгиб.
Сварные фермы применяют при больших пролетах, когда использование
сварных балок нецелесообразно по расходу металла. Элементы фермы
испытывают только продольные растягивающие или сжимающие нагрузки.
К конструктивным элементам ферм относятся пояса (1,2), раскосы (3),
стойки (4) и косынки (5)

4. По типу решетки различают фермы: — с треугольной решеткой; — с треугольной решеткой и шпренгелями; — с раскосной треугольной решеткой; — с рас

По типу решетки различают фермы:
— с треугольной решеткой;
— с треугольной решеткой и шпренгелями;
— с раскосной треугольной решеткой;
— с раскосной решеткой;
— со специальной решеткой;
— с арочной решеткой
По очертанию поясов различают фермы:
— прямоугольные;
-треугольные;
— арочные.

5. Основными параметрами плоских ферм являются: — длина пролета L (расстояние между опорами) — высота h; — угол наклона раскосов α — d, d1 – расстоян

Основными параметрами плоских ферм являются:
— длина пролета L (расстояние между опорами)
— высота h;
— угол наклона раскосов α
— d, d1 – расстояния между узлами нижнего и верхнего поясов

6. Оптимальную высоту фермы устанавливают в зависимости от пролета фермы и типа решетки. Для стропильных ферм отношение L/h=6-10; для конструкци

Оптимальную высоту фермы устанавливают в зависимости от пролета
фермы и типа решетки. Для стропильных ферм отношение L/h=6-10; для
конструкций с поясами из стали с расчетным сопротивлением 300-350 МПа
h=(1/15-1/12)L; для ферм с длиной пролета 18-30 м h=1,5-2,6 м; для ферм
мостовых кранов L/h=12-16.
Угол α=45 для конструкций с треугольной решеткой и 33-55 – для
конструкций с раскосной решеткой.
Фермы длиной пролета 18 м поставляются на монтаж целиком; при пролетах
24 и 30 м – в виде двух отправочных частей длиной 12 и 15 м; при пролетах
36м- в виде 3 частей длиной 12 м.

7. Последовательность расчета ферм 1. Составляют расчетную схему с приведением распределенных нагрузок к сосредоточенным в узлах (N=q*d1, q – ра

Последовательность расчета ферм
1. Составляют расчетную схему с приведением распределенных нагрузок к
сосредоточенным в узлах (N=q*d1, q – расчетная погонная нагрузка; d1 –
расстояние между узлами верхнего пояса). Дополнительные усилия,
действующие на ферму, принимают в соответствии с ТЗ (снеговая, нагрузка
от веса подъемно-транспортного оборудования, собственный вес и т.д.)
2. Определяют реакции в опорах фермы. При этом ферму рассматривают как
балку, расположенную на двух опорах: шарнирно-неподвижной и шарнирной.

8. 3. Определяют усилия в стержнях фермы, предполагая, что узлы представляют собой шарниры. Для этого используют 2 метода: аналитические (метод

3. Определяют усилия в стержнях фермы, предполагая, что узлы
представляют собой шарниры. Для этого используют 2 метода:
аналитические (метод вырезания углов, метод сечений) и графический
(диаграмма Максвелла-Кремоны). Графический метод более удобен для
ферм с наклонными поясами.

10. Диаграмма Максвелла — Кремоны начинается с построения верёвочного многоугольника внешних сил. Для начала определяют внешние и внутренние

Диаграмма Максвелла — Кремоны начинается с построения верёвочного
многоугольника внешних сил. Для начала определяют внешние и внутренние поля
фермы. Внешние поля ограничены линиями действия внешних нагрузок, опорных
реакций и стержнями, помещёнными на внешнем контуре фермы. Внутри поля
ограничиваются только стержнями фермы и лежат внутри контура фермы.

11. 4. Находят расчетные длины стержней ферм, работающих на продольное сжатие или растяжение.

12. 5. Подбор сечения элементов фермы

13. Подбор сечения растянутых стержней начинают с определения требуемой площади поперечного сечения стержня, используя формулу: Fтр=N/[σ] При о

Подбор сечения растянутых стержней начинают с определения требуемой
площади поперечного сечения стержня, используя формулу: Fтр=N/[σ]
При определении усилий в стержнях может возникнуть вариант, когда в некоторых
стержнях усилие мало или вовсе отсутствует. В этом случае размеры сечения этих
стержней определяют по предельно допустимой гибкости

16. Расчет сварных соединений ферм состоит в определении требуемых длин швов, прикрепляющих стержни к фасонке в узлах, а также габаритных разм

Расчет сварных соединений ферм состоит в определении требуемых длин швов,
прикрепляющих стержни к фасонке в узлах, а также габаритных размеров фасонок.

17. Швы, прикрепляющие фасонку к поясу, рассчитывают на разность усилий в смежных панелях пояса: N=N2-N1 Если к узлу приложена сосредоточенная сил

Швы, прикрепляющие фасонку к поясу, рассчитывают на разность усилий в
смежных панелях пояса: N=N2-N1
Если к узлу приложена сосредоточенная сила, то условие прочности таких угловых
швов
2
2
( N 2 N1 ) P
K Lш
Для швов, прикрепляющих равнополочные уголки
( N 2 N1 ) 2 P 2
l1 0,7
50 K
K1
( N 2 N1 ) 2 P 2
l 2 0,3
50 K
K 2
Если длина шва
превысит 50К
увеличивают катет до
1,2S
Фасонка и опорная стойка прикрепляются к опорной плите горизонтальными
угловыми швами , которые рассчитывают на реакцию опоры по формуле

KLш
Вертикальные угловые швы рассчитывают на половину реакции опоры
0,5

KLш
СПАСИБО ЗА ВНИМАНИЕ
КАКИЕ БУДУТ ВОПРОСЫ?

СТАЛЬНАЯ ФЕРМА КРЫШИ И ПЯТЬ ОСНОВНЫХ ТИПОВ

Производство и изготовление стальных ферм крыши из Вьетнама в Австралию, Новую Зеландию, Америку и по всему миру. Мы, AM Industries Vietnam, более эффективно и экологично удовлетворяем потребности подрядчиков и строителей.

Изменение климата и пандемия, такая как пандемия Covid-19, кардинально меняют нашу строительную отрасль. Мы можем наблюдать постепенное изменение тенденции строительства, переходя от древесных материалов к недревесным материалам, таким как сталь, более прочные, конструкционные композиты и т. д.

Стальная ферма крыши становится одной из лучших альтернатив и наиболее важных элементов конструкции. В этой статье мы предоставим обзор стальной фермы крыши, сравним стальную и деревянную ферму крыши, а также 5 основных типов стальных ферм крыши.



Что такое стальная ферма крыши?

Стальная ферма крыши представляет собой треугольную систему прямых взаимосвязанных конструктивных элементов. Отдельные элементы соединяются в узлах сваркой.Внешние силы, приложенные к системе, и реакции опор обычно приложены к узлам.

Когда все стержни и приложенные силы находятся в одной плоскости, система представляет собой плоскость или двумерную ферму. Это тип стальной фермы, который обычно используется в стальных зданиях, где легко обеспечивается поддержка крыш, полов и внутренних нагрузок, таких как коммуникации и подвесные потолки. Его преимущества:

  • Большой пролет, который не могут выдержать деревянные балки
  • Легкий и прочный
  • Уменьшенный прогиб (по сравнению с простыми элементами)
  • Возможность выдерживать значительные нагрузки.

У вас есть дополнительные вопросы о стальных фермах (цена, чертежи, процесс) , свяжитесь с нами по электронной почте [email protected] (г-жа Тхань), и мы ответим в течение 12 часов .



Стальные фермы крыши против деревянных ферм крыши (дерево)

Деревянный каркас может быть одним из старейших методов строительства зданий, которые до сих пор широко используются. В среднем на новое жилищное строительство приходится треть всей потребляемой в США продукции из древесины.

Но все меняется. Лесные пожары усиливаются. Стоимость древесины резко возросла, так как все больше людей в штатах реконструируют или строят новые дома после обвала строительства в год пандемии, что привело к нехватке древесины, которая увеличивает стоимость строительства нового дома на одну семью более чем на 35 000 долларов.

С тех пор все больше и больше клиентов задумываются о переходе с деревянных ферм на стальные фермы. Кроме того, разработана конструктивная система целостности между деревянными и стальными фермами.Оба имеют преимущества и недостатки, в зависимости от ваших требований и предпочтений вашего строителя.

5

См. Наши тематические исследования стальной фермы для крыши и рамы для сараев здесь

Использование стальных ферм крыши в зданиях

Стальные фермы используются в широком спектре промышленного и жилые дома.В частности, они являются наиболее подходящими решениями для строительных проектов, требующих длинных пролетов и гибкого пространства, таких как навесы с пролетами, фабрики, терминалы аэропортов, ангары для самолетов, крыши спортивных стадионов, зрительные залы и другие развлекательные здания. Фермы крыши также используются для перевозки тяжелых грузов, таких как мостовые краны, и иногда используются в качестве передаточных конструкций.



5 основных типов стропильных ферм

Фермы состоят из узлов растяжения и сжатия элементов.При гравитационных нагрузках верхний и нижний пояса фермы обеспечивают сопротивление сжатию и растяжению общему изгибу, а раскосы противостоят усилиям сдвига. Можно создать широкий спектр форм ферм. Каждый из них может различаться по общей геометрии и по выбору отдельных элементов.

В этой статье мы сосредоточимся на представлении 5 основных типов кровельных ферм, которые в основном используются в типичных одноэтажных промышленных зданиях, таких как навесы, фабрики, склады. Фермы крыши широко используются для выполнения двух основных функций:

  • Для несущей нагрузки на крышу
  • Для обеспечения горизонтальной устойчивости
Ферма Пратта («N-ферма»)

Ферма Пратта использовалась на протяжении последних двух столетий. как эффективный метод фермы.Он обычно используется в зданиях с большими пролетами, пролет которых составляет от 20 до 100 м. Вертикальные элементы работают на сжатие, а диагональные на растяжение. Это упрощает и обеспечивает более эффективную конструкцию, поскольку сталь в диагональных элементах (при растяжении) может быть уменьшена.

Это дает несколько эффектов: снижает стоимость конструкции за счет более эффективных элементов, снижает собственный вес и упрощает сборку конструкции. Этот тип фермы наиболее подходит для горизонтальных пролетов, где сила преимущественно в вертикальном направлении.

Фермы Pratt обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. В обычной ферме Пратта диагональные элементы испытывают растяжение под действием гравитационных нагрузок. Этот тип ферм используется там, где преобладают гравитационные нагрузки. Показана альтернативная ферма Пратта (внизу справа), диагональные элементы которой растянуты для подъемных нагрузок. Этот тип фермы используется там, где преобладают подъемные нагрузки, что может иметь место в открытых зданиях, таких как ангары для самолетов.

Ферма Уоррена

Ферма Уоррена состоит из лонжеронов, соединенных только угловыми поперечинами, образующими попеременно перевернутые пространства равностороннего треугольника по всей длине. Это дает чистую ферму: на каждую отдельную стойку, балку или связь действуют только силы растяжения или сжатия, на них не действуют силы изгиба или кручения.

Нагрузки по диагоналям чередуются на сжатие и растяжение (при приближении к центру), без вертикальных элементов, в то время как элементы вблизи центра должны выдерживать как растяжение, так и сжатие в ответ на временные нагрузки.Эта конфигурация сочетает в себе прочность с экономией материалов и поэтому может быть относительно легкой. Балки одинаковой длины идеально подходят для использования в сборных модульных мостах.

Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. Этот тип фермы также используется для горизонтальной фермы портальных/крановых балок.

Ферма северного фонаря
Особенности стальной крыши Truss
Price Цена становится более экономичным до того, как вообще дешевле, чем сталь фермы, но в последнее время его цена резко возросла
Использование Предпочтение как для промышленных зданий (сарай, амбар, мельница, мастерская…), так и для жилых зданий Предпочтительно для жилых зданий: домов на одну семью, семейного склада…
Срок службы Стальная рама может прослужить не менее 50-70 лет при минимальном обслуживании и замене. Ожидается, что здание оформленного в оформлении хвойной древесины, как ожидается, продлится около 25-30 лет
вес стальной каркас обеспечивает значительно большее соотношение крена для веса, чем древесина
экстремальных условий
  • Стальная рама больше перемещается при колебаниях температуры
  • Устойчива к холоду
  • Сталь устойчива к плесени, гниению, нашествию термитов и насекомых
  • Современный дизайн конструкции и другие методы изоляции позволяют легче регулировать температуру.
  • Обладает большей огнестойкостью, чем незащищенные стальные балки.
  • Подвержен гниению и заражению насекомыми.
  • Обладает лучшими изоляционными свойствами, чем сталь
Монтаж
  • Несмотря на то, что фермы крыши со стальным каркасом требуют больше навыков для установки, опытная команда должна быть в состоянии установить их быстро и эффективно
  • время установки
Можно установить без помощи тяжелой машины.
Переработка
  • 100% переработка и экологичность
  • Большая часть металлических ферм состоит из переработанного материала.



  • Чистая древесина, размерные пиломатериалы, пни и сучья легко перерабатываются.
  • Древесина, прошедшая обработку, покраску, морилку, загрязнение, не подлежит вторичной переработке.


Одним из старейших и экономичных методов покрытия больших площадей является северный свет.Фермы северного фонаря традиционно используются для коротких пролетов крыш в промышленных зданиях цехового типа.

Эта крыша состоит из ряда ферм, прикрепленных к балкам. Следовательно, это позволяет получить максимальную выгоду от естественного освещения за счет использования остекления на более крутом склоне, который обычно обращен на север или северо-восток, чтобы уменьшить приток солнечного света.

На более крутой наклонной части фермы типично иметь ферму, идущую перпендикулярно плоскости фермы северного сияния, чтобы обеспечить большие пространства без колонн.

Использование северного сияния для увеличения естественного дневного освещения может снизить эксплуатационные выбросы углерода зданиями, хотя их влияние следует изучить с помощью динамического теплового моделирования.

Пилообразная ферма
Разновидностью фермы северного фонаря является пилообразная ферма, которая используется в многопролетных зданиях. Подобно ферме северного фонаря, обычно включает ферму вертикальной грани, идущую перпендикулярно плоскости пилообразной фермы.
Финковая ферма

Финковая ферма является одним из наиболее распространенных типов ферм, особенно в жилых домах и пешеходных зонах. Ферма имеет внутреннюю конфигурацию стенки в форме буквы W, чтобы обеспечить максимальное соотношение прочности и материала для пролетов от 5 до 9 м, что покрывает большинство строящихся сегодня жилых домов.

Ферма Fink предлагает экономию с точки зрения веса стали для короткопролетных скатных крыш, поскольку элементы подразделяются на более короткие элементы.Есть много способов упорядочить и разделить хорды и внутренние члены. Таким образом, этот тип фермы обычно используется для строительства крыш в домах.



AM Industries Производство стальных ферм во Вьетнаме

Поставка стальных компонентов, металлоконструкций, промышленных услуг и поставок из Вьетнама и Азии по всему миру, AM Industries Vietnam покрывает их более эффективным и устойчивым образом.

Наша металлическая ферменная система является идеальным продуктом для ограждения стен стоечного каркасного здания со стальными фермами. Наши фермы изготавливаются с использованием материалов American Steel здесь, в Соединенных Штатах, в соответствии с австралийскими стандартами стали, европейскими стандартами стали… У нас есть множество ферм для различных функций, включая фронтоны, отдельно стоящие навесы, навесные фермы и многое другое.

Свяжитесь с нами здесь, чтобы получить лучшее предложение!



Наши услуги — Выберите тот, который вы хотели бы узнать больше о

стальные фермы — металлические кровельные оптовики Knoxville TN

Запрос ценообразования или информации Стальные фермы

• Очистные размеры пролета шириной от 10 до 80 футов.
Стальные ферменные расстояния 70035 Apart


, сделанные в США с 100% сертифицированными США Steel
• Включает в себя оборудование для болтов Trusses вместе

Болт вместе Truss Designs

• Предварительно сварные Purlin Cups

Bolt Bolt Cleas

Неограниченное количество вариантов здания

Металлические кровельные оптовики

1170 Topside Road

Луисвилл, Теннесси 37777
Тел.: 865-379-7777
Факс: 865-982-4222 4 9000com

Часы работы: с 8:00 до 17:00 по восточноевропейскому времени с понедельника по пятницу

​​​​​​ Зачем мне использовать стальные фермы?

Эти стальные фермы для тяжелых условий эксплуатации рассчитаны на расстояние 10–12 футов друг от друга, что позволяет сэкономить драгоценное время на установку. По сравнению с деревянными фермами, которые обычно располагаются на расстоянии 2-4 фута друг от друга и требуют, чтобы вы приобрели и установили в два раза больше.

4

Сталь: В качестве примера 50 ‘Long Consting потребуется только 6 наших удобных для установки стальных ферментов, расположенных на расстоянии 10’.

По сравнению с деревянными фермами для 50-футового здания потребуется 18 трудоемких деревянных ферм, расположенных на расстоянии 3 фута друг от друга.



Чем металлические фермы отличаются по цене от деревянных ферм?

Наша металлическая ферма, скорее всего, будет стоить дороже по сравнению с деревянными фермами, но достаточно прочная, чтобы ваш проект потребовал, чтобы вы использовали вдвое меньше или меньше.

Заключение:

Наша система стальных ферм позволяет в целом снизить затраты, сократить трудозатраты на установку и построить здание, способное выдержать испытание временем.

Результаты: Наши металлические фермы сэкономят вам труд и деньги.

Качественные стальные фермы

В настоящее время мы предлагаем эти стальные фермы в нашем магазине в Ноксвилле, штат Теннесси.

Эти стальные фермы обеспечивают быструю и простую сборку комплекта Pole Barn для подрядчика или для самостоятельного выполнения работ. Наша металлическая ферменная система является идеальным продуктом для ограждения стен здания с каркасом из стальных ферм.

Оптовые торговцы металлической кровлей Стальные фермы обычно используются для амбаров, гаражей, складских помещений, манежей и даже домов.

Наши фермы изготавливаются из американской стали

здесь, в Соединенных Штатах. У нас есть множество стальных ферм для различных функций, включая фронтонные фермы, отдельно стоящие навесы, навесные фермы и многое другое. Свяжитесь с нами для получения дополнительной информации.

Все о металлических строительных фермах

Если вы получаете стальную конструкцию, вы должны исследования о превосходстве металлических зданий над другими вариантами.Предварительно спроектированный металлические здания имеют ряд преимуществ и преодолевают недостатки традиционных сараи. Стальные навесы лучше обычных конструкций практически во всех отношениях, и вы принимаете правильное решение.

Сборные стальные конструкции имеют различные компоненты, которые играют решающую роль в том, чтобы сделать металлические конструкции лучшими из других альтернативы.

В этой статье мы поговорим о металлических фермах. Дайте знать — Что такое фермы, функции, особенности и преимущества?

Что такое металлические строительные фермы и их роль?

Фермы строительные металлические треугольные, несущие крышу конструкции, которые равномерно распределяют нагрузку и обеспечивают горизонтальная устойчивость. фермы держат нагрузку на крышу; заставь свою структуру стоять твердость даже в экстремальных погодных условиях.

Фермы наиболее широко используются в самых разных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, спортивных стадионах, аудиториях и других развлекательных зданиях.

Фермы используются в конструкциях длительный период. Вещи которые изменены, являются материалом, используемым для изготовления ферм. Теперь, инженеры рекомендуется использовать стальные фермы для обширных преимуществ по сравнению с традиционные деревянные фермы.

Что такое конструкции металлических ферм?

Существуют различные металлические фермы, используемые для выполнения конкретных целей. Как правило, существует три типа стальных ферм; Фронтонная ферма, Ферма заголовка и ферма Lean-to. Фронтонные фермы имеют уклон 4:12, а размер колеблется от 20 до 50 футов. Кроме того, фермы заголовка доступны в размерах от 12 до 30 футов. широкие размеры, а навесные фермы имеют уклон 1:12 шириной от 12 футов до 30 футов.

Каковы преимущества стальных ферм?

Сталь самая прочная:

Сталь является самым прочным строительным материалом, чем другие.Сталь имеет максимальное соотношение прочности и веса, что делает фермы и само здание прочными. Ваш сарай легко выдержит неблагоприятные погодные условия. Фермы отлично поддерживают крышу, защищая вас и ваше имущество.

Производители металлоконструкций используют товарную сталь для изготовьте свою структуру и обрамление, чтобы обеспечить самый безопасный сарай. Следовательно, сталь фермы играют важную роль в защите стальных конструкций от атмосферных воздействий.

Прочность:

Конструкции и компоненты из оцинкованной стали не подвержены ржавление или старение.Стальные фермы невосприимчивы к ржавчине, не гниют и не деградируют, как деревянные фермы. Металлические фермы имеют более длительный срок службы, чем обычные деревянные фермы.

Антикоррозийные свойства стали и специальные химические обработка позволяет стальным фермам эффективно служить десятилетиями. Следовательно, ваш конструкция будет стоять крепко с металлическими фермами в течение длительного времени, служа самое надежное убежище.

Простая установка:

Стальные фермы

намного проще в установке, чем обычные фермы.Сталь легкая, ее легко обрабатывать и настраивать для установщики. Это также уменьшит затраты на строительство и рабочую силу. Стали фермы легкие, но это не означает, что вы идете на компромисс с качеством. В виде обсуждалось выше, стальные фермы обладают максимальной прочностью, и вы получаете наибольшую надежная опора для вашей кровли.

Огнестойкость:

Это наиболее важное свойство или преимущество стали. фермы. Когда вы рассматриваете традиционные фермы, то вы не можете быть уверены про противопожарную защиту.Однако со стальными фермами и зданием вы может лучше защитить от огня. Так как сталь негорючая и не может гореть. Металлические фермы не подпитывают пламя и не ограничивают его распространение, что выгодный.

Без заражения:

Плесень и вредители являются наиболее распространенными проблемами в сараях, и владельцы зданий пробуют различные способы ограничения роста плесени. Однако, если ваше место сыро, а сарай сделан из органических элементов, вам придется потратить значительные деньги на борьбу с вредителями.

Однако со стальными фермами борьба с вредителями невозможна обязательный. Поскольку сталь является неорганической и не подвергается никакому заражению. Так, стальные фермы и гаражи — лучший способ сократить расходы на борьбу с вредителями и оставаться экономным.

Вот некоторые важные сведения о составном компоненте здания, то есть фермы. Стальные фермы являются самыми надежными и делают вашу линять сильно. Стальные фермы увеличивают срок службы вашего здания, так как сталь является высокопрочный материал.Он служит дольше при правильном покрытии и может выдерживать высокие нагрузки. стресс и давление. Вы должны рассмотреть стальные фермы независимо от система здания. Тем не менее, всегда выгодно иметь предварительно спроектированный металл. гаражи. Итак, закажите металлический гараж прямо сейчас!

Металлические гаражи Viking имеют широкий ассортимент сборных стальных гаражей. У нас вы можете получить сараи самого высокого качества с 20-летней гарантией на сквозную ржавчину, 10-летней гарантией на панели и 1-летней гарантией качества изготовления. Кроме того, все наши металлические гаражи поставляются с бесплатной доставкой и установкой.Для получения дополнительной информации о металлических зданиях позвоните нам по телефону (704)-823-6732 .

Что нужно знать о стальных фермах

Для многих строителей фермы заменили стропила в качестве поддержки крыши. Фермы обеспечивают множество преимуществ, которых нет у традиционных стропил. Они прочные и помогают компенсировать нагрузку на внутренние стены здания, перенося вес на внешние стены.

Сталь и дерево являются наиболее распространенными строительными материалами, используемыми для ферм.Для современных ферм сталь стала популярным выбором, особенно для коммерческого и промышленного строительства. Но должны ли вы выбрать сталь вместо дерева для вашего коммерческого здания? Продолжайте читать, чтобы узнать.



Для чего используются стальные фермы?

Фермы представляют собой треугольные системы взаимосвязанных конструктивных элементов, которые чаще всего используются для поддержки крыши. В частности, стальные фермы тщательно спроектированы, чтобы выдерживать значительный вес на большом пролете.Это делает их идеальными для многих складов, арен для проведения мероприятий, авиационных ангаров, терминалов аэропортов, аудиторий и других крупных зданий.

Если вы рассматриваете стальные фермы для своего здания, вы, вероятно, столкнетесь со следующими терминами. Вот лишь несколько типов ферм и где обычно используется каждый тип ферм:

  • Pratt (мосты, авиационные ангары, большепролетные здания)
  • Северный свет (промышленные мастерские)
  • Warren (козловые/крановые балки, длиннопролетные здания)
  • Финк (дома)
  • Ножницы (церкви, музеи, жилые дома)
  • Хип (районы с сильным ветром и сильным снегопадом)
  • Плоский (плоские крыши коммерческих зданий)



Каковы преимущества стальных ферм?

Хотя стальные фермы могут быть намного дороже и сложнее в установке, чем деревянные фермы, сталь предлагает несколько преимуществ, которых нет у дерева. Сталь легкая, ее можно быстро установить (но для этого могут потребоваться высококвалифицированные монтажники), и она изготовлена ​​из переработанных материалов. В отличие от дерева, сталь также устойчива к огню и вредителям и не гниет. Он требует минимального обслуживания с течением времени и на 100% пригоден для вторичной переработки в конце срока службы.

Стальные фермы

также могут выдерживать сильный ветер, сильные снеговые нагрузки и интенсивное давление. Они также могут быть изготовлены таким образом, чтобы выдерживать сильный ветровой подъем. Сталь обычно служит дольше, чем древесина, поскольку древесина со временем естественным образом разлагается и подвержена повреждению термитами.



Нужно ли использовать стальные рамы?

В то время как вам нужны рамы, чтобы иметь возможность структурно развивать ваше здание, древесина столь же долговечна и на самом деле является более доступным вариантом. Если вы не живете в регионе с экстремальными погодными условиями, такими как ураганные ветры, или если вы строите очень большую конструкцию, требующую мощной поддержки, вам не нужны стальные фермы.

Деревянные фермы прочные, устойчивые и гораздо более экономичные. Древесина также гибкая, прочная, надежная и обладает хорошей звукоизоляцией.Если вы живете в Айове или на Среднем Западе, деревянные фермы — гораздо более доступное решение для вашего коммерческого здания. Они обычно используются для строительства красивых коммерческих помещений, учебных заведений, индивидуальных домов, сараев, амбаров и многого другого.



Чтобы узнать больше о том, когда лучше использовать сталь или дерево, о высококачественных строительных материалах, коммерческом строительстве и других темах, связанных с вашим следующим строительным проектом, подпишитесь на наш блог. Вы также можете просмотреть все сообщения, которые у нас уже есть, на нашем веб-сайте.

Типы и конструкции стальных ферм крыши. Конструкция стальной фермы

История и типы стальных ферм

Как относительно новый строительный материал, сталь стала особенно полезной, когда она используется в конструкциях из инженерной стали и деревянных фермах, соединенных стальными пластинами. В 17-м и 18-м веках были предприняты попытки использовать железо в качестве армирующих и структурных элементов, особенно в конструкции мостов для железных дорог и других приложений с большой нагрузкой. Однако стало трагически очевидным, что контроль качества конструкционного железа и методы проектирования не обладают необходимой надежностью и факторами стоимости, необходимыми для широкого использования.С развитием бессемеровского процесса в 1858 году стоимость производства стали начала падать, а с процессом Линца-Донавитца 100 лет спустя сталь начала серьезно конкурировать с деревом в качестве элемента конструкции. Дуговые электропечи обеспечили эффективные процессы переработки стали, что еще больше снизило производственные затраты. Наконец, процесс холодной прокатки для производства стальных ферменных элементов теперь позволяет недорого производить стальные фермы перекрытий, стальные фермы крыши, здания со стальными фермами целиком и элементы, используемые при проектировании мостов со стальными фермами. Все они теперь стали экономически выгодными, надежными и безопасными альтернативами более традиционным конструкционным материалам.

Конструкция и использование ферм из инженерной стали

Основанные на конструкции ферм из инженерной древесины, стальные фермы также имеют общую конфигурацию треугольных хорд и распорок, как показано

d на рис. 1:

результирующее распределение нагрузки на растяжение и сжатие через стойки к нижнему поясу объясняет большую общую несущую способность

с деревянной фермы.

Система треугольных стальных ферм обычно используется, например, для опор линий электропередачи.

Фактически, любая конструкция деревянной фермы теперь может быть изготовлена ​​на конкурентной основе с использованием стальных элементов. Инженерные преимущества этого заключаются в меньшем весе и лучшей устойчивости к гниению, повреждению насекомыми и расщеплению. Существенным архитектурным преимуществом стали по сравнению с деревом является возможность холодного формования арок и изгибов в качестве элементов пояса, что еще больше увеличивает универсальность конструкции, а также инженерную жесткость. Благодаря включению параллельных поясов можно получить гораздо большие пролеты для легких покрытий и вертикальных конструкций. В ферме с параллельными поясами обычно используются стальные трубчатые элементы и два или более параллельных пояса, которые намного длиннее стенок или распорок, как показано на рис. 2: архитектурное разнообразие этих структурных элементов. Зная ожидаемые динамические и статические нагрузки, опорные точки, свесы и другие конструктивные факторы, можно спроектировать пролеты более 300 футов с этими стальными фермами.

Арки особенно полезны в этом приложении, создавая большие закрытые или полузакрытые конструкции, такие как склады инертных материалов, амбары, производственные ограждения, мастерские и т. д. , геологические, биологические и электротехнические области. И однажды он может действительно сделать это правильно.

Наиболее распространенные типы ферм крыши

Фронтонные фермы

Различные фермы, показанные выше, относятся к категории обычных или двускатных ферм, включая фермы King Post, Queen Post, Howe и Double Howe. Все четыре фермы используются для формирования двускатной крыши, также известной как скатная или остроконечная крыша, и одного из наиболее распространенных вариантов крыши в США. Разница в каждой из этих ферм связана с лямками самой фермы. Как вы можете себе представить, такие фермы, как Howe, обеспечивают большую поддержку, чем King Post, и поэтому могут использоваться для более крупных зданий, которым требуется дополнительная поддержка.

Бедренная ферма

Другой очень распространенный тип крыши, вальмовая ферма, используется для создания вальмовой крыши, которая имеет скаты со всех четырех сторон, которые сходятся в точке в центре крыши.Вальмовые фермы особенно полезны в районах с сильным ветром и снегом, поскольку они более устойчивы, чем двускатные крыши. Как и в случае с двускатной фермой, существует ряд уникальных вариаций вальмовой фермы, используемых для создания различных архитектурных стилей.

Ножничная ферма крыши

Этот тип ферм наиболее известен благодаря созданию сводчатых потолков, которые так нравятся сегодняшним домовладельцам. Вместо горизонтальных нижних поясов ферма ножничной крыши имеет нижние пояса, которые наклоняются вверх, создавая пик для сводчатого потолка.

Чердачная ферма

Удобные для таких зданий, как гаражи и сараи, которым требуется дополнительное место для хранения, чердачные фермы, также известные как фермы «комната-на-чердаке», образуют ферму потолка и пола для помещения на чердаке здания. Эти фермы крыши поставляются с опорными перемычками, предназначенными для обрамления стен помещения. Хотя они чаще всего используются для конструкций со складскими помещениями, они также могут быть изготовлены для домов.

Моноферма

Моноферма представляет собой половину цельной фермы.Они очень универсальны и могут быть использованы для строительства крыши, которая обеспечивает больше солнечного света и визуального пространства. Их часто используют в сараях и гаражах, а также для создания дополнительных ярусов и пристроек к существующей крыше.

Ферма крыши North Light

Подобно ферме Double Howe, ферма крыши North Light имеет широкий набор паутинных ферм, которые образуют треугольники внутри самой большей фермы. Популярный выбор для домов с открытой планировкой, фермы North Light — это старый и экономичный тип фермы, который может охватывать очень большие пространства, такие как промышленные здания и дома открытой планировки.

Плоская ферма

Как и следовало ожидать, плоская ферма предназначена для плоских крыш. Они построены так же, как фермы перекрытий, с большой опорой, поскольку они не имеют наклона, чтобы сбрасывать осадки или нести нагрузку. Фермы плоской крыши в основном используются в коммерческих целях.

Каркасная ферма

Вальмовая ферма чаще всего ассоциируется с амбарами, но она также используется в различных домах, особенно сейчас, когда стиль фермерского дома становится все более популярным.Вальмовая ферма предназначена для поддержки широкого пролета и может увеличить вертикальное пространство в здании благодаря своей уникальной высокой конструкции.

Приподнятая пяточная ферма

Последняя ферма, которую мы рассмотрим сегодня, называется фермой с приподнятой пяткой. Поскольку эти фермы крыши приподняты немного выше, чем другие типы ферм крыши, они обеспечивают упрощенную вентиляцию и достаточно места для изоляции. Это делает ферму с приподнятой пяткой оптимальным выбором для энергоэффективных зданий.



Тип фермы крыши, которую вы используете для своих строительных проектов, может повлиять не только на дизайн ваших зданий, но также на стоимость и время строительства.Если вы ищете индивидуальные решения, такие как изготовленные кровельные фермы, которые соответствуют вашему проекту и доставляются на вашу рабочую площадку, свяжитесь с нами. Zeeland Lumber & Supply предлагает готовые фермы для крыш различных стилей, чтобы гарантировать, что ваш строительный проект будет реализован быстро и без хлопот. Позвоните нам или свяжитесь с нами онлайн для получения дополнительной информации.

30 различных типов ферм крыши (показаны конфигурации)

Узнайте о 30 различных типах ферм крыши с помощью этой серии из 30 схем ферм, на которых четко показаны все части и различные стили ферм, которые можно использовать для разных типов крыш.

Так же, как существует много типов крыш с множеством частей крыши, существует множество различных типов ферм крыши. В этой обширной статье с помощью серии пользовательских схем ферм объясняются различные конфигурации ферм, которые вы можете использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень классный набор иллюстраций, демонстрирующих различные части (анатомию) ферм крыши.

Если вам нужно построить ферму, хорошей отправной точкой будет получение четкого представления о многих вариантах, конструкциях и конфигурациях.

Связанный: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части водосточного желоба

A. Обзорная схема различных типов и наименований стропильных ферм

Мы добавили в наше эпическое руководство по фермам крыши обзорную диаграмму, иллюстрирующую различные названия ферм крыши.

B.

Конфигурации треугольной фермы

Ниже приведена подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма Studio с двумя точками опоры

2. Studio-три точки опоры

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма для ящиков/лотков

Скатная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя высоту и акцентируя внимание на потолке. Этот тип ферм идеально подходит для столовой, гостиной, большой комнаты и кухни.

4. Ферма цилиндрического свода

Имеет характерный бочкообразный потолок. Чтобы придать потолку полуцилиндрический вид, этой ферме потребовалось бы множество маленьких кусочков дерева, скрепленных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в помещении и имеет гипсокартон с относительно низкими эксплуатационными расходами. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон.Эта структура позволяет свету и свежему воздуху проникать в комнату. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выходящие за пределы нагрузки, которую они несут, и закрепленные на одном конце. Двойная консольная ферма увеличивает высоту конструкции и придает легкий и изящный вид. Он часто используется в высотных зданиях, таких как выставочные здания и трибуны.

7. Три подшипника

8. Двойной шаг

Скатная ферма с двумя наборами сторон с разным наклоном.Они часто располагаются спереди и сзади друг друга, причем передний шаг обычно круче. Используется для двускатных крыш.

9. Модифицированные ножницы Queen

Как следует из названия, эта скатная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его конфигурация сети напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Хоу

Ферма Howe Scissors названа так потому, что ее внешний вид напоминает открытые ножницы.Его нижние пояса соединяются на вершине, образуя скатный или сводчатый потолок. Естественно, эта ферма используется в зданиях для создания скатной крыши.

11. Ферма вальмовой балки

Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку. Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Шаговое бедро

Вариант вальмовой фермы и самый универсальный из типов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Это обычная ферма, внутреннее пространство которой превращено в комнату. Этот популярный тип смоляной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или гараже.

14. Вальмовая ферма крыши

Он имеет вид сарая и похож на Комнату на чердаке из-за использования со встроенной системой пола.

См. также нашу галерею вальмовых крыш.

15. Полинезийская ферма

Имеет увеличенный наклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Моноферма

Моноферма представляет собой односкатную ферму, образующую прямоугольный треугольник. Моноферменная крыша обеспечивает больше солнечного света и визуального пространства, имеет надлежащий дренаж и относительно дешевле. Его часто используют для навесов, гаражей или расширения существующей крыши.

2. Ножницы Mono

Это разновидность ножничной фермы, используемая в жилых, коммерческих и промышленных зданиях.

Д.Распространенные типы ферм и пролеты

1. Кинг Пост

Простейшая ферма только с одной центральной вертикальной стойкой, двумя стропилами и затяжной балкой. Его часто используют в сарае, на крыльце и в гараже.

2. Королевский пост

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, две стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Финк

Имеет двойную V-образную конфигурацию полотна и наиболее широко используется в жилых домах и пешеходных мостах.

4. Хоу

Разработанная Уильямом Хоу в 1840 году, эта обычная ферма с М-образной конфигурацией была очень популярна для строительства современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации перемычки Queen Post или аналогичную конфигурации двойной V-образной перемычки фермы Fink.

6. Модифицированная Королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Двойной Финк

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация полотна выглядит как W, а не как двойная V.

8. Дабл Хоу

Это конфигурация фермы Howe с дополнительной парой вертикальных стоек и диагональю с обеих сторон.

9. Модифицированный вентилятор

Ферма Double Fan с центральной вертикальной стойкой и дополнительной парой стоек и диагоналей.

10.Тройной Финк

Это ферма Финка с одним и тем же узором, повторяющимся трижды с обеих сторон, так что конфигурация полотна выглядит как три буквы V.

11. Тройной Хоу

Это конфигурация стропильной фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12. Длинный пролет из трех частей

13. Приподнятый центральный отсек, состоящий из трех частей

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
