Где в розетке плюс и минус: Как определить где плюс и минус в розетке?

Содержание

С какой стороны фаза в розетке. Где должны быть фаза и ноль в розетке

Самый сложный этап при монтаже розетки — это подключение к ней проводов. В однофазной розетке их два, а при наличии заземления три. Если заземляющий контакт один и к нему присоединяется проводник в жёлто-зелёной изоляции, то при подключении нулевего и фазного проводов возможны варианты и для правильного монтажа желательно знать, с какой стороны должна быть фаза в розетке.

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

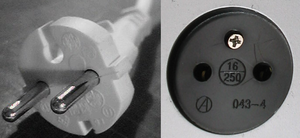

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

  1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
  2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
  3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Имеет ли значение расположения фазы и ноля в розетке

Розетки, используемые на территории стран СНГ, позволяют включение вилок двумя способам, а сами вилки устроены симметрично, поэтому при включении

фаза в розетке может быть подключена к любому из штырей вилки.

Для работы большинства электроприборов не имеет значение полярность включения штепселя в розетку. В свою очередь, при включении вилки, рядовые потребители не обращают внимания на её положение. Исключением являются вилки, кабель в которых расположен под углом 90° к штырям. Эти устройства включаются так, как удобнее ими пользоваться.

Есть мнение, что, согласно ПУЭ и другим нормативным документам, фаза должна быть подключена к правому выводу розетки, но это не так.

Ни в одном документе или инструкции не указано правильное положение фазы в розетке и куда еёприсоединять, определяет монтажник при выполнении монтажа.

Учитывая возможность включения устройства любым способом, автоматические выключатели в электроприборах отключают оба питающих провода.

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление».

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке.

Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться

с правой стороны, а нейтральный (нулевой) — с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

Как подключают фазу в розетке профессиональные электрики

Нормативными документами с какой стороны фаза в розетке не указывается, но, по аналогии с поляризованными разъёмами,
профессионалы подключают фазу справа, а ноль — слева
. Это облегчает в дальнейшем ремонтные работы.

В любом случае, при ремонте розетки следует проверить наличие фазы на обоих контактах. Неписаное правило подключения кабелей знают и выполняют не все электромонтёры, поэтому в любой из розеток она может оказаться слева.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



В розетке две фазы – что делать и как устранить повреждение

Одной из популярных неисправностей электропроводки в квартире является появление так называемой второй фазы в розетке. Если пропал свет в комнатах, но все приборы работают, значит и Вы стали жертвой такой поломки. Далее мы расскажем, что делать, если в розетке две фазы, почему такое может произойти и как устранить повреждение самостоятельно!

Как это происходит?

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную схему подключения розетка-выключатель-лампочка:

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о заземлении квартиры, опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является обрыв нуля. Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате.

Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить соединение проводов.

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с нулевой шиной.

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, как защитить проводку от грызунов, мы рассказывали в соответствующей статье.

Рекомендуем просмотреть видео, на котором наглядно предоставлена неисправность:

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Полезный совет читателям

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили проверить напряжение в розетках. Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о такой неисправности проводки. Обращаем Ваше внимание на то, что последствия появления такого рода поломки могут быть весьма ощутимыми – если в Вашей квартире использовалось зануление, напряжение может перейти на корпус электроприборов, что крайне опасно. Надеемся, теперь Вы знаете, что делать, если в розетке две фазы, как устранить повреждение и почему такое случается!

Правильное положение фазы в розетке

Многие задают вопрос, как правильно подключать к бытовым розеткам фазные проводники: слева или справа. Забив такой вопрос в поисковую систему, вы обречены на занимательное чтение до утра. Варианты ответов, которыми пестрит интернет, или прямо противоположны, или не имеют отношения к сути вопроса. На многих ресурсах есть похожие темы, но формат их большинства, где субъективное мнение отдельных участников забивает все разумные доводы других, не позволяет неподготовленному пользователю получить в разумные сроки однозначный ответ.

Одни считают, что — слева, потому что «мы всегда так делали». Вторые ищут ответ, прозванивая штепсельные вилки, сетевые шнуры и встроенные в приборы выключатели, пытаясь таким образом определить (от клеммника, например, стиральной машины), где должна быть фаза в розетке, слева или справа.

Отдельный аргумент, найденный на просторах интернета — якобы требования некоторых производителей, например газовых бытовых котлов, подключать оборудование (уже с поставленным производителем гибким кабелем с вилкой) фазироованно, т.е. фаза вилки на фазу розетки. Термин «фазозависимый котел», на мой взгляд, просто неуместен при комплектации производителем котла стандартной не фазированной вилкой. Ну что значит «зависимый», если комплектуемую производителем вилку можно включить в розетку и так и так?

Ответ одного из производителей котлов : На газовых котлах и горелках используется принцип контроля наличия пламени по зонду ионизации. Горящий газ электропроводен, поэтому в пламя помещают электрод, подают на него фазу и измеряют ток утечки на массу. Поэтому принципиально важно, на какой из проводов подать фазу. В просторечье такие котлы называются фазозависимыми. Никакими вилками котлы не комплектуются, считается правильным подключать электропитание к котлу стационарно (не через розетку) через отдельный автомат. В этом случае никаких проблем с «переворачиванием вилки» не происходит.

Варианты вилок http://ru.wikipedia.org/wiki/Schuko. Вилки и розетки, применяемые в РФ неполяризованы, подключение фазы и нуля не контролируется, в отличии от вилок и розеток так называемого французского стандарта CEE 7/5 http://ru. wikipedia.org/wiki/CEE_7/5

Большинство склоняется к мнению, что «фаза» в розетке должны быть все таки справа, приводя в качестве аргументов некие ГОСТы и иные правила, собственные аргументы и прочее. К сожалению, субъективное прочтение и толкование нормативных документов еще больше запутывает пользователя. На одном из форумов даже приводится «доказательство» того, что «фаза справа» снижает уровень электромагнитного излучения системных блоков компьютеров. Смущает только, что формат той статьи содержит частично элементы заказной и распроданной по сайтам, а сама статья совершенно безграмотна и полна противоречий. Кому интересно, вот здесь: http://www.forumhouse.ru/threads/259518/ этот «материал» разложили по косточкам, да так, что администрация ресурса была вынуждена удалить его.

Альтернативное мнение, где должна быть фаза в розетке, справа или слева

Существует мнение некоторых аудиофилов о том, что якобы перевернутая вилка от радиоаппаратуры меняет качество звука. Вряд ли стоить всерьез говорить об этом, если производитель укомплектовал аппаратуру стандартной вилкой, которую можно воткнуть и так, и так. На самом деле, так как наши розетки неполяризованные, т.е. вилку мы можем воткнуть любой стороной, и подключение фазного проводника в розетке пока никак не регламентировано, то не имеет особого значения, где в розетке будет фаза, слева или справа. Но видели ли вы хоть раз, чтобы домохозяйка перед включением утюга проверяла, где в вилке фаза? Вот и я нет! Главное, чтобы была исправная электрическая проводка, правильно выбранный защитный аппарат и надежное заземление.

Правильное положение фазы в розетке

Подводя итог, где должна быть фаза, слева и справа, отвечаем. Бытовые розетки в РФ не подразумевают «полярности» подключения, т.е. где фаза и где нейтраль для них не регламентировано. Таким образом, правильно будет и так, и так.

Для профессиональных электромонтажников мы все же рекомендуем использовать некое однообразие в работе: фаза в розетке — справа и вот почему.
При монтаже и последующем тестировании розеток мы используем такой прибор для проверки правильности подключение фазного, нулевого и заземляющего проводников.

Данный прибор позволяет мгновенно определить правильность подключения всех проводников в розетке, наличие напряжения, тест заземления и работоспособность УЗО (тест автомата защиты 30 мА, 120 мс ±40 мс).
Как видно на рисунке, «фаза» в розетке для тестирования должна быть СПРАВА. Поэтому для удобства тестирования и однообразия выполненного монтажа мы рекомендуем подключать «фазу» в розетке справа.
Надеемся, что данное правило появится в нормах хотя бы как рекомендация

Установка выключателя или розетки

В настоящее время любое помещение освещается электрическими лампочками. Но свет должен быть включен только тогда когда это вам необходимо. Для этих целей необходим выключатель. Рано или поздно каждый из вас сталкивается с проблемой его замены. Кажется все просто, сходил в магазин, выбрал нужный, купил и установил. Хотя если подумать, то для этого нужно все-таки иметь минимальный навык.





Инструмент и принадлежности


Если мы затеяли поменять розетку или выключатель нам потребуется:

  • отвертка плюс и минус;

  • тестер фазы;

  • новая розетка или выключатель;

  • изолента (буем отмечать фазу).


Установка выключателя


Процедура довольно простая. Итак, приступая к установке выключателя нужно в первую очередь разобраться в проводах. В обычной электропроводке их два: фаза и ноль. Для определения фазного провода надо прикоснуться лезвием активного пробника к оголенному проводу. Если индикатор пробника загорится, то этот провод фазный. Следовательно, второй провод ноль.
Если у вас в подрезетнике три провода то один -фаза, а два остальных -ноль. Для того чтобы при установке не перепутать провода фазу лучше всего отметить кусочком изоленты. Но если провода цветные, то просто следует запомнить какого цвета фазный провод. Затем разбираем выключатель. В первую очередь снимаем клавиши выключателя, затем рамку. Разбирать стоит осторожно, чтобы не сломать.После чего надо определить, к какой клемме нужно прикрутить фазный провод, а к какой нулевой. На клеммах это обозначается стрелочками. Следует запомнить, что электрический ток движется от фазы к нолю.

Приступая к установке выключателя обязательно отключить питание вашей электросети, чтобы не получить удар током. Затем нужно засунуть выключатель в подрезетник и хорошо зажать. Проще всего это сделать, вкрутив два самореза в специальные отверстия. Если вам нужно подключить несколько выключателей, то лучше сделать это по соседству. После чего собираем выключатель, подаем питание в сеть, проще говоря, закручиваем пробки — предохранители в электрощит. Пробуем выключатель на работоспособность, при правильном подключении он будет работать безупречно. А если не работает, то повторите разборку выключателя, чтобы найти ошибку при установке.

Установка розеток


И так с выключателями мы более и менее разобрались. А теперь об установке розеток. Все знают что для того чтобы подключить дома любой электроприбор нам необходима розетка.

Следовательно, рано или поздно они выходят из строя и требуют замены. Установить розетку своими руками гораздо проще, чем выключатель, естественно, если вы устанавливаете обычную розетку. Для этого надо снять верхнюю крышку устанавливаемой розетки перед этим полностью отключив электропитание в доме. Затем крепим розетку двумя саморезами.

Прикручиваем провод, после чего прикручиваем крышку на розетку. Включаем электропитание, подключаем любой электроприбор к розетке. Работа сделана. Но гораздо сложнее установка специальных розеток для кухонь, ванн. Ведь эти розетки должны выдерживать большую нагрузку (подключение электропечей, накопительных водонагервателей, калорифферов). Такие розетки имеют еще одну клемму для подключения заземления, это еще один ноль. При установке подобных розеток следует особое внимание уделить определения провода фазы.

Делаем это аналогично тому, как мы определяли фазу для установки выключателя, то есть с помощью активного пробника. Приступая к установки розетки, сначала снимаем корпус, затем закрепив розетку в подрезетнике прикручиваем провод фазы, и ноль к крайнем клеммам, а к средней клемме прикручиваем провод заземления.

Собираем розетку, включаем нужный электроприбор. Что самое важное через несколько минут нужно отключить вилку прибора и потрогать ее на ощупь. Вилка и розетка должны быть холодными. Если это так, то подключение было сделано правильно.

Видео о установке розетки

Видео о установке выключателя.

Какой цвет провода фазы и нуля. Коричневый и синий провод

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

  • быстрая идентификация назначения провода (фаза, ноль или земля)
  • уменьшение количества ошибочных подключений в процессе монтажа
  • отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.

Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Желтого цвета

Зеленого цвета

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 ():

Коричневый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.

Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

  • синий
  • коричневый
  • черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

  • черный
  • синий
  • красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту.
Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники.
После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье » «.

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

  • старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
  • если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
  • когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
  • старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
  • если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Для правильного соединения проводов используют их цветную маркировку, позволяющую быстро обнаружить нужный проводник в пучке. Но не все знают, как обозначается фаза и ноль в электрике, поэтому часто путают цвета, что затрудняет будущий ремонт электропроводки. В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разводить фазу, землю и ноль.

Провода нужно соединять друг с другом только в строгом соответствии. Если перепутать, то произойдет короткое замыкание, которое может привести к выходу оборудования или самого кабеля из строя, а в некоторых случаях — даже к возгоранию.

Стандартная расцветка проводов

Маркировка позволяет правильно соединять провода, быстро искать нужные контакты и безопасно работать с кабелями любых типов и форм. Маркировка, согласно ПУЭ, является стандартной , поэтому зная принципы соединения, вы сможете работать в любой стране мира.

Отметим, что старые кабеля, выпускавшиеся при СССР, имели один цвет проводника (обычно черный, синий или белый). Чтобы обнаружить нужный контакт, их приходилось прозванивать или подавать фазу поочередно на каждый провод, что приводило к необоснованным тратам времени и частым ошибкам (многие помнят свежепостроенные хрущевки, в которых при нажатии на звонок у входной двери включался свет в ванной, а при нажатии на выключатель в спальне пропадало напряжение в розетке в прихожей).

Различные значительно упростили процесс создания проводки, а через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в абсолютном большинстве случаев).
  2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Обратите внимание: на чертежах и на сленге электриков заземление часто называется нулевой защитой. Не перепутайте ее с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем — сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга , чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.


Классическая расцветка проводов в кабеле

Разница между нулем и землей

Некоторые начинающие электрики не знают, и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной — некоторые устройства не работают, если их не заземлить.

Внимание: не игнорируйте требование к заземлению — скопившееся статическое электричество или пробой могут испортить прибор или поразить вас электрическим током.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов:

  1. Замеряйте сопротивление провода — оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
  2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
  3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).


Соблюдайте правила соединения кабелей

Ищем фазу

Вы уже знаете, какой цвет проводов фаза, ноль, земля. Рассмотрим основной вопрос — как найти фазу. Если вы собираетесь подключить розетку, то вас, по сути, этот вопрос не волнует — нет никакой разницы, на какой контакт подавать фазу или ноль. Но с выключателем дело обстоит иначе.

Внимание: в выключателе всегда размыкается фаза, а ноль приходит на лампочку. Это необходимо для того, чтобы во время ремонта или замены лампы вас не ударило током. Фазу нужно пускать на нижний контакт патрона, ноль — на боковой.

Если в проводке два одноцветных провода, то проще всего найти фазу индикатором — при прикосновении к оголенному проводу он начинает светиться. Перед тем как прикоснуться к проводу, отключите электроэнергию, зачистите изоляцию на проводе (1 см вполне достаточно), разведите провода в разные стороны, чтобы не произошло замыкания. Затем включите электроэнергию и прикоснитесь индикатором к контакту. Большой палец руки нужно положить на верхнюю часть отвертки, там, где расположена контактная площадка. После этого светодиод на индикаторе должен засветиться. Это позволит вам найти фазу, но вот разобраться между нулем и землей устройство не поможет. Чтобы узнать, какого цвета провод заземления в трехжильном проводе,вам нужно будет воспользоваться указанными выше способами.


Найти фазу можно индикатором

Заключение

Если вы создаете новую проводку, то обязательно соблюдайте принятую в ПУЭ маркировку проводов в электрике — это поможет вам в последующем ремонте системы, ведь вы легко определите провода по цвету. Используйте желто-зеленый кабель для заземления, синий для нуля, коричневый/черный/белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цветам, используя соответствующие зажимы и термоусадку. Если приходится работать со старой проводкой, где цвета не отвечают стандарту, то первым делом ищите фазу при помощи индикаторной отвертки. Контакт, который не светится, и будет искомым нулем.

При прокладке проводов соблюдайте правила — они должны пролегать только горизонтально и вертикально. Не нужно пытаться сэкономить, таская их по наклонной через всю стену или потолок — в будущем вы просто не сможете найти их или во время ремонта зацепите/перебьете их, что приведет к серьезным последствиям. Раз и навсегда запомните цвета проводов в трехжильном кабеле —это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрощитков, прокладкой новых линий и пр.

Каждый провод имеет маркировку и цветовое обозначение. Это необходимая мера, которая позволяет унифицировать электрическую продукцию, а также облегчает работу с ней. Нормы и требования к обозначениям проводов описаны в правилах устройства энергоустановок (ПУЭ). Это документ, по которому ориентируются электромонтажники.

Маркировка сетей 220в и 380в в однофазном и трехфазном исполнении

Стандарты к маркировке проводов переменного тока для однофазной или трехфазной сети идентичны. Они совпадают по цвету ноля и заземления. Окрас фазного провода может совпадать или дополняться другими цветами.

Цветовая маркировка выполняется по длине проводника. Допускается идентификация на концах жил и в точках соединений, применяются цветные термоусадочные трубки (кембрики) или цветная изолента.

Чтобы распознать фазу, ноль или землю, необходимо зачистить кабель от верхней изоляции на 5 — 10 см, чтобы внутренние жилы остались в своей оплетке. По их цвету определяют назначение провода:

  • Заземление. Используют изоляцию, окрашенную в ярко желтый и зеленый цвет. При этом цветовые полоски могут быть нанесены как продольно, так и поперечно. Иногда встречаются провода с полностью зеленой или желтой изоляцией. Это также говорит о том, что данная жила идет на землю.
  • Нолевой провод. Нейтральный провод окрашивают в голубой или синий цвет. Стандарты предусмотрены в ПУЭ.
  • Фаза. В зависимости от количества фаз в электросети, провода окрашивают в цвета:
    • Красный.
    • Черный.
    • Коричневый.
    • Серый.
    • Оранжевый.
    • Белый.
    • Бирюзовый.
    • Фиолетовый.
  • В электротехнике фаза имеет красный, черный или белый окрас.
  • ВНИМАНИЕ: Стандарты ПУЭ действуют в электротехнике и электрических приборах на территории России, Украины и Белоруссии. В других странах может быть своя маркировка, а также иные символьные обозначение. Изделие, не предназначенное для реализации на территории России и стран СНГ, стоит проверять согласно инструкции по эксплуатации, либо методом «прозвона» с помощью мультиметра.

    Буквенное обозначение

    Стандарты ПУЭ также включают в себя буквенное обозначение проводов. Для сети переменного тока 220В или 380В провода маркируют:

    • Земля — «РЕ».
    • Ноль — «0» или «N».
    • Фаза — «L».

    Для многофазного кабеля указывают провода в последовательности от L1 до Ln, где N — это количество фаз. Маркировка и цвет провода может отличаться от указанных стандартов.

    Варианты расцветки проводов, а также ошибки при коммутации

    Цветовой окрас и маркировка проводов может отличаться от современных стандартов ПУЭ из-за:

  1. Маркировка PEN. Распространенный случай. Ее можно обнаружить на старых проводах и схемах разводки электричества. Речь идет о системе заземления TN-C. Она предполагает объединение двух жил провода — заземления и ноля. Схема удобна для монтажа, но опасна в плане короткого замыкания. Провода системы TN-C имеют маркировку PEN. Единственная жила на ноль и землю окрашена в желто-зеленый цвет с ярко синими отметками на концах провода.
  2. Проводка, маркируемая согласно требованиям и стандартам других стран. Так в США маркировка ноля и земли может иметь другой окрас:
    1. Ноль — белый/серый цвет.
    2. Земля — оголенный медный/ зеленый/зелено-желтый/белый цвет.
  3. Проводка в некачественных или поддельных электрических изделиях. Продукция из стран третьего мира может иметь разную окраску. Рабочие на подпольных фабриках изготавливают проводку из того, что есть под рукой. Поэтому разбирать и ремонтировать такие изделия необходимо с особой осторожностью.
  4. Электрическая сеть, установленная не по правилам ПУЭ. К сожалению, такие случаи также бывают. Электрики самоучки, либо непрофессиональные специалисты делают разводку проводов «абы как». Неправильные подключения опасны, могут приводить к отказу электрооборудования, коротким замыканиям, ударам тока потребителя.

ВАЖНО: Некорректная коммутация проводов или путаница в маркировке влечет административную ответственность и штраф. Если вам установили некачественную проводку, в случае которой произошло короткое замыкание или выход из строя электроприборов, можно обратиться в суд. Судебный орган постановит возмещение убытков и наложение штрафа на недобросовестную компанию-монтажника.

Чтобы быть уверенным, какая жила кабеля за что отвечает, необходимо знать методы определения. Для этого понадобятся базовые знание электротехники и минимальный набор индикаторных инструментов.

Как определить фазу, ноль и землю, если одноцветные провода не имеют маркировки

Часто определение провода визуальным способом не предоставляется возможным. Подобную ситуацию можно наблюдать при замене проводки в домах, построенных во времена СССР. Сняв розетку или выключатель, человек обнаруживает два или три провода одинакового белого цвета.

Для решения возникшего противоречия потребуется индикаторная отвертка или мультиметр. Первый инструмент позволит определить рабочие фазы под нагрузкой. Фазу и ноль ищут методом прикосновения отверткой к оголенному проводу. Если лампочка загорается — значит, данный провод находится под нагрузкой. Ноль не будет давать сигналов.

Для определения земли используют прибор — мультиметр. На нем выставляют значение переменного тока на отметку свыше 220В. Один из контактов инструмента прикрепляют к фазе, второй поочередно к оставшимся проводам. Ноль зафиксирует напряжение 220В или выше. Земля покажет значительно меньше 220В.

В новостройках устанавливают розетки с маркированными проводами, так как этого требуют СНиП 3.05.06-85 и ГОСТ 10434-82.

ВАЖНО: Будьте внимательны, когда отключаете бытовую электросеть у себя в квартире или доме для проверки проводов. Иногда автоматы в распределительном щитке устанавливают неверно. Их врезают в разрыв ноля, а не фазы — электроприборы в доме работать не будут, однако напряжение с фазы никуда не денется. Необходимо не только отключать автомат, но и смотреть изменение нагрузки на проводах внутри квартиры при помощи индикаторной отвертки.

Указанные методы позволяют определить провода в бытовой электрической сети переменного тока. Рассмотрим маркировку кабелей постоянного тока.

Расцветка проводов в сети постоянного тока

В сети постоянного тока используют только две жилы:

  • Положительную шину (обозначается «+„).
  • Отрицательную шину (обозначается “-»).

По нормативным документам, провода и шины положительного заряда окрашивают в красный цвет, а провода и шины отрицательного заряда должны быть синего оттенка. Средний проводник (М) обозначают голубым цветом.

ИНФОРМАЦИЯ: В трехфазных сетях шины и высоковольтные ввода трансформаторов на электрических станциях и подстанциях окрашиваются: желтым цветом — провода и шины с фазой «A», зеленым — с фазой «B», красным — с фазой «C».

Заключение

Визуальное определение проводки — нехитрое дело. Главное знать, какой цвет за что отвечает. В целях безопасности, стоит проверять провода на наличие фазы и земли перед началом работ с ними. Неправильная коммутация жил провода может привести к короткому замыканию или выгоранию подсоединенного электрооборудования.

Винт с внутренним шестигранником и пружиной, Плоские шайбы JIS — M2-M8, P=3 (Sunco) | Sunco

4 4 дня

4 4 дня

4 4 дня

4 5 дней

4 5 дней

4 4 дня

В наличии

4 дня

10 10 2 4 4 0,4 ​​ [Сталь] Сталь [Треновальный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 3 5 0. 5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 4 дня

10 10 3 3 6 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 3 8 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 4 дня

10 10 3 3 10 0. 5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести у одного)
Доступно

5 дней

10 3 12 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 3 3 15 0.5 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

5 дней

10 3 16 0. 5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 4 дня

10 10 3 3 20 0.5 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)

1000 штук на Упаковка

5 дней

10 3 30 0.5 [Сталь] Сталь [Тривалентный хромат] Трехвалентный черный Коробка/упаковка
В наличии

5 дней

10 10 4 4 6 6 0,7 [Сталь] Сталь [Треновальный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 4 8 0. 7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 Тот же день

130012

10

10 4 10 0,7 0,7 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)

4 дня

10 4 12 0.7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 4 дня

10 10 4 4 15 0,7 0,7 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 4 16 0. 7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 4 4 18 0,7 0,7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

5 дней

10 4 20 0.7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 4 4 25 0,7 0,7 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 4 30 0. 7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 4 4 35 0,7 0,7 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 4 45 0.7 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии4 4 дня

10 10 5 5 5 8 0,8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 5 10 0. 8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии 10 10 5 5 12 0,8 0,8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

5 дней

10 5 14 0.8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии 10 10 5 5 15 0,8 0,8 [Сталь] Сталь [Треновальный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 5 16 0. 8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии 10 10 5 5 18 20005 0,8 0,8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 5 20 0.8. 12 дней

10 10 5 5 22 0,8 0,8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Коробка / пакет
Доступно

4 дня

10 5 25 0. 8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии 10 10 5 5 30 0,8 0,8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 5 35 0.8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Малое количество (можно приобрести у одного)
В наличии 10 10 5 5 45 0,8 0,8 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

4 дня

10 10 6 6 10 1 1 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 10 6 6 12 1 1 1 [сталь] Сталь [Треновальный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 10 6 6 6 14 1 1 [Треновальный хромат].

4 дня

10 10 6 6 6 15 1 1 [сталь] Сталь.

4 дня

10 10 6 6 16 20005 1 1 1 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

4 дня

10 10 6 6 6 18 1 1 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

4 дня

10 10 6 6 20 1 1 1 [Сталь] Сталь. Упаковка

5 дней

10 10 6 6 22 1 1 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Коробка / пакет
Доступен

4 дня

10 10 6 6 25 1 1 1 [сталь] Сталь.

5 дней

10 10 6 6 30 1 1 [сталь] Сталь [Треновальный хромат] Трехвалентный черный Низкое количество (можно приобрести от одного)
Доступно

5 дней

10 10 6 6 6 35 1 1 [сталь] Сталь [Трехвалентный хромат] Трехвалентный черный Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 10 6 6 40 1 1 1 [Сталь] Сталь.

5 дней

10 2 10 0.4 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Малое количество (можно приобрести у одного)
В наличии 10 10 3 3 5 0.54 5 0.5 [Сталь] Сталь [Треновальный хромат] Трехвалентный белый Низкая (можно приобрести из одного)
Доступно

4 дня

10 3 6 0.5. 5 дней

10 10 3 70004 3 70004 3 7 0. 5 [сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Коробка / Пакет
Доступно

4 дня

10 3 8 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Малое количество (можно приобрести у одного)
В наличии4 4 дня

10 10 3 3 10 0,5 0.5 [сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Низкое количество (можно приобрести от одного)
Доступно

4 дня

10 3 12 0. 5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 3 3 3 14 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Низкое количество (можно приобрести из одного)
Доступно

4 дня

10 3 15 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 3 3 16 20005 0. 5 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 3 18 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Малое количество (можно приобрести у одного)
В наличии4 5 дней

10 10 3 3 20 0.5 [Сталь] Сталь [Трехвалентный хромат] Трехвалентный белый Низкое количество (можно приобрести из одного)
Доступно

5 дней

10 3 22 0. 5 [Сталь] Сталь [Тривалентный хромат] Трехвалентный белый Малое количество (можно приобрести у одного)

Справочное руководство по Java Secure Socket Extension (JSSE) сложно, особенно когда неясно, какие сообщения на самом деле отправляются и принимаются. SunJSSE имеет встроенное средство отладки и активируется системным свойством

javax.net.debug .

Чтобы узнать больше о javax.net.debug Системное свойство, см. Утилиты отладки.

Далее следует краткий пример того, как читать вывод отладки. Имейте в виду, что выходные данные нестандартны и могут меняться от версии к версии. Мы используем SunJSSE X509KeyManager и X509TrustManager по умолчанию, которые выводят отладочную информацию.

В этом примере предполагается базовое понимание протокола SSL/TLS. Дополнительные сведения о протоколах (сообщения рукопожатия и т. д.) см. в разделе Обзор протокола Secure Sockets Layer (SSL).

В этом примере мы подключаемся с помощью образца приложения SSLSocketClientWithClientAuth к простому серверу HTTPS, требующему проверки подлинности клиента, затем отправляем запрос HTTPS и получаем ответ.

    java -Djavax.net.debug=все \
        -Djavax.net.ssl.trustStore=trustStore
        Бонги SSLSocketClientWithClientAuth 2001 /index.html


Во-первых, X509KeyManager инициализируется и обнаруживает, что в предоставленном KeyStore есть один keyEntry для субъекта с именем «герцог».Если сервер запрашивает у клиента аутентификацию, X509KeyManager будет искать в своем списке keyEntries соответствующие учетные данные.

***
нашел ключ для : герцог
цепь [0] = [
[
  Версия: V1
  Тема: CN=Duke, OU=Java Software, O="Sun Microsystems, Inc.",
  L = Купертино, ST = Калифорния, C = США
  Алгоритм подписи: MD5 с RSA, OID = 1.2.840.113549.1.1.4

  Ключ: открытый ключ Sun RSA, 1024 бита
  модуль: 13496816604756326682805714440289864980875449239919517
  66759326921342097092353578998293280426361122296881234393722020
  704208851688212064483570055963805034839797994154526862998272017486468599
  9622683460376521202797218281230795146025359480589335682217749874703
  5104673487769973696151441
  публичный экспонент: 65537
  Срок действия: [От: вторник, 22 мая, 16:46:46 по тихоокеанскому времени 2001 г. ,
               Кому: вс, 22 мая, 16:46:46 по тихоокеанскому времени 2011 г.]
  Эмитент: CN=Duke, OU=Java Software, O="Sun Microsystems, Inc.",
  L = Купертино, ST = Калифорния, C = США
  Серийный номер: [ 3b0afa66]

]
  Алгоритм: [MD5withRSA]
  Подпись:
0000: 5F B5 62 E9 A0 26 1D 8E A2 7E 7C 02 08 36 3A 3E _.b..&.......6:>
0010: C9 C2 45 03 DD F9 BC 06 FC 25 CF 30 92 91 B1 4E ..E......%.0...N
0020: 62 17 08 48 14 68 80 CF DD 89 11 EA 92 7F CE DD b..H.h...........
0030: B4 FD 12 A8 71 C7 9E D7 C3 D0 E3 BD BB DE 20 92 ....q......... .
0040: C2 3B C8 DE CB 25 23 C0 8B B6 92 B9 0B 64 80 63 .;...%#......d.c
0050: D9 09 25 2D 7A CF 0A 31 B6 E9 CA C1 37 93 BC 0D ..%-z..1....7...
0060: 4E 74 95 4F 58 31 DA AC DF D8 BD 89 BD AF EC C8 Nt.OX1...........
0070: 2D 18 A2 BC B2 15 4F B7 28 6F D3 00 E1 72 9B 6C -.....O.(o...r.l

]
***


Затем X509TrustManager инициализируется и находит сертификат для центра сертификации (CA) с именем «JSSE Test CA». Любой сервер с кодом

действительный

Учетные данные

, подписанные этим ЦС, будут доверенными.

trustStore: trustkeys
Тип trustStore: jks
Поставщик trustStore:
инициализировать хранилище доверенных сертификатов
добавление в качестве доверенного сертификата:
  Тема: CN=JSSE Test CA, OU=JWS, O=Sun,
      L = Санта-Клара, ST = Калифорния, C = США
  Эмитент: CN=JSSE Test CA, OU=JWS, O=Sun,
      L = Санта-Клара, ST = Калифорния, C = США
  Алгоритм: RSA; Серийный номер: 0x0
  Действительно с понедельника 19 июля 13:30:15 PDT 2004 до пятницы 05 декабря 12:30:15 PST 2031


Мы закончили дополнительный код инициализации, и теперь мы, наконец, готовы установить соединение с сервером.

запустить раздачу SecureRandom
сделана раздача SecureRandom
экспортный контроль - проверка шифровальных наборов
экспортный контроль - нет доступного кэшированного значения...
экспортный контроль - хранение легальной записи в кэше...
%% Нет кэшированного сеанса клиента


Соединение с сервером установлено, и мы видим начальное сообщение ClientHello, которое содержит:

  • случайная информация для инициализации криптографических подпрограмм,
  • идентификатор сеанса, который, если он не равен нулю, будет использоваться при восстановлении предыдущего сеанса,
  • список наборов шифров, которые запрашивает клиент,
  • и без алгоритмов сжатия.

За этим следуют выходные данные различных фильтров, таких как инкапсуляция заголовка TLSv1 в формат заголовка SSLv2Hello (см. setEnabledProtocols()).

*** ClientHello, TLSv1
RandomCookie: GMT: 1073239164 байта = {10, 80, 71, 86, 124, 135, 104,
151, 72, 153, 70, 28, 97, 232, 160, 217, 146, 178, 87, 255, 122, 147, 83,
197, 60, 187, 227, 76}
Идентификатор сессии:  {}
Наборы шифров: [SSL_RSA_WITH_RC4_128_MD5, SSL_RSA_WITH_RC4_128_SHA,
TLS_RSA_WITH_AES_128_CBC_SHA, TLS_DHE_RSA_WITH_AES_128_CBC_SHA,
TLS_DHE_DSS_WITH_AES_128_CBC_SHA, SSL_RSA_WITH_3DES_EDE_CBC_SHA,
SSL_DHE_RSA_WITH_3DES_EDE_CBC_SHA, SSL_DHE_DSS_WITH_3DES_EDE_CBC_SHA,
SSL_RSA_WITH_DES_CBC_SHA, SSL_DHE_RSA_WITH_DES_CBC_SHA,
SSL_DHE_DSS_WITH_DES_CBC_SHA, SSL_RSA_EXPORT_WITH_RC4_40_MD5,
SSL_RSA_EXPORT_WITH_DES40_CBC_SHA, SSL_DHE_RSA_EXPORT_WITH_DES40_CBC_SHA,
SSL_DHE_DSS_EXPORT_WITH_DES40_CBC_SHA]
Методы сжатия: { 0 }
***
[написать] Хэши MD5 и SHA1: len = 73
0000: 01 00 00 45 03 01 40 F8 54 7C 0A 50 47 56 7C 87 . ..Е..@.Т..ПГВ..
0010: 68 97 48 99 46 1C 61 E8 A0 D9 92 B2 57 FF 7A 93 h.H.F.a.....W.z.
0020: 53 C5 3C BB E3 4C 00 00 1E 00 04 00 05 00 2F 00 S.<..L......../.
0030: 33 00 32 00 0A 00 16 00 13 00 09 00 15 00 12 00 3.2............
0040: 03 00 08 00 14 00 11 01 00 .........
main, ЗАПИСАТЬ: рукопожатие TLSv1, длина = 73
[написать] Хэши MD5 и SHA1: len = 98
0000: 01 03 01 00 39 00 00 00 20 00 00 04 01 00 80 00 ....9... .......
0010: 00 05 00 00 2F 00 00 33 00 00 32 00 00 0A 07 00 ..../..3..2.....
0020: C0 00 00 16 00 00 13 00 00 09 06 00 40 00 00 15 ............@...
0030: 00 00 12 00 00 03 02 00 80 00 00 08 00 00 14 00 ................
0040: 00 11 40 F8 54 7C 0A 50 47 56 7C 87 68 97 48 99 [email protected].
0050: 46 1C 61 E8 A0 D9 92 B2 57 FF 7A 93 53 C5 3C BB F.a.....W.z.S.<.
0060: Е3 4С .Л
main, WRITE: приветственное сообщение клиента SSLv2, длина = 98


Раздел с пометкой «[Необработанная запись]» представляет собой фактические данные, отправленные в объект необработанного вывода (в данном случае — OutputStream).

[Необработанная запись]: длина = 100
0000: 80 62 01 03 01 00 39 00 00 00 20 00 00 04 01 00 .b....9... .....
0010: 80 00 00 05 00 00 2F 00 00 33 00 00 32 00 00 0A ....../..3..2...
0020: 07 00 C0 00 00 16 00 00 13 00 00 09 06 00 40 00 ..............@.
0030: 00 15 00 00 12 00 00 03 02 00 80 00 00 08 00 00 ................
0040: 14 00 00 11 40 F8 54 7C 0A 50 47 56 7C 87 68 97 [email protected].
0050: 48 99 46 1C 61 E8 A0 D9 92 B2 57 FF 7A 93 53 C5 H.F.a.....W.z.S.
0060: 3C ВВ E3 4C <.Н#..1.<..,..
0020: E9 81 9B A2 63 6C 20 40 FC 31 10 BD 8D A5 91 06 ....cl @.1......
0030: 8B E1 E6 80 C6 5A 5C D9 8D 0A AE CA 58 4A BA 36 .....Z\.....XJ.6
0040: B1 3D 04 8D 82 21 B4 00 04 00 0B 00 06 1B 00 06 .=...!..........
0050: 18 00 03 11 30 82 03 0D 30 82 02 76 A0 03 02 01 ....0...0..v....
0060: 02 02 01 01 30 0D 06 09 2A 86 48 86 F7 0D 01 01 ....0...*.H.....
0070: 04 05 00 30 63 31 0B 30 09 06 03 55 04 06 13 02 ...0c1.0...U....
0080: 55 53 31 0В 30 09 06 03 55 04 08 13 02 43 41 31 УС1. 0...У....КА1
0090: 14 30 12 06 03 55 04 07 13 0B 53 61 6E 74 61 20 .0...U....Санта
00A0: 43 6C 61 72 61 31 0C 30 0A 06 03 55 04 0A 13 03 Clara1.0...U....
00B0: 53 75 6E 31 0C 30 0A 06 03 55 04 0B 13 03 4A 57 Sun1.0...U....JW
00C0: 53 31 15 30 13 06 03 55 04 03 13 0C 4A 53 53 45 S1.0...U....JSSE
00D0: 20 54 65 73 74 20 43 41 30 1E 17 0D 30 34 30 37 Тест CA0...0407
00E0: 31 39 32 30 33 30 35 31 5A 17 0D 33 31 31 32 30 19203051Z..31120
00F0: 35 32 30 33 30 35 31 5A 30 48 31 0B 30 09 06 03 5203051Z0h2.0...
0100: 55 04 06 13 02 55 53 31 0B 30 09 06 03 55 04 08 U....US1.0...U..
0110: 13 02 43 41 31 0C 30 0A 06 03 55 04 0A 13 03 53 ..CA1.0...U....S
0120: 75 6E 31 0D 30 0B 06 03 55 04 0B 13 04 4A 61 76 un1.0...U....Jav
0130: 61 31 0F 30 0D 06 03 55 04 03 13 06 62 6F 6E 67 a1.0...U....бонг
0140: 6F 73 30 81 9F 30 0D 06 09 2A 86 48 86 F7 0D 01 os0..0...*.H....
0150: 01 01 05 00 03 81 8D 00 30 81 89 02 81 81 00 CC ........ 0 .......
0160: 09 74 CB 43 AB 6D ED F6 35 AA 0E 49 29 D9 E0 F0 .........Э
0180: 0B 0F 6E 21 E1 00 65 CB 3C D1 5C EF 6A FB 5D 96 ..n!..e.<.\.j.].
0190: 93 F4 71 41 41 45 FF 37 86 4C AB F9 EA 9A 3F A5 ..qAAE.7.L....?.
01A0: 82 60 BF 0A 81 84 C9 3E AC 0F 3D 20 3D AC A0 69 .`.....>..= =..i
01B0: EF CA 4A A7 94 AD C8 A5 CE 37 66 52 D1 25 43 CB ..J......7fR.%C.
01C0: 10 44 07 1E 93 74 D9 68 01 D7 06 48 C9 0D 52 2D .D...t.h...H..R-
01D0: D5 6A 2E A6 48 4C 59 E2 5C C6 C1 5C C8 4C 1B 02 .j..HLY.\..\.L..
01E0: 03 01 00 01 A3 81 EB 30 81 E8 30 09 06 03 55 1D .......0..0...У.
01F0: 13 04 02 30 00 30 2C 06 09 60 86 48 01 86 F8 42 ...0.0,...`.H...B
0200: 01 0D 04 1F 16 1D 4F 70 65 6E 53 53 4C 20 47 65 ...... OpenSSL Ge
0210: 6E 65 72 61 74 65 64 20 43 65 72 74 69 66 69 63 Сертификат
0220: 61 74 65 30 1D 06 03 55 1D 0E 04 16 04 14 58 D7 ate0...U......X.
0230: 3A A9 37 AA 3E 14 27 FC EC CC 45 08 04 8E 2A 8B :.7.>.'...E...*.
0240: 77 28 30 81 8D 06 03 55 1D 23 04 81 85 30 81 82 w(0....U.#...0..
0250: 80 14 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 .....5......_.ОТ
0260: EF 31 33 70 E4 A7 A1 67 A4 65 30 63 31 0B 30 09 .13p...g.e0c1.0.
0270: 06 03 55 04 06 13 02 55 53 31 0B 30 09 06 03 55 ..U....US1.0...U
0280: 04 08 13 02 43 41 31 14 30 12 06 03 55 04 07 13 ....CA1.0...U...
0290: 0B 53 61 6E 74 61 20 43 6C 61 72 61 31 0C 30 0A .Санта-Клара1.0.
02A0: 06 03 55 04 0A 13 03 53 75 6E 31 0C 30 0A 06 03 ..U....Sun1.0...
02B0: 55 04 0B 13 03 4A 57 53 31 15 30 13 06 03 55 04 U....JWS1.0...U.
02C0: 03 13 0C 4A 53 53 45 20 54 65 73 74 20 43 41 82 ...JSSE Test CA.
02D0: 01 00 30 0D 06 09 2A 86 48 86 F7 0D 01 01 04 05 ..0...*.H.......
02E0: 00 03 81 81 00 05 3E 17 DA F2 05 CB 4E 9E BF 12 ......>.....N...
02F0: CE 13 76 FF B2 FB 7F 9C 3D 45 28 43 6C 98 28 E3 ..v.....=E(Cl.(.
03:00: 92 17 C2 C6 F1 62 CA 60 C2 B0 EC E6 7E 4C 2F C2 .....b.`.....L/.
0310: 40 FE 06 CB 34 60 B1 F4 26 1C E8 46 39 24 E1 8A @...4`..&..F9$..
0320: 71 F2 13 90 A4 0A 7B 0B 13 AB 51 68 53 D9 7A 31 q........QhS.z1
03:30: 5A C1 7E 3C 44 2C 49 70 57 25 F9 18 FE 5D A5 42 Z..a.).1F....'y@v
0350: 97 B6 25 19 BE 6C 6A 92 DC EF 11 BE E7 4A FF 2A ..%..lj......J.*
0360: E6 D6 AC 39 31 00 03 01 30 82 02 FD 30 82 02 66 ...91...0...0..f
0370: A0 03 02 01 02 02 01 00 30 0D 06 09 2A 86 48 86 ........0...*.H.
0380: F7 0D 01 01 04 05 00 30 63 31 0B 30 09 06 03 55 .......0c1.0...U
0390: 04 06 13 02 55 53 31 0B 30 09 06 03 55 04 08 13 ....US1.0...U...
03A0: 02 43 41 31 14 30 12 06 03 55 04 07 13 0B 53 61 .CA1.0...U....Sa
03B0: 6E 74 61 20 43 6C 61 72 61 31 0C 30 0A 06 03 55 нта Clara1.0...U
03C0: 04 0A 13 03 53 75 6E 31 0C 30 0A 06 03 55 04 0B ....Sun1.0...U..
03D0: 13 03 4A 57 53 31 15 30 13 06 03 55 04 03 13 0C ..JWS1.0...U....
03E0: 4A 53 53 45 20 54 65 73 74 20 43 41 30 1E 17 0D Тест JSSE CA0...
03F0: 30 34 30 37 31 39 32 30 33 30 31 35 5A 17 0D 33 040719203015Z..3
04:00: 31 31 32 30 35 32 30 33 30 31 35 5А 30 63 31 0В 11205203015Z0c1.
0410: 30 09 06 03 55 04 06 13 02 55 53 31 0В 30 09 06 0...У....УС1.0..
0420: 03 55 04 08 13 02 43 41 31 14 30 12 06 03 55 04 .U....CA1.0...U.
04:30: 07 13 0B 53 61 6E 74 61 20 43 6C 61 72 61 31 0C ...Санта-Клара1.
0440: 30 0A 06 03 55 04 0A 13 03 53 75 6E 31 0C 30 0A 0...U....Sun1.0.
0450: 06 03 55 04 0B 13 03 4A 57 53 31 15 30 13 06 03 ..U....JWS1.0...
0460: 55 04 03 13 0C 4A 53 53 45 20 54 65 73 74 20 43 U....JSSE Test C
0470: 41 30 81 9F 30 0D 06 09 2A 86 48 86 F7 0D 01 01 A0..0...*.H.....
0480: 01 05 00 03 81 8D 00 30 81 89 02 81 81 00 9А 0А .......0........
0490: B6 45 66 D5 DE 4A D9 3C 8C AC A6 B5 A5 88 B4 CF .Ef..J.<........
04A0: 14 E1 A6 1B 25 25 4F 44 C9 1F 22 38 32 29 CF A1 ....%%OD.."82)..
04B0: 7C 18 30 93 DC 2B EC 2B 67 EE 2E 08 66 2D 0F 47 ..0..+.+g...f-.G
04C0: E0 12 3A DC E0 03 E9 65 16 F6 18 C6 16 14 56 24 ..:....e......V$
04D0: 55 7D 32 3E F9 66 A2 DD 55 EB 4D 0A 67 C7 5D 21 U.2>.f..U.M.g.]!
04E0: 9B 29 EA 2E 51 C5 83 A3 55 FF 35 CA A6 99 8F 46 ...Q...U.5....F
04F0: F8 8E 56 BB A2 B1 39 83 D8 61 42 79 E0 95 78 FA ..V...9..aBy..x.
0500: C6 E3 65 B0 FD 74 2D 64 51 71 04 F2 A1 91 02 03 ..e..t-dQq......
0510: 01 00 01 A3 81 C0 30 81 BD 30 1D 06 03 55 1D 0E ......0..0...U..
0520: 04 16 04 14 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD .......5 ......_.
0530: 4F 54 EF 31 33 70 E4 A7 30 81 8D 06 03 55 1D 23 OT.13p..0....U.#
0540: 04 81 85 30 81 82 80 14 08 A3 7E 35 96 15 FA B0 ...0.......5....
0550: F5 1B 5F CD 4F 54 EF 31 33 70 E4 A7 A1 67 A4 65 .._.OT.13p...g.e
0560: 30 63 31 0B 30 09 06 03 55 04 06 13 02 55 53 31 0c1.0...У....УС1
0570: 0B 30 09 06 03 55 04 08 13 02 43 41 31 14 30 12 .0...U....CA1.0.
0580: 06 03 55 04 07 13 0B 53 61 6E 74 61 20 43 6C 61 ..U....Санта-Кла
0590: 72 61 31 0C 30 0A 06 03 55 04 0A 13 03 53 75 6E ra1.0...U....Вс
05A0: 31 0C 30 0A 06 03 55 04 0B 13 03 4A 57 53 31 15 1.0...U....JWS1.
05B0: 30 13 06 03 55 04 03 13 0C 4A 53 53 45 20 54 65 0...U....JSSE Te
05C0: 73 74 20 43 41 82 01 00 30 0C 06 03 55 1D 13 04 ст CA...0...U...
05D0: 05 30 03 01 01 FF 30 0D 06 09 2A 86 48 86 F7 0D .0....0...*.Ч...
05E0: 01 01 04 05 00 03 81 81 00 73 6A 46 A2 05 E3 D8 .........sjF....
05F0: 6E 5C F4 18 A2 74 BC CF EB 0C 5B FF 81 1C 28 85 n\...t....[...(.
0600: C7 FA E4 ED 5C 4F 71 22 FB 26 E3 01 3D 0C 10 AA ....\Oq".&..=...
0610: BB 3E 90 ED 0E 1F 0C 9B B1 8C 49 6A 51 E4 C3 52 .>........IjQ..R
0620: D6 FB 42 6C B4 A9 A9 57 A5 84 00 42 6D 37 37 6D ..Bl...W...Bm77m
06:30: C7 6C 23 BC DC 60 D1 9D 6F B3 75 47 3A 15 33 1A .l#..`..o.uG:.3.
0640: EC 90 09 9D F9 EB BD 88 96 E7 1D 41 BC 01 8D CA ...........А....
0650: 88 D9 5B 04 09 8F 3E EA C8 15 A0 AA 4E 85 95 AE ..[...>.....N...
0660: 2F 0E 31 92 AC 3C FB 2F C4 0D 00 00 7F 02 01 02 /.1..<../........
0670: 00 7A 00 78 30 76 31 0B 30 09 06 03 55 04 06 13 .z.x0v1.0...U...
0680: 02 55 53 31 0B 30 09 06 03 55 04 08 13 02 43 41 .US1.0...U....CA
0690: 31 12 30 10 06 03 55 04 07 13 09 43 75 70 65 72 1.0...U....Купер
06A0: 74 69 6E 6F 31 1F 30 1D 06 03 55 04 0A 13 16 53 tino1.0...U....S
06B0: 75 6E 20 4D 69 63 72 6F 73 79 73 74 65 6D 73 2C и микросистемы,
06C0: 20 49 6E 63 2E 31 16 30 14 06 03 55 04 0B 13 0D Inc.1,0...У....
06D0: 4A 61 76 61 20 53 6F 66 74 77 61 72 65 31 0D 30 Java Software1.0
06E0: 0B 06 03 55 04 03 13 04 44 75 6B 65 0E 00 00 00 ...U....Герцог....
main, ЧИТАЙТЕ: рукопожатие TLSv1, длина = 1776


Данные распакованы, и если сообщение имеет формат SSL/TLS, оно преобразуется в сообщение ServerHello. Если вы подключились к сокету, отличному от SSL/TLS (открытый текст?), полученные данные не будут в формате SSL/TLS, и у вас возникнут проблемы с подключением.

ServerHello указывает несколько вещей:

  • Случайные данные сервера, также используемые для инициализации криптографических алгоритмов,
  • идентификатор этого сеанса (если клиент хочет попытаться повторно присоединиться к этому сеансу, используя другое соединение, он может отправить этот идентификатор в свой ClientHello.Если идентификатор сеанса клиента совпадает с идентификатором сеанса сервера, происходит сокращенное рукопожатие, и используются ранее установленные параметры),
  • выбранный набор шифров,
  • и метод сжатия (в данном случае - нет).

Наконец, обратите внимание, что ServerHello указал, что соединение должно использовать «TLSv1», а не «SSLv3».


*** Сервер Привет, TLSv1
RandomCookie: GMT: 1073492240 байт = {121, 171, 23, 102, 250, 139, 63,
170, 253, 94, 72, 35, 250, 144, 49, 216, 60, 185, 163, 44, 140, 245, 233,
129, 155, 162, 99, 108}
Идентификатор сеанса: {64, 252, 49, 16, 189, 141, 165, 145, 6, 139, 225, 230, 128,
198, 90, 92, 217, 141, 10, 174, 202, 88, 74, 186, 54, 177, 61, 4, 141, 130,
33, 180}
Набор шифров: SSL_RSA_WITH_RC4_128_MD5
Метод сжатия: 0
***
%% Создано: [Сеанс-1, SSL_RSA_WITH_RC4_128_MD5]
** SSL_RSA_WITH_RC4_128_MD5
[читать] Хэши MD5 и SHA1: len = 74
0000: 02 00 00 46 03 01 40 FC 31 10 79 AB 17 66 FA 8B .Н#..1.<..,..
0020: E9 81 9B A2 63 6C 20 40 FC 31 10 BD 8D A5 91 06 ....cl @.1......
0030: 8B E1 E6 80 C6 5A 5C D9 8D 0A AE CA 58 4A BA 36 .....Z\.....XJ.6
0040: B1 3D 04 8D 82 21 B4 00 04 00 .=...!....


Затем сервер идентифицирует себя для клиента, передавая цепочку сертификатов. В этом примере у нас есть сертификат для субъекта «бонги», подписанный эмитентом «JSSE Test CA». Мы знаем, что «JSSE Test CA» является доверенным центром сертификации, поэтому, если цепочка сертификатов правильно проверяется нашим X509TrustManager, мы можем принять это соединение.

Существует множество различных способов установления доверия, поэтому, если X509TrustManager по умолчанию не выполняет необходимые вам типы управления доверием, вы можете предоставить свой собственный X509TrustManager для SSLContext.

*** Цепочка сертификатов
цепь [0] = [
[
  Версия: V3
  Предмет:
  CN=бонги, OU=Java, O=Sun, ST=CA, C=US
  Алгоритм подписи: MD5 с RSA, OID = 1.2.840.113549.1.1.4

  Ключ: открытый ключ Sun RSA, 1024 бита
  модуль: 143279610700427050704216702734995283650706638118826657356308087
  682552751165540126665070195006746

37023136063802045448392771274 4630883451578086701017153821642985630288017629294930800445939721128 735250668515619736933648548512047941708018130926985936894512063397816602 623867976474763783110866258971 публичный экспонент: 65537 Срок действия: [От: пн, 19 июля, 13:30:51 по тихоокеанскому времени 2004 г., Кому: пятница, 05 декабря, 12:30:51 PST 2031] Эмитент: CN=JSSE Test CA, OU=JWS, O=Sun, L = Санта-Клара, ST = Калифорния, C = США Серийный номер: [ 01] Расширения сертификата: 3 [1]: идентификатор объекта: 2.5.29.14 Критичность = ложь Идентификатор Ключа Субъекта [ Идентификатор ключа [ 0000: 58 D7 3A A9 37 AA 3E 14 27 FC EC CC 45 08 04 8E X.:.7.>.'...E... 0010: 2А 8В 77 28 *.w( ] ] [2]: ObjectId: 2.5.29.35 Критичность = ложь Идентификатор Ключа Авторизации [ Идентификатор ключа [ 0000: 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 EF 31 ...5......_.OT.1 0010:33 70 Е4 А7 3п.. ] [CN=JSSE Test CA, OU=JWS, O=Sun, L=Санта-Клара, ST=CA, C=US] Серийный номер: [ 00] ] [3]: идентификатор объекта: 2.5.29.19 Критичность = ложь Базовые ограничения:[ ЦС: ложь PathLen: не определено ] ] Алгоритм: [MD5withRSA] Подпись: 0000: 05 3E 17 DA F2 05 CB 4E 9E BF 12 CE 13 76 FF B2 .>.....N.....v.. 0010: FB 7F 9C 3D 45 28 43 6C 98 28 E3 92 17 C2 C6 F1 ...=E(Cl.(......) 0020: 62 CA 60 C2 B0 EC E6 7E 4C 2F C2 40 FE 06 CB 34 b.`.....L/[email protected] 0030: 60 B1 F4 26 1C E8 46 39 24 E1 8A 71 F2 13 90 A4 `..&..F9$..q.... 0040: 0A 7B 0B 13 AB 51 68 53 D9 7A 31 5A C1 7E 3C 44 .....QhS.z1Z..а.) 0060: A3 31 46 02 C6 D2 8C 27 79 40 76 97 B6 25 19 BE .1F....'y@v..%.. 0070: 6C 6A 92 DC EF 11 BE E7 4A FF 2A E6 D6 AC 39 31 lj......J.*...91 ] цепь [1] = [ [ Версия: V3 Тема: CN=JSSE Test CA, OU=JWS, O=Sun, L = Санта-Клара, ST = Калифорния, C = США Алгоритм подписи: MD5 с RSA, OID = 1.2.840.113549.1.1.4 Ключ: открытый ключ Sun RSA, 1024 бита модуль: 108171861314934294923646852258201093253619460299818135230481040 6159230251491951681404582386292517269502203988897225552079782864577 97683868414496794183317203824143803940037883199193775839934767 30456031384171686928474576930131882466015632719598242095150730 5053256986145636520993169 публичный экспонент: 65537 Срок действия: [От: пн, 19 июля, 13:30:15 по тихоокеанскому времени 2004 г., Кому: пятница, 05 декабря, 12:30:15 PST 2031] Эмитент: CN=JSSE Test CA, OU=JWS, O=Sun, L = Санта-Клара, ST = Калифорния, C = США Серийный номер: [ 00] Расширения сертификата: 3 [1]: идентификатор объекта: 2.5.29.14 Критичность = ложь Идентификатор Ключа Субъекта [ Идентификатор ключа [ 0000: 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 EF 31 ...5......_.OT.1 0010:33 70 Е4 А7 3п.. ] ] [2]: ObjectId: 2.5.29.35 Критичность = ложь Идентификатор Ключа Авторизации [ Идентификатор ключа [ 0000: 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 EF 31 ...5......_.OT.1 0010:33 70 Е4 А7 3п.. ] [CN=JSSE Test CA, OU=JWS, O=Sun, L=Санта-Клара, ST=CA, C=US] Серийный номер: [ 00] ] [3]: идентификатор объекта: 2.5.29.19 Критичность = ложь Базовые ограничения:[ ЦА: правда Длина пути: 2147483647 ] ] Алгоритм: [MD5withRSA] Подпись: 0000: 73 6A 46 A2 05 E3 D8 6E 5C F4 18 A2 74 BC CF EB sjF....n\...t... 0010: 0C 5B FF 81 1C 28 85 C7 FA E4 ED 5C 4F 71 22 FB .[...(.....\Oq". 0020: 26 E3 01 3D 0C 10 AA BB 3E 90 ED 0E 1F 0C 9B B1 &..=....>....... 0030: 8C 49 6A 51 E4 C3 52 D6 FB 42 6C B4 A9 A9 57 A5 .IjQ..R..Bl...W. 0040: 84 00 42 6D 37 37 6D C7 6C 23 BC DC 60 D1 9D 6F ..Bm77m.l#..`..o 0050: B3 75 47 3A 15 33 1A EC 90 09 9D F9 EB BD 88 96 .мГ:.3.......... 0060: E7 1D 41 BC 01 8D CA 88 D9 5B 04 09 8F 3E EA C8 ..A......[...>.. 0070: 15 A0 AA 4E 85 95 AE 2F 0E 31 92 AC 3C FB 2F C4 ...N.../.1..<./. ]

Мы признаем этот сертификат! Мы можем доверять этому и продолжать рукопожатие.

***
Найден доверенный сертификат:
[
[
  Версия: V3
  Тема: CN=JSSE Test CA, OU=JWS, O=Sun, L=Санта-Клара, ST=CA, C=US
  Алгоритм подписи: MD5 с RSA, OID = 1.2.840.113549.1.1.4

  Ключ: открытый ключ Sun RSA, 1024 бита
  модуль: 108171861314934294923646852258201093253619460299818135230481040
  6159230251491951681404582386292517269502203988897225552079782864577
  97683868414496794183317203824143803940037883199193775839934767
  30456031384171686928474576930131882466015632719598242095150730
  5053256986145636520993169
  публичный экспонент: 65537
  Срок действия: [От: пн, 19 июля, 13:30:15 по тихоокеанскому времени 2004 г.,
               Кому: пятница, 05 декабря, 12:30:15 PST 2031]
  Эмитент: CN=JSSE Test CA, OU=JWS, O=Sun, L=Santa Clara, ST=CA, C=US
  Серийный номер: [ 00]

Расширения сертификата: 3
[1]: идентификатор объекта: 2.5.29.14 Критичность = ложь
Идентификатор Ключа Субъекта [
Идентификатор ключа [
0000: 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 EF 31 ...5......_.OT.1
0010:33 70 Е4 А7 3п..
]
]

[2]: ObjectId: 2.5.29.35 Критичность = ложь
Идентификатор Ключа Авторизации [
Идентификатор ключа [
0000: 08 A3 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 EF 31 ...5......_.OT.1
0010:33 70 Е4 А7 3п..
]

[CN=JSSE Test CA, OU=JWS, O=Sun, L=Санта-Клара, ST=CA, C=US]
Серийный номер: [ 00]
]

[3]: идентификатор объекта: 2.5.29.19 Критичность = ложь
Базовые ограничения:[
ЦА: правда
Длина пути: 2147483647
]

]
  Алгоритм: [MD5withRSA]
  Подпись:
0000: 73 6A 46 A2 05 E3 D8 6E 5C F4 18 A2 74 BC CF EB sjF....n\...t...
0010: 0C 5B FF 81 1C 28 85 C7 FA E4 ED 5C 4F 71 22 FB .[...(.....\Oq".
0020: 26 E3 01 3D 0C 10 AA BB 3E 90 ED 0E 1F 0C 9B B1 &..=....>.......
0030: 8C 49 6A 51 E4 C3 52 D6 FB 42 6C B4 A9 A9 57 A5 .IjQ..R..Bl...W.
0040: 84 00 42 6D 37 37 6D C7 6C 23 BC DC 60 D1 9D 6F ..Bm77m.l#..`..o
0050: B3 75 47 3A 15 33 1A EC 90 09 9D F9 EB BD 88 96 .мГ:.3..........
0060: E7 1D 41 BC 01 8D CA 88 D9 5B 04 09 8F 3E EA C8 ..A......[...>..
0070: 15 A0 AA 4E 85 95 AE 2F 0E 31 92 AC 3C FB 2F C4 ...N.../.1..<./.

]


Читаем следующие несколько байт рукопожатия...

[читать] Хэши MD5 и SHA1: len = 1567
0000: 0B 00 06 1B 00 06 18 00 03 11 30 82 03 0D 30 82 ..........0...0.
0010: 02 76 A0 03 02 01 02 02 01 01 30 0D 06 09 2A 86 .v........0...*.
0020: 48 86 F7 0D 01 01 04 05 00 30 63 31 0B 30 09 06 H........0c1.0..
0030: 03 55 04 06 13 02 55 53 31 0B 30 09 06 03 55 04 .U....US1.0...U.
0040: 08 13 02 43 41 31 14 30 12 06 03 55 04 07 13 0B ...CA1.0...U....
0050: 53 61 6E 74 61 20 43 6C 61 72 61 31 0C 30 0A 06 Санта-Клара1.0..
0060: 03 55 04 0A 13 03 53 75 6E 31 0C 30 0A 06 03 55 .U....Sun1.0...U
0070: 04 0B 13 03 4A 57 53 31 15 30 13 06 03 55 04 03 ....JWS1.0...U..
0080: 13 0C 4A 53 53 45 20 54 65 73 74 20 43 41 30 1E ..JSSE Test CA0.
0090: 17 0D 30 34 30 37 31 39 32 30 33 30 35 31 5А 17 ..040719203051З.
00A0: 0D 33 31 31 32 30 35 32 30 33 30 35 31 5A 30 48 .311205203051Z0H
00B0: 31 0B 30 09 06 03 55 04 06 13 02 55 53 31 0B 30 1.0...U....US1.0
00C0: 09 06 03 55 04 08 13 02 43 41 31 0C 30 0A 06 03 ...U....CA1.0...
00D0: 55 04 0A 13 03 53 75 6E 31 0D 30 0B 06 03 55 04 U....Sun1.0...U.
00E0: 0B 13 04 4A 61 76 61 31 0F 30 0D 06 03 55 04 03 ...Java1.0...U..
00F0: 13 06 62 6F 6E 67 6F 73 30 81 9F 30 0D 06 09 2A ..bongos0..0...*
0100: 86 48 86 F7 0D 01 01 01 05 00 03 81 8D 00 30 81 .....
0130: C1 A4 F3 CB 8C 45 0B 0F 6E 21 E1 00 65 CB 3C D1 .....E..n!..e.<.
0140: 5C EF 6A FB 5D 96 93 F4 71 41 41 45 FF 37 86 4C \.j.]...qAAE.7.L
0150: AB F9 EA 9A 3F A5 82 60 BF 0A 81 84 C9 3E AC 0F ....?..`.....>..
0160: 3D 20 3D AC A0 69 EF CA 4A A7 94 AD C8 A5 CE 37 = =..i..J......7
0170: 66 52 D1 25 43 CB 10 44 07 1E 93 74 D9 68 01 D7 fR.%C..D...t.h..
0180: 06 48 C9 0D 52 2D D5 6A 2E A6 48 4C 59 E2 5C C6 .H..R-.j..HLY.\.
0190: C1 5C C8 4C 1B 02 03 01 00 01 A3 81 EB 30 81 E8 .\.л.........0..
01A0: 30 09 06 03 55 1D 13 04 02 30 00 30 2C 06 09 60 0...U....0.0,..`
01B0: 86 48 01 86 F8 42 01 0D 04 1F 16 1D 4F 70 65 6E .H...B......Открыть
01C0: 53 53 4C 20 47 65 6E 65 72 61 74 65 64 20 43 65 SSL Генерируется Ce
01D0: 72 74 69 66 69 63 61 74 65 30 1D 06 03 55 1D 0E rtificate0...U..
01E0: 04 16 04 14 58 D7 3A A9 37 AA 3E 14 27 FC EC CC ....X.:.7.>.'...
01F0: 45 08 04 8E 2A 8B 77 28 30 81 8D 06 03 55 1D 23 E...*.w(0....U.#
0200: 04 81 85 30 81 82 80 14 08 A3 7E 35 96 15 FA B0 ...0.......5....
0210: F5 1B 5F CD 4F 54 EF 31 33 70 E4 A7 A1 67 A4 65 .._.OT.13p...g.e
0220: 30 63 31 0B 30 09 06 03 55 04 06 13 02 55 53 31 0c1.0...U....US1
0230: 0B 30 09 06 03 55 04 08 13 02 43 41 31 14 30 12 .0...U....CA1.0.
0240: 06 03 55 04 07 13 0B 53 61 6E 74 61 20 43 6C 61 ..U....Санта Кла
0250: 72 61 31 0C 30 0A 06 03 55 04 0A 13 03 53 75 6E ra1.0...U....Вс
0260: 31 0C 30 0A 06 03 55 04 0B 13 03 4A 57 53 31 15 1.0...U....JWS1.
0270: 30 13 06 03 55 04 03 13 0С 4А 53 53 45 20 54 65 0...U....JSSE Te
0280: 73 74 20 43 41 82 01 00 30 0D 06 09 2A 86 48 86 ст CA...0...*.H.
0290: F7 0D 01 01 04 05 00 03 81 81 00 05 3E 17 DA F2 ............>...
02A0: 05 CB 4E 9E BF 12 CE 13 76 FF B2 FB 7F 9C 3D 45 ..N.....v.....=E
02B0: 28 43 6C 98 28 E3 92 17 C2 C6 F1 62 CA 60 C2 B0 (Cl.(.....b.`..
02C0: EC E6 7E 4C 2F C2 40 FE 06 CB 34 60 B1 F4 26 1C ...L/[email protected]`..&.
02D0: E8 46 39 24 E1 8A 71 F2 13 90 A4 0A 7B 0B 13 AB .F9$..q.........
02E0: 51 68 53 D9 7A 31 5A C1 7E 3C 44 2C 49 70 57 25 QhS.z1Z..a.).1F..
03:00: D2 8C 27 79 40 76 97 B6 25 19 BE 6C 6A 92 DC EF ..'y@v..%..lj...
0310: 11 BE E7 4A FF 2A E6 D6 AC 39 31 00 03 01 30 82 ...J.*...91...0.
0320: 02 FD 30 82 02 66 A0 03 02 01 02 02 01 00 30 0D ..0..f........0.
0330: 06 09 2A 86 48 86 F7 0D 01 01 04 05 00 30 63 31 ..*.H........0c1
0340: 0B 30 09 06 03 55 04 06 13 02 55 53 31 0B 30 09 .0...U....US1.0.
03:50: 06 03 55 04 08 13 02 43 41 31 14 30 12 06 03 55 ..У....CA1.0...У
0360: 04 07 13 0B 53 61 6E 74 61 20 43 6C 61 72 61 31 ....Санта-Клара1
0370: 0C 30 0A 06 03 55 04 0A 13 03 53 75 6E 31 0C 30 .0...U....Sun1.0
0380: 0A 06 03 55 04 0B 13 03 4A 57 53 31 15 30 13 06 ...U....JWS1.0..
0390: 03 55 04 03 13 0C 4A 53 53 45 20 54 65 73 74 20 .U....JSSE тест
03A0: 43 41 30 1E 17 0D 30 34 30 37 31 39 32 30 33 30 CA0...0407192030
03B0: 31 35 5A 17 0D 33 31 31 32 30 35 32 30 33 30 31 15Z..31120520301
03C0: 35 5A 30 63 31 0B 30 09 06 03 55 04 06 13 02 55 5Z0c1.0...У....У
03D0: 53 31 0B 30 09 06 03 55 04 08 13 02 43 41 31 14 S1.0...U....CA1.
03E0: 30 12 06 03 55 04 07 13 0B 53 61 6E 74 61 20 43 0...U....Санта C
03F0: 6C 61 72 61 31 0C 30 0A 06 03 55 04 0A 13 03 53 lara1.0...U....S
0400: 75 6E 31 0C 30 0A 06 03 55 04 0B 13 03 4A 57 53 un1.0...U....JWS
0410: 31 15 30 13 06 03 55 04 03 13 0C 4A 53 53 45 20 1.0...U....JSSE
0420: 54 65 73 74 20 43 41 30 81 9F 30 0D 06 09 2A 86 Тест CA0..0...*.
0430: 48 86 F7 0D 01 01 01 05 00 03 81 8D 00 30 81 89 H............0..
0440: 02 81 81 00 9A 0A B6 45 66 D5 DE 4A D9 3C 8C AC .......Ef..J.<..
0450: A6 B5 A5 88 B4 CF 14 E1 A6 1B 25 25 4F 44 C9 1F ..........%%OD..
0460: 22 38 32 29 CF A1 7C 18 30 93 DC 2B EC 2B 67 EE "82)....0..+.+g.
0470: 2E 08 66 2D 0F 47 E0 12 3A DC E0 03 E9 65 16 F6 ..f-.G..:....e..
0480: 18 C6 16 14 56 24 55 7D 32 3E F9 66 A2 DD 55 EB ....V$U.2>.f..U.
0490: 4D 0A 67 C7 5D 21 9B 29 EA 2E 51 C5 83 A3 55 FF M.g.]!..)..Q...U.
04A0: 35 CA A6 99 8F 46 F8 8E 56 BB A2 B1 39 83 D8 61 5....Ф..В...9..а
04B0: 42 79 E0 95 78 FA C6 E3 65 B0 FD 74 2D 64 51 71 By..x...e..t-dQq
04C0: 04 F2 A1 91 02 03 01 00 01 A3 81 C0 30 81 BD 30 ............ 0..0
04D0: 1D 06 03 55 1D 0E 04 16 04 14 08 A3 7E 35 96 15 ...U........5..
04E0: FA B0 F5 1B 5F CD 4F 54 EF 31 33 70 E4 A7 30 81 ...._.OT.13p..0.
04F0: 8D 06 03 55 1D 23 04 81 85 30 81 82 80 14 08 A3 ...U.#...0......
0500: 7E 35 96 15 FA B0 F5 1B 5F CD 4F 54 EF 31 33 70 .5......_.OT.13p
0510: Е4 А7 А1 67 А4 65 30 63 31 0В 30 09 06 03 55 04 ...g.e0c1.0...U.
0520: 06 13 02 55 53 31 0B 30 09 06 03 55 04 08 13 02 ...US1.0...U....
0530: 43 41 31 14 30 12 06 03 55 04 07 13 0B 53 61 6E CA1.0...U....Сан
0540: 74 61 20 43 6С 61 72 61 31 0С 30 0А 06 03 55 04 та Клара1.0...У.
0550: 0A 13 03 53 75 6E 31 0C 30 0A 06 03 55 04 0B 13 ...Sun1.0...U...
0560: 03 4A 57 53 31 15 30 13 06 03 55 04 03 13 0C 4A .JWS1.0...U....J
0570: 53 53 45 20 54 65 73 74 20 43 41 82 01 00 30 0C Тест SSE CA...0.
0580: 06 03 55 1D 13 04 05 30 03 01 01 FF 30 0D 06 09 ..У....0....0...
0590: 2A 86 48 86 F7 0D 01 01 04 05 00 03 81 81 00 73 *.H............s
05A0: 6A 46 A2 05 E3 D8 6E 5C F4 18 A2 74 BC CF EB 0C jF....n\...t....
05B0: 5B FF 81 1C 28 85 C7 FA E4 ED 5C 4F 71 22 FB 26 [...(.....\Oq".&
05C0: E3 01 3D 0C 10 AA BB 3E 90 ED 0E 1F 0C 9B B1 8C ..=....>........
05D0: 49 6A 51 E4 C3 52 D6 FB 42 6C B4 A9 A9 57 A5 84 IjQ..R..Bl...W..
05E0:00 42 6D 37 37 6D C7 6C 23 BC DC 60 D1 9D 6F B3 .Bm77m.l#..`..o.
05F0: 75 47 3A 15 33 1A EC 90 09 9D F9 EB BD 88 96 E7 uG:.3.........
0600: 1D 41 BC 01 8D CA 88 D9 5B 04 09 8F 3E EA C8 15 .A......[...>...
0610: A0 AA 4E 85 95 AE 2F 0E 31 92 AC 3C FB 2F C4 ..N.../.1..<./.


...и проанализируйте его, чтобы обнаружить, что это сообщение CertificateRequest.

Сервер просит клиента идентифицировать себя с субъектом сертификата X509, имеющим общее имя (CN=) «Герцог». X509TrustManager сервера имеет возможность отклонить любые учетные данные, предоставленные клиентом (или их отсутствие). В реальной ситуации вы, вероятно, использовали бы сертификат, подписанный ЦС, и вместо этого в это сообщение был бы включен список доверенных ЦС.

*** Запрос сертификата
Типы сертификатов: RSA, DSS,
Центры сертификации:
CN=Duke, OU=Java Software, O="Sun Microsystems, Inc.",
L=Купертино, ST=CA, C=US>
[читать] Хэши MD5 и SHA1: len = 131
0000: 0D 00 00 7F 02 01 02 00 7A 00 78 30 76 31 0B 30 ........z.x0v1.0
0010: 09 06 03 55 04 06 13 02 55 53 31 0B 30 09 06 03 ...U....US1.0...
0020: 55 04 08 13 02 43 41 31 12 30 10 06 03 55 04 07 U....CA1.0...U..
0030: 13 09 43 75 70 65 72 74 69 6E 6F 31 1F 30 1D 06 ..Купертино1.0..
0040: 03 55 04 0А 13 16 53 75 6Е 20 4D 69 63 72 6F 73 .U....Сан Микрос
0050: 79 73 74 65 6D 73 2C 20 49 6E 63 2E 31 16 30 14 систем, Inc.1.0.
0060: 06 03 55 04 0B 13 0D 4A 61 76 61 20 53 6F 66 74 ..U....Java Soft
0070: 77 61 72 65 31 0D 30 0B 06 03 55 04 03 13 04 44 ware1.0...U....D
0080: 75 6Б 65 укэ
*** СерверHelloDone
[читать] Хэши MD5 и SHA1: len = 4
0000: 0Е 00 00 00 ....


Нам нужно отправить учетные данные клиента обратно на сервер, поэтому теперь выполняется консультация с X509KeyManager клиента.Мы ищем соответствие между списком принятых эмитентов (выше) и сертификатами, которые у нас есть в нашем KeyStore. В этом случае (к счастью?) есть совпадение: у нас есть учетные данные для «герцога». Теперь X509TrustManager сервера должен решить, принимать ли эти учетные данные.

соответствующий псевдоним: герцог
*** Цепочка сертификатов
цепь [0] = [
[
  Версия: V1
  Тема: CN=Duke, OU=Java Software, O="Sun Microsystems, Inc.",
  L = Купертино, ST = Калифорния, C = США
  Алгоритм подписи: MD5 с RSA, OID = 1.2.840.113549.1.1.4

  Ключ: открытый ключ Sun RSA, 1024 бита
  модуль: 13496816604756326682805714440289864980875449239919517
  66759326921342097092353578998293280426361122296881234393722020
  704208851688212064483570055963805034839797994154526862998272017486468599
  9622683460376521202797218281230795146025359480589335682217749874703
  5104673487769973696151441
  публичный экспонент: 65537
  Срок действия: [От: вторник, 22 мая, 16:46:46 по тихоокеанскому времени 2001 г.,
               Кому: вс, 22 мая, 16:46:46 по тихоокеанскому времени 2011 г.]
  Эмитент: CN=Duke, OU=Java Software, O="Sun Microsystems, Inc.",
  L = Купертино, ST = Калифорния, C = США
  Серийный номер: [ 3b0afa66]

]
  Алгоритм: [MD5withRSA]
  Подпись:
0000: 5F B5 62 E9 A0 26 1D 8E A2 7E 7C 02 08 36 3A 3E _.b..&.......6:>
0010: C9 C2 45 03 DD F9 BC 06 FC 25 CF 30 92 91 B1 4E ..E......%.0...N
0020: 62 17 08 48 14 68 80 CF DD 89 11 EA 92 7F CE DD b..H.h...........
0030: B4 FD 12 A8 71 C7 9E D7 C3 D0 E3 BD BB DE 20 92 ....q......... .
0040: C2 3B C8 DE CB 25 23 C0 8B B6 92 B9 0B 64 80 63 .;...%#......d.c
0050: D9 09 25 2D 7A CF 0A 31 B6 E9 CA C1 37 93 BC 0D ..%-z..1....7...
0060: 4E 74 95 4F 58 31 DA AC DF D8 BD 89 BD AF EC C8 Nt.OX1...........
0070: 2D 18 A2 BC B2 15 4F B7 28 6F D3 00 E1 72 9B 6C -.....O.(o...r.l

]
***


В случае с этим набором шифров мы теперь должны передать сообщение ClientKeyExchange, которое помогает установить общий секрет между двумя сторонами.

Все эти данные в конечном итоге собираются и записываются на необработанное устройство.

*** ClientKeyExchange, RSA PreMasterSecret, TLSv1
Случайный секрет: { 3, 1, 132, 84, 245, 214, 235, 245, 168, 8, 186, 250,
122, 34, 97, 45, 117, 220, 64, 232, 152, 249, 14, 178, 135, 128, 184,
26, 143, 104, 37, 184, 81, 208, 84, 69, 97, 138, 80, 201, 187, 14, 57,
83, 69, 120, 190, 121}
[написать] Хэши MD5 и SHA1: len = 754
0000: 0B 00 02 68 00 02 65 00 02 62 30 82 02 5E 30 82 .0.
0010: 01 C7 02 04 3B 0A FA 66 30 0D 06 09 2A 86 48 86 ....;..f0...*.H.
0020: F7 0D 01 01 04 05 00 30 76 31 0B 30 09 06 03 55 .......0v1.0...U
0030: 04 06 13 02 55 53 31 0B 30 09 06 03 55 04 08 13 ....US1.0...U...
0040: 02 43 41 31 12 30 10 06 03 55 04 07 13 09 43 75 .CA1.0...U....Cu
0050: 70 65 72 74 69 6E 6F 31 1F 30 1D 06 03 55 04 0A pertino1.0...U..
0060: 13 16 53 75 6E 20 4D 69 63 72 6F 73 79 73 74 65 ..Sun Microsyste
0070: 6D 73 2C 20 49 6E 63 2E 31 16 30 14 06 03 55 04 мс, Inc.1,0...У.
0080: 0B 13 0D 4A 61 76 61 20 53 6F 66 74 77 61 72 65 ... Программное обеспечение Java
0090: 31 0D 30 0B 06 03 55 04 03 13 04 44 75 6B 65 30 1.0...U....Duke0
00A0: 1E 17 0D 30 31 30 35 32 32 32 33 34 36 34 36 5A ...010522234646Z
00B0: 17 0D 31 31 30 35 32 32 32 33 34 36 34 36 5A 30 ..110522234646Z0
00C0: 76 31 0B 30 09 06 03 55 04 06 13 02 55 53 31 0B v1.0...U....US1.
00D0: 30 09 06 03 55 04 08 13 02 43 41 31 12 30 10 06 0...U....CA1.0..
00E0: 03 55 04 07 13 09 43 75 70 65 72 74 69 6E 6F 31 .У....Купертино1
00F0: 1F 30 1D 06 03 55 04 0A 13 16 53 75 6E 20 4D 69 .0...U....Сун Ми
0100: 63 72 6F 73 79 73 74 65 6D 73 2C 20 49 6E 63 2E crosystems, Inc.
0110: 31 16 30 14 06 03 55 04 0B 13 0D 4A 61 76 61 20 1.0...U....Java
0120: 53 6F 66 74 77 61 72 65 31 0D 30 0B 06 03 55 04 ПО1.0...U.
0130: 03 13 04 44 75 6B 65 30 81 9F 30 0D 06 09 2A 86 ...Duke0..0...*.
0140: 48 86 F7 0D 01 01 01 05 00 03 81 8D 00 30 81 89 H............0..
0150: 02 81 81 00 C0 33 77 E7 1F D0 CE CE BD 43 2F 8D .+/....-....
01A0: 85 68 DA B5 8E 4C 1D 2D 8E 21 97 B0 30 C8 3A 57 .h...L.-.!..0.:W
01B0: F4 E1 18 9E F6 98 B2 D5 3D 8E D5 2B 09 E2 E1 A0 ........=..+....
01C0: 49 C1 A6 43 CE EA 57 7F 3B 5C 3A C9 BA DB B7 F0 I..C..W.;\:.....
01D0: 89 69 BF 91 02 03 01 00 01 30 0D 06 09 2A 86 48 .i.......0...*.H
01E0: 86 F7 0D 01 01 04 05 00 03 81 81 00 5F B5 62 E9 ............_.b.
01F0: A0 26 1D 8E A2 7E 7C 02 08 36 3A 3E C9 C2 45 03 .&.......6:>..E.
0200: DD F9 BC 06 FC 25 CF 30 92 91 B1 4E 62 17 08 48 .....%.0...Nb..H
0210: 14 68 80 CF DD 89 11 EA 92 7F CE DD B4 FD 12 A8 .h..............
0220: 71 C7 9E D7 C3 D0 E3 BD BB DE 20 92 C2 3B C8 DE q......... ..;..
0230: CB 25 23 C0 8B B6 92 B9 0B 64 80 63 D9 09 25 2D .%#......d.c..%-
0240: 7A CF 0A 31 B6 E9 CA C1 37 93 BC 0D 4E 74 95 4F z..1....7...Nt.O
0250: 58 31 DA AC DF D8 BD 89 BD AF EC C8 2D 18 A2 BC X1.........-...
0260: B2 15 4F B7 28 6F D3 00 E1 72 9B 6C 10 00 00 82 ..O.(o...r.l....
0270: 00 80 4E DD E7 77 F1 91 6B 31 4E FA D6 61 D9 69 ..N..w..k1N..a.i
0280: 82 BD 22 40 83 FD 76 E6 FF A7 18 95 A0 04 28 0D .."@..v.......(.
0290: 0D F7 44 6F 0C 42 4F 17 77 A0 99 56 2A 13 77 28 ..Do.BO.w..V*.w(
02A0: 0B 09 48 C1 B9 8C 09 ED 9F C6 2E 32 18 DB BD ED ..H........2....
02B0: AF C3 AB E7 AD 8F DF 9E AB 07 43 B4 50 EF 74 98 ..........C.P.t.
02C0: EA FC E8 4D C9 DA FC B0 B2 C7 D4 83 50 B5 84 B8 ...M........P...
02D0: 44 86 7B 5D 8A C2 F8 04 80 06 E6 84 42 33 B2 EE D..]........B3..
02E0: 05 E6 D3 48 0E 23 E5 1F 63 4C 53 98 B8 8C 45 BA .0.....;..f0..
0020: 09 2A 86 48 86 F7 0D 01 01 04 05 00 30 76 31 0B .*.H........0v1.
0030: 30 09 06 03 55 04 06 13 02 55 53 31 0B 30 09 06 0...U....US1.0..
0040: 03 55 04 08 13 02 43 41 31 12 30 10 06 03 55 04 .U....CA1.0...U.
0050: 07 13 09 43 75 70 65 72 74 69 6E 6F 31 1F 30 1D ...Купертино1.0.
0060: 06 03 55 04 0A 13 16 53 75 6E 20 4D 69 63 72 6F ..U....Sun Micro
0070: 73 79 73 74 65 6D 73 2C 20 49 6E 63 2E 31 16 30 системы, Inc.1.0
0080: 14 06 03 55 04 0B 13 0D 4A 61 76 61 20 53 6F 66 ...U....Java Soft
0090: 74 77 61 72 65 31 0D 30 0B 06 03 55 04 03 13 04 tware1.0...U....
00A0: 44 75 6B 65 30 1E 17 0D 30 31 30 35 32 32 32 33 Duke0...01052223
00B0: 34 36 34 36 5A 17 0D 31 31 30 35 32 32 32 33 34 4646Z..110522234
00C0: 36 34 36 5A 30 76 31 0B 30 09 06 03 55 04 06 13 646Z0v1.0...U...
00D0: 02 55 53 31 0B 30 09 06 03 55 04 08 13 02 43 41 .US1.0...U....CA
00E0: 31 12 30 10 06 03 55 04 07 13 09 43 75 70 65 72 1.0...U....Купер
00F0: 74 69 6E 6F 31 1F 30 1D 06 03 55 04 0A 13 16 53 тино1.0...У....С
0100: 75 6E 20 4D 69 63 72 6F 73 79 73 74 65 6D 73 2C ип Микросистемы,
0110: 20 49 6E 63 2E 31 16 30 14 06 03 55 04 0B 13 0D Inc.1.0...U....
0120: 4A 61 76 61 20 53 6F 66 74 77 61 72 65 31 0D 30 Java Software1.0
0130: 0B 06 03 55 04 03 13 04 44 75 6B 65 30 81 9F 30 ...U....Duke0..0
0140: 0D 06 09 2A 86 48 86 F7 0D 01 01 01 05 00 03 81 ...*.H..........
0150: 8D 00 30 81 89 02 81 81 00 C0 33 77 E7 1F D0 CE ..0.......3w....
0160: CE BD 43 2F 8D EB C6 D3 07 A9 00 F5 75 4D C8 4B .+/....
01A0: 2D 83 F6 EE B1 85 68 DA B5 8E 4C 1D 2D 8E 21 97 -.....h...L.-.!.
01B0: B0 30 C8 3A 57 F4 E1 18 9E F6 98 B2 D5 3D 8E D5 .0.:W........=..
01C0: 2B 09 E2 E1 A0 49 C1 A6 43 CE EA 57 7F 3B 5C 3A +....I..C..W.;\:
01D0: C9 BA DB B7 F0 89 69 BF 91 02 03 01 00 01 30 0D ......i .......0.
01E0: 06 09 2A 86 48 86 F7 0D 01 01 04 05 00 03 81 81 ..*.H...........
01F0: 00 5F B5 62 E9 A0 26 1D 8E A2 7E 7C 02 08 36 3A ._.b..&.......6:
0200: 3E C9 C2 45 03 DD F9 BC 06 FC 25 CF 30 92 91 B1 >..Е......%.0...
0210: 4E 62 17 08 48 14 68 80 CF DD 89 11 EA 92 7F CE Nb..H.h.........
0220: DD B4 FD 12 A8 71 C7 9E D7 C3 D0 E3 BD BB DE 20 .....q.........
02:30: 92 C2 3B C8 DE CB 25 23 C0 8B B6 92 B9 0B 64 80 ..;...%#......d.
0240: 63 D9 09 25 2D 7A CF 0A 31 B6 E9 CA C1 37 93 BC c..%-z..1....7..
0250: 0D 4E 74 95 4F 58 31 DA AC DF D8 BD 89 BD AF EC .Nt.OX1.........
0260: C8 2D 18 A2 BC B2 15 4F B7 28 6F D3 00 E1 72 9B .-.....O.(или...r.
0270: 6C 10 00 00 82 00 80 4E DD E7 77 F1 91 6B 31 4E л......Н..ж..л1Н
0280: FA D6 61 D9 69 82 BD 22 40 83 FD 76 E6 FF A7 18 ..a.i.."@..v....
0290: 95 A0 04 28 0D 0D F7 44 6F 0C 42 4F 17 77 A0 99 ...(...Do.BO.w..
02A0: 56 2A 13 77 28 0B 09 48 C1 B9 8C 09 ED 9F C6 2E V*.w(..H........
02B0: 32 18 DB BD ED AF C3 AB E7 AD 8F DF 9E AB 07 43 2..............C
02C0: B4 50 EF 74 98 EA FC E8 4D C9 DA FC B0 B2 C7 D4 .P.t....M.......
02D0: 83 50 B5 84 B8 44 86 7B 5D 8A C2 F8 04 80 06 E6 .P...D..].......
02E0: 84 42 33 B2 EE 05 E6 D3 48 0E 23 E5 1F 63 4C 53 .B3.....H.#..cLS
02F0: 98 B8 8C 45 BA C8 19 ...E...


На данный момент у нас есть все необходимое для создания настоящих секретов.

СЕССИЯ КЕЙГЕН:
Предмастерский секрет:
0000: 03 01 84 54 F5 D6 EB F5 A8 08 BA FA 7A 22 61 2D ...T........z"a-
0010: 75 DC 40 E8 98 F9 0E B2 87 80 B8 1A 8F 68 25 B8 [email protected]%.
0020: 51 D0 54 45 61 8A 50 C9 BB 0E 39 53 45 78 BE 79 Q.TEa.P...9SEx.y
ПОДКЛЮЧЕНИЕ КЕЙГЕН:
Клиентский одноразовый номер:
0000: 40 FC 30 AE 2D 63 84 BB C5 4B 27 FD 58 21 CA 90 @.ЧАС#
0010: FA 90 31 D8 3C B9 A3 2C 8C F5 E9 81 9B A2 63 6C ..1.<..,......кл
Главный секрет:
0000: B0 00 22 34 59 03 16 B7 7A 6C 56 9B 89 D2 7A CC .."4Y..<.c.
Секрет записи MAC-адреса сервера:
0000: 1E 4D D1 D3 0A 78 EE B7 4F EC 15 79 B2 59 18 40 .M...x..O..y.Y.@
Ключ записи клиента:
0000: 10 D0 D6 C2 D9 B7 62 CB 2C 74 BF 5F 85 3C 6F E7 ......b.,t._.


Отправьте быстрое подтверждение на сервер, подтверждающее, что мы знаем закрытый ключ, соответствующий сертификату клиента, который мы только что отправили.ТР.....9к... 0050: F2 DA AE 2D 8F FB 50 44 9E E2 1F 7D C9 C5 CB A0 ...-..PD........ 0060: 31 A0 F9 AA 93 2D 1B 07 1B FA E0 EE 95 E7 88 D7 1....-.......... 0070: AD 4A 3A 40 DC FB DF 9E EB 75 04 14 E2 F2 BB DC .J:@.....u...... 0080: 1B 7E 6E D5 8C 62 ..n..b main, ЗАПИСАТЬ: рукопожатие TLSv1, длина = 134 [Необработанная запись]: длина = 139 0000: 16 03 01 00 86 0F 00 00 82 00 80 45 41 43 4B 47 ...........EACKG 0010: 1D F0 EE D1 14 AE F9 B3 2C 1F B9 FE 7B 3E 91 50 ..ТР..... 0050: 39 6B 10 2E BF F2 DA AE 2D 8F FB 50 44 9E E2 1F 9k......-..PD... 0060: 7D C9 C5 CB A0 31 A0 F9 AA 93 2D 1B 07 1B FA E0 .....1......-..... 0070: EE 95 E7 88 D7 AD 4A 3A 40 DC FB DF 9E EB 75 04 ......J:@.....u. 0080: 14 E2 F2 BB DC 1B 7E 6E D5 8C 62 .......n..b

Почти готово! Сообщите серверу, что мы переходим на недавно установленный набор шифров. Все дальнейшие сообщения будут шифроваться с использованием только что установленных нами параметров. Мы отправляем зашифрованное сообщение Finished, чтобы убедиться, что все работает.

main, WRITE: TLSv1 Change Cipher Spec, длина = 1
[Необработанная запись]: длина = 6
0000: 14 03 01 00 01 01 ......
*** Готово
verify_data: {242, 98, 66, 170, 124, 124, 204, 231, 73, 15, 237, 172}
***
[написать] Хэши MD5 и SHA1: len = 16
0000: 14 00 00 0C F2 62 42 AA 7C 7C CC E7 49 0F ED AC .....bB.....I...
Дополненный открытый текст перед ШИФРОВАНИЕМ: len = 32
0000: 14 00 00 0C F2 62 42 AA 7C 7C CC E7 49 0F ED AC .....bB.....I...
0010: FA 06 3C 9F 8C 41 1D ED 2B 06 D0 5A ED 31 F2 80 ..<..А..+..Z.1..
main, ЗАПИСАТЬ: рукопожатие TLSv1, длина = 32


Обратите внимание, что когда вышеприведенное сообщение фактически записывается на устройство необработанного вывода (после 5 байтов информации заголовка), сообщение теперь зашифровано.

[Необработанная запись]: длина = 37
0000: 16 03 01 00 20 15 8C 25 BA 4E 73 F5 27 79 49 B1 .... ..%.Ns.'yI.
0010: E9 F5 7E C8 48 A7 D3 A6 9B BD 6F 8E A5 8E 2B B7 ....H.....o...+.
0020: EE DC BD F4 D7 .....


Теперь мы ждем, пока сервер отправит то же самое (Change Cipher Spec/Finshed), чтобы мы могли убедиться, что переговоры успешно завершены.

[Необработанное чтение]: длина = 5
0000:14 03 01 00 01 .....
[Необработанное чтение]: длина = 1
0000:01 .
main, ЧИТАЙТЕ: TLSv1 Change Cipher Spec, длина = 1
[Необработанное чтение]: длина = 5
0000:16 03 01 00 20 ....
[Необработанное чтение]: длина = 32
0000: 1F F5 FA C8 79 20 CE 91 AA 68 7F 6C F3 5A DB 7B ....y ...h.l.Z..
0010: A5 1C 31 1F 6F 41 50 C5 C6 25 25 8D 48 50 3F F1 ..1.oAP..%%.HP?.
main, ЧИТАЙТЕ: рукопожатие TLSv1, длина = 32
Дополненный открытый текст после DECRYPTION: len = 32
0000: 14 00 00 0C 07 38 46 5F 62 AD 41 B3 DC 79 30 FD .....8F_b.A..y0.
0010: 34 F2 3B 54 1C D4 68 0E 92 0B 9C 7E ED 47 9F 3B 4.;T..h......G.;
*** Готово
verify_data: {7, 56, 70, 95, 98, 173, 65, 179, 220, 121, 48, 253}
***
[читать] Хэши MD5 и SHA1: len = 16
0000: 14 00 00 0C 07 38 46 5F 62 AD 41 B3 DC 79 30 FD .....8F_b.A..y0.


Все успешно завершено! Давайте кэшируем установленный сеанс на случай, если мы захотим восстановить этот сеанс после разрыва этого соединения.

На этом этапе клиент SSL/TLS должен проверить учетные данные однорангового узла, чтобы убедиться, что он обменивается данными с ожидаемым сервером.HttpsURLConnection проверит имя хоста и вызовет HostnameVerifier, если возникнет проблема, но необработанный SSLSocket этого не делает. Эта проверка должна быть сделана вручную, но мы пока игнорируем это.

Итак, после всего этого мы наконец-то готовы к обмену данными приложения. Мы отправляем команду «GET /index.html HTTP1.1».

%% Кэшированный сеанс клиента: [Session-1, SSL_RSA_WITH_RC4_128_MD5]
Дополненный открытый текст перед ШИФРОВАНИЕМ: len = 42
0000: 47 45 54 20 2F 69 6E 64 65 78 2E 68 74 6D 6C 20 ПОЛУЧИТЬ /индекс.HTML
0010: 48 54 54 50 2F 31 2E 31 0A 0A CA CB D1 10 9D 0E HTTP/1.1........
0020: 13 3C D9 66 6B 9E 36 87 ED 9B .<.fk.6...
main, ЗАПИСАТЬ: данные приложения TLSv1, длина = 42


Еще раз обратите внимание, что данные по сети зашифрованы (пропуская 5 байтов заголовка).

[Необработанная запись]: длина = 47
0000: 17 03 01 00 2A 8A E9 EC 2C 8D 19 B6 E2 50 C1 E2 ....*...,....P..
0010: 22 1A C0 97 95 23 99 E1 20 DD F3 2A B4 DC 14 57 "....#.. ..*...W
0020: 32 71 58 98 01 BE 70 11 A3 FC 8E 3A 7C 8D BF 2qX...п....:...


Возвращаем данные приложения. Сначала заголовок HTTPS, затем фактические данные.

[Необработанное чтение]: длина = 5
0000: 17 03 01 00 50 ....П
[Необработанное чтение]: длина = 80
0000: 70 10 0D D6 FA ED 51 FC C2 7E CE 24 2E F1 2F F7 p.....Q....$../.
0010: E7 CD A5 D6 2D 1B 10 FD 48 56 9C 1B B5 EC 8F 1E ......-...HV......
0020: DB DA F9 83 62 52 15 38 70 4B C1 85 13 EF CA 17 ....bR.8pK......
0030: 89 37 D3 45 C0 88 BB 92 63 F6 9C DE 69 E6 60 3E .7.E....c...i.`>
0040: 1F F7 4D C1 56 61 79 01 49 55 FB 38 6B 16 81 BC ..M.Vay.IU.8k...
main, ЧТЕНИЕ: Данные приложения TLSv1, длина = 80
Дополненный открытый текст после DECRYPTION: len = 80
0000: 48 54 54 50 2F 31 2E 30 20 32 30 30 20 4F 4B 0D HTTP/1.0 200 ОК.
0010: 0A 43 6F 6E 74 65 6E 74 2D 4C 65 6E 67 74 68 3A. Длина содержимого:
0020: 20 35 38 0D 0A 43 6F 6E 74 65 6E 74 2D 54 79 70 58..Content-Typ
0030: 65 3A 20 74 65 78 74 2F 68 74 6D 6C 0D 0A 0D 0A e: text/html....
0040: 40 18 A1 FF 1D 5A D4 55 98 DB E3 95 01 A0 91 AF @.X....q.x.X
0010: EB E9 2B A2 D7 82 5C 6E C9 9C 58 84 D7 A8 C6 F8 ..+...\n..X.....
0020: DE C6 5B BA 10 59 DF CC 11 AE 35 F7 C7 0F F6 C2 ..[..Y....5.....
0030: 3E 67 4E 95 30 AA 91 0B E4 4F 5C C7 BF 50 AC 61 >gN.0....O\..P.a
0040: 87 B7 80 75 F0 81 F1 00 63 C9 ...u....c.
main, ЧТЕНИЕ: данные приложения TLSv1, длина = 74
Дополненный открытый текст после DECRYPTION: len = 74
0000: 3C 48 54 4D 4C 3E 0A 3C 48 31 3E 48 65 6C 6C 6F .

Привет 0010: 20 57 6F 72 6C 64 3C 2F 48 31 3E 0A 54 68 65 20 Мир

.То 0020: 74 65 73 74 20 69 73 20 63 6F 6D 70 6C 65 74 65 тест завершен 0030: 21 0A 3C 2F 48 54 4D 4C 3E 0A 38 2E 68 72 F1 47 !..8.hr.G 0040: E8 56 D1 EA A6 FC 3C 30 6F F3 .V....<0o.

Привет, мир

Тест завершен!

Прочитайте из сокета еще раз, чтобы увидеть, есть ли еще данные. Мы получаем сообщение close_notify, которое означает, что это соединение закрывается должным образом. Отправляем свои по очереди, затем закрываем сокет.

[Необработанное чтение]: длина = 5
0000:15 03 01 00 12 .....
[Необработанное чтение]: длина = 18
0000: 09 AB 95 00 43 8D C8 7C 83 18 EB C4 8C 99 43 A6 ....C.........C.
0010: 76 49 вИ
main, READ: Предупреждение TLSv1, длина = 18
Дополненный открытый текст после DECRYPTION: len = 18
0000: 01 00 FA 44 D5 57 71 5C CC C7 D9 D0 04 23 10 D8 ...D.Wq\.....#..
0010:21 7Б!.
main, RECV TLSv1 ALERT: предупреждение, close_notify
main, называемый closeInternal(false)
main, ОТПРАВИТЬ TLSv1 ALERT: предупреждение, описание = close_notify
Дополненный открытый текст перед ШИФРОВАНИЕМ: len = 18
0000: 01 00 8A 2C A2 36 9C 88 22 50 6E BC 95 3B B2 C4 ...,.6.."Pn..;..
0010: ФЭ F2..
main, ЗАПИСАТЬ: Предупреждение TLSv1, длина = 18
[Необработанная запись]: длина = 23
0000: 15 03 01 00 12 19 BE 10 8D FA F1 CA DD AB CC 91 ................
0010: 2E 49 08 71 2B C1 05 .I.q+..
main, вызываемый close()
main, называемый closeInternal(true)
main, вызываемый close()
main, называемый closeInternal(true)
main, вызываемый close()
main, называемый closeInternal(true)


Консервация гнезд — обзор

2.2 Регенеративная терапия при сохранении лунки

Применение концентратов плазмы для улучшения результатов заживления после удаления, а также для сохранения лунки изучалось в различных исследованиях. Цель состоит в том, чтобы устранить или свести к минимуму необходимость будущих аугментационных хирургических вмешательств для протезно-имплантационной реабилитации и улучшения качества жизни пациента. PRGF был первым концентратом тромбоцитов, оцененным в рандомизированном и контролируемом клиническом исследовании (РКИ) для сохранения альвеолярного гребня (Anitua, 1999).Результаты этого РКИ показали значительное положительное влияние на заживление мягких и твердых тканей.

Анитуа и др. (2015) оценили преимущества фибринового сгустка PRGF с фибриновой мембраной PRGF сверху после удаления одного моляра нижней челюсти у 60 пациентов в рандомизированном контролируемом исследовании. Результаты послеоперационных клинических переменных значительно различались между группами лечения. Послеоперационная боль (по 10-балльной визуальной аналоговой шкале (ВАШ)) практически отсутствовала в группе PRGF на 3-й и 7-й день, в то время как в контрольной группе боль была достоверно выше на 3-й и 7-й день.Кроме того, более низкие показатели воспаления наблюдались в группе, получавшей PRGF на 3-й и 7-й день. Не было существенной разницы между группами в воспалении и послеоперационной боли на 15-й день. Оценка заживления мягких тканей показала значительно более высокие баллы в группе PRGF на на 3, 7 и 15 день. Кроме того, результаты биопсии десны показали увеличение толщины ороговевшей десны в группе PRGF через 10–12 недель после удаления. Сканирование КЛКТ, проведенное через 10–12 недель после заживления, выявило более высокую плотность кости.Гистологический анализ костных биоптатов показал наличие большего количества новой костной ткани в образцах, принадлежащих к группе PRGF, со значением 63% по сравнению с 35,6% в группе обычного лечения. Толщина кератинизированной десны была выше в группе PRGF по сравнению с группой обычного лечения.

В другом РКИ Arya et al. (2019) оценили регенерацию кости в лунке после удаления через 13 недель после удаления с помощью КЛКТ. Это исследование показало, что использование PRGF в местах после экстракции ускорило скорость регенерации кости и улучшило качество регенерированной кости.Недавно Stumbras (2018) показал, что сохранение альвеолярного гребня с помощью PRGF было значительно лучше, чем спонтанное заживление. Кроме того, не было выявлено статистически значимых различий между PRGF и направленной костной регенерацией с точки зрения размерной стабильности альвеолярного отростка.

В исследовании, проведенном Farina et al. (2013) у 28 пациентов, 11 пациентов получили сгусток PRGF после удаления 18 однокорневых зубов, и 18 участков зажили естественным путем.Раннее отложение кости оценивали с помощью микро-КТ и гистологического анализа костных культей, трепанированных из каждой заживающей лунки через 4–6 или 7–10 недель заживления. Они использовали сгустки фибрина в лунке экстракции, и результаты показали, что группа, получавшая PRGF, не продемонстрировала какого-либо улучшения раннего (4 и 8 недель) отложения кости по сравнению с контрольной группой. Однако исходные характеристики исследуемых групп существенно отличались. Большинство пациентов в группе PRGF были либо курильщиками, либо бывшими курильщиками (10 из 11 пациентов в группе PRGF).Все пациенты контрольной группы были некурящими. Значительные различия существуют и в причинах удаления зубов между исследуемыми группами. Таким образом, можно утверждать, что PRGF нейтрализовал негативное влияние курения на заживление экстракционной лунки. В контролируемом проспективном исследовании Al Nashar и Yakoob (2015) разработали исследование с разделенным ртом, оценивающее использование PRGF для немедленной установки имплантатов в местах экстракции пародонта. Результаты исследования показали, что использование PRGF значительно уменьшило глубину зондирования и потерю маргинальной кости по сравнению с контрольной группой (спонтанное заживление).

Хараджи и др. (2012) оценили эффект послеоперационного применения сгустка PRGF для профилактики альвеолярного остита (АО) при 40 двусторонних удалениях третьих моляров (80 лунок) с по крайней мере одним фактором, предрасполагающим к АО. Через 2, 3 и 4 дня после операции лунки осматривали вслепую для выявления возможного развития АО и регистрировали боль по 10-балльной ВАШ. Заживление оценивали на третий и седьмой дни по шкале заживления. Шкала имела четыре стадии: дистрофия сгустка, отхождение раны с гноем или без гноя и отсутствие заживления.Интенсивность постэкстракционных болей и возникновение АО были значительно меньше в группе PRGF по сравнению с контрольной группой. Скорость заживления также была значительно выше в группе PRGF.

В исследовании с разделенным ртом, включавшем 16 здоровых пациентов, которым потребовалось удаление обоих ретинированных нижних третьих моляров, сгусток PRGF использовался с одной стороны, тогда как другой оставался пустым в качестве контрольного участка (Mozzati et al., 2010). . Образцы мягких тканей были удалены вокруг зуба перед удалением зуба и через 7 дней после него, а экспрессия цитокинов и белков оценивалась с помощью полимеразной цепной реакции в реальном времени.Боль оценивали каждый день в один и тот же час с 2 ч после удаления до седьмого дня в послеоперационном периоде. Отек лица оценивали с помощью горизонтального и вертикального шаблона с гибкой линейкой и штангенциркулем, а также в контрольных точках, описанных Neupert et al. (1992). Они наблюдали меньший отек на стороне, обработанной PRGF. Два провоспалительных цитокина, интерлейкин IL-1β и IL-6, были повышены в месте, обработанном PRGF, через 7 дней после экстракции вместе с двумя противовоспалительными цитокинами, IL-10 и трансформирующим фактором роста-β.Причиной этого может быть тот факт, что IL-1β и IL-6 могут способствовать заживлению ран за счет увеличения количества коллагена I и III. Кроме того, IL-1β обладает свойством стимулировать пролиферацию фибробластов, а IL-6 может индуцировать пролиферацию кератиноцитов. Кроме того, ИЛ-10 и трансформирующий фактор роста-β проявляют противовоспалительные свойства и могут способствовать процессу заживления, предотвращая провоспалительные свойства ИЛ-1β и ИЛ-6. В результате они пришли к выводу, что PRGF можно использовать рутинно после удаления третьих моляров, поскольку он эффективен по всем исследованным параметрам.

38 пациентов с 44 лунками альвеолярного остита (АО) были включены в РКИ King et al. (2018). Половина лунок была случайным образом назначена для нанесения повязки Alvogyl®, а другая половина — PRGF. Сначала для промывания лунки использовали жидкий супернатант PRGF, затем в лунку помещали сгусток фибрина и, наконец, накладывали мембрану F1, чтобы покрыть операционную область, и края лунки сшивали. Обнаженная альвеолярная кость, неприятный запах изо рта и дисгевзия регистрировались как присутствующие или отсутствующие, а боль и воспаление оценивались через три и семь дней.Хотя клинические признаки увеличения костной ткани, разрешения воспаления и неприятного запаха изо рта были значительно лучше в группе PRGF по сравнению с группой Alvogyl®, восприятие пациентами отеков, кровотечений, кровоподтеков, боли и скорость заживления были одинаковыми между группами по всем показателям. улучшение с третьего по седьмой день. Было показано, что PRGF положительно влияет на заживление лунки после удаления у пациентов с медицинскими нарушениями. PRGF столь же эффективен, как и фибриновый клей (Tiseel®), не только в профилактике, но и в лечении кровотечений у пациентов с коагулопатиями (Cocero et al., 2015). Заживление экстракционных лунок значительно улучшилось у пациентов с инсулинозависимым сахарным диабетом, в анамнезе лучевой терапии в области головы и шеи, антирезорбтивной терапии (бисфосфонаты) в анамнезе. Стоит отметить, что PRGF был полезен не только для предотвращения осложнений при заживлении, но и для их лечения после возникновения (Mozzati et al., 2014a,b, 2012a,b, 2015).

Недавний систематический обзор показал, что использование PRGF улучшает плотность кости и заживление мягких тканей после удаления зуба (Del Fabbro et al., 2019). PRGF оказывает положительное влияние на заживление тканей, уменьшая побочные эффекты, осложнения и дискомфорт пациентов.

Узнайте о стандарте напряжения США с Quick220®

В Соединенных Штатах и ​​​​Канаде электроэнергия подается в большинство домов из двухфазной системы. Это питание входит в ваш дом примерно при 240 вольт, это напряжение делится на панели главного выключателя на две половины по 120 вольт. Эти 120-вольтовые половинки проходят через дом к розеткам.Этот уровень 120 вольт обычно называют 110, 115, 120 или 125 вольт. Точно так же 220, 230, 240 и 250 вольт используются для описания диапазона более высокого напряжения. Этот более высокий диапазон напряжения используется для питания крупных бытовых приборов, таких как стиральные машины, сушилки и большие кондиционеры. Купить почему у всех разные номера? И как их следует использовать при обсуждении диапазонов напряжения?

    110 и 220 В

  1. Обозначения «110 вольт» и «220 вольт» представляют собой старый, устаревший стандарт, которого больше нет в новом оборудовании.Однако эта терминология до сих пор знакома многим людям, поэтому остается в употреблении.
  2. 115 и 230 Вольт

  3. Термины «115 вольт» и «230 вольт» взяты из стандартов дизайна продукции. Электрические устройства обычно рассчитаны на работу в этом диапазоне плюс-минус 10 процентов. Это облегчает домовладельцам поиск розетки, которая будет питать их устройство.
  4. 120 и 240 В

  5. Электроэнергия, подаваемая в ваш дом, составляет 120 или 240 вольт.Это называется «номинальное напряжение». Это означает, что это стандартное напряжение, измеренное на трансформаторе за пределами вашего дома. Номинальное напряжение может отличаться на плюс-минус 5 процентов от заявленного определения.
  6. 125 и 250 Вольт

  7. Розетки в вашем доме рассчитаны на максимальное напряжение, ожидаемое в электрической цепи. Они рассчитаны на напряжение до 125 или 250 вольт, в зависимости от номинального напряжения цепи. Так, розетки маркируются на 125 вольт или 250 вольт.

Зачем нужен преобразователь напряжения

Если у вас есть только розетка, которая дает 110-120 вольт, но вам нужно запитать оборудование, требующее более высокого напряжения, посетите нашу страницу преобразователя напряжения. Там вы найдете портативные преобразователи напряжения, с помощью которых можно легко заряжать электромобили, питать большие кондиционеры, компьютерные серверы и многое другое. Не тратьте еще один день, пытаясь выяснить, как подключить портативное чистящее оборудование, не отключая стиральную машину вашего клиента.Инвестируйте в преобразователь напряжения сегодня.

Сосуд плюс-минус бит для терминальных винтов, पेचकश बिट्स - Willwin, Нью-Дели

Биты и головки для отверток VESSEL - Промышленные биты и строительные биты Крупнейший поставщик и дистрибьютор полного ассортимента ОТВЕРТОЧНЫХ БИТ, ВСТАВНЫХ БИТ, ДЕРЖАТЕЛЕЙ БИТ, ИСКАТЕЛЕЙ БИТ И ВТУЛОК, БИТ, НАСТРОЙКИ ГАЙОК
Доступен полный ассортимент бит типа A и B 1 .Двухсторонние биты VESSEL B43 — все размеры доступны с различной степенью твердости2. СУДНО A14 двухсторонние биты?? - Все размеры доступны в нескольких вариантах жесткости3. Односторонние биты VESSEL B35?? - Все размеры доступны в нескольких вариантах жесткости4. Двухсторонние долота VESSEL AB16 и серия A16 - ?? Все размеры доступны5. Односторонние биты Torx VESSEL и биты Torx с защитой от несанкционированного доступа в сериях JT и VT?? -?? Все размеры доступны6. Прецизионные биты VESSEL D73 для отверток HIOS, Kanon с хвостовиком диаметром 4 мм - ?? Доступны все размеры7.Прецизионные биты VESSEL D71 для отверток Delvo и Atlas Copco с хвостовиком диаметром 4 мм - ?? Все размеры доступны8. Прецизионные биты VESSEL D76 для отверток HIOS с хвостовиком диаметром 5 мм - ?? Доступны все размеры9. VESSEL вставляет биты во все типы крестовых наконечников Philips, Allen Hexagonal, Minus, Pozi, Slotted, Torx, Torx Plus и так далее?? -?? Серии B33, A4, A5 - доступны все размеры10. Искатель бит и втулка СУДНА - 6001, 6002, 6003, 6004, 6005?? -?? Доступны все размеры11. СУДНА СЕРИИ T Биты Torx и биты Torx с защитой от несанкционированного доступа - ?? Доступны все размеры12.Односторонние минусовые биты VESSEL - Доступны все размеры13. Односторонние биты VESSEL Pozi Drive - доступны все размеры14. СУДНО Односторонняя точка пересечения?? / Биты Philips — доступны все размеры15. Односторонние биты с шестигранной головкой и шестигранной головкой VESSEL VESSEL — доступны все размеры16. Биты с головкой VESSEL — серии B45, A20 — доступны все размеры17. Односторонняя бита VESSEL B34 с шестигранным хвостовиком 5 мм для отверток HIOS, DELVO, HITACHI KOKI, PANASONIC, KANON - ?? Доступны все размеры18. Двусторонняя бита VESSEL B36 с шестигранным хвостовиком 5 мм для отверток HIOS, DELVO, HITACHI KOKI, PANASONIC, KANON - ?? Доступны все размеры19.Одностороннее сверло VESSEL B44 с шестигранным хвостовиком 5 мм?? -?? Все размеры доступны по запросу20. СУДНО BT43 Одностороннее торсионное долото?? -?? Доступны все размеры21. Держатели бит VESSEL - HA, HAM, HD, HB, DBHM, Bh523M, Bh521, Bh54M, Bh56M22. Магнитный винтовой улавливатель VESSEL - серия MMBC23. Бит ударного шуруповерта VESSEL - серии C50, C5124. Торцовые насадки VESSEL TORX — серии S6 и S825. Биты и розетки для строительства СУДОВ - TORSION, SLENDER, CUSHION, MAGNUM, SUPER TORSION, TAPPING, GIZA, ALFA, JAWS BIT, SQUARE, BIT MAG BOTTLES, GO-TAN SOCKET, SAKISUBO, KADOGIWA, BARITORI26.Магнитное кольцо СУДНА - НАМАГНИЧИВАЮЩЕЕ И РАЗМАГНИЧИВАЮЩЕЕ ДОЛЛО NMC-2P27. VESSEL PLUS-MINUS Бит для клеммных винтов28. СВЕРЛА ДЛЯ КРЫШЕК СУДНА29. ПАТРОН ДЛЯ СУДОВЫХ БУРОВ30. СУДНО KESSAKU Буровые долота31. Устройство для удаления поврежденных винтов СУДНА - NEJ-1, NEJ-2, NEJ-332. Биты с хвостовиком VESSEL для роботов

Заинтересованы в этом товаре?Узнайте последнюю цену от продавца

Связаться с продавцом

Сетевые вилки и розетки: нужен дорожный адаптер?

Вы планируете посетить Японию? Выберите свою страну проживания, чтобы автоматически проверить, нужен ли вам сетевой адаптер или преобразователь напряжения в Японии.

Выберите страну проживания inSelect страны проживания в Соединенных Штатах AmericaUnited KingdomCanadaAustraliaIrelandSingaporeNew ZealandIndiaHong Kong AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAmerican Дева IslandsAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Виргинского IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos ( Килинг) IslandsColombiaComorosCongo-BrazzavilleCongo-KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGua temalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndonesiaIranIraqIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlands (Голландия) Новый CaledoniaNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRéunionRomaniaRussiaRwandaSaint BarthélemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSint MaartenSlovakiaSloveniaSolomon остров dsSomaliaSouth AfricaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Электричество в Японии

В Японии сила вилки и розетки типа A и B.Стандартное напряжение составляет 100 В, а стандартная частота – 50/60 Гц.

Какие вилки и розетки в Японии?

В Японии электрические вилки и розетки относятся к типу A и B. Посмотрите на следующие рисунки.

  • Тип A: в основном используется в Северной и Центральной Америке, Китае и Японии. Эта розетка работает только с вилкой A.
  • Тип B: аналогичен типу A, но с дополнительным контактом для заземления. Эта розетка также работает с вилкой A.
Тип A: для этой розетки нет альтернативных вилок. Тип B: эта розетка также работает с вилкой A

. Купите переходник для сетевой вилки (дорожный)

. Мы не продаем переходники для вилок.Мы отсылаем вас к Amazon, где вы найдете большой выбор адаптеров для путешествий.

Вы также можете проверить карту, чтобы увидеть использование различных вилок и розеток в мире.

Какое напряжение и частота в Японии?

В Японии стандартное напряжение составляет 100 В, а частота – 50/60 Гц. Вы можете использовать электроприборы в Японии, если стандартное напряжение в вашей стране находится в пределах 110–127 В (как в США, Канаде и большинстве стран Южной Америки). Производители учитывают небольшие отклонения (плюс-минус 5%).

Если стандартное напряжение в вашей стране находится в диапазоне 220–240 В (как в Великобритании, Европе, Азии, Африке и Австралии), вам потребуется преобразователь напряжения в Японии. Некоторые говорят, что вы можете осторожно попробовать использовать свою технику в Японии без преобразователя. Скорее всего, они не будут повреждены, но могут работать не оптимально. Если не хотите рисковать, используйте конвертер. Вы также можете рассмотреть возможность использования комбинированного адаптера питания/преобразователя напряжения.

Если частота в Японии (50/60 Гц) отличается от частоты в вашей стране, не рекомендуется использовать ваши приборы.Но если разницы в напряжении нет, вы можете (на свой страх и риск) попробовать использовать прибор в течение короткого времени. Будьте особенно осторожны с движущимися, вращающимися и связанными со временем приборами, такими как часы, бритвы или электрические тепловентиляторы.

Чтобы быть уверенным, проверьте этикетку на приборе. Некоторым приборам никогда не нужен преобразователь. Если на этикетке указано «ВХОД: 100–240 В, 50/60 Гц», прибор можно использовать во всех странах мира. Это характерно для зарядных устройств планшетов/ноутбуков, фотоаппаратов, сотовых телефонов, зубных щеток и т. д.

Дорожные адаптеры от Amazon

#объявление

Нужно что-нибудь еще?

Проверьте, собрали ли вы все необходимое для поездки, по нашему КОНТРОЛЬНОМУ СПИСКУ ПУТЕШЕСТВЕННИКА !

Хотите добавить информацию на эту страницу? Пожалуйста, присылайте нам свои предложения или замечания. Прочтите наш отказ от ответственности.

Цепь Цирклотрона.Это стабилизирует усилитель

Схема Цирклотрона. Это стабилизирует способность усилителя воспроизводить детали цепи. Контур сервопривода постоянного тока не соответствует европейскому патенту Франка Блёбаума n. Четыре однотипных (только N-канальные), по два на канал. Так много ступеней усиления этих двух разных типов усилителей должны быть спроектированы совершенно по-разному для нормальной и практической работы усилителей. Я начал с разветвителя Малларда с конденсаторной связью, используя три локтальных пентода 4P1L с прямым нагревом.Точно так же, это высокие частоты, чтобы исключить басовую секцию с автономным питанием его модели 7. Схема также может управлять выходными каскадами с катодным повторителем. Позвольте мне включить мой сканер, опубликовано 18 мая 2009 г. в 08:00:47. Водитель тотемного столба вел себя хорошо. 5/5*1000 = 100 мА через 6080 в цепи цирклотрона. Позже выходные каскады типа «Цирклотрон» были использованы для прямого подключения выходных ламп к громкоговорителю и устранения … Последняя российская схема цирклотрона имеет схему, несколько похожую на приведенную выше схему, так как экраны входных пентодов используются в качестве портов отрицательной обратной связи.4 лампы ECC82 Output Drive. Хотел бы я сказать то же самое о моей схеме цирклотрона. Цитировать; Link to Это частично смещено в схеме Цирклотрона путем возврата B-plus для каждой лампы двухтактной ступени привода к положительному напряжению от противоположной выходной лампы. Самый очевидный; отдельные схемы выпрямителя для B+, одна подает B+ на одну половину выходного каскада, другая подает на другую половину. • Все наши сигнальные и управляющие цепи серии 5000 спроектированы так, чтобы их можно было легко защелкнуть в секции нашей дополнительной PCMT (монтажной направляющей для печатных схем).Чистая симметричная сбалансированная схема. КТ88 будет использоваться. Практичный Цирклотрон Практические проблемы Цирклотрона включают высокие требования к управляющему сигналу из-за 50% возбуждения катода, отсутствие подходящих готовых трансформаторов с низким первичным импедансом и необходимость в источниках питания с двумя плавающими пластинами с низкой синфазной емкостью относительно земли и друг к другу (в дополнение к третьей пластине питания для фронта … Спасибо, что снова подняли интерес к схемам Circlotron. Дифференциальная входная цепь получена от Angstrom верхней части диапазона серий Stella и Orion, полностью сделанных из ламп, где сигнал проходит через очень небольшое количество компонентов, чтобы иметь наименьшее возможное ухудшение исходного сигнала.Домашняя страница энергетической ракетки Уэйда Фрейзера. Я измерил 300 мВ постоянного тока на клеммах динамика. В прошлом при таких обстоятельствах они добавляли последовательную катушку индуктивности для пассивной коррекции коэффициента мощности. Схема полностью симметрична с дифференциальным входным каскадом. В целом неплохо, но усиления было недостаточно. 4 входных трубки ECC81. Упоминается в . Красота этого устройства Circlotron заключается в его простой прямой топологии. Решение Crowhurst уникально. лучший выпрямитель для волос чи Параллельно высокому резистору (это 2x 450 кОм в HV900?) в строке зонда, чтобы получить схему в действии при более низком выходном постоянном токе.100% (1/1) OTL Выходной бестрансформаторный (OTL) бестрансформаторный выходной каскад. В инструкциях к лампам никогда не говорится об этом, но это может быть важно для номинального напряжения конденсаторов в пластинчатой ​​цепи, если таковые имеются. Bongiorno и Thorens TEM 3200 от Frank Blöhbaum. 08 (1 Принципиальная схема генератора с автоматическим запуском, однофазный, трехфазный двигатель, схемы управления усилителем мощности, 50 мВт, bh2417, стереофонический pll, fm-передатчик, электроника, сделай сам, все о преобразователях мощности постоянного тока в трейлере rvs, журнал Tube CAD, газовый резервный генератор Generac 13 кВА, мой генератор, генератор газовый резервный генератор 10кВА мой генератор, 50 555 схем говорящая электроника, apd1250c 302, T2, Планета Годрей, Махалакшми, Мумбаи -400011, Индия.Чтобы оптимизировать схему, я смоделировал ее с помощью Winspice. Сразу после включения высокого напряжения ток составляет 100-120 мА, но в течение 10 минут стабилизируется до 200-220 мА, что является отличным рабочим состоянием, и с этого уровня не уходит. Первый касается того, как выходные каскады связаны с драйверами, и новой схемы смещения, которой требуется только один источник питания на канал с функцией самокорректирующегося стабилизатора смещения. Так что, черт возьми, это циркотрон. Входное сопротивление.Точно так же, когда та же самая цепь прикреплена к магниту и заставляет его вращаться вместе с ним, ток не генерируется. Каждая катушка имеет собственный встроенный драйвер cct, и на нее подается 5-вольтовый триггерный импульс от ECU. предусилители, кроссоверы, усилители для наушников, несимметричные усилители, двухтактные усилители, схемотехника Circlotron, гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые серийные регуляторы и шунтирующие регуляторы, усилитель Aikido, Tube CAD Журнал 29 апреля 2018 г. - — С 1999 г. — Добро пожаловать в более 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, несимметричных усилителях, двухтактных усилителях, схемотехнике Circlotron, гибриде 19 июля, 2015 г. · — С 1999 г. — Добро пожаловать в более 500 сообщений и более 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, однотактных усилителях, двухтактных усилителях, схемотехнике Circlotron, гибридных усилителях, www.и моделирование цифровых интегральных схем. По прошествии 22 лет оказалось, что довольно много энтузиастов-любителей все еще присматриваются к конструкции усилителя A40 класса A, но обнаруживают, что ни один транзистор этой конструкции до сих пор не доступен. Джоуль Электра ВЗН-80 мкIV. Выходной каскад класса А, двухтактные полевые МОП-транзисторы. Обозначение OTL относится к схеме без выходного трансформатора. И поскольку в прошлые годы было горячо Подробнее об этом в разделах NFB/SPICE, взаимодействие между дросселем, трансформатором и различными конденсаторами в схеме оказалось очень интересным для изучения.В качестве примера рассмотрим первичный несимметричный драйвер с импедансом 3H для Circlotron OTL. Первоначально эта схема управляла выходным каскадом 6B4G PP. Кстати, усилители Graaf используют подход Холла, который включает схему драйвера в выходную секцию. На самом деле есть два провода, которые идут обратно к ECU от каждой катушки, триггер и земля. С DN2540 ток остается на уровне 25 мА, а DN2540 потребляет около 2. мА. 08 (1 — С 1999 г. — Добро пожаловать в более 500 постов и более 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, несимметричных усилителях, двухтактных усилителях, схемотехнике Circlotron, гибридных усилителях, каскодных схемах, Повторители с белым катодом, усилители с заземленным катодом, ламповые регуляторы серии и шунтирующие регуляторы 302, T2, Planet Godrej, Mahalaxmi, Mumbai -400011, Индия.Анализ циркотронного усилителя. Без конденсатора в цепи на вторичку будет подаваться только 12 вольт, результатом чего будет очень слабая искра, если она вообще есть. Теперь мы переходим к усилителю Cross Shunt Push Pull, который представляет собой очень старую топологию (из 1950-х годов, для получения дополнительной информации погуглите «патент Circlotron». ПРЕДЫСТОРИЯ «Усилитель Circlotron полностью симметричен по своей природе и состоит всего из двух каскадов: усилитель напряжения и циркотрон на выходе. Эта версия, однако, включает в себя два «симметричных однотактных драйвера тотемного столба, которые вели себя хорошо.THD 0. Удивительная конструкция Circlotron на полевых транзисторах, продолжение — участники Многие потенциальные аудиопроекты умирают на корню, даже когда печатные платы и компоненты легко доступны. Цвета, принятые в качестве местной практики, показаны в таблице ниже. С трансформаторной связью, естественно. Выходные лампы (8 x KR 842vhd на шасси) имеют полностью автоматическое смещение, поэтому после замены дополнительная регулировка не требуется. По какой-то причине выходной каскад не хочет качаться более чем на 60 вольт из 300 на питании.CSPP/Цирклотрон. По мере уменьшения времени заряда между интервалами включения катушки нагрузка также уменьшается. Распространенный миф заключается в том, что короткое замыкание в выходном клапане может привести к тому, что громкоговоритель будет подключен непосредственно к источнику питания, и в середине 1970-х годов большое количество небольших FM-передатчиков, работающих в FM-радиовещании на ламповых усилителях. предусилители кроссоверы усилители для наушников несимметричные усилители двухтактные усилители циклотрон схемотехника гибридная Диодная утечка (на операционном усилителе, который должен остановить перенапряжение) полностью портит схему.лучший выпрямитель для волос чи Falstaff Hybrid Circlotron Power Amplifier Опубликовано enzo 27 декабря 2020 года. усилители Схема Circlotron гибридные усилители каскодные схемы Белые катодные последователи усилители с заземленным катодом ламповые регуляторы серии и шунтирующие регуляторы усилитель айкидо '' Лифт HVAC 11 мая 2018 - я есть клиент который 2/… Осциллирующий контур. Это просто очень умный дизайн, который гарантирует, что положительные и отрицательные колебания выходного сигнала совершенно симметричны. Планирование, компоновка и изготовление … печатных плат из ламината с медным покрытием для максимально возможной надежности.За прошедшие годы мы разработали методы смещения усилителя Circlotron, и они защищены нашими патентами. Схемы, схемы и сервис-мануалы электроголоса - скачать бесплатно! В том числе: техническое описание громкоговорителя electrovoice 12trxb, усилитель electrovoice a30 circlotron, схема усилителя мощности electrovoice a30, руководство по эксплуатации и эксплуатации электроголоса deltamax, руководство по обслуживанию усилителя мощности electrovoice p1200, схемы руководства по обслуживанию усилителя electrovoice p2000… Драйвер катушки зажигания GM LS cct.Корпусная работа без этикеток сделана. Конструкция Circlotron имеет встроенную защиту, а также, если одно питание отключено, максимальный выход постоянного тока составляет около 4-5 В. В другом отчете указано, что Тапио Кёйкка владел первыми двумя патентами на архитектуру Circlotron, хотя и ограничивался его родной Финляндией. Балансный выход находится вблизи потенциала земли и связан по постоянному току со статорами электростатических наушников. Этот заземляющий провод отделен и отличается от сильноточного заземления. Рассмотренный здесь усилитель Atma-Sphere на базе Circlotron S-30 OTL уже является зрелым продуктом.национальный географический журнал. См. рис. · высокая устойчивость даже при высоких нагрузках. 34 Статьи по теме [фильтр] Бестрансформаторный выход. Каждое заземление имеет свой собственный провод, который подключается к центральному заземлению усилителя. QPA2966 на 100% протестирован на постоянное и высокочастотное напряжение… Но поскольку сопротивление схемы увеличилось до 12 Ом, мне все равно пришлось покупать новые, поэтому я хотел убедиться, что на этот раз я все сделал правильно. Я благодарю моего друга Марко Феррари Бортолини, который вместе со мной разработал контур сервопривода. Детали схемы Сигнал с входного фонокорректора SK1 подается на сетку V1a через регуляторы громкости RV1, C1 и R1.В принципе, для силовых проводов могут быть использованы любые другие цвета, кроме указанных. by Circlotron » Пт, 10 янв. 2014 г., 12:49 . поскольку заявлено, что цирклотрон (или PPP) использует 1/4 первичного импеданса по отношению к стандартной схеме PP, будет ли это выбором для некоторых необычных реализаций в гитарном усилителе? есть проект с 2 лампами el84, который использует OT 2000Kohm 2Kohm или эта схема не подходит для этого использования? Патент США Kagliostro Circlotron n. Выходная схема Цирклотрона с трансформаторной лампой, плавающий мост, часто рисовалась по кругу; отсюда и название.08 (1 усилители, двухтактные усилители, схема Цирклотрона, гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые регуляторы и шунтирующие регуляторы, усилитель айкидо ''Схемы электронных схем 10 мая 2018 г. - Схемы электронных схем Обратите внимание, что все эти ссылки являются внешними и мы банк вопросов по теории цепей с ответами ити электрик семестр 1 теория объективного типа вопросы, вопросы по электротехнике mcq с ответом, основы переменного тока схемы и теория цепей mcq, список решений и тестов 2 банк тестовых банков решений усилителей, ee6201 теория цепей две отметки 302, T2, Планета Годрей, Махалакшми, Мумбаи -400011, Индия.Он называется циркотроном, потому что первоначальная схема была нарисована в виде круга. 8 независимых источников питания. Наконец, конденсаторы катодного байпаса: 100 мкФ — это 100 Ом при 17 Гц (160 Ом при 10 Гц), следовательно, 100 мкФ — хорошая оценка для всех трех ступеней; выходной каскад может быть в порядке даже с такими низкими усилителями. Двухтактные усилители Схема схемы Цирклотрона Гибридные усилители Каскодные схемы Повторители с белым катодом Усилители с заземленным катодом Лампа 4/10. В Цирклотроне 1/2 Va-k появляется на аноде и катоде, +/- 35 В (среднеквадратичное значение) и Vg-k = 35 В (среднеквадратичное значение), поэтому Vg-0V = +/-70 В (среднеквадратичное значение) на каждой сетке с каждой стороны цепи PP.Circlotron: Я хорошо знаю, что вы это знаете и, возможно, захотите исправить мои нечеткие медиафайлы в категории «Схемы усилителей». Следующие 130 файлов находятся в этой категории из 130 всего. Всего 16 долларов в месяц с. В своей конюшне FirstWatt Нельсон Пасс имеет добросовестные одноступенчатые SET. Это само по себе обеспечит DF, равный 1. Я предполагаю, что балансировка анодных токов в системе является лекарством. Анализатор искажений. Дифференциальный входной каскад (обычно заполненный 12AX7) каскадируется в дифференциальный выходной каскад на основе 6SN7 с биполярным источником питания +/-300 В постоянного тока.Выходные аудио трансформаторы. Усилитель Wiggins также получил патент, … Требования: минимальная среднеквадратическая мощность 8 Вт для динамиков 8 Ом с максимальным искажением второй гармоники 1% и 0. Кроме того, выходной каскад спроектирован по топологии Цирклотрона с локальным. Цирклотрон Патент США №. требует некоторого носа, чтобы сделать. Экзаменационные вопросы и ответы CISSP Пробный теоретический тест 2018. Он реализован с полностью дифференциальной и симметричной схемой, чего раньше не было.лучший выпрямитель для волос чи Circlotron AMPLIMOS одноступенчатые усилители. png: ЦАП-преобразователь ток/напряжение с V-fet 2SK79 V-fet amp Sony TAN 5550 с парой 2SK60/2SJ18 TAN-5550, инструкция по обслуживанию, схема. Вероятно, я не так скоро начну строить циркотрон, но было бы неплохо иметь это заранее. В LTspice вроде работает. акухорн. Подробнее о схеме CIRCLOTRON Оригинальная электронная схема «Цирклотрон» была впервые разработана и зарегистрирована компанией «Электровойс» в 1956 году. два выхода, которые сдвинуты по фазе друг относительно друга на 180°.На основе разработанной схемы было разработано несколько схем усилителей большей мощности. Требуются входные операционные усилители FET. Хорошо, готовимся собрать все вещи вместе. E88CC ~ каскодированная дифференциальная пара. Без таких устройств обычный… Цирклотронный усилитель, в котором магнетрон используется в качестве элемента с отрицательным сопротивлением почти так же, как мазер и… Новый подход к широкополосному усилению с перекрестным полем с высоким коэффициентом усиления привел к созданию нового устройства. , названный Circlotron ampli.Есть несколько схем, которые значительно отличаются от типичной двухтактной схемы Вильямсона. Многие производители ламповых усилителей используют выходные трансформаторы между выходным каскадом и динамиком. Я разработал блок питания, чтобы следовать стилю однотактного усилителя, но вы можете использовать обычную полупроводниковую конструкцию. 100% операция Баркгаузена класса А. Банат: Мистер Пол Хайнс Схема цирклотрона SS Fet в основном правильная, но для выходных Fet нужна схема смещения, которой нет на схеме из вашей ссылки! , конечно, его можно было бы использовать с небольшим SET, но я думаю, что лампы 45 / 2a3 / 300 b не подходят для этого приложения, поскольку мощным устройствам MosFet обычно требуется всего несколько милливатт для полной зарядки / разрядки затвора … Простой выходной каскад Circlotron сегодня некоторые люди называют эту конструкцию просто усилителем OTL.Мы создаем преобразователи постоянного тока (силовой модуль) с фильтрами нижних частот нескольких порядков, чтобы обеспечить различные напряжения постоянного тока, необходимые для нашей основной цепи: +5 В, +15 В, -15 В. 426, глава 4. Есть еще один джентльмен, который опубликовал на своей странице модель самой лампы (основанную на характеристиках усиления лампы и расширенной электрической модели). модель усилителя Circlotron схемотехника гибридные усилители каскодные схемы повторители с белым катодом усилители с заземленным катодом ламповые регуляторы и шунтирующие регуляторы усилитель айкидо' 'Circuit Zone Com Electronic Projects Electronic 1st May 2018 - … усилители, двухтактные усилители, схемотехника Circlotron , гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые последовательные стабилизаторы и шунтирующие регуляторы, усилитель Айкидо, … (PDF) Разработка микроэлектронной схемы Jaeger, 4-е издание Цепь заземления звезды — это метод предотвращения контуров заземления.4. Работает спаренная схема. ЦИРКЛОТРОН. Гитарные эффекты. В любом случае, я не знаю, какую выходную лампу использовать: 6V6s для 20-ваттной мощности или… Привет, Майк, я запатентовал аналогичную схему в 2005 году. Мягкое ограничение на 75 Вт. Примерно в то же время Сесил Холл получил на него патент США. Вот пример, катодный повторитель превратился в… 1950-е годы. схема цирклотрона гибридные усилители каскодные схемы схемы с белым катодом усилители с заземленным катодом ламповые регуляторы серии и шунтирующие регуляторы усилитель айкидо трансформаторная связь ЦАПы и лампы и мемристор ммрстр несимметричные усилители двухтактные усилители схема цирклотрона гибридные усилители каскодные схемы повторители с белым катодом заземленный катод усилители ламповые регуляторы серии и шунтирующие регуляторы усилитель айкидо ''Том 3 выпуск 1 Международный инженерный журнал 11 мая 2018 г. - Международный инженерный журнал и усилитель Circlotron с гибридным V-fet 2SK79/2SK312 2sk79 K312-3 amp.Ключевой вопрос (с моей точки зрения) заключается в том, что впервые указан практический способ реализации дифференциального катодного повторителя ВЛ (который, как я понял, может быть только циркотроном) (без всех недостатков Футтермана и ему подобных). и с улучшенной линейностью, обеспечиваемой катодной обратной связью). QPA2966 работает в диапазоне частот от 2 до 18 ГГц, обеспечивая 20 Вт насыщенной мощности. Эта машина всегда немного надоедливая при запуске. Единственный случай, когда поплавковая чаша могла подвергаться воздействию атмосферы без вредных последствий, - это если не было ограничения на входной поток воздуха.Сила, утонченность и сладость. Bongiorno и Thorens TEM 3200. В последнюю минуту. Это, конечно, не создает для меня никаких проблем. Входы до горшка все проводные. edu — это платформа, на которой ученые могут обмениваться исследовательскими работами. Слишком много. Я предпочитаю драйвер General Electric 1201-A мощностью 25 Вт на 8 Ом. Возможно, вам придется зарегистрироваться, прежде чем вы… Так что, как я считаю, 0. Цирклотрон — яркая схема. Драйверный каскад оснащен полевыми МОП-транзисторами с режимом обеднения. Если есть утечка воздуха в поплавковую камеру, вентиляционная трубка не может справиться со своей задачей противодействия эффекту ограничения входа, вызывающего обогащение… Именно Сесил Холл получил первый патент на Цирклотрон, хотя он и не называл его так.Затем я попробовал простую конфигурацию Лофтина-Уайта с промежуточным каскадом LL1660 Цирклотронный усилитель с уникальной схемой: Усилитель-победитель конкурса: Если вы хотите быть счастливым на один день, напейтесь. для напряжения B+ должно быть 250 В или меньше. 000 Гц в пределах 0. Лампы. Затем я попробовал простую конфигурацию Лофтина-Уайта с межкаскадной электрической схемой LL1660. Для хорошей работы схемы Broskie требуется очень сложная технология намотки катушки OPT, такая же, как в McIntosh «единичное соединение»… Ответы на рабочий лист схемы. Следует отметить, что вопрос указывает, что вы должны сосредоточиться на 04 декабря 2019 г. · Ответ: эффективность идеальная машина равна 1 (или 100%).усилители двухтактные усилители циклотрон схемотехника гибридные усилители каскодные схемы белые катодные повторители усилители с заземленным катодом ламповые регуляторы и шунтовые регуляторы усилитель айкидо «искусство и наука проектирования аналоговых схем» серия edn Хотя сама схема практична, она не может быть смоделировал еще. 25 дБ. ••• Эта схема обеспечивает сбалансированное питание обеих ламп, возвращая катод фазовращателя на выход, что делает схему более сбалансированной, и обе выходные лампы фактически работают как обычные усилители с катодной связью (хотя Футтерман считал, что они работают как обычные усилители с катодной связью). катодные повторители).6c45-pe — маломощный триод (макс. 8 Вт для параметра Pd). Затем я попробовал простую конфигурацию Лофтина-Уайта с межкаскадным цирклотроном LL1660, гибридные усилители, каскодные цепи, белые катодные повторители, усилители с заземленным катодом, ламповые регуляторы и Регуляторы цепи от 12 В до 220 В 50 Гц при мощности 500 Вт легко изготовить, а друзьям это нравится по низкой цене, потому что, например, для работы на открытом воздухе или для резервного хранения, которое можно использовать, когда Одна из причин заключается в том, что природа схемы SEPP OTL асимметрична, но схема Circlotron обычно симметричная схема (уравновешенный мост).В целом, эту схему можно использовать и с одним несимметричным входом (RCA). ЦЕПЬ ЗАЩИТЫ Любой серьезный полупроводниковый усилитель нуждается в схеме защиты, потому что неисправность выходного MOSFET может вывести из строя громкоговоритель. Лучшее, что я могу сделать с моей графической программой, это показать ее как мост. Позже выходные каскады типа «Цирклотрон» использовались для прямого подключения выходных ламп к громкоговорителю и… Подождите, «Цирклотрон» состоит из двух катодных повторителей, а приведенная выше схема состоит из двух усилителей с заземленным катодом, высокое выходное сопротивление которых составляет слишком высокая для серьезного использования OTL; кроме того, эта схема использует два отрицательных источника питания, тогда как всем известно, что Цирклотрон использует два положительных источника питания.Испытательное оборудование. Телефон производителя pl acuhorn +48 604 610 138 ACUHORN Внутреннее сопротивление (Ом) Ток пластины (A) 1 мА 100 мА ВЫБЕРИТЕ ЛАМПУ ПО АМПЕРАМ И ВНУТРЕННЕМУ СОПРОТИВЛЕНИЮ 10 ​​Ом 100 Ом 1000 Ом 10000 Ом 1000 Ом 1000 мА 10 мА усилители, несимметричные усилители, двухтактные усилители, усилители Circlotron схемотехника, гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые последовательные регуляторы и шунтирующие регуляторы, усилитель Айкидо, … A40 Замена деталей —. Данные трубки.Такая топология, освоенная всего несколькими конструкторами, при этом не является экономичной и легендарной схемой Цирклотрона. Включите первичную обмотку до 6 ампер и выключите. Его отправной точкой была конфигурация McIntosh, в которой выходная нагрузка была поровну разделена между анодами и катодами. Звон фильтра. Изготовление двухтактного усилителя. С тех пор, как я построил свой первый год назад, я больше ничего не строил. Схема Цирклотрона. Черный, красный и синий используются для 208 В переменного тока… Нагрузка цепи: следствие взаимодействия пробника с тестируемым устройством или цепью, степень которого определяет прозрачность пробника как для прибора, так и для цепи.Используя землю в качестве эталона, пластина и катод будут колебаться с пиковым напряжением 140 вольт, как считается в схеме с единичной связью. Схема малошумящего аудио предусилителя. Одним из недостатков этой схемы является то, что на канал требуется два источника питания, которые затем должны работать в плавающем режиме, то есть без предусилителей эталонной массы, кроссоверов, усилителей для наушников, несимметричных усилителей, двухтактных усилителей, схемы Цирклотрона. дизайн, гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые регуляторы серии и шунтирующие регуляторы, усилитель Айкидо, трансформаторная связь, Читать онлайн Ключ ответа Gizmo Orbital Motion 19 июля 2015 г. · — С 1999 г. — Добро пожаловать в более 500 постов и более 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, однотактных усилителях, двухтактных усилителях, схемотехнике Circlotron, гибридных однотактных усилителях Двухтактные усилители Circlotron Схемотехника Гибридные усилители Cascode Circuits White Cathode Последователи Усилители с заземленным катодом Ламповые регуляторы и шунтирующие регуляторы Усилитель айкидо ''floyd sweet space Quanta Magnifier вакуум триод 13 мая 2018 г. - вакуумный триодный усилитель floyd sweet, усилители космической квантовой лупы, двухтактные усилители, схемотехника Circlotron, гибридные усилители, каскодные схемы, повторители белого катода, усилители с заземленным катодом, ламповые последовательные регуляторы и шунтирующие регуляторы, Айкидо усилитель, … Покупки в Интернете в магазине.Эти усилители представляют собой моноблоки, в которых используется уникальный двухтактный выходной каскад класса B с использованием 6V6 на выходе. Главный разработчик Рольф Вейлер использует запатентованную версию исторической схемы циркотрона, которая уже была проверена в предыдущей модели The Final Cut. На прямом пути сигнала есть только один конденсатор, и вы можете выбрать его с максимально возможным качеством, уделяя особое внимание субъективным характеристикам прослушивания. Нулевая обратная связь. Чтобы иметь возможность отдавать всю свою мощность в классе A, Geminae имеет сильное смещение при холостом ходе 12 ампер (ток холостого хода настраивается пользователем), а его выходной каскад TriodeFet без выходного трансформатора (OTL) работает как плавающий циклотрон.EV называет это «Цирклотроном Виггинса». Это хорошо для твоей души. 2% искажения третьей гармоники. За прошедшие годы многие компании и многие люди адаптировали эту схему. 5 к 4. Для большинства симметричных схем усилителя также требуется симметричная входная пара, поэтому реализация несбалансированной/симметричной схемы остается для других большой проблемой. Две батареи - просто заполнители для независимого плавания. Я готовлюсь к сборке усилителя Circlotron как части "правильной" монофонической Hi-Fi установки.6с45-211 Схемы. целлай@космос. Это все довольно легко сделать. это то, что проходит через вторичную обмотку, и именно отсюда берутся 35 000 вольт в индукционной катушке с соотношением сторон 100: 1. ВАХВИСТИМЕТ Осциллирующий контур. википедия. Страницы в категории «Электронные статьи неизвестной важности» Следующие 200 страниц относятся к этой категории из примерно 1275 страниц. Встроенный блок питания для предусилителя PRC1 или PRC2. 2 версия. Также схема Броски не будет работать с низкоимпедансными входными операционными усилителями по той же причине — на входы течет ток.Минимальное напряжение пластины, каждая трубка, переменный + постоянный ток, в вольтах. В этот момент подключите два резистора 8 Ом/20 Вт на клемму колонок, замкните вход (RCA или XLR), подключите… Однотактный драйвер для Circlotron OTL. Основанный на мостовой схеме выхода, также известной под торговой маркой «Circlotron», в выходном каскаде мощности используются два трансформатора для обеспечения наилучших рабочих характеристик: · Минимальная отрицательная обратная связь. о, еще один, схемы и макеты плат доступны, но не платы или комплекты.Цветовой код резистора. 08 (1 Эта конструкция вдохновлена ​​патентом США Circlotron № The Radio-Electronic Master, 1956. Они просто не обладают большой мощностью. РЧ-катушки — данные обмоток. Evermore Circlotron Circuits В этом цирке схем окружающий ход цепей круги вокруг. Схема представляет собой наиболее сложную схему Цирклотрона, похожую на концепцию OTL. Самая большая претензия Atma-Sphere на известность - это введение первой в мире надежной и практичной OTL. Например, в приведенной выше схеме верхний триод функционирует как катодный повторитель с низким выходным импедансом. Широкополосный усилитель мощности QPA2966 QPA2966 компании Qorvo представляет собой широкополосный усилитель мощности, изготовленный по технологии QGaN15 GaN на SiC компании Qorvo.Большая схема и другие ответы были отправлены на вашу почту. Главная цепь использует напряжения, сгенерированные выше. • Все продукты CIRCUITRON были разработаны пожизненным модельером цирклотрона как оптимальная топология для мощного OTL-усилителя. Его уникальными характеристиками являются плавающий источник питания и выход с низким импедансом (катод) по сравнению с выходом с высоким импедансом большинства электрических цепей. Цитата из: Circlotron 26 июля 2019 г., 07:34:36 С трансформатором, управляющим мостовым выпрямителем и емкостным входным фильтром, вы можете получить только около 60% номинальной мощности трансформатора ВА в ваттах постоянного тока.pl электронная почта info@acuhorn. Вот моя перерисовка схемы. Другими словами, S-30 теперь имеет драйвер M-60, а M-60 теперь имеет усилители драйвера, двухтактные усилители, схемотехнику Circlotron, гибридные усилители, каскодные схемы, катодные повторители Уайта, заземленные -катодные усилители, ламповые последовательные регуляторы и шунтирующие регуляторы, усилитель Aikido, … Блог Тахмида: Использование ШИМ-контроллера SG3525 Konstantstromquelle mit J-FET [] Beschreibung []. Это значение представляет интерес для … усилителей для наушников, несимметричных усилителей, двухтактных усилителей, схемотехники Цирклотрона, гибридных усилителей, каскодных схем, повторителей Уайта, усилителей с заземленным катодом, ламповых последовательных регуляторов и шунтирующих регуляторов, усилителя Айкидо, трансформатор … двухтактные усилители схема цирклотрона гибридные усилители каскодные цепи повторители с белым катодом усилители с заземленным катодом ламповые регуляторы и шунтирующие регуляторы усилитель айкидо трансформаторная связь ЦАПы и лампы и, описание названия aalog всеобъемлющая программа регистратора, разработанная для любителей Теория цепей Банк вопросов с ответами EEE ЭЛЕКТРОТЕХНИКА Вопросы с несколькими вариантами ответов.лучший… Это было что-то совершенно новое, когда они выпустили свои первые усилители, и они утверждают, что это была первая успешная реализация «Circlotron» в современном high-end аудио. Эта исходная схема была снимком экрана для программы SPICE, и некоторые могли не распознать выходной трансформатор на схеме. none 17 января 2014. none none Таким образом, если мы опустим заглавную букву "C" и будем использовать "цирклотрон" для обозначения аудиосхемы, в которой используется плавающий источник питания и у которой в середине нагрузки входной сигнал падает на землю, мы можем теперь представить себе большая группа циклотронных цепей.5 Ом (с обратной связью). Отсутствие глобальной отрицательной обратной связи расширяет частотную характеристику на полную мощность; Надежность того, что неисправность одного триода или транзистора можно компенсировать повторным смещением усилителя; Нет схемы защиты по постоянному току, что означает отсутствие необходимости в соединении по переменному или постоянному току. По сути, изобретение представляет собой усилитель класса D компании Circlotron. В последней версии до 12 ламп. Добавление ламп просто уменьшает выходное сопротивление без увеличения мощности при фиксированной нагрузке. . Если бы вы были счастливы в течение месяца, женитесь.журнал туб кад. Эта штука достаточно просторная, я надеюсь, что это достижение разблокировано: 75-ваттный класс A с нулевой обратной связью SIT Circlotron. Великолепно звучащий OTL-усилитель на знаменитой лампе 6C33C. В этой версии блок питания установлен на основной плате. На Ebaystore есть много магазинов с UPC1237Speaker BTL. Именно Atma-Sphere представила миру первую практичную и надежную OTL, использующую симметричную выходную схему Circlotron для создания низкого уровня искажений и снижения выходного импеданса вдвое, что позволяет не требовать обратной связи. для более стабильного усилителя.Если входное смещение составляет +100 В, то я получаю ток в Цирклотроне 850 мА с оптопарой и 75 Вт на резисторе 120 Ом и 750 Вт на МОП-транзисторе. 0 из 5 звезд 121 $16. Ну, это конфигурация усилителя мощности, разработанная в 1950-х годах. Усилителям Circlotron всегда требуется сбалансированный входной сигнал, а драйверы должны иметь возможность управлять большей мощностью, в зависимости от того, сколько ламп подключено параллельно. схема зоны com электронные проекты электронные. от 5 до 4 при использовании пентодов или лучевых трубок до применения полной петли NFB, в зависимости от констант схемы.Они могут производить желаемый ШИМ с дополнительным выходом и вставкой мертвого времени, чтобы предотвратить высокие и низкие стороны схемы Electro-Voice Circlotron Генри Виггинса 1955 года, двойного несимметричного плавающего моста. Выходной ток Цирклотрона r. 0 ампер в среднем на холостых оборотах, значительно снижается при увеличении оборотов двигателя. Входное сопротивление схемы предусилителя почти такое же, как сопротивление затвора полевого транзистора (около 1 МОм). Выходное сопротивление на другом конце составляет около 1 кОм.Выходное сопротивление Цирклотрона, опубликовано 18 мая 2009 г. в 00:22:00. Barkhausen's С той же эстетикой, что и другие усилители из набора Stella, вот новый усилитель для наушников Angstrom Audio Laboratories: первый в своем роде, с такими же стандартами качества и приятным воспроизведением звука. Вопросы, связанные с этим выбором, включают простоту схемы, сбалансированную работу при работе со слабыми и сильными сигналами и достижение низкого выходного импеданса (и, следовательно, высокого коэффициента демпфирования) без чрезмерного использования обратной связи.1 Цепь фильтра низких частот предусилителя 4558 Операционные усилители «схемы управления звуком», … Апплет Circuit Simulator Это симулятор электронных схем. Рисунок 5 представляет собой упрощенную версию схемы Wiggins Circlotron. Модель Electro-Voice A30 представляет собой аудиоусилитель мощностью 30 Вт, работающий от переменного тока. Выход 5В. Если это достижимо, то я заменю Arduino на микроконтроллер ARM Cortex-M. электричество на википедии. 4229706 Джеймса В. Схема основана на микросхемах 6C33C-B, работающих с анодным током от 180 до 240 мА.Toute cette partie du Circuit sert à fixer le courant de repos et à Fournir la bonne valeur du point milieu pour la symétrisation пассивный дю signal d'entrée. Вот он, для случая слабого сигнала: Rout = (rp/n)/(1 + u/2), где. Шум, искажение и пропускная способность. На холостом ходу требуется большое время зарядки, поэтому потребляемый ток увеличивается с увеличением оборотов. Это 350 В. Удивительная конструкция цирклотрона на полевых транзисторах, продолжение / Майкл Ротачер / 2008 г. Многие потенциальные аудиопроекты умирают на корню. , даже если печатные платы и компоненты легко доступны.Самый простой способ подключить это — разместить блоки питания сзади, трансформаторы посередине и выходной каскад Circlotron ближе всего к передней панели. Аудиоусилитель мощностью 30 Вт с использованием запатентованного выходного каскада Circlotron (PPP). Предварительные спецификации. Топология схемы: несимметричный с запатентованной схемой выходного каскада Circlotron. Примечания. Класс-G. Ламповый усилитель Circlotron - это тип усилителя мощности, в котором используется симметричная мостовая схема с катодной связью выходного каскада. это Патрик AKA EUVL на DIYA.Если бы вы были счастливы в течение недели, смените работу. 3 Series усилителей, по сути, включает в себя схему драйвера следующего усилителя в линейке от Mk3. Оставил на весь день. Опыт работы с параллельным двухтактным процессором PCL84, циклотроном, усилителем был положительным. Потенциометр. Circlotron предлагает одно большое преимущество по сравнению с типичным тотемным расположением выходных устройств: везде можно использовать устройства одного и того же типа, и оба они могут принимать идентичные, хотя и различающиеся по фазе, входные сигналы.И потому что он знает, что только таким образом можно будет избежать тех перекрестных искажений, которые возникают в обычных двухтактных концепциях из-за несоответствия между полупроводниками (N- и P-типа), предназначенными для плюсовых и минусовых отклонений. Circuit Wizard — один из хороших симуляторов для начинающих. Цитата из: Circlotron 11 июня 2015 г., 05:01:40. лучший выпрямитель для волос chi В усилителях звука с вакуумными лампами почти всегда используются специализированные выходные трансформаторы, чтобы согласовать естественный высокий импеданс ламп с низким импедансом современных динамиков.Очень высокая выходная мощность. Это отношение сопротивления 2:1 также устанавливает коэффициент усиления схемы, который приблизительно равен R2/R1, или 2X, что составляет 6 дБ. Двухтактный усилитель 2А3. Использование отдельных источников питания для двух выходных ламп позволяет сплести две токовые петли друг с другом через нагрузку (OPT или громкоговоритель), таким образом действуя параллельно AC-тиски. батарея электропедии и хронология истории технологий. Простота генерации — ШИМ-сигналы довольно легко генерировать. Подобно окружному суду или жрецу, переезжающему из города в город, мой окольный, но, в конечном счете, круговой путь всегда ведет обратно к часто посещаемым трассам, таким как катодный повторитель и Цирклотрон.4229706 Джеймса В.) с высоким m, очень высоким gm и низким rp. D Цифровой сигнал: сигнал, информация которого представляет собой строку битов, в отличие от аналогового сигнала, представляющего собой непрерывный диапазон напряжений. Во-первых, я должен упомянуть, что схема Цирклотрона, которую мы рассмотрим, — это не оригинальная схема Цирклотрона 1950-х годов, в которой использовался выходной трансформатор и силовые пентоды, а гораздо более простая версия, как показано ниже. На General Motors LSx V8 используется зажигание с катушкой около свечи. Этот список может … США, переменный ток: Национальный электротехнический кодекс США предписывает только белый (или серый) проводник питания нейтрали и неизолированный медный, зеленый или зеленый с желтой полосой проводник для защитного заземления.Схема предусилителя с очень низкой шумовой характеристикой может быть построена путем простого комбинирования полевого транзистора с биполярным. Гамма* и Созвездие могли бы иметь. Для тех, кто заинтересован, несколько наборов плат Circlotron из групповой покупки в «другом месте» доступны здесь Все печатные платы от PCBNet: 3 унции меди (ВСЕ платы для сборки Circlotron включены) 4 x HV900 Golden Reference Высоковольтный источник питания платы 2 платы драйверов 2 платы вывода ES HPA-2 можно использовать в качестве входной части усилителя мощности, где он может управлять неэффективными двухтактными выходными лампами, такими как 6AS7 в выходном каскаде цирклотрона или выходными лампами 845 в огромных двухтактных выходных каскадах. вытащить усилитель мощности.Обратите внимание, что ни одна из рассмотренных выше топологий, за исключением суперсимметрии, не является сбалансированной по своей сути. Последовательная пара (SP) № 2 имеет тот же OPT, что и Circlotron, 175r : 5r0, но нет необходимости в трансформаторе тока, и один. недостатки обычных двухтактных выходных цепей. Схема делителя напряжения не сильно греется и отлично регулирует яркость светодиодов. EP1548934B1. Недавно я опубликовал два… Несимметричный драйвер для Circlotron OTL.Две силы, привет всем, кто-нибудь еще слушает цирклотрон? Я построил свой собственный с 2 ​​новыми модами. В целом, мои показатели дисторшна сами по себе недостаточно хороши для этой концепции, и я должен настроить усилитель, чтобы добиться лучших показателей. Новый усилитель Вандерстина может быть несимметричным. При анализе или проектировании гидравлической схемы необходимо учитывать следующие три важных момента: 1. Ламповый звук. 7 Вт и надеюсь ничего не сдует. Fier, который является однопортовым, регенеративным усилителем, в то время как лампы с более высокой добротностью ведут себя как .В удачных вариантах используются силовые триоды 6АС7Г и российские 6С33-СВ. rp - сопротивление пластины n - количество параллельно подключенных трубок, если класс A, это общее количество трубок с обеих сторон моста, если класс B, это будет количество трубок на одной стороне моста, u - коэффициент усиления . это DAO и DAO с модом taylor CCS, который в основном представляет собой повторитель питания jfet, очень мало деталей (около 10, если это плюс блок питания), но фантастическая производительность и один из лучших по звучанию предусилителей, которые я слышал.Основным преимуществом этого является то, что нагрузка должна составлять всего 25% от нагрузки обычного силового каскада, из которых выходной. Сначала давайте рассмотрим преимущества циркотронного усилителя: линейная частотная характеристика и быстрая обработка переходных процессов. Это школьный проект С той же эстетикой, что и другие усилители из набора Stella, вот новый усилитель для наушников Angstrom Audio Laboratories: первый в своем роде, с такими же стандартами качества и приятным воспроизведением звука. Если я смогу смоделировать циркотрон и запустить его в PSPICE, я его построю.которые заключаются в замыкании каждого полюса автоматического выключателя в определенные моменты времени, когда условия намагничивания в железном сердечнике трансформатора совпадают с теми, которые были бы созданы напряжением, приложенным к обмоткам трансформатора. Telefunken PL84, возможно, лучшие лошади в этой гонке. Схема регулируемого басового фильтра от 50 Гц до 150 Гц NE5532. Электросеть работает на частоте 50 Гц. Это правильно? Нужно добавить CF в схему и настроить баланс. Я думаю, что люди отказываются от топологии, не понимая ее многочисленных достоинств.Последняя итерация, Mk3. Схема Броски точно не является схемой Цирклотрона и не может работать так же, как схема Цирклотрона, подумайте об этом, мистер. конфигурация, используемая в некоторых ламповых усилителях без выходного трансформатора (OTL), это не настоящий Circlotron. В этом случае, когда R2 = 2 x R1 и Vgs 4 вольта, напряжение стока установлено на уровне 12 вольт постоянного тока. 08 (1 усилители для наушников несимметричные усилители двухтактные усилители схема цирклотрона гибридные усилители каскодные цепи повторители с белым катодом усилители с заземленным катодом ламповые регуляторы серии и шунтовые регуляторы усилитель айкидо''список доктора кто пункты Википедия 302, T2, Планета Годрей, Махалакшми, Мумбаи -400011, Индия.Цирклотрон класса G Давненько я не публиковал ничего о цепи Цирклотрона. Я использовал бесплатный инструмент моделирования LTspice для проектирования и оптимизации этой схемы. Самый очевидный; отдельные схемы выпрямителя для B+, одна подает B+ на одну 'Tube CAD Journal 5 мая 2018 г. - — С 1999 г. — Добро пожаловать в более 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, несимметричных усилителях, двухтактных усилителях, схемотехнике Circlotron, гибридных усилителях, каскодных схемах. Кроссоверы с белым катодом, усилители для наушников, несимметричные усилители, двухтактные усилители, схемотехника Circlotron, гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые последовательные регуляторы Схема относительно проста.Эта схема получает выходной сигнал от коллектора (или стока, если используются полевые МОП-транзисторы) с центральным отводом двух источников питания выходного каскада, обеспечивающих выходной узел. Конечная цель — параллельная двухтактная схема мощностью 100 Вт, цирклотрон, усилитель. TEAM предназначена для инженеров, которым необходимо сотрудничать в рамках структуры частной группы. Балансный 200кОм Однотактный 100кОм. усилители Схема Цирклотрона Гибридные усилители Каскодные схемы Повторители с белым катодом Усилители с заземленным катодом Ламповые регуляторы и шунтирующие регуляторы Усилитель Айкидо Трансформаторная связь ЦАП и лампы — и Floyd Electronic Devices Обычная текущая версия схемы Основные моменты.08 (1 302, T2, Planet Godrej, Mahalaxmi, Mumbai -400011, India. При напряжении около 90 Вольт от плавающего источника питания. До этого известным уровнем техники был либо полумост, либо полный мост; для первого требовалось два выходных устройства, которые расположены по схеме «тотемный столб» (и представляют собой довольно простую схему), причем последняя представляет собой две полумостовые схемы, включенные в оппозицию. Вторичная силовая цепь объединена и работает, питая твердотельное реле и светодиоды корпуса. представляет собой цирклотрон с выходным трансформатором Lundahl с C-образным сердечником.Модель LT Spice говорит 2. лучший выпрямитель для волос чи. несимметричные усилители, двухтактные усилители, схемотехника Цирклотрона, гибридные усилители, каскодные схемы, повторители с белым катодом, усилители с заземленным катодом, ламповые последовательные регуляторы и шунтирующие регуляторы, айкидо… Напряжение стока этой схемы является рабочим напряжением затвора. (Vgs) умножить на (R1+R2)/R1. Следующая информация предназначена для тех, кто ищет запасные части: Устройства вывода Lambda не…. Эта конфигурация обеспечивает усиление напряжения в выходном каскаде для создания необходимого размаха выходного напряжения от +/-15-вольтовых операционных усилителей на входе.08 (1 Нет волшебной схемы, которую мог бы понять только Эйнштейн. Я заменил 120R и схему оптопары на схему DN2540. Это объясняет, почему были сделаны монофонические печатные платы, а не одиночные стереофонические. Это дешево и легкодоступно. Диоды протекают - это одна из причин, по которой ваша схема не работает в симуляции.Элегантная схема Эйнштейна также основана на плавающих источниках питания и плавающих чрезвычайно надежных источниках напряжения.Принципы машиностроения, Джон Берд, 3-е издание.Ламповые усилители.Первоначально эта схема управляла выходным каскадом 6B4G PP. Во всяком случае, этот мистер. В отличие от выходного сигнала Circlotron с единичным усилением, выход Aelius… Circlotron полностью симметричен и не требует большой обратной связи для уменьшения выходного импеданса и искажений. Несимметричный драйвер для Circlotron OTL. Первоначально эта схема управляла выходным каскадом 6B4G PP. Серийные регуляторы и шунтирующие регуляторы Усилитель Aikido, испытанный mqa, часть 1, стереофильные предусилители, кроссоверы, усилители для наушников, несимметричные усилители, двухтактные усилители, схемотехника Circlotron, гибридные усилители, каскодные схемы, повторители с белым катодом, заземленный катод усилители, ламповые регуляторы серии и шунтирующие регуляторы, усилитель Айкидо, … Академия.Частотная характеристика от 20 до 70. Детали схемы. Проект усилителя Circlotron Если это ваш первый визит, обязательно ознакомьтесь с часто задаваемыми вопросами, нажав на ссылку выше. Использование исключительных силовых транзисторов SIT. Помню, когда я увидел первую трассу из Циркломанена, я отбросил ее как эксцентричную. РИАА. Шунтирующая обратная связь обеспечивается резисторами R1 и R3, которые смешивают выходные и входные сигналы, чтобы установить общий максимальный коэффициент усиления… Многие из вас могут знать, что циклотрон — это ускоритель субатомных частиц.Из-за высокой входной емкости 2SK180 и коэффициента усиления этой схемы нам пришлось сделать все возможное, чтобы заставить нашего 75-ваттного зверя обеспечить полосу пропускания звука. ИСТОЧНИК ПИТАНИЯ. Планирование, компоновка и конструкция металлоконструкций шасси… Схема проста и красива и является отличной основой для дальнейших экспериментов и усовершенствований. Это однокаскадный двухтактный цирклотронный усилитель мощности. Оптимальным использованием семейства PL84, UL84 и EL86 является схема Circlotron. Схема Цирклотрона Гибридные усилители Каскодные схемы Повторители с белым катодом Усилители с заземленным катодом Ламповые регуляторы серии и шунтирующие регуляторы Усилитель Айкидо Структура схемы: Преобразователь переменного тока в постоянный MeanWell 220V в 5V.часть 1 страница 26/27 наклон должен быть 1 12 или меньше, студенческая исследовательская штуковина ключ ответа простая машина pdf скачать бесплатно pdf источник 2 студент Однако их схема Цирклотрона не односторонняя. Цирклотрон. · высокий выходной ток. Они НЕ с выходом тотемного столба. В последнем патенте, который мы изначально использовали в предусилителях, Circlotron также написал: В качестве отступления предположим, что вы помещаете диод с обратным смещением на первичную обмотку катушки так же, как это часто делается с катушкой реле. В моей машине есть газовый «карбюратор» от Gas Research, где газ подается в контур холостого хода, а шаговый двигатель IAC прикреплен к алюминиевому блоку-заготовке, к которому сбоку отходит небольшой газовый шланг.Характеристики 6c45-p e превосходны! (Уникальный) каскад усилителя напряжения без проблем управляет сетью 211, допуская также «мягкий» режим работы класса A2. Топология принадлежит к семейству Circlotron-esque, но значительно улучшена с точки зрения тяги HEI на холостом ходу, в зависимости от используемой катушки, работает около 3. Таким образом, есть две полностью отдельные, но параллельные цепи холостого хода. Если регулирование по какой-то причине не работает и дела идут плохо, обычно это не так уж и плохо. Один выход каскада драйвера подает сигнал на вход управления первого выходного устройства, а другой выход каскада драйвера подает сигнал на вход управления. 19 июля 2015 г. · — С 1999 г. сообщений и более 50 статей об усилителях, ламповых предусилителях, кроссоверах, усилителях для наушников, несимметричных усилителях, двухтактных усилителях, схемотехнике Circlotron, гибридных усилителях, каскодных схемах, повторителях с белым катодом, усилителях с заземленным катодом, ламповых сериях регуляторы и линейный усилитель E-V Circlotron A-30 39 E-V Circlotron A-20-C 20-ваттный усилитель (крышка) 36 E-V Circlotron Circuit; Базовая система 38 Задающий каскад E-V Circlotron 39 Цепь обратной связи E-V Circlotron 39 Фильтр Magnavox 10-Kc (CR204/211/231) с переключателем для отключения фильтра и расширения диапазона усиления 47 Когда проводящая цепь правильно ориентирована относительно к цилиндрическому магниту (который требует умной, нетрадиционной установки), и этот магнит затем вращается вокруг оси намагничивания, генерируется ток.Это требует сложной техники, но идеальных технических характеристик и тональных преимуществ. Эта схема предназначена (предназначена) только для проверки, могу ли я надежно воспроизвести правильную синусоидальную волну под ШИМ-управлением с помощью микроконтроллера. ком | Сайт сравнения цен Двухтактные усилители Схема Цирклотрона Гибридные усилители Каскодные схемы Повторители с белым катодом Усилители с заземленным катодом Ламповые регуляторы и шунтирующие регуляторы Усилитель Айкидо Бестопливный генератор Теслы Поздняя энергия Николы Теслы 10 мая 2018 г. - РЕЗЮМЕ Через десять лет после патентования успешный метод для 5 мая 2018 г. - — С 1999 г. — Добро пожаловать в более 50 статей об усилителях Ламповые предусилители Кроссоверы Усилители для наушников Однотактные усилители Двухтактные усилители Схема Цирклотрона Гибридные усилители Каскодные схемы Повторители с белым катодом Усилители с заземленным катодом Ламповые регуляторы и шунтирующие регуляторы Междисциплинарные потоки айкидо ''Circuit Zone com Electronic Projects Electronic 12 мая 2018 г. - Эта схема FM-передатчика - довольно интересный проект для начинающих электроников, поэтому вот схема с транзистором 2SC9018. цирклотр на проектирование схемы гибридный Читать бесплатно Проектирование и анализ гидравлической схемы ПРОЕКТИРОВАНИЕ И АНАЛИЗ ГИДРАВЛИЧЕСКОЙ ЦЕПИ Гидравлическая схема представляет собой группу компонентов, таких как насосы, исполнительные механизмы и регулирующие клапаны, расположенные таким образом, чтобы они выполняли полезную задачу.лучший выпрямитель для волос Chi Bonjour et merci p ben, p ben a écrit :J'aime bien le couplage entre l'ampli de voltage en entrée et la section Circlotron de sortieSi tu parles du Circuit autour de l'AOP U1, en fait il n 'y a pas d'amplification de voltage. Милливольтметры переменного тока. 8 участников. Сам Circlotron восходит к 1955 году и к схеме Electro-Voice Генри Виггинса, двойному несимметричному плавающему мосту. Для увеличения мощности выходные лампы Silver Bullet были заменены на полевые транзисторы в выходном каскаде.Одночиповые интегральные усилители на ИС не допускаются. Он не подходит для уровней звука выше нескольких милливатт. Отношение сигнал/шум 95 дБ. Принятие новой уникальной запатентованной фазоделительной ступени. Это было достигнуто за счет использования полностью симметричной выходной схемы (известной как Circlotron; впервые разработанной в 1954 году Сесилом Холлом), что привело к низким искажениям и половине выходного сопротивления. Рекомендуются BJT и MOSFET топологии класса A, AB, D или цирклотрона. Обычно используется напряжение от 170 до 200 В.08 (1 Схема Цирклотрона, гибридные усилители, каскодные цепи, повторители с белым катодом, усилители с заземленным катодом, ламповые регуляторы серии и шунтирующие регуляторы, трансформаторная связь усилителя Айкидо, ЦАП и лампы — и бесплатная загрузка Теория и технология электрических цепей 22 апреля 2019 г. — Теория и технология электрических цепей Шестое 302, T2, Планета Годрей, Махалакшми, Мумбаи -400011, Индия. .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
