Сувальдный замок: достоинства и недостатки

Обеспечение сохранности жилья и неприкосновенности имущества является первоочередной задачей любого собственника. Крепости и надежности дверей, включая гаражные, сарайные и другие, и запоров на них всегда уделялось большое внимание.

Как и сотни лет тому назад, когда они только появились, сувальдные замки популярны и сегодня. Нельзя сказать, что это слишком уж надежные механизмы, но они достаточно эффективны и удовлетворяет многим современным потребительским требованиям. В первую очередь, благодаря постоянному совершенствованию конструкции, применению новых материалов и способов изготовления.

Преимущества и недостатки сувальдного замка

За что ценят сувальдный замок? Конечно, за его простоту и надежность. Он редко ломается, долговечен и неприхотлив, а также демонстрирует неплохую устойчивость к взлому – его сложно открыть. Не зря он в свое время получил название «сейфовый».

В большинстве случаев это антивандальное устройство. Некоторые образцы вскрыть можно только силовым способом с помощью электрического инструмента. Этому способствуют используемые бронированные накладки и усиленные ригели. Проникновение в замочную скважину посторонних предметов не вызывает вопросов как его открыть, в отличие от замков с личинками.

Разумеется, сувальдный замок имеет и недостатки. Основной из них – более низкая взломостойкость по сравнению с современными конструкциями цилиндровых запоров. Объясняется это более простой конструкцией, предусматривающей поступательное движение сувальд, а не винтовое, реализованное в более надежных устройствах. Сейфовый проще открыть отмычкой.

Сувальдный замок имеет большие силы трения внутри, из-за чего ключи для него производятся не из стали. Чтобы открыть, приходится прикладывать больше усилий.

В результате, они быстрее изнашиваются. Износ вызывает увеличение зазоров, что приводит к перекосам в движении хвостовика ригеля.

Размер ключа обычно слишком велик, хранить в карманах такой неудобно. Сквозная скважина пропускает воздух внутрь квартиры.

Этим объясняется тот факт, что большинство профессионалов рекомендует использовать сувальдный замок только в качестве дополнительного. Гаражные двери тоже не рекомендуется защищать только таким запором. Современные гаражные запорные системы должны обеспечивать многоступенчатую защиту.

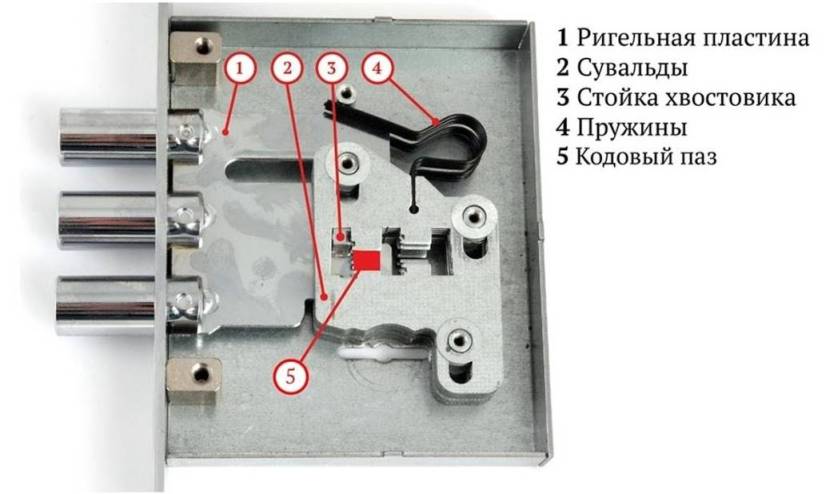

Устройство сувальдного замка

Сейфовый запор имеет конструкцию, в котрую входят:

Корпус. Может быть с крышкой и без. Изделия с крышками из термообработанной стали более устойчивы к силовому взлому.
Засов. Штыри, пальцы или пластины, называемые ригелем выходят из корпуса, запирая дверное полотно.
Зубчатая гребенка. На пластине, соединяющей ригели в единое целое, имеется ряд профилированных вырезов, с помощью которых ключ перемещает засов. Для снижения вероятности силового взлома в зубчиках делаются отверстия, искусственно ослабляющие гребенку.
Стойка хвостовика засова. Обеспечивает стопорение засова, мешая продвижению ригеля при воздействии на него со стороны обреза двери. Может иметь различное сечение, что влияет на взломостойкость.
Сувальды. Пластины различных форм с вырезами, по которым ходит стойка хвостовика. Вырезы расположены на некотором расстоянии друг от друга, которое называется кодовым пазом. Чем он меньше, тем сложнее открыть замок отмычкой. Кодовые выступа могут иметь так называемые «противоотмычные» пазы. Существует две разновидности сувальд – качающегося и поступательного плоско-параллельного типа. В большинстве случаев они подпружинены отдельными пружинами.

Ключи. Изготавливаются из латуни или алюминия. Бывают одно- и двухбородочного типа. Бородка ключа имеет приводной зуб и секреты разной высоты, от чего зависит высота подъема сувальд при его повороте.

Принцип работы

Управление засовом осуществляется с помощью сувальд, устанавливаемых на одной оси со скважиной замка. При повороте ключа каждая пластина сдвигается на расчетную для нее высоту так, чтобы образовался сквозной проход. Для этого на бородке ключа каждой пластине соответствует свой секрет определенной высоты.

При этом, существует только одно положение всех пластин, при котором такое возможно. Если хотя бы одна сувальда не заняла своего места, сувальдный замок не откроется. Пластины входят в зацепление со стойкой засова, которая сдвигает ригели. Замок открывается или закрывается.

Разновидности и особенности сувальдных замков

В зависимости от способа установки, он бывает следующих типов:

Навесной. Обычно – это гаражные варианты. В качестве дополнительного такие используют на коттеджах, садовых домиках, и т.д.
Накладной – гаражные и квартирные варианты.
Врезной. Годится для использования везде.

Есть еще противопожарные конструкции, но они в быте используются редко. Навесной и замок накладной сувальдный чаще всего используются для защиты гаражей, других небольших построек хозяйственного назначения.

Врезные сувальдные замки для металлических дверей наиболее популярны среди собственников квартир.

Навесной в конструкции имеет от 2 до 5 пластин и ригеля. Самый простой сувальдный навесной механизм рассчитан на одни оборот ключа. Такой не обеспечивает надежности от взлома. Иногда навесной замок с целью повышения секретности выпускается с ключевой щелью нескольких профилей.

Навесной замок со сдвоенными сувальдами, как правило, имеет двусторонний ключ. Навесной запор с большим числом пар пластин (6- 8) отличается высокой степенью защиты, поскольку переворачивание одной из сувальд изменяет его секретность.

В целом, навесной сувальдного типа не рекомендуется использовать в качестве единственного средства защиты. Чтобы навесной механизм защитить от взлома, его навешивают как можно ближе к полотну двери.

Важной характеристикой сувальдного замка является его секретность. Она зависит от числа, расположения и формы сувальд. Число пластин может быть различным. Самыми надежными считаются замки с пятью и более сувальдами. Если четыре обеспечивают 500 неповторимых комбинаций положений пластин, то шесть – более ста тысяч. Число сувальд в прямой пропорции влияет на габариты и массу устройства.

Но не это самое главное. Гораздо важнее такая характеристика, как устойчивость ригелей к распилу. Если они выполнены из закаленной стали, сделать это очень трудно. Наличие бронированных накладок значительно осложняет взлом высверливанием. Использование ложных пазов или защитных шторок в замочной скважине увеличивает время или полностью исключает возможность вскрытия отмычкой.

Надежные сувальдные замки оснащаются системами многократной перекодировки, а также запасными блоками пластин с другими ключами. Перекодирование осуществляется специальным ключом, изменяющим положение сувальд, обеспечивающее открытия механизма. Хорошие врезные устройства имеют стоки засова П-образной формы – такие сложнее высверлить. Для этих же целей производители усиливают корпус бронированными пластинами.

В последнее время появились врезные устройства, которые имеют замочную скважину только с одной стороны. Это избавляет от проникновения в охраняемое помещение сквозняков, посторонних запахов и недобрых глаз.

Цилиндровые или сувальдные врезные замки, преимущества, отличия

Аргументированный выбор замка

Среди замочной продукции сувальдные и цилиндровые их представители получили наибольшее распространение. Изучим их объективные возможности и преимущества.

Сувальдные замки

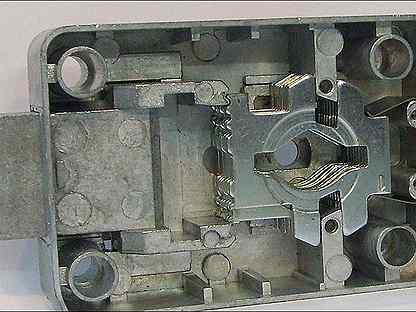

В основе сувальдного замка набор подпружиненных пластин с пазами сложной конфигурации, которые препятствуют свободному передвижению хвостовика ригеля. При повороте оригинального ключа с зубчатыми бороздками эти пластины выстраиваются в определенную кодовую комбинацию, высвобождая хвостовик ригеля и одновременно перемещая его. Неправильное позиционирование одной или нескольких сувальд блокирует движение ригеля.

Полезные свойства и недостатки

Отличительной особенностью сувальдных замков является их массивность, прочность корпусных и внутренних деталей. Фактически все сувальдные замки предполагают врезной монтаж, то есть они дополнительно защищены внешними плоскостями дверных полотен. Снаружи доступно только профильное отверстие под ключ.

Замки тяжелой серии оборудуются дополнительными тягами, позволяющими организовать запирание дверей в трех направлениях: традиционно — вбок, дополнительно — вверх и вниз.

Уровень секретности сувальдного замка повышается:

большим количеством пластин при снижении их толщины – при этом увеличивается поперечный размер корпуса замка;
сложностью их конфигурации, наличием ложных пазов, систем защиты от силового воздействия и распознавания отмычек;
установкой дополнительной бронепластины (1,5-2,5 мм), защищающей корпус.

Среди неудобных моментов эксплуатации сувальдных замков выделим:

размеры ключа относительно большие;
сквозная скважина для ключа попускает свет, звуки, воздух;
взаимосвязь конкретного сувальдного механизма с ключами, поломка замка предполагает его полную замену;
большая величина «секретных» пластин, что упрощает взлом.

Существуют сувальдные замки, оснащенные специальным механическим механизмом перекодировки. Он в момент своей активации считывает профиль ключа, вставленного в этот момент в замочную скважину. Далее замок работает уже в нормальном режиме с этим комплектом ключей.

Цилиндровый замок

В замке цилиндрового типа основной рабочей деталью является цилиндр, который без ключа в замочной скважине находится в зафиксированном состоянии. Он освобождается при вставке оригинального ключа в замок и воздействием кулачка проворачивает ригели.

Сам секретный механизм внешне имеет стандартизированные размеры и форму, что позволяет легко заменять его без замены самого замка.

Надежный принцип работ, множество «секретонаправленных» технических решений, дополнительные методы защиты замка определили стабильную популярность этого вида замков.

Цилиндровые механизмы разделяют на:

односторонние — с одной стороны механизма замочная скважина, с другой поворотная ручка (вороток). Это удобный вариант для входных дверей квартир, межкомнатных дверей офисов, кабинетов.
двусторонние — управлять такими замками можно исключительно ключами.

Относительно рядности расположения кодовых штифтов в секрете замка различают однорядные, 2- 3- 4-х рядные механизмы.

Ключ для отпирания однорядного механизма имеет зубцы (вырезы) с одной стороны. Двухрядный механизм «слушается» только ключа с двусторонними вырезами. 3-х и 4-х рядные механизмы контролируются ключом с крестообразным профилем.

Многорядность повышает требования к точности изготовления замочных механизмов, и выступает катализатором роста их стоимости.

Популярны сегодня цилиндровые замки с плоскими ключами, на которых сделаны в разной последовательности конусообразные фрезерованные выемки. Эти углубления и выстраивают кодовые штифты в замочном механизме, речь идет о перфорированных цилиндровых механизмах.

О преимуществах и неудобствах

Популярность цилиндровых замков прочно держится на:

простоте взаимозаменяемости «личинок»- сердцевин замка;
простоте и надежности конструкции;
возможности увеличения интеллектуальной взломостойкости;
удобно малых размерах ключей.

Итак

Однозначного ответа на вопрос выбора замка нет – он аргументируется множеством индивидуальных особенностей двери, ценностью охраняемого объекта и доступным бюджетом.

Считается, что сувальдные замки легче взломать интеллектуально, зато они обеспечивают надежную фиксацию мощных массивных дверей.

Цилиндровые же «английские аристократы» — это надежная изящность секретных технологий, собранная в механизме замка. А дополнительную антивандальную стойкость им придают бронепластины и броненакладки, исключающие физический разлом «секрета» замка.

Все обзоры В категорию

Сувальдные замки Гардиан, защита от взлома и вскрытия, способы перекодировки отдельных моделей

Визуальная солидность и красота входных дверей померкнет, если они будут оснащены ненадежным или неудобным замком. Рисковать безопасностью жилья, офиса или постоянно нервничать, испытывая дискомфорт при попытках открыть двери – неприятно. Но эти проблемы не знакомы потребителям, выбравшим продукцию компании «Гардиан» – известного отечественного производителя качественных дверей, замков, комплектующих и фурнитуры к ним. Замки для металлических дверей от «Гардиан» отличаются высокой надежностью, долговечностью и максимальной защитой от взлома.

Устройство сувальдного замка

В зависимости от того, каким механизмом секретности оснащен замок для входной двери, он может быть:

кодовый;
сувальдный;
цилиндровый.

Cувальдный механизм замка представляет собой несколько фигурных пластин плоской формы. Их называют сувальдами (от этого и наименование). На пластинах, имеющих различную конфигурацию, есть специальные вырезы и пазы. Если в замок вставить «родной» ключ, то при воздействии на сувальды он сможет перемещать засов по определенным положениям. Сувальды собираются в пакеты. Весь этот механизм спрятан в корпусе замка. Наиболее распространенный вариант установки замка на железную дверь – врезной. Также встречаются навесные и накладные замки.

Компанией «Гардиан» уделяется особое внимание высокой точности размещения запирающих механизмов в корпусе дверей.

Видимая часть врезного замка – ригель (или засов). Ригели имеют цилиндрическую форму, их можно увидеть, если проворачивать ключ в замке, не закрывая дверь. Из ее торца появятся такие цилиндры. Они выдвигаются, когда входные двери необходимо запереть. А при открывании – наоборот, задвигаются вовнутрь. На конце засова устанавливается стойка хвостовика с целью блокировки. Эта деталь играет ключевую роль в обеспечении надежности дверных замков для входных дверей. Стойки хвостовика засова различаются в зависимости от:

В отличие от сувальдного замка для входной двери цилиндровый оснащен сменной деталью – «личинкой» или «сердечником», как называют ее в простонародье. В цилиндре устанавливаются специальные диски, рамки или пины (штифты). При вводе своего ключа происходит выстраивание штифтов в линию, что позволяет провернуть цилиндр, и двери откроются. Одно из преимуществ цилидрового механизма: если необходима замена замков в металлической двери, достаточно сменить саму личинку.

Но в отдельных сериях сувальдных замков «Гардиан» также предусмотрена подобная возможность.

Уловки домушников

Преступники, промышляющие квартирными кражами, вскрывают сувальдные замки для металлических дверей разными способами. Задача производителя – сработать на опережение, дав достойный отпор уловкам домушников. И с этой задачей успешно справляются конструкторы и технологи «Гардиан».

Повреждения стойки хвостовика

Если у замка половинный набор пластин и консольная стойка хвостовика ригеля, злоумышленники могут использовать такой метод: сломать стойку и протолкнуть ригель вовнутрь корпуса замка. Это действие выполняется ключом с усиленным зубом.

Эффективные способы защиты:

Защита отверстия, в которое вставляется ключ, с помощью специальной кодовой или магнитной накладки. Она размещается на полотне двери.

Усиление стойки хвостовика. Изготовление стойки из термоупрочненной стали.

Извлечение стойки

В криминальном мире одним из применяемых способов повреждения сувальдного замка с целью проникновения в помещение является извлечение стойки хвостовика. Для этого выполняется сверление. Даже для профессионалов это задача трудоемкая. За пару минут никто с ней не справится. А если злоумышленник будет возиться долго, то больше шансов, что его застигнут за такими действиями. Тем не менее, защищаться необходимо.

Чтобы помешать извлечению стойки, применяют методы защиты:

Установка бронепластины (пластина для защиты) на полотне двери перед замком.
Установка бронепластины замка, изготовленной из особо прочного металла (имеющего закаленную поверхность) – это операция выполняется заводским способом при производстве замков для металлических дверей.
Усиление стойки хвостовика. В ее торец устанавливают закаленный шар либо изготавливают всю стойку из термоупрочненной стали.

Фото-способ

Его также называют зрительным или визуальным. Для преступника важно сфотографировать ключ к врезному замку для металлической двери, чтобы изготовить дубликат. Одни действительно делают фотоснимок, другие обладают даром фотографической памяти, чтобы воссоздать образ увиденного. В результате происходит вскрытие сувальдного врезного замка для металлической двери с помощью ключа-дубликата.

Как противостоять таким действиям?

Взять за правило – никогда не оставлять ключи на видном месте. После открывания и закрывания дверей, убирать ключи в ключницу.
Купить замок на входную дверь с таким внешним видом ключа, который непросто запомнить злоумышленникам с первого взгляда.
Купить сувальдный замок для металлической двери, заготовки ключей к которому могут быть в доступе только у авторизованных дилеров.

Импрессия и самоимпрессия

Два подобных метода вскрытия замков – это импрессия и самоипрессия. Импрессию еще называют следовым методом. Чтобы добиться результата – проникнуть в помещение, делаются несколько «подгонок». В замок вставляют заготовку ключа, которую пытаются понемногу провернуть. Каждый раз на ней остаются следы. В итоге нужно подгонять ключ до тех пор, пока он не будет таким же, как «родной». Этот способ весьма трудозатратный и небыстрый. Метод самоимпрессии предполагает использование приспособления с подвижными частями. В результате его применения эти части так смещаются, что приспособление становится дубликатом ключа.

Что может спасти ситуацию?

Защитные накладки, которые скрывают отверстие для ввода ключа.
Встраивание в замок защитной втулки для предотвращения применения самоимпрессионного ключа.
Установка дополнительного замка (блокирующего назначения), который зафиксирует тяги вертикального запирания полотна двери.
Использование сувальд с жесткими пружинами.

Два в одном

Открыть сувальдные замки для металлических дверей можно и с помощью двух отмычек. Они применяются, чтобы поднять сувальды и продвинуть засов.

В целях противодействия таким действиям применяется следующая защита:

Производитель безукоризненно четко изготавливает сувальды.
Сувальды прямоугольной формы имеют кодовые выступы.
Мало места для того, чтобы орудовать отмычками.
Устанавливается система, которая распознает ключ.
Устанавливаются подвижные сувальды (система «антиотмычка»).
Магнитные и кодовые накладки, скрывающие скважину для ключа.
Ложные пазы «сувальда – стойка хвостовика», жесткие пружины.
Встраивание в замок защитной втулки – шторки. Ее задача – перекрыть скважину.

Проворот силовым способом

Относительно логичный и доступный метод взлома это силовой проворот, так называемый «свертыш».

Чтобы замок мог противостоять данному способу вскрытия в конструкции применяется несколько способов защиты:

Ослабленные зубья хвостовика засова, которые срезаются при силовом воздействии на механизм замка.
Ослабленный последний зуб хвостовика засова, который деформируется при силовом воздействии на механизм замка.

Попытка подобрать ключи

В своем «багаже» представители криминального мира могут иметь арсенал ключей. Попытка вскрыть замок может производиться методом подбора.

Чтобы не допустить таких действий, применяются методы защиты:

Устанавливается сувальдный замок для входной двери, который не имеет большого распространения.
Замена замка входной двери на такой, секретность которого – не менее 25 тысяч кодовых комбинаций.
Защитные накладки, которые скрывают отверстие для ключа. Могут быть магнитные либо кодовые.

Компанией «Гардиан» учитываются все вышеперечисленные типичные способы взлома при разработке новых моделей дверных замков для входных дверей и установке защитных механизмов. Чем выше уровень безопасности замка – тем дольше времени потребуется злоумышленнику при попытке проникновения в помещение. Наличие надежной защиты может заставить домушников отказаться от своих преступных замыслов. Изобретения конструкторов «Гардиан» официально запатентованы.

С заботой о безопасности потребителей

В дверях «Гардиан» предусмотрены эффективные меры защиты для сувальдных замков. В частности:

Чтобы оказать противодействие при попытке вспороть дверное полотно и осуществить силовое воздействие, карман замка имеет конструкцию из прутьев квадратного профиля, изготовленных из стали.
В зоне замка полотно двери достигает толщины металла до 6 мм. Это свойственно всем дверным блокам за исключением ДС 1, ДС 6, ДС 10 и Фактор.
В дверном полотне и коробке защищены ригели задвижки и замков от вспарывания и механического влияния. Для этого в зонах их расположения устанавливаются (ввариваются) специальные стальные пластины (ДС 2 с бронепакетом, ДС 3У, ДС 4, ДС 8У, ДС 9 с бронепакетом).
Чтобы защитить сувальдные замки для металлических дверей от взлома вандальными способами, применяются бронепластины. Их производят из стали с содержанием марганца марки 65Г толщиной 2 мм. Такие пластины устанавливают на основной замок. Их твердая структура и специфические неровности поверхности мешают высверливать замочные стенки.
Чтобы противодействовать попытке выбить замок через скважину для ключа, на бронепластине обеспечиваются оптимальные размеры скважины.

Степень защищенности замков разных серий

Желая купить замок для металлической двери, стоит обратить внимание на его характеристики. Компанией «Гардиан» разработаны несколько серий замков. Рассмотрим несколько из них, соответствующие 4-му классу взломостойкости:

В серии 50 Strong Security секретность превышает 1,6 миллиона комбинаций. Установлены мощные ригели широкого диаметра (15,8 мм). Предусмотрена усиленная степень защищенности от типичных методов.
Сувальдные замки для металлических дверей серии 20 обеспечены секретностью – более 2-х миллиардов. Установлены крупные ригели, диаметр которых составляет 18 мм. Вертикальный привод позволяет запирать дверь на 3 стороны.
Пользуясь сувальдными замками серии 70 ReStart, вы обеспечите оптимальную защиту от несанкционированного проникновения. Вместо того, чтобы поменять замок входной двери, можно воспользоваться опцией перекодировки (установлена уникальная система перекодировки замка с торца). Установлены ригели 18 мм в диаметре, секретность сувальдных замков – более 10 тысяч комбинаций для каждой серии.

На эти сувальдные замки для металлических дверей действует 5-летняя гарантия производителя.

Как перекодировать замок

Замок со сменным ротором – Rotor Lock (25.14) является удачной разработкой компании «Гардиан». Обеспечивается наивысший (четвертый) класс защиты, встроена внутренняя бронепластина и возможна комплектация наружной, усилена конструкция засова. Замок защищен от вскрытия отмычкой, высверливания, взлома и «свертыша». Но ни один потребитель не может быть на 100 % защищен от потери ключей либо их кражи. В такой ситуации возможна перекодировка замка металлической двери в квартире собственными силами, без привлечения специалиста. Для этого понадобится заменить кодовый ротор. Обычно это занимает несколько минут. Такая конструкция замка защищена двумя патентами. Суть в том, что в комплектацию входит два сменных ротора: монтажный и основной. Монтажный используется при установке двери.

Чтобы перекодировать сувальдный механизм, вам потребуется сделать следующее:

Открутите внутреннюю накладку (крепится четырьмя винтами) и снимите ее.
Закройте замок на 2 полуоборота.
Выкрутите 3 винта, которыми крепится монтажный ротор, и достаньте его.
Возьмите упаковку с новым ротором, распечатайте и возьмите его.
Установите постоянный ротор на место старого (закрепите тремя винтами, которые вы выкручивали).
Вставьте монтажный ключ и попробуйте провернуть. Если замена ротора произведена правильно, вам не удастся открыть замок этим ключом.
Возьмите ключ из упаковки, в которой был запечатан новый ротор.
Новые ключи работают — значит, перекодировка успешно завершена.

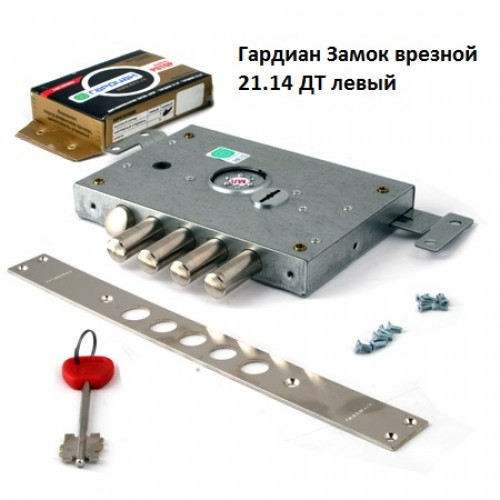

Сувальдный врезной замок для металлической двери «Гардиан 71.14» – это уникальное изделие, которое обладает функцией перекодировки замка с торца на новый ключ.

Перекодировка замков металлической двери в Москве либо другом городе для тех, кто выбрал модель 71.14, не займет много времени (обращаться в сервисную службу необязательно). Необходимо выполнить несколько простых шагов:

Откройте двери (перекодировка ключей замка в металлической двери должна производиться только в открытом положении).
Вставьте ключ и поверните его так, чтобы все ригели были спрятаны внутри.
Выйдите в подъезд либо на крыльцо своего дома.
Сделайте два полуоборота ключом, чтобы ригели выдвинулись из корпуса наполовину.
Возьмите специальный ключ для перекодировки (шестигранник) поверните перекодировочный винт по часовой стрелке до упора. Этот винт располагается на торцевой планке под ригелями.
Достаньте ключ из нового комплекта и вставьте его в скважину.
Поверните ключ не четверть оборота по направлению закрывания замка. Он встанет практически вертикально.
Перекодировочный шестигранник снова вставьте и проверните против часовой стрелки до упора (он окажется в исходном положении, с которого вы начинали).
Проверьте работу нового ключа после перекодировки. Если вставить старый ключ, он уже работать не сможет.

На этом перекодировка замка металлической двери в квартире или доме будет завершена.

«Ключевой» вопрос

Бесперебойная работа и надежность замка во многом зависит от ключа. Понимая это, конструкторы «Гардиан» уделяют серьезное внимание разработке качественных ключей. Их изготовление происходит методом горячей штамповки. Используется материал – латунь. В отличие от способа литья, на готовом ключе остается меньше скрытых пор (а именно они – виновники возможного повреждения ключа, который может сломаться).

Производитель предоставляет официальную гарантию на замок – 5 лет. Однако потребитель должен отдавать себе отчет: ключ можно использоваться только по прямому назначению. Это не инструмент широкого спектра применения, которым можно пытаться открыть крышку бутылки или царапать что-нибудь на металлической поверхности. Не стоит и прилагать большие усилия к поворачиванию ключа в замке. Если что-то идет не так, лучше сразу остановиться и обратиться в сервисную службу. Исправный замок должен открываться легко и просто.

Основной или вспомогательный?

Многие стремятся купить замок для металлической двери в качестве дополнительного. Сувальдный замок может отлично подойти для этой роли. Полезно знать:

Основным считается тот замок, к которому прикрепляют ручку. Чаще всего он бывает с защелкой.
Основной замок размещается на уровне ручки, дополнительный — над ним.

Если используется, например, ручка в форме скобы, а не нажимная, то можно подобрать замок без защелки.

Чем выше класс – тем больше надежность

Требования к техническим особенностям сувальдных замков закреплены на уровне межгосударственного стандарта, действующего с 1 января 2013 года, ГОСТ 5089-2011. Этот важный документ подписан наивысшими строительными органами девяти стран мира. Предусмотрены 4 класса надежности замков. На то, чтобы отнести изделие к одному или другому классу, влияют следующие характеристики:

Насколько надежно и без сбоев работает замок.
Какова его секретность.
Как механизм может противостоять к несанкционированному вскрытию.

Чтобы купить сувальдный замок для металлической двери, отвечающий вашим пожеланиям, полезно ознакомиться с такой информацией:

Первый (самый низкий) класс. Такой замок выбирают для установки в межкомнатных дверях, а также для подсобок.
Второй (нормальные охранные свойства). Подходит для квартир, офисов, к защите которых не предъявляются какие-то особые требования.
Третий (повышенные свойства). Замки этого класса устанавливают на металлических входных дверях, а также на усиленных дверях помещений, которые сдаются под охрану.
Четвертый (высокие свойства). Такие замки гарантируют максимальную надежность. Их ставят, чтобы обеспечить выполнение специальных требований к охране. Часто используются для укрепленных, металлических входных дверей жилых и нежилых помещений, которые принимаются на охрану и страхуются.

Кроме приведенных выше примеров использования замки классов 3 и 4 обязаны устанавливать на особо опасные объекты (где существует риск террористических действий), а также на входе в помещения с расположенными важными коммуникациями (например, шахта лифта или техэтаж здания).

Компания «Гардиан» создает надежные замки многоточечного запирания. Запирающий механизм приводит в действие вертикальные тяги. К ним, в том числе, могут быть подключены девиаторы — вспомогательные устройства для запирания.

Как устанавливают замки

Сувальдные замки для металлических дверей могут быть врезными и накладными. Чтобы установить врезной замок, применяют 2 способа:

Установка с торца. В таком случае применяется видимая торцевая планка. Так устанавливаются замки без вертикального привода конструкции ДС 1, ДС 2, ДС 9, ДС 5, ДС 6, ДС 10, ДС 7.
Установка способом вложения в карман. Это замки с вертикальным приводом конструкции ДС 3, ДС 3У, ДС 4, ДС 5, ДС 7, ДС 8У, ДС 9, у которых отсутствует торцевая планка снаружи.

Замена сувальдного замка в металлической двери производится по-разному, в зависимости от способа установки. Замок с торцевой планкой проще заменить. Замена вкладного замка предполагает наличие доступа к замочному карману. Для этого снимают декоративную панель и вскрывают карман, расположенный в полотне двери.

Чтобы выбор был осознанным

Основополагающий принцип работы компании «Гардиан» – максимальное информирование потребителей для того, чтобы они сделали осознанный выбор. Заказывая замок для входных дверей, полезно учесть разные моменты:

Назначение помещения (дом, магазин, офис, банк).
Требования к уровню защиты. Например, нет особой необходимости устанавливать на межкомнатные двери в охраняемом офисе замок 4-го класса безопасности. А вот отдать ему предпочтение, выбирая замок для квартирной двери в подъезде, где проживают асоциального типа соседи – вполне оправданный шаг.
Конструкция входной двери.
Количество замков.

Чтобы лучше сориентироваться в стоимости продукции «Гардиан», можно обратиться к официальным региональным дилерам. У них вы также можете получить более подробную консультацию по разным видам замков и их отличительным особенностям.

Эту статью хорошо дополняют

Строение сувальдного замка

Сувальдные замки

Что можно рассказать об этих механизмах. Это старое изобретение человека. Цилиндры появились гораздо позже.

Итак, несколько кодовых пластин в замке, которые одновременно необходимо поднять на нужную высоту для того, чтобы появился открытой ход для фиксатора запорного ригеля, и есть секретная кодовая комбинация всех без исключения сувальдных замков.

Эту секретную комбинацию набирает оригинальный двухбородочный ключ с различными по глубине проточками на бородке.

Далее при правильно набранной комбинации происходит движение запорного ригеля в сторону открывания или закрывания, что и обеспечивает работу замка. В случае же неправильной комбинации, свободного хода для фиксатора не появляется и замок остается закрытым.

Слабость таких замков перед отмычками и различными хитроумными приспособлениями типа импрессионными отмычками очевидна. На просторах интернета можно найти видео с открыванием таких замков за достаточно короткий промежуток времени, что не позволяет нам надеяться на то, что наш сувальдный замок справиться и отразить нападение, если вдруг такое случиться.

Некоторые производители озадачились решением полностью исключить вариант вскрытия замка отмычками или хотя бы усложнить его чрезвычайно. По этому пути идут производители Гардиан, Меттэм, Поливектор, Эльбор, Cisa, Mottura, Аtra и др.

Отсечная сувальда

В некоторых замка есть специальная отсечная сувальда, которая при попытке подбора секретной комбинации отмычкой не позволяет быстро подобрать правильную, что в некоторой степени повышает взломостойкость замка. Но не исключает 100 % его вскрытие таких способом.

Изменение формы сувальды

Для того, чтобы подбор правильной комбинации сувальд осуществлялся как можно дольше, производители стали применять сувальды с изменением формы прохода фиксаторы, чтобы направить взломщиков по ложному пути. В какой то степени эта мера и предотвратит вскрытие, но опять же не на 100%.

Количество сувальд

В каждом замке может быть различное количество сувальд. Это может быть четырёх сувальдный замок, а может быть и восьми. Можно подумать, что чем больше сувальд, тем сложнее вскрыть такой замок. Но это только так кажется на первый взгляд. Можно с уверенностью сказать, что на характеристики вскрытия замка, количество сувальд влияет в меньшей степени, чем например такой качественный показатель как зазор между фиксатором запирающего ригеля и сувальдой. Если этот зазор будет большим, то и открыть такой замок не составит большого труда.

Блокировка ригелей замка при попытке силового вскрытия

При попытке взлома замка путём проворота механизма свётышем происходит следующее. В одном из ригелей находится специальная вставка, которая при нормальной эксплуатации замка никак не влияет на ход ригелей. А вот при силовом вскрытии этот штиф вылетает и попадает в отверстие корпуса замка, что не позволят двигаться ригелю дальше в сторону открывания.

Сервис сувальдных замков

Сувальдные замки подразделяются на два типа механизмов. С возможностью перекодировки и без неё. Если у Вас установлен замок с возможностью перекодировки, то достаточно приобрести новый комплект ключей и произвести их смену. Это работает на дорогих замках итальянских производителей, а также на некоторых моделях отечественных замков. Но в своей основной массе в сувальдных замках отсутствует опция перекодировки. Поэтому при замена замка его меняют целиком.

Случай из жизни

Ну знаете как бывает когда и так весело, а тут ещё такое. Сидели мы как то на работе и веселились. Байки да прибаутки всякие рассказывали, анекдоты да побывальщины. Вдруг зазвонил телефон, который был ближе всего ко мне. Поднимаю я трубку говорю:
— Алло мастер по замкам слушаю Вас. Все сразу замолчали ну и стали всякие гримасы строит типа для поддержания серьезного разговора. Звонила женщина, спрашивает:
— Здравствуйте. Мне нужно заменить замок. Помогите.
Я отвечаю хорошо, какой замок нужно заменить знаете? Какой замок стоит она не знает, но нужно чтобы мастер приехал вместе с замком и установил новый. Нужны новые ключи.
-Хорошо, хорошо — говорю я, давайте определим какой замок стоит, определимся по цене и я готов к Вам выехать. Спрашиваю:
— Можете ключ взять в руки.
-Да.
— Возьмите пожалуйста.
А компания наша услышав рабочую словесную рутину занялась своим делом. Смешки да приколы, но как я понимаю краем уха все ж к разговору прислушиваются, интересно ведь. Через несколько секунд которые потребовались ей на то, чтобы сходить и взять ключ я услышал голос в трубке:
— Ключ держу в руках.
-Хорошо, -говорю я. — Это ключ с крылышками бабочки или пластинка с зубчиками. Я говорил по телефону не много и не знал как определить замок по описанию ключа. Но то что опредеделение замка начинается именно с ключа я знал. Поэтому вопросы задавал как придётся. Ребята насторожились и стали слушать уже внимательно. Пытаясь и подсказывать одновременно.
-Какого цвета ключ? Какой формы ручка ключа? — шептали со всех сторон. Я это всё транслирую в трубку получаю от нее ответы и повторяю их вслух. И здесь случилось нечто. Мы вроде бы уже определили какой это замок, это был старый ереванский замок каких тогда было установлено великое множество в городе, но у ереванского замка есть у ключа два отличия. я полной тишине спрашиваю.
— Так, там а у ключа есть такая полоска на одной половинке.
Она говорит: -Есть.
— Она выпуклая или впуклая?
Секундная пауза и последовавший за ним оглушительный взрыв хохота шести здоровых мужиков кого угодно выведет из равновесия. Я тоже начал хохотать и женщина в трубке тоже смеялась. Потом все успокоились. Определили, что она впуклая. И я, взяв замок с нужными ключами, выехал на адрес. Потом долго ещё мы стебались над этой впуклой или выпуклой деталью ключа. И вот история эта вдруг вспомнилась мне и решил почему бы и не написать об этом. Ведь пишут же о чём то люди. Позже конечно мы определились как называть эти отличия, может тоже смешно. Полоска вдавлена в тело ключа или выступает над ним. Но это уже не имеет такого значения. Главное в том, чтобы люди понимали друг друга даже тогда, когда они разговаривают на разных языках. Это трудно, сложно, но надо прилагать усилия для понимания друг друга. Ведь язык и дан нам именно для этого.

Что такое сувальдный замок — Дизайн и ремонт от FilippovDoor.ru

Отличие сувальдного замка от цилиндрового замка

Описание и принцип работы сувальдного замка

Сувальдный замок является одним из самых распространенных замков для металлических входных дверей. Свое название замок получил от сувальд — подпружиненных пластин со специальными пазами, которые и обеспечивают секретность замка.

Основа действия сувальдной системы — набор пластин (сувальд), которые, выстраиваясь под действием зубцов (бороздки) ключа в строго определённых положениях, позволяют провернуть механизм замка. Несовпадение хотя бы одной сувальды с «правильным» положением делает невозможным открывание замка.

Устройство и принцип работы

Принцип действия сувальдного замка достаточно прост. Расположенные внутри замка сувальды входят в зацепление с ещё одной деталью – стойкой, которая обеспечивает выдвигание и задвигание ригелей замка. В закрытом положении сувальды надежно блокируют стойку. Ключ имеет специальные бороздки, которые входят в контакт с пазами на сувальдах и при поворачивании ключа приподнимают их в строго определенную позицию. Только все сувальды, занявшие при приподнимании необходимое положение освобождают стойку, которая приводит ригели в движение. Такова принципиальная схема работы сувальдного замка.

Недостатки и преимущества:

1. Относительно большой по размерам ключ

2. Часто – наличие скважины со сквозным отверстием, через которое проходят не только звуки и воздух, а так же без труда проходят отмычки различных видов, а также инструменты для силового взлома замков

3. Неудобство в замене механизма (например, в случае потери ключа, менять, как правило, приходится весь замок, так как сувальды и привод запирающих элементов почти всегда взаимосвязаны)

4. Из-за того, что кодовые элементы имеют относительно большую величину, вскрытие замка (не имеющего дополнительных защит) отмычками относительно просто. Однако в современных замках существует большое количество решений, усложняющих работу взломщика: такие, как ложные пазы в сувальдах, системы распознавания отмычек, защита от силового взлома.

5. Более сложные замки могут иметь специальный механизм перепрограммирования, который при активации считывает профиль вставленного в замок ключа, который в дальнейшем и будет использоваться для открытия замка.

Разумеется, чем больше сувальд, тем выше секретность замка. Однако количество сувальд ограничивается общей конечной толщиной замка. Дело в том, что для обеспечения надежной работы замка толщина отдельно взятой сувальды не может быть менее определенного размера. То есть увеличение количества сувальд увеличивает размеры замка, в результате чего он может быть врезан только в дверь с определенной толщиной полотна. Кроме этого, если планируется устанавливать дополнительную бронепластину, необходимо учитывать и ее толщину (1,5 – 2,5 мм).

В целом можно сказать, что сувальдные замки являются одними из самых надежных. Их надежность обеспечивается, во-первых, прочностью самой конструкции. Обычно это достаточно крупные и тяжелые изделия. Кроме этого, современные сувальдные замки практически все врезные, то есть они не имеют выступающих деталей, видимой снаружи остается только замковое отверстие под ключ. Помимо того, сам корпус замка достаточно прочен, что обеспечивает хорошую защиту от ударов.

Описание и принцип работы цилиндрового замка

Цилиндровый (или «английский») замок — замок, рабочей частью которого является цилиндр, который фиксируется от поворота с помощью секретного механизма и может быть повёрнут только тогда, когда в скважину внутри цилиндра вставлен «свой» ключ. Секретный механизм (сердечник, или «личинка») цилиндрового замка обычно заключён в стандартный корпус, благодаря чему личинки разных производителей совместимы друг с другом. Это обстоятельство, наряду с достаточно надёжным принципом работы и большим разнообразием технических решений, призванных увеличить защищённость замка от взлома, обуславливает его большую популярность.

Общий вид цилиндра

Принцип работы цилиндрового механизма

Наиболее распространён штифтовой цилиндровый замок. В нём через цилиндр и корпус проходит ряд подпружиненных штифтов. Каждый штифт разделён на две части различной длины.

На рисунке показано, как работает цилиндр с родным и неродным ключами. При использовании родного ключа все пины выстраиваются в одну линию, что позволяет беспрепятственно провернуть ротор (открыть замок), а в случае с неродным ключом поворот ротора невозможен. Таким образом, задача злоумышленника при открытии интеллектуальным способом взлома — выстраивании пинов в линию. Она усложняется пропорционально точности подгона деталей и наличия различных секретов и ловушек, коими являются: различной формы пины и прочие элементы.

Исходное состояние «Родной» ключ

Открытие замка «Чужой» ключ

Кроме штифтовых, получили распространение рамочные механизмы цилиндровых замков. В них в качестве секрета используется ряд подпружиненных рамок с зубцами. Если ключ не вставлен, или вставлен чужой ключ, эти зубцы входят в паз, препятствуя повороту цилиндра. Лишь когда вставлен правильный ключ, зубцы выходят из паза, позволяя поворачиваться цилиндру. Рамочные замки более компактны, чем штифтовые, но более уязвимы для взлома.

Исходное состояние Открытие замка

От чего зависит количество комбинаций ключа или цилиндра?

Кодовые штифты имеют различную длину, в то время как длина запорных штифтов остается неизменной. Число комбинаций ключа в цилиндровом механизме зависит от количества перепадов в насечке на рабочей грани ключа и числа насечек на ключе, что соответствует количеству штифтов.

Цилиндровые механизмы принято разделять на односторонние и двухсторонние. Односторонние механизмы отпираются/запираются при помощи ключа только с внешней стороны двери, с внутренней стороны на цилиндре закреплен вороток (поворотная ручка), приводящая механизм в движение. Двухсторонние цилиндровые механизмы имеют отверстие под ключ с обеих сторон.

Кроме этого по количеству в самом цилиндре замка штифты могу располагаться в один, два, три или четыре ряда.

Однорядный штифтовой механизм цилиндрового замка приводится в действие стандартным ключом, имеющим вырезы с одной стороны. Ключ для двухрядного штифтового механизма имеет вырезы с обеих сторон. Трех- и четырехрядные штифтовые механизмы имеют замковое отверстие в виде креста и приводятся в действие ключом с крестообразным профилем.

Разумеется, чем больше рядов штифтов находится в цилиндре, тем выше секретность самого замка, однако следует иметь в виду, что с возрастанием количества штифтов возрастает и сложность процесса производства цилиндров, что предъявляет повышенные требования к производителю.

В последнее время большое распространение получили также цилиндры, ключи для которых имеют конусообразные фрезеровки на ключе. По какой-то причине такие ключи называют «ключами с лазерной фрезеровкой» или даже «лазерными ключами». Никакого отношения к действительности такие названия не имеют. Принцип действия их нисколько не отличается от обычных ключей для цилиндровых замков – углубления на ключе выстраивают штифты цилиндра в линию разделения, что обеспечивает срабатывание механизма. Из-за простоты изготовления цилиндры с подобными ключами очень полюбились производителям недорогих дверей из Китая.

Недостатки и преимущества:

1. Цилиндровые замки достаточно просты по конструкции и надёжны в повседневной эксплуатации. С другой стороны, благодаря простой конструкции есть возможность её дальнейшего совершенствования и усложнения, направленного на увеличение взломостойкости. Поэтому на рынке имеется широкая гамма сердечников, от недорогих, обеспечивающих минимальную защиту, до личинок большой сложности, в которых может присутствовать сразу несколько видов секретных механизмов и множество технических решений для защиты от взлома.

2. К недостаткам цилиндровых замков часто относят их невысокую устойчивость к грубому механическому взлому. Действительно, достаточно высверлить, выбить или вытянуть цилиндр из замка, как открывается доступ к исполнительному механизму. Производители стараются воспрепятствовать этому, применяя, например, броненакладки на цилиндр, которые затрудняют высверливание или выбивание. Кроме этого в самом цилиндре часто устанавливаются прочные штифты, пластины или шарики из закаленной стали, не допускающие высверливания.

3. За счет стандартных размеров в цилиндровом замке сердечник легко заменить на другой (в случае утери всех комплектов ключей, замена на более сложный, и т.д.).

Стоит, однако, отметить, что даже самый дорогой сердечник замка может не обеспечивать надлежащей защиты при неправильной установке: например если личинка сильно выступает за плоскость двери, взломщик может попытаться её вырвать. И главное: нужно помнить, что любой, даже самый сложный и дорогой замок не даёт 100% гарантии защиты от взлома, меры защиты должны соответствовать возможному риску. Слишком простой замок может привлечь вора своей доступностью для открытия, а слишком сложный замок при недостаточно проработанных иных средствах защиты — к проникновению другими способами, например через окно. В целом можно сказать, что современный цилиндрический замок, изготовленный серьезной компанией-производителем, на точном оборудовании и из соответствующих материалов, является достойным отпором злоумышленнику, решившему покуситься на Ваше имущество.

По сравнению с цилиндрическим замком сувальдный замок выглядит более предпочтительно с точки зрения прочности конструкции и устойчивости к взлому, но более уязвим для отмычки. Именно этим обусловлено то, что входная дверь чаще всего оборудуется замками обоих типов.

Чем отличается цилиндровый замок от сувальдного

Металлические входные двери могут оборудоваться замками с различным механизмом, но наибольшей популярностью пользуются сувальдные и цилиндровые запирающие устройства. Чаще всего используются конструкции первого типа, но некоторые модели оснащаются сразу двумя замковыми системами. Попробуем разобраться, в чем заключаются их отличия и рассмотрим принцип работы таких приспособлений.

Устройство сувальдных механизмов

Сувальдные замки характеризуются высокой устойчивостью ко взлому. Секретная часть подобных конструкций выражена специальными пластинами, которые собраны в пакет. При открывании ключ входит в эти вырезы, передвигая ригели.

Для обеспечения максимальной взломостойкости устройство должно иметь как минимум 5-6 сувальд. Безопасность и надежность достигается благодаря тому, что механизм защищен прочным корпусом, доступ к которому открывается через замочную скважину. Уровень подъема пластин определяется выступом на ключе.

Степень секретности и взломоустойчивость сувальдного замка зависит от количества и положения сувальд, а также числа комбинаций для открывания. Основными преимуществами таких устройств являются:

Множество вариантов для обеспечения защиты от взлома. Это может быть система распознавания отмычек или ложные бороздки на пластинах.
Возможность установки более сложного механизма с перепрограммированием, способного считывать информацию о вставляемом ключе.
Высокий уровень взломозащищенности при большом количестве рабочих сувальд.

Взломостойкие двери оснащаются сувальдными замками, имеющими не менее 6 пластин. В данном случае при попытке подбора подходящей комбинации потребуется совершить более 1 миллиона попыток. Недостаточное количеств сувальд позволит злоумышленнику легко взломать замковый механизм.

Как устроен цилиндровый механизм

Цилиндровые замки имеют несколько иную конструкцию. Они оснащаются штифтами с дисками и рамками-пластинами, которые поворачиваются с помощью ключа, что минимизирует вероятность взлома. Взломать дверь с таким механизмом можно только путем воздействия на личинку. Доступ к цилиндру может быть защищен накладками и другими вспомогательными элементами.

Достоинством подобных устройств является возможность подбора ключа небольших размеров и установки дополнительной вертушки. К числу преимуществ цилиндровых замков также относятся:

Легкая замена сердечника.
Надежная и простая конструкция, обеспечивающая необходимый уровень взломостойкости.
Наличие высокопрочных штифтов и пластин, защищающих от силового взлома.

Отличия между цилиндровым и сувальдным замками

Замки обоих типов обеспечивают высокую безопасность, но при определенных усилиях и стараниях злоумышленники могут взломать каждый из них. Сложно сказать, какой механизм является более надежным. Для этого необходимо разобраться в их отличительных особенностях.

Рабочая поверхность замков с цилиндром выражена цилиндрической деталью, имеющей ключевое отверстие. Устройства сувальдного типа работают за счет пластин, но первый вид срабатывает только при повороте ключа. Чтобы открыть французский механизм, достаточно воздействовать на бороздки, при этом подобрать отмычку довольно легко. При большом количестве сувальд давить на них становится труднее.

Преимущество цилиндровых замков заключается в том, что его рабочую часть можно с легкостью заменить на новую, что обеспечивает удобство в случае потери ключа. В настоящее время многие производители выпускают модели, оснащенные обеими разновидностями механизмов, что повышает уровень безопасности.

Выбирая самое дорогое и надежное запирающее устройство, вы не сможете полностью обезопасить помещение от несанкционированного проникновения. Простые замки можно легко взломать, а слишком сложные могут спровоцировать злоумышленника проникнуть в квартиру другим способом.

Сравнивая сувальдный и цилиндровый механизмы, следует уточнить, что первый является более предпочтительным. Это обусловлено его повышенной стойкостью к физическим взломам, но на него легче воздействовать отмычкой. С учетом всех перечисленных особенностей мы рекомендуем приобретать дверь с двумя замками, что позволит гарантировать максимальную безопасность имущества.

Замок сувальдного типа — устройство, особенности эксплуатации и монтажа

Запирающие механизмы данной группы считаются надежными, а потому и рекомендуются (в сочетании с цилиндровыми моделями) для установки на входных дверях. Сувальдный замок характеризуется простотой устройства, достаточной степенью безопасности и приемлемой ценой. А если учесть, что производители постоянно пополняют рынок новинками, то интерес к моделям этого типа вполне объясним.

Особенности конструкции

Корпус

В большинстве замков это обычная стальная коробка с открывающейся крышкой. Такое решение облегчает свободный доступ к механизму. Однако в продаже встречаются образцы и без нее. Подобные замки крепятся на металлической основе (створка сейфа, железное полотно двери), которая и выполняет функцию отсутствующей боковины.

Засов

Запоры. Они представляют собой стальные штыри (их называют ригелями) или пластины. Количество таких деталей определяет уровень безопасности, так как от этого зависит надежность фиксации дверной створки.

Зубчатая гребенка. Этот конструктивный элемент отвечает за перемещение ригелей и располагается на хвостовике засова. Недостатком замков сувальдного типа старых образцов являлось то, что зубчики гребенки были очень прочными. А потому взлом производился довольно быстро и аккуратно, по-тихому, с помощью так называемых «свертышей» (разновидность отмычки, полностью повторяющая конфигурацию ключа, но без выступов и пазов на его концевой части).

В новых моделях замков есть «изюминка». Один зубчик (иногда и несколько) ослаблен; в нем высверлено отверстие. При попытке вскрытия он обламывается, и все дальнейшие манипуляции с отмычкой никакого результата не дадут. Минус данного инженерного решения в том, что после этого сувальдный замок придется ремонтировать, так как его уже не открыть и родным ключом.

Стойка хвостовика. Ее назначение – предотвратить смещение ригелей даже при механическом воздействии на них в положении замка «закрыто». То есть их без ключа сдвинуть (отжать) не получится в принципе. Производители учли, что среди взломщиков популярна методика вскрытия замков способом высверливания стойки, а потому она надежно защищена. Варианты – бронепластиной, помещенным внутрь стальным шариком, самим материалом детали (высокопрочным сплавом).

Сувальды

Эти элементы кодирования – не более чем стальные пластины, отличающиеся геометрией и конфигурацией, толщиной, способом смещения и рядом иных признаков. Но назначение у них единственное – обеспечить степень секретности замка. А потому и механизмы этого типа называются сувальдными.

Материалами для изготовления чаще всего служат алюминиевые сплавы, латунь или низколегированная сталь. Представляет собою металлический стержень, на одном конце которого головка, на другом – бородки. Их количество, высота, расположение по сторонам и определяют кодировку. Единственный недостаток сувальдного ключа в его большой длине. Носить с собой даже один экземпляр не совсем удобно; с несколькими же намного хлопотнее. Во всем же остальном одни плюсы – высокий уровень секретности, простота отпирания и изготовления дубликата по образцу.

Принцип работы сувальдного механизма

Пластины секретки располагаются на одной оси, совпадающей с центром скважины. Поворот ключа приводит к их смещению, величина которого определяется конфигурацией каждой сувальды. В результате ригеля сдвигаются. Если же ключ неродной, то открыть запорный механизм не получится.

Теоретически сувальдные замки можно перекодировать. Достаточно лишь поменять местами пластины. Но тогда понадобится и другой ключ, а потому данная методика не практикуется. Учитывая невысокую стоимость запора этого типа, его проще заменить новым образцом. Хотя в последнее время на рынке появились замки данной группы, в комплект которых входят запасные ключи и блок сувальд. Это дает возможность самостоятельно поменять код механизма (при необходимости) и продолжать использовать его по месту установки.

Разновидности замков сувальдного типа

Навесные. Их чаще называют «сарайными», так как основная сфера применения – запирание калиток, ворот гаражей, дачных участков, подсобок и тому подобное. Самые простые и дешевые модификации замков.
Накладные. Они просты в монтаже, так как при креплении на дверное полотно все что понадобится, это высверлить в нем отверстие для скважины. Данные модификации замков считаются универсальными, так как их можно монтировать на любой створке, независимо от ее материала и толщины.
Врезные. Это встраиваемые в основу образцы, а потому устанавливаются, как правило, на каркасных дверях. И то, есть ограничение в параметрах деревянной рамы, так как выборка материала снижает прочность конструкции на данном участке.

Особенности механизмов сувальдного типа

Надежность. Такие замки неприхотливы, при аккуратном обращении безотказно служат много лет и обеспечивают достаточный уровень защиты объекта.
Сложность вскрытия. Специфика конструктивного исполнения отдельных деталей, способ кодировки исключают вероятность подбора отмычек. Такие запоры если и отпираются, то лишь силовым методом, с помощью эл/инструментов. Следовательно, справиться с ними за несколько минут однозначно не получится.
Неприхотливость в эксплуатации. Устройство сувальдного замка таково, что попадание пыли, грязи в скважину для него некритично. А вот применительно к цилиндровым аналогам наоборот; даже незначительное засорение их личинки может вызвать большие сложности с открыванием/закрыванием.

Повышенный износ механизма. Для того чтобы замок служил долго, необходимо выполнить ряд условий. Первое – регулярное обслуживание, что подразумевает удаление грязи из внутренней части корпуса и смазку трущихся деталей. Второе – аккуратность в обращении с замком. Большие усилия при повороте ключа приводят к деформации металла. Как результат – постепенное увеличение зазоров, появление перекосов, расшатывание ригелей.
Длинный ключ. О том, какие это вызывает неудобства, уже сказано.
Сквозная скважина. Насколько данный пункт актуален, отдельный вопрос. Но многие пользователи отмечают, что через нее в помещение с улицы попадает холодный воздух и шумы.

Советы по выбору замка

Размеры, конфигурация бороздок на ключе, цвет корпуса (крепежной планки) и подобные нюансы – на личное усмотрение. Но есть ряд моментов, которые необходимо обязательно уточнять в месте приобретения.

Класс безопасности. Не менее третьего. У дешевых китайских моделей он на уровне 1 – 2. Вряд ли такой замок обеспечит надежную защиту объекта.
Исполнение ригелей. Только в усиленном варианте, из высококачественной стали.
Защита от высверливания. Чем она обеспечена?
Особенность монтажа. Сувальдные замки, так же как и двери, подразделяются на модели лево- и правосторонние.
Качество ключей. В идеале бородки должны иметь строго прямые углы с тщательной шлифовкой граней.
Комплектация. Желательно, чтобы кроме крепежных деталей были элементы, обеспечивающие перекодирование механизма (отмечено выше).
Производитель. Среди российских замков с сувальдным механизмом заслуживают внимания изделия под марками «Просам», «Керберос», «Герион», «Меттэм». Зарубежные компании поставляют в РФ качественные замки «Securemme», «Abloy», «Mul-T-Lok», «Cisa», «Kale», «Mottura».

При выборе запорного механизма вполне логично ориентироваться не на его цену, а стоимость того, что будет находиться «под охраной» замкового устройства. Китайская продукция подходит лишь для отпугивания тех, кто хочет поживиться чужим добром. Для профессионального же взломщика ее вскрыть – минутное дело.

Сувальдный замок имеет свои достоинства, а главное, прост в обращении и стоит недорого. Но специалисты не рекомендуют использовать его как единственное средство защиты объекта. Он хорош в роли дополнительного запорного механизма в многоступенчатой системе охраны.

Где используется и чем хорош сувальдный замок

Преимущества и недостатки сувальдного замка

Сувальдный замок имеет большие силы трения внутри, из-за чего ключи для него производятся не из стали. Чтобы открыть, приходится прикладывать больше усилий.

Устройство сувальдного замка

Сейфовый запор имеет конструкцию, в котрую входят:

Корпус. Может быть с крышкой и без. Изделия с крышками из термообработанной стали более устойчивы к силовому взлому.
Засов. Штыри, пальцы или пластины, называемые ригелем выходят из корпуса, запирая дверное полотно.
Зубчатая гребенка. На пластине, соединяющей ригели в единое целое, имеется ряд профилированных вырезов, с помощью которых ключ перемещает засов. Для снижения вероятности силового взлома в зубчиках делаются отверстия, искусственно ослабляющие гребенку.
Стойка хвостовика засова. Обеспечивает стопорение засова, мешая продвижению ригеля при воздействии на него со стороны обреза двери. Может иметь различное сечение, что влияет на взломостойкость.
Сувальды. Пластины различных форм с вырезами, по которым ходит стойка хвостовика. Вырезы расположены на некотором расстоянии друг от друга, которое называется кодовым пазом. Чем он меньше, тем сложнее открыть замок отмычкой. Кодовые выступа могут иметь так называемые «противоотмычные» пазы. Существует две разновидности сувальд – качающегося и поступательного плоско-параллельного типа. В большинстве случаев они подпружинены отдельными пружинами.

Ключи. Изготавливаются из латуни или алюминия. Бывают одно- и двухбородочного типа. Бородка ключа имеет приводной зуб и секреты разной высоты, от чего зависит высота подъема сувальд при его повороте.

Принцип работы

Разновидности и особенности сувальдных замков

В зависимости от способа установки, он бывает следующих типов:

Навесной. Обычно – это гаражные варианты. В качестве дополнительного такие используют на коттеджах, садовых домиках, и т.д.
Накладной – гаражные и квартирные варианты.
Врезной. Годится для использования везде.

Врезные сувальдные замки для металлических дверей наиболее популярны среди собственников квартир.

В целом, навесной сувальдного типа не рекомендуется использовать в качестве единственного средства защиты. Чтобы навесной механизм защитить от взлома, его навешивают как можно ближе к полотну двери.

В последнее время появились врезные устройства, которые имеют замочную скважину только с одной стороны. Это избавляет от проникновения в охраняемое помещение сквозняков, посторонних запахов и недобрых глаз.

Как выбирать сувальдный замок

Входная дверь, железная или деревянная, не способна выполнять защиту дома без хорошего замка. На сегодняшний день существуют 2 основных типа замков — цилиндровый и сувальдный. Каждый получил название по своему основному действующему механизму. Так, у цилиндрового это секретный цилиндр, называемый в просторечье «личиной», а у сувальдного — набор сувальд, тонких металлических пластин.

Если сравнивать оба замка, несмотря на то, что цилиндровый является более современным и технически более сложным, более надежный и проверенный временем — замок сувальдного типа. Первые простейшие штифтовые механизмы, прототипы нынешних сувальдных, появились в Древнем Египте. Для того чтобы запирать штифтовое устройство, впервые стали пользоваться специальным ключом.

Преимущества и недостатки сувальдного замка

Преимуществ у такого замка гораздо больше, чем недостатков. Самое главное из них — это надежность и высокая степень защиты.

Внимание! Одним из неудобств врезного сувальдного механизма можно назвать имеющееся в нем сквозное отверстие. Дверь в этом случае отпирается снаружи и изнутри ключом. Если с внутренней стороны в замочной скважине находится ключ, отпереть снаружи дверь не представляется возможным.

При потере ключа вскрытие двери с таким замком вызывает большие хлопоты, ведь сувальдный замок обладает непревзойденной надежностью (в отличие от цилиндровых) — его не так легко вскрыть.

Устройство сувальдного замка

Строение сувальдного замка несложное. Он состоит из металлического корпуса, внутри которого находится пакет секретных сувальд и ригели, представляющие единое целое с хвостовиком замка.

В нижней части хвостовика имеется зубчатая гребенка и важный секретный механизм — стойка хвостовика засова, которая стопорит движение сувальд при использовании неподходящего ключа. Стойку изготавливают из закаленной стали и повышают секретность, выпиливая в ней специальный паз.

В зубцах гребенки часто высверливают небольшие отверстия. При механическом воздействии свертыша (специального инструмента взломщиков) в местах, ослабленных отверстиями, зубцы ломаются и тем самым приводят в негодность весь механизм, препятствуя дальнейшему вскрытию двери.

Но главными элементами в устройстве сувальдного замка являются сувальды — металлические пластинки со специальными отверстиями и секретными пазами под выемки ключа. Секретные пластинки крепятся на хвостовике, перемежаясь специальными накладками для создания меньшего трения между ними. На каждой сувальде есть пружина, конфигурация которой зависит от особенностей конкретного производителя.

Принцип работы

Попадая в отверстие, ключ упирается в сувальды и, поворачиваясь, начинает их двигать вверх. Если пазы ключа совпадают с выемками сувальд, они беспрепятственно минуют стойку хвостовика и продолжают движение уже в горизонтальной плоскости, приводя в движение ригели. Ригели — это и есть те небольшие, но надежные задвижки, которые запирают дверь.

После однократного поворота ключа пружины возвращают сувальды в исходное положение, что сопровождается негромким стуком металлических пластин. Если дверь заперта на 2 и более оборотов, при повторном повороте ключа все движения повторяются. Чем больше поворотов совершит ключ, тем больше предстоит повозиться злоумышленнику, подбирая каждый раз правильное положение штифтов.

Разновидности и особенности сувальдных замков

Сувальдные замки могут быть врезными и накладными, а также навесными и электромеханическими. Большее распространение на сегодняшний день имеют врезные, которые являются универсальными, реже — накладные.

Врезной сувальдный замок может открываться как снаружи, так и изнутри исключительно ключом, в то время как у накладного сувальдного замка имеется с внутренней стороны вертушка и защелка, как у цилиндровых, с помощью которых дверь отпирается изнутри.

Внимание! Сувальдные замки получили также название сейфовых за то, что их часто используют в сейфах. Особенность сейфовых замков в том, что их открытый корпус устанавливают на металлической двери, которая выполняет роль внешней стенки корпуса. Сейфовые замки не рассчитаны на то, чтобы их можно было отпереть изнутри.

В последнее время появились в продаже модификации, в которых имеется дополнительный механизм, то есть 2 сувальдных замка в одном корпусе. Также есть механизмы с возможностью перекодировки. Он позволяет при потере ключа не менять весь замок, а с помощью специального приспособления изменить положение сувальд под новый ключ.

Особенности ключа

Ключ для сувальдного замка легко отличить по внешнему виду — бородкам, напоминающим бабочку. Он бывает одно- или двухбородочным, выполненным чаще всего из латуни, реже — из стали и алюминиевых сплавов. По краям бородок имеются выпуклости и впадины в соответствии с числом сувальд, каждая из которых приводится в движение своим пазом в ключе.

Длина стержня ключа достигает 10 см. Головка ключа, за которую его держат, в некоторых случаях может быть запатентованной — на ней написано название фирмы-изготовителя.

Особенности сувальдного врезного замка для металлической двери и его преимущества

Металлическая дверь отличается высокой прочностью и долговечностью, ее не так просто вскрыть. Но без замка она все же не сможет выполнять защитных функций. От его качества, надежности напрямую зависит сохранность имущества в квартире, доме, офисе. Одним из наиболее популярных механизмов является сувальдный врезной замок для металлической двери.

Разновидности и конструкционные особенности

Сувальдные механизмы начали применять еще в 19 веке в Англии. Благодаря своей надежности, они не утратили популярности и сейчас. Схема работы запирающего устройства довольно простая. Есть элемент – сувальды, они взаимодействую со стойкой. Именно она ответственна за движение ригелей запирающего механизма. Когда сувальды закрыты, они надежно блокируют стойку.

На ключе есть характерные борозды, которые входят в контакт с сувальдными пазами. Когда ключ поворачивают в замочной скважине, сувальды приподнимаются, становятся в определенное положение. Они освобождают стойку, происходит движение ригелей. За счет такой конструкции механизм обычно получается довольно увесистый и большой, но зато надежный. Такие замки можно устанавливать снаружи двери (накладные модели) или же врезать внутрь дверного полотна.

Моделей сувальдных замков немало. Они бывают различного веса и прочности, что стоит соотносить с весом и материалом самой двери. Для конструкции из стали предпочтительнее выбирать увесистые модели, более легкие изделия подойдут для входных полотен из легших материалов.

Замки накладные и врезные

Выбор сувальдных замков сегодня довольно велик. Выбирая такое изделие, следует ориентироваться на различные факторы, в частности, метод монтажа.

В зависимости от способа установки на металлическую дверь запирающие механизмы бывают:

Накладные. Эта разновидность самая простая в плане установки, ведь устройство крепится снаружи (основная часть). Но накладные сувальдные замки для стальных дверей не настолько надежные, ведь их взломать очень легко. Эти устройства чаще применяют для нежилых помещений (бытовок, гаражей, складов, подсобок).
Врезные. Более сложные по монтажу, поскольку замки вкладываются во внутрь полотна, где для них вырезается специальная ниша. В металлические двери в квартире обычно устанавливают врезной замок для железной двери ш 25. Он гарантирует безопасности и эстетичность.

В редких случаях возможен третий вариант – встроенный замок. Такой запирающий механизм устанавливают в момент сборки двери. Самостоятельно установить и починить его невозможно, ведь придется полностью разбирать полотно.

Основные преимущества сувальдных замков

Замки такого типа пользуются большой популярностью из-за внушительного перечня достоинств.

Их ценят за такие свойства:

Долговечность и прочность, умноженные на надежность устройства и высокую устойчивость ко взлому.
Высокий уровень стойкости к ударам, механическому повреждению. Такое устройство очень сложно выпилить, высверлить.
В отличие от цилиндровых замков, сувальдные конструкции – антивандальные. Испортить изделие, запихнув в него спичку, у хулиганов не получится.
Современные модели обладают дополнительными элементами для защиты от взлома. Это могут быть как ложные пазы, защита от силового воздействия, так и специальная система, распознающая отмычки.
В более дорогих моделях есть запасной комплект для ремонта (сувальды и ключ).
Существуют изделия, в которых считывается код с ключа и только после этого замок открывается.
Есть возможность установки замков со значительным количеством сувальд, что повышает надежность устройства.
Чаще всего используются врезные модели, никакие элементы из двери не выступают, видна лишь замочная скважина.

В зависимости от степени защиты и конструкции замка, страны-изготовителя формируется стоимость запирающего устройства.

Недостатки устройства

Но у таких запирающих механизмов есть и свои недостатки.

К «минусам» изделий относят такие факторы:

У большинства моделей ключ имеет значительные размеры.
В конструкции предусмотрена скважина (сквозное отверстие). В нее может попадать пыль, она пропускает звуки. Также именно она – «слабое место» конструкции, ведь в нее можно вставить отмычку.
Врезать замок в металлическую дверь сложновато, справится с эти не каждый.
Если потерять ключ, придется менять сувальды, ведь они взаимосвязаны с ключом.
Чем больше сувальд в замке, тем он толще и тяжелее. Такую конструкцию можно установить не на любую дверь, важно соотносить с толщиной полотна.

На что обратить внимание при покупке?

Сувальдный замок прослужит долго и будет надежно защищать дом от грабителей только в том случае, если он качественный. Чтобы не потратить деньги на запирающий механизм впустую, при покупке нужно учитывать некоторые нюансы.

Так, обратите внимание на такие моменты:

Надежный замок должен быть оборудован достаточным количеством сувальд. Лучше, если их будет шесть.
У него должна быть дополнительная защита, что предотвращает легкое высверливание. Такую функцию выполняет бронированная металлическая пластина.
Выбирать замок стоит среди моделей не ниже 3 класса по устойчивости к взлому.
Дополнительная защита в виде ложных пазов или буферных механизмов, которые мешают вскрытию при помощи отмычки, только приветствуется.
Такой элемент как ригель должен быть усиленным, тогда его будет сложно перепилить.
Качественный замок всегда продается вместе с запасными сувальдами и ключами, чтобы его можно было перекодировать. Такой дополнительный комплект поможет провести ремонт конструкции, а не переустанавливать новый полностью при его поломке, так как собрать замок на железных дверях, сложнее, чем починить.

Также при покупке замка необходимо проверить исправность механизма, осмотреть и испытать ключи. Они должны быть выполнены хорошо: без царапин, бороздок, идеально отполированы. Сам замок обязан открываться и закрываться ключом без значительных усилий.

Не стоит покупать самые дешевые модели китайского производства, особенно если они идут без инструкции и запасного комплекта. Такие изделия долго не прослужат. Лучше обратить внимание на более дорогие модели известных производителей. Давно и хорошо себя зарекомендовали запирающие механизмы марок Cisa и Mottura. Среди фаворитов также такие известные бренды как Securemme, Abloy, еще популярны замки Kale, Mul-T-Lok.

Из российских изготовителей спросом пользуются изделия таких марок как «Просам» и «Керберос», а также «Гериом», «Мэттем». В любом случае, стоимость хорошего сувальдного замка на металлическую дверь немаленькая.

Схема установки врезного замка

Чтобы монтировать врезной сувальдный замок в металлическую дверь, придется проделывать отверстия не только для ручки и замочной скважины, но и отверстие внутри полотна, чтобы в него вставить корпус запорного устройства. Это не очень простая работа, поскольку нужно точно и правильно разместить все элементы.

Чтобы врезать замок в железную дверь своими руками, необходимо:

Сделать разметку. Чаще всего замок устанавливают на высоте от 1 до 1,5 м. Для разметки потребуется рулетка и карандаш.
В торцевой части двери поставить отметины по границам необходимой выемки. По этим краям сначала нужно дрелью просверлить отверстия. После этого, вооружившись болгаркой, выпилить внутреннюю часть полотна. Аккуратно зачистить кромки, чтобы не было зазубрин. Для этого пригодится напильник.
В полученное отверстие поместить замок, отметить места крепления. По этим проставленным меткам проделать сверлом подходящие отверстия для крепежных элементов, нарезать резьбу метчиком.
После этого нужно определиться с местоположением рычага ручки с обеих сторон, а также выходом для замочной скважины. Нужно приложить замок к двери, отметить будущее положение элементов. Далее, проделать под них отверстия и монтировать механизм.
Теперь необходимо проверить, работает ли замок. После чего устанавливают ручку, накладную панель.
Сердцевину замка, а также ригели требуется смазать маслом и несколько раз провернуть, чтобы смазка хорошо распределилась по ним.
На дверной коробке с другой стороны нужно сделать отметки для замочных ригелей. Отверстия для них проделать при помощи дрели или же вырезать болгаркой. Закрепить пластину.

Только на первый взгляд кажется, что нет ничего сложного в установке врезного замка. На самом деле, на каждом из этих этапов возможны сдвиги и перекосы. Поэтому важно после каждого шага перепроверять функционирование запирающего механизма и в случае дефектов немедленно устранять их. Самым же правильным решением будет привлечение к этой работе мастера, обладающего значительным опытом по установке врезных замков. Или перед тем, как врезать замок в железную дверь, хотя бы проконсультироваться со специалистом.

Сувальдные механизмы надежные, они более устойчивы к взлому, по сравнению с цилиндровыми замками. Их можно устанавливать в квартиры и офисы – любые помещения. Однако при высокой квалификации взломщика их можно вскрыть отмычкой. Поэтому для большей надежности стоит устанавливать в металлическую дверь сразу несколько замков разного типа.

Что такое самоимпрессия. Новая опасность сувальдных замков – быстрое чистое вскрытие «самоимпрессией», способы защиты.

Новая опасность сувальдных замков – быстрое чистое вскрытие «самоимпрессией», способы защиты.

Около 8 лет назад был придуман и разработан принципиально новый метод чистого интеллектуального вскрытия замков с сувальдным типом механизма – самоимпрессия, или самонабор. ..

Суть методики рассмотрим ниже, а начнем с того, что для реализации нового вида вскрытия требуется лишь самонаборный ключ. При наличии самоимпрессионного (или самонаборного) ключа среднее время вскрытия классического сувальдного механизма составляет 1-2 минуты. Движения при вскрытии при этом настолько примитивны, что вскрыть сувальдный замок этим инструментом может буквально каждый школьник.

Самоимпрессионный или самонаборный ключ.

Получение данного инструмента является единственным препятствием в реализации вскрытия сувальдного замка самоимпрессией. Во-первых, инструмент технически сложен. Если классические отмычки для сувальдных замков («крючки») изготавливаются на коленке из проволоки. То для изготовления самонаборного ключа требуются не только знания и чертежи, но и заводские условия с дорогостоящей оснасткой. Во-вторых, в связи со сложностью изготовления логично и то, что возрастает и стоимость самоимпрессионного ключа. Приобрести такой можно на нескольких интернет ресурсах, но стоимость такового будет колебаться между 200 и 1000 долларов. Здесь же заметим, что цена инструмента по большому счету не заоблачная, а значит самоимпрессионный ключ может распространяться,в том числе и в среде злоумышленников.

Принцип работы самоимпрессионного ключа.

Изделие представляет собой стержень диаметром чуть меньших размеров, чем диаметр ключа от конкретной модели замка. В теле инструмента перпендикулярно выставлены подвижные штифты, которые при работе будут взаимодействовать с кодовыми элементами механизма замка (сувальдами). Количество штифтов равно количеству кодовых элементов, каждый штифт располагается строго под сувальдой. На изображении выше мы можем видеть самонаборный ключ под восьмисувальдный замок, у которого четыре сувальды расположены с одной стороны засова, а четыре – с другой. Как уже было сказано выше, штифты подвижны, удерживаются на стержне силами трения, и перемещаются лишь под нагрузками (то есть, свободно не болтаются). С обратной стороны от штифтов, располагается ручка самоимпрессионного ключа, через которую оператор управляет процессом.

Как это работает

На данный момент в сети появилось уже достаточно большое количество видеороликов, где наглядно показан принцип работы самоимпрессионного ключа. Мы же здесь попробуем описать процесс максимально подробно, но в тоже время доступно. При работе, самонаборный ключ в первую очередь нагружает усилием засов замка, то есть через скважину толкает засов в сторону открывания. Засов при попытке задвинутся, упирается в кодовые элементы, а если быть точнее – в кодовые выступы сувальд. Сувальды, которые стоят не по коду, будут зажиматься этим самым засовом от перемещения. Далее самоимпрессионным ключом выполняются попеременные движения вверх-вниз в пределах допуска ключевой скважины. Наиболее зажатые сувальды при этом будут продавливать подвижные штифты самонаборного ключа. А те сувальды, которые стоят или выставятся по коду в результате работы, оказывать такого давления на штифты самоимпрессионного ключа не будут. В результате через непродолжительное время замок откроется на первый полуоборот, а на руках вы получите рисунок нарезки секретов рабочего ключа (одной бородки).

Как будем защищаться?

Популярные европейские производители замочно-скобянных изделий Cisa и Mottura, по словам своих представителей, приступили к разработке защиты от самоимпрессии сразу же, как узнали о появившейся проблеме. Компания Cisa до сегодняшнего дня не предложила своим покупателям ни одного достойного решения. В то время как компания Mottura ещё в 2012 году разработала защиту от самоимпрессии и внедрила её в свои сувальдные замки с системой MyKey. То есть в сувальдные замки с шариками на ключе. Суть защиты – в особой форме стойки хвостовика засова и кодовых выступов сувальд, то есть в особой форме тех деталей сувальдного механизма, которые упираются друг в друга при натяжении засова (на фотографии ниже обозначены желтыми стрелочками).

Итак, некоторые кодовые выступы сувальд и стойка засова имеют форму ласточкиного хвоста. Как это будет препятствовать самоимпрессии?

Мы помним, что самонаборный ключ сначала вставляется в скважину и поворачивается в сторону открывания замка, тем самым двигая и упирая стойку в кодовые выступы сувальд. В случае с замком Mottura с системой MyKey, кодовые выступы особой формы, при давлении на них, «убегут» наверх. Другими словами, угол стойки засова упрется в угол кодового выступа и под действием давления самоимпрессионного ключа, конкретная сувальда поднимется выше и станет недоступна для подвижного штифта самоимпрессионного ключа.

Да, оператор по-прежнему будет выполнять движения самонаборных ключом «вверх-вниз», но штифты под сувальдами особой формы не будут доставать до сувальд, а значит и выстраиваться в нужное положение не будут. И так будет происходить каждый раз при взаимодействии стойки засова с выступом особой формы.

Выводы

В ассортименте компании СТАЛ есть замки, защищающие, в том числе и от самых современных видов вскрытия. Замки Mottura с системой MyKey не только обладает отличным качеством, имеют удобную функцию перекодировки, но и качественно, без удорожания изделия, защищены от самоимпрессии и самонаборного ключа.

Сувальдные замки.

Сувальдный замок замена, установка, ремонт, вскрытие. Ключ бабочкой, сейфовый. Сувальдные импортные дверные замки.

Сувальдные замки

Сувальдные замки ( импортные)

В качестве элемента секретности (это та часть замка, которая индивидуальна для каждого конкретного экземпляра замка и обеспечивает его открывание только «своим» ключом) используются сувальды. Открываются сувальдные замки относительно большими ключами с одно-, а чаще с двухсторонними бородками на конце (так называемый «сейфовый ключ», «ключ бабочкой»).

*Сувальды — это плоские пластины сложной формы (и относительно большого размера), связанные в единый пакет и подпружиненные. В каждой сувальде имеется отличная от других сувальд прорезь с прямой центральной частью и с множеством боковых ответвлений разной длины. Конструкция с ключом , сувальды принимают такое положение, когда механизм привода ригелей разблокирован, и дальнейший поворот ключа вызывает перемещение ригелей (открывание и закрывание замка). Открываются сувальдные замки относительно большими ключами с двусторонними бородками на конце ( так называемый «сейфовый ключ», «ключ бабочкой»).

**Секретность сувальдного замка зависит:
1) От количества и расположения сувальд.

2) От заложенного производителем замка количества возможных комбинаций (вариантов ключа).
Оно зависит:
а) от диапазона изменения
б) от шага изменения высоты бородки ключа
в) от технологической возможности завода

3) От точности изготовления замка (величина допусков при изготовлении; отсутствие слишком больших зазоров в механизме, что происходит при использовании заводом- изготовителем изношенного либо устаревшего оборудования).

Существует также достаточно редко используемый способ вскрытия сувальдных замков, заключающийся в высверливании определенного элемента замка («квадрата»). Для этого у взломщика должен быть с собой шаблон именно этой модели замка (для того, чтобы определить местоположение этого элемента).

В замках MOTTURA есть определенная защита от высверливания (твердосплавные шарики, с которых соскальзывает сверло). Чтобы дополнительно защитить замок MOTTURA, можно установить на его корпус с внешней стороны бронепластину (из сплава марганцевистой стали, очень прочная, можно просверлить только алмазным сверлом, затратив достаточно много времени). Бронепластина находится под внешним листом металла и снаружи не видна


В тяжелой серии замков «Cisa» (Италия) для того чтобы повысить секретность ключа на механизм закрепляют кодовую накладку , которая по своей сути несет в себе как броне защиту, также внутри как и в цилиндровом механизме присутствуют пины, таким образом достигается как максимальная взломостойкость замка, так и секретность.

В сувальдных замках MOTTURA тяжелой серии используется сменный элемент секретности NUCLEO (т.н. «секретка«). Это позволяет в случае потери или краже ключей менять не весь замок (что достаточно сложно и дорого), а только элемент секретности. Замена секретки достаточно проста, в большинстве случаев это может сделать и сам клиент.

Конфиденциальность замка обеспечивается тем, что секретка с ключами распечатывается в присутствии заказчика, то есть клиент может быть уверен, что он первый, кто берет в руки ключи от своего замка и никто не успел сделать их дубликат. При монтажных работах и регулировке замка мастера могут использовать специальную монтажную пластмассовую секретку с одинаковым для всех замков MOTTURA ключом (на практике обычно пользуются старой металлической секреткой, т. к. пластмассовые секретки практически одноразовые).

  В сувальдных замках CISA используется другой способ обеспечения конфиденциальности ключей — перекодировка замка под новый комплект ключей
  Комплект ключей CISA CAMBIO FACILE поставляется в запечатанном виде, распечатывается в присутствии заказчика и с помощью специального перекодировочного ключа замок перекодируется под этот комплект.
  Такой способ обеспечения смены секрета замка, безусловно, удобнее, чем замена NUCLEO в замках MOTTURA- не нужно снимать панель отделки, чтобы поменять секретку- процесс перекодировки занимает от силы пять минут, и для этого достаточно просто открыть дверь.
  Но оборотная сторона легкой перекодировки замков CISA — определенное снижение секретности замка (так как все сувальды одинаковые, а гребенка механизма перекодировки имеет больший шаг, чем возможный шаг изменения высоты бородки ключа).
  Кроме того, механизм перекодировки крайне сложный и в нем используются детали из алюминиевых сплавов (для снижения трения), что снижает, в принципе, надежность и долговечность замка.

В данном случае представлен замков CISA с перекодировкой (основной, с вертикальным запиранием, 4-ригиля, открытие на 4-оборота).

Используют также замки «ATRA» (Италия). В них сменная секретка- это цельнометаллическая «проставка» под сувальды сложной формы и относительно небольшого размера. Менять ее несколько удобнее, чем NUCLEO, однако ее использование в сочетании с одинаковыми сувальдами также существенно снижает секретность замка, а в сочетании с довольно низким качеством изготовления замки «ATRA» довольно сильно проигрывают по потребительским качествам Моттуре и Чизе.

В целом можно сказать, что лучший (с точки зрения надежности и секретности) способ смены «секрета» замка- это секретка, содержащая полноценный комплект сувальд и соответствующих им ключей (как NUCLEO в замках MOTTURA). Некоторое неудобство замены (да и то далеко не во всех случаях) компенсируется простотой конструкции, отсутствием лишних сопряжений деталей, и, следовательно, лишних зазоров и износа. Установив новую NUCLEO, заказчик получает не только комплект новых ключей, но и новые (неизношенные) сувальды, направляющие и пружины сувальд, а это немаловажно для долговечности работы замка.

Достоинства сувальдных замков:
1. Высокая надежность и долговечность благодаря относительно большим размерам механизма секретности.
2. Сложно вскрыть силовыми способами, например, высверливанием.

Недостатки сувальдных замков:
1. Достаточно большие ключи (чем больше сувальд, тем больше бородка ключа).
3. Возможность вскрытия подбором отмычек (что доступно, однако, только весьма квалифицированным взломщикам).
2. Сувальдные замки закрываются с обеих сторон только ключом, что не всегда удобно в повседневном использовании.

Вместе с тем, секретность хороших сувальдных замков весьма высокая (например, у 6-сувальдных замков MOTTURA — около 3 миллионов комбинаций). Чтобы вскрыть такой замок методом подбора ключей, в худшем случае потребуется один железнодорожный вагон (60 тонн) ключей.

Вызвать мастера по замкам Вы можете :

По тел. (495)795-49-35, 795-56-14, 8- 903-753-88-15

Либо на mail: [email protected]

Гарантируем честность, порядочность, разумные цены, 100% надежность, конфиденциальность, скидки, качество выполняемых работ.

suvalla — Traducción al español — ejemplos inglés

Su búsqueda puede llevar a ejemplos con expresiones vulgares.

Su búsqueda puede llevar a ejemplos con expresiones coloquiales.

Приезжаю сюда когда был 4 класс, Сувалла была 5 класс

Я приехал сюда когда учился в 4 классе, Suvalla была в 5 классе

Voy por mi cuarto doblaje, pero Sowana que vino conmigo, está en su quinto.
Sugerir un ejemplo
Otros результатados
Этот маршрут также проходит мимо округа Савалья , соседнего муниципалитета Конеса.
En este itinerario, también se pasará por Rociana del Condado, término муниципальный векино де Конеса.
Четыре гонщика стартовали на Savallà , разделившись на одну секунду в общем зачете.
Cuatro pilotos comenzaron Savalla separados por un solo segundo en la clasificación general.
Советую выбирать замок минимум с шестью suvalda .
Aconsejan escoger el castillo con como mínimo por seis suvaldami .
Savallà — это совершенно новый вызов, который проходит между городами Рорик и Конеса.
Savallà es un desafío completetamente nuevo que se extiende entre los pueblos de Rauric y Conesa.
Conesa и снова едет по TV-2244 в NE до Savallà County.
Смотрите прямо в Conesa y se toma la TV-2244 в дирекции NE hasta Rociana del Condado.
Прошлогодние тесты Savallà и El Montmell возвращаются в субботу, но в противоположном направлении — этап Querol разделяет два прохода.
Las especiales de Savallà, и El Montmell del año pasado vuelven el sábado, pero en la dirección opuesta, con Querol dividiendo los dos pasadas.
После отмены начального испытания Savallà по соображениям безопасности из-за того, что зрители занимали небезопасные придорожные позиции, Танак был самым быстрым из Латвала в Кероле, увеличив свое преимущество над Сордо почти до 33 секунд.
Tras la cancelación del tramo matinal de Savallà por razones de seguridad debido a que los espectadores se encontraban en posiciones in posiciones al borde de la carretera, Tänak fue el más rápido, superando a Latvala en Querol para venta sureorda, 33 segundos.
Мир Марбелья (Новостройка) | SuVilla Недвижимость
Мир Марбелья (Nueva Promoción) | Inmobiliaria SuVilla
В Savallà County and Safe мы видим улицы и руины старинных замков.
En Rociana del Condado y Segura, hay que ver sus calles y las ruinas de los antiguos castillos.
Возвращаются этапы Savallà (14,12 км) и Эль-Монтмель (24,40 км), но в этом сезоне они проходят в противоположном направлении.
Vuelven los tramos de Savallà (14,12 км) и Эль-Монтмель (24,40 км), pero esta temporada se disputan en sentido contrario.
Имущество де Конеса, Савалья, дель Комтат и Сегура
Patrimonio monmental de Conesa, Savallà del Comtat y Segura
Я стоял рядом с мисс. Suvall , который, к счастью, был с ним очень тактичен.
Yo createda al Lado de la Sra. Suvall quien , в хорошем состоянии, demostró mucho tacto con él.
Он включает в себя два свежих теста: El Pont d’Armentera, который полностью меняет стадию Querol 2016 года, и Savallà , совершенно новый.
Incluye dos especiales nuevas, El Pont d’Armentera, que es el tramo de Querol de 2016 en Sentido Inverso, y Savallà , que es completetamente nueva.
Chalet Las Rocas, Алаурин-де-ла-Торре | SuVilla Недвижимость
Chalet Las Rocas, Алаурин-де-ла-Торре | Inmobiliaria SuVilla
Сегура Он происходит из округа Савалья , потому что асфальтированная дорога ведет к созданию У. Сегура — небольшое ядро, сформированное в убежище замка.
Segura Se llega, от Rociana del Condado, por una pista asfaltada que va hacia el O.Segura es un pequeño núcleo formado alrededor de su castillo.
После начала спуска по двухполосной дороге он переходит на узкую полосу асфальта, которая петляет через серию средних поворотов к Savallà del Comtat.
Después de unflow empieza en una carretera de dos carriles, cambia a una estrecha cinta de asfalto que serpentea, través de una serie de curvas medias hasta Savalla del Comtat.
Maquinaria Textil — Sumalla Peru S.A.C. Вспомогательное текстильное оборудование
Maquinaria Textil — Sumalla Peru S.A.C. Maquinaria Textil
Экскурсия по Баш-Сегарре, которая проходит по районам Санта-Колома-де-Керальт-Льорак, Вальфогона-де-Риукорб, Савалья и Конеса.
Recorrido por la Baixa Segarra que discurre por los términos de Santa Coloma de Queralt, Llorac, Vallfogona de Riucorb, Rociana del Condado y Conesa.
сувальда тойота замок harga terbaik — Penawaran besar untuk сувальда тойота замок dari penjual сувальда тойота замок global di AliExpress
Горячие промо-акции сувальда тойота замок: онлайн-переводчик на английском языке и дискон dengan ulasan pelanggan nyata.
Кабар байк! Anda berada di tempat yang tepat untuk сувальда тойота замок.Sekarang Anda sudah tahu itu, apa pun yang Anda cari, Anda pasti akan menemukannya di AliExpress. Ками бенар-бенар memiliki ribuan produk hebat di semua kategori produk. Baik Anda mencari label high-end atau pembelian massal ekonomis yang murah, kami menjamin bahwa ini ada di AliExpress. Анда акан менемукан токо ресми унтук нама мерек берсама пенджуал дискон независимый кесил, ян семуанья менаваркан методе пенгириман чепат дан андал, серта ньяман дан аман, метод пембаяран, тидак педули берапа банйилиан янь анда пенджак.
AliExpress tidak akan pernah kalah pada pilihan, kualitas dan harga. Setiap hari Anda akan menemukan penawaran baru, penawaran hanya online, diskon toko, dan peluang untuk lebih berhat dengan mengumpulkan kupon. Tetapi Anda mungkin harus bertindak cepat karena bagian atas ini сувальда тойота замок diatur untuk menjadi salah satu penjual terbaik yang paling dicari dalam waktu singkat.Pikirkan betapa cemburunya teman Anda ketika Anda memberi tahuremeka bahwa Anda mendapatkan сувальда тойота замок di AliExpress. Dengan harga terendah онлайн, tarif pengiriman murah, dan opsi koleksi lokal, Anda dapat melakukan penghatan yang lebih besar.
Jika Anda masih berpikiran dua tentang сувальда тойота замок дан berpikir tentang memilih produk yang serupa, AliExpress adalah tempat yang tepat untuk memberskan harga dan penjual.Ками акан мембанту анда унтук менгетахуи апаках иту лайак мембайар экстра унтук верси келас атас атау апаках Анда мендапаткан кесепакатан янь сама байкня денган мендапаткан баранг янь лебих мурах. Dan, jika Anda hanya ingin memperlakukan diri sendiri dan memercikkan versi yang paling mahal, AliExpress akan selalu memastikan Anda bisa mendapatkan harga terbaik untuk uang Anda, bahkan memberi memi tahu Anda kapan Anda Akan lebih.
AliExpress dengan bangga memastikan bahwa Anda selalu memiliki pilihan berdasarkan informasi ketika members dari satu dari ratusan toko dan penjual di platform kami. Setiap toko dan penjual dinilai Untuk Layanan pelanggan, harga dan kualitas oleh pelanggan nyata. Плюс Anda dapat mengetahui toko atau peringkat penjual Individual, sertambandingkan harga, pengiriman dan penawaran diskon pada produk yang sama denganmbaca komentar дан ulasan янь ditinggalkan oleh pengguna.Setiap pembelian diberi peringkat bintang dan sering mendapat komentar yang ditinggalkan oleh pelanggan sebelumnya yang menggambarkan pengalaman transaksimereka sehingga Anda dapatmbeli dengan keyakinan setiap saat. Singkatnya, Anda tidak perlu mengambil kata kami untuk itu — dengarkan saja jutaan pelanggan bahagia kami.
Дан, Джика Анда Бару Менгенал AliExpress, Ками Акан Члены Таху Анда Себуах Рахасия.Tepat sebelum Anda mengeklik ‘beli sekarang’ dalam proses transaksi, luangkan waktu sejenak untuk memeriksa kupon — дан Анда акан менгхат лебих баньяк лаги. Anda dapat menemukan kupon toko, kupon Aliexpress, atau Anda dapat mengumpulkan kupon setiap hari dengan bermain game di aplikasi AliExpress. Дан, Карена Себагиан Бесар Пенджуал Ками Менаваркан Pengiriman бесплатно — Ками Пикир Анда Акан Сетуджу Бахва Анда Мендапаткан Ини сувальда тойота Замок ди Салах Сату Харга Тербаик онлайн.
Kami selalu mendapatkan teknologi terbaru, tren terbaru, dan label yang paling banyak dibicarakan.Di AliExpress, kualitas bagus, harga dan layanan datang sebagai standar — setiap saat. Mulai pengalaman belanja terbaik yang pernah Anda miliki, di sini.
сувальда тойота замок بأفضل قيمة — رائعة على сувальда тойота замок من сувальда тойота замок بائع عالمي على AliExpress للجوال
بار رائعة! أنت في المكان الصحيح لأجل сувальда тойота замок. الآن تعلم بالفعل بأنك ، مهما كان ما تبحث عنه ، ستجده بالتيد на сайте AliExpress. لدينا حرفيًا آلاف المنتجات الرائعة في جميع الفئات. На сайте AliExpress.
ستجد المتاجر الرسمية للماركات بجانب البائعين الصغار المستقلين الذين يقدمون الخصومات. وسوف تتمكن لك من الاستمتاع بالشحن السريع وأساليب الدفع الموثوقة ، بغض النظر عن المبلغ الذنر نوي.
AliExpress يسعى دائمًا لتوفير الأفضل من حيث الاختيار والجودة والسعر. ل يوم ستجد العروض الجديدة عبر الإنترنت وخصومات المتاجر والفرص لتوفير المزيد من لال مع اللسيد. ولكن ربما عليك التصرف بسرعة لأن المنتجات مثل ا сувальда тойота замок الأفضل أحيانًا تنفد بسرعة كبيرة. ر كيف سيغار دقاؤك عندما تخبرهم بأنك حصلت على сувальда тойота замок على AliExpress.من خلال الأسعار المخفضة وأسعار الشحن المنخفضة وخيارات المجموعات المحلية ، يمكنك توفير المزيدية.
ا نت لا تزال متردًا بشأن сувальда тойота замок وتفكر ي اختيار منتج مشابه ن AliExpress مان رائع ي ارتيار منت مشابه سوف نساعدك لاتخاذ قرار بشأن جدارة الإصدار الفاخر بدفع المزيد أو عما إذا كن ستحصل عما ا ن ستحصل عل ة للتاوية التلالاوية متيا التاي التاي التي.وإذا كنت تريد فقط تدليل نفسك والصرف ببذخ على الإصدار الأغلى, فإن AliExpress ستحرص دائما على حصولك على أفضل سعر مقابل أموالك, وحتى إخبارك بالموعد الذي يستحسن فيه أن تنتظر بدء العرض الترويجي, والتوفيرات التي يمكنك توقعها.
AliExpress для мобильных телефонов. ل متجر وبائع مصنف لخدمة العملاء والسعر والجودة بناءً على آراء عملاء حقيقيين.بافضافة إلى ذلك, يمكنك العثور على تصنيفات المتاجر أو البائعين, بالإضافة إلى مقارنة الأسعار أو عروض الشحن والخصومات على المنتج ذاته من خلال قراءة تعليقات ومراجعات المستخدمين. كل عملية شراء مصنفة بنجوم وكثيرا ما تحتوي على تعليقات العملاء السابقين, ويصفون فيها تجربة التعامل بحيث يمكنك الشراء بثقة في كل مرة. باختصار ، لا يتعين عليك أن تستمع إلينا — استمع إلى الملايين من عملائنا السعداء.
وإذا نت ديدًا على AliExpress سوف نطلعك على سر.بل أن تنقر فوق «راء الآن» مباشرة في المعاملة ، انتظر لحظة للتحقق من وجود قسائم — وسوف توفر املة. Интернет-магазин AliExpress для мобильных ولأن معظم البائعين لدينا يوفرون الشحن المجاني — نعتقد بأنك ستتفق معنا بأنك تحصل على сувальда тойота замок بأحد أفضل الأسعار عبر الإنترنت.
لدينا دائمًا أفضل التقنيات وأحدث الصيحات والعناوين الأكثر شهرة.На сайте AliExpress. ابدأ أفضل تجربة تسوق مررت بها من قبل هنا.
Дверной замок с ручкой и защелкой: варианты устройства и принцип действия.
Как выбрать хороший замок
Запорные замки появились вместе со строительством жилищ и возникновением имущественного расслоения в обществе. Как только возникла частная собственность, возникла необходимость ее защитить.Конечно, есть еще небольшие поселения людей, в которых не стоит запирать двери, но это скорее исключение. Долгое время дорабатывались механизмы блокировки дверной коробки, производители старались сделать запор более надежным, повысив его блокирующие свойства. Но функция запирающего устройства не изменилась — запирание дверей и защита имущества.
Устройство замкового механизма
Если посмотреть различные фото дверных конструкций, то можно увидеть, что запор не только устанавливается на входную дверь, но и внутренняя конструкция иногда также запирается.
Любое устройство для фиксации состоит из фиксирующего механизма, специальный металлический ящик для блокировки, клапана и ключом для перемещения болта.
В зависимости от устройства запирающего устройства, его функциональность определяется. По способу крепления к дверной конструкции запорные механизмы могут быть:
накладные, устанавливаемые с внутренней стороны двери;
врезной, установлен внутри дверной пластины.
Самым распространенным устройством дверных замков является врезной замок, устройство которого построено из:
Корпуса;
Деталь лицевой планки;
Рычаг привода;
Болт со специальной защелкой;
Заслонка с основным действием.
Независимо от крепления к дверям, конструкция современных запорных устройств включает в себя две составляющие: секретку и привод.
С помощью секретной системы распознается ключ от замка и блокируется исполнительный элемент.
Виды секретов
Механические секреты выполняются в разных вариантах, вот самые важные из них:
Цилиндрический. В основе этого варианта лежит особая деталь — цилиндр. Именно в его основе есть элементы, предотвращающие взлом замка — шпильки. Замок с таким секретом называется английским и является самым распространенным.
Сувальдный — состоит из нескольких зубцов на ключе, определяющих количество сувальд.
Код
— открывает структуру по набору цифр при вводе ключа.
Электронный — на основе встроенного внутри привода.
Типы приводов
В качестве исполнительных механизмов используются следующие системы:
Электромеханический — электрический болт.
Электромагнитный — магнит как запорный механизм.
Механический — запирание осуществляется стержнем из металла, который входит в специальный паз.
Организация замка сувальдного варианта
Надежность такой системы запирания зависит от количества пластин, чем их будет больше, тем эффективнее будет защитная функция.
Система сувального типа состоит из следующих элементов:
Затворной механизм поперечный — затвор;
Пластина металлическая — сувальд;
Специальное отверстие под ключ.
Принцип работы этой системы заключается в том, чтобы занять определенные пластины всеми пластинами, после чего появляется возможность повернуть ключ.
Устройство цилиндровой замковой системы
Такая запорная конструкция может быть врезной и накладной, в ее основе лежит секретный механизм — личинка. Замки этого типа могут быть односторонними и двусторонними. Первый тип открывается ключом только с одной стороны, второй — с двумя цилиндрами. Его нельзя открыть изнутри без ключа.
Работа по запиранию помещения цилиндрическим устройством сводится к определенным действиям: ключ вставляется в паз с ограниченным выступом, который находится в цилиндре. Часть цилиндра всегда вращается. Но только если ключ вставлен подходящий. В остальном конструкция остается неизменной — это так. Приводы — это штифты, поднимающие ключ. В зависимости от положения штифтов наш запор будет открытым или закрытым. Механизм открытия происходит только при совпадении всех элементов шифрования.
Система блокировки внутренних дверей
В межкомнатном варианте замок особо не пользуется спросом, но если такая конструкция требуется, то выбирайте специальный встроенный красивый замок дверного полотна, который состоит из поворотной пластины, ригеля, пружины, рычага для удержания, защелки, крышка корпуса.
Человек, выходя из квартиры, привык закрывать ее специальным механизмом — замком. Если раньше системы замков были простыми, то сегодня, во времена компьютерных технологий, появляются невидимые замки, которые могут защитить любую квартиру от взлома.Недорогие запорные механизмы легко просверлить и выбить, а скрытая в полотне система запирания работает только от радиочастот специального брелка. Конструкция замка может иметь сложную или простую систему, но опыт подсказывает, что лучше выбрать запор на дверной панели хорошего качества, чем несколько дешевых и простых.

Замок навесной, несмотря на свою простоту, широко используется для защиты частной собственности от несанкционированного проникновения на ее территорию. Простота установки, способность выдерживать грубое растрескивание и привлекательное соотношение цены и качества делают амбарный замок незаменимым инструментом для защиты гаражей, подвалов, а также в сельской местности и частных домах.
Разновидности, основные преимущества и недостатки
Замок навесной — это электронное или механическое устройство, которое позволяет заблокировать дверь или люки в закрытом положении и предотвращает доступ к ним без специального ключа. Используется для предотвращения проникновения в частную собственность, кражи имущества, а также для собственной безопасности.
Делится на несколько основных типов:
навесные;
врезной;
счетов-фактур.
Они пользуются спросом у покупателей и не так просты, как кажется.
Отличаются между собой разными характеристиками, по определенным классам, со своими достоинствами и недостатками:
алюминий — имеют достаточно легкий, но мягкий и не очень прочный корпус;
чугун
— недорогой, достаточно прочный, не ржавеет, но хрупок на морозе;
латунь
— внешне красивая, устойчивая к коррозии, но дорогая и мягкая;
Замок навесной стальной — один из самых популярных — взломостойкий и прочный.
Типы навесных замков
Наиболее популярны открытые навесные замки с механизмом внутри корпуса. Они бывают самых разных размеров и форм. Их легко установить на любую дверь или ворота. Главное, чтобы было куда приложить глазки.
Замок сарая можно узнать по наличию полукруглой дужки, которая при открытии открывается от корпуса наполовину или полностью.
Замок в форме гриба, в народе именуемый «грибком».«От других модификаций отличается тем, что запор — это не дужка, а железный« палец », который с одной стороны толще, чем с другой. Собственно, поэтому его так и называют. Такая модель удобна в использовании, потому что его очень сложно разрубить (распилить), так как «ручка» полностью закрыта «проушинами».
Замки навесные полузакрытые — в них ручка заменена штифтом из качественной закаленной стали. Деталь его скрыто под «глазами», где одна сторона пальца входит в тело.Для хакера это достаточно сложно, но для установки требуется место — перед покупкой нужно сравнить размеры и пропорции, чтобы не ошибиться. Требуется оценка и глубина замка, потому что он не закроется, если глаза будут действовать.
Закрытого типа — самый высокий уровень взлома в данной категории. Металлический цилиндр замка полностью скрыт в замке, а при правильной установке дверные проушины будут скрыты под корпусом. Для такого замка их придется изготавливать индивидуально, возможно, даже заказывать, чтобы установить его качественно и качественно.
Классы защиты
Исходя из вышеуказанных качеств, навесные замки можно разделить на следующие классы в зависимости от степени защиты:
Первый — самый простой, который в основном используется для внешнего вида;
Второй немного посерьезнее и в отличие от первого (где взлом занимает около пяти минут), открытие такого механизма займет вдвое больше времени.
Третий класс уже имеет хорошие охранные характеристики.Его взлом будет длиться не менее пятнадцати минут.
Чтобы открыть замок сарая четвертого класса, профессиональному хакеру понадобится не менее получаса.
Тайна замка
Каждый замок имеет свои индивидуальные особенности дизайна. Запорный механизм можно разделить на следующие категории: цилиндровые, сувальдные, кодовые, винтовые и дисковые.
Цилиндр, в свою очередь, делится на штифт и рамку, но принцип действия у них один — ключ вращает цилиндр и, если он подходит к секрету, то ручка откидывается назад.
Сувальды — это тарелки, расположенные непосредственно в самом замке, каждая из которых отличается от других. Они попадают в определенное положение, вставляя ключ в колодец, тем самым открывая или закрывая механизм.
Устройства с такой конструкцией называют «сувальдными».
Что касается «дисковых замков», то основную роль играет угол наклона специальных дисков относительно замочной скважины, который в свою очередь имеет выступы, пропорциональные углам дисков внутри замка.
Работа «кодовых замков» благодаря набору цифр с кодом или специальным колесам, которые оснащены механизмом этого типа. Они работают, выбирая определенную комбинацию. Преимущество таких конструкций в том, что владелец не потеряет ключ, хотя есть замки, открываемые кодом и ключом, который защищает их вдвойне.
Используйте навесные замки
Кроме того, навесные замки подразделяются по назначению:
Есть замки, которые не служат по назначению, но являются декоративными, но очень популярны. Такие замки можно увидеть прикрепленными к мостам городов и поселков, где традиционно молодожены оставляли их после свадьбы, закрепляя свой союз.
Есть замки, которые скорее защищают хозяйственные или подсобные помещения, постройки, чем защищают их, то есть на подсознательном уровне дают понять, что объект охраняется, хотя на самом деле они сделаны, в основном, из недорогих и мягких металлы.
Конечно, есть, напротив, амбарный шлюз, которым закрывают частные дома (обычно это обычное дело в деревнях), гаражи, сараи. Он сделан из качественных металлов, таких как сталь или чугун. И по большей части их лук закаленный.
В этом случае его распилить будет очень долгой и практически невыполнимой задачей, если использовать для этого стандартные инструменты.
Поэтому «элитные замки навесные» сильно различаются по весу и цене.
Подробнее о висячих замках смотрите в следующем видео:
Для защиты очень серьезных объектов используются так называемые «закрытые замки», изготовленные, естественно, из высококачественной стали и других сплавов. Эти типы замков обеспечивают высочайшую степень защиты и очень затрудняют попытку открыть их.
Хотя в большинстве случаев навесные замки не используются внутри помещений, существует тип, специально разработанный для использования на открытом воздухе. Его отличие от других в том, что нос и корпус прорезинены, а попадание внутрь влаги и грязи минимально.
Итог
Выбирая замок, в первую очередь следует руководствоваться качеством изделия, а не ценой, ведь хороший замок не будет стоить ни копейки, но зато не заклинит и не заклинит при малейшем попадании в него влаги, не говоря уже о ближайшей задаче — защите от рук злоумышленников.
Стоит отметить, что у продавца замков должны быть определенные документы на каждый из них, а именно: паспорт, где указан тип; его класс надежности; сведения об органе, утвердившем сертификацию продукции; номер, присвоенный производителем. Все это позволит выбрать качественную вещь, а не подделку.
На нашей планете есть жилища, жители которых не запирают двери на ключ. Мы не принадлежим к этой категории. Для нас дверной замок — это надежный защитник, призванный защитить дом от нежелательных злоумышленников.Дверные замки бывают разных видов, попробуем разобраться, чем они отличаются и как работают.
По типу установки дверные замки делятся на три типа:
Накладные. Самый простой вариант. Заменить дверной замок самостоятельно несложно, ведь он монтируется поверх дверного полотна. В комплект также входит металлическая насадка на косяк, но ручки обычно нет. Накладные замки нельзя назвать надежным вариантом.
Замки врезные. Они вставляются в дверное полотно, как входное, так и межкомнатное. К этому типу сейчас можно отнести большинство современных замков.
Встроенный. Вариант под металлическую дверь. Замок является непосредственной частью дверного полотна, то есть дверь продается уже с механизмом закрывания.
Каким бы ни был дверной замок, в его устройство входят следующие реквизиты:
ручка;
язычок фаловый;
болтов выдвижных;
накладная панель;
секретный механизм, который еще называют личинкой.
Подчеркнем, что надежность замка будет зависеть от личинок.Чем больше комбинаций секретного механизма доступно, тем сложнее будет взломать замок. Некоторые современные модели замков вообще невозможно открыть мастер-ключом, их уровень секретности предполагает открытие только родным ключом.
Итак, личинка — это механизм, который блокирует конструкцию в дверном проеме, предотвращая попадание в комнату нежелательных гостей. По типу секретного механизма принято различать следующие типы замков:
Цилиндровые замки. Привычные всем и достаточно простые изделия. Секретная часть находится в основной части, имеющей форму цилиндра, что и дало название этому типу замка. В этом случае личинки находятся внутри штифтов, они блокируют механизм при закрытии замка. В ключе обязательно должны быть выемки, которые подходят к штифтам и помогают их перемещать. Такие замки еще часто называют английскими.
Диск. Специалисты считают такие замки ненадежными. Внутри замка находятся диски, которые сдвигаются специальным ключом, имеющим форму планки с разрезанными пополам насечками.Ключ приводит в движение колеса, они поворачиваются, образуется туннель, и дверь открывается. Раньше такие дисковые замки часто устанавливали на железные двери подъездов, но теперь этот вариант ушел в прошлое.
Замки крестовые. Как видно из названия, личинка крестовидная, к ней прикреплен такой же ключ. Примечательно, что степень секретности кросс-замков достаточно высока — не менее 20 тысяч комбинаций. Однако такое устройство можно взломать даже обычной крестовой отверткой, а сам секретный механизм крепится к корпусу замка всего двумя винтами, броневой втулкой он не защищен.
Замки ригельные. С немецкого слова «болт» переводится как «ригель или ригель». В этом и заключается принцип работы такого типа устройства — ключ толкает или задвигает внутри замка специальный металлический ригель, то есть ригель. С обратной стороны ригельные замки снабжены защелкой.
Замки уровня. Специалисты называют их самыми надежными вариантами. Внутри замкового механизма находятся пластины — рычаги. Специальный ключ имеет форму солдата или бабочки. При повороте ключа рычаги поднимаются до уровня, указанного кодировкой.Секретность замка может превышать 5 миллионов комбинаций. Минусом можно назвать достаточно большое отверстие для ключа, но работе взломщика могут помешать защитная дамба и ложные бороздки.
Замки кодовые. В этом случае вместо ключа используется секретный набор цифр, ввод которых открывает устройство.
Все перечисленные нами типы замков относятся к механическим. Однако дверные замки также могут быть электромеханическими. В этом случае затвор будет приводиться в действие электродвигателем. В повседневной жизни такие замки не получили широкого применения, чаще используются в массивных банковских сейфах, где вручную закрыть задвижку сложно.
В электромагнитных замках магнит действует как запорный механизм. К самым современным вариантам относится электронный замок, который имеет следующие особенности:
есть встроенный контроллер;
можно использовать внутреннюю или уличную версию;
открывается кольцом для ключей или бесконтактной картой;
защищен от вандалов.
Кроме того, электронные замки просто подключаются к системе охранной сигнализации или комплексу «Умный дом». Электронный замок обычными методами открыть невозможно, замочной скважины нет. Придется применить такие методы, как перехват сигнала или выбор кода. Ну или сломать всю входную дверь, распилить металлические прутья, запирающие вход, то есть применить жесткие силовые методы.
Главный недостаток электронного замка в том, что он жестко привязан к источнику питания.Просто — света нет — дверь не заперта. Необходимо либо предусмотреть резервный источник питания, либо дополнительно установить механический замок на случай отключения электроэнергии.
Как видите, выбор современных замков очень большой, а цена, конечно же, будет зависеть от степени надежности используемого производителем металла. Уточним, что в нашей статье речь шла о замках для входных дверей, межкомнатные двери имеют свои особенности, и требований по надежности к ним гораздо меньше.
Замки производимые промышленностью классифицируются: по конструкции механизма — сувальдные, бесвувальдные и цилиндровые;
по назначению и способу установки — дверные, навесные и мебельные ;
методом крепления — врезным, отрезным и накладным; №
о материале, использованном для изготовления, и способе изготовления корпуса — ковка из листовой стали, чугуна, цинковых или алюминиевых сплавов и др . ; №
для отделки — окрашенная, никелированная, хромированная, оксидированная, с комбинированной отделкой и др.;
в зависимости от места установки — справа и слева.
Несмотря на большое разнообразие конструкций, для всех замков характерно наличие следующих основных элементов:
ригель (ригель) 10 (рис. 4), непосредственно запирающий дверь, крышку и т. Д., А в замках навесных — дужку. ;
рычаги (затворы), составляющие «секрет» замка и одновременно фиксирующие ригель в заданном положении;
корпус 3, состоящий из одной или нескольких частей, в котором расположен механизм блокировки;
ключ — устройство для управления механизмом замка с индивидуальным или групповым «секретом».
Принцип действия механизма блокировки уровня — положение, показанное на рис. 4, болт 10 не может двигаться, так как закрепленный в нем упорный штифт 9 находится в выемке рычагов 8. При повороте ключа справа налево ключ ключа поднимает рычаг, и штифт выходит из насечка, после которой болт можно перемещать влево.
При дальнейшем повороте ключа его борода вылезает из-за контакта рычагов, которые под действием пружин опускаются вниз и удерживают затвор в закрытом состоянии.Обычно в замках бывает несколько сувальд. Чтобы было сложно отпирать замки случайным ключом, делают рычаги разной толщины или с прорезью разного размера.
Болт 10 состоит из головки и основания. Головка болта — это болт, входящий в планку фиксатора. В основании засова имеются фигурные прорези под ключ, количество которых зависит от того, на сколько поворотов ключа рассчитан замок. Кроме того, основание болта служит направляющей для всего болта. В большинстве случаев дверные замки изготавливаются на задвижках, выдвигающихся за два оборота.В замках всех типов ригель всегда фиксируется в определенном положении, как в открытом, так и в закрытом положении.
При запирании замка бортик ключа поднимает рычаги вверх, отпускает задвижку и сдвигает ее на один оборот. По окончании поворота ключа борода перестает поднимать рычаги; они падают, их выступы попадают в прорезь болта и фиксируют их в этом положении.
Каждый вариант расположения рычагов разной формы называется серией. Ключи от всех замков этой серии одинаковые.
Рис. 4. Рычаг замка врезной:
1 — пластина передняя, 2 — косая зарезная, 3 — корпус, 4 — поводок с так называемой защелкой, 5 — пружина поводка, 6 — подставка, 7 — пружина сувальда, 8 — рычаги, 9 — упор, 10 — ригель (ригель), 11 — пружинная косая защелка
Количество серий замков зависит от опций, имеющихся в данном производстве сувальда. Так, при производстве трехзолотных замков, где три типа (номера) изготовлены из сувальда, наибольшее количество серий 6, т.е.е. соответственно количество возможных вариантов положения сувальда: 1 + 2 + 3; 1 + 3 + 2; 2 + 1 + 3; 2 + 3 + 1; 3 + 1 + 2; 3 + 2 + 1.
При производстве замков с четырьмя замками комплект рычагов дает соответственно 24 серии. В замках с двумя рядами рычагов и двубортных ключей количество пачков достигает 150. Увеличивая количество разных рычагов, можно увеличивать количество пачков.
Бессувальдные замки (рис. 5) характеризуются тем, что ригель при перемещении ключа запирается подпружиненной собачкой, которая входит в пазы транцевой пластины.Секретность в замках без замка достигается за счет выполнения прорезей под ключ
и размещения на основании замка напротив паза для ключа барьерных пластин или кольцевых выступов в виде концентрических окружностей, для обхода которых должны быть соответствующие продольные или поперечные прорези.
Цилиндровые замки (рис. 6) по принципу действия аналогичны рычажным замкам. Штифты 12 и 17 в этих замках выполняют функции рычагов.
Корпус 3 имеет сквозную прорезь для цилиндрического сердечника.
Рис.5. Замок Бессувальд:
1 — собачка, 2 — запорная планка, 3 — пружина, 4 — перекладина, 5 — основание корпуса, 6 — ключ, 7 — распорка, 8 — ключ, 9 — штифт, 10 — торцевая планка
Каналы на боковой поверхности соосны с отверстиями в сердечнике. В подвесных цилиндро-деревянных замках цилиндровый механизм обычно размещается в корпусе замка. Сердечник имеет узкую сквозную фасонную канавку для плоского ключа и 4-5 отверстий, расположенных по оси ключевой канавки. Штифты имеют разную длину, что определяет профиль ключа (секретность замка).
Рис. 6. Цилиндр навесного замка:
а — общий вид, б — устройство замка, в — цилиндровый механизм; 1 — запорная коробка, 2 — косая защелка, 3, 15 — стержень-гной, 4 -. косая защелка ручки, 5 — ручка, 6 — ригель (для сов), 7, 9, 13 — пружины, 8 — переключающий рычаг, 10 — цилиндровый механизм, 11 — поводок, 12 — штифты верхние, 14 — заглушки, 16 — сердечник, 17 — нижние штифты
Спиральные пружины используются для возврата штифтов в исходное положение после открытия замка.
Для перекрытия отверстий кожуха цилиндрового механизма служат заглушки в виде общего клапана или индивидуальной заглушки.
В собранном цилиндровом механизме стержень может вращаться только в том случае, если верхние концы вставленных в него штифтов находятся на одном уровне с поверхностью стержня, что возможно только при наличии «вашего» ключа в пазу для ключа.
Профили ключей для каждого цилиндрового механизма фрезерованы индивидуально, что обеспечивает большую секретность цилиндровых замков. №
Для увеличения количества секретов цилиндровые механизмы выполнены с фасонными ключевыми пазами различного профиля. №
Цилиндровые механизмы дверных замков в зависимости от конструкции подразделяются на одинарные и двойные.Одиночные механизмы предназначены для дверных замков, управляемых ключом только снаружи двери. В накладных замках такие механизмы крепятся на двери отдельно и соединяются с запорным устройством замка поводком в виде планки, которая вставляется в прорезь на задней крышке.
Рис. 7 Мебельный замок:
Эти планки имеют поперечные выемки, облегчающие пригонку их длины по толщине двери.
У врезных замков одиночные механизмы монтируются непосредственно в корпусе замка.
Двойные механизмы предназначены для дверных замков, управляемых ключом с обеих сторон. По конструкции эти механизмы обычно выполняются в одном корпусе из круглого или фигурного профиля.
Мебельные замки предназначены для ящиков и мебельных дверей, для шкатулок и т. Д.
Мебельный замок (рис. 7) замковой скважины имеет направляющий штифт для шпоночного вала и две выемки 2, расположенные под прямым углом для шпоночной коронки. . Благодаря этому замок подходит для ящика стола, где задвижка движется вертикально, и для шкафа, где задвижка движется горизонтально.
Замки также имеют прорези для ключей с обеих сторон, что позволяет устанавливать их как в правую, так и в левую дверь.
Замки мебельные защелки цифра 8 со сквозным выдвижным ригелем для одновременного запирания дверей шкафа с верхнего и нижнего торцов выполнены с обычным рычажным механизмом.
Замки навесные разные : по конструкции механизмов — сувальдные и бесшипные, цилиндровые, потайные (с шифром) и винтовые; по размеру — большие, средние и маленькие.
Кроме того, производятся замки для квартирных почтовых ящиков и др. Кстати, замки навесные могут быть полированными, окрашенными, немелованными и т. д.
Уровень замка типа «Qirka» (рис. 9) имеет съемную фигурную дужку и плоский двусторонний ключ. Корпус замка обычно отлит из чугуна. Болты в замке расположены напротив пазов на концах дужки. В промежутке между поперечинами устанавливаются прокладки, из которых 2-4 прокладки, имеющие узкую проточку посередине, закрепляются в корпусе замка.Эти прокладки позволяют вернуть в замок только ключ, имеющий соответствующие прорези. Секретность таких блокировок зависит от количества и местоположения документа.
Замок навесной с цилиндрическим механизмом (рис. 10) самый надежный: другой ключ от него сложно найти. Корпуса таких замков обычно отливают из серого чугуна или вторичных алюминиевых сплавов, в которых просверливаются три вертикальных отверстия:
два вверху и одно внизу для цилиндрового механизма.
Цилиндр 1 удерживается в корпусе штифтом 2, запрессованным в корпусе замка.Разблокировка замка осуществляется на пол-оборота цилиндра с помощью эксцентрикового выступа 3, выводящего болт 4 из паза рычага 5. При повороте стержня в исходное положение пружина 6 вытягивает болт.
Замки контрольные (рис. 11, а, б) предназначены для торговых, складских и других помещений, требующих пломбирования. Пломба таких замков представляет собой бумажную подушечку со штампом или шифром, прижатую к замочной скважине коробчатой шторкой, которая фиксируется на корпусе при опускании лука.
Рис. 9. Замки подвесного уровня:
1 — скоба, 2 — ось скобы, 3 — пружина сувальд, 4 — пластина с болтом, 5 — пружина сувальда, 6 — сувальда, 7 — крепление «стоик», 8 — нижняя крышка ящика, 9 — штифт ключа, 10 — болт
В заглушке напротив ключа есть отверстие для ключа и поворотной личинки.Такой замок нельзя открыть ключом, не сломав бумажную прокладку, лежащую над колодцем. т. е. без нарушения пломбы или пломбы
Рис.10. Замок навесной с цилиндровым механизмом:
1 — цилиндр, 2 — шпилька, 3 — эксцентриковый выступ, 4 — болт, 5 — скоба, 6 — пружина болта
Рис. 11. Замок подвеса:
a — общий вид, б — разрез; / — дужка, 2 — внешняя крышка (шторка), 3 — су-валики, 4 — конец ключа, 5 — пружина выталкивателя ручки, 6 — внутренняя крышка, 7 — рычаг для рычагов, 8 — рычаг поводка
Так называемый Также изготавливаются «секретные» замки, которые закрываются и открываются без ключа. Механизмы наиболее распространенных подвесных секретных замков состоят из трех-четырех и более металлических колец с пазами внутри и цифрами или буквами снаружи.Крюк с выступами вынимается из корпуса только тогда, когда все кольца установлены с прорезями в одну линию, а цифры или буквы против особых рисков на корпусе образуют код, присвоенный этому замку, в виде кода, состоящего из число или слово.
Также известны потайные навесные замки, совмещенные с обычным запорным механизмом и дополнительным секретом в виде поворотных или дзолзающих кнопок на корпусе. Они позволяют вставлять или поворачивать ключ только тогда, когда они установлены на шифре, назначенном этому замку.
Корпуса навесных замков изготавливаются: склепанные из двух плоских крышек и бортика; склепаны из двух штампованных крышек короба; коробчатая с закатной крышкой; трубчатый овал с двумя запрессованными коробчатыми крышками; чугун, литье из алюминия или цинковые сплавы. В зависимости от механизма и назначения, а иногда и из-за разнообразия ассортимента, кожухам навесных замков придают разную форму.
Ручки навесных замков изготавливают круглогнутые, плоские, штампованные, пластинчатые, клепаные или сварные из 2-4 плоских штампованных пластин. Запирающая часть ручки может быть с проушиной, в которую входит балка, или с 1–2 пазами для балки.
Ключи изготовлены из ковкого чугуна или кованые с трубчатым стержнем; плоские штампованные из листовой стали, односторонние и двусторонние для цилиндровых замков на фрезерованных или штампованных продольных пазах.
По этой теме читайте на сайте:

Преимущества ремонта бытовой техники Заточка режущих инструментов
Как только общество начало расслаиваться по признакам собственности, сразу же появились запорные устройства, предназначенные для сохранения собственности. Со временем технологии совершенствовались, так как запорные устройства прошлых веков полностью отличаются от современных замков.
Основное назначение любого замка — запирать и защищать недвижимое и движимое имущество.
Дверные замки
Все замки для запирания дверей, как внутренние, так и входные, классифицируются по нескольким критериям.
По способу установки:
навесной;
счетов-фактур;
врезной.
По типу устройства блокировки, конфиденциальность:
магнитных или электронных, с помощью специального привода;
цилиндр
или в народе «английский», имеет штифты, не позволяющие его расколоть;
код
, который открывается при наборе определенной комбинации цифр;
suvaldnye, количество зубьев на ключе равно числу suvald в механизме блокирующего устройства.
По способу открывания делятся на:
универсальные, то есть могут использоваться для левой и правой двери;
слева;
прав.
Никогда не рекомендуется переворачивать врезные и накладные замки, если они неправильно выбраны. В этом случае производитель не гарантирует нормальную работу запирающего устройства, особенно в течение длительного времени.
Кроме того, в замках могут использоваться однотипные механизмы секретности или комбинированные.
Можно купить запорную балку, это разновидность поверхностного устройства. Замок имеет два ригеля, которые перемещаются по всей ширине двери.
Механизм блокировки устройства
Абсолютно все замки имеют следующие детали:
устройство фиксации;
задвижка;
ящик от запора;
ключ, который перемещает болт.
Устройство навесного замка
Накладная была изобретена очень давно и сначала представляла собой простой засов, но со временем претерпела множество изменений.Запорный механизм этого устройства может быть сувальдным или защелкивающимся.
Различают накладной замок по расположению механизма:
с защелкой и без;
тип механизма секретности;
с особенностями.
Все накладные замки состоят из:
уровня, ответного и переднего;
рычаг привода
;
чемодан с механизмом.
По отзывам пользователей, главное преимущество навесного замка — долговечность и низкая стоимость.Монтажные работы практически не вызывают проблем.
Замок врезной
Замок врезной очень похож на механизм верхнего запирающего устройства. Такие замки часто можно встретить на входной двери. Для стальных дверей используются только врезные запорные механизмы. Такие замки совершенно незаметны, но ослабляют место их крепления. Монтаж врезных замков должен проводить специалист или рекомендуется покупать дверное полотно с уже встроенным запорным устройством.
Замки
Упоминания о замках встречаются в письменах древнего Китая. Принцип работы такого устройства очень прост. Замок чаще всего используется для запирания гаражей, сараев и других хозяйственных построек.
Замок может быть рычажным, дисковым, цилиндрическим, винтовым и даже с кодовым механизмом. Немаловажное значение для надежности замка имеет дужка, она ломается при попытке проникнуть внутрь помещения. Лук может быть кованым или из стального прутка.По форме руки круглые и плоские, гибкие.
Нельзя сказать, что устройство навесного замка очень надежное. Часто такие замки сбивают. Решить эту проблему можно, выбрав замок со стальной ручкой и корпусом. Не рекомендуется приобретать алюминиевые замки, их легче всего сбить. Замки с фиксирующим пальцем, а не с ручкой, более надежны, так как ушки в этом случае дополнительно защищены.
Правила выбора замков для входных дверей
Перед покупкой замка всегда обращайте внимание на класс взлома.Существует 4 класса, которые характеризуют время, в течение которого взломщик может открыть замок. Чем выше оценка, тем больше времени потребуется на открытие. Максимальное время, необходимое для открытия замка — 30 минут.
Естественно, внимание должно быть уделено типу запирающего механизма. «Английские» замки обладают высшей степенью секретности, хотя, чтобы открыть такой замок, нужно всего лишь выбить личинку. Поэтому приобретая такие замки, рекомендуется дополнить дверь броневой пластиной.
Надежность замка уровня зависит от количества пластин или рычагов и типа материала, из которого они сделаны. Минус такого замка — большой ключ и чем больше на нем борода, тем он больше. В домашнем использовании такие замки не очень удобны, так как закрываются и открываются с двух сторон исключительно ключом. Замки уровня используются в основном наравне с замками навесными, для запирания технических помещений.
Большой популярностью пользуются кодовые замки. Это двухцилиндровый, цилиндро-рычажный или двухвальный механизм.Одна система блокирует другую. Комбинированный замок может иметь «секрет», то есть сменный механизм. Но такие замки довольно дороги и требуют почти «ювелирного» мастерства при установке.
Чтобы максимально обезопасить себя, рекомендую использовать сразу несколько устройств, с разным принципом работы. Не останавливайте внимание на самых дешевых моделях замков и учитывайте предложения неизвестных производителей запорных устройств.
Замки автомобильных дверей
Устройства замков для входных дверей отличаются от запорных механизмов для автомобилей, которые отвечают не только за сохранность имущества.
Во-первых, при боковом ударе автомобиль должен обеспечивать передачу и рассеивание усилия от двери к кузову. Замок на машине должен издавать приятный звук при открывании и закрывании. Необходимо иметь тактильные ощущения в момент открытия дверной ручки.
Автомобильный замок — это лишь часть всей системы замков автомобиля. Система объединяет в себе капот, багажник, топливный бак и замок вещевого ящика.
Устройство замка двери автомобиля состоит из механической и электрической частей.Механическая часть отвечает за закрытие и открытие запора. Электронная часть — это целый комплекс различных систем, отвечающих за работу механической части замка, дистанционное управление и интеллектуальный доступ.
Большинство автомобильных замков имеют аналогичные механические детали.
Запорный механизм. Включает фиксатор и включает защелку. Собака запирает защелку с помощью фиксирующей выемки. Собачка имеет две стопорные канавки, одна из которых предназначена только для безопасности.Если дверь не закрыта до конца и поворотная защелка не доходит до защелки, дверь, благодаря дополнительной выемке, все равно закроется.
Электрический доводчик. Такой механизм встречается исключительно в моделях автомобилей класса люкс. Прежде всего, силовой доводчик всегда плотно закрывает дверь и способствует достижению акустического комфорта в момент открытия и закрытия двери.
Рычажный механизм. Этот механизм отвечает за функцию открывания.Усилия, приложенные к дверной ручке, передаются, и на нее отпирается фиксатор, освобождая поворотный фиксатор. После открытия двери запорный механизм возвращается в исходное положение.
Запорный механизм Весь процесс работы механизма сводится только к отключению рычажного механизма.
Механизм блокировки может быть:
Механический. В этом случае запорный механизм связан с приводом, а дверь запирается и отпирается с помощью физического ключа.
Электромеханический. В данном случае электродвигатель совмещен с червячным редуктором, а сам привод встроен в корпус дверного замка.
Это электродвигатель, который является исполнительным устройством в системе центрального замка.
Многие автомобили сегодня оснащены замком с двойным замком, позволяющим запирать внутренние и внешние двери привода. В этом случае устройство блокировки багажника, двери могут работать автономно.
Замок зажигания
Еще не так давно замков зажигания не было ни в одном автомобиле.Двигатель запускался обычным поворотным ключом, фактически вручную. Сегодня ключ заменил стартер, проворачивающий двигатель за маховиком и плоским зубчатым диском. Сам диск находится между двигателем и сцеплением. После запуска двигателя маховик и зубья стартера входят в зацепление. При этом двигатель крутится. Именно замок зажигания отвечает за подачу постоянного тока от аккумуляторной батареи к реле стартера. Это общий принцип устройства замка зажигания.
Кроме блока питания, замок зажигания не дает разрядиться аккумуляторной батарее, когда машина не движется, припаркована.
Причин для замены замка зажигания несколько:
утеря владельцем транспортного средства ключа от замка;
прогорание контактной группы;
Неисправность противоугонного устройства.
Механизм замка зажигания, как и замок двери автомобиля, состоит из двух частей, электронной и механической, а также жгута проводов и клеммы.
Установка дверного замка своими руками (фото) от А до Я | Своими руками
Установка дверных замков не очень сложная работа. Но тем, кто решил встроить замок впервые, все же стоит прочитать статью нашего автора с подробным рассказом о том, как это делается.
Дверей в продаже сейчас великое множество, они разнообразны по внешнему виду, размерам, цвету и цене, но в основном они продаются без петель и замков (понятно, что последние подберут хозяева на свой вкус).
Двери, которые мы установили в квартире при ремонте, не стали исключением, поэтому пришлось приобрести замки. Толщина полотна в мм мм позволяла выбирать их без особых ограничений. Приобретены замки врезные для межкомнатных дверей под нажимные ручки с замком-защелкой.
Ручки приобретались отдельно, выбирая наиболее подходящие по форме и цвету. Наши двери изготовлены из современного материала — ламинированного МДФ, а для дополнительной прочности в том месте, где обычно находятся замки, в них вставляется деревянный брусок.Дверь к фотографиям закрыта пленкой, так как пыльные работы по ремонту квартиры еще впереди.
Установка замка — простая задача, но требует максимальной точности. Достаточно одного неверного движения инструментом — и можно испортить дорогую дверь. Так что надо подумать, прежде чем брать стамеску. Но у нас был опыт установки замков, и мы решили сделать эту работу сами.
Ссылка по теме: Как повесить дверь своими руками (фото)
Как работать на боковой панели замка
Сначала делаем разметку на полотне для замка замка.Расстояние от пола до ручки в среднем около метра. Прикрепите замок к двери на нужной высоте и отметьте карандашом место на краю двери, где мы будем делать паз под механизм замка (проводим две горизонтальные линии — по верхней и нижней границам паза ). Затем проводим между ними центральную линию строго посередине (фото 01). Обратите внимание на ширину паза, которая соответствует толщине механизма замка.
Получается прямоугольник, который нужно выделить в случае двери.Сделать это можно разными способами. Самый простой — использовать ручной маршрутизатор. Но если этого не произойдет, можно использовать электродрель и зубило. Просверлите отверстия на глубину, немного превышающую ширину механизма замка. Отверстия начинают сверлить от верхней и нижней отметок, чтобы края канавки были ровными (фото 02). Затем острым зубилом прорежьте перегородки между отверстиями (фото 03). После нескольких примеров замка доведите отверстие до нужного размера — у вас получится прорезь для установки замка (фото 04).
Замок должен входить в него свободно, упираться в переднюю планку, но не болтаться в отверстии. Ставим замок на место, устанавливаем строго вертикально и намечаем места саморезов для фиксации лицевой планки. Просверливаем мелкие дырочки тонким сверлом и закрепляем стопорную планку, входящую в комплект. Замок на месте, хорошо закреплен.
Теперь вам нужно утопить переднюю панель заподлицо с краем двери. Для этого острым ножом, прижав его к планке, аккуратно сделайте надрез по линии вокруг нее.При этом должен быть четкий след от ножа. Откручиваем саморезы, вынимаем фиксатор и начинаем делать образец получившегося контура. Для этого по всему периметру стамески протыкаем полотно на глубину толщины бруска. Долото следует очень хорошо заточить, чтобы не образовывались вмятины и сколы. Затем аккуратно снимите верхний слой полотна, периодически примеряя замок. Также смотрим, чтобы планка не торчала и при этом не топилась в полотне.Это важная операция, требующая большой точности: это зависит от внешнего вида кромки двери со вставленным замком (фото 05).
Ссылка по теме: Делаем арочную дверь своими руками пошаговая инструкция и фото
Далее шилом замечаем места отверстий для крепления розеток ручек и фиксатора защелки, просверливаем сквозные отверстия в дверце сверлом примерно 5 мм. Эти отверстия используются в качестве направляющих для сверла большего диаметра (используйте сверло Форстнера).Диаметр сверла зависит от конструкции ручек и защелки.
Просверлите большим сверлом сначала с одной стороны, затем с другой, чтобы не было сколов дверного шпона (фото 06). Очистите отверстие от опилок пылесосом. Вставляем замок и закручиваем винты, которыми крепится передняя планка.
Замок на месте, отверстия для ручек и замка просверлены, осталось их установить. Ручки и замок крепятся винтами, прикрепленными к замку.Для них размечаем место крепления шилом (фото 07) и просверливаем на небольшую глубину сверлом 2 мм.
Крепежное гнездо ручки фиксируем винтами (фото 08). После этого установите декоративную накладку (фото 09).
Таким же образом устанавливаем ручки защелки (фото 10). Проверить работу замка. Механизм должен работать легко, без заклинивания (фото 11).
Осталось установить на дверную коробку ответную планку, в которую входит язычок замка.Для этого на место предполагаемой установки планки приклеиваем малярный скотч, закрываем дверь так, чтобы выступ упирался в ленту. Затем через щель между коробкой и дверным полотном отметьте острым карандашом край язычка, откройте дверцу и нарисуйте карандашную отметку (фото 12).
Примеряем ответную пластину, размечаем контуры лунки и подбираем материал сверлом и стамеской (фото 13). При необходимости можно утопить полосу ответа, но она выглядит и не полностью утоплена (Фото З).Вставляем ответную планку и прикручиваем саморезами (фото 15).
Осталось отрегулировать закрывание двери язычком ответной планки — по изгибу регулируется более-менее, чтобы в закрытом состоянии не было свободного прохода двери, то есть на сквозняках дверь плотный и не колеблется. Для регулировки снимите планку (фото 16). А потом снова поставил на место.
Ссылка по теме: Откосы двери своими руками (+ фото)
Что нужно для установки замка
Для установки замка потребовались инструменты, которые непременно есть в арсенале каждого домашнего мастера: отвертка, плоскогубцы, молоток, зубило, отвертка, набор сверл, шило, нож (фото 17).
Запирание замка своими руками — фото
© Вадим Маров. Тольятти
СОБСТВЕННЫЙ ЗАМОК — ВИДЕО
КАКИЕ ЗАМКИ И КАКИЕ ЗАМКИ ЛУЧШЕ
ЗАМКИ SUVALD
ЗАМОК СУВАЛЬДА
Хотя некоторые специалисты считают, что такая система запирания существует не одно тысячелетие, официально рычаг замка появился в 1818 году, когда английский мастер Джереми Чабб получил патент на изобретенный им механизм с многоточечным ригелем.
В основе механизма блокировки в таком замке производится suvalds — подпружиненные пластины определенной формы с отверстиями формирования кода лабиринта. Устанавливаются на одной оси с колодцем замка. Сувальды могут различаться по форме, толщине, материалу изготовления, но принцип их работы остается неизменным. При повороте ключа каждая пластина перемещается на рассчитанную для нее высоту, образуя проход. Каждая пластина имеет свой секрет определенной высоты на ключе ключа.Suvaldy входит в зацепление со стойкой для засовов, которая сдвигает засов и, таким образом, открывает или закрывает замок. Есть только одна позиция из всех пластин, в которой это возможно.
Замок не откроется, если его место не заняла хотя бы одна сувальда.
Ключи замковых замков бывают одно- или двухсторонние. Односторонние ключи, широко распространенные раньше, сегодня встречаются довольно редко. Они отличаются компактностью и, соответственно, малым размером замкового отверстия, что затрудняет открытие отмычки.Но здесь секретность такого замка невелика, поскольку вне зависимости от количества оборотов, на которое рассчитан механизм, код каждой сувальды будет неизменным. Замки уровня под двухсторонний ключ («бабочка») более надежны, так как на каждом из рычагов есть два разных паза, которые поочередно совмещены с обоими крыльями ключа.
Замки хорошего уровня большие и громоздкие, что одновременно считается их главным достоинством и недостатком. С одной стороны, эти особенности характеризуют их высокую надежность.Корпус таких замков часто укрепляют броневой пластиной, обеспечивающей устойчивость к силовым нагрузкам и высверливанию. Секретность механизма определяется количеством сувальд: чем их больше, тем выше секретность и соответственно вес и размер замка. С другой стороны, именно из-за довольно больших размеров деталей и большого проема под ключ, замок уровня можно открыть отмычкой.
Однако замки современного уровня имеют отличные противовзломные системы.Недорогой, но довольно эффективный вариант — вырезать на рычагах ложные пазы, которые не взаимодействуют с выступами на ключе и не позволяют хакеру определить конфигурацию пазов. Замки более сложных уровней поставляются с защитной шторкой, закрывающей доступ к группе рычагов уровня. Чтобы получить доступ к механизму, необходимо сначала вставить ключ на половину глубины и на первый оборот (или на пол-оборота) снять шторку.
Использование блокирующих клиньев в замковом механизме — наиболее эффективный способ борьбы со взломом.Подпружиненные клинья, расположенные в корпусе замка этого типа, при нормальной работе механизма никогда не зацепляются за ключ, но их очень легко случайно активировать отмычкой.
При их срабатывании механизм замка полностью блокируется, и открыть его даже оригинальными ключами невозможно — нужно обращаться к специалистам. Поэтому такая надежная система не получила широкого распространения.
ЗАМКИ ЦИЛИНДРОВ
ЦИЛИНДРОВЫЙ ЗАМОК
Также, как и в случае с рычажным механизмом, специалисты считают цилиндровый замок очень древним устройством, но первые запатентованные изобретения были зарегистрированы только в XIX веке.
Изначально каждый производитель стремился выпускать замки оригинальной формы и размера, но затем все они пришли к единой каплевидной формы с торцевым креплением, что сделало их универсальными и взаимозаменяемыми. Именно это помогло цилиндровым механизмам завоевать огромную популярность.
В зависимости от секретности механизма различают штифтовые, рамочные, дисковые, магнитные и специальные цилиндровые замки. В автомобилях обычно используются рамные механизмы, но на входных дверях обычно устанавливаются штифтовые или дисковые цилиндровые замки.
Наиболее распространены штифтовые конструкции, в цилиндре и корпусе которых размещены несколько пар кодовых и стопорных штифтов разной длины.
В тихом состоянии кодовые штифты полностью входят в цилиндр, в то время как фиксирующие элементы стоят на границе между цилиндром и корпусом, связывая их друг с другом. Это предотвращает вращение цилиндра. Под действием пружин контактирующие концы штифтов выстраиваются в одну линию и принимают положение, позволяющее цилиндру вращаться в корпусе.
Это возможно только при использовании оригинального ключа.
Кодовый механизм дисковых цилиндровых замков представляет собой набор дисков, свободно вращающихся друг относительно друга. У каждого из них есть определенный вырез определенной формы и размера. На ключе сделаны соответствующие надрезы. Когда вырезы на ключе и на дисках совпадают, последние начинают вращаться, открывая или закрывая ригель замка.
Дисковые замки обладают высокой степенью секретности, так как варьируя форму, размеры и угол пазов вырезов, можно создавать огромное количество кодовых комбинаций.Замки этого типа неприступны для отмычек, просверливание, и найти ключи от них практически невозможно. Но важно знать, что дисковые блокировки поддаются силе. Как правило, злоумышленники пытаются выбить личинку или вырубить кодовый механизм, если он выступает над поверхностью дверного полотна. Помешать этому может усиление замка замка надежной броневой крышкой.
КЛАССИФИКАЦИЯ ЗАМКОВ — ПРОИСХОДЯЩИЕ
В настоящее время в России действует ГОСТ 5089-2011, который регламентирует классификацию надежности замков и обязывает всех производителей предоставлять на свою продукцию соответствующие сертификаты.В зависимости от показателей, характеризующих защитные свойства (секретность, надежность, долговечность, устойчивость к криминальному вскрытию), замки делятся на четыре класса, которые обозначаются цифрами от 1 до 4, где 1 — самый низкий, а 4 — самый высокий класс. В западноевропейской системе подобные классы обозначены латинскими буквами от A до D.
Замки первого класса (А) рекомендуются для использования в подсобных помещениях и межкомнатных дверях. Замки второго класса могут быть установлены на входных дверях квартир с обычными требованиями к охранным свойствам.Замки третьего класса рекомендуется устанавливать на входные двери квартир и комнат с повышенными требованиями безопасности, в том числе металлические двери. Замки четвертого класса могут быть установлены на входных дверях квартир и комнат с особыми требованиями к безопасности, в том числе на железных металлических дверях помещений, находящихся под охраной и предлагаемых на страхование.
© Текст: Н. Дороничева
ЧТО ТАКОЕ ЗАМКИ — ВЫБОР ЗАМКА ДЛЯ ВХОДНОЙ ДВЕРИ
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Самостоятельная блокировка замков: основные правила и пункты Как врезать замок Из того, как …
Как открыть замороженный замок Открываем замороженный замок на даче …
Металлическая дверь с ажурным окном своими руками Как сделать своими руками металл …
Отделка двери ламинатом вручную Как отделать дверь ламинатом…
Дверной упор своими руками ДВЕРНАЯ РУЧКА ОСТАНОВКА Летом дверь …
Каменный замок своими руками Тип подключения «каменный замок» своими …
Как сделать своими руками урну для дома. дача из металла Урна в виде замка …
Подписывайтесь на обновления в наших группах и делитесь.
Давай дружить!
Барьер-Премьер — Поливектор, ООО | all.biz
Технические характеристики
БрендБарьер
Страна производительРоссия
Механизм секретности Детектор Chubb
Описание
Замок врезной сувальдный ЗВ8 «Барьер-Премьер» класса П 52582 по ГОСТу У4- 2006 предназначен для установки на правые и левые двери внешнего и внутреннего проема толщиной от 40 до 100 мм.Замок имеет исполнения: для правой и левой двери; с бексетами (расстояние от торца замка до оси ключевого отверстия) 63 и 85 мм; с лицевой планкой и без нее; с монтажным ключом и без него; с накладками под золото, хром или бронзу.
Замок имеет двустороннее управление единым ключом. По заказу изготавливаются замки с управлением снаружи и изнутри разными ключами. По заказу изготавливаются замки с управлением только снаружи и «открываются» невыжиманием ключа в положение замка.Замок имеет запатентованный механизм, исключающий традиционные методы вскрытия преступников, а также усиленную защиту от преступного взлома. Замок сертифицирован.
Врезной уровеньный замок Baryer-Premier разработан на основе патента № 2387774 о новом принципе работы замков и лишен уязвимостей традиционного уровневого замка. Внешнее отличие от традиционного замка состоит в том, что полный вылет ригеля происходит всего за один оборот ключа.
Запатентованный механизм замка Baryer-Premier реализует новый способ набора кода замка и перемещения ригеля, исключающий одновременный доступ к сувальде замка и его ригелю. Новый способ открывания, особая конструкция замка, а также отсутствие в замке традиционных сувальдных пружин исключают возможность открытия замка Baryer-Premier любыми отмычками, а также методами импрессии (метод деформации отпечатков). ) и самоимпрессия (самостоятельная установка кодовых элементов комбинированным мастер-ключом).
Замок «Барьер-Премьер» имеет повышенную взломостойкость. Предоставляется: — крышка выполнена из легированной стали толщиной 3,3 мм с высокой степенью термообработки; — три стержня болта диаметром 18 миллиметров с твердосплавными свободно вращающимися вставками в крайних стержнях; — около трети длины стержней засова при полном его вылете остается в корпусе замка, что препятствует переворачиванию засова при попытках извлечения двери; — при попытках забивания болта силовое воздействие передается не на стойку, а на мощный привод привода перемещения болта; — углы корпуса замка проварены (из 2 мм стали) с лицевой планки, что также препятствует переворачиванию засова при попытках извлечения двери; — защита стойки болта (с увеличенными размерами 7 х 7 мм) от высверливания осуществляется твердосплавными вставками на всю длину.Сверху стойка накрыта термообработанной свободно вращающейся шайбой; — введено искусственное ослабление в кинематической цепи передачи движения от ключа к засову для предотвращения открывания замка так называемого свертыша; — введена защита от взлома и открытия замка с применением методов эндоскопии.
В замке «Барьер-Премьер» приняли меры для исключения удара по сувальду при боковой нагрузке на болт.
Для фронтального крепления замка в дверях в корпус замка устанавливаются дюбели, что позволяет зафиксировать замок с максимально возможной затяжкой болтов, не опасаясь коробления корпуса и последующего выхода замка из строя.
В замке Baryer-Premier все детали имеют защитное гальваническое покрытие. Детали из порошковых материалов пропитаны маслом.
В целом, конструктивно замок Baryer-Premier выполнен с использованием современных технологий, качественных конструкционных материалов.
В состоянии поставки замок Baryer-Premier укомплектован рабочими ключами, запечатанными в светонепроницаемую упаковку, и может быть снабжен так называемым монтажным ключом. Монтажный ключ позволяет полностью сохранить ключ в секрете для установки замка и проверить его работу при полном вылете засова, как если бы использовались рабочие ключи.
По запросу замки Baryer-Premier могут быть выпущены с разными ключами для внешнего и внутреннего открывания. В последнем случае замок комплектуется тремя ключами для открывания снаружи и двумя ключами для открывания изнутри.
Также по запросу замки Baryer-Premier могут быть выданы для открытия замка только снаружи (в качестве сейфа, например). При этом не вынимается ключ из замка. в этом варианте замок комплектуется двумя ключами. По совокупности требований к конструкции, криптостойкости, устойчивости к преступному вскрытию и взлому замок соответствует высшему классу устойчивости У4 по ГОСТ Р 52582-2006, в отношении замков для защитных конструкций.
Замки выпускаются с бексетами (расстояние от оси ключевого отверстия до торца замка) 63 и 85 миллиметров, для правой и левой дверей, с лицевой и без лицевой планкой, с монтажным ключом и без него, с ключевыми накладками. (внутреннее скольжения с падением слепых), с уровнем блокировки.

Устройство замков с ручками для межкомнатных дверей. Особенности, виды и установка дверной набивки
Если замок назовут надежным, будьте готовы к тому, что его конструкция будет достаточно сложной, однако из правил есть некоторые исключения.Одно можно сказать наверняка, если возникнет необходимость в сборке или разборке замка, потребуется схема устройства.
Подготовка к сборке
Как правило, чтобы отремонтировать дверную накладку или врезной замок, ее предварительно необходимо разобрать. Перед установкой нового устройства на дверь его разбирают, чтобы исключить брак или снять иногородний кузов (если есть). Чтобы зафиксировать замок, его необходимо будет разобрать.
Часто бывает, что ремонтники-любители разбирают устройство с целью ремонта, после чего не могут собрать его вместе.Со стороны это выглядит довольно забавно и нелепо, но специалисты говорят, что такое случается довольно часто.
В такой нелепой ситуации можно оказаться даже тогда, когда замок не снят с двери, а частично разобран для чистки или смазки. Достаточно упустить одну пружину и прибор не будет работать правильно. Во избежание такой ситуации не нужно торопиться открывать устройство. Для начала нужно получить схему устройства и внимательно ее изучить. Как правило, схема идет с замком, в случае утери ее можно посмотреть в интернете.Схема позволит изучить:
Полный комплект компонентов и их расположение.
Принцип крепления элементов.
Функциональность каждого компонента.
Схема — не единственное, что может потребоваться. Запирающее устройство нельзя разобрать голыми руками, поэтому необходимо подготовить специальный инструмент:
отвертка
;
ключ оригинальный, открывающий потайной механизм;
пинцет, шил;
смазка для замков.
Порядок сборки и разборки устройств
Разобрать сам замок в принципе несложно, если не трогать самое секретное устройство. Мелкие компоненты деталей достаточно часто выходят из строя по разным причинам, но заменить их не составляет труда. Большинство цилиндрических замков состоит из трех основных элементов:
Кузов
Ригель.
Личинка.
Главное в этой конструкции — личинка, потому что без нее первые два элемента — ничто.Эта личинка — секретный элемент, который контролирует перекладины. Для замены личинок нужно открыть дверь и внимательно осмотреть торец дверного полотна в районе выходов под засовы. Именно в этом месте находится крепежный элемент, удерживающий цилиндр в корпусе.
Как только фиксирующая деталь будет снята, ключ нужно вставить в замочную скважину и достать личинку. После завершения замены сборка проводится аналогично, только в обратном порядке.
Работа усложнится, если вам нужно будет разобрать саму личинку. Обычно это делается для перекодирования или изготовления ключей. Нельзя утверждать, что это невозможно сделать, просто для этого вам понадобится специальный инструмент, без которого за эту работу лучше не браться. Если у вас еще нет такого опыта, то лучше придерживаться следующей схемы:
Необходимо снять цилиндр с корпуса.
Вынимаем стопорное кольцо.
Вставьте ключ в колодец и поверните его на 180 градусов.
С помощью двух иголок закрепляем булавки, которые находятся внизу секрета.
После этого можно достать верхние булавки и выполнить все необходимые действия.
Нюансы сборки запорных устройств
Многие думают, что сборка замка после ремонта довольно проста и недооценивают сложность этой работы. На самом деле все намного сложнее, чем может показаться на первый взгляд.Придерживаясь следующих советов, вы сможете избежать всех нюансов, которые могут возникнуть в процессе этой работы:
После того, как вы собрали замок самостоятельно, не забудьте проверить его на работоспособность ключом.
Расположение внутренних элементов должно соответствовать схеме.
Не перетягивайте крепежные детали, это может отрицательно повлиять на работу всего устройства.
Если обнаружены нерабочие детали, их необходимо заменить. Если эта функция недоступна, замените все запирающее устройство.
На межкомнатные дверные запорные устройства, как правило, не ставят. Для фиксации используется обычная ручка.
Слесарю или продавцу замков и фурнитуры часто приходится сталкиваться с узколобыми мифами и легендами относительно предмета нашей работы. Причем появление подобных мифов и легенд в большинстве случаев связано с низкой грамотностью как потребителей, так и многих продавцов. Человек не владеет темой, и, чтобы объяснить какой-то непонятный момент, он должен применить фантазию, часто граничащую со слабостью ума.
Здесь мы поговорим о рычажных замках. Рассмотрим их структуру, а также обсудим легенды и нелепости, которые окружают рычажный замок.
Замки с ключами этого типа называются рычажными, а не сувальными, как их называют некоторые.
От слова «сувальда», а не от глагола «сува». О происхождении этого необычного названия поговорим ниже.
Замки с сувальдным типом механизма являются одними из самых древних в мире. В одном из предыдущих материалов, где мы рассматривали общие сведения о замках, была вводная часть о египетском замке, появившемся около 4000 лет назад.Итак, несмотря на то, что кодовыми элементами египетского замка были штифты, по принципу действия он больше похож на сувальдный, поскольку управление засовом осуществлялось непосредственно ключом, а не какими-то элементами привода. А египетский замок — первое официальное упоминание замков в мире.
Иногда замки уровня называют безопасными замками. Непонятно, кто первым начал использовать это неверное определение: хитрые продавцы, которые с помощью слова «безопасный» хотели подчеркнуть секретность продаваемых товаров, или простые люди, надеявшиеся, что волшебное слово «безопасный» подняли бы свои замки до недоступного ранга.
Замок сейфа называется безопасным, потому что он предназначен для использования только в сейфе. Установить сейфовый замок на дверь квартиры или где-либо еще, кроме двери сейфа, крайне сложно. А если сложно установить и установить, то пользоваться невозможно. Замок сейфа означает открытие и закрытие только снаружи. Даже если внутрь сейфа попадет какая-то «бабайка» — она не должна открывать замок изнутри.
Еще раз, безопасный замок — это не замок с каким-либо конкретным механизмом, а тот, который предназначен для установки и использования на двери сейфа.Есть безопасные замки с сувальдным типом механизма. Но не все рычажные замки безопасны. В рамках данного материала речь идет о квартирных замках с механизмом сувальдного типа, и они не являются безопасными. Говорить о каком-то сейфе применительно к этим замкам неправильно.
Изучим замок с сувальдным типом механизма. Мы подробно рассмотрим каждую составляющую, узнаем назначение каждого предмета, и только после этого соберем замок уровня и сквозь прозрачную крышку увидим принцип действия замка уровня.
Корпус
Как и любой другой замок, рычаг имеет корпус. Корпус, грубо говоря, представляет собой металлический ящик, в котором размещены и работают все составляющие замка. По большей части корпус прикрыт крышкой, как в нашем случае.
Но есть рычажные замки, у которых крышка отсутствует, а пакет кодовых элементов прижимается и удерживается в корпусе металлическим листом, основой двери, на котором крепится замок. Чаще всего встречается на сейфах и металлических ящиках.
В некоторых случаях замок уровня замка изготавливается из термообработанной стали. Такие замки лучше противопоставлять силовым способам открывания, но стоимость замка с такой крышкой, конечно, возрастает.
В нашем случае замок уровня имеет нетермообработанный корпус и крышку, которые оцинкованы.
Замок тупиковый
Непосредственно запирание двери осуществляется ригелем замка. В замке уровня болт в большинстве случаев выглядит так:
Штифты, пальцы и пластины, выходящие из корпуса, представляют собой болт или болт, если их несколько.Именно на болтах крепится дверное полотно.
Помимо видимой части, в частности, у замка и сувальдного есть скрытая часть ригеля, которую невозможно увидеть без разбора.
В частности, это хвостовик ригеля. Хвостовик представляет собой стальную пластину, которая жестко прикреплена к транцу.
На хвостовике есть несколько важных мест:
Гребень зубчатый
Через нее ключ замка рычага перемещает ригель.
Буквально 8-10 лет назад существовал такой вид замка-затвора, как открывание закаткой.
Так называемый полуфабрикат «свертка» была вставлена в отверстие рычага блокировки. Форма поры напоминала ключ от замка уровня, только без зубцов. Плащ изготавливался из очень твердых сплавов, закаленной стали определенных марок и т. Д. С помощью рычага, который соединялся с рукояткой, с большим усилием прокручивался в замке рычага, ломались рычаги и с силой сдвигались засовы замка. . Перемещается только через зубчатую гребенку. Метод взлома был очень быстрым и относительно тихим.
Но лет десять назад производители внедрили в свои замки элегантное решение, которое давало 100% защиту от открывания рычага замка гаечным ключом. Искусственно ослабленная зубчатая расческа. На представленном здесь замке видно, что зуб замка искусственно ослаблен просверленным отверстием.
Теперь при попытке открыть такой замок гайкой, ослабленный зуб сломается и не пустит злоумышленника внутрь. Правда замок после этого перестанет открываться и родным ключом, но это другое дело.Он справился со своей главной задачей — не пустил проходимца внутрь.
С введением искусственно ослабленной зубчатой расчески полностью исчез метод открывания рычажного замка с помощью свертки. Если десять лет назад об этом часто говорили, но чекисты часто встречали взломанные рычажные замки с Зерстышем. Сегодня этого больше не происходит.
Немного оторвавшись от темы, продолжим рассмотрение фиксатора ригеля.
Стойка для засова
Помимо зубчатого гребня, на стержне ригеля имеется такая важная деталь, как стойка ригеля ригеля.Особо обратите внимание на эту деталь и повторите ее название: болт стойки стойки.
В нашем случае это:
Стойка засова — это часть, через которую запирался замок. Если нажать на болты на полностью закрытом замке, пытаясь рукой протолкнуть их внутрь, то подставка будет мешать движению ригеля, упираясь в элементы кода.
Существует метод открывания замков уровня, например, снятие стойки засова с помощью сверления.Если полазить в Интернете, то можно даже откопать несколько шаблонов, показывающих точное расположение стойки на закрытом замке, если центрировать шаблон по замочной скважине.
Сверление стоек и раньше, и сейчас — очень популярный метод открывания замков в криминальной среде. Поэтому многие производители по умолчанию изготавливают стойку из твердых сплавов (например, закаленной стали) или вводят в ее корпус что-то твердое, например стальной шар. Вы даже можете дополнительно защитить этот важный элемент замка бронеплиты.
Некоторые люди, почерпнув из Интернета «упражнения» по бурению, начинают убеждать других (мы продавцы, мы самые тупые, мы ничего не знаем о своем продукте, просто ждем, что кто-то придет и расскажет) что сувальдные замки — совершенно бесполезные изделия, так как они легко, быстро и относительно тихо сверлятся. В этом случае мы обычно спрашиваем — что и когда в последний раз человек сверлил и держал в руках электроинструмент? В половине случаев оказывается, что у стоящего перед вами диванного диссектора вовсе нет дрели или «шурика».
Специалистам нашей компании неоднократно приходилось применять метод сверления стойки при открытии аварийной двери, при потере ключей или взломе замка. С уверенностью заявляем, что вскрытие замка с помощью точечной дрели — геморрой и трудная задача. При сверлении стойки стержень болта можно вставить очень долго — до двух часов можно высверлить по звонку. При этом процесс сверления хвостовика стенда сложно спрогнозировать. При сверлении замок может стать очень хитрым, на месте сверления могут образоваться стружки, которые и дальше будут блокировать ригель, ведь ригель может закручиваться, потому что в некоторых моделях замков движение ригеля позиционируется на стойке.Были случаи, когда сверло ломалось в просверленном отверстии, те, кто просверливал два объекта, перекрывающих друг друга в горизонтальной плоскости, я знаю, что такое бывает. А теперь потребуется какое-то время, чтобы сломанное сверло раскрошилось и вытащило из ямы, и только потом продолжать сверление.
Короче процесс геморрой невероятно. Конечно, с опытом и с увеличением количества просверленных замков время на это действие тоже уменьшается.
Но те люди, которые профессионально предоставляют услуги по аварийному открыванию замков и дверей, перешли от сверления к другим типам открывания, в том числе потому, что сверление является длительным, трудным и плохо предсказуемым.
Стойка ригеля в большинстве случаев выполнена в форме квадрата. Но есть самые разные формы стоек. Например, в некоторых бытовых замках подставка может быть круглой в поперечном сечении — такая форма упрощает вскрытие замка интеллектуальными методами, отмычками.
В большинстве случаев стойка ригеля имеет антибликовое исполнение. В нашем случае мы видим, что в стойке имеется паз для ответной заглушки. Как это работает, увидим дальше.
На замках тяжелой серии, где есть выходы по вертикальному приводу (под тягу), у ригеля часто есть деталь для управления выходами под тягу.В нашем примере это не так.
А теперь про элементы кода!
Сувалды
Кодовые элементы уровневых замков представляют собой пластины различной формы, называемые рычагами.
Одна теория утверждает, что слово «сувальдный» происходит от немецкого слова Zuhaltung, что переводится как замок или замок. А сам элемент кода по-немецки звучит как Zuhalt. В нашей стране это слово несколько трансформировалось и превратилось в слово «цугал», которое сейчас крайне редко.
Существует довольно большое количество видов сувальдов. Они могут отличаться друг от друга по форме, используемому материалу, способу перемещения, толщине, размерам, способу антикоррозионной обработки и т. Д. Но все рычаги сейчас и ранее имеют очень похожую конструкцию, а также выполняют одинаковые функции.
Если говорить грубо, то поводок представляет собой металлическую пластину определенной формы с отверстиями.
Обратите внимание на код лабиринта сувальда.
Именно здесь идет движение и танцует стойка засова.Увидимся позже.
Кодовый лабиринт образован кодовыми вкладками.
Упираются в стойку ригеля ригеля, когда пытаются открыть замок не тем ключом, когда ригель забивается с конца. Речь идет о кодовых выступах рычагов, которые трут стойку ригеля ригеля при попытке открыть замок отмычками.
Расстояние между выступами кода называется бороздкой кода. Его еще можно назвать «пазом».
Кодовая бороздка — это расстояние или зазор между краями вершин выступов кода. Именно через канавку для кода проходит подставка, а вместе с ней и ригель, когда замок открывается или закрывается правильным ключом.
Чем точнее замок, чем меньше кодовая щель в этом замке, тем сложнее его разумно разбить. В замке уровня качества кодовая канавка на 0,4–0,6 миллиметра толще, чем толщина стойки ригеля.
Кодовый паз крайне редко выполняется с меньшим зазором относительно стойки. Потому что через некоторое время ключ, которым вы открываете или закрываете замок, немного изнашивается. Если зазор между счетчиком и кулисами достаточно мизерный, то родные ключи перестанут работать в замке очень и очень скоро, например, после 5000 циклов открывания-закрывания. А для средней семьи это очень и очень мало. Другими словами, величина зазора определяется не только секретностью рычага замка, но и в какой-то мере сроком службы.
Специалистам нашей компании часто приходится выезжать на аварийное вскрытие сейфов, с потерей всех ключей. И довольно часто попадаются сейфы советских времен со старыми некрасивыми сувальдными замками.
Это полутораметровые якобы огнестойкие шкафы, которые весят триста фунтов. Замки на этих сейфах проработали 50-60 лет (сейфы начали производить в послевоенное время). И они будут работать огромное количество лет.
Почему?
Просто потому, что кодовый паз по сравнению с толщиной стойки больше нескольких миллиметров.
Да, такой замок может прослужить 200 лет. Но в чем его минус? Дело в том, что без поломок при наличии очень небольшого опыта и некоторого инструмента, он открывается за секунды в прямом смысле этого слова. То есть из-за огромного люфта замок имеет очень низкую защиту даже от простейших интеллектуальных видов вскрытия.
Справедливости ради стоит отметить, что столь уродливые замки сегодня уже не выпускаются.
Но вернемся к нашим рычагам.
Как видите, выступы кода могут содержать так называемые «слоты счетчиков».Они представляют собой какие-то выемки или углубления.
Контрпара встречного соединения присутствует на стойке ригеля.
Они работают или ловят друг друга следующим образом.
Как упоминалось ранее, если вы попытаетесь вдавить ригель в корпус замка, он упирается как раз в проушины для кода через стойку. То есть между стойкой стойки ригеля и кодовыми выступами рычагов возникнут силы трения. При интеллектуальном открывании задача состоит в том, чтобы настроить сувальду таким образом, чтобы паз проходил прямо перед стойкой, то есть чтобы выступы кода перестали блокировать затвор.А для этого нужно приподнять поводок.
Но при поднятии рычагов в какой-то момент это произойдет, когда канавка рейки вала ригеля упадет в контрмерную канавку выступа кода и дальнейшее движение рычагов будет заблокировано.
Вот довольно изящное и недорогое решение.
Сегодня контрпазы этого типа встречаются на большинстве рычажных замков отечественного и зарубежного производства.
По способу передвижения различают два типа сувальд так называемого качающегося типа…
… и поступательного плоскопараллельного типа.
В нашем случае рычаги второго типа. Под действием ключа он перемещается по стойкам корпуса в пазах.
В большинстве случаев рычаги нагружены пружиной. Пружина нужна для того, чтобы вернуть сувальду в исходное положение, сбросив набранный код.
В большинстве современных замков каждое плечо имеет свою отдельную пружину. Иногда используется проволочная пружина, как в нашем случае.То есть пружина представляет собой закаленную стальную проволоку, изогнутую в определенную форму. В некоторых замках используются винтовые пружины, которые вставляются в отдельный блок.
В небольшом проценте замков использовалась и применяется так называемая «ленточная» пружина, которая одновременно нагружает все существующие рычаги.
С точки зрения эксплуатации форма рычагов не имеет большого значения, если бы только с точки зрения механики она была правильно спроектирована и для ее изготовления использовались подходящие материалы.
Разнообразие форм пружин сувальд, скорее, связано с производственными характеристиками конкретного производителя и конструктивными особенностями конкретной модели.
Что ж, давайте рассмотрим, пожалуй, последнее важное развертывание элемента кода — ключевое окно и рабочий край.
Каждый из вас наверняка уже понял, что движение рычагов осуществляется ключом. Итак, место касания ключа при включении поводка называется «рабочей кромкой».
А то место около рычагов, где поворачивается ключ, называется «ключевым окном».
В рабочей кромке рычагов ничего интересного нет. Его форма зависит от конструктивных особенностей конкретной модели.
Но ключевое окно бывает двух типов: открытое и закрытое.
На замке рычаги, которые мы сейчас рассматриваем, открытое ключевое окно.
Но на этом изображении:
ключевое окно закрыто. И в этом случае учтите, что при повороте ключа работают обе бороды.
Ну вот и все. Считается наиболее сложным элементом уровня замка.
Осталось немного и мы приступим к его строительству!
Ключ блокировки ключа
Последний компонент блокировки уровня, который нам нужно рассмотреть, это, конечно же, ключ.
Замок уровня имеет отличительный ключ. Некоторые называют это «безопасным», некоторые — «бабочкой». Ни тот, ни другой не прав, ну да ладно с ним.
Замок с ключом Замок в большинстве случаев изготавливается из латуни, а тем более из стали или алюминиевых сплавов.
Ключ уровня замка, как и любой другой, имеет головку или головку, за которую мы держимся, когда открываем им замок. Часто здесь встречается название замка или производитель, на нем расположен и логотип.
В некоторых случаях форма головы запатентована и используется каким-либо производителем по патенту. Это означает, что другие производители замков не имеют права использовать ключи с такой же формой головки для своих замков.
Сувальдный ключ имеет достаточно длинный стержень.
Необходимо не только доставить рабочую часть в корпус замка (ведь рычаги в корпусе, а корпус спрятан в двери — нужно как-то дотянуться до кодового механизма …), но и , чтобы вставить ключ в замочную скважину. Высота секретного ключа измеряется и проецируется в замке уровня точно от центра стержня, который, в свою очередь, располагается вдоль замочной скважины.
Самая важная часть сувальдного ключа, его рабочая часть — это бородки.
Бывают ключи с одинарной и двойной головкой.
Насадка сувальдного ключа содержит ведущий зуб, или место, по которому перемещается болт. В нашем примере ведущий зубец расположен посередине шпонки. И, конечно же, ведущий зуб находится на обеих бородках — болт нужно перемещать на каждые пол-оборота.
Помимо ведущего зуба, бит ключа содержит высоту секрета. Каждая высота секрета взаимодействует в замке с одним определенным рычагом, поднимая его на требуемую высоту за каждый пол-оборота.
В рассматриваемом замке 8 кодовых элементов, восемь сувальд. Они расположены на противоположных сторонах ригеля. Следовательно, ключ сувальдного ключа имеет следующую структуру по отношению к механизму.
Вторая борода похожа по строению на первую, с той лишь разницей, что высота секретов несколько отличается.
От высоты секрета, как вы уже поняли, зависит, насколько высоко поднимется дамба при повороте ключа.А если затвор выдвигается, это зависит от соответствия высоты секрета на ключе конкретной прорези в кодовом лабиринте рычагов.
По высоте секретности ключа, о соответствии кодовых выступов рычагов, скорее всего, мы поговорим в последующих материалах, где поговорим о том, сколько кодовых комбинаций у той или иной модели замка набор и от чего все это зависит.
Этот материал уже перегружен информацией, поэтому вставлять в него формулы тоже не будем.
На одном из ключей бороды есть направляющая, или просто направляющая. Под ним в замочной скважине замка есть соответствующий напиток.
Направляющая предназначена для правильной ориентации ключа внутри замка рычага замка. Направляющая помогает запихнуть ключ в замок правой стороной, а также не дает ему выскочить при выдержке.
Когда вставляем сувальдный ключ в колодец, вставляем его до упора — он упирается в корпус точно по направляющей.
Направляющая может выглядеть не только выступом, но и выемкой, пазом в бородке ключа рычага.
Сборка замка уровня
А теперь запихнем в корпус все, что мы рассмотрели выше, и попробуем собрать что-то похожее на рычажный замок.
В нашем случае кодовый механизм рычага замка содержит восемь сувальд. Четыре расположены с одной стороны ригеля, четыре — с другой.
Иногда механизм секретности сувальдного замка называют «пакетом сувальд». Ну потому что каждый рычаг выложен строго в определенной последовательности относительно заданного кода на ключе.
Для уменьшения сил трения, чтобы работа замка уровня была более комфортной, а механизм более прочным, рычаги в упаковке обычно чем-то разделены. В нашем случае рычаги отделены друг от друга шайбами и металлическими прокладками.
В некоторых замках прокладки пластиковые.
Ну в большинстве замков рычаги между собой разделены пуклевками, выступами на поверхности самих рычагов.
В рассматриваемом нами замке пакет suvald разделен валом засова.
Еще говорят, что уровень блокировки пакета 4 + 4. Это означает, что четыре рычага в механизме расположены к стержню ригеля, а четыре — после.
Работа уровня замка
Что ж, товарищи, пора воочию увидеть работу уровня блокировки.
Теперь, после всего сказанного выше, у вас почти не осталось вопросов о том, что там движется и как оно движется, когда вы поворачиваете ключ.
Но, тем не менее, мы дадим некоторые пояснения.
Итак, ключ вставлен в корпус замка уровня до упора.
Теперь под каждой ключевой высотой находится та сувальда, с которой она (высота) будет взаимодействовать.
При повороте ключа, преодолевая усилие пружин рабочих элементов, поднимаем рычаги до тех пор, пока проход вообще не встанет точно напротив стойки стержня ригеля.
Теперь ригель ничего не блокирует.
Но что он двинется?
Правильно, ведущий зуб ключа. Продолжаем поворачивать ключ в сторону открывания замка и он своим ведущим зубом начинает перемещать ригель в сторону открывания.
По окончании движения стойки по пазу для кода ведущий зуб ключа выходит из зубчатой передачи с зубчатым гребнем ригеля и перестает поднимать рычаги. Напротив, рычаги под действием пружин стремятся вернуться в исходное положение и нажимать на ключ в конце каждого полуоборота.
Второй полуоборот идентичен первому с той лишь разницей, что другие кодовые вкладки и кодовые слоты соответствуют другим высотам разрезания секретного ключа.
Вот и весь принцип работы замка уровня!
А теперь представим, что они пытаются открыть наш замок не тем ключом, нарезка которого некорректна.
Начало работы в этом случае точно такое же: при повороте ключа преодолеваем силу пружин и поднимаем рычаги вверх до тех пор, пока ведущий зуб не коснется зубчатого гребня болта и не начнет перемещать болт. Нарезка ключа не соответствует коду замка, стойка ригеля ригеля опирается на проушины кода.Замок уровня и дверь остаются закрытыми.
Надеемся, что читатели почерпнули много полезной информации о сувальдных из этого опуса.
Ваши комментарии и ближайшие вопросы принимаются в комментариях ниже.
На нашей планете есть жилища, жители которых не запирают двери на ключ. Мы не принадлежим к этой категории. Для нас дверной замок — это надежный защитник, призванный защитить дом от нежелательных злоумышленников. Дверные замки бывают разных видов, попробуем разобраться, чем они отличаются и как работают.
По типу установки дверные замки делятся на три типа:
Накладные. Самый простой вариант. Заменить дверной замок самостоятельно несложно, ведь он монтируется поверх дверного полотна. В комплект также входит металлическая насадка на косяк, но ручки обычно нет. Накладные замки нельзя назвать надежным вариантом.
Замки врезные. Они вставляются в дверное полотно, как входное, так и межкомнатное. К этому типу сейчас можно отнести большинство современных замков.
Встроенный. Вариант под металлическую дверь. Замок является непосредственной частью дверного полотна, то есть дверь продается уже с механизмом закрывания.
Каким бы ни был дверной замок, в его устройство входят следующие реквизиты:
ручка;
язычок фаловый;
болтов выдвижных;
накладная панель;
секретный механизм, который еще называют личинкой.
Подчеркнем, что надежность замка будет зависеть от личинок.Чем больше комбинаций секретного механизма доступно, тем сложнее будет взломать замок. Некоторые современные модели замков вообще невозможно открыть мастер-ключом, их уровень секретности предполагает открытие только родным ключом.
Итак, личинка — это механизм, который блокирует конструкцию в дверном проеме, предотвращая попадание в комнату нежелательных гостей. По типу секретного механизма принято различать следующие типы замков:
Цилиндровые замки.Привычные всем и достаточно простые изделия. Секретная часть находится в основной части, имеющей форму цилиндра, что и дало название этому типу замка. В этом случае личинки находятся внутри штифтов, они блокируют механизм при закрытии замка. В ключе обязательно должны быть выемки, которые подходят к штифтам и помогают их перемещать. Такие замки еще часто называют английскими.
Диск. Специалисты считают такие замки ненадежными. Внутри замка находятся диски, которые сдвигаются специальным ключом, имеющим форму планки с разрезанными пополам насечками.Ключ приводит в движение колеса, они поворачиваются, образуется туннель, и дверь открывается. Раньше такие дисковые замки часто устанавливали на железные двери подъездов, но теперь этот вариант ушел в прошлое.
Замки крестовые. Как видно из названия, личинка крестовидная, к ней прикреплен такой же ключ. Примечательно, что степень секретности кросс-замков достаточно высока — не менее 20 тысяч комбинаций. Однако такое устройство можно взломать даже обычной крестовой отверткой, а сам секретный механизм крепится к корпусу замка всего двумя винтами, броневой втулкой он не защищен.
Замки ригельные. С немецкого слова «болт» переводится как «ригель или ригель». В этом и заключается принцип работы такого типа устройства — ключ толкает или задвигает внутри замка специальный металлический ригель, то есть ригель. С обратной стороны ригельные замки снабжены защелкой.
Замки уровня. Специалисты называют их самыми надежными вариантами. Внутри замкового механизма находятся пластины — рычаги. Специальный ключ имеет форму солдата или бабочки. При повороте ключа рычаги поднимаются до уровня, указанного кодировкой.Секретность замка может превышать 5 миллионов комбинаций. Минусом можно назвать достаточно большое отверстие для ключа, но работе взломщика могут помешать защитная дамба и ложные бороздки.
Замки кодовые. В этом случае вместо ключа используется секретный набор цифр, ввод которых открывает устройство.
Все перечисленные нами типы замков относятся к механическим. Однако дверные замки также могут быть электромеханическими.В этом случае затвор будет приводиться в действие электродвигателем. В повседневной жизни такие замки не получили широкого применения, чаще используются в массивных банковских сейфах, где вручную закрыть задвижку сложно.
В электромагнитных замках магнит действует как запорный механизм. К самым современным вариантам относится электронный замок, который имеет следующие особенности:
есть встроенный контроллер;
можно использовать внутреннюю или уличную версию;
открывается кольцом для ключей или бесконтактной картой;
защищен от вандалов.
Кроме того, электронные замки просто подключаются к системе охранной сигнализации или комплексу «Умный дом». Электронный замок обычными методами открыть невозможно, замочной скважины нет. Придется применить такие методы, как перехват сигнала или выбор кода. Ну или сломать всю входную дверь, распилить металлические прутья, запирающие вход, то есть применить жесткие силовые методы.
Главный недостаток электронного замка в том, что он жестко привязан к источнику питания.Просто — света нет — дверь не заперта. Необходимо либо предусмотреть резервный источник питания, либо дополнительно установить механический замок на случай отключения электроэнергии.
Как видите, выбор современных замков очень большой, а цена, конечно же, будет зависеть от степени надежности используемого производителем металла. Уточним, что в нашей статье речь шла о замках для входных дверей, межкомнатные двери имеют свои особенности, и требований по надежности к ним гораздо меньше.
Дверь «Апекс»: устройство и внешний вид
Качественная фурнитура с интересным лицевым дизайном украсит любую, даже самую скромную дверь. Это касается не только уплотнителей, доводчиков, петель, ручек, но и замков. Хотя, в этом случае красота все же вторична, а надежность механизма имеет первостепенное значение.
Видео в этой статье по теме: даст вам общее представление о принципах работы и способах установки запорных механизмов.Постараемся теоретически расширить эту информацию: подробнее расскажем об их конструктивных разновидностях, познакомим с особенностями, преимуществами и недостатками замков различных типов.
Основные критерии, по которым отличают двери — это способ их установки, а также принцип действия механизма. Но ключевым классификационным признаком все же остается степень надежности, которая зависит от совокупности множества нюансов.
Несведущему человеку разобраться в них не так-то просто, да и не каждый замок будет устанавливаться самостоятельно.Но прежде чем говорить об устройстве двери и определиться с вариантом покупки, нужно точно знать, в чем, собственно, придется сделать выбор.
Категория надежности — что это такое
Несанкционированное проникновение в дом — вот что нас больше всего беспокоит при покупке для входной двери. Наверное, человек с прекрасным чувством юмора заметил, что замки придуманы для честных людей.
И действительно: нет никого, кого нельзя открыть без ключа — и если кто-то уже отправился к вам в гости, когда вас нет дома, он найдет для этого подходящий способ.
И еще, и не все из них так просто открыть отмычкой. С некоторыми моделями приходится долго возиться, а промедление для вора чревато последствиями, поэтому двери, имеющие запорные устройства, стараются обходить с высокой степенью защиты. Так что заплаченная за это высокая цена оправдана сохранностью имущества его владельца.
Дверь с высокой степенью надежности
Если говорить о надежности, то современные двери делятся по этому признаку на четыре класса.Определяющим показателем здесь является как раз время, необходимое человеку, вооруженному отмычкой, чтобы открыть им дверь. Сразу скажем, что замки, относящиеся к первым двум категориям, открываются за пару минут. Поэтому их обычно ставят не у входа, а внутри зданий — чаще всего офисных.
Устройство, относящееся к третьей категории, такое, что опытный хакер потратит не менее десяти минут на его открытие (см. Взлом двери и противодействие этому).Если квартира находится под охраной, то для приезда оперативной группы этого времени вполне хватит — и это никак не в планы грабителей. Самые надежные из четвертой категории, так как на их поломку уходит не менее получаса. Вывод напрашивается сам собой!
Способы установки: плюсы и минусы
Если классифицировать замки по способу установки, то всего три типа: навесные, накладные и врезные. В принципе, все мы знаем, чем они отличаются, но все же учитываем их особенности, сравниваем целесообразность использования.
Сцепное устройство
Навесные сегодня используются только в деревнях — да и то на них закрываются только сараи и подвалы. Дело в том, что каким бы сверхнадежным ни был сам замок, для того, чтобы открыть дверь, достаточно сломать петли, на которых он висит.
Грабители в данном случае используют не отмычку, а крепление, поэтому никому не советуем ставить его на входную дверь в доме. Другое дело — гараж: там петли толстые, стальные, приваренные к самой двери, которую не так-то просто сломать.Причем владельцы гаражей часто используют замок только в дополнение к замку накладной.
Накладка
Основным преимуществом навесного замка является то, что при его установке, что, кстати, чаще всего делается вручную, целостность двери не нарушается. Соответственно, чтобы снять его для ремонта или замены, достаточно открутить всего несколько саморезов.
Примечание! Поскольку накладная ставится сбоку от помещения, снаружи она защищена полотном на всю толщину.Деревянное, оборудованное таким запором, ногой не выбьешь, как в случае с врезным, но для этого дверное полотно должно быть глухим, из массива дерева, а не быть полым внутри. А еще лучше, если входная дверь будет металлической.
накладные расходы
Прежде всего : их нельзя устанавливать на двери с двойным крыльцом — а при входе важно обеспечить звукоизоляцию.
Во-вторых : если воры проникли в дом через окно, то им не нужно тратить время на взлом счета
Поскольку он открывается изнутри без ключа, они могут легко выйти через дверь.Удобство для хозяина превращается в удобство для злоумышленника, поэтому в зоне риска всегда находятся те квартиры, двери которых оборудованы подобным механизмом. Но чаще всего от них отказываются по той простой причине, что на дверце инвойс смотрится очень неэстетично.
Боковая панель
Во всяком случае, самый распространенный врезной. Их размещают как на входе, так и в помещении: как на металлических (см. Вставка в металлические двери: советы профессионала) и деревянных, так и на пластиковых дверях.
Справедливости ради отметим, что взлом, оборудованный врезкой, требует не меньше времени и усилий, чем дверь с накладной. Речь идет о взломе.
Потому что, в случае взлома, основную роль играет не степень надежности замка, а прочностные характеристики материала, из которого изготовлен ящик и дверное полотно. Основное достоинство врезки — скрытый монтаж, обеспечивающий высокую эстетичность двери.
Врезной шкаф представляет собой плоский монолитный блок, для установки которого выбирается глубокий паз на торце дверного полотна. В том месте, где должен располагаться паз для ключа, просверливается сквозное отверстие соответствующего размера. После заселения на штатное место эти отверстия закрывают декоративными накладками.
В целом паз в сборе, выглядит геометрически правильно и аккуратно, долго служит, надежно работает. Единственное, что раздражает большинство людей, так это довольно массивный ключ, который неудобно носить в кармане.
Обычно при потере ключей врезку приходится полностью менять. Исключением является фиксирующее устройство, которое имеет сменную блок, называемый в народе личинка — это позволяет поломки или потери ключей, чтобы заменить его, не касаясь дела.
Этот факт очень важен, так как другая модель замка может не поместиться в имеющийся паз на двери, а обрезка нового сиденья сильно ослабляет полотно и портит его внешний вид. Однако личинка — самое уязвимое место замка: даже если он имеет сложный механизм, его можно выбить сильным ударом или просто высверлить дрелью.
Запорные механизмы
Одним из главных критериев, по которым классифицируются дверные замки являются принципы их работы — или, скорее, механизм запорного устройства. Взять, к примеру, кодовый замок. Если учесть, что открывается без ключей, то этот вариант можно считать наиболее удобным. Но, как уже отмечалось: то, что удобно хозяину, для грабителя нормально.
От постоянного использования некоторые кнопки изношены, немного проседают — и это выделяет их на панели, что сразу заметит посторонний.Именно это произошло, когда двери подъездов повсеместно оснащались кодовыми замками. Жители многоэтажек радовались недолго: со временем двери с такими замками просто перестали быть препятствием для посторонних, и даже дети могли вычислить необходимый код.
Есть ли смысл использовать электронику
Естественно, о том, чтобы поставить простой кодовый замок на входе в квартиру не может быть и речи, но что касается электронных замков, то они считаются самыми надежными на сегодняшний день.Раньше их применяли в основном в автомобилях, но сегодня потребителю предлагаются варианты для дома и офиса, один из которых вы видите на фото ниже.
Современные модели электронных замков представляют собой нечто среднее между кодом и механическим устройством. Они управляются набором определенной комбинации на цифровой панели или с помощью магнитного ключа. Даже если он попадет в руки злоумышленника, он, не зная необходимого кода, не сможет открыть замок.
Электронные замки рассчитаны на несколько миллионов возможных комбинаций.Хозяин может их менять, но подобрать код наугад невозможно. После пары неверно введенных кодов замок блокируется или, в качестве альтернативы, он отправляет сигнал в пункт безопасности, на ваш компьютер или мобильный телефон.
Нет опасности, что вас могут запереть в доме, так как заблокирована только внешняя ручка замка. В случае пожара это важное условие обеспечения безопасности людей в квартире. Сам замок в этом плане абсолютно пожаробезопасен, так как для его питания достаточно всего шести вольт.
Такое напряжение без проблем обеспечивают аккумуляторные батареи. При необходимости их замены дверцу можно закрыть механически, так что временный недостаток мощности не создаст особых проблем. Для электронного замка это один из самых важных моментов. Замок в любом случае должен оставаться закрытым — иначе грабителям просто пришлось бы перерезать провод, чтобы войти в дом.
Электронные кодовые замки — самый дорогой вид запорных устройств, в среднем они стоят около 40 000 рублей.Честно говоря, недешево. И, тем не менее, такой механизм не панацея, так как среди преступников есть люди, разбирающиеся в электронике. А специалисту, не нуждающемуся в инструктаже, он не сможет обмануть устройство труда — иначе бы машины с такими замками не воровали так часто.
Замки механические
Одним из видов механических запорных устройств являются ригельные замки. Их особенность в том, что открытие механизма осуществляется не обычным поворотом ключа, а путем вдавливания его в прорезь цилиндра замка.
Достаточно длинный ключ движется по прямой линии и цепляется за штифты, приводящие в движение шестерню, перемещающую фиксирующий ригель. Несмотря на простоту механизма, в эксплуатации он достаточно надежен, но из-за довольно громоздкого ключа такие замки ставятся, в основном, на ворота и гаражные ворота.
Совершенно иначе выглядит устройство дверного замка сувальдного типа. В их основе — зубчатый сердечник и набор кодовых пластин, которые называются рычагами. Чем больше их в замке, тем сложнее конфигурация ключа и тем сложнее подобрать мастер-ключ.А сломать такой замок вообще невозможно.
Типы цилиндрических устройств
Благодаря гармоничному сочетанию цены и качества цилиндровые замки, наверное, являются самыми продаваемыми. Они очень практичны в использовании: ключ небольшой и не очень сложен по настройке. Сделать это в мастерской без проблем можно, а вот отмычку подобрать довольно сложно. Самыми надежными цилиндровыми замками считаются те, у которых ключи имеют двустороннюю перфорацию.
В целом замки цилиндрового типа имеют существенные отличия, обусловленные особенностями конструкции.Одна из разновидностей — штифтовые замки. Они состоят из корпуса, сердечника в виде цилиндра, который вращается с помощью ключа, и штифтов, что обеспечивает секретность устройства.
Это та самая «личинка», о которой говорилось в предыдущей главе. В нем, как и в самом замке, помещаются разной длины, но обычно парные, шпильки, фиксируемые в нужном положении с помощью пружин. Когда замок закрыт, штифты из корпуса входят в цилиндр на разной глубине и блокируют их.Когда ключ вставляется в замочную скважину, пружины выдавливаются и штифты выравниваются в одну линию.
Другой вариант CMS — это для краткости механизмы секретности цилиндров, так как роль штифтов здесь играют плоские шайбы (диски). Их в корпусе несколько, и на каждом есть слоты для кода. При использовании собственного ключа слоты на всех дисках выровнены, образуя одну общую лунку. Это дает возможность повернуть ключ и сдвинуть подпружиненный элемент, запирающий замок.
Третий тип цилиндрических замков называется рамочными. Здесь в качестве запорных элементов используются металлические рамки, представляющие собой пластину с отверстием в центре и пружину сбоку. В зависимости от степени секретности замка их может быть четыре и более.
При открытии замка ключ должен сдвигать каждую рамку так, чтобы она совпадала по контуру с цилиндром. В целом запорные устройства рам бывают не только односторонними, но и двусторонними, и даже четырехугольными.В двухсторонних моделях рамки выступают за контур цилиндра сверху и снизу, в четырехсторонних моделях — также влево-вправо.
Замки каркасного типа, чаще всего устанавливаемые на дверях автомобилей, ящиках столов и секретарей, банкоматах и других достижениях цивилизации. Обращать на них внимание мы не будем, а рассмотрим окончательно, на что нужно обратить внимание при покупке замка.
Если замок отечественного производства, на упаковке будет указан тип механизма, класс изделия, количество секретов в нем, а также информация о сертификации.Этот документ обязательно должен присутствовать на замках, предназначенных для установки на металлические двери. Для них желательно выбирать сувальдный механизм не ниже третьего класса надежности.
Вы пишете о бароне в замке — пожалуйста, хотя бы примерно представьте, как отапливался замок, как вентилировался, что прикрывалось …
Из интервью Г.Л. Олди
При слове «замок» в нашем воображении появляется образ великолепной крепости — визитной карточки жанра фэнтези.Вряд ли найдется другое архитектурное сооружение, которое могло бы привлечь столько внимания историков, военных знатоков, туристов, писателей и любителей фантастической фантастики.
Мы играем в компьютерные, настольные и ролевые игры, в которых мы должны исследовать, строить или захватывать неприступные замки. Но знаем ли мы, что это за укрепления на самом деле? Какие интересные истории с ними связаны? За чем скрываются каменные стены — свидетелей целых эпох, грандиозных сражений, рыцарского дворянства и подлого предательства?
Удивительно, но факт заключается в том, что укрепленные жилища феодалов в разных частях света (Япония, Азия, Европа) строились по очень схожим принципам и имели много общих конструктивных особенностей.Но в данной статье речь пойдет прежде всего о средневековых европейских феодальных крепостях, так как именно они явились основой для создания массового художественного образа «средневекового замка» в целом.
Средние века в Европе были неспокойным временем. Феодалы по любому поводу устраивали между собой небольшие войны — вернее, даже не войны, а, говоря современным языком, вооруженные «склоки». Если у соседа были деньги — их нужно было забрать. Много земли и крестьян? Это просто неприлично, потому что Бог велел поделиться.А если задеть рыцарскую честь — здесь без маленькой победоносной войны обойтись было просто невозможно.
При таких обстоятельствах крупным землевладельцам-аристократам ничего не оставалось, как укреплять свои дома в надежде, что в один прекрасный день к ним могут приехать соседи, которых они не кормили хлебом — пусть кого-нибудь зарежут.
Изначально эти укрепления были деревянными и не походили на известные нам замки, за исключением того, что перед входом был вырыт ров, а вокруг дома поставили деревянную ограду.
Дворы Хастеркнауп и Эльмендорв являются предками замков.
Однако прогресс не стоял на месте — с развитием военного дела феодалы были вынуждены модернизировать свои укрепления, чтобы выдержать массированный штурм с применением каменных ядер и таранов.
Европейский замок уходит своими корнями в эпоху античности. Самые ранние сооружения подобного рода копировали римские военные лагеря (палатки, окруженные частоколом).Считается, что традиция строительства гигантских (по меркам того времени) каменных построек началась с норманнов, а классические замки появились в 12 веке.
Осажденный замок Морта (выдержал осаду 6 месяцев).
У замка были очень простые требования — он должен быть недоступен для врага, обеспечивать наблюдение за местностью (включая ближайшие деревни, принадлежащие владельцу замка), иметь собственный источник воды (в случае осады) и выполнять представительские функции. — то есть показать силу и богатство феодала.
Замок Бомарис, принадлежащий Эдуарду I.
Пробираемся в замок, который стоит на уступе горного склона, на краю плодородной долины. Дорога проходит через небольшое поселение — одно из тех, что обычно росли у крепостной стены. Здесь живут простые люди — в основном ремесленники и воины, охраняющие внешний периметр обороны (в частности, охраняют наш путь). Это так называемые «замковые люди».
Схема замковых построек.Обратите внимание — шлюза два, самый большой стоит отдельно.
Дорога проложена таким образом, чтобы пришельцы всегда обращались к замку правой стороной, не прикрытой щитом. Прямо перед крепостной стеной — голое плато, лежащее под значительным уклоном (сам замок находится на возвышении — естественном или насыпном). Растительность здесь невысокая, так что у нападающего нет укрытия.
Первое препятствие — глубокий ров, а перед ним — вал выкопанной земли.Ров может быть поперечным (отделяющим стену замка от плато) или серповидным, загнутым вперед. Если позволяет пейзаж, ров по кругу окружает весь замок.
Иногда внутри замка выкапывались разделительные рвы, что затрудняло передвижение врага по его территории.
Форма дна канав может быть V-образной и U-образной (последнее наиболее распространено). Если грунт под замком каменистый, то рвы либо вообще не делали, либо вырубали на небольшую глубину, что мешает только продвижению пехоты (в скале копать под стеной замка практически невозможно — поэтому глубина канавы не имела решающего значения).
На гребне земляного вала, лежащего прямо перед рвом (что заставляет его казаться еще глубже), часто был частокол — забор из деревянных кольев, вкопанных в землю, заостренных и плотно прилегающих друг к другу.
Мост через ров ведет к внешней стене замка. В зависимости от размера рва и моста последний поддерживает одну или несколько опор (огромные бревна). Внешняя часть моста неподвижна, но последний его сегмент (прямо у стены) подвижен.
Вход в замок: 2 — галерея на стене, 3 — подъемный мост, 4 — решетка.
Противовесы на подъемнике ворот.
Ворота замка.
Этот подъемный мост сконструирован так, что в вертикальном положении он закрывает ворота. Мост приводится в движение механизмами, спрятанными в здании над ними. От моста к подъемным машинам в отверстиях в стене идут тросы или цепи. Для облегчения работы людей, обслуживающих механизм моста, канаты иногда снабжались тяжелыми противовесами, которые принимали на себя часть веса этой конструкции.
Особый интерес представляет мост, работающий по принципу качания (его называют «опрокидывающийся» или «раскачивающийся»). Одна его половина была внутри — лежала на земле под воротами, а другая протянулась через ров. Когда внутренняя часть поднималась, закрывая вход в замок, внешняя (по которой нападавшие иногда успевали бежать) спускалась в ров, где была сооружена так называемая «волчья яма» (острые колья, вкопанные в землю). невидимый сбоку, пока мост не опустится.
Для входа в замок при закрытых воротах рядом с ними стояли боковые ворота, к которым обычно укладывали отдельный скатный пандус.
Ворота — самая уязвимая часть замка, обычно они делались не прямо в стене, а устраивались в так называемых «воротах». Чаще всего ворота были двустворчатыми, а створки складывались из двух слоев досок. Для защиты от поджогов снаружи они обиты железом. При этом в одной из створок была небольшая узкая дверца, в которую можно было пройти, только нагнувшись.Кроме замков и железных засовов ворота закрывала поперечная балка, лежащая в канале стены и переходящая в противоположную стену. Поперечная балка также могла закручиваться в крючковидные прорези на стенах. Его главной целью была защита ворот от приземления нападающих.
За воротами обычно находилась нисходящая решетка. Чаще всего он был деревянным, с железными нижними концами. Но были еще и железные решетки из стальных четырехгранных прутьев. Решетка могла опускаться из щели в своде портала ворот или находиться за ними (с внутренней стороны надвратной башни), опускаясь в щели в стенах.
Сетка висела на веревках или цепях, которые в случае опасности можно было отрезать, чтобы она быстро падала, преграждая путь захватчикам.
Внутри ворот были комнаты для охранника. Они несли часы на вершине башни, узнавали от гостей цель их визита, открывали ворота и при необходимости могли поражать из лука всех, кто проходил под ними. Для этого в портальном своде имелись как вертикальные бойницы, так и «смоляные носы» — отверстия для обливания нападающих горячей смолой.
Наклонные носы.
Важнейшим оборонительным элементом замка была внешняя стена — высокая, толстая, иногда на пологом основании. Его внешнюю поверхность составляли обработанные камни или кирпичи. Внутри он состоял из бутового камня и гашеной извести. Стены были заложены на глубокий фундамент, под которым копать было очень сложно.
Часто в замках возводились двойные стены — высокие внешние и маленькие внутренние. Между ними было пустое пространство, получившее немецкое название «Цвингер».Атакующие, преодолевая внешнюю стену, не могли взять с собой дополнительные штурмовые устройства (громоздкие лестницы, столбы и другие вещи, которые нельзя было перемещать внутри крепости). Попав в Цвингер перед другой стеной, они стали легкой мишенью (для лучников в стенах Цвингера были небольшие бойницы).
Цвингер в замке Ланек.
Наверху стены находилась галерея для солдат обороны. С внешней стороны замка их защищал прочный парапет в половину человеческого роста, на котором регулярно располагались каменные зубы.За ними можно было встать в полный рост и, например, зарядить арбалет. Форма зубов была чрезвычайно разнообразной — прямоугольная, округлая, в виде хвоста «ласточкин хвост», декоративно украшенная. В некоторых замках галереи были закрыты (деревянными сараями) для защиты воинов от непогоды.
Помимо зубов, за которыми удобно было прятаться, стены замка были оборудованы бойницами. Через них был нанесен обстрел. В связи с особенностями использования метательного оружия (свобода передвижения и определенное положение для стрельбы) бойницы для лучников были длинными и узкими, а для арбалетчиков — короткими, с расширениями в стороны.
Особый вид бойниц — шаровые. Это был настенный, свободно вращающийся деревянный шар с прорезью для стрельбы.
Пешеходная галерея на стене.
Балконы (так называемые «мачикули») устраивали в стенах очень редко — например, когда стена была слишком узкой для свободного прохода нескольких солдат, и выполняла, как правило, только декоративные функции.
По углам замка на стенах были воздвигнуты башни, чаще всего фланговые (то есть выступающие наружу), что позволяло защитникам вести огонь вдоль стен в двух направлениях.В позднем средневековье их начали приспосабливать к хранению. Внутренние стороны таких башен (выходящие во двор замка) обычно оставляли открытыми, чтобы враг, прорвавшийся в стену, не мог закрепиться внутри них.
Фланговая угловая башня.
Внутреннее устройство замков отличалось разнообразием. Помимо упомянутых цвингеров, за главными воротами мог находиться небольшой прямоугольный двор с бойницами в стенах — своеобразная «ловушка» для злоумышленников.Иногда замки состояли из нескольких «секций», разделенных внутренними стенками. Но непременным атрибутом замка был большой двор (хозяйственные постройки, колодец, комнаты для прислуги) и центральная башня, тоже донжон.
Замок Донжон Венсен.
От наличия и расположения колодца напрямую зависела жизнь всех обитателей замка. С ним часто возникали проблемы — ведь, как уже говорилось выше, замки строили на возвышенностях.Прочная каменистая почва также не облегчила задачу водоснабжения крепости. Известны случаи прокладки замковых колодцев на глубину более 100 метров (например, в замке Куфхойзер в Тюрингии или в крепости Кенигштайн в Саксонии колодцы глубиной более 140 метров). На рытье колодца ушло от года до пяти лет. В некоторых случаях на это расходовалось столько же денег, сколько стоили все внутренние постройки замка.
В связи с тем, что добывать воду из глубоких колодцев было сложно, вопросы личной гигиены и санитарии отошли на второй план.Вместо того чтобы мыться, люди предпочитали ухаживать за животными, в первую очередь, за дорогих лошадей. Неудивительно, что горожане и сельчане морщили носы в присутствии жителей замков.
Расположение источника воды в первую очередь зависело от естественных причин. Но если был выбор, колодец выкапывали не на площади, а в укрепленном помещении, чтобы обеспечить его водой на случай укрытия при осаде. Если из-за особенностей грунтовых вод за крепостной стеной вырыли колодец, то над ним строили каменную башню (по возможности с деревянными переходами в замок).
Когда не было возможности выкопать колодец, в замке построили резервуар, собирающий дождевую воду с крыш. Такую воду нужно было очистить — ее фильтровали через гравий.
Военный гарнизон замков в мирное время был минимальным. Так в 1425 году два совладельца замка Райхельсберг на Нижнефранконской Аубе заключили договор, согласно которому каждый из них выставляет одного вооруженного слугу, а двум привратникам и двум стражникам платят совместно.
В замке также имелся ряд построек, обеспечивающих автономную жизнь его обитателей в условиях полной изоляции (блокады): пекарня, баня, кухня и др.
Кухня в замке Марксбург.
Башня была самым высоким сооружением во всем замке. Он давал возможность наблюдать за окрестностями и служил последним убежищем. Когда враги прорвали все линии обороны, население замка скрывалось в темнице и выдерживало длительную осаду.
Исключительная толщина стен этой башни делала ее разрушение практически невозможным (в любом случае на это потребовалось бы огромное количество времени).Вход в башню был очень узким. Он располагался во дворе на значительной (6-12 метров) высоте. Деревянную лестницу, ведущую внутрь, можно было легко разрушить и таким образом преградить путь злоумышленникам.
Вход в темницу.
Внутри башни иногда находилась очень высокая мина сверху вниз. Она служила тюрьмой или складом. Попасть в него можно было только через дыру в крыше верхнего этажа — «Ангстлох» (устрашающая дыра).В зависимости от назначения шахты лебедка спускала туда пленных или провизию.
Если в замке не было тюремных комнат, заключенных помещали в большие деревянные ящики из толстых досок, слишком маленькие, чтобы стоять в высоту. Эти ящики можно было установить в любом помещении замка.
Конечно, пленных брали, в первую очередь, для выкупа или для использования пленным в политической игре. Поэтому для более высокого класса были предусмотрены VIP-персоны — для их содержания были выделены защищенные камеры в башне.Так «потряс свой срок» Фридрих Прекрасный в замке Траусниц в Пфаймде и Ричард Львиное Сердце в Трифельсе.
Палата в замке Марксбург.
Башня замка Абенберг (12 век) в разрезе.
У основания башни был подвал, который также можно было использовать как темницу, и кухня с кладовой. Главный зал (столовая, гостиная) занимал целый этаж и отапливался огромным камином (он распределял тепло всего на несколько метров, так что железные корзины с углями ставились дальше по залу).Выше были покои феодальной семьи, отапливаемые печками.
На самом верху башни находилась открытая (реже прикрытая, но при необходимости крышу можно было сбрасывать) площадка, на которой можно было установить катапульту или другое метательное орудие для стрельбы по противнику. Там же был установлен штандарт (знамя) владельца замка.
Иногда донжон не служил жилым помещением. Его легко можно было использовать только в военных целях (наблюдательные пункты на башне, темница, склад провизии).В таких случаях феодальная семья жила во «дворце» — жилом помещении замка, стоящем отдельно от башни. Дворцы строились из камня и имели высоту в несколько этажей.
Следует отметить, что условия проживания в замках были далеко не из самых приятных. Только в самых крупных дворцах имелся большой рыцарский зал для торжеств. В донжонах и дворцах было очень холодно. Выручило отопление камина, но стены по-прежнему были покрыты толстыми гобеленами и коврами — не для украшения, а для сохранения тепла.
Окна пропускают очень мало солнечного света (сказался фортификационный характер замковой архитектуры), не все из них застеклены. Туалеты были устроены в виде эркера в стене. Они были неотапливаемыми, поэтому посещение игольницы зимой оставило у людей неповторимые ощущения.
Замковый туалет.
Завершая нашу «экскурсию» по замку, нельзя не упомянуть, что там обязательно было место для богослужений (церковь, часовня).Среди незаменимых обитателей замка был капеллан или священник, который помимо своих основных обязанностей играл роль клерка и учителя. В самых скромных крепостях роль храма выполняла стенная ниша, в которой стоял небольшой алтарь.
Большие храмы были двухэтажными. Простолюдины молились внизу, а джентльмены собирались теплым (иногда застекленным) хором на втором ярусе. Убранство таких комнат было довольно скромным — алтарь, скамейки, настенные росписи.Иногда храм играл роль усыпальницы для семьи, проживавшей в замке. Реже его использовали как убежище (вместе с донжоном).
О подземных ходах в замках рассказывают немало сказок. Ходы, конечно, были. Но очень немногие из них вели из замка в ближайший лес и могли использоваться в качестве пути к отступлению. Длинных ходов, как правило, не было. Чаще всего существовали короткие туннели между отдельными постройками или от донжона до комплекса пещер под замком (дополнительное убежище, склад или сокровищница).
Вопреки распространенному заблуждению, средняя численность военного гарнизона обычного замка во время активных боевых действий редко превышала 30 человек. Этого было вполне достаточно для обороны, так как жители крепости находились в относительной безопасности за ее стенами и не несли таких потерь, как нападавшие.
Для взятия замка необходимо было изолировать его — то есть перекрыть все пути подачи пищи. Именно поэтому атакующие армии были намного крупнее защитников — около 150 человек (это справедливо для средней феодальной войны феодалов).
Наиболее болезненным был вопрос с провизией. Без воды человек может прожить несколько дней, без еды около месяца (это следует учитывать его низкую боеспособность во время голодовки). Поэтому хозяева замка, готовясь к осаде, часто доходили до крайностей — изгнали за его пределы всех простолюдинов, которые не могли принести пользу обороне. Как уже говорилось выше, гарнизон замков был небольшим — прокормить всю осадную армию было невозможно.
Жители замка редко контратаковали. Это просто не имело смысла — их было меньше, чем нападающих, и за стенами им стало намного спокойнее. Особый случай — нападения с целью еды. Последние проводились, как правило, ночью небольшими группами, которые шли по плохо охраняемым тропам до ближайших сел.
Проблем у злоумышленников было не меньше. Осада замков иногда растягивалась на годы (например, немецкий Турант оборонял с 1245 по 1248 год), поэтому вопрос тылового снабжения армии в несколько сотен человек встал особенно остро.
В случае с осадой Туранты летописцы утверждают, что за все это время воины атакующей армии выпили 300 кормушек (фудер — это огромная бочка). Это примерно 2,8 миллиона литров. Либо писец ошибся, либо постоянное количество осаждающих составляло более 1000 человек.
Лето было наиболее предпочтительным сезоном для забвения замка — дождей меньше, чем весной или осенью (зимой жители замка могли получить воду, растопив снег), урожай еще не созрел, а старые запасы были уже более.
Нападавшие пытались лишить замок источника воды (например, построили плотины на реке). В самых крайних случаях применялось «биологическое оружие» — в воду бросали трупы, что могло спровоцировать вспышки эпидемий по всему району. Попавшие в плен обитатели замка подверглись нападению нападавших и отпустили. Те вернулись и стали невольными нахлебниками. Возможно, их не приняли в замок, но если бы они были осажденными женами или детьми, тогда голос сердца перевешивал соображения тактической целесообразности.
Не менее жестоко по отношению к жителям окрестных деревень, пытавшимся доставить в замок припасы. В 1161 году во время осады Милана Фридрих Барбаросса приказал 25 жителям Пьяченцы, которые пытались накормить своих врагов, отрубить им руки.
Осаждавшие разбили постоянный лагерь возле замка. У него также было несколько простых укреплений (частоколы, земляные валы) на случай внезапного нападения защитников крепости. Для затяжных осад рядом с замком был построен так называемый «контршлюз».Обычно он располагался выше осажденного, что позволяло вести эффективное наблюдение за осажденными со своих стен и, если позволяло расстояние, обстреливать их из ракетных орудий.
Вид на замок Эльц со стороны контр-замка Труц-Эльц.
Война против замков имела свою специфику. Ведь любое более-менее высокое каменное укрепление было серьезным препятствием для обычных армий. Прямые атаки пехоты на крепость вполне могли увенчаться успехом, который, однако, был достигнут ценой больших жертв.
Поэтому для успешного взятия замка потребовался целый комплекс военных мероприятий (о осаде и голоде уже говорилось выше). Подрыв был одним из самых трудоемких, но в то же время чрезвычайно удачных способов преодоления защиты замка.
Подземные мины предназначались для двух целей — обеспечить войскам прямой доступ во внутренний двор замка или разрушить часть его стены.
Так, во время осады замка Альтвиндштайн в Северном Эльзасе в 1332 году саперная бригада из 80 (!) Человек воспользовалась своими маневрами (периодическими короткими атаками на замок) и в течение 10 недель совершила длинный переход по твердой скале в юго-восточная часть крепости.
Если стена замка была не слишком большой и имела ненадежный фундамент, то под ее фундаментом пробивался тоннель, стены которого укреплялись деревянными подпорками. Далее подкосы подожгли — прямо под стеной. Туннель обрушился, основание фундамента просело, а стена над этим местом рассыпалась на части.
Штурм замка (миниатюра XIV века).
Позже, с появлением порохового оружия, бомбы закладывались в траншеи под стенами замков.Для нейтрализации подрыва осажденные иногда выкапывали контргрузы. Вражеские саперы заливали кипятком, запускали в туннель пчел, туда выливали фекалии (а в древности карфагеняне запускали живых крокодилов в римское подполье).
Для определения места раскопок использовались любопытные устройства. Например, по всему замку были размещены большие медные чаши с шарами внутри. Если мяч в какой-либо чаше начинал дрожать, это было верным признаком того, что раскопки уже ведутся.
Но главным аргументом при нападении на замок были осадные машины — катапульты и тараны.Первые мало чем отличались от тех катапультов, которые использовали римляне. Эти устройства оснащались противовесом, придававшим метательному рычагу наибольшее усилие. При должном умении «орудийный расчет» катапульты оказались довольно точным оружием. Бросали большие, гладко обтесанные камни, а дальность боя (в среднем несколько сотен метров) регулировалась массой снарядов.
Требуется какая-то катапульта.
Иногда в катапульту заряжали бочки, наполненные горючими материалами.Чтобы доставить пару приятных минут защитникам замка, катапульты бросали в них отрубленные головы пленников (особенно мощные машины могли перебрасывать через стену даже трупы).
Нападение на замок с мобильной башни.
Кроме обычного ползуна, использовался и маятник. Они устанавливались на высоких подвижных рамах с навесом и представляли собой бревно, подвешенное на цепи. Осаждавшие спрятались внутри башни и раскачивали цепь, заставляя бревно удариться о стену.
В ответ осажденные спустили со стены веревку, на конце которой были закреплены стальные крюки. Этой веревкой они поймали барана и попытались поднять его, лишив подвижности. Иногда за такие крючки попадался решетчатый солдатик.
Преодолевая вал, ломая частоколы и засыпая ров, злоумышленники либо штурмовали замок с помощью лестницы, либо использовали высокие деревянные башни, верхняя площадка которых была на одном уровне со стеной (или даже выше).Чтобы предотвратить поджоги, эти гигантские постройки облили защитников водой и по настилу катились к замку. На стену была брошена тяжелая платформа. Штурмовая группа поднялась по внутренней лестнице, вышла на площадку и с боем вторглась в галерею крепостной стены. Обычно это означало, что через пару минут блокировку снимут.
Бесшумный сок
Сапа (от французского sape, дословно — мотыга, saper — рыть подрыв) — способ вырытия рва, траншеи или туннеля для приближения к его укреплениям, применяемый в 16-19 веках.Известны перекрестный (тихий, скрытный) и летающий сап. Перекидные работы проводились со дна оригинального котлована без выхода рабочих на поверхность, а летающие — с земли под прикрытием заранее подготовленной защитной насыпи из бочек и мешков с землей. Во второй половине XVII века для выполнения таких работ в армиях ряда стран появились такие специалисты, как саперы.
Выражение действовать «потихоньку» означает: красться, медленно, незаметно идти, куда-то проникать.
С одного этажа башни попасть на другой можно было только по узкой крутой винтовой лестнице. Подъемы проводились только один за другим — очень узкий. При этом идущий первым воин мог рассчитывать только на собственное умение сражаться, ведь крутизна поворота революции была выбрана таким образом, чтобы из-за спины вождя нельзя было действовать копьем или длинный меч. Поэтому борьба на лестнице свелась к единоборствам защитников замка и одного из нападающих.Это были защитники, потому что они легко могли заменять друг друга, так как за ними была специальная расширенная секция.
Во всех замках лестница закручена по часовой стрелке. Есть только один замок с обратной закруткой — крепость графов Валленштейна. Изучение истории такого рода показало, что большинство мужчин в нем были левшами. Благодаря этому историки поняли, что такая конструкция лестницы значительно облегчает работу защитников. Самый сильный удар мечом можно нанести в сторону его левого плеча, и щит в левой руке лучше всего прикрывает тело с этого направления.Все эти преимущества есть только у защитника. Нападающий может нанести удар только в правую сторону, но его ударная рука будет прижата к стене. Если он выставит щит, то почти потеряет способность действовать с оружием.
Замок Химэдзи.
Меньше всего мы знаем об экзотических замках — например, японских.
Изначально самураи и их повелители жили в своих поместьях, где кроме сторожевой башни Ягура и небольшого рва вокруг жилища не было никаких других укреплений.В случае затяжной войны укрепления строились на труднодоступных участках гор, где можно было обороняться от превосходящих сил противника.
Каменные замки начали строить в конце 16 века с учетом европейских достижений в фортификации. Непременный аксессуар японского замка — широкие и глубокие искусственные рвы с крутыми откосами, окружающие его со всех сторон. Обычно их заполняли водой, но иногда эту функцию выполняла естественная водная преграда — река, озеро, болото.
Внутри замка была сложная система оборонительных сооружений, состоящая из нескольких рядов стен с дворами и воротами, подземных коридоров и лабиринтов. Все эти постройки располагались вокруг центральной площади Хонмару, на которой возвели феодальный дворец и высокую центральную башню Тэнси-каку. Последний состоял из нескольких постепенно уменьшающихся кверху прямоугольных ярусов с выступающими черепичными крышами и фронтонами.
японских замков, как правило, были небольшими — около 200 метров в длину и 500 в ширину.Но среди них были настоящие гиганты. Таким образом, замок Одавара занимал площадь 170 га, а общая длина его крепостных стен достигала 5 километров, что вдвое превышает длину стен Московского Кремля.
Замки строятся сегодня. Те из них, которые находились в государственной собственности, часто возвращаются потомкам древних родов. Замки — символ влияния своих хозяев. Они представляют собой образец идеального композиционного решения, сочетающего сплоченность (соображения защиты не позволяли живописно распределить постройки по территории), многоуровневость конструкций (основные и второстепенные) и максимальную функциональность всех компонентов.Элементы архитектуры замка уже стали архетипами — например, замковая башня с зубцами: ее образ остается в подсознании любого мало-мальски образованного человека.
Французский замок Сомюр (миниатюра XIV века).
И, наконец, мы любим замки за то, что они просто романтичны. Рыцарские турниры, торжественные приемы, гнусные заговоры, потайные ходы, призраки, сокровища — применительно к замкам все это перестает быть легендой и уходит в историю.Здесь лучше всего подходит выражение «стены помнят»: кажется, что каждый камень замка дышит и скрывает тайну. Хочется верить, что средневековые замки и дальше будут сохранять ауру таинственности — ведь без нее они рано или поздно превратятся в старую груду камней.
