Расчёт сечения кабеля по нагрузке

Расчёт сечения кабеля по нагрузке

Передающий электрический ток кабель является одной из наиболее важных составляющих любой электросети. При выходе кабеля из строя становится невозможной работа всей электрической сети, поэтому во избежание неисправностей и возгораний из-за перегрева необходимо рассчитать сечение кабеля по нагрузке. Чтобы провести такой расчет есть множество причин. Неправильный выбор сечения кабеля может привести к перегреву и оплавлению изоляции, что чревато коротким замыканием и может привести к возгоранию. Проведенный с большой точностью расчет сечения кабеля по нагрузке позволяет быть уверенным не только в безотказной и надежной работе всех электроприборов, но и в полной безопасности людей.

Как рассчитать сечение кабеля по нагрузке

Главным показателем, на который следует опираться при расчете сечения кабеля и выборе его марки, является предельно допустимая нагрузка. Проще говоря, это та величина тока, которую кабель может пропускать в течение длительного времени без перегрева. Предельно допустимую нагрузку можно рассчитать путем простого арифметического сложения мощностей всех включаемых в сеть электроприборов. Для примера рассмотрим некоторые, встречающиеся наиболее часто, бытовые электроприборы, их перечень представлен в таблице:

После того, как мы рассчитали предельно допустимую нагрузку, переходим к следующему этапу, который позволяет достичь безопасности: это расчет сечения кабеля по нагрузке.

1. В случае эксплуатации однофазной сети напряжением 220В используем формулу:

  ,где:

— Р – сумма мощностей всех электроприборов, включаемых в сеть, Вт;

— U — напряжение сети, В;

— КИ = 0.75 — коэффициент одновременности;

  — для бытовых электроприборов.

2. При расчете сечения кабеля для трехфазной сети напряжением 380 В используем формулу:

Итак, мы рассчитали точное значение величины тока, теперь нужно воспользоваться таблицами, в которых можно найти величину сечения кабеля или провода, а также материал, из которого они могут быть изготовлены. В случае, если в результате расчета мы получим значение, которое не совпадает с табличным, стоит выбрать ближайшее к нему, но большее, сечение кабеля. Например, для сети напряжением 220 В мы получили значение величины тока 22 ампера. Такого значения нет в таблице, но ближайшими к нему являются значения 19 А и 27 А. Выбираем значение, которое больше рассчитанного по формуле, в нашем случае это 27 А. Значит, оптимальным выбором будет провод из меди, имеющий сечение 2,5 мм.кв., а не сечением 1,5 мм.кв., который имеет значение предельно допустимой нагрузки 19 А. Если нам нужен кабель не с медными а с алюминиевыми жилами, лучше взять еще большее сечение – 4 мм.кв.

Альтернативным вариантом, как по техническим параметрам, так и по цене, можно назвать алюмомедный кабель.

Существует и ряд других факторов, которые помогаю более точно вычислить оптимальное сечение кабеля. Дело в том, что проводя расчеты необходимо учитывать большое количество факторов, каждый из которых должен рассматриваться отдельно. Одним из наиболее распространенных вопросов относительно выбора кабеля является вопрос о том, какой кабель лучше: медный или алюминиевый. Приведем основные достоинства и недостатки этих материалов, влияющие на выбор:

— медь является более гибким и прочным, но менее ломким, материалом по сравнению с алюминием;

— медь меньше подвергается окислению и в течение длительного времени способна сохранять качество контактов при соединении в распределительных коробках;

— медь имеет проводимость, превышающую этот показатель у алюминия в 1,7 раза, а это означает, что при меньшем сечении возможна большая предельно допустимая нагрузка.

При всех этих достоинствах медь имеет один существенный недостаток: медный кабель дороже алюминиевого в 3-4 раза. Нужно учитывать и то, что для объектов бытового назначения в большинстве случаев Правилами запрещается использование алюминия в качестве проводника, а предписывается использование меди. Эти правила следует соблюдать неукоснительно, поэтому для внутренней электрической сети лучше выбирать медные кабели и провода. Алюминиевый кабель можно беспрепятственно использовать для обустройства ввода электросети в здание, для этой цели подойдут, например,

провода СИП.

Расчёт сечения кабеля по нагрузке для помещений

Две предыдущие формулы помогли нам точно рассчитать сечение вводного кабеля, который будет нести максимальную нагрузку, и материал, из которого этот кабель должен быть изготовлен. Теперь аналогичным методом произведем расчеты отдельно по каждому помещению и группам в них. Необходимость таких расчетов объясняется тем, что зачастую нагрузка на разные розеточные группы отличается, порой значительно. Например, розетки, в которые подключены стиральная машина и фен, несут большую нагрузку, нежели розетки с подключенным миксером или кофемолкой. Поэтому, «упрощать» работу и прокладывать без расчетов провод, имеющий сечение 2,5 кв.мм. на розетки может грозить не только необходимостью позже прокладывать новый провод, это прямая угроза безопасности людей.

Напомним, что суммарная нагрузка в любом помещении состоит из двух частей: силовой и осветительной. С осветительной нагрузкой обычно не возникает сложностей, она выполняется с помощью медного провода сечением 1,5 кв.мм. А вот с розетками не все так просто. Обычно наиболее нагруженными линиями считаются кухня и ванная комната, именно здесь располагаются холодильник, электрический чайник, микроволновка, стиральная машина. Для подключения всех этих электроприборов лучше не использовать блоки из 4-6 розеток, а разделить всю эту нагрузку по нескольким розеточным группам. Если такая возможность исключена, то остается один выход – для питания помещения и подвода к розеточным группам использовать кабель сечением не менее 4 кв.мм. Для монтажа электропроводки обычно используют кабели и проводы

АППВ, ШВВП или ПВС.

Иногда так называемые «специалисты» советуют использовать для розеток в помещениях кроме кухни и ванной кабель сечением 1,5 кв. мм. Но это чревато не только возникновением черных полос, которые видны под обоями после включения в розетку тепловентилятора или масляного кабеля, но и пожаром. Электросеть – не место для опытов, опасных для жизни Ваших родных и близких, да и вашей собственной!

Итоги

Подводя итоги, можно сделать вывод, что расчёт сечения кабеля по нагрузке – это важная и ответственная работа, которая не терпит халатности и невнимательности, ошибки в которой приводят к самым плачевным последствиям.

Расчёт сечения провода, кабеля — Ремонт220

Автор Светозар Тюменский На чтение 4 мин. Просмотров 112k. Опубликовано

10 марта Обновлено

Материал изготовления и сечение проводов (правильнее будет площади сечения проводов) является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ). Основные показатели, определяющие сечение провода:

  • Металл, из которого изготовлены токопроводящие жилы
  • Рабочее напряжение, В
  • Потребляемая мощность, кВт и токовая нагрузка, А

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Расчет площади сечения медных жил проводов и кабелей

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» – силовых групп медного кабеля или провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов.

Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

Расчет площади сечения алюминиевых жил проводов и кабелей

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм2 максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Вообще, для более точного расчета нужных сечений жил кабелей и проводов необходимо руководствоваться не только мощностью нагрузки и материалом изготовления жил; следует учитывать также способ их прокладки, длину, вид изоляции, количество жил в кабеле и т. д. Все эти факторы в полной мере определены основным регламентирующим документом – Правилами Устройства Электроустановок.

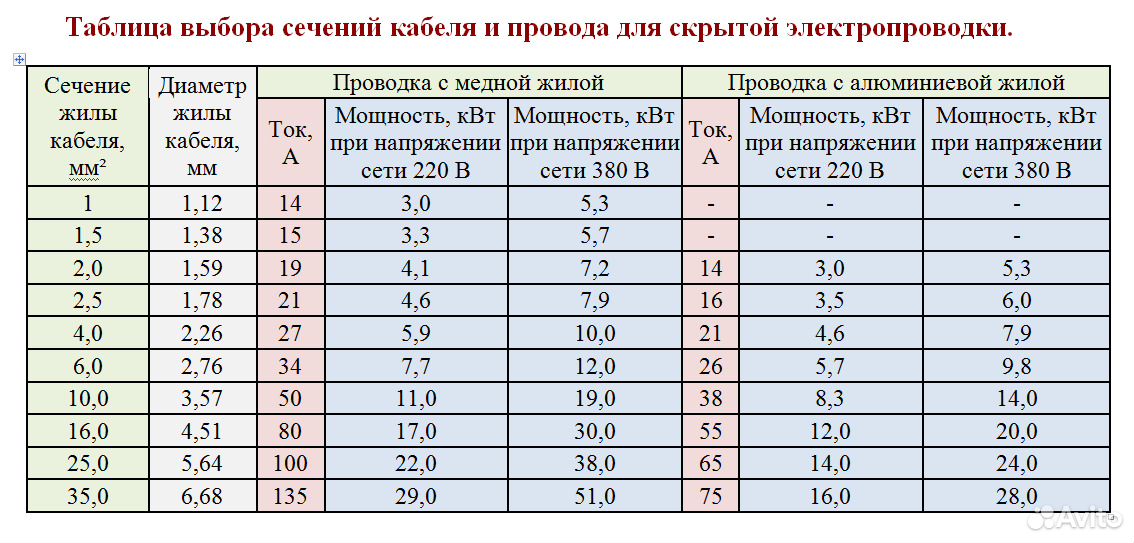

Таблицы выбора сечения проводов

Медные провода

Сечение токопроводящей жилы, кв.мм

Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 40 26,4
10 70 15,4 50 33
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Алюминиевые провода

Сечение токопроводящей жилы, кв.мм

Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44 170 112,2
120 230 50,6 200 132

В расчете использовались данные из таблиц ПУЭ

Выбор сечения кабеля или провода. Ошибки


Как определить сечение провода? Несколько способов, пример расчета


Подбор автоматов и сечения кабеля по мощности


Таблицы | Выбор мощности, тока и сечения проводов и кабелей | Алюминиевые и Медные

Главная
Инструкции
Информация
Таблицы
Безопасность
Заземление
УЗО
Стандарты
Книги

Услуги
Контакты
Прайс

Загрузить
Сайты
Форум

В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрооборудования.

Медные жилы, проводов и кабелей

© electro.narod.ru
Сечение токопро водящей жилы, кв.мм Медные жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6

Алюминиевые жилы, проводов и кабелей

© electro.narod.ru
Сечение токопро водящей жилы, кв.мм Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазной и трехфазной симметричной нагрузки

расчет кабеля по мощности, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток проводов сечения

Расчет сечения кабеля

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.

Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5мм², а на освещение — 1,0-1,5мм². Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.

Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².

Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении. Обратите внимание, что при прокладке кабеля в трубе (т.е. в любых закрытых пространствах, как например, в стене) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.

Важно Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).

Сечение кабеля, мм² Проложенные открыто Проложенные в трубе
медь алюминий медь алюминий
ток, А кВт ток, А кВт ток, А кВт ток, А кВт
220В 380В 220В 380В 220В 380В 220В 380В
0,5 11 2,4
0,75 15 3,3
1,0 17 3,7 6,4       14 3,0 5,3
1,5 23 5,0 8,7       15 3,3 5,7
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0 38,0 65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0

Если Вы внимательно изучили приведенную таблицу и таки желаете самостоятельно определить необходимое Вам сечение кабеля, например, для ввода в дом, то Вам также необходимо знать следующее. Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабеля в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя. При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п. Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:

  • поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;

  • поправочный коэффициент на температуру окружающей среды;

  • поправочный коэффициент для кабелей, прокладываемых в земле;

  • поправочный коэффициент на различное число работающих кабелей, проложенных рядом.

Если и это Вас не останавливает — то открывайте справочник под ред.Белоруссова на стр.503, а мы снимаем шляпу.

Если деньги для Вас не проблема, тогда смело увеличивайте справочное сечение жилы на 50%, и спите спокойно: так как даже все поправочные коэффициенты в сумме не дадут больше.

При расчете необходимого сечения кабеля основной критерий — это количество тепла, выделяемого кабелем при прохождении через него электрического тока и температура окружающей среды. Вообще-то, любой электропроводник может пропустить через себя очень много тока, вплоть до температуры своего плавления, а это в десятки раз больше, чем указано в справочниках. Обратите внимание, что в справочниках приведены величины для длительных токовых нагрузок на кабель. А кратковременные нагрузки могут быть гораздо выше. Т.е. запас всегда есть. Но при условии, что Вы приобрели кабель, произведенный по ГОСТу. Если же Вам вместо медного кабеля продали нечто, сделанное из какого-то сплава и покрытое пластиком из вторичного полиэтилена (из использованных кульков и ПЭТ-бутылок), то зачем Вам все эти таблицы: см. статью «Как выбрать кабель»

Токовые нагрузки в сетях с постоянным током

В сетях с постоянным током расчет сечения идет несколько по другому. Сопротивление проводника постоянному напряжению гораздо выше, чем переменному (при переменном токе сопротивлением на длинах до 100 м вообще пренебрегают). Кроме этого, для потребителей постоянного тока как правило очень важно, чтобы напряжение на концах было не ниже 0,5В (для потребителей переменного тока, как известно колебания напряжения в пределах 10% в любую строону допустимы). Есть формула, определяющая насколько упадет напряжение на концах по сравнению с базовым напряжением, в зависимости от длины проводника, его удельного сопротивления и силы тока в цепи:
U = ((p l) / S) I, где
U — напряжение постоянного тока, В
p — удельное сопротивление провода, Ом*мм2
l — длина провода, м
S — площадь поперечного сечения, мм2
I — сила тока, А
Зная величины указанных показателей достаточно легко рассчитать нужное Вам сечение: методом подставновки, или с помощью простйеших арифметических действий над данным уравнением.

Если же падение постоянного напряжения на концах не имеет значения, то для для выбора сечения можно пользоваться таблицей для переменного тока, но при этом корректировать величины тока на 15% в сторону уменьшения, т.е. при постоянном токе справочные сечения кабеля могут пропускать тока на 15 % меньше, чем указано в таблице. Подобное правило также работает для выбора автоматических выключателей для сетей с постоянным током, например: для цепей с нагрузкой в 25А, нужно брать автомат на 15% меньшего номинала, в нашем случае подходит предыдущий типоразмер автомата — 20А.

Удельное электрическое сопротивление некоторых металлов, применяемых в электротехнике

Металл Сопротивление, Ом·мм2
Серебро 0,015…0,0162
Медь 0,01724…0,018
Золото 0,023
Алюминий 0,0262…0,0295
Вольфрам 0,053…0,055
Цинк 0,059
Никель 0,087
Железо 0,098
Платина 0,107
Олово 0,12
Свинец 0,217…0,227

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Таблицы и формулы для выбора сечения кабеля

Электроэнергия может вырабатываться генератором на напряжении 6, 10, 18кВ. Далее она идет по шинопроводам или комплектным токопроводам к трансформаторам, которые повышают эту величину до 35-330кВ. Чем выше напряжение, тем дальше эту энергию передавать. Затем уже по ЛЭП электричество идет до потребителей. Там опять трансформируется через понижающие трансформаторы до величины 0,4кВ. И между всеми этими преобразованиями электричество идет по воздушным, кабельным линиям различного напряжения. Выбор сечения этих кабелей отдельный вопрос, который и рассматривается в данной статье.

Если обратиться к основам вопроса, то его сразу можно разделить на две части. Часть первая, выбор сечения в сетях до 1кВ, ну и вторая часть (в отдельной статье) — выбор сечения в сетях выше 1кВ. Кроме того, рассмотрим общий для этих классов напряжения вопрос — определение сечения кабеля по диаметру. Сразу предупреждаю, что впереди много таблиц, но пусть это Вас не пугает, так как порой таблица лучше тысячи слов.

Выбор и расчет сечения кабелей напряжением до 1кВ (для квартиры, дома)

Электрические сети до 1кВ самые многочисленные — это как паутина, которая обвивает всю электроэнергетику и в которой такое бесчисленное множество автоматов, схем и устройств, что голова у неподготовленного человека может пойти кругом. Кроме сетей 0,4кВ промышленных предприятий (заводов, ТЭЦ), к этим сетям относится и проводка в квартирах, коттеджах. Поэтому вопросом выбора и расчета сечения кабеля задаются и люди, которые далеки от электричества — простые владельцы недвижимости.

Кабель используется для передачи электроэнергии от источника к потребителю. В квартирах мы рассматриваем участок от электрического щитка, где установлен вводной автоматический выключатель на квартиру, до розеток, в которые подключаются наши приборы (телевизоры, стиральные машины, чайники). Всё, что отходит от автомата в сторону от квартиры в ведомстве обслуживающей организации, туда лезть мы права не имеем. То есть рассматриваем вопрос прокладки кабелей от вводного автомата до розеток в стене и выключателей на потолке.

В общем случае для освещения берут 1,5 квадрата, для розеток 2,5, а расчет необходим, если требуется подключать что-то нестандартное с большой мощностью — стиралку, бойлер, тэн, плиту.

Выбор сечения кабеля по мощности

Рассматривать далее буду квартиру, так как на предприятиях люди грамотные и всё знают. Чтобы прикинуть мощность необходимо знать мощность каждого электроприемника, сложить их вместе. Единственным минусом при выборе кабеля большего сечения, чем необходимо, является экономическая нецелесообразность. Так как больший кабель больше стоит, но меньше греется. А если выбрать правильно то выйдет и дешевле и греться не будет сильно. В меньшую же сторону округлять нельзя, так как кабель будет больше греться от протекания в нем тока и быстрее придет в неисправное состояние, которое может повлечь за собой неисправность электроприбора и всей проводки.

Первым шагом при выборе сечения кабеля будет определение мощности подключенных к нему нагрузок, а также характер нагрузки — однофазная, трехфазная. Трехфазная это может быть плита в квартире или станок в гараже в частном доме.

Если все приборы уже приобретены, то можно узнать мощность каждого по паспорту, который идет в комплекте, или, зная тип, можно найти в интернете паспорт и посмотреть мощность там.

Если приборы не куплены, но покупать их входит в ваши планы, то можно воспользоваться таблицей, где занесены наиболее популярные приборы. Выписываем значения мощностей и складываем те величины, которые одновременно могут включаться в одну розетку. Приведенные ниже значения носят справочный характер, при расчете следует брать большее значение (если указан диапазон мощности). И всегда лучше посмотреть в паспорт, чем брать средние показатели из таблиц.

Электроприбор Вероятная мощность, Вт
Стиральная машина 4000
Микроволновка 1500-2000
Телевизор 100-400
Экран Э
Холодильник 150-2000
Чайник электрический 1000-3000
Обогреватель 1000-2500
Плита электрическая 1100-6000
Компьютер (тут всякое возможно) 400-800
Фен для волос 450-2000
Кондиционер 1000-3000
Дрель 400-800
Шлифовальная машина 650-2200
Перфоратор 600-1400

Выключатели, которые идут после вводного удобно разделять на группы. Отдельные выключатели для питания плиты, стиралки, бойлера и других мощных приборов. Отдельные для питания освещения отдельных комнат, отдельные для групп розеток комнат. Но это в идеале, в реальности бывает просто вводной и три автомата. Но что-то я отвлекся…

Зная значение мощности, которая будет подключаться к данной розетке мы выбираем по таблице сечение с округлением в большую сторону.

За основу возьму таблицы 1.3.4-1.3.5 из 7-го издания ПУЭ. Эти таблицы даны для проводов, шнуров алюминиевых или медных с резиновой и (или) ПВХ изоляцией. То есть то что мы используем в домашней проводке — к данному типу подходит и любимые электриками медные NYM и ВВГ, и алюминиевый АВВГ.

Кроме таблиц нам понадобятся две формулы активной мощности: для однофазной (P=U*I*cosf) и трехфазной сети (та же формула, только еще умножить на корень из трех, который равен 1,732). Косинус принимаем единице, будет у нас для запаса.

Хотя существуют таблицы, где для каждого типа розетки (розетка для станка, розетка для того, для сего) описан свой косинус. Но больше единицы он быть не может, поэтому не страшно, если примем его 1.

Еще перед взглядом в таблицу стоит определиться как и в каком количестве у нас будут проложены наши провода. Варианты есть следующие — открыто или в трубе. А в трубе можно двух- или трех- или четырех одножильных, одного трехжильного или одного двухжильного. Для квартиры нам на выбор либо два одножильных в трубе — это на 220В, либо четыре одножильных в трубе — на 380В. При прокладке в трубе, необходимо, чтобы процентов 40 оставалось свободного пространства в этой самой трубе, это для отсутствия перегрева. Если прокладывать необходимо провода в другом количестве или другим способом то смело открывайте ПУЭ и пересчитывайте для себя, или же выбирайте не по мощности, а по току, о чем пойдет речь чуть позже в этой статье.

Выбирать можно как медный, так и алюминиевый кабель. Хотя, в последнее время большее применение получает медный, так как для одной и той же мощности потребуется меньшее сечение. К тому же медь имеет лучшие электропроводящие свойства, механическую прочность, меньше подвержена окислению, и плюс ко всему срок службы медного провода выше по сравнению с алюминием.

Определились с тем, медь или алюминий, 220 или 380В? Что же, смотрим в таблицу и выбираем сечение. Но учитываем, что в таблице у нас приведены значения для двух или четырех одножильных проводов в трубе.

Посчитали мы нагрузку например в 6кВт для розетки на 220В и смотрим 5,9 мало, хоть и близко, выбираем 8,3кВт — 4мм2 для меди. А если решили алюминий, то 6,1кВт — тоже 4мм2. Хотя выбрать стоит медь, так как ток при таком же сечении будет допустимый на 10А больше.

Выбор сечения кабеля по току

Суть выбора аналогичная, только теперь у нас есть ПУЭ, где прописаны токи, но сами токи нам неизвестны. Хотя, постойте… Ведь мы знаем мощности приборов и можем по формуле вычислить величины токов. Да и токи могут быть написаны в паспортах на изделия. Аналогично смотрим в таблицы ниже. Это уже таблицы из официальных документов, так что придраться не к чему.

Выбор сечения провода с резиновой или ПВХ изоляцией по допустимому току

Данные провода наиболее распространены, поэтому и приведена эта таблица. В ПУЭ же имеются другие таблицы на все случаи жизни для проводов, кабелей, шнуров с оболочкой и без при прокладке в воде, земле и воздухе. Но это уже частные случаи. Кстати, таблица что приведена при расчете по мощности полностью является частным случаем таблиц выбора по току, которые являются официальными и описаны в ПУЭ.

Расчет кабеля по мощности и длине

В случае, если вы прокладываете кабель на длинное расстояние (ну метров 15 и более), то Вам необходимо учитывать и падение напряжения, которое вызвано сопротивлением кабельной линии.

Чем же неблагоприятно для нас падение напряжения на конце кабельной линии? Для лампочки это ухудшение светового потока при снижении напряжения, или уменьшение срока службы при повышенном напряжении. Существуют допустимые величины отклонения напряжения. Но в основном для электроприборов это плюс минус пять процентов.

В этом случае требуется произвести расчет, и в случае, если напряжение будет ниже номинального на 5% и более, то придется увеличить сечение и заново произвести расчет. Или же воспользоваться очередной таблицей.

Сейчас немного углубимся в матчасть. Падение напряжения для трехфазной сети определяется по формуле:

Эта величина состоит из двух частей, активной(R) и индуктивной(X). Индуктивной частью можно пренебречь в следующих случаях:

  • сеть постоянного тока
  • сеть переменного тока, при cos=1
  • сети, выполненные кабелями или изолированными проводами, проложенными в трубах, если их сечение не больше определенной величины, но не будем углубляться дальше.

В общем индуктивной составляющей пренебрегаем, косинус принимаем равным 1. Значение R определяется по формуле:

где р — удельное сопротивление (для меди — 0,0175, а для алюминия — 0,03)

Далее два варианта расчета:

а) по заданному значению падения напряжения находим допустимое сечение и выбираем следующее большее значение.

б) по заданному значению мощности или тока определяем падение напряжения на участке, и в случае, если оно будет больше 5%, выбираем другое сечение и повторяем расчет.

В вышеприведенных формулах длина в метрах, ток в амперах, напряжение в вольтах, площадь в мм2. Сама величина падения напряжения в относительных величинах, безразмерная. Формулы пригодны для расчетов при отсутствии индуктивной составляющей и косинусе равном 1. Ряд сечений кабелей стандартный. В принципе с полученным значением сечения можно идти на рынок и смотреть, что подойдет с округлением в большую сторону.

А можно воспользоваться таблицами в интернетах, но эти таблицы… Не понятно откуда и для какого случая они построены. Формулы — наше всё!

Определение сечения кабеля по диаметру

Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.

Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении. Хотите, вот таблица элементарная — измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.

Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.

Калькулятор расчета сечения кабеля по нагрузке

При выборе кабеля для питания электрических устройств важно правильно рассчитать площадь поперечного сечения его жилы. Если этого не сделать и проложить проводку «на глаз», результат может оказаться плачевным, вплоть до пожара. Когда сечение кабеля не соответствует нагрузке на линию, владелец в любом случае оказывается в проигрыше.

  • Слишком толстый провод – это большая переплата, если только не планируется существенно нагружать кабель дополнительными приборами в дальнейшем. Некоторый запас сечения должен быть обязательно, но увеличивать его значительно смысла нет.
  • Слишком тонкий провод – потенциальный источник пожара. Если длительный ток, проходящий по линии, превышает допустимое значение для конкретного сечения, металлическая жила будет нагреваться. Повышение температуры кабеля приведет к разрушению изоляционной оболочки и риску воспламенения расположенных рядом материалов.

Расчет сечения кабеля по нагрузке можно выполнить с помощью готовой таблицы, программы-калькулятора в режиме онлайн или по формуле.

Калькулятор расчета сечения по нагрузке

С целью упростить задачу проектировщиков электрических линий и электриков разработан онлайн-калькулятор. Сервис позволяет в автоматическом режиме вычислять ток потребления электрических приборов. Для этого необходимо ввести в соответствующие поля значение суммарной мощности всех устройств в ваттах и значение напряжения питания в вольтах.

Перевод Ватт в Ампер
Расчет максимальной длины кабельной линии
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить
 Uбп, В  Uобр, В Ток потр., А Тип кабеля S, мм2 Длина, м
1 ШВВП 2х0,35ШВВП 2х0,5ПВС 3х0,75ПВС 3х1ВВГнг 3х1,5ВВГнг 3х2,5ВВГнг 3х4,5ВВГнг 3х6ВВГнг 3х10UTP, 10 AWGUTP, 11 AWGUTP, 12 AWGUTP, 13 AWGUTP, 14 AWGUTP, 15 AWGUTP, 16 AWGUTP, 17 AWGUTP, 18 AWGUTP, 19 AWGUTP, 20 AWGUTP, 21 AWGUTP, 22 AWGUTP, 23 AWGUTP, 24 AWG удалить
добавить

Примечания:
U — напряжение питания видеокамеры, P — мощность потребляемая видеокамерой, Uбп — напряжение блока питания, Uобр — минимальное напряжение при котором работает видеокамера, S — сечение кабеля, Lмакс — максимальная длина кабельной линии

Данные о мощности обычно указываются в технической документации к прибору, а иногда и на бирке/пластине, которая крепится на одной из его внутренних сторон. Информацию о напряжении питания можно отыскать там же, обычно это значение составляет 12, 24, 220 или 380 В.

После того, как калькулятор расчета нагрузки кабеля по сечению помог определить ток, можно перейти к расчету площади поперечного сечения жилы с помощью таблицы или формулы.

Выбор по таблице

Зная токовую нагрузку на линию, определить площадь поперечного сечения жилы провода можно шаблонным способом. Для этого предусмотрена уже готовая таблица расчета сечения кабеля в зависимости от нагрузки на предполагаемую проводку.

В воздухе (лотки, короба,пустоты,каналы) Сечение,кв.мм В земле
Медные жилы Алюминиевые жилы Медные жилы Алюминиевые жилы
Ток. А Мощность, кВт Тон. А Мощность, кВт Ток, А Мощность, кВт Ток. А Мощность,кВт
220 (В) 380 (В)
220(В) 380 (В) 220(В) 380 (В) 220(В)
19 4.1 17.5


1,5 77 5.9 17.7

35 5.5 16.4 19 4.1 17.5 7,5 38 8.3 75 79 6.3
35 7.7 73 77 5.9 17.7 4 49 10.7 33.S 38 8.4
*2 9.7 77.6 37 7 71 6 60 13.3 39.5 46 10.1
55 17.1 36.7 47 9.7 77.6 10 90 19.8 S9.7 70 15.4
75 16.5 49.3 60 13.7 39.5 16 115 753 75.7 90 19,8
95 70,9 67.5 75 16.5 49.3 75 150 33 98.7 115 75.3
170 76.4 78.9 90 19.8 59.7 35 180 39.6 118.5 140 30.8
145 31.9 95.4 110 74.7 77.4 50 775 493 148 175 38.5
ISO 39.6 118.4 140 30.8 97.1 70 775 60.5 181 710 46.7
770 48.4 144.8 170 37.4 111.9 95 310 77.6 717.7 755 56.1
760 57,7 171.1 700 44 131,6 170 385 84.7 753.4 795 6S
305 67.1 700.7 735 51.7 154.6 150 435 95.7 786.3 335 73.7
350 77 730.3 770 59.4 177.7 185 500 110 379 385 84.7

По таблице можно узнать площадь поперечного сечения жилы по токовой нагрузке с учетом таких параметров:

  • мощность электроприборов;
  • напряжение в сети;
  • металл, из которого изготовлен кабель;
  • метод монтажа проводки.

Зная эти данные, можно быстро определить искомое сечение.

Формула расчета

Чтобы вычислить сечение кабеля по нагрузке с помощью формул, необходимо правильно определить силу тока, который будет проходить по линии. Как правило, питание прокладывается не для одного устройства, поэтому для начала нужно просуммировать мощности всех приборов:

Формулы расчета токовой нагрузки для однофазной (220 В) и трехфазной (380 В) сети отличаются.

Для однофазной линии:

Для трехфазной линии:

В этих формулах:

Р – мощность всех электрических устройств;

КS – коэффициент одновременности;

U – напряжение в электрической сети;

cosφ = 1 для бытовых приборов.

Формула расчета сечения кабеля по нагрузке позволяет вычислить искомое значение на основе полученных данных.

В этой формуле:

L – длина кабеля;

I – токовая нагрузка на линию;

Uнач – напряжение питания;

Uкон – минимальное напряжение электроприборов;

ρ – удельное сопротивление металлов: для меди – 0,0175 Ом×мм2/м, для алюминия – 0,028 Ом×мм2/м.

Обычно формулы применяются в ситуациях, когда требуется повышенная точность вычислений.

Коэффициенты

При вычислении токовой нагрузки на однофазную сеть (220 В) применяется коэффициент одновременности. Он введен в расчеты, поскольку все подключенные к электрической сети устройства практически никогда не используются одновременно. Этот коэффициент не имеет единственного значения и варьируется в зависимости от общего числа электроприборов.

Так, в жилых зданиях при наличии 50 и более устройств применяется коэффициент, равный 0,4. Если же количество электрических приборов лежит в пределах от 5 до 9 единиц, KS = 0,78.

Число нижележащих потребителей Коэффициент одновременности(ks)
2-4 1
5-9 0.78
10 -14 0.63
15 -19 0.53
20-24 0.49
25-29 0.46
30 — 34 0.44
35-39 0.42
40-49 0.41
50 и более 0.40

Примеры

Пример А. Произвести расчет площади поперечного сечения жилы медного кабеля длиной 65 м для питания электроприборов от однофазной сети. Минимальное рабочее напряжение устройств – 207 В. К линии будут подключены такие приборы: бойлер (2000 Вт), стиральная машина (2500 Вт), освещение (950 Вт), холодильник (500 Вт), компьютер (400 Вт), телевизор (240 Вт), электрочайник (1500 Вт), утюг (1800 Вт), микроволновая печь (1100 Вт), пылесос (1600 Вт), фен (2000 Вт).

В первую очередь следует вычислить суммарную мощность всех электроприборов:

Затем, зная суммарную мощность, необходимо найти токовую нагрузку на однофазную сеть. Учитывая количество электроприборов (11 единиц), коэффициент одновременности будет равен 0,63.

Все данные для расчета сечения кабеля по токовой нагрузке известны:

Таким образом, площадь сечения медного провода для заданных условий должна быть не менее 7,3 мм2.

Пример Б. Вычислить минимальную площадь сечения алюминиевого провода для монтажа однофазной электрической линии длиной 70 м в жилом доме. К сети будет подключено 8 приборов общей мощностью 8,3 кВт. Минимальное напряжение их работы – 207 В.

Поскольку суммарная мощность электроприборов и их количество известны, можно сразу же рассчитать нагрузку по току. Коэффициент одновременности составит 0,78.

По формуле расчета площади сечения провода можно вычислить искомый параметр:

Для прокладки электрической линии с заданными условиями необходим кабель с площадью сечения жилы не менее 8,9 мм2.


Таблица мощности проводов: рассмотрим подробно

Упрощенная таблица для выбора сечения проводника по номинальной мощности

Таблица зависимости мощности от сечения провода была разработана специально для новичков в вопросах электротехнике. Вообще выбор сечения провода зависит не только от мощности подключаемых нагрузок, но и от массы других параметров.

В одной из главных книг любого электрика – ПУЭ, правильному выбору сечения проводов посвящен целый пункт. И именно на основании него написана наша инструкция, которая должна помочь вам в нелегкой задаче выбора сечения проводов.

Как правильно выбирать сечение провода

Почему нельзя пользоваться таблицами мощности

Прежде всего вы должны знать, что любая таблица зависимости сечения провода от мощности не может противоречить ПУЭ. Ведь именно на основании этого документа осуществляют свой выбор не только профессионалы, но и конструкторские бюро.

Поэтому все те таблицы и видео, которые вы во множестве можете найти в сети интернет, предлагающие осуществлять выбор именно по мощности, являются своеобразным усредненным вариантом.

Итак:

  • Практически любая таблица сечений проводов по мощности предлагает вам выбрать провод, исходя из активной мощности прибора или приборов. Но, те кто хорошо учился в школе должны помнить, что активная мощность — это лишь составная часть полной мощности, которая кроме того содержит реактивную мощность.

Что такое cosα

  • Отличаются эти составные части на cosα. Для большинства электрических приборов этот показатель очень близок к единице, но для таких устройств как трансформаторы, стабилизаторы, разнообразная микропроцессорная техника и тому подобное он может доходить до 0,7 и меньше.
  • Но любая таблица сечения провода по мощности не точна не только из-за того, что не учитывает полную мощность. Есть и другие важные факторы. Так, согласно ПУЭ, выбор проводников напряжением до 1000В должен осуществляться только по нагреву. Согласно п.1.4.2 ПУЭ, выбор по токам короткого замыкания для таких проводов не является обязательным.
  • Для того, чтобы выбрать сечение провода по нагреву, следует учитывать следующие параметры: номинальный ток, протекающий через провод, вид провода – одно-, двух- или четырехжильный, способ прокладки провода, температура окружающей среды, количество прокладываемых проводов в пучке, материал изоляции провода и, конечно, материал провода. Не одна таблица нагрузочной способности проводов не способна совместить такое количество параметров.

Выбор сечения провода по номинальному току

Конечно, совместить все эти параметры в одной таблице сложно, а выбирать как-то надо. Поэтому, дабы вы могли произвести выбор своими руками и головой, мы предлагаем вам основные аспекты выбора в сокращенном варианте.

Мы отбросили все параметры выбора сечения для высоковольтных кабелей, малоиспользуемых проводов и оставили только самое важное.

Итак:

  • Так как в ПУЭ используется таблица выбора сечения провода по току, то нам необходимо узнать, какой ток будет протекать в проводе при определенных значениях мощности. Сделать это можно по формуле I=P /U× cosα, где I – наш номинальный ток, P – активная мощность, cosα – коэффициент полной мощности и U – номинальное напряжение нашей электросети (для однофазной сети оно равно 220В, для трехфазной сети оно равно 380В).

На фото представлена таблица выбора сечения провода из ПУЭ для алюминиевых проводников

  • Возникает закономерный вопрос, где взять показания cosα? Обычно он указан на всех электроприборах или его можно вывести, если указана полная и активная мощность. Если расчёт ведется для нескольких электроприборов, то обычно принимается средняя либо рассчитывается номинальный ток для каждого из них.

Обратите внимание! Если у вас не получается узнать cosα для каких-то приборов, то для них его можно принять равным единице. Это, конечно, повлияет на конечный результат, но дополнительный запас прочности для нашей проводки не повредит.

  • Зная нагрузки для каждой из планируемых групп нашей электросети, таблица зависимости сечения провода от тока, приведенная в ПУЭ, может быть использована нами. Только для правильного пользования следует остановиться еще на некоторых моментах.
  • Прежде всего следует определиться с проводом, который мы планируем использовать. Вернее, нам следует определиться с количеством жил. Кроме того, следует определиться со способом прокладки провода. Ведь при открытом способе прокладки провода интенсивность отвода тепла от него значительно выше, чем при прокладке в трубах или гофре. Это учитывается в таблицах ПУЭ.

Таблица выбора сечения провода для медных проводников

Обратите внимание! При выборе количества жил провода в расчет не принимаются нулевые и защитные жилы.

  • Кроме того, таблица сечения провода по току поможет вам определиться с выбором материала для проводки. Ведь, исходя из получающихся результатов, вы можете оценить какой материал вам лучше принять.

Обратите внимание! Производя выбор сечения провода, всегда выбирайте ближайшее большее значение сечения. Кроме того, если вы собираетесь монтировать новую проводку к старой, то учитывайте, что, согласно п.3.239 СНиП 3.05.06 – 85, старые клеммные колодки не позволят использовать провод сечением больше 4 мм2.

Дополнительные аспекты выбора сечения провода

Но когда рассматривается таблица зависимости тока от сечения провода, нельзя забывать и об условиях, в которых проложен провод. Поэтому если у вас имеют место быть условия не благоприятные по условиям нагрева провода, то стоит обратить внимание на дополнительные аспекты.

Таблица поправочных температурных коэффициентов

  • Прежде всего, это температура окружающей среды. Если она будет отличаться от среднестатистических +15⁰С, исходя из которых выполнен расчет в таблицах ПУЭ, то вам следует внести поправочные коэффициенты. Сводную таблицу этих коэффициентов вы найдете ниже.
  • Также таблица нагрузки и сечения проводов по п.1.3.10 ПУЭ требует введение поправочных коэффициентов при совместной прокладке нагруженных проводов в трубах, лотках или просто пучками. Так, для 5-6 проводов, проложенных совместно, этот коэффициент составляет 0,68. Для 7-9 он будет 0,63, и для большего количества он равен 0,6.

Вывод

Надеемся, наша таблица нагрузки медных и алюминиевых проводов поможет вам определиться с выбором. А предложенная нами методика позволит даже не профессионалу сделать правильный выбор.

Ведь цена ошибки может быть очень велика. Чего стоит только статистика пожаров, случившихся из-за короткого замыкания. А причина в большинстве случаев — не отвечающая нормам по нагреву проводка.

Загрузочная секция | Исследовательские группы

Генератор MAGPIE подает пиковый ток 1,4 мА и время нарастания 250 нс в вакуумную камеру через сужающуюся линию передачи. Из-за высокого импеданса MAGPIE (1,25 Ом) он считается «жестким» генератором, где импеданс генератора намного выше, чем импеданс нагрузки, и, следовательно, геометрия нагрузки не оказывает существенного влияния на величину или время нарастания. текущего импульса. Таким образом, MAGPIE может управлять различными геометрическими формами нагрузки, и мы представляем некоторые из них ниже.

Z-образный зажим для проволочной решетки

Взрывающаяся проволочная решетка

Они состоят из цилиндрической клетки из тонких проволок, включенных параллельно. Когда импульсы тока проходят через провода, они нагреваются из-за резистивного рассеивания. Провода быстро подвергаются «электрическому взрыву», образуя плотный столб газа и микроскопических капель жидкости. Ток нагревает внешнюю часть этого столба, образуя корональную плазму. Эта плазма электрически заряжена и поэтому чувствует силу Лоренца или JxB радиально внутрь, образованную током, протекающим через плазму, и глобальным магнитным полем, окружающим всю решетку.Это ускоряет плазму внутрь, и больше плазмы удаляется из газифицированной проволоки, чтобы заменить ее, что приводит к потокам плазмы, текущим к центру массива.

В центре потоки плазмы сталкиваются, образуя столб, известный как «предшественник». Предшественник чего? Что ж, по мере того, как все больше и больше плазмы удаляется из газовых столбов, они истощаются по массе, и в конечном итоге образуется разрыв. В этот момент ток больше не может проходить через газовые столбы, и вместо этого он переключается на оставшуюся плазму, ускоряя все это вовнутрь и сметая любую остаточную массу в результате взрыва «снежного плуга».Когда все это вещество попадает на ось, оно сталкивается с предшественником, образуя очень горячий и плотный плазменный столб, который быстро излучает кинетическую и тепловую энергию в виде света, в основном в рентгеновском спектре. Z-пинчи проводной решетки чрезвычайно эффективны, преобразуют 15% электрической энергии, накопленной в конденсаторных батареях, в рентгеновское излучение. Эти рентгеновские лучи могут использоваться для возбуждения Хольраумса для термоядерного синтеза с инерционным удержанием или для запуска фронтов фотоионизации через газы для лабораторных астрофизических исследований.

В MAGPIE мы часто используем около 16 или 32 проводов диаметром 4–50 мкм в решетках высотой 16 мм и шириной 16 мм. Мы используем материалы для проволоки, такие как алюминий, медь и вольфрам. Выбирая материал и размеры матрицы, мы можем настроить спектр и интенсивность рентгеновского импульса. Недавно мы изучали массивы цилиндрических проводов в качестве драйвера турбулентных столбов плазмы, используя углеродные проволоки (на самом деле механические стержни 2B!) Для получения долговечной плазмы с низким радиационным охлаждением.

Взрывающиеся проволочные массивы

Взрывающийся массив проводов.

Подобно взрывающимся массивам выше, взрывающийся массив состоит из клетки из тонких проводов, теперь окружающих центральный проводник, через который электрический ток возвращается на землю после прохождения через провода. Это означает, что вместо ускорения внутрь плазма теперь ускоряется радиально наружу. Та же физика применима к электрическому взрыву, абляции плазмы и возможным обрывам проводов и взрыву, но не образуются предшественники, потому что нет сходящегося потока.

Наборы взрывающихся проводов используются в различных экспериментах. Первоначально они были изобретены для изучения динамики абляции взрывающихся массивов (и поэтому их часто называют «инверсными» массивами, чтобы противопоставить их имплодерам), потому что они предлагают гораздо лучший диагностический доступ к потокам, без препятствий из-за плотных проводов, которые блокируют прямая видимость. В текущих экспериментах с MAGPIE мы используем их в качестве долговременного источника сверхзвуковой намагниченной плазмы, которую мы можем столкнуться с препятствиями, чтобы сформировать астрофизически значимые толчки или изучить фундаментальные процессы, такие как магнитное пересоединение.

Массивы проводов с параллельным разнесением

Изображение с длинной выдержкой двух массивов проводов, управляемых параллельно

Поместив два ряда взрывающихся проводов рядом и направив их параллельно, мы можем создать геометрию со сталкивающейся намагниченной плазмой. Это очень открытая геометрия для исследования магнитного пересоединения в плазме с высокой плотностью энергии, и этот фундаментальный процесс включает такие явления, как накопление магнитного потока, нестабильность (например, образование плазмоида) и ускорение частиц.

Изменяя геометрию массива и материал проводов, мы можем изменить режим магнитного пересоединения, например, изучая радиационно-охлаждаемое пересоединение с использованием алюминиевых проводов или асимметричное пересоединение, изменяя интенсивность возбуждения двух массивов.

Радиальные фольги

Радиальная фольга с соплом газового затвора вверху для исследования взаимодействия струи с окружающей средой.

Здесь мы растягиваем тонкую фольгу по горизонтали между анодом и катодом. Катод здесь представляет собой тонкую стойку в центре, а анод — коаксиальное кольцо.Следовательно, ток проходит радиально наружу, а не вертикально, и среда является однородной, а не дискретным набором проводов. Теперь плазма удаляется с верхней поверхности и уносится вверх и к оси сильными азимутальными магнитными полями. Столкновение материала с осью и столкновение азимутальных магнитных полей запускают струю вверх.

Эти струи напоминают струи, наблюдаемые от молодых звездных объектов, и могут использоваться в различных конфигурациях — для изучения нестабильности струй, прохождения через облака нейтрального газа для изучения нестабильности радиационного охлаждения или лобового столкновения. геометрия с другой струей или препятствием.

Цилиндрические гильзы

Взрывающийся лайнер, готовый к установке в газовую камеру.

MAGPIE также может пропускать ток через тонкий металлический цилиндр, заполненный газом. Когда ток нагревает лайнер, он запускает ударные волны, которые связаны с газом. Эти ударные волны нагревают газ, что может привести к фотоионизации перед ударными волнами, поскольку фотоны мчатся вперед и нагревают газ перед ударной волной.

Удары могут запускаться либо в сходящейся, либо в расходящейся конфигурации, аналогично расслоенным выше взрывающимся и взрывающимся массивам.Опять же, материал лайнера, а также состав газа и давление оказывают драматическое влияние на наблюдаемую физику, что позволяет нам изучать эти радиационные толчки в большом диапазоне параметров, который представляет интерес для астрофизических объектов.

Свод правил Калифорнии, раздел 8, раздел 3100. Номинальная нагрузка пассажирских лифтов.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 6. Правила техники безопасности для лифтов
Статья 18. Конструктивные данные, формулы, испытания одобренных устройств и электротехнические предписания.



(а) Минимальная номинальная нагрузка пассажирских лифтов.Следующие формулы используются для определения минимальной номинальной нагрузки пассажирских лифтов.

(1) Для пассажирского лифта с внутренней чистой площадью платформы не более 50 квадратных футов

Вт = (2A2 / 3) + (200A / 3).

(2) Для пассажирского лифта с внутренней чистой площадью платформы более 50 квадратных футов

W = 7A2 / 150) + (125A — 1367).

Где W = минимальная номинальная нагрузка в фунтах, а A = внутренняя чистая площадь платформы в квадратных футах.

(3) Рисунки 3100 A1, 3100 A2 и 3100 A3 представляют собой графики двух вышеуказанных формул.

РИСУНОК 3100 A1
Минимальные номинальные нагрузки на пассажирские лифты

РИСУНОК 3100 A2
Минимальные номинальные нагрузки для пассажирских лифтов

РИСУНОК 3100 A3
Минимальные номинальные нагрузки на пассажирские лифты

(б) Дополнительные требования при перегрузке пассажиров.Пассажирские лифты должны быть спроектированы и установлены для безопасного опускания, остановки и удержания кабины с дополнительной нагрузкой, превышающей номинальную нагрузку до 25 процентов; однако от лифта не требуется достигать номинальной нагрузки в условиях перегрузки. Для пассажирских лифтов термин «125 процентов от номинальной нагрузки» должен использоваться вместо «номинальной нагрузки» в следующих разделах:

(1) Дуплексные меры безопасности — Раздел 3035 (b).

(2) Функция и тормозной путь предохранителей — Раздел

3035 (в) (1).

(3) Тормоза ведущей машины — Раздел 3038 (h) (2).

(4) Нормальные оконечные устройства остановки — Раздел 3039 (а) (2).

(5) Требования к цепи управления и эксплуатации — Раздел 3040 (f) (5).

(6) Поглощение рекуперативной энергии — CCR, раздел 24, часть 3, статья 620.

(Раздел 24, Часть 7, Раздел 7-3100)

ПРИМЕЧАНИЕ: Уполномоченный орган: раздел 142.3 Трудового кодекса. Ссылка: раздел 142.3 Трудового кодекса.

ИСТОРИЯ

1. Изменение заголовка статьи, подразделов (b) и (b) (6) и принятие примечания 6-29-94; оперативная 7-29-94 (регистр 94, № 26).

Вернуться к статье 18 Содержание


Раздел 8 Ресурсы для сторонних пользователей

Уравнения для заполнения разделов 8.1 — 8.7 формы отчетности R

Взаимосвязь между разделами 5-6 и 8.1, 8.3, 8.5, 8.7 и 8.8 представлены ниже в форме уравнений. Эти уравнения показывают, как заполнить разделы 8.1, 8.3, 8.5 и 8.7 за текущий год. Любые уравнения, используемые в стороннем программном обеспечении загрузки, должны соответствовать этим уравнениям.

* Примечание: Если вы указали какие-либо количества в Разделах 5 или 6 в результате корректирующих действий, катастрофических событий или других разовых событий, не связанных с производственным процессом, не включает эти суммы в уравнения для раздела 8.1, 8.3, 8.5 или 8.7. Эти суммы должны быть указаны только в Разделе 8.8.

  • Раздел 8.1a = Раздел 5.4.1 + Раздел 5.5.1A + Раздел 5.5.1B *
  • Раздел 8.1b = Раздел 5.1 + Раздел 5.2 + Раздел 5.3 + Раздел 5.4.2 + Раздел 5.5.2 + Раздел 5.5.3A + Раздел 5.5.3B + Раздел 5.5.4 *
  • Раздел 8.1c = Раздел 6.1 (необработанная часть перекачки, которая в конечном итоге утилизируется на свалках или в скважинах UIC класса I) + Раздел 6.2 (количества, связанные с кодами M M64, M65 и M81) *
  • Раздел 8.1d = Раздел 6.1 (часть перекачки, которая не подвергается обработке и в конечном итоге утилизируется или сбрасывается иным образом, кроме захоронения на свалки или в скважины класса I МСЖД) + Раздел 6.2 (количества, связанные с кодами M M10, M41, M62, M66, M67, M73, M79, M82, M90, M94 и M99) *
  • Раздел 8.2 не имеет отношения к Разделам 5 или 6.
  • Раздел 8.3 = Раздел 6.2 (количества, связанные с M кодами M56 и M92) *
  • Раздел 8.4 не имеет отношения к разделам 5 или 6.
  • Раздел 8.5 = Раздел 6.2 (количества, связанные с кодами M M20, M24, M26, M28 и M93) *
  • Раздел 8.6 не имеет отношения к Разделам 5 или 6.
  • Раздел 8.7 = Раздел 6.1 (часть передачи, которая в конечном итоге обрабатывается) + Раздел 6.2 (количества, связанные с кодами M M40, M50, M54, M61, M69 и M95) *
  • Раздел 8.8 = Раздел 5 (всего) + Раздел 6 (всего) — Раздел 8.1a — Раздел 8.1b — Раздел 8.1c — Раздел 8.1d — Раздел 8.3 — Раздел 8.5 — Раздел 8.7

Чтобы обеспечить единообразие количеств, указанных в разделах формы R, EPA не рекомендует округлять в разделе 8.

Определение частей переводов POTW, которые окончательно обработаны, ликвидированы или переданы иным образом

Предприятиям следует использовать свою наиболее доступную информацию для определения окончательной утилизации токсичного химического вещества, отправленного в POTW, и распределения количества, указанного в Разделе 6.1 среди разделов 8.1c, 8.1d и 8.7 (как указано в уравнениях выше). Коэффициенты удаления и уничтожения токсичных химикатов, отправляемых в POTW, основанные на экспериментальных и оценочных данных, можно найти в Таблице VI форм отчетности и инструкций. EPA рекомендует использовать эти проценты для распределения сумм, указанных в Разделе 6.1, если у вас нет более точной информации о конкретных доступных POTW.

Загрузите эти проценты POTW в электронную таблицу (xlsx)

Коды диапазонов

Хотя разделы 5 и 6 могут (в некоторых случаях) быть заполнены кодами диапазона, числовые значения должны использоваться для всех входных данных в уравнениях Раздела 8 выше. Если вы не используете среднюю точку диапазона (например, 5, 250 или 750 фунтов) в уравнениях Раздела 8, EPA рекомендует указывать числовое значение в Разделе 5/6 вместо сообщения кода диапазона . Обратите внимание, что если вы вводите код диапазона в разделах 5 или 6, инструменты данных TRI, используемые публикой, будут отображать среднюю точку диапазона. Таким образом, отправка кода диапазона в Разделах 5/6, но с использованием значения, отличного от средней точки диапазона в ваших расчетах Раздела 8, может создать путаницу и появление внутренней несогласованности в вашей отправке.

Revit — Загрузка и размещение сечения компонента детали W-формы | Продукты Revit 2020

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{добавить в коллекцию.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Traxion 5-300 Стальной трехсекционный складывающийся арочный пандус Load-Trax: автомобильный


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Убедитесь, что это подходит введя номер вашей модели.
  • Складывается вдвое по длине пандуса для компактного хранения
  • Запатентованная петля плотно сгибается, но при этом обеспечивает дугообразную поверхность
  • Позволяет загружать даже оборудование с низким клиренсом, такое как газонокосилки
  • Рампа имеет длину 72 дюйма и ширину 13 дюймов для облегчения загрузки.
  • Прочная конструкция обеспечивает долговечность
› См. Дополнительные сведения о продукте

Channel Mfg 410S-DOR Двухсекционный лоток из нержавеющей стали с боковой загрузкой Стойка для духовки

Технические характеристики Характеристики

Масса брутто 158 фунтов
Производитель Канал MFG
Номер модели 410S-DOR
Номер по каталогу производителя 410S-DOR
Страна происхождения США
UPC 400011041434
Негабаритные отгрузки
Опасные материалы
Основной материал Нержавеющая сталь
Цвет Серебро
Зарегистрировано в NSF Есть
Стиль загрузки Сторона
Расстояние 2 «
Емкость поддона 60 кастрюль
Высота 69-3 / 4 «
Глубина 36 «
Ширина 29 «
Посмотреть все спецификации Описание

В этих прочных стойках для духовки от Channel Mfg используются угловые направляющие для форм для выпечки булочек размером 18 x 26 дюймов или перфорированные противни в прочной раме из нержавеющей стали (калибр 18, серия 304).Они поставляются полностью собранными и готовыми к использованию.

Они оснащены высокотемпературными 4-дюймовыми фенольными колесами (475 градусов по Фаренгейту при непрерывном использовании, 575 градусов по Фаренгейту при прерывистом режиме работы и -45 градусов по Фаренгейту для шоковых охладителей) на полноповоротных роликах с пресс-масленками Zerk, которые прикручены к раме для простая замена.

Channel Mfg 410S-DOR Двухсекционный противень с боковой загрузкой из нержавеющей стали Стойка для духовых шкафов — 60 противней Характеристики

  • Конструкция из нержавеющей стали (калибр 18, серия 304)
  • Вместимость: 60 противней (2 дюйма)
  • Высокотемпературные, 4 «фенольные колеса
  • Полноповоротные ролики с пресс-масленками Zerk

Channel Mfg 410S-DOR Двухсекционная боковая нагрузка, нержавеющая сталь, противень для выпечки, решетка для духовки — 60 противней

  • Ролики, надежно прикрученные к раме для простой замены
  • Протестировано и сертифицировано NSF
  • Сделано в США
Посмотреть все Описание

Поскольку этот товар отсутствует на нашем складе, время обработки, время доставки и наличие на складе могут отличаться.Если вам нужны товары к определенной дате, пожалуйста, свяжитесь с нами перед оформлением заказа. Доступность ускоренной доставки может отличаться. Мы не можем гарантировать, что этот товар может быть отменен или возвращен после размещения.

Раздел 24-105 — Увеличение нагрузки. :: Кодекс Мэриленда 2010 года :: Кодексы и статуты США :: Закон США :: Justia

§ 24-105. Загрузите расширения.

(a) Исключения. — Этот раздел не применяется к:

(1) Любому транспортному средству, перевозящему деревянные сборные фермы крыши в перевернутом положении, если фермы не выступают более чем на 10 футов за заднюю часть кровати. или кузов автомобиля;

(2) Комбинация транспортных средств, перевозящих неделимый груз, если длина груза не превышает 70 футов, и груз перевозится в светлое время суток; или

(3) Любое транспортное средство или состав транспортных средств, перевозящих:

(i) сваи, столбы или бревна для фрезерования;

(ii) питомник; или

(iii) Снаряды для экипажа или гонщиков.

(b) Пределы максимального выдвижения груза — Предел переднего хода. — В соответствии с ограничениями максимальной длины, указанными в § 24-104.1 настоящего подзаголовка, нагрузка на любое транспортное средство, эксплуатируемое отдельно, или нагрузка на переднее транспортное средство комбинации транспортных средств:

(1) За исключением случаев, предусмотренных в параграфе (2) данного подраздела, не может выступать более чем на 3 фута за переднюю часть транспортного средства; и

(2) Может выступать более чем на 3 фута за переднюю часть транспортного средства, оборудованного фронтальными погрузочными приспособлениями и контейнерами, используемыми для сбора мусора, мусора, мусора или перерабатываемых материалов, когда транспортное средство активно занимается сбором мусора, мусор, отходы или перерабатываемые материалы.

(c) Пределы максимального выдвижения груза — Задний предел. —

(1) За исключением случаев, предусмотренных в параграфе (2) данного подраздела, и с учетом ограничений максимальной длины, указанных в § 24-104.1 настоящего подзаголовка, нагрузка на любое транспортное средство, управляемое в одиночку, или нагрузка на заднее транспортное средство состава транспортных средств не может выступать более чем на 6 футов за заднюю часть кузова или кузова транспортного средства.

(2) (i) Нагрузка на задней части автомобильного или лодочного транспортера, включая любое выдвижное устройство на задней части состава транспортных средств, используемых для перевозки автомобилей, используемых для поддержки перевозимого транспортного средства, не может увеличиваться более чем на 4 фута от задней части постоянной кровати или кузова автомобиля; и

(ii) Белый, красный или оранжевый флуоресцентный предупреждающий флаг, сделанный из светоотражающего материала размером не менее 18 дюймов, должен быть размещен на самой задней части нависающего транспортного средства.

[Ан. Код 1957, ст. 661/2, § 14-105; 1977, гл. 14, § 2; 1983, гл. 537; 1986, гл. 472, § 1; 1989, гл. 768, § 1; 1990, гл. 320; 1992, гл.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
