Большинство современных трубопроводов в доме выполнены из пластика. Для их монтажа не требуется сложное и громоздкое оборудование, поэтому монтаж и замену можно произвести самостоятельно, в том числе металлических труб на пластиковые. Некоторые навыки и оборудование вам все-таки понадобятся, но об этом дальше.

Пластиковые трубы – выбор века

Пластик уже давно занял свое прочное место в обустройстве всех видов водопроводов.

Достоинства трубопровода из пластика:

  • Простой монтаж;
  • Не подвержены коррозии;
  • Очень легкие конструкции;
  • Внутренняя сторона труб не зарастает;
  • Универсальность – отопления, водопровод и канализация;
  • Гарантийный срок для пластика от 50 до 70 лет;
  • Цена намного ниже металла.

Среди пластика, лучшими являются полипропиленовые трубы, поскольку они более прочные, нежели полиэтиленовые – выдерживают большое давление и температуру.

Виды полипропиленовых труб

Полипропиленовые трубы могут быть разных марок – от PN 10 до PN 25. Номер обозначает количество атмосфер, которое может выдержать данное изделие.

PN 10 рассчитана на 10 атмосфер и температуру в 25ºС и подходит только для холодных трубопроводов. PN 16 может работать при 16 атмосферах и 60ºС – для холодного и горячего водопровода, а также теплого пола. Тогда как PN 20 и PN 25 номер может выдерживать соответственно 20 и 25 атмосфер и 95 ºС, что делает их пригодными для монтажа системы отопления и горячего водопровода, равно как и других систем.

Если вы будете использовать армированную трубу PN 25, то место ее соединения с фитингом нужно будет обработать шейвером, чтобы зачистить от алюминиевой фольги.

Монтаж пластиковых труб

Пластиковую трубу можно соединять как с пластиком, так и с металлом. Конечно, способы такого соединения отличаются друг от друга.

Виды соединений полипропиленовых труб

Говоря о вариантах соединения полипропилена, у вас есть выбор, который зависит от наличия специального оборудования для пайки, а также характера отрезка трубопровода, который вы будете монтировать.

Способы соединения:

  • Разборное резьбовое соединение — для марок PN 10 и PN 16;
  • Сварка – для марок PN 20 и PN 25.

Резьбовое соединение применяется как для соединения пластика с пластиком, так пластика с металлом. И если для пластика это альтернативный вариант монтажа, то для пластика с металлом – единственный. Соединения без пайки осуществляются для холодных безнапорных систем. Это осуществляется при помощи обжимных фитингов, а сами соединения дополнительно герметизируются.

Сварка полипропиленовых труб с полипропиленовыми

Остановимся подробнее на наиболее частом варианте соединений – пайке. Она позволяет получить максимально герметичный и прочный результат, поэтому используется в любых системах.

Инструменты и материалы

Чтобы выполнить такое неразъемное соединение, нужен специальный сварочный аппарат, который еще называют паяльником. У этого аппарата есть специальные насадки разных диаметров с антипригарным тефлоновым покрытием. Такой паяльник можно купить или взять напрокат. Профессиональные варианты стоят очень дорого, но вы можете обойтись простеньким вариантом, который делает швы не хуже дорогих.

Кроме паяльника, вам нужны: труба, фитинги, нож для пластиковых труб, рулетка и карандаш.

Внимание! Это покрытие ни в коем случае нельзя очищать металлическими скребками, только брезентовой ветошью или деревянным инструментом. Также учите, что очищать насадку нужно после каждой спаянной детали, но только в теплом состоянии.

Этапы сварки

Важно! Сварка полипропиленовых труб происходит при 260ºС, поэтому нужно использовать рабочие перчатки.

Поэтапно процесс сварки можно описать следующим образом:

  1. Место работы. Устанавливаем сварочный аппарат (паяльник) на рабочем столе и включаем его. Можно работать и непосредственно на месте нахождения трубопровода, в зависимости от поставленной задачи;
  2. Разогрев. Включаем паяльник и ждем до полного нагрева насадок. О готовности скажет специальный диодный маячок, обычно это занимает около 20 минут. Важна температура паяльника и внешняя температура: а) непрогретым паяльником работать нельзя – элементы не достигнут необходимой пластичности и не соединяться в прочный шов; б) нельзя работать при минусовой температуре окружающего воздуха;
  3. Подготовка деталей. Отрезаем специальными ножницами необходимый отрезок трубы, делая это под прямым углом. Теперь карандашом (маркером) делаем на трубе отметку, равную глубине фитинга, чтобы при соединении не перестараться с надавливанием – соединяем ровно до отметки. Места соединения обязательно нужно обработать обезжиривающими веществами: спиртом или ацетоном. Секрет! Чтобы соединения прошли как можно проще, конец трубы обрабатывают фаскоснимателем.
  4. Нагрев деталей. Трубу и фитинг одновременно вставляют в разогретые насадки и ждут определенное время.
    Время выжидания профессионалами определяется интуитивно, но для этого существуют специальные таблицы;
  5. Соединение. Трубы вставляем в фитинг до отметки, выжидаем некоторое время и оставляем для остывания. Важно дождаться полного остывания, так как любая деформация крайне нежелательное явление. Такие вещи исправляются исключительно «хирургическим» путем — вырезая фитинг и осуществляя новую пайку деталей.

Соединения армированных полипропиленовых труб

Такие трубы ( PN 25) имеют особенности в своем строении — алюминиевая фольга, поэтому соединить их без предварительной обработки не удастся. Для этого вам нужно специальное приспособление – шейвер, который зачищает некоторый слой пропилена и алюминия. Раструб фитинга устроен так, что в него входит труба с удаленным верхним слоем. Глубина зачистки определяется как глубина раструба плюс 2 мм. Но если вы приобрели пластиковые детали и инструмент одной фирмы, то шейвер снимет верхний слой необходимой глубины.

Требования к соединениям

Очень важно соблюсти все правила для монтажа таких деталей, как шаровые краны, уголки и тройники. Но в принципе любое соединение отрезка трубопровода нужно проверить на качество по нескольким пунктам.

Главные требования к соединениям:

  • Соосность. Этот показатель должен быть как можно более точен и погрешность не может быть больше, чем толщина стенки трубы;
  • Качество шва. Вокруг раструба фитинга должен образоваться сплошной равномерный валик оплавленного пластика;
  • Поверхность фитинга. На фитинге после сварки не должно быть трещин или складок, которые вызваны перегревом.

Как соединять полипропиленовую трубу с металлической

Здесь также существует несколько вариантов:

  • резьбовое соединение фитингами;
  • фланцевое соединение.

Резьбовое соединение пластика с металлом

Для решения такой задачи, как соединения трубы из полипропилена и металла, существует универсальное приспособление – фитинги с резьбой. С одной стороны, эти детали могут иметь внутреннюю либо наружную резьбу для соединения с металлической трубой, а с другой – муфту для впаивания пластиковой трубы. Такие соединения являются разъемными, что в некоторый случаях весьма удобно.

Этапы резьбового соединения:

  1. Металлическая труба на месте желаемого стыка с пластиковой откручивается, а если муфты нет, то срезается;
  2. Если отрезок срезан, то резьба на ней отсутствует, но этот недостаток легко исправляется при помощи резьбореза. Этим прибором наносят новую резьбу на конец трубы;
  3. После откручивания муфты или нанесения новой резьбы ее нужно очистить и загерметизировать. Важно чтобы слой герметика был нанесен не больше нормы в 1-2 слоя;
  4. Теперь можно накручивать фитинг на металлическую резьбу, но делать эту нужно только вручную;
  5. Последний шаг – это приварить пластиковое изделие к гладкой муфте фитинга. Процесс точно такой же, как и пайка пластиковых изделий.

Фланцевое соединение пластика с металлом

Кроме того, применяется фланцевое соединение, которое также является разъемными. Для этого нужно приобрести втулки под фланцы, которые привариваются к трубе, либо металлические накидные фланцы. Эти виды монтажа используются для соединения полипропиленовых труб с металлическими, с клапанами, насосами и таких соединений, которые впоследствии нужно будет разбирать для чистки или ремонта.

Всего существует несколько видов фланцев:

  • Свободные с опорой на прямой бурт для монтажа легких конструкций, диаметр которых не более 300 мм, а также тяжелых с диаметром до 150 мм;
  • Свободные с опорой на конусный бурт для участков трубопровода с диаметром не более 200 мм;
  • Клиновые соединения используются повсеместно.

Пластик и металл чаще всего соединяют первым способом, то есть свободным фланцем на прямой бурт. Главная задача состоит в том, чтобы размеры полипропиленовых и металлических элементов соответствовали друг другу.

Этапы соединения при помощи фланцев:

  1. По месту соединения нужно сделать ровный срез;
  2. На участок трубы одевается фланец;
  3. Укрепляем конструкцию резиновой прокладкой, но она не должна заходить слишком далеко на срез – не дальше чем 8 мм;
  4. Фланец надеваем на прокладку, после этого вся эта система соединяется с другим фланцем болтами. Затягивать нужно равномерно, чтобы не повредились болты, что чревато протеканием.

Как видите, соединения полипропиленовых труб с полипропиленовыми процесс довольно простой. Чаще всего используется спайка при помощи специального паяльника, поскольку такие соединения надежные и не подвержены подтеканию. Мы советуем вам купить пару лишних фитингов (можно дешевые) и кусок трубы, чтобы потренироваться в работе с паяльником. Проследите за качеством шва и когда увидите, что вам удается выполнить ровный валик шва, приступайте к пайке настоящих систем. Также паяльник и специальные фитинги пригодятся для монтажа полипропиленовых труб с металлическими. Процесс этого описан в данной статье.

Оцените статью: Поделитесь с друзьями!

как соединить с металлическим вариантом, как правильно соединять, выбираем соединительную муфту

Полипропиленовые трубы давно завоевали у потребителя большую популярность. В отличие от металлических вариантов полипропиленовые трубы значительно легче по массе, а методы соединения такого вида коммуникаций не требуют навыков работы со сварочным аппаратом и металлорежущим инструментом, как в случае с железными трубами.

Особенности

Как и при работе с любым другим видом сантехнических коммуникаций, монтаж полипропиленовых труб имеет ряд особенностей.

  • При стыковой сварке стенки не должны быть толще 4 мм. Стыкующиеся поверхности должны быть отторцованы, при этом должна соблюдаться строгая параллельность соединяемых элементов. При стыковке рекомендуется использовать специальные направляющие.
  • Так как нарезку резьбы на полипропиленовой трубе сделать нельзя, для резьбовой стыковки применяют резьбовые фитинги, а для герметичности соединения используют уплотнитель и тефлоновую ленту.
  • При сварке полипропиленовых труб нужно обязательно проветривать помещение. При отрицательной температуре в помещении нельзя проводить подобный вид работы, так как стыковка при недостаточном нагреве элементов не гарантирует герметичность соединения.
  • При сварочных работах с полипропиленовыми трубами необходимо нагреть паяльник до нужной температуры и установить его на подставку. При работе следует соблюдать технику безопасности, так как речь идет о высокой температуре, составляющей 260 С.

Для качественного соединения элементов необходимо выдерживать то время плавления, которое требуется для определенного диаметра трубы.

Ниже приведены значения диаметров и временных интервалов.

  • 16 мм – 5 сек;
  • 20 мм – 6 сек;
  • 25 мм – 7 сек;
  • 32 мм – 8 сек;
  • 40 мм – 12 сек;
  • 50 мм – 24 сек;
  • 63 мм – 40 сек.

Что необходимо?

Для монтажа полипропиленовых труб понадобятся специальные инструменты для резки и соединения элементов.

В перечень инструментов входят такие приспособления, как:

  • труборез;
  • сварочный аппарат;
  • зачистка;
  • клеевой пистолет;
  • маркер для разметки;
  • соединительная часть и рулетка.

Труборез для полипропиленовых труб лучше использовать профессиональный – такой инструмент гарантирует надежность и идеально ровный срез, он не допустит образования заусенцев на срезаемой поверхности. При выборе трубореза стоит учитывать такой важный параметр, как минимальный и максимальный диаметр трубы. Инструмент стоит выбирать с лезвием только из легированной стали.

Сварочный аппарат ручного типа должен иметь терморегулятор и плиту для нагрева, имеющую отверстия для установки насадок. К сварочному аппарату нужен парный комплект насадок с тефлоновым покрытием. Его следует выбирать из известных марок, зарекомендовавших себя на рынке, так как инструмент сомнительных производителей в процессе эксплуатации может выйти из строя, что остановит всю работу.

Зачистки бывают ручными и в виде насадки на дрель.

  • Для зачистки наружного слоя используются муфты с внутренними ножами (шейверы). Под диаметр трубы, которая зачищается, подбирают нужную муфту. Также используют двусторонние муфты, которые позволяют работать с разными диаметрами. Чтобы зачистить внутренний слой трубы, берут зачистку-торцеватель, у которой ножи находятся внутри. Трубу вставляют в инструмент и несколько раз проворачивают.
  • Зачистки в виде насадок на дрель отличаются от ручных вариантов только наличием стержня, который вставляется в патрон инструмента.

Клеевой пистолет можно использовать в качестве альтернативного варианта другим видам соединений. Этот инструмент обладает двумя преимуществами: клееные швы по надежности почти не уступают сварным и другим соединениям, а клей быстро схватывается. Такие соединители прекрасно скрепляют фасонные части и другие элементы.

Способы

Существует несколько способов соединения полипропиленовых коммуникаций. Выбрать, какой способ использовать, зависит от разновидности ПП-труб и их назначения.

Холодная сварка основана на склеивании элементов специальным клеевым составом. Он наносится на части, которые нужно соединить. Сначала склеиваемые поверхности требуется обезжирить. После нанесения клея выжидают некоторое время и соединяют трубу с нужным элементом. После короткого промежутка времени (примерно 20 минут) соединение стабилизируется и будет надежным.

Соединение с использованием стальных или чугунных фитингов. Такой способ подходит для трубопроводов с небольшим диаметром. Обычно фитинги устанавливают на изгибах и разветвлениях коммуникаций. В состав фитинга входят такие элементы, как крышка, втулка и зажимное кольцо, которое располагается в гнезде изделия. Труба фиксируется при помощи входящего в конструкцию фитинга фальцевого кольца.

Во время соединения фитингами нужно соблюдать пошаговый план действий:

  • разрез труб должен быть выполнен под прямым углом;
  • нужно устранить на соединяемой поверхности все заусенцы;
  • затем требуется установить гайку с фитинга на трубу и надеть на нее зажимное кольцо;
  • после этого требуется вставить трубу в фитинг и закрепить соединение зажимным кольцом и гайкой.

Соединение с использованием фланцев считается очень надежным, выдерживает большие температуры и высокое давление. Такой способ используется в том случае, когда нужно соединить полипропиленовые трубы, не прибегая к сварке. Для соединения используются болты, которые вкручиваются в резьбу фланца.

При соединении фланцами необходимо соблюдать следующие правила монтажа:

  • на месте соединения трубы необходимо сделать срез, избегая появления заусенцев;
  • прокладка, которая устанавливается на срез, должна иметь выступ 15 см;
  • на фланец ставят прокладку и соединяют с другим фланцем, установленным на другой соединяемой трубе;
  • устанавливать прокладки нужно таким образом, чтобы их сечение не прикасалось к болтам;
  • более одной прокладки на фланец устанавливать нельзя, так как это снизит герметичность.

Соединение с использованием муфт. Для соединения муфтами на трубах нужно сделать резьбу для их последующего монтажа и для герметичности соединения намотать на нее немного пакли. Соединяемые края следует ровно обрезать и отметить маркером место установки муфты. Затем нужно нанести на муфту смазку и установить ее на трубу, на ранее отмеченное место.

Сварка относится к горячему способу соединения. Этот вид соединения является одним из самых надежных, а его суть заключается в расплавлении полипропилена специальным аппаратом под действием температуры 260 С. Разогретые до нужной температуры элементы плотно прижимают друг к другу, а после того, как они остынут, образуется надежное соединение. Время после соединения до окончательной полимеризации полипропилена займет 20 минут.

Перед тем как приступить к соединению посредством сварки, нужно убрать все неровности и заусенцы, а если труба имеет прослойку из фольги, то ее обязательно следует обработать зачисткой-торцевателем.

При соединении методом сварки следует соблюдать следующую последовательность действий:

  • включить сварочный аппарат и разогреть его до температуры 260 С;
  • на соединяемые пропиленовые трубы нужно надеть насадки аппарата – делать это нужно очень быстро;
  • когда свариваемые элементы начнут плавиться, их вынимают из аппарата;
  • соединяют расплавленные элементы друг с другом путем крепкого прижимания на протяжении 15 секунд;
  • соединенным элементам для полного схватывания нужно дать полимеризоваться – это обычно занимать около 20 секунд.

Распространенные ошибки при соединении методом сварки:

  • смещение элементов при сварке в момент их нагрева;
  • при стыковке элементов их нельзя поворачивать – в противном случае шов получится ненадежным;
  • при сваривании кранов не было учтено расположение вентилей, и они не могут свободно двигаться.

ПНД- или ПВХ-труба может быть соединена при помощи пайки. Особенно это актуально для полиэтиленовой конструкции.

Как соединить?

В том случае, когда нужно соединить полипропиленовую трубу с металлической, можно использовать резьбовой метод соединения. Для этого понадобятся специальные фитинги, один конец которых гладкий, а на второй нанесена резьба под металлическую трубу. При таком виде соединения диаметр трубы не должен быть более 40 мм.

Резьба на фитинге может быть как внешней, так и внутренней. Гладкая поверхность, находящаяся с обратной стороны, нужна для приваривания пластиковой трубы. Для герметичности в основном используется льняная пакля, пропитанная олифой.

Паклю следует накладывать максимум на два витка и по направлению резьбы.

Последовательность действий при резьбовом способе монтажа:

  • под прямым углом производят срез трубы, ее конец смазывают солидолом, а затем наносят резьбу при помощи резьбонарезного инструмента;
  • с резьбы удаляют всю стружку и герметизируют стык паклей;
  • на резьбу трубы прикручивают фитинг;
  • противоположный гладкий конец муфты приваривают к полипропиленовой трубе.

Соединить полипропиленовые трубы можно как посредством сварки, так и холодным способом. Большее предпочтение отдают первому варианту, так как он считается самым надежным и долговечным.

Сварное соединение

До начала сварки полипропиленовые трубы и фитинги к ним нужно обработать обезжиривающим раствором, а затем дать им высохнуть – лишь после этой процедуры можно приступать непосредственно к сварке. Подобная подготовительная работа необходима для любого типа ПП-труб за исключением тех, что армированы фольгой. У армированной трубы зачистку среза делают специальным зачищающим инструментом (шейвером), в который вставляется нужный конец трубы и несколько раз проворачивается. После зачистки верхнюю часть трубы нужно обезжирить.

На трубе необходимо поставить метку маркером, отметив нужное расстояние для вдавливания ее в фитинг. Затем конец трубы нужно насадить на дорн и вставить фитинг в гильзу сварочного аппарата. Все действия следует делать очень быстро и четко. После этого греют соединяемые элементы строго отведенное время.

После того как свариваемые элементы расплавятся, их нужно снять с насадок и быстро вдавить трубу в фитинг. Для соединения требуются некоторые силы, так как свариваемые элементы нужно плотно вдавливать и держать их в таком положении некоторое время. Больше 20 секунд зажимать стыкующиеся элементы не стоит, так как этого времени вполне достаточно для их прочного схватывания. После соединения нужно обязательно дать остыть несколько минут.

Соединение полипропиленовых труб с металлопластиковыми вариантами

В этом случае надежным способом соединения считается муфтовый. Для монтажа дополнительно понадобятся два ключа разводного типа, герметик и пакля.

Последовательность действий при соединении полипропиленовой и металлопластиковой трубы:

  • разъемный элемент разбирается на две части;
  • на часть с наружной резьбой нужно намотать паклю и промазать ее силиконовым герметиком;
  • на второй фитинг также наматывается пакля, и все смазывается силиконом;
  • части соединения нужно скрутить между собой сначала вручную, а потом дотянуть разводным ключом.

Спаять или сварить трубы в домашних условиях совсем несложно, если учитывать рекомендации.

Советы

  • Для того чтобы сварочный шов в месте соединения полипропиленовой трубы был прочным, соединяемые элементы должны быть одинакового химического состава, из которого состоит полимер. Поэтому стоит закупать трубы одного производителя.
  • Сварку удобнее всего осуществлять в удобном и просторном месте, которое позволит собрать сразу несколько элементов коммуникаций. Потом останется их только закрепить на нужном месте.
  • При использовании сварочного аппарата настоятельно рекомендуется использовать специальные перчатки – они уберегут руки от ожогов.
  • Инструмент для монтажа стоит выбирать качественный – из проверенных марок.

Если монтаж разовый, то нецелесообразно его покупать – намного дешевле обойдется аренда необходимого оборудования.

О том, как сделать сварочный аппарат для полипропиленовых труб своими руками вы можете узнать, посмотрев видео немного ниже.

Как соединить трубу пнд с полипропиленовой

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

  1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
  2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ складывается из полипропиленовой заготовки, в которую впрессована железная втулка, поддерживающая край полипропилена железными гранями. Грани вычислены под рожковый ключ. В грани нарезана резьба. Такую втулку комфортно накручивать ключом на другую резьбу. Кроме этого имеется модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, обрисованная в 3 пункте, лишь имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой складывается из двух железных частей под рожковый ключ. Причем одна железная часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод либо снимать устройства. Другое наименование данной муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на прошлый вид американки. Отличие только в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой складывается из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается равно как и американка: в местах нужного разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой имеется цанга с аналогичной резьбой.

Пайка ПП фитингов

Перед тем как соединить две трубы фитингами, их нужно закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Сейчас рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки особым паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. фитинг и Трубу в один момент надевают на разогретые насадки. По окончании разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки закончен.

Прочтя эту статью, вы легко соедините полипропиленовую трубу с ПНД трубой. Тут представлены все вероятные варианты верного соединения. Имеется энтузиасты, утверждающие на строительных форумах, что эти две трубы возможно спаять муфтой при различных температурах. Но все дело в том, что полипропилен и ПНД складываются из различных материалов, у них различная температура плавления, исходя из этого таковой шов может лопнуть либо по большому счету расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на риск и свой страх.

Видео

Один из примеров, как заменить участок металлической трубы на полипропиленовую. По такому же принципу возможно соединять пластиковые трубы из разных материалов:

Фото

На этих фотографиях вы сможете разглядеть, как еще возможно подключать пластиковые трубы:

Как соединять металлопластиковые трубы?

Металлопластиковые трубопроводы широко применяются для прокладки водопровода и отопления. В том числе их используют при устройстве теплых полов и других систем. К основным их достоинствам можно отнести их быстрый и простой монтаж, который позволяет без значительных усилий и использования сложного оборудования прокладывать трубопроводы необходимой длины или наращивать существующие линии. Для этого нужно знать, как соединять металлопластиковые трубы. Соединяться они могут при помощи специальных элементов двух видов — пресс-фитингов и компрессионных фитингов. Технологию монтажа в обоих случаях можно легко освоить при помощи простых инструкций или примеров на видео.

Как правильно соединять металлопластиковые трубы при помощи пресс-фитингов

Пресс-фитинг представляет собой соединительную деталь, основными элементами которой являются металлический (латунный) штуцер с хвостовиком и обжимная муфта или гильза. Герметичность обеспечивается при помощи уплотнительных колец, которые изготавливаются из EPDM. Чтобы стыковать трубы из металлопластика этими деталями, необходимо использовать ручные или электрические пресс-клещи. Также потребуются прецизионные ножницы, фаскосниматель и калибратор. Перед выполнением монтажа необходимо собрать необходимый комплект фитингов. Чтобы соединить части трубопровода, используются простые муфты. Также могут применяться специальные фитинги, с помощью которых можно выполнять повороты магистрали, соединять участки разного диаметра, подключать к водопроводной системе сантехническое оборудование и т.д.

Порядок работ по монтажу следующий:

  1. Отрезается при помощи ножниц отрезок трубы нужной длины.
  2. Обрабатывается подключаемый конец трубы. Калибратором придают правильную форму краям трубы и снимают внутреннюю фаску. Также он позволяет проверить внутренний диаметр. Фаскосниматель служит для снятия внешней фаски.
  3. Гильзу необходимо снять и тщательно проверить целостность уплотнительных элементов. Если при осмотре обнаружен какой-либо дефект, то данный фитинг лучше не использовать.
  4. Гильзу следует надеть на трубу. В ней имеется специальное отверстие, которое позволяет контролировать полноту захода. Труба должна быть видна через это отверстие.
  5. Хвостовик пресс-фитинга с приложением усилий вставляется до упора в трубу.
  6. Обжимают гильзу при помощи пресс-клещей, сводя рукоятки инструмента до упора.

Для проверки качества выполненного соединения необходимо осмотреть муфту, которая должна быть правильной цилиндрической формы. Не разрешается выполнение повторного обжима, если возникли сомнения в качестве работ, поскольку при этом будет нарушена герметичность соединения. В таких случаях необходимо отрезать участок трубы с фитингом и заново выполнить монтаж.

Минусом использования пресс-фитингов является необходимость применения специального инструмента — пресс-клещей. Также нужно учитывать, что выполняемые соединения являются неразборными. Поэтому при необходимости подсоединить дополнительные элементы или удлинить трубопровод, придется демонтировать участок с фитингом. Главным достоинством пресс-фитингов является их высокая надежность. При условии, что монтаж выполнен правильно, узел соединения не требует обслуживания и рассчитан на срок службы до 50 лет. Благодаря этому данные элементы можно применять при прокладке скрытых в стенах или перекрытиях трубопроводов.


Применение компрессионных фитингов

Компрессионный фитинг имеет конструкцию, состоящую из штуцера, изготовленного из латуни, разрезного обжимного кольца, латунной накидной гайки. Герметизация обеспечивается резиновыми уплотнительными кольцами и изоляционной тефлоновой прокладкой. Для выполнения монтажа водопровода или системы отопления с использованием таких элементов потребуется простой набор инструмента, включающий прецизионные ножницы, калибратор, фаскосниматель и обычный гаечный ключ.

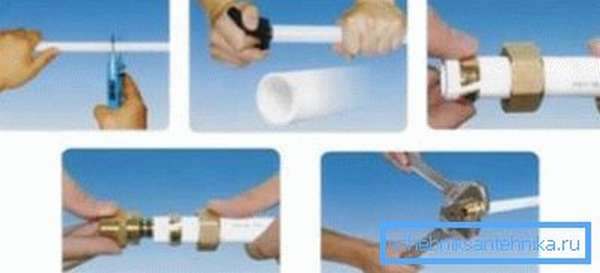

Монтаж выполняется в следующем порядке:

  1. Отрезок трубы необходимой длины отрезается ножницами.
  2. Калибратором и фаскоснимателем обрабатывается отверстие.
  3. На трубу надевается накидная латунная гайка, а после нее — обжимное разрезное кольцо.
  4. Конец штуцера вставляют в отверстие трубы до упора. Рекомендуется предварительно смочить резиновые кольца водой, чтобы уменьшить трение.
  5. Разрезное кольцо надвигается вплотную к фитингу.
  6. Гайка затягивается гаечным ключом. При этом не рекомендуется прилагать избыточное усилие, чтобы не допустить разрушение разрезного кольца.

Монтаж компрессионных фитингов отличается простотой и выполняется без использования специальных инструментов. Выполняемые соединения являются разборными. Это позволяет без проблем нарастить трубопровод или выполнить ремонтные работы. В дальнейшем старый фитинг можно использовать повторно. Недостатком является возможность разгерметизации соединения со временем в связи с ослаблением затяжки. Поэтому может потребоваться периодически подтягивать гайки. В связи с этим компрессионные фитинги нельзя использовать для монтажа скрытых трубопроводов.

Крепление металлопластиковых труб

Независимо от типа используемых соединительных элементов, металлопластиковый трубопровод должен быть хорошо закреплен на поверхности стены или пола. Крепят трубы при помощи специальных клипс. Их предварительно устанавливают по размеченной линии прокладки и монтируют при помощи дюбелей и саморезов. Чтобы предотвратить деформацию трубопровода, его необходимо крепить с шагом расположения клипс не более 1 метра.

Соединение трубы из ПВХ с металлической трубой

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру.Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются вместе, он начинает сжимать охватываемый фитинг, одновременно растягивая охватывающий фитинг, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них мягче другого, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может быть плохой новостью для прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют в пластик арматуру из стекловолокна.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ.В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», которая имеет резьбы одинакового размера.Это тип резьбы, используемой на предметах, которые нужно легко разбирать, например, на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или ПТФЭ, предназначенных для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше усилий для установки, чем тефлоновая лента.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за поврежденные спринклерные головки, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к источнику света и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле покупать более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете ленту, туго затягивайте ее вокруг ниток, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в котором она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться, когда вы пытаетесь соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Практически никогда не использую трубочный дурман.


Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по модернизации или ремонту сантехнической системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов.Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы. Фитинги легко доступны в домашних магазинах, хозяйственных магазинах и магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводы с резьбой.Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью. Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедет соединение и, в конечном итоге, вызовет утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не взаимодействует ни с медью, ни с цинком, один из способов — убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ — использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной охватывающий фитинг с резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБКА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, и металлических труб, таких как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение пластика и металла — это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода.Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1 1/2 дюйма, подсоединенный к 2-дюймовой стальной трубе с внутренней резьбой, которая в данный момент находится в стене. Фитинги для пластиковых труб бывают резьбовыми (доступны как наружная, так и внутренняя резьба) или скользящими (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом и ввинтите фитинг в имеющуюся стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, затем приклейте ловушку на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы из АБС к чугуну.Фитинг, называемый ленточным зажимом, представляет собой просто толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер поможет вам выбрать лучший тип фитинга для работы.

Вопросы по модернизации и ремонту? Пишите Полю на [email protected]

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните ссылку в верхней части статьи.

Советы и рекомендации по работе с пластиковой трубой

Безопасная, прочная и дешевая пластиковая труба является стандартом для водопроводных сетей, а DWV & lpar; слив & дефис; отходы & дефис; вентиль & rpar; система.Традиционно чугун, медь и сталь использовались во всех жилых и коммерческих зданиях, но в последние 50 лет или около того эти материалы были заменены ПВХ и поливинилхлоридом. и его пластиковых собратьев ХПВХ & lpar; Хлорированный ПВХ & rpar; и ABS & lpar; акрилонитрил-бутадиен-стирол & rpar ;. Различные трубы имеют разные «графики», которые относятся к толщине трубы и тому, какое давление она будет выдерживать.

Использование пластиковых труб:

  • ПВХ используется как для водоснабжения, так и для водостока, но для трубопроводов водоснабжения, только если они рассчитаны на давление.В некоторых юрисдикциях он используется для подачи в здание, но не для распределения внутри здания. Никогда не используется для горячей воды. ПВХ поставляется по разным графикам в зависимости от области применения — наиболее распространенными являются & двоеточие; график 35 для канализации, график 40 для водоснабжения и DWV и график 80 для высокого давления. ПВХ и АБС, используемые для DWV, также доступны с пенопластом.
  • CPVC используется как для водоснабжения, так и для распределения, и, если это одобрено местными юрисдикциями, может использоваться для распределения горячей и холодной воды внутри здания.ХПВХ выпускается с медными трубками размера & lpar; CTS & rpar;, сортамента 40 и сортамента 80.
  • ABS обычно используется только для DWV.

Трубы из ПВХ, ХПВХ и АБС обычно соединяются с использованием одних и тех же методов цементирования растворителем, также известных как сварка растворителем. Если это звучит немного пугающе, не волнуйтесь & двоеточие; это безопасно и просто & искл; Если вы собираетесь приступить к собственному пластиковому проекту, у нас есть несколько советов, которые помогут вам добиться успеха.

Стоит отметить, что эти трубы также могут быть соединены с использованием механических методов, таких как компрессионные фитинги, переходники с внутренней и нижней стороны, резиновые втулки с зажимами и фитинги толкаемого типа & lpar; хотя эти методы различаются для каждой трубы и обычно не считаются так же надежно, как и приклеивание & rpar ;.Чаще всего эти альтернативные методы используются для ремонта, а не для первичной прокладки сантехники.

Прежде чем начать

  • Если вам не нужно снимать застрявший фитинг или решать какую-либо другую случайную проблему, вам, скорее всего, понадобятся только основы, чтобы приступить к работе с пластиковой трубой и толстой кишкой; резаки и ножницы для пластиковых труб, грунтовка для ПВХ и ХПВХ, а также клей для клея на основе растворителя. И не забудьте свое полотенце и искл.
  • В случае разреза не &Трубы большого диаметра часто лучше разрезать ножовкой, и в этом случае удаление заусенцев абсолютно необходимо.
  • Если у вас есть устойчивая поверхность для установки контейнеров, вы можете сэкономить время, открутив крышки для грунтовки и цемента. К крышкам следует прикрепить аппликатор или «мазок», который можно оставить внутри контейнера & двоеточие; вместо того, чтобы поворачивать и открывать контейнер при каждом использовании, вы можете просто быстро вытащить мазок. Просто не забудьте закрыть все, когда закончите & excl;
  • При соединении пластмасс нужно работать быстро, но также необходимо быть в безопасности.Хотя на самом деле вам не придется напрямую контактировать с кожей с грунтовкой или цементом & lpar ;, благодаря малярке & rpar ;, рекомендуется надевать нитриловые или другие химически стойкие перчатки. Убедитесь, что рабочая зона хорошо вентилируется, и не работайте вблизи источников высокой температуры или открытого огня.

Осторожно и искл; Существует множество различных цементов на основе растворителей & lpar; «клеи» & rpar; там, так что не забудьте внимательно прочитать этикетку того, что вы получаете.ПВХ, ХПВХ и АБС требуют разных цементов и полуфабрикатов; они не взаимозаменяемы. Существуют также переходные цементы для соединения различных материалов, а некоторые цементы специально разработаны для холодной погоды, быстрого высыхания и т. Д.

Лучшие методы измерения и резки трубы

Конечно, первый необходимый шаг к склеиванию труб — это отрезать куски нужной длины. Во всех типах пластиковых труб кусок необходимо обрезать под прямым углом, удалить заусенцы и снять фаску & lpar; или снять фаску & rpar; по внешнему краю перед приклеиванием.Удаление заусенцев позволит обеспечить беспрепятственный поток воды по водопроводу или плавный поток отходов через дренажную трубу, в то время как снятие фаски облегчит вставку трубы в фитинг и предотвратит выталкивание всего цемента. примерки. & lpar; При использовании механического фитинга снятие фаски предотвратит повреждение прокладки или уплотнительного кольца. & rpar;

Теперь вы, вероятно, думаете, что в этот момент вы можете собрать все вместе для своей спринклерной системы или другого проекта, чтобы вы точно знали , сколько нужно разрезать, сделать разрезы, а затем склеить все вместе навсегда.Отличная идея, верно & quest; К сожалению, это не работает — если вы установите пластиковые водопроводные соединения всухую с целью их измерения, вы получите неверные измерения.

Сухая труба пройдет только часть пути в фитинг — цемент на основе растворителя & lpar; и небольшое скручивание & rpar; необходимо, чтобы труба прошла до дюйма, где она упирается в выступ или выступ, называемый «ступицей». Загляните внутрь пластикового фитинга, и вы увидите ступицу чуть дальше середины отверстия.Это расстояние называется глубиной раструба.

  • Пластиковые фитинги предназначены для соединения с пластиковой трубой с помощью посадки с натягом, также известной как прессовая посадка или посадка с трением. Это означает, что фитинг спроектирован так, что он не точно соответствует трубе — ступица фитинга на самом деле немного сужается, чтобы обеспечить максимально плотное прилегание, чтобы не было зазоров для заполнения клея и цемента.
  • Клей для пластиковой трубы, несмотря на название, вовсе не клей. На самом деле это растворитель, который разжижает пластик, поэтому труба и фитинг будут плавиться вместе.Думайте об этом как о сварке металла — та же идея, но с использованием химикатов вместо горелки. После затвердевания соединения труба и фитинг перестают быть отдельными частями, что делает правильно зацементированное соединение практически герметичным.
  • Если вам нужно точно знать, какую длину трубы вам нужно отрезать для вашего проекта, просто измерьте расстояние от ступицы фитинга до внешнего края, чтобы определить точную глубину раструба.

Pro Наконечник и двоеточие; Различные производители могут иметь немного разную глубину гнезда, поэтому, если вы приобретаете фитинги у нескольких поставщиков и вам нужна высокая степень точности, вы можете измерить каждый фитинг.Если вы приобретаете все фитинги от одного производителя, вам не нужно проверять каждый фитинг, но мы рекомендуем проверять хотя бы по одному каждого размера и типа.

Подготовка трубы и фитингов к склеиванию

Подготовка к приклеиванию труб каждого типа немного отличается. Тем не менее, ВСЕ необходимо очистить от грязи, жира, масла, воска или любых других посторонних веществ, и ВСЕ должны быть сухими и помещенными через дефис.

  • Вы можете очистить трубы и фитинги наждачной бумагой или химическим очистителем.Помните, что очиститель не заменяет грунтовку. Грунтовка начинает химическую реакцию трубы и фитинга, поэтому может иметь место надлежащее соединение. После очистки ПВХ и ХПВХ грунтуются и склеиваются. Приклеивается только АБС & полу; грунтовка не используется.
  • Чтобы обеспечить надежное клеевое соединение, трубопровод и фитинг должны быть установлены сухими и соединенными дефисом. После того, как труба будет очищена и снята фаска, вставьте ее в раструб фитинга на глубину от одного дефиса до одной половины раструба.
  • Если труба выходит за пределы & lpar;, что означает, что она идет до глубины раструба & rpar ;, тогда трубу и фитинг необходимо оценить, чтобы определить, какая из них выходит за пределы допуска, а затем снова начать с другой трубы или другого фитинга.

Примечания к грунтовкам

Некоторые клеи ПВХ и ХПВХ содержат грунтовку, а некоторые грунтовки содержат чистящие средства. Некоторые виды клея вообще не требуют грунтовки, обычно используемой для труб из АБС-пластика. И грунтовка, и цемент должны наноситься с соблюдением всех мер предосторожности и процедур производителя, чтобы гарантировать безопасность рабочего и герметичное соединение.

Следует проконсультироваться с местной юрисдикцией относительно их конкретных требований. Если специалист по ремонту или профессиональный сантехник использует продукт, для которого не требуется грунтовка на трубе из ПВХ или ХПВХ, им может потребоваться капитальный ремонт трубы, если инспектор сочтет, что грунтовка была необходима, но не была использовал.

Праймеры

бывают фиолетового или прозрачного цвета. В некоторых юрисдикциях требуется, чтобы грунтовка была пурпурной и чтобы цвет был виден во время осмотра.Если допускается использование прозрачной грунтовки, у сантехника должна быть баллончик с грунтовкой на рабочем месте, чтобы инспектор мог ее оценить.

Как подключить трубу и фитинги

Фактический процесс соединения труб и фитингов из ПВХ, ХПВХ и АБС называется «сварка растворителем». Это довольно простая процедура — нужно просто двигаться быстро и стараться не навести беспорядок & excl;

  • Шаг 1 и двоеточие; Перед нанесением грунтовки и цемента всегда проверяйте, чтобы ваши срезы были квадратными и без заусенцев, даже при использовании резака для труб.Неровные порезы и случайные кусочки пластика делают сварные швы слабыми и могут вызвать проблемы на стыке в будущем. Труба должна быть сухой и очищенной от грязи и мусора.
  • Шаг 2 и двоеточие; Убедитесь, что срок годности клея и грунтовки не истек. Срок годности большинства очистителей, грунтовок и клея составляет три года. Срок годности клея ХПВХ составляет два года. Дата изготовления проставляется на банке. Цемент должен быть жидким, а не густым, как желе.
  • Шаг 3 и двоеточие; ТОЛЬКО для ПВХ и ХПВХ & lpar; ABS не использует грунтовку & rpar; — Нанесите грунтовку как на внутреннюю часть фитинга, так и на внешнюю поверхность трубы, начиная с фитинга.Вы захотите покрыть каждый на глубину гнезда. Не будьте скупы, но не используйте слишком много, чтобы он не растекся по лужам или не растекся. Удерживайте фитинг или трубу так, чтобы в случае капания грунтовки она капала вниз и из трубы фитинга, а не внутрь.
  • Шаг 4 и двоеточие; Когда вы закончите наносить грунтовку, быстро нанесите цемент на фитинг и трубу, пока грунтовка еще влажная. & lpar; Грунтовка иногда выглядит сухой, но она все равно будет влажной, если соединение будет выполнено в течение пяти минут.Это период времени, когда химические вещества в грунтовке испаряются. & Rpar; Нанесите большой ровный слой цемента прямо на загрунтованные участки.
  • Шаг 5 и двоеточие; Вставьте трубу в фитинг, медленно повернув ее на четверть оборота. Это приведет к растеканию цемента и созданию более прочного сварного шва. Полоса цемента должна образоваться вокруг нового шва, при этом излишки цемента будут вытеснены.
  • Pro Наконечник и двоеточие; Если ориентация фитинга имеет значение — например, в случае колена или тройника — вставьте трубу фитингом на четверть или дефис от ее окончательного положения.Таким образом, фитинг будет идеально выровнен, когда вы повернете его для распределения цемента.
  • Шаг 6 и двоеточие; Крепко удерживайте новое соединение в течение 30 секунд, чтобы все оставалось на месте, пока растворитель делает свое дело. Через 30 секунд два куска пластика «расплавятся» в достаточной степени, чтобы их оставили в покое для полного отверждения. Аккуратно сотрите излишки цемента и грунтовки сразу после 30 секунд & полутвердого; оставив его включенным, можно повредить трубу.
  • Шаг 7 и двоеточие; Время схватывания см. В инструкциях производителя цемента.Большинству потребуется не менее двух часов, прежде чем соединение будет запущено.

Соединение пластика с другими материалами

Трубы

из ПВХ и ХПВХ можно соединять друг с другом и с другими материалами трубопроводов, такими как медь и полиэтиленгликоль. Это можно сделать с помощью переходников «папа» и «мама». Если используется этот метод и один из переходников металлический, рекомендуется, чтобы пластмассовая сторона соединения была наружной стороной. Если вы примените переходник с металлической вилкой к переходнику с пластиковой розеткой, фитинг с внутренней резьбой будет подвергаться нагрузке, может сломаться и потребовать замены.

PVC и CPVC могут соединяться с помощью компрессионных муфт и нажимных фитингов. Рекомендации производителей по сборке и ограничения в отношении расположения & lpar; т. Е. Внутри или снаружи зданий & rpar; следует строго соблюдать.

Трубопровод DWV из ПВХ и АБС

можно соединять с чугунным, медным DWV и оцинкованным вентиляционным трубопроводом с помощью гибких муфт. Муфты для материалов, которые могут быть соединены, будут проштампованы на фитингах. Некоторые экранированы лентой по периметру и закреплены несколькими дефисами для обеспечения стабильного перехода.Пластиковые трубы могут быть присоединены к разнородным металлическим фитингам с помощью прокладки типа «толкающий дефис», вставляемой в чугунный фитинг.

Как приклеить пластиковую трубу & lpar; Видеоурок & rpar;

Узнайте, как быстро и правильно загрунтовать и приклеить пластиковые трубы & lpar; PVC, CPVC, ABS и т. Д. & Rpar; для прочных стыков без протечек и дефисов.

Можно ли использовать трубопроводы из ХПВХ с другими материалами трубопроводов?

По мере того, как ХПВХ все чаще используется в промышленных приложениях, разговоры о его сравнении с другими материалами для трубопроводов становятся все более популярными.Часто нас спрашивают:

В этой публикации, вместо того чтобы сравнивать и противопоставлять характеристики ХПВХ другим материалам, мы исследуем возможные методы соединения и конкретные применения ХПВХ в сочетании с другими термопластичными или металлическими материалами для трубопроводов.

Как соединяется ХПВХ с другими материалами?

Когда используются два разных материала, доступны несколько типов переходных фитингов для обеспечения надежного соединения.

Предпочтительные методы соединения ХПВХ с другими материалами

Фланцы: Фланцы позволяют легко соединять различные трубы, насосы, клапаны, контрольно-измерительные приборы и многое другое.Кроме того, трубопроводы из всех материалов могут быть соединены с помощью фланцев, что делает их наиболее распространенным механизмом для соединения двух разных материалов трубопроводов, особенно в промышленных процессах. Если, например, соединить трубопроводы из ХПВХ сортамента 40 или 80 со стальными трубами, стальные трубопроводы будут приварены к стальному фланцу, а ХПВХ приварены растворителем к фланцу из ХПВХ, прежде чем они будут соединены болтами.

Резьбовые переходники: При меньшем давлении в системе можно использовать резьбовые переходники.При использовании этого типа соединителя рекомендуется снизить номинальное давление трубопроводной системы из ХПВХ на 50 процентов. Кроме того, эти соединения более уязвимы для изгибающих напряжений.

Переходный переходник из латуни является одним из примеров переходника с резьбой. В этом случае конец переходника из ХПВХ приклеивается растворителем к трубопроводу из ХПВХ, а конец из латуни навинчивается на другой материал.

Как не соединять два разных материала

Сварка растворителем: При соединении двух частей ХПВХ сварка растворителем является предпочтительным методом соединения.Цемент на основе растворителя ХПВХ разрыхляет верхний молекулярный слой материала ХПВХ. Когда два компонента трубопровода прижимаются друг к другу, свободные молекулы присоединяются друг к другу, сплавляя две части вместе. Смола ХПВХ в цементе служит для заполнения любых пробелов в материале, которые могут существовать, еще больше укрепляя сварной шов.

Другие термопласты, такие как акрилонитрилбутадиенстирол (АБС) и поливинилхлорид (ПВХ), также могут использовать цементы на основе растворителей. Тем не менее, каждый тип цемента на основе растворителя разработан для этого конкретного материала, поэтому ХПВХ не следует соединять с другими термопластичными трубными материалами с помощью этого метода.

Соединение двух разных материалов с помощью цемента на основе растворителя может привести к плохим соединениям, что приведет к снижению производительности и сокращению общего жизненного цикла.

Резьба пластмасса к металлу : Некоторые типы резьбовых переходников эффективны для соединения пластмасс с металлами, но прямая резьба термопласта к металлу не рекомендуется. Поскольку металлы более жесткие, чем пластмассы, металл может растягивать ХПВХ сверх своего предела во время нарезания резьбы и оборвать пластмассовые нити.

Зачем присоединяться к CPVC с металлами?

Термопластические и металлические материалы для трубопроводов могут вызывать разногласия при выборе новой или модернизации существующей системы трубопроводов. Однако в определенных ситуациях может потребоваться их объединение.

В качестве испытательного образца из ХПВХ: Обычные химические вещества, используемые в промышленных процессах, часто вызывают коррозию металлических трубопроводных систем, что может снизить номинальное давление, снизить скорость потока, загрязнить жидкости и вызвать чрезмерный ремонт.Между тем, ХПВХ по своей природе инертен по отношению к большинству кислот, оснований и солей. Вместо капитального ремонта металлической системы и ее полной замены заводы могут выбрать установку испытательной детали из ХПВХ между двумя металлическими компонентами на несколько месяцев, чтобы оценить ее эффективность. В конце испытания деталь снимается и анализируется на предмет износа.

Для конкретной области, подверженной коррозии: Некоторые точки на участке металлической трубы могут проявлять повышенную восприимчивость к коррозии, точечной коррозии и образованию накипи.Чтобы решить изолированную проблему, руководители завода могут установить небольшой отрезок трубы из ХПВХ, чтобы использовать ее коррозионно-стойкие свойства в этом месте.

Чтобы узнать о совместимости Corzan CPVC с более чем 400 химическими веществами, обратитесь к Таблице химической стойкости Corzan CPVC.

Для рентабельного добавления: Общая стоимость трубопроводных систем из ХПВХ часто ниже, чем у стали или других металлов, если учесть срок службы и затраты на установку. Когда цена является важным фактором, но необходимо соблюдать определенные характеристики производительности, дизайнеры часто пробуют CPVC в таких ситуациях.

В системе из ХПВХ металл может быть указан для поддержки тяжелых точек: Поскольку металлы могут выдерживать более тяжелые нагрузки, чем термопласты, руководители завода могут указать металл рядом с тяжелым инструментом или клапаном, если трубопровод должен выдерживать дополнительный вес самостоятельно.

Посмотрите, как ХПВХ сравнивается с системами металлических трубопроводов

Мы объяснили, как в системе трубопроводов могут использоваться как трубы из ХПВХ, так и металлические трубы, но есть явные различия в характеристиках, на которые стоит обратить внимание.

В статье ресурса «Металл против трубопроводных систем из ХПВХ — Может ли ХПВХ превзойти металлические трубы в промышленных применениях?» Наша команда инженеров и экспертов по продукции сравнивает трубы из ХПВХ с металлическими с точки зрения температуры, давления и коррозионной стойкости, стоимости и безопасности.

Соединение PEX с медными и ПВХ трубами

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и более доступными для тех, кто занимается своими руками. .Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна идти.

Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода. «Чтобы пропустить PEX через стену, потребуется гораздо меньше времени на разрыв этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse.com.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или новой установки. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы также можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводным линиям, продолжайте читать.Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

Выбор и установка резьбового фитинга

Для соединения трубы PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ. Соедините две половинки вместе, и, вуаля, у вас будет водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом месте (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни огня, ни дыма, ни даже специальных инструментов, и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым вы можете справиться.Начните с ознакомления с вашими вариантами и узнайте, как они подключаются к PEX.

  • Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга. PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
  • Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX и последующей вставки правильного фитинга в конец трубы.Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
  • Компрессионные фитинги (например, от Bluefin) включают в себя надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно). Фитинг вставляется в трубу и втулку из PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо для образования плотного уплотнения.
  • Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента необходим зажимной инструмент с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо располагается над фитингом, и зажимной инструмент используется для сжатия выступа на боковой стороне кольца для его затяжки.
  • Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажимов или обжимов для крепления фитинга к трубе PEX, медной или ПВХ трубе.Подключение простое: вставьте трубу PEX в один конец фитинга, и его внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы делаете только несколько соединений.

Подключение нового PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе.Традиционные медные соединения требуют пайки или «запотевания», в то время как более новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ ПОЛОТНЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе. Традиционный способ соединения PEX с медью включает использование резьбового переходника для пота на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения.Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилегал. Затем шов на стыке фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывают небольшой стержень припоя — не содержащий свинца, если по этим трубам будет подаваться питьевая вода. Тепло металла расплавляет припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляют резьбовой фитинг из PEX, используя методы, описанные в разделе выше.Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. Как только оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой подход — просто использовать фитинг SharkBite на обеих соединяемых трубах, о чем мы поговорим дальше.) Просто помните об этих соображениях:

  • Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга.(Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
  • Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
  • Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, что означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
  • Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местного строительного управления дополнительные правила (например, необходимость проведения осмотров). Если вам неудобно паять, используйте следующий метод.

СОЕДИНЕНИЯ SHARKBITE РЕКС-МЕДЬ

Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Вот и все! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Подключение PEX к трубе из ПВХ

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. Выбирая фитинги, дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

ФИТИНГИ С РЕЗЬБОЙ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ в паре с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже растрескать пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать превосходную прочность металлического охватываемого фитинга.)

Фитинг прикрепляется с использованием стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки из ПВХ (например, этой грунтовки от Hercules) как на фитинг, так и на трубу, чтобы очистить и слегка смягчить ПВХ.Клей, используемый для соединения фитингов из ПВХ (также от Hercules), затем наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного фитинга, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

СОЕДИНЕНИЯ SHARKBITE PEX-TO-PVC

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ.Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей для ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Монтаж пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

  • Не затягивайте шарниры слишком сильно, «повернув их еще раз для уверенности».«Затяните пальцем плюс один-два оборота — не более.
  • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются. Это называется конусностью, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба имеет конусообразную форму, дополнительные витки вызывают растяжение или «деформацию» охватывающей части.»Это разорвет фитинг с внутренней резьбой, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ.Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение неизбежно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1
Уровни деформации и растяжения ПВХ Резьбовые соединения
(График 40 и 80)

От руки + 2 оборота

Размер

Деформация / поворот

Напряжение / поворот

Максимально допустимый

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0.00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0.00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ — график 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные точки утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются ненадежными.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не меняет уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, номинальные характеристики всей системы должны быть снижены на 50 процентов.

Таблица 2
Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

370

520

260

330

470

235

2

280

400

200

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Нарезать резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы Списка 80.
  2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой до половины от давления трубы без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка затягивается на болт, гайка вращается «свободно», и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будет присутствовать зажимное усилие, коническая резьба будет «свободно вращаться» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы в 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, отличается по диаметру. Когда наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, в то время как охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что за каждый оборот после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Делительный диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа от чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на наружном диаметре охватывающей части меньше, чем на делительном диаметре, что показывает, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прилагаемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которое монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватывающего компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединения фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Общие сведения о трубопроводной арматуре — типы трубопроводной арматуры, материалы и применения

Трубная арматура — это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости.Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, когда обеспечение герметичного соединения не является обязательным. Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Существует некоторая несогласованность в терминологии, окружающей термины труба, труба и трубка.Поэтому термин «трубопроводная арматура» иногда упоминается как в контексте труб, так и в контексте труб. Несмотря на то, что по форме они похожи на трубные фитинги, трубные фитинги редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы и производственные процессы

Чугун чугун, ковкий

Фитинги для чугунных труб подразделяются на гладкие и раструбные.Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно это ленточный зажим из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение. Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому — например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутри раструба и позволяют вставлять гладкий конец трубы или фитинг.Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб. Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock.ком

Несмотря на то, что доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, используемые в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, они обычно не используются сегодня, так как нарезание резьбы на трубе большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб. В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами. Фитинги для сварки внахлест, обычно кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка.Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ. Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми сварными швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, в результате чего фланцевые участки трубы соединяются болтами.Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д. Большинство трубопроводного оборудования, такого как насосы и компрессоры, также соединяются с помощью фланцев по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление.Притертые фланцы часто используются там, где будут частые отсоединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты. Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец. ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику.Размеры этих фланцев соответствуют ASME B16.1, стандарту для фланцевых соединений и фланцевых соединений для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам труб
, подготовленным таким же образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов для труб, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба

также является популярным выбором для создания поручней, и доступен целый ряд фитингов для строительных конструкций, как свариваемых, так и надвижных / зажимных.

Доступны фитинги из красной латуни, такие как ниппели для латунных труб, соответствующие диаметрам трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые сопрягаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые трубные фитинги доступны как для сварки враструб (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной.Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также с диапазонами размеров материала, общего для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубки и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходные переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых случаях, когда используются пластиковые трубы, например, в водопроводах для слива раковин, некоторые приспособления для труб, такие как p-образные сифоны, могут быть соединены резьбовым соединением с использованием нейлоновых шайб и стопорной или стопорной гайки. Эта функция облегчает разборку для удаления засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты с сваркой муфтой или с плавким предохранителем. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных промышленных установках для обработки жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Керамическая глина

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли

Выноски

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними — угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов с левой (LH) резьбой.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock.com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно однолинейного чертежа с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов могла отображаться в одной плоскости.

Велдоты

Эти небольшие привариваемые ответвления укрепляют трубу в месте отверстия, избавляя от необходимости добавлять арматуру. Различные формы этих фитингов доступны под разными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после — подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Привинчиваемые фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование — это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где процесс изготовления может быть автоматизирован. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционным сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочных операций, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Формы и фасоны фитингов

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • крышки
  • заглушки
  • соски
  • колено
  • тройники
  • Wyes
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Трубные заглушки или колпачки могут использоваться для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб, чтобы облегчить испытания под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Трубная заглушка с механической обработкой для испытания трубопроводов давлением

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Арматура для дождевателей

Системы пожаротушения и пожарные спринклеры могут использовать трубы нескольких видов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно разрешены спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малой загруженностью.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ со спринклерной трубой. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специальных трубах, производстве трубопроводов и т. Д.

Сводка

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Сокращения
  • ABS — Акрилонитрил-бутадиен-стирол
  • AWS — Американское сварочное общество
  • DWV — слив, отходы и вентиляция
  • MEP — механическое, электрическое и водопроводное оборудование
  • NPT — трубная коническая резьба национального стандарта
  • NPS — прямая трубная резьба National; также, номинальный размер трубы
  • PCCP — предварительно напряженная бетонная цилиндрическая труба
  • PE — полиэтилен (PEX, сшитый)
  • P&ID — Схема трубопроводов и КИП
  • PP — полипропилен
  • ПВХ — поливинилхлорид
  • SDR — стандартный размерный коэффициент
  • WPS — Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из Hardware

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
