Стены и перегородки из гипсокартона по технологии Knauf.Нормы перегородок по единой классификации КНАУФ Облицовка гипсокартоном перегородок С112

Комплектная система КНАУФ для сухого способа внутренней отделки включает:

• основные материалы : гипсокартонные листы, металлические профили;
• Дополнительные материалы — шпатлевочные смеси, армирующие ленты, грунтовки, шурупы и др., А также
• инструмент и техническая информация о конструкциях и методах производства.

Данная серия содержит инструкции по выбору типа и конструкции каркасной и безрамной облицовки стен из гипсокартонных листов, а также рабочие чертежи элементов облицовки стен.

Примечание: масса одного кв. метр облицовки рассчитан на случай использования листов гипсокартона толщиной 12,5 мм.

В зависимости от свойств и области применения листы делятся на следующие типы:

• Гипсокартон обыкновенный (гипсокартон) — гипсокартон, применяемый в основном для внутренней отделки зданий и помещений с сухим и нормальным влажным режимом.
• Гипсокартонные влагостойкие листы (ГКЛВ) — гипсокартонные листы с пониженным водопоглощением (менее 10%) и повышенной устойчивостью к проникновению влаги; применяется в помещениях с сухим, нормальным, влажным и влажным влажным режимом в соответствии с действующими нормами строительной теплотехники.
• Гипсокартонные листы с повышенной устойчивостью к открытому пламени (ГКЛО) — гипсокартонные листы, более устойчивые к возгоранию, чем обычные; применяется в помещениях с повышенной пожарной опасностью.
• Влагостойкие гипсокартонные листы с повышенной стойкостью к открытому пламени (ГКЛВО) — гипсокартонные листы, одновременно обладающие свойствами листов гипсокартона и гипсокартона.

При использовании листов ГКЛВ и ГКЛВО во влажных и влажных помещениях необходимо обеспечить вытяжную вентиляцию, обеспечивающую нормальный воздухообмен в соответствии с действующими строительными нормами для отопления, вентиляции и кондиционирования (см. Узлы KNAUF AutoCAD ниже).

Влажный режим помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать согласно таблице 1 СНиП II-3-79 * «Строительная теплотехника»

Листы гипсокартона выпускаются с разными видами продольных кромок

Герметизация стыков гипсокартона с кромками типа УК и ПЛУК выполняется армирующей лентой.

Кромка PLUK, кроме того, позволяет герметизировать стыки гипсокартона без армирующей ленты, что сокращает количество операций, расход и ассортимент материалов.

Кромка ПК в основном используется для формирования второго поверхностного слоя в оболочке C626.

Торцевые края прямоугольные.

Металлопрофиль КНАУФ изготавливается по ТУ 1111-004-04001508-95 и представляет собой длинномерные элементы, изготавливаемые методом холодной прокатки тонкой стальной полосы толщиной 0,55-0,8 мм на современном оборудовании.

Стандартная длина профиля КНАУФ составляет 2750, 3000, 4000, 4500 мм.

Максимальная длина профилей 9000 мм.

Профили стоечные (ПС) имеют С-образную форму и служат в качестве стоек для облицовки гипсокартоном. Стоечный профиль монтируется в паре с соответствующим направляющим профилем.

Профили ПС КНАУФ выпускаются со следующими размерами поперечного сечения:

Допускается соединение стоечных профилей по длине (1.073.9–2.00.1–9). При установке в местах перекрытия используется заклепочное соединение, соединение винтами типа LN9 или фрезой — методом «насечка с загибом».

Направляющие профили (PN) имеют П-образную форму и служат направляющими для стоечных профилей, а также для расположения перемычек между ними в рамах облицовки. Монтируются в паре с ПС-профилем соответствующего размера.

PN KNAUF выпускаются со следующими размерами поперечного сечения:

(ПНП 28 × 27) имеет П-образную форму и служит направляющей для потолочного профиля, а также для расположения перемычек между ними в каркасах облицовки С623.Монтируется в паре с потолочным профилем соответствующего размера (ПП 60 × 27).

Потолочный направляющий профиль (PNP 28 × 27) изготавливается с предварительно просверленными отверстиями F 8 мм в стене профиля с шагом около 250 мм. для крепления к опорной базе.

Потолочный профиль (ПП 60 × 27) имеет С-образную форму и служит вертикальными рамами для облицовки листов гипсокартона … Устанавливается в паре с потолочным направляющим профилем соответствующего размера (PNP 28 × 27).

В качестве звуко- и теплоизоляционного слоя в системах гипсокартона КНАУФ следует использовать изделия из минерального и стекловолокна на синтетическом связующем, а также другие материалы, включенные в «Перечень полимерных материалов и конструкций, допущенных к применению в строительстве Минпромторгом СССР. Здоровье »- М. 1985 г. и имеющий сертификат пожарной безопасности и гигиенический паспорт для использования в помещениях соответствующего назначения.

Для крепления гипсокартона к каркасу облицовки и крепления элементов каркаса облицовки между собой используются следующие виды крепежа:

а) для крепления гипсокартона к каркасу:

Здравствуйте, здравствуйте, наши отважные гипсокартоны. Сегодня вы найдете крутой учебник на тему перегородок из гипсокартона. Точнее, разберем однослойную перегородку на едином каркасе — С 111 по классификации Knauf, так как такие перегородки наиболее распространены.Разберемся с общими принципами их установки, как сформировать дверной проем, внешний угол и сопряжение нескольких перегородок между собой. В качестве примера возьмем угловую перегородку с дверным проемом, которая обычно используется для ограждения кладовых и гардеробных (по сути, питомников моли) для хранения солений / варенья и всевозможного мусора, от которого давно пора избавиться.

Обращаем ваше внимание, что работы с гипсокартоном можно проводить только после полного высыхания штукатурки и стяжки в квартире.

Для начала познакомимся со специальными профилями, которые служат для формирования каркаса перегородок. Эти профили называются стоечными. Точнее, есть стоечные подстанции (CW), а также есть специальные широкие направляющие PN (UW) для них. Размеры направляющих профилей: 40 × 50, 75, 100 мм. В нашем примере мы будем использовать профили шириной 100 мм. Буквы C и U в их буржуазном названии указывают на форму их секции. Как вы можете видеть на картинке, направляющие полки прямые, как рожки буквы U, а полки стеллажей имеют закругленные края, как у C.Кстати, полки называют боковыми кромками профилей, а стенки — задними. Вторая буква зарубежного названия означает, что профили стоечные, то есть стеновые от немецкого «Wand».

Реечные и направляющие профили Knauf

Они в сопряженном исполнении

Еще раз повторяем, что можно использовать только профиль с толщиной металла 0,55-0,6 мм, например, Knauf. Они хороши не только своей жесткостью, но и тем, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема.Профили других производителей могут не справиться с этим. В стенах ПН уже есть готовые отверстия диаметром 8 мм для дюбелей.

Размеры стоечного профиля: 50 × 50, 75, 100 мм. Для однослойных перегородок 50-е стойки слабоваты, поэтому всем советуем брать 75-ю или 100-ю. В стенках стоечных профилей Кнауф 3 пары близко расположенных отверстий диаметром 33 мм для прокладки проводов.

1. Профильные направляющие KNAUF PN 100 × 40 мм
2. Стойки профилей KNAUF PS 100 × 50 мм
3. Лента уплотнительная Dichtungsband
4. Разделительная лента
5. «Дюбель-гвозди» (также называется «Быстрая установка») 6 × 40 мм
6. Прерыватель шнура
7. Лазерный уровень или пузырек
8. Правило алюминиевое 2.5 м
9. Листы гипсокартона Gyproc 3000х1200х12,5
10. Шпаклевка (работаем с Danogips Superfinish)
11. Лента армирующая для швов KNAUF Kurt
12. Рулетка
13. Молоток
14. Канцелярский нож (или специальный нож для нарезки ГА)
15. Перфоратор + дрель
16. Отвертка с насечкой

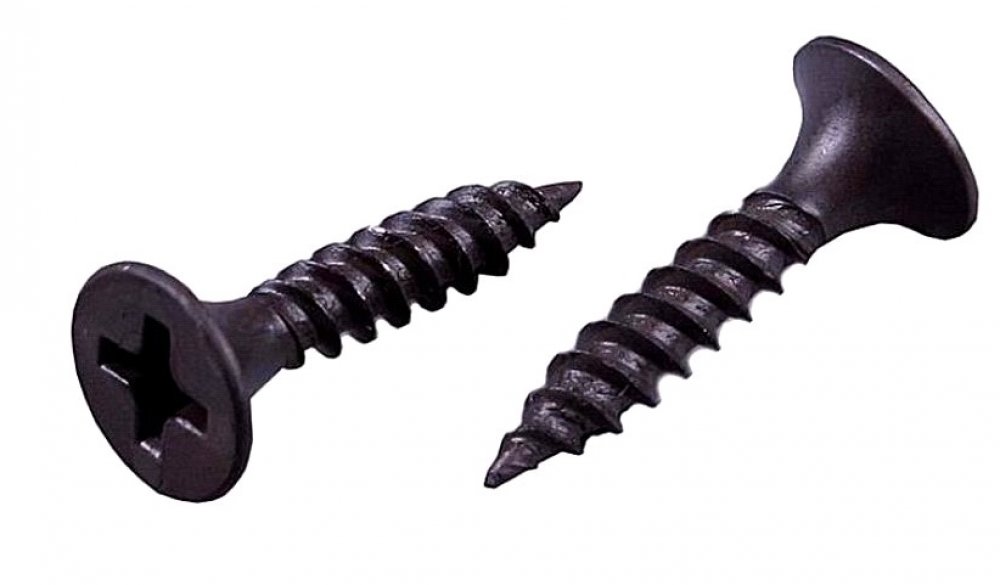

17. Саморез по металлу 3,5 × 25-35 мм (черный, частый шаг)
18. Саморез с нажимной шайбой 4,2 × 13 мм или короче
19. Ножницы по металлу или шлифовальный станок
20. Minvata ISOVER, KNAUF Insulation, URSA, Rockwool, Shumanet и др.
21. Шпатели узкие и широкие

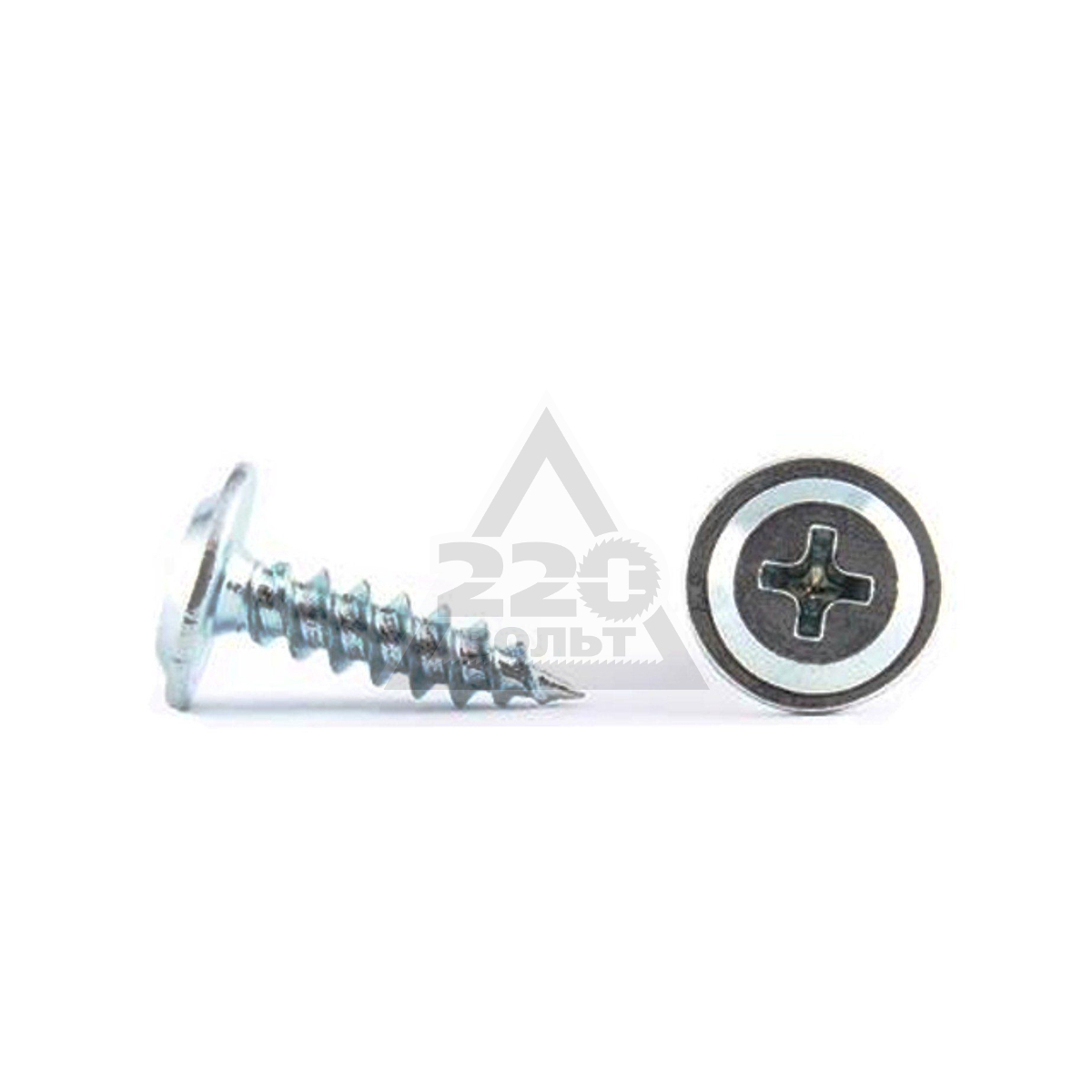

На следующем слайде слева — саморез с пресс-шайбой, он служит для скрепления профилей между собой. Есть вариант с дрелью и без. Они обозначаются LB и LN соответственно. На слайде показан вариант LN. В нашем случае они нужны только при отсутствии фрезы. Справа — саморез для гипсокартона. Точнее, по металлу все то же, но уже используется для крепления листов ГК к профилям.Поэтому чаще всего его так и называют — саморез для гипсокартона. Есть секрет, т. Н. рожковое дерево, голова. Обозначается — TN. Еще есть ТБ, со сверлом на конце, но и без него можно обойтись отлично, сталь TN 0,6 мм легко взять.

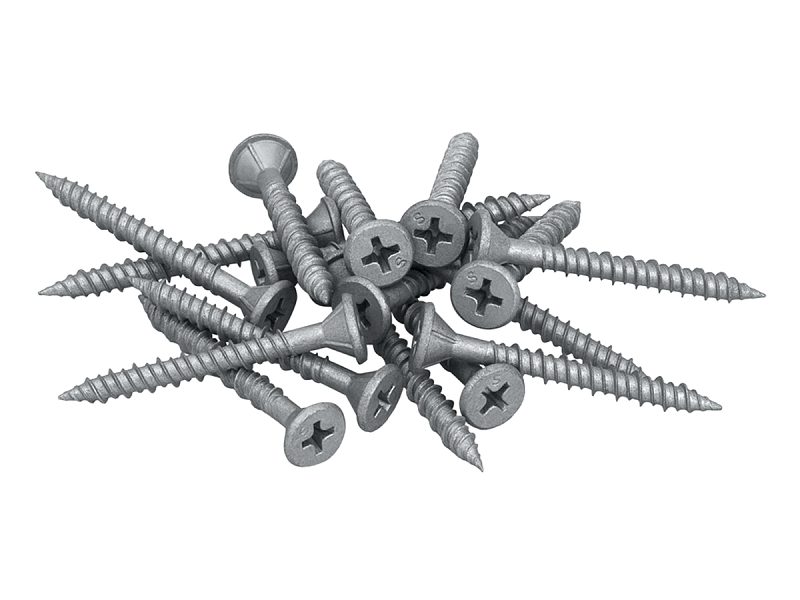

Саморезы для монтажа конструкций из гипсокартона

Инструкция по установке перегородки из гипсокартона своими руками.

Шаг 1. Разметка

Например, пусть наша перегородка будет продолжением существующей стены.Крайне желательно предварительно выровнять его с маяками. Рисуем линию-продолжение стены на потолке, прямой угол делаем при помощи простого квадрата. Эта линия является внутренней границей нашей будущей перегородки с учетом ее окончательных размеров. Но сначала нам нужно смонтировать каркас, а для него размеры другие. Самостоятельно рисовать линии для рамки необязательно, можно все упростить. Как? Вы узнаете очень скоро …

Линии разметки потолка

А пока мы переносим линии от потолка на пол с помощью отвеса и прерывателя шнура или лазерного уровня.

Перенос разметки на пол

А теперь перед вами очень упрощенный способ нанесения маркировки PN.

Разметка отверстий под крепеж

Суть в том, что на направляющие профили нашиваются кусочки гипсокартона, обрезанные по размеру, которые уже выставлены по линиям. При таком подходе риск ошибки будет минимальным. Речь идет о том, что в дальнейшем, когда будут сшиты листы основного кода, правило не будет «прыгать» по границе стены / перегородки.Куски гипсокартона следует сшивать заподлицо со стенами ПН. Выставляем профиль этими деталями по линии и карандашом или маркером наносим отметки там, где у нас будут отверстия для крепления ПН к основанию.

С другого угла

Шаг 2. Монтируем PN

Затем по нашим отметкам просверливаются отверстия в основании, и на профили обязательно наклеивается уплотнительная лента. Его отсутствие способно на корню испортить всю звукоизоляцию будущей перегородки.С его помощью прилегание к основанию будет очень плотным, что также влияет на трещиностойкость конструкции. Само крепление осуществляется дюбель-гвоздями при помощи обычного молотка. Быстро и сильно.

Крепление профиля к дюбелю-гвоздям

Напольные направляющие

У проема

На потолке

Куски гипсокартона не откручиваем от профилей, пока не закрепим ПН во всех необходимых точках.Часто возникают ситуации, когда имеющихся отверстий в ПН не хватает. В этих случаях их следует просверлить самостоятельно, причем сделать это можно за один прием — через профиль в основание. Главное внимательно следить за тем, чтобы границы кусков гипсокартона четко совпадали с линиями разметки. После закрепления направляющих по бокам дверного проема советую сверить их правилом и убедиться, что они лежат строго на одной линии.

Необходимо сделать не менее трех точек крепления на профиль.Даже если длина 30 см. Обычно шаг застежек делается в районе 50 см. Если пол неровный, шаг уменьшают. Иногда даже приходится делить PN на несколько сегментов. То же делаем и с потолком. Затем откручиваем куски гипсокартона, но не выбрасываем, они нам еще пригодятся …

Шаг 3. Крепление настенных подстанций

Крепление стоек к стенам

Вырезаем стоечные профили в высоту, вставить их в направляющие вплотную к стенам и просверлить отверстия в стенах прямо сквозь них.Старайтесь выдерживать шаг около 50 см, не более. В эти отверстия снова забиваем дюбель-гвозди. Не забудьте обклеить стенки профилей уплотнительной лентой! И управляйте ими с помощью правила, они не должны сгибаться. Кстати, высота подстанции должна быть меньше высоты потолков в помещении хотя бы на 1 сантиметр. Им не обязательно поддерживать потолок.

Длина стоек на 1 см меньше высоты потолка

Как видите, между профилем стойки и полом есть некоторое расстояние.

Шаг 4. Установка стоек рамы

Профили рамы стойки устанавливаются с шагом 60 см. Если на перегородку будет укладываться плитка, то с шагом 40 см. Профили дверных проемов необычны, они не влияют на высоту остальной части ПС. На слайде показаны профили, установленные на расстоянии 60 и 80 см от стены. Ближайший PS просто образует дверной проем.

Стойки каркаса перегородки

Для надежного формирования проема боковые БП делают двойными, то есть один ПС вставляется в другой.Конечно, это делается таким образом, чтобы отверстия в стенках этих профилей совпадали по высоте. Вставить PS друг в друга — задача не из легких, иногда приходится ходить по ним ногами, чтобы они встали на место по всей длине. Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.

Подстанции выставляются в одном направлении — стеной к углу, от которого начинается облицовка гипсокартоном. Максимальный вес дверного полотна, выдерживающего пар ПС-100 — 40 кг.Стеллажные профили устанавливаются строго вертикально. Их длина должна быть на 1 см меньше высоты потолков. И отверстия во всех профилях должны быть на одинаковой высоте. Профили можно закрепить на направляющих при помощи фрезы или саморезов с пресс-шайбой (на время). Перед ремонтом гипсокартона необходимо открутить все саморезы.

Стеллажи на земле

Да, ПС устанавливаются в одном направлении, потому что крепление листов должно начинаться с той части полки профиля, которая ближе к ее стене.В противном случае винты заклинат полку профиля, и она может погнуться. На слайде вы видите практически законченный каркас перегородки. Давайте посмотрим, как правильно формируется внешний угол …

Формируем внешний угол

Рама под другим углом

Один из стоечных профилей повернут стеной наружу, а второй стоит как полка к нам. Между ними было оставлено расстояние равное толщине гипсокартона, мы его уложили на этапе крепления ПН.Таким образом лист ГК изнутри перегородки как бы уйдет в ее глубину. В конце статьи внешний угол полностью готовой перегородки будет показан в разрезе.

Шаг 5. Перемычка

Перемычка из PN

Нам осталось сделать перемычку для дверного проема. Его делают из направляющего профиля, нарезав его полочки наискосок и загнув часть длины на 5-7 см. На слайде хорошо видно, как это будет выглядеть. То есть вам потребуется отрезать кусок ПН на 10-14 см длиннее ширины проема.Вырежьте и согните его симметрично. С каждой стороны перемычка крепится к боковым стойкам с помощью 2-3 саморезов LN.

Установка перемычки в раму

Теперь наша рама полностью готова. Электрические кабели можно пропустить через раму. Но не стоит класть их внутрь профилей, так как при обшивке гипсокартона их можно проткнуть саморезами TN.

Шаг 6. Обшивка гипсокартоном

Обшивка каркаса гипсокартоном

ПЕРЕД перемычками

Здесь есть несколько правил.

• О первом мы уже говорили — стыковать листы на боковых профилях проема нельзя.
• Второй — крестообразные соединения типа «+», недопустимы только тип «t».
• Третье — стыки листов изнутри и снаружи должны быть смещены по горизонтали на шаг профилей, а по вертикали не менее чем на 40 см. На слайде вы можете увидеть те самые куски гипсокартона, которые мы использовали для разметки . Теперь они служат нам опорой. Ведь листы ГК нельзя ставить прямо на пол, их нужно приподнимать над ним примерно на 1 см.
• И до потолка они тоже не должны доходить, примерно на полсантиметра. Это четвертое правило.

Для крепления гипсокартона к двойным стойкам можно использовать небольшие сверла по металлу. В противном случае очень часто саморезы просто заклинивают внутреннюю часть профиля. Сначала просверлите отверстия в гипсокартоне, затем вкрутите в них саморезы. Конечно, стыковать листы по горизонтали можно только на профилях, а значит, перемычки из ПС нужно делать в местах стыков.Посмотрите, как они выглядят, на следующем слайде.

Перемычки от ПС

Это секции обычных стоечных профилей. Чтобы закрепить их, опять же, нужно начинать со стороны полки, которая находится ближе к стене. В вопросе установки перемычек желательно иметь помощника, который будет удерживать участки профилей, пока вы закручиваете в них шурупы. После установки всех перемычек между профилями можно укладывать звукоизоляционные плиты (минеральную вату).Нам больше всего нравится ISOVER. При укладке стараемся не оставлять пустых участков. Его следует обрезать с запасом около 5 см, чтобы он упирался в профили и за счет этого удерживался в каркасе. При работе с минеральной ватой обязательно используйте очки, респиратор и перчатки!

Процесс нанесения покрытия

Процесс нанесения покрытия 2

Готовая облицовка

Шаг винтов составляет около 20-25 см. На джемперах желательно почаще подкручивать, через 10-15 см.Следите, чтобы шляпки шурупов углубились в лист, но не протыкали картон. Если картон проткнул, следует закрутить саморез. Что еще немаловажно — саморезы должны входить строго под прямым углом. Они должны располагаться от края торцевой кромки листа на расстоянии не менее 15 мм, а от продольного края — не менее 10 мм. Кстати, гипсокартон можно монтировать только в вертикальном положении! Если в комнате планируется натяжной потолок, под ним в перегородке желательно монтировать закладные из ПС, в которые рекомендуем дополнительно вставить брус соответствующего размера.

Еще рекомендую вкручивать саморезы в перемычки с обеих сторон перегородки, а не только со стороны стыка. Желательно угадать расположение листов по внешнему углу, чтобы они легли на него заводским краем. Тогда, когда мы установим на него защитный уголок, он углубится, а плоскость не испортится. Конечно, все прогрессивное человечество давно использует специальную углеродную защитную бумажную ленту, например, Sheetrock. Но мы знаем, что в нашей стране сложно найти такие металлические уголки… Итак, перегородка собрана.

А вот и обещанные пары:

Правый внешний угол

Крестообразное сопряжение

Т-образное сопряжение

А вот видео от Knauf:

В контакте с

Виды саморезов по пластику и их характеристики

Саморезы для пластика, как следует из названия, образуют или нарезают резьбу при ввинчивании в пластик и устанавливаются в предварительно просверленные или отформованные пилотные отверстия.Они обеспечивают экономичный метод соединения двух пластиков или пластика с металлом и позволяют легко разбирать и повторно собирать.

Их обычно принимают за самосверлящие винты, но саморезы имеют сверлильный наконечник на конце и используются без пилотного отверстия.

Угол профиля резьбы, также называемый углом боковой поверхности саморезов, меньше, как показано на рисунке ниже, что снижает внутренние радиальные напряжения, возникающие при удалении и деформации пластика.Кроме того, зацепление резьбы (CM) по диаметру больше, поскольку диаметр основания меньше, чем у стандартных крепежных элементов, что увеличивает удерживающую способность на мягком пластике по сравнению с металлом.

Типы саморезов

Обычно их делят на две группы: , а именно ., Резьбонарезание и нарезание резьбы. Выбор типа винта будет зависеть от требований к его применению, типа материала и свойств. Есть много товарных знаков и патентованных дизайнов от различных компаний, таких как Stanley, EPOK, крепежные элементы TR и т. Д.Также доступны различные углы профиля резьбы (30-45-48 градусов).

Нарезание резьбы

Винты для формирования резьбы не имеют заостренного конца, и для них потребуется пилотное отверстие. Они образуют резьбу, деформируя и смещая пластмассовый материал, который обтекает резьбу винта. Следовательно, решающее значение имеют величина перекрытия и угол профиля резьбы.

Поскольку материал не удаляется, а деформируется, возникают большие внутренние напряжения. Следовательно, эти винты могут использоваться только в мягких пластиках с модулем упругости при изгибе ниже 200 000 фунтов на квадратный дюйм (1380 МПа).

Нарезание резьбы

Иногда их называют нарезанием резьбы, они имеют острую режущую кромку, которая удаляет пластмассовый материал, когда он ввинчивается в пилотное отверстие. Они создают меньшие внутренние напряжения по сравнению с винтами для нарезания резьбы, что делает их пригодными для более жесткого пластика с модулем упругости от 200 000 до 1 000 000 фунтов на квадратный дюйм (1380 МПа и 6900 МПа).

Важно, чтобы отверстие было правильного размера и глубже, чем длина зацепления винта, чтобы удаленный материал мог перемещаться.Для стекловолокна или стеклопластика они обеспечивают высокое резьбовое зацепление, высокие зажимные нагрузки и пониженное напряжение. Самый большой недостаток резьбонарезного винта — срыв резьбы при разборке.

Модуль упругости пластмасс при изгибе

Модуль упругости при изгибе или модуль изгиба измеряет жесткость пластика на начальном этапе процесса изгиба и вычисляется как отношение напряжения к деформации при изгибной деформации. Проще говоря, пластики склонны сопротивляться изгибу.

Модуль упругости пластика при изгибе может использоваться как индикатор того, как разные типы пластмасс будут реагировать на использование саморезов. Низкий модуль упругости при изгибе означает, что больше материала будет течь и позволит образовывать нити.

Преимущества и недостатки использования саморезов для пластика

Преимущества

• Саморезы для соединения пластика надежны при правильном использовании
• Они дешевы по сравнению с другими способами соединения
• Легко разбирается
• Не требует формованной резьбы
• Хорошая устойчивость к ударам и вибрации
• Нет времени отверждения или затвердевания, так как полная прочность достигается сразу
• Специального инструмента не требуется

Недостатки

• • Всего до 10 циклов разборки и повторной сборки
  • Вероятность концентрации или повышения стресса
  • Очень сложно управлять моментом затяжки
  • Увеличивает количество деталей
  • Может повлиять на эстетический вид конечного продукта

Полезные ссылки

Как выбрать подвесной потолок Кнауф.Кнауф Подвесной потолок Кнауф

• Вес одного квадратного метра потолка около 13 кг;
• максимальное расстояние между точками крепления каркаса к основному потолку — 1100 мм;
• максимальное расстояние между осями несущих профилей 500 мм;
• максимальное расстояние между осями основных профилей — 1200 мм;
• расстояние между стенкой и осью крайнего основного профиля составляет 1200 мм;

Состав всей системы — количество на м 2:

• (1) Список КНАУФ (ГСП-А, ГСП-h3, ГСП-ДФ) 12.5 мм — 1,0 м 2;
• (2) Профиль Knauf ПП 60х27 — 2,9 пог.м;
• (3) Профиль Knauf PN 28×27 — * пог.м;
• (4) Удлинение профилей — 0,2 шт .;
• (5) Соединитель одноуровневый — 1,7 шт .;
• (6) Подвеска прямая (Подвеска с зажимом и тягой, Подвеска Нониус в сборе) — 0,7 шт;
• (7) Винт LN 9 — 1,4 шт .;
• (8) Винт ТН 25 — 23 шт .;
• (9) Анкерный элемент — 0,7 шт .;
• (10) Дюбель-гвоздь 6 × 40 — ** шт.;
• (11) Лента армирующая пог. — 1,2 м;
• (12) Шпатлевка КНАУФ-Фуген — 0,4 кг;
• (13) Праймер КНАУФ-Тифенгрунд — 0,1 л;
• (14) Лента уплотнительная — * пог.м;
• (15) Разделительная лента — * строчка. м;

* Количество соответствует периметру помещения.

** Количество определяется заказчиком из расчета 2 дюбеля на 1 строку. м профиль PN 28 × 27.

() В скобках указаны варианты комплектующих.

Данные по количеству материалов ориентировочные, не учитывают потери резки и требуют уточнения по проекту.

Подробнее

Описание

Полная система КНАУФ П 113 — это полный набор специально подобранных материалов, необходимых для создания подвесного потолка на одноуровневом металлическом каркасе. Готовая потолочная конструкция не является конструктивным (несущим) элементом здания.

Основные строительные элементы перекрытия:

• гипсокартон листовой Knauf;
• металлические профили КНАУФ потолочные ПП 60х27 и направляющие ПН 28х27.

Полную комплектацию системы и необходимое количество материалов на 1 кв. Метр потолка см. «Технические характеристики».

Отличительная особенность данной системы: основные профили каркаса подвесного потолка, закрепленные с помощью подвесов непосредственно к основному потолку, и несущие профили, к которым крепится гипсокартонный лист КНАУФ, расположены на одном уровне.

Помимо основных элементов, полная система включает в себя технические решения, необходимые для решения конкретной строительной задачи, рекомендации по выполнению работ, а также инструменты и приспособления.

Все элементы полной системы P 113 производятся с использованием современных технологий, проходят строгий контроль качества, функционально ориентированы и как часть целостной системы обеспечивают надежность всей конструкции при длительной эксплуатации.

Приложение

Область применения

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки;
• решение структурных проблем;
• устранение неровностей нахлеста;
• скрытое размещение инженерных коммуникаций;
• повысить звукоизоляцию полов;
• акустика;
• повышает огнестойкость потолков и покрытий.

Процесс установки

Процесс установки включает следующие шаги:

• — обозначение проектного положения каркаса подвесного потолка;
• сборка и крепление каркаса;
• монтаж гипсокартонных листов КНАУФ (ГКЛ) в проектное положение и крепление к каркасу;
• заделка стыков гипсокартонных листов КНАУФ и при необходимости сплошное заполнение поверхности подвесного потолка;
• грунтовка поверхности подвесного потолка перед нанесением лакокрасочных или декоративных покрытий.

Подвесные потолки должны устанавливаться на период отделочных работ (зимой с подключенным отоплением), до тех пор, пока не будут установлены чистые полы, когда все мокрые процессы будут завершены, а электрические и водопроводные системы будут подключены, в условиях сухой и нормальной влажности в соответствии с СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10 ° С.

В условиях повышенной влажности (ванные комнаты, кухни) рекомендуется использовать влагостойкие гипсокартонные листы КНАУФ (ГКЛВ).

Расположение электропроводки в пространстве каркаса потолка должно исключать возможность их повреждения острыми краями элементов каркаса или саморезами при креплении листов гипсокартона.

Дополнительные сведения см. В разделе «Загрузка».

Преимущества

• Полная система P 113 позволяет наиболее правильно, эффективно и экономично решить конкретную строительную задачу — создание подвесного потолка.
• В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы.
• Значительно увеличивает производительность труда.
• Достигнута общая экономия затрат на строительство за счет облегчения строительства здания.
• Предусмотрена возможность реализации многовариантных архитектурных решений потолков без ограничений по дизайну.
• Готовый потолок имеет высокий уровень качества отделанных поверхностей.
• Поверхность подвесных потолков П 113 подходит для любой отделки: покраска, оклейка обоями, декоративная штукатурка.
• Улучшаются тепло- и звукоизоляционные качества помещения.
• Обеспечивает не только экологическую чистоту, но и благоприятный климат в помещении для человека. Поскольку основной материал комплектной системы — гипсокартон, КНАУФ-лист имеет способность дышать, то есть впитывать лишнюю влагу и при недостатке выделять ее в окружающую среду.

Гипсокартон применяется для возведения перекрытий и других конструкций. Он был изобретен основателем компании Knauf в 19 веке.Компания производит гипсокартон и комплектующие для его монтажа. Компания также разработала подвесной потолок по системе Knauf.

На официальном сайте компании описаны три системы со схематическими чертежами. Человек, не разбирающийся в строительстве и ремонте, кроме чисто технической информации — и так далее, рисовать там будет нечего. Но компания предлагает интересные видеоролики, в которых рассказывается все о редактировании (см. Видео в конце статьи).

В статье раскроются секреты установки, а также достоинства и недостатки всех систем, разработанных немецкой компанией.

Материалы для потолков Knauf

В этой главе мы разберем все, что используется при сборке этих систем.

Виды гипсокартона

Влагостойкий гипсокартон

Огнестойкий лист

Как и предыдущий вариант, такая роспись Кнауф хорошо переносит повышенную влажность.

Интересно знать! Влагостойкий гипсокартон может пропускать больше влажного воздуха, чем обычно, но он все же не любит прямого контакта с водой. При установке в ванных комнатах верх выполняется из паронепроницаемых материалов.

Толщина и, по которым их различают:

• Материал стен — имеет толщину 12,5 мм и вес около 29 кг. За потолки его берут не часто, так как аналогичная прочность для этих конструкций избыточна.
• Листы потолочные — их толщина 9.5 мм при меньшем весе. За счет этого с ними удобно работать на высоте, материал лучше гнется, что немаловажно при проектировании криволинейных конструкций.
• Арочный или дизайнерский гипсокартон — эта разновидность имеет толщину всего 6 мм и структуру из стекловолокна. Это позволяет гнуть его по небольшим радиусам, что хорошо при изготовлении круглых форм. Решение не пользуется популярностью из-за высокой цены.

Стандартные размеры листа гипсокартона — 1200 * 2500 мм.Если перевести на площадь, то это 3 кв. Есть и другие варианты, но в магазинах их вряд ли можно найти — проще вырастить или обрезать обычный лист.

Для работы лучше взять лист 9 мм. Его тип определяется уровнем влажности и комнатной температуры.

Винты по металлу

Из дополнительных устройств отметим, что они устанавливаются на подвесах и стеновых профилях, что позволяет снизить передачу звуков от перекрытия.

Монтаж потолка

Рассмотрим подробнее порядок сборки всех трех конструкций. Для работы нам понадобится некий.

Потолок П 112

Монтаж парящего потолка:

1. По проекту отмечаем высоту каркаса конструкции. Для этого используем рулетку и карандаш. Подробнее о статье вы можете узнать на нашем сайте.

   Отметка высоты потолка

2. Далее снимается лазерный плоттер или гидравлический уровень, и полученная ранее отметка переносится на все углы помещения, в том числе внешние.Отметки ставятся на всех смежных стенах.

   Разметка плоскости рамы

3. Проверяем высоту до потолка по всем отметкам и ищем наименьшее значение — найденный угол будет нижней точкой.

   Если отклонение высоты от оригинала слишком велико, то манипуляции с рулеткой повторить.

4. Затем мы измеряем разницу от первой отметки и вносим поправки в остальные углы на это значение.

   Такая последовательность действий важна для того, чтобы сохранить минимальный отступ каркаса по всей площади потолка.Если этого не сделать, то под кожухом может не поместиться ТЭН, встроенные лампы и другие коммуникации.

5. Затем этикетки нужно соединить прямыми линиями. Сделать это строительной красящей нитью очень просто.
6. Определите направление профилей верхнего уровня рамы.

   Расстояние первых профилей от стены должно быть не более 150 мм, остальное расстояние делится на отрезки по 110 см для качественного профиля или 90 см для менее жестких аналогов.

   Разметка потолка под основной профиль

7. Такую разметку нужно сделать с двух сторон, чтобы потом было удобно рисовать линии на потолке, используя ту же красящую нить.

   Крашение ниток красителем

8. На проведенных линиях отмечаем точки крепления подвесов. Ближайшие к стенам не должны находиться на расстоянии более 25 см. Посередине (промежуток «а» на схеме) шаг должен составлять 110 см. Если вы не уверены в прочности профиля, уменьшите это значение до 80-90 см.

   Маркировка подвеса

9. Подвесы крепятся к металлическим креплениям к потолку в обозначенных точках. В случае использования пружинных стержней приблизительно отрегулируйте их высоту, более точное выравнивание будет произведено после фиксации профиля. При забивании крепежа потребуется молоток.
   Крепление подвесов к потолку

   Убедитесь, что все подвесы надежно закреплены. Если есть свободные, сделайте рядом новую точку крепления.

10. Устанавливаем профили на подвесы.С торцов они не должны доходить до стен минимум на 5 мм, максимум на 10 мм. Это расстояние необходимо для того, чтобы система выровняла движения стен дома.

    Установка крайних профилей

11. Устанавливаем на профили двухуровневые соединители. Крайние размещают от стен на расстоянии 10 см и меньше. Промежуточное расстояние между элементами должно быть ровно 50 см. Чтобы детали не двигались, их можно закрепить с двух сторон саморезами.

    Установить двухуровневый соединитель

12. Далее снизу защелкиваются поперечные профили. Затем берется строительный уровень и регулируются пружинные подвески. Официальная технология рекомендует это, но на практике выровнять рамку в такой последовательности очень сложно.

    Установка нижнего уровня профилей и установка рамы по горизонту

Дело в том, что потолок имеет отличия, заранее ставить подвесы категорически нельзя, что приведет к искривлению каркаса сразу по нескольким плоскостям.

Надежнее сделать так:

• Когда монтируются профили первого уровня, не торопимся все ставить — скрепляем только крайние детали. Затем выставляем их ровно до уровня, используя сделанную ранее разметку на стенах, и капроновую нить. Вы можете снова использовать лазерный уровень.
• Затем между этими профилями нить натягивается перпендикулярно в нескольких местах. Он послужит хорошим ориентиром при креплении остальных профилей уровня.Потратив немного времени, вы добьетесь высокой точности.

Листы укладываются перпендикулярно нижним профилям. Торцевые края материала должны входить точно в середину пояса. Продольная кромка остается в весе.

Ceiling P 113

Пошаговый процесс:

1. Работа начинается с разметки (описана выше). Дойдем до точки, где уже нарисовали на стенах горизонтальную линию границы потолочного каркаса.
2. По периметру комнаты формируем из направляющего профиля замкнутый контур. Его крепят к стенам дюбель-шурупами или саморезами. В работе задействованы перфоратор и отвертка (читайте на нашем сайте: какую отвертку использовать для монтажа профилей и гипсокартона Так профили соединены в одной плоскости
3. Наружные ушки «крабов» загибаются и прикручиваются к боковым стенкам профиля под саморезы.

На этом строительство каркаса завершено — его можно обшить листами гипсокартона.Расстояние между центрами профилей кратно размеру ГКЛ. Следите за тем, чтобы края листов всегда совпадали с серединой ремней. Простыня сшивается по всему периметру.

Потолок П 131

Подвесной потолок П 131 собираем по схемам, описанным выше.

Кратко опишем заказ:

1. Маркировка уровня рамы.
2. Монтаж по периметру профиля ПН 40 * 50.
3. Разметка по комнате с шагом 60 см.
4. Далее отрезаются два куска профиля ПС 50 * 50 и соединяются между собой основаниями для саморезов.
5. Парные профили располагаются по меткам и соединяются на направляющих винтах LN.
6. Установлен теплоизолятор.
7. Каркас подшит гипсокартоном.

Эту раму сделать проще, чем предыдущие.

• Вес одного квадратного метра потолка около 13 кг;
• максимальное расстояние между точками крепления каркаса к основному потолку — 1200 мм;
• максимальное расстояние между осями несущих профилей 500 мм;
• максимальное расстояние между осями основных профилей — 1200 мм;
• расстояние между стенкой и осью крайнего основного профиля ~ 100 мм.

Состав всей системы — количество на м 2:

• (1) Лист Кнауф (ГСП-А, ГСП-h3, ГСП-ДФ) 12,5 мм — 1,0 м 2;
• (2) Профиль Knauf ПП 60 × 27 — 3,2 погонных метра. м;
• (3) Удлинение профилей — 0,6 шт .;
• (4) Соединитель двухуровневый — 2,3 шт .;
• (5) Подвеска с зажимом и тягой (Прямая подвеска, Подвеска Нониус в сборе) — 1,3 шт .;
• (6) Винт ТН 25-17 шт .;
• (7) Анкерный элемент — 1.3 шт .;
• (8) Лента арматурная — 1,2 погонных метра. м;
• (9) Шпатлевка КНАУФ-Фуген — 0,4 кг;
• (10) Праймер КНАУФ-Тифенгрунд — 0,1 л;
• (11) Разделительная лента — * строчка. м;
• (12 **) Винт LN 9-2,6 шт.

* Количество соответствует периметру помещения.

** Положение не показано, используется с прямой подвеской.

() В скобках указаны варианты комплектующих.

Данные по количеству материалов ориентировочные, не учитывают потери резки и требуют уточнения по проекту.

Подробнее

Описание

Полная система КНАУФ П 112 — это полный набор специально подобранных материалов, необходимых для создания подвесного потолка на двухуровневом металлическом каркасе. Готовая потолочная конструкция не является конструктивным (несущим) элементом здания.

Основные строительные элементы перекрытия:

• гипсокартон листовой Knauf;
• металлические профили КНАУФ потолочные ПП 60х27.

Полную комплектацию системы и необходимое количество материалов на 1 кв. Метр потолка см. «Технические характеристики».

Отличительные особенности данной системы: основные профили каркаса подвесного потолка, закрепленные с помощью подвесов к основному потолку, и несущие профили, к которым крепится гипсокартонный лист КНАУФ, расположены на разных уровнях.

Помимо основных элементов, полная система включает в себя технические решения, необходимые для решения конкретной строительной задачи, рекомендации по выполнению работ, а также инструменты и приспособления.

Все элементы полной системы P 112 производятся с использованием современных технологий, проходят строгий контроль качества, функционально ориентированы и как часть целостной системы обеспечивают надежность всей конструкции при длительной эксплуатации.

Приложение

Область применения

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки;
• решение структурных проблем;
• устранение неровностей нахлеста;
• скрытое размещение инженерных коммуникаций;
• повысить звукоизоляцию полов;
• акустика;
• повышает огнестойкость потолков и покрытий.

Процесс установки

Процесс установки включает следующие шаги:

• — обозначение проектного положения каркаса подвесного потолка;
• сборка и крепление каркаса;
• монтаж гипсокартонных листов КНАУФ (ГКЛ) в проектное положение и крепление к каркасу;
• заделка стыков гипсокартонных листов КНАУФ и при необходимости сплошное заполнение поверхности подвесного потолка;
• грунтовка поверхности подвесного потолка перед нанесением лакокрасочных или декоративных покрытий.

Подвесные потолки должны устанавливаться на период отделочных работ (зимой с подключенным отоплением), до тех пор, пока не будут установлены чистые полы, когда все мокрые процессы будут завершены, а электрические и водопроводные системы будут подключены, в условиях сухой и нормальной влажности в соответствии с СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003. При этом температура в помещении не должна быть ниже 10 ° С.

В условиях повышенной влажности (ванные комнаты, кухни) рекомендуется использовать влагостойкие гипсокартонные листы КНАУФ (ГКЛВ).

Расположение электропроводки в пространстве каркаса потолка должно исключать возможность их повреждения острыми краями элементов каркаса или саморезами при креплении листов гипсокартона.

Преимущества

• Полная система P 112 позволяет наиболее правильно, эффективно и экономично решить конкретную строительную задачу — создание подвесного потолка.
• В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы.
• Значительно увеличивает производительность труда.
• Достигнута общая экономия затрат на строительство за счет облегчения строительства здания.
• Предусмотрена возможность реализации неограниченных по дизайну, многовариантных архитектурных решений потолков.
• Готовый потолок имеет высокий уровень качества отделанных поверхностей.
• Поверхность подвесных потолков Р 112 подходит для любой отделки: покраска, оклейка обоями, декоративная штукатурка.
• Улучшаются тепло- и звукоизоляционные качества помещения.
• Обеспечивает не только экологическую чистоту, но и благоприятный климат в помещении для человека. Поскольку основной материал комплектной системы — гипсокартон КНАУФ-лист — обладает способностью «дышать», то есть впитывать лишнюю влагу и выделять ее в окружающую среду при ее дефиците.

Потолок из гипсокартона Кнауф — довольно популярный вариант оформления жилого помещения.Важно понимать, что эта технология установки является довольно новой и впервые была предложена компанией, расположенной в Германии. Эта компания специализируется на производстве качественного стройматериала, в том числе одновременно включающем в ассортимент различные виды листов гипсокартона, крепежа и профилей. Суть технологии в том, что при монтаже обязательно использовать продукцию Knauf. Благодаря такому подходу можно максимально выровнять поверхность потолка, замаскировать коммуникационную систему.Особенностью является то, что вся работа займет небольшое количество времени и усилий, а результат превзойдет все ожидания.

Конструктивные особенности потолков из гипсокартона Knauf

Если рассматривать особенности монтажа потолка по технологии Knauf, то стоит выделить следующие моменты:

• монтаж может производиться на неподготовленную поверхность потолка;
• Потолки системы КНАУФ можно монтировать на готовый потолок, который обработан гипсокартоном;
• Система может быть установлена ​​на металлический или деревянный каркас.

Потолки Knauf на сегодняшний день считаются самыми популярными. Благодаря их использованию можно преобразить поверхность потолка в любом помещении. Прежде чем приступить к установке, рекомендуется предварительно изучить все нюансы.

Преимущества потолков из гипсокартона по технологии Knauf

Если рассматривать преимущества потолка из гипсокартона по технологии Knauf, то стоит выделить следующие моменты:

• монтаж можно произвести максимально быстро, если вы иметь под рукой весь необходимый строительный инструмент и квалифицированного специалиста, тогда работа может занять не более 1 дня;
• данную конструкцию можно собрать в любом помещении, независимо от его размеров, назначения и конфигурации; Гипсокартон
• довольно прост в обращении, к тому же для него отлично подойдет любой отделочный материал;
• благодаря такой конструкции можно без особых трудностей скрыть существующие неровности и дефекты на поверхности потолка, скрыть коммуникационные системы; №
• при необходимости возможна укладка гидроизоляционного материала или звукоизоляции;
• при устройстве потолка можно выполнить не только одноуровневую, но и многоуровневую конструкцию, после которой можно установить точечные светильники.

Благодаря такому множеству преимуществ потолки из гипсокартона пользуются популярностью у потребителей.

Технология монтажа гипсокартона на потолок Knauf

Многие специалисты рекомендуют перед монтажом изучить инструкцию по установке гипсокартона Knauf на потолок. Первым делом необходимо подготовить строительный инструмент и материал, который потребуется для обустройства потолка. Только после этого можно приступать к установке каркаса.

Подготовительные работы

К монтажным работам по устройству потолка из гипсокартонных листов по популярной технологии Knauf необходимо только после полного завершения всех строительных и отделочных работ, связанных с мокрыми процессами.Кроме того, необходимо учитывать тот факт, что к моменту монтажа стены в комнате должны быть выровнены и отделаны отделочным материалом.

При монтаже потолочной конструкции из гипсокартона необходимо изначально обращать внимание на то, чтобы соблюдались температурный режим и уровень влажности. В этом случае оптимальная производительность — температурный режим не менее 10 градусов, а уровень влажности не должен превышать 60%.

Перед началом работ необходимо правильно рассчитать поверхность потолка и составить дизайн-проект, провести соответствующую разметку.Именно на этом этапе следует проверить работу системы вентиляции, электропроводки и других элементов связи.

Необходимые инструменты и материалы

Для того, чтобы собрать потолок из гипсокартона по технологии Knauf, необходимо иметь под рукой необходимые строительные инструменты и материалы. Таким образом, для установки вам потребуются: перфоратор

• ; Отвертка
• — в этом случае многие специалисты рекомендуют использовать инструмент от батареек, так как это не только удобно, но и безопасно; Ножницы
• предназначены для работы по металлу, если объем работ достаточно большой, лучше всего в этом случае использовать электрическую шлифовальную машину;
• отслоение краски от краски;
• строгальный станок для обработки кромок листов гипсокартона;
• рулетка;
• нож для резки листов гипсокартона; Уровень
• — лазерный или водяной.

Несмотря на то, что перечень достаточно большой, монтажные работы выполняются очень быстро.

Монтаж рамы по технологии Knauf

Перед тем, как приступить к установке рамы по технологии Knauf, рекомендуется предварительно подготовить уровень или отрезную резьбу, чтобы можно было разметить ровную линию для крепления профиля по всему периметру комнаты. Для начала потребуется разметка, расставив точки, где будут крепиться подвесы.

В отмеченных местах подвесы крепятся с помощью анкеров или дюбеля гвоздей. Дальнейшие работы полностью зависят от того, следует ли монтировать каркас из дерева или металла.

Если вы планируете установить каркас по технологии Knauf для гипсокартонного потолка, то алгоритм пошаговой работы следующий:

Если вы планируете использовать в своей работе металлический профиль, то дальнейшие работы будут смотреть вот так:

После сборки каркас обшивается гипсокартоном марки Knauf.

Монтаж гипсокартона по технологии Knauf

В процессе устройства гипсокартонного потолка по технологии Knauf следует учитывать одно правило, которое довольно важно — листы должны крепиться поперек несущего профиля саморезами на под прямым углом. Перед тем как приступить к установке, рекомендуется обработать те места, которые не заклеены кромкой из картона, что позволит снять фаски.

Монтажные работы, как правило, выполняются с использованием специальных подъемных механизмов.Крепление следует проводить без стыков, в шахматном порядке или в бегах. Многие специалисты советуют следить за тем, чтобы в продольном направлении листы устанавливались без зазоров, в то время как в поперечном направлении зазор должен быть, но небольшим. Только так в будущем получится зашпаклевать стыки, чтобы швы были максимально ровными.

Важно понимать, что перепады температур могут отрицательно сказаться на поверхности потолка из гипсокартона. Таким образом, материал довольно легко может расширяться и подвергаться процессу деформации.Во избежание деформации материала рекомендуется использовать специальные компенсаторы с шагом около 15 см.

Внимание! Поскольку высока вероятность того, что финишное покрытие будет повреждено саморезами, заглушки нужно будет закручивать с погружением в гипсокартон до 1 мм. Для герметизации стыков используйте армирующую ленту.

Подвесной потолок из гипсокартона Knauf

Когда в жилом доме планируется установить одноуровневый или двухуровневый потолок из гипсокартона, придерживаясь технологии Knauf при установке, то в этом случае многие специалисты рекомендуют предварительное повышение уровня силы.Чтобы строительный материал стал достаточно прочным, рекомендуется проводить отделочные работы с применением для этих целей гидрофобизирующих составов и строительных шпаклевочных смесей.

При устройстве поверхности потолка гипсокартоном по технологии Knauf потребуется ремонт швов. Пошаговый алгоритм действий следующий:

Совет! Чтобы получить долговечный дизайн и привлекательный внешний вид, многие специалисты рекомендуют при установке использовать продукты, которые продает Knauf.

Заключение

Потолок Кнауф — довольно популярная система, которой все чаще отдают предпочтение. Важно понимать, что при необходимости вы можете выполнить установку самостоятельно, но для этого потребуется придерживаться всех рекомендаций и пошагового алгоритма.

Подвесные потолки Knauf известны многим в разных странах. Свое название они получили от имени своего довольно известного немецкого производителя «Тиги-Кнауф».Благодаря специальной технологии производства комплектные системы «подвесные потолки» Knauf сочетают в себе эстетику, эргономичность и простоту в сочетании с разумной ценой. Подвесные потолки Кнауф являются подвидом потолков из гипсокартона, поэтому имеют некоторые свои достоинства и недостатки. Многие монтируют их на работе или дома, часто они используются в промышленном строительстве.

В нашей статье мы рассмотрим главное, уделив внимание достоинствам этого типа, его особенностям, советам по эксплуатации, самому процессу монтажа и необходимым для этого материалам.Напоминаем, что тщательно отобранные фото представлены специально для того, чтобы вы могли как можно лучше понять суть статьи, не пренебрегайте их рассмотрением.

Преимущества потолка Knauf

Конструкции из гипсокартона как таковые позволяют регулировать высоту потолка и скрывать коммуникации под ним, так как могут образовывать многоуровневые конструкции на некотором удалении от основного потолка. Собственно, поэтому потолки Кнауф можно назвать подвесными.Но одним из важнейших преимуществ остается то, что с помощью листов можно создавать конструкции различной формы, в том числе шаровые и конусообразные. Гипсокартон также поддерживает врезные приспособления.

Если правильно подобрать утеплитель, то такой потолок будет незаменим и прослужит вам долго. В комплекте вы получаете сами листы гипсокартона и металлический профиль, который необходим для установки в первую очередь.

Перед началом работ по установке гипсокартона — листов гипсокартона необходимо выполнить все отделочные работы, в частности, на стенах.Не оставляйте в конце работы, которые включают взаимодействие с водой. Естественно, что перед отделкой стен они должны стать ровными и чистыми, поэтому уделите этому время.

следует проводить при температуре 10 градусов Цельсия и выше, а оптимальным вариантом будет поддержание средней температуры 15-20 градусов. Поэтому в крайнем случае, когда работа происходит зимой, позаботьтесь об обогреве помещения. Это поможет сохранить форму и людям, и материалам.Говоря об уровне влажности, не забывайте, что наиболее предпочтителен сухой режим, но допускается и нормальный. О том, как дифференцируется уровень влажности, можно узнать из СНиП 23-02-2003 «Тепловая защита зданий».

После соблюдения всех вышеперечисленных условий необходимо точно разметить потолок с учетом шага под потолок и вида нагрузки для монтажа подвесов. То есть на потолке необходимо карандашом обозначить расположение листов гипсокартона.Не забывайте, что те коммуникации, которые вы планируете спрятать под потолком, необходимо проводить сразу после разметки.

Необходимые материалы для установки и их виды

При использовании листов производителя Knauf потолок необходимо устанавливать с 10, а иногда и более различными элементами.

Посмотрим какие:

Необходимое количество материала для устройства гипсокартона

Потолок по системе Кнауф обычно бывает достаточно тяжелым, потому что в ремонте задействовано большое количество элементов (см. Также: «»).Вы сами могли убедиться в этом, прочитав предыдущий подзаголовок. И очень важно заранее закупить необходимое количество материала, чтобы его хватило на все время работы. В этом вам поможет наш перечень материалов, которые необходимы для крепления гипсокартона на 1 квадратный метр.

Дан средний расход материалов, который потребуется при установке всего потолка:

Все эти материалы очень важны для успешного завершения работы.Но не забывайте, что в этой таблице мы не указали количества некоторых других материалов, которые потребуются только при определенных условиях или на одной секции потолка. Итак, к ним относятся крепеж, соединители, направляющие профили и шурупы.

Как произвести монтаж подвесного потолка Кнауф, подробно на видео:

Монтаж подвесного потолка Кнауф

Теперь рассмотрим процесс монтажа подвесного потолка Кнауф, который состоит из множества частей:

1. Подготовка необходимых инструментов .Без них не обойдется ни один строитель, поэтому позаботьтесь о своевременном приобретении недостающего. Итак, для монтажа потолка Кнауф нам понадобится перфоратор, отвертка (желательно на батарее), ножницы по металлу или болгарка, треп с краской, рулетка, как правило, уровень, разметочный шнурок, нож для резки. листы гипсокартона и специальный строгальный станок для обработки кромок листов. Внимательно прочтите список пару раз, чтобы случайно не пропустить важный элемент. У тебя все есть? Если да, то можете переходить к следующему шагу.
2. Разметка потолка . На этом этапе пригодятся уровень и шнурок. Необходимо отбить линию по периметру комнаты на стенах, соответствующую по высоте самой нижней части вашего потолка. Это можно сделать, например, отметив на стенах 4 точки со всех сторон с помощью уровня, а затем соединив их шнуром. На будущее помните, что от размеченной линии готовый потолок понизится на 4 сантиметра, не меньше. Произойдет это за счет установки достаточно массивных профилей и листов.И не забывайте, что уже проведенные коммуникации не должны мешать работе, иначе они могут быть повреждены неправильно забитым гвоздем или острым углом профиля.




3. Монтаж рамы ящика . Во-первых, по проведенной в самом начале разметке любым надежным способом закрепляем направляющие профили. После этого монтируется потолочный профиль Knauf 60х27 с шагом около 40 см. Соединяем профили, расположенные под прямым углом друг к другу, соединительным элементом с крабом.В полости профиля фиксируются специальные защелки, так что крепление защелкивается. Краб устанавливается при помощи саморезов LN габаритами ф3,5х9,5 мм. Кстати, их еще называют клопами или блохами. После этого у нас получается качественная обрешетка с ячейкой 40х40 см. Далее по разметке устанавливаем подвесы и закрепляем их на бетонной поверхности потолка при помощи дюбелей-гвоздей. Если материал на основном потолке мягче бетона, то дюбели допустимо заменить саморезами.Регулируя длину подвесов, следите за тем, чтобы вся конструкция располагалась в одной плоскости, проверяйте этот уровень.
4. Обшивка каркаса листами . Для этого шага нам также потребуются саморезы, но уже нужны другие — TN с размерами f3,5×25 мм. Они вкручиваются строго перпендикулярно листам и должны быть заглублены в профиль не менее чем на 10 мм. С другой стороны, головка винта не должна углубляться в поверхность более чем на 1 мм.Но она ни в коем случае не должна говорить, поэтому постарайтесь зафиксировать ее в оптимальном положении — только немного помят. Винты нужно вкручивать либо от центра к углам, либо по диагонали — от одного угла к другому. Листы должны перекрывать профиль на три миллиметра, а стыки торцевых кромок друг относительно друга должны находиться на расстоянии не менее шага профиля — 0,4 м. Перед этим на кромке часто снимается фаска под углом 22 с половиной градуса и на глубину до двух третей толщины листа.Далее в шов с помощью узкого шпателя наносится слой гипсовой шпатлевки. Излишки следует размазать на листе возле стыка. По размазанному месту стыка приклеивается серпянка так, чтобы шов был перекрыт с двух сторон более чем на 100 мм. Поверхность пленки следует слегка вдавить в сухой слой шпаклевки, но она всегда должна оставаться идеально ровной, без неровностей и изгибов.




5. Строчка . Последний шаг — очистить оставшуюся часть.Широким шпателем следует удалить все подтеки и пятна шпаклевки, которые вы обнаружите на потолке. Затем им следует нанести шпатлевку на большую часть листа, если ее хватит на ширину. Наша цель — максимально сравнить насыпь армирующей ленты с листами с использованием шпатлевки. Поэтому не факт, что с первого слоя удастся все замазать.

Таким образом, в этой статье мы смогли подробно рассмотреть подвесной потолок в системе Knauf и все, что связано с его установкой (читайте также: «»).Надеемся, что эти советы помогут вам сделать ремонт в своем доме наилучшим образом, чтобы он прослужил вам долго и всегда радовал глаз!

Подвесные потолки из гипсокартона Knauf. Как выбрать подвесной потолок Кнауф

Полная система Knauf P 112 представляет собой полный набор специально подобранных материалов, необходимых для создания подвесного потолка на двухуровневом металлическом каркасе. В готовом строительстве потолок не является конструктивным (несущим) элементом здания.

Основные строительные элементы перекрытия:

• гипсокартон листовой Knauf;
• металлические потолочные профили Knauf PP 60/27 и направляющие PN 28/27.

Полный состав полной системы и необходимое количество материалов на 1 кв.м потолка смотрите в разделе «Технические характеристики».

Отличительные особенности данной системы: основные профили каркаса подвесного потолка, закрепленные с помощью подвесов к базовому потолку, и несущие профили, к которым крепится гипсокартон Knauf, расположены на разных уровнях .

Помимо основных элементов, полная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.

Все элементы полной системы P 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и, как часть целостной системы, обеспечивают надежность всей конструкции при длительной эксплуатации.

Полный состав системы

Область применения

Область применения

Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки;
• решение конструктивных и планировочных задач;
• устранение неровностей перекрытия;
• скрытое размещение инженерных коммуникаций;
• повышение звукоизоляции полов;
• акустика;
• повышение огнестойкости полов и покрытий.

Процесс установки

Процесс установки включает следующие этапы работы:

• — обозначение проектного положения каркаса подвесного потолка;
• сборка и крепление каркаса;
• монтаж листов гипсокартона Knauf (ГКЛ) в проектное положение и крепление к каркасу;
• заделка швов между гипсокартонными листами Knauf и, при необходимости, сплошное заполнение поверхности подвесного потолка;
• грунтовка поверхности подвесного потолка перед нанесением лакокрасочного или декоративного покрытия.

Монтаж натяжных потолков следует производить в период отделочных работ (в зимнее время с подключенным отоплением), перед устройством чистых полов, когда все «мокрые» процессы завершены и проведена разводка электрических и сантехнических систем. в сухом и нормальном влажностном режиме согласно СНиП 23-02-2003 «Тепловая защита зданий». При этом температура в помещении не должна быть ниже 10 ° С.

В условиях повышенной влажности (ванные комнаты, кухни) рекомендуется использовать влагостойкие гипсокартонные листы Knauf (ГКЛВ).

Расположение электропроводки в пространстве каркаса потолка должно исключать возможность их повреждения острыми краями элементов каркаса или саморезами при креплении листов гипсокартона.

Выбор варианта отделки поверхности потолка — одна из важнейших задач, которую необходимо решать при выполнении ремонтных работ … Современный строительный рынок предлагает массу материалов, с помощью которых проблему можно решить несколькими способами.Как один из вариантов можно рассматривать технологию потолков из гипсокартона «Knauf». Наиболее важные принципы такой работы будут рассмотрены ниже.

Выполнение потолка по технологиям Knauf дает более надежный и долговечный результат.

Общее описание технологии

Прежде всего, необходимо определиться, что подразумевается под определением «технология Knauf». Так принято называть один из вариантов изготовления натяжных потолков, при котором листы гипсокартона используются как элементы, образующие плоскость, закрепленную на специальном подвесном каркасе.Принимая во внимание специфику используемых материалов, конечный результат получается прочным и простым в изготовлении.

Характеристики потолка

Перед тем, как определиться с выбором рассматриваемой технологии, стоит ознакомиться с ее наиболее значимыми эксплуатационными характеристиками … Итак, среди преимуществ:

• Высокая скорость работы. При наличии всех необходимых инструментов и достаточной квалификации мастеров, то монтировать такой потолок в помещении средних размеров можно в дневное время.
• Универсальность. Потолок по технологии Knauf можно установить в помещении практически любого размера и конфигурации.
• Практичность. Поверхность гипсокартона легко поддается дальнейшей обработке и позволяет использовать любой выбранный материал. Кроме того, технология подразумевает наличие определенного зазора между готовой поверхностью и финишным покрытием, что позволяет успешно нивелировать практически любые дефекты потолка или закрыть коммуникационные линии.
• Дополнительные возможности. Производство подвесного потолка из гипсокартона позволяет уложить слой шумоизоляционного или изоляционного материала, который может быть не лишним.
• Изменчивость. Здесь речь идет о том, что если в качестве отделки потолка будет выбрана технология Knauf, можно смонтировать самые разнообразные конструкции. Одноуровневый потолок можно трансформировать с помощью точечных светильников, а при желании возможна установка многоуровневых конструкций.

К недостаткам можно отнести то, что потолок из гипсокартона по технологии Knauf заметно снижает общий уровень потолка. Этот фактор может иметь решающее значение, особенно в помещениях, не отличающихся по площади.

Материалы и инструмент

Перед проведением работ необходимо подготовить все необходимые инструменты и материалы. Одна из особенностей технологии заключается в том, что работа требует использования точных измерительных приборов. Дело в том, что необходимый для потолка несущий каркас включает в себя множество составляющих элементов, которые должны располагаться строго по уровню, а потому наличие лазерного уровня приветствуется.

Дополнительно необходимо приобрести специальные металлические профили, из которых будет создаваться несущая конструкция.Для этих целей вам потребуются направляющие двух типов — одна для установки по периметру помещения (PN 27 × 28) и вторая для установки других элементов каркаса (PP 60 × 27).

Также необходимо заранее приобрести необходимое количество гипсокартона, который складывается на месте работы за несколько дней до их начала. Дело в том, что гипсокартон впитывает влагу, поэтому потребуется некоторое время, чтобы выровнять уровень влажности материала и помещения. Если не следовать этому правилу, то фиксированный лист может вести.Помимо прочего, вам потребуются специальные крепежные элементы «крабы», саморезы и отвертка со специальной битой.

Проведение работ

Если все готово к работе, то их нужно делать последовательно, разделив на отдельные этапы.

Разметка

Один из самых важных этапов — это разметка. Как уже было сказано выше, здесь крайне важно соблюдать максимальную точность установки каркаса, которая обеспечивается начиная с определения горизонтальной линии, которая будет проходить по всему периметру.В случае использования лазерного уровня задача максимально упрощается. Если используется водяной уровень, то сначала отмечают две точки на одной из стен, а затем их соединяют специальным рубящим шнуром.

Процедура повторяется на всех четырех стенах. Если все сделано правильно, в результате получится ровный горизонтальный уровень, который будет служить отправной точкой.

Установка рамы

Каркас потолка изготавливается на специальных подвесках в форме буквы «П», которые необходимо просверлить до старого потолка.

Перед установкой продольных и поперечных элементов каркаса выполняется разметка и крепятся специальные П-образные подвесы. Для их установки также потребуется просверлить. Расстояние между застежками должно быть примерно 40-50 см.

Затем устанавливаются продольный и поперечный элементы обрешетки, для чего используются направляющие по периметру и подвесы. Важно следить за тем, чтобы все элементы находились в одной плоскости.

По окончании работ у вас должна получиться ровная обрешетка из металлических профилей и стороны ячеек 40 × 40 см.

Обшивка

Завершающий этап работ — обшивка каркаса листами гипсокартона. Здесь все достаточно просто, особенно если использовать специальную насадку с ограничителем, которая не позволит саморезу нарушить целостность внешнего слоя материала. Листы сшивают вплотную друг к другу по всей площади потолка, а между стенами и гипсокартоном следует оставлять зазор 2 — 3 мм.

Как видно из вышесказанного, технология потолков из гипсокартона Knauf не является чем-то сверхсложным.При соблюдении необходимых технологических условий и наличия базовых навыков обращения с инструментом вы сможете справиться с поставленной задачей самостоятельно.

Сделать красивый и прочный потолок в комнате можно из листов гипсокартона. Этот универсальный, качественный, но в то же время простой в установке строительно-отделочный материал позволяет создать идеально ровную поверхность под отделку.

Подвесной потолок из гипсокартонных листов КНАУФ можно устанавливать как в маленьких, так и в больших помещениях.Прочный, но гибкий строительный материал позволит воплотить в реальность любую дизайнерскую фантазию, как простых, так и сложных криволинейных форм.

Преимущества

Подвесной потолок с креплением к несущему основанию потолка

П 112. Основные профили каркаса — металлические элементы, закрепленные на разных уровнях (двухуровневая технология).

Подвесной потолок с креплением к несущим стенам

П 131. Конструкция на металлическом каркасе, одноуровневая.В отличие от других комплектных систем, каркас состоит из профилей систем перегородок и крепится не к потолку, а к зданию, ограждающему конструкцию (стены). Такие потолки рекомендуется делать в помещениях с ограниченной высотой.

Листы Knauf

Листы Кнауф

обладают рядом уникальных свойств, благодаря которым их можно использовать в помещениях с различным функционалом. Область применения: коммерческие здания бизнес-класса, элитные жилые дома, учебные заведения, медицинские центры, кинотеатры, гостиницы высокой категории.

Гипсокартон Кнауф (гипсокартон, КНАУФ-ГСП) изготавливается в виде прямоугольной двухслойной картонной конструкции. Между слоями картона находится гипсовая сердцевина, содержащая примеси в виде армирующих компонентов.

Применяемый облицовочный картон используется в качестве армирующего каркаса, безвреден и рекомендован для использования в жилых помещениях. При этом картон имеет повышенную грамматику, благодаря чему лицевая сторона листа становится идеальной для декоративной отделки High Quality.

Гипсовая сердцевина внутри картонных листов негорючая, огнестойкая, нетоксичная и не выделяет вредных веществ в окружающую среду.

Добавки, смешанные с гипсовым вяжущим, увеличивают общую прочность, плотность и другие эксплуатационные свойства материала. Кроме того, специальные клеящие компоненты обеспечивают плотное склеивание гипса и картона.

Комплектующие для потолочных систем Knauf

Рассмотрим потолки Tigi Knauf.Впервые эту технологию предложила немецкая компания «Тиги-Кнауф», они стали очень популярными и носят название этой компании. В России они широко используются в промышленном, офисном строительстве, а также в отделке жилых помещений. Относительная дешевизна, скорость и относительная простота монтажа сделали подвесные потолки Knauf востребованными на нашем рынке.

Преимущества

Такой потолок в сочетании со звуко- и теплоизоляционными материалами дает оптимальные характеристики.

В комплект подвесного потолка тики кнауф входят листы гипсокартона определенных размеров и специальный металлический каркас.

Условия установки

Монтаж натяжных потолков из гипсокартона рекомендуется начинать во время отделочных работ, но всегда после окончания основных работ, связанных с мокрым процессом. Также должны быть выполнены все работы по выравниванию стен. Если стены обшиты гипсокартоном, то к этому времени их необходимо обшить, если предусмотрены штукатурные работы, то их необходимо оштукатурить.

Монтаж должен выполняться при соблюдении сухих или нормальных влажностных условий в соответствии со СНиП 23-02-2003 «Тепловая защита зданий». Температура в помещении, где проводятся работы и где хранятся материалы для монтажа, не должна опускаться ниже 10 ° С.

Перед началом монтажа выполняется точный расчет будущей конструкции, сеточная конструкция размечается в соответствии с рекомендуемым шагом для данного типа потолка и разметка крепления подвесов к базовому потолку в соответствии с типом нагрузки (см.)

Консультации.Все электрические, вентиляционные и другие коммуникации, если они проходят над подвесным потолком, должны быть проложены и их работоспособность должна быть проверена.

Элементы для сборки потолка Кнауф

PN 27×28

ПП 60×27

Коннектор п60х27 или, как их еще называют, «крабы»

Вешалки

Соединители (удлинители) для профиля (если стороны помещения превышают три метра)

Гипсокартон КНАУФ-лист (ГКЛ, ГКВЛ, ГКЛО)

Крепеж (саморезы, дюбеля для крепления подвесов и профилей к стенам)

• Винт пробивной саморез LN 9.Используется для крепления металлических профилей, не требует предварительного сверления.
• Саморез TN 25. Используется для крепления листов гипсокартона к металлическому профилю.
• Анкерный элемент.

Технические характеристики

Вес одного квадратного метра готового потолка составляет около 13,5 кг, он может незначительно отличаться в зависимости от используемых листов. Например, во влажных помещениях необходимо использовать листы ГКЛВ — влагостойкие, а для пожароопасных помещений предусмотрены листы ГКЛО — огнестойкие.

На один квадратный метр готового потолка необходимо:

• профиль направляющий кнауф мон 28х27 кнауф — на весь потолок в количестве, равном периметру помещения
• профиль потолочный knauf pp 60×27 — 2,9 погонных метра
• соединитель 60х27 или, как их еще называют, «крабы» — 1,7 шт.
• подвесы с зажимами 60х27 и тягами к ним или подвес прямой 60х27 — 0,7 шт.
• соединители профиля (если стороны помещения превышают три метра)
• Гипсокартон Knauf — 1 м2 (ГКЛ, ГКВЛ, ГКЛО)
• крепеж (саморезы, дюбеля для крепления подвесов и профилей к стенам)
• Винт пробивной саморез LN 9 — 1.4 шт.
• Винт саморез TN 25 — 23,0 шт. Используется для склеивания листов гипсокартона с металлическим профилем.
• Элемент анкерный — 0,7 шт.
• Дюбель К 6/35 — 2 шт. за 1 погон. м профиль ПН 28/27.
• Лента арматурная (серпянка) — 1,2 п.м.
• Шпатлевка гипсовая Knauf (Fugenfüller) — 0,4 кг.
• Грунтовка Knauf (Tigengrund) — 0,1 л.

Подготовка к процессу установки

Какие инструменты нужны, чтобы правильно собрать натяжные потолки.Подготовим следующий набор инструментов:

Консультации. От батареек лучше всего использовать отвертки. Так удобнее и безопаснее.

Важно. Для больших объемов можно использовать болгарку с металлическим кружком.

• полоски краски
• рулетка
Правило
• с уровнем
• лазерный или водяной уровень.
• нож для резки листов гипсокартона
• специальный строгальный станок для обработки края листа

Несмотря на внушительный перечень профессиональных строительных инструментов, установить комплектные системы Knauf довольно просто, конечно, если мастер имеет представление о том, как пользоваться этими инструментами, и внимательно изучит технологию возведения потолка.

Маркировка потолка

• Нам понадобится водный или лазерный уровень и шнурок — полоска краски. С самой нижней точки потолка или технических выступов на нем разбейте уровень шнуром по всему периметру стен.

Консультации. Для чего используется скип? Если вы используете водный или лазерный уровень, то просто поставьте отметки по углам, а затем соедините их с помощью скипа.

• Далее решаем, на какой высоте мы хотим получить финальный потолок.Необходимо понимать, что с уровня облома вся система будет спускаться на ширину профиля плюс толщину листа или при желании двух листов гипсокартона, то есть на 4-5 см.

Консультации. Обратите внимание на расположение всей электрической и другой технологической разводки в пространстве над потолочным каркасом. Следует исключить возможность их непреднамеренного повреждения заточенными краями металлического каркаса или шурупами при креплении листов гипсокартона.

Монтаж каркаса обрешетки

• Приступаем к креплению по всему размеченному периметру направляющих профилей 28Х27 любым подходящим для ваших стен типом крепления.
• Монтируем потолочный профиль Кнауф 27Х60. Шаг крепления профиля рекомендуется 40 см.
  • Для соединения отдельных участков профиля, которые установлены под углом 90 градусов друг к другу, используют одноуровневый соединительный профиль, иначе «краб».Такое название элемент получил из-за схожести своей формы с формой настоящего краба.

Установив его на стыке, в полости профиля фиксируются специальные хомуты, при этом само крепление должно защелкнуться на месте.

• «Краб» прикручивается к направляющим саморезами (LN) ø3,5×9,5мм, которые тоже получили от строителей свои уменьшительные названия: «жуки» или «блохи».

В итоге у нас должна получиться обрешетка из профиля с ячейкой 40Х40.

• Далее намечаем места для установки подвесов. При помощи дюбель-гвоздей крепим подвесы к бетонному потолку. Если перекрытие выполнено из другого, более мягкого материала, то подвесы можно закрепить саморезами.
• Изменяя длину фиксированных подвесов, мы выравниваем плоскость всей нашей конструкции до одного уровня. Каркас потолка готов.
• Приступаем к обшивке каркаса листами ГКЛ. Крепление листов должно производиться от середины к краям или от края к другому краю.Мы используем саморезы (TN) размером Φ3,5×25 мм. Саморезы ввинчиваются строго перпендикулярно листам и углубляются в профиль на 10 мм., Не менее. А головки шурупов должны быть углублены в гипсокартон на 1 мм.

Обшивка гипсокартоном

Консультации. При отделке смонтированного потолка из гипсокартона проверьте, не выступают ли шурупы над поверхностью листа.

• Край гипсокартонного листа должен приходиться на профиль, перекрывая его на три сантиметра.Стыки торцевых кромок листов гипсокартона должны быть разнесены со смещением друг относительно друга не менее чем на шаг профиля (40см).


  Консультации. Предварительно на торцевых кромках листов снимается фаска под углом 22,5 ° на глубину 2/3 толщины листа с помощью специального кромкообрезного станка.

• Узким шпателем нанести первый слой гипсовой штукатурки на внутреннюю поверхность шва. Равномерно распределите лишнюю смесь по околошовной поверхности листа.Далее на этот шов по шпатлевке накладывается армирующая лента (серпянка), она должна перекрывать ширину всего шва не менее чем на 100 мм с обеих сторон.
• Ленту следует вдавливать в еще не затвердевший слой шпатлевки во всех местах, кроме углубления шва. Не должно быть волн и перегибов. После закрепления армирующего материала необходимо дождаться полного высыхания шпатлевки.

Герметичные соединения

• Когда первый слой высохнет, берем широкий шпатель и предварительно сушим поверхность шва от частичек шпатлевки и ее застывших прожилок.Далее широким шпателем наносим тонкий слой шпатлевки, но на этот раз покрываем большую площадь листа.

Совет Рекомендуется использовать шпатель 250 мм, в этом случае у нас получится слой такой ширины. Задача — максимально сгладить ту незаметную неровность, появившуюся при наложении армирующей ленты.

• Может потребоваться шпаклевка более одного раза, пока не получится ровная поверхность. В заключение шлифование проводится обычной мелкой наждачной бумагой или специальной сеткой.

Мы рассмотрели устройство самых простых. Монтаж такого потолка в квартире можно произвести самостоятельно. Необходимо лишь соблюдать технологическую последовательность работ.

Относительно новая технология Knauf была разработана и предложена немецкой компанией «Тиги-Кнауф», основная деятельность которой связана с производством высококачественных материалов для ремонтно-строительных работ, в том числе гипсокартонных листов различных типов, профиля, элементов крепления.

Суть технологии в случае монтажа потолка сводится к использованию продукции Knauf с целью максимального выравнивания потолка и тонкой маскировки коммуникаций с минимальными затратами времени и труда.

Какие требования к раме в рамках технологии

Knauf акцентирует внимание на нескольких важных нюансах, которые необходимо учитывать при сборке каркаса для подвесного потолка по ее технологии.К ним относятся:

• использование гипсокартона производства компании с высоким уровнем защиты от влаги;
• монтаж профилей во избежание деформации потолка под воздействием массы отделочного материала выполнять в шахматном порядке с нахлестом или в шахматном порядке;
• Для соединения используются крепежные элементы Knauf;
• для предотвращения деформации покрытия под воздействием вибраций, возникающих при регулярном открытии двери, избегайте стыковки листов в центре проема;
• Готовый каркас в обязательном порядке обшит термоизоляционной лентой.

Потолок из гипсокартона по технологии Knauf своими руками собрать из специальных профилей с маркировкой UD и CD.

Преимущества техники: зачем она применяется

Правильно спланированные и установленные конструкции из гипсокартона позволяют не только дополнить интерьер, но и расставить необходимые акценты, скорректировать размеры помещения, скрыть коммуникации и электропроводку. Монтаж потолка по технологии Knauf позволяет создавать практичные дизайнерские потолки с минимальными затратами сил и времени.Готовая конструкция открывает больше возможностей для экспериментов со светом, демонстрирует отличные тепло- и звукоизоляционные характеристики.

Монтаж потолков осуществляется из материалов, входящих в комплект. В него входят листы гипсокартона от производителя с оптимальными размерами и свойствами, металлический каркас. С таким набором удобно работать даже новичку.

Подготовка к установке конструкции

Монтаж гипсокартонных потолков Кнауф разрешается только после завершения строительных и отделочных работ, связанных с мокрыми процессами.Также к этому моменту стены должны быть выровнены и закончены.

Запуск устройства технологической конструкции потолка допускается при соблюдении температурно-влажностного режима. Важно, чтобы температура была не ниже 10 градусов по Цельсию, а влажность не превышала 60%.

Началом работ обязательно должен быть правильный расчет потолка с составлением дизайн-проекта, проведением разметки. На этом же этапе проверяют работоспособность вентиляции, электрических и других коммуникаций.

Используя уровень для контроля и рубящую нить на стенах по периметру комнаты, разметьте линию. Принимая во внимание выбранный для монтажа тип гипсокартона, на направляющих размечают точки для крепления подвесов.

Подвесы крепятся анкерами или дюбелями в отмеченных местах. Дальнейшая работа будет зависеть от выбора деревянного или металлического каркаса.

Итак, технология крепления гипсокартона Кнауф к потолку с использованием деревянного каркаса предполагает следующий алгоритм:

1. Балка крепится к основанию с помощью прямой или быстро устанавливаемой подвески.Второй вариант позволит мгновенно изменить сторону крепления.
2. Прикрепите направляющую к поверхности потолка с помощью прокладок, чтобы уменьшить разницу в высоте основания.

Некоторые особенности установки металлического каркаса:

1. Профили соединяются подвесами, не забывая о температурном зазоре 10 мм (защитит конструкцию при перепадах температур).
2. Вставьте уплотнительную ленту под направляющий профиль.
3. Используется только пристенный профиль, вдоль длинной стены крепятся сплошные направляющие. Шаг крепления дюбелей — до 30 см, несущий профиль в направляющей должен входить не менее 3 см.

Готовый каркас обшивают листами гипсокартона Кнауф, опять же соблюдая некоторые нюансы.

Отделка потолка из ГКЛ — что нужно знать

В рамках монтажа потолка по технологии Knauf необходимо придерживаться главного правила: листы крепятся поперек несущего профиля саморезами под прямым углом.Перед установкой листы необходимо обработать в области не оклеенных картоном краев, чтобы убрать фаску.

Монтаж листов осуществляется с помощником или с помощью специального подъемного механизма. Листы скрепляются без стыков, как уже отмечалось, в шахматном порядке или в шахматном порядке. Правильно, чтобы в продольном направлении лист был уложен без зазора, а в поперечном — был бы небольшой зазор. Только в этом случае можно будет зашпаклевать стык таким образом, чтобы получить идеально ровный шов.

Необходимо учитывать, что перепады температур затронут гипсокартонную поверхность потолка — листы будут расширяться и немного деформироваться. Во избежание серьезных деформаций предусмотрены специальные компенсаторы с шагом 15 м.

Чтобы саморезы не испортили финишное покрытие с выделенными заглушками, их закручивают с небольшим погружением в лист на глубину не более 1 мм. Стыки заклеиваются армирующей лентой.

Отделка — этапы проведения

При проектировании и установке двухуровневых потолков по описанной технологии рекомендуется повышать прочность материала за счет использования отделок на основе гидрофобных составов и шпатлевочных смесей.

Швы маскируются по следующей технологии:

• заполнить швы шпаклевочной смесью с помощью узкого шпателя, удалив остатки;
• закрепить шовной лентой;
• покрыть ленту шпаклевкой, удалить остатки с поверхности не ранее, чем через 45 минут;
• головок винтов шпатлеванные;
• заново зашпаклевать швы с удалением остатков, на этот раз широким шпателем;
• полировка поверхности;
• смонтировать уголок из алюминия или ПВХ в зоне внешних углов;
• между гипсокартоном и внутренним уголком крепится разделительная лента, после чего поверхность покрывается шпаклевкой;
• штукатурка и краска полностью высохший материал.
