Провод для точечных светильников: сечение, марка, требования

Точечные светильники – удобный способ деления комнаты на зоны и акцентирования элементов декора и интерьера. Обычно лампы для них не отличаются высокой мощностью, а с распространением светодиодных источников света и вовсе редко потребляют больше 5 Ватт. Однако всё довольно часто в нашу редакцию приходят вопросы на тему «какой нужен провод для подключения точечных светильников?». Давайте разбираться вместе!

Основные особенности

При подключении точечных светильников у нас есть возможность проложить проводку к каждой точке без штробления – за полотном подвесного или натяжного потолка. Положительные стороны – это удобно и относительно дёшево и быстро. Проблему вызывает опасность пожара.

Дело в том, что при возгорании электрического кабеля при закрытой прокладке велика вероятность того, что пламя распространятся не будет, ведь и воздух почти не поступает к очагу и материалы, из которого выполняется изоляция, не воспламеняются.

К тому же скрытая проводка в деревянных сооружениях не разрешается, соответственно раз она проложена в бетоне – окружающие провод материалы также воспламеняться не будут.

При этом при открытой прокладке по черновому потолку за «лицевым» покрытием есть шанс воспламенений. Поэтому при выборе кабеля или провода для подключения точечных светильников в первую очередь опирайтесь на позицию пожаробезопасности данного решения.

ШВВП, ПВС или ВВГ

Основной темой для спора выбора кабелей и проводов для точечных светильников является выбор одной из трёх марок кабельной продукции:

Какой из них можно, а какой нельзя применять? Рассмотрим по порядку.

ШВВП – шнур с виниловой общей оболочкой и изоляцией жил и ПВХ. Жилы выполнены из свитых медных проволочек, что обеспечивает высокий класс гибкости. Этот факт облегчает монтаж.

Он предназначен для нестационарного подключения электроприборов к питающей сети. Согласно определению, он уже не подходит к такой задаче как монтаж освещения. Его стихия – шнуры питания фенов, телевизоров, вентиляторов, а также различной бытовой техники маломощной или очень подвижной в процессе работы. Однако мастера его часто предлагают для подключения точечных светильников, как недорогое решение. К тому же хорошая гибкость шнура значительно ускоряет и упрощает подключение самих точек. Его изоляция не слишком толстая, хотя и находится в пределах нормы. В том числе и поэтому он не подходит для длительной работы. Согласно ГОСТ, время его наработки на отказ – порядка 5000 часов.

Кроме этого определения, других регламентированных причин не использовать его для подключения «точек» нет, он просто не для этого разработан.

ПВС – провод виниловый соединительный. Так звучит аббревиатура маркировки этого кабельного изделия. Поперечный срез этого провода уже круглый, соответственно у него более толстая и прочная изоляция, чем у ШВВП. Жилы такие же многопроволочные гибкие.

ПВС также предназначен для нестационарного подключения электрооборудования к сети. Поэтому провод ПВС аналогично не предназначен для монтажа освещения. Но он отлично подходит для удлинителей и для питания различного ручного электроинструмента и других приборов.

Тем не менее качественная оболочка позволяет его использовать для проводки, и электрики им часто пользуются для электромонтажа за гипсокартонными потолками и натяжными полотнами. Гибкий провод легче монтировать чем жесткий с однопроволочными жилами (моножильный).

ВВГ – провод с жесткими монолитными жилами. У него изоляция также выполнена из ПВХ, как общая оболочка, так и изоляция каждой жилы. Предназначен для стационарного подключения электрооборудования и электропроводок.

Значит он по определению подходит для монтажа проводки для точечных светильников. Но электрики не всегда любят монтировать кабель ВВГ для подключения точечных светильников. ВВГ жесткий, что затрудняет подключение светильника в ограниченном пространстве окна для установки точки. К тому же сами светильники обычно имеют мягкие провода и соединение с жестким может быть затруднено.

Тем не менее детальное изучение ГОСТ 7799-97, несколько корректирует вышесказанное, так:

То есть согласно этой информации ШВВП всё-таки допускается для подключения светильников, а для ПВС – это не сказано. Видимо речь идёт о настольных лампах, торшерах и подобных приборах.

А это выдержка из ГОСТ 31996-2012, который касается кабеля ВВГ:

Варианты монтажа

Прокладывать по черновому потолку кабель для точечных светильников нужно в серой ПВХ-гофре.

Она не распространяет горение, защищает проводники и позволяет использовать дюбель хомуты или клипсы для быстрого крепления провода к потолку.

Однако точечные светильники устанавливают не только в гостиной или спальне, но и в ванной комнате. Санузлы – это помещения с повышенной влажностью, что вызывает определенные требования к электробезопасности вашей проводки. Во-первых, все выключатели, распределительные коробки и розетки должны быть вынесены за пределы ванной комнаты или хотя бы за зону I.

Если розеток всё-таки не избежать – пользуйтесь рекомендациям описанными в статье: розетки в ванной комнате.

Во-вторых, чтобы снизить риск поражения электрическим током – используйте светильники, которые питаются от напряжения 12В, особенно если светильники установлены в непосредственной близости к умывальнику, душевой кабине или ванной.

Использовать 220В светильники можно в случае влагозащищенного исполнения или расположения их в удаленном от перечисленных объектов места.

Также обязательно просмотрите видео, на котором специалист рассказывает, как правильно прокладывать провода к точечным светильникам и какую ошибку не стоит допускать:

В заключении хотелось бы закрепить изложенный материал. Итак, всё же какой кабель лучше использовать для подключения точечных светильников, а какой нет? Почти все специалисты сходятся во мнении, что по своему предназначению и техническим характеристикам для этих задач лучше всего подходит кабель марки ВВГнг-LS.

Сечение обычно используют 1,5 кв. мм. для линий освещения, тем не менее современные светильники потребляют мало – можно использовать и 0,75 кв. мм. Но учитывайте меньшую механическую прочность токопроводящих жил и реальную токовую нагрузку, при большом потреблении мощности. Прокладывайте его по потолку в гофрированной трубе, не поддерживающей горение и не забывайте о надежном соединении проводов.

Материалы по теме:

Установка разводки проводов под точечные светильники

Сегодня многие хозяева дома или квартиры при проведении ремонта устанавливают для создания освещения несколько небольших светильников. Это позволяет равномерно распределить световой поток по помещению. При желании выполнить подобную работу можно самостоятельно. Это не потребует больших усилий.

Как выполняется разводка проводов под точечные светильники, помогут советы опытных электриков. Зная основные правила и требования выполнения этой работы, можно создать качественное освещение в помещении.

Особенности монтажа

Разводка проводов под точечные светильники (фото представлено далее) является достаточно простым процессом. Однако существует несколько вариантов монтажа. Эту процедуру выполняют в случае обустройства подвесной или натяжной конструкции любого типа. Все провода будут спрятаны под декоративной отделкой.

Хозяева дома могут выбрать любой тип осветительных приборов. Большой популярностью отличаются диодные лампы. Они гораздо экономичнее и безопаснее, чем иные разновидности. Такие лампы потребляют гораздо меньше электроэнергии. При этом они практически не нагреваются. Это обеспечивает высокую безопасность при эксплуатации.

Монтаж точечных светильников для подвесных и натяжных потолков значительно отличается. Самостоятельно проще установить осветительные приборы в материалы из твердого пластика, гипсокартона. Натяжные тканевые или ПВХ-полотна требуют применения специального оборудования. В этом случае монтаж будет несколько сложнее.

Требования к монтажу

Определенных правил монтажа необходимо придерживаться, выполняя разводку проводов под точечные светильники. Как правильно выполнить эту процедуру, помогут советы специалистов. Они утверждают, что перед началом работы нужно учесть несколько нюансов.

Большая часть материалов для подвесного потолка относится к категории воспламеняемых. Это могут быть панели МДФ, пластик, ПВХ, ткань, фанера и т. д. Поэтому перед началом установки необходимо ознакомиться и выполнить все требования пожарной безопасности.

Провода должны быть специального типа. Они имеют изоляцию, которая препятствует возгоранию. Также нужно правильно выбрать способ соединения проводов. Нельзя применять в этом случае скрутку и изоленту. Также следует уделить внимание правильному выбору ламп. Их мощность не должна превышать номинальный показатель, на который рассчитана электросистема.

Выбор провода

Разводка проводов под точечные светильники своими руками должна выполняться с применением подходящих материалов. Провод должен быть медным. Его изоляция не должна допускать появление возгорания. Она выдерживает длительный нагрев. Лучше всего в этом случае подойдет провод РКГМ. Он отличается высокой мягкостью (многожильный), что позволяет упростить процесс монтажа.

Представленный провод не боится высоких нагрузок. Он может обеспечивать стабильную работу системы при температуре от +180 до -60ºС. Этот провод можно применять даже для обустройства освещения в ванной комнате, на кухне или в сауне, бане.

Чтобы соединять отрезки провода РКГМ, потребуется приобрести медные гильзы. Их обжимают при помощи специальных или обычных плоскогубцев. Также подойдут для этого типа монтажа медно-луженные разновидности обжимных гильз. Это обеспечит высокую безопасность соединений.

Составление схемы

Рассматривая виды и монтаж разводки проводов под точечные светильники, необходимо также обратить внимание на составление схемы расположения ламп. При этом обязательно учитывают возможности каждой из них. Лампы рассеивают световой поток. Их луч характеризуется углом 30 градусов. Световые потоки всех ламп системы должны пересекаться.

Существует общепринятое правило. Если высота потолка составляет около 2,5 м, каждый осветительный прибор должен находиться на расстоянии от стены не более 60 см. Друг от друга они должны отстоять на расстоянии не более 100 см.

Рекомендуется сначала составить схему на листе бумаги. При этом в масштабе нужно представить полотно натяжного полотна. В соответствии с представленными указаниями нужно нарисовать лампы, расположив их на поверхности на требуемом расстоянии. При необходимости положение осветительных приборов можно будет подкорректировать. По составленной схеме на потолок устанавливают метки. Они будут показывать, где создать вырезы для ламп.

Подготовка отверстий

Чтобы выполнить установку разводки проводов под точечные светильники, нужно подготовить отверстия для ламп. Для этого нужно по созданной разметке высверлить отверстия в материале. Если лампа попадает на стык между двумя панелями, нужно сместить ее в сторону. В противном случае можно повредить материал.

Высверливать отверстия проще всего при помощи коронки по дереву. Ее диаметр должен соответствовать размеру светильника. Чаще всего применяются изделия диаметром 68 мм. Если соответствующей коронки нет, можно выполнить представленную работу при помощи сверла и канцелярского ножа. Процесс создания отверстий в этом случае потребует больше сил и времени.

Сначала нужно начертить круг. Он должен быть на несколько миллиметров меньше, чем обод светильника. Далее тонким сверлом нужно проделать по намеченному кругу несколько отверстий. При помощи канцелярского ножа вырезают контур. После проведения всех подготовительных работ можно приступать к монтажу электрических проводов.

Виды крепления провода

Существуют разные виды разводки проводов под точечные светильники. В первом случае кабель крепится на каркас еще до монтажа навесного потолка. Этот вариант предпочтительнее. В этом случае проводка будет надежнее и безопаснее при эксплуатации.

Во втором случае кабель протягивается между проделанными в потолке отверстиями при помощи специального приспособления. Коммуникации в этом случае будут просто лежать на поверхности материала. Это менее предпочтительный вариант. Однако если система электрики не была заложена еще на этапе планирования монтажа навесного потолка, придется протягивать провода именно этим способом.

Для каждого уровня освещения нужно вести отдельную линию. Она должна учитывать суммарную нагрузку потребителей. Если монтаж кабеля будет осуществляться на каркас, потребуется приобрести специальные пластиковые стяжки. С их помощью будут зафиксированы провода. Для подключения светильника в предусмотренном для этого месте остается петля из кабеля.

Протяжка провода

Монтаж разводки проводов под точечные светильники может быть выполнен уже после установки покрытия потолка. В этом случае потребуется выполнить определенную процедуру. Сначала между отверстиями в материале замеряется при помощи рулетки расстояние. Для каждого промежутка отрезается провод. Его длина должна быть на 40 см больше, чем полученный при замере результат.

Отрезать придется два куска кабеля. Один из них будет «нулевым», а второй – «фазным». Так как применяемый проводник мягкий, протянуть его между отверстиями можно только при помощи специального приспособления. Для этого изготавливают из металлической проволоки протяжку. Один ее конец нужно загнуть в виде крючка. Проволока должна быть прямой.

Протяжку нужно перебросить из одного отверстия в другое. Если словить ее проблематично, делают второй встречный крючок. С его помощью ловят первую протяжку. Далее на проводе делают петлю (фиксируют при помощи изоленты). Ее цепляют за крючок и протаскивают из одного отверстия в другое. Процедуру повторяют для всех элементов освещения. Так получится протянуть кабель для последующего подключения.

Особенности подключения

Подключение разводки проводов под точечные светильники может выполняться достаточно просто. Для этого следует обратить внимание на провода, которые были протянуты представленным выше способом. Так как к светильнику будет подводиться «фаза» и «ноль» от питающего провода и отходить два таких же кабеля, в отверстии будет всего 4 вывода.

Перед началом подключения нужно убедиться в том, что питающий провод отсоединен от сети. Начинать следует от отверстия, которое будет находиться ближе всего к будущему выключателю.

Провода можно пометить цветной изоляцией. Это позволит произвести правильное подсоединение нуля и фазы по всей длине системы. Подводящий и отходящий нулевой провод нужно будет скрепить при помощи подготовленных медных гильз. Они будут подводиться к соответствующей клемме светильника. Такую же процедуру нужно выполнить и для проводов «фазы». Сначала потребуется правильно подготовить кабель.

Подготовка к подключению

Разводка проводов под точечные светильники выполняется при помощи специального кабеля. Чтобы его можно было подключить к осветительным приборам, потребуется правильно подготовить коммуникации. Нужно сделать поводок, который будет подводиться к светильнику. Для этого нужно отрезать два куска провода длиной 20 см. С их обеих сторон нужно будет снять изоляцию (с одной стороны 5 см, а с другой – 7 мм).

Выбранный тип провода достаточно сложно зачистить. Чтобы выполнить эту процедуру, потребуется отмерять необходимое расстояние на подготовленных отрезках. Здесь нужно обмотать проводник изолентой. Далее на нужном расстоянии делается надрез. Это нужно сделать очень аккуратно, чтобы не повредить жилы.

Далее снимается верхний слой изоляции. Находящийся под ним резиновый материал легко убирается без особых усилий. С той стороны, где провод был зачищен на длину 7 мм, изоленту нужно снять. Эта сторона будет подводиться к светильнику. С другой стороны изоленту можно оставить.

Подключение светильника

Разводка проводов под точечные светильники требует выполнить правильное соединение провода и клемм. Следует отметить, что в продаже представлены осветительные приборы, в комплекте с которыми уже поставляются провода. В этом случае процесс подключения будет гораздо проще. Если же проводов нет, потребуется подводить подготовленные отрезки (20 см).

Сначала нужно ослабить крепление клемм на светильнике. Далее многожильный провод нужно правильно подготовить. Оголенные концы нужно закрутить пальцами, а потом плоскогубцами. Это увеличит площадь контакта провода. Их нужно вдеть в клеммы. Винты хорошо затягивают.

Подключение к системе

При подключении проводов к сети нужно учитывать полярность соединения. Для этого нужно изучить инструкцию производителя осветительного прибора. При скрутке проводов также важно соединять нулевой подводящий с нулевым отходящим проводом. Это крайне важно для безопасности дальнейшей эксплуатации системы.

Провода от лампы и сети скручивают по часовой стрелке. Далее на них надевают обжимные гильзы. Так последовательно соединяют все элементы. Их подводят к сети. После вкручивания ламп, систему включают в сеть и проверяют ее работу.

Рассмотрев, как создается разводка проводов под точечные светильники, можно выполнить эту работу самостоятельно.

Монтаж точечных светильников своими руками

Главная \ Установка точечных светильников

При установке точечных светильников лучше использовать изделия одного типа. это значительно облегчит общий монтаж. Также нужно закупить соответствующие лампы (для светильников разных конструкций могут использоваться различные лампочки). Для подвесных потолков применяют лампочки не более 40Вт, поскольку более мощные изделия приводят к перегреву натяжных конструкций.

Соединять провода лучше с помощью специальных клеммников или гильз. Провод же следует выбирать, исходя из материала потолка. Так, для огнеупорного гипсокартона подойдут обычные двух-/трехжильные провода, для легковоспламеняемых перекрытий надо использовать пожаробезопасные провода.

Видео: установка точечных светильников.

Планирование системы освещения

Еще до обшивки потолков нужно точно решить, где будут размещены светильники (особенно это касается многоуровневых конструкций). При этом надо выдерживать определенные расстояния: между светильниками – около метра, от стен – порядка 60см.

также важно разместить светильники таким образом, чтобы места их установки отстояли на 25-30мм (минимум) от ближайших каркасных элементов.

Разводка проводов

Провода для светильников стоит проложить на стадии обустройства несущего каркаса потолка и заблаговременно закрепить их так, чтобы после высверливания/вырезания отверстий под светильники их было легко вытянуть и подключить. При этом двух/трехжильный кабель прокладывается оптимальным маршрутом через все точки монтажа, причем в каждой точке оставляют петлю (примерно 10-15см загнутого провода). На каркасе кабель крепят пластиковыми стяжками.

Подключение светильников

После высверливания/вырезания отверстий в потолочной обшивке петли проводов выпускаются наружу, разрезаются по изгибу и оголяются. Для присоединения каждого светильника провода оголяют примерно на 10-15мм с каждого конца, после чего зажимают на соответствующей клемме светильника
У большинства точечных светильников имеются штатные крепления в виде двух боковых скоб. Их нужно отогнуть вверх (до упора) и вставить таким образом в вырезанное отверстие. При этом нужно следить, чтобы питающие провода не были зажаты зацепами. После правильной вставки точечного светильника зацепы будут прижимать его к основному потолку и надежно зафиксируют.

После закрепления всех элементов основной питающий провод подводится к выключателю и распределительной электрокоробке. Если используются низковольтные led-светильники, то провод подводят не к коробке, а к понижающему модулю питания.
Финальный этап – вкручивание лампочек.

Стройматериалы для установки точечных светильников

Полезная информация по ремонту:

Монтаж люстры

Установка потолочного вентилятора

Монтаж и замена электросчетчика



пошаговая инструкция. Как установить точечные светильникиИнформационный строительный сайт |

Точечные светильники благодаря равномерному распределению по поверхности потолка позволяют осветить все помещение и предметы мебели, которые в нем находятся. Другие осветительные приборы, такие как люстра или бра не могут справиться с этой задачей. Ведь они устанавливаются в центральной части потолка. Поскольку свет будет исходить из одной точки, то появление теней неизбежно. Рассмотрим детальнее особенности выбора и монтажа точечных светильников.

Разновидности светильников

Точечные осветительные элементы подразделяются на несколько видов. Различают:

  • накладные;
  • встраиваемые модели.

Приборы, относящиеся к первому типу, фиксируются с помощью специальных элементов — клипс. Это позволяет устанавливать накладные точечные светильники на вертикальные и горизонтальные поверхности из кирпича, бетона или гипсокартона. Декоративная часть этих приборов располагается снаружи, чем они и отличаются от встраиваемых элементов. Такие светильники смотрятся более массивно, поэтому не всегда подходят для применения в малометражных помещениях. Однако их главным преимуществом является обширный выбор дизайна. Сегодня можно найти накладные светильники со стеклянными плафонами, декорированными различными узорами, а также с хрустальными подвесками или декором в виде листьев и цветов.

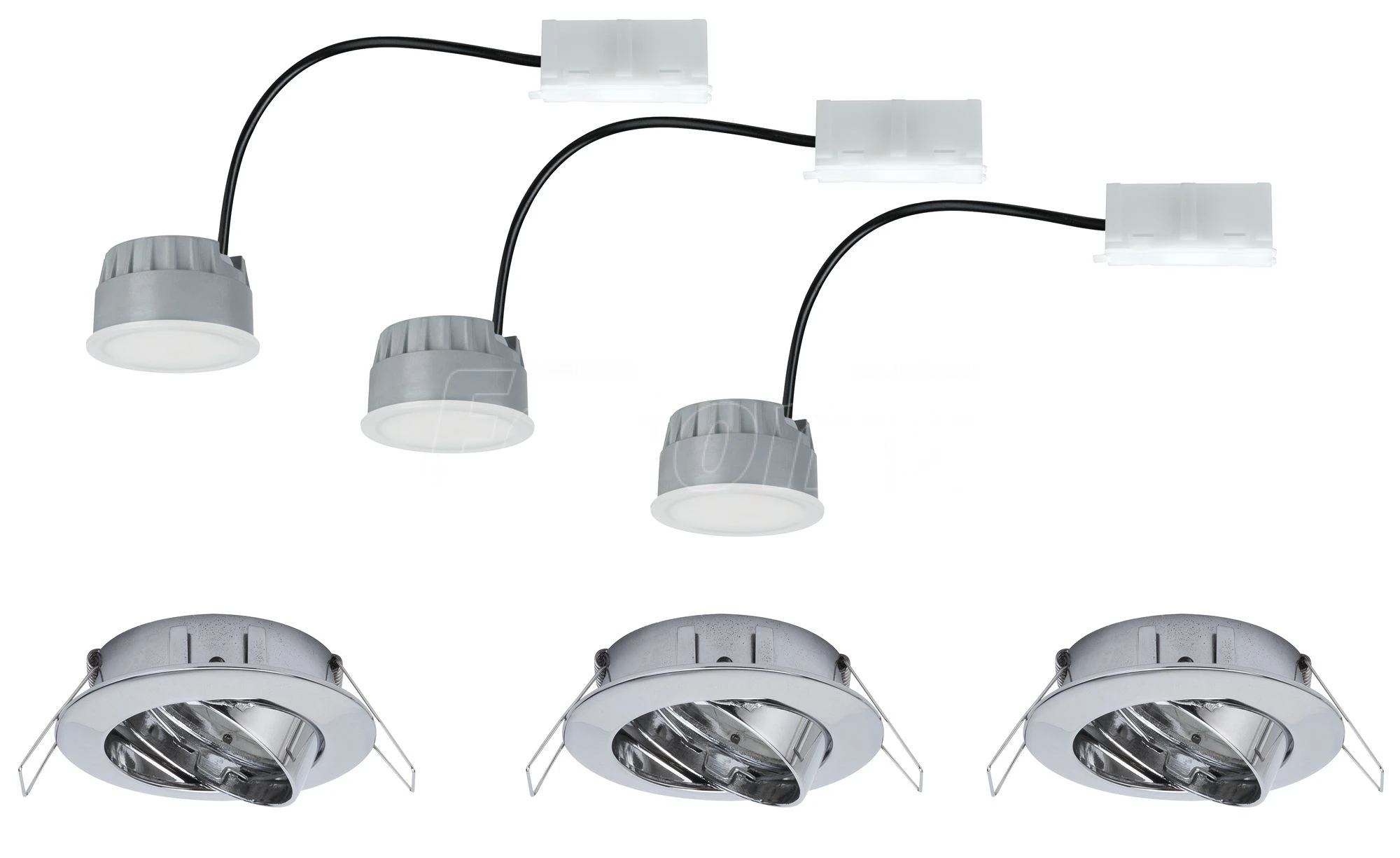

Встроенные точечные светильники делятся на несколько видов. Различают:

  • люминесцентные;
  • светодиодные;
  • галогенные приборы.

Каждый из них отличается своими эксплуатационными свойствами. Основным достоинством люминесцентных моделей является энергосберегающий принцип работы. Эти светильники позволяют сэкономить 80% электроэнергии сравнительно с лампами накаливания. Но делая выбор в пользу данных осветительных приборов, следует учитывать что лампы, которыми они оборудуются, содержат ртутные пары. Концентрация этого вещества очень незначительна, но при работе с этими светильниками нужно проявлять осторожность.

К достоинствам галогеновых приборов следует отнести экологическую безопасность и длительный срок эксплуатации. Они излучают яркий, максимально приближенный к естественному освещению свет. Кроме этого галогенные модели позволяют получить большое разнообразие цветов. Характеризуя эксплуатационные качества этих приборов, следует упомянуть также об их определенном недостатке. Галогеновые светильники не являются энергосберегающими. Сэкономить электроэнергию с их помощью не удастся. Также они могут повредиться в результате перепада напряжения.

Точечные светодиодные светильники по энергосбережению опережают люминесцентные приборы. Данные модели имеют стеклянные или пластиковые рассеиватели. Под ними располагаются светодиоды, которые и обеспечивают освещение. Светодиодные приборы могут излучать белый свет (он подразделяется на холодное и теплое свечение) и цветной (желтый, синий или красный). Они выдерживают перепады напряжения до 60 В. Но стоят такие светильники на порядок дороже галогеновых и люминесцентных моделей.

Точечные светильники. Фото:

Особенности выбора монтажных материалов

  1. Лампы для точечных светильников должны иметь светоотражающий слой в нижней части цоколя. В процессе приобретения следует проверить его наличие.
  2. Мощность ламп не должна превышать 40 Вт. В обратном случае потолочная конструкция будет нагреваться, что приведет к ее порче или к возгоранию.
  3. При выборе кабеля следует ориентироваться на материал, из которого сделан потолок. Гипсокартон обладает устойчивостью к огню, поэтому можно остановиться на двухжильном или трехжильном проводе.
  4. Пластик и МДФ не отличаются таким свойством. Для работы с данными материалами подбирают провода РКГМ, которые отвечают требованиям пожарной безопасности. Это медный негорючий кабель. Он состоит из двух слоев:
  • внешний выполнен из лакированного стекловолокнистого материала;
  • внутренний – из очень прочной кремнийорганической резины. Такой провод способен выдержать температурные нагрузки в диапазоне от -60°С до +180°С. Его используют для помещений с повышенным уровнем влажности и резкими перепадами температур, таких как сауны и бани. Поэтому в пожарной безопасности этого кабеля можно не сомневаться.
  1. В качестве соединительных элементов применяют клеммники, которые можно приобрести в хозяйственном магазине.

В дальнейшем нужно дважды в течение года проверять соединение. Существует вероятность чрезмерного нагревания зоны контакта проводов и клеммников. Избежать этой ситуации можно при помощи медных линз, которые приобрели репутацию более долговечных и надежных крепежей. Область соединения изолируют, используя для этого специальную ленту или термоусадочную трубку.


Как расположить точечные светильники на потолке

Для монтажа потребуются такие материалы:

  • светильники точечного типа;
  • провод питания;
  • выключатель;
  • лампы;
  • изоляционная лента;
  • гильзы или клеммники, которыми соединяются провода.

Монтажный процесс состоит из нескольких этапов, первым из которых является планирование. Перед началом установки в обязательном порядке нужно определиться с размещением светильников на поверхности потолка. Это требование особенно актуально для многоуровневых конструкций.

Все уровни выделяют как отдельные осветительные контуры. Светильники должны располагаться друг от друга на расстоянии в 1 м, а от стены – в 60 см. Они должны быть размещены таким образом, чтобы не затрагивать элементы каркаса. Между отверстием для точечных приборов и ближайшей каркасной деталью нужно сохранять пространство в 30 мм. Иначе профили конструкции будут препятствовать закреплению светильников.

В процессе распределения нужно принимать во внимание другие приборы освещения, установленные на потолке. А также декоративные элементы. Если планируется все приборы использовать одновременно точечные светильники можно расположить по сторонам.


Разводка точечных светильников

На следующем этапе необходимо распределить провода. Существует два варианта размещения:

  1. В соответствии с первым закрепление выполняется в ходе установки каркаса. В этом случае при монтаже светильников нужно просто просверлить отверстия, достать проводные петли и подключить приборы.
  2. Если при установке конструкции эта процедура была упущена, кабель подводят к первому отверстию, а остальные провода продевают от одного отверстия к другому. При этом зафиксировать их на элементах каркаса невозможно. Провода будут располагаться на поверхности потолка.

При предварительном размещении кабеля его прокладывают по маршруту установки точечных приборов. В каждой точке оставляется загнутая петля провода размером до 15 см. Крепление к каркасу выполняется посредством пластиковых стяжек. При этом крепежные элементы не нужно фиксировать очень плотно, провода должны немного провисать. Так как кабель имеет свойство изменять свою длину при термальном воздействии, такой подход позволит предотвратить его порчу. Затем можно переходить к обшивке потолочной конструкции.


Порядок подготовки отверстий

Завершается распределение светильников по поверхности потолка после обшивки конструкции. Помимо расстояния, отделяющего приборы от каркасных элементов, нужно принимать во внимание и расположение стыков между потолочными деталями. Если место размещения светильника совпадает со швом, его перемещают к центральной части полосы.

Для просверливания отверстий используют коронку для работы с древесиной. При помощи этого инструмента подготавливают и углубления для розеточных коробок. Отверстия получаются абсолютно ровными, что способствует качественной установке осветительных приборов в гипсокартоне.

При определении диаметра следует ориентироваться на светильники. Отверстие должно на 3 мм уступать размеру внешней стороны приборов и не превышать параметры внутренней части. В большинстве случаев это 60-75 мм.


Как подключить точечные светильники

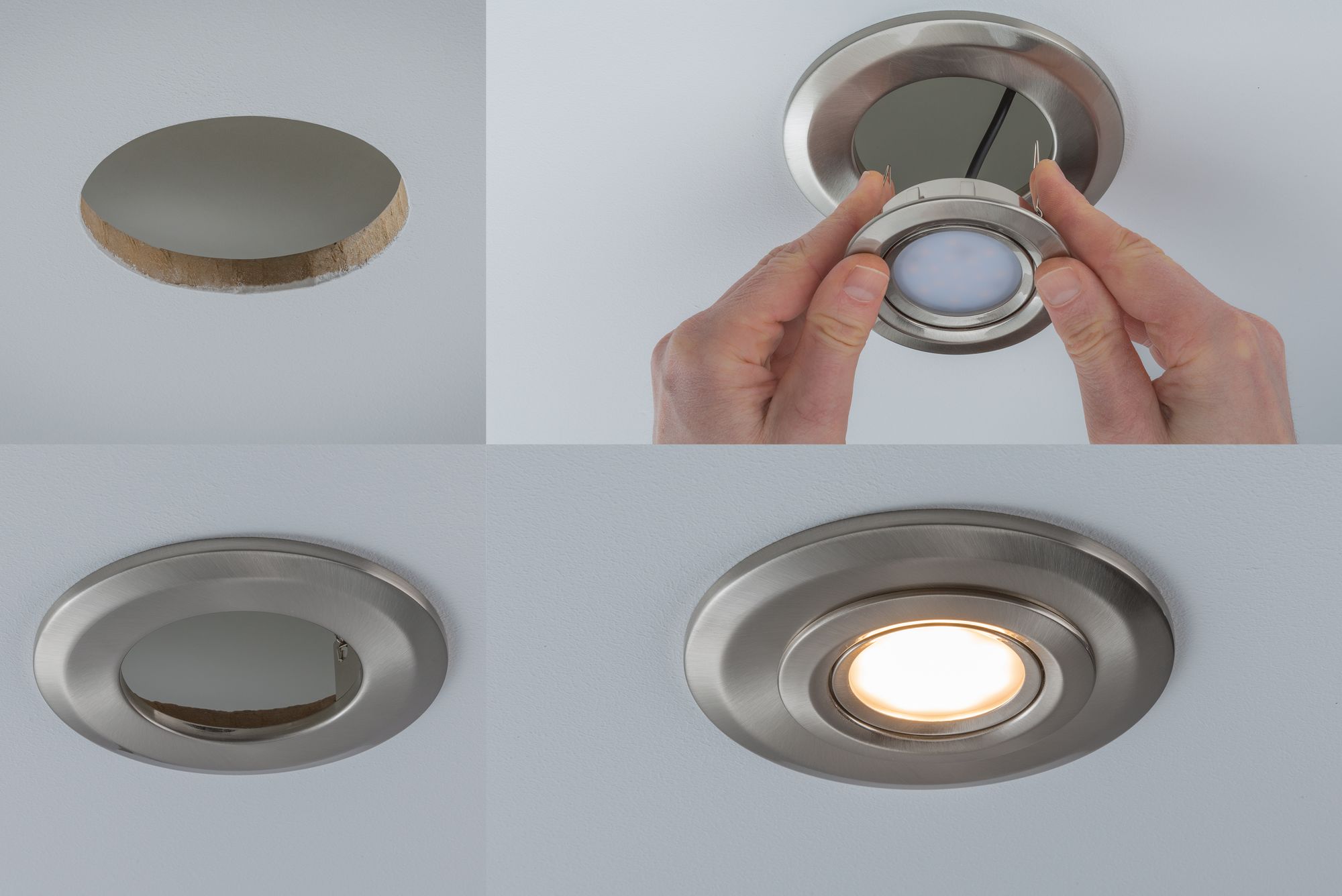

Далее можно переходить к этапу подключения. Для этого следует проделать такие действия:

  1. Из отверстий нужно извлечь петли предварительно проложенного кабеля. При его отсутствии применяется другой подход. От одного отверстия к другому прокладывают два провода. Работу начинают с того кабеля, к которому подсоединено питание. Следует помнить, что прежде чем приступать к подключению, обязательно нужно обесточить провод.
  2. Петли проложенного кабеля нужно оголить, но перед этим их разрезают в области изгиба.
  3. Чтобы подключить один осветительный прибор потребуется два проводка по 10 см длиной.
  4. Кабель с каждой стороны оголяют на 15 мм. Один конец коротких проводков помещают в клемму, после чего зажимают, другой скручивают с кабелем, который обеспечивает питание.
  5. В ходе подключения следует учитывать маркировку на осветительных элементах: РЕ соответствует заземлению, N – нулю, L – фазе.

Способ крепления

По сторонам точечных светильников для потолков располагаются две скобы, посредством которых выполняется крепление приборов. Эти детали следует отогнуть в верхнем направлении до упора и так поместить в отверстие. Важно обратить внимание на провода, они не должны попасть под зацепы, которые прижимают осветительные элементы к потолку и прочно их там фиксируют.

После подсоединения всех светильников к распределительной коробке и выключателю выполняется подключение основного питающего кабеля. При использовании низковольтных светодиодных приборов провод подключается к понижающему источнику питания. На этом работа окончена.

Как установить точечные светильники на натяжной потолок

Для работы с натяжной конструкцией понадобится закладная кольцеобразная деталь. Ее можно приобрести или изготовить своими силами. Данный элемент должен соответствовать форме светильников. Это нужно учитывать при работе с треугольными или квадратными приборами. Для изготовления закладной детали нужно подготовить плотный материал толщиной до 6 мм, который легко поддается обработке и при этом не расслаивается. Данным требованиям соответствует пластик.

Дальнейшие работы по монтажу производятся в такой последовательности:

  1. При помощи циркуля на подготовленном материале необходимо начертить кольцо. Его диаметр на 2 мм должен превышать размер осветительного прибора. Расстояние между внешним и внутренним радиусом составляет 25-30 мм.
  2. Далее при помощи электролобзика согласно начерченным линиям вырезается требуемая деталь.
  3. Для фиксации закладного элемента применяют кронштейн П-образной формы. Его гибкость позволяет поместить деталь на одном уровне с потолочной пленкой. Это можно сделать даже после установки конструкции. Сначала кронштейн посредством саморезов прикрепляется к кольцу.
  4. Затем вся конструкция при помощи дюбелей монтируется в потолок. Так изготавливаются и устанавливаются все закладные элементы.
  5. Теперь чтобы выполнить монтаж осветительных приборов нужно в пленке вырезать отверстия. При этом важно не повредить потолок.
  6. Перед тем как приступить к вырезанию отверстий, к пленке нужно приклеить ограничитель, наличие которого поможет сохранить ее целостность. Для этой цели также необходимо подготовить кольцо. Но в этот раз следует использовать материал, толщина которого не превышает 1 мм, а ширина соответствует 10 мм.
  7. Это кольцо не должно выходить за внешние границы декоративной накладки светильника. Фиксируется оно на пленке при помощи суперклея над отверстием закладного элемента.
  8. Через 2-3 минуты, когда клеящий состав начтен действовать, внутри кольца с помощью острого ножа вырезается фрагмент пленки.
  9. Затем из полученного отверстия извлекаются провода, а осветительные приборы монтируются согласно тому же принципу, который применяется при работе с подвесным потолком.
  10. При расположении точечные светильники на натяжном потолке следует руководствоваться аналогичными правилами.

Заключение

Точечные осветительные приборы отличаются небольшими параметрами и расходуют незначительное количество электроэнергии сравнительно с другими светильниками. Процесс их монтажа достаточно простой. Установить данные приборы самостоятельно можно на подвесной и натяжной потолок. Работа с натяжными конструкциями имеет некоторые особенности. На таких потолках в местах монтажа необходимо устанавливать специальные вставки из термоустойчивого пластика.

Монтаж точечных светильников:

Цены на электромонтажные работы

п. п.  Наименование работ Ед.изм. Цена
  Установа подрозетников, распаечных коробок
1 Установка подрозетника шт. 70,00
2 Установка распаечной коробки наружной 80 Х80 Х60 мм шт. 200,00
3 Установка распаечной коробки наружной 100 Х100 Х60 мм шт. 250,00
4 Установка распаечной коробки внутренней Ø80 мм шт. 110,00

Установка боксов (щитов)
5 Электрощит наружной  / внутренней  установки шт. 1 000,00
6 Электрощит на 8 модулей внутренней установки (цена зависит от материала) шт. 1 400,00
7 Электрощит на 12 модулей внутренней установки (цена зависит от материала) шт. 1 800,00
8 Электрощит на 18 модулей внутренней установки (цена зависит от материала) шт. 2 000,00
9 Электрощит на 24 модуля внутренней установки (цена зависит от материала) шт. 2 200,00
10 Электрощит на 36 модулей внутренней установки (цена зависит от материала) шт. 2 500,00
11 Электрощит на 54 модуля внутренней установки (цена зависит от материала) шт. 3 000,00
12 Переборка щита шт. 1 700,00
13 Подключение кабеля электрического к главному щиту шт. 105,00
Автоматические выключатели, УЗО
14 Автоматический выключатель 1, 2, 3, 4, полюсный шт. 300,00
15 УЗО (дифференциальный автомат) двухполюсное / четырехполюсное шт. 500,00
16 Реле автоматического переключения установка шт. 500,00
17 Счетчика электрического однофазного /  трехфазного установка шт. 1 200,00
18 Линии силовой подключение в щите шт. 700,00
19 Магнитный пускатель однофазный / трехфазный шт. 450,00
Установка счетчика электрического
20 Установка счетчика электрического однофазного шт. 950,00
21 Установка счетчика электрического трехфазного шт. 1 400,00
  Установка розеток и выключателей
22 Розетка наружная шт. 250,00
23 Выключатель наружный одноклавишный / двухклавишный шт. 220,00
24 Переключатель проходной наружный одноклавишный двухклавишный шт. 250,00
25 Розетка внутренняя шт. 200,00
26 Выключатель внутренний одноклавишный /двухклавишный шт. 180,00
27 Переключатель проходной внутренний одноклавишный / двухклавишный шт. 220,00
28 Розетка компьютерная (интернет) шт. 200,00
29 Диммер (светорегулятор) шт. 250,00
30 Розетка внутренняя (цена зависит от материала) шт. 500,00
31 Установочная коробка (подрозетник) шт. 50,00
32 Установка механизма внутренней розетки шт. 250,00
33 Коробки распаячной наружной установка шт. 250,00
34 Коробки распаячной коммутация клемником WAGO шт. 50,00
35 Замена розетки (механизма) внутренней /  наружной шт. 300,00

Ответы на вопросы о натяжных потолках

Ответы на вопросы о натяжных потолках

1. Когда нужно устанавливать натяжной потолок?

Обычно монтаж натяжного потолка производится на заключительных стадиях ремонта. А именно, после того, как закончены основные работы со стенами. Мы рекомендуем устанавливать натяжной потолок до укладки дорогих напольных покрытий во избежание их случайного повреждения ножками стремянки.

2. Что делать вначале: устанавливать натяжной потолок или клеить обои?

Завершающий момент при монтаже натяжных потолков — установка так называемой маскировочной ленты, закрывающей технологическое отверстие между потолком и стеной. Поклейка обоев с установленной лентой проблематична. Поэтому возможны несколько вариантов развития событий. Первый. Вначале клеим обои, затем устанавливаем натяжной потолок. Второй. Если Ваши обои очень светлые или очень дорогие, рекомендуем вот такой порядок действий: 1. выравниваем стены под поклейку обоев 2. устанавливаем натяжной потолок, но не устанавливаем ленту 3. клеим обои 4. устанавливаем ленту. Также возможно использование защитной пленки, если обои уже наклеены. Это дополнительная услуга, которая тарифицируется в соответствии с прайсом.

3. Как посчитать площадь потолка?

Площадь потолка с четырьмя углами рассчитывается как произведение ширины потолка на его длину по формуле: S = ab. Также площадь потолка можно узнать из технического паспорта квартиры.

4. Как посчитать периметр потолка?

Периметр потолка рассчитывается как сумма длин всех его сторон. Для прямоугольника считаем по формуле: Р = a+b+c+d

5. Зачем нужно устанавливать маскировочную ленту по периметру помещения?

Маскировочную ленту также называют декоративной или уплотнительной. Несет на себе несколько функций. Во-первых, закрывает собой технологическое отверстие, образующееся между стеной и потолком при монтаже натяжного потолка. Во-вторых, при затоплении натяжного потолка с верхних этажей, позволяет направить воду в потолок, а не на стены.

6. Как в натяжной потолок устанавливается люстра?

Если люстра имеет потолочное крепление, на основном потолке устанавливается специальная конструкция. В натяжном потолке вырезается отверстие, которое укрепляется уплотнительным кольцом. Через это отверстие выводится провод для подсоединения люстры. Аналогичным образом обрабатывается и отверстие под люстру с крючковым креплением.

7. Как устанавливается точечный светильник в натяжной потолок?

Монтаж точечного светильника происходит по следующей схеме: на основном потолке производится разметка в соответствии с техническим заданием заказчика прокладывается электрическая разводка к местам расположения точечных светильников на основном потолке устанавливается конструкция для крепления в натяжном потолке вырезается отверстие, которое укрепляется уплотнительным кольцом устанавливается корпус точечного светильника устанавливается лампочка

8. Что входит в стоимость работ по монтажу светильников для натяжного потолка?

В стоимость работ по установке светильников для натяжного потолка входят расходные материалы, работы по электрической разводке от стационарной точки, включая провод, расстановка светильников, работы по непосредственной установке светильника.

9. Можно ли самостоятельно проделать отверстие в натяжном потолке для слива воды?

Нет, так как Вы можете безвозвратно испортить полотно. Любое отверстие в натяжном потолке вырезается после предварительного вклеивания уплотнительного кольца.

10. Можно ли отремонтировать натяжной потолок, если на нем образовалась дырка в результате механического повреждения?

Да, натяжной потолок в таком случае отремонтировать можно несколькими путями. Первый вариант. Образовавшаяся дырка находится недалеко от стены. Чаще всего легко исправляется перетяжкой потолка и никак не отражается на дальнейшей его эксплуатации. Возможность самой перетяжки зависит от многих параметров. Таких, как фактура полотна, наличие сложностей конфигурации помещения рядом с повреждением и др. Определяется и оценивается специалистом на месте. Второй вариант. Дырка находится ближе к середине. Самый простой и эстетичный вариант – установить в месте образовавшейся дырки дополнительный светильник или другой декоративный элемент. Можно, конечно, поставить заплатку. Только надо иметь в виду, что она будет заметна. Общее правило во всех случаях. Если Вы заметили на своем натяжном потолке дырку, обмажьте её клеем «Контакт» (обычным, не гелевым). После чего вызовите специалиста из фирмы натяжных потолков. Лучше всего обращаться в ту компанию, которая устанавливала Вам натяжной потолок.

11. Как рассчитать стоимость круглого натяжного потолка?

Площадь круга рассчитывается по формуле S = π*R², где π = 3,14, а R — радиус Вашего потолка. Периметр потолка можно вычислить по формуле: P = 2*π*R. Получив по этим формулам необходимые данные, дальнейший расчет можно произвести на калькуляторе для расчета стоимости натяжного потолка. При расчете необходимо также учесть наличие криволинейности в круглом потолке. Длина криволинейности будет равна периметру окружности.

12. Какие светильники подходят для натяжных потолков?

Для натяжных потолков не требуются какие-то необыкновенные светильники и люстры. Однако, при выборе следует учитывать несколько важных моментов. Если Вы планируете установить встраиваемые светильники, обратите внимание на высоту ножки светильника. Ведь именно на эту высоту будет необходимо опустить при установке натяжной потолок. При том, что технологическая высота «съедаемая» натяжным потолком составляет всего 4 см. Учитывайте особенности эксплуатации натяжных потолков, а именно, ограничение максимальной мощности используемых ламп. Более подробно можно прочесть в разделе — Свет и натяжные потолки. В настоящее время существуют точечные светильники, разработанные специально для натяжных потолков ПВХ. Их корпус практически не проводит тепло. Наилучший вариант для натяжного потолка использование в точечных светильниках светодиодных энергосберегающих ламп. Они моментально разгораются, абсолютно безопасны для потолка ПВХ и очень ярко светят. Ознакомиться с прайсом можно в разделе «Точечные светильники». Так как светодиодные лампы стоят относительно дорого, рекомендуем комбинированное использование светодиодных и люменисцентных ламп в точечных светильниках. Особенно актуальным такое освещение будет для санузлов и прихожих.

Группы освещения квартиры в примерах и схемах

Вступление

Скажем откровенно, что чаще всего владельцы квартир экономят и не делают электропроект квартиры, и если проект силовой проводки еще заслуживает их внимания, то проекте освещения точно считается лишним. Конечно, не я думаю записывать всех в скряги, я просто расскажу, как сделать группы освещения квартиры.

Группы освещения квартиры (групповые цепи)

Прежде всего, группы освещения отделите от групп розеток. Они по типу использования и по мощности просто другие. В зависимости от количества планируемых светильников в квартире, групп освещения может быть несколько. Приведу пример. На схеме 1, вы можете видеть проект освещения квартиры с большим количеством встроенных светильников. Для этой квартиры освещение разбито на 7 групп. Торшеры относятся к группам розеток.

Нужно не путать устройство нового освещения в квартире и уже готовой электропроводки, стандартной квартиры с ремонтом. В первом случае вы сами планируете всю разводку электропроводки и основываетесь только на выделенной вам мощности. Во втором случае, все уже сделано за вас, вся электропроводка разбита на группы, в том числе созданы и группы освещения квартиры.

Как лучше разделить освещение на группы

Планируя групповые цепи квартиры, для освещения лучше выбрать разделение электропроводки на группы по комнатам, а тип разводки электропроводки выбрать разветвлением распаячными коробками. Поясню, что это значит. На освещение каждой комнаты квартиры ведется отдельный кабель питания.

В комнате устанавливается распаячная коробка, можно общая с силовой проводкой. От этой распаячной коробки делается разводка на выключатели освещения (их может быть несколько и в разных местах) и светильники.

Разумная нагрузка на одну группу освещения, это 2300 Вт, с  кабелем 1, 5 мм2, и автоматом защиты на группу в 16 Ампер. При этом использование двухжильного кабеля, без защитного провода не возбраняется.

Распределительные коробки под потолком. Проверка расключения.Раключение в распределительной коробке

Примечание: Кабель с жилами менее 1, 5 мм использовать не нужно. Не экономьте на надежности.

Соединение проводов группы освещения квартиры

Для соединения проводов  в распячной коробке используйте скрутку или клемники WAGO серии 773, на 24 Ампера. Для подсоединения светильников, используйте WAGO серии 224. Изолента подойдет любая.

Если проводка освещения выполняется скрыто, в подвесных потолках, то  лучше прокладку делать в гофре электротехнической, и не забывайте обеспечить доступ к распаячным коробкам на случай ремонта.

Не хотите использовать гофру, то используйте кабель с тройной изоляцией, лучше кабель НЮМ. Хотя это формально и запрещено (ПУЭ), но тройная изоляция обеспечит безопасность проводки освещения.



Схемы расключения (распайки) групп освещения квартиры и подключения светильников

В завершении приведу несколько электросхем, которые вам помогут каждой группы освещения квартиры.

Схема соединения точечных светильниковСхема расключения распределительной коробки

И последнее. Не соединяйте рубашку цоколя электрического патрона с фазным проводом сети. А выключателем разрывайте фазный, а не нулевой провод (кроме детской комнаты). И выключатель в детской лучше поднять на 1, 5 метра от пола, если у вас маленький ребенок конечно. И вообще, соблюдайте правила безопасности при работе с электрикой

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Подключение светодиодных фонарей — это просто

Как говорится, никогда не катайтесь ночью!

Да ладно, бывает, штатные фары, освещают дорогу, ну некоторые из них работают, а некоторые из них почти как свечка, XR650R я говорю с вами.

Вам нужно больше света? Светодиоды являются хорошим решением, дешевые светодиодные блоки можно найти примерно за 20 долларов и выше, хорошие светодиоды могут стоить больше, чем плата за автомобиль.

Независимо от того, что вы покупаете, их необходимо добавить в систему электропроводки, но, возможно, вы этого не сделали из-за колдовства мотоциклетной электрики.

Сначала пойдите и купите выбранные вами фары, возможно, поищите варианты, которые использовали другие, и то, как они будут установлены на вашей модели велосипеда.

Также имейте в виду разницу между прожекторами (конкретный направленный луч) и прожекторами (общее освещение неконкретного участка)

, показанный выше, — это мой Super Tenere, боковые огни составляют около 1200 люмен и являются прожекторами, я использую их большую часть времени для видимости днем ​​и ночью.

Тот, что под фарой, имеет 4 светодиода, два прожектора и два заливающего света, и излучает около 5000 люмен… в основном превращает ночь в день

разница только в штатной фаре против всего включенного, а также в велосипедах с дальним светом

Хорошо, огромная разница, не так ли?

Теперь установите их на велосипед и упростите проводку. Вы можете купить готовые комплекты проводки, но обычно они стоят от 40 долларов, почему бы не сделать это самостоятельно.

Очевидный способ, которым думают многие водители, не разбирающиеся в электрике, — это просто подключиться к проводу дальнего света фар с помощью позиционного крана или подобного.

Да, это возможность и вариант, но не всегда хороший.

Почему? Обобщая здесь … довольно много велосипедов не имеют отдельного реле для света, и переключатель на руле является единственным соединением. Возможно, он был разработан только для того, чтобы справиться с тем, что излучают штатные фары.

Теперь, если вы добавите дополнительную тягу к этому переключателю/проводу, вы можете перегореть предохранитель или, что еще хуже, расплавить корпус переключателя.

Итак, давайте сделаем это правильно, давайте подключим эти лампочки к отдельной цепи.

Если вы говорите… «Я ухожу отсюда, это выше моего понимания». Продолжайте читать, я сделаю это очень простым, и мы сможем попробовать все это НЕ на мотоцикле.

Возьмите новый светодиод, реле из магазина автозапчастей, несколько лепестковых разъемов, аккумулятор и водонепроницаемый выключатель, а также пару встроенных предохранителей и разложите их вот так:

Для этого пробного запуска на стенде посмотрите, где отображается «масса шасси», просто подключите эти соединения обратно к минусу на аккумуляторе.

Щелчок, который выключается и включается, свет работает, конечно работает, вы только что сделали свет, легко, верно?

Теперь, чтобы установить его на свой велосипед, у вас все еще будут хай/лоу на руле и дополнительный переключатель для дополнительного светодиодного освещения.

Установите переключатель в месте, до которого будет легко добраться левой рукой, установите новые светодиоды в таком месте, чтобы, если бы велосипед ударился о землю, они НЕ попали бы в первую очередь: причина в том, что большинство из них сделаны из литья. материала и выйдет из строя в капле.

Электропроводка освещения –

  • Провода больше, чем нужно
  • Имейте провод нужного калибра для выхода ваших фонарей — это должно быть указано на коробке, если не используйте провод калибра 14 или тяжелее
  • Используйте многожильный провод, а не сплошной провод
  • Не используйте провода одного цвета для всего, подберите цвет провода заземления вашего велосипеда к отрицательной части вашего нового светодиода… обычно коричневый или черный
  • Установка переключателя
  • Установить реле, лучше всего где-нибудь под сиденьем
  • Если вы все еще не уверены, протяните проводку с большим количеством лишнего и проверьте все это в месте
  • .
  • Как только вы будете довольны, сделайте окончательную подгонку
  • Добавьте соответствующий предохранитель в свой набор инструментов, если у вас его еще нет

Готово!

И последнее, когда стемнеет, проверьте эти огни и углы, на которые они указывают, прежде чем отправиться в пробку.Ваш вес на велосипеде, очевидно, заставит заднюю часть велосипеда немного опуститься, что, в свою очередь, заставит световой луч подняться, поэтому отрегулируйте соответствующим образом.

Все изображения мои

Как перемонтировать ландшафтный прожектор | На главную Руководства

Ландшафтные прожекторы имитируют голливудскую премьеру, подчеркивая определенный объект или растение в вашем саду в вечерние часы. В отличие от тонких дорожных светильников, цилиндрическая форма прожектора направляет резкий свет в одном направлении, а не рассеивает его.Однако поврежденные или зажатые электрические провода, питающие прожектор, могут привести к тусклости или полному прекращению освещения. Ваш основной провод ландшафтного освещения обычно скрыт в безопасном месте, но вам следует пересоединить кабель прожектора, который идет от самого светильника к основной линии под мульчей.

Отключите электричество для ландшафтного освещения, открыв главный электрический щит. Убедитесь, что автоматический выключатель выключен с помощью бесконтактного детектора напряжения.

С помощью мастерка отодвиньте мульчу и верхний слой почвы в сторону рядом с ландшафтным прожектором. Найдите проводное соединение прибора с основным кабелем. Он должен быть расположен в пределах 12 дюймов от положения прибора.

С помощью ручного шпателя удалите весь верхний слой почвы и мульчу, которые покрывают кабельное соединение и длину провода до прожектора.

Отсоедините провод светильника от основного кабеля вручную, высвободив муфту из разъема для прямого заглубления. Должен быть рычаг или кнопка для освобождения провода.У каждого производителя ландшафтных светильников своя стратегия подключения проводки. Обратитесь к руководству по освещению для получения инструкций по конкретным разъемам.

Осторожно поднимите прожектор с земли. Положите его на бок.

Вручную отсоедините провода от светильника, нажав на рычаг или кнопку. Проверьте ориентацию провода, если он имеет полярность. Большинство ландшафтных светильников не имеет полярности на самих светильниках.

С помощью кусачек отрежьте новый провод до такой же длины, что и поврежденный провод.Убедитесь, что провод имеет тот же размер калибра, что и предыдущий провод.

Отрежьте и снимите изоляцию со всех концов проводов с помощью кусачек. Оставьте не менее 1/4 дюйма на концах проводов для правильного электрического соединения.

Вставьте новый отрезок провода в точки подключения на светильнике. Прислушайтесь к звуку «щелчка», чтобы убедиться, что провод полностью вставлен.

Вдавите приспособление обратно в землю. Не пережимайте и не повреждайте новый провод.

Вставьте противоположный конец провода в заглубленный разъем, прикрепленный к основному кабелю. Прислушайтесь к звуку «щелчка» для правильного крепления.

Включите электричество для ландшафтного освещения на главном электрощите.

Включите ландшафтное освещение с помощью выключателя или контроллера. Убедитесь, что ландшафтный прожектор включается и свет остается постоянным.

Тщательно засыпьте кабель и проводку светильника землей и мульчей. Не повредите кабель во время этого процесса.

Анатомия прожектора

Знание различных частей прожектора помогает лучше понять прожектор.Это очень помогает в определении любых проблем, которые могут возникнуть в свете с течением времени, и в том, как лучше всего их исправить. Наши клиенты, знающие названия различных частей, также помогают нам лучше общаться, помогая вам устранять неполадки с вашим светом.

Прожектор состоит из трех основных частей: Головка, стержень и ручка. Внутри каждой из этих частей находится, в свою очередь, несколько частей. Ниже приведен список основных частей. Это больше похоже на грубый ускоренный курс по деталям, задействованным в центре внимания, чем на подробной схеме деталей.

ГОЛОВКА

Корпус — основная часть головы. Удерживает лампу, проводку и подключается к головной стойке для питания и вращения. S04 Черный корпус U-5547-0019  S04 Хромированный корпус U-5547-00017 Кольцо — стопорное кольцо, используемое для удержания лампы в корпусе фонаря. Кольца модели S04 (на фото) вращаются в корпусе и выходят из него, как крышка банки, и крепятся винтом. Кольца моделей S6 и h2 удерживают лампу с помощью четырех пружин U-6598. Затем кольцо закрепляется винтом. S04 Черное кольцо U-8173-0002  S04 Хромированное кольцо U-8173Лампа — в большинстве наших светильников используются лампы, а не лампочки.Лампа представляет собой сборку, состоящую из линзы, отражателя и нити накала (или светодиодов) в одной части. Лампа с закрытым лучом U-H7635 используется в прожекторах серии 325, что является примером этого, где все части были изготовлены вместе как единая деталь. В лампе U-7682, используемой в прожекторах серии 330, вместо нити накаливания используется сменная лампа h4. Светодиодная лампа U-8547, используемая в серии 335, также представляет собой герметичный узел и использует светодиоды для освещения вместо нити накаливания. Лампа. В большинстве наших светильников используются только лампы, а не лампочки. Исключение составляют галогенные прожекторы серии 330 h4.В сборку, состоящую из линзы и рефлектора, добавлена ​​стандартная 100-ваттная лампочка h4. Лампу можно выключить, если она нуждается в замене. Лампа U-h4-100W используется в большинстве прожекторов. Автомобили Ford, приобретаемые непосредственно с завода, комплектуются прожекторами с использованием U-h4-100W-B. U-h4-100W-B можно использовать с любым прожектором серии 330. Для U-h4-100W потребуется провод U-7735 для работы в прожекторах от Ford. Винт — используется для крепления кольца к корпусу. S04 Черный винт: U-7336-2  S04 Хромированный винт U-5545Подголовник — деталь, которая устанавливается внутри корпуса головки прожектора и продолжается в головку прожектора.Он содержит горячее соединение для лампы и зацепляется со стержнем и шестерней, чтобы вращать головку света. Можно снять с корпуса головки, удалив штифт. U-6221-A4 Головная стойка в сборе

ВАЛ

Корпус головки — металлический корпус, соединяющий головку фонаря с валом фонаря. Содержит шестерни для вращения головы и передачи мощности на голову. Трубка не поставляется отдельно от корпуса головки. Эти два соединения связаны с помощью специальной машины, которую нелегко воспроизвести без машины.Свяжитесь с нами, чтобы получить помощь в выборе подходящей детали. Заглушка — концевая деталь на корпусе рукоятки, которую можно снять, чтобы получить доступ к внутренней части корпуса головки. Используется для обслуживания штока и шестерни, а также для смазки прожектора. U-7989Headpost — Деталь, которая устанавливается внутри корпуса прожектора и продолжается вверх в головку прожектора. Он содержит горячее соединение для лампы и зацепляется со стержнем и шестерней, чтобы вращать головку света. Можно снять с корпуса головки, удалив штифт.U-6221-A4 Сборка передней стойки Установочный винт A — фиксирует внешнюю хромированную трубку в корпусе головки. Управляет ходом света вверх/вниз. Затяните этот винт, чтобы исправить «хлопанье» на большинстве ламп. Необходимо ослабить, чтобы снять внешнюю трубку. U-7994 Установочный винтУстановочный винт B — используется для управления вращением фонаря. Чем он плотнее, тем меньше вращается свет, чем свободнее, тем больше будет вращаться свет. Затяните этот винт, чтобы исправить «хлопанье» на большинстве ламп. U-7994 Set ScrewPin — крепит головную стойку к корпусу головы.Его удаление позволяет снять головную стойку для ремонта или замены. Клиновая втулка U-6140 — существует два типа втулки. Стандартный прожектор поставляется с разъемной втулкой. Его можно перемещать по мере необходимости, чтобы фонарь правильно подходил к автомобилю. Втулка — это то, на что крепится скоба. На прожекторах нестандартной посадки используется потная втулка. Втулка впаяна (разновидность пайки) в специальное место на внешней трубе. Эти положения зависят от того, что необходимо на транспортном средстве, для которого создан фонарь. Запотевшие втулки не могут продаваться отдельно от внешней трубы. Разъемная втулка U-3062Outer Tube — самая внешняя трубка в трехтрубной конструкции, образующая вал прожектора. Трубка хромирована для внешнего вида и долговечности. Выемка на конце ванны управляет вращением фонаря вдоль стержня (насколько далеко может качаться фонарь). Правильный номер детали внешней трубки будет зависеть от конкретного источника света. Пожалуйста, свяжитесь с нами для получения помощи в выборе правильной детали. Промежуточная трубка — средняя трубка в трехтрубной конструкции, которая составляет стержень прожектора.На некоторых прожекторах, изготовленных по индивидуальному заказу, к этой трубе добавляется фрезерованная область. Это место называется плоскостью. Он используется для лучшего крепления узла рукоятки к узлу вала и предотвращения повреждения вала. Трубка не поставляется отдельно от корпуса головки. Эти два соединения связаны с помощью специальной машины, которую нелегко воспроизвести без машины. Свяжитесь с нами, чтобы получить помощь в выборе подходящей детали. Стержень и шестерня — самая внутренняя трубка в трехтрубной конструкции, образующая вал прожектора.Электрический компонент, передающий питание от ручки фонаря к головному столбу фонаря. Также вращается голова света. На кончике стержня есть выемка, которая совпадает с шестерней внутри рукоятки. Эта шестерня соединена с рукояткой. Вращение ручки, в свою очередь, вращает шестерню, которая затем вращает стержень и шестерню, которая вращает головную стойку. Правильный номер детали Rod & Gear будет зависеть от конкретного фонаря. Свяжитесь с нами, чтобы получить помощь в выборе нужной детали.

Контакт — наконечник стержня, который позволяет электричеству проходить в стержень.Контакт должен касаться соответствующего контакта внутри рукоятки. Зазор между ними может вызвать мерцание, короткое замыкание и дугообразование. Зазор обычно возникает из-за неправильно закрепленной рукоятки или из-за того, что внешняя трубка не полностью вошла в корпус головки. Между концом внешней трубы и концом промежуточной трубы должен быть один дюйм.

РУКОЯТКА

Корпус рукоятки — основной корпус рукоятки в сборе. Содержит переключатель для управления функцией включения/выключения света и механизм для управления вращением головы.Корпус рукоятки нового стиля (соответствует крышке и переключателю нового стиля) 8598-P4. Корпус рукоятки в старом стиле U-8313.Крышка — удерживает тумблер и закрывает корпус рукоятки. Сняв колпачок, вы получите доступ к внутренней части корпуса рукоятки. Разрешает доступ к коммутатору. В 2014 году была изменена конструкция тумблера. Крышка и тумблер в сборе старого образца — U-6002-A1. Крышка нового стиля — U-8596Toggle — используется для включения и выключения света. Тумблер активирует переключатель внутри корпуса рукоятки при перемещении в положение «включено» и отключает подачу электричества при перемещении в положение «включено».В 2014 году конструкция переключателя была изменена. Крышка и узел переключателя старого образца — U-6002-A1. Тумблер нового типа — U-8597-A. Рукоятка — резиновая или пластиковая часть рукоятки в сборе. Управляет вращением света. U-5591 GripSwitch — черный ящик внутри корпуса рукоятки. Выключатель соединяет подводящий провод, который входит в ручку, с контактом на конце стержня, чтобы электричество проходило через свет. Переключатель замыкает цепь, когда находится во включенном положении. Переключатель доступен только с проводом.Блок переключателей и проводов — 6453-0001Клинья и винты клина — используются для крепления узла ручки к стержню прожектора. Удаление клина и винта клина позволяет снять ручку. Существует два типа клиньев и клиновидных винтов. Один тип используется для светильников с плоскостями, врезанными в промежуточный стержень прожектора, другой используется для прожекторов, у которых в промежуточном стержне не врезаны лыски. Для светильников с плоской поверхностью используйте клин U-8384-P и клиновой винт U-8385. Для светильников без плоских поверхностей используйте клин U-1834 и клиновой винт U-1836.

Натяжной трос и кабельная направляющая

    Подвесной прожектор на стержне, 3 варианта отделки

    3 продукта
    £21,36

    Прожектор 600 мм для галогенных и светодиодных ламп 12 В

    Подробнее

        Прожектор с телескопической натяжной проволокой — 3 варианта отделки

        3 продукта
        £25,68

        Регулируемый прожектор для систем натяжения проволоки

        Подробнее

            Простые регулируемые прожекторы для системы натяжных тросов — двойная упаковка

            3 продукта
            £30.48

            Доступен в хромированном, черном и белом цветах

            Подробнее
              матовое стекло

                исправило Даунлигхт для световой системы напряжения

                3 продукта
                £41,76

                Черный, белый или хромированный

                Подробнее

                    регулируемая фара Адвокатуры МР16 для систем провода напряжения

                    3 продукта
                    £41,76

                    Черный, белый или хромированный

                    Подробнее

                        Карданный прожектор с регулируемым натяжением для ламп AR111

                        3 продукта
                        £42. 24

                        Предназначен для использования мощных рефлекторных ламп AR111

                        Подробнее

                            Прямоугольная тонкая светодиодная направляющая для натяжной проволоки

                            3 продукта
                            £48,96

                            Доступен в черном, белом или хромированном исполнении

                            Подробнее

                                Декоративный регулируемый прожектор для систем освещения с натяжным тросом — 3 варианта отделки

                                3 продукта
                                £59,52

                                Хром, черный или белый — стильная практичность и низкий уровень бликов

                                Подробнее
                                    регулируемая фара СИД

                                    для систем провода напряжения

                                    3 продукта
                                    £68.16

                                    Черный, белый или хромированный

                                    Подробнее

                                        Готовая к установке система натяжения светодиодной проволоки — 5 точек

                                        2 продукта
                                        £119,95

                                        Наше самое простое решение для натяжения проволоки

                                        Подробнее

                                            Готовая к установке система натяжения кольцевых светодиодов — 5 точек

                                            2 продукта
                                            £144,95

                                            5-метровая система от стены до стены

                                            Подробнее

                                                Готовая к установке светодиодная прожекторная система с натяжным тросом — 7 точек

                                                2 продукта
                                                £159. 95

                                                Все, что вам нужно для установки от стены до стены шириной до 7,5 метров

                                                Подробнее

                                                    Натяжная проволока доступна в прозрачном, белом или черном цвете

                                                    12 товаров
                                                    £2.00

                                                    Изолированные квадратные проводники 4,0 мм или 6 мм

                                                    Подробнее

                                                        Deco Tension Wire Spot с вариантами затемнения

                                                        3 продукта
                                                        £9,00

                                                        Прожекторы с широкими возможностями настройки

                                                        Подробнее

                                                            Ввод для низковольтных систем натяжения (упаковка 2)

                                                            3 продукта
                                                            £9.46

                                                            Обеспечивает электропитание систем натяжения проволоки

                                                            Подробнее

                                                                Потолочные стержни для натяжения проволоки LV 160 мм — 2 шт. в упаковке

                                                                3 продукта
                                                                £22,08

                                                                Может также использоваться для изменения направления

                                                                Подробнее

                                                                    Натяжитель/держатель натяжной проволоки LV (2 шт.) — 3 варианта отделки

                                                                    3 продукта
                                                                    £31,44

                                                                    Используется для удержания и затягивания системы

                                                                    Подробнее
                                                                        Трансформатор барабанчика

                                                                        12v для следов провода напряжения — 3 выхода

                                                                        9 товаров
                                                                        £89. 28

                                                                        Доступен в черном, белом и хромированном цветах

                                                                        Подробнее

                                                                            Белый тороидальный трансформатор напряжения

                                                                            2 продукта
                                                                            £110,57

                                                                            Два варианта нагрузки — от 50 ВА до 300 ВА

                                                                            Подробнее

                                                                                Линейный изолятор для кабельных систем 3 варианта отделки

                                                                                3 продукта
                                                                                £17,66

                                                                                Разделите отдельные отрезки натяжного провода — избегайте коротких замыканий!

                                                                                Подробнее

                                                                                    Потолочный дефлектор натяжного троса LV (упаковка 2)

                                                                                    3 продукта
                                                                                    £18.91

                                                                                    Удерживает провод на расстоянии 60 мм от потолка

                                                                                    Подробнее

                                                                                        Подвесная опора для системы натяжных тросов

                                                                                        3 продукта
                                                                                        £31,44

                                                                                        Опора для верхнего или наклонного потолка

                                                                                        Подробнее

                                                                                          Метод «Работает каждый раз» для проводки автомобильных фар дальнего света. — Эзотерические блуждания Павла

                                                                                          Я часто вижу схемы подключения фар дальнего света, которые просто не работают на многих автомобилях.

                                                                                          Toyota почти всегда и Nissan часто используют так называемую проводку с «переключаемой землей» для своих фар.Они делают это для того, чтобы каждая фара могла иметь свой собственный источник питания 12 В и предохранитель, а это означает, что в случае проблемы вы потеряете только одну лампочку.

                                                                                          В переключаемой фаре с заземлением, при условии, что вы используете лампу h5 с 3 контактами (очень распространено), питание переключается дважды. +12В подается через реле или переключатель на общий контакт, а затем любой из остальных контактов (один для High, один для Low) поочередно подключается к земле через другое реле или переключатель. Если вы будете искать +12 В для питания фар дальнего света или их реле в этой системе, вы не найдете его легко.

                                                                                          Гораздо более простой метод — всегда подключать триггер для вашего реле ЧЕРЕЗ цепь лампы дальнего света , а не от +12 В к земле. Это означает, что независимо от проводки автомобиля, положительной или отрицательной, проводка фар дальнего света одинакова.

                                                                                          Есть несколько других преимуществ такого подключения.

                                                                                          а) Работает как с положительным, так и с отрицательным переключением фар

                                                                                          б) Это позволяет избежать проблем с реле, не выпадающим.Индикатор дальнего света внутри автомобиля может передавать достаточную мощность, чтобы не дать погаснуть фарам дальнего света. Для срабатывания реле на 12 В требуется около 8–9 В, а для его удержания — всего около 4 В.

                                                                                          в) Избегает проблем с не выпадающим реле из-за плохого контакта в разъеме фары. Эта общая неисправность может создать цепь через другие нити накала и вызвать достаточное напряжение на нити накала дальнего света, чтобы удерживать реле открытым. Это напряжение намного меньше на нити накала, чем по отношению к земле.

                                                                                          Итак, как его подключить?

                                                                                          Это действительно просто. Я пошел с текстом, так как у многих людей проблемы с электрическими схемами.

                                                                                          Питание CCT (Толстый провод)
                                                                                          Аккумуляторная батарея — Предохранитель — Реле (контакт 87) — Реле (контакт 30) — Фары дальнего света — Шасси (масса)

                                                                                          Переключатель CCT (световой провод)
                                                                                          Общий контакт фары — переключатель — реле (контакт 85) — реле (контакт 86) — контакт дальнего света фар

                                                                                          Просто коснитесь проводов/штырьков фары вампирскими отводами.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
