состав кислоты для пайки. Для чего она нужна и как ею пользоваться? Как паять кислотой с оловом? Чем ее заменить?

Для прочного соединения небольших металлических деталей между собой в процессе паяния применяется специальное средство, называемое паяльной кислотой. Ее используют на подготовительном этапе для очищения рабочих поверхностей, сделанных из металла, перед выполнением процесса.

Что это такое и для чего нужна?

В процессе эксплуатации любые металлические детали покрываются различного вида загрязнениями, кроме того, металл при контакте с воздухом образует на своей поверхности тонкую оксидную пленку и слой ржавчины. Перед проведением процесса пайки металла необходимо тщательно зачистить рабочую область его поверхности. Делается это с применением наждачной бумаги либо при помощи напильника.

Но механическим путем возможно удалить только поверхностные загрязнения или ржавчину, тогда как оксидную пленку можно убрать химическими препаратами, одним из которых является паяльная кислота.

Назначение паяльной кислоты заключается в том, что она позволяет не только удалить имеющийся оксидный налет, но и предотвращает появление новых отложений.

Паяльная кислота используется в случаях, когда необходимо выполнить пайку радиаторов, цинкование металла при ремонте автомобильного кузова, для соединения медного провода, а также с целью выполнения паяния меди, алюминия, нержавейки.

После обработки паяльной кислотой металлической поверхности становится проще работать на ней оловом или другим флюсом.

Материалы, для которых чаще всего используется паяльная кислота:

• стальные сплавы;
• сплавы цветных металлов;
• сплавы, содержащие медь;
• никель;
• железо.

Паяльная кислота выпускается в различном составе, но каждая ее разновидность регламентируется нормами ГОСТ 23178-78

, согласно которому готовый химический препарат имеет невысокую вязкость и хорошую текучесть. Перед применением паяльной кислоты поверхность подвергают механической зачистке, а после окончания процесса пайки остатки кислоты необходимо удалить с применением нейтрализующего водно-щелочного раствора.

Кислотный паяльный состав является агрессивным химическим веществом, поэтому использовать его нужно с большой аккуратностью. Во время работы необходимо следить за тем, чтобы агрессивный химический компонент не попал на кожу или предметы, не подлежащие пайке.

Чтобы предотвратить разбрызгивание средства, паяльные работы нужно выполнять только на отведенном для этого рабочем месте, без выхода паяльной кислоты за его пределы.

Преимущества и недостатки

Паяльная кислота имеет разнообразные составы, и каждый из них обладает своими преимуществами и предназначением. Но имеются и общие свойства, присущие любому виду паяльной кислоты.

Преимуществ у кислоты для паяния несколько.

• Средство обладает текучими свойствами, поэтому с его помощью можно обрабатывать труднодоступные участки, что обеспечивает удобство процесса паяния.
• С помощью паяльной кислоты можно удалить не только оксидную пленку на поверхности металла, но и ржавчину. Так как пленка окислов невидима, это не значит, что ее нет, поэтому перед началом паяния все металлические поверхности в обязательном порядке необходимо обработать паяльной кислотой.
• После обработки поверхности металла паяльной кислотой окислительная пленка на этом участке уже не сможет образовываться даже в том случае, если после процедуры выполнить какое-либо механическое воздействие на деталь.
• Паяльная кислота является универсальным средством, так как она подходит для применения на поверхностях различных по составу металлов.

У кислоты для паяния есть и недостатки.

• Паяльную кислоту не используют для работы с микросхемами и электронными платами. Средство может расплавить токопроводящую дорожку или, напротив, усилить ее электропроводность, что приведет к замыканию.
• У паяльной кислоты имеются требования к условиям и срокам хранения. Несоблюдение этих норм приводит к тому, что средство становится непригодным для дальнейшего использования. По этой причине запасать впрок паяльную кислоту не имеет смысла.
• В составе средства находятся агрессивные кислоты, которые во время процесса паяния испаряются. Вдыхание человеком этих паров приводит к ожогам дыхательных путей, а если средство попадает на кожу, то оно вызывает серьезные химические ожоги. По этой причине работы с кислотой выполняются в хорошо проветриваемых помещениях с использованием средств индивидуальной защиты.

В чистом виде та или иная кислота не используется ввиду ее химической агрессивности. Этот элемент в разбавленном виде сочетают с другими компонентами, таким образом получается флюс, который в зависимости от состава применяют для различных металлических поверхностей. Каждый вид флюса с кислотой имеет свои особенности, которые в процессе паяния необходимо правильно учитывать.

Обзор видов

Все паяльные кислоты делят на 3 основные группы: соляную, серную и ортофосфорную. Состав кислоты может быть любым, но назначение у нее одно: очищение металлической поверхности от ржавчины и оксидной пленки перед пайкой. Если на металлической поверхности подготовительные работы выполнены правильно, то в результате работы получится прочный и аккуратный стыковочный шов. Например, для соединения меди и латуни более всего подходит борная кислота, имеющая высокую температуру плавления. Состоит это средство из буры и кислотной смеси.

Ортофосфорная

Жидкая прозрачная или слегка желтоватая неорганической природы жидкость, которая имеет химическую формулу h4PO4. При попадании на металлическую поверхность ортофосфорная кислота устраняет оксидную пленку и защищает поверхность от образования новых оксидных соединений. Этот препарат обладает высокой степенью текучести, что позволяет применять его в труднодоступных местах.

После проведения паяльных работ эта кислота может быть смыта водно-щелочным раствором.

Ортофосфорный кислотный состав используют для обработки углеродсодержащих сталей легированного типа, кроме того, средство применяется для соединения никеля или меди. Рабочая температура плавления у кислотного состава составляет 350°C. Средство обеспечивает в процессе паяльных работ надежный и аккуратный соединительный шов.

Серная

Это двухкомпонентный состав, у которого химическая формула h3SO4. Первый компонент представляет собой плотную жидкость маслянистой консистенции. Вторым компонентом в виде растворителя является вода или ангидрид серы. При сочетании 2 компонентов образуется паяльная кислота.

Концентрация второго компонента может быть в пределах от 25 до 85%. Полученный состав имеет высокую химическую агрессивность и активность, поэтому его используют для пайки толстостенных материалов.

Соляная

Обычную кислоту для паяния делают с цинком, когда к 412 г этого компонента добавляют 1 л соляной кислоты в концентрированном виде. Формула химического вещества выглядит как HCl.

Цинк добавляется к соляной кислоте для улучшения ее свойств. Концентрация раствора соляной кислоты определяет характеристики ее свойств, используемых при паянии, но в чистом виде без примесей цинка это средство не применяется, так как обладает высокой способностью разъедать металл. Подбирают концентрацию раствора кислоты в зависимости от того, какой толщины металлическая заготовка будет паяться.

Для работы с тонким металлом или чувствительными электронными платами кислоту необходимо разбавлять, снижая степень ее концентрированности.

Как выбрать?

Выбор паяльной кислоты осуществляется исходя из характеристик обрабатываемого металла. Главным критерием для выбора кислоты является концентрация ее раствора и отсутствие осадка с помутнением. При выборе различных видов паяльных кислот следует знать их область применения.

• Кислота ортофосфорная. Обладает высокой способностью к очищению от ржавчины и оксидов. Поэтому ее используют на сильно загрязненных металлических поверхностях.

• Кислота соляная. Считается универсальным вариантом, который можно использовать для очищения сплавов стали, а также для обработки черных и цветных металлов.

• Кислота серная. Редко используется ввиду высокой химической агрессивности. Это средство применяют для металлов, которые плохо поддаются спаечному процессу, а также используют для толстых заготовок, так как это средство на толстом слое металла способно проникать внутрь материала.

Выбирая в магазине паяльную кислоту, необходимо обратить внимание на срок ее пригодности. Обычно он составляет не менее 12 месяцев со дня изготовления продукта, но действует этот период только в случае правильного хранения вещества. Хранить паяльную кислоту необходимо в плотно закрытой емкости, оберегать от попадания солнечных лучей и соблюдать диапазон температур от -25 до +35°C.

Просроченными кислотными составами, имеющими осадок, пользоваться не рекомендуется, так как такое средство не сможет полноценно выполнить очищение поверхности металла и подготовить его к паяльному процессу.

Как пользоваться?

Чтобы правильно паять паяльником, необходимо знать некоторые важные основы проведения этой процедуры. Дело в том, что при паянии деталей всегда применяется тот или иной припой, чаще всего это оловянно-свинцовый состав. Основным компонентом в этом припое является олово, тогда как свинец является вспомогательной присадкой, которая обеспечивает надежный шов и помогает работать с припоем. С помощью свинца у припоя повышается его текучесть, а применение олова позволяет застывшему шву приобрести необходимую твердость.

Но несмотря на присутствие свинца и хорошую текучесть, капле припоя довольно сложно преодолеть силу поверхностного натяжения, если учитывать еще и тот факт, что площадь контакта у такой капли минимальна. Нередко случается так, что во время выполнения паяльных работ мастер сталкивается с тем, что припой не хочет растекаться по рабочей металлической поверхности и остается на металле в виде плотной капли. Помочь решить эту задачу сможет паяльная кислота. Если после механической зачистки материала обработать рабочую поверхность раствором паяльной кислоты, то припой беспрепятственно сможет распределяться по области пайки. Таким образом, паяльный кислотный состав обеспечивает для припоя отличную прилипаемость, называемую адгезией.

После выполнения механической зачистки металла паяльную кислоту необходимо в небольшом количестве локально нанести на область пайки. Для этой цели можно применять обыкновенную небольшую кисточку, сделанную из натурального ворса или использовать тоненькую деревянную палочку.

Нередко паяльная кислота продается во флаконах из пластика, имеющих дозатор в виде носика-капельницы. С помощью такого дозатора паяльную кислоту можно нанести в небольшом количестве именно в то место, где будет производиться в последующем пайка детали.

Раствор паяльной кислоты должен полностью покрыть всю рабочую область и не растекаться за ее пределы, поэтому капать его из дозатора нужно очень внимательно и аккуратно.

После того как паяльный кислотный состав нанесен на рабочую поверхность, можно приступать к паянию. Во время этого процесса под воздействием разогретого жала электропаяльника кислота начинает испаряться. Добавлять новые порции средства не нужно.

После нанесения припоя на очищенную поверхность оксидная пленка на металле уже не сможет образовываться, так как сам припой будет теперь выполнять защитную роль. Такая процедура у мастеров называется лужением.

Перед тем как соединить друг с другом 2 детали, каждая из них предварительно должна быть подвергнута процессу лужения.

После этого поверхности из металла будет легко соединить между собой с образованием плотного и надежного стыковочного шва.

Как смыть?

После выполнения паяльных работ часть кислотного состава, который растекся по обрабатываемой металлической поверхности, может остаться в неизменном виде. Как и любая кислота, вещество это обладает свойством к разъеданию материалов, и если не удалить это средство с поверхности платы или детали, кислотный компонент медленно, но верно будет разрушать материал.

Если паяльный кислотный состав остался, например, на электронной плате, то он может разъедать токопроводящие дорожки, что приведет к замыканию и выведет дорогостоящую плату из рабочего состояния.

Отмыть паяльную кислоту необходимо сразу же после выполнения паяльных работ. Кислотная среда нейтрализуется щелочными растворами. Такой раствор можно приготовить самостоятельно в домашних условиях. Для этого потребуется теплая вода и щепотка питьевой соды.

Хорошо нейтрализует паяльный кислотный состав изопропиловый спирт или нефтяной растворитель «Нефрас», именуемый в народе «Калоша». Для смывки используют чистую кисточку, ватную палочку или кусочек ткани, смоченный в нейтрализующем растворе. Остатки кислотных компонентов нужно снимать аккуратно, не разбрызгивая жидкость вокруг спайки.

Чем можно заменить?

Вместо использования паяльной кислоты можно применить флюс ЛТИ-120, имеющий высокую степень активации и не содержащий в своем составе каких-либо кислотных компонентов.

Кроме того, специалисты считают, что для соединения проводов достаточно воспользоваться сосновой канифолью.

Такие флюсы имеют свойство хорошо очищать поверхность и лудить ее.

В некоторых случаях паяльную кислоту и флюсы со сходными свойствами можно заменить смесью машинного масла с мелкими опилками. В этом случае спаечный процесс происходит во время втирания масла с опилками при совмещении деталей.

Кроме того, паяльный кислотный состав заменяют распространенным аптечным препаратом: ацетилсалициловой кислотой (аспирином). Таблетку измельчают до порошкообразного состояния, готовый порошок распределяют в области проведения паяния. Если предстоит спаять между собой провода, то их просто размещают на целой таблетке аспирина.

Еще одним вариантом, заменяющим паяльный кислотный состав, может стать аспирин, смешанный с вазелином в пропорции 1: 2. В результате смешивания компонентов получается паста, которую наносят деревянной палочкой, а после окончания работ удаляют. Ацетилсалициловую кислоту применяют для спайки драгоценных сплавов. Такой флюс слабо контактирует с поверхностью изделия и не портит его внешний вид.

Как сделать паяльную кислоту своими руками, смотрите в следующем видео.

Чем заменить паяльную кислоту, как припаять без кислоты

Применение паяльной кислоты важно при проведении пайки. Это вещество создаёт агрессивную среду, защищает обрабатываемую поверхность от окисления впоследствии, проводит очистку соединяемых деталей. Когда происходит пайка, может возникнуть необходимость использовать её заменители. Их важно выбирать таким образом, чтобы они обеспечивали качественное выполнение пайки.

Флюс-паста ВТСИсточник saiding-v-permi. ru

Для чего нужна паяльная кислота

Она представляет собой один из наиболее востребованных флюсов. Благодаря наличию химической агрессивности это вещество устраняет жировую плёнку или другие загрязнения, которые обычно покрывают обрабатываемые поверхности. Это важно делать перед пайкой, так как в результате увеличивается качество соединения.

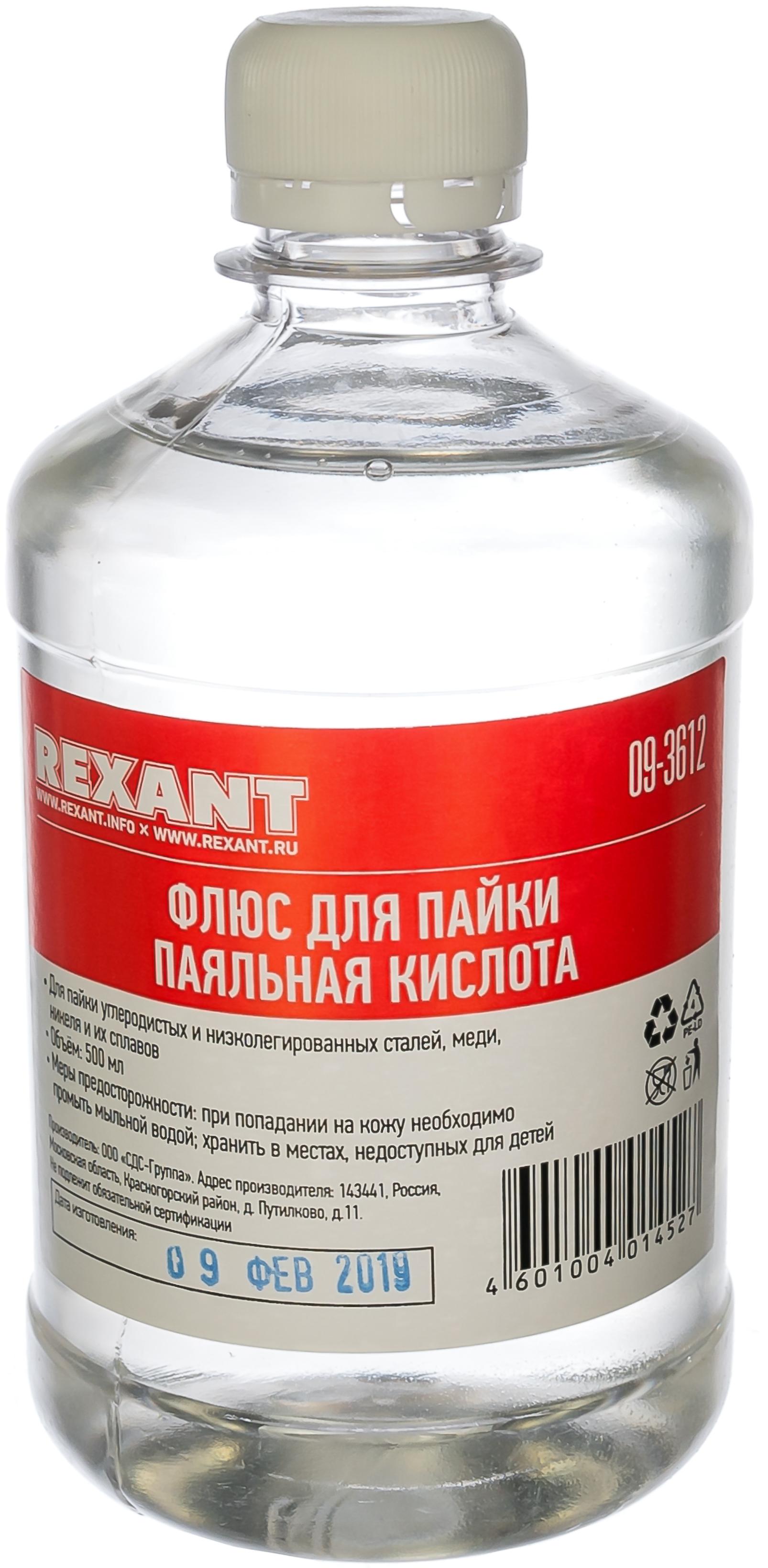

Бутыль паяльной кислотыИсточник svarkaipayka.ru

Одновременно использование паяльной кислоты приводит к появлению защитной плёнки, в течение длительного времени защищающей металл от негативного влияния внешней среды. При этом нужно не забывать о разрушающем воздействии этого вещества на обрабатываемые детали. В большинстве случаев им можно пренебречь, но для маленьких деталей оно может повредить деталь.

В видеоролике подробно рассказано о том, как правильно использовать паяльную кислоту:

Использование паяльной кислоты при пайке.

Эта кислота влияет на припой таким образом, что снижает его поверхностное натяжение. В результате он будет свободно растекаться по обрабатываемым деталям.

Для пайки нужно подбирать оптимальную концентрацию раствора. Если он насыщеннее или слабее, чем необходимо, будет действовать менее эффективно.

Таблетка аспирина, растворённая в водеИсточник svarkaipayka.ru

Плюсы и минусы применения

Это вещество необходимо для пайки. При его применении мастер может воспользоваться следующим:

• Паяльная кислота доказала высокую эффективность в процессе использования.
• Такой флюс может быть использован для труднообрабатываемых деталей.
• Это вещество имеет доступную цену.
• При необходимости флюс можно приготовить самостоятельно.
• Таким способом не только можно очистить металл от окислов, но и предотвратить их дальнейшее образование на обрабатываемых поверхностях.

Запас паяльного жираИсточник svarkaipayka.ru

Последнее свойство особенно важно при работе с алюминиевыми деталями. Использование рассматриваемого вещества связано с недостатками, о которых нужно знать:

• Это агрессивное химическое вещество. При неправильном использовании оно может повредить тонкие металлические детали.
• В процессе использования возникает специфический резкий запах, который может быть неприятен.
• При попадании кислоты на кожный покров, он может быть повреждён из-за того, что речь идёт об агрессивном химическом веществе.
• В процессе пайки возникают испарения, которые могут проникнуть в дыхательные пути и нанести вред здоровью.

Чтобы эффективно применять рассматриваемое вещество, нужно помнить о его недостатках и учитывать при его использовании.

Олеиновая кислота, применяемая для приготовления флюсаИсточник morflot.su
Технология пайки полипропиленовых труб: подготовка и процесс

В каких случаях нужны заменители

Выполняя работу в домашних условиях, может возникнуть ситуация, когда запасы этого вещества подойдут к концу. В этом случае понадобится подобрать заместитель для кислоты, обеспечивающий качественное выполнение соединения.

Есть ситуация, когда применение паяльной кислоты сопряжено с риском. Это происходит, в частности, при соединении мелких металлических деталей. Такая ситуация может, например, произойти при работе с микросхемами. При этом кислота может разъесть провода, что приведёт к возникновению проблем.

Часто это вещество поставляют в виде концентрата. Новичок может применить его непосредственно, что приведёт к сильному воздействию на металл. В такой ситуации необходимо разбавить вещество до нужной концентрации.

Использование ортофосфорной кислоты для пайкиИсточник morflot.su

Перед пайкой желательно предварительно очистить обрабатываемые поверхности. Для этого можно протереть их этиловым спиртом и обработать при помощи зубной щётки.

При выборе подходящих веществ нужно убедиться, что состав эффективно производит очистку. При этом важно учитывать вид металла или сплава, который подвергается обработке. Если он подошёл для одного из них, то необязательно будет полезен при пайке другого.

Существует несколько вариантов таких веществ, однако не все они обеспечивают достаточно высокое качество обработки. Думая, чем заменить паяльную кислоту, нужно учитывать особенности каждого состава. Далее рассказано о наиболее часто используемых для замены веществах.

Нужно уметь выбрать флюс, подходящий для работы с определённым металломИсточник teplobloknn.ru

Состав на основе аспирина

Для работы готовят водный раствор аспирина. Чтобы приступить к приготовлению нужно взять таблетку этого вещества и размельчить её до состояния порошка. Аспирин насыпают в воду и аккуратно размешивают. Это делают до полного растворения. Полученный состав можно использовать в качестве флюса. Его достоинством является безвредность.

Применять это вещество можно также без предварительного растворения. В таком случае таблеткой натирают место пайки. При нагреве паяльником крошки, покрывающие поверхность, реагируют на загрязнения и производят очистку.

Такой флюс не активен. Поэтому после завершения пайки нет необходимости промывать место соединения. Применять такое вещество можно непосредственно или в качестве элемента сложного флюса ВТС. В его составе кроме ацетилсалициловой кислоты содержатся ещё вазелин, этиловый спирт. ВТС эффективен при пайке медных деталей, а также серебра и платины.

Подготовка платы к пайкеИсточник instrument16.ru

Использование лимонной или уксусной кислоты

Этот состав имеет меньшую эффективность по сравнению с паяльной кислотой. Концентрированные растворы этих кислот можно использовать непосредственно, без дополнительной обработки, но они менее эффективны по сравнению с оригинальным веществом.

Олеиновый флюс

Он изготавливается на основе олеиновой кислоты. Как известно, она содержится в некоторых пищевых продуктах, например, в оливковом масле и в некоторых других. Для производства флюса применяется технический олеин, который необходимо смешать с йодидом лития. Самостоятельное приготовление этого вещества невозможно, но олеиновый флюс доступен для приобретения в специализированном магазине.

Такой состав наиболее эффективен при пайке деталей из алюминия или сплавов на его основе. Оно способно растворять оксид этого металла и обеспечивает защиту поверхности обрабатываемых деталей, создавая флюсовый слой.

Подготовка медной трубы к пайкеИсточник pilomaterialy-spb.ru

Соляная кислота

Это вещество используется при создании оригинального состава. Концентрированную соляную кислоту можно также применять для самостоятельного изготовления флюса. Допускается её непосредственное использование для этой цели. Высокая химическая активность соляной кислоты позволяет убрать загрязнения с обрабатываемого металла.

Такое вещество при неаккуратном использовании может нанести вред человеческому организму. В некоторых случаях при пайке мелких деталей может их разъесть.

Фосфорная кислота

Она хорошо очищает металлы перед пайкой и не уступает по эффективности соляной кислоте. Важным достоинством этого вещества является более щадящее действие на обрабатываемые детали.

Этот флюс можно приготовить самостоятельно. Для никеля или хрома вещества этиловый спирт, ортофосфорная кислота и канифоль берут в пропорции 62%:32%:6%. Чтобы получить флюс для железа, нужно кислоту смешать с цинком в равных частях. Для работы с медью раствор должен состоять из 25% ортофосфорной кислоты, 75% солянокислого диэтиламина. Это состав имеет обозначение Ф-38Н и может использоваться для работы со слабо или средне углеродистой сталью, а также с железом.

Хотя такие флюсы возможно приготовить в домашних условиях, тем не менее следует учитывать, что приобрести ортофосфорную кислоту сложно. Поэтому предпочтительнее покупать готовый флюс. При использовании нужно помнить, что этот состав не применяется при пайке алюминием из-за низкой эффективности в этом случае.

Из ортофосфорной кислоты можно сделать эффективный флюсИсточник pilomaterialy-spb.ru
Пайка медных труб: общие сведения, способы и технология выполнения работ

Канифоль

Это вещество в основном используется в радиотехнике. Канифоль представляет собой обработанную определённым образом смолу хвойных деревьев. Для её приготовления при помощи выпаривания удаляют скипидар. Этот флюс имеет низкую стоимость, он химически инертен и его просто хранить.

Канифоль применяется для пайки латуни, серебра, меди и никеля. У этих металлов оксидная плёнка менее прочна и легко может быть разрушена с помощью применения этого флюса.

Использование канифоли с чугуном, алюминием, стальными сплавами или железом является неэффективным. В этих случаях необходимо вместо канифоли использовать другой флюс.

Паяльный жир

Это вещество является равноценной альтернативой для паяльной кислоты. Он может эффективно очищать поверхность обрабатываемого металла. Это вещество химически агрессивно и способно повредить мелкие детали при пайке. Его иногда трудно достать, но запас паяльного жира всегда пригодиться для того, чтобы качественно провести пайку.

В видеоролике рассказано о том, как самостоятельно изготовить паяльную кислоту:

Паяльная кислота: делаем сами.

Самостоятельное приготовление паяльной кислоты

Если этот флюс закончился, можно не только воспользоваться одним из заменителей, но и сделать паяльную кислоту самостоятельно. При этом нужно понимать, что качество полученного вещества будет ниже, чем при промышленном производстве. Для приготовления нужно взять 1000 мл концентрированной соляной кислоты и 400 г цинка. Эти вещества можно легко приобрести в специализированном магазине.

Вместо паяльной кислоты можно использовать один из её аналоговИсточник pilomaterialy-spb.ru

Паяльная кислота на самом деле представляет собой раствор хлористого цинка. Для её получения применяется травление. Для работы должна использоваться фарфоровая или керамическая посуда. В ёмкость кладётся кусочек цинка, в который нужно тонкой струйкой лить соляную кислоту. В процессе работы выделяются пузырьки водорода.

Нельзя готовить флюс, добавляя кусочки цинка в кислоту. Это может привести к её разбрызгиванию. Выделяющийся водород с кислородом может образовать взрывоопасную смесь, которая носит название «гремучий газ». Поэтому при проведении работы необходимо обеспечить качественную вентиляцию. Лучше всего действовать на открытом воздухе.

После завершения обработки в растворе обычно остаётся небольшая часть не прореагировавшей соляной кислоты, которая может воздействовать на обрабатываемые детали. Если после пайки промыть место соединения водой, то она будет полностью удалена.

Канифоль обычно применяется для пайки радиодеталейИсточник pilomaterialy-spb.ru
Паяльник для полипропилена – критерии выбора

Заключение

Если нет возможности применять паяльную кислоту, можно воспользоваться аналогичными веществами. Некоторые из них являются химически агрессивными, поэтому при работе с ними нужно тщательно соблюдать правила техники безопасности. Выбирая, что можно использовать вместо паяльной кислоты, нужно учитывать особенности каждого состава. Самостоятельно изготовленный флюс сможет обеспечить пайку хорошего качества.

Паяльная кислота ортофосфорная состав, назначение, чем заменить

Квалифицированные мастера – электронщики и бытовые радиолюбители знают, что для надёжного соединения понадобится не только паяльный аппарат, но и дополнительные аксессуары. Для пайки применяется флюс и припой, последний сделан на основе свинца и олова, очень часто предлагается в виде проволки. Характеристики соотношения проволки, флюса могут разниться по показателям, зависимым от типа изделия.

В качестве второго компонента выступает флюс, популярная форма используется в виде канифоли. Она помогает качественно, быстро спаять детали медного состава, провода и прочие материалы. Паяльной кислотой возможно работать с материалами латуни, никеля, нержавеющей стали и т.д.

Характерности использования и пайки с паяльной кислотой

Категория, к которой попадает паяльная кислота выделяется на фоне иных реагентов, владеет рядом позитивных параметров. В качестве флюса изделие распространяется исключительно в жидком виде, некоторые составы возможно разбавлять для уменьшения концентрации при взаимном действии с металлом. Прежде чем применять компонент, нужно разобраться, зачем необходима паяльная кислота.

Перед спайкой металлов нужно приготовить области к использованию. При долгой эксплуатации металлы обладают свойством окисляться, на них ложится слой грязи, пыли. Если с грязью возможно справиться механическим способом, с помощью шкурки или напильника, то окислы убираются только с использованием химических растворов. Паяльная кислота помогает устранить возникновение новой пленки, удалить имеющиеся отложения.

Чистка металла паяльной кислотой

Главные металлы, которые возможно обработать паяльной кислотой:

• сплавы меди любыми пропорциями;
• металлические изделия;
• никель;
• самые разные сплавы цветных металлов;
• сталь.

Латунные, сплавы меди возможно пропаять при помощи буры. Металлические или изделия из стали совсем не соединится без паяльной кислоты. Прежде чем паять кислотой, деталь отделывается от твёрдых отложений, после пайки смывают водой с малым щелочным содержанием. Разновидности паяльной продукции производятся по нормам ГОСТ 23178-78, обладают текучестью, пониженной вязкостью.

Виды паяльных кислот и характерности использования

Паяльная кислота делится на 2 главных вида, не зависимо от области использования, ортофосфорный и соляной вид. Не зависимо от состава, назначением считается убирание окислов, загрязнений с областей пайки. Качественный, аккуратный шов может быть исполнен только при воплощении условий подготовки металлов. Долговечность материалов увеличивается за счёт образования пленки для защиты от окисления на поверхности соединения.

Необходимо знать, что применить флюс во время работы с электронными платами абсолютно запрещено. Тонкие и хрупкие детали могут быть стерты с конструкции платы, кислота для пайки создает токопроводящие соединения. Все данные моменты могут плачевно оказать влияние на трудоспособность узла, конструкции общим состоянием.

Хлорцинковый флюс

Раствор хлористого цинка используется для пайки соединений железа. Составом считается цинк, растворенный соляной кислотой. Выполняется раствор так:

• готовится гранулированный цинк;
• в зависимости от техзадания, добавляют раствор, либо экстракт;
• после химреакции цинка, возможно применять смесь.

Пропорциональные части берутся на примере 1 литр соляного раствора на 400 грамм гранулированного цинка. После тго как работы закончены необходимо обработать поверхность для прекращения реакции, для этого прекрасно подходит раствор на мыльной основе. Перед изготовлением собственными силами, необходимо не забывать, что важно исполнять очередность. Кислоту разбавляют цинком, при этом появляются газы, выходит достаточно взрывоопасная смесь. Все действия производятся на проветриваемом месте.

Олеиновая кислота

Для пайки сплавов алюминия лучше всего подходит олеин. Не используется чистым видом, доступен только в техническом состоянии. Стабильное состояние достигается путем смешивания олеина с самыми разными жирными кислотами. Дальше вступает в реакцию йодид лития, который заканчивает перемешивание массы для пайки алюминия.

Пайка олеиновой кислотой дает возможность делать стыковку материалов из алюминиевых и медных сплавов, без образования химической пленки и окисления.

Олеиновая кислота Б-115

Флюс применяется для защиты от процессов коррозии на стыке, при механическом влиянии, образуется новая пленка, что дает возможность не волнуется о качественного соединения.

Взамен паяльной кислоты, прочие флюсы не имеют схожих параметров, есть возможность применение машинного масла с растертыми опилками, процесс пайки происходит втирание состава при соединении. При нагреве олеиновый вид паяльной кислоты выветривается, но место пайки залужено, о прочном соединении не имеет смысла волнуется.

Фосфорная кислота

Во время обработки металлов ортофосфорным раствором происходит построение пленки для защиты, мешающей появлению окислов, хим. реакций металла. Характеристики раствора заключаются в бесцветной субстанции, неорганического рода. Гигроскопичная структура в виде пастообразной структуры взаимодействует при нагреве и растворяется в жидкий состав. Обладает полезными свойствами текучести, легко убирается водой после работы.

Пайка фосфорной кислотой

Применяется фосфорная кислота при пайке углеродистых, легированных сталей. Также к работе подойдут сплавы меди и никеля, температура работы при паяльных работах стартует от 350 градусов. Кислотная пленка разрыхляется, отводится на поверхность путем растворения слоя оксидов. Надежная спайка достигается путем образованной оксидной пленки фосфорной кислотой.

Салициловая база, популярная составом аспирина, используется как составная часть часть флюса для пайки. Наиболее повсеместно используется к работе с драгметаллами, ввиду слабого взаимные действия с частичками изделия.

Важное достоинство, это защита от окисления места пайки, нет надобности удалять флюс, если только не предъявляют дополнительные требования.

Многосторонность использования, доступное изготовление дают возможность использовать паяльную кислоту на основе салициловых соединений. Едкие выделения предполагают рабочую вытяжную систему при выполнении паяльных действий, также негативной стороной считается плохое взаимное действие с алюминием.

Возможно применять подручные средства, достаточно разтереть таблетку аспирина или остальной препарат, который содержит салициловую кислоту. Наноситься порошок на место пайки, во время работы с проводами пайку возможно делать прямо на таблетке. Намного удобнее смесь делается одновременно с вазелином, пропорциями 1 к 2, пасту легко наносить на место пайки тампоном, удалять по завершению работ.

Преимущества кислоты

Каждый состав имеет некоторые преимущества, паяльные аксессуары не исключение.

Пайка алюминия кислотой

Главные хорошие стороны:

• Удобство процесса, пайка позволяет обработать контакт в плоходоступном месте, за счёт параметров текучести.
• Очень высокая враждебность позволяет рушить оксидные пленки, отложения ржавчины. В большинстве случаев оксидные пленки не заметны глазу, по этому соединение отделывается непременным порядком.
• О дальнейшем образовании оксидной пленки можно не волнуется, паяльная кислота противодействует этому, даже механических воздействиях.
• Многообразие металлов, с которыми возможно делать действия, дает возможность применять раствор при каждой работе.

Минусы

Помимо хороших сторон, есть и определенные минусы, которые способны уменьшить применение элемента химии:

• Абсолютно запрещено применять кислоты во время работы с радиосхемами, очень маленькой электроникой. Свойства отдельных составов такие, что происходит разрушение дорожек во время обработки и нарастании новых токопроводных компонентов.
• Срок хранения занижен, по причинам летучести газов, по этому приобрести с запасом данные флюсы не выйдет. К условиям хранения также поставлены требования, не соблюдение которых может привести к порче материала;
• Состав вреден для человека при вдыхании, попадании на поверхность кожи. Лучше всего применять средства индивидуальной защиты при массовых работах, пайку делать в отлично проветриваемом помещении.

Состав и физико-химические свойства

Фосфорная кислота имеет формулу Н3РО4, состоящая из самого фосфора и диэтиламида. Пропорции бывают самыми разными от необходимой концентрации, во многих случаях применяется соотношение 1 к 4. Есть разновидность кислоты с примесями цинка соотношениями 1 к 2 частям раствора.

Формула фосфорной кислоты

Основные характеристики материала предполагают враждебность. Активное взаимное действие происходит с разным материалом, данный факт просит заботливого отношения к соединениям. В рабочий период следует придерживаться особенных правил, т.к. может случиться позитивный либо негативный вариант. Жидкая форма дает возможность проникать составу в малодоступные места, достигать исключительной прочности спаивания. Главными видами паяльной кислоты являются растворы, так как 100% концентрация не даст возможность делать работы с большинством металлов.

Важные факторы подбора

Выбор состава паяльной кислоты происходит в соответствии с поверхностью рабочей материала. Главным критерием должно быть качество раствора, т.к. неправильную концентрацию всегда можно уменьшить ее дома. Не допускается к использованию составов с наличием осадка или помутнения емкости.

Необходимо помнить, что жидкие флюсы, одни из некоторых паяльных вещей, имеющих период годности, на который нужно смотреть перед использованием.

Непростой выбор всегда не даёт покоя при приобретении. Составы разнообразные, на рынке есть очень много изготовителей. Требуется определить, какой вид работ будет выполняться, для этого изучается назначение состава паяльной кислоты. Ортофосфорные составы самые популярные, отлично борются с окислами и не очень агрессивны. Соляная более универсальна, т.к. применяется к большинству металлов. Серная наиболее энергичный вариант, применяется при пайке толстых изделий.

Изготовление собственными руками

Если есть наличие определенных знаний и материалов которые всегда под рукой, возможно сделать паяльную кислоту дома. Набор компонентов не большой, их можно выбрать в магазине хозяйственных товаров:

• соляная кислота в чистом виде;
• кусковой цинк, который реализовывается отделом химических реактивов, если не представляется возможности приобрести, бережно раскрывается пальчиковая батарея;
• стеклянную емкость или керамического материала.

Паяльная кислота делается собственными руками конкретной последовательностью. Нужно заполнить емкость кусками цинка, после заполнить соляным раствором. Действия производятся в отлично проветриваемом помещении, при попадании раствора на поверхность кожи, нужно тут же вымыть водой из крана. После, изготовления масса, переливается в непроницаемую емкость для хорошего сбережения.

Меры предосторожности

Агрессивные свойства просят особенного подхода к технике безопасности. Хранение выполняется заводской упаковкой, огражденном месте от прямых лучей солнца.

Делать работы лучше при хорошем проветривании, применяя специальные средства защиты.

Покровы кожи на агрессивные вещества реагируют отрицательно. При попадании на руки, нужно сразу вымыть водой, простым мылом. Вдыхание может привести к раздраженности полости рта, а при попадании в глаза нужно обратится с просьбой о помощи к мастерам.

Характерности пайки металлов

Для надёжного соединения важно держаться конкретных руководств, работа выделяется от спаивания традиционным припоем.

Паяльная кислота применяется в большинстве случаев, перед работами важно следовать шагам:

• Грубые загрязнения, окисления металла чистятся шлифовальной бумагой или напильником.
• Бережно наноситься флюс при помощи кисточки или специализированного дозатора, раствор будет в жидком состоянии, по этому легко растекается по поверхности.
• Лужение происходит с нанесением припоя, изделия скрепливаются между собой.

После завершения процесса стоит убрать останки раствора. Сделать это можно обыкновенной водой с мылом или раствором соды.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Solder Paste Flux — Паяльная паста, флюс для припоя

Использовать

Хотя в основном флюс для паяльной пасты используется для создания паяльной пасты, он также продается непосредственно в виде геля или липкого флюса.

Флюс-паяльная паста

также может служить временным клеем. Его липкая природа удерживает компоненты вместе до тех пор, пока тепло процесса пайки не расплавит припой и детали не сплавятся вместе.

После смешивания паяльная паста чаще всего используется в процессе трафаретной печати.Паста наносится на трафарет в соответствии с рисунком, который требуется для конечного продукта — печатной платы.

Компонент флюса паяльной пасты должен иметь достаточную липкость, чтобы скрепить компоненты во время обработки приспособления на производственной линии.

После печати за процессом формирования печатной платы следует предварительный нагрев и оплавление (плавление).

Для флюса температура и скорость изменения температуры являются ключевыми в процессе оплавления. Медленное повышение температуры необходимо для предотвращения образования шариков припоя, но оно должно быть достаточно большим, чтобы активировать флюс, затем расплавить сам припой и достаточно быстро охладить, чтобы сохранить желаемую форму.

Заявка

Гель-флюс для паяльной пасты можно наносить кистью, где это необходимо, и, в отличие от жидкого флюса, он не стекает с места нанесения.

Это означает, что при непосредственном использовании в качестве вспомогательного средства при пайке небольшое количество флюса для паяльной пасты можно использовать вместо относительно большого количества жидкого флюса. Обычное использование флюсового геля включает в себя повторную сборку BGA и доработку / ремонт паяных соединений.

При смешивании флюса паяльной пасты и порошка припоя для применения в печатных сборках необходимо учитывать следующие важные моменты:

Срок службы

Различные типы флюсов, особенно на водной основе, могут постепенно испаряться после смешивания, в конечном итоге затвердевая до состояния непригодности для использования. Предварительно смешанные паяльные пасты имеют указанное производителем время измерения. Срок годности паст, приготовленных самостоятельно, можно приблизительно оценить, но его следует занижать из соображений безопасности.

Вязкость

Будучи жидкостью, паяльная паста не является полностью невосприимчивой к течению. Толщина смеси флюс/порошок помогает определить, насколько хорошо она сопротивляется тенденции сохранять свою форму в процессе отверждения. Однако иногда предпочтительна более низкая вязкость.

При использовании ракеля для нанесения паяльной пасты на трафарет прилагаемое усилие может снизить вязкость, что разжижает пасту и позволяет ей легче протекать через отверстия трафарета.Опять же, предварительно смешанные пасты имеют размеры, указанные производителем, в то время как индивидуальные смеси часто требуют самотестирования.

И срок службы, и вязкость могут быть выражены через тиксотропный индекс, измеряющий вязкость смешанной паяльной пасты в состоянии покоя по сравнению с нанесенной.

В зависимости от соотношения и состава флюса паяльной пасты и порошка припоя может потребоваться частое перемешивание для обеспечения надлежащей вязкости и испытания на срок службы.

Количество пасты также является ключевым фактором.Слишком малое количество может привести к недостаточной прочности соединения или плохой проводимости электрического соединения. Слишком много может привести к случайному короткому замыканию на плате.

Хранение и очистка

Флюс для паяльной пасты требует надлежащего хранения для обеспечения удобства использования. Для предотвращения испарения необходимо использовать герметичный контейнер. Хранение в месте с низкой температурой снижает скорость окисления и, следовательно, скорость деградации флюса, но следите за тем, чтобы он не подвергался воздействию отрицательных температур, что может привести к разделению химикатов.

Как и в случае со всеми флюсами, используемыми в электронике, остатки могут быть вредными для цепи, и существуют стандарты для измерения безопасности оставшихся остатков.

Для каждого типа флюса требуются свои растворители для удаления излишков:

Формулы жидких флюсов – Rosin-Factory.com

Флюс для пайки помогает припою растекаться и «цепляться» за металл за счет снижения поверхностного натяжения и удаления оксидов. Жидкий флюс имеет решающее значение для поверхностной пайки и многих других задач пайки.

Многие составы жидких флюсов содержат канифоль; однако я также пишу некоторые формулы, которые не содержат канифоль. В большинстве случаев вы сможете изменить соотношение ингредиентов, чтобы точно настроить формулу для вашего собственного применения; однако, если вам нужна помощь в этом, пожалуйста, позвоните мне или напишите мне для получения помощи. Все составы должны быть созданы химиками или лицами, имеющими достаточный опыт в создании химических соединений. Многие формулы содержат легковоспламеняющиеся или вызывающие коррозию ингредиенты.Пожалуйста, ознакомьтесь с паспортом безопасности всех материалов, прежде чем обращаться с ними.

Liquid Flux 1 (легковоспламеняющийся, раздражающий, опасный для здоровья)

Ингредиент	% по весу	CAS#
Изопропиловый спирт	70	67-63-0
Карбоновая кислота, C1-C5	30	68937-68-8

Предупреждение: Беречь от тепла, искр и пламени.Избегайте контакта с глазами. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Liquid Flux 2 (горючий, раздражающий, опасный для здоровья)

Ингредиент	% по массе	CAS#
Изопропиловый спирт	40	67-63-0
Полимеризованная канифоль	40	65997-05-9
Метилэтилкетон	20	78-93-3

Предупреждение: Беречь от тепла, искр и пламени. Избегайте контакта с глазами. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Жидкий флюс, неорганический, смываемый водой 2 (раздражающий, опасный для здоровья)

Ингредиент	% по весу	CAS#
Цинк хлорид	44,5	7646-85-7
Хлорид аммония	5	12125-02-9
Соляная кислота	0.5	7647-01-0
Вода	50	68937-68-8

Предупреждение: Избегайте попадания в глаза. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Жидкость/паста Водорастворимый флюс (горючий, раздражающий, опасный для здоровья)

Ингредиент	% по весу	CAS#
Изопропиловый спирт (изопропанол)	60	67-63-0
Бетаина гидрохлорид	10	590-46-5
Вода	30	68937-68-8

Предупреждение: Беречь от тепла, искр и пламени. Избегайте контакта с глазами. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Флюс для алюминиевого припоя Гель/жидкость/паста

Ингредиент	% по весу	CAS#
Аминоэтилэтаноламин	30	111-41-1
Фтороборат аммония	25	13826-83-0
Оксид цинка	10	1314-13-2
Тританоламин	30	102-71-6
Вода	Весы

Предупреждение: Избегайте попадания в глаза.Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Флюс для серебряного припоя, паста, неорганический, смываемый водой

Ингредиент	% по весу	CAS#
Тетраборат калия	30	132-77-0
Фтороборат калия	35	14075-53-7
Вода	50	68937-68-8

Предупреждение: Избегайте попадания в глаза. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Жидкий флюс, оставайся чистым

Ингредиент	% по весу	CAS#
Хлорид цинка	30	7646-85-7
Хлороводород	5	7647-01-0
Хлорид аммония	20	12125-02-9
Вода	40	7732-18-5
Метанол	5	67-56-1

Предупреждение: Избегайте контакта с глазами.Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Liquid Flux, смываемый водой, без очистки

Ингредиент	% по весу	CAS#
Спирт этиловый	70	64-17-5
Канифоль	20	8050-09-7
Гидрохлорид диметиламина	5	506-59-2

Предупреждение: Беречь от тепла, искр и пламени. Избегайте контакта с глазами. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Liquid Rosin Flux 1 (легковоспламеняющийся, опасный для здоровья)

Ингредиент	% по массе	CAS#
Спирт этиловый	70	64-17-5
Канифоль	20	8050-09-7
Гидрохлорид диметиламина	5	506-59-2

Предупреждение: Беречь от тепла, искр и пламени.Избегайте контакта с глазами. Избегайте длительного или повторного контакта с кожей. Держите контейнер закрытым. Использовать при достаточной вентиляции. Тщательно мойте после обработки.

Отказ от ответственности : Информация, представленная на этой странице, предназначена только для информационных целей. Информация может быть недостаточной или неполной для производства и производственных целей.

JI356377,,1/2LB 40/60 AC SOLDER,Jugenheimer Industrial Supplies, Inc.

Пункт #: JI356377
Номер детали производителя: 53054

«Сделайте это припоем общего назначения.№ 53034: Вес: 1-1/2 унции, Тип сердцевины: Кислота, Состав: 40% олова, 60% свинец, Диапазон плавления: 360–460 F, Калибр: 0,081 «», Кол-во в упаковке: 1, Тип упаковки: Карточка № 53038: Вес: 1/4 фунта, Тип сердечника: Кислота, Состав: 40% олова, 60% свинец, Диапазон плавления: 360–460 F, Калибр: 0,081 дюйма, Кол-во в упаковке: 1, Тип упаковки: Карточка № 53054: Вес: 1/2 фунта, Тип сердечника: Кислота, Состав: 40% олово, 60% свинец, Диапазон плавления: 360–460 F, Калибр: 0,081 дюйма, упаковка Кол-во: 1, Тип упаковки: Катушка № 53050: Вес: 1 фунт, Тип сердечника: Кислотный, Состав: 40% олово, 60% свинец, Диапазон плавления: 360–460 F, Калибр: . 081 «», Кол-во в упаковке: 1, Тип упаковки: Катушка № 53041: Вес: 1/2 унции, Тип сердечника: Канифоль, Состав: 60% олово, 40% свинец, Диапазон плавления: 350 F — 374 F, калибр : .063 «», Кол-во в упаковке: 1, Тип упаковки: Карточка № 53035: Вес: 1 унция. Тип сердцевины: Канифоль, Состав: 40% олово, 60% свинец, Диапазон плавления: 360 F — 460 F, Калибр : .063 «», Кол-во в упаковке: 1, Тип упаковки: Карточка № 53039: Вес: 1/4 фунта, Тип сердцевины: Канифоль, Состав: 40% олова, 60% свинца, Диапазон плавления: 360 F — 460 F , Калибр: .063 «», Кол-во в упаковке: 1, Тип упаковки: № карты.53055: Вес: 1/2 фунта, Тип сердечника: канифоль, Состав: 60% олова, 40% свинец, Диапазон плавления: 350–374 F, Калибр: 0,063 дюйма, Кол-во в упаковке: 1, Тип упаковки: Катушка № 53051: Вес: 1 фунт, Тип сердечника: канифоль, Состав: 40% олова, 60% свинец, Диапазон плавления: 360–460 F, Калибр: 0,125 дюйма, Кол-во в упаковке: 1, Тип упаковки: Катушка № 53033: Вес: 1-1/2 унции, Тип сердцевины: Твердый, Состав: 50 % олова, 50 % свинца, Диапазон плавления: 361–421 F, Калибр: 0,075 дюйма, Кол-во в упаковке: 1, Тип упаковки: Карточка № 53037: Вес: 1/4 фунта, Тип сердечника: Твердый, Состав: 50% олово, 50% свинец, Диапазон плавления: 361–421 F, Калибр: . 125 дюймов», Кол-во в упаковке: 1, Тип упаковки: Карта № 53053: Вес: 1/2 фунта, Тип сердечника: Твердый, Состав: 50% олово, 50% свинец, Диапазон плавления: 361–421 F, калибр : .125 «», Кол-во в упаковке: 1, Тип упаковки: Катушка № 53049: Вес: 1 фунт, Тип сердечника: Твердый, Состав: 50% олово, 50% свинец, Диапазон плавления: 361 F — 421 F, Калибр : .125″», П

ИССЛЕДОВАНИЕ СОСТАВА ПРИПАЯ | Анналы рабочих воздействий и здоровья

Получить помощь с доступом

Институциональный доступ

Доступ к контенту с ограниченным доступом в Oxford Academic часто предоставляется посредством институциональных подписок и покупок.Если вы являетесь членом учреждения с активной учетной записью, вы можете получить доступ к контенту следующими способами:

Доступ на основе IP

Как правило, доступ предоставляется через институциональную сеть к диапазону IP-адресов. Эта аутентификация происходит автоматически, и невозможно выйти из учетной записи с проверкой подлинности IP.

Войдите через свое учреждение

Выберите этот вариант, чтобы получить удаленный доступ за пределами вашего учреждения.

Технология Shibboleth/Open Athens используется для обеспечения единого входа между веб-сайтом вашего учебного заведения и Oxford Academic.

1. Щелкните Войти через свое учреждение.
2. Выберите свое учреждение из предоставленного списка, после чего вы перейдете на веб-сайт вашего учреждения для входа.
3. При посещении сайта учреждения используйте учетные данные, предоставленные вашим учреждением.Не используйте личную учетную запись Oxford Academic.
4. После успешного входа вы вернетесь в Oxford Academic.

Если вашего учреждения нет в списке или вы не можете войти на веб-сайт своего учреждения, обратитесь к своему библиотекарю или администратору.

Войти с помощью читательского билета

Введите номер своего читательского билета, чтобы войти в систему. Если вы не можете войти в систему, обратитесь к своему библиотекарю.

Члены общества

Многие общества предлагают своим членам доступ к своим журналам с помощью единого входа между веб-сайтом общества и Oxford Academic. Из журнала Oxford Academic:

1. Щелкните Войти через сайт сообщества.
2. При посещении сайта общества используйте учетные данные, предоставленные этим обществом. Не используйте личную учетную запись Oxford Academic.
3. После успешного входа вы вернетесь в Oxford Academic.

Если у вас нет учетной записи сообщества или вы забыли свое имя пользователя или пароль, обратитесь в свое общество.

Некоторые общества используют личные аккаунты Oxford Academic для своих членов.

Личный кабинет

Личную учетную запись можно использовать для получения оповещений по электронной почте, сохранения результатов поиска, покупки контента и активации подписок.

Некоторые общества используют личные учетные записи Oxford Academic для предоставления доступа своим членам.

Институциональная администрация

Для библиотекарей и администраторов ваша личная учетная запись также предоставляет доступ к управлению институциональной учетной записью. Здесь вы найдете параметры для просмотра и активации подписок, управления институциональными настройками и параметрами доступа, доступа к статистике использования и т. д.

Просмотр ваших зарегистрированных учетных записей

Вы можете одновременно войти в свою личную учетную запись и учетную запись своего учреждения.Щелкните значок учетной записи в левом верхнем углу, чтобы просмотреть учетные записи, в которые вы вошли, и получить доступ к функциям управления учетной записью.

Выполнен вход, но нет доступа к содержимому

Oxford Academic предлагает широкий ассортимент продукции. Подписка учреждения может не распространяться на контент, к которому вы пытаетесь получить доступ. Если вы считаете, что у вас должен быть доступ к этому контенту, обратитесь к своему библиотекарю.

Припой с сердечником и прутковый припой

Кислотный припой

Кислотный припой представляет собой высокоактивный флюс на основе неорганической кислоты (без хлорида цинка) для пайки общего назначения, где желательна проволока для припоя с флюсовой сердцевиной.Быстрая пайка может выполняться на всех распространенных металлах, кроме алюминия и марганца. Кислотный припой особенно полезен для пайки чрезмерно окисленных металлов. Canfield использует уникальный процесс вакуумной экструзии при производстве сердечника, который практически исключает пустоты, тем самым сокращая время производства.

Имейте в виду, что припой с кислотным сердечником НЕ рекомендуется для пайки электрических или электронных устройств из-за коррозионной природы остатка.

Проволока

Acid Core доступна в большинстве сплавов олова и свинца, а также в бессвинцовых сплавах.

Используется в OEM/промышленных приложениях, а также при ремонте радиаторов и кровельных работах.

Остаток флюса

гигроскопичен и вызывает коррозию. Работе следует дать остыть в покое, пока припой не затвердеет. Затем остатки флюса удаляются промывкой горячей водой. Для более тщательной очистки промойте 2-10% раствором нейтрализатора, а затем промойте горячей водой.

50 % олово / 50 % свинец

Припой общего назначения, используемый для пайки меди и медных сплавов и/или сплавов на основе железа.Этот сплав обеспечивает удовлетворительные свойства коррозионной стойкости и обычно используется там, где критически важны температурные требования.

Физические свойства:



• Цвет: серый/серебристый
• Диапазон плавления: 361–421 °F (от твердого до жидкого)
• Твердость по Бринеллю: 14HV
• Прочность на сдвиг: 5200 фунтов на кв. дюйм
• Прочность на растяжение: 6000 фунтов на кв. дюйм



60 % олово / 40 % свинец

60% олово/40% свинец — это припой общего назначения, используемый для пайки меди и медных сплавов и/или сплавов на основе железа.

Физические свойства:



• Цвет: серый/серебристый
• Диапазон плавления: 361–376 °F (от твердого до жидкого)
• Прочность на растяжение: 6400 фунтов на кв. дюйм
• Удельный вес: 8,51%
• Плотность: 0,3068



Чистое олово

Олово не легко окисляется на воздухе и используется для покрытия других металлов для предотвращения коррозии. Используется там, где требуются бессвинцовые припои.

Физические свойства:



• Состав припоя: 100 Sn (вес. %)
• Температура плавления: 231.9°C / 449,4°C
• Плотность: 729 Мг м¯³
• Твердость по Бринеллю: 51 МПа
• Регистрационный номер CAS: 7440-31-5



Стержневые припои

доступны в виде стержней 1 #, стержней ½ # и стержней ¼ # с покрытием / метра. Сердечник
Acid доступен в большинстве сплавов и доступен на катушках 1# и 5#.



Канифоль в паяльных флюсах: сложный материал | | Блоги Индийской корпорации | Флюс | Жидкий флюс

Что в канифоли? Был бы очищенный сосновый сок под другим названием…

IPC J-STD-004B, Поправка 1 , определяет канифольный флюс как: в основном состоящий из натуральной канифоли (кифаль), извлеченной из олеорезина сосновых деревьев и очищенной. Используемые канифоли должны иметь минимальное кислотное число 130, как определено в соответствии с ASTM D-465.

Смола далее определяется как: в основном состоящая из синтетических смол и/или натуральных смол, отличных от канифоли.

Приведенные выше определения дают производителям флюсов огромную гибкость в том, как мы определяем наши флюсы, и с практической точки зрения мы действительно пришли к выводу, что классификация чего-либо как RO или RE не имеет большого значения, потому что, учитывая современные технологии, Классификация RO или RE мало что говорит о его свойствах потока.

Все канифоли являются смолами, но не все смолы являются канифолями. Тем, что мы классифицируем флюсы как канифоль, мы обязаны соку сосны, обладающему флюсующими свойствами, но при этом являющемся диэлектриком и нерастворимым в воде. Этот факт не ускользнул от производителей военной электроники, которым так понравились свойства канифоли, что они пошли на многое, чтобы определить лучшую канифоль как канифоль Grade WW и ее свойства, из которых по контракту должно было быть изготовлено оборудование военного класса. выпущенный до J-STD.Несмотря на то, что J-STD был выпущен в 1995 году, мы все еще видим некоторые устаревшие контракты MIL, требующие флюсов MIL-SPEC. Смола марки WW (водно-белая, определяющая ее цвет) нашла свое применение как в MIL-F14256 (флюс), так и в QQ-S-571 (припой с сердечником, паста и сплавы), и она прилипла.

Из чего состоит канифоль марки WW? Смола представляет собой очищенный сок живой сосны и родственных ей деревьев. Древесную канифоль, напротив, получают из измельченных пней и бревен. Однажды я видел химический анализ канифоли класса WW, полученной из сосен Джорджии… Где-то с годами я потерял ее из виду.Полный химический анализ включал от 40 до 50 различных компонентов из следующих семейств химических веществ, основным из которых является абиетиновая кислота, включая различные изомеры, димеры, полимеризованные формы каждой кислоты:

• абиетиновая кислота
• неоабиетиновая кислота
• дегидроабиетиновая кислота
• палестровая кислота
• левопимаровая кислота
• пимаровая кислота
• изопимаровые кислоты
• терпены

Хотя канифоль сама по себе представляет собой сложную смесь химических веществ, чтобы еще больше усложнить ситуацию, не только канифоль поступает со всего мира и имеет различное соотношение кислотных компонентов, но также можно выделить многие из отдельные фракции канифоли и очистить их, чтобы получить один чистый химикат канифоли.Именно таким образом компании, производящие флюсы, могут производить канифольные флюсы, содержащие канифоли (или смолы) с разными температурами плавления или размягчения. Очищенная оружейная канифоль, получаемая из дерева, имеет температуру размягчения около 77°C, что означает, что этот тип канифоли будет размягчаться во время испытания на сопротивление поверхностной изоляции (SIR) при температуре 85°C. Лучшим выбором для высокой надежности в условиях высокой температуры и влажности может быть фракция канифоли, которая размягчается при 95°C или 120°C. Выбор канифоли влияет как на смачивание, так и на надежность, и даже на поведение остатка в других тестах, таких как тест Foresite C3.Но это тема для другого дня.

Indium Corporation изготавливает свои флюсы, паяльные пасты и порошковую проволоку из лучших материалов для требуемой работы. Как правило, если материал представляет собой канифоль марки WW или фракцию канифоли, очищенную от канифоли, мы будем обозначать флюс как RO. В современной индустрии флюсов вопрос о том, как классифицировать флюсы, является вопросом выбора, если определение близко к тому, которое дано выше IPC. Надеюсь, это не сбивает с толку пользователя Flux. Неважно, классифицируется ли что-либо как RO или RE.

ЭЛС:мс3

Выбор флюса для пайки | Просто умнее Блог о схемотехнике

Флюс

используется для очистки металлических поверхностей перед их пайкой. Поскольку любые оксиды, которые остаются на поверхности металла, могут привести к ухудшению паяных соединений, основная функция флюса состоит в раскислении металлических поверхностей без разложения. Флюс для припоя является жизненно важной частью проектирования и ремонта электроники. Давайте посмотрим на различные типы флюса.

Канифольный флюс

Канифольный флюс, что неудивительно, состоит в основном из канифоли, добываемой из сока сосны, и содержит активный ингредиент абиетиновую кислоту (могут присутствовать и другие кислоты). Существует три типа канифольного флюса — канифоль (R), канифоль слабоактивированная (RMA) и канифоль активированная (RA), каждый из которых имеет различный уровень активаторов, агентов, позволяющих раскислять и очищать флюс.

Канифольный флюс используется для очистки уже чистых поверхностей и имеет то преимущество, что не оставляет следов.Мягко активированный канифольный флюс используется на более грязных поверхностях и оставляет больше следов, чем обычный канифольный флюс; после использования мягко активированного флюса канифоли вы используете очиститель флюса для очистки поверхности. Флюс, активированный канифолью, очищает лучше всего, но оставляет после себя значительное количество остатков — из-за этого флюс, активированный канифолью, используется редко.

Водорастворимый флюс

Водорастворимый флюс, также называемый флюсом на основе органических кислот, обычно производится на основе гликоля. Недостатком использования водорастворимого флюса является то, что он часто связывается с самой печатной платой или другими металлическими поверхностями, в результате чего требуется тщательная очистка.Кроме того, водорастворимый флюс имеет тенденцию быть более агрессивным окислителем, чем обычно требуется. Органический флюс более реактивен, чем флюс, активированный канифолью, и поэтому является более сильным очистителем. (Примечание: вы также можете найти неорганический водорастворимый флюс, который еще более эффективен, чем водорастворимый флюс.)

Флюс без очистки

Флюс No-clean представляет собой смесь органических смол, кроме канифоли, смешанную с некоторыми неорганическими веществами. Поведение и свойства флюсов без очистки могут значительно различаться в зависимости от их соответствующего химического состава; например, некоторые неочищенные флюсы оставляют огромное количество остатков, что непривлекательно, хотя и не представляет угрозы для поверхности.Однако вы можете найти неочищенные флюсы, которые не оставят после себя следов. Основным преимуществом использования флюсов no-clean является то, что вам не нужно будет очищать поверхность после пайки, так как они не влияют на электропроводность.

.
