Как выбрать подобрать цоколи лампочек: виды, типы, размеры, маркировка.

Всем хорошо известный осветительный прибор – лампочка, состоит из двух частей – колбы и цоколя.

С помощью цоколя лампа крепится в патроне и через него же подводится электрический ток. Цоколи ламп, которыми мы пользуемся в быту, имеются двух типов:

  • резьбовой
  • штырьковый

Каждый имеет буквенно-цифровую маркировку. Заглавная буква латинского алфавита указывает на тип цоколя – Е – резьбовой цоколь, цоколь Эдисона; G – штырьковый цоколь. Цифры, которые следуют за ней, указывают на диаметр цоколя в миллиметрах или расстояние между штырьками. Более сложные устройства имеют и более сложные цоколи, и маркировка тоже отличается, но в этой статье мы о них писать подробно не будем. Наша задача – разобраться с бытовыми светильниками. Самые распространённые резьбовые цоколи в быту – Е27 и Е14.

Резьбовые цоколи

Нам всем хорошо знакомы лампы с этим цоколем. Они используются для освещения жилых помещений, а также на улице. Считается, что был разработан Томасом Эдисоном и запатентован в 1894 году специально для ламп накаливания. Потому и называется «Цоколь Эдисона». Конструкция – цилиндр с резьбой диаметром 27 миллиметров. Корпус из алюминия, на конце корпуса – контакт, к которому присоединены электроды. Электроды ведут к вольфрамовой спирали, которая начинает светиться при прохождении через неё электрического тока. По этому принципу работают все лампы накаливания. У светодиодных ламп в цоколе размещается драйвер. Размеры цоколя стандартны, что делает лампочки легко заменяемыми: диаметр 27 миллиметров, высота 26,67 миллиметра. Помимо ламп накаливания, с таким цоколем выпускаются энергосберегающие лампы, галогенные, светодиодные.

Случается так, что вы купили светильник, а цоколи в нём не подходят для ваших лампочек. Отчаиваться не стоит, можно приобрести переходник. Многочисленные адаптеры позволяют совместить разные размеры и даже типы цоколей.

Лампочки с узким цоколем называют ещё миньоны. По конструкции такие же, как и все лампы с винтовыми цоколями. Применяется для освещения квартир, домов, для локального и общего света, а также часто используется в холодильниках. И точно так же с таким цоколем можно увидеть и лампу накаливания, и галогенную, и энергосберегающую, и светодиодную.

Размеры ламп в этих цоколях соответствующие, их не зря ещё называют Голиафом. Высота цоколя отличается и составляет 47,75 миллиметров. В быту такие лампы не применяются, они используются в основном для уличного освещения или для больших объектов.

Штырьковые цоколи

Корпус цоколя может быть керамическим, металлическим и пластиковым. Наиболее надёжными считаются два последних, Керамический применяется в основном в галогенных лампах. Только керамика может выдержать температуру, до которой нагревается галогеновая лампа в процессе эксплуатации. Лампы с таким цоколем рассчитаны на напряжение 12В, поэтому применяются в основном в декоративной подсветке, также в натяжных потолках и настольных светильниках.

Немного отличается от других штырьковых моделей – имеет утолщение на конце штырьков, которые позволяют лампе надёжно и быстро фиксироваться, достаточно слегка повернуть её. Работают только от сети напряжением 220В. В другой тип патрона с низковольтным освещением такую лампу вставить невозможно. Заглавная буква U в данном случае обозначает, что он предназначен для энергосберегающих ламп. Но сфера применения цоколя значительно шире. Сегодня с этим цоколем выпускаются:

  • галогенные лампы;
  • светодиодные;
  • люминесцентные;
  • металлогалогенные.

Применяются при фасадном освещении, в быту – в точечных светильниках, при декоративной подсветке.

Лампы с таким цоколем используются в основном для декоративной подсветки. Однако, она вполне подходит и для общего освещения дома или офиса. Такой цоколь очень востребован для ламп в натяжных потолках. Крепятся они очень просто и надёжно и вообще способны подарить массу положительных эмоций.

G53 – этот цоколь имеет плоские контакты и используется во встраиваемых светильниках. Светодиодная лампа с таким цоколем применяется:

  • В общем освещении
  • В архитектурной подсветке
  • В декоративном и акцентном освещении.

Словом, везде, где требуется создать направленное освещение. Применяется также в светосигнальной промышленности, в автомобильной и авиационной технике.

GX53 — расшифровывается это обозначение так: G – штырьковое соединение; Х – утолщение наподобие шляпки гвоздя на концах контактов; 53 – расстояние между штырьками в миллиметрах. Такая светодиодная «таблетка» активно используется в подвесных и натяжных потолках. Цоколь имеет небольшую высоту – 28 миллиметров. Работают лампы с этим цоколем от сети переменного тока и не нуждаются в трансформаторах. Светильники с таким цоколем обладают ценными преимуществами:

  • Он экономит межпотолочное пространство, поскольку установочная высота находится в пределах 12 миллиметров
  • Большой диаметр изделия позволяет установить больше светодиодных элементов, а это уже экономия средств
  • Лампы с таким цоколем долго служат и мало потребляют электроэнергии.
  • Отсутствие заднего света очень важное качество для натяжных потолков.

Таким образом, лампы с цоколем GX53 отличаются экологической безопасностью, поскольку не выделяет никаких вредных паров и излучает приятный свет, близкий к дневному, она не нагревается в время работы, и потому исключает риск возгорания, моментально включается на полную мощь.

Цоколь G13 – используется в основном в люминесцентных лампах, либо светодиодных с колбой в виде трубы. Цоколь состоит из двух штырьков из латуни, закреплённых на держателе, который в свою очередь располагается в металлическом стакане. Длина штырьков 7 миллиметров, расстояние между ними – 13 миллиметров. Общая конструкция состоит из токопроводящих штырьков, держателя, стакана и колбы лампы. Установить такой осветительный прибор можно только в специальный светильник, поэтому в быту почти не используется. Мы можем ещё увидеть такие лампы в общественных и производственных помещениях, в офисах, на складах, в медицинских и образовательных учреждениях, да и там они уже вытесняются другими источниками света. Лампы с цоколем такого типа могут работать от сети напряжением 220 или 110В, содержат в своём составе ртуть, что выдвигает особые требования к их утилизации. Трубчатые лампы с таким цоколем могут быть разных размеров и разной мощности. Чем длиннее лампа, тем больше её мощность.

И ещё одно про эти лампы: их нельзя подключить к сети напрямую, требуется специальный аппарат, пускорегулирующий, который может быть либо электромагнитным, либо электронным. Схема подключения и в том, и в другом случае несколько отличается, но это скорее разговор для узких специалистов.

Немного о других видах цоколей

Мы рассказали о самых популярных штырьковых цоколях. Их большое разнообразие, и мы слегка коснёмся маркировки других разновидностей.

R – цоколь с утопленными контактами. Куда это они «утоплены»? в специальные отверстия, где удерживаются с помощью пружины. Применяется в уличных прожекторах и автомобильных фарах. Самый распространённый цоколь этого типа R7s, где R – тип цоколя, 7 – диаметр или расстояние между штырьками, а s – количество контактов (в данном случае – один).

В — штифтовой цоколь, лампа фиксируется в патроне без резьбы с помощью боковых штифтов. Применяется там, где необходимо сфокусировать свет в одном направлении, например, в автомобильных фарах.

S – софитные цоколи от сценического оборудования (отсюда и название) нашли себе сегодня более широкое применение – в декоративной подсветке интерьера, в освещении салонов автомобилей и их номерных знаков.

Т – телефонный цоколь. Лампы с таким цоколем применяются в пультах управления и для подсветки приборов. Цифры маркировки обозначают диаметр в дюймах.

К – кабельные цоколи. Применяются такие в оранжереях, специализированных электроустановках.

Р – фокусирующий цоколь со встроенной линзой позволяет получить узко направленный луч света. Сфера применения очень широка – от карманного фонарика дл кинопроектора.

Наконец, есть безцокольные лампы, которые обозначаются маркировкой W. Вместо цоколя у них основание лампы, куда выведены контакты. Цифры в маркировке обозначают толщину этого основания. Такие применяются в автомобилях (поворотники), а также в ёлочных гирляндах.

Мы надеемся, что эта статья поможет вам выбирать лампы со знанием дела и обращать внимание не только на её мощность, но и на конструктивные особенности.

Типы цоколей ламп — Суперпокупка.Ру. ☎ 8 495 108 58 45

ПОРУЧИК ГОЛИЦИН — ПРОВЕРЬТЕ ПАТРОНЫ! А ТАКЖЕ ЦОКОЛИ И ЛАМПЫ.

В каждом светильнике используется определенный тип патрона, в который можно установить только такую лампу, которая имеет подходящий цоколь. Таким образом, при покупке светильника следует обратить внимание на тип цоколя ламп, которые используются в светильнике.

В комплект подавляющего большинства светильников лампы не входят и об их приобретении следует позаботиться одновременно с покупкой светильника. Кроме того, лампы недолговечны и их приходится периодически заменять. В нашем обзоре — небольшой экскурс в мир патронов, цоколей и источников света.

При выборе лампы для светильника следует учитывать не только тип цоколя, но и разрешенную для светильника мощность лампы, напряжение в сети, подходящие под конкретный светильник габариты лампы, схему подключения светильника.

Каждый тип цоколя имеет свое обозначение, которое позволяет не заблудиться в их довольно широкой номенклатуре. Например, цоколь «Е» (Edison Screw type / Винт Эдисона) — винтовой, цифра после буквы обозначает наружный диаметр в миллиметрах.

Цоколь E14

E14 — один из самых привычных типов цоколя. Для миниатюрных классических ламп накаливания с таким цоколем прижился термин «миньон». Традиционные лампы накаливания являются наиболее широко применяемым источником света. Их отличает наибольшее разнообразие типов: грушевидая, свечеобразная, каплевидная, шарообразная, зеркальная и др.


накаливаня

галогенная

люминесцентная

Цоколь E27

E27 — самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Будьте внимательны — компактные люминесцентные лампы с цоколем E27 и E14 не подходят для работы в схемах с диммерами и электронными выключателями.


накаливания

галогенная

люминесцентная

Цоколь G4

Цоколь G4 разработан для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12В или 24В. Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения. Срок службы таких ламп — свыше 2000 часов. В настоящее время лампы с таким цоколем широко используются в светильниках с хрустальными стразами.


патрон G4

галогенная

низковольтная галогенная

Цоколь G5

Цоколь G5 используется в люминесцентных трубчатых лампах с диаметром колбы 16 мм. Эти лампы излучают свет очень высокого качества цветом от теплого белого до холодного дневного. Люминесцентные лампы отличаются высокой световой отдачей и малым потреблением электроэнергии.


патрон G5

патрон G5

люминесцентная

Цоколь G9

Миниатюрные галогенные лампы с цоколем G9 предназначены для использования в сети переменного тока напряжением 220В и являются идеальным источником света для декоративных светильников в жилых помещениях и работают без трансформатора.



патрон G9

высоковольтная галогенная

галогенная

Цоколь 2G10

Четырехштырьковый цоколь 2G10 используется в особоплоских компактных люминесцентных лампах с высокой светоотдачей. Такие лампы применяются для светильников типа Downlights (вниз-светящие) и Uplights (вверх-светящие), для плоских настенных или потолочных светильников.



патрон 2G10

люминесцентная

Цоколь 2G11

Компактные люминесцентные лампы с односторонним четырехштырьковым цоколем 2G11 используются в системах внутреннего и наружного освещения. Такие лампы — идеальный вариант для современных малогабаритных светильников.


патрон 2G11
горизонтальный

патрон 2G11
вертикальный

люминесцентная

Цоколь G12


патрон G12

металлогалогенная

Цоколь G13



патрон G13

люминесцентная

U-образная

Автор: Февзи Мусаев, специально для Superpokupka.ru

виды, размеры, маркировка, какой цоколь у обычной лампочки

Любое оборудование, которое имеет световую индикацию или используется в качестве осветительного прибора, снабжено проводами и патронами. Технические характеристики, назначение и физические параметры у них отличаются между собой, поэтому цоколи ламп также разнообразны. Что это такое, как устроены и где применяются?

Что это такое

Под цоколем подразумевается в некотором смысле переходник между патроном и осветительным прибором. Он обеспечивает надежную фиксацию колбы с содержимым в конкретном разъеме, который подключен к источнику питания.

Внешне корпус может выглядеть как герметичный короб, в котором полностью скрыты контакты. Примером является изобретение Эдисона. Большинство вариаций представлена блоком, из которого выделяются металлические штырьки, пластинки, проволочки, отвечающие за провод энергии от патрона к диодам или нитям накаливания.

Внутри простейшего цоколя

Характеристики

Размеры цоколей не всегда имеют прямую пропорциональность с необходимой мощностью светового потока на выходе. Например, Е40 имеет диаметр витков 40 мм, а R7, всего 7 мм. А выдаваемая мощность первых достигает результата в 1000 Вт, вторые могут светить на все 1500 Вт.

Маркировка цоколей всех электролампочек представлена заглавными, строчными буквами и цифрами. Под числом подразумеваются геометрические характеристики. Латинский алфавит означает следующее:

BШтифтовый (байонет)s1 контакт
EРезьбовой (Эдисона)
d
2 контакта
GШтырьковыйt3 контакта
KКабельныйq4 контакта
PФокусирующийp5 контактов
RС утопленными контактами
SСофитный
TТелефонный
WБесцокольные лампы
Маркировка

Если цифра стоит сразу за заглавной буквой, то она указывает на наружный диаметр цоколя (Е27) или расстояние между центральными точками выступающих контактных элементов (G4). Дополнительно могут быть указаны A (автомобильная лампа), U (энергосберегающая) или V (коническая форма нижней части цоколя).

Разновидности цоколей и их маркировка

Какой бы ни был выбор цоколей, среди многообразия и сегодня лидирующая позиция у обычной лампочки с вольфрамовой нитью накаливания. Она имеет винтовой цоколь диаметром в 27 мм. Маркируется как Е27. Не вытесняют, но набирают популярность штырьковые, бесцокольные и линейные аналоги с утопленными контактами. Существуют и другие специализированные и универсальные варианты.

Какой цоколь у обычной лампочки — е27

Резьбовой (Е)

Изобретение, которое имеет несколько авторов, но известно как цоколь Эдисона представлено винтовым корпусом из алюминия и рабочими элементами внутри него. К последним относятся изолятор, контакты, провода.

Внутри группы за основу для классификации цоколей берется только диаметр. Так, популярны в России 14, 27 и 40 мм. Работают они от сети 230 или 380 В.

Менее заметны в быту лампочки с диаметром цоколя равным 5, 10 или 12 мм. Они работают от 24 В (е5) или 230 В. В ряде европейских стран напряжение достигает всего 110 В, поэтому наши стандарты к ним не подойдут. Там популярны цоколи е17 и е26.

Классификация цоколей Эдисона

Область применения ограничений практически не имеет. Это могут елочные украшения, бытовая техника, декоративные приборы. Чаще всего лампы с резьбовым цоколем применяется для освещения каких-либо площадей. Например, бра, люстра, уличный или карманный фонарь.

Штыковой (G)

Самым распространенным подвидом этой группы является цоколь G4. Контактные элементы представлены двумя штырями, которые в патрон просто вставляются.

К особенностям G4 можно отнести следующее:

  • световой поток рассеивается;
  • ультрафиолетовое и инфракрасное излучение отсутствуют;
  • специальное покрытие на колбе возвращает ИК лучи на нить накаливания;
  • галогенные лампы руками трогать голыми руками нельзя, так как жировые пятна из-за сильного нагревания приводят к разрушению тонкого стекла.
Перегоревшая лампа G4

Патроны под цоколь G4 применяются в мебельной промышленности для устройства подсветки, в декоративном освещении витрин, картин и зеркал. Также популярны настольные лампы, многорожковые люстры, карманные фонарики. За пределами России чаще используются GU4 и GY4. Они отличаются расстоянием между штырьками в большую или меньшую сторону.

С маркировкой G существуют следующие виды цоколей:

  1. G9 и G13. Расстояние между штырьками относительно G4 увеличена, как и их толщина. G13 применяется для трубчатых ламп.
  2. GU10. Отличительным моментом является необходимость в небольшом повороте лампы в патроне. Напряжение в сети может быть равным 12 и 230 В.
Лампа GU10
  1. GX53. Это продукт, аналогичный GU10. Те же штырьки, только между ними имеется небольшой выступ корпуса.

Чуть менее популярны, чем G4, цоколи GU5.3 и GХ5.3. Область применения распространяется на встраиваемое освещение. Особенность состоит в том, что обе лампы такого типа подходят для GХ5.3.

Относительно контактных штырей существуют закругленные проволочки и хвостики с утолщениями. Первые также просто вставляются в патрон, а расстояние между гнездами превышает показатель в 9,5 мм.

Вторые выпускают в Китае по большей части: GU10, GX10. Такие лампы для контакта с патронами нужно немного повернуть.

Штырьки в виде загнутой проволоки

Настольные 2G11

Внешне подобные лампы схожи с G23. В обоих случаях колбы имеет удлиненную форму. Только у двухштырькового цоколя предусмотрен небольшой выступ для более надежной фиксации лампы в патроне.

Отличительным моментом 2G11 является наличие двух пар штырьков. Такие типы люминесцентных ламп в конструкции цоколя имеют также стартер и конденсатор. А колба представлена полой трубкой П-образной формы. Из-за длительного срока службы и простой установке изделия применяются в промышленных приборах и настольных для частого пользования.

С глубоким контактом R

Так называемые линейные лампы применяются для освещения с помощью прожекторов (маяк, стадион, строительный объект).

Лампа R7s

Также их используют в автомобильных фарах. Конструкция изделия представлена стеклянной трубкой, на концах которой расположены контакты. Подключение к сети посредством патронов происходит за счет встроенных пружинных механизмов.

Приборы изготавливают в 4 вариантах:

  • галогеновые;
  • металлогалогеновые;
  • светодиодные;
  • газоразрядные.

Популярными в своей подгруппе считаются лампы R7s. Менее известны Rх7s. Между ними различие заключено в способе крепления. Диаметр штырьков при это остается неизменно равным 7 мм.

Софитные штифтовые (S)

Патроны под такой цоколь чаще встречается в сценическом оборудовании (S19s), в приборах освещения автомобильного салона, ванных комнат.

Лампа S80

Нередко лампы S6, S7 или S8,5 используют в декоративных целях. Например, подсветка номера дома, приборной панели, зеркала.

Подобно линейным лампам этот подвид также снабжен двумя контактами. Но есть варианты с одиночным цоколем. В любом случае его диаметр не превышает показатель в 19 мм.

Фокусирующий (P)

Отличительным моментом этой лампы является присутствие линзы.

Благодаря этому элементу световой поток фокусируется на конкретной точке. Эта способность активно применяется при сборке кинопроекторов, фонариков, навигационной аппаратуры, а также в автомобилестроении.

Лампа R13.5S

Фланцевый цоколь отмечается еще одним преимуществом. По отношению к патрону лампу можно установить в нужном положении. Контактные штыри имеют форму пластинок с перфорацией или прутков в овальном корпусе.

Телефонный (Т)

Маломощные лампы используются в качестве индикаторов. Нередко приборы в качестве источника питания имеют батарейки. Это пульты дистанционного управления, подсветка в розетках и выключателях, бортовая панель.

Типа W

Лампы с маркировкой W цоколя, как такового, не имеют. Посадочным местом является колба. Один из концов имеет плоскую форму. Это место обжима контактных проводов. Яркими примерами относительно применения являются новогодние гирлянды и поворотники у автомобилей.

Бесцокольная

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Конструкция

За исключением W все цоколи ламп имеют корпус. Он может быть изготовлен из алюминия, стекла или какого-либо пластика. Если это металл, то дополнительно на цилиндр наносится слой изоляционного материала.

В нижней части цоколя либо расположен 1 контакт, либо целая группа из нескольких усиков, штырьков или пластинок. Между ними имеется изолятор. С внутренней стороны они подключены к нитям накаливания или диодам через тонкие медные проводки.

Люминесцентная лампа

Во всех лампах под стеклом создается вакуум. То есть воздух откачивается. Для этого предусмотрен штенгель. Через стеклянную трубочку также запускаются в колбу галогеновые пары.

У различных ламп есть свои нюансы относительно дополнительных элементов. Например, в R7 имеется пружинный механизм, а в автомобильной фаре стоит лампочка, цоколь которой снабжен установочным кольцом.

Как определить какой цоколь у лампы

Многие осветительные приборы ни с чем спутать невозможно. К таким изделиям можно отнести большинство автомобильных ламп, настольных с двумя парами, линейных для прожекторов. Если какой-то параметр забыт, то на цоколе, патроне или оборудовании всегда есть подсказки. Например, напряжение сети, допустимая мощность, тип цоколя (полная маркировка).

Маркировка

Если от времени или из-за активного пользования прибором необходимая информация отсутствует, то вариантов несколько. Можно сделать фото и обратиться за консультацией к специалисту относительно машин или электрики. Другие способы предусматривают демонтаж патрона или принос малогабаритной техники непосредственно на торговую площадку.

Главная задача состоит в том, чтобы были соблюдены ограничения, которые устанавливает производитель того или иного оборудования. Так, напряжение может иметь 3 значения. Мощность соблюдать необходимо, чтобы не пострадали от нагревания плавкие и легковоспламеняющиеся элементы конструкции светильника. Из-за нарушений могут перегореть лампы, патроны, провода. А последствия последнего бывают пожароопасными.

Цоколи светодиодных ламп, типы, виды, область применения, назначение

Светодиодные лампы LED прочно вошли в нашу жизнь. Они заслуженно заняли свое место в промышленности, в домашнем обиходе, для декорирования помещений и архитектурных памятников, для подсветки панели приборов автомобилей и прочее. Но чтобы правильно подобрать лампу, надо разобраться, какие цоколи светодиодных ламп существуют, и какие можно применить вам.
Светодиодные лампы обозначаются аббревиатурой LED (Light Emitting Diode). Сегодня они стали доступны рядовому покупателю, в то время как еще несколько лет назад считались очень дорогостоящими. Поэтому многие люди стали заменять привычные лампы накаливания на современные – энергосберегающие, светодиодные. Хотя стоимость их неравнозначна, но эффективность и низкая энергоемкость таких ламп, вкупе с высокой яркостью, делают выбор в пользу последних. Также, практически все производители заявляют срок службы таких ламп 30 000 – 50 000 тыс. часов, а это 10-15 лет работы!!!
Светодиодные лампы универсальны в своем использовании, так как обладают всеми существующими видами цоколей необходимых для разных осветительных приборов.

Цоколь – своеобразный переходник для соединения лампы с электрической сетью с выведенными наружу контактами. Он изготавливается из керамики или металла, реже из пластика.
Самыми распространенными видами цоколей являются винтовой (Е) и штырьковой (G).

Виды резьбовых цоколей для светодиодных ламп

Винтовые или резьбовые цоколи обозначаются литерой «Е» в честь их создателя Эдисона. В основном они применяются в тех случаях, чтобы не переоборудовать электрическую цепь после использования обычных ламп накаливания.

Наиболее распространенные цоколи Е — Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40.

Светодиодные лампы с цоколем Е 14 – резьбовой цоколь с диаметром 14 мм (миньон). Применяется в лампах небольших размеров с мощностью около 3 Вт (способных заменить обычную лампочку накаливания Е14 в 30-60 ВТ), например для люстры с несколькими небольшими плафонами или настенных светильников, БРА. Лампы с таким цоколем выпускаются в форме полушара или свечи.

Светодиодные лампы с цоколем Е27 – самый распространенный цоколь в домашнем использовании с 27 мм диаметром, так как он подходит под стандартные патроны от ламп накаливания 60, 100, 150 Ватт и пр. Мощность подобных ламп от 4 Вт и выше.

Лампы с таким видом цоколя также используются в потолочных люстрах, различных светильниках или в складских помещениях. Выполнены в форме полусферы или шара.

Светодиодные лампы с цоколем Е40 – предназначены для уличного использования, так как имеют большие габариты, дополнительную линзу и увеличенное количество диодов внутри конструкции, чтобы увеличить угол обзора. Они используются на фонарных столбах для освещения тротуаров, тоннелей, магистралей, архитектурных памятников.

Цоколи Е14, Е27 и Е40 способны работать от сети 90-220В, другие же, от меньшего напряжения.

Универсальный резьбовой цоколь характерен для энергосберегающих люминесцентных, светодиодных, галогенных и ламп накаливания.

Виды штырьковых цоколей

Штырьковые цоколи G изготавливаются в форме вилки. Сегодня, они применяются для люминесцентных, галогенных и светодиодных ламп.

В характеристиках держателя, цифры после буквы обозначают расстояние между штырьками (контактами) в мм – G4, G9 и прочее.

Светодиодные лампы с цоколем G9 — небольшие лампочки с заявленной мощностью 2 Вт. Используются в елочных гирляндах, в подсветке на натяжных потолках или в декоративных ночниках.

Светодиодные лампы с цоколем G4 – крохотные диоды с 4 мм расстоянием между штырьками. Однако, в отличие от G9 у данных лампочек штырьки длиннее и тоньше. Такие лампочки работают только от 12В блока питания и в специальных светильниках – рефлекторах. Практически не используются в домашнем обиходе.

G13 – аналог люминесцентных трубчатых ламп G13 с дневным светом. Обладают мощностью от 10 до 24 Вт. Применяются для освещения промышленных или складских помещений, например, светодиодная лампа Т8 с цоколем G13

Существуют цоколи G со своеобразным утолщением контакта, тогда к одной заглавной букве прибавляется вторая U: GU10 GU5, GU53 и др.

GU10 – держатели со своеобразным утолщением контактов для поворотов внутри патронов светильников.
GU5.3 – лампочки во встраиваемой системе освещения с типом источника света MR16 (витрины магазинов, декор), которые способны функционировать как от тока напряжением 12В, так и от 220В

GU6.35 – аналог цоколя GU5.3, только с большим расстоянием между контактами (6,35) и работающий от сети 220В.

Также есть и другие подтипы цоколя G с дополнительными маркировками X, Y, Z.
GX53 – отличие конструкции от G5.3 в том, что лампочки в патрон не просто вставляются, но и еще прокручиваются. Используются в точечных светильниках в подвесных и натяжных потолках.

Последняя маленькая латинская буква в названии держателя обозначает количество содержащихся в нем контактов: s-1, d-2, t-3, q-4, p-5.

Сравнительная таблица внешнего вида держателей Е и G

Другие виды цоколей и контактов светодиодных ламп

Наряду с распространенными выше упомянутыми видами контактов, существуют отдельные группы держателей, применяемые в узконаправленных областях.

  • Цоколь R c утопленным контактом — используются в уличных прожекторах.
  • Штифтовый цоколь В – усовершенствованная модель резьбовых цоколей. Имеет форму с асимметрично расположенными контактами, что позволяет быстрее заменить лампочку в патроне в условиях вибрации, например в железнодорожном или морском транспорте.
  • Одноштырьковый F
  • Софитный S с двухстороннем расположением контактов – применяется в автомобильной отрасли
  • Фокусирующий Р – такой тип цоколя используется для специализированных фонарей или прожекторов
  • Кабельный К
  • Телефонный Т – светодиодные лампочки с таким типом цоколя размещаются в специализированных пультах управления и автоматических щитках
  • Безцокольный W – лампы узкого профиля применения, в основном в автомобильной отрасли (D1S, HB3, h20).

Выводы

Наличие такого многообразия типов цоколей обуславливается тем, что не все лампы способны работать от одного напряжения и в одной электрической цепи. Одни лампы могут работать от 12-24В, а другие от 220-240В. Почти у всех видов цоколей есть свое назначение, так как их универсальность была бы неэффективна в определенных условиях. Так, светодиодные лампы с цоколем е40 необходимы только для освещения больших уличных территорий и совершенно не подходят домашних осветительных приборов.

При покупке светодиодной лампы для дома следует четко определиться, где в дальнейшем она будет использоваться и с какими моделями светильников. Поэтому необходимо заранее определиться с нужной мощностью лампы, измерить диаметр патрона осветительного устройства и знать напряжение в электрической сети.

Цоколи светодиодных ламп для авто, типы, виды, обозначение

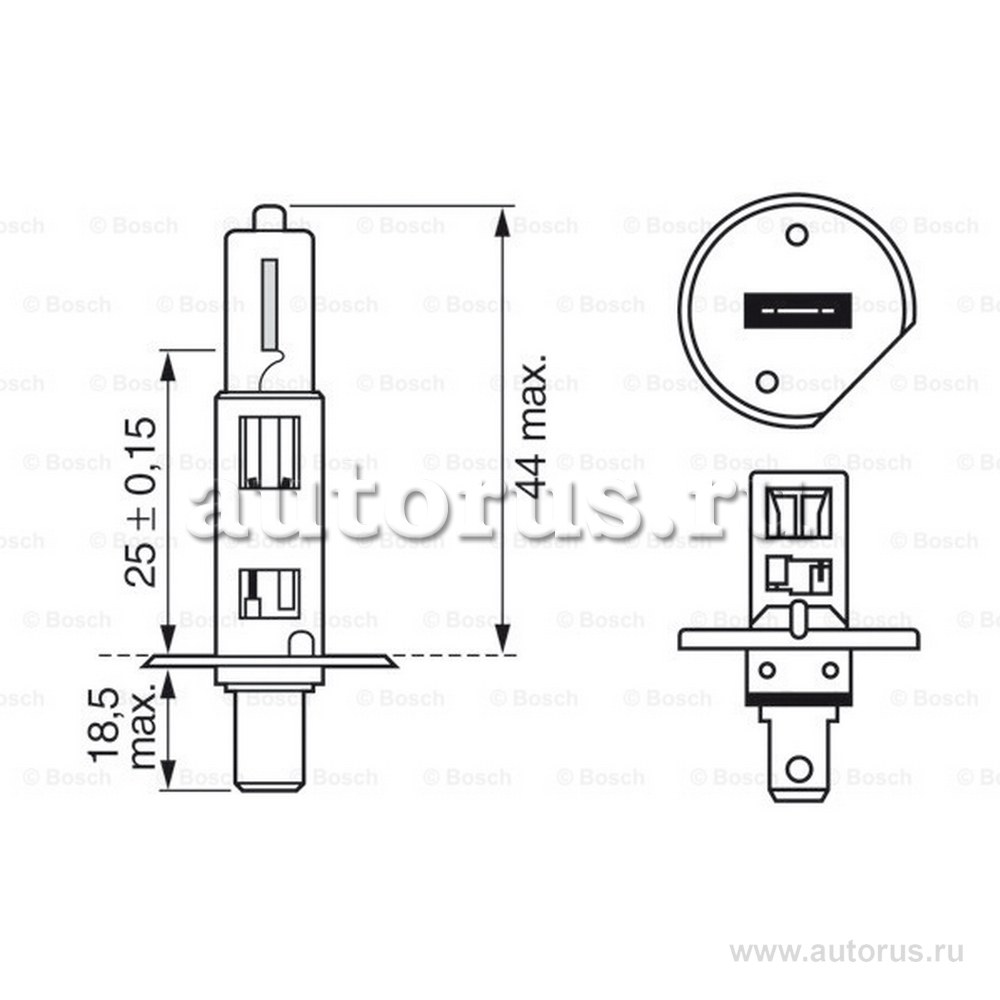

Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках  видно количество нитей накала, установленных в колбе.

Основные типы:

  • h5 и H7 — самые распространенные;
  • H8, h20, h21 — для противотуманных фар;
  • W5W, T10, T4W — для габаритов и боковых указателей поворота;
  • P21W  — для основных сигналов поворота;
  • W21W, T20, 7440 — для фонарей заднего хода.

Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.

Для разъема 7440

Содержание

  • 1. Подробная таблица по типам и видам
  • 2. Цоколи по маркировке
  • 3.  Итоги

Подробная таблица по типам и видам

Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.

Цоколи по маркировке

Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.

 Итоги

Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.

Описание параметра «Цоколь лампы» — Профсектор

Цоколь обозначается одной или несколькими буквами, за которыми следует цифра. В этом обозначении приводится краткое указание части, обеспечивающей взаимозаменяемость цоколя в патроне. В обозначении используются прописные буквы, за которыми в ряде случаев следует строчная буква.
В зависимости от конструкции цоколя устанавливаются следующие буквенные обозначения:

  • В — штифтовой;
  • ВА — штифтовой для автомобильной лампы. Различие между цоколями типов В и ВА заключается в том, что стандартная длина штифтов цоколя типа В15 от 0,9 до 1,1 мм, а цоколей типа ВА15 — не менее 0,64 мм. К цоколям типа ВА, применяемым при низком напряжении, требования к минимальному расстоянию путей утечки предъявляются при их наличии.
  • ВМ — штифтовой для рудничных ламп;
  • Е — резьбовой;
  • F — c одним контактным штырьком. Корпус, изготовленный из токопроводящего материала, должен быть изолирован от контактной части штырька. Различные формы штырьков обозначаются строчными буквами после буквы F: а — цилиндрический, b — с пазом, с — специальная форма штырька или выступающей части.
  • G — с двумя пли более контактными штырьками. Корпус, изготовленный из токопроводящего материала, должен быть изолирован от контактных штырьков. В эту группу входят старые типы двухштырьковых цоколей, ранее обозначающиеся термином «bi-post».
  • К — с гибким присоединением;
  • Р — фокусирующий;
  • R — с утопленным контактом;
  • S — цилиндрический, без штифта;
  • SV — цилиндрический, без штифта, с коническим концом;
  • Т — для телефонных ламп;
  • W — основание бесцокольных ламп для осуществления непосредственного контакта через вводы лампы, при этом сопряжение лампы с патроном производится через стеклянную колбу.

Число, следующее за буквой (буквами), указывает значение в миллиметрах основного размера цоколя или основания. Значения размеров в обозначении типа цоколя указаны приблизительно, т.к. размеры для каждого типа цоколя указаны в таблицах с допускаемыми размерами.

  • для цоколей типов В, ВА и ВМ — диаметр корпуса;
  • для цоколей типа Е — максимальный диаметр резьбы;
  • для цоколей типа F — диаметр или другой аналогичный основной размер штырька;
  • для цоколей типа G — положение штырьков: для двух штырьков — расстояние между их осями; для большего количества штырьков, центры которых расположены на окружности, — диаметр окружности. Если центры штырьков не расположены на одной окружности, то указывается расстояние между центрами контактных штырьков для основной окружности или диаметр окружности, проходящей через центры контактных штырьков;
  • для цоколей типа К — диаметр корпуса;
  • для цоколей типа Р — диаметр или другой основной размер части, обеспечивающей боковую центровку лампы. Фокусирующие цоколи типов Р15 и Р22, на которые до сих пор не распространялось это требование, будут подчиняться общему правилу и иметь обозначения Р30 и P36;
  • для цоколей типа R — максимальный поперечный размер той части изолированного корпуса, которая обеспечивает сопряжение цоколя с патроном;
  • для цоколей типа S — диаметр корпуса или размер той части, которая обеспечивает сопряжение цоколя с патроном;
  • для цоколей типа SV — диаметр корпуса;
  • для цоколей типа Т — наружная ширина между контактными пластинками или другой соответствующий размер;
  • для цоколей типа W — суммарная толщина лопатки и одного контактного провода, за которыми следуют знак умножения (х) и ширина лопатки.

Вышеуказанные обозначения могут иметь слишком общий характер, в связи с чем в ряде случаев представляется необходимым давать дополнительные определительные знаки для следующих характеристик:

  1. Строчная буква для обозначения количества контактов (пластинок, штырьков, пружинных контактов, гильз и т.д.) или гибких соединений:
    s — один; d — два; t — три; q — четыре; р — пять.
    Число, буква или комбинация символов, перед которыми ставится тире, указывают количество позиционных элементов, например штифтов, выступов, пазов и т.д. или другой определительный знак, необходимый для обеспечения сопряжения цоколя с патроном.
  2. Число, перед которым ставится наклонная черта, указывает длину цоколя в миллиметрах, включая выступающую изоляцию, но исключая высоту выступающих контактных пластинок, штырьков или гибких соединений.
    Длина софитных цоколей типа SV измеряется между окружностью диаметром 3,5 мм на конусе и открытым концом цоколя. Эта длина указывается после тире, но перед наклонной чертой, при ее использовании.
  3. Число, перед которым ставится знак умножения (х), указывает диаметр фланца или открытого конца корпуса в миллиметрах.
    Для насаживаемых цоколей или цоколей с кольцом, имеющим уменьшенный диаметр отверстия, указывается внутренний диаметр уменьшенной части.
    В ряде случаев цоколь может относиться к одному конструктивному типу, имея в то же время характеристики других типов. В этом случае указываются символы для каждой из этих групп, причем на первом месте помещается наиболее важная характеристика.

Полезная информация

В чем разница между цоколями R7s, RX7s, RX7s-24?

Лампы с цоколями R7s, RX7s, RX7s-24 крепятся в светильниках с помощью соответствующих наборов патронов, состоящих из двух изделий. Присоединение этих  патронов к лампам является полностью идентичным. Но патроны R7s, из-за особенностей температурных режимов и прочностных характеристик присоединяемых ламп, предназначены только для линейных галогенных ламп, а патроны RX7s, RX7s-24 — для газоразрядных ламп высокого давления (натриевых или металлогалогенных).

Часть патронов RX7s выпускаются на одном общем кронштейне, что приводит к ограничению по длине и диаметру подключаемых ламп. Поэтому и появилась разновидность патронов — RX7s-24.

Разница между RX7s и RX7s-24 в следующем:

Rx7s: Диаметр лампы: 20 мм / Длинна лампы: 117 мм / Ваттность: 70Вт
Rx7s-24: Диаметр лампы: 22 мм / Длинна лампы: 134 мм / Ваттность: 150Вт

Цоколи для компактных люминесцентных ламп серии G24

Для замены компактных люминесцентных ламп  некоторые производители выпускают светодиодные лампы, выполненные в том же форм-факторе. Следует знать, что многие лампы LED не имеют боковых выступов на цоколе и не нуждается в розжиге и соответственно они совместимы со всеми патронами серии G24:  G24d-1; G24d-2; G24d-3; G24q-1; G24q-2; G24q-3.
Также не забудьте отключить блок ПРА при вышеописанной замене.

Внешний вид цоколей

Изображение Обозначение Типы ламп

E14
Ø14мм

— лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА
E27
Ø27мм
— лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА
E40
Ø40мм

— лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА
— натриевые лампы
— дуговые ртутные лампы
— металогалогенные лампы

B15D — лампы накаливания
— компактные люминисцентные лампы со встроенным ЭПРА





Лампы накаливания с цоколем E14 и E27

Цоколь – составляющий элемент лампы накаливания, который обеспечивает ее надежное крепление в патроне и служит для подведения тока. Материал изготовления цоколя – металл. В различных осветительных приборах применяются разные типы патронов, поэтому, выбирая лампу и лампочки для нее, обязательно смотрите на цоколь.

Он может относиться к резьбовому или штырьковому типу (первый вариант является более распространенным). В данном разделе представлены лампы накаливания с цоколем E14 и E27, где буквы Е обозначают цоколь Эдисона, а цифры 14 и 27 – удаленность контактов в мм.

Особенности ламп накаливания

Лампа накаливания представляет собой источник света электрического типа, дающий свечение в результате накала проводникового тугоплавкого металла (обычно в лампе данного типа используется вольфрам). Нить накала помещается в колбу из стекла, заполненную инертным газом – он предотвращает окисление тугоплавкого материала.

У маломощных ламп (это лампы мощностью 25 Вт и менее) колба газом обычно не заполняется. Основные характеристики (световая отдача, световой поток, люмен) зависят от их мощности – чем мощнее лампа, тем больше она дает света, и тем выше будет светоотдача.

Достоинства ламп:

  • низкая стоимость;
  • моментальное зажигание сразу после включения;
  • малые габариты лампы;
  • разные мощности;
  • привлекательный вид (лампы «шар» и «свеча» при доступной цене очень необычно и изысканно смотрятся в открытых светильниках).

Недостатки:

  • высокая яркость, которая в ряде случае получается чрезмерной;
  • сравнительно небольшой срок службы – лампа «живет» до тысячи часов;
  • низкий коэффициент полезного действия – только 10% потребляемой энергии в процессе работы лампы преобразуется в поток света, а вся остальная излучается в виде тепла.

Типы цоколей — Е14 и Е27. По назначению такие лампы делятся на сигнальные, зеркальные, иллюминационные, общего назначения, транспортные, оптические, специальные. Специальные лампы, в свою очередь, бывают перекальными, коммутаторными, проекционными, двухнитевыми, малоинерционными, нагревательными, специального спектр излучения, типа «фары».

Выбор и полезность ламп

Полезность лампы для пользователя определяется с учетом целого ряда параметров – это номинальное значение напряжения, показатели светового потока, мощности, габаритные размеры, срок службы. Для жилых помещений оптимальным выбором будет источник света мощностью 75-100 Вт, который даст достаточно яркое освещение, а вот лампы 200 Вт применяются только в специальных условиях. Тип цоколя стандартно резьбовой.

Цоколь Эдиссона

Цоколь Эдисона используется в лампах накаливания, но и в галогенных, данный тип патрона имеют энергосберегающие, газоразрядные и другие лампы. Резьбовая форма обеспечивает соединение патрона в бытовых приборах освещения, люстрах.

Цоколь Е14 еще называют «миньон». Он, как и Е27, стандартно применяется в обычных лампах накаливания, но сфера его применения намного шире – это маленькие бра и светильники, помпезные люстрыи так далее. Существуют цоколи Е типа с диаметром 5, 10, 12, 17, 26, 40 мм, но они используются достаточно редко.

Ассортимент

В продаже представлены следующие модели ламп с типом цоколей Е14:

  • ДС;
  • ДСМТ;
  • ТМ;
  • ДШ;
  • ДШМТ;
  • R50;
  • РН.

Наименования ламп с цоколем Е27:

  • А55;
  • ДС;
  • ДСМТ;
  • ДШ;
  • ДШМТ;
  • R63.

Колба – прозрачная или матовая. Диаметр в миллиметрах – 26, 35, 45, 50, 63 в зависимости от наименования изделия. Длина лампочки может составлять 52, 77, 85, 98, 102 или 122 мм.

Что еще нужно учитывать при выборе лампочки?

Выбирая лампочку для светильника, смотрите не только на размеры цоколей, но и на мощность лампы, оптимальное напряжение сети, габариты, схему подключения осветительного прибора. Если вы все сделаете правильно, световой поток будет иметь оптимальную яркость, а лампа прослужит максимально долго.

Предложение от компании «Импульс Света»

Несмотря на широкое многообразие современных, максимально совершенных приборов освещения, лампы ЛН не теряют популярности. Они недорого стоят, излучают достаточное количество света, спектр которого комфортен для глаза человека. Поэтому, несмотря на имеющиеся недостатки, покупка таких ламп становится оптимальным выбором в большинстве случаев. Главное помнить, что каждая лампа идет с определенным цоколем. Он обеспечивает нормальную работу прибора освещения и герметизацию колбы лампы.

Компания «Импульс Света» предлагает вашему вниманию:

  • Широкий выбор ламп (стандартные и декоративные лампы типа «свеча», «шар») с цоколями типов Е14 и Е27.
  • Качественные приборы собственного производства.
  • Любые партии поставок – от 1 до 100 штук.
  • Доступные цены на лампы всех моделей.
  • Оперативные грамотные консультации по любым вопросам.

Цоколь для ламп всех форм и размеров

В лампе накаливания компонент, обеспечивающий электрический ток, называется «цоколем». Есть несколько типов ножных фонарей, и каждый имеет свое применение. Поэтому очень важно выбрать лампочку, которая соответствует вашим потребностям. Действительно, у многих ламп есть свое уникальное основание. Это предотвращает их использование в светильниках, которые могут иметь более высокую мощность, распространять сильное тепло и даже стать причиной возгорания. Давайте узнаем больше о цоколях для ламп, которые бывают всех форм и размеров.

Следующая инфографика исследует различные компоненты лампочки.

Код размера

Код размера прост: буква обозначает форму или тип основания, за которой следует цифра, обозначающая диаметр колпачка.

Буква «E» означает Эдисона , изобретателя этого типа базы в начале двадцатого века. Эти лампы имеют винтовой цоколь. Поэтому их можно прикрутить.

Буква «B» означает байонет .С исторической точки зрения форма этой ножной лампы напоминает длинный нож, который когда-то прикрепляли к концу винтовки, отсюда и название «штык».

Буквы «G» и «GU» означают булавочную головку. Буквы «GU» указывают на то, что данная лампа оснащена компонентом, поддерживаемым светильником. Изначально эти лампы были стеклянными, поэтому буква «G» сохранилась.

Руководство по эквивалентности светодиодов

После многих лет совершенствования светодиодные лампы наконец достигли своей цели: предложить экономичную и эффективную замену обычной лампочке.Светодиодные лампы имеют более длительный срок службы (более 20 лет), они излучают прекрасный качественный свет и довольно прочные. Во многих случаях эти лампы сделаны из пластика, а не из стекла.

Конкуренция на торговой площадке привела к значительному падению цен на светодиодные лампы и, тем самым, к серьезным улучшениям в конструкции ламп. Эта тенденция привела к разработке альтернативных решений на основе светодиодов, которые охватывают целый ряд светильников многоразового использования.

Для облегчения перехода на светодиодное освещение коды размеров цоколя винта и размер лампочек остаются прежними.

Размеры светильников и лампочек

Размеры светильников и лампочек


Винт Эдисона (E ..) — это стандартный патрон для лампочек, разработанный Томасом. Эдисон. Экзотических лампочек очень много, но на практике только используются несколько распространенных типов.

Лампочки с винтом Эдисона

На упаковке лампочек для домашнего освещения вы найдете обычно находят одно из следующих обозначений «размера».
  • E27 Лампочка европейского стандарта.Средний винт Эдисона, диаметр основания 27 мм.
  • E26 Цоколь лампы стандарта США. Средний винт Эдисона, диаметр основания 26 мм.
  • E14 Европейская маленькая лампочка в форме свечи. Маленький винт Эдисона, диаметр основания 14 мм.
  • E12 Цоколь для лампочки в форме свечи, США. Винт Candelabra Edison, диаметр основания 12 мм. На большинстве упаковок для этих лампочек вы не увидите упоминания о E12. Обычно он просто говорит B10, что на самом деле является просто спецификацией формы. и диаметр стекла (не основания).
  • B10 с цоколем E12. B10 относится к диаметру стекла небольшой американской лампочки в форме свечи. Колба B10 имеет диаметр стекла 10 * 1/8 дюйма.
  • B13 с цоколем E26. B13 относится к диаметру стекла американской лампочки в форме свечи. Колба B13 имеет диаметр стекла 13 * 1/8 дюйма.
  • A19 с цоколем E26. A19 обозначает диаметр стекла стандартной лампочки США. Колба A19 имеет диаметр стекла 19 * 1/8 дюйма.
  • A15 с цоколем E26. A15 относится к диаметру стекла американского кухонного прибора или лампы накаливания потолочного вентилятора.Колба A15 имеет диаметр стекла 15 * 1/8 дюйма.
  • C7 с цоколем E12. C7 соответствует диаметру стекла маленькой ночной лампочки в США. Колба C7 имеет диаметр стекла 7 * 1/8 дюйма.
  • PAR20 с цоколем E26. Типичная лампа с отражателем для горшковых светильников встроен в потолок.
  • PAR30 с цоколем E26. Лампа с большим отражателем, используемая для прожекторов.

На упаковке европейских лампочек вы обычно не найдете нумерации описание формы или диаметра стекла.Лампочка обозначается только своим база и будет фотография, показывающая форму.
Четыре самых распространенных лампочки: американские A19 с E26, европейские E27, американские B10 с E12, европейский E14

У лампы накаливания E27 канавки на резьбе немного глубже, чем у лампы накаливания. цоколь лампы E26, но американские светильники менее точны и содержат больше шлака, чем европейские. Это приводит к странной ситуации, когда большинство Лампочки E27 (предположительно более крупные) по-прежнему хорошо впишутся в базу E26 в США, но не в другую. наоборот.Однако вы можете заставить его поворачиваться, он может показаться тугим, и но это сработает.

Раньше лампочки и розетки производились на месте. С упадок ламп накаливания и рост более дорогих Светодиодные лампы Производство этих ламп перемещается в Китай. Те Заводы Китая производят продукцию для мирового рынка, и в результате получается база который имеет внешний диаметр цоколя E26 и глубину канавки лампы E27. В результате светодиодные лампы теперь легко помещаются либо в европейский светильник, либо в стандартное приспособление США.На коробке все равно будет написано E26 или E27 в зависимости на рынке, но лампочка поместится в любой светильник, и вы просто необходимо убедиться, что лампочка может принимать напряжение.

английские лампочки с байонетным цоколем

«толкай и поворачивай» лампочки с цоколем, известным как байонетный колпачок (BC), довольно распространен в Великобритании, но больше нигде в мир для домашнего освещения.
  • B22d, большая лампа накаливания с байонетным цоколем, диаметр цоколя 22 мм
  • B15d, маленькая лампочка с байонетным цоколем, диаметр цоколя 15 мм

Поскольку этот британский байонетный колпачок используется исключительно в Великобритании, он становится проблема при переезде в другую страну.Вы можете найти сейчас переходники, позволяющие использовать стандартные лампочки E14 или E27 в B22d светильники.

Адаптер для использования лампочек с цоколем E14 в британском байонетном фонаре B22d светильники.

Страница поддерживается Гвидо Сочером, свяжитесь со мной по электронной почте: Таблица размеров патронов для ламп

Таблица размеров патронов для ламп

Вот таблица размеров патронов для лампочек, которая поможет вам определить, какой размер вам нужен. Вы можете сравнить наиболее распространенные обозначения размера E с диаметром резьбы, увидеть конкретное название лампочки для этого размера, узнать, какие области применения наиболее распространены, и даже увидеть официальный стандарт для лампочек.

Вы даже можете использовать эту таблицу как таблицу патронов лампы.

Обозначение Основной диаметр основания (внешняя резьба) Название Применение Стандарт IEC 60061-1
E5 5 мм Винт Лиллипут Эдисона (LES) Индикаторы, декоративные фонари 7004-25 [11]
E10 10 мм Miniature Edison Screw (MES), C6 Фонари, велосипедные фонари 7004-22
E11 11 мм Винт Эдисона мини-канделябра (мини-банка) Мини-канделябр галогенный 120 В (7004-6-1)
E12 12 мм Винт Эдисона канделябра (CES), C7 Канделябры / ночник на 120 В 7004-28
E14 14 мм Малый винт Эдисона (SES) Канделябры / люстра на 230 В, ночники и некоторые подвесы муравьиные огни. 7004-23
E17 17 мм Промежуточный винт Эдисона (IES), C9 Устройство на 120 В / Рождество на открытом воздухе 7004-26
E26 26 мм [ Medium ] (один дюйм) Винт Эдисона (ES или MES) Стандартные лампы на 120 В 7004-21A-2
E27 27 мм [Средний] Винт Эдисона (ES) Стандарт 230 В лампы 7004-21
E39 39 мм Одноконтактный (Mogul- в Америке) Винт Goliath Edison (GES) 120 В 250+ W промышленный 7004-24-A1
E40 40 мм (Mogul) Винт Goliath Edison (GES) 230 В 250+ W промышленный 7004-24

Винтовые основания для лампочек

Вот фотография, чтобы показать вы, как все размеры лампочки выглядят как w ell как размер в миллилитрах и соответствующие обозначения E.Это стандартные размеры резьбы лампочки.

винтовые основания для лампочек

Если вы ищете замену вашей лампочке из-за мерцания, вот отличное видео, показывающее, как вы можете решить эту проблему:

Таблицы размеров, формы и температуры лампочек

Справочные руководства по формам ламп и типам цоколей

Выберите один из следующих типов ламп:

Информация о этикетке с информацией о светодиодном освещении — видео и инфографика


CFL, галогенные, линейные, HID, справочная таблица ламп

Лампочки

, также известные как лампы в отрасли, бывают самых разных размеров, форм и температур (цветов), что позволяет использовать множество светильников, которые требуют разных оснований и других соображений.Superior Lighting предлагает тысячи ламп, в том числе лампы накаливания и галогенные лампы, люминесцентные лампы CFL, линейные и HID, а также новейшие технологии со светодиодными лампами. Независимо от того, используете ли вы идентичные лампы для замены перегоревших или переходите на что-то более эффективное или, возможно, с более высоким индексом цветопередачи, мы здесь, чтобы помочь вам в процессе принятия решения о лампах, светильниках и освещении. Есть ли у желанного торшера или люстры цоколь, которого вы никогда раньше не видели? Или требуется определенная нить накала, чтобы добиться нужного свечения? Читайте дальше, если вы когда-нибудь не могли подобрать правильную форму лампы для конкретного проекта.

Справочное руководство по размеру лампы

Как пользоваться таблицей: Кодовый номер лампы состоит из буквы или букв, за которыми следует цифра. Буква указывает на форму колбы, а число относится к диаметру колбы в восьмых долях дюйма. Самая распространенная бытовая лампочка — А-19. Колба относится к типу «А» и имеет диаметр 2 3/8 дюйма. 120BR40 — это 120-ваттный отражатель диаметром 5 дюймов.

Цветовая температура (Кельвин) Справочное руководство

Вот несколько ответов на вопросы о цветовой температуре лампочки.

Теплый свет

2700–3000

Теплый желтоватый свет, создающий мягкую, индивидуальную, интимную и расслабляющую атмосферу. Очень похоже на свет лампы накаливания.Теплый свет отлично подходит для домов, библиотек, отелей, розничных магазинов и ресторанов.

Холодный свет

3500–4100 000

Холодный свет, создающий очень дружелюбный, привлекательный, безопасный, аккуратный, чистый и эффективный вид. Он ярче, чем холодный белый свет. Лампочки с прохладной температурой отлично подходят для офисов руководителей, общественных приемных, супермаркетов, учебных аудиторий и выставочных залов.

Дневной свет

5000–6500 тыс.

Дневной свет — это голубовато-белый свет, напоминающий полдень в безоблачный день.Этот свет отлично подходит для чтения и акцентного освещения. Такие яркие лампочки отлично подходят для ювелирных магазинов, больниц, салонов красоты, галерей и музеев.

Лампы с градусом Кельвина, используемые в рабочем освещении:

Кельвин Связанные эффекты и настроения Соответствующие приложения
2700 ° Дружелюбный, личный, интимный Дома, библиотеки, рестораны
3000 ° Мягкий, теплый приятный свет Дома, гостиничные номера и вестибюли, рестораны, магазины
3500 ° Дружелюбный, манящий, спокойный Кабинеты руководителей, общественные приемные, супермаркеты
4100 ° Аккуратный, чистый, эффективный Офис, учебные классы, массовые торговцы, салоны
5000 ° Яркий, бдительный Графическая промышленность, больницы
6500 ° Яркий, прохладный Ювелирные магазины, салоны красоты, галереи, музеи, полиграфия

Связанные эффекты и настроения по Кельвину — Соответствующие приложения

2700 ° Дружелюбные, личные, интимные Дома, библиотеки, рестораны

3000 ° Мягкий, теплый приятный свет — Дома, гостиничные номера и вестибюли, рестораны, магазины розничной торговли

3500 ° Дружелюбные, привлекательные, безопасные Офисы руководителей, общественные приемные, супермаркеты

4100 ° Аккуратный, чистый, эффективный Офис, учебные классы, магазины товаров массового потребления, выставочные залы

5000 ° Яркий, бдительный — полиграфическая промышленность, больницы

6500 ° Ярко, круто — Ювелирные магазины, салоны красоты, галереи, музеи, полиграфия


Индекс цветопередачи

Существуют два стандартных измерения цветовых характеристик света: «индекс цветопередачи» (CRI), термин, используемый для описания степени, в которой искусственный источник света способен передавать истинный цвет объектов, видимых при естественном солнечном свете на открытом воздухе. с индексом цветопередачи 100 и «цветовой температурой», которая отражает внешний вид самого света.

Индекс цветопередачи

: лампа накаливания используется в качестве базового эталона для 100 CRI. Компактные люминесцентные лампы имеют индекс 82-86 CRI, что считается высоким качеством цветопередачи. CRI является более важным фактором для дизайна розничного освещения, чем для офисного освещения.

Любой рейтинг CRI 80 или выше считается высоким и указывает на то, что источник имеет хорошие цветовые характеристики. Лампы накаливания и дневной свет имеют индекс цветопередачи 100, максимально возможный индекс цветопередачи (CRI). Чем выше индекс цветопередачи источника света, тем «точнее» он передает цвет.Источники со значениями CRI менее 50 обычно считаются плохо передающими цвета, то есть цвета могут выглядеть неестественными.

Так насколько важен для вас CRI? В зависимости от проекта или использования ваших ламп, это может иметь такое же значение, как и внешний вид. Путем сравнения внешнего вида цветного объекта под искусственным источником света с его внешним видом при свете лампы накаливания, уже установленной на 100 CRI. Чем выше значение CRI, тем точнее источник света интерпретирует цвета.

Цветовая температура: Относится к способу восприятия цветовых групп — психологическому воздействию освещения. Цветовая температура — это то, насколько холодным или теплым кажется источник света.

Цветовая температура источника света — это числовое измерение его цветового восприятия. Но почему цветовая температура измеряется в градусах Кельвина (К)? Эта температура основана на том принципе, что любой объект будет излучать свет, если его нагреть до достаточно высокой температуры, и что цвет этого света будет изменяться предсказуемым образом при повышении температуры.Эта система основана на изменении цвета черного металла, когда он нагревается от холодного черного до белого горячего состояния. Цвета и свет меняются от красного, оранжевого и желтого (теплый — лампа накаливания) до синего и белого (естественный дневной свет).

Итак, если вы когда-нибудь спрашивали, какого цвета дневной свет, представьте, как солнце, например, поднимается при температуре около 1800 Кельвинов и меняет цвет с красного на оранжевый, на желтый и белый, когда оно поднимается до более 5000 Кельвинов в полдень. Затем он возвращается вниз по шкале, когда устанавливается.

Go Top

Лампочка Satco — Руководство по продукту

Компания Satco, основанная в 1966 году, известна как ведущий поставщик разнообразной осветительной продукции. Лампочки, электрические аксессуары, осветительное оборудование и изделия из стекла под маркой SATCO в основном продаются через 8000 розничных выставочных залов и дистрибьюторов электрооборудования, таких как Superior Lighting.

Организация Satco находится в частной собственности и управляется со складскими и торговыми точками по всей территории США.С. и Пуэрто-Рико. Под брендом Satco в категории продуктов компании входят лампы накаливания, галогенные, люминесцентные, HID и светодиодные лампы, а также сотни различных стилей осветительных приборов для строителей, трековые светильники и лампы.

Поиск по каталогу лампочек и светодиодов Satco. Все разновидности лампочек, от энергосберегающих светодиодов до ламп накаливания, и способы их использования можно свободно изучить в этом увлекательном и обширном каталоге.

>>> Руководство по техническим характеристикам ламп Satco

>>> Руководство по светодиодным лампам Satco

Sylvania Products Направляющая лампы

Sylvania — мировой лидер в области инновационных осветительных приборов, а также интеллектуальных и подключенных световых решений (Умный дом).Sylvania возникла из классического направления освещения OSRAM и сочетает в себе традиционное общее освещение с современными перспективными технологиями освещения.

В Северной Америке лидирующая позиция бренда Sylvania является результатом более чем 100-летнего опыта в области освещения и прокладывает путь к успеху в будущем. Сильвания считает, что их идеи могут изменить жизнь каждого человека и что их продукты отражают стремление сделать наш мир более комфортным, продуктивным и творческим.

Каталог лампочек и светодиодов Sylvania — это информативный справочник по лампам, который можно приобрести в компании Sylvania и распространять через Superior Lighting.

Каталог лампочек Sylvania

Каталог светодиодов Sylvania

Руководство по замене лампочек (лампы накаливания на КЛЛ или светодиоды)

Руководство по замене лампочек поэтапного отключения Sylvania (лампы накаливания на КЛЛ или светодиоды)

Технология модернизации светодиодов Sylvania обеспечивает экономию энергии, длительный срок службы продукции и помогает достичь целей в области устойчивого развития, идеально подходящих для ваших целей по поэтапному отказу.Они представляют собой надежные высококачественные заменители источников света как в коммерческих, так и в жилых помещениях. У Sylvania есть более теплые продукты 2500K, специально разработанные для применения в сфере гостеприимства, а также стандартные цветовые температуры 2700K и 3000K.

Здесь у вас есть простое руководство по замене лампочки, показывающее, насколько простым может быть переход с ламп накаливания на светодиоды. Все светодиоды можно вкручивать как обычные лампочки.

  • Если вы используете лампу накаливания мощностью 60 Вт или компактную люминесцентную лампу (КЛЛ) мощностью 13 Вт, вы можете переключиться на светодиодную лампу мощностью 10 Вт.
  • Если вы используете небольшую 50-ваттную прожекторную лампу R20, обычно используемую в дорожном, нишевом или ландшафтном освещении, вы можете переключиться на 8-ваттную светодиодную лампу R20.
  • Низковольтные лампы MR16 мощностью 50 Вт, которые обычно используются только в дорожном освещении, могут быть преобразованы в светодиодные лампы MR 16 мощностью 7 Вт; эти лампы вставляются внутрь и выделяют гораздо меньше тепла.
  • Большие прожекторные лампы BR30 мощностью 65 или 75 Вт, обычно используемые в потолочных светильниках, можно заменить на светодиодные прожекторы мощностью 12 или 14 Вт. У нас есть варианты как для внутреннего, так и для наружного применения, которые могут прослужить до 25000 часов или 22 года при использовании 3 часа в день.

TCP Светодиодный каталог серии Elite

Светильники для жилых домов Прогресс

Progress Lighting предлагает высококачественные решения для освещения жилых и коммерческих помещений уже более века.Они гордятся великолепными технологиями освещения, лидерством и инженерными решениями, предлагая продукты, которые обеспечивают эстетическую привлекательность, выдающиеся характеристики, простоту установки и ценность.

Светодиодная этикетка Разрыв

Информация о этикетке с информацией о светодиодном освещении — видео и инфографика

Что такое светодиоды. Как прочитать информационную этикетку об освещении и узнать больше о лампочках и светодиодах.

  • Яркость показывает, сколько света излучает лампа, и измеряется в люменах. Больше люмен — больше света. Для сравнения: 800 люменов эквивалентны традиционной лампе накаливания мощностью 60 Вт.

  • Стоимость энергии , которая указывает приблизительно, сколько будет стоить эксплуатация этой лампочки в год. Эта цифра варьируется в зависимости от мощности, часов использования в день и цены, которую вы платите за киловатт-час электричества от вашего местного коммунального предприятия.

  • Средний срок службы — это ожидаемый срок службы лампы в часах. Ожидается, что хорошие светодиоды прослужат 25000 или около 22 лет, если использовать их только 3 часа в день.

  • Внешний вид света — это цвет света, который на самом деле является личным предпочтением. Он указывает не на яркость, а скорее на то, каким цветом будет на самом деле свет. См. Выше объяснение шкалы Кельвина и примеры этих цветов.

  • Потребляемая энергия — сколько ватт потребляет эта лампочка. Чем выше мощность, тем менее эффективна лампа и тем дороже она будет стоить. Помните, что мощность указывает только на то, сколько энергии используется. Вам нужно проверить свой люмен, чтобы увидеть, сколько света на самом деле тает лампочка.

Как измерить лампочки

Измерение лампочек — простой процесс, и он очень важен, если вы пытаетесь заменить лампочку и потеряли оригинальную упаковку или находитесь в процессе перехода на энергоэффективные светодиоды.В конце концов, вы должны быть уверены, что новая лампочка, которую вы выберете, подходит к вашему приспособлению.

Если вам никогда не приходилось измерять электрическую лампочку, вам может быть интересно, какие измерения вам нужно сделать и с чего именно начать измерения. Давайте посмотрим:

Измерение лампы

Размер верхней части лампочки из стекла или пластика измеряется и маркируется в миллиметрах или восьмых дюйма.

В этой области вам понадобятся два типа измерений:

Длина

Чтобы правильно измерить длину вашей лампочки, измерьте расстояние от верха стеклянной или пластиковой колбы до самого конца цоколя с помощью линейки или рулетки.Если вы используете мягкую измерительную ленту, держите ее натянутой, а не следите за краем колбы — вам нужно измерить высоту колбы, а не длину ее поверхности.

СОВЕТ ОТ ПРОФЕССИОНАЛА: При измерении длины лампочек, таких как люминесцентные лампы, снимайте измерения с концов штырей на обоих концах.
Ширина

Каждая лампочка имеет код, который указывает ее форму и диаметр в самом широком месте. Например, код A19 означает, что это классическая лампочка серии A диаметром 19 восьмых дюйма (2.38 дюймов или 60,33 мм). Чтобы получить правильное измерение ширины вашей лампы, вам также необходимо измерить ее в самом широком месте, что будет зависеть от типа лампы, которую вы выберете. Вот несколько примеров:

Измерение базы

Независимо от типа цоколя лампочки, например, байонетного или винтового, цоколь измеряется в миллиметрах. Размеры цоколя лампочки будут помечены кодом, аналогичным тому, который используется для лампы. Например, стандартное цоколь лампочки — E27, что означает, что цоколем является цоколь Эдисона размером 27 мм.

Основания для винтов и байонета измеряются прямо по дну. Основания штырей, включая люминесцентные лампы, измеряют расстояние между штырями.

Измерь дважды

Некоторые лампы может быть трудно установить просто потому, что для них не так много места, но пока ваша новая лампочка близка по размеру к старой, у вас не должно возникнуть никаких проблем. Просто убедитесь, что вы держите эти размеры лампочки под рукой:

  • Длина
  • Диаметр
  • Базовые размеры

Если вам нужна помощь в выборе подходящего размера, цвета или типа, если вам нужна помощь в выборе лампочки, мы можем помочь! Свяжитесь с нами через чат, по электронной почте (запросы @ thelightbulb.co.uk) или по телефону (+44 (01869) 362222).

Узнайте больше о выборе идеальной лампы для вашей лампы в наших руководствах по покупке лампочек.

типов светильников — Easy Light Bulbs

«Цоколь» или «основание» обеспечивает электрическое соединение с лампой и гарантирует лампа удерживается в правильном положении. Важно знать тип крышки, чтобы идентифицировать лампа. Ниже мы перечислили наиболее популярную фурнитуру; если вы не можете найти тип, который вы ищете, или у вас есть дополнительные вопросы, пожалуйста, не стесняйтесь позвоните в наш отдел продаж по телефону 01462 4

, и мы будем рады проконсультировать вас.

Посмотрите наше видео-руководство по самым популярным светильникам

Штыковые колпачки

Байонетные колпачки в основном используются в Великобритании и отличаются своим и поверните действие, чтобы установить. Есть много вариантов байонетной крышки, в том числе некоторые три версии штифта, известные как B22d-3, встречаются в новостройках и на некоторых высоких напорные ртутные лампы промышленного назначения.

Обратите внимание, что измерения проводятся по диаметру нижней части колпачка, не включая булавки.

Винтовая крышка Эдисона

Винтовые крышки Эдисона получили свое название от изобретателя лампочки Томаса Эдисона. и универсально используются для множества приложений. В таблице ниже показаны наиболее популярные крышки, но доступны и другие менее распространенные типы, включая E11, E17, E26 и E39. Обычно из этого следует, что чем больше крышка, тем больше мощность и тепло лампа выдерживает.

Обратите внимание, что измерения проводятся по диаметру нижней части колпачка.

Совет: бывает сложно точно измерить диаметр крышки, особенно ближайший мм, поэтому полезно помнить, что фитинги CES отличаются их три гребня (закручивания в фитинге), все остальные резьбовые соединения Эдисона имеют четыре.

Люминесцентные лампы

Люминесцентные лампы обычно имеют по два контакта на обоих концах, но есть исключения. к правилу, например, к моно штырю T12. Зная расстояние между выводами и мощность люминесцентного трубки достаточно, чтобы определить тип лампы.

Архитектурно-полосовой светильник

Архитектурные светильники имеют либо один главный центральный контакт, либо два с обоих концов. Полоска Лампы, часто используемые в качестве осветительных приборов, имеют по два контакта на обоих концах.

Обратите внимание, что указанный диаметр соответствует измерению в нижней части крышки.

Галогенные капсулы

Галогенные капсулы находятся в галогенных адаптерах, в состав которых входят: адаптер основание — сменная капсула — декоративная крышка.Этот тип освещения обычно используется в домашних условиях.

Капсулы с линейным галогеном часто используются в прожекторах и имеют колпачок R7 при любой конец лампы.

Код продукта / Ссылка на склад Расстояние между штифтами Диаграмма Изображение Описание / Использование Описание
G4 4мм Используется в устройствах отображения низкого напряжения
GY6.35 год 6,35 мм Используется в устройствах отображения низкого напряжения
G9 9мм Используется в приложениях с питанием от сети 240 В
R7 7мм Обычно встречается на обоих концах линейных галогенных капсул.Используется в прожекторах и зажигалки

Галоген и светодиод

Фитинги GU обычно имеют два штифта и обычно встречаются на галогенах, а в последнее время на светодиодах. Отсюда следует, что чем больше цоколь, тем больше мощность и нагрев лампы. выдерживает. Поэтому фитинги GU4 и GU5.3 обычно используются на низком напряжении / мощности. лампы и часто имеют действие «толкающей посадки». Фитинги GU10 отличаются своим Фитинг типа «поворот и фиксация» широко распространен в быту.

В таблице ниже показаны наиболее популярные из этих фитингов; однако у нас есть лампы в наличии во многих других размерах и типах, включая GY9.5, G22 и Gx38q.

Код продукта / Ссылка на склад Расстояние между штифтами Диаграмма Изображение Описание / Использование Описание
GU4 4мм Используется в точечном освещении; галогенные и светодиодные
GU5.3 5,3 мм Используется в точечном освещении; галогенные и светодиодные
GU6.35 6,35 мм Используется в точечном освещении; галогенные и светодиодные
GU10 10мм Используется в точечном освещении; галогенные и светодиодные

Компактные люминесцентные лампы (

CFL )

Фитинги для одно-, двух-, трех- и четырехвитковых компактных люминесцентных ламп различаются в значительной степени и может быть ужасно сложным для идентификации.В таблице ниже показаны наиболее популярные фитинги, доступные для определенных типов КЛЛ. Мы также предлагаем широкий выбор трехштырьковых и специальных компактных люминесцентных светильников, которые наш отдел продаж будем рады проконсультировать вас.

лампочек E10, E12 и E14 — в чем разница?

Когда вы покупаете лампочки в Интернете и сравниваете изображение продукта на экране компьютера со старой лампочкой, которую вы держите в руке, трудно сказать, подходит ли винт или байонетный колпачок.Еще хуже обстоит дело с маленькими винтами, размер которых составляет всего несколько миллиметров.

Но не волнуйтесь, если вы знаете, что означают типы цоколей, и с помощью надежной рулетки или линейки вы можете быть уверены, что будете каждый раз заказывать подходящую лампочку.

При просмотре интернет-магазина вам нужно будет найти в описании или спецификации продукта код, используемый для описания цоколя лампы. Для резьбовых соединений он начинается с буквы «E», что означает винт Эдисона.Вторая часть будет числом, который соответствует диаметру патрона лампы, в который входит винт лампы, так что винт E10 подходит для держателя диаметром 10 мм, винт E14 подходит для держателя диаметром 14 мм и так далее…

Обратите внимание, я сказал, что это диаметр патрона лампы, а не винт лампы? Дело в том, что винтовая крышка колбы немного меньше диаметра фитинга. Если бы они были одинакового размера, винт не подошел бы! Точные размеры резьбовых крышек:

Название винтовой крышки
Диаметр в миллиметрах

E10

9.3 мм

E12

11,5 мм

E14

13,5 мм

E27

26 мм

На всех страницах с описанием продуктов примерка колпачка указана в технических характеристиках продукта.

E10

Также может называться MES, Миниатюрный винт Эдисона.Они обычно встречаются в старых люстрах, поэтому лампы, предназначенные для патронов e10, имеют тенденцию к более декоративному внешнему виду, чтобы соответствовать осветительной арматуре. Вы также найдете лампы с цоколем E10 в миниатюрных лампах и панелях индикации.

Свечи E10> | E10 Панельные лампы>

E12

Размер, который чаще встречается в Америке, используется в старых или импортных канделябрах. Это наименее распространенный размер шурупов, поэтому его вряд ли можно будет купить в вашем местном супермаркете.К счастью, вы все еще можете найти хороший ассортимент в Интернете от специализированных поставщиков ламп (как и мы!).

Свеча E12>

E14

или SES, сокращение от Small Edison Screw, очень распространенный размер, используемый в Европе и Великобритании. Он присутствует во многих типах небольших осветительных приборов в доме, от прикроватных настольных ламп до настенных светильников и люстр. Доступны многие формы ламп с цоколем E14, включая свечи, мячи для гольфа, маленькие точечные рефлекторные лампы и маленькие декоративные лампы накаливания.Обязательно знайте, какая форма лучше всего подойдет к вашей примерке.

Свечи E14> | E14 шарики для мячей для гольфа>

E27

Известен как ES для винта Эдисона.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
