Люк ревизионный 200х300 мм под плитку алюминиевый Практика

Подробное описание

Артикул № 3371259

Ревизионный сантехнический Люк невидимка под плитку ЕвроФОРМАТ-Р АТР предназначен для скрытого доступа к инженерным и сантехническим коммуникациям.

Наличие магнитно — нажимного замка позволяет открывать люк как нажатием, так и с помощью вакуумной присоски. Отличается от подобных изделий продуманностью каждой детали. Для успешного функционирования этот люк не требует газовых амортизаторов.

Особенности:

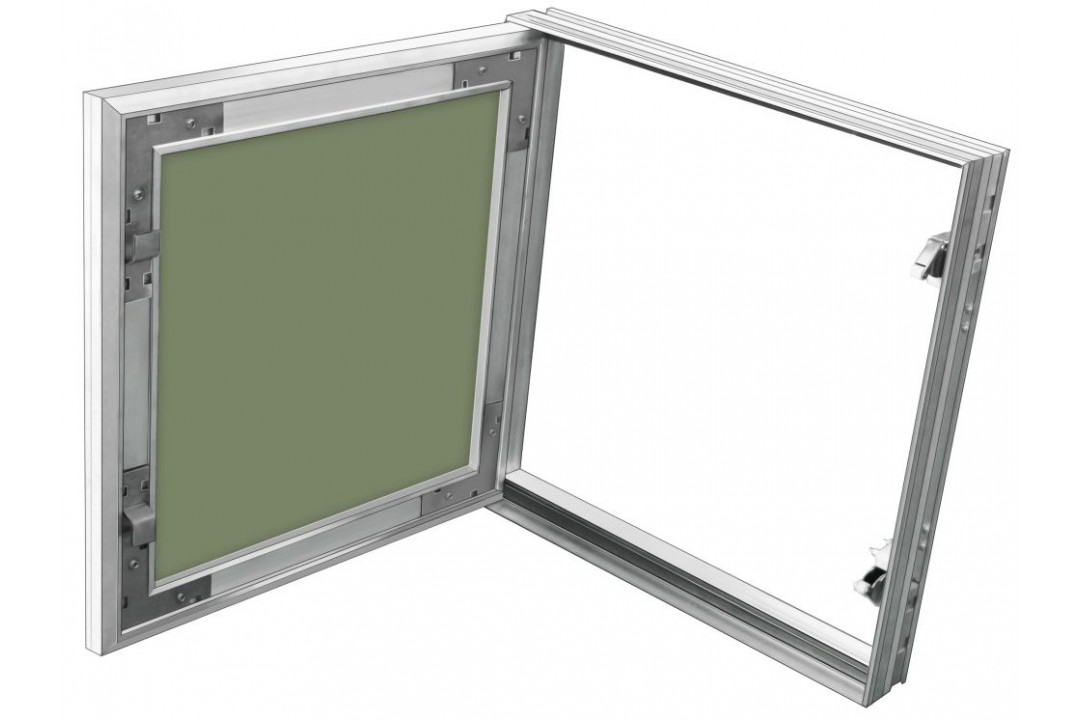

Сборная рама люка. Рама люка собрана из экструдированного алюминиевого профиля и устойчива к деформациям. Профиль имеет сложную форму, которая увеличивает жесткость конструкции — это значительно облегчает монтаж.

Литая пространственная петля. Двухзвенная петля люка «Евроформат АТР» имеет 10-кратный запас прочности, что подтверждено тестами в испытательной лаборатории. Благодаря этому можно облицовывать люк любыми отделочными материалами. Пространственная петля обладает значительной свободой перемещения и открывается на угол до 180 градусов, что увеличивает комфортность доступа к коммуникациям, спрятанным за люком.

Дверца люка. Дверца люка «Евроформат АТР» изготовлена из высококачественного листа ГВЛВ «Кнауф», это позволяет использовать люк в помещениях с повышенной влажностью.

Замок CombiTOUCH. Мощный магнитно-нажимной замок CombiTOUCH, сила выталкивания которого в несколько раз выше, чем у обычного нажимного замка, разработан для использования в люках под плитку и конструктивно исключает любую возможность заклинивания.

Силиконовый уплотнитель. Лепестковый силиконовый уплотнитель устанавливается по периметру проема люка и плотно прилегает к дверце, соответственно конденсат не проникает на лицевую сторону люка и не оставляет темных пятен, разводов и плесени.

Система регулировки. Система регулировки, встроенная в конструкцию пространственной петли, позволяет регулировать положение дверцы по вертикали, по горизонтали, а также изменять угол наклона дверцы относительно вертикальной оси. Благодаря этому вы можете с ювелирной точностью выставлять межплиточные зазоры во всех направлениях.

Подшипники скольжения. Фторопластовые подшипники скольжения в подвижных элементах петли предназначены для минимизации износа и технологических зазоров. Уменьшение люфта петли сводит к минимуму провисание дверцы люка, облицованной керамической плиткой.

Никелевое покрытие. Антифрикционное покрытие консолей петли никелем снижает трение в подвижных соединениях. Как результат, дверцы люков, облицованные тяжелой керамической плиткой, легко открываются и не заклинивают. Кроме этого, снижение износа трущихся поверхностей увеличивает срок службы люка.


Тип:Люк-невидимка
Место установки:Стена
Помещение установки:Туалет, ванна
Назначение:Сантехнический
Способ открывания:Распашной
Под плитку:Да
Форма:Прямоугольная
Количество створок:Одностворчатый
Материал петли:Сталь
Материал:Алюминий
Материал уплотнителей:Силикон
Функциональные особенности:Защита от влаги
Конструктивные особенности:Наличие замка, возможность регулировки
Диаметр:55 мм
Ширина:200 мм
Высота:300 мм
Вес:2,3 кг
Размеры и вес (брутто)
Вес:2,90 кг
Высота:30,0 см
Ширина:20,0 см
Глубина:4,1 см
Дополнительная информация
Страна производства:Россия
Срок службы:120 месяцев
Гарантийный срок:60 месяцев

лючок сантехнический нажимной, размеры скрытого, потайной в ванной, невидимка

Обеспечить доступ к спрятанным под плиткой коммуникациям можно, сделав ревизионный люк своими руками, и установив его на стену

Лючок сантехнический под улитку устанавливается в санузел в специальное окно (нишу). Во время ревизии коммунальных служб, можно осуществить перестановку труб и узлов в скрытую часть, чтобы сделать люк. Часть счетчиков также можно установить под дверцей этого люка. Съемную дверку можно сделать на магнитах, с замками или открывающимися с помощью присосок. Может быть люк под плитку, краску, обои. Как же не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?

Содержание материала:

Нажимной лючок сантехнический под плитку: размеры

Существуют определенные стандартные размеры ревизионных люков. Минимальный квадратный размер равен 10 см на 10 см. Готовые изделия под плитку равны размерам обычной плитки 20 см на 30 см. В случае произвольных параметров, специалисты стремятся создать их ближе к размерам керамических плиток, чтобы сантехнический нажимной лючок можно было спрятать в комнате.

Запатентованный нажимной замок разработан непосредственно для люка под плитку, предназначен для легкого выталкивания дверцы

Размеры люка в таком случае зависят от конкретного случая, от назначения дверцы.

Наибольший размер готового люка равен 1 м 20 см. Можно сделать такой люк своими руками, тогда параметры дверцы должны быть следующими: около 5 см оставить про запас для фиксации с поверхностью; около половины размеров плитки нужно оставить со свободной стороны. Как правильно рассчитать размер люка?

Для этого следует провести несколько расчетов:

  • В первую очередь определить место для люка, чтобы была возможность доступа к сантехническим узлам;
  • Высоту и ширину плитки для стен;
  • Высчитать высоту и ширину люка, для этого число плиток по горизонтали умножить на ширину одной плитки, а затем то же самое сделать по вертикали.

После всего вышеперечисленного можно приступать к выбору люка. Обязательно нужно приобрести монтажный клей.

Скрытый люк под плитку: виды

Скрытый люк создают в помещениях с высокой влажностью, поэтому и изготавливают их из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавейку. Самыми дешевыми являются люки из пластика, но они не подходят под плитку. Специалисты различают люки по виду открытия дверки. Выбирать следует из общего дизайна комнаты, мебели и других отделочных материалов.

Скрытые люки под плитку Access Panel состоят из прочной алюминиевой рамы и откидного алюминиевого люка

Итак, типы современных люков следующие:

  1. Распашной люк. Наиболее популярный тип, открыть его можно в сторону при помощи присосок, они прилагаются в комплекте с люком. На такую конструкцию можно положить плитку из керамики или камня. Присоски в случае потери можно заново приобрести в любом магазине.
  2. Нажимной люк. Такой вид скрытого люка подходит в случае отделки комнаты мозаикой. Присоски на таком материале не всегда держатся крепко. Механизм очень прост – открыть люк можно просто нажав на него рукой на дверцу. Сначала дверка выезжает вперед, а затем в сторону. Присоски в этом механизме не нужны, что является большим преимуществом. Магнитный нажимной люк наиболее популярен в современных ванных комнатах модерн.
  3. Сдвижной люк. Этот вид устанавливают, когда пространство не дает поставить другие типы скрытых люков. Сдвижной люк похож по своей конструкции на предыдущий тип, использовать для открывания можно как присоски, так и нажимной механизм. Отделывается такой люк плиткой или мозаикой. Открывается сначала вперед, а затем в сторону.
  4. Откидной люк. В данном случае дверка съемная, используется в местах, где места недостаточно, чтобы дверка открылась полностью. Открывается при помощи присосок или нажимного механизма. Откидывается под углом сверху, а держится при помощи карабинов. Дверка отсоединяется легко – карабины нужно просто открепить и поставить дверь в сторону.

Все эти виды имеют как свои преимущества, так и недостатки. Выбирать люк следует из габаритов помещения и дизайна комнаты.

Сантехнические люки под плитку: формы

В настоящее время в продаже представлен широкий ассортимент сантехнических люков невидимок под плитку. Различны они по своим размерам, форме, отделке, материалу.

Сантехнический люк – приспособление для ревизии и скрытия инженерных коммуникаций, проходящих под землей или внутри помещения

Существуют люки разные по своим свойствам:

  1. Сантехнические, электротехнические, вентиляционные.
  2. По способу установки – настенные, напольные, потолочные. Последние, как правило, крепят в подвесной потолке, такой люк должен быть очень легким. Надежная дверца не должна открываться произвольно, нужно, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стену.
  3. Видимые люки могут стать прекрасным дополнением интерьера, их можно отделать другой плиткой, а можно наоборот скрыть такой же плиткой, как и остальную комнату, тогда их называют невидимки. Чаще всего такие люки пластиковые и металлические, первые гораздо доступнее по цене.
  4. Существуют и люки под покраску, обои, а также под мозаику, формы люков так же разнятся – от привычных квадратных до круглых и даже трапециевидных.
  5. Размеры люка привычного размера составляют от 0,2 м до 1,5 м, существуют магнит люки, с замками, ключом, с защелками или фиксаторами, без ручек.

Их чаще всего делают в ванной, туалете или на кухне, где отделка чаще всего представляет собой плитку. Дополнительно облицовывают и люк плиткой, чтобы скрыть его, а в случае чего открыть и использовать. Совсем скрыть технический люк не получится, швы вокруг люка будут выдавать его местоположение. Выбрать размеры, как крепить и форму можно на заказ, в таком случае делаются индивидуальные замеры, создается схема, выбирается тип люка.

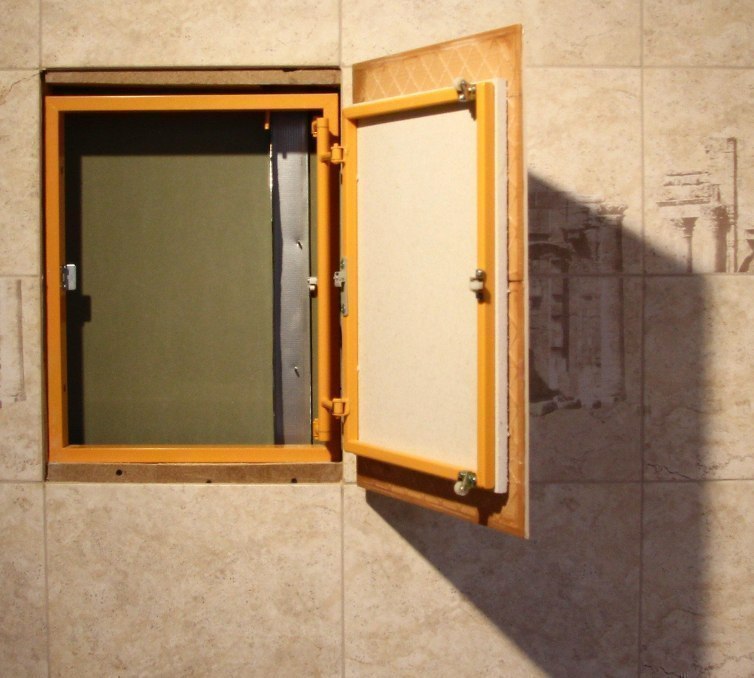

Потайной люк под плитку

Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративного экрана. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Устанавливается коробка люка, зафиксироваться и устанавливается дверца.

При монтаже люка вам нужно учесть, в какую сторону он должен открываться

Если ниши нет, то ее нужно создавать специально, прорубая ее в стене из бетона или кирпича с помощью дрели или болгарки. Все это делается во время ремонта, когда заменяются коммуникации на скрытые, специально проделываются пазы под них. Трубы проходят за обшивкой из гипсокартона, тогда использовать можно только лобзик и ручную ножовку.

Потайной люк под плитку позволяет скрыть трубы и узлы, которые портят внешний вид ванной комнаты.

Лучше всего сделать его в один тон с плиткой, чтобы он не бросался в глаза. Также можно сделать люк своими руками из металла или пластика, тщательно проведя все замеры и выбрав способ крепежа.

В настоящее время существуют несколько основных типа крепления коробки люка в проеме:

  • С помощью саморезов, тогда вместе с люком в комплекте идет крепеж, а у рамы по бокам есть отверстия для этих крепежей;
  • После завинчивания таких саморезов заполняют все отверстия специальной монтажной пеной с клеем, герметиком из силикона;
  • В другом случае люк монтируют в бетонную или кирпичную стену, в нее первым шагом забивают дюбеля, а затем завинчивают саморезы, а в гипсокартонную стену при установке окошко отделывают алюминиевым материалом.

Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный способ, хорош и для легких, и для тяжелых материалов.

Ревизионный люк невидимка надежно защищен от попадания воды. Установка его в санузлах на магнитах делает приспособление удобным для пользования в любое время. После установки шкаф можно отрегулировать и отделать кафельной плиткой. Соединить люк вместе со стеной можно с помощью петли, установить съемную магнитную крепежную конструкцию.

Каким бывает ревизионный люк под плитку (видео)

Невидимые лючки для туалета или установки в ванну – удобные приспособления, которые позволяют скрыть трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразные варианты устройства этих люков позволяют выбрать наилучший смотровой технологический вид именно для определенной ванной комнаты или кухни. Самодельный люк можно делать из металла или пластика, монтаж сантех. устройства доступен. Клеить их лучше с помощью монтажной пены.

Простые советы. Размер люка, какой выбрать?

Ремонт ванной комнаты и санузла ответственное мероприятие и к выполнению поставленной задачи стоит подходить ответственно. Плитка не обои, переклеить через год-другой вы вряд ли захотите.

Важно! До сих пор актуальна проблема криворуких мастеров. Убедитесь в квалификации вашего плиточника, спросите рекомендации, фото прошлых объектов.

Рекомендуем: популярные размеры люков под плитку

В этой серии статей рассмотрим ошибки и проколы возникающие во время ремонта в санузлах связанные с установкой и подбором размера ревизионных сантехнических люков.

Пример из жизни. Мастер умеет укладывать плитку но ему все равно как заказчик будет обслуживать скрытые в стенах коммуникации и рекомендует установить 2 люка 20-30 см для обслуживания счетчиков и кранов. Это часто встречается и многие прислушиваются к таким глупым советам. Почему глупым? Спросите у сантехника, удобно ли обслужить все сантехприборы(краны, счетчики, фильтры) в нише, спрятанные за гипсокартоном через 2 маленьких отверстия?


Мы рекомендуем использовать вместо 2-ух люков маленького размера один среднего или большого, в этом случае ревизионный проем будет значительно удобнее и практичней. Правильный размер люка должен быть удобным и достаточным для обслуживания и возможного ремонта, замены приборов при необходимости. Это касается любых люков, простых пластиковых и металлических, а также люков невидимок. А зачастую один люк стоит дешевле, чем два маленьких.

На фото два люка, а можно было бы сделать один. Вышло бы дешевле и перемычки между люками не было бы.




Еще о размерах, не стоит выбирать самый маленький люк для установки на задней стенки туалета. Не создавайте себе трудности для обслуживания приборов расположенных в стояках. Минимальный удобный размер 30-40 и больше. Самый удобный и популярный 50 на 50 см и 60 на 60 см. Не находите подходящий размер для вашего проема? Сделаем на заказ!


Размеры люка под плитку, какой оптимальный?

Размер люка под плитку подбирается исходя из размера плитки которая будет приклеиваться на дверцу. Если плитка 30х60 и вы желаете подобрать люк под две плитки такого размера, следует выбирать люк невидимку с цифрами

60-60 на упаковке. Не переживайте что размер совпадает, дверца у люка обычно меньше на 2-5 см и после облицовки плитка просто будет чуть выступать за габарит крышки, в закрытом состоянии все будет красиво, все швы ровные, плитка без подрезки. Если плитка 20х30, укладывается вертикально и надо открывать 4 шт — складываете размеры по ширине и высоте, получается 40 на 60 см, следовательно подойдет люк 40-60.

Оптимальный размер люка под плитку зависит от компоновки и расположения труб, счетчиков и кранов в вашем стояке или нише.

Самый оптимальный 60-60 и 50-40. Менее популярны 40-40 и 40-50 и 40-60. Маленькие размеры 20-30, 30-30 используются реже и в местах где минимум приборов или один кран или счетчик. Это статистика, а бывают нужны и люки больших размеров, например 60-90, 60-100, 60-120 или 75-75 и 80-90 см. Все размеры здесь.

Все довольно индивидуально, зависит от сантехники, проема в стене и размера плитки, главное помните, что доступ к трубам, кранам, счетчикам и фильтрам должен быть удобным!

Не уверены какой выбрать? Позвоните нам, проконсультируем и подберем оптимальный.


Все статьи серии «Полезные советы»

   Может пригодится: мешки для мусора Б/У

Выбираем потайной люк под плитку в стену

Как выбрать ревизионный люк под плитку скрытого монтажа в стену



Закрытые элементы инженерных сетей необходимо не только осмотривать, но и проводить плановые ремонтные работы коммуникаций. Такие работы выполняются через специальные ревизионные проёмы. Чтобы ревизионное окно не портило интерьер, его обустраивают самым различным образом.

Наилучший вариант сантехнического люка для ревизии сантехнических коммуникаций скрытых в стене — это потайная дверца, маскирующая проем. Створка такого люка отделывается таким-же материалом, что и стена вокруг люка и не портит внешний вид помещения.

На строительном рынке Украины представлены ревизионные люки скрытого монтажа, в виде изделий, полностью готовых к установке.

Попробуем разобраться, какой люк невидимка Вам нужен.



Подбор модели потайного люка.



По принципу открывания, потайные люки под плитку можно условно разделить на две большие группы — “распашной люк под плитку” и “сдвижной люк под плитку”.



Распашной люк под плитку — это базовая модель потайного люка под плитку, створка которого, при открывании, сначала выдвигается вперед, примерно на 10 см, а затем распахивается как обычные дверцы, вращаясь на трех осях своей шарнирной двухзвенной петли.


Таким образом, главное условие для заказа распашного люка под плитку — наличие свободного пространства непосредственно перед люком, установленным в стене, достаточного для фронтального выдвижения створки люка вперед и последующего ее распахивания.



Сдвижной люк под плитку — это люк, дверца которого при открывании сначала выдвигается вперед на 10 см, а затем смещается в сторону, не распахиваясь, вращаясь на четырех осях своей шарнирной трехзвенной петли.

Такой потайной лючок заказывается, если перед местом в стене, где установлен люк невидимка, будет расположено препятствие, которое будет мешать распахиванию створки люка с наклееной плиткой.



Таким образом, главное условие для заказа сдвижного люка под плитку — наличие свободного пространства непосредственно перед люком, установленным в стене, достаточного для фронтального выдвижения створки люка вперед, равное примерно 8-10 см и наличие свободного пространства, равного ширине люка, с той стороны, в которую сдвигается створка потайного люка.



Существуют также модели потайных ревизионных люков под плитку со съемной створкой (для особо стеснённых условий и небольших размеров) и люки невидимки со створкой, которая при открытии откидывается вниз (для небольших по размеру длинных и низких люков).



Подбор потайного люка по размерам.



Несмотря на обилие предложений стандартных размеров потайных люков под плитку на рынке Украины, мы всё же рекомендуем заказывать люки под плитку таких же размеров, как и суммарные размеры плитки, наклеенной на материал створки люка невидимки. И вот почему!

Допустим, что у Вас есть плитка с размерами 335х375(н) мм, за которой в стену вмонтрованы счётчики горячей и холодной воды с фильтрами- колбами и перекрывными кранами. Естественно, что за одной плиткой сгруппировать эти все коммуникации невозможно. Поэтому группировать эти коммуникации необходимо максимально плотно и, уже на этапе их прокладки, сантехник должен знать в каком месте, относительно раскладки плитки на этой стенке, должны находиться все эти сантехприборы!

Допустим, что сантехнику удалось сгруппировать коммуникации на участке с размерами 50х60(н) см и чётко напротив предполагаемой раскладки плитки на стенке. Тогда оптимальным вариантом потайного люка будет люк с размерами 55х65(н) см (или стандартный размер, кратный 100 мм — 60х70(н) см). Это связано с тем, что 55х65(н) см — это внешние габариты рамы люка, а внутреннее окошко, образованное рамой люка, будет равно 51х61(н) см, поскольку рама люка такого размера сварена из профильной трубы 20х40 мм. В случае со стандартным размером 60х70(н) см размер внутреннего окошка будет и вовсе 56х66(н) см. Т.е. доступ ко всем коммуникациям будет свободным.

Однако, если сделать люк размерами 55х65(н) см и расположить его чётко посередине раскладки плитки на стене, то размеры нашей плитки, наклееной на створку люка составят 670х750(н) мм. Таким образом перехлёст плитки распределится равномерно на все стороны и составит по 6 см слева и справа, и по 5 см сверху и снизу, относительно внешних габаритов рамы люка.

Края плитки, наклеенной на створку потайного люка с перехлёстом, ничем не защищены сзади от случайного удара по соседней плитке или сантехнике. И если перехлёст сверху и снизу не так критичен, то перехлёст слева и справа чреват сколами плитки и разбитой сантехникой в случае неосторожного пользования потайным люком.

Отметим, что большинство наших конкурентов нашивает на каркас створки люка магнезитовую плиту, на которую потом клеится плитка. Так вот, эта плита нашивается заподлицо с каркасом створки, а рама люка этой магнезитовой плитой не перекрывается. Дело тут в том, что магнезитовая плита, при всех её достоинствах по сравнению с гипсокартонным листом, имеет один существенный недостаток. Она достаточно хрупкая и при нашивании её с перехлёстом относительно каркаса створки она откалывается! Поэтому, покупая люк для плитки размером 40х40(н) см и наклеивая на него плитку с такими же размерами нужно быть готовым к тому, что равномерно распределённый перехлёст плитки со всех четырёх сторон составит примерно 20-25 мм.

А если попробовать заказать люк с размерами створки 40х40 см, то размер люка по раме составит 445х445 мм и стоимость резко возрастает на 15-20%. За нестандарт… )

Мы нашиваем на каркас створки своих потайных люков влагостойкий стеновой гипсокартон таких размеров, как и размеры рамы люка и, при заказе у нас люка 40х40(н) см и наклеивании на ГКЛ створки плитки 40х40(н) см, вся плитка будет наклеена на слой ГКЛ и защищена сзади от случайных ударов по соседней плитке или сантехнике.

Разница в цене между потайным распашным люком под плитку стандартного размера 60х70(н) см (цена нерегулируемого 1700 грн) и нестандартным размером такого-же люка 67х75(н) см (цена нерегулируемого 1800 грн) у нас составит 100 грн, что совсем несущественно при несравненно большем удобстве пользования люком и ощущением уверенности в безопасности Вашей плитки и сантехники от сколов и порчи.

И нет никакой необходимости клеить плитку с перехлёстом при стандартных условиях установки люка! Такая возможность ДОПУСКАЕТСЯ, но не является аксиомой!

Кстати, срок изготовления потайных люков у нас составляет 1-2 рабочих дня с момента заказа.

Ещё один немаловажный момент — глубина залегания сантехнических коммуникаций. Глубина залегания коммуникаций должна быть не меньше 7 см относительно внешней плоскости стены, в которой устанавливается люк невидимка. Чтобы потайной люк, толщиной 6,5 мм не упёрся своей рамой в Ваши коммуникации!



Нажимные замки или присоски вместо ручек


Ручка присоска

Если настенный или напольный проем закрывают люки “скрытой” установки и их дверцы облицованы керамической плиткой, то вполне логично не выдавать присутствие ревизий, устанавливая ручки.

Для открывания створки люка мы рекомендуем использовать вакуумные присоски рычажного типа, предназначенные для переноски листового стекла.

Люки невидимки, оснащённые присосками гораздо плотнее закрываются и не откроются при случайном нажатии коленкой на створку потайного люка установленного под ванной.

 Однако для использования присоски, плитка, наклеенная на створку люка, должна быть гладкой. К шершавой или волнистой поверхности плитки вакуумная присоска не прикрепится!

При использовании шершавой или волнистой плитки, мозаики или других неровных видах отделки створки потайного люка рекомендуется использовать нажимные защёлки-фиксаторы. В Украине сейчас наиболее популярные и испытанные нажимные замочки австрийской фирмы Hefele типа MiniLatch.

Наша компания производит люки в стену под плитку серии REVISORY в нескольких ценовых категориях

 Экономичная категория стеновых люков под плитку скрытого монтажа SMART — это люки невидимки с нерегулируемой сварной петлёй .



Вращение в местах сочленения петли люка SMART организовано за счёт втулок скольжения. Использование втулок скольжения удешевляет конструкцию люка, однако имеется один нюанс. Для вращения петли, в каждой оси вращения (а в распашном люке их три), необходим небольшой люфт. Без люфта втулки будет подклинивать и петля будет чрезмерно тугой. Для люка под присоску это не так страшно, а для нажимных замочков это может стать непреодолимым препятствием для первоначального выталкивания створки из проёма.

Поэтому люфт есть у всех нерегулируемых люков: и в наших, и у наших конкурентов!

Да что там говорить? Люфт имеет и алюминиевый евролюк Евроформат фирмы Практика (Россия), который почему-то считается лучшим среди потайных люков скрытого монтажа в стену.


Суммарный люфт на трёх осях вращения, в зависимости от размера потайного люка, может достигать 0,5 — 1 мм.



У сдвижного люка четыре оси вращения и суммарный люфт может быть ещё больше!



И чем больше размер потайного люка, тем больше будет влияние от проседания или перекоса створки люка из-за этого суммарного люфта. Особенно это актуально при увеличении ширины люка невидимки!

Потайные люки под плитку тип PRIME — это люки невидимки под плитку без люфтов в петле и с регулируемой по высоте петлёй.



Стеновые люки под плитку PRIME с регулировкой створки от провисания являются следующим поколением потайных ревизионных люков. За счёт принципиально другого способа вращения в осях наши люки под плитку PRIME  практически лишены люфтов в местах вращения! А наличие узла регулировки створки потайного люка по высоте даёт возможность приподнять створку люка с уже наклеенной плиткой в случае, если люк или створка через какое-то время просела.


Разница в цене между нерегулируемыми люками SMART и регулируемыми люками PRIME одинакового размера составляет всего 500-600 грн., а удовольствие от пользования люком без люфта и с регулируемой петлёй несравненно выше. Поверьте профессионалам!

Усиленный люк невидимка тип MAJOR — лучшее решение для больших и тяжёлых люков.

Для широких одностворчатых люков под плитку или люков скрытого монтажа с отделкой створки керамогранитом, мрамором, травертином и другими тяжёлыми вариантами отделки, а также для больших размеров потайных люков рекомендуем обратить внимание на усиленные версии потайных люков под плитку MAJOR!

Каталог люков для желающих купить потайной люк под плитку находится ТУТ.

Приятных покупок! )

Почему люки под брусчатку не круглые

0

Знакомим читателей с линейкой люков
под тротуарную плитку
компании «Горячая линия»
для уличной эксплуатации.


Брусчатая находка для шпиона

С люками работаем с 2008 года и в путешествиях по столицам всегда обращал внимание на устройство ревизионных ниш и ливневой канализации. Любуясь архитектурой и ландшафтом, успевал смотреть под ноги взглядом профессионала. Тогда обратил внимание, что на мостовых Швейцарии, Италии, Франции и Испании стоят квадратные смотровые люки, заполненные камнем.

Предоставлено «Горячая линия»


В России рынок брусчатки в то время только зарождался, поэтому для бетонного и асфальтового покрытия тротуаров прямоугольная форма была не востребована. Когда дорожную одежду сменили на плитку, уличные люки прямоугольной формы стали появляться при благоустройстве улиц Москвы. Так появилась модель под мощение «Проспект».



Устройство механизма


Изделие состоит из угловой рамы с шарнирно прикрепленной крышкой. Корпус варим из равнополочного уголка 75*5, 90*6 или формуем из полосы в профиль 114*60 для формирования глубины лотка под тротуарную плитку h=80. Стенки корыта гнем на угол из полосы с, чтобы дверца не задевала за борт рамного основания при повороте на оси вращения. Вкладываем в каркас стальной лист, накрываем кладочной сеткой для адгезии плиточного клея. Снизу поддона пускаем балки, обвязывая профиль и лист. Петлю собираем из трубы 20*20.

Предоставлено «Горячая линия»


Запорное устройство с замком располагаем по двум углам. Пластины 70х70 с резьбой в отверстием М12 В закрытом состоянии прижимаются через втулку винтами М10 с потайной головкой. Винты притягивают ляду к остову и закрывают гильзы от запесочивания, попадания осадков. Сняв винты, выворачиваем тяговые рукоятки во внутреннюю резьбу отверстия фланца М12, прилагаем первичное усилие для пуска механизма газовых толкателей. Амортизаторы подхватывают движение и поднимают створку вверх до вертикального положения, при этом масса переносится на ось шарнира. При опускании дверцы в створ, по мере перехода центра масс на корыто, газлифты демпфируют ход, смягчая закрывание.


 Для открывания люка с внешними габаритами до 700*700 достаточно одного человека, модели от 800х800 безопаснее открывать вдвоем.


Базовую модель выпускаем из черновой стали, грунтуем антикоррозийным цинкосодержащим слоем, покрываем порошковой эмалью с сушкой в печи, далее наносим слой лака. Клиентам с повышенными требованиями предлагаем исполнение из нержавеющих сталей марок AISI 304 и 316. Места локального нагрева от резки и сверки обрабатываем травильной пастой для восстановления слоя хрома нержавейки.

Отличия от аналогов импортного производства

Европейские канализационные люки в основном вынимаемые, а наши откидываются на лифтах с петлями.





Посчитайте массу нержавеющего корыта с клеем и брусчаткой 60 размером 1000х1000 в чистоте. Сколько? 200 кг? Чтобы поднять монолитную плиту нужно 4 человека или средства механизации. Для примера: на сложных фонтанах обслуживающей организации предписан ежедневный обход агрегатов и коммуникаций подземных технических помещений. Каждый день поднимать такие веса для сервисных инженеров задача не из легких, согласитесь. Поэтому проектировщики стараются уменьшить площадь (и соответственно массу) люков под брусчатку, как например сделано в известном парке Краснодара, где для обслуживания фонтанных комплексов предусмотрена основная съемная крышка 1200*1200 для проноса технологического оборудования для редких открываний подъемной техникой, а в ней встроена малая 700*700 – для ревизионного доступа. Или, к примеру, проем 1400*750 закладывается двумя створками 700*750, а фактически используется лишь одна половина лаза.


Малоразмерную номенклатуру также выпускаем с вынимаемым корытом, а в значениях от 600*600 оснащаем практичным откидным механизмом, комплектуем вспомогательными газовыми упорами мощностью усилия от 700 до 2000N для облегчения хода.


Обязательно ставим фиксатор ляды в открытом виде, чтобы не держать створку руками на весу во время проведения работ.

Рекомендованная технология монтажа

Подрядные организации руководствуются общими рекомендациями с реализацией технических решений по месту в зависимости от существующих привязок, типа основания и степени готовности объекта.
Корпус не плавающий, выставляется на бетонное полотно или подготовленную металлоконструкцию с учетом уровня тротуарной плитки. Важна отметка по высоте каркаса и глубине внутри светового окна: нам требуется 7-8 cм пространства для погружения фиксатора и ребер жесткости при наличии штатной пластиковой крышки, например, у кабельных колодцев мостов и фонтанов; емкостей жироуловителей.

  • Предоставлено «Горячая линия»

  • Предоставлено «Горячая линия»

  • Предоставлено «Горячая линия»


Крепление в плиту перекрытия или на опалубку производится методом бетонирования, анкеровкой в полку рамы, или, если распорный анкер должен быть удален от края на расстояние не менее 55 миллиметров, через внешние крепежные пластины 70х40х4.

Далее подходим брусчаткой к внешним стенкам.


При подборе длины и ширины люка смотрового колодца следует руководствоваться не только чистовыми размерами но и внешними, чтобы рама совпала со швами кирпича без резки.


Продолжаем мощение в полости лотка на клей, сохраняя компоновку и линии мощения. После заполнения и затирки швов конструкция готова к эксплуатации.
  • Предоставлено «Горячая линия»

  • Предоставлено «Горячая линия»

  • Предоставлено «Горячая линия»

Таблица соотношения сортамента уголка с толщиной материала заполнения

Высота корпуса/уголок Размер в чистоте Глубина корыта Толщина брусчатки
75*75 -150 55 40
90*90 -180 70 60
114*60 -120 90 80
* на больших размерах от 1000х1000 рекомендуем ограничиться кирпичом h60 для снижения нагрузки на опорную поверхность каркаса поддона. 80-й брусок срезать до 60.

Как выбрать размера люка под заполнение

Предлагаем типовые решения: для ливневого колодца ∅ 700 в перекрытии камеры достаточно модели 800*800, для закрытия маршевой лестницы с пролетом 1 метр отводим исполнение в габаритах 1200*1200 с чистовым размером 1020*1020. За стандартную номенклатуру приняты модели с шагом 100: 600*600, 700*700….1200*1200.


Для индивидуальных случаев изготовим канализационный люк на заказ квадратной или прямоугольной формы с привязкой к световому размеру горловины лаза, посадочному значению металлокаркаса.


На моделях в границах 1000-1200 дополнительно ставим упоры 2000N с целью:
  • сохранить ходовые качества подъемного механизма на шарнирах,
  • распределить нагрузку по дну створки, потому что длина базы стоек больше, чем у номинала 700N.
Также увеличиваем сечения сборки шарнирного узла 25х25∅16.



Больше 1200 по плечевой стороне стараемся в работу не брать, потому что несущая способность профиля не линейна, приходится увеличивать общую металлоемкость, усиливать рамное основание, петлевое соединение, добавлять мощности газовых упоров: одним словом найти баланс на больших габаритах труднее.

Невидимые люки в плитке на тротуаре

Практически невидимые, но нет предела совершенству! Видимым элементами остаются торцы металлических частей каркаса, фланцы пластин и полка петли 2 cм. Визуально дренажный колодец сливается с полотном и не портит вид декоративного мощения, потому что корпус выставлен в уровень и вписан в раскладку по проекту благоустройства территории. Скрытая установка является преимуществом над круглыми чугунными и полимерными крышками. Сечения металлических деталей и узлов сбалансированы с учетом нагрузок, лабораторных испытаний и опыта реальной эксплуатации.

Предоставлено «Горячая линия»

Предоставлено «Горячая линия»

Нагрузочная способность

Подтверждение несущей способности – решающее обстоятельство для архитекторов и проектировщиков. Грузоподъемность нашей продукции подтверждена сертификатом по стандарту EN1433.

Класс нагрузки люки под брусчатку «Проспект»
A15 Пешеходная
До 5-ти тонн Легковой транспорт
С250 до 25 тн Грузовая техника
На рынке присутствуют пластиковые заполняемые лючки, которые, по словам мастеров монтажных организаций, со временем проминаются под колесами легковых автомобилей. Будьте бдительны!

Предоставлено «Горячая линия»


Влагозащита и герметичность уличных люков

Красивых и полностью водонепроницаемых люков не существует, что бы Вам ни говорили предприимчивые продавцы! Для достижения герметизации требуется:

  1. поднимать короб на 300 мм от поверхности земли,
  2. выполнять вылет и свес двери над коробом,
  3. делать уклон,
  4. ставить водоотводные лотки системы ливневой канализации вокруг остова,
а это уже совсем другая история….

В посадочной четверти оголовка проложен эластичный ленточный уплотнитель. Монолитный лоток всей массой давит на уплотнительный контур, дополнительно притягивается винтами М10 с замком. Но все же гарантии на то, что влага не просочится в период ливневых дождей или схода талых вод мы не даем. Это может быть связано, например, с подтеками под раму через стыки с бетонным полотном из-за неправильной установки.

  • Предоставлено «Горячая линия»

  • Предоставлено «Горячая линия»

  • Предоставлено «Горячая линия»


Как правило с требованиями по абсолютной влагонепроницаемости приходят заказчики, а проектировщики поддерживают нашу позицию и предусматривают дренаж в подземных помещениях.

Сервисы для архитекторов

Понимаем, что предложить хороший продукт строителям на площадке сегодня уже не достаточно. Требуется профессиональный инструментарий для специалистов в области архитектуры, благоустройства, ландшафтного проектирования. Изделия должны быть включены в рабочий проект, пройти экспертизу в согласующей и эксплуатирующей организации.


Для удобства работы вышлем проектировщикам техническую документацию: готовые узлы, спецификацию элементов, подтверждение нагрузок, чертежи типовых решений по устройству колодцев.

Запросите у нас техническую документацию по адресу [email protected]


Amazon.com: Магнитная панель доступа 250 мм x 300 мм Люк управления плиткой Ванна Смотровая дверь из плитки Ванная комната Кухня Точки обслуживания Тайники Замки MPCV17: Все остальное


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
Марка Awenta
Тип крепления Настенное крепление
Материал Легированная сталь, пластик
Вес изделия 1.43 фунта

Как вырезать панель доступа в плиточной стене | Home Guides

Панели доступа, как следует из их названия, обеспечивают доступ к инженерным коммуникациям за вашими стенами.Общие места для панелей доступа включают ванные комнаты, кухни и прачечные. Добавление панели доступа к стене позволяет сэкономить деньги, поскольку обеспечивает регулярный доступ для обслуживания или закрытия клапанов. Установка в плиточную стену требует немного больше времени и терпения, чем резка окрашенного гипсокартона, но также дает лучшую возможность для маскировки. Вместо того, чтобы обрамлять отверстие, сделайте прорези между швами затирки, и панель будет сливаться с окружающей стеной.

Используйте инструмент для поиска шпилек, чтобы найти шпильки позади предполагаемой панели доступа.Отметьте расположение шпилек малярной лентой с низкой липкостью. Оцените расположение труб, следуя за кранами прямо до пола, и отметьте их путь малярной лентой.

Используйте прибор для проверки цепей, чтобы проверить провода под напряжением за стеной. Подключите измеритель цепей к ближайшей розетке и прижмите тестер к стене в различных точках, чтобы определить ток. Обычно провода идут прямо через стену от розетки до выключателя. Отметьте расположение проводов малярным скотчем.Повторите процесс с любыми другими ближайшими розетками.

По возможности сместите расположение панели, чтобы не порезать провода или шпильки. В качестве меры предосторожности отключите питание цепи в блоке главного выключателя, даже если вы не режете рядом с проводами.

Разрежьте раствор с помощью сабельной пилы с лезвием для резки раствора. Прорежьте все линии затирки по периметру панели. Соскребите оставшийся раствор из шва и с плитки канцелярским ножом.

Замените лезвие пилы на лезвие для гипсокартона, затем прорежьте гипсокартон вокруг панели. Если вы должны разрезать рядом с проводами, трубами или шпильками, будьте предельно осторожны, чтобы лезвие не соприкоснулось с ними. Когда вы закончите вырезать панель, поверните пилу и потяните панель на себя.

Обрежьте края панели так, чтобы она вошла в дверцу рамы съемной панели. Используйте сабельную пилу и будьте осторожны, чтобы не повредить плитку.

Нанесите полоску клея по краям отверстия в стене и вставьте рамку съемной панели.Вставьте рамку в отверстие и удерживайте ее на месте. Вставьте винты в раму в соответствии с указаниями производителя.

Прикрепите вырез к раме съемной панели в соответствии с указаниями производителя. Откройте все петли и прикрутите их к тыльной стороне выреза или используйте клей, чтобы удерживать панель на месте. В некоторых рамах используется магнитная система, чтобы прикрепить их к раме и задней части панели. После закрепления закройте панель и оставьте клей для отверждения в соответствии с инструкциями производителя.

Заклейте края панели силиконом, если панель будет использоваться редко. Удалите силикон для доступа и замените после завершения обслуживания.

Справочные материалы

Ресурсы

Предупреждения

  • Никогда не обрезайте провода, находящиеся под напряжением.

Писатель Биография

Кристи Робинсон, проживающая в южной Вирджинии, пишет для различных веб-сайтов с 2008 года. Ее работа сосредоточена на учебных пособиях и статьях по саморазвитию.Робинсон имеет степень бакалавра наук в области уголовного правосудия Американского межконтинентального университета.

габариты люков сантехнических, напорных, невидимых, на магнитах, как сделать своими руками

  • Типы
    • Отжим
    • Закрытый, невидимый
    • На магнитах
  • Размеры
  • Компоненты
  • Положение люка и открывающейся стороны
  • Установка скрытого люка
  • Футеровка
  • Затирка, герметизация
  • Как сделать своими руками?
  • Советы

До недавнего времени в ванных комнатах все коммуникации были на виду, и это считалось совершенно нормальным.Но время не стоит на месте, теперь они прячутся за гипокартонными конструкциями, превращая туалеты в стильные помещения с минимумом свай. Сохранять доступ к счетчикам и кранам и не портить красоту поможет ревизия сантехнических люков. Их можно купить или изготовить самостоятельно.

Типы

В зависимости от объекта, скрытого за люком, различают следующие люки:

  • электрические;
  • санитарный;
  • вентиляция.

По местонахождению:

  • открытый;
  • настенный;
  • потолок.

Особые требования по прочности предъявляются к напольным и потолочным люкам. Напольные модели должны быть устойчивы к внешнему физическому воздействию, иметь надежную конструкцию, каркас, с дополнительным оборудованием, влагозащиту и звукоизоляцию. Потолочные двери должны иметь легкий вес, продуманный вариант закрывания, чтобы двери случайно не распахнулись.Такие окна используются в коммерческих помещениях, общественных местах, гаражах.

В жилых домах и квартирах настенные люки чаще используются по ряду причин (экономия места, более широкий выбор моделей, простота и удобство монтажа).

Традиционные формы сантехнических люков — квадратные и прямоугольные. При необходимости можно изготовить или заказать нестандартные двери, однако их установка и применение будут несколько отличаться.

По материалу изготовления выделяются:

  • Доступные пластиковые модели.Обычно с ручкой или отжиманием. Часто используется белый цвет, но есть и другие популярные цвета. Большой выбор размеров.
  • Металлические двери имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
  • Материалы прочие. Сделать сантехнический люк под плитку можно из подручных материалов (гипсокартон, ДСП), что позволяет наносить маскировочное покрытие. Рама для такой двери обычно изготавливается из алюминия или металла для обеспечения прочности.Их можно обыграть и спрятать в традиционном дизайне. Это элегантное решение, которое пользуется спросом не только у дизайнеров, оно нравится обычным людям. Особенно этот вариант хорош, если речь идет о нестандартных формах и размерах.

Чем тише люк в салоне, тем лучше. Поэтому все больший интерес вызывают такие модели, как магнитные, скрытые, толкающие.

Прижимные конструкции

Изготавливаются на толкающих системах, на роликовых механизмах.Их часто комбинируют с невидимыми механизмами, с удвоенными пространственными петлями, что позволяет сэкономить место и не использовать ручки. Двери могут быть раздвижными, складывающимися, распашными с одной или с обеих сторон. Механизмы лучше выбирать от проверенных производителей.

Особенность некоторых систем прессования в том, что они открываются в два приема: после сильного нажатия дверь немного сдвигается в сторону, после чего это становится заметно. В таком состоянии крышка легко снимается.На практике так проектируют сантехнические люки малых и средних размеров.

Скрытый, невидимый

Популярные системы невидимости сочетают в себе нюансы других вариантов и делают невозможным сделать большие двери невидимыми.

Обычно их применяют в многоквартирных домах в ванных комнатах для визуального увеличения пространства, а также для оформления коммуникаций в нишах, обеспечивая подход. Использование специальных петель и гипсокартона на крышке помогает «приспособить» смотровой люк под стену.Однако установку такого окна необходимо учитывать заранее при проектировании ниши. Для полного ремонта перерегистрация под «невидимку» может быть неудобной и, наоборот, испортить весь вид.

На магнитах

Неодимовые магниты используются в напольных и настенных смотровых окнах. Магниты очень прочные и выдерживают значительный вес. Сделать такие крышки невидимыми помогает хитрый подход: прорезь для люка делают немного меньше, чтобы сама дверь находилась под полом (плитка, кусок ламината), маскируя его.В версии большего размера или из тяжелых материалов крышка для удобства оснащена ручкой. Легкие и маленькие лючки могут быть съемными и без ручек, у больших люков больше шансов сложить. Магнит помогает крышке удерживаться, в некоторых случаях он просто сдвигается в сторону, чтобы ослабить притяжение, в полу они дополняют силу собственной гравитации крышки.

Размеры

Стандарты смотровых люков предполагают минимальный размер 10 см * 10 см кв.Среди готовых изделий используются люки под размер обычной плитки 20 * 30.

Работая с произвольными параметрами, мастера стремятся приблизить их к этому варианту, чтобы штора могла полностью уместиться на керамических изделиях. Такой подход позволит вам «спрятать» люк. Точные размеры зависят от назначения двери и расположения труб и кабеля.

Самыми крупными из готовых вариантов являются двери 120 см. Самодельные двери, отличающиеся от обычных по параметрам, следует приближать к следующему: не менее 5-50 мм запаса плитки на фиксатор со стеной, не более ½ собственных свободных параметров плитки.

Компоненты

Структура люка зависит от его типа. Стандартная настенная версия включает алюминиевый каркас, замок, петлевую конструкцию и дверь.

Материал скрытой сантехнической двери обычно делают влагостойким (например, обработанный гипсокартон, ДСП, OSB). Каркас монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.

Петлевой механизм и регулировка — важная часть, от которой зависит, как люк открывается, в каком направлении.В простых вариантах это могут быть навесные или мебельные петли. В хитрости — двойные с дополнительными узлами регулировки.

Положение люка и открывающаяся сторона

Обычно место смотрового люка стараются определить таким образом, чтобы, открыв его, он не касался других предметов в помещении, а также давал необходимый обзор. Дверь удобно открывать влево-вправо, за редким исключением. Вертикальное открытие сопровождается более ответственной подготовкой места.

Угловое положение смотрового окна неоправданно: углы двери будут мешать, конструкция будет слабее. Едва до пола дверцу лучше не делать: нижний край может поцарапать пол и оставить следы. На эту точку укладки распространяется правило цельной плитки.

Установка скрытого люка

Установка потайного люка начинается с монтажа каркаса. В конструкции из гипсокартона предварительно подготавливаются профили для того, чтобы соединить каркас люка с каркасом саморезами по металлу.Пазы под них просверливаются заранее. Если установка производится в проем в кирпичной или блочной стене, то применяют дюбель-гвозди, а промежутки между каркасом и стеной замораживают. В этом случае дверь снимается с рамы и монтируется после того, как герметик будет готов (примерно сутки, чтобы заморозить излишки по контуру).

После установки каркаса ниша обшивается материалом, перекрывающим каркас. Поверхность каркаса должна быть ровной. После установки проверьте работу шарнирного механизма, отрегулируйте его шестигранным ключом.

Футеровка

Обшивка люка и стен осуществляется одновременно. Чтобы приклеить плитку к двери-невидимке, рабочую поверхность следует загрунтовать. Прижимные механизмы фиксируются специальными креплениями, двери утяжеляются по весу или используется грузовой ригель. На гипсокартонную плитку наклеивают жидкие гвозди или используют специальные цементные смеси. На деревянные доски предварительно устанавливается армирующая сетка. При нанесении клея на керамику учитываются будущие зазоры. Для качественного крепления плитки клей должен удерживать не менее ½ ее поверхности.

Смесь не должна вытекать и забивать пространство между люком и его рамой. Более оперативно устраняйте излишки. Смесь схватится за сутки, потом можно убрать излишки с плитки.

Затирка, герметизация

Обработка люков-невидимок имеет свои особенности: они не трутся по краям. Остальное пространство люка покрывается композицией как вся стена. Чтобы точно определить это место, кромку обрабатывают строительной лентой, освобождая небольшой зазор.В него уложите силиконовый герметик, разравнивая слой пальцами. Чтобы масса вела себя послушно, руки нужно смочить в мыльной воде. После этого скотч аккуратно снимается. Сушка силикона занимает 2 дня. Завершающий штрих: вырезы по периметру люка. Сделайте под углом 45 °, стараясь прижать строительный нож к земле по 1 движению в каждую сторону. Это помогает избежать «бахромы» по краям.

При открытом люке удалить излишки герметика.

Как сделать своими руками?

Не всегда готовые смотровые люки удовлетворяют запросы.В этом случае можно потратить немного времени и сил и самостоятельно изготовить необходимую деталь.

Если вам нужно маленькое окошко, то магнитные варианты подойдут. Для этого установите магниты по углам дверцы, а по краям рамки — магниты-удвоители (всего 8 магнитов). Крышку лучше снабдить аккуратной ручкой, так будет практичнее. . В качестве ручки используйте обычную мебельную фурнитуру.

При изготовлении больших дверей пригодятся и мебельные детали: на них удобно монтировать готовые нажимные системы и обычные петли.

  • Измерьте, отметьте будущее место и проверьте его уровень, чтобы не было перекосов.
  • Подготовьте основание и каркас. Под каркас можно использовать обычный алюминиевый профиль, каркас изготавливается из реек или из такого же профиля. Установите рамку.
  • Сделайте крышку: основание должно быть плотным, использовать деревянные пластины. Покрытие зависит от толщины слоя и планируемой работы. Лучше применять гипсокартон: на нем отделочные работы проходят удачнее, чем на подготовленном дереве.Осторожно прикрепите детали крышки к винтам.
  • Подготовить пазы для петлевого механизма: с двух сторон отступить 10 мм и просверлить. Соединив петли с крышкой, прикрепите ее к каркасу, сделайте разметку отверстий под механизм.
  • Установить петли в раму. Теперь можно повесить люк на место. Крышка должна быть на уровне необработанной стены и не подниматься над ней. Люк должен иметь люк, чтобы его можно было легко открыть нажатием (учтите будущую облицовку).
  • Закрепите дверь специальными болтами, используйте груз. Очистите люк от пыли, приметуйте и приступайте к облицовке.
  • После высыхания клея для плитки проверьте механизм двери. При необходимости отрегулируйте.
  • В самом конце крепления нажимного механизма.

Советы для

Редизайн санитарных дверей — непростая задача. Незамысловатый элемент интерьера требует внимательного отношения. Многие только после покупки и установки понимают, как лучше провести эту процедуру.Полезно спросить соседей сверху или снизу, как они решили этот вопрос и остались ли они довольны.

Обратите внимание на следующие моменты:

  • При покупке готового сантехнического люка проверьте, совпадает ли ориентация с желаемой (вертикальная или горизонтальная). Часто размер 20 * 30 смущает обоих продавцов и покупатели.
  • Используйте уровень при установке.
  • Маленькие окна устанавливаются сразу с крышкой, а большие разбираются на запчасти.
  • Стены лучше оформить сразу под дверью системы-невидимки, оставив нижний ряд над торцом. Таким образом, размеры плитки корректируются и исключаются случайные перекосы.
  • Неудачные операции с разрезанием герметика можно исправить: нанести силикон на край и закрыть люк. Полученную массу снимаем и снова оставляем сохнуть.
  • Если стена подготовлена ​​к покраске, то после заливки шов необходимо разрезать, прежде чем смесь высохнет.

Имея небольшой опыт, можно быстро установить готовые смотровые люки, а при желании — создать самостоятельно. Боится хозяйское дело!

Установка люка в полу для удобного доступа в подвал. Самодельный смотровой люк для плитки из подручных материалов Смотровой люк в полу своими руками

Если в доме предусмотрен подвал, необходимо сделать в нем вход. Это может быть дверь или люк.Как правило, в частных домах выбор делается в пользу второго варианта. Далее рассмотрим, как обустроить люк в погреб своими руками. Чертежный дизайн, точнее, как его составить, также будет рассказано в этой статье.

Актуальность вопроса

Нет смысла спорить о преимуществах подвала в доме. Он не только выполняет роль подсобного помещения, увеличивая площадь дома, но и обеспечивает всегда сухой и теплый пол на первом этаже.Однако его обустройство требует значительных вложений. Кроме того, необходимо иметь определенные навыки и знание строительных норм.

Владельцы частных домов, располагающие достаточным объемом средств, доверяют обустройство погреба и вход в него профессионалам. Остальные хозяева предпочитают делать работу самостоятельно.

Как правило, проектом предусматривается цокольный этаж. Соответственно, еще на этапе проектирования определяется расположение люка в погребе.Его нужно расположить так, чтобы крышка не мешала ходить и не касалась мебели. Важно учитывать внешний вид. вылупиться в погреб. Крышка должна быть изготовлена ​​из материала, гармонирующего с окружающей средой. Перед тем как приступить к работе, нужно продумать детали и учесть нюансы.

Особенности составления чертежа люка в погребе

При составлении схемы следует определить:

  • Место, где будет располагаться люк.Как уже было сказано выше, чехол не должен мешать перемещаться по комнате и не касаться окружающих предметов.
  • Оптимальные размеры люка в погреб … Минимальные внутренние параметры 75х75 см.
  • Материал, из которого будет изготовлен люк. Он должен быть легким, но прочным.
  • Материалы для теплоизоляции и обеспечения герметичности конструкции.

Люк в полу погреба часто оборудован системой плавного открывания / закрывания.В домах, где есть маленькие дети и животные, дополнительно предусмотрено фиксирующее устройство.

Для предотвращения несанкционированного доступа в погреб люк может быть оборудован электроприводом.

Выбор материала

Это зависит от множества факторов. При выборе учитывается материал, из которого сделаны стены дома.

Например, в деревянных конструкциях для люка в погреб используются доски и листы фанеры.По чертежу вырезают необходимые размеры, обрабатывают специальными пропитками. В течение нескольких дней состав должен полностью впитаться в древесину. После этого начинается прямая установка.

Люк в погреб может быть металлическим. Для его установки вам потребуются:

  • Стальные листы толщиной 0,5-1 и 3-4 мм.
  • Уголок 40 или 50 мм.
  • Петли дверные.
  • Пенополистирол.
  • Резиновый компрессор.
  • Круги шлифовальные и отрезные.
  • Грунтовка.
  • Сварочный аппарат.
  • Саморезы.
  • Сверло со сверлами.

Как установить люк погреба своими руками?

Как было сказано выше, первое, что нужно сделать, это составить чертеж. Все должно быть точно рассчитано, чтобы не переделывать работу.

Перед тем, как подготовить материал и инструменты. По чертежу заготовки распиливаются, опора оборудована. Он прикреплен к настилу.

Край щита необходимо обработать продольными полосами. В обрешетку укладывается утеплитель (минеральная вата или пенопласт).

После завершения основных работ начинается внешняя отделка. Как правило, используется материал, из которого сделан пол.

Нюансы

Если у вас есть материалы и инструменты, вы можете сделать заготовки самостоятельно. Однако, как правило, владельцы обращаются в склады металла. В мастерских можно заказать заготовки по индивидуальным размерам.

Выбирая стальной лист для металлического люка, необходимо учитывать, что его размер должен быть больше размера люка и немного перекрывать его.

Углы необходимо располагать на расстоянии 5-10 мм от края. Ребра жесткости следует устанавливать по центру конструкции.

Детали свариваются без зазоров. Готовый чехол очищается и грунтуется.

Необходимо прокладывать изоляцию во внутренних пустотах. Его покрывают фанерой или другим листом стали.

Установка люка на петли осуществляется при помощи анкеров.

Не забываем про герметик. Обеспечит защиту напольного покрытия и дополнительную изоляцию.

Для установки можно использовать дверные петли, если люк изготовлен из легкого материала (например, дерева). Для тяжелых металлических конструкций лучше выбирать более надежные петли.

Плавный ход

Значительно облегчает работу. вылупиться в погреб. С амортизаторами крышка будет плавно закрываться, что предотвратит травму.При установке механизма держите крышку открытой.

Есть несколько способов заставить крышку плавно двигаться. Одним из самых популярных является использование пружинных петель в капотах автомобилей. Такой вариант подходит для люков из легкого металла или дерева. Крепление необходимо производить так, чтобы крышку можно было открывать перпендикулярно полу.

Еще вариант — газовые амортизаторы. Их используют, если крышка люка тяжелая. В магазинах можно найти различные амортизаторы разной мощности, подходящие к любой конструкции.

Ручка

Изготавливается, как правило, складной или потайной. Некоторые умельцы вырезают в крышке углубление. Съемные ручки также распространены. У них есть одно важное преимущество: маленькие дети не могут открыть люк.

При изготовлении люка своими руками желательно использовать простые недорогие варианты, не предполагающие работы с изделиями из металла.

Электропривод

Как уже говорилось выше, этот механизм предотвращает несанкционированный доступ посторонних в подвал.Есть несколько способов установки электропривода. Рассмотрим самый простой вариант.

Для установки необходимо:

  • Электродвигатель.
  • Трубы дюралюминиевые.
  • Листы стальные.
  • Сварочный аппарат.
  • Шлифовальный станок с отрезными кругами.
  • Кабель.
  • Источник тока.

Механизм установлен непосредственно на крышке. В этом случае рекомендуется оставить некоторый запас для открытия люка (т.е. крышка должна открываться чуть менее чем на 90 градусов).

Механизм работает довольно просто. Подается сигнал с пульта ДУ, система начинает вращаться, соответственно крышка начинает двигаться. Подъем осуществляется штангой. Также можно закрыть люк с помощью пульта дистанционного управления.

Выдвижная система

Для ее установки потребуется:

  • Стальные листы толщиной 5 мм.
  • Два электродвигателя.
  • Ролики металлические.
  • Трехпозиционный переключатель.
  • Источник тока.
  • Кабель.

Эта конструкция более сложная, чем описанная выше. Однако при этом крышка люка практически незаметна. Весь механизм находится под ним и не занимает много места.

Люк для плитки

Как и во всех предыдущих случаях, разрабатывается чертеж. Он отражает следующие параметры:

  • Размеры коробки (ширина, длина).
  • Толщина проема и рамки.
  • Расположение петель.

Перед установкой подвала люк под плитку создается ровное основание.Для этого используется стяжка. Выравнивание проводится в несколько этапов:

  • Определяется уровень напольного покрытия. При этом следует учитывать толщину плитки (около 8 мм), а также слой клея (около 4 мм).
  • Готовится раствор, ставятся маяки.
  • Проем будущего люка фланцевый. В этом случае следует оставить 10 см по периметру для поддержки крышки.

Стяжка выполняется по стандартной технологии.После застывания раствора люк примеряют. Наносится на проем. На этом этапе рекомендуется предварительно выложить плитку.

Обшивка начинается от угла стены, который находится на виду. Обрезка и укладка плитки при отделке проема начинается после установки каркаса крышки люка.

Чистовая

Концы оформляются в определенном порядке. Необходимо поэтапно выполнить следующие действия:

  • Прикрепите каркас к нише и выровняйте с помощью строительного уровня.
  • Имеющиеся зазоры между металлическим каркасом и стяжкой необходимо заполнить раствором. Для его приготовления используется цемент марки М-500. Раствор должен полностью затвердеть.
  • Обрежьте плитки и закройте оставшуюся область вокруг отверстия.
  • Откосы ниши необходимо выровнять. Для этого устанавливаются маяки, наносится цементный раствор и разравнивается.
  • Склоны выложены плиткой.
  • Перед высыханием клея рекомендуется закрепить плитку скотчем и поставить разделительные кресты.

Установка и облицовка крышки

Люк может быть откидным или может использоваться любой из описанных выше механизмов. После того, как крышка закреплена, вы можете приступить к ее отделке. Если пол — плитка, то его можно установить и на люк. В целом, как показывает практика, для отделки можно использовать самые разные материалы. Главное, чтобы внешний вид люка гармонировал с дизайном интерьера. В этом случае, конечно, не следует забывать о технологии укладки того или иного материала.

В деревянных домах люки обычно не обрезают. Их просто сверху покрывают линолеумом или другим покрытием.

Вывод

В целом люк в погреб сделать своими руками несложно. Основные трудности могут возникнуть на этапе проектирования и при расчете габаритов. На этих этапах необходимо учитывать множество нюансов, в том числе ожидаемую нагрузку на крышку, частоту посещения погреба, его назначение, особенности предметов, которые будут там находиться, и многое другое.Для хранения громоздких вещей понадобится большой люк.

Следует помнить, что когда люк облицован плиткой, его вес значительно увеличится. Поэтому в предварительных расчетах необходимо определить наиболее подходящие петли или механизм закрывания. Не следует забывать и о ребрах жесткости. Их количество будет зависеть от габаритов чехла. В стандартных люках минимального размера (75х75 см) предусмотрено 1-2 ребра жесткости.

Особое внимание следует уделять безопасности.Речь идет не только об эксплуатации, но и об установке конструкции. Во время установки люка проем придется держать открытым. В связи с этим, если в доме есть маленькие дети или животные, доступ к рабочему месту для них должен быть ограничен.

Не стоит забывать и об утеплении. Если не влезть в конструкцию, тепло уйдет через крышку. Это поможет предотвратить потерю тепла и, кроме того, смягчит контакт между крышкой и рамой.

Практически каждый владелец частного дома строит в собственном доме подвал для хранения консервов, овощей с огорода и других продуктов. Надежный люк в подвал позволяет обеспечить более низкую температуру и оптимальную влажность в погребе. Часто вход располагается на полу на кухне или в коридоре дома.

Входная дверь в подвал может закрываться как полноценной дверью, так и люком в полу. Второй вариант более приемлем, так как люки в перекрытие экономят место в жилом помещении.Вход в подвал должен вписываться в интерьер дома и не выделяться на полу прямоугольным пятном. Люк-невидимка в полу может скрыть существование погреба от посторонних глаз. Такие двери полностью сливаются с напольным покрытием в комнате, зачастую на них даже нет ручек или петель.

Большинство люков имеют прямоугольную форму, хотя при желании можно установить полукруглую дверь в подвал. Кроме того, различается материал крышки. Двери изготавливаются из дерева, фанеры или металла.

Технические требования

Выбор места для установки входной двери должен производиться исходя из следующих правил:

  1. Вход должен располагаться в незаметном месте, но не у стены. Это требование связано с тем, что перпендикулярная поверхность будет препятствовать открыванию люков.
  2. Если вход в подвал находится на кухне, то он должен располагаться в месте, где не планируется установка кухонной мебели.Крышка открытого люка не должна касаться столов, шкафов и элементов гарнитуры.
  3. Дверное полотно должно выдерживать вес человека. Лучше всего укрепить его дополнительными железными перегородками или каркасом.

Размер люка в полу должен соответствовать размеру владельца. Минимальная площадь такого люка — 75х75 см. При меньшем проеме опускать и убирать продукты из подвала будет крайне проблематично. Стоит сразу предусмотреть форму и расположение ручки.

Вход в подвал оборудован специальными опорами, на которые в дальнейшем устанавливаются ставни. Для безопасности лучше всего прикрепить не менее четырех столбов.

Люк должен быть герметичным, иначе холодный воздух будет просачиваться в жилое помещение. Кроме того, необходимо учитывать вес крышки люка. Если он окажется слишком тяжелым, то снабжен специальными пружинами или электроприводом для более удобной эксплуатации.

Особенности конструкции

Для крепления люка в подвал можно использовать обычные дверные петли.Это надежный крепеж, требующий минимум усилий и затрат. Их желательно использовать только для легкого деревянного покрытия.

Другой способ организации подъезда — использование петель капота от автомобиля в конструкции люка. Подпружиненные защелки позволяют зафиксировать дверь в устойчивом положении. Благодаря подъемному механизму даже довольно увесистая дверь открывается без особых усилий.

Металлическая конструкция двери делает ее не только прочной, но и непомерно тяжелой.В этом случае петли необходимо оборудовать амортизаторами. Кроме того, можно построить подобие двери сейфа, используя электродвигатель и несколько алюминиевых труб. Но такую ​​крышку можно открыть только в том случае, если двигатель подключен к источнику питания.

Эксплуатация и уход

Дверь в подвал требует периодического обслуживания, так как она подвержена резким перепадам температуры и высокой влажности. Петли и амортизаторы люка следует тщательно смазывать примерно раз в год.

Время от времени на деревянную дверь наносят растворы, которые отталкивают влагу и предотвращают развитие грибка.Металлический люк следует очистить от ржавчины и покрасить.

Как выбрать материал и тип конструкции

При строительстве входа в подвал материал двери выбирается исходя из ее расположения. Если люк установлен в коридоре, и люди будут ходить по нему каждый день, то крышка сделана из листового металла для обеспечения надежности и безопасности.

Если выбор места для установки пал на дальний угол кухни, то можно сделать дверь из дерева.Такой вариант подойдет, если пол покрыт паркетом или деревянной доской.

По конструктивным особенностям сложно дать универсальный совет. Самое главное, чтобы крышка люка не мешала передвижению по комнате, выдерживала вес хозяев и не привлекала к себе внимания.

Изготовление люка в подвал своими руками

Для самостоятельного изготовления люка в подвал деревянный с амортизаторами нам потребуется:

  • пила;
  • молоток;
  • щетка;
  • отвертка.

Необходимые материалы:

  1. половые доски;
  2. балка для опор;
  3. фанера;
  4. гвозди, шурупы;
  5. петли с амортизаторами и ручкой.

Все работы производятся в следующем порядке:

  • Сначала со стороны люка прибивают к настилу из досок опоры, на которые будет опираться крышка.
  • С помощью циркулярной пилы доски разрезаются на заготовки, длина которых будет равна 0.На 5-1 см меньше ширины люка.
  • Из фанеры вырезан прямоугольник. Здесь нужно отнять 1 см на зазоры между дверью и полом.
  • Все деревянные части покрыты льняным маслом, которое отталкивает влагу и предотвращает развитие грибка.
  • На слой фанеры набиваются рейки обрешетки. Между рельсами следует положить слой утеплителя. Сверху на рейлинги крепятся доски.

Важно, чтобы высота люка соответствовала высоте пола.Желательно подбирать материал, который по ширине и толщине будет соответствовать плитам, уложенным на пол. Изготовление люков данной конструкции не требует больших затрат или опыта строительства.

Расчет размеров

Чертежи входа в подвал составляются индивидуально. При расчете размеров люка рекомендуется руководствоваться стандартами.

Оптимальный размер люка 80х80 см. При этом двери должны быть не больше 79х79 см.Лучше выбирать фанерный лист толщиной не менее 10 мм, а слой дерева — 25 мм. Для изготовления металлического люка стоит использовать листовую сталь 1-3 мм.

Особенности монтажа под плитку

Лучший способ скрыть люк погреба — замаскировать его под плитку. Для этого крышка люка сделана особым образом.

Заготовка, соответствующая размеру люка, вырезается из листовой стали. По его периметру привариваются уголки, образующие борта.Внутри стен вваривается арматура, из которой формируются плитки для плитки. После установки люка раствор заливается на фурнитуру. Сверху укладывается плитка.

Всем хочется, чтобы в доме был подвал под полом. О плюсах можно говорить долго. Во-первых, это дополнительное помещение, в котором практически постоянная температура и влажность круглый год вне зависимости от времени года. Позволяет использовать себя как овощехранилище, как склад, мастерскую и т. Д.

И в этой связи важно оборудовать вход в подвал эстетичным и надежным люком.

1. Удобство открывания и закрывания;
2. Презентабельный внешний вид;
3. Надежность.

Легкость открывания

Очень важно, чтобы при открытии она открывалась без излишних усилий, а при закрытии крышка люка не падала изо всех сил, пытаясь отбить какую-либо конечность, а плавно закрывалась.Не менее важна и надежная фиксация крышки люка. Возможность быть закрытым, а еще хуже — получить крышку на голове, никого не порадует.

К достоинствам можно отнести надежность и солидность конструкции. Благодаря массе он не болтается и не скрипит при ходьбе по нему. Также требуется прочное крепление в проеме. Механизм блокировки крышки в такой конструкции просто жизненно необходим. Ручка обычно съемная, можно использовать обычный рым-болт. Для пломбирования используются различные уплотнительные материалы.

Изготовление люка в подвал своими руками


Люк в подвал тоже можно сделать своими руками, например, деревянный. Для каркаса используйте бруски 100 х 50 мм или толще, в зависимости от нагрузки. Покрытие изготавливается из досок 30-40 мм. Сверху наклеиваются доски ГВЛ, поверх которых укладывается напольное покрытие. Если необходимо установить скрытый люк, его необходимо опустить на толщину напольного покрытия. Петли для этого потребуются врезные.Также можно сделать люк из металла своими руками.

Из материалов вам понадобится:

Необходимое оборудование:

  • Сварочный аппарат
  • Болгарский
  • или электродрель
  • Рулетка


Сначала из уголков или трубы квадратного сечения собирается каркас, после чего изготавливается крышка. Крышка может быть металлической или деревянной. Если конструкция окажется тяжелой, то необходимо установить газовые амортизаторы.Тем, кто хочет ограничить доступ посторонних в подвал, рекомендуем установить электропривод … Электропривод активируется по сигналу на открытие и закрытие с пульта дистанционного управления.


Процесс изготовления цокольного люка разделен на несколько этапов: выбор материала, продумывание конструкции, закупка недостающих деталей и реализация проекта.

При разработке самодельного люка в подвал учитываются основные моменты:
  • Удобное расположение люка под землей;
  • Минимальные размеры внутреннего проема 750×750 мм;
  • Сочетание в конструкции умеренного веса и достаточной прочности;
  • Герметичность и теплоизоляция закрываемой площади;
  • Установить верхнюю плоскость люка заподлицо с полом;
  • Привлекательная внешняя отделка.

Дополнительно конструкция может быть оснащена функцией плавного закрывания / открывания и запорным устройством.

Люк логично сделать из досок толщиной 30-50 мм и листа фанеры. Пиломатериал разрезается по размеру, строгается и пропитывается олифой или антисептиком перед сборкой.

Порядок изготовления крышки из дерева:

  1. Строится опорная рама, прикрепляемая к черновому перекрытию;
  2. Доски обрезаются по размеру, оставляя зазор 4–5 мм по периметру крышки;
  3. Заготовки соединены поперечными стержнями;
  4. По краям щита прибиты продольные полосы;
  5. Внутрь обрешетки уложена минеральная вата;
  6. Изоляция закрывается листом фанеры;
  7. Верх люка отделан материалом, из которого сделан пол в помещении;
  8. Крышка навесная, ручка прикручивается.
Чтобы сделать люк в подвал из металла, вам потребуются инструменты:
  • Шлифовальный станок, отрезные круги;
  • , электроды;
  • Сверло, сверла.

Необходимые материалы:

  • Лист стальной толщиной 3-4 и 0,5-1 мм;
  • Уголок со стороной 40-50 мм;
  • пенополистирол;
  • Резиновое уплотнение;
  • Саморезы;
  • Грунтовка.

Работа начинается с обмера люка и составления чертежа.

Заготовки нарезаются болгаркой самостоятельно, если в хозяйстве есть подходящий материал. В противном случае детали заказываются на складе металла по определенным размерам. Стальной лист должен немного перекрывать размеры люка, углы размещают на расстоянии 5–10 мм от края. Посередине добавляется 1-2 ребра жесткости. Нарезанные заготовки свариваются без зазоров, собранная крышка очищается от ржавчины и грунтуется. Во внутренние ячейки укладывается пенополистирол, который скроется под тонким листом железа.Готовый люк монтируется анкерами, после чего приклеивается пломба. Сделать люк подвала гладким и зафиксировать в открытом положении можно двумя способами:
  • Петли на пружинах капота автомобиля — подходят для деревянных и легких металлических крышек;
  • Используются газовые амортизаторы — доступны различной емкости для люков любой массы и размера.

Параметры доводчиков рассчитаны исходя из веса конструкции, а места крепления размечены так, чтобы полностью ненагруженный амортизатор открывал крышку на угол 90 °.

Ни для кого не секрет, что наличие подвала под полом первого этажа существенно экономит место в основном помещении дома. Гидроизоляция, внешнее утепление стен, система вентиляции — все это позволяет поддерживать постоянную температуру и влажность в подвале. В таком помещении можно не только хранить консервацию. Если в подвале установить утепленный люк, то в нем даже можно оборудовать мастерскую или бильярдную. Или загляните в винный погреб.

Обустроив подвал, можно отказаться от постройки некоторых хозяйственных построек во дворе. Еще на этапе проектирования дома следует определиться, будет ли ваш. Это пространство используется не часто, как чердак. Вход в нее должен быть оборудован плотно закрывающимся люком. Тогда холод, влажность, запахи, шум не будут проникать из помещения в подвал и наоборот. Если подойти к этому правильно, то можно оборудовать люк в подвале в любом удобном месте. Главное, чтобы в подвал был удобный и безопасный подъезд.

Важно! В открытом состоянии крышка люка должна открываться почти в вертикальное положение. Комфортный угол открывания — 90 °.

Открытая под этим углом крышка легко удерживается на месте с помощью распорок и зажимов. А спустившись в подвал, на него можно опереться. К тому же он не загромождает пространство самого входа и не требует для себя дополнительного пространства вокруг себя.

Все это касается откидной крышки. Его преимущества перед съемными, складывающимися или складывающимися вариантами очевидны.

Преимущества и особенности различных крышек

Что касается откидной крышки, то, во-первых, она не требует дополнительного места для открывания, как откидная. В открытом виде не ложится на пол и не опирается на мебель. А вход в подвал можно расположить максимально близко к стене.

Во-вторых, откидная крышка может быть любого размера. Оборудуйте его дополнительными ребрами жесткости и теплоизоляционными материалами. Конечно, усиленный и утепленный люк в подвал будет иметь больший вес.Но если он оборудован подъемным механизмом, то с ним справится даже ребенок. Более того, его не нужно будет отрывать от рамы и откладывать в сторону, как в случае со съемной крышкой. Съемный люк на крыше должен быть легким и прочным. Поэтому они изготавливаются небольшого размера, в котором сочетание прочности и веса становится оптимальным.

В-третьих, установка роликов на откидную крышку люка подвала утяжеляет конструкцию. В открытом положении складывающиеся двери занимают больше полезной площади у входа в подвал, чем навесная крышка.Кроме того, нужно приложить немало усилий, чтобы откинуть створки.

Допустим, он может быть оборудован механизмами складывания и облегчает процесс подъема. Но что делать с технологическим зазором между закрылками? Такой чехол должен иметь хотя бы один дополнительный шов по краю отворотов. Этот шов нужно будет защитить от загрязнения на петлях.

Оптимальным вариантом люка в подвале является напольный навесной люк с одной или двумя дверцами. Люк должен легко открываться и не загораживать проход в подземное помещение.Конструктивные особенности удобного люка мы опишем ниже.

Dungeon Entry Materials

Прежде всего, давайте разберемся, из каких компонентов сделан люк. Это рамка проема и сама крышка. Каркас должен крепиться к проему анкерами и иметь выемку для крышки. Тогда он ложится заподлицо с рамой и не падает.

Из каких материалов можно сделать каркас пола для входа в подвал? В принципе выбор невелик — дерево и металл. Но порода дерева должна быть твердой не только потому, что люк будет частью пола, но и для того, чтобы влага и конденсат не проникали глубоко в структуру древесины и не оказывали на нее разрушительного воздействия. Каркас для крышки изготавливается из прямоугольного бруса, например, 60 х 40 мм для лучшего сопротивления прогибу, а каркас проема — из толстой доски, например, 100 х 40 мм.

Важно! Для верхнего покрытия используется доска толщиной не менее 25 мм или фанера толщиной не менее 12 мм.

В последствии можно будет обшить поверхность люка линолеумом или ламинатом. Плитку также можно приклеить к фанере, если пол и покрытие находятся в одной плоскости.

Пространство между брусом заполнено утеплителем и зашито пароизоляционной пленкой. Нижнюю часть деревянной крышки лучше подшить оцинкованным листом и загнуть его края по бокам каркаса.

Усиленный вход

Металл может использоваться как строительный материал и альтернатива дереву.Для внешнего каркаса используется уголок с толщиной стенки не менее 4 мм, а для основания крышки — профильная труба.

Совет! Если напольные покрытия используются в технических помещениях, достаточно приварить лист поверх трубной фермы. Все сварные швы необходимо тщательно отшлифовать.

Совсем другое отношение должно быть к люку, если вы решили оборудовать его в гостиной или, например, на кухне. В этом случае его нужно располагать ровно на уровне чернового пола.То есть прямо на стяжку. Затем поверх него можно положить плитку или другой напольный материал и максимально скрыть его присутствие.

Угол, труба, лист и другие металлические детали люка значительно увеличивают общий вес всей конструкции. Если без них невозможно обойтись конструктивно, то можно технологически облегчить изделие. Черный металл тяжелый и «морально» неустойчив к влаге. Начинает окисляться и ржаветь.Выход рядом — использовать алюминий для каркаса. Отличная прочность поверхности, жесткость каркаса и самое главное для подвала — его антикоррозионные свойства.

Вход в цокольный этаж находится на границе температуры и влажности. Древесину необходимо обработать антисептиком и покрыть слоями лака или олифы. Черный металл тоже не любит влагу. Поэтому покраска в несколько слоев с предварительным грунтованием просто необходима. Алюминий — самый неприхотливый материал для люка подвала.

Желанный люк

Итак, приходим к выводу, что идеальный люк в подвал должен сочетать в себе несколько качеств:

  • иметь утепленную крышку, желательно распашного типа, чтобы в подвале поддерживалась постоянная температура и влажность ;
  • имеют подъемные механизмы, петли, ограничители и фиксаторы положения для облегчения входа в подвал; №
  • быть из алюминия (желательно) для защиты от ржавчины и защиты от систематического окрашивания или другой обработки поверхностей крышки и рамы люка;
  • иметь усиленное покрытие, так что оно является полноценной частью пола и имеет такую ​​же отделку, как и остальной пол в комнате — линолеум, ламинат, дерево или плитка;
  • имеют минимальный размер 750 х 750 мм, чтобы человек мог беспрепятственно спускаться и подниматься с грузом в руках.

Однако, чтобы заказать или изготовить такую ​​люк, недостаточно нарисовать чертеж. Еще нужно иметь опыт создания подобных конструкций и знать множество тонкостей.

Люк-невидимка

Вход в цокольный этаж может быть безопасным и безопасным. Если на него наклеить плитку, как и на остальную поверхность пола, спрятать петли вниз и снять ручку, то закрытый люк будет плохо видно. Однако не все так просто.

Для начала крышка должна иметь форму желоба, верхние края которого расположены на одном уровне с поверхностью углов рамки.Внутри этого желоба следует установить арматуру, которая создает армирующую сетку. После установки люка в проем необходимо до самого уровня залить желоб бетоном или цементным раствором. Только после того, как покрытие будет укреплено раствором, можно укладывать плитку или другие напольные покрытия. Без этой процедуры крышка прогнется под весом человека, а материал потрескается.

При изготовлении стяжки необходимо зафиксировать трубку против ключа замка.Тогда можно будет вставить Т-образный ключ сквозь плитку и повернуть защелку. Этот же ключ может одновременно служить ручкой для открывания люка. Живущие в доме люди не будут спотыкаться о выступающие части люка. Замочную скважину можно скрыть заглушкой.

Люк-невидимка в подвал.

Совет! Желательно, чтобы мастер укладывал плитку на пол сразу по всей комнате, а швы приходились на края крышки люка.Тогда никто, кроме хозяев, не догадается о существовании входа в подвал.

Безопасный, красивый, надежный и незаметный люк в доме с подвалом — техническая изюминка. Вы всегда будете чувствовать ровную поверхность пола и никаких выступающих элементов под ногами.

Подвальный люк под плитку.

Дополнительные компоненты комфорта

Рассказ об усиленном и изолированном, идеально ровном и незаметном люке в подвал будет неполным без упоминания некоторых его особенностей.В первую очередь, это плавность хода и легкость, с которой его можно открыть, не прилагая усилий. Такой эффект достигается исключительно за счет оснащения крышки газовыми амортизаторами.

Производители люка рассчитывают нагрузку на амортизатор исходя из веса и габаритов люка. Петли, скрытые под лицевой панелью, и амортизаторы работают в тандеме. Они одновременно поднимают крышку вертикально вверх и только потом наклоняют ее в сторону в вертикальное положение.

Совет! Если внешние края плитки или ламината будут обрезаны внутрь, то при открытии крышки на газовых амортизаторах облицовочная поверхность не будет тереться о стыках с минимальными зазорами.

Крышка люка и рама должны плотно прилегать друг к другу. Такая посадка обеспечивает резиновое уплотнение по всему контуру. Если вы решили изготовить или спроектировать такой люк, то петли капота и амортизаторы багажника могут вам очень пригодиться.

Сделай сам, доверься или объясни мастеру, а может купишь готовое изделие — выбирать тебе.А также с удовольствием им пользуюсь.

Подвальный люк своими руками.

Панели доступа ALPRO — TILE EZE INC.

Простые — универсальные — практичные съемные панели для всех видов обслуживания и крышки для плитки, мрамора, металла, дерева, пластика и т. Д. Также идеальны в качестве ремонтного набора. Просто приклейте 2 или 4 зажима на заднюю часть закрывающей плитки или крышки, вдавите в отверстие — готово

Наборы панелей Описание | В комплект входит: Цена

ALPRO 2000
Набор съемных панелей

Alpro — 2000: Набор съемных панелей

Размеры : от 6 дюймов x 6 дюймов до 18 дюймов x 40 дюймов прибл.
Нагрузка: макс. 12 кг / 26,5 фунтов
Углы и изгибы: Есть
В комплекте: 2 соединительных скобы с регулируемыми магнитами (адгезионная нагрузка á 4 кг / 8,8 фунта)
2 магнитные контактные пластины
2 пары подвесных устройств с механизмом предотвращения отсоединения
1 специальный силиконовый клей
1 открывающий шнур
1 инструкция по монтажу
ПРОСМОТРЕТЬ И ПРОЧИТАТЬ РУКОВОДСТВО ПО ПРОДУКТУ
42 доллара.50
ALPRO VERMAG
Магниты для плитки

Alpro — Vermag: Магниты для плитки

Размеры: для всех размеров
Магниты: Клейкая нагрузка 4 кг / 8,8 фунта.
Углы и изгибы: Есть
В комплекте: 4 угловых опоры с регулируемыми магнитами, 4 магнитные контактные пластины, 1 открывающий шнур

18 долларов.50

ALPRO SUPER
Комплект невидимых бескаркасных дверей

Alpro — Super: Комплект невидимых бескаркасных дверей

Размеры : от 6 дюймов x 6 дюймов до 18 дюймов x 40 дюймов прибл.
Нагрузка: макс. 12 кг / 26,5 фунтов
Уголки и изгибы: Есть
В комплекте: 2 специальных крепления для петель
(петли из нержавеющей стали с автоматическим закрытием)
4 соединительных элемента (для дверей с несколькими плитками)
1 специальный силиконовый клей
1 устройство для открывания под давлением
1 инструкция по монтажу
70 долларов.00

ALPRO CLIP
Набор для плиточной двери, 4 зажима

Alpro — Clip: Набор из 4 зажимов для плиточной двери

Размеры : для всех размеров
Нагрузка: 2 зажима макс. 4 кг / 8,8 фунта
Макс. 6 кг / 13.2 фунта
Углы и изгибы: Есть
В комплекте: 2 (4) специальных монтажных зажима
2 (4) скобы с пружинным зажимом
$ 15,50

Позвоните нам сегодня по телефону 1 (800) 296-5848, чтобы купить панели доступа

Инспекционный люк ванны — 2021

Содержание артикула:

Вы только что установили новую ванну.Идеально! Вы не думали установить люк? В случае проблем с водопроводом (плохой поток воды, протечка воздуховодов) позволяет провести осмотр или даже ремонт. Не нарушая красивый фаянсовый фартук ванны, вы получите доступ к сливу и сифону, а также к вытяжным каналам.

Что такое смотровой люк для ванны?

Оснащенный съемной панелью, смотровой люк должен обеспечивать доступ к водопроводным трубам в случае проведения вмешательства.Независимо от того, забит ли ваш сифон или у вас есть утечка, нет необходимости ломать плитку вокруг вашей ванны: люк размещается либо на каналах, либо на палубе ванны для доступа к подполью.

Какой люк для ванны выбрать?

Выбор люка для ванны зависит от типа установленной сантехники (угловая ванна, овальная, круглая или прямоугольная) и ее расположения в ванной (у 1 или 2 стены, без стены, пригнанная).
Есть 4 типа люков:

  • для плитки: имеет металлический каркас для крепления к опоре и устанавливается одновременно с фаянсом ванны
  • магнитный : состоит из магнитных креплений, которые вы закрепляете на опоре
  • , чтобы вырезать : это магнитный люк или плиточник, который вы можете вырезать, чтобы измерить ваш фаянс
  • , чтобы построить : вы сами можете сделать свою ванну Смотровой люк

Установить люк

Смотровой люк можно установить в любом месте на фартуке ванны. Убедитесь, что это легко для вас или вашего ремонтника.
Обратите внимание, что смотровой люк можно разместить в другой комнате: если ваша ванна находится в углу, проверьте, можете ли вы установить ее в соседнем помещении, например, в туалете или прачечной.

Независимо от того, выбрали ли вы люк плиточный или магнитный, вы должны сначала разместить систему (металлический каркас или магнитные крепления) на вашей опоре. Опорой может быть одна или несколько плиток, которые нужно разместить на палубе ванны, или деревянная подставка, на которую вы кладете фаянс.После того, как люк установлен на место, убедитесь, что опора хорошо снимается, а стыки являются водонепроницаемыми.

Наконец, можно попросить вашего сантехника или плиточника построить и установить за вас ловушку.


Видеоинструкция: Часть 8: Как сделать панель доступа в ванну

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
