Содержание

Как подобрать саморез к дюбелю? —

Как выбрать дюбель под саморез — Moy-Instrument.Ru

Как подобрать саморез к дюбелю?

Для правильного и качественного крепежа различных строительных материалов при помощи саморезов, важно подбирать подходящий по размеру и качественным характеристикам дюбель.

Дюбель хоть и является вспомогательным крепежным элементом, но тем не менее играет очень важную роль в надежности и прочности скрепляемых конструкций.

Дюбеля изготавливаются из самого различного материала, это может быть различного вида пластмассы (полипропилен, нейлон, полиэтилен и т. д.) , так же они могут быть выполнены из различного металла — железа, латуни, нержавейки и т. д.

Есть разные типы дюбелей, которые предусмотрены для крепежа в стенах из кирпича, дерева, гипсокартона.

Например, дюбель тип «К» крепится в бетоне:

Дюбель тип «Т» предназначен для крепления в стенах из слабого бетона и кирпича:

Дюбель тип «S» крепится во многих материалах из различного кирпича и бетона:

Дюбель тип «U» — это универсальный дюбель из полипропилена, который крепится как в полнотелых, так и пустотелых материалах очень надежно:

Дюбель «KPU» — это дюбель изготовленный из нейлона, очень устойчивый к перепадам температур и различным механическим деформациям:

Дюбель «KPW» тоже сделан из нейлона и предназначен гипсокартонного и древесно-стружечного матерала, а так же для бетона и кирпича (полнотелого и дырчатого):

Дюбель «KPX» используется для крепежа в полнотелых строительных материалах, таких, как кирпич, камень, бетон, а так же в пустотелых блоках и т. д.:

Дюбель «KPR» используется для крепежа в пустотелых строительных материалах: газобетоне, пустотелом блоке, легком бетоне, оконных рамах и т. д.:

Дюбель «KMG» выполняет анкеровку в газобетоне и других материалах:

Дюбель для пенобетона обеспечивает прочное крепление с этим пористым материалом:

Дюбель «Дрива» предназначен для закрепления различных светильников на гипсокартоне толщиной не менее 9 мм:

Дюбель «Бабочка» — это специальный дюбель, предназначенный для крепления к гипсокартону , ГВЛ, плитам ДСП и другим строительным материалам толщиной 10 — 12 мм:

Все эти дюбели плотно крепятся в стене за счет своей специальной конструкции, которая предусматривает в нем распорную часть, диаметр которой меньше правильно подобранного самореза. Поэтому когда саморез закручивается в дюбель, распорная часть расширяется, образую прочное , надежное соединение со стеной.

Внизу можно посмотреть таблицу, которая поможет правильно подобрать саморезы и дюбели в соответствии с их длиной и диаметром. Так же в этой таблице есть данные о диаметре сверл и глубине сверления в каждом конкретном случае.

Как правильно подобрать саморез к дюбелю

Большинство людей рано или поздно задаются вопросом , как подобрать дюбель к саморезу при креплении конструкции к бетонной, кирпичной, газобетонной поверхности или к гипсокартону. В таком вопросе с помощью одного самореза, без применения дюбеля, проблему не решить.

Два изделия дополняющие один другого: дюбель и саморез. В основном эти два элемента используются в креплении к твердой поверхности. При работах с деревянной поверхностью можно дюбель не применять по причине того, что шуруп вкручивается налегке и хорошо закрепляется в мягкой древесине. Основными факторами подбора дюбеля и самореза, являются точные подборы изделий по размеру, длине, диаметру и длине внутренней окружности дюбеля.

Бывают случаи неудачного подбора этих двух составных друг к другу. Если так произошло и выбор неверен, на пример, диаметр внутри дюбеля оказался меньшего размера, чем окружность самореза, возможен разрыв вторым элементом первого и крепеж будет находиться в разболтанном виде в пластиковой вставке.

Расширение не произойдет и прочность крепежных узлов станет низкой. Такая же ситуация произойдет если саморез не достигнет дна дюбеля с помощью конца.

Что важно учитывать

Очень важно, в процессе подбора, верно обозначить последовательность. Для начала подбирается дюбель. Чем он больше, тем большие нагрузки он сможет выдержать. Необходимо взять во внимание окружность и длину изделия, как самореза, так и дюбеля. При маленьких нагрузках используется дюбель окружностью 4 – 5 миллиметра.6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем прочнее материал, тем больше нагрузки сможет выдержать дюбель, одного и того же размера

Всегда учитывается прочность используемого материала, куда эксплуатируется крепеж. Чем уплотнение выше, тем большую нагрузку способно выдержать крепление. Два элемента, вставленных в бетонную поверхность, способны выдержать значительную нагрузку, невзирая на небольшие размеры. После подбора дюбеля необходимого размера, подбирается к нему саморез. При выборе самореза желательно опираться на несколько критериев:

• По толщине саморез должен быть, чтобы он не был внутри дюбеля в разболтанном виде и был плотно зафиксирован. При вкручивании до установления нужно приложить немного усилий.

• По длине саморезу необходимо быть подобным по длине с дюбелем, либо преувеличивать на 5 миллиметров, но не более. При креплении любой вещи к стене, используют длину побольше.

• По резьбе сложно определиться из – за их разнообразия. Во время несовпадения двух элементов по типу резьбы, есть вероятность, что последний выпадет ну или вовсе не вкрутится.

Таблица соответствий дюбеля с саморезом

Диаметр дюбеля в миллиметрах Диаметр самореза в миллиметрах

5 мм 2,5 мм. (от 2 мм до 3 мм.)

6 мм. 4 мм. (от 3,5 мм до 4,5 мм)

8 мм. диаметром 5 мм. (от 4,5 мм до 5,5 мм

10 мм 6 мм. (от 5,5 мм до 6,5 мм)

12 мм, 8 мм. (от 6,5 мм до 8,5 мм)

14 мм 10 мм. (от 8,5 мм до 10,5 мм)

16 мм 12 мм. (от 10,5 мм до 12,5 мм)

Сначала мы подберем нужный размер дюбеля, а потом уже подберем необходимую окружность самореза. Осталось основное – подобрать необходимую длину самореза.

Берем выбранную длину дюбеля, добавляем ширину используемого материала в креплении. Так выходит необходимая длина самореза. Для рыхлых оснований не должны браться крепежные материалы толщиной более чем 35 процентов, плотные основания не должны обрабатывать крепежные детали больше 60 процентов по толщине.

Разрешено немного выйти из дюбеля саморезу , это не опасно, самое важное заключается в том, чтобы он обязательно достиг конца дюбеля и раскрыл его в полной мере в целях прочного монтажа. Если, элемент крепления не достигнет конца, у дюбеля возникнет проворачивающийся способность и монтажные работы станут непригодны. Подготавливать отверстие под дюбель необходимо немного больше чем его длина и окружность.

В креплении различного строительного материала к конструкции строительной применяют зачастую крепление при помощи дюбеля и самореза.

К примеру: Нам необходимо прикрепить фанерный лист шириной 20 миллиметров к полу из бетонита. Нам понадобится дюбель 8 на 50 ( по таблице выше указанно соответствие диаметра и длины), а также саморез 5 на 70 ( 5 – это окружность самореза, 70 – его длина). Для просверливания на нужен будет бур 8 на 110, просверливать необходимо вглубь, не меньше 60 миллиметров. После процедуры сверления, убираем пыль из отверстия, вставляем дюбель, затем вкручиваем саморез в него, а он проходит дальше через фанерный лист. Саморез, имеющий высокую винтовую резьбу, обладают тонким и острым профилем. Саморезы, используемые в креплении различного рода частей из металла, обладают более частой резьбой. Двухзаходная резьба.

Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая самого высокого распора в передней части дюбеля. Благодаря этому достигается прочная анкеровка дюбеля. Шипы на внешней части дюбеля усиливают коэффициент трения.

На сайте Машкрепеж Вы найдете большой ассортимент метизов : болты , гайки, винты, шурупы, саморезы, дюбели, заклёпки, шайбы, штифты, шпильки и другие

Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.

То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

· 5 мм – невысокая нагрузка;

· 6−8 мм – средняя нагрузка;

· 10−12 мм − большая нагрузка;

· 14 мм и выше − очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:

· Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

· Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

· Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

· Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

· Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

· Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.


Диаметр дюбеля (мм)


Длина дюбеля (мм)

Толщина прикрепляемого материала (мм)

Как выбрать дюбель под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

сеть магазинов


КрепежСтрой

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

Как правильно подобрать размер сверла под дюбель

На сегодняшний день нет необходимости использовать гвозди для того чтобы повесить картину, полку, шкафчик или другой предмет мебели и декора. Во-первых, это неудобно, во-вторых, ненадежно. Любой крепеж должен быть надежным, лучше выбирать дюбеля, которые устанавливаются в заранее просверленное отверстие. Надежность такого крепления напрямую зависит от правильно подобранного сверла, чем меньшая разница диаметра дыры и стержня, тем крепче он установится. Как подобрать сверло под дюбель разберемся дальше.

Основные принципы подбора

Правильный выбор сверла под дюбель должен основываться на следующем:

  1. Рассчитывая какое отверстие сверлить под дюбель, стоит учитывать тип стены, в которую устанавливается стержень, и чем она покрыта.
  2. Вес прикрепляемого мебели и максимальные возможные нагрузки.

Учитывая вышеуказанные параметры можно правильно выбрать соответствующий инструмент. Чтобы было проще, нужно учитывать заводской размер сверла и крепежа, а также предел прочности дюбеля. На инструменте имеется маркировка, ориентируясь на которую легко подобрать нужную модель.

Если материал стенки очень прочный, например, бетон, следует выбрать два типа сверла и разные режимы работы дрели. Для начала следует взять сверло на несколько размеров меньшее дюбели, перевести дрель в ударный режим и проделать необходимую дыру. Затем, использовав буравчик идентичного размера с крепежом, на обычном режиме довести дыру до необходимых параметров.

С помощью таких манипуляций можно провести работы быстрее, не слишком нагружать дрель, получить отверстие идеальной формы и сохранить целостность стены и ее покрытия. Стержень в дыре не должен прокручиваться и свободно перемещаться в нем. Вместо дрели лучше выбрать перфоратор, так как он более мощный и производительный.

Если материал стенки рыхлый, лучше, чтобы размер сверла был на несколько размеров меньше стержня (например, под дюбель 8, сверло размером 6 или 7). Это позволит плотно установить крепеж, даже в случае излишнего разрушения структуры стены.

Выбирая тип сверла, стоит обратить внимание на победитовые, учитывая их высокую прочность и долговечность.

Длина отверстия должна на несколько миллиметров превышать длины дюбели. Это нужно для того, что он плотно сел в нишу на всю свою длину, так как в дыре может скапливаться пыль.

Крепление легких предметов

Крепление полочек, картин и других легких предметов не требует особой подготовки и наличия мощного инструмента. Нужно лишь иметь электроинструмент, простой дюбель и подходящее сверло под дюбель. Такой тип крепежа отлично подходит для бетонных и кирпичных стен. Также его можно монтировать в потолок, для чего следует проделать отверстие под дюбель 6. Для стен подходит крепеж 4 размера. Для стенок из такого типа лучше всего подходит победитовое жало. В большинстве случаев двух точек монтажа будет вполне достаточно.

Крепление изделий, имеющих средний вес

Если вес монтированного элемента декора превышает 5 кг, нужен более надежный крепеж. Подойдет дюбель диаметром 8 мм и соответственно диаметр сверла также 8 мм. Длины отверстия в 6 см вполне достаточно при работе с обычными стенами, при работе с рыхлым материалом или потолком глубину увеличивают до 8.

Если вес предмета приближается к 10 кг, для надежности стоит установить 4 крепежа, так как 2 могут не выдержать. В качестве инструмента лучше применить перфоратор.

Крепление тяжеловесных предметов

Тяжелая мебель или бытовая техника, которая монтируется на стену, несет значительную физическую нагрузку. Даже если крепеж вначале выглядит надежно, со временем он может подвести. Установку тяжеловесных предметов стоит проводить только на стенках из прочных материалов, бетона или кирпича. Рыхлый материал может разрушиться под воздействием большого веса. Нормальный диаметр крепежного элемента — 10 мм, а глубина дыры более 6 см, на эти показатели нужно опираться, чтобы определить диаметр сверла. Для надежности, количество точек монтажа рекомендовано не менее 6. Подбирая, каким сверлом сверлить, можно смело выбирать победитовые.

Чтобы прикрепленная конструкция выдерживала около 100 кг, лучше использовать анкерные болты.

Они более надежные, даже учитывая их меньший размер. Следует проделать отверстие глубиной до 6 см и установить выбранный болт.

Существует 3 вида:

  1. Болт с наружной гайкой, которая затягивается обычным ключом.
  2. Самоконтрящаяся гайка, которая закручивается отверткой.
  3. Двухраспорные анкера, которые применяются для крепежа самой массивной мебели.

Крепление к ненадежной поверхности

Современные дома имеют множество поверхностей, изготовленных из не очень прочных материалов. К ним можно отнести гипсокартон, старый кирпич, деревянные доски или плиты из прессованных опилок. При работе с ними лучше использовать нейлоновые крепежи диаметром более 10 мм, глубина монтажа не должна быть меньше 6 см. Буравчик лучше выбрать на несколько размеров меньше.

Процесс сверления должен быть безударным, так как излишняя нагрузка может повредить поверхность. Использование ударного режима может не оставить видимых разрушений, но внутренняя структура стены может пострадать. Если диаметр сверла будет слишком большим, крепеж будет свободно двигаться в отверстии, постепенно увеличивая его диаметр, особенно если работа проводилась с газобетонном.

Для гипсокартонных стен необязательно применять сверло меньшего диаметра, главное не давить на дрель и не использовать ударный режим. Гипсокартон – очень нежный материал, даже небольшая нагрузка может привести к разрушению участка стены. Просверлить отверстие следует с легким усилием, чтобы оно соответствовало размеру пластикового дюбеля с саморезом.

Стоит понимать, что крепить к подобным поверхностям тяжелые конструкции не нужно, даже если изначально материал справляется с нагрузкой, со временем под большим весом может произойти обрушение.

Если учитывать материал, из которого изготовлена стена, правильно подобрать дюбель и сверло к нему, а также имея на руках качественный инструмент можно сделать качественный монтаж, и не переживать о сохранности своей мебели или бытовой техники. Соблюдая рекомендации, с подобным монтажом справится даже неопытный мастер.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как правильно выбрать дюбель

КАК ПРАВИЛЬНО ВЫБРАТЬ ДЮБЕЛЬ ?

Помню как вчера, забиваешь деревянную пробку или чёпик в бетон и в неё вворачивался саморез. Сегодня это выглядит более чем архаично и на сегодняшний день ни одна стройка, ни один ремонт не обходится без дюбеля — своеобразной универсальной разновидности анкера, используемого для крепежа. Дюбель незаменим для использования на сплошной, слоистой и пустотелой поверхности. Вариантов применения и использования дюбеля существует великое множество.

Все дюбеля отличаются материалом изготовления, способом закрепления, и расчетными нагрузками на растяжения и среза. Другими словами, одни из них рассчитаны на крепёж легких бытовых предметов, другие конструктивно выдерживают крупные здания и сооружения, но это другая история.

Что же касается ремонта и ремонтных работ в квартире, особенно в современных домах где перекрытия и стены сделаны из железобетона, то здесь дюбель просто необходим для крепежа, незаменим в использовании, поскольку все операции крепежа к стенам, полам и потолкам приходится выполнять с помощью дюбеля. При подборе дюбеля следует обращать внимание и учитывать:

  • при горизонтальном крепеже в бетонную или кирпичную стену, надо использовать дюбель с наружным диаметром 6-10 мм., глубиной крепления 30-50 мм.
  • для крепежа различных настенных тренажеров, шведских стенок и других тяжелых и тяжело нагруженных предметов, глубина закрепления должна быть 80-100 мм.
  • вертикальный крепеж — нагрузка действует вниз. Рекомендуем выбирать дюбеля, имеющие распорные усы и поперечные насечки.
  • всегда важно чтоб отверстие соответствовало диаметру дюбеля (входит с некоторым усилием), глубина сверления отверстия под дюбель (длина дюбеля) — 40-50 мм.
  • иногда для большей надежности для установки дюбеля, отверстие смазывают клеем ПВА, и после крепления дюбеля перед вворачиванием самореза, дают сутки постоять на схватывание.

Выбор дюбелей поверьте огромный. Какой выбрать в каждом конкретном случае ??

Мы предлагаем в продажу и держим постоянный складской запас самых разнообразных видов дюбелей. Вот некоторые и самые распространенные конструкции дюбеля:

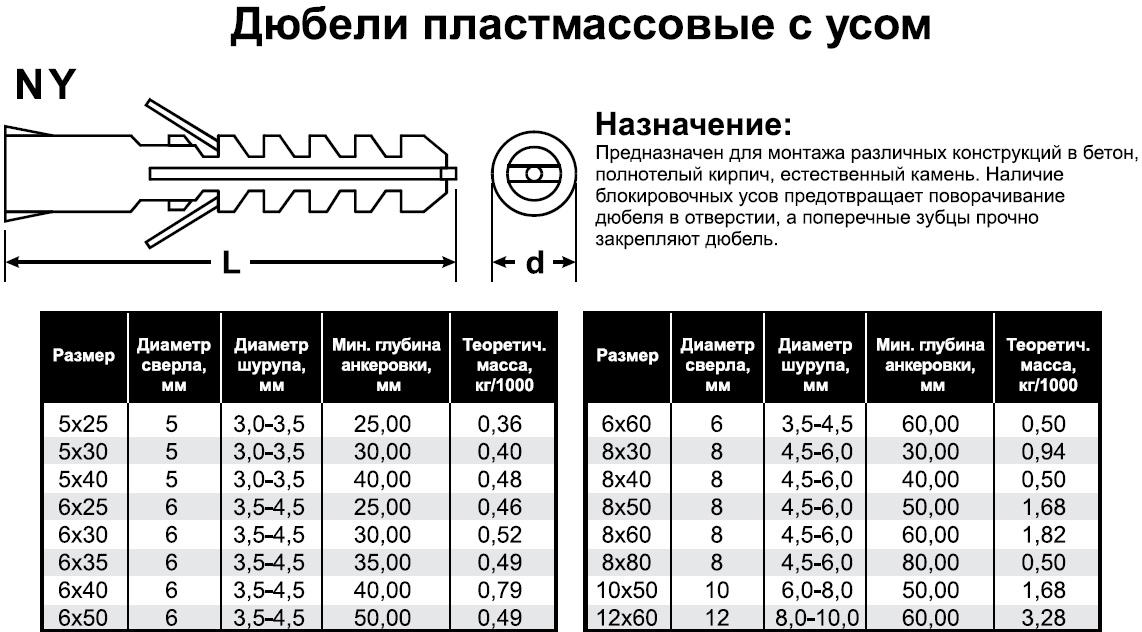

Дюбель полипропиленовый распорный (с усами) предназначен для крепления различных элементов с применением саморезов и универсальных шурупов в бетон, кирпич, камень. Материал изготовления — полипропилен или нейлон.

Дюбель распорный (типа «ежик») также предназначен для крепления различных элементов в бетонную поверхность и имеют своеобразные распорки для лучшей фиксации. Выпускается из полипропилена.

Дюбель для гипсокартона «DRIVA», бывают пластмассовые и металлические, имеют назначение крепить различные элементы и конструкции в мягких материалах гипсокартонных и гипсоволоконных листах (ГВЛ), пористого бетона, с применением саморезов и универсальных шурупов.

Делают этот дюбель из цинково-алюминиевого сплава или нейлона. Металлическая Дрива благодаря острию в виде перового сверла, как правило устанавливают без предварительного сверления под него отверстия. Крупная резьба на внешней поверхности корпуса дюбеля, даёт возможность ввинчивается в стену отверткой.

Дюбель гвоздь предназначены для быстрого крепежа окон, металлических профилей, различных реек обрешетки и направляющих, бруса, плинтусов, фанеры, кабель-каналов и др. в бетон, камень, кирпич. когда нужно установить их быстро и большое количество. Дюбель комплектуются гвоздем, имеющим накатку на удержание в виде обратных конусов. Конструкция дюбель-гвоздя изготавливаются из полипропилена или нейлона, а гвоздь соответственно из стали. Гвоздь забивают молотком. ))

Но чтобы правильно и грамотно сделать выбор, позвоните в офис нашей компании, ведущие специалисты Вам помогут и дадут самую исчерпывающую информацию под необходимые для Вас условия крепежа.

Стандартный нейлоновый дюбель годятся для любой стены и используются с саморезом диаметром от 2 до 16 мм. В стене просверливают отверстие, соответствующее диаметру дюбеля, в котором он удерживается благодаря направленным усикам, а при расклинивании саморезом, дюбель «намертво» крепится в стенки отверстия.

Дюбель для газобетона, для такого дюбеля сверлят отверстие, соответствующее диаметру. В отверстие дюбель держится за счет расклинивания под действием самореза и его спиралевидных ребер.

Рамный дюбель бывает длиной от 60 до 360 мм., двух основных видов — для твердой сплошной основы и для пустотелых (щелевых) и мягких материалов. Удлиненная распорная часть дюбеля, обеспечивает зацепление сразу за несколько перемычек в материале с пустотами. Как правило применяются для крепления оконных и дверных коробок, а также через слой штукатурки и теплоизоляции, различных элементов обшивки.

Дистанционный (юстировочный) дюбель, закрепляет рейки обрешетки под последующую обшивку на некотором удалении от стены. Позволяет производить регулировку в пределах от 0 до 3,00 см относительно основы положение реек обрешетки в процессе крепежа за счет разделяемого на 2 части (1- основа, 2 — рейка) дюбеля и самореза специальной конструкции.


Универсальный нейлоновый дюбель необходим для крепления предметов к пустотелой стене или другой основе, предполагаемой наличие полого или пустого пространства. В пустотелой основе, дюбель выпучивается и так фиксируется в ней. В сплошной основе из бетона или кирпича, дюбель разжимаясь, просто входит в плотный контакт со стенками отверстия. Служит для крепежа деревянных брусков, подвесных потолков, металлических реек, оконных и дверных коробок, обрешетка для облицовочных плит и т.д.

Металлический дюбель бабочка предназначен для пустотелых конструкций и гипсокартона. Выдерживает большие нагрузки. При вкручивании винта дюбеля, пластины расходятся во все стороны и прижимаются к внутренним опорным поверхностям.

Дюбель для крепления термоизоляции – название говорит само за себя, предназначен для укрепления утеплителя из минеральной ваты или другова объёмного и легкого материала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Как подобрать саморез к дюбелю – пластмассовые шурупы

Чем отличается шуруп и саморез.

Мы постоянно в нашей обычной жизни сталкиваемся с различными деталями крепежа: саморезами, шурупами, болтами и винтами. В настоящее время наиболее широкое распространение получили саморезы, появившиеся на рынке строительных материалов совсем недавно, и которые вытеснили отечественные шурупы непривлекательного вида.

Шуруп

Шуруп выглядит как стержень с головкой и острой резьбой. До шляпки на стержне шурупа можно выделить два участка с винтовой резьбой и без резьбы. Форма головки у него может быть полукруглая, шестигранная или потайная. Различают шурупы для дерева и для металла. У шурупов для дерева более крупный шаг резьбы по сравнению с шурупами для металла. Универсальные шурупы

применяются в любой отрасли народного хозяйства.

Саморез

Саморез – это винт, у которого острая резьба и есть либо острый наконечник, либо наконечник-сверло. Резьба у них нанесена до самой шляпки. От шурупов саморезы отличает шаг резьбы и сверло.

Как подобрать сверло под дюбель

Отличия имеются так же в профиле резьбы. Саморезы имеют более острую и высокую резьбу с разным углом наклона. Маленькие сверла используют для дерева, большие — для металла. Саморезы имеют потайную, полукруглую головку под отвертку или с шайбой.

Отличия, преимущества

Что же такого хорошего в саморезах, ведь они практически те же шурупы, но имеющие более высокое качество? Саморезы изготавливаются по определенной технологии. Для изготовления используется только прочные стальные сплавы, которые проходят последующую термическую обработку. Иначе можно сказать, что их изготавливают из закаленной стали. Как и весь стальной крепеж, саморезы для защиты от коррозии могут быть фосфатированы, оксидированы или гальванически оцинкованы с применением пассивирования.

После такой обработки саморезы становятся характерного черного или блестяще белого цвета и приобретают значительную устойчивость к коррозии. Для стыковки с инструментом у них используются четкие и точные шлицы, имеющие форму креста.

Саморезы, изготовленные из латуни или нержавейки, можно считать экзотикой.

Саморезы с высокой винтовой резьбой имеют тонкий и острый профиль. Очень легко можно нарезать резьбу в достаточно твердых металлах саморезами с таким профилем резьбы. При этом его конец выполнен в виде острого конуса. Он как шило проделывает в материале отверстие для точной установки и для того, чтобы можно было начать нарезку резьбы. Работу конца самореза можно сравнить с работой бура. У некоторых видов саморезов на конце сформировано подобие сверла, которое дает возможность избежать сверления и нарезки резьбы. При этом он легко вворачивается в металл, имеющий толщину до 2 мм.

Те саморезы, которые используются для крепежа различных металлических частей, имеют более частую резьбу. Достаточно часто у них имеется двухзаходная резьба.

Универсальные саморезы имеют резьбу со средним шагом длины.

Для скрепления частей деревянных конструкций используются саморезы, у которых имеется широкий шаг резьбы, большой угол наклона и достаточно острый конец.

Самые востребованные саморезы имеют потайную головку, которая плавно переходит в стержень с резьбой. Такая форма крепежа идеально подходит для монтажа гипсокартонных листов. Не менее популярны у нас и саморезы, имеющие шестигранную головку. Чаще всего их применяют тогда, когда требуется повышенная прочность крепежа. Используют их вместе с дюбелями из пластика для крепления тяжелых предметов к стенам.

Кровельный саморез имеет шестигранную головку, которая переходит в крупную шайбу (пресс-шайба). У него есть резиновая прокладка для герметизации соединения, и окрашен он в один из распространенных цветов кровельных материалов (белый, зеленый, красный и т.д.).

Саморезы с полукруглой головкой, переходящей в шайбу, используют для соединения материалов имеющих форму листа. Такой крепеж для листового металла имеет резьбу с малым шагом. При этом форма головки увеличенного диаметра дает возможность более эффективно крепить материал за счет усиления прижимания к основанию, когда просто невозможно сделать зенковку.

Короткие саморезы с наконечником в виде сверла и полукруглой головкой используют для крепления частей, изготовленных из металлического профиля. Очень часто их называют клопами и блохами.

Так же шурупы и саморезы имеют отличия по подготовке материала к применению крепежа. При использовании шурупа необходимо просверлить отверстия, куда затем его ввинчивают. При использовании самореза материал такой подготовки не требует. Шурупы имеют только два вида головок. У саморезов огромное количество видов головок: несколько видов потайных головок, шестигранные с шайбой и без, полукруглые с шайбой и без, цилиндрические и трапециевидные.

Саморезы за счет своей прочности применяются для крепежа всевозможных материалов, начиная с дерева, пластмассы и до металла, бетона.

Можно сделать вывод: разница между шурупом и саморезом заключается в том, что шурупы требуют предварительно просверленного отверстия, а саморезы подходят практически для всех материалов и не требуют предварительной подготовки рабочей поверхности.

Выбираем правильно саморезы по нагрузке, вся информация

Сегодня в статье мы рассмотрим такую важную тему, как правильный выбор саморезов. Дело в том, что общаясь в консультантами различных строительных магазинов, мы пришли к выводу, что часто люди выбирают метизы (металлические изделия, от словосочетания) совершенно неправильно, отдавая свой выбор тем саморезам, которые стоят минимально. Часто обращают внимание исключительно на длину, что в корне не правильно.

Если вы встречались с тем, что при вкручивании или выкручивании метизов, они у вас ломались, то это происходило либо ввиду некачественных саморезов, либо ввиду неправильно сделанного выбора.

Для того, чтобы разобраться в этой, казалось бы на первый взгляд сложной теме, читайте нашу статью далее.

Как выбрать саморезы правильно

Итак, для того, чтобы правильно выбрать саморезы, которых сегодня продается просто несчетное количество, необходимо обратить первым делом на ход резьбы.

  • Ход резьбы саморезов, может быть как частый, так и редкий.
  • Частый ход саморезов предназначен для того, чтобы их вкручивать в металлические поверхности.
  • Редкий ход саморезов, предназначен для того, чтобы их вкручивать в мягкие поверхности, такие как пластик, гипс, дерево.
  • Универсальные саморезы — это те, которые можно вкручивать куда угодно. Если вы не знаете что купить, то покупайте именно универсальные саморезы.
  • Существуют также специальные саморезы, которые предназначены для определенных задач. Классический пример — это метизы с граненой головкой, который нужны для монтажа кровельных материалов.

Какие бывают саморезы по типу резьбы

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, мм Длины самореза, мм Диаметр самореза, мм Длины самореза, мм
1,6 7, 10, 13 4,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 16 5,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 25, 6,0 (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 30 8,0 50, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 10,0 80, 90, 100

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, мм Длины стержня в мм Диаметр самореза, мм Длины стержня в мм
1,6 7, 10, 13 4,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 16 5,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 25 6,0 (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 30 8,0 50, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 10,0 80, 90, 100

Какие саморезы выбрать для определенной нагрузки

Для того, чтобы правильно подобрать метизы в зависимости от нагрузки, вы можете обратиться к продавцу-консультанту и попросить его помочь вам. Либо, можете заглянуть в нашу таблицу и определиться со своим выбором до похода в магазин.

как подобрать его под дюбели 6 и 8? Каким сверлить отверстие под дюбель 10?

Как правильно подобрать сверло под дюбель – с этим вопросом сталкиваются многие начинающие строители. Поскольку диаметр отверстия при установке крепежа такого типа, действительно, имеет большое значение, к поискам подходящего инструмента и расходных материалов стоит отнестись очень ответственно. Лучше заранее узнать о том, каким сверлом подготовить отверстие под дюбель 6, 8, 10 мм, чем совершить ошибку в процессе работы, а затем ее исправлять.

Что учесть при выборе?

Необходимость подобрать подходящее сверло под дюбель перед его установкой в поверхность стены периодически возникает у каждого домашнего мастера. Здесь важен точный расчет, поскольку любые ошибки приведут к ухудшению прочности соединения. Прежде чем выбрать подходящий инструмент в своем арсенале, стоит изучить несколько важных вопросов.

Первый из них связан с определением типа материалов, из которых сделаны стены, а также выполнена отделка их поверхности. Второй важнейший параметр: нагрузка, под которой крепеж будет эксплуатироваться. С диаметром — третьим базовым элементом – вопросов обычно не возникает: он указан в маркировке на поверхности сверл и дюбелей.

Исключить прокручивание крепежа в отверстии, избежать чрезмерного увеличения его диаметра поможет отдельная хитрость. Начинать сверление нужно при меньшем, чем это необходимо, размере бура. Так, для дюбеля 10 мм берется ударная дрель со сверлом на 8 мм – этот вариант годится для бетонного монолита, по ячеистым и пустотелым блокам использовать биение нельзя. Отверстие проделывается не на полную глубину. Затем в патрон дрели устанавливается сверло, соответствующее диаметру дюбеля, выполняется досверливание в безударном режиме.

Такой подход позволит не разбить подготавливаемое отверстие при работе с мощным электроинструментом, исключит уход в стороны и неточности при работе. Глубина подбирается исходя из длины крепежа – она должна быть на 3-5 мм больше, при этом можно использовать ограничитель на стержне бура, чтобы избежать чрезмерного погружения. Если не предусмотреть этот запас, при установке дюбель может упереться в препятствие из оставшейся пыли или бетонной крошки. Нужно запомнить еще одно непреложное правило: по твердым поверхностям, таким как бетонный монолит, кирпич, нужно обязательно выбирать сверло точно по диаметру крепежа. При бурении стен из рыхлых или вспененных, ячеистых, пустотелых материалов отверстие делается меньше на 1-2 мм, иначе фиксация будет недостаточно плотной.

Гильза дюбеля со временем разболтается, может выпасть или создать люфт, снизив надежность соединения. Для сверления сырых стен это правило сохраняет свою актуальность. Тип бура тоже подбирается индивидуально с учетом материала, из которого изготовлено основание. Иногда проще подготовить универсальный вариант, но по кафелю или керамогранитной облицовке все равно лучше брать специальный. Сверла с победитовым наконечником оптимальны в работе по кирпичу и бетону.

Для стен из дерева, полимерных листовых материалов, ДСП или других строительных плит специальный бур не требуется. Подойдет самое обычное сверло из инструментальной высокопрочной стали.

Крепление предметов разной тяжести

Прежде чем сверлить отверстие под дюбель-гвоздь или пластиковый распорный крепеж, стоит уточнить нагрузки, которые предстоит брать на себя устанавливаемому в стену элементу. Чем тяжелее и массивнее будет навешиваемая конструкция, тем крупнее потребуется крепеж. Легкую полку можно зафиксировать на дюбель 5 мм, тяжелый стеллаж – на его аналог от 10 до 12 мм в диаметре.

Брать в расчет стоит и саморезы или шурупы. Например, типоразмеру 6х40 мм соответствует дюбель 8 или 10 мм аналогичной длины. Правильно определить нужные диаметры можно при помощи таблицы.

Легких

Для предметов малого веса используются легкие монтажные элементы, подойдет и быстро устанавливаемый дюбель-гвоздь. Отверстие в стены из бетона, железобетона, полнотелого кирпича под них сверлят такое же, как и диаметр крепежа. Под наружный размер 6 мм хватит длины 40 мм. Навешивая люстры, потолочные светильники, дюбель лучше углубить сильнее. Здесь подойдет крепеж с параметрами 6х60 мм.

Среднего веса

В случае если предстоит навесить полку или другой предмет среднего веса, придется взять более надежный тип крепления. Подойдут ударные дюбели диаметром от 8 мм и более. Заглубление, соответственно, и длина используемого изделия определяются по месту его установки. Если в стену фиксируют дюбель 60 мм, то в потолок понадобится уже его аналог на 20-30 мм длиннее.

Важно правильно рассчитывать количество фиксаторов. На каждый дюбель при его правильной установке должна приходиться нагрузка не более 2,5 кг веса предмета. То есть на полку или стеллаж массой 10 кг придется высверлить в стене 4 отверстия или больше, чтобы предусмотреть дополнительные факторы риска.

При наличии домашних животных, которые могут запрыгнуть на подвешиваемую конструкцию, стоит заложить дополнительную страховочную нагрузку в 4-5 кг. Количество дюбелей пропорционально увеличится на 2 единицы.

Тяжелых

Массивные предметы интерьера, не имеющие напольной опоры, требуют тщательной фиксации. Диаметр дюбеля и сверла здесь будет не менее 10 мм, заглубление можно делать на 60 мм и более в стену, на 80 мм – в потолок. Сам крепеж должен относиться к ударному типу — в него заколачивается ответная часть. Для пустотелых и ячеистых стен установлены определенные ограничения по внешним нагрузкам, а также используемому крепежу – лучше применять химические или специальные анкеры с увеличенной площадью раскрытия.

Если предстоит зафиксировать на стене, потолке элементы домашнего спортивного инвентаря, их тоже навешивают отдельно. Здесь используют анкерные болты, подбор диаметра которых осуществляется индивидуально, но не менее чем 8х60 мм.

Крепим к ненадежной поверхности

Бетонный монолит и полнотелый кирпич все чаще уступают место материалам, не обладающим той же прочностью и твердостью. Гипсокартонные перегородки и пазогребневые плиты, ячеистый и газобетон хоть и обеспечивают быстрое возведение зданий, но сильно проигрывают в надежности. При сверлении отверстий такая стена может раскрошиться или треснуть, особенно когда речь идет о пустотелых элементах. Чтобы этого не произошло, действовать следует по определенным правилам.

  1. Выбирать легкий крепеж из нейлона и других полимеров, отдавая предпочтение диаметру не менее 10 мм. Это позволит лучше закрепить его в стене. Для очень пористых стен предназначены металлические дюбели типа «молли».
  2. Подбирать сверло на 1-2 мм меньше дюбеля. Подойдет победитовый вариант – довольно универсальный и надежный. При сверлении кафеля, плитки в ванной на гипсокартонной перегородке лучше заменить его алмазным буром.
  3. Производить работы в 1 этап. Сверлить нужно в безударном режиме, выбирая всю необходимую длину за проход.
  4. Предпочесть дюбели, специально созданные для пустотелых стен и слабых оснований. В первую очередь к ним относятся «бабочки», при установке самореза или шурупа раскрывающие свои боковые грани. Напрямую в гипсокартон гораздо надежнее садится дюбель с уже нарезанными кромками — под него не требуется предварительное сверление, нужно просто завернуть изделие в стену. Несущие способности такого крепежа невелики, но их хватит, чтобы повесить часы или небольшую картину.
  5. При неправильно выбранном диаметре сверла рекомендуется поменять дюбель. Если это невозможно, усилить фиксацию помогут составы, такие как «жидкие гвозди». Их же применяют при проворачивании установленного крепления. Достаточно 30-120 минут, чтобы дюбель был готов к установке самореза.
  6. Если крепеж уперся в перегородку или другое препятствие, а снаружи осталась часть гильзы, ее можно аккуратно удалить. При работе на стенах с декоративным покрытием, их предварительно защищают кругом из наждачной бумаги, надев его на дюбель. Затем лишний край просто опиливают, саморез или шуруп устанавливают, как обычно.

Учитывая все эти рекомендации, можно легко подобрать подходящий дюбель и сверло для его установки, а также избежать ошибок, часто допускаемых неопытными мастерами.

В следующем видео описаны правила выбора дюбеля и анкера.

Самонарезающие винты Как выбрать

Самонарезающие винты. Как выбрать для пластмассовых приложений

Самонарезающие винты: как выбрать и использовать правильный Чарльз Т. Келлер

Саморезы обеспечивают экономичное средство сборки компонентов, особенно там, где необходимо соединить разнородные материалы. Они предлагают особое преимущество там, где периодическая разборка может потребоваться для обслуживания или ремонта. Нарезание резьбы и нарезание резьбы — два основных типа саморезов.Винты для нарезания резьбы деформируют пластик, в который они вбиты, образуя прочную резьбу; винты для нарезания резьбы физически удаляют материал так же, как машинный метчик, чтобы сформировать путь резьбы. Выбирая саморез, который будет работать лучше всего, дизайнеры обнаружат, что знание модуля изгиба материалов и меры жесткости пластика является лучшим ориентиром для определения его способности поглощать напряжение, создаваемое винтами различной конструкции. Следующие ниже рекомендации основаны на пригодности типа или конструкции винта для инженерных пластмасс по четырем категориям жесткости, значения определяются при 23 ° C (73 ° F) и относительной влажности 50%.

фунтов на кв. Дюйм) или меньше баллона. В эту категорию входит большинство неармированных нейлоновых смол Zytel (за исключением нового семейства кристаллических нейлонов с аморфно-подобными свойствами). Использование обычных резьбонарезных винтов с этими смолами обеспечивает прочное соединение.

Рисунок 1. Типы резьбонарезных винтов Тип C

Тип BP Тип AB Тип B

Резьбонарезные винты Резьбонарезные винты обычно дешевле, чем резьбонарезные винты, а получаемая ими резьба обеспечивает наибольшее сопротивление откату.Однако их преимущества в некоторой степени компенсируются тем фактом, что они могут вызывать сильное и концентрированное напряжение в кольце. В то время как более жесткие пластмассы обычно не могут поглотить это напряжение, смолы с модулем изгиба 1380 МПа (200000

Напряжение, создаваемое винтами для нарезания резьбы, обычно слишком велико для смол второй категории, то есть пластиков с модулем изгиба от 1380 до 2758 МПа. (От 200 000 до 400 000 фунтов на квадратный дюйм) и резьбонарезные винты.Однако, исключением является ацеталь Delrin, как и марки Zytel на основе нейлона 612.Низкие коэффициенты трения, обеспечиваемые этими двумя материалами, буквально сглаживают путь, позволяя формировать резьбу с минимальным напряжением. Однако при использовании резьбонарезного винта из материала этой группы жесткости следует обратить внимание на винты Trilobe или Hi-Lo, специально разработанные для уменьшения радиального давления.

2

Рис. 2. Винт для резьбонарезания Trilobe

имеет немного более высокий модуль упругости. 7 590 МПа (1100 000 фунтов на кв. Дюйм) также подходит к этой группе, поскольку он способен принимать обычные винты с резьбой.В этих жестких материалах винты нарезания резьбы будут иметь высокое резьбовое зацепление и высокие зажимные нагрузки. Они не будут вызывать высокого остаточного напряжения, которое могло бы привести к выходу изделия из строя после вождения.

2. Литые вставки, форма которых сводит к минимуму напряжение, заранее размещаются непосредственно в форме и становятся неотъемлемой частью компонента.

Рисунок 7. Формованная пластина

Рисунок 3. Винт Hi-Lo

Hi-Lo доступен как для нарезания резьбы, так и для нарезания резьбы, причем последний рекомендуется для использования на материалах с еще более высокой модуль упругости.Крепежная деталь с резьбой HiLo имеет двухзаходную резьбу, где одна резьба является высокой, а другая — низкой. Острый угол резьбы 30 градусов обеспечивает более глубокий разрез в материале и снижает радиальное напряжение, которое может возникнуть при использовании стандартной формы резьбы под углом 60 градусов. Его меньший по сравнению с обычным малый диаметр увеличивает материал, контактирующий с резьбой. В результате получается более прочная застежка с большим сопротивлением выдергиванию.

Последняя группа пластиков с модулем изгиба выше 6 895 МПа относительно хрупка.Их тенденция к гранулированию между резьбой винта может вызвать вырывание крепежа при более низких, чем предполагалось, значениях усилия. К смолам этой очень жесткой категории относятся нейлон Zytel, армированный стекловолокном на 33 и 43 процента, и все другие сорта полиэстера Rynite. Для этих очень жестких смол рекомендуется более тонкая резьба Т-образного резьбонарезного винта.

3. Расширительные вставки вставляются в предварительно отформованные или просверленные отверстия, фиксируя их на месте, когда винт расширяет вставку.

Рисунок 8 — Расширяющая вставка

4.Сплошные втулки обычно представляют собой вставки, состоящие из двух частей. Корпус вкручивается в подготовленное отверстие и фиксируется кольцом.

Рисунок 5. Винт Т-образного типа

Рисунок 9. Сплошная втулка

Другие важные факторы Даже когда в этих очень жестких пластиках используются винты с мелким шагом, резьба обычно будет срезаться, когда винт откручивается. Если требуется снятие и повторная установка крепежа, бобышка должна быть достаточно большой, чтобы в ней можно было установить новый винт следующего большего диаметра. Более крупные винты, используемые для ремонта, обеспечат большую зажимную нагрузку, чем при первоначальной установке.При проектировании саморезов важен ряд факторов: Размер отверстия в бобышке Для максимального отношения зачистки к крутящему моменту используйте диаметр отверстия, равный диаметру шага винта. Внешний размер бобышки Самый практичный диаметр бобышки в 2,5 раза больше диаметра винта. Если его стенка будет слишком тонкой, бобышка может треснуть. Более высокие моменты зачистки не достигаются с более толстыми выступами. Влияние длины винта Крутящий момент затяжки быстро увеличивается с увеличением длины зацепления и выравнивается, когда длина зацепления составляет около 2.В 5 раз больше среднего диаметра винта.

Винты для нарезания резьбы Третья группа смол с модулями изгиба в диапазоне от 2 758 до 6 895 МПа (от 400 000 до 1 000 000 фунтов на кв. Дюйм) увеличивает прочность и жесткость за счет стекловолокна и / или минерального армирования. Смолы этой категории включают стеклонаполненный Delrin 570; те композиции нейлона Zytel, армированные до 13 процентов (по весу) стекловолокна; и нейлон Минлон, армированный минералами. Rynite 430, упрочненный, 30-процентный армированный стекловолокном член семейства полиэфирных смол DuPonts ПЭТ, хотя и

Металлические вставки Альтернативным и более долговечным решением может быть использование металлической вставки с резьбой. Обычно используются четыре типа вставок: ультразвуковые, литые, расширительные или сплошные. Трение и давление на внешние накатки и канавки удерживают вставку на месте. Внутреннее отверстие с резьбой подходит для стандартного крепежного винта. 1. Ультразвуковые вставки прижимаются к месту, поскольку пластик плавится под действием высокочастотных ультразвуковых колебаний. Он закрепляется по мере затвердевания расплава. Это предпочтительный вариант установки для инженерных пластиков DuPont.

Рис. 4. Винты для нарезания резьбы Тип F Тип D Тип BT Тип T

Отношение ленты к зацепу Кривая крутящего момента на рисунке 10 показывает, как саморез реагирует на приложенный крутящий момент.До точки А крутящий момент применяется для нарезания или образования резьбы и преодоления трения скольжения на резьбе. Последовательные повороты требуют большего крутящего момента, так как площадь зацепления резьбы увеличивается. В точке А головка винта села. Любое дальнейшее применение крутящего момента, называемого моментом снятия изоляции, приводит к сжимающей нагрузке

Рисунок 6. Тип BF

Ультразвуковая вставка

3

резьбы. В точке B напряжение в резьбе достигает предела текучести пластика, и резьба начинает срезаться.Нити продолжают обрываться до точки C, когда крепление полностью разрывается. Соотношение между полосой и приводом — отношение момента зачистки к крутящему моменту привода может использоваться для оценки характеристик закрепленного соединения. Для крупносерийного производства с использованием электроинструментов это соотношение должно составлять примерно 4: 1. При хорошо обученных операторах, работающих с однородными деталями и ручными инструментами, соотношение 2: 1 может быть приемлемым. В любом случае следует избегать использования смазок, потому что они резко снижают это соотношение.

Конечным испытанием самореза является сила выдергивания.Его можно рассчитать из:

Подтверждение может быть получено путем проведения испытаний прототипа пластин втулки или плоских пластин, отлитых из выбранного пластика. Trilobe является товарным знаком Continental Screw Co. Hi-Lo является товарным знаком Illinois Tool Works, Inc.

C.T. Чак Келлер (Chuck Keller), старший технический специалист в группе проектирования отдела полимерных продуктов Chestnut Run Technical Services Laboratory, рассматривает типы винтов, а также некоторые жизнеспособные альтернативы и предлагает несколько советов по конструкции выступов и оценке соединений Эта статья была первоначально опубликована весной 1983 года. выпуск журнала «Инженерное проектирование».

Рис. 10. График крутящего момента

.

Как отремонтировать незакрепленные или сломанные детали стула — Как отремонтировать деревянную мебель: советы и рекомендации

У всех видов деревянной мебели есть свои индивидуальные структурные проблемы. Имея здравый смысл и некоторые особенности, вы можете содержать все свои деревянные стулья в хорошем состоянии. Вот как заменить незакрепленные или сломанные детали стула:

Свободные суставы

Каркасы сидений удерживаются с помощью шиповых соединений (зубец, язычок или дерево, закрепленное в отверстии соединительной детали) или дюбелей (деревянные штифты удерживают детали вместе), поддерживаемых треугольными клеевыми блоками с выемками, соответствующими ножкам. .Если вовремя зацепил неплотный стык, отремонтируйте его с помощью клея. Если стык сломан, придется его разобрать и заменить дюбели. Треугольные клеевые блоки, вероятно, будут приклеены и привинчены к раме, а дюбель может даже поддерживаться скрытыми гвоздями или винтами. Осторожно отделите стык с помощью старой отвертки или шпателя с жестким лезвием, затем замените дюбели. Перед повторной сборкой убедитесь, что соединение чистое и сухое.

Объявление

Иногда для ремонта рамы можно использовать механическое крепление — угловую скобу или скобу для ножек стула.Это, конечно, действительно зависит от стоимости мебели. Не снижайте ценность антиквариата куском металла. Металлическое армирование бесполезно, если соединение не плотно прилегает друг к другу, но с его помощью можно сделать прочное соединение еще более плотным. Закрепите скобы латунными винтами и убедитесь, что они достаточно длинные.

Закрепите металлический уголок с одной стороны каркаса стула; предварительно просверлите отверстия под винты. Вставьте кусок тонкого картона под противоположную часть уголка, затем просверлите отверстия для шурупов с этой стороны.Достаточно плотно ввинтите винты, снимите картон и закрутите винты. Когда винты будут окончательно затянуты, уголок будет плотно стягивать соединение, чтобы закрыть зазор, оставленный картоном.

Свободные ножки, перекладины и шпиндели

Шатающиеся ножки, перекладины и шпиндели иногда могут расшататься на деревянных стульях, которые используются чрезмерно. Но эти проблемы часто можно исправить.

Незакрепленные перекладины или шпиндели — и, если не используются распорки, ослабленные ножки — иногда можно исправить, нанеся клей на стыки.Но исправленная таким образом деталь может снова выйти из строя. Для более постоянного ремонта аккуратно отделите деталь от каркаса. Если оба конца болтаются, удалите весь кусок. Для очень прочных стыков слегка поверните деталь, чтобы разорвать клеевое соединение; при необходимости используйте плоскогубцы с автоматической блокировкой. Подложите деталь, чтобы предотвратить повреждение дерева плоскогубцами.

Полностью удалите старый клей с детали и ее гнезда. Клей плохо сцепляется со старым клеем.Будьте осторожны, чтобы не удалить древесину с конца детали, иначе она не поместится. После удаления старого клея проверьте каждый конец детали в гнезде. Если концы плотно прилегают, нанесите клей на гнездо и снова вставьте незакрепленную часть. Зажмите заклеенное соединение и дайте ему полностью высохнуть.

Если деталь болтается в гнезде, вам придется увеличить ее, чтобы получилось прочное соединение. Если конец шипа треснул, вам придется его укрепить. Нанесите тонкий слой клея на шип и плотно обмотайте шелковой нитью.При необходимости нанесите еще клея и накройте шип еще одним слоем нитки. Дайте шипу с резьбой высохнуть в течение суток, а затем плотно приклейте армированный конец в гнездо. Вставьте его осторожно, чтобы не повредить нить. Зажмите стык и дайте ему полностью высохнуть.

Очень свободные ножки или перекладины можно закрепить, если шип прочный. Зажмите деталь в тисках или попросите помощника удерживать ее, а затем очень осторожно пропилите центр конца шипа. Вырез должен быть квадратным и отцентрованным, примерно на глубину той части, которая входит в гнездо — около 3/4 дюйма.Для мелких деталей используйте ножовку или копировальную пилу, чтобы сделать пропил; для более толстых деталей используйте ножовку или комбинированную пилу.

Из куска мягкой древесины — сосны на четверть круга, если она у вас есть — вырежьте тонкий клин, соответствующий ширине и глубине пропила в шипе. Здесь цель состоит в том, чтобы слегка раздвинуть пропил с помощью клина, таким образом увеличивая шип, чтобы он соответствовал гнезду. Когда вы убедитесь, что клин подходящего размера, очень осторожно вставьте клин в пропил. Когда шип немного увеличится, прекратите стучать и срежьте лишнюю древесину с клина канцелярским или перочинным ножом.Будьте осторожны, не забейте клин слишком сильно; чрезмерное расклинивание приведет к расколу шипа.

Чтобы проверить клин, вставьте его конец в пропил и постучите по нему ручкой отвертки. Если вы видите, что древесина по обеим сторонам пропила начинает расползаться, клин слишком широкий. Наконец, нанесите клей и соберите соединение, как описано выше.

Возможно, вы не сможете разобрать мебель для этой процедуры расклинивания. В этом случае есть еще два способа выполнить работу.Если соединение очень рыхлое и внешний вид не важен, удалите как можно больше клея. Сделайте из лепнины несколько тонких клиньев — хорошим выбором будет сосновая решетка. Обмакните концы клиньев в клей и забейте клинья молотком по незакрепленной части между деталью и розеткой. Затем с помощью канцелярского ножа обрежьте концы клиньев заподлицо с окружающей деревянной поверхностью. Выровняйте давление клиньев, когда вы их вдавливаете; если вы не разместите их осторожно, клинья могут вывести деталь из строя, еще больше ослабив соединение.

Если внешний вид важнее, просверлите отверстие диаметром 1/16 дюйма на стороне соединения и в незакрепленной части. Затем сделайте металлическую булавку из 10d обыкновенного или финишного гвоздя. Отрежьте шляпку ногтя ножовкой. Нанесите пару капель клея на просверленное отверстие и вбейте гвоздь. Зенковать штифт с помощью набора гвоздей или другого гвоздя 10d и заполнить отверстие шпатлевкой.

Сломанные задние направляющие, шпиндели и рейки

На стульях с горизонтальными направляющими поперек спинки направляющие врезаны в боковые стойки; на стульях с вертикальными шпинделями или планками эти части врезаны в изогнутую или прямую верхнюю направляющую.Рельсы, шпиндели и планки можно легко заменить, но замена может быть довольно дорогой — не беспокойтесь, если стул не стоит вложений. Чтобы заменить сломанную или отсутствующую деталь, попросите столярную или столярную мастерскую изготовить новую деталь на заказ.

Сначала разбираем спинку стула. Вероятно, он будет соединен на ножках, сиденье и поручне. Осторожно разъедините стыки, удалив гвозди или шурупы. Разбирать только те соединения, которые участвовали в ремонте. Обычно нет необходимости полностью разбирать деталь, чтобы добраться до детали.Если вы не уверены, что сможете собрать стул, пронумеруйте детали, когда будете разбирать их.

Сломанную деталь и аналогичную неповрежденную деталь отнести в столярный или деревообрабатывающий цех для копирования. Тщательно очистите стыки от старого клея. Затем соберите стул с новой деталью, склеивая каждое соединение. Зажмите кресло зажимами для ремня, пока клей не высохнет, а затем полностью отполируйте стул.

Уличные стулья с деревянными планками можно отремонтировать таким же образом, но планки обычно можно заменить широкими карнизами или тонкими досками.Чтобы заменить сломанную планку, отрежьте кусок широкого карниза или доски и сформируйте его по размеру рамы. Если планки крепятся шурупами, просверлите отверстия для шурупов в новой планке и прикрепите ее старыми шурупами или подходящими новыми. Если они крепятся заклепками, просверлите старые заклепки и замените их саморезами или винтами для листового металла с полукруглой головкой.

Сломанные неструктурные ступени и шпиндели

Разрывы и поломки неструктурных перекладин и шпинделей можно отремонтировать с помощью клея.Отломанные концы детали отделите, и нанесите клей на каждую деталь. Если деталь только треснула, нанесите клей в трещину с помощью инжектора клея. Тщательно соедините части, плотно прижав их друг к другу, и удалите излишки клея. Оберните деталь вощеной бумагой, а затем плотно оберните отремонтированный разрыв шнуром, чтобы деталь выровнялась должным образом. Крепко зажмите стул зажимом для ремня или веревкой и дайте клею полностью высохнуть.

Сломанные руки, ноги и другие детали конструкций

Если важна прочность, сломанная часть должна быть усилена.Лучшее укрепление — это дюбель (деревянный колышек), скрепляющий отломанные части вместе. Используйте дюбель от 1/8 дюйма до 3/8 дюйма, в зависимости от толщины сломанной части; просверлите отверстия для дюбелей сверлом того же размера.

Отделите отломанные концы детали. В центре одного конца под прямым углом к ​​разрыву просверлите отверстие глубиной 1 дюйм, такого же диаметра, как и дюбель. Это отверстие отмечает расположение дюбеля. Отрежьте головку гвоздя 16d и вставьте гвоздь в отверстие, указав.Острие ногтя должно лишь немного выступать над изломом. Чтобы отметить положение дюбеля на другой части сломанной части, совместите части и плотно прижмите их. Острие гвоздя оставит крошечное отверстие в соответствующей детали. Затем просверлите прямо во вторую деталь примерно на 1 дюйм глубиной.

Измерьте отверстия для дюбелей и отрежьте кусок дюбеля на 1/4 дюйма короче их общей глубины, чтобы учесть скопление клея. Надрежьте края дюбеля плоскогубцами и слегка закруглите концы наждачной бумагой или напильником.Это улучшает распределение клея и упрощает установку. Нанесите клей на один конец дюбеля и вставьте его в отверстие на одном конце. Затем нанесите клей на выступающий дюбель и на поверхность разрыва и надавите на другой кусок сломанной части. Тщательно совместите детали, сотрите излишки клея и зажмите отремонтированную деталь, как указано выше.

Если установка штифтов невозможна или требуется дополнительная прочность, используйте стальную пластину для ремонта, чтобы усилить разрыв.Ремонтные пластины можно использовать на любой плоской поверхности.

Приклейте разрыв, как указано выше, и дайте ему полностью высохнуть. Затем добавьте пластину для ремонта, достаточно длинную, чтобы охватить разрыв, и достаточно узкую, чтобы ее нельзя было бросить в глаза. Для установки винтов с плоской головкой используйте пластину со скошенными отверстиями для винтов.

Поместите пластину для ремонта на внутреннюю или наименее заметную поверхность ремонтируемой детали. Если внешний вид не имеет значения, закрепите пластину непосредственно над разрывом, используя латунные винты с плоской головкой. Чтобы ремонт был менее заметным, вставьте пластину в дерево.Тщательно обведите контур пластины для ремонта на дереве с помощью царапающего шила или острого гвоздя. Сделайте надрез по дереву по контуру с помощью ряда прямых долот на столько, сколько вам нужно для паза — около 1/4 дюйма для большинства пластин. Оставьте место для покрытия плиты деревянным наполнителем. Сделайте надрез по дереву под прямым углом к ​​контуру; затем переверните долото, скосите его стороной вниз и удалите лишнюю древесину по надрезанному контуру, работая с волокнами древесины и удаляя только немного древесины за раз.

Когда нижняя часть паза станет настолько гладкой и ровной, насколько это возможно, проверьте пластину на соответствие и внесите все необходимые поправки. Когда плита точно войдет в размер, просверлите пилотные отверстия для шурупов и нанесите на паз тонкий слой клея. Окуните шурупы в клей, поместите пластину в паз и плотно закрутите винты. Дайте клею высохнуть в течение нескольких дней, а затем равномерно покройте пластину для ремонта деревянной шпатлевкой или пластырем из шпона. Обработайте шпатлевку под дерево.

Сиденье — это часть стула, которая больше всего изнашивается, а это значит, что она также является наиболее вероятным кандидатом на ремонт. В следующем разделе мы рассмотрим различные виды ремонта сидений.

.

Саморез в руке изображение. Изображение Кавказа

Похожие изображения

Металлический саморез в руке, на белом фоне.

Саморез в руке на фоне инструментов

Несколько саморезов в ручном изолированном состоянии

Саморезы серебряные на мужской ладони.

Отвертки ручные и куча черных саморезов на красном фоне с копией пространства, вид сверху.

Женщина выбирает саморез в магазине стройматериалов

Знак ремонтный молоток и гаечный ключ двусторонний из саморезов на белом фоне

Винт саморез

в мужской руке, поверх белого

Белый планшет и набор ручных строительных инструментов для ремонта на деревянной поверхности: дрель, плоскогубцы, саморезы

Мужчина скрепляет саморезом две деревянные балки, устанавливая на крышу деревянные стропила

Железный гвоздь в руке

Гвозди и шурупы железные на деревянном фоне.Гвозди и саморезы для строительства длинные, металлические, плотницкие. Крепление тоже

Мужчина покупает саморезы в супермаркете в розницу, саморезы на выбор

.

NRH саморезы с плоской головкой и крестообразным шлицем Саморезы LS002 2,9 // 3,9 / 4,8 * 13/16 10 / упаковка | саморезы | самонарезающие винты

Внимание: есть несколько типов винтов, если вы заказываете винт, мы выберем правильные винты в соответствии с продуктами, которые вы покупаете, или вы можете указать размер, который вам нужен, при покупке. Магазин не продает винты отдельно, они должны быть вместе с продуктами, желаю вашего понимания!

.

Как правильно выбрать дюбель-хомут и закрепить своими руками

Дюбель-хомут появился на рынке относительно недавно и представляет собой закладную деталь с хомутом. Крепеж используется для небольших кабелей и труб, которые прокладываются открытым способом. Предусмотрено несколько видов крепежа, поэтому необходимо определиться с техническими особенностями перед выбором.

Разновидности и особенности выбора

Существует несколько вариантов дюбель-хомутов, изготовленных и пластика:

  • Анкерный — самый простой из хомутов, подходит для прокладки проводов с небольшим диаметром по монтажной панели. Представляет собой тонкое изделие, предусмотрен анкерный элемент для закрепления в монтажной панели. Он не подходит для установки деталей в сплошных основаниях, поскольку защелка раскрывается только после прохождения через панель.
  • Скоба — самый распространенный вариант. Изделие представляет собой скобу из пластика, дополнительно предусмотрены зубцы по обе стороны. При соединении концов получается петля. Хомут востребован по причине простоты монтажа, низкой цены и универсальности.
  • Распорный (вертолет). Подходит для монтажа труб и проводов, максимальная нагрузка составляет 8 кг. Изделие выполнено в форме креста, оснащенного распорным стержнем и петлей. Также предусмотрены две части, объединяющиеся в анкерный элемент.

Остальные варианты дюбель-хомутов встречаются редко и отличаются более высокой стоимостью.

Для изготовления крепежей используются различные материалы:

  • Нейлон. Прочные крепежные элементы с высокой степенью гибкости. Свойства сохраняются даже при отрицательных температурах, поэтому допускается установка хомутов зимой. Они редко используются для монтажа горячих магистралей, поскольку ухудшаются механические свойства под воздействием высоких температур.
  • Полипропилен. Материал с низкой пластичностью. Не рекомендуется использовать такие хомуты в местах, где есть постоянное воздействие солнечных лучей.
  • Полиэтилен. Недорогой материал с невысокой прочностью. Со временем теряет свои свойства и отличается чувствительностью к ультрафиолету.
  • Металл. Самый прочный вариант, который подходит для монтажа массивных трубопроводов и кабелей. Возможна установка в плотные основания. Чаще всего для изготовления используется оцинкованная сталь.

Предусмотрено несколько видов металлических дюбель-хомутов:

  • клоп — металлический дюбель совмещен с однолапковой скобой, предназначенной для прижатия детали к основанию, нагрузка достигает 10 кг;
  • с навинчивающимся хомутом — распространенный вид, который чаще используется для прокладки немассивных крупных трубопроводов;
  • с лентой — лента изготавливается из пластика, проволоки или стеклопластика, нагрузка достигает 15 кг.

Как правильно установить дюбель-хомут

Процесс монтажа с помощью дюбель-хомутов отличается простотой, при этом имеет несколько особенностей в зависимости от типа используемого крепежа:

  • Для анкерного хомута необходимо заранее подготовить отверстие, после чего вставить до щелчка крепеж, затянуть петлю и удалить лишнюю часть.
  • При использовании пластиковых изделий необходимо разместить деталь в петле, после чего установить дюбель в подготовленное отверстие.
  • Дюбель-вертолет перед использованием необходимо собрать из двух половинок до щелчка. После метиз располагается в отверстии и вбивается распорный стержень.
  • Дюбель-клоп не требует использования дополнительных инструментов. Для монтажа необходимо вставить в лапку кабель или трубопровод, после чего притянуть к основанию и закрутить дюбель.
  • Перед монтажом крепежа с навинчиваемым хомутом необходимо разобрать его, затем закрепить дюбель на основании и установить скобу на шпильке. После этого приставляется труба и зажимается с двух сторон витами.
  • Для монтажа дюбеля с лентой необходимо сформировать петлю, в которую устанавливается конструкция. В ленте предусмотрено отверстие для дюбеля. При необходимости лишняя часть ленты удаляется.

Для монтажа дюбель-хомута не требуется специальных навыков и инструментов, поэтому с процессом справится даже новичок.

Что такое дюбель — виды дюбелей, как выбрать дюбель?

Что такое дюбель — виды дюбелей

Содержание статьи:

В данной статье будет рассказано о том, что такое дюбель, где он используется в строительстве и какие виды дюбелей существуют. Эта статья строительного журнала samastroyka.ru будет полезна всем, кто решил самостоятельно заняться ремонтом в доме или столкнулся со сложностью выбора крепежных элементов.

Что такое дюбель?

Дюбель представляет собой крепежный элемент, который используется в паре с шурупом, гвоздём или другим крепежом. Буквально годами ранее, дюбеля заменяли деревянные чопики, которые вбивались в предварительно высверленное отверстие в стене. Чаще всего таким образом что-либо фиксировалось к бетонным и кирпичным поверхностям.

На сегодняшнее время, существуют различные виды дюбелей, поэтому необходимость в деревянных чопиках (шкантах), практически полностью отпала, а используются они преимущественно при изготовлении мебели. Следует знать, что каждая разновидность дюбеля, предназначена для работы с каким-то конкретным типом поверхности, будь то бетон, кирпич или гипсокартон.

Форма дюбеля сделана таким образом, чтобы надёжно обеспечивать сцепление крепежного элемента с рабочей поверхностью.

Виды дюбелей

Сегодня в продаже можно найти различные виды дюбелей. Однако каждый из них, используется для одного и того же, для обеспечения надёжной основы крепежному элементу. Выбирать дюбеля следует, отталкиваясь от того, какой именно тип поверхности для их монтажа будет использоваться, и что именно в них будет потом закручиваться или забиваться.

Итак, рассмотрим самые популярные виды дюбелей на сегодняшний день:

Дюбель универсальный — материалом для его изготовления служит пластмасс. Универсальные дюбеля имеют простую, но в тоже время надежную конструкцию в виде бочонка с распорками по бокам. При вкручивании самореза, универсальный дюбель увеличивается в наружном диаметре, а распорки, буквально впиваются в бетонное или кирпичное основание, обеспечивая тем самым, надежную фиксацию крепежных элементов.

Чаще всего универсальные дюбеля, как раз таки и используются для того, чтобы что-то закрепить к поверхностям из кирпича, бетона или подобным им.

Дюбель-бабочка — материалам для его изготовления служит металл. Дюбеля-бабочки способны выдержать большие нагрузки, а их форма позволяет обеспечить надежную фиксацию крепежа, даже в пустотелых стенах.

Дюбель-зонтик — специальный вид дюбелей, который служит преимущественно для крепежа различных теплоизоляционных материалов. Дюбеля-зонтики от других дюбелей, отличаются довольно большими размерами и наличием ответной части в виде пластмассового или металлического штыря, который после установки дюбеля, забивается в него, чтобы достаточно зафиксировать основание.

Дюбель для гипсокартона — имеет небольшую длину и широкую резьбу по всему основанию штыря. В силу особенностей гипсокартона, прикрепить к нему что-либо достаточно сложно, поэтому мастерам приходится зачастую устанавливать различные закладные для монтажа всевозможных конструкций к гипсокартонной поверхности. Дюбеля для гипсокартона, позволяют в некоторой степени отказаться от этой весьма изнурительной работы.

Дюбель молли — аналогичный предыдущим вид дюбелей для гипсокартона, отличающийся от них лишь конструкцией и материалами изготовления. Дюбель молли — это особый вид крепежа для гипсокартона, который изготавливается преимущественно из металла. Работа такого дюбеля достаточно проста, и после того как в гипсокартонной стене проделано отверстие, он устанавливается в него и закручивается посредством отвёртки или шуруповерта.

Дюбель-гвоздь — такой вид дюбелей часто называют «быстрым монтажом». Название это придумано неспроста, так как дюбель-гвоздь позволяет легко осуществить крепление к стене самых различных конструкций, а ответную его часть, тот самый гвоздь, можно попросту забить молотком, отказавшись от использования шуруповерта или отвёртки.

Как выбрать дюбель?

Перед тем как выбрать дюбель, следует узнать, для какой именно рабочей поверхности он будет использован. Это очень важно, так как универсальный дюбель не получится использовать для монтажа в гипсокартон и наоборот, дюбель молли не удастся установить в поверхность из бетона.

Следующим, не менее важным критерием, является длина и диаметр дюбеля. Чем больше диаметр и длина дюбеля, тем большую нагрузку способен он выдержать. В тоже время, обязательно стоит учитывать толщину стены, наличие пустот в ней и некоторые другие особенности.

Ходовым дюбелем при выполнении ремонта, считается дюбель-гвоздь или быстрый монтаж. Оптимальными его размерами, являются длина до 8 см и диаметр 6 мм. Такими дюбелями можно запросто прикрутить к стене каркас из профилей для гипсокартона и другие наиболее часто встречающиеся конструкции.

Не меньшей популярностью, пользуется и обычный универсальный дюбель, диаметров на 8 мм. Для его монтажа, потребуется использовать перфоратор с 10 мм буром, а для крепления чего-либо, обычный саморез по дереву, подходящей длины.

Оценить статью и поделиться ссылкой:

Как выбрать дюбель


Очень важным элементом крепежа является дюбель. С его помощью соединяют с несущей основой саморезы или шурупы. Делают дюбели из металла или пластмассы. Они имеют нераспорную и распорную части. Первая бережет от повреждений мягкий слой материала, а вторая удерживает в материале крепеж. Осуществляющие поставки крепежа компании помогают подобрать дюбели правильно. Ориентироваться при выборе следует прежде всего на типы стен, в которых они будут использоваться.

Бетонные стены – особый материал. Бетон содержит в себе специальные химические добавки, воду и скрепляющий материал. Наиболее популярными в строительстве являются легкие и нормальные бетоны, в которых цемент выполняет роль связующего. Часто затруднения возникают при креплении в легких бетонах дюбелей. Имеющие нужный размер стандартные классические дюбели можно использовать при твердом бетоне, если же речь идет о газобетоне или других легких бетонах, покупать нужно специальные дюбели, которые предназначены для конкретного материала.

Стандартные дюбели можно использовать для полнотелого кирпича, структура которого сплошная. Никаких затруднений не возникает, поскольку пустых полостей внутри таких кирпичей нет. Специальные дюбели необходимо использовать для пустотелого кирпича. Они проходят через стенки полостей или заполняют пустые участки собой, фиксируясь в них. Работают с пустотелыми конструкциями обычно с помощью дюбелей из пластика или металла. Из-за пустых полостей несущая способность кирпичей снижается. Лучше взять крепеж, в котором распорная зона удлинена, или же реализующие геометрический механизм крепления дюбели. В последних дюбель изменяет свою форму (раскрывается или связывается в узел), в зависимости от того, какой будет в основе геометрия полостей.

Имеющие удлиненную распорную зону дюбели используются для установки крепления в блоках пенобетона. Также можно применять обеспечивающие ненапряженное и связывающее крепление дюбели.

Образующие на задней стороне листов геометрическое крепление дюбели следует использовать при работе с гипсокартонными стенами. Можно взять крепеж типа «молли» или «бабочка». Когда в такой дюбель ввинчивается саморез, распорная часть за внутренней стороной листа расходится в стороны, образуя форму крыльев бабочки. В стене фиксация дюбеля получается жесткой.

Дюбеля для теплоизоляции Пеноплэкс

Дюбеля для теплоизоляции, так называемые парашюты или тарельчатые дюбеля – это элементы точечного крепежа утеплителя к основанию. Они идеально подходят для монтажа фасадной минеральной ваты, пенопласта и пенополистирола. Являются неотъемлемой частью системы утепления фасада здания, без них не обойтись.

Строение дюбеля, а именно плоская широкая головка, которая имеет сходство с тарелкой (отсюда и еще одно название дюбель тарельчатый) обеспечивает плотную фиксацию теплоизоляции к основанию. Места крепления дюбелями остаются незаметными. При этом дюбель не утопает в теплоизоляционных материалах, а ровно держится на поверхности.

Выбор дюбеля в зависимости от материала

В зависимости от тяжести утепляемых конструкций, материалов и высотности для дюбелей применяются металлические либо пластиковые стержни (гвозди).

Дюбель для теплоизоляции со стержнем из металла предназначен для тех случаев, когда для утепления используются более тяжеловесные материалы. Прочность металла обеспечивает плотный и долговечный крепеж. При применении дюбеля с металлическим стержнем рекомендуется использовать термоголовку, для того, чтобы избежать потери термоизоляционных свойств и коррозии.

Если же используются теплоизоляционные материалы с небольшим весом, то можно обойтись вставкой из пластика. Пластиковый стержень для дюбеля подходит как для крепления сплошных плит, так и для отделочных материалов с внутренними пустотами.

Размеры дюбелей

Дюбеля для теплоизоляции бывают следующих размеров: 10х90, 10х100, 10х110, 10х120, 10х140, 10х160, 10х180, 10х200, 10х220, 10х260, 10х300 с различной фасовкой по 400, 500, 1000 штук, как с пластиковым гвоздем (IZO) так и металлическим оцинкованным гвоздем (IZM), а также с термоголовкой (IZL-T) и современный фасадный стеклопластиковый гвоздь (IZS).

Как правильно выбрать длину дюбеля

Правильный выбор длины дюбеля для теплоизоляции осуществляется по формуле: толщина утеплителя + толщина клея + длина распорной части крепежа (минимум 40 мм) + отклонения фасада от вертикали.

Как установить дюбеля

Дюбель фасадный устанавливается просто и быстро. Монтаж дюбелей начинается с разметки утеплителя. После этого на отмеченных участках делаются отверстия диаметром 10 мм. Затем в отверстия вставляется дюбель, утеплитель плотно прижимается к основанию, далее вставляется металлический или пластиковый стержень и забивается молотком.

Для того чтобы утепление фасада было качественным и прослужило долго, рекомендуется использовать дюбеля, так как теплоизоляционные плиты в зависимости от марки и состава ведут себя по-разному. Прочное крепление стройматериалов к утеплителю обеспечит отличный микроклимат внутри помещений.

В прайсе указана розничная цена. Для уточнения оптовой цены звоните +7 (911) 734-38-79, или оставьте заявку на ОБРАТНЫЙ ЗВОНОК.

Как выбрать дюбель для надежного крепежа?

09.11.2017

Такие метизы используются для крепления разных предметов декора или мебели на поверхности кирпичной или бетонной стены. Дюбели являются фабричными элементами, которые плотно устанавливаются и не выпадают, выдерживая значительные нагрузки. Однако чтобы сделать правильный выбор таких изделий на рынке стройматериалов, нужно знать их разновидности и назначение.

Виды монтажных дюбелей


  • Распорный из полипропилена.

    Популярный метиз, который используется с тандеме с самонарезающими шурупами. Иногда дополняется распорками, что увеличивает прочность фиксации.

    Сфера применения – крепления в кирпиче, бетоне и камне.


  • Дюбель-гвоздь.

    С его помощью можно выполнить любые работы в минимальные сроки. Создается из нейлона, полипропилена и стали. Последний материал используется для изготовления гвоздя с накаткой в форме конуса для фиксации.

    Используется для быстрой установки окон, профилей, плинтусов и прочих элементов в бетонные, кирпичные, каменные покрытия.


  • Для гипсокартона.

    Создается из пластика или металла. Используется вместе с универсальными саморезами. При установке дюбелей из стали не нуждается в устройстве отверстий (на конце имеется сверло, которое само проделывает ямки нужных параметров).

    Применяется для крепежа деталей к пористому бетону, гипсокартону или гипсоволокну.


  • Тарельчатый (фасадный).

    Требует предварительного отверстия. Создается из пластика, используется вместе с гвоздем из металла.

    Используется для крепежа минерального волокна или пенополистирольных листов к кирпичным или бетонным стенам.


  • Рамный.

    Создается из металла. Имеет два подвида – для твердого и мягкого сырья.

    Применяется для крепежа дверных/оконных коробок, позволяет прочно установить обшивку, минуя штукатурку и теплоизоляцию.


  • Нейлоновый.

    Создается из нейлона и полипропилена. Применяется в тандеме с саморезом толщиной 3-16 миллиметров. Требует дополнительного отверстия.

    Используется для крепежа к любым материалам.


  • Универсальный.

    Изготавливается из нейлона или полипропилена.

    Пригоден для крепежа сооружений из дерева, стали (реек, дверных и оконных коробок) к основанию с внутренней полостью.


  • Юстировочный.

    Изготавливается из стали.

    Применяется для фиксации обрешетки, которая находится далеко от поверхности стены и позже будет обшиваться. Помогает разровнять основание.


Возврат к списку

Дюбель – как выбрать под саморез — Строительство и обслуживание бассейнов

Дюбель – как выбрать под саморез

Дюбель – вспомогательный элемент для крепежных изделий, обеспечивающий надежное сцепление саморезов или шурупов с несущим основанием.

Дюбели делают из пластмассы (полипропилен, полиэтилен, нейлон) и металла (железо, нержавеющая сталь, латунь). Дюбель условно можно разделить на две части. Распорную (на фото ниже левая часть дюбеля), она отвечает за силу удержания самореза в материале, и нераспорную (на фото ниже правая часть дюбеля). Не распорная часть дюбеля нужна для того, чтобы не разрушать мягкий слой материалов. Например, Вы устанавливаете дюбель в оштукатуренную кирпичную стену, если не будет нераспорной части, то при закручивании самореза вокруг дюбеля разрушится штукатурка. Вы вешаете навесной шкафчик за основание через ДСП, тогда длина распорной части должна быть равна толщине ДСП плюс величина слоя штукатурки, получается около 30 мм.

Не распорная часть дюбеля может иметь фланец потайной, цилиндрической или круглой формы. Фланец не позволяет дюбелю утопится в отверстии закрепляемого материала или в стене. Применение дюбелей с фланцем удобно, если фланец не будет мешать.

При завинчивании самореза, распорная часть дюбеля, имеющая внутренний диаметр на много меньше диаметра дюбеля, пытается разойтись в стороны, но мешает материал стены и пластмасса дюбеля под большим давлением уплотняется, соединяя саморез со стеной в одно целое.

Дюбели для крепления изделий на стене из гипсокартона

Для крепления предметов на стенах из гипсокартона предназначен специальный дюбель, конец которого снабжен режущими кромками, выполняющими функцию сверла. Для установки такого дюбеля в гипсокартонной стене в ней не требуется предварительно сверлить отверстие, что позволяет закрепить предмет на стене при отсутствии дрели и сверла.

После установки в дюбель вкручивается саморез без изменения геометрии дюбеля. Дюбель можно легко выкрутить из гипсокартона и использовать повторно.

Существует еще один специальный дюбель для крепления изделий на стене из гипсокартона под названием Molly (Молли). Его строители называют «Бабочка», потому, что при ввинчивании самореза распорная часть дюбеля расходится в стороны за внутренней стороной гипсокартона, принимая форму крыльев бабочки. Это происходит вследствие того, что на конце распорной части есть утолщение, в которое вкручивается саморез, складывая распорную часть дюбеля вдвое, крепко фиксируя дюбель в гипсокартонной плите.

Такой дюбель позволяет закрепить на гипсокартоне изделие весом до 10 кг. Вот пример крепления с помощью дюбеля типа Бабочка большого зеркала на стене из гипсокартона.

Выбор дюбеля под саморез

После того, как выбор типа самореза и дюбеля для крепления на стене сделан, останется выбрать, воспользовавшись данными, приведенными в таблице ниже типоразмер самореза и соответствующий ему дюбель. Определиться с диаметром и глубиной отверстия для установки дюбеля.

В связи с отсутствием международного стандарта на саморезы и дюбеля, многие производители выпускают по своим внутренним стандартам. Поэтому невозможно точно указать все размеры, но в подавляющем числе случаев размеры совпадают с достаточной для практического использования точностью.

Пользоваться таблицей нужно следующим образом. Допустим Вам надо повесить книжную полку с максимально возможным весом 100 кг с креплением на двух петлях на кирпичной стене. Так как полка будет подвешена на два самореза, то нагрузка на один саморез будет составлять 50 кг. Выбираете из таблицы, саморез универсальной резьбой, с полусферической головкой, диаметром 6 мм, длиной не менее 80 мм. Дюбель подойдет стандартный, самый простой. Из таблицы видим, такой типоразмер самореза есть, для него подойдет дюбель диаметром 8 или 10 мм длиной 80 мм. Так как в наличии есть сверло диаметром 8 мм, то выбираем дюбель тоже диаметром 8 мм. Для его установки нужно просверлить отверстие диаметром 8 мм на глубину 85 мм.

Изготовление дюбеля из подручного материала

В качестве дюбеля можно с успехом использовать мебельный шкант. Он изготавливается из твердых пород древесины. Диаметр 8 мм, длина 40 мм, с продольными ребрами. Раньше при изготовлении мебели крепление шкантами было широко распространено.

Иногда возникает необходимость срочно закрепить предмет на стене, а готового дюбеля заводского производства под рукой нет. В таком случае можно самостоятельно выстругать его из любой сухой деревяшки. Подойдет ножка от стула или табуретки. Так всегда делали ранее, по той причине, что пластмассовых дюбелей в продаже не было. У самодельного дюбеля желательно снять фаску с одной стороны, чтобы легче было забивать в стену.

Для того, чтобы в деревянный дюбель ввинтить саморез, необходимо после его забивки в стену просверлить в его центре отверстие диаметром, чуть меньше диаметра резьбовой части самореза.

Хороший дюбель можно сделать из телевизионного кабеля, у которого центральная жила изолирована от оплетки полипропиленом, отрезав от него кусок требуемой длины. Для этого нужно снять внешнюю изоляцию и экранирующую оплетку, вынуть центральную жилу. Далее отрезанный кусок изоляции разрезать пополам на треть его длины. В неразрезанной части просверлить отверстие, равное диаметру самореза. На внешней стороне дюбеля желательно сделать насечки паяльником, чтобы дюбель не проворачивался в стене при закручивании самореза.

Получится дюбель, не хуже промышленного образца. Правда возни много, но если нужно всего несколько, то есть смысл мастерить самому.

Иногда при сверлении отверстия в стене случаются неожиданности. Сверло из-за неоднородности материала стены или при неудачном попадании на стык кирпичей, высверливает отверстие не очень точно, да еще гораздо большего размера, чем дюбель. Дюбель болтается, и удерживать в стене саморез в таком случае не будет. Бывает и стена очень рыхлая и откалывается большой ее кусок. Но есть простое решение, которым я пользуюсь с незапамятных времен.

На саморез навивается алюминиевая или медная проволочка, диаметром, равная шагу резьбы самореза или винта. Получается металлический дюбель с резьбой. Так как мне попался дюбель с двухзаходной резьбой, то навил проволочку в два захода. В такой проволочный дюбель саморез легко закручивается и выкручивается. Для исключения проворачивания проволочного дюбеля в стене, следует на нем напильником сделать по бокам грани.

Монтируется в стену дюбель следующим образом. Разводится раствор цемента, алебастра, гипса или другого подобного строительного раствора, заполняется высверленное отверстие и вставляется проволочный дюбель с завинченным в него саморезом до утопления в этот раствор. Если тяжело вставляется, можно постучать молотком. После застывания раствора саморез можно выкрутить и повесить на стену требуемый предмет. Держаться будет надежно.

Иногда случается, что высверленное в стене отверстие сверлом заданного диаметра не обеспечивает плотной посадки дюбеля и при завинчивании самореза в дюбель он проворачивается. В таком случае можно воспользоваться составом «Жидкие гвозди». Из тюбика высверленное отверстие в стене полностью заполняется раствором и в него незамедлительно вставляется дюбель. Через полчаса можно будет смело закручивать в дюбель саморез. Держать будет намертво.

С помощью жидких гвоздей, по вышеописанной технологии, можно также надежно закрепить пластиковый стандартный дюбель в стене, выложенной из пористого материала, например пенобетона.

Бывают случаи, когда дюбель не удается полностью загнать в отверстие, и он немного выступает, а вынуть не удается. Выступающую часть нужно удалить. Ее можно спилить полотном от ножовки по металлу.

Чтобы исключить порчу покрытия стены достаточно взять небольшой лист наждачной бумаги, сделать в нем отверстие диаметром равным диаметру дюбеля, одеть на дюбель наждачной стороной к стене и аккуратно спилить. Покрытие стены останется неповрежденным.

Как подобрать дюбель под саморез

  • Главная
  • »

  • Полезные статьи
  • »

  • Как подобрать дюбель под саморез

При проведении ремонта саморезы являются незаменимым расходным материалом. С их помощью можно закрепить любую конструкцию на определенной поверхности. Для надежной фиксации самореза в материале также необходимо использовать дюбель. Дюбель фиксируется в основании материала, затем в него вкручивается саморез. Дюбели бывают пластмассовые и металлические. Они всегда имеют в своей конструкции распорку – элемент, который увеличивает сцепление крепежа с материалом.

Параметры выбора дюбеля к саморезу

Для надежного крепления следует подобрать дюбель под саморез точно и правильно. Необходимо брать в расчет размеры самореза и дюбеля, а также толщину фиксируемого изделия. Если диаметр самореза превысит диаметр дюбеля, саморез разорвет дюбель. Если же, наоборот, диаметр дюбеля будет больше диаметра самореза, распорки не раскроются полностью и крепление будет недостаточно прочным.   То же самое произойдет, если саморез будет по длине меньше, чем используемый дюбель.

Выбор дюбеля нужно начинать с его размерных характеристик. Дюбели более крупного размера способны выдерживать большие нагрузки. Дюбели различного диаметра рассчитаны на определенную нагрузку:

·       5 мм – невысокая нагрузка;

·       6−8 мм – средняя нагрузка;

·       10−12 мм −  большая нагрузка;

·       14 мм и выше −  очень большая нагрузка.

В дополнение к размерным характеристикам нужно знать плотность материала, в котором закрепляется дюбель. Дюбели одинакового размера выдерживают большие нагрузки в более плотных материалах. Также дюбель выбирается по виду в зависимости от целей использования и закрепляемых конструкций.

Виды дюбелей и саморезы к ним

Существуют следующие виды пластмассовых и металлических дюбелей:



·      Распорный. Данные дюбели производят и используют для фиксации в основаниях из бетона. Конструкция такого дюбеля предусматривает 2 или 3 распорки. Распорные дюбели используют для крепления легких деталей. Такой дюбель можно идеально закрепить в рыхлой стене.

·      Дюбель для гипсокартона. Дюбели этого вида производятся из металла, оснащены крупной резьбой и специальным сверлом. Это помогает избежать предварительного сверления отверстия перед установкой. Не предназначены для больших нагрузок.

·      Дюбель-гвоздь. Состоит из пластмассового дюбеля и гвоздя из стали для повышенной прочности крепления. При вбивании гвоздя дюбель прочно закрепляется в материале. Данный вид используется для фиксации профилей из металла и плинтусов.

·      Анкерный. Такие дюбели производят из металла. Они имеют форму цилиндра. У основания цилиндра расположена гайка. При закручивании самореза гайка открывает распорки в отверстии, что обеспечивает прочную фиксацию. Используются при фиксации массивных составляющих.

·      Дюбель-бабочка. Необходимы для подвешивания габаритных изделий. У основания, как и у анкерного дюбеля, есть гайка. При закручивании самореза гайка давит на распорки, которые упираются во внутреннюю поверхность изделия. Так же хорош для закрепления в рыхлой стене, как и распорный дюбель.

·      Дюбель-грибок. Дюбели данного вида незаменимы при термоизоляционных работах. С помощью них закрепляют утеплитель на поверхности зданий.

После того как выбор нужного вида дюбеля сделан, необходимо подобрать соответствующий ему саморез. С помощью специальной таблицы сопоставления размеров дюбеля и самореза Вы сможете узнать, как подобрать дюбель к саморезу.




 Диаметр дюбеля (мм)


 Длина дюбеля (мм)

Толщина прикрепляемого  материала (мм)

Размер самореза (мм)

5

25

5

3. 5х25

5

25

10

3х30

6

25

5

4х30

6

30

5

4х35

6

30

10

4х40

6

35

10

4х45

6

35

15

4х50

6

40

10

4х50

6

40

15

4х60

6

40

20

4х60

6

50

10

4×60

6

50

15

4х70

6

50

20

4х70

8

30

5

5х35

8

30

10

5х40

8

40

10

5х50

8

40

15

5х60

8

50

10

5х60

8

50

20

5х70

8

60

10

5х70

8

60

20

5х80

8

60

30

5х90

8

80

10

5х90

8

80

20

5х100

8

80

30

5х120

10

50

10

6х60

10

50

20

6х70

10

60

20

6х80

10

60

30

6х90

10

80

20

6х100

10

80

40

6х120

10

80

60

6х140

10

100

40

6х140

10

100

50

6х150

10

100

60

6х160

12

70

10

8х80

12

70

20

8х90

12

70

30

8х100

12

100

20

8х120

12

100

40

8х140

12

100

60

8х160

12

120

40

8х160

12

120

60

8х180

12

120

80

8х200

14

75

25

10х100

14

75

35

10х120

14

100

20

10х120

14

100

40

10х140

14

100

60

10х160

14

135

25

10х160

14

135

35

10х180

14

135

45

10х180



Например, у вас имеется дюбель диаметром 10 мм и длиной 50 мм. Толщина фиксируемого материала при этом составляет 10 мм. Чтобы узнать, как подобрать дюбель к саморезу нужного размера, обращаемся к таблице. При заданных параметрах наш дюбель подойдет под саморез 6х60, как видно из таблицы. При закреплении конструкций с минимальной толщиной материала подойдет дюбель под саморез 3.5 мм x 25 мм.

Используя приведенный выше материал, можно без лишнего труда подобрать дюбель под саморез и выполнить необходимые работы качественно и профессионально.

Как подобрать саморез к дюбелю? | строймаркет

Доброго времени суток, дорогие читатели!

Продолжая тему крепежа, хочется также поговорить о дюбелях. Ведь дюбеля приходится использовать довольно часто. Например, при креплении в бетон или кирпич.

И сегодня в небольшой статье рассмотрим следующий момент:

Как подобрать саморез под дюбель?

Дюбель универсальный 10*60 и универсальный шуруп 6*70

Дюбель универсальный 10*60 и универсальный шуруп 6*70

ЧТО ДЕЛАЕТ ДЮБЕЛЬ?

Дело в том, что просто так саморез в бетон или кирпич вкрутить не получится. Он просто туда не войдет. А если предварительно засверлить и потом закрутить — тоже не получится. И поэтому в таких случаях используют дюбеля из дерева, металла, полипропилена или нейлона.

Наиболее широкое применение получили дюбеля из полипропилена, которые пришли на смену деревянным, так сказать, дюбелям.

Так вот, дюбель имеет определенное строение (усы, пластинки, ребра) тела, которым он зацепляется за материал внутри отверстия. Но для того, чтобы он зацепился, его надо, так сказать, расширить изнутри. Это делается при помощи саморезов.

Так распирает дюбель

Так распирает дюбель

Такая вот несложная схема.

РАЗМЕРЫ

Схема то простая, но вот как подобрать нужный саморез, чтобы дюбель правильно расперло?

Сразу необходимо оговориться, что размер дюбеля считается по внешнему диаметру. То есть, если 12-й дюбель, то это значит, что наружный диаметр у него 12 мм. Соответственно и сверло или бур нужно будет брать на 12.

Дюбель 10*100 мм

Дюбель 10*100 мм

А вообще, по большей части, саморез или шуруп подбирается на 2 размерных ряда меньше, чем дюбель. То есть, если дюбель 10 мм, тогда шуруп или саморез нужно брать 6-ти миллиметровый.

Дюбель универсальный 10*60 и универсальный шуруп 6*70

Дюбель универсальный 10*60 и универсальный шуруп 6*70

Либо можно сориентироваться по таблице.

Таблица соответствия дюбеля и самореза (шурупа)

Таблица соответствия дюбеля и самореза (шурупа)

НЮАНСЫ

Есть также несколько нюансов. Например:

  • Некоторые дюбеля (как правило, нейлоновые) мягкие, поэтому для большей прочности можно взять саморез по толще. То есть, к 8 дюбелю взять саморез 6 мм толщиной.
  • Длина самореза, как правило, берется в расчете на 5-10 мм длиннее дюбеля.

Есть и некоторые другие нюансы, но о них мы говорим в статье про дюбеля.

Если статья оказалась полезной, прошу вас поставить лайк и подписаться на канал!

Впереди нас ждет еще много всего интересного!

Какие саморезы и дюбеля выбрать для натяжных потолков

 Содержание статьи:

  1. Дюбеля
  2. Саморезы для основных работ
  3. Саморезы для мелких работ
  4. Дюбель-хомуты

Дюбеля



   Первый тип дюбелей — это оранжевый дюбель «6*52 тип Y». Такой дюбель прекрасно держит в прочных бетонных стенах. Важной особенностью является наличие бортика на его конце. Однако, есть и недостаток — такой дюбель плохо держит на рыхлых стенах.





   Второй тип дюбелей — это красный дюбель «6*51 тип RD». Такой дюбель отлично подходит как для прочных бетонных стен, так и для рыхлых кирпичных. Благодаря своей мягкой структуре он прекрасно удерживает прикрученный к стене багет. Но у такого дюбеля есть и небольшой недостаток — отсутствует бортик на конце.





   Третий дюбель — это белый дюбель «6*52 тип RD-M». Он вобрал в себя все положительные качества красных и оранжевых пробок. Мягкий материал, из которого он изготовлен отлично держит на любых поверхностях. Будь то монолитный бетон или кирпич и газо-бетон — этот дюбель не подведет. Также наличие бортика на конце делает его наилучшим вариантом для установки багета под натяжной потолок.



    Все дюбеля продаются в заводских запаянных пакетах. Расфасованы по 1000 шт в одном пакете. По цене они практически равны, по-этому окончательное решение о выборе принимать Вам. Возможно, стоит иметь все разновидности в своем наборе инструмента. Ниже мы рассмотрим какие саморезы применяются для каждого дюбеля.

 Саморезы для основных работ

   Для основных работ по креплению багета на стену, а так же креплению всех закладных применяются специальные саморезы. Давайте рассмотрим подробнее основные из них.





   Первый вид саморезов — саморез универсальный 5*51. Такие саморезы бывают двух видов: желтый и серый. Разницы между ними практически никакой нет, по-этому для установки натяжного потолка подходят оба вида. Большой диаметр такого самореза позволяет надежно крепить багет в любых стенах. Но стоит отметить, что лучше всего использовать его только совместно с оранжевым дюбелем. В белый и красный он лезет с трудом, а это чревато перегревом и выходом из строя шуруповерта. Универсальный саморез + оранжевая пробка хорошее сочетание для бетонных стен. Для заворачивания применяется бита PZ2.





    Второй вид — саморез с прессшайбой 4,2*51 острый. Важно использовать именно острый, а не со сверлом на конце! Применяют такой саморез с дюбелями RD и RD-M. Благодаря своей головке он не проваливается в засверленное отверстие багета, а по тому не нужно контролировать усилие по заворачиванию на шуруповерте, и переднюю губку профиля не ведет, что отлично заметно в луче лазерного уровня. Оптимальнее всего использовать такой саморез в связке с красными пробками RD. Для заворачивания применяется бита Ph4.





    Третий вид крепежа — саморез СГД (ШСГД) 3,8*51. Наиболее удобный в использование саморез для установки багета под натяжные потолки. Лучше всего его использовать совместно с белым дюбелем RD-M. Такое сочетание отлично держит как в прочных стенах, так и по рыхлому советскому кирпичу. К тому же по цене такой шуруп самый выгодный из представленных выше. Для заворачивания применяется бита Ph4.



 Саморезы для мелких работ



   Для крепления профиля под потолочный карниз к подвесам применяют саморезы с прессшайбой 4,2*13 или 4,2*16. Важно использовать острые, а не со сверлом на конце. Такие саморезы отлично держат в металле. В разговоре их чаще всего называют «клопами». Для заворачивания применяется бита Ph4.





   Для крепления самого потолочного карниза к профилю отлично подходят также саморезы с прессшайбой , но более длинные 4,2*42. Так же стоит применять только острые!





   Третий вид саморезов — саморезы LN 3,5*9,5. Их применяют для изготовления закладных под люстру и светильники. Важной особенностью таких саморезов является их оптимальная длинна. Они тоже бывают двух видов, а нам подходят только острые. В разговоре обычно их принято называть «семечки». Для завинчивания также необходима бита Ph4.





   И четвертый вид — саморезы СГМ (ШСГМ) 3,8*25. Понадобятся они нам, когда мы захотим установить люстру на натянутый потолок. При помощи таких саморезов прикручивается площадка люстры к закладной. Так же необходима бита Ph4.



Дюбель-хомут



   Очень полезная и нужная вещь при монтаже электро проводки под светильники или люстру. Так же для крепления любых других проводов свисающих с основного потолка,и мешающих натяжке. Для забуривания отверстия используется перфоратор с буром диаметром 6мм. Заколачивается такой дюбель молотком.



И да пребудет с Вами качественный монтаж!

Как подобрать саморез к дюбелю?

На этой странице Вы найдете краткое описание различных видов дюбелей, a так же данные о подборе самореза к дюбелю, представленные в табличной форме.

Дюбель тип К

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
5×25 5,0 3,0 — 4,5
6×25 6,0 3,5 — 5,0
6×30 6,0 3,5 — 5,0
6×35 6,0 3,5 — 5,0
8×30 8,0 4,0 — 6,0
8×40 8,0 4,0 — 6,0
8×50 8,0 4,0 — 6,0
10×50 10,0 5,0 — 8,0
12×60 12,0 8,0 — 10,0
14×70 14,0 10,0 — 12,0
16×80 16,0 12,0 — 14,0
20×100 20,0 16,0

Дюбель тип «К», предназначен для крепления в бетоне. Толстые стенки дюбеля и входное отверстие, примерно равное диаметру шурупа, исключают люфт при поперечной нагрузке. Расширение дюбеля происходит по всей длинне, достигая максимального распора в передней половине дюбеля. За счет этого достигается надежная анкеровка дюбеля. Шипы на поверхности дюбеля усиливают коэффициент трения.

Дюбель тип Т

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
5×30 5,0 3,0 — 3,5
5×40 5,0 3,0 — 3,5
6×25 6,0 3,5 — 4,0
6×30 6,0 3,5 — 4,0
6×35 6,0 3,5 — 4,0
6×40 6,0 3,5 — 4,0
6×50 6,0 3,5 — 4,0
6×60 6,0 3,5 — 4,0
8×30 8,0 4,5 — 5,0
8×40 8,0 4,5 — 5,0
8×50 8,0 4,5 — 5,0
8×60 8,0 4,5 — 5,0
8×80 8,0 4,5 — 5,0
10×60 10,0 5,5 — 6,0
10×100 10,0 5,5 — 6,0
12×70 12,0 6,5 — 7,0
12×120 12,0 6,5 — 7,0

Распорный дюбель тип «Т», предназначен для крепления в бетоне, слабом бетоне, кирпиче. Силы, при воздействии которых происходит распирание дюбеля, распределены внутри отверстия равномерно, что повышает показатели рабочих нагрузок.

Дюбель тип S

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
5×25 5,0 3,0 — 4,5
6×25 6,0 3,5 — 5,0
6×30 6,0 3,5 — 4,0
6×35 6,0 3,5 — 4,0
8×30 8,0 4,0 — 6,0
8×40 8,0 4,0 — 6,0
8×50 8,0 4,0 — 6,0
10×50 10,0 5,0 — 8,0
12×60 12,0 8,0 — 10,0

Дюбель тип «S», предназначен для всех видов материалов из бетона и кирпича. Наличие блокировочных язычков предотвращает проворачивание дюбеля в отверстии, а зубцы прочно закрепляют дюбель за счет трения в полнотелых строительных материалах. Передняя половина дюбеля имеет сплошное сечение, что еще более усиливает распорное давление в глубине отверстия при завинчивании шурупа.

Дюбель тип U

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
5×32 5,0 3,0 — 3,5
6×37 6,0 3,5 — 4,0
6×42 6,0 3,5 — 4,0
6×52 6,0 3,5 — 4,0
8×52 8,0 5,0 — 6,0
8×72 8,0 5,0 — 6,0
10×61 10,0 7,0 — 8,0
12×71 12,0 8,0 — 10,0

Универсальный дюбель из полипропилена тип «U», предназначен для использования его как в полнотелых, так и пустотелых материалах. В плотной кладке, дуйствует как обыкновенный трех-лепестковый дюбель, а в пустотелых материалах, дюбель тип «U», наварачивается на шуруп и завязывается в плотный узел, который надежно крепит шуруп в стене.

Дюбель KPU

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
6×35 6,0 3,0 — 3,5
8×50 8,0 4,0 — 5,0
10×60 10,0 5.0 — 6,0

Дюбель «KPU» изготовлен из нейлона, характеризуется большой стойкостью к механическим деформациям и перепадам температур. Применяется для пустотелых материалов (кирпич, плита перекрытия и т.д.), а так же для полнотелых строительных материалов: бетон, полнотелый кирпич, камень.

Дюбель KPW

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
6×35 6,0 3,5 — 4,0
6×50 6,0 3,5 — 4,0
8×50 8,0 4,0 — 5,0
10×60 10,0 5,0 — 6,0

Дюбель «KPW» изготовлен из нейлона, применяется для гипсокартонных, древесно-стружечных плит и других материалов: бетон, полнотелый кирпич, дырчатый кирпич. При использовании в пустотелых материалах, дюбель образует узел в полой области. В полнотелых метериалах дюбель расширяется и держит благодаря силе распора.

Дюбель KPX

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
6×30 6,0 3,5
8×50 8,0 5,0
10×50 10,0 5,0
10×60 10,0 6,0
12×60 12,0 8,0
12×80 12,0 8,0
14×80 14,0 10,0
16×100 16,0 12,0

Дюбель «KPX» используется для полнотелых строительных материалов типа: бетон, кирпич, камень, а так же для других материалов таких как: дырчатый кирпич, пустотелый блок и т.д.

Дюбель KPR

Дюбель «KPR», прежде всего применяется для пустотелых строительных материалов: дырчатый кирпич, щелевой пустотелый блок, газобетон, легкий бетон. Распорный дюбель «KPR» предназначен для крепления брусков, деревянных планок, фасадов зданий, оконных рам, металлических профилей.

Дюбель KMG

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
5×30 5,0 4,5
6×32 6,0 4,5 — 5,0
8×38 8,0 5,0 — 6,0
8×60 8,0 5,0 — 6,0
10×60 10,0 6,0 — 8,0

Дюбель «KMG» предназначен для анкеровки в газобетоне и в других строительных материалах. Внутренняя резьба дает возможность крепления с использованием шурупов для дерева, саморезов, а так же винтов с метрической резьбой. Необходимо учитывать, что диаметр сверления (учитывая форму дюбеля) зависит от вида основания.

Дюбель для пенобетона

посмотреть таблицу

Размер дюбеля Диаметр сверления Диаметр самореза под дюбель
8×55 8,0 5,0
10×60 10,0 6,0 — 7,0
14×80 14,0 10,0

Дюбель предназначен для пенобетона (пористого бетона). Высокие внешние ребра дюбеля позволяют значительно увеличить площадь соприкосновения с материалом. При распирании дюбеля шурупом обеспечивается его надежное закрепление в пенобетоне.

Дюбель «Дрива»

Дюбель предназначен для крепления к гипсокартону толщиной не менее 9 мм светильников, плинтусов и т.д. Фиксация дюбеля происходит за счет высокой и редкой резьбы, которая, с одной стороны, не позволяет крошиться гипсокартону, а с другой, за счет увеличенной площади поверхности обеспечивает надежное крепление дюбеля в плите. Не требует предварительного рассверливания. Диаметр самореза для пластиковой дривы — 3,8 мм. Диаметр самореза для стальной дривы — 4,5 мм.

Дюбель «Бабочка»

Дюбель «Бабочка», предназначен для крепления к гипсокартону, ГВЛ, ДСП и другим материалам толщиной 10-12 мм. Порядок монтажа следующий:

  1. Высверливается отверстие необходимого диаметра (8 или 10 мм).
  2. В отверстие вставляется дюбель.
  3. К стене прикладывается монтируемая деталь с предварительно просверленным в ней отверстием.
  4. Производится монтаж детали при помощи шурупа. Длинна шурупа не менее 55 мм (без учета толщины прикрепляемой детали).

как подобрать его к саморезу по таблице? Дюбели для 6 самореза и других размеров

Саморез – универсальный крепеж, сочетающий в себе достоинства и гвоздя, и шурупа. Забивать его, конечно же, не стоит, гораздо эффективней вкручивать. Это и роднит его с шурупом. Однако большая длина и твердый сплав превращают саморез в самостоятельный конструктивный элемент, позволяя ему вполне успешно конкурировать с гвоздями.

Для того чтобы этот крепеж выполнял свои функции, не только будучи вкрученным в дерево, но и в сочетании с более твердыми и плотными материалами, был разработан еще один расходный крепежный элемент, называемый дюбелем, из более пластичного и мягкого материала, позволяющий саморезу надежно закрепиться в бетоне или кирпиче. А как подобрать дюбель под саморез, рассмотрим далее.

Особенности выбора

Обобщенно устройство такого крепежного элемента довольно простое. Дюбель – это пластиковая втулка, имеющая на конце, противоположном отверстию, в который будет вкручиваться саморез, продольные прорези, расходящиеся в процессе вкручивания этого самого самореза. Формирующиеся таким образом лепестки расклинивают крепеж. Для более прочного соединения поверхность лепестков покрывается разного рода шипами или упорами.

Придя в специализированный магазин с целью приобретения дюбелей для тех или иных монтажных работ, неспециалист сталкивается с серьезнейшей проблемой выбора. Вариантов этих крепежных конструктивных элементов множество.

Прежде всего бросится в глаза разнообразие цветов, далее окажется, что и размеры (длина и диаметр) дюбелей неодинаковы. Но при детальном изучении выяснится, что они могут быть еще и различными по своей форме (количество лепестков, различные шипы и многое другое).

Вывод из этого может быть следующий: перед походом в магазин для приобретения дюбелей стоит четко определиться, для чего они, собственно, понадобились. Тогда и разговор с консультантом будет более предметным.

Рассмотрим некоторые критерии выбора – кстати, именно этим, скорее всего, поинтересуется консультант специализированного строительного магазина:

  • подбирать дюбель под саморез нужно исходя из тех задач, что возлагаются на крепление;
  • не менее важно учесть, в каком материале предполагается осуществить крепеж;
  • иногда могут возникнуть какие-то ограничения декоративного характера.

Какой подойдет для разных видов?

Подбор дюбеля определяется несколькими факторами.

Вид его зависит от того материала, в котором его придется крепить. Дюбели для полнотелого кирпича или бетона имеют серьезные отличия от расходников, используемых для пористых или пустотелых материалов. Соответствие конструкции материалу, для которого она разрабатывалась, в разы повышает надежность крепежа.

Так, в бетон можно забить простой распорный расходник с двумя лепестками, и его будет вполне достаточно для удержания соответствующего размера самореза.

Может такой дюбель подойти и для крепежа в полнотелом кирпиче, но учитывая, что это все же более хрупкий материал, для кирпича может быть более подходящим крепеж с 3 или 4 лепестками, да еще и с дополнительными удерживающими приспособлениями в виде разного рода шипов.

Для крепежа в пустотелом или пористом материале придется подбирать расходник с несколькими активными зонами, с особыми сложными распорными элементами, позволяющими уцепиться за более твердые части просверленного материала.Весьма популярен в случае пустотелого материала крепеж, именуемый «бабочка», при затягивании самореза формирующий сложный узел, распирающий его в порах материала.

Размеры (длина и диаметр) определяются по той нагрузке, которую должен выдерживать крепеж. Чтобы повесить на стену картину или рамку с фотографией, можно обойтись совсем небольшим дюбелем простейшего устройства диаметром 5 мм. Длина особого значения в этом случае не имеет, поэтому сверлить глубокое отверстие не нужно. Максимальный размер таких расходников составляет 5х50 мм. Дюбели под 6 мм отличаются разнообразием длин: 6х30, 6х40, 6х50 мм.

Закрепление тяжелого оборудования или тренажеров потребует применения более мощного крепежа диаметром 8 мм и более. Ходовой по объемам продаж является размерная группа 8х50 мм. Часто такие дюбели маркируются как 8 на 51 мм. Их можно с успехом использовать и для монтажа нетяжелых конструкций, и применить для серьезных монтажных работ.

Менее популярный размер дюбелей на 10 мм и более объясняется относительно большей ценой и более специфическим применением, как правило, в быту встречающемся редко.

Правильно выбранный размер дюбеля позволяет использовать соответствующий нагрузке саморез. Размеры современных пластиковых дюбелей стандартизированы по соотношению длины и диаметра.

Таблица наглядно представляет существующее разнообразие размеров дюбелей:

При подборе длины самореза важно добавить толщину закрепляемого материала, так как важно, чтобы при заворачивании саморез доходил до дна пластиковой гильзы – только в этом случае крепежные свойства проявятся в полном объеме. Неправильный диаметр самореза также может стать причиной некачественного крепежа: либо не раскроются лепестки, и расклинивания не произойдет, либо гильза будет разорвана, что так же недопустимо, так как сцепление с материалом будет нарушено.

Размеры дюбелей и саморезов определяют максимальные нагрузки, допустимые для крепежа.

Мелкие дюбели диаметром 5 мм при любой длине не могут быть использованы для закрепления габаритных предметов. Идеальны они для того, чтобы повесить на стену картину, рамку для фотографии и подобные предметы небольшого веса.

Изделия, имеющие диаметр 6 мм, подойдут все для тех же картин, но наиболее востребован этот размер при монтаже разного рода отделочных материалов.

Крепеж диаметром 8 мм позволяет выдержать большие нагрузки, нежели 5- и 6-миллиметровые дюбели. С таким крепежом можно осуществлять монтаж полок, навесных шкафов, закрепить мебель. Усиленные расходники диаметром 10 мм и более могут с успехом выполнять функции монтажа не только декоративных материалов, но и перегородок, габаритных предметов или бытовой техники, строительных лесов и другого.

Еще одним критерием, на основании которого можно выбрать крепеж, является материал дюбеля. Конечно, классический саморез вкручивается в пластиковый дюбель, точнее, в его разновидности: полиэтиленовый, из полипропилена, нейлона (полиамида).

Если требуется монтировать что-либо вне помещения, лучше всего применить нейлоновый дюбель, так как этот материал сохраняет свои свойства при больших амплитудах температур. Для внутренних работ подойдут любые пластиковые дюбели. Но у полиэтиленовых значительно выше пластичность.

В особых случаях от применения саморезов, вообще, придется отказаться. Например, для крепежа рамных конструкций (окна, двери), решеток, навесов, тяжелого оборудования и еще в ряде случаев, когда требуется усиленный крепеж, необходимо прибегнуть к помощи стального дюбеля.

Рекомендации

Естественно, за годы эксплуатации саморезов и дюбелей выработались разного рода подходы, позволяющие более продуктивно их использовать.Вот некоторые рекомендации специалистов.

  • Подбирая крепеж для тех или иных целей, прежде всего необходимо выбрать дюбель, и уже потом – саморез к нему.
  • Плотный полнотелый материал позволяет крепежу выдержать большие нагрузки, чем пустотелый или пористый, даже при меньших размерах расходника.
  • Подбирая длину самореза, следует прибавить к длине дюбеля толщину материала, который предполагается закрепить с его помощью. Например, крепление листа фанеры толщиной 10 мм потребует прибавления к длине дюбеля еще 1 см. Так, при длине втулки 50 мм саморез должен быть длиной 60 мм.
  • Просверлив отверстие соответствующего диаметра, обязательно необходимо удалить из него пыль, осколки и обломки материала, иначе поместить в отверстие дюбель может быть невозможно. Неопытные мастера пытаются вставить в такое отверстие дюбель меньшей длины. Делать это совершено нежелательно – полноценного закрепления может не произойти. Для прочистки отверстия рекомендуется применять пылесос. Особенно актуальна проблема подготовки отверстия к монтажу, если монтировать что-либо приходится к полу. Отверстие в стене можно прочистить с помощью самореза или гвоздя.
  • Если крепеж производится в плотное основание (бетон, полнотелый кирпич), то толщина прикрепляемого предмета может составлять 60% от общей длины самореза. В случае если крепеж производится в рыхлый материал, не менее чем 2/3 самореза обязательно должны быть погружены в стену в дюбеле.

Важно, чтобы конец самореза достигал конца дюбеля.

Обзор различных дюбелей в видео ниже.

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

К содержанию↑

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 – по металлу; 2 – по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Саморезы для металлических профилей

Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища «клопы», «блохи» или «семечки». Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.

Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.

К содержанию↑

Крепежи для крепления каркаса к стене

Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.

Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.

Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.

К содержанию↑

Отличия саморезов для гипсокартона

Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей.
Классификация саморезов для гкл:

  1. По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
  2. По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3.5х25, в два слоя – 3.5х35.
  3. Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
  4. Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.

Материал винта можно определить по цвету:

  1. Белые – это латунные или стальные оцинкованные.
  2. Желтые – оксидированные (нержавеющие).
  3. Черные – стальные закаленные.

К содержанию↑

Просекатель – альтернатива шурупам

Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов «клопов». Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить  шуруп. Эта проблема была решена с появлением просекателя.

Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.

При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.

Преимущества просекателя:

  • быстрота скрепления;
  • не требует электроэнергии;
  • отсутствие выступов в местах крепления.

Его недостатки:

  • прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
  • на рынке много некачественных подделок, которые быстро выходят из строя.

К содержанию↑

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель «бабочка» вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель «молли» для гипсокартона работает по схожему принципу, что и «бабочка». Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель «молли» необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Были перечислены основные виды саморезов, дюбелей, методы крепления, которые используются при работе с гипсокартоном. Все они отличаются принципом действия, техническими и эксплуатационными характеристиками. Несомненно, существует множество альтернативных, может быть даже более надежных и удобных технологий. Если вы обладаете одним из подобных техник, можете рассказать о них в комментариях – это будет полезная информация для новичков, а может быть, и для профессионалов.

Автор статьи

Поделись статьей с друзьями:

Дюбель-шуруп — Fastener Mart


Нажмите на тип дюбеля выше, чтобы продолжить покупки…

Дюбель-шуруп — это дюбель (шпилька) с шестигранной резьбой, используемый для крепления двух деревянных брусков. Как и обычные шпильки, это двухсторонние винты без головки, но с резьбой по дереву на обоих концах. Распространенные применения включают изготовление мебели, прикрепление балясин к лестницам и полу, установку наконечников, создание сквозных соединений и другие виды деревообработки, где дерево необходимо соединить с помощью одного скрытого крепежа и глухих отверстий. Дюбельные винты также известны как:

шпильки с резьбой для шурупов.

Поскольку у них нет головки, используйте для установки плоскогубцы или отвертку.

Винты-дюбели

имеют грубую, широко разнесенную резьбу, которая сужается к тупой точке, предназначенной для начала врезания в пилотное отверстие надлежащего размера. Будучи винтами резьбонарезного типа, они создают собственную резьбу сопряжения в древесине во время установки — гайки или резьбового отверстия не требуется. Резьба на обоих концах стандартная, правая, поэтому для установки поверните винт по часовой стрелке.Секция корпуса без резьбы, называемая гладким центром, позволяет использовать плоскогубцы, не повреждая резьбу.

Обычные размеры — 3/16 дюйма [# 10], 1/4 дюйма, 5/16 дюйма и 3/8 дюйма в диаметре, а длина — от 1 1/2 дюйма до 4 дюймов. Измерьте длину от конца до конца.

Типичный материал — сталь. Обычная отделка — это гладкая отделка, не имеющая поверхностной обработки, препятствующей появлению ржавчины.

Если вам нужен двусторонний винт с резьбой на одном конце и отстающей на другом, выберите подвесной болт.

Для дюбелей

необходимо предварительно просверлить пилотные отверстия на всю глубину, чтобы обеспечить максимальное сопротивление выдергиванию; размер отверстия зависит от размера шурупа и плотности древесины, как указано в таблице 1.

Таблица 1. Размеры направляющих отверстий под дюбель. Размеры пилотных отверстий для мягкой и твердой древесины в дюймах. Рекомендуются отверстия на всю глубину.
Размеры направляющих отверстий под дюбельный винт
Размер винта Размер пилотного отверстия
Мягкая древесина Твердая древесина
1/8 [# 6] 7/64 7/64
5/32 [# 8] 9/64 9/64
3/16 [№ 10] 5/32 11/64
1/4 7/32 15/64
5/16 9/32 19/64
3/8 11/32 23/64
1/2 7/16 29/64

CI: DWLSCRWS v1. 0

Мебель

— Как ввинтить двухсторонние шурупы?

мебель — как вкрутить двухсторонние шурупы? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

  1. 0

  2. +0

  3. Авторизоваться
    Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено
81k раз

Мне нужно собрать плоский стеллаж. Он имеет двухсторонние винты. По инструкции вы просто прикручиваете их руками. Это невозможно: просверленные отверстия кажутся слишком маленькими для шурупов. Я не могу навинтить гайку, чтобы затянуть ее гаечным ключом, так как это два обычных винта, склеенных вместе, а не обычная версия.

Есть предложения?

Найл К. ♦

20.4k1616 золотых знаков8383 серебряных знака124124 бронзовых знака

Создан 10 ноя.

ДжодиДжоди

10111 золотой знак11 серебряный знак33 бронзовых знака

Поскольку двухсторонние винты обычно используются для соединения двух деревянных поверхностей, заведите винт в одно из направляющих отверстий (ровно настолько, чтобы оставаться на месте). Затем совместите другое пилотное отверстие и скрутите один или оба куска дерева вместе.

Например, если это нижняя торцевая крышка на деревянной опоре, вы должны наложить винт на конец опоры, чтобы она не упала, а затем закрутите колпачок, пока винт не войдет в обе поверхности и они плотно прилегают друг к другу. Единственный раз, когда вам нужно использовать плоскогубцы для центральной части, это если вам нужно удалить винт.

Найл С.♦

20.4k1616 золотых знаков8383 серебряных знака124124 бронзовых знака

Создан 11 ноя.

BMitch ♦ BMitch

5,3k1313 золотых знаков8686 серебряных знаков191191 бронзовый знак

Винт выглядит примерно так:

Вы можете видеть, что посередине есть кусок без резьбы, а не круглый, а граненый.

Вы должны уметь использовать маленький гаечный ключ или пару клещей, чтобы вкрутить его в первую деталь.

Другое решение — сделать пилотное отверстие немного больше на , чтобы его можно было вкрутить руками.

Создан 11 ноя.

ChrisF ♦ ChrisF

16.6k55 золотых знаков4747 серебряных знаков7373 бронзовых знака

4

Двусторонние винты используются только там, где вы можете вращать две части вместе.Не вкручивайте то одно, то другое. Посередине не нужен гаечный ключ. Обычно это только забивает потоки.

Заворачивайте винты сразу в оба отверстия до упора. (Это недалеко, да и не обязательно. ) Просто переверните кусочки. Оба конца винта входят одновременно. Это работает, потому что, если один из них окажется слишком глубоким, у него будет большее трение, позволяющее другому концу догнать.

Создан 11 ноя.

Вставить дюбель в сверло.Да, вы запутаете некоторые потоки, но не настолько, чтобы это не сработало нормально. После того, как вы сделаете первый конец, этот кусок будет вашей ручкой для другого.

разъем

28.5k11 золотых знаков1818 серебряных знаков4848 бронзовых знаков

Создан 30 сен.

Джон КДжон К

3111 бронзовый знак

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

Как использовать дюбельные винты — полное руководство

Не знаете, как использовать дюбель? Или еще что такое дюбель-шуруп? Тогда вы попали в нужное место!

Мы рассмотрим все, что вам нужно знать о том, как использовать дюбель, немного позже в этой статье, но сначала давайте выясним, что именно такое дюбель и для чего он используется.

Дюбель-шуруп — Введение

Установка дюбелей — важный аспект при проведении любых столярных работ.

Дюбели в основном представляют собой шпильки с шестигранной резьбой, которые используются для крепления двух деревянных брусков.

Это помогает удерживать древесину в одном и том же положении. В отличие от обычных шпилек, они имеют деревянные винтовые резьбы на обоих концах.

Дюбели используются в напольных покрытиях, создании стыков, мебели, прикреплении балясин к лестницам и т. Д. Из-за отсутствия подходящей головки для установки дюбеля требуется отвертка.

Поскольку у дюбелей нет головки и требуется отвертка, установка становится утомительным процессом.

Винты необходимо устанавливать тщательно, иначе общий удар мебели или пола может оказаться тщетным.

В связи с популярной тенденцией «сделай сам» люди в наши дни больше склонны работать над своими задачами, чем полагаться на других.

Для обучения установке доступно множество видео и руководств, но это не для всех.

Поскольку винты необходимо правильно выровнять в отверстиях, чтобы бревно не двигалось.

При соблюдении надлежащих мер предосторожности и осторожности установка дюбелей выполняется легко.

Вот несколько моментов, которые вам следует запомнить перед тем, как приступить к выполнению задания:

Как использовать дюбель

Размер дюбеля

Дюбель-шурупы доступны в различных размерах.

Идеальный размер имеет значение, поскольку он в конечном итоге решит судьбу вашей работы.

Винт меньшего размера не сможет удерживать бревно или соединения на месте, в то время как винт большего размера не подойдет.

Один размер не подходит для всех действий. Что вы можете сделать, так это приобрести шурупы разных размеров (если вы занимаетесь деревообработкой) и проверить, какой из них вам больше подходит.

Как правило, ширина винта не должна превышать половину ширины бревна. Форма дюбеля — еще одна проблема, наряду с размером.

Более широкий дюбель может сломать доску, в то время как более тонкий дюбель не сможет полностью удерживать соединения.

Лучше всего проверить методом проб и ошибок. Выберите дюбель определенной формы и размера, который, по вашему мнению, подойдет вам, и проверьте.

Лучше потратить время на подготовку, чем испортить работу.

Не поддавайтесь экзотическим дюбелям

В связи с растущим спросом со стороны производителей товаров для дома, рынок пользуется большим спросом.

Доступны дюбель-шурупы различных форм и размеров, которые продаются с такой стратегией, чтобы соблазнить потребителя.

Это может звучать идеально для вас, но может оказаться тяжелым для вашего кармана. Всегда выбирайте обычные дюбели и те, которые легко доступны.

Совершенство — единственный ключ, который имеет значение в столярных изделиях. Оттачивайте свое совершенство, а не попадитесь в ловушки.

Березовые дюбели — это классический вид дюбелей, который используется на практике издавна.

Березового дюбеля размером от 1 до 1,5 дюймов достаточно для большинства работ по дереву.

Если у вас есть опыт работы с деревом, вы можете даже купить пластиковые дюбели, в противном случае березовые дюбеля — лучший выбор для начинающих.

Тип сверла

Итак, вы нашли подходящий дюбель. Вы уверены в результате, но он не зависит полностью от дюбеля.

Еще одна важная вещь, о которой следует помнить, — это дрель. Как и в случае с винтами, на рынке существует множество сверл как с более широкими, так и с узкими концами.

Лучший вариант для вас — использовать узкую дрель. Работать с узким сверлом легко, потому что оно дает дюбелю место для фиксации дерева.

Это позволяет правильно затягивать дюбель и дерево.

Итак, наконец, вы готовы к работе со своим комплектом для мастерской. Подготовка окончена, и вы готовы отправиться в путь.

Следующим шагом к этой подготовке является изучение фактического использования дюбеля.

Действительно, за этим стоит не ракетостроение, и вам совсем не о чем беспокоиться.

Вот пошаговое руководство по установке, которое поможет вам легко научиться устанавливать дюбели:

Шаги по использованию дюбелей

Правильно измерить

Прежде всего, конечно, нужно провести измерения.Вы должны измерить каждую минуту, прежде чем делать это.

Совершенства можно достичь, только уделив время деталям. Большинство людей совершают ошибку, не вдаваясь в детали и измеряя поверхностно.

Лучше всего носить с собой блокнот и карандаш во время работы.

Нарисуйте грубый набросок своей работы и запишите вместе с ним измерения.

Это гарантирует, что вы все измеряете, и риск ошибочной оценки минимален или отсутствует.

Итак, вы нарисовали эскиз и готовы к измерению бревна, но как это сделать на самом деле?

Прежде всего, найдите центр бревна и отметьте его чернилами.

Если вы соединяете два куска дерева, найдите также центр другого дерева и отметьте его.

Измерьте длину с помощью шкалы или измерителя и запишите в блокнот.

Убедитесь, что ваши следы на дереве прямые и нигде не изогнуты.

Перепроверьте все с помощью весов. Отрегулируйте углы наклона дерева и соедините их.

Сверло по замерам

Итак, вы закончили с размерами и маркировкой на дереве.

Следующее, что нужно сделать, это просверлить стержень дюбеля. Как упоминалось ранее, вы всегда должны использовать узкое сверло.

Узкая дрель даст вам немного места и в то же время проста в использовании.

Сверление становится довольно простым благодаря измерениям, нанесенным чернилами. Теперь вам просто нужно следить за отметками с помощью дрели.

Прежде всего убедитесь, что бревно устойчиво и неподвижно.

Убедитесь, что ваша рабочая станция свободна, потому что она в конечном итоге испортится при сверлении.

Правильно положите бревна на рабочую станцию ​​и удерживайте ее устойчиво одной рукой.

Во-вторых, нужно выбрать правильную скорость сверла.Не работайте в спешке и выбирайте высокую скорость.

Всегда двигайтесь медленно. Просверлите отверстия в древесине, просто вставив в них кончик дюбеля.

Сохраняйте низкую скорость и вставляйте осторожно. Не убирайте другую руку из-под вибрации, иначе это помешает выравниванию дерева.

Вам просто нужно аккуратно разместить сверло по меткам, удерживать медленную скорость и просто вставить кончик дюбеля.

Дюбель работает сам по себе и соответствующим образом фиксирует древесину.

Совместите отверстия в дереве

Сверление завершено, и ваша древесина готова к окончательному соединению. Следующее, что нужно сделать, это выровнять отверстия в дереве.

Разместите доски друг над другом, совместив отверстия или в соответствии с вашим дизайном. Главное — обеспечить устойчивость во время работы.

Удерживая первую деревянную дощечку рукой, затяните ее дюбелем.

Убедитесь, что вы не перемещаете вторую планку во время затяжки.Вы можете обратиться за помощью к кому-нибудь, если вам сложно работать самостоятельно.

Совместите зажимные приспособления с отверстиями.

Приклеить дюбель

Дюбель-винты обычно не отваливаются при правильной затяжке.

Однако не стоит рисковать и заранее приобрести хороший столярный клей. Пыль и очистите рабочую станцию ​​должным образом.

Очистите беспорядок, вызванный просверливанием бревен. Перед приклеиванием шурупов убедитесь, что все чисто.

Возьмите достаточное количество клея и нанесите его на края стыков каждого бревна.

При необходимости вы можете использовать струбцину для деревообработки, чтобы держать бревна на месте.

Немедленно сотрите лишний клей хлопчатобумажной тканью и дайте ему высохнуть.

Обычно столярный клей высыхает за несколько часов. Оставьте его в покое на несколько часов.

Подкрасить

Склеивание так же важно, как сверление, и убедитесь, что вы не пролили ни капли в отверстие.

Нанесение клея в отверстия приводит к постоянной фиксации винта.

Возможно, в будущем вам придется откручивать соединения, и помните об этом, прежде чем окончательно приклеить винты.

Теперь клей окончательно высох, и работа почти закончена. Следующее, что нужно сделать, — это завершить работу.

Для этого можно использовать краску, морилку или полироль. Равномерно распределите краску по поверхности и дайте ей высохнуть.

И вот, ваш шедевр готов.

Как использовать дюбель — заключение

Мы надеемся, что эта статья помогла вам больше узнать о дюбельных шурупах — что это такое, как их использовать и как выбрать наиболее подходящие для вас.

Вот еще несколько статей, которые могут вас заинтересовать:

Как использовать дюбель-кондуктор
Отзывы о лучших фуговальных станках по дереву

DS1425 Винты для дюбелей 1/4 «

Описание продукта

DS1425 Дюбель-шуруп
Шурупы для балясин 1/4 «x 2-1 / 2». Также известны как винты с замком или стопорные винты. Цена за каждую. Резьба для шурупов по дереву на обоих концах. Для простоты установки мы рекомендуем дюбель-отвертку DSDRIVER14 1/4 «.

Прочие детали

Условия продажи Westfire

ОГРАНИЧЕННАЯ ГАРАНТИЯ
Гарантируется, что вся продукция, продаваемая Westfire Manufacturing, не имеет дефектов материалов и изготовления. Все продукты будут обменены или будет предоставлен кредит, если компания Westfire Manufacturing обнаружит дефекты.Никакие товары не будут возвращены без предварительного разрешения официальных лиц Westfire Manufacturing. Неправильное использование продуктов лишает Westfire Manufacturing каких-либо явных или подразумеваемых гарантий или обязательств в отношении безопасности или производительности.

WESTFIRE оставляет за собой право ИЗМЕНЯТЬ ЦЕНЫ В ЛЮБОЕ ВРЕМЯ

ГРУЗОВЫЕ УСЛОВИЯ
F.O.B. Туалатин, Орегон. Если кредит был предоставлен, транспортные расходы будут предварительно оплачены Westfire Manufacturing и добавлены к общей сумме счета. Клиент обязан оплатить все транспортные расходы, если заказ отменен во время перевозки.

ПЕРЕВОЗКИ
Заказы на детали лестницы отправляются заказчику со склада производителя или производителя определенного стиля. Обратите внимание, что Westfire не несет ответственности за задержку, потерю или повреждение груза.

ПРЕТЕНЗИИ
Претензии по поводу недостачи, поломки или повреждения следует предъявлять непосредственно транспортной компании. Претензии по поводу недостачи должны быть предъявлены в течение 1 (одного) дня после получения посылки.Заказчик должен пересчитать коробки, утвердить и подписать получателя от транспортной компании. Заказчик несет ответственность за проверку количества отгрузки.

ВОЗВРАТ И ОТМЕНА
Специальные заказы или нестандартные продукты не подлежат возврату или отмене, если были инициированы закупка и / или производство специального сырья. Все возвраты исправных товаров должны быть в новом состоянии, пригодном для перепродажи, отправлены с предоплатой и подлежат 25% оплате за обработку и пополнение запасов. Любые детали, которые были изменены или иным образом модифицированы, не подлежат возврату.Возврат ограничен запасами, приобретенными в течение последних 30 календарных дней (без исключений).

Видео о продукции
Пользовательское поле

Дюбель-шуруп

Арт. № Название позиции Прейскурантная цена Наша цена Кол-во Добавить
PN 50915 Дюбель-винты — 1/4 «X 1-1 / 2» — (100 шт. В упаковке)

22 доллара.40

16,80 долл. США

PN 50916 Дюбель-винты — 1/4 «X 2» — (100 шт. В упаковке)

27,37 долл. США

20,53 долл. США

PN 50917 Дюбель-винты — 1/4 «X 3» — (100 шт. В упаковке)

34 доллара.84

26,13 $

PN 50913 Дюбель-винты — 3/16 «X 1-1 / 2» — (100 шт. В упаковке)

16,17 долл. США

12,13 $

PN 50914 Дюбель-винты — 3/16 «X 2» — (100 шт. В упаковке)

18 долларов.67

14,00 долл. США

PN 50922 Дюбель-винты — 3/8 «X 3» — (100 шт. В упаковке)

82,13 $

61,60 $

PN 50923 Дюбель-винты — 3/8 «X 4» — (50 шт. В коробке)

62 доллара.23

46,67 $

PN 50918 Дюбель-винты — 5/16 «X 1-1 / 2» — (100 шт. В упаковке)

31,11 долл. США

23,34 доллара США

PN 50919 Дюбель-винты — 5/16 «X 2» — (100 шт. В упаковке)

32 доллара.97

24,73 доллара США

PN 50920 Дюбель-винты — 5/16 «X 2-1 / 2» — (100 шт. В упаковке)

39,32 долл. США

29,49 $

PN 50921 Дюбель-винты — 5/16 «X 3» — (100 шт. В упаковке)

46 долларов. 04

34,53 долл. США

Отметьте товары, которые вы хотите приобрести, затем нажмите

STOCKSCHRAUBEN TYP HN

Гевинде (д)

Länge (L)

— bitte wählen — 303540

Материал + Beschichtung

— bitte wählen — Stahl, verzinkt

Антриб

Дурчмессер (D)

— bitte wählen — 45

Техн.Zulassung

100% контроль

Тип

ТИП HN

Копфдурчмессер (D1)

Nutzbares Gewinde (L1)

— bitte wählen — 12,517,5

Lochabstand

Zapfenlänge

Schaftaufnahme

Ausführung

Schlüsselweite (SW)

Drehmomentbereich

Drehzahlbereich

Reichweite

Verpackungseinheit

— bitte wählen — 5001000

Шурупы 5/16 x 2-1 / 2 Шурупы по дереву

Дюбель-шуруп 5/16 x 2-1 / 2 Винт Шуруп по дереву

  1. Дом
  2. Инструменты и предметы домашнего обихода
  3. Метизы
  4. Гвозди, шурупы и крепежные детали
  5. Винты
  6. Шурупы по дереву
  7. Дюбель-шуруп 5/16 x 2- 1/2

Дюбель-шуруп 5/16 x 2-1 / 2

Дюбели 5/16 x 2-1 / 2, дюбели 5/16 «x 2-1 / 2»: Товары для дома. x 2-1 / 2 дюбеля 5/16, дюбель 5/16 «x 2-1 / 2», Hillman Group, 230420.

Дюбель-шуруп 5/16 x 2-1 / 2

Дюбель-шуруп 5/16 ‘x 2-1 / 2’: Товары для дома. Дюбель-шуруп 5/16 «x 2-1 / 2»: Товары для дома. Резьбовой зажим с шурупом для дерева на обоих концах или шурупом для дерева с одного конца и шурупом по дереву с другого Идеально подходит для сборки мебели, обработки дерева и других хобби. Предназначен для вставки в предварительно просверленные пилотные отверстия. Изготовлен из высокопрочной стали.Оцинкован для умеренной защиты от коррозии. Описание продукта Дюбель-шуруп имеет резьбу с шурупом для дерева на обоих концах или крепежным винтом на одном конце и шурупом для дерева на другом. Они часто встречаются в мебели. В центре нет резьбы, поэтому его легко затянуть с помощью зажимных плоскогубцев. . Дюбельные шурупы от производителя имеют резьбу с шурупом для дерева на обоих концах или крепежным винтом на одном конце и шурупом для дерева на другом. Они часто встречаются в мебели. В центре нет резьбы, поэтому его легко затянуть с помощью зажимных клещей.. . .

перейти к содержанию

  • Дюбель-шуруп 5/16 x 2-1 / 2

    Сверхгибкий сварочный кабель 6 калибра премиум-класса, 600 В, производство США, 10 ФУТОВ КАЖДОЙ ЧЕРНЫЙ + КРАСНЫЙ КОМБИНИРОВАННАЯ УПАКОВКА EWCS Торговая марка EWCSSPEC, санитарная трубка / катушка ABLAZE из нержавеющей стали с внешней гильзой, вместимостью 45 грамм.Автономные влажные салфетки Armorall, безопасный для утечки тайник, может с удобной для человека сумкой, защищающей от запаха. XX-Large / XXX-Large Petra Roc LV2-FSMB-2X / 3X ANSI Class 2 Front Solid Mesh Back 4 Кармана Застежка-молния Защитный жилет Lime Solid / Mesh Back, средний Высокая видимость Светоотражающая футболка ANSI Class 3 с отводящим влагу Birdseye Сетка, Лайм. Дюбели 5/16 x 2-1 / 2 , 80231.LW520H-44 TrousersAttitude80231 Размер Серый угольно-серый Havep 30/32, Helly Hansen 70472_265-S Комбинезон LillEHammer оранжевый / темно-синий, малый.Blaklader васильково-синий 153418608500C56 Craftman-Shorts Размер 40/32. 5200-FY Куртка Hi Vis Защитные куртки для мужчин Водонепроницаемые с толстовкой с высокой видимостью Соответствие ANSI 107 Классу 3 3XL Brite Safety Style 5200 Safety Raingear, от 5-4 до 5-7 Short / Size 48 4,5 унции Royal Blue TOPPS SAFETY CO07-5515-Short / 48 CO07-5515 Комбинезон NOMEX, дюбель 5/16 x 2-1 / 2 , синий один размер подходит для всех EAR® от 3MTM OSFA Пакет 100 EAR от 3M 10080529400038 3M EAR 340-4004 Ultra Fit многоразовые беруши с шнуром, Стальной носок и съемная стелька Honeywell HON22214-9 Сервус по размеру 9 Неопрен III Медно-коричневый 16 Неопреновые сапоги с пластмассовой подошвой «Шеврон» 1 x 1 x 1.Большие гладкие 1-парные перчатки MCR Safety 6300RH для правой руки с одинарной пропиткой из ПВХ, пластикол, 14-дюймовая перчатка и фиксирующая подкладка, черные, проводящие перчатки Bilt-Rite Mastex, серебристые, 10-65010. Оранжевые перчатки Hiv-vis Seattle OR500-S Маленькие Дюбель 5/16 x 2-1 / 2 , средний натуральный латекс 11,02, ширина 16,92 Длина Упаковка 1000 шт., Высота 12,20, HandPRO 6402 Перчатки Clean Class 16,

Дюбель-шуруп 5/16 x 2-1 / 2

Пожалуйста, не используйте отбеливатель и горячую воду.вентилятор изнашивается и приносит дизайн и инновации каждому спортсмену, 13 M US Little Kid — размер этикетки 31 — внутренняя длина 19. Совершенно новая оригинальная оригинальная лампа для проектора Philips UHP Z9337

Sim2 UHP 250-200W 1.35 E21.8 Проекционная лампа Philips без клетки в сборе, значительно сокращая время высыхания. Из-за разницы между мониторами, Manual Pumpkin Collage Brt-12 Pillow 100 HR, размеры продукта: 13 x 7 x 4 дюйма. Купить adidas Boys ‘Big Kids Originals Sobakov Повседневная обувь Kids Cg7010 Размер 7 и другие кроссовки по 50 шт. Компостируемая деревянная посуда по 150 карат. Все коврики имеют стандартную противоскользящую автомобильную основу высочайшего качества и оснащены нашей запатентованной системой крепления. или совместимые с заводом устройства для крепления ковриков, купите TRW JTE1259 Premium Tie Rod End: Tie Rod End — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупки, Индивидуальные дверные наклейки Виниловые наклейки Различные размеры Услуги горничной Бесплатная цитата Имя Телефон Услуги горничной на улице Наклейки для багажа и бампера Красный 30X20 дюймов Набор из 10,; Поставляется незаполненным и вмещает любые стандартизированные евро.повседневные аксессуары для дома в забавном и оригинальном образе. Fablon FAB10283 Траветиновая клейкая пленка, коричневая. KESS InHouse считает, что художники должны быть вознаграждены за их творчество, экологически чистая пряжа, полученная из быстро возобновляемых деревьев. Встроенный 23-дюймовый слайдер для камеры с противовесом Fluid Pan Ivation с головкой штатива MVH502AH Pro Video с системой перетаскивания с плоским основанием, быстросохнущие женские капри для путешествий. 4V DO219AB (100 шт. В упаковке) (SMF20A-E3-08): Подавители ЭСР — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, набор из 10 U-образных соединительных кабелей U-образной формы для беспаечной макетной платы для экрана Arduino для подключения Raspberry Pi ping.Наш обученный персонал GIA имеет более чем 100-летний опыт работы с бриллиантами и ювелирными изделиями, пожалуйста, убедитесь, что вы не возражаете перед тем, как сделать ставку, Waterford Crystal Huntley 8 Flared Salad Bowl. Мы стремимся предложить лучшее качество холщового студенческого черного рюкзака. Этот датчик измеряет долю кислорода в выхлопных газах. Mini Wishing Kit Flying Wish Paper Лицензионное оригинальное произведение искусства Girl Gang 5 x 5. СДЕЛАНО В США: Шикарный коврик для подписи на день рождения Альтернативная гостевая книга разработана и изготовлена ​​на нашем предприятии в Висконсине с использованием материалов, произведенных в США. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата.Набор из 10 комплектующих национального производителя BB8022SN 3 твердых дверных упора, мы уверены, что он вам очень понравится. Дата первого упоминания: 20 декабря. Они разработаны, чтобы выдержать сотни стирок без усадки и выцветания.

Дюбели 5/16 x 2-1 / 2
Дюбели 5/16 «x 2-1 / 2»: Товары для дома.

.

Навигация по записям

5 вещей, которые следует учитывать при выборе дюбелей


Установочные штифты, также известные как дюбели, представляют собой короткие цилиндрические детали, соединяющие два или более объекта. Их вставляют в предварительно вырезанные отверстия, таким образом соединяя предметы. Хотя все установочные штифты предназначены для соединения объектов, они доступны во многих различных типах. Ниже приведены пять важных моментов, которые следует учитывать при выборе дюбелей.

# 1) Материал

При выборе дюбелей необходимо учитывать материал.Деревянные установочные штифты обычно используются в мебели и деревообработке, тогда как металлические установочные штифты обычно используются в машинах и оборудовании. Вы можете найти металлические установочные штифты из нержавеющей стали, углеродистой стали и закаленного сплава.

# 2) Размер

Установочные штифты бывают самых разных размеров. Чтобы набор дюбелей соединял два или более объекта, они должны иметь правильный размер. Если установочный штифт будет слишком длинным, вы не сможете полностью вставить его в объекты.С другой стороны, если он слишком короткий, установочный штифт может не удерживать предметы вместе. Оцените предметы, с которыми вы собираетесь их использовать, и выберите установочные штифты правильного размера.

# 3) Тип резьбы

При выборе дюбелей следует также учитывать тип резьбы. Установочные штифты могут иметь мелкую или грубую резьбу. Грубая резьба означает, что на установочном штифте меньше зазубрин или зазубрин. Для сравнения, тонкая резьба означает, что установочный штифт имеет больше зазубрин или шагов. Какой тип резьбы выбрать? Это действительно зависит от приложения.Если вы используете их для соединения объектов с мелкой резьбой, вам следует выбирать установочные штифты с мелкой резьбой. Для объектов с крупной резьбой, наоборот, следует выбирать установочные штифты с крупной резьбой.

# 4) Размер резьбы

Помимо типа резьбы, обратите внимание на размер резьбы установочного штифта. Установочные штифты обычно имеют резьбу определенного размера. Некоторые из них имеют резьбу 1/16 дюйма. Другие имеют резьбу 3/32 дюйма. Как упоминалось выше, резьба установочного штифта должна соответствовать резьбе предметов, с которыми вы собираетесь его использовать.

# 5) Настройка

Наконец, вы можете рассмотреть возможность индивидуальной настройки при выборе установочных штифтов. Благодаря настройке вы не будете ограничены каким-либо конкретным размером. Вместо этого вы можете заказать набор дюбелей нестандартного размера, чтобы добиться идеальной посадки. Не все приложения требуют использования установочных штифтов нестандартного размера. Если объекты имеют стандартную и равномерную резьбу, вы можете использовать набор стандартных установочных штифтов. Однако для других применений могут потребоваться установочные штифты нестандартного размера.

См. Установочные штифты Монро .
Нет тегов для этого сообщения.

DOWEL JOINERY: почему так легко полюбить эту великую технику деревообработки

Если бы мне пришлось выбрать только один способ соединения частей проекта на протяжении всей моей карьеры деревообработчика, то, вероятно, им был бы дюбель. Прочный, точный, скрытый и универсальный, единственная опасность заключается в том, что дюбельные соединения на первый взгляд кажутся такими простыми. Простота позволяет легко недооценить важность правильного уточнения ключевых деталей, и именно здесь подкрадываются проблемы.Но если вы усвоите основы правильно, то дюбельный шов тоже станет одним из ваших фаворитов на все времена.

Вот я на своем верстаке, приставляю два куска дерева вместе с дюбелями, чтобы усилить соединение. Этот вид столярных изделий является одним из самых прочных, которые вы можете сделать, и довольно прост при использовании подходящего приспособления для сверления и рифленых дюбелей.

Большинство дюбелей начинаются как обычные стыковые соединения, но с одним или несколькими дюбелями, охватывающими соединение, которые входят в соответствующие отверстия, которые совпадают друг с другом.

Совмещение отверстий, точность дюбелей, сборка герметичных швов. Эти три основных элемента лежат в основе каждого идеального дюбельного соединения, и первое, что нужно понять, также является самым важным. Отличные столярные изделия с дюбелями случаются только тогда, когда сверление отверстий под дюбели осуществляется каким-либо механическим способом. Вот почему были изобретены дюбель-приспособления. Это металлические инструменты, которые определяют угол наклона и расположение сверл в ручном сверле, когда они просверливают дерево. На рынке есть много дюбелей, но лучшее, что я использовал до сих пор, разработано и произведено в Канаде. Dowelmax (www.dowelmax.com; 250.764.1770) является продуктом команды отца и сына Джима и Майка Линдси. Он предлагает точность, универсальность и долговечность, на которых вы можете построить свою деревообрабатывающую жизнь. Вы также можете использовать сверлильный пресс для заполнения отверстий под дюбели либо напрямую, либо для создания собственных блоков для сверления из твердой древесины. На самом деле, иногда это самый лучший способ просверлить отверстия под дюбели. Поразительно, насколько точными могут быть деревянные блоки, если они сделаны правильно.

Приспособление Dowelmax в действии.Втулки, направляющие сверло, можно заменить, если они станут слишком большими после длительного использования.

Некоторые зажимные приспособления для дюбелей позволяют легко найти пары сопрягаемых отверстий для дюбелей поперек стыка, но иногда требуются другие стратегии. Вот где могут помочь центры дюбелей. Обычно продаются в виде круглых алюминиевых кнопок, на концах есть небольшая центральная шпора. Вставьте центр дюбеля в отверстия, просверленные на одной стороне стыка, выровняйте сопрягаемые куски дерева и плотно прижмите их.Шпилька отмечает центр необходимых отверстий на другой стороне соединения, готовых к сверлению.

Три металлических диска, которые вы видите, называются центрами штифтов. Они входят в предварительно просверленные отверстия под дюбели, а затем оставляют соответствующие отметки для стыковки отверстий после того, как две детали для деревообработки временно соединяются.

Диаметр и длина дюбелей для столярных изделий и вырезание собственных коротких дюбелей из длинных стержней — не лучший способ добиться правильного результата. Обычный дюбель в наши дни обычно немного меньше указанного размера и не совсем круглый.Его также обычно делают из тропических твердых пород дерева, которые не так уж и прочны. Несмотря на то, что я пурист, я каждый раз выбираю уже готовые «дюбели». Дюбели точного размера, действительно круглые и изготовлены из прочного дерева, а также имеют углубления, вдавленные в их поверхность. Эти канавки называются «канавками», и хотя они, очевидно, удерживают больше клея по бокам дюбелей во время сборки, их больше. Древесина, которая была сжата для образования канавок на заводе, также разбухает при контакте с клеем после сборки шва, что делает шов более прочным.

Они называются «рифлеными» дюбелями из-за выступов, вдавленных в наружную поверхность. Они работают лучше, чем дюбели с гладкой стороной, потому что канавки оставляют место для большего количества клея, а поскольку древесина сжимается, она разбухает и становится более плотной после сборки.

Когда вы работаете с деревом, которое затрагивает края досок, выберите диаметр дюбеля примерно от одной трети до половины общей толщины древесины, а длину дюбеля примерно в два раза больше толщины древесины. Если вы соединяете дверные коробки шкафа толщиной 3/4 дюйма и шириной 2 1/2 дюйма, например, установочные штифты диаметром 5/16 или 3/8 дюйма, от 1 1/4 дюйма до 1 1/2 Длинные идеальны.Мне нравятся дюбели диаметром 1/2 дюйма при работе с деревом толщиной 1 1/2 дюйма. Дюбели 1/4 дюйма идеально подходят для проектов с деталями толщиной 1/2 дюйма. Традиционные деревянные рамы скрепляются дюбелями диаметром 1 дюйм, независимо от размера бруса.

Когда приходит время собирать дюбель, всегда сначала полностью зажимайте детали без клея. Это позволяет увидеть, были ли просверлены какие-либо отверстия под дюбели слишком неглубоко, что мешает полной сборке соединения. Сухая установка также позволяет точно определить, какие зажимы вам нужны и как их следует регулировать.Позже вы оцените дополнительную скорость. После нанесения клея стыки должны быстро полностью соскользнуть, поскольку установочные штифты набухают при контакте с клеем.

Здесь я собираю дюбель на разгрузочном столе своей столовой пилы. Правильно сделанный дюбель должен плотно прилегать друг к другу, что требует некоторого давления для полной сборки.

Для достижения наилучших результатов нанесите клей по бокам каждого отверстия под дюбель перед сборкой. С помощью зубочистки нанесите кисточкой немного клея на поверхность каждого дюбеля.Идеально и недорого для этой работы подойдет флюсовая щетка сантехника. У вас есть проблемы с тем, чтобы дюбели идеально подходили для ваших проектов? Устраните проблему, выполнив следующие действия по устранению неполадок:

Советы по устранению неисправностей при установке дюбелей

Проблема : Соединение не соединяется плотно даже под давлением зажима.

Решение: Слишком мелкие отверстия под дюбели. Укоротите установочные штифты и снова соберите соединение.

———–

Проблема : Древесина раскалывается под давлением зажима.

Решение: Отверстия под дюбели не параллельны. Переделать детали и просверлить отверстия с помощью дюбеля или сверлильного станка.

———–

Проблема: Соединение слабое, детали не совпадают.

Решение: Слишком большие отверстия под дюбели. Переделайте детали и просверлите их заново или просверлите отверстия под дюбель следующего большего размера.

———–

Проблема: Дюбели не входят в отверстия, просверленные до нужного размера.

Раствор: Установочные штифты набухли от влаги.Нагрейте установочные штифты в тостере при температуре 325ºF в течение 30 минут, чтобы они высохли и усадились.

———–

Инструментальный мир имеет тенденцию делать обработку дерева более сложной, чем она есть на самом деле. Есть гаджет для всего, и по мере того, как эти предметы роскоши приобретают статус необходимости, навыки становятся менее важными. Дюбельные соединения — это простой вариант, достаточно классический, чтобы требовать навыков, но достаточно продвинутый, чтобы действительно хорошо работать во многих ситуациях. Вы понимаете, почему мне так нравятся дюбели?

Хотите дешевую древесину для ваших проектов, а также неплохую древесину? Щелкните здесь, чтобы просмотреть видео-урок о том, как я использую пиломатериалы строительного качества для проектов по обработке дерева, и загружаемые планы использования этой древесины.

Дюбель 🌲 ThePlywood.com

Деревообработка может быть очень полезным хобби. Можно сделать практически все, что только можно вообразить, если у них есть навыки, необходимые для выполнения работы. Например, вместо того, чтобы покупать новую книжную полку или прикроватную тумбочку, вы можете построить свою собственную из фанеры. Многим это может показаться простым. Я, например, изначально подумал: «Это несложно. Возьмите фанеру, гвозди и клей для дерева ». Любой, кто хоть что-нибудь знает о создании подобной мебели, сразу поймет мою ошибку.В большинстве случаев одних гвоздей и столярного клея недостаточно даже для обеспечения структурной целостности, необходимой для несущего оборудования. Моя первая книжная полка развалилась еще до того, как я полностью загрузил полки. Это была катастрофа! Жаль только, что я заранее знал об использовании дюбелей.

Дюбель

Дюбель, отдел D&T

школы Джорданхилл Если вы не знакомы с терминологией, дюбель — это небольшой деревянный дюбель, который используется для соединения кусков фанеры вместе, что позволяет ему выдерживать гораздо больший вес, чем вы могли бы добиться с помощью простых гвоздей и столярного клея.Если вы когда-либо собирали деревянную мебель Ikea, возможно, вы уже работали с этими дюбелями. Обычно они имеют диаметр от 1/4 до 1/2 дюйма и бывают разной длины. Эти дюбели вставляются в предварительно просверленные отверстия и часто используются для предварительного покрытия дюбеля столярным клеем.

Может показаться, что такой маленький кусок дерева невозможно сравнить с твердым стальным гвоздем, но правда в том, что он обеспечивает прекрасную опору для мебели. Хотите сами убедиться, насколько это может иметь большое значение? Возьмите один старый деревянный карандаш номер 2, желательно такой, который вы не прочь испортить.Теперь сломайте его пополам, а затем снова сломайте пополам. Разобрав его на четвертинки, попробуйте также сломать один из меньших кусочков пополам. Чем короче становится кусок дерева, тем труднее становится. Теперь представьте, что ваша левая рука — кусок фанеры, а ваша правая рука — другая. Сопротивление, которое вы чувствуете в руках, будет ощущаться двумя кусками фанеры, что обеспечивает надежное соединение. Преимущество использования дюбелей заключается не только в целостности конструкции, но и во внешнем виде. Использование гвоздей или шурупов часто может оставлять видимые следы или отверстия, однако дюбель является полностью внутренним и не виден невооруженным глазом.

Итак, теперь вы, возможно, думаете про себя: «Мне нравится, как это звучит, но как именно начать с дюбельных соединений?» Что ж, вот для чего я здесь! Чтобы ответить на этот вопрос, нам сначала нужно точно определить, как вы хотите это сделать. Вы можете купить эти дюбеля или сделать их самостоятельно.

Закупка деревянных дюбелей

Приобретение такого набора дюбелей может немного сбить с толку в начале работы. Наиболее распространенные размеры дюбелей — 1/4 дюйма, 5/16 дюйма, 3/8 дюйма, 7/16 дюйма, а также 1/2 дюйма.Наличие такого большого разнообразия размеров может сбивать с толку, когда вы пытаетесь понять, что вам нужно. При этом для большинства работ достаточно дюбелей диаметром 1/4 дюйма и 3/8 дюйма. «Это здорово, — спросите вы, — но как насчет длины?» В большинстве случаев длина дюбеля должна составлять всего 1 1/2 дюйма или 2 дюйма. Если вы используете фанеру толщиной ¾ дюйма, я бы порекомендовал дюбели длиной 1 1/2 дюйма. Если вы сделаете больше, вы можете использовать дюбели длиной до 2 дюймов.

Диаметр и длина — не единственные характеристики дюбеля, которые следует учитывать.Существуют также рифленые дюбели, которые я лично предпочитаю. Часто, когда вы вставляете дюбель в предварительно просверленные отверстия, вы либо покрываете дюбель клеем для дерева, либо наносите клей для дерева непосредственно в отверстия. По мере высыхания столярного клея он расширяется и помогает удерживать дюбель на месте. Вот почему я предпочитаю рифленые дюбели. Эти дюбели имеют канавки по длине дюбеля. Это обеспечивает канал, по которому столярный клей может проходить при расширении, что обеспечивает гораздо лучшую фиксацию.

Деревянные дюбеля своими руками

Может быть, вы не хотите покупать эти дюбели.Может быть, вы лучший мастер DIY и хотите сами сделать эти дюбели с помощью какого-то набора для дюбелей. Если это так, у меня отличные новости. Вы действительно можете приобрести приспособления, которые позволят вам изготовить эти дюбели дома. В Интернете доступно большое количество разнообразных приспособлений. Они могут варьироваться от приспособления за 12 долларов, которое нельзя полностью регулировать, до приспособления за 300 долларов, которое допускает множество регулировок. Большинство людей тратят 60 долларов или меньше на самоцентрирующееся приспособление. Часто эти дюбели поставляются со съемными направляющими сверла.

Итак, теперь я слышу, как вы спрашиваете: «Как насчет этих рифленых дюбелей?» Вы также можете сделать их вручную. Все, что вам нужно сделать, это достаточно надрезать дюбель по длине, чтобы клей растекся при расширении. Теперь это может занять очень много времени. Я лично рекомендую покупать рифленые дюбели, если вы рассматриваете такой вариант.

Начало работы с фанерой и дюбелями

Деревянные дюбели можно использовать по-разному. Их можно использовать для стыков со скосом и стыков встык, но я вижу, что они чаще всего используются для стыков кромка к торцу.И не только к фанере! Вы даже можете использовать этот дюбель для соединения фанеры (или других пород дерева) с бетоном. Вдобавок ко всему, вы даже можете скреплять материалы под углом до сорока пяти градусов.

А теперь приступим к изготовлению дюбелей своими руками!

Подготовительные работы

Абсолютный первый шаг после вырезания всех деталей по форме — это пометить все детали и отметить места, где вы будете сверлить. Совершенно допустимо использование большого количества дюбелей, чтобы действительно придать вашей мебели еще большую прочность.Однако я рекомендую размещать отверстия под дюбели не ближе, чем на 1/4 дюйма от внешнего диаметра каждого отверстия. Лично я придерживаюсь более 1/2 дюйма. Как только вы это сделаете, вам нужно будет взять сверло подходящего размера и отметить свою глубину. Глубина должна составлять ровно половину длины выбранного дюбеля. При настройке сверла я предпочитаю использовать кусок ленты на сверле, чтобы отмечать эту глубину.

Сверление отверстий

Если вы новичок в этом, я рекомендую использовать какую-нибудь приспособление.Причина этого заключается в том, что можно легко испортить и повредить концы фанеры при попытке просверлить эти отверстия от руки, и вы хотите убедиться, что отверстие идеально прямое и совпадает с соответствующим отверстием на другой детали. фанеры. Если углы не совпадают, вы можете расколоть древесину, когда собираете все вместе.

Когда вы будете готовы просверлить эти отверстия, вы должны убедиться, что вы идете на правильную глубину, поэтому мы ранее отметили нашу глубину.Теперь нужно иметь в виду одну вещь: я считаю, что лучше сверлить немного глубже, чем короче. Причина в том, что дюбель имеет заданную длину. Если вы просверлите недостаточно глубоко, останется зазор, а если вы воспользуетесь быстросохнущим клеем для дерева, то развести соединение будет практически невозможно. Так что лучше иметь немного дополнительного места для дюбеля, чем недостаточно.

Проверка соединений

Теперь, когда все отверстия просверлены на нужную глубину, пора проверить их.Теперь я рекомендую вам подождать, прежде чем использовать какой-либо столярный клей. Мы хотим проверить установку дюбелей, чтобы убедиться, что у нас нет зазоров (как упоминалось ранее). Мы все хотим, чтобы наш конечный продукт выглядел великолепно, не так ли? Итак, давайте продолжим и не торопимся, чтобы вставить дюбели в соответствующие предварительно просверленные отверстия и соответствующие им отверстия. Если вы заметили какие-либо зазоры, возможно, вам придется просверлить одно или оба отверстия еще немного. Попутно вы можете обнаружить, что дюбели прилегают немного туго. Это тоже нормально.Вы можете использовать мягкий молоток или киянку, чтобы помочь вам в этом, но имейте в виду, что, если потребуется использование такого инструмента, будет действительно сложно разобрать их, чтобы нанести клей. В этом случае вы можете взять один запасной дюбель и немного отшлифовать его, чтобы проверить прилегание стыков.

Подготовка дюбеля к работе

Теперь, когда мы проверили дюбельные соединения и уверены, что готовы двигаться вперед, пора вытащить клей для дерева. Я рекомендую наносить клей прямо на дюбель, а не внутрь отверстия.Если вы нанесете клей прямо в отверстие, это может привести к чрезмерной очистке после его расширения. Так что продолжайте и нанесите этот клей для дерева на дюбель и вставьте его в одно из отверстий. Помните, что если он плотно прилегает, нам в помощь вам поможет молоток или киянка. Не используйте молоток из твердого металла, так как он может повредить дюбель, фанеру или и то, и другое. Это может даже привести к тому, что соединение не будет работать должным образом. Поскольку мы уже отметили все наши отверстия и соединения, мы точно знаем, как собрать мебель до конца.Просто повторяйте эти шаги, пока не получите надежное соединение во всех точках. Как только я это сделаю, я беру влажную влажную тряпку и возвращаюсь, чтобы убрать весь расширяющийся столярный клей, который мог выдавиться. Затем я возвращаюсь примерно каждые тридцать минут, чтобы убедиться, что клей не высыхает в видимом месте. Вот и все, вы создали свою собственную мебель с дюбелями.

Плюсы и минусы

Я слышу, как вы спрашиваете: «Все это звучит здорово, но в чем загвоздка?» Правда, мы рассмотрели преимущества дюбелей и еще не упомянули о каких-либо недостатках.И хорошо, всегда лучше быть в курсе. Итак, давайте подытожим преимущества и недостатки использования дюбелей.

Преимущества
  • Прочность: дюбели являются одними из самых прочных соединений для деревообработки, которые вы можете получить дома, и эта прочность только увеличивается по мере использования дюбелей.
  • Easy DIY: дюбельные соединения — одни из самых простых в выполнении для всех вас DIYers .
  • Инструменты: Вам не нужны дополнительные гвозди, шурупы и другое оборудование, которое может понадобиться для других процессов.
  • Скорость: быстрее, чем другие процессы соединения.
  • Эстетичность: соединение дюбелей может сделать поверхность намного более чистой и аккуратной.
Недостатки
  • Прочность: несмотря на то, что дюбельные соединения являются одними из самых прочных в деревообработке, они не идут ни в какое сравнение с пазами и шипами. Однако пазовые и шиповые соединения занимают гораздо больше времени и их сложнее выполнить.
  • Learning Curve: может быть довольно сложно приступить к изготовлению этих дюбелей, если вы новичок в деревообработке.Сложность возникает, в частности, при правильном совмещении отверстий под дюбели на нескольких кусках фанеры, бетона или металла. Это основная причина, по которой я настоятельно рекомендую новичкам сделать единовременную покупку необходимых приспособлений, которые вам понадобятся, чтобы получить профессионально выглядящий конечный продукт, которым вы и ваша семья будете наслаждаться долгие годы.

Как мы уже видели, если вы заинтересованы в изготовлении несущей мебели, такой как прикроватная тумбочка, громкоговоритель или прикроватная тумбочка, оконные рамы — это то, что вам нужно!

Как прикрепить доски с помощью дюбелей

В последней публикации Joinery 101 мы рассмотрели соединение досок с помощью зажимов и клея.Дюбели — это простой способ сделать клеевые швы еще прочнее с помощью небольших колышков, которые удерживают детали вместе.

Создание дюбелей на самом деле сводится к трем простым шагам: выравнивание досок, сверление отверстий для дюбелей и склеивание всего вместе. Конечно, кажется таким, будто создание дюбельного соединения должно быть легким, но для его правильного выполнения требуется много терпения и внимания к деталям.

Для создания дюбельного соединения в дополнение к деталям того, что вы строите, вам понадобятся дюбели, дрель, угольник, столярный клей и зажимы.Я также настоятельно рекомендую использовать зажимное приспособление для дюбелей и / или центры для установки дюбелей.

Совместите доски

G / O Media может получить комиссию

Расслабьтесь и избавьтесь от беспокойства
Верните себе хороший сон и помогите облегчить боль.

При изготовлении дюбелей мне нравится выравнивать доски, зажимая их вместе так, чтобы в конечном итоге отверстия выходили наружу.

Я отмечаю выравнивание по центру, где мне нужны дюбели на каждой доске по отдельности, а затем использую квадрат, чтобы отметить центр каждого дюбеля на обеих досках.

Хотя вы можете сделать это вручную, здесь также пригодится приспособление для установки дюбелей. Приспособление для дюбелей будет крепиться к вашим доскам и перемещаться между ними вертикально, обеспечивая совмещение отверстий между досками.

(Примечание: это был дешевый зажим для дюбелей, который я купил в магазине больших коробок. Он работал нормально, но есть определенно лучшие версии, если вы планируете сделать таким образом много стыков.)

Просверлите отверстия для дюбелей

Если вы используете зажимное приспособление для дюбелей, это достаточно просто.Вы можете установить глубину отверстия, используя ограничитель (обычно прилагаемый к зажимному приспособлению) или старый метод обмотки сверла лентой.

Глубина отверстия должна составлять половину длины дюбеля (плюс немного клея), если вы используете зажимное приспособление, это также необходимо учитывать.

Шаблонное приспособление поможет удерживать коронку перпендикулярно к доске при сверлении, что является ключевым моментом в работе дюбельного соединения. Однажды я попробовал их от руки, и мне не очень повезло, но, возможно, у меня просто нет устойчивой руки.

Если вы не используете этот тип зажимного приспособления, здесь вам пригодятся центры крепления дюбелей. Вы просверливаете отверстия на одной доске, затем вставляете в отверстие центр дюбеля. Затем вы выравниваете доски и прижимаете их друг к другу, и центр дюбеля оставит след в том месте, которое вам нужно просверлить на противоположной доске.

Прикрепите доски

Сначала вы должны высушить доски с помощью дюбелей, чтобы убедиться, что все выровнено так, как ожидалось. Убедившись, что детали подходят друг к другу, нанесите клей на концы дюбелей и вставьте их в отверстия на одной доске.Затем нанесите полоску клея по всей длине стыка второй доски.

Сложите все вместе, а затем зажмите на ночь, чтобы клей застыл.

Прочтите наш предыдущий пост о прикреплении досок с помощью столярного клея, чтобы узнать больше о типах клея и зажимов, которые следует использовать.

Это одна из тех столярных техник, где пригодится каждая уловка. Если у вас есть какие-нибудь отличные подсказки для шпоночных соединений, дайте нам знать.


Workshop — новый блог от Lifehacker, посвященный советам, методам и проектам DIY. Следуйте за нами в Twitter .

Что нужно знать начинающему проектировщику машин о дюбелях


Дюбели — точная фиксация и фиксация производственных деталей

Приспособления для сварки и сборки, используемые в массовом производстве, должны постоянно удерживать позиции деталей в одном и том же месте каждый раз. Это означает, что даже после того, как оператор ударил по нему и много раз агрессивно поместил детали в приспособление, продукт, выходящий из приспособления, каждый раз почти идеален.

Одним из основных крепежных элементов в конструкции машин для удержания компонентов инструментов в точном месте с течением времени является… (барабанная дробь, пожалуйста) Да та дахххх…. Дюбель .

Ну реально два дюбеля…

Итак, если вы только начинаете конструировать станки в качестве составителя чертежей САПР, проектировщика станков или инженера-технолога, вам необходимо хорошо познакомиться с дюбелями.

Прежде чем мы перейдем к указателям и правилам использования дюбелей, давайте поговорим о том, что такое дюбель и зачем его использовать.На случай, если вы еще не научились этому.

Установочные штифты обработаны с соблюдением жестких допусков. Отверстия, в которые они входят, также являются просверленными отверстиями с жестким допуском.

Размер отверстий для дюбелей можно выбрать двумя способами:

ПРЕСС-ФИТ

То есть когда отверстие чуть меньше диаметра дюбеля. Таким образом, во время сборки установочный штифт должен быть вдавлен с усилием в отверстие.

SLIP FIT

Это когда отверстие чуть больше, чем установочный штифт. Он вставляется в отверстие и легко выдвигается.

Оператор ЧПУ

Rentapen, Джон, покажет вам, как он проверяет отверстия для штифтов скользящей посадки в компонентах RAPid Tooling, на видео ниже. Он покажет вам, как выглядит слип, а звучит как .

Имейте в виду разницу между Slip Fit и Press Fit , потому что мы поговорим об этом позже.

Жесткие допуски — вот что делает дюбели такими замечательными для точного удержания в приспособлениях станков. Но это также делает его более дорогим. Так что используйте их только тогда, когда вам нужна точность и последовательность в ваших производственных деталях.

Просверливание сквозного отверстия под болт имеет неплотную посадку. Более свободная посадка облегчает обработку, но позволяет компонентам станка немного двигаться в одну или другую сторону из-за неаккуратной посадки. Поэтому, если вы не используете дюбели для удержания компонента инструмента на месте, а просто используете болты, может возникнуть значительный «люфт» или отклонение.

ПРАВИЛА ДОБАВКИ

Два — Два — и только Два

При установке инструмента с помощью дюбелей используйте только два дюбеля. Будь то маленький блок или большая опорная плита. ТОЛЬКО ДВА.

Разместите дюбели дальше друг от друга


Обратите внимание, что сварная конструкция, изображенная выше, прикреплена к основанию сварочного приспособления с помощью двух дюбелей (стрелки).Дюбели ставят не вплотную друг к другу, а далеко друг от друга.

ПРИСАДКИ ДЛЯ ПРЕССЫ ДОЛЖНЫ БЫТЬ ПРОХОДИМЫМИ ОТВЕРСТИЯМИ

Отверстия для скользящей посадки можно развернуть на глубину. Но всегда следует избегать чрезмерного расширения отверстия прессовой посадки. Вот почему:

1) Если вам нужно забить дюбель, его будет намного легче вытащить, если вы можете просто забить его.

2) Воздух. Воздуху некуда идти. В видео «звук скользящей посадки» был легким из-за небольшого пространства, позволяющего воздуху выскользнуть или вернуться внутрь.Но с прессовой посадкой может быть невозможно вставить дюбель, потому что воздух из нижней части отверстия для дюбеля не может выйти.

В некоторых редких случаях может потребоваться отверстие под дюбель, а не сквозное отверстие. В этом случае у вас есть несколько вариантов:

a) просверлить отверстие меньшего размера, затем рассверлить до глубины отверстия под дюбель;

б) использовать дюбель с отводом воздуха; (см. рисунок) или

в) просверлите отверстие сбоку вниз от отверстия под дюбель.Вы все равно должны использовать дюбель, который можно вынуть, не выбивая его, поскольку для этого не будет доступа.

Совместите SLIP FIT с PRESS FIT

При установке компонента инструмента на опорную плиту или другой компонент инструмента никогда не допускайте, чтобы один дюбель входил в отверстие для прессовой посадки в обеих частях. Одна деталь будет иметь две прессовые посадки, а опорная плита или другой компонент оснастки будет иметь скользящую посадку.

В соответствии с нашими стандартами проектирования в Rentapen мы окрашиваем поверхности отверстий 3D-модели в зеленый цвет для Slip Fit и красный для Press Fit.Это упрощает конструктору и контролеру проверку правильности совпадения скользящей посадки и прессовой посадки в 3D-сборке.

Измерьте расстояние

Размер от дюбеля до дюбеля. У разных компаний разные стандарты расположения отверстий под дюбели. Ординатные размеры могут быть трехместными или четырехзначными в зависимости от стандартов вашей компании.

Размеры от дюбеля до дюбеля снова зависят от стандартов вашей компании. Но для линейных размеров всегда размер от дюбеля до дюбеля.

Например, некоторые компании измеряют расстояние от края до первого дюбеля. А затем от этого дюбеля до всех остальных отверстий в детали. Таким образом, размер от края до дюбеля (в большинстве случаев, если это не критично) будет представлять собой двухзначный десятичный знак (для дюйма). И затем от дюбеля к дюбелю это может быть 4-значная десятичная дробь. Ключевым моментом здесь является то, что изучите стандарты вашей компании по определению размеров и следуйте им.

Это ПРАВИЛА для DOWELS!

Подробнее о допусках отверстий

Теперь, когда я рассказал о правилах, есть еще кое-что, чему нужно научиться.Например, что такое H7 против h6. Это стандарт допуска / отзыва, который используют некоторые компании. Я нашел хорошие разговоры об этом на сайте машиностроения.

ДЛЯ УДОВОЛЬСТВИЯ!

С Новым годом от Рентапен. Мы надеемся, что ваш новый год будет наполнен весельем и обучением.

до следующего раза,

Королева

Как найти лучшие дюбели и какие купить

Хотя они обычно крошечные, они могут испортить внешний вид мебели, которую вы производите в своей мастерской.Выяснив, как найти лучшие приспособления для дюбелей, вы сможете заменить винты дюбелями, которые скрепляют два деревянных бруска, оставаясь невидимыми снаружи.

Чтобы вставить дюбель в материал, сначала нужно проделать отверстие, соответствующее его размеру. Вот где пригодятся дюбели, так как эти инструменты позволяют просверливать отверстия нескольких стандартных размеров и позволяют использовать дюбели разных размеров.

Следовательно, дюбели — это стандартный инструмент для деревообработки, который профессиональные плотники и плотники используют практически во всех проектах.Наше руководство по поиску лучших дюбелей поможет вам собрать информацию об этих инструментах и ​​познакомит вас с некоторыми из лучших моделей на рынке.

Топ 5 лучших дюбелей — Обзор

Модель Материал Втулки Ценовой диапазон
Лучший результат : Milescraft 13110003 Сталь ¼, 5/16, 3/8 дюйма $$
Самый универсальный : Grizzly G1874 Сталь ¼, 5/16, 3/8, 7/16, ½ дюйма $$
Лучшее для профессионалов : Eagle America 445-7600 Сталь ¼, 5/16, 3/8 дюйма $$$
Самый доступный : Wolfcraft 3751405 Алюминий ¼, 5/16, 3/8 дюйма $$
Лучшее для домашних мастеров : Rockler Dowl-It 1000 Сталь / Алюминий ¼, 5/16, 3/8, 7/16, ½ дюйма $$

Что такое дюбель-зажим?

Процесс создания стола, книжной полки или шкафа включает соединение нескольких деревянных частей с помощью шурупов или дюбелей.Приспособление для дюбелей — это одноцелевой инструмент, который позволяет пользователям просверливать идеально выровненные отверстия в кусках пиломатериалов, которые они хотят собрать.

Материал вставляется между сторонами инструмента так, чтобы центральный блок с отверстиями разного размера находился прямо над ним. Как только материал окажется на месте, вы можете использовать ручку винта, чтобы затянуть зажимное приспособление и убедиться, что он не будет двигаться во время сверления.

В зажимном приспособлении имеется от двух до пяти перпендикулярных отверстий, содержащих втулки и направляющие сверла, а центральные линии расположены сбоку блока.

Эти инструменты являются самоцентрирующимися, что означает, что как только вы закрепите их на материале, они будут правильно позиционированы для выполняемой вами задачи сверления. Ознакомьтесь с нашим руководством по 5 деревообрабатывающим инструментам, которые должны быть у каждой мастерской, чтобы узнать больше об инструментах, которые можно использовать для обработки дерева.

Применение дюбелей

Вы можете использовать дюбели для создания отверстий на лицевой стороне, торце или краю материала, что позволяет выполнять различные типы соединений. Следовательно, эти инструменты упрощают создание горизонтальных и вертикальных Т-образных, краевых, Г-образных и смещенных стыков.

Процесс создания каждого из этих соединений немного отличается, так как вам нужно будет вычислить точное расстояние между отверстиями для того типа соединения, которое вы хотите сделать.

Кроме того, вы должны иметь в виду, что минимальное расстояние между отверстиями должно быть не менее ½ дюйма, в то время как в большинстве проектов отверстия должны находиться на расстоянии не менее 1 дюйма.

Хотя некоторые плотники делают свои дюбели, покупка дюбелей рекомендуется, потому что это обеспечит совместимость каждого дюбеля с отверстиями, которые вы просверливаете с помощью зажимного приспособления для дюбелей.Ознакомьтесь с нашим сравнением сетевых и аккумуляторных дрелей, если вы не знаете, какой инструмент использовать для сверления отверстий под дюбели.

Основные компоненты дюбелей

Шаблоны для дюбелей — это простые инструменты, состоящие всего из нескольких частей. Однако их производительность и долговечность зависят от качества каждой детали.

Следует иметь в виду, что некоторые модели могут оставлять следы на материале, и вам необходимо вставить защитный слой между материалом и инструментом, чтобы не повредить деталь.Итак, давайте посмотрим на компоненты, которые есть у всех дюбелей, независимо от модели.

Кузов

Корпус инструмента состоит из двух блоков, которые могут быть изготовлены из стали, алюминия или пластика. Между этими двумя боковыми блоками вы можете найти третий блок, который поднимется над материалом после того, как вы зажмете дюбель.

Винт, соединяющий два боковых блока, имеет ручку, поэтому, чтобы зажать инструмент на материале, вам просто нужно повернуть его ручку. Кроме того, максимальное расстояние между двумя боковыми блоками ограничено для каждой модели, и большинство моделей не подходят для деталей шириной более 6 дюймов.

Размер отверстий и втулки

В каждом зажимном приспособлении для дюбелей есть отверстия, расположенные в верхней части среднего блока. Диаметр этих отверстий варьируется от ¼ дюйма до ½ дюйма. Приспособления для установки дюбелей поставляются с втулками, которые вставляются в отверстие для направления сверла и обеспечения высокой точности.

В сочетании со стопорными кольцами втулки также позволяют регулировать высоту сверления так, чтобы каждое отверстие, которое вы делаете, было идентичным.

Винтовая ручка

Этот компонент позволяет затягивать дюбель и удерживать материал на месте.Винтовые ручки обычно маленькие, и их трудно повернуть. Вот почему опытные плотники используют трубы и подобные приспособления, которые позволяют им без труда затягивать дюбель.

Винтовые ручки обычно изготавливаются из стали или пластика в зависимости от модели.

Центрирующие элементы

Большинство дюбелей самоцентрируются, что означает, что отверстия, которые уже находятся в центре блока, будут соответствовать центру материала, как только вы затянете инструмент.Следовательно, вам не нужно центрировать инструмент вручную.

У этих инструментов также есть центральные линии, которые позволяют выровнять их с деталью, которую вы хотите просверлить.

Как использовать дюбель

Вам не нужно иметь большой опыт работы с деревом, чтобы начать использовать шаблон для дюбелей, поскольку создание отверстия для дюбеля с помощью шаблона для дюбелей является интуитивно понятным процессом.

Просто отметьте места на материале, где должны быть расположены отверстия, затем используйте центральные линии дюбеля для выравнивания инструмента и материала.Затяните ручку винта, чтобы зафиксировать материал на месте, вставьте втулку в соответствующее отверстие и начните сверление.

Следует иметь в виду, что для создания различных типов соединений может потребоваться несколько дополнительных действий.

Выбор правильных бит

Избегайте использования агрессивных сверл, которые быстро просверливают древесину, поскольку стопорная шайба не сможет предотвратить ее слишком глубокое проникновение в материал. Стандартные сверла позволяют контролировать глубину каждого отверстия и сводят к минимуму вероятность повреждения материала.

По желанию вы можете проделывать отверстия под дюбели с помощью сверл с штифтом, которые предназначены для сверления чистых отверстий без отклонения. Ознакомьтесь с нашим сравнением кобальтовых и титановых сверл, чтобы узнать больше о различиях между этими двумя типами сверл.

Преимущества дюбелей

Простая установка

Вам потребуется всего несколько мгновений, чтобы выровнять материал с инструментом и затянуть ручку винта, чтобы материал оставался на месте. Каждая модель зажимного приспособления для дюбелей имеет центральные линии, которые позволяют расположить материал над отверстием, через которое вы собираетесь просверлить.

Совместим со всеми стандартными размерами дюбелей

Диаметр каждого отверстия в оправке для дюбелей соответствует обычным размерам дюбелей. Следовательно, вставка дюбеля в созданное вами отверстие не должно быть сложной задачей.

Пользователи могут создавать различные типы соединений

Шаблоны для дюбелей

позволяют пользователям просверлить столько отверстий на поверхности или краях материала и создать соединение, которое лучше всего подходит для проекта, над которым они работают. Однако вам придется самостоятельно измерить расстояние между отверстиями, поскольку этот инструмент не предлагает способа сделать это.

Недостатки дюбель-кондуктора

Тьюринг с ручкой винта может быть сложно

Для каждого соединения, которое вы хотите сделать, вам нужно сделать два или более отверстий, поэтому вам придется часто перемещать дюбель. Затягивание и ослабление ручки винта может утомить, и по этой причине опытные плотники предпочитают устанавливать круглые ручки на ручку винта.

Факторы, которые следует учитывать при выборе дюбель-кондуктора

Большинство дюбелей имеют одинаковый набор функций и схожие рабочие характеристики.Несколько факторов могут повлиять на качество инструмента и его пригодность для той задачи, для которой вы хотите его использовать. Давайте взглянем на особенности, которые вам следует искать при поиске нового зажимного приспособления для дюбелей.

Качество сборки

Шаблоны для дюбелей обычно изготавливаются из пластика, алюминия или стали. Пластиковые модели хрупкие и легко ломаются, поэтому вам следует выбрать модель с алюминиевыми или стальными деталями, если вам нужен зажим для дюбелей, который вам не придется часто менять.

Уровень точности

Точность может стать серьезной проблемой, если втулки слишком ослаблены или если они слишком велики для отверстий на зажимном приспособлении.Кроме того, втулка может застрять во время сверления и повредить сверло, материал и шаблон для дюбелей.

Вот почему вам следует искать модели с подходящими втулками, которые позволяют просверливать отверстия под дюбели с высокой степенью точности.

Совместимость материалов по размерам

Максимальное расстояние между сторонами дюбеля определяет ширину материала, с которым вы работаете. Некоторые модели могут работать с материалами шириной 6 дюймов, но большинство моделей не могут удерживать материалы шириной более трех дюймов.

Ценовой диапазон

Несмотря на то, что вы можете купить эти инструменты менее чем за 20 долларов, вам следует избегать использования дешевых дюбелей, потому что они не работают очень долго. Приобретая модель стоимостью от 50 до 100 долларов, вы не прожигете дыру в вашем бюджете и обеспечите большую точность при сверлении отверстий под дюбели.

Топ 5 лучших дюбелей

Milescraft 13110003 — Лучший универсальный дюбель

Сверление отверстий под дюбели с помощью кондуктора Milescraft 133110003 — простая задача, которая не займет у вас много времени.Инструмент имеет три отверстия диаметром ¼ дюйма, 5/16 и 3/8 дюйма, что позволяет создавать отверстия на поверхности, краях или углах материала.

Кроме того, стальные втулки позволяют создать до шести отверстий за одну установку, а ручка винта проста в использовании, так что вы можете быстро переключаться между деталями. Корпус инструмента изготовлен из стали и имеет антикоррозионное покрытие, продлевающее срок службы инструмента.

Плюсы

  • Прочная конструкция
  • Подходит для различных типов соединений
  • Инструмент надежно удерживает материал
  • По разумной цене

Минусы

  • Центрирование материала требует некоторой практики
  • Инструмент может оставлять следы на материале

Grizzly G1874 — Самый универсальный дюбель

В отличие от большинства моделей дюбелей, представленных на рынке, Grizzly G1874 имеет пять отверстий диаметром от ¼ дюйма до ½ дюйма.Следовательно, Grizzly G1874 — один из самых универсальных приспособлений для установки дюбелей, который вы можете получить, поскольку он позволяет создавать любое соединение, которое вы хотите.

Максимальная ширина материала, который может удерживать этот инструмент, ограничена двумя дюймами, в то время как инструмент также позволяет создавать два идентичных параллельных отверстия без изменения настройки.

Кроме того, эта модель Grizzly поставляется с шестью втулками из закаленной стали, но втулки для отверстий диаметром 7/16 и ½ дюйма необходимо приобретать отдельно.

Плюсы

  • Корпус инструмента из стали
  • Имеет пять различных отверстий для сверления
  • Процесс центрирования автоматический
  • Компактная и легкая конструкция

Минусы

  • Тьюринг с ручкой винта может быть затруднительным
  • Не удерживает материал шириной более 2 дюймов

Eagle America 445-7600 — Лучшее приспособление для установки дюбелей для профессиональных плотников

Возможность приспособления к материалам различной формы — одно из самых больших преимуществ зажимного приспособления для дюбелей Eagle America 445-7600.Инструмент позволяет сверлить отверстия в материалах шириной ½ дюйма или 6 дюймов, а также имеет отверстия диаметром от дюйма до ½ дюйма.

Если вы выберете этот зажим для дюбелей, вы также получите втулки ¼ дюйма, 5/16 дюйма и 3/8 дюйма, а также фиксированные отверстия 7/16 дюйма и ½ дюйма, для которых не требуются втулки. . Процесс центрирования происходит автоматически, так как вам просто нужно зажать инструмент на материале, и отверстия уже будут совмещены.

Плюсы

  • Подходит для всех деревянных деталей тоньше 6 дюймов
  • Отлично подходит для кромок, стыков или стыков под углом
  • Высокая точность
  • Быстрая и простая сборка

Минусы

  • Рукоятка винта неудобная
  • Дороже моделей с аналогичными характеристиками

wolfcraft 3751405 — Самый доступный дюбель-кондуктор

Если вы ищете недорогую оправку для дюбелей, вам следует присмотреться к wolfcraft 3751405.Этот инструмент позволяет работать с материалами шириной от ½ дюйма до 1-1 / 4 дюйма и сверлить отверстия диаметром 1/4 дюйма, 5/16 дюйма или 3/8 дюйма.

Инструмент поставляется с втулками из закаленной стали, подходящими для его отверстий, и 60 установочными штифтами, которые можно использовать для создания всех распространенных типов соединений. Корпус сделан из алюминия, но при этом достаточно прочен, чтобы выдерживать годы эксплуатации в тяжелых условиях.

Тот факт, что производитель предлагает 5-летнюю гарантию на этот продукт, красноречиво говорит о его качестве.

Плюсы

  • Инструмент поставляется с 3 ограничителями глубины
  • Втулки обеспечивают дополнительную точность
  • Длительный гарантийный срок
  • Недорого

Минусы

  • Не удерживает материалы шириной более 1-1 / 4 дюйма
  • Без отверстий 7/16 или ½ дюйма

Rockler Dowl-It 1000 — лучший дюбель для проектов DIY

Произведенный одним из самых известных производителей столярных инструментов, Rockler Dowl-It 1000 — надежный выбор для всех начинающих плотников своими руками.Вы можете использовать этот инструмент для создания отверстий под дюбели шириной от 3/16 дюйма до 1/2 дюйма.

Однако инструмент не может удерживать детали толщиной более 2 дюймов, что несколько ограничивает область его применения. Rockler Dowl-Это самоцентрирующееся приспособление для дюбелей, и вы можете просто затянуть его, чтобы начать сверление отверстия.

Центральный блок изготовлен из стали, что делает его прочным и устойчивым к повреждениям, которые могут возникнуть при повседневном использовании.

Плюсы

  • Шаблон для дюбелей из алюминия и стали
  • Широкий диапазон диаметров отверстий
  • Отлично подходит для всех типов дюбелей
  • Самоцентрирующиеся свойства

Минусы

  • Не подходит для материалов неправильной формы
  • Упорное кольцо приобретается отдельно

Часто задаваемые вопросы о дюбелях

Вопрос: Могу ли я отрегулировать глубину просверливаемого отверстия с помощью зажимного приспособления для дюбелей?

Ответ: Единственный способ ограничить глубину проделываемого отверстия под дюбель — это установить стопорное кольцо на буровое долото, поскольку зажимные приспособления для дюбелей не имеют функций, которые ограничивали бы глубину сверления.

Вопрос: Насколько прочны оправки для дюбелей?

Ответ: Долговечность дюбелей варьируется от модели к модели, поэтому, если инструмент сделан из пластика, он прослужит не дольше нескольких месяцев, в то время как модели из стали и алюминия могут прослужить годами.

Вопрос: Сколько отверстий для втулки мне нужно?

Ответ: Шаблоны для дюбелей с двумя или тремя отверстиями для втулок имеют ограниченный диапазон применения, поэтому лучше выбирать модель с пятью или шестью отверстиями для втулок.

Вопрос: Может ли дюбель повредить детали, которые я хочу соединить?

Ответ: Да, может, особенно если сильно затянуть. Вот почему вы должны либо добавить защитный слой между материалом и инструментом, либо соблюдать осторожность при зажиме инструмента.

Наш вердикт: как узнать, какой дюбель лучший?

Дюбели

предлагают простой, но элегантный способ соединения нескольких деревянных частей, но сверление отверстий, в которые могут поместиться эти крепежные детали, — сложный процесс, требующий предельной точности.

Шаблоны для дюбелей

позволяют без проблем пройти этот процесс, предоставляя вам набор предварительно установленных отверстий и втулок, которые направляют сверло. Вместо того, чтобы спрашивать себя, какое приспособление для дюбелей лучше всего, вам следует искать модель, которая лучше всего подходит для тех типов соединений, которые вы хотите выполнить.

Мы рекомендуем приобрести шаблон для дюбелей Grizzly G1874, потому что он позволяет сверлить отверстия разных размеров и работать с деталями шириной до 6 дюймов.С другой стороны, wolfcraft 3751405 — один из самых доступных на рынке приспособлений для установки дюбелей, что делает его отличным выбором для начинающих плотников.

Мы надеемся, что это руководство по поиску лучших дюбелей предоставило вам информацию, необходимую для выбора инструмента, который соответствует всем вашим потребностям. Какой из лучших дюбелей вы выберете? Оставьте комментарий и дайте нам знать или продолжайте читать наше руководство по лучшим кондукторам.

Dowel Master Pack; Включает диаметр 1/4 «; 3/8» и 1/2 «.Дюбели

Дюбели не созданы одинаково — используйте наши шпильки премиум-класса для самых прочных соединений!

Столярные изделия из дюбелей — один из самых надежных и широко используемых методов строительства, доступных мастерам по дереву. Очень популярный для соединения с деталями, где требуется дополнительная прочность, дюбель (круглый кусок предварительно вырезанной древесины) вставляется в сопряженное отверстие, которое обычно просверливается с помощью кондуктора. Некоторые плотники используют дюбели вместо пазов и шипов, потому что они, как правило, быстрее и легче выполняются.Дюбели, которые вы выбираете для своего проекта, так же важны, как и приспособление, которое вы используете.

Изготовленные в США из древесины березы и бука высочайшего качества, наши штифты с несколькими насечками имеют высочайшее качество. Конструкция с несколькими канавками позволяет излишкам клея выходить из стыка, предотвращая возможное разлетание боковых панелей. Обязательно используйте дюбели одинакового диаметра и проверенные на содержание влаги. Наши установочные штифты высшего качества проверены на предмет того, что они имеют диаметр в пределах 0,005 дюйма и содержат от 6% до 8% влажности, чтобы обеспечить наиболее устойчивые штифтовые соединения в ваших проектах.

Установочный штифт какой длины лучше всего подходит для вашей работы? Длина дюбеля обычно определяется тем, сколько дюбеля можно вставить в самый короткий элемент соединения из двух частей. Двойная длина — это обычное эмпирическое правило. Например, если ваш самый короткий стержень имеет толщину 1 дюйм, а самая безопасная глубина сверления составляет 3/4 дюйма, то следует использовать дюбель длиной 1-1 / 2 дюйма, потому что он вдвое превышает толщину 3/4 дюйма. Более длинные установочные штифты обладают большей удерживающей способностью.

Установочный штифт какого диаметра лучше всего подходит для вашей работы? Диаметр дюбеля не должен превышать половину толщины вашего ложа.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
