расчет требуемой мощности и длины трубы

С ростом популярности технологии теплого пола, как электрического, так и водяного, появляется все больше желающих осуществить его монтаж самостоятельно. Тем более что особенно сложного в этом ничего нет. Одним из наиболее ответственных этапов такой работы является расчет теплого пола. Какую трубу выбрать: материал, диаметр и схема укладки? Каким должен быть котел? Как осуществить подключение к основной системе и что для этого нужно? Давайте попробуем разобраться во всех этих вопросах.

Выбираем трубы: материал, диаметр, количество

Для скрытых систем отопления можно использовать металлические и полимерные трубы. Наиболее долговечной и эффективной по праву считается медная система. Однако в нашей стране этот материал используется достаточно редко. Причиной тому – высокая цена. Кроме того, для монтажа медных труб необходимо специальное дорогостоящее оборудование, а значит, самостоятельная их укладка не рентабельна.

Немного чаще чем медь для монтажа «подпольных» систем домашние умельцы используют полипропилен и сшитый полиэтилен (РЕХ-труба). Но и эти материалы нельзя назвать самыми популярными. Первые требуют большого радиуса изгиба, и минимально допустимого расстояния между трубами может быть просто не достаточно. А вторые не держат форму, а значит, их придется часто и жестко фиксировать.

Лучше всего для «теплого пола» подходят металлопластиковые трубы. Их физические характеристики идеально подходят к требованиям технологии, а цена радует кошелек.

Лучшим материалом для монтажа водяного теплого пола считается металлопластик

Важно! В комнатах, где будет стационарно стоять тяжелая мебель – диваны, шкафы-купе, и т.д., укладывать под ними теплый пол не следует. Если же мебели много, следует серьезно задуматься о целесообразности использования именно такой системы отопления.

Эта схема позволит вам не только достаточно легко подсчитать необходимое количество труб, но и поможет во время монтажа.

Необходимое расстояние между трубами и их диаметр поможет определить расчет мощности теплого пола. Доверить его лучше профессионалам, так как для его правильности огромное значение имеет правильное определение теплопотерь здания.

Методы укладки

Сравнение методик укладки рассмотрено в табличных данных:

ХарактеристикаУкладка «змейкой»Укладка «улиткой»
Протяженность труб, п.м.
Прогрев напольного покрытияУменьшается к концу петлиРавномерный
Общий коэффициент сопротивления
Уменьшение давления при преодолении сопротивлений, ПА25061629
Потери давления линейные (для труб)1695615072
Суммарные потери давления в петле1946216701

Подключение системы может быть реализовано следующими способами:

  • от котла (теплогенератора) посредством смесительно-регулировочного узла;
  • от радиаторного отопления посредством теплообменника с моделированием собственного контура или от обратного трубопровода через термостатический узел;
  • от контура горячего водоснабжения посредством термостатического узла.

Все указания должны содержаться в проекте водяного теплого пола.

Конструирование системы должно подчиняться указанным правилам:

  • трубы должны монтироваться параллельно, что обеспечит равномерную теплоотдачу;
  • петли должны наращиваться с участием пресс-фитингов. Их сопротивление должно учитываться в гидравлическом расчете;
  • после монтажа труб необходимо создать исполнительную схему, где указана привязка осей. При дальнейших работах это поможет избежать повреждений;
  • чтобы закрепить на поверхности какую-либо конструкцию, в стяжке устраиваются закладные, дюбели, пробки;
  • следует предусмотреть присоединение петель равнозначной длины к одному коллектору;
  • деформационные швы должны располагаться: в местах входящих углов, вдоль перегородок и стен, при длине пола от 8 м, при площади пола от 40 м².

До монтажа целесообразно реализовать расчет теплого водяного пола своими руками.

Обзор матов теплого водяного пола произведен в статье.

Эффективность системы зависит от типа используемой изоляции и толщины напольной конструкции

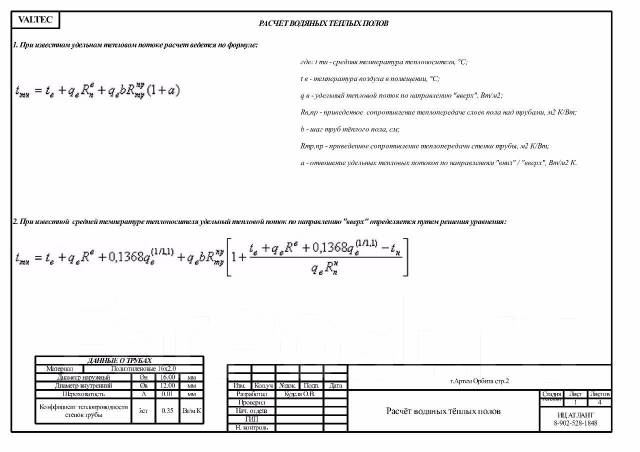

Метод расчета теплоотдачи водяного теплого пола

После того как определены необходимые значения, мы приступаем непосредственно к расчету теплоотдачи водяного теплого пола, так как от этого показателя будет зависеть температура нагрева жидкости в системе, расположение, шаг укладки и количество необходимых труб, а также толщина песчано-цементной стяжки.

Для такого расчета используем формулу q = aп*(t tв)1.1Вт/м2

q – удельный тепловой поток водяного теплого пола;

aп – коэффициент теплоотдачи, приблизительно равный 9,82;

– максимальная температура пола;

tв – необходимая температура воздуха в помещении.

После определения теплоотдачи водяного теплого пола, применяя специальные таблицы можно рассчитать шаг укладки и количество труб, необходимое для определенного помещения. Для этого будем использовать следующую формулу: L=S/N1,1, где

L – длина необходимых труб;

S – площадь помещения, в квадратных метрах;

N – необходимый шаг укладки труб;

1,1 – коэффициент, учитывающий запас труб на изгибы.

Также необходимо понимать какие функции будет выполнять система водяного теплого пола, если это дополнение к радиаторному отоплению для поддержания комфортной температуры поверхности пола, то необходимо только рассчитать контур, нагревающий пол в необходимой зоне до температуры комфорта. В случае, когда водяной теплый используется как источник для полного отопления, тогда необходим расчет всех показателей полноценной системы отопления. При этом показатели мощности системы теплого пола должны полностью компенсировать все тепловые потери Вашего дома. Показатели теплоотдачи будут существенно отличаться по значениям, и для этого применяются определенные правила расчетов, которые мы рассмотрим далее на практических примерах.

Рассчитаем параметры теплого пола для жилой комнаты 20 метров м2, покрытие линолеум, где установлены радиаторы отопления, как основной источник, а теплый пол будет применятся, как дополнение к существующему отоплению. Так как у нас покрытие из линолеума, то поверхность пола не должна превышать 26 °С, комфортную температуру принимаем за 22°С.

Используя формулу: q = aп*( – tв)1.1 подставляем значения q = 9,82*(26-22) 1,1 = 9,82*4,6 = 45,2 Вт/ м2, используя таблицу для синтетических материалов, мы получаем следующие значения: можно применить шаг укладки 25 см с температурой теплоносителя 32,5°С (температурный режим 37,5°С /27,5°С), толщина стяжки 5см, а количество необходимых труб получим следующим образом: L = 20 м2/0,25 м*1,1 = 88 метров.

На следующем примере рассчитаем все параметры для ванной комнаты площадью 6 м2 и толщиной стяжки 5см.

Определяем оптимальный тепловой поток по формуле: q =9,82*(31-25)1,1 =9,82*7,18=70,5Вт/ м2, подставляя данные в нижеприведенную таблицу, мы видим, что такой теплоотдачи возможно достичь при шаге укладки 15 см и температуре теплоносителя 40°С (температурный режим 45°С /35°С), а количество необходимых труб получим следующим образом: L = 6 м2/0,15 м*1,1 = 44 метра, и в конце плюсуем количество труб, необходимое чтобы подсоединить контур к коллектору, согласно рассчитанному плану всего дома.

Рассчитаем теперь параметры для жилой комнаты 16 метров м2, покрытие линолеум. Используем туже формулу:

q = 9,82*(26-21) 1,1 = 9,82*5,91 = 58вт/ м2, подставляя данные в нижеприведенную таблицу для синтетических материалов, мы получаем следующие значения: шаг укладки 20 см, температуре теплоносителя 37,5°С (температурный режим 42,5°С /32,5°С), толщина стяжки 5см, а количество необходимых труб получим следующим образом: L = 16 м2/0,20 м*1,1 = 88 метра, и в заключение плюсуем количество труб, необходимое чтобы подсоединить контур к коллектору, согласно рассчитанному плану всего дома.

В следующей статье мы рассмотрим какие трубы целесообразно использовать при монтаже теплого пола.

Мощность системы

Это основной фактор, учитывающийся системой онлайн калькулятор для расчета теплого водяного пола. Этот критерий может зависеть от самого здания, типа отопления (автономное или центральное), от размера комнаты и других факторов. Чтобы грамотно рассчитать мощность системы, нужно принимать в расчет только полезную площадь – метраж, на котором не будет мебели.

Важно! Такая система может играть роль основногоотопления, если система контуров будет установлена минимум на 70 процентах площади комнаты.

Заключение по теме

Как видите, провести расчет электрического или водяного теплого пола не так уж и сложно. Учитывая различные характеристики помещения, здания, климатических условий региона, мощности отопительной системы в целом, а также приняв решение, в какой категории будет вступать сам теплый пол, можно точно определить удельную мощность системы, монтажные (установочные) характеристики.

Похожие темы:

  • Как использовать ТЭНы для радиаторов отопления
  • Рекомендации по сооружению углового камина
  • Использование подъемных стеклянных ограждений для оранжерей и зимнего сада
  • Какие бывают схемы подключения радиаторов отопления
  • Устройство и принцип работы твердотопливного котла
  • Преимущества керамических дымоходов

Не забудьте оценить статью:

Поделиться: [addtoany]

Калькулятор расчета водяного теплого пола

Информация по назначению калькулятора

О нлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

Т епловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

П равильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

С истема теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

П олученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Общие сведения по результатам расчетов

  • О бщий тепловой поток – Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
  • Т епловой поток по направлению вверх – Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
  • Т епловой поток по направлению вниз – Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
  • С уммарный удельный тепловой поток – Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
  • С уммарный тепловой поток на погонный метр – Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
  • С редняя температура теплоносителя – Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
  • М аксимальная температура пола – Максимальная температура поверхности пола по оси нагревательного элемента.
  • М инимальная температура пола – Минимальная температура поверхности пола по оси между трубами ТП.
  • С редняя температура пола – Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП ). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
  • Д лина трубы – Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
  • Т епловая нагрузка на трубу – Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
  • Р асход теплоносителя – Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
  • С корость движения теплоносителя – Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
  • Л инейные потери давления – Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
  • О бщий объем теплоносителя – Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.

Калькулятор работает в тестовом режиме. Дата добавления калькулятора

Расчет теплых полов по площади

Если вы решили установить такую систему в своем доме, то учтите, что она требует точных цифр, для того чтобы действительно соответствовать названию. Это необходимо потому, что каждый контур пола имеет значительную протяженность, а, следовательно, и приличное гидравлическое сопротивление.

Чтобы она успешно функционировала, придется поставить на каждом этаже небольшой насос или один, но очень мощный на всю систему.

    Для его правильного выбора нужно учитывать:
  1. Количество теплоносителя.
  2. Требуемое давление.

Есть и другие возможности получить ответ на вопрос как правильно рассчитать водяной теплый пол. Вычисления выполняются с применением специальных программ. В этом случае гидравлические свойства подгоняются в зависимости от параметров под характеристики насоса. При использовании данного метода можно маневрировать различными параметрами системы.

    Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:
  1. использование 16 мм труб с длиной в 65 метров;
  2. показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
  3. контуры должны обладать равноценной длиной с разницей не более 20%;
  4. оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C. Оптимальный способ при укладке трубной системы представлен «улиткой».

Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами.

При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Дополнительные работы

Для того чтобы пол работал с максимальной производительностью, необходимо обеспечить его тщательную теплоизоляцию, так как, при ее отсутствии, потери тепла могут составлять 15-20 % . Для создания теплоизоляционного слоя используют следующие материалы:

  • Минеральная вата.
  • Пенобетон.
  • Стекловата.
  • Техническая пробка.
  • Пенополистирол.

При наличии под основанием пола неотапливаемого помещения толщина слоя теплоизоляции должна составлять 20-25 см.

В последнее время распространение получили специальные маты для теплоизоляции, представляющие собой плиты, минимальная плотность которых составляет не менее 25 кг/м3. Благодаря их использованию тепло при обогреве распространяется в «правильном» направлении: снизу вверх. Самой популярной разновидностью изделий этого типа являются маты из пенополистирола, изготовленные методом гидропеллентной штамповки.

Их плюсы:

  • Высокая плотность (40 кг/м3).
  • Наличие верхней рельефной структуры, в которую удобно крепить трубы с диаметром 18 мм.
  • Простота монтажа за счет присутствия замкового соединения, как в ламинате.
  • Отличные теплоизоляционные и шумоизоляционные качества.

До начала монтажа также производится расчет стоимости теплого пола, позволяющий оценить величину финансовых затрат на весь комплекс работ по устройству отопительной системы водяного или электрического типа.

Таким образом, для того чтобы теплые полы выполняли свои функции в полной мере и работали эффективно и экономично, необходимо составить соответствующие проекты и сделать нужные расчеты.

Эту работу можно доверить квалифицированным специалистам, которые будут заниматься дальнейшим монтажом системы отопления или выполнить ее самостоятельно, произведя расчет теплого пола водяного, используя калькулятор онлайн.

В любом случае, грамотно сделанные расчеты позволят сэкономить немало средств, которые придется потратить на будущую эксплуатацию теплых полов, и значительно повысят их энергоотдачу.

Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

  • Как выбрать ламинат совместимый с системой «теплый пол»
  • Как сделать правильно теплый пол под линолеум на деревянную основу
  • Какой электрический теплый пол лучше использовать под плитку: основные виды и рекомендации
  • Надежность в прерогативе: какие лучше выбрать трубы для теплого пола
  • Качественный теплый пол на деревянную основу под ламинат
  • Инфракрасный теплый пол плюсы и минусы
  • Как выбрать и установить смесительный узел для теплого пола своими руками
  • Как подобрать маты для теплого водяного пола

Способы укладки трубы

Существует три основных способа укладки:

  • Змейка.
  • Улитка.
  • Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Рекомендации по выбору толщины стяжки

В справочниках можно найти сведения о том, что минимальная толщина стяжки составляет 30 мм. Когда помещение довольно высокое, под стяжку подкладывают утеплитель, повышающий эффективность использования тепла, отдаваемого отопительным контуром. Самым популярным материалом для подложки является пенополистирол. У него сопротивление теплопередачи значительно ниже, чем у бетона.

При устройстве стяжки, чтобы уравновесить линейные расширения бетона, периметр помещения оформляют демпферной лентой. Важно правильно выбрать ее толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать 5 мм компенсирующий слой. Если значения площади больше за счет длины, превышающей 10 м, толщину высчитывают по формуле: b = 0,55 х L. Символ L— это длина комнаты в м.

Греющий кабель

По причине небольшой стоимости кабеля, укладываемого в стяжке, многие предпочитают применять его. Толщина бетона составляет около 5 см. С ее увеличением потери тепла увеличиваются. Чтобы сделать стяжку тоньше, применяют армирование или наливные полы.

Самый простой и дешевый кабель — резистивный. Он выпускается одножильным и двухжильным. Последний удобней применять, поскольку обратный конец не нужно заводить обратно на терморегулятор. При этом встречное протекание электрического тока в соседних жилах взаимно компенсирует помехи.

Мощность у кабеля небольшая, но ее можно увеличить до 200 Вт/м2 при плотной укладке витками на каждом квадратном метре.

Тепло по всей поверхности провода выделяется равномерно. Если в определенном месте сверху поставить мебель или постелить ковер, там может возникнуть перегрев из-за ухудшения теплообмена. Этого недостатка лишен саморегулирующийся кабель, у которого сопротивление зависит от температуры. Ток течет в поперечном направлении через электропроводный слой от одного проводника к другому, проходящему с ним параллельно.

Однако, прокладка теплого пола под бытовыми приборами или мебелью является нерациональным решением. Обогрев помещения зависит от того, какая мощность теплого пола в нем заложена. При наличии препятствий в отдаче тепла его может оказаться недостаточно.

Теплый пол обычно прокладывают в местах, где не предполагается установка мебели и бытовых приборов. В качестве основного обогрева он эффективен, если занимает не менее 70 % площади помещения. Когда комната сильно заставлена, целесообразно применять радиаторное отопление. Под дополнительный обогрев достаточно использовать не ниже 30 %. Применяют также комфортный режим, когда важно, чтобы пол не был холодным.

Возможные способы укладки контура

Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен

Змейка

Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.

При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.

Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей

Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.

Улитка или спираль

Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.

Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости

У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Какой способ укладки стоит выбрать

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см. , 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Расчет теплого водяного пола

Статью опубликовал: Николай Стрелковский

Современная система тёплых водяных полов отождествляется с высоким уровнем уюта и комфорта. Такой пол эффективно обогревает помещение и не оказывает вредного воздействия на жизнь и здоровье жильцов. Подобные результаты могут быть достигнуты только при условии правильно выполненных расчётов и грамотно проведённых монтажных работах.

Расчет теплого пола водяного

Тёплый водяной пол может являться основным источником отопления жилого помещения или служить вспомогательным обогревательным элементом. Основные расчёты таких полов базируются на данных схемы работы: лёгкий подогрев поверхности для улучшения комфорта или обеспечение полноценным теплом всей площади помещения. Выполнение второго варианта предполагает более сложную конструкцию тёплого пола и надёжную систему регулировки.

График комфортных температурных условий

Калькулятор расчета теплого пола

Результаты расчета

Необходимая мощность кабеля:

Вы решили сделать свой дом или квартиру более комфортными и установить теплый пол? Для установки системы «теплый пол» лучше обратиться к профессионалам и не доверять статьям и роликам, которые размещены в Интернет. Однако, прежде чем подписывать соответствующий договор, мы рекомендуем вам сделать предварительный расчет теплого пола и определить стоимость покупных материалов и приборов. Для упрощения решения этой задачи, мы рекомендуем вам калькулятор теплого пола.

Ваш помощник: онлайн калькулятор теплого пола

В сети размещены различные таблицы, с помощь которых вы сможете определить стоимость покупных материалов и подобрать необходимую аппаратуру по контролю за температурой воздуха в каждой вашей комнате. Для того, чтобы определить конечную стоимость покупных материалов, вам необходимо будет умножить стоимость погонного метра на вычисленные вами результаты, которые даст вам расчет мощности теплого пола электрического или водяного. К сожалению, такой способ определения стоимости далек от совершенства и не позволяет быстро и без проблем подобрать наиболее приемлемую стоимость отопительной системы в целом. Более удобен онлайн расчет теплого пола.

Онлайн калькулятор позволит вам выполнить расчет нагревательного пола, который будет служить вам в роли основного или дополнительного источника тепла. В зависимости от площади помещения, вы сможете произвести расчет длины нагревательного кабеля или матов. Под площадью помещения подразумевается площадь комнаты, которая свободна от стационарной бытовой техники, мебели без ножек и так далее.

При этом надо учесть необходимый отступ от стен, который равен 10 сантиметрам.

Кроме площади, при расчете отопительной системы «теплый пол» вы сможете достаточно быстро переключаться в расчетах между электрическим и водяным типом теплого пола. Порядок расчета водяного теплого пола практически не отличается от порядка расчета электронагревательных элементов. Это позволит вам сделать окончательный выбор и рассчитать эксплуатационные расходы на отопления вашего коттеджа или квартиры.

Вам не придется определять будущие тепловые потери, которые возникнут из-за напольного покрытия. Онлайн расчет нагревательного пола позволяет учесть основные виды напольного покрытия и их воздействие на коэффициент теплопотерь. Это так же позволит вам более точно рассчитать предстоящие вам затраты и в случае необходимости, скорректировать стоимость покупных материалов или выбрать другое напольное покрытие.

Выбор дополнительного оборудования

Для снижения энергоемкости отопительной системы «теплый пол» можно использовать дополнительное оборудование, в частности, различные модели термостатов.

Вы сможете выбрать несколько наиболее подходящих моделей и оценить, насколько изменится конечная стоимость теплого пола в вашей квартире или частном доме.

Воспользовавшись онлайн калькулятором, вы сможете выполнить предварительные расчеты, что позволит вам более ответственно подойти к выбору компании, которая будет заниматься установкой теплого пола в вашем доме. Кроме этого, вы сможете сэкономить деньги за счет возможности воспользоваться определенными скидками, приобретя расходные материалы в Интернет-магазине фирмы, которую вы выберите.

Программа теплый пол 3D калькулькулятор —

  • Калькулятор для расчета водяного теплого пола онлайн
  • Калькулятора теплых полов
  • Теплый пол (водяной теплый пол)
  • Расчет теплого водяного пола: программа калькулятор
  • Подбор этажных распределительных узлов для систем водяного отопления
  • Вода — удельная теплоемкость
  • 04 [BTU (IT) / (моль ° R)] [BTu (IT) / (фунт м ° F)] [ккал / (кг · K)] [кДж / ( кг K)] [BTU (IT) / кмоль ° R] [BTu (IT) / фунт м ° F] [ккал / кг K] [кДж / кг К] 32. 2 40,0 1,007 4,217 40,032 1,008 4,220 40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208 900 1,001 4,191 39,801 1,002 4,196 60 39,6 0,996 4.169 39,739 1,001 4,189 80 39,2 0,986 4,128 39,660 0,999 4,181 100 38,7 0,975 4,082 39,682 0,998 4,179 120 38,3 0,963 4,033 39,662 0,999 4.181 140 37,7 0,950 3,977 39,702 1.000 4,185 160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199 200 36.1 0,909 3,805 39,927 1,005 4,209 212 35,7 0,900 3,768 39,993 1,007 4,216 22083 4,216 22083 3,745 40,042 1,008 4,221 240 35,0 0,880 3,686 40.186 1,012 4,236 260 34,4 0,867 3,629 40,364 1,016 4,255 280 33,9 0,854 3,574 40,580 1,0 4,278 300 33,4 0,841 3,522 40,838 1,028 4,305 350 32.3 0,813 3,404 41,685 1,050 4,394 400 31,3 0,789 3,302 42,902 1,080 4,522 450 30,4 3,209 44,009 1,108 4,639 500 29,7 0,748 3,130 47.296 1,191 4,986 550 28,8 0,725 3,035 51,318 1,292 5,410 600 28,3 0,713 2,987 59,6903 900 6,292 625 28,4 0,716 2,997 66,611 1,677 7,022 650 28.9 0,728 3,047 82,851 2,086 8,734 675 29,9 0,754 3,156 126,670 3,189 13,353 .
    Расчет рекуперации водонагревателя
  • Расчет ОВК
  • куб. Футов в минуту 720 галлонов в минуту 210 галлонов в минуту . Испарение с водной поверхности

Калькулятор для расчета водяного теплого пола онлайн

Как самостоятельно рассчитываются отдельные элементы отопительной системы

Для начала представим вашему вниманию простую и понятную схему – рисунок, на которой изображено расположение водяных контуров в жилых помещениях.

Рассчитывать мощность следует начинать с элементарных, простых шагов. План расположения водяного отопительного контура станет основной для последующих расчетов. На схеме обычно указывается так же расположение оконных и дверных проемов.

Такие схемы выполняются на миллиметровой бумаге, в масштабе 10 мм соответствует 0,5 м.

Для определения полезной отапливаемой площади следует отталкиваться от шага. Обычно применяются следующие соотношения:

  • при шаге 15 см – полезная площадь не должна превышать 12 кв.
    метров;
  • при шаге 20 см – не более 16 м2;
  • при шаге 25 см —  не более 20 м2;
  • шаг в 30 см позволяет эффективно отапливать помещение площадью в 25 м2.

Если площадь меньше рекомендуемых параметров, контуры лучше оставлять целым.

Выбираем трубы: материал, диаметр, количество

Для скрытых систем отопления можно использовать металлические и полимерные трубы. Наиболее долговечной и эффективной по праву считается медная система. Однако в нашей стране этот материал используется достаточно редко. Причиной тому – высокая цена. Кроме того, для монтажа медных труб необходимо специальное дорогостоящее оборудование, а значит, самостоятельная их укладка не рентабельна.

Немного чаще чем медь для монтажа «подпольных» систем домашние умельцы используют полипропилен и сшитый полиэтилен (РЕХ-труба). Но и эти материалы нельзя назвать самыми попу

Калькулятора теплых полов

Для чего это нужно

Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.

Кнопка «Рассчитать» запускает расчет параметров монтажа.

Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.

Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Правильный температурный режим

Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:

  • Линолеум 26-28 °C
  • Керамическая плитка/ бетонный пол 26-28 °C
  • Ламинат 23-27 °C

Максимальная температура пола может быть ограничена терморегулятором.

Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.

Важно! Дерево является хорошим теплоизоляционным материалом.

Что нужно учесть при монтаже теплого пола

  • Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
  • Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
  • Нельзя допускать пересечения нагревательных кабелей друг с другом
  • Кабель должен находиться в равномерной и однородной среде по всей его длине
  • Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
  • Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
  • Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
  • Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
  • Резистивный нагревательный кабель нельзя укорачивать или наращивать
  • Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
  • Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
  • Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
  • Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

Теплый пол (водяной теплый пол)

  • VALTEC
  • Теплый пол (водяной теплый пол)

Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами. Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.

VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.

Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м2. Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.

В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м2».

Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Задай свой вопрос по водяным теплым полам



Интервью



Водяной теплый пол valtec: есть ответы на все вопросы


Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.

Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.

В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным. Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.

Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.

Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м. В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.

А в чем проявляются эстетика и гигиеничность «теплого пола»?


– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов. Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.

Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.

Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.

Водяной теплый пол: вопросы и ответы — проектирование, монтаж, эксплуатация

Расчет теплого водяного пола: программа калькулятор

Теплый пол … Водяной

Водяной теплый пол может быть как альтернативный, так и основной источник тепла. От этого следует отталкиваться при расчетах. Например, может использоваться схема, которая будет обеспечивать полноценный обогрев дома и наоборот, легкий подогрев. Если же напольное отопление будет основным, то должна быть хорошо продуманная и надежная система регулировки.

По этой причине расчет теплого водяного пола требует внимания. В помощь к этому имеются разные программы и онлайн калькулятор. Это поможет выполнить все предварительные расчеты без ошибок. Ошибка на данном этапе может закончиться плохими последствиями, вплоть до демонтажа стяжки.

к содержанию ↑

Что необходимо учесть при расчетах

Перед началом расчета важно знать основные характеристики объекта. Как уже говорилось, на этом этапе следует определиться с методом обогрева данной системы, она будет вспомогательной или основной. При расчете следует учесть конфигурацию и площадь комнаты. Для этого в помощь будет план или разрез указанных размеров.

Если у вас отсутствует план с точными размерами помещения, то первым делом необходимо его сделать!

Чтобы создать такой план потребуется знать такую информацию:

  • Из какого материала строился дом (бетон, дерево, блоки, кирпичи и прочее).
  • Остекление выполнено из стеклопакетов или профиля.
  • Средняя температура местности проживания в зимний период.
  • Имеется ли дополнительный или альтернативный источник тепла.

Более того, важно знать какая температура должна быть внутри помещения при работающем отоплении. Например, если в помещении будет постоянно находится люди, то достаточно будет 29°С. Для проходного и служебного помещения достаточно будет 35 и 33°С соответственно. Кроме всего прочего, важно выяснить тип и толщину теплоизоляции пола. Уже на этом этапе следует решить, какой будет использоваться отделочный материал для пола. Благодаря сбору такой информации получиться произвести точный расчет теплого водяного пола. Тем более что при использовании онлайн калькулятора все эти данные необходимо указать.

Видео об изготовлении схемы теплого пола:

Не менее важно определиться какую температуру должен иметь теплоноситель. В этом вопросе следует учесть два фактора:

  1. Ряд напольных покрытий имеют температурное ограничение нагревания до 35°С.
  2. Система, имеющая насос, котел, радиаторы и трубопровод никогда не будет иметь температуру теплоносителя более 60°С.

Другой вопрос, который следует учесть: как именно будет осуществляться контроль температуры нагрева пола? Как правило, для этого используют терморегулятор, а также датчик, который монтируется непосредственно в пол. Но для водяных систем этих датчиков быть два, для обратки и подачи.

к содержанию ↑

Важные условия для продуктивной работы водяного обогрева пола

Важно знать не только максимально точную информацию по техническим характеристикам дома, но и учитывать особенности трубопровода. Поэтому перед тем, как рассчитать теплый пол при помощи специальной программы следует узнать такие подробности:

  • Какая общая длина отопительного контура. По требованиям монтажа она не должна превышать 120 м.
  • Разница греющих труб не должна превышать 15 м.
  • Расстояние между трубами. В среднем оно будет находиться в пределах 100-200 мм.

Уже с этой информацией можно выполнить необходимые расчеты.

к содержанию ↑

Два метода расчета теплого водяного пола

Существует два решения проблемы по расчету теплых полов. В первом случае потребуется помощь квалифицированных специалистов или компании. Они произведут все необходимые вычисления и измерения. После, они предоставят для вас подробный расчет, учитывая индивидуальные особенности помещения.

В таких компаниях работаю высококвалифицированные специалисты, которые имеют опыт проектирования на промышленном уровне. Это позволит рассчитывать на максимально точный результат, где будут учитываться разные нюансы и тонкости.

Если вы пожелаете, то вам предоставят консультацию по выбору наилучшего напольного покрытия. Процесс изготовления проект получится быстрей, если вы сразу предоставите все чертежи по планировке комнат.

Другой метод не затратный. Для этого на помощь приходит онлайн калькулятор. При этом вы сможете самостоятельно произвести точные вычисления стоимости работ и необходимых материалов. Использование такой программы, позволит определить необходимую мощность пола. Этот показатель будет исходить из общих тепловых потерь. Так, чтобы узнать эту информацию, в калькуляторе следует ввести данные о площади комнаты. При этом в эту сумму не должны включаться зоны, где будет стоять мебель и другое оборудование.

Калькулятор позволит вам избавиться от потребности производить самостоятельные сложные расчеты. Хотя полученные данные будут относительные, от них можно дальше отталкиваться. Также вы сможете узнать о масштабах будущего проекта. При желании можно будет узнать сколько необходимо стяжки. Для этого в программу вводятся следующие показатели:

  • Этаж.
  • Площадь в м2.
  • Толщина стяжки.

Безусловно, точную сумму вы сможете узнать только у специалистов. Но в таком случае вам получиться получить предварительную информацию. В большей степени на конечную сумму за работу и материалы влияет сложность работ, особенности проекта здания и многое другое. Все эти нюансы учитывают специалисты из специализированной компании. Итак, перед тем, как рассчитать теплый водяной пол на калькуляторе помните, что вы получите приблизительные данные. На нашем сайте вы сможете воспользоваться программой онлайн калькулятор.

Видео расчета теплых полов программой:

Остались вопросы?

Подбор этажных распределительных узлов для систем водяного отопления

Подключение к стоякам: СлеваСправа

Dy: 3/4″1″1 1/4″

Gmax = 1,13 м3/час        Qmax = 26,3 KВт

Вид балансировки узла: Без регулировкиБалансировочный клапанРегулятор перепада давлений

Крепление: РамаВстроенный шкафПристроенный шкаф

Коллекторы

Тип коллекторного блока: Без перепускного клапанаС перепускным клапаном

Число выходов: 345678

Dy коллектора: 1″1 1/2″

Воздухоотводчики: РучныеАвтоматические

Манометры: НетЕсть

Дренажные краны: НетЕсть

Теплосчетчики

Место установки: На прямойНа обратной

Тип выхода: НетM-BusИмпульсный + M-Bus

Выходы

Регулировка: НетБалансировочный клапанНастроечный клапанВентильСтабилизатор расхода со скрытой настройкойСтабилизатор расхода с открытой настройкой

Выход

Gном ТС м3/час:    Gрасч ТС м3/час:    ΔPрасч КПа



Вода — удельная теплоемкость

Удельная теплоемкость (C) — это количество тепла, необходимое для изменения температуры единицы массы вещества на один градус.

При расчете массового и объемного расхода в системах водяного отопления при более высоких температурах следует скорректировать удельную теплоемкость в соответствии с рисунками и таблицами ниже.

Удельная теплоемкость дается при различных температурах (° C и ° F) и давлении водонасыщения (которое для практического использования дает тот же результат, что и атмосферное давление при температурах

  • I удельная теплоемкость сохора (C v ) для воды в замкнутой системе постоянного объема , (= изометрической или изометрической ).
  • Изобарическая теплоемкость (C p ) для воды в системе постоянного давления (ΔP = 0).
Онлайн-калькулятор удельной теплоемкости воды

Калькулятор ниже можно использовать для расчета удельной теплоемкости жидкой воды при постоянном объеме или постоянном давлении и заданных температурах.
Выходная удельная теплоемкость выражается в кДж / (кмоль * K), кДж / (кг * K), кВтч / (кг * K), ккал / (кг K), британских тепловых единицах (IT) / (моль * ° R). и Btu (IT) / (фунт м * ° R)

Примечание! Температура должна быть в пределах 0–370 ° C, 32–700 ° F, 273–645 K и 492–1160 ° R, чтобы получить допустимые значения.

См. Вода и тяжелая вода — термодинамические свойства.
См. Также другие свойства Вода при меняющейся температуре и давлении : Точки кипения при высоком давлении, Точки кипения при вакуумном давлении, Плотность и удельный вес, Динамическая и кинематическая вязкость, Энтальпия и энтропия, Теплота испарения, Константа ионизации , pK w , нормальной и тяжелой воды, точки плавления при высоком давлении, число Прандтля, свойства в условиях равновесия газ-жидкость, давление насыщения, удельный вес, удельный объем, теплопроводность, температуропроводность и давление пара в газожидкостном состоянии. равновесие,
, а также Удельная теплоемкость воздуха — при постоянном давлении и переменной температуре, воздух — при постоянной температуре и переменном давлении, аммиак, бутан, диоксид углерода, монооксид углерода, этан, этанол, этилен, водород, метан, метанол , Азот, кислород и пропан.


Удельная теплоемкость для жидкой воды при температурах от 0 до 360 ° C:

Для полного стола с изобарической удельной теплоемкостью — поверните экран!

[Дж / (моль K)] 340
Температура Изохорная удельная теплоемкость (C v )
Изобарическая удельная теплоемкость (C p )
[° C] [кДж / (кг K)] [кВтч / (кг K)] [ккал / (кг K)]
[BTU ( IT) / фунт м ° F]
[Дж / (моль · K)] [кДж / (кг · K)] [кВтч / (кг · K)] [ккал / (кг · К)]
[британские тепловые единицы (IT) / фунт м ° F]
0.01 75,981 4,2174 0,001172 1,0073 76,026 4,2199 0,001172 1,0079
10 75,505 4,1910 0,001164 1,0010 758 4,1910 0,001165 1,0021
20 74,893 4,1570 0,001155 0,9929 75.386 4,1844 0,001162 0,9994
25 74,548 4,1379 0,001149 0,9883 75,336 4,1816 0,001162 0,9988
74,11162 0,9988
74 0,001144 0,9834 75,309 4,1801 0,001161 0,9984
40 73.392 4,0737 0,001132 0,9730 75,300 4,1796 0,001161 0,9983
50 72,540 4,0264 0,001118 0,9617 75,31134 0,001118 0,9617 75,31134 0,9987
60 71,644 3,9767 0,001105 0,9498 75,399 4.1851 0,001163 0,9996
70 70,716 3,9252 0,001090 0,9375 75,491 4,1902 0,001164 1.0008
80 69,78
80 69 0,9250 75,611 4,1969 0,001166 1,0024
90 68.828 3,8204 0,001061 0,9125 75,763 4,2053 0,001168 1,0044
100 67,888 3,7682 0,001047 0,9000 75.91511 1,0069
110 66,960 3,7167 0,001032 0,8877 76,177 4.2283 0,001175 1,0099
120 66,050 3,6662 0,001018 0,8757 76,451 4,2435 0,001179 1,0135
140 0,8525 77,155 4,2826 0,001190 1,0229
160 62.674 3,4788 0,000966 0,8309 78,107 4,3354 0,001204 1,0355
180 61,163 3,3949 0,000943 0,81060 7 0,81060 1,0521
200 59,775 3,3179 0,000922 0,7925 80,996 4.4958 0,001249 1,0738
220 58,514 3,2479 0,000902 0,7757 83,137 4,6146 0,001282 1,1022
240 57003 0,7607 85,971 4,7719 0,001326 1,1397
260 56.392 3,1301 0,000869 0,7476 89,821 4,9856 0,001385 1,1908
280 55,578 3,0849 0,000857 0,7368 95,2857 0,7368 1,2632
300 55,003 3,0530 0,000848 0,7292 103,60 5.7504 0,001597 1,3735
320 54,819 3,0428 0,000845 0,7268 117,78 6,5373 0,001816 1,5614
55514
340 0,7352 147,88 8,2080 0,002280 1,9604
360 59.402 3,2972 0,000916 0,7875 270,31 15,004 0,004168 3,5836


Удельная теплоемкость для жидкой воды при температурах от 32 до 675 ° F:

Для полной таблицы с изобарической температурой Тепло — поверните экран!

900 1,0
Температура Изохорная удельная теплоемкость (C v )
Изобарическая удельная теплоемкость (C p )
[° F]

04 [BTU (IT) / (моль ° R)]

[BTu (IT) / (фунт м ° F)]
[ккал / (кг · K)]
[кДж / ( кг K)] [BTU (IT) / кмоль ° R] [BTu (IT) / фунт м ° F]
[ккал / кг K]
[кДж / кг К]
32.2 40,0 1,007 4,217 40,032 1,008 4,220
40 39,9 1,005 4,208 39,916 1,005 4,208 1,005 4,208
1,001 4,191 39,801 1,002 4,196
60 39,6 0,996 4.169 39,739 1,001 4,189
80 39,2 0,986 4,128 39,660 0,999 4,181
100 38,7 0,975 4,082 39,682
0,998 4,179
120 38,3 0,963 4,033 39,662 0,999 4.181
140 37,7 0,950 3,977 39,702 1.000 4,185
160 37,2 0,937 3,923 39,761 1,001 39,761 1,001 180 36,7 0,923 3,865 39,835 1,003 4,199
200 36.1 0,909 3,805 39,927 1,005 4,209
212 35,7 0,900 3,768 39,993 1,007 4,216
22083 4,216
22083 3,745 40,042 1,008 4,221
240 35,0 0,880 3,686 40.186 1,012 4,236
260 34,4 0,867 3,629 40,364 1,016 4,255
280 33,9 0,854 3,574 40,580 4,278
300 33,4 0,841 3,522 40,838 1,028 4,305
350 32.3 0,813 3,404 41,685 1,050 4,394
400 31,3 0,789 3,302 42,902 1,080 4,522
450 30,4 3,209 44,009 1,108 4,639
500 29,7 0,748 3,130 47.296 1,191 4,986
550 28,8 0,725 3,035 51,318 1,292 5,410
600 28,3 0,713 2,987 59,6903 900 6,292
625 28,4 0,716 2,997 66,611 1,677 7,022
650 28.9 0,728 3,047 82,851 2,086 8,734
675 29,9 0,754 3,156 126,670 3,189 13,353
.

Расчет рекуперации водонагревателя

Расчет рекуперации электрической воды обогреватель / лето и зима:

A) Типичный жилой неодновременный водонагреватель мощностью 4500 Вт элементы.
Лето: 65 температура входящей воды. Ресурс: Средняя температура неглубоких грунтовых вод
Термостат установлен на 125F:
4500 ватт разделить на [повышение температуры 2,42 x 60] = 31 галлон в час. Восстановление летом
Зима: 40 температура входящей воды.
Термостат настроен на 125F:
4500 ватт разделить на [2.42 x 85 повышение температуры] = 21 галлон / час восстановление зимой

B) Бытовой водонагреватель переведен на одновременную проводку, где оба элементы могут нагреваться одновременно
Установите 2 элемента — 5550 Вт каждый, подключенный к отдельному 30 А выключатель. Ресурс: Как подключить синхронный водонагреватель
Лето: 65 температура входящей воды.
Термостат настроен на 125F. Ресурс: Как отрегулировать температуру водонагревателя
11000 ватт разделить на [повышение температуры 2,42 x 60] = 75 галлонов в час. рекуперация для одновременного водонагревателя летом
Зима: 40 температура входящей воды.
Термостат настроен на 125F:
11000 ватт разделить на [повышение температуры 2,42 x 85] = 53 галлона в час. рекуперация на одновременный водонагреватель зимой

Повышение восстановление путем повышения температуры на термостате
Повышение рекуперации путем изменения настройки термостата. Ресурс: Как отрегулировать температуру водонагревателя
Верхний и нижний термостат можно настроить по-разному.
Таймер можно использовать для контроля разницы температур и экономии денег путем переключения мощности нагрева воды в зависимости от пикового использования раз.Ресурс: Используйте таймер для управления термостатами

Увеличить восстановление путем установки темперирующего бака для пассивного подогрева входящего холодная вода
Темперирующая емкость

Увеличение рекуперация путем установки 2 водонагревателей
2 водонагревателя означают, что имеется больший объем горячей воды, и пользователь меньше вероятность нехватки горячей воды
Ресурс: два водонагревателя

Мнение:
Повышение термостат до 130F — самый простой способ увеличить восстановление. Установка темперирующий резервуар — дополнительная работа, но эффективна для повышения температуры холодной поступающей воды.

Если требуется очень высокое восстановление, подключите дополнительный выключатель и работайте. еще один провод 10 калибра для одновременного операция — лучший способ ускорить выздоровление.
Ресурс: Как подключить одновременный водонагреватель
Преобразование в одновременный — больше работы, но безопаснее, чем повышение температуры воды до 140-150F.

.

Расчет ОВК

Расчеты размера системы HVAC в зале Macalister будет проходить двумя способами. Первый метод будет основываться на оценках кубических футов в минуту и ​​тоннажа, указанных в ASHRAE. Второй способ, что более подробно, предполагает использование программы моделирования Carrier E-20 для расчета нагрузок.

Стандарты оценки ASHRAE:

ASHRAE устанавливает стандарты для оценка кубических футов в минуту и ​​тоннажа в здании.При расходе 20 куб. Футов в минуту на человека стандарт и система повторного нагрева, ASHRAE устанавливает следующие числа:

Расчетная охлаждающая нагрузка (тонны): от 0,25 до 0,35 тонны на 100 квадратных футов общей площади здания

Расчетная тепловая нагрузка (MBH): от 1,5 до 2,5 MBH на 100 квадратных футов общей площади здания

Расчетный кубический фут в минуту: от 75 до 125 кубических футов в минуту на 100 квадратных футов общей площади здания

охлажденной воды, галлонов в минуту: 2.4 галлона в минуту на тонну охлаждение

галлонов горячей воды в минуту: отопление MBH, разделенное на 10

Для наших оценок мы будем использовать середины этих значений, чтобы дать ответ, который не будет ни слишком либеральным, ни слишком консервативен.

Метод оценки ASHRAE для Macalister Зал:

Общая площадь кондиционированных место в Macalister Зал выглядит следующим образом:

28400 футов 2 в подвале

24400 футов 2 в первом этаж

13 500 футов 2 на каждой башне этаж

10,500 футов 2 на факультете клуб

Общая кондиционированная площадь: 117 300 футов 2

Исходя из рассчитанной площади выше и стандартов ASHRAE, изложенных ранее, нагрузки на здание рассчитывается по следующей таблице:

Охлаждающая нагрузка

Нагревательная нагрузка

Всего CFM

Охлажденная вода

Горячая вода

350 тонн

2350 МБХ

117300 куб. Футов в минуту

840 галлонов в минуту

235 галлонов в минуту

Программа Carrier E-20

Программа Carrier E-20 намного точнее, чем упомянутая ранее предварительный расчет.С помощью этой программы рассчитываются нагрузки на здание. с учетом строительных материалов, направленная облицовка, инфильтрация, графики занятости, загрузка оборудования, загрузка людей и др. уставки в системе HVAC. Обрисован ввод данных в программу. ниже.

Температура воздуха в регионе Филадельфия

Сезон

Сухой термостат (F)

Мокрая лампа (F)

Суточный диапазон (F)

Зима

10

НЕТ

НЕТ

Лето

93

75

14

Филадельфия Высота над уровнем моря: 26 футов

Philadelphia Latitude Адрес: 40

Информация о строительных материалах:

В следующих разделах показаны две основные формы конструкции Macalister. Зал.Башня состоит из 6-дюймовой сборной бетонной панели снаружи. большое воздушное пространство и внутреннее пространство из 4-х дюймовых бетонных блоков. Первый пол состоит из кирпича 4 дюйма, с воздушным зазором 1 дюйм и бетона 8 дюймов. блочная стена.

Стена 1-го этажа Секция Башня Стеновая Секция

Из приведенных выше секций стен я рассчитал общее значение U стен. (БТЕ / час / фут 2 / F) в зависимости от используемых материалов и установленных стандартов вперед в ASHRAE.Табличные значения следующие:

Строительство 1 этажа:

Строительные материалы

R-Value (часы x футы 2 x F / BTU)

Значение U (БТЕ / час / фут 2 / фут)

Сопротивление наружному воздуху

0.33

3,03

Лицевой кирпич 4 «

0,43

2,33

Воздушный зазор 1 «

0,91

1,10

8 «CMU

2.02

0,50

Внутреннее сопротивление воздуха

0,69

1,45

Итого

4,38

8,41

Строительство башни:

Строительные материалы

R-Value (часы x футы 2 x F / BTU)

Значение U (БТЕ / час / фут 2 / фут)

Сопротивление наружному воздуху

0.33

3,03

6-дюймовая сборная железобетонная панель

3,22

0,31

Воздушный зазор 6 дюймов

0,91

1,10

4 «CMU

1.11

0,90

Внутреннее сопротивление воздуха

0,69

1,45

Итого

6,26

6,79

Типовая конструкция окна:

Предполагается алюминиевое стеклопакетное окно с терморазрывом и светлыми плафонами. на внутренней.Эти предположения приводят к следующим значениям:

Общее значение U: 0,537 (БТЕ / ч / фут 2 / фут)
Коэффициент затенения: 0,454

Типовая конструкция крыши:

Предполагается монолитная крыша на стальном настиле 22 колеи с изоляцией из плит Р-7. Эти предположения приводят к следующему значению:

Общее значение U:.121 (БТЕ / ч / фут 2 / фут)

Типичная световая нагрузка: 1,5 Вт / фут 2

Типичная нагрузка на людей: 1 человек / 150 футов 2 при выполнении офисной работы:

Явная нагрузка: 245 BTUH
Скрытая нагрузка: 205 BTU

Типичные потери при инфильтрации: 2 воздухообмена в час

Типовая загрузка оборудования: .5 Вт / фут 2

Уставки и коэффициенты безопасности:

Уравнения, используемые E-20 для расчета нагрузок:

1. Нагревательная нагрузка: Q = U x A x T

Где:

Q = Скорость теплопередачи, БТЕ / час
U = Общий коэффициент теплопередачи, БТЕ / час / фут 2 / F
A = Площадь поверхности, через которую тепло потоки, футы 2
T = разница температур, через которую течет тепло, F

Площадь стены рассчитана исходя из высоты пола 12 футов-0 дюймов. в башне и 15′-0 «на первом этаже.

2. Охлаждающая нагрузка: Q = U x A x CLTD c

Где:

Q = Нагрузка на охлаждение для крыши, стекла или стены, БТЕ / час
U = Общий коэффициент теплопередачи для крыши, стекла или стены, БТЕ / час / фут 2 / F
A = Площадь крыши, стекла или стены, футы 2
CLTD c = Скорректированная разница температур охлаждающей нагрузки, F

CLTD c — это измененное значение разницы температур, которая учитывает эффект накопления тепла и запаздывания.

3. Солнечное излучение через стекло: Q = SHGF x A x SC x CLF

Где:

SHGF основан на ориентации и времени года, а SC основан на вид драпировки на окне.

4. Осветительная нагрузка: Q = 3,4 x Ш x BF x CLF

Где:

BF учитывает тепловые потери в балластах люминесцентных ламп и CLF учитывает накопление тепла в осветительных приборах.

5. Нагрузка на людей: Q s = q s x n x CLF, Q l = q l x n

Где:

Q с и Q л = Явное и скрытое тепловыделение, БТЕ / час
q с и q л = Явное и скрытое тепловыделение на человек, БТЕ / час на человека
n = Количество человек
CLF = Коэффициент охлаждающей нагрузки для людей

Carrier E-20 Результаты:

Информация была введена на основе вышеуказанных уставок и уравнений в Программа Carrier E-20 и были получены следующие результаты:

Охлаждающая нагрузка

Нагревательная нагрузка

Всего CFM

Охлажденная вода

Горячая вода

300 тонн

2100 МБХ

куб. Футов в минуту

720 галлонов в минуту

210 галлонов в минуту

.

Испарение с водной поверхности

Испарение воды с водной поверхности — например, из открытого резервуара, плавательного бассейна и т.п. — зависит от температуры воды, температуры воздуха, влажности воздуха и скорости воздуха над поверхностью воды.

Количество испарившейся воды можно выразить как:

г с = Θ A (x с — x) / 3600 (1)

или

г ч = Θ A (x с — x)

где

г с = количество испарившейся воды в секунду (кг / с)

г ч = количество испарившейся воды в час (кг / ч)

Θ = ( 25 + 19 v ) = коэффициент испарения (кг / м 2 ч)

v = скорость воздуха над водной поверхностью (м / с)

A = площадь водной поверхности (м 2 )

x с = максимальная влажность соотношение насыщенного воздуха при той же температуре, что и поверхность воды (кг / кг) (кг H 2 O в кг сухого воздуха)

x = соотношение влажности воздуха (кг / кг) (кг H 2 O в кг Сухого воздуха)

Примечание! Единицы для Θ не совпадают, так как это эмпирическое уравнение — результат опыта и экспериментов.

Необходимое теплоснабжение

Большая часть тепла или энергии, необходимых для испарения, берется из самой воды. Для поддержания температуры воды — в воду необходимо подводить тепло.

Необходимое количество тепла для покрытия испарения можно рассчитать как

q = h we g s (2)

где

q = подводимое тепло (кДж / с ( кВт))

h we = теплота испарения воды (кДж / кг)

Пример — Испаренная вода из плавательного бассейна

Имеется бассейн 50 м x 20 м с температурой воды 20 o С. Максимальный коэффициент насыщения влажности в воздухе над поверхностью воды составляет 0,014659 кг / кг. При температуре воздуха 25 o C и 50% относительной влажности коэффициент влажности в воздухе составляет 0,0098 кг / кг — см. Диаграмму Молье.

При скорости воздуха над поверхностью воды 0,5 м / с коэффициент испарения можно рассчитать как

Θ = (25 + 19 (0,5 м / с))

= 34.5 кг / м 2 h

Площадь бассейна можно рассчитать как

A = (50 м) (20 м)

= 1000 м 2

Испарение от поверхность может быть рассчитана как

г с = (34,5 кг / м 2 ч ) (1000 м 2 ) ((0,014659 кг / кг) — (0,0098 кг / кг) ) / 3600

= 0,047 кг / с

Теплота (энтальпия) испарения воды при температуре 20 o C составляет 2454 кДж / кг .Подвод тепла, необходимый для поддержания температуры воды в бассейне, можно рассчитать как

q = (2454 кДж / кг) (0,047 кг / с)

= 115,3 кВт

Потери энергии и необходимое количество тепла можно уменьшить на

  • уменьшение скорости воздуха над поверхностью воды — ограниченный эффект
  • уменьшение размера бассейна — не совсем практично
  • уменьшение температуры воды — не комфортное решение
  • снижение температуры воздуха — не комфортное решение
  • увеличение содержания влаги в воздухе — может увеличить конденсацию и повреждение строительных конструкций для закрытых бассейнов
  • удалить влажную поверхность — возможно с пластиковыми одеялами на поверхности воды снаружи время операции.Очень эффективный и часто используемый

Примечание! — во время работы в бассейне может резко увеличиваться испарение воды и необходимое количество тепла.

Чтобы снизить потребление энергии и избежать повреждения строительных конструкций из-за влаги, обычно используют устройства рециркуляции тепла с тепловыми насосами, передающими скрытое тепло из воздуха в воду в бассейне.

Калькулятор испарения с поверхности воды
.

Расчет водяного теплого пола, программа онлайн – ваш надежный помощник

Опубликовано 19 Май 2015 в 17:24

Перед тем как прокладывать низкотемпературную систему обогрева, вначале нужно узнать, как рассчитать теплый водяной пол, чтобы заранее приобрести все необходимое оборудование. Целесообразнее было бы поручить это специалистам. Но если у вас нет на это средств, то можно сделать это и самостоятельно, главное правильно к этому подойти.

Сегодня в интернете, можно найти различные сервисы, предлагающие онлайн-расчет труб, или специальные программки-калькуляторы, но все же, не имея инженерного образования, многим будет сложно разобраться с этим. Между тем, от правильного подхода, целиком и полностью зависит конечный итог, а также безопасность жилья.

Основы расчета теплых полов

Конструкция системы такова, что непосредственно в полости между основанием и финишным покрытием расположен контур отопительной линии, по которой циркулирует жидкость. Это может быть как вода, так и антифриз.

Составными частями обогревательной системы, является следующее:

  • Коллекторный шкаф.
  • Материал для теплоизоляции.
  • Контур трубопровода.
  • Запорная арматура.
  • Соединительные элементы (фитинги).
  • Крепежные детали.

Для начала подбирается оптимальный вариант прокладки отопления, относительно которого и будет производиться расчет. Способы организации теплых полов делятся на два вида:

  • Когда монтируется одна система теплого пола, которая является основной, а все отопительные радиаторы в этом случае убирают.
  • Если теплый пол используется в качестве дополнительной системы, работающей совместно с другими отопительными приборами или централизованным отоплением.

Относительно этого, и составляется план прокладки, и проводятся расчеты в потребности необходимых материалов. Информация должна быть максимально точной. Даже небольшая ошибка может повлиять на качество работы системы «теплый пол» или привести к аварии.

Особо внимательными необходимо быть при планировании отделки будущего помещения, а именно, выборе финишного напольного покрытия.

Рассчитывая теплый пол, вам необходимо будет учесть следующие данные:

Процесс расчетов в программе RAUCAD/RAUWIN 7.0

  • Объем теплопотерь в помещении. На это может повлиять наличие объёмного остекления в доме: эркеры или мансарды, а также высота жилого здания.
  • Тип обустраиваемого помещения и напольного покрытия. Здесь учитывают наличие специальных материалов в отделке пола, которые обладают повышенной теплоемкостью – мраморные или гранитные плиты.
  • Предполагаемый уровень температуры, которая должна быть в помещении. При использовании теплого пола в качестве индивидуальной системы обогрева, потребуется большая затрата электроэнергии или более частый шаг прокладки контура.

Если у вас в квартире есть такие конструктивные особенности, то, прежде всего, нужно сделать упор на увеличение мощности. Особое внимание уделяется организации прокладки водяного пола, в помещениях с дощатым полом. Дело в том, что учитывая низкую теплопроводность древесины, стандартной удельной мощности подобной системы может не хватить для создания комфортной температуры в помещении.

Не стоит использовать теплые полы в качестве обогрева в помещениях, не имеющих дополнительного утепления. Как правило, в них наблюдается больший объем теплопотерь, и это только приведет к большим затратам на их обогрев.

Расчет длины контура и котла нагрева

Используя собранные данные, необходимо в первую очередь рассчитать мощность циркуляционного насоса, электрического или газового котла. Также эти показатели учитываются при расчете шага трубы при прокладке. На сегодняшний день, можно использовать 5 видов материала для устройства контура теплого пола:

Работа в Multiplaner CAD

  • Гофрированные трубы из нержавеющего металла. Этот материал имеет эффективную теплоотдачу.
  • Медные. Также отличаются высокими показателями, но при этом и стоят намного дороже.
  • Трубы из сшитого полиэтилена. Отличаются хорошим качество при доступной цене.
  • Металлопластиковые изделия. Самый популярный материал, сочетающий низкую стоимость и высокое качество.

Тип используемых труб, также учитывается при расчете теплого пола, потому что каждый материал имеет свои особенности и коэффициент теплопроводности. Например, высокую теплоотдачу и долгий срок эксплуатации, имеют медные трубы, но ввиду большой стоимости материала, позволить их себе может не каждый.

Расчет на специальных программах

Существование таких программ, немного упрощает процесс выбора конструкции теплых водяных полов. Как нужно работать с ними?

Вначале в программе заполняются все данные о помещении и предполагаемом материале изделий для контура, который вы решили использовать. Программа самостоятельно выдаст вам необходимую длину и шаг трубы.

На этом этапе определяются следующие параметры:

  • Необходимая длина всего контура.
  • Правильное распределение тепловой энергии по всей поверхности пола.
  • Пределы максимальной тепловой нагрузки, которую сможет обеспечить система.

Совет. Если ввиду каких-то причин вам понадобится сделать больше шаг трубопровода, то одновременно следует и позаботиться об увеличении температуры теплоносителя. Допустимый показатель шага 5–60 см, наиболее часто трубы укладывают с шагом в 15–30 см, используя как переменный, так и постоянный шаг.

Использование теплого пола как источника обогрева помещения

Расчет мощности котла

Как правило, стены здания, контактирующие с улицей (наружные), отличаются большими теплопотерями. Поэтому здесь лучше рассчитывать шаг укладки труб с большей частотой, а также продумать дополнительную систему обогрева. Чтобы убедиться в том, что для создания комфортной температуры, будет достаточно одной системы теплого пола, то заранее просчитывают большую мощность нагревательного котла.

Вначале определяется общее значение теплопотерь здания, учитывая высоту стен, площадь окон, степень теплоизоляции помещения. Здесь также можно использовать специальную программу. Этот показатель сравнивается со средней мощностью, выдаваемой системой теплого пола. Если она не покрывает теплопотери здания, то использовать систему как единственный источник обогрева нельзя.

Расчет пола в интернете

Простая схема

Сегодня можно использовать различные онлайн-калькуляторы для расчета мощности водяных полов. Принцип работы одинаковый, и основывается на суммарных показателях тепловых потерь. Для этого необходимо вычислить размер площади помещения, но только то, которое не будет заставлено мебелью, потому что под тяжелой мебелью и другими предметами укладывать трубопровод не рекомендуется.

Использование такого калькулятора может освободить вас от необходимости проведения сложных расчетов вручную. Главное, правильно ввести все данные. Также, можно будет рассчитать и стоимость стяжки пола, нетрудно догадаться, что для этого тоже потребуется измерить всю рабочую площадь.

Конечно, нельзя полностью полагаться на онлайн-калькулятор, потому что все он выполнит расчеты не точно, а выдаст приблизительную оценку. Но зато вы будете знать о примерном масштабе предстоящей работы.

Правила безопасности

По большому счету, используются водяные теплые полы в основном в частных застройках, в многоэтажных домах их укладка не разрешается, поэтому чаще используют инфракрасные системы. Существуют некоторые правила безопасности, запрещающие подключение водяного теплого пола к централизованной системе отопления.

Коллекторная система

Например, запрещается подключение индивидуальной схемы отопления, к общей системе стояков с горячей водой, потому что проходя по контуру пола, вода будет охлаждаться, это может вызвать недовольство соседей. Также, самовольное подключение водяного пола противоречит административным нормам, и может быть наказано штрафом.

В новых домах застройщики заранее предусматривают возможность подключения водяного теплого пола в каждой квартире к централизованной системе обогрева. Изначально проводятся все расчеты, в таких случаях никакого нарушения со стороны жильцов не будет. Только нужно будет для подключения согласовать все в соответствующих организациях.

Заключение

Конечно, точно рассчитать полную сумму денег, необходимую для монтажа водяного теплого пола, можно, только обратившись к специалистам, которые используют профессиональные программы. Стоит такая услуга недорого, и в результате вы получите точные сведения, которые позволят приобрести необходимое количество материала и провести грамотный монтаж всей системы.

Автор:

Поделиться материалом:

Комментарии и отзывы к материалу

Стоимость эксплуатации теплых полов: бесплатный калькулятор и руководство

Если вы живете в холодном климате, даже в климате, который бывает холодным всего несколько месяцев в году, держу пари, вы спрашивали об этом несколько раз. Времена, когда ваши босые ноги касаются холодного пола. Сколько стоит теплый пол?

Потому что независимо от того, насколько мы чего-то желаем, нам обычно приходится учитывать практические аспекты и реалии. А главное — это цена.

Имея это в виду, мы подумали, что калькулятор , который может помочь вам определить ваши затраты на электрический теплый пол до , будет чрезвычайно полезным.

Потребление электроэнергии для полов с подогревом составляет примерно 7-15 Вт на квадратный фут. Это больше, чем требуется для получения мощности в зависимости от площади пола. Ваша стоимость — мощность x 24 ÷ 1000 x кВтч. кВт / ч — ваша местная цена. Пример: (100 кв. Футов x 15) x 24 ÷ 1000 x 15 ¢.

В приведенном выше примере вы используете пол с подогревом 24 часа в сутки, поэтому при необходимости отрегулируйте его.

Я дам вам краткий обзор того, как пользоваться калькулятором, а затем расскажу о некоторых других вещах, например о том, потребляет ли пол с подогревом много электроэнергии и многое другое.Так что продолжайте читать!

Как пользоваться калькулятором

Калькулятор не требует пояснений, но здесь можно быстро пройти по нему.

Во-первых, вам нужно узнать номинальную мощность на теплый пол, который у вас есть или вы собираетесь купить. И определите, будете ли вы обычно запускать обогрев при высоком значении или низком значении , поскольку это повлияет на используемую мощность. Типичная мощность обычно находится в диапазоне от 7 до 15 ватт на квадратный фут , но, вероятно, будет хорошей идеей иметь точные значения.

Вам также понадобится , чтобы найти местную стоимость кВтч. Лучший способ сделать это — получить текущий счет, но вы также можете сослаться на этот список, хотя он немного устарел. По крайней мере, это даст вам приблизительные цифры для текущей оценки.

Используйте это изображение как ссылку, чтобы найти свой местный кВтч

Последнее, что вам нужно знать, чтобы рассчитать, сколько стоит использование теплого пола, — это часов в день, которое вы ожидаете использовать.

После того, как вы введете все необходимые данные, вы получите ориентировочную стоимость, и вам даже не нужно было много математических вычислений.На мой взгляд, это всегда бонус.

Но теперь, когда вы знаете, сколько стоит использовать теплый пол, как насчет других вопросов, которые часто возникают у людей?

Позвольте мне также коснуться некоторых из них.

Много ли электроэнергии потребляют полы с подогревом?

Ну, это зависит от обстоятельств.

Извините, вы, вероятно, ненавидите этот ответ так же сильно, как я ненавижу давать его, но правда в том, что здесь задействовано много переменных. И самая большая переменная , вероятно, — это то, сколько площади пола вы собираетесь отапливать .Очевидно, что отопление маленькой ванной комнаты будет дешевле, чем обогрев большой семейной кухни с обеденной зоной.

Использование электричества для полов с подогревом зависит от того, сколько места вы собираетесь отапливать.

Кроме того, вы хотите добавить полы с подогревом, чтобы обогреть несколько комнат, или хотите обогреть весь дом?

В любом случае, есть три части информации, которую вы хотите запомнить.

  • Площадь в квадратных футах, которую вы хотите покрыть.
  • Количество ватт на квадратный фут.Давайте будем простыми и скажем, 7 ватт на квадратный фут на низком уровне или 15 ватт на квадратный фут на высоком.
  • И, наконец, ваши местные затраты на электроэнергию в кВт / ч.

Если вы хотите обеспечить пол с подогревом для комнаты площадью 100 квадратных футов на высоте , , это будет стоить вам примерно столько же, сколько вам потребуется запустить 1500 ватт на высоте в течение того же времени.

Если вы хотите обогревать дом площадью 1800 кв. Футов 24 часа в сутки, это будет стоить вам почти 100 долларов в день.Ой. Но помните, есть вероятность, что вы не собираетесь эксплуатировать его так долго, и, как вы увидите ниже, есть варианты напольных покрытий, которые сохранят тепло. Так что помните об этих двух факторах, если вы хотите отапливать весь дом с помощью теплых полов.

Если вы ищете дополнительное отопление только для нескольких комнат, подумайте об этом:

В летнюю жару, без кондиционера, думаете ли вы дважды, прежде чем включить один или несколько вентиляторов в вашем доме на несколько часов за раз? Возможно нет.Так что все сводится к вашему комфорту. Вы бы заплатили столько же зимой, чтобы согреть ноги? Только вы можете на это ответить.

И позвольте мне указать, что стандартные размеры кухни составляют 8 футов на 10 футов — менее 100 квадратных футов. Таким образом, мы могли бы теоретически сказать , что ваши расходы на подогрев пола будут меньше, чем вам будет стоить запуск вентилятора — при определенных условиях.

Плюсы и минусы теплого пола

Прежде всего, давайте поговорим о напольном покрытии, которое вы хотите положить поверх теплого пола.Потому что вы можете обнаружить, что ваш любимый пол — не лучший вариант для сочетания с полом с подогревом.

Варианты полов, которые плохо сочетаются с подогревом пола

Ковер. Так как ковролин обладает изоляционными свойствами, то его нанесение поверх теплого пола не имеет смысла. Это фактически предотвратит проникновение тепла через пол в жилое пространство.

Это не значит, что вы вообще не можете использовать коврики. Несколько ковриков меньшего размера подойдут, но вам следует держаться подальше от ковров большего размера и ковровых покрытий от стены до стены.

Ковры могут предотвратить излучение тепла от пола.

Виниловые полы. Тепло может привести к обесцвечиванию винила или выделению газов . Обе вещи вы бы хотели избежать.

Твердая древесина . Поскольку древесина чувствительна к перепадам температуры, а также к количеству влаги в воздухе, ваш красивый и дорогой пол может деформироваться, разбухать или сжиматься.

Лучшие варианты полов для сочетания с теплым полом

Инженерная древесина. Если вы предпочитаете паркет, это лучший выбор. Он выглядит как цельная древесина, так как верхние слои выполнены из цельного дерева. Однако нижние слои сделаны из основы, которая не реагирует на тепло.

Ламинат. Как и инженерная древесина, ламинат состоит из слоев, но верхний слой не из натурального дерева. Это просто копия. Однако он хорошо подходит для полов с подогревом, и не расширяется и не сжимается.

Натуральный камень. Если вы когда-нибудь стояли на каменном дворике посреди лета босиком, вы знаете, что камень будет удерживать и проводить тепло . Это делает его отличным выбором для полов с подогревом.

Тепло не заставит плитку расширяться или сжиматься, и вам не нужно беспокоиться о ее растрескивании.

Плитка. И фарфор, и керамика проводят тепло, как камень. А поскольку тепло не заставит его расширяться или сжиматься, вам никогда не придется беспокоиться о растрескивании — по крайней мере, от тепла.

Виниловые доски. LVP или роскошные виниловые планки являются популярным выбором для полов с подогревом благодаря технологии с жесткой сердцевиной , просто не забудьте проверить максимальную температуру, указанную производителем.

Плюсы теплого пола

  • Постоянные, равномерные температуры
  • Тихо
  • Не требует обслуживания

Давайте уточним это немного.

Даже в случае кратковременного отключения электроэнергии вам обеспечена постоянной и стабильной температуры в помещении , поскольку теплые полы с подогревом накапливают тепло и затем рассеивают его.Однако это будет в зависимости от типа напольного покрытия, которое вы используете .

Еще одно преимущество — это способ распределения тепла. Он поднимается через каждый квадратный фут вашего пола, а не дует на вас из одной или двух точек в комнате.

Теплый пол бесшумный. Даже если у вас есть современная печь, вы все равно можете ее услышать. Вы также можете услышать, как ваши протоки расширяются и сжимаются.

По большей части вы включаете пол с подогревом и оставляете его равным .Его не нужно регулярно обслуживать, , и вам не нужно менять фильтры и так далее.

Минусы теплого пола

К сожалению, не все может быть хорошо.

  • Первоначальные затраты
  • Не подходит для всех вариантов напольного покрытия
  • Если вашему дому также требуется охлаждение, это действительно не лучший вариант.

Опять же, давайте углубимся.

Стоимость материалов и монтажа полов с подогревом может составлять примерно от 2000 до 5000 долларов. И в зависимости от нанятого вами подрядчика — если вы не устанавливаете самостоятельно — может быть даже больше.

Я уже обсуждал варианты напольного покрытия выше, поэтому не буду повторять это снова.

Если вы живете где-то, где вам нужно как отопление, так и охлаждение в течение года, и вы думаете об использовании полов с подогревом для всего дома, а не для одной или двух комнат, вам, вероятно, следует подумать о другом методе обогрева. Вы можете получить лучистое охлаждение , но обычно оно устанавливается на потолке, поэтому вам нужно купить и установить два блока.

Заключение

Итак, вот оно. Мы предоставили вам удобный калькулятор и показали, как им пользоваться — и даже как выполнять свои собственные расчеты вручную.

И, надеюсь, дополнительная информация оказалась полезной. Вы знаете, что вы можете использовать вентилятор мощностью 1500 Вт в качестве сравнения при определении того, сколько он будет стоить, и какие варианты напольного покрытия лучше всего использовать в сочетании с полом с подогревом.

Спасибо, что обратились к нам за ответом на ваши вопросы! Почему бы не просмотреть соответствующие статьи ниже? Возможно, мы сможем помочь вам еще в чем-нибудь.

Главная »Калькуляторы» Стоимость эксплуатации теплого пола: бесплатный калькулятор и руководство

Теплый пол: затраты и способы экономии

Представьте, что вы первым делом зашли в ванную комнату утром, чтобы испытать не ледяную холодную плитку, а ощущение жаркого тепла. Вы можете получить эту роскошь, установив под плиткой систему лучистого подогрева пола. Тепло поднимается вверх через пол, чтобы согреть все в комнате, включая вас. Поскольку эти системы не нагнетают теплый воздух, не распространяют пыль и не вызывают сухость, ваши носовые пазухи, кожа и волосы будут вам благодарны.

Хотя большинство систем отопления устанавливается при строительстве дома, вы также можете добавить систему лучистого теплого пола к уже существующему дому. Вот что нужно знать.

Типы излучающих полов

Излучающие полы, также называемые «черным теплым полом», бывают двух основных типов: электрические и водяные. В электрических системах используются подкладки или маты с подогревом для отвода тепла через пол, а в гидравлических системах тепло генерируется за счет пропускания горячей воды по трубам под полом.Вот несколько основных отличий.

Электрический

  • Легче в установке и дешевле, чем другие варианты.

  • Идеально для дооснащения.

  • Доступная опция для дополнительного обогрева одной комнаты.

  • Нет необходимости в установке водопровода или бойлера.

  • Не является первичным источником тепла; обычно используется в качестве дополнительного тепла в холодных помещениях дома.

  • Может быть дороже в эксплуатации, чем другие варианты.

Электрические лучистые полы с подогревом — идеальный способ добавить лучистые полы с подогревом всего в одну или несколько комнат. Поскольку этот вариант не требует дополнительной сантехники, установка, как правило, относительно проста. Однако вам, возможно, придется также покрыть расходы на новое напольное покрытие. Электрические коврики или подкладки обычно устанавливаются под напольным покрытием и над черновым полом — твердой поверхностью под полом — поэтому старое напольное покрытие может быть удалено во время установки.

Hydronic

  • Может использоваться для обогрева всего дома.

  • Обычно дешевле в эксплуатации, чем электрический.

  • Обычно используется для отопления всего дома; не может быть легко установлен в одной комнате.

  • Требуется бойлер для нагрева воды.

Гидравлический лучистый пол с подогревом, который отводит тепло за счет подачи горячей воды через трубы, залитые в бетон или закрепленные под деревянным черным полом, является наиболее экономичным вариантом обогрева полов всего дома и обычно используется в холодном климате.Но поскольку для этого требуется бойлер и дополнительная сантехника, установка может быть намного дороже, особенно при дооснащении. При добавлении к существующим домам эти системы обычно устанавливаются на нижней стороне чернового пола, что может быть сложно.

Невероятный совет: лучистые полы с воздушным обогревом, которые нагнетают горячий воздух через трубы, встроенные в бетон под полом, являются третьим типом полов с подогревом. Но этот вариант редко устанавливается в домах в США, отчасти потому, что воздух не может хорошо удерживать тепло, а электрические и гидравлические системы более эффективны и экономичны, согласно U.С. Министерство энергетики.

Сколько стоит лучистый пол с подогревом?

Стоимость лучистого теплого пола во многом зависит от того, какой тип системы вы устанавливаете и сколько квадратных метров вы покрываете. Согласно веб-сайту HomeAdvisor, стоимость установки электрического теплого пола в среднем по стране составляет 11 долларов за квадратный фут; за гидронную установку — 13 долларов.

«Мы регулярно устанавливаем электрические полы с подогревом при укладке новой плитки, особенно в ванных комнатах и ​​примыкающих, где оно действует как дополнительное отопление для этих областей», — говорит Джош Бейсли, оценщик Building Specialists Inc.в долине Роанок в Вирджинии. Он говорит, что в районе, который он обслуживает, добавление электрического отопления в обычную ванную комнату стоит от 1500 до 3500 долларов. Он отмечает, что модернизировать полы с подогревом дороже, чем добавлять его во время первоначального строительства.

Напротив, гидравлические системы обычно устанавливаются так, чтобы они протекали по всему дому. По словам HomeAdvisor, для дома площадью 2400 квадратных футов установка водяного водяного обогрева пола будет стоить от 14 000 до 48 000 долларов США в виде материалов и рабочего времени.

Дополнительные работы или материалы могут увеличить вашу общую стоимость.Для электрического водяного теплого пола, если ваш проект требует дополнительной цепи, вам потребуется разрешение на электричество, и работу должен будет выполнить электрик. Для гидронной системы вам понадобится бойлер, циркуляционный насос, несколько клапанов для распределения воды и термостат. Установка бойлера, если у вас его нет, может добавить к проекту тысячи. Следовательно, для большинства гидравлических систем требуется сантехник или подрядчик по ОВК.

Планирование проекта водяного теплого пола

Выберите правильную систему

Первым шагом к планированию проекта водяного теплого пола является выбор системы, которая подходит именно вам.Для начала ответьте на следующие вопросы:

  • Будет ли эта система работать для всего дома или только для отдельных комнат? Если вы добавляете водяной теплый пол только в одну или две комнаты, электрическая система будет иметь смысл.

  • Какие дополнительные расходы могут потребоваться? Например, вам, возможно, придется заменить половицы или добавить сантехнику.

  • Насколько большим проектом вы готовы взяться? Если вы не строите новый дом или не выпотрошили старый дом, модернизация гидравлической системы — дело дорогое и сложное.Чтобы согреть пальцы ног в ванной, электричество — более простой и, как правило, менее дорогой вариант.

Создайте бюджет

Сколько вы готовы потратить на систему теплого пола? После того, как вы определитесь с цифрой, проконсультируйтесь с опытным подрядчиком по укладке полов для оценки.

Подрядчик рассмотрит все аспекты и сможет помочь вам изучить то, что вы, возможно, упустили, выбрать лучший подход и материалы для вашей ситуации и предложить решения для работы в рамках вашего бюджета.

Проведите свое исследование

Поскольку установка лучистого теплого пола может потребовать работы с различными специалистами, в идеале вы должны работать с подрядчиком, который может контролировать весь проект. Чтобы найти кого-то, кому можно доверять:

  • Спросите друзей, которые установили черный пол с подогревом, за рекомендациями. Или проверьте списки на надежных сайтах, таких как HomeAdvisor или Национальная ассоциация индустрии ремоделирования, также называемая NARI, если вы не можете получить рекомендации от своего сообщества.

  • Посетите выставочный зал розничной торговли напольными покрытиями и спросите, устанавливают ли их установщики также системы отопления.

  • Прочтите отзывы и отзывы любого подрядчика, которого вы рассматриваете. Проверьте Better Business Bureau на наличие оценок и жалоб.

  • Личная встреча. Пригласите подрядчика к себе домой, чтобы оценить работу. Попросите показать рекомендации, лицензию подрядчика и страховые сертификаты, чтобы убедиться, что они актуальны.

Способы экономии на лучистом напольном отоплении

Ограничьте объем

Добавление электрического лучистого теплого пола всего в несколько небольших комнат, которым требуется дополнительное тепло, — простой и экономичный способ сократить как установку, так и эксплуатационные расходы.

Выбирайте напольное покрытие с умом

Покрытие вашей системы лучистого теплого пола ковровым покрытием снижает ее эффективность в отводе тепла и обогревании вашего дома. Это также может увеличить ваши затраты на электроэнергию. Вместо этого выберите твердые напольные покрытия. Министерство энергетики отмечает, что керамическая плитка является наиболее распространенным и эффективным напольным покрытием для водяного отопления.

Сделайте часть самостоятельно

Поскольку установка лучистого теплого пола — сложный проект, обычно невозможно применять самостоятельный подход ко всему проекту без надлежащей подготовки и опыта.Однако вы можете найти подрядчика, который позволит вам выполнить часть работы самостоятельно. Таким образом, подрядчик сможет справиться с получением разрешений и более сложными задачами, а вы сможете сократить расходы.

Ирландский журнал по сантехнике и отоплению, выпуск 98

ОБЛОЖКА

«Технические специалисты Гранта проводят расчеты потерь тепла для каждой комнаты в соответствии с требованиями SR: 50».

Grant Aerona 3 R32 10кВт тепловой насос воздух-вода, источник воздуха

в соответствии с требованиями SR: 50.Эта информация обеспечивает требуемую тепловую нагрузку для каждой комнаты и помогает подтвердить соответствие части L строительных норм и рассчитать мощность теплового насоса, потребность в горячей воде и теплый пол и / или радиаторы для собственности. После того, как расчеты теплопотерь завершены и тепловая нагрузка для каждой комнаты в пределах собственности известна, правильно рассчитанные технологии отопления указаны для собственности. Это включает в себя серию высокоэффективных тепловых насосов воздух-вода-воздух Grant Aerona 3 R32, которые имеют рейтинг ErP A +++ и доступны в мощностях 6, 10, 13 и 17 кВт.Воздушные тепловые насосы становятся все более популярным выбором для проектов нового строительства и модернизации, поскольку они обеспечивают соответствие нормативным требованиям и являются энергоэффективным, устойчивым и экономичным способом обогрева недвижимости.

, если внешняя температура упадет до -20 °, мощность теплового насоса будет увеличиваться или уменьшаться в зависимости от конкретных климатических условий для обеспечения максимальной энергоэффективности. Поскольку тепловой насос воздух-вода воздух-воздух Aerona 3 R32 может работать как при высоких, так и при низких температурах, он может работать в тандеме с другими технологиями, представленными в разнообразном ассортименте продукции Grant, включая систему подогрева полов Uflex.В рамках оказания услуг по проектированию систем отопления дома Grant также разработает требования к полам с подогревом для тех комнат, которые выбраны для использования этого типа излучателя тепла. При совместной работе тепловой насос Aerona 3 и теплый пол Uflex улучшат общую эффективность нового или модернизированного дома, поскольку обе технологии могут работать при более низких температурах, что позволяет добиться экономии. Модели Grant Aerona 3 R32 мощностью 13 и 17 кВт также были отмечены компанией Quiet Mark за их бесшумную работу. Quiet Mark — это международная программа награждения, подтверждающая и награждающая низкошумные высокопроизводительные технологии, помогающие предлагать решения для преодоления шумового загрязнения во всем мире.

Те, кто работает над новыми или модернизированными проектами, где требуется тепловой насос, могут воспользоваться бесплатной услугой Grant по проектированию систем отопления дома, выполнив три простых шага: 1. Отправьте проектные чертежи, номер контактного телефона и предпочтительные тепловые излучатели. по адресу [email protected] 2. Член технической группы по гранту свяжется с вами, чтобы обсудить требования. 3. Вы получите полную спецификацию собственности с рекомендованными продуктами Grant. Бесплатная услуга Гранта по проектированию отопления дома на THREEEASYSTEPS:

AERONA 3 R32 RANGE Все четыре модели в R32

имеет превосходный сезонный коэффициент полезного действия (SCOP) до 5.4: 1 и, в зависимости от климатических условий и текущей потребности системы отопления, может отдавать 4 кВт тепловой энергии на каждый 1 кВт использованной электроэнергии. Даже

Свяжитесь с технической группой по гранту T: 0800 0443261 (NI) T: 057 9126968 (ROI) www.grant.eu Следуйте за грантом в Интернете: Facebook, Twitter и Instagram @ mygrantNI @grantirl

ПОДПИСАТЬСЯ НА НАС:

ЖУРНАЛ САНТЕХНИКА И ОТОПЛЕНИЕ | 13

www.plumbingmag.com

Сделано с FlippingBook — профессиональное решение для отображения маркетинговых и торговых документов в Интернете

Как рассчитать количество проводов, необходимых для установки DITRA-HEAT

Итак, ваши клиенты выбрали роскошный пол с подогревом для вашего следующего проекта напольного покрытия и готовы получить коврик, кабель и термостат.Перед началом работы важно спланировать установку, и одной из самых сложных задач может быть заказ необходимого количества кабеля. Прочтите наши лучшие советы по определению того, где вы хотите разместить нагревательные кабели, и о том, как рассчитать правильное количество проволоки.

Совет 1: Кабель не перерезать! Это правило номер один, а это значит, что правильные размеры нагревательного кабеля жизненно важны.

Совет 2: Мембрану Schluter®-DITRA-HEAT следует выбирать в соответствии с размером области, которая будет облицована плиткой, а кабель выбирается в соответствии с размером области, которая должна быть обогреваемой .Не покупайте нагревательный кабель того же размера, что и площадь, которую вы планируете облицевать плиткой, иначе у вас останется слишком много кабеля. (И все мы знаем, что нельзя делать, если это произойдет… вернитесь к совету 1!)

Совет 3: Знайте, где не топить ! Минимальное расстояние между нагревательными кабелями составляет 2 дюйма от стен, перегородок и стационарных шкафов, 8 дюймов от любого источника тепла и 4 дюйма от водостоков. Кабели также не следует прокладывать под шкафами или мебелью.

Совет 4: Планируйте буферную зону! Не всегда можно предсказать, где закончится нагревательный кабель. Эта буферная зона — это область, где нагревание не является необходимым, но дает некоторое пространство для маневра, если вы в конечном итоге получите немного больше, чем вы ожидали. Оставив 6-дюйм. зазор между стеной и кабелем не повлияет на теплоту пола и оставит вам необходимую гибкость.

В случае сомнений воспользуйтесь калькулятором! Калькулятор Ditra-Heat был специально создан, чтобы не гадать, сколько кабеля вам понадобится.Это даст вам окончательный расчет, который включает, сколько кабеля и мембраны вам действительно понадобится, с учетом минимального расстояния в три шпильки (3-1 / 2 дюйма или 9 см) между трассами нагревательного кабеля. Нужны еще советы? Посмотрите видео из серии «Советы и приемы»: «Советы по расчету длины кабеля для DITRA-HEAT», чтобы получить более точные советы по расчету длины кабеля для вашего следующего проекта по утеплению пола.

Калькулятор затрат

Прямой проводящий нагрев

Вместо обогрева и повторного ввода теплого воздуха в комнату Nuheat непосредственно нагревает находящихся в ней людей за счет теплопроводности, а также регулирует температуру воздуха, направляя тепло непосредственно в комнату.Поскольку это тепло исходит от всей поверхности пола, оно равномерное, постоянное и сконцентрировано в большей степени на глубине 6 футов — там, где большинство из нас проводит свое время. Это обеспечивает постоянный комфорт, несмотря на более низкую температуру окружающего воздуха. А за счет поддержания более низкой температуры окружающей среды — при сохранении комфорта — затраты на энергию снижаются, а отопление становится более эффективным.

Остаточное отопление

В силу метода установки Nuheat заключен в термальную массу (тонкие слои над и под системой Nuheat).Эта тепловая масса удерживает и накапливает тепло, выделяемое системой. Даже после выключения Nuheat эта тепловая масса продолжает ощущаться теплой и выделять накопленное тепло, что снова повышает эффективность и снижает затраты на электроэнергию.

Безопасность

Nuheat — это продукт, не требующий обслуживания, с 25-летней гарантией и не требующий обслуживания. Поскольку источник тепла надежно закреплен между слоями тонкого материала, не стоит беспокоиться о том, что мебель, занавески или дети могут контактировать с источником тепла.

Дизайнерская гостиная

Обогреватели для плинтусов имеют неприглядный вид и выступают из стены на высоту от 4 до 5 дюймов. Nuheat, с другой стороны, представляет собой почти невидимый продукт, аккуратно спрятанный под поверхностью пола, а его стильные термостаты являются единственным видимым аспектом системы. А учитывая тот факт, что тепло исходит от всего пола, не нужно беспокоиться о том, что мебель закрывает обогреватели или находится рядом с обогревателем плинтуса. Nuheat дает полную свободу при декорировании, поддерживая при этом комфортную температуру в помещении.

Как заменить обогреватель плинтуса на систему теплого пола Nuheat

Перед тем, как начать, убедитесь, что основная плата подключена к выделенному контуру (Nuheat требует выделенного контура). Если мощность Nuheat Mat больше, чем у вашего обогревателя плинтуса, убедитесь, что общая нагрузка не превышает размер выключателя.

Отопление Colorado Homes — 10,636

Распечатать этот информационный бюллетень

К. Вайнера * (7/19)

Краткая информация…

  • 54% всех расходов на электроэнергию в среднем доме в Колорадо идет на отопление.Плотно закрытые дома с хорошей изоляцией могут быть намного дешевле в отоплении, чем негерметичные дома с плохой изоляцией. Старые печи и котлы могут иметь КПД всего 56%, в то время как новые блоки могут достигать КПД почти 99%.
  • Все здания потребляют меньше тепловой энергии, когда термостаты установлены на более низкие температуры, но некоторые системы центрального отопления работают лучше с регулировкой термостата, чем другие.

Отопление — самая большая статья расходов на электроэнергию для большинства домашних хозяйств в Колорадо.Разнообразные источники топлива, включая природный газ, пропан, электричество и дрова, делают возможности для отопления домов многочисленными, но потенциально огромными. Для аналогичных типов отопительного оборудования может существовать большое разнообразие характеристик и эффективности, и комплексный подход к снижению затрат на тепловую энергию часто не рассматривается. Этот информационный бюллетень предназначен для ознакомления с широким спектром вариантов отопления для домов в Колорадо и предоставления рекомендаций по эффективному отоплению как за счет снижения спроса на энергию, так и за счет использования эффективного оборудования.Рассматриваемые темы включают определение ваших затрат на отопление, подход к отоплению всего дома, различные типы отопительного оборудования, управление вашей системой отопления и другие соображения.

Сколько вы платите за отопление

Месяц Therms
Дж 140
Ф 151
M 110
А 72
M 55
Дж 23
Дж 15
А 16
S 39
O 80
N 91
D 129
Всего 921

В среднем 54% всех расходов на электроэнергию в среднем доме в Колорадо идет на отопление.Затраты на отопление в плотно закрытых и хорошо изолированных домах могут сильно отличаться по сравнению с негерметичными и плохо изолированными домами. Все, что вам нужно, чтобы подсчитать, сколько тратится на отопление вашего дома в год, — это годовые счета за электроэнергию от местного коммунального предприятия. Поскольку примерно 75% всех домов в штате используют природный газ в качестве основного топлива для отопления, мы рассмотрим пример с использованием общей единицы измерения тепла (см. Таблицу).

Во-первых, определите три месяца наименьшего потребления природного газа — обычно июнь, июль и август.Затем вычислите среднее значение этих месяцев: 23 + 15 + 16 = 54 и 54/3 = 18 термов. Это называется «базовой нагрузкой» и представляет собой количество природного газа, используемого в месяц для других функций, кроме отопления (а именно, горячее водоснабжение и, возможно, приготовление пищи). Затем вычтите базовую нагрузку из годовой суммы, чтобы рассчитать использование тепловой энергии. Для этого сначала умножьте базовую нагрузку 18 термов / месяц на 12 месяцев = 216 термов / год. Вычитая эту годовую базовую нагрузку из общего годового теплового режима, равного 921, вы можете увидеть, что в этом примере для отопления дома используется 705 тепловых единиц в год.Чтобы определить стоимость этих 705 термов, просто умножьте 705 на стоимость одного терма (как указано в ваших счетах), например, 0,70 доллара:

705 * 0,70 доллара =
493,50 доллара в год на отопление

Этот расчет полезен по ряду причин. Во-первых, если вы не знаете, сколько в настоящее время платите за отопление, вы можете не понимать, сколько экономии можно ожидать от энергосбережения. Во-вторых, знание ваших годовых расходов на отопление и эффективности вашего отопительного оборудования может помочь вам рассчитать ожидаемую экономию от установки высокоэффективного оборудования (подробнее об этом позже).В-третьих, когда вы также рассчитываете свои расходы на охлаждение и базовую нагрузку, вы должны лучше понимать, где сделать в первую очередь любые инвестиции, которые вы готовы вложить в энергоэффективность.

Подход для всего дома

По материалам журнала Residential Energy, 5-е издание

Вместо того, чтобы покупать крупное отопительное оборудование для обеспечения комфорта в самые холодные зимние дни, инвестиции в оболочку здания позволят использовать меньшее и менее дорогостоящее отопительное оборудование.Быстрый обзор различных путей, по которым тепло оставляет дома на холоде на открытом воздухе зимой, поможет показать, насколько это верно (см. Рисунок выше).

Стрелки выше указывают на различные пути выхода тепла из дома — в основном через потолок, стены и оконные проемы (также известные как окна), а также через различные трещины и щели (утечки воздуха) по всему дому. Стрелки, указывающие влево, описывают источники тепла, необходимые для компенсации этой потери тепла — отопительное оборудование, внутреннее тепло (т.е. от людей или приборов) и солнечного излучения. Целью подхода к отоплению для всего дома является минимизация потерь тепла (стрелки, указывающие вправо) и максимальное увеличение солнечного тепла, тем самым максимально уменьшая количество тепла, необходимое от активного нагревательного оборудования.

Для этого необходимо заделать трещины и зазоры, чтобы избежать утечки, а изоляцию следует установить на рекомендуемых уровнях вокруг границ кондиционируемых помещений, а также вокруг воздуховодов и труб с горячей водой (если применимо).См. Дополнительные информационные бюллетени по воздушному уплотнению и изоляции для получения дополнительной информации по этим двум темам. Вы также можете максимально впустить прямое зимнее солнце через ориентацию на юг и другие пассивные солнечные системы для новых домов, а также правильно управляя оконными решениями, такими как жалюзи и шторы, в существующих домах.

Источник: Residential Energy, 5-е издание

Приведенное выше сравнение показывает, насколько эффективен подход к отоплению всего дома.Как видите, даже средние дома с холодным климатом требуют в три раза больше тепловой энергии, чем хорошо изолированные дома с низкой утечкой воздуха. Из-за этого подрядчики всегда должны выполнять расчет «Ручного J», который учитывает «герметичность» и значение изоляции дома — среди других факторов — для определения надлежащего размера нового или заменяемого
отопительного оборудования.

Оборудование центрального отопления: печи и котлы

В Колорадо печи и бойлеры являются наиболее распространенными типами домашнего отопительного оборудования.Печи работают за счет сжигания источника топлива внутри теплообменника и вдува нагретого воздуха в сеть воздуховодов дома с помощью вентилятора. Затем теплый воздух поступает в комнаты дома через индивидуальные обогреватели, а воздух возвращается в печь через решетки и обратные каналы. Бойлеры работают аналогично, за исключением того, что тепло передается воде, а не воздуху, а затем горячая вода или пар распределяются по всему дому, прежде чем вернуться в центральный блок.

Наиболее распространенным показателем эффективности печей и котлов является годовая эффективность использования топлива (AFUE).AFUE учитывает все потери тепла от точки сгорания в дымоход или вентиляционное отверстие, но не учитывает потери тепла в воздуховодах или трубопроводах. Он часто указывается на желтой этикетке Energy Guide, как показано, но также может быть рассчитан путем деления выходной мощности блока (в БТЕ) на вход блока (в БТЕ), как указано на паспортной табличке. Старые блоки могут иметь AFUE всего 56%, в то время как новые высокоэффективные блоки могут достигать AFUE почти 99%.

AFUE печи или котла зависит от ряда факторов, в том числе от того, как он втягивает и отводит воздух для горения, а также от того, насколько размер печи соответствует потребностям дома.

Характеристики, которые следует искать в эффективных печах или котлах, включают:

  • Компрессорно-конденсаторные агрегаты для подогрева конденсированных дымовых газов;
  • Герметичное сгорание, при котором воздух поступает непосредственно извне через специальную трубу;
  • Вентиляторная вентиляция и подача
    воздуха для горения.

Разница в расходах на отопление между установками с низким и высоким КПД может быть значительной. Рассматривая покупку новой печи или котла, используйте Таблицу 1 (предоставленную U.S. Department of Energy) для расчета ожидаемой экономии на основе AFUE и текущих затрат на отопление. (Прежде чем использовать эту таблицу, рассчитайте, сколько вы в настоящее время платите за отопление, используя метод, описанный ранее в этом информационном бюллетене.)

Например, предположим, что в настоящее время вы платите 493,50 доллара за отопление своего дома
в течение года (из примера, который мы использовали ранее в информационном бюллетене) с помощью печи с КПД 70%. Перейдя на печь с КПД 90%, вы сэкономите 22,22 доллара на каждую сотню долларов, потраченных на отопление:

$ 493.50/100 = 4,94 и 4,94 * 22,22 =
109,77 долларов США, сэкономленных в год

Когда вы узнаете, сколько вы сэкономите в год, вы легко сможете определить, как быстро вы вернете свои деньги от нового вложения.

Обратите внимание, что для модернизации до высокоэффективных герметичных блоков сжигания может потребоваться новая облицовка дымохода меньшего размера, если существующий дымоход будет обслуживать только нагреватель горячей воды для бытового потребления. Также обратите внимание, что печи и котлы могут работать на электричестве, хотя это встречается гораздо реже.Несмотря на то, что AFUE превышает 95% для блоков с электрическим приводом, расходы, связанные с электрическими печами и котлами, могут быть намного выше, чем у блоков, работающих на природном газе, с более низкими AFUE. Техническое обслуживание печей и котлов должно включать регулярные наладки квалифицированными специалистами, а для печей также следует включать очистку или замену фильтров каждые один-три месяца в течение отопительного сезона.

Оборудование центрального отопления: тепловые насосы

Тепловой насос заслуживает внимания домохозяйств, которые уже являются полностью электрическими, хотят избежать использования горючего газа внутри, заинтересованы в переходе на нулевую энергию и / или хотят обеспечить отопление и охлаждение с помощью одного блока.Два основных типа центральных тепловых насосов на выбор — это воздушные тепловые насосы (ASHP) и наземные тепловые насосы (GSHP). ASHP работают аналогично кондиционерам, но могут нагреваться при обратном потоке: тепло отводится от наружного воздуха и передается хладагенту, протекающему через конденсатор, прежде чем попадет в дом через внутренний воздухообрабатывающий агрегат и воздуховоды. В то время как старые ASHP становились неэффективными при попытках отвода тепла от воздуха ниже 40 градусов по Фаренгейту, более новые тепловые насосы для «холодного климата» могут отводить тепло из воздуха при температуре ниже 5 градусов по Фаренгейту.(В этом случае ASHP полагаются на катушки электрического сопротивления или резервные печи для обеспечения резервного тепла.) Если вы рассматриваете ASHP, вы захотите посмотреть на коэффициент производительности агрегата в отопительный сезон (HSPF) и сезонный коэффициент энергоэффективности (SEER), чтобы определить его эффективность. . Наиболее эффективные агрегаты имеют HSPF между 8-10 и рейтингами SEER между 15-18 и могут отдавать в 1,5–3 раза больше тепловой энергии, чем потребляемая электрическая энергия, при правильной установке с правильным количеством заправленного хладагента.Бесканальные «минисплит» ASHP также доступны для обогрева или охлаждения отдельных комнат или пространств в доме.

Изображение поля горизонтальной петли: Air Solutions

GSHP передают тепло с землей, а не с наружным воздухом. Бухты трубопровода проходят от внутреннего насоса блока под землей — горизонтально на глубине не менее 6 футов под землей или вертикально на глубине 250 футов или более — в «кольцевом поле».Горизонтальные петлевые поля требуют больше места, но их установка может быть менее затратной, чем вертикальные петлевые поля. GSHP могут быть более эффективными, чем ASHP, но они также значительно дороже и требуют больших затрат земли для установки. Как и в случае с ASHP, успех системы во многом зависит от качества установки. Если для питания тепловых насосов используется электричество из сети Колорадо, их выбросы парниковых газов в настоящее время сопоставимы с выбросами от высокоэффективных печей на природном газе. Однако со временем ожидается, что экологические выгоды от использования тепловых насосов будут расти, поскольку сеть использует больше чистой энергии.

Оборудование центрального отопления: электрическая плинтус

Электрический обогрев плинтуса — один из самых дорогих вариантов для домов в Колорадо. Разделение тепла на зоны и правильное регулирование каждой зоны с помощью термостата имеет важное значение для снижения затрат на отопление электрического плинтуса. Качество утеплителей плинтусов значительно различается. Более дешевые модели могут быть шумными и часто плохо контролируют температуру. Ищите этикетки от лабораторий Underwriter’s (UL) и Национальной ассоциации производителей электротехники (NEMA), чтобы убедиться, что продукт соответствует этим стандартам безопасности.Сравните гарантии различных моделей, которые вы рассматриваете.

Гидравлические распределительные системы

В то время как системы отопления, такие как печи, распределяют тепло по воздуху, другое оборудование, такое как бойлеры, может нагревать воду для распределения по всему дому. Подогрев плинтуса горячей водой может обеспечивать различный уровень тепла в разных зонах в зависимости от потребности. Системы водяного теплого пола также можно зонировать, и их проще всего установить при новом строительстве. Хотя эти излучающие системы, как правило, дороже в установке, чем системы плинтусов с горячей водой, они могут отводить тепло более эффективно и предлагать уникальный тип тепла, которым многие наслаждаются.Излучающие трубы могут быть установлены либо в бетонной плите дома, реже в тонком слое бетона или гипса под полом, либо в воздушном пространстве под полом. При установке в фундамент дома из плит время отклика при запросе на изменение температуры помещения является чрезвычайно медленным, так что отступление от него становится непрактичным. Для укладки тонкого слоя бетона на черный пол, не связанный с землей, может потребоваться дополнительная опора для пола. Установка излучающих труб в воздушном пространстве под полом требует нагрева воды до более высоких температур, чем это требуется для других конструкций излучающих полов.Эти более требовательные системы работают лучше всего, когда пол из керамической плитки или другого материала с высокой проводимостью, и, как правило, не могут использовать более низкотемпературное тепло от солнечных систем горячего водоснабжения
.

Обогреватели помещений

Некоторым домашним хозяйствам необходимо обеспечить теплом дополнительную комнату или комнату, которая ранее не кондиционировалась, или, возможно, у них нет системы центрального отопления. В этих случаях варианты включают расширение существующих нагревательных каналов / трубопроводов или использование бесканальных мини-сплит тепловых насосов, отопления на дровах, солнечных систем горячего воздуха или электрических обогревателей.

Воздухоочиститель бесканального мини-сплит.
Источник: Hobaica Services

Как и обычные тепловые насосы, бесканальные мини-блоки имеют как внешний конденсатор, так и внутренний воздухообрабатывающий агрегат как для нагрева, так и для охлаждения. Разница в том, что кондиционер не подключен к сети воздуховодов, а вместо этого распределяет кондиционированный воздух прямо в помещение. Воздухоочистители могут быть установлены на потолке, внутри подвесного потолка или на стене.Несколько кондиционеров воздуха могут распределять кондиционированный воздух от одного наружного конденсаторного агрегата в несколько помещений или зон, а воздухообрабатывающие агрегаты подсоединяются к наружному конденсатору через трубопроводы. Преимущество этих систем заключается в том, что энергия не будет теряться при транспортировке с улицы в помещение, как это часто бывает при обогреве или охлаждении через воздуховоды. К недостаткам этих систем относятся их высокая первоначальная стоимость и ограниченный круг квалифицированных установщиков / сервисных центров в некоторых частях штата.

Дровяные печи и печи на пеллетах подходят как для центрального отопления, так и для отопления помещений. Соображения для этих систем включают ограничения качества воздуха в зависимости от местоположения, эффективность, указанную EPA, правильные размеры и особенности сжигания, а также безопасность горения. В некоторых местах в штате Колорадо может быть ограничено использование дровяных или пеллетных печей как в качестве основного, так и в качестве вторичного источника тепла — подробности уточняйте у местного правительства. По эффективности пеллетные печи могут сжигать топливо более эффективно (более 80% AFUE), чем дровяные печи (63-78% AFUE), но и печи, и топливо дороже.В печах на пеллетах также используются электронные устройства подачи и компоненты, которые сделают их бесполезными в случае отключения электроэнергии и могут усложнить техническое обслуживание. Важно не увеличивать размер дровяной печи или печи на гранулах, поскольку такой размер может привести к тому, что люди будут допустить тление огня, что приведет к увеличению выбросов. Во время установки необходимо соблюдать местные пожарные / строительные нормы, чтобы избежать потенциальной опасности возгорания от использования дровяных печей или печей на гранулах.

Солнечные системы горячего воздуха состоят из плотно закрытого и изолированного стеклянного коллектора с черной металлической поглощающей пластиной, которая обычно устанавливается на южной стороне дома, в окне или на крыше, выходящей на юг.Вентилятор управляет поступлением солнечного тепла в дом от настенных или потолочных агрегатов, а вентилятор или простой заслонка может управлять отводом тепла от агрегатов, установленных на окне. Установки на крыше можно даже подключить к воздуховодам, чтобы расширить распределение солнечного тепла за пределы одной комнаты. Важно отметить, что солнечные коллекторы горячего воздуха могут обогревать пространство только при ярком солнце.

Электрические обогреватели, содержащие жидкость для передачи тепла, как правило, выделяют более комфортное тепло, чем ленточные или лучистые электрические обогреватели для помещений или дополнительного тепла. Безопасность — это самая большая проблема для любого из портативных электрических обогревателей: ищите опрокидывающиеся выключатели, которые автоматически отключают обогреватель при его падении, а также защитную решетку или уплотнение, закрывающее электрические нагревательные элементы. Если необходимо использовать удлинитель, используйте усиленный шнур калибра 14 или выше.

Управление вашей отопительной системой

Все здания потребляют меньше тепловой энергии, когда термостаты установлены на более низкие температуры, но некоторые системы центрального отопления работают лучше с регулировкой термостата, чем другие.Такие системы, как лучистые полы с подогревом в бетонных плитах, которые имеют медленное время отклика на изменения термостата, могут выиграть от небольших неудач или даже от их отсутствия. Точно так же и тепловые насосы, и двухступенчатые или регулируемые высокоэффективные печи работают менее эффективно при значительном понижении температуры при нагреве, и включение резервной системы теплового насоса может быть особенно дорогостоящим. Электрические системы наиболее точно управляются либо с помощью программируемых термостатов «удаленного сетевого напряжения», либо «низковольтных».

Как и многие другие технологии, эффективность термостатов зависит от привычек пользователей. В большом исследовании домов с программируемыми термостатами в Калифорнии, только 47% этих домов фактически имели термостаты в «программном режиме» (в то время как другие настраивали их вручную или не регулировали) (Lutz et al.). Программируемые термостаты в сочетании с нагревательным оборудованием, обеспечивающим защиту от сбоев, могут существенно повлиять на энергопотребление в доме и становятся все более простыми в использовании.

Общие рекомендации по эффективной настройке термостата в домах с отопительным оборудованием с пониженной температурой:

  • Занят / бодрствуют: 76-80 охлаждение / 65-68 обогрев;
  • Незанятые: 80-83 охлаждение / 60-63 обогрев;
  • Спальный режим: 76-80 охлаждение / 60-63 обогрев.

Очевидно, что точки понижения, которые вы выбираете для своего термостата, должны отражать как ваш собственный уровень комфорта, так и соображения по энергосбережению. Жильцы домов с различными зонами обогрева должны регулировать температуру для занятых и незанятых частей дома отдельно. Обратите внимание, что незанятые места в доме все равно следует нагревать до температуры намного выше нуля, чтобы избежать замерзания труб.

Для систем приточного воздуха с регистрами отопления существует распространенный миф о том, что закрытие одного или нескольких из этих регистров в незанятых помещениях позволит сэкономить энергию.Фактически, исследование Национальной лаборатории Лоуренса Беркли (2003) показало, что закрытие регистров фактически увеличило потребление энергии в типичных домах, участвовавших в исследовании! Повышенное давление на воздуховоды из-за закрытия регистров привело к потере энергии в самих воздуховодах, и это перевесило любое энергосбережение при закрытии регистра (Калифорнийская энергетическая комиссия). Следует также отметить, что, хотя многие термостаты настроены на непрерывную работу вентилятора, автоматическая настройка вентилятора более эффективна и может сэкономить значительное количество электроэнергии.

Прочие соображения

В этом информационном бюллетене рассмотрены наиболее распространенные варианты отопления в Колорадо, но не охвачены все варианты отопления. Для нагрева воды с помощью солнечной энергии см. Наш информационный бюллетень о расширении «Введение в бытовые солнечные системы горячего водоснабжения ». Технологии постоянно развиваются — спросите своего подрядчика об инновационных решениях, которые могут быть подходящими для вашего дома, и тщательно изучите их, прежде чем делать вложение.

Финансовые стимулы, такие как скидки для коммунальных предприятий и / или налоговые льготы, могут быть доступны для определенных технологий, а не для других, и стимулы, скорее всего, будут доступны только для высокоэффективного оборудования.Поскольку эти стимулы быстро меняются, проверяйте веб-сайт Energy Star и www.dsireusa.org, чтобы узнать о льготах на федеральном уровне и уровне штата, а также узнайте у местного правительства и коммунального предприятия о местных льготах.

Также очень важно знать, что каждый раз, когда вы обслуживаете, модернизируете или заменяете газовую (или масляную) систему отопления, вам необходимо заботиться о качестве воздуха. Воздух для горения необходим всем системам отопления на жидком топливе и газе для поддержания процесса горения. Этот воздух поступает в некоторые дома из-за непреднамеренной утечки воздуха или через воздуховоды, которые выходят на улицу.В процессе горения образуются несколько побочных продуктов, которые потенциально чрезвычайно опасны для здоровья человека. Вы можете защитить себя от этой опасности, а также сохранить энергоэффективность, убедившись, что ваша дымоходная система функционирует должным образом и что ваша система отопления должным образом вентилируется. В некоторых случаях также может помочь установка герметичной топки или котла, и всегда полезно проконсультироваться с местным строительным отделом, чтобы убедиться, что эти системы соответствуют нормам.

Выводы

Для домов в Колорадо существует множество вариантов отопления.Факторы, влияющие на выбор системы отопления, включают наличие источников топлива, первоначальные затраты, эксплуатационные расходы, комфорт, техническое обслуживание, безопасность, надежность и выбросы. Максимальное снижение потребности в тепле за счет герметизации и изоляции до инвестирования в новую систему отопления дома может уменьшить размер и стоимость новой системы отопления и повысить комфорт. Подрядчики должны выполнить «ручной расчет J», чтобы определить надлежащий размер нового или заменяемого отопительного оборудования.Следует использовать любой тип нагревательного оборудования с соответствующими термостатами или регуляторами, чтобы максимизировать эффективность и минимизировать затраты. При установке или замене нагревательного оборудования следует учитывать вопросы безопасности горения и вентиляции.

* К. Вайнер, Университет штата Колорадо, специалист по распространению экологически чистой энергии. 9/13. Пересмотрено 19 июля.

Государственный университет Колорадо, Министерство сельского хозяйства США и округа Колорадо сотрудничают. Программы расширения CSU доступны всем без исключения.Не предполагается ни одобрения упомянутых продуктов, ни критики не упомянутых продуктов.

В начало страницы.

LoopCAD — Программное обеспечение для лучистого отопления

LoopCAD — это первоклассное программное обеспечение для быстрого создания схем профессионального качества. компоновочные чертежи систем лучистого отопления.Совершенно новый LoopCAD 2021 г. предлагает продвинутые конструктивные особенности, включая комплексные расчеты тепловой и охлаждающей нагрузки, подробные гидронные расчеты, проектирование снеготаяния, трехмерные изображения в САПР и совместимость с OEM методы проектирования и материалы. И теперь MJ8 Edition обеспечивает ACCA и reg — Утвержденное руководство по расчетам J и reg (8-е издание) для отопления и охлаждения жилых помещений грузы (подробнее по Руководству Дж…). LoopCAD — это самый простой и мощный инструмент для проектирования лучистого отопления.

LoopCAD доступен в трех различных редакциях, чтобы наилучшим образом соответствовать вашим потребностям, а доступные OEM-версии без проблем работают со всеми тремя версиями функций.Для списка функциональные возможности и новые функции в каждом выпуске см. в PDF-файле «Сравнение функций». В Видео-демонстрация содержит краткое введение, а Обучающие уроки дают гораздо более глубокий взгляд на вещи.

Стандарт
Версия
  • Чертеж и импорт плана этажа (PDF, AutoCAD, JPG)
  • Автоматизированная цепь (шлейф) поколения
  • Рисунок схемы (петли) от руки
  • Гидравлические расчеты на основе ручного ввода тепловых нагрузок (без автоматизированных тепловых потерь расчеты)
  • 3D-чертеж просмотров
  • OEM-надстройки для подробных списков материалов / предложений
Профессиональный
Версия
  • Все функции Standard Edition, плюс…
  • Автоматический расчет теплопотерь при рисовании
  • Расчет потерь тепла в жилых домах по ASHRAE и CSA
MJ8 Edition
  • Все функции в Professional Edition, плюс…
  • ACCA-Approved Manual J (8-е издание) расчет тепловой и охлаждающей нагрузки жилых помещений (больше информации…)
Чертеж плана этажа
Создание чертежей плана этажа происходит очень быстро, используя заранее определенные комнаты, двери, окна. и другие объекты.Размер комнат можно изменять, перетаскивая стены или углы, и они легко стыковаться для создания сложных планов этажей. Формы комнаты могут быть быстро редактируется для создания очень сложных форм, вы также можете использовать произвольные инструменты рисования для создания более сложных форм. LoopCAD также позволяет импортировать существующие AutoCAD *, PDF ** или отсканированные чертежи для использования в качестве шаблона.
Автоматизированный чертеж схемы
LoopCAD автоматически генерирует схемы для комнат в вашем проекте.Просто брось объект Circuit Entry, где вы хотите, чтобы схемы запускались, и LoopCAD позаботится остального. Он автоматически проектирует препятствия, такие как лестницы, шкафы. или кухонные острова. Легко редактируйте настройки, чтобы изменить тип рисунка, поворот, количество контуров или варианты расстояния между трубками. И используйте мощную галерею макетов инструмент, чтобы быстро выбрать лучший узор для вашего дизайна.Также для геометрии помещения комплекс для автоматизированных схем, инструменты для создания схем от руки позволяют быстро рисовать именно те схемы, которые вам нужны.
Расчет тепловых потерь
LoopCAD позволяет автоматически рассчитывать тепловые потери для каждой комнаты. когда вы рисуете план этажа.Вы можете выбрать метод расчета жилого фонда, который наилучшим образом подходит для вашего проекта — ASHRAE, CSA или Manual J. LoopCAD автоматически определяет комнат выше или ниже, и даже поддерживает расчет холодных перегородок между комнатами.
Расчет охлаждающей нагрузки
Версия MJ8 обеспечивает расчет как тепловой, так и охлаждающей нагрузки. для жилых помещений.Полная поддержка Manual J 8th Edition, включая блокировку нагрузки, нагрузки по комнатам, инфильтрационные и вентиляционные нагрузки, подробные данные о воздействии анализ разнообразия и оценки ОВЛХ помещений.
ACCA
& reg — утвержденное руководство J & reg LoopCAD MJ8 одобрен ACCA для использования в жилых помещениях с Руководством J (8-е издание). расчет тепловой и охлаждающей нагрузки.Это упрощает прием ваших заявок. местными властями, требующими программных расчетов, одобренных ACCA. Нажмите здесь, чтобы узнать больше Детали.
Гидронные расчеты
Гидравлические расчеты, которые имеют решающее значение для проектирования вашей системы обогрева, включают: выполняется автоматически.А представление Radiant Design предоставляет простой способ анализируйте и оптимизируйте свой дизайн.
  • Тепловая мощность панели
  • Температура поверхности
  • Температура панели
  • Температура воды — подача и дифференциал
  • Расходы и потери напора
  • Управляемость / Проблемы
Коммерческий режим
Коммерческий режим предоставляет новые мощные инструменты для проектирования вашего коммерческого излучателя. обогрев проекты, включая области нестандартных схем, библиотеку нестандартных конструкций и важные представление улучшения.Легко разделяйте большие площади на несколько меньших участков контура, делая автогенерация схем лучше и быстрее.
Дизайн Снеготаяния
Проектирование системы снеготаяния теперь напрямую поддерживается в LoopCAD.Нарисуйте участки таяния снегов, генерировать схемы, рассчитывать нагрузки и температуры почти так же, как вы сделать для систем лучистого отопления. Расчеты основаны на методах ASHRAE.
3D-виды САПР
LoopCAD генерирует 3D-виды вашего здания, которые вы рисуете в 2D.Новый 3D представления являются мощным помощником для обеспечения точных расчетов тепловой нагрузки и являются также очень эффективен для передачи вашей дизайнерской работы. Проверка размещения а определение размеров окон, дверей и стен стало намного быстрее и точнее с 3D-виды.
OEM совместимость
LoopCAD 2021 г. доступен в специальных OEM-версиях, которые интегрируют системы и компоненты от ведущих производителей Северной Америки.Вы можете не только разрабатывать схемы схем, но и выполнять расчет нагрузки, и генерировать все гидронные данные, вы также можете создать полный список материалов от выбранного вами OEM. Также созданы рекомендации и данные производителя по дизайну. в OEM-версию для вас.
Системные требования
Операционная система: Microsoft Windows 10, 8 или 7 (SP1), с Internet Explorer 9 или выше, а также с Microsoft и регистр .NET Framework 4.7
Процессор: Рекомендуется 1,5 ГГц или выше
БАРАН: Минимум 2 ГБ, рекомендуется 8 ГБ или более
Дисковое пространство: 70 — 150 МБ (Microsoft и регистр .NET Framework может потребоваться до 4,5 ГБ)
Видео: SVGA или выше (рекомендуется разрешение 1920×1080 или выше)
Мышь: Внешняя мышь с колесом прокрутки (не рекомендуется использовать встроенные коврики для мыши)
.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
