Красный провод — это плюс или минус

При проведении монтажных работ многие профессионалы и любители-электрики сталкиваются с вопросом: «красный провод — это плюс или минус?». От правильного определения зависит не только функционирование прибора и работа сети, но и безопасность человека. При возникновении сомнений необходимо заранее проверить полярность проводов.

Маркировка проводов

Маркировка проводов представляет собой нанесение определенной метки на их внешнюю поверхность для обозначения необходимых характеристик. Маркировка может представлять собой цветовую разметку, нанесение надписей (цифр и букв), этикеток или бирок.

Правильное определение полярности — проблема довольно частая

Важно! Буквенной или цифровой маркировкой обозначают материал оболочки и жил, площадь сечения, количество жил внутри и другие параметры.

Красный провод обозначает положительную фазу или плюс. Запомнить можно по названию «Красный крест».

Черный соответствует отрицательной фазе.

Цвета могут быть другими

Но это обозначение работает не всегда: цвета могут быть другими, например, зеленым и синим, отсутствовать вообще. В трехфазных проводах цветов намного больше:

• Фаза обозначается красным, оранжевым, фиолетовым или серым цветами:
• Нейтраль — синим или бело-синим;
• Заземление — полосами зеленого или желтого цветов.

Чтобы не ошибиться при монтаже, при возникновении сомнений лучше проверить полярность заранее.

Проверка полярности проводов

Случается, что проводки имеют другие цвета или сочетания, а то и вовсе заключены в белую оболочку без каких-либо знаков. В этом случае необходимо определить полярность при помощи инструментов.

Важно! После определения полярности стоит пометить провода, чтобы не перепутать их в дальнейшем. Отметку можно поставить цветным скотчем, несмываемым фломастером или термоусадочной трубкой.

Проверка полярности мультиметром — наиболее простой способ

Определить правильную полярность помогут:

• Мультиметр: это наиболее простой вариант. На приборе нужно выставить режим замера постоянного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Затем щупы присоединяют к проводам. Если на экране высветились цифры, значит, щупы подсоединены верно — черный к минусу, красный к плюсу. Если же перед цифрами появился знак минуса («-»), значит, щупы подсоединены неверно: черный — к плюсу, красный — к минусу.

Важно! При использовании мультиметра со стрелкой при правильном подключении значение будет правильным, при неправильном стрелка отклонится в противоположную сторону.

Индикаторная отвертка — это недорогой и удобный вариант

• Индикаторная отвертка: при прикосновении к фазному проводу цепь замыкается, контрольная лампа загорается. Это недорогой и надежный инструмент, достаточно долговечный и не требующий дополнительных ресурсов. К минусам стоит отнести малую точность и возможность ложного срабатывания.
• Лампа: нужно вкрутить лампу накаливания в типовой патрон, присоединить провод к известной нулевой линии и по очереди проверять остальные, подключая их. Загоревшаяся лампа будет означать наличие фазы.
• Батарейка: проверяемые проводки нужно подключить одним концом к разным сторонам батареи (к «+» и «-»), вторым концом на пару секунд прикоснуться к выводам динамиков. Если диффузор двигается наружу, провод подключен правильно, если «втягивается» внутрь — неправильно.
• Сырой картофель: его разрезают пополам и втыкают оголенными концами два провода на расстоянии 1-2 см друг от друга. Другие концы подключают к источнику постоянного тока, включают прибор и оставляют на 15-20 минут. Возле положительного образуется пятно зеленого цвета, возле отрицательного появятся пузырьки — выделится водород.

Помочь в определении может даже картофель

• Теплая вода: провода одним концом подключаются к источнику питания, вторые опускают в теплую воду. После включения прибора возле отрицательного провода начнут собираться пузырьки.

Меры безопасности

При любой работе с электрическим током необходимо соблюдать меры предосторожности:

• Использовать приборы только по их назначению;
• Не включать технику с поврежденными проводами и вилками, не использовать неисправные розетки;
• Не прикасаться к проводам или розеткам мокрыми руками или стоя на мокром полу. При работе в помещении с повышенной влажностью нужно использовать резиновые перчатки и коврик;

Работа с электричеством требует соблюдения мер предосторожности

• Не сгибать провода и кабели;
• Перед началом работы стоит обесточить всю сеть;
• Если техника искрит или начинает загораться при включении, прикасаться к ней нельзя. Необходимо отключить питание через щиток;
• При возникновении любых сомнений или боязни лучше обратиться к специалисту или выбрать более безопасный вариант, например, определить полярность при помощи картофеля, а не подключения к устройству.

Чаще всего в аккумуляторах красный провод обозначает плюс, черный — минус, и при работе с электричеством проблем не возникает. Однако сегодня многие страны используют свои цветовые обозначения или отказываются от них вовсе, оставляя провода одинаково белыми. Чтобы не создавать аварийных ситуаций, стоит предварительно проверить полярность.

как найти и какие провода

Самостоятельная установка магнитолы на автомобиль предполагает наличие базовых знаний об этом процессе.

Первое что необходимо понимать – где у магнитолы плюс и минус. Схема подключения такого устройства является стандартной для большинства моделей, но имеются определенные нюансы.

Подключение магнитолы

Общие понятия об устройстве

Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:

• Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
• Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.

Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.

Схема подключения

Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:

1. Минус аккумуляторной батареи к приемнику подключается напрямую.
2. Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
3. Через плюсовой кабель замка зажигания ток попадает на клемму управления

Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.

Базовая распиновка проводов

Для того чтобы найти плюс и минус на магнитоле необходимо знать распиновку ее проводов.

Расположение проводов

Большинство производителей разрабатывают устройства с применением стандартной цветовой схемы проводов, зная которую легко определить ее распиновку:

• Красный – имеет обозначение ACC. Это плюс замка зажигания, который появляется при его повороте, то есть когда заводится автомобиль.
• Желтый – имеет обозначение BAT и не зависит от замка зажигания. Это плюс аккумуляторной батареи.
• Оранжевый – обозначается ILL. Это плюс, который подключается к клемме для переключения освещения.
• Черный – маркируется GND. Это постоянный минус аккумуляторной батареи.
• Белый с полосками FL-(минус) и без полосок FL+(плюс) — провода переднего левого громкоговорителя.
• Зеленый без полосок, маркируется RL+ (плюс) и с полосками RL-(минус) – кабеля заднего левого громкоговорителя.
• Серый с полоской маркируется FR(минус) и без полосок FR+(плюс) – провода переднего правого громкоговорителя.
• Фиолетовый без полоски RR+(плюс) и с полоской маркируется RR-(минус) — повода заднего правого громкоговорителя.

Зная базовую цветовое обозначение кабелей, можно легко определить какие провода на магнитоле плюс и минус.

Что делать, если на проводах стерлась маркировка

Маркировка указывает на полярность и назначение того или иного провода. Но если по какой-либо причине надписи стерлись или совсем отсутствуют, самый простой способ узнать плюс и минус на магнитоле – использовать специальный тестер. Данное устройство показывает силу напряжения в необходимом объекте.

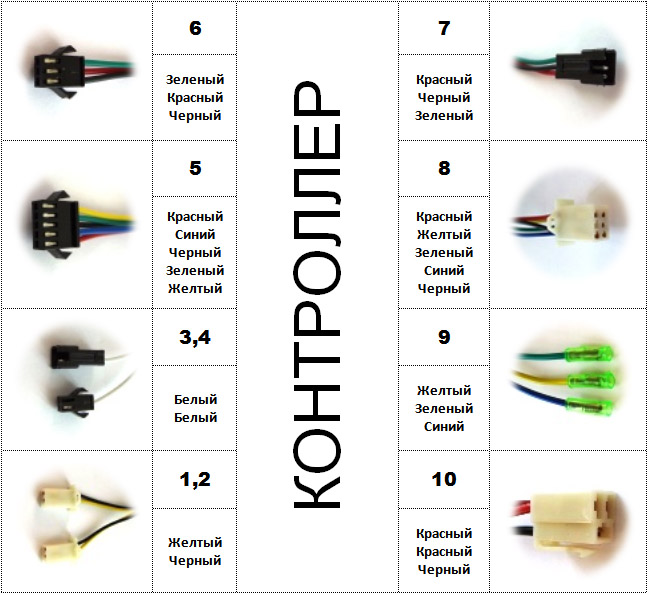

Разъемы для подключения

Тестер имеет 2 щупа: красного (+) и черного (-) цвета. Для проверки проводов нужно взять 2 кабеля одного цвета и соединить каждый из них одновременно со щупами. Если полярность совпадает, тестер покажет положительное значение напряжения, если + и – перепутан, значение на экране тестера будет с минусом.

Если такого устройства под рукой не оказалось, какой плюс и минус на магнитоле можно при помощи обычной батарейки на 1,5 Вольт. Для этого необходимо соединить батарейку с проводом и динамиком магнитолы и наблюдать, при подаче питания от батарейки, в какую сторону будет двигаться диффузор.

Или же можно попытаться отличить клеммы визуально: более тонкий провод в большинстве случаев является минусом, а широкий – плюсом.

Важно понимать, если перепутать полярность проводов, это может привести к потере 80% качества звучания, а с течением времени из строя выйдет все устройство.

Схема питания магнитолы

Проверить правильность установки можно следующим образом:

1. Включить магнитолу и перевести звук на один из динамиков
2. Увеличить громкость звучания на полную мощность
3. Развести звук на 2 колонки поровну, установив балансировку звука на ноль

При правильной установке фазировки приемника качество и мощность звучания заметно улучшится. Если же низкие частоты ослабли — + и – на устройстве перепутаны. В таком случае необходимо поменять полярность на одном из тестируемых динамиков, и провести тест повторно. Такую же проверку необходимо провести на второй паре динамиков.

Как правильно «прикурить» автомобиль

Очень часто зимой возникают проблемы с запуском двигателя из-за разряженного аккумулятора. Приходится прикуривать от аккумулятора машины с работающим двигателем. При этом важно действовать аккуратно и соблюдать осторожность.

Прикуриватель – это два разноцветных провода с крокодилами (зажимами) на концах. Длина проводов прикуривателя должна быть не меньше 2 метров. Крокодилами обеспечивается надежный контакт с клеммами аккумулятора. Провода прикуривателя должны быть медные с сечением не менее 16 квадратных миллиметров. Один провод прикуривателя синего цвета, а второй красного. Обычно красный провод цепляют на плюс, а синий на минус батареи. Провода следует обмотать изолентой, сместив при этом их концы. Это делается для того, чтобы крокодилы случайно не замкнули между собой. Следует обратить внимание на изоляцию проводов. Она должна быть из резины. Иначе есть риск, что изоляция задубеет зимой или оплавится. С резиной этого не случится.

Прикуриватель цеплять начинают с батареи рабочей машины. Обычно сначала цепляют плюсовой провод на рабочую АКБ, а потом подсоединяют на плюс батареи запускаемой машины. Точно также цепляют провод прикуривателя с минусом. Сначала крокодил цепляют на минус рабочей батареи, а потом на соответствующую клемму АКБ запускаемой машины. Минусовой провод необходимо цеплять очень аккуратно, чтобы не замкнуть накоротко провода.

После подсоединения прикуривателя надо подождать несколько минут. Достаточно будет и пяти минут. За это время разряженная батарея сможет немного восстановиться. Вреда от прикуривания для работающей машины никакого не будет. Затем начинают запускать неисправную машину. Пятиминутное ожидание перед запуском приводит к тому, что стартер будут раскручивать сразу два аккумулятора, а это существенно облегчает весь процесс прикуривания.

После удачного запуска прикуриватель не отцепляют еще минут пять. Это время необходимо для прогрева аккумулятора и его подзарядки. Если отцепить прикуриватель сразу, то двигатель может заглохнуть и всю операцию придется начинать заново. Сначала отцепляют прикуриватель от рабочей батареи. Рабочий аккумулятор заряжен почти полностью, и случайное замыкание проводов прикуривателя может вывести из строя часть электрооборудования.

Цвета проводов в электрике

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

• Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
• Ноль — синий цвет;
• Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

Черно белый провод плюс или минус

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

• Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
• Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
• Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
• Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
• Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

• Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
• Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
• Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом. Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Проверка с помощью мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Определение заземления, нуля и фазы с помощью контрольной лампы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

• Вкрутить в патрон лампочку.
• К клеммам патрона зацепить провода с зачищенной изоляцией.
• Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

нужно использовать индикаторную отвертку; на каком проводе загорится лампочка в отвертке, такой и фаза — «+», на котором нет — земля, «-«.

Если -постоянный-, то:
подключить цифровой мультиметр (вольтметр) к обоим проводам, и если он не покажет символа «-«(минус) , то значит прямое подключение, и тут уже не сложно догадаться который минус, а который плюс (провод, к которому подключен красный провод мультиметра — «+»)

PS. Вообще, обычно черным цветом обозначают нуль (минус) , а другим (обычно красным) — плюс, но кто значит этих китайцев, если БП китайский 🙂

2 черных провода один из них с белой полоской, какой плюс, а какой минус?

2 комментария

Здравствуйте! Вероятнее всего черный провод с белой полоской это плюс, а полностью черный провод — это минус. Но иногда у китайской продукции может быть и наоборот, так что лучше проверить тестером.

черный провод с белой полоской это

В разделе Техника на вопрос Из блока питания выходят 2 провода. Оба черные, на одном белая полоса. Какой из них «+» ? заданный автором Taksakos лучший ответ это с белой полосой+

, то:
нужно использовать индикаторную отвертку; на каком проводе загорится лампочка в отвертке, такой и фаза — «+», на котором нет — земля, «-«.
Если -постоянный-, то:
подключить цифровой мультиметр (вольтметр) к обоим проводам, и если он не покажет символа «-«(минус) , то значит прямое подключение, и тут уже не сложно догадаться который минус, а который плюс (провод, к которому подключен красный провод мультиметра — «+»)
PS. Вообще, обычно черным цветом обозначают нуль (минус) , а другим (обычно красным) — плюс, но кто значит этих китайцев, если БП китайский 🙂
PPS. Можно проверить плюс и минус простым способом — одной рукой дотронуться до батареи отопления, другой до провода (aka заземление) — долбанёт током «+»(фаза) 😉

Самостоятельная установка магнитолы на автомобиль предполагает наличие базовых знаний об этом процессе. Первое что необходимо понимать – где у магнитолы плюс и минус. Схема подключения такого устройства является стандартной для большинства моделей, но имеются определенные нюансы.

Подключение магнитолы

Общие понятия об устройстве

Автомобильные приемники подразделяются на два вида в зависимости от способа их установки:

• Стационарные – подходят под определенные марки автомобиля из-за оригинальной формы и нестандартного размера. Такие модели встраиваются в автомобиль на стадии сборки. Например, такой моделью является штатная магнитола на Chevrolet Cruze DWGM1001 или модель Субару Кларион устанавливается на автомобиль Субару Импреза.
• Встраиваемые – универсальные приемники, в большинстве имеют съемную переднюю панель для защиты от краж. Примером таких моделей являются проигрыватели Пионер.

Разъемы устройства также играют немаловажную роль. Существует множество видов разъемов, наиболее предпочтительным является стандарт ISO. В случае несовпадения разъемов необходимо приобрести соответствующий переходник.

Суть работы автомобильной магнитолы и ее коммутации заключается в следующей последовательности:

1. Минус аккумуляторной батареи к приемнику подключается напрямую.
2. Напряжение от кабеля с плюсом аккумуляторной батареи направляется в предохранитель, а после питание идет на разветвление: постоянно подключенное питание в +12В, а также на ключ зажигания
3. Через плюсовой кабель замка зажигания ток попадает на клемму управления

Установка аппарата производится путем подсоединения соответствующих проводов, а для этого необходимо понимание полярности приемника.

Базовая распиновка проводов

Для того чтобы найти плюс и минус на магнитоле необходимо знать распиновку ее проводов.

Расположение проводов

Большинство производителей разрабатывают устройства с применением стандартной цветовой схемы проводов, зная которую легко определить ее распиновку:

• Красный – имеет обозначение ACC. Это плюс замка зажигания, который появляется при его повороте, то есть когда заводится автомобиль.
• Желтый – имеет обозначение BAT и не зависит от замка зажигания. Это плюс аккумуляторной батареи.
• Оранжевый – обозначается ILL. Это плюс, который подключается к клемме для переключения освещения.
• Черный – маркируется GND. Это постоянный минус аккумуляторной батареи.
• Белый с полосками FL-(минус) и без полосок FL+(плюс) — провода переднего левого громкоговорителя.
• Зеленый без полосок, маркируется RL+ (плюс) и с полосками RL-(минус) – кабеля заднего левого громкоговорителя.
• Серый с полоской маркируется FR(минус) и без полосок FR+(плюс) – провода переднего правого громкоговорителя.
• Фиолетовый без полоски RR+(плюс) и с полоской маркируется RR-(минус) — повода заднего правого громкоговорителя.

Зная базовую цветовое обозначение кабелей, можно легко определить какие провода на магнитоле плюс и минус.

Что делать, если на проводах стерлась маркировка

Маркировка указывает на полярность и назначение того или иного провода. Но если по какой-либо причине надписи стерлись или совсем отсутствуют, самый простой способ узнать плюс и минус на магнитоле – использовать специальный тестер. Данное устройство показывает силу напряжения в необходимом объекте.

Разъемы для подключения

Тестер имеет 2 щупа: красного (+) и черного (-) цвета. Для проверки проводов нужно взять 2 кабеля одного цвета и соединить каждый из них одновременно со щупами. Если полярность совпадает, тестер покажет положительное значение напряжения, если + и – перепутан, значение на экране тестера будет с минусом.

Если такого устройства под рукой не оказалось, какой плюс и минус на магнитоле можно при помощи обычной батарейки на 1,5 Вольт. Для этого необходимо соединить батарейку с проводом и динамиком магнитолы и наблюдать, при подаче питания от батарейки, в какую сторону будет двигаться диффузор.

Или же можно попытаться отличить клеммы визуально: более тонкий провод в большинстве случаев является минусом, а широкий – плюсом.

Важно понимать, если перепутать полярность проводов, это может привести к потере 80% качества звучания, а с течением времени из строя выйдет все устройство.

Схема питания магнитолы

Проверить правильность установки можно следующим образом:

1. Включить магнитолу и перевести звук на один из динамиков
2. Увеличить громкость звучания на полную мощность
3. Развести звук на 2 колонки поровну, установив балансировку звука на ноль

При правильной установке фазировки приемника качество и мощность звучания заметно улучшится. Если же низкие частоты ослабли — + и – на устройстве перепутаны. В таком случае необходимо поменять полярность на одном из тестируемых динамиков, и провести тест повторно. Такую же проверку необходимо провести на второй паре динамиков.

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

• кембриками обычными;
• кембриками термоусадочными;
• изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Обозначение L и N в электрике – RozetkaOnline.COM

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.





Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.





« L » – Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников “L1”, “L2” и “L3”.

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.











 «N» – маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).







Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак – , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.





К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Запуск автомобильного аккумулятора от внешнего источника | Инструкции и видео | Autobatteries.

com.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если свет и электрические системы все еще работают, вашей батарее может просто потребоваться запуск от внешнего источника. Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля.

ШАГ 1: Найдите кабели-перемычки (переходные провода)

Прочтите и соблюдайте информацию о безопасности и обращении на этом веб-сайте, а также о соединительных кабелях. Вам понадобится набор соединительных кабелей и другой автомобиль с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправках или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести от внешнего источника, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором.Поднимите автомобиль достаточно близко, чтобы кабели легко доходили от аккумулятора одного автомобиля до аккумулятора другого. Выключите оба двигателя и откройте капоты или багажники, в зависимости от того, где в автомобиле расположены аккумуляторные батареи.

ШАГ 3: Найдите красный (положительный) и черный (отрицательный) выводы батареи

Найдите батареи и их клеммы. Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели.Красный — положительный (+), черный — отрицательный (-). Никогда не подключайте красный кабель к отрицательной клемме аккумуляторной батареи или к автомобилю с разряженной аккумуляторной батареей.

ШАГ 4: Разряженная батарея: Определите металлическое заземление

Определите металлическое заземление в автомобиле с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5: Разряженная батарея: Подсоедините положительный вывод перемычки к положительной клемме

Подключите положительный зажим кабеля к положительной (+) клемме разряженной аккумуляторной батареи.

ШАГ 6: Аккумулятор исправен: подключите другой положительный вывод перемычки к положительной клемме

.

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной аккумуляторной батареи.

ШАГ 7: Аккумулятор исправен: подключите отрицательный вывод перемычки к отрицательному выводу

Подключите зажим отрицательного кабеля к отрицательной (-) клемме заряженной аккумуляторной батареи.

ШАГ 8: Разряженная батарея: подсоедините другой отрицательный вывод перемычки к металлическому заземлению

Подключите другой отрицательный зажим к металлической массе автомобиля с разряженной аккумуляторной батареей. Вы можете использовать блок двигателя или другую металлическую поверхность автомобиля вдали от аккумулятора. Это последнее соединение, которое вам нужно установить.

ШАГ 9: Автомобиль с разряженной батареей: Заведите автомобиль

Заведите автомобиль с заряженным аккумулятором. Подождите одну-две минуты и попробуйте завести машину с разряженным аккумулятором.

Если автомобиль заводится:

Снимите черный отрицательный зажим с земли автомобиля, нуждающегося в прыжке.

Снимите черный отрицательный зажим с вспомогательного автомобиля.

Снимите красный положительный зажим с вспомогательной машины.

Снимите красный положительный зажим с ранее остановленного автомобиля.

Если автомобиль не заводится:

Подождите несколько секунд и повторите шаг 9.

Мы рекомендуем полностью зарядить аккумулятор при первой возможности после запуска от внешнего источника.

Какой провод кабеля динамика положительный, а какой отрицательный? — Мой новый микрофон

Если вы подключаете громкоговорители, вы должны знать, как это сделать правильно.Если вы подключаете динамики впервые, вы можете не понимать, какой провод динамика является положительным, а какой — отрицательным. Есть разные признаки и методы, которые можно использовать для определения этого.

Какой провод кабеля динамика положительный, а какой отрицательный? Провода динамиков могут иметь цветовую кодировку, и в инструкции к динамикам будет указано, какие из них являются положительными и отрицательными, на основе цветовой кодировки. В противном случае они могут быть прозрачными, и серебряный провод будет положительным, а медный — отрицательным.

Посмотрев на эти два варианта, вы обычно сможете определить, какой провод положительный, а какой отрицательный. Однако вы все еще можете задаться вопросом о других методах определения этого или о том, почему важно различать эти провода. Продолжайте читать, чтобы узнать больше.

---

A Primer On Speaker Cables

Прежде чем мы перейдем к основной части этой статьи, давайте рассмотрим устройство акустического кабеля.

Кабели динамиков передают сигналы уровня динамиков, сила которых (в вольтах) в значительной степени зависит от динамика.Уровни сигнала варьируются от нескольких вольт для небольших динамиков до 100 и более в больших динамиках и сабвуферах.

Частично из-за относительно высоких уровней сигнала (и высокого отношения сигнал / шум) сигналы динамиков не сбалансированы. Это означает, что в кабеле есть два проводника / провода. Один провод передает сигнал, а другой действует как земля.

Преобразователи отдельных динамиков обычно преобразуют монофонические аудиосигналы, а не стереосигналы.

Положительная и отрицательная клеммы динамика предназначены для приема одного и того же моносигнала, только с противоположной полярностью.Положительная клемма подключается к положительному сигнальному проводу (несимметричный моно сигнал имеет положительную полярность), а отрицательная клемма подключается к отрицательному сигнальному проводу (несимметричный моно сигнал имеет отрицательную полярность).

Рекомендуемая литература: Как динамики воспроизводят звук? (Полезное руководство для начинающих).

---

Другие методы определения того, какой провод

Если провода ваших динамиков не имеют цветовой маркировки или прозрачные, или у вас нет руководства для динамиков, вы все равно можете задаться вопросом, как отличить провода друг от друга.Есть несколько различных методов, которые вы можете использовать для определения этого.

Тест 9-вольтовой батареи для проверки полярности провода динамика

Вы можете выполнить простой тест 9-вольтовой батареи, чтобы определить, какой провод положительный, а какой отрицательный.

• Найдите 9-вольтовую батарею с подходящим зажимом для батареек с красными и черными проводами, указывающими положительный и отрицательный.
• Возьмите провод динамика, который, по вашему мнению, является отрицательным, и подключите один конец к динамику.
• Подключите на короткое время положительный (красный) провод зажима аккумулятора к другому динамику.
• Если вы правильно выбрали отрицательный провод динамика, вы должны услышать царапающий звук, исходящий из этого динамика.
• Обязательно пометьте отрицательный провод, чтобы в будущем можно было заметить разницу.

Если вы выполните этот быстрый тест 9-вольтовой батареи, вы сможете определить разницу между положительным и отрицательным проводами динамика.

Проверка полярности провода динамика с помощью мультиметра

Мультиметр — это устройство, которое можно использовать для определения электрических величин, таких как напряжение, сила тока и сопротивление.Эти данные могут помочь вам определить, положительный или отрицательный провод динамика. Вы можете выполнить следующие действия, чтобы определить полярность проводов динамика с помощью мультиметра.

• Отсоедините провода: Первый шаг — отсоединение проводов и подготовка вашей рабочей станции. Это поможет вам получить чистый лист, чтобы вы могли правильно все подключить.
• Подключение к 9-вольтовой батарее: Затем вы хотите подключить провода к 9-вольтовой батарее.
• Установить мультиметр: Вы хотите настроить мультиметр на постоянное напряжение, повернув ручку в центре мультиметра.
• Подключите мультиметр: После выполнения правильных настроек вы можете подключить провода к мультиметру.
• Проверьте показание: Наконец, вы получите отрицательное или положительное показание мультиметра для каждого подключенного провода. Вот как вы определяете полярность для каждого провода.

Выполнив эти действия, вы узнаете, какой провод динамика отрицательный, а какой — положительный.

У меня есть мультиметр Neoteck NT8233D Pro (ссылка, чтобы узнать цену на Amazon), но на рынке есть множество вариантов.

Neoteck NT8233D Pro

Визуальные или физические признаки отличия проводов

Если вы смотрите на провода динамика и пытаетесь отличить их друг от друга, обычно есть некоторые физические признаки, которые вы можете найти, чтобы различить разницу.

• Точки подключения: Осмотрите точки подключения на задней панели динамиков.Могут быть некоторые различия в подключении, которые помогут вам определить, какой провод в каком месте подходит. Рассмотрение точек соединения может помочь вам увидеть тонкие визуальные различия между двумя проводами.
• Ищите полосу: Некоторые динамики могут иметь один провод с полосой на нем. Полоса на проводе обычно говорит о том, что он отрицательный.
• Физические различия: Некоторые провода также могут иметь некоторые отличительные физические отличия. В некоторых случаях одна проволока может быть гладкой, а на другой могут быть крошечные выступы или неровности.Это поможет вам отличить их друг от друга и правильно выровнять провода.

Если вы посмотрите на визуальные или физические различия, вы сможете определить некоторые различия между двумя проводами. Это поможет вам понять, какой из них положительный, а какой отрицательный.

---

Важность правильного согласования полярности проводов

К счастью, подключение проводов динамика с противоположной полярностью не повредит динамик или усилитель (при условии, что соединения выполнены правильно).Однако замена положительного и отрицательного проводов динамика на конце динамика или усилителя приведет к изменению полярности динамика в системе.

Проще говоря, поменять местами положительный и отрицательный провода динамика заставит динамик толкать, когда он должен тянуть, и наоборот.

Если в системе только один динамик, эффект перепутывания проводов динамиков будет минимальным и незаметным.

Проблемы возникают, когда используется несколько динамиков, например, в стереосистеме, и один или несколько динамиков имеют обратную полярность по отношению к другим динамикам.

Для этого объяснения давайте упростим задачу, рассмотрев два динамика и один монофонический аудиосигнал. Один динамик подключен правильно, а другой — с противоположной полярностью. Оба динамика производят одинаковый уровень звука.

Звуковые волны из одного динамика будут иметь противоположную полярность по сравнению со звуковыми волнами из другого динамика. Другими словами, две звуковые волны будут сдвинуты по фазе на 180 °.

Это вызывает деструктивную интерференцию, когда положительное изменение звукового давления одной звуковой волны компенсирует отрицательное изменение звукового давления другой волны.Положительная амплитуда одной волны компенсирует равную, но противоположную амплитуду другой.

Это особенно заметно на более низких частотах, потому что длины волн длиннее и меньше зависят от физического пространства / среды, через которые распространяются звуковые волны.

Таким образом, неправильное определение положительного и отрицательного проводов кабеля динамика может отрицательно сказаться на звучании акустической системы, особенно в низкочастотном диапазоне.

Конечно, неправильное подключение динамиков может потенциально повредить динамик, усилитель, кабель и многое другое. Мы предполагаем, что все соединения и провода выполнены правильно, за исключением простого переключения положительного и отрицательного проводов динамика.

Статья по теме: Зачем колонкам усилители? (И как им соответствовать).

---

Как определяется полярность провода динамика?

Фактическая полярность сигнала в данной полярности провода динамика в значительной степени определяется усилителем, управляющим динамиком.

Провод, по которому не проходит какой-либо сигнал, является просто проводником (обычно сделанным из меди).Сигнал, проходящий по проводу, будет зависеть от полярности.

«Положительный провод» затем соединяет положительную выходную клемму усилителя с положительной входной клеммой динамика. «Отрицательный провод», наоборот, соединяет отрицательную выходную клемму усилителя с отрицательной входной клеммой динамика.

---

Как узнать, правильно ли проложены провода?

Вы можете проверить следующие признаки, чтобы убедиться, что провода ваших динамиков подключены правильно.

• Цветовая кодировка : Провода динамиков часто имеют цветовую кодировку, которая поможет вам запомнить, какой из них положительный, а какой — отрицательный. Наиболее распространенная цветовая кодировка — красный и черный, где красный — положительный, а черный — отрицательный.
• Слушайте: Каково качество звука при использовании динамиков? Если вы заметили прерывание звука, помехи или переменную громкость, велика вероятность того, что провода перепутались.
• Руководство: Просмотрите руководство для ваших динамиков, чтобы убедиться, что вы правильно проложили провода.
• Физические или визуальные различия: Обратите внимание на физические или визуальные различия между двумя проводами. Эти различные различия могут помочь вам отличить провода друг от друга, чтобы вы могли правильно их подключить.
• Тесты: Вы можете проверить полярность проводов динамика, используя мультиметр или тест 9-вольтовой батареи. Оба этих теста могут дать вам окончательный ответ о том, какой из проводов отрицательный, а какой — положительный.

Если вы посмотрите на все эти факторы, вы сможете убедиться, что провода ваших динамиков были проложены правильно.Это обеспечит вам наилучшие впечатления от прослушивания, чтобы вы могли получать звук хорошего качества, когда вам это нужно или нужно.

---

В чем разница между звуком и звуком? Ключевое различие между звуком и звуком заключается в их форме энергии. Звук — это энергия механических волн (продольных звуковых волн), которые распространяются через среду, вызывая колебания давления в среде. Аудио состоит из электрической энергии (аналоговых или цифровых сигналов), которая электрически представляет звук.

Статья по теме: В чем разница между звуком и звуком?

Что такое полярность микрофона и как она влияет на аудиосигналы? Полярность микрофона определяется двумя способами. Первый сравнивает движение диафрагмы с направлением (положительным или отрицательным) выводимого аудиосигнала (напряжение переменного тока). Другой сообщает нам, какой вывод (2 или 3) симметричного выхода передает положительный сигнал по сравнению с отрицательным.

Статья по теме: Полярность и фаза микрофона: как они влияют на сигналы микрофона

---

Источники

Что означает каждый цвет?

Хотите взломать цветовой код USB-кабеля? Вот что означает каждый из этих цветов, а также другие важные сведения о цвете проводов USB.

СВЯЗАННЫЕ С: Типы USB (или типы USB-кабелей) Объяснение: Все, что вам нужно знать о стандартах USB [ИНФОРМАЦИЯ]

В этой статье:

1. Что такое цветовой код USB-кабеля?
2. Какие цвета внутри USB-проводов?
3. Назначение каждого провода USB в зависимости от цвета?
4. Почему я должен знать цветовую кодировку проводов для USB-кабелей?
5. Как соединить два кабеля USB вместе?

Все, что вам нужно знать о цветовом коде USB-кабеля

Что такое цветовой код USB-провода? Кабели

USB имеют стандарт четыре провода внутри них. Они имеют разные цвета, указывающие на их использование.

Цветовой код USB-кабеля определяет назначение конкретного провода. Обычно есть два провода для питания и два провода для передачи данных.

Некоторые люди обнаруживают, что их кабель USB имеет только два провода. Когда вы видите только два провода в кабеле, это означает, что кабель предназначен для зарядки, а не для передачи данных.

Какие цвета внутри USB-проводов?

Стандартные цвета на внутренней стороне USB-кабелей: красный , черный , белый и зеленый .Каждый из этих цветов указывает на назначение провода — для зарядки или передачи данных.

Хотя стандартные цвета проводов в кабеле USB — красный, черный, белый и зеленый, не беспокойтесь, если это не относится к вашему кабелю. Иногда вы можете встретить другие цвета, такие как оранжевый , синий , белый и зеленый .

Вы можете даже встретить желтый , коричневый и серый .Тем не менее, назначение проводов останется прежним, несмотря на изменение цвета.

Тем не менее, по-прежнему важно проконсультироваться с производителем USB-кабеля, чтобы узнать наверняка. В противном случае вы можете столкнуться с некоторыми проблемами при сращивании USB-кабеля.

Сращивание Определение: Сращивание в терминах USB-кабелей — это соединение двух кабелей путем сплетения проводов внутри них вместе.

Для чего нужен каждый провод USB в зависимости от цвета?

Ранее мы упоминали, что у проводов в вашем кабеле есть два основных назначения.Цветовой код USB-кабеля будет определять назначение каждого провода.

Хотя вы можете обнаружить, что цвет USB-провода отличается от стандартного, не волнуйтесь. Обычно они имеют ту же цель, если иное не указано производителем.

Если провода в кабеле красные, черные, белые и зеленые:

• Красный: Это провод, по которому проходит положительно заряженная электрическая энергия. Кроме того, он имеет электричество постоянного тока на пять вольт.
• Черный: Обычно черный провод указывает на то, что это провод заземления.
• Белый: Белый провод — это положительный провод , но для данных.
• Зеленый: Зеленый провод также предназначен для данных, но это отрицательный провод .

Если провода в кабеле оранжевого, белого, зеленого и синего цвета:

• Оранжевый: Оранжевый провод точно такой же, как красный провод. Он имеет пять вольт постоянного тока, через который проходит положительный заряд.
• Белый: В отличие от предыдущего белого провода, белый провод в этом кабеле является заземляющим.
• Зеленый: Зеленый провод в этом кабеле не для отрицательных данных, а для положительных данных .
• Синий: Наконец, синий провод предназначен для отрицательных данных .

Если перечисленные выше цвета не соответствуют цветам проводов USB-кабеля, обратитесь к производителю. Обратившись к производителю, вы сэкономите время и избавитесь от лишних хлопот, чтобы выяснить, как использовать каждый провод в кабеле.

СВЯЗАННЫЕ С: Использование и применение кабеля USB C

Почему я должен знать цветовой код проводов для кабелей USB?

Обычно при неправильном использовании, потере или повреждении USB-кабелей вы можете заменить их и купить новый. Однако это может быть пустой тратой денег, если вы пытаетесь сэкономить.

Если вы не хотите тратить больше денег на новый USB-кабель, вы можете подумать о том, чтобы снять кожу с USB-кабеля и починить его самостоятельно.

Здесь вам потребуются знания о цветовом коде USB-кабеля, поскольку он поможет вам выбрать, к каким проводам подключаться.

Незнание цветового кода проводов в USB-кабеле может стать проблемой. Это важная информация, когда вы планируете соединять USB-кабель.

Как соединить два кабеля USB вместе?

Если вы хотите удлинить USB-кабель, можно попробовать соединить два кабеля вместе. Однако перед этим вам необходимо сначала ознакомиться с цветовым кодом USB.

Вот как соединить два кабеля USB вместе:

1. Обрежьте концы, которые вы хотите соединить в обоих кабелях.
2. Возьмите термоусадочную трубку достаточной длины, чтобы покрыть сращивание, и положите ее на одну сторону кабеля. Вы наденьте его на соединенные провода, как только вы их соедините.
3. Отрежьте около дюйма от концов кабеля, чтобы обнажить четыре провода.
4. Удалите достаточное количество изоляции с каждого цветного провода, примерно на полдюйма каждый. Он должен показать меньшие провода внутри каждого цветного шнура.
5. Скрутите вместе провода меньшего размера из проводов одного цвета, чтобы их переплести и образовать стык.
6. Закройте стык изолентой для каждого цветного провода.
7. Наденьте ранее упомянутую термоусадочную трубку на стык.
8. Используйте грушу для волос, поверните ее на минимальное значение и дайте ему обдувать термоусадочную трубку, пока она не плотно прилегает к стыку и остальной части кабеля.

Дополнительная информация о цветовых кодах USB-проводов может помочь вам сэкономить деньги на кабелях. Кроме того, это может помочь вам освоить новый технический навык, например, сращивание проводов.

Мы надеемся, что это руководство помогло вам узнать, как декодировать цветовой код USB-кабеля для любых целей, для которых он может понадобиться.

У вас есть другие вопросы о цветовом коде USB-кабеля, которые мы не обсуждали в этой статье? Дайте нам знать, оставив комментарий в разделе комментариев ниже!

Наверх Далее:

Статьи по теме

Как определить негатив на шнуре электроприбора

Спасибо инженеру Николе Тесла, который спроектировал и помог построить первую крупную электростанцию ​​в Ниагарский водопад на рубеже 20-го века, электричество, подаваемое в дома по всему миру, поступает от генераторов переменного тока.Поскольку переменный ток меняет направление много раз в секунду, нельзя говорить о «положительных» и «отрицательных» клеммах. Вместо этого один из проводов — это «горячий» провод, а другой — «нейтральный» или «обратный» провод. Если вы коснетесь только нейтрального провода, вы ничего не почувствуете, но вы получите шок, если коснетесь только горячего провода. По этой причине и для правильной работы прибора важно знать, как отличить их друг от друга. Производители бытовой техники используют один из нескольких методов, чтобы отличить провода в шнурах питания.

TL; DR (слишком длинный; не читал)

Использование переменного тока означает, что шнуры питания имеют «горячий» и «нейтральный» провода, а не «положительный» и «отрицательный». Если у вас есть поляризованный шнур электроприбора, нейтральный провод обозначается белой полосой, ребрами или белой изоляцией. Горячий провод не имеет ребер или полос, либо он может быть покрыт черной или красной изоляцией.

Нейтральный провод — тот, с маркировкой

Шнуры электроприборов часто состоят из многожильных медных проводников, покрытых резиновой изоляцией.Изоляция обычно сплавляется, и один из проводов имеет белую полосу или ребро, а другой — нет. Возможно, вам придется развести провода, чтобы увидеть это. Провод с оребрением или полосой является нейтральным проводом, а другой — горячим. Если вы не видите маркировки на проводах, а вилка имеет два контакта одинакового размера, шнур не поляризован. Редко можно найти неполяризованные шнуры на устройствах, произведенных в Северной Америке, но вы можете увидеть их на устройствах, произведенных в других странах, например в Японии.

Белый нейтральный

Некоторые шнуры электроприборов состоят из изолированных проводов, заключенных в пластиковую или резиновую оболочку. При снятии оболочки можно обнаружить два-три провода. Цвет изоляции указывает на то, какой провод является нейтральным, потому что в соответствии с Национальным электрическим кодексом нейтральный провод всегда белый. В Кодексе не указан цвет горячего провода, но по соглашению он либо черный, либо красный. Если шнур включает в себя провод заземления, он обычно зеленый, хотя он также может быть оголенным.

Посмотрите на вилку

Не всегда нужно проверять провода, чтобы определить, какой из них нейтральный. Современные двухжильные шнуры для электроприборов обычно имеют двухштырьковые вилки с штырями разного размера. Поляризованные розетки имеют аналогичную конструкцию с входами разного размера, так что вы можете вставить вилку только в одну сторону. В шнурах этого типа больший контакт подсоединяется к нейтральному проводу. Некоторые вилки с тремя контактами также поляризованы, и когда они поляризованы, применяется то же правило: больший контакт подключается к нейтрали.На поляризованном заземленном шнуре меньший штырь подключается к горячему, а полукруглый штифт под двумя штырями подключается к заземлению.

Если трехконтактная вилка имеет два контакта одинакового размера, единственный надежный способ определить, какой контакт нейтральный, а какой горячий, — это открыть провода и проверить цвет изоляции. Белый всегда нейтрален.

Терминалы автомобильного аккумулятора без опознавательных знаков (Руководство для начинающих с изображениями) — Rustyautos.com

Автомобильные аккумуляторы, без них мы никуда не пойдем, зная, какой вывод может быть головной болью, но через пять минут вы будете эксперт.

Клеммы автомобильного аккумулятора будут иметь маркировку и цветовую кодировку. Красный цвет и знак плюса для положительной клеммы и черный цвет и знак минус для отрицательной клеммы. Отрицательный вывод подключается к металлическому шасси автомобиля.

В этом посте я четко покажу вам, какая клемма какая, как установить батарею и что делать, если вы подключите ее обратно. Вы также узнаете, как заводить машину от рывка.

Как узнать, какой терминал какой?

Проверка напряжения аккумуляторной батареи 12.65 В = полностью заряжен

Отрицательная клемма имеет черный цвет и подключается к отрицательной стороне батареи. Минус будет проштампован на пластиковом корпусе аккумулятора, возможно, придется присмотреться. Отрицательная клемма может иметь пластиковую крышку над разъемом, а может и не иметь.

Изолятор отрицательной проводки будет окрашен в черный цвет, а отрицательная клемма подключается непосредственно к отрицательной стороне аккумулятора и к металлическому шасси автомобиля.

Положительный полюс окрашен в красный цвет и подключается к положительному полюсу батареи.Знак плюс будет проштампован на пластиковом корпусе аккумулятора, поначалу его может быть трудно заметить, но он есть.

Положительная клемма, скорее всего, будет иметь красную пластиковую крышку, экранирующую клемму, она, вероятно, также будет отмечена знаком плюса. Изолятор плюсовой проводки будет окрашен в красный цвет.

Отрицательный полюс батареи, обозначенный знаком минус и черным изолятором, как указано выше.

Как проверить автомобильный аккумулятор?

Выход из строя батареи является обычным явлением, но если предположить, что разряженная батарея, значит, ваша батарея неисправна.Неправильный диагноз батареи может стать дорогостоящей ошибкой.

Проверка напряжения батареи в соответствии с рисунком выше — это нормально, но батарея, которая показывает полные 12,65 В, все еще может быть неисправной. Единственный способ убедиться в этом — проверить аккумулятор под нагрузкой.

Процесс прост, но вам понадобится помощник и Двом (вольтметр). На рисунке ниже показан процесс, но вам нужно будет начать тест с полностью заряженной батареей. Этот тест не сработает, если батарея разряжена.

Шаг 1 — Зарядить аккумулятор до 12.65 В
Шаг 2 — Установите вольтметр на 20 В постоянного тока
Шаг 3 — Подключите вольтметр, как показано на рисунке выше
Шаг 4 — Попросите помощника провернуть двигатель
Шаг 5 — Показания на вольтметр ниже 9 вольт указывает на неисправный аккумулятор

Как заменить автомобильный аккумулятор

Автомобильный аккумулятор будет иметь фиксатор на каждой клемме и третий фиксатор, удерживающий аккумулятор, он крепит аккумулятор к шасси автомобиля.

Ошибка, которой следует избегать:

Но перед тем, как снимать какие-либо клеммы, вы должны проверить руководство для водителя, для некоторых автомобилей может потребоваться калибровка окон и рулевого управления, а для некоторых потребуется повторное обучение дроссельной заслонке, и для этого может потребоваться поездка в магазин.Я написал целый пост о перекалибровке — Автомобиль не простаивает после разрядки аккумулятора.

Чем сложнее автомобиль, тем больше вероятность возникновения проблем при отключении аккумулятора.

Вы можете избежать всех этих потенциальных проблем, используя KAM (Keep Alive Memory), это простое устройство, сохраняющее энергию в автомобиле, пока аккумулятор извлечен.

Инструмент для экономии памяти Schumacher великолепен, прост в использовании, окупается за одно использование и легко доступен на Amazon.com.

Шаг 1: Подключите ваше устройство KAM, если необходимо
Шаг 2: Теперь мы готовы заменить батарею, снять удерживающий болт батареи, скорее всего, это будет один болт у основания батареи
Шаг 3: Снимите сначала черную, отрицательную, минусовую клемму
Шаг 4: Теперь снимите красную, положительную, положительную клемму
Шаг 5: Снимите старую и установите новую батарею
Шаг 6: Установите красная положительная клемма аккумулятора
Шаг 7: Установите черную отрицательную клемму аккумулятора
Шаг 8: Закрепите аккумулятор прижимным кронштейном

Следует отметить, что в современных автомобилях используется модуль управления аккумулятором, который требует кодирования для новый аккумулятор.Требуется диагностический прибор, чтобы закодировать аккумулятор для модуля управления. Ваш автомобиль по-прежнему будет работать без кодирования аккумулятора, но это сократит срок его службы.

Как бы то ни было, все это описано в статье, которую я написал об установке автомобильного аккумулятора, включая фотографии, и вы можете проверить это здесь «Насколько сложно установить автомобильный аккумулятор».

Как запустить автомобиль

Вам понадобится донорский автомобиль или запасной аккумулятор, или, в качестве альтернативы, подумайте о покупке прыжкового рюкзака. Маленький буст-пак NOCO — это лучшее, что я видел, и я работаю механиком более двадцати пяти лет.

Он достаточно мал, чтобы поместиться в перчаточном ящике, и достаточно мощный, чтобы запустить дизельный двигатель. В любом случае, вы можете проверить это здесь, на странице Автоэлектроинструментов.

Чтобы прыгнуть с помощью обычного набора перемычек, выполните следующие действия.

Автомобиль-донор или любой полностью заряженный аккумулятор на 12 В, процедура запуска от внешнего источника проста. Сначала красный положительный (+) к красному положительному кабелю усилителя, затем подключите отрицательный черный (-) к аккумулятору и массе шасси или двигателя. Земля — ​​это любой оголенный металл на шасси или двигателе.

Проверьте аккумулятор на наличие отрицательной и положительной маркировки.

Шаг 1:

Поднесите автомобиль-донор достаточно близко, чтобы подключить кабели усилителя.

Шаг 2:

Установите перемычки в последовательности 1, 2, 3, 4.

Шаг 3:

Запустите автомобиль-донор и оставьте его на холостом ходу.

Шаг 4:

Теперь заведите автомобиль и оставьте подключенными кабели и оставьте автомобиль на холостом ходу на несколько минут, прежде чем снимать.

Шаг 5:

Теперь при работающем двигателе снимите перемычки в обратном порядке 4, 3, 2 и 1.

Кабели батареи подключены назад

Подключайте отрицательную (заземляющую) сторону последней.

Это довольно распространенная проблема, связанная с неправильным подключением перемычек. Не паникуйте, мы разберемся!

Симптомы могут варьироваться от:

• Нет питания вообще, где угодно
• Фары зажигания работают, но двигатель не заводится
• Авто заводится, но не заводится
• Электрические гремлины из-за неправильного подключения аккумулятора

Перекручивание кабелей в обратном направлении обычно приводит к срабатыванию предохранителя.Предохранители установлены в блоке предохранителей под капотом, блоке предохранителей в салоне и, возможно, в блоке предохранителей в багажнике.

Сначала найдите в справочнике или в Google, где находится блок предохранителей, и вам также нужно будет знать расположение отдельных предохранителей.

Если у вас вообще нет питания и где бы то ни было, сначала убедитесь, что ваша батарея в порядке. Вы можете сделать это, проверив его с помощью вольтметра (12,65 В при полном заряде) или используя вспомогательные кабели от полностью заряженной 12-вольтовой батареи, используйте приведенное выше руководство по запуску от внешнего источника.

Вы можете найти простой портативный тестер аккумуляторов, перечисленный здесь, на странице «Инструменты для автоматического ремонта электрооборудования», а если вам нужны запчасти, перейдите по ссылке ниже.

Получите скидку до 75% от дилерских цен на заменяемые автозапчасти! Покупайте сейчас на Partsgeek.com!

Если батарея сработала, проверьте предохранители.

Перегорающий предохранитель будет иметь сломанный элемент, видимый через пластиковый корпус. Пинцет, прикрепленный к внутренней крышке блока предохранителей, поможет при снятии. Ваши предохранители могут отличаться от показанных здесь, но вы поняли.

Ищите следующие предохранители, всего их у вас не будет, но проверьте тот, который у вас есть.

• Главный предохранитель
• Предохранитель контроля аккумулятора
• Предохранитель Ecu / Ecm / Pcm
• Предохранитель Cem
• Предохранитель приборной панели
• Блок предохранителей автомобиля

Если зажигание работает, но двигатель не запускается, проверьте следующие предохранители:

• Главный предохранитель
• Предохранитель противоугонной защиты
• Предохранитель иммобилайзера
• Предохранитель Ecu / Ecm / Pcm
• Реле / ​​предохранитель стартера
• Предохранитель зажигания

Если это не помогло, проверьте пост, он охватывает поиск неисправности без шатуна «Автомобиль не начинает щелкать шумом»

Если ваш автомобиль заводится, но не заводится, проверьте следующие предохранители:

• Главный предохранитель
• Противоугонный предохранитель
• Предохранитель иммобилайзера
• Предохранитель Ecu / Ecm / Pcm
• Предохранитель катушки зажигания
• Предохранитель топливного насоса
• Предохранитель топливной форсунки

Всегда полезно иметь руководство по ремонту вашего автомобиля, оно стоит всего несколько долларов ars, но сэкономит вам пакет.Хорошее руководство подробно расскажет о вашем автомобиле, процедурах ремонта и замены, схемах электропроводки, обзоре системы, разделе поиска и устранения неисправностей, характеристиках крутящего момента и т. Д. — всю критически важную информацию.

Связанные вопросы

Какая клемма заземлена на автомобильном аккумуляторе? Клемма заземления — это черная отрицательная клемма на аккумуляторной батарее, также известная как отрицательная клемма или клемма заземления. Он соединяет шасси автомобиля с минусовой стороной аккумулятора.

Джон Каннингем

Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Последние сообщения

ссылка на Is Driving Hard? — Сделай это сегодня!

трудно водить? — Сделай это сегодня!

Дед впервые позволил мне водить машину, я до сих пор это хорошо помню. Было лето, я жил на семейной ферме, точно не помню, сколько мне было лет, я бы сказал, десять или двенадцать.Я знаю по …

ссылка на «Проверить свет двигателя после замены масла» — 2 минуты исправления

Проверить свет двигателя после замены масла — 2 минуты исправления

Проверка горящего света двигателя может вызывать тревогу, никогда не бывает хорошего времени для поломки. Но не паникуйте, я механик, и вы находитесь в нужном месте, через несколько мгновений вы будете в порядке …

Как проверить полярность динамика и имеет ли значение полярность динамика

Что произойдет, если динамики подключены в обратном направлении? Может ли перестановка проводов динамика повредить динамик? Имеет ли значение полярность динамика и как проверить правильность полярности динамика? В этом посте вы узнаете.

Если вы разрабатываете звуковую систему и хотите получить БЕСПЛАТНОЕ руководство по наиболее важным характеристикам громкоговорителей, загрузите БЕСПЛАТНОЕ руководство по техническим характеристикам громкоговорителей.

Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение практически невозможно заметить, а в других случаях это может вызвать серьезные проблемы.

Полярность динамика определяется при подключении проводов между усилителем и динамиком.Когда положительная клемма усилителя подключена к положительной клемме динамика, а отрицательная клемма усилителя подключена к отрицательной клемме динамика, громкоговоритель будет иметь правильную полярность. Когда эти соединения меняются местами, динамик будет иметь обратную полярность.

Полярность звуковой волны

Звуковая волна — это серия положительных и отрицательных изменений давления. Посмотрите на эту звуковую волну на графике. Центральная линия представляет собой нормальное давление воздуха в помещении.Поскольку линия проходит выше средней линии, давление воздуха изменяется в положительную сторону. Когда линия проходит ниже центральной линии, давление воздуха изменяется отрицательно.

Если полярность этой волны поменять местами, положительные периоды станут отрицательными, а отрицательные — положительными. Вот как будет выглядеть та же волна с обратной полярностью:

Представьте себе звуковую волну, создаваемую барабаном. Когда барабан ударяется о голень, верхняя мембрана или барабан начинает двигаться вниз и вверх, создавая отрицательные и положительные изменения давления воздуха вокруг себя.

В каком направлении сначала движется головка барабана? Палочка ударяет по головке барабана сверху и толкает ее вниз. Это движение головки барабана вниз создает отрицательное изменение давления.

Если поместить микрофон над барабаном, первая часть волны будет отрицательной.

Если бы вы поменяли полярность проводов в микрофоне, первая часть волны была бы положительной.

Конструктивная и деструктивная помеха

Если два идентичных сигнала с одинаковой полярностью смешиваются вместе, эти сигналы суммируются.Положительная фаза обеих волн совмещена, а отрицательная фаза обеих волн совмещена. В результате получается сигнал, который в два раза превышает амплитуду каждого отдельного сигнала. Это называется конструктивным вмешательством.

Каждый раз, когда два идентичных сигнала смешиваются с обратной полярностью, эти сигналы отменяются. В этом случае одна волна положительная, а другая отрицательная, и наоборот. Результат — тишина. Это называется деструктивным вмешательством.

Есть большая разница между полярностью и фазой! Я написал об этом статью, которая поможет вам понять, почему так важно понимать разницу.

Как работает динамик

Динамик и микрофон работают по одним и тем же основным принципам. В микрофоне электричество создается, когда звук заставляет диафрагму двигаться. В динамике движение создается, когда электричество проходит по проводам.

Вы можете узнать больше, прочитав эту статью, которую я написал о том, как работают микрофоны. Перейдите в раздел «Динамические микрофоны» этой статьи, чтобы увидеть более подробное описание этой концепции.

Когда по проводам динамика не подается электричество, динамик остается в своем положении по умолчанию.Когда на динамик подается переменный электрический ток, например звуковой сигнал, он начинает выталкиваться наружу и втягиваться внутрь. Вы можете увидеть это на следующем изображении.

Когда динамик колеблется вперед и назад, он смещает частицы воздуха в атмосфере, создавая отрицательные и положительные изменения давления. Это вызывает цепную реакцию по воздуху от динамика к нашим ушам.

Если эта концепция не имеет смысла, вам стоит ознакомиться с этой статьей, в которой объясняется, как звук распространяется в пространстве.Понимание того, как могут взаимодействовать звуковые волны, поможет вам понять, почему полярность динамиков так важна!

Что происходит, когда полярность динамика инвертируется?

Когда провода от усилителя к динамику перекрещиваются, полярность динамика меняется. Это означает, что динамик будет двигаться внутрь, когда он должен двигаться наружу, и наружу, когда он должен двигаться внутрь.

Звуковая волна, создаваемая динамиками, будет полной противоположностью сигнала, записываемого микрофоном.Как это изменит звук?

Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение практически невозможно заметить, а в других случаях это может вызвать серьезные проблемы.

Обратная полярность с одним динамиком

Если используется только один динамик, эффекты обратной полярности не будут заметны.

Послушайте и сравните эти два аудиоклипа.Первый имеет правильную полярность, а второй — обратную полярность.

Вы не заметите разницы между этими клипами, потому что содержащиеся в них частоты идентичны. Хотя изменения положительного и отрицательного давления поменялись местами, различие невозможно услышать.

Звуковые волны — это переменные колебания давления, а звуковые сигналы в проводе — это переменные электрические токи. Это означает, что практически каждое положительное изменение будет встречено почти равным, но противоположным отрицательным изменением.По этой причине почти нет слышимой разницы между аудиосигналом по полярности и полярности.

Обратная полярность с несколькими динамиками

Изменение полярности с несколькими динамиками может вызвать более заметные эффекты. Если оба динамика подключены одинаково, будь то правильная полярность или обратная полярность, эффекта практически не будет. Однако что, если один динамик подключен с правильной полярностью, а другой — наоборот? Это вызовет значительный эффект.

Чтобы это услышать, лучше всего использовать два стереофонических динамика или наушники. В видео в верхней части этой страницы есть аудиодемонстрация этого сценария.

Если вы используете массив динамиков, инвертирование полярности в одном из них вызовет значительные изменения в поведении массива. Все линейные массивы полнодиапазонных динамиков, например те, которые используются для усиления живого звука, должны быть подключены одинаково.

Даже динамики в массивах сабвуферов, которые иногда содержат динамики с обратной полярностью для достижения лучшей направленности, обычно подключаются с правильной полярностью.Любые изменения полярности почти всегда производятся в аудиоплеере или усилителе DSP, а не в проводке клемм динамиков. Если ваш аудиомикшер или усилитель DSP не допускают инверсии полярности, вы можете использовать адаптер инверсии полярности.

Перевернутая полярность может вызвать различные изменения качества звука, но опасно ли это для вашего усилителя и динамиков? К счастью, ответ — нет.

Напряжение, подаваемое на динамик с обратной полярностью, не отличается от напряжения, подаваемого на динамик с правильной полярностью.Ваше оборудование не будет повреждено. Худшее, что может случиться, это то, что он не будет хорошо акустически работать с правильно подключенными динамиками. По этой причине лучше придерживаться стандарта и обеспечивать правильную проводку.

Несмотря на то, что эффекты обратной полярности незаметны, пока все динамики подключены одинаково, рекомендуется правильно подключать каждый динамик при подключении к усилителю.

С этикетками для проводов громкоговорителей

Если у вас есть метки на вашем проводе, такие как символы плюс и минус или красный и черный цвета, это очень просто.Подключите красную (или +) клемму усилителя к красной (или +) клемме динамика. Подключите черную (или -) клемму усилителя к черной (или -) клемме динамика.

Без этикеток для проводов динамиков

Возможно, вы уже пропустили кабель через стены или кабелепровод только для того, чтобы заметить, что на проводах нет маркировки. Или, может быть, вы устанавливаете автомобильные динамики и хотите проверить правильность подключения динамиков к жгуту.

Вот два метода, которые я рекомендую для проверки полярности динамика.

Проверка полярности громкоговорителей с помощью тестера громкоговорителей

Существуют инструменты, специально разработанные для подобных ситуаций.

Этот тестер громкоговорителей относительно недорогой и не только позволяет проверить полярность громкоговорителей, но также имеет генератор сигналов.

Это небольшие вложения, которые вы будете использовать постоянно. Приятно иметь инструмент, позволяющий быстро тестировать динамики без усилителя. Посмотрите это видео, чтобы увидеть, как это работает.

Для более профессионального использования с разъемами NL4 и NL8 speakON, ознакомьтесь с этим тестером динамиков. Этот больше подходит для тех, кто работает с усилением живого звука.

Проверка полярности динамика со смартфоном

Если ваша система уже подключена и вы можете передавать аудиосигнал от входа к выходу, вы можете проверить полярность динамика с помощью приложения для смартфона.

Я рекомендую приложение Studio Six Speaker Pop. Он работает путем подключения аудиовыхода вашего смартфона ко входу вашей системы.Затем поместите микрофон вашего смартфона перед динамиком, который вы хотите протестировать. Приложение отправит положительный импульс в систему и измерит полярность звука, исходящего из динамиков.

Проверка полярности динамика с аккумулятором 9 В

Если вы ищете быстрый и бесплатный способ проверить полярность динамика, вы можете сделать это следующим способом:

Для этого метода вам понадобится аккумулятор на 9 В. .

1. Подсоедините один провод динамика к положительной (+) клемме аккумулятора.
2. Подсоедините другой провод динамика к отрицательной (-) клемме аккумулятора.
3. Обратите внимание, в какую сторону движется динамик при выполнении этого подключения.
   1. Если динамик перемещается наружу, то провод динамика, подключенный к положительной (+) клемме аккумулятора, является положительным (+) проводом.
   2. Если динамик движется внутрь, то провод динамика, подключенный к отрицательной (-) клемме аккумулятора, является положительным (+) проводом.

В этом видеоролике показано, что вы ищете, когда подключаете аккумулятор к проводам динамика:

Цветовые коды проводки цепи питания постоянного тока

Многие компьютерные системы, солнечные энергетические системы, электроника, автомобильные приложения и телекоммуникационные системы работают от источника постоянного тока.Цветовая кодировка проводки цепи питания постоянного тока зависит от функции и местоположения (страны) проводки. В нашей последней статье мы обсудили международное цветовое кодирование цепей питания переменного тока. В этой статье вы найдете руководство по международной цветовой кодировке проводов цепей питания постоянного тока.

Кто регулирует цветовую кодировку цепей постоянного тока?

В большинстве стран есть управляющая организация, которая выполняет требования по цветовому кодированию электропроводки. В случаях, когда нет юридических требований, в соответствии с местной практикой были приняты определенные цвета, которые рекомендуются.

NEC (Национальный электротехнический кодекс)

В Соединенных Штатах Национальный электротехнический кодекс (NEC) предписывает цветовую кодировку электрической проводки для защитного заземления. Защитное заземление должно быть зеленым, желто-зеленым или медным. «Зелено-желтый» означает зеленый с желтыми полосами. Для всех остальных функций законодательных требований нет. Тем не менее, некоторые цвета приняты в местной практике и рекомендуются. Из соображений безопасности не рекомендуется использовать 2-проводную незаземленную систему.Тем не менее, красный (для положительного) и черный (для отрицательного) цвета соответствуют цветовой схеме заземленной системы.

2-проводной незаземленный пост. Ток : (Не рекомендуется из соображений безопасности)

• Положительный (обозначен как «L +»): Красный ^‼
• Отрицательный (помечен как «L-»): Черный ^‼

2-проводная заземленная (или заземленная минусом) цепь постоянного тока :

• Положительный (обозначен как «L +»): Красный *
• Отрицательный (помечен как «N»): Белый *

2-проводная заземленная (положительно заземленная) цепь постоянного тока :

• Положительный (обозначен как «N»): Белый *
• Отрицательный (помечен как «L-»): Черный *

3-проводное заземление постоянного тока :

• Положительный (обозначен как «L +»): Красный *
• Срединный / центральный метчик (обозначен буквой «N»): Белый *
• Отрицательный (помечен как «L-»): Черный *

Защитное заземление :

• (помечено как «PG»): зеленый, желто-зеленый или голая медь

^‼ Хотя их использование не рекомендуется из соображений безопасности, эти цвета соответствуют цветовому коду для заземленных систем.

* Эти цвета не требуются NEC, но приняты в местной практике.

IEC (Международная электротехническая комиссия)

В большинстве стран Европы и в Великобритании Международная электротехническая комиссия предписывает цветовую кодировку электропроводки для всех функций.

2-проводный незаземленный DC :

• Положительный (обозначен как «L +»): Коричневый
• Отрицательный (помечен как «L-»): Серый

2-проводная заземленная (отрицательная заземленная) цепь постоянного тока :

• Положительный (обозначен как «L +»): Коричневый
• Отрицательный (обозначен как «M»): Синий

2-проводная заземленная (положительно заземленная) цепь постоянного тока :

• Положительный (обозначен как «M»): Синий
• Отрицательный (помечен как «L-»): Серый

3-проводное заземление постоянного тока :

• Положительный (обозначен как «L +»): Коричневый
• Mid-Wire (с маркировкой «M»): Синий
• Отрицательный (помечен как «L-»): Серый

Защитное заземление :

• (с маркировкой «PE»): Зелено-желтый

Для более наглядного отображения международных цветовых кодов проводки для питания постоянного тока мы создали инфографику «Цветовые коды проводки цепей постоянного тока».
