Правильная установка радиаторов отопления в квартире: выбор радиатора в квартиру, схема подключения, и цена замены

Содержание

выбор радиатора в квартиру, схема подключения, и цена замены

Если в вашей городской квартире холодно, несмотря на давно запущенную централизованную систему отопления, то не стоит винить в этом коммунальщиков. Чтобы сделать первые выводы насчет того, почему у вас холодные батареи, сначала следует осмотреть их и убедиться в эффективности работы приборов.

Если были обнаружены какие-либо дефекты, то это серьезный повод задуматься над заменой радиатора. Эту работу можно выполнить своими руками. Процесс установки нового радиатора взамен старого не содержит сложных моментов, поэтому даже не имеющий опыта в таких делах человек может справиться с этим.

Какие радиаторы отопления выбрать для замены?

Многие владельцы не берутся за самостоятельную установку батарей отопления в квартиру, так как считают, что это работа им не по силам. Но на самом деле в этом нет ничего сложного. Главное при замене радиатора отопления принимать во внимание все нюансы. Тогда монтаж будет качественным, а после установки батарея прослужит долгие годы, не доставляя проблем.

Один из важных моментов при замене батареи отопления в квартиру – правильный выбор радиатора. Избежать ошибок в этом деле можно, если определяться с тем или иным видом радиатора, заранее зная о технических параметрах изделий, представленных на рынке.

В наше время предлагается большой выбор радиаторов отопления. Среди всего их разнообразия можно выделить несколько основных видов.

Алюминиевые радиаторы

Среди всех видов приборов отопления они являются самыми легкими. Если при замене отопления выбор владельца падет на них, то с установкой этих изделий больших проблем не возникнет. Если говорить о достоинствах, которыми они обладают, то в качестве главного назовем повышенный уровень теплоотдачи. Другое их положительное качество состоит в привлекательном внешнем виде. Эти приборы прекрасно вписываются в любой интерьер. Цена на них вполне приемлемая.

Чугунные радиаторы

Главная из особенностей этих радиаторов отопления состоит в доступной цене. Поэтому для большинства владельцев квартир эти приборы отопления более чем доступны. Другое их достоинство – простота обслуживания. Выполнив качественную установку этих батарей, владелец может быть уверен, что они прослужат десятилетиями, обеспечивая комфортный микроклимат в жилище. Но чтобы эти изделия обеспечили эффективный нагрев, в комнате должна быть установлена батарея, состоящая из большого количества секций. Что касается цены, стоят эти приборы отопления недорого, поэтому их приобретение не будет большим ударом по кошельку.

Стальные радиаторы

Приборы обогрева, изготовленные из стали, обладают неплохими характеристиками. Их установка в квартирах позволяет создать теплую атмосферу. Среди их положительных качеств можно отметить стойкость к коррозионным процессам, простоту установки таких изделий и их доступную цену.

Биметаллические радиаторы

Главными преимуществами этих изделий являются небольшая масса и эстетичный вид. Радиаторы этого типа просты в обслуживании. Их установка не доставляет больших проблем. Если владелец городского жилища решит выполнить замену старой батареи на изделие из биметалла, то с большими трудностями он не столкнется.

В радиаторах этого типа сочетаются лучшие качества алюминия и стали. Поэтому они устойчивы к коррозионным процессам, а в процессе эксплуатации обеспечивают высокий уровень теплоотдачи.

Как правильно поменять радиаторы отопления в квартире: разрешения и документация

Если вы решили выполнить установку радиатора в квартиру своими руками, то следует знать, что этот процесс содержит немало нюансов, знать о которых совсем нелишне. Сразу стоит сказать о том, что в большинстве частных домов используется централизованная система обогрева. Поэтому, чтобы произвести замену старого радиатора на новую батарею в квартиру, придется отключить весь дом. А делать это разрешается только специалистам из соответствующих служб.

Еще до начала работ по замене радиатора стоит обратиться в соответствующие службы. Тепловики и ЖЭКи отвечают за отключение подачи воды. Обязательным условием замены батареи по всем правилам является согласование этой процедуры в государственных органах. Если вы решите этого не делать, то когда это вскроется, будете поставлены перед фактом больших штрафов.

Замена отопительных батарей

Замена батареи отопления обычно не вызывает никаких сложностей. Достаточно вызвать специалистов и они в короткий срок качественно проведут работу по установке нового радиатора отопления. Однако не каждый владелец хочет оплачивать их услуги. Многие собственники желают провести эту работу своими силами. И это вполне понятно, ведь больших сложностей при ее выполнении обычно не возникает. Технология, которая используется при замене батареи отопления – простая и понятная.

Процесс замены радиатора

Чтобы установка батареи отопления была выполнена качественно, а впоследствии во время эксплуатации радиатора у вас не возникало проблем, следует знать о технологии замены радиатора отопления.

Этот процесс содержит следующие этапы:

  • демонтаж старой батареи. Здесь нет ничего сложного. Все, что потребуется сделать – раскрутить резьбовое соединение. Если же такой возможности нет, тогда его придется срезать, для чего необходимо использовать болгарку. В любом случае во время работ необходимо действовать аккуратно. Все требования технологии должны неукоснительно соблюдаться;
  • подгонка и навес нового радиатора. Этот момент имеет большое значение, ведь при установке батареи должны быть исключены перекосы. Поэтому крайне важно правильно выверить горизонталь и вертикаль. Для этого в процессе установки новой батареи отопления следует использовать строительный уровень. Кроме него во время работ необходимо применять и другой инструмент;
  • сбор монтажного комплекта. Перед началом работ
    необходимо подготовить комплект для монтажа батареи
    , который включает шаровые краны, заглушки для радиатора отопления. Помимо них в его состав входит кран Маевского. Только при условии установки всего этого можно рассчитывать на то, что система будет работать эффективно и качественно;
  • нарезка резьбы на стояке. Для выполнения этой работы используется специальное оборудование. Отметим, что проведение этой операции требуется не всегда. Во многом все зависит от выбранного варианта присоединения батареи отопления к стояку;
  • соединение батареи со стояком. Присоединение радиатора отопления к стояку в настоящий момент может производиться разными способами. Сварка среди них продолжает оставаться самым популярным.

Однако только сваркой все не ограничивается. Можно использовать полипропиленовые или трубы из металлопластика. Это

новые способы подключения радиаторов отопления, применять которые стали сравнительно недавно. Главное их достоинство – высокий уровень герметичности и безопасности. Какой способ выбрать, во многом зависит от особенностей конструкции стояка. Значение имеют финансовые возможности собственника квартиры и его личные предпочтения.

Схемы подключения радиаторов: разнообразие выбора

Несколько способов могут использоваться при установке радиатора отопления:

  • монтаж радиатора без перемычек. Подобный способ предполагает выполнение установки «крана-американки». Его применение позволяет во время дальнейшей эксплуатации без проблем снять радиатор в случае необходимости;
  • установка радиаторов с перемычкой, но без крана. Во время установки радиатора выполняется монтаж специальной перемычки, благодаря которой обеспечивается перекрытие подачи теплоносителя в любое время года. Этот вариант является достаточно удобным и практичным;
  • монтаж батарей отопления с перемычкой и краном. Наличие на перемычке крана дает возможность направлять тепло без потерь.

Как выбрать материал для подключения радиатора?

Разные типы материалов применяются при проведении работ по замене батареи отопления.

Перед тем как приступать к этой процедуре, следует решить, какой вариант подключения использовать при установке прибора отопления. Напомним, возможны следующие:

  • сварка;
  • полипропиленовые трубы;
  • металлопластиковые трубы.

Отметим, что в большинстве случаев при установке новых радиаторов используется подключение посредством металлопластиковых трубопроводов. Сварка используется редко, так же, как и полипропилен. Трубы из металлопластика выбирают по причине их высокой надежности. Кроме этого подобные трубные изделия долговечны, а еще обеспечивают высокий уровень герметичности. Вдобавок в квартире такое подключение смотрится эстетично.

Испытание системы – залог надежности работы

Когда работы по установке радиатора отопления завершены, для проверки качества и для личной безопасности следует провести тестирование оборудования. А для этого необходимо попросить специалистов, которые производили слив воды из системы, выполнить её под рабочим давлением.

Стоит знать, что часто только при общем пуске происходит полное заполнение системы, когда давление доходит до уровня 2-4 атм. Если какие-либо дефекты были обнаружены во время испытаний, то они должны быть максимально быстро устранены.

Стоит ответственно подходить к задаче замены батареи отопления в своей квартире. Эффективность работы установленного прибора и теплая атмосфера в жилище в зимнее время во многом зависит от выбранного материала радиаторов и способа его подключения.

Кого не устраивает цена на услугу по замене радиатора, предпочитают выполнять эту работу своими силами. В этом нет ничего сложного. Главное –

не отклоняться от существующей технологии, а во время работ применять качественные материалы. Правильная установка радиатора отопления вернет в ваш дом комфорт. Новое изделие высокого качества прослужит дольше, чем старое. После выполненной установки вам не придется долго обращать внимание на приборы отопления в своей квартире.

Оцените статью: Поделитесь с друзьями!

Установка батарей отопления в квартире

Здесь собраны материалы по такой теме как установка батарей отопления в квартире: видео и фото-материалы, подготовительные работы, правила монтажа, как правильно установить чугунные, биметаллические и алюминиевые радиатор.

Тепло в квартире зачастую зависит от совершенно простых вещей: старые или новые радиаторы установлены, из какого материала они сделаны и по какой схеме подключена система отопления.

Поменяв качество одного из компонентов, влияющих на обогрев жилья, можно устроить «лето» по вполне доступной цене.

Установка радиаторов отопления в квартире не настолько сложная процедура, если знаешь нормы и имеешь под рукой необходимые инструменты.

Нормы и правила замены

Согласно нормам, приведенным в СНиП, можно легко сориентироваться, какие батареи приобрести на замену, и как их поменять.

Чтобы знать, как правильно установить радиаторы отопления в квартире, потребуется учесть следующие положения:

  1. Новые батареи должны выдерживать такие же либо выше нагрузки давления, что и старые. При наличии централизованной системы отопления достаточно позвонить в организацию, поставляющую тепло в многоквартирный дом и выяснить необходимые показатели.
  2. Материал, из которого они сделаны должен быть совместим со старыми трубами. Если, например, к стальным стоякам присоединить медные радиаторы, то в скором времени придется столкнуться с такой проблемой, как коррозийное протекание.
  3. Нормы установки радиаторов отопления в квартире требуют, чтобы между ними и нижней частью подоконника расстояние было не менее 10 см, иначе тепловой поток не сможет высвобождаться с нужной скоростью, и помещения будут либо дольше прогреваться, тратя на это больше времени, либо оставаться прохладными.
  4. Расстояние нижней части батареи от пола должно соответствовать минимальному зазору в 10 и максимальному – в 15 см. Если эти показатели уменьшить или увеличить, это так же скажется на качестве теплообмена в квартире.
  5. То же касается расстояния между радиатором и стеной. Оно должно равняться 20 мм, и тогда с теплообменом в помещениях все будет в норме.

Все правила установки батарей отопления в квартире учтены в СНиП, поэтому достаточно с ними ознакомиться, свериться с показателями старой системы и сделать правильный выбор при покупке новых элементов и их подключении.

Как правильно установить батарею отопления в квартире читайте ниже.

Установка батарей отопления в квартире

Подготовительные работы

Совет довериться специалистам, когда имеешь дело с централизованным отоплением многоэтажного здания, совсем непраздный. Любая «самодеятельность» в этом плане наказуема. Неправильно подобранные радиаторы или трубы для стояков или не корректное их подключение могут оставить без тепла весь подъезд или стать причиной серьезной аварии.

Установка батарей (радиаторов) отопления в квартире своими руками допустима только при соблюдении всех правил и наличии нужных инструментов.

После того, как схема замены радиаторов была согласована с соответствующими службами, можно приступать к подготовительным работам:

  1. Перекрыть воду, как в квартире, так и у подлежащих замене участков.
  2. Слить воду из старых батарей и снять их.
  3. Продуть систему и освободить от остатков теплоносителя.
  4. Установить новый радиатор согласно инструкции от производителя.
  5. Протестировать систему на наличие протеканий и качеству нагрева элементов батареи.

Если в многоэтажке используется однотрубная схема отопления, то подключать радиаторы с большим числом секций, чем было до этого, запрещено.

Как установить радиатор отопления в квартире?

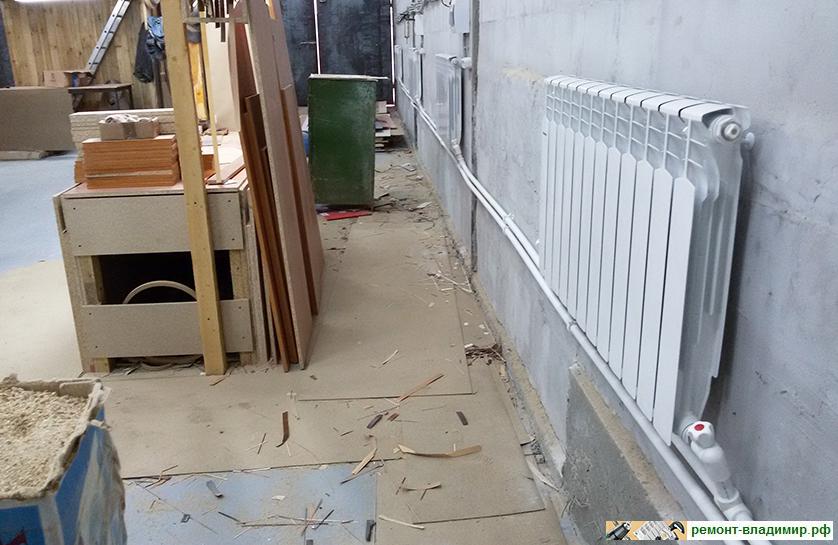

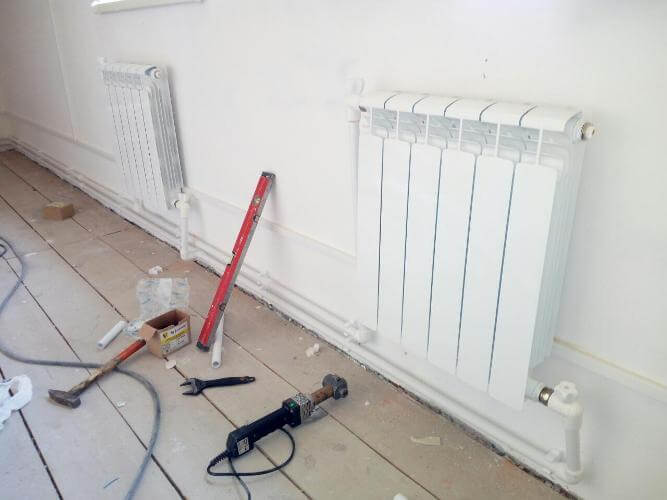

Варианты установки батарей отопления в квартире – фото:

Особенности установки чугунных батарей

Современные батареи из чугуна вполне элегантны и презентабельны, так что могут «вписаться» в любой интерьер. Кроме этого, именно они чаще всего соответствуют нормам старой системы.

Как установить батареи отопления в квартире?

Чтобы была произведена правильная установка батарей отопления в квартире, нужно соблюдать следующую последовательность действий:

  1. Чугунную секцию нужно разобрать на отдельные элементы.
  2. Подкрутить специальным ключом ниппели.
  3. Собрать все элементы в обратной последовательности.

Хотя внешний вид чугунных батарей разительно отличается от старых советских «гармошек», вес у них остался по-прежнему немалый. Чтобы снизить нагрузку на стены, можно использовать кронштейны, а если их поверхность выполнена из гипсокартона, то такой батарее потребуется напольная подставка.

Если чугунные батареи установить под небольшим углом, то это позволит сохранить высокую степень теплоотдачи, так как внутри нее не будет скапливаться воздух.

Правила монтажа биметаллических и алюминиевых радиаторов

Батареи из алюминия, предлагаемые отечественным рынком, встречаются двух видов:

  1. Те, что способны выдерживать давление до 16 атм. и предназначенные для высотных домов.
  2. Те, что годятся для автономного отопления с рабочим давлением до 6 атм. Последние не подходят для подключения к централизованной системе.

Особенностью их установки является:

  1. Элементы батареи нужно собрать, вставив заглушки с прокладками.
  2. Монтировать арматуру запорную и терморегулирующую, вкрутить кран Маевского.
  3. Согласно схеме монтажа наметить места крепления по отношению к подоконнику.
  4. Закрепить в отмеченных местах кронштейны и повесить на них алюминиевые радиаторы.
  5. Подключить их к системе отопления и протестировать.

Этот вид батарей можно использовать, как в однотрубной, так и двухтрубной схеме подключения.

Биметаллические радиаторы на сегодняшний день являются самыми дорогими на рынке, но и наиболее востребованными.

Связано это с тем, что в их основе лежат 2 вида металлов – алюминий снаружи, что позволяет сохранять высокую степень теплоотдачи и сталь внутри, на которую не влияет качество теплоносителя, что бережет элементы от коррозии.

Установка этого вида батарей отопления ничем не отличается от остальных, единственное, что нужно учитывать, так это совместимость их с трубами. Если они металлические, то проблем не будет, тогда, как металлопластиковые не всегда подходят.

Когда требуется создание тепла и уюта, вопрос, сколько стоит установить радиатор отопления в квартире, не столь существенен. В целом, с учетом покупки новых элементов, демонтажа старых и подключения к системе, это удовольствие не дешевое. Сэкономить можно, выполнив все работы самостоятельно.

Исходя из выше сказанного, можно сделать вывод: поменять батареи в квартире можно и самостоятельно, если соблюсти все нормы СНиП, выбрать подходящие по качеству элементы новой конструкции и следовать инструкциям при их установке.

Как установить батарею отопления в квартире – видео:

Рекомендуем:

  • Фурнитура для полипропиленовых труб: заглушки, муфты, тройники, компенсаторы и другие фитинги для труб из полипропилена
  • Радиатор стального типа: виды панельных батарей, способы подключения, а также зависимость мощности от их параметров
  • Отделка каминов клинкерной плиткой: зачем нужна облицовка, выбор материала, подготовка объекта, а также последовательность роботы
  • Теплые электрические полы: плюсы и минусы, вреден ли для здоровья, а также преимущества и недостатки нагревательных матов и пленочных полов

Установка батарей отопления: инструкция — как правильно установить, правила установки батарей своими руками, фото и видео подсказки

Содержание:

1.  Что потребуется для выполнения работ
2. Варианты разводки отопления
3. Правильная установка батарей отопления: инструкция
4. Расчет количества секций радиаторов
5. Инструменты для работы
6. Установка батарей

Можно ли выполнить монтаж отопительного оборудования самостоятельно? Этот момент интересует многих будущих владельцев частного дома. По мнению специалистов, установка батарей отопления своими руками – выполнимая задача для человека, имеющего навыки проведения строительных работ, который ознакомился с инструкцией.

Если поменять старые отопительные приборы на новые современные радиаторы, обогрев помещений будет более эффективным. Именно от качества установленных батарей зависит дальнейшее функционирования всей теплоснабжающей конструкции. Радиаторы в собственном доме можно смонтировать быстро и надежно.


Что потребуется для выполнения работ


До того, как производится самостоятельная установка отопительных батарей, необходимо:
  • подготовить набор инструментов;
  • сделать замеры и выполнить соответствующие расчеты;
  • изучить инструкцию, как правильно установить батарею отопления;
  • выделить время на выполнение работ, но главное для успешного результата — желание.

Варианты разводки отопления


Когда делается установка батарей отопления — инструкция к ним рекомендует, какая предпочтительнее схема монтажа приборов.

Чаще всего используют следующие варианты:

  1. Диагональное подключение. Обычно его задействуют для обустройства многосекционных отопительных конструкций. Отличительной особенностью диагонального монтажа является подсоединение трубопроводов: труба подачи подключается с одной стороны батареи в верхнюю футорку, а обратка — с другой стороны прибора в нижнюю футорку. При последовательном подключении жидкий теплоноситель циркулирует благодаря давлению, которое имеется в системе теплоснабжения.

    Для удаления воздуха из батареи используют краны Маевского, помещая их на радиатор. Недостаток такого варианта заключается в том, что при необходимости проведения ремонта отопительного прибора потребуется снимать его и отключать систему. Читайте также: «Краны для радиаторов отопления: какие лучше».
  2. Нижнее подключение. Данный вид разводки применяют, когда трубопроводы планируют разместить в напольном покрытии или под плинтусом. Нижнее подключение считается наиболее эстетичным при создании интерьера. Патрубки труб обратки и подачи располагают снизу радиатора и вертикально направляют в сторону пола. Как это выглядит, наглядно демонстрирует фото.

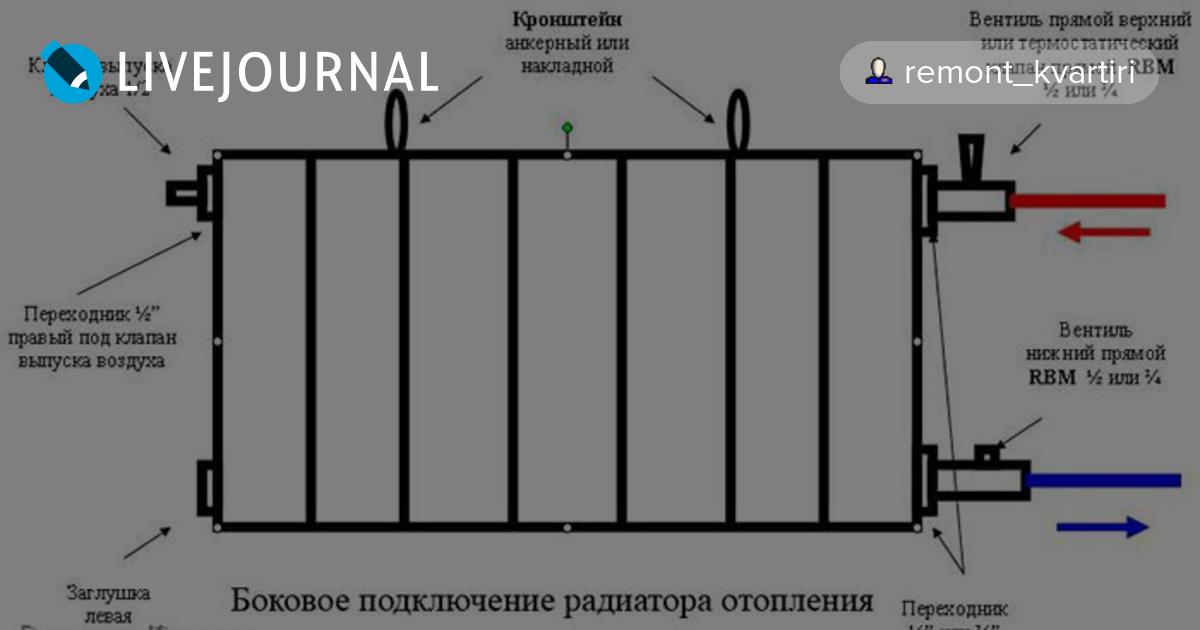

  3. Боковое одностороннее подключение. Этот способ является самым распространенным, поскольку обеспечивает максимальную теплоотдачу. Его суть заключается в подсоединении подающей трубки к верхней футорке, а обратной трубы – к нижней. Правила установки батарей отопления регламентируют, что при недостаточном прогреве секций в многосекционных приборах следует смонтировать удлинитель протока теплоносителя.
  4. Параллельное подключение. Присоединение выполняют через трубопровод, подключенный к подающему стояку. Отработанный теплоноситель покидает радиатор посредством трубопровода, который подсоединен к обратке. Наличие вентиля перед батареей и после нее позволяет снимать и ремонтировать прибор, не отключая теплоснабжение. Недостатком параллельного способа является потребность поддержания в системе высокого давления, иначе нарушается циркуляция жидкости.

Правильная установка батарей отопления: инструкция


Правила, согласно которым выполняется установка батарей отопления, являются одинаковыми для приборов из разных материалов изготовления – чугуна, алюминия, стали и биметаллических радиаторов.

Когда выполняется установка батарей отопления — инструкция требует обеспечить достаточную циркуляцию воздуха и отсюда теплообмен при четком соблюдении допустимых расстояний:

Расчет количества секций радиаторов


Прежде, чем производится установка новых батарей отопления, требуется выполнить расчет количества секций, которые нужно приобрести. Узнать данную информацию можно в торговом центре при их покупке или воспользоваться следующим правилом: если высота помещения не превышает 2,7 метра, одна секция способна обогреть 2 «квадрата» площади. Если получен дробный результат, его округляют в большую сторону.

Безусловно, при необходимости обогреть угловую комнату в старом панельном жилом доме или утепленный загородный коттедж, перед их владельцами будут стоять разные задачи. Читайте также: «Основные правила установки радиаторов отопления – пошаговое руководство».

Отсюда следует понимать, что подсчет количества секций осуществляется индивидуально с учетом множества нюансов, имеющих отношение к характеристикам помещений и отопительным элементам. Стоимость радиаторов отопления в обоих случаях будет отличаться, причем значительно.  Читайте также: «Как выполняется установка батарей отопления – варианты и последовательность монтажа».

Инструменты для работы


Для самостоятельной установки батареи потребуются такие инструменты:
  • ударная дрель;
  • набор ключей;
  • рулетка и карандаш;
  • строительный уровень;
  • шуруповерт;
  • пассатижи.

Установка батарей


Рекомендации производителей отопительных приборов, поясняющие, как правильно установить батарею, содержат следующие последовательные шаги:
  • сначала при наличии старых радиаторов необходимо выполнить их демонтаж. Предварительно из системы отопления сливают воду;
  • затем производят разметку под крепление новых приборов;
  • устанавливают кронштейн и навешивают батарею с регулятором. Чтобы убедиться в надежности крепежа и в том, что он выдержит батарею, на него следует навалиться всем весом одному человеку;
  • монтируют запорную арматуру и подключают трубопроводы, обращая особое внимание на надежность резьбовых соединений. Читайте также: «Как установить батарею отопления – способы и варианты установки».

Соблюдая правила установки радиаторов отопления, можно сделать этот процесс безопасным и качественным.

Инструкция по установке батарей отопления на видео:

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

под окном, в нише, на стене


Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

  • В нише;
  • Под окном;
  • На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

В этой статье мы расскажем, как правильно установить радиатор отопления под окном, в нише, на стене. Вы узнаете, какие должны быть расстояния до ограждающих конструкций. Расскажем вам, почему необходимо соблюдать допуски и что может произойти если этого не делать.

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Наглядный пример последовательного подключения радиаторов.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная или параллельная система отопления

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

  • Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
  • Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.
Декоративная решетка должна способствовать конвекции. Лучше всего подойдет накладка из диагональных планок. Промежуток в нижней части радиатора лучше не закрывать решеткой, чтобы обеспечить оптимальную конвекцию воздуха.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Такая декоративная решетка обеспечит хороший доступ воздуха к радиатору и полностью скроет его.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

  • Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
  • Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
  • Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Важно

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

  • Расстояние до стены не менее 3-5 см.
  • Расстояние от пола до радиатора – 5-10 см.

Важно

Перед тем как повесить батарею убедитесь, что стена сделана из прочного материала и выдержит ее вес.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Установка радиаторов отопления своими руками: от схемы до монтажа

Для того чтобы взяться за самостоятельную установку (замену) радиаторов отопления, необходимо:

  • иметь время и желание;
  • знать способы подключения батарей;
  • изучить правила правильного подключения;
  • произвести точные расчёты и замеры;
  • иметь необходимый инструмент.

Пропускаем первый пункт, ведь если есть желание – нет ничего невозможного. Плюс ко всему, удачный практический опыт может ещё не раз пригодиться. Переходим ко следующему.

Способы разводки радиаторов отопления

  • Боковое одностороннее подключение. Этот тип подключения является наиболее распространённым. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей – к нижнему. Такой способ подключения обеспечивает наибольшую теплоотдачу. Если подавать горячую воду снизу, подводящая труба присоединяется к нижнему патрубку, мощность снижается на 5-7%. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.
  • Нижнее подключение. Такой тип разводки батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.
  • Диагональное подключение рационально применять по отношению к многосекционным радиаторам (от 12 секций и больше). Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.
  • При последовательном подключении теплоноситель движется под действием давления внутри отопительной системы. Для отвода лишнего воздуха устанавливается на радиаторах кран Маевского. Минус такого подключения: замена радиатора, его ремонт или аварийная ситуация требуют полного отключения отопительной системы, что не совсем удобно производить в холодное время года.
  • Монтаж радиаторов при параллельном подключении предусматривает такую разводку, при которой теплоноситель поступает через теплопровод, встроенный в систему отепления. Аналогично осуществляется и отвод. Установленные краны на входе и выходе позволяют производить замену радиатора без отключения общей системы отопления. Минус такого подключения: радиаторы недостаточно прогреваются при низком давлении в системе.

Подключаем правильно!

Не важно, биметаллические, алюминиевые или чугунные батареи вы собираетесь устанавливать, общие правила установки распространяются на все типы. Для обеспечения нормального теплообмена и движения тёплого воздуха нужно соблюдать установленное расстояние, а именно:

  1. Для нормальной циркуляции нагретого воздуха, что положительно сказывается на теплоотдаче источника тепла, необходимо обеспечить расстояние 5-10 сантиметров от верхней решётки радиатора до подоконника.
  2. Между нижней поверхностью отопительной батареи и полом должен оставаться зазор 8-12см.
  3. Расстояние между радиатором и стеной – 2-5см. Если на стене планируется установка отражающей теплоизоляции, стандартные крепления могут оказаться короткими. В таких случаях покупают крюки-фиксаторы немного большей длины.

Расчёт необходимого количества секций радиатора

Исходную информацию для расчёта можно узнать при покупке батарей. Но можно воспользоваться старым и добрым правилом: одна секция способна обогреть 2 квадратных метра площади при высоте потолков 2,7 м. Производя расчёт, делают округление в большую сторону. Естественно, обогреть угловую квартиру панельного дома и утеплённый коттедж – две большие разницы, поэтому подсчёт необходимого количества секций следует производить индивидуально, отталкиваясь от технических характеристик радиаторов и конкретных условий.

Инструмент для установки или замены радиаторов

Обязательный набор инструментов включает в себя: шуруповёрт, пассатижи, строительный уровень, рулетка, карандаш, ключ для закручивания патрубков, ударная дрель. Для монтажа секций понадобится специальный ключ, поэтому рекомендуем прямо в магазине заказать сбор и соединение секций. Устанавливая биметаллические радиаторы своими руками, не пользуйтесь наждаком или напильником для зачистки соединяемых поверхностей.

Порядок операций при замене батарей отопления

  • демонтаж старой батареи;
  • разметка для крепления новой;
  • установка кронштейнов и навес радиатора;
  • сборка монтажного комплекта, монтаж крана и клапана под термоголовку, крана Маевского;
  • присоединение труб отопления.

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

Установка радиаторов отопления в квартире: схемы и нормы

Радиаторы отопления отличаются между собой конструкцией и металлом, из которого они изготовлены.

Каждый из видов в большей или меньшей мере подходит для квартиры.

Виды радиаторов

Биметаллические. Конструкция имеет элементы, сделанные из разных металлов. Бывают пары алюминий-медь и алюминий-сталь. Хорошее решение для квартиры. Имеют наибольшую среди радиаторов других видов теплоотдачу. Легко монтируются, имеют высокое рабочее давление — 35 атм. Стоят относительно дорого.

Алюминиевые радиаторы относительно легко устанавливать, у них хорошая теплоотдача. Рабочее давление — до 18 атм., что делает возможной установку в высотных домах. Почти не поддаются коррозии. Не устанавливаются, если трубы сделаны из меди, так как этот металл входит в реакцию с алюминием, что разрушает как трубу, так и устройство.

Чугунные распространены в старых домах небольшой этажности из-за невысокого рабочего давления max 12 атм. Не очень подходят для квартир, так как, во-первых, они тяжелые, что делает процесс монтажа трудным. Устройства медленно нагреваются и медленно остывают, что затрудняет регулировку температуры в помещении. С другой стороны эти устройства не реагируют с теплоносителем, долговечны.

Стальные. Недорогое решение для многоквартирных домов в несколько этажей. Быстро ржавеют, поэтому срок службы невелик — 15-25 лет. Но их легко монтировать. Совмещаются с любыми трубами. Возможность наращивания дополнительными секциями отсутствует.

Установка радиаторов отопления в квартире

Существуют специальные предписания по установке тепловых радиаторов. Они прописаны в СНиП. Устройство должно выдерживать давление теплоносителя в отопительной системе

Металл, из которого сделан радиатор, не должен составлять с трубами системы гальванические пары. Это происходит, к примеру, при взаимодействии алюминия и меди. Реакция такого соединения приведет к коррозии.

Расстояние между прибором и выступающей частью подоконника должно быть 10 см. Если этот показатель составляет менее 75% глубины радиатора, высвобождение теплового потока будет затруднительно.

Между нижним краем устройства и полом должен быть зазор не менее 10 см и не более 15 см. При маленьком расстоянии теплообмен будет проходить неэффективно и медленно, а при большом будет наблюдаться сильный перепад температуры по высоте комнаты.

Важно: верхние плоскости секций радиатора должны находиться в одной плоскости, разброс более чем в 3 мм недопустим.

В случае, если прибор установлен не под окном, а возле стены, расстояние между этими двумя поверхностями составляет не менее 20 см.

Расположение радиатора

Тепловое устройство устанавливается таким образом, чтобы его теплоотдача была максимально эффективной.

Наилучшее место — под окнами, так как именно посредством их происходят самые большие теплопотери. Если помещение имеет внешнюю холодную стену, на ней устанавливают дополнительные радиаторы.

Трубы в отопительной системе:

  • Стальные трубы традиционно устанавливаются в многоквартирных домах большой этажности. Переносят высокое давление и температуру. Подвержены коррозии.
  • Металлопластиковые стали использоваться при прокладке отопительной системы недавно, но они уже успели стать популярными. Удобные при установке радиаторов.
  • Полипропиленовые трубы тоже пользуются популярностью. Простота монтажа обуславливается возможностью неразъемного соединения посредством метода диффузионной сварки.
  • Полиэтиленовые трубы хоть используются не часто из-за несколько высокой цены и небольшой области применения. Последнее связано с особенностью конструкции, а точнее — радиуса изгиба.
  • Медные — редкое решение из-за дороговизны и высоким требованиям к теплоносителю. Устанавливаются только в частных домах.

Фурнитура

К фурнитуре относятся вспомогательные элементы. Кран Маевского предназначен для стравливания воздуха или других газов из радиатора. Присутствие воздуха в отопительном приборе называется «воздушная подушка». Она может стать причиной некорректной работы радиатора.

Внимание! Перед тем, как стравливать воздух в радиаторах отопления, внимательно изучите инструкцию во избежание разгерметизации системы.

В продаже есть также отражающие экраны, которые крепятся на стенке позади отопительного устройства, призваны уменьшить теплопотери. Испарители на радиатор, которые поддерживают влажность воздуха в помещении. Вентиляторы, которые устанавливают на сам прибор с целью увеличения теплоотдачи и сушилки.

Что мешает эффективному отоплению?

В помещении может быть холодно не только из-за плохой работы устройства, но и из-за преград, которые устанавливает сам человек. Теплоотдача уменьшается если:

  • радиатор закрыт длинными портьерами;
  • устройство закрыто мягкой мебелью;
  • есть выступающие подоконники;
  • поверх расположены декоративные решетки.

Схемы подключения и установка дополнительного радиатора

Существует несколько схем установки радиаторов отопления в квартире:

  1. Боковое. Самая распространенная схема подключения из-за высокой теплоотдачи. Труба, по которой подается теплоноситель, соединяют с верхним патрубком, а отводящую — соответственно с нижним.
  2. Нижнее используют преимущественно в квартирах, где трубы спрятаны в полу или проходят под плинтусом. Патрубки для подачи и отвода располагаются внизу.
  3. Диагональное используют для подключения радиаторов, количество секций у которых превосходит 12 штук. Теплая жидкость подается в верхний патрубок с одной стороны батареи, а выводится через нижний с другой.
  4. Последовательное можно использовать лишь в системах с высоким давлением, которое способно обеспечить движение теплоносителя по всем радиаторам.

Установка дополнительного радиатора:

  1. Выводят теплоноситель из системы.
  2. Выбирают место для креплений и устанавливают кронштейны.
  3. Собирают радиатор. Для этого используется специальный уплотнительный лен. Для затягивания соединений надо использовать динамометрический ключ.
  4. На одно из боковых неиспользуемых отверстий устанавливается кран Маевского. Остальные затыкаются пробкой.
  5. Радиатор устанавливается на стену и выставляется по горизонтали и вертикали.
  6. Нарезается резьба в местах соединения со стояком, присоединяются остальные необходимые элементы. Все соединяется в одну систему.
  7. В конце — обязательная проверка на герметичность.

Перед самостоятельной установкой батареи в квартире необходимо основательно подготовится. Даже незначительные ошибки могут привести к аварии и дополнительным денежным затратам. Следует выбрать сам радиатор, оценить, какая схема подключения будет наиболее эффективной и заранее подготовить необходимый инструментарий.

Если у Вас есть элементарные технические знания и навыки работы с инструментом, установить радиатор вполне реально. Важно изучить вопрос, следовать инструкциям и взвешивать каждый шаг.

Мастер-класс по установке радиаторов отопления в квартире своими руками посмотрите на видео:

Какие бывают ошибки при замене радиаторов отопления, узнайте из видео ниже:

Схемы установки радиаторов отопления в квартире — подробнее посмотрите на видео:

Как подключить радиатор отопления с наибольшей эффективностью узнайте из видео ниже:

6 вещей, которые вам действительно нужно знать о ваших радиаторах в Нью-Йорке

Если вы живете в старом здании Нью-Йорка, у вас, вероятно, есть старомодные радиаторы, и вы знаете, насколько они могут быть шумными — со случайным шипением и лязгом. Большинство зданий в Нью-Йорке отапливаются паром, что означает, что вода нагревается котлом в подвале и распределяется в виде пара по квартирам через сеть прочных чугунных радиаторов. И они не только шумные, но и могут очень быстро нагреваться или, что еще хуже, вообще не включаться.

Если у вас установлен термостат, вы можете регулировать температуру самостоятельно. Если нет, то вы — прихоть администрации здания, которая должна поддерживать температуру от 62 до 68 градусов зимой в зависимости от времени суток.


[Примечание редактора: более ранняя версия этой статьи была опубликована в октябре 2019 года. Мы снова представляем ее с обновленной информацией за октябрь 2020 года.]


Если вы перегреваете или чувствуете замерзание, вот чит Brick Underground Информацию обо всем, от установки термостатического клапана до превращения вашего радиатора в более красивого и функционального соседа по комнате.

1.

Что это за ручка на вашем радиаторе для

Многие люди ошибочно полагают, что круглая ручка на паровом радиаторе регулирует температуру, хотя на самом деле это просто выключатель, говорит Питер Варсалона из RAND Engineering & Architecture. «Он не предназначен для использования в качестве регулирующего клапана», — говорит он.

Обычно вы поворачиваете ручку по часовой стрелке, чтобы выключить нагрев, и против часовой стрелки до упора, чтобы включить нагрев. Если радиатор выключен, он не должен издавать звуков стука.

«Когда вы открываете его наполовину, это может привести к проблемам со стуком», — говорит Варсалона. Другие возможные причины шума радиатора? Трубопровод с неправильным уклоном или попадание горячего пара в холодную воду.

Если ручка радиатора вращается и вращается и кажется, что она не затягивается ни в одном направлении, попросите своего суперкара исправить это. Еще одна вещь, которую вы или ваш супергерой можете сделать, чтобы остановить стук, — это подпереть радиатор с одной стороны, чтобы он наклонялся к котлу, и вода не попадала в ловушку. Важное примечание: следует ожидать некоторого лязгания, когда утром начинается жара.

2. Установка клапана для регулирования тепла

Системы горячего водоснабжения имеют гораздо более широкий температурный диапазон, чем большинство паровых систем низкого давления, — говорит Зайд Маталка, инженер фирмы P.A. Коллинз PE. Паровые системы могут работать только при 212 градусах Фаренгейта, что эквивалентно 100 градусам Цельсия.

«В конечном итоге отсутствие контроля в этих паровых тепловых системах является причиной того, что системы горячего водоснабжения в наши дни намного более популярны», — говорит он.

Если вы хотите регулировать количество тепла, выделяемого вашим радиатором в паровой системе, для этого вам придется установить термостатический клапан радиатора на каждом радиаторе.

Есть два различных типа паровых радиаторных систем: однотрубные и двухтрубные. Вы можете определить, какой у вас тип, посмотрев под радиатор, чтобы увидеть, сколько труб выходит из пола. Тип, который у вас есть, будет определять клапан плюс любое дополнительное оборудование, которое может потребоваться установить, чтобы иметь возможность регулировать тепло.

Стремясь модернизировать эти реликвии конца девятнадцатого и начала двадцатого века, некоторые компании разрабатывают крышки тепловых радиаторов с поддержкой Wi-Fi, которые позволяют пользователям регулировать температуру через приложение.

К сожалению, даже если ваши радиаторы выключены, во многих квартирах на верхних этажах становится слишком жарко в особенно теплые дни, потому что пар отдает тепло из труб, соединяющих радиаторы с котлом. (Подробнее об этом ниже.)

3. Удалите воздух из радиатора — спросите своего super

Если у вас работает обогрев, но радиатор остается ледяным, возможно, воздух находится внутри и не позволяет теплу циркулировать. В этом случае вам может потребоваться прокачать устройство. Чрезмерный шум — стук — также признак того, что вам нужно удалить воздух из радиатора.

Обычно это не то, что вы хотите делать самостоятельно — по крайней мере, не в первый раз. (Если вы не будете осторожны, вы можете открыть клапан слишком широко, и горячая вода может хлынуть наружу. Правдивая история.)

Свяжитесь со своим супергероем и сообщите им, что у вас проблема с нагревательным элементом.

4. Накройте радиаторы

Если ваш радиатор выглядит так, как будто его нужно причесать, вы можете покрасить его или накрыть крышкой, чтобы скрыть его. (И нет, арендодатель не обязан платить за ваши крышки радиатора.)

Если вы хотите скрыть свои радиаторы, есть компании, которые изготовят по индивидуальному проекту крышки из дерева или металла.

Также можно снимать и красить радиаторы и крышки радиаторов. Для небольших работ крышки можно отшлифовать, соскрести, заполнить дефекты и затем покрасить. Химическая зачистка и покраска — это более сложная работа и стоит дороже.

В зависимости от того, сколько радиаторов в вашей квартире, на их перекраску уйдет один-два дня. Вам также придется выключить радиатор, если работа требует зачистки. Если вы хотите более простую реставрацию, вы можете просто очистить и отшлифовать радиаторы, чтобы сгладить пятна.

5. Замена радиаторов

Владельцы кооперативов нередко заменяют свои большие чугунные радиаторы на более мелкие стильные, говорит Варсалона. Просто имейте в виду, что радиатор и трубопроводы радиатора можно рассматривать как «общие элементы», поэтому вам может потребоваться разрешение совета директоров для их замены.

Если вы решили полностью снять радиаторы, убедитесь, что вы храните их в безопасном месте, чтобы вы могли установить их заново, когда будете готовы продать свою квартиру.

И предупреждение: если вы недавно заменили радиаторы во время ремонта (или, если на то пошло, снимаете новую квартиру и раньше не использовали радиаторы), всегда полезно включить их. и убедитесь, что нет утечек, пока ваш подрядчик или суперкомпьютер все еще рядом и могут помочь решить проблему.

Если есть утечка, это обычно означает, что что-то не так с трубным соединением, проблема, которую может довольно легко устранить супервайзер, но может вызвать большие разрушения вашей квартиры и квартиры под ней, если ее не устранить.

6. Работа с (иногда чрезмерным) теплом

Если в вашей квартире слишком жарко, даже с закрытыми батареями, возможно, вам придется придумать несколько творческих решений.

Одно из предложений — обернуть трубы недорогими покрытиями из стекловолокна.Это удерживает тепло от трубопроводов в квартире, повышая температуру.

Маталка предлагает связаться с управляющим или супервайзером и попросить снизить температуру. Возможно, в здании есть другие люди, которые чувствуют то же самое.

Еще один вариант — открыть окно и подышать свежим холодным воздухом в комнате. Вентиляция рекламируется как один из самых дешевых и эффективных способов борьбы с коронавирусом и внесена в список надлежащей гигиенической практики Центром по контролю и профилактике заболеваний.

Обратной стороной, по словам Маталки, является то, что это вредно для окружающей среды. «Вы выбрасываете тепло, образовавшееся при сжигании ископаемого топлива, которое, в свою очередь, выбрасывает парниковые газы в атмосферу», — говорит он.

Если в результате жары кожа становится сухой, увлажнители могут быть эффективным средством. Увлажнители с теплым и прохладным туманом делают то же самое, но имейте в виду: домашние животные и маленькие дети могут получить травмы от устройств с теплым туманом.

— Ранние версии этой статьи содержали отчет и текст Люси Коэн Блаттер.

Как ухаживать за радиаторами

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно узнать, есть ли у вас паровые или водяные радиаторы. Самый простой способ определить это — посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система. Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Джозеф Хиллиард

Джозеф Хиллиард

Радиаторы горячей воды 101

В радиаторах горячей воды редукционный клапан между городской водой и вашей системой водяного отопления постоянно поддерживает ее наполнение. В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана. Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала. По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора. Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путем наименьшего сопротивления воде всегда были радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора. Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert. Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем — работало как заклинание.

Проблема, однако, заключается в том, что когда вы добавляете насос в систему, путь наименьшего сопротивления смещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными.Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом. Профи знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этой однотрубной паровой установкой.

Alli Coate

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы.Все паровые радиаторы используют силу тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, — поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (это давление, которое использует Эмпайр-стейт-билдинг), что-то не так.

Пар высокого давления может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь.Высокое давление также может привести к тому, что конденсат останется в системе, и это может привести к звукам ударов и большим счетам за топливо.

Устройство, которое контролирует давление, — это «Pressuretrol», , и оно находится на котле. Для отопления дома всегда должно быть минимально возможное значение.

Однотрубные паровые радиаторы

Однотрубные паровые радиаторы часто соединяются только через их днище. Раздел подобен отдельному ломтику буханки хлеба.Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась. Помните: если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо вверху радиатора, либо (реже) внизу. Возврат — труба, по которой конденсат самотеком возвращается в котел — всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, вы можете отрегулировать подающий клапан на двухтрубном радиаторе, чтобы пропускать больше или меньше пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат делят это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Clare Martin

Преобразование радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно преобразовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть преобразованы, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячей воды (включая промывку низкого уровня котла). — отключение воды один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют слишком большие размеры (см. «Внешний вид — это все» ниже), это обычно не проблема.

Самый большой вопрос, который следует рассмотреть, — способны ли ваши паровые радиаторы и старые трубы выдерживать давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Простой способ сделать это — поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид — это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ скрыть радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Негабаритные радиаторы

Когда прибыла воздушная пандемия испанского гриппа 1918 года и унесла жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах — и не зря. В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше — достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключит однотрубные паровые радиаторы до того, как они станут горячими на всем протяжении.)

Избыточные радиаторы были нормой во время ревущих 20-х годов, но когда наступила Великая депрессия — и потому что испанцы Грипп так и не вернулся — люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Бронзирующие радиаторы

Люди вскоре узнали, благодаря отчету Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи для радиаторов

Люди также обнаружили, что установка кожуха над радиатором снизит его выходную мощность. Простая полка над чугунным радиатором снижает его мощность на 20 процентов.Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: прокачка

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться прокачка . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в радиаторах.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» — это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

  1. найдите вентиляционное отверстие в верхней части.
  2. Выключите термостат, чтобы вода не текла.
  3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старомодные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
  4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливаться автоматически, пока система работает должным образом. Однотрубные радиаторы пропускают воздух через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до ремонта протекающих радиаторов, нет простого решения — все зависит от того, где утечка и насколько она серьезна. Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места. Если утечка — это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как устранить утечку в радиаторе:

  1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
  2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
  3. Обработайте поверхность напильником.
  4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите его толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
  5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт справиться с колебаниями температуры и, как следствие, с расширением и сжатием, обычными для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако это не то смягчение, которое вы заметите. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой — около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, это может быть хорошим решением.

Подробнее из

Old House Journal :

Как установить лучистое тепло, просто и дешево

Дорогие друзья DIY,

— это практическая статья с практическими рекомендациями, статья , содержащая подробные сведения и пошаговые инструкции.Вы можете приготовить кофе, прежде чем копать.

В этом посте рассказывается, как дешево обогреть весь дом с помощью самых роскошных и великолепно выглядящих панельных радиаторов Buderus.

Я проделал весь этот проект в одиночку, не зная, с чего начать, не имея ни малейшего представления о и о водопроводе .

В некотором смысле то, что вы найдете ниже, по сути, является «. Руководство для полного идиота по установке системы водяного отопления ». Когда я начинал, я не мог найти ответов на многие вопросы и не знал, с чего начать; поэтому я решил опубликовать все здесь, надеясь, что это поможет некоторым мастерам-мастерам.

Я надеюсь, что этот пост окажется для вас полезным и вдохновит вас начать собственный проект.

Итак, приступим!

Введение

Когда-то я жил в роскоши и не подозревал об этом. Мы жили в квартире с полами с подогревом и деревянными полами. Безусловно, лучший, совершенный и невероятно комфортный способ обогрева вашего дома.

Нигде нет холодных точек. Представьте, что вы выходите из ванны и наступаете на теплых плиток , которые быстро сохнут, потому что, ну, они нагреваются снизу, да!

Итак, я начал читать много бесплатной информации в Radiantec и Mr Money, у которых есть много очень полезных диаграмм (я также добавил свои производные ниже).

Однако, когда я попытался установить пол с подогревом на своей «вилле 1928 года», которую я постоянно ремонтировал, я заметил, что это работа, ломающая кости, и определенно не индивидуальный проект. PEX довольно жесткий, и резкие изгибы очень болезненны. Моя грудь начала болеть 😉

Итак, я отказался от теплых полов и немного подумал. Я вспомнил великолепные европейские радиаторные панели, которые мы использовали в свое время на берегу пруда, и подумал: «Вот и все!». Я разговариваю с людьми здесь, и они никогда не видели радиатор . Сказать что !?

Чтобы избежать недоразумений, я думаю, пора сначала похвастаться результатами. Это панельный радиатор Buderus , шириной 2 метра (70 дюймов), высотой 60 см (2 фута) и толщиной 10 см (4 дюйма):

Обратите внимание на прекрасную белую отделку и термостатический датчик справа. Ключевым моментом здесь является то, что в каждой комнате есть свой собственный термостат, и, следовательно, вы можете установить температуру в каждой комнате отдельно. Кроме того, как и теплый пол, радиаторное тепло — это приятное непрерывное тепло, как камин.Центральное кондиционирование воздуха включается и выключается, а уровни температуры, запыленности и относительной влажности быстро меняются.

Модель обеспечивает лучистым теплом, будь то напольное покрытие или радиаторное тепло:

  • стабильные температуры
  • без холодных мест (поэтому радиатор стоит под окном, которое обычно является самым холодным местом)
  • вокруг не уносится пыль
  • относительная влажность остается постоянной
  • нет перепада давления воздуха (как при принудительном подогреве воздуха)
  • абсолютно тихий. Это невозможно переоценить (!). Принудительный воздух может быть довольно громким, на мой вкус, слишком громким.
  • См. Эту статью для более подробной информации: 16 плюсов и минусов систем принудительного воздушного отопления

Различия между радиаторной системой отопления и системой теплого пола системой составляют:

  • радиаторам требуется меньше труб
  • теплый пол требует значительной длины труб под полом. Для труб большой длины может потребоваться более мощный насос.Кроме того, гибка труб PEX — это работа не одного человека.
  • Установка: радиаторы легче модернизировать, чем полы с подогревом, потому что при использовании теплых полов необходимо, чтобы весь пол был открыт либо снизу, либо сверху (например, при установке PEX на бетонную плиту)
  • Радиаторы
  • нагревают местами (обычно под окнами), тогда как полы с подогревом нагревают весь пол равномерно (что настолько удивительно, что вам придется жить в доме с ними, чтобы ощутить, насколько это гениально). Я думаю, что это прыжок от потрясающего к сверхклассному, который предлагает теплый пол….
  • Система обогрева полов работает при более низкой температуре подачи воды, например, 50 ° C (120 ° F), тогда как в радиаторы следует подавать температуру около 70 ° C или более (160 ° F)
  • системы полов невидимые
  • Радиаторы
  • занимают немного места и видны. Некоторые думают, что горячий радиатор — это проблема безопасности маленьких детей. Оказывается, достаточно одного контакта, и проблема больше не является проблемой
  • с радиаторами лучше иметь очень эффективные окна, иначе будет потрачено много тепла.В этом отношении более эффективен теплый пол. Кроме того, за радиатором на стене настоятельно рекомендуется установить светоотражающую пленку.

Ниже еще фотографии:

Это сенсорная головка. Цифры 1-2-3-4-5 соответствуют определенной температуре. «5», я полагаю, составляет 26 ° C, красная точка между 3 и 4 соответствует температуре около 23 ° C (72 ° F) при комнатной температуре.

Как только в комнате достигается заданная температура, эта устрашающая головка перекрывает поток воды.Радиатор абсолютно тихий, вообще ничего не слышно:

Ниже еще один снимок в другой комнате с «эффективными» створчатыми окнами. Это Home Depot под торговой маркой «American Craftsman», для меня название бренда является оскорблением для настоящих трудолюбивых мастеров в США, так что давайте не будем слишком хвалить эти окна 😉

А теперь перейдем к мелочам….

Обзор конструкции радиаторной системы

Ниже приведена диаграмма моего прототипа, который отлично работал как швейцарский часовой механизм в очень холодную зиму, когда мы многократно опускались до -20 ° C (0 ° F) и ниже.Наша обычная низкая температура здесь (Балтимор, Мэриленд) составляет около 0 ° C (32 ° F).

Хорошо, давайте рассмотрим каждый раздел по очереди.

Радиаторная система отопления питается от бытового водонагревателя без резервуара. Это водонагреватель Eternal, самая маленькая модель на природном газе мощностью 100 кБТЕ (примерно 32 кВт / ч) с КПД 96%. Он был установлен Брайаном Сперлином, лучшим водопроводчиком в Балтиморе, и выглядит так:

На случай, если вам интересно, почему у меня подвал розовый….Я люблю розовый! Это действительно потрясающая изоляция из XPS.

Теперь выясняется, что водонагреватели заблокированы, чтобы не загорать при температуре выше 140 ° F (60 ° C), чтобы избежать опасности ожога. Это серьезная проблема . Решение простое: позвоните своему сантехнику и вызовите техподдержку водонагревателя. Умоляйте их, скажите им, что вас не волнуют гарантии, и вуаля, предел снят. Если я правильно помню, устройство работает до 190 ° F, но на самом деле 70 ° C (165 ° F) оказалось достаточно для моего проекта. Этот небольшой на вид агрегат очень мощный и очень эффективный.Дом площадью 2500 квадратных футов (200 квадратных метров) можно легко обогреть с помощью 100000 БТЕ (32 кВт / ч).

На данный момент три радиатора Buderus обогревают весь мой дом, подвал и верхний этаж до комфортных 75 ° F, когда на улице 0 ° F (25 ° C, -20 ° C на улице), и я планирую добавить еще несколько в ванных комнатах. и кухня, чтобы сделать его идеальным.

Контур питьевой воды (контур нагревателя)

Вверху на схеме показан контур питьевой воды. Вода из городского водопровода нагревается, прокачивается через пластинчатый теплообменник из нержавеющей стали (я поставил два последовательно, но это не имеет значения) и подается обратно в безбаковый обогреватель для повторного нагрева.

Поскольку водонагреватель настроен на очень высокую температуру (70 ° C, 165 ° F), ошпаривание является проблемой. По этой причине мне пришлось установить термостатические смесительные клапаны, чтобы безопасно и надежно снизить температуру. На самом деле я установил два термостатических смесительных клапана: один для кухни и один для ванной с разными настройками температуры для каждого.

Термостатический смесительный клапан — это гениальное произведение инженерной мысли. Он поддерживает постоянную температуру на выходе независимо от колебаний давления и температуры на входе.Выглядит это так:

На схеме вы также видите, что в обоих контурах, контуре питьевой воды и контуре радиатора есть расширительный бачок. Это связано с тем, что на стороне питьевого водоснабжения (питьевая вода) установлен обратный клапан в том месте, где городской водопровод поступает в дом. Как только мы нагреем воду в трубах, она расширяется; следовательно, нам нужно предоставить место для этого, и это задача расширительного бака, потому что обратный клапан не позволит воде течь обратно в систему водоснабжения. Точно так же контур радиатора закрыт, и давление не может выйти.Ergo также нуждается в собственном расширительном баке, чтобы предотвратить разрывы труб.

Насосы, используемые в обоих контурах, идентичны. Это насосы из нержавеющей стали Grundfos Alpha 15-55SF с потрясающей мощностью всего от 20 до 40 Вт !!

Почему я выбрал более дорогие насосы из нержавеющей стали? Потому что они потребляют меньше электроэнергии (= долгосрочная экономия), но я также везде выбирал нержавеющую сталь, поэтому мне не нужно слишком беспокоиться о ржавчине. Радиаторы Buderus изготовлены из стали, а не из железа, и обычная водопроводная вода прекрасно обходится без добавок.По крайней мере, так мне сказала по телефону техподдержка Buderus. Пластинчатый теплообменник также выполнен из нержавеющей стали, поэтому ничто не должно подвергаться коррозии, по крайней мере, теоретически. Эти жемчужины немецкой инженерии также рассчитаны на долгий срок службы. На данный момент я могу засвидетельствовать, что они очень тихие и имеют дисплей для использования в галлонах в минуту и ​​ваттах, что тоже очень полезно.

Вам необходимо приобрести соответствующие фланцы (см. Список покупок) и два переходника Sharkbite с наружной резьбой. «Нанесите смазку для труб и затяните их с силой 12-летнего ребенка», — сказал мой дорогой водопроводчик Брайан, и я думаю, что это был очень ценный и точный совет.

Теория и практика теплообменника

Теплообменник из нержавеющей стали выглядит следующим образом: он был куплен у Duda Diesel (вы видите два теплообменника последовательно, один вертикальный и один горизонтальный):

Кстати, ориентация теплообменников не имеет значения, но имейте в виду, что каждый поворот вызывает трение и снижает поток. Вы можете разместить теплообменник вертикально, чтобы использовать силу тяжести в одном контуре и идти против силы тяжести в другом контуре, где доступна большая мощность.Я читал, что большинство людей устанавливают теплообменник горизонтально. Самая важная вещь для нашего проекта — теплообменник должен быть как можно длиннее , чтобы дать теплу достаточно времени, чтобы перейти из одной камеры в другую.

Дополнительная теория теплообменника : поток и теплопередача. Мне потребовалось время, чтобы понять это, и этот калькулятор здесь был очень полезен: http://carlsonhx.com/index.php?item=calc

Наш контур для питьевой воды передает тепло в теплообменник, и мы хотим отводить как можно больше тепла, потому что мы хотим возвращать воду как можно более холодной в безрезервуарный водонагреватель.Помните, что вечный водонагреватель требует перепада температур минимум 20 ° F (11,1 ° C). Если температура возвратной воды ниже температуры на выходе менее чем на 20 ° F, водонагреватель будет переключаться в режим включения-выключения, чтобы избежать повреждений; тем не менее, именно цикличность включения-выключения приведет к повреждению нагревателя в долгосрочной перспективе. Если у вас обычный водонагреватель резервуара, температура обратной линии не имеет значения, потому что вода течет обратно в резервуар и смешивается с водой в резервуаре.

Проблема с установкой теплообменника заключается в том, что первичный контур (откуда поступает тепло) не может охлаждаться ниже температуры на входе вторичного контура.Пример: мы получаем тепло с температурой 70 ° C от контура питьевой воды, а с другой стороны вода поступает, скажем, с температурой 55 ° C из возвратного радиатора. Следовательно, контур питьевой воды не может охлаждаться ниже 55 ° C. В лучшем случае вы увидите, что температура снизится до 59 ° C или 58 ° C, если у вас действительно длинный и эффективный теплообменник.

Другая важная переменная — скорость, с которой движется вода. Если контур питьевой воды слишком быстрый по сравнению с контуром радиатора, галлон в минуту, вода, возвращающаяся в водонагреватель, может быть слишком горячей, потому что вода не успевает остыть внутри теплообменника.

Ну, тогда мы могли бы просто запустить контур питьевой воды намного медленнее, а контур радиатора быстрее, не так ли?

Нет, еще две проблемы: A. Для безрезервуарных водонагревателей требуется минимальный поток, а также минимальная пропускная способность в БТЕ. Если вода течет слишком медленно, будет превышен один из этих пределов, и нагреватель перейдет в режим короткого цикла. Также медленный питательный контур передает меньше БТЕ (энергии) в другой контур, и этого может быть слишком мало, если у вас есть много радиаторов для питания.

Вам нужно будет настроить систему, чтобы удовлетворить все имеющиеся у вас ограничения.В идеале контур радиатора должен работать со скоростью 2–3 галлона в минуту. Посмотрев на Руководство по установке Buderus, вы можете оценить, сколько всего БТЕ вам нужно в общей сложности для перемещения со стороны питья в контур радиатора.

Горизонтальный теплообменник, показанный выше, имеет следующие характеристики и должен выдерживать до 100 000 БТЕ, что должно быть более чем достаточно для обогрева дома с 5 спальнями:

 Пластинчатый теплообменник B3-36A 30 с монтажными шпильками M8-1,25, 18,3 дюйма x 2,9 дюйма, общая площадь 1,03 м², наружная резьба 3/4 дюйма Номер позиции: HX3630: M075

Теперь, возможно, вы заметили, что здесь есть красные и белые трубы из PEX, и так мы переходим к следующей теме: Установка, полностью защищенная от идиотов

Фитинги SharkBite и PEX

Фитинги SharkBite, вероятно, лучшее изобретение в мире для сантехников вроде меня. Любой, я имею в виду абсолютно любой, даже ваш 80-летний сосед (без обид) может легко «щелкнуть» трубы вместе и создать водонепроницаемое соединение. Да, они стоят больше, чем любой другой вариант, но:

  • их можно использовать повторно. Это очень важно. Мне пришлось переделать все дважды, чтобы заставить его работать, потому что я забыл, что мне нужно использовать кислородный барьер PEX для контура радиатора. Это вообще не было проблемой. Надавите на фитинг с помощью специального зажима, и он откроется, и вы сможете вытащить трубу.Отрежьте другую трубу, удалите заусенцы (с помощью другого инструмента PEX) и вставьте обратно… готово!
  • фитинги и клапаны можно свободно вращать после установки
  • вы можете соединить PEX, CPVC и медь в любой мыслимой комбинации
  • Фитинги Sharkbite бывают всех размеров и форм, например, с обратными клапанами, датчиками температуры и т. Д.
  • Фитинги Sharkbite можно надевать, даже когда вода течет!

Посмотрите это видео. Просто удивительно, что каждый может сделать с приспособлениями для защиты от укусов акулы без помощи водопроводчика (извините, Брайан (!)) Да, что такое укус акулы для водопроводчиков, бесплатное программное обеспечение — для поставщиков программного обеспечения

Конечно, мой проект можно было бы реализовать гораздо дешевле, но я предпочел использовать эти фитинги для большей гибкости.В конце концов, это был огромный учебный проект, и я понятия не имел, с чего начать. Если вы хорошо разбираетесь в трубопроводах, вам не придется тратить так много денег на дорогие фитинги Sharkbite.

Кстати, некоторые фитинги Sharkbite действительно хороши, обратите внимание на этот шаровой кран с вентиляционным отверстием внизу:

Моя логика как полного идиота-сантехника проста. Радиаторная система, установленная опытной компанией, обойдется мне в 30 000 долларов минимум . Конечно, это будет лучше выглядеть, будет работать лучше и будет включать бойлер.Я сделал все это менее чем за 4000 долларов, многому научился, и мне не понадобился бойлер. Котел немного усложнил бы всю настройку.

Между прочим, если у вас нет водонагревателя без резервуара, на самом деле намного проще завершить этот проект, потому что вам не нужно беспокоиться о температуре обратной воды. К тому же выбрать теплообменник тоже намного проще.

Ограничения для бесконтактного водонагревателя

Хорошо, вот где все становится действительно сложным .Если у вас есть водонагреватель на базе резервуара, жизнь проста: циркуляционный насос питьевой воды забирает воду любой температуры и перекачивает ее обратно в резервуар. Всегда включен — это не проблема, и никого не волнует падение температуры. Даже качество вашего теплообменника может быть ниже (меньше пластин, возможно более короткий теплообменник), потому что воду можно перекачивать постоянно. Кроме того, если у вас есть водонагреватель с баком (классический старый добрый дизайн), вам не понадобится термостат, который я добавил вверху диаграммы, потому что оба насоса будут работать постоянно.

А теперь давайте поговорим о порой «странных» проблемах, с которыми я столкнулся безбаквальных водонагревателей. Если вы уже знаете, почему существуют эти ограничения, они больше не являются причудливыми 😉

  1. Бесконтактные водонагреватели имеют электронные датчики и компьютерный мозг. Не ожидайте линейного поведения. На самом деле они могут показаться довольно непредсказуемыми
  2. безбаквальные водонагреватели включают пламя при обнаружении потока воды. Это означает, что даже если вы отправите воду с той же температурой, с которой она пришла (без потерь), пламя будет воспламеняться, что является проблемой, потому что теперь водонагревателю некуда поставить это дополнительное тепло!
  3. , что приводит нас к проблеме №3.Включение и выключение цикла, также известное как короткий цикл. Если температура поступающей воды слишком высока и / или расход слишком мал для удовлетворения минимальной мощности нагревателя, нагреватель будет включаться и выключаться на неопределенное время, пытаясь спастись от перегрева. В то же время циклы включения-выключения приводят к циклам расширения-сжатия, которые являются чистой смертью для внутренних компонентов нагревателя и быстро приводят к отказу нагревателя. Вечному обогревателю, который у меня есть, нужно сжечь, по крайней мере, 16 кБТЕ / ч, чтобы он работал. Одна БТЕ — это энергия, необходимая для нагрева одного фунта воды на один градус по Фаренгейту.Один галлон составляет около 8 фунтов. Следовательно, тепло 16000 БТЕ / ч составляет 266 БТЕ / мин -> +11 ° F при 3 галлонах в минуту. Если вы запустите циркуляционный насос со скоростью 3 галлона в минуту, вода поднимется примерно на 11 ° F (6 ° C). Это минимальное пламя, которое должен гореть вечный водонагреватель, чтобы избежать циклического включения-выключения. Вам нужно будет проверить руководство пользователя вашего водонагревателя, чтобы узнать, каков конкретный предел для вашего водонагревателя.
  4. Никогда не подавайте в водонагреватель воду с температурой выше установленной!
  5. Бесконтактные водонагреватели, как и все водонагреватели, имеют максимальное пламя, которое они могут доставить (в моем случае 100 кБТЕ / ч).Следовательно, температура воды на выходе не обязательно известна или постоянна, поскольку она зависит от температуры на входе.
  6. Также возможны большие колебания, это еще одна причина, по которой я установил термостатические смесительные клапаны. Когда уровень использования в доме превышает 100 кБТЕ, а затем быстро падает, температура может упасть с холода на жаркую и обратно за секунды! Если вы купаете своих детей, это рискованное занятие. Как это происходит? Например, посудомоечная машина набирает воду, в то время как кто-то моет посуду, а затем, скажем, открыт третий кран.В какой-то момент безбаковый обогреватель уже не справляется. В водонагревателях, устанавливаемых в резервуар, температура не может быстро падать, поскольку в резервуаре содержится более 40 галлонов воды, сдерживающих кратковременные выбросы холодной воды, поступающей в него.
  7. Конденсация дымовых газов. Это чрезвычайно важно, если вам нужен очень высокий КПД 95%. В новых газовых водонагревателях используется конденсация для извлечения дополнительной энергии из дымовых газов. Однако для этого требуется, чтобы температура поступающей воды была ниже прибл.55 ° C, 130 ° F (именно поэтому вы видите эти числа на диаграмме выше). Опять же, если у вашего водонагревателя есть резервуар, это еще одна вещь, о которой вам не нужно беспокоиться, но без резервуара это большая проблема, и она значительно усложняет конструкцию вашей системы лучистого тепла, потому что воду необходимо достаточно охладить, прежде чем она отправил обратно в обогреватель. В нашей конструкции выше это означает, что теплообменник обязательно должен быть хорошего качества, чтобы передавать как можно больше тепла от одного контура к другому; в противном случае вода, возвращающаяся в водонагреватель, все равно будет слишком горячей!
  8. Помимо упомянутого выше минимального пламени в 16 000 БТЕ, безбаковые водонагреватели также имеют минимальный расход в галлонах в минуту, который необходимо учитывать.
  9. Чтобы быть эффективной, система лучистого тепла должна поддерживать пламя как можно дольше. Слишком частое включение и выключение водонагревателей не только неэффективно, но и сокращает срок их службы.
  10. Излучающая система должна использовать не более шести циклов нагрева в час в очень холодный день. Моя система теперь настроена так, что она включала водонагреватель до 3-4 раз в час примерно на 10-15 минут подряд.

Как подключить систему питьевого контура

Как вы можете видеть ниже, я использовал два типа труб PEX для своего прототипа (я планирую переделать его еще раз, используя медь, чтобы добиться того «профессионального вида», за некоторое время до выхода на пенсию 🙂).Белая труба предназначена для питьевой воды, а красная труба имеет хромированный кислородный барьер. Барьер в пластиковой трубе необходим, потому что, хотите верьте, хотите нет, кислород может проникнуть через трубу и вызвать коррозию вашей системы наизнанку! Но поскольку барьер содержит эти защитные химические вещества, он не подходит для питьевой воды в домашних условиях, и поэтому вам нужно в доме два вида PEX….

Ниже вы видите, как подключение к теплообменнику было выполнено с помощью адаптеров NPT Sharkbite от Home Depot (Боже, ненавижу этот магазин :)).На резьбу наносите трубочную смазку, чтобы обеспечить хорошее уплотнение. Он рассчитан на высокую температуру и давление, так же, как фитинги и PEX, выдерживает температуру, близкую к температуре кипения, и 150 фунтов на квадратный дюйм:

Фильтр очень важен. Вы размещаете его до того, как вода попадет в теплообменник (-ы) на обоих контурах. И снова вам понадобятся адаптеры, чтобы вернуться к PEX:

.

Та же история с расширительными бачками. Требуется много адаптеров, но красота в том, что «щелкни, и готово»… На мой взгляд, оно того стоит:

Обзор прототипа

Да, вы наверняка подумаете, что я попал в LMAO, но это работает, это надежно, дешево, без утечек и без проблем.Если это устраивает мою жену («убедитесь, что это не взорвется»), этого достаточно для меня.

Помните, это прототип . Если быть точным, то это девотип , , поскольку это вторая попытка. Спасибо за терпение:

A: термостат STC-1000. Электронное мини-устройство от Amazon примерно за 15 долларов. Он имеет реле для охлаждения и нагрева, и его легко настроить, вот крупный план:

Да, это только по Цельсию. Я слышу, как канадцы аплодируют…

B и H: насосы Grundfos Alpha Stainless.Крупный план был показан ранее в статье.

C: сетчатый фильтр. Под буквой C вы заметите серебряную ленту. Это второй фильтр, и датчик температуры обернут в него поверх фильтра, чтобы получить точные показания температуры возвратной воды.

D и E: это пластинчатые теплообменники из нержавеющей стали. Я сначала купил D и остался недоволен. Оказывается длина теплообменника намного важнее глубины (количества пластин) . Купите длинную, например букву «E», показанную выше.Вы можете разместить два или более последовательно, как я сделал для дополнительной эффективности, если это необходимо.

G: Расширительный бак

I: манометры и датчики температуры и сливной / заправочный клапан

F: заправочный клапан. Я добавил Y-образный штуцер, чтобы разделить горячую воду со стиральной машиной. Заполнив замкнутый контур радиатора, вы закрываете клапан, и контур перекрывается.

Обсуждение прототипа

То, что выглядит как «метолаборатория», на самом деле является очень надежной и эффективной системой обогрева прототип .Возможно, какой-нибудь инспектор кода может не согласиться, но меня это не волнует. Я считаю, что были соблюдены все необходимые меры предосторожности; если вы что-то заметили, прокомментируйте ниже!

Длина всех трубопроводов составляет 3/4 дюйма, чтобы достаточно быстро обеспечить достаточный нагрев радиаторов. Белый PEX предназначен для питьевой воды, красный PEX имеет кислородный барьер, я полагаю, с использованием хрома, и, следовательно, не подходит для питьевой воды.

Клапаны, которые вы видите на F и I, предназначены для заполнения системы холодной водой, используемой для стиральной машины. После заполнения эти клапаны можно отсоединить.

Насос радиатора H всегда включен, потребляет около 40 Вт / ч и подает 2-3 галлона в минуту.

Важное указание по установке насосов и вообще любого циркуляционного насоса:

, чтобы избежать проблем, у вас должна быть прямая труба длиной не менее 10 диаметров трубы до и после насоса.

Поскольку фитинги Sharkbite дорогие, я старался изгибать PEX как можно сильнее, чтобы не повредить локти.

В точке «C» вы видите, что поступающая вода проходит через сетчатый фильтр, который похож на фильтр, блокирующий попадание частиц в теплообменник.Пластинчатые теплообменники имеют очень узкие камеры, и мы не хотим, чтобы они забивались, поэтому настоятельно рекомендуется установить сетчатый фильтр на обеих входных сторонах, подробности см. В списке покупок ниже.

Манометр, датчик температуры («I») и расширительный бак «G» абсолютно необходимы. Бак для хранения, который я использовал, был старым газовым водонагревателем с баком на 40 галлонов (150 л) и имел клапан сброса давления, который также абсолютно необходим для закрытой системы для предотвращения разрывов.

Чтобы дать вам представление, общий объем воды в замкнутом контуре радиатора составляет около 60 галлонов (230 литров).Давление повышается с 1 бара (в холодном состоянии) до 3 бар (10-40 фунтов на кв. Дюйм) при нагревании до средней температуры 60 ° C (140 ° F).

Кстати, это накопительный бак:

Красная труба слева вверху — это возвратная вода, идущая от радиаторов. Правильная труба, которую я использую для вентиляции системы, когда я наполняю ее или опорожняю.

Вода из накопительного бака забирается через нижний сливной кран:

Отсюда вода возвращается обратно в теплообменник «E» для нагрева и через насос «H» обратно в радиаторы.

Под самым дальним к насосу радиатором я разместил байпасный контур:

Обратите внимание, что на самом деле есть перепускной клапан, который вы можете купить в Buderus, но он работает только до 2 галлонов в минуту. Я решил использовать вместо него обычный шаровой кран.

Этот байпасный контур был добавлен, чтобы циркуляционному насосу «было чем заняться», когда все термостаты радиаторных датчиков выключены. Такая ситуация возникает, когда вы выключаете все термостаты или в теплый весенний день, когда солнце светит в дом и дополнительное тепло не требуется.

Обновление 2015 г. : Я заменил указанный выше клапан на «сложный» перепускной дифференциальный клапан, см. Http://www.caleffi.com/usa/en-us/catalogue/differential-pressure-pass-valve-519502a Дело в том, что вода не проходит, пока не закроется большинство термостатов радиатора; следовательно, давление в контуре радиатора всегда остается постоянным, так что большая часть тепла идет непосредственно к радиаторам. Когда большинство термостатов удовлетворены и закрываются, вода вместо этого выталкивается в резервуар для хранения.

Установка радиатора Buderus

Все радиаторы Buderus были установлены параллельно. Когда вы смотрите на Руководство по установке Buderus, есть много способов сделать это, но для некоторых требуются перепускные клапаны и другие «уловки». Для моего дома обычного размера я хотел упростить и выбрал параллельную планировку.

Добавить дополнительные радиаторы просто: перережьте линии подачи и возврата и добавьте тройники:

С PEX это может сделать даже пятилетний ребенок (ладно, вы должны помочь ему протолкнуть трубку ;-))

Затем вам понадобятся компрессионные фитинги PEX на 3/4 дюйма.PEX, соответствующий радиатору (также продается Buderus):

Вам нужен 100% прямой кусок PEX, чтобы попасть прямо здесь, в фитинг. Если он не будет полностью прямым, вы потратите впустую часы времени!

Убедитесь, что вы хорошо затянуты, и проверьте еще раз, когда по трубам потечет горячая вода.

Не забудьте волшебную сенсорную головку, которая позволяет нам обогревать каждую комнату до разной температуры:

Следует использовать кронштейны для пола или кронштейны для стены?

Я выбрал напольные кронштейны по нескольким причинам. Во-первых, настенные кронштейны сложно установить, но они бесплатны. Напольные кронштейны стоят 70 долларов за радиатор. Радиатор, расположенный так близко к стене, неэффективен, если ваши стены не изолированы очень хорошо. Используя напольные кронштейны, я оставил около 4 дюймов пространства и поместил отражающую изоляционную пленку R4 на стену за радиатором. Это оказалось очень хорошим решением, поскольку оно отражает тепло обратно в комнату, а фольга стоит очень дешево. Я получил эту идею, наблюдая за внешними стенами в Европе, которые все лепные.Зимой после дождя участок под окном сохнет намного быстрее, чем остальная часть стены; Я считаю это признаком того, что здесь происходит большая потеря тепла по той простой причине, что радиаторы всегда ставят под окнами.

Под окном или нет?

Практически всегда рекомендую устанавливать радиаторы под окном; однако лучше быть 100% герметичным и эффективным окном!

Поскольку окно обычно является самым холодным местом в комнате, лучше всего разместить там радиатор. Теплый воздух поднимается к потолку, достигает противоположной стены, охлаждается и опускается на пол, где возвращается обратно в радиатор. Установка радиатора в другом месте может привести к неравномерному распределению тепла и появлению холодных точек.

В отличие от обогрева плинтуса, который использует очень высокие температуры, радиаторные панели работают при более низких температурах (55 ° C-70 ° C, 130 ° F-165 ° F), и вы чувствуете тепло, излучаемое вашей кожей; следовательно, предметы в комнате нагреваются в основном за счет теплового излучения (например, инфракрасного излучения или камина), а не за счет движения воздуха.По этой причине установка радиатора на внутренней стене может быть хорошим решением, например, если окна в доме не так эффективны, как должны быть.

Размер радиатора

Радиатор какого размера мне нужен? Это хороший вопрос. Я следую правилу «Bigger Better Burger King!»

Да, это потому, что радиатор большего размера будет работать с более низкой температурой воды. Более низкая температура означает меньшую неэффективность.

Хорошо, косметика тоже проблема.Радиатор должен подчеркивать стиль помещения и не выглядеть громоздким. Но я установил самую большую панель Buderus в спальню обычного старого дома размером примерно 12 футов на 12 футов, и она светится. В комнате комфортнее, чем когда-либо. Под окном обычно никого нет, так что это идеальный вариант.

Не забывайте, большой радиатор не означает, что вы потеете! Имеет термостатический датчик и автоматически отключается. Прелесть в том, что тепло хорошо распространяется по комнате, а температура остается постоянной, 24 часа в сутки, независимо от того, как меняется погода на улице.Это просто потрясающе.

Иногда единственный выбор — небольшой радиатор. Вы заметите, что маленький радиатор стоит почти столько же, сколько большой (это еще одна причина для меня, чтобы купить стиль Burger King). В узких местах, где подходят только небольшие радиаторы, вам может потребоваться более высокая температура подачи в вашей системе. И тут все может усложниться!

Вы можете пропустить воду через один радиатор, а затем в другой последовательно, а не параллельно (что я сделал), используя перепускной клапан под каждой панелью.Но тогда контур радиатора нужно нагреть повыше, возможно, до 80 ° C или даже до 90 ° C. PEX может работать при температуре до 95 ° C, как и насос Alpha. Теплообменник практически неразрушим, поэтому все варианты открыты, но требуют тщательного планирования.

Список покупок

Обратите внимание, что следующий список покупок является неполным, потому что некоторые детали были получены из Home Depot, а некоторые детали у меня уже были в подвале.

Я хотел бы добавить две вещи: ознакомьтесь с руководствами пользователя, документами, руководствами по установке и т. Д.на supplyhouse.com, даже если вы не покупаете у них, и внимательно их прочтите. Здесь я получил большую часть информации для построения системы отопления.

Вы увидите, что большая часть денег ушла на арматуру Sharkbite и, естественно, на сами радиаторы Buderus, которые в США безумно высоки, но вы можете покупать их по одному, включая доставку. Например, большой Buderus здесь стоит 750 долларов и доставляется к вашей двери бесплатно. В Германии, где построены эти звери, с доставкой по стране он стоит 200 евро.Конечно, он тяжелый, за океаном, это роскошь, а США — большая страна, поэтому доставка по фиксированной ставке будет стоить дорого, и некоторым людям, находящимся между ними, тоже нужно зарабатывать на жизнь.

Хорошая вещь, которую я могу сказать о сайте supplyhouse.com (я не получаю денег за их продвижение здесь, но эй, если бы они уронили пиво, я бы его выпил 😉 они доставляют на следующий день, и если они облажаются, вы можете распечатать компьютеру этикетку бесплатного возврата UPS, сходите в магазин скобок или в магазин UPS и сдайте ее бесплатно.В конце концов, S.A — это царство служения!

Теперь есть дополнительные источники, из которых вы можете получить Buderus как самоделку, т.е. розничная торговля, онлайн.

Заключительные мысли

Прежде всего, девиз: «ДА, ТЫ МОЖЕШЬ». Если бы мне удалось установить это с нулевым водопроводом и водным теплом, любой сможет это сделать !

Что касается конструкции системы, я не считаю, что резервуар для хранения абсолютно необходим.Я помню, когда жил в Ирландии в современных рядных домах, безбаковый обогреватель был «замаскирован» в кухонном шкафу и выходил наружу через скрытую трубу в стене без накопительного бака. Однако по какой-то странной причине для горячего водоснабжения всегда использовался отдельный электрический водонагреватель. Я не уверен, почему они не разделили систему, чтобы делать и то, и другое; возможно требование строительного кодекса?

Думаю, сложность системы во многом зависит от характеристик имеющегося у вас водонагревателя.Водонагреватель Eternal, который у меня есть, великолепен, но PIA размером с нашу галактику, чтобы заставить его работать как обогреватель помещения. Помните, что он не предназначен для использования таким образом, и, вероятно, гарантия будет потеряна и с вашей, если вы используете свой водонагреватель для обогрева помещения. С точки зрения построения системы лучистого отопления лучшая система для покупки — это водонагреватель с баком. Резервуар минус бол полный .

Не лучше ли вложить деньги в котел? Многие эксперты утверждают, что водонагреватель с резервуаром из нержавеющей стали внутри на самом деле более надежен, чем бойлер, потому что он может выдерживать резкие перепады температуры, которые, как предполагается, котлы не могут.Кроме того, с резервуарами из нержавеющей стали приятно работать, потому что они не так подвержены коррозии, как компоненты котлов на основе железа. Если вы хотите купить бойлер для лучистого тепла, вы также можете использовать его в качестве нагревателя горячей воды, добавив косвенный водонагреватель, но он иногда стоит столько же, сколько новый без резервуара!

Там, где я живу, иметь водонагреватель для обогрева дома необходимо только зимой; следовательно, он «злоупотребляет» водонагревателем всего около пяти месяцев. После этого вы выключаете систему и снижаете температуру водонагревателя до «нормального» уровня. Установка вечного обошлась мне примерно в 1500 долларов, что намного дешевле, чем билет на бойлер за 10 000 долларов. К тому же установка котла намного сложнее, и я потеряю последние волосы на голове, пытаясь заставить его работать …

Видите ли, когда вы берете ручку и записываете все затраты на установку чего-либо по сравнению с тем, чтобы делать это самостоятельно, вы, вероятно, могли бы переделать свой проект пять раз и все же сэкономить деньги. Экономия будет еще выше, особенно если вы решите использовать водонагреватель в качестве источника тепла.

Да, ты тоже можешь взорвать дом, но это во многом зависит от твоей трудовой этики 😉, а не от твоих навыков. Внимательно изучив руководства по установке и другую литературу, каждый может узнать это на практике. Youtube — еще один отличный ресурс. И, конечно же, лучший ресурс — это Интернет, где вы можете найти форумы и веб-сайты производителей с большим количеством информации и где у вас есть возможность связаться с экспертами за их советом. Единственное, что я потратил, — это трубы из PEX для питья на сумму около 200 долларов, потому что я начал со строительства системы теплого пола с открытым контуром, а затем преобразовал ее в систему с замкнутым контуром.

Сантехники всегда являются прекрасным помощником и чрезвычайно полезны (в моем случае это Брайан, помните лучшее в Балтиморе!). Другие люди, с которыми я связывался, включая техподдержку Buderus, также были очень мне полезны. И я хотел бы добавить, что это не обязательно. Когда я установил свой комплектный кондиционер «Goodman», я позвонил в компанию, чтобы задать простой вопрос о замене детали, и я получил ответ: «Вы домовладелец? да! Затем позвоните своему установщику, пусть вам будет отличных дней ». Так что, на мой взгляд, Будерус далеко впереди.

Я думаю, что при обращении за помощью важно уважать время эксперта (или производителя) и заранее провести много исследований, чтобы вы могли задать правильные вопросы, а не те, на которые поиск Google может ответить за секунду. Интересный вопрос также полезен для эксперта, который тоже всегда жаждет новых вызовов.

С точки зрения производительности резервуар для хранения имеет особенность, которую я хочу уменьшить или устранить при доработке этой системы. Когда обогрев включен, в радиаторы подается «свежее тепло» с температурой около 70 ° C (165 ° F).Когда возврат из накопительного бака достигает 56 ° C (132 ° F), я выключаю циркуляционный насос питьевой воды. Как только насос выключается, у танкера тоже гаснет пламя. Теперь из накопительного бака берется вода для подпитки радиаторов; следовательно, подача радиатора падает с 70 ° C до 56 ° C. Поскольку горячая вода из радиаторов все еще поступает в накопительный бак, температура накопительного бака фактически продолжает расти, даже если первичный контур отключен на несколько минут. Я видел, как температура воды в среднем поднималась примерно до 59 ° C.

Таким образом, вода поднимается до 70 ° C при включенном водонагревателе, опускается до 56 ° C, когда нагреватель выключается термостатом, а затем снова поднимается до пикового значения 59 ° C. Она медленно опускается до 53 ° C, и тогда снова срабатывает термостат, нагревая воду до 70 ° C. Я хотел бы уменьшить величину этого колебания в будущем, но пока не знаю, как это сделать. Идеи всегда приветствуются!

Лицензия

Вы можете повторно использовать материалы из этого поста по своему усмотрению. Пожалуйста, при этом дайте ссылку на этот пост.Спасибо!

Надеюсь, это руководство содержит достаточно информации для начала!

Прочие вещи, над которыми я работаю

Большую часть времени я посвящаю не установке Buderus, а скорее совершенствованию технологий резервного копирования Hyper-V. Я люблю ремонтировать, и кто знает, возможно, однажды это станет прибыльным делом, чтобы сделать из этого работу на полную ставку!

5 шагов к здоровым паровым радиаторам

Чтобы выключить подачу пара в радиатор, поверните ручку до упора вправо (по часовой стрелке).Радиатор должен остыть, так как пар остывает до конденсата и воздух заполняет пространство внутри радиатора.

В качестве предупреждения не забудьте держать подающий клапан полностью открытым (слева) или полностью выключенным (справа). Не держите клапан повернутым наполовину или где-то посередине. Подающий клапан не регулирует температуру и должен использоваться только для разрешения или предотвращения попадания пара в радиатор.

R e и книга по обложке. Если подающий клапан заржавел, у него сломана ручка или он просто выглядит так, как будто он видел лучшие времена, постарайтесь как можно скорее заменить его.

Проблема № 1: Слишком мало или совсем нет тепла

Если вы чувствуете слабое или полное отсутствие тепла, возможные причины заключаются в том, что подающий клапан закрыт и / или воздушный клапан не работает должным образом. Давайте рассмотрим эти возможные проблемы по очереди:

Причина № 1: Закрыт клапан подачи

Клапан подачи регулирует пар, поступающий в радиатор. Если он закрыт, то пар не может попасть в радиатор, а металлические ребра будут холодными.

Напорный клапан, напротив, теплый на ощупь? Это означает, что пар достиг радиатора, но остановился на подающем клапане.

Попробуйте повернуть ручку немного против часовой стрелки, чтобы открыть клапан. Если кажется, что подающий клапан уже открыт или не сдвигается с места, переходите к следующему шагу.

Если ваш клапан подачи заклинило, вы можете попытаться ослабить его усилием руки. Не используйте инструменты для приложения силы. Избыточное усилие может сломать подающий клапан и лишить последнюю линию защиты от сильного выброса пара в вашу квартиру. Если ручное давление не помогает, обратитесь к специалисту по ремонту или к специалисту по ремонту. В крайнем случае замените подающий клапан.

Причина № 2: воздушный клапан заклинивает в закрытом состоянии

Существует много типов воздушных клапанов с разными функциями и для разных мест. Это «Hoffman 40»

Этот воздушный клапан регулируемого типа, что означает, что вы регулируете размер отверстия для пара.Короче говоря, этот клапан можно установить практически на любой радиатор паропровода.

Неисправный воздушный клапан может предотвратить нагрев радиатора. Чтобы пар попал в радиатор, холодный воздух должен выходить из него через крошечное отверстие в воздушном клапане. Если этот воздушный клапан засоряется или заклинивает, холодный воздух будет задерживаться внутри радиатора, не позволяя горячему пару проникать внутрь и выполнять свою работу.

Если корпус радиатора холодный на ощупь (или даже частично), а все остальное проверено на наличие пара в трубах, возможно, вам просто придется заменить воздушный клапан.

Скорее всего, подходящий воздушный клапан для замены можно найти в местном хозяйственном магазине. Когда у вас есть правильный воздушный клапан и подготовлена ​​рабочая зона, вам нужно закрыть подающий клапан, чтобы закрыть пар в радиатор (но прежде чем вы сделаете это самостоятельно, сначала прочтите этот !).

Проблема № 2: Удары, лязг, стук или стук

В основном удары, стук или другие подобные сотрясения возникают, когда более холодный конденсат, возвращающийся в котел, сталкивается с горячим паром, а затем происходит резкое расширение и сжатие происходит.

Эти звуки могут исходить отовсюду в тепловых трубках здания, где скопился конденсат, и его столкновение с паром под давлением неизбежно.

Но, когда эти звуки кажутся рядом, виновником может быть ваш собственный радиатор. Конденсат может скапливаться на дне радиатора и образовывать «водную дамбу», которая готова к эпической схватке с втекающим паром.

Итак, почему этот бассейн парового конденсата находится внизу радиатора и что вы можете делать с этим?

Причина № 1: Клапан подачи повернут наполовину:

Распространенная ошибка, которую допускают многие люди, — оставлять клапан подачи на своем радиаторе частично открытым или закрытым, полагая, что вращающаяся ручка может постепенно увеличивать или уменьшать нагрев. Дело в том, что подающий клапан не контролирует температуру и, скорее, единственные два состояния для установки клапана: полностью открыт или полностью закрыт. Нет золотой середины.

Когда подающий клапан остается открытым в наполовину положении, он физически блокирует вытекание конденсата из радиатора, в то время как пар пытается проникнуть внутрь. Происходит это насильственное взаимодействие между двумя враждующими состояниями h3O, и возникают ужасные звуки. созданный.

Чтобы решить эту проблему, сначала полностью откройте кран подачи, чтобы слить воду.

Если вода осталась внутри, вам нужно отсоединить корпус радиатора от труб и слить воду. Вода, остающаяся внутри радиатора, может вызвать серьезные проблемы в будущем, поэтому постарайтесь решить эту проблему как можно скорее.

Поскольку корпус радиатора часто бывает очень тяжелым и поскольку для его отсоединения требуются специальные инструменты и опыт, это должно выполняться профессионалом или строительным супервайзером.

Если вы обнаружили проблему, описанную выше, или вам нужна помощь в этом, позвоните нам , и мы будем рады помочь вам.

Причина № 2: Неправильный шаг радиатора

Паровые радиаторы должны быть немного наклонены в сторону подающего клапана, чтобы конденсат мог легко стекать из радиатора (другими словами, сторона радиатора с воздушным клапаном должна быть приподнятым немного выше, чем другая сторона , которая соединена с подающим клапаном).

Если смолы недостаточно для слива воды, конденсат будет скапливаться на дне радиатора и блокировать проникновение пара, вызывая стук, лязг и другие неприятные звуки.

Если вы не можете сказать, просто взглянув на него, вы можете проверить шаг, поместив пузырьковый уровень на верхнюю часть радиатора. Он должен быть наклонен к подающему клапану .

Если это не так, осторожно поднимите конец радиатора, на котором установлен воздушный клапан, и попытайтесь поднять его, вставив твердый плоский кусок дерева под ножки ровно настолько, чтобы немного приподнять его над другим концом (с подающий клапан).

Есть и другие способы неправильной установки радиатора, чтобы вызвать проблемы, но это наиболее распространенная проблема.

Это ремонт, который должен выполняться кем-то с опытом, например, вашим строительным супервайзером, поэтому сначала прочтите это.

Важно

Конденсат может вызывать коррозию металла и разъедать резиновую прокладку, шайбу и уплотнение внутри клапанов. Итак, если вы слышите стук, стук и другие громкие звуки и обнаруживаете, что высота вашего радиатора слишком мала или клапан подачи повернут лишь частично, немедленно обратитесь к этому вопросу. Чем дольше конденсат простаивает внутри радиатора, тем больше повреждений он может нанести чугунному корпусу и клапанам, что приведет к непредвиденным утечкам воды и связанным с этим расходам.

Проблема № 3: Шипение, шипение или другие странные шумы

Обычный радиатор не должен издавать никаких шумов. Любое шипение, шипение, плевание, бульканье, свист или другие странные звуки должны указывать на то, что что-то не так и на него нужно смотреть.

Причина № 1: воздушный клапан застрял в открытом положении:

Воздушные клапаны предназначены для выпуска воздуха, но не пара. Более того, когда воздух выходит через воздушный клапан, он должен выходить тихо.Если воздушный клапан выпускает пар или издает странные звуки, такие как чрезмерное шипение или свист, это должно сигнализировать о том, что с воздушным клапаном что-то не так и, возможно, он готов к замене.

Игнорирование этих шумов может дорого обойтись.

  • Энергия (равная $$) теряется из-за выходящего пара
  • Выходящий пар в конечном итоге превращается в воду за пределами радиатора , оставляя разрушения на стенах, потолках и полах вокруг радиатора

Если воздушный клапан застрял в открытом состоянии, вы можете очистить его уксусом и посмотреть, поможет ли это устранить возможные засоры.Однако вы можете просто заменить его, тем более что воздушные клапаны в наши дни относительно недороги и их легко найти в местном хозяйственном магазине.

Причина № 2: Воздушный клапан неправильного размера, типа, шага и т. Д.

Бульканье или другие шипящие звуки могут указывать на то, что вода попала внутрь воздушного клапана. Воздушные клапаны не должны протекать или задерживать воду. Если это так, возможно, воздушный клапан установлен или расположен неправильно или не подходит для вашего радиатора.

Воздушный клапан должен быть подсоединен к радиатору путем ввинчивания в корпус радиатора для создания плотного и герметичного уплотнения. Конденсат может вытекать, если металлическая резьба внутри корпуса радиатора повреждена и не удерживается плотно, или если есть несоответствие с резьбой на воздушном клапане, из-за чего он свободно покачивается.

Также вам нужно будет посмотреть на ориентацию вашего воздушного клапана. Его необходимо расположить правой стороной вверх, чтобы отверстие для воздуха было направлено прямо вверх, или, на некоторых типах клапанов, повернуть так, чтобы оно располагалось в самой высокой части корпуса.Воздушный клапан не должен наклоняться или указывать вбок.

Использование неправильного типа воздушного клапана может привести к аналогичным проблемам.

Есть разные клапаны, например, разной формы в зависимости от того, где и как они вкручиваются в радиатор.

Есть также отверстия для воздуха разного размера, в зависимости от того, как далеко ваш радиатор находится от котла.

Итак, если вы находитесь на верхнем этаже (дальше всего от котла), то у побольше должно быть отверстие.И наоборот, чем ближе ваш радиатор к котлу, например, квартира на первом этаже, тем меньше должно быть отверстие для воздуха. Принцип, лежащий в основе этой установки, заключается в том, что каждый радиатор в системе нагревается одновременно, и ни одна квартира не перегревается до того, как другой начнет нагреваться.

Проблема №4: Утечка воды из радиатора

Самым распространенным видом вызова службы экстренной помощи в отопительный сезон является утечка воды из парового радиатора. Счастливые звонки исходят от тех, кто быстро находит утечку из собственного радиатора. Но чаще звонки от бедствующего соседа, который живет на ниже протекающего радиатора и обнаруживает, что конденсат пробивается на его пути — сюрприз! — вниз в ее квартиру.

Ущерб имуществу и недовольство соседей могут быть достаточной причиной для того, чтобы вы отправились искать возможные утечки вокруг радиатора, но вероятность того, что это может способствовать появлению плесени и грибка внутри вашей квартиры или в полости стен, может скрепить сделку. чтобы вы проактивно взялись за решение этой проблемы, пока она не усугубилась.

Осмотрите свой радиатор. Есть ли следы воды или влаги? Вода может быть не видна, но если есть утечка, вы обязательно увидите ее разрушительное воздействие на окружающую стену или на пол под ней. Он может выглядеть примерно так, как на этой фотографии, прямо у запорного клапана подачи:

Иногда источник утечки очевиден. В других случаях это не так, и вам придется немного покопаться, чтобы найти источник. Начнем с воздушного клапана, такого как показано в нашем GIF ниже.

Утечка воды может быть в виде утечки пара / пара из радиатора. ДА, это пар, наполняющий комнату!

Утечка воды №1: из воздушного клапана

Одной из наиболее частых причин утечки воды является неисправный воздушный клапан.

Проблема № 5: Слишком много тепла

Радиатор, отводящий слишком много тепла , может быть столь же небезопасным, разочаровывающим и свидетельствовать о проблемах, как и холодный и, казалось бы, неработающий.Однако, когда дело доходит до перегрева, только некоторые проблемы могут быть решены с точки зрения радиатора; Большинство проблем вызвано вещами, которые, вероятно, находятся вне вашего непосредственного контроля, такими как настройки управления котлом или дисбаланс в системе отопления, вызванный другими квартирами.

Тем не менее, хорошая новость заключается в том, что у вас все еще есть несколько вариантов.

Перегрев Решение №1: Закройте подающий клапан

Подающий клапан на радиаторе регулирует поступление пара в корпус радиатора.Закрытие этого клапана предотвращает попадание пара, тем самым предотвращая его нагрев. Это было описано выше здесь.

Решение проблемы перегрева № 2: Накройте радиатор

Закрытие радиатора кожухом может помочь уменьшить нагрев. Популярные варианты — это индивидуально подогнанные крышки из дерева с перфорированным металлическим листом на лицевой стороне, обеспечивающим тепло, как показано ниже.

Одно срочное напоминание: какой бы материал или стиль вы не использовали для крышки радиатора, убедитесь, что она может быть снята быстро и доступ к клапанам легко в случае аварии. Ваш строительный супервайзер будет благодарен, если ему / ей не придется ничего разбирать, когда он бросится выключать подачу пара к радиатору.

Решение проблемы перегрева № 3: Покраска радиатора

Согласно статье Хункера «Можно ли красить радиаторы?» Вы можете снизить тепловую мощность радиатора до 20%, покрасив их. По мнению автора, лучше всего подходят серебряные и бронзовые металлические краски.

Какой бы цвет вы ни выбрали, просто не забудьте использовать высокотемпературную антикоррозионную краску, например, марки Rust-oleum.Наконец, распыление — лучший метод, чтобы краска попала в укромные уголки и щели радиатора.

О да, и НЕ красить воздухозаборники и клапаны подачи!

До

После

Решение проблемы перегрева № 4: Установка термостатического клапана радиатора

Установка термостатического клапана действительно может помочь отрегулировать тепло (так, как многие ошибочно пытаются использовать клапан подачи).

По сути, это устройство состоит из двух частей: термостатической головки, которая измеряет температуру в помещении вокруг нее и расширяется или сжимается, и исполнительного клапана, который перекрывает поток воздуха, когда температура достигает заданного значения.

Установите шкалу термостатической головки на желаемую температуру и наблюдайте, как ваш радиатор работает как ваш личный бойлер.

Установка термостатического клапана (однотрубный пар)

Решение для перегрева № 5: Снимите воздушный клапан

Другой способ предотвратить попадание пара в радиатор — это полностью удалить воздушный клапан, а затем закрыть отверстие с помощью металлическая заглушка. Это предотвращает выход более холодного воздуха из радиатора, тем самым создавая барьер для проникновения пара.

Заглушка имеет резьбу, поэтому она ввинчивается прямо в отверстие, где когда-то был установлен воздушный клапан.

Это не однотрубный радиатор, но для примера воспользуемся этим фото.

Не забудьте закрыть подающий клапан перед тем, как это сделать, или в теплое время года, когда котел выключен.

Профессионалы предупреждают, что этого нельзя делать, поскольку это создает дисбаланс в системе. Прежде чем пытаться это сделать, спросите своего супервайзера.

Ах да, еще кое-что. Этого нет на иллюстрации ниже, но не забудьте использовать тефлоновую ленту, чтобы создать герметичное уплотнение между заглушкой и отверстием радиатора.

Итак, мы рассмотрели пять наиболее распространенных проблем с паровым радиатором и способы их решения.

Обнаружение их в зимний период и попытки исправить их, пока жара идет на полную, может быть отягчающим и даже опасным. Есть ли способ решить их до начала отопительного сезона?

Готово.

Хорошая новость заключается в том, что большинство этих проблем носят профилактический характер и могут быть частью вашего ежегодного контрольного списка. Если вы прочитали эту статью, вы уже далеко впереди знаете, на что обращать внимание.

Чтобы упростить задачу, я составил контрольный список ниже.

  1. Проверьте свой подающий клапан. Он плавно поворачивается в любом направлении? Обратите внимание на состояние. Он ржавый или в хорошем состоянии? Полностью выключите или снова включите подающий клапан. Никогда не посередине.
  2. Осмотрите воздушный клапан: расположен ли он правой стороной вверх? Есть ли видимые водяные знаки? Если есть признаки утечки воды, замените воздушный клапан.Не забудьте использовать тефлоновую ленту, которая создает водонепроницаемое уплотнение на резьбе.
  3. Проверьте угол наклона: убедитесь, что радиатор наклонен так, чтобы конденсат мог стекать к подающему клапану.
  4. Проверьте, не повреждена ли вода вокруг радиатора: если кажется, что повреждение было в прошлом, немедленно проверьте его. Не откладывайте, пока повреждения не усугубятся, или он даже не переедет в другие квартиры.
  5. Если кажется, что ваш радиатор видел лучшие дни, подумайте о том, чтобы нанести на него свежий слой краски с устойчивой к коррозии высокотемпературной краской.

Радиатор отопления Распространенные проблемы и простые решения

Вместо того, чтобы нагнетать нагретый воздух через систему каналов, как в обычной печи, у вас может быть паровой или водяной радиатор, который обогревает ваш дом через ряд труб. Радиаторы были изобретены в середине 1800-х годов, и они все еще есть во многих старых домах.

Экономичные и энергоэффективные домашние радиаторы начинают возвращаться в некоторых областях. Существуют даже портативные электрические радиаторы, такие как программируемый портативный радиаторный обогреватель DeLonghi Dragon4Digital, в которых используется специальное диатермическое масло для излучения тепла только в одну комнату.

Ищете специальные предложения для бытовой техники?

У нас есть только те купоны на бытовую технику, которые вы ищете.

Посмотреть предложения

Как и в любой другой системе отопления, может потребоваться ремонт радиатора. У них могут возникать проблемы от простых до сложных, и их необходимо регулярно решать. Вот несколько общих советов по обслуживанию, а также общие проблемы и способы их устранения.

Общие советы по обслуживанию радиаторного отопления

Паровые радиаторы обычно требуют наибольшего ухода.Раз в неделю промывайте заслонку малой воды в котле. Раз в месяц при включенной и горячей системе проверяйте предохранительный клапан, чтобы убедиться, что пар может свободно выходить (будьте осторожны, так как выходящий пар будет очень горячим).

Во время ежемесячной проверки открывайте клапаны с обеих сторон указателя уровня воды. Выключите систему, дайте ей остыть и долейте воды, если уровень низкий — или купите автоматический водяной клапан, который будет медленно добавлять воду по мере необходимости. Почаще заглядывайте на манометр.Если он выходит за пределы нормального диапазона, выключите систему и немедленно вызовите специалиста.

Водяной радиатор отопления не так сложно обслуживать, но важно успевать за ним. Помимо периодической смазки двигателя циркуляционного насоса легким маслом, самой большой проблемой технического обслуживания является продувка системы (если в вашей системе нет автоматической продувки). Для этого откройте клапаны, пока не пойдет вода, а затем снова закройте их. Это удалит воздух из системы.Затем слейте воду из бойлера согласно инструкции производителя. Делайте это осенью, незадолго до отопительного сезона и периодически в течение всего сезона.

Также следите за манометром и, если в вашей системе нет автоматического клапана регулировки давления, выпускайте воздух по мере необходимости. Если вам не удается заставить систему поддерживать надлежащее давление, обратитесь к специалисту.

Раз в год обращайтесь к специалисту по HVAC для проверки паровых и водяных радиаторов.Включите систему хотя бы один раз в отопительный сезон, если она не используется регулярно.

Электрические маслонаполненные радиаторы не требуют регулярного обслуживания. Однако следите за ними, так как у них могут возникнуть проблемы с электричеством, как и у любого другого нагревателя, или даже вызвать утечку. Проблемы с этими радиаторами обычно требуют профессиональной помощи.

Общие проблемы с нагревом радиатора

Все радиаторы отопления, паровые или электрические, могут иметь относительно общие проблемы.Среди них:

Нет тепла / радиатор кажется холодным на ощупь:

Это часто происходит из-за проблем с электричеством или засорения насоса. Убедитесь, что вы не перегорели предохранитель или не сработали прерыватель цепи, и что термостат работает нормально. Если электричество исправно, очистите насос в соответствии с инструкциями производителя и выпустите излишки воздуха, которые могли попасть внутрь. Вы также можете выключить и снова включить переключающий клапан рядом с котлом.Если ничего из этого не работает, обратитесь к специалисту по HVAC. Замена насоса может стоить несколько сотен долларов в зависимости от вашего географического региона и особенностей вашей системы.

Холодный верх, теплый низ:

Если кажется, что радиатор холодный вверху, но теплый внизу, возможно, необходимо «удалить воздух». Выключите насос, поставьте ведро для сбора воды и откройте вентиль радиаторным ключом. Когда вода начнет стекать в ведро, закройте вентиль.

Теплый верх, холодный низ:

Радиатор, теплый вверху и холодный внизу, может означать многое.Попробуйте снять радиатор со стены и промыть его водой. Если это не помогло, обратитесь к профессионалу. Трудно предсказать эти затраты на ремонт, потому что это зависит от того, в чем проблема и сколько времени потребуется на диагностику и устранение.

Утечка:

Утечка в радиаторе может быть сложной задачей для самоделки, когда источник неочевиден. Если у вас нет особых навыков, лучше позвонить профессионалу. Цены на ремонт сильно различаются в зависимости от того, сколько времени требуется на диагностику и можно ли отремонтировать проблемную часть или ее необходимо заменить.

Простые исправления радиатора

Как для паровых, так и для водяных радиаторов есть несколько основных шагов, которые вы можете предпринять, чтобы исправить досадные проблемы и обеспечить их максимальную работу:

Проверить уклон.

Радиаторы работают лучше всего, когда они установлены под небольшим уклоном к впускной трубе. Если вам нужно его создать, добавьте под вентиляционное отверстие деревянную деталь размером 1/4 дюйма. Это может иметь большое значение для уменьшения стука.

Заменить заблокированные вентиляционные отверстия.

Со временем краска и коррозия могут заблокировать вентиляционные отверстия радиатора, задерживая воздух внутри. Простое решение для старых радиаторов, которые не нагреваются должным образом, — это заменить вентиляционное отверстие на новое. Обычно они крепятся парой шурупов, и в большинстве магазинов бытовой техники или больших коробок продаются новые. Просто убедитесь, что вы покупаете подходящий размер.

Открыть или закрыть клапаны.

Радиаторные системы имеют множество клапанов, которые иногда оказываются в частично открытом / частично закрытом положении.Если вы слышите странные шумы или замечаете неравномерный нагрев, проверьте все клапаны. Убедитесь, что те, которые должны быть открыты, полностью открыты, а те, которые должны быть закрыты, полностью закрыты.

Устраните утечки клапана.

В то время как утечку в радиаторе сложно отследить и устранить, утечки в клапанах относительно легко. В большинстве случаев утечка клапана происходит из-за гаек с большой крышкой на вертикальных или горизонтальных соединениях. Для затяжки этих гаек используйте два больших гаечных ключа.При необходимости снимите головку клапана и затяните гайку сальника под ней.

Улучшение эстетики.

Если у вас есть радиатор, который работает хорошо, но показывает свой возраст, подумайте о приобретении крышки радиатора. Изначально тепловые кожухи использовались для уменьшения тепловой мощности радиаторов увеличенного размера. Современные термостаты решают эту проблему, но тепловые крышки — отличный способ обновить стареющие радиаторы. Выбирайте из простых деревянных шкафов, декоративных металлических узоров или даже нестандартных развлекательных центров.

Нижняя строка

Радиаторы — более старый, но энергоэффективный вариант отопления дома. Как и любой обогреватель, они требуют регулярного обслуживания и иногда вызывают неисправности. Но, обладая небольшим ноу-хау, вы можете самостоятельно решить многие распространенные проблемы с радиатором.

Часто задаваемые вопросы

Вопрос:

Как включить и выключить радиатор?

А:

Важно знать, как включить радиатор и как выключить радиатор.Вы выполняете обе задачи с клапаном внизу. Поверните его по часовой стрелке, чтобы выключить радиатор; и против часовой стрелки, чтобы включить радиатор.

Вопрос:

Почему не нагревается радиатор?

А:

Возможно, неисправна электрическая сеть или забит водяной насос. См. Выше, как проверить и исправить эти проблемы.

Вопрос:

Почему мои радиаторы холодные при включенном отоплении?

А:

Если верх холодный, а нижний теплый, возможно, потребуется удалить воздух из клапана. Информацию о том, как это сделать, см. Выше. Если верхняя часть теплая, а нижняя холодная, возможно, вам потребуется обратиться в сервисный центр для ремонта системы отопления.

Вопрос:

Что делать, если не работает радиатор?

А:

Если один радиатор не работает, в нем может быть скопившийся воздух. Используйте ключ радиатора, чтобы выпустить воздух.

Старый дом ~ Замена радиаторов на принудительный воздух

Я успешно заменил радиатор отопления в 3-х домах в Шорвуде и Уайтфиш-Бэй.Похоже, что миллениалы очень осторожно относятся к радиаторному отоплению в этих красивых старых домах на северном берегу Милуоки. Если вы не являетесь поклонником горячей воды и хотите заменить эти радиаторы, этот блог для вас.

Многие подрядчики очень опытны в выполнении этого проекта в Милуоки. Подрядчиков, которых я использовал в прошлом и рекомендовал покупателям и продавцам, можно получить, позвонив в мой офис. Вот как можно заменить старые радиаторы на принудительное воздушное отопление и охлаждение.

1. После того, как вы выбрали подрядчика, радиаторы и все трубопроводы удаляются из подвала вместе с котлом.

2. Если котел был выведен в дымовую трубу и вы планируете установить печь с прямой вентиляцией, вы можете использовать дымоход в качестве вентиляционного канала на чердак для воздуховода второго этажа.

3. После демонтажа печи воздуховод будет установлен в подвале между балками и по периметру чердака над вторым этажом.

4. После установки воздуховода пора решить, куда пойдет печь (и). В моем первом доме я удалил дымовую трубу и использовал дымоход в качестве вытяжного канала для печи в подвале, и смог установить только одну печь. Многим потребуется установка двух печей. Один в подвале и один на чердаке. Почему? Потому что вам нужно будет подавать тепло на первый этаж от печи в подвале и нагревать на второй этаж без вытеснения дымохода из печи на чердаке. Убедитесь, что ваш подрядчик установил КАПЕЛЬ для печи второго этажа!

5. После того, как печь (и) установлена ​​и работает, пора выбрать решетки для пола и потолка. У вашего подрядчика будет для вас несколько вариантов. Выберите деревянные решетки для деревянного пола и белые вентиляционные каналы для потолка.

6. Наконец-то пора отремонтировать полы и покрасить первый этаж. Удаление примерно 6 радиаторов и ремонт полов, на которых были эти радиаторы, обойдутся примерно в 1800 долларов.

7. Общая стоимость? Это около 18 000 долларов на весь объем работ в зависимости от размера вашего дома.

Спасибо за то, что следите за моим блогом по обустройству дома, за лучший Bang for your Buck при перепродаже! Я буду продолжать присылать настоящие вещи, чтобы помочь вам добиться наилучшего качества вашего дома!

Powers Realty Group — уникальный брокер по недвижимости, ориентированный на потребности клиентов и обеспечивающий исключительные результаты. Мы — проверенные местные эксперты. Позвоните нам сегодня по поводу покупки или продажи вашего дома.

Позвоните Сюзанне Пауэрс

Как исправить тепло в вашей квартире — Columbus Circle — Нью-Йорк

Специалисты делятся советами, как решить проблемы, вызванные паровым теплом в городских многоквартирных домах. Просмотр полной подписи

Shutterstock / Синтия Фармер

MANHATTAN — В подавляющем большинстве многоквартирных домов города используются паровые системы отопления, которые, к сожалению, одновременно являются энергоэффективными и крайне неудобными.

Некоторые душные жители Нью-Йорка проводят всю осень и зиму, не имея возможности выключить обогреватель, заставляя их открывать окна при низких температурах. Другие не могут включить радиаторы, вынуждая их накидывать свитера.

Если не сосредоточиться на модернизации этих энергозатратных систем, администрации де Блазио будет сложнее выполнить поставленную задачу по сокращению выбросов углерода на 80 процентов к 2050 году, говорят эксперты.

В рамках целого ряда зеленых инициатив, администрация объявила в апреле, что потребует средних и больших зданий — от 25 000 квадратных футов и выше — для ремонта и улучшения систем распределения тепла в течение следующих 10 лет с особым упором. по паровым системам и радиаторам.

Выполнение этого является «одной из самых эффективных мер, которые город может предпринять для сокращения энергопотребления и выбросов [парниковых газов] от зданий Нью-Йорка», согласно апрельскому отчету технической рабочей группы, отвечающей за выработку рекомендаций о том, как достичь целей города.

В зданиях с паровым отоплением воду кипятят на месте, обычно сжигая нефть или природный газ, а затем распределяют по трубам к радиаторам. В домах до шести этажей обычно используются однотрубные радиаторы, а в более высоких зданиях — две трубы.

Поскольку замена систем отопления — это тяжелый подъем, во многих зданиях установлены котлы, которым уже несколько десятилетий, а другие части зданий были модернизированы, как, например, изолированные окна.

Выполнение других обновлений без обращения с котлами может вывести систему отопления здания из строя, что приведет к тому, что некоторые блоки в одном здании будут слишком горячими, а другие — слишком холодными.

Открытые окна не только ухудшают работу системы отопления, но и могут нанести вред вашему здоровью.

«Сочетание проникающего воздуха и нагрева воздуха делает воздух слишком сухим», — сказал Генри Гиффорд, один из ведущих городских экспертов по котлам и системам отопления.

«Вирус гриппа становится жизнеспособным в воздухе в течение нескольких дней в сухом воздухе», — сказал он, сославшись на исследования, показывающие, что при понижении относительной влажности воздуха респираторные вирусы могут выжить и легче распространяться.

Он посоветовал жителям не только отрегулировать тепло, но и увлажнители воздуха.

Вот несколько советов, которые помогут исправить отопление в квартире.

Установите термостат.

Тепло пара создает проблемы, потому что невозможно отрегулировать температуру. Легко иметь перегретую систему, независимо от погоды, поскольку для работы системы требуется, чтобы вода достигла точки кипения.

Один из способов регулирования температуры — установка термостата, который легче исправить для двухтрубных радиаторов, чем для однотрубных, сказал Гиффорд.

В случае двухтрубных радиаторов «возможно и практично» установить термостатический клапан радиатора, который может закрывать вентиляционное отверстие, когда он ощущает высокую температуру, сказал Гиффорд.

Хотя на рынке есть аналогичный продукт для однотрубных радиаторов, отметил он, они, как правило, не очень хорошо работают.

Убедитесь, что клапан радиатора полностью закрыт или полностью открыт.

В частности, для однотрубных радиаторов необходимо либо полностью закрыть клапан, либо держать его открытым полностью.

Если вы откроете его частично, «от удара вы и несколько соседей не сможете спать по ночам», — сказал Гиффорд.

Это также может вызвать утечки в вашей квартире и, возможно, у вашего соседа внизу, добавил он.

Оберните радиатор полотенцами…

Что проще всего сделать, если тебе слишком жарко?

«Если ваша квартира безумно перегрета, накройте ее полотенцами», — посоветовал Гиффорд.

… или приобрести за это «уютку».

Radiator Labs, стартап, основанный Маршаллом Коксом, когда он был аспирантом Колумбийского университета и жил в отапливаемой паром квартире в Морнингсайд-Хайтс, разработал гаджет, который более сложен, чем термостат, и может работать с однотрубными радиаторами.

Известный как «уютный», это термостатический кожух радиатора, состоящий из изолирующей втулки, которая надевается на существующий радиатор для регулирования теплопередачи. В нем есть небольшой вентилятор с электрическим приводом, который работает вместе с инфракрасным термостатом, который нагревает комнату только при необходимости.

Пилотная программа, в которой в двух общежитиях Колумбии использовались крышки радиаторов, показала, что пробег котла упал на 30-40 процентов, что привело к экономии потребляемой энергии от 20 до 24 процентов, согласно отчету с подробными выводами программы. который был представлен как «Проект энергетической проверки» в рамках программы Управления энергетических исследований и разработок штата Нью-Йорк, посвященной новым технологиям.

Крышки радиаторов стоят 500 долларов за штуку, включая установку, но одно испытательное здание показало, что, установив их повсеместно, они смогли окупить свои затраты примерно за два года, сказал Кокс.

«Нам не нужен сантехник, электрик или что-либо прикасаться», — сказал Кокс, отметив, что его компания в настоящее время работает с 12 зданиями над установкой новых крышек радиаторов и надеется расширить их число как минимум до 20 в этом году.

В настоящее время компания, которая сосредоточена в первую очередь на целых зданиях, в основном работает с арендодателями зданий, сдаваемых в аренду, но теперь также общается с кооперативами.

Фото: Radiator Labs

Для зданий, которые хотят выглядеть величественнее, Cox теперь производит деревянные покрытия (см. Выше), а для старых зданий с красивыми покрытиями из красного дерева Radiator Labs может предоставить только ткань под ними, сказал Кокс.

Замените паровое отопление на систему горячего водоснабжения.

«Даже если это может быть серьезное мероприятие, лучшее решение проблемы парового тепла — это избавиться от него и преобразовать его в горячую воду», — сказал Гиффорд.

«Несколько раз в год мы убеждаем кого-то разобрать всю паровую систему и преобразовать ее в воду», — сказал он, отметив, что европейские здания избавились от своих паровых систем несколько десятилетий назад и теперь экономят больше энергии и чувствуют себя более комфортно внутри, потому что из этого.

Водогрейный котел, который намного меньше парового котла, обычно стоит около 4000 долларов, сказал он.

Дорогая и разрушительная деталь — это разрыв стен для установки нового трубопровода.По его словам, это может стоить около 100 000 долларов.

Недавняя переоборудование 20-квартирного здания в Нижнем Ист-Сайде обошлось примерно в 126 000 долларов.

«Когда дело доходит до энергетики, мы — третий мир», — сказал Гиффорд. «Будущее избавится от пара».

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
