Условные обозначения в электрических схемах по ГОСТ

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта Сам Электрик условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

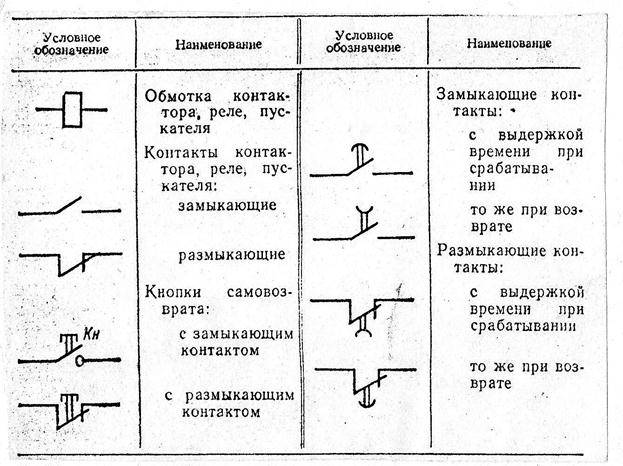

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

  1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
  2. КУ – кнопка управления.
  3. КВ – конечный выключатель.
  4. КК – командо-контроллер.
  5. ПВ – путевой выключатель.
  6. ДГ – главный двигатель.
  7. ДО – двигатель насоса охлаждения.
  8. ДБХ – двигатель быстрых ходов.
  9. ДП – двигатель подач.
  10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Также читают:

Условные обозначения в электрических схемах | «АльфаПолюс»

Основное

обозначение

Наименование элемента Дополнительное

обозначение

Вид устройства
А Устройство

АА

АК

AKS

Регулятор тока

Блок реле

Устройство

В Преобразователи

ВА

BF

BK

BL

BM

BS

Громкоговоритель

Телефон

Датчик тепловой

Фотоэлемент

Микрофон

Звукосниматель

C Конденсаторы

CB

CG

Батарея конденсаторов силовая

Блок конденсаторов зарядный

D Интегральные схемы, микросборки

DA

DD

ИС Аналоговая

ИС цифровая, логический элемент

Е Элементы разные

ЕК

EL

Теплоэлектронагреватель

Лампа осветительная

 F

Разрядники, предохранители,

устройства защитные

FA

FP

FU

FV

Дискретный элемент защиты по току

мгновенного действия

То же, по току инерционного действия

Предохранитель плавкий

Разрядник

 G

Генераторы, источники

питания

GB

GC

GE

Батарея аккумуляторов

Синхронный компенсатор

Возбудитель генератора

 Н

Устройства индикационные

и сигнальные

HA

HG

HL

HLA

HLG

HLR

HLW

HV

 Прибор звуковой сигнализации

Индикатор

Прибор световой сигнализации

Табло сигнальное

Лампа сигнальная с зеленой линзой

Лампа сигнальная с красной линзой

Лампа сигнальная с белой линзой

Индикаторы ионные и полупроводниковые

 K Реле, контакторы, пускатели

КА

КН

КК

КМ

КТ

KV

KCC

KCT

KL

Реле токовое

Реле указательное

Реле электротепловое

Контактор, магнитный пускатель

Реле времени

Реле напряжения

Реле команды включения

Реле команды отключения

Реле промежуточное

 L  Катушки индуктивности, дроссели
LL

LR

LM

Дроссель люминесцентного освещения

Реактор

Обмотка возбуждения эл/двигателя

 Двигатели  МА Электродвигатели
P  Приборы измерительные

РА

PC

PF

PI

PK

PR

PT

PV

PW

Амперметр

Счетчик импульсов

Частотомер

Счетчик активной энергии

Счетчик реактивной энергии

Омметр

Измеритель времени действия, часы

Вольтметр

Ваттметр

Q

Выключатели и

разъединители силовые

QF Выключатель автоматический
R Резисторы RK

RP

RS

RU

RR

Терморезистор

Потенциометр

Шунт измерительный

Варистор

Реостат

S Устройства коммуникации

в цепях управления,

сигнализации и измерительных цепях

SA

SB

SF

Выключатель или переключатель

Выключатель кнопочный

Выключатель автоматический

T Трансформаторы,

автотрансформаторы

TA

TV

Трансформатор тока

трансформаторы напряжения

U Преобразователи UB

UR

UG

UF

Модулятор

Демодулятор

Блок питания

Преобразователь частоты

V Приборы электровакуумные

и полупроводниковые

VD

VL

VT

VS

Диод стабилитрон

Прибор электровакуумный

Транзистор

Тиристор

X Соединители контактные XA

XP

XS

XW

Токосъемник

Штырь

Гнездо

Соединитель высокочастотный

Y Устройства механические с

электромагнитным приводом

YA

YAB

Электромагнит

Замок электромагнитный

Позиционные обозначения элементов на схемах

Таблицы буквенных обозначений радиодеталей

⇩ Скачать зарубежные

⇩ Скачать отечественные

см. также Графические обозначения радиодеталей

Зарубежные обозначения радиодеталей

Перейти к отечественным обозначениям ▼

Международный стандарт — IEEE 315.
В данный список ▼ также добавлены обозначения, не отражённые в стандарте, но встречающиеся на практике.

A — Separable assembly or sub-assembly (e.g. printed circuit assembly) — Отдельный модуль или устройство
AE — Aerial — Антенна
ANT — Antenna — Антенна
AR — Amplifier (other than rotating), repeater — Усилитель, повторитель
AT — Attenuator, inductive termination, resistive termination — Аттенюатор, индуктивная оконечная нагрузка, резистивная оконечная нагрузка
B — Bead Ferrite — Ферритовый фильтр
B — Battery — Батарея
B — Motor — Электродвигатель
BR — Bridge rectifier — Диодный мост
BT — Battery — Батарея
BT — Photovoltaic transducer, solar cell — Фотогальванический преобразователь, солнечная батарея
C — Capacitor — Конденсатор
CB — Circuit Board — Монтажная плата
CB — Circuit breaker — Автоматический выключатель
CN — Capacitor network — Конденсаторная сборка
CN — Contact — Контакт
CP — Connector adapter, junction (coaxial or waveguide) — Переходник, cоединение (коаксиала или волновода)
CR — Diode (TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
CRT — Cathode ray tube — Электронно-лучевая трубка
D — Diode (LED, TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (светодиод, лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
DC — Directional coupler — Направленный соединитель
DL — Delay line — Линия задержки
DS — Display, alphanumeric display device, annunciator, signal lamp — Дисплей, алфавитно-цифровой индикатор, световой индикатор, сигнальная лампа
DSP — Digital signal processor — Цифровой сигнальный процессор
DSW — Dual in-line package switcher — DIP переключатель
E — Electrical contact, antenna, binding post, cable termination, electrical contact brush, electrical shield, ferrite bead rings, hall element, insulator, lightning arrester, magnetic core, permanent magnet, short circuit (termination), telephone protector, vibrating reed, miscellaneous electrical part — Электрический контакт, электрод, антенна, клемма, кабельный наконечник, электрическая щётка, электрический экран, ферритовое кольцо, элемент на эффекте холла, изолятор, искровой разрядник, магнитный сердечник, постоянный магнит, перемычка, громполоса, вибрирующий пружинный контакт, прочие радиодетали
EL — место крепления радиатора пайкой
EP — Earphone — Головные телефоны
EQ — Equalizer — Эквалайзер
EY — место крепления электронного компонента, в том числе за функциональный (токоведущий) вывод
F — Fuse — Предохранитель
FB — Ferrite bead — Ферритовый фильтр
FD — Fiducial — Точка выравнивания
FEB — Ferrite bead — Ферритовый фильтр
FET — Field-effect transistor — Полевой транзистор
FH — Fuse holder — держатель предохранителя
FL — Filter — Фильтр
G — Generator or oscillator, electronic chopper, interrupter vibrator, rotating amplifier, telephone magneto — Электрогенератор или осциллятор, электронный чоппер, вибропреобразователь, электромашинный усилитель, телефонный индуктор
GDT — Gas-discharge lamp — Газоразрядная лампа
GN — General network — Общая сеть
GND — Ground — «Земля», общий провод (обычно, минус питания)
GR — Проходной контакт (пустотелая заклёпка)
GT — Одиночный штыревой контакт
H — Hardware, e. g., screws, nuts, washers — Крепёжные элементы (винты, гайки, шайбы)
HP — Hydraulic part — Деталь гидравлики
HR — Heater, heating lamp, heating resistor, infrared lamp, thermomechanical transducer — Нагревательный элемент, нагревательная лампа, нагревательный резистор, инфракрасная лампа, термомеханический преобразователь
HS — Handset, operator’s set — Телефонная трубка, телефонная гарнитура
HT — Earphone — Головной телефон, наушники
HY — Circulator or directional coupler — Циркулятор или направленный ответвитель
I — Lamp — Лампа накаливания
IC — Integrated Circuit — Микросхема, интегральная схема
J — Jack, Receptacle, Terminal Strip, connector — Гнездо, розетка, патрон, клеммник, коннектор
J — Wire link, jumper — Джампер
J — Jumper chip — Резистор нулевого сопротивления (перемычка или SMD-предохранитель)
JFET — Junction gate field-effect transistor — Однопереходный полевой транзистор
JP — Jumper (Link) — Джампер
K — Relay, contactor — Реле, контактор, электромагнитный пускатель
L — Inductor, choke, electrical solenoid, field winding, generator field, lamp ballast, motor field, reactor — Катушка индуктивности, дроссель, соленоид, обмотка электромагнита, обмотка возбуждения генератора, индуктивный балласт, обмотка возбуждения электродвигателя, реактивная катушка
LA — Lightning arrester — Молниезащита
LCD — Liquid-crystal display — ЖК-дисплей
LDR — Light Dependent Resistor, — Фоторезистор
LED — Light-emitting diode — Светодиод
LS — Loudspeaker or buzzer, audible alarm, electric bell, electric horn, siren, telephone ringer, telephone sounder — Громкоговоритель или зуммер, звуковая сигнализация, электрический колокол, ревун, сирена, телефонный звонок, телефонный капсюль
M — Motor — Электродвигатель
M — Meter, electric timer, electrical counter, oscilloscope, position indicator, thermometer — Измеритель (обобщённый), электрический таймер, электрический счётчик, осциллограф, датчик положения, термометр
MCB — Miniature circuit breaker — Миниатюрный автоматический выключатель
MG — Dynamotor, motor-generator — Динамотор, моторгенератор
MIC — Microphone — Микрофон
MK — Microphone — Микрофон
MOSFET — Metal-oxide-semiconductor field-effect transistor — МОП-транзистор
MOV — Metal-oxide varistor — Варистор на базе оксида металла
MP — Mechanical part (including screws and fasteners) — Механическая деталь (в том числе крепёж)
MT — Accelerometer — Акселерометр
MV — Варистор
N — Neon Lamp — Неоновая лампа
NE — Neon Lamp — Неоновая лампа
NT — Терморезистор
NTC — Negative Temperature Coefficient — Терморезистор с отрицательным температурным коэффициентом сопротивления
OP — Operational amplifier — Операционный усилитель
P — Plug — Штекер, штепсельная вилка, разъём
P — Одиночный штыревой контакт
PC — Photocell — Фотоэлемент
PCB — Printed circuit board — Печатная плата
PH — Earphone — Головные телефоны
PL — Разъём
PLC — Programmable logic controller — Программируемый логический контроллер
PS — Power supply, rectifier (complete power-supply assembly) — Вторичный источник электропитания, выпрямитель тока
PTC и PTH — Positive Temperature Coefficient — Позистор (терморезистор с положительным температурным коэффициентом сопротивления)
PU — Pickup, head — Звукосниматель, передающая телевизионная трубка, магнитная головка
Q — Transistor, semiconductor controlled rectifier, semiconductor controlled switch, phototransistor (3 terminal), thyratron (semiconductor device) — Транзистор, полупроводниковый преобразователь, полупроводниковый ключ, фототранзистор трёхконтактный, тиратрон полупроводниковый
R — Resistor, function potentiometer, instrument shunt, magnetoresistor, potentiometer, relay shunt, rheostat — Резистор, функциональный потенциометр, измерительный шунт, магниторезистор, потенциометр, шунт обмотки реле, реостат
RE — Radio receiver — Радиоприёмное устройство
RFC — Radio frequency choke — Высокочастотный дроссель
RJ — Resistor Joint — Резисторная сборка
RLA — Relay — Реле
RN — Resistor Network — Резисторная сборка
RT — Thermistor, ballast lamp, ballast tube, current-regulating resistor, thermal resistor — Терморезистор, термистор, электровакуумный стабилизатор тока, газоразрядный стабилитрон, токорегулирующий резистор, терморезистор
RV — Varistor, symmetrical varistor, voltage-sensitive resistor — Варистор, варистор с симметричной вах, резистор управляемый напряжением
RY — Relay — Реле
S — Switch, contactor (manually, mechanically or thermally operated), flasher (circuit interrupter), governor (electrical contact type), telegraph key, telephone dial, thermal cutout (circuit interrupter) (not visual), thermostat — Переключатель, выключатель, кнопка, пускатель (ручной, механический, термический), прерыватель цепи, регулятор контактного типа, телеграфный ключ, номеронабиратель, термовыключатель, тепловое реле
S — Разъём
SCR — Silicon controlled rectifier — Однонаправленный управляемый тиристор
SG — Spark gap — Разрядник
SP — Контрольная точка
SPK — Speaker — Громкоговоритель
SQ — Electric squib — Электровоспламенитель
SR — Rotating contact, slip ring — Вращающийся контакт, контактное кольцо
SUS — Silicon unilateral switch — Пороговый тринистор
SW — Switch — Переключатель, выключатель, кнопка
T — Transformer — Трансформатор
TB — Connecting strip, test block — Клеммная колодка, тест-блок
TC — Thermocouple — Термопара
TFT — Thin-film-transistor display — TFT-дисплей
TH — Thermistor — Терморезистор, термистор
TP — Test point — Контрольная (измерительная) точка
TR — Transistor — Транзистор
TR — Radio transmitter — Радиопередатчик
TUN — Tuner — Тюнер
U — Integrated Circuit — Микросхема, интегральная схема
U — Photon-coupled isolator — Оптопара
V — Vacuum tube, valve, ionization chamber, klystron, magnetron, phototube, resonator tube (cavity type), solion, thyratron (electron tube), traveling-wave tube, voltage regulator (electron tube) — Радиолампа, ионизационная камера, клистрон, магнетрон, вакуумный фотоэлемент, полостной вакуумный резонатор, хемотронный датчик, тиратрон (радиолампа), лампа бегущей волны, регулятор напряжения (радиолампа)
VC — Variable capacitor — Переменный конденсатор
VDR — Voltage Dependent Resistor — Варистор; резистор, управляемый напряжением
VFD — Vacuum fluorescent display — Вакуумно-люминесцентный индикатор
VLSI — Very-large-scale integration — СБИС — сверхбольшая интегральная схема
VR — Variable resistor (potentiometer or rheostat) — Переменный резистор (потенциометр или реостат)
VR — Voltage regulator — Регулятор (стабилизатор) напряжения
VT — Voltage transformer — Трансформатор напряжения
W — Wire, bus bar, cable, waveguide — Провод, перемычка, шина, кабель, волновод
WT — Wiring tiepoint — Точка примыкания
X — Solar cell — Солнечный элемент
X — Other converters — Преобразователи, не включаемые в другие категории
X — Ceramic resonator — Керамический резонатор, кварцевый генератор
X_ — Socket connector for another item — Разъём для элементов. Вторая буква соответствует подключаемому элементу
XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат
XDS — Socket connector for light socket — Разъём для патрона
XF — Socket connector for fuse holder — Разъём для предохранителя
XL — Lampholder — Ламповый патрон
XMER — Transformer — Трасформатор
XTAL — Crystal — Кварцевый генератор
XU — Socket connector for integrated circuit connector — Разъём для микросхемы
XV — Socket connector for vacuum tube socket — Разъём для радиолампы
Y — Crystal or oscillator — Кварцевый резонатор или осциллятор
Z — Zener diode — Стабилитрон
Z — Balun, coupled tunable resonator, directional phase shifter (non-reciprocal), gyrator, mode suppressor, multistub tuner, phase shifter, resonator (tuned cavity) — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель (не обратный), гиратор, фильтр нежелательных тип, кварцевый пьезофильтр.
ZD — Zener Diode — Стабилитрон
ZSCT — Zero sequence current transformer, also called a window-type current transformer — Трансформатор тока нулевой последовательности, трансформатор тока с проёмом для первичной цепи

Отечественные обозначения радиодеталей

Перейти к зарубежным обозначениям ▲

Буквенные обозначения электронных компонентов на отечественных схемах регламентированы ГОСТ 2. 710-81 «Обозначения буквенно-цифровые в электрических схемах».

A — Устройства
AA — Регулятор тока
AB — Приводы исполнительных механизмов
AC — Устройство АВР
AF — Регулятор частоты
AK — Устройство (комплект) реле защит
AKB — Устройство блокировки типа КРБ
AKS — Устройство АПВ
AKV — Устройство комплектное продольной дифзащиты ЛЭП
AKZ — Устройство комплектное реле сопротивления
AR — Устройство комплектное реле УРОВ
AV — Устройство регулирования напряжения
AW — Регулятор мощности
B — Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения
BA — Громкоговоритель
BB — Магнитострикционный элемент
BC — Сельсин-датчик
BD — Детектор ионизирующих излучений
BE — Сельсин-приемник
BF — Телефон (капсюль)
BK — Тепловой датчик
BL — Фотоэлемент
BM — Микрофон
BP — Датчик давления
BQ — Пьезоэлемент
BR — Датчик частоты вращения (тахогенератор)
BS — Звукосниматель
BT — Датчик температуры
BV — Датчик скорости
BVA — Счетчик вольтамперчасов реактивных
BW — Счетчик ватт-часов активных
C — Конденсаторы
CB — Конденсаторный силовой блок
CG — Конденсаторный зарядный блок
D — Схемы интегральные, микросборки
DA — Схема интегральная аналоговая
DD — Схема интегральная, цифровая, логический элемент
DS — Устройства хранения информации
DT — Устройство задержки
E — Элементы разные
EK — Нагревательный элемент
EL — Лампа осветительная
ET — Пиропатрон
F — Разрядники, предохранители, устройства защитные
FA — Дискретный элемент защиты по току мгновенного действия
FP — Дискретный элемент защиты по току инерционного действия
FU — Предохранитель плавкий
FV — Дискретный элемент защиты по напряжению, разрядник
G — Генераторы, источники питания, кварцевые осцилляторы
GB — Батарея
GC — Синхронный компенсатор
GE — Возбудитель генератора
GEA — Подвозбудитель (вспомогательный возбудитель)
H — Устройства индикационные и сигнальные
HA — Прибор звуковой сигнализации
HG — Индикатор символьный
HL — Прибор световой сигнализации
HLA — Световое табло
HLG — Лампа сигнализации с линзой зеленой
HLR — Лампа сигнализации с линзой красной
HLW — Лампа сигнализации с линзой белой
HY — Индикатор полупроводниковый
K — Реле, контакторы, пускатели
KA — Реле токовое
KA0 — Реле тока нулевой последовательности, токовая защита нулевой последовательности
KAT — Реле тока с насыщающимся трансформатором, токовая защита с выдержкой времени
KAW — Реле тока с торможением
KAZ — Реле тока фильтровое
KB — Реле блокировки
KBS — Реле блокировки от многократных включений
KCC — Реле команды «включить»
KCT — Реле команды «отключить»
KF — Реле частоты
KH — Реле указательное
KHA — Реле импульсной сигнализации
KK — Реле электротепловое
KLP — Реле давления повторительное
KM — Контактор, магнитный пускатель
KQ — Реле фиксации положения выключателя
KQC — Реле положения «Включено»
KQQ — Реле фиксации команды включения
KQS — Реле фиксации положения разъединителя
KQT — Реле положения «Отключено»
KS — Реле контроля
KSG — Реле газовое
KSH — Реле струи (напора)
KSS — Реле контроля синхронизма
KSV — Реле контроля напряжения
KT — Реле времени
KV — Реле напряжения
KVZ — Фильтр – реле напряжения
KW — Реле мощности
KZ — Реле сопротивления
L — Катушки индуктивности, дроссели
LG — Реактор
LL — Дроссель люминесцентного освещения
LR — Обмотка возбуждения генератора
M — Двигатели
P — Приборы, измерительное оборудование
PA — Амперметр
PC — Счетчик импульсов электромеханический
PF — Частотомер
PG — Осциллограф
PHE — Указатель положения
PI — Счетчик активной энергии
PK — Счетчик реактивной энергии
PR — Омметр
PS — Регистрирующий прибор
PT — Часы, измеритель времени действия
PV — Вольтметр
PVA — Варметр
PW — Ваттметр
Q — Выключатели и разъединители в силовых цепях
QF — Выключатель автоматический
QK — Короткозамыкатель
QN — Короткозамыкатель
QR — Отделитель
QS — Разъединитель
QW — Выключатель нагрузки
R — Резисторы
RK — Терморезистор
RP — Потенциометр
RR — Реостат
RS — Шунт измерительный
RU — Варистор
S — Устройства коммутационные в цепях управления, сигнализации и измерительных
SA — Выключатель или переключатель
SAB — Переключатель, ключ в цепях блокировки
SAC — Переключатель режима
SB — Выключатель кнопочный
SC — Коммутатор
SF — Выключатель автоматический
SK — Выключатель, срабатывающий от температуры
SL — Выключатель, срабатывающий от уровня
SN — Переключатель измерений
SP — Выключатель, срабатывающий от давления
SQ — Путевой выключатель конечный
SQ — Выключатель, срабатывающий от положения (путевой)
SQA — Вспомогательный контакт, фиксирующий аварийное отключение выключателя
SQC — Вспомогательный контакт в цепи электромагнита включения
SQK — Вспомогательный контакт, замыкающийся при отключении выключателя
SQM — Вспомогательный контакт, замыкающийся при включении выключателя (пуск двигателя завода пружин ABM)
SQT — Вспомогательный контакт в цепи электромагнита отключения
SQY — Вспомогательный контакт готовности пружин, управляющий электродвигателем завода пружин ABM
SR — Выключатель, срабатывающий от частоты вращения
SS — Переключатель синхронизации
SX — Накладка оперативная
T — Трансформаторы, автотрансформаторы
TA — Трансформатор тока
TAN — Трансформатор тока нулевой последовательности
TAV — Трансреактор
TL — Трансформатор промежуточный
TLV — Трансформатор отбора напряжения
TS — Электромагнитный стабилизатор
TS — Электромагнитный стабилизатор
TUV — Трансформатор регулировочный
TV — Трансформатор напряжения
U — Преобразователи электрических величин в электрические, устройства связи
UA — Преобразователь тока
UB — Модулятор
UF — Преобразователь частоты
UI — Дискриминатор
UR — Демодулятор
UV — Преобразователь напряжения, фазорегулятор
UZ — Преобразователь частотный, инвертор, генератор частоты, выпрямитель
V — Приборы электровакуумные, полупроводниковые
VD — Диод, стабилитрон
VL — Прибор электровакуумный
VS — Тиристор
VT — Транзистор
W — Линии и элементы сверхвысокой частоты, антенны
WA — Антенна
WE — Ответвитель
WK — Короткозамыкатель
WS — Вентиль
WT — Трансформатор, неоднородность, фазовращатель
WU — Аттенюатор
X — Соединения контактные
XA — Токосъемник, контакт скользящий
XB — Перемычка
XG — Испытательный зажим
XN — Соединение неразборное
XP — Штырь
XS — Гнездо
XT — Соединение разборное
XW — Соединитель высокочастотный
Y — Устройства механические с электромагнитным приводом
YA — Электромагнит
YAB — Замок электромагнитной блокировки
YAC — Электромагнит включения в приводе воздушного выключателя (легкий привод), контактор включения
YAT — Электромагнит отключения (соленоид отключения)
YB — Тормоз с электромагнитным приводом
YC — Муфта с электромагнитным приводом
YH — Электромагнитный патрон или плита
YMC — Электромагнит включения в приводе масляного выключателя (тяжелый привод)
Z — Устройства оконечные, фильтры, ограничители
ZA — Фильтр тока
ZF — Фильтр частоты
ZL — Ограничитель
ZQ — Фильтр кварцевый
ZV — Фильтр напряжения

Буквенные коды функционального назначения радиоэлектронного устройства или элемента
A — Вспомогательный
C — Считающий
D — Дифференцирующий
F — Защитный
G — Испытательный
H — Сигнальный
I — Интегрирующий
M — Главный
N — Измерительный
P — Пропорциональный
Q — Состояние (старт, стоп, ограничение)
R — Возврат, сброс
S — Запоминающий, записывающий
т — Синхронизирующий, задерживающий
V — Скорость (ускорение, торможение)
W — Суммирующий
X — Умножение
Y — Аналоговый
Z — Цифровой


Поделиться новостью в соцсетях

Условные графические обозначения на электрических схемах

Условные графические обозначения на электрических схемах  [c. 272]

Условных графических обозначений для электрических схем очень много, и запомнить их трудно. Поэтому на чертежах электрооборудования, телефонизации жилых и производственных помещений принято помешать экспликацию использованных обозначений.  [c.290]

Условные графические обозначения на чертежах и схемах элементов электрических цепей проводников, резисторов, индуктивности, электроизмерительных приборов, нагрузки, источников тока.  [c.295]


Электрической схемой называется чертеж, на котором с помощью условных графических обозначений изображены электрические машины, электрические аппараты, приборы и связь между ними. В зависимости от назначения и способов изображения электрические схемы подразделяются на несколько типов. При обслуживании башенных кранов обычно используют четыре типа схем структурные, функциональные, принципиальные и схемы соединений (монтажные).  [c.133]

ГОСТ 2.751—73 устанавливает правила графического выполнения и условные графические обозначения линий электрической связи и линий, изображающих провода, кабели и шины на схемах, выполняемых вручную или автоматическим способом, во всех отраслях промышленности.[c.188]

На рис. 235 показана принципиальная электрическая схема прибора для разметки заготовок деталей. Рассматриваемый прибор является электромеханическим, однако механическая часть прибора со всеми кинематическими связями между ее элементами на этой схеме не показана. При помощи условных графических обозначений отражены только те элементы, которые участвуют в электрических связях.  [c.312]

К). ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ НА ЭЛЕКТРИЧЕСКИХ СХЕМАХ  [c.192]

Так, уже внедряется в промышленность ГОСТ 2.708—72 на правила выполнения электрических схем цифровой вычислительной техники и ГОСТ 2.743—72 на условные графические обозначения логических двоичных элементов с применением булевой алгебры.  [c.5]

Толщину линий принимают в соответствии с ГОСТом на условные графические обозначения. Допускается толщину линий условных графических обозначений элементов выполнять равной толщине линии электрической связи, т. е. в пределах 0,2 —0,6 мм в зависимости от формата схемы и размеров графических обозначений.  [c.300]

Схема — это конструкторский документ, на котором составные части изделия (установки) и связи между ними показаны в виде условных графических обозначений (ГОСТ 2.102 — 68). Классификация схем приведена в ГОСТ 2.701—76, правила выполнения электрических схем — в ГОСТ 2.702 — 75 (СТ СЭВ 1188 — 78), кинематических схем — в ГОСТ 2.703 — 68 (СТ СЭВ 1187-78), гидравлических и пневматических схем — в ГОСТ 2.704 — 76, электрических схем обмоток и изделий с обмотками — в ГОСТ 2.705 — 70, схем газовых хроматографов — в ГОСТ 2.706 — 71.  [c.397]


Принципиальная электрическая схема содержит полный состав элементов (машин, аппаратов и т. п.) и связей между ними и дает детальное представление о принципах работы устройства. Электрические машины, аппараты, приборы и связи между ними на принципиальной схеме показывают только в виде условных графических обозначений (приложение).[c.156]

Главную питающую (плюсовую) цепь схемы рекомендуется располагать горизонтально и изображать изделия между ней И минусовой цепью. Минусовая цепь (корпус) автомобиля может изображаться как общей линией, так и отдельными обозначениями около изделия. При необходимости допускается обозначать электрические цепи. Изделия, изображенные на схеме, должны иметь буквенно-цифровые или цифровые обозначения. Порядковые номера присваиваются изделиям в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями изделий с правой стороны или над ними.  [c.244]

Принципиальная электрическая схема определяет полный состав элементов (машин, аппаратов и т. п.) и связей между ними и дает детальное представление о принципах работы устройства. Электрические машины, аппараты, приборы и связи между ними на принципиальной схеме показывают в виде условных графических обозначений (табл. 12). Коммутирующие устройства (выключатели, кнопки, контакты контакторов, реле и т. п.) изображаются на схеме в отключенном положении, т. е. при отсутствии тока во всех цепях схемы и внешних сил, воздействующих на подвижные части контактов. Контакты, разомкнутые в отключенном положении аппарата, называются замыкающими. Контакты, замкнутые в отключенном положении аппарата, называются размыкающими.  [c.133]

На одной схеме рекомендуется применять не более трех размеров линий по толщине. Правила графического выполнения и условные графические обозначения линИ й электрической связи и линий, изображающих провода, кабели и шины, на схемах, 432  [c.432]

Линии электрической связи на принципиальной схеме носят условный характер, и не являются изображением реальных проводов. Это позволяет располагать условные графические обозначения элементов в соответствии с развитием рабочего процесса, а не в соответствии с действительным расположением этих элементов в изделии, и соединять их выводы кратчайшим путем.[c.303]

Какой толщиной изображают на принципиальной схеме линии электрической связи, условные графические обозначения элементов  [c.315]

На рис. 322 представлена электрическая схема соединений электросварочного поста. На ней устройства Щит питания и Щит приборный изображены в виде прямоугольников. Элементы схемы даны в виде условных графических обозначений. Элементы, входящие в состав устройств, расположены внутри прямоугольников, которыми изображены устройства, с учетом действительного расположения (трехпозиционный выключатель 5/ плавкие предохранители 1, Р2, Р3 амперметр РА-, вольтметр РУ резистор Р1 — шунт). Элементам присвоены те же позиционные обозначения, которые были у них на принципиальной схеме. На чертеже показаны сальники в виде условных графических обозначений. Кабели и провода пронумерованы в соответствии 9 259  [c.259]

Схема — это графический конструкторский документ, на котором при помощи условных графических обозначений (УГО) изображены электрические, гидравлические и др. составные части изделия и связи между ними.  [c.235]

Вопрос. Какие знаки используются при выполнении электрических схем на АЦПУ для линий связи и условных графических обозначений  [c.319]

Электрические аппараты, приборы и машины изображают на электрических схемах условными значками (символами), которые в очень сжатой форме дают представление об особенностях данного узла электрической цепи, его устройстве и работе. Приведенные в инструкциях, технических описаниях и в литературе электрические схемы должны быть понятны всем читателям. С этой целью условные графические обозначения аппаратов, приборов и машин установлены в нашей стране Государственным стандартом. По мере развития науки и техники в стандарт на условные графические обозначения вносятся изменения и дополнения. Поэтому схемы электросекций и электропоездов разных лет выпуска имеют различные обозначения аналогичных аппаратов, приборов и машин.  [c.248]


Условные графические обозначения, для которых установлено несколько допустимых альтернативных вариантов выполнения, различающихся геометрической формой или степенью детализации, следует применять, исходя из вида и типа разрабатываемой схемы в зависимости от информации, которую необходимо передать на схеме графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения. Особенно часто ошибаются в изображении УГО (условное графическое обозначение) транзисторов и диодов на принципиальных электрических схемах. Это тот самый случай, когда «лучше меньше, да лучше».  [c.42]

Структурная электрическая схема. Функциональные части установки изображают в виде прямоугольников или принятых условных графических обозначений. При изображении элементов в виде прямоугольников их наименование, обозначение и тип рекомендуется вписывать внутрь прямоугольника. На линиях связи допускается обозначать направление хода процесса в изделии. Допускается также указывать тип элемента (устройства) и (или) обозначение документа (основного конструкторского документа, номера государственного стандарта и технических условий), на основании которого этот элемент (устройство) применен.  [c.416]

Система обозначений в электрических схемах Обозначения буквенно-цифровые в электрических схемах Схема деления изделия на составные части Обозначения условные графические в схемах  [c. 486]

На схеме около условных графических обозначений соединителей, к которым присоединены провода и кабели (многожильные провода, электрические шнуры), допускается указывать наименования этих соединителей и (или) обозначения документов, на основании которых они применены.  [c.855]

Условные графические обозначения на электрических схемах устанавливают ГОСТ 2.722—68 —ГОСТ2.756—76. Некоторые из них приведены в табл. 18.1,  [c.272]

Электрические схемы составляют на различные изделия (приборы, станки, автоматические линии и т. п.). Условные графические обозначения для электрических схем установлены стандартами ЕСКД ГОСТ 2.721—74…ГОСТ 2.756—76.  [c.179]

Условные графические обозначения на чертежах и схемах элементов электрической цепи, элементов устройств автоматики и телемеханики, защиты и управления, электрооборудования, коммутационной аппаратуры, линш электрических связей и т. д. Буквенные обозначения элементов электрической цепи, электрооборудования и аппаратуры. Условные изоб )ажения приборов в схемах автоматизации производственных прюцессов.  [c.321]

Условные графические обозначения в схемах расположевия электрического оборудования и проводок, выполняемых на планах зданий и сооружений, устанавливает ГОСТ 2.754-72.  [c.198]

На функциональной электрической схеме функциональные части изображают в виде условных графических обозначений, установленных в стандартах ЕСКД. Отдельные функциональные части допускается изображать в виде прямоугольников. На функциональной электрической схеме указывают  [c.361]

Создан ряд новых стандартов, которые распространяются на новые отрасли техники, такие как радиоэлектроника (например, стандарты на правила выполнения чертежей печатных плат, на правила выполнения чертежей жгутов, электрических и радиотел-нических устройств), стандартов, относящихся к правилам выполнения условных графических изображений. Такие изображения широко применяются при выполнении электрических, кинематических, гидравлических и других схем. Применение условных графических обозначений должно значительно сократить затраты  [c.3]

Чтобы понимать и читать кинематические схемы, необходимо знать условные изображения различных деталей и их соединений, применяемых в данных схемах. Условные обозначения для кинематических схем, изображаемых в ортогональных и аксонометрических проекциях, установлены ГОСТ 2.770—68. Допускается применять нестандартизованмяе условные графические обозначения, но с соответствующими пояснениями на схеме. На кинематической схеме разрешается также изображать отдельные элементы схем другого вида, непосредственно влияющие на ее работу (например, электрические или гидравлические). Некоторые стандартные условные обозначения для кинематических схем приведены в табл. 17.  [c.417]

На рис. 422 в качестве. примера приведена электрическая принципиальная схема токарно-винторезного станка модели 1К62. На схеме с помощью условных графических обозначений, установленных соответствующими стандартами ЕСКД, изображены выключатели трехполюсные S/Л, 52Л и однополюсный 53Л, выключатели кнопочные нажимные S1B, S2B, выключатели путевые S1Q, S2Q, лампа местного освещения EL, электродвигатели Ml, М2, М3, М4, предохранители плавкие F1U. ..F8U, контакторы К1М, К2М, контакты контактора (размыкающий К1М, замокающий К2М), обмотки контактора (изображены прямоугольниками КШ, К2М), обмотка реле времени КТ, обмотки теплового реле К1К . К6К и их контакты К1К. .. К6К, трансформатор Т и контакт (штырь и гнездо) контактного разъемного соединения Е — штепсельный разъем, а также амперметр РА.  [c.430]

При изображении электрических схем различных электро- -технических устройств необходимо руководствоваться стандартами ЕСКД под общим названием Обозначения условные графические в схемах , а также ГОСТ 2.709—72 Система маркировки цепей в электрических схемах , ГОСТ 2.710—75 Обозначения условные буквенно-цифровые, применяемые на электрических схемах , ГСЗСТ 2.755—74 Устройства коммутационные и контактные соединения и др.  [c.430]


Для каждого типа схемы электрооборудования автомобилей стандартизованы условные графические обозначения отдельных элементов и изделий электрооборудования. Условные графические обозначения отдельных элементов изделий электрооборудования, использумые в принципиальных электрических схемах, установлены в стандартах ЕСКД и приведены в табл. 1.5. На принципиальных схемах электрооборудования рекомендуется использовать развернутые графические обозначения изделий электрооборудования, которые раскрывают их внутреннюю схему.  [c.11]

На схемах измерения приняты следующие условные графические обозначения электрических приборов ам перметр (А) вольтметр (V) милливольтметр (тУ) киловольтметр (кУ) ваттметр (Ш) киловаттметр (кШ) счетчик киловаттчасов (к 11) частотомер (Нг) фазо метр (ф) омметр ( 2) мегомметр (МО) электроприем ник (X) добавочное сопротивление нагрузка фаза (Ф).  [c.140]

Схелш электрические структурные определяют основные части изделия, их назначения и служат для общего ознакомления с изделием. На структурной схеме раскрывается не принцип работы отдельных функциональных частей, а только взаимодействие между ними. Поэтому составные части изделия изображаются в виде прямоугольников различной формы, однако допускается также применять условные графические обозначения элементов. На линиях взаимосвязи стрелками указывают направление хода процессов, протекающих в изделии. На структурной схеме в виде таблицы обычно указываются наименования функциональных частей изделия. Кроме того, допускается на структурной схеме помещать поясняющие надписи, диаграммы, таблицы, а также указывать электрические параметры (токи, уровни напряжений) и формы сигналов в определенных точках схемы.  [c.49]

Схелш электрические принщпиалъные определяют полный состав изделия и дают детальное представление о принципе работы изделия. На основе схемы электрической принципиальной разрабатывают целый ряд других конструкторских документов — схемы соединений, чертежи печатных плат, перечни элементов и т. д. На схеме электрической принципиальной изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии соответствующих электрических процессов. Элементы изображают в виде условных графических обозначений (УГО) в соответствии с ГОСТом. Каждый элемент схемы электрической принципиальной должен иметь позиционное буквенно-цифровое обозначение  [c.49]

Линии на схемах всех типов выполняются в соответствии с ГОСТ 2.303—68. Толщина линии выбирается в пределах от 0,2 до 1 мм и выдерживается постоянной во всем комплекте схем на изделие. Как условные графические обозначения, так и линии соединений выполняются линиями одинаковой толпдины. Как правило, утолпдеиными линиями изображают обпдие шины (жгуты). Тип линии зависит от изображаемого объекта. Так, электрические связи, условные графические обозначения элементов и т. п. изображаются сплошными линиями. Электрические и магнитные экраны, механические связи (например, якорь и контакты реле) изображаются штриховыми линиями. Условные границы устройств, функциональных групп обозначаются штрих-пунктирной линией. Допускается выделять утолпденной линией отдельные электрические цепи, например силовые.[c.51]

Функциональная электрическая схема. На схеме изображают функциональные части изделия (элементы, устройства, функциональные группы), участвующие в процессе, и связи между этими частями. Все функциональные части и связи между ними изображают в виде условных графических обозначений, установленных в стандартах ЕСКД. Отдельные части допустимо изображать в виде прямоугольников.  [c.416]

Обозначения элементов привода и управляюихих устройств должны соответствовать приведенным в табл. 6, общие элементы условных графических обозначений, линии для выделения и разделения частей схемы и для экранирования — в табл. 6а обозначения заземления и возможных повреждений изоляции — в табл. 66 обозначения электрических связей, проводов, кабелей и шин — в табл. 6в обозначения рода тока и напряжения — в табл. бг обозначения ввдов обмоток в изделиях — в табл. 6д обозначения форм импульсов — в табл. 6е обозначения сигналов — в табл. 6ж обозначения видов модуляции — в табл. 6з обозначения появления реакций при достижении определенных величин — в табл. 6и обозначения веществ (сред) — в табл. бк обозначение воздействий, эффектов зависимостей — в табл. 6л обозначения излучений — в табл. 6м обозначения прочих квалифицирующих символов — в табл. 6н обозначения, выполняемые на алфавитно-цифровых печатающих устройствах, — в табл. 6о.  [c.968]


Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, тумблеров, электрических реле построены на базе знаков контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, сразу замыкающие либо размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За начальное положение замыкающих контактов на электронных схемах принято разомкнутое состояние коммутируемой электронной цепи, размыкающих — замкнутое, переключающих — положение, в каком одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать исключительно в зеркальном либо повернутом на 90° положениях.

Стандартизованная система УГО предугадывает отражение и таких конструктивных особенностей, как неодновременность срабатывания 1-го либо нескольких контактов в группе, отсутствие либо наличие фиксации их в одном из положений.

Рис. 1

Рис. 2

Так, если нужно показать, что контакт замыкается либо размыкается ранее других, знак его подвижной части дополняют маленьким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позднее, — штрихом, направленным в оборотную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом либо разомкнутом положениях (самовозврат) обозначают маленьким треугольником, верхушка которого ориентирована в сторону начального положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на знаке его недвижной части (рис. 2, ж, и).

Последние два УГО на электронных схемах употребляют в тех случаях, если нужно показать разновидность коммутационного изделия, контакты которого этими качествами обычно не владеют.

Условное графическое обозначение выключателей на электронных схемах (рис. 3) строят на базе знаков замыкающих и размыкающих контактов. При всем этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Рис. 3.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буковкой S, а если в цепь питания — буковкой Q. Метод управления находит отражение во 2-ой буковке кода: кнопочные выключатели и тумблеры обозначают буковкой В (SB), автоматические — буковкой F (SF), все другие — буковкой А (SA).

Если в выключателе несколько контактов, знаки их подвижных частей на электронных схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из 2-ух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позднее другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с любым органом управления, о чем свидетельствует отрезок штриховой полосы. При изображении контактов в различных участках схемы принадлежность их одному коммутационному изделию обычно отражают в буквенно-цифровом позиционном обозначении (SА 4.1, SA4.2, SA4.3).

Рис. 4.

Аналогично, на базе знака переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных тумблеров (рис. 4, SA1, SA4). Если же тумблер фиксируется не только лишь в последних, да и в среднем (нейтральном) положении, знак подвижной части контакта помешают меж знаками недвижных частей, возможность поворота его в обе стороны демонстрируют точкой (SA2 на рис. 4). Так же поступают и в этом случае, если нужно показать на схеме тумблер, закрепляемый исключительно в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и тумблеров — знак кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При всем этом если условное графическое обозначение выстроено на базе основного знака контакта (см. рис. 1), то это значит, что выключатель (тумблер) не фиксируется в нажатом положении (при отпускании кнопки ворачивается в начальное положение).

Рис. 5.

Рис. 6.

Если же нужно показать фиксацию, употребляют специально созданные для этой цели знаки контактов с фиксацией (рис. 6). Возврат в начальное положение при нажатии другой кнопки тумблера демонстрируют в данном случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, обратной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, символ фиксирующего механизма изображают взамен полосы механической связи (SB2).

Многопозиционные тумблеры (к примеру, галетные) обозначают, как показано на рис. 7. Тут SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — тумблеры с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от их. Условное графическое обозначение отдельных контактных групп изображают на схемах в схожем положении, принадлежность к одному тумблеру обычно демонстрируют в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Рис. 7.

Рис. 8

Для изображения многопозиционных тумблеров со сложной коммутацией ГОСТ предугадывает несколько методов. Два из их показаны на рис. 8. Тумблер SA1 — на 5 положений (они обозначены цифрами; буковкы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Тумблер SA2 — на 4 положения. В первом из их замыкаются цепи а и б (об этом молвят расположенные под ними точки), во 2-м — цепи в и г, в 3-ем — в и г, в четвертом — б и г.

Зорин А. Ю.

Школа для электрика

Электронные чертежи и схемы

Сам себе электрик.

Всё об электричестве.
Однобук-
венный код
Группы видов элементов Примеры видов элементов Двухбук-
венный код
A Устройства (общее обозначение)
B Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот
Сельсин — приемник BE
Сельсин — датчик BC
Тепловой датчик BK
Фотоэлемент BL
Датчик давления BP
Тахогенератор BR
Датчик скорости BV
C Конденсаторы
D Схемы интегральные,
микросборки
Схема интегральная,аналоговая DA
Схема интегральная,цифровая,
логический элемент
DD
Устройство задержки DT
Устройство хранения информации DS
E Элементы разные Нагревательный элемент EK
Лампа осветительная EL
F Разрядники,предохранители,
устройства защитные
Дискретный элемент защиты по
току мгновенного действия
FA
Дискретный элемент защиты по
току инерционного действия
FP
Дискретный элемент защиты по
напряжению
FV
Предохранитель FU
G Генераторы, источники питания Батарея GB
H Элементы индикаторные и сигнальные Прибор звуковой сигнализации HA
Индикатор символьный HG
Прибор световой сигнализации HL
K Реле, контакторы, пускатели Реле указательное KH
Реле токовое KA
Реле электротепловое KK
Контактор, магнитный пускатель KM
Реле поляризованное KP
Реле времени KT
Реле напряжения KV
L Катушки индуктивности,дроссели Дроссель люминисцентного освещения LL
M Двигатели
P Приборы, измерительное оборудование Амперметр PA
Счётчик импульсов PC
Частотометр PF
Счётчик реактивной энергии PK
Счётчик активной энергии PI
Омметр PR
Регистрирующий прибор PS
Измеритель времени, часы PT
Вольтметр PV
Ваттметр PW
Q Выключатели и разъединители в силовых цепях Выключатель автоматический QF
Разъединитель QS
R Резисторы Термистор RK
Потенциометр RP
Шунт измерительный RS
Варистор RU
S Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель SA
Выключатель кнопочный SB
Выключатель автоматический SF
Выключатели, срабатывающие от различных воздействий:
-от уровня
SL
-от давления SP
-от положения SQ
-от частоты вращения SR
-от температуры SK
T Трансформаторы, автотрансформаторы Трансформатор тока TA
Трансформатор напряжения TV
Стабилизатор TS
U Преобразователи электрических величин в электрические Преобразователь частоты,
инвертор, выпрямитель
UZ
V Приборы электровакуумные и полупроводниковые Диод, стабилитрон VD
Приборы электровакуумные VL
Транзистор VT
Тиристор VS
X Соединения контактные Токосъёмник XA
Штырь XP
Гнездо XS
Соединения разборные XT
Y Устройства механические с электромагнитным приводом Электромагнит YA
Тормоз с электромагнитным
приводом
YB
Электромагнитная плита YH

ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ

   При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия. Но так как большинство схем и деталей импортного происхождения — это вполне оправдано.


   Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами. Ниже приведена таблица цветовых кодов.


   Далее приводится структура и цоколёвка с обозначением назначения выводов популярных импортных цифровых микросхем серии CD40xx и операционных усилителей LM.

   Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа.

   Первая буква — код материала:

А — германий;
В — кремний;
С — арсенид галлия;
R — сульфид кадмия.

   Вторая буква — назначение:

А — маломощный диод;
В — варикап;
С — маломощный низкочастотный транзистор;
D — мощный низкочастотный транзистор;
Е — туннельный диод;
F — маломощный высокочастотный транзистор;
G — несколько приборов в одном корпусе;
Н — магнитодиод;
L — мощный высокочастотный транзистор;
М — датчик Холла;
Р — фотодиод, фототранзистор;
Q — светодиод;
R — маломощный регулирующий или переключающий прибор;
S — маломощный переключательный транзистор;
Т — мощный регулирующий или переключающий прибор;
U — мощный переключательный транзистор;
Х — умножительный диод;
Y — мощный выпрямительный диод;
Z — стабилитрон.

   Форум по радиодеталям

   Форум по обсуждению материала ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ



MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.


SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.


Как читать схему

Избранное Любимый 103

Обзор

Схемы — это наша карта для проектирования, построения и устранения неполадок схем. Понимание того, как читать и следовать схемам, является важным навыком для любого инженера-электронщика.

Этот учебник должен превратить вас в грамотного читателя схем! Мы рассмотрим все основные схематические символы:

Затем мы поговорим о том, как эти символы соединяются на схемах, чтобы создать модель цепи.Мы также рассмотрим несколько советов и приемов, на которые следует обратить внимание.

Предлагаемая литература

Понимание схемы — довольно базовый навык электроники, но есть несколько вещей, которые вы должны знать, прежде чем читать это руководство. Посмотрите эти уроки, если они звучат как пробелы в вашем растущем мозгу:

Схематические символы (часть 1)

Готовы ли вы к шквалу компонентов схемы? Вот некоторые из стандартных, основных схематических символов для различных компонентов.

Резисторы

Самые основные компоненты схемы и символы! Резисторы на схеме обычно представляются несколькими зигзагообразными линиями с двумя выводами , выходящими наружу. На схемах, использующих международные символы, вместо волнистых линий может использоваться безликий прямоугольник.

Потенциометры и переменные резисторы

Переменные резисторы и потенциометры дополняют символ стандартного резистора стрелкой. Переменный резистор остается двухвыводным, поэтому стрелка просто проложена по диагонали через середину.Потенциометр представляет собой трехконтактное устройство, поэтому стрелка становится третьей клеммой (дворник).

Конденсаторы

Есть два часто используемых символа конденсатора. Один символ представляет собой поляризованный (обычно электролитический или танталовый) конденсатор, а другой — неполяризованные конденсаторы. В каждом случае есть две клеммы, перпендикулярно входящие в пластины.

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, напряжение на котором должно быть ниже, чем на положительном анодном выводе. К положительному выводу символа поляризованного конденсатора также следует добавить знак плюс.

Катушки индуктивности

Катушки индуктивности обычно представлены либо серией изогнутых выпуклостей, либо петельчатыми витками. Международные символы могут просто определять индуктор как закрашенный прямоугольник.

Переключатели

Переключатели существуют во многих различных формах. Самый простой переключатель, однополюсный / однопозиционный (SPST), представляет собой две клеммы с полусоединенной линией, представляющей привод (часть, которая соединяет клеммы вместе).

Переключатели с более чем одним направлением, такие как SPDT и SP3T ниже, добавляют больше посадочных мест для привода.

Выключатели с несколькими полюсами, как правило, имеют несколько одинаковых выключателей с пунктирной линией, пересекающей средний привод.

Источники питания

Так же, как существует множество вариантов питания вашего проекта, существует множество символов схемы источника питания, которые помогают определить источник питания.

Источники постоянного или переменного напряжения

Большую часть времени при работе с электроникой вы будете использовать источники постоянного напряжения.Мы можем использовать любой из этих двух символов, чтобы определить, подает ли источник постоянный ток (DC) или переменный ток (AC):

Батареи

Батарейки, цилиндрические, щелочные АА или перезаряжаемые литий-полимерные, обычно выглядят как пара непропорциональных параллельных линий:

Большее количество пар линий обычно указывает на большее количество последовательных ячеек в батарее. Кроме того, более длинная линия обычно используется для обозначения положительной клеммы, а более короткая линия соединяется с отрицательной клеммой.

Узлы напряжения

Иногда — особенно на очень загруженных схемах — вы можете назначить специальные символы для узловых напряжений. Вы можете подключать устройства к этим символам с одной клеммой , и они будут напрямую привязаны к 5 В, 3,3 В, VCC или GND (земля). Узлы положительного напряжения обычно обозначаются стрелкой, указывающей вверх, в то время как заземляющие узлы обычно включают от одной до трех плоских линий (или иногда стрелку или треугольник, указывающую вниз).

Схематические символы (часть 2)

Диоды

Базовые диоды обычно обозначаются треугольником, прижатым к линии.Диоды также поляризованы, поэтому для каждого из двух выводов требуются отличительные идентификаторы. Положительный анод — это клемма, входящая в плоский край треугольника. Отрицательный катод выходит за пределы линии в символе (думайте об этом как о знаке «-»).

Существует множество различных типов диодов, каждый из которых имеет особое обозначение стандартного символа диода. Светоизлучающие диоды (СИД) дополняет символ диода парой направленных в сторону линий. Фотодиоды , которые генерируют энергию из света (в основном, крошечные солнечные элементы), переворачивают стрелки и указывают их на диод.

Другие специальные типы диодов, такие как диоды Шоттки или стабилитроны, имеют свои собственные символы с небольшими вариациями штриховой части символа.

Транзисторы

Транзисторы

, будь то BJT или MOSFET, могут существовать в двух конфигурациях: с положительным или отрицательным легированием. Таким образом, для каждого из этих типов транзисторов существует как минимум два способа его рисования.

Биполярные переходные транзисторы (BJT)

BJT — трехконтактные устройства; у них есть коллектор (C), эмиттер (E) и база (B).Существует два типа BJT — NPN и PNP, и каждый из них имеет свой уникальный символ.

Выводы коллектора (C) и эмиттера (E) расположены на одной линии друг с другом, но на эмиттере всегда должна быть стрелка. Если стрелка указывает внутрь, это PNP, а если стрелка направлена ​​наружу, это NPN. Мнемоника для запоминания того, что есть что: «NPN: n ot p мазь i n ».

Металлооксидные полевые транзисторы (МОП-транзисторы)

Как и биполярные транзисторы, полевые МОП-транзисторы имеют три вывода, но на этот раз они называются исток (S), сток (D) и затвор (G).И опять же, есть две разные версии символа, в зависимости от того, какой у вас n-канальный или p-канальный полевой МОП-транзистор. Для каждого типа МОП-транзисторов существует ряд часто используемых символов:

.

Стрелка в середине символа (называемая объемной) определяет, является ли полевой МОП-транзистор n-канальным или p-канальным. Если стрелка указывает внутрь, это означает, что это n-канальный MOSFET, а если указывает, что это p-канал. Помните: «n находится внутри» (противоположное мнемонике NPN).

Цифровые логические элементы

Наши стандартные логические функции — И, ИЛИ, НЕ и исключающее ИЛИ — имеют уникальные схематические символы:

Добавление пузырька к выходным данным отменяет функцию, создавая NAND, NOR и XNOR:

У них может быть больше двух входов, но формы должны оставаться прежними (ну, может быть, немного больше), а выход все равно должен быть только один.

Интегральные схемы

Интегральные схемы выполняют такие уникальные задачи, и их так много, что на самом деле они не имеют уникального символа схемы. Обычно интегральная схема представлена ​​​​прямоугольником с выводами, выходящими из сторон. Каждый контакт должен быть помечен как номером, так и функцией.

Схематические символы для микроконтроллера ATmega328 (обычно встречается в Arduinos), микросхемы шифрования ATSHA204 и микроконтроллера ATtiny45. Как видите, эти компоненты сильно различаются по размеру и количеству выводов.

Поскольку ИС имеют такой общий символ схемы, имена, значения и метки становятся очень важными. Каждая микросхема должна иметь значение, точно определяющее название микросхемы.

Уникальные микросхемы: операционные усилители, регуляторы напряжения

Некоторые из наиболее распространенных интегральных схем имеют уникальный символ схемы. Обычно вы видите операционные усилители, расположенные, как показано ниже, с 5 клеммами: неинвертирующий вход (+), инвертирующий вход (-), выход и два входа питания.

Часто в один корпус ИС встроено два операционных усилителя, требующих только одного контакта для питания и одного для земли, поэтому у правого есть только три контакта.

Простые регуляторы напряжения обычно представляют собой трехконтактные компоненты с входными, выходными и заземляющими (или регулирующими) контактами. Обычно они имеют форму прямоугольника с контактами слева (вход), справа (выход) и внизу (заземление/регулировка).

Разное

Кристаллы и резонаторы

Кристаллы или резонаторы обычно являются важной частью схем микроконтроллера. Они помогают обеспечить тактовый сигнал. Кристаллические символы обычно имеют два вывода, а резонаторы, которые добавляют к кристаллу два конденсатора, обычно имеют три вывода.

Заголовки и разъемы

Будь то для подачи питания или отправки информации, разъемы необходимы для большинства цепей. Эти символы различаются в зависимости от того, как выглядит разъем, вот пример:

Двигатели, трансформаторы, динамики и реле

Мы объединим их вместе, поскольку все они (в основном) так или иначе используют катушки. Трансформаторы (не более, чем кажется на первый взгляд) обычно состоят из двух катушек, соприкасающихся друг с другом, с парой линий, разделяющих их:

Реле обычно соединяют катушку с переключателем:

Громкоговорители и зуммеры обычно имеют форму, аналогичную их реальным аналогам:

и двигатели обычно имеют обведенную букву «М», иногда с немного большим украшением вокруг клемм:

Предохранители и PTC

Предохранители и PTC — устройства, которые обычно используются для ограничения больших бросков тока — имеют свой уникальный символ:

Символ PTC на самом деле является общим символом термистора , температурно-зависимого резистора (обратите внимание на международный символ резистора?).


Несомненно, в этом списке осталось много схемных обозначений, но те, что указаны выше, должны обеспечить вам 90-процентную грамотность в чтении схем. В общем, символы должны иметь много общего с реальными компонентами, которые они моделируют. В дополнение к символу каждый компонент на схеме должен иметь уникальное имя и значение, что в дальнейшем помогает его идентифицировать.

Обозначения имен и значения

Один из самых важных ключей к тому, чтобы быть схематично грамотным, — это способность распознавать, какие компоненты какие.Символы компонентов рассказывают половину истории, но каждый символ должен быть связан с именем и значением, чтобы завершить его.

Имена и значения

Значения помогают точно определить, что представляет собой компонент. Для компонентов схемы, таких как резисторы, конденсаторы и катушки индуктивности, значение говорит нам, сколько у них омов, фарад или генри. Для других компонентов, таких как интегральные схемы, значением может быть просто имя микросхемы. Кристаллы могут указывать свою частоту колебаний в качестве значения.По сути, значение компонента схемы определяет его наиболее важную характеристику .

Имена компонентов обычно представляют собой комбинацию одной или двух букв и цифры. Буквенная часть имени определяет тип компонента: R для резисторов, C для конденсаторов, U для интегральных схем и т. д. Имя каждого компонента на схеме должно быть уникальным; например, если в цепи есть несколько резисторов, они должны называться R 1 , R 2 , R 3 и т. д.Имена компонентов помогают нам ссылаться на определенные точки на схемах.

Префиксы имен довольно хорошо стандартизированы. Для некоторых компонентов, таких как резисторы, префикс — это просто первая буква компонента. Другие префиксы имен не так буквальны; катушки индуктивности, например, L (потому что ток уже занял I [но он начинается с C … электроника — глупое место]). Вот краткая таблица общих компонентов и префиксов их имен:

. 90 205 Имя Идентификатор Компонент R Резисторы C Конденсаторы л Индукторы S Переключатели D Диоды Q Q Q Транзисторы U Комплексные схемы Y Кристаллы и осцилляторы

Хотя Диссертизация — это «стандартизированные» имена для символов компонентов, они не понравительны. Например, вы можете увидеть интегральные схемы с префиксом IC вместо U или кристаллы с маркировкой XTAL вместо Y . Используйте свое лучшее суждение при диагностике, какая часть какая. Обычно символ должен передавать достаточно информации.

Чтение схем

Понимание того, какие компоненты находятся на схеме, составляет более половины успеха в ее понимании. Теперь осталось только определить, как все символы связаны друг с другом.

Сети, узлы и метки

Схематические сети показывают, как компоненты соединяются вместе в цепи. Сети представляются как линии между терминалами компонентов. Иногда (но не всегда) они имеют уникальный цвет, как зеленые линии на этой схеме:

.
Соединения и узлы

Провода могут соединять две клеммы вместе, а могут соединять десятки. Когда провод разделяется на два направления, он создает соединение . Мы изображаем соединения на схемах с узлами , маленькими точками, расположенными на пересечении проводов.

Узлы

дают нам способ сказать, что «провода, пересекающие это соединение , соединены ». Отсутствие узла на стыке означает, что два отдельных провода просто проходят мимо, не образуя никакого соединения. (При проектировании схем обычно рекомендуется избегать этих несвязанных перекрытий, где это возможно, но иногда это неизбежно).

Сетевые имена

Иногда, чтобы сделать схему более разборчивой, мы даем цепи имя и маркируем ее, вместо того, чтобы прокладывать провод по всей схеме.Предполагается, что сети с одинаковыми именами соединены, даже если между ними нет видимого провода. Имена могут быть либо написаны прямо поверх сетки, либо они могут быть «ярлыками», свисающими с провода.

Каждая цепь с одинаковым именем подключена, как на этой схеме для коммутационной платы FT231X. Имена и метки помогают предотвратить слишком хаотичную схему (представьте, что все эти цепи на самом деле соединены проводами).

Сетям обычно дается имя, в котором конкретно указывается назначение сигналов на этом проводе. Например, силовые сети могут быть помечены как «VCC» или «5V», а сети последовательной связи могут быть помечены как «RX» или «TX».

Советы по чтению схем

Идентификация блоков

По-настоящему обширные схемы должны быть разделены на функциональные блоки. Может быть раздел для входной мощности и регулирования напряжения, или раздел микроконтроллера, или раздел, посвященный разъемам. Попробуйте распознать, какие секции какие, и проследите за потоком цепи от входа к выходу. Действительно хорошие разработчики схем могут даже разложить схему как книгу, входы слева, выходы справа.

Если ящик схемы действительно хорош (как инженер, разработавший эту схему для RedBoard), они могут разделить разделы схемы на логические, помеченные блоки.
Распознавание узлов напряжения

Узлы напряжения — это компоненты схемы с одной клеммой, к которым мы можем подключить клеммы компонентов, чтобы назначить их определенному уровню напряжения. Это специальное применение имен цепей, означающее, что все клеммы, подключенные к узлу напряжения с таким же названием, соединены вместе.

Узлы напряжения с одинаковыми названиями, такие как GND, 5 В и 3,3 В, подключены к своим аналогам, даже если между ними нет проводов.

Узел напряжения заземления особенно полезен, потому что очень многие компоненты нуждаются в соединении с землей.

Листы технических данных эталонных компонентов

Если на схеме есть что-то, что просто не имеет смысла, попробуйте найти техническое описание наиболее важного компонента. Обычно компонент, выполняющий большую часть работы в схеме, представляет собой интегральную схему, такую ​​как микроконтроллер или датчик.Обычно это самый большой компонент, часто расположенный в центре схемы.

Ресурсы и дальнейшее продвижение

Вот и все, что нужно для чтения схем! Знание символов компонентов, следование цепям и определение общих меток. Понимание того, как работает схема, открывает перед вами целый мир электроники! Ознакомьтесь с некоторыми из этих руководств, чтобы попрактиковаться в своих новых знаниях в области схем:

  • Делители напряжения — это одна из самых основных, фундаментальных схем. Узнайте, как превратить большое напряжение в меньшее всего с двумя резисторами!
  • Как пользоваться макетной платой. Теперь, когда вы умеете читать схемы, почему бы не сделать ее! Макеты — отличный способ сделать временные, функциональные прототипы схем.
  • Работа с проводами — Или пропустите макетную плату и сразу приступайте к проводке. Умение резать, зачищать и соединять провода является важным навыком в электронике.
  • Последовательные и параллельные цепи. Построение последовательных или параллельных цепей требует хорошего понимания схем.
  • Шитье с проводящей нитью. Если вы не хотите работать с проволокой, как насчет создания схемы электронного текстиля с помощью проводящей нити? В этом и прелесть схем, одна и та же принципиальная схема может быть построена разными способами на разных носителях.

Электрические символы для принципиальных схем

Эта статья поможет вам узнать об электрических символах.

Часть 1: Что такое электрические символы

Электрические символы являются стандартным способом представления электрической цепи.Это упрощает работу с графическим представлением и его реализацию. Электрические символы представляют различные компоненты, устройства и функции, присутствующие в цепи. Это помогает показать детали электрической схемы, чтобы инженер мог адекватно спланировать цепь, прежде чем приступить к работе над ней.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Простое начало построения диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

Часть 2: Типы электрических символов

Существует множество электрических символов, в том числе общепринятые электронные символы, исторические электронные символы. Пользователи также могут следовать различным стандартам, включая стандарт IEEE, IEC (Международная электротехническая комиссия), Std., ANSI, JIC, австралийский стандарт и другие.

Основные электрические символы
Заземляющий или заземляющий электрод

Символ заземления или клемма заземления служат защитой от поражения электрическим током. Это точка отсчета с нулевым потенциалом, от которой электрик измеряет ток.

Антенна

Антенна в основном представляет собой устройство или стержни, которые могут улавливать различные волны и сигналы, включая электромагнитные волны, электрические сигналы и многое другое.

Аккумулятор: одноэлементный

Символ батареи состоит из двух непересекающихся и непропорциональных параллельных линий. Линии присутствуют для обозначения последовательных ячеек в батарее.

Источник: постоянное напряжение

Источник является источником питания для электронного устройства, когда есть знаки плюс и минус, которые указывают на постоянный ток, когда он имеет волну, которая означает переменный ток.

Предохранитель

Предохранитель защищает цепь от возгорания, отключая ее, когда ток, протекающий через цепь, превышает установленный предел.У предохранителя есть провод, который расплавляется при отключении соединения.

Индуктор

Индуктор или реактор подобен катушке, находящейся в магнитном поле или потоке для сохранения энергии.

Двигатель

Двигатель – это электронное устройство, работающее на преобразовании электрической энергии в механическую.

Лампа

Лампочка как электрический символ выглядит как круг с крестом посередине, и она дает выход, загораясь, когда через нее проходит ток.

Трансформатор

Трансформаторы присутствуют в цепи переменного тока после того, как они связаны магнитным потоком. Они уменьшают напряжение в цепи, поддерживая частоту.

Коаксиальный штекер

Коаксиальная вилка в электрической цепи работает как линия передачи. Он передает радиочастотные сигналы и сигналы кабельного телевидения. Коаксиальные вилки на схеме электрических символов выглядят как круг поверх стрелки и еще одна стрелка, проходящая через него.

Переключатель

Выключатели бывают самые разнообразные, например, однополюсные однонаправленные, кнопочные, двухпозиционные, релейные и другие. Переключатель соединяет цепь, когда он замкнут, и разъединяет цепь, когда он разомкнут.

Резистор

Резисторы на электрической схеме выглядят волнистыми линиями с заостренными концами. Резисторы контролируют протекание тока в цепи путем деления напряжения, замыкания линий передачи и т. д.

Конденсатор

Символ конденсатора имеет две клеммы с двумя пластинами. Изогнутая поверхность имеет более низкое напряжение, что идентифицирует конденсатор как поляризованный.

Диод

Диод — это устройство, которое позволяет току течь в одном направлении после поляризации со стороны анода и катода.

Светодиодный диод

Светодиод Diode выглядит как обычный диод с маленькими стрелками, указывающими на излучение света.

Провода
Электрический провод

Прямая линия представляет собой электрический провод или линию электропередач на электрической схеме и работает как проводник электрического тока на принципиальной схеме.

Неподключенный провод

Неподключенный провод показывает, что в цепи есть два неподключенных провода. Дизайнер может нарисовать две параллельные линии с полукругом на одной линии в средних частях, где он делит третью линию пополам, чтобы представить несоединенные провода.

Соединительный провод

Подключенный провод в цепи позволяет току перемещаться из одной точки в другую. Символ соединенного провода выглядит как две параллельные линии, выходящие из двух точек, в то время как одна расширяется. Подключенный провод представляет собой соединение между двумя проводниками.

Переключатели
Тумблер SPST

Однополюсный однопозиционный переключатель представляет собой переключатель ВКЛ/ВЫКЛ, где полюса обозначают количество подключаемых полюсов.

Тумблер SPDT

Однополюсный двухпозиционный переключатель позволяет току, протекающему в цепи, регулировать свое положение в двух направлениях.

Кнопочный переключатель (НО)

Кнопочный переключатель, который обычно разомкнут, нуждается в переключателе для включения. Пользователю нужно нажать на кнопку, чтобы включить его. В противном случае он открыт.

Кнопочный переключатель (N.С.)

Кнопочный переключатель обычно замкнут, что означает, что он обычно находится в состоянии ВКЛ, и пользователю необходимо отпустить его, чтобы выключить.

Двухпозиционный переключатель

DIP-переключатель позволяет пользователю выбрать от 0 до 5 вольт. Они не заземлены и поэтому требуют внешних источников.

Однополюсное реле

Реле SPST имеет четыре клеммы, две клеммы для подключения или отключения, а две другие для двух катушек.

Перемычка

Перемычка, небольшой металлический разъем, работает как переключатель ВКЛ/ВЫКЛ, и они широко используются вместе для настройки аппаратных устройств.

Паяльная перемычка

Паяные мосты служат постоянными переключателями. Когда пользователь паяет между двумя частями моста, он замыкается при отсоединении.Им нужно его отпаять.

Реле SPDT

Реле SPDT представляет собой способ переключения между двумя цепями и имеет катушку, общую клемму, замкнутую клемму и нормально разомкнутую клемму, если катушка остается замкнутой, общая клемма и нормально замкнутая клемма работают.

Символы источников/блока питания
Блок питания переменного тока

Символ представляет питание переменного тока или питание переменного тока в цепи. Текущий поток постоянно меняет направление.

Источник постоянного тока

Источник постоянного тока является поставщиком электроэнергии в цепи, а постоянный ток имеет ток в одном направлении.

Константа

Источник постоянного тока — это независимый источник тока, который отвечает за постоянный ток.

Контролируемый

Управляемый источник тока работает в зависимости от входного тока.Он присутствует в электрической цепи для подачи или поглощения тока. Символ имеет кружок и стрелку, которая показывает текущий поток.

Управляемый источник напряжения

Управляемый источник напряжения в цепи выглядит как ромбовидный четырехугольник с положительным и отрицательным знаками. Напряжение в цепи управляет управляемыми источниками напряжения.

Одноэлементная батарея

Одноэлементная батарея в цепи выглядит как две непараллельные параллельные линии, одна большая и одна маленькая, представляющие одну ячейку.

Многоэлементная батарея

Многоэлементная батарея имеет несколько маленьких и больших линий, которые представляют собой несколько ячеек, идентифицируемых как катод и аноды.

Генератор

Генератор в цепи действует либо как источник напряжения, либо как источник тока. Более того, в схему на основе этого может вписаться и генератор.

Земля
Земля Земля

Заземление — это заземление с нулевым потенциалом, которое может проводить к земле.

Заземление шасси

Заземление корпуса защищает пользователя от поражения электрическим током, создавая барьер между пользователем и цепью.

Общая земля

Это произвольная точка отсчета, связанная с потенциалом земли.

Резистор и переменный резистор
Резистор (IEEE)

Это символ постоянного резистора, который выглядит как волны с заостренными концами и соединяется с двумя точками на конце.

Резистор (МЭК)

Резистор представляет собой устройство с двумя клеммами, и стандартный символ резистора IEC выглядит как полоса, соединенная с двумя точками.

Потенциометр (IEEE)

Представляет собой трехвыводной резистор, создающий регулируемое напряжение в электрической цепи.

Потенциометр (МЭК)

Представляет собой трехвыводной резистор, создающий регулируемое напряжение в электрической цепи.

Резистор с резьбой

Резистор с ответвлениями использует один или несколько выводов в устройствах, которые являются делителями напряжения.

Аттенюатор

Аттенюатор — это схема, рассеивающая ток для понижения напряжения.

Мемристор

Мемристор — это полупроводник, который работает как точка соединения конденсаторов, катушек индуктивности и резисторов.

Переменный резистор (IEEE)

Устройство помогает создать переменный ток за счет создания переменного сопротивления.

Предустановка

Предустановка — это компонент, который обеспечивает переменное сопротивление электрической цепи.

Магнеторезистор

Магнеторезистор показывает изменение сопротивления при воздействии на него внешнего магнитного поля.

Переменный резистор (МЭК)

Символ переменного сопротивления IEC имеет черту, аналогичную символу резистора. Однако, чтобы показать переменный ток, есть стрелка.

Подстроечный резистор

Подстроечный резистор или подстроечный потенциометр регулируют схему и помогают откалибровать новое устройство.

Термистор

Это термометр сопротивления, зависящий от температуры.

Фоторезистор/светозависимый резистор (LDR)

Это устройство, которое помогает создать сопротивление путем преобразования световой энергии или яркости.

Конденсатор
Конденсатор

Конденсатор представляет собой электрическую цепь, которая выглядит как прямая линия и линия полукруга, расположенные рядом.

Конденсатор

Чтобы выразить неполяризованный конденсатор в цепи, пользователь может использовать параллельные метки с линиями, идущими по бокам.

Поляризованный конденсатор

Поляризованный конденсатор имеет прямую и изогнутую пластины. Прямая пластина обозначает анод, а изогнутая пластина — катод.

Поляризованный конденсатор

Две отдельные прямые линии представляют собой поляризованный конденсатор, в то время как одна из них является катодом, а другая пластина или линия обозначает анод.

Переменный конденсатор

Это конденсатор, емкость которого может изменяться механически или электронным способом.

Проходной конденсатор

Проходной конденсатор имеет диэлектрический слой и помогает передавать сигналы по замкнутому пути.

Индукторы
Индуктор

Индуктор — это электронное устройство, которое хранит электронную энергию в виде магнитной энергии.

Катушка индуктивности с железным сердечником

Катушки индуктивности с железным сердечником обладают высокой индуктивностью, и ее представляют собой катушка и стержень.

Катушки индуктивности Ферритовый сердечник

Две пунктирные линии с катушкой помогают представить катушку индуктивности с ферритовым сердечником, и это информация, которую необходимо знать.

Центр индукторов с резьбой

Катушка индуктивности с центральным отводом — это элемент в цепи, который помогает в соединении сигналов.

Переменный индуктор

Переменные индукторы с различной индуктивностью выглядят как индуктор со стрелкой, обозначающей его переменный характер.

Диод
Диод

Это устройство направляет ток в одном направлении.

Стабилитрон

Стабилитрон — одно из устройств, помогающих поддерживать фиксированное напряжение

Диод Шоттки

Это полупроводник с меньшим прямым падением напряжения.

Диод варикапа

Варикапные диоды показывают широкий диапазон емкости, и она зависит от напряжения.

Туннельный диод

Это полупроводник, который создает отрицательное сопротивление в процессе туннелирования.

Светодиод

Это полупроводник, который загорается, когда через него проходит ток.

Фотодиод

Фотодиод — это светочувствительный диод.

Диод Шокли

Этот четырехслойный полупроводник имеет структуру PNPN.

Тиристор

Это твердотельный полупроводник, который работает как бистабильный переключатель.

Диод постоянного тока

Диод постоянного тока по своей природе является токоограничивающим или токорегулирующим.

Лазерный диод

Лазерный диод представляет собой полупроводник, преобразующий электрическую энергию в свет.

Транзистор
Биполярный транзистор NPN

Биполярный транзистор NPN передает электронику от точки эмиттера к точке коллектора.

Биполярный транзистор PNP

Это транзистор, который управляет потоком электронов от эмиттера к коллектору.

Транзистор Дарлингтона

Это устройство имеет составную структуру с двумя биполярными транзисторами.

JFET-N Транзистор

Транзисторы JEFT-N используют электроны в качестве носителей заряда в цепи.

JFET-P Транзистор

Первичное формирование его там Р-типа с двумя небольшими частями н-типа.

НМОП-транзистор

Транзисторы NMOS работают, создавая инверсионный слой n-типа в корпусе транзистора p-типа.

Транзистор PMOS

Транзисторы PMOS работают, создавая инверсионный слой p-типа в корпусе транзистора n-типа.

Логические ворота
Не ворота

Not Gate может использовать только один вход и выход в обратном порядке по отношению к пользовательскому вводу.

и ворота

Логический элемент И может работать с двумя или более входными данными, а выходные данные могут быть точными, если входные данные действительны.

Ворота Нанд

Он может использовать два или более входных данных, обеспечивая точные выходные данные, если только все входные данные не являются действительными.

или строб

«OR Gate» также получает два или более входа. Чтобы иметь фактический вывод в OR Gate, по крайней мере один из входов должен быть истинным.

Нор ВОРОТ

Это логический элемент с двумя или более входами, и ни один из входов не должен подтверждаться, чтобы получить точный результат.

Ксор Ворота

Он использует два или более входных данных, и когда они различны, они могут генерировать действительные выходные данные.

D Триггер

Логический вентиль D-Flip-Flop имеет два входа и два выхода. Два входа — это входы часов и ввод данных.

Мультиплексор

Это логический вентиль, который направляет несколько входов на стандартный один выход.

Демультиплексор (от 1 до 4)

Для создания нескольких цифровых выходов требуется один вход.

Буфер с тремя состояниями

Это логический инвертор, который позволяет ему производить фактический или инвертированный выходной сигнал.

Усилитель
Базовый усилитель

Символ первичного усилителя представляет собой треугольный символ с одним входом и одним выходом.

Операционный усилитель

Операционный усилитель усиливает слабые электрические сигналы, которые имеют два входных контакта, чтобы дать один выходной контакт.

Антенна
Антенна

Это общий символ воздушной антенны с тремя открытыми концами вверху.

Дипольная антенна

Он использует два проводника одинаковой длины и, следовательно, выглядит как две параллельные линии.

Рамочная антенна

Он имеет петлю и работает на обычном источнике.

Трансформеры
Трансформаторы

Для увеличения или уменьшения напряжения переменного тока электрики используют трансформаторы. К двум катушкам подсоединен провод.

Железный сердечник

Это трансформатор с одним железным сердечником и двумя катушками, намотанными вокруг него.

Центральная резьба

Они используются на катушках индуктивности для связи сигналов.

Разное
Двигатель

Это устройство, которое преобразует электрическую энергию в кинетическую энергию.

Трансформаторы

Трансформаторы выглядят как катушки, в которых используется материал сердечника.

Электрический звонок

Это также устройство для преобразования электрической энергии в звук.

Зуммер

Это устройство для преобразования электрической энергии в звуковую.

Предохранитель

Это защитное устройство, которое плавится при протекании чрезмерного тока.

Предохранитель

Предохранитель в цепи предотвращает короткое замыкание, прерывая протекание тока.

ШИНА

Шина в цепи обозначает поток мощности.

ШИНА

Шина в цепи работает для данных или сигналов.

ШИНА

Символ Автобуса может выглядеть как двусторонняя линия с полым пространством внутри.

Октопара

Это устройство использовало свет для передачи сигналов между двумя отдельными цепями.

Громкоговоритель

Громкоговоритель — это устройство, которое преобразует электрическую энергию в звук.

Микрофон

Это устройство, преобразующее звуковую энергию в электрическую.

Операционный усилитель

Он усиливает слабые сигналы.

Триггер Шмитта

Он присутствует в схеме для преобразования аналогового входа в цифровой выход.

Аналого-цифровой

Он меняет аналоговый вход на цифровой.

Цифро-аналоговый

Он работает для преобразования цифрового сигнала в аналоговый.

Кристаллический осциллятор

Он использует механический резонанс для создания электрического сигнала.

Кристаллический осциллятор

Он использует частоту для формирования колебаний.

Постоянный ток

Это символ, обозначающий односторонний поток тока.

Лампочка

Лампочки излучают свет, когда через них проходит ток.

Термопара

Это датчик для определения изменения температуры.

Часть 3: Как использовать электрические символы

Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов. Вы можете посмотреть видео ниже и узнать, как создать электрическую принципиальную схему. Кроме того, вы можете шаг за шагом следовать инструкциям слов и изображений.

Шаг 1 : Запустите EdrawMax на своем компьютере. Обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника . Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.

Шаг 2.1 : Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетаскивая маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете перемещать мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.

Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню/кнопки действия.Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 видов вариаций.

Шаг 3 : Когда электрическая схема будет готова, вы можете экспортировать ее в форматы JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши. Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.

Пример схемы подключения и схемы

Вот пример принципиальной схемы 100-ваттного усилителя мощности.Есть сигнал, который проходит через несколько конденсаторов и усилителей, и когда сигнал проходит через них, он усиливается. Выходным устройством в схеме является громкоговоритель.

Часть 4: Создатель электрических и принципиальных схем — EdrawMax

Электрические символы облегчают инженерам создание электрических схем для их работы. Хотя несколько устройств кажутся не очень простыми, пользователь может работать с онлайн-инструментом EdrawMax , который может предложить пользователю удобный интерфейс. Инструмент имеет библиотеку с широким спектром электрических символов, которые они могут использовать. Есть готовые шаблоны для неопытных пользователей, что делает их работу немного легкой. Когда работа будет завершена, файл можно легко экспортировать в различные форматы и легко поделиться им с другими.

Часть 5: Дополнительные электрические символы

Обозначения на схеме цепи

Символы логических ворот

Переключить символы

Полупроводниковые символы

Символы пути передачи

Квалификационные символы

Символы компонентов интегральных схем

Символы клемм и разъемов

Основные электрические символы и их значения

Часть 1: Основные электрические символы

Основные электрические символы включают заземляющий электрод, ячейку, батарею, резистор и т. д.Независимо от того, являетесь ли вы новичком или профессиональным инженером, эти основные символы помогут создать точные электрические и электрические схемы за считанные минуты.

Вы можете изобразить сложную электрическую цепь с помощью стандартных и упрощенных электрических символов. Поэтому любой, кто разбирается в электрических и электронных схемах, может быстро читать, понимать и строить электрические схемы.

Символы можно найти в библиотеке символов Edraw

Некоторые наиболее часто используемые основные электрические символы на принципиальных схемах показаны ниже:

Пример 1 : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.Символ резистора представляет каждую лампочку. Соединительные линии используются для соединения символов. В то же время не забудьте поставить переключатель в цепь для управления протеканием тока. Окончательный эскиз показан на следующем рисунке.

EdrawMax Рабочий стол Создайте более 280 типов диаграмм Windows, Mac, Linux (работает во всех средах) Профессиональные встроенные ресурсы и шаблоны Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня EdrawMax Онлайн Создавайте более 280 типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Управление командой и сотрудничество Интеграция личного облака и Dropbox

Часть 2: Символы переключателей и реле

На рисунке ниже показаны символы переключателей. Переключатель 1P, изолятор 1P, автоматический выключатель 1P, SPST, SPDT, DPST, DPDT и другие символы доступны в EdrawMax.

Символы можно найти в библиотеке символов Edraw

Как видно из приведенных выше рисунков, с помощью электрических символов нарисовать электрическую принципиальную схему довольно просто. Чтобы проиллюстрировать метод, мы дадим вам еще один пример использования основных электрических символов.

Пример второй : Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.Во-первых, быстро выясните, какой электрический символ будет использоваться на схеме. Затем подумайте о расположении этих символов. И последнее, но не менее важное: используйте соединительный инструмент для соединения всех электрических символов.

Использование основных электрических символов для рисования принципиальной схемы может показать способы размещения компонентов схемы. С полной электрической схемой вы можете прочитать изображение, чтобы узнать физические соединения и схему электрической цепи.

Часть 3: Символы пути передачи

На рисунке ниже показаны символы пути передачи, такие как провод, многолинейная шина, прямая шина, соединение, клемма, контрольная точка, метка, исходящий поток, входящий поток и т. д.

Символы можно найти в библиотеке символов Edraw

Провод используется для соединения компонентов в цепи.
Контрольная точка — это место в электронной схеме, используемое либо для контроля состояния схемы, либо для ввода тестовых сигналов.
Внешний поток означает внешний поток.
Внутреннее течение означает внутреннее течение.

Основные электрические символы используются для упрощения черчения и облегчения понимания электрических чертежей. Электрические символы стандартизированы во всей отрасли, поэтому легко получить возможность интерпретировать значение символов. Со стандартными электрическими символами в Edraw вы можете просто и быстро создать принципиальную схему, показывающую фактическое расположение компонентов.

Часть 4: Полупроводниковые устройства

Символы можно найти в библиотеке символов Edraw

Транзистор PNP представляет собой полупроводниковое устройство, снабженное тремя выводами, называемыми базой, эмиттером и коллектором, что позволяет протекать току при низком потенциале на базе (в середине).
Транзистор NPN пропускает ток при высоком потенциале на базе (посередине).
Диод представляет собой полупроводниковый прибор, пропускающий ток только в одном направлении.
Электрические свойства трубки существенно не изменяются при ионизации остаточного газа или пара при приложении высокого давления.

Часть 5: Как создать принципиальную схему с помощью электрических символов

Вам легко создать электрическую схему, если вы знаете, где найти тысячи электрических символов. Вы можете посмотреть видео ниже и узнать, как создать электрическую принципиальную схему. Кроме того, вы можете шаг за шагом следовать инструкциям слов и изображений.

Шаг 1 : Запустите EdrawMax на вашем cpmputer.Обширную коллекцию шаблонов электрических схем можно найти в категории Электротехника . Щелкните значок Basic Electrical , чтобы открыть библиотеку, содержащую все символы для создания электрических схем.

Шаг 2.1 : Когда вы находитесь в рабочей области EdrawMax, перетащите нужный символ прямо на холст. Вы можете изменить размер выбранного символа, перетаскивая маркеры выбора. Двусторонняя стрелка показывает направление, в котором вы можете перемещать мышь, и вы можете перемещать символ только тогда, когда появляется четырехсторонняя стрелка.

Шаг 2.2 : Вы также можете изменить форму символа с помощью плавающего меню/кнопки действия. Он показывает, когда символ выбран или когда указатель находится над символом. Например, резистор может иметь 12 видов вариаций.

Шаг 3 : Когда электрическая схема будет готова, вы можете экспортировать ее в форматы JPG, PNG, SVG, PDF, Microsoft Word, Excel, PowerPoint, Visio, HTML одним щелчком мыши.Таким образом, вы можете поделиться своими рисунками с людьми, которые не используют EdrawMax, без необходимости искать способы преобразования форматов файлов.

Другие связанные статьи

Электрическая схема

Диаграмма системы

Промышленные системы управления

Как создать базовую электрическую схему

Понимание схем — технические статьи

Если вы хотите научиться читать схемы, это полезное руководство поможет вам начать работу.

Каждая новая электрическая плата начинается с идеи. Затем эта идея определяется словами и диаграммами в спецификации. Любой может зайти так далеко, но следующий шаг требует фундаментального понимания принципиальных схем.

Схемы электрических цепей — это мост между концептуальным электрическим проектированием и физической реализацией сборки печатной платы, или PCBA.



Цепь ломика



Схемы служат двум основным целям.Во-первых, они сообщают о дизайнерском замысле. Для специалиста в области проектирования электрических схем схемы должны четко отражать замысел проекта. И, во-вторых, они существуют, чтобы направлять и управлять компоновкой печатной платы.

Чтобы хорошо начать понимать схемы, вы должны понимать некоторые основные вещи: символы компонентов, позиционные обозначения (REFDES), цепи и выходы.

Справочные обозначения (REFDES)

Ссылочные обозначения — это уникальные идентификационные метки для каждого физического компонента, и они многое сообщают о компонентах, к которым они относятся.

Правильное использование REFDES сообщает читателю схем тип компонента и количество символов на компонент. Хотя существуют стандартные символы, обозначающие различные типы электрических компонентов, которые мы обсудим далее, не все схемы соответствуют всем этим стандартам.

В случае, когда каждый пассивный компонент показан в виде общей коробки с выводами, префиксы условного обозначения могут многое рассказать о типе компонента, который представляет этот символ. Ссылочные обозначения также служат ссылкой на спецификацию материалов (BOM).Спецификация имеет номер детали каждого компонента в вашей конструкции печатной платы и указывает, в каких местах должна быть установлена ​​​​эта деталь, согласно REFDES.

Стандартный для отрасли формат позиционных обозначений включает буквенный код, указывающий тип компонента, за которым следует уникальный номер.



БТ = Аккумулятор J = Соединитель R = Резистор
С = Конденсатор К = Реле S или SW = переключатель
D = диод L = индуктор Т = Трансформатор
F = предохранитель Р = Соединитель U = интегральная схема
H = Аппаратное обеспечение Q = Транзистор Y = Кристалл



Мы укажем REFDES для каждого компонента, поскольку мы идентифицируем их символы ниже.

Символы компонентов

Символы компонентов на схеме представляют собой физические компоненты, которые будут припаяны к печатной плате (PCB) в процессе сборки. Иногда они также могут представлять структуры печатных плат, такие как переходные отверстия или контрольные точки.

Символы компонентов часто представляют собой стандартную форму или рисунок, который указывает, к какому типу электрических компонентов они относятся, хотя иногда они представляют собой не что иное, как прямоугольник с контактами. Резисторы, конденсаторы, катушки индуктивности, диоды и транзисторы имеют стандартные символы, которые мы кратко рассмотрим ниже.

Символы компонентов всегда имеют один или несколько контактов, к которым можно выполнить электрические соединения. Каждый вывод символа схемы имеет номер, соответствующий чертежу физического компонента. Один или несколько символов могут использоваться для обозначения одного электрического компонента. Компоненты с большим количеством выводов часто представляются несколькими схематическими символами просто для удобства чтения схем.

В случае части, определяемой несколькими символами, каждый разделенный символ, относящийся к одному и тому же физическому компоненту, имеет одно и то же условное обозначение.



Часто используемые символы схемы
Резистор

Резисторы являются чрезвычайно распространенными электрическими компонентами. В США они обычно изображаются зигзагообразной линией, хотя в международном стандарте они изображаются просто прямоугольником.



Американские (вверху) и международные (внизу) символы для резисторов



Резисторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «R».



Конденсатор
Конденсаторы

также очень распространены. Они показаны в виде двух линий, разделенных промежутком, что свидетельствует об их фундаментальной конструкции двух заряженных пластин, разделенных диэлектриком. Два основных символа конденсатора неполяризованные и поляризованные.

Поляризованные конденсаторы обозначаются изогнутой линией (для обозначения отрицательного вывода) и/или знаком плюс (для обозначения положительного вывода).



Символы конденсатора.Показаны неполяризованный конденсатор в крайнем левом углу и три версии поляризованного конденсатора.



Конденсаторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «C».



Индуктор

Катушки индуктивности, как резисторы и конденсаторы, являются основными пассивными компонентами, используемыми в электрических цепях. Катушки индуктивности показаны в виде серии кривых, представляющих их основную конструкцию. Катушки индуктивности проще всего сконструировать из катушки с проволокой вокруг некоторого материала сердечника.



Символ индуктора



Катушки индуктивности

обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «L».



Диод

Диоды — это электрические компоненты, пропускающие ток только в одном направлении. Существуют различные типы диодов. Например, стабилитроны не пропускают обратный ток, пока обратное напряжение диода не достигнет определенного уровня.



Символ диода



Светоизлучающий диод (LED) излучает свет, когда через него протекает ток в прямом направлении. Диод Шоттки сконструирован таким образом, что он работает аналогично простому диоду, но переключается быстрее и имеет меньшее прямое падение напряжения.



Символ стабилитрона



Символ диода Шоттки



Диоды обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «D» или «Z» (для стабилитронов).«LED» иногда используется для светоизлучающих диодов.



Транзистор

Транзисторы похожи на электрические переключатели, в которых напряжение смещения или ток в одной области включают ток, протекающий через основные клеммы.

Существует два основных типа транзисторов: транзисторы с биполярным переходом (BJT) и полевые транзисторы (FET).

Проще говоря, биполярные транзисторы — это устройства с регулируемым током, в которых ток, протекающий через вывод базы или из него, вызывает больший ток через выводы коллектора и эмиттера.



Символы BJT



Также упрощенно можно сказать, что полевые транзисторы — это устройства, управляемые напряжением, в которых напряжение на выводе затвора включает ток через выводы стока и истока. Для транзисторов используется множество рисунков, на которых указано различное количество деталей внутренних компонентов.



Символы FET



Транзисторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «Q».«M» иногда используется для устройств MOSFET. «T» иногда используется неправильно, и его следует избегать.

Для получения более подробной информации о биполярных транзисторах, полевых транзисторах, IGBT и т.  д. ознакомьтесь с нашей статьей, посвященной схематическим обозначениям транзисторов.



Переменные резисторы

Переменные резисторы, такие как потенциометры и реостаты – это резисторы, сопротивление которых изменяется в соответствии с настройками пользователя. Переменные резисторы с двумя выводами показаны как резистор со стрелкой на нем, в то время как потенциометры (с тремя выводами) добавляют стрелку, указывающую сбоку от символа резистора.



Символ реостата





Символ потенциометра



Резисторы, зависящие от напряжения, или варисторы, похожи на переменные резисторы, но с линией вместо стрелки.



Символ варистора



Специальные резисторы чаще всего обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «R», хотя иногда используется «VR» (для переменных резисторов или потенциометров) или «RV» (для варисторов).



Интегральная схема

Интегральные схемы — это целые электрические схемы, созданные из полупроводникового материала в одном корпусе. Интегральные схемы — это процессоры, память, операционные усилители и стабилизаторы напряжения, которые выглядят как квадраты или прямоугольники, установленные на печатной плате.

Интегральные схемы показаны в виде коробки или набора коробок с помеченными контактами для питания, входов и выходов.





Интегральные схемы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «U» или иногда с букв «IC».

Кристалл/Генератор/Резонатор

Все три из них обеспечивают известную постоянную выходную частоту при подаче питания в цепь. Кристаллы, генераторы и резонаторы — это не одно и то же, они имеют разные характеристики и требуют разных вспомогательных схем, но их основные цели схожи.



Хрустальный символ



Кристаллы и генераторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «Y». Иногда используется «X»; это письмо также является универсальным для компонентов, не подпадающих под другую категорию.



Цифровые логические элементы

Существует много цифровых логических вентилей — больше, чем можно подробно описать в этом обзоре. Для полного объяснения цифровой логики и множества различных типов логических вентилей см. страницу учебника AAC по цифровым сигналам и вентилям.





Логические элементы

продаются как интегральные схемы, поэтому на схемах они обозначаются ссылочным обозначением (REFDES), начинающимся с буквы «U» или иногда «IC», как и другие интегральные схемы.



Операционный усилитель

Операционные усилители и компараторы имеют множество полезных функций в схемах, и на схемах они показаны в виде перевернутых треугольников с входами (+) и (-), а иногда и контактами питания и заземления.



Символ операционного усилителя



Схема операционного усилителя с двойным питанием (слева) и конфигурация с однополярным питанием (справа) с указанными контактами питания и заземления



Операционные усилители и компараторы обозначаются на схемах условными обозначениями (REFDES), начинающимися с буквы «U» или иногда «IC», как и другие интегральные схемы. Кроме того, операционные усилители иногда используют REFDES, начинающийся с «OP».



Соединитель/головка

Соединители и разъемы — это места, где другие цепи или кабели подключаются к цепи, описанной на схеме. Существует множество типов и ориентаций разъемов, и они также представлены на схемах множеством символов.

Иногда схематические символы представляют собой простые прямоугольники, а иногда схематические символы представляют собой рисунки, которые выглядят как физические разъемы, которые они представляют.





Символы разъемов



Разъемы и разъемы чаще всего обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «J» или буквы «P».



Переключатель

Переключатели обычно изображаются схематическим символом, который представляет тип переключателя и количество полюсов/ходов и контактов.



Символы переключателей



Переключатели обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с букв «SW».



Аккумулятор

Аккумуляторы обозначены схематическим символом, состоящим из длинной и короткой линий, вместе представляющих один аккумуляторный элемент. На практике большинство схемных обозначений батарей рисуются как две ячейки, независимо от того, сколько ячеек фактически содержит батарея.



Символ батареи



Аккумуляторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «B».



Трансформатор

Трансформаторы обычно изображаются схематическим символом, который символически представляет принцип работы трансформатора. Это выглядит как две параллельные катушки индуктивности с чем-то между ними, обычно линией или двумя.





Трансформаторы обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с буквы «T».



Предохранитель/PTC

Плавкие предохранители или PTC ( p ositive t emperature c oefficient devices) — это устройства защиты цепи, которые «выгорают» или резко увеличивают сопротивление в случае протекания через них слишком большого тока.

Предохранители

обычно обозначаются на схемах символом, похожим на перевернутую букву «S».



Символ предохранителя



Предохранители обозначаются на схемах условным обозначением (REFDES), начинающимся с буквы «F».

PTC обычно изображаются в виде прямоугольника с линией, пересекающей его по диагонали; тот же символ используется для термисторов PTC.



Символы PTC



PTC

обозначаются на схемах ссылочным обозначением (REFDES), начинающимся с букв «R», «VR» или «PTC».



Некомпонентные символы

На схемах есть другие символы, которые не представляют физические компоненты. Некоторые символы представляют собой физические структуры, которые должны быть встроены в саму печатную плату, например контрольные точки или монтажные отверстия.



Символы контрольных точек



Другие схематические символы обозначают шины питания или заземления.



Символ заземления



Другие символы схемы используются для связи между разными страницами схемы с метками, указывающими, частью какой электрической сети они являются.

Некомпонентные символы часто не имеют ссылочных обозначений. Некоторые из них будут иметь ссылочные обозначения (REFDES), начинающиеся с букв «TP» (контрольные точки), «MH» (монтажные отверстия) или «X» (общий универсал для неуказанных в остальном типов).



Для получения более подробной информации о некоторых символах, обсуждаемых в этой статье, ознакомьтесь с трактовкой Робертом Кеймом схематических символов для пассивных компонентов.

Сетки

На языке схем и печатных плат цепи представляют собой электрические соединения на печатной плате.Цепи отображаются как линии, соединяющие выводы символа компонента с другими выводами или цепями.

Рекомендуется при рисовании схем помечать важные цепи, чтобы их можно было четко идентифицировать при размещении на печатной плате. Если две цепи не нарисованы как соединенные, но имеют одинаковую метку, они будут рассматриваться как физически соединенные программным обеспечением для ввода схем, так что при экспорте проекта в инструмент компоновки печатных плат они будут одной и той же цепью.



Изображение схемы с двумя цепями, не нарисованными соединенными, но помеченными одинаковыми, поэтому физически связанными, в данном случае «STEPM_R_EN»


Рекомендуется использовать специальные символы для отображения сетевых подключений к другим страницам или частям той же страницы, когда они не отображаются как подключенные.Это внутристраничные (внутри страницы) или межстраничные (между страницами) символы соединения.



Межстраничные соединители



Для удобочитаемости хорошие схемы по возможности избегают перекрытия цепей, но это не всегда возможно. Когда две цепи соединяются, большинство инструментов для рисования схем добавляют точку или круг соединения. Отсутствие точки соединения означает, что две сети не связаны, а просто проходят друг над другом. Более продвинутые инструменты рисования схем показывают переходы между проводами, чтобы было еще понятнее, что две цепи не соединены.



Связанные сети



Несоединенные сети (с проводным переходом)

Важные выходные данные: список цепей и спецификация

Список соединений

Наиболее важным выводом схемы является список соединений. Этот файл или набор файлов являются основными входными данными для программного обеспечения для компоновки печатных плат, и они используются разработчиками топологии для размещения и разводки всех схем на плате.

Форматы

списка цепей различаются, но, как правило, они указывают в довольно простой форме каждый компонент или символ на схеме и каждое соединение (цепь) между ними.Если вы назвали свои цепи в своей схеме, эти имена цепей появятся в списке цепей в качестве точки соединения между частями. Если вы не назвали сеть, инструмент вывода списка соединений сгенерирует для нее имя.

Как правило, список соединений содержит несколько таблиц: в одной перечислены части и их имена, в другой перечислены имена цепей и их соединения и т. д. Списки соединений также можно использовать для включения дополнительной информации, необходимой для моделирования цепей SPICE. См. несколько простых примеров вывода списка соединений здесь.

Спецификация (ведомость материалов)

Другим важным результатом схемы является спецификация или спецификация. Выходная спецификация представляет собой электронную таблицу или базу данных, которая сопоставляет каждый REFDES на схеме с физическим компонентом и номером детали.

Существует множество форматов вывода спецификации, в зависимости от того, насколько сложна ваша база данных схем и деталей и какой тип вывода вы хотите получить. На самом простом конце спектра у вас может быть список позиционных обозначений, каждое из которых имеет номер детали производителя.



Скриншот выходных данных OrCAD BOM



Более сложные спецификации будут включать внутренние номера деталей вашей компании, количество деталей, используемых в нескольких местах, номера деталей нескольких поставщиков, которые можно использовать для данной детали, и т. д. Спецификация содержит информацию, необходимую для получения схемы и ее фактического построения. в сборку.




Схемы — это гораздо больше, чем просто эти ключевые элементы.Целые отрасли и карьеры строятся вокруг проектирования схем и сборки печатных плат. Но понимание этих пяти вещей поможет вам понять самые важные основы схемотехники.



Вы просматриваете схему и нуждаетесь в помощи по чему-то, что не описано в этой статье? Расскажите нам об этом в комментариях, и мы, возможно, напишем статью, чтобы помочь!

условных обозначений | LEARN.PARALLAX.COM

По мере изучения различных руководств по микроконтроллерам Parallax вы увидите схемы, описывающие схемы, которые необходимо построить. Ниже приведен список общих символов, которые вы можете встретить на этих схемах. Фотографии некоторых общих компонентов включены, но обратите внимание, что фотографии НЕ в масштабе!

Берегите глаза! При монтаже электрических цепей рекомендуется использовать защитные очки. Некоторые устройства, особенно поляризованные, такие как электролитические и танталовые конденсаторы, могут взорваться, если включить их в цепь наоборот. Всегда отключайте питание при построении или изменении схемы. Всегда дважды проверяйте проводку поляризованных компонентов перед повторным подключением питания.


Провод

Этот символ обозначает электрическое соединение. Для этого в макетной плате можно использовать перемычку.




Провода (подключены)

Этот символ обозначает общее электрическое соединение между двумя компонентами. При построении схемы это электрическое соединение можно выполнить, подключив провод от каждого компонента к одному и тому же ряду макетной платы.


Провода (не подключены)

Этот символ обозначает провода, которые пересекаются на схеме для удобства рисования, но фактически не соединяются в цепи.Не дайте себя обмануть!


Напряжение питания постоянного тока

Эти символы показывают, какое напряжение необходимо подавать на вашу цепь; они также могут показывать диапазон значений или быть помечены как Vcc , Vdd или Vin .


Заземление

Этот символ обозначает ноль вольт. Он может быть без маркировки или иметь маркировку GND (показано), Vss или Vee .


Без соединения (НЗ)

Этот символ обозначает штырек или вывод (от датчика или компонента), который электрически не подключен к цепи.Этот символ может быть без маркировки или может быть помечен nc (показано).

Здесь нечего показывать!


Резистор

Резистор ограничивает электрический ток. Сопротивление измеряется в омах и часто обозначается символом омега. На схеме значение сопротивления обычно указывается рядом с символом (показан). Нажмите здесь, чтобы узнать о чтении цветовых кодов резисторов.


Потенциометр (переменный резистор)

Потенциометр, также известный как переменный резистор, имеет значение сопротивления, определяемое положением внутреннего движка (показан стрелкой).Метка и/или верхнее максимальное значение сопротивления могут отображаться рядом с символом на схеме, как в примере 10 кОм ниже.




Конденсатор, неполярный (монолитный)

Конденсаторы накапливают электрическую энергию. Неполярные конденсаторы не имеют положительных и отрицательных выводов, поэтому нет «неправильного способа» подключить их в цепь. Конденсаторы накапливают электрический заряд, как крошечные батареи. Единицей измерения является фарад. В микроконтроллерах вы, скорее всего, увидите следующие общие подблоки:

.
  • миллифарад (мФ) – тысячные доли фарад
  • микрофарад (мкФ) – миллионные доли фарад
  • нанофарад (нФ) – миллиардные доли фарад
  • пикофарад (пФ) – триллионные доли фарада

103 на 0.Конденсатор 01 мкФ — это количество пикофарад: 10 + 3 нуля или 10 000, что равно 1×10 4 .



ОСТОРОЖНО! Некоторые конденсаторы, изготовленные из тантала, внешне похожи на неполяризованные монолитные конденсаторы. Но танталовые конденсаторы поляризованы! Танталовые конденсаторы, включенные в цепь в обратном направлении, могут взорваться и с большой скоростью разлететься на осколки. Используйте защитные очки при построении цепей с незнакомыми конденсаторами и другими потенциально поляризованными частями.)


Конденсатор, поляризованный (электролитический)

Электролитические конденсаторы накапливают электроэнергию, но могут быть подключены к цепи только одним способом. Положительный вывод электролитического конденсатора обозначается знаком плюс. Вы должны соблюдать осторожность, чтобы правильно подключить положительные и отрицательные выводы поляризованных конденсаторов. Изменение направления тока путем включения их «наоборот» может привести к взрыву конденсатора! См. Конденсаторы выше для объяснения единиц.




Светоизлучающий диод (LED)

светодиода преобразуют электрическую энергию в свет; они обычно используются для обозначения состояния цепи.Положительная клемма (анод) представляет собой плоское пятно треугольника. Светодиоды поставляются во многих различных упаковках, таких как отдельные светодиоды и модули, которые включают несколько в одном корпусе.




Транзистор

Транзисторы контролируют ток.




Фототранзистор

Фототранзисторы ограничивают или пропускают ток пропорционально количеству обнаруженного света.




Кнопки и контактные переключатели

Нормально разомкнутые контактные выключатели позволяют току течь по цепи только при физическом включении. В случае кнопок (левое изображение) кнопку необходимо нажать или удерживать нажатой, чтобы обеспечить протекание тока. В случае цепей с усами (правое изображение) ус необходимо коснуться или приложить к столбам или заголовкам, чтобы обеспечить протекание тока. Этот тип переключателя называется «нормально открытым», потому что его состояние по умолчанию не нажато или открыто.




Инфракрасный приемник

Инфракрасные приемники обнаруживают свет, излучаемый инфракрасными светодиодами. Эти устройства часто используются вместе в цепи для обнаружения и/или обхода препятствий.Эти устройства имеют три соединения: питание, заземление и сигнал.




Пьезодинамик

Пьезодинамик издает звук, когда на его клеммы подается напряжение. На схематическом символе положительный вывод представлен знаком плюс. Обратите внимание на положительный вывод, отмеченный знаком плюс на корпусе динамика.




Выходной контакт микроконтроллера

Этот символ представляет контакт ввода-вывода микроконтроллера, функционирующий как выход, то есть отправляющий сигнал по цепи на другое устройство. Заостренный конец этого символа обращен в сторону от метки контакта ввода-вывода, например P0, P1, P2 и т. д.


Входной контакт микроконтроллера

Этот символ представляет контакт ввода-вывода микроконтроллера, функционирующий как вход, то есть получающий сигнал по цепи от другого устройства. Заостренный конец этого символа обращен к метке контакта ввода-вывода, например, P0, P1, P2 и так далее.


Двунаправленный контакт микроконтроллера

Этот символ представляет контакт ввода/вывода микроконтроллера, функционирующий как вход и выход в схеме.Он будет отправлять сигналы и получать сигналы от другого устройства во время работы программы приложения. Один конец этого символа указывает на метку контакта ввода-вывода, например P0, P1, P2 и т. д., а другой конец указывает в сторону.

Типы электрических чертежей и диаграмм

Различные типы электрических схем и чертежей

В области электротехники и электроники мы используем различные типы чертежей или диаграмм для представления определенной электрической системы или цепи. Эти электрические цепи представлены линиями, обозначающими провода, и символами или значками, обозначающими электрические и электронные компоненты. Это помогает лучше понять связь между различными компонентами. Электрики полагаются на план электрического этажа (который также является электрической схемой) для выполнения любой проводки в здании.

Инженеры используют различные типы электрических чертежей, чтобы выделить определенные аспекты системы, но физическая схема и ее функции остаются прежними. Некоторые из этих электрических чертежей или схем описаны ниже.

Блок-схема

Блок-схема — это тип электрического чертежа, который представляет основные компоненты сложной системы в виде блоков, соединенных между собой линиями, представляющими их взаимосвязь. Это самая простая форма электрического чертежа, поскольку она только подчеркивает функцию каждого компонента и показывает ход процесса в системе.

Блок-схему

проще разработать, и она является первым этапом разработки сложной схемы для любого проекта. В нем отсутствует информация о проводке и размещении отдельных компонентов. Он представляет только основные компоненты системы и игнорирует любые мелкие компоненты. Вот почему; электрики не полагаются на блок-схему.

Пример:

На следующих двух примерах блок-схемы показаны ЧМ-передатчик и частотно-регулируемый частотно-регулируемый привод.

На этой диаграмме показан процесс преобразования аудиосигнала в частотно-модулированный сигнал.Это довольно просто и легко понять. Каждый блок обрабатывает сигнал и передает его следующему. Практически FM-передатчик не выглядит так, потому что на блок-схеме отсутствуют отдельные компоненты.

На этой блок-схеме показано преобразование трехфазного источника питания переменного тока в постоянный ток, который снова преобразуется в регулируемый источник переменного тока. Это довольно сложный процесс, но эта диаграмма упрощает процесс на блоки для лучшего понимания.

Блок-схема дает представление о том, как выполняется процесс, не углубляясь слишком глубоко в электрические термины, но этого недостаточно для реализации схемы. Каждый блок представляет собой сложную схему, которую можно объяснить с помощью других методов рисования, описанных ниже.

Принципиальная электрическая схема

На принципиальной схеме электрической цепи показаны полные электрические соединения между компонентами с использованием их символов и линий. В отличие от схемы соединений, здесь не указывается реальное расположение компонентов, линия между компонентами не представляет реального расстояния между ними.

помогает показать последовательное и параллельное соединение между компонентами и точное клеммное соединение между ними.Можно легко устранить неполадки в определенной схеме, применяя теорию электронных цепей.

Это наиболее распространенный тип электрического чертежа, который в основном используется техническим специалистом при реализации электрических цепей. Большинство студентов-инженеров полагаются на принципиальную схему при разработке различных электрических проектов.

Пример:

Это принципиальная схема усилителя напряжения. Он использует различные символы для представления электрических компонентов и линий для представления электрического соединения между их клеммами.Практическая схема может отличаться по внешнему виду, но электрическое соединение и ее функция останутся прежними.

Однолинейная схема или однолинейная схема

Однолинейная схема ( SLD ) или однолинейная схема представляет собой представление электрической цепи с использованием одной линии. Как следует из названия, одна линия используется для обозначения нескольких линий электропередач, например, в трехфазной системе.

Однолинейная схема не показывает электрические соединения компонента, но может показывать размер и номинальные характеристики используемых компонентов.он упрощает сложные трехфазные силовые цепи, показывая все электрические компоненты и их взаимосвязь.

Используются для определения и изоляции любого неисправного оборудования в любой энергосистеме при устранении неполадок.

На схеме SLD используются специальные электрические символы и значки для различных компонентов.

Пример:

Типичным примером трехфазной цепи питания, которую можно представить с помощью однолинейной схемы, является передача и распределение электроэнергии потребителям.

На этой диаграмме четко показана 3-фазная электростанция, которая передает энергию потребителям, расположенным ниже. Он проходит через несколько станций, функции и характеристики которых также упоминаются, но их электрические соединения не выделены.

Похожие сообщения:

Схема подключения

Схема соединений используется для представления электрических компонентов в их приблизительном физическом расположении с использованием их специальных символов и их взаимосвязей с помощью линий.Вертикальные и горизонтальные линии используются для представления проводов, и каждая линия представляет собой отдельный провод, соединяющий электрические компоненты.

На электрической схеме показано графическое изображение компонентов, которое напоминает их электрическое соединение, расположение и положение в реальной цепи. Это действительно помогает показать взаимосвязи в различном оборудовании, таком как электрические панели, распределительные коробки и т. Д. Они в основном используются для прокладки проводки в домашних условиях и на производстве.

Пример:

Схема подключения трехфазной электропроводки

Это схема подключения трехфазной электропроводки в доме.На нем четко показаны компоненты с правильным электрическим соединением. Каждая отдельная линия (с цветовым кодом) представляет определенный фазный провод и его соединение с каждым компонентом. Схемы такого типа используются электриками при монтаже электропроводки в домашних условиях.

Иллюстрированная схема

Наглядная диаграмма не обязательно представляет фактическую схему. На самом деле он показывает внешний вид схемы в режиме реального времени. его нельзя использовать для понимания или устранения неполадок в реальной схеме, и только по этой причине он обычно не используется.Человеку с меньшими познаниями в электрике невозможно понять, как работает схема, и диагностировать ее.

Пример:

Как видите, на графической схеме недостаточно информации об электрическом соединении компонентов.

Похожие сообщения:

Лестничная диаграмма или линейная диаграмма

Лестничная диаграмма представляет собой электрические схемы, которые представляют собой электрические цепи в промышленности для документирования логических систем управления.Она напоминает лестницу, поэтому ее называют лестничной диаграммой. Есть две вертикальные линии; левая вертикальная линия представляет шину питания (источник напряжения), а правая вертикальная линия представляет собой землю или нейтраль. Каждая горизонтальная строка представляет собой параллельную цепь, называемую звеном.

Лестничная диаграмма проста, понятна и помогает быстро устранять неполадки в цепи.

Пример:

Логическая схема

Логическая диаграмма представляет логическую схему, показывая сложную схему и процесс с использованием различных блоков или символов.Логические функции представлены их логическими символами, тогда как блоки используются для представления сложной логической схемы. Эти блоки помечены своей логической функцией для лучшего понимания, не зная внутренней структуры.

Блоки соединены между собой линиями, которые представляют входные и выходные линии для сигналов.

Логическая схема не показывает электрические характеристики цепи, такие как ток, напряжение, мощность и т. д. Она представляет только логическую функцию цепи или устройства, где сигнал рассматривается в двоичном формате i.е. 1 или 0. Логическая схема обычно используется при проектировании цифровой логики.

Пример:

Это логическая схема одноразрядного полного сумматора, состоящего из цифровых логических элементов. Каждая входная линия A и B подает один бит в сумматор, а c in представляет бит переноса из предыдущих сумматоров. Выходные строки предоставляют сумму и выполняют в виде битов.

Связанная запись: Различные типы датчиков с приложениями

Схема стояка

Схема стояка представляет собой иллюстрацию физической схемы распределения электроэнергии в многоэтажном здании с использованием одной линии.Он показывает размер кабелепроводов, сечение проводов, параметры автоматических выключателей и других электрических устройств (номиналы выключателей, вилок, розеток и т. д.) от точки входа до ответвлений небольших цепей на каждом уровне. Он разделяет планировку с системой сигнализации, а также телекоммуникационными и интернет-кабелями.

Схема стояка получила свое название, потому что она иллюстрирует поток мощности с одного уровня на другой. В нем не указывается физическое местонахождение оборудования и не содержится лишней информации.

Основное внимание уделяется распределению электроэнергии между различными приборами в здании на каждом уровне. Он предоставляет информацию о том, как работает освещение, отопление, вентиляция и т. д. в здании, и если есть какая-либо опасность, ее можно легко устранить.

Инженеры-электрики полагаются на схему стояка здания, чтобы избежать любых потенциальных опасностей, связанных с электричеством.

Похожие сообщения:

План электрического этажа

Это вертикальное изображение различных приборов, таких как свет, выключатели, вентиляторы и т. д. в здании.В нем указывается их точное расположение с указанием размера и расстояния от каждой стены и потолка. На нем показана масштабированная версия каждой комнаты сверху. Обычно он содержит легенду, которая обеспечивает визуальное объяснение используемых в нем символов.

Индивидуальный план этажа разрабатывается для каждого этажа в многоуровневом здании и используется электриками для прокладки проводки в строящемся здании или при замене проводки в здании. это помогает определить расположение кабелей внутри стен.

Похожие сообщения:

Схема расположения ИС

Схема компоновки ИС или компоновка ИС (маска) относится к внутренней конструкции полупроводникового компонента.Он состоит из нескольких слоев или масок из металла, оксида и полупроводникового материала, образующих интегральную схему (ИС). Он представляет геометрию, а также размер различных полупроводниковых слоев и их соединения. Он описывает внутреннюю структуру и используется при производстве и проектировании интегральных схем.

Похожие сообщения:

Электроника и электрические символы | Основы для инженеров

Электрические символы представляют собой графическое представление основных электрических и электронных устройств или компонентов.Эти символы используются в схемах и электрических схемах для распознавания компонента. Его также называют схематическим символом. Каждый компонент имеет типичную функциональность в соответствии с его эксплуатационными характеристиками.

В электронной схеме или схематическом чертеже используется проводной путь между электронными компонентами для замыкания цепи. Эти компоненты представлены соответствующими символами для него.

Электрические и электронные символы, используемые в цепях, определяются различными национальными и международными стандартами.Например. Стандарт IEC, стандарт JIC, стандарт ANSI, стандарт IEEE и т. д.,

Хотя электрические символы стандартизированы, они могут различаться в зависимости от страны или инженерной дисциплины в зависимости от традиционных соглашений.

Это позволяет любому легко и ясно читать электрические схемы или электрические принципиальные схемы и планы этажей.

Электрические символы представляют компоненты электрических и электронных цепей и не определяют какую-либо функцию или процесс, если только схема не реализована с физически используемыми компонентами.(например, схема на макетной плате или собранная печатная плата)

Для каждого электрического компонента или устройства, используемого в цепи, такого как пассивные компоненты, активные компоненты, измерительные приборы, логические элементы и т. д., имеется символ цепи.

Несколько электронных символов, которые можно использовать на принципиальных схемах, приведены ниже для справки:

Символы проводов

Электрический провод

Соединительные провода

Не подключенные провода

Наземные символы

Земля Земля

Заземление шасси

Цифровой/общий заземление



Индуктор

Индуктор с железным сердечником

Переменный индуктор


Определение индуктора:
Это устройство, которое временно сохраняет энергию в виде магнитного поля.

Символы лампы/лампочки

Лампа / лампочка

Лампа / лампочка

Лампа / лампочка

Символы переключателей и реле

Тумблер SPST

Тумблер SPDT

Перемычка

Двухпозиционный переключатель

Кнопочный переключатель (N. В)

Кнопочный переключатель (НО)

Реле SPST/реле SPDT

Паяльная перемычка


Определение реле:
Оно управляет цепями, размыкая и замыкая контакты в другой цепи. Релейные переключатели используются для размыкания и замыкания цепей электромеханическим или электронным способом.

Резистор (IEEE)/резистор (IEC)

Потенциометр (IEEE)/(IEC)

Переменный резистор/реостат (IEEE)/(IEC)

Подстроечный резистор

Термистор

Фоторезистор / фоторезистор (LDR)


Определение резистора:
Как следует из названия, они препятствуют потоку чрезмерной электрической мощности или напряжения, проходящего через цепь, точным и контролируемым образом.

Конденсатор

Поляризованный конденсатор

Переменный конденсатор


Определение конденсатора:
Это устройство, которое используется для хранения электрической энергии в электрическом поле. Это пассивный электронный компонент.

Антенна/антенна

Антенна/антенна

Дипольная антенна

Определение антенны: Это электрическое устройство, которое преобразует электрическую энергию в радиоволны и наоборот.

Символы блока питания

Источник напряжения/источник тока

Аккумулятор/аккумулятор

Управляемый источник напряжения/Управляемый источник тока

Источник переменного напряжения/генератор



Символы счетчиков

Вольтметр/амперметр

Омметр/ваттметр



Символы диодов/светодиодов

Диод/стабилитрон

Туннельный диод/светоизлучающий диод

Диод Шоттки/варикап

Фотодиод


Определение светодиода:
Это полупроводниковое устройство, излучающее свет при прохождении через него электрического тока.

Биполярный транзистор NPN/ Биполярный транзистор PNP

NMOS/PMOS транзистор

Транзистор JFET-N/ Транзистор JFET-P

Транзистор Дарлингтона


Определение транзистора:
Это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии.

Разные символы

Двигатель/ трансформатор

Предохранитель

Электрический звонок/зуммер

Микрофон/громкоговоритель

Операционный усилитель/триггер Шмитта

Автобус

Автобус

Аналого-цифровой преобразователь (АЦП)

Цифро-аналоговый преобразователь (ЦАП)

Оптопара

Кварцевый осциллятор



Символы логических вентилей

Ворота И/И-НЕ

Строб XOR / НЕ вентиль

ИЛИ/НЕ Ворота

D-триггер/мультиплексор (MUX) от 2 до 1




Чтобы прочитать другие интересные сведения об основах электроники:
нажмите здесь
Эта статья была впервые опубликована 18 апреля 2020 г.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
