Как правильно соединять провода зажимами типа «орех»? | Полезные статьи

Зажимы,  которые в народе называют «орешками», применяются электриками для соединения проводов. Чаще всего они идут в дело, когда необходимо выполнить ответвление от проводной магистрали без ее разрыва.

Из чего состоят «орехи»?

Каким образом образовывается ответвление? Почему данный тип зажимов называют именно «орехами»? Ответы на эти вопросы скрываются в особенностях конструкции.  Достаточно взглянуть на зажим со стороны, чтобы заметить его визуальное сходство с орехом.

«Орешек» состоит из следующих элементов:

— овальный корпус с защелками из диэлектрического материала;
— центральная часть, состоящая из металлических пластин, стянутых болтами.


Чтобы получить доступ внутрь зажима, нужно отогнуть защелки и раскрыть корпус.
Внутри «орешка» мы видим 2 плашки с пазами, которые используются для фиксации и зажима зачищенных концов кабеля.

Размер пазов – ширина и глубина – зависят от сечения, для которого предназначена конкретная модель зажима. Посмотреть эту информацию можно в таблице ниже. Модели «орешков», указанные в ней, применяются в сетях переменного тока с напряжением до 660 Вольт.





Как выполнить соединение при помощи «ореха»?

Для того, чтобы выполнить соединение при помощи «орешка, необходимо поэтапно выполнить несколько действий:

  1. Разбираем корпус «ореха», зачищаем сквозную жилу от изоляции на длину пластинок внутри зажима. Вставляем жилу между пластинками.
  2. Аналогичным способом поступаем и со вторым проводом, который имеет меньшее сечение. Вставляем его между ответвительными пластинами.
  3. Далее затягиваем четыре крепежных болта. Важно правильно распределять усилие, чтобы не повредить резьбу.
  4. Получаем разветвленное соединение (на фото)
  5. Собираем корпус «орешка» в обратной последовательности.



Достоинства и недостатки «орешков»

К преимуществам при использовании «орехов» можно отнести:
— можно соединять медь и алюминий,  а также другие разнородные металлы;
— ответвление выполняется без разрыва магистрального провода;
— быстрый и простой монтаж, не отнимающий много времени;
— минимальный набор инструментов, необходимых для осуществления монтажа.

Можно обойтись ножом и крестовой отверткой;
— низкая стоимость самих «орешков».
К минусам таких зажимов относят невысокую герметичность, а также невозможность их применения в распределительных коробках из-за слишком большого размера.



Орех для соединения проводов: маркировка и правила пользования

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Орех для соединения проводов

Соединение проводов с помощью зажимов типа “орех” встречаются довольно часто.

Их широко используют в этажных распределительных щитках для отвода питания от магистральных линий в квартиры. Такой зажим правильно называется сжим ответвительный, а словом “орех” его назвали электрики, так как он внешним видом очень на него похож.

Соединение проводов через “орех” очень простое, но если хотите более подробно узнать про это соединение, то тогда читайте данную статью.

Для чего предназначены сжимы ответвительные?

Основная их задача заключается в выполнении ответвлений от разных магистральных проводов без разрезания самого проводника. Т.е. в месте соединения на магистральном проводе снимается изоляция и на это место крепится сжим и ответвительный проводник. Они используются в сетях напряжением до 660В.

Вот пример некоторых этажны щитков с “орехами”

“Орехи” состоят из металлического сердечника и диэлектрического корпуса из поликарбоната. Сердечник состоит из двух плашек и промежуточной пластины, соединяемых между собой болтами. Каждая плашка имеет паз под определенное сечение провода.

Для того чтобы правильно выбрать сжим необходимо знать сечение соединяемых проводников. Ниже выкладываю таблицу, по которой можно быстро выбрать нужный тип “ореха”.

Тип сжима ответвительногоСечение магистральных проводов, мм 2Сечение ответвительных проводов, мм 2Габаритные размеры
У731М4-101,5-1042х41х31
У733М16-351,5-1042х41х31
У734М16-3516-2542х41х31
У739М4-101,5-2,542х36х23
У859М50-704-3562х61х43,5
У870М95-15016-5084х85х60
У871М95-15050-9584х85х60
У872М95-15095-12084х85х60

Сжимы ответвительные продаются в любых магазинах электротоваров. С их помощью можно соединять медные и алюминиевые провода. Также возможна их комбинация, т.е. можно соединять медный с алюминиевым проводником через промежуточную пластину.

Еще запомните, что корпус сжимов типа “орех” не герметичный и туда свободно может попасть вода, пыль или мелкий мусор. Поэтому для надежности стоит их изолировать изолентой.

Соединение проводов с помощью зажимов типа “орех”

Теперь давайте рассмотрим сам процесс соединения.

Сначала необходимо разобрать корпус сжима. Для этого тонкой отверткой поддеваем стопорные кольца и снимаем их.

Зачищаем провода на длину плашек и ослабляем (откручиваем) болты.

Вставляем провода в специальные пазы в плашках. Если соединяете алюминиевый провод с медным, то обязательно между ними должна быть промежуточная пластина. Медь с алюминием не должна контактировать на прямую, так как это будет вызывать быстрое окисление металлов и в последствии в месте соединения будет плохой контакт.

Затягиваем болты так, чтобы туда больше не лазить, но осторожно, чтобы не сорвать резьбу

Теперь укладываем плашку с проводами в корпус “ореха”.

Для прохождения проводников в нем есть специальные отверстия.

Закрываем корпус и одеваем стопорные кольца, чтобы он не раскрылся.

Вот и все! Мы соединили два провода с помощью зажимов типа “орех”.

Ответвительный провод подключается к магистральному аналогично. Только у магистрального снимается часть изоляции без его разрезания.

Сегодня в этажных щитках большинство таких соединений находятся в плачевном состоянии, так как за ними никто не следит. Это видно по двум верхним фотографиям. Часто помимо основных проводников к ним подключают домофон, освещение подъезда, какую-нибудь розетку, связисты свое оборудование и т.д. Обычно все это делают на авось и не преследую цели сделать надежное соединение.

А у вас в этажном щитке сжимы типа “орех” в каком состоянии находятся?

{SOURCE}

Монтаж сетей при помощи гильз

Такой вариант претендует на звание наиболее надежного способа соединения. Любых по нагрузкам и качеству проводов.

Опрессовка проводов гильзами

Токопроводящие жилы вставляют в специальную трубку – гильзу, и обжимают с определённым усилием. Есть одно, но. Сечение проводов не должно превышать самого сечение монтируемых гильз. Вставив и обжав обойму, гильза тщательно изолируется термоусадочной трубкой, либо с помощью других изоляционных материалов.

Общая оценка. Отличный способ надежного соединения проводов. Направление проводников может быть с различных сторон трубки или с одной стороны. Гильзы стоят совсем недорого. Хороший способ как надёжно соединить провода между собой.

Есть и недостатки. Одноразовое использование гильз, они не разборные. Для производства таких работ понадобится инструмент: прессовочные клещи, которые также применяют как специальный инструмент. Ими снимают изоляцию. У них в арсенале присутствует обжимное устройство, а электромонтажные работы занимают чуть больше времени.

Конструкция соединителя

Начать следует со знакомства с внутренним устройством изделия, изучение которого поможет понять принцип образования ответвления и почему его так называют. Дело в том, что по своей форме этот разъем со стальными зажимами очень похож на орех (фото ниже).

Такой соединитель состоит из следующих частей:

  • Диэлектрической внешней оболочки овальной формы, являющегося корпусом изделия с расположенными на нем защелками.
  • Своеобразной «сердцевины», представляющей собой конструкцию из металлических пластин, стягиваемых болтами.

После разборки ореха видны две плашки с имеющимися на каждой них выборками (пазами), предназначенными для фиксации и зажима оголенных концов проводов. Их глубина и ширина зависят от того, на какое сечение рассчитан данный образец ответвительного сжима. Наиболее распространенные модели изделий этого класса и сечения фиксируемых в них жил указаны в размещенной ниже таблице.

Приведенные в ней образцы сжимов типа «орех» применяются в сетях переменного тока с действующим напряжением до 660 Вольт включительно.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Маркировка соединителей

Как подобрать колпачок? Ведь размеры и сечения скрутки у них разные и классифицируются по суммарной площади поперечного сечения жил. Эта площадь указывается в номере соединителя, который может быть от одного до пяти. Чем больше номер, тем больше проводов колпачок способен соединить.

Но с такими цифрами нужно быть внимательным, так как есть два вида устройств: отечественные и европейские. Обозначение у обоих стандартов одинаковое – цифры, только европейские номиналы намного меньше отечественных

Поэтому, покупая СИЗ, лучше обращать внимание на суммарное сечение, чем на его номер. Все это прописывается на упаковке

Маркировка изделия осуществляется следующим образом: сначала прописывается аббревиатура СИЗ, затем помечается тип корпуса (с выступами или без них). Выступ необходим для лучшей фиксации пальцами зажима. После типа корпуса прописывается суммарное поперечное сечение проводов, которые соединяются в зажиме. Сечение колеблется от 0,5 до 10 мм2. Как правило, в зависимости от типа и размера изделия, их корпуса окрашивают в определенный цвет, чтобы было удобно использовать колпачки. В таблице ниже указывается цветовое решение в зависимости от типа корпуса, благодаря чему вам станет понятнее, как выбрать СИЗ для скрутки:

Также следует помнить, что колпачками можно пользоваться только в том случае, когда осуществляется соединение двух одинаковых проводов. Если требуется соединить провода из алюминия и меди, то сделать это с помощью СИЗ уже невозможно. В этом случае можно применить клеммник, металлический зажим (орешек) или болт.

Объединение шин из различных материалов

Соединение медного и алюминиевого проводов зажимом орех

Подключение проводов с применением электрических орехов допускается выполнять не одним методом ответвления. Благодаря простоте конструкции и надежности образующегося соединения эти элементы применяются на любых участках действующих электросетей, включая распределительные коробки.  При их использовании внутри установочных изделий нужно учитывать размеры самих сжимов и подбирать короба соответствующих габаритов.

При необходимости соединения алюминиевых и медных жил зажимы для проводов «орешки» электромонтажные просто незаменимы. Потребность в них объясняется следующими причинами:

  • При непосредственном контакте алюминиевых и медных проводов металлы в зоне соединения со временем окисляются.
  • При длительной эксплуатации скрутки она постепенно разрушается и может ослабнуть настолько, что цепь, по которой протекает нагрузочный ток, окончательно разрывается.
  • В результате этого разрушения энергоснабжение подключенного к ней объекта полностью прекращается.

При формировании соединений типа «орех» сначала медный и алюминиевый провода освобождаются от изоляции на ширину пластины. После этого сначала ослабляется крепеж, а в освободившиеся пазы вставляются соответствующие провода. На завершающем этапе сборки они затягиваются ослабленными ранее винтами. За счет того, что между медным и алюминиевым проводами в орехе помещается латунная пластина, непосредственного контакта между ними не образуется.

Отвод от столба высоковольтной линии

Отвод от столба высоковольтной линии

Согласно положениям действующей нормативной документации работы по подключению кабеля, протягиваемого от столба ЛЭП до ввода в дом, проводятся специализированными организациями. Это объясняется тем, что открытая часть общей трассы подвода электроэнергии очень важна с точки зрения правильности ее обустройства.

Такие работы могут выполняться только специалистами, которые при монтаже используют особые приемы прокладки линий, включая оформление ответвлений от типового кабеля СИП.

Согласно требованиям ПУЭ, при воздушном способе подводки допускается использовать следующие типы проводного материала:

  • Медные жилы сечением 4 мм квадратных при расстоянии от столба до дома порядка 10 метров;
  • такой же кабель, но с медными жилами сечением 6 мм квадратных – при удалениях от 10 до 15 метров;
  • алюминиевые провода сечением не менее 16-ти мм в диаметре – во всех случаях, когда в целях экономии их медный заменитель не используется.

Обустройство отвода от столба, расположенного на улице около дома – это как раз тот случай, когда потребуется сквозное соединение типа «орех». При использовании этого объединительного элемента удастся обеспечить надежный контакт жил алюминиевого кабеля высоковольтной линии с медным отводом в сторону жилого строения.

Электромонтажный орех

Для соединения жил проводов и кабелей широко применяются клеммы. Для соединения необходимо удалить изоляцию и вставить зачищенную жилу в клемму. Но вовсе не обязательно ограничиваться зачисткой концов проводников. Изоляция может быть удалена в любом месте. При этом провод можно не разрезать, а использовать клемму специальной конструкции – сжим. Этим приспособлением можно соединить два провода, не разрезая их в месте соединения. Но чаще всего оно используется для получения ответвлений от главного провода, который в таком случае аналогичен электрической шине.

Главная деталь этого изделия, которое также называется электриками «орех», состоит из нескольких стальных пластин. Обычно их три:

  • Верхняя и нижняя снабжены желобком.
  • Средняя пластина плоская.

Желобки взаимно перпендикулярны и предназначены для охвата жилы подходящего диаметра.

Размеры желобков определяют ту или иную модель «ореха», которую рекомендуется применять для соединения проводников с определенными сечениями. На изображении далее видно, что жилы в этом соединении не соприкасаются. Следовательно, в «орехе» можно соединять алюминиевый провод с медным. Металлическая деталь помещена в пластиковый корпус. В некоторых моделях он герметичен.


Соединитель сжима, называемый «плашкой»
Одна из моделей сжима с разобранным корпусом

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

  1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
  2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
  3. Половинки изделия разъединяются.
  4. Нужно выкрутить прижимные болты из контактных пластин.
  5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Назначение и преимущества соединителей

Маркировка кабельных зажимов

Зажим-орех для электропроводов особо востребован в ситуациях, когда необходимо подготовить ответвление от магистрального провода без необходимости его разрезания. Показательный пример применения этого соединителя – использование в этажных подъездных щитках, от которых электроэнергия подается в квартиры по ответвлениям от основной кабельной линии. При оформлении очередного отвода в жилое помещение магистральный провод на каждой площадке прокладывается неразрывным способом. Питание в отдельные квартиры подается за счет обустройства ответвления с применением «орехов» электромонтажных.

При такой организации пропадание контакта на втором этаже здания, например, приведет к одновременному исчезновению питания во всех квартирах, расположенных в верхних его этажах.

Орехи для проводов допускается устанавливать в линиях электроснабжения с рабочим напряжением до 660 Вольт, в пределах которого удается получить надежное подключение отходящего провода к магистральной кабельной трассе. Благодаря использованию этих электротехнических элементов на выполнение соответствующих монтажных работ времени расходуется значительно меньше. При этом от монтажника не требуется особых умения и усилий.

Орешки для соединительных проводов не гарантируют абсолютной герметичности, поскольку в определенных условиях в них может попадать пыль или влага. Чтобы избежать этой неприятности, специалисты советуют после образования соединения обматывать корпус сжима «орех» изоляционной лентой.

К бесспорным преимуществам зажимов этого типа относят:

  • С их помощью удается подключать ответвления без разрыва кабеля.
  • Для работы с этими соединительными элементами не требуется специальной подготовки и высокой квалификации.
  • Посредством орехов для соединения электрических проводов удается совмещать разнородные материалы (медь и алюминий, в частности).

Последнее преимущество особо важно при монтаже проводящих линий, поскольку в этом случае исключается окисление контактов и возможность полного прерывания подачи электроэнергии к потребителю

Пайка либо сварка проводов

Этот способ надежен. Обычно такой способ соединения в распределительной коробке, подразумевает вначале зачистку и скрутку концов, после их окунают в разогретый припой. Соединение проводов алюминий с алюминием желательно проводить пайкой. Затем их изолируют с помощью термотрубки или изоляционной ленты.

Способ скрутки проводов

Категорически не рекомендуется сразу охлаждать спаянные провода в воде, микротрещины, возникающие при таком виде охлаждения, влияют на качество соединения. Они не долговечны.

Оценка метода пайки. Он даёт крепкие контакты цепи и отличное качество, не дорог, он самый надежны с способ соединения электрических проводов в распаянной коробке.

Технологический недостаток. Без паяльника тут не обойтись. Скорость выполнения работ не высока. Соединение естественно не разъемное. Из этого следует, что пайку делают в крайних случаях, применяя более современные методы соединения. Среди мастеров он давно не пользуется популярностью, поскольку занимает больше времени.

Существует также не часто встречающийся метод соединение электрических проводов, сваркой. Процесс похожий, но требует применения специального сварочного аппарата, естественно, и определённых навыков.

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Клеммы для соединения проводов: разновидности, производители

Качественные и правильные электрические соединения – залог безопасной проводки. Часто замыкание случается именно по причине неправильно смонтированной проводки, выполненной на коленке. Чтобы избежать подобных проблем используются клеммы для соединения проводов. Они помогают сделать так, чтобы кабели плотно подходили друг к другу. В нашем обзоре мы расскажем об основных видах клеммников, а также об их различиях и особенностях применения.

Клеммы могут иметь разную форму и характеристики в зависимости от назначения

Содержание статьи

Основные варианты соединения проводов

Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.

Вариант соединения при помощи клемм

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.

Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Важно! Скрутка не используется в помещениях с высокой влажностью или в зданиях из дерева.

Пайка

Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.

Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.

Варианты соединения

Сварка

Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.

Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.

Способ сварки

Опрессовка

Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.

Опрессовка проводов

Клеммы для соединения проводов

Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.

Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.

Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.

Плюсы этого способа:

  • быстрота и простота применения;
  • небольшая стоимость;
  • не требуются специальные навыки;
  • можно соединять кабели с разными диаметрами.

Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.

Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.

Для прочного соединения применяются разные варианты клемм

Основные требования к клеммникам для соединения проводов

К любому варианту соединений предъявляются определенные требования, обеспечивающие его безопасность:

  • хорошая механическая прочность;
  • стабильность свойств на протяжении всего эксплуатационного срока;
  • доступность для обслуживания и возможного ремонта;
  • показатель электрического сопротивления не более 1,2 значения электрического сопротивления всего проводника.

Соединение должно быть защищено от случайного доступа. При этом безопасность обеспечивается специальными распределительными коробками и корпусами.

Некоторые характеристики универсальных изделий

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

  • безопасность соединения;
  • исключается возникновение искры;
  • долговечность и надежность в процессе работы;
  • высокая степень жесткости;
  • простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка. Во время монтажа важно знать, как соединить провода в распределительной коробке.

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

Внутреннее устройство клеммы с рычажками

Как правильно выбрать клеммы для проводов

Чтобы правильно выбрать зажим для проводов необходимо воспользоваться некоторыми правилами:

  • определиться с методом монтажа;
  • выяснить функциональное назначение элемента;
  • учитывать сечение проводника и его количество;
  • важно определиться с оптимальным вариантом модели.
Варианты соединителей

Основные виды клемм

Клеммные колодки могут быть разных видов, которые отличаются по цене, исполнению и качеству. Выбирая изделия необходимо знать значение тока, который будет проходить по проводам. Он должен быть меньше номинального тока.

Винтовые (строительные, барьерные)

Винтовые клеммы представляют собой самый востребованный вариант, который отличается простотой и превосходной надежностью. Такие клеммники подходят для подсоединения розеток и для укладки электропроводки.

При этом используется соединение проводов с помощью зажимов винтового типа. Это позволяет обеспечить прочную фиксацию. Не стоит использовать винтовые клеммники для проводов из алюминия.

Винтовые соединители

Зажимные (пружинные, самозажимные): зажимы для проводов

Такие изделия также называют обжимные клеммы для проводов. Кабели в них зажимаются с помощью пружины. При этом не требуется специальный инструмент. Зачищенный провод устанавливается до упора в колодку и крепится пружиной. В современных моделях предусмотрена функция самозажима.

Пружинные клеммы пользуются популярностью из-за надежного соединения. Чтобы извлечь жилу необходимо оттянуть рычажок обратно. Выбирая такой вариант, клеммник нужно выбрать с учетом количества соединений. Пружинные изделия делаются из разных полимерных материалов. Контактный элемент выполняется из двух латунных пластин.

Зажимные изделия

Клеммы для распределительных коробок

Чтобы осуществить соединение проводов в распределительной коробке используется клемма из пластмассового корпуса с отверстиями для проводников, пружинного элемента и токонесущей шины. Для подсоединения проводник следует вставить до упора в клемму. При этом пружинный элемент прочно прижимает проводник.

Клеммы внутри коробки

Клеммы с предохранителем

Клеммы с предохранителями используются для селективной защиты вторичных цепей. Применяются как гибкие, так и жесткие проводники.

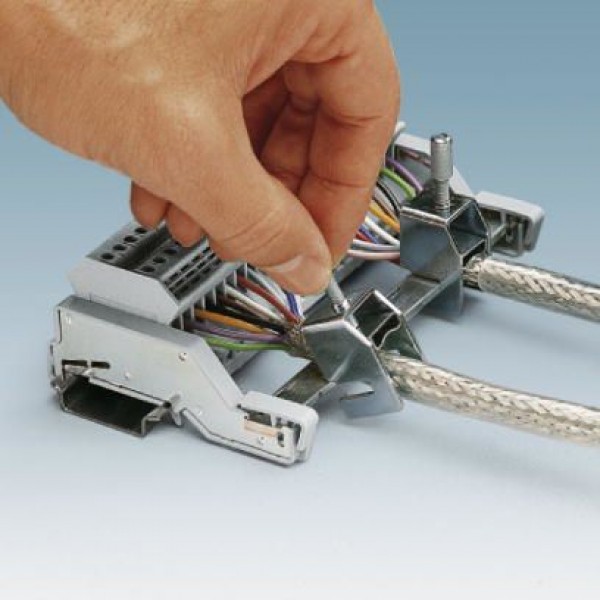

Клеммные колодки

Клеммная колодка представляет собой приспособление коммутации всевозможных схем с попарно соединенными зажимами. Изделия содержат гнезда большого диаметра. У колодок бывают безрезьбовые и резьбовые выходы. Применяются винты из металла, с помощью которых затягивают жилы. Типы колодок разные, но принцип их устройства один.

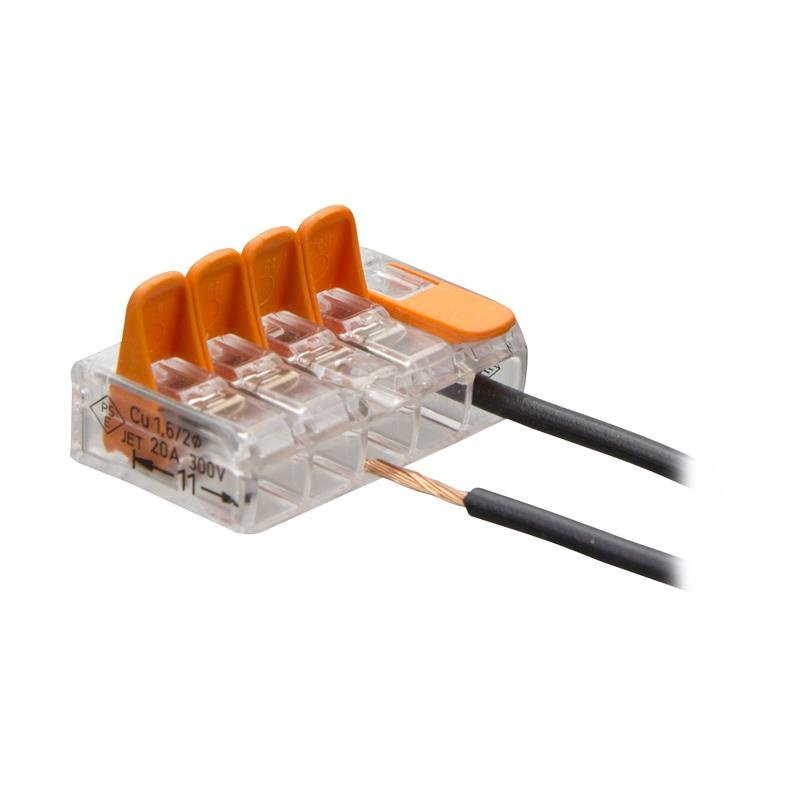

Для быстрого соединения проводов часто применяются колодки «Ваго». Они бывают двух видов:

  • с плоскопружинным механизмом;
  • универсальные с рычажковым механизмом.
Компактные клеммные колодки

Ножевые клеммники

Такие варианты используются для заземления и для цепей зануления. Также их применяют для врезания ответвлений в проводник. Ножевые соединения часто применяются для аудиотехники. Их особенностью является то, что при установке не требуется зачистка проводника. Провод просто устанавливается в клеммник и обжимается.

Достоинством таких клеммнков считается экономия времени на монтаж, надежность и безопасное соединение за счет специального рычага. Кроме того, для установки не требуется специальный инструмент.

Ножевые модели

Какие клеммы для соединения проводов лучше использовать

Основное предназначение клемм – это правильное соединение проводов. В зависимости от этого и нужно выбирать изделия. Чтобы сделать грамотный стык нужно подобрать определенные типы клемм. Изделия отличаются номинальным значением тока и диаметром провода. Все параметры указываются на корпусе клеммы. Некоторые модели могут содержать внутри специальный наполнитель. Этот гель предотвращает процессы окисления и улучшает надежность соединений.

Выбрать клеммник можно по материалу корпуса:

  • клеммная колодка из керамики используется в электроустановках с особым температурным режимом, например, в силовых шинах или в нагревательном оборудовании;
  • полипропилен представляет собой прочный материал с пластичными свойствами. Он замечательно противостоит разным нагрузкам и не деформируется. Используется для бытовых приборов освещения;
  • полиамид обладает великолепными характеристиками. Используется для колодок, которым требуется повышенная нагрузка;
  • карболит способен выдержать статические нагрузки на вибрацию;
  • поливинилхлорид используется для колодок, которые применяются для слаботочных соединений. Это может быть освещение или бытовая техника;
  • эбонит и текстолит также используются для изготовления клеммных колодок.

Обзор производителей клеммных соединений проводов

Рассмотрим, какие производители выпускают подобное оборудование.

Legrand

Для проводников из разного материала и диаметра применяются винтовые клеммники от компании Legrand. Материал изготовления латунь с покрытием из слоя никеля. Такой состав позволяет добиться хорошего соединения и превосходных токопроводящих свойств. В качестве изолирующего материала используется полипропилен, отличающийся устойчивостью к огню.

Клеммники данной компании имеют следующие характеристики:

  • механическая прочность;
  • большой выбор размеров;
  • возможности коммутации, как силовых цепей, так и слаботочных;
  • разнообразное цветовое исполнение;
  • всестороннее тестирование и наличие соответствующих сертификатов.
Клеммник от «Легранд»

Wago

Высоким качеством известна продукция немецкой компании Wago. Пружинные безвинтовые клеммники обеспечивают надежное соединение разнообразных проводников.

Клемма многоразового использования имеет такие преимущества:

  • простота монтажных работ;
  • стойкость к вибрациям;
  • не требуется специализированный инструмент.

Клеммники Wago делаются из меди со специальной обработкой, что является защитой от коррозии. Зажим проводников осуществляется при помощи плоской пружины с хромоникелевым сплавом.

Функциональный клеммник

АВВ

Компания АВВ предлагает обширный диапазон цен, который зависит от качества отдельных элементов. Производитель предлагает разные виды: пружинные, винтовые, а также клеммы с разъемами и с изоляцией.

Продукция имеет следующие плюсы:

  • высокое качество изделий;
  • инновационные технологичные разработки;
  • высокая прочность соединений.

Как соединить алюминиевый и медный провод

Теперь разберемся, как соединить алюминиевый провод с медным. Сначала выделим причины, почему два материала нельзя соединять напрямую:

  • подобное соединение сильно нагревается;
  • со временем контакт становится слабее, так как алюминий обладает более низкой электропроводностью, чем медь. При нагревании он сильнее расширяется.

Чтобы избежать таких неприятностей алюминиевый и медный проводник можно соединить с помощью клеммных колодок, болтового соединения и с помощью специальных зажимов.

Основные этапы процесса соединения проводов с помощью клемм

Как проводится соединение проводов при помощи клемм, вы подробно можете узнать из нашей таблицы. Рассмотрим варианты соединений на примерах разных моделей Wago:

По какой цене можно купить клеммники для проводов

В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:

Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.



Предыдущая

ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола

Следующая

ИнженерияПособие тем, у кого плохая память: как открыть домофон без ключа

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Соединение проводов

При монтаже или ремонте электропроводки возникает необходимость подключения линии электропроводки к существующей линии путем соединения проводников. Ниже рассмотрим основные способы ответвления проводов, а также приведем их достоинства и недостатки.
В каталоге компании Атлас представлены из данной статьи:
Клеммники WAGO

Способы соединения кабелей и проводов

Один из наиболее распространенных способов ответвления проводов – скрутка. Наверняка многие знают о том, что этот способ соединения недостаточно надежен. Для обеспечения надежности скрутки можно использовать гильзы или самоизолирующие зажимы. Данные элементы дополнительно прижимают скрутку, чем обеспечивается надежное контактное соединение.

Самоизолирующие зажимы — СИЗ

Самоизолирующие зажимы — СИЗ   Существенный недостаток данного способа соединения – необходимость разрыва магистрального провода (провода, от которого производится ответвление). Еще один недостаток – невозможность ответвления проводников из разного металла (алюминиевого и медного). Если магистральный и ответвляемый проводники выполнены из меди, то ответвление можно произвести пайкой. Этот способ характеризуется высокой надежностью контактного соединения. При этом нет необходимости разрывать магистральный провод. Достаточно снять изоляцию на небольшом участке проводников и выполнить ответвление проводников, пропаяв места их соединения.

Соединение проводов пайкой

Соединение проводов пайкой   Сварка – это еще одни способ ответвления проводников. Данный способ подходит, как для медных, так и для алюминиевых проводников. Присоединение медного проводника к алюминиевому в данном случае не допускается. При этом возникает необходимость разрыва магистрального проводника, но данный факт является несущественным, так как полученное в результате сварки контактное соединение магистрального и ответвляемого проводников является монолитным. Следует упомянуть так называемые «орешки», которые предназначены для ответвления проводов. Конструктивно данные соединительные элементы состоят из трех контактных пластин, между которых зажимаются винтами проводники. Наличие пластины между соединяемыми проводниками позволяет выполнить ответвление проводников из разного металла, то есть из меди и алюминия. Пластины «орешков» помещены в специальный корпус, изготовленный из пластика. Данный корпус осуществляет изоляцию выполненного ответвления проводников. При ответвлении проводников данным способом отсутствует необходимость разрыва магистрального провода. так называемые «орешки», которые предназначены для ответвления проводов   Еще одно существенное преимущество вышеприведенных «орехов» — возможность соединения (ответвления) проводников широкого диапазона сечений – от полутора до 150 кв. мм. Рассмотрим такой тип ответвительных устройств, как прокалывающие зажимы. Если для соединения магистрального и ответвляемого проводников необходимо было удалить часть изоляции с их поверхности, то в случае использования прокалывающих зажимов этого делать не требуется. Основной конструктивный элемент данных соединительных устройств – зажимные контактные пластины с зубцами, которые осуществляют прокол изоляции, чем обеспечивается непосредственный контакт с подключаемым проводником. Прокалывающие зажимы для соединения проводов маленького сечения с герметичным корпусом   Прокалывающие зажимы имеют герметичный корпус, который позволяет их использовать в условиях повышенной влажности. Процесс ответвления проводников в данном случае может осуществляться без снятия напряжения с магистрального проводника. Прокалывающие изоляцию зажимы типа ЗПО   В зависимости от типа прокалывающего зажима, различают несколько способов «прокола» проводников. Ответвление жил проводов и кабелей небольшого сечения осуществляется без использования специального инструмента, так как соединение проводников, то есть «прокол» осуществляется вручную путем защелкивания корпуса. Прокалывающие зажимы, которые предназначены для соединения и ответвления проводников большого сечения имеют несколько иной принцип «прокола» проводников. Прокалывающий зажим SE21 для ответвления проводов с большим сечением   Контактная пластина осуществляем прокол изоляции проводника, и врезается в металл для обеспечения контактного соединения при завинчивании болтов зажима. При этом усилие, необходимое для обеспечения оптимального контакта с проводником, контролируется срывной головкой болтов. То есть при достижении оптимального усилия давления контактной пластины на подключаемый проводник, головка болта срывается. Недостаток прокалывающих зажимов, рассмотренных выше, заключается в их одноразовом использовании. Но данным недостатком можно пренебречь, учитывая качество выполненного соединения (ответвления) проводников данным способом. Кроме вышеприведенных способов ответвления проводников, следует упомянуть о клеммниках. Современный ассортимент предлагает широкий выбор клеммников различных типов и конструкций. Одни из наиболее популярных соединительных устройств, используемых при выполнении электромонтажных работ – это клеммы Wago.

Использование клемм WAGO для соединения проводов

Использование клемм WAGO для соединения проводов Для ответвления проводников можно также использовать и другие типы клеммников, в том числе и болтовых, при помощи которых можно произвести ответвление проводников без необходимости разрыва магистрального провода. Контактное соединение проводников, выполненное болтовыми клеммниками, достаточно надежное, а наличие на клеммнике специального защитного корпуса, позволяет использовать их в различных условиях, в том числе и во влажных и загрязненных помещениях.

Клеммники для соединения проводов: какие лучше использовать

На вопрос о том, какая неисправность электрической проводки наиболее встречаемая, большинство ответит, что это короткое замыкание. Однако на практике чаще всего встречается разрыв электрической цепи, который происходит в местах ее соединения вследствие ослабления контакта.

Варианты соединения проводов

Эти соединения производятся несколькими способами:

  • механические скрутки проводов;
  • коммутация проводников методом пайки или сварки;
  • клеммники для соединения проводов.

Любое соединение должно удовлетворять ряду требований, обеспечивающих его надежность и безопасность:

  • доступность для проверки и ремонта;
  • достаточная механическую прочность;
  • электрическое сопротивление не более 1,2 величины электрического сопротивления целого проводника;
  • стабильность свойств на протяжении всего срока службы.

Скрутка проводов

Этот способ соединения уже не предусматривается Правилами устройства электроустановок, но еще очень широко встречается в практике, особенно в электропроводке старых домов. Вместо этого вида применяется коммутация изолирующими зажимами (СИЗ), представленное специальными колпачками с внутренней стальной пружиной. Эти колпачки навинчиваются на жгут из нескольких проводников, образуя их прочный механический и электрический контакт. Применяется только для проводников из однородных материалов.

Пайка или сварка

Данный способ соединения очень трудоемок, требует наличия специального оборудования и подготовки монтажника. Как правило, он встречается при монтаже слаботочных электрических систем и относится к виду неразъемных соединений. Применяется так же для проводов из однородных материалов.

Клеммники

Этот вариант коммутации удовлетворяет всем требованиям и является наименее трудоемким при монтаже, что сделало его наиболее применяемым в последние годы, особенно когда соответствующие материалы стали широкодоступны в торговой сети. Коммутация проводников с помощью клеммника применяется и для проводов, изготовленных из различных материалов.

Как соединить электрические провода? Читайте подробнее о способах соединения электрических проводов.
А также, как правильно соединять провода в распределительной коробке своими руками.

Клеммные соединения проводов

Соединения проводников с помощью клеммных зажимов позволяет избежать непосредственного контакта разнородных материалов проводов, таких как алюминий и медь, непосредственный контакт которых вызывает явление электрической коррозии, приводящей к быстрому окислению соединения. На данный момент существует три вида клеммных колодок:

  • винтовые;
  • пружинные;
  • ножевые.

Клеммники, как правило, выполняются из латуни в виде сборок из двух и более клемм. Некоторые клеммники заполнены специальным гелем, предотвращающим коррозию соединяемых проводников. Номенклатура клеммников предусматривает их деление по диаметру соединяемых проводов, номинальному току и напряжению.

Клеммники Legrand

Винтовые клеммники применяются для электрических проводников различного диаметра и материала. Такой вид не применяется для соединения многопроволочных проводов, за исключением обжатых специальными латунными наконечниками. Не желателен контакт с помощью винтовых клеммников алюминиевых проводов вследствие их низкой механической прочности. Алюминий легко продавливается прижимным винтом вплоть до полного его повреждения.

Винтовой клеммник, пример соединения проводов

Наиболее популярным производителем винтовых клеммников для соединения проводов является французская компания Legrand. Материалом для клеммников служит латунь, покрытая слоем никеля, что позволяет добиться надежного контакта в соединении и высоких токопроводящих свойств. Изолирующим материалом является полипропилен, имеющий рабочий диапазон температур от -25ОС до +100ОС и обладающий высокой стойкостью к воздействию открытого огня. Конструкция соединений обеспечивает стабильность рабочих характеристик на протяжении всего срока службы.

Популярность клеммников Legrand обусловлена рядом характеристик, отличающих клеммники для соединения проводов Legrand от аналогичных моделей других производителей:

  • гарантированная высокая механическая прочность соединения;
  • широкий ряд типоразмеров и возможность применения для соединения проводников сечением до 25 мм2;
  • возможность коммутации как слаботочных, так и силовых цепей в помещениях бытового и производственного назначения
  • различное цветовое исполнения изоляции клеммника Legrand, позволяющее обеспечить отличие проводов и соединений различных групп и различного назначения;
  • многоуровневое тестирование продукции Legrand, обеспечивающее соответствие изделий сертифицируемым параметрам.

Надежность клеммников для соединения проводов Legrand может быть обеспечена только при правильном монтаже и эксплуатации:

  • при соединении алюминиевого и медного провода необходимо исключить их касание внутри клеммника;
  • при укладке соединения с помощью клеммника Legrand в коммутационную коробку необходимо обеспечить отсутствие механических нагрузок и напряжений, способных вызвать ослабление контакта;
  • необходимо ежегодно проводить ревизию соединения и подтягивание винтового соединения до необходимого напряжения.

Винтовые клеммники в распредкоробке

Монтаж клеммников Legrand выполняется в следующем порядке:

  1. Производится зачистка изоляции провода на длину, равную половине длины его металлической шины.
  2. Вывинчивается прижимной винт и проводник устанавливается в отверстие клеммника.
  3. Прижимной винт затягивается с усилием, обеспечивающим надежный контакт проводника и шины клеммника.

Клеммники Legrand выпускаются в виде блока из двенадцати винтовых клемм на номинальное напряжение 380 вольт и максимальный ток до 101 ампера, в зависимости от сечения коммутируемого провода. Необходимое количество используемых клемм легко отделяется от основного блока ножом.

Wago

Недостаток клеммников Legrand в части необходимости ежегодного обслуживания отсутствуют у клеммников немецкой электротехнической компании Wago. Пружинные безвинтовые клеммники Wago для соединения проводов обеспечивают надежное и необслуживаемое соединение проводников различного типа и диаметра.

Самозажимная клемма Wago многоразового использования

Такая коммутация имеет ряд преимуществ относительно соединений других типов:

  • устойчивость соединения к вибрациям;
  • постоянное давление, оказываемое пружиной на соединяемые проводники, компенсирующее деформацию проводников и обеспечивающее постоянное электрическое сопротивление соединения;
  • простой монтаж, не требующий применения специализированного инструмента;
  • возможность не однократных переподключений без повреждения токопроводящей жилы;
  • наличие доступа измерительного инструмента к токонесущей шине клеммника Wago.

Клеммники для соединения проводов Wago изготавливаются из меди, обработанной лужением, что обеспечивает увеличенное пятно контакта, снижает электрическое сопротивление соединения и обеспечивает защиту от коррозии.

Дополнительно клеммники Wago могут заполняться специальной антикоррозионной смазкой.

Зажим проводника осуществляется с помощью плоской пружины сложной формы, изготовленной из стали и покрытой хромоникелевым сплавом. Изоляция токопроводящих элементов клеммных колодок Wago достигается изготовлением корпуса из поликарбоната или модифицированного полиамида, имеющих широкий диапазон рабочих температур, химическую стойкость к агрессивным материалам и атмосферным воздействиям.

Конструкция контактной группы Wago предусматривает два варианта:

  • PUSH WIRE — данный вид соединения предназначен для неразъемных соединений. Высокая жесткость пружины не позволяет извлечь проводник без повреждения и препятствует монтажу многопроволочного провода без жесткого наконечника;
  • CAGE CLAMP – используется для многократных коммутаций, в том числе и высоко гибких проводов.

Монтаж клеммных соединений Wago заключается в выполнении трех простых операций:

  1. Зачистка изоляции. Длина освобождаемого от изоляции провода измеряется по специальному углублению на корпусе клеммника Wago и составляет от 10 до 13 мм.
  2. Установка проводника в клеммник. Более удобно эту операцию выполнять с помощью плоскогубцев.
  3. Визуальная проверка глубины установки провода с помощью прозрачного корпуса.

Клеммники Wago выпускаются для соединения от 2-х до 8-и проводников диаметром от 0,5 до 4 мм2. Номинальное напряжение составляет 220 вольт и максимальный ток 32 ампера, что соответствует характеристикам и нагрузкам бытовой сети жилого дома. Одним из условий долгого срока службы клеммников Wago является их правильный выбор в соответствии с характеристикой сети.

Ножевые

Коммутация проводов с помощью клеммника ножевого типа применяется в тех случаях, когда требованиями нормативных документов предусматривают монтаж цепи только неразрывной токопроводящей жилой. Такие требования предъявляются к цепям защитного заземления и зануления.

Монтаж таких клеммников производится без зачистки провода от изоляции путем вставки соединяемых проводов в клеммник и его обжатия до фиксации. При этом ножевидные контакты прорезают изоляцию проводников и обеспечивают их надежный контакт.

Подобные клеммники выпускаются компаниями Legrand, Klemsan, 3M на напряжение 220 вольт и максимальные токи в зависимости от сечения соединяемых проводов.

Рекомендации по коммутации проводов

Хороший контакт зависит не только от качества применяемых клеммников, но и правильного осуществления подготовительных операций:

  • зачистку проводов необходимо выполнять с помощью специального инструмента, обеспечивающего зачистку без повреждения токоведущей жилы;
  • обязательно снять с поверхности провода оксидную пленку;
  • для обжатия многопроволочных проводов, гильза должна быть подобрана максимально точно;
  • провод в клемму должен заводиться вплоть до начала изоляционного слоя;
  • обязательно проверить прочность соединения путем вытягивания проводов из клеммника;
  • для удобства монтажа и исключения механических нагрузок на клеммник обязательно наличие запаса длины провода;
  • клеммники в распределительной коробке должны быть максимально удалены друг от друга для исключения короткого замыкания в случае их нагрева.

Коммутация проводов – одна из простейших операций при монтаже электрических сетей. Однако от его правильного выполнения зависит не только работа самой электрической сети, но и стабильное функционирование различных электрических систем и оборудования. Именно надежная коммутация обеспечивает стабильность характеристик электрической сети, которые влияют на бесперебойную работу электрических приборов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Зажимы и колодки для соединения проводов и кабелей

Даже людям без электротехнического образования понятен тот факт, что провода и места их соединения друг с другом или с сетью могут представлять определенную опасность для жизни и здоровья человека. Согласно статистике, больший процент всех аварий в этой области происходит именно из-за неисправности контактов, а не самих проводов.

Любые виды ремонтной деятельности, тем или иным образом касающиеся проводки, так или иначе, включают в себя работу по ответвлению или наращиванию проводов. Созданное специалистом соединение должно удовлетворять всем стандартам безопасности, так как плохо скрепленные контакты имеют свойство перегреваться, что часто приводит к возникновению аварийной ситуации.

Способы соединения проводов

Что такое зажимы и колодки для проводов.

Клеммная колодка, также именуемая зажимом – это специальное электротехническое изделие, основное предназначение которого заключается в обеспечении соединения между проводами. Внешне, она выглядит как металлический контакт, обладающий узлами крепления и заключенный в диэлектрический корпус. Количество узлов не ограничено – от двух и более.

Существует достаточно большое количество разновидностей конструкции, каждая из которых обладает своими особенностями. Это современное устройство, пришедшее на замену «дедовскому» методу – скрутке. Сфера применения клеммных колодок достаточно широка, их используют как профессиональные электрики, производящие капитальные ремонтные работы по наладке электросети, так и люди, выполняющие подключение нового элемента (выключателя, розетки и пр. ).

Важно! Электропроводка, прокладываемая с помощью зажимов, гарантирует безопасность и надежность.

Зачем они нужны.

В электротехнической практике существует определенное количество способов, с применением которых можно соединять провода:

  • С применением самозажимных клеммников.
  • С использованием винтовых клеммных зажимов.
  • Соединительные изолирующие зажимы (СИЗ).

Многие также сталкивались с таким способом как скрутка. Однако не всем известен тот факт, что скрутка – это запрещенный (согласно правилам устройства электроустановок) способ соединения проводов, не гарантирующий должной степени безопасности.

Важно! Зажимы – это специальные изделия, основная задача которых заключается в создании качественного, надежного и безопасного соединения двух и более проводов.

Принцип работы.

При возникновении необходимости обеспечить скрепление жил – электрические колодки для соединения проводов предоставляют собой лучшее решение. Изделия, помимо своей надежности, отличаются достаточно низкой стоимостью и простой схемой работы, принцип которой понятен каждому.

Выполнение скрутки

Чаще всего встречаются полиэтиленовые клеммные зажимы, на примере которых легче всего объяснить суть работы и монтажа изделия. Полиэтиленовый каркас выполнен в виде некоторого количества ячеек, каждая из которых оснащена металлической гильзой. Концевые участки проводов, между которыми требуется создать контакт, вставляются в гильзу и зажимаются с помощью винтового механизма.

Важно! Таким образом, зажимы для проводов – это просто пара механических контактов, к которым присоединяются провода. Сама клемма заключена в диэлектрический пластиковый корпус, обеспечивающий должную степень безопасности.

Разновидности и типы зажимов.

Изделия подразделяются по следующим критериям:

  • По уровню конструкции – одноярусные и многоярусные изделия, из которых наиболее сложными считаются именно многоуровневые виды.
  • В зависимости от расположения контактов – прямые и угловые соединители.
  • В зависимости от устройства конкретного провода, так как многие жилы отличаются по внутреннему устройству, и, соответственно, места их соединения также должны иметь характерные отличия.
  • По типу крепления – винтовые, пружинные, зажимные, торцевые и концевые виды.

О некоторых, самых распространенных видах классификации, в рамках данной статьи, будет рассказано несколько подробнее.

Клеммные зажимы.

Винтовые колодки, обладающие парой металлических контактов, заключенных в диэлектрический корпус. Подсоединение проводов может происходить в нескольких точках – от двух и более. С помощью колодок можно подключиться при выполнении бытовых электротехнических работ. Также их используют в распределительных коробках.

Важно! Главная особенность изделия заключается в простоте его конструкции и высоком уровне надежности.

Клеммные зажимы

Скотч-лок.

Изделие под названием скотч-лок обладает внушительным рядом преимуществ, по сравнению с остальными видами зажимов. С его помощью с легкостью можно осуществить соединение с линией или подключать проводники без использования специального инструмента. Схема работы заключается в создании фиксации с помощью сжатия в контакте ножевого типа. Электрический скотч-лок также обладает надежным и безопасным диэлектрическим корпусом, что позволяет создать полностью изолированный контакт.

Самый используемый при производстве зажимов материал – это полипропилен. Также может быть задействован огнестойкий нейлон. В корпусе продукта помещается U-образный контакт, прорезающий изоляцию и обеспечивающий контакт. Также, в корпус заливается особый гидрофобный состав, добавление которого является способом защиты места соединения от каких-либо воздействий. Принцип действия конструкции во многом напоминает прокалывающие зажимы, применяемые в рамках работы с СИП проводами.

Важно! Установку скотч-лока необходимо проводить в несколько этапов: сначала вводится кабель, а затем осуществляется зажим.

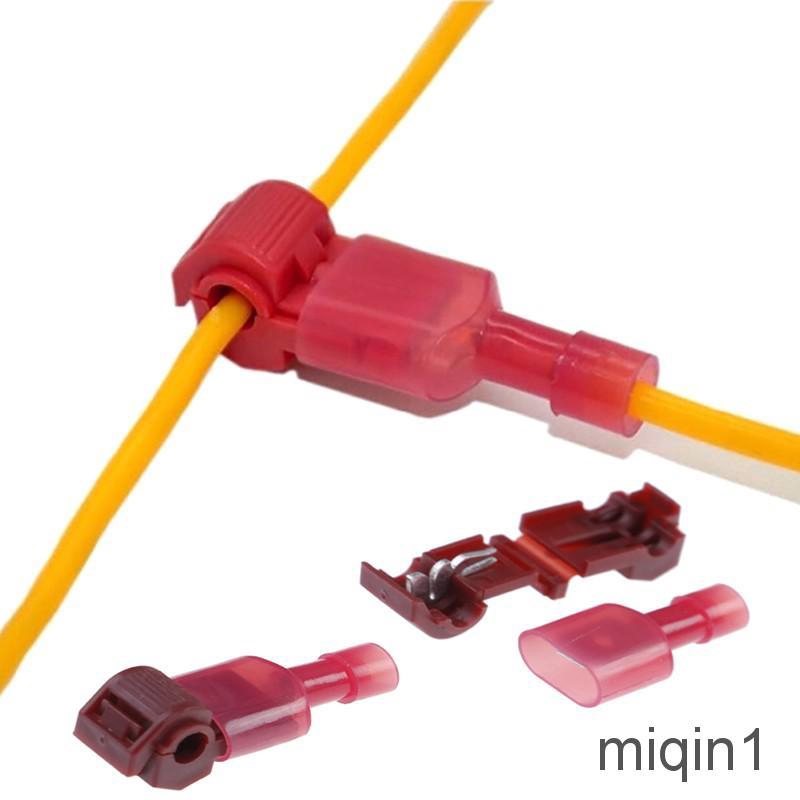

Как выглядит скотч-лок

Колпачки СИЗ.

Колпачок СИЗ – это особая конструкция, назначение которой также заключается в обеспечении создания точки соединения двух и более проводов. Изделие включает в себя две составляющие: сам колпачок и стальную пружину. Материал, используемый при изготовлении – особый электроизоляционный негорючий пластик, устойчивый к температурным воздействиям, а также, способный выдержать высокое напряжение. Пружинная конструкция в виде конуса создается из металла, витки которого обжимают электропровод.

Изделия классифицируются по наличию ушек, что, в принципе, не является особенно важным отличием. Колпачки с ушками несколько легче использовать, но и места они занимают немного больше. Подключаться с помощью колпачков очень удобно, и работа не требует особых навыков и усилий.

Колпачки СИЗ

Пружинные зажимы для соединения проводов.

Пружинные зажимы – это конструкции, используемые для соединения проводов, изготавливаются из всевозможных видов полимерных металлов. Основная контактная поверхность состоит из 2-ух латунных поверхностей. Первая жестко закрепляется на корпусе изделия, вторая – на его подвижной части.

В момент проведения монтажных работ, подвижная область приподнимается, в образовавшийся проем продевается провод, после чего конструкция возвращается в обратное положение.

Важно! В момент закрытия пружина создает определенное давление на жилу, самозажимный механизм создает надежное крепление и позволяет подключить какое-либо устройство к сети.

Пружинные зажимы

Как правильно соединять провода.

Как уже говорилось ранее, 90% всех аварийных ситуаций, связанных с электроустановками, появляются из-за проблем с контактными поверхностями. Плохой контакт может стать причиной многих проблем, избежать которых можно с помощью клеммных зажимов разного типа. Скрутки, чаще всего применяемые в бытовом варианте, запрещены по всем правилам и гостам. Такие виды соединений попросту не в состоянии обеспечить надежный контакт, в отличие от винтовых зажимов.

Клеммная колодка – это идеальный вариант, применяемый при соединении одножильных медных проводов. Помимо высокой надежности, изделия также отличаются доступной ценой. Для его применения не потребуется особых навыков монтажа и какого-либо дополнительного оборудования. Концевые участки проводов, между которыми требуется создать контакт, вставляются в гильзу и зажимаются с помощью винтового механизма.

Крепление проводной клеммы к зажимному соединителю

2. Как сделать простую машину для электролиза:


Простое практическое руководство по электромонтажу — крепление клеммы провода к разъему зажима аккумулятора

(…ПРОДОЛЖЕНИЕ с предыдущей страницы)

Теперь присоединяем еще одну оголенную клемму куска провода к разъему зажима аккумулятора. Сдвиньте изолятор ручки с ручки зажима, на котором есть отверстие со скобой (для крепления провода) и обжимной наконечник (для плотного удержания изолированной части провода).Пропустите провод через изолятор.

Зажим для батареи и еще один оголенный конец провода

Затем пропустите провод через два отверстия и вокруг кронштейна, как показано на рисунках ниже.

Оголенный конец провода протягивается через отверстие…

…и через Отверстие

Оберните провод вокруг себя, чтобы получилась петля, и туго скрутите петлю, чтобы получить плотное соединение.

Проволочная петля туго закручена

Наконец, закрепите изолированную часть клеммы провода, обжав обжимную клемму на ручке зажима.

Провод закрепляется путем обжатия проволочными витками на контактной клемме зажима

После того, как вы наденете изолятор обратно на рукоятку, ваш комплект для подключения анода готов к использованию. На картинке ниже. вы можете увидеть два комплекта подключения анодов, которые я использовал для этого урока. В один комплект входит белый разъем «папа-мама». Я сделал это для более поздних замен тех клипс, которые стали бы слишком корродированными после многократного использования или случайно погруженными в электролит.

Два дополнительных соединительных комплекта для АНОДОВ

Большинство зажимов для зарядных устройств имеют довольно слабое соединение между проводом и клеммой зажима. Кроме того, если в обжимном соединении используется неизолированный провод, в конечном итоге и там произойдет некоторая коррозия; таким образом, увеличивая электрическое сопротивление. Когда это произойдет, соединение будет перегреваться, возможно, вплоть до расплавления изоляции. Во избежание несчастного случая регулярно очищайте зажимы и зажимы типа «крокодил» наждачной бумагой, при необходимости отсоединяйте провод от разъемов (используйте шило, чтобы открыть обжим) для очистки.

ПРИМЕЧАНИЕ. Если вы подключаете электропроводку на лодке или автомобиле, все соединения должны быть ПРОПАЯНЫ (см. подробности в разделе «Пайка» на стр. 32) для обеспечения безопасности и производительности. Вы можете захотеть пропаять все соединения между проводами и разъемами в вашей установке для электролиза, если вы собираетесь использовать ее на регулярной основе.

Назад к странице 9 или странице 10 моего руководства «Электролиз монет»

4) Катод – отрицательный электрод и катодные разъемы

При электролизе электрод, подключенный к отрицательной (черной) клемме зарядного устройства, называется катодом.Катод подключается к железному предмету, подлежащему удалению от ржавчины. Некоторые энтузиасты погружают катод вместе с железным предметом, но я бы не рекомендовал этого делать (подробнее см. в разделе «Правильное размещение электродов» на стр. 19).

В качестве катода может использоваться сам зажим зарядного устройства, дополнительные соединительные комплекты (подробности см. в разделе «Многокомпонентный электролиз изделий среднего размера» на стр. 36), кусок неизолированной медной проволоки 12-го калибра (см. подробности в разделе «Многокомпонентный электролиз» на стр. 31 и на стр. 36), кусок проволоки с петлей на одном конце (см. подробности в разделе «Электролиз пушечных ядер» на стр. 37) или 2.Стальная проволока диаметром 5 мм, которую я обматываю вокруг железного предмета, чтобы увеличить площадь контакта (подробности см. на стр. 19).

Стальная проволока 2,5 мм для катодного соединения

Если вы собираетесь очищать от ржавчины артефакты среднего размера с помощью электролиза из нескольких частей (подробнее см. стр. 36), вы делаете дополнительные комплекты подключения катодов так же, как описано выше.

Соединитель проводов, соединители проводов нажимного типа Зажим электрического кабеля Соединитель клеммной колодки Светодиодная лента Соединение проводов (50 шт., 2 шт.): Amazon.com: Промышленный и научный


В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.
Разъем типа PIN-код
Материал CODE
Brand Caredy
Спецификация MET DIN

  • Убедитесь, что это подходит, введя номер модели.
  • Подходит для электрического подключения светодиодной вакуумной лампы
  • Использование изоляционного огнестойкого материала, длительный срок службы, высокая термостойкость, коррозионная стойкость, устойчивость к высокому давлению, обеспечение безопасности
  • Идентификация четкая, буква L подключена к Live линия, N соединена с нейтральной линией, удобна в использовании
  • Напорная линия изготовлена ​​из высококачественного листа пружинной стали, обладает хорошей эластичностью и высокой прочностью
  • Монтаж проводки прост, нет сверления винтов, полностью заменяет электрика лента
]] 3.17 унций

5 Материал

6 CODE Imperial, Metric Caredyayghm42R81

5 SPECITION MET DIN

5 Terminal Temper Код UNSPSC 39121400 UPC 7492434

Двойной проволочный зажим Master-Grip, с резьбовым соединением | Установка и подключение — Зажимы

Специальный хомут с двойной проволокой, нержавеющая сталь, для шлангов/трубопроводов с правой навивкой


Материал

Приложения

  • Специальный хомут для крепления легких и средних спиральных шлангов/трубопроводов с правой навивкой, таких как Flamex B se, Flamex BF se, Master-PUR Trivolution, Master-PUR Food, Master-PVC и Master-SANTO

Свойства

  • простая установка
  • прочная
  • высокая герметизирующая способность
  • сверхплотное соединение с помощью специальной двухпроводной системы

Варианты продукта

старый арт. новый артикул №. диапазон зажима
мм
624-032-888 002193 31-37
624-040-888 002194 38-46
624-050-888 002195 51-61
624-060-888 002196 63-73
624-080-888 002197 77-86
624-090-888 002198 83-96
624-100-888 002199 90-110
624-110-888 002200 101-121
624-120-888 002201 119-135
624-150-888 002202 146-160
624-160-888 002203 154-170
624-170-888 002204 167-182
624-200-888 002205 197-217
624-225-888 002206 220-240
624-250-888 002207 246-266

По запросу

  • Доступны по запросу другие размеры и материалы.

Замена кабельной стяжки! Запатентованный кабельный зажим PRO®

Один счастливый победитель каждую неделю! Зарегистрируйтесь, чтобы выиграть набор из 10 предметов Cable Clic®, Cable Clamp PRO® и MEGA Clamp™ по цене 19,95 долларов США! Выучить больше



Кабельный зажим

PROs ® — это совершенные многоразовые инструменты для прокладки кабелей. Они сочетают в себе все успешные элементы оригинальных кабельных зажимов ® с новыми инновационными функциями, обеспечивая простые в использовании, многоразовые, регулируемые и надежные решения для организации кабелей.Этот организационный инструмент нового поколения оснащен кнопкой разблокировки, ручкой для переноски, D-образным кольцом для выдвижного крючка и отверстием для ремешка. Запатентованная петля удобно удерживает открытое положение, обеспечивая превосходную функциональность по сравнению с конкурентами. Изготовлен из поликарбоната/АБС-полимеров и нержавеющей/пружинной стали.

Люди находят эти продукты чрезвычайно полезными при организации многих кабелей и шнуров, используемых с их электроникой, приборами, электроинструментами, удлинителями и т. д. Фактически, новые кабельные зажимы PROs ® основаны на более чем 35 миллионах зажимов. которые уже были распространены для использования в домах, магазинах и офисах.Запатентованные кабельные зажимы PROs ® обеспечивают организационные решения, стиль и дополнительные функции, которые сегодня нужны клиентам.

В настоящее время доступен в трех удобных размерах: малый, средний и большой. Все они предназначены для широкого спектра применений, включая организацию стандартной проводки настольного компьютера для связывания удлинителей длиной до 100 футов. Кроме того, он предлагается в привлекательном ассортименте цветов и доступен под частной маркировкой.

Зажим MEGA™



MEGA Clamp™ использует успешную конструкцию Cable Clamp® и имеет МЕГА-размеры! Этот простой в использовании организационный инструмент отлично подходит для закрепления спиральных кабелей, веревок, воздушных и садовых шлангов. Зажим MEGA Clamp™, изготовленный из прочных полимеров и нержавеющей стали, является самоустанавливающимся и пригоден для многократного использования. MEGA Clamp™ — это решение для управления большими шнурами и шлангами!

Организуйте свой:

  • Кухонная техника
  • Садовый и магазинный инвентарь
  • Соединительные кабели
  • Аудиовизуальное оборудование
  • Мобильные и настольные компьютеры
  • Удлинители
  • Видео- и фотооборудование
  • Праздничные огни

Кабель Micro и Mini Clicks®

Micro и Mini Cable Clics® — это многоразовые и регулируемые решения для прокладки кабелей, предназначенные для использования с наушниками, зарядными устройствами, личной электроникой, мелкой бытовой техникой, дорожными и офисными принадлежностями.Новые защелки Cable Clics® оснащены защелкой, которая легко открывается одной рукой. Поворотный рычаг Cable Clic®, изготовленный из прочных полимеров, устойчивых к ультрафиолетовому излучению, и нержавеющей стали, движется по уникальной дуге, обеспечивая достаточно места для сбора и разматывания кабелей и шнуров. Встроенный фиксатор кабеля обеспечивает удобную точку крепления. Cable Clics® сочетает в себе дизайн, функциональность и долговечность, создавая компактные устройства, идеально подходящие для организации личной электроники и небольших кабелей.Micro Cable Clic® предназначен для организации пучков от 13/32″ до 5/8″, а mini Cable Clic® — от 5/8″ до 1″.

Создан для экономии вашего времени и денег

Кабельный зажим PRO® предназначен для замены ленты, нейлоновых оберток и изделий с крючками и петлями, таких как липучки, при закреплении, связывании или транспортировке шнуров, проводов и множества других предметов. Изготовленный из прочных полимеров и нержавеющей стали, он предлагает окончательное решение для липких остатков, оставшихся от ленты; износ дорогих и сложных в использовании тканей с крючками и петлями; и устранение одноразовых/односторонних замков на одноразовых изделиях для намотки проволоки.

Многоразовый кабельный зажим PRO с уникальными функциями самовыравнивания, саморегулировки и самофиксации позволяет легко и быстро задействовать его легким нажатием на губки и так же легко снять легким нажатием спускового крючка специальной конструкции. . Каждый зажим имеет до тринадцати регулируемых настроек и не повредит чувствительные системы, такие как CAT 5 или оптоволоконные линии, поскольку их нельзя пережать.

Проверьте наши последние продукты!

Крепление проводов к устройствам — Fine Homebuilding

Винтовые клеммы

Обычный и безопасный способ присоединения проводов к розеткам или выключателям состоит в том, чтобы зачистить концы проводов и закрепить их петлей под винтовыми клеммами на боковой стороне устройства.Этот метод требует немного больше времени и техники, но его можно быстро освоить.

Большинство инструментов для зачистки проводов имеют небольшое петлевое отверстие на лицевой стороне инструмента. После зачистки конца провода просто вставьте его в отверстие для петли и поверните запястье на 180 градусов, чтобы создать идеальную петлю, готовую надеть на винт. Зачистка и создание петель с помощью одного инструмента также экономит время. Если вы согните петлю правильно — так, чтобы ее отверстие было достаточно большим, чтобы поместиться на вал винта — вам не понадобятся плоскогубцы, чтобы сжать петлю меньше.

Три наконечника: По мере затягивания винтов по часовой стрелке вставляйте петли в этом направлении. Во-вторых, слегка потяните за провод, который вы прикрепляете, и вероятность того, что он соскользнет, ​​будет меньше, когда головка винта сожмет его. В-третьих, никогда не перекрещивайте конец провода сам с собой, иначе головка винта не соприкоснется со всей петлей.

Надежные соединения являются ключом к надежной проводке, а петлевые концы проводов, закрепленные под винтовыми клеммами, очень прочны.Винты затягивайте по часовой стрелке, поэтому ориентируйте проволочные петли в одном направлении.



Чтобы ускорить создание петли для проводов, вставьте зачищенные концы проводов в маленькое отверстие на лицевой стороне устройства для зачистки проводов. Переверните запястье на 180 градусов и — вуаля — идеальная петля.



Устройства для удара в спину или вставные устройства

Устройства

Backstab, также называемые пружинными устройствами с обратной проволокой, имеют отверстия в задней части, в которые вставляются зачищенные концы проводов, которые удерживаются тонкой металлической полосой внутри, действующей как пружинный зажим. Удары в спину подключаются быстрее, чем винтовые клеммы, но дешевые розетки с ударами в спину могут быть проблематичными. Каждый раз, когда вы вставляете и вынимаете вилки, розетки немного двигаются, что увеличивает вероятность выхода из строя зажима, что приводит к ослаблению проводов, мерцанию света и искрению.

С другой стороны, переключатели

с обратной проводкой редко выходят из строя, поскольку переключатели не подвергаются нагрузкам при вставке и извлечении вилок. Тем не менее, многие профессионалы также не любят переключатели обратного удара, потому что их пружинные зажимы могут устать и ослабнуть.

Коммутаторы с обратной проводкой обычно надежны. После зачистки конца провода вставьте его в прорезь для нажимного провода до упора, затем осторожно потяните, чтобы убедиться, что внутренний зажим устройства надежно захватил провод.



Высококачественные гибриды

Устройства

Quality, такие как розетка GFCI специального класса, показанная на фотографии, надежны. Устройство сконфигурировано таким образом, что вы можете обмотать провода вокруг его винтовых клемм или вставить провода в отверстия на задней панели устройства.Здесь допустим удар в спину, потому что вместо пружинных зажимов из тонкого металла внутри розетка имеет прочные внутренние зажимы, которые срабатывают, когда вы затягиваете винты с обеих сторон устройства для фиксации проводов. Эти прочные механические соединения вряд ли ослабнут или выйдут из строя.

Это устройство розетки GFCI специального класса позволяет прикреплять провода к винтовым клеммам сбоку или вставлять концы проводов в отверстия на задней панели устройства. Провода надежно удерживаются прочными внутренними зажимами.Такие качественные устройства стоят немного дороже, но они того стоят.

Выдержка из Wiring Complete, 3-е издание (The Taunton Press, 2017 г.) Майкла Литчфилда и Майкла Макалистера

Доступно в магазине Taunton Store и на Amazon. com.

фиксации зажима, соединительные заземления и провод из Китая Производитель

Спецификация

9

Материал

  • Материал: латунь или сплав меди и алюминия

  • Функция: Подключение наземного стержня к заземлительному кабелю

  • Срок службы: более 50 годы.

  • Характеристики: Удобное подключение; Хорошая электропроводность; Сильная коррозионная стойкость; Простая установка; Экономично

  • Предлагайте услуги в режиме OEM или ODM.

  • Сертификация: ISO9001: 2008 Стандарт

  • Генеральная Техническая спецификация в приведении ниже Tabulatio:

  • 16-70mm2 16-95mm2

    Зажим наземных стержней

    модель

    Применение наземного стержня

    Применение кабеля

    3/8 «-1/2»

    10-35mm2

    2

    5/8 «

    16-70mm2


    14-16mm


    3/4″


    18-25mm

    35-120 мм2

    ФОТОГРАФИИ ПРОДУКЦИИ

    Другие виды зажимов и разъем

    Упаковка

    Контроль качества

    1. IQC (Входной контроль)

    2.IPQC (Процесс контроля качества)

    3.Контроль качества первой партии

    4.Контроль качества массовой продукции

    5.OQC (Исходящий контроль качества)

    6.FQC (Окончательный контроль качества) )

    Сертификаты

    Наши услуги

    1.Предоставление профессиональных советов и операции.

    2. Круглосуточная служба поддержки клиентов онлайн.

    3. Полная проверка всех продуктов перед отправкой.

    4. Бесплатное тиснение логотипа.

    5. Условия доставки и цены: EXW моя фабрика; FOB любой китайский порт; CIF любой порт назначения;

                                                DDU вашего склада.

    6. OEM и ODM доступны

    Наши клиенты

    Информация о компании

    Наши основные продукты

    Почему выбирают А-федеральный ? ПреимуществаПрофессиональный опыт эксплуатации.

    2. Все размеры можно настроить.

    3. Доступен образец для справки.

    4. Низкий минимальный объем заказа, низкая цена.

    5. Безопасная упаковка и быстрая доставка

    6. Качество Гарантировано: ISO9001 2008 Стандарт

    Название: Norman Chen

    Компания: Xinchang Shibang New Material Co., ООО



    Адрес: деревня Хулуао, улица Цисин, округ Синьчан, провинция Чжэцзян.

    TEL: + 8618106895500

    Email: [email protected]

    WhatsApp: 0086-15088653814

    Факс: + 86-0575-86289966

    Skype: Normanchen5

    Руководство по выбору кабельных зажимов

    : типы, характеристики, области применения

    Кабельные зажимы — это аксессуары для проводов и кабелей.Они используются для связывания, зажима, зажима, маркировки, направления и защиты проводов и кабелей. Зажимы играют важную роль при монтаже и обслуживании кабельных систем. Кабельные зажимы используются в домашнем строительстве, автомобилестроении, монтаже и многих других промышленных и производственных приложениях. Зажимы доступны в самых разных типах и размерах.







    Типы



    Существует четыре распространенных типа кабельных зажимов: U-образный, краевой, параллельный и J-образный.



    U-образный- U-образные хомуты также называются прямоугольными хомутами. Опора крепится непосредственно к стальной балке с помощью болтов с резьбой и крепится к плоской или изогнутой верхней части. Хомуты U-образного типа обычно используются, когда кабелепровод (трубы, по которым могут быть проложены силовые кабели) необходимо установить перпендикулярно балке. Зажимы изогнутого типа, такие как U-образные, не рекомендуются для жгутов проводов диаметром более 1 дюйма, поскольку вес проводов может превышать конструктивные возможности зажима.







    Кромка- Кромочные зажимы могут прикреплять трубы к тонкой кромке стальных балок с помощью губок, которые плотно зажимают трубу. Они хорошо подходят для вертикальной установки. При выборе краевого зажима важно учитывать вес, который зажим может выдержать на 100 единиц расстояния. Изображение предоставлено: Грейнджер













    Параллельный- Параллельные зажимы имеют две губки: одна удерживает трубу на месте, а другая, более тонкая, крепится к стальной балке.Параллельные зажимы лучше всего использовать, когда трубопровод проходит параллельно или вдоль стальных балок. Изображение предоставлено: Грейнджер













    J-hook- J-образные кабельные зажимы имеют уникальную J-образную форму и зацепляются за кабелепровод. Трубопровод монтируется с внутренней стороны, а затем резьбовая верхняя часть хомута крепится к стальной балке с помощью гайки или болта.Кабельные зажимы с J-образным крюком можно использовать для параллельных и

    перпендикулярных применений, так как труба устанавливается непосредственно на балку. Изображение предоставлено Panduit











    Кабельный зажим

    Размер отверстия

    Номинальная нагрузка

    U-образный

    от ½ до 4 дюймов

    30–330 фунтов

    Край

    от ½ до 3 дюймов

    Зависит от количества хомутов на 100 единиц расстояния

    Параллельный

    от ½ до 4 дюймов

    30–330 фунтов

    J-тип

    Варьируется

    Варьируется





    Технические характеристики изделия



    Кабельные зажимы

    часто бывают разных цветов и размеров для различных применений. Важные характеристики, которые следует учитывать при поиске кабельных зажимов, включают:





    Форма и размер защищаемого объекта или системы. Максимальный диаметр относится к максимальному диаметру пучка проводов и кабелей. Если зажим больше, чем кабелепровод, посторонние предметы могут попасть в пространство между двумя частями, что может привести к повреждению из-за истирания. Если кабелепровод больше, чем хомут, деформация и растяжение могут возникнуть на монтажной ножке хомута, что может привести к поломке хомута.Хорошее эмпирическое правило состоит в том, чтобы использовать минимальное натяжение 25 фунтов для трубопроводов, где движение нежелательно, и максимальное натяжение 10 фунтов, где требуется движение.



    Вопросы охраны окружающей среды включают:





    Структурные соображения   включают:

    • Доступная монтажная площадка и зазор. Чтобы обеспечить наилучшее конструктивное преимущество, крепление зажима должно быть расположено внутри изгиба.
    • Положение крепления (перевернутое, горизонтальное, вертикальное) — Хомут и кабелепровод всегда должны располагаться под углом 90° при установке. Это предотвратит встроенную предварительную нагрузку, а также искажение и выход из строя зажима. При креплении кабелепроводов к вертикальной конструкции болт должен находиться над кабелепроводом, чтобы статическая сила не противодействовала монтажной опоре.
    •   Внешние силы  , такие как волнение линии или изгиб конструкции. Канал должен поддерживаться как можно ближе к изгибу кабелепровода. Изображение предоставлено: Esterline.com



    • Шпилька или болт размера , используемые для крепления
    • Возможные повреждения из-за истирания или галлина



    Установка  соображения включают:

    • Если зажим будет установлен до установки кабелепровода или жгута проводов.
    • Если зажим будет помещен на проводку или кабелепровод перед установкой.
    • Если зажим и кабелепровод будут подключены одновременно.



    Компенсаторы натяжения защищают линию жизни ваших электроприборов, поглощая силы толкания и вытягивания, которые могут воздействовать на гибкие провода, кабели или трубки.





    Стандарты.

    Общие сертификаты для кабельных зажимов включают



    • Товарный знак UL и признанный UL знак компонента (США и Канада) — Знак листинга UL означает, что Underwriters Laboratories Inc.(UL) установила, что образцы продукта соответствуют требованиям безопасности UL. Эти требования в первую очередь основаны на опубликованных UL стандартах безопасности. Знаки компонентов, признанные UL, используются только на компонентах, которые являются частью более крупного продукта или системы. Эти компоненты могут иметь ограничения по своим характеристикам или могут быть незавершенными по конструкции.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
