Максимальный уклон пандуса для инвалидов в градусах, пандусы ГОСТ

Нормативный расчет ­уклона пандуса для ин­валидов

Одним из главных принципов Конвенции ООН о правах инвалидов является включение в общественную жизнь людей с ограниченными возможностями, что подразумевает обеспечение равных возможностей и доступности. На привычном бытовом уровне это организация одинаковой свободы перемещения как для обычных здоровых людей, так и маломобильных.

Самый простой пример – устройство пандусов и подъездов для людей, передвигающихся в коляске. Нормы уклона пандуса ­для инвалидов должны строго выполняться.

Разновидности сооружений

Пандус – наклонная плоскость, обеспечивающая вертикальное перемещение маломобильных людей. По понятным причинам уклон плоскости невелик, соответственно, протяженность этого заменителя лестницы довольно велика.

Различают 2 вида конструкций для такого рода перемещения – съемные и несъемные.

  • Несъемные – конструкции, каким-то образом зафиксированные на одном месте.
    В свою очередь, они разделяются на 2 группы:
    • стационарные – уже довольно привычные в городах варианты, которые обустраиваются при входе в дом, спуске в метрополитен или в подземный переход и тому подобное. Стационарные не меняют своего положения и формы;
    • откидные – размещаются в жилых зданиях, где нет возможности соорудить другой вариант.
  • Съемные – устанавливаются временно, но зато практически в любом месте. После окончания эксплуатации изделия хранят на складе или в подсобном помещении. Несущая нагрузка съемных моделей всегда меньше чем стационарных. Различают несколько групп:
    • телескопические – конструкция раздвигается, длина зависит от количества выдвинутых секций;
    • рампа – очень короткий вариант с довольно большим уклоном. Его назначение – помочь инвалиду преодолеть бордюр, порог и так далее. Изделие компактное и легко транспортируется;
    • ролл-пандус – собирается из съемных секций, размер регулируется. Производится из авиационного алюминия, а поэтому отличается и легкостью, и высокой несущей способностью.

Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.

Новые нормы уклона па­ндуса для инвалидов

Безопасность передвижения для маломобильной группы населения контролирует ГОСТ, СНиП и СП 59.13330-20­12. Рассчитывают габариты сооружения исходя из этих правил. Нормативными параметрами служат:

  • величина уклона;
  • размеры конструкции;
  • величина площадки – насколько возможен и удобен проезд в коляске;
  • наличие поручней.

СНиП 35-01-2001

Указания СНиП строго регламентируют допустимые габариты.

  • Максимальная высота наклонной плоскости не может превышать 0,8 м. Уклон пандуса для инвалидов в градусах достигает не более 4,8. При высоте в 0,2 м угол может быть больше – до 5,7 градусов. Рассчитывают максимальный угол и длину сообразно с условиями.
  • При одностороннем движении ширина конструкции составляет не менее 1 м. Если марш рассчитан на одновременное использование двумя людьми – не менее 1,8 м.
  • Площадь участка для разворота в коляске как минимум достигает 1,5 кв. м.
  • Вдоль марша обязательно должен сооружаться бортик в 5 см, предупреждающий соскальзывание ноги или палки.
  • Конструкция, высотой более 0,45 м оснащается поручнями. Нормативная высота их – 0,7–0,9 м.
  • Перед плоскостью въезда должен находиться участок с рифленой поверхностью или яркой окраски.

Материал сооружения тоже подчиняется определенным требованиям: огнестойкость не менее R60, а огнестойкость ограждений не менее R120.

Уклон пандуса для инв­алидов СП 59.13330-20­12

Новые правила, описываемые в СП 59.13330-20­12, ужесточают требования к такого рода сооружениям.

  • Если в ТУ конструкции указывается, что важно соблюдение новых норм СП 59.13330-20­12 , то максимальный уклон па­ндуса для инвалидов должен быть не более 2,9 градусов. Если такого требования нет, можно ориентироваться на СНиП.
  • Ширина между ограждением – не менее 0,9 м. Длина пандуса для инвалидов не превышает 9 м. Рассчитать параметры точнее можно по формулам.
  • Минимальные габариты лестничной площадки остаются такими же – 1,5*1,5 м. Однако в местах усиленной эксплуатации – перед общественными зданиями, например, по новым правилам размеры площадки увеличиваются – 2,1 кв. м.
  • Ограждение спуска производится с двух сторон.
  • Сама конструкция должна оборудоваться водоотведением и навесом. Желательно организовать и подогрев платформы. На фото – пандус под навесом.

Размеры пандуса для инвалидов по ГОСТу

Пандус для инвалидов представляет собой наклонную конструкцию для безопасного спуска и заезда на лестничные площадки лиц с ограниченными возможностями. Состоит пандус из двух горизонтальных площадок, которые располагаются на разных уровнях. Поскольку предназначены такие сооружения для инвалидов и мам с колясками, к таким конструкциям предъявляются довольно жесткие требования. Требования к размерам пандусов для инвалидов по ГОСТу установлены на законодательном уровне, поэтому их важно знать.

Особенности конструкции


Большинство современных пандусов делятся на несколько типов, в зависимости от конструктивных особенностей:

  • съемные – такие конструкции легко снимаются с лестничной площадки;
  • стационарные – их устанавливают на длительный срок;
  • откидные – такие изделия обычно крепятся на петли, благодаря чему их можно откидывать при необходимости;
  • выдвижные или телескопические;
  • рампы.

Независимо от того, насколько сильны различия между пандусами для инвалидов, требования к таким конструкциям предъявляются одни. Их следует рассмотреть более внимательно.

Угол наклона


Начать обзор основных требований к пандусам следует с определения угла наклона. Такой показатель является очень важным для повышения безопасности эксплуатации. От выбора правильного угла наклона зависит легкость перемещения колясок в обоих направлениях. Такое значение указывают в процентах.

Этот показатель часто определяется метрической системой мер.

При выборе 10% уклона каждый метр пролета превышает по высоте предыдущий на 10 см. Наклон, по ГОСТу, должен отвечать таким требованиям:

  • при высоте подъема около 80 см допустимым является угол наклона – 5%.
  • При небольшом перепаде плоскости (не больше 20 см), угол увеличивают до 10%.

При высоте конструкции не более полуметра и длине до 60 см, можно выполнить угол наклона равным 8%. В таких случаях ГОСТ определяет, что подобные сооружения не выполняются стационарными. Их монтируют на определенный срок.

Размеры


Такой важный параметр, как размеры конструкции, должен учитываться в первую очередь. В государственном стандарте такой параметр прописан довольно четко:

  • Необходимо, чтобы пандус был снабжен двумя горизонтально расположенными площадками. Одна должна располагаться снизу, а вторая – вверху. Размеры площадок следует выполнять таких размеров, чтобы они оказались немного больше габаритов площадок. Это обеспечит легкость перемещения инвалидов на колясках.
  • Можно разделить все конструкции на две большие группы. За основу принимается ширина пролета. Если перемещение по пандусу организовывается одностороннее, минимально необходимое расстояние должно быть 90 см. При необходимости обеспечить двустороннее движение этот показатель увеличивают в два раза.
    Внимание! Чтобы проезд по пандусу был максимально удобным, в случае с конструкциями для двустороннего движения необходимо установить перила.

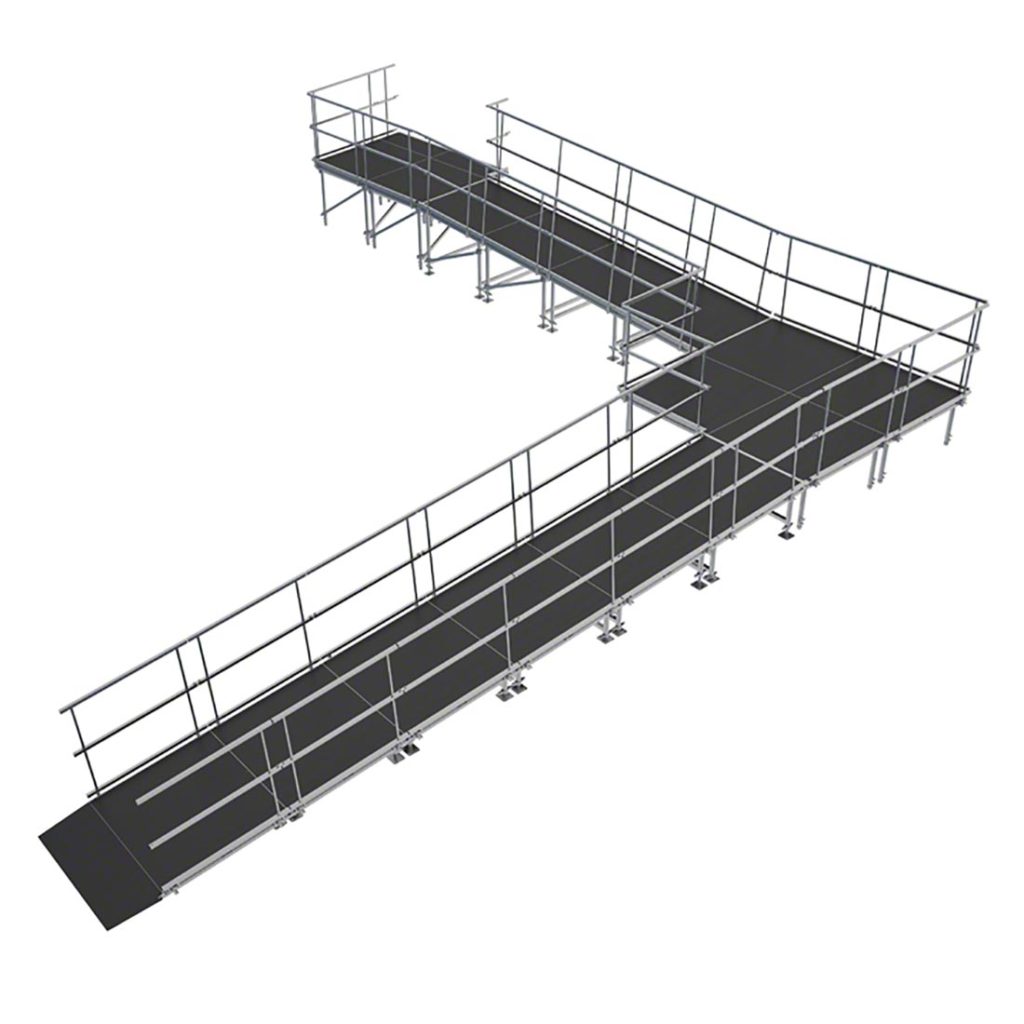

  • При изготовлении пандуса, составленного из нескольких пролетов, необходимо обязательно оборудовать между маршами горизонтальную площадку. Она предназначается для создания возможности свободного разворота инвалидной коляски. Ее размеры должны соответствовать таким показателям – минимальная длина 1,5 м, ширина 1,8 м (может доходить до 3,6 м – в случае с двусторонним движением).

Такие размеры пандусов для инвалидов установлены в законодательном порядке. Если соблюдать эти требования, коляски удобно будет закатывать и скатывать с лестничного пролета.

Требования ГОСТ к пандусам для инвалидов достаточно четко приписаны в соответствующе документации, поэтому узнать их не составит труда.

Перила


Не на каждый пандус необходимо монтировать ограждение. Однако при высоте подъема более 15 см и при длине пролета больше 1,8 м перила следует устанавливать в любом случае. Их необходимо размещать с двух сторон. Перила должны быть длиннее дорожки минимум на 30 см. Ограждение выполняется из металла. Трубы для изготовления поручней необходимо выбирать от 30 до 50 мм диаметром.

Высота ограждения для взрослых должна иметь два уровня – 60 и 80 см. В случае с детскими пандусами этот показатель составляет полметра. В нижней части пролета обязательно устанавливают ограждение – бортик или бордюр. Он предназначается для противостояния движению коляски задним ходом. Бортик выполняется высотой 5 см.

Различия в конструкциях


При монтаже уличных пандусов необходимо учитывать, что лучшим вариантом является создание стационарных моделей. Чаще всего их возводят из бетона. Такое сооружение является прочным и надежным. Оно будет служить довольно долго при условии правильной эксплуатации.

Может быть выполнена и конструкция из металла. Для ее создания понадобится подготовить металлические профили. В качестве рабочего инструмента используют сварочный аппарат. Такой вариант сооружения пандуса довольно требовательный. Металл, находясь на открытом воздухе, быстро начнет покрываться ржавчиной. Чтобы этого избежать, его придется регулярно окрашивать.

Пандусы из дерева чаще встречаются при устройстве частных домов. Это обуславливается необходимостью сочетать внешний вид строения остальными постройками на участке. В этом плане пандус представляет собой довольно функциональную пристройку, как, например, входная лестница.

Существуют и более простые варианты. К примеру, на лестничный пролет могут быть установлены металлические профили. Их называют швеллерами. Такие элементы просто крепят на ступени анкерами. При этом необходимо соблюдать определенные требования.

  • Между профильными изделиями необходимо сделать расстояние, которое равно промежутку между колесами колясок.
  • Ширина швеллера должна превышать ширину колеса коляски.

При этом следует монтировать пролеты из металла таким образом, чтобы они не препятствовали свободному перемещению по лестнице ходячих людей. Стоит помнить, что большинство современных производителей реализует готовые устройства, которые можно использовать для создания отличных пандусов. При этом большинство таких изделий отвечает требованиям ГОСТов. Изготавливаются подобные пандусы из стали, алюминия или пластика.

Многие домашние мастера собирают пандусы из дерева, чтобы устанавливать их в подъездах многоэтажных зданий. Их устанавливают на ребро к стене. При необходимости подняться или спуститься такие конструкции укладывают на лестничный марш. В этом положении по нему можно свободно передвигаться на коляске. Затем пандус снова устанавливают на ребро к стене.

Однако с такой задачей инвалиды не могут справиться самостоятельно. Однако чаще всего других вариантов просто нет. Главное – чтобы пандус соответствовал всем требованиям СНиП и ГОСТов. Это позволит обеспечить безопасность инвалидов.

Пандус в подъезде должен быть безопасным при перемещении как инвалидных колясок, так и детских. Нередко подобные конструкции монтируются на входах в общественные здания. Конструкция обычно монтируется на входах в общественные здания. Конструкция таких изделий довольно проста. Она представляет собой наклонную поверхность. Пандус предназначен для соединения верхней и нижней площадки лестничного марша. Существует множество вариаций подобных изделий.

Виды пандусов


Существует несколько основных разновидностей пандусов для инвалидов. Каждый тип изделий следует рассмотреть подробнее. Это объясняется их существенными различиями как в особенностях устройства, так и в стоимости.

Стационарные


Подобные изделия предназначаются для продолжительной эксплуатации. Их сооружение предусматривается еще на стадии проектирования дома. Подобные конструкции обычно монтируются на входах в жилые дома и магазины. Такие изделия могут иметь один или два пролета. Довольно часто они выполняются П-образными.

Основные материалы для их изготовления – бетон и металл. Они довольно прочные и могут прослужить не одно десятилетие.

Откидные изделия


Пандусы откидного типа не могут быть сняты с лестничного пролета при необходимости. Однако их можно свободно сдвинуть для обеспечения свободного перемещения ходячих людей. Подобные конструкции монтируют в многоэтажных жилых домах. Откидные пандусы могут быть представлены в виде параллельно расположенных полотен или платформ. Изготавливают подобные изделия из алюминия.

Съемные


Пандусы съемного типа можно отнести к группе мобильных. Их изготавливают из дюралюминия, учитывая специфику подобных устройств. Такие изделия обычно делятся на несколько подгрупп:

  • Телескопические устройства. Такие пандусы могут выдвигаться, увеличиваясь в размерах. Они очень удобны при заезде в транспортные средства. Изготавливаются телескопические пандусы разных размеров. Они отличаются средним показателем грузоподъемности 400 кг.
  • Рампа – подобные изделия обычно монтируются при необходимости преодоления бордюра или порога. Их просто устанавливать ввиду небольших габаритов. Конструкция рампы является складной. Изготавливают рампы из резины и металла. Пандусы подобного типа обычно выполняются не более 85 см. С помощью таких устройств могут преодолеваться препятствия до 15 см высотой.
  • Ролл-пандусы являются современными конструкциями, которые придуманы для удобства перемещения инвалидов-колясочников в различных местах, не оборудованных стационарными изделиями. Такие пандусы отличаются небольшими размерами и массой. Для их изготовления применяется авиационный алюминий.

Такие виды пандусов довольно распространены, поскольку их используют повсеместно.

Технические требования


Создание любой конструкции подразумевает разработку проекта. Для изготовления качественного пандуса потребуется сделать его таким, чтобы он соответствовал основным требованиям. Чертеж такой конструкции обычно подчиняется определенным нормам. Требования к пандусам освещены в ГОСТе Р51261-99. Такие изделия должны соответствовать следующим нормативам:

  • Максимальным является угол наклона не более 8%. Этот показатель следует высчитывать при делении высоты проема на длину горизонтальной проекции конструкции.
  • Рельсовые направляющие следует располагать на таком расстоянии, чтобы коляски и инвалидные кресла можно было свободно перемещать.
  • В случае с односторонним движением ширина конструкции не должна быть меньше 90 см. при оборудовании двустороннего пандуса этот показатель увеличивается до 180 см.
  • Ограждающие элементы конструкции следует устанавливать при высоте подъема более 15 см. Их необходимо монтировать и в случае с длиной пролета более полутора метров. Максимальная высота поручней должна составлять 80 см. поручни для взрослых оборудуются двухярусного типа. Первый ярус должен располагаться на уровне 60 см.
  • Учитывая, что к пандусам предъявляют определенные требования, соответствующие нормативы закреплены в документации.

Такие требования стоит учитывать при оборудовании пандусов для инвалидов. Эти нормы установлены законодательно, поэтому в случае их нарушения могут последовать серьезные взыскания.

  1. На какие ГОСТы Вы ссылаетесь при устройстве пандуса? Например гост р 51261 99 давно отменён. СНиПы какие? Или СП

    Павел Николаевич17.06.2019 в 07:14

скат для инвалидных колясок

• наклонная плоскость, заменяющая лестницу

• наклонная площадка для въезда в гараж

• наклонная площадка, заменяющая лестницу или служащая для подъезда к зданию

• наклонный въезд у входа в здание, на площадку и т. п.

• плоская наклонная площадка к главному входу в здание

• наклонная площадка для въезда к парадному входу здания

• подъезд к подъезду

• переведите на французский язык выражение «пологий спуск»

• пологий подъем на входе

• пологий въезд для коляски инвалида

• наклонный въезд в гараж

• наклонная площадка для въезда

• наклонная площадка перед входом

• дежурная деталь декорации

• наклонный въезд на мост

• лестница без ступенек

• пологий въезд на склад

• пологий наклон у здания

• Наклонная площадка для подъезда автомобилей к зданию

• Деталь декорационного оформления в театре

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Наличие пологих спусков на входах обеспечивают людям с ограниченными возможностями передвижения свободный доступ в жилые и общественные здания наравне со здоровыми людьми. Поэтому такие конструкции должны создавать все необходимые условия для свободного подъезда без каких-либо ограничений.

Согласно существующим нормативам, каждое здание общественного пользования должно иметь хотя бы один вход, оборудованный специальной наклонной поверхностью, которую называют пандус, для проезда инвалидных колясок.

За последние годы в Российской Федерации этим вопросам уделяется большое внимание со стороны законодательных структур. Принятые законодательные нормативы содержат статьи, требующие обязательного строительства специальных конструкций и сооружений для возможности передвижения людей, находящихся в инвалидных колясках.

Видео по теме

10 минут Татьяна Григорьева 3808

Пандусы для инвалидов и остальных маломобильных граждан являются важной составляющей их самостоятельного передвижения или транспортировки. Люди с ограниченными возможностями здоровья (ОВЗ) и так имеют достаточно много различных препятствий, которые снижают качество жизни, и государство должно по максимуму обеспечить им комфортное существование.

Обустройство общественных и жилых помещений пандусами для инвалидов – одно из немаловажных направлений государственной программы, разработанной для создания доступной, так называемой безбарьерной среды для людей с ОВЗ. Такие объекты должны проектироваться с учетом правил ГОСТа, иначе маломобильные граждане попросту не смогут ими воспользоваться.

Основные характеристики пандуса

Под пандусом подразумевается наклонная плоскость, позволяющая соединить горизонтальные поверхности, расположенные на разной высоте. Иными словами, это пологая дорожка без ступеней, предоставляющая возможность маломобильному человеку, который перемещается на инвалидной коляске, подняться вверх либо опуститься вниз.

Стационарные, то есть несъемные варианты данных приспособлений, которые устанавливаются на крыльце различных помещений, планируются на начальных этапах проектирования различного вида архитектурных построек.

Такие пандусы считаются наиболее надежными сооружениями, так как в основном производятся из бетона или металла. Стационарные приспособления чаще всего проектируются однопролетными, но в отдельных случаях их бывает несколько. Последние конструкции подразделяются на винтовые и П-образные.

Правила установки и размеры

Данными приспособлениями для инвалидов и прочих маломобильных граждан оборудуются участки, где людям, перемещающимся на коляске, требуется спуск либо подъем на различную высоту. Сюда относятся переходы в подземный тоннель, спуски с тротуара, входы в общественные здания и прочие объекты.

Для комфортного пользования пандусы для инвалидов-колясочников должны удовлетворять большое количество требований. К примеру, иметь определенный уклон и ширину конструкции, а также быть оснащены перилами, выполненными согласно установленным нормативам. Эти и остальные важные аспекты регламентируются общепринятыми строительными нормами и правилами – СНиП.

Минимальная разница высот, при которой необходим монтаж пандуса, — 4 см. При этом ГОСТом установлены и размеры, запрещающие его обустройство. В случае если расчетная длина пологой дорожки больше 36 м, то от сооружения пандуса придется отказаться. В такой ситуации для маломобильных людей нужно возводить не пологую площадку, а подъемник.

Это правило относится также к ситуации, если перепад высот, который планируется преодолевать при помощи пандуса, выше 3 м. При расчете ширины пологой дорожки необходимо учитывать количество людей, которые по ней одновременно смогут перемещаться.

Если планируется передвижение инвалидов-колясочников в обе стороны, то ширина лестничного марша (дистанции между двумя горизонтальными площадками) проектируется не менее 1,8 м. Если же планируется только одностороннее движение, то хватит 1,5 м.

Высота одного марша пандуса для людей с ОВЗ не должна превышать 0, 8 м. Длина его тоже имеет рекомендуемое ограничение – максимально 9 м. В отдельных ситуациях, когда не представляется возможным оборудовать прямую пологую дорожку, руководствуясь правилами, прописанными в ГОСТе, сооружают ее винтовой аналог. Данный пандус требуется конструировать так, чтобы его ширина при полном повороте составляла не менее 2 м.

Вдоль края наклонной дорожки необходимо сделать бортик высотой не меньше 5 см или оснастить ее тонкой металлической трубкой, располагающейся на высоте 10-15 см. Расстояние от потолка до пандуса, то есть так называемая минимальная высота проема, равно 2 м, а максимальная длина сооружения, которое не оборудовано специальной площадкой, не более 10 м.

Существуют такие понятия, как «чистая» и «общая» ширина. Первое означает дистанцию между двумя бортами пандуса. Второе – указывает отрезок между наиболее выступающими участками сооружения. Поэтому при создании проекта спуска всегда необходимо учитывать «общую» ширину.

Основополагающим параметром, на котором базируется проектировка сооружения пологих дорожек для инвалидов, является уклон пандуса. Поверхности, имеющие наклон, необходимо конструировать под углом определенной величины, которая указана в ГОСТе. При несоблюдении требований ГОСТа приспособление становится опасным и некомфортным для людей с физическими отклонениями здоровья.

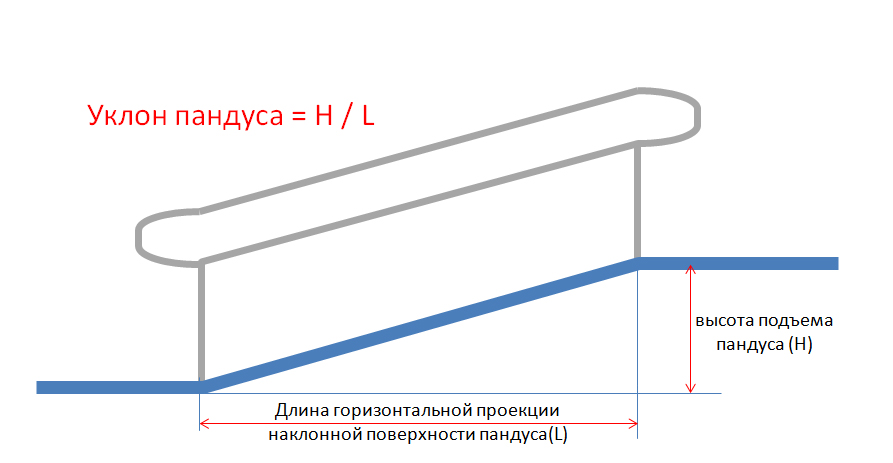

Расчет уклона пандуса производится путем соотношения его высоты к длине, то есть проецированием на горизонтальную ось, и выражается чаще всего в процентах, хотя иногда его определяют и в градусах. При обустройстве пандусов для инвалидных колясок ГОСТ рекомендует делать угол наклона не более 5 %. Если данную величину вычислять в градусах, то она будет немного меньше 3°, а конкретнее – 2,86°.

Максимальный уклон иногда разрешается увеличить, если пологая дорожка обустраивается на короткое время. Пределом в данном случае является 8 % или 4,8°. Кроме этого, обязательно должны соблюдаться два требования – перепад высот не превышает 0,5 м, а пологая дорожка не длиннее 6 м.

Кроме того, требования СНиП содержат параметры допустимого поперечного уклона, который не должен быть свыше 2 %. Необходимо добавить, что лестницы в большинстве помещений, а также у входов в них, имеют довольно значительный наклон, из чего следует: оборудование их пандусами абсолютно нецелесообразно. Во-первых, подобная конструкция не будет отвечать вышеупомянутым правилам, а во-вторых – подниматься или опускаться по наклонной с углом 30-40° не представляется возможным.

Поручни и перила

Для обустройства безопасного перемещения людей с ОВЗ пологие площадки оснащают поручнями или перилами. Правила, прописанные в нормативных документах, обязывают делать поручни по обеим сторонам лестничного марша, которым пользуются инвалиды. Если сооружение подразумевает двухстороннее движение малоподвижных граждан, то перила следует устанавливать дополнительно и вдоль средней линии пологой дорожки.

Однако если угол наклона не выше 5 %, то присутствие поручней не является обязательным. Нормы ГОСТа предусматривают монтаж поручней с двумя уровнями высоты. Первый уровень должен располагаться на высоте 0,7 м, а если подразумевается, что пандусом будут пользоваться дети-инвалиды, то он может уменьшаться до 0,5 м.

Второй уровень равен 0,9 м, но во время проектирования разрешается подбирать его высоту в интервале 0,85-0,92 м. Данные рекомендации не выходят из рамок СП. Согласно ГОСТу Р51261-99 поручни необходимо устанавливать, если высота подъема имеет размер 150 мм и выше либо горизонтальная проекция наклонной дорожки равна 1800 мм и более.

Также в данном документе немного по-другому указывается первый уровень высоты перил – 0,7-0,75 м. Окончания поручней, то есть участки, которые выходят за границы самой площадки, должны иметь размеры не менее 0,3 м (нормальной считается длина в интервале 0,27-0,33 м). Окончания перил должны быть гладкими и без острых зазубрин, чтобы человек не мог о них пораниться.

Дополнительные требования к установке перил включают в себя следующее:

  • неразрывность их по всей длине дорожки;
  • параллельность друг другу;
  • круглое сечение размером 4-6 см;
  • отступ от шероховатых стен – 6 см, от гладких – 4,5 см.

Бортики и горизонтальные площадки

Верно сконструированный и установленный пандус для людей с ОВЗ должен быть оснащен специальными ограничителями, которые имеют вид бортиков. Данное дополнение предоставит возможность больным людям безопасно передвигаться по наклонной дорожке. По ГОСТу необходимо устанавливать ограждения, имеющие размеры в высоту 5 и более сантиметров.

В местах, где пандус ограничен сплошными перилами либо близкорасположенной стеной, правила по установке бортиков не являются актуальными. Все наклонные поверхности для людей с ОВЗ оснащаются горизонтальными площадками, расположенными в начале подъема и спуска. Их минимальные габариты, согласно нормативу, равны 1,5×1,5 м.

Если наклонная дорожка слишком длинная, то есть превышает 9 метров, то ее необходимо разделить на несколько лестничных маршей так, чтобы между ними были обустроены горизонтальные площадки. Последние обязательно создаются при каждом изменении направления наклонной линии, которой пользуются инвалиды.

Аппарель и виды пандусов

Аппарели по своей сути представляют то же самое, что и пандус, то есть наклонные площадки, платформы или рампы, соединяющие две горизонтальные поверхности, находящиеся на различной высоте. Тогда как термин пандус, применяемый для детских и инвалидных колясок, зачастую относится к конструкции, состоящей из двух металлических полозьев.

Аппарелью в большинстве случаев называют одну или две широкие площадки, но принципиальной разницы между этими приспособлениями не существует. Любой из обустроенных видов данных конструкций, предназначенных для детей или инвалидов, обязан отвечать основным предписаниям ГОСТа и СНиПа РФ.

Благодаря такому соответствию, сооружения будут абсолютно безопасными для здоровья, жизни, а также имущества окружающих граждан, особенно пожилых, которые тоже относятся к маломобильным. В настоящее время существует множество вариаций пандусов и аппарелей, что позволяет подобрать подходящий для каждого конкретного здания, участка дороги или человека.

Несъемные устройства

Стационарные пандусы – фиксированные конструкции, которые обустраиваются на ступенях с максимальным учетом условий местности и архитектурных особенностей строения. Используемый для их изготовления строительный материал является очень прочным и долговечным и, как правило, достаточно тяжелым.

Данные конструкции бывают как однопролетными, так и многопролетными и обязательно должны дополняться перилами, в противном случае не будут отвечать существующим правилам. Откидные пандусы бывают при необходимости складные, в результате чего не располагаются на лестничной клетке все время.

Это жесткое приспособление поднимается вертикально с помощью специальных петель и закрепляется у стены или стандартных перил защелками. Откидной пандус, стоящий в подъезде многоквартирного здания, обеспечивает свободный проход по ступенькам лестницы и доступ к перилам всем жильцам. Подобные виды конструкций зачастую устанавливаются в общественном транспорте.

Но, к огромному сожалению, легкие и в то же время прочные модели, изготовленные из алюминия, нередко становятся приманкой для охотников за цветными металлами. Выдвижные приспособления устанавливаются в современном общественном транспорте и имеют автоматизированное управление, благодаря чему инвалидам не приходится его самостоятельно разбирать.

Съемные пологие дорожки

Раздвижные телескопические пандусы – это переносные, облегченные универсальные приспособления, созданные из двух отдельных аппарелей. Габариты и вес в разобранном и собранном состоянии для различных моделей отличаются, но все они изготовлены из прочного материала, чаще всего алюминия, имеют противоскользящее покрытие и способны выдержать 200-400 кг.

Переносной телескопический пандус для инвалидов идеально подходит для заезда в транспорт, по лестницам и прочим труднодоступным для коляски подъемам. Его можно раздвинуть на требуемую длину или, наоборот, к примеру, при преодолении порогов, пользоваться в сложенном состоянии. Средняя длина составляет 1,5 м, поэтому такое устройство компактно, но в раздвинутом виде оно достигает 3,5 м.

Рулонные (ролл) пандусы последнее время приобретают популярность, так в рабочее положение они приводятся достаточно легко. А когда в них нет потребности, их можно свернуть в рулон, максимально удобный для хранения. Они могут состоять из одной сплошной аппарели либо из двух отдельных. Такие устройства сверхпрочные, легкие и доступны для использования в любые погодные условия.

Эти конструкции собираются из отдельных модулей, ввиду чего бывают различных габаритов, которые можно изменять по необходимости. На текущий момент это наиболее простая и удобная разновидность съемных приспособлений для инвалидных колясок, которая зачастую используется при проведении публичных мероприятий.

Пандусы для порогов – достаточно небольшие сооружения, которые зачастую изготавливаются из листа металла и могут быть предназначены для конкретного порога либо делаются разборными, подходящими для нескольких незначительных возвышений. Их еще называют перекатные пандусы.

Рампы – это наиболее мобильные сооружения, предоставляющие возможность преодолевать небольшие преграды на пути. Основными их преимуществами являются компактные размеры, малый вес и нестандартное строение.

Людям с ОВЗ недоступны многие блага. Свободное и комфортное перемещение – это самое банальное, что они могут себе позволить. Поэтому оснащение лестничных конструкций и входов в большинство зданий должны быть оборудованы пандусами и прочими приспособлениями для удобного передвижения. Не менее важным моментом является строгое следование нормам СНиПа, чтобы инвалиды могли не только беспрепятственно перемещаться, но и были в абсолютной безопасности.
