сравнение по сферам применения и особенностям эксплуатации.

Нередки случаи, когда любители или профессиональные электрики стараются выяснить, что лучше – многожильный или одножильный провод. Сравнивать кабельную продукцию данных видов категорически неправильно, и если кто-либо пытается это сделать, то он лишний раз подтверждает свою некомпетентность. Это все равно, что сравнить нить для шитья и леску, которые используются в совершенно разных ситуациях и подходят для достижения неравнозначных целей.

Выбирая категорию провода, нужно ориентироваться на две основные составляющие – место расположения и условия эксплуатации. В нашей статье будут рассмотрены конструктивные особенности, отличия и технико-эксплуатационные характеристики обеих разновидностей кабеля, приведены области применения.

Из чего состоит провод или кабель

Как известно, провод и кабель – разные продукты, но в рамках статьи обращать внимание на это не будем. Любой проводник состоит из токоведущей жилы, которая может быть оголена или покрыта одно-, двухслойной изоляцией.

Последняя производится из диэлектриков, к которым относят поливинилхлорид, каучук, фторопласт и полиэтилен. Есть более специфические изоляционные материалы, добавляющие проводу различные свойства (например, позволяющие погружать изделие в воду на определенную глубину). Жилы изготавливаются из алюминия или меди. Последний металл считается более современным и надежным.

Жилы могут отличаться по структуре:

1. Однопроволочные являются более жесткими. В их состав входит один цилиндрический/секторный прут. Нередко однопроволочные именуются монолитными.
2. Многопроволочные жилы характеризуются повышенной гибкостью (мягкостью). Их конструкция подразумевает использование семи и более тонких проволочек. Точное число проволок зависит от конкретной модели кабельной продукции и прописывается в ТУ или ГОСТ. В основном количество проволок подбирается в зависимости от требуемого поперечного сечения или класса гибкости.

Важно. Понятия однопроволочная и многопроволочная относятся к жилам. При этом возникает путаница с названиями одножильные и многожильные, когда становится непонятно, о чем идет речь: о числе токоведущих жил в кабеле или количестве проволок в одном проводнике. Важно прояснять данный момент.

Одножильный или многожильный провод: сравнение

В дальнейшем приводится сравнение однопроволочного и многопроволочного кабелей, но почему-то больше прижились названия из заголовка, которые, по сути, описывают количество жил, а не проволок в конкретном проводнике.

Однопроволочный провод состоит из цельной жилы и имеет одно из стандартных сечений – 0,5, 1, 1,5, 2,5, 4 кв. мм и т. д. Многопроволочный кабель включает несколько проводников, переплетающихся друг с другом, при этом суммарное сечение равняется одной из стандартных величин, перечисленных выше. В конструкцию второго типа кабеля может вплетаться нить (например, капроновая), не проводящая электрический ток.

Основное предназначение данного элемента – повышение гибкости изделия.

Материал изделия

Медь и алюминий могут использоваться при производстве кабельной продукции независимо от количества жил и структуры проводников. Намного реже можно встретить изделия из сплава алюминия с медью. Если раньше алюминиевым проводам не было альтернативы, то с течением времени они были вытеснены медными изделиями, характеризующимися повышенной функциональностью.

Китайская бытовая техника может иметь шнуры из стальных жил, которые лишь частично покрываются слоем меди. Такой вариант хоть и является бюджетным, но не оправдывает сэкономленные средства: проволока получается хрупкой, ломкой и практически не поддается пайке (лужению). В качестве примера можно привести дешевые китайские гирлянды.

Класс гибкости

В нормативных документах прописываются конструкционные параметры, которыми должен обладать однопроволочный или многопроволочный кабель. Чтобы охарактеризовать обе разновидности кабельной продукции, следует разобраться в технических параметрах. Характеристики прописываются в ГОСТ, что позволяет выполнить классификацию и отнести каждый провод к определенному виду и разряду.

Класс гибкости используется для описания того, насколько кабель устойчив к деформации. Например, на промышленном производстве для создания магистральных линий применяют кабель первого класса гибкости.

Второй класс указывает на более гибкую продукцию. Эластичность повышается за счет наличия нескольких проволок. С третьего по шестой классы кабели отличаются числом и диаметром нитей, при этом в ГОСТ прописывается максимальный диаметр каждой.

Провод ПВ-1 – наиболее яркий «представитель» первого класса. Он состоит из одной токоведущей жилы, спрятанной под слоем качественной изоляции. КОГ-кабель, прямая противоположность ПВ-1, относится к шестому классу. Его высокая гибкость достигается за счет наличия большого числа тоненьких нитей.

В качестве примера можно рассмотреть провода одинакового сечения (1 кв. мм) третьего и пятого классов. Главное наблюдение: количество отдельных металлических нитей в кабеле пятого класса будет больше в сравнении с продукцией третьего.

Любое волокно производится из материала, способного проводить ток и тепло. Если номинальное сечение не превышает 1 кв. мм, то такой провод изготавливается исключительно из меди. Отожженная медь с металлическим покрытием позволяет создать волокна, которые применяются при выпуске кабеля любого класса гибкости. Алюминиевый провод с сечением 16 кв. мм или выше может характеризоваться высокой гибкостью.

Состав изоляционного слоя

Изоляция производится из диэлектрических материалов, которые гарантируют надежную защиту человека от поражения электрическим током. Одновременно с тем изоляционный слой защищает и сам кабель от механических и других повреждений. Конкретный тип материала зависит от поставленных целей. Более качественные изоляторы обеспечивают гибкость не хуже внутренней жилы, сохраняя прочность на протяжении всего срока эксплуатации кабеля.

Наиболее распространены изоляционные материалы следующих видов:

1. Поливинилхлорид. К основным преимуществам ПВХ относятся способность выдерживать широкий спектр низких температур (с сохранением рабочих параметров), высокая гибкость (благодаря чему возможна прокладка в труднодоступных точках) и стойкость к воздействию окружающей среды и химически активных элементов. ПВХ не страшится влаги, кислоты и механических нагрузок. Из недостатков стоит выделить потерю полезных качеств при продолжительном воздействии высоких температур, появлением ломкости. При этом ультрафиолетовые лучи повышают скорость разложения.
2. Сшитый полиэтилен изготавливается в нескольких вариациях в зависимости от уровня плотности. Все разновидности характеризуются стойкостью к негативным воздействиям окружающей среды. СПЭ бывает обычной или вулканизированной формы. Материал первого типа не способен противостоять сильному нагрева, второго – может переносить воздействие даже критически высоких температур.
3. Каучуковые (резиновые) материалы имеют различный состав. При этом компаунды могут состоять из природных или синтетических компонентов. Резина характеризуется повышенной гибкостью, но с течением времени (срок зависит от конкретной модели) этот показатель снижается, поэтому покрытие может потрескаться. Наконец, данный изолятор не выдерживает высокие температуры, а максимально допустимый нагрев не должен превышать 65 гр. Цельсия.
4. Фторопласт характеризуется уникальными параметрами. Этот изоляционный материал очень крепок, устойчив к химическим активным и агрессивным веществам, а также выдерживает любые механические нагрузки, исключая повреждения. С другой стороны, столь высокой прочности удалось добиться за счет снижения эластичности, поэтому фторопласт подходит кабельной продукции низкого класса гибкости. В процессе монтажа нужно соблюдать осторожность и внимательность.
5. Бумажные изоляционные материалы пропитываются диэлектрическими составами, при этом в наши дни подобные изделия встретить непросто.
   Технология считается очень устаревшей, поэтому заменяется более современными аналогами. Пропитка выполняется с помощью масла, канифоли или воска, а за основу берут сульфатную целлюлозу. В силовом кабеле данный материал может использоваться исключительно как один из многих изоляционных слоев. В качестве самостоятельной обмотки бумажный изолятор не применяют, поскольку он не может обеспечить защиту от внешних негативных факторов окружающей среды.

В зависимости от поставленных целей может подойти несколько вариантов кабельной продукции, но перед принятием окончательного решения следует рассмотреть общее сечение провода.

Особенности сечения

Площадь сечения – один из основных технических параметров кабельной продукции, от которых зависит возможность эксплуатации в той или иной ситуации. Именно сечение влияет на максимально допустимую нагрузку, оказываемую на изделие без уменьшения качества.

Чтобы вычислить допустимую нагрузку, загляните в технический паспорт оборудования, планируемого к подключению в конкретной комнате. Сила тока рассчитывается по простой формуле I = P/220, где P – общая мощность всех электрических приборов. На 1 кв. мм медного провода допустим ток нагрузки 10 А, алюминиевого – 8 А. Очевидное преимущество меди!

Если электрическая проводка прячется в штробах стен или специальных кабель-каналах (коробах), то данные величины нужно сократить на 20% (то есть умножить на коэффициент 0,8). Если подходить более придирчиво, то поправочный коэффициент будет отличаться в зависимости от конкретного случая.

Выбираем между одножильным и многожильным проводом

Чтобы принять окончательное решение, нужно сравнить все достоинства и недостатки одно- и многожильных проводов в зависимости от конкретной ситуации.

Достоинства одножильных проводов

Для начала рассмотрим одножильные кабели. Проводники данного типа считаются установочными: речь идет о проводах, которые монтируются один раз, и после этого не будут перемещаться, сгибаться и подвергаться любым другим механическим воздействиям.

Основным преимуществом изделия является минимальное сопротивление. К примеру, медные проводники с сечением 1 кв. мм имеют сопротивление 18,1 Ом на 1 км. Сопротивление аналогичного изделия пятого класса гибкости может достигать 19,5 Ом. Разница не такая значительная, поэтому ее можно уложить в погрешность.

Объяснить данную разницу легко: с уменьшением сечения одного проводника увеличивается сопротивление. В самом идеальном случае все проволоки многожильного кабеля соединены друг с другом, являются единым целым. Но даже если они равны по сечению, структуре и произведены из одного и того же материала, все равно возникает определенное сопротивление. Значит, чем больше таких проволочек, тем выше суммарное сопротивление кабеля.

Далее следует обратить внимание на удобство установки, особенно когда нужно соединить несколько проводников. В ПУЭ прописаны различные варианты соединителей, включая винтовые, зажимные, сварочные, прессовочные и даже пайку. В дальнейшем будем разбирать медный провод, поскольку с 2001 года при организации электрической проводки в доме алюминиевый кабель использовать запрещено.

Сравним возможность использования различных соединителей для одно- и многожильных проводов (при этом скрутка недопустима в обоих случаях):

1. Винтовыми клеммами и обычными винтами с пластинами проще всего соединять одножильную продукцию. В таком случае жила более толстая и прочная, поэтому винт не сможет ее перерезать или повлиять на величину сечения. Если кабель состоит из нескольких проволочек, то это может привести к тому, что часть из них вылезет с посадочного места.
2. Зажимные клеммы WAGO идеально подходят для одножильного провода.
3. Нетрудно выполнить сварку проводов с одной жилой, однако и многожильная продукция поддерживает данный тип соединения. С другой стороны, более гибкие проводники с большим количеством тонких проволочек в процессе сварки можно с легкостью повредить или оборвать, что ухудшит качество соединения.
4. Прессовка позволяет надежно соединять как одножильные, так и многожильные провода. Однако если у вас нет специального инструмента, то для качественного соединения одножильного кабеля с большим сечением придется основательно помучиться.
5. Наконец, пайка может использоваться при коммутации проводников малого сечения. Намного проще выполнить пайку многожильной продукции, поскольку в большинстве случаев место ограничено, и провод приходится хорошенько сгибать.

Напоследок отметим еще одно преимущество одножильного кабеля – более приемлемые цены. В зависимости от конкретной модели, производителя и качества используемых материалов разница в цене между одножильными и многожильными проводами может быть как незначительной, так и многократной.

Достоинства многожильных проводов

Несмотря на огромное количество преимуществ одножильного кабеля, он не является единственно верным и лучшим решением на все случаи жизни. И вы это поймете при рассмотрении достоинств его «оппонента».

Основным положительным моментом при эксплуатации многожильного кабеля является более высокая гибкость. Особенно ярко она проявляется на проводниках большого сечения – от 10 кв. мм и выше. В бытовой сфере подобные изделия используются крайне редко, но в некоторых случаях без них не обойтись.

Многожильный провод достаточно просто монтируется, а после установки может свободно перемещаться с одного места на другое. Однако даже самые гибкие кабели имеют максимально допустимый радиус изгиба, который варьируется в пределах 5-10 диаметров изделия. В большинстве случаев все зависит от используемой изоляции.

Важно. В переносных электрических установках эксплуатируется исключительно гибкий многожильный провод. Раньше он назывался шнуром, но в настоящее время данное обозначение не используется.

Про возможности соединения многожильного кабеля мы писали выше в достоинствах одножильного. В пользу первых остается добавить лишь то, что современные производители выпускают специальные латунные наконечники. Это достаточно дешевые изделия, позволяющие выполнить коммутацию многожильного кабеля в считанные секунды без использования специального инструмента. Их обычно применяют вкупе с винтовыми клеммами или клеммами WAGO после завершения прессовки.

Таким образом, это позволяет нивелировать все ранее перечисленные преимущества одножильной проводниковой продукции (в рамках данных способов соединения). Напомним, что нельзя просто взять и скрутить многожильный кабель. В таком случае качество соединения будет отвратительным.

При выборе между одножильными и многожильными проводниками следует учитывать множество различных факторов, но основное предпочтение отдавайте области применения. Если происходит монтаж скрытой проводки в стене (то есть провод не будет перемещаться с места на место), то выбор в пользу более дешевого одножильного кабеля вполне очевиден. Если необходимо подключить временную электрическую установку, то куда более практичным окажется многожильный аналог.

Многожильный или одножильный провод – что лучше: сравнение по сферам применения и особенностям эксплуатации.

На чем основывается выбор многожильного и одножильного кабеля

Сравнивая многожильные и одножильные кабели нельзя говорить, что одни чем-то хуже других. Выбор зависит не столько от структуры проводника в кабеле, сколько от сферы его использования. В целом, такое сравнение типа: «что лучше выбрать» не совсем корректно. Выбор кабеля должен основываться, прежде всего от того, где он будет установлен. Только этот фактор должен оказывать определяющее влияние при выборе многожильных или одножильных кабелей.

Различия в конструкции и в использовании одножильного и многожильного кабеля

Кабель одножильный — это специальное токопроводящее устройство, использующее для выполнения этой своей функции только одну жилу, у которой имеется стандартное сечение.

Многожильный кабель также является токопроводящим устройством. Но его конструкция имеет несколько переплетенных металлических проводников, обладающих суммарным сечением, предусмотренным стандартными величинами для токопроводящих элементов. В многожильном кабеле кроме проводящих металлических нитей имеется одна непроводящая. Она придает такому конструкции такого кабеля большей эластичности. Обычно в качестве непроводящей жилы используют материалы, напоминающие капрон.

В целом, при использовании в тех или иных условиях особенности и свойства одножильных и многожильных кабельных элементов могут быть преимуществами или недостатками. Поэтому всегда необходимо внимательно читать технические требования, которые даются специалистами при проведении электропроводки для тех или иных целей.

Учтя это и зная особенности каждого вида электрического кабеля, можно правильно сделать выбор при покупке такого элемента электропроводки.

Провод одножильный

Чаще всего предпочтение одножильному кабелю отдается из-за его более низкой цены, если сравнивать его с многожильным аналогом того же сечения.

Еще одним свойство одножильного кабеля является его большая жесткость, что делает работу с ним более удобной. Так, зачастую электрики отдают предпочтение одножильной конструкции из-за того, что она проще и быстрее позволяет сделать разводку в электрощитке. При работе с многожильным более мягким кабелем прокладку пришлось бы делать петлями. Также важно, что более жесткие концы одножильного кабеля не потребуют проведения специальной опрессовки при подключению их к автоматам, выключателям или другому электрическому оборудованию.

С помощью одножильного кабеля гораздо проще провести подключение обычных выключателей и розеток. Только в этом случае необходимо при монтаже электропроводки использовать один-два проводника с многожильным кабелем.

Жесткие жилы такого кабеля гораздо проще прижать клеммами, они хорошо поддаются сварке. Да и вообще, такая структура позволяет соблюдать требования ПБУ.

Одножильные кабели во время прокладки в пластиковый короб или в штробу лучше держат форму и остаются на месте

Одножильные кабели более подходят для прокладки силовых линий. Они имеют более низкую цену и большую механическую прочность, чем многожильные кабели.

Провод многожильный

Многожильный кабель имеет более гибкую конструкцию. Поэтому его гораздо проще уложить в специальные каналы из пластика. В один канал умещается несколько многожильных кабелей, которые при этом будут хорошо вписываться в повороты при прокладке электрический линии. Одножильный кабель того же сечения в данном случае будет вести себя гораздо хуже.

Многожильный кабель проще укладывать в коммутационные коробки при установке выключателей и розеток. Если в одной коробке много соединении, то лучше отдать предпочтение многожильному кабелю.

Многожильные кабели не теряют прочности своих оголенных контактов после опрессовки, как это происходит с одножильными проводами того же сечения.

Многожильные проводники имеют «поверхностную проводимость». Это означает, что идущий по проводнику ток вытесняется на его поверхность. В целом у такого кабеля суммарная площадь поверхности проводника больше, чем у одножильного кабеля. Поэтому проводимость такого кабеля выше, а нагрев его во время работы – ниже.

Использование многожильных и одножильных кабелей

Перечисленные свойства проводов разного типа позволяют судить и о сфере их использования. Для стационарной бытовой проводки в условиях квартиры или загородного дома, для прокладки силовых линий лучше выбирать одножильные провода соответственного сечения.

С помощью одножильных проводов осуществляется поставка электрического тока конечному потребителю. Используются одножильные провода и в промышленном масштабе. Так, Все контакты на железнодорожных путях произведены при помощи одножильных проводов. Такая проводка позволяет экономно расходовать электрическую энергию электровозам.

При прокладке сети в условиях повышенной вибрации, при наличии в помещении многочисленных изгибов и поворотов необходимо использовать многожильные провода. Многожильная проводка используется в удлинителях бытового и промышленного типа, которые передают электричество к передвижному электрооборудованию и технике. Такие кабели используются в автомобильной электрике, в производстве аудиосистем, усилителей, наушников.

Какой провод лучше многожильный или одножильный для проводки в доме

На чтение 4 мин Просмотров 371 Опубликовано 02.07.2019 Обновлено 15.06.2019

Рынок электроники наполнен тысячами моделей проводов. Невозможно изучить все перед выбором. Чтобы не запутаться, нужно понимать различия и особенности видов, уметь читать маркировку.

Многожильный и многопроволочный провод

Перед тем как разбирать, какой провод лучше многожильный или одножильный для проводки в доме, нужно уточнить тонкости различия между жилой, проводом, кабелем, электрошнуром. Путаница в понятиях приводит к неверному употреблению определений «многожильный» и «многопроволочный».

• Жила — проводник тока. Она не является готовым изделием — только его базовым элементом. Изготавливают жилы из металлов со слабым сопротивлением — меди и алюминия. Конструкция проводника однопроволочная (круглого и фасонного сечения) или многопроволочная (металлические нити идут параллельно или переплетаются различными видами скруток).
• Провод состоит из одной или нескольких жил в изоляции. Дополнительно может быть защищён неметаллической оплёткой.
• В кабеле изолированные жилы (1 и более) помещаются в оболочку, которая формируется в зависимости от условий прокладки и эксплуатации. Покрытие может обеспечивать использование изделия под землёй, под водой, содержать экран защиты, броню. Пространство между проводниками заполняется наполнителем.
• Шнуры отличаются высоким уровнем гибкости. Они служат для подключения мобильных устройств к сети. Название выходит из употребления.

Провод, кабель и шнур — кабельные изделия. По числу проводящих элементов могут быть одножильными и многожильными, по строению проводника — однопроволочная жила (моножила) и многопроволочная жила. Электрический кабель, в отличие от провода, можно прокладывать открыто без коробов, труб и эксплуатировать в сложных условиях (в земле, под водой). Шнуры соединяют бытовые приборы с сетью.

Одножильные провода бытового использования

Окраска проводов ПВ 1

С 2001 года применение алюминиевых проводников в жилых зданиях запрещено, поэтому рассматривать стоит только продукцию из меди.

• ПВ-1 — моножила в ПВХ изоляции. Маркировка указывает на тип изделия — провод, изоляцию — винил (поливинилхлорид), класс гибкости — 1. Согласно ГОСТ Р 53768–2010 изделие маркируется ПуВ — провод установочный, изоляция содержит винил. В жилых помещениях актуально сечение жилы от 0,5 мм2 до 6 мм2. Модели данного размера выпускают в жёлто-зелёной изоляции, что объясняется распространённым применением ПВ-1 для PE-проводников заземления. Провод подходит для стационарной одиночной прокладки. Радиус изгиба не превышает 10 внешних диаметров. Базовый вариант отличается универсальностью и дешевизной.
• ПВ-3 состоит из изолированного ряда скрученных медных нитей. Новая маркировка — ПуГВ, где Г — гибкий. Отличается от ПВ-1 радиусом изгиба — 5+ диаметров.

Теоретически провода с одной жилой подходя для монтажа электроцепей освещения, подключения различных установок в жилых и нежилых помещениях. Силовую проводку удобнее оформлять многожильными кабелями, а одножильным поручить обособленное заземление или нейтраль.

Электрики используют ПуВ и ПуГВ в сборке распределительных и распределительно-учётных щитов.

Распространённые многожильные кабельные изделия

Одножильный провод или многожильный: классы гибкости проводов

Выбор продукции с несколькими каналами шире.

Выбор стационарной проводки зависит от условий эксплуатации помещения: влажность, пожароопасность, температура. Для квартир и помещений, где постоянно находятся люди, нельзя экономить на безопасности — стоит выбрать кабеля NYM или ВВГ нг-LS. Здания менее значительные можно оборудовать бюджетными ППВ.

Необходимое число жил определит даже начинающий электрик. В самой простой однофазной цепи понадобится либо двужильное соединение, либо фаза и ноль могут идти по отдельным моножилам. Трёхфазная система предполагает минимум 4 токопроводящих канала. Если на каждый пустить разные провода, их количество осложнит укладку, создаст путаницу и нагромождения. Многожильное изделие упорядочивает, облегчает монтаж, формирует эстетичную проводку.

Статьи — Выбор кабеля: какой лучше — одножильный или многожильный?

Однозначно ответить, какой кабель лучше — одножильный или многожильный, невозможно. Каждый из этих видов проводов предназначен для разных сфер применения. Чтобы понять, моножильный или мультижильный кабель использовать, необходимо разобраться в особенностях каждого вида и их назначении.

Понятие и сферы применения

Различие между одножильным и многожильным кабелями прослеживается уже в названии. В конструкции одножильного — один монолитный проводник, а общее сечение кабеля равно паспортному. В многожильном — несколько токопроводников, которые часто бывают переплетены между собой, дополняются для гибкости и эластичности нитью, похожей на капроновую. В сумме диаметры проволок такого изделия соответствуют значению сечения, указанному в паспорте.

Моножильные и мультижильные провода применяют в бытовых целях и на промышленных объектах.

Моножильные кабели часто используют для устройства стационарной проводки в цехах, как провода для розеток и освещения в квартирах. Изделия большого сечения могут применяться для отвода энергии, выработанной электрогенераторами, для энергоснабжения контактных сетей поездов, троллейбусов и другого электротранспорта, в сетях постоянного напряжения.

Мультижильные провода более гибкие, эластичные и стойкие к вибрации. Их используют в качестве основы проводки в автомобилях, электроприборах, удлинителях, наушниках, любой мобильной или временной электропроводке. Такие изделия оптимальны для использования там, где нужна повышенная устойчивость к вибрациям и неоднократным изгибам.

Плюсы и минусы

Чтобы правильно выбрать подходящий вид кабельной продукции для применения на конкретном объекте, следует соотнести технические характеристики изделия, будущие условия эксплуатации, учесть все преимущества и недостатки проводника.

Особенности одножильного кабеля

Плюсы:

• Удобство и оперативность монтажа при создании квартирной проводки. Спецклеммы не нужны, окончания достаточно скрутить и изолировать. Не требуется опрессовка при подсоединении автоматов, выключателей, розеток.
• Максимальная жесткость. Важное условие при работе с изделиями большого сечения. Провод можно «навечно» зафиксировать в штробе или на щите.
• Подходит для работы в высокочастотных цепях.
• Стоит дешевле многожильного.
• Срок эксплуатации может доходить до 30 лет.

Минусы:

• Срок службы значительно сокращается из-за постоянных физических нагрузок: перегибов, изломов, скручивания.
• Невысокая гибкость и эластичность.
• Плохая переносить вибронагрузок.

Особенности многожильного кабеля

Плюсы:

• Высокая гибкость, эластичность и износостойкость.
• Простота укладки даже на сложных трассах. В отличие от жесткого моножильного кабеля с таким же сечением при укладке мультижильного легко положить в одну коробку или канал несколько проводов.
• Высокая проводимость и возможность включения в соединительные контуры различного оборудования и станков.
• Низкая нагреваемость благодаря большой общей площади.
• За счет использования спецклемм в несколько раз повышается надежность эксплуатации, уменьшается токовое сопротивление и потери энергии.

Минусы:

• Мало подходят для применения в высокочастотных цепях.
• Стоят дороже моножильных.
• Интенсивно окисляются, из-за чего эффективное рабочее сечение жил оказывается ниже.
• Меньший срок службы — до 5 лет.

Популярные марки

В таблице ниже приведены востребованные марки одножильных и многожильных проводов с кратким описанием области их использования.

Тип кабеля	Марка	Места монтажа
Одножильный	ВВГ, NYM, АВВГ, ПуВ	Кирпич и бетон в штробе, в жилых помещениях и на промышленных объектах.
	АВБбШв, АСБ, СКл	Бронированные кабели и провода. Для прокладки в земле, тоннелях, колллекторах и помещениях с агрессивной средой.
	МФ, МК, НЛФ	Контактная сеть электротранспорта (троллейбусы, трамваи и т. д.).
	ПНСВ, АПВ	Нагревательные провода для прокладки в бетоне для быстрого застывания раствора.
Многожильный	ПВС, ПуГВ, ШВВП	Провод-каналы и трубы с изгибами. Для временного питания энергоустановок, в том числе в офисных и промышленных помещениях.
	КГ, ВВП, МГШВ, ПВС	Подключение мобильных приборов, промышленных устройств, домашней техники, удлинителей, переносных светильников.
	ПГВА, ПуГВ, КРПТ, ПТЛ200	Аудиоприборы и системы, автомобильная электропроводка.
	UTP, FTP	Информационные кабели типа «витая пара».

Оконцевание многожильных кабелей

Мультижильные провода в отличие от одножильных имеют существенный недостаток: множество тонких жил–проволок распушиваются, из-за чего снижается надежность электрического контакта.

Этот недостаток легко устранить путем оконцевания: освобождения кабеля от изоляционной оболочки и оформления кольцом или прямым концом. При этом на окончания жил необходимо надеть специальные наконечники, которые зажимают пайкой или с помощью подходящих инструментов.

Для обжима используют специальные клещи, стриппер с прессом или молоток и плоскогубцы.

Заключение

При выборе одножильного или многожильного кабеля важно помнить, что для каждого из них есть своя сфера применения. Особенности проводов, их преимущества и недостатки позволяют легко определить, в каких случаях целесообразнее использовать тот или иной вид.

Одножильный и многожильный кабель? Какой выбрать? Одножильный и многожильный провод, в чём отличие

Откровенно говоря, такая постановка вопроса, как: «А какие кабели лучше, многожильные или одножильные?» некорректна по своей сути.

Такая формулировка сильно напоминает другой вопрос: «Что лучше, ложка или вилка?» Очевидно, что ответ зависит от того, что именно будет есть человек! Так и с выбором проводника в кабеле – в зависимости от места расположения и условий эксплуатации применяется либо моножила, либо многожильный вариант.

Сначала рассмотрим их отличия.

Провод одножильный – в качестве токопроводящего элемента используется только одна жила, имеющая сечение из стандартного ряда.

Провод многожильный – токопроводящим элементом являются (чаще всего) переплетенные между собой несколько проводников, имеющие суммарное сечение в стандартных величинах.

Среди проводящих жил может вплетаться непроводящая нить (обычно напоминающая капрон) для увеличения эластичности кабеля.

Особенности каждого вида

Учитывая, что одно и то же свойство провода может стать как достоинством, так и недостатком (в зависимости от требований при монтаже), мы не станем повторять распространённую ошибку в описании каждого из двух видов. Мы просто укажем их особенности, помогающие сделать правильный выбор.

1. Провод одножильный

Часто ему отдают предпочтение из-за сравнительно невысокой цены (в сравнении с многожильным проводом равного сечения).

Более высокая жёсткость позволяет выполнить разводку в щитке значительно красивее, чем петлями из гибкого кабеля. К тому же жёсткие зачищенные концы не требуют опрессовки при установке в автоматические выключатели и другие приборы.

Подключение светильников, розеток и выключателей (при условии использования одного-двух проводников с моножилой) происходит проще и быстрее, чем многожильными проводами.

Скрутка, состоящая из нескольких жёстких жил, легче подвергается обжиму клеммами или сварке, что является основными требованиями по ПУЭ.

При установке в штробу или пластиковый короб, более жёсткий кабель «держит форму», оставаясь на своём месте.

Силовые кабели больших сечений предпочтительнее выбирать из числа одножильных из соображений цены и механической прочности.

В большинстве случаев, вопреки мнению некоторых «доморощенных» электриков, надёжнее и эффективнее использовать именно одножильные провода.

2. Провод многожильный

При укладке в пластиковые кабель-каналы (или короба) более гибкий многожильный провод легче «вписывается» в угловые повороты. В один такой канал можно проще уложить несколько плоских гибких кабелей, чем жёстких одножильных собратьев такого же сечения.

Гибкий многожильный провод значительно легче «упаковывается» в коммутационные коробочки, под розетки и выключатели. Этот фактор имеет решающее значение при больших количествах соединений в одной коробке.

При использовании специального оборудования для опрессовки и наконечников, контакты становятся не менее прочными и надёжными в сравнении с одножильными проводами.

Все проводники имеют «поверхностную проводимость» (или «скин-эффект»), подразумевающую неравномерность в распределении тока по сечению: электрический ток «вытесняется» к поверхности проводника. Так как суммарное значение площадей поверхности у множества проволок в многожильном проводе больше, чем в одножильном, то и его проводимость ощутимо выше, а нагрев при этом – ниже.

Область применения проводов

Указанные выше различные свойства одножильных и многожильных проводов сами диктуют целесообразность их применения.

Стационарная проводка в квартире, как и прокладка силовых кабелей средних и больших сечений, предпочтительно выполняется одножильными проводами. В промышленности именно такими проводами электроэнергия поставляется в сеть. На железной дороге все контактные провода производятся только одножильными, обеспечивая надёжное энергоснабжение подвижного состава.

Но там, где особенно важна устойчивость к многократным изгибам и вибрациям, оправданным является применение многожильных гибких проводников.

Особенно это относится к бытовым и промышленным удлинителям, передающим питание к подвижным устройствам и агрегатам, электропроводке в автомобилях, проводам наушников и аудиосистем.

По материалам сайта Промснаб

Одножильный провод с многожильным?

Ответы на эти и многие другие вопросы Вы получите из этой замечательной статьи.

Первым делом разрешите обратиться к официальной версии Терминов и Определений регламентированных в :

(текст взят из ГОСТа)

Фото для примера	Термин	Определение
	Одно-, двух-, трехжильный кабель (провод, шнур)
	Многожильный кабель (провод, шнур)	Кабель (провод, шнур), в котором число жил более трех
		Необходимые и достаточные признаки понятия содержатся в буквальном значении термина
		Токопроводящая жила (проводник) состоящая (ий) из двух и более скрученных проволок или стренг

Прежде, чем перейти к ответу на вопрос какой кабель/провод лучше: одножильный или многожильный, следует правильно определить, что мы понимаем под жилой.

Исходя из терминологии, описанной в ГОСТ 15845-80, число жил кабеля и их конструкция понятия раздельные и в данном случае, думается речь идет именно о конструкции самих токопроводящих жил, которые в свою очередь бывают однопроволочными (моножила) и многопроволочными.

Если вопрос задан правильно «какой провод лучше одножильный или многожильный », то ответ простой, лучше будет с тем числом жил, которое предусмотрено проектом.

Если же мы говорим об отличиях однопроволочной и многопроволочной жилы, то давайте достоверно разбираться в этом. Разницу между одножильным и многожильным проводом нам продемонстрирует сравнительная таблица:

Многопроволочная (ый) жила (проводник)	Однопроволочная (ый) жила (проводник)
на фото можем наглядно посмотреть конструкционные различия жил
C остоит из нескольких проводников (токопроподящих жил) скрученных между собой.	Состоит из моножилы (однопроволочного проводника)
Как следствие из конструкции следуют различия в характеристиках и назначении:
Класс гибкости: 5 (при сечениях 4мм2 и выше – класс гибкости 4)	Класс гибкости: 1 и 2 в зависимости от сечения жил
Назначение: Временные соединения	Назначение: Стационарная прокладка
Срок службы: не более 5 лет	Срок службы: не менее 30 лет
Удобство монтажа: отличная	Удобство монтажа: затруднено из-за низкой гибкости
Цена: дороже моножилы (более дорогой)	Цена: дешевле многопроволочного (экономичный)

Итак, мы вплотную подошли к решению вопроса «какой тип жилы лучше», хотя кто-то может быть уже сделал все необходимые для себя выводы о плюсах и минусах исходя из этих сухих табличных фактов.

Мы знаем, что провод, который используется для соединения бытовых приборов с сетью, в удлинителях, переносках и других временных соединениях должен отвечать условиям гибкости и использование вместо него кабеля с моножилой недопустимо.

Здесь подмена будет заметна, скажем удлинитель, сделанный на кабеле ВВГ вместо провода ПВС будет сложнее переместить с места на место и в итоге после нескольких изгибов жила может деформироваться.

Очевидно, что при временной прокладке следует использовать многопроволочную конструкцию , обладающую высокой гибкостью.

Что же, если наоборот, проложить в местах, предназначенных для кабеля стационарной прокладки в свою очередь многопроволочную жилу. Вроде логично, удобство монтажа обеспечивается (прокладывать гибкий провод намного удобнее), цена в масштабах одной бухты отличается не сильно, почему бы и нет?

Здесь прошу внимательно посмотреть на срок службы многопроволочного проводника. Это не случайность и не ошибка. В процессе эксплуатации гибких кабелей и проводов с многопроволочной жилой более интенсивно происходит процесс окисления и эффективное сечение токопроводящей части жилы серьезно снижается.

Таким образом, необходимость сменить стационарную прокладку наступит уже через 5 лет, в случае если будет использована многопроволочная конструкция жилы. Кабели с моножильными проводниками имеют срок службы не менее 30 лет, что выгодно отличает их в данном разрезе.

Поэтому однопроволочная конструкция проводника лучшее решение именно для стационарной прокладки , где не будет механических воздействий в процессе эксплуатации.

Предлагаю опять же с помощью таблицы определить примеры использования однопроволочных и многопроволочных токопроводящих жил:

«Примеры использования многожильного и одножильного кабеля/провода, какие марки относятся к многопроволочным, какие к однопроволочным»

Многопроволочная (ый) жила (проводник)	Однопроволочная (ый) жила (проводник)
Прокладка в трубах и кабель-каналах с большим числом изгибов для временного питания в том числе в помещениях офисного и промышленного назначения	Прокладка в бетоне и кирпиче в специально подготовленной для этого «штробе» (канавке), в том числе в жилых зданиях и помещениях, а также на промышленных объектах, при отсутствии механических воздействий
Провода марок ПВС, ШВВП, ПуГВ и другие	Кабели марок ВВГ, NYM, ПуВ, АВВГ и другие
Подключение приборов, передвижных промышленных устройств, бытовой техники, переносных светильников, бытовых и промышленных удлинителей	Бронированные кабели изготавливаются на основе однопроволочных проводников и применяются для прокладки в земле, траншеях, тоннелях, шахтах, производственных помещениях с агрессивной средой.
Кабель КГ, Провода МГШВ, ВВП, ПВС и другие	Кабель АВБбШв, АСБ, СКл и другие
Автомобильная электропроводка, аудиосистемы (хорошо выдерживает вибрационные внешние нагрузки)	Провода контактной сети применяемы в транспорте, использующем электротягу (локомотивы, пригородные поезда, трамваи, тролейбусы.
ПГВА, КРПТ, ПТЛ200, ПуГВ и другие	МФ, МК, НЛФ и другие незаменим провод с многопроволочными жилами Для оконцевания необходимо использовать специальный инструмент или можно воспользоваться обычными пассатижами. И получаем вот такой провод: На следующем этапе, после оконцевания многопроволочной жилы, можно приступать к соединению проводника с моножилой и многопроволочной жилы, находящейся в наконечнике, скажем, например, с помощью клемм: Вот таким образом будет выглядеть соединение: Как альтернативный более простой вариант, можно попробовать воспользоваться зажимными клеммами WAGO 222 серии, которые предназначены как раз для многопроволочных проводников, но вполне смогут зажать и проводник с моножилой. Такое соединение получится менее надежным чем предыдущее, но тоже вполне подойдет для соединения двух медных проводников. Обязательно перед тем как закрыть соединение в коробку, дайте ему время поработать под нагрузкой и проверьте, не происходит ли нагрев. В случае если соединение греется — это говорит от том, что контакт плохой и необходимо переделать соединение заново. О типах соединений с подробными инструкциями исполнения , можно ознакомиться благодаря приведенному здесь видео:

Такой вопрос является чисто риторическим. И ответ на него известен заранее. Выбор кабеля или провода будет зависеть от многих исходных данных, например от целей и условий работы, а также от его локализации. Для перехода к освещению основного вопроса необходимо рассмотреть свойства одножильного и многожильного кабелей.

Как следует из самого определения, одножильный кабель содержит одну металлическую жилу с определенным сечением. Соответственно многожильный кабель состоит из нескольких проводников переплетенных между собой. Сечение определяется суммарно по стандартной схеме. Иногда между жилами пропускается нить по типу капроновой, которая не обладает проводниковыми свойствами, но улучшает гибкость провода. У каждого из упомянутых типов кабелей имеются свои положительные и отрицательные моменты, что определяется по каждому конкретному случаю, исходя из учета которого и следует делать выбор.

Начнем с одножильного кабеля, который несколько более популярен, прежде всего, за счет того, что имеет небольшую цену. Но помимо относительной дешевизны он имеет большую жесткость, что облегчает монтажные работы, а концы такого кабеля не нуждаются в опрессовке. Более легкое и удобное подключение электропотребителей (выключателей, розеток и пр.), по сравнению с многожильными кабелями. Если соединение выполняется по типу скрутки, то ее легче впоследствии обжать клеммой или подвергнуть сварке. Более легкая укладка жесткого одножильного кабеля в канал или штробу. Одножильные кабеля с большими сечениями для силовых сетей лучше подходят ввиду их большей прочности и более выгодной цены. При грамотном подходе одножильные провода вполне можно использовать не нарушая ПУЭ, не теряя эффективность и при этом сэкономить.

Характеризуя свойства многожильных кабелей и проводов можно отметить следующие моменты:

• Многожильный кабель за счет своей эластичности хорошо, компактно помещается в коробки, под выключатели и розетки. Это очень важно, когда в одном месте размещается много соединений.
• При размещении в кабель-каналах многожильным кабелем легче проходить поворотные углы по ходу линии прокладки. Количество таких проводов укладываемых в один канал больше, чем соответственно одножильных с аналогичным сечением.
• Для придания прочности соединениям при опрессовке существует специальное оборудование позволяющее обеспечить высокопрочный контакт, не уступающий таковому у одножильных кабелей.
• 4. В силу конструктивных особенностей у многожильных проводов относительно выше проводящая способность и заметно ниже нагревание при нагрузке

Исходя из вышеуказанных характеристик можно сделать правильный выбор в пользу того или иного кабеля. В частности монтаж электропроводки в квартире, доме, а также монтаж силовых линий больших и средних сечений лучше делать одножильными кабелями. Одножильными кабелями монтируются линии на производственных объектах и промпредприятиях. На железнодорожном транспорте.

Существую условия, когда, несомненно, лучше использовать многожильные кабеля. Это, прежде всего места, где предполагаются многочисленные изгибы и повороты по ходу линии. В частности, это свойственно для удлинителей, которые используются при подключении электропитания в промышленности или в быту, например подводка кабеля к движущимся устройствам, или монтаж электропроводки в автомобилях и спецтехнике, при использовании множества других бытовых электропотребителей (аудиосистемы, вентиляторы и пр.).

Кабель АВБбШв выпускается как в одножильной, так и в многожильной конфигурации.

Все Вы знаете, что кабель, который используют для проводки в квартирах и домах, состоит из нескольких изолированных проводов в общей изоляции. Бывают кабеля и другого строения, но, как правило, они используются для несколько иных целей.

Одножильный провод – это провод в кабеле представляющий собой одну медную или алюминиевую жилу.

Многожильный провод – это провод в кабеле представляющий собой множество жил маленького сечения.

Так зачем же нужны одножильные или многожильные провода? Если существуют одножильные и многожильные провода, значит каждый из них предназначен для какой-то определенной цели. И применять одножильный провод там, где целесообразно применять многожильный было бы ошибочно и ирационально.

Условия эксплуатации одножильных проводов.

По своим физическим качествам одножильный провод жестче по отношению к многожильному проводу, а при достаточно больших сечениях, даже согнуть его целая проблема

Кабель внутри которого исспользуется жесткий одножильный провод обладает рядом преимуществ при монтаже квартирной электропроводки. Ведь, если провод, в каком-то смысле, держит форму, то его намного удобнее укладывать в штробе, делать скрутки большого количества проводов и т. д.

И вообще, из своего опыта знаю, что, при монтаже электропроводки и различной фурнитуры (розетки, выключатели,светильники и т.д.), намного удобнее использовать одножильные провода.

Условия Эксплуатации многожильных проводов.

Если одножильные провода применяются в электропроводке квартир, домов и т.д., то где же тогда применяются многожильные провода?

Чтобы ответить на этот вопрос, стоит лишь подумать об особенностях многожильного провода, а это гибкость. Ведь, как я упоминал выше, одножильные провода обладают большей жесткостью и их сложнее сгибать и т. д. В то время, как многожильные провода наоборот — более эластичны, сгибать их проще и, я бы не сказал, что они держат форму, как это делают одножильные.

В связи с этими особенностями многожильных проводов их используют там, где необходимы подобные качества проводов. Например, многожильные провода удобнее применять в автомобилях, также вы могли заметить, что все провода электроприборов многожильные — и это удобно! Еще в пример можно привести различные переноски и т. д. Думаю, вы и сами можете вспомнить ряд случаев, где применение многожильных проводов значительно удобнее, чем одножильных.

И так сегодня мы рассмотрели достоинства и недостатки одножильных/многожильных проводов

Достоинства одножильного провода:

Более удобны при монтаже электропроводки в квартирах и домах.

Обладают большей жесткостью, удобно делать скрутки.

Возможно применение в высокочастотных цепях.

Достоинства многожильного провода:

Более гибкие, что дает этим проводам большее удобство, при целесообразном использовании.

Обладает большей проводимостью и часто используются в различной аппаратуре.

И, пожалуй, их удобнее паять.

Недостатки одножильного провода:

Не терпит многократных перегибов и сильных вибраций.

Недостатки многожильных проводов:

Ограничено применение в высокочастотных цепях

И помните, что при нецелесообразном применении одножильного или многожильного провода , его достоинства вполне могут превратится в недостатки.

Какие провода лучше: одножильные или многожильные

Достаточно часто можно услышать, как пытаются сравнить эти два вида кабельной продукции и выяснить, какие провода лучше, многожильные или одножильные? Сразу скажем, что такая постановка вопроса вообще некорректна и показывает некомпетентность вопрошавшего. Ведь также можно спросить: «Что лучше, лопата или молоток?», а ответ зависит не от предметов, а от вида деятельности, который будет осуществляться при помощи определённого инструмента.

Выбор типа проводника в кабеле или проводе в такой же степени зависит от 1) места расположения и 2) условий эксплуатации. Поэтому, вместо того чтобы ломать копья, лучше поближе «познакомиться» с кандидатами для выбора, узнать их особенности и отличия, а уж затем и решать, какой куда лучше.

Что такое одножильный и что такое многожильный провода

В прямом смысле слова выражение «одножильный и многожильный» не относится к данному вопросу, так как слово «жилы» относится к общему количеству проводников в кабеле или проводе, а не к структуре отдельной жилы. Правильно было бы сказать однопроволочная или многопроволочная жила. Но прижилось, почему-то, выражение «многожильные». Для правдивости информации мы будем употреблять правильный термин, но и осуждать тех, у кого вошёл в привычку другой вариант, тоже не будем, не наше это дело.

Провод однопроволочный – имеющий в качестве токопроводящего элемента только одну жилу, с сечением из стандартного ряда (0,5-1-1,5-2,5-4 и т.д. мм кв.)

Провод многопроволочный – как токопроводящий элемент – это несколько проводников, переплетённых между собой, имеющих суммарное сечение в тех же стандартных величинах. Допускается вплетение непроводящей нити (обычно напоминающей капрон) в проводящие жилы для большего увеличения эластичности всего кабеля.

Особенности каждого из двух видов проводов

 Ураган выдерживает и гибкая травинка, и негнущееся дерево, поэтому и мы должны понимать, что такие же свойства проводов (при определённых обстоятельствах и требованиях монтажа) также могут стать как недостатком, так и достоинством. И, вместо того чтобы поддерживать диспуты о «лучшести», мы представим полную картину, указав на особенности каждого вида жил, помогающие в правильном выборе при конкретных ситуациях.

1. Однопроволочная жила.

• При равных сечениях с многопроволочной, цена у однопроволочной жилы существенно ниже, а при больших объёмах монтажа это уже реальная экономия.
• Так как жёсткость гораздо выше, то и разводка в щите гораздо удобнее и красивее, чем вид петель гибких проводов. А зачищенные концы моножилы не требуют опрессовки перед установкой в защитную автоматику.

• Подключить розетки, выключатели и светильники гораздо проще и надёжнее.
• Скрутку из нескольких жёстких жил гораздо легче обжать в клеммах или сварить, что является одним из основных требований ПУЭ к качественному электрическому контакту.
• Укладка в штробе или пластиковом коробе жёсткого кабеля чуть сложнее, но за счёт удержания формы гораздо долговечнее.
• Механическая прочность силового однопроволочного кабеля, особенно при больших сечениях, выше, поэтому их выбор предпочтительнее для стационарной прокладки.

Итог: что бы ни говорили «доморощенные» электрики, но в большинстве бытовых электрических систем более эффективно и грамотно применять именно провода с однопроволочными жилами. В большинстве, но не во всех, рассмотрим и другую сторону медали.

2. Многопроволочная жила.

• Проводка, реализованная в пластиковых кабель-каналах (или по-другому, коробах) обязательно имеет углы и изгибы, поэтому более гибкий многопроволочный кабель имеет преимущество, легче «вписываясь» в углы и повороты. В одном коробе легче укладывать несколько гибких, чем жёстких проводов, что экономит короба и время.
• Вопрос «упаковки» в пластиковые подрозетники, и коробочки для выключателей и коммутации тоже не последний. Мягкие проводники пакуются легче, особенно актуален этот факт при большом количестве соединений, находящихся в одной коробке.
• Для создания хорошего контакта при подключении многопроволочных проводников к автоматике или оборудованию применяются специальные наконечники, устанавливаемые при помощи опрессовочных клещей.
• Даже при стандартной частоте в 50 Гц (а при увеличении частоты, например, в звуковых или сигнальных кабелях) наблюдается скин-эффект или «вытеснение» электротока к поверхности проводников. То есть, ток имеет большую плотность у поверхности, чем в середине сечения проводника. Многопроволочные жилы, имея большую площадь поверхности, чем однопроволочные, решают проблему, меньше нагреваясь и сокращая потери.

Области применения одно- и многопроволочных проводов

Так сам собой и напрашивается обоснованный вывод: каждый из них хорош, если находится на своём месте. Свойства, указанные выше, без споров и колебаний показывают, где целесообразнее использовать каждый вид проводов.

Стационарная проводка силовых кабелей в домах, квартирах и промышленных объектах при средних и больших сечениях жил кабелей предпочтительнее выполняется однопроволочными проводниками (если нет особых требований). На электрифицированных железных дорогах все контактные провода имеют именно такое исполнение, служа надёжно и долго.

Нестационарная проводка, применяемая там, где требуется высокая устойчивость к вибрациям и многократным изгибам, невозможна без использования гибких многожильных проводников. Таким образом, бытовые и промышленные удлинители, предающие питание от источника до потребителя – передвижным агрегатам и устройствам, а также значительная часть электропроводки в автомобилях, провода наушников и аудиосистем имеют многопроволочные проводники.

Одножильные и многожильные провода. область применения. преимущества и недостатки

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Медный провод: преимущества и недостатки, одно- и многожильный, изоляция

Для обеспечения бесперебойного электропитания промышленных и жилых объектов используются силовые кабели. Одной из важных задач является минимизация потерь электроэнергии при ее транспортировке. Есть множество самой разнообразной кабельной продукции. Для эксплуатации электрических и электронных устройств чаще применяют медный провод.

Преимущества и недостатки меди

Медные провода встречаются в большинстве электрических или электронных устройств

Медь широко используется для изготовления проводов. Конкурентом является лишь волоконная оптика. По некоторым характеристикам она уступает только серебру. Можно отметить следующие преимущества медных проводных изделий:

• высокая проводимость и теплостойкость;
• относительно низкое сопротивление;
• прочность одновременно с пластичностью и гибкостью;
• устойчивость к коррозии, отсутствие окисления.

Недостатком изделий из меди считается высокая цена. Также кабельная медная продукция имеет больший вес по сравнению с алюминиевой. Это полностью окупается длительным сроком эксплуатации.

Разновидности продукции

Бронированный медный кабель

К ассортименту современной кабельной промышленности относятся провода, кабели с металлическими токопроводящими жилами, шнуры, ленты и другие изделия. Основные виды электрической проводки – сетевая, через которую передается информация, и силовая для передачи тока. В зависимости от назначения существуют следующие разновидности проводных изделий:

• собственно, провода;
• силовые кабели;
• изделия для телефонных линий;
• компьютерные;
• провода специального назначения.

Для их систематизации есть определенная маркировка. Поставляются изделия в виде отрезков различной длины, которые намотаны на катушку или свернуты в бухту.

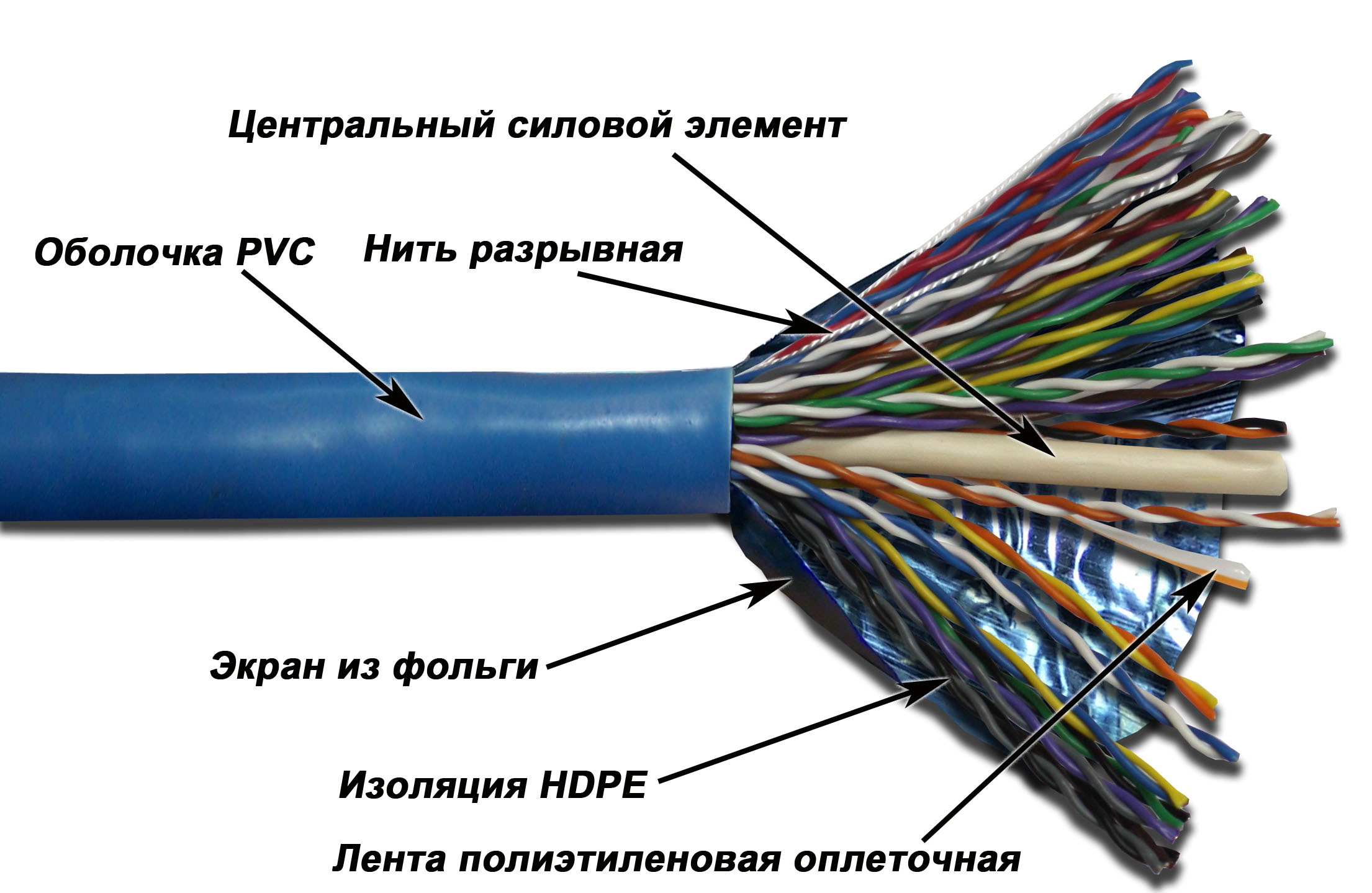

Конструкция медного провода и кабеля

На первый взгляд эти изделия не отличаются друг от друга. Но специалист по электротехнике без труда определит вид изделия. Обычно наименование указано в спецификации. ТУ и ГОСТ содержит различную характеристику, касающуюся кабеля и провода. Их разделяют по толщине оболочки, изоляции и количеству жил.

Провод состоит из одной или нескольких проволок, скрученных между собой, в легкой трубчатой изоляции или без нее. Кабель, в отличие от провода, имеет внешнюю оболочку. Включает в себя один или несколько изолированных проводников. Может использоваться под водой, в земле и других сложных условиях.

Конструкция бронированного силового кабеля

Любой проводник включает в себя следующие элементы:

• токопроводящие жилы;
• изоляцию с диэлектрическими свойствами;
• экран для защиты жилы от электромагнитных помех;
• внешнюю оболочку;
• защитные элементы при эксплуатации в тяжелых условиях.

Продукция делится на одножильные жесткие, которые используют для скрытой проводки, а также многожильные, мягкие и пластичные. Каждый многожильный проводник изолируется отдельно, затем они заключаются в общую оболочку. Такие изделия выдерживают многократные перегибы в процессе эксплуатации.

В качестве изоляционного материала применяют ПВХ, резину, полиэтилен, бумагу, фторопласт. Также провод может быть в силиконовой изоляции или покрыт эмалью.

Обзор параметров

Класс провода по гибкости

Основная часть кабельной конструкции – металлическая жила, через которую идет электрический ток. Главные параметры – сопротивление постоянному току, пропускная способность и поперечное сечение. Все жилы выпускаются по нормативным документам, которые определяют стандарт сопротивления постоянному току 1 км жилы при 20°С (ГОСТ 22483-77).

Допустимый ток для медных проводов зависит от суммарной мощности потребителей и напряжения электрической цепи. Вычисляется по формуле: I= P/V и составляет 10А на 1 мм2.

Класс проволоки исчисляется от 1 до 6, чем выше цифра, тем больше гибкость. Для стационарной неподвижной проводки используют продукцию 1–2 класса. Для передвижных механизмов подойдет провод гибкий с классом от 3 до 6.

Согласно ПУЭ, наиболее рациональное сечение медного провода в сетях с бытовыми приборами 1,5–2,5 мм2 для розеток, на освещение достаточно 0,75–1,5 мм2.

Как определить сечение многожильного провода

Зависимость сечения токопроводящей жилы от силы тока

От правильного выбора провода зависит безопасность и надежность электропроводки в доме. Перегрузки приводят к перегреву проводников, изоляция плавится, что ведет к короткому замыканию и пожару.

Определяется сечение в зависимости от количества приборов, которые будут потреблять электроэнергию. Поэтому необходимо вычислить их общую мощность, используемую в квартире. Полученный результат умножают на 0,75. Есть таблицы, где указано соотношение сечения с силой тока и мощностью. Сечение круглого кабеля можно определить по формуле:

S = π x r2, где π – 3,14; r2 – радиус в квадрате. Радиус проводников замеряют с помощью штангенциркуля, наиболее тонкие измеряют микрометром.

Если в жиле несколько проволок, вычисляется их суммарное сечение. Оно должно соответствовать расчетному, допускается некоторое изменение в сторону увеличения от стандарта. Показатель не может быть занижен, так как в процессе эксплуатации может быть добавлено или заменено оборудование. Поэтому при расчетах нужно применять коэффициент 1,5.

Марки медных проводов

Провод монтажный одножильный НВ3 0,75 преимущественно применяют для напряжения до 600 вольт. Изделие 3 класса гибкости с медной луженой токопроводящей жилой. Изоляция из ПВХ. Предназначен для фиксированного межприборного монтажа, соединения электрических и электронных устройств.

ПВС – медный провод монтажный многожильный гибкий с виниловой двойной изоляцией. Имеет круглое сечение (0,5–25 кв. мм) от 2 до 5 жил. Применяется для подключения передвижного электрооборудования, но может использоваться для домашней проводки.

Провод гибкий медный многожильный ПуГВ (ПВЗ), номинальное напряжение 450 вольт, площадь сечения 6 мм2, изоляция – ПВХ пластикат. Не имеет наружной оболочки. Применяют для прокладки низковольтных силовых линий, возможно размещение в бетоне и кирпичной кладке, а также под штукатуркой.

Провод обмоточный предназначен для намотки катушек колебательных контуров, дросселей, трансформаторов, электромагнитных реле. Для изоляции используется эмаль, волокно или комбинированные материалы. Основным параметром является не сечение, а диаметр токопроводящей жилы. При изготовлении используется специальная технология производства для особо тонких проводников.

Марки медных кабелей

Расшифровка аббревиатуры кабеля ВВГ

ВВГ – кабель многопроволочный медный гибкий. Один из распространенных видов для электропроводки как в квартире, так и на производстве. Используется для подключения к сети любого электрооборудования. Состоит из нескольких медных жил и внешней изоляции. Каждый из проводников скручен в одной плоскости, защищен оболочкой и имеет свой цвет. Имеет негорючие модификации – круглый ВВГнг, и плоский ВВГп.

NYM – это кабель с изоляционной прослойкой из негорючего поливинилхлорида. Число жил от 1 до 5, сечением от 1,5 до 16 мм2. Максимальная прочность и термостойкость достигается за счет мелованной резины, которой заполнено пространство между жилами.

Кабель гибкий (КГ) применяется в условиях постоянного напряжения до 660 В, или переменного – 1000 В. Благодаря гибкости изделие используется для переносного оборудования. Например, подключения держателя к сварочному аппарату.

Высоковольтный медный кабель ПвПг рассчитан на сеть от 6 до 10 кВ. Имеет одну жилу сечением от 50 до 800 мм2. Изоляция жилы и внешняя оболочка выполнена из сшитого полиэтилена с защитным экраном. Это дает возможность прокладывать кабель по дну водоема, под землей.

Области применения кабеля из меди

Применение медных кабелей воздушных линиях электропередач

Широко используется на промышленных предприятиях, где есть опасность возникновения пожара или взрыва. Также выполняется монтаж внутренней проводки жилых и производственных помещений, общественных зданий. Кабельно-проводниковая продукция по применению распределяется следующим образом:

• стационарная прокладка под землей;
• подвижное подключение;
• воздушные линии электропередач;
• в сетях сигнализации и управления со слабыми токами;
• монтаж бытовой электропроводки;
• специальные условия с использованием термостойких и огнестойких проводников.

Для передачи энергии к распределительным подстанциям используют силовой бронированный кабель с защитой из свинцовой и металлической оболочки. Контрольные кабели с защитой от механических повреждений используют для соединения механизмов и устройств как на открытом воздухе, так и в тоннелях, каналах.

Различные марки медных проводов и кабелей предназначены для выполнения определенных задач. При ремонте или строительстве к выбору кабельной продукции нужно подходить ответственно. От этого зависит надежность и безопасность энергоснабжения.

Одножильный и многожильный кабель. Какой выбрать?

30.05.2018

В профессии проектировщика, строителя и электромонтера, которые часто приходится осваивать рядовому обывателю, также немало тонких нюансов. И задача нашего цикла статей – максимально простым и технически грамотным, но человеческим языком донести до любителя или, возможно, даже до профи весь массив полезной информации.

В следующем материале пойдет речь о том, какой кабель лучше, одножильный или многожильный.

Понятие и сфера применения

Собственно, основное различие между данными типами проводов четко прослеживается из их названия. Моножильный кабель имеет один монолитный токопроводник, поэтому общее сечение изделия соответствует паспортному.

В то же время мультижильный провод сконструирован из нескольких, зачастую переплетенных между собой проволок. Для придания эластичности и гибкости в скрутку иногда вплетается нить, по структуре напоминающая капроновую.

Сумма диаметров проводников мультижильного кабеля всегда равна паспортному значению сечения.

Будучи более гибкими, эластичными и вибростойкими, мультижильные кабельные изделия составляют основу автомобильной проводки, электроприборов, промышленных и бытовых удлинителей, наушников, а также любой временной или мобильной электропроводки.

Для большей точности в использовании терминов уточним, что, говоря «одножильный» и «многожильный», обычно подразумевается моно- и мультипроволочная жила, проводящая ток. Это не совсем правильно, ведь понятия одножильный и многожильный относится только лишь к общему числу жил, а сами жилы вернее было бы называть одно- и многопроволочными.

Преимущества и недостатки моножильных и мультижильных проводов

Выбирая тип проводника, который наилучшим образом подойдет для использования на конкретном объекте, необходимо соотнести технические параметры и условия эксплуатации, а также максимально учесть все достоинства и недостатки проводного изделия. Основные плюсы и минусы, которые помогут определить какой кабель лучше, одножильный или многожильный, мы постарались собрать в Таблице.

Тип кабеля	Преимущества	Недостатки
Моно-жильный	— удобен для монтажа квартирной проводки. Не требует спецклемм, для соединения окончаний достаточно их надежной скрутки и изолирования. Не нужна опрессовка при подключении автоматов, розеток или выключателей. Как следствие, ускоряется процесс монтажа	— постоянный физические нагрузки, например, перегибы, скручивания или изломы крайне плохо влияют на срок службы
— имеет максимальную жесткость по сравнению с мультижилой. Это позволяет «навечно» зафиксировать изделие в разводной конструкции, к примеру, в штробе или на щите. Данный фактор важен при работе с кабельными изделиями большого сечения	— невысокий уровень гибкости и эластичности (1-2 класс)
— может функционировать в высокочастотных цепях	— плохо переносит вибронагрузки
— более доступная стоимость, по сравнению с многожильными кабелями
— период эксплуатации может достигать 30 лет
Мульти-жильный	— повышенная гибкость (3-6 класс) за счет тонких скрученных проводников, эластичность, стойкость к износу	— сложность в применении в высокочастотных цепях;
— простота укладки на сложных трассах, в коммутационных коробах и разветвленных кабель-каналах. В одну коробку/канал можно положить несколько проводов, в отличие от жесткой моножилы с аналогичным сечением	— относительно высокая цена;
— высокий уровень проводимости; возможность использования в соединительных контурах разного рода оборудования и станков	—  интенсивное окисление, приводящее к снижению эффективного рабочего сечения проводников
— низкая нагреваемость за счет большой общей площади мультипроволочного проводника	— небольшой срок службы, до 5 лет
— применение специальных соединительных клемм в разы повышает надежность эксплуатации, существенно снижается токовое сопротивление и энергопотери

В конечном итоге, ответ на вопрос «какой кабель лучше, одножильный или многожильный» дает специалист, заказчик или непосредственный исполнитель, он же принимает решение о выборе типа провода.

Популярные марки кабельной продукции

В удобной и наглядной табличной форме приведены наиболее известные и востребованные марки моно- и мультижильных проводов, а также короткое описание способов прокладки и сфер применения.

Однопроволочный проводник	Многопроволочный проводник
Марка	Места монтажа	Марка	Места монтажа
ВВГ NYM АВВГ ПуВ	Кирпич и бетон в штробе, в т.ч. в жилых помещениях и на промобъектах. Механическое воздействие не приветствуется	ПВС ШВВП ПуГВ	Трубы и провод-каналы с многочисленными изгибами. Для временного энергопитания энергоустановок, в т.ч. в помещениях офисного и промназначения
АВБбШв АСБ СКл	Бронированные марки, которые применяют при прокладке электролиний в земле и траншеях, тоннелях, коллекторах и шахтах, заводских помещениях с агрессивной средой	КГ МГШВ ВВП ПВС	Подключение нестационарных приборов, мобильных промустройств, домашней техники, бытовых и промышленных удлинителей, переносных светильников
	Контактная сеть электро-транспорта (локомотивы, электрички, трамваи, троллейбусы	ПГВА КРПТ ПТЛ200 ПуГВ	Автомобильная электро-проводка, аудиоприборы и системы
ПНСВАПВ	Особые марки нагревательных кабелей для прокладки в  бетоне в холода для быстрого застывания раствора	UTPFTP	Информационные марки типа «витая пара»

Оконцевание многожильных кабелей

У многопроволочной жилы есть один серьезный недостаток, который, впрочем, легко исправляется: многочисленные тонкие жилки-проволочки имеют свойство распушиваться, что существенно снижает качество контакта. С этой целью на окончания жил надевают специальные наконечники, которые зажимаются на кабеле при помощи инструментов или простой пропайкой.

Для обжима используются особые обжимные клещи (на рисунке слева), обычный стриппер с прессом (инструмент для снятия изолятора, на рисунке справа) или молоток с плоскогубцами.

Как соединить разные типы проводов?

Иногда возникает необходимость подключения многожильного провода к моножильной электролинии (или наоборот). Ниже приведена краткая инструкция, как это правильно делать:

• нельзя использовать скрутку, это прямо запрещено ПУЭ,
• при соединении меди с алюминием следует приобрести специальную пасту (уже содержится в некоторых видах клемм),
• потребуется оконцевать мультипроволочную жилу способом, описанным выше,

• непосредственное присоединение обычно осуществляется посредством спецклемм, например, марки WAGO или описанных в ролике Основные типы клемм для соединения электропроводов,
• перед окончательным закрытием полученной конструкции, нужно дать ему поработать с электронагрузкой. В случае нагрева контактов, придется все переделать заново.

Какой кабель лучше, одножильный или многожильный – ответить на данный вопрос не всегда однозначен, ведь каждый из типов кабельных изделий выполняет свои, иногда весьма специфические функции.

Необходимо реально оценивать внешние эксплуатационные факторы, технические требования нормативов, а также внутренние аспекты, к примеру, стоимость провода, условия монтажа, срок службы или предпочтения специалиста, который монтирует электролинию.

На чем основывается выбор многожильного и одножильного кабеля

Сравнивая многожильные и одножильные кабели нельзя говорить, что одни чем-то хуже других. Выбор зависит не столько от структуры проводника в кабеле, сколько от сферы его использования.

В целом, такое сравнение типа: «что лучше выбрать» не совсем корректно. Выбор кабеля должен основываться, прежде всего от того, где он будет установлен.

Только этот фактор должен оказывать определяющее влияние при выборе многожильных или одножильных кабелей.

Различия в конструкции и в использовании одножильного и многожильного кабеля

Кабель одножильный — это специальное токопроводящее устройство, использующее для выполнения этой своей функции только одну жилу, у которой имеется стандартное сечение.

Многожильный кабель также является токопроводящим устройством.

Но его конструкция имеет несколько переплетенных металлических проводников, обладающих суммарным сечением, предусмотренным стандартными величинами для токопроводящих элементов.

В многожильном кабеле кроме проводящих металлических нитей имеется одна непроводящая. Она придает такому конструкции такого кабеля большей эластичности. Обычно в качестве непроводящей жилы используют материалы, напоминающие капрон.

В целом, при использовании в тех или иных условиях особенности и свойства одножильных и многожильных кабельных элементов могут быть преимуществами или недостатками. Поэтому всегда необходимо внимательно читать технические требования, которые даются специалистами при проведении электропроводки для тех или иных целей.

• Учтя это и зная особенности каждого вида электрического кабеля, можно правильно сделать выбор при покупке такого элемента электропроводки.
• Провод одножильный
• Чаще всего предпочтение одножильному кабелю отдается из-за его более низкой цены, если сравнивать его с многожильным аналогом того же сечения.

Еще одним свойство одножильного кабеля является его большая жесткость, что делает работу с ним более удобной. Так, зачастую электрики отдают предпочтение одножильной конструкции из-за того, что она проще и быстрее позволяет сделать разводку в электрощитке.

При работе с многожильным более мягким кабелем прокладку пришлось бы делать петлями.

Также важно, что более жесткие концы одножильного кабеля не потребуют проведения специальной опрессовки при подключению их к автоматам, выключателям или другому электрическому оборудованию.

С помощью одножильного кабеля гораздо проще провести подключение обычных выключателей и розеток. Только в этом случае необходимо при монтаже электропроводки использовать один-два проводника с многожильным кабелем.

Жесткие жилы такого кабеля гораздо проще прижать клеммами, они хорошо поддаются сварке. Да и вообще, такая структура позволяет соблюдать требования ПБУ.

Одножильные кабели во время прокладки в пластиковый короб или в штробу лучше держат форму и остаются на месте

Одножильные кабели более подходят для прокладки силовых линий. Они имеют более низкую цену и большую механическую прочность, чем многожильные кабели.

Провод многожильный

Многожильный кабель имеет более гибкую конструкцию. Поэтому его гораздо проще уложить в специальные каналы из пластика. В один канал умещается несколько многожильных кабелей, которые при этом будут хорошо вписываться в повороты при прокладке электрический линии. Одножильный кабель того же сечения в данном случае будет вести себя гораздо хуже.

Многожильный кабель проще укладывать в коммутационные коробки при установке выключателей и розеток. Если в одной коробке много соединении, то лучше отдать предпочтение многожильному кабелю.

Многожильные кабели не теряют прочности своих оголенных контактов после опрессовки, как это происходит с одножильными проводами того же сечения.

Многожильные проводники имеют «поверхностную проводимость». Это означает, что идущий по проводнику ток вытесняется на его поверхность. В целом у такого кабеля суммарная площадь поверхности проводника больше, чем у одножильного кабеля. Поэтому проводимость такого кабеля выше, а нагрев его во время работы – ниже.

Использование многожильных и одножильных кабелей

Перечисленные свойства проводов разного типа позволяют судить и о сфере их использования. Для стационарной бытовой проводки в условиях квартиры или загородного дома, для прокладки силовых линий лучше выбирать одножильные провода соответственного сечения.

С помощью одножильных проводов осуществляется поставка электрического тока конечному потребителю. Используются одножильные провода и в промышленном масштабе. Так, Все контакты на железнодорожных путях произведены при помощи одножильных проводов. Такая проводка позволяет экономно расходовать электрическую энергию электровозам.

При прокладке сети в условиях повышенной вибрации, при наличии в помещении многочисленных изгибов и поворотов необходимо использовать многожильные провода.

Многожильная проводка используется в удлинителях бытового и промышленного типа, которые передают электричество к передвижному электрооборудованию и технике.

Такие кабели используются в автомобильной электрике, в производстве аудиосистем, усилителей, наушников.

Характеристики одножильного и многожильного кабеля. Сфера их применения

• 13 апреля 2014 г. в 22:57
• 8986

В чем отличие одножильного и многожильного кабеля? Особенность одножильного провода состоит в том, что токопроводящим элементом является одна жила с сечением из стандартного ряда.

В многожильном проводе электрический ток проводится по нескольким проводникам, сплетенным между собой и имеющим суммарное сечение. Зачастую проводящие жилы сплетены с непроводящей нитью, которая необходима для придания кабелю гибкости.

Характеристики различных видов кабеля

Одножильный и многожильный кабели обладают своими особенностями. Но нужно учитывать, что один и тот же параметр провода может обладать и положительными свойствами, и отрицательными. Это зависит от предъявляемых требований к прокладке кабеля.

Одножильный кабель

• Одножильный кабель имеет небольшую стоимость, если сравнивать его с многожильным кабелем. Этот параметр является причиной большей распространенности провода с одной жилой.
• Кабель является жестким. Этот параметр позволяет уложить провод более красиво, нежели гибкий кабель. А зачищенные жесткие концы провода не требуется опрессовывать при подключении к различным приборам и автоматическим выключателям.
• Скрутка из одножильных кабелей проще обжимается клеммами, благодаря их повышенной жесткости. А это является основным требованием по ПУЭ.
• Подключение к электросети осветительных приборов, выключателей и розеток делается более быстро, чем при использовании многожильного кабеля.
• При необходимости использования силового кабеля большого сечения лучше выбирать одножильный, исходя из его прочности и стоимости;
• При укладывании кабеля в пластиковый кабель-канал или штробу в стене удобнее укладывать более жесткий одножильный провод.

Таким образом, одножильный провод является более эффективным и надежным по ряду параметров, в отличие от многожильного.

Многожильный кабель

• Многожильный провод характеризуется повышенной гибкостью, поэтому его очень легко укладывать к коммутационные коробки, подводить к выключателям и розеткам. Этот параметр является решающим при необходимости установки в одной распределительной коробке множества соединений;
• Многожильный гибкий кабель лучше укладывается в разветвленные пластиковые кабель-каналы. Также в одну коробку можно проложить несколько гибких многожильных кабелей в отличие от жесткого одножильного с подобным сечением.
• При проведении опрессовки при применении особого оборудования контакты являются надежным и прочными, также как и у одножильного провода;
• Различные проводники обладают «поверхностной проводимостью», которая предполагает неравномерное распределение электрического тока по сечению. Ток как бы вытесняется к поверхности проводника. Проводимость многожильного кабеля является более высокой, благодаря более высокому суммарному значения площадей поверхности у нескольких жил. Нагревается такой провод меньше.

Сфера использования одножильного и многожильного кабелей

Сфера применения разных типов кабеля зависит от их различающихся свойств.

В квартирах стационарная проводка, а также укладка силового кабеля большой и среднего сечения, осуществляются с помощью одножильного провода.

Одножильный кабель также применяется на промышленных предприятиях для передачи электрической энергии. Энергоснабжение подвижного состава на железной дороге осуществляется также посредством одножильного провода.

Многожильные провода применяются там, где от электрической сети требуется повышенная устойчивость к вибрации или множеству изгибов. Их используют в промышленных и бытовых удлинителях, которые питают электричеством различные агрегаты и подвижные устройства, электрической проводке в автомобилях, проводах различных аудиосистем и наушников.

В интернет-магазине электротоваров «СИ Электро всегда в большом ассортименте кабели всех видов.

Подготовлено компанией «СИ Электро»

Одножильный и многожильный провод, в чём отличие?

Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие. Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники.

Каждый тип кабеля имеет свои сильные и слабые стороны. Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться.

При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.Электрические кабели можно разделить на одножильные и многожильные, так же их называют твёрдые и мягкие, или моножильные и гибкие.

Как их не назови, первые имеют одну жилу, а вторые несколько жил. Одножильный и многожильный провод являются одним из наиболее важных типов проводов для электрики и электроники. Каждый тип кабеля имеет свои сильные и слабые стороны.

Есть потребность в обоих типах проводки, в то время как в конкретных проектах требуется один конкретный тип провода, который будет использоваться.

При выборе типа провода, который будет использоваться в проекте, прежде всего следует учесть такие факторы как его гибкость, стоимость и конечно же область применения.Гибкость провода

В оборудование, которое имеет большой диапазон движения, требуется именно гибкий многожильный провод. Как правило, чем больше жил в проводе, тем он становится более приспособленным для сгибания, то есть более мягким. Если одножильный кабель большого сечения, то согнуть его руками иногда просто невозможно, с многожильными такого же сечения дело обстоит иначе.Область применения проводов

Многожильный провод

Гибкость провода необходима в кабеле различных бытовых приборов, удлинителях, в автомобильной проводке и т.д. Твердый медный провод может быть использован только в ситуациях, когда никакого движения кабеля не требуется. Твердый медный провод используется в электродвигателях, катушках, бытовой электропроводке и т.д.Стоимость проводов

Твердые провода являются одним из дешевых типов проводки. Стоимость гибкого провода как правило зависит от количества в нём жил, чем их больше, тем провод дороже.Преимущества и недостатки одножильных и многожильных проводов.

• Преимущества одножильных проводов
• Одножильный провод более устойчив к атмосферным воздействиям, к коррозии и другим неблагоприятных эффектам Удобны в монтаже квартирной электропроводке, нет необходимости использовать кабельные наконечники Обладают повышенной жёсткостью В цепях на высоких частотах применяется именно жёсткий провод
• Низкая стоимость
• Недостатки многожильного провода
• В высокочастотных цепях их применение ограничено Высокая стоимость При соединении с клеммными зажимами необходимо использовать концевые наконечники, для обеспечения надёжного контакта
• Менее долговечный
• Преимущества многожильных проводов
• Удобно паять Гибкость и эластичность там где это необходимоНедостатки одножильного провода
• Многожильный провод больше подходит для использования в контролируемой атмосфере и очень восприимчив к коррозии Не терпит сильной вибрации и многократных перегибов
• (Просмотрено 5518 раз)

Жесткий или многожильный кабель

— плюсы и минусы каждого — FireFold

Если вы не знаете, следует ли использовать одножильный или многожильный кабель, вы не одиноки. Люди во всем мире борются с этим решением, и нет однозначных ответов. Лучший вариант для вас зависит от нюансов вашей конкретной ситуации. Давайте посмотрим на различия между двумя типами кабелей и рассмотрим примеры, в которых один будет работать лучше, чем другой.

Жесткий или многожильный кабель: основы

Сплошной кабель состоит из одной жилы или жилы провода с изоляцией из непроводящего материала.Этот тип кабеля используется для домашней электропроводки, разводки макетных плат и в других ситуациях, когда провода не требуется постоянно изгибать. Многожильный кабель состоит из набора проводов небольшого сечения, которые изолированы и спрессованы непроводящими материалами. Этот тип кабельной разводки обычно используется в ситуациях, когда провод необходимо проложить в ограниченном пространстве. Он также используется в местах, где наблюдается значительный прогиб или вибрация. Примеры включают провод динамика, кабели наушников и кабели устройств.

Ситуации, в которых многожильные кабели идеально подходят

Те, кому требуется прокладка кабелей для сложных целей, таких как монтажные платы или электронные устройства, предпочтут многожильные провода, поскольку они останутся целыми и защищенными, даже если их скрутить или согнуть при подключении электрических компонентов.

Ситуации, когда надежные кабели идеальны

Те, кто работает на открытом воздухе или использует тяжелые условия эксплуатации, могут подвергать кабели воздействию коррозионных частиц, неустойчивых движений и суровых погодных условий. Жесткие кабели лучше всего подходят для таких ситуаций.

Кабели для магазинов в FireFold

Преимущества твердых кабелей

Зачастую предпочтение отдается одножильным кабелям, поскольку они обычно более доступны по цене, чем многожильные, из-за более низкой стоимости производства. Эти кабели простые, но довольно прочные. Будучи одинарными толстыми жилами кабеля, они довольно устойчивы к угрозам и очень просты в изготовлении. Жесткие кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями. Тем не менее, этот уменьшенный размер не снижает токопроводящую способность жестких кабелей.Добавьте к этому тот факт, что твердые кабели не так подвержены выходу из строя в результате коррозии, и легко понять, почему они так высоко ценятся.

Недостатки твердых кабелей

Хотя твердые кабели обладают множеством похвальных характеристик, у них также есть несколько недостатков. Одна из основных проблем с твердыми кабелями заключается в том, что они обычно продаются только небольшого диаметра. Кроме того, при постоянном изгибе или вибрации кабель может со временем износиться и сломаться, что приведет к необходимости замены.Поэтому жесткие кабели не оптимальны для таких приложений, как робототехника или транспортные средства, требующие значительного движения. Если кабель необходимо согнуть в неудобные формы, твердый кабель не будет иметь достаточной пластичности и прочности, чтобы оставаться полностью неповрежденным.

Преимущества многожильных кабелей

Многожильные кабели легче прокладывать по сравнению с одножильными кабелями. Кроме того, они очень гибкие. Многожильные кабели могут выдерживать невероятное количество вибраций и изгибов без усталости и, в конечном итоге, излома.В результате вам не придется заменять многожильные кабели так часто, как это необходимо, на одножильные кабели.

Недостатки многожильных кабелей

Многожильные кабели далеки от совершенства. Их диаметр довольно велик, но они обеспечивают такую ​​же несущую способность, как и сплошные кабели. Они также более дороги, поскольку их стоимость производства значительно выше, чем у сплошных кабелей. Эти затраты выше из-за сложного производственного процесса, который требуется для разработки этих сложных проводов. Кроме того, многожильные кабели гораздо чаще выходят из строя в результате коррозии из-за капиллярного воздействия.Также стоит отметить, что многожильные кабели не идеальны для предотвращения электронных помех, поскольку воздушные каналы между каждой жилой усиливают «скин-эффект», создаваемый магнитными полями вдоль поверхности кабеля. Обязательно примите во внимание каждый из перечисленных выше факторов, прежде чем выбирать одножильный или многожильный кабель для вашего дома или бизнес-проекта.

Многожильный провод против сплошного провода в электротехнике

В электрических приложениях, таких как кабельные сборки и жгуты проводов, выбор многожильного или одножильного провода будет зависеть от требований к работе.Физические различия между двумя проводами достаточно просты: сплошной провод состоит из твердого металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в организованный пучок.

При выборе правильного провода есть несколько соображений, а также плюсов и минусов, которые повлияют на решение, но ключевыми факторами являются:

• Сила тока и приложение
• Калибр проволоки
• Вид металла, который будет использоваться
• Стоимость

Как многожильные, так и одножильные провода инженеры используют в самых разных случаях.В любом случае, есть преимущества и недостатки многожильного провода по сравнению с одножильным проводом, которые приводят к выбору одного провода перед другим для каждого конкретного применения.

Многожильный провод

Поскольку многожильные провода скручены, они относительно более гибкие, сложные и тонкие. Они лучше подходят для использования внутри помещений на печатных платах, проводах громкоговорителей, электронных устройствах и т. Д., Где изгиб и скручивание необходимы для соединения электронных компонентов. Например, идеальное применение многожильного провода — это дверь автомобиля, где будет происходить частое изгибание.

Плюсы многожильного провода

Плетеные многожильные кабели имеют несколько преимуществ по сравнению с одножильными проводами:

• Гибкий
• Ковкий
• Не разделяет и не разделяет

Применение многожильного провода

Многожильные провода больше подходят для внутренних помещений, где изгиб и скручивание необходимы для соединения электронных компонентов, таких как:

Сплошной провод

Сплошная проволока более тяжелая, рассчитана на всепогодные условия, обладает антикоррозийными свойствами, прочна и может выдерживать частые, но минимальные движения.Идеальное применение сплошного провода — это передача энергии через конструкцию здания, поскольку для этого требуется большой ток, малое движение и длительный срок службы.

Плюсы сплошного провода

• Атмосферостойкость
• Антикоррозийный
• Низкая стоимость

Применение сплошной проволоки

Сплошные провода больше подходят для наружных или тяжелых условий эксплуатации, где требуются более высокие токи и более жесткая прочность.

• Строительная инфраструктура
• Органы управления автомобилем
• Наружное применение

С учетом тока в многожильном и твердом проводах

Электрики должны выбрать подходящий калибр проводов для использования в зависимости от силы тока нагрузки и области применения проекта.Это определяется частотой тока, который проходит по проводу. Когда электрические токи проходят через провода, возникает скин-эффект. В той части тока, которая находится ближе всего к внешнему слою провода, в области «кожи», электричество проходит по внешней поверхности и подвергается воздействию магнитных полей, стремящихся рассеиваться в воздухе. Рассеивание мощности — постоянная проблема для электриков и инженеров. Из-за своей толщины сплошная проволока имеет уменьшенную площадь поверхности, что снижает рассеивание.Из-за данной толщины многожильного провода, т. Е. Он тоньше, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода. Для каждого типа проводов технологии изоляции могут значительно помочь в снижении рассеиваемой мощности.

Многожильный против сплошного: что лучше?

С точки зрения стоимости, простоты и долговечности преимущество имеет сплошная проволока. Однониточная толстая проволока проста в изготовлении и исключительно устойчива к повреждениям.Толщина также помогает предотвратить электронные помехи и ограничить скин-эффект, вызываемый магнитными полями на поверхности провода. Его недостаток — отсутствие пластичности и прочности. После скручивания толстого медного провода он подвергается расслоению или разрыву. Многожильные провода полезны для приложений, которые требуют большого количества сложных изгибов, изгиба, изменения формы и перемещения, например, в транспортных средствах / робототехнике или электронных платах.

При выборе многожильного провода vs.сплошной проволоки все потребности необходимо взвесить и учесть. Первоначальные затраты и долгосрочные затраты должны быть сопоставлены с факторами окружающей среды, приложениями, нагрузками, движением и долговечностью проекта. Подход ничем не отличается, если вы строите дом или сборную коробку, эти факторы необходимо учитывать перед принятием окончательного решения о том, какой тип провода следует использовать для эффективного и результативного выполнения вашего проекта. В связи с этим, независимо от того, являетесь ли вы OEM-производителем или владельцем малого бизнеса, обратитесь за советом и указанием относительно ваших требований к работе у квалифицированного электрика или эксперта по электронике в выбранном вами проводе.

электрические — Почему в домах используется одножильный провод, а не многожильный?

электрический — Почему в домах используется одножильный провод, а не многожильный? — Обмен стеками товаров для дома Сеть обмена стеком

Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 10 лет, 3 мес назад

Просмотрено 100к раз

Если многожильный провод может передавать больше мощности для данного калибра провода, почему дома обычно подключаются с использованием одножильных проводов?

Если изготовление одножильных проводов обходится дешевле, это является веской причиной использования одножильных проводов, но если электрик или домовладелец захотел использовать многожильный провод, есть ли причина не делать этого?

В этом вопросе я в основном говорю о ногах U.Домашняя проводка для выключателей на 15 и 20 ампер, несущих 120 вольт на одну фазу.

Создан 26 апр.

JYeltonJYelton

2,13588 золотых знаков2727 серебряных знаков3232 бронзовых знака

Несколько причин:

• Многожильный провод дороже в производстве.
• При данном сечении провода многопроволочный будет больше, чем сплошной (учитывается площадь поперечного сечения проводника, и между проводниками и многожильными проводниками будут воздушные зазоры). Это может иметь большое значение, если у вас есть несколько кабелей в ограниченном пространстве, например, в электрической коробке.
• Главное преимущество многожильного кабеля в том, что он более гибкий. Обычно вам это не нужно в домашней электропроводке, потому что все это устанавливается один раз и спрятано за стенами / полом / потолком.
• Когда вы вкручиваете сплошной провод в выключатель или розетку, вы можете сказать, надежно ли он. Я мог видеть, как отдельные жилы отсоединяются, когда вы складываете провода обратно в электрическую коробку.

Дополнительная информация в Википедии: http://en.wikipedia.org/wiki/Wire#Solid_versus_stranded

Создан 26 апр.’11 в 22: 502011-04-26 22:50

Найл С.♦ Найл К.

20.4k1616 золотых знаков8484 серебряных знака124124 бронзовых знака

5

Глубина скин-слоя для медных проводов составляет примерно 1/3 дюйма для 60 Гц. Так что, если ваш провод не более 2/3 дюйма в диаметре (УРА!), Он не будет задействован.

Таким образом, одножильный медный провод CAN может передавать больше энергии, чем многожильный провод при частоте 60 Гц, из-за неэффективности упаковки (пустое пространство), которое неизбежно находится между отдельными жилами.

Создан 26 апр.

Доресум

15.4k2727 золотых знаков7474 серебряных знака116116 бронзовых знаков

2

Хотите улучшить этот пост? Дайте подробные ответы на этот вопрос, включая цитаты и объяснение того, почему ваш ответ правильный.Ответы с недостаточной детализацией могут быть отредактированы или удалены.

Многожильный более подвержен коррозии из-за большей площади поверхности.

Создан 29 окт.

Для переменного тока — электроны проходят через все сечение провода

Для постоянного тока — электроны, бегущие по внешней стороне провода, поэтому скрученные будут иметь большую площадь поверхности для данного калибра

Создан 21 фев.

1 Высокоактивный вопрос .Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов.

Не тот ответ, который вы ищете? Просмотрите другие вопросы с метками электрические или задайте свой вопрос.

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Работа с проводом — learn.sparkfun.com

Добавлено в избранное Любимый 42

Многожильный или одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь. Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, так как жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скручивая их примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

---

← Предыдущая страница
Введение

Многожильный и одножильный провод

О проводе

Многожильный и одножильный провод:

Многожильный провод полезен, особенно для проводов большего диаметра, чтобы обеспечить большую гибкость при прокладке провода и обеспечивает большую надежность для приложений, где вибрация и случайное движение провода могут вызвать разрыв более жесткого сплошного провода или жестких многожильных проводников.

Как правило, для проводов малых размеров и для статических приложений с низким уровнем вибрации выбирается сплошной провод, так как его легко сгибать и прокладывать, а также его низкая стоимость. Примером этого является бытовой провод типа Romex, распространенный в размерах # 12 и # 14 AWG. По мере увеличения размеров проводов и кабелей только многожильные форматы обеспечивают практическую гибкость прокладки. По мере того, как кабели становятся все больше, возрастает потребность в более тонкой скручивании, чтобы обеспечить достаточную гибкость для простоты прокладки.Компания Mechanical Lugs предлагает широкий выбор наконечников для проводов, одобренных UL и CSA (UL486) для нескольких популярных классов гибких кабелей и проводов — жестких B и C и компактных гибких стеклянных G, H, I, DLO и K (кабель батареи для сварочной проволоки MTW). Это позволяет производителям панелей соблюдать правильные нормы UL и NEC, используя при этом удобные типы проводов.

В качестве альтернативы гибкости большого кабеля можно использовать параллельное соединение. В размерах от 1/0 и более 2 или 3 или более кабеля могут использоваться бок о бок при условии, что используются одинаковые размеры, скрутки и изоляция.

Клеммные наконечники для параллельного провода позволяют правильно связать эти несколько проводов на обоих концах провода.

Промышленный многожильный кабель относится к классу грубой скрутки и известен как «полужесткий» тип скрутки. Идея состоит в том, что скрутка обеспечивает достаточную гибкость для сгибания проволоки без необходимости полностью «гибкой» скрутки проволоки, например, используемых для мобильных силовых приложений, таких как кабель локомотива, сварочный кабель и силовые кабели для перемещения станков.

Одинаковые площади для одножильных и многопроволочных проводов:
Общая площадь поперечного сечения многожильного проводника по AWG или «круговой мельнице» эквивалентна сплошному проводнику для провода того же размера.Это означает, что при взгляде на «сплошной провод номер 10» по сравнению с «многожильным проводом номер 10» последний будет выглядеть немного больше в диаметре, но имеет точно такую ​​же общую площадь поперечного сечения проводящего материала, что и сплошной провод. Это означает, что допустимая нагрузка по току тоже не изменится.

Точно так же не будет ни меньшего, ни большего падения напряжения, независимо от того, используете ли вы многожильный или одножильный провод, и допустимая нагрузка по току одинакова. Основная причина использования многожильного кабеля заключается в простоте установки и прокладки, так как с ним легче работать с большими размерами, потому что он более гибкий.Кроме того, одножильный провод не так устойчив к вибрации и повторяющимся движениям по сравнению с многожильным проводом, поэтому одножильный провод предназначен для полностью статических приложений.

Многожильный провод имеет больший диаметр:
Многожильный провод имеет больший общий диаметр, чем сплошной, из-за наличия воздуха между прядями и, соответственно, большего диаметра изоляции, необходимого для покрытия провода.

Чтобы избежать необходимости в большем пространстве для прокладки гибкого провода, некоторые типы многожильных проводов «сжимаются» или «уплотняются» перед нанесением изоляционного слоя.Эти проволоки формуются холодным способом, чтобы уменьшить диаметр жил проволоки, выдавливая воздушные пространства, сохраняя при этом разделение жил, что позволяет сохранить большую часть гибкости. Это часто используется в бронированных оболочках кабелей, где пространство ограничено, и в воздушных кабелях для уменьшения сопротивления ветру.

Преимущества одножильного провода:
1. Более компактный при той же токовой нагрузке.
2. Более низкая стоимость (могут действовать рыночные силы)

Недостатки Solid Wire:
1.Только практично и доступно в небольших размерах.
2. Перегиб или вибрация приведет к утомлению провода и его разрыву.

Преимущества многожильного провода:
1. Более гибкий для прокладки
2. Более прочный для вибрации и редких перемещений.

Недостатки многожильного провода:
1. Больший размер.
2. Более дорогостоящие, особенно по мере увеличения количества скручивания, поскольку для его производства требуется больше обработки.

Преимущества гибкого провода — Большие размеры можно проложить вручную по крутым изгибам.

Недостатки гибкого провода — Можно использовать только наконечники и соединители, используемые для гибких кабелей. К счастью, в Mechanical Lugs можно использовать одобренные гибкие проушины от 1/0 до 444 тыс. Куб. М на одно-, двух- и трехствольном стволе.

На сайте Mechanicallugs.com имеются гибкие наконечники IHI для проводов классов гибкости G, H, I, DLO (провод для тепловозов), K (MTW, сварочная проволока, аккумуляторный провод) для однопортовых и двойных портов 14 — 2/0 и 1 / 0 — 444 тыс. Куб. Мил и тройной порт 6 — 3/0 AWG и переходники сварочного аппарата 6 — 3/0 AWG.

Также метрический MM2, провод класса 5 (аналогично классу I и DLO в скручивании)

Жесткий или многожильный резистивный провод

Жесткий и многожильный резистивный провод Ваше конкретное приложение определит, следует ли использовать одножильный или многожильный резистивный провод. Вот несколько соображений. — Многожильный провод предпочтительнее, если он будет подвергаться механической нагрузке или перемещению. — Если вам нужен очень прочный нагревательный элемент, из многожильного провода можно скрутить кабель с большим поперечным сечением, чем одножильный. — Если вам нужно много тепла в ограниченном пространстве, вы можете скрутить провод. Однониточная проволока (сплошная проволока) — ваш выбор для катушек. — Многожильный провод более гибкий, чем одножильный провод той же общей площади поперечного сечения. Изготовить одножильный провод дешевле, чем многожильный.

---

Основы производства проволоки

Проволока изготавливается путем вытягивания сырья — стержней из меди, алюминия или других металлических сплавов — через ряд штампов.Типичный стержень диаметром около 8 мм протягивается (вытягивается) через ряд штампов. Каждая матрица постепенно сужается до тех пор, пока на последней матрице серии выход не будет иметь желаемый диаметр готовой проволоки.

Когда стержень проходит через каждую матрицу, он растягивается. Степень растяжения, которое данный металл может выдержать без разрушения, называется его пластичностью. Пластичность измеряется в процентах от удлинения. Например, если образец проволоки длиной два дюйма растягивается до трех дюймов перед разрывом, его пластичность составляет 50 процентов.

В Соединенных Штатах проволока производится в различных калибрах (которые указывают диаметр проволоки) с использованием стандарта American Wire Gauge (AWG). Обозначения AWG варьируются от 00000000, также обозначаемых как 8/0 (0,7314 дюйма в диаметре) до 56 (0,00049 дюймов в диаметре). Более высокие номера AWG относятся к более тонким диаметрам проволоки.

Пучок проводов можно скрутить вместе, чтобы получился многожильный провод или кабель. В производственном процессе используется автоматизированное оборудование для скручивания определенного количества отдельных проволок в спиралевидную формацию.

Круглость каждой жилы проволоки требует, чтобы скрутка производилась с использованием определенного количества отдельных проволок. Например, начиная с одного провода (показан синим), можно скрутить вместе еще шесть дополнительных проводов (желтого цвета), чтобы получился многожильный провод. Добавление дополнительных 12 проводов, в общей сложности 19 прядей, окружающих центральный провод, дает показанное изображение.

Производство одножильных проводов обходится дешевле, чем многожильных. Он используется, когда проволока остается в фиксированном положении и гибкость не требуется.Многожильный провод обеспечивает большую гибкость, чем одножильный провод того же калибра. Он используется, когда провод будет подвергаться движению, например, в бытовых удлинителях, проводах, соединяющих вашу мышь, веб-камеру и клавиатуру с вашим ПК, проводке к движущимся частям промышленного оборудования, наружным линиям электропередач и подобным приложениям.

По мере увеличения калибра провода пропускная способность провода пропорционально увеличивается. Для приложений, где требуются высокие токи и напряжения, несколько многожильных проводов можно скрутить вместе, чтобы получить кабели с очень большим поперечным сечением.

---

Резистивный провод

Когда приложение требует отличной проводимости электрического тока, используются провода из меди, платины, золота или серебра. Все они оказывают очень небольшое сопротивление потоку электрического тока из-за подвижности электронов в их внешних оболочках (зоне проводимости). Другие металлы с меньшим количеством доступных электронов в зоне проводимости сопротивляются потоку электронов. Подача тока на проволоку из такого материала вызывает нагрев проволоки.Так же, как вольфрамовая нить в обычной лампочке нагревается, были разработаны специальные проволочные сплавы для выработки тепла, необходимого для различных промышленных и бытовых применений.

В вашем фене, тостере, электрической духовке и плите используются компоненты из резистивной проволоки. Самая распространенная и наименее дорогая резистивная проволока — нихром, сплав никеля, хрома и железа, впервые запатентованный в начале 20 века. Нихром 60 содержит 60 процентов никеля, 16 процентов хрома, остальное железо.

Нихром 60 плавится при 1350 ° C (2462 ° F), что дает практическую максимальную рабочую температуру 1150 ° C (2100 ° F). Фактическая достигнутая температура зависит от нескольких факторов.

Напряжение

Чем больше напряжение, тем больше ток через провод проходит, что приводит к повышению его температуры. Используя переменный трансформатор, известный как Variac, вы можете непрерывно регулировать напряжение и ток, чтобы достичь точной температуры, необходимой для данного применения.

Длина

Сколько вам нужно провода? Вся проволока оказывает определенное сопротивление прохождению тока.Чем длиннее провод, тем больше сопротивление. Когда необходимы высокие температуры, но физическое пространство, с которым вам приходится работать, ограничено, вы можете намотать резистивный провод в катушку, чтобы увеличить ее общую длину.

Большинство электрических фенов потребляют 1500 Вт мощности. При подаче на сушилку 120 В переменного тока ток составляет 12,5 ампер, что вполне соответствует номинальным характеристикам типичного домашнего хозяйства на 20 ампер. Однако, чтобы обеспечить достаточное количество тепла для сушки волос, если быстро заглянуть внутрь фена, можно обнаружить свернутый в спираль резистивный провод: для выработки тепла требуется большая длина.С другой стороны, типичный тостер потребляет около 750 Вт.

Одинарные жилы резистивного провода, протянутые между изолирующими опорами и не скрученные в спираль, — это все, что нужно для превращения хлеба в тосты. Промышленные приложения следуют той же логике. Для гибочного стола для формования акрилового пластика требуется только одна нить развернутого нихрома, в то время как в электрической печи для плавления металла или обжига керамики используется множество длинных мотков проволоки.

Температура

Поскольку резистивный провод нагревается при прохождении электрического тока, его сопротивление увеличивается.Это увеличение известно как коэффициент удельного сопротивления проволоки.

Коэффициенты удельного сопротивления нихрома 60

Температура		Коэффициент удельного сопротивления
° F	° С
68	20	1.000
212	100	1.019
392	200	1.043
572	300	1,065
752	400	1,085
932	500	1,093
1112	600	1,110
1292	700	1,114
1472	800	1.123
1650	900	1,132
1832	1000	1,143

Примерные амперы для нагрева нихрома 60

Калибр (AWG)	Диаметр		Температура
	дюймов	Миллиметры	400 ° F (205 ° C)	600 ° F (316 ° C)	800 ° F (427 ° C)	1000 ° F (538 ° C)	1200 ° F (649 ° C)	1400 ° F (760 ° C)	1600 ° F (871 ° C)	1800 ° F (982 ° C)	2000 ° F (1093 ° C)
18	0.04	1.016	4,8	6,5	8,2	10,1	12,2	14,8	17,7	20,7	23,7
20	0,032	0,813	3,8	5,1	6,3	7,6	9,1	11	13	15.2	7,5
22	0,0253	0,6426	2,9	3,7	4,5	5,6	6,8	8,2	9,6	11	12,5
24	0,0201	0,5105	2,21	2,9	3,4	4,2	5.1	6	7,1	8,2	9,4
26	0,0159	0,4039	1,67	2,14	2,6	3,2	3,8	4,5	5,3	6,1	6,9
32	0,008	0,2032	0,68	0.9	1,13	1,36	1,62	1,89	2,18	2,46	2,76

Калибр

Чем больше поперечное сечение провода, тем больше свободных электронов должно течь по нему. Например, провод 12 AWG лучше, чем провод 36 AWG. Следовательно, когда вы выбираете резистивный провод для своего приложения, обязательно проверьте спецификации калибра, необходимого для вашего проекта.Ниже вы найдете сопротивление на фут при комнатной температуре для нихрома 60.

Калибр (AWG)	Сопротивление (Ом / фут при комнатной температуре)
18	0,4219
20	0,6592
22	1.055
24	1.671
26	2.67
32	10,55

Solid Vs. Многожильный медный провод

Многожильный и медный провод используются во многих областях применения.

Одножильные и многожильные медные провода были одними из наиболее важных типов проводов, используемых в электронике. У каждого типа проволоки есть свои сильные и слабые стороны. Многие разные электронные устройства нуждаются в обоих типах проводки, в то время как другие проекты требуют использования одного определенного типа проводов.При выборе типа провода, который используется в проекте, инженерам необходимо оценить нагрузки, которые будут возникать в проводке во время работы рассматриваемого оборудования.

Гибкость

Во многих случаях тип провода, который используется в части оборудования, связан с необходимостью гибкости. В оборудовании с большим диапазоном движения, которое требуется от провода, например, в роботах или другом оборудовании с шарнирными участками, от провода потребуется большая гибкость.Когда требуется гибкость, необходимо использовать многожильный медный провод. Многожильный медный провод намного более гибкий, чем сплошной, и имеет гораздо больший диапазон движения. Сплошную медную проволоку можно использовать только в тех случаях, когда движение не требуется.

Импеданс

Частота тока, протекающего по проводу, может определять тип провода, который следует использовать. Когда токи проходят по проводам, токи, проходящие по внешнему слою, имеют тенденцию теряться в воздухе; этот эффект часто может сделать сплошную проволоку более привлекательным решением из-за меньшей площади поверхности.Многожильный провод часто теряет ток из-за увеличенной площади поверхности каждой отдельной жилы и воздушных зазоров между проводами. Однако несколько многожильных проводов рассчитаны на более высокие частоты и изолируют каждый отдельный провод в жгуте. Эти провода — одно из лучших решений для снижения импеданса.

Использует

Как правило, многожильный провод следует использовать в ситуациях, когда требуется большая гибкость, а сплошной провод следует использовать, когда необходимы жесткость и прочность.Многожильный провод обычно используется в соединениях печатных плат, аудионаушников и в местах соединения вокруг подвижных соединений. Сплошная медная проволока используется в электродвигателях, катушках и магнитопроводах.

Расходы

Жесткая проводка — один из наиболее дешевых типов проводки, который используется в большинстве ситуаций, которые не требуют многожильной проводки. Многожильный провод — один из самых дорогих типов проводки, и чем больше количество проводов, тем дороже его изготовление.

Слабые стороны

Сплошная проволока более устойчива к атмосферным воздействиям и атмосферным воздействиям из-за меньшей площади поверхности. Сплошная проволока более устойчива к коррозии и другим неблагоприятным погодным условиям. Многожильный провод больше подходит для использования в контролируемой атмосфере и очень подвержен коррозии.

.
