Ремонт материнской платы gigabyte своими руками. Ремонт материнской платы

Любой компьютер обязательно имеет материнскую плату в том или ином виде. Это его основа, к которой крепятся все компоненты системы.

Конечно, в процессе диагностики профессиональные ремонтники используют гораздо больше техники и различных приёмов, к примеру, осциллограф. Но базовые методы – проверка напряжения и наличия короткого замыкания вместе с визуальным осмотром.

Основные конструктивные элементы материнской платы таковы:

  1. Чипсет — это микросхема (одна или две, в зависимости от модели платы), которая обеспечивает сложные связи центрального процессора, оперативной памяти, видеокарты, других плат расширения и периферических устройств. В сдвоенном исполнении делится на северный и южный мосты.
  2. Мультиконтроллер
    – относительно небольшая схема, которая отвечает за правильный запуск платы и выполняет массу других функций.
  3. Интегрированные (припаянные) платы расширения – сетевая, звуковая и, в некоторых случаях, видеокарта.
  4. Микросхема, в которой записан BIOS – низкоуровневая операционная система. По аналогии с человеком это его инстинкты.
  5. Батарейка для автономного питания микросхемы с BIOS.
  6. И ещё множество других менее значимых компонентов, связанных с несколькими цепями питания и дополнительными функциями.

Особенности диагностики

Процесс обнаружения неисправностей «материнки» и причин, которые их вызывают, полон нюансов. Но основу всей диагностики составляют два метода – проверка цепей питания при помощи мультиметра и визуальный осмотр.

Традиционно мастера сначала проводят проверку параметров тока в ключевых элементах платы. Это позволяет локализовать поврежденный участок. Иногда большего и не нужно – достаточно заменить поврежденный транзистор или микросхему.

Второй метод – визуальный осмотр невооруженным глазом, при помощи лупы и под специальным микроскопом для дефектовки электроники. Такой метод позволяет обнаружить повреждения на конструктивных элементах платы, вздувшиеся конденсаторы, разрывы в дорожках проводника, отложения окислов и другие дефекты.

Конструкция подобной платы сложна и включает в себя сотни элементов различной степени сложности – начиная с простых резисторов и заканчивая микросхемами на кристаллах.

О поломках и их ремонте

К сожалению, отремонтировать можно не все повреждения платы.

К примеру, короткое замыкание в одном из USB разъёмов может привести к выгоранию половины цепей питания. Такой «пациент» не будет иметь шансов на восстановление. В такой ситуации проще купить новую плату.

Наиболее ремонтопригодными считаются поломки, связанные с:

  • с вышедшими из строя конденсаторами, транзисторами и ШИМ-контроллерами, которые достаточно заменить новыми;
  • программными проблемами со схемой, на которой записан BIOS;
  • замыканием или другими проблемами мультиконтроллера;
  • встроенными платами расширения для звука, подключения к сети и видео.

Порой все проблемы решаются простой заменой батарейки. Некоторые материнские платы просто не включаются, когда напряжение в ней падает меньше 2В.

С механическими повреждениями дело обстоит несколько иначе. Успешность ремонта напрямую зависит от их характера и масштабов. Небольшую царапину на дорожках проводника возле креплений куллера устранить несложно. Главное – обнаружить такое повреждение.

С другой стороны – обширные механические повреждения текстолитовой основы означают смертный приговор для материнской платы. То есть, успешность ремонта (если он оправдан) во многом зависит от характера поломки.

В большинстве поломок материнских плат имеют одни и те же причины возникновения и в этой статье, Я вам подробно расскажу и покажу как отремонтировать все своими руками и у себя дома, при этом сэкономив не мало денег!

Какие самые топовые поломки материнских плат попадаются?

При устранении поломок материнских плат вам понадобятся следующие инструменты; паяльник, баллончик со сжатым воздухом и кисточка, раствор для удаления окисей с дорожек, термопаста и термоклей.

1. Вспученные конденсаторы.

Вспученные конденсаторы на материнской плате издают иногда писк, компьютер постоянно выключается, появляется синий экран смерти.

Можно перепаять со старой материнской платы.

2.Окисление дорожек материнской платы.

Ведет к короткому замыканию некоторых частей микросхем.

Поможет удаление окисей специальными растворами.

3. Пыль грязь, вдет к короткому замыканию и перегреву.

Тут необходима чистка кисточкой и баллончиком со сжатым воздухом.

4. Разрядка батарейки, тут сбивается время.

Стоит батарейка не дорого, заменить ее не составляет никакого труда.

5. Выход из строя звуковой карты или микросхемы на материнской плате, первый признак не звука.

Просто заменяется отдельным модулем в слот материнской платы.

6. Кварцевый резонатор, компьютер сам по себе включается и выключается.

Перепайка со старой материнской платы.

7.Выход из строя транзисторов на материнской плате или блоке питания, компьютер не включается или нет изображения на мониторе.

Замена подобной детали со старой материнской платы.

8.Выходит из строя микросхема БИОСа, компьютер не включается и не загружается.

Тут можно перепрошить эту микросхему или заменить на аналог со старой материнской платы.

9.Выход из строя северного и южного моста, нет изображения не работают USB и другие входы.

Тут поможет только прогрев, замена очень трудоемкая и хлопотная процедура.

10. Обрыв на дорожке микросхемы.

Такие повреждения получаются путем механического воздействия или короткого замыкания на материнской плате, можно попробовать соединить дорожки с помощью тоненько проволочки и паяльника.

Более подробное видео;

Вот такие поломки материнской платы встречаются у компьютеров.

Если эта статья вам понравилась или оказалась полезной, то поделитесь ею с друзьями через кнопки социальных сетей.

Инструкция

В том случае, если компьютер , сначала надо убедиться в том, что неисправна именно материнская плата, а не какой–либо другой элемент компьютера. С этой целью проделайте следующие действия:
Отключите от материнской платы все внешние устройства: принтер, колонки, мышку, клавиатуру и прочие устройства, отсоедините от материнской платы провод компьютера (reset). Проверьте напряжение на батарейке BIOS, оно должно быть не менее 2,9 B. Сбросьте показания BIOS, вытащив батарейку на 2 минуты, или замкните специальную перемычку. Проверьте блок питания, заменив его на заведомо исправный.

Вытащите из материнской платы все платы расширения, оперативную память, шлейфы дисководов, оставьте только процессор и спикер ( системного блока). Если после компьютера, динамик стал издавать звуки, значит причина не в материнской плате, а в отключенных элементах. Затем для определения проблемного элемента вставляйте поочередно комплектующие, начиная с оперативной памяти, затем видеокарту и др. Делайте после добавления каждого элемента запуск компьютера, пока не определите неисправный узел.

Если неисправна материнская плата, осмотрите ее. При осмотре обращайте внимание на состояние элементов системной платы: вздутости, почернения, механические повреждения, а также на запах. Для осмотра целесообразно использовать лупу.

Если вы не смогли сами оживить материнскую плату, причина неисправности неочевидна, и вы не хотите отдавать ее в ремонт, в этом случае может помочь прогрев микросхемы чипсета.

Одной из причин выхода из строя материнской платы является плохой контакт чипа с платой. И прогрев микросхем может восстановить контакт. Для этой операции материнскую плату надо демонтировать из системного блока. Для прогрева вам понадобится строительный фен с максимальной температурой воздуха не более 250 градусов. Вырежьте в куске фольги отверстие под микросхему, которую будете греть (для защиты от высокой температуры других элементов системной платы), и с расстояния 10 сантиметров, в течение нескольких минут осуществите прогрев чипа. После прогрева замените термопасту на чипах.

Видео по теме

Источники:

  • Сайт производителя материнских плат корпорации Gigabyte.
  • Восстановление биоса

Материнская плата может выйти из строя из-за скачков напряжения, неисправности блока питания, по вине владельца или просто от старости. Эта поломка обещает обездоленному владельцу компьютера долгие хлопоты в казенном доме – в том случае, если ему не удастся справиться своими силами. А ведь можно попытаться отремонтировать материнскую плату самостоятельно.

Вам понадобится

  • — жидкая канифоль и припой;
  • — паяльная станция или паяльник с тонким жалом и регулируемым нагревом;
  • — скальпель;
  • — пинцет.

Инструкция

Сначала вам нужно убедиться, что из строя вышла именно материнская плата. Возьмите напрокат у знакомого заведомо рабочий блок питания. Отключите компьютер от электросети, снимите боковую панель и отсоедините ваш блок питания от материнской платы, подсоединив исправный. Подключите электричество и нажмите кнопку Power. Если компьютер запустился (на плате засветился индикатор, закрутился кулер процессора, из динамика слышен короткий одиночный сигнал), значит, проблема в блоке питания.

Если ничего не изменилось, возможно, неисправна материнская плата. Если гарантийный срок на нее не , верните устройство продавцу для ремонта или замены. В противном случае попробуйте разобраться в причине поломки – терять-то все равно нечего. Достаньте материнскую плату из корпуса, открутив винты, которыми она крепится. Положите устройство на стол и внимательно осмотрите. Наиболее частой причиной выхода из строя становятся электролитические конденсаторы – небольшие цилиндрики с нанесенными на верхний торец крестообразными насечками. Этот торец должен быть плоским. Если верхушка конденсатора вздулась или на плату вокруг него натекла жидкость, вы нашли неисправность.

Менять лучше все однотипные конденсаторы, даже если из строя вышел только один. Емкость новых конденсаторов должна быть такой же, напряжение можно и выше. Для пайки элементов лучше использовать паяльную станцию – меньше вероятность повредить плату и элементы. Если такой возможности нет, найдите оловоотсос и паяльник с тонким жалом и регулируемой температурой нагрева. Закрепите плату . Поочередно извлеките все старые конденсаторы — для этого осторожно прогревайте места пайки с обратной стороны платы, раскачивая конденсатор пинцетом.

Чтобы поставить новые элементы, нужно освободить от олова отверстия в плате. Прогрейте площадку паяльником и попробуйте убрать олово отсосом. Если не получилось, наставьте на отверстие тонкий металлический стержень, придерживая его пинцетом, и прогревайте паяльником, продавливая вниз. В крайнем случае, можно воспользоваться дрелью с тонким сверлом.

Устанавливая ножки конденсаторов в отверстия, соблюдайте полярность – «плюс» отмечен и на корпусе прибора, и на плате. Разведите выводы электродов с обратной стороны платы для устойчивости, лишнее отрежьте кусачками. Разогретым паяльником смажьте ножки жидкой канифолью, затем нанесите немного олова.

Если при осмотре платы вы обнаружили поврежденные токопроводящие дорожки, аккуратно узким скальпелем или лезвием снимите лак по обеим сторонам дефектного участка. Из медного кабеля достаньте тонкий проводок, отрежьте кусок нужной длины. Концы и зачищенные места на дорожке залудите и аккуратно припаяйте. Этот способ поможет в том случае, если повреждение не слишком глубокое: материнская плата – устройство многослойное. Внутренние слои отремонтировать не удастся.

Большинство проблем, связанных с персональным компьютером, можно решить самостоятельно. Естественно, прежде чем приступать к ремонту, необходимо провести качественную диагностику ПК.

Вам понадобится

  • набор отверток.

Инструкция

Если компьютер попросту , проверьте работоспособность блока питания. Сначала убедитесь в том, что после нажатия кнопки включения ПК не происходит никаких действий. Вентиляторы также не должны работать.

Подключите к компьютеру рабочий блок питания. Для этого не обязательно устанавливать устройство внутрь корпуса. Достаточно подключить основные кабели к системной плате ПК.

В том случае, если после замены блока питания ПК все еще не , проблема в материнской плате компьютера. Починить самостоятельно данное устройство крайне сложно. Лучше обратитесь в сервисный центр.

Когда компьютер работает стабильно, но на дисплей не выводится изображение, проверьте видеокарту. Для начала попробуйте извлечь устройство из корпуса. Протрите контакты ластиком, стряхните остатки резины и установите карту в слот материнской платы.

Обязательно убедитесь в том, что монитор работает исправно. Для этого подключите к компьютеру другой дисплей. В условиях отсутствия второго монитора можно подключить ваш дисплей к другому компьютеру.

Аналогичную процедуру выполните с модулями оперативной памяти. Обязательно обработайте все установленные платы. Для начала попробуйте подключить только один модуль. Если проблема не была решена, замените его другой платой. Это позволит вам выявить неработающую планку ОЗУ.

В том случае, если после включения компьютера не загружается операционная система, изучите текст сообщения об ошибке. Откройте меню BIOS и проверьте наличие жесткого диска в списке устройств. Переподключите винчестер к другому слоту системной платы.

После определения неисправного оборудования попробуйте заменить его работающим аналогом. Важно понимать, что большинство элементов персонального компьютера с трудом поддаются ремонту. Исключения составляют блок питания и системная плата (в случае порчи конденсатора).

Видео по теме

Компьютер представляет собой программно-аппаратный комплекс и, как любая другая техника, подвержен поломкам и выходам из строя. Ремонт компьютера, как правило, связан с определенными затратами на использование постронних услуг. Довольно часто причина поломки не столь существенна и ее устранение возможно собственными силами без привлечения других специалистов.

Вам понадобится

Инструкция

Предупредите возникновнение неисправностей . Бережное обращение с компьютером, а также его периодическое обслуживание резко сократят число поломок, продлят срок его службы и обеспечат надежность.

Идентифицируйте неисправность . Это первое, что должен сделать грамотный пользователь при возникновении непредвиденной ситуации в работе компьютера. Если ошибка программная, то Вы, скорее всего, увидите сообщение о ней (в какой программе она произошла, при каких условиях, рекомендации по ее устранению и другие сведения). В случае с аппаратной неисправностью Вам, вероятно, придется положиться на собственный опыт и сформулировать ее своим языком.

Используйте силу Интернета . Большая часть информации о проблемах с компьютерами представлена на форумах, различных тематических сайтах, официальных сайтах производителей, статьях и т. п. Скорее всего, Вы — не первый, кто столкнулся с конкретной проблемой. Используя поисковые системы, например, Google, Yandex и т. д. Вы без особых усилий сможете найти ее решение, а при необходимости самостоятельно задать вопрос и получить оперативную помощь на форумах или сервисах «вопрос-ответ».

Повышайте компьютерную грамотность . Общайтесь на технических форумах, делитесь опытом с друзьями, посещайте соответствующие мероприятия — все это поможет Вам справляться с возникающими проблемами самостоятельно, полагаясь на собственные знания и опыт.

Для создания еще одного рабочего места потребовался восстановительный ремонт материнской платы компьютера с поврежденными электролитическими конденсаторами питания процессора. В принципе плата рабочая, но при внутреннем и внешнем перегреве стабильно зависала с характерным слабым химическим запахом электролита конденсаторов. Подтеки электролита хорошо просматривались на треснувших колпачках конденсаторов. Хоть я и дружу с паяльником приступал к ремонту не с полной уверенностью успеха, так как был опыт неудачного восстановления своими руками системной платы с процессором PIII. Неудача возникла прямо на старте — не удалось извлечь электролитические конденсаторы. Мне показалось, что они были просто запрессованы ножками в плату, даже при помощи стоваттного паяльника уже обломанные ножки не извлекались. Но глаза боятся, а руки делают — требовалось заменить 5 конденсаторов номиналом 3300 мкФ на 6,3В. В радиомагазине купил единственные предложенные компьютерные электролиты такого же номинала. Если есть выбор НЕ ПОКУПАЙТЕ конденсаторы с маркировкой GSC, это самые ненадежные конденсаторы. И конечно конденсаторы должны иметь еще маркировку по теплостойкости, например LOW ESR и/или указана рабочая температура 105°С. Размер купленных конденсаторов был несколько крупнее, но габариты платы позволяли их установить. Итак последовательность моих действий.

Как отремонтировать материнскую плату своими руками

1. Если есть возможность снимите с платы все мешающие элементы — память, радиатор процессора. Пользуясь случаем прочистите все закоулки от пыли при помощи кисточки и пылесоса. Перед началом работ желательно одеть одежду из натуральных тканей во избежание образования статики и повреждения платы уже статическим электричеством.

2. Для извлечения конденсаторов потребуется паяльник мощностью 50-60 Вт. Жало паяльника должно быть тонким на конце и хорошо залуженным для быстрого передачи тепла в зону касания.

3. Порядок извлечения конденсаторов следующий. Хорошо разогретым паяльником снизу платы касаемся места припайки ножки конденсатора, расплавляем припой и второй рукой небольшими усилиями пытаемся наклонить конденсатор в сторону второй ножки, в какой-no момент разогрева конденсатор должен поддаться и наклониться с извлечением выпаянной ножки. На всю операцию отводится не больше 5-7 секунд. Далее извлекаем так же вторую ножку. Если это делается впервые, то лучше потренироваться на сломанной плате или компьютерном блоке питания. Здесь опасности две: первая — это при чрезмерном усилии ножка оборвется и вторая — при перегреве может быть повреждена печатная плата, а при ее многослойной конструкции ремонт будет практически не возможен. Трудности обусловлены как мне кажется отводом тепла из зоны пайки многочисленными медными дорожками многослойной конструкции платы. Всегда при работе с компьютерными платами лучше перед самой пайкой временно отключить паяльник от сети, также в целях защиты от статики.

4. Так последовательно извлекаем все поврежденные конденсаторы. Но припаивать сразу новые пока рано.

Новые конденсаторы Извлечение наклоном

5. Для облегчения установки новых конденсаторов сделаем приспособление из швейной иголки и ручки от зубной щетки. Подбираем швейную иглу диаметром чуть больше диаметра ножки нового конденсатора. При помощи зажигалки прогреваем иглу в 20-30мм от острого кончика до красна и остужаем на воздухе. Это позволит нам откусить кусачками кончик иглы без повреждения кусачек. Еще раз прогреваем иглу в месте среза и быстро загоняем нагретый конец в пластмассовую ручку. Игла должна прочно держаться в ручке.

6. Паяльником разогреваем крепежное отверстие, вставляем иглу и вращательно поступательными движениями расширяем отверстие до нужного диаметра. Так обрабатываем все отверстия. Качество работы еще раз проверяем на просвет.

7. Теперь требуется подготовить ножки конденсаторов к монтажу. Я рекомендую это сделать так: последовательно по кругу слегка прикусывать кусачками ножку до образования правильного круглого и аккуратного среза. Такая подготовка только облегчит последующий монтаж.

Подготавливаем ножки

В большинстве поломок материнских плат имеют одни и те же причины возникновения и в этой статье, Я вам подробно расскажу и покажу как отремонтировать все своими руками и у себя дома, при этом сэкономив не мало денег!

Какие самые топовые поломки материнских плат попадаются?

При устранении поломок материнских плат вам понадобятся следующие инструменты; паяльник, баллончик со сжатым воздухом и кисточка, раствор для удаления окисей с дорожек, термопаста и термоклей.

1. Вспученные конденсаторы.

Вспученные конденсаторы на материнской плате издают иногда писк, компьютер постоянно выключается, появляется синий экран смерти.

Можно перепаять со старой материнской платы.

2.Окисление дорожек материнской платы.

Ведет к короткому замыканию некоторых частей микросхем.

Поможет удаление окисей специальными растворами.

3. Пыль грязь, вдет к короткому замыканию и перегреву.

Тут необходима чистка кисточкой и баллончиком со сжатым воздухом.

4. Разрядка батарейки, тут сбивается время.

Стоит батарейка не дорого, заменить ее не составляет никакого труда.

5. Выход из строя звуковой карты или микросхемы на материнской плате, первый признак не звука.

Просто заменяется отдельным модулем в слот материнской платы.

6. Кварцевый резонатор, компьютер сам по себе включается и выключается.

Перепайка со старой материнской платы.

7.Выход из строя транзисторов на материнской плате или блоке питания, компьютер не включается или нет изображения на мониторе.

Замена подобной детали со старой материнской платы.

8.Выходит из строя микросхема БИОСа, компьютер не включается и не загружается.

Тут можно перепрошить эту микросхему или заменить на аналог со старой материнской платы.

9.Выход из строя северного и южного моста, нет изображения не работают USB и другие входы.

Тут поможет только прогрев, замена очень трудоемкая и хлопотная процедура.

10. Обрыв на дорожке микросхемы.

Такие повреждения получаются путем механического воздействия или короткого замыкания на материнской плате, можно попробовать соединить дорожки с помощью тоненько проволочки и паяльника.

Более подробное видео;

Вот такие поломки материнской платы встречаются у компьютеров.

Если эта статья вам понравилась или оказалась полезной, то поделитесь ею с друзьями через кнопки социальных сетей.

Ремонт материнских плат — Электроник г. Санкт-Петербург

Ремонт материнских плат может быть разным — относительно простым и очень сложным, особенно, если это касается ноутбука, и подразумевает вмешательство не только квалифицированных специалистов, но и использование при ремонте специального оборудования.

Иногда достаточно сменить конденсаторы, заменить кулер или разъем ноутбука (зачастую это разъем питания или разъем USB) или выполнить другие несложные процедуры. Но случается и так, что неисправность материнки серьезная, и требуется сложный ремонт материнской платы ноутбука (пайка BGA чипов). Например, если неисправна видеокарта ноутбука, то наверняка придется менять видео чип. Соответственно, если неисправны чипы северного или южного моста ноутбука, то также производится их замена.

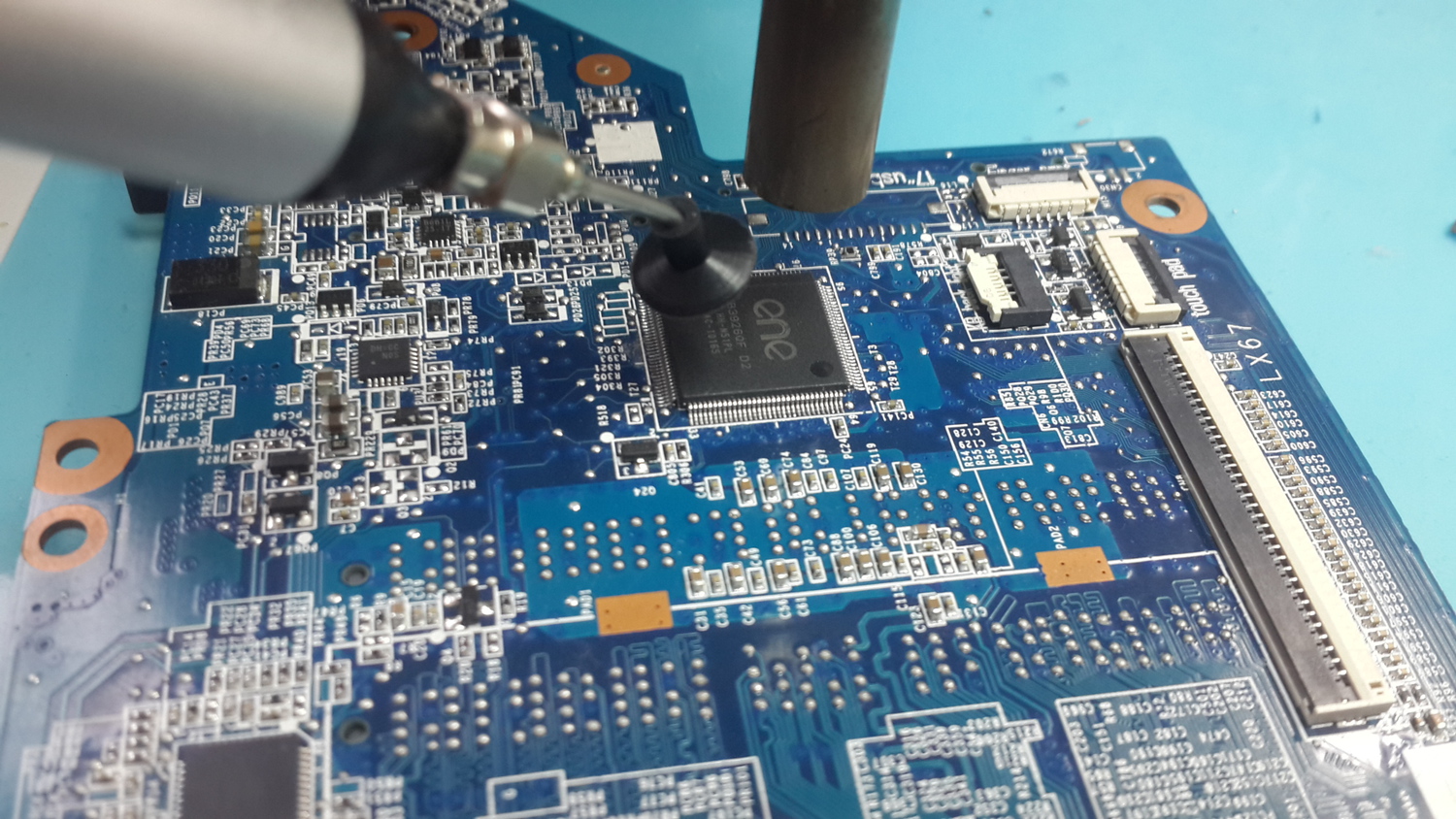

Но, если отпаять старый чип достаточно несложно (можно даже термофеном), то установить на его место новый — это очень кропотливая, даже ювелирная работа, так как многие элементы на плате имеют очень маленький размер и расположены очень близко друг к другу.

Сложность ремонта материнских плат заключается ещё и в том, что BGA пайка, или реболлинг — это сложная операция. При замене или реболлинге BGA чипа необходимо с высокой точностью соблюдать место установки, температуру пайки и равномерность нагрева чипа и платы (термопрофиль), чтобы не допустить термического повреждения платы (изгибы, расслоения) или отпаивания соседних элементов.

Это возможно только на специализированном паяльном оборудовании — ИК (инфра-красной) паяльной станции, и с точным соблюдением технологии пайки. Такая паяльная станция должна обеспечивать правильные технологические режимы пайки (термопрофиль), установленные производителем чипа.

Соблюдение термопрофиля для компонентов в процессе реболлинга (пайки) гарантирует качественную пропайку элементов, максимально приближенную по качеству к заводской.

Материнская плата (системная плата, Mother Board, материнка) — самый главный элемент ноутбука.
На ней находятся все чипы (микросхемы): процессор, видеокарта, северный и южный мосты, оперативная память и множество других.

Если материнская плата ноутбука неисправна

Если вышла из строя материнская плата, то хорошего здесь мало. Это дорогой ремонт, расставание с любимым ноутбуком на неопределенное время, да и просто неприятность.

При возникновении неисправностей материнской платы, крайне нежелательно пытаться самостоятельно их устранять. Конечно же многие пытаются сделать все сами (своими руками), так как в Интернете «море» специалистов, готовых в этом помочь своими советами. Хотим отметить, что после ремонта ноутбуков по советам из Интернета, как правило, все становится куда хуже.

Ремонт материнских плат требует практически доскональных познаний о том, как работает компьютер в целом. Необходимо знать каждый элемент, который расположен на материнской плате, для чего он нужен, и опять же, как он работает. По сути, вы должны быть профессиональным мастером, чтобы самостоятельно во всем разобраться. Не зная всех нюансов данного процесса, можно повредить ее еще больше. Очень часто после такого ремонта, второй раз «умирать» материнской плате просто скучно, и она подтягивает за собой видеокарту, процессор, оперативную память и так далее.

Поэтому при поломке материнской платы или чипов на ней, рекомендуем сразу же обратиться в компанию, где будет выполнен качественный, надежный ремонт материнских плат.

Приносите свой ноутбук к нам, в сервисный центр «Мастерская Электроник», и мы сможем выполнить ремонт на профессиональном уровне. Наша мастерская располагает всем необходимым оборудованием (включая профессиональную ИК паяльную станцию) для диагностики и ремонта материнских плат. Ремонт материнских плат в СПб — это наш профиль. В доказательство нашей компетенции мы даем хорошую гарантию на свою работу.
Обращайтесь к нам по любым вопросам, касающимся ноутбуков. Мы не только качественно ремонтируем ноутбуки, но и даем полезные консультации, которые обязательно вам пригодятся. И помните, что устранив проблему заранее, вы продлеваете жизнь своему компьютеру.

Не нужно искать лишних проблем, обратитесь сразу к нам, и уже в скором времени вы вернетесь к обычной жизни вместе со своим любимым компьютером.

Ремонт материнских плат своими руками

Вся техника в ходе эксплуатации способна выйти из строя. Правда, не все владельцы компьютеров могут понять причину определенного электронного сбоя. Если дело в материнской плате, ее ремонт вполне возможно совершить своими руками. Причем, он под силу даже новичкам.


Как показывает практика, лишь небольшой процент вычислительных аппаратов, которые поступают в сервисные центры, на самом деле требуют выполнения сложного процесса восстановления. Что касается остальных неприятностей, они разрешаются достаточно быстро. При этом не применяется сложная ремонтная аппаратура и специализированные компьютерные знания. Статья станет полезной для тех, кто хочет попробовать выполнить ремонт материнской платы своими руками, сэкономив деньги и время.

Что необходимо?

Чтобы выполнить ремонт материнских плат самостоятельно, необходим определенный запас терпения и небольшие базовые знания. Главное, не нужно бояться. Для начала следует помнить, что компьютер подключен к электросети, поэтому следует соблюдать известные все меры безопасности. В качестве инструментов для ремонта потребуется обыкновенная и крестообразная отвертка. Также нужно использовать мультиметр. В процессе работы следует быть предельно осторожным, соблюдать максимальную осторожность.

Как можно заметить, правила достаточно простые. Однако стоит отметить еще один момент, на который обязательно необходимо обратить внимание. В результате воздействия статического напряжения могут быть повреждены компоненты вычислительной системы. Таким образом, телу нужно «разрядиться». Для этого достаточно дотронуться до неокрашенной части батареи или прикоснуться к другому заземленному предмету. При выполнении ремонтных работ с компьютером желательно периодически повторять «разгрузочный сценарий».

Характерные поломки материнской платы Зачастую сбои наблюдаются в системных разъемах:

— СОМ;
— PS/2;
— USB.

Если пользователь регулярно подключает мобильный девайс, предназначенный для передачи данных или применяет иное периферийное устройство, возможно, часто используемый порт быстро придет в негодность. Также негативно сказываются перебои электроэнергии. Обычно в результате этого первыми сгорают предохранители, а также пассивные электронные компоненты. К примеру, конденсаторы. Когда один из кулеров выходит из строя, при включении устройства, как правило, срабатывает температурная защита. Таким образом, включить компьютер не представляется возможным. Изредка возможны также сбои в микропрограмме БИОС. В данном случае компьютер способен реагировать на команду включения, однако этим его «живое» состояние ограничивается.

Что предпринять, если не работает какой-то из разъемов на плате?

Сначала необходимо удостовериться в исправности подключаемого устройства. Вполне возможно, что по причине механического воздействия нарушена целостность самой пайки. Следует аккуратно пройтись паяльником в местах крепления деталей гнезда. Для замены порта потребуется больших усилий. Зачастую это связано с повышенной опасностью вывести из строя элементы обвязки, которые прилегают к демонтируемой детали. Если боязно браться за дело самостоятельно или нет даже общих знаний по данному вопросу, лучше обратиться к специалисту. Бывают ситуации, когда в настройках БИОС-программы неактивен определенный разъем. В таком случае понадобится зайти в базовую систему и проверить, так ли это.

Как освободиться от «смертельных» сообщений?

Когда компьютер начинает систематически «сваливаться» в неизвестность, а на экране отображается лишь синий цвет с непонятным белым текстом, необходимо уделить внимание критически важным компонентам системы. Вероятно, что центральный процессор регулярно перегревается по причине недостаточно функционирующей системы охлаждения. Иногда оперативная память не соответствует конфигурации компьютера или физически повреждена. Также жесткий диск мог исчерпать свой рабочий лимит или требует программного вмешательства.

Все это способно привести к негативным последствиям, которые повлекут за собой сложный ремонт материнской платы. Каждый пользователь должен знать, что основным врагом вычислительных устройств является перегрев. Таким образом, система охлаждения всегда должна находиться в исправном состоянии, а вентиляторы иметь достаточную мощность, чтобы обеспечить оптимальный температурный режим, необходимый для стабильного функционирования аппаратных компонентов системы.

BIOS-подсказки

Не нужно паниковать, если компьютер во время запуска издает странные звуки. Это является сигналом для пользователя от БИОС об определенной неисправности. Учитывая различности модификаций, а также типовой разобщенности вычислительных аппаратов, каждый производитель использует индивидуальную схему сигналов. Таким образом, невозможно однозначно сказать, что означает короткий «пик» или продолжительное «пи-и-и». Расшифровка звуковых сообщений содержится на официальном сайте производителя конкретного устройства. Пользователю необходимо действовать согласно полученных данных. Не стоит забывать и о смене батарейки на плате. Правда, некоторые случаи требуют препрошивки БИОС-чипа, а для этого может понадобиться специальное оборудование, которое называется программатор.

Что предпринять, когда компьютер совершенно не реагирует на включение?

Стоит рассмотреть данный пример и выяснить, как провести самостоятельный ремонт материнской платы, если случилась подобная ситуация. Необходимо заметить, что при таком поведении, которое описано ниже, нужен мультиметр для проведения диагностики устройства. Сначала компьютер включается и пользователь проверяет, что на материнской плате горит светодиод. Когда он находится в активном состоянии, это означает, что на основной плате существует дежурное напряжение.

Если этого индикатора нет, потребуется подключить блок питания, который точно исправен. При нулевом результате нужно отключить все навесное оборудование. Таким образом, демонтируется кулер охлаждения центрального процессора, а также он сам, из специальных слотов изымаются планки памяти, отключается жесткий диск, дискретная видеокарта, сетевые адаптеры. Необходимо предельно внимательно осмотреть системную плату. Возможно она окислилась или физически повреждена.

Если выявлены вздутые конденсаторы или другие элементы, которые вышли из строя, потребуется их замена. Она проводится в соответствии с маркировкой неисправных деталей. Как можно заметить, выполнить ремонт материнских плат самостоятельно совершенно несложно. Это достаточно легкий процесс, не отнимающий много времени. Однако существуют и некоторые трудности.

Современный способ диагностики неисправности

При активном БП последовательно и предельно осторожно следует коснуться пальцем руки сетевой, аудио- и микросхем чипсета. Когда ощущается, что одна из деталей сильно перегрета, необходимо обратиться за помощью к специалистам в сервисную мастерскую. Некоторые материнские платы могут запускаться без установленного ЦП. Таким образом, существует возможность измерить напряжение на шине питания платы, чтобы удостовериться в нормальной работе преобразователя. Потребуется установить мультиметр в положение «20 вольт».

Затем минусовой щуп вставляется в клемму питания БП, а плюсовой поочередно касается нижней ноги каждого дросселя. Далее стоит посмотреть на отображаемое значение. Если оно находится в пределах 0,8, все в норме. В обратном случае требуется отыскать пробитый транзистор из обвязки питания либо произвести замену неисправного регулятора напряжения. Конечно, все это выполняется после короткого касания плюсовым щупом пускового контакта Power Bat.

В статье были рассмотрены основные моменты того, как произвести ремонт материнских плат. Учитывая широкое разнообразие причин неполадок, приводящих к всевозможным системным «глюкам», данные способы диагностики и восстановления работоспособности материнской платы могут оказаться неэффективными. Однако представленная информация не будет лишней. Возможно, она станет полезной при различных ситуациях, связанных с поломкой компьютера.

Ремонт компьютера своими руками, как починить компьютер самому

Некоторые советы в помощь тем, кто хочет самостоятельно починить компьютер. Как, а также когда можно выполнить ремонт компьютера своими руками?

Для начала нужно представлять из чего состоит компьютер и какие неисправности можно устранить самому, а какие нельзя. Какие комплектующие можно купить в Москве, а какие достать нельзя.

Персональный компьютер состоит из корпуса с блоком питания, материнской платы, процессора, кулера, памяти, видеокарты, жесткого диска, привода, а также дополнительных устройств.

На материнской плате самому можно перепаять взорванные от перенапряжения конденсаторы в цепи питания процессора. Можно перепаять и ключевые транзисторы, но их неисправность нужно сначала определить, а потом подобрать аналогичные по параметрам. В Москве транзисторы и конденсаторы купить легко. Адреса продавцов можно найти в интернете.

Память и процессор не подлежат ремонту, только замене. Заменить память очень просто – нужно только знать ее параметры. Но все же неопытные пользователи постоянно забывают про низковольтную память, которая сейчас широко распространена. Затем недоумевают, почему купленная память без буквы L не работает.

Видеокарту самому починить не удастся – обычно выходит из строя видео чип или чипы памяти, замена этих чипов требует специального оборудования.

Ремонт блока питания компьютера самостоятельно

Что можно отремонтировать самому в блоке питания?

Самое простое, если в БП взорвались электролитические конденсаторы.

Как выглядят вздутые конденсаторы можно увидеть на фото ниже.

Тогда можно их выпаять и заменить на новые. Но подобные неисправности встречаются нечасто.

Обычно блок питания самому сложно починить, да  и нет смысла, потому что новые стоят недорого. Самому можно только заменить блок питания. Чтобы  отремонтировать блок питания, нужно хорошо разбираться в электронике. Особенно, если блок питания с коррекцией коэффициента мощности PFC.

Ремонт материнской платы компьютера своими руками



Материнскую плату починить можно самому, если взорвались электролитические конденсаторы. Их следует выпаять, и поставить новые.  Если плата не заработала, не стоит дальше возиться.

Иногда некорректную работу компьютера можно вылечить новой прошивкой. Обычно помогает прошивка последней ревизии. Ее можно скачать на официальном сайте производителя материнской платы.

Все особенности ремонта компьютеров в Москве невозможно узнать без практики. Ремонт – это сложная вещь, в этой области без образования и обучения работать нельзя.

Починить жесткий диск

Что можно починить в жестком диске? В контроллер лезть самому бесполезно. Повреждения поверхности можно “залечить” программой Victoria. Но при обнаружении bad блоков следует подумать о замене диска. Потому что это означает, что поврежден защитный слой и эти блоки могут появиться снова.

Программные поломки устранить реально. Например, ошибки файловой системы возможно устранить средствами Windows.

Ремонт кнопки включения

Иногда выходит из строя кнопка Power (включения). Включение компьютера в таком случае можно самому переключить на кнопку reset. Осуществляется это несложно – нужно просто переставить разъемы кнопок на плате.

Однако, если у вас не получается починить системный блок, обращайтесь в чат.

Это интересно:



Ремонт материнской платы ноутбука в Минске, цены

Материнская плата – основная деталь ноутбука, соединяющая микросхемы, контроллеры и разъемы, которые необходимы для выполнения ноутбуком своих функций. Это связующее звено, объединяющее отдельные электронные компоненты в единое устройство. Выход материнской платы из строя – огромная неприятность для хозяина девайса.

Причины неисправностей

Существует много причин, которые приводят к неполадкам детали. От них будет зависеть цена на ремонт материнской платы ноутбука. К основным причинам поломок относятся:

  • падение или удар по ноутбуку;
  • вылитая на ноутбук жидкость;
  • перегрев систем;
  • несоблюдение правил эксплуатации;
  • плохое качество заводской сборки;
  • низкое качество комплектующих.

Механические повреждения платы чаще возникают по вине пользователей, по вине внешних факторов происходят перегрев и сбои в цепи питания. Плохая сборка и использование некачественных деталей полностью на совести разработчиков. При повреждениях платы владельцы ноутбуков предпочитают восстановление поломанной детали, так как стоимость ремонта материнской платы ноутбука ниже, чем стоимость ее замены.

Признаки поломок

Выделяют несколько проявлений поломок материнской платы:

    • компьютер не реагирует на включение;
    • при включении происходит запуск систем, но не начинается загрузка;
    • ноутбук включается, начинает загрузку, но зависает в ее ходе;
    • выключение девайса в процессе работы;
    • не заряжается батарея устройства;
    • жесткий диск не виден в BIOS;
    • на входе нет напряжения из-за короткого замыкания.

Иногда для устранения проблемы достаточно почистить охлаждающую систему и проверить питание, но обычно требуется серьезный ремонт.

Где починить материнскую плату?

Диагностика поломки, а также ремонт материнской платы ноутбуков HP, Asus, Acer, Samsung и прочих должна выполняться в мастерской специалистами, так как похожие признаки возникают при неисправности других деталей – видеокарты, матрицы, процессора, и разобраться в истинной причине сможет только профессионал. Попытки неопытных пользователей починить ноутбук своими руками при помощи видео из интернета приводят к серьезным проблемам.

Замена материнской платы на ноутбуке в Минске возможна в нашем сервисном центре. Мастера сервиса произведут диагностику, в кратчайший срок отремонтируют поврежденную плату и вернут ноутбук в рабочее состояние.

Проверка работоспособности материнской платы. Ремонт материнских плат своими руками

Многие владельцы ПК сталкиваются с различными ошибками и сбоями в работе компьютера, но не могут определить причину неполадки. В этой статье мы рассмотрим основные способы диагностики компьютера, позволяющие самостоятельно выявить и устранить различные проблемы.

Учтите, что качественная диагностика компьютера может занять целый день, выделите его с утра специально для этого, а не начинайте все ближе к вечеру.

Предупреждаю, что писать буду подробно как для новичков, которые ни разу не разбирали компьютер, чтобы предупредить о всех возможных нюансах, которые могут привести к проблемам.

1. Разборка и чистка компьютера

При разборке и чистке компьютера не спешите, делайте все аккуратно, чтобы ничего не повредить. Складывайте комплектующие в заранее подготовленное безопасное место.

До чистки начинать диагностику не целесообразно, так как вы не сможете выявить причину неисправности, если она вызвана засорением контактов или системы охлаждения. Кроме того, может не удастся завершить диагностику из-за повторных сбоев.

Отключите системный блок из розетки не менее чем за 15 минут до чистки, чтобы успели разрядиться конденсаторы.

Произведите разборку в следующей последовательности:

  1. Отключите от системного блока все провода.
  2. Снимите обе боковых крышки.
  3. Отсоедините разъемы питания от видеокарты и выньте ее.
  4. Выньте все планки памяти.
  5. Отсоедините и выньте шлейфы всех дисков.
  6. Открутите и выньте все диски.
  7. Отсоедините все кабели блока питания.
  8. Открутите и выньте блок питания.

Материнскую плату, процессорный кулер, корпусные вентиляторы снимать ненужно, можно также оставить DVD-привод, если он нормально работает.

Аккуратно продуйте системный блок и все комплектующие по отдельности мощным потоком воздуха из пылесоса без пылевого мешка.

Аккуратно снимите крышку с блока питания и продуйте его, не касаясь руками и металлическими частями к электродеталям и плате, так как в конденсаторах может быть напряжение!

Если ваш пылесос не работает на выдув, а только на вдув, то будет немного сложнее. Хорошо очистите его, чтобы он как можно сильнее тянул. При чистке рекомендуется использовать насадку с мягким ворсом.

Также, чтобы вычистить прибившуюся пыль, можно использовать мягкую кисть.

Тщательно очистите радиатор процессорного кулера, предварительно рассмотрев где и на сколько сильно он забился пылью, так как это одна из частых причин перегрева процессора и сбоев ПК.

Убедитесь также, что крепление кулера не сломалось, прижим не раскрылся и радиатор надежно прижат к процессору.

Будьте аккуратны при чистке вентиляторов, не давайте им сильно раскручиваться и не подносите близко насадку пылесоса если она без щетки, чтобы не отбить лопасть.

По окончании чистки не спешите собирать все обратно, а переходите к следующим этапам.

2. Проверка батарейки материнской платы

Первым делом после чистки, чтобы потом не забыть, я проверяю заряд батарейки на материнской плате, а заодно сбрасываю BIOS. Для того, чтобы ее вытащить, нужно надавить плоской отверткой на защелку в указанном на фото направлении и она сама выскочит.

После этого нужно замерить ее напряжение мультиметром, оптимально если оно будет в пределах 2.5-3 В. Изначальное напряжение батарейки 3 В.

Если напряжение батарейки ниже 2.5 В, то желательно ее уже поменять. Напряжение 2 В является критически низким и ПК уже начинает сбоить, что проявляется в сбросе настроек BIOS и остановках в начале загрузки ПК с предложением нажать F1 или еще какую-то клавишу для продолжения загрузки.

Если у вас нет мультиметра, то можете взять батарейку с собой в магазин и попросить, чтобы там проверили или просто заранее купите батарейку для замены, она стандартная и совсем недорогая.

Явным признаком севшей батарейки является постоянно слетающая дата и время на компьютере.

Батарейку нужно менять своевременно, но если у вас сейчас нет под рукой замены, то просто не отключайте системный блок от питания пока не поменяете батарейку. В таком случае настройки слетать не должны, но проблемы все равно могут возникнуть, так что не затягивайте.

Проверка батарейки хорошее время для полного сброса BIOS. При этом сбрасываются не только настройки BIOS, что можно сделать через меню Setup, но и так называемая энергозависимая память CMOS, в которой хранятся параметры всех устройств (процессора, памяти, видеокарты и т.д.).

Ошибки в CMOS часто являются причинами следующих проблем:

  • компьютер не включается
  • включается через раз
  • включается и ничего не происходит
  • включается и сам выключается

Напоминаю, что перед сбросом BIOS системный блок должен быть отключен из розетки, иначе CMOS будет подпитываться от БП и ничего не получится.

Для сброса BIOS на 10 секунд замкните отверткой или другим металлическим предметом контакты в разъеме батарейки, этого обычно достаточно для разрядки конденсаторов и полной очистки CMOS.

Признаком того, что сброс произошел будет сбившаяся дата и время, которые нужно будет установить в биосе при ближайшей загрузке компьютера.

4. Визуальный осмотр комплектующих

Внимательно осмотрите все конденсаторы на материнской плате на предмет вздутия и потеков, особенно в области процессорного сокета.

Иногда конденсаторы вздуваются не вверх, а вниз, что приводит к их наклону как будто их просто немного погнули или неровно припаяли.

Если какие-то конденсаторы вздулись, то нужно как можно скорее отдать материнку в ремонт и попросить перепаять все конденсаторы, включая те что находятся рядом со вздувшимися.

Также осмотрите конденсаторы и другие элементы блока питания, не должно быть вздутий, потеков, следов подгорания.

Осмотрите контакты дисков на предмет окисления.

Их можно почистить стирательной резинкой и после этого обязательно заменить шлейф или переходник питания, которым был подключен этот диск, так как он уже испорчен и из-за него скорее всего произошло окисление.

Вообще проверьте все шлейфы и разъемы, чтобы они были чистые, с блестящими контактами, плотно подключались к дискам и материнской плате. Все несоответствующие этим требованиям шлейфы нужно заменить.

Проверьте правильность подключения проводов от передней панели корпуса к материнской плате.

Важно чтобы была соблюдена полярность (плюс к плюсу, минус к минусу), так как на передней панели бывает общая масса и несоблюдение полярности будет приводить к замыканию, из-за чего компьютер может вести себя неадекватно (включаться через раз, сам выключаться или перезагружаться).

Где плюс и минус в контактах передней панели указано на самой плате, в бумажном руководстве к ней и в электронной версии руководства на сайте производителя. На контактах проводов от передней панели также бывает указано где плюс и минус. Обычно белый провод это минус, а плюсовой разъем может обозначаться треугольником на пластиковом коннекторе.

Многие даже опытные сборщики допускают здесь ошибку, так что проверяйте.

5. Проверка блока питания

Если компьютер до чистки вообще не включался, то не спешите его собирать, первом делом нужно проверить блок питания. Впрочем, в любом случае проверить БП не повредит, может именно из-за него компьютер сбоит.

Проверяйте блок питания в полностью собранном виде, чтобы избежать удара током, замыкания или случайной поломки вентилятора.

Для проверки блока питания замкните единственный зеленый провод в разъеме материнской платы с любым черным. Это даст сигнал блоку питания, что он подключен к материнской плате, иначе он не включится.

Затем включите блок питания в сетевой фильтр и нажмите кнопку на нем. Не забывайте, что на самом блоке питания также может быть кнопка включения/выключения.

Признаком включения блока питания должен стать крутящийся вентилятор. Если вентилятор не крутится, то возможно он вышел из строя и его нужно заменить.

В некоторых бесшумных блоках питания вентилятор может начинать крутится не сразу, а только под нагрузкой, это нормально и можно проверить в процессе эксплуатации ПК.

Замерьте мультиметром напряжения между контактами в разъемах для периферийных устройств.

Они должны находится примерно в следующем диапазоне.

  • 12 В (желтый-черный) – 11.7-12.5 В
  • 5 В (красный-черный) – 4.7-5.3 В
  • 3.3 В (оранжевый-черный) – 3.1-3.5 В

Если какое-либо напряжение отсутствует или сильно выходит за указанные границы, значит блок питания неисправен. Лучше всего заменить его на новый , но если сам компьютер недорогой, то допускается ремонт, БП поддаются этому легко и недорого.

Запуск блока питания и нормальные напряжения хороший знак, но сам по себе еще не говорит о том, что блок питания хороший, так как сбои могут происходить из-за просадок или пульсации напряжения под нагрузкой. Но это уже определяется на последующих этапах тестирования.

6. Проверка контактов питания

Обязательно проверьте все электрические контакты от розетки до системного блока. Розетка должна быть современная (под европейскую вилку), надежная и не разболтанная, с чистыми упругими контактами. Такие же требования предъявляются к сетевому фильтру и кабелю от блока питания компьютера.

Контакт должен быть надежен, вилки и разъемы не должны болтаться, искрить или быть окисленными. Обратите на это пристальное внимание, так как плохой контакт часто является причиной выхода из строя системного блока, монитора и других периферийных устройств.

Если у вас есть подозрение в качестве розетки, сетевого фильтра, кабеля питания системного блока или монитора, то как можно быстрее поменяйте их, чтобы избежать выхода из строя компьютера. Не затягивайте и не экономьте на этом, так как ремонт ПК или монитора обойдется значительно дороже.

Также плохой контакт часто является причиной сбоев в работе ПК, которые сопровождаются внезапным отключением или перезагрузкой с последующими сбоями на жестком диске и как следствие нарушением работы операционной системы.

Еще сбои могут происходить из-за просадок или пульсаций напряжения в сети 220 В, особенно в частном секторе и отдаленных районах города. В таком случае сбои могут проявляться даже когда компьютер простаивает. Попробуйте замерить напряжение в розетке сразу после самопроизвольного отключения или перезагрузки компьютера и понаблюдайте за показаниями какое-то время. Так можно выявить длительные просадки, спасет от которых линейно-интерактивный ИБП со стабилизатором.

7. Сборка и включение компьютера

После чистки и осмотра ПК аккуратно соберите его и внимательно проверьте, что подключили все что нужно. Если компьютер до чистки отказывался включатся или включался через раз, то желательно подключать комплектующие по очереди. Если таких проблем не было, то пропустите следующий раздел.

7.1. Поэтапная сборка ПК

Сперва к материнской плате с процессором подключите разъем питания материнской платы и питания процессора. Не вставляете оперативку, видеокарту и не подключайте диски.

Включите питание ПК и если с материнской платой все нормально, должен закрутиться вентилятор процессорного кулера. Также, если к материнке подключена пищалка, обычно звучит звуковой код, указывающий на отсутствие оперативной памяти.

Установка памяти

Выключите компьютер коротким или (если не получится) длинным нажатием кнопки включения на системном блоке и вставьте одну планку оперативной памяти в ближайший к процессору цветной слот. Если все слоты одного цвета, то просто в ближайший к процессору.

Следите, чтобы планка памяти вставлялась ровно, до упора и защелкивались фиксаторы, иначе она может повредиться при включении ПК.

Если с одной планкой памяти компьютер завелся и есть пищалка, то обычно звучит код, сигнализирующий о том, что отсутствует видеокарта (если нет интегрированной графики). Если звуковой код сигнализирует о проблемах с оперативкой, то попробуйте вставить другую планку на тоже место. Если проблема продолжается или другой планки нет, то переставьте планку в другой ближайший слот. Если никаких звуков нет, то возможно все нормально, продолжайте дальше.

Выключите компьютер и вставьте вторую планку памяти в слот того же цвета. Если на материнке 4 слота одного цвета, то руководствуйтесь инструкцией к материнской плате, так чтобы память стояла в рекомендуемых для двухканального режима слотах. После чего вновь включите и проверьте включается ли ПК и какие звуковые сигналы издает.

Если у вас 3 или 4 планки памяти, то просто вставляйте их по очереди, каждый раз выключая и включая ПК. Если с какой-то планкой компьютер не стартует или выдает звуковой код ошибки памяти, значит эта планка неисправна. Также можно проверить и слоты материнской платы, переставляя рабочую планку в разные слоты.

На некоторых материнках есть красный индикатор, который светится в случае неполадок с памятью, а иногда и сегментный индикатор с кодом ошибок, расшифровка которых есть в руководстве к материнской плате.

Если компьютер запускается, то дальнейшее тестирование памяти происходит уже на другом этапе.

Установка видеокарты

Пришло время проверить видеокарту, вставив ее в верхний слот PCI-E x16 (или AGP для старых ПК). Не забудьте подключить дополнительное питание к видеокарте с соответствующими разъемами.

С видеокартой компьютер должен нормально стартовать, без звуковых сигналов, либо с одиночным звуковым сигналом, свидетельствующим о нормальном прохождении самотестирования.

Если ПК не включается или издает звуковой код ошибки видеокарты, значит она с большой вероятностью неисправна. Но не спешите с выводами, иногда нужно просто подключить монитор и клавиатуру.

Подключение монитора

Выключите ПК и подключите монитор к видеокарте (или материнке если нет видеокарты). Убедитесь, что разъем к видеокарте и монитору подключен плотно, иногда тугие разъемы входят не до конца, что является причиной отсутствия изображения на экране.

Включите монитор и убедитесь, что на нем выбран правильный источник сигнала (разъем к которому подключен ПК, если их несколько).

Включите компьютер и на экране должна появится графическая заставка и текстовые сообщения материнской платы. Обычно это предложение зайти в BIOS по клавише F1, сообщение об отсутствии клавиатуры или загрузочных устройств, это нормально.

Если компьютер молча включается, но на экране ничего нет, скорее всего что-то не так с видеокартой или монитором. Видеокарту можно проверить только переставив на рабочий компьютер. Монитор можно подключить к другому рабочему ПК или устройству (ноутбуку, плееру, тюнеру и т.п.). Не забывайте выбирать нужный источник сигнала в настройках монитора.

Подключение клавиатуры и мыши

Если с видеокартой и монитором все нормально, то идем дальше. По очереди подключайте сначала клавиатуру, затем мышку, каждый раз выключая и включая ПК. Если компьютер зависает после подключения клавиатуры или мышки, значит они требуют замены – такое бывает!

Подключение дисков

Если с клавиатурой и мышкой компьютер стартует, то начинаем по очереди подключать жесткие диски. Сначала подключайте второй диск без операционной системы (если есть).

Не забывайте, что кроме подключения интерфейсным шлейфом к материнской плате, к диску также нужно подключить разъем от блока питания.

После чего включите компьютер и если дело доходит до сообщений BIOS, значит все нормально. Если ПК не включается, зависает или сам выключается, значит контроллер этого диска вышел из строя и его нужно менять или нести в ремонт для спасения данных.

Выключите компьютер и подключите DVD-привод (если есть) интерфейсным шлейфом и по питанию. Если после этого возникают проблемы, значит привод сбоит по питанию и его нужно менять, ремонтировать обычно не имеет смысла.

В конце подключаем основной системный диск и готовимся ко входу в BIOS для первоначальной настройки перед запуском операционной системы. Включаем компьютер и если все нормально, переходим к следующему этапу.

При первом включении компьютера зайдите в BIOS. Обычно для этого используется клавиша Delete, реже другие (F1, F2, F10 или Esc), что указывается в подсказках в начале загрузки.

На первой вкладке установите дату и время, а на вкладке «Boot» выберите первым загрузочным устройством ваш жесткий диск с операционной системой.

На старых материнках с классическим BIOS это может выглядеть так.

На более современных с графической оболочкой UEFI немного по-другому, но смысл такой же.

Для выхода из биоса с сохранением настроек нажмите F10. Не отвлекайтесь и проследите как произойдет полная загрузка операционной системы, чтобы заметить возможные проблемы.

По завершении загрузки ПК проверьте работают ли вентиляторы процессорного кулера, блока питания и видеокарты, иначе производить дальнейшее тестирование не имеет смысла.

Некоторые современные видеокарты могут не включать вентиляторы до достижения определенной температуры видеочипа.

Если не работает какой-либо из корпусных вентиляторов, то это не страшно, просто запланируйте его замену в ближайшем будущем, не отвлекайтесь на это сейчас.

8. Анализ ошибок

Здесь по сути начинается диагностика, а все выше описанное было лишь подготовкой, после которой многие проблемы могли уйти и без нее начинать тестирование не имело смысла.

8.1. Включение дампов памяти

Если в процессе работы компьютера появлялись синие экраны смерти (BSOD), то это может существенно облегчить выявление неисправности. Обязательным условием для этого является наличие дампов памяти (или хотя бы выписанных самостоятельно кодов ошибок).

Для проверки или включения функции записи дампов нажмите на клавиатуре сочетание клавиш «Win+R», введите в появившуюся строку «sysdm.cpl» и нажмите ОК или Enter.

В появившемся окне перейдите на вкладку «Дополнительно» и в разделе «Загрузка и восстановление» нажмите кнопку «Параметры».

В поле «Запись отладочной информации» должно стоять «Малый дамп памяти».

Если это так, то у вас уже должны быть дампы предыдущих ошибок в папке «C:\Windows\Minidump».

Если эта опция не была включена, то дампы не сохранялись, включите ее хотя бы сейчас для возможности анализа ошибок, если они будут повторяться.

Дампы памяти могут не успевать создаваться во время серьезных сбоев с перезагрузкой или выключением ПК. Также некоторые утилиты очистки системы и антивирусы могут их удалять, необходимо отключить функцию очистки системы на время диагностики.

Если дампы в указанной папке есть, то переходим к их анализу.

8.2. Анализ дампов памяти

Для анализа дампов памяти с целью выявления того что приводит к сбоям есть замечательная утилита «BlueScreenView», которую вы вместе с другими утилитами для диагностики можете скачать в разделе « ».

Данная утилита показывает файлы в которых произошел сбой. Эти файлы принадлежат операционной системе, драйверам устройств или какой-либо программе. Соответственно, по принадлежности файла можно определить какое устройство или ПО стало виной сбоя.

Если вы не можете загрузить компьютер в обычном режиме, то попробуйте загрузится в безопасном, зажав клавишу «F8» сразу после исчезновения графической заставки материнской платы или текстовых сообщений BIOS.

Пробегитесь по дампам и посмотрите какие файлы чаще всего фигурируют как виновники сбоя, они выделены красным фоном. Кликните правой кнопкой мыши на одном из таких файлов и просмотрите его свойства (Properties).

В нашем случае несложно определить, что файл относится к драйверу видеокарты «nVidia» и большая часть ошибок была вызвана им.

Кроме того, в некоторых дампах фигурировал файл «dxgkrnl.sys», даже из названия которого понятно, что он относится к DirectX, непосредственно связанного с 3D графикой. А значит, наиболее вероятно, что в сбое виновата видеокарта, которую стоит подвергнуть тщательному тестированию, что мы также рассмотрим.

Таким же образом можно определить, что виной сбоя является звуковая карта, сетевая карта, жесткий диск или какая-то программа глубоко залезающая в систему типа антивируса. Например, если сбоит диск, то будет крашится драйвер контроллера.

Если вы не можете определить к какому драйверу или программе относится тот или иной файл, то поищите эту информацию в интернете по названию файла.

Если сбои происходят в драйвере звуковой карты, то скорее всего она вышла из строя. Если она интегрированная, то можно отключить ее через BIOS и установить другую дискретную. Тоже самое можно сказать и о сетевой карте. Однако, сетевые сбои могут быть вызваны , что часто решает обновление драйвера сетевой карты и подключение к интернету через роутер.

В любом случае не делайте поспешных выводов до полного окончания диагностики, может у вас просто сбоит винда или залез вирус, что решается переустановкой системы.

Также в утилите «BlueScreenView» можно посмотреть коды ошибок и надписи, которые были на синем экране. Для этого зайдите в меню «Options» и выберите вид «Blue Screen in XP Style» или нажмите клавишу «F8».

После этого, переключаясь между ошибками, вы будете видеть как они выглядели на синем экране.

По коду ошибки также можно найти возможную причину проблемы в интернете, но по принадлежности файлов это сделать проще и надежнее. Для возврата в предыдущий вид можно использовать клавишу «F6».

Если в ошибках все время фигурируют разные файлы и различные коды ошибок, то это признак возможных проблем с оперативной памятью, в которой крашится все подряд. Ее мы и подвергнем диагностике в первую очередь.

9. Тестирование оперативной памяти

Даже если вы думаете, что проблема не в оперативке, все равно проверьте ее в первую очередь. Иногда место имеет несколько неполадок, а если оперативка сбоит, то диагностировать все остальное довольно сложно из-за частых сбоев ПК.

Проведение теста памяти с загрузочного диска является обязательным условием, так как получить точные результаты в операционной системе Windows на сбойном ПК сложно.

Кроме того, «Hiren’s BootCD» содержит несколько альтернативных тестов памяти, на случай если «Memtest 86+» не запустится и еще множество полезных утилит для теста жестких дисков, видеопамяти и др.

Скачать образ «Hiren’s BootCD» вы можете там же где и все остальное – в разделе « ». Если вы не знаете как правильно записать такой образ на CD или DVD диск, обратитесь к статье где мы рассматривали , тут все делается точно также.

Настройте BIOS на загрузку с DVD-привода или используйте «Boot Menu» как описано в , загрузитесь с диска «Hiren’s BootCD» и запустите «Memtest 86+».

Тестирование может длиться от 30 до 60 минут, в зависимости от скорости и объема оперативной памяти. Должен завершиться один полный проход и тест пойдет по второму кругу. Если с памятью все нормально, то после первого прохода (Pass 1) ошибок быть не должно (Errors 0).

После этого тестирование можно прервать с помощью клавиши «Esc» и компьютер перезагрузится.

Если были ошибки, то придется тестировать каждую планку по отдельности, вынимая все остальные, чтобы определить какая из них битая.

Если битая планка еще на гарантии, то сделайте фото с экрана с помощью фотоаппарата или смартфона и предъявите в гарантийный отдел магазина или сервисный центр (хотя в большинстве случаев это не обязательно).

В любом случае использовать ПК с битой памятью и проводить дальнейшую диагностику до ее замены не целесообразно, так как будут сыпаться различные непонятные ошибки.

10. Подготовка к тестам комплектующих

Все остальное, кроме оперативной памяти, тестируется из-под Windows. Поэтому, чтобы исключить влияние операционной системы на результаты тестов, желательно сделать , при необходимости , временно и самые .

Если для вас это сложно или нет времени, то можно попробовать провести тестирование на старой системе. Но, если сбои происходят из-за неполадок в операционной системе, какого-то драйвера, программы, вируса, антивируса (т.е. в программной части), то тестирование железа не поможет это определить и вы можете пойти по ложному пути. А на чистой системе у вас будет возможность увидеть как ведет себя компьютер и полностью исключить влияние программной составляющей.

Лично я всегда делаю все как положено от начала и до конца как описано в этой статье. Да, это занимает целый день, но пренебрегая моими советами вы можете биться неделями, так и не определив причину проблемы.

Быстрее и проще всего протестировать процессор, если конечно нет явных признаков, что проблема скажем в видеокарте, о чем мы поговорим ниже.

Если ваш компьютер через некоторое время после включения начинает тормозить, зависает при просмотре видео, в играх, внезапно перезагружается или выключается под нагрузкой, то есть вероятность перегрева процессора. На самом деле это одна из наиболее частых причин подобных проблем.

На этапе чистки и визуального осмотра вы должны были убедиться, что процессорный кулер не забит пылью, его вентилятор вращается, а радиатор надежно прижат к процессору. Также надеюсь, что вы не снимали его при чистке, так как это требует замены термопасты, о чем я еще скажу.

«CPU-Z» мы будем использовать для стресс-теста с прогревом процессора, а «HWiNFO» для мониторинга его температуры. Хотя, лучше для мониторинга температуры использовать фирменную утилиту материнской платы, она точнее. Например, у ASUS это «PC Probe».

Для начала неплохо было бы узнать максимально допустимый тепловой пакет вашего процессора (T CASE). Например, для моего Core i7-6700K это 64 °C.

Узнать это можно перейдя на сайт производителя из поиска в интернете. Это критическая температура в теплораспределителе (под крышкой процессора), максимально допустимая производителем. Не путайте ее с температурой ядер, которая обычно выше и также отображается в некоторых утилитах. Поэтому мы будем ориентироваться не на температуру ядер по датчикам процессора, а на общую температуру процессора по показаниям материнской платы.

На практике, для большинства более старых процессоров, критической температурой выше которой начинаются сбои, является 60 °C. Самые современные процессоры могут работать и при 70 °C, что для них уже тоже критично. Реальную стабильную температуру своего процессора можно узнать из тестов в интернете.

Итак, запускаем обе утилиты – «CPU-Z» и «HWiNFO», находим датчик температуры процессора (CPU) в показателях материнской платы, запускаем тест в «CPU-Z» кнопкой «Stress CPU» и наблюдаем за температурой.

Если через 10-15 минут теста температура на 2-3 градуса ниже критичной для вашего процессора, то волноваться не о чем. Но, если имели место сбои при высокой нагрузке, то лучше погонять этот тест 30-60 минут. Если в процессе тестирования произойдет зависание или перезагрузка ПК, то следует подумать об улучшении охлаждения.

Учтите, что многое зависит еще и от температуры в помещении, возможно что в более прохладных условиях проблема не проявится, а в более жарких сразу даст о себе знать. Так что всегда нужно охлаждение с запасом.

В случае перегрева процессора проверьте, соответствует ли ваш кулер . Если нет, то нужно его менять, никакие ухищрения тут не помогут. Если же кулер достаточно мощный, но немного не справляется, тогда следует поменять термопасту на более эффективную, заодно и сам кулер возможно установится более удачно.

Из недорогих, но очень хороших термопаст, могу порекомендовать Artic MX-4.

Наносить ее нужно тонким слоем, предварительно удалив старую пасту сухой и затем смоченной в спирте ватой.

Замена термопасты даст вам выигрыш в 3-5 °C, если этого окажется недостаточно, то просто доустановите корпусные вентиляторы, хотя бы самые недорогие.

14. Тестирование дисков

Это самый длительный этап после теста оперативки, поэтому я предпочитаю оставлять его напоследок. Для начала можно провести тест скорости всех дисков с помощью утилиты «HDTune», на которую я даю « ». Это иногда помогает выявить зависания при обращении к диску, что говорит о проблемах с ним.

Посмотрите параметры SMART, где отображается «здоровье диска», там не должно быть красных строк и общий статус диска должен быть «ОК».

Перечень основных параметров SMART и за что они отвечают вы можете скачать в разделе « ».

Полный тест поверхности можно произвести с помощью этих же утилит из-под Windows. Процесс может занять 2-4 часа в зависимости от объема и скорости диска (где-то 1 час на каждые 500 Мб). По завершении теста не должно быть ни одного битого блока, которые выделяются красным цветом.

Наличие такого блока является однозначным приговором для диска и 100% гарантийным случаем. Быстрее спасайте ваши данные и меняйте диск, только не говорите в сервисе, что вы уронили ноутбук

Проверять можно поверхность как обычных жестких дисков (HDD), так и твердотельных накопителей (SSD). У последних правда нет никакой поверхности, но если HDD или SSD диск будет каждый раз зависать во время проверки, значит скорее всего сбоит электроника – нужно менять или чинить (последнее маловероятно).

Если у вас не получается произвести диагностику диска из-под Windows, компьютер сбоит или зависает, то попробуйте сделать это с помощью утилиты «MHDD» с загрузочного диска «Hiren’s BootCD».

Проблемы с контроллером (электроникой) и поверхностью диска приводят к окошкам с ошибками в операционной системе, кратковременным и полным зависаниям компьютера. Обычно это сообщения о невозможности прочитать тот или иной файл и ошибки обращения к памяти.

Такие ошибки можно принять за проблемы с оперативкой, в то время как вполне может быть виноват диск. Прежде чем паниковать попробуйте обновить драйвер контроллера диска или наоборот вернуть родной драйвер Windows как описано в .

15. Тестирование оптического привода

Для проверки оптического привода обычно достаточно просто записать диск с верификацией. Например, с помощью программы «Astroburn», она есть в разделе « ».

После записи диска с сообщением об успешной верификации, попробуйте полностью скопировать его содержимое на другом компьютере. Если диск читается и привод читает другие диски (за исключением плохо читающихся), значит все нормально.

Из проблем с приводом, с которыми я сталкивался, это сбои электроники, которые полностью вешали или не давали включаться компьютеру, поломки выдвижного механизма, загрязнение линзы лазерной головки и поломка головки в результате неправильной чистки. В большинстве случаев все решается заменой привода, благо они недорогие и даже если несколько лет не использовались, умирают от пыли.

16. Проверка корпуса

Корпус тоже иногда ломается, то кнопка заедает, то проводок от передней панели отвалится, то в USB-разъеме замкнет. Это все может привести к непредсказуемому поведению ПК и решается тщательным осмотром, очисткой, тестером, паяльником и другими подручными средствами.

Главное чтобы ничего не коротило, о чем может свидетельствовать неработающая лампочка или разъем. Если сомневаетесь, отсоедините все провода от передней панели корпуса и попробуйте так какое-то время поработать за компьютером.

17. Проверка материнской платы

Зачастую проверка материнки сводится к проверке всех комплектующих. Если все комплектующие по отдельности работают нормально и проходят тесты, операционная система переустановлена, но компьютер все равно сбоит, возможно дело в материнке. И тут уж я вам не помогу, провести ее диагностику и выявить проблему с чипсетом или процессорным сокетом под силу только опытному электронщику.

Исключение составляет вылет звуковой или сетевой карты, что решается отключением их в биосе и установкой отдельных плат расширения. В материнке можно перепаять конденсаторы, но скажем замену северного моста, как правило производить не целесообразно, так как это дорого и нет никаких гарантий, лучше сразу купить новую материнку.

18. Если ничего не помогает

Конечно, всегда лучше самостоятельно обнаружить проблему и определить лучший способ решения, так как некоторые недобросовестные ремонтники норовят навешать вам лапши на уши и содрать три шкуры.

Но может быть так, что вы выполните все рекомендации, но не сможете определить проблему, у меня такое бывало. В таком случае дело чаще в материнской плате или в блоке питания, может там микротрещина в текстолите и она время от времени дает о себе знать.

В таком случае ничего не поделаешь, несите весь системный блок в более-менее хорошо себя зарекомендовавшую компьютерную фирму. Не нужно носить комплектующие по частям, если вы не уверены в чем дело, так вопрос никогда не решится. Пусть там разбираются, особенно если компьютер еще на гарантии.

Специалисты компьютерного магазина обычно не парятся, у них много разных комплектующих, они просто что-то меняют и смотрят ушла ли проблема, таким образом достаточно быстро и просто устранив неполадку. Также у них есть достаточно времени для проведения тестов.

19. Ссылки

Transcend JetFlash 790 8GB
Жесткий диск Western Digital Caviar Blue WD10EZEX 1 TB
Transcend StoreJet 25A3 TS1TSJ25A3K

Материнская плата – это один из самых дорогостоящих компонентов компьютера. Поэтому при проблемах в ее работе не стоит сразу же выбрасывать устройство и менять на новое. Целесообразно его протестировать и убедиться в работоспособности. Неисправность материнки чаще всего проявляется в частом появлении синего экрана и самопроизвольной перезагрузке.

Исключение неполадок других элементов и LED индикатор

Перед началом работ по тестированию нужно снять с себя любое статическое электричество. Схемы на материнке чувствительны к любым формам электрических зарядов, в том числе к статическому электричеству человеческого тела.

Прежде чем приступать к тестированию работоспособности материнской платы следует исключить неисправность источника питания и процессора . Нужно убедиться в стабильности работы процессора, а блок питания на время проверки рекомендуется подключить новый. После подключения системной платы к блоку питания и ее запуска должен зажечься цветной LED индикатор, который оповещает о ее рабочем состоянии. Если этого не произошло, следует разбираться в причинах, нарушающих ее работу.

Влияние внешних устройств

Часто случается так, что из-за одного некачественно собранного внешнего устройства может не работать основная плата. Чтобы выявить эту погрешность необходимо отключить питание и отсоединить мышь, клавиатуру, колонки, шнуры, джойстики и т.д. Затем включается питание и запускается компьютер, если материнская плата заработала, значит, причина была не в ней, а в одном из внешних элементов.

Визуальный контроль

На начальном этапе тестирования нужно извлечь плату из компьютера и провести ее визуальный осмотр на наличие видимых дефектов: нагара, пятен, трещин и т.д. Необходимо внимательно осмотреть электролитические конденсаторы, они не должны быть вздутыми, так как чаще всего именно они становятся причиной неработоспособности устройства. В случае их вздутия всю материнскую плату придется заменить, так как в этом случае она уже никогда не будет функционировать стабильно. Также нужно внимательно проинспектировать все электрические элементы: резисторы, микросхемы и т.д. на предмет перегорания. В этом случае достаточно будет заменить сгоревший элемент.


Исправные и неисправные конденсаторы

Разрядившаяся батарейка и Сброс СМОS

Распространенная причина проблемы с системной платой – это севшая литиевая батарейка. Следует проверить ее напряжение , оно должна быть не менее 2,9 В. Батарею нужно менять примерно раз в 2-3 года, и если причина в ней, то для решения проблемы достаточно заменить севшую батарейку на новую.

Еще один способ проверки устройства – это сброс установки СМОS . Для сброса заводских настроек необходимо замкнуть соответствующие контакты на 20 секунд. Для этого нужно переставить джампер, после чего вернуть его в исходную позицию. Джампер расположен на системной плате возле батареек и имеет маркировку СLR_CMOS либо CCMOS . Такие действия могут привести к восстановлению работы материнки.

Проверка при помощи спикера и подключение к другому компьютеру

Блок питания следует отключить от сети, а от системной платы отсоединить все шлейфы, кроме питания материнки и процессора. В материнской плате должны остаться подключенными только процессор, вентилятор и внутренний динамик. После этого блок питания включается в сеть , и компьютер запускается путем замыкания соответствующих контактов на плате, либо нажатием кнопки на передней панели. Если в результате этого спикер издаст 1 короткий сигнал, то это означает, что устройство исправно и пригодно к эксплуатации. Если же звука не последует – системная плата подлежит замене. Существуют специальные таблицы, расшифровывающие звуки BIOS оповещающие о неисправностях различных типов объединительных плат.

Один из самых простых и верных способов тестирования – это подключить материнку к другому, исправному компьютеру. Такие действия с самой высокой вероятностью покажут находится она в рабочем состоянии или нет.

Итак, перед вами встал вопрос: «Как проверить материнскую плату компьютера?»

Для того, чтобы проверить работоспособность материнской платы, необходимо иметь в первую очередь заведомо исправный блок питания и процессор. Процессор выходит из строя крайне редко, а вот блок питания лучше временно подключить 100% рабочий.

1) В первую очередь проверку материнской платы следует начать с осмотра и поиска видимых дефектов (трещины, нагар). Визуально проверьте все конденсаторы на материнской платы на предмет вздутости. Взорвавшиеся и вздутые конденсаторы зачастую являются причиной неработоспособности материнской платы. Если вы обнаружите вздутые конденсаторы, то материнскую плату необходимо заменить. Стабильно работать она точно не будет.

2) Сбросьте установки CMOS . Джампер сброса настроек БИОСа обычно располагается неподалеку от батарейки на материнской плате и маркируется CLR_CMOS или CCMOS . Это джампер, на которм 3 контакта. 1 и 2 контакты замкнуты в обычном режиме.

Для сброса к заводским настройкам необходимо замкнуть 2 и 3 контакты на 20 секунд, а затем вернуть джампер в исходное положение.

3) Отключите блок питания от сети. Отключите от материнской платы все шлейфы (кроме питания) и устройства (жесткий диск, дисковод и т.д.), извлеките все платы из слотов (видеокарта и т.д.), извлеките оперативную память. В материнской плате должен остаться установленным только процессор, подключенным вентилятор процессора и спикер (внутренний динамик). Включите блок питания в сеть.

Запускаем компьютер посредством замыкания соответствующих контактов разъема передней панели на материнской плате (PWR) .

Спикер должен начать издавать звуковой сигнал неисправности оперативной памяти. На разных моделях материнок он может быть разным. Обычно это непрерывный писк.

Если спикер издает сигнал, значит не все потеряно и материнская плата скорее всего исправна. Если звука нет, материнская плата неисправна и ее необходимо заменить.

4) Отключите блок питания от сети. Установите исправный модуль оперативной памяти в первый слот. Включите блок питания в сеть и запустите компьютер как в п.2. Спикер должен начать издавать звуковой сигнал ошибки видеокарты (здесь описана проверка материнской платы без встроенного видеоадаптера). Обычно это один длинный сигнал и три коротких. Если это происходит, то материнская плата в 98% случаев работоспособна.

Если звука нет, попробуйте заменить модуль оперативной памяти или установить его в другой слот и выполните п.3 сначала.

Не забывайте отключать блок питания от сети перед тем как вытаскивать или вставлять модуль памяти или плату расширения (видеокарта и т.д.)

5) Установите видеокарту. Если на ней имеется разъем дополнительного питания, не забудьте его подключить. Подключите монитор и запустите компьютер. Спикер должен издать один короткий звуковой сигнал, а на экране появиться заставка BIOS .

Если этого не происходит, то скорее всего неисправна видеокарта.

Если пункты 1-4 пройдены успешно, материнская плата скорее всего исправная и в том, что компьютер не включается виновато другое устройство. Например, видеокарта или жесткий диск.

Приветствую всех своих читателей! Сегодня вы узнаете как проверить материнскую плату на работоспособность. Возможно, вы столкнулись с ситуацией, когда ваше устройство (ноутбук, компьютер) начало часто неожиданно прерывать работу (запуская синий экран), выдавать какие-то ошибки, плохо загружаться, либо и вовсе перестало реагировать на попытки запуска. Если это ваш случай, то не спешите расстраиваться и думать о том, что теперь придется искать сервисный центр и тратить деньги и время на ремонт.

В предлагаемой статье я попытаюсь помочь вам самостоятельно решить данную проблему. Для этого понадобится провести диагностику такого важного элемента компьютера как материнская плата, потому что именно в ней может заключаться решение проблемы. Не волнуйтесь насчет того, что у вас недостаточно знаний или опыта в решении подобной задачи.

Я постараюсь доступным языком объяснить, что и как следует делать. Также для диагностики могут понадобится: рабочий блок питания, мультиметр и спикер. А начнем мы с определения основного технического понятия.

Что такое материнская плата?

Материнская плата – это основной элемент системного блока компьютера, к которому подсоединяются и с которым связываются все остальные элементы. Таким образом, она является связующим звеном всей системы, осуществляющим взаимодействие входящих в эту систему элементов. Схематично это выглядит так:

А вот визуальный пример:

С чего начинается диагностика?

Первым и необходимым этапом диагностики является визуальный осмотр состояния материнской платы. Нам предстоит выявить наличие видимых повреждений на ее поверхности. Для этого снимем крышку системного блока и посмотрим непосредственно на материнскую плату. Первое, на что нужно обратить внимание – не вздуты ли электролитические конденсаторы (как это показано на рисунке).

Если да, то придется менять всю плату (заменой отдельных конденсаторов дело не обойдется). Если вздутий не обнаружилось, переходим к дальнейшему осмотру.

Внимательно осмотрите другие электрические элементы на предмет наличия потемнения на их поверхности и стертых надписей (показано на рисунке).

Следующий шаг — проверка материнской платы

Теперь нам предстоит осуществить проверку системы питания платы. Для этого включим блок питания и посмотрим, загорится ли световой диод, располагающийся непосредственно на материнской плате (показано на рисунке).

Отсутствие света говорит о том, что имеет место проблема с доступом питания. В таком случае может быть неисправен блок питания, кнопка включения компьютера, либо деталь материнской платы. Блок питания и плату вы можете заменить самостоятельно, а кнопку поможет настроить специалист. Если же светодиод исправен, переходим к следующему шагу.

Третий шаг — проверка питания батарейки биоса

Данный шаг заключается в проверке питания памяти CMOS (элемент, расположенный в самой материнской плате). Питание этого элемента осуществляется с помощью батарейки (CR2032, либо CR2025). Для этого вытащим батарейку и при помощи мультиметра измерим ее напряжение. Норма составляет величину порядка 3В.


Если показатели мультиметра не соответствуют норме, следует заменить батарейку. Если же никакой проблемы снова не обнаружилось, переходим к шагу номер четыре.

Четвертый шаг

Проделаем более подробный тест, отключив от материнской платы все подключенные к ней компоненты, и попытаемся выяснить, нет ли проблемы в каком-то из них. Для этого отсоединим все разъемы (оперативной памяти, видеокарту), кроме центрального процессора и питания. После этого включим блок питания и спикер в сеть и нажмем кнопку включения компьютера.

Если материнская плата исправна, вы должны услышать один короткий и один длинный сигнал спикера, который указывает на неисправность оперативной памяти и косвенно указывает на то, что с платой все в порядке. Если спикер молчит, значит неисправна материнская плата. В этом случае ее придется заменить.

Далее подключаем модули оперативной памяти и снова слушаем спикер. Если оперативная память исправна, вы услышите один длинный и два коротких сигнала. Это указывает на то, что неисправность возможна в видеокарте.

Повторяем процедуру, только на этот раз, подключив видеокарту и монитор. Если все хорошо, то вы услышите один сигнал в спикере и увидите на мониторе заставку BIOS. Если нет – проблема в видеокарте. Однако, сигнал может отсутствовать, и при этом видеокарта также будет исправна. Такое может случиться в том случае, если центральный процессор имеет встроенное графическое ядро (определить его наличие можно в инструкции по эксплуатации, либо на сайте производителя).

Как проверить материнскую плату на работоспособность — видео

Итак, мы разобрали все необходимые шаги по самостоятельной диагностике вашей материнской платы и о том как проверить материнскую плату на работоспособность. Если выявить наличие проблем так и не удалось, вам остается только один шаг – обратиться в сервис центр. Однако, я надеюсь, что моя статья все же окажется полезной и доступной, а изложенные рекомендации помогут вам обойтись без обращения к специалистам. Желаю вам удачи!

Диагностика материнской платы позволяет проверить и установить проблемы. Она покажет нужна замена или ремонт. Обращаем внимание на звуковые сигналы BIOS.

от 270 р. RUB

Материнская плата представляет собой основание, на котором базируется работа компьютера. Это основа построения всей его вычислительной системы, и только в том случае, если основа исправная и отлично работает, компьютер будет радовать вас функционированием без сбоев, ошибок в программах и тормозов.

Если проследить за развитием и эволюцией компьютерного железа, можно заметить, что и сами ПК, и их комплектующие с годами становятся все меньше, а электроника в них — все более сложной.

Чем дальше, тем более сложной становится диагностика компьютерного оборудования, и человеку, не имеющему в этом опыта, лучше за нее не браться. Профессионалы в компьютерном сервисном центре справятся с этим намного быстрее и лучше.

Если диагностика материнской платы выявит неполадки, в качестве ремонта производится либо замена самой материнки, либо отдельных ее компонентов, ставшими непригодными к работе.

Если какая-то деталь микросхемы сгорела, то даже после перепайки она не будет работать так же хорошо, как это было раньше. Конечно, если долгая (и, возможно, не имеющая смысла и результата) починка и пайка электроники вызывает у вас энтузиазм, тогда можно попробовать.

А так будет проще произвести замену материнской платы — это решение принесет наилучший результат. Но, чтобы произвести ремонт или замену, надо иметь точное представление о том, какие компоненты в неисправности, и именно для этого нам и нужно иметь представление о процессе диагностики.

Проверка и устранение неисправностей в материнской плате

Диагностику материнской платы производят при помощи специальной аппаратуры, которой редко располагает рядовой пользователь. Даже для опытного специалиста такая проверка может оказаться очень сложным занятием: множество причин поломок, которые необходимо анализировать, и далеко не всегда анализ дает верные результаты.

Ремонтные работы с материнской платой, а также правильную диагностику лучше оставить прерогативой профессионалов.

Но если вы из энтузиастов, вот несколько распространенных проблем с материнской платой, с которыми наиболее часто приходится сталкиваться.


Скорее всего, после всего вам все равно придется обращаться в сервисный центр .

Визуально сгоревший конденсатор можно определить по «вздувшейся» поверхности и подтеках электролита. В худшем же из вариантов сгоревший конденсатор может и вовсе взорваться, если сгорит.

Диагностика при помощи POST BIOS

Также диагностировать неполадки в отдельных компонентах помогут звуковые сигналы BIOS. Звуковые сигналы при загрузке системы свидетельствуют о том, что где-то в недрах вашего ПК есть какие-то неполадки. Полный перечень этих звуковых сигналов с четким описанием, что означает каждый из них, есть на специализированных сайтах.

Рекомендуем также

5 распространенных ошибок, которые могут повредить или разрушить вашу материнскую плату

Если процессор — это мозг вашего компьютера, то материнская плата — это сердце — это место, где различные части компьютера соединяются и общаются друг с другом. Так что, если у вашей материнской платы есть проблема, это более серьезная проблема, чем просто замена одной детали.

Обычно материнские платы достаточно прочные, чтобы выдерживать разрушительные воздействия ежедневного использования. Но есть несколько вещей, которые вы можете сделать, чтобы убедиться, что он продолжает работать правильно.Защита материнской платы от повреждений имеет первостепенное значение для защиты всех остальных компонентов.

Избегайте некоторых из этих распространенных ошибок, которые приводят к повреждению материнской платы, и вы избавите себя от головной боли.

1. Проверить на короткое замыкание

Эта проблема чаще встречается на настольных компьютерах, но также (но редко) возникает на портативных компьютерах. Если вы хотите собрать свой собственный компьютер или купить его в собранном виде, есть вероятность короткого замыкания, если он не был собран должным образом.

Материнская плата проводит электричество и передает его другим компонентам, поэтому она не может контактировать с каким-либо металлом, например, с самим корпусом или плохо установленным компонентом. Незакрепленные кулеры ЦП часто наносят непоправимый ущерб материнским платам. Кроме того, проверьте, не ослаблены ли кабели, что является распространенной ошибкой при обслуживании ПК.

В процессе сборки ПК вам необходимо правильно разместить материнскую плату в корпусе. На материнской плате есть несколько винтов, которыми вы прикрепляете ее к корпусу.Убедитесь, что вы используете каждый винт и что он затянут . Один-единственный незакрепленный винт может сжечь всю материнскую плату — такое случается!

Короче говоря, внутренняя часть вашего компьютера должна быть аккуратной и организованной. Если материнская плата соприкоснется с непреднамеренным объектом, это может вызвать короткое замыкание.

2. Защита от скачков напряжения

Материнская плата — это место, где подключен блок питания (PSU) вашего компьютера.Важно купить правильный блок питания для ваших нужд — если вашим компонентам требуется больше энергии, чем может обеспечить блок питания, это приведет к отказу компонентов или материнской платы.

Но более частая проблема материнских плат — скачки напряжения. Некоторая электроника в вашем доме, например, кондиционеры или холодильники, требует много энергии. Вы когда-нибудь видели, как ваш свет мигает, когда эти устройства выключаются? Это потому, что им нужно было потреблять больше электроэнергии, и это вызвало скачок напряжения.

Когда они выключаются, сила тока регулируется за несколько секунд. И за эти несколько секунд он перенаправляется на другую электронику, например, на свет или компьютер. Это самое простое объяснение скачка напряжения. Это случается чаще, чем вы думаете, в зависимости от вашей схемы электроснабжения, электросети вашей местности и даже погодных условий (например, молнии).

Связано: нужны ли устройства защиты от перенапряжения? Вот что они на самом деле делают

Большинство блоков питания и материнских плат регулируют свое напряжение для компенсации небольших скачков напряжения.Но если он большой, он может сжечь вашу материнскую плату и все подключенные к ней компоненты. Это серьезная проблема, одна из тех, на которую мы никогда не обращаем должного внимания. Единственное решение — купить сетевой фильтр для вашего компьютера.

3. Очистите вентиляционные отверстия

.

Тепло — враг электроники. Компоненты компьютера должны оставаться прохладными для правильной работы. Но они сами выделяют много тепла.Вот почему отвод тепла имеет решающее значение для компьютеров, будь то вентиляторы или радиаторы.

Связанный: Как предотвратить перегрев компьютера и сохранить компьютер в прохладном состоянии

Если ваш ноутбук регулярно нагревается, вам необходимо прочистить его вентиляционные отверстия. Тепло может вызвать деформацию материнской платы. Сейчас мы не говорим о том, что он полностью согнется. Но даже небольшие изгибы могут повлиять на точки напряжения, такие как винты или соединители.

Помните, что незакрепленное или неправильно установленное соединение — это бомба замедленного действия для вашей материнской платы.

4. Несовместимые компоненты

Еще одна ошибка, которую допускают некоторые пользователи, — это попытки установить на материнскую плату несовместимые или некачественные компоненты. Перед сборкой ПК необходимо дважды проверить, все ли части совместимы. Существует множество веб-сайтов, которые позволяют проверить наличие проблем с совместимостью.

Кроме того, убедитесь, что вы покупаете детали для материнской платы хорошего качества. Если вы планируете построить дорогой компьютер, не стоит удешевлять такие компоненты, как высококачественная оперативная память или хороший блок питания.

Как упоминалось ранее, тепло — враг компонентов компьютера. Помните об этом при покупке таких деталей, как видеокарты. Некоторые видеокарты более склонны к перегреву из-за конструкции вентилятора и других факторов. Избегайте этого, если можете.

5. Неправильное обращение

Материнские платы легко повредить при установке из-за неосторожного обращения. Если вы собираете свой компьютер, убедитесь, что у вас под рукой есть антистатический браслет и антистатический коврик.

Всегда держите материнскую плату на антистатическом коврике при работе с ней. Единственный статический удар может вызвать необратимые повреждения материнской платы.

Связанный: Основные части компьютера и как их обновить

Еще одна важная вещь, о которой следует помнить, — не прикасаться к схемам на материнской плате. Когда вы поднимаете его, держите его за края. Кроме того, во время установки прикрутите материнскую плату, приложив одинаковое давление ко всем углам, т.е. не затягивайте винт полностью, прежде чем переходить к следующему.

Как проверить материнскую плату

на наличие повреждений

Поврежденную материнскую плату не так просто диагностировать, как другие части компьютера.Вообще говоря, это очевидно, когда на вашем компьютере есть аппаратная ошибка, например, не загружается. Но сразу сузить круг вопросов до материнской платы не получится. Тем не менее, есть ряд шагов, которые вы можете предпринять, чтобы определить повреждение материнской платы.

  1. Включите блок питания и убедитесь, что на материнской плате горит зеленый свет. Если зеленый индикатор не горит, проблема либо в блоке питания, либо в материнской плате. Проверьте с другим блоком питания, и если материнская плата по-прежнему не загорается, вероятно, она повреждена.
  2. Если загорается зеленый свет, проверьте основные компоненты вашего ПК, то есть ЦП и ОЗУ. Подключите только эти два компонента и посмотрите, загружается ли материнская плата в BIOS или UEFI.
  3. Если он по-прежнему не загружается, проверьте батарею CMOS на материнской плате. Если вашему компьютеру больше нескольких лет, скорее всего, аккумулятор необходимо заменить.

Исправить ошибки материнской платы

Все современные материнские платы поставляются с индикаторами ошибок, которые мигают, когда материнская плата обнаруживает ошибку или неисправен какой-либо компонент. Эти коды ошибок различаются от производителя к производителю, но есть несколько общих советов по устранению неполадок, которые можно использовать для исправления материнской платы.

3 совета по поиску и устранению неисправностей гарантированно загрузят материнскую плату вашего ПК

В этой статье рассматриваются основные методы устранения неполадок материнской платы, распространенные неисправности и политика возврата, ориентированная на потребителей, если все пойдет не так.

Читать далее

Об авторе Манувирадж Годара (Опубликовано 120 статей)

Манувирадж — автор функций в MakeUseOf, он пишет о видеоиграх и технологиях более двух лет.Он заядлый геймер, который также проводит свободное время, просматривая свои любимые музыкальные альбомы и читая.

Более От Манувираджа Годара
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

YouTube Channel for Repair — Видео о ремонте электроники

Ноутбук Asus ROG Strix G531G Ремонт материнской платы без питания

Amtech Flux 559 vs 213 на практике и можно ли использовать старый флюс?

Восстановление данных с поврежденного USB-накопителя как можно быстрее.

ASUS ROG Zephyrus M Ремонт материнской платы без питания — GM501GS-XS74

Ремонт игрового ноутбука ASUS ROG — GU502GV Без питания и победитель розыгрыша 50 долларов

Видеокарта GeForce 1070 FE не обнаружена, часть 2 и 50 долларов тому, кто помог.

GeForce 1070 FE Видеокарта не обнаружена, часть 1 — Отсутствует шина 5 В.

B250 MINING EXPERT Ремонт материнской платы SATA — Ghost продолжает одалживать наши инструменты.

Ремонт материнской платы игрового ноутбука Alienware R4 — поврежден разъем дисплея LVDS

Asus Q325u Ремонт без питания — Ноутбуки с USBC выходят из строя.

Ноутбук Dell Inspiron 5579 без ремонта и победитель розыгрыша $ 50

Ремонт HP Pavilion без питания — отслеживание короткого замыкания с помощью инжекции напряжения и тепловизионной камеры

2000 Ремонт ключей Mercedes Benz E430 на условиях FOB. Блокировка Кнопки разблокировки не работают.

Ремонт Nintendo Switch. Другой магазин не смог это исправить. Amtech 559 и 213 Flux снова в наличии.

Garmin GPS Dezl Repair и победитель розыгрыша $ 50 на этой неделе

GTX 1080 FE Видеокарта не обнаружена.Вы удивитесь почему.

2014 Macbook Pro 15 «Нет питания. Грязная предыдущая попытка ремонта. Мы почти отказались от обслуживания.

Насколько легко починить этот ноутбук HP — нет питания и черный экран.

iPhone 6SP Нет сенсорного экрана и Xbox Series X нет сигнала. Ремонт + Обновление о пожертвованиях

Оказание положительного влияния пожертвованиями. Ответ победителя в размере 50 долларов и пожертвование инструментов.

Я совершил ошибку при работе с материнской платой HP — Ноутбук не исправлен. -в ремонте

Ужасающая попытка ремонта PS5.Держитесь за свои стулья. И выберите победителя розыгрыша $ 50.

RTX 3090 Видеокарта вышла из строя после использования Liquid Metal. Разочаровывающее видео для просмотра

iPad pro 12.9 2nd No Power Repair — Нестабильная зарядка и пульсация питания IC.

2021 Macbook Pro, ремонт без питания — раздача 50 долларов

HP Spectre X360, ремонт без питания — на этот раз это микросхема PWM. 220F за 3 секунды

Ремонт видеокарты Gigabyte RTX 3090 — нет питания и не обнаружен Часть 2

iPad 8-го поколения A2270 не заряжается — Tristar Устранение неполадок с помощью тестовой платы Lightning.

Ремонт видеокарты Gigabyte RTX 3090 — нет питания и не обнаружен

Как использовать паяльную маску и УФ-свет — Потрясающая техника Трудно за 3 секунды.

xBox One x Нет питания после неудачной попытки DIY. Большая очередь и все еще наем

Ремонт материнской платы

PS5. Нет сигнала и нет вращения вентилятора — замена разъема HDMI

Устройство флэш-памяти не распознано Исправлено — Один комментатор выиграл 50 долларов

Восстановление данных с двух флэш-накопителей — USB-устройство не распознано

iPad pro 12.9 Ремонт без электричества. Крошечный конденсатор, отключающий все устройство — удаление и замена не требуется

iPad pro 9.7 Ремонт — поврежденный разъем ЖК-дисплея + темные пятна на боковой стороне экрана

Ремонт ноутбука HP Spectre без USBC — отсутствие питания из-за короткого замыкания

Macbook Pro Ремонт без питания с помощью Flir Cam — Работает умно, но не сложно

Ремонт Xbox One S — включается и сразу же выключается

Mini Maxx Tuner Черный экран Нет дисплея Ремонт — странный.

Видеокарта EVGA GTX 1080 Ti Не обнаружена Нет сигнала — попытка ремонта

Ремонт ноутбука HP Spectre X360 — Нет питания и не заряжается.

Продолжение отрицательного отзыва, оставленного Виктором

iPhone 8P Touch не работает, если положить его на стол. Что могло вызвать это?

Клиент оставил Негативный отзыв после телефонного звонка — Слушайте запись.

Xbox Series X уже в ремонте — замена поврежденного разъема HDMI

Ремонт внешнего жесткого диска 5 ТБ — не вращается Нет питания Ремонт материнской платы

Мастер-класс по ремонту компьютера — сертифицированный эксперт Cisco

Автор Стивен Ричардсон, пн, 22 марта 2021 г.

С помощью этого онлайн-курса вы узнаете все, что нужно знать о ноутбуках и способах их ремонта.Вы узнаете, как разобрать ноутбук, как выполнить расширенный ремонт материнской платы, как взломать пароль, а также узнать, какие инструменты и тестовое оборудование вам понадобятся. Вы также узнаете лучшие секреты создания собственного бизнеса по ремонту ноутбуков, как получить самые дешевые запчасти, как отремонтировать сломанные ноутбуки, как обеспечить постоянный поток повторяющихся бизнесов, и лучший совет, как заработать деньги в бизнесе ноутбуков. что вы найдете где угодно. Теперь вам не нужно быть специалистом по электронике или компьютерам; просто воспользуйтесь знаниями, которые у вас уже есть, и мы будем опираться на них, чтобы вы усвоили лучшие советы и рекомендации, которые помогут вам построить лучший бизнес по производству портативных компьютеров.Продолжить чтение …

Предварительный технический ремонт материнских плат ноутбуков Сводка

Рейтинг: 4,7 звезды из 12 голосов

Содержание: Электронная книга, курс, видео
Автор: Г. Гринвуд
Официальный сайт: www.smartphonetrainingcourses.com
Цена : $ 47.00

Доступ сейчас

Мой предварительный технический ремонт ноутбуков Обзор материнских плат

Я начал пользоваться этой книгой сразу после ее покупки. Это руководство, не похожее ни на что другое; это дружелюбный, прямой и полный проверенных практических советов по развитию ваших навыков.

Все тесты и отзывы пользователей показывают, что предварительный технический ремонт ноутбуков определенно является законным и настоятельно рекомендуется.

Материнским платам, как и другим компонентам, для работы требуется питание. Главный разъем питания Advanced Technology Extended (ATX) имеет 20 или 24 контакта. Блок питания также может иметь четырехконтактный или шестиконтактный вспомогательный (AUX) разъем питания, который подключается к материнской плате. 20-контактный разъем подойдет для материнской платы с 24-контактным разъемом. Выполните следующие действия для установки кабеля питания материнской платы. How To Ol Шаг 1.Совместите 20-контактный разъем питания ATX с гнездом на материнской плате. Шаг 3. Совместите четырехконтактный разъем питания AUX с гнездом на материнской плате.

Материнская плата — это основная печатная плата. Он содержит автобусы или электрические пути, найденные в компьютере. Эти шины позволяют данным перемещаться между различными компонентами, составляющими компьютер. Материнская плата также называется системной платой, объединительной платой или основной платой. На рис. 1-4 показаны различные материнские платы. На материнской плате размещены центральный процессор (ЦП), ОЗУ, слоты расширения, блок вентилятора радиатора, микросхема BIOS, набор микросхем и встроенные провода, соединяющие компоненты материнской платы.На материнской плате также размещены разъемы, внутренние и внешние разъемы, а также различные порты. Рисунок 1-4 Материнские платы Форм-фактор материнских плат зависит от размера и формы платы. Он также описывает физическое расположение различных компонентов и устройств на материнской плате. Материнские платы имеют различные форм-факторы. Важным набором компонентов на материнской плате является набор микросхем. Набор микросхем состоит из различных интегральных схем, подключенных к …

Теперь материнская плата готова к установке в корпус компьютера.Пластиковые и металлические стойки используются для крепления материнской платы и предотвращения ее соприкосновения с металлическими частями корпуса. Вы должны устанавливать только стойки, которые совпадают с отверстиями на материнской плате. Установка дополнительных стоек может помешать правильной установке материнской платы в корпусе компьютера. Выполните следующие действия для установки материнской платы. Шаг 1. Установите стойки в корпус компьютера. Шаг 2. Совместите разъемы ввода-вывода на задней панели материнской платы с отверстиями в задней части корпуса.Шаг 3. Совместите отверстия для винтов на материнской плате со стойками. Шаг 4. Вставьте все винты материнской платы. Шаг 5. Затяните все винты материнской платы. Материнская плата деятельности виртуального рабочего стола Завершите сборку материнской платы на уровне материнской платы виртуального рабочего стола. См. Программное обеспечение виртуального рабочего стола на компакт-диске, поставляемом с этой книгой. Лабораторная работа 3.3.3 Установка материнской платы В этой лабораторной работе вы устанавливаете ЦП, …

* T Брандмауэр Windows В этот список можно добавлять приложения. Это может быть необходимо, если у вашего клиента есть приложение, которое требует внешней связи, но по какой-то причине брандмауэр Windows не может выполнить настройку автоматически.Вы должны войти в систему на этом компьютере как администратор, чтобы выполнить эту процедуру. Ответы могут отличаться. Исключения для программы для связи через брандмауэр Windows подобны открытию дыры в брандмауэре. Злоумышленники используют программное обеспечение, которое сканирует Интернет в поисках компьютеров со многими исключениями и открытыми портами.

И NAC Framework, и NAC Appliance назначают токены для описания состояния каждого хоста, который проверяется NAC. В NAC Framework эти токены передаются в NAD, который предварительно настроен с политиками доступа к сети для каждого токена.Токены в следующем списке поддерживаются NAC Framework. Помните, что NAC не требует определенного действия или разрешения на основе маркера положения. Следующие ниже описания являются просто рекомендациями. NAC — это гибкая технология, которая позволяет вам определять правильное действие или разрешение на основе зарегистрированных маркеров положения

Для обновления или замены материнской платы может потребоваться замена нескольких других компонентов, таких как ЦП, блок вентилятора радиатора и ОЗУ.На Рис. 11-14 показан пример старой материнской платы и замененной новой материнской платы. Рисунок 11-14 Материнские платы Новая материнская плата должна поместиться в корпус старого компьютера. Блок питания также должен быть совместим с новой материнской платой и поддерживать все новые компоненты компьютера. Вы должны начать обновление, переместив блок вентилятора процессора и радиатора на новую материнскую плату. С ними намного легче работать, когда они находятся вне футляра. Вы должны работать на антистатическом коврике и носить браслет, чтобы не повредить процессор.Не забудьте использовать термопасту между процессором и радиатором. Если для новой материнской платы требуется другая оперативная память, установите ее сейчас. Когда пришло время снять и заменить старую материнскую плату, отсоедините от материнской платы кабели, которые крепятся к светодиодным индикаторам и кнопкам корпуса. На них могут быть одинаковые ярлыки, но …

Новые материнские платы, как показано на рис. 11-5, часто имеют новые функции или стандарты, которые могут быть несовместимы со старыми компонентами. При выборе материнской платы на замену убедитесь, что она поддерживает ЦП, ОЗУ, видеоадаптер и другие карты адаптера.Разъем и набор микросхем на материнской плате должны быть совместимы с процессором. На материнской плате также должен быть установлен существующий блок вентилятора радиатора. Существующий блок питания должен иметь разъемы, подходящие для новой материнской платы. Обратите особое внимание на количество и тип слотов расширения. Определите, соответствуют ли они существующим платам адаптеров. Например, на новой материнской плате может отсутствовать разъем порта ускоренной графики (AGP) для существующего видеоадаптера. На материнской плате могут быть слоты расширения PCI Express (PCIe), которые существующие карты адаптеров не могут использовать.Наконец, новая материнская плата должна физически вписаться в корпус текущего компьютера. Рисунок 11-5 Материнская плата

Имя оборудования для сетевого интерфейса, указывающее расположение слота интерфейса на материнской плате межсетевого экрана PIX. Интерфейсные платы нумеруются от крайнего левого слота, ближайшего к источнику питания, как слот 0. Внутренний сетевой интерфейс должен находиться в слоте 1. Внешняя интерфейсная плата с самым низким уровнем безопасности находится в слоте 0, а внешняя интерфейсная плата с самым низким уровнем безопасности находится в слоте 2.

В-пятых, компьютеры — сложные системы. То, что компьютеры вообще работают, не говоря уже о том, что они относительно безопасны, — это удивительный инженерный подвиг. Рассмотрим компоненты, которые у вас есть в процессоре ПК общего назначения, материнской плате, сетевой карте, видеокарте, жестком диске, операционной системе (ОС) и приложениях. Во многих компьютерах каждый из этих элементов производится отдельной компанией. Вспомните из главы 1 «Аксиомы сетевой безопасности», что сложность — враг безопасности. Соединив несколько из этих компонентов в общую сеть (которая снова запускает параметры поставщика), вы можете создать чрезвычайно сложную среду.

Вам, как выездному технику, поручили заменить поврежденную материнскую плату на компьютере клиента. Вам нужно будет перевезти материнскую плату в дом. Как лучше всего носить материнскую плату? Оберните материнскую плату безворсовой тканью. б. Переносите материнскую плату в антистатическом пакете. c. Переносите материнскую плату в пластиковой коробке с металлической подкладкой. d. Переносите материнскую плату в бумажном пакете.

Для накопителей

требуется кабель питания и кабель для передачи данных.Блок питания имеет разъем питания SATA для дисков SATA, разъем питания Molex для дисководов PATA и четырехконтактный разъем Berg для дисководов гибких дисков. Кнопки и светодиоды на передней панели корпуса подключаются к материнской плате с помощью кабелей передней панели. На Рис. 1-10 показаны некоторые примеры внутренних кабелей ПК. Кабели передачи данных подключают накопители к контроллеру накопителя, который находится на плате адаптера или материнской плате. Некоторые распространенные типы кабелей передачи данных:

Центральный процессор (ЦП) считается мозгом компьютера.Иногда его называют процессором. Большинство вычислений происходит в CPU. С точки зрения вычислительной мощности ЦП — самый важный элемент компьютерной системы. Процессоры бывают разных форм-факторов, каждый стиль требует определенного слота или разъема на материнской плате. К распространенным производителям процессоров относятся Intel и AMD. Разъем или слот ЦП — это разъем, который является интерфейсом между материнской платой и процессором. Большинство используемых сегодня сокетов и процессоров построены на основе архитектуры массива контактов (PGA), в которой контакты на нижней стороне процессора вставляются в разъем, обычно с нулевым усилием вставки (ZIF).ZIF — это сила, необходимая для установки процессора в разъем или слот материнской платы. Слотовые процессоры имеют форму картриджа и вставляются в слот, похожий на слот расширения. В таблицах с 1-2 по 1-8 перечислены общие технические характеристики сокетов ЦП. Одноядерный процессор ….

Ответьте на следующие вопросы об установке материнской платы. Что используется для физического разделения материнской платы, чтобы металлические контакты не соприкасались с металлическим корпусом. Каковы основные шаги при установке материнской платы Шаг 1.Установите стойку на материнскую плату. Устанавливайте стойки только так, чтобы они совпадали с отверстиями в материнской плате, поскольку дополнительные стойки могут мешать посадке материнской платы в корпусе компьютера. Шаг 2. Осторожно поместите материнскую плату в корпус компьютера. Шаг 3. Совместите разъемы ввода-вывода на задней панели материнской платы с отверстиями в щитке ввода-вывода на задней стороне корпуса компьютера. Слегка надавите, чтобы сжать контакты материнской платы на экране ввода-вывода. Шаг 4. Когда материнская плата установлена ​​правильно, совместите отверстия для винтов на материнской плате с корпусом.Шаг 5. Вставьте все винты и выровняйте материнскую плату. Шаг 6. После того, как материнская плата установлена, затяните винты. Никогда не затягивайте винты слишком сильно, потому что вы …

Перед покупкой процессора убедитесь, что он совместим с существующими материнскими платами. Веб-сайты производителей являются хорошим ресурсом для исследования совместимости между процессорами и другими устройствами. При обновлении ЦП убедитесь, что поддерживается правильное напряжение. Модуль регулятора напряжения (VRM) интегрирован в материнскую плату.Установку напряжения для ЦП можно настроить с помощью перемычек или переключателей, расположенных на материнской плате. На рис. 11-6 показаны два похожих процессора, использующих разные сокеты.

Южный мост Чип, реализующий более медленные возможности материнской платы. Он подключен к процессору через микросхему северного моста. Также называется концентратором контроллера ввода-вывода (IO) (ICH). standoff Заградительный винт, используемый для физического отделения деталей, в частности, системной платы от корпуса. Восстановление системы Служба Windows XP, которая работает в фоновом режиме и позволяет пользователю восстановить операционную систему до предварительно определенного момента времени.

Проблемы с компьютером могут быть связаны с оборудованием, программным обеспечением, сетями или их комбинацией. Вы будете решать одни типы компьютерных проблем чаще, чем другие. Стоп-ошибка — это аппаратный или программный сбой, который приводит к зависанию системы. Этот тип ошибки известен как синий экран смерти (BSoD) и появляется, когда система не может восстановиться после ошибки. BSoD обычно вызывается ошибками драйверов устройств. Журнал событий и другие диагностические утилиты доступны для поиска остановки или ошибки BSoD.Чтобы предотвратить подобные ошибки, убедитесь, что драйверы оборудования и программного обеспечения совместимы. Кроме того, установите последние исправления и обновления для Windows. Когда система зависает во время запуска, компьютер может автоматически перезагрузиться. Перезагрузка вызвана функцией автозапуска в Windows и затрудняет просмотр сообщения об ошибке. Функцию автоматического перезапуска можно отключить в меню «Дополнительные параметры запуска». Таблица 12-4 представляет собой диаграмму …

Компоненты настольных ПК обычно стандартизированы.Обычно они соответствуют универсальным форм-факторам, что означает, что в настольных компьютерах разных производителей часто могут использоваться одни и те же компоненты. Распространенным форм-фактором настольных ПК является Advanced Technology Extended (ATX). Приобретая дополнительные компоненты для этого форм-фактора, вы будете искать материнские платы ATX и блоки питания ATX. Этот стандарт должен гарантировать, что материнская плата и блок питания будут работать в корпусе ATX. Привод DVD CD-RW — еще один пример настольного компонента стандартного форм-фактора. Сравните и сопоставьте материнские платы для настольных ПК и ноутбуков

Теперь, когда вы можете идентифицировать различные части компьютера, выполнять процедуры предотвращения электростатического разряда и знакомы с проблемами безопасности, вы готовы изучить различные этапы сборки ПК.Поскольку процессор считается мозгом компьютера, в конечном итоге вам потребуется установить процессор и его тепловую систему на материнскую плату. При установке процессора микросхему необходимо правильно сориентировать на материнской плате. Если процессор смещен на 90 градусов или вставлен назад, это может привести к повреждению процессора или материнской платы. Контакт A1 на процессоре часто используется для обозначения одного угла процессора и для того, чтобы помочь вам правильно вставить процессор в материнскую плату. Они обозначаются слегка подрезанным углом, маленькой точкой или треугольником на одном углу или отсутствующей булавкой на одном или двух углах.

Перечислите три компонента, которые должны иметь одинаковый или совместимый форм-фактор Корпус, источник питания, материнская плата Перечислите три компонента, которые должны соответствовать одному типу сокета Материнская плата, ЦП, вентилятор радиатора Перечислите два компонента, которые должны использовать одинаковую скорость передней шины Материнская плата , Материнская плата ЦП От чего зависит совместимость материнской платы и видеокарты Тип слота

Для подключения к Интернету требуется сетевая карта (NIC). Сетевая карта может быть предустановлена, или вам, возможно, придется ее приобрести.В редких случаях может потребоваться обновить NIC drivei. Вы можете использовать диск с драйверами, который поставляется с материнской платой или картой адаптера, или вы можете предоставить драйвер, который вы загрузили у производителя.

Корпус компьютера обеспечивает защиту и поддержку внутренних компонентов компьютера. Всем компьютерам нужен источник питания для преобразования мощности переменного тока (AC) из настенной розетки в мощность постоянного (DC). Размер и форма корпуса компьютера обычно определяется материнской платой и другими внутренними компонентами.

Что делать в случае неисправности портативного компьютера или портативного устройства? Заказчик может заменить некоторые части портативного компьютера, обычно называемые заменяемыми пользователем модулями (CRU). CRU включают в себя такие компоненты, как аккумулятор ноутбука и дополнительную оперативную память. Детали, которые заказчик не должен заменять, называются заменяемыми в полевых условиях блоками (FRU). FRU включают в себя такие компоненты, как материнская плата ноутбука, ЖК-дисплей и клавиатура. Во многих случаях может потребоваться возврат устройства по месту покупки, в сертифицированный сервисный центр или даже к производителю.Для этого рабочего листа вы исследуете услуги, предоставляемые центром ремонта компьютеров. Используйте Интернет или местный телефонный справочник, чтобы найти его. После того, как вы найдете ремонтный центр, используйте его веб-сайт, чтобы получить информацию и ответить на вопросы в рабочем листе. Если веб-сайт недоступен, обратитесь в местный ремонтный центр. См. Таблицу в документе «Лаборатория аппаратного и программного обеспечения для ПК IT Essentials» и «Учебное руководство», третье издание. Вы можете завершить это …

Центральный процессор (ЦП) и блок вентилятора радиатора могут быть установлены на материнской плате до того, как материнская плата будет помещена в корпус компьютера.На рис. 3-2 показан крупный план ЦП и материнской платы. ЦП и материнская плата чувствительны к электростатическому разряду. При обращении с процессором и материнской платой обязательно кладите их на заземленный антистатический коврик. При работе с этими компонентами следует носить антистатический браслет. Рисунок 3-2 ЦП и материнская плата Рисунок 3-2 ЦП и материнская плата ЦП прикреплен к разъему на материнской плате с помощью фиксатора. Сокеты ЦП сегодня — это сокеты с нулевым усилием вставки (ZIF).Прежде чем пытаться установить процессор в гнездо на материнской плате, вы должны ознакомиться с блокирующим устройством. Рисунок 3-4 Узел вентилятора радиатора на материнской плате Рисунок 3-4 Узел вентилятора радиатора на материнской плате Шаг 5. Совместите фиксаторы узла вентилятора радиатора с отверстиями на материнской плате. Шаг 8. Подключите нагреватель …

Плата видеоадаптера, показанная на Рисунке 3-8, представляет собой интерфейс между компьютером и монитором. Обновленная карта видеоадаптера может обеспечить лучшие графические возможности для игр и графических программ.Карты видеоадаптеров используют слоты расширения PCI, AGP и PCIe на материнской плате. Как сделать Ol Шаг 1. Совместите карту видеоадаптера с соответствующим слотом расширения на материнской плате.

Традиционные автономные маршрутизаторы зависят от оборудования. Вы приобретаете специализированную физическую платформу, включая шасси, листовой металл, источник питания, ЦП, память, порты ввода-вывода и материнскую плату вместе с механизмом маршрутизации. Эти компоненты описаны в разделах «Маршрутизаторы и глобальные сети».

Жесткие диски и оптические приводы производятся с различными интерфейсами, которые используются для подключения привода к компьютеру.Когда вы устанавливаете накопитель на компьютер, интерфейс подключения на накопителе должен быть таким же, как и у контроллера на материнской плате. Вот некоторые общие интерфейсы привода:

Также называемый адаптером локальной сети, сетевая карта подключается к материнской плате и предоставляет порт для подключения к сети. Сетевая карта представляет собой компьютерный интерфейс с локальной сетью. Сетевая карта взаимодействует с сетью через последовательное соединение, а с компьютером через параллельное соединение. Когда сетевая карта установлена ​​на компьютере, ей требуются строка запроса прерывания (IRQ), адрес ввода-вывода (IO), пространство памяти в операционной системе (например, DOS или Windows) и драйверы (программное обеспечение), которые позволяют это выполнять свою функцию.IRQ — это сигнал, информирующий ЦП о том, что произошло событие, требующее его внимания. IRQ отправляется микропроцессору по аппаратной линии. Примером выдачи запроса на прерывание является нажатие клавиши на клавиатуре, и ЦП должен переместить символ с клавиатуры в ОЗУ. Адрес ввода-вывода — это место в памяти, используемое вспомогательным устройством для ввода или извлечения данных из компьютера.

Примечание для инструктора Информацию для этого упражнения следует получать на сайте национального центра по ремонту компьютеров, например, для этого рабочего листа вы исследуете услуги, предоставляемые центром ремонта компьютеров.Используйте Интернет или местный телефонный справочник, чтобы найти ремонтный центр. После того, как вы найдете ремонтный центр, воспользуйтесь веб-сайтом центра, чтобы получить информацию и ответить на следующие вопросы. Если веб-сайт недоступен, обратитесь в местный ремонтный центр.

Примечание для инструктора Все компоненты, которые выбирает ученик, должны быть совместимы с предоставленными компонентами. (Например, выбранные ЦП и ОЗУ должны работать на предоставленной материнской плате.) Все компоненты, которые выбирает учащийся, должны иметь улучшенную производительность или дополнительные возможности.Предоставленные ответы являются примерами. Ответы учащихся могут отличаться.

Производители материнских плат

периодически выпускают обновления для своей базовой системы ввода-вывода (BIOS). В примечаниях к выпуску описывается обновление продукта, улучшения совместимости и исправленные известные ошибки. Некоторые новые устройства правильно работают только с обновленным BIOS. Чтобы просмотреть текущие настройки BIOS на вашем компьютере, вы должны войти в программу настройки BIOS, как показано на Рисунке 11-17. Нажмите клавиши последовательности настройки, пока компьютер выполняет POST.В зависимости от компьютера ключ настройки может быть F1, F2 или Delete. Посмотрите текст на экране или обратитесь к руководству по материнской плате, чтобы найти ключ настройки или комбинацию клавиш. Несмотря на то, что по-прежнему распространено перепрошивать BIOS через командную строку, некоторые производители материнских плат предоставляют на своих веб-сайтах программное обеспечение, которое позволяет пользователю перепрограммировать BIOS из Windows. Процедура варьируется от производителя к производителю.

В корпусе компьютера находятся блок питания, материнская плата, память и другие компоненты, как показано на Рисунке 11-4.Приобретая новый корпус компьютера и блок питания отдельно, вы должны убедиться, что все компоненты поместятся в новый корпус и что блок питания достаточно мощный, чтобы работать со всеми компонентами. Часто в корпусе находится блок питания. Вам все равно необходимо убедиться, что блок питания обеспечивает достаточную мощность для работы всех компонентов, которые будут установлены в корпусе.

Обучение и опыт позволят специалисту по обслуживанию этих компьютеров и персональных электронных устройств.Вы получите специальные технические навыки, необходимые для установки, обслуживания и ремонта компьютеров. Получение сертификата, соответствующего отраслевому стандарту, придаст вам уверенности и расширит ваши возможности в ИТ.

Внутренний модем вставляется в слот расширения на материнской плате. Для настройки модема может потребоваться установка перемычек для выбора адресов IRQ и ввода-вывода. Конфигурация модема plug-and-play не требуется, его можно установить только на материнскую плату, поддерживающую plug and play.Модем, использующий последовательный порт, который еще не используется, должен быть настроен. Кроме того, для правильной работы модема необходимо установить программные драйверы, поставляемые с модемом. Драйверы для модемов устанавливаются так же, как драйверы для сетевых адаптеров.

Последнее обновление пн, 07 дек 2020 | ISCW

Cisco объединяет услуги безопасности, коммутации, сетевого анализа, кэширования контента и конвергентные услуги голосового видео в серию продуктов, известных как маршрутизаторы с интегрированными услугами (ISR). Помимо того, что они выполняют роль традиционных платформ маршрутизаторов, эти устройства обладают множеством возможностей и рассчитаны на высокую производительность.ISR называют маршрутизаторами типа «ответвление в коробке». Они очень эффективно противостоят этому имени. Ключевые отдельные службы, такие как голосовая связь и безопасность, встроены в материнскую плату как стандартные компоненты. Дополнительные модули предоставляют услуги голосовых сообщений и контента, которые легко устанавливаются в одно шасси.

Видеоадаптер иногда может соскользнуть из-за того, что кабель большого монитора может давить на него, или он неправильно используется, когда кто-то затягивает фиксирующие винты.Если в слот расширения используется видеоадаптер, вероятно, отключится встроенный видеоадаптер материнской платы. Если по ошибке подключить к нему монитор, компьютер не работает. Видеоадаптер иногда может соскользнуть из-за того, что кабель большого монитора может давить на него, или он неправильно используется, когда кто-то затягивает фиксирующие винты. Если в слот расширения используется видеоадаптер, вероятно, отключится встроенный видеоадаптер материнской платы. Если по ошибке подключить к нему монитор, компьютер не работает.

Поскольку устройства Ethernet реализуют только два нижних уровня стека протоколов OSI, они обычно реализуются как карты сетевого интерфейса (NIC), которые подключаются к материнской плате хост-устройства. Различные сетевые карты идентифицируются по названию продукта, состоящему из трех частей, которое основано на атрибутах физического уровня.

Маршрутизатор имеет минимум два, а часто и намного больше физических портов ввода-вывода. Порты ввода-вывода, или интерфейсы, как они более известны, используются для физического подключения сетевых средств передачи данных к маршрутизатору.Каждый порт подключен к печатной плате, которая прикреплена к материнской плате маршрутизатора. Таким образом, именно материнская плата фактически обеспечивает взаимосвязь между несколькими сетями.

Cisco разработала свои маршрутизаторы с одной главной целью — маршрутизацией. Перемещение пакетов из одного места в другое не является очень ресурсоемкой задачей для процессора, поэтому маршрутизаторы Cisco не оснащены памятью и вычислительными ресурсами, которыми оснащены обычные ПК. Например, с точки зрения маршрутизатора 256 МБ ОЗУ — это довольно много.С точки зрения ПК, 256 МБ вряд ли помогут пережить процесс загрузки Microsoft Windows. Некоторые маршрутизаторы Cisco могут также иметь DSP, встроенные в материнскую плату или добавленные в переходные платы. Прежде всего, для вас важно добавить необходимое количество DSP к вашему маршрутизатору для поддержки количества сеансов активных голосовых вызовов, конференц-связи и транскодирования (преобразования одного кодека в другой), которые вы планируете поддерживать. Вы можете добавить микросхемы DSP либо непосредственно к материнской плате маршрутизатора (если маршрутизатор поддерживает это), либо к сетевым модулям, которые вы добавляете к маршрутизатору для поддержки голосовых карт.Cisco объединяет эти микросхемы DSP в модули DSP пакетной передачи голоса (PVDM), …

Беспроводная сетевая карта, как показано на Рисунке 3-7, позволяет компьютеру подключаться к беспроводной сети. Беспроводные сетевые карты используют слоты расширения PCI и PCIe на материнской плате. Некоторые беспроводные сетевые адаптеры устанавливаются снаружи с помощью разъема USB. Шаг 1. Совместите беспроводную сетевую карту с соответствующим слотом расширения на материнской плате.

Одним из хороших методов предотвращения доступа случайных хакеров к консольному порту является физическое отключение консольного порта от материнской платы маршрутизатора.Для этого необходимо открыть корпус маршрутизатора. Это действительно то же самое, что спрятать ключ от двери под ковриком, это не остановит никого, кроме самого случайного хакера. Любой, кто откроет корпус маршрутизатора, быстро увидит, что консольный порт отключен. Однако этот метод лучше, чем не закреплять

.

Используйте сжатый воздух или неэлектростатический пылесос для очистки от пыли вентиляционных отверстий, вентилятора за вентиляционным отверстием и на материнской плате, а также радиатора и радиатора процессора. Удалите мусор пинцетом.Паспорт безопасности материала и данных (MSDS) — это информационный бюллетень, в котором обобщается информация об идентификации материала, включая опасные ингредиенты, которые могут повлиять на здоровье человека, опасность пожара и требования к оказанию первой помощи. Лист MSDS содержит информацию о химической реактивности и несовместимости, включая процедуры разлива, утечки и утилизации. Он также включает защитные меры для безопасного обращения с материалами и их хранения. Чтобы определить, классифицируется ли материал, используемый при ремонте или профилактическом обслуживании компьютеров, как опасный, обратитесь к паспорту безопасности материалов производителя.

В моделях 3640 и 3660 в экстренной ситуации вы можете удалить NVRAM и переустановить ее. NVRAM реализован с использованием SRAM с резервным питанием от батареи. Удаление SRAM приведет к стиранию содержимого NVRAM, которое не содержит конфигурации восстановления пароля службы. Микросхема NVRAM расположена на материнской плате 3640 рядом с разъемом PCMCIA. Шелкография на материнской плате идентифицирует ее как NVRAM. Обязательно используйте надлежащие антистатические процедуры при обращении с энергонезависимой памятью.

POST проверяет, что все оборудование компьютера работает правильно.Если устройство неисправно, ошибка или звуковой сигнал предупреждают техника о возникновении проблемы. Обычно один звуковой сигнал означает, что компьютер работает нормально. Если существует проблема с оборудованием, компьютер может издать серию звуковых сигналов. Каждый производитель BIOS использует разные коды для обозначения проблем с оборудованием. Таблица 3-1 представляет собой примерную диаграмму звуковых кодов. Звуковые коды вашего компьютера могут отличаться. Обратитесь к документации материнской платы, чтобы просмотреть коды звуковых сигналов для вашего компьютера. Плохая материнская плата Плохой процессор или материнская плата Плохая материнская плата 11 звуковых сигналов Плохая кеш-память Плохой ЦП или материнская плата 11 звуковых сигналов Плохая кэш-память Плохой ЦП или материнская плата

Чистый вызов шпильки TDM в его простейшей форме происходит в пределах одного слота модуля голосового шлюза.Эта внутрислотовая шпилька TDM может возникать на цифровых или аналоговых голосовых портах и ​​обычно зависит от модуля, установленного в слот. Например, на голосовых шлюзах ISR, таких как серии 2800 и 3800, двухпортовая карта FXS (VIC2-2FXS), вставленная в слот HWIC на слоте 0 модуля материнской платы, автоматически выполняет шпильку TDM между двумя портами FXS.

Различные форм-факторы блоков питания обеспечивают различные подключения выходной мощности в зависимости от требований системы. Форм-факторы AT постепенно заменяются блоками питания форм-фактора ATX из-за различных размеров корпусов и расширенных функций.ATXv12 был создан для добавления поддержки питания материнской платы за счет добавления еще одного четырехконтактного разъема питания. Материнская плата, процессоры Baby AT и более ранних версий, а также многие компоненты материнской платы. Различные разъемы используются для подключения определенных компонентов и различных мест на материнской плате. 20-контактный или 24-контактный разъем с прорезями используется для подключения к материнской плате. 24-контактный разъем с прорезями имеет два ряда по 12 контактов в каждом, а 20-контактный разъем с прорезями имеет два ряда по 10 контактов в каждом. Вспомогательный разъем питания с четырьмя на восемь контактов имеет два ряда от двух до четырех контактов и обеспечивает питание всех участков материнской платы.Разъем вспомогательного питания с четырьмя на восемь контактов имеет ту же форму, что и основной разъем питания, но меньше по размеру. Старая стандартная мощность …

Название программы Data Lifeguard Diagnostic для Windows Описание Это версия утилиты Data Lifeguard Diagnostics для Windows. Утилита может выполнять идентификацию, диагностику и ремонт накопителей Western Digital FireWire, EIDE или USB. Кроме того, он может предоставить вам серийный номер привода и номер модели. Эта лабораторная работа не включает снятие с компьютера материнской платы, процессора и охлаждающего устройства из-за стоимости замены этих элементов.Если возможно, позвольте учащимся снимать эти компоненты со сломанных компьютеров, которые хранятся в классе, для идентификации и демонстрации деталей.

Кабель параллельного подключения по усовершенствованным технологиям (PATA) иногда называют ленточным кабелем, потому что он широкий и плоский. Кабель PATA может иметь 40 или 80 жил. Кабель PATA обычно имеет три 40-контактных разъема. Один разъем на конце кабеля подключается к материнской плате. Два других разъема подключаются к дискам.Конец кабеля PATA имеет ключ и может быть вставлен только в одном направлении. Полоса на кабеле данных обозначает контакт 1. Подключите кабель PATA к дисководу так, чтобы индикатор контакта 1 на кабеле был совмещен с индикатором контакта 1 на разъеме диска. Индикатор контакта 1 на разъеме привода обычно находится ближе всего к разъему питания на приводе. Многие материнские платы имеют два контроллера дисков PATA, что обеспечивает поддержку максимум четырех дисков PATA.

Компоненты компьютера используют запросы прерывания (IRQ) для запроса информации от ЦП.IRQ передается по проводу на материнской плате к процессору. Когда ЦП получает запрос на прерывание, он определяет, как выполнить этот запрос. Приоритет запроса определяется номером IRQ, назначенным этому компоненту компьютера. У старых компьютеров было только восемь IRQ для назначения устройствам. Новые компьютеры имеют 16 IRQ, пронумерованных от 0 до 15, как показано в Таблице 1-10. Как правило, каждому компоненту в компьютере должен быть назначен уникальный IRQ. Конфликты IRQ могут привести к прекращению работы компонентов и даже к сбою компьютера.Из-за множества компонентов, которые могут быть установлены на компьютере, сложно назначить уникальный IRQ каждому компоненту. Сегодня большинство номеров IRQ назначаются автоматически с помощью операционных систем plug-and-play и реализации слотов PCI, портов USB и портов FireWire.

При выборе новой оперативной памяти необходимо убедиться, что она совместима с текущей материнской платой. Он также должен быть того же типа ОЗУ, что и установлен на компьютере. Скорость новой RAM должна быть такой же или выше, чем у существующей RAM.При покупке ОЗУ для замены можно взять с собой исходный модуль памяти. Если на материнской плате нет совместимых слотов расширения, внешние устройства могут быть опцией

.

Хотя эта серия в некоторой степени универсальна, любая замена компонентов требует снятия всего лотка материнской платы. Здесь следует проявлять осторожность. Многие 4000 маршрутизаторов были разрушены к этому моменту, потому что, хотя на лотке есть ручка, которая облегчает его удаление, большинство людей не готовы к внезапному изменению веса, когда конец лотка выскакивает из корпуса, и все это падает.В более новые шасси 4000 встроен зажим, который останавливает лоток, чтобы привлечь ваше внимание, когда лоток останавливается, вам нужно отодвинуть зажим в сторону, чтобы продолжить извлечение платы.

При первом подходе используется одна управляемая центральным процессором общая шина, которая соединяет несколько подчиненных интерфейсных карт. Эта схема может быть основана на компьютере общего назначения, таком как ПК под управлением UNIX или Windows NT. Различные стратегии связи по шине (такие как разделяемая память, DMA и управление шиной) вместе с высокопроизводительными RISC-процессорами могут привести к созданию маршрутизатора со значительными возможностями пересылки.Кроме того, если ЦП является компьютером общего назначения, взаимодействие между материнской платой ЦП и линейными картами обычно соответствует стандарту операционной системы с открытой шиной, что позволяет администратору выбирать среди нескольких поставщиков как линейные карты, так и ЦП. . Конструкции с одним ЦП также могут быть очень рентабельными, поскольку большая часть сложного оборудования сосредоточена на самом ЦП.

Изначально Cisco AGS представляла собой коммутатор пакетов центрального процессора, который был похож на маршрутизаторы на базе хоста, за исключением того, что диапазон поддерживаемых протоколов и интерфейсов был шире, а операционная система была оптимизирована для функций пересылки пакетов.Интерфейсные карты были подключены к материнской плате ЦП через Motorola 16 Мбит / с Multibus, и интерфейсные карты поддерживали простые буферы пакетов, необходимые при возникновении конфликтов на внутренней шине и внешних носителях (см. Рисунок 5-2).

Вариант Unity Express представляет собой наименьшее решение Unity, которое вы можете добавить в свою сеть. Unity Express работает либо с флэш-модуля, либо с жесткого диска, который можно добавить к различным платформам маршрутизаторов Cisco. Версия модуля флэш-памяти Unity Express добавляется как карта расширенного модуля интеграции (AIM), которая подключается к материнской плате маршрутизатора.Версия Unity Express для жесткого диска устанавливается как сетевой модуль. Хотя флэш-версия Unity Express не занимает сетевой слот на маршрутизаторе, вы очень ограничены в пространстве для хранения голосовой почты и записей или сценариев автосекретаря. Версия с сетевым модулем предлагает значительно больше места для хранения.

Подобно процессору и узлу вентилятора радиатора, оперативная память (RAM) устанавливается в материнскую плату до того, как материнская плата закрепляется в корпусе компьютера.Перед установкой модуля памяти обратитесь к документации материнской платы или на веб-сайте производителя, чтобы убедиться, что оперативная память совместима с материнской платой.

Большинство инструментов, используемых в процессе сборки компьютера, представляют собой небольшие ручные инструменты. Они доступны по отдельности или как часть набора инструментов для ремонта компьютеров. Правильные инструменты могут сэкономить время и помочь избежать повреждения оборудования. Наборы инструментов различаются по размеру, качеству и цене. В следующем списке описаны небольшие ручные инструменты, которые вы будете использовать чаще всего

.

Ethernet — это стандарт физического и канального уровня для передачи кадров в локальной сети.С момента своего изобретения в 1970-х годах корпорацией Xerox Ethernet приобрел широкую популярность и адаптировался к новым требованиям к емкости, надежности и низким ценам. Стоимость порта Ethernet на рабочей станции или межсетевом устройстве очень низка по сравнению с другими технологиями. Многие производители ПК и рабочих станций встраивают Ethernet в материнскую плату компьютера, поэтому нет необходимости покупать отдельную сетевую карту.

Кабель передачи данных дисковода гибких дисков имеет 34-контактный разъем. Как и кабель данных PATA, кабель данных дисковода гибких дисков имеет полоску, обозначающую расположение контакта 1.Кабель для передачи данных дисковода гибких дисков обычно имеет три 34-контактных разъема. Один разъем на конце кабеля подключается к материнской плате. Два других разъема подключаются к дискам. Если установлено несколько дисководов для гибких дисков, дисковод A подключается к концевому разъему после перекручивания кабеля. Диск B подключается к среднему разъему. Подключите кабель данных дисковода гибких дисков к дисководу так, чтобы индикатор контакта 1 на кабеле был совмещен с индикатором контакта 1 на разъеме дисковода. Материнские платы имеют один контроллер дисковода гибких дисков, который обеспечивает поддержку максимум двух дисководов гибких дисков.

Есть два разных типа базовых модемов. Первый — аналоговый модем, тип модема, установленного на компьютере пользователя. Они могут быть внутренними (аппаратная карта, установленная в системе, материнская плата) или внешними (независимое, отдельно стоящее оборудование). Примерами этих модемов являются модемы 3Com US Robotics Sportster, Lucent WinModems и Best Data V.90. Эти модемы демодулируют сигналы, поступающие из аналоговой линии, и передают эти данные на ваш компьютер. Они также преобразовывают данные в аналоговые сигналы и отправляют их по аналоговой линии вашему провайдеру.

MSI США

При нажатии кнопки питания для включения компьютера вентилятор и светодиодные индикаторы работают нормально, но на мониторе вообще ничего не отображается. Для устранения неполадок следуйте приведенным ниже инструкциям:

Проверить совместимость ЦП

Чтобы проверить, совместим ли ваш ЦП с материнской платой, обратитесь к отчету о совместимости на MSI.com

Введите свою модель в строке поиска в правом верхнем углу официального сайта MSI, нажмите [Enter], чтобы найти соответствующий результат.

Выберите [Совместимость] под названием модели

Выберите вкладку [ЦП], чтобы найти совместимые модели ЦП.

Если ваш ЦП не указан в отчете о совместимости, это означает, что он не соответствует рекомендуемым требованиям MSI, мы предлагаем использовать совместимые модели ЦП, чтобы получить максимальную отдачу.

Убедитесь, что разъем питания ЦП находится в положении

Если ваш ЦП совместим, убедитесь, что разъем питания ЦП надежно подсоединен.

Выполнить тест POST

Остается материнская плата с ЦП, вентилятором радиатора ЦП и одной оперативной памятью (установка во второй слот DIMM оперативной памяти рядом с разъемом ЦП)

Удалите все внешние периферийные устройства, такие как устройства USB, флэш-накопитель USB, жесткие диски и карты PCI-e

Попробуйте загрузить компьютер; Если его можно включить нормально, проблема может исходить из других периферийных устройств.Поочередно добавляйте периферийные устройства для повторного подключения каждого устройства, пока не определите, какое устройство или кабель вызывает проблему

Если проблема не устранена, продолжайте поиск и устранение неисправностей ниже

Сбросить BIOS

Отключите основное питание переменного тока, отключив кнопку питания на задней панели источника питания или просто вытащив кабель питания.

Очистите данные BIOS, переместив JBAT1 из исходного положения 1-2 в положение 2-3 после разрядки компьютера

Вы также можете вынуть из материнской платы батарею CMOS примерно на пять минут.

Светодиодный индикатор проверки EZ Debug

EZ Debug LED расположен сбоку от 24-контактного разъема питания ATX. Эти светодиодные индикаторы показывают состояние ключевых компонентов в процессе загрузки. При возникновении ошибки соответствующий светодиод продолжает гореть до тех пор, пока проблема не будет решена.

CPU-LED горит: переустановите CPU и проверьте, нет ли погнутых контактов процессора или других отклонений от нормы на процессоре и разъеме процессора.

Горит светодиод

DRAM: ОЗУ или ЦП не обнаружены, неисправны или несовместимы с материнской платой.

Светодиод VGA горит: видеокарта или ЦП со встроенным графическим адаптером не обнаруживаются или выходят из строя

Светодиод BOOT горит: указывает, что загрузочное устройство не обнаружено или неисправно.

Примечание. Для платформы Intel проверьте внешний монитор, кабели или видеокарту. Если у вас есть запасной, попробуйте перекрестное тестирование с ними, чтобы подтвердить проблему.

Как заменить или установить материнскую плату в компьютер

Замена материнской платы ПК требует времени и больше, чем немного пота, особенно если вы никогда не делали этого раньше.Вы можете наткнуться на любое количество мелких препятствий в процессе снятия и установки материнской платы. Но не волнуйтесь! Мы поможем вам пройти этот процесс максимально быстро и безболезненно.

Начнем с того, почему вы вообще хотите или должны заменить материнскую плату. (Если вы просто ищете инструкции по установке материнской платы на новый компьютер, прокрутите немного вниз.)

Иногда компоненты выходят из строя. Материнские платы не исключение. Я поджарил много материнских плат из-за плохих прошивок BIOS и неисправных или нестабильных блоков питания.Что-то случается, и иногда это может непоправимо повредить вашу материнскую плату.

Но замена материнской платы — это большая работа. Перед тем как начать, вы должны очень и очень убедиться, что ваша материнская плата сломана. Шаг первый: используйте одну из этих удобных схем устранения неполадок, чтобы убедиться, что ваша материнская плата действительно виновата. Предполагая, что ваша материнская плата признана мертвой, пора подумать о замене.

Томас Райан

Полностью собранная материнская плата внутри ПК.

Что искать в новой материнской плате

Производителей материнских плат много, но производителей процессоров всего два. ЦП — это ядро ​​вашего ПК, поэтому вам необходимо выбрать материнскую плату, совместимую с вашим ЦП, будь то Intel или AMD.

Затем убедитесь, что выбранная вами материнская плата совместима с вашим текущим (или новым) процессором. У обеих компаний есть несколько разных процессорных сокетов для своих чипов. Например, если у вас есть один из последних APU AMD, вы захотите купить материнскую плату с сокетом FM2 +.Выполните поиск в Google по типу сокета вашего процессора, а затем поищите материнские платы, построенные на его основе.

Томас Райан

Обеспечение совместимости разъема материнской платы с вашим процессором является ключевым моментом.

Теперь у вас есть список материнских плат, совместимых с вашим процессором, и размер платы — это следующее соображение. Это решение во многом будет зависеть от размера материнской платы, которую может принять корпус вашего компьютера. Большинство корпусов предназначены для материнских плат форм-фактора ATX, но некоторые могут соответствовать меньшим материнским платам mATX, а третьи — даже меньшим системным платам ITX.Вам нужно ограничить поиск материнских плат только материнскими платами, которые могут поместиться в корпус вашего компьютера.

Следующим шагом будет выбор марки материнской платы. В наши дни материнские платы больше похожи, чем различны. Не стоит ожидать серьезных различий в производительности, энергопотреблении или разгоне между материнскими платами разных производителей с одинаковой ценой. Однако они различаются по цветовой схеме, возможностям ввода-вывода и расположению слотов расширения.

Томас Райан

Выбор материнской платы с правильной цветовой схемой для вашего ПК всегда будет субъективным решением.Мы ничем вам не поможем. Но вам нужно убедиться, что выбранная вами материнская плата имеет достаточное количество USB, Ethernet и любых других портов, которые вы ожидаете использовать. Вам также необходимо выбрать материнскую плату с таким расположением слотов расширения, которое позволяет разместить любую видеокарту или другие карты, которые вы, возможно, захотите установить.

При всем этом последний вопрос, с которым нужно бороться, — это цена. Приличные, хотя и спартанские, материнские платы начинаются примерно с 80 долларов, но вы получите значительно лучшие материнские платы за свои деньги примерно до 250 долларов.Материнские платы с одинаковым набором функций от разных производителей обычно стоят в пределах 10 долларов друг от друга. Отличный (хотя и немного рискованный) способ сэкономить на новой материнской плате — купить открытую (возвращенную) версию этого продукта.

Как установить новую материнскую плату в ваш компьютер

После того, как вы выбрали материнскую плату и получили ее, самое время ее установить. Но прежде чем мы перейдем к этому, давайте рассмотрим удаление вашей старой материнской платы.

Сначала выключите питание и отсоедините все шнуры или кабели, подключенные к компьютеру, затем откройте боковую часть корпуса компьютера, чтобы получить доступ к материнской плате.Умный трюк состоит в том, чтобы сделать снимок здесь, чтобы у вас была запись всего, что необходимо подключить к , прежде чем вы начнете их отключать.

В первую очередь из материнской платы могут выйти такие крупные элементы, как видеокарты и карты Wi-Fi. Затем выберите SATA или другие интерфейсные кабели, которые подключают твердотельный накопитель, жесткий диск или оптический привод к материнской плате.

Томас Райан

Кабели SATA подключены к материнской плате.

Наконец, пришло время отключить все кабели питания, подключенные к материнской плате.На большинстве материнских плат имеется 8-контактный разъем питания ЦП меньшего размера в верхней части материнской платы и более крупный 24-контактный разъем питания ATX в середине левой части материнской платы. Вам необходимо отсоединить оба этих разъема.

Томас Райан

8-контактный разъем питания материнской платы.

Пришло время выломать вашу любимую отвертку с крестообразным шлицем и открутить винты, крепящие старую материнскую плату к точкам крепления в корпусе вашего ПК. Сохраните винты — они вам понадобятся позже.

Теперь ваша материнская плата должна свободно плавать в вашем корпусе — вытащите ее. Освободив старую материнскую плату, вам нужно будет снять с нее кулер ЦП, ЦП и оперативную память, чтобы установить ее на новую материнскую плату. Будь осторожен! Не применяйте силу и случайно сломайте дорогое оборудование.

Томас Райан

Снятие кулера ЦП с процессора.

Как только это будет сделано, пора установить новую материнскую плату на свой компьютер. Вам просто нужно заменить все, что вы только что вытащили из своей старой материнской платы.Здесь вам может пригодиться фотография, которую вы сделали ранее.

Томас Райан

Материнская плата идет сюда.

Установите ЦП, кулер ЦП и ОЗУ в новую материнскую плату, вставьте экран ввода-вывода материнской платы в заднюю часть корпуса, затем поместите материнскую плату в пустой корпус.

Томас Райан

Экран ввода-вывода материнской платы. Поместите его на заднюю часть корпуса, прежде чем вкручивать материнскую плату, иначе вам придется делать это снова и снова.

Обязательно используйте упорные винты материнской платы, чтобы она не касалась непосредственно стенки корпуса. Если вы забудете использовать стойки, вы рискуете сжечь материнскую плату при включении компьютера. (Некоторые компьютерные корпуса поставляются с предустановленными приподнятыми точками крепления.)

Повторно используйте винты, которыми крепилась старая материнская плата, чтобы закрепить новую материнскую плату. Затем снова подключите два разъема питания (24-контактный и 8-контактный), которые вы удалили ранее. Теперь снова подключите кабели SATA и вставьте карты расширения на место.Еще раз проверьте, что все внутренние кабели вашего ПК подключены правильно и все надежно закреплены на своих местах. Снова подсоедините все внешние кабели, которые были подключены к вашему ПК до того, как вы его разобрали, и включите его.

Томас Райан

Готовая материнская плата в корпусе ПК.

Это момент истины. Ваш компьютер, вероятно, несколько раз перезагрузится, поскольку материнская плата приспосабливается к новой жизни. Тогда все должно вернуться на круги своя.Если после замены материнской платы у вас возникнут проблемы с загрузкой компьютера, обратитесь к производителю материнской платы или попросите помощи на одном из многочисленных форумов по сборке компьютеров в Интернете.

С новой материнской платой ваш компьютер должен быть как новый — и, надеюсь, немного более стильным при загрузке.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Почему мой компьютер не включается?

Шаг 2: Внутренняя проводка

Следующим шагом будет проверка внутри вашей сборки, чтобы убедиться, что нет ослабленных или неисправных кабелей. Если вы работаете с предварительно созданной системой, имейте в виду, что открытие компьютера может нарушить вашу гарантию, и, возможно, будет хорошей идеей обратиться к производителю системы за советом, прежде чем продолжить.

Прежде чем делать что-либо внутри компьютера, сначала отсоедините кабель, идущий от блока питания компьютера к розетке.Кроме того, не забудьте отключить все внешние периферийные устройства, такие как клавиатуры, мыши или внешние жесткие диски, и кабели монитора, которые подключены к вашему компьютеру. USB-устройства или кабели для подключения дисплея могут иногда вызывать проблемы с питанием, и если ваш компьютер загружается без подключения к розетке, подключите каждое из них по отдельности и проверяйте, пока не обнаружите проблемное периферийное устройство, либо попробуйте загрузиться без него, либо проверьте с заменой.

Если это не помогло, отключите компьютер от сети и откройте корпус, чтобы получить доступ к внутренним компонентам.Этот процесс будет зависеть от вашего случая, поэтому следуйте соответствующей документации и инструкциям, чтобы получить доступ к внутренним компонентам вашего ПК.

После того, как вы откроете корпус, вам нужно будет проверить все соединения от источника питания к компонентам вашего ПК, проверить, не ослаблены ли какие-либо, а затем переустановить их, если они есть. Если у вас модульный блок питания (блок питания, в котором вы выбираете кабели, которые хотите использовать), также не забудьте дважды проверить правильность установки кабелей на стороне блока питания.Убедившись, что с обеих сторон ничего не болтается, проверьте, включается ли ваш компьютер.

Если это не помогло, пора отсоединить все силовые кабели, подключенные к вашим компонентам. Сюда входят 24-контактные кабели питания и кабели питания ЦП, подключенные к материнской плате, дополнительные кабели питания, идущие к любым устройствам PCIe, таким как графический процессор, а также разъемы питания SATA и Molex, подключенные к устройствам хранения и другим аксессуарам.

Для более глубокого понимания подключения блоков питания ознакомьтесь со всем, что вам нужно знать об источниках питания.

После того, как все было отключено от блока питания, переустановите кабели питания материнской платы и процессора, подключите компьютер и посмотрите, включается ли ваша система, на что указывают вращающиеся вентиляторы и светящиеся индикаторы на вашем оборудовании.

Если да, то отлично! Затем вы захотите выключить систему и начать повторно подключать кабели питания к каждому элементу оборудования, а затем проводить тестирование, пока не найдете оборудование, которое вызывает проблему. Опять же, если вам нужен совет о том, какое оборудование требует подключения к источнику питания, или у вас есть вопросы о том, что и где находится, ознакомьтесь с этим введением в сборку ПК.

Заглянув внутрь корпуса, обратите внимание на все, что может вызвать короткое замыкание. Типичными примерами этой проблемы являются материнские платы, которые прикручиваются непосредственно к корпусу без использования необходимых стоек, или разъемы Molex * с ошибочными контактами, контактирующими с корпусом. Это вряд ли будет проблемой, если ваш компьютер предварительно собран, но на это всегда стоит обратить внимание, и это не всегда очевидно.

Если вы попробовали все вышеперечисленное и по-прежнему не видите светодиоды состояния компонентов, возможно, это неисправный блок питания.

Если у вас есть запасной блок питания, который, как вы знаете, работает, подключите кабель ЦП и 24-контактный кабель материнской платы от нового блока питания, чтобы проверить, успешно ли он обеспечивает питание вашей материнской платы. Если это так, вероятно, проблема была в вашем предыдущем блоке питания, и вы можете связаться с производителем неисправного блока для дальнейших действий.

Ремонт материнской платы Macbook — Rossmann Repair Group

Почему Россманн ремонтирует материнскую плату Macbook?

У нас самые высокие оценки.

Скорее всего, вы не найдете компании с таким большим опытом ремонта Macbook, как наша. Мы никогда не предоставляли скидки или стимулы для того, чтобы оставлять отзывы — несмотря на это, у нас больше пятизвездочных отзывов на большем количестве платформ, чем у любой другой компании по ремонту материнских плат в отрасли.

Мы знаем, что делаем.
Сотни других магазинов регулярно заходят на наш платный форум или смотрят наши видеоролики, чтобы узнать, как ремонтировать платы, и получить от нас помощь в более сложных работах.

Предлагаем постоянные решения.
Вы, наверное, читали обзоры мест, где аргументировались 30-дневные условия гарантии, поскольку ноутбук выходит из строя на 31-й день. Мы предлагаем 90-дневную гарантию, часто помогаем людям бесплатно вне гарантии. Мы делаем все возможное, чтобы работа продолжалась, избегая практики кормления снизу. Мы запускаем перемычки, даже если след слегка корродирован, а не чистится зубной щеткой, и не чистим его зубной щеткой, и не используем неисправные детали или чипы, которые умрут вскоре после ремонта.

Мы не забираем запчасти.
К сожалению, часто вы отправляете ноутбук на ремонт материнской платы только для того, чтобы воспользоваться преимуществами. Поскольку ваш ноутбук не включается, это упрощает дополнительную продажу — вы понятия не имеете, что еще работает внутри устройства. Мы верим в запасы запчастей, а не воровство. У нас уже есть то, что нам нужно!

Мы принимаем клиентов и ноутбуки, которые вы отправляете нам для обслуживания.
Где бы вы ни находились, или на расстоянии 10 000 миль: у нас есть варианты обслуживания для вас.Вы всегда можете отправить нам свой Macbook, если вы далеко, или прийти в наш магазин, если находитесь на Манхэттене: без предварительной записи!

По возможности мы используем запчасти оригинальных производителей.
Большинство деталей вашей платы легко доступны. Apple не производит чип Intersil в нижней части вашего Macbook A1466, который контролирует зарядку аккумулятора. Предохранитель пакета 0603, который перегорает, когда начинающие специалисты пытаются заменить ЖК-дисплей, не извлекая батарею на машине Unibody, являются общими деталями, а не уникальными для Apple.

Мы даем гарантию на свою работу.
Если логическая плата выходит из строя по причинам, не связанным с утечкой жидкости или физическим повреждением, обнаруженным после того, как ноутбук покинул наш магазин в течение 90 дней, мы бесплатно отремонтируем плату.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
