Как снять патрон с дрели — инструкция для быстрозажимного и ключевого патрона

Дрель в том или ином варианте – обычная, с ударным механизмом, микро-дрель (бормашина) – знакома почти всем. При ее нормальной работе пользователи не задумываются о том, как работает устройство и на какие детали разбирается. А вот в случае поломки приходится узнавать, что и как называется и как это что-то снять для замены или ремонта.

Не будем здесь говорить о привычном методе действий под названием «научный тык», а обратимся к пункту рекомендаций «Если все это не помогло, прочтите наконец инструкцию».

Содержание статьи

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

  • электродвигателя, создающего движение вращения;
  • механизма, передающего это вращение к зажимному устройству;
  • и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.



Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

  1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
  2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Как снять конусный патрон с дрели

В таких моделях убрать патрон даже проще, чем для резьбового соединения. Смазка тоже не помешает, а основной алгоритм действия – постукивать по патрону и после каждого удара пытаться его провернуть. Предварительно необходимо выкрутить фиксирующий винт (здесь он с обычной, правой, резьбой).

Важно: в любом случае при работе дрель (шуруповерт) лучше закрепить в тисках. Это облегчает работу и освобождает рабочие руки.

В некоторых случаях патрон настолько «врастает» в крепление, что убрать его при выходе из строя не представляется возможным. Предлагаются разные варианты удаления – от нагрева паяльной лампы до красна с последующей попыткой все-таки снять, до разрезания патрона болгаркой или другим режущим инструментом.

После этого они снимается с вала по кускам.

Дополнительные сведения о том, как снять патрон с дрели Бош и поставить его на место после смазки, приведены в видео. Здесь же приведены отличия в процессе демонтажа, а именно — как снять патрон с дрели Интерскол.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

  1. Губки сводятся внутрь патрона.
  2. К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
  3. Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой. При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу.

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Заключение

Несмотря на разнообразие моделей сверлильной и сверлильно-ударной техники ручного типа, замена или обслуживание патрона не представляют особых затруднений.

Делая это периодически при появлении биений, плохом удержании сверла или других проблемах, Вы значительно продлите срок жизни своего инструмента.

Как снять и поменять патрон с дрели?

Патрон в дрели – один из наиболее эксплуатируемых и, соответственно, быстро вырабатывающих свой ресурс элементов. Поэтому, независимо от частоты использования инструмента, он рано или поздно выходит строя. Но это вовсе не причина приобретать новую дрель – изношенный патрон можно просто заменить на новый. Процедура несложная и выполнимая самостоятельно в домашних условиях, если придерживаться определенных правил и рекомендаций опытных мастеров.

Что это такое?

Патрон служит посадочным местом, держателем основного рабочего элемента дрели или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

  • конусные;
  • зубчато-венцовые;
  • быстрозажимные.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Чтобы гильза не раскручивалась во время работы инструмента, в ее основании предусмотрен дополнительный блокиратор.

Как снять?

Так как все виды патронов для дрелей имеют свои конструкционные особенности, то и их демонтаж предусматривает выполнение разных действий. Понадобятся и специальные инструменты.

Возможен демонтаж и подручными или взаимозаменяемыми средствами, но при первой разборке не рекомендуется экспериментировать, так как можно повредить инструмент.

В целом же, процедура не представляет ничего сложного и вполне выполнима самостоятельно в домашних условиях

Конусный

Метод крепления патрона способом Морзе является одним из самых надежных, но при этом не предусматривает сложных манипуляций. Конструкция отлично выдерживает силовые нагрузки вдоль оси как в обычных дрелях, так и в инструментах с ударной функцией. Поэтому он так широко распространен на производственных предприятиях.

Демонтируется патрон несколькими способами.

  1. Необходимо нанести удар молотком снизу по корпусу патрона. Главное, чтобы удар был направлен вдоль оси по направлению к месту посадки режущего элемента – сверла.
  2. Отсоединить патрон, расклинивая поверхности: вставить в зазор между патроном и корпусом дрели, например, зубило и, подбивая его молотком, осторожно снять вал. При этом очень важно не бить в одно место, чтобы не произошел перекос вала: постепенно выдвигая вал патрона, зубило нужно вставлять в разные места.
  3. Использовать специальный съемник, наподобие тех, которые используются для демонтажа подшипников.

В большинстве ручных дрелей с конусными патронами подшипник вала вмонтирован внутри корпуса инструмента. Но существуют также модели, где он расположен снаружи. В таком случае съем следует производить максимально осторожно, иначе есть вероятность повредить подшипник. Если вал прикипел слишком сильно и не поддается снятию, не стоит бить по нему молотком со всей силы.

В этих случаях рекомендуется попробовать обработать поверхность антикоррозийными средствами – керосином, аэрозольным препаратом WD-40.

Зубчато-венцовый

Зубчато-венцовый патрон накручен на встроенный в дрель штифт. Соответственно, для демонтажа устройства его нужно просто выкрутить в обратном направлении, но при этом следует учитывать некоторые нюансы. Особенность резьбового крепления патрона в том, что на выходящем из дрели штифте резьба правосторонняя, а на самом патроне – левосторонняя. Таким образом, во время работы инструмента, патрон, проворачиваясь по часовой стрелке, сам автоматически накручивается и затягивается на валу.

Такая особенность гарантирует его надежную фиксацию на дрели, исключает люфты и самопроизвольный сброс элемента от вибрации. Эту специфику посадки патрона следует учесть и при его снятии – во время работы дрели патрон накручивается на ось до упора, резьба зажимается с максимальной силой.

Поэтому, чтобы раскрутить его обратно, потребуются такие инструменты:

  • гаечный ключ;
  • крестовая или плоская отвертка;
  • молоток;
  • специальный ключ для зажима сверл или патронный ключ.

Рассмотрим порядок выполнения действий.

  1. Специальным ключом для зажима режущего элемента (сверла) до упора провернуть цангу против часовой стрелки и опустить таким образом фиксирующие лепестки.
  2. Внутри патрона, если заглянуть в него, будет крепежный винт, который удерживает патрон на посадочном валу. Нужно открутить этот винт с помощью отвертки, удерживая вал рожковым ключом соответствующего размера. Головка винта может быть как под крестовую отвертку, так и под плоскую – зависит от производителя. Поэтому лучше заранее подготовить оба инструмента.
  3. Затем, жестко зафиксировав цангу в одном положении (удерживая ее с помощью зубцов прижимной гайки), открутить вал патрона гаечным ключом.

Если же посадочный вал сильно прикипел и силы рук не хватает, чтобы провернуть рожковый ключ, рекомендуется воспользоваться тисками. Зажать в тисках гаечный ключ, насадить на него вал, а внутрь цанги вставить и зажать четырехгранную головку с воротком.

Придерживая дрель одной рукой, сорвать резьбу несильными ударами молотка по воротку. Можно попробовать провести ту же операцию и без тисков – вставить и зажать в цанге четырехгранник с длинной рукояткой (чтобы увеличить рычаг) и, крепко удерживая вал рожковым ключом, резко крутануть его против часовой стрелки.

Быстрозажимной

В зависимости от производителя и модели инструмента, быстрозажимные патроны крепятся на дрель двумя способами – накручиваются на штифт с резьбой или фиксируются на специальных шлицах.

В первом случае его съем производится точно так же, как и зубчато-венцового устройства:

  • опустить зажимные лепестки;
  • выкрутить стопорный винт;
  • зажать в патроне шестигранник или вороток;
  • зафиксировав основание вала, выкрутить его легкими ударами молотка по шестиграннику.

Второй вариант со шлицами используется в современных устройствах и не предусматривает для снятия применения каких-либо инструментов. Все производится руками в автоматическом режиме легко и непринужденно. Нужно лишь крепко зажать рукой верхнее кольцо патрона, а нижнее провернуть против часовой стрелки до появления щелчка.

Ориентироваться можно и по специальным меткам на корпусе патрона. Они указывают, до какого положения нужно прокрутить нижнее кольцо, чтобы снять устройство.

Как разобрать?

Чтобы разобрать зубчато-венцовый патрон, нужно закрепить его в тисках в вертикальном положении лепестками вверх. Прижимные лепестки или кулачки предварительно опустить вниз до упора. Затем открутить разводным ключом зубчатую гайку, желательно перед этим смазать ее маслом. Когда зажимная гайка откручена, снять внутренний подшипник и шайбу. Вынуть изделие из тисков и выкрутить гильзу из основания.

Существуют модели, в которых основание не вкручено, а просто вставлено во внешнюю регулировочную муфту (рубашку). Тогда патрон следует зафиксировать в тисках таким же образом, но только чтобы гильза проходила между их губками, а края муфты упирались в них. Максимально углубить кулачки или лепестки и открутить зубчатую гайку. Сверху положить прокладку из мягкого металла (медь, бронза, алюминий), разогреть рубашку строительным феном или паяльной лампой и выбить корпус молотком.

Быстрозажимные патроны разбираются гораздо проще, но они не предусматривают полного разбора на все составляющие части.

Чтобы почистить, проверить внутренности элемента на наличие повреждений или заменить их, необходимо:

  • крепко удерживать в руке часть механизма, где расположены зажимные кулачки;
  • вставить в прорезь между муфтами отвертку и аккуратно, проворачивая патрон, отделить и снять нижнюю пластиковую часть корпуса;
  • максимально углубить лепестки;
  • вставить в патрон болт соответствующего размера и выбить молотком металлический сборной корпус из второй наружной муфты.

Дальше разбирать быстрозажимной патрон не имеет смысла. Во-первых, уже и так будут доступны все места, нуждающиеся в чистке или смазке. Во-вторых, дальнейшая разборка внутреннего элемента не предусматривается производителем и соответственно приведет к порче, выходу из строя всего механизма.

Конус Морзе предполагает еще меньше манипуляций для разборки. После демонтажа всего механизма с дрели, необходимо зажать наружную металлическую муфту (рубашку) в тисках или крепко удерживать ее плоскогубцами. Затем при помощи газового ключа, плоскогубцев или вставленного внутрь шестигранника, выкрутить зажимной конус из корпуса.

Как поменять?

Конус Морзе в основном используется на оборудовании машиностроительных предприятий. Но некоторые производители оснащают такой конструкцией и ручные дрели, перфораторы для частного, домашнего использования. Маркируется конусный патрон буквой и цифрами. Например, В12, где В условно обозначает наименование конуса, а число 12 – размер диаметра хвостовика рабочего элемента, например, сверла.

Эти показатели следует обязательно учитывать при замене.

Чтобы сменить такой патрон, нужно сбить его с дрели молотком или специальным съемником. Новое изделие устанавливается путем насадки его тыльной стороны на конусный вал.

Зубчато-венцовый патрон применяют при изготовлении не только домашних, но и профессиональных строительных дрелей, рассчитанных на серьезные нагрузки и длительный срок эксплуатации. Когда важна бесперебойная, практически безостановочная работа инструмента в течение нескольких часов – при сборке различных строительных конструкций, мебели, станков. Поэтому он предусматривает быструю замену, чтобы рабочие не теряли на это много времени. Нужно лишь открутить вал изношенного механизма с вмонтированного в корпус дрели штифта и вкрутить на его место новый патрон.

Быстрозажимной патрон меняется быстрее всего. Ориентируясь по указателям на корпусе, требуется только зафиксировать рукой его верхнюю часть и провернуть нижнюю до получения характерного щелчка.

Новое изделие монтируется в обратном порядке – насаживается на шлицы и зажимается путем поворота фиксирующей муфты.

Возможные проблемы с патроном

Любое устройство, каким бы высоким качеством оно ни обладало, со временем изнашивается, вырабатывается и выходит из строя. Патроны для дрели – не исключение. Чаще всего причиной поломки становится износ удерживающих сверло лепестков – их грани стираются, от этого происходит биение, возникает люфт рабочего элемента. Не менее часто встречается проблема проворачивания сверла во время его прижима к обрабатываемой поверхности. Такая неисправность говорит об износе посадочной резьбы или выработке инструментального конуса, в зависимости от разновидности механизма.

Существует и множество других неисправностей, когда патрон заедает или его заклинило.

В любом случае, при первых же нарушениях нормальной работы, необходимо прекратить эксплуатацию инструмента и выявить причину. Иначе есть риск довести механизм до состояния, когда ремонт станет уже невозможен, и потребуется полная замена всего элемента, что будет стоить гораздо дороже.

О том, как легко снять патрон дрели или шуруповёрта, узнаете в следующем видео.

Как снять патрон с дрели и заменить его в зависимости от вида

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

  • слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
  • молоток стальной;
  • столярная киянка;
  • плоскогубцы или пассатижи;
  • трубный ключ среднего размера;
  • набор гаечных ключей;
  • штангенциркуль;
  • отвертка;
  • напильник;
  • наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

  1. Аккуратно производим откручивание стопорного винта.
  2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
  3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Как снять и поменять патрон на дрели

Частая эксплуатация дрели, как профессионального, так и бытового назначения, влечет за собой износ некоторых ее деталей. В частности, наблюдается износ патрона, в результате чего возникают такие проблемы, как выпадение сверл, бит, венчиков во время работы. В результате приходится периодически подтягивать затяжку патрона, чтобы не травмироваться во время рабочего процесса. Исправить сложившуюся ситуацию можно с помощью снятия и замены патрона, а вот как — это сделать, узнаем из этого материала.

Содержание статьи:

Зачем нужно снимать патрон

Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме. Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками. Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

— ключевые;

— быстрозажимные или ручные.

Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок. В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки. Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.

Ключевой патрон на дрель со специальным ключом

Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый. Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок. Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

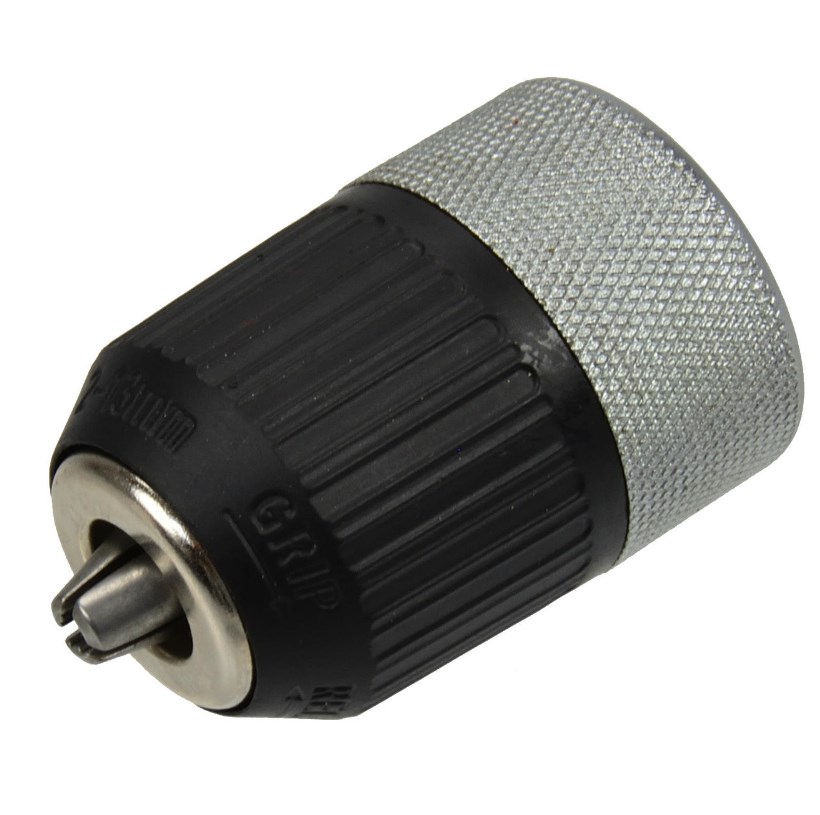

Быстрозажимной патрон на дрель

Какой инструмент потребуется

Для проведения работ по демонтажу патрона, его замены, а также для извлечения заклинившего сверла, потребуется убедиться в наличие следующего необходимого инструмента:

1) Тиски и плоскогубцы.

2) Молоток и киянка.

3) Гаечный и трубный ключи.

4) Крестообразная отвертка.

Как видно, такие инструменты имеются у каждого мужчины в гараже, поэтому снять и заменить патрон на дрели можно своими руками.

Извлекаем сверло из заклинившего патрона + (Видео)

Если вы столкнулись с проблемой заклинивания сверла, то не во всех случаях для его извлечения требуется демонтаж патрона. Когда сверло заклинило в патроне, то снять его можно путем применения тисков.

Сверло необходимо зажать в тисках в горизонтальном положении. Корпус дрели также необходимо зафиксировать, чтобы она была неподвижной. По поверхности патрона и гильзе необходимо постучать сначала легонько молотком, а после нанести сильные удары. Удары важно наносить по гильзе в направлении касательной плоскости. Работа молотком продолжается до тех пор, пока сверло не будет освобождено из зацепления с патроном.

Если с помощью молотка не удается высвободить сверло и раскрутить кулачки, тогда можно воспользоваться газовым ключом. Корпус дрели и заклинившее сверло фиксируется в тисках, а газовым или трубным ключом осуществляется проворачивание патрона в направлении хода часовой стрелки. Можно также воспользоваться и двумя трубными ключами, осуществив одним инструментом зажатие вала дрели, а вторым пытаться прокрутить зажимной элемент.



Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

Обозначение Расшифровка
1,5-15 Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13 Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2 Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.



Снимаем патроны при различных их соединениях + (Видео)

Чтобы снять патрон, который закреплен резьбовым соединением на инструменте, необходимо выполнить следующие действия:

1) Внутри патрона имеется винт, располагающийся посередине устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта потребуется воспользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его необходимо в сторону хода часовой стрелки, то есть в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, необходимо провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Чтобы снимать патрон было удобно, дрель рекомендуется зажимать в тиски. Если не получается провести отвинчивание вручную, то можно воспользоваться трубным ключом или молотком, выполняя процедуры, описанные в разделе о снятии заклинившего сверла.

Такие популярные производители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и шуруповертах. Поэтому все, что понадобится для того, чтобы раскрутить патрон — это определить тип соединения и после этого использовать тот или иной способ, как снять патрон.

Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением зачастую проблем не возникает вовсе. Наиболее простейшим способом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель необходимо при этом закрепить в тисках, чтобы патрон смотрел вниз. После этого наносятся удары по тыльной части патрона, осуществляя тем самым его демонтаж.

Дрель с различными конусами для закрепления патрона



Надеваем новый патрон + (Видео)

После того, как был произведен демонтаж патрона, его необходимо сменить на новый. Для этого выполняются следующие действия:

1) Для резьбового соединения патрона:

— производится накручивание нового патрона на вал винта в направлении движения часовой стрелки;

— осуществляется закручивание винта в направлении вращения против часовой стрелки.

Рекомендуется перед установкой барабана смазать резьбовые соединения.

2) Для конусного соединения:

— закрепить дрель в тисках;

— насадить патрон на вал;

— с помощью молотка и киянки произвести установку детали на место.

Итак, для снятия патрона с любой дрели необходимо знать порядок действий и уметь различать конструктивные особенности соединений. Единственный недостаток всех этих процедур — это необходимость замены патрона новым, ведь изношенные детали, уже не подлежат ремонту.

Видео подборка о том как быстро заменить патрон на дрели своими руками

В домашнем хозяйстве самым востребованным инструментом является электродрель. В последнее время особой популярностью пользуются электродрели, называемые перфораторами.
Данный инструмент позволяет не только просверлить отверстие, но и с использованием насадок закручивать гайки, саморезы, шурупы. Электродрель является надежным инструментом и редко, но выходит из строя. Как устранять неисправности в электродрелях. Основные неисправности в электродрелях делятся на механические и электрические.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы.

Видео:

N8vfY
1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.
Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом.
Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.


Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Способы снять быстрозажимной патрон с дрели или шуруповерта

Патрон крепится на оси по резьбе и стопорится зажимным винтом.
Быстрозажимной патрон снимается по такому же алгоритму, что и кулачковый патрон.
Сначала выкручивается по часовой стрелке стопорящий винт. Если есть на валу возле патрона лыски под ключ, то заведя в пазы ключ, зажав в патроне какой либо рычаг, постарайтесь открутить патрон, вращая его против часовой стрелки.
Установка нового патрона происходит в обратном порядке.


Но можно патрон и отремонтировать
Для того, чтобы осмотреть детали зажимного патрона, его надо разобрать.
Предлагается проверенный и надежный способ разборки зажимного патрона электродрели.

Возьмите обычный перфоратор, снимите с него пыльник и вставьте переходник. Переходник можно сделать из вышедшего из строя ударного бура. Переходник представляет собой хвостовик бура с обрезанной сверлильной частью.
На вал переходника наденьте патрон и прижмите его резиновым амортизатором или деревянной доской.
Перед тем, как устанавливать патрон на переходник, необходимо завести кулачки внутрь патрона до полного их погружения.

Собрав конструкцию, включайте перфоратор в режиме удара. Через 3…5 сек патрон должен разобраться.
Сразу надо замаркировать кулачки и места из расположения различным цветом.
Теперь можно приступать к осмотру и дефектовке патрона.
При необходимости кулачки можно заменить на новые. Правда, без дополнительной расточки кулачков на токарном станке не обойтись.
Остальные детали можно легко заменить при их наличии.


Но бывают и другие механические неисправности
Бывают случаи, когда отказ работы электродрели вызван выходом из строя редуктора или плохой работой подшипников.

2. Порядок работы с редуктором электродрели
Чтобы добраться до редуктора, надо разобрать пластмассовый корпус электродрели.
Сняв крышку корпуса, освободите вал патрона и снимите его. На валу крепится ведомая шестеренка большего диаметра.
На валу электродвигателя крепится ведущая спиралевидная шестеренка малого диаметра.
В корпусе редуктора есть бронзовая втулка, чаще всего приводящая к выходу из строя дрели. Все происходит из-за ее значительного износа.
Уточните размеры втулки и закажите токарю. В качестве материала используйте бронзу, но допустимо использование и капролона.
При замене втулки в редукторе, обязательно проверяются подшипники, их плотность посадки и набивка их смазкой.
При большой изношенности зубьев шестеренок, их придется заменить. Зубья шестеренок изнашиваются при выходе из строя опорной втулки.
Чаще всего изнашивается ведомая шестерня большего диаметра. Ее замена проста, надо только снять стопорное кольцо и шпонку.
Старую шестерню надо снять с оси патрона. Можно воспользоваться съемником, а можно просто аккуратно сбить молотком, подставив деревянные опоры.


Электрические неисправности
Теперь попробуем рассмотреть характерные неисправности электрической части дрели.
Чаще всего работа электродрели прерывается из-за износа щеток.

1.Замена щеток в электродрели
Для замены щеток необходимо снять боковую крышку корпуса электродрели, выкрутив крепежные винты. Их должно быть не менее 7 штук.
Корпус снимается осторожным поддеванием отверткой его краев.
Открыв доступ к электродвигателю, вы увидите две коробочки, в которых и установлены щетки.
Для того, чтобы достать щетки, надо освободить коробочки, отогнуть держатели и достать изношенную щетку. Аналогично поступайте и со второй щеткой.
На освободившиеся места установите новые щетки, протрите около контактное пространство чистой тряпочкой, смоченной в уайт-спирите.


2.Ремонт шнура питания электродрели
Одна из неприятный неисправностей заключается в периодической остановке электродрели в процессе работы. Чаще всего это происходит из-за произвольного пропадания подачи электроэнергии. А все дело в том, что при входе в корпус дрели питающий кабель испытывает различные нагрузки, который приводят к обрыву проводов.

Чтобы устранить неисправность, надо снять одну из боковых крышек корпуса. При помощи тестера проверить целостность кабеля.
Если в месте входа кабеля в корпус обнаружено повреждение, но от кабеля отрезается вышедший из строя кусок, на кабель надевается кусок в 20 см жесткой хлорвиниловой трубки и кабель устанавливается на место с последующим подсоединением.

Для замены кнопки с регулятором частоты вращения достаточно снять крышку корпуса, отсоединить провода от регулятора. Новый регулятор устанавливается на то же место и подсоединяется согласно схеме. Если схема отсутствует, то прежде чем снять старый регулятор, необходимо зарисовать схему подключения.

3.Внутри корпуса появилось искрение
К появлению искрения внутри корпуса чаще всего приводит межвитковое замыкание обмоток якоря.
Вторая причина, вызывающая искрение, загрязненная поверхность ламелей коллектора.
Межвитковое замыкание можно определить только специальным прибором.
А вот грязь с коллекторной части можно удалить и самостоятельно, применяя мелкую наждачную бумагу. После зачистки надо тщательно удалить пыль с пазов между контактными пластинами, называемыми ламелями. Лучше всего сделать это при помощи старого ножовочного полотна. По окончании работ якорь нужно проверить прибором ППЯ.

Вот, пожалуй, основные неисправности электродрелей любой марки.

Успехов вам!

Как снять патрон с дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

  1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

  1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Как снять патрон с дрели — подробная инструкция в википедии строительного инструмента

Строители часто используют электродрель в производственных нуждах. Не обходятся без инструмента домашние мастера. При выходе из строя детали, куда устанавливают и крепят сверло, режущий инструмент, миксер, возникает вопрос, как снять патрон с дрели или попросту разобрать эту часть устройства.

Прежде чем приступать к разборке нужно выяснить способ крепления на вал

Какие бывают зажимы?

Патроном называют держатель насадки, которая будет выполнять рабочие функции:

  • бурить бетон;
  • взбивать до однородной консистенции раствор;
  • сверлить окружности в стене;
  • шлифовать или зачищать поверхность.

Эти посадочные места имеют конструктивное отличие. Когда мастер определит способ фиксации хвостовика в устройство, ответ на вопрос, как открутить патрон на дрели, не вызовет проблем.

Разделение ведут по техническим особенностям с установкой:

  1. Конусной – регулировку угла выполняют поворотом основы устройства по толщине сверла или другой насадке. Зажимается рабочий элемент двумя валовыми поверхностями и отдельной деталью посадочного отверстия, они наделены равнозначными размерами конусности.
  2. Зубчато-венцовой – из электроприбора выступает штифт с резьбой, патрон накручивают как гайку. Хвостовик миксера удерживает 3 конусных лепестка, они расположены в центре цанги. Гайку проворачивают ключом, зажим сходится на сверле или зубиле.
  3. Быстрозажимной – эту технологическую модификацию используют в моделях известные производители. Для фиксации установленного стержня не нужен специальный ключ, рукой поворачивают регулировочную с нанесенным рифлением гильзу. От ослабления зажима предохраняет блокиратор.

Метод, как заменить патрон на дрели, мастер выбирает сам, он зависит от конструктивных параметров устройства

Разборка конусного крепления

Крепеж, который изобрел инженер С. Морзе рабочие оценили, как надежный и несложный, если необходима смена детали. Процедура демонтажа происходит одним из способов, осторожно, чтобы не повредить электродрель:

  1. Берут молоток, наносят им удары по патрону в нижней части его корпуса. Механические воздействия направлены на место установки насадки.
  2. Отсоединение выполняют расклиниванием поверхностей. Патрон и корпус отделены небольшим зазором, туда вставляют ударно-режущую деталь и бьют по ней, меняя места. Этим предохраняют от перекоса вал, одновременно выдвигая его.
  3. Приобретают устройство для съема, которым демонтируют подшипники.

Если от времени сильно скрепились детали, места соединения заржавели, отчего не снимается патрон, нельзя сильно бить по его корпусу без дополнительной обработки поверхностей антикоррозийном средством. Подойдет керосин или аэрозольный препарат.

Резьбовой демонтаж

Если соединение осуществлялось резьбой, значит держатель накрутили на установленный в диолд (электроинструмент) стержень. Когда определяют, в какую сторону откручивать патрон дрели — в обратную от первоначальной накрутки.

Резьба на элементах нарезана в разных направлениях:

  • правостороннюю имеет штифт дрели;
  • левостороннюю – патрон.

При работе изделия посадочное место осуществляет повороты, которые его автоматически накручивают на вал

При выходе из строя, когда нужно поменять крепежное устройство, действия проводят в порядке:

  • раздвигают зажимные лепестки ключом, чтобы стал доступным фиксирующий винт;
  • в головку вставляется крестовая или плоская отвертка;
  • ударом углубляют винт в резьбовом отверстии;
  • открутка стопорного винта и патрона выполняется против часовой стрелки, при наличии проточек применяют гаечный ключ, чтобы зафиксировать положение.

Избежать ошибочных действий поможет просмотр видео.

Когда не хватает физических сил на прокрутку рожкового ключа используют тиски.

Там происходит зажатие гаечного ключа и насадка вала. В цангу вставляется и зажимается четырехгранная головка. Сдвиг резьбы происходит и после ударов молотка по оси корпуса патрона, когда инструмент удерживают рукой. Можно установить в цангу длинный рычаг, его будет держать рожковый ключ, а откручивать придется с силой в противоположную сторону.

Замена держателя дрели

Электроинструменты от компании Интерскол выпускают по современным технологиям для выполнения серьезных производственных задач.  Изготовитель производит продукцию, чтобы поставлять в торговые точки. Это удобные с эргономичными ручками и доступные по цене шуруповерты.

Замена патрона на дрели происходит легко и быстро:

  • перед откручиванием нужно смазать стопорную фиксацию, вещество разъест ржавчину и позволит без повреждения шлица и срыва головки выполнить действия;
  • короткой стороной ключа зажимают патрон;
  • резкими ударами по часовой стрелке срывают, прикипевшие места и откручивают вручную.

Чтобы произошла замена держателя не следует бить по его корпусу. Аппарат ломается, деформируется стержень, это усложнит ремонт, дрель придется полностью разбирать

Снятие быстрозажимного патрона

Как сменить патрон на дрели с быстрозажимной оснасткой придумана компанией Bosch.

Приготовив простой комплект инструментов можно выполнить всю операцию с помощью:

  • крестовой или прямой отвертки;
  • шестигранного ключа;
  • молотка.

Действия просты:

  • выкручивают стопорный винт;
  • короткую сторону ключа зажимают в патроне;
  • дрель укладывают так на верстаке, чтобы патрон свисал;
  • по шестиграннику наносят удары, участку свободному от зажатия.

Причина в возникновении проблемы, как поменять патрон на дрели, кроется:

  • в сильном засорении;
  • заклинивании лепестков;
  • износе кулачков.

Когда шуруповертом в стенах сверлят отверстия, заменять патрон возможно не нужно, достаточно:

  • раскрутить конструкцию;
  • очистить от пыли, остатков строительных материалов;
  • обработать в керосине, для этого предстоит снимать детали, после просушки установить назад.

Пользователю, если с устройством произошел казус, предстоит устранять проблему

К примеру, насадка прочно заклинена в держателе, нужно срочно сверло сменить или удалить из цепких кулачков, чтобы продолжить работу. Для этого придется научиться работать с простейшими слесарными приспособлениями. Не стоит спешить выбрасывать патрон, кроме случая, что он полностью пришел в негодность.



Summary

Article Name

Как снять патрон с дрели — подробная инструкция

Description

✅Какие бывают зажимы? ➜— ✅Разборка конусного крепления ➜— ✅Резьбовой демонтаж ➜— ✅Замена держателя дрели ➜—✅ Снятие быстрозажимного патрона.

Author

Сарычев Александр Викторович — судебный строительно-технический эксперт, кандидат технических наук

Publisher Name

Википедия строительного инструмента

Publisher Logo


Поделиться новостью в соцсетях



« Предыдущая запись Следующая запись »

Как снять патрон на дрели? — DEWALT

Чтобы увидеть этот список на испанском языке, откройте вложение.
Para ver esta lista en español, por Favor abra el archivo adjunto.

Чтобы снять патрон с вашего сверла, следуйте инструкциям для вашего типа сверлильного патрона:

Инструкции по снятию патрона со шпонкой

Большинство реверсивных сверл имеют винт с левой резьбой, расположенный в нижней части патрона.
1.) Если в устройстве есть этот винт, поместите ключ патрона патроном к себе в одно из отверстий с правой стороны патрона.Ударьте по ключу по часовой стрелке деревянным молотком или подобным предметом. Это ослабит винт внутри патрона.

2.) Полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зафиксировать головку винта. Выкрутите винт, повернув его по часовой стрелке, это левый винт.

3.) Повернув патрон к себе, вставьте ключ в одно из отверстий на левой стороне патрона. С помощью деревянного молотка или аналогичного предмета резко ударьте по ключу против часовой стрелки.Это ослабит зажимной патрон, и его можно будет открутить вручную.

Нет возможности остановить вращение двигателя.
Может потребоваться несколько попыток ослабить зажимной патрон

Инструкция по снятию быстрозажимного патрона

Большинство реверсивных сверл имеют винт с левой резьбой, расположенный в нижней части патрона.

1.) Если в устройстве есть этот винт, полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зафиксировать головку винта. Выкрутите винт, повернув его по часовой стрелке, это левый винт.

2.) Вставьте короткий конец шестигранного ключа на 1/4 дюйма или больше в патрон и затяните. Повернув инструмент, резко ударьте по длинному концу шестигранного ключа против часовой стрелки, так как это стандартная правая резьба. ослабьте зажимной патрон, чтобы его можно было открутить вручную.

Нет возможности остановить вращение двигателя.
Может потребоваться несколько попыток ослабить зажимной патрон

Инструкция по снятию зажимного патрона

1.) Затяните патрон вокруг более короткого конца шестигранного ключа (не входит в комплект) на 1/4 дюйма (6.4 мм) или больше.

2.) Используя мягкий молоток, резко ударьте по ключу против часовой стрелки (если смотреть спереди инструмента). Это ослабит зажимной патрон, и его можно будет открутить вручную.

Если по какой-либо причине вы не можете снять патрон, мы рекомендуем доставить сверло в ближайший заводской сервисный центр для получения дополнительной помощи. Чтобы найти ближайший к вам сервисный центр фабрики DEWALT, щелкните здесь.

Снять патрон с дрели и электродвигателей

Вот как снять патрон с аккумуляторной дрели, что полезно если вы хотите заменить патрон, но также если вы хотите использовать дрель мотор по другому.В моем Система привода дроида BB-8.

Также есть видео ниже показаны различные способы снятия патрона и двигателя сверла.

На фото ниже вы можете увидеть патрон, который мы тоже хотим удалить. как сверлильный двигатель с коробкой передач и сцеплением на месте. В коробку передач и сцепление тоже можно снять, но коробка передач полезна для преобразования быстрого вращения двигателя в более медленный и более высокий крутящий момент вращение, которое может быть полезно для некоторых приложений.

Патрон аккумуляторной дрели.
Детали двигателя сверла.

Ниже вы можете увидеть, что я использовал два буровых двигателя в системе привода. для моего дроида BB-8.

Дрель в моем ББ-8.
Мой дроид BB-8 (WIP).

Первый шаг — полностью открыть патрон, как при вставка сверла большого диаметра. Если вы посмотрите внутрь, вы увидите винт, как показано ниже. Отвинтите этот винт. Обратите внимание, что для его откручивания вам нужно повернуть отвертку по часовой стрелке, что наоборот направление, в котором вы обычно поворачиваете его, чтобы вывернуть винт. Если ты собираешься снимать мотор, коробку передач и сцепление для чего-то еще обязательно сохраните винт, так как вы можете использовать его, чтобы прикрепить все, что он Вы используете мотор для.

Винт внутри патрона.
По часовой стрелке.
Винт.

Следующим шагом будет снятие сцепления. Это на самом деле прикручено к остальное сверло. Чтобы ослабить его, вам нужно быстро повернуть его и резко против часовой стрелки, как показано ниже.Есть несколько способов сделать это, о которых я расскажу ниже. Но прежде чем что-либо делать, если сверло имеет настройку сверла, установите это к тому.

Резьба, к которой крепятся винты патрона.
Вращение против часовой стрелки.
Установка сверла.

Метод 1.Острое попадание молотком

Для методов 1 и 2 возьмите самый большой имеющийся у вас шестигранный ключ, который будет поместиться в дрель. Положите дрель на стол и нажмите шестигранный ключ. сильно и быстро с молотком в указанном направлении. Это должно ослабьте зажимной патрон до такой степени, чтобы его можно было открутить вручную. Если этого не произошло, попробуйте другой метод.

Мой самый большой шестигранный ключ.
Установка шестигранного ключа.
Забивание шестигранного ключа.
Отвинчивание патрона.
Снятый патрон.

Метод 2. Резкое попадание в стол

Как и в случае с методом 1, сначала вставьте самый большой шестигранный ключ, который подходит для дрель.Затем включите дрель внезапно и на высокой скорости так, чтобы шестигранный ключ удариться о край стола, как показано ниже, внезапно остановив его. Эта внезапная поломка будет эквивалентна быстрому ее повороту. в другом направлении.

Как и в случае с методом 1, это должно ослабить зажимной патрон до точки, в которой вы можно открутить вручную. Если этого не произошло, попробуйте другой метод.

Мой самый большой шестигранный ключ.
Установка шестигранного ключа.
Удар шестигранного ключа по столу.

Метод 3. Использование другого сверла

Соберите все, что у вас есть, что позволит вам подключить свой дрель и еще один, как показано на фото ниже. В моем случае я использовал связка штук из набора розеток. Затем включите другое сверло. внезапно такой, что он будет быстро и резко вращать патрон который вы пытаетесь удалить против часовой стрелки.

Как и в случае с методом 1, это должно ослабить зажимной патрон до точки, в которой вы можно открутить вручную. Если этого не произошло, попробуйте другой метод.

Детали розеток.
Сверление для ослабления зажимного патрона.

Метод 4. Извлечение изнутри

В крайнем случае разобрать дрель и попытаться открутить захватывая что-то изнутри.Убедитесь, что вы отслеживаете части, которые вы удалите, чтобы вы могли снова собрать их, если вы хочу. В моем случае я все это записал на видео. Моя буровая установка была прикручен к коробке передач так что пришлось откручивать. Некоторые сверла не прикручены и просто отпадают с небольшим поощрением. Мне пришлось удалить все до такой степени, что я смотрел на внутри муфты.

Отвинчивание гильзы для сверла.
Раскрытая дрель.
Обрезка проводов двигателя.
Откручиваем мотор от КПП.
Коробка передач и мотор.
Смотрим на сцепление.

ВНИМАНИЕ: Внутри лицевой стороны может быть куча шаров. сцепления.Удалите эти шары, чтобы не потерять их.

Шарики в сцеплении.
Удаление шариков.

Как показано ниже, я обнаружил, что внутри была часть, которая была прикреплена к патрон или что-то еще, на что патрон был навинчен. В этой части было три стержни торчат наружу. Я мог легко надавить на один из стержней мой палец, чтобы повернуть патрон.Поэтому я подумал, что если я смогу удерживать стержни достаточно крепко, я смогу ослабить патрон.

Для этого я вставляю металлический стержень в тиски (может подойти и кусок дерева. также). Затем я расположил два из этих стержней так, чтобы они были нажимая на конец прутка, а затем поверните патрон с плоскогубцы для шланговых насосов, любой достаточно большой инструмент это будет сделать. Чтобы ослабить, не потребовалось слишком много усилий патрон, и на самом деле это могло быть сделано вручную, а не с помощью плоскогубцев.Затем я мог отвинтить его до конца вручную.

Нажатие на стержень для поворота патрона.
Зажать металлический пруток в тиски.
Позиционирование стержней к штанге.
Токарная обработка с помощью клещей для водяных насосов.
Отвинчивание вручную.
Сцепление и дрель.

Испытания и использование

Ниже вы можете увидеть получившийся буровой двигатель с присоединенным редуктором, муфту и винт, на который был навинчен патрон. Затем я проверил это и все работало нормально.

Двигатель сверла снят.
Питание двигателя.

Как я уже сказал, я использовал его в своем дроиде BB-8, а точнее, я к моторам были прикреплены шестерни. Я сначала положил локтит на резьбы винта, который я удалил в начале выше. Потом прикручиваю. Имейте в виду, чтобы затянуть его, вы его поворачиваете. в обратном направлении — поверните против часовой стрелки.

Нанесение локтита на резьбу винта.
Привинчивание шестерни к двигателю.

Видео — Как снять патрон и сверлильный двигатель

В следующем видео показано несколько различных способов снятия зажимного патрона. от аккумуляторной дрели, а также снять двигатель дрели с дрели. Обратите внимание, что в видео для метода, при котором я ударяю шестигранным ключом о стол поворачиваю не в ту сторону.

Как снять патрон сверлильного станка — Woodworker Lodge

Патрон сверлильного станка необходимо время от времени снимать, чтобы счищать опилки или жир. Его также следует удалить, если он каким-либо образом повредился.

Самый простой способ снять патрон сверлильного станка — это вставить инструмент для снятия сверлильного патрона в паз на шпинделе над сверлильным патроном. Затем возьмите молоток и вбивайте его, пока патрон сверла не упадет. Убедитесь, что под патроном есть прокладка, чтобы предотвратить его поломку.

Очень важно правильно обслуживать инструменты, а патроны сверлильного станка необходимо регулярно чистить, чтобы они могли работать нормально. Распознавание того, когда патрон необходимо очистить, и безопасное его извлечение — это два важнейших навыка, которые необходимо знать мастерам по дереву.

Что такое патрон сверлильного станка?

Сверлильный станок — это станок, который помогает вырезать более чистые отверстия в древесине.Он используется для создания отверстий с идеальной футеровкой, отверстий определенной глубины, и он может вырезать колеса или большие круги. Патрон сверлильного станка — это то, что удерживает сверло. В некоторых случаях вам могут потребоваться другие патроны, если сверло больше или меньше. При вырезании кругов или кругов намного большего размера вам все равно понадобится патрон, который подходит для сверла в середине фрезы.

Чтобы вставить правильное сверло в патрон, вам понадобится ключ патрона. Этот ключ открывает зажимы патрона, чтобы вы могли вставить сверло.После того, как сверло встало на место, обязательно используйте ключ патрона, чтобы закрыть губки вокруг него, чтобы оно было в безопасности. При заказе или использовании патрона убедитесь, что у вас есть правильный ключ для патрона.

Если вы посмотрите на изображение патрона сверлильного станка ниже, вы увидите, что он имеет 3 уровня. Начиная с нижнего и самого толстого уровня, у нас есть оболочка или рукав, который вы видите снаружи. На внутренней стороне гильзы имеется отверстие под цилиндр для ее крепления к сверлильному станку. Это отверстие сбоку — это ведущий штифт, куда вы вставляете ключ патрона, чтобы ослабить или затянуть губки.

Под ними находятся зубья шестерни. На конце патрона находятся губки, которые удерживают сверла на месте, когда они затягиваются или ослабляются.

Зачем снимать патрон

Одной из основных причин, по которой вам может потребоваться снять патрон, является его замена на больший или меньший, чтобы соответствовать большему или меньшему сверлу. Еще одна веская причина для удаления патрона — это необходимость его чистки. Втулка патрона и шпинделя могут быть покрыты смазкой и / или опилками, что сделает их жесткими и липкими, когда вам нужно будет добавить или удалить биты.

После каждого использования обязательно удаляйте опилки и используйте обезжириватель или ацетон для удаления жира. Очистите шпиндель и втулку патрона. Если неправильно обращаться с патроном и не поддерживать его в хорошем состоянии, он будет поврежден, и вам придется снять его, чтобы заменить.

Способы предотвращения повреждения патрона

  1. Убедитесь, что вы двигаетесь с правильной скоростью, которая соответствует сверлу и материалу
  2. Зажмите дерево и выступите за стол
  3. Держите патрон в чистоте и часто снимайте для очистки
  4. Обязательно выключите станок при снятии патрона
  5. Содержите рабочую зону в чистоте, на пути к патрону не должно быть обрывов
  6. При снятии держите патрон близко к столу и подкладывайте под ним
  7. Удалите ключ патрона, когда он используется
  8. Не заставляйте патрон останавливаться , пусть остановится само по себе.

Подробнее о правилах безопасности для сверлильных прессов и патронов ЗДЕСЬ.

Два способа удаления патрона

Первый способ снять патрон — использовать инструмент для снятия сверлильного патрона. Это металлический клин, размер которого может меняться в зависимости от вашего сверлильного станка и используемого патрона. Я предлагаю приобрести пару разных размеров, чтобы всегда быть уверенным, что у вас есть тот, который подходит для вашего патрона и сверлильного станка. Возьмите инструмент для снятия сверлильного патрона и вставьте его в паз над патроном.

Затем возьмите молоток и слегка постучите по инструменту для снятия чека. Затем он выпадет, и его можно будет очистить или заменить. Убедитесь, что под патроном есть прокладка, на которую он упадет, чтобы вы не повредили его.

Второй способ снять патрон — это взять кусок твердой древесины или металлическую трубу. Затем вы наклоните его к верхней части патрона. Затем возьмите деревянный молоток или резиновый молоток и ударьте по деревянному или металлическому трубопроводу, пока патрон не выпадет.Еще раз убедитесь, что под ним есть прокладка, чтобы не повредить патрон.

Как прикрепить патрон к сверлильному прессу

Чтобы установить патрон сверлильного станка на место, сначала убедитесь, что он чистый. Избавьтесь от жира, грязи, опилок и т. Д. Если он чистый, его легче установить на место. Затем вы собираетесь задвинуть его на место вверх по шпинделю. Вы можете вставить его на место, и он сможет оставаться на месте.

Однако, чтобы убедиться в надежности, возьмите деревянный молоток или резиновый молоток и быстро ударьте по его дну.Это обеспечит безопасность во время работы и снизит вероятность ее выпадения во время работы. Слушайте, чтобы он встал на место.

Вы также можете использовать кусок твердой древесины, чтобы закрепить его на месте. Сначала вы наденете патрон и поднесете его губки к патрону, чтобы он ни за что не зацепился. Затем вы опустите патрон на кусок твердой древесины, пока он не встанет на место.

Силиконовый коврик для верстака теперь в наличии:

Я перепробовал миллион вариантов : кусок ковра, чтобы мой проект не скользил и не царапался, кусок мясной бумаги под суставом, который я приклеиваю, чтобы не прилипать к скамейке, — это всего лишь два примера.Это разочарование привело к разработке этого силиконового коврика для рабочего места. Узнайте больше на CucamongaWoodworking.com

(текущую цену можно посмотреть на Amazon здесь)

Юридическая информация : Как партнер Amazon WoodworkerLodge.com зарабатывает на соответствующих покупках. Woodworkerlodge.com получает компенсацию за направление трафика и бизнеса в эти компании.

Как снять патрон со сверлильного станка для безопасной замены?

Сверлильный станок незаменим для каждого серьезного плотника, который хочет повысить производительность своего станка.Сверлильные станки — это не только хороший рабочий инструмент, но и то, что дает плотнику преимущество перед другими мастерами. В качестве инструмента для обработки дерева сверлильный станок может использоваться для ряда работ, таких как более эффективная очистка отверстий без напряжения, растачивание отверстий для длинных шпинделей и другие операции по шлифованию.

Патрон сверлильного станка — это деталь, позволяющая ему выполнять любую задачу. Поэтому, чтобы сверлильный станок работал эффективно, патрон должен быть в наилучшем состоянии. В этом обсуждении, среди прочего, мы рассмотрим, как легко снять патрон со сверлильного станка.

Почему требуется замена патрона сверлильного станка?

Патрон сверлильного станка является частью любого стандартного и правильно сконструированного сверлильного станка, который позволяет сверлильному станку сверлить более эффективные отверстия, чем другие сверлильные устройства. Из-за особенностей сверлильного станка, особенно при длительном использовании, он, скорее всего, будет поврежден или изношен.

Патрон сверлильного станка требует своевременной замены по ряду причин. Эти причины среди многих других включают.

  • Из-за длительного использования он становится подверженным повреждениям. Сверлильный станок, который используется для более сложных задач сверления или используется в течение длительного периода времени, скорее всего, будет поврежден. Поврежденный патрон сверлильного станка необходимо заменить, как часть процесса настройки или усилий по поддержанию работы сверлильного станка.
  • Изношенный сверлильный патрон также требует замены. Возможно, сверлильный патрон не поврежден, но его все равно необходимо заменить. Регулярно используемый сверлильный станок может изнашиваться.Изношенный патрон повлияет на работу сверлильного станка в целом, поэтому замена патрона сверлильного станка очень важна.

Как снять патрон со сверлильного пресса?

После того, как мы уже обсудили, что такое патрон сверлильного станка и что такое снятие патрона сверлильного станка, давайте посмотрим, как снять патрон сверлильного станка.

Снять патрон со сверлильного станка может каждый. Чтобы узнать, как снять патрон сверлильного станка, не требуются услуги какого-либо профессионала.Чтобы сделать это самостоятельно и сделать это эффективно, просто выполните следующие основные шаги.

1. Понимание требований к патронам сверлильного станка

Патроны сверлильного станка отличаются друг от друга конструкцией и конструкцией. Способ снятия патронов сверлильного станка варьируется от патронов с шпонкой до патронов без ключа. Вот почему очень важно понимать, какой тип патрона сверлильного станка нужно снимать, а также требования.

2. Потяните вниз ручку патрона

Теперь, когда известен тип патрона сверлильного станка, вы можете приступить к опусканию пиноли и патрона.При этом убедитесь, что вы опускаете его до минимума, до которого может опуститься патрон. После этого поверните ручку пиноли, чтобы удерживать механизм в более опущенном положении.

3. Найдите большую вертикальную прорезь

Большая вертикальная прорезь обычно находится внутри вала пиноли в большинстве сверлильных станков. Когда вертикальный паз находится в сверлильном станке, все, что вам нужно сделать, это нажать на конец ключа для снятия, прикрепленного к нему. Как только этот ключ для снятия постукивается, патрон выскакивает из шпинделя.

4. При отсутствии ключа для извлечения поднимите перо.

Если у вас есть патрон сверлильного станка без ключа для извлечения или соответствующего вертикального паза, вы можете поднять перо, и в то же время вы можете при необходимости сделайте несколько исправлений для перьев. Поднимая перо, убедитесь, что оно поднято на высоту примерно 1/2 дюйма ниже буровой и зафиксировано замком. После закрепления вставьте гаечный ключ в пиноль прямо над буртиком патрона. Постепенно поднимайте гаечный ключ, пока патрон не выпадет из пинольного шпинделя.

5. Обязательно протрите патрон сухой тканью.

После того, как патрон должен быть успешно удален, очистите валы салфеткой из микрофибры. В завершение используйте воздуходувку, чтобы очистить нижнюю часть игольного шпинделя от пыли, грязи или мусора.

6. Как заменить патрон?

После того, как вы, возможно, успешно сняли патрон со сверлильного станка, следующее, что нужно сделать, — это заменить патрон. Заменить патрон пресс-релиза дрели так же просто, как снять его.Чтобы правильно заменить патрон, выполните следующие действия.

  • Поднимите перо и затяните. При замене патрона вы должны убедиться, что перо поднято до предела и затянуто, чтобы обеспечить его надежную фиксацию.

В закрепленном состоянии поверните сверлильный стол, чтобы вынуть его другим, чтобы он не мешал процессу замены.

  • Установите хвостовик патрона. Когда пиноль поднята и закреплена, а стол убран, теперь вы можете задвигать хвостовик патрона в пиноль-шпиндель.

Для этого вам придется немного повернуть патрон, пока его квадратная головка не выровняется и не войдет в пиновый шпиндель. Когда он будет правильно выровнен, снимите губки и ударьте по нижней части патрона до тех пор, пока хвостовик патрона плотно не войдет в пиновый шпиндель.

  • Обязательно проверьте работу патрона. Когда патрон будет помещен в нужное место на шпинделе пиноли, поверните его буртик, чтобы обеспечить его работу. Затем включите двигатель и проверьте его, чтобы убедиться, что недавно замененный патрон надежно закреплен и работает правильно.

Является ли удаление и замена единственным выходом?

Характер патрона сверлильного станка определяет, требуется ли снятие и замена патрона сверлильного станка, или очистка патрона будет лучшим вариантом.

Для патрона сверлильного станка, который не полностью поврежден, возможно, просто не работает должным образом из-за излишка пыли и мусора в нем, его очистки будет достаточно, чтобы он снова заработал. Регулярная проверка патрона сверлильного станка — единственный способ обнаружить это.

Напротив, очистка поврежденного патрона сверлильного станка не принесет ему никакой пользы. В ситуации, когда патрон сверлильного станка полностью поврежден, лучшим вариантом может быть замена патрона сверлильного станка и любого стандартного и правильно построенного сверлильного станка, чтобы сверлильный станок работал эффективно и с высокой производительностью.

Как очистить патрон?

Насколько важно знать, как снимать патрон со сверлильного станка и заменять его, необходимо также знать, как его чистить.Процесс проходит по трехстороннему каналу, который включает сначала процесс удаления, процесс очистки, а затем процесс замены. Чтобы эффективно очистить патрон, выполните следующие действия.

  • Полностью отсоедините кабель питания. Не работайте с патроном сверлильного станка, пока он подключен к кабелю питания.
  • Продолжайте удалять кусочки и частички грязи с патрона, вращая кольцо до тех пор, пока кулачки не выдвинутся.
  • Используйте сухую одежду без ворса для чистки патрона.
  • Снимите все губки и с помощью воздуходувки удалите пыль, грязь и мусор.
  • Очистите внутреннюю и внешнюю поверхности патронов, продувая воздух через сопло, если это необходимо.
  • Вы можете использовать спрей для высыхающей смазки для достижения более эффективных результатов, особенно при работе с открытыми челюстями.
  • Смажьте все детали и вращайте хомут так, чтобы каждая деталь, которую необходимо смазать, была слегка смазана.

Помните о вопросах безопасности

При снятии, очистке и замене патронов очень важно обеспечить вашу безопасность.Для обеспечения вашей безопасности вы должны соблюдать ряд мер предосторожности. Меры предосторожности при снятии патрона сверлильного станка включают:

1. Надевайте защитные очки

Поскольку большая часть того, что нужно вынуть из патрона, представляет собой пыль, грязь и царапины, вам необходимо надевать защитные очки. Это очень важно при использовании воздушной форсунки. Надев защитные очки, вы сможете защитить глаза от попадания в них частиц.

2.Избегайте контакта аэрозольной смазки с вашим телом

При использовании аэрозольной смазки убедитесь, что руки покрыты перчатками, а тело защищено. Некоторые из этих спреев содержат химические вещества, которые могут нанести вред вашему организму.

3. Держите шпиндель пиноли затянутым

На нескольких этапах процесса снятия и замены необходимо держать ручки пиноли затянутыми. Обязательно придерживайтесь этого правила, чтобы не запутать процесс удаления, что заставит вас начать заново или потерять связь со всем процессом.

Знать, как снимать патрон со сверлильного станка — это хорошо, но лучше знать, как снимать, чистить и заменять. Таким образом, вам не нужно будет обращаться за помощью к профессионалу, чтобы произвести очистку или замену. Хорошо зная все три процесса, вы сможете немного сэкономить, сохраняя при этом патрон сверлильного станка в наилучшем рабочем состоянии.

Другие статьи, на которые стоит обратить внимание:

  1. Лучшие гвоздезабиватели для обрамления
  2. Лучшие настольные фуговальные станки

Как заменить сверло [за 5 простых шагов]

Сверло — это инструмент, который может помочь нам в решении многих домашних задач. поэтому очень важно знать, как заменить сверло.

Сверла — один из наиболее распространенных инструментов, используемых при работе с штукатуркой, трубами, деревом, металлами и другими типами поверхностей. Плотницкие работы, ремонт, сантехника, деревообработка и многие другие работы требуют сверла.

Но когда дело доходит до замены этих бит на дрели, у многих начинающих возникают проблемы. Убедившись, что вы знаете точные шаги по замене сверла, вы можете продвинуться в своей работе на шаг вперед.

А это мы и представим в этой статье.

Пошаговая инструкция по замене сверла

Полезный СОВЕТ!

Сверла — острые предметы.При обращении с дрелью всегда надевайте защитную одежду!
При работе со сверлами надевайте перчатки для защиты рук.
Основное снаряжение — перчатки, защитные очки и резиновые сапоги.
Всегда выключайте дрель, когда она не используется, даже во время перерыва на кофе.

Вот шаги, которые необходимо выполнить для замены сверла:

Шаг 1: Ослабьте зажимной патрон

Для удержания сверла существует механизм, называемый патроном сверла. А чтобы заменить текущий бит на новый, его необходимо ослабить.Для этого просто поверните патрон против часовой стрелки и раскрутите его, сильно надавив пальцами, пока не сможете удалить старую коронку.

Также не забывайте нажимать на спусковой крючок, удерживая патрон. Как только это будет сделано, откроются губки патрона, удерживающего сверло.

Шаг 2: Снимите сверло

После того, как вы ослабите патрон, вы увидите колебание сверла. Если вы только что использовали его, не смейте держать его пальцами, потому что он будет очень горячим.

В этом случае используйте перчатки или аналогичный предмет для защиты пальцев.Если возможно, подержите его в воздухе, пока он достаточно холодный.

Шаг 3: Возьмите новое сверло и вставьте его

Теперь выберите сверло правильного размера для установки сверла (см. Таблицу ниже) . После того, как вы выбрали правильный, поместите гладкую часть сверла в зажимную губку сверла. Гладкая часть — это фактически то, что находится внутри кулачков патрона.

После того, как вы вставили гладкую часть сверла в губки патрона, вставьте сверло в патрон и вытяните его на себя.Длина оттяжки не должна превышать одного сантиметра.

Шаг 4: Нажмите на спусковой крючок

Чтобы вернуть его на место, вы должны сделать несколько выстрелов по спусковому крючку. Для этого нажмите спусковой крючок на 1-3 секунды, а затем другой рукой удерживайте патрон. Это поможет биту оставаться на своем месте. Еще одно преимущество удерживания биты и патрона состоит в том, что это позволяет устанавливать биту прямо.

Шаг 5: Проверьте, есть ли самоблокирующийся зажимной механизм.

Некоторые марки буровых установок оснащены самоблокирующимся механизмом.В этом случае вам придется поработать храповой механизм, чтобы сделать биту еще более стойкой. Чтобы получить этот храповой механизм, вы должны надежно повернуть храповик на хвостовике биты.

Как только вы услышите щелчок, вы увидите, что он на своем месте. Чтобы сработать храповой механизм, его необходимо надежно повернуть рядом с патроном. Этот поворот нужно делать по часовой стрелке.

Тип сверл по дереву
Тип сверл по дереву Что используется для
1.Сверло спиральное Используется совместно с ручным сверлом.
Эти типы сверл позволяют сверлить отверстия при очень низких оборотах инструмента.
2. Лопаточные сверла Обеспечивает большой диаметр сверления, позволяя при этом устанавливать в обычное сверло.
Этот тип режет чистые края без рваных волокон древесины.
3. Трехточечное сверло (шнековое сверло ) по дереву Они чаще всего используются для сверления дерева и обычно изготавливаются из хромованадиевой стали.
Предназначены для обработки всех видов древесины: твердой, мягкой, фанеры, ДСП и т. Д.
4. Сверла Форстнера ( Кольцевые пилы ) Сверла и искусственные сверла Форстнера — сверла по дереву, которые используются для сверления большие глухие отверстия, например, для крепления скрытых петель и сверления узловых отверстий.
Тип сверлильных патронов
Тип сверлильных патронов Описание
1.Патрон для сверла со шпонкой Биты помещаются в патрон, который затем затягивается или ослабляется гаечным ключом.
Гаечный ключ позволяет надежно затянуть биту, но это не очень практично, и вы должны быть очень осторожны, чтобы не потерять его.
2. Полуавтоматический быстрозажимной патрон Для работы с полуавтоматическим быстроразъемным патроном требуются две руки.
В то время как одна рука крепко сжимает одну часть патрона, другая часть вращается другой рукой, чтобы затянуть или ослабить его.
3. Самоблокирующийся патрон Это наиболее практичный вариант, так как им можно управлять одной рукой, оставляя другую свободную для удержания инструмента или принадлежностей.
4. Патрон SDS Эта система патронов предлагается только для молотков и совместима только со специальными битами SDS.
Эти биты очень легко устанавливаются.
Если вы хотите просверлить дерево и металл обычными сверлами, вам понадобится специальный адаптер SDS +.
5. Шестигранное соединение Аккумуляторные отвертки обычно имеют шестигранное магнитное соединение.
Это шестигранное соединение для аккумуляторных ударных отверток работает немного иначе.
Патрон необходимо потянуть вперед, чтобы установить насадку.
После этого патрон можно освободить.
Ни в том, ни в другом случае вам не потребуются дополнительные инструменты для подключения аксессуаров.

Знаете ли вы, что существует еще один тип дрели, называемый ударной дрелью.Вот самая полезная информация о нем.

Как заменить сверло с помощью ключа патрона

Если у вас есть сверло с ключом патрона, мы будем следовать следующим шагам, чтобы заменить сверло:

1. Используйте ключ патрона. Для затяжки или ослабления патрона сверла, оснащенного патронным ключом, мы используем головку ключа. Головка ключа имеет форму короны зубчатого колеса.

Чтобы использовать его, вставьте кончик ключа в одно из предусмотренных отверстий и сцепите его зубья с зубцами патрона.Обратите внимание, что обычно на сверле есть место для хранения гаечного ключа. Имейте в виду, что патронный ключ часто можно найти на проводной электродрели и редко — на аккумуляторной электродрели.

2. Разведите кулачки патрона. Как только гаечный ключ окажется на сверле, поверните его против часовой стрелки. Вы заметите, что мало-помалу челюсти откроются. Остановитесь, когда почувствуете, что достаточно места для вставки сверла. Обратите внимание, что губки состоят из трех или четырех частей, которые выступают из патрона и служат для фиксации сверла.

3. Снимите бит. Когда челюсти полностью открыты, большим и указательным пальцами возьмите сверло. Не забудьте извлечь сверло до того, как оно упадет и не повредится, потому что, когда челюсти достаточно широкие, сверло может легко упасть, если вы наклоните переднюю часть сверла к земле.

Проверьте сверло после его снятия с дрели. Если вы заметили, что режущие части изношены, потрескались или острие сверла изменило цвет и кажется более тусклым (перегрев металла во время сверления), не используйте его повторно и выбросьте в мусор.

4. Установите новое сверло. Когда губки полностью откроются, вставьте новую коронку. Гладкую часть сверла нужно поместить между губками патрона. Зажмите его большим и указательным пальцами внутри источника поиска. Надежно удерживайте биту на месте до тех пор, пока она не будет зажата губками, так как она может выскользнуть. Снова затяните патрон.

5. Снова затяните патрон. Удерживая сверло одной рукой, другой рукой сожмите зажимы на бите, повернув бит по часовой стрелке.Чтобы закончить работу и убедиться, что сверло надежно удерживается между губками, последний раз поверните гаечный ключ в каждый из пазов, предусмотренных для этой цели.

В общем, есть три места, куда можно вставить ключ. Как только это будет сделано, удалите ключ источника поиска. Когда ваша насадка на месте, вы можете перестать ее держать. Затем поверните его, нажимая кнопку на сверле, чтобы убедиться, что он готов к сверлению.

Хотите узнать, как заменить полотно лобзика? Эта статья шаг за шагом покажет вам, как это сделать!

Как заменить сверло без ключа патрона

Вот шаги для замены сверла без ключа патрона:

  1. Ослабьте патрон: Патрон необходимо ослабить, если мы хотите вставить новое сверло.Это должно быть легко сделать. Мы просто берем патрон одной рукой, а другой — за ручку. Поворачиваем патрон против часовой стрелки и он должен расшататься. Если это было сложно, мы можем осторожно нажать на спусковой крючок, блокируя патрон.
  2. Используйте отвертку: Если сверло не имеет самоблокирующегося механизма, наиболее распространенным методом является использование отвертки Phillips или гвоздя подходящего диаметра. Вставьте в любую из доступных выемок на патроне, закрепив тем самым первую половину.Вторую половину можно попробовать скрутить вручную. Обычно так бывает довольно легко расслабиться.
  3. Однако, если так не получится, то вместо руки можно использовать газовый ключ или тиски. Используя их, вы сможете создать необходимое усилие, которого, скорее всего, хватит для выполнения вращения.
  4. Снятие сверла: При этом откроются крепежи, удерживающие сверло. Это будет тогда, когда мы удалим сверло, которое находится внутри, или когда сверло будет готово вставить новое.
  5. Размещение нового сверла: Ставим сверло в центр отверстия и поворачиваем патрон так, чтобы он закрылся. Убедитесь, что бит вошел полностью. Мы должны вращать патрон до тех пор, пока не убедимся, что бит надежно закреплен, но в то же время хорошо отцентрирован.
  6. Проверка: Слегка нажмите на сверло и убедитесь, что сверло остается на месте.
  7. Храповой механизм (дополнительно): Если в вашей дрели есть храповой механизм, вы можете создать небольшое дополнительное углубление на хвостовике биты.Поверните его до щелчка.

Необходимо заменить полотно торцовочной пилы? Не волнуйтесь, вот простое и легкое руководство, которое поможет вам заменить полотно торцовочной пилы всего за несколько минут!

Как заменить сверло в дрели Makita

Чтобы иметь возможность заменить сверло на дрели Makita, выполните следующие действия:

  1. Вы должны сначала отключить шнур питания от розетки. Если не отключить устройство от источника питания, можно получить травму при нажатии на кнопку пуска.
  2. Теперь удерживайте сверло левой рукой под патроном.
  3. Положите правую руку на сверлильный патрон.
  4. Положите руку так, чтобы вы могли легко повернуть сверлильный патрон.
  5. Теперь откройте патрон, чтобы можно было открутить старое сверло и вставить новое.
  6. Чтобы ослабить, поверните сверлильный патрон вправо.
  7. Затем вставьте новое сверло.
  8. Наконец, снова закройте патрон, для этого нужно повернуть его влево.Сверло должно находиться в патроне как можно прямее и опираться на заднюю часть.
  9. Хорошо затяните сверлильный патрон, иначе он выйдет из строя, как только вы начнете сверление.

Как заменить сверло в дрели Black & Decker

Black & Decker производит много типов электроинструментов, которые используются для различных проектов как дома, так и на стройплощадке. Некоторые из самых популярных продуктов Black & Decker — это дрели и гаечные ключи, которые используются как для сверления отверстий в различных поверхностях, так и для закрепления и удаления винтов.

Дрели Black & Decker оснащены патроном без ключа, который позволяет вставлять и извлекать сверла без ключа. Удаление ключа ускоряет замену, экономя ваше время на поиск потерянного ключа.

Вот шаги, чтобы изменить сверло в дрели Black & Decker:

Шаг 1: Переместите кнопку «Разблокировать», расположенную над спусковым крючком, в положение «Блокировка».

Шаг 2: Возьмитесь одной рукой за нижнюю часть патрона, который находится на тонкой черной ребристой детали.

Шаг 3: Поверните переднюю часть патрона против часовой стрелки (если смотреть спереди сверла), другой рукой откройте патрон.

Шаг 4: Полностью вставьте биту в патрон, затем поверните патрон по часовой стрелке до упора.

Как извлечь сверло из поврежденного патрона

Полезный СОВЕТ!

Если ваш патрон заклинивает, вам не нужно разбирать весь патрон. Часто для того, чтобы сверлильный патрон был проходимым и открытым, достаточно легкого удара молотком по шпонке для сверла или по центральной втулке.

Вот методы, чтобы удалить сверло из поврежденного патрона:

  1. Держите патрон и запускайте сверло в обратном направлении , я чуть не обжег руку. Пробовал с толстой садовой перчаткой и чуть не обжег руку.
  2. Погрузите головку в WD40, чтобы ослабить бит ; у меня ничего из этого не сработало
  3. Вставьте бит в патрон , так как это помогает освободить кулачки внутрь, несмотря на несколько ударов молотком, ничего не сдвинулось, и бит не был ослаблен, чем когда я начал
  4. Используйте ленточный ключ — единственный способ сделать это — схватить патрон и запустить сверло в противоположном направлении.Поскольку сверло так застряло, а крутящий момент при сверлении был таким высоким, именно сверло (а не патрон) начало вращаться и сверлить мою руку!

Заключение

Сменить сверло не всегда так просто. Иногда вам нужно приложить немного больше усилий к шпинделю, а иногда вам нужно все разбирать. Это происходит прежде всего, когда вы оставляете сверло во влажных помещениях, даже если эти инструменты качественно лучше, всегда есть риск блокировки какого-либо механизма.

Независимо от типа патрона вашего сверла, замену сверла можно выполнить всего за несколько шагов. Итак, вы закончили процесс , как заменить сверло .

Как удалить патрон из сверлильного пресса двумя способами

Возможно, вы знаете, как работать с патроном дрели и патронами с отверткой, но метод снятия патрона со сверлильного станка сильно отличается от этих. Да, мы не будем отрицать, что этот процесс прост, но чтобы добиться здесь совершенства, нужно приложить немало усилий, потому что в конечном итоге вы можете повредить патрон!

Итак, мы придумали простой метод снятия патрона со сверлильного станка без повреждения каких-либо компонентов.Ознакомьтесь с методами безупречной работы!

Способы снятия патрона сверлильного станка

Вот два метода снятия патрона с деревообрабатывающего сверлильного станка. Независимо от того, что вы выберете, все, что вам нужно, — это быть осторожным, и все обязательно будет хорошо!

Метод 1: Инструмент для снятия патрона

Когда дело доходит до снятия патрона со сверлильного станка, мы всегда рекомендуем вам приобрести инструмент для снятия чека. Это проще и проще!

Шаг 1: Установка инструмента

Поскольку вы используете инструмент для снятия патрона, это будет легкий процесс для вас.Во-первых, вам нужно взять инструмент для снятия патрона и вставить его в окно шпинделя пресса. Будьте осторожны, когда делаете это, потому что люди обычно ошибаются на первом этапе.

Шаг 2: Начните забивать

После того, как вы вставите инструмент для снятия, вы должны начать молоток. Забить патрон молотком — задача не из легких. Это не сложно, потому что нужно приложить слишком много усилий. Здесь нужно осторожно использовать руки. Процесс молотка должен быть легким, чтобы вы могли выполнять свою работу.Начните бить молотком в легком темпе и проденьте инструмент дальше в окно.

Шаг 3: Продолжайте молотить

Постучав некоторое время, вы увидите, что патрон выпадает. Это позиция, в которой вам нужно остановиться. Продолжайте стучать, пока не увидите, что патрон выпадает. Когда он выпадает из пресса, ваша работа почти готова. В этом случае вы должны убедиться, что сверлильный стол пресса поднят. Держите его достаточно приподнятым, чтобы не повредить патрон.Если он упадет слишком высоко, патрон наверняка будет поврежден. Все, что вам нужно сделать, это позаботиться об этом. Только присмотритесь как следует, вы узнаете, как настроить стол.

Метод 2: твердая древесина и молоток

В некоторых случаях инструмент для снятия патрона недоступен у вас. Не волнуйтесь; у нас есть другие методы для выполнения вашей работы. Здесь вы также можете использовать твердую древесину и молоток, чтобы правильно вынуть патрон, не повредив его.

Мы всегда рекомендуем использовать инструмент для удаления, потому что с ним легче справиться.Использовать твердую древесину и молоток для новичка может быть непросто. Все, что вам нужно сделать, это быть осторожным во время работы. В противном случае вы повредите свое имущество.

Шаг 1. Соберите оборудование

Итак, во-первых, вам нужно найти молоток, который подойдет вам. Поскольку вы не получаете инструмент для снятия, вместо него может сработать молоток. Вместе с молотком вам понадобится кусок твердой древесины. Не все куски древесины подойдут лучше всего. Для лучшего результата вам следует подобрать прочный кусок дерева.Кроме того, размер должен быть идеальным, чтобы вы могли обращаться с ним во время работы.

Шаг 2. Отрегулируйте угол

На следующем шаге вам нужно разместить стол. Под таблицей мы подразумеваем, что вы должны расположить твердую древесину. Вам будет непросто расположить кусок твердой древесины.

Представьте себе, каким был бы угол, если бы у вас был сверлильный стол пресса. Просто держите в уме угол и перемещайте его соответствующим образом. Вскоре вы получите правильный угол, чтобы отрегулировать его, чтобы патрон не упал и не сломался.

Шаг 3: Начните забивать

Теперь, когда вы готовы с молотком и твердой древесиной с идеальным углом наклона, вы можете приступить к молотковому процессу. Процесс забивания такой же, как и раньше. Все, что вам нужно сделать, это повторить процесс в том же темпе и темпе. В случае с настоящим молотком все будет немного иначе.

Вам пришлось некоторое время работать молотком, если вы использовали инструмент для снятия патрона. Впрочем, здесь долго работать не надо! В этом случае вам нужно нанести удар и два, и вы сделаете свою работу! Для молотка большого или среднего размера достаточно двух ударов.После периода стачивания вы увидите, что патрон ослаблен и медленно выпадет.

NB: Поскольку в этом методе используется тяжелый молоток, руки должны быть очень легкими. Также убедитесь, что сила ударов молотка направлена ​​под правильным углом. Угол нанесения удара должен быть направлен вниз. Вы должны спускаться как можно ниже. В этом случае чем ниже, тем лучше!

Это поможет вам сохранить вал патрона в безопасности. Если вы не ударите его вниз, есть вероятность погнуть вал патрона.Кроме того, сверление шпинделя — это ошибка, которую совершает большинство людей, когда не направляют удар молотком вниз. Сохраняйте правильный угол и идеальную скорость, и вы легко сможете снять патрон со сверлильного станка!

Шаг 4. Очистите его

После того, как вы закончите процесс снятия патрона, вы должны очистить его. Часто люди игнорируют важность чистки патрона. Однако перед установкой патрона его необходимо как следует очистить, а затем вернуть обратно внутрь сверлильного станка.Если вы этого не сделаете, на вал патрона будет налипать грязь, пыль и масло.

В результате зажим патрона не будет таким хорошим, как вы ожидаете! Возьмите тряпку и начните ее чистить. Вы можете добавить сюда обезжиривающее средство, чтобы очистка была идеальной. Используйте ацетон, если хотите аккуратно очистить его. Ацетон легко испаряется и защищает патрон от пыли. Очистка требует не только верхняя часть патрона, но и внутренняя часть.

С помощью тряпки и ацетона вы должны засунуть руки во внутреннюю часть шпинделя.Очистите шпиндель сверлильного станка изнутри. И теперь вы готовы снова установить патрон или заменить патрон на новый!

Заключение

Итак, процесс снятия патрона со сверлильного станка был легким, не так ли? Вы не узнаете этого, пока не сделаете это! Этот метод, безусловно, прост, но сохранять равновесие во время работы сложно. Итак, прежде чем вы станете идеальным, вы должны попрактиковаться в этом!

Чтобы узнать больше, посетите наш сайт и узнайте о сверлильном станке, шпинделе, патроне и обо всем остальном, что вам нужно, когда дело касается работы с деревом и материалами! Оставайтесь с нами для получения дополнительной информации!

Связанные

Как отремонтировать и заменить патрон сверлильного станка

Наличие в вашем распоряжении точного сверлильного станка — одно из ключевых преимуществ, которыми обладают хорошие мастера по дереву перед плотниками и другими мастерами, которым приходится приносить инструменты на место работы.Мало того, что сверлильный станок может обрабатывать большие отверстия более эффективно, безопасно и с гораздо меньшими физическими усилиями, чем сверло, сверлильный станок также отлично справляется с другими полезными задачами, такими как растачивание длинных отверстий шпинделя или использование в качестве шлифовального станка для шпинделя. шлифование криволинейных пропилов, созданных лобзиком или ленточной пилой.

Кроме того, сверлильный станок может работать с долотами, которые намного больше и точнее, чем те, которые обычно используются с портативными сверлами. Например, не рекомендуется использовать сверло Форстнера для вырезания отверстия с плоским дном с помощью ручного сверла, но сверлильный станок может справиться с этой работой без особых усилий.

Но для выполнения любой из этих задач патрон сверлильного станка — зажимная головка, которая удерживает и поворачивает сверла, — должен быть в хорошем рабочем состоянии. Если патрон не удерживает сверло надежно или если он жесткий или не выровнен, ваш сверлильный станок не будет работать должным образом, а отверстия, которые вы просверливаете, будут не такими точными.

Принцип работы патрона сверлильного станка

Патрон сверлильного станка обычно представляет собой трехкулачковый зажим, который равномерно и надежно зажимается вокруг хвостовика сверла.Большинство патронов для сверлильных станков имеют размер не менее 1/2 дюйма (размер патрона указывает максимальный диаметр хвостовика, который он может принять), а многие — 3/4 дюйма. Патрон затягивается зубчатым ключом, называемым ключом патрона . Для установки биты просто вставьте хвостовик биты в патрон и вручную затяните кольцо до тех пор, пока кулачки не будут равномерно и надежно удерживать бит, затем вставьте конец ключа патрона в одно из отверстий на патроне выше. втулку, совместив шестерни на шпонке с шестернями на патроне.Поверните ключ патрона по часовой стрелке, чтобы затянуть патрон, или против часовой стрелки, чтобы ослабить захват патрона на бите.

Обслуживание патрона часто сводится к простой очистке его, пока он еще находится на месте, но примерно раз в год рекомендуется полностью снимать его для глубокой очистки, а затем повторно устанавливать. Для инструмента, который интенсивно использовался в течение многих лет, может потребоваться новый патрон.

Инструменты и расходные материалы, которые вам понадобятся

  • Воздушный компрессор или баллон со сжатым воздухом
  • Чистые салфетки
  • Смазка для сушки
  • Защита глаз
  • Шестигранный ключ
  • Молоток (при необходимости)
  • Ключ рожковый (при необходимости)
  • Запасной патрон (при необходимости)

Инструкции

  1. Очистите патрон

    Чтобы очистить патрон, сначала отключите шнур питания от розетки в целях безопасности.Затем удалите все биты из патрона и поверните кольцо так, чтобы губки полностью выдвинулись. Протрите патрон сухой тканью без ворса. Затем полностью втяните челюсти и выдуйте опилки из отверстия челюсти сжатым воздухом. Это выдует любые опилки или грязь из губок патрона.

    СОВЕТ : При использовании воздушной форсунки для выдувания любых незакрепленных частиц наденьте пару защитных очков, чтобы защитить глаза от любого летящего мусора.

  2. Смажьте патрон

    После очистки патрона изнутри и снаружи смажьте его, распылив небольшое количество качественной осушающей смазки (например, Boeshield T-9) на открытые губки патрона. Поверните хомут, выдвигая и втягивая губки пару раз, пока смазка не войдет в механизм, затем вытрите излишки.

    Если эта простая процедура очистки и смазки не вернет патрон в хорошее рабочее состояние, продолжите, сняв патрон для более тщательной очистки.

  3. Снимите патрон

    На большинстве ручных сверл патрон снимается путем ослабления установочного винта внутри открытых кулачков патрона, но на сверлильном станке патрон имеет конический вал, который плотно прилегает к шпинделю.

    Чтобы начать снятие, нажмите на ручку инструмента, чтобы опустить пиноль и патрон до упора, затем поверните фиксатор пиноли, чтобы удерживать механизм в опущенном положении.

    Затем найдите большую вертикальную прорезь внутри стержня пиноли.Если вы найдете этот паз, вставьте ключ для снятия патрона и постучите по его концу молотком, чтобы выбить патрон из шпинделя пиноли.

    Если в вашем патроне нет ключа для снятия и соответствующей прорези, поднимите пиноль до тех пор, пока верхний край втулки патрона не окажется примерно на 1/2 дюйма ниже корпуса сверла, и затяните фиксатор пиноли, чтобы зафиксировать пиноль. Затем наденьте головку большого гаечного ключа на гусиный шпиндель прямо над буртиком зажимного патрона. С усилием надавите на большой гаечный ключ, чтобы вытащить патрон из игольчатого шпинделя.

  4. Очистите патрон

    Сняв патрон, протрите конический вал патрона сухой тканью без ворса. Затем продуйте отверстие в нижней части игольного шпинделя сжатым воздухом, чтобы удалить грязь и опилки.

    Если патрон сильно изношен или поврежден, вам нужно будет купить новый. Если после очистки он окажется в хорошем состоянии, его можно переустановить.

  5. Установите патрон

    Чтобы заменить или переустановить патрон, поднимите пиноль в самое верхнее положение и затяните фиксатор пиноли, чтобы зафиксировать шпиндель.Поверните стол сверлильного пресса в сторону, чтобы он не мешал установке патрона.

    Затем вставьте конический хвостовик патрона в пиноль. Слегка поверните патрон вручную, пока квадратная головка в верхней части хвостовика не войдет в гнездо внутри пинольного шпинделя. Полностью втяните губки и один раз сильно ударьте молотком по нижней части патрона, чтобы хвостовик патрона вошел в пиноль.

    Поверните втулку патрона, чтобы проверить работу патрона, затем подключите двигатель, вставьте сверло в патрон и сделайте несколько пробных отверстий, чтобы убедиться, что переустановленный патрон работает правильно.

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
