виды и технология монтажа своими руками

Выровнять пол можно множеством способов, наиболее распространенным из которых является стяжка. Она бывает сухая, мокрая, полусухая, саморазливающаяся, но во всех случаях ее необходимо выравнивать или же контролировать ее уровень. Для организации и упрощения этого процесса и служат маяки.

Прежде всего, перед началом выравнивания полов необходимо определить нулевой уровень в помещении. В настоящее время для этого используют лазерный уровень, так же можно воспользоваться водяным уровнем. Затем обозначаем самый высокий уровень пола и отступаем от него минимум 30 мм – это и будет уровень, по которому необходимо выставлять маяки. По нему можно натянуть веревку по всей площади помещения с определенным шагом. Закрепленный профиль должен касаться этой веревки.

Маяки устанавливаются с шагом на 15-20 см меньше размера правила, которым будет выравниваться стяжка.

Для различных видов стяжек обычно организуются различные типы маяков, рассмотрим их более подробно.

Маяки для бетонной стяжки

1. Профиль на основании из бетона

Для бетонной стяжки наиболее часто используют п-образный или т-образный профиль для гипсокартона. Монтировать его можно на столбиках из раствора или кусках кирпича, закрепляя с помощью асбеста или быстросохнущей шпаклевки. Главное сразу же выставлять необходимый уровень иначе профиль придется отрывать и монтировать заново.

2. Монтаж профиля на саморезах

Этот метод более трудоемкий, но при этом позволяет выставить уровень профиля в любой момент, вкручиванием или выкручиванием самореза.

3. Профиль для пола с укладкой пенопласта (плавающая стяжка)

В этом случае, пенопласт используется в качестве утеплителя и заодно уменьшает вес всей стяжки. После укладки листов пенопласта, в него по уровню вкручиваются саморезы, по которым затем и равняется стяжка. После высыхания саморезы можно выкрутить, а отверстия залить бетоном.

4. Полусухая стяжка

Такую стяжку можно осуществить вообще без специально выполняемых маяков. Для этого просто возводят небольшие кучки из цемента, расстояние между которыми выбирается исходя из размеров имеющегося правила и высотой по выбранному уровню. Затем, в процессе заливки, раствор выравнивается по этим кучкам.

5. Наливные полы

В случае монтажа наливных полов обычно нужно контролировать не плоскостность полов, а их толщину по всей площади. Для этого в пол вкручиваются саморезы  и при достижении нужной толщины стяжки саморезы удаляются. Кроме того, можно использовать специальные маяки для точного контроля толщины стяжки — реперов.

Маяки для сухой стяжки

При монтаже сухой стяжки обычно используют п-образный профиль, который укладывается непосредственной на пол, поэтому его высота выбирается равной толщине сухой стяжки.

Профиль не крепится к полу, чтобы не повредить слой гидроизоляции. Для создания более жесткого пола, профиль маяки устанавливаются близко друг к другу, а листы гипкартона укладываться сразу на несколько направляющих.

Для сухой стяжки можно использовать временные маяки, которые после засыпки размещаются  у противоположных стен комнаты и пол выравнивается сразу же по всей ширине. Затем маяки перемещаются на следующий участок комнаты.

разбор всех возможных вариантов для любой стяжки. Маяки из растворных куч

Формирование ровного основания и пола не всегда требует использование сложных технических решений, подходов и технологий.

Выравнивание пола по маякам – это традиционный способ, предусматривающий обустройство горизонтальных направляющих, которые значительно облегчают обустройство ровного пола. Маячки для выравнивания пола представляют собой линейную конструкцию, для формирования которой используются подручные материалы.

Подготовка основания, проведение расчетов и разметки

Технология обустройства направляющих и маяков предусматривает укладку материалов на чистое и подготовленное основание.

На этапе подготовки основания, выполняется уборка и отбивка налипшей грязи

Для этого проводят ряд подготовительных работ, которые включают в себя следующие действия:

  • уборка мусора и очистка основания пола;
  • устранение возможных повреждений, сколов и трещин;
  • грунтовка поверхности по периметру помещения;
  • определение нулевого уровня и выполнение разметки;
  • обустройство гидроизоляционного слоя;
  • укладка тепло- и звукоизоляции.

На этапе уборки пола, рекомендуется провести тщательную очистку поверхности от наслоившейся грязи, пыли, налипшего цемента и шпатлевки. Для удаления налипших загрязнений можно использовать обычное зубило, молоток и дрель. Уборку пыли и мелкой грязи лучше осуществлять строительным пылесосом.

После уборки помещения, выполняется визуальный осмотр поверхности на наличие трещин и повреждений бетонной плиты. Для устранения изъянов используется клеевой раствор, цементно-песчаная смесь или плиточный клей.

Для наилучшего сцепления материалов с поверхностью бетона, после устранения повреждений, производится грунтовка поверхности. Грунтовка хорошо проникает в пористую структуру бетона, повышает адгезию и собирает остаточную пыль с поверхности.

Обустройство гидро-, тепло- и звукоизоляционных слоев, выполняется только для новых или полностью вскрытых полов. Для старой и существующей стяжки, укладка дополнительных слоев не требуется, так как сильно увеличивает толщину пола после проведения отделочных работ.

Которая включает в себя нахождение верхней точки и нулевого уровня на поверхности пола, перенос разметки на плоскость стены и определение конечного уровня пола после выравнивания.

Общая схема нахождения уровня будущего пола, где А-Б — линия на плоскости стены, а В-Г — уровень плиты перекрытия

Для проведения расчетных работ, можно использовать карандаш и капроновый шнур, строительный или водный уровень. При наличии опыта отделочных работ, можно применить лазерный уровень или осепостроитель.

Для определения наивысшей точки для существующей поверхности, с использованием капронового или строительного уровня, потребуется выполнить следующие работы:

  • по периметру помещения на плоскости стены, прочерчивается ровная линия с соблюдением уровня;
  • производится измерение вертикального расстояния от прочерченной линии до бетонной плиты основания;
  • в процессе измерений, следует найти минимальное расстояние, которое и будет наивысшей точкой на плоскости пола;
  • от полученной точки, поднимаются на 3-5 см и прочерчивают линию, на которую следует ориентироваться при установке маяков.

Для определения точечных участков посередине помещения, находящихся выше найденного уровня, следует растянуть шнур по ширине и диагонали комнаты. При наличии такой точки, производится ее удаление, при помощи зубила или перфоратора.

Используемые материалы и конструкции

Маяки для выравнивания пола – это направляющие, указывающие на уровень плоскости относительно горизонта. Монтаж и крепление направляющих происходит согласно существующей разметке.

Наиболее часто, маяки применяются при выравнивании пола с использованием следующих технологий:

  • заливка бетонной стяжки;
  • засыпка сухой стяжки;
  • использование самовыравнивающихся смесей;
  • укладка фанеры или ЦСП.

Использование бетонных и цементных растворов, является простым и популярным способом выравнивания бетонного основания. Маяки, в данном случае, испытывают большую нагрузку, поэтому для их изготовления используют прочный металл, который не будет прогибаться при распределении раствора по поверхности.

Конкретный способ проведения отделочных работ, предусматривает использование определенных маяков. Выбор направляющих обуславливается целым рядом факторов, среди которых – толщина слоя, вид смеси, консистенция раствора и т.д.

Основные материалы, используемые для создания маячков

При выравнивании пола и бетонной стяжкой, для изготовления направляющих используются следующие материалы:

  1. П-образный металлический профиль, смонтированный на цементный раствор – профиль утапливается в небольших горках или продольно выложенном растворе цемента, гипса или алебастры.
  2. П-образный металлический профиль, закрепленный саморезами – профиль монтируется на крепежные элементы, в виде саморезов, которые закручиваются в бетонную плиту.
  3. Прямоугольный деревянный брус – используются довольно редко, так как перед использованием их приходится вымачивать. Для фиксации деревянных реек или бруса используют цементно-песчаную смесь или саморезы.
  4. Маячки из цементной смеси – могут быть обустроены двумя способами. В первом случае, в плиту забиваются дюбеля и закручиваются саморезы, на высоту нулевого уровня. Между саморезами формируют горку из цемента аналогичной высоты. Во втором случае, вместо горок, формируют длинную стенку из раствора, которая подгоняется до нужной высоты.
  5. Направляющие для полусухих смесей – по углам помещения, на расстоянии меньшем размера правила, формируют две площадки из полусухой смеси.

При обустройстве цементной стяжки по теплоизоляционному слою, в качестве маяков используются саморезы, закрученные в бетонную плиту перекрытия. Укладка теплоизоляции осуществляется поверх саморезов, так чтобы они торчали из плит теплоизоляционного материала. После высыхания раствора, саморезы выкручиваются, а образовавшиеся пустоты заполняются аналогичным раствором.

Реперы — специальные конструкции, применяемые при заливке нивелирующих смесей

При устройстве сухой стяжки маяки для выравнивания пола, как и в предыдущем случае, испытывают повышенные нагрузки, и давление от смеси. Направляющие должны иметь достаточную прочность и жесткое крепление к основанию пола.

При засыпке сухих смесей, в качестве маячков рекомендуется использовать П-образный профиль для гипсокартона или деревянный брус, которые фиксируются на цементно-песчаную смесь. Крайне нежелательно применение саморезов и других крепежей, которые могут повредить гидро- и пароизоляционный слой.

Для ориентировки при заливке самовыравнивающихся смесей и наливных полов, используются специальные инструменты – реперы. Это конструкции, имеющие три точки опоры со стержнем посередине.

Установка реперов, осуществляется на прогрунтованную поверхность, исходя из положения стержня посередине. В некоторых случаях, при отсутствии реперов используют саморезы, которые удаляют спустя 30 минут, после заливки наливного пола.

При выравнивании деревянных оснований, в качестве маячков выступают деревянные лаги, которые располагаются по периметру помещения. Для формирования уровня, под лаги подкладываются рулонные материалы, тонкие доски или брус.

Как выставить маяки для выравнивания

Установка маячков, осуществляется исходя из используемой технологии выравнивания пола. То есть выбор конкретных материалов и способов фиксации направляющих, как описывалось выше, зависит от используемых смесей и растворов.

Общая схема устройства штыревых и линейных маячков

Так, для монтажа направляющих под бетонную стяжку, можно использовать такие общие правила, как:

  • маяки устанавливаются параллельно друг другу;
  • параллельные маяки могут располагаться через разное расстояние друг от друга;
  • расстояние между соседними направляющими не должно превышать длину правила;
  • расстояние от стены до ближайшей направляющей не должно быть менее 25-40 см;
  • установка первой направляющей производится с наивысшей точки на поверхности.

При расчете количества маячков можно исходить из этих правил. Для наглядности, приведем расчет количества направляющих по заданным размерам.

К примеру, расстояние между соседними стенами составляет 5,70 м, длина шпателя или правила 1,20 м.

Беря в расчет, что при выравнивании правило должно касаться стены и перекрывать соседний ряд на 15-20 см, получаем – 5,70 – (1,05 * 2) = 3,6. То есть после установки крайнего и последующего маяков, остается еще 3,6 метра на установку необходимого количества.

Из полученных данных следует – 3,6/1,2 = 3. В общем, получается, что для данных размеров будет достаточно установить 5 маяков. Расстояние от стен до первых направляющих рекомендуется брать усредненное, например – 0,35 метра.

В итоге, выходит, что – (5,7 – 0,7)/5 = 1. Для помещения с 5,7 метра между параллельными стенами, будет достаточно 5 маяков. Расстояние между направляющими будет равно 1 м, расстояние от стен до первых направляющих – 0,35 м.

Общие моменты при выставлении маячков под цементную стяжку

Технология установки маяков, будет выглядеть следующим образом:

  1. В месте расположения верхнего уровня, просверливается углубление небольшого диаметра. В углубление вставляется дюбель или деревянная пробка, далее вкручивается саморез на высоту нулевого уровня. Второй саморез вкручивается на другом конце направляющей.
  2. Проводятся расчеты по существующим размерам помещения. В расчетах выясняется расстояние между направляющими и их необходимое количество.
  3. По полученным размерам, производится разметка на поверхности. Для этого на полу чертятся параллельные линии.
  4. На концах каждой из линий, как и в первом случае, сверлятся отверстия, забивается дюбель или пробка, вворачивается саморез. Между саморезами натягивается капроновый шнур или проволока.
  5. Между саморезами, выполняют укладку смеси бетонного раствора и алебастра. Раствора укладывается небольшими горками, в которые позже производится укладка П-образного профиля.

После обустройства всех направляющих, следует дождаться схватывания и высыхания раствора, после чего можно производить дальнейшие работы.

Заливка и выравнивание цементного раствора

Выравнивание по маякам выполняется только после полного высыхания цементного раствора, который был использован при установке направляющих. Если бетонные смеси не использовались, то сразу после обустройства маяков, можно приступать к подготовке бетонной смеси для стяжки.

В качестве примера, приведем технологию выравнивания с использованием жидкой стяжки.

Для замешивания бетонного раствора можно использовать готовые смеси М200 от производителя. При самостоятельном замешивании, рекомендуется использовать цемент, песок и воду в пропорции 1/3/0,5 соответственно.

Технология выравнивания пола по маякам, будет состоять из следующих этапов:

  1. Выполняется заливка бетонного раствора в пустоты между маяками. Подачу смеси лучше начинать с дальнего угла комнаты по направлению к входу в помещение.
  2. После заливки определенного объема раствора, выполняется его равномерное распределение при помощи металлического правила. Выравнивание происходит по одной полосе за раз.
  3. Распределив и выровняв раствор в одной секции между направляющими, переходят к другим маякам и повторяют действия.
  4. После выравнивания по всей площади помещения, бетонная стяжка накрывается пленкой и оставляется на один-два дня. По прошествии времени, производят удаление маяков и заполнение шва аналогичным раствором.

Полное застывание раствора произойдет не ранее чем через 26-28 дней. При использовании сухих смесей, производить демонтаж направляющих не требуется.

Любое современное покрытие на пол предполагает, что он будет ровным. Если же пол будет покрыт выбоинами, трещинами, выступами, перепады высот будут бросаться в глаза, то на такой основе не только не будет смотреться самое красивое и дорогое покрытие: неровности станут причиной деформации и поломки плит, стирания и образования разрывов на линолеуме и, как следствие, более быстрого износа материалов. Поэтому ключевым этапом в процессе монтажа полов есть их выравнивание. Используя маяки для выравнивания пола и разные виды стяжек, достигают того, что пол получается идеально ровным. Именно маяки и ограничивают стяжку по высоте ее плоскости.

Способов выравнивания полов несколько. Стяжка может быть сухой, полусухой или мокрой (цементно-песочной или бетонной) и т.д. Используют и так называемые саморазливающиеся смеси. Сухую смесь разводят в воде до получения раствора нужной консистенции. Такой раствор сам растекается, создавая ровную поверхность. И даже в таком случае с помощью маяков можно проконтролировать, все ли хорошо, и ровным ли получится пол. О том, как выставить маяки на пол и как выровнять пол по маякам при разных видах стяжек, и пойдет дальше речь.

Технология определения нулевого уровня

Прежде, чем будет осуществляться заливка пола по маякам, нужно правильно их установить. Для этого с помощью строительного или лазерного уровня делают на стенах по периметру помещения отметки. Чем чаще, тем лучше. Потом соединяют их сплошной линией (АB).

Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки

Для этого понадобится шнур и карандаш. С учетом того, какой высоты будет будущая стяжка, выставляют нулевой уровень – линию относительно горизонта. Для этого с помощью веревки отмеряют одинаковое расстояние вниз по всему периметру, метки соединяют и отмечают таким образом наивысший уровень пола (CD). На эту линию ориентируются, выставляя маяки.

При использовании лазерного уровня разметку сделать проще. Направляем уровень на стену и делаем отметки на нужной высоте, также соединяем их

При разных видах стяжек профильные маяки устанавливаются в 20-30 см от стен. Для этого на полу рисуют мелом линии, вдоль которых будут установлены маяки.

Второй способ – закручивают шурупы, выставляют их на необходимом уровне и натягивают между ними нитку, вдоль которой будут выкладываться горки раствора для крепления маяков. Профиль укладывают на горки и «утапливают» в растворе до нужного уровня так, чтобы он касался натянутого шнура.

Расстояние между самими маяками должно быть на 10-15 см меньше, чем используемое вами правило. Правило должно упираться в маяки и скользить по ним. Поэтому маяки еще называют и направляющими. Чаще всего их располагают параллельно друг другу вдоль всего помещения.

Чтобы выставить маяки на нужном уровне, используют всевозможные подкладки: бруски или кирпич

При мокрых (полусухих, цементно-песчаных и бетонных стяжках) не используют в качестве прокладок легко поддающиеся деформации материалы: картон, фанеру, ДВП. При сухих стяжках эти материалы можно смело использовать. Располагают такие основы нужно через каждые 25-30 см, иначе потом профиль может прогибаться под давлением правила.

Маяки для сухой стяжки пола

Вариант 1 — «П-образный профиль»

Вариант 3 — «Комбинированный»

На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.

Вариант 4 — «Деревянные бруски»

Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.

Вариант 5 — «Маяки из раствора»

Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.

Вариант 6 — «Для полусухой стяжки»

Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между ними заполняют раствором и выравнивают правилом, ориентируясь на них.

Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора

Вариант 7 — «Для плавающей стяжки»

Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.

Это касается и других типов маяков, используемых при мокрых стяжках. После того, как стяжка засохнет, их нужно демонтировать, а борозды затереть раствором.

При устройстве бетонного пола в помещениях финишным этапом является затирка стяжки. О том, как и чем это можно сделать, вы узнаете на нашем сайте: .

Вариант 1 — «Штыревые маяки»

Выставляем маяки для наливного пола по уровню

При устройстве наливных полов не всегда используют маяки, ведь подразумевается, что материал сам растечется так, как надо. Но опытные мастера не полагаются на материалы, а полагаются на свой опыт, а потому и используют для наливных полов штыревые маяки на треногах, так называемые реперы. По центру у них есть стержень, который двигается и по которому и определяют уровень стяжки. Перед тем, как поставить маяки на пол, его обязательно грунтуют. Только после того, как пройдет 4-6 часов, можно приступать к заливке полов. Маяки выставляют на расстоянии1 мдруг от друга.

Вариант 2 — «Саморезы»

Вместо реперов можно использовать закрученные в дюпеля и выставленные по уровню саморезы. Для того, чтобы было удобнее отслеживать уровень наливного пола, на саморезы прикрепляют куски перфоленты. После того, как необходимый уровень пола залит, не дожидаясь застывания раствора, саморезы выкручивают.

Штыревые маяки — вариант с саморезами

Маяковые лаги для деревянного пола

При монтаже деревянных полов и для выравнивания пола, и для крепления доски используются лаги. Это длинные бруски, которые выставляются на необходимой высоте с учетом нулевого уровня. Чтобы это сделать, перед тем, как их укладывать, по всей поверхности пола вкручивают саморезы (должны образоваться квадраты со стороной 30 см). Саморезы выставляют по уровню. С ориентировкой на них и укладывают лаги.

Маяковые лаги для деревянного пола — для регулировки их высоты используют деревянные бруски, фанеру или др. материалы. Горизонтальность лаг тоже проверяют, используя уровень

Выставление маяков – процесс длительный и требующий особой щепетильности. Ведь именно это влияет в последствии на качество пола. Поэтому замерять уровнем нужно установленные маяки как в продольном, так и в перпендикулярном направлении, как по отдельности, так и относительно друг друга. Если уровень показывает ровную поверхность, значит, вы добились того, чего хотели и можно приступать к последующим работам.

При использовании наливного пола маяки не нужны, так как смесь обладает самонивелирующимися свойствами, может выводиться «в ноль» без снижения эксплуатационных характеристик.

Обычные цементно-песчаные растворы такими свойствами не обладают. Минимальная толщина слоя составляет 3 см, в нижних точках дома может достигать 10 см. Поэтому для индивидуального застройщика актуальна информация, как выставить маяки для стяжки пола для повышения производительности и качества.

Перед тем, как правильно выставить маяки для стяжки пола, необходимо подготовить основание и отбить единый горизонтальный уровень. При использовании лазерного нивелира отметки на стенах делать не обязательно.

Важно! Для обеспечения нормального эксплуатационного ресурса бетонные и растворные стяжки должны иметь толщину от 3 см в верхней точке основания. Их запрещено выводить «в ноль», поэтому при получении ступенек возле входной двери разумнее использовать занижение нулевой отметки и применение наливных полов.

Отбивка горизонтального уровня

Отбивка производится по технологии:


Смысл действий, описанных выше, найти наивысшую точку в квартире/доме. Там где расстояние от лазерного луча до пола минимально там и есть высшая точка пола. Именно от высшей точки в квартире отсчитывается уровень чистового пола, исходя из требований минимальной толщины слоя. Для цементного раствора минимальный слой равен 3 см, поэтому прибавляем к высшей точке 3 см, это и будет уровень нашей стяжки. Все маячки должны быть выставлены в этот уровень.

Пример: Для упрощения не будем рассматривать квартиру или дом, покажем пример для одной прямоугольной комнаты. Допустим по результатам измерений по углам комнаты у нас получилось: 1-й угол – 65,5 см; 2-й угол 66 см, 3-й угол – 63 см, 4-й угол – 62 см. Значит высшая точка там где у нас 62 см. Отсюда следует, чтобы залить цементную стяжку нужно лить её до уровня 62-3=59 см от плоскости лазерного луча.

Затем нужно выставить маяки в найденном уровне, т. е. расстояние до маяков меряется именно от виртуальной плоскости, построенной нивелиром. Для удобства можно сделать шаблон из дерева или другого материала, на котором отложено нужное расстояние, это позволит не мерить каждый раз рулеткой. Конструкции маяков и способы их регулировки по уровню будут рассмотрены далее.

Совет! Для удобства измерений рекомендуем нарисовать на листе бумаги план квартиры/дома и наносить каждое измерение на этот план, так будет нагляднее и практичнее. По-другому, можно нанести результаты измерений непосредственно на стены, рядом с местом промера.

Важно! Полы квартиры состоят из уложенных крупноформатных плит перекрытия, поэтому высшая точка чаще всего (в 99%) будет находиться с какой-то одной стороны плиты, а не по середине.

При использовании некоторых модификаций наливного пола стяжку можно вывести «в ноль» либо занизить на 5 см максимум, если нижняя точка оказалась у входной двери и для выравнивания горизонтали придется изготовить ступеньку на входе в квартиру.

Совет! Вместо лазерного прибора может использоваться гидроуровень, технология полностью идентична указанной, но построения занимают намного больше времени и менее точные. Если у вас нет лазерного нивелира, его можно арендовать за вполне демократичную цену.

Разновидности маячков для плавающей стяжки

Выбор методики, как выставить маяки под стяжку пола собственными силами, зависит от бюджета отделки и навыков отделочника. Существуют две крупных категории маячков:


Изготавливаются маяки из специальных быстротвердеющих смесей, обычных растворов, специальных профилей, изделий и даже обычных метизов, струны или лески.

Точечные

Для небольших участков, при ограниченном бюджете, высокой квалификации отделочника или применении наливного пола могут использоваться точечные маячки – реперы, вкрученные в основание саморезы или кучки быстротвердеющих стартовых шпаклевочных смесей.

Важно! Стяжки не армируются, поскольку заливаются на заведомо прочное бетонное основание. Однако в них могут вмуровываться коммуникации и контуры теплого пола, которые необходимо уложить на плиту перекрытия до установки маяков.

Реперные

При достаточном бюджете отделки целесообразно применение реперных маяков для стяжки пола из самовыравнивающихся смесей или бетонов с различным наполнителем. Реперы представляют собой треноги с центральным ввинчивающимся стержнем, имеющем шкалу на резьбовой части и опорный столик для установки правила в верхнем уровне.

Технология монтажа маяков имеет вид:

  • реперы устанавливаются в шахматном порядке;
  • опорные столики выкручиваются на общий горизонтальный уровень по отметкам на стенах, пузырьковому уровню или лазерной отметке нивелира;
  • смесь укладывается по нижней шкале каждого репера;
  • после чего эти приспособления вытаскиваются мастером;
  • самонивелирующиеся смеси смыкаются на этих участках самостоятельно, обычный раствор дополнительно разравнивается правилом или шпателем.

Важно! Технология выравнивания создана для дополнительного контроля наливных полов, поэтому при заливке стяжек из бетонов используется очень редко.

Существуют полимерные реперы без опорных столиков и треног в виде вертикально расположенной линейки с миллиметровой шкалой (обычно 10 см), закрепленные внутри основания с самоклеящейся подошвой.

Они монтируются аналогично стальным реперам, после высыхания стяжки линейка извлекается, основание остается вмурованным в бетон, отверстие шпаклюется цементным раствором или стартовой смесью.

Штыревые

Дешевле, но сложнее в установке штыревой маячок из дюбель-гвоздей для систем ГКЛ. Установка производится следующим образом:

  • изготовление параллельных рядов глухих отверстий в бетонном основании, шаг между маяками 0,5 – 1 м, между рядами на 10 – 15 см меньше длины правила;
  • забивка в отверстия полимерных дюбелей;
  • вкручивание специальных саморезов таким образом, чтобы их головки были в едином горизонтальном уровне (контролируется правилом, шнуром или пузырьковым уровнем).

Важно! После укладки и выравнивания смеси и набора прочности стяжкой, достаточной для хождения, саморезы выкручиваются, отверстия шпаклюются стартовыми смесями.

Марки растворные

Более затратный, но менее сложный способ обеспечения маяков при отливке стяжки – растворные марки по технологии:

  • конусные кучки из стартовой шпаклевочной смеси укладываются порядно с интервалом в длину правила, шагом 0,6 – 0,7 м в рядах;
  • верх конусов срезается правилом или длинным пузырьковым уровнем по лазерному нивелиру или отметкам на стенах комнаты;

Совет! После укладки раствора маячки остаются внутри конструкции стяжки. Поэтому не рекомендуется применять алебастр, отторгаемый некоторыми бетонами и наливными полами.

Линейные

Более удобны для домашнего мастера линейные маяки, служащие направляющими для правила, которым счищаются излишки бетона при заливке. При использовании растворных направляющих необходимо обеспечить совместимость компонентов маяков и бетона (наливного пола), так как они вмуровываются в стяжку. Штукатурные маяки обычно несъемные, профили для систем ГКЛ удаляются после частичного схватывания смеси, канавки заделываются бетоном.

Растворные

При наличии достаточного количества стартовой шпатлевки можно установить линейные маяки по методу:

  • полосы смеси укладываются конусом поперек стены, в которой находится дверной проем;
  • по отметкам на стенах или лучу лазерного построителя плоскостей их верхняя кромка подрезается в общем горизонтальном уровне правилом;
  • после отвердевания направляющих между ними укладывается бетон;
  • правилом производится выравнивание по этим маякам.

Технология требует относительно невысокой квалификации мастера, обеспечивает прочность конструкции стяжки.

Штукатурные

Промышленность выпускает для предварительного выравнивания стен и потолков Т-образный перфорированный профиль, получивший название штукатурных маячков. Перфорация предназначена для саморезов, которыми длинномерные элементы крепятся к ограждающим конструкциям здания.

Выставление профиля на бетонное основание перекрытий производится либо на пластиковые клинья (шаг опор 0,4 – 0,6 м), либо на кучки быстротвердеющей шпаклевки. Собственная жесткость штукатурных маяков очень низкая, поэтому не рекомендуется превышать указанный шаг опирания.

Профильные

При значительной толщине стяжки идеальным вариантом маяков является оцинкованный или нержавеющий профиль для систем ГКЛ. Эти элементы устанавливаются по уровню на быстротвердеющую стартовую шпаклевочную смесь или фиксируются к бетонному основанию саморезами.

Профиль обладает стабильной пространственной геометрией, выдерживает давление больших объемов бетона, легко извлекается из смеси после ее отвердевания. Не рекомендуется оставлять профиль вмурованным в стяжку.

Брусовые

Для экономии бюджета индивидуальный застройщик может применить в качестве маяков деревянный брусок подходящего сечения. Поскольку эти элементы являются извлекаемыми, достаточно обработать пиломатериал перед укладкой на основание антисептиком и отработанным маслом или мыльным раствором, после извлечения очистить от бетона и использовать в перегородках, стропильной системе здания.

Важно! Технология полностью идентична установке профиля, однако пиломатериал редко имеет идеальную геометрию, методика применяется не часто.

Трубчатые

Еще одним вариантом бюджетных выравнивающих линейных элементов для перемещения правила служат квадратные и прямоугольные трубы. Их укладывают на быстросохнущие марочные маяки, извлекают по окончании набора прочности бетоном в обычном порядке, рассмотренном в предыдущих технологиях. Круглые трубы полностью скрыты в конструкционном материале стяжки, вытащить их из бетона гораздо сложнее, не повредив прилежащие к ним участки.

Направляющие из трубы.

Маяки для «сухой» стяжки

В отличие от наливных полов и традиционных бетонов в сухих стяжках применяется уложенный поверх керамзитовой крошки двухслойный гипсоволоконный лист ГВЛ.

В классической технологии производителя Кнауф, выпускающего комплекты готового к укладке материала, маяками для выравнивания керамзитного песка служат направляющие рейки:


Однако комплект этих приспособлений редко используется индивидуальными застройщиками. Применяются линейные маяки, технология установки которых рассмотрена выше в данном руководстве. При этом домашнему мастеру следует учесть:


Важно! Точечные маяки для сухих стяжек применяются очень редко, так как за саморезы правило цепляется, а реперы недостаточно популярны у отечественных отделочников.

Таким образом, в качестве маяков могут использоваться различные материалы, монтируемые не одинаковыми способами. Это позволяет скорректировать бюджет отделки и выбор технологии в зависимости от навыков домашнего мастера.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

При строительстве частного дома или капитальном ремонте квартиры очень важным этапом является стяжка пола, которая предназначена для выравнивания поверхности перед финишным покрытием.

Стяжка пола по маякам

Процесс установки системы маяков при подготовке к выравниванию поверхности полов является достаточно сложным и чрезвычайно ответственным, требующим максимальной степени аккуратности, а также строгой последовательности действий.

От того, насколько правильно будут установлены маяки под стяжку пола, напрямую зависит уровень качества будущей поверхности, а следовательно, эксплуатационная характеристика и внешний вид планируемых декоративных покрытий полов.

Какая роль отводится маякам в процессе строительства?

С каким бы старанием ни выполнялась общая строительная работа, добиться того, чтобы поверхность плит перекрытия была идеальной, а сами они имели бы строго горизонтальное расположение, почти невозможно. Всегда остается небольшой перепад по высоте. Помимо этого, часто требуется выполнить определенный уровень гидроизоляции, утепления или же установки отопительных систем «теплые полы». В любом случае «чистовые» поверхности, на которые непосредственно будут застилаться декоративные покрытия, становятся по уровню несколько выше основ.

Сама процедура выравнивания полов по методу заливки (или засыпки) стяжек требует отдельного подробного рассмотрения — здесь имеется очень много разных нюансов, начиная от подготовки поверхности основания, заканчивая выбором вида и требуемой пропорции раствора.

Но вот каким образом можно добиться того, чтобы создаваемые поверхности были идеально горизонтальными? Для того чтобы на этот вопрос ответить правильно, надо получше ознакомиться с назначением системы маяков.

По своей сути, стяжка пола по маякам является ничем иным, как совокупностью направляющих, которые установлены на одном, строго выверенном уровне. Они служат в качестве хорошего ориентира для заливающего пол работника, и незаменимого технологического приспособления, значительно упрощающего данный ответственный и трудоемкий процесс.

Общие принципы установки маяков

Для того чтобы наиболее качественно была проведена установка маяков для стяжки пола, очень важно соблюдать два самых главных условия:

  1. Точное отбивание нулевого уровня.
  2. Строгое соблюдение нужного расстояния между направляющими.

Нулевой уровень

Если вы желаете придать заливаемой стяжке действительно высокую степень прочности, с целью как можно более продлить срок службы, ее толщину на самых узких участках следует делать не больше тридцати миллиметров, поскольку именно такая величина считается идеально подходящей для отбивки нулевого уровня.

Некоторые из видов (к примеру, сухая стяжка пола по маякам) требуют гораздо более толстого слоя — от пятидесяти миллиметров.

В углах, которые визуально кажутся чересчур высокими, делаются на стенах отметки на расстоянии, скажем, пятьдесят сантиметров от уровня пола.

При помощи гидроуровней или строительных уровней-линеек эти отметки следует перенести по всему периметру стены помещения. Процесс этот может быть значительно упрощен и ускорен, если имеется качественный лазерный уровень.

От этой строго горизонтально проведенной линии и следует измерять расстояние до поверхности пола на каждом из участков стены помещения, записывая полученный результат. Место, где это расстояние будет минимальное, следует принимать за самую высокую точку пола.

В выявленной точке следует сделать отметку выше поверхности пола примерно на тридцать миллиметров (на максимальную толщину стяжки). От нее, как и в первом случае, следует провести по всему периметру стены строго горизонтальную линию. Эта линия и будет являться «нулевым» базовым уровнем.

Для того чтобы убедиться, что все было выполнено правильно, нужно проверять уровни полов в центре помещения — бывают случаи, что там он выше, чем у стены.

Делается проверка в ряде мест при помощи натянутых по базовым нулевым линиям шнурам. Если в центре комнаты уровень будет более высоким, или же, толщина заливаемой стяжки будет слишком маленькая, нулевая линия должна быть смещена вверх на нужное расстояние.

Как правильно спланировать направление маяков, а также расстояние между ними?

Как правило, линия маяка выкладывается вдоль помещения, по направлению предстоящей заливки стяжек.

От стены первая и вторая параллельные ей направляющие должны быть расположены на расстоянии не более трехсот с половиной миллиметров друг от друга, в противном случае у стены может образоваться провал поверхности.

Остальные маяки следует распределять равномерно, таким образом, чтобы расстояние между двумя соседними направляющими было примерно на 255-355 миллиметров меньше, чем длина правила, имеющегося в распоряжении.

Некоторые из технологий устройства стяжки требуют довольно частого размещения маяка. Например, для засыпания сухих стяжек нужно около восьми направляющих, ширина которых должна превышать ширину помещения.

После того как стяжка пола по маякам будет сделана, необходимо нивелировать поверхность.

Разновидности маяков

Для того чтобы была проведена установка маяков для стяжки пола, используют специальные металлические профили или приспособления, а также некоторые подручные материалы.

Выбор способа установки главным образом будет зависеть от вида засыпаемой или заливаемой стяжки.

Металлический профиль

В качестве направляющего, когда устанавливаются маяки для стяжки пола (фото), в основном используется металлический профиль.

При устройстве стяжки с минимальной толщиной в небольшом помещении для данной цели вполне может подойти штукатурный металлический профиль.

Тем не менее, невзирая на имеющееся у него так называемое «ребро жесткости», он не отличается особо высоким уровнем прочности, и при большом объеме заливаемого раствора может не справиться с таким давлением, вследствие чего начать деформироваться — пружинить или прогибаться.

Как очень удачная альтернатива нередко применяется выставление маяков для стяжки пола из металлического П-образного профиля для гипсокартона. Он может быть узким потолочным, с высотой боковой полки в двадцать семь с половиной миллиметров и шириной перемычки в двадцать восемь с половиной миллиметров, или широким — двадцать семь с половиной на шестьдесят семь с половиной миллиметров.

Особым достоинством такого подхода является то, что благодаря нему создаются весьма удобные направляющие, которые необходимы для движений по ним правила при заливке.

В процессе использования тяжелого раствора всегда есть место возможности сложить два профиля в один (с прямоугольным сечением), тем самым добавив ему прочности.

Система «теплый пол»

Маяк для стяжки теплого пола и сама заливка раствора требует особого внимания, так как поверхность с подогревом подвергается как физическим нагрузкам, так и температурному расширению за счет нагрева и охлаждения.

Толщину стяжки для нагревательного кабеля рекомендуется делать 3-5 см. Если она менее 3 см, ее может просто «порвать» из-за температурного расширения. При слое более 5 см кабель может не справиться с нагревом, и температура на поверхности пола не сможет соответствовать заданной на регуляторе. Оптимальная толщина стяжки на разделительном слое составляет не менее 3 см.

Все наверно думают, что для того чтобы сделать стяжку с неровностью по всей длине в несколько миллиметров, необходимо иметь огромный опыт в этом деле. Это не так!

В этом мастер-классе я объясню, как легко и просто сделать любую стяжку по маякам своими руками.

Для начала нужно промерить всю комнату уровнем и найти самую высокую и самую низкую точку. От самой высокой и начнем устанавливать маяки, ну а низкая нам нужна для того чтобы приблизительно увидеть толщину будущей стяжки.

Узнав толщину стяжки можно приблизительно рассчитать расход смеси для стяжки . Как правило, на 1 квадратный метр, при толщине слоя 1 мм, уходит 2 кг любой цементной смеси. Например: если у вас толщина 3 см, то на 1 квадратный метр понадобиться 60 кг смеси. Если используете цемент и песок в соотношении 1:3, то при толщине 3 см вам понадобиться 15 кг цемента и 45 кг песка на 1 квадратный метр. Надеюсь понятно.

Теперь нужно определиться, через сколько выставить маяки, в основном, ширина зависит от используемого вами правила. Рекомендую использовать правило длиной 1,5-2 метра. Соответственно, если использовать правило длиной 1,5 метра, маяки выставлять через 1,4 метра, если правило 2 метра, то через 1,9 метра. Главное чтобы правило опиралось на 2 маяка.

Переходим к разметке. Отcтупаем от стены 20 см и 5 см от смежной и сверлим первое отверстие. Так делаем во всех углах помещения.

Следующим шагом, делим помещение на полосы, равные ширине выбранного вами правила. Например, ширина помещения 4.2 метра, правило у нас 1.5 метра. Получается, что мы делим помещение на 3 равные части. Разметив полосы, сверлим отверстия в их началах, не забывая отступить от стены по 5 см.

Через 2 самореза натягиваем нить.

Сверлим отверстия через 40-50 см, используя нить как ориентир. Чем точнее будет просверлено отверстие, тем легче будет выставить маяк.

Таким образом, продолжаем сверлить все остальные линии. В итоге должно получиться вот так

Теперь самое интересное, нужно гидроуровнем выставить крайние саморезы наших линий. Тут уж без помощника никак не обойтись. Следует помнить, что стяжка должна быть выше самой максимальной точки. Например, если вы используете готовые смеси, то минимальную толщину нужно смотреть на упаковке, если цементно-песчаную стяжку, то она должна быть минимум на 2 см выше максимальной точки. Лучше всего саморезы выставить при помощи двух палочек, одинаковой длины. Ставите одну палочку на самую максимальную точку в помещении, учитывая толщину нашей стяжки, а другую на крайний саморез. Уравниваете, и начинаете потихоньку откручивать или закручивать саморез, пока уровень полностью не совпадет. Так продолжаете со всеми крайними саморезами.

Выставляем промежуточные саморезы. Вбиваем дюбеля и вкручиваем саморезы. Натягиваем нить через шляпки крайних выставленных саморезов и начинаем выкручивать промежуточные саморезы пока шляпка не коснется нити.

И так, как вы уже поняли, делаем со всеми.

Подготовка закончена, можно вклеивать маяки.

Там, где будет находиться будущий маяк, хорошо подметаем и грунтуем. Маяки нужно выставлять на ту же смесь, из которой будет состоять сама стяжка. Если стяжка из цемента и песка, то необходимо добавить клей для плитки, для пластичности. Замешиваем раствор и наносим по всей длине кучками.

Берем маяк и аккуратно прикладываем, выравниваем по длине и потихоньку начинаем прижимать, пока он не будет касаться саморезов. Замазываем.

Все, маяки готовы, на следующий день можно заливать стяжку.

Если у вас толщина стяжки от 3 см, то можно использовать профиль UD вместо маяка. Просто наносите раствор кучками и прижимаете профиль «рогами» вниз пока он не упрется в саморезы. Ждать пока высохнет раствор не нужно, можно сразу приступать к заливке пола.

Заливка стяжки своими руками.

В заливке ничего сложного нету, но все же, я немного объясню.

Перед заливкой нужно как можно лучше подмести и загрунтовать пол.

Замешиваете раствор согласно инструкции, лучше всего заливать с помощником. Один мешает, другой заливает.

Вываливаете пару ведер горкой и начинаете ровнять правилом. Движения должны быть плавными из стороны в сторону и к себе.

Ровняем правилом, пока не останется бугров. Там, где образуется яма, шпателем добавляем раствор и проходимся по этому месту правилом еще раз.

Продолжаем махать правилом.

Спустя пару часов комната готова.

После того как стяжка схватиться, можно удалить маяки и аккуратно замазать получившиеся ямки. Можно маяки и не удалять:)

Направляющие для бетонного пола и маячки для выравнивания

О каком бы покрытии не шла речь, его непосредственной укладке предшествует тщательная подготовка бетонного основания. Оно должно быть не только целым, но и ровным, соответствующим горизонтальному уровню. Привести в норму последние параметры можно при помощи направляющих, произведя выравнивание пола по маякам.

Можно ли обойтись без маяков?

Сделать ровную стяжку без направляющих маяков невозможно

Маяки однозначно необходимы при устройстве любого вида стяжки и даже некоторых типов наливных полов, которые, в принципе обладают свойством самовыравнивания, но не могут быть качественно сделаны без участия направляющих. Стяжка же применяется повсеместно:

  • Даже самые опытные и талантливые строители не могут устанавливать перекрытия таким образом, чтобы они расположились, так сказать, полностью в одной плоскости. Перепады по уровню неизбежны. Они же возникают и во время усадки дома.
  • Бетонные конструкции также не отличаются гладкостью, которая необходима для настила большого количества чистовых покрытий.
  • Обустройство гидро-, термо- и звукоизоляции, устройство системы «тёплый пол» тоже предполагает последующее формирование стяжки.

Создать стяжку нужной толщины, ориентируясь на собственное восприятие, совершенно не реально. Работа может быть выполнена качественно только, если исполнитель выставит маячки. Они сыграют две роли:

  1. Помогут определиться с объёмами работ и сориентироваться с выводимым уровнем пола.
  2. Облегчат трудоёмкий процесс засыпки и заливки пола с технологической точки зрения.

Ассортимент направляющих

Существуют разные виды маячков. Они отличаются не только типами составных материалов, но и способами монтажа. Более того, некоторые из них используются при заливке самовыравнивающихся смесей, другие – при устройстве стяжек.

Маяки из деревянных реек

Пример укладки стяжки с деревянными маяками

Направляющие представляют собою деревянные брусья, имеющие сечение 3х3 см. В принципе, можно использовать материал и других размеров, главное, чтобы сечение образовывало квадрат. В противном случае заготовки имеют минимальную устойчивость при работе. Используются они для устройства цементных стяжек.

Уровень маяков регулируется при помощи клиньев, саморезов либо подкладок. Данный способ разметки ныне устарел, но, всё же, иногда применяется.

Важно! Материалы позволяют формировать стяжку любой толщины, но не гарантируют высокой точности при выставлении уровня пола.

Маяки из металлических профилей

Речь идёт о профиле для гипсокартона (ПН 28х27 либо ПП 60х27). Чтобы увеличить прочность, их вкладывают друг в друга и получают квадратное сечение. Направляющие используют для устройства бетонного пола и сухой стяжки либо засыпки.

Купить материал можно практически в любом строительном магазине. С ним очень удобно работать, но есть и минус – отсутствие вариаций по высоте профилей. Выбор ограничен: только 3 и 6 см.

Маяки из штукатурных профилей

Штукатурные профиля, используемые в качестве маяков

Пользуются повышенным спросом по нескольким причинам:

  • Идеально подходят для формирования стяжек с небольшой площадью.
  • Имеют простое устройство.
  • Обладают функцией регулировки высоты, путём вкручивания-выкручивания болтов.
  • Отличаются небольшой толщиною около 1 см, т.е. с их помощью предполагается установка только тонких стяжек.

Маячки используют для укладки цементной стяжки и выравнивания наливных полов. Работать с ними нужно очень аккуратно – материал гибкий, легко поддаётся деформации, иногда пружинит.

Направляющие из металлических труб

Речь идёт о трубах с круглым, квадратным либо прямоугольным сечением. Чаще всего их применяют для устройства бетонного пола в помещениях с большой квадратурой. Материал очень прочен и практически не деформируется. Он способен выдерживать большую массу стяжки.

Реперы

Реперы используются для устройства самовыравнивающихся стяжек и наливных полов

Для работы с таким профессиональным инструментом, как маяки на треногах, требуется опыт и мастерство. Реперы используются для устройства самовыравнивающихся стяжек и наливных полов. Регулируются при помощи стержня, по которому и выставляется уровень. Отличаются высокой точностью. Маяки-реперы изображены на  фото выше:

Маяки-саморезы

Пример использования саморезов в качестве направляющих

Дюбель-гвозди либо саморезы прикручиваются к основанию, а по их шляпках ориентируются на уровень стяжки. Просты в установке, но не очень помогают при выставлении точного уровня.

Важно! Для удобства на саморезы иногда клюют изоленту.

Направляющие из раствора

Создаются из смеси самой стяжки либо известково-цементного раствора. Применяются при заливке цементной стяжки и бетонного пола. Их высота не имеет ограничений и, что особенно приятно, маяки не нужно убирать по окончании работ. Правда к ним нельзя даже приступить, пока материал не высохнет, на что уходит несколько дней.

Разметка пола

Какой бы ни был выбран вид маяков для работы, его необходимо правильно установить, а для этого нужна точная разметка. Сначала отмечается планируемый уровень будущей стяжки. Ориентиры делаются на стенах по всему периметру комнаты. Чем больше отметок – тем лучше.

Определение наивысшей точки

Способ отметки горизонта с лазерным уровнем

При помощи лазерного либо водяного уровня определяется самая высокая точка на поверхности. Для этого, на одной из стен, на расстоянии метра от бетонного пола наносят первую точку. От неё выводят горизонтальную линию по всему периметру помещения. Лучше всего справиться с задачей помогает уровень-линейка: начертил линию – проверил горизонтальность.

Рекомендуем к прочтению:

Дальше в  разных местах замеряют расстояние от линии к полу. Где оно будет наименьшим – там и расположена наивысшая точка.

В дополнение к сему необходима проверка поверхности по всей площади. По линии прибивают гвозди или вкручивают саморезы. На них натягивают проволоку и, замеряя расстояние меж основанием и линиями, определяют наивысшую точку на всей площади. После выявления, её проекцию переносят на стену и прибавляют высоту планируемой стяжки. С помощью уровня-линейки проводят горизонтальную линию. Её называют нулевым уровнем.

Пример методики вычисления верхней и нижней точки пола можно посмотреть на видео:

Важно! Толщину итогового пола необходимо просчитать заранее, чтобы он в потом не превысил высоту порога.

Определение линий для монтажа

На полу делаются отметки. Их выставляют, руководствуясь такими правилами:

  • Линии должны располагаться параллельно друг другу (в идеале и стенам).
  • В первую очередь отмечают места расположения 2 крайних маяков. Для этого от стены отступают 20-30 см и проводят линию.
  • Отметки для остальных маяков ставят в последнюю очередь. Расстояние меж ними зависит от длины правила для стяжки. От неё вычитают 10-15 см и ставят отметки (обычно с промежутками 1-1,7м).
  • На линии, которые обозначают нулевой уровень пола, монтируют саморезы. Их устанавливают исключительно в местах, соответствующим концам отметок для маяков. В дальнейшем они пригодятся при натягивании ориентиров из верёвки.

По окончании разметки поверхности можно переходить к монтажу маяков. Быстрый способ установки маяков на бетонном основании смотрите на следующем видео:

Монтаж маяков

Специфика всех последующих работ напрямую зависит от выбранного вида направляющих. Однако, в любом случае пригодятся дюбеля либо саморезы, нитка или проволока и двухметровое правило-уровень.

Установка маяков из профилей

Пример использования профилей в качестве направляющих

По линиям разметки на бетонном полу делают отверстия и вкручивают саморезы. Шаг крепежа равняется 40 см. Длина самореза должна быть такова, чтобы он, вкрученный наполовину, помогал регулировать уровень маяков с учётом толщины будущей стяжки.

На саморезы кладут профили вверх основанием. Потом от стены к стене натягивают нить на уровне планируемой стяжки. По этим ориентирам маяки нужно выставить в одну плоскость при помощи саморезов и проверить горизонтальность уровня правилом. После маяки закрепляются раствором для стяжки (в местах фиксации, а потом и по всей длине).

Важно! Чтобы обеспечить целостность гидроизоляции, вместо саморезов используют подкладки.

Один из способов монтажа металлических профилей продемонстрирован на видео:

Установка маяков из брусьев

Процесс практически идентичен предыдущему. Единственное отличие – брусья до начала работ вымачиваются в воде. В противном случае существует вероятность их негативного влияния на раствор и качество самой стяжки.

Установка маяков из труб

Трубы к полу крепятся при помощи смеси для стяжки. Её выкладывают небольшими порциями на линии разметки основания с интервалом в 40-50 см. После, на состав укладывают трубы и слегка вдавливают их в раствор.

Рекомендуем к прочтению:

На уровне отметок между противоположными стенами натягивают нить, обозначая высоту стяжки, и выставляют маячки в одну плоскость. Для этого нужно вдавить трубу либо подложить смесь. Правилом проверяется горизонтальность выкладки, а потом трубы обкладываются раствором.

Установка реперов

Высоту реперов регулируют с помощью центрального стержня

Маяки на треногах располагают на полу в шахматном порядке на расстояние, не превышающее 1 м. Их высоту регулируют с помощью центрального стержня. Для ориентира, как и в предыдущих случаях, натягивают нити.

Установка маяков-саморезов

Способ практически идентичен тому, что приведён выше. В процессе используют штыри или саморезы. Их монтаж можно увидеть на видео:

Формирование маяков из раствора

Нитку либо проволоку натягивают в несколько рядов между противоположными стенами параллельно разметке на полу (для ориентира). Готовую смесь выкладывают вдоль образовавшихся линий. Получается своеобразная стенка, как на фото:

Пример направляющих из смеси для стяжки, уложенной при помощи натянутых нитей

Её выравнивают рейкой либо правилом до необходимого уровня, двигая инструментом перпендикулярно ориентирам, не касаясь проволоки. Потом проверяют горизонтальность и дожидаются высыхания (как правило, 2-3 дня).

Заливка стяжки

После установки направляющих можно переходить к заливке цементной стяжки либо самовыравнивающейся смеси. Раствор выливают между маяками, начиная от стены, и выравнивают правилом. Его передвигают по профилю.

Пример –  на видео:

Заполнение пространства раствором, как и выравнивание, производится постепенно. Следует перемешивать смесь из разных замесов, чтобы будущее покрытие не расслоилось, а стало монолитным.

Как только стяжка подсыхает до состояния, когда по ней можно ходить, любые маяки, кроме растворимых, вынимают. Оставляют их только в случае сухой подсыпки пола.

Важно! Саморезы и треноги убирают через 30 минут после заливки. Чтобы не повредить поверхность, следует обуть шипованные спецботинки.

Направляющие вынимают во избежание неприятных ситуаций. К примеру, штыревые маячки являются отличными шумопроводниками. Кроме того, направляющие могут привести к образованию трещин и станут выпирать при проседании стяжки.

Отверстия, которые остались от маяков заделывают раствором для стяжки при помощи шпателя. Предварительно их рекомендуется прогрунтовать, для обеспечения прочности поверхности.

Установку маяков и формирование стяжки смотрите на видео:

Как выставить маяки под стяжку: выбор инструментов

При ремонтных работах в квартире с черновой отделкой или в частном доме особое внимание нужно уделить стяжке пола. Будет ли пол под стяжку черновым или финальным роли не играет, он должен быть идеально ровным. Если после недобросовестного выравнивания постелить ламинат или любой другой материал, очень скоро он даст знать о том, что поверхность далеко не ровная. При выравнивании пола независимо от типа стяжки, мастера с опытом всегда прибегают к использованию маяков.

Эта технология позволяет найти нулевой уровень и все отклонения от него. Каждый маяк регулируется под нулевой уровень и позволяет сделать стяжку ровной. Для начала работ необходимо выяснить, какой тип стяжки будет использоваться.

Типы стяжек:

  • сухая;
  • мокрая;
  • под деревянный или фанерный пол;
  • цементно-песчаная, то есть бетонирование пола.

Помимо этого, стяжки делятся на типы материалов, из которых делаются маячки. Это связанные стяжки, которые прочно соединяются с полом, профили после установки не извлекаются. Стяжки с дополнительным слоем нужны, когда помещению требуется гидроизоляция, или проводятся трубы для теплого пола. Также часто применяются плавающие конструкции с армированной сеткой. Это актуально, когда отклонения в ровности пола небольшие.

Как выставить нулевой уровень

Перед выполнением основных работ нужно поработать с черновым полом, удалить отслоения, замазать большие щели, удаль пыль. При необходимости пол грунтуется и на него укладываются слои тепло- и гидроизоляции.

Высота, на которой будет располагаться стяжка, берется за нулевой уровень. Под нее подстраиваются маячки. Для выявления нулевой высоты нужно с помощью уровня сделать по всему периметру стен пометки. Чем их будет больше, тем легче не ошибиться с высотой маячков. Для соединения пометок в том месте, где должны проходить маячковые профили, используют туго натянутый шнур. Он должен быть на нулевой высоте. Маячки регулируются таким образом, чтобы быть не ниже и не выше чем он.

Удобнее и быстрее всего делать разметку лазерным уровнем, но в его отсутствие подойдут водяной уровень или нивелир. Выставляют уровень от дальних концов помещения к выходу. Важно проверить перед установкой маячков, нет ли на плоскости более высокой точки, чем та, где установлен нулевой уровень, иначе брать за базу придется именно ее.

Установка маяков

Маяки под стяжку выставляются от стен помещения на удалении примерно в 10-40 см, и зависит от площади помещения. Расстояние между расположенными параллельно маяками не должно превышать длину правила. Этот инструмент необходим для удаления излишков материалов и выравнивания покрытия. Сделать маяки можно из специально производимых для этого маячковых профилей. Перед тем как их выставить, желательно провести примерку, наметить места стыков и креплений.

Профили поднимаются на нулевой уровень с помощью холмиков цемента, внутри которых находятся куски кирпичей или деревянные бруски. Некоторые для быстрого застывания раствора применяют гипсокартон, а не цементный раствор. Если из готовой стяжки нужно будет извлечь маячковые профили, то в состав смеси для крепления лучше будет добавить пластификаторы, которые также уменьшают время высыхания.

Чтобы выставить профили применяют саморезы, установленные в дюбели. С их помощью удобно регулировать высоту и подстроиться под уровень. При жидком растворе стяжки профили могут вовсе не использоваться. Все выравнивание будет происходить по шляпкам шурупов. Иногда шурупы просто вдавливают в поверхность цементного холма до тех пор, пока он не окажется на уровне натянутого шнура. В любом случае, между точками крепления маяка не должно быть больших расстояний, лучше всего 15-25 см.

Использовать для профилей картон в качестве регулирующего высоту материала не рекомендуется, особенно в случаях с мокрой стяжкой.

Сами специализированные маячковые профили бывают двух видов: Т-образные и П-образные. Они стоят недорого и по ним равнять пол правилом гораздо легче, чем по деревянным профилям по типу лаг.

Ошибочно считать, что при работе с наливными полами маячки будут лишними и состав распределится равномерно. Для контроля за подобной ситуацией используется специальный вид маячков – штыревые треноги. В центре репера установлен стержень, который приходит в движение при поднятии уровня пола. Такие маяки должны стоять не более чем в метре друг от друга. После засыхания смеси они легко убираются, а отверстия от штырей грунтуются.

Инструменты для стяжки

Вместе с материалом для стяжки пола нужно запастись необходимыми инструментами для работы:

  • строительный уровень;
  • маячковые профили;
  • правило, шпатель и штукатурная терка;
  • портативная бетономешалка для мокрой стяжки.

Заливка под стяжку

При сухой стяжке применяют керамзит или песок, их равномерно распределяют по поверхности помещения и выравнивают правилом. Оно должно краями располагаться на маячковых профилях. Конечно, выравнивать нужно с дальней стороны помещения и двигаться к двери.

Когда делают мокрую стяжку, то нужно большое внимание уделить сухой смеси. Ее следует тщательно перемешать, чтобы не осталось комков, которые потом станут полостями в полу. Для этапа перемешивания бетонной смеси с водой понадобиться портативная бетономешалка. Для экономии используют большие емкости и месят руками, но качество такой заливки оставляет желать лучшего.

Заливать раствор нужно порционно, с дальнего угла комнаты, по одной полосе профилей. Оптимально начать с одной стороны, дойти до линии соответствующей двери и приступить к заливке, с другой стороны. Среднюю линию с отступлением к выходу следует залить и разровнять в последнюю очередь. Тогда не потребуется устанавливать помосты для передвижения по помещению.

Когда состав достигнет высшей точки маячков, то по нему следует пройтись правилом с опорой на профили. Кроме правила используются шпатели и терка для мелких бугров. Если раствор будет недостаточно жидким, то ему будет сложно проникнуть в отверстия между холмами маячков. Поэтому цементную смесь нужно разводить в правильной пропорции – на 50 кг цемента 15 литров воды. Профили нужно извлекать из еще не застывшего до конца цемента, чтобы не сильно повредить его. Для этого нужно передвигаться по специальному настилу и после заделать оставленные отверстия и еще раз пройтись правилом.

для наливного пола и стяжки + как выставить самому

Процесс формирования идеально выровненной поверхности под дальнейшую укладку напольного покрытия требует установки своеобразных ориентиров, определяющих высоту будущей стяжки. Ориентиры-маяки создают в пространстве горизонтальную плоскость для контроля толщины слоя в любой точке и служат направляющими для правила, с помощью которого мастер равномерно распределяет смесь или сухую засыпку. Способ, согласно которому сооружают маяки для выравнивания пола, зависит от технических свойств выравнивающего материала и основания, от толщины слоя и от опыта мастера.

С «геометрической» точки зрения направляющие для формирования слоя выравнивания могут быть точечными и линейными. Исходя из названия, несложно догадаться, что в первом случае система маяков создается из отдельных точечных приспособлений, во втором из линейно вытянутых опор-рельсов для правила.

Саморезы в качестве штыревых маяков

Применяются штыревые ориентиры в основном мастерами с богатым опытом в области устройства стяжки из полусухого и сухого цементно-песчаного раствора или бетона. Это еще и наиболее рациональные маяки для наливного пола, что обосновано способностью полимерных ровнителей к самопроизвольному нивелированию и относительно небольшой мощности стяжки.

Простейшие маяки штыревого типа представляют собой вкрученные в основание саморезы, увенчанные шестигранной шляпкой или аналогичным элементом со шлицем, предназначенным для завинчивания крестовой или обычной отверткой. В приоритете использование крепежных изделий «под ключ», так как регулировать их по высоте направленным сбоку ключом гораздо проще и удобней, чем сверху отверткой.

Важно. В качестве маяков саморезы могут использоваться только при выполнении стяжки по бетонному основанию. Так как завинчивание нарушит герметичность гидроизоляции, требующейся для укрытия деревянной основы, применение ввинчивающихся шурупов недопустимо.

Длина саморезов-маяков зависит от мощности будущей стяжки. К запланированной толщине слоя выравнивания нужно приплюсовать 2-3 см. Алгоритм установки штыревых маяков:

  • В углах помещения у стены, противоположной входной двери, бурим два отверстия, отступив от нее и от смежной с ней стены примерно по 30 см. Вставляем в высверленное отверстие пластиковый дюбель, за неимением которого можно использовать деревянную пробку.
  • Закручиваем оба самореза до отметки высоты верхней плоскости слоя выравнивания, отбитой лазерным устройством или водяным уровнем. Регулировку проводим путем ввинчивания и обратного действия.
  • Натягиваем между данными штыревыми ориентирами леску или строительную шнурку так, чтобы линия ее повторила линию поверхности стяжки.
  • Вдоль полученной линии бурим отверстия под ряд маяков с шагом 50-60 см. Опытные мастера устанавливают «штырьки» через метр или через 1,8 м. Для них главное, чтобы на точки смогло опереться двухметровое правило.
  • Дальнейшие действия по установке рядовых маяков для стяжки пола выполняем по аналогии с вышеописанным алгоритмом. Только высоту координируем по туго натянутой леске.

Не отклоняясь от вышеописанного технологического курса, сверлим отверстия в углах, противоположных предыдущим, и сооружаем соответственно противоположный ряд ориентировочных точек. Крайние маяки соединяем натянутой леской. Затем, контролируя высоту по имеющимся линиям, устанавливаем ряды внутри полученного контура, если в них имеется необходимость.

Обратите внимание. Расстояние между рядами штыревых маяков должно быть на 10-15 см меньше, чем длина рабочего правила. В процессе выравнивания оно должно лечь на точечные опоры.

В завершении проверим работу уровнемером, устанавливая его на головки саморезов в одном ряду и в смежных рядах. После заливки бетонной или цементно-бетонной маяки нужно вывернуть, так как их наличие снижает звукоизоляцию.

Маяки в виде растворных марок

Более габаритная и безопасная для гидроизоляции разновидность точечных маяков, но и более чувствительная к ошибкам и неосторожным движениям. Выставленную по уровню марку из раствора легко сбить, пока она не застыла. Очень сложно скорректировать миллиметровые отклонения. Принцип сооружения марок заключается в последовательной расстановке кучек из раствора, равнозначного по составу и консистенции выбранному для выравнивания материалу. Под заливку полимерного ровнителя кучки можно сформировать из алебастра.

Так как данный тип ориентиров не портит гидроизоляционную прослойку, марки применимы при выравнивании деревянных полов смесью с бетонной основой. Если деревянный пол выравнивается листовой фанерой, ГВЛВ либо подобными материалами, вместо кучек используют обрезки ДВП, бруса, ЦСП, прикрепленные к черновой основе оцинкованными саморезами. Регулировка высоты в подобных случаях производится путем подсыпки песка или подкладки щепок, рубероида.

Будем считать, что высота стяжки у нас заведомо обозначена. Вот что мы делаем:

  • Размечаем на черновом полу линии, вдоль которых надлежит выстроить ряд точечных маяков. От каждой из стен воображаемые ряды должны отступать примерно на 30 см.
  • Из замешенной согласно выбранной рецептуре смеси формируем приблизительно равнозначные кучки. Вершины точечных горок должны быть выше запланированного уровня стяжки. Между рядовыми растворными марками нужно выдержать расстояние в 35-55 см, между рядами кучек должен остаться минимум метр.
  • Кладем правило плашмя, то есть плоской стороной на ряд растворных марок и, придавливая этот важный инструмент укладчика, принуждаем линию точечных маяков получить равную высоту, указывающую на уровень стяжки.

Выступившие за края правила излишки смеси нужно срезать, после чего приступить к устройству следующего ряда. Через сутки после сооружения точечных маяков можно приступить к заливке пола по растворным маякам, предварительно обработав поверхность кучек грунтом.

Совет. Если точечные маяки из раствора устанавливаются на бетонную основу, можно сначала вкрутить саморезы и выполнить с их помощью нивелировку. Кучки сформировать вокруг установленных крепежных изделий, выровнять марки по их головкам, а затем выкрутить.

Реперы для наливных полов

Считается, что самостоятельно нивелирующийся полимерный ровнитель не требует предварительного устройства маяков. Однако мастера не всегда полагаются на его прославленные способности. Для контроля они пользуются профессиональными устройствами, предоставляющими возможность выдержать горизонталь с точностью до долей миллиметра.

Миниатюрные пластиковые приспособления или металлические реперы с миллиметровой шкалой крепятся к бетонному основанию саморезами. Согласно их показаниям добавляется ровнитель или удаляются излишки пластиной или уголком с длинной рукояткой. После заливки ровнителя данные вспомогательные устройства удаляют.

Маяки линейного типа

Классификация линейной разновидности маяков опирается на принципы, аналогичные правилам устройства точечных марок. Разница заключается в соединении отдельных точек в единую направляющую линию, «намечающую» верхнюю плоскость слоя выравнивания. Способ устройства определяет возможность крепления линейных маяков к основанию, в зависимости от чего сооружают:

  • Растворные гряды.  Устанавливают их поверх укрытого гидроизоляционной мембраной деревянного пола. Для обеспечения комфорта при разравнивании стяжки вершину грядки можно увенчать трубой, П-образным профилем, служащим элементом каркаса конструкций из гипсокартона, или Т-образными направляющими, с помощью которых производится выравнивание стен штукатуркой. Желающие выяснить, как поставить линейные маяки на пол без лишних затрат, могут воспользоваться хорошо смоченными обрезками рейки. Главное, чтобы при формировании гряды была учтена толщина направляющих, ведь именно их верхняя линия должна совпасть с уровнем стяжки.
  • Растворные марки, объединенные в линии посредством перечисленными выше направляющими. Способ устройства отличается от предыдущего экономным расходом раствора.
  • Система маяков из профилей для гипсокартона, опирающихся на саморезы. Для ее устройства сначала устанавливаются штыревые маяки по традиционной технологии, затем на выставленные по уровню отдельные элементы «надевается» П-образный профиль так, чтобы полки были направлены вниз. При установке полками вверх необходимо учесть, что плоскость стяжки в данном случае обозначать будет именно их верхняя линия. Подобным методом пользуются, если не собираются убирать профиль из полусухой цементной стяжки после разравнивания, так как планируется заливка тонкого финишного слоя ровнителя. Пространство между полками-ножками просто заполняют выравнивающим материалом.

Обратите внимание. Устройство линейных маяков для заливки цементно-песчаной или бетонной смеси предопределяет заполнение пространства между направляющими поочередно полосами. Монолитность стяжки от этого не страдает. Наоборот, уменьшится внутреннее напряжение, происходящее при схватывании раствора.

После разравнивания слоя керамзита или растворной стяжки, направляющие из нее рекомендуется удалить, оставшиеся после направляющих грядки и штробы нужно заполнить выравнивающим материалом и разровнять заподлицо с плоскостью стяжки.

Это лишь общие схемы для домашних мастеров, стремящихся узнать, как лучше выставить маяки на черновой пол, чтобы выбрать рациональный способ. На самом деле вариантов значительно больше, особенно у строителей с немалым стажем. Каждый из них превосходно знает, какое из действий он может сократить или чем для личного удобства дополнить общую методу. Однако неопытным исполнителям, неискушенным в тонкостях технологии, не стоит экспериментировать, потому что от качества установки маяков зависит результат. Желательно все старания и усилия приложить на данном этапе, чтобы выравнивание прошло «как по рельсам».

Оцените статью: Поделитесь с друзьями!

Маяки для выравнивания пола — первостепенная необходимость в строительных процессах

Опубликовано 15 Апрель 2014 в 22:42

Перед тем как уложить финишное напольное покрытие, основание пола необходимо обязательно выровнять. Для этого обычно используется стяжка. Если дефектов основания не так много, а сама плоскость имеет наименьший показатель перепада высот, то этот процесс не так сложен. В противном случае приходится долго возиться с тем, чтобы выровнять пол по максимуму. Чтобы облегчить данную операцию, мастера используют так называемые маяки для выравнивания пола. Что это такое, и как с ними необходимо обращаться?

Начнем с того, что определим назначение маяков. Это специальные элементы, которые могут быть изготовлены из различных материалов. Они устанавливаются по всей площади пола на определенном расстоянии друг от друга. Основное условие — это расположить маяки в одной горизонтальной плоскости. Если рассматривать чисто конструкционную составляющую маяка, то это линейная ровная и прочная конструкция, по верхнему краю которой будет заливаться или устанавливаться стяжка. Необходимо сразу же оговориться, что стяжка стяжке рознь, а значит, под каждый вид выбирается свой определенный маяк. Давайте рассмотрим виды стяжек и подберем под них выравнивающие элементы.

Маяки для полусухой, цементно-песчаной и бетонной стяжек

Данный вид стяжек относится к категории «заливных». Изготавливаются они на основе цемента (редко гипса), поэтому имеют высокий показатель прочности. Используют их повсеместно, поскольку они обладают превосходными эксплуатационными характеристиками.

Процесс установки (заливки) достаточно прост, причем можно применять приготовленные самостоятельно растворы или готовые сухие смеси. Какие же маяки используются именно в этом процессе?

Гипсокартонный направляющий профиль 27×28 миллиметров на растворе

Это самый простой способ создания маяков. Для него используется традиционный направляющий металлический профиль, который применяют при устройстве каркаса под гипсокартон.

Почему именно он?

  • Во-первых, это прочное изделие из оцинкованного металла.
  • Во-вторых, изготовленный в заводских условиях элемент имеет очень точные размерные показатели.
  • В-третьих, его крепление к полу можно проводить различными скрепляющими материалами. Например, цементным или гипсовым раствором, саморезами с деревянными подставками, зажатием между кирпичами. Оптимальный и простой вариант — это гипсовый раствор, который хорошо держит профиль и быстро застывает.

Внимание! Если для крепления профиля выбирается цементный раствор, то рекомендуется взять цементно-известковый, а не цементно-песчаный. Последний долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы по выравниванию пола.

Кроме того, данный вид крепления предполагает применение и других видов выравнивающих элементов. К примеру, вместо профилей можно установить обычные металлические трубы, уголок или другой профиль. В этом случае трубы можно после высыхания стяжки удалить и использовать по прямому назначению или в других целях.

Профиль на саморезах

Выравнивание пола — основные технологии

Об этом варианте уже упоминалось, но выделить его в отдельную группу просто необходимо, потому что это совершенно другой подход к процессу установки маяков. Суть монтажа этого элемента заключается в том, что в первую очередь определяется место, где будут установлены маяки для бетонного пола. Затем по отмеченным на полу линиям нужно расположить точки крепления — обычно на расстоянии 20-30 сантиметров друг от друга.

В обозначенных местах сверлятся отверстия (вам потребуется перфоратор), куда вбиваются деревянные колышки. Обратите внимание на размер деревянных элементов — сечение 1,5X1,5 сантиметра, глубина залегания — до 15 сантиметров. Такие размеры являются залогом качественного крепления. Но примите также во внимание и еще один размерный показатель, который касается саморезов. Их длина должна быть не менее 9,1 сантиметров.

В чем преимущества данного способа? С помощью саморезов можно регулировать уровень маяка — вкручивая и выкручивая саморезы, поднимать или опускать тот или иной край профиля. И еще один момент, который касается процесса выравнивания. В первую очередь выставляются два края маяка, затем вся его остальная часть.

Комбинированный вариант

Этот способ используется редко, но о нем необходимо сказать, потому что он существует и применяется. Здесь все так же просто, как и в первых двух случаях.

По всей длине маяка в полу на расстоянии одного метра друг от друга сверлятся отверстия для установки деревянных клиньев или пластмассовых дюбелей. Именно по ним будут располагаться саморезы. Между данными крепежными деталями точно посередине профиль крепится на раствор. Обратите внимание, что скрепляющий раствор должен быть наложен горкой выше установки саморезов. После чего правилом или рейкой производится вдавливание профиля до необходимого уровня.

Деревянные бруски

Деревянные бруски — маяки

До тех пор, пока на строительном рынке не появились металлические профили, мастера в качестве элементов, по которым выравнивались полы, использовали обычные деревянные рейки толщиной 30 миллиметров. Проблем с такими маяками не возникало, потому что перед тем как их использовать по назначению, бруски вымачивали в воде.

Этим добивались того, что раствор для выравнивания пола не отдавал свою влагу. А это, соответственно, влияло на качество поверхности полового основания.

Маяки из раствора

Это, наверное, самый простой способ, где не используются металлические или деревянные профили и бруски. Как он проводится?

В первую очередь около противоположных стен в полу сверлятся отверстия, куда вставляются пластмассовые дюбеля. В них вкручиваются саморезы. Между последними натягивается прочная нить, которую надо будет сначала выставить по горизонтали. Сделать это очень просто, если использовать строительный уровень.

А вот теперь вам понадобится цементно-известковый раствор, который выкладывается вдоль нити. Уложить его нужно в виде стенки и, пока он не засох, правилом пройтись по его верхнему краю, выравнивая по нити. Это и есть ваш маяк для стяжки пола.

Пока он высыхает, вы сооружаете и другие маяки. Самое интересное в этом варианте то, что такой выравнивающий элемент не надо демонтировать — он останется в теле стяжки.

Маяк для полусухой стяжки

Честно говоря, назвать этот способ выравнивания «маяковым», наверное, нельзя, потому что, во-первых, здесь используется полусухая стяжка. А, во-вторых, как таковых маяков в этом процессе нет. Специально установленные элементы, по которым придется проводить выравнивание, есть. Но являются ли они маяками — это спорный вопрос. Судите сами.

Этот способ используется в небольших помещениях. В каждом углу комнаты насыпается горка из раствора, и эти горки между собой выставляются в одной горизонтальной плоскости. Когда все подсохнет, можно засыпать полусухую стяжку и правилом вытягивать на себя уложенный материал. Обратите внимание, что расстояние между стенами, а, соответственно, и между горками не должно быть больше длины правила.

Маяки для наливного пола

Как выровнять пол под ламинат

Наливные полы сегодня все чаще стали использовать для того, чтобы создать стопроцентно ровное и прочное основание. Правда, надо отдать должное не только высокому качеству этого выравнивателя, но и его цене.

К сожалению, она еще не всем доступна, но тенденция понижения все-таки налицо, потому что жесткая конкуренция на рынке подталкивает производителей принимать какие-то меры. Казалось бы, наливные полы должны сами растекаться и формировать ровную поверхность, но на самом деле это не так. Поэтому маяки здесь тоже необходимы.

Штыревые маяки

Это достаточно интересная конструкция, похожая на треногу, в центре которой установлен штырь — отсюда и название изделия. Штырь перемещается в вертикальном направлении по резьбовому соединению. То есть его можно вкручивать (опускать) или выкручивать (поднимать). На верхнем крае штыря расположена горизонтальная площадка — именно по ней и происходит выравнивание. Как все это проводится?

Такие маяки устанавливают по нескольким направляющим линиям, параллельным стенам. Затем на двух соседних штырях располагают правило с уровнем. Поднимая или опуская каждый штырь, выставляют уровень, определяемый правилом. Нижний край штыря и будет указывать высоту заполнения основания наливными полами. Здесь важно все выставить правильно, то есть каждый элемент между всеми остальными элементами. Один нюанс — расстояние между треногами составляет 1 метр.

Установленные в пол саморезы

Этот способ проще, потому что нет необходимости использовать какие-то сложные приспособления. Для него вам понадобятся всего лишь саморезы. Вкручивайте их в основание на расстоянии одного метра между собой по линиям, расположенным в метре друг от друга.

Вкручивая или выкручивая саморезы, можно добиться, что они будут образовывать одну горизонтальную плоскость. Для облегчения контроля уровня можно между такими маяками натянуть перфоленту. На этом все — можно заливать полы.

Обратите внимание! После того как наливной пол был залит и выровнен по маякам, нужно тут же выкрутить все саморезы.

Маяки для сухой стяжки

При помощи правила разравниваем керамзит

Под сухой стяжкой подразумевается засыпка сыпучего выравнивающего материала, к примеру, керамзита, который обычно используется в качестве утеплителя. Засыпать керамзит в одной горизонтальной плоскости достаточно сложно, поэтому маяки в данном случае просто необходимы.

Какие к ним требования? Основное и единственное — это высокая прочность элемента, чтобы маяк не прогибался. Плюс ко всему размер профиля должен соответствовать толщине выравнивающего слоя.

Металлический П-образный профиль

Используют это изделие не всегда, потому что оно не соответствует тем требованиям, которые предъявляются к прочностным характеристикам подобных элементов. Но как вариант он существует. Правда, для этого придется использовать дополнительные материалы.

Важен вопрос, как крепить маяки на полу. Есть два способа:

  • С помощью скрепляющего раствора.
  • С помощью деревянных подставок и саморезов.

Потолочный профиль 60×27 миллиметров

Это более мощное изделие, которое может выдержать достаточно большие нагрузки. Но даже при таких прочностных характеристиках специалисты рекомендуют проводить его установку чаще. Оптимальный вариант — на каждые 3 метра по 7-8 штук. Способы крепления те же, но здесь можно использовать установку и на саморезы без деревянных подставок.

И еще один момент, который касается сухой стяжки. В настоящее время под этим термином подразумевается и монтаж гипсоволокнистых листов. Кому-то может показаться, что ГВЛ плиты устанавливаются по другим законам. Ничего подобного — все те же маяки, все те же технологии без каких-либо изменений.

Деревянные рейки

Утепление пола керамзитом

О деревянных брусках и рейках уже говорилось выше. Что можно добавить по этому поводу? Они выполняют ту же функцию, что и металлические профили, которые укладываются в виде каркаса или обрешетки. Выставить деревянные выравниватели не так уж сложно, да и способы все те же. Важно лишь перед монтажом обработать их антисептическим раствором, и такие маяки прослужат не один десяток лет.

И все же вопрос, как установить маяки на пол (имеются в виду деревянные бруски), волнует сегодня многих. Это можно сделать, например, саморезами. Если стяжка будет иметь достаточно большую толщину, то под бруски через каждый метр устанавливается деревянная дощечка. Если толщина слоя невелика, то крепление проводится саморезами.

Заключение по теме

Как видите, маяки для выравнивания пола имеют большое значение в процессах, с помощью которых проводится подготовка полового основания. Не учитывать их назначение и применение — большая ошибка, которая влияет на качество основы. А это, в свою очередь, будет влиять на качество уложенного финишного покрытия.

Автор:

Поделиться материалом:

Комментарии и отзывы к материалу

Маяки для выравнивания пола — обзор видов конструкций и их особенностей

Любое современное покрытие на пол предполагает, что он будет ровным. Если же пол будет покрыт выбоинами, трещинами, выступами, перепады высот будут бросаться в глаза, то на такой основе не только не будет смотреться самое красивое и дорогое покрытие: неровности станут причиной деформации и поломки плит, стирания и образования разрывов на линолеуме и, как следствие, более быстрого износа материалов. Поэтому ключевым этапом в процессе монтажа полов есть их выравнивание. Используя маяки для выравнивания пола и разные виды стяжек, достигают того, что пол получается идеально ровным. Именно маяки и ограничивают стяжку по высоте ее плоскости.

Способов выравнивания полов несколько. Стяжка может быть сухой, полусухой или мокрой (цементно-песочной или бетонной) и т.д. Используют и так называемые саморазливающиеся смеси. Сухую смесь разводят в воде до получения раствора нужной консистенции. Такой раствор сам растекается, создавая ровную поверхность. И даже в таком случае с помощью маяков можно проконтролировать, все ли хорошо, и ровным ли получится пол. О том, как выставить маяки на пол и как выровнять пол по маякам при разных видах стяжек, и пойдет дальше речь.

Технология определения нулевого уровня

Прежде, чем будет осуществляться заливка пола по маякам, нужно правильно их установить. Для этого с помощью строительного или лазерного уровня делают на стенах по периметру помещения отметки. Чем чаще, тем лучше. Потом соединяют их сплошной линией (АB).

Схема определения нулевого уровня: AB — ровный эталон, CD — наивысший уровень пола для будущей стяжки

Для этого понадобится шнур и карандаш. С учетом того, какой высоты будет будущая стяжка, выставляют нулевой уровень – линию относительно горизонта. Для этого с помощью веревки отмеряют одинаковое расстояние вниз по всему периметру, метки соединяют и отмечают таким образом наивысший уровень пола (CD). На эту линию ориентируются, выставляя маяки.

При использовании лазерного уровня разметку сделать проще. Направляем уровень на стену и делаем отметки на нужной высоте, также соединяем их

При разных видах стяжек профильные маяки устанавливаются в 20-30 см от стен. Для этого на полу рисуют мелом линии, вдоль которых будут установлены маяки.

Второй способ – закручивают шурупы, выставляют их на необходимом уровне и натягивают между ними нитку, вдоль которой будут выкладываться горки раствора для крепления маяков. Профиль укладывают на горки и «утапливают» в растворе до нужного уровня так, чтобы он касался натянутого шнура.

Расстояние между самими маяками должно быть на 10-15 см меньше, чем используемое вами правило. Правило должно упираться в маяки и скользить по ним. Поэтому маяки еще называют и направляющими. Чаще всего их располагают параллельно друг другу вдоль всего помещения.

Чтобы выставить маяки на нужном уровне, используют всевозможные подкладки: бруски или кирпич

При мокрых (полусухих, цементно-песчаных и бетонных стяжках) не используют в качестве прокладок легко поддающиеся деформации материалы: картон, фанеру, ДВП. При сухих стяжках эти материалы можно смело использовать. Располагают такие основы нужно через каждые 25-30 см, иначе потом профиль может прогибаться под давлением правила.

Маяки для сухой стяжки пола

Вариант 1 — «П-образный профиль»

Как известно, сухая стяжка пола предусматривает насыпание и последующее выравнивание сухого сыпучего материала. Наиболее часто для этих целей используется керамзит. Какие же выбрать маяки для стяжки пола по сухой технологии? Форма у них может быть любая. При выполнении сухой стяжки маяки так и остаются лежать в слое керамзита или др. материала. Поэтому высота маяков должна соответствовать высоте будущей стяжки. При сухой засыпке это не менее 3 см. При этом профиль выбирают прочный, чтоб он не прогибался и тем самым не спровоцировал ошибку при выравнивании пола.

Тонкий профиль тоже можно использовать. Но тогда для того, чтобы его закрепить, понадобится целый подготовительный процесс и масса дополнительных стройматериалов. Прикрепить профиль к самому перекрытию саморезами тоже не получится, так мы повредим гидроизоляционный слой.

Наилучшим вариантом для сухой стяжки пола является металлический профиль в форме буквы П (П-образный). Высота стенок должна быть от 27 мм. Такой профиль укладывают и фиксируется острыми концами вверх

Расстояние между кромками засыпается керамзитом, а сам профиль, касаясь к гипсоволокнистым плитам только кромкой, не нарушает звукоизоляционных свойств пола. Такие маяки устанавливаются на расстоянии не большем, чем длина правила. Проводя правилом по маякам, убирают лишний материал, тем самым выравнивая сухой слой.

Вариант 2 — «Потолочный профиль для гипсокартона»

Этот способ установки маяков при сухой стяжке предусматривает  использование более увесистых профилей, к примеру, потолочного профиля для гипсокартона (60Х27 мм). Такие маяки уже будут больше напоминать лаги, которые устанавливаются для деревянного пола. Кроме того, их и устанавливают чаще (в среднем — 7 штук на3 метра), что позволяет потом улаживать листы ГВЛ на 2-3 профиля. Это обеспечит еще и дополнительную прочность.

Маяки для полусухой, цементно-песчаной и бетонной стяжки пола

Для выравнивания стяжек из цемента и песка используют несколько вариантов маяков.

Вариант 1 — «Профиль на основании из раствора»

Самый распространенный – гипсокартонный профиль (27Х28мм). Его устанавливают в перевернутом виде на подставки из деревянных брусков, кирпича, холмов из раствора.

Закрепляют профиль на подставках с помощью гипса (алебастра)  или цементно-известкового раствора. Цементно-песчаный раствор использовать не рекомендуют из-за того, что он долго сохнет, и придется ждать 2-3 дня, чтобы продолжить работы.

Маяки на основаниях из раствора — для усиления прочности таких маяков берут по 2 профиля и вкладывают друг в друга

К дальнейшим работам можно приступать только тогда, когда все высохнет. Вместо профилей при данных видах стяжек используют даже обычные трубы, которые после выравнивания убирают и используют по назначению.

Вариант 2 — «Профиль на саморезах»

Для этого в поверхность основы через 20-30 см вбиваются дюбеля. На них с помощью саморезов крепятся профили для маяков. Поскольку саморезы легко регулируются, выставить необходимый уровень не составит труда. Для осуществления стяжки по грунту можно забить по площади поверхности деревянные бруски, а в них вкрутить шурупы.

Эти колышки приблизительно должны быть 1,5х1,5 см, а длиной 14-15 см. В них вкручивают саморезы (91 мм), которые потом выставляют по уровню. Сначала это делают с крайними точками, потом со средними.

Установка штыревых маяков — сверху прикручиваются направляющие

Вариант 3 — «Комбинированный»

На полу-основании через1 мпросверливаются отверстия и забиваются дюпеля. Далее закручиваются и выставляются по уровню саморезы. По центру между саморезами укладывают горку из раствора, она должна быть чуть выше уровня саморезов. Потом с помощью рейки или того же правила раствор вдавливается до нужной высоты.

Вариант 4 — «Деревянные бруски»

Этот способ уже можно назвать «старинным». Вместо профилей раньше использовали деревянные бруски с толщиной стенки30 мм. Перед тем, как использовать такие маяки для цементно-песчаной стяжки, их старательно вымачивают, иначе они могут отрицательно повлиять на цементную стяжку.

Вариант 5 — «Маяки из раствора»

Установить шурупы на расстоянии, равном длине маяка. Между шурупами натягивают проволоку в несколько рядов. Вдоль проволоки выкладывают цементно-известковый раствор, формируют из него нечто вроде стенки. Берут длинную рейку  и, двигая нею перпендикулярно натянутой проволоке, касаясь при этом шурупов, выравнивают горизонтальную площадку, которая послужит в дальнейшем маяком. Прежде чем приступить к дальнейшим работам, таким маякам нужно дать высохнуть. Зато они имеют преимущество: их не нужно демонтировать.

Вариант 6 — «Для полусухой стяжки»

Существует вариант, при котором полусухую стяжку проводят практически без маяков. Для этого в углах помещения уже на подготовленной поверхности засыпают две кучи раствора и формируют из него площадки согласно с необходимым уровнем. Расстояние между такими площадками должно быть не большим, чем длина правила. После того, как такие маяки высохнут, пространство между  ними заполняют раствором и выравнивают правилом,  ориентируясь на них.

Маяками при полусухой стяжке пола могут служить утрамбованные и выровненные уровнем горки раствора

Вариант 7 — «Для плавающей стяжки»

Так называют цементно-песчаную стяжку, уложенную на слой пенопласта. Такой вариант позволяет дополнительно утеплить пол. При такой стяжке удобнее использовать саморезы, закрученные в пол-основание. Сверху них укладывается пенопласт, в местах крепления саморезов его протыкивают. После заливки стяжки, выравнивания пола, его высыхания такие маячки выкручивают, а отверстия заполняют раствором.

Это касается и других типов маяков, используемых при мокрых стяжках. После того, как стяжка засохнет, их нужно демонтировать, а борозды затереть раствором.

Маяки для наливного пола

Вариант 1 — «Штыревые маяки»

Выставляем маяки для наливного пола по уровню

При устройстве наливных полов не всегда используют маяки, ведь подразумевается, что материал сам растечется так, как надо. Но опытные мастера не полагаются на материалы, а полагаются на свой опыт, а потому и используют для наливных полов штыревые маяки на треногах, так называемые реперы. По центру у них есть стержень, который двигается и по которому и определяют уровень стяжки. Перед тем, как поставить маяки на пол, его обязательно грунтуют. Только после того, как пройдет 4-6 часов, можно приступать к заливке полов. Маяки выставляют на расстоянии1 мдруг от друга.

Вариант 2 — «Саморезы»

Вместо реперов можно использовать закрученные в дюпеля и выставленные по уровню саморезы. Для того, чтобы было удобнее отслеживать уровень наливного пола, на саморезы прикрепляют куски перфоленты. После того, как необходимый уровень пола залит, не дожидаясь застывания раствора, саморезы выкручивают.

Штыревые маяки — вариант с саморезами

Маяковые лаги для деревянного пола

При монтаже деревянных полов и для выравнивания пола, и для крепления доски используются лаги. Это длинные бруски, которые выставляются на необходимой высоте с учетом нулевого уровня. Чтобы это сделать, перед тем, как их укладывать, по всей поверхности пола вкручивают саморезы (должны образоваться квадраты со стороной 30 см). Саморезы выставляют по уровню. С ориентировкой на них и укладывают лаги.

Маяковые лаги для деревянного пола — для регулировки их высоты используют деревянные бруски, фанеру или др. материалы. Горизонтальность лаг тоже проверяют, используя уровень

Выставление маяков – процесс длительный и требующий особой щепетильности. Ведь именно это влияет в последствии на качество пола. Поэтому замерять уровнем нужно установленные маяки как в продольном, так и в перпендикулярном направлении, как по отдельности, так и относительно друг друга. Если уровень показывает ровную поверхность, значит, вы добились того, чего хотели и можно приступать к последующим работам.

Как установить маяки для стяжки пола? Выбор маяков в зависимости от способа выравнивания пола

Постепенно из нашей жизни уходит время кривых стен, потолков и полов. Сегодня владельцы жилья разными способами идут на выравнивание линий в своих квартирах и домах, пол здесь играет важнейшую роль. Именно от пола будет «прочерчиваться» общая горизонталь помещения. Для того чтобы он был ровным, часто используют стяжку с выравнивающими точками – так называемыми маяками, при правильной установке пол получается ровным и идеально ровным.Как установить маяки для стяжки пола самостоятельно, без привлечения высокооплачиваемых специалистов в этой области — вопрос сложный, но решаемый…

Виды стяжек

Строительная практика свидетельствует о том, что в различных условиях и требованиях, исходящих от заказчика пола, могут быть разные виды стяжки. На данный момент существует три основных вида:

  • Сухая стяжка. Часто используется для выравнивания утеплителя из керамзита, поверх которого будет производиться «мокрая» стяжка.
  • Стяжки бетонные, цементно-растворные и сухие. Самый популярный сегодня вид, используемый в процессе строительства новых помещений и ремонта старых.
  • Стяжка заливного пола. Относительно новый вид, в котором используются специальные самовыравнивающиеся растворы.

Совет: выбор маяков для стяжки пола следует производить исходя из типа будущего покрытия.

Маяки применяются для сухой и полусухой стяжки

Для данного вида выравнивания пола большинство мастеров используют обычный профиль, применяемый при монтаже каркаса стен под гипсокартон.Однако существует как минимум два способа установки маяков:

  • Первый заключается в том, что маяки укладываются на невысокую насыпь из строительной смеси, а затем с помощью правила и уровня достигают необходимой плоскости.
  • Суть второго способа заключается в том, что для установки уровня используются саморезы и дюбель-пары, вкручиваемые в основание пола. Сначала вкручиваются два конца, после чего нить затягивается, затем через каждые 30 см необходимо докрутить недостающие нити.Профиль для маяков для стяжки пола устанавливается на саморезы и в нескольких местах фиксируется строительной смесью.

Совет: если вы используете для крепления гипсовые смеси, то к основным работам можно приступать уже через несколько часов. При использовании цементного раствора придется ждать не менее суток, а то и больше (в зависимости от марки цемента), пока раствор не схватится.

Типы маяков для полусухой цементно-песчаной и бетонной стяжки

Этот тип стяжки на сегодняшний день наиболее популярен как среди профессионалов, так и среди населения.Его массовость можно объяснить двумя факторами:

  1. Материалы для приготовления строительной смеси доступны рядовому гражданину, и их знает каждый, кто интересуется самостоятельным ремонтом. Это цемент и песок.
  2. Технология выполнения работ достаточно проста. С ней справится любой человек, затеявший ремонт в своей квартире.

Различие маяков может осуществляться по материалам, из которых они изготовлены: специализированные, из раствора, профиля, стальной трубы и дерева.Стоит сразу сказать, что первый вид маяков дешев, но очень сильно «играет», поэтому его установка требует больше времени и усидчивости, чем все остальные. Вопросом, как выставить маяки для обвязки пола и как их сделать своими руками, задаются многие начинающие строители-самоучки. Однако, изучив все нюансы этого процесса, вполне можно сделать это самостоятельно.

Маяк из трубы

Очень удобный способ, позволяющий довольно быстро.установить уровень пола в комнате. Несомненный плюс трубы – прочность, маяк не будет «играть». Минус – высокая стоимость, но если заливать неоднократно и в больших объемах, этот вариант имеет место быть. В начале и конце трубы заливают сваи густым раствором, укладывают на них трубу и регулируют высоту в начале и конце помещения с помощью водяного уровня.

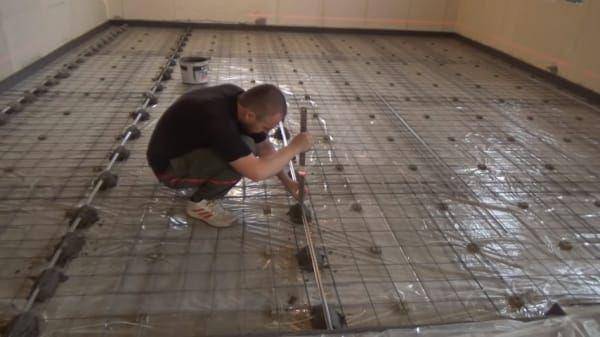

Совет: предпочтительнее использовать трубу (она прямоугольная), так как ровные края при выставлении уровня удобнее, чем круглые трубы.

Маяк из профиля, установленного на раствор

Все, что вам нужно сделать, это сварить раствор (погуще), положить насыпь по направлению от дальней стены к выходу, установить на нее П-образный металлический профиль в перевернутое состояние. Раствор можно использовать на основе гипса или цемента.

Совет 1: Профессионалы рекомендуют использовать для размещения маяков тот же материал, которым будет выполняться вся стяжка, иначе может произойти преждевременная порча заливки.

Совет 2: гипсовое основание под маяк высохнет за пару часов, цементно-песчаное через сутки и более, в итоге ждать придется большее количество времени.

Маяк из профиля, устанавливаемого на саморезы

Этот вид выравнивания является одним из наиболее используемых. Суть его заключается в том, что к основанию пола прикрепляются небольшие бруски с ребрами около 1,5 см и длиной до 15 см, а через 25-30 см они закрепляются.используя для этого отрезную нить. Дальше все просто – используется П-образный металлический профиль, который используется для стенового каркаса из гипсокартона, и устанавливается поверх саморезов. Маяк готов!

Маяк из раствора

В этой форме нужен только раствор. Начальный этап аналогичен первому способу – холмиком выкладывается густой раствор, затем по уровню протягивается отбивная или цветная леска, после чего холмик выравнивается по установленному уровню.После высыхания маяк можно использовать по прямому назначению.

Совет: Этот тип маяка, во-первых, относительный (достичь идеально ровной линии практически невозможно). Во-вторых, на этом уровне при заливке будет плохо скользить по правилу. В результате в тех местах, где проходит маяк, появятся различные мурашки.

Маяки из деревянных брусков

Металлопрофиль в строительстве появился совсем недавно. Что касается заливки пола, то ее применяли и в древности, и в советское время.Тогда в виде маяков использовали деревянные брусья. Недостаток их в том, что, во-первых, довольно сложно найти идеально гладкие изделия, во-вторых, они могут деформироваться при высыхании.

Совет: перед тем, как ставить маяки для обвязки пола из бруска, его следует хорошо пропитать, иначе брусок может негативно сказаться на качестве стяжки.

Комбинированный

Также возможна комбинация нескольких видов материалов. Суть в том, что через метр в основание пола вбивается дюбель-пара.В них по уровню вкручиваются шурупы. Пустота между дюбелями заполняется раствором.

Совет: уровень раствора должен быть выше укладываемых саморезов, так как в дальнейшем следует брать рейку (или профиль) и прижимать состав до одного уровня саморезами.

Маяк для полусухой стяжки

Некоторых мастеров впервые пробующих этот вид заливки интересует ответ на вопрос: «Как установить маяки для стяжки пола из полусухого раствора?» При использовании этого метода некоторые мастера обходятся без обычных маяков и работают только по определенным ориентирам.

Для этого в каждом углу выкладывают небольшие кучки раствора, после чего на одном уровне формируют наподобие площадок – они будут выполнять роль ориентиров будущей стяжки. После того, как подушечки затвердеют, можно выкладывать полусухой раствор и заполнять расстояние между ориентирами.

Совет: этот тип маяков желательно использовать в небольших помещениях, так как ширина правила должна «перекрывать» все расстояние между площадками.

Маяк для «плавающей стяжки»

В некоторых случаях обычной подложки на основе пола для утепления недостаточно, и строители используют слой пенопласта в качестве дополнительного утепления.В этом случае стяжку в народе называют «плавающей». Лучший вариант маяка в этом случае будет на шурупах. Вначале осуществляется монтаж саморезов с учетом толщины утеплителя в основании пола по уровню, затем укладывается слой пенопласта (его необходимо проколоть в месте расположения маяков).

Совет: после установки маяков на стяжку пола своими руками выкрутите шурупы и залейте раствором пустоты.

Маяки для наливных полов

В последнее время на рынке появились самонивелирующиеся строительные смеси. Как утверждают производители, нет необходимости в маяках для выполнения стяжки из этого материала. Профессионалы не советуют пренебрегать настройкой уровня. В роли маяка используются специальные треножники — реперы, устанавливаемые на основании пола. Их несомненный плюс в том, что высота регулируется простым поворотом по часовой стрелке или против. Их недостатком является относительно высокая цена.

Вместо реперов можно использовать обычные шурупы, которые после заливки вынимаются из раствора.

Совет: реперы или шурупы следует устанавливать на расстоянии 1 метра друг от друга.

Нужно ли снимать маяки со стяжки пола?

Чтобы ответить на этот вопрос, необходимо хотя бы в общих чертах иметь представление о поведении различных материалов при изменении температуры и влажности.Из школьного курса физики всем известно, что жидкости, металлы и газы расширяются при нагревании и сжимаются при понижении температуры. И нужно учитывать тот факт, что объем каждого химического элемента изменяется по-разному. Это также относится к изменениям влажности. Например, необработанная древесина может быть на 1 см толще высушенной.

Исходя из этого, можно понять, что стяжка должна быть монолитной – из одного материала. Поэтому все посторонние предметы (брус, профиль, труба, шурупы) следует убрать.Кроме того, металл обладает высокой звукопроводностью, что также нежелательно в условиях проживания в многоэтажных домах. Поэтому после вопроса о том, как выставить маяки для стяжки пола, и всех работ следует провести время вывода.

Гладкие полы — пол-хорошего ремонта. Пол и потолок задают основные линии визуального восприятия помещения. Именно поэтому данный вопрос вызывает такой интерес профессионалов и мастеров. Подводя итоги, можно с уверенностью сказать, что любой мастер, изучив вышеописанный процесс, без труда определит, какие маяки для стяжки пола будут предпочтительнее в тех или иных условиях и о каких нюансах следует помнить при проведении работ.

р>>

Улучшение внутренней локализации с помощью Bluetooth Low Energy Beacons

В статье описываются основные принципы радиолокации внутри помещений и основное внимание уделяется улучшению ее результатов с помощью новой технологии Bluetooth Low Energy. Преимущество этой технологии заключается в ее поддержке современными мобильными устройствами, особенно смартфонами и планшетами. Нами реализована распределенная система сбора радиоотпечатков мобильными устройствами с операционной системой Android. Эта система позволяет добровольцам создавать радиокарты и постоянно обновлять их. Новые передатчики Bluetooth с низким энергопотреблением (Apple использует для этих устройств торговую марку iBeacon) были установлены на этаже здания в дополнение к существующим точкам доступа Wi-Fi. Локализация стационарных объектов на основе WiFi, Bluetooth Low Energy и их комбинации была оценена с использованием данных, измеренных в ходе эксперимента в здании. Были опробованы несколько конфигураций расположения передатчиков, несколько способов совмещения данных обеих технологий и другие параметры, влияющие на точность стационарной локализации.

1. Введение

В настоящее время, когда спутниковые навигационные системы, такие как GPS, ГЛОНАСС или Galileo, доступны каждому, найти человека или мобильное устройство на улице обычно не проблема. Ситуация может усложниться в густонаселенных городских районах с редкой прямой видимостью спутников соответствующей системы. Наиболее сложная ситуация внутри зданий, где нет прямой видимости. В таких случаях используются другие решения, обычно основанные на радиосетях (т.g., IEEE 802.11-WiFi) и отпечатки мощностей сигналов отдельных WiFi-устройств, которые передают свои сигналы внутри здания [1]. На точность локализации влияет ряд обстоятельств, например характеристики передатчиков и приемников, а также характеристики окружающей среды, влияющие на распространение радиосигнала. Другим фактором, который можно довольно легко настроить, является количество радиопередатчиков и их расположение. Типичная ситуация – в здании уже есть несколько точек доступа WiFi, которые более или менее покрывают здание радиосигналом, который можно использовать для локализации.Для повышения точности локализации можно установить больше передатчиков, которые обогащали бы отдельные отпечатки пальцев или покрывали бы места, плохо охваченные существующей сетью Wi-Fi.

В этой статье мы рассмотрим технологию Bluetooth с низким энергопотреблением (BLE), которая может стать очень хорошей альтернативой точкам доступа Wi-Fi. Их комбинация позволит более точно определить местонахождение. Ключевым преимуществом BLE является низкое энергопотребление, которое позволяет передатчикам, называемым маяками, непрерывно питаться от батарей от месяцев до лет.Это также позволяет размещать маяки в местах, где точкам доступа Wi-Fi будет сложно обеспечить питание.

Остальная часть этого документа организована следующим образом. Мы обсуждаем связанную работу в Разделе 2. Раздел 3 описывает технологию маяков BLE (iBeacons) и касается поддержки Bluetooth Low Energy с платформой Google Android. Раздел 4 обобщает использование маяков BLE в навигации внутри помещений. В разделе 5 описывается архитектура нашей внутренней системы локализации на основе маяков BLE и метод локализации.Раздел 6 посвящен размещению маяков BLE внутри здания. Раздел 7 описывает результаты оценки. В разделе 8 мы суммируем, обсуждаем и интерпретируем полученные результаты. Раздел 9 завершает статью.

2. Сопутствующая работа

Методы определения местоположения внутри помещений обычно основаны на контроле мощности радиосигнала, так называемом индикаторе уровня принимаемого сигнала (RSSI). Радиосигналы транслируются передатчиками (обычно точками доступа Wi-Fi, но, напр.например, маяки Bluetooth с низким энергопотреблением также являются опцией), покрывающие определенную область. С увеличением расстояния от передатчика мощность принимаемого сигнала уменьшается, а время прохождения от передатчика до приемника увеличивается. Когда мы измеряем эти значения от большего количества передатчиков, мы можем оценить положение приемника. Используются два основных подхода — триангуляция и снятие отпечатков пальцев .

2.1. Триангуляция

Методы, основанные на триангуляции, можно дополнительно разделить на латерацию и ангуляцию [2].В этих методах используется оценка расстояния от нескольких передатчиков на основе затухания сигнала [3], временных характеристик распространения сигнала (TOA: время прибытия [4]; TDOA: разница во времени прибытия [5]) или направления принимаемого сигнала (AOA: угол прибытия [6]) при использовании направленных антенн или антенных решеток. Все эти методы обеспечивают хорошую производительность на открытом пространстве при прямой видимости между передатчиком и приемником. К сожалению, они дают слабые результаты внутри зданий, где на измеряемые переменные сильно влияет окружающая среда.Радиосигнал может отражаться и ослабляться некоторыми препятствиями, такими как стены, что затрудняет определение расстояния.

2.2. Дактилоскопия

Дактилоскопия — это метод локализации, состоящий из двух этапов. На первом этапе — обучении — собираются векторы, состоящие из значений RSSI и необязательных дополнительных характеристик, измеренных измерительным устройством в известных местах [7]. Эти эталонные значения — калиброванный набор данных — сохраняются вместе с координатами местоположения в базе данных отпечатков пальцев для нужд локализации.На втором этапе — непосредственно локализация — локализуемое устройство измеряет значения RSSI и сравнивает их с данными в базе данных отпечатков пальцев с помощью подходящего метода. Наиболее широко используемыми алгоритмами или методами сравнения и оценки положения являются [2] (i) вероятностные методы, (ii) метод ближайших соседей, (iii) нейронные сети, (iv) метод опорных векторов, (v) наименьший M- вершинный многоугольник.

Конкретные растворы, основанные на сборе отпечатков пальцев, описаны Bahl и Padmanabhan [8] или Azizyan et al.[9], которые собирают другие характеристики во время измерения, такие как интенсивность звука, ускорение, интенсивность света или цвет света. Ву и др. В [10] предложен интересный подход, предполагающий сходство между так называемой виртуальной и физической моделью интерьера. Он автоматизирует начальную фазу обучения на основе кластеризации отпечатков пальцев. Затем виртуальные комнаты сопоставляются с физическими комнатами.

Точность локализации можно повысить, если учитывать движение локализованных объектов.Такие методы используют историю предыдущих измерений и оценивают положение на основе известной предыдущей траектории объекта. Другие решения используют метод счисления пути, основанный на сборе данных с датчиков движения и ориентации мобильного устройства (таких как акселерометр, гироскоп и магнитометр). Таким образом можно определить направление движения и пройденное расстояние и объединить их с другими измерениями и/или оценками. Фильтры частиц часто включаются в процесс сбора таких оценок.Частные примеры этих методов опубликованы в [11, 12].

Другой подход представлен проектом Ubicarse [13], где эмуляция большой антенной решетки используется для целей локализации на планшетном устройстве с двумя антеннами MIMO. Обратите внимание, что на платформе Android нет общедоступного API, который мог бы считывать RSSI из нескольких цепочек MIMO на высокой скорости.

2.3. Локализация на основе Bluetooth

Локализация внутри помещений на основе Bluetooth не является новой идеей [14, 15].Из-за ограничений исходной спецификации Bluetooth (теперь называемой Bluetooth Classic ) этот подход не получил широкого распространения. Время, необходимое для получения достаточного количества устройств Bluetooth поблизости, было недостаточным из-за длительного процесса обнаружения. Точно так же энергетические и экономические потребности инфраструктуры Bluetooth были выше по сравнению с инфраструктурой на основе WiFi, которая также служила другим целям.

Ситуация изменилась с появлением Bluetooth 4.0 (включая BLE/Bluetooth Smart) в 2010 году. Благодаря низкому энергопотреблению и возможностям настройки (относительно интервала объявления и выходной мощности передатчика) использование этой технологии гораздо более перспективно не только по сравнению с предыдущими версиями Bluetooth , но и по сравнению с сегодняшним распространенным WiFi-позиционированием. В [16] авторы сосредотачиваются на оценке близости на основе силы сигнала. Кроме того, [17] напрямую сравнивает локализацию на основе BLE с локализацией Wi-Fi путем развертывания маяков BLE в тех же местах, где изначально были размещены точки доступа Wi-Fi.Результаты показывают, что BLE более точен в идентичных местах, чем Wi-Fi.

В этой статье мы сосредоточимся на соответствующей комбинации обеих технологий, а не на их прямом сравнении. Мы развертываем дополнительные маяки BLE, чтобы повысить точность локализации при одновременном использовании обеих технологий.

3. Технология iBeacon

iBeacon — это торговая марка Apple для технологии, основанной на микролокализации и взаимодействии мобильного устройства с физическим миром.Эту технологию можно считать следующим этапом развития технологии QR-кода или, как вариант, технологии NFC. iBeacon использует стандарт Bluetooth Low Energy, который является частью новой версии Bluetooth 4.0. Иногда используются термины Bluetooth Smart, Bluetooth LE, BTLE и просто BLE. Это технология, разработанная Nokia (первоначально технология называлась Wibree, в 2010 г. был стандартизирован BLE), и в отличие от предыдущих версий Bluetooth для BLE характерно резко меньшее потребление [18, 19].Кроме того, то, как (периферийное) устройство объявляет о своем существовании другим устройствам, отличается от того, как это было в оригинальной версии Bluetooth Classic. BLE позволяет периферийному устройству передавать рекламный пакет без пейджинга ведущим (центральным) устройством. Благодаря этой модели связи можно создавать энергоэффективные передатчики — маяки BLE или iBeacons, по словам Apple.

iBeacon — это небольшое устройство, которое передает определенную информацию в определенном радиусе и через равные промежутки времени.Как только мобильное устройство (смартфон) попадает в этот радиус, оно может получить такую ​​информацию и на ее основе совершить действие. Учитывая низкое потребление BLE, такое устройство может питаться от батарейки-таблетки до двух лет. Конечно, срок службы батареи зависит от выходной мощности передатчика (мощности передачи) и настроек интервала рекламы.

Технология iBeacon будет принята маркетологами магазинов. Посетитель со смартфоном с поддержкой BLE может быть уведомлен о специальных предложениях, скидках, информации и т. д. в зависимости от его/ее положения или близости к маяку.Он находит аналогичное применение в музеях и выставочных залах.

3.1. Аппаратное решение

Маяки BLE — это устройства, выпускаемые Estimote, Kontakt, Gimbal и другими производителями [20]. Маяк состоит из набора микросхем Bluetooth (включая его прошивку), аккумулятора, обеспечивающего питание, и антенны. Texas Instruments, Nordic Semiconductor, Bluegiga и Qualcomm являются основными производителями чипов BLE.

В нашем проекте мы использовали маяки производства Estimote. Маяки Estimote можно прикрепить к любому месту или объекту.Они транслируют радиосигналы BLE, которые могут приниматься и интерпретироваться смартфоном, открывая микролокацию и контекстную осведомленность. Чтобы иметь возможность прослушивать эти маяки, необходимо иметь устройство с поддержкой Bluetooth 4.0 или выше. Маяк Estimote содержит чип nRF51822, мощную, очень гибкую многопротокольную систему-на-чипе (SoC). nRF51822 построен на базе 32-разрядного ЦП ARM® Cortex M0 с флэш-памятью 256 КБ/128 КБ + ОЗУ 32 КБ/16 КБ [21]. Весь SoC оптимизирован для обеспечения энергоэффективности. Таким образом обеспечивается стабильная мощность передатчика маяка при возможном падении напряжения батареи. Когда напряжение, наконец, падает с 3 В до 1,7 В, генерируется аварийный сброс, и устройство прекращает вещание [21]. В своем базовом режиме маяк просто передает пакеты Bluetooth с идентификационными данными — так называемые рекламные объявления — через равные промежутки времени. Никаким другим изощренным способом он не взаимодействует с окружающими устройствами. Рекламные объявления содержат следующие данные: (i) MAC-адрес. (ii) Универсальный уникальный идентификатор (UUID) — общий для одного развертывания на объекте.(iii) Старший номер — предназначен для разделения наборов маяков на более мелкие сегменты. (iv) Младший номер — предназначен для разделения сегментов на более мелкие подсегменты.

В режиме конфигурации можно настроить параметры вещания маяка (которые включают в себя указанные выше данные, передаваемые в пакете, и другие параметры, такие как мощность TX или рекламный интервал). В режиме конфигурации маяки используют расширенную двустороннюю связь с ведущим устройством (например, смартфоном), с помощью которого они настраиваются.

На физическом уровне BLE передает в промышленном, научном и медицинском (ISM) диапазоне 2,4 ГГц с 40 каналами шириной 2,0 МГц каждый. 37 каналов используются для обмена данными между сопряженными устройствами и 3 канала предназначены для трансляции рекламы. Таким образом, эти 3 канала в основном используются маяками и выбираются преднамеренно, чтобы они как можно меньше конфликтовали с каналами WiFi. Маяк повторно передает свой рекламный пакет на основе выбранного рекламного интервала, переключаясь между 3 назначенными каналами [18].

3.2. Поддержка Android для BLE

Платформа Android была выбрана для тестирования всего решения, поскольку это наиболее широко используемая операционная система для смартфонов.

Android предлагает поддержку BLE начиная с версии 4.3 (уровень API 18). Начиная с версии 5.0 (уровень API 21) API, связанный с BLE, был переработан и выделен в отдельный пакет android. bluetooth.le. Приложениям должны быть предоставлены системные разрешения BLUETOOTH и BLUETOOTH_ADMIN для использования BLE API. Уровень API 18 поддерживает связь только с периферийными устройствами BLE, то есть сканирование устройств, перечисление служб устройства, а также отправку или получение данных на такие устройства или с них.Уровень API 21 также открывает возможность для смартфона или планшета (в зависимости от аппаратной поддержки) выступать в качестве периферийного устройства Bluetooth с низким энергопотреблением, то есть рекламировать себя как устройство BLE и предлагать услуги другим устройствам.

Самая важная функция для внутренней локализации BLE — сканирование доступных устройств BLE по соседству. Для этой цели уровень API 18 предлагает методы startLeScan() и stopLeScan() класса BluetoothManager. Процесс сканирования является асинхронным, и о каждом найденном устройстве сообщается экземпляру класса обратного вызова LeScanCallback.Сканируемое устройство представлено классом BluetoothDevice, который включает его MAC-адрес, запись сканирования массива байтов (содержащую UUID и т. д.) и RSSI. Уровень API 21 перемещает процесс сканирования с низким энергопотреблением в отдельный класс BluetoothLeScanner. Его экземпляр получается вызовом метода getBluetoothLeScanner() класса BluetoothAdapter. В отличие от уровня API 18, можно указать еще более подробные параметры сканирования. К сожалению, реализация вышеупомянутых классов и лежащих в их основе системных библиотек может различаться у разных поставщиков.Наиболее распространенная проблема заключается в том, что устройства BLE не сообщаются повторно в процессе сканирования, что является условием, необходимым для локализации. По этой причине необходимо реализовать механизм, который многократно запускает и останавливает сканирование в заданном временном интервале. Также можно использовать доступные библиотеки, например Android Beacon Library (https://github.com/AltBeacon/android-beacon-library/), которая предоставляет класс CycledLeScanner, инкапсулирующий этот механизм.

4. Использование BLE для локализации внутри помещений

Сети Wi-Fi обычно используются для локализации внутри зданий. Здание обычно представляет собой сложную систему с точки зрения распространения сигнала WiFi из-за используемых материалов. Поэтому в зданиях могут появляться участки без сигнала WiFi, несмотря на высокую концентрацию работоспособных точек доступа WiFi. В таких местах невозможно собрать отпечатки пальцев, потому что они не будут содержать сигналов, измеренных от окружающих сетей Wi-Fi. Эти области могут быть дополнительно охвачены другими передатчиками. Для этого можно использовать маяки BLE. Они передают сигнал Bluetooth вместо сигнала WiFi.При питании от батарей их можно размещать в менее доступных местах, где нет розеток или других источников питания, таких как кабели Ethernet, позволяющие использовать питание через Ethernet. При размещении маяков необходимо учитывать диаграмму направленности данного устройства, а также возможные элементы затухания в окружающей среде. В [22] подробно рассматривается эта тема.

Благодаря низкой цене маячков, их небольшому размеру и независимости от внешнего источника питания (дополнительные кабели не требуются) они кажутся подходящим дополнением к существующей сети Wi-Fi в здании. Области, покрытые слабым сигналом WiFi или с небольшим количеством передатчиков WiFi, содержащихся в одном отпечатке, могут быть обогащены новыми передатчиками BLE. Затем отпечаток пальца может также содержать измеренные RSSI этих устройств BLE в дополнение к RSSI сигналов WiFi.

Маяки имеют еще одно преимущество: благодаря поддержке мобильных операционных систем их можно использовать для энергосберегающих геозон, позволяющих активировать мобильное приложение на основе приближения смартфона к iBeacon.Весь процесс на платформе iOS не требует, чтобы приложение было активным, и благодаря этому его можно оптимизировать, чтобы свести к минимуму потребление энергии мобильным устройством и максимально увеличить срок службы батареи. Estimote также ввела новый термин в этой области — Nearables — для своих маяков BLE, оснащенных дополнительными датчиками.

5. Методы и архитектура

Наша цель — оценить улучшение локализации с помощью маяков BLE.В этой статье мы собираемся сравнить стационарную локализацию на основе WiFi со стационарной локализацией с использованием комбинации BLE и WiFi. Мы предложили и провели эксперимент, в котором для локализации стационарного устройства использовались исходные точки доступа WiFi и дополнительно развернутые маяки BLE. В качестве подходящего метода локализации мы использовали метод, основанный на сборе отпечатков пальцев, состоящих из измеренных сигналов точек доступа WiFi и передатчиков BLE.

5.1. Сбор обучающих данных

Смартфоны использовались для сбора обучающих данных, а состояние их датчиков (акселерометра, компаса и гироскопа) также записывалось для дальнейшей обработки.Добровольцы использовали свои смартфоны с оцифрованной картой здания для получения набора обучающих данных. Смартфон сканирует сигналы всех доступных сетей и маяков вокруг, а пользователь создает отпечаток заданного места с помощью нашего приложения. Приложение записывает силу отдельных сигналов в заданном месте в течение 10 секунд (что должно быть достаточным временем [23]). Созданный таким образом отпечаток пальца записывается в базу данных отпечатков пальцев. Остальная часть системы описана в разделе 5.3.

5.2. Метод определения местоположения

Локализация внутри здания осуществляется путем сбора большего количества отпечатков пальцев, но они не обязательно записываются в базу данных. Пользователь, желающий быть локализованным, измеряет отпечаток места, где он использует приложение, на своем смартфоне. Затем этот отпечаток сравнивается со всеми отпечатками в базе данных и выполняется поиск одного или нескольких отпечатков с наибольшим сходством . Отпечатки пальцев в базе данных помечены соответствующими позициями внутри здания.Точность локализации зависит от таких факторов, как качество сохраненных в базе данных отпечатков пальцев (особенно радиопомехи и точность определения места получения меченого отпечатка) и алгоритмы, используемые для расчета сходства меченого отпечатка. отпечаток в базе данных с измеренным нетегированным отпечатком.

Для сравнения измеренного отпечатка пальца с базой данных использовался метод ближайших соседей (-NN) в пространстве сигналов. Этот метод пытается найти ближайшие отпечатки пальцев из базы данных с помощью, например, евклидова расстояния. Таким образом мы получаем местоположения и по их комбинациям оцениваем положение локализуемого устройства. Евклидово расстояние измеренного вектора отпечатка пальца от отпечатка пальца в базе данных может быть выражено следующей формулой: где — количество уникальных передатчиков в измерении.

После сортировки помеченных отпечатков пальцев по расстоянию от измеренного отпечатка выбираются первые отпечатки пальцев.По их известным положениям вычисляется взвешенная оценка положения измеренного отпечатка пальца по следующей формуле:

Метод взвешенных ближайших соседей (W k NN) в пространстве сигналов был выбран в первую очередь из-за его простоты реализации и факт, что его результаты нетрудно интерпретировать. Если возникают неожиданные результаты, их легко проанализировать.

Само измерение занимает несколько секунд. Во время измерения измерительное устройство может принимать сигнал одних и тех же точек доступа WiFi или маяка BLE несколько раз с разной силой сигнала. Этот набор сигналов от одного передатчика (идентифицированного идентификатором Tx, например, уникальным MAC-адресом) в рамках одного измерения будет помечен ; см. следующее определение:

Для дальнейшей обработки из этого набора различных значений выбирается только одно значение — значение медианы, которое далее обозначается как или значения в соответствии с его значением в формуле (1).

5.3. Архитектура системы

Система сбора данных, полученных при измерениях на мобильных устройствах, основана на базе данных Couchbase.Это база данных NoSQL, которая не имеет фиксированной схемы и позволяет сохранять записи, состоящие из объектов, в формате JSON с уникальными ключами. Затем он поддерживает поиск в первую очередь по ключам и во вторую очередь с помощью так называемых представлений (они соответствуют индексам в реляционных базах данных), которые могут быть основаны на любых данных из записей.

Одним из преимуществ бессхемных баз данных является высокая гибкость, когда добавление большего количества атрибутов во вновь полученные записи не требует каких-либо модификаций схемы или серьезной реструктуризации базы данных. Эта гибкость особенно полезна в исследовательских проектах, когда нельзя ожидать подробного анализа всех требований в самом начале проекта.

Поддержка репликации между несколькими серверами — еще одно преимущество Couchbase. Помимо серверной среды, эта база данных может работать на мобильных устройствах с использованием версии Couchbase Lite. Couchbase Sync Gateway позволяет реплицировать базу данных между сервером и мобильными устройствами, включая выборочную репликацию только выбранных записей.Эта функция использовалась для репликации измеренных данных с мобильных устройств на сервер, где они подвергались дальнейшей обработке и оценке, описанной ниже.

Прямой доступ к Couchbase или Couchbase Sync Gateway из Интернета не рекомендуется по соображениям безопасности [24]. Вот почему обратный прокси-сервер Apache помещается перед шлюзом синхронизации. Обратный прокси-сервер Apache обеспечивает связь между клиентами (мобильными устройствами) и серверными компонентами. Вся система на сервере описана на рисунке 1. Небольшое приложение JavaScript, развернутое на сервере NodeJS, обеспечивает внешнюю аутентификацию пользователей для Couchbase Sync Gateway с использованием учетных записей Google. Это облегчает аутентификацию на основе учетной записи Google пользователя при использовании его / ее смартфона или планшета с операционной системой Android. Маркер сеанса является результатом процесса аутентификации.


6. Испытательная площадка: Здание кампуса

В качестве испытательной площадки был выбран один этаж здания Факультета информатики и управления Градецкого Краловеского университета (FIM UHK).Основные проходные коридоры имеют прямоугольную форму. Классы и офисы расположены внутри и снаружи по отношению к коридорам. В центре здания расположен крытый атриум. Эксперименты проводились на площади 52 м × 43 м.

На каждом этаже постоянно установлено несколько WiFi-передатчиков сети eduroam производства Cisco. Их расположение обозначено буквами на рис. 2.


В каждом отмеченном месте есть больше радиоблоков, обычно не менее двух из них — один из 2. 4 ГГц, а другой в диапазоне 5 ГГц. Их мощность передачи автоматически регулируется центральным блоком управления радиоресурсами, чтобы помочь уменьшить помехи в совмещенном канале и проблемы с покрытием сигнала.

Затем 17 новых Bluetooth-маячков с низким энергопотреблением производства Estimote были равномерно размещены в коридорах и классах на полу. Изначально маяки размещались за подвесным потолком (см. рис. 3) аналогично точкам доступа Wi-Fi, но их производительность была недостаточной. Позже мы перенесли их из-за потолка и прикрепили к нижней стороне потолочной плиты из минерального волокна.Это улучшило производительность и обеспечило распространение в пределах прямой видимости. Параметры вещания маяка были установлены на рекламный интервал 100 мс и мощность TX 0 дБм. Расположение маяков отмечено цифрами от ① до на рисунке 2. Отдельные маяки в коридоре расположены на расстоянии около 10 м друг от друга.


7. Оценка

Набор данных калиброванных точек был получен добровольцами в течение нескольких недель. В общей сложности было выполнено 680 измерений, состоящих из 115 511 отдельных выборок RSSI (пара мощность сигнала + идентификатор передатчика).Точное положение на полу было известно для каждого измерения. Для измерения использовались два устройства: Sony Xperia Z3 Compact и Motorola Nexus 6. Каждое измерение занимало 10 секунд.

Диаграмма на рис. 4 показывает количество различных (уникальных) передатчиков, полученных в рамках одного отпечатка пальца для обеих технологий — WiFi и BLE. Чтобы быть полным, мы также показываем сумму обеих технологий, потому что в следующей оценке мы будем рассматривать комбинацию сигналов от обоих типов передатчиков. Медиана количества уникальных передатчиков составляет 5 для WiFi и 4 для BLE.


Для оценки локализации с использованием WiFi, BLE и комбинации обеих технологий применялся метод перекрестной проверки с исключением одного. Из набора 680 калиброванных точек на каждой итерации выбиралась одна и ее положение оценивалось по другим калиброванным точкам. Затем эта процедура повторялась для всех точек. Затем для каждой оценки положения рассчитывалась точность (оценочное положение по сравнению с реальным положением).

Для оценки положения использовался алгоритм взвешенных ближайших соседей в сигнальном пространстве.Мы тестировали. Ряд авторов рекомендуют выбирать 3 или 4 [23]. Наши результаты были похожи, но мы достигли наивысшей точности, используя . Это значение используется в наших экспериментах.

На рис. 5 показаны результаты кросс-валидации — по оси точность оценки положения (погрешность в метрах) при использовании только сетей WiFi, только передатчиков BLE и, наконец, обе технологии вместе взятые. Средняя точность улучшилась с 1 м при использовании Wi-Fi до 0,77 м при комбинировании обеих технологий.Однако более интересным является устранение дисперсии точности и уменьшение выбросов. Максимальная ошибка локализации (исключая выбросы) в данной выборке была снижена с 4,27 м при использовании WiFi до 2,82 м при комбинированном методе.


Мы подробно проанализировали оценки с наибольшими ошибками, чтобы иметь возможность обсудить возможные причины. Большинство неправильно локализованных точек располагалось в тупиках коридоров, где маяка в самом конце коридора не было.Алгоритм локализации, очевидно, лучше оценивает положение, когда он может аппроксимировать положение между двумя маяками. Более длинные коридоры также обеспечивают хорошее распространение сигнала, вызывая менее значительные различия между сигналами, особенно в тупиковых зонах.

7.1. Вес сигналов BLE по сравнению с сигналами WiFi

Было проведено несколько тестов, подтверждающих подходящий способ объединения сигналов передатчиков WiFi и BLE в пространстве сигналов. Сигналы Wi-Fi и BLE были помещены в общее пространство сигналов.Силы сигналов BLE в отдельных тестах умножались на разные коэффициенты. Затем было рассчитано общее расстояние в пространстве сигналов, содержащем как сигналы Wi-Fi, так и сигналы BLE, по формуле, где — измеренный вектор отпечатка сигналов WiFi, а — калиброванный вектор отпечатка сигналов WiFi из базы данных. Аналогично, измеренный вектор отпечатка сигналов BLE и калиброванный вектор отпечатка сигналов BLE из базы данных.количество уникальных передатчиков WiFi в измерении и количество уникальных маяков BLE в измерении.

Эти тесты показали, что наилучшие результаты в данном наборе измерений были достигнуты при соотношении 1 : 1 (таким образом, коэффициент ). Нет причин придавать большее значение той или иной технологии.

7.2. Scanning Duration

Длительность сканирования (измерения) сигнала в заданном месте – еще один важный параметр. Во время нашего эксперимента каждое измерение всегда занимало 10 секунд.Нашей целью было выяснить, сколько секунд должно длиться измерение, чтобы получить хорошие результаты.

Поскольку все данные, полученные об отдельных измеренных сигналах, были снабжены временными метками, можно рассматривать даже более короткую продолжительность сканирования. Например, результаты измерения, занимающего 2 секунды, могут быть получены путем игнорирования сигналов, измеренных по прошествии 2 секунд (таким образом игнорируя оставшиеся 8 секунд из общего интервала сканирования). В связи с тем, что мы вычисляем медианное значение (или значения в формуле (4)) из нескольких мощностей сигналов, полученных от одного и того же передатчика в рамках одного измерения, сокращение рассматриваемой продолжительности сканирования не обязательно должно означать уменьшение количества или из-за полной «пропажи» сигналов некоторых передатчиков.После более длительного времени измерения наборы, из которых рассчитываются медианные значения для каждого передатчика, становятся меньше из-за сокращения продолжительности.

Мы снова оценили локализацию с разной продолжительностью сканирования от 1 до 10 секунд. На рис. 6 показано влияние продолжительности сканирования на точность оценки положения. Для ясности отображаются только средние и максимальные (исключая выбросы) значения. На точность, вероятно, влияют два фактора: во-первых, скорость доставки измеренных мощностей сигналов передатчиков в приложение Android и, во-вторых, значимость конкретной технологии в процессе локализации. Мы заметили более быструю доставку мощности сигнала передатчиков BLE по сравнению с точками доступа WiFi. Таким образом, BLE обещает более быструю начальную локализацию, чем WiFi. Этот эффект становится еще сильнее в сочетании с WiFi. Например, на 2-й секунде сканирования нам не удалось локализовать мобильное устройство в 168 позициях с использованием WiFi, в 36 позициях с использованием BLE и в 20 позициях с использованием комбинации BLE и WiFi. Это связано с тем, что операционная система Android может задерживать доставку результатов сканирования WiFi до тех пор, пока не будет выполнен первый цикл сканирования.Наша стационарная локализация может существенно помочь на начальном этапе других методов, основанных на оценке расстояния и счислении пути пешеходов [12].


Мы также исследовали ситуацию, когда мы оцениваем местоположение, используя определенную длительность сканирования, в то время как сканирование было запущено на 4 секунды раньше. Мы выбрали 4 секунды, потому что мы наблюдали период «разогрева» продолжительностью примерно 4 секунды, прежде чем результаты сканирования будут непрерывно доставляться в приложение Android после первоначального запуска сканирования. Результаты улучшились, что позволило применить алгоритм локализации к локализации движущихся объектов при непрерывном сканировании, которое было запущено не менее чем за 4 секунды; см. рис. 7.


7.3. Плотность маяков BLE

Плотность маяков BLE также влияет на качество локализации. В связи с тем, что маяки были прочно прикреплены, эксперимент по проверке влияния плотности маяков был выполнен с использованием существующих данных. Некоторые маяки не учитывались при обработке алгоритмом локализации (т.е., они игнорировались) для имитации меньшей плотности. Этот эксперимент проводился дважды. Впервые были рассмотрены только 6 маяков в коридорах, отмеченных цифрами ①, ③, ⑤, ⑦, ⑨ и ⑪ на рисунке 2 — этот эксперимент был отмечен как вариант А. Во второй раз были рассмотрены только 12 маяков, отмеченных от ① до ⑫ — этот эксперимент был отмечен как вариант B.

Коробчатая диаграмма на рис. 8 показывает окончательную точность предполагаемого положения в отдельных случаях A и B. Результаты конфигурации A показывают существенное ухудшение точности локализации в тестовом наборе при использовании только маяков BLE.Это понятно из-за сокращения количества уникальных BLE-маяков, сканируемых в рамках одного измерения, менее чем на 50% (в среднем с 4,4 до 1,9). Таким образом, увеличивается количество нелокализованных точек.


8. Обсуждение

На рис. 8 также показаны результаты комбинированной локализации с использованием маяков WiFi и BLE. В этом методе в конфигурациях А и В медианная точность ухудшилась с 0,77 м до 0,99 м (конфигурация А) и до 0,87 м (конфигурация В) соответственно.Напомним, что в нашем эксперименте средняя точность определения местоположения по Wi-Fi составляет 1 м. Эти результаты также сведены в Таблицу 1. Повышение точности связано с точностью локализации на основе Wi-Fi, указанной в таблице.


Средняя точность Улучшение Улучшение проц.

WiFi 1.00 м Н/Д Н/Д
Комбинированный Wi-Fi + 6 маяков BLE, конф. A 0,99 м 0,01 м 1%
Комбинированный Wi-Fi + 12 маяков BLE, конф. B 0,87 м 0,13 м 0,13 м 13% 13%
комбинированные Wi-Fi + 17 Bley Block (ALL) 0,23 м 0,23 м 23%

Благодаря добавлению 17 маяков BLE точность локализации в заданном наборе данных повысилась на 23%.Помимо среднего значения ошибки локализации, максимальная ошибка (без учета выбросов) также улучшилась с 4,27 м до 2,82 м. Средняя ошибка улучшилась с 1,81 м до 1,08 м. Мы предполагаем, что количество BLE-маяков, отсканированных за одно измерение (которое в среднем составляло 4,4), оказывает основное влияние на итоговое улучшение точности локализации. Мы также предполагаем, что за счет увеличения количества маяков можно будет добиться более существенного улучшения, учитывая наблюдаемое влияние дальнейшего сокращения маяков BLE.Увеличение мощности передачи маяков BLE также должно увеличить количество маяков, обнаруженных во время измерения, благодаря расширенному покрытию и перекрытию областей, охватываемых отдельными маяками. Но этот вариант менее эффективен по двум причинам. Во-первых, более высокая мощность передачи приведет к значительно более быстрой разрядке батарей маяков. Во-вторых, более плотная сеть менее эффективных маяков увеличит значительные различия между отдельными местами по сравнению с более разреженной сетью более эффективных маяков.

Также было проведено несколько экспериментов с различными способами размещения маяков. Несмотря на то, что размещение маяков за фальшпотолком является технически наиболее простым решением, недостатком его является то, что маяки полностью закрываются потолочной плиткой. Мы также поместили несколько маяков BLE внутрь столов учителей в компьютерных классах (отмечены цифрами от ⑬ до на рис. 2). Эти столы расположены в передней части лаборатории, они деревянные с металлическими боками.По сравнению с маячками с такими же настройками в подвесных потолках, эти маячки в столах покрывали большую площадь, а также были полностью скрыты внутри стола. Но наши первоначальные ожидания были противоположными, потому что потолки были сделаны из плит из минерального волокна, которые обещают меньшее звукопоглощение, чем металлические стенки столов. Ожидалось, что эти металлические компоненты столов будут существенным препятствием для распространения сигнала BLE. Основываясь на этом наблюдении, мы перенесли маяки из-за потолка и прикрепили их к нижней стороне потолочной плиты из минерального волокна, что улучшило их работу.В дальнейшем мы планируем провести еще эксперименты с размещением отдельных маяков и проверить результаты последующей локализации.

Обратите внимание, что, помимо повышения точности, маяки BLE имеют еще одно преимущество — энергосберегающее геозонирование. Благодаря BLE можно разрабатывать приложения, которые реагируют на приближение мобильного телефона к маяку и могут принести новый пользовательский опыт. В отличие от операционной системы Android, операционная система iOS от Apple более продвинута в этой области; он имеет прямую поддержку обнаружения областей маяка , когда устройство находится в режиме ожидания.

9. Заключение

В этой статье мы представили способ повышения точности стационарной радиолокации внутри помещений, первоначально основанной на сигналах WiFi. Мы разработали и внедрили распределенную систему получения радиоотпечатков пальцев. Система состоит из серверов и мобильных устройств с операционной системой Android, которые поддерживают Bluetooth Low Energy. Система предназначена для того, чтобы добровольцы могли создавать радиокарты и постоянно обновлять их. Оценка решения была основана на алгоритме взвешенных ближайших соседей в сигнальном пространстве.Новые передатчики Bluetooth Low Energy от Estimote были установлены на этаже здания, где ранее были установлены точки доступа Wi-Fi, используемые сетью eduroam . На основе данных, полученных в этом реальном сценарии, были оценены результаты локализации с использованием WiFi, Bluetooth Low Energy и их комбинации. Мы протестировали несколько конфигураций расположения передатчиков или их плотности. Мы также экспериментировали с тем, как объединить сигналы обеих технологий в одном пространстве сигналов.Далее мы проверили влияние продолжительности сканирования на точность локализации. Полученные данные показали, что можно улучшить медианную точность на 23% и уменьшить дисперсию.

В дальнейшем мы займемся тестированием влияния параметров вещания маяков, таких как рекламный интервал и мощность передачи. Он также подойдет для тестирования еще более высокой плотности маяков. Мы также сосредоточимся на тестировании влияния других характеристик, связанных с конкретными измерениями, таких как ориентация мобильного устройства, и различия их влияния в обеих технологиях.Дальнейшее внимание также будет уделено включению аспектов движения устройства (с использованием фильтров частиц, согласно [11, 12]) и их потенциальному использованию в подходе снятия отпечатков пальцев.

Конкурирующие интересы

Авторы заявляют, что у них нет конкурирующих интересов.

Благодарности

Авторы статьи хотели бы поблагодарить Доминика Матулека и Матея Даницека, студентов факультета прикладной информатики Университета Градец Кралове, за реализацию прототипа мобильного приложения.Они также хотели бы поблагодарить Терезу Кризову и Джеймса Бьюкенена Уайта за корректуру. Эта работа была поддержана проектом SPEV, финансируемым Факультетом информатики и управления Университета Градец Кралове.

Инструкции по обследованию площадки для развертывания WLAN

Введение

Первым шагом в развертывании беспроводной локальной сети (WLAN) является обеспечение того, чтобы желаемая работа начиналась с обследования площадки для оценки поведения радиочастот (RF) в конкретной среде.Многие проблемы могут возникнуть в беспроводной сети из-за плохого планирования и покрытия.

Было обнаружено, что многие исследования объектов не выполняются должным образом или обследование объектов вообще не проводится. Предполагаемая цель этого документа состоит в том, чтобы предоставить руководящие принципы для надлежащего планирования, подготовки и определения ключевых элементов для проверки посредством анализа отчета об обследовании.

Предпосылки

Требования

Cisco рекомендует ознакомиться со следующими темами:

  • IEEE 802.11 беспроводной
  • Дизайн беспроводной локальной сети

Используемые компоненты

Этот документ не ограничен конкретными версиями программного и аппаратного обеспечения.

Информация в этом документе была создана из устройств в специальной лабораторной среде. Все устройства, используемые в этом документе, запускались с очищенной (по умолчанию) конфигурацией. Если ваша сеть работает, убедитесь, что вы понимаете потенциальное влияние любой команды.

Соглашения

Информацию об условных обозначениях документов см. в технических советах Cisco.

Типы обследований местности

Существует три типа опросов: пассивный, активный и прогнозирующий.

Пассивная съемка

Пассивные опросы — это опросы, которые выполняются в режиме только прослушивания . Клиент опроса никогда не подключается к точке доступа (AP). Такие опросы могут быть полезны, когда вы ищете мошеннические устройства или хотите получить хороший показатель радиочастотного покрытия нисходящей линии связи от устройств инфраструктуры.

Это можно сделать с помощью пассивного опроса:

  • Выявление мошенников
  • Быстрое обнаружение проблемных зон радиочастот
  • Подтвердить окончательную настройку RF
  • Выполнение первоначальных обследований

Наиболее значительные потери информации при пассивных съемках связаны с восходящей информацией, физическими (PHY) границами скоростей и повторной передачей.Физические скорости обычно основаны на уровнях радиочастотного сигнала и шума. Пассивный опрос сообщает только о распространении сигнала для маяков, измеренных конкретными клиентами. Физические скорости могут быть измерены только фактическими данными, которые отправляются в точку доступа и из нее.

Активный опрос

Активные опросы выполняются с помощью клиента опроса, связанного с точками доступа, используемыми на протяжении всего опроса. Когда клиент связан, он выполняет все задачи, которые выполняет типичный клиент 802.11, включая изменение скорости передачи данных при изменении радиочастотного состояния и выполнение повторных передач.Активные опросы обычно используются для новых развертываний WLAN, потому что они предоставляют больше деталей, на которых основывается проект.

В активных опросах используются два основных метода:

  1. Идентификатор базового набора услуг  ( BSSID) Метод : этот метод блокирует клиента в радио MAC-адресе точки доступа и предотвращает роуминг клиента.
  2. Метод идентификатора набора служб (SSID) : этот метод чаще используется для сценариев после развертывания и используется для обследования нескольких точек доступа.Это позволяет клиенту опроса ассоциироваться с SSID, когда клиент перемещается между несколькими точками доступа.

Прогнозные обследования

Прогностические исследования выполняются с помощью программного обеспечения. Программа использует информацию о зоне покрытия для размещения точек доступа на основе радиочастотных алгоритмов. Эти съемки, как правило, лишены каких-либо полевых измерений.

Лучшее время для проведения прогнозного опроса:

  • Когда среда развертывания еще не создана.
  • Для получения бюджетной среды для оборудования, связанного с WLAN.
  • Когда требования к роумингу менее строгие.

Подготовка к обследованию

Используйте этот контрольный список для подготовки опроса.

Определение основных требований:

  • Потребности радиочастотного приложения (голос, данные, местоположение и т. д.)
  • Тип объекта
  • Тип клиентских устройств
  • Промышленная вертикаль
  • Анкета клиента

Определение требований заказчика к объекту

  • Одноэтажный
  • Многоэтажный
  • Кампус (внутри и снаружи)
  • Склад
  • Получить цифровые планы этажей от клиента

Определение требований к типу клиентских устройств

  • Индикатор минимальной мощности принимаемого сигнала (RSSI)
  • Минимальное отношение сигнал/шум (SNR)
  • Допуск задержки и джиттера
  • Максимальная мощность передачи (Tx)

План обследования

Используйте этот контрольный список для планирования опроса.

Начальное прохождение

  • Подъезд типа здания
  • Предвидеть сложные зоны
  • Подтвердить обследованные районы
  • Проверить детали области, не упомянутой на основной карте покрытия
  • Проверьте неожиданный путь роуминга

Выберите правильную модель съемки

Определение надлежащих характеристик развертывания

  • Плотное развертывание
  • Высокая мобильность (много сот; высокая надежность; быстро меняющиеся клиенты) по сравнению с кочевой (временное положение)
  • Прогноз по сравнению с фактическим

Укажите инструменты для завершения обследования

  • Получить цифровые планы этажей от клиента
  • Инструмент анализа спектра, такой как Cisco Spectrum Expert
  • Профессиональный инструмент для съемки, такой как Airmagnet Survey или Ekahau Site Survey

Определение клиентских устройств для развертывания

  • Максимальный уровень мощности передачи
  • Чувствительность приемника
  • Антенна

Определение физических требований:

  • Мощность
  • Понимание особенностей кабелей
  • Особенности монтажа
  • Наружное заземление и молниезащита
  • Рассмотрите возможность размещения дополнительных точек доступа для мониторинга и прослушивания

Контрольный список базовых элементов, который необходимо задать поставщику обследования объекта

  • Используемые полосы частот: 2. 4 ГГц, 5 ГГц.
  • Инструменты, которые будут использоваться для завершения опроса, такие как Airmagnet, Ekahau и т. д.
  • Активный или пассивный опрос.
  • Автоматическая выборка.
  • Тип адаптера, который будет использоваться для съемки.
  • Области покрытия, которые «входят в область» или «вне области», такие как лестничные клетки, лифты, электрические комнаты, вентиляционные шахты, механические зоны и т. д.
  • Тепловая карта, показывающая радиочастотное покрытие для всех «охватываемых» областей с покрытием, установленным на целевом RSSI для границы соты, с легендой сигнала.
  • Тепловая карта, показывающая ОСШ для всех «охватываемых» областей с целевым ОСШ и легендой ОСШ.
  • Тепловая карта, отображающая минимальный уровень шума для всех «охватываемых» областей с установленным целевым минимальным уровнем шума и легендой минимального уровня шума.
  • Спектральный анализ скриншотов и записей возможных источников помех. Определите, что требуется для анализа — быстрое преобразование Фурье (БПФ), спектрограммы, рабочий цикл, максимальное удержание и т. д.
  • Определите и перечислите возможные источники помех.Прохождение должно быть выполнено через объект. Спросите и найдите возможные источники помех, такие как микроволновые печи, беспроводные телефоны и т. д.
  • Используемое оборудование AP. Например, тепловые карты могут выглядеть по-разному для точек доступа Aironet серии 3500 и для точек доступа Aironet серии 3600. Точка доступа должна быть выбрана в соответствии с точкой доступа, которую планируется приобрести и развернуть.
  • Если выполняется пассивный опрос, определите, сколько точек доступа планируется использовать одновременно, одну или три.Три быстрее, чем одна, но размещение точек доступа может быть неоптимальным .
  • Укажите тип проводимого опроса: голос, местоположение или только данные.

Ошибки, которые делают опрос плохим

Ошибки могут быть сделаны при использовании инструментов опроса, которые могут сделать отчет об обследовании сайта привлекательным. Эти ошибки могут привести к тому, что весь этаж или здание будут иметь достаточное покрытие, хотя на самом деле клиентские устройства в определенных областях могут иметь очень слабое покрытие.

Вы всегда должны запрашивать файлы данных фактического обследования вместе с отчетом об обследовании, чтобы можно было повторно проверить фактические данные на наличие ошибок и проблем, которые не показаны в отчете об обследовании.

Калибровка

Калибровка карты в инструменте съемки позволяет определить правильное расстояние между двумя точками на карте. Например, вы можете провести линию через 40-футовую стену на карте и указать, что расстояние линии соответствует 40 футам. Остальную часть карты можно изменить в зависимости от этого заданного расстояния.

 Если карта не откалибрована должным образом, тепловые карты, сгенерированные точкой доступа, не отображают правильное расстояние. Данные, собранные с карты, которая не откалибрована должным образом, приводят к совершенно неточному отчету об исследовании. Рекомендуется проверить калибровку карты в отчетах об обследовании, если тепловые карты выглядят некорректно. В большинстве случаев вы видите, что одна точка данных или радио AP обеспечивает гораздо большее покрытие на карте обзора по сравнению с фактическим покрытием. Хорошей практикой является просмотр тепловых карт точек доступа по одной и проверка того, выглядит ли покрытие слишком большим или слишком маленьким.Например, вы можете увидеть тепловую карту точки доступа, покрывающую весь этаж; это может указывать на то, что калибровка настроена неправильно.

Вы также можете заметить, что карты выглядят неточно, когда изображение выглядит растянутым или перекошенным. Это может указывать на недопустимую карту, которая неправильно масштабирована. Рекомендуется всегда использовать большое расстояние на карте, когда вы измеряете расстояние, которое используется для калибровки, так как это приводит к большей точности. Несоответствие даже на миллиметр при использовании небольшого дверного проема имеет более вредный результат, чем несоответствие на миллиметр при использовании всего коридора. Размеры по умолчанию после импорта чертежа составляют 120 футов на 120 футов. Если вы видите карту, все еще откалиброванную с размерами 120 на 120 футов, это означает, что карта не откалибрована.

Примечание: Вы не можете повторно откалибровать карту после выполнения съемки, чтобы исправить данные съемки, которые были получены, когда калибровка карты не была правильно масштабирована. Вы должны исправить калибровку карты и выполнить новую съемку.

Рис. 1. Карта с неправильным масштабированием и размерами по умолчанию 120 на 120 футов

Рис. 2. Правильно откалиброванная карта

Вы должны всегда проверять калибровку карты.Измерьте расстояние между двумя точками на карте и проверьте точность. Вы можете использовать «инструмент измерения» в AirMagnet для измерения расстояния между нужными точками на карте.

Рис. 3: Инструмент измерения


Распространение сигнала

«Оценка распространения сигнала» позволяет приложению для обследования местности прогнозировать распространение сигнала между точками данных. Если это значение слишком велико, результаты отображаются неточно и могут показывать приемлемые уровни сигнала в областях с недостаточным покрытием.Когда вы просматриваете отчет, в котором вы видите, что сигнал выходит далеко за пределы стен здания или областей, где были получены точки данных, это может указывать на то, что «Оценка распространения сигнала» установлена ​​слишком высокой. Значение по умолчанию для AirMagnet составляет 40 футов, что может быть недостаточно точным для получения точных результатов. Установка от 15 до 20 футов обеспечивает более точные результаты. Как упоминалось ранее, всегда рекомендуется просматривать тепловые карты точек доступа по одной. Следует обратить внимание на то, как далеко распространяется сигнал от одной точки доступа, а также отметить, что сигнал становится слабее по мере удаления от точки доступа.Вы можете изменить значение «Оценка распространения сигнала» на другое значение после завершения опроса без необходимости повторного выполнения опроса.

Рисунок 4: Распространение сигнала должно быть изменено по умолчанию

Путь съемки

Важно проверить путь съемки, на котором были взяты точки данных. Путь съемки должен следовать допустимой пешеходной дорожке и не должен иметь путей, проходящих сквозь стены.Путь обследования также должен иметь пешеходную дорожку, показывающую точки данных, собранные внутри помещений и офисов, где есть желаемое покрытие. Возможно, у вас нет надлежащего покрытия в комнате или области, которая показывает покрытие, но не имеет пешеходной дорожки или точки данных. Вы также должны убедиться, что двери в комнаты и офисы были закрыты, когда собирались точки данных. Оцените путь обследования, чтобы проверить, как часто собираются точки данных.

Неполная пешеходная дорожка

Точки данных не были взяты во всех местоположениях; это включает в себя офисы в нижней части плана этажа.Области белого цвета означают, что измерения не проводились.

Рисунок 5: Неполная пешеходная дорожка

Полная пешеходная дорожка

Точки данных были захвачены внутри офисов в нижней части плана этажа. Это обозначено красной и синей линией, которую можно увидеть внутри комнат.

Рис. 6: Полная пешеходная дорожка

Соображения относительно емкости

Для таких областей, как конференц-залы, в которых может быть высокая плотность клиентов, важно учитывать потребности клиентов в емкости, а также покрытие.При рассмотрении емкости клиента важно проверить, какие приложения используются на клиентских устройствах, чтобы понять, какая пропускная способность требуется.

Сканирование каналов, SSID и тип адаптера

Важно проверить «список сканирования каналов», чтобы убедиться, что все используемые каналы включены в список. Рекомендуется сканировать только те каналы, которые используются беспроводной инфраструктурой. Вы можете получить неточные показания, если будете слишком быстро перемещаться между точками данных и не дадите адаптеру достаточно времени для завершения всего списка сканирования.Если вы сканируете мошеннические устройства, вы должны знать, что мошеннические устройства на каналах, которых нет в списке сканирования, не обнаруживаются.

Рисунок 7: Список сканирования каналов


Еще одна рекомендация — сканировать или просматривать тепловые карты только для тех SSID, которые предоставляются беспроводной инфраструктурой. Это очень важно в зданиях, где соседний этаж принадлежит другой стороне. Проникновение через их беспроводную инфраструктуру может показаться вашим собственным покрытием.

Необходимо обратить внимание на то, какой адаптер использовался при обследовании сайта. Адаптер должен иметь характеристики, аналогичные адаптерам на устройствах, которые фактически будут использоваться в беспроводной сети. Вы всегда должны проверять, какой тип клиентского адаптера использовался во время опроса. Клиентский адаптер с лучшей чувствительностью приемника и более мощной антенной не дает точных результатов для сравнения с клиентами, которые фактически используются в производстве.

Ключевые элементы для проверки в постпроверочном опросе

Основная цель обследования площадки после проверки состоит в том, чтобы предоставить подробную информацию о текущем радиочастотном покрытии и определить, достаточно ли покрытия для поддержки требований к проектированию сети.

Опросы после проверки также должны включать информацию, касающуюся источников помех, размещения оборудования и неавторизованных устройств. Документация по обследованию площадки служит руководством для проверки беспроводной инфраструктуры. В этом документе обсуждаются основные темы, которые должны быть освещены в отчете об обследовании после валидации.

Покрытие

Покрытие определяет способность беспроводных клиентов подключаться к беспроводной точке доступа с уровнем сигнала и качеством, достаточными для преодоления эффектов радиопомех. Граница покрытия для точки доступа основана на силе сигнала и SNR, измеренных по мере того, как клиентское устройство удаляется от точки доступа.

Мощность сигнала, необходимая для хорошего покрытия, зависит от конкретного типа клиентских устройств и приложений в сети.

Чтобы выполнить требование по поддержке беспроводной передачи голоса по IP (VoIP), см. рекомендации по радиочастотам, указанные в Руководстве по развертыванию беспроводного IP-телефона Cisco 7925G. Минимальная рекомендуемая мощность беспроводного сигнала для голосовых приложений составляет -67 дБм, а минимальное отношение сигнал-шум составляет 25 дБ.

Первым шагом в анализе почтового опроса является проверка «покрытия сигнала». Покрытие сигнала измеряется в дБм. Вы можете настроить индикатор сигнала с цветовой кодировкой на минимально допустимый уровень сигнала, чтобы увидеть области с достаточным и недостаточным покрытием. В примере на Рисунке 8 показаны синие, зеленые и желтые области на карте с сигнальным покрытием на уровне -67 дБмВт или выше. Области, выделенные серым цветом на картах покрытия, имеют недостаточное покрытие.

Рисунок 8: Сигнал при -67 дБм


При проверке покрытия сигнала убедитесь, что мощность радиопередачи точки доступа не превышает мощность передачи, которую могут поддерживать клиентские устройства.Например, по умолчанию беспроводной IP-телефон Cisco Unified 7925G по умолчанию использует самую высокую доступную мощность передачи (17 дБм/50 мВт для 2,4 ГГц и 16 дБм/40 мВт для 5 ГГц). Можно получить отчет об исследовании, показывающий хороший охват во всех областях; однако, если у вас есть точки доступа, которые работают с максимальной мощностью передачи, у вас все еще могут возникнуть проблемы с восходящей линией связи, когда клиентские устройства не поддерживают одинаковую мощность передачи. Для областей с недостаточным покрытием, и вы увеличиваете мощность передачи AP до уровней, которые клиентские устройства не могут поддерживать, это только увеличивает покрытие на нисходящем канале.

Рисунок 9: Уровни мощности передачи точки доступа

Перекрытие

Проверьте опрос сайта, чтобы определить, достаточно ли перекрытия каналов для того, чтобы устройства могли перемещаться к следующей точке доступа до того, как сигнал от предыдущей точки доступа будет потерян. Например, в соответствии с рекомендациями по радиочастотам, указанными в Руководстве по развертыванию беспроводных IP-телефонов Cisco 7925G, вы должны использовать непересекающиеся каналы и допускать не менее 20-процентного перекрытия со смежными каналами при развертывании телефонов в 802.11b/g среды. Для голосовых развертываний рекомендуется, чтобы граница соты была на уровне -67 дБм с 20-процентным перекрытием.

Рис. 10. Перекрытие каналов

Отношение сигнал/шум

SNR — это отношение переданного сигнала к фоновому шуму на этом канале. Рекомендации по радиочастотам, указанные в Руководстве по развертыванию беспроводных IP-телефонов Cisco 7925G, требуют минимального SNR 25 дБ (25 = уровень шума -92 дБм с сигналом -67 дБм). Вы можете просмотреть тепловую карту SNR в раскрывающемся меню панели инструментов AirMagnet и изменить выбор с Signal Coverage на SNR .

Вы также можете настроить индикатор сигнала с цветовой кодировкой на минимально допустимый уровень SNR, чтобы просмотреть области с достаточным и недостаточным SNR. Синие, зеленые и желтые области на карте, показанной на рисунке 11, имеют SNR 25 дБ или лучше. Области, выделенные серым цветом на карте, не соответствуют минимальному SNR 25.

Рис. 11: ОСШ при 25 дБ

Уровень шума

Минимальный уровень шума представляет собой смесь всего фонового радиочастотного излучения, присутствующего в среде, окружающей используемую систему.Радиочастотные сигналы должны быть выше, чем минимальный уровень шума, чтобы приемник мог обнаружить их как действительный полезный сигнал. Для SNR 25 дБ и сигнала на уровне -67 дБм, уровень шума не должен превышать -92 дБм. Вы можете просмотреть тепловую карту «уровень шума» в раскрывающемся меню панели инструментов AirMagnet и изменить выбор на Уровень шума .

Вы также можете настроить индикатор сигнала с цветовой кодировкой на минимально допустимый уровень шума, чтобы просмотреть области, где уровень шума превышает -92 дБм. Серые области на полу, показанные на рисунке 12, имеют уровни шума, не превышающие -92 дБм.Оранжевые и желтые области имеют уровень шума, превышающий -92 дБм.

Рисунок 12: Минимальный уровень шума при -92 дБм


Прокачка

РЧ-сигнал может проникать с верхних и нижних этажей. Важно знать, сколько сигнала просачивается через этажи, потому что это может вызвать помехи в совмещенном канале, а также может быть причиной того, что радио AP работает на очень низком уровне мощности. Кроме того, это может быть причиной того, что соседние точки доступа на одном этаже динамически выбирают один и тот же канал.Вы можете просмотреть карту с размещением точек доступа на каждом этаже и убедиться, что места размещения точек доступа не располагаются непосредственно над или под такими же местами размещения точек доступа на данном этаже. Размещение точек доступа на этажах должно осуществляться в шахматном порядке, чтобы обеспечить лучшее покрытие.

Вы можете проверить список радиососедей AP, чтобы проверить наличие утечки и проверить, обнаруживаете ли вы AP, которые находятся на разных этажах при сильном уровне сигнала.

Анализатор конфигурации Cisco WLC в сообществе поддержки Cisco предоставляет подробную картину информации о соседях AP.

Мошенники и нарушители порядка

Мошеннические точки доступа — это беспроводные точки доступа, которые были установлены в корпоративной сети без разрешения отдела корпоративных информационных технологий. Большинство мошеннических точек доступа не установлены безопасным образом и могут использоваться посторонними для получения доступа к корпоративной сети.

В дополнение к риску безопасности, создаваемому этими устройствами, неавторизованные точки доступа являются источником радиочастотных помех в совмещенном и соседнем каналах, что снижает производительность корпоративной беспроводной локальной сети.Если для этих точек доступа нет коммерческого обоснования, их следует немедленно отключить от сети. При отключении это повышает общую безопасность сети и снижает радиочастотные помехи для ближайших точек доступа инфраструктуры. Однако, если эти точки доступа выполняют требуемую бизнес-функцию, вам следует изучить возможность интеграции приложения в текущую корпоративную инфраструктуру WLAN.

Для обнаружения и записи неавторизованных устройств и источников помех обычно выполняется отдельное пошаговое руководство с помощью Spectrum Experts, что дает вам моментальный снимок того, что было обнаружено в то время.

Рис. 13: Эксперты по спектру

Не полагайтесь только на этот отчет или постоянно полагайтесь на инфраструктуру для обнаружения источников помех и неавторизованных устройств и сообщения о них. О мошеннических устройствах, обнаруженных устройствами инфраструктуры, следует сообщать в систему управления для дальнейшей сортировки и расследования. На рис. 14 приведен пример вкладки сводки безопасности системы управления сетью (NCS) .

Рис. 14. Вкладка «Сводка безопасности NCS»

Использовать тест канала WLC для оценки покрытия

Чтобы определить, достаточно ли текущего покрытия AP для приложений, работающих на клиенте, WLC предоставляет удобный для пользователя инструмент тестирования канала.

Как проверить зону покрытия точки доступа

Шаг 1: С клиентом, связанным с точкой доступа, и MAC-адресом, который соответствует клиенту, выберите WLC > Monitor > Clients . Сведения о клиенте отображаются, как показано на рис. 15.

Шаг 2:  Нажмите кнопку Link Test  и запустите тест ссылки. Это действие выполняет тест двунаправленной связи, который определяет текущее покрытие клиента.Если нет потерянных пакетов, попробуйте переместить клиента от точки доступа, чтобы определить, есть ли какой-либо дополнительный доступный диапазон, в то время как поддерживается достаточный сигнал для обеспечения качественной производительности приложения.

Рисунок 15. Сведения о клиенте с опцией Link Test

Одной из целей охвата является требование сигнала RSSI -67 дБм или лучше для точки доступа, при допущении, что минимальный уровень шума составляет -92 дБм, для SNR 25 дБ. Когда вы выполняете тесты покрытия на 2.4 ГГц рекомендуется отключать более низкие скорости передачи данных. Это связано с тем, что зона покрытия RSSI -67 дБм намного больше при скорости передачи данных в один (1) Мбит/с, чем 12 Мбит/с. Это расчет диапазона по сравнению с полосой пропускания. Плотные сети 2,4 ГГц могут иметь высокую степень использования канала. Самый эффективный способ уменьшить использование канала — убрать более низкие скорости передачи данных.

Понимание скорости беспроводной передачи данных Конфигурации скорости передачи данных

— один из наиболее важных инструментов для настройки и оптимизации беспроводных сетей.Выбор скорости передачи данных напрямую влияет на покрытие и производительность; поэтому важно понимать, как изменения скорости передачи данных влияют на окружающую среду.

Покрытие (размер ячейки)

Более низкие скорости передачи данных могут быть демодулированы на больших расстояниях, чем более высокие скорости передачи данных. Это связано с менее сложными схемами кодирования — сигнал можно понять при более низком ОСШ. Включите более низкие скорости передачи данных, чтобы увеличить эффективный диапазон точки доступа; отключите более низкие скорости передачи данных, чтобы уменьшить эффективный диапазон точки доступа.

Рисунок 16: Покрытие (размер ячейки)

Если вы увеличиваете диапазон, это приводит к большему охвату за счет общей пропускной способности. В развертываниях на частоте 2,4 ГГц (и очень плотных развертываниях на частоте 5 ГГц с ограниченным числом каналов) это, вероятно, отрицательно скажется на использовании канала из-за помех в соседнем совмещенном канале. С другой стороны, если вы уменьшите диапазон, это приведет к повышению производительности и уменьшит помехи в совмещенном канале, а также эффективно уменьшит использование канала.

Рисунок 17: Покрытие (размер ячейки)

Ключевым моментом является баланс этих параметров для достижения наилучшей производительности в зависимости от желаемой плотности точек доступа и требований клиента/приложения. Например, если в вашей среде есть голосовые сервисы, скорее всего, у вас будет развертывание с более высокой плотностью, и вам следует отключить более низкие скорости передачи данных для повышения производительности (рекомендуемое значение для 792x — 12 Мбит/с как минимум). Если у вас есть склад со старыми сканерами 802.11b, очевидно, вы должны оставить включенными более низкие скорости.Версия 7.2 программного обеспечения Wireless LAN Controller улучшает наш контроль над окружающей средой за счет использования профилей RF, которые позволяют вам устанавливать скорость передачи данных для каждой группы точек доступа. Как правило, в большинстве развертываний в качестве обязательной скорости устанавливается самая низкая включенная скорость. Среды с высокой плотностью и многоадресной рассылкой могут иметь несколько более высоких обязательных скоростей. Дополнительные сведения см. в разделе «Многоадресная доставка» в этом документе.

Кадры управления

Кадры управления 802.11 отправляются с минимальной обязательной (базовой) скоростью передачи данных.Основная проблема с этим — трафик маяка. Например, если один (1) Мбит/с определен как обязательный в плотном развертывании с шестью (6) SSID, то 67 процентов эфирного времени (полосы пропускания) используется только маяками. Если 12 Мбит/с является самой низкой обязательной скоростью, то маяки потребляют только пять (5) процентов эфирного времени. Когда вы отключаете более низкие скорости передачи данных и ограничиваете количество SSID, это сокращает время, затрачиваемое на трафик управления, и позволяет увеличить пропускную способность для подключенных клиентов.

Рисунок 18: Кадры управления

Многоадресная доставка

Как правило, многоадресные/широковещательные кадры отправляются с максимальной обязательной (базовой) скоростью передачи данных.Существует исключение, если есть текущие связанные клиенты, которые передают со скоростью ниже, чем самая высокая обязательная скорость. В этой ситуации точка доступа отправляет многоадресные/широковещательные кадры с максимальной обязательной скоростью, которая ниже или равна всем текущим скоростям передачи клиента.

Например, самая высокая обязательная скорость составляет 24 Мбит/с, а самая низкая обязательная — шесть (6) Мбит/с. Если все клиенты с этим BSSID передают со скоростью 24 Мбит/с или выше, используйте 24 Мбит/с для многоадресной передачи. Но, если какая-либо скорость клиента снижается до шести (6) Мбит/с, то передача происходит на шести (6) Мбит/с.В противном случае этот клиент не сможет его получить.

Измените обязательные скорости, чтобы изменить производительность многоадресной рассылки. Когда вы устанавливаете высокие обязательные скорости, это позволяет доставлять многоадресные потоки с более высокой пропускной способностью, хотя все клиенты могут не очень надежно получать поток. Если вы установите более низкие обязательные скорости, это позволит доставлять поток клиентам с более низким уровнем сигнала за счет пропускной способности.

Общие сценарии устранения неполадок
  1. Подозрение на плохое покрытие/недостаточную плотность точек доступа — если мощность передачи точки доступа уже максимальна, вы можете включить более низкие скорости передачи данных, чтобы клиенты могли подключаться издалека.Это отрицательно сказывается на производительности, но может помочь заказчику понять, что могут потребоваться дополнительные точки доступа.
  2. Высокое использование канала — Чтобы попытаться уменьшить использование канала и повысить производительность, отключите более низкие скорости передачи данных. Прежде чем вносить это изменение, узнайте у клиента, есть ли у него какие-либо клиенты 802.11b/legacy, чтобы избежать проблем.
  3. Большое количество SSID — попытайтесь уменьшить количество широковещательных SSID. Группы AP могут помочь.Каждый SSID по умолчанию имеет 10 маяков для передачи в секунду, поэтому вы можете сэкономить немного эфирного времени.
  4. Многоадресный трафик — Если устройства не получают надежный многоадресный поток, может потребоваться снизить обязательные скорости передачи данных. Если многоадресный поток интенсивно использует полосу пропускания, например видео высокой четкости (HD), вам может потребоваться установить более высокую скорость как обязательную, чтобы повысить производительность.

Проверка мощности сигнала
  1. Используйте программное приложение inSSIDer .
  2. Используйте список соседей на беспроводном телефоне Cisco 792x.
инсайдер

inSSIDer — это приложение для сканирования Wi-Fi, разработанное MetaGeek. Он совместим с Windows XP, Windows Vista и Windows 7 (32- и 64-разрядная версии). Он позволяет отслеживать мощность принимаемого сигнала с уже установленным беспроводным адаптером. Вы можете сортировать информацию по многим критериям, включая MAC-адрес , SSID , Канал , RSSI и Время .

Примечание.  inSSIDer не является полным решением для анализа беспроводных пакетов и спектра.

inSSIDer можно скачать на MetaGeek.

После загрузки и установки inSSIDer вы можете увидеть главный экран, как показано на рис. 19.

Рис. 19. Начальный экран inSSIDer

Различные фильтры, которые вы можете применить, расположены в верхней части экрана. На рис. 20 фильтр установлен для гостевой сети SSID .Отфильтруйте SSID, который вы хотите измерить, чтобы избежать любых неверных результатов от близлежащих мошеннических беспроводных сетей. Вы также можете фильтровать по каналу , типу сети (инфраструктура/Adhoc) и безопасности (открытый, WEP, WPA/WPA2 Personal/Enterprise).

inSSIDer может отображать график уровня сигнала и информацию о канале для простоты анализа. В примере на рисунке 20 показано, что фильтр установлен для SSID гостевой сети на вкладке Каналы 5 ГГц.

Рис. 20. Вкладка каналов 5 ГГц гостевой сети inSSIDer

Для лучшей производительности сканирования обязательно подключите рабочую станцию ​​к SSID, который вы хотите проверить. Это обеспечивает более быструю обработку ответов маяка и зонда. Помните, что для голосовых услуг цель состоит в том, чтобы по крайней мере две (2) точки доступа постоянно слышали уровень -67 дБмВт или выше. В этом примере голосовые услуги не работают в этой среде, так как только один (1) уровень сигнала превышает -67 дБм (с допущением минимального уровня шума -92 дБ, что допускает SNR 25 дБм).

Вы можете проверить, изменяется ли мощность сигнала в вашей среде со временем, если вы подозреваете какие-либо проблемы с радиочастотами, вызванные изменениями окружающей среды.

Рис. 21. Проверка уровня сигнала inSSIDer

Список соседей на телефоне 792x

Беспроводной IP-телефон Cisco Unified 7925G, 7925G-EX и 7926G можно использовать для проверки покрытия с помощью списка соседей   меню .

Для доступа к меню списка соседей на беспроводных IP-телефонах Cisco Unified 7925G, 7925G-EX и 7926G выберите Настройки > Состояние > Список соседей. Подключенная точка доступа выделена красным цветом. Если режим сканирования Auto включен (по умолчанию), беспроводные IP-телефоны Cisco Unified 7925G, 7925G-EX и 7926G находятся в режиме ожидания (не по вызову), сканирование Auto выполняется только тогда, когда текущий сигнал падает до порога сканирования, поэтому в списке видна только одна точка доступа.

Чтобы просмотреть все точки доступа в меню списка соседей с режимом сканирования Auto , сделайте вызов с беспроводного IP-телефона Cisco Unified 7925G, 7925G-EX и 7926G, где сканирование происходит постоянно, пока активен телефонный вызов. в режиме сканирования Auto .В режиме непрерывного сканирования беспроводные IP-телефоны Cisco Unified 7925G, 7925G-EX и 7926G всегда сканируют, независимо от состояния вызова (ожидание или по вызову) или текущего уровня сигнала точки доступа (RSSI).

В унифицированных беспроводных IP-телефонах 7925G, 7925G-EX и 7926G версии 1.4(2) соседние устройства перечислены в порядке от самого сильного сигнала к самому слабому с использованием режима Auto-RSSI, 802.11a или 802.11b/g. Если вы используете режим Auto-a или Auto-b/g, то соседи отображаются в таком порядке:

  • Предпочтительные соседние полосы с >= -67 дБм RSSI.
  • Менее предпочтительные соседи диапазона с >= -67 дБм RSSI.
  • Предпочтительные соседи диапазона с RSSI < -67 дБм.
  • Менее предпочтительные соседи диапазона с RSSI < -67 дБм.

Рисунок 22: Список соседей

Примечание: Показанная на рис. 22 метрика «Использование канала» (CU) относится к индексу расширенного базового набора услуг (QBSS) качества обслуживания (Qos), максимальное значение которого равно 255. Разделите значение, указанное в CU, на 255. для достижения процента использования канала.Рекомендация для голосовых развертываний — поддерживать CU ниже 105 (105/255 = примерно 41 процент).

Связанная информация

%PDF-1.7 % 243 0 объект > эндообъект внешняя ссылка 243 113 0000000016 00000 н 0000003260 00000 н 0000003422 00000 н 0000003715 00000 н 0000004234 00000 н 0000004970 00000 н 0000005024 00000 н 0000005225 00000 н 0000005408 00000 н 0000006228 00000 н 0000007190 00000 н 0000007371 00000 н 0000007887 00000 н 0000008079 00000 н 0000008237 00000 н 0000008428 00000 н 0000008796 00000 н 0000008990 00000 н 0000025413 00000 н 0000025471 00000 н 0000025580 00000 н 0000025668 00000 н 0000025801 00000 н 0000025965 00000 н 0000026133 00000 н 0000026376 00000 н 0000026503 00000 н 0000026694 00000 н 0000026909 00000 н 0000027095 00000 н 0000027214 00000 н 0000027322 00000 н 0000027490 00000 н 0000027596 00000 н 0000027766 00000 н 0000027935 00000 н 0000028031 00000 н 0000028129 00000 н 0000028270 00000 н 0000028375 00000 н 0000028482 00000 н 0000028583 00000 н 0000028700 00000 н 0000028802 00000 н 0000028907 00000 н 0000029050 00000 н 0000029154 00000 н 0000029329 00000 н 0000029481 00000 н 0000029634 00000 н 0000029733 00000 н 0000029882 00000 н 0000030051 00000 н 0000030150 00000 н 0000030281 00000 н 0000030432 00000 н 0000030531 00000 н 0000030626 00000 н 0000030749 00000 н 0000030865 00000 н 0000030981 00000 н 0000031104 00000 н 0000031229 00000 н 0000031326 00000 н 0000031480 00000 н 0000031605 00000 н 0000031702 00000 н 0000031801 00000 н 0000031896 00000 н 0000032019 00000 н 0000032182 00000 н 0000032281 00000 н 0000032430 00000 н 0000032555 00000 н 0000032652 00000 н 0000032806 00000 н 0000032931 00000 н 0000033028 00000 н 0000033127 00000 н 0000033222 00000 н 0000033345 00000 н 0000033502 00000 н 0000033609 00000 н 0000033753 00000 н 0000033909 00000 н 0000034027 00000 н 0000034133 00000 н 0000034257 00000 н 0000034365 00000 н 0000034497 00000 н 0000034591 00000 н 0000034725 00000 н 0000034901 00000 н 0000034995 00000 н 0000035098 00000 н 0000035251 00000 н 0000035345 00000 н 0000035463 00000 н 0000035608 00000 н 0000035707 00000 н 0000035806 00000 н 0000035956 00000 н 0000036063 00000 н 0000036167 00000 н 0000036285 00000 н 0000036405 00000 н 0000036517 00000 н 0000036635 00000 н 0000036790 00000 н 0000036948 00000 н 0000037054 00000 н 0000037159 00000 н 0000002556 00000 н трейлер ]/предыдущая 183547>> startxref 0 %%EOF 355 0 объект >поток hb«`b`X,vyABLUk25 v4OK=(}8ro&-#k(=dڢH$V5 C|CRZbd

:d:ET&&Rqp4tT( WIl& @$+T(

Как спутники используются для наблюдения за океаном №

Геостационарный оперативный экологический спутник-16 (GOES-16) является первым из следующего поколения геостационарных метеорологических спутников NOAA.Среди многих миссий этого спутника он будет собирать данные об океане и климате.

Спутники

— это удивительные инструменты для наблюдения за Землей и большим голубым океаном, покрывающим более 70 процентов нашей планеты. Осуществляя дистанционное зондирование со своих орбит высоко над Землей, спутники предоставляют нам гораздо больше информации, чем можно было бы получить исключительно с поверхности.

Используя спутники, исследователи NOAA внимательно изучают океан.Информация, собранная спутниками, может рассказать нам о батиметрии океана, температуре поверхности моря, цвете океана, коралловых рифах, морском и озерном льду. Ученые также используют системы сбора данных на спутниках для передачи сигналов от наземных передатчиков исследователям в полевых условиях, которые используются в таких приложениях, как измерение высоты прилива и миграции китов. Передатчики на спутниках также передают информацию о местоположении от аварийных маяков, чтобы помочь спасти жизни людей, терпящих бедствие на лодках, самолетах или в отдаленных районах.Вот лишь некоторые из множества способов, которыми спутники помогают нам больше узнать об океане:

Температура поверхности моря

Моделирование температуры поверхности моря из Лаборатории геофизической гидродинамики.

Знание температуры поверхности моря может многое рассказать ученым о том, что происходит в океане и вокруг него. Изменения температуры влияют на поведение рыб, могут вызывать обесцвечивание кораллов и влиять на погоду на побережье.Спутниковые снимки температуры поверхности моря также показывают закономерности циркуляции воды. Примеры включают места апвеллинга, характеризующиеся холодными водами, поднимающимися из глубины, часто у берегов; и теплые водные течения, такие как Гольфстрим. Наиболее часто используемым прибором для сбора данных о температуре поверхности моря является набор радиометров видимого инфракрасного изображения (VIIRS) на борту спутника NOAA/NASA Suomi NPP. Этот датчик ежедневно собирает новые данные, что позволяет ученым собирать воедино серию карт, показывающих изменения температуры поверхности моря с течением времени для разных регионов земного шара.

Цвет морской поверхности

Спутники также предоставляют информацию о цвете океана. Например, данные о цвете помогают исследователям определять влияние наводнений на побережье, обнаруживать речные шлейфы и определять места цветения вредных водорослей, которые могут заражать моллюсков и убивать других рыб и морских млекопитающих. Данные о цвете океана со спутников позволяют нам не только определить, где формируется цветение водорослей, но и предсказать, куда оно может сместиться в будущем.Очистные сооружения также используют прогнозы цветения водорослей, созданные NOAA, чтобы решить, когда изменить формулу очистки воды для борьбы с водорослями.

Изменение уровня моря

Карта общего изменения уровня моря с 1993 года.

Одним из наиболее значительных потенциальных последствий изменения климата является повышение уровня моря, которое может вызвать затопление прибрежных районов и островов, эрозию береговой линии и разрушение важных экосистем, таких как водно-болотные угодья и мангровые заросли.Радарные измерения спутникового альтиметра можно комбинировать с точно известными орбитами космических аппаратов для измерения уровня моря в глобальном масштабе с беспрецедентной точностью. Измерение долгосрочных изменений глобального среднего уровня моря позволяет проверить предсказания климатических моделей о глобальном потеплении.

Картирование

Поверхность океана выпячивается наружу и внутрь, имитируя топографию дна океана. Бугорки, слишком маленькие, чтобы их можно было увидеть, можно измерить с помощью радиовысотомера на борту спутника.

Спутниковые изображения также можно использовать для картографирования объектов в воде, таких как коралловые рифы. Геология морского дна намного проще, чем геология континентов, потому что скорость эрозии ниже, а также потому, что континенты претерпели многочисленные столкновения, связанные с открытием и закрытием океанских бассейнов. Несмотря на свою относительную молодость и геологическую простоту, большая часть этого глубоководного морского дна остается малоизученной, поскольку скрыта океаном. На сегодняшний день корабли нанесли на карту лишь небольшую часть морского дна.Но благодаря гравитации поверхность океана имеет широкие неровности и провалы, которые имитируют топографию океанского дна. Эти удары и провалы можно нанести на карту с помощью очень точного радиовысотомера, установленного на спутнике.

Погода

Ураган «Иван» 15 сентября 2004 г., прежде чем он обрушился на побережье Мексиканского залива США.

Океан играет важную роль в регулировании погоды и климата планеты. Данные о погоде, пожалуй, самое известное применение спутниковой технологии.Оперативная метеорологическая спутниковая система NOAA состоит из двух типов спутников: геостационарные оперативные спутники окружающей среды (GOES) для краткосрочных прогнозов, предупреждений и наблюдений; и спутники на полярной орбите для долгосрочного прогнозирования. Оба типа спутников необходимы для обеспечения полной глобальной системы мониторинга погоды.

Отслеживание

Ученые NOAA, занимающиеся рыболовством, направляют помеченную морскую черепаху к концу трапа.

Спутники, обеспечивающие съемку окружающей среды, также могут использоваться совместно с другими организациями, получающими данные от различных датчиков. Например, морские животные, такие как морские черепахи и ламантины, могут быть оснащены передатчиками, передающими информацию об их местонахождении на орбитальные спутники. Аналогичная технология также используется для поиска и спасения людей.

маяков с мобильным приложением — Cuelogic Technologies Pvt. ООО

Здравствуйте!

В этом блоге мы поговорим о маячках и их интеграции с приложениями iOS и Android для точного отслеживания местоположения.Я также расскажу о различных проблемах, с которыми мы столкнулись при интеграции, и о том, как мы их решили в приложении POC. Давайте начнем!

Что такое маяк?

Проще говоря, маяк — это аппаратное устройство, которое транслирует сигналы и сообщает свое точное положение, которое ему соответствует. Традиционные маяки используют Wi-Fi (протокол ANT) для работы, а есть новые, которые также работают с Bluetooth Low Energy. Недавно мы сделали POC с маяком местоположения, который использует комбинацию Wi-Fi и Bluetooth.

Что нового в маяках в отрасли

В настоящее время маяки широко используются во многих отраслях промышленности. Это может быть здравоохранение для отслеживания пациентов или отправки предупреждений об изменении температуры в помещении или розничной торговли для предоставления пользователю предложений, если он / она пропустит покупку продукта в продуктовом магазине. Есть много примеров в сфере безопасности, Интернета вещей (IoT), туризма и т. д., где маяки используются для отслеживания в реальном времени. Недавно Amazon представила свой продуктовый сервис без касс Amazon Go, который внутренне работает с цензорами (своего рода маяками), искусственным интеллектом и машинным обучением.

Какая польза от маяка, когда у нас есть GPS и другие службы определения местоположения?

Поскольку мы окружены множеством спутников, и существуют методы отслеживания GPS в режиме реального времени, с помощью которых мы получаем точное местоположение. Но учтите, что если вы находитесь в многоэтажном здании, то с помощью GPS он укажет только на здание в целом, а не на точный этаж, на котором вы сейчас находитесь. Это может быть важно для одиноких рабочих, которые работают в шахтах или на стройке.Если есть какие-то проблемы, то точное местоположение с помощью маяков будет удобно для спасательной команды.

Как определить местоположение с помощью маяков?

Во-первых, вам необходимо установить маяки в определенных местах, например, в каждом углу помещения или в корпоративном офисе, мы можем установить маяки в конференц-залах, серверных комнатах, кладовой и т. д. Это полностью зависит от того, насколько точное местоположение вы хотите в области и количество маяков, которые вы добавляете к нему.После завершения настройки каждый маяк будет иметь точную информацию о местоположении и начнет транслировать сигналы. Теперь вам нужно только приложение для захвата этих сигналов и получения идентификатора маяка, пока он находится в зоне действия определенного мобильного телефона. Когда в области есть несколько маяков, наиболее точное местоположение определяется маяком с лучшим уровнем RSSI.

Проблемы с интеграцией маяка с приложением

Beacon — это довольно прямолинейные аппаратные средства, которые непрерывно транслируют сигналы.Но когда мы пытаемся интегрировать их с приложением, мы можем столкнуться со следующими проблемами:

  • Протоколы, которые маяки используют для передачи данных — Самое сложное — это ознакомиться с протоколами, которые используются маяками для связи. Это может быть маяк Wi-Fi, использующий протокол ANT, маяк с поддержкой Bluetooth (iBeacon/Eddystone) или какой-то пользовательский маяк (Wifi + Bluetooth). Для чтения данных, поступающих от маяков, требуется надлежащая документация и практический опыт.
  • Извлечение необходимой информации из сигналов маяка — Когда вы понимаете данные маяка, следующим делом будет получение необходимых данных из сигналов маяка. Это может быть идентификатор маяка, уровень его сигнала (или диапазон), обновления батареи, некоторая пользовательская полезная нагрузка, содержащая информацию о компании и т. д. Чтение данных маяка является сложной задачей, поскольку они поступают в байтах и ​​в определенном порядке. Кроме того, вам необходимо преобразовать часть данных в HEX, чтобы получить соответствующую информацию.
  • Получение непрерывных обновлений фонового приложения от маяка . Когда вы закончите чтение данных маяка, когда ваше приложение находится на переднем плане, следующая важная задача — получать те же обновления, когда приложение находится в фоновом режиме.Обычно на платформах iOS и Android он ограничивает любую связь Bluetooth, когда ваш телефон находится в спящем режиме. Чтобы получать фоновые обновления, вам нужно создать канал сканирования и сканировать определенный UUID, который является не чем иным, как идентификатором службы маяка Bluetooth, таким образом, мобильная ОС обрабатывает ваши запросы, и вы можете получать обновления даже вашего приложения в фон.
  • Диапазон радиомаяков и управление им . Существуют ограничения радиобуев с точки зрения их ограниченного радиуса действия, и отрасли необходимо искать все больше и больше радиобуев для охвата определенной области мониторинга.Большинство маяков имеют аккумуляторные батареи, поэтому их обслуживание увеличивает стоимость. По мере того, как мы продвигаемся вперед с прогрессивными технологиями, всегда есть улучшенная версия Wi-Fi и Bluetooth. Хотя эти версии обновлены, уже установленные маяки должны поддерживать эти изменения, иначе они устареют.

Как мы добавили маяк в наше приложение

У нас была цель получить список маяков в приложении и прочитать информацию, поступающую из потока байтов Bluetooth от маяков.Существуют стандартные фреймворки, такие как Apple iBeacon, Google Eddystone и т. д., которые могут обнаруживать маяки и получать информацию о них. Хотя в нашем случае это была пользовательская полезная нагрузка Bluetooth, разработанная для конкретных маяков. Эти маяки не доступны для поиска с помощью обычного поиска Bluetooth, для этого требуется определенный канал Bluetooth и сопоставление байтов данных, поступающих из широковещательного сигнала.

Самым сложным при работе с маяком Bluetooth было чтение байтов данных BLE и понимание информации о каждом байте и его значении в том порядке, в котором он поступает.Во-первых, мы получали необработанные байты данных от сканирования Bluetooth, и это не имело никакого смысла в отношении данных маяка. Позже, когда мы углубились в конкретные байты, мы заметили несколько вещей:

.
  • Данные в байтах имели определенную длину, и их преобразование в HEX имело решающее значение. Во-первых, канал сканирования возвращал данные со всех доступных устройств Bluetooth, таких как фитнес-браслеты, динамики Bluetooth и другие устройства BLE. Было трудно выяснить, какие данные мы должны использовать для Bluetooth-маяка
  • Данные маяка были очень конкретными и содержали идентификатор компании-поставщика, настраиваемые стартовые байты, идентификатор маяка, аккумулятор и многое другое.
  • Мы добавили специальный фильтр в канал сканирования, так что теперь мы получали только данные маяка. Еще одной задачей было узнать идентификатор маяка. Это было где-то между 0-10 от общего числа байтов данных. После отладки мы смогли проанализировать данные и выяснили, что это комбинация из 5-8 байт. Но тут был подвох. Когда мы преобразовывали эти байты в HEX, объединенный идентификатор маяка был не таким, как мы ожидали. Это была комбинация 5-8 байт, но в обратном порядке. Фу! И вот как мы могли прочитать идентификатор маяка.
  • Говоря о поиске маяка, когда ваше приложение работает в фоновом режиме, вам необходимо зарегистрировать свое устройство в Bluetooth и получить сервисный UUID. Это важно, так как вам нужен определенный UUID устройства Bluetooth, чтобы получать непрерывные обновления в фоновом режиме.
  • Мы также работали над некоторыми дополнительными вещами, такими как сортировка списка маяков по отношению к RSSI, чтобы мы могли получить точное местоположение маяка, и мы планируем отправить этот идентификатор маяка на сервер, когда местоположение потребуется в приложении.

Вот оно. Мы успешно интегрировали маяк Bluetooth с приложением для iOS и Android. Надеюсь, вы получили некоторые указатели из этого. Дайте мне знать, если у вас есть какие-либо проблемы.

Спасибо!

Быстрый старт дизайнера уровней | Документация Unreal Engine

Добро пожаловать! Хотите продолжить с того места, на котором остановились?

Предварительные темы

Чтобы понять и использовать содержимое этой страницы, убедитесь, что вы знакомы со следующими темами:

В конце этого руководства у вас будет комната, похожая на ту, что изображена выше.

Краткое руководство по Unreal Editor посвящено основам работы с Unreal Engine 4.

После изучения этого руководства разработчики узнают следующее:

  • Как перемещаться по окнам просмотра

  • Как создать новый уровень

  • Как размещать и редактировать актеров на уровнях

  • Как создавать и запускать уровни

1. Необходимая настройка

В Браузере проектов вы можете создавать новые проекты на основе нескольких различных типов шаблонов или открывать любые ранее созданные проекты или образцы, которые вы загрузили.Давайте создадим новый проект.

  1. После установки Unreal Engine и запуска Unreal Editor появляется Project Browser . В разделе «Категории новых проектов» выберите категорию разработки. Для этого быстрого старта давайте создадим проект из категории Игры , затем нажмем Далее .

    Нажмите на изображение, чтобы открыть его в полном размере.

    Нажмите на изображение, чтобы открыть его в полном размере.

  2. На второй странице Диспетчера проектов выберите шаблон Blank , затем нажмите Next .

    Нажмите на изображение, чтобы открыть его в полном размере.

    Нажмите на изображение, чтобы открыть его в полном размере.

  3. На последней странице Диспетчера проектов выберите параметры Blueprint и With Starter Content , введите местоположение папки и имя для своего проекта, затем нажмите Create Project .

    Нажмите на изображение, чтобы открыть его в полном размере.

    Нажмите на изображение, чтобы открыть его в полном размере.

2. Навигация в области просмотра

Когда проект открыт и готов к работе, первое, что вы можете заметить, — это область просмотра в центре Unreal Editor.

Внутри окна просмотра вы будете выполнять большую часть построения уровня. Шаблон проекта, который мы выбрали на предыдущем шаге, включает в себя небольшой образец уровня и некоторые ресурсы, с которыми мы можем начать работу.Используя эту небольшую область в качестве точки отсчета, найдите время, чтобы привыкнуть к элементам управления камерой видового экрана, используя наиболее распространенные методы навигации по видовому экрану в Unreal Engine 4.

Стандартные элементы управления

Эти элементы управления представляют собой поведение по умолчанию при щелчке и перетаскивании в видовых экранах без нажатия других клавиш или кнопок. Это также единственные элементы управления, которые можно использовать для навигации по ортогональным видовым экранам.

Управление

Действие

ЛКМ + Перетаскивание

Перемещает камеру вперед и назад и поворачивает влево и вправо.

юаней + перетаскивание

Вращает камеру видового экрана.

ЛКМ + ПКМ + Перетаскивание

Перемещение вверх и вниз.

Орфографический (сверху, спереди, сбоку)

ЛКМ + Перетаскивание

Создает выделенную рамку.

юаней + перетаскивание

Панорамирует камеру видового экрана.

ЛКМ + ПКМ + Перетаскивание

Приближает и отдаляет камеру видового экрана.

Ф

Фокусирует камеру на выбранном объекте.Это важно, чтобы получить максимальную отдачу от кувыркания камеры.

Чтобы переключиться на ортогональный вид, щелкните раскрывающийся список Perspective , затем выберите режим ортогонального вида.

Управление мухами WASD

Все эти элементы управления действительны только в окне просмотра Perspective, и по умолчанию вы должны удерживать юаней , чтобы использовать элементы управления в стиле игры WASD.

Управление

Действие

Вт / Numpad8 / Вверх

Перемещает камеру вперед.

S / Numpad2 / Вниз

Перемещает камеру назад.

A / Numpad4 / Левый

Перемещает камеру влево.

D / Numpad6 / Вправо

Перемещает камеру вправо.

E / Numpad9 / Страница вверх

Перемещает камеру вверх.

Q / Numpad7 / Страница Dn

Перемещает камеру вниз.

Z / Цифровая клавиатура1

Отдаляет камеру (увеличивает FOV).

C / Numpad3

Приближает камеру (уменьшает FOV).

Орбита, Долли и Трек

Unreal Editor поддерживает элементы управления панорамированием, орбитой и масштабированием в стиле Maya, что значительно упрощает работу с инструментом для художников Maya. Если вы не знакомы, вот расшифровка ключей:

Команда

Описание

Alt + ЛКМ + перетаскивание

Переворачивает окно просмотра вокруг одной опорной точки или точки интереса.

Alt + ПКМ + перетаскивание

Dollies (приближает) камеру к одной опорной точке или точке интереса и от нее.

Alt + СКМ + перетаскивание

Отслеживает камеру влево, вправо, вверх и вниз в направлении движения мыши.

Использование клавиши F не ограничивается элементами управления в стиле Maya.Вы всегда можете нажать F, чтобы сфокусироваться на выбранном объекте или группе объектов.

3. Создать новый уровень

Далее мы создадим новый уровень, который мы будем использовать для построения нашей игровой среды. Хотя существует несколько различных способов создания нового уровня, мы будем использовать метод File Menu , в котором перечислены параметры выбора уровня.

  1. Внутри редактора Unreal щелкните пункт Меню файлов , затем выберите Новый уровень… .

    Откроется диалоговое окно Новый уровень :

    Уровень Default включает в себя некоторые из часто используемых ресурсов для построения уровней, уровень VR-Basic включает в себя некоторые ресурсы для построения уровней с помощью VR Editor, а Пустой уровень — это полностью пустой уровень без ресурсов. Для целей этого руководства мы собираемся начать с нуля с абсолютно чистого листа.

  2. Щелкните пустой уровень , чтобы выбрать его.

4. Размещение актеров на уровне

На этом шаге мы начнем размещать актеров (например, свет или геометрию) на нашем пустом уровне. Мы рассмотрим два наиболее распространенных способа добавления актеров на уровень: через режим выбора и через контент браузер. После завершения этого шага вы будете знать, как размещать Актеров на своих собственных уровнях, и сможете начать манипулировать этими Актерами для создания своей среды.

  1. На панели Place Actors слева щелкните категорию Geometry и выберите Box .

  2. Щелкните левой кнопкой мыши и перетащите Box в окно просмотра уровня .

    Когда вы отпустите Левую кнопку мыши , Box добавится на уровень.

  3. В панели Details (нижнее правое окно редактора) с выбранным Box установите Location и Rotation на 0 .

  4. Установите шкалу на 4 x 4 x 0,1 .

    Мы будем использовать его как пол, по которому игрок может ходить.

  5. На панели Place Actors выберите вкладку Lights , затем перетащите Directional Light на верхний уровень пола.

  6. В инструменте перевода щелкните и перетащите ось Z (синюю) на гизмо вверх, в сторону от поверхности пола.

    Если Directional Light становится невыбранным, вы можете повторно выбрать его, щелкнув левой кнопкой мыши на нем в Level Viewport .

  7. На панели Place Actors выберите вкладку Visual Effects и перетащите Atmospheric Fog на уровень.

    Атмосферный туман Актер добавит на уровень базовое небо, и уровень станет освещенным, а не темным.

  8. На панели Place Actors выберите вкладку Basic и перетащите Player Start на уровень.

  9. На панели Place Actors выберите вкладку Volumes и перетащите Lightmass Importance Volume на уровень.

    Lightmass Importance Volume используется для управления и концентрации эффектов освещения и теней внутри объема. При размещении Lightmass Importance Volume на уровне размер объема по умолчанию не покрывает нашу игровую область, поэтому нам нужно увеличить его.

  10. Внутри окна просмотра уровня нажмите R , чтобы переключиться на инструмент масштабирования.

  11. Щелкните и перетащите белое поле в центре Scale Tool , чтобы Lightmass Importance Volume инкапсулировал пол.

  12. Внутри Content Browser под Content > StarterContent > Props перетащите SM_TableRound на уровень 904.

    Попробуйте разместить стол в центре пола, используя Move Tool (нажмите W , если он не выбран).

  13. Также под Content > StarterContent > Props перетащите SM_Chair на уровень.

  14. Выбрав SM_Chair внутри Level Viewport , нажмите E для доступа к инструменту вращения.

  15. Щелкните левой кнопкой мыши и перетащите синюю дугу оси (гизмо обновится, чтобы показать градусы) и поверните стул лицом к столу.

  16. Используя описанные выше методы размещения, создайте небольшую сцену, добавив больше актеров из панели режимов и браузера содержимого .

    Попробуйте добавить немного света, реквизита, стен и крыши (находится в папке Content > StarterContent > Architecture ).

5. Редактирование размещенных актеров

С несколькими различными Актерами , размещенными внутри нашего уровня, следующий шаг включает в себя редактирование свойств Актера, которые могут изменить внешний вид или способ функционирования Актера на уровне, давая нам более индивидуальный внешний вид уровня. Мы начнем с редактирования свойств нашего актера направленного света , а затем сместим наше внимание на применение материалов к некоторым актерам статической сетки, которые вы разместили на своем уровне.

После того, как вы закончите этот шаг, вы увидите, где можно получить доступ и изменить свойства актеров, чтобы вы могли начать редактировать и экспериментировать с различными настройками внутри ваших собственных уровней.

  1. Выберите Актера направленного света на Щелкните левой кнопкой мыши на нем в окне просмотра.

  2. На панели сведений в категории Light включите Atmosphere Sun Light :

    В зависимости от вращения актера направленного света цвет неба будет меняться. Если вы повернете Viewport вокруг, вы увидите, что солнце теперь выравнивается с Directional Light Actor.Это процесс в реальном времени, поэтому вы можете вращать актера направленного света (нажмите E , чтобы переключиться в режим вращения ), и небо будет менять цвет с ночного на восход, день и закат.

Далее мы изменим Материал на одном из размещенных вами Static Mesh Actors , сначала выбрав его.

  1. Выбрав актера, на панели Details под Materials щелкните раскрывающийся список под Element 0 .

  2. Во всплывающем окне выберите материал M_Brick_Clay_New .

  3. Все Актеры на вашем уровне имеют множество свойств, которые вы можете настроить на панели Details . Исследуйте изменение их настроек!

    Попробуйте изменить Цвет света ваших источников света, применить больше Материалов или изменить Масштаб Актеров на вашем уровне.

6. Запуск процесса сборки

К настоящему времени вы, возможно, заметили метки «Предварительный просмотр» в тенях и свет, просачивающийся под стены.

Это связано с тем, что все источники света в сцене статичны и используют предварительно вычисленное или запеченное освещение, которое еще не было рассчитано. Текст «Предварительный просмотр» призван напомнить вам, что то, что вы сейчас видите в окне просмотра, не то, что вы увидите в игре.

На этом этапе мы выполним процесс Build , в ходе которого будут построены все уровни (предварительно вычислить данные освещения и данные о видимости, сгенерировать любые навигационные сети и обновить все модели кистей).Мы также рассмотрим настройки Light Quality внутри Build Options , которые мы можем использовать для настройки качества нашего освещения при его сборке.

  1. На главной панели инструментов щелкните стрелку вниз рядом с параметром Build .

  2. В разделе Качество освещения выберите настройку Производство .

    Это даст нам самое качественное освещение, но будет самым медленным с точки зрения времени вычислений и увеличит время, необходимое для сборки игры.Наш уровень небольшой, поэтому это не должно сильно на нас влиять, но имейте это в виду, когда вы работаете над более крупными уровнями, так как вы можете оставить его на среднем или низком уровне при создании своего уровня и переключении его на Production. в «последнем проходе» на вашем уровне.

  3. Дождитесь завершения сборки .

    Вы увидите прогресс в правом нижнем углу Unreal Editor, как показано на изображении выше. Как только процесс Build будет завершен, освещение уровня обновится, чтобы дать вам лучшее представление о конечном результате.

  4. На главной панели инструментов нажмите кнопку Play для воспроизведения в редакторе.

    Используя WASD для перемещения и мышь для поворота камеры, вы можете летать по своему уровню.

7. Самостоятельно!

К этому моменту вы должны были создать Build освещения уровня и просмотреть игру с помощью функции Play в редакторе. Каждый из шагов, ведущих к этому моменту, был направлен на то, чтобы вы быстро освоили выполнение наиболее распространенных действий при создании уровней в Unreal Editor.

Используя методы, описанные в этом руководстве, попробуйте самостоятельно сделать следующее:

  • Измените освещение уровня на залитую лунным светом ночную сцену.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
