Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели….

---

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

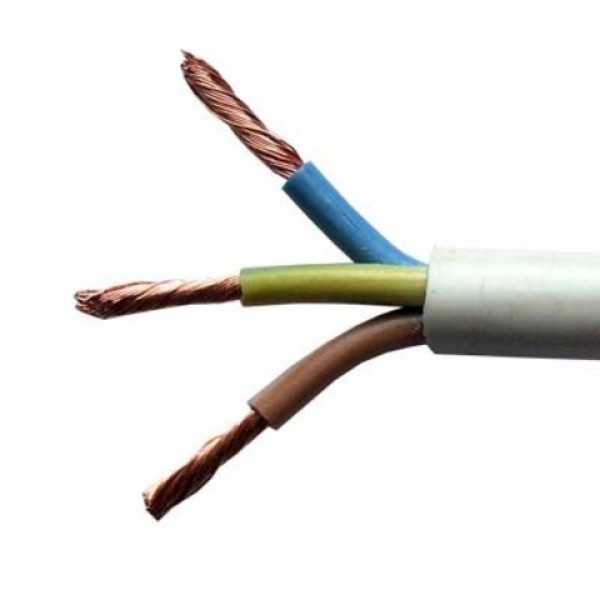

Кабель гибкий многожильный – изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильный		Кабель с монолитным проводником
Преимущества	Недостатки	Преимущества	Недостатки
Высокая эластичность	Высокая стоимость	Низкая стоимость	Плохая работа на изгиб
Высокая гибкость	Плохая работа в ВЧ сетях	Работа в ВЧ сетях	Наличие скин-эффекта
Малые токопотери		Простота монтажа
Качественная коммутация		Простота соединения
Надежность		Высокая жёсткость

Подберем гибкий многожильный кабель для Ваших задач! Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.

Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок

Многопроволочный

ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.

---

Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, — к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.

---

Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю? Обратитесь к специалистам компании Кабельные системы!

Получить консультацию

Бронированный силовой многожильный кабель ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.

---

Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).

---

Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).

---

Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.

---

Кабель монтажный гибкий многожильный МКШнг

предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости. Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ — низковольтный многопроволочный провод для монтажа.

---

Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

Одножильный или многожильный провод: какой лучше выбрать?

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

На фото винтовые клеммы	Соединение при помощи винтовых клемм или винтов выполнить при помощи одножильного соединения проще. Винты не могут пережать проводник и уменьшить его сечение, а отдельные проволоки не вылезут из места контактного соединения.
Клеммы WAGO	Если для соединения используются столь популярные сейчас зажимные клеммы WAGO, то одножильный провод подойдет идеально. А вот с многожильным могут возникнуть проблемы, но только при использовании клемм, отличных от представленной на картинке.
Сварка проводов	Сварку одножильных проводов, также выполнить несложно. Хотя это вовсе не говорит о том, что многожильные провода нельзя сваривать. Просто проводники, особенно высокого класса гибкости, при сварке можно повредить, или оборвать у них часть проволок, что не скажется положительно на качестве такого соединения.
Соединение проводов методом прессовки	Если выполнять соединение прессовкой, то можно использовать провод многожильный или одножильный. В то же время, если вы выполняете прессовку без специального инструмента, то выполнить качественную прессовку одножильного провода большого сечения немного сложнее.
Соединение проводов методом пайки	Ну, и последним вариантом является пайка. Данный вид соединения обычно применяется для проводников небольшого сечения. Тут значительно проще работать с многожильными проводниками, так как место монтажа и прокладки провода обычно сильно ограничено и провод для этого приходится сильно изгибать.

Читайте также: Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

Радиус изгиба провода

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.









Что бы еще почитать?

одножильные и многожильные медные провода

Современный рынок предлагает большое разнообразие кабельных систем, отвечающих всем требуемым условиям эксплуатации, тем самым увеличивая и делая более эффективным производственный процесс как в различных промышленных сферах, так и в домашних. Разнообразие электрических кабелей огромно: СИП (силовой кабель для воздушных трасс), ВВГ (кабель для домашней проводки), ТПП (провода для прокладки телефонных линий), STP, FTP, UTP (сетевые и телефонные кабельные системы) и др. Но данные модели не всегда обладают нужной гибкостью и устойчивостью на перегиб. В среднем они выдерживают порядка несколько десятков или сотен перегибов. При подводке проводки к передвижным силовым промышленным аппаратам этих свойств зачастую не хватает. Именно поэтому в 80-х годах прошлого века производители учли все нюансы и разработали инновационную продукцию – гибкий кабель, у которого устойчивость к перегибам увеличилась в разы в сравнении с его предшественниками.

Гибкий кабель с сечением 1,5

Характеристики гибкого кабеля

Основное предназначение гибкого кабеля состоит в подаче электрического тока к передвижным аппаратам высокой мощности (порядка 660 Вольт), переносным устройствам (электрогенераторы, пушки), а также подводка силовых кабелей к сети с напряжением до 1000 Вольт и более. Его часто используют в качестве сварочного кабеля, в этом случае требуется его строго прямолинейное расположение. Эта продукция была разработана с учетом механической нагрузки в виде заломов и перегибов под различными углами. За счет гибкости многопроволочный электрический кабель получил свое название, также существенно был увеличен его эксплуатационный срок. Прекрасно подходит для работы, как в помещениях, так и на открытом воздухе, устойчив к различным климатическим условиям, применим в процессе масштабных строительных работ для протяжки силовых линий электропередач.

Гибкий кабель представляет собой многожильный провод, где каждая токопроводящая жила состоит из большого количество ворсинок, которые обеспечивают требуемую гибкость и долговечность использования. Количество жил может быть разнообразным, при этом чаще всего присутствует заземление.

Многожильный гибкий кабель

Конструкция кабельной системы выглядит следующим образом:

• Токопроводящие медные жилы, состоящие из мелких ворсинок, относящиеся к определенному классу гибкости;
• Каждый проводник защищен специализированной синтетической пленкой, препятствующей слипанию жил друг с другом в процессе монтажа и нагрева. В зависимости от фирмы-производителя эту пленку многие заменяют специализированным тальком или порошком;
• Каждая жила имеет свою резиновую изоляцию из полиэтилентерефталатной пленки, которая может выдерживать различные скачки температурного режима;
• Защитная резиновая оболочка всего провода (изготавливается на основе каучука), придающая необходимую гибкость и защищающая от механических повреждений.

Маркировка данного вида материала находится на защитной верхней резиновой изоляции, с указанием фирмы производителя, сечения кабеля и количества жил, класса гибкости кабеля (существует 7 классов от 1 до 7), в отдельных случаях может присутствовать дата и время изготовления, а также аббревиатура «ГК».  Кроме этого каждая жила имеет свою цветовую гамму (коричневую, голубую, черную), а заземление, согласно мировым стандартам, выделяется зеленовато-желтоватым оттенком.

Многожильный гибкий кабель

Производители выпускают кабель, как круглой формы, так и плоской. Токопроводящие жилы чаще всего производятся на основе меди, но нередко можно встретить продукцию старого образца с алюминиевым проводником. Стоит помнить, что алюминиевая проводка при сравнении с медной выдерживает меньшую электрическую нагрузку при одинаковом типе сечения и количестве жил.

Отличие одножильного от многожильного провода

В процессе выполнения домашних строительных работ у неопытных мастеров часто возникает вопрос, какой электрический провод лучше: многожильный или одножильный для прокладки проводки.

Стоит подчеркнуть, что многожильные кабеля являются более гибкими и обладают лучшей эластичностью в сравнении с одножильными.

Одножильный провод состоит из одной литой токопроводящей жилы, многожильный – из большого количества мелких волосков. Однозначного ответа, какой вид кабеля лучше, нет – все зависит от индивидуальных особенностей применения, но можно выделить ряд достоинств каждого из них.

Одножильный кабель

Преимущества и недостатки одножильной системы:

1. Стоимость одножильной проводки значительно ниже цены многожильной аналогичного сечения;
2. В случае отсутствия возможности монтажа одножильного кабеля в гофрированную трубку или кабель-канал за счет его жесткости возможна укладка в канву без дополнительных средств защиты провода. Это идеальный вариант для подводки источника питания к осветительным приборам и розеткам в бытовых условиях;
3. При подводке к автоматам и бытовым приборам не требуется дополнительного лужения;
4. Применим для монтажа с ограниченным радиусом изгиба, в случае расположения проводки под углом в 90 градусов лучше отдать предпочтение многожильному кабелю.

Кабель электрический многожильный медный гибкий обладает рядом преимуществ, отсутствующих в одножильном:

1. Подходит для прокладки проводки в канву неправильной формы с изгибами и поворотами;
2. В процессе эксплуатации подвержен меньшему нагреванию, хорошо себя зарекомендовал при температурных скачках;
3. Легче монтируется в гофрированную трубку и короба, соответственно, впоследствии в случае необходимости легче извлекается из них;
4. Устойчив к растяжению и многократному изгибанию, без нарушения целостности конструкции. Более легкий изгиб в сравнении с одножильной проводкой, повышенная ударопрочность;
5. Незаменим в удлинителях и электрических домашних и промышленных бытовых приборах.

Однозначно трудно сказать, что одножильный силовой кабель лучше многожильного или наоборот. Каждая из систем имеет свои преимущества. Зачастую для домашних работ предпочтение отдается одножильному кабелю за счет дешевизны и простоты в работе, но стоит учесть, что при многоразовом изгибе произойдет преломление токопроводящей жилы. Что касается промышленных объектов, там чаще всего применяются многожильные кабеля, так как в процессе прокладки сложных коммуникационных трасс требуется больше гибкости и эластичности от продукции. Многожильные кабеля обладают более высокой стоимостной оценкой, причем наблюдается прямая зависимость цены от класса гибкости продукции. Самыми дорогими являются провода 7-го класса, поскольку обладают максимально возможной гибкостью на сегодняшний день.

Разновидности гибкого кабеля

Гибкий многожильный кабель выпускается под различными марками, обладающими разными свойствами. Можно выделить наиболее востребованные из них:

• КГВВ представляет собой продукцию, выдерживающую температурный режим от минус 50 до плюс 50 градусов за счет надежной изоляции, в состав которой входит ПВХ, обеспечивающая срок службы порядка 25 лет. Применяется для подвода электропитания к силовым установкам, например, экскаваторам, элеткроподъемникам и др. Рассчитан на напряжение порядка 1000-1500 Вольт;

Гибкий кабель из серии КГВВ

• РКГМ предназначен для силовых линий электропередач и передвижного оборудования, рассчитан под температуру от минус 60 до плюс 180 градусов, устойчив к повышенной влажности за счет надежной изоляции из кремния и резины;
• ВВГ предназначен для проведения электрической разводки в жилых и нежилых помещениях, в составе изоляции находится поливинилхлорид, что придает дополнительной прочности всей конструкции в целом;
• КОГ предназначен для подвода электропитания к сварочным аппаратам различной мощности, возможна эксплуатация с высокой влажностью, а также как внутри помещения, так и за его пределами;
• ВРБ предназначен для монтажа непосредственно в грунтовых траншеях, обладает хорошими изоляционными свойствами за счет брони, но в то же время его гибкость не отличается высокими показателями;

Гибкий кабель из серии ВРБ

• SHIF имеет силиконовую изоляцию и предназначен для работы в экстремально высоких температурах до 220 градусов, устойчив к воздействию различных щелочных сред.

За счет своих разновидностей гибкий кабель предполагает различную установку: как в специализированные короба и кабель-каналы, так и в земляные траншеи. Также это может быть воздушная или даже открытая прокладка. Вид монтажа зависит от индивидуальных особенностей кабельной проводки, от температурного режима, скопления людей и условий эксплуатация. Исходя из требуемых условий применения, осуществляется подбор нужной продукции, отвечающей необходимым техническим характеристикам.

Видео

Оцените статью:

Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

• материал жилы;
• конструкция;
• сечение;
• толщина жильной изоляции;
• толщина оболочки;
• маркировка;
• расцветка жил;
• упаковка;
• сертификат;
• состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2.5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм² толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

• Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
• Название завода-изготовителя.
• Год выпуска.
• Количество жил.
• Сечение.
• Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для меди — буква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

• наименование завода или товарный знак изготовителя
• марка (обозначение) продукции
• ГОСТ или ТУ
• дата выпуска
• число отрезков с их длиной
• номер барабана
• вес проводника
• знак соответствия
• отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм², потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм². Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

• ВВГ — основной тип с виниловой изоляцией и оболочкой;
• ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
• ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
• ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

• Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
• Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
• Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
• Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
• Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

• Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
• Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
• В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

• автоматы защиты и УЗО;
• монтажные коробки и подрозетники;
• розетки и выключатели;
• гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
• изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro.ru

Многожильный гибкий медный кабель: устройство и область применения

Автор Aluarius На чтение 7 мин. Просмотров 426 Опубликовано 26.01.2016

Большое многообразие кабельной продукции озадачивает некоторую категорию потребителей, которые в электрике ничего не смыслят. Поэтому именно для них эта статья будет познавательной, где будет рассмотрен один вид электрического кабеля – это многожильный гибкий медный кабель.

Перед тем как перейти к разбору данного изделия, необходимо обозначить некоторую классификацию медных кабелей. В разделении присутствует всего лишь два основных вида – это медный кабель с монолитной жилой и так называемый многожильный, состоящий из большого количества тонких проводков, скрученных в одну единую жилу. Так, чем же оба варианта отличаются друг от друга?

• Во-первых, многожильный медный провод имеет более высокий показатель гибкости и эластичности. Поэтому его чаще всего используют в соединительных контурах различного рода оборудования и станков. Хотя надо отметить, что в настоящее время электрики все чаще стали его использовать и для электрических разводок в квартирах и домах. С ним просто проще работать.
• Во-вторых, есть проблемы в плане соединения многожильных кабелей. Если одножильный провод между собой можно соединить обычной скруткой с последующей изоляцией, то многожильный таким образом соединить, значить нарушить плотность соприкосновения концов кабеля. Поэтому сегодня для этих целей используются специальные клеммные зажимы, что сразу же решает проблему.
• В-третьих, использовать многожильные провода в сетях, где присутствует высокочастотный ток не стоит, с этим лучше справляется одножильный вариант.
• В-четвертых, так как одножильный медный кабель боится частых изгибов (да и вибрация снижает его качество), то его используют для проводки сети питающего контура под штукатурку, где он будет постоянно находиться в стационарном состоянии.
• В-пятых, одножильный кабель является жестким, а иногда этот показатель требуется в различных силовых установках. Соответственно многожильный и относится к группе гибких проводов.

Медные провода в домашней разводке

Как было сказано выше, отдать предпочтение жесткому или гибкому медному проводу в разводке дома или квартиры должен или производитель работ, или хозяин дома. Потому что розетки и осветительные приборы имеют стационарное месторасположение. Но тут придется учитывать временные затраты на проведение монтажных работ. К примеру, гибкий медный провод укладывать легче и быстрее. Это вам скажет любой электрик.

Но тут есть и одна отрицательная позиция – при соединении провода медного гибкого в распределительном щитке или в розетке, необходимо провести оконцевание его жил. Что это значит? Так как медный многожильный провод – это большое количество мелких проводков, то при соединении их к другим клеммным устройствам произойдет их распушивание. А это приводит обычно к снижению качества контакта. Поэтому на концы жил надеваются специальные наконечники обжимного типа, которые зажимаются на проводе специальным инструментом. И вот на эти операции уходит много времени. Кстати, оконцевание можно провести простой пропайкой жил.

Пайка медных проводов

Есть еще один момент, на который необходимо обратить внимание. Если розетки или светильники меняются часто, если они периодически подвергаются ремонту, то лучше использовать многожильный медный кабель в разводке дома. При проведении монтажных и ремонтных работ сам кабель подвергается изгибу, поэтому жесткий провод может многократных изгибов просто не выдержать. Хотя качество современных розеток и светильников достаточно высокое, так что говорить о частом выходе их из строя не приходится. Добавим, что оптимальный вариант для электрической бытовой разводки – двухжильный жесткий кабель.

Для информации! Жесткий новый медный провод может выдержать 80 изгибов, старый не более 15.

В промышленных установках

В электроустановках и сетях промышленного типа жесткий и гибкий кабель используются в строго назначенных местах. К примеру, одножильный кабель устанавливается в подстанциях, в контурах для подключения стационарного оборудования, во вспомогательных сетях. Гибкий чаще всего применяется для создания схем распределительных щитов, в шкафах КИП и А, в ящиках релейной защиты и так далее. хотя и здесь жесткий кабель может быть использован. Но вот уж точно, где он применен быть не может – это движущиеся части различных станков и специального оборудования. Самый простой пример – это электрический тельфер.

Что касается всевозможных шкафов, то есть здесь и определенные жесткие требования. Если в них установлены микропроцессоры, то соединять их с другими приборами надо только многожильным медным проводом. Все дело в том, что микропроцессоры, а, точнее, их зажимы – элементы очень нежные. Так что жесткий провод может их привести в негодность.

И последнее в этом разделе. Жесткие кабели большого сечения имеют небольшой радиус скругления. И если на объекте есть необходимость провести монтаж электрической сети под углом, близким к прямому, то предпочтение лучше отдать гибкому многожильному. Кстати, медные кабели имеют семь классов гибкости. И чем выше класс, тем выше гибкость. Соответственно одножильный провод относится к первому классу. К тому же такая классификация полностью подтверждает ценовую линейку продукции. То есть, чем выше класс, тем выше цена.

Дополнительная информация

Вроде бы все понятно по вышеизложенной информации. Но у простых обывателей могут остаться вопросы, которые касаются разновидностей гибких медных проводов. Ведь существует большое количество разных видов, где, к примеру, обмоточный провод для электродвигателей является одножильным (эмалированный медный), но он прекрасно изгибается. К какой же категории его отнести? В данном конкретном случае этот провод медный является жестким, но так как он небольшого сечения, то изгибается достаточно просто. Хотя количество его изгибов также ограничено.

Что касается конструктивных особенностей гибких медных проводов, то необходимо обратить внимание на их изоляцию. Обычно такие провода имеют внешнюю изоляцию из резины. Именно этот материал поддерживает гибкость изделия. Конечно, под действием различных нагрузок резина быстро выходит из строя, но производители гарантируют 30-35 лет эксплуатации. А для кабельной продукции данного типа это неплохой результат.

Конструкция многожильного кабеля

К примеру, давайте разберем, из каких слоев состоит провод медный гибкий марки КГ.

• Итак, сами жилы – это скрученные небольшого диаметра проводки. Форма сечения – круглая. Каждая жила изолирована полиэтилентерефталата. Кстати, каждая жила имеет свой окрас, что облегчает проведение монтажных работ, особенно соединение электрических участков.
• Все жилы изолированы общим изоляционным слоем. Он изготавливается из каучука (может быть использован натуральный или бутадиеновый материал).
• Далее, изоляция обрабатывается тальком.
• Последний слой – поясная изоляция из резины.

Такая конструкция кабеля КГ позволяет эксплуатировать его практически повсеместно. Провод не боится солнечного излучения, высокой влажности, перепадов температур. Кстати, есть существуют разновидности, которые определяют условия эксплуатации. К примеру, если в маркировке кабеля присутствует обозначение «ХЛ», то такой медный кабель может быть использован в условиях низких температур. В нем используется в качестве изоляции изопреновый каучук. Если в маркировке присутствует буква «Т», то его изоляция изготовлена из антисептированной резины. Такой провод может выдерживать высокие температуры и влажность, на резиновой изоляции не будут образовываться колонии вредоносных микроорганизмов (грибки и плесень).

Кабель медный силовой гибкий КГ-ХЛ (холодостойкий)

Заключение по теме

Итак, медный многожильный кабель – это гибкий провод, который прост в монтаже. В принципе, это его и отличает в основном от одножильного. Хотя, как уже было сказано выше, в высокочастотных сетях его не применяют. Но медный одножильный имеет свои достоинства, одно из которых – низкая цена по сравнению с гибким. Поэтому вопрос, какой выбрать, в данном случае не стоит, если дело касается домашней электрической разводки.

аббревиатура, маркировка и виды, технические характеристики и критерии выбора

При подключении электрооборудования и для его бесперебойной работы необходима качественная кабельная продукция. Оптимальным решением является использование кабеля ВВГ (VVG), позволяющего подключать электроаппаратуру к источнику напряжения до 1000 В. Существует несколько его разновидностей, которые предназначены для определенных условий эксплуатации. Каждая модель VVG-электрокабеля обладает своими особенностями.

Общие сведения

ВВГ-кабель предназначен для прокладки линий питания электроаппаратуры как внутри, так и снаружи помещений. ВВГ покрывается надежной виниловой оболочкой и состоит из нескольких медных жил, которые могут быть одно- и многопроволочными. Кроме того, некоторые модели покрываются специальным химическим соединением, обладающим устойчивостью к возгоранию. Отличаются электрокабели маркировками, по которым можно выяснить их основные характеристики, а также формой, сечением и типом изоляции.

Виды и маркировка

Фирма-изготовитель предлагает широкий модельный ряд кабельной продукции ВВГ-типа, характеристики которого зависят от конкретных условий эксплуатации. Распределение на виды связано с финансовой стороной вопроса, поскольку нет смысла использовать в некоторых помещениях дорогие модели, устойчивые к возгораниям. Однако в некоторых случаях, когда нужно обеспечить стабильное питание некоторых установок в условиях высокой пожароопасности, следует использовать модели со специальным покрытием.

Многожильный кабель марки ВВГ классифицируется на следующие виды:

1. ВВГ и ВВГП.
2. ВВГнг и ВВГПнг.
3. ВВГнг-ls и ВВГПнг-ls.
4. ВВГнг-frls и ВГПнг-frls.
5. ВВГ-Э и ВВГП-Э.
6. ВВГнг-hf и ВВГПнг-hf.

Кабели ВВГП и ВВГ отличаются между собой внешне. Индекс «П» указывает на плоскую форму. Это правило касается всего модельного ряда и не влияет на электрические характеристики. Базовые модели ВВГ могут воспламеняться и плавиться, поскольку они не обработаны специальными противопожарными химическими соединениями. Это бюджетные варианты, которые используются для изготовления электрических удлинителей и осветительных сетей. Основные условия их применения следующие: потребители электроэнергии низкой мощности (до 1000 Вт) и пожаробезопасные помещения.

Вид ВВГП нг полностью соответствует требованиям пожарной безопасности, поскольку покрывается специальными галогеновыми химическими веществами, препятствующими возгоранию. Его следует применять в условиях с повышенной степенью пожароопасности. Электропровод не подвержен возгоранию, однако при его тлении выделяется значительное количество дыма. Обозначение «НГ» показывает, что кабель является не горючим.

ВВГнг-ls — универсальный вариант кабеля, который при тлении выделяет незначительное количество дыма. Аббревиатура «ls» (Low smoke) может расшифровываться следующим образом: изделие выделяет минимальное количество дыма.

Совершенной моделью ряда ВВГ-кабелей является вариант ВВГнг-frls. Он обладает отличной пожаростойкостью и способен обеспечивать подачу напряжения для питания электроустановок при температуре до 740 градусов по Цельсию в течение 90−150 минут. Его применяют в электросетях с напряжением до 1000 В и частотой тока до 100 Гц. Буквы «fr» (Fire Resistance) означают, что его огнестойкость достигнута при помощи двух слоев слюдосодержащего ленточного материала.

Существуют и экранированные кабели, применяющиеся для питания точной аппаратуры. В сети случаются некоторые помехи, к которым очень чувствительна цифровая техника. Использование экранированных кабелей позволяет избежать влияния на нее различных шумов. Модель ВВГнг-hf обладает также пожаростойкостью, но, в отличие от других моделей, не горит и не выделяет дыма вообще.

Некоторые характеристики можно узнать по аббревиатуре кабеля ВВГ-типа. Расшифровка маркировки кабеля ВВГ следующая:

1. «В» — материал изоляционного покрытия (винил). Двойная буква «В» показывает, что кабель обладает двойным виниловым покрытием.
2. «Г» — гибкий.

Например, расшифровка кабеля ВВГП следующая: гибкий (Г) плоский (П) силовой кабель с двойным виниловым изоляционным покрытием (ВВ). Все модели кабелей марки ВВГ являются гибкими, поскольку о наличии брони свидетельствует индекс «Б». Броня — защита медных жил от механических повреждений.

Тип изоляции, форма и сечение

Одной из главных характеристик кабельной продукции считается сопротивление изоляционного слоя. Величина зависит от общей площади поперечного сечения (S) и напряжения, на которое он рассчитан. Изоляция кабеля является одной из его главных характеристик и зависит от площади поперечного сечения и напряжения.

Например, для проводов с сечением до 1,5 кв. мм. значение сопротивления изоляции должно быть не менее 12 МОм, а для моделей с S > 10 кв. мм. — не менее 7 МОм. Сопротивление изоляции между жилами изделия по требованиям электробезопасности недозволительно меньше 0,5 МОм при напряжении в 660 В. Если значение напряжения превышает 660 В, то его величина должна быть не менее 1 МОм.

Кабель состоит из определенного количества жил (от 2 до 5). Узнать их количество можно по его маркировке. Например, в модели с маркировкой ВВГ 3х4,0 их количество равно 3. Жилы различаются между собой по структуре проволоки, которая бывает однопроволочной (О) или многопроволочной (М). Если в аббревиатуре не указана буква «О», то жила является мноогопроволочной. Кроме того, по типу укладки жил кабели классифицируются следующим образом: плоские (П), секторальные © и круглые.

В первом типе медные проводники при производстве на заводе укладываются вдоль определенной плоскости. Секторальный тип жилы является частью окружности. Изделия круглой формы не имеют индекса.

Величина площади поперечного сечения кабельной продукции ВВГ составляет от 1,5 до 50 кв. мм., узнать ее можно по маркировке. Например, сечение составляет 4 кв. мм. у модели кабеля ВВГ 3х4,0. Площадь сечения влияет на электрическое сопротивление, которое измеряется при помощи омметра или рассчитывается. По ГОСТу его значение не должно превышать 12 Ом на каждую 1000 метров.

Технические характеристики

Любая из моделей обладает своими техническими характеристиками, от которых зависит стоимость и условия применения. Основную информацию можно получить по маркировке изделия, однако этих данных иногда недостаточно.

Список всех характеристик изделия следующий:

1. Максимальное напряжение.
2. Площадь поперечного сечения.
3. Масса.
4. Диаметр самого изделия.
5. Толщина и тип изоляционного слоя.
6. Максимально допустимый радиус изгиба для изделия, жилы которого содержат одну или много проволок.
7. Допустимые нагрузки по силе тока в земле и воздухе.
8. Максимальная сила тока, возникающая при коротком замыкании.
9. Величина сопротивлений изоляционного слоя и жил изделия.
10. Максимальная мощность.

Максимальное напряжение — это напряжение, на которое рассчитан кабель. Еще одной важной характеристикой является радиус изгиба. Она показывает значение допустимого радиуса, при котором не будут нарушены изоляция и структура жил кабеля. Номинальное значение силы тока, протекающего по изделию, при котором не произойдет его перегрев, называется допустимой токовой нагрузкой. Величина максимальной токовой нагрузки при возникновении короткого замыкания показывает максимальное значение тока, который выдержит изделие. Одним из главных критериев выбора кабеля считается мощность, на которую он рассчитан.

Пример расчета

По закону Джоуля-Ленца, количество тепловой энергии, выделяемое проводником, зависит от величины напряжения, силы тока и времени его протекания. Из этого закона следует, что при увеличении силы тока, потребляемой электроприбором, следует уменьшать величину напряжения, поскольку при этом должно выполняться следующее равенство: Q = U * I * t.

Допустимое количество теплоты Q, при котором не происходит разрушения изделия, зависит от величины тока и времени его протекания через проводник, а также величины напряжения. Для примера следует разобрать следующую задачу:

1. Максимально допустимое значение количества теплоты равно Q, при котором не разрушается изоляция кабеля (с учетом всего включенного электрооборудования).
2. Монтаж кабеля осуществляется в воздухе с максимальной токовой нагрузкой, равной Iмакс.
3. Напряжение питания электроустановок завода — U.
4. Величина тока, потребляемого электрооборудованием, на 40 А меньше максимальной токовой нагрузки Iмакс.

Нужно выполнить расчеты и сделать выводы, что произойдет при подключении дополнительного оборудования, потребляющего ток (Iдоп) величиной в 120 А. В этом случае следует применить формулу Джоуля-Ленца, которая позволяет вычислить перегрузку электрической сети. Порядок выполнения расчетов следующий:

1. Ток (Iнагр), проходящий через кабель при подключении дополнительного оборудования, рассчитывается таким образом: Iнагр = Iмакс — 40 + Iдоп = Iмакс + 80 (А). Из равенства видно, что величина допустимого тока превышает необходимое значение на 80 А.
2. Мощность при этом составляет: P = U * I = 80 * U.
3. Значение Qнагр вычисляется по формуле джоуля-Ленца: Qнагр = (Iмакс + 80) * U * t.
4. Величина Q: Q = Iмакс * U * t.
5. Для получения значения перегрузки следует разделить Qнагр на Q: ((Iмакс + 80) * U * t) / (Iмакс * U * t) = ((Iмакс * U * t) + (80 * U * t)) / (Iмакс * U * t) = 1 + 80 / Iмакс.

Из равенства можно сделать вывод, что кабельная продукция будет работать под нагрузкой, превышающей номинальное значение. При этом через некоторое время произойдет повреждение изоляции при нагреве (увеличится мощность электрооборудования). При подключении дополнительного оборудования следует протянуть еще одну кабельную линию или заменить на изделие с бо́льшим поперечным сечением.

Правила эксплуатации

При изготовлении на заводе кабельная продукция подлежит испытанию. Например, если изделие рассчитано на напряжение в 660 В, то через него в течение 9 минут пропускается разность потенциалов, равная 3000 В. Радиус изгиба R для ВВГ-кабеля диаметром d с многопроволочными проводниками вычисляется по следующей формуле: R = 7,5 * d. Для жилы с однопроволочным формула будет немного другой: R = 10 * d. Из соотношений можно сделать вывод о том, что величина радиуса зависит от диаметра кабеля.

Эксплуатация изделия осуществляется при температуре от -50 до + 50 градусов по Цельсию. Показатель температурного режима зависит от вида кабеля. Не рекомендуется выполнять монтажные работы при температуре окружающей среды ниже -15 градусов, поскольку изоляция начинает крошиться.

Для правильного выбора кабельного изделия необходимо:

1. Определить мощность подключаемого оборудования.
2. Учесть вид кабеля, его метраж, сечение, количество и тип жил.
3. Измерить сопротивление изоляции и жилы омметром и мегаомметром.

Площадь сечения кабеля зависит от мощности аппаратуры. На каждый квадратный миллиметр приходится 10 А. Если мощность потребителя составляет 5 кВт при напряжении 220 В, то сила тока равна 5000 / 220 = 22,73 А.

Сечение вычисляется следующим образом: S = 22,73 / 10 = 2,273 кв. мм. При выполнении расчетов нужно учитывать запас по сечению (15%), чтобы исключить перегрузку кабельной линии. Итоговая площадь сечения: Sит = S + S * 15% = 2,61 кв. мм. (3 кв. мм.). Однако рекомендуется покупать ВВГ-кабель сечением 4 кв. мм.

Сопротивление одной жилы кабеля, длина которого составляет 1000 м (диаметр 4 кв. мм.), не должна превышать 40 Ом. Сопротивление изоляции должно быть не менее 0,5 МОм для напряжения 220 В. Требуемая величина сопротивления при напряжении в 660 В — не менее 1 МОм.

Таким образом, ВВГ-кабель является оптимальным вариантом для питания электроаппаратуры при любых условиях окружающей среды. Некоторые модели позволяют обеспечить непрерывную подачу электроэнергии при экстремальных условиях.

Рекомендации по выбору многожильного или одножильного кабеля

9 января 2020 г. / Общий

Вы, наверное, слышали о сбалансированных медных кабелях на основе витой пары, которые называются либо многожильными, либо одножильными, и если вы не знаете, что вам следует использовать, когда и где, вы пришли в нужное место. При выборе необходимо учитывать множество факторов, включая стандарты, среду, область применения и цену. Давайте посмотрим на различия и рассмотрим эти соображения, чтобы вы знали, какой тип кабеля подходит для вашей конкретной ситуации.

Основы

Когда дело доходит до медного кабеля с витой парой, термины многожильный и одножильный относятся к фактической конструкции медных проводников внутри кабеля, а сами названия позволяют их различить. В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «жил» проводов небольшого калибра, которые концентрически намотаны вместе спиралью, очень похожей на веревку. Многожильный кабель обычно обозначается двумя числами, первое число представляет количество жил, а второе — калибр.Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG. В сплошном кабеле каждый из восьми проводников состоит только из одного сплошного провода большего калибра и указывается только одним номером калибра, указывающим размер проводника, например, 24 AWG.

Это может показаться немного запутанным, когда и многожильные, и одножильные кабели относятся к одной и той же категории (например, категории 5e, категории 6 или категории 6A), определенной одним калибром.Просто помните, что независимо от того, состоит ли проводник из нескольких жил или из одного сплошного проводника, окончательный общий размер проводника будет одинаковым. Другими словами, кабель 24 AWG остается кабелем 24 AWG.

Наиболее существенное различие между многожильным и одножильным кабелем — это производительность. Поскольку проводники более высокого калибра (более тонкие) имеют больше вносимых потерь, чем проводники более низкого калибра (более толстые), многожильные кабели демонстрируют на 20–50% большее затухание, чем сплошные медные проводники (20% для 24 AWG и 50% для 26 AWG).А поскольку поперечное сечение многожильного проводника не полностью из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели. В целом, твердые кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и менее подверженными вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Еще одно отличие — гибкость.Многожильные кабели намного более гибкие и могут выдерживать большее изгибание по сравнению с жесткими сплошными проводниками, которые могут сломаться при чрезмерном сгибании. Однако, когда дело доходит до заделки многожильного кабеля, отдельные жилы проводов могут со временем порваться или ослабнуть. Сплошные проводники будут сохранять свою форму и правильно сидеть в IDC на гнездах, коммутационных панелях и соединительных блоках.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что вам нужно учитывать при выборе.

Отраслевые стандарты и окружающая среда

Когда дело доходит до 90-метровых горизонтальных постоянных линий связи, выбора действительно нет, так как стандарты TIA и ISO / IEC требуют твердого кабеля. Многожильный кабель (24 и 26 AWG) ограничен патч-кордами и имеет длину 10 метров в 100-метровом канале. Поскольку многожильные кабели более гибкие и выдерживают изгиб, из них получаются отличные патч-корды для соединений оборудования и кросс-соединений там, где кабели часто изгибаются и манипулируют ими, а всего на 10 метрах канала увеличенные вносимые потери и сопротивление не играют роли. в общей производительности канала.Однако более мелкие многожильные коммутационные шнуры 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за их меньшего калибра, имеют некоторые ограничения. Посетите наш блог, чтобы узнать о Skinny на патч-кордах 28 AWG .

В открытых офисных помещениях бывают особые ситуации, когда стандарты позволяют многожильным патч-кордам занимать более 10 метров 100-метрового канала, поскольку они признают, что офисы сталкиваются с регулярной реконфигурацией и могут потребовать более гибкой кабельной системы.Однако, если в канале используется более 10 метров многожильного кабеля, отраслевые стандарты требуют снижения общей длины канала с учетом более высоких вносимых потерь и сопротивления постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, решающим фактором является его общая толщина — кабели большего сечения (более тонкие) имеют более высокий коэффициент снижения характеристик. Снижение номинала для многожильного кабеля 26 AWG составляет 0,5, в то время как 24 AWG — только 0,2, а многожильные кабели 22 AWG вообще не требуют снижения номинала.Расчеты для определения общей длины всего канала приведены ниже, где H = длина горизонтального кабеля, D = коэффициент снижения номинальных характеристик, C = общая длина многожильного кабеля и T = общая длина канала.

Например, при использовании 60 метров горизонтального сплошного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения 0,2 общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете математические расчеты, общая длина многожильного кабеля = [105-60] / [1 + 0,2] или 37.5, а общая длина канала = 60 + 37,5 или 97,5 метра.) При использовании многожильного кабеля 26 AWG со снижением номинала 0,5 длину канала необходимо уменьшить до 90 метров.

Рекомендации по применению

В то время как многожильный кабель является нормой для коммутационных шнуров в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисных помещениях), в сегодняшних локальных сетях необходимо учитывать основное применение, которое требует использования сплошных патч-кордов — питание через Ethernet.Когда PoE передается по медной витой паре, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура внутри кабеля может увеличиваться. Из-за более высоких вносимых потерь и сопротивления постоянному току многожильные коммутационные шнуры с большей вероятностью будут демонстрировать ухудшенные характеристики передачи при повышенных температурах.

Хотя это обычно не проблема в помещениях с контролируемой средой, таких как TR, как только вы начинаете подключать устройства к потолку (например, точки беспроводного доступа, камеры безопасности и светодиодные фонари), скрученные патч-шнуры могут стать проблемой.Хорошее практическое правило заключается в том, что если окружающая среда не контролируется по температуре и не происходит большого количества манипуляций (например, изгибов), патч-корды должны быть сконструированы с использованием твердого кабеля. А если вы используете многожильные патч-корды в неконтролируемой среде, лучше сделать их короткими (около 5 метров или меньше). А когда дело доходит до сред с более высокими температурами, отраслевые стандарты требуют снижения номинальной длины канала и для этого, и для большего количества кабелей в пучке, генерирующего больше тепла, может потребоваться еще большее снижение номинальной длины (да, мы сделали блог по этому поводу. слишком).

Какая разница в цене?

Хотя большее количество жил в проводнике означает большую гибкость, количество жил влияет на цену — чем больше жил в кабеле, тем выше его стоимость. Чтобы снизить затраты, многожильный кабель категории 6 и категории 6A разработан с достаточным количеством жил для обеспечения надлежащей гибкости, но не таким большим, чтобы это создавало резкую разницу в цене. Другими словами, дельты действительно недостаточно, чтобы поставить под угрозу производительность (или соответствие стандартам), выбирая многожильный кабель вместо одножильного для сред и приложений, для которых они не подходят.Храните многожильные кабели в зонах с контролируемой средой, где требуется большая гибкость.

Посмотреть конфигуратор Versiv

Многожильный медный провод и кабель

Philatron Wire and Cable производит неизолированную медь как в сплошной, так и в многожильной форме для создания нестандартных кабелей. Применение неизолированной меди класса AA и класса A используется в воздушных и распределительных устройствах, таких как изоляторы для распределительных цепей и катушечные кабели.Многожильные проводники классов B и C часто обладают большей гибкостью, поэтому подходят для неизолированных соединений, перемычек, нестандартных кабелей, кабелей катушек, а также могут использоваться для заземления.

Запросите цену

Технические характеристики

Обозначение номеров деталей: BC = неизолированная медь
Медь: № = размер; Letter = Class
Пример: BC12K: 12 ga.- 65 х 30 га.

Номера деталей многожильного мягкого медного провода PHILATRON *

Деталь Номер	Калибр Размер MCM	Нити	Диаметр (дюймы)	Круглый Мил	Площадь (мм²)	Вес фунта./ 1000 футов
BC26M	26	7 x 34 Ga	0,019	278	.128	.841
BC24M	24	10 x 34 Ga.	0,023	398	.205	1,23
BC22K	22	7 x 30 Ga	0,030	704	.324	2.16
BC20K	20	10 x 30 Гал.	.041	1 005	.52	3,2
BC18K	18	16 X 30 Ga.	.052	1 608	0,82	4,94
BC18M	18	41 x 34 Ga	.052	1,639	0,82	5.06
BC16C	16	19 x 29 Ga.	.054	2,426	1,31	7,5
BC16k	16	26 x 30 Ga.	.0583	2 613	1,31	8,03
BC16M	16	65 X 34 Ga	.0459	2 584	1,31	8.02
BC14C	14	19 X 27 Ga.	0,068	3 829	2,08	11,9
BC14K	14	41 x 30 Ga.	.083	4,121	2,08	12,66
BC14M	14	105 x 34 Ga	.086	4 173	2,08	13
BC12C	12	19 x 25 Ga.	.086	6 088	3,31	21
BC12K	12	65 x 30 Гал.	.102	6 533	3,31	21
BC12M	12	168 x 34 Ga.	.101	6 520	3,31	753
BC10B	10	7 x 0,0385 Ga	.115	10 376	5,26	33
BC10C	10	19 х.0234 Ga.	.114	10 403	5,26	32,3
BC10K	10	104 x 30 Ga	.134	10 553	5,26	32.5
BC8B	8	7 x 0,0486 Ga	.146	16 534	8,38	51,05
BC8K	8	168 x 30 Ga.	. 157	16 800	8,38	53
BC6B	6	7 x 0,0612 Ga	. 184	26 218	13,3	81.05
BC4B	4	7 x 0,0772 Ga	.232	41740	21	129
BC2B	2	7 x 0,0974 Ga.	.332	66 370	34	205
BC1B	1	19 x 0,0664 Ga.	.332	83770	42	261
BC1 / 0B	1/0	19 х.0745 Ga.	.373	105 445	54	326
BC2 / 0B	2/0	19 x 0,0837 Ga.	. 419	133,108	67	415
BC3 / 0B	3/0	19 х.0940 Ga.	.470	17 884	85	518
BC4 / 0B	4/0	19 x .1055 Ga.	0,528	211 474	107	660
BC250B	250	37 Х.0833 Ga.	. 575	250 000	127	772
BC300B	300	37 x 0,0900 Ga.	. 630	300 000	152	925
BC350B	350	37 х.0973 Ga.	.681	350,290	178	1,082
BC400B	400	37 x .1040 Ga.	.728	400 000	230	1,326
BC500B	500	37 х.1162 год.	.813	500 000	254	1 543
BC600B	600	61 x 0,0992 Ga	.893	600 000	305	1853
BC750	750	133 х.0750 Ga.	1,125	750 000	381	2,355
BC1000	1000	259 x 0,0621 Ga	1,304	1 000 000	508	3 159

* Примечание. Все размеры и вес являются приблизительными.Более гибкая скрученная проволока доступна по запросу.

Жесткие и многожильные медные кабели

Каждый кабель Ethernet, который вы найдете, будет иметь различную структуру. В зависимости от категории, типа оболочки или типа проводников вы можете ожидать, что ваш кабель будет выглядеть и ощущаться по-разному. Наиболее важно то, что кабели будут работать по-разному в зависимости от того, какой тип кабеля вы используете. Чтобы установка прошла гладко, важно знать, что все эти факторы означают для вашего кабеля.В этой статье мы рассмотрим два наиболее распространенных типа проводников в кабелях Ethernet: одножильные и многожильные медные кабели.

Solid vs Stranded Explained

Знание преимуществ одножильных или многопроволочных проводов в ваших кабелях — важный шаг на пути к успеху вашей сети. Каждый из этих проводников служит своей цели. Solid Кабели сегодня являются одними из самых популярных кабелей в данной области, поскольку в целом они обеспечивают лучшую производительность при использовании более длинных кабелей.Вы найдете большую часть этого кабеля внутри стен вашего дома, в стояках вашего здания или в зонах статического давления.

Некоторые примеры жестких кабелей:

Многожильный кабель подходит, когда требуется гибкость . Вы найдете большинство многожильных кабелей между компьютерами и гнездами Keystone, переключателями, креплениями в стойке и последними 10 метрами длины вашего канала. Причина, по которой вы хотите большей гибкости в своих кабелях, заключается в том, чтобы провода внутри кабелей не были повреждены.Часто при прокладке кабеля вам придется прокладывать его на крутых изгибах или в небольших местах, например, за компьютером, как мы упоминали. Обычно многожильный кабель используется в виде патч-корда. Обычно они развертываются на последних 10 метрах от стены или панели до конечного устройства. У нас есть как многожильные кабели, так и готовые патч-корды. Многожильный многожильный кабель можно легко обрезать до нужной длины патч-кордов.

Некоторые примеры многожильных кабелей:

Прежде чем мы перейдем к более подробному рассмотрению преимуществ каждого из них, важно понять, что такое одножильный или многожильный медный кабель.Когда мы говорим об этих типах кабелей, мы фактически говорим о проводниках, внутри кабелей, которые составляют пары проводов. Эти пары проводов могут быть одножильными () или многожильными ().

Жесткие жилы изготавливаются из цельного куска металлической проволоки.

Многожильные проводники объединяют в жгут несколько медных проводников малого сечения, образуя один большой проводник.

Здесь вы можете найти более подробную информацию о других типах электрических проводников.Но для оптимальной производительности мы поставляем сетевой кабель только из чистой меди.

Обычно вы можете подумать, что чем больше, тем лучше, но с точки зрения проводимости вы хотите, чтобы ваши провода были сплошными, без промежутков и зазоров для лучшего прохождения электрических сигналов. При этом у многожильного кабеля есть свои преимущества, когда твердый кабель не пропускает его.

Преимущества твердых проводников

• Минус общие затраты
• Менее сложные оконечные устройства
• Лучшая передача на высоких частотах
• Меньше сопротивления

Преимущества многожильных проводов

Эти преимущества должны дать вам хорошее представление о преимуществах этих двух кабелей.Эти 2 типа проводников обеспечивают необходимую производительность в любом сценарии. Длинные прямые пробежки и больше гибкости — это почти все сценарии, с которыми вы столкнетесь. Учитывая их многочисленные преимущества, важно отметить их недостатки

Недостатки одножильных или многожильных кабелей

Начиная с жестких кабелей, мы можем основывать их преимущества на том, что у них будет недостаток в их гибкости. Сплошной кабель обычно имеет минимальный радиус изгиба в 4 раза больше наружного диаметра кабеля. Поэтому, когда требуется большая гибкость, твердый кабель не даст вам желаемой производительности.Это действительно зависит от вашей установки. В вашей кабельной магистрали не должно быть особых требований к гибкости, поэтому твердый кабель подойдет. Но за компьютерами и соединительными панелями вы точно хотите оказаться в затруднительном положении.

Многожильные кабели, как правило, имеют больше недостатков в производительности, чем одножильные кабели. Аффект, который вы хотите знать здесь, — это затухание. Было показано, что многожильный кабель имеет затухание на 20–50% больше, чем одножильный кабель на больших расстояниях. Причина этого в способе создания многожильных проводников.Благодаря тому, что несколько жил из меди образуют один провод, между жилами кабеля будут промежутки. Вы можете обратиться к изображению выше, чтобы увидеть расстояние между проводами в многожильных кабелях. Это снижает производительность на больших расстояниях, потому что ток имеет тенденцию проходить по поверхности проводников. Поскольку многожильные проводники не такие жесткие и прямые, как «сплошные кабели», ток не такой ровный, как в сплошных кабелях. На больших расстояниях это может усугубить ситуацию, и почему важно, чтобы длина многожильных кабелей была короче, когда это возможно.

Заключение

У каждого из этих типов кабелей свое время и место. Вы прокладываете кабель внутри стен своего дома? Выбирайте твердые кабели как варианты. Вы проводите кабель от маршрутизаторов или патч-панелей к конечным устройствам? Тогда обратите внимание на многожильные кабели в качестве предпочтительного кабеля. Правильный выбор проводников — это одно, но не забывайте всегда следить за тем, чтобы ваши кабели были на 100% из чистой меди! Чистая сплошная медь и чистая многопроволочная медь обеспечат максимальную производительность вашей сети и, что вдвойне важно, обеспечат код доступа и т. Д.

Happy Cabling!

6-7 многожильные неизолированные медные проводники

Информация о продукте

Спецификация

6-7 многожильные неизолированные медные проводники

Другие наименования Для 6-7 многожильных неизолированных медных проводников:

6-7 многожильный неизолированный медный провод, 6-7 многожильный неизолированный электрический провод, 6-7 неизолированный медный заземляющий провод, 6-7 необработанный медный провод, 6-7 неизолированный заземляющий провод, 6-7 жестко вытянутый медный провод, 6- 7 медная проволока средней твердости, 6-7 медная проволока с мягким отжигом

Приложения: Многожильный неизолированный медный провод

(класс A) — это электрический провод, подходящий для воздушной передачи и распределения.Гибкий многожильный медный провод (классы B и C) предназначен для неизолированного подключения, перемычек и заземления в электрических конструкциях. Проволока не имеет покрытия и не легирована, что позволяет клиентам пользоваться всеми преимуществами медного проводника. Оголенные жилы этого электрического провода обладают превосходной проводимостью по сравнению с изолированными версиями.

Строительство:

Проводник: Многожильный неизолированный медный провод

имеет многожильный медный провод в соответствии с ASTM B-1, B-2 и B-8.Проводник доступен в твердом, средне-твердом и мягкотянутом состоянии в однопроводном исполнении. Некоторые из преимуществ меди в кабелях включают проводимость, прочность на разрыв и свойства расширения при растяжении.

Изоляция:

Неизолированный

Куртка:

Без рубашки

Допустимая нагрузка при прямом захоронении: 130 (при температуре проводника 75 ° C)

Допустимая нагрузка в воздуховоде: 130 (при температуре проводника 75 ° C)

Технические характеристики:

• Размер AWG: 6
• №of Strand: 7
• Внешний диаметр: 0,184 дюйма
• Вес фунт / 1000 футов: 85 фунтов

Аналоги производителя
Неринг:	238010000
Омни-кабель:	Q10607

* Данные, представленные на этой странице, могут изменяться в зависимости от расхождений различных производителей

** Изображения предназначены только для демонстрации. Точную информацию о продукте см. В разделе «Технические характеристики продукта».

Многожильный провод против сплошного провода в электрических приложениях

Автор: Джейсон Клайн, , 23 апреля 2021 г., 10:00 | Комментарии к записи Многожильный провод и сплошной провод в электрических приложениях отключены

Жесткие и многожильные провода часто используются в электрическом оборудовании, таком как кабельные сборки и жгуты проводов. Сплошные провода состоят из сплошного сердечника, а многожильные — из нескольких более тонких проводов, скрученных в жгут. У каждого есть свои преимущества, и правильный выбор для приложения зависит от конкретных деталей проекта.Некоторые из факторов, которые могут повлиять на выбор между многожильным или одножильным проводом, включают:

• Амперная нагрузка
• Пример использования
• Стоимость
• Тип металла
• Калибр провода

Если вы узнаете больше о разнице между двумя типами проводов, вам будет проще выбрать лучший вариант для ваших нужд. Следующая информация должна помочь в процессе выбора.

Что такое многожильный провод?

Эти тонкие жгуты спрессованы и изолированы непроводящими материалами.Многожильный провод более гибкий, что делает его идеальным для подключения электронных компонентов в ограниченном пространстве или для скручивания и изгиба, чтобы соответствовать сложной геометрии. Многожильный провод более гибкий и податливый, чем сплошной, и он не раскалывается и не рвется. Он часто используется в помещениях, например, в электронных устройствах, печатных платах и ​​проводах динамиков.

Что такое сплошной провод?

Проволока с металлическим сердечником намного тяжелее и толще, чем многожильный провод. Он идеально подходит для использования на открытом воздухе, где требуется более высокая прочность и более высокие токи.Этот прочный недорогой провод устойчив к погодным условиям, экстремальным условиям окружающей среды и частым движениям. Он часто используется для передачи высоких токов через инфраструктуру здания, средства управления транспортными средствами и различные наружные применения.

Многожильный и одножильный провод: основные различия

Сравнение многожильного и одножильного проводов включает изучение преимуществ и недостатков двух очень разных типов проводов. Сравнение сужает выбор в зависимости от того, как конкретные характеристики проводов соотносятся с их предполагаемым использованием и требованиями проекта.Сначала вы должны определить требования вашего приложения к атмосферостойкости, гибкости и устойчивости к раскалыванию или расслоению. Затем выберите провод, который наиболее точно соответствует этим требованиям.

Некоторые ключевые различия между многожильным и одножильным медным проводом включают:

• Допустимая нагрузка по току между многопроволочными и одножильными проводами . Сплошной провод толще, что означает меньшую площадь рассеиваемой поверхности. Более тонкие провода в многожильном проводе содержат воздушные зазоры и большую площадь поверхности отдельных жил, что приводит к большему рассеиванию.При выборе между одножильным или многожильным проводом для домашней электропроводки одножильный провод обеспечивает более высокую допустимую нагрузку по току.
• Маршрутизация . Многожильные провода обладают превосходной гибкостью и гибкостью, благодаря чему их легче преодолевать препятствия, чем сплошные провода.
• Гибкость . Многожильные провода более гибкие и могут выдерживать большую вибрацию и изгиб, не ломаясь. Жесткие провода могут потребовать более частой замены, чем многожильные, в приложениях со значительными движениями или вибрациями.
• Стоимость . Стоимость производства сплошной проволоки намного ниже, чем многожильной, что делает сплошную проволоку более доступным выбором.
• Простота изготовления . Одножильный характер сплошной проволоки значительно упрощает производство. Многожильные провода требуют более сложных производственных процессов для скручивания более тонких проводов.
• Расстояние . Для более длинных участков лучше всего подходят одножильные провода, поскольку они обладают меньшим рассеиванием тока.Многожильный провод хорошо работает на меньших расстояниях.
• Превосходство. Когда дело доходит до многожильного или одножильного провода, однозначного выбора нет. Каждый вариант дает определенные преимущества в определенных ситуациях.

Проводные решения от объединенной электронной проводки и кабеля

Consolidated Electronic Wire & Cable уже более 100 лет является ведущим производителем высококачественных стандартных и нестандартных электронных проводов, литых кабельных сборок, жгутов проводов, кабелей и шнуров питания.Наша долговечность обусловлена ​​нашей универсальностью, адаптируемостью и стремлением к постоянному совершенствованию процессов и продуктов. Наши многочисленные отраслевые сертификаты свидетельствуют о нашей приверженности качеству и инновациям, в том числе:

• ISO 9001
• RoHS
• Знак CE
• NEC
• UL
• CSA
• VDE
• LF
• MIL-Spec

Сотрудничая с нами, вы получите полный опыт всей нашей команды, чтобы обеспечить успех вашего проекта.Чтобы получить дополнительную информацию о наших возможностях и линейках продуктов, свяжитесь с нами или отправьте запрос стоимости сегодня.

---

---

Furse | Голый многожильный медный кабель

Жилы неизолированного многожильного медного кабеля

Фурс

Медные проводники используются в большинстве установок из-за их высокой проводимости, антикоррозионных свойств и гибкости для использования в воздухе, в земле и в бетоне, являясь частью линейки проводов Furse .

Многожильный медный кабель Furse доступен в различных размерах для соответствия различным номинальным токам (см. Таблицу с информацией о продукте). Дополнительные размеры также доступны по запросу.

Furse Подробнее о продукте

• Многожильный медный кабель с высокой проводимостью, мягкий или жестко вытянутый

• Луженый многожильный медный кабель с мягким тягом по запросу

• Поставляется неизолированный медный многожильный кабель без марочного обозначения

Стандарты заземления

• BS EN 60228 (мягкотянутый)
• BS 7884 (жесткая)

Медный многожильный кабель Furse

➡ Следующая таблица позволяет выбрать многожильный медный кабель производства Furse. Если вам потребуется дополнительная информация, не стесняйтесь обращаться к нам.

Проводники

Заземляющие проводники доступны в исполнении с высокой проводимостью , медь, и алюминий без покрытия, луженые или свинцовые с покрытием из ПВХ или LSOH (Low Smoke Zero Halogen) — проводники используются для предотвращения попадания больших переходных процессов в систему распределения электроэнергии здания, безопасно рассеивая электрические токи.

Мягкий многожильный медный кабель
CB016	16	7 / 1,70	Ø 5.10	0,17
CB025	25	7 / 2,14	Ø 6,42	0,23
CB035	35	7 / 2,52	Ø 7,56	0,32
CB050-FU	50	19 / 1,78	Ø 8,90	0,43
CB070	70	19 / 2,14	Ø 10,70	0,62
CB095	95	19/2.52	Ø 12.60	0,86
CB120	120	37 / 2,03	Ø 14,21	1,09
CB150-FU	150	37 / 2,25	Ø 15,75	1,33
CB185	185	37 / 2,52	Ø 17,64	1,67

Сплошные круглые проводники Furse доступны как из меди, так и из алюминия.

Медь используется в большинстве установок из-за ее высокой проводимости, антикоррозионных свойств и гибкости для использования в воздухе, в земле и в бетоне.

Furse Подробнее о продукте

Стандарты заземления

• BS EN 13601 (медь)
• BS EN 755-5 (алюминий)

Медный провод
CD035	Медь	Ø 8	50.27	50	0,44
Алюминиевый проводник
CD080	Алюминий	Ø 8	50,27	50	0,12
Жила из луженой меди
CD235	Медь луженая	Ø 8	50,27	50	0,44

неизолированные, стандартные и луженые проводники

Меховое заземление и молниезащита — проводники

Проводники | Прекращение действия воздуха | Зажимы для проводов | Земляные стержни | Земные облигации | Земляные стержни | FurseWELD | Защита электронных систем

Таблицы данных

HW000: одножильный или многопроволочный, неизолированный

ФИО (обязательно)

Ваш телефон (обязательно)

Ваш адрес электронной почты (обязательно)

Название компании (обязательно)

Адрес компании (обязательно)

Ваш город

Ваше государство Государственный AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Ваш почтовый индекс

Тип отрасли (обязательно) Альтернативное топливоКоммерческая связьПродукция питания и напиткиПромышленное производствоМеталлы и полезные ископаемыеНефть и газ — Земля / Морские месторождения Нефтехимия / Химическая промышленность / Переработка Энергетика / Коммунальные услугиЦеллюлоза / БумагаШкола / Больница / Общественное учреждение ТранспортВода / Сточные воды Другое

Страна Выберите страну (обязательный) CanadaMexicoUnited StatesAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южные территорииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайанаГайтиОстров Херд и острова МакдональдHoly See (V atican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Елена, Сент-Китс и Невис, Сент-Люсия, Сент-Пьер и Микелон, Сент-Винсент и Гренадины, Самоа, Сан-Марин. ОСАО Tome и PrincipeSaudi ArabiaSenegalSerbia и MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin остров, BritishVirgin остров, U.с.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тип продукта

Укажите отрасль

Комментарии (обязательно)

.
