Двухконтурная система отопления частного дома схема

Двухконтурная система отопления предполагает, используя один источник тепловой энергии, выполнение одновременно двух функций:

  • обогрев жилого пространства;
  • горячее водоснабжение для технических и хозяйственных нужд.

Чаще такой тип обустройства отопления применяется в условиях небольших городских квартир, где двухконтурный котел обеспечивает не только снабжение жилья теплом, но и заменяет водяную газовую колонку. Но это не значит, что в частном доме, в том числе и двухэтажном, нет возможности сделать нечто подобное. Ведь отопление с водяным контуром вовсе не означает применение двухконтурного котла, хотя и установка последнего может решить проблему снабжения жилья горячей водой в определенных объемах.

Давайте рассмотрим, как можно решить задачу по полноценному обеспечению горячей водой частного дома, двухэтажного, в том числе, имея один котел. При этом выясним, что при этом есть смысл сделать своими руками.

Двухконтурное отопление, схема устройства

При таком типе устройства отопительной системы нагрев воды может осуществляться по двум основным схемам:

  1. непосредственный;
  2. косвенный.

В первом случае вода для хозяйственного и технического потребления нагревается непосредственно при контакте с теплом, излучаемым энергоносителем. Во втором варианте устанавливается бойлер косвенного нагрева, где проточная вода греется при контакте с теплообменником, внутри какого протекает теплоноситель отопительной системы.

Если первая схема более характерна для двухконтурного котла, то второй вариант можно организовать своими руками, имея в качестве источника энергоснабжения одноконтурный агрегат.

Второй вариант больше подходит для двухэтажного частного дома, так как дает возможность получать намного больший водяной объем.

Отличаться может не только схема дополнительного контура для ГВС, но и типы котлов, что используются для получения тепловой энергии. По используемому энергоносителю они могут быть:

  • газовые;
  • электрические;
  • твердотопливные.

Газовые котлы

Агрегаты, использующие тепловую энергию сгорающего природного газа, являются самыми популярными, во всяком случае там, где есть возможность подключиться к газоснабжению. Такие котлы наиболее функциональны и газ на сегодня является наиболее приемлемым по стоимости энергоносителем. Газовые приборы бывают изначально двухконтурными, однако их недостаток в том, что выход горячей воды относительно небольшой. Поэтому в условиях частного дома, тем более двухэтажного, обеспечить потребность в ГВС такие приборы вряд ли смогут в полной мере.

Поэтому в частных домах чаще используется другая схема, когда устанавливается достаточной мощности одноконтурный агрегат, от которого отводится два контура. Один из них традиционно обогревает дом, другой же греет содержимое бойлера достаточного объема. Такая схема более эффективна в частном доме, так как позволяет полностью обеспечить потребности в ГВС.

Хотя, если дом небольшой и горячая вода используется экономно, двухконтурный котел может удовлетворить потребности домочадцев. По способу нагрева горячей воды такие приборы бывают:

  • битермические;
  • дуотермические.

В первых вода для хозяйственных нужд нагревается, проходя через змеевик, что находится в проточном сосуде, где циркулирует основной теплоноситель. То есть здесь имеет место косвенный подогрев проточной воды, поэтому производительность таких котлов для ГВС невелика.

Во втором типе агрегатов существует два независимых теплообменника, в одном из которых от работающей горелки нагревается циркулирующая жидкость, в другом, — проточная вода. Такой тип водогрейных приборов более производителен, однако не настолько, чтобы обеспечить ГВС частный двухэтажный дом.

Электрические водонагревательные приборы

Двухконтурная система отопления может быть реализована и на основе электрического котла по схеме бойлера косвенного подогрева.

Однако, если в качестве основного энергоносителя в доме используется электричество, целесообразнее установить автономный электрический бойлер, нежели конструировать дополнительный контур своими руками.

Твердотопливные котлы

Некоторые современные агрегаты, рассчитанные на использование дров, угля и других видов твердого топлива уже на заводе оснащаются резервуаром для подогрева воды. Хотя чаще владельцы оборудуют такие приборы сосудами для подогрева воды своими руками, устанавливая их сверху котлов. Конечно же, полноценным горячим водоснабжением это тяжело назвать, тем более с учетом нестабильности температуры таких агрегатов.

Поэтому для твердотопливных агрегатов также достойным решением проблемы ГВС будет создание второго контура, который бы работал, нагревая бойлер. В этом случае будет сглаживаться перепад температур на основном водогрейном оборудовании.

Сейчас есть много вариантов организовать горячее водоснабжение в частном доме, в том числе и своими руками. Это можно решить и установкой двухконтурного котла, и дополнительного бойлера, где вода будет нагреваться косвенно. Как именно поступить в вашем конкретном случае, лучше решать на месте с учетом множества сопутствующих факторов и соображений целесообразности.

Двухконтурная система отопления в частном доме от одного котла: схема

Двухконтурная система отопления в частном доме подразумевает прокладку двойного ряда трубопровода. Первый используется для подачи разогретого теплоносителя от котла и носит название «подача». Второй – отводит остывшую жидкость (воду, антифриз), возвращает её в отопительный элемент для очередного подогрева. Эта ветвь называется «обратка».

Двухконтурная схема отопления коттеджаИсточник kupisantehniky.ru

Двухконтурная система отопления

Данный способ раскладки – самый популярный способ эффективного отопления частного дома. Он намного эффективнее, в сравнении с одноконтурным, так как теплоноситель распределяется более рационально, что обеспечивает лучшую отдачу тепловой энергии.

В отопительных системах двухконтурного типа присутствуют 2 соединённые с радиатором трубы, которые выполняют иное назначение. Одна переносит разогретый до заданной температуры теплоноситель, вторая – выводит остывшую жидкость и передаёт её в котёл для последующего нагревания. Это обеспечивает то, что в батарею, установленную следующей (в ветви), остывшая вода уже не попадает. В большинстве случаев теплоноситель циркулирует в одном направлении. Также существуют отопительные системы, в которых передача теплоносителя происходит навстречу друг другу. Но встречаются они не так часто, как односторонние.

Важно! Монтаж двухконтурной системы отопления считается трудоёмким и требует большего расхода труб, в сравнении с одноконтурной. Однако эти затраты отражаются лучшей эффективностью и практичностью в последующей эксплуатации.

Чем отличается двухконтурное отопление от одноконтурногоИсточник cheremo. ru

Двухтрубная система отопления коттеджа даёт возможность поддержания комфортной температуры в конкретных комнатах по отдельности. Кроме того, она может быть автоматизирована таким образом, что будет отключаться при достижении заданного значения температуры. После остывания – запускается снова, снижает расход энергоносителя. Также это оптимизирует микроклимат внутри помещения, постоянно поддерживается определённый режим (отсутствуют резкие перепады: жарко или холодно).

Полезно! Отличительной чертой двухтрубных систем отопления является присутствие отдельной магистрали для подачи теплоносителя в каждую батарею. В таких схемах каждый радиатор снабжён двумя патрубками: подводящим и отводящим.

Разновидности разводки

Как уже упоминалось, существует множество различных способов раскладки. Каждая из них имеет определённые свойства и отличия. Поэтому рассмотрим их более подробно.

Открытая

Здесь подразумевается соединение трубопровода с открытым расширительным баком. Закрывающая его крышка не герметична и способна пропускать воздух из помещения. Размещается он в самой высокой точке, на чердаке или под потолком котельной.

Система отопления открытого типаИсточник remont-system.ru

Такая схема является самой простой, но и требующей постоянного внимания. Жидкость испаряется и регулярно приходится контролировать уровень и доливать новую. Недостаточное количество жидкости приводит к тому, что в трубопровод затягивается воздух, который становится причиной возникновения воздушной пробки и неправильной работы отопления.

Важно! Открытая двухконтурная система отопления, схема которой приведена чуть ниже, является самой простой и наименее затратной по количеству составляющих.

Закрытая

Здесь система построена по аналогичному принципу: с расширительным баком. Однако это уже не обычная ёмкость с крышкой, а специальный резервуар, внутри которого имеется упругая перегородка, мембрана. В одной половине находится вода, в другой – сжатый воздух с определённым давлением.

Принцип работы мембранного расширительного бака заключается в следующем. При возрастании давления воды (это происходит при её нагревании и соответствующем расширении, что отражается на давлении) происходит расширение водяного отсека, который наполняется большим объёмом воды. Одновременно с этим происходит пропорциональное сжатие «воздушной» камеры.

Двухконтурная закрытая система отопленияИсточник 1-teplodom.ru

В результате снижения объёма, начинается возрастание давления воздуха до момента, пока не уравновесится давление воды. Когда разряжение системы снижается, начинается сокращение мембраны и уменьшение отсека, заполненного водой, в результате которого начинается «выталкивание» теплоносителя обратно в трубопровод, тем самым компенсирую снижение давления.

Такое устройство расширительного резервуара обеспечивает постоянную отдачу воды до момента, пока давление воды и воздуха не достигнут одинакового значения. Кроме того, мембранный расширительный бак снижает вероятность внезапного скачка давления (гидроудара).

Полезно! Гидроударом в системе отопления называют внезапное изменение скорости циркуляции теплоносителя, которое происходит при резком перекрытии трубопровода. Возросшее разрежение негативно сказывается на целостности труб или запорной арматуры.


Энергосберегающий котел для отопления частного дома

Нижняя и верхняя

Отличие между этими схемами заключается в расположении труб относительно друг друга. Для двухконтурной системы отопления с верхней разводкой подразумевается монтаж трубы, подающей воду на максимальной высоте (над окнами, под потолком). «Обратка», трубы, возвращающие воду в котёл, размещаются как можно ниже (вдоль пола).

Расширительный бак для таких систем обязателен. Устанавливаться может как закрытый, так и открытый (не герметичный) резервуар. Преимущество такой схемы двухконтурной системы отопления заключается в большой скорости циркуляции теплоносителя, недостаток – в том, что практически половина тепла уходит вверх (так как «подача» находится очень высоко).

Разводка отопления по черновому полуИсточник turbo-yandex-ru

При проектировании двухконтурной системы отопления с нижней разводкой «подачу» монтируют непосредственно над «обраткой» (в крайнем случае – на уровне «под подоконником»). Здесь не наблюдается высоких давлений внутри трубопровода, поэтому допускается вариант образования «воздушных пробок». Проблема решается установкой кранов Маевского на каждом из этажей.

Монтаж расширительного бака возможен в любом месте: на чердаке или в котельной. Преимущество такого метода заключается в том, что нижняя разводка не так «бросается в глаза», что важно при соблюдении соответствующего интерьера помещения. Минус схемы в том, что она не сможет качественно работать без дополнительного циркуляционного насоса (встроенного в котёл или установленного отдельно).

Горизонтальная и вертикальная

Горизонтальные двухконтурные схемы отопления – наиболее популярный вариант раскладки для одноэтажных загородных коттеджей. Преимущество такого способа отражается целым спектром положительных качеств:

  • Возможностью отключения отдельной комнаты от общей ветви, что удобно при выполнении технических работ.
  • Отрегулировать мощность нагрева участка в разных комнатах.
  • Разработать проект отдельно взятого помещения индивидуально.
  • Построить обогрев комнаты по принципу «тёплого пола».

Полезно! Двухконтурная горизонтальная система отопления может быть закрытой или открытой. В её схеме может присутствовать обычный или мембранный расширительный бачок.

Двухконтурная разводка горизонтального и вертикального типаИсточник odstroy.ru

Вертикальная разводка применяется в коттеджах с двумя, тремя и более, этажами. Принцип её работы заключается том, что с помощью мощного циркуляционного насоса, теплоносящая жидкость подаётся на верхний этаж, откуда самостоятельно стекает вниз. Тем самым он попадает во все стояки и радиаторы, обеспечивая оптимальную температуру помещения. Расширительный бак размещается как можно выше. Например, это может быть чердак или мансардное помещение.

Важно! В сравнении с горизонтальной схемой, вертикальная разводка более эффективна, так как здесь нагнетается большее разряжение, что положительно сказывается на скорости циркуляции воды и быстром прогреве помещений.

Тупиковая

Двухтрубные тупиковые (плечевые) схемы – наиболее популярные варианты раскладки труб отопления для загородных домов. Она представляет собой следующее:

  • Монтируется из одной или нескольких двухконтурных ветвей. Подача теплоносителя осуществляется по одной, возврат – по другой.
  • Циркуляция осуществляется за счёт избыточного давления 1-2,5 Бар, нагнетающегося встраиваемым электрическим насосом, установленным возле отопительного элемента.
  • В котельной монтируется расширительный мембранный бак, который компенсирует температурное расширение воды.
  • Образовавшиеся воздушные пробки выводятся краном Маевского на радиаторах и автоматическим клапаном в блоке безопасности котла. Здесь же устанавливается манометр и предохранительный клапан.

Наиболее популярной такая методика является в совокупности с нижней горизонтальной разводкой, где обе трубы проходят через батареи в открытую.

При необходимости деления теплоносителя на 2 и более частей большого строения, осуществляется деление на несколько отдельных ветвей, которые соединяются с одним стояком. Отличительной чертой такой схемы является то, что протяжённость каждого трубопроводов и их тепловые нагрузки могут быть разными. Конкретные параметры перечисленных условий определяются индивидуально и зависят от конструктивных особенностей дома.

Самые популярные примеры раскладки системы отопления коттеджаИсточник turbo-yandex-ru.

Уравновешивание тепловой нагрузки ветвей, отличающихся протяжённостью и количеством радиаторов, происходит балансировкой – ограничение потока теплоносителя. В этой роли выступает регулировочная запорная арматура (краны, вентили). Монтируются они на выходном патрубке батареи или (в некоторых случаях), на всём плече.


Какой котел лучше для частного дома 150 кв м: существующие разновидности и способы подключения

Кольцо Тихельмана

Устройство такой двухконтурной системы отопления происходит по принципу аналогичному тупиковой схеме. Разница между ними проявляется лишь в нескольких признаках:

  • Каждый из контуров замыкается в отдельное кольцо.
  • Радиаторы подключается следующим образом: первая батарея от котла является последней в «обратке». И наоборот, дальняя в раздающей ветви выступает первой для обратной.
  • Теплоноситель, в каждом из присоединённых трубопроводов, осуществляется в одном направлении. Из этого схему называют «попутной».

В таких системах подразумевается горизонтальная нижняя раскладка, которая «прячется» под напольным покрытием, в редких случаях – оставляется открытой и монтируется на стене. Третьим вариантом расположения кольца является вытягивание на потолочном перекрытии, которое в дальнейшем скрывается натяжным или подвесным потолком. Трубные ответвления опускаются к радиаторам.

Разводка «Кольцо Тихельмана»Источник eco-kotly.ru

Главная особенность кольцевых «попуток» заключается в идеальном гидравлическом равновесии. Важным является тот факт, что расстояние «до» и «от» радиатора одинаково. Такая конструкция контура способна поддерживать практически идеальный показатель гидравлического равновесия. Кроме того, в направлении к радиаторам и обратно, вода проходит одинаковое расстояние.

Лучевая схема

Не менее популярный способ разводки двухконтурной системы отопления коттеджа. Здесь подразумевается соединение трубопровода через специальные распределительные коллекторы. Их соединение с радиаторами происходит по кратчайшему пути (встраивается в пол или потолок).

Лучевая схема двухконтурного отопления коттеджаИсточник gidotopleniya. ru

Коллектор устанавливается в котельной. Его функция заключается в получении и возвращении теплоносителя в котёл по двум магистралям: «подаче» и «обратке». Регулировка температуры происходит за счёт регулировочной арматуры. Кроме того, при установке на клапан термоголовок RTL или сервоприводов, становится возможной автоматическая регулировка параметров прогрева помещения.

Встречная и попутная циркуляция воды

Принцип действия здесь объясняется самим наименованием систем. В попутной жидкость циркулирует в одном направлении. Особенностью встречных считается её циркуляция холодной жидкости в противоположном тому, которое она получает в сравнении с направлением движения от отопительного оборудования.

Сложная схема двухконтурного отопленияИсточник sovko.tomsk.ru
Расчет мощности газового котла для частного дома – для одно и двухконтурной схемы

Варианты подключения к двухконтурному котлу

Двухконтурными котлами называют оборудование, способное работать с двумя ветками: системой отопления и системой горячего водоснабжения дома. Популярность таких раскладок объясняется их универсальностью и комфортом.

Схемы отопления с двухконтурным котлом разрабатываются по принципу, аналогичному вышеописанным примерам. Основное отличие здесь заключается в наличии ещё одной, дополнительной ветви, получившей название контура горячего водоснабжения. Простыми словами это трубопровод между нагревателем и краном (смесителем).

Полезно! Отличительной чертой раскладки с двухконтурным котлом считается то, что тепловая энергия в них расходуется для подогрева воды в отопительной системе и обеспечении горячим водоснабжением.

Как подключить двухконтурный котелИсточник 1-teplodom.ru

Практика подтверждает, что при последующей эксплуатации таких раскладок наблюдается такая статистика:

В больших по площади и качественно утеплённых домах режим работы двухконтурных котлов не имеет значения. Стены обеспечивают высокую инерционность, что отражается на продолжительном сохранении заданного значения температуры.

В небольших домах с плохой теплоизоляцией, важна инерционность котла. В этом случае необходимо добиться того, чтобы теплоноситель в трубах и радиаторах не остывал как можно дольше. Вопрос решается установкой элементов с большим сечением (внутренним объёмом).

Важно! Если ожидается увеличенное потребление горячей воды (ГВС), двухконтурный котёл лучше заменить обычным.


Как выбрать газовый котёл для частного дома – разновидности и особенности

Заключение

В сравнении с одноконтурной, двухконтурная система отопления более прогрессивна и надёжна. Её основным недостатком являются большие затраты, связанные с приобретением материалов и их монтаже. Однако всё это положительно отражается в последующей эксплуатации и КПД работы. Кроме того, необходимо заметить, что подбор, расчёт и монтаж отопительной системы коттеджа – дело сложное и консультация профессионала здесь лишней не будет.

Двухтрубная система отопления: разновидности и схемы

Автор Евгений Апрелев На чтение 5 мин Просмотров 4к.

На сегодняшний день в России, в 75% жилых зданий применяется система водяного обогрева. Данное понятие включает в себя массу разновидностей, вариантов компоновки и разводки, среди которых схема двухтрубной системы отопления (СО) наиболее популярна и востребована как в массовом, так и в частном строительстве. В этой публикации будут рассмотрены: устройство и принцип работы данной системы, ее достоинства и недостатки, схемы разводки и подключения.

[contents]

Конструктивные особенности

Данная СО представляет собой замкнутый контур, состоящий из двух веток, по которым происходит перемещение теплоносителя. Нагрев его производится в котельной установке. Далее, по подающей ветке (подаче) трубопровода, нагретая вода (рассол, антифриз) поступает в отопительные приборы (батареи, регистры), благодаря которым и происходит нагрев воздуха в отапливаемых помещениях. Вывод охлажденной воды из всех радиаторов происходит в обратную магистраль (обратку), которая подключена к входу котлоагрегата. Основные различия показаны на схемах.

В первом примере все батареи включены в СО последовательно. Подключение радиаторов отопления к двухтрубной системе – параллельное. При внимательном рассмотрении рисунка можно определить все плюсы и минусы применения данной СО по сравнению с однотрубными схемами:

  • Главное достоинство заключается в том, что при двухтрубном обогреве, температура теплоносителя остается практически неизменна.

Комментарий специалиста: Перепад на первой и последней батарее в контуре есть, но он достаточно незначителен и зависит от теплопроводности трубопровода, из которого изготовлен отопительный контур.

  • Главный недостаток (который всегда озвучивают приверженцы однотрубного обогрева) заключается в большем расходе трубопровода, а значит большей сметной стоимости всей СО

Комментарий специалиста: Стоимость однотрубной системы обогрева не так уж и мала. Из-за последовательного подключения, при прохождении через каждый последующий радиатор теплоноситель остывает все сильнее. Для того чтобы получить достаточное количество тепла на конечных радиаторах, приходится увеличивать площадь теплоотдачи, путем наращивания количества секций батарей. Именно это увеличивает стоимость однотрубных СО.

Классификация и основные различия

Все существующие варианты двухтрубного отопления имеют отличия:

  • По способу перемещения теплоносителя.
  • По герметичности контура.
  • По ориентации стояков в пространстве.
  • По способу разводки.
  • По подключению отопительных приборов.

Далее, коротко будут рассмотрены наиболее популярные типы данной СО, их особенности, плюсы и минусы применения.

Разновидности двухпотоковой системы обогрева

Как уже отмечалось выше, существует два основных типа двухтрубного отопления: гравитационная (перемещающаяся самотеком) и с принудительным перемещением. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Магистрали (подача, обратка) выполняются из труб большого диаметра. От котла теплоноситель поднимается по вертикальному стояку, после чего, для создания давления в системе опускается до подающего трубопровода. Подача монтируется с наклоном 3-5°в сторону движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и с верхней разводкой.

Правильно собранная гравитационная СО надежна, долговечна и работает без дополнительных энергоисточников. Недостатками данной СО является большая инерционность, небольшой радиус контура (до 30 м),

Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который и отвечает за транспортировку теплоносителя. При использовании насоса в СО отпадает надобность в монтаже трубопровода с уклоном.

Совет: несмотря на то что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендуют построение СО с уклоном на случай аварийного отключения электроэнергии.

Существуют закрытые и открытые отопительные контуры в двухтрубный СО. Единственное отличие – в конструкции расширительного бака, который в открытой системе обогрева – атмосферный, а в закрытой – мембранный, не сообщающийся с атмосферой.

Все отопительные системы различаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонтальными – к магистральным веткам. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном применяется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком, частое завоздушивание СО.

Разводка двухпотокового отопления

Все способы двухтрубного обогрева различаются по типу разводки. При верхней, разогретый теплоноситель подается в распределительную магистраль, которая монтируется по чердачному помещению или по перекрытию верхнего этажа. Потом, через подающие стояки теплоноситель равномерно распределяется в отопительные устройства (батареи, радиаторы, регистры и пр.) Двухтрубная система отопления с верхней разводкой имеет больше недостатков чем достоинств: Частое образование воздушных пробок; сниженная температура теплоносителя. Решением проблемы завоздушивания стало применение расширительных баков: атмосферные устанавливаются выше уровня подающей магистрали; мембранные – на обратке, ниже уровня батарей.

В схемах двухтрубной системы отопления с нижней разводкой предполагается подача теплоносителя из магистрального трубопровода, который монтируется под полом или в подвальном помещении. Благодаря такой подаче, теплоноситель имеет более высокую температуру, чем в схемах с верхней разводкой. Удаление воздуха из трубопровода и батарей производится с помощью автоматических воздухоотводчиков, или кранов Маевского.

Схемы двухпотокового обогрева

Все, существующие на сегодня варианты данной СО, различаются схемой подключения отопительных устройств. При попутном подключении, теплоноситель движется в подаче и в обратке в одном направлении.

В данной схеме все циркуляционные контуры равны: теплоноситель более равномерно прогревает все точки потребления. Недостатком ее является больший расход материала и увеличение стоимости монтажных работ.

Важно! Данная схема применяется только в горизонтальных типах отопительных систем.

Двухтрубные тупиковые системы отопления являются конструктивно наиболее простыми. Теплоноситель по магистральным трубопроводам подачи и обратки движется во встречном направлении.

Основным ее достоинством является возможность использования трубопровода меньшего диаметра. Тупиковая СО может иметь горизонтальную и вертикальную реализацию.

В коллекторной (лучевой) СО, к каждому радиатору подходит свои две трубы, подача и обратка, которые подключаются к распределительному устройству – коллектору. Другими словами, сколько радиаторов, столько пар трубопровода монтируется. Достоинства: весь трубопровод можно разместить под полом; можно регулировать температуру каждого радиатора непосредственно на коллекторе. Недостаток: использование большого количества материала.

Совет: Для правильного выбора СО, ее грамотного расчета, монтажа и подбора оборудования обратитесь к специалистам.

Двухконтурная система отопления в частном доме от одного котла: схема

На сегодняшний день существует три способа обогрева жилья: электрическое, газовое и водяное отопление своими руками. Источниками энергии при этом являются твердое топливо, газ и электричество. Водяное отопление признается наиболее выгодным по сравнению с остальными видами, к тому же монтаж подобной системы отопления можно сделать самостоятельно, необходимо лишь обладать элементарными навыками проведения строительных работ и грамотно выполнять каждый конструкционный этап.

Принцип работы автономного отопления

Виды труб различных материалов:

  1. Металлические трубы. Не распространены в использовании, имеют недостатки. Со временем покрываются коррозией, в работе недолговечны. Монтируются исключительно на резьбовых соединениях.
  2. Медные трубы.Долговечны и надёжны в работе. Выдерживают высокие температуры и давление в трубах. Монтаж выполняется пайкой. Пайка — высокотемпературный припой с содержанием серебра. После установки трубы по желанию можно замаскировать в стену. Медь — дорогостоящий материал, поэтому отопление с участием таких труб может позволить себе не каждый.
  3. Полимерные трубы. Делятся на полипропиленовые и полиэтиленовые. Главное достоинство — с установкой сможет справиться даже не обученный человек. Несмотря на дешевизну материала, устойчивы к коррозии, прослужат много лет.
  4. Металлопластиковые трубы. Состоят из пластика и алюминия. Монтируются такие трубы резьбовыми соединениями, в некоторых случаях прессовыми соединениями. Недостатки — коэффициент теплового расширения слишком большой. В случае резкой перемены горячей воды на холодную или наоборот трубы могут дать трещину.

Каждому дому своя схема подключения водяного отопления:

Водяное отопление частного дома своими … Водяное отопление частного дома своими … Водяное отопление частного дома своими … Водяное отопление частного дома своими … Отопление частного дома своими руками …

Перед тем как покупать оборудование, по схеме следует выбрать необходимую систему отопления, которая подойдёт для того или иного дома.

Разновидности домов.Схема паровой отопительной системы в частных домах.
Дом — 1 этаж, крутая крыша, присутствует подвал.Отопительная система — двухтрубная. Вертикальные стояки, желательно нижняя разводка.
Дом — 1 этаж, крутая крыша, подвал отсутствуетОтопительная система — двухтрубная. Котёл устанавливается на первом этаже в специальной для этого комнате, в этом случае разводка должна быть верхней.
Дом — 1 этаж, плоская крыша. Присутствует подвал.Горизонтальная разводка. В этом случае подвал — идеальное место для установки оборудования. Котёл — работающий на жидком топливе или газу.
Дом — 2 этажа и более. Крутая или плоска крыша — не важно.Схема отопления — двухтрубная или однотрубная. Вертикальные стояки. Разводка — верхняя или нижняя. Системы с горизонтальным положением проводящих труб использовать нельзя. Можно использовать любой вид отопительных котлов.

Устройство двухтрубной системы отопления

Схема устройства двухтрубной системы водяного отопления

В водяном отоплении трубопроводы являются одним из главных элементов, служат для подачи нагретого жидкого теплоносителя к приборам отопления и возврата отдавшей тепло воды к источнику теплоты. В случае автономного отопления источником тепла служит индивидуальный котел, в случае централизованного обогрева – магистральные трубопроводы.

Для обеспечения циркуляции теплоносителя между радиаторами и источником тепла в водяном отоплении используют 3 главные схемы:

  1. Однотрубная;
  2. Двухтрубная;
  3. Коллекторная (лучевая).

Кроме того, эти схемы иногда комбинируют между собой. Недостатком однотрубной схемы является сложность управления и регулировки температуры в отдельных помещениях и на приборах отопления. Коллекторная система требует для монтажа наибольшее количество материала по сравнению с другими типами системы.

Двухтрубная схема является «золотой серединой», пользуется самой большой популярностью, особенно при сооружении автономных систем отопления. Популярность системы этого вида вызвана удобством регулирования, обусловленного гидравлическим содержанием схемы.

Базовый принцип устройства двухтрубной системы основан на параллельном подключении отопительных приборов к двум независимым трубопроводом. Один из них служит для подачи горячего теплоносителя в устройства нагрева (радиаторы, конвекторы, регистры и т.д.), второй – для возврата остывшего теплоносителя в котел – для нагрева.

Прямой и обратный трубопроводы выполняют роль коллекторов, давление воды по длине изменяется незначительно. Это позволяет поддерживать во всех точках системы отопления примерно одинаковое давление.

Равнозначное давление во всех приборах нагрева позволяет легко регулировать температуру на отдельных приборах, в помещениях. Установка терморегулирующей арматуры, термоголовок, датчиков температуры дает возможность полностью автоматизировать процесс регулирования температуры.

Поддержание одинаковых гидравлических характеристик также осуществляется изменением диаметра труб по протяженности – в тупиковых ветвях системы. Проходное сечение уменьшается постепенно от первого к последнему радиатору – такая конфигурация двухтрубной схемы называется тупиковой. Кроме нее существует еще одна разновидность схемы – попутная (или петля Тихельмана ).

Инструменты и материалы, обязательные для монтажа

Схема гидравлической обвязки котла.

При оборудовании двухконтурной системы отопления непременно понадобятся следующие составляющие элементы:

Для монтажа отопления следует подготовить следующие инструменты: рулетка, строительный уровень, карандаш, плоскогубцы, перфоратор.

Для собственноручного следует подготовить определенные набор сантехнических и строительных инструментов:

  1. Рулетка для проведения необходимых измерений.
  2. Строительный уровень для правильной установки радиаторов и разводки труб в пространстве относительно отвесной линии.
  3. Простой карандаш для осуществления нужной разметки в местах будущей установки элементов системы.
  4. Перфоратор нужен, чтобы пробить в стенах отверстия для навешивания радиаторов.
  5. Шуруповерт для помещения крепежей в проделанные отверстия.
  6. Ключ для патрубков для монтажа радиаторных патрубков при сборке всей системы.
  7. Плоскогубцы будут полезны для закрепления заглушек и кронштейнов.

Вышел из строя теплообменник: причины и пути решения

Итак, большинство людей понимает, что отопительная система, в 95% случаев является закрытой. То есть в ней постоянно циркулирует один и тот же теплоноситель (вода) и единожды потеряв на стенках труб свои соли жесткости (привет школьному курсу химии), им больше неоткуда взяться. Несмотря на то, что происходят другие виды коррозии, они слишком медленны, чтобы реально задевать оборудование и составные элементы отопительной системы. Бывают, конечно, случаи, когда теплоноситель полностью сливается или добавляется новая вода (при испарении старой), но это происходит крайне редко.

Совершенно иное дело, когда в теплообменник отвечает ещё и за нагрев воды для нужд ГВС. Закрытых систем такого плана попросту не существует и вся, использованная ранее жидкость, попадает в канализационный сток. Обычно нагревается вода из хозяйственного водопровода. В ней всегда присутствуют соли жесткости и другие примеси. Постепенно они оседают на теплообменнике, что приводит к его ускоренному износу.

Данная проблема, к слову, легко решается установкой специальной системы очистки (так делают на настоящих котельных) или покупкой котла, у которого 2 отдельных теплообменных аппарата, каждый для своих нужд.

Особенности системы водяного отопления

Из самого названия становится понятным, что теплоносителем в данном случае выступает вода. Это та среда, которая хорошо аккумулирует тепловую энергию и легко ее отдает. Она обладает высокой теплоемкостью, при нагревании расширяется, но плохо сжимается при увеличении давления. Плотность воды – 950 кг/м³. Сам принцип работы водяного отопления достаточно прост. Вода нагревается в котле, а затем по трубам движется к радиаторам, где отдает свое тепло, и возвращается по обратному контуру в котел.

Как движется теплоноситель по отопительной системе

Основная задача сборки отопления – это заставить теплоноситель двигаться по контуру. Поэтому существуют две разновидности отопительных систем: с естественной циркуляцией теплоносителя и с принудительной. В первом случае вода движется по трубам под действием физических законов, когда теплая среда поднимается вверх, а холодная опускается вниз. Во втором движение происходит за счет работы циркуляционного насоса. Но об этом чуть ниже, а сейчас рассмотрим, какие материалы и оборудование лучше выбрать для монтажа водяного отопления.

Идеальный вариант обогрева жилья – система с двумя трубопроводами

Такая схема отопления двухэтажного дома лишена большинства «минусов», которые имеет однотрубная конструкция. Правда, для ее монтажа требуется больше труб и других материалов. Но организация качественного отопления частного строения, несомненно, важнее.

Двухтрубная система функционирует по следующей схеме: по одной магистрали теплоноситель идет вверх, а по другой – возвращается. Для выполнения такой схемы своими руками допускается применение любых труб и типов отопительных батарей. Радиаторы при этом подключают по-разному. Если трубопровод «спрятан» под пол либо обе трубы магистрали расположены под батареей, обратку и сам теплоноситель подключают к нижним радиаторным патрубкам.

Схема подключения радиаторов

Эффективность теплоотдачи нагревательных элементов в этом случае может быть не очень высокой, так как верхний участок батареи не всегда прогревается. Не рекомендуется использовать такую схему подсоединения труб водяного обогрева, если устанавливаются радиаторы из чугуна. Лучше в данной ситуации использовать более современные панельные батареи.

Второй способ – обратка подсоединяется снизу, а теплоноситель – сверху (с одной стороны). При таком способе подключения двухтрубная разводка функционирует намного эффективнее. Но она не подходит для батарей с большим количеством (свыше 15) секций – теплопотери при наличии 16 и более секций становятся критичными.

Наиболее популярными являются проекты обогрева частного жилища в два этажа, в которых используется перекрестный (диагональный) способ подключения труб своими руками:

  • с одной стороны (сверху) к радиатору подходит теплоноситель;
  • обратка подсоединяется с другой стороны снизу.

Двухтрубная разводка в частном доме позволяет выполнять перекрытие СО на одном из ее участков в любой момент. При этом остальные комнаты в коттедже продолжают обогреваться в прежнем объеме. Желательно, чтобы двухтрубная система была выполнена с принудительной, а не естественной циркуляцией (ЕЦ) горячей воды. О различиях между видами циркуляции мы расскажем дальше.

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Справка. Существуют и другие способы организовать самотек на двух этажах, например, разводить стояки прямо от расширительного бака трубами меньшего диаметра. Схема материалоемкая, с виду напоминает паука, а монтаж доставит немало хлопот.

Как работает самотечное отопление двухэтажного дома:

  1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
  2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
  3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
  4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

Замечание. Последний отрицательный момент не играет особой роли – затраченная на производство тепла энергия никуда не денется. Она вернется в процессе остывания трубопроводов.

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

Важный момент. Все элементы гравитационной схемы, расположенные на чердаке двухэтажного дома, не забудьте тщательно утеплить, дабы не греть холодную крышу.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Схема обвязки настенного двухконтурного газового котла

  1. Обвязка газового котла в системе отопления
  2. Подключение настенного котла к электросети
  3. Выбор дымохода для газового котла
  4. Подключение к газовой магистрали

Введение

Эффективность и безопасность работы газового котла во многом зависит от его правильного подключения к системе отопления. Этот процесс, называемый еще обвязкой, состоит из нескольких этапов. По причине того, что газ это очень опасное топливо, некоторые работы должны проводить сертифицированные сотрудники газовых служб, но многое можно сделать своими руками.

Подключение настенного газового котла это комплекс работ, который включает в себя: обвязку в системе отопления, подключение к газовой и электрической сети, монтаж дымохода. В этой статье мы постараемся рассказать о каждом из этапов.

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ.

Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла.

Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки».

На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости.

Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Фиксация котла

Установку настенного котла в доме проводят таким образом:

  1. Изучают рекомендации производителя и подбирают оптимальное с точки зрения правил безопасности и удобства место.
  2. Фиксируют на стене крепление. поставляемое в комплекте с котлом. Чтобы осуществить его монтаж в доме правильно, следует использовать уровень и откос. Очень часто крепление представляет собой длинные дюбели и крюки с резьбой на более длинном конце.
  3. В месте, где стену должен пересекать дымоход. делают отверстие для него.
  4. Фиксируют дымоход в котле. Выполняют этот процесс очень внимательно, поскольку дымоход является коаксильным (через него выходит не только угарный газ, но и поставляется свежий воздух). А это означает, что при допущении ошибки воздух и угарный газ не смогут циркулировать правильно, что обязательно приведет к плохим последствиям.
  5. Навешивают котел на зафиксированные в стене крепления.

В случае с напольным котлом монтаж является более простым, ведь нужно просто сделать своими руками твердое основание на полу и поставить устройство у стены.

Монтаж системы отопления

Описание монтажных работ мы начнем с установки и обвязки котла. В соответствии с правилами агрегаты, чья мощность не превышает 60 кВт, могут устанавливаться в помещении кухни. Более мощные теплогенераторы должны располагаться в котельной. При этом для источников тепла, сжигающих разные виды топлива и имеющих открытую камеру сгорания, нужно обеспечить хороший приток воздуха. Также требуется устройство дымохода для отвода продуктов горения.

Место, где будет находиться теплогенератор, необходимо выбирать с учетом минимально допустимых расстояний до стен или другого оборудования. Обычно эти промежутки указаны в руководстве, прилагаемом к изделию. Если этих данных нет, то придерживаемся таких правил:

  • ширина прохода с лицевой стороны котла – 1 м;
  • если не нужно обслуживать агрегат сбоку или сзади, то оставляем промежуток 0.7 м, в противном случае – 1.5 м;
  • расстояние до ближайшего оборудования – 0.7 м;
  • при размещении двух котлов рядом между ними выдерживается проход 1 м, друг напротив друга – 2 м.

Варианты подключения оборудования

Существует две основных схемы: одно- и двухтрубная. Оба варианта подразделяются на систему с вертикальными стояками и горизонтальными магистралями.

Применяется также лучевая разводка — в ней каждый радиатор подключается отдельно к централизованному коллектору. Поскольку в такой системе теплопровод монтируется в пол (дополнительный источник отопления), она не нарушает дизайнерскую концепцию помещения.

Существуют такие виды подключения отопительных приборов:

  • боковое;
  • нижнее;
  • диагональное.

В первых двух вариантах трубы для подачи и отвода теплоносителя подключаются с одной ее стороны — соответственно сбоку или снизу. При диагональном — с противоположных и на разных уровнях. Последний тип присоединения гарантирует наименьшие теплопотери.

Нижнее подключение не рекомендуется использовать в схемах с естественной циркуляцией.

При боковом присоединении следует применять небольшие радиаторы (максимум 6 секций). При диагональном таких ограничений нет.

Балансировка

Смысл данной операции в том, чтобы уравновесить все ветви системы и отрегулировать в каждой из них расход воды. Для этого каждое ответвление надо правильно подключить к магистралям, то есть, установить на врезке специальные балансировочные вентили. Также регулировочные краны или термостатические клапаны устанавливаются на подводках ко всем радиаторам.

Осуществить точную балансировку своими руками не так-то просто, нужно иметь соответствующие приборы (хотя бы манометр для измерения перепада давления на балансовом вентиле) и выполнить расчеты на потери давления. Если ничего этого нет, то надо после испытаний заполнить систему, спустить воздух и включить котел. Далее, балансировка двухтрубной системы производится на ощупь, по степени прогрева всех батарей. Находящиеся рядом с теплогенератором приборы надо «прижимать», чтобы больше тепла уходило к дальним. То же и с целыми ветвями системы.

отопление

Подразумевает собой отопление частного сектора за счет использования природного тепла. Теплоноситель в систему отопления частного дома аккумулируется в глубоких слоях грунта. Сохранение постоянной температуры в глубоких слоях земли позволяет использовать тепло в благих целях. В качестве теплоносителя используется вода или антифриз жидкость.

Инновационные вид установки имеет массу плюсов: экологичный, безопасный, дает возможность постоянного получения необходимого количества тепла, не заставляет задуматься, когда и как промыть систему отопления в частном доме, и с помощью каких средств.

Для геотермального отопления применяют

Тепловой насос

Тепловой насос не вырабатывает тепло, а перекачивает его из недр земли. Сначала охлажденный теплоноситель системы отопления нагревается на несколько градусов проходя по наружному контуру. Затем, проходя через теплообменник передает тепло во внутренний корпус насоса с хладагентом. Из-за низкой температуры кипения, хладагент превращается в газообразное состояние, когда проходит через испаритель. Это происходит при низком давлении и температуре -5град. Далее, в компрессоре газообразный хладагент сжимается до высокого давления и температуры. Потом, находясь во втором теплообменнике газ передает тепло теплоносителю системы отопления. Таким образом хладагент остывает, переходит в жидкое состояние, а давление снижается и направляется на следующий круг. А нагретый теплоноситель поступает к отопительным приборам.

Геотермический грунтовый зонд

Установка геотермального зонда включает в себя несколько этапов работ:

  1. Бурится скважина. Глубина скважины рассчитывается по требованию теплового обеспечения дома и зависит от грунта.
  2. Зонд, внутри которого теплоноситель, опускается в скважину . Теплоноситель передает тепло из грунта тепловому насосу. Зонд бывает вертикальный и наклонный. Наклонные зонды используют, когда нет возможности заглубиться в грунт. Горизонтальные коллекторы часто используют под плитным утепленным фундаментом. Если есть грунтовые воды, то специалисты советуют применять колодезные установки.
  3. Продуктивность геотермальной системы отопления зависит от отопительной системы в доме. Лучше всего замечено сочетание с системой «теплый пол», «теплые стены» и фанкойлами.

Работа такой системы возможна в двух режимах. В отопительный период насос будет отапливать дом, транспортируя тепло из глубин земли. А летом будет работать, как кондиционер, то есть перенаправлять тепло из дома в скважину.

Полезные советы

Эффективная схема предполагает тщательный выбор материала труб и числа батарейных секций. Согласно общепринятой норме, одна секция рассчитана на обогрев 2 квадратных метров помещения. Конечно, данное правило не всегда применимо, следует учесть и мощность радиатора, и высоту потолком, и качество теплоизоляции.

При выборе труб рекомендуется ориентироваться на полипропиленовые и металлопластиковые модели. Полипропилен дешевле, но сложнее в монтаже – нужен специальный сварочный аппарат, стоит он достаточно дорого, а потому вместо того, чтобы покупать свой, лучше взять технику в аренду. Металлопластиковые трубы несколько дороже, но установить их проще, применяются стандартные фитинги и крепежи.

Таким образом, система вполне реализуема и собственными силами. Главное – строго следовать технологии и не допускать ошибок!

Кол-во блоков: 10 | Общее кол-во символов: 14034Количество использованных доноров: 5Информация по каждому донору:

  1. : использовано 1 блоков из 3, кол-во символов 4796 (34%)
  2. -chastnogo-doma-svoimi-rukami-shemy-dvuhtrubnaya: использовано 3 блоков из 7, кол-во символов 3629 (26%)
  3. : использовано 1 блоков из 5, кол-во символов 1066 (8%)
  4. -dome/: использовано 3 блоков из 7, кол-во символов 2894 (21%)
  5. -remont/: использовано 1 блоков из 7, кол-во символов 1649 (12%)

Где применяется однотрубная схема отопления?

Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности. Среди них две разновидности однотрубных/двухтрубных открытых систем и две однотрубных/двухтрубных закрытых систем.

Для небольшого дома создаваемая система отопления частного дома своими руками схема выбирается однотрубная, но при числе батарей не более 5, если их больше, то последние радиаторы плохо прогреваются. При пуске отопления двухэтажного дома схема «ленинградка» тоже работает успешно, но число батарей не более шести.

Лучше работают однотрубные вертикальные отопительные системы.

Нагретый теплоноситель одинаковой температуры подается на все вертикальные стояки, а батареи верхнего и нижнего этажей соединены последовательно.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией. Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

  • Низкая стоимость монтажных работ и оборудования.
  • Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
  • Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
  • Возможность работы на любом виде топлива.
  • Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.
  • Небольшой радиус действия (не более 30м).
  • Медленный прогрев комнат.
  • Большие затраты топлива на запуск системы.
  • Невозможность регулировки температуры теплоносителя.
  • Частые завоздушивания радиаторов.
  • При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

  • Котел.
  • Радиаторы.
  • Предохранительный клапан.
  • Система труб (прямая и обратная).
  • Расширительный бак. Обеспечивает постоянное давление в системе.

Схема с естественной циркуляцией

Принцип работы системы:

  • При повышении температуры давление теплоносителя изменяется.
  • Холодные слои выталкивают горючую жидкость в систему.
  • По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
  • Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
  • Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Меры для обеспечения стабильной работы системы

  • Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
  • Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
  • Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

  • С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны. Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
  • С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Выбор схемы отопления дома газовым котлом

Перед устройством любой системы отопления необходимо создать ее проект, который включает выбранную схему укладки труб и установки радиаторов. К ее выбору следует подходить ответственно, поэтому лучше доверить разработку проекта специалистам. Правильно выбранная схема отопления газовым котлом позволит сэкономить финансы и обеспечит хорошее качество обогрева.

Как выбрать схему отопления?

Разработка проекта отопительной системы у профессионала займет несколько часов. Если хозяин решил рассчитать все самостоятельно, то ему придется потратить на это не один день. Выбор схемы отопления газовым котлом зависит от множества факторов:

  • площади дома;
  • уровня утепления стен;
  • этажности здания.

Схемы отопления частного дома с газовым котлом бывают следующие:

  • по направлению – горизонтальная и вертикальная;
  • по количеству контуров – одноконтурная или двухконтурная;
  • по типу циркуляции – принудительная и естественная;
  • по типу разводки: однотрубная, двухтрубная и прочие.

В схему отопления могут входить такие элементы:

  • радиаторы;
  • трубопровод;
  • газовый котел;
  • циркуляционный насос;
  • расширительный бак;
  • манометр.

Схемы по направлению теплоносителя

С горизонтальной разводкой

Схема газового отопления с горизонтальным типом разводки производится следующим образом:

  • от газового котла пускают трубопровод по полу первого этажа или подвала;
  • далее трубы заходят в радиаторы и соединяют их в одну систему.

Такой вариант схемы подходит для одноэтажных домов. Ее особенностью является обязательное устройство отвода воздуха с помощью кранов Маевского и использования расширительного бака.

С вертикальной разводкой

Данный вариант используется для обогрева многоэтажных домов. Схема вертикальной разводки отличается тем, что теплоноситель от агрегата подается на верхний этаж или чердак, а оттуда спускается вниз по нескольким стоякам, проходит через все радиаторы и возвращается обратно в котел.

Для удаления лишнего воздуха на чердаке устанавливается расширительный бак. Вариант с вертикальной разводкой более эффективен, чем с горизонтальной, так как в первом образуется более высокое давление.

По количеству контуров

Схема системы отопления двухконтурного котла включает два разветвления: на отопление и горячее водоснабжение. В систему горячего водоснабжения могут входить такие элементы: кран ГВС, бойлер, манометр.

Если необходим большой объем горячей воды, дополнительно в систему ГВС включают бойлер косвенного нагрева.

По типу циркуляции

По типу циркуляции теплоносителя в системе схемы различают естественное движение и принудительное. В чем их отличия?

Естественная циркуляция

В системе с естественной циркуляцией теплоноситель движется самостоятельно, без применения насосов. Это достигается за счет разницы температур нагретой и остывшей жидкости. При вхождении в агрегат остывшего теплоносителя он выталкивает под давлением из отопительного контура нагретую жидкость. Горячая вода устремляется в самую высокую точку системы, а оттуда разливается вниз по батареям. Для этого трубы устанавливают под небольшим уклоном 3-5 градусов. Трубопровод должен иметь повышенный диаметр для обеспечения лучшей проходимости жидкости.

Плюсом естественной циркуляции является ее энергонезависимость. Минусом данной системы теплоносителя является то, что она эффективна только для обогрева домов небольшой площади.

Принудительная циркуляция

Принудительная циркуляция теплоносителя в системе отопления осуществляется за счет использования циркуляционного насоса. Он под давлением гонит теплоноситель по трубам и радиаторам. Однако для работы насоса требуется электричество, поэтому данная система не сможет работать, если электроснабжение отключат.

Для организации системы отопления с принудительной циркуляцией ненужно делать уклон. Такой вариант подойдет для дома любой площади. Для этого только нужно подобрать насос необходимой мощности. Если не хватает производительности элемента, встроенного в газовый котел, можно поставить дополнительный насос.

По типу разводки

Однотрубная система

Однотрубная система представляет собой трубопровод, идущий от агрегата через радиаторы, а затем возвращающийся к котлу. Эта схема отопления коттеджа с газовым котлом идеально подходит для одноэтажных домиков малой площади.

Однотрубная система может быть как вертикальной, так и горизонтальной.

К плюсам данной схемы относится простота монтажа и небольшие затраты на комплектующие. Минусом является неравномерность прогрева радиаторов – ближайшие к агрегату батареи будут горячие, а дальние могут остаться холодными.

Обратите внимание! Однотрубная система должна иметь циркуляционный насос, без него эффективность обогрева будет очень низкая.

Двухтрубная система

Двухтрубная схема отопления предполагает устройство двух отдельных систем, которые можно включать, регулировать и выключать независимо друг от друга. В данном варианте каждый радиатор имеет свою трубу подачи теплоносителя и обратки. Такая схема подойдет для отопления газовым котлом двухэтажного частного дома. Ее плюсом является высокая эффективность и возможность лучше регулировать отопление.

Минусом является потребность в большем количестве комплектующих и сложность монтажа.

Обратите внимание! Для облегчения возможного ремонта отдельного радиатора рекомендуется ставить на каждый из них краны перекрытия.

Лучевая система

Отличием лучевой схемы разводки отопления от газового котла является то, что каждый из радиаторов имеет свои трубы подачи и обратки. Трубопроводы объединяет коллектор. Данная система дает возможность регулировать обогрев каждого радиатора или даже при желании его отключить.

Минусами лучевой схемы являются:

  • значительные финансовые вложения;
  • для работы системы требуется больше энергии;
  • необходим специалист для наладки системы.

Применение лучевой схемы отопления для обогрева двухэтажного дома – один из оптимальных вариантов. Для многоэтажного здания желательно установить на каждый этаж по одному коллектору.

Схема Тихельмана

Смысл схемы Тихельмана заключается в том, что все контуры имеют одинаковую протяженность – это позволяет поддерживать равномерное давление. Данный вариант хорош для дома, имеющего два и более этажа. Для усовершенствования отопительной системы специалисты советуют установить на каждом этаже циркуляционный насос.

Плюсами данной схемы являются:

  • возможность установки в доме со сложной геометрией;
  • можно подключить большое количество радиаторов;
  • равномерный прогрев комнат;
  • простой монтаж.

К минусам относится потребность в большом количестве комплектующих.



Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

  • лучевой;
  • последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

  • Полная процедура монтажа системы займет достаточно много времени.
  • Регулировка системы должна быть проведена до наступления холодов.
  • При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.

Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

  1. котла;
  2. автовоздушника;
  3. термостатического клапана;
  4. батареи;
  5. устройства балансировки;
  6. бака;
  7. вентиля;
  8. фильтр трубопроводный;
  9. насос;
  10. манометр температуры;
  11. предохранительный клапан
  • Схема двухтрубного радиаторного отопления двухэтажного дома

    При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

  • Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
  • Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена. Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
  • При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
  • Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
  • Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
  • Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
  • Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
  • В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

  • определить количество нагревательных приборов;
  • рассчитать диаметр и количество трубопроводов;
  • определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

  • Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
  • При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
  • Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

  • котла;
  • автовоздушника;
  • термостатического клапана;
  • радиатора;
  • балансировочного клапана;
  • мембранного расширительного бака;
  • шарового крана – вентиля;
  • фильтра сетчатого магистрального;
  • циркуляционного насоса;
  • термоманометра;
  • предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

  • Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
  • Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
  • Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www.youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Схема подключения двухконтурного газового котла

[adsense-vverh]


Содержание:

  1. Общие сведения и подключение
  2. Более сложные случаи
  3. Принцип первый — подмешивание
  4. Принцип два — буферный режим
  5. Популярные модели систем отопления


Желание жить в уюте, пользоваться удобством в виде постоянного наличия горячей воды – вполне понятно. Нынешний уровень технического прогресса может легко удовлетворить такое желание. Есть достаточно много удобных инженерных решений, которые применимы даже для маленького домика или однокомнатной квартиры.

Схема подключения двухконтурного газового котла учитывает все возможности. Можно действовать согласно общим принципам либо снизить расход топлива и применить бойлер для системы горячего водоснабжения или контура отопления, где он будет служить теплоаккумулятором.

Общие сведения и подключение


Двухконтурный газовый котел представляет собой нагревательное устройство, оборудованное горелками и двумя теплообменниками. Работа построена таким образом, что возможно осуществлять нагрев нескольких контуров. Один используется для подачи горячей воды к радиаторам отопления или другим потребителям тепла, второй обеспечивает потребность в горячей воде.

Схема подключения двухконтурного газового котла к системе отопления довольно проста. Доступны к применению как гравитационная, так и принудительная циркуляция теплоносителя. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. Структура отопления может предусматривать разветвление на множество контуров потребления с помощью гидрострелок.

Проще всего рассматривать простые случаи, например, подключение отопительного агрегата к системе коммуникаций небольшого дома или квартиры. Фото схемы подключения двухконтурного газового котла представлено ниже.

Так выглядит самое простое подключение. К примеру, схема подключения двухконтурного газового котла Baxi.
В качестве запорной арматуры обычно применяются шаровые краны. Они надежны, обеспечивают долгий срок службы. Размер резьбы и ее направление зависят от конкретной модели котла, а также могут диктоваться потребностями обвязки.

Например, если используются трубы большого сечения при условии гравитационной модели циркуляции, краны устанавливают вплотную к котлу и используют переходники.

Более сложные случаи


Одним из решений, которое значительно улучшает использование газовых двухконтурных котлов, является бойлер. Он дает множество преимуществ:

  • стабилизация температуры контура горячего водоснабжения;
  • снижение потребление топлива;
  • уменьшение общего износа оборудования вследствие более «плавной» работы;
  • стабилизация работы системы отопления;
  • нейтрализация или уменьшение влияния сбоев энергосети на температурный режим помещения.


В зависимости от конкретной модели применения можно достигать именно тех результатов, которые нужны пользователю. В качестве бойлеров могут использоваться:

  • устройства косвенного нагрева с трехходовым клапаном;
  • бойлеры с поддержкой температурного режима, предназначенные для работы в режиме буфера;
  • электробойлеры.



Применение того или иного типа устройства зависит от возможностей газового котла. Их можно разделить на две достаточно большие группы:

  • с независимым нагревом контура горячего водоснабжения;
  • при подаче горячей воды контур отопления перестает поддерживать температуру.

У котлов простой конструкции работа организована таким образом, что открывание подачи контура горячего водоснабжения вызывает прекращение подогрева отопительной системы. Современные модели оборудуются раздельными змеевиками и могут обеспечить долгий подогрев воды без опасности, что отопительная система снизит температуру в помещении. В обоих случаях бойлер может помочь. Для поддержания работы отопительного контура подключение бойлера производится на основании двух разных принципов.

Принцип первый — подмешивание


В этом случае бойлер с трехходовым клапаном работает, в том числе, в роли модуля, регулирующего температуру. Вода нагревается в котле и поступает в систему отопления. Когда температура начинает превышать порог, установленный на бойлере, в контур отопления с помощью клапана начинает подмешиваться вода из бака. Так происходит «заряд теплоаккумулятора», поскольку горячая вода поступает напрямую в бак.

Это длится до тех пор, пока все содержимое бака не нагреется до указанной температуры. После этого бойлер перестает сообщаться с контуром отопления. При снижении температуры воды в системе трехходовой клапан вновь начинает подмешивать горячую воду из бака, чтобы поддержать систему отопления. Такая схема включения очень удобна, поскольку работает при любом типе циркуляции, включая гравитационный.

Настройка температурных режимов производится так, чтобы температура отключения бойлера находилась внутри предела «обратка – подача», который настроен для отопительного котла.

Принцип два — буферный режим


Для такого включения бойлера используется дополнительная система электронной регулировки, которая включает в себя насосы, клапана и температурные датчики. Принцип работы очень похож на предыдущий, однако, котел работает напрямую с содержимым бака бойлера, а дополнительный модуль регулирует режимы включения и температурный баланс системы отопления.

В случае использования бойлера для системы горячего водоснабжения, две основные схемы также рассчитаны на режимы подмешивания и работы в роли буфера.

  1. Подмешивание. Базовый режим для большинства продаваемых на рынке бойлеров косвенного нагрева. Они оборудованы трехходовыми клапанами и температурными датчиками для управления режимами работы нагревательного котла. Это самая распространенная схема подключения двухконтурного газового котла с бойлером, поскольку обеспечивается достижение сразу двух целей — экономия топлива за счет более ровной работы котла при отборе горячей воды, а также создание буфера для обеспечения плавной отдачи воды с ровной температурой.
  2. Буфер. В этом случае используется электрический бойлер, а газовый котел работает как основной нагреватель для подогрева воды при резком отборе. В результате снижается расход газа, электроэнергия тратится только на поддержание температуры воды (гораздо меньше, чем для нагрева), а работа системы в целом обеспечивает плавный отбор воды в гораздо больших объемах, чем мог бы обеспечить электрический бойлер.

На видео схемы подключения двухконтурного газового котла видно, что включение в систему бойлера не представляет сложности.

Популярные модели систем отопления

[adsense-vstat]
Для отопления квартиры или небольшого загородного дома отлично подходят котлы с диапазоном мощности от 20 до 30 кВт. Подобные модели стоят довольно недорого, а при включении с бойлером смогут обеспечить очень серьезные потребности как в горячей воде, так и в температурном режиме помещения. Рассмотрим компактные и удобные настенные модели, популярные на рынке.

МодельARISTON Matis 24FFFERROLI DIVAproject C24BOSH WBN 6000-18RC RN
Диапазон тепловой мощности контуров10-2510-2510-25
Номинальная тепловая мощность для контура отопления25,823,518
Камера сгораниязакрытаяоткрытаязакрытая
ОсобенностиПримерно равные режимы работы контуров отопления и ГВС (25-27 кВт максимальной отдачи, 10-11 – минимальной)Возможности дистанционного управления

Горелка с соплами из нержавеющей стали

Широкий выбор параметров газа, низкое потребление


Как видно из таблицы, из сегодняшних предложений на рынке можно подобрать турбированный двухконтурный газовый котел под конкретные условия эксплуатации.
Вверх

При всей эффективности современного газового оборудования, бойлеры являются отличным способом сделать работу отопительной системы и ГВС гораздо лучше. Всего лишь нужно потратить сравнительно немного финансовых средств, которые довольно быстро окупятся.
[adsense-niz]

Хотите заказать строительство каркасного дома либо купить готовый? Обратитесь в компанию ДомКихот. Посмотреть предложение можно на www.domkihot.ru.

Как установить двухконтурный газовый котел в доме. Как самостоятельно установить настенный газовый котел. Правила монтажа системы отопления

Сегодня газовые котлы и водонагреватели используются повсеместно как для нагрева воды, так и для отопления домов. В большинстве своем для отопления и горячего водоснабжения используются отдельные одноконтурные котлы или один одноконтурный котел и бойлер косвенного нагрева, что создает определенные неудобства при их размещении. Поэтому в домах и квартирах с малым потреблением горячей воды все большую популярность набирает установка двухконтурных газовых котлов, совмещающих нагрев воды, как для хозяйственных нужд, так и для отопления. Установка газовых котлов сопряжена с рядом определенных трудностей, связанных больше с соблюдением норм и требований к котлам, чем с процессом их монтажа.

Конструкция двухконтурных газовых котлов по своей сути аналогична конструкции обычного одноконтурного, где газовая горелка нагревает теплообменник с теплоносителем.Главное отличие заключается в способности двухконтурных котлов одновременно нагревать воду для отопления дома и для хозяйственных нужд. Это достигается за счет совмещенного размещения труб отопления и горячего водоснабжения в теплообменнике.

Теплообменник двухконтурного котла на первый взгляд представляет собой обычный змеевик с решеткой радиатора. Но следует отметить, что змеевик двухконтурного котла чаще всего представляет собой комбинацию труб 2 в 1. Внутри основной трубы, по которой течет вода для отопления, есть еще одна для горячего водоснабжения.В то же время следует отметить еще один очень важный момент. Вода в таком двойном теплообменнике циркулирует в противоположных направлениях в каждом из контуров. Это сделано специально для улучшения теплоотдачи и это необходимо учитывать при проектировании и подключении системы водоснабжения и отопления к двухконтурному котлу.

Наличие сразу двух отопительных контуров сказалось на количестве подключаемых труб. В отличие от одноконтурных, где было всего три трубы подачи и отвода воды и одна подающая газа.Таких труб в двухконтурном котле пять. На схеме, изображающей двухконтурный газовый котел, видно (справа налево):

  • Труба с подводом теплоносителя для отопления;
  • подводящая труба для горячего водоснабжения;
  • труба подачи газа;
  • труба с отводом горячей воды для водоснабжения;
  • Труба с отводом теплоносителя для отопления.

Важно! Прежде чем использовать вышеописанную схему при подключении собственного котла, внимательно изучите инструкцию к нему.Вполне возможно, что подключение вашего котла будет выполнено немного по-другому. Например, обе подающие трубы находятся с правой стороны, а обе отходящие — с левой.

Также стоит отметить, что сегодня на рынке можно найти двухконтурный газовый котел, как настенный, так и напольный. Помимо способа установки, разница между ними в том, что напольная требует обязательного отдельного помещения – котельной, а настенная может быть установлена ​​на кухне или в месте, отведенном для котла.Где и как установить газовые котлы отопления рассмотрим далее.

Нормы и требования по установке газовых котлов

Сразу необходимо оговориться, что установкой и подключением двухконтурного газового котла могут заниматься только специализированные организации, имеющие допуск и лицензию на данную деятельность. Самостоятельный монтаж и подключение чревато довольно высокими штрафами. Но все же некоторые работы по подготовке к подключению котла и получению необходимых разрешений придется провести самостоятельно.

Приведенные ниже рекомендации и правила являются выдержкой из основных нормативных документов, таких как СНиП 42-01-2002 «Газораспределительные системы», а также СНиП II-35-76 «Котельные установки», Свод правил проектирования систем автономного теплоснабжения СП-41-104-2000. В этих нормативных документах подробно описано, что можно и что нельзя делать при установке газового оборудования. Мы рассмотрим основные наиболее важные требования к установке газовых котлов.

1.Помещение, где будет установлен газовый котел, должно быть не менее 4 м2 с потолками не менее 2,5 м;

2. Ширина дверного проема в помещении должна быть не менее 80 см;

3. В помещении должен быть оконный проем. Размер окна рассчитывается исходя из следующих требований — на 10 м2 площади окно площадью 0,3 м2;

4. Обязательно наличие качественной вентиляции в помещении для обеспечения постоянного горения газа. Площадь отверстия должна быть 8 см2 на 1 кВт мощности котла.Это относится и к котлам с закрытой камерой сгорания, для которых применяются коаксиальные дымоходы, совмещающие функции удаления продуктов сгорания и подачи воздуха в котел;

5. Диаметр дымохода подбирается по мощности самого котла и рассчитывается по специальной формуле. Вообще для отопления дома чаще всего используют котлы от 30 кВт до 40 кВт. Соответственно устанавливаются дымоходы диаметром 130 мм и 170 мм;

6.Верхний конец дымохода должен выступать над коньком крыши на 50 см. Если используется коаксиальный дымоход, его выходной конец должен выступать из воздухозаборника не менее чем на 20 см;

7. Газопровод в доме должен быть из металлических труб. А вот для подключения котла к магистрали можно использовать гибкие гофрированные трубы;

8. Котел должен быть оборудован специальной автоматической максимальной токовой и тепловой защитой;

9. Помещение с котлом должно быть оборудовано газоанализатором;

10. Установка газовых котлов в подвалах разрешена только для частных домов. Для многоквартирных домов установка газовых котлов допускается только на кухне или в специально отведенных под котельную помещениях;

11. Каждый котел должен быть оборудован газовым счетчиком;

12. В помещении должен быть водопровод холодной воды;

13. В помещении, где будет установлен котел, стены необходимо выровнять и оштукатурить;

14. Котлы нельзя устанавливать на горючих поверхностях, в коридорах, санузлах, общежитиях, на балконах, в помещениях без окон и форточек, в подвалах многоквартирных домов;

15.Котел должен располагаться на расстоянии не менее 15 см от стены. От верхнего края дымохода до потолка должно быть не менее 20 см. Внешняя часть дымохода должна выступать из стены дома на 30 см. Высота установки настенного котла должна составлять 0,8 — 1 м от пола, а между стеной и котлом должна располагаться теплоизоляционная панель.

Важно! Если котел двухконтурный с закрытой камерой сгорания, то наличие окон в помещении необязательно.

Соблюдая эти простые правила, вы без труда получите разрешение на установку у себя дома двухконтурного котла. Конечно, более подробное знакомство со СНиПом не будет лишним, так как приведенные выше правила являются общими и для каждого конкретного случая возможны определенные ограничения.

Согласование установки в органах

При установке двухконтурных котлов соблюдение СНиПов – это лишь малая часть хлопот, с которыми вам придется столкнуться.Больше всего времени уйдет на получение необходимых разрешений и согласование установки. Для получения разрешения необходимо сделать следующее:

1. Для подключения частного дома или квартиры к городскому газоснабжению необходимо получить технические условия на подключение. Для этого пишем заявление в городскую газовую службу. В заявке обязательно указать расчетный объем потребляемого газа в час. Рассмотрение заявки займет от 1 до 2 недель. После этого вам будут предоставлены параметры установки.

2. Получив техническое задание, необходимо разработать проект газоснабжения. По сути, это схема установки котла, прокладки газопровода и точек подключения. В частном доме сюда входит и схема прокладки газовых коммуникаций по участку. Проект разрабатывается в специализированном бюро инженерами-проектировщиками, имеющими лицензию на проектирование газовых коммуникаций. Контакты компаний, выполняющих проектирование, легко найти в Горгазе.

3. После создания и доработки проекта он направляется в Горгаз или другую компетентную службу (Райгаз, Облгаз, Мингаз). Утверждение проекта может занять от 1 недели до 3 месяцев. Срок согласования зависит от сложности самого проекта. Вместе с проектом также необходимо представить ряд сопутствующих документов:

  • паспорт котла;
  • инструкция по его эксплуатации;
  • сертификат соответствия
  • техническим и санитарным требованиям;
  • заключения экспертизы на соответствие котла всем необходимым требованиям.

Эти документы идут в комплекте с котлом от производителя, поэтому важно проверить их наличие при покупке котла.

Конечно, возможен вариант отказа от проекта. В этом случае вы должны получить официальный документ с отказом и причинами отказа, а также список правок по проекту. После внесения исправлений и повторной отправки на согласование вы получите разрешение на установку котла.

Установка двухконтурного газового котла

Определившись с местом установки двухконтурного газового котла, а также подведя к нему все коммуникации от ГВС (ГВС) и отопления, можно приступать к установке самого котла. Необходимо сразу оговориться, что независимо от того, настенный это котел или напольный, для его монтажа и обвязки потребуются одни и те же материалы и комплектующие.Ниже общий список того, что потребуется для надежной работы:

  • Шаровые краны;
  • фильтр грубой очистки;
  • магнитный фильтр
  • ;
  • сетчатый фильтр
  • ;
  • газовый фильтр
  • ;
  • дисков;
  • гибкий гофрированный шланг
  • ;
  • манометр
  • ;
  • термостат;
  • коаксиальный дымоход;
  • предохранительный клапан 3 бар.

Важно! Количество и комплектность сопутствующих материалов зависит от схемы подключения газового котла.

Двухконтурный настенный газовый котел устанавливается практически в любом разрешенном для него помещении. Его установку можно выполнить самостоятельно, а вот непосредственное подключение газового оборудования осуществляет специалист, имеющий соответствующий сертификат на данный вид работ. Самостоятельное подключение котла приведет к штрафам.

Подключение двухконтурного газового котла начинается с подготовки площадки под его установку. В первую очередь это касается подвода труб ГВС и отопления, а также подготовки отверстия под дымоход и облицовки стен огнеупорным материалом.Как только все готово приступаем к установке котла:

1. Первым шагом является промывка системы трубопроводов котла для удаления возможных частиц грязи из системы, которые могли попасть туда во время сборки котла на заводе. Затем надеваем на них снятые ранее заглушки.

2. Настенный котел крепится на специальные планки, которые идут в комплекте. Высота установки настенного котла должна быть 0,8 — 1 м от пола. Просверливаем в стене отверстия для планок и крепим их к стене саморезами.Для надежности вместо саморезов можно использовать анкеры.

Важно! Необходимо следить за горизонтом укладываемых планок. От этого зависит правильное размещение самого котла. Малейшая несоосность может привести к быстрому выходу из строя системы отопления котла.

3. Установите котел на фиксирующие планки. Проверяем, как именно стоит. Исправьте и исправьте, если необходимо.

4. Находим входящие трубы и подключаем к ним сначала шаровые краны, а затем фильтры грубой или тонкой очистки воды.Это позволит при необходимости отключить всю систему для промывки и очистки фильтров.

6. Следующим шагом будет установка ракелей. Именно они соединят котел трубами от горячего водоснабжения к отоплению.

Важно! Трубку подачи газа котла не трогаем. Установку счетчика, запорной арматуры, а также его подключение и опрессовку выполнит специалист газовой компании, имеющий допуск к проведению такого рода работ.

7. Переходим к подключению системы отопления. Если вы подключаете котел к старой системе, то сначала ее нужно несколько раз промыть, чтобы удалить из нее накипь и соль.

8. Соединяем швабру с трубой отопления, подведенной к котлу. При необходимости между шваброй и трубой можно установить циркуляционный насос.

Важно! Следим, чтобы стрелки на кранах, ракелях и фильтрах указывали направление движения воды из системы в котел.

8. Процедура подключения к отоплению завершается подключением отходящей трубы от котла к системе отопления. При этом следим, чтобы направление движения воды на арматуре соответствовало реальному.

9. Подключаем горячее водоснабжение. Вся работа, по сути, идентична подключению отопления, с той разницей, что вместо фильтра грубой очистки устанавливается фильтр тонкой очистки или магнитный фильтр.

10.Присоединяем дымоход к котлу. Для этого в заранее подготовленное отверстие вставляется дымоходная труба и затем через колено соединяется с дымоходным штуцером в самом котле.

Важно! Если вы купили котел с открытой камерой сгорания, то труба дымохода должна соответствовать следующим условиям:

  • труба должна быть изготовлена ​​из металла, стойкого к кислой среде;
  • дымоход выведен выше конька дома;
  • в сам дымоход необходимо установить люк для чистки;
  • сам дымоход должен состоять не более чем из трех колен;
  • части дымохода от котла наружу не должны превышать 25 см.

Описанным способом устанавливается газовый двухконтурный напольный котел. Ключевыми отличиями установки напольного котла является выделение для котла специального помещения, где на полу и стенах устанавливается противопожарная защита. Кроме того, сам котел не крепится к стене кронштейнами, а чаще всего крепится к полу.

По завершению монтажа двухконтурного котла остается дождаться его подключения к газовой трубе и ввода в эксплуатацию.Этот этап установки котла осуществляет специалист газовой компании. Стоит отметить, что если вы никогда раньше не занимались подобными работами, лучше будет обратиться за помощью к мастерам. Конечно, все работы влетят в копеечку, но безопасность и надежность подключенного котла тоже будет на порядок выше.

Магистр архитектуры, окончил Самарский государственный архитектурно-строительный университет. 11 лет опыта в проектировании и строительстве.

Природный газ – самый удобный и доступный вид топлива для работы котлов отопления в частных домах. Трубопроводная система подачи газообразного топлива в горелку, простой розжиг, контроль параметров и отключение делают эксплуатацию систем газового отопления простой и не требуют специальной подготовки. Возможность немедленного прекращения горения в аварийных ситуациях обеспечивает повышенный уровень безопасности при эксплуатации установленного оборудования.

В то же время к установке газового котла в частном доме предъявляются особые требования.Их выполнение обязательно для всех видов оборудования с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых домах и отдельных сооружениях.

Требования к помещениям и воздухообмену

Важным преимуществом частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. Действующие нормативные документы предусматривают ряд требований к размерам и обустройству таких помещений.Основные из них:

  • общей площадью 4 м 2 и более должны обеспечивать возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолков не менее 2,5 метров;
  • уровень пола в топке не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловых характеристик газового котла;
  • скорость освещения установлена ​​на 0. 03 л/м 2 ;
  • минимальная площадь поперечного сечения воздушного канала приточной естественной вентиляции 8 см 2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха необходимо учитывать его количество, используемое для сжигания газа, а также прибавлять трехкратный воздухообмен в объеме помещения.

Все стены и внутренние перегородки должны быть выполнены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут.Планировка помещения и расположение вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Количество свободной площади, не занятой установленным оборудованием, нормируется в зависимости от мощности устанавливаемых котлов:

  • для тепловых пунктов до 30 кВт — менее 7,5 м 3 ;
  • 60 кВт — 13,5 м 3 ;
  • более 60 кВт — 15 м3.

Запрещается установка газового котла в частном доме с общей тепловой мощностью более 200 кВт. При этом мощность одного агрегата не должна превышать 100 кВт.

Выход дымовых газов

Каналы и трубы, предназначенные для отвода продуктов сгорания газов, должны обеспечивать нормальное горение в топке котла. Касательно:

  • сечение дымохода должно быть не менее размеров соединительной трубы котла;
  • допускается уменьшение площади поперечного сечения дымохода, если конструкцией отопительного агрегата предусмотрен принудительный отвод продуктов горения и подача воздуха;
  • каналы могут располагаться внутри капитальных стен и перегородок соответствующей толщины или примыкать к ним;
  • материал для изготовления дымоходов должен быть пожаробезопасным и не подвергаться активной коррозии;
  • конструкция дымохода должна предусматривать специальный люк для очистки канала от копоти и устройство для слива образующегося конденсата;
  • высота дымохода над коньком крыши или линией под углом 15° на расстоянии от нее.

Все стыковые соединения элементов выполнены герметичными и исключают не только выход продуктов горения в помещения, но и возможность подсоса воздуха и уменьшения тяги.

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по размещению вспомогательного оборудования, технических характеристик и внутреннее устройство котлоагрегата.

Для получения разрешения на подключение отопительного котла к газопроводу и подачу газоснабжения в жилой дом собственник здания должен подать заявление в местную газовую службу, где заявление будет рассмотрено специалистами в течение месяца.

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения имеющихся замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь за собой ответственность собственника дома, размер которой определяется последствиями содеянного.

Проект индивидуальной печи разрабатывается с учетом всех технических требований и правил, изложенных в условиях. Рассчитаны тепловые потери здания и определена мощность котла с учетом расхода горячей воды на хозяйственно-бытовые нужды.

Готовый проект должен быть одобрен службой специального надзора газоснабжающей организации. Для этого вместе с ним в контролирующий орган направляется:

  • технический паспорт котла;
  • инструкция производителя по монтажу и эксплуатации отопительного агрегата;
  • копию сертификата на соответствие действующим нормативным документам.

Следующий этап работ – это комплектация оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительной арматуры по размеру и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования, предусмотренных проектными решениями.

Необходимо понимать, что печное оборудование является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Установка котлов в индивидуальных домах

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превосходят по тепловой мощности навесные источники тепла.

Кроме того, более свободная циркуляция теплоносителя в таких устройствах позволяет устанавливать их для работы в автономных системах отопления с естественной циркуляцией.

Установка напольных котлов в отдельном топочном помещении

При необходимости установки источника тепла мощностью более 32 кВт выбирают газовые котлы с напольной установкой, так как тепловые характеристики серийных навесных моделей не не превышает названного значения.Разработанные типовые схемы печей для частных домов предусматривают наличие:

  • расширительного бака;
  • водонагреватель для бытовых нужд;
  • емкостный или быстродействующий сепаратор;
  • распределительная гребенка;
  • не менее двух циркуляционных насосов.

Кроме того, требуется установка линий аварийного сброса и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по установке котла начинаются с подготовки кирпичного или бетонного фундамента не только под него, но и под все баки, которые после заполнения водой станут достаточно тяжелыми.После этого необходимо собрать распределительные коллекторы и насосные агрегаты с запорной арматурой, и закрепить их на стене согласно расчетной схеме.

Трубопровод котла

Поместите баки и котел на основания и при наличии монтажных отверстий зафиксируйте положение анкерными болтами. Теперь можно приступать к работе над дымоходом и монтажом трубопроводов.

Один из циркуляционных насосов установлен на обратке между котлом и сепаратором.Второй находится на линии подачи после смешения потоков теплоносителя в разделительной колонне. На линии выхода горячей воды из котла необходимо установить предохранительный клапан, который защитит установленное оборудование при повышении давления.


Возврат.

Линии аварийного слива нельзя подсоединять к бытовой пластиковой канализации, которая может быть повреждена при сливе кипятка. В качестве материала необходимо использовать металл. При подключении к водопроводу устанавливается регулятор подпитки системы отопления, который в простом варианте представляет собой перепускной клапан, регулирующий давление за собой.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводской трубы. После этого дымоход необходимо перевести в вертикальное или наклонное положение под углом не менее 30°. Если температура уходящих дымовых газов по паспортным данным агрегата превышает 85°, металлические дымоходы необходимо покрыть теплоизоляцией.

Подключение газового котла в частном доме к газопроводу, продувку топливопровода и пробный пуск газа осуществляют работники газоснабжающей организации.Эти работы допускается проводить силами монтажной организации, но только в присутствии представителя контролирующего органа.

Установка настенных котлов

В отличие от напольных конструкций подвесные модели не требуют такой сложной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева ГВС и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-печь.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме площадью до 300 м 2 . При этом, если учесть расход горячей воды в двойном схемы приборов, то отапливаемая площадь должна быть уменьшена на 25-40%. А вот для небольших строений настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

Место установки котла

На массовом рынке представлены навесные газовые котлы двух типов, которые отличаются способом организации подачи воздуха для горения и отвода дымовых газов.Их называют атмосферными и закрытыми котлами. Во втором случае конструкция агрегата предусматривает наличие осевого вентилятора-дымососа и двойного коаксиального дымохода. Трубопровод обоих типов конструктивно одинаков.


Коаксиальный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой следует монтировать как можно ближе к вертикальному дымоходу, проходящему внутри стены. Агрегаты с закрытой топкой можно устанавливать только на наружную стену или на примыкающую к ней перегородку, чтобы иметь возможность вывести коаксиальную трубу на улицу.

Краткая инструкция по установке

В каждую упаковку производители вкладывают монтажный или маркировочный лист, на котором нанесены контуры котла, маркировка всех соединений и мест установки крепежных элементов. Его наличие значительно упрощает работу. Порядок монтажа следующий:

  1. закрепить на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. монтажный лист должен быть приклеен к поверхности листа;
  3. просверлить отверстия по меткам крепления и установить анкерные крюки, на которые будет подвешиваться отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять прибор и подтянуть или открутить крепления;
  6. ориентируясь на разметку монтажного листа, подключить газовый котел к системе отопления и горячего водоснабжения;
  7. установить дымоход на выходную трубу и подвести к дымоходу или вывести на улицу;
  8. подключить котел к сети через стабилизатор напряжения или источник бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии подключить установку к газопроводу.

Нормальная работа нагревательных приборов может быть обеспечена только при стабильном электроснабжении. Даже кратковременные сбои приведут к остановке котла и возможному выходу из строя электронного блока управления. Поэтому защита обязательна.

Правила эксплуатации и обслуживания газового котла

Эксплуатацию отопительного оборудования следует проводить при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и исправность вентиляционной системы и дымоходов.К основным мероприятиям при эксплуатации котла обязательно должны быть отнесены:

  • ежегодная очистка всех установленных фильтров;
  • контроль технического состояния блока управления;
  • проверка теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода намыливанием;
  • очистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменить новыми, а не пытаться восстановить. Добросовестное соблюдение всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Похожие видео

1.
2.
3.
4.

Котлы газовые предназначены для нагрева жидкого теплоносителя в автономных отопительных сооружениях; настенные газовые котлы отопления устанавливаются в квартирах или частных домовладениях. Так как эти отопительные приборы работают на взрывоопасном виде топлива, необходимо строго соблюдать правила установки настенного газового котла, чтобы обеспечить жильцам абсолютную безопасность.

Прежде всего, владельцы недвижимости должны знать, что все работы, связанные с подключением прибора к газопроводу и системе отопления, должны выполняться специалистами в строгом соответствии с утвержденными СНиПами.

Самостоятельный монтаж настенных газовых котлов отопления

Потребители часто интересуются, можно ли установить газовый котел самостоятельно? Перед монтажом системы газового отопления должен быть разработан и утвержден в местных надзорных органах проект (подробнее: « »).
В проектной документации указаны параметры котла, его расположение и описана схема того, как будет функционировать вся система отопления. Только после его утверждения часть монтажных работ можно будет выполнить своими руками.

Однако не все производители газового отопительного оборудования разрешают установку своих отопительных агрегатов самостоятельно:
  • Ariston, Viessmann, Bosch и ряд других обязывают покупателей устанавливать настенный газовый котел исключительно работниками сертифицированных центров;
  • некоторые производители, такие как BAXI, Ferroli, Electrolux, более лояльно относящиеся к этому вопросу, не запрещают несанкционированную установку настенной техники.Но в любом случае для ввода отопительной конструкции в эксплуатацию потребуются услуги специалистов, имеющих разрешение на подключение газового и электрического оборудования.
Прежде чем приступить к самостоятельной установке котла, необходимо убедиться, что такие работы разрешены заводом-изготовителем.

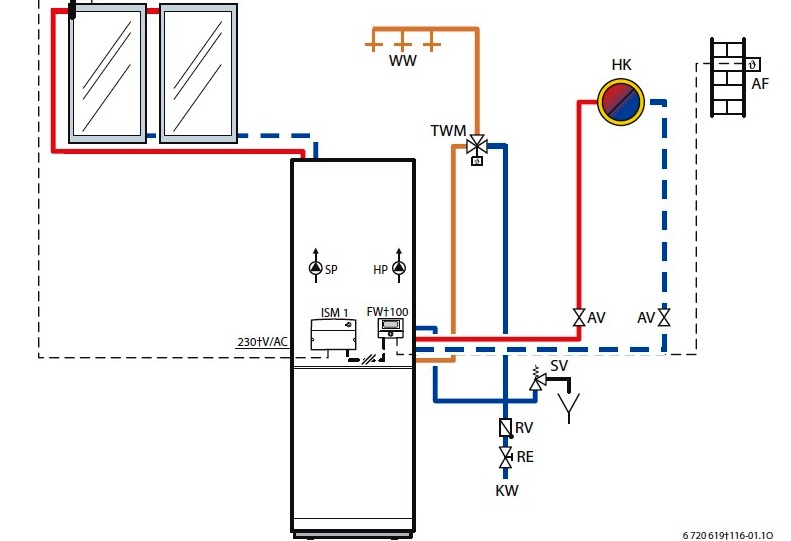

Схема подключения настенного газового котла

Навесные теплогенераторы целесообразно размещать в отдельном помещении. Ее принято называть топочной или котельной.Требования к этому помещению зависят от типа камеры сгорания котла, которую планируется приобрести (подробнее: «»).

Топочная камера открытого типа . Принцип работы такого устройства во многом аналогичен функционированию обычной печи и заключается в следующем: устройство, используя естественную тягу, забирает воздух из помещения, а затем выхлопные газы удаляются через дымоход.

Газовые котлы требуют наличия в помещении определенного количества воздуха, в противном случае газ не сгорает полностью, и образуются ядовитые вещества, представляющие серьезную опасность для здоровья человека.При установке настенных газовых котлов отопления должно быть предусмотрено окно, выходящее на улицу, площадью не менее 0,5 «квадрата» и место для обслуживания. Поверхность стен котельной должна быть выполнена из огнеупорных материалов.

Объем топки зависит от мощности подключаемого оборудования:

  • при мощности котла не более 30 кВт — 8 м³;
  • на 30-60 кВт достаточно 13-14 м³;
  • для мощностей до 200 кВт — 15 м³ и более.
Топочная камера закрытого типа . В комплекте с такими котлами идет коаксиальный дымоход, представляющий собой двойную трубу, у которой наружная часть предназначена для забора воздуха непосредственно с улицы, а внутренняя нужна для отвода продуктов горения . При установке отопительных агрегатов с закрытым типом камеры сгорания требуется обязательное подключение к электросети для подачи питания на вентилятор, создающий циркуляцию воздуха через дымоход. Обычно это предусмотрено.

Правила установки настенного газового котла

Монтаж и дальнейшее подключение настенного газового прибора во многом зависит от типа топочной камеры и количества контуров (если планируется только отопление, то он будет один, а при отоплении плюс горячее водоснабжение, тогда система будет двухконтурной). Читайте также: «». В данной статье рассматривается установка одноконтурных котлов.

Первый этап — настенный монтаж. Показанный на фото навесной газовый котел крепится на специальный кронштейн, который входит в комплект с устройством.Но не всегда к нему подходят крепежи, и их часто приходится приобретать отдельно, учитывая материал стены, на которой планируют разместить. Дело в том, что кронштейн должен выдерживать вес устройства и обеспечивать его абсолютно ровное положение. Читайте также: «».

Поверхность стены за отопительным прибором должна быть защищена негорючим материалом. Высота установки настенного газового котла предполагает, что подвес нижней части отопительного агрегата будет находиться на расстоянии не менее 80 сантиметров от пола, а зазор между стеной и задней поверхностью составит 5 сантиметров. .

Этап второй — подключение магистральных труб отопления. Количество труб нужно будет подключить к котлу в зависимости от того, какая система монтируется – однотрубная или двухтрубная. Перед выполнением подключения заглушки снимаются с патрубка агрегата. Специалисты советуют установить фильтр на входе обратки, чтобы в котел не попадал мусор и грязь из теплотрассы.

Немаловажное значение имеет качество воды, а точнее ее жесткость при использовании в качестве теплоносителя.Устранить дефект поможет чистящее оборудование, такое как дозаторы полифосфатов, иначе настенное устройство быстро перестанет работать.

При проведении работ потребуется установить следующие элементы:

  • кран шаровой (газовый), который монтируется на входе в установку;
  • счетчик газа и датчик протечки — врезаются в магистраль перед прибором;
  • Клапан термозапорный
  • (в соответствии с правилами пожарной безопасности).При повышении температуры возле настенного отопительного агрегата до критического значения, например, в случае пожара, этот прибор автоматически перекроет подачу газа.
Этап четвертый — подключение к сети. Электроснабжение необходимо не для всех газовых котлов, а только для тех, у которых есть вентилятор для удаления отходов и система автоматики. Обычно обустраивают трехпроводную схему подключения и обязательно с заземлением. Подключать навесной котел к электросети лучше с помощью стабилизатора напряжения во избежание скачков напряжения.Читайте также: «Монтаж газового отопления – от выбора оборудования до монтажа системы отопления».

Этап пятый — обустройство выхода в дымоходную трубу. Для атмосферных газовых котлов требуется подключение к индивидуальному дымоходу. Схема подключения настенного газового котла предусматривает подключение устройства к дымоходу с помощью железной трубы определенного сечения, устойчивой к высоким температурам, механическому износу и влиянию продуктов горения.

Перед тем, как приступить к подключению, необходимо убедиться, что в дымоходе нет мусора и остатков сажи.

При монтаже отрезка трубы от котла в дымоход соблюдаются следующие правила:

  • вертикальная часть, расположенная на выходе из аппарата, должна иметь длину не менее двух диаметров до точки поворота;
  • далее труба должна располагаться с уклоном в сторону агрегата;
  • участок, соединенный с дымоходом, должен быть как можно короче.
В котлах, оборудованных закрытой камерой, проблема удаления продуктов сгорания решается проще. Их можно подключить к коллективным дымоходам или использовать коаксиальную трубу, выходящую через стену прямо на улицу. Нет необходимости следить за высотой подвеса трубы, так как тягу создает встроенный вентилятор.

Этап шестой — заполнение водой. Перед пробным пуском откройте вентиль, обычно расположенный внизу навесного котла. Вода закачивается до тех пор, пока давление не станет 2 атмосферы.Этот процесс необходимо проводить медленно, чтобы удалить воздух внутри. Отопительную конструкцию необходимо проверить на герметичность.

В процессе выполнения пуско-наладочных работ возможно задать интересующие вопросы специалисту по эксплуатации отопительного газового оборудования.

После завершения пуско-наладочных работ подписывается акт.

Таким образом, можно сделать следующий вывод: монтаж настенных газовых котлов нельзя назвать простым.Требуется соответствующий опыт работы в сфере строительства, монтажа и сантехники. На некоторых этапах без участия специалистов не обойтись. Но если вы выполните ряд шагов самостоятельно, то сможете существенно сэкономить.

Примеры установки настенного газового котла отопления на видео:

Газовое отопление считается самым дешевым и при этом самым эффективным. Этим можно объяснить тот факт, что производители газовых котлов предлагают своим покупателям самый широкий ассортимент своей продукции.Газовый котел можно подобрать разной мощности исходя из общей площади дома, а также разных размеров для размещения в специально отведенном для него помещении. От того, насколько эффективно будет работать система отопления и насколько экономичным будет котел, зависит то, насколько качественно будет проведена установка газовых котлов отопления.

Требования к установке газового котла

Первый нюанс, на который стоит обратить внимание, это то, что установка газовых котлов отопления должна производиться в нежилом помещении. Некоторые задаются вопросом, можно ли установить бойлер в ванной или на кухне. Ответ на этот вопрос зависит от того, удастся ли организовать отвод продуктов горения из такого помещения. Дымоход должен быть установлен таким образом, чтобы он не мешал проходу и соответствовал всем правилам пожарной безопасности. В котельной необходимо оборудовать приточно-проточную систему вентиляции. Воздух должен выходить через отверстия, расположенные под потолком, а поступать через отверстия, расположенные над полом, но не выше 30 см.

Для частного или загородного дома с небольшой площадью идеально подойдет котел мощностью 20-30 кВт. Чтобы установить такой котел, а затем подключить отопление к газовому котлу, вам понадобится помещение объемом не более 7,5 куб. Если котел планируется установить на кухне, то такое помещение должно иметь площадь не менее 12 кв. метров.

Как установить газовый бойлер в ванной

Для установки газового котла отопления в помещении данного типа необходимо выполнение одного из следующих условий:

  • Наличие окна в санузле;
  • Установка котла с открытой или закрытой камерой сгорания.

Для котла с закрытой камерой сгорания также можно выбрать помещение без окна. Обычно такие котлы оснащены дымоходом, который служит каналом для проникновения кислорода.

В случае установки котла с открытой камерой сгорания окошко будет просто необходимо. Если котел с открытой камерой сгорания, а окна нет, а установить его в ванной все же хочется, то не останется ничего другого, как прорезать окно.Если этого не сделать, то ЖКХ и ЖКХ просто не дадут вам разрешение на установку и подключение газовых котлов отопления.

Особое внимание следует уделить электропроводке газового блока. Современные устройства оснащены различной автоматикой и электронными компонентами. К проводке должен быть обеспечен хороший и надежный привод. Провода должны быть очень хорошо изолированы, так как в ванной всегда повышенная влажность.

Если вы не уверены, что сможете выполнить эти процедуры самостоятельно, лучше не рисковать и обратиться к специалисту в этой области.

Как установить бойлер на кухне

Кухня – одно из самых оптимальных помещений для установки газового котла, и на это есть несколько причин:

  • Первая причина – кухня соответствует всем требованиям и стандартам безопасности.
  • Во-вторых, на каждой кухне есть окно, а иногда и несколько. Также у окна обычно есть окошко, а это важная деталь для проветривания помещения.
  • Другая причина в том, что кухня проветривается.
  • Обычно стены кухни возводят из материалов, не имеющих способности к воспламенению. Даже если стены выполнены из материала другого типа, то достаточно будет установить газовый котел отопления исходя из правил пожарной безопасности.

Установка напольного котла

Газовые котлы

делятся на несколько видов, и основным критерием разделения является способ монтажа. Производители современных котлов предлагают своим покупателям настенные и напольные котлы.

Напольный котел отличается более простой установкой. Для установки такого котла потребуется организовать подиум из металлического листа или бетонного раствора. Самое главное условие – сделать прочное основание и использовать для этого негорючий материал.

Единственным недостатком таких котлов является то, что они требуют больше свободного места, чем настенные устройства.

Производители газовых котлов рекомендуют отводить для напольных устройств отдельное помещение в доме.Это позволит не только соблюдать правила техники безопасности, но и котел не будет мешать проходу. Котельную можно организовать из отдельного помещения. Сюда же можно установить и другие агрегаты и узлы системы отопления.

Монтаж такой системы начинается с самого главного элемента – котла. После этого к нему нужно приделать дымоход. После установки дымохода следует обвязка газового котла отопления. Для правильного выполнения этого существует схема обвязки газового котла отопления.Последним этапом является подключение устройства к газовой и водопроводной трубе.

Установка настенного котла

Установка газовых котлов отопления данного типа требует осторожности при установке крепежа, который фиксируется на одной из стен помещения. Такой котел очень популярен у владельцев частных или загородных домов, так как имеет небольшой вес и компактные размеры.

При установке такого котла также необходимо соблюдать некоторые правила и меры безопасности.

Если дом построен из такого материала, как дерево, то стена, на которой будет установлен котел, должна быть покрыта листом из негорючего материала, например металла. Часто в частных домах настенный газовый котел монтируется на кухне. Современные устройства имеют привлекательный внешний вид, поэтому впишутся в любой интерьер и будут сочетаться с кухонной мебелью.

Настенный газовый котел не требует отдельной котельной, так как включает в себя все узлы и агрегаты, такие как циркуляционный насос, запорную аппаратуру, автоматику и другие. Вам потребуется осуществить такой этап, как разводка отопления от газового котла.

Монтаж газового котла настенного или напольного типа, подключение и обвязка таких элементов, как газовые котлы отопления, ремонт — все это лучше доверить специалисту.

Это поможет избежать ошибок, которые могут повлиять на эффективность системы отопления. Если делать монтаж своими руками, то нужно иметь определенные навыки и знания, а также брать за основу все требования, которые указаны СНиП.В противном случае систему просто не одобрят госслужбы и потребуется ремонт газовых котлов отопления.

В чем разница между однополюсным и двухполюсным автоматическим выключателем

Если вы когда-либо внимательно изучали главную печатную плату в вашем доме или офисе, вы, вероятно, заметили, что существует два разных типа автоматических выключателей. Первый — однополюсный выключатель, второй — двухполюсный выключатель. Однополюсный выключатель обычно используется в цепях на 120 вольт, 15-20 ампер. Они построены с одним горячим проводом и одним нейтральным проводом. Двухполюсный выключатель в основном используется с цепью 240 вольт, 20-60 ампер и состоит из двух проводов под напряжением.

Автоматический выключатель, провод и изоляция провода спроектированы так, чтобы работать вместе как единая система. Созданная система имеет ограничения. Когда вы пытаетесь пропустить через цепь больший ток, провода начнут нагреваться, а изоляция вокруг провода может ухудшиться, а в некоторых случаях даже расплавиться. Когда это происходит, ток больше не ограничивается первоначальным проводом, и возникает пожар.Тем не менее, автоматический выключатель обнаружит любой избыточный ток и отключит систему, чтобы остановить весь поток энергии, прежде чем может произойти какое-либо реальное повреждение.

С учетом сказанного автоматические выключатели используются в качестве специализированных устройств безопасности, которые помогают предотвратить потребление электрической цепью большего тока, чем обычно. Они помогают предотвратить возможную опасность возгорания, которая может возникнуть в результате перегрева проводки в вашем доме или офисе. Каждая розетка в вашем доме или офисе подключена непосредственно к системе электропроводки, которая получает питание через автоматический выключатель.Автоматические выключатели могут быть легко сброшены после их срабатывания, а причина дополнительного потребления тока устранена или устранена.

Большинство жилых домов и небольших офисных зданий подключены к электросети местной коммунальной компании, которая обеспечивает напряжение как 120, так и 240 вольт. Большинство электрических розеток в вашем доме имеют напряжение 120 вольт. Однако для некоторых приборов в вашем доме или офисе может потребоваться более высокое напряжение, обычно 240 вольт, поскольку для правильной работы им требуется больше энергии.

Однополюсные выключатели

Если посмотреть на ваш электрический щит, однополюсные выключатели — это узкие выключатели. Они используются для ряда приборов, таких как розетки общего освещения, пылесосы, вентиляторы, электроинструменты, щипцы для завивки, фены, наружное освещение, телевизоры, радиоприемники, компьютеры, DVD-плееры, часы, зарядные устройства для мобильных телефонов и воздушные компрессоры. Однополюсный выключатель подключается одним проводом накала и одним нейтральным проводом, как указано выше.В случае перегрузки в цепи однополюсного выключателя сработает только этот конкретный выключатель.

Двухполюсные выключатели

При просмотре вашего электрического щита двухполюсные выключатели — это те, у которых есть двойные выключатели. Используемые с центральными кондиционерами, электрическими плитами, электрическими сушилками, электрическими водонагревателями, электрическими плинтусами и даже джакузи, и это лишь некоторые из них, они также могут использоваться для обслуживания приборов с цепями более низкого напряжения. Двухполюсные выключатели подключаются двумя проводами под напряжением, соединенными одним нейтральным проводом. При таком типе подключения, если когда-либо произойдет короткое замыкание на проводах любого из полюсов, то сработают оба. Двухполюсные выключатели обычно используются для обслуживания одной цепи 240 В, но также могут использоваться для обслуживания двух отдельных цепей 120 В

Мы надеемся, что эта статья оказалась для вас полезной. В компании South Nashville Heating and Cooling мы заботимся о наших клиентах. Вы наш приоритет № 1, поэтому мы готовы ответить на все ваши вопросы, обсудить ваши проблемы и удовлетворить все ваши потребности.Не откладывайте. Свяжитесь с нашими специалистами сегодня, чтобы обеспечить общее здоровье и безопасность вашего дома или офиса!

Геотермальные тепловые насосы | Министерство энергетики

Геотермальные тепловые насосы (GHP), иногда называемые GeoExchange, геотермальными, геотермальными или водяными тепловыми насосами, используются с конца 1940-х годов. В качестве обменной среды они используют относительно постоянную температуру земли вместо температуры наружного воздуха.

Хотя во многих частях страны наблюдаются сезонные экстремальные температуры — от палящего зноя летом до минусовых холодов зимой — в нескольких футах от поверхности земли температура земли остается относительно постоянной. В зависимости от широты температура земли колеблется от 45°F (7°C) до 75°F (21°C). Подобно пещере, эта температура земли теплее воздуха над ней зимой и холоднее воздуха летом. GHP использует эти более благоприятные температуры, чтобы стать высокоэффективным за счет обмена теплом с землей через наземный теплообменник.

Как и любой другой тепловой насос, геотермальные и водяные тепловые насосы могут нагревать, охлаждать и, если они оборудованы, снабжать дом горячей водой. Некоторые модели геотермальных систем доступны с двухскоростными компрессорами и регулируемыми вентиляторами для большего комфорта и экономии энергии. По сравнению с воздушными тепловыми насосами они тише, служат дольше, требуют минимального обслуживания и не зависят от температуры наружного воздуха.

Тепловой насос с двойным источником сочетает в себе воздушный тепловой насос и геотермальный тепловой насос.Эти приборы сочетают в себе лучшее из обеих систем. Тепловые насосы с двойным источником имеют более высокие рейтинги эффективности, чем агрегаты с воздушным источником, но не так эффективны, как геотермальные агрегаты. Основное преимущество систем с двумя источниками заключается в том, что их установка стоит намного дешевле, чем одиночная геотермальная установка, и работают почти так же хорошо.

Несмотря на то, что стоимость установки геотермальной системы может в несколько раз превышать стоимость установки воздушной системы с той же мощностью нагрева и охлаждения, дополнительные затраты могут окупиться за счет экономии энергии через 5–10 лет, в зависимости от стоимости энергии. и доступные стимулы в вашем регионе.Срок службы системы оценивается в 24 года для внутренних компонентов и более 50 лет для контура заземления. Ежегодно в США устанавливается около 50 000 геотермальных тепловых насосов. Для получения дополнительной информации посетите Международную ассоциацию геотермальных тепловых насосов.

Почему в моей печи два выключателя?

Но почему у моей печи два выключателя? Автоматические выключатели добавляются в качестве меры безопасности, а не только для включения и выключения печи.

Если вы заметили, что ваша электропечь имеет два выключателя, знайте, что это не ошибка маркировки или схемы. Он разработан таким образом из-за энергопотребления и безопасности.

Если вы когда-нибудь увидите подобную установку в своем центральном блоке прерывателей, скорее всего, у вас есть мощная печь. Если ваша печь или система отопления, вентиляции и кондиционирования воздуха рассчитана на мощность 15 кВт или выше, для нее потребуются два выключателя из-за огромной нагрузки, которую она оказывает на вашу электрическую систему.

Итак, почему в мощной печи используются два автоматических выключателя?

Как было сказано ранее, высокая потребляемая мощность этих машин может быть слишком велика для одного гидромолота. Таким образом, разделив электрическую нагрузку между двумя цепями, вы можете избежать перегрузки выключателей электропечи.

Однако, как и другие ваши устройства, этот тип установки учитывает множество факторов. Вы не просто устанавливаете любые два выключателя — вам нужно убедиться, что общая мощность обоих выключателей соответствует требованиям вашей печи. Кроме того, поскольку для большинства устройств с высоким номиналом требуется источник питания на 240 вольт, вам также необходимо использовать двухполюсные выключатели.

Типичная мощная печь требует нагрузки в среднем 80 ампер или выше, и вы можете использовать 60-амперный и 30-амперный выключатели, чтобы разделить ее нагрузку.

Эти выключатели гарантируют, что они могут обеспечить в общей сложности 80 ампер, необходимых вашей печи, без отключения. Они также защитят ваше устройство в случае короткого замыкания или неисправности в вашей системе отопления.

Еще одна вещь, на которую следует обратить внимание, это провод, используемый в линии вашей цепи. Кабели, необходимые для вашей установки, могут различаться в зависимости от требований вашего устройства. Более значительные требования к электрической нагрузке означают, что вам нужен провод большего сечения. Вы также должны проверить свои местные электротехнические правила, чтобы увидеть, что требует закон.

Почему у моего кондиционера два прерывателя?

Как и в печи, высокопроизводительный вентиляционный агрегат также имеет два автоматических выключателя. Вентилятор обрабатывает воздух внутри вашего дома, а это означает, что это устройство полностью подает холодный и теплый воздух.

Этот воздухообрабатывающий агрегат по форме и размеру также похож на газовую печь. Кроме того, этот блок также часто находится в специальном шкафу в подвале.

Поскольку он выполняет функции, аналогичные вашей печи, вентиляционный агрегат не часто устанавливается вместе с ним.Так что, если у вас уже есть печь в вашем доме, вам может не понадобиться устанавливать вентиляционную установку. Блок обработки воздуха предназначен для работы с тепловыми насосами, которые помогают управлять воздушным потоком в вашем доме.

Требования к автоматическим выключателям при установке кондиционера аналогичны требованиям большинства печей и других систем ОВКВ. Мощность усилителя и сечение провода зависят от номинальной мощности вашей машины, поэтому вы должны проверить ее характеристики, чтобы узнать, какие материалы вам нужны.

А поскольку этим машинам также требуется много энергии, для безопасной установки им также могут понадобиться два автоматических выключателя на панели выключателя.

Однако основное различие между воздухообрабатывающими установками и печью заключается в том, что приточно-вытяжные установки могут как охлаждать, так и обогревать ваш дом, тогда как печь может только обогревать его. Вентиляторы подходят для мест с жарким летом и холодной зимой. Напротив, печи подходят только для мест с невысокой средней температурой.

Заключение

Знание того, что ваша печь, воздухообрабатывающая установка или другая система ОВКВ имеет двухконтурный выключатель, даст вам представление о том, сколько автоматических выключателей необходимо отключить при устранении неполадок в вашей печи.Таким образом, когда вам нужно обслуживать, обслуживать и ремонтировать свои машины, вы можете быть уверены, что отключите от них все электропитание, что позволит вам работать безопасно.

Итак, у вас есть дополнительный вопрос, почему в моей печи два выключателя? Позвольте мне знать в комментариях ниже!

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение

курсы.





Рассел Бейли, ЧП

Нью-Йорк

«Это укрепило мои текущие знания и научило меня дополнительно нескольким новым вещам

для раскрытия мне новых источников

информации.»



Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился, и они были

.

очень быстро отвечают на вопросы.

Это было на высшем уровне. Буду использовать

снова. Спасибо.»

Блэр Хейворд, ЧП

Альберта, Канада

«Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.

Я передам вашу компанию

имя другим на работе.



Рой Пфлейдерер, ЧП

Нью-Йорк

«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком

с реквизитами Канзас

Авария в городе Хаятт.»

Майкл Морган, ЧП

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится, что я могу просмотреть текст перед покупкой. Я нашел класс

информативный и полезный

на моей работе.»

Уильям Сенкевич, Ч.Е.

Флорида

«У вас большой выбор курсов и очень информативные статьи. Вам

— лучшее, что я нашел.»





Рассел Смит, П.Е.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки

материал.»



Хесус Сьерра, ЧП

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек узнает больше

от сбоев.



Джон Скондрас, ЧП

Пенсильвания

«Курс был хорошо составлен, и использование тематических исследований является эффективным

способ обучения.»





Джек Лундберг, ЧП

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т.е. позволяете

студент для ознакомления с курсом

материал перед оплатой и

получение викторины.

Арвин Свангер, ЧП

Вирджиния

«Спасибо, что предложили все эти замечательные курсы. Я, конечно, выучил и

очень понравилось.»





Мехди Рахими, ЧП

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и

подключение к Интернету

курсы.

Уильям Валериоти, ЧП

Техас

«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о

обсуждаемые темы.»



Майкл Райан, ЧП

Пенсильвания

«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.







Джеральд Нотт, ЧП

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был

информативно, выгодно и экономично.

Очень рекомендую

всем инженерам.»

Джеймс Шурелл, ЧП

Огайо

«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и

не основано на каком-то непонятном разделе

законов, которые не применяются

с

по «обычная» практика.

Марк Каноник, ЧП

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве

организация.»





Иван Харлан, ЧП

Теннесси

«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»





Юджин Бойл, П.Е.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо представлена,

а онлайн формат был очень

доступно и просто до

использование. Большое спасибо.»

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время

обзор текстового материала. я

также оценил просмотр

предоставлены фактические случаи.»

Жаклин Брукс, ЧП

Флорида

«Документ Общие ошибки ADA в проектировании помещений очень полезен.

Тест

требовал исследований в

документ но ответы были

всегда в наличии.»

Гарольд Катлер, ЧП

Массачусетс

«Это было эффективное использование моего времени. Спасибо за разнообразие выбора

в дорожной технике, что мне нужно

для выполнения требований

Сертификация PTOE.

Джозеф Гилрой, ЧП

Иллинойс

«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.»





Ричард Роадс, ЧП

Мэриленд

«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.

Надеюсь увидеть больше 40%

Курсы со скидкой.



Кристина Николас, ЧП

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать.»

Деннис Мейер, ЧП

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры для приобретения блоков PDH

в любое время.Очень удобно.»



Пол Абелла, ЧП

Аризона

«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

пора искать куда

получить мои кредиты от.»



Кристен Фаррелл, ЧП

Висконсин

«Это было очень информативно и поучительно.Легко понять с иллюстрациями

и графики; определенно получается

легче впитывать все

теорий.»

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по номеру

.

мой собственный темп во время моего утра

на метро

для работы.

Клиффорд Гринблатт, ЧП

Мэриленд

«Просто найти интересные курсы, скачать документы и получить

викторина. Я бы очень рекомендую

вам в любой PE нуждающийся

Единицы СЕ.»

Марк Хардкасл, ЧП

Миссури

«Очень хороший выбор тем во многих областях техники.







Рэндалл Дрейлинг, ЧП

Миссури

«Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане

по ваш рекламный адрес электронной почты который

сниженная цена

на 40%.»

Конрадо Касем, П.Е.

Теннесси

«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику

Коды

и Нью-Мексико

правила.»



Брун Гильберт, П.Е.

Калифорния

«Мне очень понравились занятия. Они стоили времени и усилий.»







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительного

Сертификация



Томас Каппеллин, П.Е.

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали

мне то, за что я заплатил — много

спасибо!»



Джефф Ханслик, ЧП

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы

для инженера.»





Майк Зайдл, П.Е.

Небраска

«Курс был по разумной цене, а материал был кратким и

в хорошем состоянии.»





Глен Шварц, ЧП

Нью-Джерси

«Вопросы соответствовали урокам, а материал урока

хороший справочный материал

для дизайна под дерево.»



Брайан Адамс, П.Е.

Миннесота

«Отлично, я смог получить полезную информацию с помощью простого телефонного звонка.»







Роберт Велнер, ЧП

Нью-Йорк

«У меня был большой опыт прохождения курса «Строительство прибрежных зон — Проектирование»

Корпус Курс и

очень рекомендую.



Денис Солано, ЧП

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились

прекрасно приготовлено.»





Юджин Брекбилл, ЧП

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

обзор везде и

когда угодно.



Тим Чиддикс, ЧП

Колорадо

«Отлично! Широкий выбор тем на выбор.»







Уильям Бараттино, ЧП

Вирджиния

«Процесс прямой, никакой чепухи. Хороший опыт.»







Тайрон Бааш, П.Е.

Иллинойс

«Вопросы на экзамене были пробными и демонстрировали понимание

материала. Тщательный

и комплексные.»



Майкл Тобин, ЧП

Аризона

«Это мой второй курс, и мне понравилось то, что курс предложил мне, что

поможет в моей линии

работы.



Рики Хефлин, ЧП

Оклахома

«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»







Анджела Уотсон, ЧП

Монтана

«Прост в исполнении. Никаких недоразумений при подходе к сдаче теста или записи сертификата.»







Кеннет Пейдж, П.Е.

Мэриленд

«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный

и отличное освежение.»





Луан Мане, ЧП

Коннетикут

«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем

вернись, чтобы пройти тест.»





Алекс Млсна, П.Е.

Индиана

«Я оценил количество информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях.»



Натали Дерингер, ЧП

Южная Дакота

«Материалы обзора и образец теста были достаточно подробными, чтобы я мог

успешно завершено

курс.



Ира Бродская, ЧП

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться

и пройти тест. Очень

удобный а на моем

собственное расписание

Майкл Гладд, ЧП

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.







Деннис Фундзак, ЧП

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за создание

процесс простой.»



Фред Шайбе, ЧП

Висконсин

«Положительный опыт.Быстро нашел подходящий мне курс и закончил

PDH за один час в

один час.»



Стив Торкилдсон, ЧП

Южная Каролина

«Мне понравилась возможность загрузки документов для ознакомления с содержанием

и пригодность до

наличие для оплаты

материал .

Ричард Ваймеленберг, ЧП

Мэриленд

«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»







Дуглас Стаффорд, ЧП

Техас

«Всегда есть место для улучшения, но я ничего не могу придумать в вашем

процесс, которому требуется

улучшение.



Томас Сталкап, ЧП

Арканзас

«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного

Сертификат





Марлен Делани, ЧП

Иллинойс

«Обучающие модули CEDengineering — очень удобный способ доступа к информации по

многие различные технические области внешние

по собственной специализации без

необходимость путешествовать.

Гектор Герреро, ЧП

Грузия

Двухтрубные системы

Обычная жалоба, которую слышит служба эксплуатации зданий, заключается в том, что жильцам либо слишком жарко, либо слишком холодно.

В некоторых случаях обе жалобы могут поступать из одной и той же комнаты. Одной из систем с наибольшим количеством жалоб на комфорт является двухтрубная система. Как следует из названия, система использует две трубы, ведущие в здание; подача и возврат.В отопительный сезон вода в трубах нагревается бойлером, а в сезон охлаждения охлаждается чиллером. В разгар каждого сезона эта стратегия отлично работает. Жалобы на комфорт с этим типом системы возникают в межсезонье, например, осенью или весной. В межсезонье зданию может потребоваться обогрев утром и охлаждение во второй половине дня. Жалобы возникают из-за мертвой зоны разницы температур между самой низкой температурой горячей воды и самой высокой температурой охлажденной воды.Котлы стандартной эффективности рассчитаны на работу при температуре выше 140º F. Эксплуатация при температуре ниже этой температуры может привести к конденсации дымовых газов, которая может разрушить котел и дымоход. И наоборот, большинство чиллеров не могут работать при температурах выше 90ºF (пожалуйста, уточните у производителя чиллера предельные температуры). Таким образом, у нас есть разница температур в 50º F между заданными значениями нагрева и охлаждения. Вы слышали поговорку о том, сколько времени требуется, чтобы закипела кастрюля под наблюдением, что это ничто по сравнению со временем, которое требуется для снижения температуры внутри двухтрубной системы от минимальной температуры нагрева до максимальной температуры охлаждения при мягкой весне. или Осенний день.Это может быть от нескольких часов до целого дня, и к тому времени нам может снова понадобиться тепло.

Когда местной школе с двухтрубной системой отопления пришлось заменить котлы, у них было несколько вариантов. Они могли бы использовать конденсационный котел, который мог бы выдерживать более низкие температуры воды. Экономика преобразования теплоцентрали в конденсационную систему оказалась больше, чем заложил владелец.

Другим вариантом было использование стандартных котлов с трехходовым клапаном, позволяющим снизить температуру в системе.Я не сторонник трехходовых клапанов, потому что они могут привести к тепловому удару котла, если они не установлены правильно. Термический удар может вызвать трещины в секциях или протечки труб. Это вызвано большим перепадом температуры от обратного к подающему трубопроводу. Большинство котлов рассчитаны на повышение температуры на 20-25º F через котел. Трехходовой клапан позволяет воде обходить котел и устанавливать более низкую температуру. Во многих стратегиях управления котлом используется соотношение один к одному. Это означает, что при каждом повышении наружной температуры на один градус температура подачи системы будет снижаться на один градус.Типичный график сброса будет варьироваться от температуры подаваемой воды 180ºF при наружной температуре 0ºF до температуры подаваемой воды 120ºF при наружной температуре 60ºF. В нижней части этого графика сброса температура подачи будет 120ºF, а температура возврата будет 100ºF. Когда эта холодная вода с температурой 100ºF возвращается обратно в горячий котел, наполненный водой с температурой 160º, происходит быстрое расширение и сжатие, и котел буквально трясется до смерти. Помните совет доктора Эгона Шпенглера из Охотники за привидениями : «Не пересекайте ручьи.» Еще одним недостатком трехходовых клапанов является то, что многие производители котлов требуют, чтобы вы установили дополнительный насос, который будет забирать воду из подачи и нагнетать ее обратно в обратку, чтобы избежать ударов по котлу. Для меня это все равно, что ездить на стояночном тормозе.

Если ваш штат придерживается Международного кодекса энергосбережения, существует пара правил, которые требуются при управлении двухтрубной системой. В соответствии с Международным энергетическим кодексом 2009 г. необходимо выполнить следующее:

Раздел 503 .4.3.2 Двухтрубная система переключения.

«…системы, использующие общую распределительную систему для подачи как нагретой, так и охлажденной воды, должны быть спроектированы таким образом, чтобы обеспечить мертвую зону между переключением с одного режима на другой не менее 15 0 F(8.3 0 в) температуры наружного воздуха». Обычная уставка заключается в том, что обогрев включается при температуре ниже 50º, а кондиционирование воздуха включается при температуре наружного воздуха выше 65ºF. Между этими двумя заданными значениями в большинстве зданий используется комбинация работы экономайзера для охлаждения и возвратного воздуха для обогрева.

«…с элементами управления, позволяющими работать в одном режиме не менее 4 часов перед переключением в другой режим.» Это может потребовать от владельца здания некоторого планирования, чтобы избежать жалоб.

«… снабжены средствами управления, которые позволяют разнице температур подачи тепла и охлаждения в точке переключения не превышать 30 0 F (16,7 0 C)». Другими словами, нагревательный контур не должен быть теплее 120ºF, если чиллер рассчитан на температуру воды на входе 90ºF в точке переключения.Это ниже типичной самой низкой рабочей температуры большинства котлов стандартной эффективности.

Приняв во внимание все эти факторы, мы с инженером объединили свои усилия и придумали еще одну систему, которая работает идеально. Одним из котлов стандартной эффективности, которые мы использовали, был комбинированный котел с внутренним змеевиком, который традиционно использовался для низкотемпературной работы, такой как горячее водоснабжение. Эта внутренняя катушка может выдерживать температуры от 60ºF до 130ºF без риска теплового удара.Это был наш первый этап системы отопления. Он справится с подогревом воды в межсезонье. Это позволило снизить температуру контура до 90ºF, с которой мог справиться чиллер. Поскольку график сброса требовал более высоких температур, сторона обогрева помещения комбинированного котла и другие котлы взяли на себя и подали воду до 180º F. Преимущество для клиента заключается в том, что эта система могла перейти от нагрева к охлаждению менее чем за час. . В результате жалобы на комфорт значительно уменьшаются.

Хотите узнать больше от Рэя? Посмотрите его семинары и книги.

Однотрубная или двухтрубная система центрального отопления | ООО «АЭЛ Отопление Солюшнс»

Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора.Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Однотрубная система центрального отопления

Однотрубная система является очень неэффективной системой и должна быть должным образом сбалансирована в конце установки, потому что, если она не сбалансирована или неправильно введена в эксплуатацию, первый радиатор будет очень горячим, а последний радиатор в системе будет намного холоднее. после подачи большого количества смешанной более холодной воды из других радиаторов.

Двухтрубная система центрального отопления

В двухтрубной системе центрального отопления к каждому радиатору подходят две отдельные трубы, одна питает радиатор (подача), а другая отводит воду от радиатора обратно в котел (обратка).

Двухтрубная система центрального отопления: подающая и обратная.

Двухтрубная система намного более эффективна, чем однотрубная, но ее все же необходимо надлежащим образом сбалансировать в конце установки.


Однотрубная система центрального отопления

Однотрубная система центрального отопления работает за счет основного одноподводящего трубопровода подачи горячей воды, который идет от котла, подающего горячую воду к каждому радиатору.
Каждый радиатор имеет меньшую трубу подачи горячей воды, отходящую от основной подводящей трубы для питания радиатора. Вода проходит через радиатор, выходя с другой стороны немного холоднее, а затем снова смешивается с горячей водой в основной трубе подачи горячей воды с одинарной подачей.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
