Виды профилей для гипсокартона и их применение: классификация и назначение

Michel

12859 0 1

Приветствую, камрады! Сегодня нам предстоит выяснить, какие бывают профили для гипсокартона, для каких целей они могут применяться и как монтируются. Кроме того, мы разберем пару базовых конструкций, которые являются основой практически всех видов внутренней отделки помещений с помощью ГКЛ.

Так производится профиль для монтажа ГКЛ. Нам предстоит изучить его разновидности.

Почему профиль

Как известно, для монтажа каркасов и обрешеток под ГКЛ применяют не только оцинкованные профили, но и брусок. Какой из материалов лучше?

Ответ вполне однозначный: профиль. Аргументы — к вашим услугам:

  • Оцинкованная сталь служит неограниченно долго вне зависимости от атмосферной влажности. Из всех негативных воздействий стальной профиль боится только коррозии, от которой его надежно защищает слой цинкового покрытия;

Антикоррозийные свойства цинкового покрытия позволяют использовать оцинковку в качестве кровельного материала.

  • Оцинковка не боится атак насекомых, которые за какие-то 10-15 лет вполне способны уничтожить или привести в негодность деревянный каркас;
  • Геометрия и размеры элементов стального каркаса неизменны, в то время как брусок будет удлиняться и коробиться при каждом сезонном увеличении влажности. Изменение формы каркаса предсказуемо приведет к появлению трещин между листами обшивки или даже прямо по ним.

Коробление бруска каркаса привело к закономерному итогу.

ГКЛ, однако, может крепиться на ровные деревянные стены без обрешетки, сокращая тем самым нецелевое использование полезной площади комнаты. Применяют его и для выравнивания стен из минеральных материалов на клеевых маяках. В этом случае лист наклеивается на точечно нанесенный гипсовый клей или любую выравнивающую гипсовую смесь.

Монтаж гипсокартона на клеевые маяки.

Огласите весь список

Названия

Какие разновидности профилей можно встретить в продаже?

Для сборки каркасов и обрешеток применяется всего 4 их вида:

Полное название профилей Сокращенное название в отечественной системе обозначений Сокращенное название, принятое для импортной продукции
Стоечный ПС CW
Направляющий ПН UW
Потолочный ПП CD
Потолочный направляющий ПНП UD

Потолочный CD и потолочный направляющий UD.

Однако при желании в строительных магазинах можно найти еще две разновидности:

  1. Арочный (гибкий). Он способен выгибаться дугой с небольшим радиусом, образуя своды арок или изгибы кромок многоуровневых потолков;

Благодаря перфорации П-образный профиль способен гнуться с небольшим радиусом.

  1. Угловой. Перфорированный оцинкованный уголок закладывается под шпатлевку для усиления наружных углов стен, дверных и оконных проемов.

Оцинкованный угловой профиль для усиления наружных углов.

Угловой профиль производится не только из оцинковки, но и из ПВХ. Пластиковые армирующие уголки нередко снабжаются армирующей сеткой.

В дальнейшем мы обратим свое внимание, прежде всего, на те типы профилей для гипсокартона, которые используются для сборки жестких каркасов и обрешеток — CW, UW, CD и UD.

Функциональность

Как соотносятся виды профиля для гипсокартона и их применение? Чтобы ответить на этот вопрос, достаточно перечитать названия.

  • Стоечный используется для монтажа вертикальных стоек при сборке каркасов стен и перегородок. Он же может применяться в качестве перемычек между стойками, усиливающих жесткость каркаса;

Основной элемент каркаса стены с нишами — стоечный UD.

  • Направляющий монтируется на капитальные конструкции (пол, смежные стены и потолок). В него вставляются края стоек;

Направляющий UW используется для крепления каркаса перегородки к стенам и потолку.

  • Потолочный и потолочный направляющий используются аналогичным образом при монтаже обрешетки подвесного потолка. С таким же успехом они могут применяться для выравнивания стен с большими (свыше 50 мм) завалами, изгибами и перепадами.

Стойки обладают достаточной жесткостью, чтобы противостоять изгибающим нагрузкам, а вот потолочный профиль благодаря небольшой высоте боковых стенок нуждается в дополнительной фиксации. Для этой цели используются подвесы — прямые и регулируемые.

Прямой подвес для монтажа ГКЛ.

При недостаточной длине ушей два прямых подвеса могут соединяться последовательно, увеличивая тем самым максимальное расстояние от капитальной конструкции до облицовки.

Размеры

Какие бывают профиля по размерам?

Вначале познакомимся со стандартными сечениями основных разновидностей:

  • Все потолочные профили для гипсокартона имеют одинаковый размер стенок — 60 и 27 миллиметров;

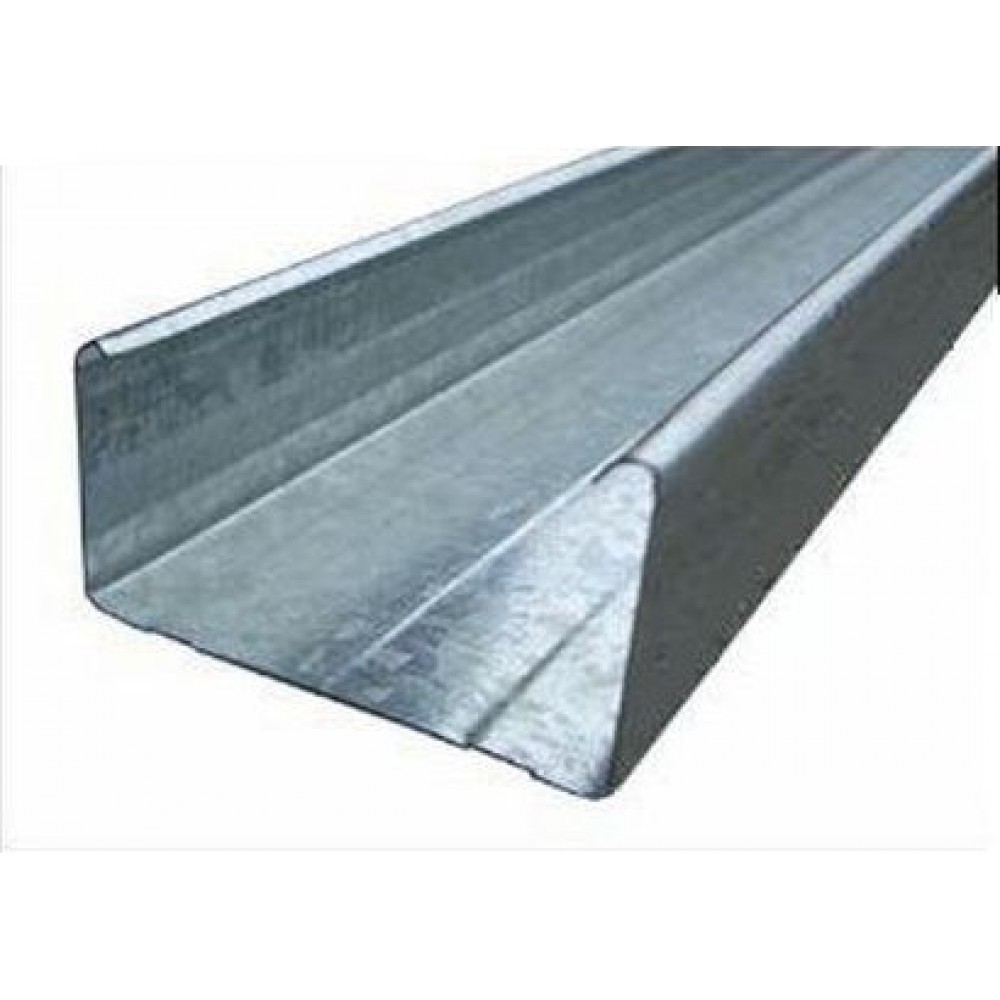

Размеры потолочного CD.

  • Направляющие потолочные совместимы с ними — 27 и 28 мм соответственно;

Сечение профиля UD.

  • Стоечные обладают боковыми стенками высотой 50 мм, а вот ширина (нижняя стенка) может быть равной 50, 75 или 100 мм;

Чем шире стойка, тем больше ее жесткость по отношению к изгибающей нагрузке.

  • Высота боковых стенок направляющих UW равна 40 миллиметрам, ширина направляющей соответствует ширине стоек — 50, 75 или 100 мм.

С длиной все несколько сложнее. Теоретически, согласно заверениям производителей, все разновидности производятся с длиной от 2,5 до 6 метров включительно.

Заявленный производителем ассортимент не всегда согласуется с тем, что мы видим на витрине строительных магазинов.

На практике ассортимент продукции в магазинах куда меньше:

  • Для направляющих и потолочных направляющих профилей стандартная длина — 3 метра;
  • Для стоечных и потолочных — 3 и 4 метра.

Если максимальная длина потолочного профиля недостаточна для ваших целей (то есть меньше длины комнаты или высоты стены, которую предполагается выравнивать), для сращивания изделий меньшей длины используются так называемые прямые соединители. Кроме них, в продаже можно встретить крестовые соединители — «крабы».

Прямой соединитель для потолочного CD.

Стоимость

Сколько стоят оцинкованные элементы обрешеток и каркасов? Я приведу актуальные на данный момент (ноябрь 2016 года) цены для сети магазинов Леруа Мерлен.

Изделие
Размеры Цена
ПНП 27х28х3000 26
ПП 60х27х3000 38
ПН 40х50х3000 54
ПС 50х50х3000 68
ПС 75х50х3000 123

Фактическая стоимость зависит не только от сечения и длины профиля, но и от толщины металла, из которого он изготовлен. Изделия из оцинковки толщиной 0,55 — 0,6 мм обозначаются в прайс-листе компании словами «премиум» или «стронг» и обходятся покупателю примерно в полтора раза дороже профилей класса «эконом» (0,4 мм).

Последнее число в маркировке указывает на толщину стенок в миллиметрах.

Монтаж

Итак, классификация профилей и их назначение нами изучены. Пришло время перейти от теории к практике.

Общие правила

Вот ряд общих для всех разновидностей каркасов и обрешеток правил монтажа:

  • Для резки оцинковки можно использовать только ножницы по металлу. Абразивная резка болгаркой с кругом по металлу крайне нежелательна. Дело в том, что нагрев области реза приводит к выгоранию антикоррозионного цинкового покрытия, и край элемента каркаса остается беззащитным перед ржавчиной;

Используйте для резки профиля только ножницы по металлу.

  • Направляющие, направляющие потолочные профили и подвесы крепятся к кирпичным, каменным и бетонным поверхностям дюбель-шурупами. Размер крепежа зависит от прочности поверхности: для тяжелого бетона достаточно размера 40х4 мм, а для рыхлого газобетона или ракушняка его лучше увеличить до 80х8;
  • При креплении направляющих стена, потолок или пол бурятся перфоратором прямо через прижатый к ним профиль. Затем в пробуренное отверстие вставляется и закручивается шуруповертом дюбель-шуруп. Такая схема крепления избавит вас от проблемы совмещения отверстий в профиле и капитальной конструкции;

Отверстие в потолке бурится прямо через профиль.

  • Шаг между точками крепления направляющих должен составлять около полуметра;
  • Подвесы вдоль профиля на потолке крепятся с шагом 60 см, а на стене, где подвес испытывает минимальную нагрузку — 80;
  • Для крепления направляющих во влажных помещениях категорически запрещено использовать деревянные чопики. В атмосфере с периодическими колебаниями влажности они быстро рассыхаются и выпадают из отверстий;
  • Для соединения профилей между собой или с подвесами используют саморезы по металлу длиной 9 мм. Саморезы вкручиваются только шуруповертом: соединить два профиля своими руками, при помощи отвертки практически невозможно;

На фото — проводной шуруповерт, которым я пользуюсь для сборки гипсокартонных конструкций.

  • Стандартный шаг между стойками или элементами обрешетки составляет 60 сантиметров: это ровно половина ширины листа гипсокартона. Шаг измеряется не между кромками, а между осями элементов каркаса. В этом случае шов между смежными листами будет приходиться точно на середину профиля;

Стандартный шаг между элементами каркаса равен половине ширины листа гипсокартона.

  • Если конструкция в процессе эксплуатации будет испытывать значительные нагрузки (например, когда речь идет о стене в узкой прихожей), шаг между профилями можно уменьшить до 40 или даже 30 см. Главное — чтобы ширина ГКЛ оставалась кратной этому шагу;

Усиления каркаса перегородки можно добиться без увеличения толщины или уменьшения шага стоек — вложив в каждую из них брусок сечением 50х50 или соединив стойки попарно (вложив один CW в другой или просто закрепив их рядом друг с другом).

Жесткость каркаса можно увеличить, вложив стойки друг в друга.

Спаренные стойки позволили собрать перегородку минимальной толщины с приемлемой жесткостью.

  • Для шумоизоляции под направляющие подкладывают демпферную ленту. Она гасит акустические колебания, препятствуя их передаче от ГКЛ к капитальным конструкциям здания;
  • Дверные и оконные блоки (в том числе металлопластиковые) крепятся к боковым профилям и горизонтальным перемычкам саморезами длиной 16 — 32 мм (в зависимости от толщины коробки), вкрученными через профиль. В качестве герметизации и для усиления соединения на внешнюю поверхность блока стоит предварительно нанести полоску монтажной пены.

Дверной блок ставится на стадии сборки каркаса.

Подвесной потолок, выравнивание стены

Как монтировать профили под гипсокартон при сборке одноуровневого подвесного потолка?

Пошаговая инструкция — к вашим услугам:

  1. Разметив горизонтальную линию потолка, закрепите вдоль нее направляющую UD. Можно смело использовать доборные отрезки любой длины, главное — чтобы в местах соединения с потолочным CD направляющая была надежно закреплена;
  2. Разметьте линии, вдоль которых будут смонтированы потолочные профили, и закрепите вдоль этих линий подвесы;
  3. Подрежьте (или соедините) по длине потолочные CD и вставьте их в направляющие;
  4. Выровняв каждый CD по длинному правилу, притяните к его боковым стенкам подвесы;
  5. Загните уши подвесов по направлению к потолку.

Готовая потолочная обрешетка.

Если вы собираете обрешетку для выравнивания стены, все действия полностью идентичны описанным выше с поправкой на вертикальную ориентацию каркаса.

Обрешетка для выравнивания стены с помощью ГКЛ.

Перегородка

Как собрать каркас перегородки?

В общем случае это делается так:

  1. С помощью отвеса разметьте ось перегородки на потолке, полу и смежных стенках;
  2. Закрепите вдоль этой линии направляющие;
  3. Разметьте положение стоек на потолке и на полу, пользуясь все тем же отвесом;

Разметка должна остаться видимой и после обшивки каркаса гипсокартоном. Она поможет вам закрепить листы к скрытым обшивкой стойкам.

  1. Подрежьте стойки по длине и выставьте их по меткам;
  2. Закрепите каждую стойку к направляющим с обеих сторон.

Каркас межкомнатной перегородки готов к обшивке ГКЛ.

Особый случай — сборка шумоизолирующей перегородки. В этом случае нам нужно развязать между собой облицовку стены с обеих сторон акустически. Цель достигается сборкой двух независимых каркасов на небольшом ( в пределах сантиметра) расстоянии друг от друга.

Структура шумоизолирующей перегородки с двойным каркасом.

Заключение

Итак, мы познакомились с разновидностями оцинкованного профиля под ГКЛ и с техникой их монтажа. Как всегда, читатель может найти дополнительные материалы в видео в этой статье. Жду ваших комментариев. Успехов, камрады!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 7 декабря 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Виды и размеры профиля для гипсокартона

Несмотря на свою технологическую простоту, конструкции из ГКЛ требуют тщательных расчетов и безукоризненного соблюдения технических рекомендаций. По большей части это относится к каркасному профилю — несущему элементу всей системы. Поговорим о видах, размерах и назначении профиля для гипсокартона.

Наилучший способ выбрать профиль в точном соответствии со спецификой проекта — использовать альбомы технических решений, где производители указывают технические параметры профилей всех типоразмеров и дают рекомендации по процессу монтажа.





Общая спецификация профилей для ГКЛ



Существует четыре основных разновидности профиля: СD, UD, CW и UW согласно маркировке Knauf, которая считается общепринятой. Первая буква обозначает тип профиля С — стоечный, U — направляющий. Буквы в маркировке соответствуют форме профиля: U не имеет загнутых краев, чтобы стоечный профиль свободно входил в паз.

Вторая буква указывает сферу применения: профили W-типа используют при облицовке стен, а D-типа — в потолочных работах. Все изделия со средней полкой шире 27 мм имеют в маркировке букву W (от англ. wall — стены).

Профиль для ГКЛ массово производится отечественными предприятиями, поэтому была принята дополнительная система обозначений, с недавних пор применяемая производителями в русскоязычных альбомах и прайс-листах. Альтернативные наименования в русском языке лучше поясняют назначение каждого типа профиля:

1.  СD — ПП (профиль потолочный).

2.  UD — ПНП (профиль направляющий потолочный).

3.  CW — ПС (профиль стоечный).

4.  UW — ПН (профиль направляющий).

Существует две дополнительные разновидности профиля: ПУ — профиль угловой и ПМ — профиль маячковый. Они предназначены для штукатурных работ и при сборке конструкций из ГКЛ не используются.





Основные типоразмеры профиля и их применение



В строительной практике применяемые профили принято объединять в комплекты. Размеры направляющего и стоечного профилей по ширине всегда равны между собой, они определяют номер комплекта: 27, 50, 75 и т.  д. Так, упоминание о 27-м комплекте дает точно понять, что речь идет о потолочном каркасе из профилей CD 60×27 и UD 27×28, а услышав о комплекте номер 100, опытный мастер всегда поймет, что имеется в виду каркас для сдвоенной перегородки из профилей UW 40×100 и CW 100×50.

Под профилями для стен подразумевается весь сортамент марок CW и UW, то есть комплекты 50, 75, 100, 125 и 150. Ширина стенового профиля определяет толщину перегородки или фальшстены без учета обшивки ГКЛ и слоя отделки.

Для потолочных работ обычно применяется комплект UD-27. В сборке каркасов стен такой профиль почти никогда не задействован, за исключением редких случаев, когда вес стены и нагрузка на нее минимальны, либо нужно сохранить полезную площадь помещения.

Самый маленький комплект имеет номер 17 и состоит из профилей CD 47×17 и UD 17×18. Это очень тонкий и легкий профиль, его основное предназначение — сборка каркаса для рельефных элементов с высокой детализацией, как правило, на нижних ярусах подвесного потолка. Использование этого профиля существенно снижает нагрузку на подвесную систему и дает возможность изготавливать более мелкие фигуры. Комплект также может быть использован для оформления ниш, полок и всевозможного декора, единственное требование: конструкция из 17-го комплекта не должна испытывать каких либо других приложенных нагрузок, кроме собственного веса, другими словами — она не должна быть ответственной.





Специальные виды профиля



Имеется достаточно большое количество профилей специального типа. Наиболее обширная категория — профили марки UA. В нее входят все размеры профиля UW, однако толщина металла составляет 2 мм. Профиль применяется для сборки каркасов стен и перегородок, испытывающих в эксплуатации экстремальные нагрузки. Это относится к конструкциям с трехслойной обшивкой или стенам с подвесом тяжелой корпусной мебели, традиционно UA применяют вместо деревянных брусьев для укрепления проемов. Примечательно, что из профиля UA можно изготавливать как направляющие, так и стоечные элементы каркаса.

В каркасе стен и потолков с выпуклой или вогнутой основной плоскостью используются гибкие разновидности профилей СD 60х27 и UA комплектов номер 50, 75 и 100. Заменять гибкий профиль самостоятельно нарезанной «змейкой» не рекомендуется: в отличие от подобных изделий, заводской профиль имеет соединения между сегментами, они придают конструкции большую жесткость и образуют более равномерную дугу при сгибании.

Гибкие профили хорошо изгибаются только в продольном направлении, образуя искривленную основную плоскость. Например, с помощью гибкого UA-профиля можно изгибать стену только по вертикали. Функцию поперечного изгиба имеет профиль Knauf Sinus для комплектов 50, 75 и 100.

Остался без упоминания профиль марки MW, который по сути своей есть сдвоенный стоечный профиль для стен. Он применяется совместно с комплектами 75 и 100, отличается от обычного стоечного профиля больших размеров тем, что имеет центральную продольную перегородку. Благодаря ей каркас получает дополнительную осевую прочность и лучше изолирует шумы конструкционной и вибрационной природы. При установке профиль всегда ориентируется поперек перегородки, обшивка к центральной полке не крепится. Профиль MW часто ошибочно используют вместо поперечно-сдвоенных профилей СW-100, предназначенных для придания высокой диагональной жесткости.





Особенности штамповки профиля



Наиболее очевидное отличие профилей разных производителей — индивидуальная схема гибки и штамповки, которой определяется расположение ребер жесткости и наличие дополнительных опций.

Стоечный профиль, к примеру, может иметь высокое разнообразие технологических вырезов на центральной полке. Отгибая лепестки, можно получить отверстия для прокладки коммуникаций в стенах, либо использовать отогнутые элементы для временной фиксации соединительных перекладин.

Есть и более экзотичные особенности: например, профили Gyproc имеют рельефную поверхность, которая позволяет обходиться без скрепления стоек с направляющими, но при этом стойки лишены привычной многим возможности скользить и свободно перемещаться внутри направляющих.





Толщина металла и виды покрытий



Оригинальный профиль изготавливается из холоднокатаных стальных листов толщиной не менее 0,6 мм. Это по нормативам, а на практике такое постоянство встречается лишь у  известных брендов. Толщина профиля может быть заниженной производителем вплоть до 0,45 мм, что не всегда плохо. Например, более легкий профиль снижает нагрузку на подвесы, в то же время качество фиксации самореза в тонком металле не дает закрепить на каркасе что-либо кроме листовой обшивки.

Традиционно профили обрабатывают оцинкованием, за качество которого можно ручаться только при наличии сертификата на продукцию. Дополнительно для профилей, эксплуатирующихся в экстремальных условиях, предусмотрены полимерные защитные покрытия, но это редкое исключение. Гораздо чаще можно встретить профили, окрашенные в разные цвета, но это не более чем сигнальная окраска для визуального обозначения разнородных элементов каркаса.



http://www.rmnt.ru/ — сайт RMNT.ru



Какой профиль лучше для гипсокартона?

Какие бывают виды профилей для гипсокартона? Какое предназначение у каждого из них?

Металлические профиля для гипсокартона можно разделить по форме изготовления:

  • направляющие U-образные — с прямыми боковыми полками:
  • несущие C-образные — с загнутыми краями на боковых полках:

Для потолочных каркасов применяются 2 вида профилей:

  • классические профиля (Лайт) — пристенный (направляющий) профиль UD 27х28 и несущий профиль CD 60;
  • эконом-профиля — пристенный профиль UD 17х25 и несущий профиль CD 47.

Между собой эти два вида отличаются только размерами и толщиной стенки. Так Лайт-профиль CD 60

изготавливается из стальной ленты толщиной 0.5-0.8мм, а эконом-профиль катают из стальной ленты толщиной 0.4-0.5мм. Направляющие профиля обеих видов профилей также имеют соответственно разную толщину стенки.

Этот вид профилей используется как для подвесных потолков, так и для фальшстен.

Для фальшстен и межкомнатных перегородок используются направляющие и стоечные W-профиля. По внешнему виду они похожи на потолочные, только имеют свои размеры.

Толщин­а стенки таких профилей — 0.5-0.8мм. Иногда такие профиля применяются и для устройства подвесных потолков. Преимущество использования такого каркаса заключается в том, что его можно использовать в помещениях со слабым или не стабильным потолком, так как крепится каркас только к стенам.

Для усиления дверных проемов в перегородках применяются также усиленные профиля,

имеющие толщину стенки 2мм. Они устанавливаются вместо стоечных CW профилей с обеих сторон проема и создают дополнительную жесткость перегородки. Ширина основной полки, так же как и несущих профилей, соответственно — 50, 75 и 100мм.

Существуют также профиля для создания арочных конструкций.

Он­и есть разных видов и практически каждый брендовый производитель выпускает их разными по форме.

Какой будет лучшим вариантом для подвесного потолка из ГКЛ?

Исходить нужно из обстоятельств:

  • если у вас крепкое стабильное перекрытие и в подвесном потолке планируются точечные светильники — выбираете Лайт-профиля;
  • если высота потолка имеет значение и вы хотите толщину подвесной конструкции сделать минимальной (тонкой) — устанавливаете эконом-каркас;
  • если, к примеру, в потолке слабо держатся дюбеля или потолок не стабильный (например в мансарде), или так случилось что остались профиля для перегородки — каркас для потолка можно набрать из стеновых профилей.

Какой профиль лучше для гипсокартона?

Лучше использовать профиля с толщиной стенки не менее 0.55мм. Если стенки тоньше, то саморезы в них держатся слабо и бывает что прокручиваются и не прижимают гипсокартон к металлу.

Профиль для гипсокартона размеры и виды достоинства и недостатки

Применение гипсокартона в отделочных работах имеет массу преимуществ перед использованием других способов оформления черновых поверхностей. Практичность в эксплуатации панелей, их идеальная геометрия и легкость в монтаже – вот основные качества, определившие популярность данного материала. Но, оптимальная конфигурация такой отделки возможна только при условии, что выбран подходящий профиль для гипсокартона размеры и виды которого сегодня представлены на строительном рынке в большом ассортименте.

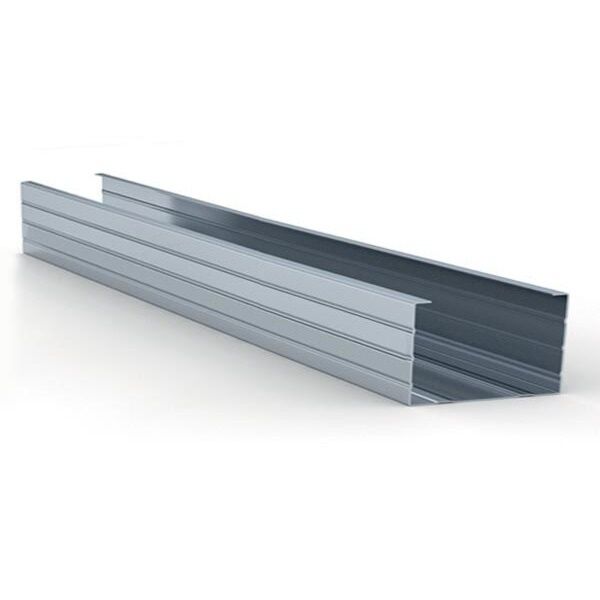

Стоечный профиль

Данный профиль имеет сечение в форме швеллера, а главным элементом его выступает спинка, расположенная под прямым углом относительно вогнутых полочек. Независимо от того, какая применяется модель, ширина полок составляет 5 см. Но, сама спинка может иметь разные размеры – от 5 до 10 см. По этому показателю и классифицируется стоечный профиль для гипсокартона, с точки зрения его типоразмера. Существует, к примеру, маркировка ПС50-100, в соответствии с которой можно определить, что ее полки имеют размер 5 см, а спинка 10 см. Но фактическая ширина полки может отличаться от заявленной на 1-2 см. Это надо иметь в виду, планируя монтаж с высокой точностью.

Полки у такого профиля снабжены тремя канавками на протяжении всей длины направляющего элемента. Первая предназначена для стыка гипсокартонных листов, а другие две обеспечивают центровку метизов. Также предусматриваются специальные выемки, в которых можно прокладывать коммуникационную проводку. Для этой цели профиль кнауф для гипсокартона имеет два отверстия размером 3,3 см. Их можно использовать как раз для монтажа инженерных систем внутри облицовочных и перегородочных ниш.

К преимуществам данного вида профиля можно отнести универсальность применения. Его форма подходит для большинства монтажных конфигураций – в том числе для работы с двойными панелями. К плюсам, следует отнести и расширение функциональных возможностей стоечной системы за счет прокладки кабелей, труб и проводов. Это можно выполнить и в обход профилей, однако наличие специальных приспособлений в самой направляющей экономит и время, и силы при выполнении данной операции. В зависимости от используемой модели мастер может добиться и высокой точности при монтаже. Например, упомянутые профиля кнауф позволяют реализовать плотную стыковку без деформирования и зазоров.

Если говорить о минусах, то они относятся к ограничениям конфигурации монтажа – обычно в местах, где требуется выполнение более компактной установки листов.

Вернуться к содержанию

Направляющий профиль

Модели профилей направляющего типа отличаются П-образной формой и предназначены для использования в качестве основного каркаса для стоечного приспособления. В некоторых случаях такие устройства применяют для обеспечения перемычек между другими профилями в несущих конструкциях для облицовок и перегородок. Что касается размеров, то профиль направляющий для гипсокартона имеет примерно такие же полки, как и в случае с полочными аналогами – ширина 4 см, а размер спинки обычно составляет 5-10 см. Монтаж элемента производится вместе с соответствующим по типоразмеру смежным профилем.

Направляющие также имеют готовые отверстия диаметром 0,8 см в стенке. Они нужны для внедрения дюбелей, что значительно упрощает процесс фиксации каркаса к несущей основе. Если же профиль направляющий для гипсокартона не имеет специальных отверстий для дюбелей, то можно проделать их самостоятельно в стене профиля при помощи дрели.

К плюсам можно отнести сохранение базовых функциональных возможностей стоечного профиля. Это прочность основания, возможности прокладки коммуникационных линий, гибкость в процессе монтажа и точность при формировании стыков.

По большому счету профиль направляющий для гипсокартона является вспомогательным и его редко используют в качестве самостоятельного элемента, что и является его главным минусом.

Если планируется сложная система, на которую нужно монтировать тяжелые гипсокартонные панели, этот вариант может стать оптимальным выбором для укрепляющей основы несущего каркаса. Остальное зависит от конкретного исполнения. Наиболее качественные профили этого типа выполняются из оцинкованной стали.

Вернуться к содержанию

Профиль потолочный

Такой профиль, как и стоечный, имеет С-образную форму и применяется в создании каркасов для облицовочных поверхностей и подвесных потолков. Каждая полка имеет по три гофрированных канавки, которые выступают ребрами жесткости. Имеет потолочный профиль и гофры в стенках – один проходит по центру, а два по краям. В свою очередь, края элемента вогнуты в центр, благодаря чему он может висеть на подвесах с зажимами.

Широкая стенка по размеру может достигать 6 см и выступать удобной основой для фиксации гипсокартонных панелей разной формы и типоразмера.

Стоит выделить одну разновидность такого профиля – это направляющая система, которая применяется в монтаже каркаса одноуровневых потолков подвесного типа. При необходимости такую конфигурацию можно использовать и в установке основы под облицовку. В данном случае размер профиля под гипсокартон может также соответствовать стандартным форматам – 5 см по ширине и от 5 до 10 см в спинке. При этом в стенке предусматриваются отверстия на 0,8 см, которые удалены друг от друга с шагом в 25 см.

Модель ориентирована специально на крепление к потолку, поэтому она наделена высокой прочностью и автономностью в эксплуатации. Об этом свидетельствует и наличие гофр, придающих системе дополнительную надежность. Также потолочный профиль для гипсокартона размеры и виды которого могут отличаться, обычно предполагает более широкий спектр методов установки. Кроме обычных дюбелей, мастер может использовать специальные зажимы, соединяющие элементы и подвесы.

К недостаткам данного типа профиля можно отнести специфическую форму, которая ограничивает спектр применения.

Вернуться к содержанию

Угловой профиль

Модели углового типа используют для обеспечения защиты внешних углов обшивки от физических повреждений. Сечение такого элемента реализуется с острым углом до 85°, что позволяет выполнять плотную фиксацию к поверхности угла облицовки. Можно использовать такой профиль для перегородок из гипсокартона, где также будет выполняться защитная функция. Полки в данном случае отличаются наличием перфорации с отверстиями диаметром 0,5 см. В процессе монтажа допускается проникновение шпаклевки в эти отверстия, что придает дополнительной прочности фиксации каркаса с поверхностью облицовки.

Если рассматривать этот профиль в качестве защитного элемента, то среди плюсов можно отметить надежность крепления, предотвращение деформации конструкции, сохранение декоративных качеств гипсокартонных панелей и поддержание целостности облицовки или перекрытия. Поскольку используются металлические элементы, также обеспечивается долговечность самого профиля. Особенно если он выполнен из оцинкованной стали. Это практичное и простое решение, за что и ценится специалистами.

Минусов у таких профилей немного – качественное изделие стоит недешево, но в отличие от пластиковых аналогов более ответственно выполняет свои задачи.

Вернуться к содержанию

Маячковый профиль

Элементы маячкового типа обычно применяются для выполнения функции направляющих в процессе отделки поверхностей. Надо учитывать, что профиль для гипсокартона размеры и виды которого могут отличаться, используют для разных целей в зависимости от формата. Обычно по длине такие модели составляют не более 3 метров. В данном случае профиль подходит для работы с откосами и другими поверхностями, которые формируются из гипсокартона.

Отличаются элементы и по толщине. Чем выше этот показатель, тем надежнее получится конструкция. Оптимальные размеры профиля для работы с облицовкой предполагают толщину в 0,6-1 см. Но для криволинейных поверхностей желательно использовать элементы с наименьшей толщиной. Это облегчит и монтажные работы, и позволит органично выполнить стыковку компонентов конструкции.

Такие модели отличаются легкостью в установке и не требуют специальной подготовки. Их можно использовать и в работе с настенной облицовкой, и при оформлении панелями потолка. После завершения монтажа они не требуют извлечения, при этом выполняя профилактическую функцию относительно разрушения и деформации стен.

В зависимости от того, какой именно используется профиль для гипсокартона размеры и виды его могут обусловить и ряд негативных факторов. Например, 3-метровые планки могут деформироваться в процессе перевозки. Также следует осторожно подходить к выбору специальных штукатурных профилей для маячков, поскольку они редко отличаются прочностью.

Вернуться к содержанию

Виды используемых крепежей

Существует множество разных конфигураций монтажа профилей, поэтому и способы их фиксации различаются. Наиболее распространены метизы в виде шурупов по металлу, саморезов и дюбелей – это основа, которая применяется для крепления большинства профилей, в том числе стоечных и направляющих. Для работы с угловыми и потолочными конструкциями применяются более сложные средства фиксации. В таких операциях на помощь приходят так называемые крабы, специальные подвесы и зажимы – это относится к потолочным профилям.

В зависимости от конструкции могут различаться и сами подвесы. Например, фиксация к несущей основе осуществляется посредством прямых подвесов с зажимом. В свою очередь, такие элементы крепятся к профилю с помощью винтов типа LN. Специально для крепления угловых профилей применяются соединители, которые обычно входят в комплектацию подвесных потолков. В остальных случаях также используют саморезы и дюбеля подходящих типоразмеров.

Вернуться к содержанию

Заключение

Установка гипсокартона не является самой трудоемкой операцией в облицовочных мероприятиях, но она требует тщательных расчетов и точности исполнения. По этой причине выпускаются профили для гипсокартона разных форм и типоразмеров, чтобы у пользователя была возможность реализовать наименее затратный, но долговечный и качественный монтаж. Свой вклад в оптимизацию монтажного процесса вносят и элементы крепежа, которые предусматривают минимальное вмешательство в стеновую нишу, но при этом наделяют обшивку надежностью.

Не нашли ответов в статье? Больше информации по теме:

Виды профилей для гипсокартона и их назначение

Крепление потолочного профиля с помощью прямого подвеса

Что касается жесткости, то стенки плоскостного профиля изготавливаются шириной от 0,4 до 0,6 мм. Ориентировочная стоимость UD длиной 3 метра и толщиной 0,5 мм составляет порядка 1-1,5$, для несущего профиля CD с такими же параметрами – 1,5-2$.

Полезный совет! При использовании плоскостного профиля для обшивки стен можно сэкономить на этом материале, используя планки с минимальной толщиной. Но ни в коем случае не следует применять его для обшивки потолка. Плоскостной профиль, применяемый на потолках, держит постоянную нагрузку, поэтому его толщина должна быть 0,5-0,6 мм.

Варианты монтажа каркаса из различных видов профилей

Арочный профиль для гипсокартона: характеристики

В последнее время в современном ремонте все чаще прибегают к оформлению дверных проходов в виде арок из гипсокартона. Арочные конструкции сегодня пользуются особой популярностью. Они могут выступать в роли дверного прохода или быть частью гипсокартонной перегородки функционального и декоративного плана.

Кроме этого не меньшую популярность сегодня имеют сложные фигурные потолочные конструкции. Чтобы создать арку или фигурный потолок вам понадобятся не только специальные инструменты, но и материалы.
Возведение подобных гипсокартонных конструкций требует наличия специального металлического или полустойкого профиля – арочный профиль.

О разнообразии

При конструировании различных устройств из гипсокартона, особенно арок или криволинейных конструкций, всегда монтируется каркас. Главным элементом любого каркаса выступает металлический профиль.
На современном строительном рынке можно найти следующие виды профилей:

направляющий. Из него формируют основу каркаса по всему периметру монтажных работ; стоечный. Данный профиль используется в качестве стабилизации всего устройства для обшивки гипсокартонными листами. Из них также формируют перемычки; потолочный. Такой профиль применяется при создании подвесного потолка из гипсокартона; арочный. Данный профиль используется только в ситуации, когда предполагается создание арок, полуарок и других криволинейных или фигурных конструкций. Профиля

Как видим, виды металлических профилей бывают самыми разнообразными и использовать их нужно только для формирования конкретных гипсокартонных устройств. Если же применять профиль не по назначению, то создание некоторых элементов будет просто невозможным. Сегодня мировым производителем гипсокартона и всех сопутствующих ему материалов для монтажа и отделки является немецкая фирма Кнауф. Компания Кнауф занимается производством всех вышеописанных видов профилей. При этом качество ее продукции остается на протяжении многих лет на достаточно высоком уровне. Вместе с тем, отечественные производители приближаются к уровню качества Кнауф, а некоторые изготовители даже находятся с ней на одном уровне. Поэтому при выборе производителя изделий для проведения ремонтных работ необходимо руководствоваться собственными предпочтениями и финансовыми возможностями.

Обратите внимание! Если гипсокартон и отделочные материалы (шпаклевка и т.д.) производства Кнауф, то и все виды каркасных элементов, включая арочный профиль, лучше всего покупать этой же марки.

Профили для гипсокартона: виды, размеры и назначение

Гипсокартон – современное отделочное средство, которое завоевало свою популярность благодаря отличным техническим характеристикам. Его можно монтировать на любые поверхности.

Материал крепят двумя способами: с помощью клеевой смеси и на каркас. Последний метод наиболее распространенный. Он позволяет быстро и качество скрыть неровности облицовываемой плоскости. В работах используют специальные металлопрофили. Они служат основанием для монтажа ГК.

Виды профилей для гипсокартона и их назначение разные. Все зависит от типа выполняемой отделки.

Сфера применения

Виды профиля под гипсокартон разнообразны. Каждый из них имеет свое предназначение. Изделия используют для сооружения таких конструкций:

подвесных потолков; межкомнатных перегородок; стен с утеплением.

Металлопрофиль применяют в изготовлении декоративных конструкций: арок, колонн и прочего. Также он станет незаменим в выравнивании любой поверхности.

Технические характеристики металлопрофилей

Материал изготавливают из оцинкованной стали. Толщина листа составляет 0,6 мм. Технология производства – холодная прокатка. Изделие наделено отличными техническими характеристиками:

прочностью; долговечностью; износостойкостью; влагостойкостью; устойчивостью к воздействиям агрессивной среды.

Профили для гипсокартона (виды могут быть разными) дополнительно покрывают цинком. Это помогает защитить изделия от коррозии.

Разновидности изделий

Чтобы конструкция из ГКЛ была прочной, используют профили для гипсокартона. Виды элементов:

направляющие; стоечные; угловые; арочные.

Направляющие профилидля гипсокартона (виды и характеристики отличаются в зависимости от типа изделия) могут быть потолочными и плоскостными. Стоечные направляющие называют стеновыми.

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 — по металлу; 2 — по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Направляющие для гипсокартона. Виды и для чего используются

Задумав делать ремонт самостоятельно, вовсе не обязательно прибегать к услугам профессионалов или самому иметь строительное образование. С возведением гипсокартонных конструкций может справиться и новичок в ремонтных делах, достаточно хорошенько изучить тему. Что для этого необходимо? В первую очередь набор инструментов, а во вторую — сами материалы. Помимо ГКЛ потребуются направляющие для гипсокартона, которые и станут основой конструкции. Будь это арка, выступ, перегородка между комнатами или колонна, обязательно потребуются металлические профили. Какие их разновидности бывают и как правильно соорудить каркас для гипсокартона?

Разновидности профилей

Вне зависимости от разновидности, профиля для стен и потолков, как правило, имеют толщину 0,55 — 0,8 мм и изготовлены из стали. Внешне направляющие представляют собой прочные металлические рейки, за счёт чего активно применяются в строительстве. Такие рейки используют, чтобы укрепить гипсокартонные конструкции, избегая их излишнего утяжеления. В зависимости от цели использования направляющие для гипсокартона делятся на несколько разновидностей:

Направляющий профиль для перегородок (ПН). Профиля этого типа имеют характерную форму в виде буквы П. Высота кромок составляет 40-45 мм, а сами направляющие делятся по ширине от 50 мм до 100 мм. Основные размеры профилей: 50х40 мм, 65х40 мм, 75х45 мм, 100х40 мм. Значения указывают на ширину спинки и полки соответственно. В каждой направляющей есть готовые отверстия для дюбелей 8 мм в диаметре. Длина ПН стандартна — 3 м. Направляющие — основа каркаса для гипсокартонных перегородок, рейки крепятся к поверхности пола и потолка по предварительно нанесённой разметке. Только после этого монтируются вертикальные стоечные профили.

Профиль для крепления гипсокартона: шаг какой, чем крепить правильно, расстояние между, через какое прикрутить

Гипсокартон – это отличный материал, который поможет сделать потолок ровным, красивым и практичным В настоящее время, благодаря новым технологиям, сделать ремонт в своем доме стало намного проще. Такой материал, как гипсокартон, применяется очень широко в строительстве. Используя его можно легко произвести облицовку стен, возвести межкомнатную перегородку, и сделать монтаж подвесного потолка . Большим плюсом является и то, что он не токсичен, не имеет вредных веществ и запаха. Поэтому идеально подойдет, если вы за экологическое строительство. Гипсокартон может принимать любую форму, что дает широкие возможности в его применении для ремонта.

Шаг профиля для гипсокартона: необходимые принадлежности

Приняв решение использовать гипсокартон в строительстве, нужно все изучить перед этим, чтобы в дальнейшем избежать всех дефектов. Шаг профиля для гипсокартона может быть разным. Какое расстояние выбрать решать мастеру, но специалисты рекомендуют крепить лист к каркасу с шагом в 25 сантиметров для прямых поверхностей, а для кривых поверхностей – 15 сантиметров. Такое расстояние позволит сделать поверхность более ровной и добиться желаемого результата, даже если ремонт будет выполнен не специалистами, а собственными силами.

Перед тем как устанавливать гипсокартон на потолок, следует заранее сделать замеры потолочной поверхности и подобрать качественные инструменты для проведения ремонтных работ

Если вы натяните нитку через комнату по периметру, то работать будет гораздо легче.

Необходимые инструменты и материалы для сооружения каркаса и крепления гипсокартона :

Чтобы сделать поверхность ровной необходимо иметь уровень для строительных работ; Обязательно пригодится рулетка и малярный шнур, для точного измерения в вертикальном положении профиля; Ножницы для резки метала; Дрель и шуроповерт; Несколько металлических шпателей разных размеров для швов; Валик, для грунтовки и окрашивание стен.

Имея все такие необходимые материалы можно приступать к работе. При монтаже гипсокартонных сооружений могут понадобиться и другие материалы, их будете приобретать уже в ходе работы.

Какой бывает гипсокартон

Все виды гипсокартона обладают прекрасными звукоизоляционными свойствами, а также высокой экологичностью и негорючестью. Гипсокартонные плиты способны поглощать из воздуха избыток влаги либо возвращать влагу в сухой воздух. В помещениях, отделанных гипсокартоном, всегда дышится легко.

С помощью гипсокартона можно создавать современные многоуровневые потолки, а также причудливые межкомнатные перегородки со всякими полочками или нишами. Гипсокартон поможет сделать дизайн вашего интерьера уникальным, воплотив вашу сокровенную мечту. Про отделку стен гипсокартоном читайте здесь , а потолка вот здесь .

В основу гипсокартона, как нетрудно догадаться исходя из названия, входит гипс, который облицован плотным картоном. Так как пространство между картонными слоями заполнено гипсом, лист не горит, а лишь слегка обугливается. Специальные присадки, которые производители гипсокартона добавляют в смесь, придают ему плотность и высокую прочность. Картон служит своеобразным каркасом, дополнительно усиливающим материал. Картонную оболочку обрабатывают специальной бактерицидной смесью, защищающей от появления и дальнейшего размножения плесени или грибка. Безусловным преимуществом гипсокартонных листов является их ровная поверхность, которая облегчает дальнейшую отделку: окраску конструкций, оклеивание обоями и прочее.

Помимо обычного гипсокартона в продаже имеются также влаго- и огнестойкие плиты. Обычные гипсокартонные листы используются чаще всего для установки межкомнатных перегородок, потолков, при отделке стен внутри помещения. Влагостойкий гипсокартон отличается пониженным водопоглощением. Его используют для отделки санузлов, ванных комнат и кухонь. Огнестойкий гипсокартон применяют в помещениях, где требуется высокая пожаробезопасность.

Особенное свойство гипсокартонной плиты состоит в том, что ей можно придать абсолютно любую форму. Данный факт создает неограниченный простор для фантазии дизайнера. Можно смастерить арку, колонну, купольное покрытие, разнообразные искривленные переходы между плоскостями. Все виды гипсокартона во влажном состоянии очень пластичны, а при высыхании они сохраняют форму, которую ему придали.

Для монтажа гипсокартонных плит на каркасе используют шуруповерт. Пространство внутри конструкции при необходимости заполняется коммуникациями (сетями и кабелями). Все эти характеристики делают данный материал весьма востребованным в строительной сфере.



Самые интересные записи по теме:


Виды профиля для монтажа гипсокартона

Элементы каркаса.


  Для выполнения работ, связанных с использованием гипсокартона, помимо листов стройматериала требуются различные сопутствующие элементы. К ним относятся разные виды профилей, каркаса, крепежных элементов, разнообразные клеи и мастики. Кроме основных элементов, мы рассмотрим и материалы для окончательной отделки изделий из гипсокартона.

  Для устройства конструкций из гипсокартона в Санкт Петербурге необходимо сделать «скелет», на который монтируются листы материала и который фиксируется на несущей поверхности. В зависимости от условий и задачи строительства данный каркас изготовляется из металла или дерева. Каждый из этих материалов имеет свои плюсы и минусы, которые мы подробно рассмотрим.

  Деревянный каркас является наиболее простым и дешевым вариантом конструкции.
  Дерево достаточно легко обрабатывается, по стоимости оно намного дешевле металлических профилей. На рынке строительных материалов имеется множество разновидностей пиломатериалов. Самым распространенным является рейка размерами 40  на 40 мм, этот размер практически идеально подходит для выполнения всех несложных работ с гипсокартоном. Дерево, использующееся для каркаса, должно быть хвойных пород. Для придания ему большей устойчивости к агрессивному воздействию окружающей среды (высокой влажности, холоду, насекомым) его обрабатывают пропитками для дерева.

  Применяют деревянный каркас в помещениях с нормальной или пониженной влажностью. Недостатком конструкций из дерева являются его уязвимость к температурным изменениям, многочисленным древесным паразитам, грызунам и относительная недолговечность, дерево может рассохнуться, набухнуть или сгнить, потеряв при этом большую часть своей конструктивной прочности. В отличие от металлических профилей дерево практически невозможно гнуть или выполнять из него сложные элементы каркаса, необходимые для многоуровневых или сложно выгнутых поверхностей, поэтому деревянный каркас применяется в работах, не требующих конструктивных сложностей: облицовка стен, одноуровневые потолки, укладка напольного покрытия.

  Металлический каркас для гипсокартона, состоящий из различного вида профилей, имеет множество деталей, которые применяются для всех видов работ по гипсокартону. Рассмотрим их более подробно.

   Металлические детали каркаса для гипсокартона изготовляются из стальных полос толщиной 0,55–0,8 мм холоднокатаным способом. В дальнейшем готовые изделия оцинковываются и на плоскостях выполняются гофры — продольные ребра жесткости, увеличивающие механическую прочность изделия. В результате получается достаточно легкое, но прочное изделие, имеющее стойкое антикоррозийное покрытие. Цинк на воздухе покрывается слоем углеродного соединения, которое отлично защищает материал от агрессивного воздействия окружающей среды. Повредить такое покрытие может разве что концентрированная кислота. Так как цинк покрывает металл сверху, нет нужды заботиться о местах откуса профиля, антикоррозийный слой прикроет уязвимую сталь.

  Первый из видов профиля — это стоечный профиль для гипсокартона. Он используется как вертикальная стойка для каркаса. В сечении этот профиль имеет вид буквы «П». В нем есть спинка и две полки, которые загнуты под углом 90° к спинке. По всей длине полок проходят три бороздки, центральная служит для указания места стыка гипсокартонных листов, боковые — для удобства вворачивания шурупов. В спинке имеются отверстия диаметром 33 мм, необходимые для прокладки различного вида кабелей, обычно они расположены ближе к торцам, хотя при необходимости можно просверлить их и самостоятельно. Этот вид профиля имеет маркировку ПС и различные размеры спинок — от 50 до 100 мм, но можно заказать любой размер.

  Ширина полок у всех видов стоечного профиля — 50 мм (это стандарт). Длина этого металлоизделия также стандартна и составляет 3 м, однако есть и полутораметровые, и шестиметровые изделия. При недостатке длины они скрепляются между собой специальными удлинителями, ну а с уменьшением размеров проблем немного — достаточно отрезать излишек специальными ножницами. Маркируется изделие так: сначала указывается вид профиля — ПС, потом — ширина спинки, а затем — и полки. Надпись на изделии ПС100/50 означает, что перед нами стоечный профиль с шириной спинки 100 мм, полки — 50 мм. Стоечные профили устанавливаются в направляющие профили, при этом используются саморезы или шурупы.

  Профиль направляющий для гипсокартона — следующий вид элемента каркаса. Служит для монтажа направляющей основы для стоечных и потолочных профилей, а также для изготовления различного вида перемычек между  другими профилями. Это необходимо,  когда монтируется какая-либо сложная конструкция, например, обходится стенная ниша или дверная коробка. Профиль имеет вид буквы П, но немного отличается  от стоечного. Размеры его полок всегда одинаковы и равняются 40 мм, что дает возможность крепить листы гипсокартона прямо к ним. Спинки на правляющего профиля имеют различные размеры, строго соответствуют аналогичным у стоечного профиля. Маркируются точно так же, только вместо буквы С используют букву Н, размер полки будет не 50, а 40 мм. Вдоль всей спинки профиля проходят два ребра жесткоясти для придания ему дополнительной механической прочности, также по всей длине спинки проходит ряд отверстий под дюбеля диаметром 8 мм для крепления к несущим перекрытиям, но при необходимости можно проделать их столько, сколько нужно.

  Профиль потолочный применяется для монтажа различных видов потолочных конструкций. Он имеет структуру швеллера, но его кромки полок загнуты для обеспечения крепления потолочных подвесов. И спинка, и полки потолочного профиля имеют по три канавки для придания дополнительной жесткости его плоскостям и для удобства вворачивания шурупов без предварительного сверления. Потолочный профиль имеет маркировку ПП и стандартный размер 60/27 мм.

  Профиль направляющий потолочный. Предназначен для соединения с потолочным профилем. Монтируется по периметру помещения, обеспечивая опору для конструкции и проведения ее на одном уровне в одной плоскости. Стандартные размеры и обозначение — ПНП 28/27. В спинке профиля через каждые 250 мм расположены восьми-миллиметровые отверстия для крепления его дюбелями к несущему перекрытию.

  Профиль угловой (ПУ) необходим в местах, где гипсокартонные поверхности сходятся под углом. Предназначен для защиты хрупкого материала от механического воздействия и для придания структуре угла геометрически правильных очертаний. Это изделие имеет вид двух плоскостей под углом 85° друг к другу, перфорировано по всей длине отверстиями диаметром 5 мм для надежного сцепления с клеящим составом, при помощи которого уголок фиксируется на гипсокартоне. Помимо классического уголка из оцинкованного металла, это изделие может быть алюминиевым. Его размеры стандартны — 25 на 25 мм при длине 3 м. Существует также пластиковый арочный уголок, который предназначен для выравнивания краев самых причудливо изогнутых криволинейных плоскостей.

  Маячковый профиль — Т-образный профиль, состоящий из одного листа металла, изогнутый  так, что образует краями плоскость и выступающее ребро посередине. При помощи этого профиля выполняется подготовка стены к выравниванию штукатуркой или гипсокартоном.

  При необходимости создания изогнутых металлических профилей, например для монтажа арочных проемов или дизайнерских украшений, из потолочного профиля изготавливается арочный профиль. Делается это просто: при помощи ножниц по металлу на полках профиля режутся поперечные разрезы до спинки на расстоянии 5–6 см друг от друга. Полученную таким образом «змейку» можно изгибать под нужным углом, а профиль сохранит необходимую жесткость для крепления к нему гипсокартонных листов. Помимо арочных профилей, необходимых для крепления гипсокартона, существует и арочный профиль для наружного крепления, предназначенный для защиты кромок гипсокартонных углов и для облегчения декоративной отделки готовой конструкции.

Виды профилей для гипсокартона

Профили для установки гипсокартона делают из прочной оцинкованной стали толщиной 0,4-0,65 мм в зависимости от места назначения и установки. Изделие используют для организации или выпрямления стен в жилых, офисных и коммерческих пространствах. Они оптимальны, если нужно организовать кладовую или гардеробную, выделить спальню или кабинет в общем пространстве. В этой статье мы опишем, какие виды профилей для гипсокартона бывают.



Основные виды профилей из гипсокартона



Качественный профиль для гипсокартона используют для создания надежного и устойчивого каркаса для обшивки стен или перегородок. В дальнейшем на него крепят листы гипсокартона. Таким способом можно за минимальное время организовать отдельное помещение. В данном виде работ необязательно дополнительно согласовывать свои действия с контролирующими органами. Выделяют следующие стандартные размеры и виды профилей для гипсокартона:

Потолочный ПП ширина спинки 60 мм
высота полки 27 мм
длина 3000 мм
Направляющий ПН ширина основания — 50, 65, 75 или 100 мм
длина 3000 мм
высота полки (боковой части) 40 мм
Стоечный ПС ширина основания — 50, 65, 75 или 100 мм
длина — 3000 мм
высота полки — 50 мм
Угловой УШ длина 3000 мм
сечение 2х25х0,4 мм, 31х31х0,4 мм
Маячковый ПМ длина 3000 м
сечение 22х6, 23х10 мм

По запросу клиентов изготавливаем профиля под размер — более 3000 мм. Выбор профиля зависит от места установки, типа каркаса и необходимой жесткости конструкции. Благодаря использованию алюминиевых стоек и уголков можно создать утепленные стены с укладкой минеральной ваты. Для декоративных целей достаточно элементов небольшой толщины.



Виды и назначение профиля



Гипсокартонные конструкции создают при помощи каркаса, который выполняется из металлических профилей. Они отличаются не только по типу и размеру, но и назначению. Можно выделить следующие виды профилей для гипсокартона и их назначение:

Потолочный ПП Применяется при обустройстве подвесных многоярусных потолков со встроенными осветительными приборами
Направляющий ПН По внешнему виду профиль выполнен в виде планки буквой «П». Используется при сооружении металлического скелета, когда нужно организовать фальш-стены. Подходит для обустройства перегородок разной толщины.
Стоечный ПС Металлическая планка используется для изготовления каркаса под обустройство гипсокартонной фальш-стены. Также его применяют для выравнивания стен в помещении по каркасной технологии.
Угловой УШ Используется преимущественно для организации защиты гипсокартонных углов от ударного и физического воздействия. Продлевает срок службы конструкции.
Маячковый ПМ Используют в процессе оштукатуривания стен для создания ровной поверхности независимо от длины стены.



Особенности применения профиля



Применение профилей для гипсокартона будет широким в зависимости от типа, толщины и основных габаритов. Допускается следующее использование профилей:

  • организация стен для разделения офисного пространства;
  • обустройство высоких перегородок;
  • создание акцентной стены в просторном помещении стиля лофт;
  • организация отдельного помещения для хранения личных или сезонных вещей, строительных материалов;
  • выравнивание стен в помещении, если на них не планируется крепление тяжелых навесных элементов — полок или шкафов.

В зависимости от свойств профиля и листов гипсокартона можно создать как идеально ровное основание, так и обустраивать криволинейные конструкции. Также допускается установка освещения через технологические отверстия. После выполнения работ поверхность из гипсокартона можно оштукатурить или покрасить.

Дополнительно при выполнении работ выбирают крепежные элементы. Это могут быть саморезы по металлу, одноуровневые или двухуровневые соединители, прямые подвесы с заранее выполненными отверстиями для удобной фиксации.

Компания «Казанские стальные профили» предлагает разные виды стеновых профилей под гипсокартон. Также на регулярной основе работает центр металлокровли. Чтобы выбрать подходящие профили, оставьте заявку на сайте. Чтобы получить экспертную консультацию, позвоните нашим менеджерам по телефону 8 (843) 241-03-03.

габаритов основных частей и

дополнительных элементов.

Производители систем из гипсокартона выпускают широкий ассортимент продукции, что часто затрудняет выбор неопытному пользователю. правильный материал … Однако детально разобраться, какие размеры и виды у профиля для гипсокартона, довольно просто.

Некоторая сложность при приобретении элементов лицевых панелей, ровных потолков, перегородок, боксов возникает из-за несоответствия обозначений двух ведущих производителей: Гипрок, Кнауф.В первом случае используются буквы кириллицы, во втором — латинские. Буквы в маркировке производителя гипсокартонного профиля Knauf означают:

  • первая — C — основной несущий профиль, U — вспомогательная направляющая
  • вторая — D — потолок, W — перегородка
  • .

Таким образом, из этих четырех букв можно получить потолочные UD или настенные направляющие WD, CD, CW стойки. Профили Гипрока имеют более широкий ассортимент:

  • Стойки ПС
  • Направляющие для перегородок ПН или потолков ПНП
  • арочных ПА
  • Балка потолочная Т-образная Т
  • Армированный потолок ПП

С размерами профиля для гипсокартона справиться еще проще. На первом этапе конструкция маркируется в соответствии с ее назначением:

на перекрытиях, потолке, прорисовывается контур фальшпанели (возле стены, которую нужно выровнять гипсокартоном) или вновь созданного перегородка

на стенах помещения у плиты перекрытия намечаются уровни будущего потолка из гипсокартона

После этого по этим линиям крепится П-образный направляющий профиль без продольных ребер жесткости. Стойки вставляются в него с интервалом 0.6 м (половина ширины листа) или 0,4 м (одна треть листа). В маркировке первая цифра указывает ширину задней полки, вторая — размер боковых полок. В пределах одной конструкции значения первых цифр должны совпадать — например, стойки PS 100/50 предназначены для установки в рельсы PN 100/40, PS 50/50 для PN 50/40 соответственно. Стандартный размер боковых полок стоечного профиля — 5 см, направляющих — 4 см. Исключение составляют только элементы для ровных потолков — в направляющую PNP 28/27 вставляется столб PP 60/27 или арка PA 60/27.

Это далеко не все виды профилей для гипсокартона — внешние углы листов после обшивки каркаса для увеличения ресурса конструкции армируют перфорированным уголком, в открытых рамах подвесных потолков (реечных или кассетных) Т-образных Используются изделия Т 20/40 или Т 24 высотой 38 — 28 мм.

Профиль для гипсокартона имеет стандартные размеры, что облегчает проектирование гипсокартонных систем. Для удобства отделочников производители выпускают соединители, подвесы, позволяющие создавать сложные пространственные конструкции.

Крепление гипсокартона к профилю всегда осуществляется саморезами по металлу (шаг меньший по сравнению с фурнитурой по дереву). Головка утоплена в лист, шпаклевана на этапе предварительной отделки поверхности. Элементы каркаса можно крепить друг к другу, как саморезами по металлу, так и фрезой, что снижает трудозатраты, бюджет строительства.

Производство профилей для гипсокартона отличается у разных производителей, что существенно влияет на характеристики элементов несущего каркаса. Например, Knauf производит профиль исключительно из гладкого листа, накатывая продольные ребра жесткости на обратную сторону изделия.


В профиле Гипрок Ультра вместо гладкого листа используется металлопрокат по специальной технологии. Его поверхность покрыта периодическими точечными вмятинами, созданными для нескольких функций:

  • дополнительная жесткость элемента за счет 3D рельефа
  • отсутствие поломки самореза при приложении силы
  • защита полок от прогиба

В конструкциях сложной геометрии в этом случае не возникает вопросов, как крепить гипсокартон к профилю — возможно крепление саморезов под любыми углами.Они надежно фиксируются в пазах гофрированной поверхности, не соскальзывают с металла.

Металлический профиль для гипсокартона имеет достаточную конструкционную прочность для изготовления других конструкций. Единственное условие сохранения стабильной геометрии — обшивка каркаса жесткими листовыми материалами. Например, если соединить элементы в виде дома, арочной конструкции, облицевать конструкцию сотовым поликарбонатом, получится теплица, теплица, достаточно надежная в эксплуатации.

Использование оцинкованного профиля в качестве каркаса теплицы

Практика показывает, что при большом радиусе изгиба поликарбоната эффективность естественного освещения внутреннего пространства конструкции заметно снижается.

Арочная форма теплицы выбрана производителями исключительно из-за снижения материалоемкости. Бонус в этом случае — минимальный снежный покров, минус — недостаточная полезная площадь (пространство у боковых стен практически не используется).

Классическая теплица из гипсокартонного профиля своими руками с прямыми боковыми стенками, двускатная крыша позволяет максимально использовать рабочую зону, обеспечивает качественное освещение растений. Однако обе технологии имеют право на существование.

Арочная теплица из профиля для гипсокартона

В отличие от стандартного металлопроката оцинкованные профили не обладают достаточной жесткостью для раскатывания дуг на специальном станке. Поэтому их нужно изготавливать вручную (1,4 — 1 час на каждую деталь):

  • шаблон необходимого радиуса изготавливается из бруса
  • 0.Отмеряется по 6 м от обоих краев (узел примыкания к земле или фундаменту)
  • Остальная часть профиля размечается через каждые 15 см, в боковых полках делаются надрезы
  • В обе стороны наматывается отожженная мягкая проволока 1,5 мм. ребра жесткости стоечного профиля (в направляющей эти элементы отсутствуют) (опрессовка плоскогубцами)


После этой операции дуги приобретают достаточную прочность, снимаются с шаблона и устанавливаются на место.

Теплица из гипсокартонных профилей будет иметь максимальную пространственную жесткость, если все пролеты дополнительно укрепить прогонами.Один из них проходит в коньке арки, затем необходимо разделить полудуги с каждой стороны на три части, закрепить еще два прогона. В качестве соединителей лучше использовать заводские «крабы» для гипсокартона.

Двери на торцевых дугах изготавливаются на последнем этапе перед облицовкой:

  • крепление горизонтальной перемычки (длиной 1,5 м) на уровне
  • установка двух стоек на удобном для пользователя расстоянии (ширина открывания 1 — 0,8 м) с крабовым соединителем


Форточки создаются по аналогичной технологии, монтируются до или после обшивки поликарбонатом.Затем к оконной раме прикрепляется светопрозрачный материал, разрезанный по периметру, чтобы фрамуга могла оторваться от ранее закрепленных петель. Окончательную жесткость конструкция приобретает только после обшивки по аналогии с стропильной системой крыши.


Классическая теплица из профиля для гипсокартона

При выборе формы традиционного дома с прямыми боковыми стенками, двускатной крышей гарантирован перерасход материала (профиль + поликарбонат).Увеличение бюджета строительства окупается более качественным солнечным освещением по сравнению с предыдущим вариантом.

Привязка размеров теплицы к стандартным размерам листов поликарбоната

Перед началом строительства необходим проект теплицы, который может быть в виде эскиза с точными размерами. Поскольку лист сотового поликарбоната намного дороже оцинкованного профиля, размеры конструкции необходимо привязать к размеру листов светопрозрачного материала — 6 х 2.1 м:

  • при стандартном срезе можно получить 4 листа 2,1 х 1,5 м
  • боковые стенки теплицы 4,2 х 1,5 м
  • ширина конструкции 2,1 м
  • высота конька 2,57 м
  • уклон откосов составляет 45,3 градуса, каждый уклон занимает два листа 2,1 х 1,5 м

Профиль для перегородки из гипсокартона по умолчанию оцинкован, в отличие от прямоугольной трубы, из которой делают типовые теплицы. Недостаток жесткости компенсируется дополнительными элементами:

  • укосин от середины боковой стены до середины стропил
  • ригелей между серединами скатов кровли


Максимальное качество обеспечит предварительная сборка ферм по шаблону с последующей установкой на месте эксплуатации. На этапе проектирования важно проложить необходимое количество форточок и дверных проемов.

Строительство теплицы пошагово

Производители профилей для гипсокартона учли необходимость резки, сверления материала, поэтому его ресурс при соединении саморезами не уменьшается, в отличие от стандартного металлопроката. Каркас теплицы не нужно ремонтировать раньше, чем этого требуют изношенные листы поликарбоната.


Строительство классической теплицы происходит поэтапно:

  • фундамент — в зависимости от бюджета камни / блоки в углах, в середине боковых стен, ленточное основание (глубина 0.6 — 0,4 м)
  • подготовка — фермы собираются по шаблону (две боковые стойки + стропила + укосины + перекладина между центрами тропы)

Самым популярным способом крепления гипсокартона к потолку или стенам остается металлический каркас … Надежный, недорогой, удобный, быстрый и красивый. Но новичков пугает разнообразие существующих профилей, креплений, способов соединения.

Попробуем разобраться, определиться с видами продукции, узнать, что такое резак и у каких установщиков есть «блохи».

Профиль гипсокартон представляет собой металлическую полосу с П-образным профилем, являющуюся основным элементом конструкции каркаса. Изготавливается из холоднокатаной оцинкованной стали методом профилирования.

Цинковое покрытие защищает изделие от коррозии, для сохранения его целостности следует стараться не поцарапать профиль гипсокартона, а для резки использовать угловые шлифовальные машины (болгарку) крайне нежелательно, так как при нагревании слой цинка повреждается и сталь начинает ржаветь.

Толщина стали разная, чем больше — тем прочнее, но тяжелее и дороже, а саморезы ввинчиваться сложнее.Не стоит брать изделия из стали менее 0,55 мм; для контроля хорошо иметь при себе штангенциркуль. Ну или покупайте товары проверенных брендов в солидных магазинах.

Сорта

Эти продукты производятся многими компаниями, но размеры и типы более или менее стандартизированы для всех.


Виды профилей для гипсокартона

По форме профилей бывают:

Некоторые специалисты также различают виды стен и потолка, однако на самом деле вся разница заключается только в размерах — потолок легче и компактнее, чтобы при необходимости не отнять лишнюю высоту помещения. .И нагрузка на каркас потолка меньше.

Также существует арочный профиль для гипсокартона — в нем много надрезов, которые легко гнуть, образуя дугу. Но большинство мастеров обходятся без него, делая надрезы по обычному профилю.

Размеры стеновых профилей

Для отделки стен чаще всего используются типы UD и CD. Производитель позаботился об удобстве установщика и эти изделия обычно совместимы по размерам друг с другом.


Высота спинки PN может составлять 50, 65, 75 или 100 мм.Размер полок у всех одинаковый и равен 40 мм. Этого достаточно, чтобы при необходимости прикрутить гипсокартон к УД.

Соответственно, высота стойки для монтажа в стойку также будет 50, 65, 75 или 100 мм. На самом деле производитель делает его на полтора миллиметра меньше, чтобы стойка без проблем поместилась в UD. Высота полки здесь другая — 50 мм. Благодаря этому можно установить профиль для гипсокартона и на кромку, выбрав в качестве «линейки» ПН-50-40.

Длина может быть разной, чаще всего используются изделия длиной 3, 3,5, 4 метра, хотя стандарт допускает изготовление полос от 2,75 до 4,5 м, а по индивидуальному заказу производитель может изготовить более длинные.

потолок

Поскольку для отделки потолка используется более тонкий лист, требования к прочности каркаса ниже. Здесь чаще всего используется типоразмер УД-28-27.


Размер стены 27 мм позволяет собрать каркас с минимальной потерей полезного пространства.В качестве носителя используется соответствующий CD-60-27.

Если вы хотите сэкономить или вам нужна еще более компактная рама, то вы можете поискать изделия UD-20-17 и CD-47-17.

С их помощью можно собрать очень легкую конструкцию, если она вообще не несет никакой нагрузки.

Длина потолочного профиля для гипсокартона аналогична настенному профилю.

Раздел

Профили армированных перегородок для гипсокартона UW и CW выпускаются с такими же размерами, как и обычная стена.

Благодаря этому изделия можно комбинировать в одной конструкции — там, где есть нагрузка, использовать усиленный тип, а в других местах ставить обычный.

Аналогичная ситуация и с продуктом для проемов, ширина предлагается на выбор 50, 75 или 100 мм. Длина стандартных досок 3-4 метра.

Крепежные изделия и способы крепления

Кроме самих полос, вам также потребуется приобрести некоторые детали, необходимые для скрепления отдельных фрагментов каркаса в единое целое.


Самыми популярными методами являются саморезы и резец. Промышленность предлагает специальные саморезы для прикручивания отдельных досок и крепления гипсокартона к каркасу. О последних говорилось в отдельной статье (OR-030). Поэтому теперь поговорим о саморезах для сборки каркаса.

Здесь используется очень маленькое и короткое оборудование, которое в народе называют «жучками» или «блохами». Сходство не только в размерах — если такую ​​блоху уронить на пол, то она легко теряется, а потом может болезненно впиться в ногу.

Длина такого самореза 9-16 мм, диаметр 3,5 мм. Они бывают двух типов — остроконечные (LN) и сверлильные (LB). Первые хорошо врезаются в сталь толщиной до 0,7 мм, вторые способны ввинчиваться в металл толщиной до 2,2 мм.

Также можно использовать саморез по металлу с пресс-шайбой.

Он имеет более низкую головку, поэтому, если его прикрутить к плоскости, где будет крепиться гипсокартон, он будет меньше мешать.


Но все же в таких случаях использование саморезов крайне не рекомендуется. Если есть риск, что заглушка будет мешать гипсокартону нормально полежать, то следует использовать специальный резак.

Ручной инструмент, называемый заклепочником, немного похож на заклепочник. Только вот заклепок нет. Рабочий элемент фрезы — стержень, заточенный как гвоздь. При нажатии на ручку она прорезает сложенные вместе листы металла, деформирует край отверстия, загибая его внутрь.

Благодаря этому листы скрепляются, при этом сверху ничего не торчит и можно смело крепить гипсокартон.

Однако злоупотреблять резаком не стоит. Связь получается жесткая, но крайне ненадежная, слабая. Даже при умеренной нагрузке он может разорваться, что в некоторых случаях может привести к обрушению конструкции.

Помимо фрезы и шурупов следует также упомянуть:

Цена

Цены на продукцию сильно зависят от качества исполнения, толщины стали.Однако приблизительные данные все же стоит учесть.

Тип позиции Размер, мм Цена, с
PS 50x50x3000 150–160
ПН 75x40x3000 170-180
PS 75x50x3000 170-180
PP 60x27x3000 120-130
ППН 27x28x3000 80-90

Для создания конструкций из гипсокартона, подразумевающих «сухое» выравнивание поверхности, а также выполняющих функцию маскировки коммуникаций и проводки, применяется каркасная система облицовки.Основой каркаса могут быть деревянные бруски подходящей толщины, но для крепления гипсокартона гораздо целесообразнее использовать металлические профили.

О чем эта статья

Что такое металлический профиль

Профили каркаса — это тонкие металлические изделия, которые изготавливаются из холоднокатаного оцинкованного листа, алюминия или пластика.

Обычно они имеют Т-, L- или U-образную форму с полостями. Всего профилей для гипсокартона:

  • Уголок;
  • Квартира;
  • В виде канала.

Применяются как несущие элементы для гипсокартона по адресу:

  1. Создание ровных потолков;
  2. усиление кромок гипсокартона;
  3. формирование «каркаса» криволинейных конструкций, арок;
  4. установка перегородок;
  5. облицовка стен, потолков со значительными перепадами по поверхности;
  6. внутренняя изоляция стен или потолка, звукоизоляция

Качество всех видов профилей для гипсокартона установлено стандартами ГОСТ и ТУ.

Производством длинномеров занимается огромное количество компаний, в частности, такие известные компании, как Knauf и Giprok.

Существует множество видов металлических профилей, в которых очень важно разбираться и уметь правильно их выбрать, иначе при установке «практически из чего угодно» получается неровная, хрупкая поверхность или, наоборот, это нецелесообразно жестко и чрезмерно дорого.

Основные виды профилей

Продукция подразделяется на следующие виды:

  • Направляющие или пусковые;
  • Стойка потолочная;
  • Стеллаж стеновой / перегородки;
  • усиленный;
  • арочный;
  • Маяк;
  • Уголок — защитно-штукатурный;
  • Руководства.


Направляющие

Направляющие — это виды профилей для гипсокартона, которые образуют каркас каркаса по периметру. Они прикрепляются непосредственно к базовому покрытию и служат в качестве анкерной базы для стоечных стен и потолков. Они могут быть стальными или алюминиевыми.


Стартовые потолочные направляющие для гипсокартона — PPN или европейская марка UD. В их пазы вставляются CD-профили для гипсокартона. Имеют гладкую спинку и профилированную полку.Может быть с заводскими отверстиями под крепеж.

Основные параметры профиля юд:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки 28 мм
  • Толщина — 0,4-0,55 мм

UW (PN) — направляющие стены, перегородки для гипсокартона. Их цель — поддержка CW. UW, доступен в широком диапазоне размеров:

  • 50 × 40 мм
  • 75 × 40 мм — используется как перемычка в рамах
  • 100 × 40 мм

В спинках часто есть отверстия для дюбелей диаметром 8 мм.

Длина — 2,75 м, 3 м, 4 м, 4,5 м и 6 м

Профиль

UV для гипсокартона, иногда также используется для создания многоуровневых потолочных конструкций.

Стойка потолочная

Потолок — применяется для изготовления горизонтальных частей каркаса потолка. Каждая торцевая полка имеет по 3 ребра жесткости. Они устанавливаются на U-образные подвесы и входят в UD-пазы, к которым они крепятся, после совмещения с помощью подвесной резьбы.


С маркировкой CD.

Стандартный размер sd — ширина 6 см, высота спинки — 2,5 см. Ходовая длина — 3-4 м, но они тоже 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стенка-перегородка

Реечные носители — так называемые швеллеры, верхний край которых имеет С-образную форму. Монтируются в подсистеме ГКЛ, как стойки, основные «каркасные» элементы вертикального или мостового типа, а также служат полостью для укладки тепло- и звукоизоляционных материалов, прокладки коммуникаций.Европейская маркировка CW, русская — PS.


ПС крепится по длине через 40-60 см к П-образным подвесам саморезами и к направляющим дюбелями.

Стандартные размеры стоечного профиля для гипсокартона:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом реальные размеры спинки могут отличаться от указанных на 1.5-2 мм.

Как правило, стойки имеют по всей длине три продольных рифленых участка — тот, что посередине в месте стыка листов гипсокартона, по обе стороны от него — указывают на центровку саморезами.

усиленный

Армированный — UA, используется в качестве опор систем дверных коробок, а также в формировании каркаса для значительных несущих нагрузок, поэтому технические характеристики профилей для армированного гипсокартона позволяют крепить дюбелями предметы со значительным весом — полки, шкафы, телевизоры. , и так далее.Они имеют значительную толщину — 2 мм, повышенную коррозионную стойкость.

Основные размеры армированного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полки — 4 см
  • Ширина спинки — 5 см, 7,5 см, 10 см

Уголок


Уголок — ПУ, устанавливается на угловых частях конструкций и делится на:

  • защитное, длиной 3 метра и сечением — 25 × 25, 31 × 31 толщиной 0.4 мм и 31 × 31 толщиной 0,5 мм
  • Профили угловые для штукатурки под гипсокартон с сеткой, пластик, длиной 3 метра и сечением 35 × 35

Угловые элементы одновременно выполняют защитную роль и облегчают оштукатуривание за счет перфорированного покрытия, а также сетки, как во втором варианте.

Маяк

Маячные профили — PM, виды профилей для гипсокартона, используются в качестве ориентира при оштукатуривании поверхностей. Они изготавливаются из оцинкованного металла — стали или пластика и обладают высокими антикоррозийными свойствами.Длина ПМ составляет 3 метра, их стандартные сечения 22 × 6, 23 × 10, а также 62 × 6,6.

Этот элемент практически незаменим там, где требуется идеально ровная штукатурка гипсокартона.

Арочный


Арочные профили для гипсокартона — гибкие оцинкованные элементы из ПП 60х27. Их сфера применения — создание криволинейных элементов, арок, колонн и т. Д. Они могут иметь вогнутую форму (при длине 3 метра, радиус изгиба 0.5 м) или выпуклый (длиной 6 метров, радиус изгиба 1 м).

Вместо них нередки случаи, когда берут обычные ПП, снабжая их резкой ножницами по металлу по всей длине для облегчения гибки. Однако новичкам лучше начинать со специализированных элементов.

Из того, что было сказано ранее, ясно, что для каждой части каркаса существуют разные виды профилей для гипсокартона, а также широкий диапазон размеров. Но какой профиль выбрать, казалось бы, точно такого же размера и назначения?

  1. По охвату.Самые популярные швеллеры — оцинкованные. Если посмотреть, из чего состоит покрытие в техпаспорте производителя или выписке на продукт, можно заметить, что некоторые из них даже состоят из цинка менее 30%, хотя действительно качественный профиль содержит до 99% это вещество.
  2. Окрашенный. Окрашенные отрезки в строительстве очень популярны. Казалось бы, краска способствует усилению защиты металлического изделия, однако стоит присмотреться к тому, для чего он на самом деле предназначен.Возможно, это применялось для маскировки дефектов. Некачественное покрытие обычно отслаивается при установке.
  3. По толщине. Толщина металла для стандартного исполнения может составлять 0,5 мм. Однако для каркасов, требующих большей прочности основания, рекомендуется выбирать большие параметры. Для этого сначала определите, какую функцию будет выполнять фрейм и какую полезную нагрузку он принимает.
  4. По перфорации. Перфорированную накатку часто выполняют недобросовестные производители, только из-за сложности визуального определения толщины профиля.
  5. По жесткости. В качественных прочных изделиях ребра жесткости располагаются по всей длине.

Если канал загибается при зажатии в руке, лучше взять более жесткий.

Знание того, как правильно выбрать компоненты рамы, — это половина успеха в создании надежной и прочной конструкции.

Несмотря на свою технологическую простоту, конструкции из гипсокартона требуют тщательных расчетов и безупречного соблюдения технических рекомендаций… По большей части это касается рамного профиля — несущего элемента всей системы. Поговорим о видах, размерах и назначении профиля для гипсокартона.

Лучший способ подобрать профиль именно в соответствии со спецификой проекта — использовать альбомы технических решений, в которых производители указывают технические характеристики профилей всех типоразмеров и дают рекомендации по процессу монтажа.

Общие технические характеристики профилей для гипсокартона

Существует четыре основных типа профиля: CD, UD, CW и UW согласно маркировке Knauf, которая считается общепринятой.Первая буква обозначает тип профиля C — реечный, U — направляющий. Буквы в маркировке соответствуют форме профиля: U не имеет изогнутых краев, поэтому профиль стойки свободно входит в паз.


Вторая буква указывает на область применения: профили W-типа используются для облицовки стен, а профили D-типа используются для потолочных работ Oh. Все товары со средней полкой шириной более 27 мм обозначаются буквой W (от англ. Wall — стены).

Профиль для гипсокартона массово выпускается отечественными предприятиями, поэтому была принята дополнительная система обозначений, которая в последнее время используется производителями в русскоязычных альбомах и прайс-листах. Альтернативные названия на русском языке лучше объясняют назначение каждого типа профиля:

  1. CD — ПП (потолочный профиль).
  2. УД — ПНП (потолочный направляющий профиль).
  3. CW — PS (стоечный профиль).
  4. UW — PN (направляющий профиль).


Существует два дополнительных типа профиля: ПУ — угловой профиль и ПМ — маяковый профиль. Они предназначены для штукатурных работ и не используются при сборке конструкций из гипсокартона.

Основные типоразмеры профиля и их применение

В строительной практике используемые профили обычно объединяют в комплекты. Размеры направляющих и стоечных профилей по ширине всегда равны между собой, они определяют количество набора: 27, 50, 75 и т. Д.Итак, упоминание 27-го комплекта дает понять, что речь идет о каркасе потолка из профилей CD 60×27 и UD 27×28, и, услышав о комплекте № 100, опытный мастер всегда поймет, что подразумевается под каркасом для двойной перегородки. из профилей UW 40×100 и CW 100×50.


Стеновые профили — это весь ассортимент марок CW и UW, то есть наборы 50, 75, 100, 125 и 150. Ширина стенового профиля определяет толщину перегородки или фальш-стен, исключая обшивку гипсокартоном и финишный слой.

Для потолочных работ обычно используют комплект УД-27. В сборке стеновых каркасов такой профиль практически не задействуется, за исключением тех редких случаев, когда вес стены и нагрузка на нее минимальны или требуется экономия полезной площади помещения.


Самый маленький набор под номером 17 состоит из профилей CD 47×17 и UD 17×18. Это очень тонкий и легкий профиль, основное его предназначение — собирать каркас для высокодетализированных рельефных элементов, как правило, на нижних ярусах.подвесной потолок … Использование этого профиля значительно снижает нагрузку на подвесную систему и позволяет изготавливать меньшие фигуры. Комплект также можно использовать для украшения ниш, полок и всевозможного декора, единственное требование: конструкция из 17-го комплекта не должна испытывать никаких других приложенных нагрузок, кроме собственного веса, то есть не должна нести ответственности. .

Специальные виды профиля

Существует довольно большое количество специальных видов профилей.Самая обширная категория — профили брендов UA. В него включены все размеры профиля UW, но толщина металла 2 мм. Профиль используется для сборки каркасов стен и перегородок, испытывающих в эксплуатации экстремальные нагрузки. Это касается конструкций с трехслойной обшивкой или стен с подвесом тяжелой корпусной мебели, традиционно вместо деревянных балок для усиления проемов используют UA. Примечательно, что и направляющие, и элементы стойки каркаса.


В каркасе стен и потолков с выпуклой или вогнутой основной плоскостью используются гибкие разновидности профилей CD 60×27 и UA комплектов № 50, 75 и 100.Не рекомендуется заменять гибкий профиль самонарезной «змейкой»: в отличие от аналогичных изделий заводской профиль имеет соединения между сегментами, они придают конструкции большую жесткость и образуют более равномерную дугу при изгибе.


Гибкие профили хорошо изгибаются только в продольном направлении, образуя криволинейную базовую плоскость. Например, гибкий профиль UA сгибает стену только по вертикали. Функцией бокового изгиба обладает профиль Knauf Sinus для комплектов 50, 75 и 100.

Остался без упоминания профиль марки MW, который по сути представляет собой двойной стоечный профиль для стен. Применяется совместно с комплектами 75 и 100, отличается от обычного стоечного профиля больших размеров тем, что имеет центральную продольную перегородку. Благодаря этому рама получает дополнительную осевую прочность и лучше изолирует шум конструкционного и вибрационного характера. При установке профиль всегда ориентируется поперек перегородки; кожух не крепится к центральной полке.Профиль MW часто ошибочно используется вместо профилей поперечного сечения CW-100, предназначенных для придания высокой диагональной жесткости.


Особенности штамповки профиля

Самым очевидным отличием профилей от разных производителей является индивидуальная схема гибки и штамповки, от которой зависит расположение ребер жесткости и наличие дополнительных опций.

Например, стоечный профиль может иметь множество вырезов на центральной полке.Загибая лепестки, можно получить отверстия для прокладки коммуникаций в стенах, либо использовать сложенные элементы для временного закрепления соединительных балок.


Есть и более экзотические особенности: например, профили Gyproc имеют рельефную поверхность, что позволяет обойтись без крепления стоек к направляющим, но при этом стойки лишены привычной способности скользить и свободно перемещаться внутри рельсы.


Толщина металла и виды покрытий

Исходный профиль изготавливается из стальных холоднокатаных листов не менее 0.Толщиной 6 мм. Это по нормам, но на практике такое постоянство встречается только у известных брендов … Толщина профиля может быть занижена производителем до 0,45 мм, что не всегда плохо. Например, более легкий профиль снижает нагрузку на подвесы, при этом качество фиксации самореза в тонком металле не позволяет закрепить на каркасе ничего, кроме листовой обшивки.

Традиционно профили обрабатываются цинкованием, за качество которого можно гарантировать только сертификат на продукцию.Дополнительно для профилей, эксплуатируемых в экстремальных условиях, используются полимерные защитные покрытия, но это редкое исключение. Гораздо чаще можно встретить профили, окрашенные в разные цвета, но это не более чем сигнальный цвет для визуального обозначения неоднородных элементов каркаса.

Многие люди не раз встречаются с ремонтом или обновлением интерьера. Чаще всего для этих целей используются именно гипсокартонные конструкции. Их часто используют для возведения перегородок, стен, потолков и различных отсеков для хранения вещей.Такие конструкции достаточно просты в возведении, их монтаж может произвести человек, не имевший опыта в этой сфере. Для этого достаточно правильно выбрать комплектующие, ведь существует большое количество профилей для этого материала. Каждое руководство по гипсокартону имеет свои особенности.

Профиль

Основа любой конструкции из гипсокартона — это именно обрешетка. Поэтому правильный выбор комплектующих и их установка — показатель грамотности конструкции.

Перед установкой обрешетки следует подготовиться: очистить помещение и накрыть мебель тканью от пыли.

Чаще всего в качестве каркаса используется металлический профиль. Иногда используют и деревянные профили, установка которых достаточно проста. Но следует помнить, что дерево необходимо покрывать специальными составами, защищающими материал от распространения гнили и грибка. К тому же, к сожалению, деревянные профили не отличаются особой надежностью. Поэтому многие специалисты рекомендуют обратить внимание на металлический профиль для направляющей из гипсокартона.Размеры этого материала представлены в широком диапазоне.

Наиболее часто используемый направляющий профиль для гипсокартона. Его размеры следующие: 50, 75 и 100 мм (указана толщина). Помните: чем толще стена, тем она должна быть звукоизоляцией. Ведь известно, что в пространство между профилями можно будет уложить более толстый звукоизоляционный материал.

Многие специалисты рекомендуют прокладывать под звукоизоляционный материал ленту толщиной около 4 мм.Чаще всего полость между каркасом и стеной заполняется минеральной или стекловатой. Эти материалы являются альтернативой и теплоизоляционным, и звукоизоляционным.

Обозначение профиля

Существуют такие металлические профили для гипсокартона:

  • Потолок.
  • Арочный.
  • Стойка.
  • Стена.
  • Уголок.

Потолочная направляющая для гипсокартона называется UD или PN, они обозначаются следующим образом: PP или CD. Настенные направляющие называются UW или PN.

Направляющие стойки называются CW или PS.

Уголок — УЕ.

Гибкая арочная — ПА.


Размеры направляющих из гипсокартона:

  • Потолок основной — 27 х 28 мм.
  • Направляющая потолочная — 60 x 27 мм.
  • Настенная направляющая — 5, 65, 75 или 100 x 40 мм.
  • Стеллаж настенный — 50, 65, 75 или 100 x 50 мм.
  • Уголок — 31 х 31 мм.
  • Арочный — 60 х 27 мм.

Угловой профиль используется специально для выравнивания углов и дополнительной защиты их от различных механических повреждений.Этот профиль имеет большое значение при дальнейшей обработке стеновых конструкций.

Арочный профиль из гипсокартона изготавливается на основе потолка. Его основное предназначение — создание волнообразных форм конструкции. Его активно применяют при обустройстве негабаритных дверных проемов и арок. Радиус изгиба — не более 500 мм.


Длина профиля

Направляющая для гипсокартона теперь доступна в нескольких размерах. Часто в строительных магазинах можно встретить профили длиной от 2750 до 6000 мм.Такая длина приемлема для всех типов профилей. Благодаря широкому ассортименту любой потребитель сможет без лишних затрат подобрать профиль оптимального размера для конкретной комнаты.

Исключение составляет арочный профиль, размеры которого 2600, 3100 и 4000 мм.

Пример монтажа обрешетки

Как известно, существует большое количество вариантов монтажа гипсокартонных конструкций … Рассмотрим самый простой способ построить легкую стену из гипсокартона.

  1. Необходимо определить место расположения будущей стены на полу с помощью трассирующего шнура.
  2. Сделайте разметку будущей конструкции на стене и потолке. Используются калька и отвес.
  3. Монтаж направляющих следует начинать с горизонтальных профилей. Предварительно на их тыльную сторону нужно наклеить звукоизоляционную ленту.
  4. Конструкция фиксируется пластиковыми дюбелями и шурупами. Их размер может быть 6 х 40, 8 х 60 и 6 х 60 мм.Шаг не должен превышать одного метра.
  5. При возведении стены следует оставлять зазоры на месте дверного проема.
  6. После завершения монтажа направляющую из гипсокартона необходимо аккуратно закрепить вертикальным профилем. Крепятся к направляющим с помощью полых заклепок или саморезов. Конец стоек нужно вставить в направляющие профили сверху и снизу. Длина ступеньки должна быть примерно 600 мм.

Правильно подобранная направляющая для гипсокартона — залог качественных монтажных работ.

Premium Универсальные профили для перегородок из гипсокартона

Купите сегодня эффектное. профилей перегородок из гипсокартона на Alibaba.com и откройте для себя неограниченные возможности в вашем строительстве и других приложениях. Файл. Перегородки из гипсокартона доступны во всех видах конструкций и размеров, чтобы гарантировать их применение в самых разных областях. Помимо прочности и долговечности, калибр. Перегородки из гипсокартона очень популярны благодаря своим замечательным качествам, которые нельзя сравнить с другими материалами.Профили перегородок из гипсокартона

отличаются лучшей экологической устойчивостью по сравнению с материалами, которые служат той же цели. Следовательно, алюминий легко перерабатывается. Перегородки из гипсокартона способствуют экологичности и экологичности строительных конструкций. Отражающие свойства алюминия делают его идеальным вариантом для охлаждения зданий в жаркие месяцы. Здания, которые используют. Перегородки из гипсокартона требуют меньше электроэнергии для кондиционирования воздуха. Это выгодно, поскольку позволяет сэкономить на счетах за электроэнергию.

Все. Профили перегородок из гипсокартона на Alibaba.com обладают прочностью, которая делает их очень устойчивыми к атмосферным воздействиям. Когда. Перегородки из гипсокартона используются в различных конструкциях, они обладают достаточной прочностью, чтобы выдерживать тяжелые стеклянные панели, необходимые для естественного освещения. У них есть гибкость. Профили перегородок из гипсокартона , которые позволяют изгибать их и выдавливать различные формы, которые используются в строительстве.

Получите бесчисленные преимущества, делая покупки на Alibaba.com. Откройте для себя сенсационное. профилей перегородок из гипсокартона предлагает сегодня на сайте и выбрать наиболее подходящий именно для вас. Вы получите соотношение цены и качества, а также сэкономите время и деньги на приобретение качественных товаров. Воспользуйтесь предложениями и скидками на различные. профилей перегородок из гипсокартона через оптовых торговцев и поставщиков и, в свою очередь, получить продукцию в рамках вашего бюджета.

Применение направляющей профиля. Какие бывают профили для гипсокартона. Какие размеры стенового профиля под гипсокартон

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов.Виды КЗС, их маркировка, длина и ширина. Как вырезать, удлинить металлическое изделие — далее в статье.

Если есть желание самостоятельно смонтировать конструкцию к вертикальным поверхностям, то нужно разобраться, какой профиль под гипсокартон для стен нужен. Существует множество видов металлических изделий разного размера и назначения. Для настенного каркаса понадобятся 2 основных типа профилей и дополнительные материалы.

Как выбрать размеры

Современный рынок полон различных типов Металлические планки, предназначенные для установки GLC.В зависимости от того, какая конструкция возводится — применяйте определенный внешний вид.


Доски металлические:

  1. Справочник по конструкции потолка ПНП (УД).
  2. Потолок — ПП (CD).
  3. Промытый — ПС (CW).
  4. Гид — Пн (UW).
  5. Уголок Пу.
  6. Легкий внешний вид.
  7. Арочный — Па.

Первые 4 вида являются основными материалами при создании конструкции из гипсокартона. Остальное идет с дополнительными элементами, создающими жесткость.

У каждого вида есть размеры. Основные из них:

Для создания обрешетки в створе стен необходимы материалы: направляющая ПН, стеллажи ПС.

Не применяйте направляющие потолка и стойки в одной конструкции. Они предназначены для создания разных ящиков.

Какие размеры стенового профиля под гипсокартон

Для выравнивания стен используются изделия:

  1. Несущая CW — 50×50, 75×50, 100×50, 125×50 и 150×50 мм.
  2. Направляющая UW — 50×40, 75×40, 100×40,125×40 и 150×40 мм.
  3. Длина стоечного профиля от 2,6 м до 4 метров. Направляющую производят 3 — 4 метра. Есть отличия по внешнему виду: на одном откат 2 планки под крепление, а на другом п-образный вырез под кабели.

Просмотры


В конструкции стены используется стоечный тип ПС, это стена — обычное дело при создании поверхностей из гипсокартона.

Имеет небольшой изгиб внутри боковин, а на «спине» 2 продольных канала.

Производители изготавливают доски такой длины, которая позволяет производить расчет и работать без отходов. Размеры следующие:

  • длиной 2,5-4 метра;
  • ширина 6 см. Удобна при установке 2-х листов ГКЛ. На 1 листе 3 см и столько же на другом. Переход прочный;
  • высота боковых частей 27 мм.

Планка-руководство для создания каркаса на стене под гипсокартоном. Это основа всего дизайна.Изделие крепится к полу и потолку, в него вставляется стоечная направляющая, фиксируются дюбель-гвозди, стеллажное крепление к направляющим самодвижущимися ящиками, от стены к профилю вставляется прямой подвес.

Обозначение рубрики PN, European UW. Имеет прямую форму без изгиба. Длина изделия 3 метра, ширина 2,7 см, высота боковин 2,8 см. Толщина изделия 0,5 мм.

Есть направляющие с отверстиями под крепеж.

Вспомогательные профили для жесткого основания под GLC.

  1. Уголок — применяется при отделке конструкции. Это защита углов от ударов.
  2. Светильники — используются при штукатурке поверхностей.


Кроме металлических досок для создания каркасной основы под гипсокартон используются элементы:

  • Прямой подвес представляет собой перфорированную полосу. Его загибают по бокам, а по центру прикрепляют к стене. Этот подвес фиксирует стоечный профиль, также он применим в металлическом каркасе на потолке.
  • Разъемы. Монтируются эти металлические изделия, когда необходимо соединить 2 профиля. Предназначен для стеллажа, а также потолочного профиля.
  • В потолочную конструкцию монтируются крабы
  • , однако, если под фигурную конструкцию из гипсокартона создается сложный вертикальный каркас, либо усиленные ящики для навешивания на стену тяжелых предметов, то применяется краб (соединитель).

Для крепления металлических реек и прямых подвесов к черновому основанию используется дюбель-гвоздь.

Пилы в качестве крепежа к черновой основе Мастер не рекомендую. Без времени он развязывает весь ящик, он вырисовывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая изделия из металла для создания каркасной основы под КЗС, необходимо обращать внимание на производителя, его качество, толщину металла, наличие следов коррозии, ровность изделия.

Какой профиль для гипсокартона для стен


Направляющая пластина из оцинкованного металла Mon (UW) используется как основа всего каркаса стены.Крепится к стене и потолку так, чтобы фиксация была зеркальной, без смещения. Также их необходимо закрепить на противоположных стенах. Получается ровный четырехугольник, создающий плоскость. Крепление производят дюбелем-гвоздем, на расстоянии 20-25 см друг от друга. От края профиля необходимо отступить 5 см и закрепить первый дюбель-гвоздь.

За отметкой на разметке крепят прямые подвесы, служащие держателем стеллажного элемента. Также для фиксации можно использовать дюбель-гвозди.

Установка направляющих PS (CW) (UW). Они фиксируются с помощью самотестеров-облаков. Плоскостность самолета регулируется уровнем и стеллажным креплением к подвесам самозатяжками.

Для жесткости конструкции каждые 40 см делают поперечные. Их вырезают из стеллажа PS (CW) и закрепляют на вертикальных рамах стеллажа.

Можно ли отрегулировать габариты

Заводы производят продукцию стандартной длины 3-4 метра. Однако при создании плоской перегородки стенам с фигурными элементами нужна разная длина изделия.Для этого металлические элементы либо удлиняют, либо обрезают на ту длину, которая нужна для конструкции.


Способы резки профиля:

  1. Ножницы по металлу. Разрезайте изделие ровно только по очерченным линиям. Недостаток — немного загнутые края после обрезки. Нарезанный брусок кладут на ровную поверхность и выравнивают постукиванием молотка.
  2. Ножовка по металлу — не очень удобный способ. Остается мелкая стружка от нарезки продуктов. Однако разрез будет гладким.
  3. Болгарский. При работе с электроприбором искры разлетаются во все стороны.
  1. Станок отрезной. Большой электроприбор, используемый в больших помещениях для выполнения больших объемов работ.

Ножницами советского производства разрезать хрупкий профиль можно.


Удлинение металлического элемента. Для увеличения продукта используйте 2 способа:

  1. Использование удлинителя представляет собой металлическую прочную деталь, покрытую защитным слоем от коррозии.Он наносится на края двух планок и фиксируется самозатяжками.
  2. Самодельный удлинитель от направляющей мон. Необходимо отрезать изделие на 10 см и прикрепить к краям профилей. Установка приходит таверна-тучка.

Регулировка Длинный металлический элемент Рамка легкая. Нужно только сделать точные замеры и разметки. Отпускать миллиметры не обязательно, так как они могут сыграть важную роль на уровне дизайна.

Профили для создания каркасной конструкции На стену имеют определенные размеры и толщину материала.Они покрыты антикоррозийным средством (оцинкованы) — влажность не влияет на металлические изделия. Перед приобретением профилей нужно узнать их количество исходя из размеров помещения.

Полезное видео

В наше время большое количество возможностей сделать комнату красивой и уютной с минимальными затратами. Один из вариантов — использование листов гипсокартона, о котором подробнее будет рассказано в этой статье.

Характеристики

Профили — очень важный элемент в создании любого интерьера.Чтобы конструкция выдерживала ГЛК, профиль изготавливают из стали или алюминия. Более популярны стальные варианты, в связи с тем, что это модели эконом-класса. Алюминиевые имеют более хорошие характеристики, но их цена подходит далеко не всем.

Есть два варианта стальных профилей — обычные и с защитным слоем. Обычные профили не очень прочны, но дешевле. Такие профили хорошо использовать для не очень тяжелых конструкций, а также в помещениях, в которых нет слишком сильной влажности.

Для помещений, в которых влажность выше, лучше устанавливать металлические оцинкованные или алюминиевые изделия.

Виды металлопродукции

В любом строительном магазине можно найти большое количество разных профилей. Для того чтобы выбрать желаемое, нужно понимать, чем они отличаются друг от друга. Строения бывают следующих типов:

Направляющая

Сокращенное обозначение этого профиля — мон (профильная направляющая), также он называется стартовым.Имеет П-образное сечение. Стенки этого профиля гладкие. Чаще всего этот продукт используется для поддержки различных перемычек и стоек, его кладут внутрь конструкции, а остальные детали остаются в будущем. Размеры: 28-27,50-40,60-27,75-50,100-40 мм.

Стеллаж

Обычно обозначается аббревиатурой PS. Этот профиль вставляется внутрь направляющих, остальные детали крепятся к этим конструкциям. Профиль несет большую нагрузку, поэтому он должен быть жестче.Также у него есть конструкция в виде буквы П, в нем есть дополнительные полочки для усиления конструкции. Размеры: 50-50,65-50,75-50,100-50 миллиметров.

Необходимо обратить внимание на один важный факт. Если стены в здании имеют достаточно гладкую поверхность, профиль стоечного типа лучше закрепить непосредственно на поверхности стены.

Если стены не очень гладкие и имеют сильный уклон по прямой, то профиль следует устанавливать на приставки П-образного типа.

потолок

Основные обозначения данной модели — ПП и ППН (несущий и направляющий потолочный профиль). Этот профиль также имеет вырез, напоминающий букву P, но его вырез намного меньше, чем у настенного профиля. Внутри этого профиля есть небольшие полочки и дополнительные ребра, которые делают каркас более жестким. Этот профиль также имеет меньшую высоту, что позволяет экономить место в комнате. Кроме того, стоит отметить, что гипсокартон, который используется для потолка, имеет меньшую толщину, что снижает нагрузку на профиль.

Стоит отметить, что поперечные направляющие следует закрепить так, чтобы расстояние между насадками было не более 900 миллиметров.

Для этого нужно использовать крепеж на пружинах и П-образные скобы. Чтобы сложнее соединять перемычки, можно использовать зажимы в виде крабов.

В помещениях, где расположены люстры и другие тяжелые конструкции, следует делать каркас из дополнительных поперечных балок.Это убережет от обрушения всю конструкцию. Стоимость потолочных моделей: 60х27,75х50 миллиметров.

Арочный

Профиль имеет более сложную структуру, имеет вырезы по бокам, повышающие гибкость конструкции. Этот аспект является важным плюсом для создания гибкой конструкции.

Есть еще несколько дополнительных профилей. Их чаще всего используют для создания потолка с подвесной конструкцией и других декоративных работ.

Чтобы конструкция была прочнее в местах особых изгибов, можно использовать металлический или пластиковый уголок. Необходимо, чтобы конструкция могла изгибаться под любым углом. Угол хлыста может быть от 2000 до 3000 миллиметров. Ширина каждой полки может быть нескольких видов: 20,25,30 мм. Наименьший радиус изгиба конструкции должен быть не менее 500 мм.

Стоит отметить, что сами вистеры — вещь довольно дорогая, и чтобы не переплачивать по 1000 рублей за трубу, ее можно создать самостоятельно.

Для этого стоит на боковых кромках сделать много больших пропилов на расстоянии 40-100 мм друг от друга.

  • Угловая металлическая шпилька в сечении образует прямой угол, в котором центральная часть немного выступает. Профиль обычно используется для оформления различных конструкций из гипсокартона. Чаще всего его используют для оформления углов в конструкции. Их несколько видов:
  • Две полки с большими перфорированными отверстиями, которые нужны для того, чтобы угол хорошо смотрелся эстетично и стал частью штукатурки.На этом углу и держится остальная конструкция.

  • Имеется угловой профиль для гипсокартона с сеткой внутри. Чтобы сцепление было лучше, можно приклеить сетку, на которой можно будет удерживать остальные детали.
  • Угловой профиль на бумажной основе. На плотную бумагу приклейте две полоски из металла. Обычно используется в конструкциях, на которые приходится максимальная нагрузка, например, в оконных оперениях, различных нишах.
  • Легкий профиль используется как основа под штукатурку, основное назначение этого устройства — выравнивание уровня. Похоже, этот профиль похож на металлический кронштейн. Ширина и высота этого профиля небольшая, самый широкий — 1-3 см.

Дополнительные элементы

Еще один важный элемент, используемый в конструкции для выравнивания поверхности с гипсокартоном, — это подвес.

Также бывает нескольких типов.

  • Перфорированный подвес выглядит как металлическая лента 125-60мм.Подвеска разделена на три части. Центральная часть позволяет прикрепить изделие к потолку, боковые используются для того, чтобы сохранить остальную конструкцию. Тоже сделал 90 градусов.
  • Для монтажа чаще всего используются анкерные подвески. натяжные потолки. Главный плюс такого подвеса — регулировка высоты, что очень необходимо при установке натяжного потолка.

  • Разъем одноуровневый и дуплексный. Это соединитель, который используется для расточки пересекающихся профилей.Еще он нужен для изготовления натяжного потолка.
  • Удлинитель профиля — это приспособление, которое используется, если длина профиля недостаточна. Похоже на стакан 110-58 миллиметров.

Как правильно выбрать

Чтобы правильно выбрать дизайн, очень важно обратить внимание на то, из чего сделан профиль. Для гипсокартона следует использовать оцинкованные профили. Это самый прочный материал. Чтобы отличить качественный профиль, нужно ориентироваться на разные аспекты.

Для сбора хорошего профиля стоит учесть некоторые нюансы.

  • Он должен быть оцинкованным, цинк должен быть почти стопроцентным. В этом случае каркас практически никогда не подвергнется коррозии.
  • Металлические профили, особенно модели для стен, должны быть очень прочными. Стеновой профиль держит на себе основную нагрузку, также профиль должен хорошо выравнивать стену и не подвергаться коррозии.
  • Профиль потолка должен быть толстым, иначе конструкция будет занимать слишком много места.Размер изделия 0,4-0,6 миллиметра.

В процессе покупки и эксплуатации необходимо пользоваться советами профессионалов ремонтной отрасли.

  • Следует помнить, что стены и потолок никогда не отличаются идеальной равномерностью после черновой обработки. Для того, чтобы выровнять стену, можно использовать листы гипсокартона, которые должны находиться на определенном расстоянии от стены. Это даст возможность быстро выровнять стену без особой потери места в помещении.
  • Между изоляцией и гипсокартонными листами всегда будет небольшое место. Это необходимо для того, чтобы между стеной и конструкцией была влажность. Между листами и стеной образуется так называемая воздушная подушка.

  • Между стеной и гипсокартоном должен быть зазор. Это пространство очень важно в строительстве, оно позволяет разместить в этом месте утеплитель.
  • Каркас — необходимый момент при возведении арочных конструкций, именно он позволяет конструкции более гибкую конструкцию.
  • Листы гипсокартона не имеют высокого порога прочности. Если нужно закрепить какие-то тяжелые конструкции, стоит использовать профильный каркас, без него конструкция просто сломается. Крепеж должен касаться основного каркаса.

Вспомогательные профили

Стоит помнить тоже самое, что есть вспомогательные профили. Их используют при отделочных работах вместе с гипсокартоном и существует несколько разновидностей.

  • Напряженный толстый профиль Хорошо подходит для помещений, в которых между дверями имеется тяжелая перегородка.Он также хорошо подходит для увеличения жесткости конструкции. Чаще всего они имеют фиксированную длину — 3000-4000 мм, но при желании можно купить изделие длиной 6000 мм. Высота кромки стандартная — 40 мм, толщина стенки отличается от обычных профилей и составляет 2 мм.
  • Уголок металлический защитный. Служит защитой уголков от повреждений во время работы. После монтажных работ угол шпаклевывается, и он покрывается финишной краской. Чтобы краска и раствор лучше проникали внутрь, используйте большое количество мелких отверстий.Длина таких уголков одинаковая — 3000мм.

Есть еще один вариант защитного уголка, который не кладется под шпатлевку, а покрывается штукатурным раствором. Для того, чтобы он лучше проникал внутрь, используется специальная сетка.

Крепежные элементы и различные соединительные элементы

При изготовлении каркаса очень важно правильно соединить конструкцию. Иногда это можно сделать просто, вставив профили друг в друга, но это происходит не всегда.В такой ситуации стоит использовать крепеж разного типа:

  1. Дуплексные соединители. Эта конструкция нужна для соединения двух частей под углом 90 градусов в разных плоскостях. Чаще всего эти детали изготавливают из оцинкованной стали в виде взрыва в плоском виде. Перед началом монтажных работ эту вещь придется вручную согнуть под нужным углом, ширина этого соединения 60мм. Чтобы закрепить конструкцию, к самостоятельным образцам нужно прикрутить боковые части.
  2. Соединители одноуровневые или «крабы». Эти крепления используются для соединения двух одинаковых моделей под углом 90 градусов. Их можно найти практически в любом магазине в готовом виде. Установить этот элемент не составит никаких проблем, он просто защелкивается на задней части конструкции.

Если нагрузка на каркас не будет превышать 20 кг на квадратный метр, достаточно обычной защелки для фиксации конструкции. Если нагрузка больше, стоит использовать шурупы для усиления фиксации.

Прямые подвески

Применяют при монтаже разные конструкции, которые используются для потолка и крепления профиля вертикального типа к стене. Эти товары можно найти в любом магазине. Они выполнены в виде плоских пластин, и для их установки вам придется вручную согнуть их в виде буквы П.

.

В конце 19 века в густонаселенных городах мира возникла необходимость увеличения высоты зданий. В 1885 году американец М.Барон Дженни использовал металлические стойки, проходящие через всю высоту конструкции, а в 1890 году его соотечественнику Сальвенину был предложен другой вариант — напольные ремни. Так получилась металлическая полка, которую мы теперь называем каркасом. Ее рекорд — 40-этажный дом.

Но человек неугомонная натура, имея комнату, он хочет ее реконструировать, установить дополнительную стену или перегородку. Для этих целей использовали деревянные рамы. Но они не всегда практичны, а также требуют ухода за натуральным материалом: да, да и вес конструкции довольно большой, что не всегда выгодно исходя из конструкции.

Металл хорошо подходит для каркаса, но прочный, но очень тяжелый. Он отлично ведет себя при строительстве домов и различных построек, но перегородка в квартире будет в квартире очень тяжелой, что создаст большую нагрузку на перекрытия и фундамент.

Но в 1926 году метод прокатки высокопрочных алюминиевых листов появился в США. С этого времени стало развиваться машиностроение, и с помощью нового специализированного оборудования стали катать металлические листы, придавать им определенную форму.Так появился металлический профиль.

Преимущества металлического профиля

Вторая половина 20 века ознаменовалась тем, что строителями стали постепенно, когда возводили внутренние перегородки и заменяли стены деревянным каркасом на металлическом профиле.

Чем ему понравились специалисты?

Уложив все элементы каркаса на одном уровне и обшив их гипсокартоном, можно быстро получить идеально ровную как вертикальную, так и горизонтальную поверхность.Профиль монтируется абсолютно во всех помещениях, даже в тех, где сохраняется повышенная влажность. Благодаря своим свойствам надежно защищает от воды, огня и других агрессивных сред.

Металлический профиль для перегородок из гипсокартона очень удобен в эксплуатации:

  • легко режется специализированным инструментом и монтируется;
  • его можно гнуть, придавать различные формы, не прибегая к помощи механизмов. Это очень удобно, когда необходимо создать многоуровневый потолок, арку или фигурную перегородку.С этим материалом можно воплотить в жизнь абсолютно любой, даже самый креативный проект.

Единственный минус — это стоимость профиля. Но разве это значимый показатель для качественного продукта? Ведь настенный профиль:

  • прочный
  • прочный
  • износостойкие
  • водный транспорт
  • кадров,
  • легкий
  • быстро монтируемый,
  • используется в любое время года и при различных погодных условиях.

При наличии соответствующего материала, инструмента и достаточной информации собрать каркас и установить гипсокартон не сможет даже специалист.

Виды металлопрофиля

Металлические гипсокартонные профили в России изготавливаются из оцинкованной стали ГОСТ №: 14918, 14918-80, 52246-04, Р 52246 . А из листового проката толщиной 0,35-0,55 мм марки 08-20- ГОСТ 1050-88 .

В своем предложении профили можно разделить на следующие категории:

    Маяк
  • , помогающий выравнивать стены в строительном уровне, выполняет роль своеобразных перил.Широко применяется в штукатурных работах;
  • направляющий потолок, само название подсказывает зрителям, что он предназначен для крепления каркаса к потолку и служит его основой;
  • потолок. Крепится к горизонтальной поверхности потолка и направляющей одноименного профиля;
  • Направляющая
  • — данное изделие служит основой для потолочных и стоечных профилей;
  • стеллаж, который фиксируется в заголовочном профиле и создает жесткий каркас для историона на стенах;
  • уголок — этот элемент используется для усиления углов и придания им эстетичного вида.

Остановимся подробнее на трех последних продуктах.

Направляющий профиль

Профильная направляющая на своих чертежах обычно обозначается Пн, изготавливается только по ГОСТу. Отечественные производители — мудрец, гирокс, магма — этот длинный элемент выпускается из тонкой оцинкованной стали и алюминия. Также российскому потребителю предлагается продукция концерна Knauf, о которой мы расскажем, но чуть позже.

Благодаря методу холодной прокатки на специализированном профильном оборудовании изготавливаются детали.Толщина стали составляет 0,6 мм, и на это хорошо влияет прочность изделия, потому что профиль несет значительную, если не сказать основную нагрузку конструкции.

Направляющие для гипсокартона:

  • выполняют функцию жесткого основания стеллажного профиля;
  • служат перемычками для повышения жесткости конструкции каркаса, например, при установке оконных или дверных коробок перегородок.
Особенности строения пн.

Элемент выполнен в виде буквы П, для специалистов — в виде часовни.Делается с уже просверленными в стене профиля отверстиями. Их диаметр составляет 8 мм, и они служат для удобства установки дюбелей. Это значительно сокращает время монтажа, облегчает работу и благоприятно сказывается на качестве.

Если вам нужно дополнительное отверстие, это легко сделать с помощью такого инструмента, как дрель.

Полка любого продукта 40 мм. Такой размер стандартен и для сотрудника, который изготавливает шурупы для шурупов, а потом монтирует гипсокартон, и это облегчает работу.Об этом вы можете прочитать в статье «», которую легко найти на нашем сайте.

В процессе монтажа направляющий профиль работает в паре со стеллажом, это означает, что они должны быть идентичны по типу и размеру, а также пн (пусковой) обязательно должны быть прикреплены к горизонтальной поверхности пола. и перекрытие.

Качественно смонтированный каркас Вы обеспечите надежность конструкции, долгую ее работу и целостность всех элементов. Но некоторые горные волшебники по собственному незнанию или неоправданной экономии денег меняют размер профиля или вообще не используют его в работе.Это считается непростительной ошибкой, так как:

  • стабильность нарушена
  • надежность не соблюдается
  • Шумоизоляция
  • под вопросом.

Замена элементов металлического каркаса профилей Недопустимо — будет нарушена технология монтажа, что приведет к непредсказуемым последствиям (травмы, порча имущества, внешние денежные затраты).

Если PN используется для перегородки и стен в качестве основы, это означает, что он должен крепиться только к полу или к потолку.Только в таком исполнении у вас будет прямая и гладкая поверхность, на которую в дальнейшем вы будете облицовывать, и пару месяцев перегородка не упадет.

Известная корпорация КНАУФ по производству гипсокартона и комплектующих к нему предлагает разработчикам свою продукцию. Его изделия считаются армированными, так как изготавливается только оцинкованный металл. Они, конечно, дороже, но в этом случае качественная рама вам гарантирована.

По ТУ 1121-012-04001508-2011 Выпускаются следующие направляющие профили.

Каждый специалист и человек, далекий от строительной отрасли, но по воле случая столкнувшийся с этими деталями, должен знать, что место ПН не нужно для защиты материала от коррозии.

Профиль стеллажа, принятый на чертежах для обозначения букв ПС, выполняется по ГОСТу и ТУ. Это элемент, длина которого может составлять 3000, 3500, 4000 и 6000 мм. Как и все профили, выполняется для монтажа листов гипсокартона методом холодной прокатки на многослойной металлической ленте толщиной 0 мм.6 мм и имеет ширину 50 мм.

Для устройства стен берут детали сечением 50 х 50, 75 х 50, 100 х 50 мм. Такой размер полки обеспечит специалисту удобный процесс выполнения монтажа крепежа в гипсокартон. Особенно это рекомендуется для двухслойного гипсокартона, в этом случае исключается вероятность удара шурупа о полки длинномерного изделия.

Стоечный профиль (СП) для работы с гипсокартонными листами изготавливается в виде буквы С.На полке профиль имеет продольные пазы, выполняющие роль ребер жесткости. Именно они делают изделие более прочным, а среднее — становится отличным ориентиром для деталей каркаса и листа. Кроме того, на каждом конце профиля, прикрепляемого к стене, есть пара отверстий диаметром 33 мм. Благодаря им вы можете монтировать сетевые инженерные коммуникации внутри стен или перегородок.

Предназначен для вертикальных направляющих металлических каркасных стен и перегородок, которые затем будут отделаны листами гипсокартона.

Установка происходит в тандеме с Пн — одного типа и размера. Его длина зависит от высоты и конструкции стены из GCC, а также от требований к звукоизоляционным свойствам.

Требуется установка в одну сторону с открытой частью мон. Такой способ предусматривает установку крепежа намного ближе к вертикали стены, и при установке следующего листа саморез не прогнется внутрь полки длинной детали.

Стоечный профиль для гипсокартона КНАУФ выполняется по ТУ 1121-012-04001508-2011 .Метод холодной прокатки из тонкой стали. Knauf предлагает металлический армированный профиль (UA), который подходит в качестве стоечного профиля при установке дверных проемов. В технологии производства применяются современные разработки.

Место, где вы сделали надрез на деталях, в дополнительной обработке не нуждается.

На поверхность наносится анодное покрытие из цинка, обладающее самоотверждающимися свойствами. Он закрывает появившиеся микротрещины — из-за процесса диффузии ионов цинка из неповрежденного места.

Лист гипсокартона — хрупкий материал. Поэтому важно сохранить его целостность. Также в этой защите нуждается и внутренний, и внешний угол конструкции. В этом месте на помощь приходит угловой профиль, его еще называют внешним углом защиты.

Угловой профиль (ПУ) представляет собой оцинкованную или алюминиевую перфорированную ленту, изогнутую под углом 85 0 и имеющую длину 3 метра.

Алюминий — легкий материал, но его легко гнуть, поэтому необходима качественная транспортировка и упаковка.Целостность изделия затрудняет монтажные работы. Также он несколько дороже, поэтому оптимальным вариантом является оцинкованная сталь. У такого товара:

  • повышенная устойчивость к коррозии, плесени, вредным микроорганизмам;
  • хорошей прочности;
  • достаточной жесткости;
  • доступная цена.

Разработано:

  • для отделки всех видов углов — как перфорированное устройство, после монтажа гипсокартона, оконных откосов, дверных проемов. Придает уголку правильную геометрическую форму и помогает организовать фигурные изгибы;
  • для создания рамы для ГЛК.В дальнейшем угловой профиль прячут за слоями шпаклевки.

Изделие представляет собой сложную модель с большим количеством отверстий диаметром 5 мм, расположенных по всей площади угла. Именно они позволяют шпаклевке проникать в поверхность.

Крепится к стене без проблем, нужно лишь приложить небольшое усилие, чтобы он встал на место. Изначально заниженный угол в 85 ой, а не 90 ой даст вам гарантию стопроцентного прилегания профиля к поверхности.

Корпорация КНАУФ своим потребителям предлагает угловой профиль (ПУ), который производится по

.

ТУ 1121-012-04001508-2011 . Он дополняет конструкции КНАУФ — листов и аналогичных деталей металлического каркаса. Изделие изготовлено из оцинкованной стали отличного качества и имеет высокие показатели коррозионной стойкости.

Только вам решать, какой материал выбрать, будет ли конструкция из металлического профиля или деревянного каркаса. Важно, чтобы она и ее элементы были качественными.Тогда вам не нужно будет тратить силы, время, деньги на переделку.

Как выбрать металлопрофиль при покупке

Приобретая товар, позаботьтесь об условиях хранения материала на складе. Изделия должны лежать под навесом, если обстановка по климатическим факторам будет соответствовать группе ОГ4 ГОСТ 15150-69 . Производитель должен гарантировать соответствие товара. нормативные документы и у продавца отсутствие повреждений при хранении и доставке.

Особое внимание стоит обратить на то, что металлопродукция на объект должна доставляться в упакованном виде. Для этого подойдет любой вид транспорта, лишь бы не повредить упаковку при транспортировке.

Какой материал купить решайте сами, предлагаем сравнить весовую и ценовую политику товаров:

Любой продукт этого типа должен отвечать:

  1. Требования Федерального закона « О безопасности зданий и сооружений» от 30 декабря 2009 г.384-ФЗ.
  2. Технические условия и ГОСТ.
  3. Эталонный образец, который в компании утверждается в определенном порядке.
  4. Соблюдать технологическую документацию и рабочие чертежи.

В некоторых случаях допускаются небольшие отклонения, но такие случаи строго фиксированы и предварительно согласованы.

Профиль не должен иметь трещин прокатки и растяжения. На торцах и краях нельзя допускать:

  • пучков,
  • рваные поверхности
  • zzabrin.

В профиле из оцинкованной стали в месте изгиба на 180 ° прочность покрытия покрытия металлом не должна нарушаться. Допускать сетку можно только мелких трещин в месте загиба и отслоения покрытия из цинка от краев на расстояние до 6 мм.

Один из самых популярных вариантов отделки — покрытие поверхностей листовыми материалами. Где необходимо использовать металлический профиль, который используется для формирования высокопрочного каркаса.

При формировании каркаса могут применяться различные материалы: деревянные бруски, пластиковые трубы. Однако профессионалы отдают предпочтение металлическим профилям, по сравнению с другими строительными материалами, они отличаются высокой надежностью, длительным сроком службы, простотой монтажа и универсальным дизайном.

профи

Полезная информация:

Почему металлические профили так популярны? Это связано с их положительными технико-эксплуатационными характеристиками, к которым можно отнести:

  1. Устойчивость к резким перепадам температур и повышенной влажности;
  2. Высокая прочность и надежность — эти параметры обусловлены наличием жесткости и достаточной толщины металла в металлических профилях;
  3. Коррозионная стойкость.Большинство моделей имеют защитное, антикоррозийное покрытие (слой цинка или напыление полимера), что позволяет им долгое время сохранять свой первоначальный вид. внешний вид даже в условиях повышенной влажности;
  4. Экологически чистый строительный материал. Вредные химические вещества не выделяются в атмосферу;
  5. Простая установка. Для использования металлических профилей в ремонтно-строительных работах не требуется дорогостоящего приобретения дорогостоящего инструмента. Резка или гибка осуществляется стандартными приспособлениями: ножницами по металлу, болгаркой, ножовками;
  6. Длительный срок службы.При правильном монтаже Металлопрофиль может прослужить вам долгое время;
  7. Уникальное сочетание цена-качество. Низкая стоимость выгодно выделяет их на рынке строительных материалов. Использование металлических изделий в ремонтно-строительных работах существенно не повлияет на итоговый бюджет и не повлечет за собой непредвиденных материальных затрат.

Виды металлических профилей

На сегодняшний день на рынке представлен широкий выбор металлических профилей, с их помощью можно изготавливать конструкции различных размеров и конфигураций.Ниже представлена ​​таблица основных размеров:

Название

Толщина металла

П-образный

50x22x20 мм, 65x22x20 мм, 80x22x20 мм, 100x22x20 мм

Г-н

40×40 мм, 50×50 мм, 44×60 мм

Z-образная

40x22x20 мм, 30x22x20 мм, 50x22x20 мм

1.2 мм, 1,5 мм

Т-образный

65×30 мм, 80×30 мм

Металл обладает высокими технологическими свойствами, что позволяет без ограничений применять его при строительстве самых разных конструкций (даже при негативном воздействии факторов окружающей среды).

Прикладные профили

Направляющие (квадратные профили) — как основа для крепления потолка, а также стеллажные профили, при длине одной секции 3 или 4 метра;

Потолок (Т-образные профили) — используются при формировании обрешетки, которая служит приставкой для различных отделочных материалов.Эти изделия имеют сечения 60 * 27 миллиметров;

Стеллаж (П-образные профили) — Металлические стеллажи для несущих конструкций и стен. Такого типа на полу или на стенах;

Уголок профилей — как;

Как видим, профиль широко применяется в строительстве жилых и промышленных зданий при возведении крыш, стен, перекрытий и дополнительных нежилых построек.

Твитнуть

Штамп

Нравится

Установить более легкие и универсальные конструкции из гипсокартона очень просто даже новичку в этом деле.Достаточно изучить последовательность и технологию монтажа каркаса, произвести точные замеры, чертеж, купить необходимые материалы и вооружиться необходимым инструментом.

Неважно, собираетесь ли вы делать сборную или сборную, основой любой конструкции будут металлические профили. Именно из них образуется каркас, на котором будут располагаться листы гипсокартона. Современные изделия изготавливаются из тонких, но прочных металлических пластин. Они имеют широкую сферу применения, придают конструкциям из гипсокартона жесткость, не утяжеляя их, а также очень удобны в своей работе.Металлические стеллажи для бутылок незаменимы при создании сложных элементов декора для дома.

Какие бывают виды профилей

Если вы впервые работаете с гипсокартоном, ознакомьтесь с основными видами профилей для создания жесткого каркаса. Огромное количество их видов и элементов крепления может поставить в тупик начинающего мастера.

Шесть основных типов (этикеток) металлических профилей:

  • Направляющие для сборки рамы (PN) или (UW).Их стандартная глубина — 40 мм, ширина — 50 мм, 75 мм или 100 мм, в зависимости от толщины стены. Судя по названию, данное направляющее изделие представляет собой своеобразную рейку, основу для последующего крепления реечных и потолочных направляющих профилей.
  • Направляющие потолочные (ПНП) ​​или (УД) выполняют те же функции и предназначены для крепления основания потолка под гипсокартонным покрытием. Этот вид незаменим при установке многоуровневых натяжных потолков.
  • Потолок (PP) или (CD) крепится к потолку с помощью прямого подвеса или анкерных зажимов.Из этого вида реек формируют сам потолочный каркас.
  • Стойка (ПС) или (CW) предназначена для монтажа основы будущих перегородок и стен из гипсокартона, фиксируется непосредственно в направляющем профиле.
  • Profile Lighthouse для выравнивания уровней по уровню (PM), его можно назвать рейкой, по которой приходит правило. Очень удобно использовать при опалубке стен.
  • Угловой профиль предназначен для выравнивания и усиления уголков (УЭ).

Крепления для крепления разных типов Профили это: крабовые соединители, создающие их крестообразные перпендикулярные крепления в раме, удлинители для различных комбинаций металлических сегментов, анкерные зажимы, прямые подвесы, дуплексные соединители CD и другие.

Для создания конструкций из профилей потребуются клещи для их склеивания без шурупов (крепление), стержень, строгальный станок (РАСПИЛ), инструмент для гибки, ниппели. Рассчитав необходимое количество изделий каждого вида, не забываем, что их стандартная длина составляет 3 или 4 метра.

Gold Bond® XP® Fire Shield®

  • Конические края для бесшовных швов.
  • Сердцевина типа X более устойчива к возгоранию, чем обычная стеновая плита.
  • Устойчив к влаге и плесени для дополнительной прочности.

Гипсокартон XP® Fire-Shield® со Sporgard® был разработан как улучшенный влагостойкий картон, обладающий теми же преимуществами, что и традиционный влагостойкий картон с повышенной устойчивостью к плесени в сердечнике и бумаге. Панели из гипсокартона XP Fire-Shield состоят из специально обработанного огнестойкого гипсового сердечника типа X, заключенного в плотную плесень / плесень / влагостойкость, 100% переработанную бумагу ПУРПУРА на лицевой стороне и тяжелую плесень / плесень / влагостойкая, 100% переработанная, серая бумага на оборотной стороне.

Лицевая бумага складывается по длинным краям для усиления и защиты сердцевины, а концы обрезаны под прямым углом и гладкие. Длинные края панелей сужаются.

Гипсокартон

XP Fire-Shield оснащен сердечником типа X для обеспечения дополнительных показателей огнестойкости при использовании в испытанных системах.

Ознакомьтесь с информацией о пожарной безопасности и безопасности, чтобы получить более полное объяснение того, как работают рейтинги огнестойкости.

Основные области применения

Используйте его для деревянных и стальных конструкций для внутренних стен и потолков.

Используйте его в качестве подкладки для плитки в сухих помещениях или областях с ограниченной влажностью, таких как области туалетов или раковин, а также области стен и потолка над плиткой в ​​ваннах и душевых.

Преимущества

  • Противостоит росту плесени согласно ASTM G21 с оценкой 0, наилучшей возможной оценкой.
  • Противостоит росту плесени в соответствии с ASTM D3273 с оценкой 10, наилучшей возможной оценкой.
  • Можно использовать на потолках.
  • Легкий, экономичный материал, подходящий для самых разных декоративных покрытий.
  • XP Fire-Shield Гипсокартон является влагостойким и может использоваться в качестве подкладки для плитки в сухих помещениях или областях с ограниченным воздействием воды, таких как зоны туалета / раковины, а также области стен и потолка над плиткой в ​​ваннах и душевых.
  • Гипсовая сердцевина не будет поддерживать горение или передавать температуру, значительно превышающую 212 ° F (100 ° C), до полного обжига, что является медленным процессом.
  • Одобрено для использования в защищенных наружных перекрытиях.
  • UL Классифицировано по огнестойкости и характеристикам горения поверхности.
  • Легко режется и защелкивается, никаких особых требований в обращении.
  • Водопоглощение менее 5% согласно ASTM C473.

Материалы с низким уровнем выбросов

  • Гипсокартон Gold Bond® XP® Fire-Shield® получил сертификат GREENGUARD Gold.
  • Квалифицируется как материал с низким уровнем выбросов в соответствии с разделом 01350 Калифорнии и стандартным методом CDPH, v1.2. Для получения дополнительной информации посетите: calrecycle.ca.gov

Белые гипсовые гипсовые алюминиевые профили

Проверьте белые гипсовые алюминиевые профили для гипсокартона, которые изготовлены из алюминиевого сплава 6063-T5 и имеют анодированную поверхность с серебряной обработкой для лучшей защиты от повреждений. -Особенность окисления и более длительный срок службы.Стандартная длина составляет 1 метр на кусок, а максимальная длина может составлять 3 метра на кусок, которые можно отрезать до любой длины. Доступен только один тип диффузора, вы можете выбрать только рассеивающую крышку для ПК для плавного выходного освещения, изготовленную из фирменного материала со стабильным качеством, с защитой от пожелтения, идеальным распределением света. диффузор с зажимной конструкцией, простой в установке и обслуживании. Вы можете легко установить светодиодные ленты на светодиодные профили, алюминиевые светодиодные профили из гипсокартона можно использовать в качестве радиатора для лучшего рассеивания тепла, что позволяет продлить срок службы светодиодного освещения.внутренняя ширина составляет 13,3 мм и совместима с гибкими светодиодными лентами максимальной шириной до 13 мм. заглушки с отверстиями для проводов включены, вы можете легко соединить светодиодные ленты с адаптером светодиодов, разъемы «L» и «-» продаются отдельно, вы можете приобрести их отдельно для светодиодных проектов. Профили Plaster Alu могут быть утоплены в гипсокартон 5/8 «для освещения крышки.

Характеристики :

  • Модель: ALP091-E
  • Материал: Алюминиевый сплав 6063-T5
  • Обработка поверхности: Анодированное серебро
  • Размер: 73.2 * 30,2 мм
  • Внутренняя ширина: 13,3 мм
  • Совместимость с гибкими светодиодными полосами Менее 13 мм
  • Максимальная мощность: <15 Вт / метр
  • Стандартная длина: 1 метр
  • Доступны другие длины: 1,5 метра, 2 метра, 2,5 метра, 3 метра
  • Диффузоры: рассеивающая крышка из поликарбоната
  • Разъемы «L» и «-» Дополнительно
  • Установка: встраивание в гипсокартон 5/8 дюйма
  • Применение: заглушки

Включает :

1 * Гипсокартон, гипс, алюминий Профиль

Торцевые заглушки (с отверстиями для проводов)

Способ установки:

1.Установите светодиодные ленты внутри гипсокартонных гипсовых алюминиевых профилей.

2. Щелкните диффузор в профили светодиодов.

3. Закрепите торцевые крышки винтами.

4. Поместите алюминиевые профили на гипсокартон 1/2 «.

5. Закрепите алюминиевые профили винтами.

6. Штукатурка.

7. Покраска кистью.

Турецкая цена профиля для гипсокартона, турецкая. производитель гипсокартона

Производство гипсокартона отличается тем, что коробчатый профиль не сваривается по профилю.Используемая технология сортировки с использованием профиля «Гипсокартон». Профиль для гипсокартона в основном изготавливается из оцинкованного листа. Профили из гипсокартона уже производятся из тонких оцинкованных рулонов. Оцинкованный лист выпускается только в рулонном виде без сварки, шкаф устойчив к атмосферной коррозии. В зависимости от назначения существует множество видов открытых профилей. Профиль из гипсокартона, например оконные профили из ПВХ или опорные листы, являются наиболее часто производимыми открытыми профилями. цены на профиль из гипсокартона в Стамбуле по сравнению с ценами на оцинкованный кондиционер.Изменение цен на оцинкованный лист также является причиной изменения цен открытого профиля. Вы можете заказать оцинковку по этой ссылке.

Это оцинкованные профили, используемые для монтажа гипсовых панелей в потолочных системах. Гипсокартонные профили используются при возведении подвесных потолков из несущих профилей металлических конструкций. Мощность производства гипсокартонного профиля — 100 тонн в сутки. Мы можем производить профили различной толщины и ширины с помощью профилегибочных машин для производства профилей из гипсокартона в Стамбуле.

Металлические профили оцинкованы, поскольку они устойчивы к коррозии. Профили, используемые в гипсокартоне, могут изготавливаться толщиной от 0,50 мм до 2 мм. Обычно мы производим гипсокартонный профиль 0,50 мм. Сначала разрезаются оцинкованные стальные листы толщиной 0,50 мм и производится ширина профиля. После продольной резки рулонная форма принимается на конвейер. Листовой металл, проходящий через линию профилирования, теперь представляет собой профиль из гипсокартона. Его можно отрезать по желаемой длине.

Турецкое производство гипсокартона

Профиль для гипсокартона также Гипсокартонный профиль Line или Roll Form Machine.Опорная листовая машина, отделение для жалюзи. Они используются для формования рулонных листов различной формы. Мы экономим время и труд при создании профиля опорного листа, в то же время пропуская один из неправильных методов. Ожидается, что открытые или закрытые профили (зажимной профиль — перфорированный профиль — неперфорированный профиль) будут иметь высокую чувствительность поверхности. Линия профилей для гипсокартона, также известная как профилегибочные машины, может выполнять множество различных операций. На нашем предприятии в Стамбуле мы можем производить зажимные профили в соответствии с размерами.Благодаря нашему производству специальных профилей мы можем производить открытые профили и зажимные профили длиной до 12000 мм.

C-профиль потолочный

Профиль C потолочный: Толщина: 0,5 мм / Вес: 0,484 кг / м / Ширина: 60 ​​мм / Высота: 27 мм / Длина: 3000 мм / Упаковка: 12 шт. / Упаковка
Профиль C потолка: Толщина: 0,6 мм / Вес: 0,580 кг / м / Ширина: 60 ​​мм / Высота: 27 мм / Длина: 3000 мм / Упаковка: 12 шт. / Уп.
Профиль потолка C: Толщина: 0.5 мм / Вес: 0,484 кг / м / Ширина: 60 ​​мм / Высота: 27 мм / Длина: 1140 мм / Упаковка: 12 шт. / Документ
Профиль потолка C: Толщина: 0,6 мм / Вес: 0,580 кг / м / Ширина: 60 мм / Высота: 27 мм / Длина: 1140 мм / Упаковка: 12 шт. / Уп.

П-профиль потолочный

Толщина: 0,5 мм / Вес: 0,304 кг / м / Ширина: 28 мм / Высота: 25 мм / Длина: 3000 мм / Упаковка: 24 шт. / Упаковка
Толщина: 0,5 мм / Вес: 0,320 кг / м / Ширина: 28 мм / Высота: 27 мм / Длина: 3000 мм / Упаковка: 24 шт. / уп.
Толщина: 0.6 мм / Вес: 0,365 кг / м / Ширина: 28 мм / Высота: 25 мм / Длина: 3000 мм / Упаковка: 24 шт / упаковка
Толщина: 0,6 мм / Вес: 0,384 кг / м / Ширина: 28 мм / Высота : 27 мм / Длина: 3000 мм / Упаковка: 24 шт. / Упак.

Типы производства профилей из гипсокартона

Профили из гипсокартона, производство зажимных профилей
Профили для подвесных потолков из гипсокартона
Профили для перегородок из гипсокартона
Профили для перфорированных полок
Профили для легких стальных конструкций
C-профили
U-профили
L-профилей
Z-профилей
Omega Profiles
M-профилей
Ges Solar Steel Profiles
Гипсокартонный профиль

Обзор текстуры гипсокартона

Текстура гипсокартона

Текстура гипсокартона может сильно повлиять на внешний вид комнаты.При разработке внутренней отделки, включая цвета краски и пакеты отделки, важно также учитывать тип текстуры гипсокартона, который будет использоваться. Различные текстуры гипсокартона можно комбинировать с техникой искусственной окраски для создания уникальной и потрясающей отделки стен. Хорошо выполненная текстура гипсокартона может дополнить не только цветовую гамму комнаты, но также отделку и выбор мебели.

Как правильно выбрать текстуру гипсокартона

При выборе фактур гипсокартона следует учитывать архитектуру и общий дизайн помещения.Некоторые текстуры гипсокартона бывают толстыми, с глубокими щелями и высокими выступами. Эти типы текстуры гипсокартона лучше всего подходят для комнат с более деревенской атмосферой или ощущением старины, таких как большие комнаты с высокими потолками и драматическими элементами, такими как деревянные балки или камины с высокими дымоходами.

Иногда в текстуры гипсокартона добавляют кварцевый песок для улучшения внешнего вида. Более толстые текстуры с более глубокими особенностями являются хорошими кандидатами для кварцевого песка. Некоторые примеры более толстых текстур: Old World Tuscan, Spanish Trowel или Heavy Hawk and Trowel Texture .

Другие текстуры гипсокартона тонкие, с постепенными небольшими перепадами глубины и высоты. Эти типы текстуры гипсокартона подчеркивают внешний вид домов в юго-западном стиле с низкими потолками, где источники света падают на поверхность под углом, как будто проникают по поверхности. Текстуры гипсокартона нижнего профиля создают впечатление нежных теней и ярких пятен с неравномерным рисунком.

Низкопрофильные текстуры гипсокартона сегодня лучше всего подходят для большинства жилых помещений.Некоторые примеры этих текстур гипсокартона с нижним профилем: Santa-Fe Texture, Splat-Knockdown, Thin Hawk and Trowel, Stomp Knockdown или Orange Peel .

И, наконец, не следует упускать из виду гладкую отделку стен из гипсокартона, которую можно рассматривать как разновидность текстуры гипсокартона. В большинстве жилых помещений гладкая стена может показаться скучной. Тем не менее, при правильной настройке гладкая отделка стен из гипсокартона может дополнить современный, лаконичный дизайн интерьера, не отвлекая внимание от плавных линий других элементов.

Коммерческие помещения, такие как офисы с архитектурными перекрытиями или парящими потолками, являются хорошими местами для использования гладкой отделки стен. Гладкая отделка стен из гипсокартона — хороший выбор для жилищного строительства, если дизайн соответствует современному плану дизайна интерьера. Для создания гладкой стены обычно требуется отделка пятого уровня.

Гладкая стена после полной отделки не может быть идеально гладкой. После окрашивания он приобретает очень светлую текстуру апельсиновой корки. Это не следует путать с текстурой гипсокартона апельсиновой корки, которую распыляют с помощью текстурного пистолета.

Какие есть варианты текстуры гипсокартона?

Текстура гипсокартона — это вопрос личных предпочтений, который ограничивается только уровнем мастерства или фантазией мастера. Большинство текстур гипсокартона можно разделить на две группы: текстуры рук или текстуры распылением. Подробнее о различных типах фактуры гипсокартона вы можете прочитать по этой ссылке. Эта страница содержит ссылки на несколько статей, в которых описывается, как наносить различные текстуры гипсокартона.

Следует помнить, что стили текстуры гипсокартона различаются в зависимости от города и региона.Конусные гипсокартоны в одной области страны могут иметь опыт применения только одного или двух типов текстуры гипсокартона. Путешествуя по стране, вы можете заметить эти различия. Помимо разницы во внешнем виде, названия текстуры гипсокартона могут отличаться в зависимости от региона. Skip Trowel в одной части страны может называться Hawk and Trowel в другой части страны. Splat Knockdown в одной части страны может называться French Lace или просто Knockdown .

Некоторые текстуры лучше подходят для стен, чем потолков. Прочтите эту статью, чтобы узнать больше о том, какие типы текстуры лучше подходят для стен и потолков.

Как подобрать текстуру гипсокартона при ремонте гипсокартона

Подобрать текстуру гипсокартона бывает сложно. Это требует столько же тонкости, сколько знаний и умений. Мы собрали 5 наших лучших советов по подбору текстуры гипсокартона. При правильном исполнении практически любую фактуру гипсокартона можно отремонтировать без проблем.

Как сделать различные текстуры гипсокартона

Следующие изображения представляют собой небольшую выборку различных типов текстуры гипсокартона.Вы можете нажать на фотографии, чтобы увидеть увеличенные версии каждой текстуры. Кроме того, щелкнув заголовки, вы перейдете к статьям, в которых объясняется, как создавать каждую текстуру.

Как сделать текстуру шпателем пропуска
Как сделать текстуру Санта-Фе
Как сделать текстуру ястреба и шпателя
Как сделать текстуру завихрения
Как сделать текстуру нокдауна
Как сделать текстуру шпателем двойного пропуска
Предыдущая: Обзор гипсокартона Next: Типы текстуры гипсокартона .

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
