Как соединить телевизионный кабель между собой

Несмотря на широкие возможности интернета, для многих людей основным средством массовой информации и источником развлечений остается телевизор. В процессе эксплуатации техники часто возникает необходимость удлинить или восстановить антенный кабель. Существует масса причин для подобных действий: обрыв или нарушение целостности, старение или износ провода, перенос на новое место антенны или телевизора, установка дополнительного ТВ-приемника. Покупка нового кабеля нужной длины – неразумная трата денег, тем более что можно обойтись минимальными затратами: заменить поврежденный участок и соединить кабель либо нарастить существующий провод. Но прежде чем приступать к выполнению задуманного, рекомендуется ознакомиться со структурой кабели и способами его соединения.

Как устроен телевизионный кабель

Типовой телевизионный кабель антенного типа был изобретен в 1880 году британским физиком Оливером Хевисайдом. Он получил название коаксиального, поскольку передача радиочастотного электрического сигнала осуществлялась через коаксиал – провод с особой внутренней структурой.

В отличие от экранированного шнура содержит следующие обязательные элементы:

  • Центральная жила – внутренний проводник в виде одиночного провода, выполненного из меди или алюминия;
  • Изоляция, изготовленная из сплошного или полувоздушного полипропилена, которая служит «прокладкой» между жилой и оплеткой;
  • Экран — внешний проводник в виде фольгированного листа или оплетки, выполненной из алюминиевого сплава или меди, и покрытой слоем алюминия;
  • Наружная оболочка — служит для защиты от внешних электрических наводок и механических воздействий, и изготавливается из светостабилизированного полипропилена.

Для передачи устойчивого сигнала важны все элементы, поэтому требуется основательная подготовка каждого. На языке специалистов данный процесс называется «разделкой». Он подразумевает разъединение кабеля, очищение от изоляции отдельных частей и формирование под будущее сочленение.

Как удлинить антенный кабель для телевизора

Перед тем, как приступать к манипуляциям с кабелем, нужно убедиться, что оба его конца отсоединены от антенны и телевизора. В подключенном состоянии он может представлять опасность, главной из которых является поражение электрическим током.

Качественное соединение коаксиального провода можно выполнить несколькими способами:

  • Фирменный удлинитель, имеющий вид отрезка кабеля длиной от 2,5 до 15 метров. Данный способ наращивания считается самым надежным и многократно проверенным вариантом.
  • При помощи F-коннектора. Небольшой металлический разъем позволяет соединить два отрезка кабеля, не прибегая к помощи изолятора или паяльника. Считается простым и экономным вариантом.
  • При помощи сплиттера. Разветвитель, выполненный из легкого сплава, используется для равномерного распределения поступаемого от антенны сигнала на два телевизора. Для подключения понадобится дополнительно приобрести F-штекеры.
  • Посредством пайки. Надежный, а главное, экономный вариант, не требующий покупки дополнительных комплектующих. Позволяет соединять экранированные провода любой конструкции, выполненные из разных материалов.
  • Посредством скрутки. Данный способ приводит к сильной потере качества сигнала, поэтому считается менее надежным. Обычно рассматривается как временное решение, если под рукой не оказалось паяльника или F-разъемов.

При выборе оптимального варианта, следует учитывать особенности каждого из них. К примеру, первый способ считается наиболее затратным, поскольку подразумевает затраты на покупку кабеля. Второй и третий предпочтительнее, но также предполагают поход в магазин за дополнительными комплектующими. Самым бюджетным можно назвать формирование скруток с последующей пайкой. Однако в этом случае надежность соединения ставится под сомнение, поскольку в местах скруток провод может отломиться. Теперь осталось рассмотреть тонкости наращивания проводов с использованием каждого из существующих методов.

Соединение телевизионного кабеля при помощи F-разъемов

F-коннектор представляет собой небольшую металлическую конструкцию, с помощью которой можно нарастить кабель, почти не нарушая целостность структуры центральной жилы и экрана. Достоинством данного варианта считается отсутствие необходимости использовать паяльник или вспомогательную изоляцию. Чтобы выполнить сочленение, необходимо приобрести в магазине два штекера – по одному на каждый конец кабеля. Дополнительно следует купить переходник, именуемый F-гнездом. Поскольку коннекторы выпускаются в трех типоразмерах, следует уточнить диаметр провода или захватить контрольный образец с собой.

Выполнять соединение целесообразно в соответствии со следующим алгоритмом.

  • С небольшим усилием, чтобы не повредить экранирующую пленку, сделать небольшой (2-3 см) надрез на внешней оболочке кабеля и, отогнув ее в противоположную сторону, аккуратно срезать.
  • Завернуть защитную оплетку вместе с экраном в том же направлении. Для облегчения процесса ее можно слегка надрезать.
  • Осторожно подрезать полипропиленовую изоляцию острым ножом, следя за тем, чтобы не повредить центральную жилу. Даже незначительные насечки способны снизить механическую прочность проводника и привести к его надлому.
  • Когда подготовительный этап завершится, на фольгу накрутить F-штекер.
  • Если образовался лишний участок жилы, его нужно укоротить настолько, чтобы в готовом виде ее конец выступал из штекера не более чем на 4-5 мм.
  • Проделать аналогичные манипуляции со второй частью кабеля.

В завершение прикрутить снабженные F-коннекторами концы кабеля к переходнику TV. Если внешний диаметр антенного кабеля оказался несколько меньше чем резьбовое отверстие коннектора, перед заворотом экрана на защитную оболочку нужно намотать несколько витков изоляционной ленты.

Удлинение кабеля при помощи сплиттера

Не менее надежным считается вариант соединения антенного кабеля при помощи сплиттера. Данное приспособление применяется, когда необходимо не только удлинить кабель, но и разделить телевизионный сигнал на два ТВ-приемника. Подобная ситуация возникает, если в доме планируется установить второй телевизор, а антенна одна.

Концентратор (разветвитель) поможет равномерно распределить входной сигнал, и в результате картинка на обоих телевизионных устройствах будет воспроизводиться в одинаковом качестве. Порядок формирования соединения подобного типа практически ничем не отличается от способа, описанного выше.

  • Концы кабеля подготовить, как и в предыдущем случае, то есть зачистить и накрутить на них разъемы F-конфигурации. Следует учесть, что в данном случае штекеров должно быть три: один подсоединяется к кабелю, идущему от антенны, два других – к проводам, которые будут подключаться к ТВ-приемникам.
  • Коннекторы подключить к соответствующим выходным отверстиям на концентраторе, которые имеют F-конфигурацию.
  • Зафиксировать разъемы при помощи резьбового соединения.

Соединение подобного типа считается надежным и доступным. Его особенностью является возможность получить переходник, используемый для организации домашней развлекательной сети, который способен обеспечить разводку телевизионного сигнала на все приемники, независимо от их количества.

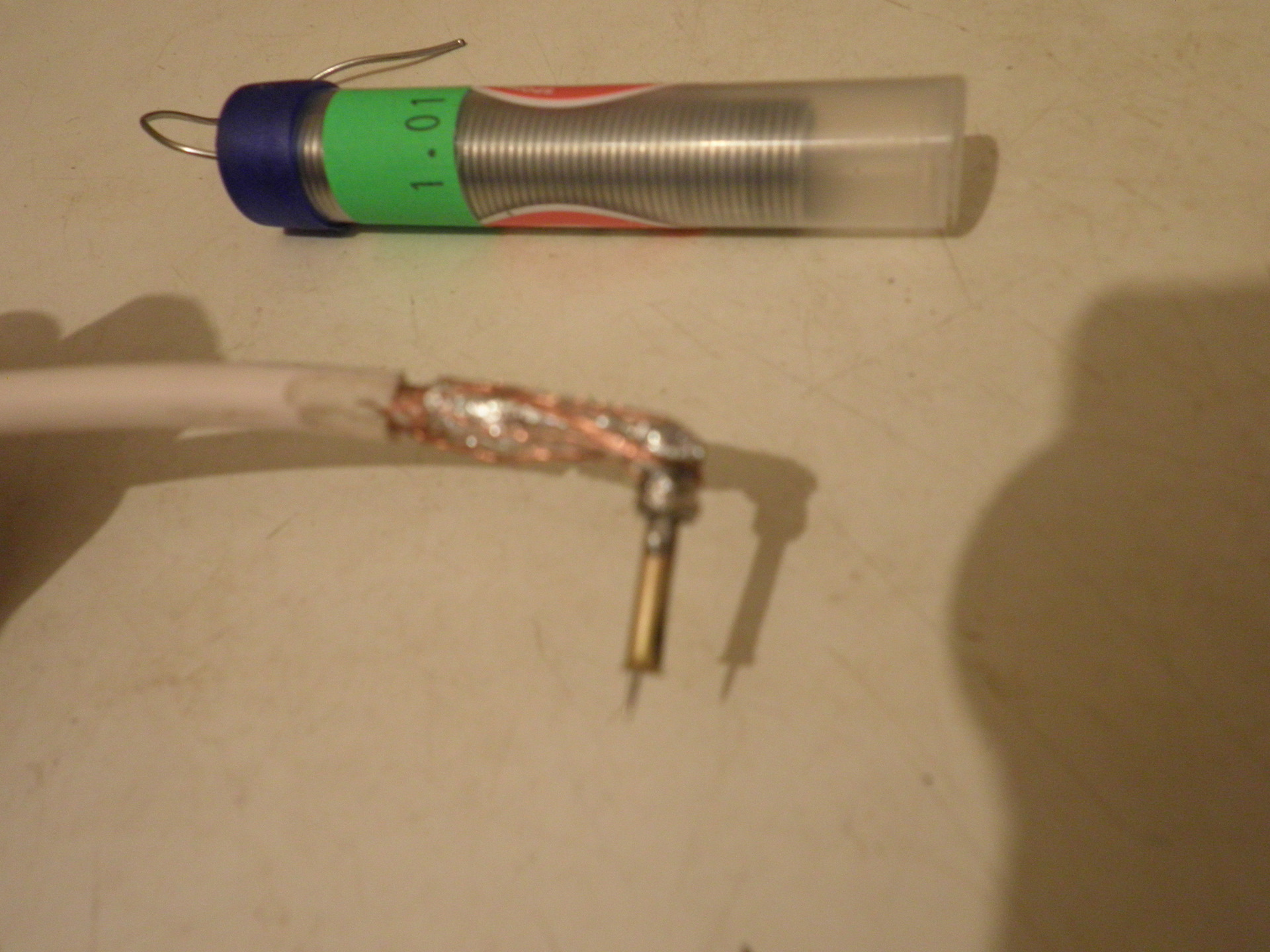

Соединение TV-провода пайкой

Вариант соединения коаксиального кабеля методом пайки считается самым простым, дешевым и доступным для любого, кто владеет навыками работы с подобным инструментом, и сможет провести эту операцию без ошибок. Все, что нужно для реализации данной задачи – это паяльник, припой и канифоль.

Действия, которые потребуется выполнить, подробно описаны в следующей инструкции:

После окончания процедуры место пайки следует тщательно осмотреть. Жилы должны быть равномерно покрыты припоем и составлять единое целое. При наличии небольших выступов, «сосулек», целесообразно удалить их при помощи наждачной бумаги.

Затем понадобится:

  • Соединенные жилы вернуть в углубления. Если все будет сделано правильно, «ступеньки» из изоляции плотно их скроют. Для придания конструкции прочности, покрыть место стыковки несколькими слоями изоляционной ленты.
  • Вернуть на место экраны и расположить их так, чтобы они соприкасались между собой токопроводящим слоем.
  • На прежнее место возвратить одну экранирующую оплетку, а сверху навернуть другую. Для надежности фиксации эти элементы можно аккуратно спаять.
  • В завершение понадобится прикрыть соединение внешней оболочкой одного конца провода, а на нее наложить вторую, после чего зафиксировать несколькими витками изоленты.

В итоге должна получиться прочная конструкция, которая обеспечит свободное прохождение антенного сигнала.

Соединение кабеля скруткой

Данный способ хотя и считается рабочим, но применяется как временное решение, поскольку способен привести к потере качества передаваемого сигнала или обрыву центральной жилы даже при небольшом изгибе. Существует два варианта соединения проводов методом скрутки: с использованием паяльника и без него. Первый способен обеспечить более высокую степень прочности, зато второй проводится с минимальными временными и финансовыми затратами.

Для выполнения соединения телевизионного кабеля методом скрутки применяется следующий алгоритм:

Правила прокладки кабеля в квартире

Обычно перед удлинением телевизионного кабеля возникает необходимость освободить его креплений. Это позволяет выполнить процедуру быстро и качественно, не прибегая к излишнему натяжению соединяемых частей. Поэтому после завершения операции требуется установить его на прежнее или новое место. Самостоятельно проложить антенный кабель от распределителя в подъезде к телевизору под силу даже начинающему мастеру. Но даже такой несложный процесс может вызвать массу сомнений и вопросов. Ответы на самые распространенные можно отыскать в представленной ниже таблице.

Вячеслав

Несколько лет работал в салонах сотовой связи двух крупных операторов. Хорошо разбираюсь в тарифах и вижу все подводные камни. Люблю гаджеты, особенно на Android.

Задать вопрос

Как правильно располагать кабель во время прокладки?

Он не должен свободно болтаться или быть излишне натянут. Недопустимо сгибать его под прямым углом, поскольку это может привести к повреждению внутренней изоляции и вызвать соприкосновение центральной жилы и экрана. Напротив, нужно следить, чтобы он плавно изгибался и был надежно зафиксирован на всех уровнях. Допустимое значение радиуса изгиба – не более пяти диаметров самого кабеля.

Какие варианты крепления можно использовать в процессе прокладки антенного кабеля?

Самым надежным считаются плинтуса с кабель каналами. В этом случае нужно просто укладывать провод в предназначенные для этого углубления, учитывая радиус при поворотах.
При необходимости установки кабеля вдоль стены или пола, целесообразно использовать специальные скобки с дюбель гвоздями. Шаг фиксации должен составлять 30-50 см, в противном случае кабель будет провисать.

Скобы имеют стандартный образец или существует несколько вариантов? Как подобрать оптимальный тип?

В продаже имеются скобки различных модификаций и размеров – на 3, 5, 8 и более мм. Чтобы отыскать идеальный вариант, следует измерить и запомнить диаметр кабеля или взять с собой контрольный образец.

С чем может быть связано отсутствие сигнала, транслируемого на экран?

Обычно подобная проблема возникает, когда в качестве экрана используется фольгированный лист. На этапе очистки в месте соединения может оказаться сторона, которая не проводит электрический ток. Контакт нарушается и, следовательно, сигнал оказывается потерянным.

Можно ли соединять кабель и штекер, если они отличаются по размеру?

Если коннектор больше, он будет болтаться, что негативно отразится на качестве изображения. Когда же элемент меньшего размера, он с трудом состыкуется с проводом, что увеличит риск его поломки. Поэтому целесообразно приобретать штекеры нужного диаметра.

Могут ли возникнуть проблемы, если во время подготовки сделать насечку на центральной жиле?

Это случается, когда изоляция удаляется неаккуратно. Нож задевает провод, и во время соединения надламывается. Это приводит к нарушению контакта и потере сигнала. Аналогичная ситуация возникает при сильных изгибах, которые влекут перелом внутреннего проводника.







4.5 / 5 ( 25 голосов )

Как соединить два телевизора


Как соединить два телевизора между собой — выбираем наилучший способ

Конечно же, каждый уважающий себя пользователь такого устройства, как телевизор, будет обеспечивать максимально комфортную обстановку для просмотра. Следовательно, некоторые люди предпочитают иметь в наличии сразу два сооружения, которые подключены к одному кабелю.

Таким образом, технологии позволяют не только просматривать различные передачи и программы на одном агрегате, но и дают возможность делать это сразу на двух изобретениях. В данной статье попробуем подробно разобрать специфику всего процесса для достижения цели, узнать все особенности и трудности, которые могут оказаться на пути.

Какие телевизоры можно соединить между собой

Безусловно, предварительно рекомендуется задуматься над тем, чтобы соединить два устройства непосредственно как к кабельному, так и к цифровому телевидению. Такой совет обуславливается значительным удобством в эксплуатации. Кроме этого, можно подключить всего лишь обычную антенну вместо различных разновидностей. Что касается самих марок изобретений, так это совершенно любой производитель. Причем модель может быть как современной, так и старого образца. Это объясняется тем, что существует возможность подключения абсолютно любых конструкций, что добавляет спрос на воспроизводство ниже представленных манипуляций.

Чтобы действительно качественно выполнить все необходимые действия, вам следует приобрести следующие предметы:

  • Коаксиальный кабель RF;
  • Антенна;
  • Сплиттер.

Соответственно вам нужны будут не только выше описанные предметы. Кроме них следует вооружиться ножом, скобами монтажными, рулеткой и делителем.

В зависимости от выбора пути достижения результата, будут различаться исходные материалы, так как для каждого нужен будет определенный объект.

ВНИМАНИЕ! Может быть так, что потребуется переходник, поскольку существуют специальные порты, соединение которых происходит максимально просто именно за счет упомянутого элемента.

К таким изделиям относятся не только HDMI, но и VGA и DVI. Однако важно помнить, что использование переходников имеет способность значительно снижать качество сигнала, что непосредственно передается в нужную точку.

Инструкция

Итак, ниже прилагается план действий в определенной последовательности, к которому рекомендуется придерживаться при желании соединить два телевизора к одному устройству — кабелю:

  • При взаимодействии со специальным сплиттером, коаксиальный кабель будет разветвляться. Сама конструкция представляет с собой два торца, один из которых оснащен несколькими гнездами. Следовательно, в такой участок и надо будет вставлять собственный кабель, а в другие — провода с разъемами, которые должны быть предварительно приготовлены.

СПРАВКА! Они приобретаются в специализированных магазинах.

  • Вам необходимо купить дополнительное изделие, если в технике используется ресивер, чтобы просматривать спутниковые каналы. Вам понадобятся достаточно распространенные разъемы: VGA и DVI. После чего можно воспроизводить подключение непосредственно исходного кабеля к гнезду сплиттера на входе. Далее пускаются провода, что требуются из других подобных выходов сооружений.
  • Что касается переходников, так это обговаривалось выше в статье. Единственное, что действительно важно помнить, то это возможное ухудшение качества картинки, проигрываемой на экране телевизора.

ВНИМАНИЕ! Когда соедините желаемые изобретения, на обоих будет транслироваться соответственно один и тот же канал.

При таком же однотипном принятии сигнала можно использовать сплиттер для взаимодействия телевизора с видеокартой вашего персонального компьютера.

  • Для разрешение проигрывания разных каналов следует зафиксировать коаксиальный кабель обычного типа антенны в один из нескольких разъемов. Следовательно, в другой надо будет отметить кабель из сплиттера. С помощью такого способа вы сможете не только просматривать различные программы на двух устройствах, но и переключать режимы поступающих сигналов.
  • В конце процедуры вы сможете спрятать под плинтуса все провода, которые могут вам помешать при передвижении по вашей комнате и повредить разводку. Делается это аккуратно и за счет компактных креплений. Также это можно сделать с помощью кабеля-канала: все те же действия, но только прокладываются предмет в иные изделия.

Как проверить соединение

Первое, что вы заметите, если процедура будет удовлетворительной, так это отличное качество воспроизводимой картинки и устойчивый эфир. Причем эта особенность должна наблюдаться на двух телевизорах одновременно. В иных случаях будет понятно, что существует наличие дефекта, которого надо сразу же устранять самостоятельно, либо вызывать квалифицированных специалистов.

setafi.com

Как соединить два телевизора?

Вам понадобится:

  • Коаксиальный RF – кабель
  • Сплиттер
  • Антенна

#1

Если подключились к оператору спутникового или кабельного телевидения, то можно распределить сигнал между несколькими телевизорами при помощи коаксиального кабеля. Первым делом необходимо посетить магазин теле-радио-аппаратуры и приобрести коаксиальный RF – кабель. Во время покупки кабеля стоит учитывать, где будут находиться телеприемники, чтобы рассчитать точный метраж кабеля.

#2

Так же нужно приобрести сплиттер, это что-то вроде тройника для телевизионного кабеля. Один для кабеля и парочку для телевизоров. Перед тем как подключить два телевизора, стоит приобрести качественный сплиттер. Не покупайте дешевых устройств, так как от этого будет зависеть качество принимаемого сигнала. Перед проведением кабеля необходимо провести подготовку.

#3

Если вы желаете замаскировать кабель, то его можно провести в плинтусе вдоль стен. Сейчас продаются специальные плинтуса для скрытых коммуникаций. Подключите антенный кабель к сплиттеру, а от него к телевизорам. Теперь включите телевизоры, если один из них не показывает или показывает плохо, проверьте кабель по всей длине. Скорее всего, причина в плохом соединении.

#4

Перед тем как соединить два телевизора, стоит подумать о том, чтобы одновременно подключить их и к кабельному, и к спутниковому телевидению. Так как при параллельном соединении оба аппарата будут транслировать один и тот же канал. Так что лучше менять режимы, один работает от кабельного, а другой от спутникового телевидения. Таким образом, будет достигнуто максимальное удобство в эксплуатации двух телевизоров.

#5

Вместо какого-то из двух видов телевидения можно подключить обычную антенну телевизионного приема. Такие антенны есть практически у каждого, проблем с этим не будет. Если же такой антенны нет, то стоит она сущие копейки, и продается практически везде. В этом случае абонентскую плату платить не нужно.

uznay-kak.ru

Как подключить два телевизора к одной антене | Сделай все сам

  • RF-коаксиальный кабель
  • Сплиттер
Инструкция

1. Приобретите RF-коаксиальный кабель. Рассматривая, что телевизоры, видимо, будут находится в различных комнатах, понадобится кабель длиной огромнее 10 метров. Также приобретете разветвитель (сплиттер). Это позолоченное устройство, которое имеет один коаксиальный порт на одном конце и два (либо три) – на ином.

2. Примите нужные меры предосторожности, потому что установка антенны и прокладывание кабеля в доме может быть связано с риском для здоровья.

3. Выберите место для установки антенны и установите её. Чем выше она будет помещена, тем отменнее будет прием.

4. Объедините антенну и сплиттер через RF-коаксиальный кабель. Для соединения используйте исключительный входящий порт на одном конце сплиттера.

5. Подключите телевизоры с применением исходящих портов на ином (свободном) конце сплиттера.

6. Закрепите кабели так, дабы не повредить либо не наступить на них. Воспользуйтесь изоляционной лентой для закрепления кабелей.

7. Включите телевизоры, дабы проверить подключение на всем из них. Если один из телевизоров имеет дрянной прием, удостоверитесь, что кабель не поврежден и верно закреплен.

8. Приобретете 2-й сплиттер, если телевизоров огромнее, чем доступных портов на первом сплиттере. Объедините два разветвителя совместно путем присоединения кабеля к одному из портов на первом и исключительному входящему порту на втором. Разветвители могут уменьшить силу проходящего сигнала. Если к одной антенне необходимо подключить, к примеру, четыре телевизора , понадобятся усилители-распределители для совершенствования качества изображения.

Совет 2: Как подключить 2-й телевизор

Бывает так, что возникает надобность в телевизоре в всей комнате, дабы у всего возникла вероятность глядеть именно свою любимую передачу либо фильм. Есть примитивный метод решить задачу подключения второго телевизора.

Вам понадобится

  • Второй телевизор
  • Телевизионный кабель
  • Антенный разветвитель
  • Антенный штекер
  • Измерительная рулетка
Инструкция

1. Отмерить измерительной рулеткой расстояние от места разветвления телевизионного кабеля до места установки первого, а после этого второго телевизора.

2. Отмерить и отрезать два антенных кабеля нужной длины.

3. Заменить ветхий антенный штекер на конце телевизионного кабеля, с которого происходит вещание телевизионного сигнала, на новейший.

4. Присоединить по штекеру к концам антенного кабеля, идущего до первого телевизора. Проделать такую же работу с кабелем, идущим до второго телевизора.

5. Вставить стержневой телевизионный кабель в одинарный разъем антенного разветвителя.

6. Конец антенного кабеля для первого и для второго телевизоров вставить соответственно в два других разъема.

7. Подсоединить свободные концы антенных кабелей к телевизорам

Видео по теме

Совет 3: Как подключить два телевизора к антенне

Наличием нескольких телевизоров в доме теперь никого не поразишь – это давным-давно стало нормой. Но приобретая еще один телевизор, не будет лишним подумать о том, как подключить его к присутствующей антенне .

Инструкция

1. Для деления телевизионного сигнала существуют особые устройства, которые дозволено встретить в продаже под наименованием «сплиттеры», «разветвители», «делители» либо «крабы». С их подмогой дозволено подключить к одной антенне до 6 телевизионных приемников. Качество сигнала будет идентично классным на всяком телевизоре при условии, что вы будете применять не самый недорогой сплиттер.

2. Сплиттер устанавливается, как водится, на входе телевизионного кабеля в дом, позже чего от него прокладывается кабель к всякому телевизору. В комплекте со сплиттером идет комплект коннекторов, с поддержкой которых осуществляется соединение. Монтаж коннекторов сплиттера ничем не отличается от монтажа обыкновенного коаксиального коннектора, которым оканчивается любая телевизионная антенна.

3. Дабы исполнить монтаж коннекторов, от вас понадобятся минимальные навыки работы с телевизионным кабелем, присутствие бокорезов и окрасочного ножика. Вначале необходимо очистить кабель от верхнего слоя изоляции, не повредив при этом экранированную оплетку, после этого сдвинуть оплетку и очистить центральную жилу. Позже этого дозволено надевать коннектор и подсоединять его к сплиттеру. Значимо не допустить контакта экранированной оплетки и центральной жилы телевизионного кабеля между собой.

Видео по теме

Полезный совет

При монтаже сплиттера сурово соблюдайте обозначенный стрелками порядок подключения кабелей.

Совет 4: Как подключить телевизор к антенне

Для того дабы телевизор начал принимать каналы, неудовлетворительно примитивно принести его в помещение и включить. Нужно также подключить к нему антенну. От верного ее выбора зависит число принимаемых каналов и качество их приема.

Инструкция

1. Запомните основное правило: если оплетка антенного кабеля заземлена (в случае, если антенна коллективная, это неизменно так, а часто она бывает заземлена и у индивидуальных наружных антенн), касаться единовременно металлических элементов включенного в розетку телевизор а и штекера, когда они не объединены между собой, невозможно! Невозможно также касаться единовременно металлических частей 2-х включенных в розетку и не объединенных друг с ином приборов (скажем, телевизор а и DVD-плеера), а также подключенных к ним кабелей, даже если антенна не заземлена. Помимо этого, невозможно касаться металлических частей телевизор а и всякий видеотехники, а также антенного кабеля и телескопической антенны в том случае, если ваше тело купило электростатический заряд от экрана кинескопного телевизор а (скажем, в ходе его протирки).Никогда не устанавливайте наружную антенну независимо, если вы не уверены в том, что сумеете обеспечить ее верную грозозащиту.

Паяйте кабели всяких заземленных антенн только паяльниками с исправной изоляцией.

2. Для того дабы подключить к телевизор у встроенную в него одноштыревую телескопическую антенну, вставьте штекер, выходящий из корпуса агрегата на проводе, в его антенное гнездо. Если имеются два гнезда, соответствующие различным диапазонам, переставьте данный штекер в то из них, которое соответствует диапазону, в котором в данный момент ведется прием.

3. В случае, если к телевизор у также прилагается кольцевая антенна, встроенную телескопическую подключите к гнезду, соответствующему диапазону метровых волн, а кольцевую – к гнезду, соответствующему диапазону дециметровых волн. У одних телевизор ов вторая антенна будет держаться прямо на гнезде, а у других ее придется закрепить на первой.

4. Если к телевизор у прилагается двухштыревая телескопическая антенна, прикрутите к защимам выходящего из нее симметричного ленточного кабеля особый переходник-согласователь, если этого не было сделано ранее.

После этого подключите переходник к антенному гнезду телевизор а (у таких агрегатов оно традиционно одно).

5. Если комнатная либо наружная антенна является всеволновой, а у телевизор а раздельные входы для антенн диапазонов МВ либо ДМВ, используйте разделяющий сплиттер. Подобно, если у телевизор а имеется вход для всеволновой антенны, а у вас есть две раздельные антенны диапазонов МВ и ДМВ, используйте объединяющий сплиттер. Оба прибора продаются в хозяйственных магазинах.

6. Для подключения одной антенны к нескольким телевизор ам применяйте еще один прибор, получивший наименование КРАБ (кабельный разветвитель абонентский бытовой). Он также продается в хозяйственных магазинах. Отличнее каждого данный прибор работает с коллективной антенной.

7. Дабы воспользоваться антенной с усилителем, позже ее подключения к телевизор у включите в розетку блок питания. Отключайте его единовременно с телевизор ом.

8. Подключить спутниковую антенну к телевизор у напрямую нереально. Используйте для этого спутниковый ресивер. Для его подключения особых познаний примерно не необходимо (все описано в инструкции и на тематических сайтах), но они понадобятся для удачного наведения «тарелки» на спутник.

Совет 5: Как сделать телевизионную антену

Сегодня довольно легко провести в дом кабельное телевидение либо примитивно приобрести отличную спутниковую антенну, и получить вероятность глядеть уйма каналов. Но чай случается, что нет денег, либо квартира съемная. В таком случае дозволено сделать антенну своими руками.

Вам понадобится

  • -две банки;
  • -штекеры;
  • -телевизионный кабель;
  • -паяльник;
  • -скотч;
  • -деревянный тремпель.
Инструкция

1. При монтировании самодельной антенны испробуйте обойтись самыми примитивными материалами. Возьмите для этой цели две пивные банки, пару штекеров, 3-5 метров телевизионного кабеля, паяльник, скотч либо изоляционную ленту, деревянный тремпель.

2. Вначале доработайте обыкновенный кабель. Сделайте надрез на его мягкой верхней оболочке. Под надрезом будет серебристая «фольга», а под ней – еще один слой, под которым размещен сам кабель. Верхний слой срежьте на 10 см от края, закрутите «фольгу» пальцами, а средний слой обрежьте на 1 см. С иного конца кабеля должен остаться штекер, тот, что необходимо подключить к телевизору.

3. Переходите к банкам. Их емкость должна составлять от 0,75 л до одного литра. В процессе открывания банок проследите, дабы ключи не оторвались и не потерялись. Они потребуются для сооружения антенны.

4. Возьмите кабель и прикрутите его тем концом, где есть «фольга», к одной из банок. Позже этого к иной банке прикрутите сердцевину кабеля. Отменнее прикручивать элементы кабеля к самим ключам – это улучшит качество приема. Дозволено припаять кабель к банкам при помощи так называемых «клопов».

5. Закрепите банки на тремпеле. Для этого потребуется изоляционная лента либо скотч. Прикрепляя банки к деревянному тремпелю, проследите, дабы они располагались на одной прямой линии. При этом расстояние между ними должно составить около 75 мм. Сделанную конструкцию возьмите в руки и походите совместно с ней по квартире с целью поиска той точки, где прием будет отменнее каждого.

6. Сейчас подключите кабель при помощи штекера к телевизору и наслаждайтесь отдыхом на диване перед телевизором. Как водится, такая антенна разрешает ловить типовые каналы. Но случаются и другие обстановки: так, если кабельное телевидение не защищено паролем, то вы сумеете глядеть платные каналы безусловно даром.

Совет 6: Как подключить телевизор к усилителю

Качество звучания встроенных динамиков телевизора не неизменно является высоким. Но даже малоразмерный агрегат дозволено принудить звучать гораздо отменнее. Для этого довольно подключить его к внешнему усилителю с колонками.

Инструкция

1. Проверьте, нет ли у телевизора :- гнезда типа DIN для записи звука на магнитофон;- гнезда для наушников;- разъема типа RCA с линейным выходом (не входом!) звука;- розетки эталона SCART. Если имеется правда бы что-либо одно из вышеперечисленного, подключить телевизор к усилителю дозволено.

2. У гнезда типа DIN в качестве всеобщего провода используйте средний контакт, в качестве контакта, на котором присутствует звуковой сигнал – либо левый, либо правый, в зависимости от даты выпуска телевизора . У стереофонических телевизоров такое гнездо фактически не встречается. Если же оно есть, то крайний правый либо левый контакт соответствует правому каналу, а тот, тот, что находится между ним и всеобщим – левому.

3. В гнездо для наушников подключите кабель совместно со штекером, взятым от испорченных головных телефонов. Два белых либо желтых проводника соответствуют всеобщему проводу, зеленый либо синий – левому каналу, алый либо оранжевый – правому. У монофонического телевизора выходы каналов объединены параллельно. Учтите, что громкость звука в этом случае дозволено будет регулировать не только на усилителе, но и на телевизоре.

4. У разъема типа RCA в качестве всеобщего используйте кольцевой контакт, в качестве выходного – штыревой. Если телевизор стереофонический, гнездо, соответствующее левому каналу – белое (как и у монофонического телевизора ), правому – красное (бывает и напротив). Не пытайтесь снимать звуковой сигнал с желтого разъема – там присутствует лишь сигнал изображения.

5. На розетке эталона SCART контакт 4 используйте в качестве всеобщего, с контакта 3 снимите сигнал левого канала, с контакта 1 – правого. У монофонического телевизора контакт 1 не используйте.

6. Метод подачи сигналов на усилитель зависит от того, какие на нем применяются входные гнезда (DIN либо RCA). Сигналы на них подавайте так, как описано, соответственно, в шагах 1 и 3. Если телевизор монофонический, а усилитель – стереофонический, входы последнего объедините параллельно. Если сигнал снимается с выхода для наушников, используйте вход усилителя с наихудшей восприимчивостью.

Обратите внимание!

Перед подключением обесточьте телевизор и усилитель.

Полезный совет

Если выхода звука у телевизора нет, снимите сигнал с соответствующего выхода видеомагнитофона либо DVD-проигрывателя.

Совет 7: Как подключить три телевизора к одной антенне

Редко какая семья в наши дни держит дома каждого один телевизор. Но антенна традиционно имеется каждого одна. Для подключения к одной антенне до 3 телевизоров служит особый прибор – так называемый КРАБ.

Инструкция

1. Приобретите в хозяйственном магазине прибор КРАБ (Кабельный Разветвитель Абонентский Бытовой), имеющий один вход и три выхода. Взамен него дозволено приобрести и подобный привозной разветвитель. Особенно распространены среди них польские и немецкие.

2. Выбирая разветвитель, обратите внимание на верхнюю рубеж его частотного диапазона. Кабельные операторы сегодня зачастую из-за нехватки места задействуют самые высокочастотные каналы диапазона ДМВ. На них горазд настроиться не любой телевизор, а уж изготовители разветвителей о существовании этих каналов могут и совсем не подозревать. Границы диапазона частот традиционно указаны на корпусе прибора либо в его инструкции.

3. Проведите кабели от всех 3 телевизоров к месту установки прибора. На концах всех кабелей со стороны телевизоров установите антенные штекеры, но к телевизорам их пока не подключайте. Дюже главно, дабы штекеры не были подключены во время установки ни к одному их агрегатов, напротив вас может стукнуть током, проходящим через помехоподавляющие конденсаторы их блоков питания. Само место установки прибора выберите таким, дабы до него дотягивался кабель от антенны.

4. Подключение кабелей к самому КРАБу осуществляйте в зависимости от его конструкции. Некоторые из них имеют гнезда, рассчитанные на подключение обыкновенных штекеров – тогда все кабели нужно также снабдить со стороны разветвителя штекерами. Другие приборы (в основном, немецкие, фирмы Luxmann) оборудованы винтовыми гнездами. В этом случае предварительно наденьте на кабель гайку и лишь потом зачистите. После этого вставьте центральную жилу в отверстие винтового гнезда, позже чего наверните гайку таким образом, дабы оплетка оказалась прижата этой гайкой к корпусу. У КРАБа классической конструкции снимите крышку, позже чего, в зависимости от его модели, впаяйте оплетки и центральные жилы кабелей в предуготовленные для них контактные площадки, либо закрепите их винтами.

5. Во всех случаях подключайте кабель от антенны к входному гнезду либо сочетанию клемм, а остальные – к выходным.

6. Подключите штекеры к отключенным из сети телевизорам (если к ним подключены видеомагнитофоны, плееры и другие устройства, обесточьте и их), а после этого вновь включите их в сеть. Удостоверитесь, что добротный сигнал от антенны поступает на все три агрегата.

Совет 8: Как подключить два телевизора к одному кабелю

Для подключения нескольких телевизоров к одному кабелю дозволено применять разные методы. Вариант подключения зависит только от финальной цели выполнения данного соединения.

Вам понадобится

Инструкция

1. Если вам требуется подключить ваши телевизоры к одному проводу кабельного телевидения, то используйте особый сплиттер. Это устройство представляет собой неповторимый тройник, разветвляющий коаксиальный кабель. Подключите один конец сплиттера к необходимому кабелю, а оставшиеся свободные слоты объедините с телевизорами, применяя подходящие провода.

2. Если вы используете ресивер для приобретения доступа к спутниковому телевидению, то приобретите добавочный сплиттер. Многое зависит от того, какой канал вы предпочли для подключения ресивера к телевизору. В текущее время в свободном доступе дозволено легко обнаружить сплиттеры портов VGA и DVI. Подключите данный аксессуар к кабелю, идущему от ресивера. Объедините с ним ваши телевизоры.

3. Помните о том, что дозволено применять добавочные переходники, разрешающие соединять порты VGA, DVI и HDMI между собой. Приобретите подходящий комплект переходников. Учтите, что применение данных аксессуаров гораздо снижает качество передаваемого сигнала. Помните и о том, что при таком варианте подключения телевизоров к цельному кабелю оба агрегата будут показывать цельный канал.

4. Используйте сплиттер порта VGA либо DVI для подключения телевизоров к одному разъему видеокарты компьютера. В данном случае на оба устройства будет передаваться одинаковый сигнал, что не неизменно комфортно.

5. Оптимальное решение – применять два типа соединения. Подключите коаксиальный кабель обыкновенной антенны к обоим телевизорам вышеописанным способом. Подключите оба устройства к ресиверу. Данный способ дозволит вам в надобное время переключать режим работы телевизора (ресивер/антенна), тем самым обеспечив вас вероятностью выбирать требуемый канал. Если вы хотите подключить оба телевизора к спутниковому телевидению, то выбирайте ту компанию, которая устанавливает личный цельный ресивер, обслуживающий дом либо подъезд.

jprosto.ru

Как соединить два телевизора?

Если вы подключили кабельное или спутниковое телевидение, то распределить сигнал по нескольким телеприемникам сразу возможно при помощи сплиттера и RF-коаксиального кабеля.

Инструкция
  • Обратитесь в магазин телерадиотехники и приобретите RF-коаксиальный кабель. При покупке учитывайте, где именно будут находиться телевизоры, и каково расстояние между ними, чтобы кабель можно было свободно проложить. Обратите внимание на состояние кабеля, так как именно от этого будет зависеть, насколько качественно телевизоры будут воспроизводить сигнал с антенны.
  • Купите и сплиттер (разветвитель), устройство, имеющее один порт для подключения антенны и два-три – для телевизоров. Не покупайте дешевый сплиттер от неизвестных производителей, иначе может возникнуть вероятность замыкания и, как следствие, выход из строя всей системы.
  • Подготовьтесь к прокладыванию кабеля. Отключите все ненужные в данный момент электроприборы, проверьте состояние проводки. Если вы хотите, чтобы все ваши монтажные работы не слишком бросались в глаза, проложите кабель вдоль стен за предметами мебели. Мебель необходимо заранее отодвинуть, а после того как вы проложите кабель, аккуратно придвинуть, чтобы его не повредить.
  • Выберите место для установки обычной или спутниковой антенны. Поместите обычную антенну как можно выше, чтобы обеспечить качественный прием сигнала, к спутниковой подключите два тюнера.
  • Подсоедините антенну к сплиттеру через RF-коаксиальный кабель через специально предназначенный для этого порт. Подключите телевизоры последовательно в другие порты.
  • Закрепите RF-коаксиальный кабель вдоль плинтусов так, чтобы не наступать на него, при помощи изоленты. Проверьте, нет ли вероятности повреждения кабеля.
  • Включите телевизоры для того чтобы проверить качество приема сигнала. Если один из телевизоров некачественно воспроизводит картинку или вообще не работает, проверьте кабель по всей длине и убедитесь в том, что он надежно закреплен и не поврежден.
  • Оцените статью!

    imguru.ru

    сплиттер, f-разъёмы, скрутка и припаивание

    Качественно выполненное соединение участков коаксиального антенного кабеля не способно негативно сказаться на уровне принимаемого ТВ сигнала.Перечень необходимых материалов и инструментов для стыковки будет зависеть от выбранного способа соединения. Если вы придете в специализированный магазин, то встретите минимум 5-10 видов кабеля значительно отличающихся друг от друга. Вам нужен не просто кусок качественного провода, а отрезок кабеля наиболее схожего по характеристикам с имеющимся.

    Подготовка и инструмент

    Из инструмента нам с Вами понадобятся обычные кусачки-бокорезы и строительный нож (вместо строительного может подойти и канцелярский). Для соединения концов телевизионного кабеля нужны специальные штекеры для соединения коаксиального кабеля. Их ещё называют F-разъёмы.

    Конкретнее нам нужны два нарезных F-коннектора FS-5 и один прямой F-переход. Стоят они обычно совсем недорого!

    При необходимости нарастить антенный кабель при переносе телевизора или антенны, Вы должны так же купить ещё и кабель. Для этого перед походом в магазин внимательно осмотрите свой провод и перепишите маркировку, а ещё лучше отрежьте от него небольшой кусочек и с ним уже идите в магазин.

    Когда необходимо наращивание

    Телевизионный кабель требуется нарастить в следующих случаях:

    • если он случайно повреждён на каком-то участке своей длины, а при удалении этого участка оставшейся длины стало не хватать;
    • при перестановке мебели телевизор занял другое место, в результате чего длина кабеля оказалась недостаточной;
    • перенос антенны в другое место также потребовало внешнего наращивания телевизионного провода.

    В последнем случае, возможно, понадобится ещё и дополнительный антенный усилитель, чтобы компенсировать потери в кабеле гораздо большей длины.

    Телевизионный удлинитель

    Если вам не хватает буквально небольшого количества кабеля, и вы не желаете своими руками сделать так, чтобы вопрос как сделать так, чтобы ТВ кабель доставал до аппаратуры, можете воспользоваться удлинителем.

    Читайте здесь — Пылесос своими руками: пошаговая инструкция как сделать простой и эффективный обычный и моющий пылесос (90 фото и видео)

    Есть много различных видов удлинителей. Можно найти длиной до 20 м, но их цена во много раз превышает стоимость коаксиального кабеля.

    Как выбрать телевизионный кабель

    При покупке TV-кабеля выбор марки производится по нескольким параметрам.

    Волновое сопротивление

    Все ТВ-кабеля имеют волновое сопротивление 75 Ом. Это зависит от соотношения диаметров оплётки и центральной жилы и определяется на заводе при проектировании кабеля.

    Толщина кабеля

    Кроме волнового, имеет значение обычное сопротивление. Чем кабель толще, тем большее сечение имеет центральная жила, и на большее расстояние передаётся сигнал. Для квартир и многоэтажных домов, на расстояние до 30 метров достаточно 6 мм. При использовании толстой наружной изоляции диаметр кабеля увеличивается.

    Материал оплетки

    Центральная жила всегда медная или стальная омеднённая. ВЧ сигнал проходит по поверхности, поэтому её материал не имеет значения.

    Центральный проводник окружён диэлектриком, материал которого также не важен. Дальше во всех кабелях следует алюминиевая фольга, окружённая оплёткой. Чем она плотнее, тем кабель качественнее. Материал оплётки может быть разный:

    • медь – имеет хорошие параметры, но дорогая;
    • алюминий – дёшев, но непрочен;
    • нержавеющая сталь – оптимальное соотношение цена/качество.

    Внешняя изоляция

    При установке антенны в помещении материал наружной оболочки значения не имеет. При использовании его на улице, наружная изоляция должна быть предназначена для наружной установки, иначе она под воздействием ультрафиолета, перепада температур и других факторов потрескается, и кабель выйдет из строя.

    Важно! В кабеле, который протягивается по воздуху, обязательно должна быть несущая стальная жила.

    Разновидности удлинителей антенны и правила соединения

    Антенные удлинители выпускаются готовыми – кабель с уже имеющимися F-разъёмами и штекерами либо коннекторами типа «тюльпан».

    Длина кабеля равна нескольким метрам. Использовать большую длину (более 10 м) нет смысла – в антенне нужен дополнительный широкополосный усилитель, рассчитанный на «дециметровый» диапазон.

    Для комнатной антенны, где затухание сигнала обеспечивается стенами самого дома, здания, строения, достаточно и 5 м кабеля.

    До 2020 года аналоговое телевидение, использовавшее и «метровый» диапазон частот, нуждалось в составном антенном усилителе, рассчитанном на полосу частот 49-860 МГц. С приходом цифрового ТВ диапазон, в котором работает телевидение полностью цифрового формата, диапазон «сжался» с 480 до 600 МГц. При этом в одной полосе частот на 8 МГц, рассчитанной на один аналоговый канал, вещает целый мультиплекс цифрового телевидения – от 8 до 10 телеканалов стандартной чёткости либо 1-3 HD-канала.

    Развитие «цифры» позволяет смотреть телеканалы практически без эфирного шума, а при недостаточном уровне сигнала изображение попросту затормозится. Чтобы этого избежать, были придуманы удлинители и антенные усилители.

    Самые распространённые способы удлинить кабель – использовать F-коннекторы или сплиттеры. Первые позволяют нарастить кабель, почти не нарушая целостность структуры кабеля: оплётки, служащей экраном от внешних помех, и центрального проводника. Вторые же делают антенну коллективной, служа в качестве концентраторов (разветвителей). Сплиттеры могут содержать в себе дополнительный усилительный каскад – так называемый активный разветвитель, но чаще используются пассивные соединительные устройства.

    Чтобы соединить разрыв кабеля F-разъёмом, сделайте следующее:

    1. Снимите защитную оболочку оплётки на 2,5 см.
    2. Расплетите оплётку (она состоит из тонких проволочек) и отведите её назад.
    3. Снимите защитную оболочку центрального проводника на расстоянии 1 см. Будьте аккуратны – жила не должна иметь насечек (зачастую это омеднённая сталь или алюминиевый сплав), которые могут привести к разрыву.
    4. Разберите разъём, открутив удерживающую гайку, наденьте гайку на кабель.
    5. Впрессуйте центральную жилу с проводником в разъёмно-штекерный переход с одной из сторон. Конец центрального проводника выйдет с обратной стороны переходника (нужно не более 5 мм).
    6. Закрутите гайку. Она прижмёт оплётку и не даст кабелю легко выдернуться из переходника.
    7. Аналогично зачистите и впрессуйте другой конец в месте разрыва кабеля.

    Центральные проводники в переходнике соприкоснутся друг с другом, а оплётки соединятся посредством корпуса. Если кабель заменён целиком на более длинный – соединение с телевизором выполняется напрямик: вместо традиционного разъёма типа «тюльпан» в самом телеприёмнике уже есть встроенный F-разъём.

    Чтобы соединить кабели от нескольких телевизоров через сплиттер, следует выполнить такие операции:

    • впрессовать концы кабелей в штекеры по вышеприведённой схеме;
    • подключить антенну (с усилителем) ко входу сплиттера, а телевизоры – к его выходам.

    Разместите сплиттер в удобном месте. Проверьте, что телесигнал на всех телевизорах есть, для чего переключитесь на разные каналы (если их несколько) на каждом подсоединённом телевизоре. Если на антенне или в сплиттере есть телеусилитель, то нужно проверить, что он включён (питание на него поступает).

    Удлинение кабеля при помощи сплиттера

    Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

    Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

    Через сплиттер можно подключить несколько телевизоров

    Соединение коаксиального кабеля

    Существует несколько способов как соединить телевизионный кабель между собой:

    1. Применение F-разъёмов2. Использование сплиттера3. Пайка концов кабеля4. Скрутка кабеля

    Я буду рассматривать только первые два способа. И вот почему.

    Я просто не вижу смысл паять коаксиал в то время, когда есть современные способы соединения кабеля. Да и паять умеет не каждый. А скрутка коаксиала — это вообще крайне ненадёжное соединение и так делать не надо!

    Используем F-разъёмы

    Перед тем как приступить к наращиванию провода, его необходимо правильно разделать. С помощью ножа аккуратно снимаем верхнюю оболочку, не повреждая экран. Экранированную оплетку надо отогнуть в обратную сторону.

    Далее надо кусачками снять изоляцию с центральной жилы так, чтобы примерная длина её была около полутора сантиметров. Так надо сделать с обоих концов соединяемого антенного кабеля. После этого надо на каждый конец накрутить F-разъём так, чтобы центральная жила не контактировала с внешним экраном и выступала из коннектора примерно на 5 миллиметров.

    После этого надо взять в руки прямой F-переход, вставить в него по очереди один конец, закрутить гайку, потом второй конец и закрутить гайку. Получиться должно вот так:

    Для более крепкой фиксации я советую место соединения обмотать изолентой. Это не даст ему развалиться при изгибах и деформации.

    Это был первый вариант того, как удлинить антенный кабель. Но есть и второй способ, который для многих может оказаться более практичным.

    Телевизионный тройник-сплиттер

    Сначала разберемся что такое сплиттер и в каких случаях он используется. Телевизионный сплиттер представляет собой небольшую коробочку, имеющую один вход и два или более выходов. Предназначен он для разветвления телевизионной антенны на несколько телевизоров. Поэтому при выборе сплиттера стоит заранее определиться с нужным количеством выходов. Как Вы понимаете, его можно использовать не только, как тройник, но и как простой способ соединить телевизионный кабель.

    Благодаря имеющимся креплениям это устройство можно прикрутить к стене и оно будет надёжно держаться. Этот способ наращивания антенного кабеля схож с предыдущим, так что я не буду снова рассказывать как заделать концы провода в F-разъёмы и прикрутить их. Здесь надо сделать всё то же самое, просто в роли прямого F-перехода используется телевизионный тройник-сплиттер. Главное не перепутайте вход и выход! Чем удобен этот вариант, так это тем, что Вы можете от этого соединения подключить ещё один ТВ. То бишь есть возможность  дальнейшего разветвления!

    Внимание! Грамотно и качественно выполненная работа никак не отразится на качестве принимаемого сигнала. Если у Вас возникли какие-то неисправности или после всего ухудшилось качество приёма ТВ-сигнала, тогда надо тщательно проверить все соединения.

    Есть ли ещё способы, которыми можно удлинить tv-кабель

    Если нет под рукой необходимого инструмента (паяльник или обжимное устройство) или F-разъема, ТВ-кабель удлиняется при помощи скручивания центральной жилы и оплетки экрана между собой. Такой вариант считается хоть и ненадежным, но допустимым.

    Правила прокладки кабеля

    Чтобы проводка служила долго, прокладывать её следует по определённым правилам:

    • На максимальном расстоянии от электропроводки. Пересечение с электрокабелями следует производить под прямым углом;

    Важно! Для уменьшения помех эти провода не прокладываются рядом, в одном кабельном канале или трубе.

    • Минимальное число соединений. Нужно использовать только заводские коннекторры или пайку;
    • Не сворачивать телекабель в кольцо. Получается катушка индуктивности, ослабляющая сигнал;
    • Не изгибать провод под прямым углом. При необходимости использовать угловые коннекторы.

    Правильно выполненное соединение телевизионных кабелей обеспечит хорошую передачу сигнала и качественное изображение, а знание того, как соединить телевизионный кабель, позволит сделать эту работу самостоятельно, без помощи специалиста.

    Как подключить кабель к штекеру?

    К дополнительному способу наращивания ТВ-кабеля относится использование такого прибора, как сплиттер. При помощи этого устройства подключается сразу несколько отрезков проводов с одной передающей точки. Разработано много других способов подключения кабельной проводки к штекерам электронных конструкций, например, коннектор (штекерный разъем) служит для подключения интернет соединения. Так как интернет-кабель многожильный, штекерный разъем такого типа соединяется при помощи обжимки.

    Благодаря развитию современной радиоэлектроники существует множество вариантов использования и конструктивных особенностей, кабельных соединителей и штекеров, поэтому сложностей с удлинением кабеля не будет.

    Типичные ошибки при подключении

    Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

    Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

    Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

    Правила прокладки кабеля

    При прокладке кабеля следует помнить несколько советов, которые помогут вам насладиться качественной передачей сигнала.

    Не рекомендуется располагать кабель вблизи электропроводки или мощных электрических приборов. В кабеле должно присутствовать минимальное количество соединений.

    Не рекомендуется сворачивать остатки кабеля в бухты или загибать под острым углом.

    При переходе вещания на цифровой стандарт, многие люди столкнулись с проблемой удаленности ретрансляционной вышки. Мы расскажем вам простой способ как при помощи коаксиального кабеля своими руками изготовить ТВ антенну.

    Для этого нам потребуется кусок кабеля. Длина не играет большой роли. Но желательно для увеличения уровня сигнала, конструкцию располагать на улице.

    С одного конца кабеля мы снимаем верхнюю изоляцию на расстоянии 5 см и скручиваем в жгут саму медную изоляцию вместе с алюминиевой фольгой. После этого снимаем изоляцию с центральной жилы, и скручиваем вместе центральную жилу и скрутку из изоляции.

    Отступаем от места снятия изоляции 22 см и снимаем 2 см верхней изоляции вместе с фольгой и медной оплеткой. Стараемся не повредить внутреннюю изоляцию центрального провода.

    От конца разреза отмеряем еще раз 22 см, и снимаем верхний изоляционный слой из ПХВ, не повреждая экран кабеля.

    Берем конец кабеля с пяти сантиметровой скруткой и накручиваем его на изоляционный слой последнего места. В результате получаем кольцо. Подключаем к телевизору и наслаждаемся уверенным приемом цифровых каналов.

    Данный способ является одним из самых простых вариантов изготовления антенны из ТВ кабеля своими руками. Качество приема такой антенны, значительно превышает усиление сигнала при помощи покупных антенн.

    Подготовка кабеля. Видео

    Как подготовить антенный кабель тв или спутника для использования, расскажет видео ниже.

    Нарастить и сделать разветвление телевизионного кабеля можно своими руками, если соблюдать правила, описанные в статье.

    Для просмотра эфирных телеканалов, помимо выбора подходящей антенны, необходимо ее корректное подключение. Разберемся, как правильно это сделать, на что обратить особое внимание и как избежать возможных проблем, о которых вы могли и не догадываться.

    ( 2 оценки, среднее 5 из 5 )

    Как соединить телевизионный кабель между собой

    Почему нельзя сгибать провод под прямым углом?

    В этом случае центральная жила может преодолеть слой внутренней изоляции и соприкоснуться с экранирующей оплеткой. Это значительно ослабит сигнал либо телевизор вообще перестанет транслировать изображение.

    Каким должен быть радиус изгиба во время прокладки телевизионного провода?

    Допустимое значение — пять диаметров самого кабеля. Если радиус меньше, уже повышается вероятность перелома жилы или соприкосновение с оплеткой, что влечет ухудшение качества сигнала.

    Как закрепить кабель не стене или полу?

    В этом случае могут помочь специальные скобы с дюбель гвоздиками. Обычно они всегда используются для фиксирования проводов. Их требуется прибирать через каждые 30-50 см, чтобы шнур не провисал под собственной тяжестью. Если есть плинтус с кабель каналом, то лучше воспользоваться именно им.

    Скобы стандартные или есть разные варианты?

    Да, есть разные модификации. Все зависит от диаметра провода, можно приобрести скобы на 3, 5, 8 и прочих значений, рассчитывается в миллиметрах. Важно сначала измерить провод и лишь после этого приобретать крепежные элементы.

    На экран не транслируется сигнал, с чем это может быть связано?

    При очистке и отворачивании наружного слоя изоляции наверху может оказаться сторона фольги, которая не проводит ток. Из-за этого нет контакта между экраном и разъемом, соответственно, ток не поступает, сигнал теряется и на телевизор ничего не поступает. Рекомендуется проверить место соединения.

    Кабель и штекер разного размера, можно ли их соединить?

    В большинстве случаев не получится состыковать разные по диаметру элементы. Однако если это все же удалось, штекер будет просто болтаться на проводе, что плохо влияет на качество картинки. В другом случае, когда кабель с трудом входит в штекер, риск сломать деталь повышается. Лучше просто приобрести другой разъем с нужным диаметром.

    Что влечет за собой насечка на центральной жиле?

    Неаккуратно удаленная изоляция может привести к тому, что ножа заденет жилу. Она может надломиться, что приведет к потере сигнала. То же самое касается и сильных изгибов, которые также могут повлечь за собой перелом центральной детали.

    Соединение тв кабеля между собой. Штекер для подключения антенного кабеля к телевизору, как подключить

    Несмотря на то что сегодня интернет имеется почти в каждом доме, во многих квартирах подача телевизионного сигнала, как и прежде, осуществляется посредством кабеля. Поэтому вопрос о том, как подсоединить антенный кабель к штекеру, достаточно актуальный. Неправильный монтаж отрицательно скажется на качестве получаемого сигнала, даже если использовать самый современный и дорогостоящий материал. Как правильно подсоединить антенный кабель к штекеру? Как выбрать изделие, чтобы потом не сожалеть о сделанной покупке? Что посоветуют специалисты? Найти ответы на эти вопросы поможет данная статья.

    Знакомство с изделием

    Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

    Что понадобится для работы?

    Очень часто люди, не привыкшие работать руками, не знают, как подсоединить тонкий антенный кабель к штекеру. Судя по многочисленным отзывам, ничего сложного в подключении нет, потому прибегать к услугам специалистов не обязательно. Справится с этим можно и своими силами. Прежде всего нужно обзавестись антенным (коаксиальным) кабелем, ножом или канцелярским резаком.

    О конструкции кабеля

    Прежде чем интересоваться, как подсоединить антенный кабель к штекеру, следует знать устройство проводящего изделия. Конструкция кабеля несложная. В нем имеются: центральная жила, медный провод, плотная пластиковая изоляция, алюминиевая фольга (является вторым проводящим элементом), внешняя изоляция и экранирующая оплетка. Задача последней — гасить помехи, источниками которых могут быть погодные и механические воздействия. На прилавках специализированных магазинов имеется широкий ассортимент изделий, выпускаемых отечественными и зарубежными фирмами-изготовителями. Так как представленная продукция бывает самого различного качества, при выборе следует учитывать некоторые нюансы, речь о которых пойдет далее.

    На что обратить внимание при покупке?

    Судя по отзывам, вопрос, как подключить антенный кабель к штекеру, не единственный интересующий новичков. На что же обратить внимание тем, кто решил приобрести антенный кабель? Такому потребителю специалисты рекомендуют следующее:

    • Выбирать изделие, в котором внешняя оболочка с обозначением 75. Это свидетельствует о том, что в кабеле частота волн с сопротивлением 75 Ом. Под этот показатель разработаны все современные телевизоры и коммутационное оборудование. Данная цифра должна встречаться по всей длине кабеля с интервалом 1 м.
    • Значение внешнего диаметра не должно превышать 0,6 см. Если же на данном этапе новичок по неопытности допустил ошибку, то расстраиваться не стоит, так как все поправимо. Если в штекере диаметр внутренней резьбы оказался больше диаметра провода, чтобы обжатие получилось качественным, придется на кабель намотать изоляционную ленту. Сколько понадобится для этого слоев изоленты, каждый мастер решает уже по ситуации. Главное, чтобы кабель к штекеру был подогнан как можно плотнее.
    • Лучше всего приобрести кабель с медными главной жилой и экранирующей оплеткой. В данном случае покупатель может столкнуться с трудностями по той причине, что большинство производителей в целях экономии свои кабели оснащают стальными центральными жилами или же наносят на них медное напыление. Для производства оплетки используют сплав меди, а экранирования — фольгу.

    О разъеме штекера

    Как утверждают специалисты, нормальное подключение антенного кабеля к штекеру будет возможно, если его разъем типа F. Данный вид принимает аналоговый и цифровой телевизионные сигналы. Судя по многочисленным потребительским отзывам, F-штекер самый лучший: он воспроизводит высококачественный телевизионный сигнал и прост в монтаже, что по достоинству оценено многими домашними умельцами. Поскольку диаметры штекеров могут иметь самые разные размеры, это следует учитывать. В противном случае штекер не будет соответствовать разъему и подключить телевизор не получится. Судя по отзывам, нередки случаи, когда телевизор монтирован вплотную к стенке. В такой ситуации следует использовать угловой F-штекер.

    С чего следует начать?

    Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой. Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется. В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

    С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм. Важно не испортить сам кабель.

    Как соединить антенный кабель со штекером? Описание процесса

    К данной процедуре приступают после зачистки провода. Первым делом нужно навернуть фольгу на первую часть штекера. Как подключить антенный кабель к штекеру правильно? Как рекомендуют специалисты, важно проследить за тем, чтобы центральная жила оказалась именно в сердцевине штекера. Для работы понадобятся кусачки, посредством которых потом часть центрального провода удаляется. Сделать это нужно так, чтобы он за накидную гайку выступал не более чем на 0,6 см. Потом приступают к прикручиванию до самого упора второй части штекера. После выполнения этих действий вилка считается готовой к использованию.

    Второй способ

    Некоторых новичков интересует, как установить штекер на антенный кабель, не заворачивая для этого фольгу? Как утверждают опытные мастера, выполнить это возможно. Достаточно просто срезать верхний изоляционный слой и удалить оплетку кабеля. Далее разбирается штекер. Он должен состоять из двух половинок. На открытый участок кабеля первым делом насаживается пластиковая половина. Второй же вилка затягивается.

    О штекере угловой конструкции

    Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.

    Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.

    Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.

    Какие ошибки допускают новички?

    Не каждому известно, что некоторые производители антенных кабелей внутреннюю часть фольги покрывают полиэтиленом. Зачищать этот материал достаточно трудно, даже со скальпелем. Если кабель удастся зачистить, наличие пластика станет весомым препятствием для качественного контакта со штекерной вилкой. В итоге сигнал получится искаженным. Предотвратить это можно, если отвернутую фольгу завернуть обратно таким образом, чтобы своей токопроводящей стороной она выходила наружу. Нередко при обжатии тонкие оплеточные проводки соприкасаются с главной кабельной жилой, в результате чего качество принимаемого сигнала не на должном уровне, а может и вовсе пропасть. Часто антенный кабель укладывают в один плинтус вместе с электропроводкой. Это, по мнению специалистов, недопустимо, поскольку при таком монтаже передача сигнала также будет некачественной.

    Установка (делюсь своим опытом).

    Вы познакомились с различными типами телевизионных эфирных антенн. Можете самостоятельно выбрать антенну наиболее соответствующую вашим условиям приема телевизионного сигнала. Остается установить антенну и сделать это нужно правильно, так как в противном случае все ваши старания могут оказаться напрасными. Процесс установки антенны включат в себя несколько пунктов :

    Сборка антенны.

    Приобретая эфирную антенну, Вы получаете в комплекте инструкцию производителя, где описан процесс сборки, подключение антенны и монтаж антенны. Обычно сборка антенны не вызывает никаких проблем. Но, на некоторые моменты обратим внимание. Многие антенны изготавливаются с применением пластиковых элементов, эти элементы могут крепиться как с помощью защелок, так и винтовых соединений. Поэтому следует, аккуратно производить сборку, чтобы не сломать пластиковые фиксаторы, или не раздавить крепление из за слишком сильной затяжки резьбы. Если на антенне имеются открытые контактные соединения, загерметизируйте их с помощью герметика или пластилина (я обычно использую автомобильный пластилин). Внимательно осмотрите все крепежные соединения. Если антенна активная (с усилителем телевизионного сигнала), необходимо проверить качество подключения усилителя . Нет ли повреждений или некачественной сборки, при необходимости устраните замеченные недостатки, это поможет Вам избежать проблем при дальнейшей эксплуатации.

    На некоторых активных антеннах усилители не устанавливаются непосредственно производителем, поэтому устанавливаем его сами. К примеру, такими антеннами являются синфазные антенны в народе известные как “ Польская антенна ”, “ антенна Решетка ”. Антенны комплектуются усилителем -различных модификаций. Сам процесс установки усилителя SWA прост до невозможности, но мне неоднократно приходилось (при вызове к клиенту который пытался самостоятельно установить антенну и не справился с этой, казалось бы, простой задачей) встречаться с неправильной установкой таких усилителей.

    Подключение антенны

    На фото показан вариант, когда усилитель установлен правильно,и вариант неправильной

    установки SWA .


    Неправильно Правильно

    На усилителе имеются контактные площадки, к которым подключаются волноводы антенны. Если усилитель установлен неправильно, его вход остается не подключенным, естественно сигнал с антенны не попадает на вход усилителя, антенна не работает . Можно потратить время на установку антенны, а результат будет отрицательный, придется переделывать работу, а возможно потребуется заменить усилитель, так как очень часто при неправильном подключении усилители SWA выходят из строя. Будем считать, что сборку антенны закончили и все сделали правильно.

    Подключение антенного кабеля

    Описывая способы подключения антенного кабеля, я беру примеры подключения антенн, которые производятся массово. Для различных малосерийных и самодельных антенн подключения могут совершенно отличаться.

    Для подключения антенного кабеля в основном используется два способа подключения.

    1. Под зажим.

    2. Специальным F разъемом .

    Рассмотрим оба подключения.

    Под зажим.

    Такой тип соединения, встречается на антеннах, где используется усилитель SWA . Под зажим подключается кабель в антеннах “Дельта” изготовленные в Питере и Ростове на Дону. Поэтому рассмотрим этот способ подключения на примере этих антенн. На антеннах других производителей, подключение под зажим будет мало чем отличаться.

    Подключение под зажим с разнесенными контактами.

    Такое подключение характерно для антенны «Дельта”.

    Чтобы подключить кабель необходимо снять с него верхний слой изоляции.

    Под изоляцией находится оплетка кабеля и фольга. Фольгу необходимо удалить, а оплетку свить в жгутик. Если кабель качественный и оплетка выполнена из меди, залудите жгутик оловянным припоем, что бы при подключении было проще обжать его контактным зажимом. Центральную жилу кабеля можно обжать контактным зажимом без изменений. Если Вы “дружите” с паяльником я советую дополнительно припаять оплетку кабеля и центральную жилу к контактным зажимам, так будет надежнее.

    Если оплетка кабеля изготовлена из стали, лудить ее ненужно, для удобства подключения обожмите ее гильзой для многожильного электрического провода.

    Подключение кабеля к зажимам типа SWA .

    Лично мне такой способ подключения кабеля нравится гораздо больше чем предыдущий. Не нужно беспокоиться о соблюдении полярности, при таком подключении ошибиться невозможно. Кабель надежно обжат крепежной скобой, что придает дополнительную прочность механическому соединению кабеля с антенной. На фото показано, как нужно подготовить кабель для подключения к зажимам типа SWA . Хочу обратить Ваше внимание на подключение оплетки. Контактная площадка, к которой подключается оплетка кабеля, расположена под крепежной скобой, сама скоба не является контактом, и поэтому необходимо обеспечить надежное соединение оплетки кабеля и усилителя. Так же при подключении необходимо убедиться, что не произошло замыкание между оплеткой и центральной жилой кабеля, так как их контактные зажимы расположены очень близко.



    Подключение специальным F разъемом.

    Самый удобный способ подключения антенного кабеля. Перепутать полярность или подключиться неправильно — это нужно постараться. Главное, правильно подготовить кабель. На фото показано как это сделать. Необходимо снять верхний слой изоляции.

    П одключение антенного блока питания

    Для активной антенны или штекера для пассивной ( ). Антенный штекер, прост по конструкции и рассматривать его я не буду, подключение специального антенного блока питания рассмотрим. Для всех видов активных антенн, у которых усилитель расположен на самой антенне, используются совершенно одинаковые блоки питания. Пред установкой антенны я настоятельно рекомендую проверить правильность подключения всех соединений. Убедиться в работоспособности усилителя и блока питания. Для этого нужно включить блок питания в розетку. Светящийся на корпусе блока питания контрольный светодиод сообщает, что все хорошо, замыкания в подключении кабеля нет, в противном случае придется проверить свою работу. Если антенну планируется ставить на высокую мачту, проверьте работоспособность усилителя. Постарайтесь настроиться на телевизионный канал до установки антенны, если сигнал проходит пусть даже с замираниями, это говорит о том, что усилитель исправен. Чтобы в этом точно убедиться, нужно выключить блок питания из розетки телевизионный сигнал должен пропасть и при включении блока питания, появиться вновь.

    Установка антенны на стеновом кронштейне или мачте.

    После сборки и проверки работоспособности антенны остается закрепить ее на кронштейне или установить на антенной мачте, настройка антенны осуществляется по максимальному уровню сигнала. Установка антенны, ответственная работа, особенно когда антенну устанавливают на мачте. Всегда старайтесь выполнить работу безопасно для себя и окружающих. Предусмотрите все варианты крепления мачты и растяжек. на мачте или кронштейне, подробно описывать не буду, так как вариантов слишком много для одной статьи.

    Уделю особое внимание такому вопросу — “ Заземление телевизионной антенны”. Телевизионная эфирная антенна должна быть заземлена. Каждая антенна, выпускающаяся серийно, имеет специальный зажим для подключения заземления. Для чего нужно заземлять антенну? Ответ один, для гроза — безопасности. Конечно, если молния попадет в антенну, нет никакой гарантии, что заземление антенны спасет Ваше имущество. Лично видел, что осталось от телевизора после грозового разряда в его антенну, которая была установлена на стальной мачте. Заряд прошел по антенному кабелю, буквально превратив его в тонкий спекшийся шнурок. Пробил корпус телевизора, испепелив в нем радиодетали и пройдя сквозь тумбочку, ушел в пол. Ни одно живое существо при этом не пострадало. Конечно, большая часть энергии разряда приняла на себя антенна и металлическая мачта, через которую вся энергия ушла в землю. Как бы вышло, если антенна была бы установлена на деревянном шесте и не имела заземления, неизвестно. Еще одна важная функция антенного заземления защита от электромагнитного импульса. Усилитель телевизионного сигнала, установленный непосредственно на антенне, во время грозы может выйти из строя, даже если грозовой фронт пойдет стороной. Очень мощные электромагнитные импульсы грозовых разрядов выводят из строя полупроводниковые радиодетали антенного усилителя. В этом случае заземление антенны очень эффективно. Если антенна установлена на деревянном шесте, озаботьтесь заземлить ее любым проводом (медным, стальным, алюминиевым). Не обязательно устраивать капитальное заземление, закапывая в землю металлические полосы или устраивая контур заземления. Достаточно забить в землю металлический штырь примерно 70 см. Этого вполне хватит для защиты от электромагнитного импульса, и избавит Вас от необходимости демонтажа антенны и замены усилителя.

    Если возникнут вопросы, задавайте их .

    Причин для удлинения телевизионного кабеля может появится много, например, перестановка телевизора из одного помещения в другое или замена какой-то части провода, из-за повреждений.

    Чтобы выполнить данное действие требуется понимать, как удлинить телевизионный кабель, чтобы он функционировал и качество изображения не пострадало.

    Знание правил удлинения кабеля играет важную роль в отношении экономии средств, ведь это намного дешевле нежели выполнить полную его замену на более длинный вариант.

    Чтобы удлинить антенный кабель для телевизора еще одним куском коаксиального провода можно использовать несколько способов:

    • штатный удлинитель, который увеличивает длину существующего провода на 2, 5 – 20 метров, но и стоимость у него не низкая;
    • использование специальных F-гнезд для соединения;
    • удлинить нескольких кабелей через сплиттер;
    • выполнить пайку для соединения телевизионного провода.

    При этом следует правильно , так как устройство телевизионного кабеля в РФ предполагает должное волновое сопротивление 75 ОМ.

    Не последнюю роль играет качество внешней оплетки, она должна иметь предельную эластичность.
    Кроме этого, чтобы обойтись без потери качества изображения требуется выбирать продукцию с внутренней плотной оплеткой, которая гарантировано проведет непрерывный сигнал.

    Оплетка выполняется из нескольких материалов, от которых зависит цена кабеля.

    Материал диэлектрика, который выполняет функции изоляции не значителен, в основном это полиэтилен, в составе присутствует фольга – экран и материал самой оплетки:

    • с медным кабелем – дорогой, но качественный;
    • алюминий – не представляет в смысле характеристики ценности;
    • нержавеющая сталь – баланс цены и качества.

    Параметры затухания сигнала по длине и частоте должны быть предельно низкими.

    Как удлинить скруткой

    Это ненадежный способ удлинения, так как в процессе применения в месте скрутки может теряться контакт из-за окисления, что лишает качественной передачи сигнала, теряется эстетический вид кабеля в целом.

    Чтобы сделать антенну для цифрового ТВ посредством скрутки, можно использовать два варианта:

    • скрутить центральные жилы между собой вместо пайки, тем самым удлинить;
    • зачищаем по внешней стороне 45 – 50 мм, а по внутренней до 25 мм и попарно оплетку скручиваем – центральные провода и экраны, а в месте скрутки выполняем изолирование.

    Пайка

    Этот способ кабельного соединения является оптимальным, надежным и недорогим, чтобы его применить следуют такому алгоритму действий:

    • ножом снять внешнюю оболочку телевизионного провода на длину 5 – 6 см;

    Важно: при этом экранирующая оплетка сохраняется в целостности.

    • далее отворачивается внешний материал и экран;
    • центральная жила обрезается до 20 мм;
    • с одной стороны, на длину 10 мм срезается внешняя изоляция;
    • у центральной жилы облуживаются концы и она нагибается под угол 45 градусов;
    • другой кабель соединения обрабатывается аналогично.
    • выполняется пайка центральных жил методом внахлест, после чего потеки олова следует убрать надфилем или паяльником;
    • место пайки отворачивается куском оставшейся изоляции на центральной жиле и закрепляется изолентой;
    • фольгу накручивают на прежнее место;
    • для надежности экраны можно обработать пайкой;
    • закрывают место соединения прежде отогнутым внешним проводником;
    • после чего выполняется изоляция или закрытие ранее надетой термоусадочной трубкой, которая разогревается феном.

    Важно: фольга с внутренней стороны имеет изоляцию, поэтому в процессе применения ее внешне располагают материал наизнанку.

    Через сплиттер

    Можно удлинить с помощью сплиттера. Это устройство необходимо для возможности использования антенны сразу для нескольких телевизоров.

    Краб представляет из себя прямоугольную коробочку с одним входом IN и несколькими разъемами для выхода OUT. Для его подключения нужны F-разъемы или TV-штекера.
    Внутри сплиттер имеет ферритовое кольцо с обмотками или в бюджетном варианте резисторы, благодаря этим компонентам сигнал равномерно распределяется между выходами, поэтому не стоит видоизменять краб.

    Если появляется потребность в количестве выходов свыше 4 применяют активный сплиттер с усилителем.

    Чтобы использовать такой вариант подключения и удлинения кабеля устанавливается жесткое его крепление из вне на плоскости, то есть он должен быть плотно закреплен в горизонтальном/вертикальном положении.
    В случае соединения при помощи сплиттера кабель, заранее подготовленный от антенны крепят к входу, а отрезок исходящий от телевизора на выход, при этом в дальнейшем посредством данного устройства можно выполнить разветвление сигнала по помещению.

    Как удлинить через переходник

    Данный вариант самый простой, он предполагает использование или F-переходников.
    Чтобы им воспользоваться также важно соблюдать последовательность действий:

    • снять с длины телевизионного провода в 30 мм внешний части изоляции;
    • завернуть оплетку в обратную сторону, но по причине покрытия фольги изоляцией часть экрана отогнуть обратно;
    • чтобы центральный провод не контактировал с диэлектриком зачистить его на 10 мм, при этом важно не повредить;
    • далее накручивается через фольгу переходник, при этом жила должна выступать на 0, 5 мм, ненужный остаток срезается;
    • далее нужно выполнить аналогичные действия для другого конца, с последующей закруткой их в гнездо.

    Заключение
    Чтобы кабель служил длительное время, он не должен пересекаться с электропроводкой или зарядкой для телефона, что может создать для качественного приема сигнала, не стоит его скручивать или изгибать под прямым углом.

    Используйте кабельные зажимы только заводского производства, убедитесь при применении сплиттера, что места для крепежа присутствуют, а также правильно соедините телевизионный провод в один из приведенных вариантов, что в дальнейшем обеспечит его долгую эксплуатацию и вы не будете думать, как его удлинить.

    Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

    Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить , как подключить удлинитель и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

    Устройство кабеля

    Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять , ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

    • сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
    • снимите отрезанную часть изоляции;
    • уложите оплётку вдоль провода подобно отвороту рукава;
    • на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

    Этот процесс следует повторить и для второго конца кабеля.

    Соединение через переходник

    Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

    Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

    Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

    Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

    Соединение штекера с гнездом

    Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

    Скрутка

    Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

    Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

    • не роняйте предметы на телевизионный провод и защитите его от ударов;
    • не сгибайте место соединения – оно хрупкое;
    • не допускайте, чтобы сращённый провод «болтался» на ветру.

    Типичные ошибки при подключении

    Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

    Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

    Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

    Зачищаем телевизионный кабель, не имея подручных средств, с помощью канцелярского ножа. Чтобы прорезать защитную оболочку лезвие должно быть острым.

    • Отступаем от края провода около 1,5 см и ровным круговым движением, слегка надавливая, делаем надрез внешней изоляции. Делая надрез, главное не перестараться и не срезать тонкую алюминиевую оплетку с ворсинками, которая находится под изоляцией. Стягиваем срезанную оболочку.
    • Расправляем и отгибаем экран в сторону противоположную от края тв кабеля.
    • Берем в руки нож и снова отступая 1,5 см от края круговыми движениями срезаем внутреннюю изоляцию. Обычно это сплошной полиэтилен белого цвета. Его толщина будет чуть толще, чем внешняя изоляция. Для удобства снятия можно еще сделать несколько прорезов вдоль по всей ее длине (1,5 см). После снятия внутренней изоляции покажется центральный проводник. Именно по нему будет передаваться телевизионный видеосигнал.

    Мы все сделали правильно, и наш антенный кабель зачищен от изоляции!

    Это еще не все! После зачистки телевизионного кабеля нужно его обжать с помощью f коннектора.

    Как обжать антенный (телевизионный) кабель с помощью f разъема (коннектора).

    После зачистки сразу переходим к его обжиму. Обжимом называется накручивание разъема и его фиксация.

    F разъемы конструктивно могут немного отличаться: существуют одноразовые f коннекторы под обжим, которые после насаживания не подлежат снятию. Есть такие, которые накручиваются сразу поверх защитной оболочке.

    Накручиваем f разъем таким образом, чтобы центральная жила проводника выступала на 2 мм от края разъема, при этом центральный проводник должен быть строго по центру и не соприкасаться с гайкой.

    Переход гнездо F на штекер TV — для подключения телевизионной антенны, спутникового или кабельного телевидения.
    Разъём штекер BNC на F (гнездо) — для подключения AHD/TVI/аналогового видеонаблюдения.
    F разъем следует выбирать от типа коаксиального кабеля. Самое большое распространение получили коннекторы популярных типов телевизионных кабелей: Коннектор F на RG 59, F на RG 59 micro, F на RG 6, F на RG 58.

    Как видно, в зачистке и обжиме нет ничего сложного. Если не получилось с первого раза — пробуйте сделать обжим антенного кабеля еще раз.

    При правильной зачистке и обжиме провода мы получим качественное соединение коннекторов и сможем наслаждаться качеством картинки с телевизора, спутникового ТВ или камеры видеонаблюдения.

    Как правильно соединить антенный кабель.

    Бывает, что при прокладке вам не хватило немного длины или просто требуется его удлинить.

    Из-за конструктивной особенности антенного кабеля скрутку сделать очень сложно. Центральная жила жесткая и легко ломается, а экран многопроволочный, что тоже неудобно при соединении.

    Проблема скруток в том, что такое соединение ненадежно. Стоит вам пошевелить провод, и изображение будет рябить. По телевизионному кабелю передается высокочастотный сигнал, которому недостаточно просто электрического контакта между двумя кусками.

    Для соединения телевизионного кабеля вам потребуется соединительный переходник: F (гнездо) — F (гнездо). Переходник называют бочкой.

    В бочку, предварительно осуществив обжим, вы подключаете два антенных кабеля, которые требуется срастить.

    Как правильно сделать кабель для антенны

    Домашнюю телесеть можно сравнить с цепью, а любая цепь настолько хороша, насколько крепким является её самое слабое звено. Таким уязвимым местом можно считать как раз кабельные соединения.

    Если не уделить им должного внимания, то часто возникает ситуация, когда при плохом приёме вся вина перекладывается на антенну. А причина тому кроется как раз в недорогом коаксиале с неподходящими параметрами, который, к тому же, составлен из неправильно соединённых отрезков. Непрочное соединение коаксиального кабеля – это то место, где «увязает» большой процент сигнала с антенны, не доходя до телеприёмника. Поэтому давайте узнаем, как соединить антенный кабель, как подключить удлинитель антенного кабеля и как обращаться с коаксиальными разъёмами, чтобы изображение было ярким и чётким.

    Устройство кабеля

    Иногда приходится вносить коррективы в уже проложенную домашнюю ТВ-сеть. Такое бывает при перестановке мебели, или если у вас дома «завёлся» дополнительный телеприёмник, или же участок коаксиального шнура элементарно повредился и требуется вставка. Тогда перед вами встаёт задача: как удлинить телевизионный кабель или как нарастить повреждённый участок до нужной длины? Прежде чем вы вплотную займётесь решением, научитесь правильно соединять антенный кабель, ведь любое неаккуратное соединение ТВ-кабеля чревато потерями качества приёма. Здесь неплохо бы вспомнить устройство кабеля.

    Коаксиальный кабель – это телекоммуникационный провод для передачи маломощных сигналов, состоящий из двух проводников, которые отделены друг от друга диэлектрическим материалом. Проводник в центре и внешний металлический слой образуют собой концентрические цилиндры с общей осью. Токопроводящая жила в центре коаксиала – это сплошной или семижильный провод. Обычно он изготавливается из меди, серебра или алюминия с медным напылением, омеднённой стали и т.д. В качестве внешнего проводника – экранирующей оплётки – выступает плетёное металлическое полотно. Чаще всего это медная оплётка, алюминиевая коса. Во многих изделиях применяют дополнительную оболочку из изолирующей плёнки-фольги, которая предшествует плетёному слою – алюминиевый экран.

    Теперь вы понимаете, что соединить два куска такого кабеля – это вовсе не так просто, как завязать шнурки в ботинках? К счастью уже давно придуман не один способ сделать это надёжно и быстро.

    Как соединить телевизионный кабель

    Прежде чем браться за соединения телевизионного кабеля, убедитесь, чтобы оба его отрезка были отключены от любых устройств, к которым он был присоединён. Стыковка кабеля, когда он подключён, может представлять ряд опасностей для безопасности, главная среди них – поражение электрическим током. В работе с кабелями безопасность всегда остаётся главным приоритетом, поэтому, переходите к следующему шагу после принятия необходимых мер безопасности.

    Теперь вам нужно подготовить место соединения (концы коаксиала). От того, насколько тщательно вы это проделаете, во многом будет зависеть, не превысят ли потери сигнала тех допустимых значений, которые приняты для участков сращения телевизионного кабеля.

    • сделайте надрез внешней оболочки телевизионного провода на расстоянии около 1 см от конца, вращая его свободной рукой;
    • снимите отрезанную часть изоляции;
    • уложите оплётку вдоль провода подобно отвороту рукава;
    • на 2-3 мм ближе к концу кабеля прорежьте слой диэлектрика, чтобы удалить этот защитный слой с центрального контакта.

    Этот процесс следует повторить и для второго конца кабеля.

    Соединение через переходник

    Используя соединитель ТВ-кабеля, вы можете как нарастить телевизионный кабель, так и стыковать его повреждённые участки в домашней телесети, будь то антенная установка спутникового или эфирного ТВ. Это небольшая металлическая деталь, задачей которой является соединение передачи сигнала между двумя участками антенного шнура. В основе конструкции соединителя лежит способ стыкования посредством F-разъёмов для телевизионного кабеля.

    Использование коннектора F-оконцевателей обеспечивает хорошее качество сигнала в кабеле. Он точно соединяет выбранные провода без нежелательных зазоров. Его монтаж не вызывает проблем даже у любителя.

    Вам нужно одеть на каждый конец провода штекер типа F и плотно накрутить его. Теперь наступила очередь «бочонка» – так иногда называют соединитель. С обеих его сторон присутствует резьба, а в центре есть приёмное отверстие для центрального проводника. Поместите концы коаксиалов в переходник и зафиксируйте, подтягивая резьбу.

    Приспособления этого типа полностью коррозионностойкие, они характеризуется высокой устойчивостью к механическим повреждениям, поэтому их можно использовать для монтажа как внутри, так и снаружи зданий. Отсутствие коррозии значительно продлевает срок службы соединения без необходимости очистки и обслуживания.

    Соединение штекера с гнездом

    Вам подойдёт этот способ, если у вас уже имеется «адресат», к которому нужно направить, с последующим присоединением, антенный шнур. Это может быть приёмное гнездо F-типа телевизора или приставки, также можно подключить коаксиал со штекером к ближайшей антенной розетке, соединить его с F-гнездом удлинителя. Для подобных подключений удобно использовать угловые оконцеватели.

    Скрутка

    Простота этого, устаревшего на сегодня, способа соединять концы кабеля не компенсирует тех потерь сигнала, которые неизбежно возникнут при любой деформации стыка. К тому же, самой по себе скрутки будет недостаточно. Если уж вы решились на такой вид сращения коаксиалов, то запаситесь хотя бы паяльником и изолентой. Подпаяйте соединение центральных жил между собой и, отдельно, спаяйте оплётки. Затем тщательно все заизолируйте.

    Хотя это касается общих правил обращения с кабелями, для стыков, выполненных с помощью скручивания и пайки, особо актуально:

    • не роняйте предметы на телевизионный провод и защитите его от ударов;
    • не сгибайте место соединения – оно хрупкое;
    • не допускайте, чтобы сращённый провод «болтался» на ветру.

    Типичные ошибки при подключении

    Самой распространённой оплошностью при зачистке и подключении коаксиального шнура бывает то, что оплётка алюминиевая может оказаться обёрнутой фольгированным слоем. В результате внутренняя сторона фольги, не будучи токопроводящей, оказывается сверху. И в таких обстоятельствах рассчитывать на контакт между экраном и разъёмами не стоит.

    Также часто встречается неверный подбор штекера под диаметр кабеля. В худшем случае у вас не выйдет одеть такой оконцеватель или состыковать, не подходящие по диаметрам, штекер и разъем, в лучшем – полученная «разболтанность» сыграет нехорошую шутку с качеством картинки на экране ТВ.

    Не способствуют качественному сращению и жёсткие загибы кабеля в местах стыковки, а также неаккуратно срезанная изоляция с центральной жилы. Слишком резкие движении при очистке сердечника могут привести к насечкам на нём, что позже спровоцирует его надлом и утрату контакта.

    Часто причиной неисправности телевизионного аппарата становится повреждение антенного кабеля или соединяющего TV-устройство с периферией штекера.

    Ознакомившись с представленными в статье советами по выбору и подключению штекера для антенны телевизора, пользователь сможет самостоятельно устранить обозначенную поломку.

    Штекер для телевизора

    Если раньше для соединения антенного кабеля с телевизионным штекером приходилось прибегать к пайке или подбирать периферию с подходящими разъёмами, то в настоящее время пользователь может собрать необходимую конструкцию при помощи подручных инструментов.

    Современные производители комплектующих для телевизоров изготавливают штекеры по международному F-стандарту, который представляет собой своеобразную втулку, накручивающуюся на антенный провод.

    Какой антенный штекер лучше

    Для соединения с коаксиальным проводом лучше всего подойдёт F-штекер, среди главных преимуществ которого:

    • наличие экранирующей оплётки вокруг центральной жилы — оплётка служит для обеспечения однородности волнового сопротивления и предотвращает дополнительные потери качества телевизионного сигнала;
    • совместимость с любым типом телевизионного сигнала — F-штекер одинаково хорошо работает с цифровой антенной и кабельным телевидением;
    • простота монтажа — с подключением справится любой пользователь, в чем можно убедиться после ознакомления со следующими разделами данной статьи.

    Так как для монтажа антенного штекера прошлого поколения потребуется приложить гораздо больше усилий, далее будут рассматриваться только F-штекеры, использование которых более целесообразно.

    Как подготовить кабель

    Перед началом монтажа F-штекера необходимо подготовить к подключению антенный кабель. Сняв с провода старый штекер, пользователь должен разрезать внешнюю изоляцию провода по кругу — при удалении защитного слоя нельзя повредить оплётку. Длина надреза не должна превышать 2 сантиметров.


    Далее потребуется загнуть изоляцию таким образом, чтобы телекабель сохранил свои экранирующие свойства: часть металлических «волосков» изоляции должна быть скрыта только при дальнейшем подсоединении F-штекера, а не приглажена к телу провода. Податливость изоляции зависит от производителя периферии и физической силы пользователя.

    Как соединить антенный F-штекер и кабель

    Стоит сказать, что, так как существует три размера F-штекера, перед покупкой соединительного элемента необходимо убедиться в совместимости штекера и антенного кабеля. Несмотря на различие размеров, каждый F-штекер поддерживает аналоговые, цифровые и спутниковые сигналы.
    Надеть F-штекер на телевизионный кабель можно двумя способами: первый подразумевает заворот экранирующей оплётки, а второй — срезание оболочки в месте контакта периферии.

    Первый вариант является более надёжным, но требует от пользователя гораздо больше усилий и аккуратности.

    Если завернуть оплётку по тем или иным причинам не удаётся, необходимо следовать представленной ниже инструкции:

    1. Разрезать часть телевизионного кабеля. Пользователю потребуется прорезать несколько сантиметров внешней оболочки кабеля таким образом, чтобы не испортить экран-оплетку. Для проведения данной операции рекомендуется использовать острый канцелярский нож и не прикладывать большое количество физической силы.
    2. Отогнуть защитную оболочку. Когда провод «оголится», придётся удалить лишнюю часть защитной оболочки.
    3. Снятие дополнительного слоя защиты провода. В зависимости от типа кабеля, на данном этапе пользователю потребуется удалить медную оплётку или алюминиевую фольгу. Стоит заметить, что некоторые провода защищены одновременно и медным, и алюминиевым слоем.
    4. Вернуть на место половину ранее загнутого слоя фольги. Интересно, что при производстве для усиления конструкции провода на алюминиевую фольгу наносится слой полиэтилена, зачистить который практически невозможно. После соединения кабеля со штекером пластик может создавать помехи и препятствовать передачи телевизионного сигнала — чтобы избежать вероятной потери качества изображения, пользователю необходимо разместить токопроводящую часть провода снаружи.
    5. Уравнять диаметры соединяемых антенного кабеля и F-штекера. Иногда отверстие внутренней резьбы F-штекера имеет больший в сравнении с «голым» концом кабеля диаметр — для устранения разницы диаметров на провод потребуется намотать 2-3 слоя изоляционной ленты. Важно заметить, что после проведения данной операции будет необходимо удалить часть самодельной изоляции с центрального проводника кабеля.
    6. Накрутить металлическую часть F-штекера на антенный провод. Чтобы не сорвать резьбу соединяемых элементов, накручивание стоит выполнять руками, а не с помощью инструментов.
    7. «Откусить» центральную жилу провода. Важно сказать, что в результате проводник должен выпирать на 2-3 миллиметра.
    8. Накрутить «голову» F-штекера на собранную конструкцию. Далее пользователь может заняться подключением антенны к соответствующему гнезду телевизора.

    Если при подключении F-штекера к телевизионному гнезду антенный кабель придётся изгибать под углом более 70 градусов, то, чтобы избежать перетирания провода, рекомендуется использовать штекер угловой конструкции, который отличается от обычного только своей внешней формой. Процесс монтажа прямых и угловых штекеров аналогичен.
    Если пользователь планирует применять штекер старого типа, то, вероятно, при соединении элементов также потребуется перенести со штекера на кабель пластиковую накладку. Для соединения с проводом несертифицированного штекера потребуется паяльник.

    Заключение

    Теперь владелец TB-аппарата знает, как правильно подключить антенный F-штекер к кабельной сети. Процесс починки старого провода не представляет собой чего-либо сложного — с восстановлением телевизионной системы справится даже далекий от ремонта электрооборудования пользователь.

    При переносе антенны или телевизора, а также его повреждениях необходимо нарастить телевизионный кабель. В этой статье рассказывается о том, какие есть способы соединения, и как это сделать самостоятельно.

    Устройство кабеля

    В центре телекабеля расположен медный провод диаметром 0,3-1 мм. Вокруг него находится полиуретановая изоляция, отделяющая центральную жилу от экрана из алюминиевой фольги и медной оплётки. Кабеля с оплёткой без фольги не соответствуют современным стандартам передачи сигнала.

    Вся конструкция защищена от внешних воздействий и ультрафиолета полихлорвиниловой или полиэтиленовой оболочкой.

    Внешний диаметр должен быть не менее 6-8 мм, а при прокладке рядом с электропроводкой – 10 мм. Изгибать его под прямым углом нельзя, рекомендуемый радиус – больше 5 см.

    Как выбрать телевизионный кабель

    При покупке TV-кабеля выбор марки производится по нескольким параметрам.

    Волновое сопротивление

    Все ТВ-кабеля имеют волновое сопротивление 75 Ом. Это зависит от соотношения диаметров оплётки и центральной жилы и определяется на заводе при проектировании кабеля.

    Толщина кабеля

    Кроме волнового, имеет значение обычное сопротивление. Чем кабель толще, тем большее сечение имеет центральная жила, и на большее расстояние передаётся сигнал. Для квартир и многоэтажных домов, на расстояние до 30 метров достаточно 6 мм. При использовании толстой наружной изоляции диаметр кабеля увеличивается.

    Материал оплетки

    Центральная жила всегда медная или стальная омеднённая. ВЧ сигнал проходит по поверхности, поэтому её материал не имеет значения.

    Центральный проводник окружён диэлектриком, материал которого также не важен. Дальше во всех кабелях следует алюминиевая фольга, окружённая оплёткой. Чем она плотнее, тем кабель качественнее. Материал оплётки может быть разный:

    • медь – имеет хорошие параметры, но дорогая;
    • алюминий – дёшев, но непрочен;
    • нержавеющая сталь – оптимальное соотношение цена/качество.

    Внешняя изоляция

    При установке антенны в помещении материал наружной оболочки значения не имеет. При использовании его на улице, наружная изоляция должна быть предназначена для наружной установки, иначе она под воздействием ультрафиолета, перепада температур и других факторов потрескается, и кабель выйдет из строя.

    Важно! В кабеле, который протягивается по воздуху, обязательно должна быть несущая стальная жила.

    Как удлинить телевизионный кабель

    Удлинение кабеля, как и соединение телевизионных кабелей между собой, увеличивает сопротивление сигналу, поэтому их необходимо свести к минимуму. Число соединений должно быть не больше 1-2. При необходимости это можно сделать разными способами.

    Через переходник или штекером и гнездом

    Самый простой и быстрый способ выполнить соединение телевизионного кабеляF-штекер и F-гнездо:

    • Снять на одном из проводов внешний слой изоляции на расстоянии 25-30 мм;
    • Завернуть оплётку в обратную сторону. Внутренняя сторона алюминиевой фольги для прочности покрыта лавсаном или полиэтиленом, поэтому для обеспечения контакта часть экрана отгибают обратно;
    • Зачистить конец центральной жилы на длину 10 мм. Это необходимо сделать, не повредив её, иначе провод становится ломким;
    • На телекабель через фольгу накручивается F-штекер. Центральный провод должен выступать на 0,5 см. Излишек обрезается кусачками или бокорезами;
    • Операции 1-4 повторяются для второго конца кабеля;
    • Подготовленные F-штекера закручиваются в F-гнездо.

    Соединение при помощи TV-штекера и TV-гнезда выполняется аналогично. Отличие – в меньшей механической прочности, поэтому готовое соединение обматывается изолентой, или на него надевается отрезок термоусадочной трубки и прогревается феном или зажигалкой.

    Интересно. Соединители бывают прямыми и изогнутыми под углом 90 градусов. Изогнутые используются при отсутствии места для плавного изгиба кабеля. Способ монтажа от использования углового разъёма не меняется.

    Соединение пайкой

    Ещё один способ надёжно и качественно соединить провода – пайка. Это дешевле, но труднее и дольше, чем при помощи разъёма:

    • Ножом надрезается внешняя оболочка на длину 50-60 мм;

    Осторожно! Экранирующая оплётка должна остаться неповреждённой.

    • Как шкурка у банана, внешняя изоляция и экран отворачиваются назад;
    • Центральная жила обрезается до длины 20мм;
    • На длину 10мм с одной стороны срезается изоляция. Как изображено на фотографии, необходимо оставить «ступеньку»;
    • Центральная жила отгибается под углом 45 градусов. Концы облуживаются;
    • Операции 1-5 повторяются для другого кабеля;
    • Центральные жилы соединяемых проводов спаиваются «внахлёст». Неровности и потёки олова убираются надфилем или паяльником;
    • Место пайки закрывается с двух сторон оставшейся необрезанной изоляцией центральной жилы, и для прочности обматывается изолентой;
    • Алюминиевая фольга экрана возвращается на место;
    • Поочерёдно укладывается на место экранирующая оплётка. Для лучшего контакта экраны можно спаять;
    • На соединение с двух сторон накладывается ранее отогнутая наружная изоляция;
    • Готовая конструкция обматывается изолентой, или на неё надвигается ранее надетый кусок термоусадочной трубки и прогревается феном.

    Внимание! С внутренней стороны экранирующая фольга покрыта слоем изоляции, поэтому слой, укладываемый снаружи, разворачивается наизнанку.

    Скрутка

    Это самый некачественный способ соединения. В месте скрутки теряется контакт, оно окисляется, непрочное механически и имеет неэстетичный внешний вид. Соединить скруткой кабеля можно двумя способами:

    • Аналогично паяному соединению. Вместо пайки скрутить центральные жилы между собой;
    • Зачистить наружную изоляцию на 40-50мм, а внутреннюю – на 20-25. Скрутить попарно центральные провода и экраны, места скруток заизолировать изолентой.

    Соединение нескольких кабелей через сплиттер

    При подключении одной антенны к нескольким телевизорам соединение производится через специальное устройство – сплиттер, или «краб».

    Это небольшая коробочка с одним входом, отмеченным «IN» и несколькими выходами, отмеченными «OUT». Подключение телекабелей производится через F-разъёмы или TV-штекера.

    Внутри сплиттера находится ферритовое кольцо с обмотками, а в более дешёвых моделях – резисторы. Эти элементы распределяют входной сигнал равномерно по выводам, поэтому не рекомендуется устанавливать «краб» с запасными выходами.

    При числе выходов более четырёх устанавливается активный сплиттер – устройство, в котором находится усилитель.

    Правила прокладки кабеля

    Чтобы проводка служила долго, прокладывать её следует по определённым правилам:

    • На максимальном расстоянии от электропроводки. Пересечение с электрокабелями следует производить под прямым углом;

    Важно! Для уменьшения помех эти провода не прокладываются рядом, в одном кабельном канале или трубе.

    • Минимальное число соединений. Нужно использовать только заводские коннекторры или пайку;
    • Не сворачивать телекабель в кольцо. Получается катушка индуктивности, ослабляющая сигнал;
    • Не изгибать провод под прямым углом. При необходимости использовать угловые коннекторы.

    Правильно выполненное соединение телевизионных кабелей обеспечит хорошую передачу сигнала и качественное изображение, а знание того, как соединить телевизионный кабель, позволит сделать эту работу самостоятельно, без помощи специалиста.

    Видео

    Соединение телевизионного кабеля

    Практически в любой квартире есть телевизор, и довольно часто не один, а сразу несколько, и соответственно к нему подведен телевизионный кабель от антенны. В этой статье будет рассказано, как правильно выбрать необходимый кабель, как профессионально осуществить соединение телевизионного кабеля, и как подключить. Правильное название телевизионного кабеля – коаксиальный, именно благодаря ему на наши телевизоры поступают качественные сигналы, которые позволяют нам наслаждаться телепередачами или же фильмами. Качественное соединение антенного кабеля При прокладке телевизионного кабеля самое главное это соединение, во первых их должно быть как можно меньше, во вторых выполнены они должны быть качественно и правильно, при некачественном соединении все ваши каналы будут показывать с сильными помехами. Все соединения телевизионного кабеля должны быть осуществлены таким образом, что бы экранизирующая оплетка сохранилась в целости и сохранности. Для того что бы удлинить антенный кабель применяются специальные разъемы, соединение телевизионного кабеля скруткой запрещается. На концы кабеля фиксируются разъемы, таким образом, что бы избежать трения оплетки с медной жилой, и затеем между собой, скручивают на резьбу. Таким же способом на конец кабеля, который будет подключен непосредственно к телевизору. При необходимости если нужно развести телевизионный кабель на пару телевизоров, используется краб, все соединения на нем выполнены в специальных разъемах. Услуги нашей антенной службы Во избежание различных проблем не рекомендуется экспериментировать с самостоятельными работами. А лучше всего доверить соединение ТВ кабеля и монтаж профессионалам нашей компании. У нас работают высококвалифицированные мастера, которые в кратчайшие сроки осуществят не только качественное подключение вашего оборудования, но и помогут вам настроить ваш телевизор.

    Профессиональное соединение телевизионного кабеля без праздников и выходных!

     Если вы задумали соединить телевизионный кабель, к примеру для того чтобы удлинить или восстановить разрез, не стоит забывать, что любое соединение способно резко ухудшить качество передачи сигнала. Соединить антенный кабель можно несколькими способами: Первый способ самый надежный и проверенный, соединение при помощи накручивания на оба конца кабеля гаек и закрепление обоих концов соединителем. Соединитель представляет собой цилиндр, который имеет внешнюю резьбу, сквозное отверстие, которое предназначено для центральной жилы, отверстие имеет такой размер, который позволяет жилам соединенных кабелей контактировать друг с другом; После как два конца ТВ кабеля соединены, рекомендуется сделать соединение более надежным обмотав его изолентой, это позволит избежать разрыв кабеля при его последующем натяжении; Второй способ, необходимо взять и закрутить те же самые гайки на оба конца кабеля, затем на один накрутить штекер «папа», а на другое тв гнездо штекер «мама». Этот способ будет идеальным решением для простого удлинения антенного кабеля, и если случайно дернут это соединение оно разорвется. При разрыве можно снова все смотать изолентой; Третий способ саамы ненадежный – это простоя скрутка. Недостаток в том, что с этой скруткой, тот участок, где располагается соединение, совсем не защищен от электро помех как в первом и во втором способе. И из-за этого на экране вашего телевизора могут появиться помехи. Еще пару полезных советов, старайтесь избегать большого количества соединений на кабеле. Можно допустить 1-2 не более. И второй, если вы все-таки сделали соединение на антенном кабеле, то оставляйте это место легкодоступным, не надо замуровывать его в стену или прятать под плинтус. Всегда существует вероятность того, что соединение придет в негодность или будет осуществлено не качественно.

    Как снова подсоединить обрезанный коаксиальный телевизионный кабель

    Вот что делать, если вы случайно перерезали коаксиальный телевизионный кабель RG6 или RG59 в крыше или стене. Это практическое руководство покажет вам, как подключить кабель, чтобы ваш цифровой телевизор снова заработал.

    Эта процедура в основном предназначена для установленных коаксиальных кабелей. Если вы случайно порежете или сломаете поводок, идущий от стены к задней части телевизора, лучше его заменить.

    Плохое соединение — кто-то просто скрутил центральный проводник и экраны.Почему нельзя вот так подсоединить кабель?

    В результате получается кабель, который работает почти так же хорошо, как если бы вы его вообще не порвали. У вас будет некоторая потеря сигнала от соединителей и соединителя, но это намного лучше, чем выполнение любого другого соединения без соответствующих соединителей и соединителя.

    Детали и инструменты

    Для этого вам понадобятся следующие детали (ссылки ведут к деталям RG6, но при использовании кабеля RG59 измените поиск соответствующим образом):

    Вам также понадобятся эти инструменты:

    Процедура

    1. Попробуйте натянуть немного провисшего троса так, чтобы у вас было перекрытие не менее 10 сантиметров.Если кабель натянут, может быть трудно выполнить заделку (надев концы на кабель) и соединить кабель.
    2. Обрежьте поврежденные концы кабеля с помощью ножниц. Это даст вам чистый конец для работы.

      Обрезание поврежденного конца кабеля

    3. Зачистите два конца кабеля с помощью вращающегося инструмента для зачистки. Вы также можете зачистить кабель ножами, но это сложнее.
    4. Завершите кабели F-разъемами. Вы можете использовать обжимные или обжимные F-соединители, но я рекомендую обжимные.Также доступны поворотные F-образные соединители, но я не рекомендую их.

      Концы кабеля с заделкой, готовые к повторному соединению

    5. Прикрутите оба конца кабеля к любому концу переходника с гнездом F на F (найдите их на eBay, выполнив поиск по соединителю с гнездом F-типа). Они должны быть плотно затянуты пальцами. Неважно, в какую сторону вы вставляете два конца.

      Готовое соединение коаксиального телевизионного кабеля

    Зачем ремонтировать плохие стыки? Почему нельзя просто скрутить провода вместе?

    С электрической точки зрения скручивание проводов вместе — нормально.Такие скрученные соединения едва ли приведут к сопротивлению в несколько Ом, особенно если все сделано правильно. Электричество беспрепятственно протекает по кабелю. Проблема в том, что радиочастотные сигналы — это не просто электричество.

    Электроэнергия поставляется в виде постоянного тока (DC) или низкой частоты. Стандартное электрическое питание переменного тока в Австралии составляет всего 50 Гц. В США 60 Гц. Это означает, что напряжение колеблется от одного пика к другому 50 или 60 раз в секунду.На этой частоте или без нее (DC) хорошее соединение между любыми двумя металлическими частями будет работать нормально. Цифровое телевидение работает на частотах от 196000000 Гц. Это 196000000 колебаний сигнала в секунду.

    Чем выше частота, тем сильнее сигнал начинает вести себя как свет. Резкие изгибы среды, несущей сигнал, могут создавать отражение, очень похожее на зеркало. Отраженный сигнал может мешать входящему сигналу. Также начинает происходить множество других интересных эффектов.

    Еще одна серьезная проблема с приемом сигналов цифрового телевидения, особенно когда сигнал слабый, — это шум. Шум — это просто естественный побочный продукт Большого взрыва (на который приходится около 10% нечеткого сигнала, который вы увидите на пустом телевизионном канале в аналоговом режиме), звезд, Юпитера, Солнца и всех других электронных устройств, которые существуют повсюду на этой планете. Шум от особенно близко расположенных мощных устройств, таких как микроволновые печи, компьютеры и мобильные телефоны, будет улавливаться любым металлическим предметом, например кабелем.

    Обычно экранирующая сетка кабеля улавливает этот шум и предотвращает его попадание в центральную жилу телевизионного кабеля, по которой передается сигнал. Если в вашем кабеле есть неэкранированное соединение, подобное показанному выше, шум может напрямую проникнуть в кабель через оголенный центральный проводник.

    Если в вашем районе слабый сигнал, он, вероятно, будет подавлен шумом и отражениями, вызванными плохим соединением. Даже если он работает нормально в любой день, он будет ненадежным.Все, что может потребоваться, — это кто-то, чтобы воспользоваться мобильным телефоном поблизости, или включить микроволновую печь, или использовать компьютер. Этого может быть достаточно, чтобы отключить один или два канала на какое-то время, пока устройство используется.

    Итак, в заключение, если есть какие-либо плохие соединения в кабелях телевизора в вашем доме или на кабеле от телевизора, я настоятельно рекомендую заменить этот кабель на кабель RG6 Quad Shield хорошего качества. Если вы не можете заменить его неподключенным кабелем, используйте описанную выше процедуру для правильного соединения кабеля.

    Даже если сейчас он работает на всех каналах, подумайте о его замене, прежде чем у вас возникнут проблемы.

    Как удлинить ваш коаксиальный ТВ-кабель

    * Как партнер Amazon, мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.

    Представьте себе это. Вы хотите перестроить свою гостиную, чтобы придать ей новый вид. Последний кусок головоломки включает в себя перемещение телевизора на противоположную сторону помещения, чтобы завершить преображение.

    Затем вы понимаете, что коаксиальный кабель слишком короткий, что фактически делает последние несколько часов, которые вы потратили на перемещение вещей, пустой тратой драгоценного времени.

    С этим ничего не поделать. Это конец пути к вашему проекту внутреннего декора. Либо это?

    К счастью для вас и вашего проекта по благоустройству дома, этого не должно быть. Просто установите удлинитель коаксиального кабеля, и готово!

    В этом руководстве рассматривается все, что вам нужно знать о том, как профессионально удлинить коаксиальный ТВ-кабель.

    Что вам понадобится

    Вот некоторые детали и инструменты, которые могут потребоваться для удлинения коаксиального кабеля:

    • Мультиметр : для проверки наличия горячих проводов (дополнительно)
    • A рулетка : для измерения длина предлагаемой пристройки.
    • Дополнительный коаксиальный кабель : Упоминание об этом, возможно, излишне, но помните, какой тип кабеля вы протягиваете. В этой статье рассказывается, как удлинить коаксиальный кабель RG6 или RG59 — типы, обычно используемые для телевизионных сигналов (OTA, спутниковое, кабельное). Фактически, вы можете найти тип кабеля, такой как «RG6», маркированный где-нибудь на оболочке. Коаксиальный кабель также обычно заканчивается штекером F (металлическим), который вы подключаете к адаптеру-удлинителю (ниже).
    • Коаксиальный кабель с резьбой F-типа Удлинительный адаптер : Также известный как «цилиндрический адаптер», это деталь, необходимая для легкого (т.е.е., без проблем с сопротивлением) соедините два коаксиальных кабеля вместе. Типичным удлинителем является удлинительный адаптер коаксиального кабеля GE RG6.
    • Обжимные фитинги для коаксиального кабеля (опционально): это металлические фитинги, которые закрывают коаксиальный кабель, позволяя подключать его к разъемам устройства. Если вам нужно купить набор фитингов, я рекомендую коаксиальный компрессионный соединитель GoodQbuy, который представляет собой универсальный комплект, который также поставляется с инструментами для зачистки проводов и обжима.

    Шаг 1. Примите необходимые меры предосторожности

    Перед тем, как приступить к самостоятельному проекту, убедитесь, что коаксиальный кабель, который вы хотите удлинить, отключен от всех электрических устройств.Вы также можете использовать мультиметр, чтобы проверить, есть ли поблизости горячие провода, прежде чем приступить к работе.

    Электрическая авария — это последнее, с чем вы хотите иметь дело, когда ее можно было бы вообще избежать.

    После устранения всех потенциальных угроз безопасности переходите к шагу 2.

    Шаг 2: Измерьте расстояние

    Затем вам нужно измерить длину области, на которую вы собираетесь протянуть коаксиальный ТВ-кабель. Ваши измерения должны быть максимально точными.На всякий случай увеличьте число.

    Всегда лучше иметь более длинный кабель, чем более короткий, так как вы всегда можете отрезать его до нужной длины.

    Если он окажется слишком коротким, вам, возможно, придется приобрести еще , еще один кабель и удлинитель, чтобы получить необходимую длину.

    Хотя это не должно быть проблемой само по себе, наличие слишком большого количества удлинителей на одной и той же кабельной линии может вызвать потерю сигнала и стать фактором, влияющим на качество передаваемого сигнала.

    Так что всегда лучше свести их к минимуму.

    Шаг 3. Подготовьте кабели

    Следующий этап включает подготовку кабелей к процессу удлинения. Для начала убедитесь, что F-разъемы кабелей надежно закреплены. Вы можете пальцами или плоскогубцами провернуть разъемы, чтобы закрепить их.

    Вам нужно будет сделать это как для существующего кабеля, так и для того, который будет использоваться в удлинителе.

    Приобретаемый вами удлинительный кабель должен иметь штекерный разъем F-типа на конце телевизора (или телевизионной приставки) и быть несколько длиннее, чем расстояние, которое вы измерили выше в шаге 2.

    Шаг 4: процесс расширения

    Теперь, когда вы подготовили кабели, вы готовы начать процесс расширения.

    Подключите удлинительный адаптер к концу телевизионного кабеля, который вы собираетесь удлинить. Убедитесь, что у вас плотное соединение (особенно если оно находится на открытом воздухе — вы, конечно, не хотите, чтобы влага просочилась на конец кабеля).

    Затем присоедините второй разъем коаксиального кабеля к другому концу удлинителя. В идеале для удлинения достаточно двух кабелей.

    Но вы всегда можете получить дополнительные кабели, удлинители и разъемы, если вам нужно продлить исходный кабель на несколько комнат.

    Имейте в виду, что штекерный F-разъем на свободном конце удлинительного кабеля подключается к гнездовому F-разъему телевизора и наоборот.

    Шаг 5: Подключите приемник

    Подсоедините удлинительный кабель к телевизору и подсоедините другой конец разъема оригинального кабеля к источнику сигнала, например к антенне (если вы отключили его раньше).

    Убедитесь, что все соединения надежны и надежны. Включите телевизор, запустите сканирование каналов и убедитесь, что вы можете просматривать все каналы с ожидаемым качеством звука и видео.

    Если вы не можете, выполните диагностику подключений, чтобы выявить возможные несоответствия в разъемах и их соответствующих портах.

    Выбор лучшего удлинителя коаксиального кабеля

    Вот несколько вещей, которые следует учитывать при выборе адаптера для коаксиального телевизионного кабеля.

    Доступность

    Хороший адаптер для удлинения коаксиального кабеля не должен стоить вам руки и ноги.Упаковка из двух-пяти штук обычно обойдется вам в среднем от 5 до 6 долларов.

    Совместимость

    Убедитесь, что вы получаете удлинитель, совместимый с большинством (если не со всеми) марками коаксиальных кабелей RG59 и RG6.

    Таким образом, вы можете использовать его для расширения ТВ, кабельной приставки, спутникового ресивера, эфирной антенны HDTV или любого другого цифрового компонентного аудио / видео кабеля.

    Разъемы

    Чтобы сигнал передавался с максимальной частотой, всегда лучше использовать удлинители с позолоченными или никелированными латунными разъемами.

    Это защищает их от коррозии, эффективно предотвращая окисление центрального проводника кабеля.

    Защита от атмосферных воздействий

    Если вы собираетесь использовать удлинитель на открытом воздухе, убедитесь, что он поставляется с резиновым кожухом для защиты от погодных условий.

    Также убедитесь, что фитинги затянуты достаточно плотно, чтобы влага не попала в кабель.

    Простота установки

    Вам нужен удлинитель коаксиального кабеля, который легко устанавливать и разбирать.Выберите тот, который позволяет вам прикручивать или снимать его с обеих сторон коаксиального кабеля.

    Спасительный лайфхак

    Можете ли вы представить себе жизнь в мире, в котором не было ни единого удлинителя коаксиального кабеля? Представьте, что вам нужно покупать новый кабель каждый раз, когда вы хотите удлинить существующий на несколько футов.

    Это было бы большим неудобством. Не говоря уже о том, насколько это будет дорого.

    К счастью, это не должно быть вашей реальностью. Используйте шаги, описанные в этом руководстве, чтобы удлинить коаксиальный кабель на любую длину и в любые другие комнаты в вашем доме без необходимости каждый раз покупать новый.

    Поговорим об экономии денег! Если вы чувствуете, что не в своей тарелке, обратитесь к профессионалу, который поможет вам в этом.

    Как разделить эфирный антенный сигнал на несколько телевизоров

    Последнее обновление: вторник, 13 апреля 2021 г.

    Как я могу использовать одну антенну для нескольких телевизоров? Я покажу вам, как это сделать, в этой статье. В большинстве случаев в вашем доме может быть уже проложена проводка коаксиального кабеля. Если у вас ранее был установлен какой-либо тип кабельного или спутникового телевидения, вы, вероятно, сделали большую часть проводки за вас.Самое замечательное в использовании беспроводной антенны — это то, что вы можете подключиться к существующей проводке, чтобы подключить свою HD-антенну. Оттуда вы можете установить разветвитель для распределения сигнала на несколько телевизоров. Если в вашем доме нет существующей проводки, вам нужно будет прокладывать ее самостоятельно. Я тоже покажу вам, как это сделать.

    Как разделить эфирный антенный сигнал на несколько телевизоров

    Размещение разветвителя

    После установки антенны и полной проводки в доме все коаксиальные кабели подойдут к центральной точке.В большинстве домов он находится в подвале или подсобном помещении. Это связка черных кабелей. Может быть полезно сначала определить, куда ведет каждый кабель. Как только вы это выясните, пометьте каждый кабель куском ленты. Например, метка может гласить «Спальня 1» или «Гостиная». Возможно, они уже были помечены электриком. Кабели уже могут быть подключены к разветвителю от вашего поставщика услуг кабельного телевидения.

    Главный стек коаксиального кабеля

    Пассивный или активный разветвитель

    Большинство разветвителей, которые предоставляют кабельные компании, являются пассивными и не являются разветвителями с питанием.Возможно, вам лучше заменить его на сплиттер с питанием, если ваш второй телевизор находится на расстоянии более 150 футов. Это позволит вам еще больше усилить сигнал антенны. Если ваш второй телевизор находится далеко, в другой спальне, сплиттер с усилителем усилит сигнал для лучшего приема. Убедитесь, что не используете разветвитель для вашего интернет-маршрутизатора / модема. Ваша антенна должна быть отделена от этого сигнала, а не совмещена.

    Использование существующих настенных домкратов

    Мой кабель от HD-антенны на чердаке
    Затем подключили к розетке в подвал

    На фото выше: Мой кабель от HD-антенны на чердаке подключен к ближайшей розетке, которая подключается к разветвителю в подвале.

    Антенна OTA на чердаке

    В зависимости от того, где вы находитесь, антенна находится в ближайшей розетке. Моя антенна находится на чердаке, поэтому я подключил антенный кабель к ближайшей розетке в спальне наверху. Затем кабель проходит от этой настенной розетки до подвала и к центральной кабельной пачке. Теперь он становится моим антенным входным кабелем. Затем я поместил в эту область свой сплиттер / распределительный усилитель. Затем я подключил коаксиальный кабель от антенной розетки ко входу разветвителя.Затем я определил, какие кабели в жгуте ведут к розеткам, в которых расположены телевизоры. Подключил каждый ТВ кабель к выходам разветвителя. Опять же, если у вас не установлены розетки, вам придется проложить новый коаксиальный кабель к каждому телевизору и центральному месту. Вам также необходимо будет подать питание на разветвитель и, в некоторых случаях, на антенну. Для определенных настроек пассивный разветвитель (без питания) будет работать, если длина вашего кабеля короткая, а усилитель антенны достаточно мощный.

    Настройка разветвителя

    ТВ вход

    Разветвитель / распределительный усилитель

    Вот сплиттеры, которые мы рекомендуем:

    Активный разветвитель

    Мастер каналов CM3412 2-портовый усилитель-распределитель

    2-портовый распределительный усилитель Channel Master CM3412 можно приобрести у следующих розничных продавцов:

    eBay:

    Мастер каналов CM3412 2-портовый усилитель-распределитель

    Amazon:

    Мастер каналов CM3412 2-портовый усилитель-распределитель

    Пассивный (обесточенный) разветвитель

    Разветвитель 2-полосного коаксиального кабеля Двунаправленный

    Разветвитель для 2-полосного коаксиального кабеля можно приобрести в следующих магазинах:

    eBay:

    Разветвитель 2-полосного коаксиального кабеля

    Amazon:

    Разветвитель 2-полосного коаксиального кабеля

    Усилители с регулируемым коэффициентом усиления

    Channel Master CM-7777HD ТВ антенный усилитель с регулируемым усилением

    Я получил несколько комментариев от людей, говорящих, что сплиттер с питанием вызывает потерю сигнала из-за перемодуляции.Большинство мощных разветвителей обеспечивают усиление сигнала по принципу «все или ничего». Вы не можете контролировать усиление выходов. Телевизионный антенный усилитель Channel Master CM-7777HD может решить эту проблему. Это позволяет вам регулировать выходное усиление. Это может быть удобно, если вам нужно лишь немного улучшить другие телевизоры. Это устройство будет хорошо работать с пассивным разветвителем. Просто поместите ТВ-усилитель Channel Master CM-7777HD между антенной OTA и пассивным разветвителем. Затем наберите свой выигрыш. Это может дать вам гораздо больше гибкости в настройке сплиттера.

    Телевизионный антенный усилитель Channel Master CM-7777HD можно приобрести у следующих розничных продавцов:

    eBay:

    Channel Master CM-7777HD ТВ антенный усилитель

    Amazon:

    Channel Master CM-7777HD ТВ антенный усилитель

    Интеллектуальный усилитель ANTOP с двойным выходом


    Усилитель ANTOP Smart Boost также является хорошим усилителем с регулируемым коэффициентом усиления. Имеет двойные выходы. Что позволяет подключить основной телевизор и второе устройство.Он имеет регулируемый циферблат, который обеспечивает правильный баланс между приемом на ближнем и дальнем расстоянии. Он совместим со всеми типами антенн OTA. Усилитель ANTOP Smart Boost имеет встроенный фильтр для блокировки сотовых помех 3G / 4G. Смотрите наш полный обзор этого продукта здесь.

    Интеллектуальный повышающий антенный усилитель ANTOP можно приобрести в этих магазинах.

    ANTOP Веб-сайт:

    Антенный усилитель ANTOP Smart Boost

    Amazon:

    Channel Master CM-7777HD ТВ антенный усилитель

    Нужна помощь в выборе антенны.Нажмите на наши руководства ниже:

    Проведение собственного кабеля

    Если вам не повезло с предварительной электропроводкой в ​​вашем доме, вы можете сделать это самостоятельно. На то, чтобы обмотать проводку вокруг дома, может потребоваться некоторое время, но если вы делаете это сами, это не должно быть так сложно. Доступно несколько продуктов и инструментов, которые могут значительно упростить прокладку кабелей. Вам просто нужно определить, сколько кабелей вам нужно, сделав несколько измерений.Вот несколько инструментов, которые могут быть полезны при прокладке собственных кабелей.

    RG6 Инструмент для обжима разъемов RG59

    Этот обжимной инструмент позволит вам изготавливать собственные кабели нестандартной длины. Просто отрежьте кабель до необходимой длины. Используйте инструмент для снятия изоляции, чтобы подготовить кабель и обжать компрессионные разъемы RG6.

    Коаксиальный компрессионный соединитель с блокировкой RG-6

    Компрессионные соединители прикрепляются к концам кабеля. Они работают с обжимным инструментом.

    Deluxe Инструмент для снятия изоляции с вращающегося коаксиального кабеля

    Этот инструмент для снятия изоляции с кабеля позволит вам резать чисто и профессионально. Позволяет вашим компрессионным разъемам идеально подходить.

    RG6 Кабельная проводка

    Коаксиальный кабель со стандартным экраном

    RG6. Просто отрежьте кабель до нужной длины.

    Использование готового кабеля

    Вы также можете использовать готовый кабель и бочки RG6, если не хотите делать свои собственные кабели.Это более простой процесс и требует меньше инструментов. Это может сработать лучше, если у вас короткие кабели.

    Коаксиальный кабель (50 футов) с F-штекерными разъемами

    Готовый коаксиальный кабель с уже подключенными разъемами.

    Коаксиальный цилиндр / муфта

    Адаптер для удлинения кабеля позволяет соединить два коаксиальных кабеля вместе для увеличения длины.

    Настенная пластина с 2-портовым домкратом Keystone

    Вы можете закрыть все это настенной пластиной профессионального вида.

    Вставка для трапецеидального искажения RG6

    Просто вставьте коаксиальную вставку и готово.

     Хотите узнать, как подключить свой дом к Интернету. Смотрите наши инструкции.

    См. Наше видео о том, как установить разветвитель OTA

    Feature Изображение предоставлено kangshutters на FreeDigitalPhotos.net

    Заключение

    Вот и все. Теперь вы знаете, как разделить эфирный антенный сигнал на несколько телевизоров.Нет ничего лучше, чем смотреть телевизор бесплатно в гостиной и спальне. Теперь вся семья может смотреть на нескольких телевизорах, не споря о том, какую программу смотреть.

    Как соединить коаксиальный кабель без разъема?

    Как сращивать коаксиальный кабель без разъемов

    1. Шаг 1. Используйте нож, чтобы снять резиновую оболочку коаксиального кабеля .
    2. Шаг 2: Отрежьте немного изолятора на концах, чтобы обнажить медный провод .
    3. Шаг 3: Спаяйте медные провода вместе.
    4. Шаг 4. Оттяните проволочную сетку и к кончику с обеих сторон.

    Нажмите, чтобы увидеть полный ответ.


    Кроме того, можно ли соединить коаксиальный кабель?

    Вот почему вам нужен коаксиальный кабель , а не просто два рядом расположенных провода, как обычный сетевой кабель . Это также означает, что вы можете ‘t надежно соединить коаксиальный кабель без очень тщательного рассмотрения геометрии соединения.

    Кроме того, какой тип разъема используется с коаксиальным кабелем? F разъем . Разъем F (также тип F- разъем ) представляет собой коаксиальный разъем RF , обычно , используемый для эфирного наземного телевидения, кабельного телевидения и универсально для спутникового телевидения и кабельных модемов , обычно с кабелем RG-6 / U или, в более старых установках, с кабелем RG-59 / U .

    Из этого, коаксиальные соединители уменьшают сигнал?

    Если да, то до тех пор, пока уровни сигнала вашего модема и будут хорошими, это вообще не вызовет никакой задержки. Если добавленный коаксиальный кабель имеет длину 50 футов, а мощность сигнала сильно упадет, у вас возникнут проблемы. Может быть, не проблемы с задержкой, а какие-то проблемы.

    Как подключить коаксиальный кабель к телевизору без входа?

    Как подключить антенну к телевизору без коаксиального кабеля

    1. Подключите коаксиальный кабель к порту «RF IN» телевизора.
    2. Подключите другой конец выхода к антенне.
    3. Правильно затягивайте металлический кабель с каждой стороны коаксиального кабеля, чтобы не потерять питание.
    4. Подключите питание к комнатной антенне.

    Как подключить несколько телевизоров к одной антенне? — Домашние хаки, сделай сам

    В наши дни очень часто люди имеют в доме более одного телевизора. Некоторые исследования показали, что в США в среднем на семью приходится 2,5 телевизора.Поэтому это очень распространенный вопрос, и большинство из нас хотят знать, как подключить несколько телевизоров к одной антенне. Здесь мы объясним все, что связано с этой темой, и как это сделать наилучшим образом.

    Как подключить несколько телевизоров к одной антенне?

    Итак, как подключить несколько телевизоров к одной антенне? Используя коаксиальный разветвитель и , вы можете легко подключить несколько телевизоров к одной антенне. Это устройство предназначено для разделения сигнала антенны на несколько телевизоров, чтобы вы могли смотреть свои любимые каналы на каждом телевизоре в доме.Чем больше телевизоров, тем слабее будет сигнал, и вам понадобится усилитель.

    Проблемы с плохим сигналом часто возникают при использовании нескольких телевизоров на одной антенне. Каждый раз, когда вы используете длинный коаксиальный кабель , вы получаете потерю сигнала. Кроме того, потеря сигнала значительно возрастет при использовании разветвителя кабеля. Итак, чтобы решить эту проблему, выполните следующие ключевые шаги, которые я описал ниже, и у вас будет отличное яркое изображение на всех телевизорах в вашем доме.

    5 шагов для подключения нескольких телевизоров к одной антенне:
    1.Подберите подходящий коаксиальный кабель
    2. Попробуйте использовать внешнюю антенну (если это возможно)
    3. Обязательно оптимизируйте положение антенны для основного телевизора
    4. Выберите, какой антенный разветвитель вам нужен будет использовать
    5. Выберите альтернативу для подключения нескольких телевизоров к одной антенне

    Хотя эти шаги просты, есть некоторые вещи, которые следует учитывать при подключении нескольких телевизоров к одной антенне в вашем доме.Чтобы узнать больше о том, что вам нужно сделать, продолжайте читать статью.

    Зачем подключать несколько телевизоров к одному источнику сигнала?

    Аналоговое телевидение полностью отключено, хотя вы все еще можете поймать его сигнал через обычную антенну и правильно настроить телевизор. Цифровые каналы транслируются бесплатно (основные каналы) и платные. Во втором — клиент оплачивает выбранный тариф оператору, чтобы смотреть большое количество цифровых каналов.

    При подключении цифрового телевидения от оператора или установке спутниковой антенны требуется приставка для декодирования. Тюнер преобразует сигнал и передает его на телевизор. Приставка подключается к одному телевизору. Но сигнал можно разделить на несколько ветвей с помощью переходников.

    Цели подключения 2 и более телевизоров к одной антенне следующие:

    1. Нет необходимости в дополнительных проводах в квартиру или частный дом.
    2. Не нужно устанавливать вторую тарелку или антенну для другого телевизора.
    3. Абонентская плата по тарифу едина независимо от количества подключенного оборудования.
    4. Проще просто спрятать провода при подключении 2-х и более ТВ.

    Важно! При очень слабой мощности сигнала, которую не могут уловить даже антенные усилители, разделить его на две ветви не получится. В этой версии телевизор со средним качеством будет транслироваться с антенны только на один телевизор.

    Если вас интересует, как подключить iPhone к телевизору Sony, прочтите эту статью.

    Сколько телевизоров можно подключить к одной антенне? Подключение нескольких телевизоров к одной антенне

    Теоретически вы можете подключить неограниченное количество телевизоров для работы на одной антенне, если антенна настроена правильно и дает качественный сигнал. Вы можете сделать это, используя расширенный коаксиальный разветвитель и подключив столько телевизоров, сколько захотите.

    Но подключение большого количества телевизоров может вызвать проблемы с плохим сигналом и плохим качеством. В квартирах и домах чаще всего бывает 2 или 3 телевизора, чтобы все члены семьи могли смотреть свои программы одновременно. При этом подключать оборудование к одному источнику вещания выгоднее, чем к отдельным. Но все зависит от силы и качества сигнала.

    С технической точки зрения, двойное подключение несложно. Достаточно приобрести разделители (двойники, тройники) , чтобы подключить 2 телевизора к одной антенне.Они получают один сигнал от антенного кабеля. Они разбивают его и отправляют на нужное количество каналов.

    При достаточной мощности или с качественным усилителем этот способ подойдет для 3, 4 телевизоров. Но при таком делении нужно учитывать:

    • Потеря мощности сигнала. Сигнал передается с помощью электромагнитных волн. Из-за них в телевизионной антенне появляется ток, идущий по коаксиальному кабелю к приемнику. Мощность электрического тока слабая.А любое дополнительное сопротивление от подключенного оборудования приводит к его уменьшению и последующему ослаблению. Поэтому нужно подключать усилитель сигнала, чтобы мощности потока хватило на два телевизора.
    • Делители или разветвители имеют разную конструкцию. Для спутникового сигнала вам потребуется соответствующее оборудование, поддерживающее этот сигнал. Для цифр — цифровой делитель. Есть модели с согласованием и без. Более того, в большинстве вариантов делителя внутри присутствует обычная трансформаторная развязка.Это значит, что перед ним нужно установить усиление сигнала.
    • Несмотря на разделение сигнала, требуется второй тюнер. Если подключить телевизоры через единую приставку, получится дублирование экранов. То есть у всего оборудования через приставку будет включен один канал. Сам тюнер стоит недорого, поэтому с его покупкой проблем не возникнет.

    Как вы можете видеть на рисунке ниже, чем больше раз вы будете пытаться разделить сигнал, тем хуже будет ситуация и будет происходить все больше и больше потерь сигнала.

    При добавлении разветвителя ожидаются эти потери

    Эти рекомендации необходимо принять во внимание перед разделением сигнала от одной антенны на несколько телевизоров . То есть заранее купите дополнительное оборудование, кабель необходимой длины, приставку на второй телевизор.

    Важность усилителя в цепи

    С помощью коаксиального разветвителя легко разделить сигнал от антенны на два или несколько телевизоров. Но это сразу снизит мощность сигнала в 2 раза.По три телевизора трижды. Следовательно, необходимо приобрести усилитель ! Исключением является то, что вам нужно перейти от очень надежного источника только к двум устройствам.

    Усилитель

    Когда требуется усилитель:

    • Сигнал имеет хорошее качество изображения, но низкую мощность.
    • На одну антенну установлено более двух разветвителей.
    • Длина кабелей, проходящих через дом или квартиру, велика.

    Но не стоит ставить усилитель , если сигнал уже сильный, а телевизоры расположены близко ко входу антенны.Исключение — есть современные усилители с регулировкой мощности. Они пригодятся в любом виде связи.

    Важно! Усилители для спутникового или кабельного цифрового телевидения не требуются. Они будут только мешать входящему сигналу.

    Если сигнал очень слабый, то никакой усилитель не поможет. Это происходит в отдаленных деревнях, которые расположены далеко от башни , служащей источником трансляции . В этой ситуации придется покупать очень мощную антенну или подключаться к спутнику.

    Как проверить качество сигнала

    Перед тем, как подключить к одной антенне два и более телевизора, перед покупкой усилителей, кабелей и разветвителей необходимо проверить качество и мощность входящего сигнала. Это можно проверить обычным мультиметром. На высоком уровне можно приступать к подключению оборудования.

    Второй более точный способ проверки уровня сигнала — определение его силы через один подключенный телевизор и тюнер. Для этого требуется:

    1. Подключите антенну к приставке.Подключите приставку и телевизор через кабель HDMI или VGA. Включите тюнер и телевизор. Настройте каналы через поиск.
    2. Возьмите пульт от тюнера и дважды нажмите кнопку INFO. Уровень сигнала от антенны отображается на экране.
    3. Перейдите в Menu на пульте дистанционного управления и перейдите в режим ручного поиска каналов. Введите номер самого чистого канала изображения. Обычно это «Россия» или «1 канал», но в зависимости от региона.
    4. Просмотр уровня ТВ-сигнала на выбранном канале.

    Показатель выше 70% , значит к одной антенне можно подключить два телевизора без усилителя. Меньше — вам нужен усилитель для пассивной или активной тарелки. Довольно маленький — никакой усилитель не поможет (ниже 20%).

    Какое оборудование пригодится при подключении

    Перед тем, как начать работу по подключению 2-х и более телевизоров к одной антенне, стоит заранее приобрести все комплектующие. Даже если не все элементы будут использоваться в цепочке, лучше оставить их « в резерве », чем их прерывать во время процесса подключения и запускать в ближайший магазин.

    Чаще всего для подключения схемы из одной антенны и 2 и более телевизоров нужно:

    1. Разветвитель коаксиального кабеля с двумя выходами. Если имеется 3 или более выходов, на каждый дополнительный выход требуется заглушка. Для этого подойдет резистор на 75 Ом.
    2. 5 разъемов F. Они нужны для подключения коаксиального кабеля к антенне. Вам понадобится 2 шт. для каждого телевизора.
    3. 2 переходных штекера для подключения кабелей непосредственно к телевизору.
    4. 2 ТВ кабеля необходимой длины.

    Для декодирования цифрового сигнала вам также понадобятся два приемника. И шнуры, с помощью которых оборудование будет подключаться к телевизору (обычно они входят в комплект). Также стоит заранее приобрести батарейки для пульта ДУ. Тогда вы можете сразу же настраивать телеканалы.

    Схема подключения оборудования к пассивной антенне

    Пассивные антенны — в конструкции нет усилителя.Обычно при покупке пользователи заранее выбирают тип сигнала и знают, какое оборудование они подключили. Такие тарелки получают сигнал только благодаря своей форме. И усилитель требуется чаще всего.

    Схема подключения Как подключить пассивную антенну к нескольким телевизорам

    Перед подключением необходимо будет купить усилитель, разветвитель на два выхода, антенные кабели для подключения телевизоров. Сама схема, как подключить 2 телевизора к пассивной антенне, такая:

    • Подключите усилитель к антенне. Часто устанавливается на самом кабеле по определенной схеме. Это зависит от типа оборудования. Вы можете найти инструкции по подключению усилителя к пассивному оборудованию.
    • Подключите кабель от антенны к распределителю. Количество выходов должно соответствовать количеству подключенного оборудования. Не нужно покупать «про запас». Этот раздел всегда можно заменить при необходимости.
    • Вставьте два кабеля в выходы сепаратора. Подключите их к цифровым приставкам.
    • Подключайте приставки к телевизорам. И провести настройку на каждой единице оборудования путем поиска и сохранения каналов.

    Важно! Пассивные антенны находятся в диапазоне цифрового вещания, где отвод составляет всего от 3,8 дБ до 4 дБ и более. Следовательно, сигнал можно разделить только при индикаторе мощности 70%. Просто усилено усилителями.

    Вариант подключения дуги — с использованием активного разветвителя . Никакого дополнительного оборудования не требуется.В нем уже есть каскад усиления, который передает сигнал на другой сплиттер пассивного типа.

    Активный разветвитель может иметь отдельный источник питания для усиления качества источника сигнала с помощью электрического тока. Это следует учитывать при составлении схемы подключения и разводки по дому.

    Схема разделения сигнала от активной антенны

    В активной антенне блок усиления цифрового сигнала расположен в самой конструкции.Питается от сети по коаксиальному кабелю . К такой пластине можно подключить не только 2, но и больше телевизоров без потери качества изображения и звука.

    Усиливающая область требует питания. Следовательно, обычный разделитель работать не будет. Он состоит из трансформаторной части и емкостной развязки. Для подачи тока придется сделать отдельное устройство с питанием (Power Pass).

    В этом случае два цифровых тюнера будут разделены на активные и пассивные.Первый будет подавать ток через активное гнездо на антенну. Второй — только для приема и обработки сигнала

    .

    Для подключения 3 и более телевизоров в такую ​​цепочку пригодится активный разветвитель с дополнительным внешним источником питания . Тогда никакой активный тюнер в цепочке не требуется. Только разделитель и прием префиксов.

    Как подключиться через обычный сплиттер r

    Если невозможно подключить дополнительный источник питания, можно подать ток на участок между антенной и разветвителем.Но вам нужно будет создать крепеж для вставки и разделителя блока питания.

    В такой цепочке на усилитель будет подаваться ток до разветвителя. А телесигнал уже пойдет на приставки. Они будут действовать как пассивное принимающее оборудование.

    Важно! Когда подключено 3 телевизора, а у разветвителя 3 выхода, свободный конец нужно заглушить резистором. Его сопротивление должно быть 75 Ом. Только тогда не будет ненужной потери качества и мощности.

    Можно ли в одну антенну включить 2 телевизора без переходников ?

    Есть альтернативная схема без держателя. Под вопросом его производительность. Но как вариант подключения двух телевизоров к одной антенне можно попробовать. Он состоит в следующем:

    1. Требуются антенна и 2 коаксиальных кабеля.
    2. Концы проводов зачищены. Расстояние от наконечника до зачистки определяется экспериментальным путем.
    3. Тесьма и фольга расплетены.И они скручены вместе. В этом случае центральные провода остаются отдельными.
    4. Две полученные жилы фиксируются винтами на их штатном месте в антенне. Плетеная конструкция прикрепляется туда, где должен быть экран одного кабеля. В процессе этой уловки важно следить за тем, чтобы провода не соприкасались с экраном.
    5. Получившиеся жилы подключаются к кабелям на два телевизора.

    Теоретически такое соединение улучшит уровень сигнала .Но на практике это занимает много времени. Требуется знание особенностей подключения антенны. И не гарантирует долгую работу.

    Общая схема выбора способа подключения Схема способа подключения для подключения нескольких телевизоров

    Перед подключением 2 и более телевизоров к одной антенне необходимо выяснить, к какому источнику сигнала подключен . Разделитель выбирается им. Он предназначен для аналоговых, цифровых, кабельных и спутниковых источников.

    Следующим шагом является определение уровня мощности широковещательной передачи. Если показатель выше 70% , подключать усилитель нельзя. В остальных случаях требуется покупка соответствующего устройства.

    Далее остается соединить все элементы по выбранной схеме. Включите телевизоры и настройте каналы.

    Заключение

    В этой статье вы могли увидеть полный процесс подключения нескольких телевизоров к одной антенне.Хотя этот процесс несложен, вам нужно быть осторожным и понимать, что вы делаете, чтобы не получить плохое качество изображения и слабый сигнал в вашем доме. Вы хотите, чтобы все члены семьи имели одинаковое качество на своих телевизорах, и вам нужно делать это правильно. Надеюсь, эта статья вам помогла.

    Как подключить два телевизора к одной кабельной приставке (быстро и легко!) — Модернизированный дом

    Есть много плюсов в подключении двух или более телевизоров к одной кабельной приставке. Некоторым могут понадобиться телевизоры по всему дому, чтобы они ничего не пропустили, переходя в другую комнату.У предприятий есть несколько телевизоров, таких как тренажерные залы, бары, рестораны, отели и другие места.

    В этом нет ничего странного, и добавление нескольких телевизоров к кабельному или спутниковому ресиверу не является незаконным. Фактически, в собственном доме вы можете превратить игровую комнату в райское место. Итак, теперь, когда мы знаем, что это возможно, как вы это делаете?

    Вы можете подключить два телевизора к одной кабельной приставке с соответствующими проводами, пультами дистанционного управления, управлением кабелями и электропитанием DIY. Для некоторых старых телевизоров могут потребоваться дополнительные аксессуары, такие как разветвители, радиочастотные переключатели и другие устройства.После того, как подходящие места и планы будут реализованы, вы сможете установить телевизор в любом месте дома, даже на улице.

    Не хочешь делать это сам?

    Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Важно понять приставку

    Все, что мы делаем, связано с планом и пониманием того, чего мы хотим добиться. Хорошая новость заключается в том, что для добавления телевизоров в кабельную приставку не требуется технического специалиста, чтобы подключать выходы.

    Как мы упоминали во введении, разделение сигналов не является незаконным. Однако возиться с приставками запрещено законом. Важно понимать, что эти устройства в основном арендуются через компанию, которой вы предоставляете свои услуги.

    Вывод — это единственное, с чем мы будем иметь дело в этом проекте. Телевизионная приставка или STB — это технология, которая использует цифровой декодер и кодировщик для приема спутниковых сигналов. Он отправляет сигналы на внешнюю спутниковую антенну и принимает сигналы от других спутников и вышек.

    Если приставка испорчена или повреждена каким-либо образом, сигналы передаваться не будут. Имейте в виду, что в случае повреждения арендатор несет ответственность за все убытки. Не стоит связываться с сигналами о штрафах и стоимости ремонта.

    Воплощение ваших планов

    Первое, на что следует обратить внимание, — это где находится кабельная приставка и куда вы хотите поставить телевизоры. При всей простоте, большинству людей нравится телевизор в гостиной и спальне. Ответ в разветвителях, сколько телевизоров вы хотите подключить к кабельной приставке.

    Вам также понадобится рулетка, чтобы определить, какой длины провод кабеля вам понадобится для этого проекта. Также важен тип нужного вам провода, в котором вы можете узнать, заглянув за телевизор.

    Различные типы проволочных крючков

    При современных технологиях это три наиболее распространенных провода, которые используются сегодня.

    1. Провода HDMI

    Кабели HDMI

    являются наиболее распространенными в современных телевизорах. Посмотрите на заднюю панель вашего телевизора. Если телевизор подключается к кабельной приставке с помощью кабелей HDMI, вам потребуются разветвители HDMI.Разветвитель будет подключаться к выходу на задней панели коробки, предоставляя больше возможностей для подключения HDMI.

    Кабели HDMI проходят от пяти до 15 ярдов. Их легко найти в Интернете или в местном магазине. Сплиттеры имеют возможность подключения от двух до 16 экранов.

    2. Коаксиальные выходные провода

    Коаксиальные кабели предназначены для старых телевизоров. Если вы знаете, что вашему телевизору уже десять лет или старше, высока вероятность, что для подключения используется коаксиальный кабель. Вам понадобится коаксиальный разветвитель для подключения к выходу на задней панели коробки.

    Разветвители бывают 2- или 6-ходовые. Это означает, что вы можете подключить до шести телевизоров одновременно. Имейте в виду, что длина этих проводов приведет к ухудшению качества изображения по мере удаления от вас.

    3. Гибридные системы

    В некоторых коробках сзади есть HDMI и коаксиальный выходы. Было бы разумно держать старый телевизор ближе к коробке. Новый телевизор с подключением кабеля HDMI может уйти дальше без проблем с качеством изображения.

    Что насчет удаленных проблем?

    Когда дело доходит до нескольких телевизоров, пульты всегда кажутся проблемой.Нет никакой разницы при подключении к кабельной приставке более одного телевизора. Так в чем же проблема?

    Пульты, которые работают с коробкой, должны оставаться в одном месте. Другими словами, пульт дистанционного управления будет работать только в комнате, где находится кабельная приставка. Хорошая новость в том, что у этой ситуации есть выход.

    Вы можете приобрести ретрансляторы / ретрансляторы ИК-сигналов. Это небольшая технология, которая позволяет использовать пульт в любом месте дома.Они продаются в Walmart или онлайн по цене от 10 до 40 долларов.

    Шаги по подключению двух телевизоров к кабельной приставке

    Теперь, когда мы знаем немного больше о деталях, мы можем все настроить. Здесь вы захотите спланировать прокладку кабелей.

    Шаг 1. Подключите каждую комнату, в которой вам нужен телевизор

    Убедитесь, что в каждой комнате, в которой вы хотите установить телевизор, правильно настроены провода. Лучше всего это сделать через полы, накрыв кабели, проходящие через стену.Соединения проводов будут выходить через выходную пластину, где все не мешает.

    Если в комнате нет этой опции, вам понадобится разветвитель. Некоторым более старым аналоговым телевизорам может потребоваться радиочастотный переключатель, если цифровая коробка включена для местных каналов.

    Шаг 2. Подключите основную кабельную линию

    Подключите основной кабель к розетке по мере необходимости с соответствующими кабелями. После того, как розетка будет на месте с доступным подключением, можно переходить к шагу 3.

    Шаг 3. Подключите настенный приемник к телевизору

    Подключите один конец проводов к настенному приемнику, а другой конец — к задней панели телевизора.Вы можете прокладывать провода по мере необходимости, чтобы они не мешали. Лучше всего провести их по плинтусам стены.

    Шаг 4. Наслаждайтесь просмотром телевизора

    После того, как все этапы выполнены и все провода убраны в сторону, пора смотреть телевизор. Только помните, что нельзя драться из-за пульта.

    Взвесьте свои варианты

    Вот где вступают в игру плюсы и минусы. Вы действительно хотите, чтобы телевизоры были подключены к одной базовой кабельной приставке? Если «да», пусть ваша сила воли возьмет верх.

    Цена может повлиять на ваше решение, но некоторые кабельные и спутниковые компании понимают, что люди хотят подключать больше телевизоров. Проконсультируйтесь с ними о выгодных сделках. Обратной стороной является то, что эти сделки недолговечны.

    Стоимость не так высока, чтобы добавить больше телевизоров к приставке. Это зависит от компании, в которой вы работаете по кабельному или спутниковому телевидению. Вы можете заплатить больше или меньше.

    Средняя стоимость беспроводной установки нескольких телевизоров может достигать 200–300 долларов. Некоторые компании предлагают дополнительную плату от 5 до 12 долларов в месяц за дополнительную кабельную приставку.Если вы сделаете это самостоятельно, вы можете рассчитывать на единовременную оплату в размере от 50 до 100 долларов.

    Беспроводное подключение от телевизора к кабельной приставке

    Это последний из вариантов, он стоит изрядно, но только за разовую плату. Комплект беспроводного видео HDMI подключается к передатчику, который может передавать кабельные или спутниковые сигналы в любую комнату. Плюс в том, что в стене не просверливаются отверстия, а провода повсюду незакреплены.

    Это работает через вашу приставку на любое устройство в вашем доме.Он похож на коробку Roku или Fire TV и подключается к HDMI на задней панели телевизора. Все бегает по сигналам прямо с приставки.

    Беспроводное видео HDMI обеспечивает потоковую передачу в реальном времени, мультимедиа и может работать с Blu-ray, компьютером или любой игровой консолью. Вы даже можете взять телевизор и поставить его на заднем дворе, чтобы смотреть большие игры, пока вы готовите барбекю. Сигнал может передаваться на большое расстояние без необходимости в Wi-Fi.

    Не хочешь делать это сам?

    Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

    НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

    Лучшие беспроводные передатчики на рынке

    Если вы решите использовать беспроводную связь, это пять лучших вариантов, которые вы можете выбрать, которые попали в хит-лист 2021 года.

    1. Домашний беспроводной передатчик HDMI Nyrius Aries
    2. Комплект беспроводного передатчика и приемника HDMI IOGEAR GWHD11
    3. Беспроводной передатчик HDMI
    4. gofanco
    5. Беспроводной передатчик HDMI OREI
    6. J-Tech Digital HDbitT Series 1X2 беспроводной удлинитель HDMI

    Другие руководства по теме

    Модернизированная домашняя команда

    Мы — команда увлеченных домовладельцев и энтузиастов по обустройству дома, которым нравится делиться советами по обустройству дома, ведению домашнего хозяйства, декорированию и садоводству с другими домовладельцами! Если вы ищете пошаговое руководство по ремонту прибора, чистке ковра или даже установке забора, у нас есть все необходимое.

    Недавно опубликованные

    ссылка на Как очистить пыльный бетонный пол в подвале (сделайте это!) ссылка на Почему в моем подвале летают мухи? (Узнай сейчас!)

    Как соединить два телевизора вместе для отображения одного и того же изображения

    Как соединить два телевизора вместе для отображения одного и того же изображения — простые шаги

    Если вы геймер или любите транслировать фильмы, у вас есть два телевизора и вы думаете обновить свою игровую систему, то самая первая мысль, которая придет вам в голову, будет о , как подключить два телевизора для отображения одного и того же изображения.

    Не волнуйтесь, вы попали в нужное место, сегодня мы пишем руководство по , как подключить несколько телевизоров для отображения одного и того же изображения . Так что не забудьте прочитать всю статью, возможно, вы сможете найти что-то новое, что поможет вам в будущем.

    Читайте также: Как сделать FM-антенну из провода динамика — с ступеньками

    Вы можете соединить два телевизора вместе для отображения одного изображения несколькими способами. Тип создаваемой ссылки во многом зависит от предпочтений на дисплее.Легко соединить два телевизора или любые другие аудио / видео устройства вместе.

    Читайте также: Как добавить приложения в Sharp Aquos TV — простые шаги для выполнения

    Соединив два компьютера вместе, вы можете легко позволить обоим компьютерам отображать одно и то же изображение, и вам не понадобятся разные кабельные антенны или приемники. Вы можете соединить два разных телевизора с помощью аудио / видео кабелей RCA. Вы можете подключить два телевизора вместе к общей кабельной приставке или любому источнику мультимедиа для просмотра одного и того же изображения, или вы также можете создать одно большое изображение, подключив два монитора.

    Как соединить два телевизора вместе для отображения одного и того же изображения

    Синхронизация двух телевизоров через один источник

    Подключение двух мониторов — это распространенный способ отображения одного и того же дисплея или изображения на обоих экранах телевизора. Если у вас одна стена и два телевизора и вы хотите соединить их вместе, даже если один из них находится в гостиной, а другой — в спальне.

    Вы можете связать их вместе с помощью одного медиаресурса без необходимости в дополнительной кабельной коробке.Но единственный недостаток этой системы в том, что вы не сможете воспроизводить разные каналы или медиа одновременно на любом телевизоре.

    Геймеры также связывают несколько экранов телевизоров, чтобы получить больший и качественный дисплей. Возможно, вы видели несколько экранов телевизоров, совместно использующих один и тот же дисплей, несмотря на то, что они находятся в разных комнатах в игровых зонах.

    Эти телевизоры соединены вместе с помощью единого разъема источника, так что игроки могут сосредоточиться на своих экранах во время игры или просмотра игры со смежных позиций.

    Создание связей

    Если вы хотите транслировать один и тот же контент на два или несколько экранов телевизоров, вы можете сделать это, настроив кабель HDMI от каждого телевизора, длина которого достаточна для доступа к любому источнику мультимедиа или к общему устройству.

    • Во-первых, подключите разветвитель HDMI к медиа-блоку, чтобы создать два разных порта вместо одного.
    • Затем подключите каждый кабель HDMI к разветвителю и затем протестируйте оба телевизора одновременно, чтобы убедиться, что все работает безупречно.
    • При этом оба телевизора должны использовать один и тот же дисплей и работать одинаково. Если модели телевизоров одинаковые, то, несомненно, они будут эффективно отображать один и тот же контент. Если вы сделаете какие-либо изменения дисплея на одном телевизоре, это повлияет только на конкретный дисплей. Это означает, что вы можете изменить отображение одного телевизора на широкоугольное и использовать другой телевизор, чтобы он соответствовал экрану, и оба экрана будут работать независимо.

    Хромированный канал для телевидения

    Chromecast или любой другой источник мультимедиа справится с этой задачей легко, но работает он иначе, чем традиционная кабельная приставка.Эти источники мультимедиа не требуют кабеля HDMI для соединения устройств, и эти устройства часто подключаются напрямую к USB-порту или передают систему через беспроводное соединение.

    Трансляция дисплеев на несколько устройств выполняется с помощью специального процесса. Хотя в некоторых случаях также можно использовать одно устройство для одновременной трансляции разных медиафайлов.

    Если у вас есть Chromecast, вам нужно будет добавить расширение Chromecast, а затем поместить два поля в два правых угла панели управления.Это означает, что два телевизора подключены друг к другу. Затем вам нужно будет выбрать экран телевидения, на котором вы хотите отображать контент путем трансляции.

    Если вы хотите транслировать другой контент на первый или второй телевизор, просто откройте новую вкладку, перейдите к желаемому контенту, а затем выберите второй экран ТВ в верхнем углу экрана для отображения этого контента. Так Chromecast будет отображать различный контент на связанных телевизорах.

    Соединение двух ТВ-мониторов вместе

    Отображение одного и того же контента на разных мониторах в настоящее время является обычной потребностью, независимо от того, нужно ли вам проводить презентацию в большом зале без использования проектора или если вы хотите поиграть в хардкорные игры.

    Создание системы «сделай сам», в которой вы будете использовать один и тот же видеовход для вывода информации на телевизор, расположенный в двух разных местах. Вы просто не можете разделить кабель видеосигнала так, как вы хотите, или как это можно сделать с помощью аудиокабелей. Вот как это сделать:

    Шаг 1

    Прежде всего, получите доступ к входам ваших телевизоров. И убедитесь, что оба должны иметь одинаковый вход S-video или RCA. Телевизоры высокой четкости принимают широкий спектр входных сигналов.Если вы хотите сохранить качество HD-видео, мы рекомендуем вам использовать входы HDMI, поскольку они более эффективны.

    Шаг 2

    Теперь подключите выход видеоисточника к видеовходу усилителя видеораспределения. Затем подключите видеокабели от усилителя видеораспределителя к видеовходам двух телевизоров, которые вы хотите соединить вместе.

    Шаг 3

    Теперь выберите соответствующие видеовходы из опций пульта ДУ вашего телевизора или с помощью телевизионных мониторов.

    Телевидение Ссылка

    Вы также можете использовать широкое ТВ-соединение, чтобы связать два телевизора вместе для увеличения одного изображения, или вы также можете связать несколько телевизоров для создания одного большого изображения. Это распространенный метод, который используют те, кому нужно отображать увеличенное изображение в стиле стадиона. Комбинация экрана телевизора выполняется в четных числах с 2,4,6,8 или вы также связываете больше экранов.

    Существует два метода соединения телевизоров, первый из которых представляет собой гирляндное соединение, которое помогает соединить два телевизора вместе через соединение HDMI.

    Вам может понравится

    Добавить комментарий

    Ваш адрес email не будет опубликован.
