Проверка точности строительного пузырькового уровня |

03.05.2015 profipol_dp 4 715 просмотра

Как проверить строительный уровень-правило на точность?

Столкнувшись очередной раз с полным отсутствием понимания того, что строительный уровень можно и нужно проверять на точность,  я решил написать эту статью.

Вот некоторые фразы, которые приходится слышать о строительных уровнях от их владельцев:

  • «он не может врать, он же новый»
  • «он не может врать, он же дорогой»
  • «этот уровень правильно показывает только с одной стороны, а сдругой врет»

Ну и правильные ответы:

  • Новый уровень может врать. На прилавках очень много (минимум половина) изначально неправильно показывающих уровней. Помните об этом.
  • Дорогие уровни тоже могут врать. Высокая цена и именитый бренд (типа Kapro и т.п.) абсолютно не является показателем идеальной работы уровня.
  • Если уровень врет с одной стороны, то это означает, что он точно так же врет и с другой. Не занимайтесь самообманом и учите физику.

Качество показаний любого пузырькового уровня не зависит от его цены, бренда и, тем более, он не может давать правильные показания только одной своей стороной.

Погуглив в сети, я удивился как много, оказывается, существует бредовых способов проверки точности строительного пузырькового уровня.

Самые замороченные способы проверки строительного уровня:
  1. положить лист пенопласта в ванну с водой, на центр этого листа положить уровень и проверить
  2. положить уровень «горизонтально», так как показывает пузырек, положить на него металлический шарик (например, от шарикоподшипника) — если катится вдоль уровня — значит, не горизонтально
  3. приложить к вашему уровню другой уровень — если показания не совпадут, значит какой-то из них врет 😯
  4. отбить отвесом вертикальную линию на стене, приложить к линии строительный уголок, начертить перпендикуляр и по этим двум линиям проверить уровень
  5. выставить метки водяным уровнем и проверить по ним пузырьковый
  6. проверить строительный уровень по лазерному нивелиру

Самый простой и быстрый способ проверки строительного уровня:

Горизонталь

Шаг первый. Берем свой любимый (или только что купленный) уровень, прикладываем его на любую ровную и более-менее горизонтальную поверхность. Запоминаем показания пузырька.

Шаг второй. Разворачиваем уровень на 180° и прикладываем его на то же место, той же плоскостью. Сравниваем нынешние показания позырька с предыдущими. Если пузырек воздуха остался в том же положении — поздравляю, ваш уровень не врет.

Если пузырек на вашем уровне сдвинулся или сместился в другую сторону, значит уровень врет.

Вертикаль

С проверкой вертикали все то же самое, только разворачиваем уровень на 180° по другой оси, так, чтобы он касался вертикальной поверхности то одной, то другой своей плоскостью.

Диагональный глазок тоже можно проверить на точность показаний (угол в 45° по отношению к горизонту или к вертикали). Но есть ли в этом смысл?

Подробно в этой статье.

Как выбрать хороший строительный уровень?

Как я уже говорил, точность показаний строительного уровня абсолютно не зависит от его цены и бренда/фирмы-производителя.

Какой уровень выбрать и купить в магазине?

Самый главный момент — выбирайте уровни только с возможностью
регулировки пузырька (два шурупа по краям глазка).

Обратите внимание на такой парадокс — на дорогих брендовых уровнях очень часто отсутствует возможность регулирования глазка с пузырьком, тем самым производитель как бы говорит нам, что это лишнее, что мы уже обо всем позаботились и все за вас отрегулировали, но (!), если проверить их точность, то почти каждый второй работает не правильно.

Т.е. вместо уровня вы покупаете дорогую ровную палку.

Для начала нужно определиться для чего он вам нужен, где и в каких целях он будет использоваться.

Если уровень нужен вам только для проверки горизонта/вертикали, тогда можно брать самый дешевый и не брендовый строительный уровень. Материалом, из которого он изготовлен, может быть пластик или тонкий металл (китайский сплав фольги с картоном 😉 )

Если вы этим уровнем планируете работать не так бережно и аккуратно, например, делать стяжку, прижимать кафель/кирпич/пеноблок и т. д., то вам нужен инструмент покрепче. Тут лучше использовать алюминиевые или металлические уровни.

Как проверить правильность работы лазерного уровня/нивелира можно узнать из этой статьи.




Если у вас остались вопросы, то напишите об этом в комментариях или в рубрику Вопрос-Ответ.




Это тоже интересно:

инструмент,

Как проверить строительный уровень на точность?

Строительный уровень – прибор высокой точности. Он применяется для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего он имеет прямоугольную форму, иногда снабжен ребрами жесткости. Измерение производится за счет пузырьков воздуха, помещенных в специальные колбы, имеющие разметку. Стандартный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси.

Некоторые модели также оснащены угловым уровнем, с помощью которого можно производить измерение положения по наклонной оси. В таком случае за точку отчета берется диагональ, проводимая через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности измерений.

Особенности

Пузырьковый строительный уровень чувствителен к ударам и другим механическим воздействиям – даже однократное его падение с небольшой высоты может привести к снижению точности или ее полной потере.

Нарушение точности измерений иногда присутствует даже у нового уровня. Это может быть результатом неосторожного обращения на этапах производства и упаковки.

Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складе в магазине.

Как выявить отклонение?

Еще на этапе выбора и покупки товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Например, можно сравнить показатели выбранного уровня с показателями одного или двух других уровней. Рекомендуется это сделать путем прикладывания приборов по очереди к одной той же горизонтальной или вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, то это значит, что первый работает с отклонениями.

Если уровень уже был в употреблении какое-то время, то его необходимо проверить на правильность показаний, чтобы избежать негативных последствий работы с таким прибором.

Проверка проводится для всех плоскостей: вертикальной и горизонтальной.

Горизонтальная плоскость

Необходимо положить уровень на условно ровную поверхность, при этом рама прибора не должна шататься на неровностях. Нижняя рабочая сторона должна плотно прилегать к измеряемой поверхности – в таком положении фиксируется расположение пузырька воздуха относительно шкалы колбы.

Затем уровень разворачивается на 180 градусов и прикладывается к этой же поверхности рабочей стороной. Вновь фиксируется расположение пузырька воздуха относительно линий обозначения. Если первые показания не совпадают со вторыми, то уровень неисправен и нуждается в настройке.

Вертикальная плоскость

Проверка уровня на предмет точности измерения вертикальной плоскости производится аналогичным образом. Единственное отличие заключается в том, что прибор не разворачивается, а переворачивается и прикладывается не рабочей стороной, а противоположной.

Отличия в показаниях также укажут на то, что уровень сбит.

Калибровка

Настройка точности показаний пузырькового уровня возможна только для тех приборов, конструкция которых позволяет это делать. Некоторые модели уровней имеют пузырьковые блоки, которые вклеены или другим статичным образом вмонтированы в корпус. Другие же разновидности содержат блоки, которые прикручены болтами, что дает возможность регулировать их положение. Перед тем как откалибровать инструмент в домашних условиях, необходимо убедиться, что его конструкция позволяет ее проводить. Чтобы отрегулировать работу уровня в той или иной плоскости, понадобится ровная поверхность, отвертка, клей, гидроуровень, линейка и отвес.

При помощи гидроуровня на стене выставляются две отметки, находящиеся строго на одном уровне. Для достижения высокой точности на этом этапе манипуляции лучше проводить вдвоем. Эти отметки соединяются между собой линией, которая проводится при помощи ровной линейки.

Линия не должна быть слишком толстой, так как это может повлиять на качество измерений. Уровень прикладывается боком к этой линии. Его рабочая сторона должна идти строго вдоль линии. Когда он будет выставлен, отклонение пузырька воздуха от нужного положения станет очевидным. Характер его отклонения укажет сторону, в которую нужно сдвинуть пузырьковый блок.

Для того чтобы настроить положение пузырькового блока, необходимо выкрутить болты, которые его удерживают в корпусе уровня. Смещение производится очень осторожно, малыми амплитудами, так как сдвиг даже на 0,5 мм может повлиять на расположение пузырька. Когда пузырек воздуха встанет ровно посередине (между двух линий разметки), необходимо зафиксировать блок. Для этого используется суперклей, который заливается по периметру соприкосновения блока и корпуса.

Для надежности закрепления можно использовать народное средство-отвердитель суперклея – пищевую соду.

Только после этого болты ввинчиваются на свое место. Если закрутить их раньше, то они встанут в свое исходное положение, что вернет пузырьковый блок в его первоначальное состояние, отклоненное от уровня.

Регулировка уровня для вертикальной плоскости производится так, как описано ниже.

Отвес вывешивается вдоль стены. По его шнуру, проставив две отметки, можно провести вертикальную линию. Также можно проводить настройку прямо по шнуру, однако такой способ является менее эффективным, так как отвес на шнуре будет постоянно двигаться.

Уровень прикладывается боком к стене. Рабочая его сторона должна идти строго вдоль линии. Когда он будет установлен, расположение пузырька воздуха за пределами двух отметок на колбе укажет на сторону отклонения. Это отклонение устраняется так же, как и горизонтальное нарушение.

После корректировки показаний прибора и фиксации пузырькового блока при помощи клея с отвердителем дальнейшая регулировка становиться невозможной. Попытка изменить положение колбы может привести к ее повреждению и повреждению корпуса.

Ниже смотрите видео о том, как проверить на точность пузырьковый строительный уровень.

Проверяем точность пузырькового уровня | instabur.ru

Почему-то многие думают, что проще и надежнее всего проверить точность обычного строительного уровня можно только по лазерному нивелиру.

Откуда появилась такая такая слепая вера в лазерные уровни? Они ведь тоже могут врать, причем некоторые очень даже сильно врут.

Я не противник лазерных уровней, сам таким пользуюсь, но иногда проще отложить его в сторонку и воспользоваться старым добрым пузырьковым уровнем.

Так вот, к чему это я все. Есть очень простой способ проверить ваш уровень на точность, независимо от того, где вы находитесь (в магазине, дома или на строительном объекте) и есть ли у вас под рукой идеально ровная плоскость.

Как быстро и точно проверить правильность работы строительного пузырькового уровня?



Проверка горизонтали



Шаг 1. Находим любую более или менее горизонтальную плоскость — пол, стол, подоконник, любая полка и т.п. — ставим на эту плоскость уровень. Запоминаем показания пузырька.

Шаг 2. Прокручивем уровень по кругу, по плоскости основания на котором он стоял, т.е. разворачиваем на 180 градусов. Сравниваем показания уровня с предыдущими.

Пузырек должен оставаться в одном положении независимо от того, какой стороной вы поставили уровень. Это будет означать, что уровень дает точные показания.

Есть такие люди, которые думают, что уровень может показывать одной стороной правильно, а другой врать. И искренне пытаются запомнить эту самую сторону, чтобы не перепутать.

На самом деле это может означать только то, что уровень этот врет, а та плоскость на которой его проверяли завалена.

Уровень не может давать правильные показания только одной своей стороной.

Проверка вертикали



С вертикалью ровно все тоже самое — прислоняем к стене, полке магазина, двери и запоминаем положение воздушного пузырька.

Запомнили? Переворачиваем уровень к себе передом, а к лесу задом (другой стороной, если что). Сверяем показания.

На фото видно, стена немного завалена влево и при любом положении уровня пузырек это показывает.

Вот такой нехитрый способ проверить свой старый уровень (или новый при покупке в магазине) на точность.

Кстати, лучше, чтобы на вашем уровне была взможность регулировки глазка — два шурупа по его краям. Со временем его точность может снизиться (от ударов, падений, вибраций уровня и т.д.), поэтому эти самые шурупчики помогут вам настроить его обратно.

Как настроить пузырьковый уровень



Тут тоже ничего сложного. Поставили уровень на плоскость, запомнили положение пузырька, провернули уровень, если не совпало, то можно чуть выкрутить шуруп с одной стороны (можно методом тыка, в процессе разберетесь). Опять запомнить, опять развернуть, не совпало — опять чуть выкрутить этот шуруп (или закрутить другой) и так далее. До тех пор, пока показания не совпадут.

Главное без фанатизма.

И напоследок несколько аксиом:

  • уровень врет, если показания двух его сторон не совпадают
  • уровень может врать, даже если он новый (на витрине в магазине)
  • уровень может врать, даже если он очень дорогой (опять же даже на витрине)



Как отрегулировать уровень строительный пузырьковый

Строительный уровень – является прибором высокой точности. Его применяют для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего уровень имеет обычную прямоугольную форму, иногда его снабжают ребрами жесткости. Измерения производятся за счет пузырьков воздуха, помещенных в специальные колбочки, имеющие разметку. Стандартный строительный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси, плоскости.
Некоторые модели строительных уровней оснащены угловым уровнем, при помощи которого можно произвести измерения положения по наклонной оси. В этом случае за точку отсчета берем диагональ, проводимую через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности его измерений.

Особенности строительного уровня

Пузырьковый строительный уровень очень чувствителен к ударам, падениям и другим механическим воздействиям. Даже однократное его падение с небольшой высоты, может привести к снижению точности или ее полной потере точных показаний.

Нарушение точности измерений иногда можно встретить даже при покупке нового уровня. Это лишь следствие неосторожного обращения с ним еще на этапе производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складах магазинов.

Как выявить отклонение строительного уровня?

На этапе выбора и покупки любого товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Самый простой способ это сравнить показатели выбранного уровня с показаниями двух других уровней. Это можно сделать путем прикладывания приборов по очереди к одной той же горизонтальной, либо вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, это значит, что первый уровень работает с отклонениями.

Если строительный уровень уже был использован какое-то время, то его так же необходимо проверить на правильность-точность показаний, чтобы в дальнейшем избежать курьезов последствий работы с таким прибором. Проверка проводится точно так же для всех плоскостей: вертикальной и горизонтальной.

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

  • первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
  • вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
  • третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

  1. Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
  2. Модели с линейкой на корпусе функциональнее.
  3. Чем длиннее уровень, тем точнее измерения.
  4. Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
  5. Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
  6. Прорезиненные ручки делают работу удобнее.
  7. Дорогие противоударные модели служат дольше.
  8. Ответственные производители всегда поставляют защитный чехол для уровня строительного.
  9. Магниты облегчают крепление при работе с металлом.

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

  • пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
  • визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
  • угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

  • справа в месте расхождения отметок по центру между линиями ставится отметка;
  • к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
  • положение фиксируется;
  • ампулу нужно отрегулировать в соответствии с требуемым положением.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Практические рекомендации

Общая настройка связана с регулировкой вертикального направления лазерного луча, которая проводится по отвесу. Когда обнаруживается дугообразность линии, нужно открыть формирователи луча, затем при помощи винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки все деталей, касающихся сделанной регулировки.

Затем необходимо проверить горизонт.

Если веревку отвеса натянуть по краям линии, можно увидеть дугообразность свечения.

Ее исправляют в первую очередь. Конечно, если предыдущие настройки позволили получить идеальный горизонт, значит, все работы были выполнены отлично. Если же горизонт получился с отклонением, требуется провести дополнительные настройки, однако при этом запрещается задействовать регулировочные винты маятника, так как может сбиться отрегулированная вертикаль.

Горизонтальность можно регулировать только маленькими движениями блока, содержащего лазер. Сначала нужно слегка вывернуть фиксирующие винты и сдвигать блок тонким предметом, используя его в виде рычага. После достижения требуемого результата все крутящиеся части необходимо посадить на клей. При этом фиксирующие винты задействовать не нужно, так как во время затягивания появится скользящее давление на блок. В результате проведенная настройка может оказаться сбитой. Однако в любом случае фиксирующие винты должны быть хорошо закручены.

Следующим шагом является регулирование горизонта вдаль. Выставьте встречные замеры. Они должны быть видны одновременно в двух углах. Между ними должно быть расстояние, не превышающее 5 м. Чтобы получить такие метки, можно воспользоваться гидроуровнем.

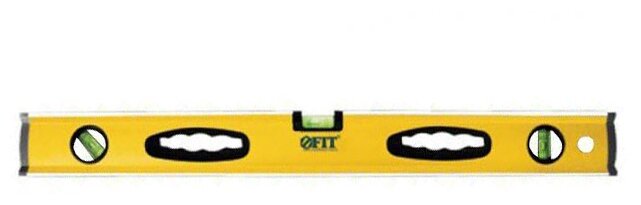

Фото пузырькового уровня

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Содержание

  • Устройство.
  • Выбор.
  • Как пользоваться.

Профессиональный лазерный уровень или нивелир

(построитель лазерных плоскостей).

Фотография №1.

1 — лазерный ротационный нивелир с широким диапазоном самовыравнивания.

2 — лазерный ротационный нивелир, требуется предварительное ручное выставление в горизонтальной плоскости.

3 — лазерный мультипризменный нивелир с широким диапазоном самовыравнивания.

Достоинства:

  • Простота и быстрота настройки . Самонивелирующиеся лазерные ротационные нивелиры (1) имеют встроенные гироскопы с сервоприводом, поэтому тратить время на выставление инструмента в горизонтальное положение не нужно, достаточно поставить нивелир на треногу или любую устойчивую приблизительно горизонтальную поверхность приблизительно посредине помещения. Лазерные нивелиры (2) необходимо выставлять вручную в горизонтальной плоскости. В лазерных мультипризменных нивелирах генератор лазера подвешен на маятнике, поэтому также выравнивается сам.
  • Простота и быстрота разметки . Нивелир генерирует рассеянный лазерный луч (или несколько лучей) который, попадая на любую поверхность, становится достаточно хорошо видным. В ротационных нивелирах рассеивание луча достигается за счет вращения лазерной головки, в мультипризменных нивелирах луч рассеивается, проходя через призмы. Всего-то и нужно — сделать по лучу отметки на стенах. Дополнительное удобство лазерного нивелира еще и в том, что разметку можно выполнять одному, без помощников.
  • Относительно высокая точность . Производителями лазерных уровней допускается погрешность 0.2-0.3 мм/м для лазерных нивелиров (1) и (3) и до 5 мм/м для лазерных нивелиров (2), это значит, что при разметке в помещении размерами 10х10 м лазерный луч может иметь отклонение от горизонтали до 3-5 миллиметров на 10 метров — это достаточно высокая точность.

Недостатки:

  • Относительно высокая цена . Самовыравнивающиеся лазерные нивелиры (1) и (3) стоят от 400 до 4000$. Более простые лазерные нивелиры (2) можно купить за 80-150$. Но все равно покупать такой прибор только для того, чтобы сделать ремонт в небольшой квартире, не всегда выгодно. Да и взять лазерный нивелир напрокат тоже достаточно проблематично.
  • Потенциальная опасность для здоровья . Хотя в строительных приборах используются генераторы лазерных лучей мощностью 0.5-1 миллиВатт (для примера лазерные указки имеют мощность до 200 мВт), но все равно попадания прямого лазерного луча на сетчатку глаз нужно избегать. В комплект некоторых лазерных нивелиров входят специальные защитные очки. Защитные очки для работы с лазерами можно купить и отдельно, но найти защитные очки стоимостью меньше 100$ вряд ли получится.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне. Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.

Выбор

Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.

А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.

При покупке прибора нужно придерживаться следующих критериев:

  • Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
  • Воздух в колбах должен быть четко виден.
  • Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым. После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
  • Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.

Как проверить уровень строительный на точность?

Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов. Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:

  1. Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
  2. Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
  3. При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
  4. Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
  5. Идеальную линию для калибровки можно отбить лазерным нивелиром.
  6. Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
  7. Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.

Как пользоваться

Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Что такое строительный уровень?

Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.

Почему меняется точность строительных уровней?

Когда говорят о качестве строительных работ, в первую очередь имеют в виду правильную геометрию всех плоскостей. И неспроста, ведь погрешность в несколько миллиметров в особо точных измерениях способна привести к серьезным последствиям. Вот почему в этом деле не обойтись без надежного строительного уровня: пузырькового, трубного, водяного, лазерного или электронного. А порой приходится брать с собой на объект сразу два или три вида, чтобы ими проверять полученную плоскость и быть уверенным в итоговом качестве.

Немало людей удивляет такой момент: как же может “врать” строительный уровень, особенно, когда он совсем новый? А ведь немало таких приборов попадает на прилавок изначально неправильно настроенные, особенно бюджетные. Почему так происходит — сейчас разберемся.

Гидроуровни: утечки и пузырьки

Водяной уровень — проверенный временем и очень простой по своему устройству, и он же нередко самый неточный. Представляет собой набор из двух сосудов и гибкого шланга. Колбы размещают на одном уровне и наполняют водой, далее закрывают и устанавливают на концах измеряемой площади. Жидкость в сосудах выравнивает атмосферное давление, и когда она находится на одинаковой отметке в обоих сосудах — площадь строго горизонтальная.

Но качество материала значительно влияет на точность измерения, особенно когда пластик растягивается незаметно для глаз или становится хрупким из-за ультрафиолета и происходит подтекание. Всего одна потерянная капля в одном из сосудов — и погрешности будут существенными. Плюс при быстром заполнении водой появляются малозаметные пузырьки воздуха, которые влияют на результат.

Проверить точность уровня несложно при помощи измерительного прибора другого типа, например, пузырькового или лазерного. Если получится перезалить воду и неточность устранится — уровнем можно пользоваться дальше. Если это не поможет — лучше приобрести новый.

Пузырьковые уровни: необходимость калибровки

Пузырьковый уровень сегодня пользуется наибольшей популярностью. По виду он напоминает обычную линейку, и нередко ею дополнительно служит. По центру и по краям у него — стеклянные колбы со спиртом, внутри которых — небольшие пузырьки воздуха. Колба по центру отображает горизонталь, а крайние — вертикаль и наклон в 45 градусов.

Ввиду доступности такого уровня считается вполне привычным, что его приходится калибровать сразу после покупки и еще несколько раз в процессе эксплуатации. В основном такую неточность связывают с плохим качеством изготовления уровня, и сравнивают не в лучшую сторону с более надежными советскими аналогами. Т.к. колбы у них были сделаны из чистого стекла, а не пластика, и трение жидкости на стенки сосудов было меньше, да и форма их была другой. Современные же уровни более универсальные, измеряют плоскости почти в любом положении, что удобно, но из-за этого они менее точные.

Кроме того, чувствительность уровня действительно зависит от формы колбы — чем более она вытянутая, тем точнее будет результат. А вот после падения и механических повреждений нередка ситуация, когда уровень показывает правильно с одной стороны, а врет — с другой.

Есть еще такой момент: если плоскость помещения не идеальная, то по всему периметру могут быть небольшие перепады. А потому вместо нескольких измерений в нескольких местах предпочтительнее задействовать более длинный инструмент, а такие бывают даже до 4 метров.

К слову, каких только способов ни придумывают, как проверить пузырьковый строительный уровень на точность — давайте назовем самые популярные из них:

  • Способ №1. Самый простой: положите уровень на ровную горизонтальную поверхность, сделайте отметки нахождения пузырька. Затем разверните уровень другой стороной и обратите внимание: в том ли месте остался пузырек?
  • Способ №2. То же самое несложно проделать и с вертикальной поверхностью: просто приложите к стене одну плоскость прибора, а затем — другую.
  • Способ №4. Возьмите металлический шарик и аккуратно разместите его посередине уровня, который в этот момент будет указывать на то, что плоскость — идеально горизонтальная. Если шарик все-таки покатится в сторону — выводы очевидны.

Мы советуем вам взять тот уровень, который можно регулировать. У таких уровней — два шурупа по краям от пузырька. Так вы всегда сможете выставить правильное положение, даже если оно собьется.

Трубный уровень: акцент на качестве

Трубные уровни — те же пузырьковые конструкции, но в более простой форме. Здесь стеклянная колба заключена в небольшом пластиковом уголке. Им удобно проверять наклон балок и труб, причем горизонталь и вертикаль здесь часто определяются одновременно.

Несмотря на свою скромную конструкцию, трубный уровень достаточно точный и крепко фиксируется к измеряемой поверхности. Погрешности у него бывают в основном из-за брака или дешевых материалов изготовления, да и то нечасто.

Электронный уровень: проблема в адаптерах

Электронный уровень с виду напоминает пузырьковый, но оснащен при этом электронным дисплеем. Он более дорогой, но обладает внутренней памятью и удобен для измерения объема помещения. Еще один важный плюс — присутствует звуковая индикация при достижении горизонтали или вертикали:

Стандартная погрешность у этого прибора — 0,1 градуса, а потому такой строительный уровень самым точным тоже назвать не получится. Зачастую он дает сбой после падения, ударов и других механических повреждений. Поэтому, если у вас закрались подозрения, что все-таки показатели грешат — поверните уровень на 180 градусов. При этом показатели меняться не должны.

Но как отрегулировать строительный уровень такого типа? Для этого тоже применяют юстировку — настраивают его вручную.

Лазерные уровни: потеря горизонтали

Если с пузырьковым уровнем все более или менее понятно, то тот факт, что приходится проверять точность еще и лазерных строительных уровней, удивляет немало. А ведь у всех моделей есть разрешенная погрешность — не более 0,2 мм/м. Как правило, чем дороже строительный лазерный уровень, тем он лучше, а самые бюджетные варианты имеют погрешность до 0,8 мм/м. Например, при укладке плитки в просторной ванной такая разница под конец работ приведет к швам по 5-6 мм, что уже немало.

Наиболее простой способ проверки этого устройства такой:

  • Шаг 1. Установите уровень на несколько метров перед стеной и на уровне луча сделайте отметку карандашом.
  • Шаг 2. Далее уровень поворачиваем вправо так, чтобы левый край луча оказался прямо на отметке.
  • Шаг 3. Затем проделайте то же самое, только в обратную сторону: правый край должен коснуться отметки.

Если и правый, и левый край попадают прямо на метку, значит измерение таким строительным уровнем будет достаточно точным. А если луч все-таки съезжает — плоскость у него не горизонтальная.

Вертикальность лазерного уровня можно проверить так: подвесьте тонкую веревку с грузом и наведите на нее луч лазера — тот должен полностью оказаться на ней, по всей длине.

Конечно, в идеале неточный прибор лучше заменить на новый и более современный, но уже немало людей наловчились настраивать лазерные уровни до точности более дорогих. Для этого они их разбирают и при помощи шурупов регулируют направление лазерных лучей, проверяя свою работу той же нитью с грузом и совпадением лучей на отметке.

А какой строительный уровень вы считаете лучшим для домашних работ?

Как проверить строительный уровень на точность? | Дома из СИП-панелей

Строительный уровень

Строительный уровень

При покупке строительного уровня нужно быть уверенным в точности его показаний. С помощью простых приспособлений это проверяется и в горизонтальном и в вертикальном положениях.

Проверка при покупке в магазине

Строительный уровень пригодится вам и при выставлении СИП-панелей по вертикали и при настилке перекрытий.

Причем при его покупке не стоит выбирать дешевые варианты, т.к. вероятность неточных показаний у бюджетных инструментов выше, чем у более дорогих.

Для проверки показаний уровня в магазинах существуют специальные стенды. Если они отсутствуют, можно просто положить строительный уровень на ровную поверхность и запомнить его показания. Потом перевернуть уровень его на 180° — отметки должны полностью совпадать! Такой же способ можно использовать для проверки точности и по вертикали. А более тщательные исследования вы сможете произвести только дома )))

Проверка уровня в горизонтальном положении

Для этого нужен водный уровень и два листа бумаги обычного формата. Водный уровень — это два сосуда, которые соединяются прозрачной трубочкой.

Перед тем как сделать проверку, необходимо создать идеальную горизонталь. Для этого водный уровень наполняется водой до средней отметки в каждом из сосудов. Два листа бумаги прикрепляются к стене так, чтобы расстояние между ними было меньше длины прибора. Используя скотч либо помощь со стороны, фиксируем первую колбу на бумаге, сразу отмечая уровень воды в ней. Затем повторяем те же действия со вторым листом. После проставления отметок нужда в водном уровне пропадает. Проверка нашего строительного уровня будет осуществляться по контрольным меткам на бумаге. Пузырек в окошке должен находиться строго посередине! Любые отклонения свидетельствуют о неисправности уровня, что на практике приведет к ошибкам в строительстве.

Проверка строительного уровня по вертикали

Для создания идеальной вертикальной линии вам понадобится привязать нить с подвешенным грузом к шурупу в стене. Длина нитки должна превышать размеры самого строительного уровня )))

После выставления других шурупов (которые нужно вкрутить в стену по нити), которые будут служить контрольными точками, можно снимать ее со стены. Прикладываем уровень к шляпкам — пузырек должен располагаться посередине отметок, которые были проставлены при его изготовлении. Это правильный уровень!

p.s. Другие шурупы можно заменить просто штрихами карандашом )))

Дмитрий Вл. Куценко, компания «ЭнСтрой«

После прочтения https://moiinstrumenty.ru/izmeritelnye/kak-proverit-stroitelnyi-uroven-na-tochnost.html

Была ли статья полезна?

Ставьте лайки, присоединяйтесь к нашему каналу в Яндекс.Дзен!

Как проверить строительный уровень-правило на точность? — Оборудование и инструмент

Недавно очередной раз столкнулся с полным отсутствием понимания людей того, что любой строительный уровень можно и нужно проверять на точность.

Оказывается для многих это является большим откровением.

Решил описать простой способ проверки точности строительного уровня. Думаю, многим будет полезно.

Итак, САМЫЙ ПРОСТОЙ И БЫСТРЫЙ СПОСОБ ПРОВЕРИТЬ СТРОИТЕЛЬНЫЙ УРОВЕНЬ:

Горизонталь

Берем уровень, прикладываем его на любую ровную и более-менее горизонтальную поверхность. Запоминаем показания пузырька.

Разворачиваем уровень на 180° и прикладываем его на то же место, той же плоскостью. Сравниваем нынешние показания позырька с предыдущими.
Если пузырек воздуха остался в том же положении — поздравляю, ваш уровень не врет.

Если пузырек на вашем уровне сдвинулся или сместился в другую сторону, значит уровень работает не корректно и верить ему нельзя.

Вертикаль

С проверкой вертикали все то же самое, только разворачиваем уровень на 180° по другой оси, так, чтобы он касался вертикальной поверхности то одной, то другой своей плоскостью.

КАК ВЫБРАТЬ ХОРОШИЙ СТРОИТЕЛЬНЫЙ УРОВЕНЬ?

Во-первых, примите за аксиому то, что точность показаний строительного уровня абсолютно не зависит от его цены и бренда/фирмы-производителя.

Самый главный момент — выбирайте уровни только с возможностью
регулировки пузырька (два шурупа по краям глазка).

Имеет место вот такой парадокс — на дорогих брендовых уровнях очень часто отсутствует возможность регулирования глазка с пузырьком, тем самым производитель как бы говорит, что это лишнее, и что они уже обо всем позаботились и все за нас отрегулировали, но (!), если проверить их точность, то почти каждый второй работает не правильно.

Т.е. вместо уровня вы покупаете дорогую ровную палку.

Так вот. Для начала нужно определиться для чего вам нужен этот самый уровень, где и в каких целях он будет использоваться.

Если он нужен вам только для проверки горизонта/вертикали, тогда можно брать самый дешевый и не брендовый строительный уровень.
Материалом, из которого он изготовлен, может быть пластик или тонкий металл (китайский сплав фольги с картоном )

Если вы этим уровнем планируете работать не так бережно и аккуратно, например, делать стяжку, прижимать кафель/кирпич/пеноблок и т. д., то вам нужен инструмент покрепче.
Тут лучше использовать алюминиевые или металлические уровни.

Как-то так.



Как проверить свой уровень на точность и повысить уверенность

Успех на вашем рабочем месте зависит от деталей, в том числе от точного определения вашего уровня. Если ваш уровень невысок, даже на небольшую величину, это может привести к большим ошибкам во всей вашей сборке. Если ваш уровень был понижен или разбит на рабочем месте, он мог потерять свою точность и, возможно, его необходимо заменить.

К счастью, проверить точность уровня луча коробки можно быстро и легко.Следуйте приведенным ниже инструкциям, чтобы проверить свой уровень, чтобы вы могли с уверенностью проводить измерения в своих следующих проектах.

Что вам понадобится для проверки точности уровня

Чтобы проверить точность уровня прямоугольного сечения, вам понадобится ровная поверхность, длина которой превышает длину используемого вами уровня.

Возьмите карандаш или кусок мела, чтобы получить максимально точное чтение. Когда вы проверяете точность уровня, поместите свой уровень в одно и то же место дважды. Чтобы убедиться, что он находится в одном и том же месте: нарисуйте карандашом или мелом отметку на одном конце уровня, огибая один из углов.

Проверка вашего уровня

Как только вы поставите уровень на поверхность, снимите показания. Поместите уровень на плоскую поверхность и проверьте положение пузырьковой ампулы.

(С единственной измерительной поверхностью, как на уровне с балками Keson, вы можете легко определить, какую сторону уровня разместить на вашей испытательной площадке, на что указывает его единственная фрезерованная поверхность, показанная на изображении выше.)

В примере слева вы можете видеть, что пузырьковый пузырь не на 100% посередине; вместо этого он находится на правом краю флакона FOCUS. Это означает, что стол не совсем выровнен, но это нормально. Обратите внимание на то, где находится пузырек по отношению к кольцам или, на флаконе FOCUS, к зеленым заштрихованным участкам.

Затем поверните уровень по горизонтали (180 градусов) и поместите его в том же месте на плоской поверхности. Вот здесь и пригодится отметка края уровня.Вы можете убедиться, что линии уровня совпадают с линией карандаша или мела, когда она повернута.

Если пузырьки воздуха находятся в одном и том же месте во флаконе как при первом, так и при втором показаниях, уровень является точным. Если пузырь находится в другом месте во втором чтении, значит, уровень неточный и его следует заменить. Перед заменой проверьте еще раз.

Проверка точности отвеса

Вы можете выполнить аналогичный тест, чтобы убедиться, что ваш уровень дает вам точные показания отвеса.Прижмите уровень к дверной коробке, обратите внимание на расположение пузыря, затем переверните его вертикально на 180 градусов и снова проверьте, нет ли отвеса. Если пузырек остается в том же месте, ваш уровень точный. Если нет, пора заменить.

Это помогает иметь уровень, который облегчит наблюдение за пузырем, например, технология флаконов FOCUS, представленная в ящичных лучевых уровнях Keson, которые имеют 20% -ное увеличение для более быстрого и точного считывания уровня.

Решения для уверенного измерения


Вам нужно использовать уровень, проверенный на качество и точность, чтобы вам не приходилось сомневаться в своих измерениях на протяжении всего проекта или установки.С максимальными отклонениями менее 0,3 мм в стандартном положении и менее 0,5 мм в перевернутом положении уровни прямоугольного луча, такие как SOLA Big Red, трудно превзойти, когда дело касается точности.

Keson недавно стал партнером SOLA в качестве североамериканского партнера уровней SOLA.

«Наша команда очень взволнована, — говорит Аарон Носек, президент Keson LLC. «Мы рады предоставить нашим дистрибьюторам и конечным пользователям строительные конструкции мирового класса».

На самом деле, в независимом исследовании, которому предлагался выбор между технологией флаконов SOLA FOCUS и традиционными кольцевыми флаконами, более 80% профессионалов предпочли FOCUS.

Не сомневайтесь в своих измерениях

Строители могут быть уверены в успехе своего проекта, выбирая качественные уровни. Обратите внимание на такие особенности, как качественное крепление флаконов, которое гарантирует, что флаконы будут стоять с течением времени, и может компенсировать изменения температуры. Уровни с тяжелым профилем также могут гарантировать, что несчастные случаи на работе или падения не повлияют на его работу.

Точные инструменты — большая часть того, что делает вашу работу успешной.Вам нужно полагаться на свои инструменты, чтобы они работали безупречно каждый раз, когда вы их используете, поэтому запустите тест на точность, чтобы проверить свой уровень после любых падений или сильных ударов.

Узнайте больше об альянсе Keson и SOLA и об их превосходном качестве здесь.

Предпочитаете учиться на видео? Просмотрите это обучающее видео, чтобы узнать, как обеспечить точность своего уровня.

вопросов и ответов по уровням | Уровни | Как проверить точность духа Уровень

В. Распространяется ли ограниченная гарантия Johnson Level & Tool на товары, приобретенные на интернет-аукционах, таких как e-Bay?

А: Нет.Наша гарантия гласит: «Продавец распространяет следующую ограниченную гарантию только на первоначального покупателя и первого конечного пользователя …» Мы рассматриваем все, что продано на веб-сайтах аукционов, как бывшее в употреблении оборудование, поэтому гарантия не применяется.

В: Как проверить точность спиртового уровня?

Проверка точности — очень простой процесс.

Для проверки горизонтальной виалы:

  1. Положите уровень на ровную поверхность.
  2. Сделайте две отметки:
    1. Одна в конце уровня.
    2. Один сбоку от уровня, в центре, где находится флакон.
  3. Посмотрите на пузырек и определите положение пузыря.
  4. Поверните уровень на 180 ° из конца в конец и совместите уровень с вашими отметками.
  5. Проведите второе чтение. Если уровень точный, пузырь будет в одном и том же положении для обоих показаний.

Для проверки вертикальной виалы:

  1. Прижмите уровень к вертикальной плоской поверхности, например к стене.
  2. Сделайте две отметки:
    1. Одна в конце уровня.
    2. Один сбоку от уровня, в центре, где находится флакон.
  3. Посмотрите на пузырек и определите положение пузыря.
  4. Поверните уровень на 180 ° из стороны в сторону и совместите уровень со своими отметками.
  5. Проведите второе чтение. Если уровень точный, пузырь будет в одном и том же положении для обоих показаний.

Для получения дополнительной информации ознакомьтесь с нашим руководством по уровням и инструментам.

Q: Как я могу заменить сломанный флакон на одном из ваших уровней?

A: Благодаря нашей запатентованной конструкции флакона Quik-Change® вы можете заменить флакон за считанные минуты, используя только шлицевую отвертку. Пожалуйста, перейдите в раздел «Другие самородки» Levelpedia и узнайте, как заменить флакон со спиртовым уровнем.

Q: Какой из ваших уровней мне подходит?

A: Это во многом зависит от того, для чего вы хотите его использовать. Разные типы уровней предназначены для разных целей.Пожалуйста, ознакомьтесь с нашим руководством по выбору подходящего инструмента для получения более подробной информации.

Q: Как мне позаботиться о моем уровне древесины?

A: Очистите, высушите, разбавьте. Для конкретных указаний мы предлагаем руководство LevelPedia о том, как ухаживать за деревянным уровнем.

© 2010 Johnson Level & Tool Mfg. Co., Inc.

Информация о спиртовом уровне | Как использовать пузырьковые уровни | Инструмент чтения |

Просматривайте все спиртовые и пузырьковые уровни с Johnson Level.

Духовой уровень — это инструмент, используемый для указания того, насколько параллельна (уровень) или перпендикулярна (отвес) поверхность относительно земли. Спиртовой уровень получил свое название от раствора минерального спирта внутри уровней.

Обычно флаконы в спиртовом уровне имеют желтовато-зеленый цвет с добавками для защиты от ультрафиолета и максимальной эффективности в диапазоне температур от -20 до 130 градусов по Фаренгейту. Наилучший спиртовой уровень имеет точность в пределах плюс-минус 0,5 миллиметра / метр, или 0.005 дюймов / дюйм или 0,029 градуса. Следующий отображаемый уровень точности — 0,75 мм / м или 043 градуса. Корпуса пузырьков спиртового уровня, также называемые пузырьковыми уровнями, могут иметь форму бочки, прямоугольного блока или даже изогнутую, банановую форму для измерения наклона в долях на фут шага; и в настоящее время в основном изготавливаются из акрила, а не из стекла изначально.

Как читать духовный уровень

  1. Найдите нижний край уровня. Это упирается в поверхность, которую вы пытаетесь выровнять.
  2. Некоторые модели имеют магнитные края, которые «прилипают» к металлическим поверхностям для облегчения использования.
  3. Осмотрите корпус уровня и проверьте точки захвата, в которых вы не заблокируете флаконы рукой (-ями).
  4. Большинство уровней имеют пробитое отверстие по крайней мере на одном конце для подвешивания над верстаком.
  5. Пробирка в центре уровня помогает найти истинную горизонтальность.
  6. Трубка пузырьков на концах находит истинную вертикаль.
  7. На многих уровнях торпед и других специализированных уровнях есть скошенная под углом трубка для определения уровня под углом 45 °.
  8. Если ваш спиртовой уровень оснащен электронным дисплеем, обратитесь к нашему руководству по использованию цифрового электронного уровня.

Как использовать дух

уровня
  1. Очистите уровень, удаляя с краев весь налет и грязь.
  2. Проведите линию по нижнему краю стены.
  3. Переверните уровень так, чтобы низ стал верхом.Новый верхний край положите по отмеченной линии. Если пузырек находится в центре, ваш уровень точный. В противном случае он неисправен.
  4. Поместите уровень на поверхность объекта, для которого вы хотите найти истинную горизонталь («горизонт»). Убедитесь, что спиртовая трубка проходит параллельно объекту. Позвольте пузырю подняться до верха спиртовой трубки.
  5. Поставьте глаза на уровень спиртовой трубки. Чтобы получить точные показания, закройте один глаз.
  6. Обратите внимание, где находится пузырек внутри спиртовой трубки.Если он находится по центру между линиями на трубке, ваш объект находится на одном уровне. Если пузырек находится справа от линий, ваш объект наклоняется вниз справа налево. Если пузырек находится слева от линий, ваш объект наклоняется вниз слева направо.
  7. Чтобы найти истинную вертикаль или «отвес», повторите тот же процесс по вертикали.

Как проверить уровень духа на точность

  1. Положите уровень на ровную поверхность.
  2. Сделайте одну отметку в конце уровня.
  3. Сделайте еще одну отметку сбоку от уровня под пузырьком в центре.
  4. Определите положение пузыря.
  5. Поверните уровень на 180 ° из конца в конец и совместите уровень с вашими отметками.
  6. Сделайте еще одно чтение. Если уровень точный, пузырь будет в одном и том же положении для обоих показаний.
  7. Чтобы проверить вертикальный флакон, выполните ту же процедуру на плоской вертикальной поверхности.

Как выровнять прицел с помощью пузырькового уровня

  1. Убедитесь, что ваша винтовка разряжена.
  2. Поместите винтовку в тиски, люльку для пистолета или любой другой держатель, надежно удерживая винтовку.
  3. Установите пузырьковый уровень на плоскую часть пистолета. Если у вас есть второй спиртовой уровень, используйте его на другой плоской части, например на механизме, над камерой или на ребре.
  4. Затяните винтовку на месте, когда достигнете уровня.
  5. Вставьте прицел в кольца.
  6. Затяните прицел плотно, но достаточно свободно, чтобы его можно было немного сместить.
  7. Поместите пузырьковый уровень на прицел и выровняйте прицел по горизонтали.
  8. Поверните уровень параллельно осциллографу и выровняйте его по вертикали.
  9. Теперь ваш прицел выровнен.

Как создаются духовные уровни

Уровни

Spirit изготавливаются из различных материалов, включая алюминий, пластик, дерево, чугун и композитные материалы.Пользователи спиртовых уровней классифицируются как профессиональные подрядчики и мастера, такие как плотники, каменщики, плотники, электрики, сантехники и плотники; и домовладельцы, например домовладельцы.

Типы духовных уровней

Существует множество стилей спиртовых уровней для торговцев и подрядчиков, наиболее популярными из которых являются уровни двутавровых балок (рамка уровня имеет форму буквы I, если смотреть на ее конец), уровни коробчатых балок (рамка уровня представляет собой прямоугольной формы) и уровней торпед (немного больше, чем карманные, от 9 до 12 дюймов 3-пузырьковые уровни). К другим стилям спиртовых уровней относятся: линейные уровни (одиночный флакон с крючком для руки на веревке), уровни перекрестной проверки (карманный размер; два уровня виалы под прямым углом), круглые уровни (поверхностные уровни), карманные уровни (ручки в форме магнитный наконечник) и уровни столба (оборачиваются вокруг двух сторон столба для измерения уровня и отвеса).

Ознакомьтесь со следующими практическими инструкциями, касающимися специализированных спиртовых уровней:

Существуют и другие функциональные особенности уровня, помимо стиля и материала, такие как магнетизм, тип пузырька и долговечность.Некоторые спиртовые уровни являются магнитными, что идеально подходит для строительства с металлическими шпильками или для работы сантехником или электриком с трубами и кабелепроводами. Сила магнита по сравнению с весом спиртового уровня — важная проверка качества; редкоземельные магниты — самые сильные. Некоторые спиртовые уровни имеют сменные флаконы, такие как уровни с двутавровой балкой с пузырьками в форме бочонка, которые вставляются в раму, или деревянные уровни с пузырьками в форме банана. Блочные пузырьки на уровне коробчатых балок устанавливаются на станке и не могут быть заменены с той же точностью, что и на заводе.Уровни спирта также стали более долговечными за счет включения крышек для флаконов для защиты флакона и торцевых крышек, чтобы выдержать удар при падении. У некоторых уровней есть ручки для рук, которые служат, прежде всего, для удобства.

Другие удобные наборы инструкций по правильному использованию уровня см. В руководстве Johnson Level.

Просматривайте все спиртовые и пузырьковые уровни с уровня Johnson Level.

Изготовление и использование уровня воды

Примерно за ту же цену, что и половина бака с бензином в небольшом пикапе, вы можете построить устройство для нивелирования, которое будет столь же точным и универсальным, как самый дорогой вращающийся лазерный уровень или оптический транзистор на рынке.Фактически, этот недорогой уровень может выполнять несколько трюков, которые ни один из этих первоклассных инструментов не может сделать любой ценой — например, «видеть сквозь» или выравнивать препятствия. Более того, он быстро настраивается, может быть изготовлен из предметов в любом хозяйственном магазине, не требует калибровки, практически неуязвим и настолько прост в использовании, что вы сможете обучить каждого плотника-новичка в своей бригаде, как работать. это примерно за 10 минут.

Я, конечно же, имею в виду уровень воды — древний инструмент, работающий по принципу, согласно которому вода всегда ищет свой уровень.Наполните длинную гибкую трубку жидкостью, и жидкость на обоих концах будет на одном уровне независимо от того, держите ли вы их вместе или разводите на сотню футов друг от друга (рис. 1). Когда вы научитесь доверять этой идее и примете некоторые базовые меры предосторожности для поддержания точности уровня воды, вы будете поражены тем, что вы можете сделать с помощью такого простого инструмента. Все, что вам нужно сделать, это удерживать или зажимать один конец трубы на начальном уровне, а другой конец — в точке, где вы хотите передать это значение.

Рисунок 1. Пока не изменяются правила физики, уровни воды будут работать. Не имеет значения, находятся ли два конца трубки рядом друг с другом или в сотне футов от них. Вода, ищущая свой собственный уровень, обеспечивает ориентиры уровня для удобства сборщика колод.

Создание уровня воды

Чтобы создать базовый уровень воды, вам понадобятся всего четыре предмета: длина прозрачной гибкой трубки, несколько пружинных зажимов, вода или другая жидкость и пара пластиковых кувшинов на один галлон (для помощь с наполнением и доливкой).

НКТ. Это может быть почти любая длина, которая вам нравится; Я считаю, что длина от 100 до 150 футов — это приемлемая длина, которая подходит для большинства приложений. Подойдет и множество диаметров, но я остановился на внутреннем диаметре 5/16 или 3/8 дюйма для длины до 150 футов. (Уровень, показанный в этой статье, составляет 125 футов 5/16-дюймовой виниловой трубки.) В большинстве «больших коробок» хранятся прозрачные виниловые трубки в больших рулонах, и вы сможете отрезать все, что захотите. Я заплатил около 15 центов за погонный фут за свой (всего меньше 20 долларов с налогом с продаж).

Чем больше длина, тем больше должен быть диаметр (чтобы избежать проблем, упомянутых в разделе «Ловушки и подводные камни» на стр. 84), но не переживайте, если вы не можете найти именно то, что вам нужно. Я использовал все, от трубки для ледогенератора 1/4 дюйма до 5/8 дюйма или больше (размер садового шланга) с хорошими результатами.

Зажимы. Помните, как положить большой палец на конец соломинки, чтобы удерживать жидкость, даже если другой конец открыт? То же самое и с уровнем воды — пока вы можете полностью перекрыть один конец, вы можете перемещать трубку с места на место, не теряя жидкости.Мне нравится использовать пружинные зажимы, которые я покупаю достаточно больших размеров, чтобы их можно было закрепить на куске материала размером 2 дюйма. Таким образом, они могут служить вторым набором рук, если вы работаете в одиночку. Купите одну пару, чтобы закрыть трубку, и пару дополнительных приспособлений, которые помогут вам повесить уровень, когда вы его используете.

Жидкость. Обычная вода подойдет в крайнем случае, но я предпочитаю антифриз для омывателя лобового стекла. Его легче увидеть и он менее подвержен образованию пузырьков воздуха; он поставляется в собственном удобном кувшине на галлон для наполнения; и — если вам не повезло работать зимой на улице к северу от линии Мейсон-Диксон — в вашем грузовике не замерзнет за одну ночь.

Fill ‘Er Up

\ Перед первым использованием уровня воды необходимо заполнить его жидкостью. Я делаю это путем откачивания. Я установил полный кувшин антифриза для стеклоомывателя на крышу своего грузовика и с помощью одного из пружинных зажимов прикрепил трубку к кувшину для галлона, чтобы он не выпал (рис. 2). Остальная часть трубки начинается как катушка на земле.

Рисунок 2. Поместив источник жидкости высоко, вам нужно только запустить сифон.Гравитация возьмет верх и в короткие сроки заполнит 150 футов трубы. Жидкость для омывателя ветрового стекла работает лучше, чем вода, потому что благодаря своему цвету ее легче увидеть и она не замерзает.

Быстрое перетаскивание нижнего конца трубки запустит процесс заполнения. Высосать из кувшина ровно столько жидкости, чтобы заполнить трубку немного ниже уровня ее верхнего конца — это все, что нужно для начала потока. После этого берет верх гравитация. Никогда не ждите, чтобы наесться — антифриз в жидкости для омывателя ветрового стекла токсичен.

Когда трубка начнет наполняться, закрепите другой конец в пустой галлоновой кувшине на земле. Как только трубка заполнится — когда полный поток будет течь во второй кувшин, зажмите верхний конец трубки, чтобы остановить поток.

Чтобы долить уровень (чтобы удалить пузырьки воздуха или добавить больше жидкости), вы можете использовать ту же технику сифонирования, но нет необходимости рисковать полным глотком антифриза. Я использую крышу своего грузовика, как и раньше, но на этот раз я начинаю со всего, что находится на крыше, вместо того, чтобы оставлять остальные трубы на земле.Затем я снимаю оба зажима и бросаю змеевик с трубкой, заполненной жидкостью, с уровня крыши на землю. Гравитация сделает свое дело и запустит поток новой жидкости.

Немного потренировавшись, вы сможете пополнять уровень воды за пару минут каждый раз, когда выкатываете ее из грузовика. Как только жидкость потечет, поместите нижний конец трубки в пустой кувшин для перелива и позвольте новой жидкости полностью заменить жидкость в трубке, вытесняя по пути любые пузырьки воздуха.

Использование уровня воды

Для большинства работ по выравниванию воды установка одинакова: во-первых, заполните свой уровень так, чтобы у вас было от нескольких дюймов до фута или около того пустого пространства на каждом конце. Это понадобится вам для настройки.

Затем найдите способ поддержать оба конца трубки, чтобы они висели вертикально, но могли скользить вверх и вниз. (Здесь пригодятся дополнительные пружинные зажимы и немного творчества.) Достаточно, чтобы по обеим сторонам трубки было закреплено несколько гвоздей, достаточно плотно, но недостаточно туго, чтобы зажать трубку.Вы также можете заправить трубку за J-образный канал для винилового сайдинга или закрепить ее на стойке или бетонной форме с помощью пары пружинных зажимов (рис. 3).

Рис. 3. Должно быть 50 способов удерживать уровень, но гвозди и зажимы подойдут. Ключ состоит в том, чтобы удерживать конец таким образом, чтобы его можно было перемещать для точной настройки, но при этом не закрывать трубку.

Когда оба конца поддерживаются примерно на нужном уровне, отсоедините оба конца и дайте жидкости найти свой собственный уровень.Отсюда вы можете измерить расстояние вверх или вниз от контрольной отметки и перенести это измерение на другой конец того, что вы выравниваете. Однако я предпочитаю двигать трубку вверх или вниз до тех пор, пока мениск не совпадет с тем, что я пытаюсь выровнять, а затем перехожу к другому концу и делаю отметку (рис. 4). Последний подход надежен и исключает ошибки измерения: мой любимый провал — удерживать ленту на дюймовой отметке на одном конце, но забываю сделать это на другом.

Рисунок 4. Маркировка непосредственно с уровня жидкости — самый точный подход к использованию уровня воды. Однако вы также можете зажать первый конец на удобной высоте и измерить вверх или вниз до заданного уровня. Затем на том конце, уровень которого вы устанавливаете, просто измерьте такое же расстояние и отметьте.

Подводные камни и ловушки

Использовать уровень воды очень просто, но точность требует непрерывного столба жидкости более или менее при одной и той же температуре — без перегибов или плоских пятен в трубке и без пузырьков воздуха.Ниже приведены некоторые типичные проблемы, с которыми вы можете столкнуться.

Неравномерное расширение. Как вода, так и антифриз на спиртовой основе значительно расширяются при нагревании, поэтому оставление половины трубки в тени, а другая половина запекается под прямыми летними лучами солнца, может испортить результаты на 3/8 дюйма между измерениями. Чем меньше диаметр используемой трубки, тем хуже эффект. Если это произойдет, лучше всего долить уровень из кувшина на галлон, чтобы выровнять температуру жидкости.

Перегибы. Жидкость должна иметь возможность свободно течь по трубке во время использования. Перегибы (или новички, наступающие на трубку или стоящие на ней на коленях) полностью испортят ваши результаты. Небольшое образование здесь имеет большое значение.

Пузырьки воздуха. Если все, что вы делаете, — это снимаете грубый уклон, пара маленьких пузырей не будет иметь большого значения (рис. 5). Однако, если вы выравниваете опоры или пытаетесь выложить лестницу, вам нужна точность, и каждый пузырь воздуха на вашем уровне является переменной, которая ухудшит ваши результаты.Независимо от того, насколько я осторожен, кажется, что в моем грузовике всегда появляются пузырьки воздуха. По этой причине я доливаю воду каждый раз, когда использую ее. Сифонирование новой жидкости избавляет от пузырьков воздуха.

Рис. 5. Пузырьки в жидкости ухудшают точность уровня. Чтобы избавиться от них, просто наполните тюбик. Перегибы тоже плохие, так что не наступайте на шланг. Наконец, разница температур может повлиять на точность, поэтому избегайте использования уровня воды наполовину на солнце и наполовину в тени.

Как только вы привыкнете к простоте и экономичности уровня воды, вы задаетесь вопросом, почему кто-то будет тратить больше средств на инструменты, которые не проще в использовании и которые намного более деликатны в полевых условиях. . И подумайте — если кто-то вломится в ваш грузовик, этот лазерный уровень за 400 долларов станет главной целью. Ведь вор переступит через моток виниловой трубки, чтобы схватить его.

Джо Стоддард — консультант по технологиям и совершенствованию процессов в строительной отрасли.Найдите его онлайн-модератором форума экспертов по компьютерным решениям Journal of Light Construction на сайте www.jlconline.com.

GPS.gov: Точность GPS

Насколько точен GPS?

Это зависит. Спутники GPS передают свои сигналы в космос с определенной точностью, но то, что вы принимаете, зависит от дополнительных факторов, включая геометрию спутника, блокировку сигнала, атмосферные условия и особенности / качество конструкции приемника.

Например, смартфоны с поддержкой GPS обычно имеют точность до 4.Радиус 9 м (16 футов) под открытым небом (исходный код на ION.org). Однако их точность ухудшается возле зданий, мостов и деревьев.

Высококлассные пользователи повышают точность GPS с помощью двухчастотных приемников и / или систем дополнения. Они могут обеспечить позиционирование в реальном времени с точностью до нескольких сантиметров и долгосрочные измерения на миллиметровом уровне.

Почему GPS иногда показывает мне неправильное место?

Многие вещи могут снизить точность позиционирования GPS.Общие причины включают:

  • Блокировка спутникового сигнала из-за зданий, мостов, деревьев и т. Д.
  • Для использования внутри или под землей
  • Сигналы, отраженные от зданий или стен («многолучевость»)

Гораздо менее распространенные причины могут включать:

  • Радиопомехи или глушение
  • Крупные солнечные бури
  • Обслуживание спутников / маневры, создающие временные перебои в зоне действия
  • Неправильно сконструированные устройства, не соответствующие спецификациям интерфейса GPS

Во многих случаях оборудование GPS устройства работает нормально, но его картографическое программное обеспечение неисправно.Например, пользователей часто вводят в заблуждение:

  • Неправильно нарисованные карты
  • Неправильная маркировка предприятий и других достопримечательностей
  • Отсутствуют дороги, здания, населенные пункты и т. Д.
  • Неправильно рассчитанные почтовые адреса

Правительство США не может исправить ошибки отображения на потребительских устройствах. Сообщите о них ответственным лицам, используя ссылки в разделе «Проблемы с адресами, маршрутами и картами».Иди туда

Чтобы получить помощь по проблемам с GPS, которые не связаны с ошибками отображения, посетите нашу страницу отчетов о сбоях службы GPS и статусе. Иди туда

Каковы обязательства правительства по обеспечению точности GPS?

Правительство обязуется предоставлять GPS с уровнями точности, указанными в Стандарте работы стандартной службы позиционирования GPS (SPS). Просмотреть документ

Обязательства по точности относятся не к устройствам GPS, а скорее к сигналам, передаваемым в космосе.Например, правительство обязуется транслировать сигнал GPS в космос с ежедневной глобальной средней ошибкой дальности действия пользователя (URE) ≤2,0 м (6,6 фута) с вероятностью 95% для всех исправных спутников в слотах группировок. Фактическая производительность обычно намного лучше. 20 апреля 2021 года глобальный средний показатель URE для всех спутников составлял ≤0,643 м (2,1 фута) в 95% случаев.

Чтобы было ясно, URE — это не пользовательская точность. Пользовательская точность зависит от комбинации геометрии спутника, URE и местных факторов, таких как блокировка сигнала, атмосферные условия и конструктивные особенности / качество приемника.

Текущая программа модернизации GPS будет способствовать дальнейшему повышению точности для гражданских и военных пользователей. Учить больше

Насколько точен GPS для измерения скорости?

Как и в случае с позиционированием, точность определения скорости GPS зависит от многих факторов.

Правительство предоставляет сигнал GPS в космосе с глобальной средней ошибкой дальности действия пользователя (URRE) ≤0,006 м / сек в любом 3-секундном интервале с вероятностью 95%.

Эта мера должна сочетаться с другими факторами, не зависящими от правительства, включая геометрию спутника, блокировку сигнала, атмосферные условия и конструктивные особенности / качество приемника, чтобы рассчитать точность скорости конкретного приемника.

Насколько точен GPS для измерения времени?

Перенос времени GPS — это распространенный метод синхронизации часов и сетей с всемирным координированным временем (UTC). Правительство распространяет UTC в соответствии с требованиями U.С. Военно-морская обсерватория (USNO) через сигнал GPS в космосе с точностью передачи времени относительно всемирного координированного времени (USNO) ≤30 наносекунд (миллиардных долей секунды) в 95% случаев. Этот стандарт производительности предполагает использование специализированного приемника передачи времени в фиксированном месте.

Военный GPS более точен, чем гражданский?

Ошибка диапазона пользователя (URE) сигналов GPS в космосе фактически одинакова для гражданских и военных служб GPS. Однако большинство современных гражданских устройств используют только одну частоту GPS, в то время как военные приемники используют две.

Использование двух частот GPS повышает точность за счет исправления искажений сигнала, вызванных атмосферой Земли. Двухчастотное оборудование GPS коммерчески доступно для гражданского использования, но его стоимость и размер ограничивают его применение в профессиональных целях.

С системами дополнения гражданские пользователи действительно могут получить лучшую точность GPS, чем военные. Учить больше

Разве правительство не ухудшает точность гражданского GPS?

Нет.В 1990-х годах в GPS использовалась функция выборочной доступности, которая преднамеренно снижала точность для гражданских целей в глобальном масштабе.

В мае 2000 года по указанию президента Билла Клинтона правительство США прекратило использование выборочной доступности, чтобы сделать GPS более отзывчивым для гражданских и коммерческих пользователей во всем мире.

Соединенные Штаты не намерены когда-либо снова использовать выборочную доступность. Учить больше

Некоторые ссылки на этой странице ведут к содержимому в формате переносимого документа (PDF) и могут потребовать установки программного обеспечения PDF.Получить программное обеспечение

Лучшие строительные уровни — выровняйте друг с другом

48-дюймовый строительный уровень Сравнение лицом к лицу

Кто делает лучшие строительные уровни? В этой битве мы протестируем несколько 48-дюймовых строительных уровней, чтобы увидеть, кто из них лучше всех!

Один из самых фундаментальных инструментов, необходимых для всех строительных работ, — это уровень. Независимо от того, строите ли вы что-то отвесно и ровно или наклонно, единственный способ проверить наклон любой поверхности — это какой-то уровень.48-дюймовые строительные уровни являются наиболее часто используемыми уровнями в строительной отрасли, поэтому мы обратились к некоторым ведущим брендам и попросили их присоединиться к нашему прямому сравнению. В этой сравнительной статье мы оценили 7 различных уровней от 4 разных производителей. В число производителей входят:

  • Empire Level
  • Irwin Tools
  • Stabila
  • Stanley

Хотя, безусловно, есть много других производителей уровней, из которых можно выбирать, мы думаем, что это отличный ассортимент уровней.За последние несколько месяцев мы использовали эти уровни на сайтах вакансий и протестировали их в магазине. Оценка и тестирование были выполнены тремя членами команды Tool Box Buzz, включая меня, Роба Робилларда и Джеффа Уильямса. Эта оценка состоит из следующих разделов:

  • Характеристики и характеристики
  • Подгонка, обработка и качество
  • Видимость флаконов
  • Испытания на прочность
  • Испытания на долговечность
  • Точность
  • Стоимость и стоимость

48 дюймов — Модельный ряд

Мы протестировали семь уровней, включая следующие (в алфавитном порядке):

  • Empire Level — e75 Series 48 ″ TRUE BLUE® Box Level — модель E75.48
  • Empire Level -e95 Series 48 ″ TRUE BLUE® UltraView ™ LED Box Level — Модель E95.48
  • IRWIN Tools — 2000 Box Beam Level — Модель 1794077
  • IRWIN Tools — 2500 Box Beam Level — Модель 1794067
  • Stabila — Уровень для тяжелых условий эксплуатации, тип 196 — Модель 37448,
  • ,
  • Stabila — R-образная балка, тип 300 — Модель 41048,
  • ,
  • Stanley — Коробчатая балка FATMAX® Premium, 48 дюймов с крюком — Модель FMHT42400,
  • ,

Шесть уровней являются прямоугольными, а один — прямоугольным. Уровень типа «балка» (который, на наш взгляд, все же коробчатый).

Empire e75 Series TRUE BLUE® Характеристики уровня бокса

  • Усиленная система блокировки пузырьков фиксирует акриловые блочные пузырьки и обеспечивает долгий срок службы. для гарантированной точности
  • Поверхностные захваты предотвращают скольжение уровня по плоским или наклонным поверхностям
  • Эргономичные зоны захвата повышают комфорт и портативность (только 48 дюймов +)
  • Высококонтрастные флаконы e-BAND ™ подчеркивают край пузыря
  • Окно обзора 300 ° увеличивает диапазон обзора
  • Отверстие для подвешивания для удобства хранения
  • Мощные редкоземельные магниты обеспечивают превосходную удерживающую силу (только для магнитных моделей)
  • .0005 ″ / дюйм Точность во всех рабочих положениях
  • $ 50
  • Ограниченная пожизненная гарантия
Empire Level -e95 Серия 48 ″ TRUE BLUE® UltraView ™ LED Box Level Характеристики

  • Концентрированные, двойные светодиоды объемного звучания и оптический УФ-активированный Осветлитель обеспечивает превосходную видимость флаконов
  • Высококонтрастные флаконы e-BAND ™ подчеркивают край пузырька
  • Усиленная система блокировки флаконов защищает флаконы из акриловых блоков и обеспечивает долгий срок службы
  • Степень защиты IP54 защищает уровень от пыли и воды
  • Мощный редкоземельный элемент магниты обеспечивают превосходную удерживающую силу (только для магнитных моделей)
  • Съемные ударопоглощающие заглушки без инструментов обеспечивают превосходную защиту и разметку от скольжения по плоской или наклонной поверхности s
  • Срок службы батареи увеличен в 2 раза — до 32 часов.(2) Батарейки типа AA в комплекте
  • Автоматическое отключение продлевает срок службы батареи за счет отключения светодиодов через две минуты
  • .0005 ″ / дюйм Точность во всех рабочих положениях
  • Высокопрочные акриловые блочные флаконы e-BAND ™ обеспечивают превосходную долговечность
  • Светодиоды мигают при низком уровне заряда батареи
  • Эргономичные зоны захвата повышают комфорт и портативность (только 48 дюймов)
  • Нажмите, чтобы переключать светодиоды между горизонтальным и вертикальным положениями
  • Отверстие для подвешивания для удобства хранения
  • $ 75
  • Ограниченная пожизненная гарантия на раму и флаконы.1 год гарантии на электронику
IRWIN Tools — 2000 Box Beam Level Features

  • Continuous Edge увеличивает долговечность уровня, обеспечивая точность с течением времени, защищает центральную пробирку и позволяет выполнять непрерывную разметку. неискаженный обзор в вертикальном положении и легкие и более точные показания отвеса
  • Выдвижные заглушки позволяют выполнять разметку в углах и сквозь них, повышая эффективность работы
  • $ 46
Инструменты IRWIN — 2500 Уровнемер прямоугольного сечения

  • Толстый- рама из высококачественного алюминия с стенками обеспечивает исключительную долговечность и противостоит износу на рабочем месте.
  • Continuous Edge увеличивает долговечность, обеспечивая точность с течением времени, защищает центральную пробирку и позволяет выполнять непрерывную разметку.
  • Plumb Site® обеспечивает двусторонний неискаженный обзор в положение отвеса и легкое и более точное считывание отвеса
  • резиновые заглушки обеспечивают амортизацию, защищая точность уровня при ударе и съемные для точного выравнивания по углам
  • $ 76
Stabila — сверхмощный уровень Тип 196 Характеристики

  • Прозрачные пузырьки, читаемые в любом направлении нет изменений в допуске на точность.
  • Индикаторы волосяного покрова из пружинной стали во флаконах.
  • Запертая система флаконов, повторная калибровка не требуется.
  • Съемные резиновые торцевые крышки для разметки в углах и для чтения плотно закрытых отверстий коллекторов и порогов.
  • Резиновые заглушки держатся за стены и не оставляют следов.
  • Металл Отверстие для подвешивания для хранения уровня на стройплощадке.
  • Два прорезиненных держателя для рук для удобства и захвата (версия 16 дюймов имеет одну ручку)
  • 59 дюймов и более имеют перемычку над флаконом для повышения прочности, а также обеспечивают бесперебойную поверхность как для рисования, так и для рисования на горизонтальном флаконе.
  • Точность флаконов гарантирована на всю жизнь
  • Один горизонтальный (уровень) и два вертикальных (вертикальный) флакон
  • $ 130
Stabila — R Beam Type 300 Характеристики

  • Эргономичная, удобная форма
  • Точность: 3 Прямые края
  • Захват: сплошная ручка
  • Поверхность: гладкое крыло
  • Прочность: более чем в 2 раза больше прочности по горизонтали, чем у нашего Heavy Duty Type 196 уровней
  • Система закрытых пузырьков — регулировка не требуется
  • Один горизонтальный (уровень) и два вертикальных ( отвес) флаконы
  • 48 ″ Модель предлагает флакон со смещенным отвесом для удобного просмотра из положения на коленях
  • Флаконы гарантированы на литр ife
  • $ 106
Stanley — коробчатая балка FATMAX® Premium 48 дюймов с крючком Характеристики

  • Увеличенная виала с центральным блоком для высокой точности считывания.0005-дюйм
  • Блоки виалы отвеса для точности 0,0005-дюйма
  • Съемная крышка для ровной и точной разметки
  • Откидной крюк для стропил — удобное решение для хранения на месте
  • $ 36

Подгонка, отделка и качество Уровни

Первое впечатление от любого инструмента, который мы тестируем, обычно — это подгонка, обработка и качество материалов, используемых в инструменте. Первые впечатления важны и часто помогают нам оценить долгую жизнь и производительность при выполнении сложных задач.Хотя это довольно субъективно, мы не сомневаемся, что большинство людей, вероятно, расположили бы их в одном порядке, если бы все уровни одновременно лежали на скамейке перед ними. Ниже приведен список уровней, в верхней части которого указаны наиболее подходящие, отделка и качество.

  1. Stabila — Уровень для тяжелых условий эксплуатации Тип 196: Этот уровень действительно выделяется среди уровней в этой оценке. Это очень прочный уровень, сделанный из качественных материалов. Он отличается качественной окраской, фрезерованными поверхностями и очень удобными отверстиями для рук.
  2. Stabila — R Beam Type 300: Хотя мы предпочитаем Type 19 с отверстиями для рук, этот уровень так же хорошо построен, как и другой уровень Stabila, который мы оценивали. Этот уровень, безусловно, рассчитан на то, чтобы выдерживать самые суровые условия на рабочем месте для таких профессий, как бетон и кладка.
  3. Empire — e75 Series 48 ″ TRUE BLUE® Уровень коробки: Уровни Empire также впечатлили нас краской, фрезерованными поверхностями, удобными отверстиями для рук и качественными пузырьками.

Плоскостность фрезерованных поверхностей

В этом разделе мы также оценили плоскостность фрезерованной поверхности на уровнях.Для этого мы поместили обработанную линейку на каждый уровень и проверили зазоры между двумя поверхностями с помощью щупов. Все ровные контактные поверхности были очень плоскими. Наибольший зазор между обработанной прямой кромкой и уровнем составлял 1 сотую дюйма. Суть в том, что все эти уровни изначально имеют очень плоскую поверхность.

Уровни IRWIN и Stanley FATMAX являются приличными, но в большей степени потребительским уровнем в отношении подгонки и отделки.

Видимость флаконов

Одной из ключевых характеристик хорошего уровня является видимость и читаемость флаконов.Для пяти из семи уровней в этой оценке используется традиционный желто-зеленый спиртовой цвет во флаконе с уровнем. В то время как двое из них (Империя) используют в своем духе слегка голубоватый оттенок. После использования всех этих уровней в течение последних нескольких месяцев мы чувствуем, что желто-зеленый цвет предпочтительнее в большинстве условий низкой освещенности. Тем не менее, флаконы с светодиодной подсветкой Empire очень легко читаются и, безусловно, на шаг выше зеленых / желтых флаконов без подсветки.

В дополнение к видимости самого флакона, его размещение внутри рамки уровня также способствует общей видимости этих уровней.Как вы можете видеть на фотографии рядом, на каждом из уровней пузырьки прикреплены к раме в самых разных положениях. Например, уровни IRWIN и Stabila R Beam имеют вырезы в раме, которые создают «окно» для флакона. В то время как остальные уровни имеют полную выемку на флаконе, что позволяет лучше видеть флакон.

Прочность рамы и видимость флакона

Очевидно, компромисс между прочностью и видимостью. Первые три упомянутых уровня обеспечивают более прочную целостность рамки уровня и дополнительную защиту флакона.В то время как другие уровни обеспечивают гораздо лучшую видимость с разных позиций пользователя.

С нашей точки зрения, Stabila Heavy Duty Type 196 обеспечивает лучшую видимость флакона и самую прозрачную флакон с традиционными желто-зелеными спиртами. Мы также считаем, что Empire LED имеет отличную видимость при использовании светодиодного освещения. У Stabila R Beam такой же флакон, но его гораздо труднее увидеть в маленьких вырезах «окна» по сравнению с полным обзором, который предлагает Type 19. Обратной стороной этого является то, что Stabila R Beam обеспечивает превосходную защиту флаконов в тяжелых условиях на стройплощадке.

IRWIN Tools предлагает уникальный дизайн с угловым зеркалом, встроенным в раму. Это позволяет пользователям читать флакон с других углов положения. Это чрезвычайно полезно при работе на лестницах и в других положениях, затрудняющих просмотр пузырька.

Прочность на изгиб в сильной и слабой осях

Чтобы оценить, насколько сильны эти уровни, мы установили испытательный стенд, который позволил нам проверить прочность на изгиб этих уровней как по сильной, так и по слабой оси.Хотя мы не тестировали их до отказа, мы нагружали их большой нагрузкой и измеряли прогиб, что позволило нам оценить их по жесткости на изгиб.

Это было простое испытание на изгиб при точечной нагрузке. Нагрузка прикладывалась к середине каждого уровня с помощью строп. Второй уровень был помещен поверх испытательного уровня, чтобы создать контрольную точку для измерения прогиба. Ниже для справки показан образец испытательной установки.

Мы также хотели протестировать уровни, чтобы увидеть, не отклоняются ли какие-либо из них после нагрузки.Мы измерили разницу между начальным состоянием без нагрузки и состоянием после нагрузки. Другими словами, насколько хорошо уровни возвращаются к своей нормальной форме после снятия нагрузки. Мы измерили это с помощью щупа. Это дает вам представление о том, насколько малы были цифры.

Нагрузки, которые мы приложили к прочной оси, были в виде 60-фунтовых мешков с бетоном (3, 4 или 5 мешков), плюс вес цепи / ремней, плюс вес поддона. Это дало нам примерно точечные нагрузки 200, 260, 320 фунтов, протестированные на сильную ось, и нагрузку 200 фунтов на слабую ось.Результаты приведены ниже:

Жесткость сильной оси

Первый график выше показывает нам отклонение каждого уровня при нагрузке на сильную ось. Самым прочным (жестким) уровнем был Stabila R Beam Type 300 с прогибом около 3/16 дюйма при нагрузке 300 фунтов. Следующим на втором месте оказался IRWIN Tools 2500. На последнем месте оказался светодиодный уровень Empire e95 (корпус флакона треснул при таких условиях нагрузки).

Сильная осевая нагрузка — постоянный прогиб

Мы также измерили остаточный прогиб после нагрузочных испытаний, чтобы увидеть, не будет ли какой-либо из уровней поврежден (больше не прямой) из-за чрезмерной нагрузки.График выше показывает измеренное постоянное отклонение каждого уровня после снятия нагрузки. Два уровня показали прогиб, который, на наш взгляд, можно было бы считать значительным. Empire e75 был худшим из них, и это почти наверняка связано с треснувшим корпусом флакона после нагрузки в 300 фунтов. Другой уровень беспокойства вызвал индекс Stanley FATMAX. Следует отметить, что это все еще очень маленькие числа с Империей на 0,02 дюйма и Стэнли на 0,01 дюйма.

Сильная осевая нагрузка — постоянное отклонение

Мы также провели такое же сравнение для слабой осевой нагрузки с постоянным отклонением.Выше вы можете видеть, что те же два уровня не очень хорошо проявили себя при экстремальной нагрузке на слабой оси.

Так что все это значит? В идеале никто не «загружает» свои уровни таким образом. Тем не менее, это дает нам представление о долгосрочной долговечности из-за тяжелых условий на стройплощадке. Это дает нам представление о том, насколько сильны эти уровни и насколько хорошо они могут переносить наказание, когда мы злоупотребляем ими.

Оценка прочности — испытание на падение

Уровни падают с лестниц, строительных лесов и по всей рабочей площадке, поэтому мы хотели оценить, насколько хорошо уровни работают после падения с фиксированной высоты.Этот тест снова использовался для ранжирования уровней на основе их оценки после падения. Мы построили риг, чтобы все уровни сбрасывались одинаково. Все рабочие места настолько разные, что, вероятно, существует несколько тысяч (а может и больше) комбинаций высот, векторов и поверхностей, уровни которых можно было бы отбросить. Мы решили бросить их прямо вниз, чтобы лучше оценить защиту торцевых крышек, встроенную в уровни.

Подвесная установка представляла собой 8-футовую ступенчатую лестницу с 3-дюймовой трубкой из АБС-пластика, расположенной вертикально.Спусковой штифт (длинный гладкий болт) был просверлен в секции трубы, и самая низкая точка уровня находилась на высоте 6 футов над землей. Мы вытащили штифт и бросили их по 10 раз каждый, а затем осмотрели на предмет физических повреждений, а также повторно проверили точность. Результаты точности приведены ниже. Число 4 для вертикального отклонения означает, что флаконы читаются по вертикали в 4-х направлениях и что капли не повредили флаконы. Число 2 для уровня означает, что флаконы показывают уровень в двух направлениях и что капли не повредили флаконы.Все, что меньше, означает, что пузырьки перемещались по ходу капель.

Результаты испытаний на падение

После того, как каждый уровень был сброшен, мы проверяли их, чтобы убедиться, что флаконы по-прежнему работают должным образом. Результаты следующие:

  • Все шесть из семи уровней читаются вертикально с обоих концов уровня. Империя е95 считывает отвес только с одного конца.
  • Четыре из семи уровней все считывают уровень после испытания на падение, включая:
    • IRWIN Tools 2000 Box Level
    • Stabila R Beam Type 300
    • Stabila Heavy Duty Type 196
    • Empire e75 Level
  • Три из семи уровни больше не читаются как «уровень», включая:
    • Stanley FATMAX
    • IRWIN TOOLS 2500 Уровень коробки
    • Empire e95 LED Level

Кроме того, мы также проверили повреждения защитных крышек.Большинство из них очень хорошо справились с этой оценкой, за исключением уровней IRWIN Tools. Эти уровни могут выиграть от переработанных торцевых заглушек.

Точность уровня

Точность, очевидно, важна для строительных уровней. Мы провели базовую оценку уровней для проверки точности. Тест включает размещение уровней на неподвижной поверхности в обоих направлениях и проверку уровня, чтобы убедиться, что он показывает одинаковое значение с обеих сторон. Ниже приведено изображение одного из тестов.Как вы можете видеть, пузырек на этом уровне инструментов IRWIN одинаков в обоих направлениях (пузырек немного правее центра).

Все уровни прошли этот тест и показали высокую точность «прямо из коробки». Мы не обнаружили никаких признаков того, что какой-либо из уровней имел проблемы с точностью.

Стоимость — цена и производительность

Стоимость очень субъективна для такой оценки из-за широкого диапазона цен. Поэтому для этой оценки мы сочли важным рассмотреть первые три категории в сочетании с ценой на инструмент.В конце концов, если уровень, который стоит вдвое меньше, чем аналогичный уровень конкурентов, может выдержать такое же наказание и оставаться точным, то это будет гораздо более ценно с точки зрения инвестиций.

На наш взгляд, лучшим соотношением цены и качества для этой группы уровней является уровень Empire e75 Series 48 ″ Model E75.48. По цене 50 долларов это очень хорошо построенный уровень, который стоит меньше половины тестированных нами уровней Stabila. Он хорошо показал себя в наших испытаниях на долговечность и обеспечивает отличную точность.Почетное упоминание в этой категории принадлежит IRWIN Tools 2500 Box Level стоимостью 76 долларов.

Уникальные особенности

Уровни существуют очень давно, так что же может быть уникального в уровне? Мы любим инновации, и некоторые из этих уровней имеют некоторые уникальные особенности, на которые стоит обратить внимание.

  • Флаконы с подсветкой — Вероятно, одна из самых инновационных функций, которые мы видели, — это флаконы с подсветкой, которые Empire использует в своих светодиодных ящиках TRUE BLUE® UltraView ™.Эта функция оказывается полезной чаще, чем вы могли ожидать. Работа в темных местах, таких как подвалы, подвалы, чердаки и при слабом освещении, делает светодиодную функцию бесценной. Это функция, которая, как нам кажется, в будущем появится на многих уровнях. Светодиодный свет включается нажатием кнопки сбоку от уровня. Светодиод автоматически выключится через 2 минуты. Светодиод работает от двух батареек AA до 32 часов.

  • Крюк для стропил — Кто не любит крюк для стропил на своих инструментах? Мы привыкли к ним с нашими электроинструментами и ждем от них качественных инструментов, которые помогут при работе на высоте.Коробчатый балочный уровень Stanley FATMAX® Premium предлагает уникальный раскладывающийся стропильный крюк на одном конце уровня. Любой, кто обрамляет крышу, знает, насколько это может быть удобно, предотвращая соскальзывание уровня с крыши! Мы думаем, что это отличная функция для плотников на всех уровнях.

Общие результаты — Лучшие уровни строительства

В конце концов, мы все хотим победителя и трофея, верно? Что ж, это сравнение, безусловно, было непросто (те из вас, кто следил за этим в социальных сетях, должны знать, насколько это было сложно к тому времени, когда потребовалось его написать!).Для этого мы решили выделить три лучших уровня строительства:

  • Лучший уровень строительства — Безусловно, мы чувствовали, что Stabila Heavy Duty Level Type 196 был лучшим уровнем, который мы тестировали. Качество, прочность, видимость и точность этого уровня позволяют легко назвать его лучшим строительным уровнем, который мы тестировали.
  • Победитель, занявший второе место за лучший уровень строительства — И снова Stabila одобряет этот вопрос. На этот раз мы назвали Stabila R Beam Type 300 нашим обладателем, занявшим второе место в категории «Лучший строительный уровень».Качество, долговечность и прочность этого уровня делают его инструментом, который прослужит долгие годы.
  • Строительный уровень с лучшим соотношением цены и качества — Уровень 48 дюймов модели E75.48 Empire серии e75 действительно впечатлил нас своим качеством, точностью и долговечностью по цене, которая вдвое ниже перечисленных выше уровней. Этот уровень, безусловно, заслуживает того, чтобы его ставили очень близко к двум оцененным нами уровням Stabila.

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Проверить точность

Шаг

Сохранить

Уровень точности

Простые шаги для проверки точности уровня духа

Для высокопроизводительного мастера точный спиртовой уровень является жизненно важным и важным инструментом, который является надежным, а также позволяет выполнять качественную работу.Но, учитывая условия на рабочем месте и уровень сложности, через который уровни проходят регулярно, всегда полезно время от времени проверять его точность.

Вот как вы можете проверить целостность своего уровня, выполнив следующие простые шаги:

Горизонтальная виала:

  1. Положите уровень на плоскую поверхность
  2. Сделайте две отметки, одну в конце уровня (конечная отметка), а другую вдоль тела уровня, которая совпадает с горизонтальной пробиркой (контрольная точка).
  3. Прочтите содержимое флакона и запомните положение пузырька
  4. Поверните уровень на 180 ° из конца в конец и положите уровень обратно на тестовую поверхность.Обязательно совместите флакон с Test Point
  5. .
  6. Сделайте второе чтение

Вертикальный флакон:

  1. Приложите уровень к вертикальной дверной коробке или плоской стене
  2. Сделайте две отметки, одну в конце уровня (конечная отметка), а другую вдоль тела уровня, которая совпадает с вертикальной пробиркой (контрольная точка).
  3. Прочтите содержимое флакона и запомните положение пузырька
  4. Поверните уровень из стороны в сторону (не из конца в конец) и снова установите его на стену.Обязательно совместите флакон с Test Point
  5. .
  6. Возьмите второе чтение

Пузырек точного уровня покажет вам одинаковое значение в обоих случаях. Любая разница в положении пузыря означает неточность уровня.

В то время как вы можете найти несколько брендов для спиртовых уровней в вашем местном магазине, OX Tools Pro Level превосходит своих конкурентов своим высоким качеством сборки и гарантированной стабильной точностью. Прочная конструкция коробки Pro Level с тремя небьющимися акриловыми офсетными флаконами легко читается, а его ударопрочные заглушки из ПВХ повышают устойчивость к неожиданным падениям для сохранения точности.Это делает его идеальным для столярных, каменных, каркасных, слесарных и других специалистов, которым нужен точный и прочный уровень.

Итак, что делает OX Tools Pro Level лучше самого лучшего?

  • Средство просмотра пробирок для отвеса позволяет считывать пробирки с вертикальной стороны, устраняя ошибку параллакса и повышая эффективность
  • Противоударные торцевые крышки из двух материалов с воздушной подушкой защищают уровни от падения, сохраняя целостность уровня и точность пузырьков
  • Оснащен специальными настенными ручками с обеих сторон уровня, обеспечивающими симметричное использование и предотвращающими повреждение рабочей поверхности
  • Ручки Soft Grip со специальной амортизацией для лучшего, длинного и удобного захвата
  • Нескользящая ручка снижает скольжение уровня во влажных условиях
  • Флаконы с эпоксидным замком и пластиковые корпуса для флаконов из АБС-пластика
  • Порошковое покрытие, антипригарное покрытие

И вы тоже можете провести собственное сравнение.Вот 3 аспекта, которые вы должны учитывать, прежде чем выбрать правильный уровень для работы:

Флаконы с уровнем — Убедитесь, что флаконы на уровне прочные и выдерживают перепады температуры или статическое электричество. Также проверьте люминесцентные отражатели и увеличительные линзы, которые также являются важными характеристиками для обеспечения хорошей четкости в любых условиях освещения.

Допуск — Для точных измерений проверьте допуск на нивелирование как в стандартном, так и в обратном положении.

Вес — Убедитесь, что уровень весит более 500 г, чтобы гарантировать прочность и амортизирующие резиновые заглушки, которые защитят от любых повреждений.

Экономьте время, деньги и снижайте нагрузку, когда дело доходит до измерения на ровных поверхностях. Уровень Pro от OX Tools — это следующая эволюция в области спиртовых уровней, обеспечивающая высочайшую точность и превосходные измерительные возможности.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован.
