Здравствуйте, уважаемые читатели сайта sesaga.ru. После выхода видеороликов и написании статей о подключении люстры, подключении двойного выключателя, подключении тройного выключателя и т.д., от Вас, уважаемый читатель, все равно не перестают поступать вопросы о подключении люстр, имеющих три, пять, семь и более ламп.

Эту статью было решено написать в виде инструкции, следуя которой Вы будете просто обязаны подключить люстру с любым количеством ламп к любому выключателю.

Чтобы исключить много «если» и совсем Вас не запутать инструкция будет состоять из трех частей. В первой части будут рассмотрены схемы освещения используемые в домах, электрическая проводка которых выполнена без защитного заземления.

Во второй части будут показаны схемы применяемые в домах, электрическая проводка в которых выполнена с защитным заземлением.

В третьей части будут рассмотрены все форс мажорные ситуации.

Однако всем рекомендую начинать с первой части, так как основные моменты и нюансы описанные в первой части в последующих повторяться не будут.

Электрическая проводка без заземления

1. Определяемся со схемой освещения в помещении.

Прежде чем приобрести люстру на желаемое количество ламп, необходимо определиться, подходит ли она к схеме освещения данного помещения. Это нужно сделать перед покупкой, чтобы зря не потратить свои ДЕНЬГИ.

Рассмотрим основные моменты, которые помогут при выборе люстры.

1. Допустим, в помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с

одноклавишным выключателем, и все лампы включаются и выключается одновременно.

В этом случае делать ничего не требуется. Идем и покупаем люстру для работы с одноклавишным выключателем и вешаем ее на место старой.

2. В помещении есть люстра, и Вы хотите ее заменить на новую. Люстра работает совместно с двухклавишным выключателем и от каждой клавиши включается и выключается своя группа ламп.

В этом случае также делать ничего не требуется. Идем и покупаем люстру для совместной работы с двухклавишным

выключателем и вешаем ее на место старой и следующие пункты этого параграфа пропускаем.

3. В помещении есть люстра, работающая совместно с одноклавишным выключателем, а Вы хотите установить двойной или тройной выключатель, чтобы сделать раздельное включение и выключение ламп (на рисунке изображена монтажная схема освещения с одноклавишным выключателем).

Раздельное управление лампами возможно только после доработки существующей схемы: для подключения двухклавишного выключателя добавляется одна жила провода, а для подключения трехклавишного – две жилы провода.

Дополнительные жилы ведутся от выключателя в распределительную коробку, а из коробки на потолок.

При выполнении монтажа проводки без распределительных коробок провода от выключателя ведутся на потолок, а все соединения выполняются в выключателе или на потолке.

Далее приведены варианты доработки схемы освещения.

При установке двухклавишного выключателя дополнительную жилу, обозначенную красным цветом, подключают к выходной клемме L2 правой клавиши выключателя и ведут на потолок через распределительную коробку.:

трехрожковую люстру, как соединить с пятью лампами

Подключение электрических осветительных приборов не выглядит сложным, если имеется только два выхода. Если их больше, задача оказывается более сложной. При этом могут применяться различные схемы подсоединения. В статье рассматриваются различные ситуации, которые могут возникнуть при подключении люстры.

Инструменты

Чтобы подвесить и подключить светильник, потребуются такие инструменты:

• Мультиметр или индикаторная отвертка потребуются в том случае, если нужно определить назначение контактов.
• Клеммные зажимы или колпачки используются для надежного соединения.
• Пассатижи.
• Маркер.
• Отвертка.

Подключение

Также необходима стремянка, имеющая подходящую для работы высоту.

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Двойной выключатель

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

• Включаются сразу все лампы.
• Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

1. Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке.

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Индикаторные отвёртки

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Как проводить подсоединение

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

Простейший вариант подключения

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой.

В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Мультиметр

Назначение проводов

Если используется три провода, то их назначение должно быть следующим:

• Светлый желто-зеленый — это заземление.
• Нулевой — желтый.
• Фазовый электропровод имеет бело-синий цвет.

Заземление имеется не всегда. Оно используется в тех домах, которые были недавно построены или отреставрированы. В старых зданиях оно обычно отсутствует, а расцветка не соответствует назначению.

В такой ситуации назначение выходов для светильника нужно определить самостоятельно. Обычно это делают с помощью мультиметра. Для этого нужно при помощи переключателя выбрать работу в режиме «вольты» и установить шкалу «больше 220 В».

Перед тем, как начать проверку, нужно, чтобы все клавиши выключателя были во включенном состоянии. На этом этапе работы светильник приготовлен к работе, но еще не подвешен и не подключен.

Надо обратить внимание на то, сколько клавиш имеется в выключателе. Если там только одна, то это означает наличие только одного фазового выхода. При двух клавишах таких провода должно быть два.

Проверка

При проверке электричество на щитке должно быть включено. Однако после этого его надо отключить. Установка светильника производится при выключенных электрическом щитке и выключателе.

Заземление согласно стандарту имеет желто-зеленый цвет. Другие несут либо фазу, либо ноль. Остальные необходимо попарно проверить щупами мультиметра. Здесь возможны такие ситуации:

• Прибор показывает нулевой результат. В этом случае оба контакта соответствуют фазовой линии.
• На его экране можно увидеть «220» в этом случае один щуп подсоединен к фазе, другой — к нулю.

Если имеется только два электропровода, то один из них фаза, а другой — ноль.

Важно! Существует еще один способ проверки. Для этой цели применяют индикаторную отвертку. Если прикоснуться к фазовому электропроводу, то загорится индикатор. В противном случае — он не отреагирует.

Устройство выключателя

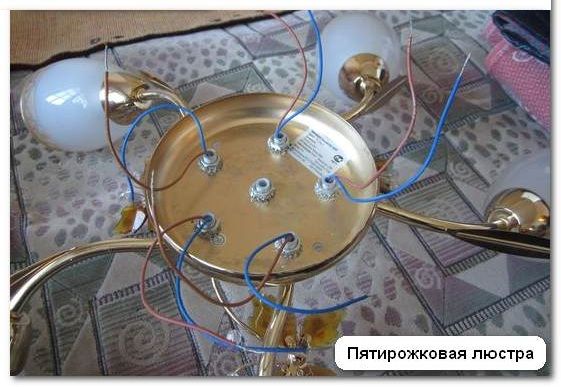

Как соединить люстру с пятью лампочками

Если необходимо подключить такой светильник к одинарному выключателю, то все нулевые контакты соединяют в скрутку, а его подключают к соответствующему проводу из распределительной коробки. Фазы всех лампочек соединяют с фазой на потолке.

Как подключить люстру к одноклавишному выключателю?

Подключение любого осветительного устройства к питающему кабелю достаточно простая техническая операция, вне зависимости от того какой тип выключателя используется для прерывания подачи напряжения. Особенно это легко сделать если проводка освещения осуществляется на этапе строительных работ или капитального ремонта в помещении. В данной ситуации заранее составляется схема подключения и следуя ей, производится монтаж люстры и ее подключение к кабелю питания через выключатель требуемого типа.

Но иногда, в отдельных случаях, например, при замене старой люстры на новый светильник или при использовании ранее проложенного провода для подключения, могут возникнуть определенные трудности. Особенно актуален этот вопрос в последнем варианте, когда разводка делалась под простой одноламповой светильник, и для его включения был использован одноклавишный выключатель, а требуется установить и подключить трехрожковую или пятирожковую люстру.

Как подключить люстру к одноклавишному выключателю без замены проводки

Не стоит полагаться на то, что предыдущие мастера выполнили разводку освещения согласно правильной схеме подключения. Т.е. маркировка проводов может не соответствовать их назначению. Согласно правилам установки электроприборов, фазовому проводу соответствует коричневый цвет изоляции. «Нулевой» обычно имеет синюю оболочку, а проводник для заземления окрашен в желто-зеленый оттенок. Для того чтобы убедиться в правильности устройства разводки необходимо индикатором идентифицировать соответствие цвета изоляции провода, идущего от распределительного щитка к выключателю и месту крепления люстры.

Важно: Перед тем как подключить люстру к одноклавишному выключателю необходимо убедиться, что разрыв цепи осуществляется на фазовом проводе. Если размыкание осуществляется на «нуле», то светильник будет включаться и выключаться, но при этом напряжение будет подаваться на светильник даже при разрыве цепи. А это может привести к поражению электрическим током при простой замене лампочки или обслуживании устройства.

После того как определено соответствие маркировок проводов осуществляется монтаж светильника и его подсоединение к цепи. При этом необходимо соблюдать соответствие проводов, выходящих из корпуса светильника. Один нюанс – современные конструкции осветительных устройств имею три выходящих провода. Один из которых предназначен для заземления. В случае подключения люстры к одноклавишному выключателю через двухжильный кабель, лишний провод (земля) просто изолируется или удаляется, а остальные соединяются с помощью клемм или обжимных гильз. Применение скруток запрещено.

Как подключить трехрожковую люстру к одноклавишному выключателю

При установке светильника с количеством лампочек отличным от одной, подготовительный этап полностью повторяет вышеописанные манипуляции до момента непосредственного соединения люстры к кабелю питания на котором установлен одноклавишный выключатель. Трехрожковая люстра или конструкция с большим количеством источников света имеют отельные выходы проводов для каждой лампы. Это позволяет, используя разные схемы соединения и многоклавишные выключатели комбинировать количество работающих ламп. Использование одноклавишного прерывателя исключает эту возможность.

Перед тем как подключить трехрожковую люстру, впрочем, как и светильник с большим количеством ламп необходимо соединить все провода в соответствии с цветом изоляции. При этом нужно использовать параллельную схему монтажа. Можно использовать и последовательное соединение, но в этом случае гореть они будут в неполную силу. В таком случае потребление электроэнергии будет соответствовать потреблению одной лампы. И второй момент – при выходе из строя одного источника света, нерабочим окажется все устройство.

В ситуации, когда многорожковая люстра вынужденно подключается к одноклавишному выключателю, регулировать освещение и расход электроэнергии можно отсоединив или выкрутив часть ламп.

Меры предосторожности при подключении люстры к одноклавишному выключателю

Перед тем как подключать люстру к одноклавишному выключателю необходимо обесточить кабель питания. Причем сделать это желательно на распределительном щитке, особенно когда достоверно неизвестна схема разводки проводки в помещении.

В качестве индикаторного устройства запрещается использовать самодельные «контрольки», в которых сигнализатором выступают лампы накаливания. При высоком напряжении они могут разрушаться, что в свою очередь может стать причиной травматизма.

Как подключить люстру по схеме

Новая люстра, правильно подобранная под интерьер, сможет подчеркнуть преимущества комнаты и скрыть недостатки. Характеристики освещения люстрой в комнатах могут улучшить либо ухудшить настроение. Так, в слабоосвещённой комнате люди часто чувствуют сонливость, а если люстра светит очень ярко, то это может вызывать раздражение. Принципиально не только лишь правильно собрать устройство для собственной комнаты, но люстра, кроме того, должна быть безопасно подключена.

Как подключить люстру к выключателю правильно и быстро можно узнать, прочитав об этом информацию.



Подготовка к выполнению работ

Самая обычная схема к люстре, имеющей три разных провода, позволяет решить проблему, как подключить люстру к выключателю быстро. Нужно разделить выходы прибора и подключить все лампы сразу. Почти всегда такую схему используют для люстры на 3 лампы. Если при соединении устройства появляется потребность регулировки освещённости, то верным решением станет применение диммера.

Инструменты для подключения люстры

Чтобы выполнить подключение люстры к любому выключателю, воспользуйтесь:

• Индикаторной отвёрткой
• Мультиметром
• Пассатижами, ножиком
• Клеммой для проводов
• Изоляционной лентой для проводов
• Карандашом
• Инструкцией к устройству

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории, потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть. Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

• Белый либо коричневый цвет провода  –  это будет фаза
• Синий проводок  –  это нуль
• Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

• Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
• Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Подсоединение одноконтурных устройств освещения

Простое устройство освещения с одним выходом, подключается к выключателю с одной клавишей и 2-мя проводниками. Провод фазы проводят к основному контакту через выключатель, а ноль – впрямую к разветвительной коробке. Соединения делают при помощи клемм либо закручивают, а потом изолируют  при помощи изоляционной ленты.

Как можно подключить одноконтурную люстру? Чтобы подключить люстру на одну лампу, используют одноклавишный выключатель. При подключении проводов прибора с количеством ламп две, используют выключательдвойной.

Чтобы подключить профессионально устройство освещения к включателю, нужно:

• Соединить проводок нуля люстры с нулём, подключённым к электросети
• Соединить фазу люстры с нужным проводом выключателя
• Заизолировать электропровода люстры

Самостоятельное подсоединение двухконтурного прибора освещения

Двойной выключатель с тремя проводниками и подсоединение к нему люстры с отдельной схемой подключения  и двумя выходами проводов различается тем, что фаза любого контура люстры проводится к собственному контакту в выключателе.

Заземление в люстре

Как можно выполнить подключение люстры с заземлением? Если люстра с корпусом из металла, стоит её заземлить. Сделанная по прогрессивным стандартам проводка обязана иметь защиту. Для подключения осветительного прибора к заземлению соединяют совместно все провода с жёлто-зелёным. Подключение люстры требует соблюдения мер безопасности. Все соединения осуществляются после отключения напряжения в сети.

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

• При наличии заземления, подключение любой люстры происходит к общему электропроводу
• Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
• Если подключить люстру на 3 лампы, то 2 из них станут включаться при помощи одной кнопки, а одна от другой клавиши
• Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
• Подключения фазного проводка включателя проводится к фазному проводу от люстры

Проблема, как подключить люстру на 3 провода, имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый  разъём с тремя электропроводами. 2 из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на 3 провода, то посмотрите схему.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

• Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
• Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
• Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

• Прежде всего, отключите выключатель, который установлен в комнате
• При помощи индикатора удостоверьтесь, что нет напряжения в сети
• Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Подсоединение осветительного прибора на два выключателя своими руками

Когда происходит подключение люстры к двойному выключателю, то соединение нужно производить параллельно. Кроме того, нулевой провод устройства требуется подключать к общему нулевому проводу из потолка. Чтобы подключить люстру к двухклавишному выключателю, не нужно больших знаний, но всегда необходимо помнить о правилах безопасности.

Для того чтобы знать, каким образом подключить диммер прибора на несколько рожков и два включателя, можно просмотреть видео материал, где подробно изложен ход работы. Самостоятельная замена включателя и подключение любой люстры – это дело несложное, но достаточно ответственное. Многих, кто сталкивался с подсоединением люстры к двойному выключателю, пугает количество разных проводов, но, изучив информацию, можно самостоятельно во всем разобраться. Подключение люстры с двумя проводами к включателю имеет такой же метод, как и с одним, изучить это можно на электросхеме.

Если возникли сложности при самостоятельном проведении подключения прибора или сложно совсем выполнить данную задачу, то можно вызвать мастера. Специалист знает, каким образом люстра включается, и профессионально сможет подсоединить устройство к включателю. Подключения любого осветительного прибора мастера делают быстро. Подключить люстру на 3 провода специалист сможет безопасно. Как люстру правильно собрать, также знает специалист.

Как правильно подключить люстру на 2, 3 провода, к двойному выключателю

Одна из самых сложных задач в доме, связанных с электрикой – подключение люстры. В этой статье мы  разберем все возможные нюансы этой работы.

Как подключить люстру с двумя проводами

Люстра с двумя проводами подключается к одинарному выключателю. Рассмотрим некоторые особенности.

1. Очевидно, что одинарный выключатель может только одновременно включать все источники света в люстре, сколько бы их в ней не находилось.
2. Сколько бы проводов не выходило из потолка вашей комнаты – один из них нулевой, идущий прямиком из распределительной коробки, минуя выключатель.
3. При правильном подключении на счетчике (на щитке), на выключатель приходит только фазовый провод, поэтому при выключенном выключателе все работы по установке люстры вы можете производить смело. Но проверить это надо до их начала, используя отвертку-пробник, показывающую наличие напряжения на фазовом проводе. Для этого подайте напряжение и определите, какой из проводов фаза «L», а какой ноль «0». Далее таким же способом, выключив выключатель, убедитесь, что на потолочные провода электричество не подается (то есть не приходит фаза).

Внимание: все работы с самим выключателем проводите при полностью обесточенном помещении.

Эти правила общие для любых подключений осветительных приборов, которые управляются настенными выключателями всех типов.

При подключении люстры к такому выключателю ее нужно рассматривать, как одну большую лампочку, т.е. на каждый источник света в ней подается и фаза, и ноль.

Количество ламп или других источников света в данном случае роли не играет.

В самой люстре от каждого источника света идет по 2 провода разных цветов. Соответственно, при таком подключении все провода одного цвета соединяются вместе и подключаются к одному из выходящих из потолка проводов, а другого – ко второму. Если в люстре используются лампы с цоколями, то к фазе нужно подключать те, что отходят от центрального контакта.

Для всех соединений при подключении люстры мы рекомендуем пользоваться специальными клеммниками.

Они же предпочтительны и в распределительных коробках.

Иногда из потолка выходит 3 провода, но напряжение идет только по одному. В этом случае 3-й – заземление (как правило, он пестрый, чаще желто-зеленый) и его следует подсоединять на корпус люстры.

как подключить люстру с 3 лампами к выключателю с 2 клавишами

В этом случае из потолка должно выходить 3 провода, или 4 – если есть провод заземления. К такой разводке, как правило, подключается люстра минимум с двумя источниками света. Но, если их больше, то вы распределяете их по своему усмотрению. Чаще на одну фазу выводится один из них: либо самый мощный, либо наоборот – самый слабый, служащий в качестве дежурной подсветки помещения.

Очень часто при таком подключении используется выключатель из 2 клавиш. Так как же правильно подключить  люстру с 3 проводами к двухклавишному выключателю?

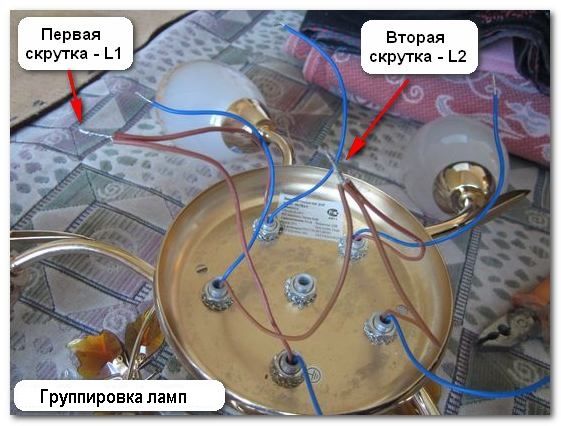

Для этого один провод от центрального светильника люстры (если таковой имеется в ее конструкции) соединяется с одним из фазовых проводов, а остальные провода такого же цвета группируются вместе и соединяются со вторым фазовым проводом. Нулевые провода со всех источников света соединяются с нулевым проводом, выходящим из потолка.

При этом одна клавиша включает только одну лампу (или другой источник света), а вторая — все остальные. Для полного включения люстры включаются обе клавиши.

Конечно, вы можете перераспределить группы светильников в люстре по своему усмотрению.

Если это деление будет примерно пополам, то к разным фазам лучше подключать патроны через один, особенно, если их в люстре нечетное количество.

Например, на фото как раз показано такое подключение.

А лучше всего этот метод подключения работает на многоточковых светодиодных люстрах, а также люстрах с разными источниками света – как на фото. В этом случае при их подключении к двухклавишным выключателям становятся возможными такие варианты освещения помещения.

Понятно, что при подключении такой люстры, по одному проводу от всех светодиодов соединяют с одной из фаз, а все центральные провода, идущие от патронов – со второй. Оставшиеся соединяются с нулевым проводом.

Вариант с тройным выключателем описывать не имеет смысла, а сам процесс подключения к многоклавишным выключателям понятен из короткого видео:

Как правильно подключить люстру на два выключателя

Если в предыдущих разделах мы рассматривали ситуации с уже существующей домовой проводкой, то для устройства подключения люстры (равно как и других осветительных приборов) с использованием проходных выключателей (позволяют управлять освещением из разных мест) проводку придется делать заново. Хотя от старой можно использовать провод заземления, нулевой провод, выходящий на потолок от распределительной коробки, и фазовый, подходящий к месту установки одного из выключателей.

Для одновременного включения всех источников света в люстре устанавливают два одинаковых  проходных выключателя.

Они могут быть как накладными (на фото) так и врезными.

Рассмотрим принцип устройства такого подключения, саму его схему и порядок соединения проводов в распределительной коробке.

На схеме прокладки проводов по комнате видно, что нуль и заземление, как и в случае с обычным подключением идут прямо к люстре, а фаза подается только к одному из выключателей.

Она подключается на общий контакт одного из переключателей.

Такой же контакт второго соединяется с фазовыми проводами люстры. А между парами клемм обеих проходных выключателей, расположенными напротив общего контакта, прокладываются т.н. провода-челноки. Они и обеспечивают передачу напряжения между переключателями попеременно.

Из схемы видно, что, выключив любой из переключателей, вы разорвете цепь, показанную на ней красным цветом. Но, когда вы выключите и второй, то подача напряжения возобновится по ветке, обозначенной на схеме черным. Поэтому такие приборы выключателями называются условно, ведь они просто переключают подачу электричества по двум проводам-челнокам.

Мы подобрали видео, на котором хорошо виден сам процесс такого подключения (в т.ч. и в распределительной коробке), обозначенного на схеме кружочками.

При подключении люстры более чем с одним источником света ставят двойные проходные выключатели.

При этом принципиального отличия в подключении люстры нет – только проводов больше.

Распределение между источниками света обеих подходящих к люстре фаз, как и в рассмотренном случае подключения к обычному двухклавишному выключателю, вы производите по собственному усмотрению. На приведенной схеме для пятиточковой люстры, одна из них подается на 2 источника, а вторая – на 3.

Увеличение точек управления одной люстрой

Иногда для управления одной люстрой двух проходных переключателей бывает мало. К примеру, когда из гостиной, где она установлена, выходят 3 и более дверей. В таком случае дополнительно устанавливаются т.н. перекрестные переключатели. Их количество может быть любым.

Из схемы видно, что такой переключатель ставится в разрыв проводов-челноков и соответственно имеет четыре точки подключения. Схема его внутреннего перевода электрических потоков, наложенная на фото задней части самого прибора в дополнительных объяснениях не нуждается.

Как и порядок соединения проводов в распределительной коробке.

В случае с двойным перекрестным переключателем выполняется его врезка уже в 2 пары проводов-челноков.

Проследить по схеме путь прохождения электрического тока в разных положениях его клавиш не сложно. А на распределении нагрузки между источниками света в самой люстре это никоим образом не влияет.

В заключение

Остается добавить, что использование проводов с изоляцией разных цветов значительно упрощает работу, особенно при подключении проходных выключателей. А для не очень опытных электромонтеров сам комплект, подготовленный к установке, с проводами нужной длины, для экономии места собранными в кольца, мы рекомендуем предварительно собрать хотя бы на полу помещения, где он будет монтироваться.

Проверить работоспособность предварительно собранной схемы в этом случае будет легко при помощи тестера, или даже подав временное питание с соблюдением правил техники безопасности, и подключив вместо люстры лампу-переноску. Промаркируйте пары контактов удобным способом и можете приступать к монтажу.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как нужно подключать светодиодную люстру с тремя проводами

Как нужно подключать светодиодную люстру с тремя проводами

Подключать приборы освещения может показаться нетрудной задачей. Вы можете думать, что тут может быть трудного – подключать два провода, которые идут из потолка? Но в определенных случаях перед обычным мужчиной, который принялся за домашние дела, может встать неожиданная проблема – что делать, если из потолка идет 3 провода, как подключить люстру?

Предлагаем вам разобраться в этом вопросе.

С чего начать? Какие требуются инструменты

Для правильного подсоединения люстры вам потребуется следующее:

• Изолирующая лента.
• Колодка клеммного типа на 3 клеммы.
• Ножик.
• Пассатижи.
• Мульметр.
• Отвертка индикаторного типа или указатель напряжения.

Также вам обязательно потребуется стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.

Подробности процесса

Определяем назначение проводов в люстре

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:

• Фаза – это коричневый или белый провод.
• Ноль – это провод синего цвета.
• Защитный заземляющий провод имеет желтовато-зеленый оттенок.

Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.

1. Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
2. Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
3. Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.

4. Найдите провод фазы. Для этого требуется поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Посредством звукового сигнала требуется определить фазный провод, отметить его или просто запомнить.

5. Определить число контуров. Для этого первый из щупов устройства закрепите на найденном проводе фазы, а другим по очереди требуется прикасаться к среднему контакту фазного типа всех патронов. У люстры одноконтурного типа сигнал будет раздаваться, если будет прикосновение к любому из типов патронов. Если часть патронов не подключена до контура, то нужно проверить наличие еще одного контура, прикасаясь щупами к среднему контакту таких патронов и к последнему проводу. Сигнал сможет подтвердить, что люстра двухконтурного типа, а второй провод тоже является фазным.
6. Если люстра одноконтурная, то назначение последнего провода – это точно заземление. Произвести проверку можно таким образом – прикоснитесь одним щупом к деталям из металла корпуса люстры, а вторым до третьего провода. Также должен прозвучать сигнал.

Рассмотрим, как подключить к сети двухконтурную люстру.

Как подключать двухконтурную люстру к сети

Как подключить люстру с 3 проводами?  Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:

• Возьмите отвертку индикаторного типа или указатель напряжения.
• Включите две клавиши от выключателя.
• По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
• Поставьте отметки маркером на провода.

• Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.

• Подключите по очереди фазные провода от осветительного прибора к помеченным проводам фазы электрической проводки, а еще соедините нулевые провода. Требуется соединить все посредством клеммной колодки или на скрутку с применением изолирующих колпачков или даже изолирующей ленты.
• Проверьте работу люстры, и по очереди включайте обе клавиши.

Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.

Как подключать люстры с проводом для заземления

Если прибор освещения имеет корпус из металла, его требуется заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по стандартам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответствующей маркировкой цветов посредством клеемной колодки или даже на скрутку.

Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:

1. Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.
2. А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.

А теперь рассмотрим технику безопасности.

Меры предосторожности

При подключении любых электрических приборов требуется соблюдать осторожность. Все присоединения и подключения требуется проводить лишь при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, требуется заизолировать посредством изолирующей ленты или специальных колпачков. Если вы сомневаетесь в том, что можете подключить люстру, в которой три провода, правильно, стоит доверить такое дело профессионалам своего дела.



Как установить люстру

• Присоединиться / Войти

• ИССЛЕДОВАТЬ
  • Рекомендуемые
  • Недавние
  • Популярный
  • Искусство и Ремесло
  • Автомобильная промышленность
  • Красота
  • Десерты
  • Напитки
  • Еда
  • Игры и хитрости
  • Садоводство
  • Дом
  • образ жизни
  • Музыка
  • На открытом воздухе
  • Домашние питомцы
  • Фотография
  • Спорт и Фитнес
  • Стиль
  • Технологии
• КОЛЛЕКЦИИ
• СОЗДАТЬ

от Сборка.com

2,3 км Просмотры

Как подключить люстру

Фотография латунной люстры, сделанная TheLivingRoominKenmore / Flickr.

Люстры большие, тяжелые и дорогие, поэтому их установка своими руками может выглядеть довольно устрашающе. Но ты можешь это сделать. Просто дышите глубоко, считайте в обратном порядке от десяти и следуйте моим инструкциям.Эти инструкции применимы к большинству стилей подвесных люстр. Для этой установки я предполагаю, что вы заменяете существующее приспособление.

1. Распакуйте новую люстру и убедитесь, что все компоненты включены и не повреждены. Это затруднение — пройти половину проекта только для того, чтобы обнаружить, что чего-то важного не хватает.
2. Убедившись, что все в порядке, удалите существующее приспособление. Чтобы все эти электроны надежно удерживались на расстоянии, отключите питание в блоке прерывателя.Может показаться заманчивым использование только настенного выключателя, но для этого нужно приложить дополнительные усилия.
3. В зависимости от стиля предыдущего прибора существует ряд различных конфигураций, доступных для доступа к внутренним устройствам. Многие приспособления удерживаются на месте полой трубкой с резьбой и гайкой на конце, которая удерживает все вместе. После снятия гайки детали можно снимать по частям. Когда провода наконец обнажены, открутите гайки, чтобы отсоединить провода лампы. Должно быть 3 провода: зеленый или «оголенный» провод заземления, горячий (черный) провод и нейтральный (белый) провод.У большинства ламп для этих выводов используются более тонкие многожильные провода.
4. После удаления старого приспособления установите монтажную планку и подвесную скобу. Обычно они крепятся парой крепежных винтов к электрической коробке. Эти винты удерживают весь вес нового приспособления, поэтому полностью затяните их.

Совет по безопасности: если ваша новая люстра большая и тяжелая, убедитесь, что ваша потолочная коробка выдержит такой вес (подробности см. В инструкции). В то время как некоторые простые конструкции люстр имеют легкий вес и их можно повесить на базовую переделанную коробку из гипсокартона, для больших тяжелых люстр потребуются прочные крюки или стальные распределительные коробки, жестко прикрепленные к элементам каркаса.Ничто так не испортит вечер, как несколько фунтов стекла, проволоки и стали, обрушившиеся на вашу голову из-за бесполезной установки.

5. Определите длину цепи для получения подходящей высоты. Для этого можно подержать приспособление на месте или снять мерки. Отрегулируйте цепочку до желаемой длины. Лучше всего открыть звено цепи 2 парами плоскогубцев. Вместо того, чтобы «растягивать» ссылку, чтобы открыть ее, просто поверните ее, чтобы разделить стороны. Этот метод лучше подходит для закрытия ссылки позже, когда ссылка будет иметь вес.
6. Когда у вас будет правильная длина, проденьте проводку от лампы до конца, пропуская каждые несколько звеньев.
7. Сдвиньте защитную пластину и ее крепежную гайку вниз по комбинированной проволоке и цепи к приспособлению. Это один шаг, о котором часто забывают до конца … и в результате приходится повторно подключать провода.
8. Повесьте цепь на петлю для подвешивания и снова закройте звено плоскогубцами.

Совет по безопасности: соотношение цены и веса большинства больших люстр впечатляет.Верхний предел, который я могу удерживать несколько мгновений над головой одной рукой, составляет чуть более 20 фунтов. Не рискуйте уронить освещение на сотни (если не тысячи) долларов; сделайте дополнительную подготовку, необходимую для безопасной и эффективной установки.

Помните, что высокие помещения требуют использования больших лестниц или, в крайнем случае, переносных лесов. Многие из этих более крупных устройств имеют механизм, который позволяет вам уменьшить вес устройства с помощью крюка, цепи или проволоки, пока вы выполняете электрические соединения.В противном случае попросите друга помочь. Или наймите профессионального электрика, который позаботится об установке.

9. Обрежьте провода питания фонаря до подходящей длины и зачистите концы. Подключите провод заземления прибора к оголенному проводу заземления в коробке или к винту заземления на подвесной штанге.
10. Накрутите черный провод устройства на черный провод питания и закрепите проволочной гайкой.
11. Накрутите белый провод прибора на белый провод питания и закрепите проволочной гайкой.Заправьте провода в коробку, сдвиньте декоративную крышку и затяните крепежную гайку.
12. Установите лампы и плафоны, включите прерыватель, переведите выключатель и наслаждайтесь!

Старые люстры, в которых использовались свечи, часто крепились с помощью шкива и веревки, которые позволяли опускать люстру для зажигания и тушения или — в случае многих безумных боевиков — падать на голову злодея одним движением сабля. Сегодня мы не видим слишком много людей, раскачивающихся с люстр или роняющих их на врагов; они просто обеспечивают элегантное освещение и элегантный вид.

Обновлено 18 ноября 2018 г.

Подробное руководство со схемами

4-канальные усилители великолепны и по большей части обладают большой гибкостью. Однако они предназначены для использования с 4 динамиками или 2 динамиками и сабвуфером, а не с обоими.

Однако, это можно подключить 4-канальный усилитель к 4 динамикам и сабвуферу! Я собрал очень подробную информацию, чтобы сделать это как можно безболезненно (и недорого).

Прочтите, чтобы узнать, как это сделать! Также есть множество подробных диаграмм, которые помогут вам.

Что вам нужно знать в первую очередь

Давайте разберемся с некоторыми вещами, прежде чем мы продолжим. Чтобы управлять 4 динамиками и сабвуфером с помощью одного 4-канального усилителя, вам придется пойти на несколько компромиссов.

Я объясню здесь, что я имею в виду:

• Скорее всего, вам придется отказаться от управления фейдером спереди и сзади, поскольку вы отказываетесь от 2 каналов для задних динамиков для управления сабвуфером (2 передних / 2 сзади).
• Большинство современных автомобильных усилителей, но не все, могут выдерживать нагрузку на динамики до 2 Ом. Если у вас нет, вам понадобится обходной путь, который я вам покажу. Вам может понадобиться несколько дополнительных деталей.
• Использование 4 динамиков по 2 каналам означает, что динамики разделяют мощность усилителя, поэтому у вас будет меньше мощности для каждого из них.

При этом не беспокойтесь особо! Вы по-прежнему можете наслаждаться любимой музыкой с красиво звучащей системой из 4 динамиков и сабвуфера.

Что означает номинальное минимальное сопротивление (Ом) для усилителя?

Изображение, показывающее минимальную номинальную нагрузку динамика (Ом) типичного 4-канального усилителя.Большинство современных автомобильных усилителей имеют минимум 2 Ом на канал при стандартном (стерео) использовании и минимум 4 Ом при мостовом подключении. Никогда не включайте усилитель с нагрузкой на динамик ниже номинальной! Ваш усилитель перегреется и может быть поврежден.

Современные 4-канальные (и другие) автомобильные усилители имеют минимальную нагрузку на динамики, с которой они могут справиться. Громкоговоритель Сопротивление динамика или «Ом» (также называемое нагрузкой динамика) — это сопротивление потоку электрического тока, который усилитель видит на выводах динамика.

Усилители рассчитаны на минимальную нагрузку на динамики. Рейтинг, указанный на усилителе или в руководстве пользователя, служит предупреждением.

Если вы подключаете громкоговоритель с нагрузкой ниже минимального номинала усилителя, он может нагреться и даже в какой-то момент выйти из строя.

Я видел, как это происходило, когда люди пытались «получить больше мощности», неправильно подключая динамики к усилителю. Не делай этого! Сгорание выходных каскадов вашего усилителя — не приятный сюрприз.

Минимальная нагрузка на динамики для подключения 4-канального усилителя к 4 динамикам и сабвуферу

Схема, показывающая, как номинальное сопротивление автомобильного усилителя работает с динамиками.Динамики обычно подключаются последовательно или параллельно (ну, на самом деле, чаще всего параллельно), что влияет на общее сопротивление усилителя. Это важно, потому что усилители рассчитаны на определенную минимальную нагрузку на динамик (номинальное сопротивление).

Как я упоминал выше, большинство автомобильных усилителей сегодня могут выдерживать нагрузку 2 Ом на стереоканал (левый и правый каналы) и минимум 4 Ом при мостовом подключении для управления усилителем (так называемый «моно»).

Реальный ответ, однако, заключается в том, что это зависит от рейтингов вашего усилителя. Всегда проверяйте, чтобы убедиться. Для простоты я кратко опишу, что будет работать практически для всех систем и усилителей, которые вам встретятся.

Системы проводки усилителей, о которых я расскажу здесь

В этом посте я расскажу о трех типах систем, которые должны охватывать почти все усилители, которые вы найдете:

1. 4-канальные усилители с минимальной нагрузкой на динамик 2 Ом в стерео, мостовой 4 Ом (для сабвуфера)
2. 4-канальный усилитель с минимальной нагрузкой на динамик 2 Ом в стерео или мостовой
3. 4-канальный усилитель с минимальной нагрузкой динамика 4 Ом

# 3 реже, но вы встретите его.Может быть, у вас есть старый усилитель, который валяется неиспользованным. Если это так, вы будете рады узнать, что я придумал обходной путь, который позволит вам подключить 4 динамика, не повредив усилитель.

Примеры подключения 4-канального усилителя

Вот схема подключения громкоговорителей и нагрузки на громкоговорители (Ом), возможные для почти всех усилителей, с которыми вы столкнетесь. Я опишу 3 основные настройки системы, о которых расскажу подробно.

Система 1: 2 динамика (параллельная проводка) на каждый передний канал = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 Ом на задних каналах, соединенных мостом для большей мощности.Это первый и лучший выбор для большинства современных 4-канальных усилителей.

Система 2: 2 динамика параллельно каждому переднему каналу = 2 Ом x 2 + 1 сабвуфер, подключенный к 4 или 2 Ом на задних каналах, соединенных мостом для большей мощности. 4-канальные усилители, работающие в режиме моста 2 Ом, менее распространены, но они существуют.

Система 3: 2 динамика на каждом переднем канале (параллельная проводка) с подключенными дополнительными деталями для 4 Ом на канал + 1 сабвуфер, подключенный к проводке минимум 4 Ом. Поскольку такие усилители не выдерживают нагрузки 2 Ом, это немного сложнее и требует другого подхода.

Проверка сопротивления динамика с помощью мультиметра

Показано: Пример того, как измерить сопротивление динамика (Ом) с помощью мультиметра. Это отличный способ узнать на 100%, с какими динамиками вы имеете дело, чтобы избежать проблем с 4-канальным усилителем.

Автомобильная стереосистема и домашняя акустическая система очень похожи на , за исключением используемого импеданса . Значение импеданса динамика, измеренное в Ом, — это всего лишь общее измерение электрического сопротивления, которое усилитель будет видеть от звуковой катушки динамика.

Отчасти из-за традиций в мире электроники и отчасти из-за различных других электрических причин, автомобильные стереосистемы обычно имеют номинальное сопротивление 4 Ом, а домашние стереодинамики — около 8 Ом.

Хорошо то, что все, что вам действительно нужно знать, это примерно то, каково сопротивление динамика. Если вы можете измерить это, вы можете определить, какой рейтинг Ом нужно использовать!

Как измерить сопротивление динамика с помощью мультиметра

Для измерения сопротивления звуковой катушки динамика поднесите щупы измерителя к клеммам динамика, убедившись, что они плотно прилегают к оголенному металлу. Краска, изоляция и т. Д. В противном случае грязь и флюс могут испортить показания.

Например, у нас обычно есть этикетка на динамике, говорящая нам, если это 2 Ом, 4 Ом и т. Д. Однако, как бы безумно это ни звучало, некоторые колонки этого не делают!

Вот почему хорошо иметь под рукой мультиметр — вы можете узнать все на все 100%.

Измерение сопротивления динамика с помощью мультиметра

1. Установите мультиметр в положение Ом. Если у измерителя есть функция автоматического выбора диапазона, все должно быть в порядке. В противном случае установите минимальное значение, такое как диапазон 10 Ом или 200 Ом и т. Д.
2. При отключенном динамике коснитесь его клемм измерительными щупами. Обязательно прикасайтесь к неизолированному металлу клемм и устанавливайте хороший контакт.
3. Считайте измеренное значение. Общий диапазон покажет вам номинальное сопротивление динамика (пример: сопротивление 3,6 Ом будет означать динамик 4 Ом)

Важно убедиться, что вы не измеряете вещества, которые могут помешать измерению.

Следующие вещи могут вызвать проблемы (я видел это много раз!):

• Оставшийся припой или покрытие припоя после производства
• Сильное окисление
• Сильная грязь, пыль или другие загрязнения, которые накапливаются со временем
• Краска или другие покрытия, не проводящие электричество

Если есть сомнения, вы можете аккуратно протереть их кусочком наждачной бумаги или даже поцарапать щупами измерителя клеммы, чтобы улучшить электрический контакт.

Примечание: Если динамик «взорван» или сгорел в результате неправильного обращения или физического повреждения звуковой катушки, вы никогда не получите показания. Это потому, что для перегоревших динамиков звуковая катушка больше не имеет полного электрического пути, который вы можете измерить.

Мультиметры показывают состояние разомкнутой цепи как «бесконечное» сопротивление, что означает, что показания не производятся.

Колонки не измеряют точно 4 или 8 Ом!

Автомобильные и домашние динамики оцениваются по их общему сопротивлению (сопротивлению).Например, громкоговорители с сопротивлением 2, 4 и 8 Ом никогда не измеряются в точности с этими измерениями Ом.

Это потому, что дизайн каждого динамика немного отличается от другого. Сопротивление, которое вы измеряете через динамик, связано с сопротивлением звуковой катушки благодаря длинному проводу, из которого она сделана.

Вот пример диаграммы, которая поможет вам узнать, чего ожидать при измерении параметров динамиков.

3 1239 Как

9 1239 16 Ом 9 или более

Характеристики динамиков	Типичные измерения
2 Ом	1-1.8 Ом
4 Ом	3,2-3,6 Ом
8 Ом	6 Ом или больше
16 Ом
1239 Как видите, вы не сможете измерить точно 4 Ом для динамика на 4 Ом. Однако он будет в общем диапазоне и близок к заявленному рейтингу. Что такое «мостовое соединение» усилителя? Почему это лучше всего подходит для сабвуфера? Показано: Пример 4-канального усилителя, соединенного мостом между 2 каналами. Мостовой режим (монорежим) — это функция встроенного усилителя, в которой создается «двухтактная» установка: один канал (обычно используемый для левого динамика) выдает сигнал, противоположный второму канал (обычно используется для правого динамика). Когда это произойдет, в результате вы получите значительно больше мощности, если они будут работать вместе, чем если бы вы работали только с одним каналом. Мостовой режим — это гибкий способ получить больше мощности от 2 каналов (в данном случае, например, тыловых каналов). особенно важен, потому что сабвуферы — это большие и тяжелые динамики, которым требуется больше энергии, чем маленьким динамикам, чтобы воспроизводить желаемый басовый звук. Схема — Как подключить 4-канальный усилитель к 4 динамикам и сабвуферу Примечание: Большинство стандартных автомобильных динамиков имеют сопротивление 4 Ом каждая, поэтому я буду использовать это предположение для своей схемы. Обязательно проверяйте динамики перед подключением их к усилителю, чтобы убедиться, что они совместимы. (Или щелкните изображение, чтобы увеличить и увеличить) Использование силовых резисторов для более сложных установок (4 Ом мин.усилители) Показано: Резисторы большой мощности, которые можно использовать с 4-канальным усилителем при добавлении дополнительных динамиков. Их использование позволит вам поддерживать общую нагрузку на динамик (сопротивление динамика, которое видит усилитель) на безопасном уровне, чтобы усилитель не повредился. Они недороги и просты в использовании. Силовые резисторы — это увеличенные версии резисторов, используемых во многих электронных продуктах. В отличие от своих младших братьев и сестер, они спроектированы так, чтобы выдерживать большое количество тепла. Благодаря этому они отлично подходят для более сложных акустических систем и усилителей. В примере № 3, который я показал вам ранее, невозможно использовать два динамика на 4 Ом параллельно с усилителем, который не может выдерживать нагрузки 2 Ом. Мы можем использовать 1 большой резистор для каждого динамика в качестве временного решения. Этот обходной путь не понадобится для большинства современных автомобильных усилителей. Однако, поскольку некоторые усилители не могут справиться с нагрузкой 2 Ом (особенно старые усилители, которые могут быть у вас, которые вы хотели бы использовать), я включил это на всякий случай. В случае автомобильного усилителя, который не может понизить сопротивление ниже 4 Ом на канал, другого пути нет. Однако, если мы добавим один резистор мощности 4 Ом последовательно с каждым динамиком, мы сможем использовать математику в наших интересах. Таким образом мы получим два параллельных измерения по 8 Ом, что даст нам хорошие и безопасные 4 Ом на канал! Однако вы захотите купить резистор подходящего типа. Я рекомендую резисторы минимум 25 Вт (25 Вт) 4 Ом. Хотя вы не найдете их во многих местных магазинах, хорошая новость в том, что они доступны по цене. Я использовал их много раз для решения проблем с выступающими. Я использовал такие на Amazon. Как обойти отсутствие переднего / заднего фейдера Как я упоминал в начале, если вы используете 4-канальный усилитель для управления обоими 4 динамиками и сабвуфером, вам придется идти на компромиссы. Обойти это просто невозможно. Самая большая проблема, которая приходит в голову, — это потеря управления передним / задним фейдером. Однако я нашел решение, которое немного помогает! Добавляя линейные резисторы к тыловым динамикам, вы можете снизить их громкость, и это уже действует как «фейдер». Вы можете использовать сайт L-pad (ослабление громкости динамика), подобный этому, чтобы рассчитать номиналы резисторов для вас. Я уже сделал всю работу за вас, и вот отличный пример. Если вы подключаете 4 динамика и сабвуфер к 4-канальному усилителю, добавив резисторы 60 Ом к тыловым динамикам, вы снизите громкость на 24 дБ (децибелы). В результате звук будет «приглушен» к передним, а задние динамики не будут слишком громкими. Поделиться Вам может понравится Как белить известью: погреба, стен, печи, потолка, фасада, деревьев, как гасить, краскопульт, чем отмыть, расход, гашение своими руками 11.04.1978 Резьба на дереве: Ничего не найдено для % request_words% 15.01.1975 Гранитное покрытие сковороды что это такое: преимущества и недостатки, вред для здоровья 02.07.2020 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
