Подключение люстры своими руками

Монтаж люстры начинается с ее закрепления на потолке. Делается это либо при помощи потолочного крюка, либо с помощью специальной скобы (входит в комплект). Но главная сложность заключается в подключении люстры к квартирной электросети и выключателю. Разумеется, все работы по подключению нужно проводить только при полностью обесточенной проводке.

Способов такого подключения несколько, все зависит от количества проводов в люстре и на потолке, а также от типа выключателя (одноклавишный, двухклавишный). И прежде всего нужно учесть, что если из потолка выходят только два провода, то вариант подключения люстры (невзирая на количество выходящих из нее проводов) только один – одновременное горение всех лампочек. Кроме того, при подключении надо помнить, что нулевые провода распределительной коробки уходят напрямую к люстре, а вот фазовые будут заходить на выключатель.

Видео: подключение люстры.

Подключение одноклавишного выключателя

Самый простой вариант – когда и на потолке, и на люстре по два провода. В этом случае достаточно соединить их попарно (фазу с фазой, нулевой провод – с нулевым). Провод фазы от распределительной коробки подключается также к выключателю. Выполнять соединения лучше при помощи винтовых зажимных клемм. Если в люстре несколько проводов, то все нулевые выводы соединяются между собой и подключаются к нулю сети. Фазовые выводы также объединяются в один и соединяются с общей фазой.

Подключение двухклавишного выключателя

Если из потолка выходит трехжильный кабель, то можно подключить люстру к двухклавишному выключателю. Это гораздо более рациональный вариант, который позволяет оптимально регулировать уровень освещенности в комнате. Главное – правильно определить фазовые провода и нулевой провод.

Делать это лучше с помощью специального индикатора напряжения.

Соединение проводов, в принципе, похоже на подключение к одноклавишному выключателю. Отличие в том, что провода от ламп делятся на несколько скруток. Все нулевые ламповые провода объединяют в один и выводят на общий ноль, а фазовые делят на две части (по числу клавиш выключателя) и каждую скрутку выводят на фазу соответствующей клавиши. В такой ситуации можно регулировать количество ламп, загорающихся при нажатии на клавишу. Например, если в люстре 6 ламп, то провода можно разделить поровну, для пятиламповой люстры оптимальным будет вариант «3+2» (хотя подойдет и «1+4», все зависит от личных предпочтений).

В некоторых случаях необходимо к трехжильному потолочному кабелю подключить люстру с двумя проводами. В этом случае нужно просто надежно заизолировать «лишний» фазовый провод, а оставшиеся 4 вывода соединить в соответствующие пары.

Подключение люстры к выключателю — Статьи об энергетике

Подключение люстры к выключателю – один из необходимых пунктов при монтаже новой электропроводки, замене старого кабеля или просто установке новой люстры. В статье рассмотри различные варианты подключения люстры, а также основные схемы подключения и принципы монтажа люстры. Для начала определимся с подключением люстры.

Установка и подключение двухклавишного выключателя

Схемы подключения люстры

Схема подключения люстры определяется режимом работы схемы питания, т.е. с помощью какого выключателя (одноклавишного или двухклавишного) полается напряжение на саму люстру. Большинство современных люстр имеет двухрежимную схему работы: двухклавишный выключатель каждой из клавиш подает напряжение на свою часть люстры (чаще всего на половину плафонов). Такая работа люстры позволяет регулировать степень освещенности в помещении. При управлении люстрой одноклавишным выключателем происходит одновременное включение всех лампочек в люстре. Общая схема включения осветительных приборов для одноклавишных и двухклавишных выключателей приведена на рисунке 1.

Рисунок 1

Схема подключения люстры к одноклавишному выключателю (рисунок 2)

При подключении люстры к одноклавишному выключателю задействованы три провода (фазный провод, нулевой провод и земля). Фазный провод (черный), идущий от выключателя, последовательно подключается ко всем плафонам люстры. Вся разводка проводов выполняется внутри люстры.

Рисунок 2

Схема подключения люстры к двухклавишному выключателю (рисунок 3)

Работа люстры с двухклавишным выключателем характеризуется наличием четырех проводов (два фазных проводника, нулевой проводник и земля). Как видно из рисунка 3, при использовании двухклавишного выключателя плафоны разбиваются на две группы, к каждой из которых приходит фазный проводник от соответствующей клавиши выключателя.

Рисунок 3

Для более наглядного представления работы люстры ниже приведены схемы включения для одно- и двухклавишного выключателя.

Рисунок 4

Рисунок 5

Крепление люстры к потолку

После подключения люстры к проводам необходимо закрепить ее на потолке. При этом существует всего два основных способа крепления люстры: подвешивание люстры за специальную петлю, фиксация люстры на потолке на специальном основании.

Для подвешивания люстры на потолке необходимо закрепить на потолке крюк, к которому будет подвешена декоративная чаша люстры, закрывающая электрические провода.

Рисунок 6

При наличии специального основания, которое закрепляется на потолке, клеммники и электрические провода прячут внутри этого основания.

Рисунок 7

Ниже приведем порядок действий при установке и подключении люстры:
1 Отключаем автоматический выключатель в электрощите и проверяем отсутствие напряжения на проводах.
2 Определяем каким способом люстра крепиться к потолку. В зависимости от способа монтажа крепим к потолку специальный крюк или непосредственно основание люстры.
3 Определяем тип схемы, применяемой для подключения люстры: три провода – люстра с одноклавишным выключателем; четыре провода – люстра с двухклавишным выключателем.
4 Соединяем провода, идущие из потолка с люстрой при помощи клеммных зажимов. Провод заземления подключается к специальному болту заземления, расположенному на металлическом корпусе основания люстры (если имеется).
5 Закрепляем люстру на потолке и вкручиваем лампы в плафоны.
6 Включаем электричество, проверяем работоспособность люстры и выключателя.
Светодиодные лампы Е27 и Е14

Подключение люстры к выключателю | Строительный портал

После приобретения люстры следует вопрос, связанный с ее подключением. Данная процедура требует особой внимательности и серьезности, так как связанна она с электричеством. Следуя простым рекомендациям по подключению люстры сделать это вполне реально даже новичку.

Подключение люстры к выключателю: особенности проведения
Схема подключения люстры с выключателем
Как подсоединить люстру к двойному выключателю: технология проведения работ
Как подключить пятирожковую люстру к двойному выключателю
Подключение трехламповой люстры к двухклавишному выключателю

Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Подключение люстры к выключателю: особенности проведения

Каждый жилой дом или квартира имеют люстры. Они представляют собой предмет в виде многолампового светильника, который устанавливают на потолке, ближе к центральной его части. Люстра обеспечивает освещение всему помещению, в зависимости от его площади, подбирается прибор определенной мощности.

Когда место для установки люстры выбрано, то на нем закрепляют крюк, на который и подвешивают люстру скобами или специальным кольцом. Они располагаются сверху люстры.

При отсутствии данного крюка потребуется его самостоятельная установка с использованием специального инструмента. Следующий вопрос предполагает подключение люстры к электрической сети.

С места установки люстры выводится два, три или четыре кабеля. Количество кабелей влияет на тип включения люстры, например, два кабеля отвечают за одновременное включение всех ламп. Чем больше проводов, тем больше вариантов включения люстры.

Схема подключения люстры с выключателем

Если люстра имеет два кабеля и такие же кабели находятся на потолке, то процесс подключения становится проще. Подсоединение люстры, в таком случае, предполагает попарное соединение двух проводов, в любой последовательности.

В схеме подключения люстры к одноклавишному выключателю подключается люстра с одним светильником, то есть устройство, рассчитанное на установку одной лампы.

Для данного рода подключения требуется соединить распределительную коробку с питающим синим проводом, то есть ноль с нулем.

Второй провод, чаще всего имеет коричневый цвет, обозначающий его фазность, он прокладывается по маршруту: распределительная коробка — выключатель — фазный провод самой люстры.

Для соединения проводов используются винтовые клеммовые зажимы. При их отсутствии происходит тщательное скручивание проводов с помощью плоскогубцев и их изоляция с применением специальных колпачков.

Не рекомендуется использовать ПВХ ленту, так как в течение длительного использования происходит ее постепенное высыхание, и качество, с которым выполнена изоляция, существенно снижается.

Некоторые конструкции светильников, предполагают наличие двух вертикальных трубок, в которых располагаются провода.

При наличии нескольких ламп в конструкции светильника, для его подключения следует соединить между собой все кабели нулевого назначения и подключить их к нулевому кабелю от электросети. Кроме того, далее происходит соединение всех фазных проводов и их подключение к основному питанию.

В процессе подключения происходит постепенное скручивание всех проводов, имеющих одинаковый цвет. Все скрутки соединяются с проводами, которые через потолок попадают на одноклавишный включатель.

Как подсоединить люстру к двойному выключателю: технология проведения работ

Для выполнения современной электрической проводки в большинстве жилых помещений используется трехжильный кабель, имеющий разноцветные провода. В месте, где будет крепиться светильник находятся три провода, которые идут от двухклавишного выключателя.

В таком случае, предстает вопрос, который предполагает определение назначения каждого из проводов. Один кабель является нулевым проводником, к которому подключают все лампы. Второй и третий провода являются фазными, они и подключаются к каждой из клавиш выключателя.

Учтите, что цвет кабеля, в данном случае значения не имеет, и перед проведением работ, четко определите конкретное назначение кабеля. Для этого, подготовьте индикатор, и с его помощью измерьте напряжение на проводах, в тот момент, когда выключатель включен. При отсутствии фазы на кабеле — он является нулевым, два остальных провода — фазные.

Если индикатор отсутствует, то потребуется обесточить квартиру и разобрать конструкцию выключателя. После снятия крышки четко будет видно, какие провода подходят к люстре, они же и являются фазными.

Нулевой проводник не способен пройти через клавиши, а фазный — в процессе прохождения становится разделенным на две части.

Провода на люстре соединяются таким же образом, как и при подключении к одноклавишному выключателю. Хотя, провода, которые идут от лампы, разделенные на несколько групп, от каждой из них отходит нулевой провод, требующий подключения к нулевому кабелю электросети.

Подключение люстры к двойному выключателю предполагает постепенную регулировку освещения в комнате.

Как подключить пятирожковую люстру к двойному выключателю

Пятирожковая люстра состоит из пяти лампочек, которые объединены между собой в группы. Такая люстра предполагает наличие сразу десяти кабелей, с соединением которых иногда трудно разобраться.

Чаще всего пять проводов окрашены в синий цвет, а остальные пять — коричневые. Для подключения, следует побеспокоиться о соединении контактов с домашней электросетью, то есть тремя кабелями вводного, нулевого и фазового назначения.

Выделяют две основные схемы, по которым осуществляется подключение люстры такого плана:

с использованием выключателя с несколькими клавишами, каждая из которых включает одну или несколько ламп одновременно, в данной ситуации, самым оптимальным станет использование двухклавишного включателя, который предполагает включение одной, двух, трех или пяти ламп одновременно;

Схема подключения люстры с двойным выключателем:

если в таком случае использовать одноклавишный выключатель, то все лампочки на люстре будут гореть одновременно.

Лучше выбрать первый вариант, так как с его помощью осуществляется регулировка освещения и его интенсивность. Кроме того, при включении не всех ламп, значительно удастся сэкономить электроэнергию и снизить расходы на ее оплату.

Предлагаем ознакомиться с полезными рекомендациями о том как подключить люстру к выключателю:

при разрыве, на нем устанавливается провод фазного назначения, так как при проведении нулевого кабеля к фазе, существует риск поражения электротоком;
клеммники ваго позволяют осуществить скрепление всех проводов между собой, они отличаются простотой использования и быстрым подключением до пяти проводов;
с целью вашей безопасности, перед тем как приступать к работе, позаботьтесь о выключении электричества;
при отсутствии цветовой маркировки проводов определить вводную и нулевую фазы поможет индикатор, при наличии света лампочки провод фазный, в противном случае — нулевой;
при использовании светильника с металлическим корпусом, побеспокойтесь об обязательном подсоединении заземления, во избежание токоутечек.

Пятирожковая люстра на двойной выключатель — инструкция по подключению:

1. Выделите для себя общий провод, который выходит из люстры. Это следует провести перед установкой люстры на потолок. Предварительно разбирается люстра и определяется провод, который подсоединен ко всем общим контактам и патронам. Произведите пометку данного кабеля изолентой. Далее соберите люстру и повесьте на потолок.

2. На потолке также присутствует провод общего назначения. Для того, чтобы его найти, следует включить выключатель (если он двухклавишный, то включаются обе клавиши) с помощью индикатора проверьте все провода. Кабель, на котором напряжение отсутствует и есть общим. При работе с индикатором не разрешается касаться никаких тонковедущих частей.

3. После выключения электричества пометьте данный провод изолентой. При подключении люстры общий провод потолка соединяется с ранее отмеченным общим проводом люстры. Все провода, которые остались после этого соедините со свободными контактами клеммика. Учтите, что при этом не должно возникнуть короткого замыкания.

4. Проверьте прочность фиксации люстры на потолке. Установите лампочки такой мощности, которая указанна в инструкции. Включите электроснабжение в помещении, и проверьте работоспособность устройства.

5. Одна клавиша должна включать две лампочки, а вторая — три. При получении неудовлетворительного результата — отключите электричество и подсоедините провода в другом порядке.

Подключение трехламповой люстры к двухклавишному выключателю

Перед выполнением данной операции определитесь с назначением клавиш: какая из них будет отвечать за включение двух ламп, а какая — одной. От этого зависит удобство использования выключателя.

Как правило, на потолке имеется три кабеля, или один провод, имеющий три жилы. Некоторые новостройки имеют сразу четыре кабеля. Четвертый провод отвечает за заземление. Они имеет желто-зеленую окраску. Для проверки остальных проводов используйте индикатор. Найдите провод с нулевым напряжением, а остальные будут фазными. При этом, не забудьте включить выключатель.

Люстра также имеет провода, при наличии заземления, оно подключается к такому же проводу, расположенному на люстре. Их окраска должна совпадать.

Современные модели люстр характеризуются наличием только проводов, соединения которых спрятаны во внутренней части устройства. Один из проводов имеет общее нулевое назначение, а остальные — фазные.

Если модель люстры имеет три лампы, то две из них будут включаться с помощью одной клавиши, а одна — другой.

Нулевой провод люстры соединяется с заранее определенным нулевым проводом от электросети. Каждый фазный провод, находящийся на потолке, подключен к выключателю. Они подсоединяются к фазным проводам, идущим от люстры.

После проведения подключения, включите электричество и проверьте люстру на работоспособность. При необходимости изменения параметров выключателя, поменяйте местами провода, которые отвечают за включение двух или одной из лампочек.

Если включить сразу две клавиши, то загораются все лампочки. Учтите, что все провода поддаются проверка на присутствие в них напряжения. Даже провод, отвечающий за заземление. Так как существует риск допуска ошибки монтажниками, в процессе подключения электросети. Во избежание возникновения неприятных ситуаций, связанных с риском здоровья, человека, выполняющего работы, лучше произвести проверку всех проводов.

Кроме того, при наличии инструкции к люстре, сначала следует с ней ознакомиться.

Как подсоединить выключатель к люстре: рекомендации по выбору люстры

Люстра — довольно важный предмет интерьера от которого напрямую зависит его атмосфера. Правильно подобранное освещение способно сделать интерьер как мягким, так и холодным как тусклым, так и ярким.

Первый критерий выбора люстры подразумевает определение типа данного устройства. В стилистическом плане выделяют люстры классические, модернистические, натуралистические, люстры в стиле хай-тэк, кантри и т.д.

В соотношении с материалом, из которого сделанная люстра они бывают:

металлическими;
пластиковыми;
хрустальными;
стеклянными;
комбинированными.

Кроме того люстры различаются по форме, они бывают:

круглыми;
полукруглыми;
квадратными;
прямоугольными;
цилиндрическими.

Выбор того или иного типа люстры зависит от общего стиля помещения и отделочных материалов, которые используются в процессе его оформления.

Люстра должна гармонично вписываться в интерьер, для этого следует сопоставить ее размер с площадью комнаты, в которой она будет установлена. Слишком большая люстра сделает атмосферу перегруженной, а маленькая — обеспечит недостаточное количество света и помещение будет казаться тусклым.

От количества плафоном и лампочек зависит мощность люстры. Стандартная люстра состоит из одного, трех или пяти плафонов. Кроме того, главной функцией люстры выступает не только эстетичность и привлекательность внешнего вида, но и практичность ее использования.

Кроме того, процедура выбора люстры зависит от назначения комнаты, в которой будет производиться ее установка.

Люстра в гостиную должна быть шикарной, большой, привлекательной — для этой комнаты лучше всего подойдет люстра, выполненная в классическом стиле.

Потолочный вид люстры как нельзя лучше подойдет для комнаты, в которой живут дети. Она более безопасна и удобна.

Водоустойчивую люстру необходимо устанавливать в ванной комнате. Кроме того, она должна иметь закрытый плафон, чтобы избежать попадания воды на электропроводку.

Люстра для спальни должна наполнять помещение уютом, теплотой и комфортом. Не следует останавливаться на ярких и слишком мощных осветительных приборах. Лучше кроме люстры, установить на стену бра или дополнительный светильник.

Потолочные светильники также подходят для кухни. Так как в этом помещении требуется много места.

инструкция по подключению. Возможности новых технологических решений

Люстра на несколько лампочек или, говоря иначе, рожков – это не только гармоничный элемент интерьера, но и возможность формировать освещенность в комнате для разных обстоятельств. Иногда самое главное обстоятельство заключается в необходимости сэкономить киловатты, ведь горящая ярко люстра, хотя и выглядит празднично, но в ежемесячной платежке за свет «выглядеть» тоже будет заметно. Компромисс между одинокой лампой под потолком и яркой люстрой есть – двухклавишный выключатель. Он позволяет регулировать режимы освещенности в комнате по желанию хозяев. Осталось лишь разобраться, как подключить люстру на двойной выключатель.

Подготовим необходимое

Инструмент для подключения люстры

Поскольку все электротехнические работы сопряжены с опасностью поражения электричеством, подвешивание и подключение к электросети новой люстры потребует от вас аккуратности и сосредоточенности. Поэтому все инструменты и мелочи готовьте заранее, чтобы они были на расстоянии вытянутой руки. Вот то, что вам пригодится:

набор отверток с разными головками;
индикаторная отвертка;
мультиметр;
пассатижи с изолированными ручками;
клеммные зажимы;
нож и изолента;
устойчивый стул или стремянка.

Ориентируемся на местности

Классически, в месте крепления люстры на потолке имеется крюк для нее. Но большинство современных люстр крепится совершенно иным образом: на металлическую планку с несколькими точками фиксации. Это несколько осложняет работу, т.к. вам могут потребоваться дрель или шуруповерт, а также не помешает помощь домашних, кто поддержит люстру, чтобы ваши руки были свободны.

Прекрасно, если новая люстра поставлялась с паспортом, который содержит схему подсоединения к электропитанию, но чаще люстры такого паспорта не имеют, поэтому и необходимо однажды научиться и знать в дальнейшем, как подключить выключатель к люстре.

Подключение люстры с помощью клемм

Сосчитаем кабели на потолке. Здесь арифметика простая: если в центре потолка вы насчитали всего два провода, то это говорит о том, что вариант с двухклавишным выключателем – точно не ваш. Сколько бы при этом проводов не выходило из трубки люстры, без прокладки в толще стен и потолка дополнительного кабеля или замены проводки на трехжильный кабель, вам не удастся реализовать свои планы относительно поочередного включения ламп в люстре. Кабелей должно быть, как минимум, три. Какое у них назначение? Два из них – это фазные жилы, один – нейтральная жила. Только при наличии двух фаз на потолке можно подключить люстру на два выключателя и формировать разные степени освещенности.

Внимание! При покупке осветительного прибора обращайте внимание на количество проводов на выходе из приглянувшейся люстры: их должно быть три или больше. В противном случае эта люстра рассчитана на одновременное включение и работу всех ламп.

Работаем безопасно

Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.

Внимание!!! Все работы производить только на обесточенном оборудование.

Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:

L – фазный провод;
N – нейтраль;
PE – желто-зеленого цвета.

Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.

Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.

Переходим к подключению люстры на двойной выключатель

Схема подключения люстры к двойному выключателю

Подключаем люстру

Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.

В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как . В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.

Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.

Внимание! Четвертый кабель может оказаться и фазой! Наличие третьей по счету фазной жилы на потолке дает вам уникальную возможность сформировать из ламп люстры целых три группы, но тогда и выключатель понадобится соответствующий – с тремя клавишами. Если третья фаза вам не нужна – смело ее изолируйте.

Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
соединяем нейтральные кабели обеих групп в общий ноль;
результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.

Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.

Не пользуйтесь скрутками! Скрутка очень распространенный способ, но далеко не безопасный. Места скруток, при неполном касании, часто перегреваются, их изоляция от этого рассыхается и теряет свою защитную функцию. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

Схема подключения люстры

Если провода люстры одинакового цвета

Производитель люстры мог не оставить никакой маркировки на кабелях и однозначно определить их принадлежность получится лишь применив мультиметр. Как действовать:

из люстры нужно выкрутить лампу и визуально определить фазный (пружина в центре) и нулевой (расположен сбоку) контакты.
ищем нейтральный провод. Для этого коснитесь щупом мультиметра бокового контакта в патроне, а вторым по очереди касайтесь зачищенных кабелей на выходе из люстры. Если в момент касания появится звуковой сигнал, значит, вы нашли нулевой провод. Пометьте его.
те же действия выполняются при поиске фазных кабелей, только щупом касаются среднего контакта в патроне. Прибор издаст сигнал, когда отыщется фаза. Провод следует пометить как фазу.
если кабелей на люстре много, то понять какая фаза и какой ноль принадлежат какой из лампочек, можно лишь прощупав мультиметром каждую цепь. Найденные фазные провода поочередно замыкаются с центральными контактами лампочек. Звук прибора укажет на соответствие провода какой-либо из ламп. Также нужно поступить и поиском нуля. Итогом станет количество найденных контуров, которое соответствует количеству рожков в люстре. Вам предстоит самостоятельно сформировать их в две группы.
, если он присутствует, также идентифицируют мультиметром по звуковому сигналу, касаясь щупами прибора металлического корпуса люстры и искомого провода.

Двухклавишный выключатель

На двухклавишный выключатель подходит общая фаза и две нейтрали, по одной на каждую клавишу. Общая фазная жила расходится на обе клавиши и, при их синхронном включении, запитывает оба контура освещения, а поочередное включение запитает только один из контуров.

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно отличаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Данный вариант подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

непосредственно сама люстра;
одноклавишный выключатель;
соединительные провода для удлинения нулевых и фазных проводников;
отвертка и паяльник для монтажных работ.

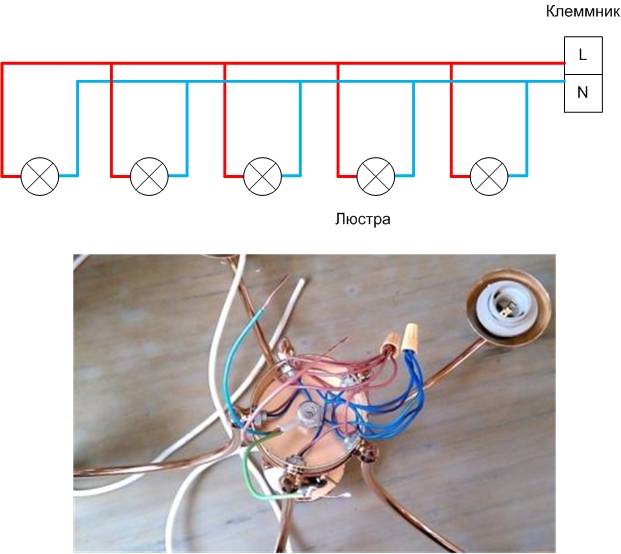

Пример схемы приведен на рисунке ниже:

Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:

Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
Если вы собрались просверливать отверстия под крепление люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.

Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель

Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание , что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.

Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.

Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.

При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.

Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.

Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?

Для начала готовим нужный инструмент. Вам понадобятся:

кусачки, для укорачивания проводов;
канцелярский нож или специальные щипцы для очистки проводов от изоляции;
клеммы любого удобного типа;
плоскогубцы;
отвертка-индикатор;
тестер;
перфоратор;
крестовая отвертка;
изолента;
штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фото	Описание
	При скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
	Далее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее. Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию. Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.
	Затем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро. Концы проводов выводятся в коробки, где мы их и будем соединять.
	Провода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится. Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться. После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.
	Переходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
	Берем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки. При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.
	Три провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте. Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.
	Возвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фото	Описание
	Первым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
	Берем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
	Теперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
	Берем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

От количества проводков, которые выходят из люстры;
От количества проводков, которые торчат из люстры;
От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения.

Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

общий, который дает вывод для подключения к люстре или к проводу с фазой
два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

порядок работ и примеры. Сечение провода для подключения люстры

Схема подключения люстры через одноклавишный выключатель

Подключение люстры через двухклавишный выключатель

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Из данной статьи вы узнаете, какое сечение проводов необходимо для подключения к люстре, как прозвонить и определить фазы на потолке: ищем провод заземления, ищем фазы и ноль, обозначение проводов люстры.

Как подключить люстру простым способом, правила соединения проводов, подключение люстры на 2,3,4,5, 6 к одинарному и двойному выключателю и много других вопросов.

Конструктивные особенности люстры

В качестве осветительных приборов в жилых помещениях чаще всего используются люстры – многоламповые светильники, предназначенные для монтажа на потолке.

Люстра представляет собой конструкцию, соединяющую между собой несколько осветительных элементов – лампочек, что позволяет обеспечить в комнате хорошее освещение.

Если в комнате использовать обычную лампочку, то для обеспечения должного освещения потребуется установка мощного осветительного элемента, да и то, при значительных объемах комнаты его будет недостаточно.

Но такой свет нужен не всегда, поэтому более оптимальным вариантом является использование нескольких ламп.

Но в случае использования обычных лампочек для питания каждой из них придется прокладывать свой провод или же проводить разветвление от распределительной коробки.

А вот если установить люстру, конструкция которой подразумевает установку нескольких лампочек, то подключение по сложности будет таким же, как и одной или нескольких лампочек.

Но при этом запитываться будут все осветительные элементы, входящие в конструкцию, причем с одного провода.

А все потому, что разветвление проводки происходит на входе в люстру, а не в распределительной коробке.

Ну и не стоит сбрасывать со счетов эстетическую сторону вопроса. Одинокая висящая на потолке лампочка выглядит уныло, то ли дело красивая люстра.

Чтобы получить хорошее освещение в комнате с прекрасным сочетанием осветительного прибора с интерьером, недостаточно только приобрести подходящую люстру, ее еще нужно повесить и правильно подключить.

Что учитывается перед проведением работ?

Сразу определим несколько ключевых моментов, которые обязательно следует учитывать:

И еще – одно дело просто снять старый осветительный прибор и вместо него подключить новый, и совсем другое – полностью создать линию питания освещения, включающую от распределительного щита, установку выключателей, распределительных коробок и осветительных приборов с последующим соединением их в одну сеть.

Углубляться в особенности самостоятельной укладки ветви питания люстры не будем, поскольку больше интересует только способы подключения осветительных элементов, хотя некоторые моменты, касающиеся проводки затрагиваться будут.

Полезная информация

Сразу укажем некоторые особенности, которые могут помочь:

Разрыв цепи выключателем проводиться только по фазной линии, а нулевая жила и заземляющая (если есть) идут напрямую на потребителя;
Для каждой ветки на выходе их выключателя прокладывается свой фазный провод (Разделение его происходит в самом выключателе. У одноклавишного выключателя на выходе одна фазная жила, у двухклавишного – две, трехклавишного – три). Это влияет на используемый провод, ведущий от выключателя;
На клеммных колодках люстр можно найти обозначение выводов, что облегчает подключение (маркировка «L» указывает, что вывод фазный, «N» — нулевой, «РЕ» — заземление).

Теперь непосредственно, как же подключить люстру к выключателю.

Предположим, что линия сделана заранее, выключатель на месте, а из потолка торчат 2 или 3 провода (причем третий провод – «земля).

В общем, схема подключения самая простая – «одноклавишный выключатель – 1 осветительный прибор».

Если люстра – безрожковая (с 1 лампой) то способ подключения вообще не отличается от запитки простой лампочки.

Также в значительной мере подключение люстры на одну или несколько лампочек упрощает .

Одноклавишный выключатель – 1 люстра

Перед началом работ следует определить, где какой провод. Хорошо, если использовалась современная проводка с цветовым различием жил. На начальном этапе интересует только «земля».

Если электромонтажники ничего не напутали, то провод заземления будет иметь желто-зеленую оплетку.

А вот с фазой и нолем придется разбираться самостоятельно и для этого потребуется лишь индикаторная отвертка, но при этом следует соблюдать все меры предосторожности, поскольку проверка делается в проводке, находящейся под напряжением.

Поэтому перед подачей напряжения следует удостовериться, что концы проводов разведены в разные стороны и не касаются друг друга.

И только после этого можно подавать напряжение (также нужно перевести выключатель в положение «вкл»).

После касаемся жалом индикаторной отвертки концов проводки, загоревшаяся контрольная лампочка при касании будет указывать, что жила – фазная, а значит, вторая – ноль.

Если имеется три жилы на выводе, и непонятно какой из них ноль и «земля», для определения можно воспользоваться контрольной лампочкой (к обычной лампе 220 через патрон подсоединяем двухжильный провод). После выявляем фазу индикаторной отверткой.

Если лампа после подачи напряжения загорелась, то второй провод будет нолем (если не загорелась – к контрольке подключена «земля»). Для достоверности следует провода поменять местами.

После определения, где какая жила, остается только их подключить в соответствующие выводы клеммной колодки люстры, а затем ее закрепить на крючке потолка. В общем, все проще простого.

Схема подключения люстры к двум выводам такая:

Если же схема – трехпроводная, то подключение делается так:

Теперь предположим, что люстра – двухрожковая и подключить ее нужно к одноклавишному выключателю.

Каждый рожок – это ветка и от него должно идти два провода (фаза и ноль), «земля» же соединяется с корпусом, поэтому к ветвям она не идет.

Предположим, что с каждого рожка идет синий и коричневый провода.

Чтобы подключить люстру необходимо разделить провода рожков по цвету и скрутить их между собой (сине отдельно от коричневых).

Затем соединяем их с линией питания, причем не важно, провода какого цвета будут фазными и нулевыми.

К примеру, скрутку коричневых проводов через колодку соединяем с фазной жилой, а синюю – с нолем.

Затем все изолируем и проверяем работоспособность. Здесь отметим, что при таком подключении, сколько бы не было лампочек в люстре, при включении гореть они будут все.

Бывает так, что третий провод в люстре или проводке – лишний (в осветительном приборе или питающей линии «земля» не предусмотрена).

В случае с люстрой этот вывод просто игнорируем (на работоспособности это никак не скажется), а вот заземляющую жилу проводки нужно будет заизолировать.

В целом – это общая схема подключения люстры и она идентичная для всех, но при этом есть некоторые нюансы, которые будут указаны ниже.

Немного о соединения проводов. Для этого можно использовать как клеммные колодки, так и обычную скрутку с последующей изоляцией защитными колпачками.

В каждом из способов соединения есть свои достоинства и недостатки.

Клеммы более удобны для монтажа, но не всегда есть возможность ее установить.

Скрутка же более компактна по размерам, ноне всегда удается качественно скрутить провода.

Двухклавишный выключатель — люстра

Теперь о том, как произвести подключение люстры к двухклавишному выключателю.

Поскольку количество ламп и разделение их на группы может быть самым разным, то рассмотрим несколько вариантов:

Один выключатель – несколько люстр

Теперь рассмотрим, как подключить к одному выключателю несколько люстр. Здесь придется рассматривать и особенности линии питания.

Для примера возьмем одноклавишный выключатель, от которого будет запитываться сразу три люстры.

Схема линии освещения с этим выключателем такая: от щита к распределительной коробке идут фаза и ноль.

В нее от фазной жилы к выключателю идет провод, и снова в нее возвращается.

В итоге в мы в коробке имеем ноль и фазу (с включенным в цепь выключателем), к которым можно подключить проводку, ведущую на потребитель.

Поэтому, чтобы подключить сразу три люстры к этому выключателю, достаточно кинуть одну общую линию и произвести врезку в нее фазных и нулевых проводов осветительных приборов.

Причем подключение каждой люстры к общей линии лучше делать в распределительных коробках (их дополнительно нужно установить). А затем уже в самой люстре разделить ее на рожки (ветки).

Подключение люстры с дополнительным оборудованием

Теперь о подключении люстры, в которую вмонтирован вентилятор. Ничего сверхособенного для подключения этот осветительный прибор не требует, поскольку вентилятор – такой же потребитель, как и обычная лампочка (то есть, схема та же, что и у двухрожковой люстры).

Подключать ее следует к двухклавишному выключателю, чтобы была возможности при надобности свет или вентилятор отключать.

Также при подключении такой люстры следует почитать инструкцию, где должно быть указано, какой из проводов, идущих на запитку вентилятора, фазный, а какой – нулевой, и использовать эту информацию при подключении.

То же касается и люстр, у которых предусмотрено дистанционное управление при помощи пульта.

Внутри такого прибора будет иметься специальный исполнительный блок с контролером, который принимает сигналы с пульта.

Так вот, этот блок требует питания, и осуществляется оно по тому же принципу, что и лампочка.

А вот в люстрах со светодиодными лампами, осветительные элементы работают от сети 12В с прямым током. И для этого в конструкции осветительного прибора присутствует понижающий трансформатор, в котором имеются фазный и нулевой выводы.

Подключить эту люстру так же легко, как и обычную лампочку.

Иногда появляется надобность в установке комбинированного выключателя для питания люстры, совмещенного с розеткой.

И здесь вся особенность заключается именно в подключении самого рубильника, а не осветительного прибора.

Поскольку есть розетка, то для того, чтобы она функционировала, нужно чтобы к ней подводилась и фаза, и ноль.

И если к обычному выключателю проводилась только фазная жила, то в комбинированном придется еще прокладывать и нулевую жилу. Схема подключения такого рубильника представлена ниже.

Бывают случаи, когда выступающей из потолка части питающей проводки недостаточно, чтобы подключить люстру. В таком случае их можно просто нарастить.

Для этого можно взять два отрезка медного провода сечением не менее 1,5 мм. кв. и подсоединить их к выводам линии при помощи скрутки. Затем места соединения следует качественно заизолировать.

Популярное у читателей: , недостатки и преимущества устройства.

Техника безопасности

Выполняя подключение люстры, не стоит забывать о технике безопасности. Все работы следует проводить только с обесточенной проводкой. Причем просто отключения линии на выключателе недостаточно, ее следует обесточивать на распределительном щите.

Очень внимательно нужно относиться к распределению проводки перед подключением.

5 / 5 ( 1 голос )

Оборудование освещения в доме должно быть безопасным, а это, как правило, зависит от вопроса, как подключить люстру правильно с соблюдением всех условий. Разумеется, любой хозяин готов заявить, что такая процедура достаточно проста, но уже в начале монтажа нередко возникают сложности.

Очень многое в безопасном подключении освещения зависит от правильности соединения электропроводки с самим прибором, следовательно, нужно быть максимально внимательным. Ведь даже самое простое соединение люстры, имеет ряд нюансов, которые должны быть правильно реализованы.

От точного выбора осветительного оборудования зависит результат дизайнерского оформления. Поэтому источник света должен быть удобным и отлично вписывающимся в интерьер, а перед покупкой изучите несколько правил относительно подбора конструкции:

в первую очередь обращайте внимание на дизайн светильника, идеально, если прибор будет иметь одинаковую палитру с ремонтом в помещении;
учитывайте световую мощность люстры и количество установленных в ней лампочек, определиться с этим поможет наша предыдущая статья, ознакомиться с которой вы можете ;
размер люстры лучше соотносить к общим параметрам комнаты. Согласитесь, будет не очень красиво, если весьма габаритную гостиную будет оснащать маленький невзрачный плафон. Во-первых, это не эстетично, во-вторых — вредно для зрения;
торговая марка, которую вы выбираете должна иметь сертификат на продукцию, к тому же предоставить гарантию на эксплуатацию прибора.

Благодаря таким незамысловатым нюансам, вы совершите покупку правильно.

Установка люстры: виды и способы подсоединения к сети

Перейдем непосредственно к вопросу, как подключить люстру. Данная процедура не затратная, но все-таки требует выполнения по инструкции. Существует несколько возможностей подсоединить светильник в домашних условиях, о некоторых из которых многие еще не знают.

Схема подключения люстры с двумя контактами к двум проводам

Подобный вариант не предусматривает сложности подсоединить прибор к общей энергосистеме жилья. Для осуществления подобного соединения вы должны лишь соединить пары проводников, но при этом важно определить соответствует ли цвет изоляции. Для этого следует взять индикаторную отвертку и проверить проводники на потолке, в том проводе, где на индикаторе загорится диод и является фазным проводником.

Схема подключения люстры с двумя проводами

В подобном случае необходимо нулевой провод от люстры соединить с нейтралью в потолке, выходящей из распределительного короба, а коричневый проводник (фаза) соединяем с фазой в потолке, которая подходит к выключателю. Подключение люстры таким способом является элементарным, так как не требует дополнительных знаний в электрике.

Внимание! Все работы с электричеством следует выполнять только после того, как обесточена сеть. Таким образом вы соблюдете правила электробезопасности .

Монтаж люстры с двумя проводами к трем контактам

Зачастую причиной выхода трех проводников из потолка является наличие проводки с заземлением или подключение люстры к двухклавишному выключателю. Что нужно сделать в такой ситуации:

правильно определить общий провод: для этого необходимо воспользоваться индикатором. Если, прикоснувшись к двум проводам, вы заметили свечение индикаторной отвертки, а на третьем ничего не произошло, значит последний провод — общий;
также вы можете увидеть свечение лишь на одном проводнике, а оставшиеся не реагируют на прикосновение индикаторной отвертки, следовательно, первая жила — общая.

Не забывайте, что, проверяя проводники подобным образом, необходимо привести в рабочее положение обе клавиши выключателя. Далее выполняем соединение при помощи клеммных зажимов. Фиксируем в зажим, найденный нами проводник и любой другой, выходящий из потолка. Затем необходимо подключить к клемме пару жил от люстры.

Важно! Если присутствует необходимость включения и выключения люстры двумя клавишами одновременно, можно на два контакта, выходящих из потолка поставить перемычку или соединить их между собой в клеммной колодке.

Схема подключения люстры с несколькими проводами к трем контактам

Обычно люстра может иметь несколько проводов в связи с наличием в ней нескольких гнезд для подключения источников света. Но прежде чем заняться таким монтажом, следует изучить отдельную схему для таких устройств. Ознакомиться с ней вы можете ниже.

В такой ситуации, если у вас не установлен двухклавишный выключатель, им следует обязательно обзавестись. Когда все оборудование правильно подготовлено, можно выполнять монтаж люстры. Изначально в потолке находим общий проводник, используем методику, которую применяли в прошлом способе. К найденной жиле нужно подключить по одному из проводов, выходящих из каждого патрона, соответственно расцветке изоляции.

Два проводника из потолка соединяем с двумя жилами от каждого патрона. Для укрепления контакта лучше воспользоваться методом скрутки и спайки проводов, но идеально зафиксировать соединения колпачками.

Как правильно соединить несколько люстр с одним выключателем?

Планируя установить освещение в габаритной комнате, часто приходится крепить несколько светильников, но рациональнее их использовать при помощи единственного выключателя. Рассмотрим советы по ее подключению.

Все светильники должны подключаться параллельно, но важно учесть, что люстры лучше подсоединять через распределительный короб, а не напрямую.
Иногда используют один распределитель для всех светильников. Это делается в зависимости от прокладки электропроводки в доме.
Если каждая из люстр имеет несколько рожков, их подключают аналогично предыдущему способу.

Важно! Иногда прибегают к возможности использования одного выключателя с несколькими клавишами для пользования группой осветительных приборов.

Необходимость удлинения проводов при подсоединении освещения

Большинство людей предпочитают оформлять потолочную зону в подвесных натяжных вариантах. Это является недостатком для светильников, особенно если они ранее не были установлены. Однако, этот минус легко поправим, так как электрики советуют правильно удлинять проводники.

На первый взгляд задача может оказаться сложной. Так как добраться до контактов в потолке уже после чистовой отделки невозможно без нарушения целостности материала.

Важно! В труднодоступных местах соединение и удлинение проводов производится максимально надежно, поэтому не рекомендуется использовать клеммные колодки и пружинные зажимы.

Идеально правильно произвести наращивание электрических кабелей, используя метод соединения специальными изоляционными колпачками, которые отвечают высоким качествам пожаробезопасности или же применяют термоусадочные трубки, которые надежно соединяют наконечники оголенных проводов и спустя время не разбалтываются. О подробностях соединения подобным образом, прочтите .

Сечение проводников для подключения люстры

Для домашнего обустройства больше подойдут люстры с лампочками небольшой мощности. В светильнике могут включаться несколько лампочек одновременно, но при этом они будут питаться от стабильного напряжения 220 Вольт, а сила тока при этом составит 3 А. Для таких источников освещения достаточно проводников с сечением 0,5 мм2.

Говоря о традиционной электросети, то ее выполняют сечением провода не менее 2,5 кв. мм. Это позволяет соединить люстры, даже, если их общая потребность составит 2000 Ватт. Поэтому смело можно утверждать, что вопросом о смене проводки, имеющей более высокое сечение, можно не задумываться.

Обратите внимание, подсоединяя светильники с галогенными лампами, целесообразно пересмотреть сечение электрических проводников, так как, такие устройства потребляют намного больше мощности. Обязательно следует рассчитать предполагаемое сечение проводов и сравнить его с существующим. Такие мероприятия вы можете произвести, воспользовавшись онлайн-калькулятором, очень важно осуществить их правильно.

Следующим этапом после окончания ремонтных работ считается подключение осветительных приборов. Часто, особенно у начинающих мастеров, возникает вопрос, как подключить люстру с 3 проводами. При неправильно выполненном соединении появляется риск возникновения короткого замыкания.

Маркировка

Выделяют трехжильные провода, их называют фазными, нулевыми и заземляющими типами. Важно рассмотреть особенности их маркировки.

Защитный «ноль» помечают желто-зеленым, зеленым и желтым цветом, а также буквами на латинице: «РЕ».

Рабочим «нулем» называют нейтральные кабели, которые имеют синий цвет. Их обозначают как «N».

Фазовое напряжение переносит провод с маркировкой «L», который имеет серый, черный либо коричневый цвет.

Инструменты

Для проведения рабочего процесса вам потребуется индикаторная отвертка, кембрики, стремянка (или стол).

Вариант 1

Проводник 4 желтого цвета с зеленой полоской является заземлением. Другие кабели необходимо проверить.

Стоит более детально рассмотреть ситуацию, как подключить люстру с тремя проводами.

Для начала желто-зеленого цвета, остальные нужно грамотно распределить. Внутренние соединения в современных образцах уже выполнены.

С наружной стороны отдельно от каждой лампы отходят фазные кабеля. В этом случае есть объединяющий нулевой кабель.

В том случае, если светильник имеет 2 лампы, то проводники не соединяются друг с другом. Благодаря этому пользователь имеет возможность включать источники света поочередно. Возможно одновременное включение с помощью двух клавишного выключателя.

Следующий этап – непосредственно соединение. Ноль соответствует нулевому проводу. Они подводятся к определенным типам клавиш, для одновременного включения достаточно зажать сразу две клавиши.

Проведение данного этапа выполняют, отключив защитный автомат.

Вариант 2

Это такой вариант, когда присутствуют три провода в области потолка и люстры.

Одна из клавиш подключает соответственно один светильник. Другая клавиша отвечает за включение всех ламп. Чтобы добиться необходимого эффекта, необходимо придерживаться определенной схемы.

Три провода соединяются совместно с каждым проводником в потолке по отдельности. В итоге получается три провода.

Четыре лампочки

На сегодняшний день достаточно часто используют данный вариант. Причем один выполняет функциональную работу защиты. Из-за этого его называют заземляющим. Используется желтый провод для этих целей.

Способ подключения дальнейшие действия будут иметь следующий порядок.

Защитные провода изолируются отдельным путем. Все остальные соединяют следующим методом.

Пять ламп

Данная схема является аналогичной с трехрожковой люстрой.

Есть варианты, когда горят:

1, 4 или все 5 ламп;
2, 3 или все 5 ламп.

Большей популярностью пользуется схематическое выполнение 2+3. Выглядит схема следующим образом.

Стоит отметить, что перед началом рабочего процесса индикаторную отвертку проверяют. Кончиком нужно коснуться фазного проводника. На нем должна присутствовать фаза. В гнезде розетки во внутренней части инструмента должен загорится огонек.

Также важно: если в помещении не предусмотрено защитное заземление, необходима изоляция во внутренней части.

Если защита присутствует, один кончик соединяют с корпусом осветительного прибора. Второй конец нужно соединить с потолочным защитным проводником.

Финальный этап

На провод фазы устанавливают выключатель. Его размыкают, распределяют должным образом. При необходимости подключают многоклавишные устройства. Можно приобрести одно-, двух-, или трехклавишные приборы. Схематически их подключение будет отличаться. Важно рассмотреть все особенности данных вариантов.

Схема подключения одноклавишного прибора является достаточно простой для использования. С ее помощью можно зажигать и одновременным путем гасить все лампы сразу. При двух подводящих проводах, которые находятся в области потолка, она используется, основываясь на их количестве.

Финальный этап в этом варианте заключается в следующем. Проводятся монтажные работы в области стены, включение фазы. Чтобы определить нужный кабель, следует воспользоваться индикаторной отверткой. При подключении к нему вы заметите характерное свечение. В том случае, если индикатор не светится, произошло подключение к нулевому проводу.

Схема подключения двухклавишного прибора немного сложнее. В точке ввода прибор подключают таким же способом, что и вариант, представленный выше. Их соединяют определенным образом с проводами, которые идут по поверхности потолка.

Схема подключения трехклавишного прибора также усложнена. Она используется специально для управления люстрами. Благодаря этому мастер имеет возможность распределять лампы на три разных независимых группы.

Предусмотрена свободная жила, действия для подключения к ней аналогичные. На вход выключателя подводят фазу, к выходу подключают фазу на отдельные группы лампы.

При выполнении работы стоит соблюдать все правила безопасности. При укладке кабелей и проведении монтажа необходимо отключить источник электроэнергии. Провести процедуру можно с помощью индикаторной отвертки.

Мастеру стоит придерживаться определенных правил:

отключение электросети;
тщательное изучение схемы подключения.

Прогрессивные решения

Производители предлагают широкий выбор приборов. Современным решением является подключение люстр с управлением. В стену монтируется выключатель, с помощью которого устройством можно управлять дистанционно. Место его нахождения при этом не имеет значения.

Такой подход безопасен, облегчает условия использования осветительного прибора. Их отличие от привычных устройств заключается в конструкции, дополнительных элементах управления. Монтажные работы при этом ничем не отличаются от стандартных источников света.

Стоит отметить, что процедура подключения люстры предполагает определенного рода подготовку. Речь идет о выборе инструментов, изучении инструкций, особенностей выполнения работы. Начинающий мастер может справиться с данной задачей.

В том случае, если вы все же сомневаетесь в своих способностях, мастерстве, тогда лучшим выходом станет обращение к специалисту. Они выполнят работу на высшем уровне, соблюдая все правила безопасности.

Схема подключения люстры по трем проводам и двухклавишного выключателя ?

На самом деле мы уже писали на нашем сайте о том, как подключить и подвешать люстру с 3 лампами в вашей квартире (доме). (см «Как подвешать и подключить люстру») Фактически эта статья является даже не частным случаем, а еще одной более подробно попыткой описания подключения люстры с двухклавишным выключателем. Вся простота и легкость подключения, с которой возможно справиться один, вполне возможно другому будет в тягость. Дело здесь даже не в уровне интеллекта, а в том, что все люди разные и кто-то просто никогда даже не пробовал заниматься электрикой, но пришло время заняться и этим, в чем мы со своей стороны максимально постараемся помочь, чтобы сделать процесс не простым автоматизированным действием, а обдуманным и осмысленным поступком. Итак, начнем подключать наш двухклавишный выключатель к люстре…

Схема включения люстры одноклавишного выключателя

Прежде всего, необходимо понять основное, а потом из него извлечь нужное. Так поступим и мы, приведя схему для однокнопочного выключателя. Фактически здесь все максимально просто. Имеется участок сети с питанием, в состав которого входит лампочка и выключатель. Так выключатель замыкает этот участок сети, в итоге пропуская по нему ток. Вследствие этого ток протекает по участку через провода от распределительной коробки (счетчика), далее по проводу до выключателя, через него, после по проводу до лампочки, через нее, ну и в итоге по проводу до распределительной коробки, с которой все и начиналось. Здесь надо усвоить два принципа. Первый, это то, что ток появляется только в случае появления замкнутого участка сети, а второе, замкнутый участок сети обеспечивается выключателем, который и является управляющим элементом в ней.

Схема включения люстры и двухклавишного выключателя

Если вы прочитали предыдущий абзац, то у вас уже появились кое-какие представления по поводу подключения лампы и выключателя в электрическую сеть. Что из себя представляет двойной выключатель и еще одна лампа? Фактически это еще одна аналогичная схема, реализованная по тому же принципу и тем же правилам. То, что это идентичная схема хорошо видно на схеме 1 рисунка ниже. Давайте теперь подумаем, что здесь является общим, то есть что можно исключить из схемы. Исключения необходимо провести по тому же принципу, как на уроках математике в школе вы исключали общий множитель, отставляя в скобках лишь минимальное, необходимое. Так на схеме 2, на этом же рисунке можно заметить, что провода идущие до лампочек и до выключателей выполняют одну и ту же функцию. Они подводят, отводят напряжение ток. А раз их функции аналогичны и выполняются в один и тот же период времени, то их можно просто объединить, убрав один из проводников, тем самым сэкономив на лишних проводах. В итоге и получается наша схема 2. Некоторые могут сказать, что почему бы не объединить провода идущие от выключателей до лампочки, ведь у них тоже аналогичные функции. Да, функции аналогичны, но выполнение функции каждого из проводов может быть разделено по времени. То есть в одно время нам надо включить только одну лампу, в другое другую. В случае их объединения мы сможем включать только сразу две лампы, что лишает нас смысла устанавливать двойной выключатель.

Если у вас не предусмотрено 2 провода идущих от выключаптеля до люстры, то есть на люстру приходит не 3, а 2 провода. То реализовать все ее возможности можно воспользовавашись схемами из статьи «Управление люстрой по двум проводам».

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Инструкция

В первую очередь, необходимо тщательно заизолировать крюк, на который предполагается повесить люстру. Также проверьте его на прочность.
Прочитайте инструкцию по к осветительному прибору, в ней всегда указывается точная последовательность действий. Если указано то, что необходимо провести заземление, значит, оно в обязательном порядке должно быть подключено.

После того, как будут подготовлены крюк, люстра , отключите электричество во всей , для этого необходимо отключить электроэнергию автоматическим , который расположен в щитке. Обязательно перепроверьте, есть ли напряжения в сети при помощи индикаторной отвертки.

После того, как все будет готово, отыщите на вашем потолке три проводка, один из которых «нуль», а два остальных – фазные. Снимите со всех трех проводков изоляционную ленту и разведите их в разные стороны так, чтобы они не смогли замкнуть. Следует помнить о том, что два фазных проводка выводятся в выключатель, а провод «нуль», остается в монтажной коробке.

Если вы не знаете, какой провод из них «нуль», а какой фазовый, включите свет в квартире, но выключите свет в комнате. По очереди присоединяйтесь к оголенным проводкам индикаторной отверткой и следите за показателями, если он стоит на месте, значит, провод – «нуль».

По новым правилам провода проводки различаются по цвету, то есть если провод имеет черную или коричневую маркировку – фаза, если синюю – «нуль», если желтую или зеленую, то это заземление.

После этого, необходимо определить те же самые показатели и в люстре, в большинстве случаев они также имеют цветную маркировку. Если таковая отсутствует, то определить фазы и «нуль» очень просто. Для этого необходимо подключать по два проводка, которые спрятаны в декоративную коробку, к электросети. В то время, когда вы подключите проводки к сети, третий ни в коем случае нельзя трогать. Если в таком положении загорается одна половина ламп, поменяйте проводки, один из которых, не вытаскивая, оставьте в розетке. Так меняйте проводки поочередно, пока не поймете, какой провод является нулевым. Следует упомянуть о том, что какой провод постоянно остается в розетке и есть «нуль».

После того, как все определено, можно устанавливать люстру, (не забудьте снова отключить свет в квартире) подвешивая ее на крюк. Соединить провода в следующем порядке: «нуль» люстры с «нулем» на потолке и, соответственно, фазу с фазой.
Важно знать о том, что невозможно соединить провода разных металлов, так как они образуют электронную пару, которая при эксплуатации может искрить, тем самым вывести из строя электроприбор.

Перед тем, как окончательно закрепить люстру на потолке, проверьте выполненную работу. Включите электричество и люстру. Если все работает нормально, то смело приступайте к окончательной установке защитно-декоративного колпачка люстры.

Перед началом работы по подключению люстры рекомендую ознакомиться с ее устройством .

Обозначение проводов люстры

Контакты для подключения к проводам электропроводки на люстре обозначается следующими латинскими буквами:

L – фаза,
N – нулевой провод,
РЕ – заземляющий проводник желто -зеленого цвета.

Наносить маркировку на люстрах стали совсем недавно, и в люстрах, выпущенных давно, обозначений может не быть. В таком случае придется разбираться самостоятельно.

О подключение в люстре заземляющего провода

В современных люстрах с металлической арматурой устанавливается заземляющий провод желто -зеленого цвета. Обозначается заземляющий провод латинскими буквами РЕ . Если в квартире электропроводка выполнена с заземляющим проводом (он должен быть желто -зеленым , но может быть и любого цвета), то его тоже нужно подсоединить к клемме, к которой подсоединен желто -зеленый провод люстры.

В домах старой постройки квартирная электропроводка обычно выполнена без заземляющего проводника. В старых люстрах или тех, арматура у которых из пластмассы, тоже нет заземляющего проводника. В таких случаях заземляющий проводник не подсоединяется, на работоспособность люстры он не повлияет, так как выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, изображены белым цветом, и это не случайно. Не существует единого международного стандарта на цветовую маркировку проводов в электрической сети, а в люстрах — тем более. Да и в России цветовая маркировка электропроводов с 1 января 2011 года изменилась. Только заземляющий провод РЕ в спецификациях всех стран маркируется желто -зеленым цветом.

Внимание! Перед подключением люстры, для исключения поражения электрическим током, необходимо обесточить электропроводку. Для этого следует выключить соответствующий автоматический выключатель в распределительном щитке и проверить надежность отключения с помощью индикатора фазы .

Схемы подключения люстры

Несмотря на все многообразие моделей, все люстры, включая светодиодные люстры с пультом , подключаются по одной из схем, рассмотренных ниже. Для подключения достаточно провода, выходящие из потолка правильно соединить с выводами клеммы, установленной на корпусе люстры. Работа простая и по силам любому домашнему мастеру, даже без опыта работы в электрике.

Если из потолка и люстры выходит по 2 провода

Подключение одно рожковой люстры, состоящей из одной лампочки, и одноклавишного выключателя в электропроводке обычно не вызывает затруднений. Достаточно два провода, выходящие из потолка, соединить с помощью любого вида клеммной колодки с проводами, выходящими из основания люстры.

Хотя по требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, с учетом того, что люстра потребляет малый ток, можно временно подключить люстру методом скрутки с последующей изоляцией соединения.

Согласно требованиям ПУЭ, для повышения эксплуатационной безопасности фазный провод должен в электрическом патроне подсоединяться к центральному контакту, а выключатель должен размыкать фазный провод . Желательно это правило соблюдать. Но на практике об этом никто не задумывается, обычно подсоединяют выключатель и люстру как придется.

Если из потолка и многорожковой люстры выходит по 2 провода

Если люстра имеет несколько рожков, но из нее выходит только два провода, то значит, все лампочки внутри люстры соединены параллельно, и подключается такая люстра, по выше приведенной схеме.

Если из потолка выходит 2 провода, из люстры 3 и более

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно. Для нашего случая все пары проводов от патронов, вне зависимости от их количества, надо соединить параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розового цвета).

Можно обойтись без установки перемычки. Достаточно отвинтить винты у первой и третьей клемм, вынуть провод, идущий от левого патрона из первой клеммы, и вставить в третью, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2

Обычно три провода выходит из потолка в случае, если установлен двухклавишный выключатель. В первую очередь нужно разобраться с проводами, выходящими из потолка, – найти общий провод. Это легко сделать при наличии индикатора фазы .

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фазный или нулевой, возможны два варианта поведения индикатора.

При касании к двум проводам свечение есть, а к третьему нет. В этом случае провод, на котором свечения нет, – общий.
При касании к одному из проводов свечение есть, к двум другим нет. Тогда провод, на котором есть свечение, – общий.

Без индикатора фазы тоже несложно разобраться с подключением. Нужно подсоединить к люстре любые два провода из потолка и включить обе клавиши выключателя. Если свет зажигается, значит, соединение получилось с общим проводом и одним из идущих от выключателя. Можно так все и оставить. Если есть желание разобраться в проводах до конца, нужно перебором подключиться так, чтобы при включении обеих клавиш на выключателе свет не загорался. Таким образом получится найти провода, идущие от выключателя.

Остается зажать в клемме общий провод и любой другой, идущий из потолка с парой проводов люстры. Если нужно, подключить люстру, чтобы свет включался любой из двух клавиш выключателя, то ставим перемычку (на фото розового цвета) или зажимаем провода, которые на фото соединены перемычкой, в одной клемме. Перемычку можно установить и не в клеммной колодке, а в выключателе.

Если из потолка выходит 3 провода, из люстры – несколько

Если нужно, чтобы включались не все лампочки многорожковой люстры одновременно, а группами, то люстру нужно подключить по приведенной схеме. Обязательным условием является наличие двухклавишного выключателя. Подключать двух- или трехрожковую люстру нужно по методике, описанной выше. Определяется из трех выходящих из потолка общий провод. К нему подсоединяются по одному проводу из пар, идущих от каждого патрона люстры.

Оставшиеся два провода соединяются с оставшимся свободным проводникам из пар, идущих от патронов люстры. Гораздо легче будет справиться с подключением многорожковой люстры если ознакомиться с ее устройством .

Схема подключения 2-3 люстр

от одноклавишного выключателя

В помещении большой площади, или если установлен подвесной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников вмонтированных в потолок, которые требуется включать одновременно одним одноклавишным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было ним включать свет одновременно в двух, трех и более помещениях. В таком случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключена к выключателю через отдельную распределительную коробку, но можно все соединения выполнить и в одной соединительной коробке, все зависит от схемы прокладки электропроводки в помещении. Если в каждой люстре много рожков, то они соединяются параллельно, как для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры — три или несколько.

Схема подключения трех люстр

от одного трехклавишного выключателя

Если в одном или нескольких помещениях нужно включать отдельно каждую люстру от одного трехклавишного выключателя, то следует подключение люстр выполнить по приведенной ниже схеме.

Такой вариант подключения светильников часто используется при управлении светильниками, установленными в ванной комнате, туалете и кухне. В коридоре устанавливается один трехклавишный выключатель, и перед входом в помещение включается соответствующая люстра.

Подключение люстры

к блоку выключателей Viko (Вико) с розеткой

Иногда рядом с выключателем требуется установить дополнительно розетку. При такой необходимости целесообразно поменять установленный выключатель на блок, состоящий из выключателей и розетки, например Viko (Вико), изображенного на фотографии. Выключателей для люстры в блоке бывает от одной клавиши до четырех. Так что есть возможность подобрать подходящий. На фотографии — двухклавишный блок со светодиодной подсветкой и одной розеткой.

Подключать блок выключателей с розеткой к люстре нужно по приведенной ниже схеме. Как видите, схема мало чем отличается от подключения люстры к обыкновенному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме подключение проводов приведено в соответствии с требованиям ПУЭ, в реальной проводке ноль и фаза могут быть подключены наоборот. Если стоял, например, двухклавишный выключатель, а нужен одноклавишный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке к нулю или фазе, в зависимости от того, какой приходит провод на выключатель.

Наращивание или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки . Особенно популярны натяжные . Они имеют великолепный вид, практически не изнашиваются, бывают любых цветов с глянцевой и матовой поверхностью, не боятся воды. Натяжные потолки устанавливаются на расстоянии 5-10 см ниже от существующей плоскости потолка, поэтому длины проводников для подключения светильников становится недостаточно. Требуется нарастить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа потолка будет невозможно без его демонтажа. Значит, соединение должно быть выполнено максимально надежным способом. Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке могут со временем ослабнуть, и потребуется их подтянуть.

В статье сайта «Соединение перебитых в стене проводов» подробно в фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящих и для случая удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов медными рекомендую прочитать статью «Как соединять алюминиевые провода» . Для удлинения проводов для подключения люстры к подвесному потолку подойдет один из описанных в статье способов, на резьбе или неразъемное заклепкой.

Сечение провода для подключения люстры

Если в люстре установлено шесть стоваттных лампочек накаливания, рассчитанных на питающее напряжение 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медный проводник сечением 0,5 мм 2 , а стандартная квартирная электропроводка обычно выполнена проводами сечением не менее 2,5 мм 2 . Так что при подключении люстры с лампочками на напряжение 220 В о сечении провода можно не задумываться. При подключении люстры со светодиодными лампами о сечении провода тоже можно не беспокоиться.

При подключении люстры или светильников с галогенными лампочками на напряжение 12 В ток потребления становится намного больше, и сечение провода на участке проводки от понижающего трансформатора или адаптера до ламп люстры нужно рассчитать с помощью приведенного ниже онлайн-калькулятора и проверить его соответствие.

Ток потребления которых в десятки раз меньше, чем у ламп накаливания.

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

игнорировать — если провода такого цвета (или похожего) нет на потолке,
подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

На днях я производил замену старой люстры на новую пятирожковую.

Дом был панельным, поэтому я хочу обратить на это особое внимание, т.к. там есть небольшой нюанс, с которым я столкнулся в очередной раз. Но обо всем по порядку.

Для начала нужно позаботиться о личной электробезопасности. Отключаем в необходимый автоматический выключатель, на питающих проводах у люстры или однополюсного индикатора и только после этого приступаем к работе.

Вы скажете, что для выполнения такой работы достаточно отключить обе клавиши выключателя. Отвечаю, а вдруг ее какой-нибудь изначально подключил не правильно и выключателем коммутируются не фазы, а нули? Тем более, что по словам заказчика двухклавишный выключатель был неисправен. Но об этом я расскажу в конце статьи.

Откусываем провода и снимаем старую люстру. На фотографии видно, что на питающих проводах , но на проводах, идущих непосредственно в люстру, она имеется: два желтых провода — это фазы от разных клавиш выключателя, а синий провод — это ноль. Сейчас не будем запоминать маркировку, т.к. ее все равно нужно будет перепроверить.

Для установки крепежной пластины для новой люстры, нужно демонтировать декоративную заглушку и крюк. Слегка выдалбливаем ее, она выпадывает вместе с крюком-держателем (кстати он тоже пластиковый).

И вот нам открывается вот такой вид на потолке (в начале статьи я говорил про нюанс). Это уже не первый панельный дом, где я встречаюсь с подобными «технологическими» отверстиями. При установке новой люстры нужно обязательно спрятать этот ужас.

Но здесь возникает некоторая проблема. Заключается она в том, что если просверлить отверстия для крепежной пластины с краю плиты, то он (край) может отломиться (открошиться) при сверлении перфоратором. Вот мне и пришлось немного сместить установку люстры, чтобы просверлить отверстия не на краю плиты, а чуть дальше. При этом нужно учитывать, чтобы основание люстры полностью закрывало это отверстие. Если же не получается полностью его закрыть, то можно аккуратно заштукатурить.

Разбираемся с проводами, выходящими из потолка

Электропроводка в панельных домах прокладывается, либо в специальных каналах (пустотах), либо в стыках между плит. Чаще всего в потолочной плите (плите перекрытия) имеются каналы, идущие параллельно друг другу через определенное расстояние. В моем же случае провода лежат прямо на поверхности потолочной плиты. Это все зависит от серии панельного дома.

Электропроводка алюминиевая и выполнена трехжильным проводом АППВ (3х2,5).

А теперь нам нужно разобраться с проводами, выходящими с потолка, а именно, найти два фазных (L1, L2) и один нулевой (N). Сделать это можно несколькими способами. Я покажу самый простой.

Смотрите, чтобы оголенные концы проводов, не касались друг друга, для этого аккуратно разведите их в стороны.

фаза от первой клавиши выключателя (L1)
фаза от второй клавиши выключателя (L2)
ноль (N)

Включаем в квартирном или этажном щитке отключенный автоматический выключатель. Затем включаем первую клавишу выключателя и с помощью однополюсного индикатора или указателя напряжения «Контакт-55ЭМ» находим фазу (L1), которая подключена к первой клавише выключателя. О том, как пользоваться этими приборами Вы можете узнать по указанным ссылкам:

Затем отключаем первую клавишу и включаем вторую. Аналогично ищем фазу (L2), которая подключена ко второй клавише.

Не забудьте предварительно убедиться, что Ваш указатель исправен, путем проверки его на токоведущих частях, заведомо находящихся под напряжением.

Таким образом, мы нашли две фазы — L1 и L2. У нас остался третий провод — это ноль N.

Как подключить люстру через двухклавишный выключатель

Вот схема подключения люстры, состоящей из пяти ламп.

фаза L1 (оранжевого цвета)
фаза L2 (желтого цвета)
ноль N (синего цвета)

Разбираемся с проводами люстры

Первым делом нам нужно разобраться со схемой самой люстры, т.е. теми проводами, которые выходят из ее основания.

В моем примере от каждой лампочки люстры выходят наружу свои провода. Всего из основания люстры выведено 10 проводов: 5 фазных (коричневого цвета) и 5 нулевых (синего цвета). Это отчетливо видно на фотографии ниже.

Достоинство такой люстры в том, что комбинацию из лампочек можно составить по своему желанию, например, в первую группу можно подключить всего одну лампочку, а во вторую группу — остальные лампы.

Мы договорились с заказчиком, что в первую группу ламп будут входить две лампочки, а во вторую группу — остальные три.

Все соединения проводов я буду выполнять с помощью двух- и трехпроводных . Кстати, недавно в свет вышла новая 221 серия — она более удобная и компактная.

Итак, берем два коричневых провода, желательно не рядом находящихся ламп, и соединяем их между собой. Это у нас будет первая скрутка и назовем мы ее — L1. Затем берем три оставшихся коричневых провода и тоже скручиваем их между собой. Это будет вторая скрутка, которой мы присвоим обозначение — L2. Вот что должно получится.

Вставляем первую (L1) и вторую (L2) скрутки в соответствующие клеммы Ваго.

Пять синих проводов скручиваем между собой в любом порядке (2+3) и подключаем к трехпроводной клемме Ваго. Это у нас будет нулевая клемма (N).

Получилось следующее.

Осталось на клеммы Ваго подключить питающие провода в соответствии с принятой маркировкой.

Вы сейчас скажете, что Wago 222 серии предназначены для соединений только медных проводов. Я знаю, но преднамеренно использую их для соединений и алюминиевых проводов по причине того, что токоведущая шина клеммы — луженая, а не медная. Это значит, что прямого контакта алюминий-медь нет.

Ну нравятся мне клеммы этой серии.

Единственное, что в них нет пасты на основе кварца с техническим вазелином, которая защищала бы соединение от окисления, разрушая образовавшуюся оксидную пленку у алюминия. Но это не проблема, Вы можете приобрести Wago пасту «Alu-Plus» отдельно и зашприцевать прямо в клеммник.

Аккуратно укладываем провода в основании люстры (места там немного) и устанавливаем ее на кронштейн. Затягиваем декоративные гайки. Люстра установлена.

Вставляем в люстру КЛЛ лампы мощностью 25 (Вт) теплого белого цвета с цоколем Е14.

В начале статьи я говорил, что у заказчика был неисправен двухклавишный выключатель. С его слов, «при легком прикосновении к выключателю, он включал и отключал лампы по несколько раз подряд».

Снял я старый выключатель и причина его неисправности была на лицо.

У переключателя контактов обломилась защелка крепления к корпусу выключателя. На фото ниже — слева обломленная защелка, справа — целая.

Снялся переключатель в месте с накладкой, а должен сниматься отдельно.

Эта неисправность и стала следствием «хаотичной» работы двухклавишного выключателя. Переключатель не был закреплен (зафиксирован) к корпусу с правой стороны, нажатие на контакты ослабло, а порой его вообще не было. При включении правой клавиши подвижная часть контакта не была прижата к неподвижной части — пропадал и подгорал контакт.

Вместо старого выключателя я установил новый с керамическим основанием от фирмы «Powerman» (Китай).

Что то последнее время частенько сталкиваюсь с этим брендом, ну вот например, недавно , и он то же был «Powerman».

А вот теперь можно проверить работу новой люстры. Работает исправно!

P.S. Надеюсь, что после прочтения данной статьи у Вас не возникнет вопросов о том, как подключить люстру с двухклавишным выключателем. Ну а если и возникнут, то смело спрашивайте через форму комментариев или обратную связь. Спасибо за внимание.

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Схема подключения 2-х контурных люстр. Как подключить люстру: советы по установке

Ситуаций, когда необходимо подключить два светильника к одной сети электропитания с помощью всего одного выключателя, может быть много. Чаще всего используются одноклавишные и двухклавишные выключатели, реже перекрестные. Если с подключением одной лампочки, как правило, не возникает сложностей, то наличие 2-х источников света заставляет домашних мастеров задуматься об их правильном подключении к сети. Однако хотелось бы перечислить все возможные способы, исходя не только из типа выключателя, но и из типов лампочек и способа их подключения.Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы установки.

Типы ламп и выключателей

Перед тем, как приступить непосредственно к установке, необходимо четко понимать, что существует несколько видов лампочек, которые подключаются к сети как напрямую, так и через балластное или выпрямительно-понижающее оборудование. В любом случае каждый из них имеет свое рабочее напряжение и мощность, от которых соответственно зависит ток.

Типы искусственных источников света, часто используемых в быту:

Лампы накаливания и галогенные, принцип работы одинаков только в одних есть вакуум, а в других специальные галогенные пары, увеличивающие срок службы.
Люминесцентные, а также их разновидности, так называемые хозяйственные и натриевые.
питается от светодиодных систем и оснащен полупроводниковым диодом для излучения светового потока.

Часто возникает ситуация, когда необходимо, чтобы лампочки в одной из комнат включались с разных мест.На лестничных клетках для таких случаев есть проходные выключатели, которые сложно установить, поэтому в квартирах такие выключатели обычно устанавливать нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек от одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Автоматический выключатель

Основным элементом выключателя является рабочая часть, которая монтируется в подрозетнике. Представляет собой металлическую конструкцию с прикрепленным приводом.С помощью привода устройство включается и выключается. Привод представляет собой подвижный контакт, который замыкает и размыкает электрическую цепь между двумя статическими контактами.

Первый контакт называется входящим: он подключен к фазе от сети. Второй контакт (отходящий) подключается к фазному проводу, идущему от осветительного прибора. При правильном положении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных.В результате по замкнутой цепи их электрической сети ток поступает на лампочку, и она загорается.

Для обеспечения безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала. Корпуса изготовлены из пластика или фарфора.

Другими компонентами переключателя являются рамка и клавиши. Эти элементы обычно изготавливаются из пластика. Ключи закреплены на приводе рабочей части. Перемещаясь за счет нажатия, клавиша меняет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного контакта человека с контактами выключателя. Другими словами, рама действует как барьер между энергетизированными элементами и человеком. Каркас фиксируется шурупами или защелками из пластика.

Единственным отличием двухклавишного устройства от одноклавишного является наличие пары отходящих контактов. Каждый контакт подключается к фазному проводу одной из ламп.

Обычный выключатель на одну лампу

На рисунке ниже показана схема подключения лампочки к обычному выключателю света.

Выключатель установлен в фазовом разрыве. Ноль направлен на осветительную арматуру. Если поставить переключатель на ноль, контакты скоро сгорят. Причина — повышенная нагрузка при прохождении электричества по нулевому контакту.

Еще одной причиной обрыва фазного провода является необходимость быстрого отключения напряжения от потребителя в случае возникновения аварийной ситуации. Ноль не позволяет обесточить систему, а только размыкает цепь.

Внимание! Электромонтажные работы следует проводить только в обесточенной сети. При невозможности определения фазного провода по цветовой схеме токоподвод допускается проводить «прозвонку». Перед проверкой нужно убедиться в отсутствии коротких замыканий в оголенной проводке.

Две лампы на выключатель

Схема подключения двух ламп к одному выключателю аналогична правилам подключения одной лампы. Нулевой провод последовательно направляют от распределительной коробки через все источники света.Фазный провод, идущий через выключатель, подключается ко вторым контактам ламп.

Контакты должны быть соединены максимально надежно. Рекомендуется использовать клеммные колодки. Соединения выполняются винтами или блоками Wago (проводник прижимается пружиной).

Внимание! Недопустимо скручивание проводов из разных металлов (медь и алюминий). В противном случае результатом таких действий будет окислительный процесс, который приведет к ослаблению контакта и перегреву.

На приведенной ниже схеме показано подключение двух лампочек к однокнопочному выключателю.

На каждом источнике света указан предел нагрузки. Эту информацию необходимо иметь в виду при расчете суммарной мощности подключаемых осветительных приборов.

Двухкнопочный переключатель

Двухклавишные выключатели применяются в помещениях с раздельным освещением, когда необходимо подключить люстру с несколькими рожками. Такие выключатели используются в отдельных блоках (устанавливаются между дверями в ванную и туалет).

Двухкнопочный выключатель имеет более компактные размеры по сравнению с двумя однокнопочными выключателями, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Отдельное освещение

Подобная схема часто применяется в офисных зданиях, где необходимо отдельно освещать множество придомовых территорий. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель находится в фазовом промежутке.Устройства оснащены одним входным и двумя выходными контактами напряжения. Фазные провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие одной из клавиш включает только устройства, подключенные к определенной фазе. Остальные источники света не включаются.

Многорожковая люстра

Для подключения многоконтактного осветительного прибора с помощью двухклавишного выключателя требуется трехжильный проводник.Одна жила укорачивается так, чтобы вывести ее в распределительную коробку, а еще пара жил должна доходить до выключателя.

Фазный провод направлен на выключатель. Отходящие жилы закрепляются в клеммниках выключателя. Комплект осветительного прибора имеет вывод из трех проводов: нулевого и двухфазного. Ноль от распределительной коробки направляется на нулевой контакт, а отходящие провода от выключателя подключаются к фазам многодорожечной люстры.

Схема подключения люстры с пятью рожками представлена на рисунке ниже.

Это создает соединение, при котором нажатие одной клавиши включает только пару лампочек. Другая клавиша управляет тремя лампами. Если вы хотите включить все огни, вы должны нажать обе клавиши. В конечном итоге такая компоновка обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях есть выключатели с тремя клавишами. Схема их подключения немного сложнее, но в целом аналогична приведенным ранее.

Подключение от розетки

В некоторых случаях необходимо подключение дополнительного светильника с отдельным выключателем. В такой ситуации подойдет подключение от существующей розетки.

При установке однокнопочного выключателя потребуется двухжильный кабель и коммутационное устройство. Для прерывателя напряжения, установленного над розеткой, ноль и фаза берутся от нее. Фазный провод прерывается внутри выключателя, а нулевой провод остается нетронутым.Питание других осветительных приборов в схеме осуществляется так же, как и в приведенных выше схемах.

Для электромонтажных работ потребуются три жилы (ноль и две фазы). Для трехкнопочного выключателя требуется еще один фазный проводник.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или преобразователи на 12 Вольт. Последние создают задержку включения на несколько секунд, после чего плавно пропускают ток к электроприборам.

Схема позволяет беречь лампы накаливания или галогенные источники света, так как защищает их от скачков напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливается перед ним. Для этого есть две важные технологические причины:

Пониженное напряжение связано со значительной силой тока. Прерыватели не рассчитаны на этот режим работы, вследствие чего возможно перегорание контактов.
Преобразователь позволяет плавно включать лампу. Если после преобразователя поставить прерыватель, то не получится обеспечить плавный пуск, и электричество будет приходить скачками после нажатия на клавишу.

Если необходимо установить двухкнопочный переключатель, потребуется второй преобразователь. Его питание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого внимания к безопасности.Приступать к работе следует только после отключения сети. Если вы не уверены в своих силах и хотя бы базовых знаниях электротехники, лучше обратиться за помощью к квалифицированному электрику.

Перед началом работ по подключению люстры рекомендую ознакомиться с ее устройством.

Обозначение провода люстры

Контакты для подключения к проводам электропроводки на люстре обозначаются следующими латинскими буквами:

L — фаза,
N — нулевой провод,
ПЭ — заземлитель желто-зеленый цвета.

Люстры стали маркировать совсем недавно, а люстры, произведенные давно, могут не иметь маркировки. В этом случае придется разбираться самому.

О подключении провода заземления в люстре

В современных люстрах с металлической фурнитурой установлен заземляющий провод желто-зеленый цвета. Заземляющий провод обозначается латинскими буквами PE . Если электропроводка в квартире выполнена с заземляющим проводом (он должен быть желто-зеленый , но может быть любого цвета), то он также должен быть быть подключен к клемме, к которой подключен желто-зеленый люстровый провод.

В старых домах квартирная электропроводка обычно выполняется без заземлителя. Старые люстры или те, что с пластиковой фурнитурой, также не имеют заземляющего проводника. В таких случаях заземляющий проводник не подключается, на работоспособность люстры это не повлияет, так как он выполняет только защитную функцию.

На фотографиях провода, выходящие из потолка и люстры, показаны белым цветом, и это не случайно. Единого международного стандарта цветовой маркировки проводов в электрической сети, а тем более в люстрах, не существует.А в России цветовая маркировка электрических проводов изменилась с 1 января 2011 года. Только провод заземления РЕ в спецификациях всех стран маркируется желто-зеленым цветом .

Внимание! Перед подключением люстры, во избежание поражения электрическим током, необходимо обесточить проводку. Для этого отключите соответствующий автоматический выключатель в распределительном щите и проверьте надежность отключения по индикатору фаз.

Схемы подключения люстры

Несмотря на все разнообразие моделей, все люстры, в том числе и светодиодные с пультом, подключаются по одной из рассмотренных ниже схем.Для подключения достаточно проводов, выходящих из потолка, правильно подключить к выводам клеммы, установленной на корпусе люстры. Работа несложная и под силу любому домашнему мастеру, даже без опыта электромонтажных работ.

Если из потолка и люстры выходит 2 провода

Подключить однорожковую люстру, состоящую из одной лампочки, и однокнопочного выключателя в электропроводку обычно несложно. Достаточно соединить два провода, выходящие из потолка, с помощью любой клеммной колодки с проводами, выходящими из основания люстры.

Хотя согласно требованиям ПУЭ скрутка проводов электропроводки в настоящее время запрещена, но в безвыходной ситуации, учитывая, что люстра потребляет малый ток, возможно временное подключение люстры методом скрутки с последующим изоляция соединения.

Согласно требованиям ПУЭ, для повышения безопасности эксплуатации фазный провод в электропатроне должен быть подключен к центральному контакту, а выключатель должен размыкать фазный провод.Желательно соблюдать это правило. Но на практике об этом никто не задумывается, обычно подключают выключатель и люстру по необходимости.

Если из потолка выходят 2 провода и многорожковая люстра

Если люстра имеет несколько рожков, но из нее выходят только два провода, то все лампочки внутри люстры соединяются параллельно, и такая люстра подключается, согласно приведенной выше схеме.

Если из потолка выходит 2 провода, из люстры 3 и более провода

Рассмотрим более сложный вариант подключения люстры, провода в ней соединены для возможности включения каждой лампочки отдельно.Для нашего случая все пары проводов от патронов, вне зависимости от их количества, должны быть соединены параллельно. Один из вариантов — установка дополнительной перемычки из провода (на фото розовая).

Можно обойтись без установки перемычки. Достаточно открутить винты у первой и третьей клеммы, вывести из первой клеммы провод, идущий от левого патрона, и вставить его в третий, вместе с правым проводом, идущим от правого патрона.

Если из потолка выходит 3 провода, а из люстры 2 провода

Обычно из потолка выходит три провода, если установлен двухкнопочный выключатель.В первую очередь нужно разобраться с проводами, выходящими из потолка – найти общий провод. Это легко сделать с помощью фазового индикатора.

Для поиска общего провода нужно включить обе клавиши на выключателе и последовательно прикоснуться к каждому проводу щупом-индикатором. В зависимости от того, какой провод размыкает выключатель, фаза или нейтраль, возможны два варианта поведения индикатора.

При касании двух проводов свечение есть, а третьего нет. При этом провод, на котором нет накала, является общим.
При касании одного из проводов свечение есть, двух других нет. Тогда провод, на котором есть свечение, является общим.

Без указателя фаз тоже легко разобраться с подключением. Вам нужно подключить любые два провода от потолка к люстре и включить обе клавиши выключателя. Если лампочка загорится, значит, соединение было выполнено общим проводом и одним из идущих от выключателя. Можно оставить все так. Если вы хотите разобраться с проводами до конца, нужно перебором подключить так, чтобы при включении обеих клавиш на выключателе лампочка не загоралась.Таким образом, получится найти провода, идущие от выключателя.

Осталось зажать общий провод в клемме и любой другой провод, идущий от потолка парой проводов люстры. При необходимости подключите люстру так, чтобы свет включался любой из двух клавиш выключателя, затем поставьте перемычку (на фото розовая) или зажмите провода, которые на фото перемычены, в одну клемму. Перемычку можно установить не в клеммник, а в выключатель.

Если из потолка выходит 3 провода, то из люстры выходит несколько проводов.

Если необходимо, чтобы все лампы многорожковой люстры включались не одновременно, а группами, то люстру необходимо подключить по приведенной ниже схеме. Обязательным условием является наличие двухкнопочного выключателя. Подключать двух- или трехрожковую люстру нужно по описанной выше методике. Он определяется по трем общим проводам, выходящим из потолка. Подключается к одному проводу из пар, идущих от каждого держателя люстры.

Оставшиеся два провода подключаются к оставшимся свободным жилам из пар, идущих от розеток люстры. Справиться с подключением многорожковой люстры будет гораздо проще, если вы ознакомитесь с ее устройством.

Схема подключения 2-3 люстр

от однокнопочного выключателя

В большом помещении, или если установлен натяжной потолок, для хорошего освещения приходится устанавливать несколько люстр или точечных светильников, вмонтированных в потолок, которые должны включаться одновременно одним однокнопочным выключателем.

Иногда необходимо подключить выключатель таким образом, чтобы можно было включать свет одновременно в двух, трех и более комнатах. В этом случае люстры или светильники подключаются параллельно, как несколько патронов в одной люстре, по следующей схеме.

Каждая люстра на схеме подключается к выключателю через отдельную распределительную коробку, но все подключения можно сделать в одной распределительной коробке, все зависит от схемы разводки в помещении.Если рожков в каждой люстре много, то они подключаются параллельно, как и для рассмотренного выше случая подключения, когда из потолка выходит два провода, а из люстры три и более.

Схема подключения трех люстр

от одного трехкнопочного выключателя

Если в одной или нескольких комнатах необходимо включать каждую люстру отдельно от одного трехкнопочного выключателя, то люстры следует подключать по приведенной ниже схеме.

Этот вариант подключения светильников часто используется для управления светильниками, устанавливаемыми в ванных комнатах, туалетах и кухнях.В коридоре установлен один трехкнопочный выключатель, а перед входом в помещение включается соответствующая люстра.

Подключение люстры

к распределительной коробке Viko с розеткой

Иногда необходимо установить дополнительную розетку рядом с выключателем. При необходимости установленный выключатель целесообразно заменить на блок, состоящий из выключателей и розетки, например Вико, показанный на фото. В блоке имеется от одного до четырех выключателей для люстры.Так что есть возможность сделать правильный выбор. На фото двухкнопочный блок со светодиодной подсветкой и одной розеткой.

Подсоедините блок выключателей с розеткой к люстре согласно схеме ниже. Как видите, схема мало чем отличается от подключения люстры к обычному выключателю, за исключением дополнительного провода, идущего от нулевого провода к левому выводу розетки.

На схеме показано соединение проводов в соответствии с требованиями ПУЭ; в реальной проводке ноль и фаза могут быть подключены наоборот.Если, например, был двухкнопочный выключатель, а нужен однокнопочный с розеткой, то можно не прокладывать дополнительный провод, а использовать свободный, переключив его в распределительной коробке на ноль или фазу , в зависимости от того, какой провод подходит к выключателю.

Удлинение или удлинение проводов

при подключении люстры

Сейчас при ремонте квартиры стали устанавливать подвесные потолки. Особенно популярны натяжители. Они имеют прекрасный вид, практически не изнашиваются, бывают любого цвета с глянцевой и матовой поверхностью, не боятся воды.Натяжные потолки устанавливаются на расстоянии 5-10 см ниже существующей плоскости потолка, поэтому длина проводников для подключения светильников становится недостаточной. Требуется увеличить их длину.

Сложность задачи заключается в том, что добраться до места сращивания проводов для подключения люстры или других светильников после монтажа плафона без его демонтажа будет невозможно. Это означает, что соединение должно быть выполнено максимально надежным способом.Соединение проводов в труднодоступных местах с помощью клеммной колодки не является надежным видом соединения. Винты в клеммной колодке со временем могут ослабнуть, и их необходимо подтянуть.

В статье сайта «Соединение оборванных в стене проводов» подробно на фотографиях рассмотрены способы соединения алюминиевых и медных проводов между собой, как раз подходящие на случай удлинения проводов для подключения люстры или других светильников. Для надежного соединения при наращивании алюминиевых проводов с медными рекомендую прочитать статью «Как соединить алюминиевые провода».Для удлинения проводов подключения люстры к натяжному потолку подойдет один из описанных в статье способов, резьбовой или неразъемный с заклепкой.

Сечение провода для подключения люстры

Если в люстре установлены шестисотваттные лампы накаливания, рассчитанные на напряжение питания 220 В, то ток потребления не превысит 3 А. Такой ток выдержит медная жила сечением 0,5 мм 2 , а стандартная квартира разводку обычно выполняют проводами сечением не менее 2.5 мм 2. Так что при подключении люстры с лампочками на напряжение 220 В можно не думать о сечении провода. При подключении люстры со светодиодными лампами также можно не беспокоиться о сечении проводов.

При подключении люстры или светильников с галогенными лампочками 12 В потребляемый ток становится значительно больше, и сечение провода на участке проводки от понижающего трансформатора или переходника к лампам люстры необходимо рассчитывать с помощью онлайн-калькулятора ниже и проверьте его соответствие.

Потребляемый ток которых в десять раз меньше, чем у ламп накаливания.

Содержание:

Покупка новой люстры считается очень ответственным и волнующим событием. После его сборки у многих возникают проблемы, особенно если приходится подключать люстру на 5 лампочек по разным схемам. С этой задачей справится не каждый владелец квартиры, если не обладает хотя бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, такую люстру вполне можно подключить самостоятельно, либо использовать.

Подключение пятиламповой люстры к двойному выключателю

Существует несколько способов подключения люстры к двойному выключателю. В большинстве современных домов кабель к осветительному прибору проложен по внутренним каналам плит перекрытия. Нормальное подключение будет возможно, если прилагаемый кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

Поэтому изначально следует рассматривать классический вариант с 5-полюсной люстрой, трехжильным кабелем и двойным выключателем.В первую очередь следует проверить, выведен ли фазный провод на выключатель. По техническим условиям подача фаз к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

В современных конструкциях люстр все провода выведены и соединены отдельными жгутами. Фазные жилы собираются в один пучок, а нулевые – в другой. В этом случае подключение будет очень простым. Пучок нулевых проводов подключается к нулевой жиле кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим ключам.Каждый двойной выключатель снабжен одним общим контактом, к которому подключается фаза, и двумя клеммами, к которым подключаются группы ламп. Если клемм две в верхней и нижней части, то со стороны ввода фазного провода устанавливается перемычка.

Если провода светильника заранее никак не обозначены, необходимо сначала прозвонить их с помощью, а затем сгруппировать. Есть еще одна рекомендация, позволяющая значительно продлить срок службы обычных ламп накаливания.Дело в том, что перегорание таких ламп происходит именно в момент включения. Нить накала находится в холодном состоянии, поэтому ее сопротивление низкое. Во время включения возникает пусковой ток, что приводит к выходу из строя лампочки.

Этой ситуации можно избежать благодаря диоду, установленному внутри переключателя на первой клавише. Через него подается напряжение, уменьшенное вдвое. При этом нить нагревается постепенно, сопротивление увеличивается и вторым ключом напряжение подается в полном объеме.Для такой схемы подойдут диоды от любых выпрямительных устройств, которые помещаются внутрь выключателя.

Подключение люстры на 5 ламп к тройному выключателю

Продлить срок службы обычных ламп накаливания будет эффективнее с помощью трехкнопочного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего начальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухкнопочным выключателем.Однако здесь возможности более расширены. Помимо экономии ламп, этот режим позволяет выбрать одну лампу в качестве источника ночного света. Использование люстры в качестве ночника позволяет значительно сэкономить электроэнергию.

Так, двух- и трехкнопочные выключатели, используемые для управления и подключения люстры на пять лампочек, позволяют разделить светильники на несколько независимых групп.

Как соединить провода в люстре

Содержание:

У человека, не знакомого с основами электротехники, даже простая операция может вызвать серьезные затруднения.Довольно часто люди сталкиваются с необходимостью подключить люстру к двойному выключателю разными способами. В таких случаях нужно хорошо ориентироваться в большом количестве разноцветных проводов. В противном случае люстра не будет работать должным образом и не обеспечит необходимого уюта и комфорта. Однако это не такая сложная задача, если знать и соблюдать определенные правила и процедуры.

Подключение люстры к двойному выключателю на 2 лампы

С потолка из отверстия в плите перекрытия может выходить три-четыре провода.По современным меркам четвертая жила служит заземлением и окрашена в желтый цвет с идущей по ней зеленой полосой. Остальные провода проверяются с помощью индикаторной отвертки при включенном выключателе. Провод, на котором нет напряжения, считается нулевым, а все остальные фазными.

Как подключить люстру на 3 провода? Желто-зеленые провода заземления можно сразу соединить. Остальные провода следует заранее отнести к аксессуарам. В современных люстрах все внутренние соединения уже сделаны заранее.Снаружи имеются выводы фазных проводов от каждой лампочки и один общий нулевой провод. В светильнике с двумя лампами фазные проводники между собой не соединены, что позволяет включать лампы попеременно или одновременно двухкнопочным выключателем.

Далее выполняется процедура подключения. Ноль, выходящий из люстры, подключается к соответствующему нулевому проводу, выходящему из потолка. Фазы от каждой лампочки подаются на выключатель и подключаются к определенным клавишам.В каждом из них есть лампа. При необходимости их можно поменять местами. Одновременное включение обоих светильников производится нажатием сразу двух кнопок. Все соединения должны выполняться при отключенном автоматическом выключателе.

Как подключить люстру на 3 лампочки к двойному выключателю

Каждый плафон трехрожковой люстры имеет гнездо для вкручивания лампочки с двумя контактами — под. Фазные провода окрашены в разные цвета, а ноль чаще всего синий.

Люстра подключается так же, как и с двумя лампочками, только одна из клавиш включает одну лампу, а другая — сразу два рожка.Назначение клавиш при желании можно изменить. В случае одновременного включения загораются сразу все лампы.

Для достижения желаемого результата все действия следует выполнять по определенной схеме. Как обычно, нулевые провода от каждого патрона объединены по центру, а фазные разделены на две группы. Провода люстры подключаются к потолочным проводникам при отключении напряжения. Заземление осуществляется соответствующими проводами.

Схема подключения люстры с двойным выключателем на 4 лампочки

В классическом варианте рассматривается люстра с четырьмя лампочками, двухкнопочный выключатель и три провода, выходящие из отверстия в потолке. В новых домах предусмотрен и четвертый — заземляющий провод, используемый при наличии такого же проводника в люстре. Все соединения выполняются скруткой, а затем тщательно изолируются.

Соединение можно выполнить двумя способами. В первом случае схема будет иметь вид 1+3, то есть поочередно включаются одна или три лампочки.Вторая схема — 2+2, когда поочередно включаются две лампочки. Этот способ не совсем экономичен и используется для освещения больших помещений, когда одной лампы мало, а трех слишком много. Одновременное нажатие обеих клавиш позволяет включить все четыре гудка одновременно.

Для этого существуют определенные схемы подключения. Провод приходящей фазы от сети через распределительную коробку подключается к проводнику, идущему к выключателю. Далее он подключается к входному контакту, где находится постоянно.Вторая жила, подключенная к контакту кнопки, идет в распределительную коробку и подключается к проводу, подведенному к месту установки люстры. В этот момент провода сети и светильника соединяются друг с другом.

Аналогично подключается контакт другого ключа. Разница между правой и левой клавишами заключается в количестве фазных проводов от люстры, подключаемых к каждому из проводов сети. Нейтральные провода также соединяются друг с другом.Варианты подключения можно настроить так, чтобы использование светильника было максимально удобным.

Подключение люстры к двойному выключателю на 5 ламп

Схема считается более сложной из-за большого количества проводов, с которыми нужно правильно обращаться. Используемый в данном случае двухкнопочный переключатель позволяет регулировать освещение, в том числе и степень его интенсивности. Лампы работают отдельными группами одна за другой, что позволяет значительно экономить электроэнергию.

Схема подключения предполагает определенный порядок действий.В первую очередь нужно определиться с общим проводом, выходящим из люстры, который нулевой. Его необходимо пометить изолентой, чтобы в дальнейшем не перепутать с другими проводниками.

Из отверстия в потолке также выходит нулевой провод, на котором нет напряжения. Каждый проводник проверяется с помощью индикатора. Провода под напряжением будут фазами. Нулевая жила также должна быть помечена изолентой. После этого люстру можно повесить на крючок и подключить провода.

Сначала подключаются нулевые жилы, а потом фазные. При включении первой клавиши загораются две лампочки, а вторая клавиша включает остальные три лампочки. Их можно включать по одному или все вместе. Если желаемый результат не был достигнут с первого раза, необходимо снова отключить электричество и изменить порядок подключения фазных проводов.

Эта схема подключения позволяет легко управлять освещением в помещении. Многое зависит от мощности и типа используемых ламп.Размеры люстры должны соответствовать площади помещения, где ее планируется установить.

Подключение люстры к двойному выключателю на 6 ламп

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать разные режимы работы люстры. Поэтому следует сразу выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, то и новый светильник будет работать без проблем. Следует помнить, что двухкнопочный выключатель обеспечивает всего три режима работы: включение 1-й группы, включение 2-й группы и включение всех ламп одновременно. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера рассмотрим шестирожковый светильник.Одним из вариантов схемы подключения будет установка трех режимов работы: 1 группа — две лампочки, 2 группа — четыре лампочки, третий режим — включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если нет, то вам нужно сделать сборку самостоятельно. В каждом таком устройстве двенадцать проводков, из расчета по две на каждую лампочку. Их нужно изначально правильно подключить непосредственно в люстре. Шесть нейтральных проводников подключаются к одной клемме.Остальные фазные жилы подключаются группами в отдельные клеммы, например, две и четыре.

Перед тем, как выполнить подключение к проводам на потолке, следует определить и разделить нулевой и фазный проводники с помощью специальной индикаторной отвертки. Этот процесс происходит, когда переключатель включен. Ядра проверяются по одному. Проводник, в котором нет тока, считается нулевым, остальные проводники – фазными. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить последовательность их работы.Для этого каждый ключ по очереди выключается, после чего проверяется наличие тока. Если тока нет, то это правильный провод.

После того, как все проводники определены, люстра подключается к двойному выключателю. Электричество в квартире должно быть отключено во избежание поражения электрическим током. Нулевой провод потолка подключается к нулевой клемме люстры, а фазные – к соответствующим группам фазных проводов, распределенным заранее.

Справочные руководства по системе низковольтного освещения

GE, электрические схемы, часто задаваемые вопросы Lo Vo

Часто задаваемые вопросы по низковольтному оборудованию GE

Нужно ли мне одно реле для каждого переключателя?

Да, в простой установке вам потребуется одно реле и один переключатель для каждого светильника. В более сложных конфигурациях у вас может быть одно реле/прибор, управляемый более чем одним переключателем (чтобы включить прибор с любой стороны комнаты или с главной панели), или один переключатель, управляющий двумя или более реле (один переключатель может управлять двумя переключателями). свет в потолке одновременно).Например, если у вас есть выключатель в главной спальне и выключатель в гостиной, которые управляют освещением в гостиной, их можно соединить параллельно, чтобы вы могли выключить их из любого места, но им нужно только одно реле. .

Нужны ли мне реле контрольного света, если выключатель в моей комнате не загорается?

Если вы используете мастер-панель или у вас есть какой-либо выключатель с подсветкой, вам потребуется реле контрольной лампы RR9 для питания этой внутренней лампочки.

Нужен ли мне один трансформатор для каждого реле?

Нет, вы можете подключить до пяти реле к одному трансформатору, в зависимости от вашей установки. Проконсультируйтесь с вашим электриком, чтобы подтвердить, насколько это безопасно.

Нужно ли покупать трехпозиционные низковольтные выключатели?

Коммутаторы

GE можно подключить параллельно, чтобы создать трехстороннюю настройку коммутатора, например, когда вам нужен коммутатор как наверху, так и внизу лестницы или в любом конце коридора. Таким образом, пока оба переключателя подключены к одному и тому же реле, это будет работать как 3-ходовое, 4-ходовое и т. Д., настраивать.

Что вызывает отказ реле низкого напряжения?

Существует несколько ситуаций, которые могут привести к выходу из строя реле, даже нового.

Залипшие переключатели. Это, скорее всего, произойдет с выключателями или пластинами, которые окрашены, оклеены обоями или сломаны, или с выключателями, установленными в грязных местах, таких как кухни.
Установка нового переключателя типа RS2 (с черной окантовкой) в старый кронштейн лестничного типа. Новые переключатели немного больше, чем старинные кулисные/качающиеся переключатели, поэтому они будут зажимать корпус, вызывая заедание кнопок переключателя.
Установка стандартного сетевого выключателя (даже временного) там, где требуется мгновенный выключатель.
Установка нового реле без замены всех подключенных к нему выключателей. Обычно реле выходит из строя по какой-либо причине, поэтому обязательно проверьте свои переключатели, в том числе те, что на главной панели, которые могут быть подключены параллельно локальному переключателю в помещении. Если переключатель кажется залипающим или медленным, возможно, пришло время для обновления.
Шорты с перекрещивающимися проводами. Если провода погрызли грызуны или белки, вы можете столкнуться с необычным поведением системы.

У меня есть переключатели Bryant. Могу ли я заменить свои реле и переключатели деталями GE?

Да, детали GE совместимы с системами Bryant. Они основаны на одном и том же типе низковольтной проводки. Детали были изготовлены в одинаковых размерах; на переключателях часто просто был напечатан другой логотип.

Имеет ли значение, какой тип светильника или ламп я использую в своей системе?

При условии, что светильник не превышает силу тока самого реле (обычно 20 А), не имеет значения, используются ли в нем лампы накаливания, люминесцентные лампы, светодиоды, галогены и т. д., лампочки. Если в системе нет функции затемнения, потребуется модернизация до панели с модулями диммера.

Новые коммутаторы GE для замены того же размера, что и старые?

Нет, они немного крупнее. Не пытайтесь втиснуть новые выключатели в старые ремешки — это приведет к залипанию кнопок и сгоранию реле. Хорошей новостью является то, что вам больше не нужны ремни, если вы используете переключатели с переключателями нового стиля.

У меня есть переключатели, подключенные параллельно, но только переключатель на моей главной панели нуждается в контрольной лампочке. Могу ли я заменить реле на реле без пилота?

Это зависит. Если вам больше не нужны функции пилота, вы можете использовать реле RR7 и заглушить лишние провода, которые подавали питание на ваши переключатели пилота. Если вы хотите сохранить функцию пилота на переключателе на главной панели, вы должны использовать с ним реле пилота. Примечание. Вы можете подключить столько переключателей (пилотных или непилотных), подключенных параллельно к реле, сколько пожелаете, но если какой-либо из них нуждается в функциональности пилота, вам понадобится пилотное реле RR9 для питания внутренних ламп на пилоте. переключатель на главной панели.

В настоящее время у меня есть только выключатели без подсветки, но я хотел бы использовать мастер-панель. Могу ли я купить пилотные реле RR9 для замены старых реле RR7 (RR2, RR3, RR5)?

Вы можете, ТОЛЬКО ЕСЛИ у вас есть проводка в ваших стенах для 5 проводов на реле управления. Дополнительные два провода обеспечивают питание для подсветки переключателей главной панели, когда включено освещение в удаленной комнате.

GE до сих пор производит старые миникулисные переключатели?

Нет, их сняли с производства несколько десятилетий назад.Новые переключатели по-прежнему имеют ту же функциональность, но имеют две кнопки вместо качельки, где одна кнопка соответствует направлению качельки «вкл», а другая кнопка — направлению «выкл».

Как подключить новые коммутаторы GE?

коммутатора Vintage GE были припаяны к внутристенной проводке. Новые переключатели (с черной окантовкой и двумя квадратными кнопками) имеют быстросъемные разъемы; просто отрежьте старые выключатели, зачистите конец провода и вставьте его в разъем, обожмите, затем наденьте на плоский разъем на задней стороне переключателей.

Заземлена ли низковольтная система GE?

Реле заземлены, а переключатели нет.

Можно ли использовать выключатели сетевого напряжения в системе низкого напряжения?

Выключатели сетевого напряжения обеспечивают постоянный ток для реле, которые предназначены только для мгновенного срабатывания. Ток вызовет нагрев реле; компоненты расплавятся и заморозят реле в любом положении, в котором оно находилось в момент возникновения неисправности. Не рекомендуется использовать мгновенные выключатели сетевого напряжения, не предназначенные для приложений постоянного тока.

У вас есть инструкции по установке этих деталей?

Да, пожалуйста, ознакомьтесь с инструкциями по проводке низкого напряжения, которые предоставляются бесплатно при покупке — просто добавьте те, которые вам нужны, в корзину бесплатно.

Провода какого сечения следует использовать от трансформатора к реле?

Компания GE всегда рекомендовала провод калибра 18; никаких изменений ни со старыми, ни с новыми трансформаторами. Компания GE видела множество проектов, в которых вместо этого используется калибр 20 или 22, и они не сообщали о проблемах.У нас нет диаграммы, но расстояние довольно существенное для калибра 18, и увеличение калибра проволоки увеличивает возможное расстояние.

Провода какого цвета были у старых реле GE? Какой формы были основания?

RR3 — Красный, синий, черный. Полукруглая черная основа, регулярная работа.

RR4 — красный, синий, черный, плюс желтая, сине-белая полоса для сигнальных огней. Полукруглая черная основа, регулярная работа.

RR5 — Красный, синий, черный. Прямоугольное вставное основание для сборной шины.

RR6 — красный, синий, черный, плюс желтый, синий/белый в полоску. Прямоугольное вставное основание для сборной шины.

RR7 — Красный, синий, черный. Квадратное черное основание, для тяжелых условий эксплуатации.

RR8 — красный, синий, черный и желтый для пилотных контактов. Квадратное черное основание, для тяжелых условий эксплуатации.

RR9 — красный, синий, черный, плюс желтый, желтый для изолированных пилотных контактов. Квадратное черное основание, для тяжелых условий эксплуатации.

Если вы не уверены, какие провода подключать, или ваше старое реле другой марки или имеет провода другого цвета, вам нужно проверить провода.Используя омметр, найдите изолированную пару контрольной лампы (возможно, желтая/синяя полоса), а также найдите катушку ВКЛ/ВЫКЛ (60 Ом красный/синий ИЛИ черный/синий И 120 Ом красный/черный.

Как подключить реле?

Найдите два больших латунных винта сбоку основания реле. Затем найдите четыре маленьких отверстия в нижней части реле (по два отверстия на винт).

Каждый винт регулирует лезвия, доступ к которым осуществляется через два небольших отверстия в нижней части реле.

Для стандартного применения вы вставляете провод, идущий от выключателя, в отверстие 1 или 2. Провод, идущий к светильнику, проходит в отверстие 3 или 4.

Если один и тот же выключатель питает несколько комнат (например, спальню и кухню), вы будете использовать несколько реле.

Для установки с 2 реле провод от автоматического выключателя входит именно в первое отверстие реле №1.

Затем провод из второго отверстия реле №1 переходит в первое отверстие 2-го реле (см. схему).

Лампы подключаются к отверстию №3 каждого реле. Лампа комнаты 1 подключается к отверстию № 3 на реле № 1; Лампа комнаты 2 подключается к отверстию № 3 на реле № 2.

Новые переключатели GE имеют две кнопки — сколько переключателей мне нужно?

Новые переключатели GE

функционируют так же, как и старые мини-рокеры, поэтому, несмотря на то, что переключатель теперь разделен на две кнопки, он по-прежнему считается одним переключателем. Каждое направление на старых качельках — вверх/вкл или вниз/выкл соответствует одной из новых кнопок на новых переключателях.

Как прикрепить цепочку к светильнику за 7 простых шагов

Добавление натяжной цепи к осветительному прибору — это простое решение для ваших потребностей в освещении. И хорошая новость заключается в том, что это чертовски легко сделать — вам даже не нужен электрик.

Эта статья расскажет вам обо всех шагах.

Чтобы добавить цепочку к светильнику:

Отключить питание прибора

Просверлите отверстие в основании приспособления

Скрутите вместе черные провода в выключателе и приспособлении, затем закройте их

Скрутите белые провода в выключателе и приспособлении вместе, затем закройте их

Готов? Тогда давайте погрузимся.

Как добавить цепочку к светильнику

Дайте угадаю. Вы не смогли найти в магазине товаров для дома светильник с цепочкой, который вам нравится?

« Я просто добавлю свою цепочку к светильнику », — сказал ты.

Отлично! Я люблю энтузиазм! И вы, без сомнения, были очень взволнованы, выбирая светильник и подходящую цепочку. Но, возможно, вы начали немного беспокоиться после того, как открыли упаковку новой натяжной цепи.Между двумя проводами, гайкой и болтом вы можете задаться вопросом, не откусили ли вы больше, чем можете прожевать.

На самом деле (вам повезло) добавить цепочку к светильнику очень просто . Но есть несколько вещей, которые вам следует знать, прежде чем вы начнете беспорядочно сверлить отверстия и обрезать провода.

Хотели бы вы, чтобы ваш светильник на цепочке стал конкурентом для покупателей в магазине товаров для дома? Затем убедитесь, что вы следуете инструкциям, указанным ниже!

Отключите питание прибора

Прежде чем мы начнем, давайте позаботимся о том, чтобы пройти через это живыми! Обязательно отключите источник питания, который идет к осветительному прибору.Это так же просто, как отключить его в блоке предохранителей.

Просверлите отверстие в основании приспособления.

Это ваш индивидуальный светильник на цепочке. Это означает, что вы можете решить, где именно вы хотите установить коммутатор. Но мы не хотим, чтобы ваш светильник выглядел как игровой автомат. Итак, убедитесь, что вы сделали отверстие в в правильном месте с первого раза . В конце концов, если вы просверлите отверстие, пути назад уже не будет.

Выберите место для сверления не слишком близко к краю светильника.Отметьте место, которое вы хотите просверлить, карандашом. Измерьте диаметр гайки на переключателе. Выберите сверло, которое просверлит отверстие, достаточно большое, чтобы гайка на новом тяговом переключателе прошла. Затем просверлите отверстие в том месте, где вы хотите установить переключатель.

Установите переключатель.

Установите переключатель, пропустив цепь через только что просверленное отверстие. Проденьте цепь через отверстие , продев ее изнутри основания приспособления.

Завинтить гайку.

Завинтите прилагаемую гайку , чтобы зафиксировать переключатель. Если ваше приспособление пластиковое, не затягивайте слишком сильно гайку , так как пластик может треснуть.

Снимите крышку крепления.

С помощью отвертки снимите крышку на светильнике и оголите электрические провода.

Скрутите вместе черные провода выключателя и светильника, а затем закройте их.

Вот мы и подошли к самой сути.

Возьмите черный провод питания от светильника. Скрутите , прикрепите его к черному проводу на новом цепном выключателе. Закройте их вместе проволочной гайкой.

Скрутите вместе белые провода выключателя и светильника, а затем закройте их.

Возьмите белый провод от светильника. Скрутите , прикрепите его к белому проводу в новом выключателе цепи. Закройте их вместе проволочной гайкой.

Замените крышку.

С помощью отвертки привинтите крышку к светильнику.Подключите прибор.

Удачи вам в натяжении новой цепи! Снимаю перед вами шляпу!

Преимущества добавления тяговой цепи к светильнику

Добавление тяговой цепи к светильнику не только удобно, но и может сэкономить ваши деньги. Взгляните на причины, по которым добавление тяговой цепи к осветительному прибору становится все более популярным.

Удобство

Любишь читать на ночь?

Нет ничего уютнее, чем сидеть ночью в постели, потягивая горячий напиток и углубляясь в книгу.Затем ваши глаза начинают тяжелеть, и вы готовы задремать. Итак, вы… вытаскиваете свое усталое тело из теплой постели и проходите полкомнаты босыми ногами по холодному полу, чтобы выключить свет? — О нет, подождите, это было до того, как вы добавили цепочку к своему фонарю.

Видишь ли, к светильнику можно прикрепить цепочку, чтобы включать и выключать его там, где тебе удобнее. Это полезно, если у вашей кровати есть светильник, который управляется выключателем на другой стороне комнаты.Это избавит вас от необходимости менять планировку вашей комнаты так, чтобы ваша кровать находилась прямо под выключателем света.

Экономия денег

Да, верно. Добавление тяговой цепи к светильнику может даже сэкономить вам деньги !

У вас в большой комнате есть разные источники света, которые управляются одним выключателем? Чаще всего это бывает в подвалах и на чердаках.

Добавление тяговой цепи к некоторым выключателям света даст вам возможность выключать свет, который вам не нужен.Зачем платить за то, чтобы все лампочки горели, если можно платить только за ту, которую вы используете?

Эстетика

Вы недавно были в магазине товаров для дома, чтобы специально поискать светильник с цепочкой? Тогда давайте будем честными. Я уверен, что вы согласитесь со мной, когда я скажу, что варианты, вероятно, были довольно простыми, устаревшими или, осмелюсь сказать… отвратительными?

Не знаю, что сейчас с производителями. Кажется, они считают, что светильник должен быть неприглядным, чтобы быть практичным.

Таким образом, добавление тяговой цепи к вашему светильнику даст вам преимущество. Вы сможете превратить выбранный вами светильник в элегантный и удобный. Это откроет перед вами целый мир возможностей, чтобы выбрать что-то, что действительно дополнит комнату.

Другие опции Easy On/Off

Вы ищете способ более удобного включения и выключения света в вашем доме? Тогда вы будете рады узнать, что вам доступен целый ряд вариантов.Взгляните на следующий список, который предоставит вам некоторые идеи для вашей следующей модернизации освещения.

Нравится звук этих лайфхаков? Тогда вот еще немного информации об этих активаторах включения/выключения света. Узнайте, как они будут работать, чтобы сделать ваш день немного проще.

Освещение, активируемое движением

Освещение, активируемое движением, включается и выключается при обнаружении того, что кто-то входит или выходит из комнаты. Это очень удобно, так как их можно запрограммировать, чтобы они не включали свет ночью, когда другие спят.

Управление Wi-Fi

Элементы управления
Wi-Fi дадут вам возможность выключать свет в вашем доме с помощью мобильного устройства . Что хорошо в этом, так это то, что вы можете использовать его для управления освещением в любой комнате, а не только в той, в которой вы находитесь.
Клаппер
Колотушка — это круто, потому что она позволяет включать и выключать свет в комнате, хлопая в ладоши. Это означает, что больше не нужно выползать из постели, чтобы выключить свет ночью!
Заключение
Добавление цепи к вашему светильнику может показаться кропотливой и трудной работой.Но как только вы получите необходимые инструкции, вы увидите, как это просто!
Если эта статья помогла вам, поддержите нас, просмотрев еще несколько наших бесплатных руководств или подписавшись на нашу рассылку по электронной почте.
Спасибо за прочтение и хорошего дня!
Ура,
Крейг
Главная » Сделай сам » Как прикрепить цепочку к светильнику за 7 простых шагов
Страница не найдена — Agreena
Handelsplatformen Commoditrader Skifter navn til Agreena.
25 августа 2021 г. Датский
Handelsplatformen Commoditrader Skifter navn til Agreena.
Commoditrader запустил несколько цифровых ручных платформ, демократизировало и эффективно управляло med landmandens vigtigste råvare – korn. I dag er platformen veletableret i flere europæiske lande. Og flere digitale løsninger er kommet til.
Det skriver selskabet i en pressemeddelelse.
Navneskiftet til Agreena marker, and productporteføljen nu ikke kun rummer en handelsplatform for korn, men en række ag-tech-løsninger, der hjælper landmænd over hele Europa med at blive både øde øde og konomisk og klimamæssigt bæredygtige.

Fra Handel Med Korn Til Handel Med CO2
”Der er sket meget, siden vi starte virksomheden i 2016. Klima- og miljøspørgsmål er skyllet ind over landbrugsbranchen med fornyet styrke. Derfor udviklede vi Commodicarbon: Et программа, включающая в себя сертификат CO2 на землю, который имеет сертификат на соответствие климатическим нормам и стандартам. Gennem programt kan landmanden vælge at få medfinansieret og accelereret den grønne omstilling af sin bedrift, fortæller administrerende direktør Simon Haldrup.

Bredere Fokus På Bæredygtige Ag-tech-løsninger Kalder På Nyt Navn
”Vi oplevede hardigt en stor interesse for vores nye forretningsområder, herunder Commodicarbon. Men vi oplevede også, at nogle blev forvirrede over, at vores firmanavn var det samme som navnet på et af vores produkter. Og med de mange løsninger, vi forventer at udvikle i fremtiden, kunne vi se, at forvirringen nok kun ville blive større, hvis vi Skulle til at føje endnu flere produktnavne til Commodi-familien.Derfor havde vi brug for at finde et nyt navn, der bere kunne afspejle vores focus på at udvikle Innovation ag-tech-løsninger, der hjælper landmænd med at drive en økonomisk og klimamæssigt bæredygtig forretning», lyder det fra Simon Haldrup, der forretning», lyder det fra Simon Haldrup, der forretning
”Valget faldt på navnet Agreena, fordi den første stavelse peger i retning af landbrug, samtidig med at green afspejler vores focus på at accelerere landbrugets grønne omstilling. Og så kunne vi godt lide, at Agreena på engelsk ligger ret tæt op ad Arena.Vi ser nemlig først og fremmest os selv som en enabler (en der muligør det. red), der bygger den platform – eller arena – hvor landmanden kan få succes», fortæller Simon Haldrup.
Детский номер для собак и собак IKKE et Farvel til nogle af de eksisterende Услуги:
”Vi har hverken fejet vores produkter til siden eller lagt dem bag os – vi bygger slet og retпечь. Все услуги Fortsætter fuldstændig сом Hidtil. Nu sker det bare under et navn, der bedre indkapsler vores vision, og hvor vi er på vej hen som virksomhed”, udtaler Simon Haldrup.

Læs artiklen her.
by Oliver Franklin
Вот как можно использовать двухполюсный выключатель в качестве однополюсного
Вот как можно использовать двухполюсный выключатель в качестве однополюсного
Переключатель — это устройство, используемое для управления потоком тока в электрической системе. Простой переключатель электрически соединяет две клеммы, когда проводник, подключенный к одной клемме, соприкасается с другой клеммой.Выключатели бывают двух типов: однополюсные и двухполюсные.
Двухполюсный выключатель света
, также известный как четырехпозиционный выключатель, представляет собой два однополюсных выключателя, соединенных вместе. Два отдельных контура управляются одним переключателем. Обычно это используется для управления цепью из нескольких мест в серии из трех переключателей на одной цепи. Двухполюсный переключатель можно использовать для управления освещением и вентилятором или двумя светильниками в отдельных цепях. Двухполюсный выключатель легко подключить для работы в качестве однополюсного выключателя, потому что вместо обоих используется только одна сторона.
Однополюсный переключатель называется однополюсным однопозиционным переключателем. Это переключатель, обеспечивающий безопасное соединение или разъединение двух терминалов. Он обычно используется в приложениях включения / выключения, таких как выключатели для света.
Двухполюсный переключатель называется двухполюсным однопозиционным переключателем. Это просто комбинация двух переключателей SPST, которые одновременно управляются одним механизмом.
Вот как можно использовать двухполюсный выключатель как однополюсный:
Либо вы можете сделать это самостоятельно, либо воспользоваться помощью специалиста.
Начните с отключения питания области, над которой вы работаете. Проверьте переключатель с помощью тестера напряжения, чтобы убедиться в отсутствии напряжения.
Вытащите провода из распределительной коробки, где будет установлен выключатель света.
Удалите покрытие с черных проводов достаточно далеко, чтобы образовалась петля для обхода винтов со стороны переключателя.
Чтобы скрутить их вместе, снимите покрытие с белого провода. У вас должно быть два черных провода, два белых провода и два оголенных провода.
Соедините оголенные провода и провода заземления, скрутив их вместе. Скрутите один над другим примерно в 6 дюймах от одного конца. Одиночный провод должен быть продет через заземляющий разъем и плотно прикручен, достигнув скрученного участка.
Скрутите вместе концы двух белых проводов и закрутите гайку до конца. Убедитесь, что не видно оголенного провода, если он есть, отрежьте конец провода.
Сложите белые провода на высоте электрической коробки и вставьте их в заднюю часть коробки.Если все сделано правильно, они должны легко упираться в заднюю часть коробки и занимать небольшую комнату.
Присоедините единственный выступающий оголенный (заземляющий) провод к зеленому винту в нижней части выключателя освещения. Вам нужно будет слегка скрутить проволоку острогубцами, убедившись, что проволока обвивается вокруг винта по часовой стрелке.
Ослабьте винты выключателя света с одной стороны. Убедитесь, что вы не используете только верхние или нижние винты. Используйте один винт в положении «Вкл.» и один винт в положении «Выкл.» на одной стороне.
Используйте ту же технику обмотки по часовой стрелке, что и провод заземления, чтобы прикрепить черные кабели к двум винтам. Какой черный провод идет сверху или снизу значения не имеет.
Вставьте все кабели в коробку и сложите по ходу движения. Это гарантирует, что переключатель правильно сидит на коробке и не оказывает большого давления на провода.
С помощью винтов прикрепите выключатель к коробке и наденьте крышку. Восстановите питание и убедитесь, что ваш коммутатор работает.
Всегда проверяйте питание самостоятельно перед началом процесса.Если у вас нет вольтметра, вы можете переключить все питание в дом, чтобы убедиться. Также, используя металлическую коробку, обмотайте изолентой винты выключателя; это поможет защититься от коротких замыканий и дуг.
часто задаваемых вопросов | Омоложение
Дверная фурнитура
Как правильно выбрать дверной карман?
Мы предлагаем 4 вида комплектов фурнитуры для карманных дверей, подходящих для большинства установок с одинарными и двойными карманными дверями:
Двойные комплекты секретности используются для пар карманных дверей, которые сходятся в середине дверной рамы и должны запираться вместе.Эти наборы имеют поворотную ручку внутри и замочную скважину снаружи для доступа.
Комплекты прохода с одной замочной скважиной представляют собой незапирающиеся комплекты для дверей с одним карманом. Замочная скважина на внешней пластине выглядит как старый карманный дверной гарнитур и не работает.
Наборы
с одним проходом идентичны вышеуказанному набору, но без замочной скважины «просто для красоты».
Single Privacy Sets предназначены для запираемых дверей с одним карманом. Эти наборы имеют поворотную ручку внутри и замочную скважину снаружи для доступа и поставляются с защелкой.
Подойдет ли ваша дверная фурнитура к новым дверям моего дома?
Хотя наши комплекты межкомнатных дверей рассчитаны на 2 1/8 дюйма. отверстия, обычно предварительно просверленные в новых дверях, могут быть другие факторы, которые требуют дальнейшего обсуждения.
Мы также рекомендуем вашему плотнику иметь в наличии наши комплекты наружных дверей перед подготовкой двери к установке.
Если у вас есть вопросы или сомнения, пожалуйста, расскажите нам больше о вашей ситуации перед заказом.Напишите в службу поддержки клиентов или позвоните по телефону 888-401-1900.
Заменит ли ваша новая дверная фурнитура мою старую дверную фурнитуру?
Для межкомнатных дверей наши дверные ручки и накладки совместимы с большинством старых врезных замков. Однако наружные двери, скорее всего, потребуют дооснащения опытным плотником.
Как правило, сменная дверная фурнитура не обязательно подходит или закрывает все отверстия, просверленные для предыдущей дверной фурнитуры — не было и не существует какой-либо универсально используемой конфигурации, особенно на старых дверях.Мы предлагаем использовать ваши старые врезные замки, трубчатые защелки и ответные планки, пока вы не получите наши новые вещи.
Размеры, которые могут помочь вам проверить совместимость новой/старой фурнитуры на межкомнатных дверях:
Расстояние между замочной скважиной и ручкой составляет 2-1/4 дюйма от центра к центру; 9/32 дюйма. установка шпинделя «на ромбе» для правильной ориентации ручки (особенно полезно для овальных ручек).
Стандартные шпиндели 5/16 дюймов. толстый. Для дверей размером более 1-3/8 дюйма, вероятно, потребуются более длинные шпиндели.толстый. Свяжитесь со службой поддержки для более длинных шпинделей.
У меня двери толще среднего; Подойдут ли ваши межкомнатные двери?
Если ваши двери толще 1-3/8 дюйма, вам, вероятно, понадобится шпиндель 1/4 дюйма. или 1/2 дюйма. длиннее, чем 3-1/2in. дюймовый шпиндель, поставляемый с нашими комплектами межкомнатных дверей. Пожалуйста, напишите или позвоните в службу поддержки клиентов по телефону 888-401-1900 для получения помощи.
Какой набор межкомнатных дверей следует использовать? Ваши проекты не выглядят знакомыми.
Wentworth (первоначально называвшийся Cleo, когда он был впервые изготовлен Расселом и Эрвином) прост и элегантен, привлекателен для всех и будет дополнять большинство интерьеров и другого оборудования, не конфликтуя.
Если вам нужна дверная фурнитура с еще меньшим количеством деталей, Benson, Putman и Adams — хороший выбор.
Могу ли я использовать ваши наборы межкомнатных дверей на дверях-ширмах?
Легче использовать один из наших комплектов фурнитуры для экранных дверей, но да, некоторые двери-ширмы с деревянным каркасом подходят для наших комплектов для межкомнатных дверей, при условии, что дверь достаточно толстая и прочная, чтобы принять большие защелки, и что вам удобно дооснащение.
Это может быть работой для вашего подрядчика, если вы еще не устанавливали дверную фурнитуру или если вы заменяете существующую дверную фурнитуру нашей.
Для уверенных в себе людей:
Во-первых, убедитесь, что кожух двери-сетки достаточно широк, чтобы вместить заднюю пластину комплекта межкомнатных дверей, который вы хотите.
После того, как вы установили дверь, вам нужно будет отрезать шпиндель, так как сетчатые двери значительно тоньше, чем большинство межкомнатных дверей. Убедитесь, что вы не повредили резьбу шпинделя; дверные ручки навинчиваются на резьбу для надежного крепления.
И, наконец, вам, вероятно, потребуется приобрести отдельную защелку для сетчатой двери, которая намного меньше, чем защелка для внутренней двери.Кроме того, знайте, что дверные защелки для деревянных дверей обычно не имеют большого разнообразия отделки. В настоящее время мы не продаем дверные защелки через Интернет, но многие хозяйственные магазины продают их или могут заказать для вас.
В моих старых дверных петлях отсутствуют шариковые наконечники. Могу ли я купить сменные шаровые наконечники у вас?
К сожалению, шаровые наконечники на наших дверных петлях не подходят к другим дверным петлям. Мы не продаем шаровые наконечники отдельно.
Шаровые наконечники ввинчиваются в нижнюю часть дверной петли и прочно фиксируются клеем марки Loctite.В верхней части дверной петли они фиксируются на штифте.
Что такое вставки с отверстием?
Вставка с отверстием необходима для заполнения широких 2-1/8 дюймов. отверстие в большинстве предварительно просверленных новых деревянных дверей и в некоторых старых деревянных дверях, которые были переоборудованы для нового оборудования.
Деревянные двери с 2-1/8in. Отверстия диаметром, просверленные в них, требуют дополнительной вставки для внутренних дверей «Розетка» (то есть с меньшими круглыми задними панелями).
Замена дверной фурнитуры на существующих внутренних деревянных дверях?
Перед заказом снимите дверную фурнитуру и измерьте диаметр отверстий, просверленных в каждой двери.Дырка 2дюйма. или меньше не требует дополнительной вставки с отверстием.
Заказываете дверную фурнитуру для новых межкомнатных деревянных дверей?
Большинство дверей, купленных «со стойки» или заказанных по индивидуальному заказу, обычно имеют предварительно просверленные отверстия диаметром 2-1/8 дюйма. отверстие, и потребуется дополнительная вставка для отверстия.
Подготовка двери — скучная тема
Установка дверного комплекта включает в себя сверление отверстий в вашей двери — отверстия, которые будут различаться в зависимости от типа вашего дверного комплекта.
Большинство дверных блоков в домах до 1930-х годов были с врезным замком.Эти характерные коробчатые замки устанавливались в большое отверстие или врезку на краю двери. Врезные замки допускали запирание ключом или поворотной ручкой, в них использовались независимые пластины и ручки, соединенные через дверь со стальным шпинделем.
Сегодня в большинстве дверных фурнитур используется цилиндрическая защелка, предназначенная для установки в 2-1/8in. отверстие, или скважина. Цилиндрические защелки состоят из пластин и ручек как единое целое, и их нельзя смешивать со старыми дверными наборами с ручкой и шпинделем.
Цилиндрическая защелка была представлена в 1924 году компанией Schlage и к концу 1940-х годов в значительной степени вытеснила традиционные врезные замки в качестве стандарта дверной фурнитуры. Поскольку они и по сей день остаются отраслевым стандартом, многие новые двери поставляются с предварительно просверленными отверстиями для установки цилиндрических защелок.
Наши дверные гарнитуры шагают в прошлое и шагают в настоящее. Наша дверная обшивка имеет шпиндельный тип, как и старая фурнитура, и будет работать с новыми или существующими врезными замками, а также с простыми в установке трубчатыми защелками.Трубчатые защелки крепятся в простом отверстии, просверленном в краю двери. Наши наборы также предназначены для того, чтобы скрыть или приспособить стандартное отверстие 2-1/8 дюйма, хотя предпочтительнее устанавливать их на дверях без отверстий.
А для истинных энтузиастов старого дома мы предлагаем уникальную запатентованную систему конфиденциальности. В этой системе используются двойные трубчатые защелки с одной соединительной планкой. После установки наша система конфиденциальности выглядит и работает так же, как старые врезные замки с поворотной ручкой.
Что такое комплекты дверной фурнитуры?
Комплект проходной двери представляет собой межкомнатную дверную фурнитуру с защелкой, без замка.
При заказе комплектов межкомнатных дверей выберите дополнительную трубчатую защелку для функции прохода.
Что такое секретные болты?
Используемые в нашем наборе для приватности, засовы для приватности представляют собой замки, которые активируются поворотом большого пальца.
Болты
Privacy Bolts обычно используются на внутренней стороне дверей ванной комнаты. Выберите дополнительный засов при заказе наших наборов межкомнатных дверей.
Что такое системы конфиденциальности дверной фурнитуры?
Системы конфиденциальности
запираются с одной стороны поворотной ручкой и часто используются на дверях ванных комнат.
Этот инновационный и эксклюзивный дизайн выглядит как врезной замок при установке и монтируется в 1 дюйм. стандартные отверстия (через край двери). В комплект входят 1 трубчатая защелка (сверху), 1 запорный болт (снизу) и 2 дверные запорные планки.
Закажите набор для обеспечения конфиденциальности отдельно для имеющейся у вас фурнитуры или выберите параметр «Набор для обеспечения конфиденциальности» при заказе наших комплектов для межкомнатных дверей. Для аварийного доступа снаружи двери при заказе выберите вариант с замочной скважиной для одной задней панели.
Что такое наборы фиктивных дверей?
Когда дверные ручки, рычаги и задние пластины носят исключительно декоративный характер и не поворачиваются и не приводят в действие защелки, у вас есть фиктивный набор, который иногда используется на дверях шкафов.
Если вам нужна эта опция, выберите наши фиктивные шпиндели при заказе комплектов межкомнатных дверей. Пустые шпиндели закрыты задней панелью и остаются скрытыми после установки дверной фурнитуры.
Двери с фиктивными шпинделями также могут нуждаться в шаровой защелке, чтобы оставаться закрытыми.
Что такое трубчатые защелки?
Когда вы поворачиваете дверную ручку или рычаг, чтобы открыть дверь, вы поворачиваете пружинную защелку.
Наши трубчатые защелки имеют старомодный трубчатый корпус, который устанавливается в отверстие, просверленное в кромке двери.Это стандартные 2,375 дюйма. (2-3/8in.) Backset, и может быть заказан с нашими наборами межкомнатных дверей.
Что такое ловля мяча?
Шариковые защелки
используются для дверей, которые открываются путем вытягивания или толкания. Когда дверь закрыта, натяжение пружины вдавливает латунный шарик в латунную пластину с насечками в дверном косяке.
Шаровые защелки
обычно используются с пустыми шпинделями на дверях шкафов и подсобных помещений, которые не имеют трубчатых защелок.
Что такое дверная фурнитура?
Backset — это расстояние от края двери до центра отверстия для дверных ручек.
Все варианты замков и защелок для наших комплектов межкомнатных дверей имеют стандартный размер 2-3/8 дюймов. бэксет.
Врезные замки для наших комплектов наружных дверей бывают размером 2-1/2 дюйма. или 2-3/4 дюйма. задние сиденья.
Совет. Перед заменой существующего замка или защелки на новый проверьте, совпадают ли размеры заднего расстояния. Если они отличаются, вам нужно будет переоборудовать дверь для нового оборудования. Это может быть трудной задачей, и ее лучше доверить опытному подрядчику.
Что такое врезные замки и защелки?
Врезные замки представляют собой запорные защелки, для установки которых требуется прямоугольное отверстие в кромке двери.
Защелки врезные имеют ту же форму, но только функцию защелки. Они не запираются. В старых домах на некоторые межкомнатные двери устанавливаются только врезные защелки.
Распространенный в домах до 1940 года, и иногда трудно найти новый, этот тип замка известен под многими другими названиями. Мы поставляем полный врезной замок с запирающим цилиндром в каждом наборе наружных дверей.
Совет: Врезные замки долговечны, тяжелы и, если у вас есть старые, их стоит сохранить. Общие проблемы, такие как слабое натяжение защелки, обычно возникают из-за изношенных штифтов или пружин. Их может (и должен) заменить опытный слесарь, знакомый с врезными замками.
Что такое пустые шпиндели?
Штифты-пустышки используются для установки дверной ручки или рычага, который не приводит в действие защелку — например, такую функцию иногда можно увидеть на дверях шкафа.
Для дверей с этой функцией может потребоваться шаровая защелка, чтобы они оставались закрытыми.
Что нужно знать о кодах дверной фурнитуры?
ADA требует рычагов вместо дверных ручек, а для некоторых коммерческих дверей требуются доводчики или специальные дверные петли, которые мы не продаем. Общественные и коммерческие помещения часто должны соответствовать подробным требованиям.
Лучше всего свериться с местными нормами или обратиться к подрядчику, но чаще всего наша дверная фурнитура подходит для большинства применений.
Что такое строительное оборудование?
«Оборудование для строителей» — это традиционный термин, используемый в старых каталогах оборудования для описания наших различных коллекций оборудования.
Вместо того, чтобы искать «Строительные скобяные изделия» на сайте, просто найдите категорию продукта, который вам нужен (дверные петли, дверные защелки/запорные пластины, крепежные элементы для оконных створок, замки для створки и т. д.
Что такое дверные ответные планки?
Запорные планки или дверные защелки представляют собой защитную металлическую пластину, устанавливаемую в дверной косяк, которая принимает защелку или «язычок» замка, когда дверь закрыта.
Защелка защелки обычно имеет Т-образную форму с одним отверстием, а защелка врезного замка, как и наша подборка латунных дверных защелок, обычно имеет удлиненную форму с двумя отверстиями (для защелки и ригеля).
Любой набор межкомнатных дверей, заказанный с вариантами прохода или для уединения, поставляется с соответствующими запорными планками. Все комплекты наружных дверей, независимо от заказанных опций, поставляются с соответствующей ответной планкой.
Что такое шпиндели?
Веретено — это металлический стержень, на котором крепятся дверные ручки и рычаги.
Обычные шпиндели (в отличие от фиктивных шпинделей) проходят через дверь и фиксируются на дверной ручке с другой стороны. После установки задних панелей и дверных ручек шпиндели полностью скрыты.
Старинная дверная фурнитура была изготовлена с использованием множества разновидностей шпинделей: резьбовых, простых и разъемных, и это лишь некоторые из них. Наши 9/32 дюйма. все квадратные стальные шпиндели имеют резьбу 20 витков на дюйм (количество резьбы на дюйм) — наиболее распространенный размер и стандартная резьба для большинства новых дверных ручек, предназначенных для шпинделей с резьбой.
За исключением комплекта фиктивной двери, все комплекты межкомнатных дверей поставляются со шпинделями.
Аптечки
Что такое «сертифицированная» массивная древесина?
Древесина, сертифицированная Лесным попечительским советом, доступна во всем мире и получает широкое признание, поскольку архитекторы, дизайнеры, строители/ремонтники домов, плотники и производители предпочитают защищать ресурсы, определяя и используя сертифицированные лесные товары.
Товарный знак Лесного попечительского совета (FSC) указывает на то, что древесина, используемая для изготовления продукта, поступает из леса, который хорошо управляется в соответствии со строгими экологическими, социальными и экономическими стандартами. Исходный лес прошел независимую проверку и оценку в соответствии с принципами и критериями управления лесами, согласованными и одобренными Лесным попечительским советом. FSC — это международная некоммерческая ассоциация, членами которой являются экологические и социальные группы, а также прогрессивные лесозаготовительные и розничные компании, работающие в партнерстве над улучшением управления лесным хозяйством во всем мире.
Древесина для наших аптечек поступает из этих «естественных рабочих лесов»; как только дерево срублено, оно не пересаживается ни человеком, ни машиной. Лесная подстилка естественным образом засеивается оставшимися деревьями, обеспечивая разнообразие видов и процесс, который лучше для нашей воды, дикой природы и нас, людей.
Что такое деталь ogee?
Ogee представляет собой изогнутый S-образный профиль, встречающийся в различных формах отделки столярных изделий. На дверцах нашей аптечки профиль ogee врезан во внутреннюю кромку дверцы, где он граничит с зеркалом.В этом случае детали ogee функционируют как визуальный переход между зеркалом и деревом.
Что такое каркасно-рельсовая конструкция?
Поручни и поручни в большей или меньшей степени определяют внешний вид дверей наших аптечек и то, как они собираются. Каждая верхняя и нижняя доски упираются в соседние боковые доски, создавая солидный традиционный вид.
В качестве наглядного пособия, если вы живете в старом доме с внутренними дверями с деревянными панелями, посмотрите на углы и наличники, чтобы увидеть примеры того, как выглядит конструкция из перекладин и перил.Он довольно прочный.
Что такое полностью врезные шарнирные петли?
Врезной означает, что дверца шкафа и рама утоплены в месте крепления петель; петли подходят заподлицо с деревянными деталями. Когда дверь закрыта, все, что видно из петли, — это ее сустав.
Шариковые наконечники
— это деталь, обычная для старых шкафов и дверных петель. Наши продевают в верх и низ костяшки.
Изготавливает ли Rejuvenation на заказ аптечки других размеров?
Мы не можем изготовить для вас аптечки нестандартных размеров.Мы измерили много старых, утилизированных шкафов и остановились на том, что видели чаще всего. Мы сотрудничаем с местным мастером и стремимся поддерживать разумные цены и сроки выполнения заказов. Вы можете обратиться к краснодеревщику, если вас интересуют варианты типичных размеров.
Могу ли я купить детали шкафа и чертежи в Rejuvenation или связаться с мастером, с которым вы работаете?
Вы можете приобрести фурнитуру отдельно, но мы не можем продавать другие детали шкафа или чертежи или указывать имя краснодеревщика.
Почему аптечки загрунтованы?
Наши аптечки в основном изготовлены из древесины тополя, которая не пропускает пятна. Мы предварительно загрунтовали их, чтобы они были готовы к вашему цвету краски.
Как правило, тополь выглядит пятнистым и неровным, если его попытаться окрасить. Не рекомендуется.
Как устроены аптечки Rejuvenation и чем они отличаются от других?
Традиционные аптечки
Rejuvenation не имеют себе равных по качеству материалов, мастерству изготовления и исторической точности.
Они тщательно детализированы и изготовлены вручную из натурального дерева — загрунтованного, окрашенного тополя, абсолютно без МДФ или ДСП. Все молдинги, отделка и кожухи изготовлены из массива дерева, а задняя часть, упирающаяся в стену (на врезных моделях) или упирающаяся в стену (на моделях с поверхностным монтажом), выполнена из цельной фанеры.
С каждой моделью мы включаем 1-1/4in. фацетированное зеркало, две стеклянные полки и полностью врезные латунные шаровые шарниры с отделкой на ваш выбор.Дополнительные варианты ручек шкафа, ручек, защелок и защелок — в том числе в выбранной вами отделке — можно заказать отдельно.
Могу ли я установить аптечку самостоятельно?
Мы стараемся быть как можно более точными с нашими инструкциями, но связанные с этим трудности связаны с вашим опытом и комфортом в проектах установки.
Шкафы для поверхностного монтажа будет проще установить, чем шкафы для врезного монтажа, которые должны быть утоплены в отверстие в стене вашей ванной комнаты.Если ваша стена разобрана до шпилек, вставить крепление, безусловно, проще, чем вырывать стену для модернизации. Если вам нужно переоборудовать или вы просто чувствуете себя перегруженным проектом, мы рекомендуем вызвать профессионального плотника.
Совет: Все винты следует затягивать вручную.
Чем врезные аптечки отличаются от аптечек для поверхностного монтажа?
Большинство старинных аптечек были вмонтированы в стену или встроены в них. Если стена вашей ванной комнаты зачищена до шпилек или если вы планируете вырезать отверстие в стене для модернизации шкафа, выберите встроенное крепление.Однако помните, что установка нового шкафа в существующую стену требует опытных столярных навыков.
Аптечки, которые подвешиваются непосредственно на стену, монтируются на поверхность. Никакого углубления «коробки» не требуется.
Наши аптечки доступны в варианте поверхностного монтажа.
Аптечные шкафы для поверхностного монтажа имеют простой коробчатый корпус и выдвигаются на 5–6 дюймов. Имейте это в виду, выбирая настенные кронштейны для над или рядом с одним, и читайте о нашем варианте глубокого проецирования.
Что делать, если у меня есть угловая раковина и я хочу установить тумбу над ней вровень со стеной?
Если у вас есть традиционная угловая раковина, в которой стороны раковины крепятся к стене под углом 90 градусов, мы не рекомендуем использовать наши аптечки, главным образом потому, что из-за выступа вы, скорее всего, будете биться головой каждый раз, когда пользуетесь раковиной. Подвесное зеркало и несколько полок рядом были бы лучше, если бы это была ваша ситуация.
Каковы размеры коробок для встроенных аптечек?
Все наши встраиваемые аптечки имеют утопленную коробку размером 18.75 дюймов Ш х 23,75 дюйма. В x 3,75 дюйма. D и приблизительные размеры 19,25 дюйма. Ш х 24,25 дюйма. В х 4 дюйма. Д.
Предлагает ли Rejuvenation шкафы других стилей?
Мы не исключаем, что когда-нибудь создадим другие стили аптечки, но то, что мы сейчас предлагаем, получило хороший отклик. Мы пока придерживаемся этих стилей; однако, если ваш дизайн, по вашему мнению, мы должны рассмотреть, сообщите нам об этом.
Подробнее об отделке освещения и фурнитуры
Какая отделка подходит для моего дома?
Большинство антикварных осветительных приборов и фурнитуры, независимо от эпохи, изготавливались с возможностью выбора отделки, как и наши эксклюзивные продукты сегодня.«Правильная» отделка соответствует вашему декору и вкусу, а также местонахождению продукта.
Посмотрите, какие отделки подходят для освещения, а какие для фурнитуры, или ознакомьтесь с советами по выбору.
Взгляните на винтажную фурнитуру в вашем доме. Старинная дверная фурнитура, переключатели и накладки подскажут, какие оригинальные отделки или патины можно подобрать.
Полированный и матовый никель
использовались практически во всех кухнях и ванных комнатах до середины 1930-х годов, когда стал популярным полированный хром.
Полированная латунь была фаворитом викторианской эпохи. Это соответствовало привередливости того времени, когда средний класс определялся как «домохозяйства с 1-2 слугами», которые, помимо прочего, полировали медь. Если привередливость и прислуга не характеризуют вашу семью, знайте, что лакированная полированная латунь не нуждается в дополнительной полировке.
Матовая латунь, эталон эпохи ремесленников, Старая латунь, Полированная античная латунь и Протертая маслом бронза напоминают естественную патину, которую со временем приобретает нелакированная латунь, как и античная медь для старых светильников из латуни с медным покрытием.
Позолоченная бронза
, отдельно или в сочетании с полированным никелем, была популярной отделкой освещения середины века, как видно из нашей коллекции Mid-Century Modern.
Из-за своей долговечности никель, хром и окрашенные покрытия, такие как черная эмаль, остаются традиционными покрытиями для наружного освещения.
В чем разница между полированным никелем и полированным хромом?
Существует три основных отличия: подлинность, цветовой тон и характеристики старения.
Полированный никель
был стандартной отделкой кухонь и ванных комнат с 1900 по 1930 год, а полированный хром не был широко доступен до конца 1920-х годов. Никель имеет теплый янтарный оттенок, а хром имеет более холодный синий оттенок. Оба покрытия представляют собой прочное поверхностное покрытие и хорошо стареют. Никель, однако, может со временем немного потускнеть, в то время как хром, как правило, не имеет потускнения.
Кнопочные переключатели
Как работают кнопочные диммерные выключатели?
В наших диммерах верхняя кнопка действует как включатель/выключатель, а нижняя кнопка вращается для регулировки уровня освещенности.
Примечание. Диммерные выключатели предназначены только для ламп накаливания и не предназначены для использования с люминесцентными лампами или потолочными вентиляторами. Кроме того, два диммерных выключателя не могут быть установлены рядом в двухпостовой электрической коробке.
Можно ли использовать два диммера для управления одним светом?
Нет. В трехходовой цепи следует использовать только один диммер.
Насколько подлинны кнопочные выключатели?
Кнопочные настенные выключатели
были широко доступны на рубеже веков, а тумблер появился чуть позже.
Другие стили на заре электричества включали различные настенные выключатели для поверхностного монтажа на круглых, деревянных или белых фарфоровых основаниях. Люди использовали тяговые цепи, поворотные ключи, поворотные ручки, круглые рычаги и другие типы переключателей — все это теперь недоступно.
Кнопочные выключатели настолько аутентичны, насколько это возможно. Кнопочные диммеры не были оригинальными, хотя реостаты для поверхностного монтажа не были редкостью.
Что такое трехпозиционный переключатель?
Пара трехпозиционных выключателей позволяет управлять одним светильником из двух мест, например, вверху и внизу лестницы.
Они должны устанавливаться парами и требуют соответствующей проводки. Трехпозиционный диммер может заменить один переключатель в трехпозиционной паре, чтобы обеспечить контроль уровня освещенности. Четырехпозиционный переключатель создает третье место.
Условия электропроводки сильно различаются, особенно в старых домах. По поводу необычных установок проконсультируйтесь с лицензированным электриком.
Как установить трех- или четырехпозиционный переключатель?
Многопозиционные выключатели требуют особой проводки.И, в зависимости от расположения выключателя/фиксатора, они могут повергнуть в паралич даже самые яркие умы.
Большинство основных книг по домашней электропроводке довольно подробно освещают эту тему и содержат электрические схемы для различных конфигураций.
Можно ли поставить два диммера рядом друг с другом в одну коробку?
Во многих распределительных коробках можно установить два диммера рядом друг с другом. Но если ваши коробки старые или необычные, они могут оказаться слишком маленькими, чтобы вместить более одной.
Диммерный переключатель должен подходить к другим кнопочным переключателям, которые мы продаем.
Можно ли использовать ваши выключатели с низковольтной проводкой?
Наши диммеры нельзя использовать с низковольтной проводкой. Однако можно использовать обычные кнопочные выключатели.
Лучшие умные выключатели и диммеры 2021 года
Нет более элегантного умного решения для освещения, чем умные выключатели и диммеры, встроенные в стены.Конечно, вы можете вкрутить умные лампочки в свои светильники или воткнуть пару ламп в умные штепсельные вилки и на этом закончить, но если рассматриваемый светильник управляется тупым выключателем, вы никогда не сможете управлять этим умным устройством. лампа, если переключатель находится в выключенном положении.
Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно — после установки интеллектуальный выключатель света позволяет включать и выключать свет по расписанию с помощью приложения для смартфона, и — при установке аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).
Обновлено 13 декабря 2021 г. , чтобы добавить наш обзор умного диммера Square D серии X. Этот дорогой встраиваемый в стену диммер, похоже, предназначен для подрядчиков, поскольку он поставляется в относительно простой коробке, а единственная пользовательская документация производителя — это брошюры со схемами подключения и предупреждениями о безопасности. С другой стороны, он не зависит от концентратора умного дома, поскольку подключается напрямую к вашей сети Wi-Fi, а производитель разработал специальное приложение. В конце концов, однако, есть несколько лучших и менее дорогих вариантов в этом пространстве.
Там, где интеллектуальный выключатель просто включает и выключает подключенную лампочку или прибор, интеллектуальный диммер также может регулировать яркость ламп в управляемых им приборах. Поскольку диммер — это, по сути, переключатель с дополнительной функцией, мы будем использовать здесь термины взаимозаменяемо, но наши обзоры сосредоточены в первую очередь на диммерах. Мы обсудим разницу более подробно в руководстве для покупателей на следующей странице.
Цены на интеллектуальные выключатели и диммеры значительно снизились за последние год или два, хотя самые модные и мощные образцы остаются дорогими.Вы встретите продукты от знакомых имен, таких как Leviton и Lutron, а также множество новичков в этом пространстве, включая Noon и Hogar. В большинстве случаев замена простого переключателя умным является относительно простым проектом «сделай сам»; но опять же, нет ничего постыдного в том, чтобы нанять электрика для выполнения этой работы.
Вот наш лучший выбор интеллектуальных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них. Вы также можете сразу перейти к списку наших последних обзоров смарт-переключателей.
Лучший умный диммер в целом

Экосистема
Lutron Caséta гораздо менее открыта, чем три другие большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee. Lutron — единственный поставщик диммеров и переключателей, но компания отлично поддерживает других классов сторонних продуктов в рамках экосистемы Caséta. В дополнение к собственной линейке интеллектуальных штор с электроприводом, контроллеров потолочных вентиляторов, подключаемых устройств, датчиков присутствия и пультов дистанционного управления, вы также можете создавать «сцены» умного дома на основе времени и местоположения, включающие любой продукт Caséta или Serena вместе с Динамики Sonos, умные термостаты нескольких марок и потолочные вентиляторы Hunter.Caséta Smart Bridge также совместим с Apple HomeKit и может быть интегрирован с концентратором Samsung SmartThings.
Упоминается в этой статье
Диммерные выключатели в комплекте интеллектуальных диммерных переключателей Lutron Caséta имеют элегантный дизайн с четырьмя пластинчатыми кнопками: включение вверху, выключение внизу и треугольные кнопки увеличения и уменьшения яркости посередине. Стек светодиодов с левой стороны показывает уровень яркости. В комплект также входят беспроводные пульты дистанционного управления Lutron Pico для тех ситуаций, когда вы не хотите лаять на умный динамик, чтобы приглушить свет.Диммер Caséta также идеально подходит для установок, в которых в коробке нет нейтрального провода — это один из немногих интеллектуальных переключателей, для которых он не требуется.
Интеллектуальный диммер Best Wi-Fi

C by GE 4-wire Smart Motion + Dimming
Набор датчиков дает C-Start Smart Switch достаточную полезность, но высокая цена (75 долларов при запуске) и сомнительная эстетика дизайна заставляют задуматься.
GE не производит самого красивого диммера на рынке, но его переключатель C-Start Smart Switch Motion Sensing+Dimmer, безусловно, обладает всеми функциями.И если у вас есть умные лампочки C by GE, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда в комнате кто-то есть, а датчик внешней освещенности предотвратит это, если дневного света достаточно и дополнительный свет не нужен. Также есть ночник в виде кольца вокруг кнопки включения/выключения, но его можно отключить в приложении, если вы обнаружите, что это добавляет светового загрязнения в помещение.Теперь также доступна 3-проводная версия этого изделия, для которой не требуется нейтральный провод
Лучший интеллектуальный диммер Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола интеллектуального освещения — и это, безусловно, неплохой вариант, учитывая, что вам понадобится только умная колонка Amazon Echo Plus — позвольте нам порекомендовать Jasco Enbrighten Zigbee In- Настенный умный диммер. Этот встраиваемый в стену диммер не только имеет узкую конструкцию, которую несложно вставить обратно в коробку при установке, но и обладает достаточным встроенным интеллектом, чтобы отличить линейный провод от провода нагрузки, поэтому вам не о чем беспокоиться. о смешивании их, если вы делаете работу для себя.Этот умный диммер также доступен по цене.
Лучший умный диммер Z-Wave

Диммер Leviton Decora Z-Wave Plus (модель DZ6HD)
Сбор этой сводки новостей выявил дыру в нашем редакционном освещении. У меня были выключатели и диммеры Decora Smart Z-Wave от Leviton (наряду с переключателями Z-Wave других марок), установленные в моем собственном умном доме в течение многих лет (мы построили дом в 2007 году), но мы никогда официально не проверяли их. . Тем не менее, элементы управления освещением Z-Wave от Leviton — одни из моих любимых; поэтому, хотя TechHive официально не проводил обзор продукта Leviton, у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его.
Самый сложный умный диммер

К сожалению, наша нынешняя любимая система умного освещения всех времен не только очень дорогая, но и теперь доступна только через профессиональных установщиков после того, как компания была приобретена Racepoint Energy. Но если вы можете себе это позволить, это самое сложное и самое красивое настенное освещение на рынке. Система состоит из диммера Room Director с цветным сенсорным OLED-дисплеем, который заменяет основной выключатель в комнате, и до 10 чуть более невзрачных (у них нет дисплеев) дополнительных выключателей.Вы можете создать несколько сцен освещения с помощью этой системы, которая может включать каждый свет в комнате с заданным уровнем яркости в зависимости от настроения, которое вы хотите установить. Прочтите наш подробный обзор, чтобы узнать больше об этом сверхсложном решении для домашнего освещения.
Второе место

Brilliant Control
Интеллектуальный выключатель света на основе экрана Brilliant имеет невероятные амбиции, но некоторые недостатки все еще необходимо устранить.
Brilliant предшествовал Noon в интеграции сенсорной панели с интеллектуальным переключателем, и у этого интеллектуального диммера есть несколько очень интересных трюков, начиная от возможности потоковой передачи видео с камеры дверного звонка и заканчивая управлением многокомнатной аудиосистемой Sonos.В отличие от Noon, «сделай сам» может покупать продукты Brilliant напрямую, хотя во время нашего обзора у нас возникло несколько головных болей при установке (что, честно говоря, касалось Brilliant до выпуска аппаратного обеспечения).
Лучший многофункциональный интеллектуальный диммер

Сколько функций можно втиснуть в одноклавишный выключатель света? Leviton втиснул Wi-Fi-радио, диммер и целый смарт-динамик, совместимый с Amazon Alexa, в свой Wi-Fi-диммер Decora Smart Voice с Alexa. Да, Ecobee проделывал аналогичный трюк ранее, но с выключателем, а не с диммером.У Leviton также есть более подробный каталог других компонентов Wi-Fi — переключателей, диммеров, контроллеров потолочных вентиляторов, многокнопочных контроллеров и многого другого.
Лучший интеллектуальный диммер по доступной цене

Компания TP-Link, наиболее известная своими недорогими маршрутизаторами, неуклонно расширяет свое присутствие в области умного дома с линейкой продуктов Kasa Smart. Встраиваемый в стену интеллектуальный диммер модели HS-220 подключается напрямую к вашей сети Wi-Fi, поэтому вам не нужен концентратор, и в настоящее время его уличная цена составляет менее 20 долларов.Один из самых больших минусов? Вы не можете использовать его в трехсторонней конфигурации.
На следующей странице мы дадим вам полезные советы, которые следует учитывать при покупке интеллектуальных средств управления освещением. Или вы можете нажать здесь, чтобы увидеть наши последние обзоры умных диммеров.
Советы по покупке интеллектуальных диммеров
Вам нужно будет принять множество решений, прежде чем выбрать, какие интеллектуальные выключатели установить в вашем доме, и на ваш выбор будет влиять все, от типа проводки в ваших стенах до вкуса систему умного дома, которая у вас уже есть или которую вы планируете установить позже.Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет решить.
Требование к нейтральному проводу : Подавляющее большинство интеллектуальных выключателей и диммеров требуют наличия нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание к управляемому свету) и провода заземления — в электрощите внутри стены. У умных коммутаторов есть радиостанции, которые должны быть постоянно запитаны, а нейтральный провод — это то, что обеспечивает этот ток. Хотя во всех домах есть нейтральные провода, во многих старых домах нейтральный провод отсутствует в каждой коробке.Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный переключатель, у нас есть инструкция, которая поможет вам в этом разобраться. Если у вас нет нейтрального провода , интеллектуальный диммер Lutron Caséta — один из немногих, для которых он требуется для , а не для .
Бен Паттерсон/IDG
Большинство интеллектуальных выключателей зависят от наличия нейтрального провода для питания их радиоприемников, но во многих домах, построенных до 1980-х годов, нейтральный провод отсутствует в каждой коробке.C от GE и Lutron Caséta — одни из немногих интеллектуальных коммутаторов, которые не зависят от нейтрального провода.
Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному выключателю, вам необходимо заменить его однополюсным интеллектуальным выключателем. Если эту нагрузку контролируют более одного выключателя — например, переключатели на противоположных сторонах комнаты, — то вам необходимо заменить его многополюсным интеллектуальным выключателем. Обычно это означает, что вам и потребуется купить сопутствующий переключатель или переключатели для другого конца цепи.Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.
Упоминается в этой статье
Протокол управления : вы, несомненно, захотите управлять своим интеллектуальным освещением с помощью смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых через интеллектуальный динамик, такой как Amazon Echo или Главная страница Google. Но для этого приобретаемый вами интеллектуальный коммутатор должен каким-то образом подключаться к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными колонками).
Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, в то время как другим требуется мост к вашему маршрутизатору. Если вы инвестировали в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему — вам нужно убедиться, что приобретаемый вами умный коммутатор совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.
Bluetooth SIG
Bluetooth Интеллектуальный переключатель этого типа управляется напрямую с помощью приложения на вашем смартфоне или планшете.Интеллектуальное освещение Bluetooth просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы выполнить сопряжение с ним. С другой стороны, авторизованные пользователи и должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с предварительным -запрограммированный график). Другое серьезное ограничение Bluetooth-переключателей заключается в том, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно используют один из других беспроводных протоколов, описанных здесь.
Lutron
Lutron Clear Connect Это собственный беспроводной протокол, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены умного дома». Clear Connect работает независимо от вашей сети Wi-Fi, но для его использования вы должны подключить Lutron Smart Bridge к маршрутизатору.Вы можете управлять устройствами Lutron Caséta через приложение Lutron, используя голосовые команды для интеллектуальных динамиков, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, также могут включать в себя продукты для умного дома Lutron.
Wi-Fi Alliance
Wi-Fi Это относительно недавняя тенденция в области интеллектуальных коммутаторов, вероятно, потому, что Wi-Fi не всегда был лучшим средством для подключения дома к сети. Однако маршрутизаторы Mesh Wi-Fi прошли долгий путь, чтобы решить эту проблему.Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью умных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).
Z-Wave Alliance
Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензируемом радиочастотном диапазоне от 800 до 900 МГц (в частности, 908.42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики открытия дверей/окон, интеллектуальные замки, детекторы утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор для умного дома, например Samsung SmartThings, который будет выступать в качестве моста к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и других.
Zigbee Alliance
Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиочастотном диапазоне 2,4 ГГц (так же, как однодиапазонный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть встроен как в устройства с питанием от батареи, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то простое, например, Amazon Echo Plus со встроенным радио Zigbee, или это может быть концентратор Samsung SmartThings, который имеет встроенные радиомодули Zigbee и Z-Wave.
Лутрон
Как вы можете видеть на этом рисунке, для установки Aurora на выключатель не нужно снимать защитную пластину, она работает только с тумблером.
Мост Philips Hue от Signify — еще одно решение, но, как правило, оно ограничивается поддержкой умных ламп Philips Hue и аксессуаров. Zigbee широко поддерживается производителями интеллектуальных диммеров, включая Jasco, Sinopé и Sengled. Lutron также производит оригинальное устройство Zigbee для умных лампочек Philips Hue — Lutron Aurora, — которое присоединяется к старомодному тумблерному выключателю и не только предотвращает выключение переключателя (мгновенно делает умную лампочку Philips Hue немой), но и беспроводное управление всеми лампочками концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для затемнения и увеличения яркости этих ламп, а также для их включения или выключения.
Механизм переключения : Поскольку большинство людей управляют интеллектуальными выключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в своих стенах. Но вы захотите рассмотреть тип механизма, который использует интеллектуальный переключатель, хотя бы для того, чтобы его эстетика соответствовала остальной части вашего дома. Это наиболее распространенные типы, с которыми вы столкнетесь.
Майкл Браун / IDG
Относительно немногие производители производят интеллектуальные переключатели, которые выглядят как старомодные тумблеры такого типа.
Кулисный переключатель (также известный как манипулятор) Этот тип переключателя имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда нажимается другая). Эти современно выглядящие выключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, подаваемая по радиоканалу, отменяет любое физическое состояние, в котором находится переключатель, интеллектуальные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено».Интеллектуальный диммер может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
Тумблер Тумблер работает при перемещении рычага вверх и вниз (перемещение рычага вверх включает управляемый свет, а нажатие вниз выключает его). Эти типы выключателей, как правило, выглядят более старомодно, чем тумблеры, но вы можете найти их умные версии, если хотите что-то похожее на другие выключатели, которые есть у вас на стене. Как и умные кулисные переключатели, они, как правило, не полностью меняют внешний вид при включении или выключении.
Touch Высококачественные интеллектуальные выключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, как правило, изготовленные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть нескольких цветов. Сенсорная чувствительность может быть такой же простой, как прикосновение, чтобы включить переключатель, и повторное прикосновение, чтобы выключить его, или они могут быть столь же сложными, как отображение пользовательского интерфейса, который поддерживает смахивание пальцем для вызова различных сцен освещения или элементов управления. Излишне говорить, что такие умные выключатели и диммеры стоят значительно дороже, чем простые пластиковые устройства.
Кристофер Налл Сенсорная панель
Brilliant позволяет вам видеть и разговаривать с человеком у вашей двери, когда посетитель активирует дверной видеозвонок.
Соединения проводки : Интеллектуальные выключатели и диммеры, как правило, больше, чем их простые аналоги, поэтому вам следует подумать, как новый выключатель поместится в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных коммутаторов рядом друг с другом в одной коробке.Помните, что вам придется иметь дело как минимум с четырьмя проводами — линией, нагрузкой, нейтралью и землей, а также с дорожным проводом, если вы имеете дело с многополюсной цепью. Может быть сложно засунуть все эти провода и новый переключатель обратно в коробку. Это наиболее распространенные типы электрических соединений, с которыми вы столкнетесь в интеллектуальных коммутаторах.
Удары в спину Это отверстия в задней части выключателя, в которые вы будете вставлять («втыкать») соответствующие сплошные медные провода, выходящие из стены.
Пигтейлы Некоторые переключатели имеют короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепите к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель находится глубоко, может возникнуть проблема с упаковкой дополнительных проводов и гаек для проводов в коробку достаточно плотно, чтобы переключатель устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
Клеммы С этим типом выключателя вы будете наматывать провода, выходящие из стены, на плоские винты по бокам выключателя, а затем затягивать винты.Этот метод представляет собой меньшую проблему, когда дело доходит до вставки проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы зачищенный провод не соприкасался с зачищенными проводами.

Журнал "Дизайнер"
