Какая схема подключения кнопки дрели?

Кнопка на дрели самая больная запчасть для тех, кто пользуется дрелью в грязных условиях, а особенно грязными руками. Какой бы герметичной она не была выполнена, но всё-таки туда попадает грязь и влага, из-за чего она начинает заедать или вообще отгорают контакты. Так и у меня возникла поломка кнопки, после разбора было принято решение не ремонтировать её а заменить. Столкнулся с трудностью найти родную кнопку, поэтому пришлось подбирать похожую и потом подключать её по новой схеме. Надеюсь кому-то мои знание и опыт смогут пригодиться.

Сразу надо заметить, что кнопки могут быть без реверса, с встроенным реверсом и с выносным реверсом.

1) Кнопка без реверса, но с регулятором оборотов.

Подключение довольно простое, будет вход и выход, должны быть указаны стрелкой, всего два провода, один из которых «+» от сети, а другой выход на обмотку.

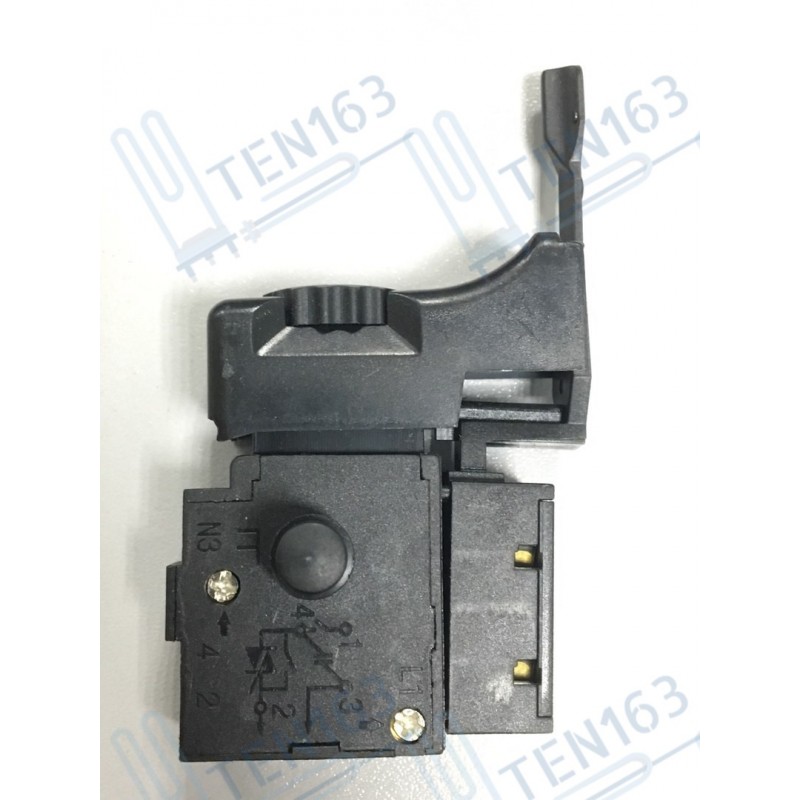

2) Кнопка со встроенным реверсом.

Для такой кнопки характерна особенность, что вся разводка находится на корпусе.

Всегда будут присутствовать два входа от электросети, обозначаемые стрелками, но они могут располагаться как рядом друг с другом, так и в отдалении.

По нижней части должно находиться ещё два отверстия для подсоединения, они должны соединяться проводом, проходящим через конденсатор. Перепутать провода на конденсатор сложно, так как на схеме кнопки они должны быть схематически показаны как разрыв с двумя вертикальными отрезками. от возврата конденсатора провод будет уходить на статорную обмотку.

По верхней части находится реверс, а именно от него будут отходить три провода, их сложно перепутать, надо лишь знать правило — они подключаются по диагонали щётка-статор. Т.е. два по диагонали пойдут на статор и щётку, а один в стороне только на щётку, так как на статор уходит с нижней части.

3) Кнопка с выносным реверсом.

Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод (в строенном реверсе он идёт внутри корпуса).

Но в итоге хотел предостеречь вас, что видов кнопок много и схемы подключения могут быть разными.

Как подключить конденсатор на дрели?

Черные провода конденсатора подсоединяются к соответствующим клеммам кнопки включения дрели, на рисунке показана классическая схема включения конденсатора —

С бесцеремонным «выкиньте его вообще» позвольте не согласится. И это даже не только потому что он избавляет от помех у телевизоров, потому как сегодня современные телевизоры уже оборудуются импульсными блоками питания и для них отсутствие кондёра на вашей электродрели, не страшно. Но для остальной техники с обычными трансформаторами, коллекторные двигателя без конденсаторов могут представлять реальную угрозу.

Действительно, одной из функций конденсатора в коллекторных двигателях является компенсация реактивной составляющей обмоток движка и без него мощные коллекторники могут быть причиной довольно больших импульсных бросков тока, амплитуда которых может достигать и более полутысячи вольт.

От такого дисбаланса вполне может погореть бытовая техника одновременно включенная в сеть.

И для самого коллекторного двигателя дрели (или другого бытового инструмента) отсутствие сглаживающего конденсатора, также не идет на пользу. Конденсатор гасит искру на выключателе, делая ее слабее, что увеличивает срок работы выключателя (кнопки), в виду меньшего выгорания контактов и нагрева. Также конденсатор сглаживает и искрение на коллекторе и щетках, предотвращая концентрические выбивания на ламелях.

Не стоит занижать значение конденсатора в цепи питания коллекторного двигателя. Его обязательное наличие не зря предусмотрено ГОСТом.

Да, конечно, коллекторный двигатель запустится и без конденсатора, в отличии от асинхронника, который только «с дергача» можно запустить без кондёра. Однако лучше заменить вышедший из строя конденсатор, чем соединять без него напрямую.

Но уж коли вы внимательно прочитали вышеописанные «заслуги» сглаживающего конденсатора, и тем не менее решаетесь подсоединить напрямую, то просто выньте конденсатор, и отключите и заизолируйте провода. Но я бы настоятельно рекомендовал найти такой же конденсатор либо его аналог. Конечно, принципиальная схема была бы очень кстати, или хотя бы видеть выводы конденсатора (их количество и коммутацию)

Как починить электродрель с регулировкой оборотов: схема подключения кнопки

Во многих электродрелях не предусмотрен реверс. А нередко он нужен. Встроить реверс не только в дрель, но и в другой инструмент с коллекторным электродвигателем несложно. Но есть одно исключение из правил. У некоторых электродрелей патрон не напрессовывается на коническую законцовку вала, а навинчивается по резьбе. Включив реверс, вы просто свернете патрон с вала. Иногда и это бывает нужно – случаи всякие бывают. К тому же есть известный принцип: «Если нельзя, но очень хочется, то можно». При условии, что щелкнув переключатель в положение «реверс», вы не будете напрягать инструмент большими нагрузками. Тогда патрон останется на месте.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Симисторный регулятор

За обороты установки в свое время включения дрели отвечает симисторный регулятор, находящийся в кнопке пуска. Устанавливается данный регулятор в корпусе кнопки и размещается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает малозначительными габаритами, это и позволяет на сто процентов расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит незамедлительный разрыв, при таких обстоятельствах замыкание цепи осуществляется за маленький срок. И регулятор не имеет возможностей воздействовать на вариацию напряжения, но в этом случае подвергается изменению среднеквадратичный уровень напряжения.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Особенности редуктора аппарата

Дрель имеет в конструкции редуктор, который отвечает за понижение количества оборотов рабочего сверла и увеличение вращающего момента. Некоторые модели имеют в составе шестеренчатый редуктор, который подразумевает одну передачу. Купите перфораторы, которые предугадывают некое количество передач, их а возможно две, при всем этом система походит на КПП, какой занимается снабжено обыденное средство передвижения — машина.

Схема подключения ряда имеющихся на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такового инструмента сможет обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки устанавливается волнистый элемент, такая же шайба находится и напротив.

Схема, подключение таковой установки имеют некие отличия от вышеперечисленных моделей. Таким макаром, в ходе работ, которые подразумевают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с жестким препятствием, начинают имитировать удары. Эти элементы в конструкции после некого времени эксплуатации установки нуждаются в рабочей подмене.

Схема подключения различных моделей и производителей может отличаться от той, что была представлена в вышеперечисленном примере, но механизм работы такового аппарата остается единым.

Как подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Устройство электродрели

Электродрель состоит из двух взаимосвязанных частей: механической и электрической. Понять устройство и принцип работы проще, если рассмотреть эти две составляющие по отдельности.

Современная электродрель состоит из нескольких узлов, каждый из которых относится к механической или электрической системе

Электрическая часть

Основой привода электродрели является электрический ток, который поступает в инструмент из бытовой сети через шнур питания. От него работает двигатель (обычно коллекторного типа), расположенный внутри центральной части корпуса. Электромотор состоит из двух элементов:

статора. Он изготавливается из электротехнической стали с повышенной магнитной проницаемостью. В технологических пазах располагаются обмотки — витки медной проволоки, которые индуцируют магнитное поле. Статор жёстко вмонтирован в корпус инструмента;
ротора. В отличие от статора он вращается на опорных подшипниках. Ротор — это рабочий вал, на котором расположены ответные обмотки. Вращение якоря обусловлено электромагнитным взаимодействием рамок (обмоток), уложенных в специально проточенных канавках. В хвостовой части якоря расположен коллектор, выполняющей функцию распределения тока по обмоткам. Непосредственно за это отвечают графитовые щётки, на которые подаётся напряжение сети. Непрерывный контакт щёток с коллектором якоря поддерживается пружинами, давящими на графитовый (или угольный) электрод. Вращательное движение ротора мотора передаётся к патрону, в котором зажато сверло или другой рабочий инструмент.

Управление режимами вращения осуществляет кнопка включения, расположенная между двигателем и сетевым шнуром. В самой кнопке (или над ней) установлено регулировочное колесо оборотов и реверсный переключатель. Для удобства управления в регулировке количества оборотов ротора применена симисторная схема плавного изменения напряжения. Благодаря микроплёночной технологии регулятор имеет настолько миниатюрные размеры, что его можно вмонтировать в спусковой крючок кнопки.

В кнопку включения встраивается регулятор оборотов, управлять которым можно с помощью выведенного на поверхность колеса

Переключение направления движения двигателя производится реверсным переключателем, имеющим два положения. Одно соответствует движению по часовой стрелке (основной режим). Другое — движению вала против часовой стрелки, которое используется при откручивании шурупов или при заклинивании сверла. Схема подключения реверса электродрели, как правило, изображена на самом механизме.

Схема подключения реверса изображена на корпусе устройства

Для экранирования электродвигателя от помех в электросети и гашения обратной ЭДС (электродвижущей силы) на щётках во входной части цепи установлен конденсатор. Он обычно располагается в нижней части рукоятки дрели рядом со входом шнура питания.

В некоторых моделях для сглаживания частотных составляющих устанавливаются индукционные кольца.

Индукционное кольцо сглаживает пульсации тока за счёт наводимого магнитного поля

Механическая часть

Задача электродрели — вращать рабочий инструмент. Для этого служит патрон, который может быть кулачковым, быстрозажимным или конусным.

Быстрозажимной патрон позволяет заменить рабочий инструмент за несколько секунд без помощи ключа

Непосредственную передачу вращения от двигателя к патрону осуществляет редуктор. Его основная задача — понижать обороты электромотора, так как последний развивает скорость до нескольких десятков тысяч оборотов в минуту. С этим справляется червячно-планетарный механизм. Одновременно с понижением оборотов происходит повышение мощности вращения. Существуют дрели, в которых наряду с плавным набором оборотов добавлены фиксированные скорости, обычно две. Принцип действия переключателя скоростей подобен работе коробки передач автомобиля.

Первые электрические дрели появились в середине XIX века. Этому способствовало изобретение электродвигателя и массовое внедрение его в производство. К 80-м годам позапрошлого столетия на заводах и судоверфях они появились как самостоятельный инструмент. Широкое применение в быту электродрель получила лишь в конце XX века.

В тех моделях электродрелей, которые оснащены функцией долбления, редуктор дополнительно содержит храповой механизм. С его помощью осуществляется поступательно-возвратное движение патрона, которое можно рассматривать как ударный механизм. При перескакивании зубьев храповика возникает вибрация, которая применяется при работе с бетоном, кирпичом и камнем. Обработка деревянных и металлических деталей производится без применения этого режима. Включение «трещотки» осуществляется специальной кнопкой, расположенной на корпусе.

Ударный режим дрели включается переводом специального переключателя в положение, обозначенное молоточком

Фактически ударная система представляет собой две волнистые поверхности, установленные на рабочем валу. В обычном режиме они не участвуют в процессе сверления, их разделяет пружина. Но когда под действием переключателя они соприкасаются и трутся между собой, возникает дополнительная вибрация. При этом сверло должно быть рассчитано на такую работу — обычно применяют инструмент с усиленной режущей кромкой, победитовой напайкой и т. д.

При сверлении с ударом применяются специальные свёрла с усиленной кромкой

Проверка электродвигателя: причины поломок и ремонт

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Механические повреждения

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

▶▷▶▷ для чего конденсатор в дрели и схема подключения

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	01-05-2019

для чего конденсатор в дрели и схема подключения — Пусковые конденсаторы Как подобрать и подключить — YouTube wwwyoutubecom watch?v_gs4ubVJWj4 Cached Как подобрать и подключить пусковые конденсаторы для запуска асинхронного двигателя Category Science Technology Схема подключения кнопки дрели чиним инструмент сами! remoskoprushema-podkljuchenija-knopki-drelihtml Cached Чтобы провести ремонт устройства, вам потребуется схема подключения кнопки дрели и наше видео и статья помогут вам осуществить работы самостоятельно Схема подключения кнопки дрели: все, что надо знать для ogodomrushema-podkljuchenija-knopki-dreli-remont Cached Схема подключения кнопки дрели должна входить в комплект с инструментом Если же ее нет, то не расстраивайтесь, поскольку правильно поменять кнопку поможет видео с нашего сайта Какая схема подключения кнопки дрели? wwwremotvetruquestions9774-kakaja-shema Cached Схема подключения кнопка-реверс такая же как и со встроенной кнопкой, но присутствует одно отличие, от самой кнопки на реверс будет отходить провод ( в строенном реверсе он идёт внутри Ремонт дрели: устройство и причины неисправностей, схема pochinigururemontkak-razobrat-drel Cached Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка В качестве смазки используют вязкие материалы, такие как Агринол Подключение кнопки дрели — подробная схема instrument-tehnikarupodklyuchenie-knopki-dreli Cached Схема подключения кнопки дрели с регулятором оборотов и реверсом Собственно наглядная схема подключения показана на расположенном ниже изображении Ремонт дрели своими руками — tool-landru tool-landruremont-dreliphp Cached Схема подключения проводов, и в частности схема подключения кнопки дрели , в разных моделях может отличаться Самая простая схема , и лучше всего демонстрирующая принцип работы, следующая Ремонт электродрели своими руками (схемы) masterinstrumentarudreliremont-elektrodreli Cached К примеру, если мощность вашей дрели составляет 750 Вт, то регулятор должен без труда работать на токе 3,4 А Электрическая схема подключения проводов и кнопки дрели Подключение Реверса К Электродрели — prioritysalon prioritysalon187weeblycomblogpodklyuchenie-reversa-k Cached Особенности редуктора аппарата Рисунок 4 Схема подключения кнопки дрели с реверсом В статье я совмещу собственный ремонт дрели и информацию, которую нашел в Система зажигания автомобиля доработка для лучшего пуска ydomainfoavtomobilavtomobil-dorabotka Cached В применяемых в настоящее время схемах зажигания автомобилей, элементов начерченных синим цветом (диод vd1 и конденсатор С1) нет Для пуска двигателя необходимо повернуть ключ в замке Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,980

С оригинальной кнопкой схема такая: от сети через конденсатор(жёлтая коробочка)сразу на первичные(?)
обмотки(синие), с обмоток на кнопку приходят 4 провода. Конденсатор защищает сеть от помех, на работу дрели влияния не оказывает. Следовательно, конденсатор целесообразно использовать лишь на частот
ту дрели влияния не оказывает. Следовательно, конденсатор целесообразно использовать лишь на частотах, на которых его сопротивление носит ёмкостный характер. Пьезоэффект ведёт к возникновению электрических помех, в устройствах, где использованы такие конденсаторы при воздействии акустического шума или вибрации на конденсатор. Схемы на переключаемых… На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Конденсат от технологического производства и конденсатора 15 также воз- вращается в обратную магистраль 9. Интернет-версия журнала quot;Stereoamp;Videoquot;. Каталог аудио- и видеотехники. Анонсы ближайших номеров журнала, сравнительные тесты, путеводитель по ценам в магазинах.

в устройствах

поскольку правильно поменять кнопку поможет видео с нашего сайта Какая схема подключения кнопки дрели? wwwremotvetruquestions9774-kakaja-shema Cached Схема подключения кнопка-реверс такая же как и со встроенной кнопкой
элементов начерченных синим цветом (диод vd1 и конденсатор С1) нет Для пуска двигателя необходимо повернуть ключ в замке Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster
что надо знать для ogodomrushema-podkljuchenija-knopki-dreli-remont Cached Схема подключения кнопки дрели должна входить в комплект с инструментом Если же ее нет

для чего конденсатор в дрели и схема подключения Все результаты Как подключить конденсатор на дрели? Remotvetru wwwremotvetruquestionskakpodkljuchitkondensatornadrelihtml июл г Куда подключить два черных провода от конденсатора ? кнопки включения дрели , на рисунке показана классическая схема включения Как подключить дрель Интерскол ДУ ответа апр г Какая схема подключения кнопки дрели ? ответов мар г Можно ли подключить дрель напрямую без ответов янв г Другие результаты с сайта wwwremotvetru Видео Выпуск Схема подключения дрели ИЭ СТТ Приказчиков YouTube дек г подключение кнопки дрели stroivagon tv YouTube нояб г Устройства кнопки регулятора оборотов дрели Схемы подключения Armen Gabrielyan YouTube июн г Все результаты Подключение кнопки дрели подробная схема instrumenttehnikarupodklyuchenieknopkidreli Похожие Подробное описание схемы подключения кнопки дрели оставить на месте провода, идущие от конденсатора , чтобы не забыть, к каким контактам он Схема подключение кнопки дрели с реверсом, регулятором Популярные статьи Рейтинг , голосов Чтобы провести ремонт устройства, вам потребуется схема подключения кнопки дрели и наше видео и статья помогут вам осуществить работы Картинки по запросу для чего конденсатор в дрели и схема подключения Другие картинки по запросу для чего конденсатор в дрели и схема подключения Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Устройство дрели ToolLandru toollandruustroystvodreliphp Похожие Многие пользовались дрелью , но вот устройство дрели и принцип Конструкция регулятора оборотов электродрели предусматривает подключение конденсатора и Схема подключения кнопки регулятора оборотов дрели Неизвестная Дрель Помогите Подключить Песочница QA forumcxemnet ВопросОтвет Для начинающих Песочница QA дек г Добрый день Есть дрель , нет кнопки на ней , только вот эти провода Этикетка только Смотри в гугле схему включения коллекторного двигателя Конденсатор может быть как с двумя выводами, так и с тремя Дрель TGL Бытовая техника сент г Электроника ЕА Песочница QA мар г Советская Дрель Бытовая техника июл г Конденсатор В Дрели Разное авг г Другие результаты с сайта forumcxemnet электродрель, схема подключения кнопки tehnodokarueizkephp Похожие Замена кнопки в электродрели , как её правильно подключить , есть нюансы Подключение кнопки где у конденсатора три вывода Подключение кнопки Дрели схема, устройство электродвигателя moiinstrumentyru Электроинструмент февр г Дрели схема , устройство электрического мотора инструмента Схема подключения проводов и подключение кнопки установки в различных наличие конденсатора и подсоединение к регулятору проводов, Ремонт дрели своими руками и схема ее устройства tehnikaexpertdlyaremontadrelotremontirovatsvoimirukamihtml Конденсатор Эта небольшая деталь прямоугольной формы расположена в Как разобрать конкретную модель, поможет инструкция по эксплуатации Кнопка электродрели фото Форум Mastergrad wwwmastergradcom Кнопка электродрели февр г сообщений авторов Старую вытащил, а новую без схемы подключить не фото Не пойму как еще подключить конденсатор с тремя выводамиМетод Подключение кнопки дрели фото Форум Mastergrad wwwmastergradcom Подключение кнопки дрели Похожие янв г сообщений авторов На электродрели Интерскол ДУЭР полетела кнопка но видимо немного схема другая, и дрель не включается тестером Дальше контактный вход на кнопке и сюдаже параллельно конденсатор ifvbh Как подключить электроинструмент не зная схемы MasterKvartira Перейти к разделу Кнопка пуска для перфоратора, дрели , шлифмашинки кнопке пуска перфоратора, дрели и и пара проводов к конденсатору Ремонт дрели своими руками как подключить кнопку Postroikabiz Бытовая техника Рейтинг голоса Подключение дрели к кабелю без кнопки повреждение шнура питания, проводов внутри дрели , кнопки пуска, или пускового конденсатора Как подключить кнопку с реверсом на дрели без конденсатора Как подключить кнопку с реверсом на дрели без конденсатора ? Схема подключения кнопки Схема подключения кнопки дрели Схема подключение кнопки дрели с реверсом, регулятором оборотов После покупки первым делом воткните конденсатор на новое место, после Чем Заменить Конденсатор На Старой Дрели mustfix Чем Заменить Конденсатор На Старой Дрели Установка любого нового узла дешевле ремонта в мастерской, так как профессионалы за Ремонт дрели своими руками как подключить legkovmesteru Рейтинг голос мая г Схема подключения реверса электродрели , как правило, силы на щётках во входной части цепи установлен конденсатор Советская дрель без реверса, возможно ли сделать с реверсом Станки, материалы и инструменты Электропривод мар г Конденсатор это на самом деле фильтр для защиты сети от коллекторных помех Для подключения Вот схемы подключения Как подключить кнопку к дрели? ИнVелс Дзен Схема подключения выключателя БУЭ М Схема кнопки БУЭМ выход на двигатель М , конденсатор контакты NN Замкнуты всегда те без Подключить Дрель Без Кнопки STEPMEBRU Дрели Подключить Дрель Без Кнопки окт г Можно ли подключить дрель напрямую без кнопки Подробное описание схемы подключения кнопки все правильно подключить и дрель будет После покупки самое важное воткните конденсатор на новое Схема выключателя ударной дрели Интерскол ДУЭР Форум июл г Там три провода от сети, от конденсатора , от двиггателя, а пазов схема подключения кнопки HLTEA на дрель интерскол Интерскол Нужна помощь по подключению кнопки дрели Др wwwinterskolruforumcommentsphp?DiscussionID Похожие мар г сообщений автора Купил дрель интерскол Д мощная ватт, силовой С оригинальной кнопкой схема такая от сети через конденсатор жёлтая Ремонт дрели своими руками jelektroru jelektroru Электроремонт Похожие мая г Схема подключения двигателя дрели Пробои обмотки чаще всего видно невооруженным глазом Если же визуально вы определить Кнопка пуска двигателя электродрели Радиопилюля radiopillnetloaddlja_doma_i_bytadlja_ehlektrodreliknopka Вот к примеру кнопка пусковая у дрели , летит частенько и в тот же момент вы задумываетесь, что Подключение с х выводным конденсатором Сетевые фильтры и помехоподавляющие конденсаторы bsvirusetevyefiltryipomexopodavlyayushhiekondensatory Похожие сент г На рисунке типичная схема фильтра компьютерного блока конденсатор Х нужно подключать параллельно электрической вилке Подключение кнопки дрели фото Форум Mastergrad станки Подключение кнопки дрели фото Форум Mastergrad схема подключения коллекторного электродвигателя стиральной машины двигателя к однофазной сети, с реверсом и кнопкой для подключения пускового конденсатора ОтветыMailRu Схема подключения советской дрели ритм мэсэ к Наука, Техника, Языки Техника июн г Схема правильно нарисована А вот конденсатор можно и исключить из схемы Так как на работу собственно дрели он не влияет Как найти неисправность и отремонтировать электрическую дрель electrikinfokaknaytineispravnostiotremontirovatelektricheskuyudrelht Ударная дрель способна выполнять обычное сверление только с ударом кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, Схема подключения кнопки регулятора оборотов и реверса ударной дрели алгоритм проверки элдрели Электроинструмент Всё о ремонте Ремонт инструмента Электроинструмент Вам же дали схемы подключения дрели По схеме после выключателя выходят два провода паралельно им конденсатор Вот на них и нужно подать Подключение кнопки дрели Новости в строительстве Рисунок схема подключения кнопки дрели Представленная на фото кнопка дрели снабжена встроенным регулятором оборотов электродвигателя а Ремонт кнопки EN электродрели Интерскол ДУЭР zakatayrukavaru Электроника Инструменты и оборудование авг г В упрощённом варианте, схема кнопки электродрели выглядит Конденсатор C, заряжаемый через переменный резистор R, Как подключить конденсатор на дрели? wwwbolshoyvoprosruquestionskakpodkljuchitkondensatornadrelihtml Вот нашёл для Вас в интернете возможное подключение Ремонт выключателя электродрели своими руками Ole Nord Рейтинг , голосов Обычно нерабочее состояние конденсатора заметно по изменению цвета Ещё одна схема подключения для дрели с реверсом, болееменее Подключение кнопки дрели фото Форум Mastergrad elektronika Подключение кнопки дрели фото Форум Mastergrad схема подключения коллекторного электродвигателя стиральной машины двигателя к однофазной сети, с реверсом и кнопкой для подключения пускового конденсатора Подключение выключателя дрели Мастеровой Woodtoolsnovru forumwoodtoolsruindexphp?topic Похожие июл г Не знаю как подключить кнопку дрели тк она не родная и схемы а в какие выводы вставляется конденсатор и выводы на двигатель? Ремонт дрели своими руками виды неисправностей Авто новости ukrmapkievua Новости сент г В таких случаях очень хочется провести ремонт дрели своими руками оборотов двигателя; устройство реверса; пусковой конденсатор ; шнур кабель питания Схема подключения кнопки дрели с реверсом Дрель Hitachi, поломка кнопки Форум по электрике и wwwelectrichouseru Форум Оборудование Электроинструмент, КИП Похожие июн г Ниже кнопки блочок с тремя выводами конденсатор гашения и поменяли подключение к схеме изменили направление Что делать, если искрит дрель Инженерные системы ingsvdru Все статьи Инструмент и материалы для ремонта Похожие Если вы в быту или по работе пользуетесь дрелью или перфоратором, то наверняка вызываемых работой щеток, во входной цепи дрели имеется конденсатор Подключение электродвигателя по схеме звезда и треугольник Дрель в шуруповёрт narkive Схема подключения нарисована обычно на корпусе БУЭ, а если есть в дрели помехоподавляющий конденсатор , то его надо ОБЯЗАТЕЛЬHО включить Как проверить конденсатор на болгарке Основные неисправности Возможно, контактная группа включения прибора в работу окислилась или Неисправность схемы управления оборотами двигателя можно проверить Форум РадиоКот Просмотр темы Помехоподавляющий фильтр Список форумов Устройства Питание дек г сообщений авторов Зарисуйте пожалуйста схемку соединения конденсаторов , от куда Хочется точно все подключить , инструмент дорогой Сложно представить схему , где два кондёра от каждого провода у меня тоже фильтр этот савсем опух в дрели выкинул а в замен поставил Х конденсатор ,u Ремонт своими руками Дрели, шуруповёрты, перфораторы Дрели, перфораторы, шуруповерты, гайковерты Похожие авг г Если нет, можно ли вместо установленного конденсатора этой катушки и конденсатора , то есть, от сети подключить прямо к Подключение и ремонт кнопок дрели июл г Замена кнопки на дрели достаточно простая процедура и подключить кнопку включения на дрель поэтапная инструкция ; Как Пусковые конденсаторы Как подобрать и подключить разное дек г Пусковые конденсаторы Как подобрать и подключить решили какой мужчин пусковой конденсатор для двигателя как же его подключать какая схема Токарный станок из дрели Домашнему мастеру Сборник Как подключить однофазный электродвигатель infoelectrikruelektrodvigatelikakpodklyuchitodnofaznyjdvigatelhtml Похожие апр г Подобным способом с применением конденсатора подключается трёхфазный двигатель по схеме звезда или треугольник Проверка и замена пускового конденсатора Мастер Холода Похожие Рейтинг , голосов Условное обозначение конденсатора Конденсатор на схеме по схеме на корпусе или здесь Схема подключения конденсатора к компрессору Вопрос про раритетные дрель и конденсатор Просмотр темы июн г сообщений авторов Есть старенькая дрель , которая не так давно при включении вдруг не громко так хлопнула и испустив коротенький вонючий дымок из Регулируем обороты двигателя стиральной машины Вариант Регулируем обороты двигателя стиральной машины Вариант Кнопка дрели YouTube Регулятор оборотов двигателя электроинструмента схема и принцип Как подключить компрессор от холодильника без пускового реле в без потери мощности и без конденсаторов YouTube Гараж Как подключить конденсатор на дрели Hitachi FDVVB Макгруп Hitachi FDVVB Как подключить конденсатор на дрели Hitachi FDVVB Инструкция по эксплуатации, Инструкция по эксплуатации Просмотр Вместе с для чего конденсатор в дрели и схема подключения часто ищут замена конденсатора в дрели как подключить кнопку дрели с реверсом интерскол конденсатор кнопки дрели ремонт кнопки дрели интерскол замена кнопки дрели интерскол замена кнопки на советской дрели схема подключения советской дрели конденсатор с тремя выводами в дрели Документы Blogger Hangouts Keep Jamboard Подборки Другие сервисы

С оригинальной кнопкой схема такая: от сети через конденсатор(жёлтая коробочка)сразу на первичные(?) обмотки(синие), с обмоток на кнопку приходят 4 провода. Конденсатор защищает сеть от помех, на работу дрели влияния не оказывает. Следовательно, конденсатор целесообразно использовать лишь на частотах, на которых его сопротивление носит ёмкостный характер. Пьезоэффект ведёт к возникновению электрических помех, в устройствах, где использованы такие конденсаторы при воздействии акустического шума или вибрации на конденсатор. Схемы на переключаемых… На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Конденсат от технологического производства и конденсатора 15 также воз- вращается в обратную магистраль 9. Интернет-версия журнала quot;Stereoamp;Videoquot;. Каталог аудио- и видеотехники. Анонсы ближайших номеров журнала, сравнительные тесты, путеводитель по ценам в магазинах.

Схема подключения кнопки дрели для проведения ее замены

Схема подключения кнопки дрели для ее замены

Если по каким-то причинам дрель перестает функционировать, необходимо разобраться, в чем причина. Первым делом следует проверить, есть ли напряжение в удлинителе и розетке.

Сделать это можно однополюсным индикатором, он покажет лишь фазу, но если обрыв случился на нулевом проводе, то он будет бесполезным.

Самый простой способ – это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние.

Проверить кнопку дрели лучше всего с помощью омметра или тестера по ее схеме. Подключаем прибор к контактам на вилке, прибор при этом не реагирует, ведь кнопка пуска не находится в рабочем положении. После того, как ее нажмете, прибор покажет или звуковым сигналом оповестит о том, целая схема или поврежденная. Если причина в кнопке, то рассмотрим устройство кнопки дрели и ее ремонт.

Для проверки кнопки не всегда достаточно тестера. Связано это с тем, что большинство кнопок имеют плавную регулировку скорости вращения, поэтому простой тестер делает их проверку не корректно. Для правильной проверки придется использовать специальную схему.

Зачастую в дрели один провод присоединяется к одной клемме. Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм.

Если при этом лампочка загорается, то с кнопкой все в порядке, если же нет, то самый простой способ устранить неисправность – это заменить ее.

Делая замену, необходимо учитывать, что схема бывает обыкновенной и с реверсом. В связи с этим замена кнопки дрели должна проводиться сугубо по схеме.

Необходимо обратить внимание на то, что она должна подходить по размерам, что само собой разумеется, а также соответствовать мощности дрели.

Подсчитать необходимую мощность достаточно просто: например, мощность инструмента составляет 650 Вт, используем формулу P=U*I и получаем I = 650/220 = 2.94 А. Значит, нам понадобится кнопка на 2.95 А для нашей дрели.

Ремонт кнопки дрели – достаточно сложный процесс, он требует наличия определенных навыков. Необходимо понимать, что при открытии корпуса многие детали просто выпадут из него. Чтобы избежать этого, плавно поднимайте крышку и отмечайте расположение всех деталей. Разбирается и ремонтируется кнопка в следующем порядке:

Подцепляются фиксаторы защитного кожуха, и он стягивается;
Все почерневшие клеммы с помощью спирта или наждачки с мелким зерном очищаются от нагара;
Далее все снова собирается, и, если работа не восстановлена, то происходит замена;
Регулятор оборотов полностью заливается компаундом, поэтому, если он вышел из строя, его необходимо только менять;
Еще одна частая поломка – это стирание рабочего слоя под ползунком реостата. Ремонтировать его не имеет смысла, поэтому проще заменить кнопку целиком.

Для того чтобы знать, как подключить кнопку дрели, необходимо проводить работу по схеме, которая должна быть в наличии у инструмента. Если таковой не имеется, то нужно найти ее в интернете.

Только с ее помощью можно выполнить ремонт и подключение быстро и правильно.

Совет! Регулятор оборотов и управление реверсом находятся в разных корпусах, потому их проверять нужно по отдельности.

Как Подключить Дрель Напрямую Без Кнопки

Схема подключения кнопки дрели – чиним инструмент сами!

Необходимые инструменты и материалы

Ремонт дрели можно проводить не своими руками, главное, знать предпосылки поломок не способы их «лечения». Сейчас вы узнаете что, как смотрится схема подключения кнопки дрели, не обойдем вниманием не другие неисправности, из-за этого для вас придется являться счастливым владельцем работающего инструмента.

Возможные неисправности инструмента – проводим ремонт сами

Если ваш инструмент стал работать ужаснее, по другому совсем не стал делать свои прямые обязанности, пора диагностировать неисправности не попытаться имея его совладать. Поначалу проверяем провод на предмет наличия повреждений не напряжение в розетке, с какой целью туда можно включить хоть какое другое устройство – телек по другому говоря чайник.

Если вы осматриваете устройства, работающие от аккума, их необходимо проверить с внедрением тестера – тогда напряжение, обозначенное на корпусе, обязано иметь аналогичное значение с напряжением аккума.

Если напряжение меньше, придется поменять батареи на новые. Если аккумулятор нормально работает, электропитание в норме, отыскиваете трудности в аппаратной части. Самоделки из двигателя от стиральной машины: 1. Как подключить двигатель от старой стиральной машины через конденсатор или без него. Самыми частыми поломками считают:

Препядствия со службой мотора;
Износ щеток;
Трудности со службой кнопки.

Зная, как происходит подключение кнопки электродрели, естественно стремительно решить неисправность. Уже сейчас, неувязка со службой дрели может появляться не из-за запыленности инструмента, ведь дрель «берет» не дерево, не кирпич, не другие материалы.

А это значит, для вас похлопочите о том, чтоб очищать устройство после каждого использования – только так можно понизить риск сбоев при работе из-за с загрязненностью инструмента.

Конкретно поэтому когда вы провели ремонт в квартире, сразу чистите дрель.

Схема подключения

кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=UI (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2. 95 А.

Подключение кнопки дрели

Смотри продолжение , то что не показано на этом видео: Подключение

Подсоединение кнопки пуск дрели

Схема соединения.

Как

подключить кнопку дрели самостоятельно?

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино.

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;

Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;

Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;

Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;

Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Проверка электродвигателя: причины поломок и ремонт

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;

Снимаем провода и все внутренние детали;

После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Как заменить щетки: работа за пару минут

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. Самоделки из двигателя от стиральной машины: 1.

Как подключить двигатель от старой стиральной машины через конденсатор или без него. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

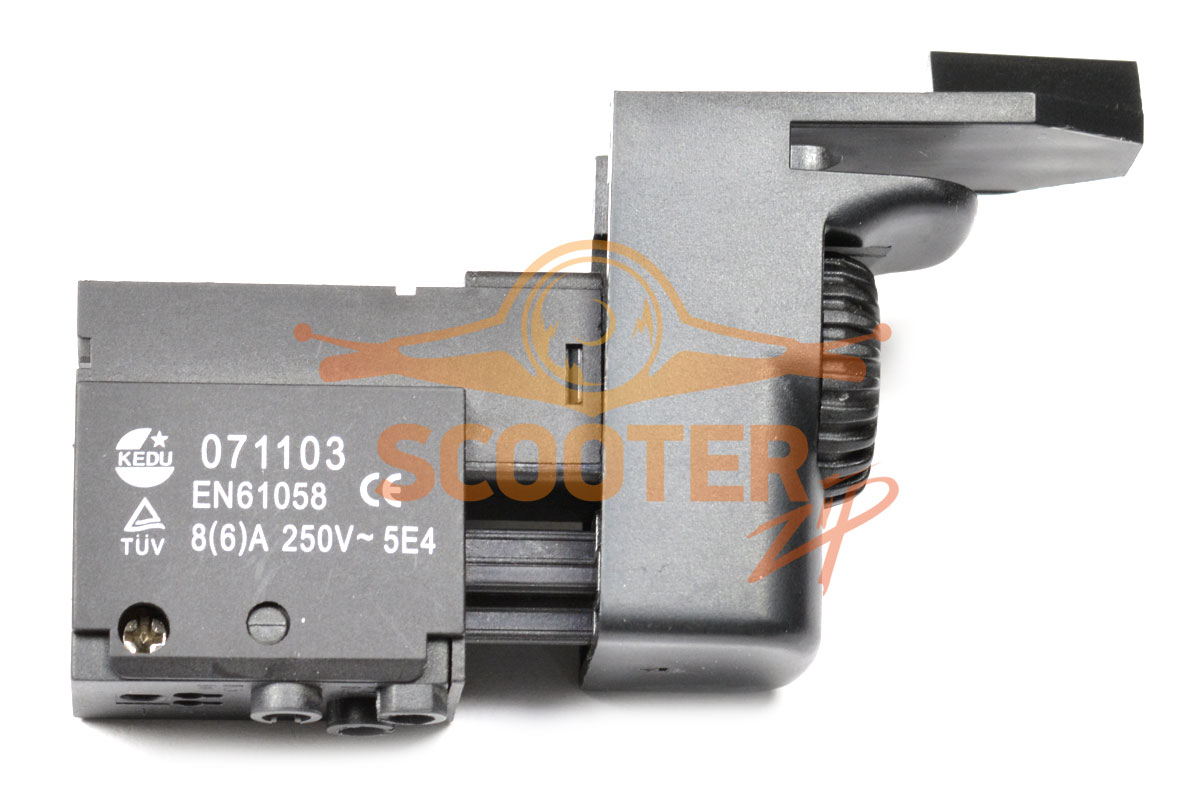

Ремонт кнопки EN61058 электродрели Интерскол ДУ-13/780ЭР

У современных электрических ручных дрелей пусковая кнопка отвечает не только за коммутацию электропитания по принципу «вкл-выкл» и «вперёд-назад», но также обеспечивает плавную регулировку мощности (скорости вращения патрона) в зависимости от силы нажима на кнопку. Если же у инструмента эта важная функция вдруг исчезла, и дрель стала работать только на полных оборотах, то существует два решения: заменить кнопку целиком на новую, или же вскрыть сгоревшую кнопку и попытаться её отремонтировать.

Немного теории

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели.

Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно.

В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени. А – полная мощность (нет регулирования, включение без регулятора). Б – мощность около 25%. В – мощность менее 25%.

Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей

Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор.

Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.

Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели – неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный.

Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, – можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора).

Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Кнопка дрели отремонтирована путём замены вышедшего из строя тиристора TYN612 на аналогичный BT151. Крепление тиристора осуществлено винтом и гайкой с применением термопасты. Чтобы гайка вошла в корпус, его пришлось немного подрезать.

Схема подключения кнопки дрели – чиним инструмент сами! – Можно ли самому сделать

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Содержание

Возможные неисправности инструмента – проводим ремонт сами

Схема подключения кнопки дрели – как исправить проблему?

Как подключить кнопку дрели самостоятельно?

Проверка электродвигателя: причины поломок и ремонт

Как заменить щетки: работа за пару минут

1 Возможные неисправности инструмента – проводим ремонт сами

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента.

Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

2 Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

3 Как подключить кнопку дрели самостоятельно?

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;

Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;

Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

4 Проверка электродвигателя: причины поломок и ремонт

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;

Снимаем провода и все внутренние детали;

После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

5 Как заменить щетки: работа за пару минут

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах.

И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Подключение кнопки дрели

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Оцените статью: Поделитесь с друзьями!

Дрель не переключается в режим сверления. Подключение кнопки дрели

Самый востребований электрический инструмент в ремонте — электрическая дрель, часто выходит из строя в виду частого и интенсивного использования. При наличии базовых навыков и опыта ремонта подобных инструментов, отремонтировать дрель не составит больших трудностей.

Причин поломок такого рода инструмента может быть несколько, бытует мнение что основной причиной есть неправильная эксплуатация дрели или же не «фирмовость» инструмента, ввиду чего ее внутренности состоят с некачественных комплектующих.

Среди других более техничных причин, можно выделить такие:

Выход из строя подвижной части электродвигателя, его статора или якоря
Выход из строя подшипников
Поломка кнопки (регулятора оборотов)
Поломка реверсивного переключателя
Износ коллекторных щеток и их обгорание
Обрив провода в шнуре, в самой дрели или же на самой катушке двигателя
Поломка редуктора или само зажимного патрона

Для того чтобы разобраться в причине поломки, иногда бывает что ее сразу не видно, например, дрель просто не вращается . Осмотр начинают с питающего шнура, часто в виду интенсивной эксплуатации шнур перебивается или же в районе вилки или где нибудь еще. Также осматривают кнопку и различные элементы управления. Пробуют провернуть патрон. На этом все диагностические процедуры заканчиваются, дрель нужно разобрать чтоб получить доступ и осмотреть ее изнутри.

Для этого нужно открутить (все) шурупы по периметру корпуса дрели и снять верхнюю половинку корпуса. При выкручивании шурупов обращаем внимание на их длину и запоминаем в каком отверстии шурупы какой длины находились, проще их сразу оставить в снятой части корпуса.

Осматриваем питающий кабель и внутреннюю проводку на предмет отгораний, обрывов и надежности контактного соединения.
В месте, где кабель питания входит в корпус дрели, часто можно видеть поврежденный наружный слой изоляции, её разрыв, и сам шнур питания в итоге скручен.

Если у вас неисправна кнопка или реверсний переключатель то проще заменить на новый. Можно конечно разобрать, почистить контакты, но собрать будет хлопотно, много маленьких запчастей и пружинок, которые все норовят выпрыгнуть.

Один из самых распространенных видов поломки, это износ щеток двигателя, их замену можно легко произвести самому в домашних условиях. Иногда, щетки можно заменить без разборки корпуса дрели, если это позволяет конструкция. У некоторых моделей достаточно выкрутить заглушки из установочных окошек и установить новые щетки. У других моделей, для замены требуется разборка корпуса, в этом случае необходимо аккуратно достать щеткодержатели и извлечь из них изношенные щетки.

Характерным признаком неполадки электрощеток является сильное искрение и не стабильная работа электродвигателя,когда он работает с перебоями или рывками. Что происходит от непостоянного электро-контакта между щетками и пластинами на коллекторе.

Не стоит также допускать чтоб щетки износились до минимального размера. Это опасно тем, что между щеткой и коллекторными пластинами может увеличится зазор. В итоге происходит повышенное искрообразование, коллекторные пластины сильно греются и могут «отойти» от основания коллектора, что приведет к необходимости замены якоря.
Необходимо регулярно очищать пластины коллектора от нагара и постоянно проверять натяжку прилегания щеток к коллекторному барабану.

Другие неисправности электрической части могут проявляться в виде отсутствия вращения двигателя дрели, когда нет никаких признаков включения двигателя (не слышно гудения). Если дрель не включается и ее патрон легко проворачивается обычным усилием, то можно, скорее всего предполагать о неисправности электрической части.
Проверка конкретности причины производится по мере доступности,проверяются сетевой шнур, кнопка регулятора оборотов, пусковой конденсатор и обмотки двигателя, все просто прозванивается мультиметром в режиме сопротивления.

Среди электрических неисправностей можно отметить поломку якоря. Поломка якоря или статора происходит по двум причинам — неправильная эксплуатация и некачественный моточный провод. Топовые производители с мировым именем применяют качественный провод с двойной изоляцией и термостойким лаком, что в разы повышает надежность двигателей и позволяет значительно продлить временной ресурс вашей дрели. Дешевые же модели не выдерживают продолжительной и интенсивной роботы с перегревами.

Поломку якоря (неисправность котушок) можно диагностировать по характерному запаху, увеличению искрообразования при работе. А при осмотре можно увидеть и обгоревшие обмотки провода. Но можно наблюдать и падение мощности двигателя что будет говорить о том что обмотки начали подгорать, их сопротивление от этого уже поменялось, что можно увидеть с помощью тестера.

Можно наблюдать такие поломки якоря и статора: межвитковой электрический пробой, пробой на «корпус» (магнитопровод) и обрыв обмотки.

Пробой на корпус можно определить с помощью мегомметра (мультиметра) прикоснувшись щупами к любому выходу обмотки и магнитопроводу. Сопротивление более 500Мом указывает на отсутствие пробоя. Следует знать, что в идеале измерения следует делать профессиональным мегомметром, у которого измерительное напряжение не меньше 100 вольт. Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть.
Еще пробой можно промерять простым методом, с помощью лампочки подключенной одним выводом к сети 220 вольт, а вторыми выводами на корпус и пластины коллектора.

Межвитковой пробой якоря определить будет немного сложней. Для этого можно использовать специальный трансформатор, у которого имеется только первичная обмотка и разрыв магнитопровода в виде желоба, для установки в него якоря. При этом якорь со своим сердечником становиться вторичной обмоткой. Поворачивая якорь, так что бы в работе были обмотки поочередно, прикладываем к сердечнику якоря тонкую металлическую пластину. Если обмотка короткозамкнута, то пластина начинает сильно дребезжать, при этом обмотка ощутимо нагревается.

Часто межвитковое замыкание можно увидеть при обычном осмотре, витки могут быть погнуты, смяты. можно попробовать устранить самому, отогнув в стороны замкнутые или погнутые витки провода.

Чтобы найти обрыв обмотки якоря можно, если к смежным пластинам якоря подключать миллиамперметр и медленно поворачивать якорь. В целых обмотках будет появляться определенный одинаковый ток, оборваная покажет или увеличение тока или его полное отсутствие. Методом сравнения можно найти неисправную или же убедится в исправности, если все обмотки выдают одинаковые значения на мультиметре.

Обрыв обмоток статора определяется подключением омметра к разъединенным концам обмоток, отсутствие сопротивления указывает на полный обрыв.

В данном случае произвести ремонт своими руками, перемоткой якоря или статора, без специальных приспособлений невозможен.
При перемотке обмоток необходимо выполнить условия: намотка обмоток производится в одном направление, у катушки отмечается начало обмотки, провод мотается по часовой стрелке, после чего помечается конец вывода. Вторая обмотка навивается в том же направление, с отметкой выводов начало и конец.

Для замены ротора или статора необходимо разобрать корпус, отсоединить провода, щетки, при необходимости снять приводную шестерню, и извлечь двигатель целиком вместе с опорными подшипниками. Купить замену и вставить все обратно.

При подозрение на поломку кнопки (регулятора оборотов) необходимо убедится в наличие напряжения на входной и выходной клемме кнопки. Если при нажатие на кнопку напряжение на выходе не появляется, нужно разобрать корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После чего проверить напряжение снова.
Ремонт кнопки своими руками возможен только при наличии определенных навыков. Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Не допустить этого можно только плавным и аккуратным поднятием крышки изначально.

При замене кнопки на новую, нужно убедится что новая кнопка рассчитана на мощность конкретной дрели. Так например, для дрели 750 ват, регулятор должен быть на ток не меньше 3.4 ампера.

Реверсивную кнопку проверяют таким же способом последовательно.

Механизм реверса основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке.

Причиной «не работы» электродвигателя может стать и выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора можно заметить по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.

Механическая часть

В механической части ударной дрели, могут быть также разные поломки, например заклинивание вала дрели .
Если патрон не удается прокручивать рукой, а при этом двигатель гудит при включении, то причина скорее всего в поломке редуктора или подшипников. Частой причиной неисправности можно наблюдать разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Все неисправности в механической части могут вызвать периодические остановки и сбои во время работы, гудение, скрежет и недостаточную скорость вращения вала.

Волнистая поверхность храповика большой шестеренки скользит по волнистой поверхности второго храповика,жестко закрепленного в корпус редуктора,совершая тем самым ударные действия.
Со временем в процессе длительной и интенсивной эксплуатации дрели в режиме сверления с ударом волнистые поверхности храповиков истираются, удар стает все слабее и слабее или же не происходит вообще. Нужно осмотреть износившиеся детали редуктора и при необходимости заменить на новые.

При заклинивание патрона или слышном скрежете, прежде всего, нужно разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники можно проверить поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.
Не вовремя заменённый подшипник приведёт к заклиниванию якоря, или, в лучшем случаи, подшипник просто провернется в посадочном месте.

Что бы добраться к подшипникам дрели, необходимо снять полностью двигатель вместе с редуктором, предварительно вынув щетки, что бы их не поломать и чтоб они не по выскакивали.

Перед тем как вынимать внутренности дрели, внимательно рассмотрите что, где находилось, что бы при сборке, как это зачастую бывает у «опытных» мастеров не осталась куча ненужных элементов, применение которым тяжело найти.
Не потеряйте шарик, который находится на конце вала патрона для свёрл, он отвечает за режим сверления с ударом и без удара.

При необходимости и сильном износе патрона дрели следует открутить фиксирующий винт, который находится внутри патрона.После этого откручивают патрон с левой резьбой и снимают его с вала. Патрон заменяют на новый.

Зачастую дрель ломается во время серьезной работы, во время затеянного ремонта или в других условиях, чтобы не тратить время зря и чтобы это не было для вас проблемой, следует запомнить, как произвести ремонт дрели самостоятельно. Следует знать конструкцию используемой дрели и легко и быстро определиться с причиной неисправности и устранить ее.

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;
Снимаем провода и все внутренние детали;
После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую. Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали.

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Когда вы используете аккумуляторную дрель, то первым делом надо замерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса.

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее , соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его.
Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой.
Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки .

Следует знать, что часто стирается специальный слой, который при изготовлении наносится под ползунок реостата — в этом случае кнопка также подлежит замене.

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия , если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

основное включение изделия в работу;
регулировка оборотов вращения электродвигателя;
включение реверса — изменение направления вращения ротора двигателя.

Внимание! Управление реверсом и регулятор оборотов находятся в разных корпусах — проверять их надо по отдельности.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

Не стоит самостоятельно разбирать кнопку пуска дрели в случае сложной ее конструкции — отсоедините провода и отнесите в центр сервиса, где профессиональные специалисты проведут полную диагностику и ремонт.

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель , тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Немного теории.

В конструкции кнопки лежит принцип регулировки мощности путём урезания некоторой части синусоиды переменного напряжения питания, подводимого на электродвигатель дрели. Чем глубже утапливается кнопка, тем более полно выглядит график синусоиды. И наоборот, при минимальном нажатии на кнопку, двигатель получает питание наиболее фрагментарно. В упрощённом варианте, схема кнопки электродрели выглядит следующим образом.

Силовым регулирующим элементом служит тиристор VS1, разрывающий собою цепь питания нагрузки. В цепь управляющего электрода тиристора последовательно включен динистор VD1, обладающий свойством пропускать ток только при определенном диапазоне разности потенциалов между своими электродами. Конденсатор C1, заряжаемый через переменный резистор R1, обеспечит эту разность потенциалов тем быстрее, чем левее по схеме находится движок переменного резистора и, следовательно, тем на более длительное время откроется тиристор, и тем бОльшая мощность будет подведена к нагрузке в данный полупериод напряжения.

Зависимость напряжения на нагрузке от времени.
А — полная мощность (нет регулирования, включение без регулятора).
Б — мощность около 25%.
В — мощность менее 25%.
Один полупериод (нижний по графику) синусоиды, при проходе тока через тиристор, полностью срезается. Чтобы этого не происходило, встречно-параллельно тиристору нужно включить диод.

Поиск и устранение неисправностей.

Вскрытие кнопки EN61058 не представляет труда, необходимо кончиком ножа отодвинуть пластиковые защелки и достать изнутри контактную группу вместе с электронной платой. Далее, необходимо отделить плату, отпаять её от контактной группы. Вместо переменного резистора, в кнопке применен более надёжный вариант — ступенчатый резистор, представляющий собой многопозиционный переключатель, где сопротивлению каждой позиции соответствует свой постоянный резистор. Помимо множества smd-резисторов, на плате присутствует конденсатор, диод и подстроечный резистор. Монтаж тиристора TYN612 и динистора DB3 выполнен навесным способом.

Наиболее вероятная причина неисправности кнопки, когда она не регулирует обороты (мощность) дрели — неисправность тиристора. Если нет возможности проверить тиристор на специализированном тестере, то тиристор нужно просто заменить на заведомо исправный. Тоже самое относится и к динистору. Всё остальное: резисторы, диод и конденсатор, — можно проверить прямо на плате обычным мультиметром (после выпаивания тиристора). Если у мультиметра нет функции измерения ёмкости, то проверять конденсатор нет особой необходимости, так как вероятность выхода его из строя крайне мала.

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их “лечения”. Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель “страдает” поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же “ярких” признаков нет, можете воспользоваться омметром.

Статор меняют так:

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Источник: http://www.emomi.com/shema-podkljuchenija-knopki-dreli.html

Электрическая дрель: схема аппарата

Устройство электродвигателя инструмента
Симисторный регулятор
Особенности редуктора аппарата

Дрель в хозяйстве сегодня просто незаменима, ее имеют в своем арсенале почти все мастера. Некоторые модели имеют в составе ударный механизм, что показывает схема, которую можно увидеть на рис. 1. В этом случае аппарат более функционален.

Устройство можно увидеть из схемы на рис.

2, на нем под цифрой 1 изображен регулятор оборотов; под цифрой 2 — реверс; цифрой 3 обозначен щеткодержатель с самой щеткой; 4 — это статор мотора; 5 — крыльчатка, предназначенная для охлаждения двигателя; под цифрой 6 расположен редуктор.

Схема устройства электрической дрели.

Дрель имеет в конструкции коллекторный электродвигатель, в составе которого 3 главных составляющих, среди них:

статор;
якорь;
угольные щетки.

Рисунок 1. Схема устройства ударного механизма дрели.

Первый упомянутый элемент имеет в основе электротехническую сталь, которой свойственно качество превосходной магнитной проницаемости. Выполнен он по принципу цилиндра и обладает приспособлениями для монтажа статорных обмоток. Последних там содержится в количестве двух, а их расположение — друг напротив друга. Статор крепко зафиксирован в корпусе главного аппарата.

Ротор представлен валом, на последнем установлен сердечник, выполненный на базе все той же стали. Вдоль последнего имеются канавки, удаленные на равный шаг. Обмотки укладываются единым проводом и обладают отводами, которые предназначены для фиксации к коллекторным пластинам.

Это образует якорь, который имеет в своем составе сегменты. Коллектор расположен на хвостовике вала и надежно зафиксирован на нем. Ротор в процессе запуска вращается во внутреннем пространстве статора на подшипниках. По пластинам в процессе функционирования установки передвигаются щетки.

Они имеют в основе графит.

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита.

Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени.

И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3.

Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» — регулятор оборотов, «1-я ст. обм.» — первичная статорная обмотка, «2-я ст.обм.

» — соответственно, вторичная, «1-я щет.» — первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке.

В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата.

Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Рисунок 4.Схема подключения кнопки дрели с реверсом.

Дрель имеет в конструкции редуктор, который отвечает за снижение количества оборотов рабочего сверла и повышение крутящего момента.

Многие модели имеют в составе шестеренчатый редуктор, который предполагает одну передачу.

Можно приобрести перфораторы, которые предусматривают некоторое количество передач, их может быть две, при этом система походит на коробку передач, которой снабжено обычное средство передвижения — машина.

Схема подключения ряда существующих на современном рынке установок обладает ударным функционалом. Тогда мастер с наличием такого инструмента получает возможность обустраивать отверстия в теле бетонного монолита. В таких аппаратах в боковой области большой шестеренки монтируется волнистый элемент, такая же шайба находится и напротив.

Схема, подключение такой установки имеют некоторые отличия от вышеописанных моделей.

Таким образом, в процессе работ, которые предполагают задействованный режим удара, сверло упирается в обрабатываемую поверхность, а волнистые составляющие, взаимодействуя с твердым препятствием, начинают имитировать удары. Эти элементы в конструкции после некоторого времени эксплуатации установки нуждаются в полной замене.

Схема подключения разных моделей и производителей может отличаться от той, что была представлена в вышеописанном примере, однако принцип работы такого аппарата остается единым.

Источник: http://MoiInstrumenty.ru/elektro/drel-sxema. html

Схема подключения кнопки дрели – чиним инструмент сами! – Можно ли самому сделать

Возможные неисправности инструмента – проводим ремонт сами

Схема подключения кнопки дрели – как исправить проблему?

Как подключить кнопку дрели самостоятельно?

Проверка электродвигателя: причины поломок и ремонт

Как заменить щетки: работа за пару минут

1 Возможные неисправности инструмента – проводим ремонт сами

Проблемы с работой двигателя;
Износ щеток;
Проблемы с работой кнопки.

Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

2 Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.

Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.

94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

3 Как подключить кнопку дрели самостоятельно?

Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;

Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;

Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;

Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок.

4 Проверка электродвигателя: причины поломок и ремонт

Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента.

И будет лучше, если вы доверите эту работу профессиональным специалистам.

Статор меняют так:

Сначала осторожно разбираем корпус устройства;

Снимаем провода и все внутренние детали;

После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

5 Как заменить щетки: работа за пару минут

Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.

А все за счет того, что возникает риск образования зазора между щетиной и коллектором.

Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Создание кнопки детализации в Power BI — Power BI

07.07.2021
7 минут на чтение

В этой статье

Вы можете создать кнопку детализации в Power BI, кнопку, которая выполняет переход на страницу с деталями, отфильтрованными по определенному контексту.

Одним из способов детализации отчета является щелчок правой кнопкой мыши по визуальному элементу.Если вы хотите, чтобы действие детализации было более очевидным, вы можете вместо этого создать кнопку детализации. Кнопка может повысить обнаруживаемость важных сценариев детализации в ваших отчетах. Вы можете условно определить, как кнопка выглядит и действует. Например, вы можете отображать другой текст на кнопке, если выполняются определенные условия. Читайте подробности.

В этом примере после того, как вы выберете полосу Word на диаграмме, кнопка См. Подробности станет активной.

Когда вы выбираете кнопку См. Подробности , вы переходите на страницу анализа рыночной корзины.Как видно из визуального элемента слева, страница детализации теперь отфильтрована для Word.

Настройка кнопки детализации

Чтобы настроить кнопку детализации, сначала необходимо настроить действительную страницу детализации в отчете. Затем вам нужно создать кнопку с Drill through в качестве типа действия и выбрать страницу детализации в качестве Destination .

Поскольку кнопка детализации имеет два состояния: включено и отключено, вы видите две опции всплывающей подсказки.

Если вы оставите поля всплывающих подсказок пустыми, Power BI автоматически создаст всплывающие подсказки. Эти всплывающие подсказки основаны на месте назначения и полях детализации.

Вот пример автоматически созданной подсказки при отключенной кнопке:

«Чтобы перейти к анализу рыночной корзины [целевая страница], выберите одну точку данных из продукта [поле детализации]».

А вот пример автоматически сгенерированной всплывающей подсказки при включенной кнопке:

«Щелкните, чтобы перейти к анализу рыночной корзины [целевая страница].«

Однако, если вы хотите предоставить настраиваемые всплывающие подсказки, вы всегда можете ввести статическую строку. Вы также можете применить условное форматирование к всплывающим подсказкам.

Пропустить контекст фильтра

Кнопка работает так же, как и обычная детализация: вы можете передавать фильтры по дополнительным полям путем перекрестной фильтрации визуальных элементов, содержащих это поле детализации. Например, используя Ctrl + щелкните и перекрестную фильтрацию, вы можете передать несколько фильтров в Магазине на страницу детализации, потому что ваш выбор перекрестно фильтрует визуальный элемент, содержащий Продукт, поле детализации:

После того, как вы нажмете кнопку детализации, вы увидите, что фильтры в Магазине и Продукте передаются на целевую страницу:

Неоднозначный контекст фильтра

Поскольку кнопка детализации не привязана к одному визуальному элементу, если ваш выбор неоднозначен, кнопка будет отключена.

В этом примере кнопка отключена, потому что два визуальных элемента содержат один выбор в продукте. Существует неоднозначность относительно того, какая точка данных от какого визуала связать действие детализации:

Настроить форматирование для отключенных кнопок

Вы можете настроить параметры форматирования для отключенного состояния кнопок детализации.

Эти параметры форматирования включают:

Элементы управления текстом кнопок : текст, цвет, отступы, выравнивание, размер и семейство шрифтов
Элементы управления заливкой кнопок : цвет, прозрачность и новое изображение заливки (подробнее об этом в следующем разделе)
Элементы управления значком : форма, отступ, выравнивание, цвет линии, прозрачность и толщина
Элементы управления контуром : цвет, прозрачность, толщина, скругление краев

Установить условное форматирование текста кнопки

Вы можете использовать условное форматирование, чтобы изменить текст кнопки на основе выбранного значения поля. Для этого вам необходимо создать меру, которая выводит желаемую строку на основе функции DAX SELECTEDVALUE.

Вот пример меры, которая выводит «См. Сведения о продукте», если НЕ выбрано одно значение продукта; в противном случае выводится «См. подробную информацию о [выбранном продукте]»:

  String_for_button = If (SELECTEDVALUE ('Продукт' [Продукт], 0) == 0, «См. Подробную информацию о продукте», «См. Подробную информацию о» & SELECTEDVALUE ('Продукт' [Продукт]))

После создания этой меры вы выбираете опцию Условное форматирование для текста кнопки:

Затем вы выбираете меру, которую вы создали для текста кнопки:

Когда выбран один продукт, текст кнопки гласит:

«См. Подробности для Word»

Если продукты не выбраны или выбрано несколько продуктов, кнопка неактивна.Текст кнопки гласит:

«Подробнее о продукте»

Вы можете условно отформатировать всплывающую подсказку для кнопки детализации, когда она включена или отключена. Если вы использовали условное форматирование для динамической установки места назначения детализации, вы можете захотеть, чтобы всплывающая подсказка для состояния кнопки была более информативной в зависимости от выбора вашего конечного пользователя. Вот несколько примеров:

Вы можете настроить всплывающую подсказку для отключенного состояния как предписывающую для каждого конкретного случая, используя настраиваемую меру.Например, если вы хотите, чтобы пользователь выбрал один продукт и в одном магазине, прежде чем они смогут перейти на страницу анализа рынка, вы можете создать показатель со следующей логикой:
Если пользователь не выбрал ни один продукт, ни один магазин, мера вернет: «Выберите один продукт и Ctrl + щелчок, чтобы также выбрать один магазин».
Если пользователь выбрал один продукт, но не один магазин, мера вернет: «Ctrl + щелчок, чтобы также выбрать один магазин.”
Точно так же вы можете настроить всплывающую подсказку о включенном состоянии, чтобы она соответствовала выбору пользователя. Например, если вы хотите, чтобы пользователь знал, к какому продукту и хранилищу будет отфильтрована страница детализации, вы можете создать меру, которая возвращает:
«Щелкните, чтобы перейти к [название страницы детализации], чтобы увидеть более подробную информацию о продажах [название продукта] в магазинах [название магазина]».

Установить назначение детализации условно

Вы можете использовать условное форматирование для установки целевого объекта детализации на основе выходных данных меры.

Вот несколько сценариев, в которых вы можете захотеть, чтобы назначение кнопки детализации было условным:

Детализация до страницы требуется только при выполнении нескольких условий . В противном случае кнопка отключена.
Например, вы хотите, чтобы пользователи выбрали один продукт и в одном магазине, прежде чем они смогут перейти на страницу сведений о рынке. В противном случае кнопка отключена.
Вы хотите, чтобы кнопка поддерживала несколько пунктов назначения детализации на основе выбора пользователя.
Например, предположим, что у вас есть несколько пунктов назначения (сведения о рынке и сведения о магазине), к которым пользователи могут перейти. Вы можете попросить их выбрать конкретное место назначения для детализации, прежде чем кнопка станет активной для этого места назначения детализации.
У вас также могут быть интересные случаи для гибридного сценария для поддержки как нескольких пунктов назначения детализации, так и определенных условий, при которых вы хотите, чтобы кнопка была отключена.Читайте подробности об этих трех вариантах.

Отключить кнопку до тех пор, пока не будут выполнены несколько условий

Давайте рассмотрим первый случай, когда вы хотите оставить кнопку отключенной до тех пор, пока не будут выполнены дополнительные условия. Вам необходимо создать базовую меру DAX, которая выводит пустую строку («»), если условие не выполнено. Когда он встречается, он выводит имя целевой страницы детализации.

Вот пример меры DAX, для которой необходимо выбрать магазин, прежде чем пользователь сможет перейти на страницу сведений о продукте и магазине:

  Логика назначения = If (SELECTEDVALUE (Store [Store], «») == »», «», «Store details»)

Когда вы создали меру, вы выбираете кнопку условного форматирования (FX) рядом с Назначение для кнопки:

На последнем шаге вы выбираете показатель DAX, который вы создали в качестве значения поля для места назначения:

Теперь вы видите, что кнопка неактивна, даже если выбран один продукт, потому что мера также требует, чтобы вы выбрали один магазин:

Поддержка нескольких направлений

В другом распространенном случае, когда вы хотите поддерживать несколько пунктов назначения, вы начинаете с создания таблицы из одного столбца с именами пунктов назначения детализации:

Power BI использует точное совпадение строк для установки места назначения детализации, поэтому дважды проверьте, чтобы введенные значения точно совпадали с именами страниц детализации.

После создания таблицы добавьте ее на страницу как срез с одним выбором:

Если вам нужно больше места по вертикали, преобразуйте слайсер в раскрывающийся список. Удалите заголовок среза и добавьте текстовое поле с заголовком рядом с ним:

В качестве альтернативы можно изменить ориентацию слайсера списка с вертикальной на горизонтальную:

В качестве целевого ввода для действия детализации выберите кнопку условного форматирования (fx) рядом с Назначение для кнопки:

Выберите имя созданного вами столбца, в данном случае Выберите место назначения :

Теперь вы видите, что кнопка детализации доступна только тогда, когда вы выбрали продукт и в качестве пункта назначения:

Гибрид двух сценариев

Если вас интересует гибрид двух сценариев, вы можете создать меру DAX и ссылаться на нее, чтобы добавить дополнительную логику для выбора места назначения.

Вот пример показателя DAX, который требует, чтобы пользователь выбрал Магазин, прежде чем он сможет перейти по Продукту к любой из страниц детализации:

  Логика назначения = If (SELECTEDVALUE (Store [Store], «») == »», «», SELECTEDVALUE («Table» [Select a destination]))

Затем вы выбираете созданную вами меру DAX в качестве значения поля для места назначения. В этом примере пользователю нужно будет выбрать продукт, магазин, и в качестве целевой страницы, прежде чем будет включена кнопка детализации:

Ограничения

Эта кнопка не позволяет использовать несколько пунктов назначения с помощью одной кнопки.
Эта кнопка поддерживает детализацию только в одном отчете; Другими словами, он не поддерживает детализацию между отчетами.
Отключенное форматирование состояния для кнопки привязано к классам цветов в теме отчета. Узнайте больше о цветовых классах.
Действие детализации работает для всех встроенных визуальных элементов и работает с и некоторыми визуальными элементами, импортированными из AppSource. Однако не гарантируется работа с всеми визуальными элементами , импортированными из AppSource.

Следующие шаги

Дополнительные сведения о функциях, которые похожи на кнопки или взаимодействуют с ними, см. В следующих статьях:

Использование кнопок детализации для замены навигации по щелчку правой кнопкой мыши в Power BI

Если вы похожи на меня, вы обнаружите, что много применений для детализации в Power BI, но вы также можете столкнуться с некоторым сопротивлением со стороны пользователей из-за необходимости щелкать правой кнопкой мыши, чтобы перейти к этим страницам детализации. Теперь у нас есть функция предварительного просмотра, называемая сквозными кнопками. Используя кнопки детализации, теперь есть способ заменить эту навигацию по щелчку правой кнопкой мыши.

Вот как это работает (посмотрите мое видео ниже для краткой демонстрации):

В моем Power BI Desktop у меня есть визуализация, и на ней есть кнопка, которая неактивна. Я еще не выбрал цель детализации в своей визуализации для этой кнопки.
Когда я щелкаю часть своей визуализации, для которой я настроил кнопку, кнопка загорается и теперь показывает детали для выбранной ссылки.
Затем я могу щелкнуть эту кнопку, и я перейду к моей деталировке.
Теперь позвольте мне показать вам, как я это настроил:
- Первым шагом является создание меры. Создаваемая вами мера представляет собой оператор «если», который гласит: «Если выбрано значение, выбранное в ссылочной визуализации, вы хотите, чтобы это значение подставлялось в текст кнопки». В противном случае пользователь увидит обычную кнопку. (см. мою демонстрацию, чтобы узнать точную меру, которую я использую в своем примере)
- Далее вам нужно создать кнопку.Я выбрал простую кнопку, и на панели визуализации для настроек в поле «Текст кнопки» вам нужно будет выбрать условное форматирование из многоточия над этим полем.
- Затем выберите поле, на котором основано условное форматирование, то есть ту меру, которую вы только что создали.
- После этого перейдите к полю «Действие» под текстом кнопки и выберите «Детализировать» (предварительный просмотр) в раскрывающемся списке «Тип».
- В разделе «Назначение» вам нужно добавить страницу детализации.Важно, чтобы страница детализации создавалась, как вы всегда делали, выбрав поле детализации и затем указав эту страницу в качестве пункта назначения для кнопки.

И все! Быстрый способ настроить кнопку детализации, чтобы пользователи могли просто нажать на визуальный элемент и кнопку, чтобы перейти на страницу детализации, которую вы настроили. Я нашел это очень полезным, и я уверен, что вы тоже. В настоящее время это предварительная версия, но, безусловно, ее стоит проверить.

Если у вас есть какие-либо вопросы об этом или об использовании организации Power BI, мы будем рады помочь.

Данные и облако — вот что мы делаем, и мы готовы помочь с любым продуктом или услугой Azure. Наши специалисты по Power BI и Azure могут помочь вам использовать ваши данные для развития вашего бизнеса. Свяжитесь с нами, чтобы начать разговор, или щелкните ссылку ниже. Позвольте нам помочь вам сделать ваш бизнес успешным.

Советы по ремонту аркад — Установка кнопки

Если вы в свое время играли во многие аркадные игры, вы, вероятно, заметили, что не во всех играх используется одинаковое количество кнопок.Например, файтинги, такие как Street Fighter 2, известны своей 6-кнопочной компоновкой, в то время как некоторые классические игры, такие как Pac Man, вообще не требуют кнопок. Из-за этих различных конфигураций может наступить время, когда вам понадобится добавить кнопку, чтобы правильно играть в игру. В этом посте мы обсудим, как установить кнопку на панели управления.

Установка кнопки

Прежде чем мы сможем начать этот процесс, нам понадобится пара инструментов.Во-первых, вам понадобится какое-нибудь сверло, чтобы вырезать отверстие. Мы рекомендуем использовать сверлильный станок, если он у вас есть. Использование сверлильного станка позволяет получить более чистый и однородный рез, который уменьшит количество сколов (или заусенцев в случае металлической панели управления) вокруг отверстия. Если у вас нет доступа к дрели, подойдет и ручная дрель с питанием от сети. Вам также понадобится кольцевая пила диаметром 1 1/8 дюйма. Мы предпочитаем биметаллический тип, так как они подходят для резки как деревянных, так и металлических поверхностей.Защитные очки также очень важны, поскольку части панели управления могут взлетать вам в лицо во время процесса сверления. Вы также можете подумать о приобретении зажима, чтобы надежно удерживать панель управления во время резки. Конечно, вы также можете нанять друга, чтобы он крепко держал его, чтобы обеспечить такую же стабильность.

После того, как вы соберете свои инструменты, мы можем начать процесс вырезания отверстия для пуговицы. Наш первый шаг — определить, где мы хотим разместить нашу новую кнопку. Наша техника состоит в том, чтобы разместить небольшую точку в центре кнопки, примерно в той же области, в которой мы хотим разместить новую кнопку.Отсюда мы можем измерить расстояние от верхней части панели управления до точки, что поможет нам совместить нашу новую кнопку с уже существующей кнопкой. Затем мы можем определить, где мы собираемся разместить новую кнопку по отношению к текущей кнопке (обычно справа или слева от нее), и соответственно уменьшить размер. Рекомендуется оставлять хотя бы некоторое расстояние между двумя кнопками, так как вы не хотите, чтобы ваши кнопки были слишком близко друг к другу или слишком далеко друг от друга. Когда вас устраивает расположение, поставьте небольшую точку на панели управления.Это будет нашей центральной точкой для нашей новой петлицы.

Когда вы нашли подходящее место для отверстия для пуговицы, мы можем приступить к его вырезанию с помощью сверла и кольцевой пилы. Как мы уже говорили ранее, неплохо закрепить панель управления на этом этапе, используя либо зажим, о котором мы говорили, либо друга, чтобы удерживать ее. Если вас беспокоит, что коронка для кольцевой пилы может не оставаться на месте на панели управления, вы можете просверлить небольшое пилотное отверстие, чтобы направить ее.Закрепив панель управления, поместите кольцевую пилу в сверло и затяните ее с помощью ключа патрона. Поместите конец коронки на точку (или пилотное отверстие) и начните сверление. После того, как коронка кольцевой пилы пройдет сквозь нее, остановите сверло и осторожно поместите пильную часть кольцевой пилы на панель управления. Начните медленно поднимать дрель, постепенно набирая скорость. Пожалуйста, держитесь подальше, иначе вы можете «дергаться» на этом этапе, поэтому так важно закрепить панель управления.Как только кольцевая пила полностью пройдет, у вас появится отверстие для вашей новой пуговицы.

Вот несколько советов, которые следует помнить во время этого процесса. Пожалуйста, подождите некоторое время, прежде чем снимать внутреннюю деталь с кольцевой пилы после того, как вы закончите вырезать отверстие. Кольцевая пила может сильно нагреться во время резки и может обжечь вас, если вы дотронетесь до нее слишком быстро после завершения. Используйте небольшую отвертку, чтобы удалить внутреннюю деталь, вставив ее в одну из прорезей на боковой стороне кольцевой пилы и нажав на нее.Если панель управления, в которую вы режете, сделана из металла, будьте осторожны, чтобы из отверстия не торчали металлические осколки. Вы можете использовать универсальный нож и напильник, чтобы удалить осколки и очистить отверстие для пуговицы. Если панель управления, в которую вы режете, сделана из дерева, при пилении следите за дымом. Если вы видите дым, замедлите вращение сверла, чтобы дерево не подгорело.

Теперь, когда вы успешно проделали отверстие для кнопки в панели управления, вы можете продолжить вставку кнопки.Начните с того, что поместите пуговицу в верхнюю часть только что проделанной дырочки. Возьмите гайку кнопки и затяните ее на кнопке, пока она не будет плотно прижата к нижней части панели управления. Лучший способ убедиться, что гайка плотно прилегает к пуговице, — это использовать гаечный ключ, который вы можете приобрести у Боба Робертса. Затем установите переключатель Cherry, нажав на нижнюю часть кнопки. Убедитесь, что фактическая часть переключателя Cherry обращена к верхней части кнопки. Вы завершили установку кнопки на панели управления.Если вам нужна помощь в подключении кнопки после установки, см. Наш пост «Подключение кнопки».

С появлением стандартизированных схем подключения, таких как JAMMA, знание того, как устанавливать нажимную кнопку, стало важным навыком. Знакомство с этим процессом поможет вам менять местами платы этих типов независимо от конфигурации кнопок вашего шкафа. Пожалуйста, не стесняйтесь оставлять любые вопросы или предложения в разделе комментариев ниже.

Как использовать дрель Ryobi | Домашняя страница Руководства

Патрик Нельсон Обновлено 21 июля 2017 г.

Совет

Для предотвращения перегрева нанесите немного легкого масла на сверление по металлу.

Ryobi представила недорогие электроинструменты, в том числе дрели, на рынке «сделай сам». Качественные устройства просты в эксплуатации. Однако рекомендуется ознакомиться с использованием этих инструментов — из соображений безопасности и для получения максимальной отдачи от продуктов.

Зарядите аккумулятор. Инструмент поставляется с завода с очень низким зарядом. Аккумулятор следует заряжать на ночь. Подключите зарядное устройство к бытовой сети переменного тока и поместите аккумулятор в подставку.Совместите выступ с пазом на подставке.
Заблокируйте спусковой крючок. Сделайте это, поместив кнопку направления вращения в центральное положение.
Разблокируйте патрон, повернув его против часовой стрелки. Эти сверла не требуют патронного ключа. Так что просто держите патрон и крутите.
Установить сверло. Вставьте сверло прямо в патрон и затяните, вращая его по часовой стрелке. Затяните его как можно сильнее, не используя никаких инструментов.Убедитесь, что бита прямая и не проскользнула между челюстями.
Вставьте аккумулятор. Совместите выступ с канавкой на дрели почти так же, как вы вставляли аккумулятор в зарядное устройство. Зафиксируйте аккумуляторную батарею.
Выберите направление вращения. Нажмите отмеченную кнопку. Сверло обратимо — вы можете просверлить отверстие, а затем изменить его направление, чтобы облегчить сверло из отверстия. Также можно использовать реверсивный механизм с адаптером для отвертки.Реверсивность позволяет вкручивать и выкручивать.
Закрепите материал, который хотите просверлить. Если материал гладкий, вы можете использовать кернер, чтобы разметить отверстие.
Удерживая ручку дрели одной рукой, поместите дрель в предполагаемую точку входа и медленно нажмите на спусковой крючок. Начните медленно и увеличивайте скорость. Скорость сверла регулируется спусковым крючком. Более высокая скорость происходит из-за повышенного давления на спусковой крючок.
Протолкните сверло сквозь материал.

Amazon.com: Сетевое сверло BLACK + DECKER, 5,5 А, 3/8 дюйма (DR260C): Инструменты и товары для дома

5,0 из 5 звезд Качественная недорогая дрель
Кэмерон М., 9 сентября, 2016

Нам с женой нужно было повесить на стены нашей квартиры еще несколько увесистых вещей.У нас не так много инструментов, и мы опасаемся покупать дрель вместо того, чтобы брать ее взаймы. По той цене, которую мы считали, мы могли бы оправдать покупку, даже если бы использовали ее только изредка. Я ожидал, что буровая установка будет более низкого качества, как в таких местах, как Harbour Freight, за менее чем 10 долларов. Мы были удивлены тем, насколько прочной она была построена и насколько хорошо она функционировала.

***************
*** ПРОФИ ***
***************

— Изготовлен из качественных материалов. Детали, которые соприкасаются с вашей рукой, сделаны из более мягкого пластика, как у шариковой ручки с ручкой, но более высокого качества.Я искренне верю, что могу использовать торец в качестве молотка, учитывая, насколько прочен пластик, но я, конечно, не рекомендую этого.

— Очень эргономичный, с разумной досягаемостью ползунка Вперед / Назад и кнопки фиксации, и все это можно использовать одной рукой.

— Патрон легко регулируется и предотвращает перетягивание сверла.

— Поставляется с битой Phillips / Flathead, которая подходит для большинства распространенных винтов. В нижней части рукоятки есть место для хранения предоставленной коронки.

— Очень детальное управление переключателем переменной скорости, без этой функции я бы не купил эту дрель.Иногда вам нужно начинать медленно при сверлении винта, иначе вы можете установить винт боком и т. Д.

— Кнопка блокировки позволяет вам установить сверло на определенную скорость, не нажимая переключатель. Эта функция особенно полезна в таких ситуациях, как полировка царапин на автомобиле или использование небольшой шлифовальной насадки.

— Противоизносный корпус там, где шнур встречается с дрелью, нет ничего хуже, чем бросить дрель или отремонтировать ее самостоятельно из-за оголенного и опасного кабеля питания

— 2 года гарантии с 30-дневной гарантией возврата денег

— Минимальная упаковка — Поставляется в одной коробке с дрелью и небольшим и кратким руководством на нескольких языках, без негабаритной коробки или грязной картонной набивки.

***************
*** МИНУСЫ ***
***************

— Как и у большинства дрелей, у этого есть открытая решетка / вентиляционное отверстие, охлаждающее электродвигатель. Мне неудобно использовать его на улице в ненастную погоду, учитывая, что я могу видеть компоненты внутри. При нормальном использовании это даже не должно вызывать беспокойства.

— Сверло, хранящееся в держателе в нижней части ручки, может проткнуть вашу руку, если держать его определенным образом. Если это проблема, вы можете переместить Flathead немного влево и носить менее острый наконечник Phillips, или вы можете полностью удалить бит.(только не теряйте его)

— Дрель немного тяжелая для использования одной рукой, и вес аккумуляторной батареи не позволяет уменьшить ее вес.

Короче говоря, если вы ищете недорогую и качественную дрель общего назначения, я бы инвестировал в нее.

** Я купил этот продукт по полной цене и не был обязан предоставлять обзор **

Пожалуйста, прекратите удаление моих фотографий Amazon.

Что означают цифры и символы на аккумуляторных дрелях

Когда вы используете аккумуляторную дрель, возможно, вы заметили рядом с головкой дрели циферблат с разными цифрами или символами.Если да, то вы, вероятно, задавались вопросом: «Какие цифры / символы используются на аккумуляторной дрели и что они означают?»

Цифры на аккумуляторной дрели указывают предел крутящего момента или мощность вращения. Чем выше число, тем больше сила или крутящий момент. Эта функция очень полезна. Он не только позволяет регулировать прилагаемое усилие поворота, чтобы предотвратить срыв шурупов, но также обеспечивает возможность сверления отверстий в твердых материалах, таких как дерево, бетон, кладка и металл.

Теперь, когда вы знаете, что означают цифры на аккумуляторной дрели, давайте подробнее рассмотрим это ниже.

Мы объясним, как отрегулировать крутящий момент или настройки сцепления на дрели и что делают настройки перфоратора на аккумуляторной дрели. Мы также дадим вам некоторую информацию об отличной аккумуляторной дрели с максимальным крутящим моментом.

Итак, если вы готовы узнать больше о цифрах и / или символах аккумуляторных дрелей, тогда приступим!

* Эта статья может содержать партнерские ссылки.Как партнер Amazon, я зарабатываю на соответствующих покупках.

Что обозначают числа на сверле?

На большинстве современных дрелей вы можете найти две области с номерами. Один — это выбора передачи , а другой — управления крутящим моментом .

Как изменить контроль крутящего момента сверла?

Как упоминалось в начале статьи, числа на сверле представляют величину крутящего момента, который инструмент может применить к объекту (например, винту) или для сверления отверстий.Числа обычно варьируются от 1 до 20 (или более), где 1 представляет наименьший крутящий момент, а 20 — наибольший.

Некоторые сверла могут иметь диапазон более 20. Это зависит от производителя и модели сверла.

Чтобы настроить контроль крутящего момента на дрели, выполните следующие 6 простых шагов:

Найдите кольцо или диск регулировки крутящего момента. Обычно он находится на «головке» инструмента рядом со сверлом, которое является частью, которая вращается. Эта область также называется патроном.
Найдите стрелку в верхней части инструмента. Он будет указывать на число, указывающее, какую настройку крутящего момента следует использовать. Чем выше число, тем больше крутящий момент!
Отрегулируйте крутящий момент, поворачивая кольцо по часовой стрелке для увеличения мощности или против часовой стрелки для уменьшения.
Начните с тестирования дрели. Выберите наименьшее значение или число (обычно 1). Возьмите кусок дерева и просверлите его, чтобы нащупать инструмент. Не забудьте защитное снаряжение и закрепите дерево на месте.
Затем поверните циферблат к середине (если на сверле есть числа от 1 до 20, выберите 10) и еще раз проверьте мощность сверла на том же самом куске дерева.
Наконец, поверните кольцо на максимальный крутящий момент (вероятно, 20 или более) и просверлите винт в древесине в третий раз. Это продемонстрирует силу инструмента и его скорость!

Очень важно протестировать сверло , прежде чем вы будете использовать в своем следующем проекте по деревообработке.

Вам необходимо знать, сколько энергии у инструмента и как он будет реагировать и / или управлять.

Слишком большой крутящий момент может быть затруднен и приведет к срыву винтов, в то время как слишком маленький крутящий момент может быть утомительным.

Со временем вы почувствуете, как работает дрель. Чем больше вы его используете и проверяете его возможности, тем проще вам будет выбрать, какая настройка крутящего момента лучше всего подходит для каждого проекта.

Ознакомление с настройками — ключ к эффективному использованию инструмента.Это звучит как простая и незначительная вещь, однако она чрезвычайно важна.

Чем лучше вы настроены со своими инструментами, тем лучше вы сможете обращаться с ними (и работать с ними).

Вот хорошее видео, демонстрирующее, как работает контроль крутящего момента. Парень на видео использует разные настройки, чтобы вкрутить несколько винтов.

Настройки выбора передачи

Настройки крутящего момента на сверле относятся к тому, насколько быстро инструмент будет вращаться.

Когда вы нажимаете на спусковой крючок и скорость сверла увеличивается, установка крутящего момента будет определять, сколько оборотов оно сделает, как только вы выберете конкретную числовую установку.

Чем выше число, тем быстрее он поворачивается. Некоторые инструменты имеют 2-скоростные настройки или даже 3.

Инструмент DeWalt с двумя вариантами переключения передач.

1	2	3
Высокий крутящий момент	Средний крутящий момент	с низким крутящим моментом
Низкая скорость	Средняя скорость	Высокая скорость

Что означают символы на сверле

Настройки трех режимов (переключатель режима)

Большинство современных дрелей оснащены переключателем для трех режимов работы: сверление, заворачивание шурупов и ударное действие. В конце этого раздела вы можете найти таблицу, чтобы вы могли легко увидеть, что они делают.

Селектор режима действия на дрели RYOBI.

Режим сверления

Символ режима сверления имеет форму бурового долота. Или, если хотите, он похож на старый знак в стиле парикмахера или часть леденца (представьте белые и красные завитки). Или, по крайней мере, это мне напоминает! Конечно, символ на дрели обычно не красный и белый, а черный и желтый, в зависимости от того, какая компания изготовила перфоратор.

Этот режим используется для сверления чугуна (металлов), дерева или пластика (но не камня или кирпичной кладки).

Он автоматически выдает максимальный крутящий момент, который может иметь сверло, игнорируя настройки крутящего момента.

Если сверло не имеет переключателя режимов, то максимальная установка крутящего момента помечается символом сверла.

Режим заворачивания винтов

Значок маленького винта означает, что в этом режиме сверло используется для заворачивания винтов. Когда вы закручиваете винты, важна установка крутящего момента, потому что вы не хотите, чтобы винт слишком сильно заворачивал и закапывал его в материал.

Молотковый режим

Символ в виде молотка обозначает режим действия ударника или настройки перфоратора.

Этот режим используется, когда вы хотите просверлить бетон, камень или кладку.

Когда вы устанавливаете перфоратор в положение «включено», дрель начинает ударять или ударяет, а также вращает сверло. При использовании сверла по бетону и перфоратора сверлить бетон очень легко.

Позволяет сверлить хрупкие материалы без чрезмерного приложения силы со стороны пользователя.Если бы вы попробовали это без установки молотка, вам не повезло бы проделать отверстие в бетоне!

Отбойный молоток имеет решающее значение при сверлении твердых поверхностей.

Обозначение	Режим	Действие / Используется для
	Бурение	Сверление в дереве, металле или пластике.
	Винты приводные	Заворачивайте винты, не разрывая их и не закапывая в материал.
	Молоток	Сверление в бетоне, камне или кирпичной кладке.

Что означает символ обратного переключения на дрели?

Нельзя забывать и об обратном переключателе, который обычно находится чуть выше или позади спускового крючка дрели. Вы заметите либо маленькую кнопку, либо небольшой рычажок.

Универсального символа для этой функции нет. У меня есть несколько сверл, и на одном из них стрелка в круге идет в одну сторону с одной стороны, а в другую — с другой.На другом сверле это выглядит как клин, обращенный в одну сторону с одной стороны, а в другую — с другой.

Что означает «Нм» на аккумуляторной дрели?

Крутящий момент измеряется в Ньютон-метрах или «Нм», что представляет собой силу, позволяющую объекту вращаться. Это лучший способ определить, насколько мощна ваша дрель или ударный шуруповерт. Чем выше число в Ньютон-метрах, тем большую крутящую силу будет иметь ваше сверло.

Сравнение крутящего момента аккумуляторной дрели и аккумуляторной ударной шуруповерта

Мы обсуждали крутящий момент (и его символы или настройки) обычной аккумуляторной дрели.Что касается аккумуляторного ударного отвертки, важно отметить, что эти инструменты , а не имеют контроль крутящего момента.

Единственный способ отрегулировать крутящий момент ударного шуруповерта — использовать спусковой механизм регулировки скорости. Или, если вы просто ищете новую дрель, выберите ударный шуруповерт с шестернями.

Более продвинутые модели имеют до трех диапазонов передач. Вы потратите немного больше денег, но в конечном итоге это того стоит!

Что такое сверло с высоким крутящим моментом? (Кстати о крутящем моменте)

Сверла с высоким крутящим моментом — это дрели с низким редуктором, которые могут создавать высокие уровни вращательного усилия.Это позволяет инструменту выполнять самые разные задачи, от смешивания краски и штукатурки до сверления пилотных отверстий в плотной древесине или толстом металле.

Makita LXT Lithium-Ion Аккумуляторная дрель ½ ”ударная дрель-шуруповерт сегодня считается самым мощным инструментом на рынке! Бесщеточный двигатель может подавать 1090 фунт-дюймов. Макс крутящий момент.

Он может развивать скорость до 2100 об / мин и подходит для широкого диапазона операций сверления, забивки и удара.

Итак, почему бы не зайти в Интернет и не проверить это на Amazon.com сегодня! Ваш следующий проект DYI станет хитом.

⭐️ Выбор владельца инструментов

Комбинированный комплект Makita LXT с высоким крутящим моментом

Купить на Amazon

(* Партнерская ссылка Amazon)

Заключение

Подводя итог, цифры на аккумуляторной дрели представляют крутящий момент или вращающую силу инструмента. Чем выше число, тем больше крутящий момент.

Это очень полезная функция дрели.Он не только позволяет регулировать крутящее усилие, прилагаемое к винтам, но также обеспечивает возможность сверления отверстий в очень твердых материалах, таких как дерево, бетон, кладка и металл.

Надеюсь, информация в этой статье оказалась для вас полезной. Удачи в ваших будущих проектах по деревообработке или DYI!

Ура, владельцы инструмента!

Джек Адамс

Привет! Меня зовут Джек, и я пишу для ToolsOwner.Я увлечен всем, что связано с инструментами и проектами DIY по дому. Вы часто встречаете меня в моей мастерской над новыми проектами.

Работа с объектом таблицы сверления на плате в Altium Designer | Altium Designer 21 Руководство пользователя

Основная страница: Объекты печатной платы

Таблица сверления представляет собой оперативную сводку всех отверстий, имеющихся в плате

Сводка

Стол для сверления — это стандартный элемент, необходимый для изготовления печатной платы.В таблице сверл указаны размер и количество отверстий для каждого сверла, используемого на доске. Каждый размер сверла может быть представлен символом, буквой или фактическим размером отверстия. Когда для доски создается чертеж сверления, каждая фактическая площадка для сверления помечается символом. Таблица сверления обновляется в реальном времени по мере того, как объекты, содержащие отверстия, такие как контактные площадки и переходные отверстия, помещаются или удаляются из проекта печатной платы.

Символ сверления отображается на каждой площадке сверления на слое чертежа сверления, когда в диалоговом окне «Обозначения сверления» включен параметр Показать символы сверления .

Наличие

Таблицу сверления можно разместить только в редакторе плат одним из следующих способов:

Щелкните команду Place »Drill Table в главном меню.
Щелкните правой кнопкой мыши в пространстве дизайна, затем выберите Place » Drill Table из контекстного меню.

Обратите внимание, что таблица сверления должна быть размещена на слое Drill Drawing. Он будет автоматически размещен на слое Drill Drawing, даже если это не активный в данный момент слой.

Размещение

После запуска команды появится таблица детализации, прикрепленная к курсору. Разместите стол в подходящем месте за пределами доски, затем щелкните или нажмите Введите , чтобы разместить его.

Дополнительные действия, которые могут быть выполнены во время размещения, пока таблица детализации все еще плавает на курсоре и до того, как таблица детализации будет привязана, следующие:

Нажмите клавишу Tab , чтобы приостановить размещение и получить доступ к режиму Drill Table на панели Properties , где его свойства могут быть изменены на лету.Нажмите на кнопку паузы (), чтобы возобновить размещение.
Нажмите клавишу Alt , чтобы ограничить направление движения горизонтальной или вертикальной осью в зависимости от начального направления движения.

Хотя атрибуты могут быть изменены во время размещения (вкладка для доступа к панели Properties ), имейте в виду, что они станут настройками по умолчанию для дальнейшего размещения, если только опция Permanent на странице PCB Editor — Defaults для Диалог настроек включен.Когда этот параметр включен, внесенные изменения повлияют только на размещаемый объект и последующие объекты, размещаемые во время одного и того же сеанса размещения.
Графическое редактирование
Перемещение стола сверла
Щелкните и удерживайте в любом месте таблицы сверления, затем переместите ее в желаемое место в области дизайна редактора плат.
Интерактивное изменение размера таблицы сверления
Размер таблицы сверления автоматически изменяется на основе заданного значения Высота текста , а также количества различных размеров отверстий (строк) и количества определенных столбцов.Чтобы изменить размер таблицы в интерактивном режиме, щелкните один раз, чтобы выбрать ее, затем щелкните и удерживайте угловую вершину, затем переместите, чтобы изменить размер по мере необходимости. Обратите внимание, что интерактивное изменение размера таблицы также увеличивает / уменьшает размер шрифта.
Интерактивное переключение пары слоев на предварительный просмотр
Когда плата включает пары слоев, отображаемая пара слоев управляется опцией Layers Pairs в режиме Drill Table панели Properties .
Эту выбранную пару слоев также можно переключить с помощью:
Меню правой кнопки мыши
PCB Editor — щелкните правой кнопкой мыши таблицу сверления, затем выберите необходимую пару слоев в подменю Таблица сверления , как показано на изображении ниже.

Щелкните правой кнопкой мыши Таблицу сверления, чтобы переключить ее на отображение другой пары слоев
Меню выбора пары слоев, доступное через вкладку «Слой» в нижней части области дизайна, как показано на изображении ниже.
Неграфическое редактирование
Доступны следующие методы неграфического редактирования.
Размер таблицы автоматически масштабируется, чтобы соответствовать включенному тексту; уменьшение размера шрифта ( Высота текста ) приведет к уменьшению таблицы до соответствия.
Редактирование с помощью диалогового окна «Таблица детализации» или панели свойств
Страница свойств: Свойства таблицы сверления
Этот метод редактирования использует связанный диалог «Таблица детализации» и панель Свойства для изменения свойств объекта таблицы детализации.

Диалоговое окно Drill Table слева и режим Drill Table панели Properties справа
Во время размещения режим Drill Table панели Properties можно получить, нажав клавишу Tab .После размещения таблицы детализации появятся все параметры.
После размещения диалоговое окно Drill Table можно открыть по:
Дважды щелкните размещенный объект Drill Table.
Поместите курсор на объект «Таблица детализации», щелкните правой кнопкой мыши и выберите « Свойства » в контекстном меню.
После размещения режим Drill Table панели Properties можно получить одним из следующих способов:
Если панель Properties уже активна, выбрав объект Drill Table.
После выбора объекта Drill Table, выберите панель Properties с помощью кнопки Panels в правом нижнем углу области дизайна или выбрав View »Panels» Properties в главном меню.
Если параметр Double Click запускает интерактивные свойства отключен (по умолчанию) на странице PCB Editor — General диалогового окна Preferences , при двойном щелчке по примитиву или при щелчке правой кнопкой мыши по выбранному примитиву выберите Properties. , откроется диалоговое окно.Когда опция «Двойной щелчок запускает интерактивные свойства » включена, откроется панель « Свойства ».
Хотя параметры в диалоговом окне и на панели одинаковы, порядок и расположение параметров могут немного отличаться.
Нажмите Ctrl + Q для переключения единиц измерения, используемых в настоящее время на панели, между метрическими ( мм, ) и британскими ( мил, ). Это влияет только на отображение измерений на панели, оно не меняет единицу измерения, указанную для платы — это настраивается в настройке Единицы на панели Свойства , когда в области редактирования дизайна не выбраны никакие объекты.
Управление назначением символов или символов
Программа автоматически назначает символ для каждого размера отверстия. Это автоматическое назначение может быть отменено при необходимости в диалоговом окне Drill Symbols. Нажмите кнопку Drill Symbols на панели Properties , чтобы открыть диалоговое окно.
Используйте это диалоговое окно, чтобы изменить стиль назначенного символа или вместо него выбрать букву (символ).
Сконфигурируйте назначение обозначения размера отверстия в диалоговом окне Обозначения сверла .Назначения хранятся в файле PCB
.
Всего доступно 15 символов, как показано ниже. Если в печатной плате имеется более 15 отверстий различных размеров, буквы присваиваются автоматически.
Доступны 15 предустановленных графических символов
Обновление таблицы сверления
Если есть конструктивные изменения, которые вносят изменения в таблицу детализации, ее можно обновить, выбрав ее, а затем нажав кнопку
на панели Свойства , как показано ниже.
Таблица детализации автоматически обновляется во время генерации вывода.
Программное обеспечение также можно настроить на автоматическое обновление таблицы сверления при каждом изменении конструкции. Этот параметр включен в диалоговом окне «Дополнительные параметры», доступ к которому осуществляется с помощью кнопки « Advanced » на странице «Система — Общие» диалогового окна «Параметры » и «».
Обратите внимание, что включение этой опции может снизить общую производительность программного обеспечения.
Редактирование нескольких объектов
Панель Properties поддерживает редактирование нескольких объектов, при этом параметры свойств, идентичные для всех выбранных в данный момент объектов, могут быть изменены. Когда несколько объектов одного и того же типа выбраны вручную, через диалоговое окно «Найти похожие объекты» или через панель Фильтр или Список , запись поля панели Свойства , которая не отображается как звездочка ( * ), может быть редактируется для всех выбранных объектов.
Редактирование с помощью панели списка
Страница панели: Список печатных плат, фильтр печатных плат
Панель «Список » позволяет отображать объекты дизайна из одного или нескольких документов в табличном формате, обеспечивая быструю проверку и изменение атрибутов объекта. При использовании в сочетании с соответствующей фильтрацией — с помощью панели PCB Filter или диалогового окна Find Similar Objects — он позволяет отображать только те объекты, которые попадают в область действия активного фильтра, что позволяет настраивать и редактировать несколько объектов дизайна с помощью большая точность и эффективность.
Примечание
Таблица детализации будет отображаться на всех выходных данных, которые включают слой Drill Drawing. На изображении ниже показан пример выходных данных чертежа сверления, показывающий каждую площадку для сверления, отмеченную символом, который был назначен для этого размера отверстия.

Журнал "Дизайнер"
