Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва.

Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.

п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

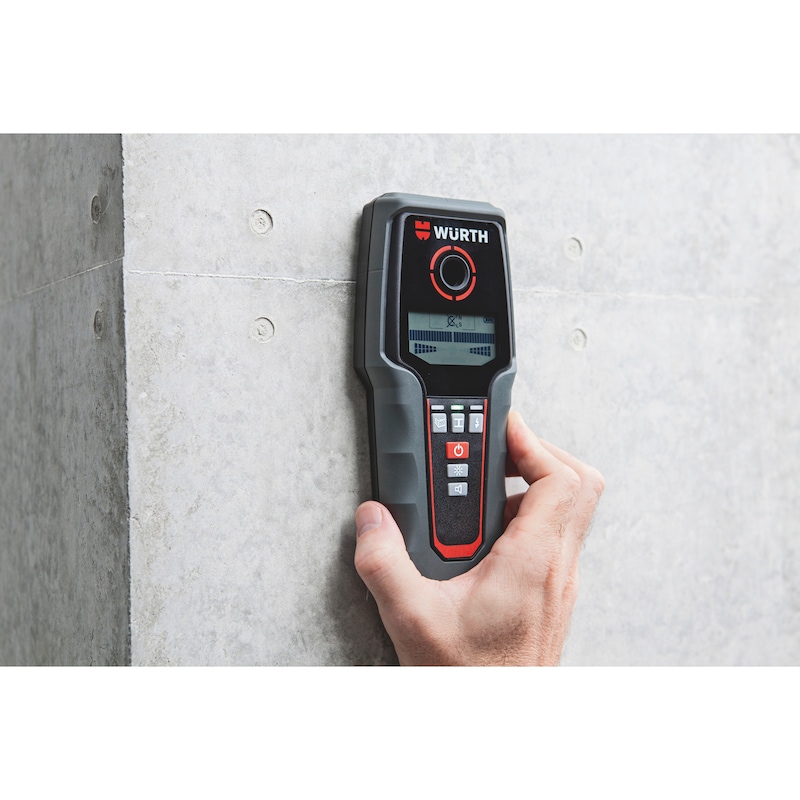

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший.

Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

1. Берем инструмент, кладем палец на жало. Это обязательное условие.
2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

• Материал подготовила: Инна Ясиновская

---

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц.

Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт. В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров. Основные характеристики устройства:

• контроль работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014. Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M. Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров. Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Как найти проводку в стене: самые действенные способы

Оглавление:
Как найти проводку в стене: профессиональный подход
Как найти проводку в квартире: способы обнаружения кабеля
Альтернативные поисковые системы

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно. Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей. Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.

1. Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
2. Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
3. ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
4. GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

   Поиск проводки в стене фото

В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.

1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
2. Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

   Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения. К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.

Как найти обрыв скрытой проводки фото

И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить). Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.

Автор статьи Александр Куликов

Как найти обрыв провода в стене, простые способы поиска видео

Бытовыми электроприборами пользуются все и даже те, кто далёк от электричества. И когда дома неожиданно погасает свет, начинает казаться, что жизнь остановилась, поскольку лишаешься привычных условий существования. Вот почему в подобных ситуациях каждому из нас, неплохо знать, как найти электрический провод в стене, тем более, что для этого вовсе не обязательно прибегать к услугам электрика. Даже если дома нет специального прибора для определения проводки в стене, есть методы, позволяющие сделать это без каких либо устройств.

Чаще всего к самостоятельному определению проводки приходится прибегать в следующих случаях:

1. При установке выключателя света или розеток, чтобы просверлить стену или забить гвоздь, не опасения получить удар током.
2. При возникновении короткого замыкания, представляющего опасность, поскольку оно может стать причиной возгораний, а, следовательно, надо очень быстро найти, где произошел обрыв проводки.
3. Во время ремонта или перепланировки квартиры. При сносе или возведении перегородок, а также при изменении месторасположения дверного проема. В данном случае желательно знать, как найти проводку в стене без прибора, это позволит избежать повреждения электрокабеля.
4. При заселении в купленную квартиру. Чтобы определить местонахождения существующих электрических коммуникаций, если нет документов с планов их размещения.

Прибор для поиска проводки



Самым простым подобным устройством является отвертка-индикатор. Многие имеют ее дома, а если нет – можно позаимствовать у соседей. Хотя индикатор стоит совсем недорого, но он очень слабый. Определить точное местонахождение проводов даже при успешном их обнаружении невозможно, индикатор укажет на опасную зону в 30 см. Не удастся с помощью индикаторной отвертки найти провод, находящийся не под напряжением.

Сигнализатором Е-121 прозванным в народе «дятлом» пользуются многие электрики. Он настолько прост в обращении, что с ним сможет справиться даже абсолютный дилетант. Тем не менее, данным устройством можно определить не только  месторасположение проводов, но и где произошел порыв. Глубина его действия доходит до 7 см. Этого вполне достаточно для обнаружения порыва жилы за гипсокартонной обшивкой.  В отношении цены и качества «дятла» можно назвать лучшим отечественным прибором для поиска скрытой проводки.

У сигнализатора MS, выпускаемого в Китае много модификаций, но наиболее востребована модель MS-18. Особенностью китайского детектора проводки является высокая чувствительность ко всему металлическому, поэтому он одинаково реагируют и на токопроводящую жилу, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчившись можно найти отличие в силе сигнала. Выбирая любую модель сигнализатора MS, стоит учесть, что на фольгированный кабель они не будут реагировать. Среди электриков эти тестеры популярностью не пользуются, а для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Приборы поиска электорпроводки  профессиональные

В продаже можно встретить тестеры GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440, выпускаемые европейскими производителями. Ими обычно пользуются для обнаружения , скрытого под отделкой и анализа его состояния профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактным и красивым исполнением. Принцип работы их примерно тот же, но стоимость довольно высока, особенно если покупать для разового использования.

Водная таблица цен рассматриваемых приборов

Старинные дедовские способы поиска проводов в стене

Высокая цена специальных устройств – это одна из причин, почему домашние мастера, интересуются, как найти провод в стене без прибора и зачастую отдают предпочтение дедовским не раз проверенным на практике методам решения этой проблемы. Ведь в прежние времена при обнаружении проводки в стене обходились без приборов, находя электросети под штукатуркой и обоями безопасными методами.

Таких способов, позволяющих найти скрытую проводку в стене без специальных технических средств, есть несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение места прокладки трасс. Данный способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые при ремонте снимают, это позволяет без труда найти штробу, куда обычно укладывают провода. Поскольку при штроблении нарушается целостность поверхности и даже после заделки место, где оно проводилось, остается заметным. Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально обнаружить электрический провод в стене не возможно.
2. С помощью радио или приемника. Данный способ мастера советуют дилетантам, интересующимся, как определить где проходит проводка в стене. Причем для этой цели сгодится самый обычный, настроенный на средневолновую частоту приемник. Под приятную музыку его надо водить вдоль стены, следя за появлением потрескиваний.
3. Микрофон, подключенный к магнитоле, может стать альтернативой приемнику. Работать с ним следует, как с радиоприемником, появление шумов и треска будет означать обнаружение скрытой проводки.

Надо помнить, что с помощью радио или микрофона можно определить нахождение проводки в стене с погрешностью 15–20 см. Поэтому при использовании данных устройств лучше сделать небольшой отступ, чтобы избежать удара током и такая подстраховка будет не лишней.

Попробуем заняться логикой

Если монтаж проводки выполнял профессиональный электрик, то все проводники в полости ограждающих конструкций им прокладывались параллельно потолку или перпендикулярно полу, а все повороты делались под прямым углом.

Схема поиска скрытой проводки в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод поднимается строго вверх и дальше под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте вбивать гвоздь не стоит.
2. Линию, как правило, тянут отступив на 10–15 см от потолка и на 10 см от плинтусов.
3.  Можно представить визуально по установленным ранее электро точкам схему прокладки кабеля и набросать ее на бумаге.

Надо иметь в виду, что безопасным подобное визуальное представление назвать нельзя. Схему прокладки кабеля необходимо проверить хотя бы с помощью радио, но лучше специальными приборами.

Причины обрыва проводки

Обрыв в проводке может произойти в любое время, на чаще всего это случается, когда электропроводники, находятся под напряжением. Причиной повреждения кабеля может быть некачественное изделие, неправильно выполненный электромонтаж и многое другое. В том месте, где есть повреждение, провод постоянно нагревается и при повышении напряжения может оборваться. Помимо этого разрыв кабеля может случиться из–за внешнего механического воздействия на него, при забивании гвоздей или сверлении отверстий. К обрыву кабеля приводит и перегрузка сети.

Чем найти обрыв провода в стене

Если раньше приборы позволяли лишь обнаружить провода или металлические предметы, то  современные электронные устройства помогают в определении обрыва скрытой проводки. Например, бесконтактным индикатором скрытой проводки можно найти место разрыва фазного проводника. Индикатор необходимо перемещать вдоль токопроводящей жилы, и в месте ее обрыва он просигнализирует. Обычно при определении обрыва проводки звуковой сигнал прекращается.

Если иметь представление, как узнать где проводка расположена в стене, можно выбрать подходящий вариант поиска исходя из своих возможностей.

Видео о детекторах и методах поиска скрытой проводки

Поиск скрытой проводки. Несколько вариантов как найти проводку в стене

Бывают случаи когда нам необходимо знать где именно проходит скрытая электропроводка в наших стенах.
Причин может быть несколько начиная от ремонта квартиры и заканчивая банальным случаем повесить картину на стену.

В идеале хорошо бы иметь документацию о плане электрических (и не только) комуникацый вашего дома, но зачастую, особенно в старых строениях, никаких схем нет а бывают случаи когда в схеме и на стене имеются отклонения.

Современные технологии позволяют производить профессиональные устройства которые с высокой точностью определять проложенные провода в бетонной стене на большой глубине даже если они будут не под напряжением.

Несколько способов найти магистрали проложенных проводов

• Профессиональные приборы поиска скрытой электропроводки (индикаторы).

Шырокоизвесный всем электрикам сигнализатор E-121 «Дятел» — может обнаружить электропроводку на глубине до 7 см в стене.

Тестер пробник MS-58M — находит не только электропроводку но и даже металлические предметы.

Тестер VP-440 — профессиональный инструмент высокого качества, с помощью него можно находить разрывы и поиск проводки.

• Если укладка проводки велась после штукатурки, можно заметить небольшие дефекты которые могут выявить места прохождения скрытой проводки, а так как мы знаем что провода должны укладываться перпендикулярными линиями, можем определить линию проложенной проводки. Но есть такие «умельцы» которые могут уложить провод и по всякому и на искос, здесь уже как повезет.

• Поиск при помощи обычного радиоприемника, настроенного на частоту 100кГц. Здесь нужно тишину и внимание. Приемник ведут вдоль стены и прислушиваются к изменениям фонового звука. Небольшие потрескивания или явные изменения в фоне свидетельствуют о нахождения электропровода под штукатуркой.

• Компас. С помощью компаса который также ведут максимально близко вдоль стены, смотрят за отклонением стрелки. В местах прохождения провода, стрелка с своего прежнего место указания повернется в сторону залегающего в штукатурке провода.

Если эти методы плохо работают, можно подключить небольшую нагрузку в конце предполагаемой линии, чтоб она находилась под нагрузкой и через нее протекал ток, это поможет легче выявить находящийся провод.

• Небольшое устройство собранное на коленке, катушка намотанная на сердечник сопротивлением примерно 500 Ом, к ней подсоединяют или высокоомный динамик, наушник, телефон или индикатор со стрелочкой (от старых магнитофонов). Или еще проще  стрелочный индикатор от того же например старого магнитофона с небольшим контуром из толстого провода.

• Устройство собранное на базе старого кассетного плеера. Переделка заключается в том что на место магнитной головки подсоединяется высокоомная катушка, или например малогабаритный трансформатор. Провод от катушки к плееру желательно использовать екранирований.

Способы описаны выше допускают нахождения электропроводки если в ней все проводники заведомо целы и рабочие, но бывают ситуации с неисправностью когда отгорел ноль или фаза.
Если хотя бы один проводник цел можно применить способы описан ниже

• В распределительной коробке или электрощите с которого идет наш провод, меняются ноль с фазой местами, и теперь скорее всего наша линия будет под фазой. Искать можно индикатором скрытой проводки или способами выше описанными.

• Линия отключается от питания, вместо напряжения подается высокая звуковая частота с звукового генератора, с помощью приемника или катушки с высокоомным динамиком этот «звук» ищут вдоль стены.

• Несложное самодельное электронное устройство на одном полевом транзисторе, с тем же индикатором от старого магнитофона. В качестве поисковой антенны используется кусок грубого провода.

Как найти скрытую проводку в стене

Любой мастер может попасть в ситуацию, когда необходимо сверлить стены, под слоем штукатурки которых лежит линия электропроводки. К сожалению, не так часто можно найти документацию о плане размещения электрических коммуникаций в помещении. Более того, иногда электрики могут проложить провода, намного отклонившись от плана. Все это влечет за собой определенные проблемы и неудобства.

А если начать работы, предварительно не узнав, где проходит электрическая линия, это может быть чревато большими проблемами, вплоть до летального исхода. В общем, сначала необходимо подготовиться, и разобраться, как найти проводку в стене самостоятельно. Нам понадобятся различные индикаторы, тестеры, пробники и сигнализаторы.

Современная техника для обнаружения проводки

Если вы задаетесь вопросом, как найти скрытую проводку, то стоит прислушаться к специалистам, которые советуют приобрести специальное устройство, предназначенное как раз для этих нужд. Давайте рассмотрим такие приборы:

1. Сигнализатор «Е-121», в народе называемый «Дятел». Это устройство давно полюбили профессиональные электрики, причем не зря. Сигнализатор «Дятел» сможет легко найти обрывы в проводах, по которым течет ток. Даже, если электропроводка скрыта на глубине более 7 см, «Дятел» быстро ее обнаружит.

2. Сигнализаторы китайского производства серии MS. К примеру, тестер-пробник MS-58M сможет найти не только электрические провода, но и любой другой металлический предмет. Стоит обратить внимание, что такой тестер не сможет найти предмет, обернутый в фольгу, так как фольга создает экран, который мешает обнаружить металл.

Работа с таким сигнализатором иметь свои нюансы – необходимо научиться различать сигналы, которые поступают от проводов, и сигналы, которые будут идти, к примеру, от обыкновенного шурупа. Без особых затруднений в магазинах можно будет найти и иные приборы, которые обнаруживают скрытую электропроводку.

3. Аппарат ПОСП-1 не только способен отыскать проводку в стене, но и подает пользователю данные о переменном электрическом поле, которое излучает, например, электрощит.

4. Тестеры моделей VP-440, GVD-504A, GVT-92, GVD-503 также замечательные помощники в поиске проводки. VP-440 сможет обнаружить разрывы в проводах, поэтому также пользуется у мастеров большим спросом.

Внимание! Когда вы будете искать проводку, ни на секунду не забывайте: • Работая с электричеством, будьте предельно внимательны, осторожны и аккуратны!

«Дедовские» способы для определения проводки

В наше время на рынке можно найти множество различных устройств для обнаружения скрытой проводки изготовленные мастерами в домашних условиях, но чаще всего цены на них довольно высоки. Поэтому, если в финансовом плане вы несколько ограничены, можно использовать народные, проверенные методы.

• Обыкновенный радиоприемник, который выставлен на частоту 100 кГц, сможет вам «просигналить» о наличии проводки в стене. Включите его на данную частоту, и медленно продвигайтесь по стене – если в динамике будут слышны различные потрескивания и шумы, значит, в этом месте проложена электропроводка. Кстати, данный метод также широко распространен и среди профессиональных домашних мастеров.
• Если ободрать старые обои, которые не нужны, также можно легко обнаружить скрытую электропроводку. Дело в том, что на поверхности стены под обоями, в местах, где проложена проводка, можно заметить некоторые шероховатости поверхности.

Помните! • Электропровода должны быть проложены строго вертикально или горизонтально – значит, они идут или перпендикулярно, или параллельно.

Как найти обрыв провода в стене?

Способ №1

Для начала необходимо точно определить, какой именно из проводников поврежден. Пострадать может как фазный электропровод, так и «нулевой». Для этого понадобится отверткой индикатором проверить контакты неработающего прибора, то есть розетки или выключателя.

Например, в выключателе под током в нерабочем (выключенном) положении, как правило, должен быть только один контакт, а в рабочем (во включенном) обязательно оба контакта. В рабочей розетке под током должен быть исключительно один контакт. Поэтому если вы обнаружили наличие «фазы» то можно с уверенностью сказать, что у вас поврежден «нулевой» проводник.

В том случае если обрыв произошел на недоступном участке электропроводки, то лучше привлечь профессионального электрика, так как своими силами вы вряд ли сможете найти поврежденное место.

Способ №2

Если у вас есть полный доступ ко всему участку проведенной электропроводки, то, применяя обыкновенный тестер (прибор), вы сможете обнаружить проблемное место. Процесс проходит по такой схеме:

1. Необходимо в электро-щитке отключить подачу напряжения.
2. Далее надрезая изоляцию, сделайте две небольшие «засечки» при этом обнажая металл проводника. Первая – должна находится возле выхода проводника из распредкоробки а вторая – примерно через два метра непосредственно от первой «засечки».
3. Теперь измерьте на «данном» участке при помощи тестера сопротивление. Как правило, малая величина обозначает, что на определенном участке обрывов нет.
4. Проводите такую проверку на каждом «выделенном» участке электропровода, пока прибор не покажет отсутствие малого сопротивления.

Полезные советы!

Когда обрыв фазного проводника расположен в кирпичной или оштукатуренной стене, то для обнаружения рекомендуется воспользоваться специальным бесконтактным индикатором, предназначенным для скрытой проводки. В большинстве случаях, провода от распредкоробки проводятся по инструкционной схеме (либо по вертикали, либо по горизонтали, но обязательно с поворотом под прямым углом). Таким образом проследить весь как говорится «путь» электропроводки не составит больших затруднении.

Как найти скрытую проводку в стене под напряжением и без него | ElektrikSam.ru

Содержание:

• Как найти скрытую проводку в стене
• Поиск проводки — другие способы

Скрытая проводка делается под слоем штукатурки, поэтому при креплении чего-либо к стене её можно легко повредить. Если монтаж электропроводки в доме делали электрики, и каких-либо схем не осталось, то, впоследствии, могут возникнуть трудности с поиском.

В общем, скрытая проводка — это дополнительная проблема для отделочников. В результате и возникает вопрос, как найти проводку в стене. Как правило, сложность поиска обусловлена рядом факторов, таких как отсутствие схемы разводки проводов, и большая толщина штукатурного слоя.

Давайте рассмотрим более детально вопрос, касающийся поиска скрытой проводки в стене, под напряжением и без него. Статья будет полезной, прежде всего тем, кто решил самостоятельно заняться ремонтом своего жилья, но не знает, как и где проложены провода.

Как найти скрытую проводку в стене

Сначала мы рассмотрим самые простые способы поиска скрытой проводки, постепенно переходя к более сложным способам. Нужно понимать, что найти скрытую проводку можно, как без специального оборудования, так и при помощи него. Однако цена на подобные детекторы скрытой проводки достаточно велики, поэтому для одноразового использования их навряд ли кто-то будет приобретать.

Косвенный поиск скрытой проводки — заключается в предположениях, которые основывается на нормах СНиП. То есть, при монтаже проводки были соблюдены следующие правила:

• Линии электропроводки были проложены строго вертикально или горизонтально. Таким образом, можно предполагать, что линия уходит вверх от розетки, а затем в распределительную коробку, горизонтально под перекрытием (читайте ниже elektriksam.ru).
• Под потолочным перекрытием проводка прокладывается горизонтально, отступив 15 см от перекрытия.
• От линий электропроводки до трубопровода должно быть выдержано минимально допустимое расстояние в 25 см.

Таким образом, руководствуясь данными правилами можно попытаться найти скрытую электропроводку в стене. Для этого нужно аккуратно сбить слой штукатурки, чтобы убедиться в том, что провода проходят именно в предполагаемом месте.

При этом нужно понимать, что не все «мастера» электрики придерживаются данных правил. Поэтому если скрытые в стене провода найти невозможно, можно прибегнуть к более радикальным способам поиска.

Поиск проводки — другие способы

Электрики для того, чтобы найти спрятанную проводку в стене используют детекторы. Это специальный прибор, который подносят к стене и он реагирует на ток, который протекает по проводам. Основное достоинство подобного рода приборов заключается в возможности поиска проводов даже под толстым штукатурным слоем.

Например, один из таких популярных приборов «Дятел» дает возможность не только обнаружить скрытую проводку в стене, но и найти обрыв проводов. Помимо нахождения обычных металлических предметов в стене, прибор для электриков «Дятел» умеет распознавать токопроводящие линии.

Из подручных средств, найти проводку в стене можно индикаторной отвёрткой, но только не любой, а той, в конструкции которой имеется батарейка. При этом отвёртку нужно держать в руках перевёрнутым концом и водить, таким образом, вдоль стены.

Единственный недостаток такого поиска заключается в том, что индикаторная отвёртка не способна показать, где именно проходит электропроводка, если провода уложены на глубине более 1 сантиметра.

Ещё статьи по электрике:

Как найти электрические провода за гипсокартоном

Рано или поздно большинство домашних мастеров обнаруживают, что устанавливают новое окно, вырезают проем для двери или просверливают отверстия в полых стенах для установки картин, полок или поручней. В такие моменты очень важно знать, что внутри стен находится водопровод или провод под напряжением. Попадание пилой проволоки под гипсокартон может привести к серьезным повреждениям или травмам. Поэтому тщательное планирование всегда является приоритетом.

Шаг 1. Сбор необходимых средств обнаружения

В настоящее время доступно несколько инструментов для обнаружения того, что находится за стенами дома или внутри них.Они столь же универсальны, как и их ценовой диапазон, от самого доступного мультисканера до менее известного настенного / напольного радарного сканера. Но какой бы инструмент ни был выбран, он должен уметь обнаруживать провода под напряжением, что требует специальной технологии.

Электронный мультисканер на Рисунке 1 должен быть способен обнаруживать электрические провода.

Комплект для отслеживания токоведущих цепей, подобный показанному на Рисунке 2, с передатчиком, который может вставлять сигнал в линию, и приемником, который улавливает генерируемые тоны, и позволяющий отслеживать и определять местонахождение токоведущих проводов через различные материалы, доступен в ценовой диапазон 250 долларов.

Настенный / напольный сверхширокополосный радарный сканер, который может считывать практически все, что находится за пределами поверхности стены, имеет цену примерно от 1000 долларов (рис. 3).

Шаг 2 — Провода через настенные панели

Если панель выключателя находится в подвале, вероятно, что проводка к любой из цепей, проходящих через эту область, будет проходить из подвала через нижнюю стеновую пластину.

Если к нему есть доступ из незавершенного подвала или подвесного потолка в подвале, местоположение изменяемой части стены можно определить из подвала, глядя вверх, как показано на Рисунке 4.

Однако, если главная электрическая панель находится на первом этаже, большая часть кабелей будет направлена ​​через потолок на чердак, где они затем будут направлены в определенные области и опущены через соответствующие стены ниже к их связанная выходная клеммная коробка.

В любом из этих двух случаев, если есть возможность увидеть и проследить за прокладкой подразумеваемых кабелей, вполне вероятно, что их можно отследить до панели.

Шаг 3 — Поиск розеток поблизости

При отсутствии очевидных кабелей, проложенных вертикально, стены в непосредственной близости следует визуально сканировать на предмет розеток и выключателей с обеих сторон стен, что является сигналом кабели внутри проходят горизонтально через стойки в стенах.

И если выключатели света присутствуют без кабелей, проложенных через верхнюю или нижнюю стеновые панели, весьма вероятно, что они используют питание от распределительной коробки или розетки поблизости.

Шаг 4 — Отслеживание с помощью комплекта для отслеживания цепей

При использовании комплекта для отслеживания цепей под напряжением, когда передатчик подключается к ближайшей розетке к исследуемой области, датчик сканера перемещается вдоль стены, начиная с передатчик подключается, когда он следует туда, куда его ведет звуковой и светодиодный индикатор силы сигнала на зонде.Приемный зонд может иметь радиус действия три фута и более, что упрощает прокладку воздушной проводки.

Шаг 5 — Поисковые устройства 3-в-1 и 4-в-1

Можно приобрести надежный мультисканер с возможностью сканирования дерева, металла, проволоки и труб или любых трех комбинаций, включая проволоку. примерно за 65 долларов. Этот инструмент также обнаружит любой провод под напряжением, проходящий через стену, с резким звуковым сигналом, в то время как электрический светодиод укажет на провод под напряжением (Рисунок 5).

Шаг 6 — Калибровка мультисканера

В устройство должны быть установлены новые или недавно заряженные батареи.Большинство искателей гвоздей необходимо откалибровать перед использованием, положив их на стену и удерживая кнопку питания в течение нескольких секунд, пока они калибруются по поверхности стены. Если в некоторых моделях инструмент начинает периодически пищать, а световой индикатор мигает, это связано либо с ошибкой калибровки, либо с установкой на шпильку. Сдвинув Stud Finder на несколько дюймов вправо или влево, процесс необходимо повторить снова.

Шаг 7 — Сканирование стены

После калибровки можно начать поиск на одной стороне очерченной области, которую нужно вырезать, или на месте, через которое нужно просверлить.При нажатии кнопки питания поисковой системы и постепенном ее медленном перемещении по области шпилька, труба или провод внутри стены вызовет звуковой сигнал, который будет подтвержден миганием светового индикатора на рис.6 на сканере. .

Всю область следует сканировать слева направо и сверху вниз, и если видна проволока, ее следует пометить полностью вверх или полностью, чтобы не повредить ее при резке или сверлении.

Шаг 8 — Меры безопасности

Если при использовании сканеров и зондов необходимо, чтобы провода были под напряжением, как только будет определено, что в стене есть провода, перед продолжением работы НЕОБХОДИМО ОТКЛЮЧИТЬ питание на автоматическом выключателе. с помощью электроинструментов переделать саму стену. Как только лезвие электроинструмента заедет за провод, оно будет отрезано раньше, чем вы заметите это, что приведет к высокому риску возгорания или травм.

Если кто-то должен перейти к следующему шагу девять, потому что есть серьезная причина полагать, что провод присутствует, автоматический выключатель снова должен быть отключен, как только это будет определено, но если невозможно найти правильный выключатель, Главный выключатель электрического щита должен быть выключен, оставив работу, которая должна выполняться с помощью фонарика и беспроводных или ручных инструментов, пока провод не будет отключен и закреплен каким-либо образом и не мешает.

Шаг 9 — Альтернатива при секционировании стены

Если в процессе секционирования часть стены, другой способ решения проблемы электрических проводов, если трассеры или сканеры недоступны, — это использовать дрель и 3 Сверло на 8 или 1/2 дюйма (9 или 12 мм). После того как все будет готово, на стене прорисовывается примерный размер проема.

Используя дрель и одно из сверл, просверлите четыре неглубоких отверстия в гипсокартоне, просто проходя сквозь них, не заходя дальше внутрь.Лезвие большой отвертки можно вставить в каждое отверстие и перемещать как можно дальше, чтобы нащупать препятствия внутри стены, такие как электрические, водопроводные или строительные блоки.

Шаг 10 — Улучшение обзора

Универсальный нож можно использовать для увеличения обоих верхних отверстий от 6 до 8 дюймов, чтобы лучше почувствовать и рассмотреть и убедиться, что ничто не мешает, или с этим можно справиться позже, не отрезая и не повреждая что-либо в это время.При необходимости можно добавить больше отверстий. Как только стена станет безопасной для работы и процесс будет взят под контроль, работа может быть завершена.

лучших устройств для отслеживания проводов (обзор и руководство по покупке) в 2021 году

Время от времени провода, используемые в строительстве домов или в других электрических установках, могут давать сбои. Отслеживание проводов за стенами или под землей может стать настоящей проблемой. Без надлежащего устройства для отслеживания проводов вы не сможете найти и заменить их. Чтобы помочь вам найти идеальный прибор для отслеживания проводов для работы, мы выбрали лучшие варианты на рынке.

Best Wire Tracers Обзоры и рекомендации 2021

Преимущества устройств трассировки проводов

• Эффективно. Устройства для отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С соответствующим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
• Экономия времени. Устройство для отслеживания проводов также экономит много времени, которое в противном случае вы бы потратили на выяснение того, куда идут провода.Он может обнаруживать провода как под землей, так и в стенах за считанные минуты, что позволяет быстро произвести любой ремонт.
• Экономия бюджета. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах. Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы получить его.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов.Первый касается активного локации, что удобно для тех, кому нужно определять местоположение конкретных линий, труб и т. Д. Устройство для отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Он делает это с помощью прямого подключения или передачи сигнала. Некоторые устройства требуют непосредственного подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов.Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими работами.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем.Его основная цель — обеспечить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний, производящих инструменты для электриков и техников HVAC. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера.Он стоит за первыми токоизмерительными клещами и первым устройством для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цена

на трассировщики проводов

• 30-40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов. Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стен, они очень эффективны и точны.
• От 50 долларов США и выше: Более дорогие трассировщики проводов имеют более прочные корпуса и множество дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь.Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или выключатели для определения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Наряду с выбором между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения. Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы-крокодилы для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, профессионал вы или любитель, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов.Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в зависимости от ситуации и окружающей среды.

Прочие соображения

• Диапазон. Не все линейные искатели имеют одинаковый диапазон. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для трассировки проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
• Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель. Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
• Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем.В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит много лет.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющий диапазон: до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактный, легкий и удобный в транспортировке.

Основным недостатком этого трассировщика проволоки является хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, где оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может определять местонахождение и различать определенные провода в группе.

Tips

• Цена на трекеры для проводов может сильно различаться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
• Перед использованием устройства для трассировки проводов проверьте напряжение питания. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
• Выполните необходимые тесты, чтобы проверить, правильно ли работает устройство для отслеживания проводов. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. После того, как вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика.Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое устройство для отслеживания проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Устройство для отслеживания проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для обнаружения провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик создает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в способности каждого из них обнаруживать провода под напряжением или без него.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Также существует тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Последние мысли

Meterk Wire Tracker — наш лучший выбор, когда дело доходит до трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker. Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

Как проложить электрические провода в готовой стене

Добавление или расширение электрической цепи — это работа, которая кажется многим домашним мастерам пугающей, но на самом деле соединения проводов довольно просты, если у вас есть базовые представления об электромонтажных работах. Однако что может быть намного сложнее, так это прокладка кабелей через готовые стены. Прокладывать кабели через недостроенные подвалы или чердаки достаточно легко, но проложить их внутри готовых стен — другое дело.

Во время крупных проектов реконструкции вы можете сделать это, удалив гипсокартон и пропустив кабели через стойки и полости потолка, но в других ситуациях удалять гипсокартон непрактично и нежелательно — это грязный и дорогостоящий процесс, которого лучше избегать, если вы мочь. Существует также возможность прокладки проводки с дорожками качения (например, для изделий Wiremold) на поверхности стен, но это может выглядеть непрофессионально — и это может быть запрещено электрическими правилами в некоторых областях.

Но можно добавлять или расширять контуры в готовых стенах, не разрушая стены и не подвергая себя огромным испытаниям. Этот же процесс используется, когда старая проводка заменяется новым кабелем во время обновления системы.

Есть несколько методов прокладки кабеля через готовые стены, и подход, который вы выберете, будет зависеть от обстоятельств и объема работ. Включает ли это простое расширение цепи от существующей розетки до новой точки? Вы запускаете совершенно новый контур от главной сервисной панели до нескольких мест? Или вы заменяете весь дом, полный трубчатой ​​проводки, новым кабелем NM? Подход электрика будет зависеть от объема работы, но все работы по модернизации проводки используют аналогичные методы.Узнайте, как эту работу выполняют профессиональные электрики.

В примере, описанном здесь, мы проложили простую петлю провода от одного нового места стенной коробки к другому, как вы могли бы сделать при расширении цепи. Предполагается, что кабельная трасса будет проходить от одного места коробки вниз или вверх до подвала / подполья или чердака, а затем через балки пола перед входом в полость стойки, где находится следующая коробка.

Проблемы с кодом

Не забудьте проконсультироваться с местным законодательством о требованиях к кабелю.Например, в открытых местах, таких как открытые подвалы или чердаки, кабель NM обычно необходимо пропустить через отверстия или выемки, вырезанные в балках, а не прикреплять скобами к поверхности балок. Таким образом, при прокладывании отрезка кабеля NM между новыми стеновыми коробками процесс может включать пропускание его через отверстия, просверленные в балках пола, чтобы добраться до полости стойки.

Кроме того, убедитесь, что калибр провода соответствует силе тока цепи. Для стандартных 120-вольтных ответвленных цепей используется провод 12 калибра для цепей на 20 ампер и провод 14 калибра для цепей на 15 ампер.

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, — это путаница шнуров и кабелей, свисающих со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки. И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ — скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а затем, при необходимости, горизонтально.

---

Необходимое снаряжение

Комплект для настенного монтажа Cable Concealer

Для прикрытия шнуров вне стен.

Echogear в настенном комплекте питания

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Это гораздо больше, чем прибор для поиска стержней, он может обнаруживать провода переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного телевидения с плоским экраном

Для скрытия шнуров в стене (требуется розетка для высокого напряжения).

---

Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать. Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Лучше и аккуратнее проложить провода телевизора за стеной, используя что-то, что называется встроенным в стену комплектом питания. Эта предварительно смонтированная система поставляется с двумя модулями питания низкого напряжения, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.

---

Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 звезды или больше

Повесьте телевизор любого размера без заминки.

ПРОЧНЫЙ

Peerless-AV ST650P

Оценка потребителей: 87% дали 4 звезды или больше

Не беспокойтесь о том, что ваш телевизор утяжелит вас.

НАИМЕНОВАННЫЙ

Echogear Full Motion

Оценка потребителей: 95% дали 4 звезды или больше

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 звезды или больше

Он доступен по цене, надежен и доступен в любом размере.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics Heavy-Duty

Оценка потребителей: 92% дали 4 звезды или больше

С легкостью установите мини-экран.

---

Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить свою собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания для внутренней установки используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект входит даже кольцевая пила для сверления отверстий силового модуля в гипсокартоне.Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все — никаких видимых проводов или кабелей.

---

🎥 Смотреть дальше:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Walabot: лучшее приложение для поиска гвоздей

Посмотрите на шпильки, трубы, провода, балки и многое другое за стеной

Возможно, вы использовали средство для поиска гвоздей для стен, только чтобы запутаться в звуковых сигналах, свете или символах которые гаджет использует для обозначения того, что вы установили стойку на стене, на которую можно повесить полки, шкафы, тяжелые произведения искусства или новый телевизор, который вам не терпится посмотреть.Хорошие новости как для профессионалов, так и для бесстрашных домашних мастеров: некоторые приложения для поиска гвоздей лучше, чем устаревшие. Благодаря передовым технологиям, этот виден даже сквозь стены.

Зачем использовать приложение Walabot Stud Finder?

Если вы безуспешно пытались научиться пользоваться прибором для поиска гвоздей или с большим количеством ложных срабатываний, вы точно не одиноки. Стандартный искатель деревянных гвоздей обычно ищет простые препятствия внутри стен, то есть он издает звук или мигает светом всякий раз, когда обнаруживает что-либо.Это могут быть металлические воздуховоды, трубы, электропроводка или те неуловимые шпильки. Walabot DIY — одно из лучших доступных приложений для поиска гвоздей, благодаря его способности различать и предотвращать грубые, дорогостоящие или даже опасные ошибки.

Как работает приложение Walabot Stud Finder

Стандартный поиск деревянных стержней работает, считывая изменения плотности внутри стен. Некоторые из старых полагаются на магнитометры, а некоторые используют импульсный радар, что отлично подходит для подрядчиков, которым нужно найти шпильки под несколькими слоями материала.Тем не менее, есть место для ошибки, поскольку ни одна из технологий не скажет вам, что именно скрывается под этим слоем штукатурки или гипсокартона. Подобно многим старомодным поисковикам, большинство приложений для поиска гвоздей являются магнитными, то есть они просто полагаются на встроенный магнитометр телефона для определения местонахождения металлических предметов внутри стен. Поскольку деревянные шпильки крепятся металлическими гвоздями и / или шурупами, эти приложения могут точно определить их местоположение. Новейшие технологии разные. Настенный сканер Walabot может обнаруживать различные материалы, чтобы пользователи могли нанести на карту свои стены и исключить риск дорогостоящих или опасных ошибок, которые могут произойти при случайном просверливании отверстий в водопроводе или электрических проводах.Он также обнаруживает движение внутри стен, помогая пользователям определить местонахождение вредителей, таких как мыши и крысы. После настройки приложение Walabot Stud Finder работает с гипсокартоном. Он обнаруживает водопроводные трубы, кабелепровод, проводку и шпильки. В сочетании с приложением Walabot DIY предлагает три полезных режима.

Режимы приложения Walabot Stud Finder

Режим изображения Walabot

Предоставляет изображения предметов внутри стен в реальном времени, когда устройство Walabot проходит над ними.

Элементы имеют цветовую маркировку и маркировку для облегчения идентификации, т.е.е. «Деревянная шпилька» или «проволока или труба».

Walabot Expert Mode

Expert Mode позволяет обнаруживать пересечения труб, проводов, шпилек и т. Д.

Этот режим также является отличным инструментом для отслеживания пути объекта и даже отслеживания движения в вашей стене и легкого определения местонахождения опасных домашних вредителей.

Посмотрите, что у вас за стенами

Чтобы начать работу над проектом, просто проведите Walabot над рабочей зоной и найдите количество шпилек, необходимых для безопасного подвешивания вашего объекта (ов) или выполнения другой задачи.

Отметьте положение шпилек карандашом и продолжайте свой проект.

Вы сможете работать, не беспокоясь: как только вы найдете гвоздики на стене и определите, где разместить их, вы можете с полной уверенностью повесить эти полки или этот телевизор.

Есть и другие варианты использования Walabot DIY. Благодаря своей способности исключать догадки, его можно использовать для определения наилучшего места для установки светильников и вентиляторов, не повреждая потолки и стены, а также он идеально подходит для прокладки сетевых кабелей.Возможность обнаружения встроенных объектов ускоряет выполнение многих задач по благоустройству дома, помогая предотвратить дорогостоящий и ненужный ремонт, вызванный неточностью.

Walabot недорогой и простой в использовании. Благодаря своей способности предоставлять изображения в реальном времени, он идеально подходит для подрядчиков, электриков, сантехников, ремонтников и обычных людей, которые хотят упростить проекты DIY, точно находя карнизы стен и другие предметы.

Готовы видеть сквозь стены?

Приложение Best Stud Finder

Советы по использованию приложения Walabot Stud Finder

Использовать Walabot DIY и прилагаемое к нему приложение для поиска шпилек просто. Вот несколько полезных советов:

• Прочтите все, что написано мелким шрифтом в приложении, прежде чем начать.
• Просмотрите обучающие материалы по Walabot DIY и ознакомьтесь с любыми дополнительными материалами, такими как бесплатные руководства DIY, которые поставляются с устройством Walabot.
• Возьмите карандаш перед тем, как начать свой проект по поиску гвоздиков своими руками, чтобы не останавливаться на середине.
• Выберите «гипсокартон», когда будет предложено сделать это.
• Откалибруйте Walabot в соответствии с указаниями, проводя его по поверхности стены круговыми движениями.Калибровка приложения обычно занимает менее 30 секунд, и оно уведомит вас, когда Walabot будет готов к использованию. Поскольку поверхности имеют разные характеристики и могут различаться по толщине, Walabot необходимо повторно калибровать перед каждым использованием. Это обеспечивает точность и помогает сделать ваш текущий проект успешным.
• Когда Walabot будет готов, начните сканировать вашу стену. Переведите приложение в режим карты и плавно проведите устройством по поверхности стены, чтобы определить, где расположены стойки. Приложение сообщит вам, сколько шпилек было обнаружено в нанесенной вами области.
• Затем переключитесь в режим изображений. Это позволит вам ближе рассмотреть шпильки, над которыми вы хотите работать. Переключение в необработанный режим позволит вам отрегулировать интенсивность сканера, чтобы вы могли легко видеть край шпильки. Определив края шпильки, вы сможете определить ее центр, чтобы закрепить предметы как можно надежнее.
• С помощью карандаша сделайте небольшие отметки, когда найдете область, над которой хотите работать. Вы можете отметить опасности, если хотите, или можете перепроверить их непосредственно перед сверлением / забиванием гвоздей.Помните, что вы можете использовать это приложение для поиска шпилек, чтобы делать скриншоты для дальнейшего использования.

Вот и все!

Вы готовы завершить свой проект с помощью передового приложения для поиска шпилек, как никто другой.

Walabot DIY идеально подходит для подрядчиков, электриков, плотников, сантехников и, конечно же, домовладельцев, которым нужны преимущества передовой визуализации стен.

Приложение для поиска шпилек Walabot совместимо с Android 6 и новее.

Эти телефоны должны поддерживать USB On-The-Go.Для работы этого приложения требуется устройство Walabot DIY.

Пользователи должны загружать его только после того, как они приобрели, получили и подключили свои устройства Walabot DIY.

8 советов, как спрятать телевизионные провода и другие шнуры

Фото: istockphoto.com

Вы живете в джунглях проводов с вашим энтузиазмом в отношении электроники? Учитывая огромное количество проводов, которые обитают в современном доме, выяснение того, как спрятать телевизионные провода, шнуры и кабели для других обязательных гаджетов, может быть неприятным.Но прежде чем вы решите полностью отказаться от технологий, ознакомьтесь с решениями для управления шнуром ниже. Вы можете купить или сделать самодельный, чтобы замаскировать или спрятать каждую проводку в поле зрения и навсегда улучшить организацию вашего дома.

Фото: istockphoto.com

1. Прикрепите шнуры к задней части мебели

Свисающие шнуры быстро исчезают, когда вы прикрепляете их к силуэту ближайшей мебели. Для этого приклейте прозрачные зажимы для командного шнура (доступны в средних и больших размерах на Amazon) вдоль задних краев вашей мебели.Как и в большинстве решений от 3M, удобных для арендаторов, вам нужно будет прижать зажимы на месте в течение 30 секунд, а через час вы можете зацепить один или несколько шнуров, и они будут аккуратно проходить по ногам вашего консоль. (Эти крючки помогают скрыть зарядные шнуры и кабели на вашем столе!)

2. Проведите провода через подставку под телевизор

Если вы чувствуете себя немного хитрее, вы можете спрятать путаницу кабелей позади телевизора, установленного на подставке, благодаря встроенному хранилищу для шнура в конструкцию подставки для телевизора DIY. Этот, разработанный Хайди из Kruse’s Workshop (и представленный на Tatertots & Jello), удерживает кабели в выемке, которая проходит по средней ножке в задней части устройства. Вы можете воссоздать подставку с нуля из переработанной древесины: следуйте подробным инструкциям блоггера о том, как использовать настольную пилу, чтобы создать углубление на задней ножке, а затем протяните кабели для телевизора и других предметов первой необходимости по канавке на ножке. держать их вне поля зрения.

Фото: istockphoto.com

3. Спрячьте телевизионные провода на видном месте

Если шнуры, свисающие с настенного телевизора, отвлекают вас от того, что отображается на экране, скройте их кожухами для кабелей (например, комплект консилера для кабелей SimpleCord, доступный на Amazon) . Такие пластиковые направляющие крепятся непосредственно к стене поверх проводов.

Чтобы проложить и эффективно скрыть телевизионные провода, измерьте расстояние в стене между основанием экрана и полом — это то, какая длина покрытия кабеля вам нужна, и вы часто можете обрезать ее по размеру. В случае с комплектом консилера для кабеля вы отрежете основание и верх крышки кабеля с помощью ножовки. Затем прикрепите основание кабельного канала к стене с помощью шурупов в соответствии с инструкциями производителя, проложите кабели телевизора внутри канала и защелкните крышку сверху. Покрытия для шнуров обычно продаются в нейтральных цветах, таких как белый или серый металлик, которые могут выделяться, если ваша стена другого цвета. Но когда они окрашены в тот же цвет, что и ваша стена (с использованием латексной краски), они легко вписываются в пространство.

Фото: istockphoto.com

4. Проложить телевизионные провода за стеной

Лучшее решение для того, чтобы убрать шнуры настенного телевизора из поля зрения, — спрятать их за самой стеной с помощью утопленных кабельных пластин. (например, Datacomm Cable Organizer Kit, доступный на Amazon). Снимите телевизор со стены (или отодвиньте его в сторону, если у вашего телевизора есть регулируемый кронштейн), а затем с помощью прибора для поиска стоек найдите две секции стены без гвоздей: одну позади того места, где будет располагаться экран, а другую — ниже. стена возле розетки.Здесь вы будете делать надрезы с помощью универсального ножа, вставлять две пластины для кабелей и вводить и выводить кабели телевизора в стену. Ваши гости могут ошибочно принять вашу новую мультимедийную систему за беспроводную развлекательную систему!

Фото: amazon.com

5. Заправьте хаос шнура в трубку

Не можете управлять множеством шнуров в домашнем офисе для ПК, мониторов, телефонов, принтеров и других устройств, используемых ежедневно? Обмотка кабеля (например, Cable Slinky, доступная на Amazon) обеспечивает простой способ закрепить все незакрепленные шнуры, свисающие с вашего стола.Просто свяжите их вместе в руках и оберните два фута длиной куски гибкой трубки из пеноматериала вокруг проводов, чтобы загнать их в одну большую и свести к минимуму хаос. Благодаря обтекаемой форме вы можете разорвать и перенаправить провода из группы в любое место на участке, чтобы они могли добраться именно туда, куда им нужно.

6. Поместите их в ящик

Внесите несколько творческих изменений в ящик стола, чтобы избавиться от неприятного ощущения от неуклюжего удлинителя, припаркованного на полу и переполненного шнурами.С помощью коронки, прикрепленной к вашей дрели, просверлите отверстие в задней панели ящика стола, расположенного рядом с розеткой. Затем пропустите кабель удлинителя через отверстие и с помощью двустороннего клея прикрепите заднюю часть самого удлинителя к той же панели ящика. Когда вы подключаете электронику к удлинителю, создайте место для каждого гаджета, чтобы он мог отдыхать, пока он заряжается, в ящике, как это делает домашний блоггер Дженни Стеффенс Хобик в своей кухонной мебели.

Фото: homedepot.com

7. Змейка через аксессуары для плинтусов

Устраните опасность споткнуться о сетевой кабель, проложенный по всей длине домашнего офиса, гостиной или спальни, украсив существующие плинтусы в комнате с помощью каналов для плинтусов (например, CE Tech Round Baseboard Cord Channels, можно приобрести в магазине Home Depot). Самоклеящиеся, ударопрочные каналы для шнура представляют собой не что иное, как выдолбленные секции пластмассового карниза. Чтобы закрепить каналы на плинтусах, снимите клейкую основу канала, прижмите заднюю часть канала к плинтусу, а затем пропустите кабель Ethernet — или любой другой шнур, если на то пошло — через отверстие в канале, чтобы одновременно скрыть и защитить кабели от повреждений.Каналы для шнуров плинтуса можно окрашивать и окрашивать, чтобы они соответствовали любому эстетическому дизайну интерьера.

8. Храните провода и маршрутизаторы в «книжке»

Ваш маршрутизатор или модем (или комбинация маршрутизатор-модем) может казаться неуместным почти везде, где вы их поместите, но особенно на ваших полках. Подумайте о том, чтобы оформить свою домашнюю библиотеку крышкой для маршрутизатора, сделанной своими руками, используя это руководство от команды Nifty BuzzFeed. Возьмите скоросшиватель, достаточно широкий, чтобы уместить его на маршрутизаторе, и с помощью горячего клея покройте заднюю, переднюю и корешок переплета разноцветными обрезками ткани или, что еще лучше, настоящей обложкой старой книги.Поместите маршрутизатор вертикально внутрь скоросшивателя, затем поместите скоросшиватель вертикально между несколькими книгами на торцевом столе, столе или полке так, чтобы кабели маршрутизатора незаметно проходили вдоль стены позади мебели. Вуаля! Мгновенная классика, избавляющая от лишних проводов.

Как найти обрыв провода в стене, Простой поиск видео

Бытовые электроприборы, которыми пользуются все, и даже те, кто находится далеко от электричества. И когда в доме внезапно гаснет свет, он начинает чувствовать, что жизнь остановилась, лишая привычных условий существования.Именно поэтому в этих ситуациях каждому из нас полезно знать, как найти шнур питания в стене, тем более, что для этого не обязательно пользоваться услугами электрика. Даже если в доме нет специального прибора для определения разводки в стене, существуют методы, позволяющие сделать это без каких-либо приспособлений.

Чаще всего для самоопределения электромонтажа приходится прибегать к следующим случаям:

1. При установке выключателя или розетки для сверления или забивания гвоздя в стене не бойтесь удара током.
2. В случае короткого замыкания, представляющего опасность, так как это может вызвать пожар, но, следовательно, мы должны быстро найти, где произошел обрыв провода.
3. При ремонте или перепланировке квартира. При сносе или возведении стен и изменении расположения дверного проема. В этом случае желательно знать, как найти проводку в стене устройства без этого, что предотвратит повреждение электрического кабеля.
4. При заселении в купленную квартиру.Определить расположение существующих электрических коммуникаций, если нет документов с планами их размещения.

для размещения поискового устройства

Самым простым таким устройством является индикатор-отвертка. У многих он есть дома, а если нет — можно взять у соседей. Пока индикатор довольно недорогой, но он очень слабый. Определите точное расположение проводов, даже при удачном обнаружении их не удается обнаружить, индикатор указывает на опасную зону в 30 см.Не получится с помощью дисплея найти отвертку с проводом, которая не находится под напряжением.

Оповещатель Е-121 по прозвищу «Дятел» в народе используется многими электриками. С ним настолько легко обращаться, что с ним может справиться даже абсолютный непрофессионал. Однако этот прибор может определять не только расположение проводов, но и то, где был прорыв. Глубина его действия доходит до 7 см. Этого достаточно для обнаружения импульсного проводника для гипсовой обшивки. По соотношению цена-качество «дятел» можно назвать лучшим бытовым прибором для поиска скрытой проводки.

Индикатор MS, Китай выпускается во многих модификациях, но наиболее популярны модели MS-18. Особенность китайского проволочного извещателя — высокая чувствительность ко всем металлам, поэтому он одинаково чутко реагирует и на проводник, и на гвозди, и даже на арматуру в плитах панельных домов. Но приловчились найти разницу в силе сигнала. Выбирая любую модель сигнализации MS, стоит учесть, что фольгированный кабель на них не среагирует. Среди них электрические тестеры не пользуются популярностью, и для дома это вполне приемлемый вариант, особенно с учетом их невысокой цены.

Поисково-спасательное оборудование, электорпроводки профессиональные

В продаже можно найти тестер GVD-504A, BOSCH DMF 10 zoom, GVT-92, GVD-503, VP-440 производства европейских производителей. Их обычно используют для обнаружения, скрытые под финишным анализом его состояния и профессиональные электрики. От китайских аналогов они отличаются качеством сборки, компактностью и красивым исполнением. Принцип работы примерно такой же, но стоимость довольно высока, особенно если покупать одноразовые.

Таблица тарифов на воду для адресных устройств

Старинные устаревшие способы нахождения проводов в стене

Высокая цена на специальные устройства — одна из причин, по которой разнорабочему интересно, как найти провод в стене без устройства, и часто отдают предпочтение старым. вылеплены неоднократно проверенные практики для решения этой проблемы. Ведь в старину при обнаружении проводки в стене обходились без приборов, нахождение питания под штукатуркой и обоями безопасными методами.

таких методов, позволяет найти скрытую проводку в стене без специального оборудования. Их несколько, и каждый из них может обеспечить разную степень точности.

1. Визуальное определение пространства маршрута. Этот способ подходит для кирпичных и бетонных стен, оклеенных обоями, которые снимают при ремонте. Это позволяет легко найти штроб, в котором обычно проложены провода. Поскольку штробление нарушает целостность поверхности, и даже после прекращения работы место, где оно было проведено, остается видимым.Если стена оштукатурена или покрыта шпаклевкой под обои, то визуально расположить сетевой шнур в стене не представляется возможным.
2. С радиоприемником, или. Этим методом мастера советуют любителям, интересующимся, как определить, где в стене проложена проводка. И подойдет самый обычный для этой цели, настроенный на среднечастотный приемник. Под приятную музыку надо ехать по стене, дай знать, когда потрескать.
3. Микрофон, подключенный к магнитоле, может быть альтернативой приемнику.С ним нужно обращаться, как по радио, так и по внешнему виду, и по средствам обнаружения шума.

Следует помнить, что с помощью радио или микрофона можно определить проводку, находящуюся в стене, с точностью до 15-20 см. Поэтому при использовании этих устройств лучше сделать небольшое углубление, чтобы избежать поражения электрическим током и такая подстраховка не лишняя.

Попробуем выполнить логику

Если электромонтаж проводился квалифицированным электриком, то все проводники в ограждающей их полости проходят параллельно потолку и перпендикулярно полу, а все повороты сделаны вправо угол.

Схема поиска смыва в квартире

Исходя из этого, можно предположить следующее:

1. От розетки или выключателя провод строго поднимается дальше, под потолком поворачивает в сторону распределительной коробки, следовательно, в этом месте забивать гвоздь не нужно.
Линию
2. , как правило, натягивают с отступом 10-15 см от потолка и 10 см от плинтуса.
3. Его можно визуально представить в виде предварительно созданной схемы электропроводки и набросать ее на бумаге.

Следует иметь в виду, что надежным такое наглядное представление назвать нельзя. Схему разводки нужно проверять хотя бы по радио, а лучше — специальными приборами.

Причины проводки обрыв

Обрыв электропроводки может произойти в любое время, чаще всего это происходит, когда электрические проводники находятся под напряжением. Причиной повреждения кабеля может быть некачественный товар, неправильная разводка и многое другое. В том месте, где есть травма, может закончиться постоянно нагретая проволока и при повышении напряжения.Кроме того, обрыв кабеля может произойти из-за внешнего механического воздействия на него, забивания или сверления отверстий. При обрыве кабеля и перегрузке сети.

Как найти обрыв провода в стене

Если раньше прибор допускал только обнаруженные провода или металлические предметы, то современные электронные устройства помогают выявить скрытый обрыв провода. Например, бесконтактным индикатором промывки можно найти место разрыва фазного проводника. Индикатор нужно двигать по проводнику, и в точке обрыва он подаст сигнал.Вообще при определении обрыва проводки зуммер прекращает работу.

Если у вас есть представление, как узнать, где находится проводка в стене, вы можете выбрать подходящий вариант поиска исходя из своих возможностей.

Видео детекторов и методов поиска скрытой проводки

.
