Как выкрутить сломанный болт
В ремонте машины или в строительных работах бывают случаи, когда болт ломается. Это происходит из-за того, что с течением времени крепеж изнашивается, ржавеет и поэтому находится под влиянием срыва. Что делать в таком случае? На самом деле есть много вариантов, как можно выкрутить из соединения отломавшийся болт. В этой статье мы рассмотрим самые распространенные.
Виды обломов
Для начала необходимо уточнить какой именно облом у Вас случился, потому что они бывают двух видов и отличаются сложностью изъятия болта.

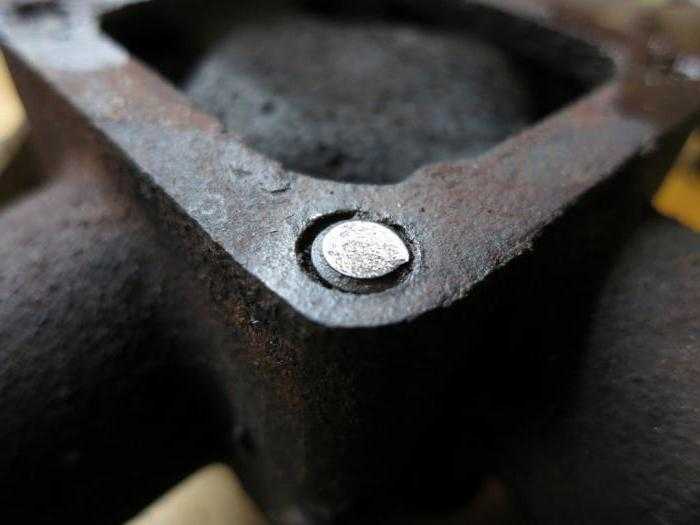

Первый случай — когда болт немного выпирает из-за поверхности, то есть он сломался уже на выходе из соединения. В данном случае его намного проще вытащить, так как есть за что зацепиться. Но если болт сорвался заподлицо, то есть вровень с поверхностью или внутри соединения, тут уже не все так просто. Здесь необходимо использовать дополнительные инструменты, такие как сварочный аппарат, дрель, экстрактор, но подробнее об этом расскажем позже.
Итак, мы знаем, какие виды обломов существуют, теперь нам нужно рассмотреть последующие действия по выкручиванию болта и в одном и в другом случае.
Демонтаж сломанного болта
Перед тем как приступить к выкручиванию болта, необходимо смазать поверхность соединения специальной жидкостью — WD-40 или можно использовать машинное масло. Смазка позволяет разрушить ржавчину и тем самым облегчает раскручивание метиза. Также в этих целях можно использовать паяльную лампу для нагрева болта, но тут нужно быть осторожным, так как рядом могут находиться материалы, которые могут пострадать.
В первом случае, когда болт выкрутился не до конца и часть его находится за поверхностью соединения, можно попытаться его выкрутить, просто зажав стержень болта с помощью пассатижей или разводного ключа. Это самый простой способ и не всегда он удачный. Поэтому рассмотрим еще несколько вариантов решения этой проблемы:
- В центре болта можно сделать отверстие под плоскую отвертку и ею же выкрутить метиз.
Отверстие делается болгаркой, ножовкой по металлу или зубилом.
- На болт накручивается гайка соответствующего размера, затем она сжимается гаечным разводным ключом и выкручивается вместе с болтом.
- Для данного варианта необходимо купить болт примерно такого же размера и приварить его к обломанному болту с помощью сварочного аппарата. Затем разводным ключом без особых усилий пытаемся выкрутить остаток болта. Также некоторые вместо сварочного аппарата используют специальный клей, однако это не всегда надежно.
Способы выкручивания сломанного заподлицо болта
Первый способ. Дрелью сначала с тонким сверлом, потом потолще, делается отверстие в стержне болта. Суть этого способа такова, что отверстие нужно делать до того момента пока от болта не останется практически ничего, только тонкие стенки, которые после можно убрать пинцетом либо отверткой. Этот способ считается самым опасным, так как если неправильно его сделать, можно повредить резьбу.
Второй способ подразумевает под собой наличие дрели и метчика.
Третий способ заключается в использовании специального инструмента — экстрактора, который предназначен собственно для извлечения сломавшихся метизов. Он имеет вид конусного сверла с левой резьбой. Сначала сверлим отверстие в центре болта, затем вставляем в него экстрактор и, прокручивая его против часовой стрелки, вытаскиваем обломок.
Купить крепежные изделия — болты и гайки, необходимые для решения проблемы сломанного болта можно в компании «Крепсила». Мы изготавливаем только качественный крепеж со специальным покрытием для стойкости к различным внешним воздействиям.
Как вытащить сломанный винт. Как выкрутить сломанный болт не повредив резьбу
Сломанный болт обильно полейте жидкостью WD40 и оставьте его на некоторое время, пока жидкость не подействует. Время от времени, если жидкость вытекает, испаряется или засыхает ее нужно подливать. Чем дольше она воздействует на деталь, тем лучше. Затем аккуратно накерните болт по центру слома. Это может быть трудно сделать, особенно если слом неровный, под углом или в виде конуса. Однако необходимо постараться. Если накернить болт неправильно, то и высверлить его будет очень сложно, поскольку отверстие будет не по центру и стенки болта будут неравномерны.
Далее начинайте рассверливать болт. Начинать нужно с самого тонкого сверла, постепенно досверливая отверстие все большим и большим. Когда диаметр высверленного болта будет около трети диаметра сломанного болта, попробуйте аккуратно забить в него трехгранный напильник или шабер. Напильник или шабер должен хорошо войти в отверстие и врезаться в кромки. Затем, можно зажать его газовым ключом или пассатижами и попытаться провернуть. Эту работу лучше всего выполнять с помощником, который изо всех сил будет давить сверху на напильник, в то время как вы пытаетесь его прокрутить.
Если таким образом выкрутить болт не удается, продолжайте рассверливать отверстие. Когда оно будет достаточным для того, чтобы в него поместился другой болт, меньшего диаметра, прекратите сверлить. С помощью метчика для левой резьбы нарежьте в отверстии резьбу и вкрутите другой болт с левой резьбой. Далее любым подходящим инструментом попытайтесь сдвинуть сломанный болт. Если метчика для левой резьбы нет, можно нарезать правую резьбу и вкрутить правый болт. Однако в этом случае, резьбу необходимо предварительно покрыть каким-либо композитным материалом. Для этих целей прекрасно подойдет так называемый суперклей или жидкие гвозди. Но нельзя допустить чтобы клей попал на резьбу, так как высверлить сломанный болт после этого будет значительно сложнее.
В случае если болт, не смотря на все старания, выкрутить не удается, продолжайте его рассверливать, делая его стенки все тоньше и тоньше. Тут нужно быть внимательным, чтобы не переусердствовать и не повредить резьбу.
Последняя мера, к которой можно прибегнуть, если способ с метчиком не сработал, попытаться распилить стенки просверленного болта ножовкой по металлу или тонким надфилем. Сделайте множество надрезов в стенках болта, а затем отверткой попытайтесь их сломать.
ВЫСВЕРЛИВАНИЕ СЛОМАННЫХ БОЛТОВ
В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части и т.д. При этом снятие составных частей двигателя и навесного оборудования зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.
Если к этому добавить перепады температуры в подкапотном пространстве, скопление пыли, грязи и других отложений, становится понятно, что для выкручивания сломанных болтов и других крепежей процесс становиться не только ответственным, но и зачастую сложной задачей. Как выкрутить сломанный болт крепления форсунки или высверлить болт гбц не повредив другие элементы двигателя. Что можно сделать, если шпилька или болт сломался, а также как вытащить сломанный болт.
СЛОМАЛСЯ БОЛТ КРЕПЛЕНИЯ ФОРСУНКИ
Итак, болты крепления форсунки и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей дизельных и бензиновых двигателей. В любом случае, частой ситуацией является такая, когда во время выкручивания болта крепления мастер сломал болт, шпильку, обломал шляпку болта и т.д.
Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, нужно вытащить сломанный болт, после чего шпильку или болт следует заменить. Как правило, болты под форсунку, блока двигателя, крепления колеса ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия.
В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой. Как правило, высверлить сломанный болт из блока двигателя, головки блока, из ступицы колеса без специального инструмента не представляется возможным. Если сломал болт крепления форсунки дизельного двигателя Фиат, Мерседес, СсангЙонг Кайрон, Актион и т.д., то наши специалисты произведут высверливание сломанных болтов без повреждения гбц.
В случае возникновения подобных проблем лучше обратиться к опытным мастерам, которые во многих случаях выкрутят (высверлят) проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную .
Очень часто старый болт, который долгое время не откручивался, практически «намертво» прикипает к резьбе. Если приложить чрезмерное усилие при выкручивании такого болта, то он может просто сломаться. Возникает довольно сложная ситуация, которая может поставить в тупик даже опытного мастера. Как достать сломанный болт, если его даже не за что ухватить?
Сначала стоит залить сломанный болт какой-нибудь смазкой, а также при необходимости средством для растворения ржавчины. После этого болт несколько раз хорошо простукивают небольшим молоточком, чтобы жидкости лучше проникали вглубь резьбового соединения. Такая простая обработка сделает выкручивание болта гораздо легче.
Итак, сломанный болт невозможно захватить никаким инструментом, если он сломался ниже поверхности или вровень с ней. В такой ситуации можно просверлить небольшой паз для отвертки. Для этого понадобится только небольшого размера сверло.
С помощью такого сверла делают ряд отверстий, а затем выламывают между ними перегородки. В итоге получается паз, куда вставляют отвертку и выкручивают болт с ее помощью. На отвертку при этом сильно давят сверху. А чтобы выкручивать болт было проще, отвертку можно зажать при помощи ключа.
Если этот способ не подходит, можно приклеить агрессивным клеем на основе сильных кислот или приварить к сломанному болту металлический стержень, ручку или другой болт. Это позволит достаточно просто выкрутить, однако не всегда получается приклеить к нему что-либо с достаточной надежностью, а сварка может быть недоступна, поэтому данный способ применяют не слишком часто.
Третий способ заключается в том, чтобы сначала просверлить в болте отверстие, потом сделать внутри него резьбу (обратной ориентации), после чего вкрутить внутрь другой болт. Другой болт будет немного меньше по размерам, но это и не важно. Самое главное, что теперь можно без труда выкрутить оба болта.
И последнее, что можно предпринять, если ничего не получается — полностью высверлить болт. Для этого пользуются несколькими сверлами. Сверлить болт начинают довольно тонким сверлом, но постепенно переходят к все более крупному.
В итоге стенки болта станут тонкими и их просто разламывают. Кусочки разломанного болта не проблема вынуть с помощью пинцета.
Данный способ справиться с поставленной задачей срабатывает всегда. Но есть одна тонкость, которую следует все время иметь в виду. Сломанный болт обязательно сверлят строго по центру.
Если отверстие будет смещено от центра, то к тому времени как болт будет уже почти высверлен, будет с одной стороны испорчена резьба, а с другой стороны останется еще довольно толстая стенка, которую не так уж и просто разломать. Если же сверлить болт строго по центру, такой проблемы, конечно, не возникнет.
Так как рынок бывшей в эксплуатации техники из Японии и Европы у нас в России развит больше, соответственно в Россию везут старый хлам который нуждается в починке. Часто бывает так, что болты на таких скутерах не выкручивались никогда, и они попросту прикипают к резьбе. Вывернуть такие болты, не сломав головки или резьбы, очень проблематично (даже если вы пользуетесь wd-40). В этой статье я хочу изложить несколько способов выкручивания таких болтов, винтов со сломанной резьбой.
Самый простой способ (хотя некоторые его считают и крайней мерой, воспользуйтесь советами ниже) — это высверлить болт и нарезать подходящим метчиком новую резьбу :
1. Берем дрель, сверло подходящее под диаметр высверливаемого болта. Аккуратно высверливаем.
2. После покупаем набор метчиков или один метчик (но нужно точно знать диаметр), подбираем под диаметр резьбы.
3. Подбираем и вставляем метчик в резьбу, начинаем нарезать. Для нарезания (вкрутки) используйте гаечный ключ. Я использовал разводной ключ.
Не забывайте перед закручиванием болтов смазывать их графитовой смазкой — в будущем это поможет легко выкрутить болт. Для фиксации болтов используйте, фиксатор для болтов (купить можно в любом авто-магазине).
Есть еще некоторые способы чтобы отвернуть сломанный болт
Способ 1: облом болта произошел немного выше поверхности детали.
Способ 2: если облом возник ровно с поверхностью детали, то нужно взять острое зубило или плоскую отвертку или стамеску и молотком ударять в левую сторону (в край) болта под правильным углом (чтобы придать вращательное движение). Этот способ также отлично подходит для отворачивания прикипевших болтов с плоской и крестовой шляпкой.
Способ 3: опять же облом болта произошел выше — берем болгарку и режем болт по центру. Далее берем плоскую отвертку и выворачиваем болт.
Способ 4: достаточно надежный вариант. Набиваем в болте отметку для сверла (по центру), сверлим на некоторую глубину (где-то 15 мм, на глаз определите — не принципиально), но не до конца, диаметр отверстия меньше чем диаметр гайки на 15-30%. Вворачиваем метчик с левой (обратной) резьбой до конца и в результате вы открутите болт.
Способ 5: для сварщиков, и тех кто умеет обращаться с сваркой. Способ действует для болтов диаметр которых не менее 10-15 мм и болт обломался близко к поверхности детали. Тут просто привариваем кусок металла к поверхности болта и аккуратно вращаем приваренный кусок против часовой стрелки (болт с правильной резьбой).
Источник: scooter-news.ru
С трудом отворачиваемая (как, впрочем, и трудноввинчиваемая) крепежная деталь (винт или шпилька) грозит многими неприятностями, как мелкими, так и крупными. К последним можно смело отнести обрыв в теле детали части шпильки или винта, поскольку извлечение остатка метиза из резьбового отверстия или гнезда детали – дело очень «тонкое», требующее большой аккуратности.
Причин обрывов крепежных деталей может быть несколько: превышение крутящего момента затяжки; использование низкосортных резьбовых изделий; «прикипание» резьб детали и метиза вследствие коррозии или высокотемпературного нагрева и другие.
Обрывы крепежных деталей можно подразделить на три вида: первый – когда часть метиза, оставшаяся в теле детали, выступает над ее поверхностью; второй – когда обрыв крепежа произошел заподлицо с поверхностью детали; и, наконец, третий – когда обрыв шпильки или винта произошел ниже поверхности детали. Такое разграничение сделано потому, что каждый из этих видов обрывов метизов требует своего подхода в вопросе извлечения остатков.
Обрыв метиза выше поверхности детали:
1 –деталь;
2 – остаток метиза;
3 – обжимные клещи
Если часть стержня оборвавшегося винта (шпильки) выступает над поверхностью детали (например, оторвалась одна головка метиза), то, пропитав предварительно за несколько раз резьбу в гнезде специальной жидкостью или, в крайнем случае, керосином и выждав время, еще можно попытаться вывернуть остаток метиза, используя соответствующие специальные захватывающие инструменты: обжимные клещи, трубный ключ, тиски и т.п.
Другой прием – приварить к торцу выступающей части пруток-рычаг и после пропитки резьбы жидкостью попытаться вывернуть остаток метиза.
Иногда такое сделать удается, если же нет, то придется использовать следующий способ извлечения остатка метиза из резьбового отверстия или гнезда – высверливание тела стержня до резьбы и выковыривание витков резьбы метиза из детали. Извлечь витки резьбы можно крючком из жесткой проволоки. Операцию желательно начинать снизу, там легче произвести первоначальное зацепление. К тому же еще не извлеченные верхние витки метиза предохранят от повреждения крючком резьбу детали. С небольшими особенностями этот способ применим и в двух следующих наиболее часто встречающихся на практике случаях обрыва крепежных деталей.
Обрыв метиза заподлицо с поверхностью детали:
1 –деталь;
2 – остаток метиза;
3 – кернер;
4 – стартовое сверло;
5 – финишное сверло;
6 – крючок
Пожалуй, это самый серьезный случай. Если есть возможность, надо запилить торец крепежной детали, чтобы он стал ровным и, определив поточнее его центр, сделать здесь глубокий керн. Затем сверлом, равным внутреннему диаметру резьбы метиза (или чуть меньше его), просверлить сквозное осевое отверстие в остатке. На самом метизе измерить внутренний диаметр резьбы очень непросто, поэтому, если есть доступ к отверстию, то лучше замерить его диаметр «в свету». Когда и это сделать невозможно, тогда нужно воспользоваться приведенной таблицей.
Резьба крепежной детали Диаметр финишного отверстия (сверла)
МЗ 2,5
М4 3,3
М5 4,2
М6 5,0
М8 6,7
М10 8,5
М12 10,2
Когда диаметр стержня метиза достаточно большой, то операцию высверливания его тела лучше провести за несколько приемов, раз за разом увеличивая диаметр сверла до финишного. Если резьбовое отверстие и в детали сквозное, то рассверливание целесообразно начать с обратной стороны детали– торец крепежа там, наверняка, плоский, а зачастую в нем уже есть центровое отверстие, и тогда задача облегчается – делать керн в этом случае нет необходимости.
Обрыв метиза ниже поверхности детали и извлечение остатка метиза экстрактором:
1 – деталь;
2 – остаток метиза;
3 – втулка;
4 – сверло;
5 – экстрактор
Для высверливания, прежде всего, как и в предыдущем случае, надо сделать глубокий керн точно по оси крепежной детали. Задача эта непростая, тем более, что торец обычно неровный, а опилить его (сделать плоским) не представляется возможным. Но выход есть: надо подобрать соответствующую втулочку из обрезка трубки с наружным диаметром по диаметру гнезда и сверлом диаметром, равным проходному отверстию втулки, просверлить направляющее отверстие в обломке метиза. Затем сверлом, равным внутреннему диаметру резьбы (или чуть меньшим), рассверлить это отверстие. Остатки стержня (витки его резьбы) осторожно, чтобы не повредить резьбу детали, выковыривают из ее канавок. Если метиз обломился глубоко и витков резьбы отверстия (гнезда) достаточно, чтобы за них «зацепился» соответствующий метчик (чистовой), то остатки можно вырезать им, заодно и прокалибровав резьбу.
Во всех трех случаях облома крепежной детали, но, более всего, во втором и третьем случаях применимо с пользой новое приспособление, называемое в зарубежных справочниках экстрактором (вероятно, от латинского слова extractum – извлеченное). Продается оно в наборах по несколько штук для метизов с резьбами определенного интервала (например МЗ – Мб; Мб – М8; М8 – М12 и т. д.) в комплекте с соответствующими сверлами, а иногда и со втулками. Покупать набор с экстракторами под большую резьбу вряд ли целесообразно, так как обломить такие метизы очень непросто (если только с помощью трубы-рычага), скорее, на них сорвется резьба.
Экстрактор для извлечения остатков крепежных деталей с правой резьбой
Сам экстрактор напоминает по виду метчик, но без продольных пазов. Рабочая часть у него коническая и имеет левую винтовую нарезку. При вворачивании экстрактора в отверстие, просверленное в остатке метиза (имеющего правую резьбу), происходит выворачивание последнего. Начало операции такое же, как во втором и третьем случаях: накернивание центра, сверление осевого отверстия диаметром, соответствующим экстрактору, и затем работа экстрактором.
В завершение операции, даже при удачном извлечении остатка винта или шпильки, резьбовое отверстие детали необходимо прокалибровать восстановителем резьбы или чистовым метчиком.
Если же операция по удалению остатка прошла не совсем удачно и резьба в детали оказалась все-таки безнадежно испорченной, придется отверстие рассверлить и нарезать в нем резьбу чуть большего (ближайшую по ряду) диаметра, и использовать для крепежа другой соответствующий метиз. Когда же такой выход из положения неприемлем и для соединения деталей необходима крепежная деталь с такой же резьбой, то можно сделать следующее. Рассверлив, как и в предыдущем случае отверстие (только на 8–10 миллиметров больше), нарезать в нем резьбу и ввернуть в него футорку – резьбовую втулку с прежней внутренней резьбой и наружной, соответствующей отверстию.
При вкручивании болтов иногда бывает так, что шляпка отламывается. Если произошла такая неприятность, разумеется, возникает вопрос о том, как выкрутить сломанный болт, не повредив соединенные им детали.
Самый простой случай, когда над поверхностью остается выступающая часть резьбы. Такой вариант развития событий достаточно благоприятен. Все, что при этом нужно — взять и, настроив его соответствующим образом, аккуратно вывернуть стержень. Для облегчения процесса иногда используют Ее наносят на выступающую часть. Затем берут молоток и несколько раз несильно ударяют им по обломку. Это будет способствовать проникновению смазки внутрь к резьбе. Затем ждут 5-10 минут и приступают к удалению стержня.
Сложнее справиться с такой задачей, как выкрутить сломанный болт, сломанный вровень с поверхностью или даже ниже ее. Ключ здесь не поможет, так как ухватиться им просто не за что. Однако ничего невозможного нет, нужно только запастись терпением. Эту проблему можно решить несколькими способами. Все они достаточно сложны и требуют затрат времени, но вполне выполнимы.
Можно попробовать выкрутить сломанный болт, сделав на торце стержня паз под отвертку. Под обычную делают прорезь поглубже. У крестообразной отвертки площадь сцепления с поверхностью больше, поэтому особенно сильно заглублять паз не обязательно. Этот метод достаточно эффективен и в большинстве случаев помогает решить проблему.
Однако иногда стержень заклинивает накрепко, а отвертка не помогает. Для домашнего мастера по-прежнему актуальным остается вопрос о том, как выкрутить сломанный болт. Самый радикальный способ — это просверлить в стержне отверстие для болта меньшего диаметра и нарезать в нем резьбу. Для этого потребуется электродрель с набором сверл разного диаметра и метчик.
Вкрутив небольшой болт в обломок и применив можно достаточно легко справиться с проблемой. Этот способ срабатывает в большинстве случаев. Единственное, о чем желательно помнить — это то, что резьба внутри стержня должна быть обратной. Сверлить отверстие нужно очень аккуратно, точно по центру. Иначе при выкручивании резьбу можно легко сорвать.
Точно так же удаляется сломанный гвоздь, винт или шпилька. Болт или другой крепежный элемент легко выходят на поверхность. В самом крайнем случае отверстие постепенно расширяют, применяя сверла разного диаметра (от меньшего к большему) до тех пор, пока стальные стенки стержня не станут очень тонкими. После этого их можно будет разбить и вытащить пинцетом.
Есть еще один достаточно простой способ выкрутить сломанный болт с утопленным стержнем. Нужно просто наварить обломок, используя гайку. Ее диаметр должен быть больше диаметра стержня не менее чем на 1 мм. Необходимо, чтобы во время хорошо прогрелся и расширился. Получившийся узел поливают холодной водой. После того как все остынет, обломок аккуратно выкручивают.
Надеемся, ответ на вопрос о том, как выкрутить сломанный болт, вами получен. Желаем, чтобы в дальнейшем все болты, винты и шпильки легко вкручивались и выкручивались, не ломаясь.
Козырьки и навесы. Наружные и внутренние лестницы. Комплектующие
Очень часто старый болт, который долгое время не откручивался, практически «намертво» прикипает к резьбе. Если приложить чрезмерное усилие при выкручивании такого болта, то он может просто сломаться. Возникает довольно сложная ситуация, которая может поставить в тупик даже опытного мастера. Как достать сломанный болт, если его даже не за что ухватить?
Сначала стоит залить сломанный болт какой-нибудь смазкой, а также при необходимости средством для растворения ржавчины. После этого болт несколько раз хорошо простукивают небольшим молоточком, чтобы жидкости лучше проникали вглубь резьбового соединения. Такая простая обработка сделает выкручивание болта гораздо легче.
Итак, сломанный болт невозможно захватить никаким инструментом, если он сломался ниже поверхности или вровень с ней. В такой ситуации можно просверлить небольшой паз для отвертки. Для этого понадобится только небольшого размера сверло.
С помощью такого сверла делают ряд отверстий, а затем выламывают между ними перегородки. В итоге получается паз, куда вставляют отвертку и выкручивают болт с ее помощью. На отвертку при этом сильно давят сверху. А чтобы выкручивать болт было проще, отвертку можно зажать при помощи ключа.
Если этот способ не подходит, можно приклеить агрессивным клеем на основе сильных кислот или приварить к сломанному болту металлический стержень, ручку или другой болт. Это позволит достаточно просто выкрутить, однако не всегда получается приклеить к нему что-либо с достаточной надежностью, а сварка может быть недоступна, поэтому данный способ применяют не слишком часто.
Третий способ заключается в том, чтобы сначала просверлить в болте отверстие, потом сделать внутри него резьбу (обратной ориентации), после чего вкрутить внутрь другой болт. Другой болт будет немного меньше по размерам, но это и не важно. Самое главное, что теперь можно без труда выкрутить оба болта.
И последнее, что можно предпринять, если ничего не получается — полностью высверлить болт. Для этого пользуются несколькими сверлами. Сверлить болт начинают довольно тонким сверлом, но постепенно переходят к все более крупному.
В итоге стенки болта станут тонкими и их просто разламывают. Кусочки разломанного болта не проблема вынуть с помощью пинцета.
Данный способ справиться с поставленной задачей срабатывает всегда. Но есть одна тонкость, которую следует все время иметь в виду. Сломанный болт обязательно сверлят строго по центру.
Если отверстие будет смещено от центра, то к тому времени как болт будет уже почти высверлен, будет с одной стороны испорчена резьба, а с другой стороны останется еще довольно толстая стенка, которую не так уж и просто разломать. Если же сверлить болт строго по центру, такой проблемы, конечно, не возникнет.
Инструкция
Если к шпильке есть доступ, но она не поддается, то попробуйте в отверстие сильный , например, азотную кислоту, которая поможет разорвать соединение двух металлических поверхностей. Если же шпилька обломилась так, что подобраться к ней не возможно, то попробуйте следующие способы.
Приобретите специальный набор экстракторов, который предназначен для извлечения обломанных шпилек, с шлицами и головками, сверл и многого другого. После этого в центре застрявшей просверлите отверстие, которое должно быть немного меньше, чем диаметр экстрактора. Сверлить при помощи кондуктора, который поможет отверстие точно по центру. Обязательно сохраните необходимую толщину стенок извлекаемой детали.
После того, как отверстие готово, вставьте в него экстрактор, который аккуратно вкручивайте внутрь. Помните, что у данного приспособления имеется левая резьба, поэтому он вворачиваться в противоположную сторону. Через некоторое он закончит вращаться и начнет выходить наружу вместе с застрявшей шпилькой.
Попробуйте высверлить обломившуюся деталь. Будьте предельно внимательны и терпеливы. Однако помните, что если велика вероятность попадания мелкой металлической стружки внутрь важных узлов и агрегатов, то откажитесь от данного способа. Также попробуйте применить сверла с левой резьбой, которыми сверлите поверхность на . Часто резьба начинает ослабевать за счет левого хода дрели и поврежденная шпилька с легкостью выходит.
Если поверхность и пространство позволяют применить сварку, то приварите к высовывающемуся концу шпильки . После этого возьмите в руки гаечный ключ нужного диаметра и начните выкручивать гайку, которая вытащит за собой и остаток детали.
Занимаясь ремонтом своего автомобиля, мотоцикла, бытовой домашней техники приходиться откручивать много крепежа, деталей и прочих частей того или иного механизма. В процессе чего сталкиваешься с проблемой откручивания и вывинчивания заржавевших, прикипевших болтов с «зализанными» гранями. Что же делать, если такой попался на вашем пути? Не опускайте руки, не бывает не решаемых задач.
Вам понадобится
- Вам потребуется: металлическая щетка, ветошь, набор торцевых и накидных ключей, набор головок по размеру болтов, удлинители, ключ «трещотка», рычаг – для удлинения ключа, молоток, жидкость для размачивания (например керосин), пассатижи «кобра», пассатижи с двойной системой рычагов, резиновый жгут, пилка по металлу, ударная отвёртка, дрель с реверсом, набор свёрл (правой и левой заточки), метчики, экстракторы, сварка, газовая горелка.
Инструкция
Для начала оцените всю критичность ситуации, очистите головку болта и деталь вокруг него, если болт притянут гайкой с обратной стороны то также очистите и ее. Возьмите спецжидкость (керосин) и обработайте выступающую часть резьбы, а так же места прилегания гайки и болта к поверхностям деталей, подождите несколько минут. Можно в руки , так как крутить легче гайку, для нее используем ключ «трещотку», но есть такие места, куда подлезешь только рожковым ключом, для удержания болта использовать накидной ключ. В случае если болт ввернут в тело детали, то его крутим «трещоткой». Вас можно поздравить гайка стронулась, болт откручен.
Но порой бывает так, что болт или гайка прикипели на столько, что ключами их стронуть попросту не получается, тут дополнительные приспособления. Первое по простоте применения – это дополнительный рычаг, который одеваем на противоположную часть ключа, увеличивая рычаг, мы уменьшили усилие необходимое для откручивания болта. Рычаг понадобиться только для того что бы только места, после можно обойтись без него.
Если рычаг не помогает, придется прибегнуть к более радикальным методам. Для этого нам понадобиться молоток. Легким постукиванием оббиваем головку болта по периметру, осторожно не «завльцуйте» грани головки болта, потом не наденется ключ. Если же и от молотка проку мало, воспользуемся газовой горелкой. Здесь два способа: первый – нагреть болт, второй – саму деталь, в идеале, при нагреве болта – деталь нужно остужать, а при нагреве детали – остужать болт, из-за разности температур болт должен поддаться.
Но этого может и не произойти. Дальнейшее развитие может пойти по двум сценариям. Первый – головка болта свёрнута и ключу не за что зацепиться, второй – головка болта отломана от тела болта.Но и это еще не повод сложить руки. В первом случае вам помогут пассатижи с двойной системой рычагов и пассатижи « », рабочая поверхность данного такова, что идеально удерживает округлые поверхности, а усилия на ручках достаточно, что бы удержать пассатижи от проскальзывания. Для создания дополнительного усилия, плотно обмотайте резиновым ручки пассатижей. Также можно запилить головку болта под отвёртку и уже при помощи ударной отвёртки сорвать болт .
Против болта со срезанной головкой может справиться только тяжелая артиллерия. Если болт притягивал одну деталь к другой, то попробуйте их разъединить, если это удастся то, сняв одну деталь вы обнаружите в другой торчащее тело болта за которое можно вполне комфортно ухватиться пассатижами. А если тело болта с резьбой, то на него можно навернуть две гайки и затянуть их между собой, а использовать ключ.
Но у вас скорее всего худший вариант из всех возможных, болт срезан заподлицо с деталью, так что не ухватишься. Первое что можно предпринять это приварить к телу болта целый болт и вывернуть остатки с помощью него. Не получилось. Берите в руки дрель и засверливайте в болту отверстие, нарезайте резьбу, вкручивайте болт или экстрактор и выкручивайте обломки. Идеальным способом для удаления остатков болта можно считать следующий: подбирается сверло чуть диаметра болта, высверливается болт, а метчиком восстанавливается резьба.
Обратите внимание
При использовании сварки и газовой горелки протрите детали насухо, убедитесь что вблизи нет легковоспламеняющихся жидкостей.
При высверливании обломка болта правильно определите его цент – это главный залог успеха.
Засверливать болт лучше на сверлильном станке, а не ручной дрелью.
Полезный совет
Работы проводите в перчатках и защитных очках.
Пользуйтесь только исправным инструментом, ключи должны быть без трещин и не должны быть разогнуты.
При удалении болта с «правой» резьбой используйте болты с обратной – «левой» резьбой, и наоборот.
Если болт по-прежнему не откручивается, попробуйте постучать по нему молотком, затем еще раз нанесите WD 40 и через время попробуйте выкрутить болт еще раз.
Видео по теме
Полезный совет
Во избежание подобных проблем в будущем, перед тем, как закрутить новый болт, обязательно смажьте резьбу графитовой смазкой, предотвращающей образование ржавчины.
Иногда случается так, что при закручивании новых болтов применяется излишнее усилие и болт ломается, а также при выкручивании старых заржавевших болтов, приходится иметь дело с болтами с сорванной резьбой или сломанной головкой. В этом случае есть несколько приемов, позволяющих убрать такой болт.
Вам понадобится
- — жидкий ключ;
- — отвертка, пассатижи, разводной ключ;
- — дрель;
- — сварка
Инструкция
Осмотрите болта. Если ее углы сорваны и перестают представлять собой четкий , то если болт не очень большой, то возьмите пассатижи. Если болт , то пассатижей используйте ключ. Расположите пассатижи под прямым углом к болту. Попробуйте открутить болт таким образом.
При отсутствии у болта головки, в том случае, если болт достаточно большой, то самым маленьким сверлом сделайте в самом в линию 2-3 отверстия, посверлив, таким образом, паз под отвертку. Вставив отвертку в высверленный паз, выкрутите болт. Отвертку Т-образную.
Если головка сломана, но часть болта слегка выступает, то за нее также можно ухватиться пассатижами. А в сочетании пассатижей и пропила паза под отвертку, использование двух инструментов повышает вероятность успешного извлечения болта.
Попробуйте с помощью сварки приварить к поломанному болту подходящую по размеру гайку, а затем выкрутите болт, используя гайку в качестве головки болта.
Так как рынок бывшей в эксплуатации техники из Японии и Европы у нас в России развит больше, соответственно в Россию везут старый хлам который нуждается в починке. Часто бывает так, что болты на таких скутерах не выкручивались никогда, и они попросту прикипают к резьбе. Вывернуть такие болты, не сломав головки или резьбы, очень проблематично (даже если вы пользуетесь wd-40). В этой статье я хочу изложить несколько способов выкручивания таких болтов, винтов со сломанной резьбой.
Самый простой способ (хотя некоторые его считают и крайней мерой, воспользуйтесь советами ниже) — это высверлить болт и нарезать подходящим метчиком новую резьбу :
1. Берем дрель, сверло подходящее под диаметр высверливаемого болта. Аккуратно высверливаем.
2. После покупаем набор метчиков или один метчик (но нужно точно знать диаметр), подбираем под диаметр резьбы.
3. Подбираем и вставляем метчик в резьбу, начинаем нарезать. Для нарезания (вкрутки) используйте гаечный ключ. Я использовал разводной ключ.
Не забывайте перед закручиванием болтов смазывать их графитовой смазкой — в будущем это поможет легко выкрутить болт. Для фиксации болтов используйте, фиксатор для болтов (купить можно в любом авто-магазине).

Есть еще некоторые способы чтобы отвернуть сломанный болт
Способ 1: облом болта произошел немного выше поверхности детали. Можно попробовать взять разводной ключ и зацепиться за эту часть болта. Предварительно лучше сбрызнуть WD-40.Способ 2: если облом возник ровно с поверхностью детали, то нужно взять острое зубило или плоскую отвертку или стамеску и молотком ударять в левую сторону (в край) болта под правильным углом (чтобы придать вращательное движение). Этот способ также отлично подходит для отворачивания прикипевших болтов с плоской и крестовой шляпкой.
Способ 3: опять же облом болта произошел выше — берем болгарку и режем болт по центру. Далее берем плоскую отвертку и выворачиваем болт.
Способ 4: достаточно надежный вариант. Набиваем в болте отметку для сверла (по центру), сверлим на некоторую глубину (где-то 15 мм, на глаз определите — не принципиально), но не до конца, диаметр отверстия меньше чем диаметр гайки на 15-30%. Вворачиваем метчик с левой (обратной) резьбой до конца и в результате вы открутите болт.
Способ 5: для сварщиков, и тех кто умеет обращаться с сваркой. Способ действует для болтов диаметр которых не менее 10-15 мм и болт обломался близко к поверхности детали. Тут просто привариваем кусок металла к поверхности болта и аккуратно вращаем приваренный кусок против часовой стрелки (болт с правильной резьбой).
Источник: scooter-news.ru
С трудом отворачиваемая (как, впрочем, и трудноввинчиваемая) крепежная деталь (винт или шпилька) грозит многими неприятностями, как мелкими, так и крупными. К последним можно смело отнести обрыв в теле детали части шпильки или винта, поскольку извлечение остатка метиза из резьбового отверстия или гнезда детали – дело очень «тонкое», требующее большой аккуратности.
Причин обрывов крепежных деталей может быть несколько: превышение крутящего момента затяжки; использование низкосортных резьбовых изделий; «прикипание» резьб детали и метиза вследствие коррозии или высокотемпературного нагрева и другие.
Обрывы крепежных деталей можно подразделить на три вида: первый – когда часть метиза, оставшаяся в теле детали, выступает над ее поверхностью; второй – когда обрыв крепежа произошел заподлицо с поверхностью детали; и, наконец, третий – когда обрыв шпильки или винта произошел ниже поверхности детали. Такое разграничение сделано потому, что каждый из этих видов обрывов метизов требует своего подхода в вопросе извлечения остатков.
Обрыв метиза выше поверхности детали:
1 –деталь;
2 – остаток метиза;
3 – обжимные клещи
Если часть стержня оборвавшегося винта (шпильки) выступает над поверхностью детали (например, оторвалась одна головка метиза), то, пропитав предварительно за несколько раз резьбу в гнезде специальной жидкостью или, в крайнем случае, керосином и выждав время, еще можно попытаться вывернуть остаток метиза, используя соответствующие специальные захватывающие инструменты: обжимные клещи, трубный ключ, тиски и т.п.
Другой прием – приварить к торцу выступающей части пруток-рычаг и после пропитки резьбы жидкостью попытаться вывернуть остаток метиза. Иногда такое сделать удается, если же нет, то придется использовать следующий способ извлечения остатка метиза из резьбового отверстия или гнезда – высверливание тела стержня до резьбы и выковыривание витков резьбы метиза из детали. Извлечь витки резьбы можно крючком из жесткой проволоки. Операцию желательно начинать снизу, там легче произвести первоначальное зацепление. К тому же еще не извлеченные верхние витки метиза предохранят от повреждения крючком резьбу детали. С небольшими особенностями этот способ применим и в двух следующих наиболее часто встречающихся на практике случаях обрыва крепежных деталей.
Обрыв метиза заподлицо с поверхностью детали:
1 –деталь;
2 – остаток метиза;
3 – кернер;
4 – стартовое сверло;
5 – финишное сверло;
6 – крючок
Пожалуй, это самый серьезный случай. Если есть возможность, надо запилить торец крепежной детали, чтобы он стал ровным и, определив поточнее его центр, сделать здесь глубокий керн. Затем сверлом, равным внутреннему диаметру резьбы метиза (или чуть меньше его), просверлить сквозное осевое отверстие в остатке. На самом метизе измерить внутренний диаметр резьбы очень непросто, поэтому, если есть доступ к отверстию, то лучше замерить его диаметр «в свету». Когда и это сделать невозможно, тогда нужно воспользоваться приведенной таблицей.
Резьба крепежной детали Диаметр финишного отверстия (сверла)
МЗ 2,5
М4 3,3
М5 4,2
М6 5,0
М8 6,7
М10 8,5
М12 10,2
Когда диаметр стержня метиза достаточно большой, то операцию высверливания его тела лучше провести за несколько приемов, раз за разом увеличивая диаметр сверла до финишного. Если резьбовое отверстие и в детали сквозное, то рассверливание целесообразно начать с обратной стороны детали– торец крепежа там, наверняка, плоский, а зачастую в нем уже есть центровое отверстие, и тогда задача облегчается – делать керн в этом случае нет необходимости.
Обрыв метиза ниже поверхности детали и извлечение остатка метиза экстрактором:
1 – деталь;
2 – остаток метиза;
3 – втулка;
4 – сверло;
5 – экстрактор
Для высверливания, прежде всего, как и в предыдущем случае, надо сделать глубокий керн точно по оси крепежной детали. Задача эта непростая, тем более, что торец обычно неровный, а опилить его (сделать плоским) не представляется возможным. Но выход есть: надо подобрать соответствующую втулочку из обрезка трубки с наружным диаметром по диаметру гнезда и сверлом диаметром, равным проходному отверстию втулки, просверлить направляющее отверстие в обломке метиза. Затем сверлом, равным внутреннему диаметру резьбы (или чуть меньшим), рассверлить это отверстие. Остатки стержня (витки его резьбы) осторожно, чтобы не повредить резьбу детали, выковыривают из ее канавок. Если метиз обломился глубоко и витков резьбы отверстия (гнезда) достаточно, чтобы за них «зацепился» соответствующий метчик (чистовой), то остатки можно вырезать им, заодно и прокалибровав резьбу.
Во всех трех случаях облома крепежной детали, но, более всего, во втором и третьем случаях применимо с пользой новое приспособление, называемое в зарубежных справочниках экстрактором (вероятно, от латинского слова extractum – извлеченное). Продается оно в наборах по несколько штук для метизов с резьбами определенного интервала (например МЗ – Мб; Мб – М8; М8 – М12 и т.д.) в комплекте с соответствующими сверлами, а иногда и со втулками. Покупать набор с экстракторами под большую резьбу вряд ли целесообразно, так как обломить такие метизы очень непросто (если только с помощью трубы-рычага), скорее, на них сорвется резьба.
Экстрактор для извлечения остатков крепежных деталей с правой резьбой
Сам экстрактор напоминает по виду метчик, но без продольных пазов. Рабочая часть у него коническая и имеет левую винтовую нарезку. При вворачивании экстрактора в отверстие, просверленное в остатке метиза (имеющего правую резьбу), происходит выворачивание последнего. Начало операции такое же, как во втором и третьем случаях: накернивание центра, сверление осевого отверстия диаметром, соответствующим экстрактору, и затем работа экстрактором.
В завершение операции, даже при удачном извлечении остатка винта или шпильки, резьбовое отверстие детали необходимо прокалибровать восстановителем резьбы или чистовым метчиком.
Если же операция по удалению остатка прошла не совсем удачно и резьба в детали оказалась все-таки безнадежно испорченной, придется отверстие рассверлить и нарезать в нем резьбу чуть большего (ближайшую по ряду) диаметра, и использовать для крепежа другой соответствующий метиз. Когда же такой выход из положения неприемлем и для соединения деталей необходима крепежная деталь с такой же резьбой, то можно сделать следующее. Рассверлив, как и в предыдущем случае отверстие (только на 8–10 миллиметров больше), нарезать в нем резьбу и ввернуть в него футорку – резьбовую втулку с прежней внутренней резьбой и наружной, соответствующей отверстию.
Ремонт автомобиля — не самая простая работа, машина, независимо от страны производства и имени производителя постоянно подвергается нагрузкам, поэтому неудивительно, что она склонна к поломкам. Однако, часто случается ситуация, когда та или иная неисправность усложняется появлением новой. К таким ситуациям можно отнести ситуацию, когда вы ремонтируя свой автомобиль, во время выкручивания болта, сорвали резьбу или полностью сломали его. Сразу же возникает масса вопросов: что делать в такой ситуации, как продолжить ремонт и самое главное — как выкрутить сломанный болт ? Ответы на эти вопросы вы найдете в нашей сегодняшней статье. Едем дальше…
Чаще всего болт ломается в случае, когда вы «дюжий дядька», а ваш болт, ну тот, который вы сломали, сильно прикипел или заржавел. Как вы понимаете, речь идет не об автомобилях, которые «только что» сошли с конвейера. Обычно с этой проблемой сталкиваются древние автомобили или те, хранение или эксплуатация которых оставляли желать лучшего. Если еще конкретнее, то речь о резьбовых соединениях, которые часто контактировали с влагой. Например, регулярно контактирует с влагой ( , дождь, ), поэтому не удивительно, что что-то где-то заржавело.
Какие бывают «обломы»?
Болты могут ломаться по-разному, самый неприятный «облом болта» это когда его срезает заподлицо, в такой ситуации выкрутить его просто невозможно без специальных приборов (дрель, сварка и т. д.). Больше повезет если болт сломается уже на выходе из резьбы и немного «тела» останется на поверхности. Во-первых, в таком случае вы уже «сорвали» болт, а значит он будет выкручиваться, что немаловажно, а во-вторых на такой сорванный болт можно будет воздействовать, например, при помощи плоскогубцев, отвертки, сварки и т. д.
Эффективные способы, как выкрутить сломанный болт
Существует несколько способов как выкрутить сорванный болт , однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:
- Очистка места работы от грязи, масла и т. д.
Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали ( , пластик, ткань и т. д.).
Как выкрутить болт, если он сломался выше резьбовой поверхности
1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.
2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.
3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт . Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.
Как выкрутить сломанный болт при помощи сварки — видео
Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее
- В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
- Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
- Третий способ извлечь обломок болта , который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.
Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру. Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую. Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи.
И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч — Вопрос Авто .
Рекомендуем к просмотру видео о том, как выкрутить сломанный болт, используя дрель и «экстарктор»
Ремонт автомобиля — это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.
Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения.
Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части — шпильки Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.
Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.
Как ломаются шпильки?
Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.
Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.
Эффективные способы борьбы со сломанными болтами и шпильками
Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом — шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.
Как выкрутить шпильку, если она сломалась выше резьбы
Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный Во втором варианте может потребоваться или же болгарка. Иногда подойдет и зубило — главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.
Если отвертка не помогла, тогда можно воспользоваться Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.
Если шпилька сломалась ниже поверхности или в отверстии
В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.
Левая резьба в шпильке
Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие — прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.
Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.
Высверливание
И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора — чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.
Основное здесь — сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.
Используем кондуктор
Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.
С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.
Экстракторы
Экстрактор — это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.
Существует несколько видов экстракторов:
- Клиновидные.
- Стержневые.
- Спиральные.
- Винтовые.
Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.
Выбор стали для шпильки
Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв.
Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей — 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.
Перед тем как вкрутить шпильку…
Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.
[Инструкция] Как выкрутить сломанный болт: 100% Рабочий способ | КРОТ.NET — Еженедельный Журнал
Большинство современных соединений различных механизмов собираются при помощи крепления на резьбе – болтов, гаек, винтов и проч. Резьбовое соединение достаточно простое и надёжное, можно сказать, прошедшее проверку временем.
При правильном подходе к выбору материала и технологии его изготовления (например, использование в производстве закалки) резьбовые соединения на болтах и гайках могут обеспечивать надёжное соединение в течении десятков лет.
Почему болты срываются?
Несмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаютсяНесмотря на массу плюсов, резьбовые соединения имеют один существенный недостаток: болты достаточно часто ломаются
В такой отрасли, как автомобильная промышленность, резьбовые соединения применяются очень широко. Практически все детали автомобиля собираются при помощи резьбы. Несмотря на ещё большую простоту и дешевизну сварки, она не может полностью вытеснить резьбу, поскольку последняя обладает возможностью быстро разобрать конструкцию.
При поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематичноПри поломке болта возникают ситуации, когда его часть остаётся в отверстии и извлечь её оттуда достаточно проблематично
В статье рассмотрен вопрос, какими образом можно достать остаток сорванного болта из резьбового отверстия на примере работы с блоком цилиндров автомобиля.
Верхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручиванияВерхнюю часть сорванного болта с головкой часто удаётся выкрутить из резьбового отверстия, поскольку в 90% случаев болты ломаются по направлению закручивания
Причин, по которым болты разрушаются, немного. Основная – это чрезмерное усилие при закручивании. Используя ключи с длинной ручкой к болтам можно прикладывать огромные силы, которые, в конце концов, приведут к превышению усилия над пределом текучести, и болт просто разрушится в самом слабом месте. Чаще всего это первая треть длины резьбы, начиная от головки болта.
При сборке некоторых аппаратов важно не только подобрать правильные болты по резьбе и классу прочности, но и закрутить их с правильным усилием. Причём, оно должно быть не больше и не меньше чем то, которое указано в инструкции по сборке. Обычно, болт закручивают до его остановки, а потом производят докручивание.
Усилие при докручивании измеряют в ньютонах на метр или в килограмм-силах на метр (устаревший способ). Как это часто бывает, у мастеров может не оказаться нужного ключа, и используется то, что есть под рукой.
Вполне может сложиться такая ситуация, когда гипотетический болт, например, с резьбой М8, который должен закручиваться ключом с номинальным усилием 3.8 кгс·м, будет закручен ключом с усилием 4 кгс·м. При этом болт может сломаться. Даже разница в силе закручивания в 5% часто приводит к поломкам болтов.
Если приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головкеЕсли приложить болт к двигателю, видно, что его срыв произошел точно надо блоком цилиндров, то есть остатки резьбы есть и в блоке и в головке
Нижняя же часть болта остаётся в конструкции. При этом, поскольку резьба уже находится на своём штатном месте, а болт просто докручивается, она может находиться сразу в обеих скручиваемых деталях.
То есть, даже разборка всей конструкции не могла бы извлечь остатки болта. Единственное возможное решение в такой ситуации – провести экстракцию сломанной резьбы каким-либо другим способом.
При этом нужно понимать, что при извлечении болта ни в коем случае нельзя повредить внутреннюю резьбу конструкции, иначе ничего в это отверстие закрутить больше не получится.
Способы, которыми можно выкручивать болты
Экстракторы сломанных болтовЭкстракторы сломанных болтов
Существует несколько способов выкрутить сломавшийся болт. Рассмотрим их более детально.
При помощи верхушки болта с головкойПри деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстииПри деформации на ней образуются своеобразные «усики», которыми можно зацепиться за оставшуюся часть болта в отверстии
Самый простой способ выкрутить сломанный, но хорошо смазанный при закручивании болт – это воспользоваться его уже отломанной верхней частью.
Вероятность успеха при использовании данного способа невелика, но попытаться стоит, в особенности, если срыв болта произошел на начальном этапе докручивания.
Использование небольшой отвертки или зубилаМожно попробовать выкрутить остатки болта, если воспользоваться отверткой или зубилом небольших размеров. При этом есть два варианта действий: либо просто выкрутить сломанную часть, используя неровности на месте разрыва, либо сделать на верхней стороне сломанной части некое подобие небольшого шлица, цепляясь за края которого и произвести выкручивание.
Последний способ реализуем только в том случае, если материал, из которого изготовлено зубило или отвёртка имеет более высокую прочность, нежели материал из которого был сделан болт.
Использование экстрактораЭкстрактор представляет собой сверло, имеющее длинный конусообразный наконечникЭкстрактор представляет собой сверло, имеющее длинный конусообразный наконечник
Это наиболее эффективный способ, поскольку с его помощью удаётся практически всегда добиться результата. Особенности устройства экстракторов заключаются в том, что они вкручиваются в отверстие, расположенное в центральной части выкручиваемого болта. При этом резьба, присутствующая на экстракторе имеет противоположное направление резьбе болта (т.н. «левая резьба»).
Обычно, в продаваемых наборах идёт несколько сверл разного диаметраОбычно, в продаваемых наборах идёт несколько сверл разного диаметра
Все они имеют одинаковую форму, при этом с другой стороны относительно конусообразной резьбы находится прямоугольное крепление для дрели или метчика.
В процессе вкручивания в болт, экстрактор расклинивает его и в какой-то момент стопорится. Дальнейшее вращательное движение передаётся через экстрактор к болту и выкручивает его.
Рассмотрим последовательность действий, которые необходимо проделать, чтобы выкрутить сорванный болт при помощи экстрактора.
№1 Рассверливание остатков болтаРекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болтРекомендуется сделать втулку небольшой длины, с внешней части которой нарезать резьбу с шагом, равным резьбе отверстия, в которую закручивался сорванный болт
1
Вначале необходимо сделать отверстие в остатках сломанного болта. Это очень сложная операция, поскольку диаметр болта относительно небольшой. Кроме того, при сверлении нужно быть очень осторожным, чтобы не повредить резьбу.
При этом используются два сверла с разной формой наконечника – с тупым и острым угломПри этом используются два сверла с разной формой наконечника – с тупым и острым углом
2
В центре втулки нужно проделать отверстие, достаточное для прохождения сверла, которое будет рассверливать остатки болта.
К сожалению, этот способ применим не всегда, поскольку для его реализации необходимо иметь под рукой токарный станок. Поэтому применяется другой метод.
Первое используется для выравнивания верхней части остатков болта, а второе – непосредственно для сверления отверстия под экстрактор. При этом диаметр сверла с наконечником, имеющим тупой угол, должен быть немногим меньше диаметра отверстия с резьбой. Диаметр второго сверла должен быть равен диаметру экстрактора.
№2 Закручивание экстрактора Плоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактораПлоскогубцы использовать нежелательно, поскольку они приводят к «слизыванию» прямоугольного торца экстрактора
1
Дальше всё просто – в полученное отверстие закручивается экстрактор соответствующего диаметра. Это также следует делать осторожно, по возможности с малой скоростью. Нужно использовать правильный инструмент для закручивания экстрактора (метчик или специальную насадка на дрель с квадратным сечением), чтобы не испортить его крепление с противоположной стороны.
В крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключаВ крайнем случае, можно к торцу экстрактора приварить гайку соответствующего размера, чтобы выкручивание болта сделать при помощи обычного ключа
2
Далее экстрактор закручивается в болт и вращается в нём до упора.
Дальнейшее вращение экстрактора приводит к выкручиванию остатков болтаДальнейшее вращение экстрактора приводит к выкручиванию остатков болта
Если вам понравилась наша статья, поставьте лайк)
Подписывайтесь на канал, чтобы не пропустить ничего интересного!
Больше фотографий и видеоконтента на сайте https://krrot.net
Как выкрутить сломанный болт эффективные способы. Как выкрутить сломанный болт, не повредив резьбу в отверствии
ВЫСВЕРЛИВАНИЕ СЛОМАННЫХ БОЛТОВ
В процессе ремонта и обслуживания автомобиля, а также любой другой техники, часто возникает острая необходимость снять отдельные элементы ДВС или ходовой части и т.д. При этом снятие составных частей двигателя и навесного оборудования зачастую является наиболее проблемной операцией. Причина заключается в том, что узлы могут быть затянуты болтами или шпильками, причем момент затяжки достаточно большой.
Если к этому добавить перепады температуры в подкапотном пространстве, скопление пыли, грязи и других отложений, становится понятно, что для выкручивания сломанных болтов и других крепежей процесс становиться не только ответственным, но и зачастую сложной задачей. Как выкрутить сломанный болт крепления форсунки или высверлить болт гбц не повредив другие элементы двигателя. Что можно сделать, если шпилька или болт сломался, а также как вытащить сломанный болт.
СЛОМАЛСЯ БОЛТ КРЕПЛЕНИЯ ФОРСУНКИ
Итак, болты крепления форсунки и шпильки нередко «закисают», покрываются ржавчиной, могут быть перетянуты или закручены с перекосом (не по резьбе) во время предыдущих операций. Это справедливо для всех без исключения моделей дизельных и бензиновых двигателей. В любом случае, частой ситуацией является такая, когда во время выкручивания болта крепления мастер сломал болт, шпильку, обломал шляпку болта и т.д.
Также возможна ситуация, когда момент затяжки при закручивании сильно превышен, болт лопается, оставаясь недокрученным. Естественно, нужно вытащить сломанный болт, после чего шпильку или болт следует заменить. Как правило, болты под форсунку, блока двигателя, крепления колеса ломаются в случаях, когда болт заржавел или прикипел, при этом при откручивании прилагаются слишком большие усилия. Зачастую резьбовые соединения начинают создавать проблемы в результате контакта с влагой.
В случае с двигателем, ГБЦ прикручивается к блоку цилиндров, момент затяжки большой. Как правило, высверлить сломанный болт из блока двигателя, головки блока, из ступицы колеса без специального инструмента не представляется возможным. Если сломал болт крепления форсунки дизельного двигателя Фиат, Мерседес, СсангЙонг Кайрон, Актион и т.д., то наши специалисты произведут высверливание сломанных болтов без повреждения гбц.
В случае возникновения подобных проблем лучше обратиться к опытным мастерам, которые во многих случаях выкрутят (высверлят) проблемный сорванный или закисший болт. Если же избежать облома болта не представляется возможным, тогда квалифицированные мастера остатки из отверстия с минимальными рисками, а также при необходимости восстановят поврежденную .
Как выкрутить сломанный болт? Эффективные способы, позволяющие выкрутить сломанный болт
Ремонт автомобиля — не самая простая работа, машина, независимо от страны производства и имени производителя постоянно подвергается нагрузкам, поэтому неудивительно, что она склонна к поломкам. Однако, часто случается ситуация, когда та или иная неисправность усложняется появлением новой. К таким ситуациям можно отнести ситуацию, когда вы ремонтируя свой автомобиль, во время выкручивания болта, сорвали резьбу или полностью сломали его. Сразу же возникает масса вопросов: что делать в такой ситуации, как продолжить ремонт и самое главное — как выкрутить сломанный болт . Ответы на эти вопросы вы найдете в нашей сегодняшней статье. Едем дальше.
Чаще всего болт ломается в случае, когда вы «дюжий дядька», а ваш болт, ну тот, который вы сломали, сильно прикипел или заржавел. Как вы понимаете, речь идет не об автомобилях, которые «только что» сошли с конвейера. Обычно с этой проблемой сталкиваются древние автомобили или те, хранение или эксплуатация которых оставляли желать лучшего. Если еще конкретнее, то речь о резьбовых соединениях, которые часто контактировали с влагой. Например, ходовая часть автомобиля регулярно контактирует с влагой (снег. дождь, мойка), поэтому не удивительно, что что-то где-то заржавело.
Какие бывают «обломы»?
Болты могут ломаться по-разному, самый неприятный «облом болта» это когда его срезает заподлицо, в такой ситуации выкрутить его просто невозможно без специальных приборов (дрель, сварка и т. д.). Больше повезет если болт сломается уже на выходе из резьбы и немного «тела» останется на поверхности. Во-первых, в таком случае вы уже «сорвали» болт, а значит он будет выкручиваться, что немаловажно, а во-вторых на такой сорванный болт можно будет воздействовать, например, при помощи плоскогубцев, отвертки, сварки и т. д.
Эффективные способы, как выкрутить сломанный болт
Существует несколько способов как выкрутить сорванный болт . однако перед тем как приступить к работе следует выполнить подготовительные работы. Под такими работами подразумевается:
- Очистка места работы от грязи, масла и т. д.
Обработать резьбовое соединение жидкостью WD-40 или хотя бы машинным маслом. Как вариант, можно пару раз ударить по обломку молотком или нагреть болт паяльником или лампой, при условии, что это возможно и от нагрева не пострадают другие важные детали (резина. пластик, ткань и т. д.).
Как выкрутить болт, если он сломался выше резьбовой поверхности
1. Если вам удалось уже хоть немного «сорвать» резьбу болта, имеется ввиду если он уже начал выкручиваться, можно попытаться выкрутить сломанный болт при помощи пассатижей или хорошего разводного ключа.
2. Второй вариант потребует от вас ножовки по металлу или болгарки (в зависимости от того какого размера болт), также иногда помогает зубило, главное не переусердствовать. Принцип следующий — проделываете поперечное отверстие под отвертку и пробуете выкрутить болт отверткой.
3. Вариант третий — сварка. Как вы понимаете, этот способ требует наличия сварочного аппарата, делается все следующим образом — берете болт со шляпкой примерно того же диаметра, и привариваете к обломку, затем используя ключ, аккуратно не прилагая излишний усилий, пробуем выкрутить сломанный болт . Поговаривают, что существуют так называемые «агрессивные клеи», которые якобы могут выполнить роль сварки. Однако лично этот способ испытан не был, поэтому утверждать о его эффективности мы не будем.
Как выкрутить сломанный болт при помощи сварки —
Как выкрутить сломанный болт если он обломался заподлицо с поверхностью или ниже ее
- В этой ситуации действовать придется более кардинально, потребуется дрель с тонким сверлом и хорошие навыки владения этим инструментом. Вам необходимо просверлить 2-3 или более тонких отверстия в теле болта, для того чтобы потом объединить их в одно. В это отверстие необходимо будет установить отвертку и выкрутить обломки болта.
- Второй способ — более сложный. Если вы не можете выкрутить обломанный болт ни одним из вышеперечисленных способов придется использовать более кардинальные меры. Вам потребуется дрель, метчик, много умения и терпения. Ваша задача — просверлить в центре болта отверстие, затем аккуратно нарезать в нем (самостоятельно или попросить умеющего управляться с метчиком) левую резьбу. Когда вы закрутите в свеже проделанную резьбу новый болт с левой резьбой, то дойдя до конца, то есть закрутив его полностью, старый сломанный болт должен начать выкручиваться.
- Третий способ извлечь обломок болта . который сломался вровень с поверхностью — высверливание. Этот способ самый сложный и самый опасный, так как при выполнении этой работы вы рискуете повредить резьбу.
Принцип следующий — вам необходимо точно по центру просверлить отверстие, используя тонкое сверло, после этого устанавливается сверло потолще, и процедура повторяется. Самое главное — первое отверстие просверлить точно по центру. Когда «тела» сломанного болта практически не останется, и стенки станут достаточно тонкими для того чтобы их сломать, попытайтесь очень осторожно сломать остатки резьбы, используя тонкую заточенную проволоку или пинцет. Если вы все сделаете правильно, вам не придется нарезать новую резьбу или «прогонять» старую. Если у вас есть «экстрактор» с левой резьбой, вы можете использовать его для выкручивания остатков обломка, детальнее на виде в конце статьи.
И последнее, если после нескольких попыток вы заметили, что что-то у вас не выходит, не нужно действовать сгоряча, так вы все только усложните, лучше доверить эту работу тому, кто уже неоднократно сталкивался с этой проблемой. Желаем удачи в вашем нелегком труде, надеемся статья была для вас полезной и помогла решить ваш вопрос. До новых встреч на сайте автомобильных советов — Вопрос Авто .
Рекомендуем к просмотру о том, как выкрутить сломанный болт, используя дрель и «экстарктор»
2 комментария
Даже оборванный заподлицо болт или шпильку, или колесный болт можно уверенно снять при помощи сварочного полуавтомата. Условия два: полуавтомат, даже при диаметре проволоки 0,8 мм должен качественно варить (на финском «Кемппи» это последняя 4-я ступень, т.е. напряжение 24 в), именно варить, а не «насерать» и более-менее приличная квалификация сварного, чтобы он смог на двенадцати миллиметровом пятачке суметь наварить каплю наростом в десять миллиметров диаметром. Полуавтомат чем хорош, им можно приваривать болтик м6 к наваренной к оборванному телу капле и выкручивать даже маленькие диаметры. Для прочности сварного соединения при больших диаметрах, так сказать, для гарантии, можно в выкручиваемое тело мм на 5-7 засверлиться по центру сверлом на 8 мм. И, таким образом, сначала начать заваривать это углубление и не прерывая сварки, наварить каплю, переходящую, как бы на конус. А до этого вы должны приготовить либо болт, на конце, заточенный на конус, либо гайку, которую можно надеть на наваренную вами каплю. Гайку проще приваривать в том плане, что меньше вероятность, приварить выкручиваемое тело к телу отверстия, но болтом, приваренным по конусным концам легче выкручивать. Теперь, ВАЖНО! Не торопитесь сразу откручивать! Дайте обязательно остыть полностью, можно даже полить водой, но выкручиваемый болт должен остыть и принять первоначальные размеры, он от нагрева расширился. После полного остывания надеваете на приваренный болт головку и, если есть пневмогайковерт, то пытаетесь откручивать. Если нет, то большим рычагом до 1 м (касается колесных болтов), делаете просто натяг одной рукой, (НЕ ТЯНИТЕ ДО ОДУРИ, ваша задача не сорвать снова по сварке, а открутить), а другой килограммовой кувалдой или тяжелым молотком мочите по хвосту вашего воротка с частотой отбойного молотка. Здесь важно даже не усилие на рычаге, а получение зазора в резьбе от частых ударов. Надорвав выкручиваемое тело, не торопитесь чисто силой откручивать, старайтесь его разбалтывать туда-сюда, применяя вд, тосол, тормозуху, воду, сопли, одним словом, что под рукой жидкого. И успех вам обеспечен. Самое главное, без спешки и чувствуйте свою руку на слом сварки, а то не перевелись богатыри на земле русской. Ну а если оторвали, то всё опять по новой, но с меньшим усилием. И всё у вас получится.
Большое спасибо Вам, Виктор за такой содержательный и полезный комментарий. Уверен, он будет весьма полезен посетителям vopros-avto.ru.
http://vopros-avto.ru
Основным разборным крепежом в автомобилях является пара болт – гайка, которые собираются и соединяют детали по резьбе. Соединение это надежное, давно себя зарекомендовавшее, а значит прагматичное и распространенное. Хотя и с ним бывают проблемы, такие как срез резьбы, поломка шпильки или болта, который закручивается в гайку или тело корпусной детали. Ситуация так прямо скажем не приятная, а выход из нее найти надо, ведь фактически в этом случае воспользоваться всеми функциональными возможностями конструкции невозможно, так как она их просто напросто не обеспечивает. Выхода здесь два, либо менять деталь целиком, либо все же пытаться восстановить резьбу путем высверливания или выкручивания обломавшегося болта или шпильки. Именно о таком варианте выкручивания или высверливании мы и поговорим в нашей статье.
Способы выкручивания (высверливания) сломанного болта (шпильки)
Сразу скажем, что вероятность того что вы выкрутите болт есть, а также есть такие возможности, благодаря использованию новых инструментов. В нашей статье будет рассмотрена несколько вариантов.
Первый, когда болт (шпилька) обломались уже на выходе, то есть торчит какая-то часть, а второй вариант, когда все тело шпильки осталось где-то там!
В случае если тело болта шпильки торчит, то можно попробовать пропилить проточку, под отвертку, а тем самым выкрутить «обломышь» словно винт. Хотя вероятность что все получиться невелика, но все же это вариант.
Второй вариант это приварить гайку к выступающей части крепежа. Берем гайку подходящего по резьбе размера и накручиваем на выступающую часть. Далее обвариваем соединение, лучше всего аккуратной автоматической сваркой. Далее откручиваем как обычный болт, с помощью гаечного ключа.
Третий вариант, на котором мы задержимся и расскажем о котором более подробно, это выкручивание болта с помощью специального инструмента – экстрактора.
Такие инструменты пришли к нам сравнительно недавно, по крайней мере в Россию, и чем то похожи на инструменты стоматолога, что по виду, что по принципу работы. Первоначально необходимо строго по центру просверлить отверстие в обломанном болте. Сделать это можно предварительно накернив или зенкованием. Далее берем сверло и сверлим отверстие под глубину экстрактора, примерно 2/3 от длины его рабочей части.
Накручиваем экстрактор, который имеет левую резьбу, то есть фактически экстрактор накручивается, а болт выкручивается.
В итоге закручиваем экстрактор пока не начнет выкручиваться болт. Далее снимаем выкрученный болт с экстрактора.
Надо отметить, что бывают и совмещенные инструменты. Фактически сверло с экстрактором, в чем есть свои плюсы и недостатки.
Недостатки в том, что такой иснтрумент более сложный, а значит более дорогой. Также он не всегда подойдет для каждого из случаев. Набор экстракторов будет более прагматичен. А вот универсальность инструмента и меньшая трудоемскость при выкручивании сломанного болта, это то, что можно отнести к плюсам данного «девайса».
К особенностям, которые могут помочь выкрутить ваш сломавшийся болт можно отнести использование смазочных материалов, типа «жидкий ключ» или обычного керосина. Перед откручиванием болта смажьте резьбу той или другой жидкостью. Также нагрев внешней детали, в которой застрял крепеж, может облегчить выкручивание, а значит и ваши труды.
Так как рынок бывшей в эксплуатации техники из Японии и Европы у нас в России развит больше, соответственно в Россию везут старый хлам который нуждается в починке. Часто бывает так, что болты на таких скутерах не выкручивались никогда, и они попросту прикипают к резьбе. Вывернуть такие болты, не сломав головки или резьбы, очень проблематично (даже если вы пользуетесь wd-40). В этой статье я хочу изложить несколько способов выкручивания таких болтов, винтов со сломанной резьбой.
Самый простой способ (хотя некоторые его считают и крайней мерой, воспользуйтесь советами ниже) — это высверлить болт и нарезать подходящим метчиком новую резьбу :
1. Берем дрель, сверло подходящее под диаметр высверливаемого болта. Аккуратно высверливаем.
2. После покупаем набор метчиков или один метчик (но нужно точно знать диаметр), подбираем под диаметр резьбы.
3. Подбираем и вставляем метчик в резьбу, начинаем нарезать. Для нарезания (вкрутки) используйте гаечный ключ. Я использовал разводной ключ.
Не забывайте перед закручиванием болтов смазывать их графитовой смазкой — в будущем это поможет легко выкрутить болт. Для фиксации болтов используйте, фиксатор для болтов (купить можно в любом авто-магазине).
Есть еще некоторые способы чтобы отвернуть сломанный болт
Способ 1: облом болта произошел немного выше поверхности детали. Можно попробовать взять разводной ключ и зацепиться за эту часть болта. Предварительно лучше сбрызнуть WD-40.Способ 2: если облом возник ровно с поверхностью детали, то нужно взять острое зубило или плоскую отвертку или стамеску и молотком ударять в левую сторону (в край) болта под правильным углом (чтобы придать вращательное движение). Этот способ также отлично подходит для отворачивания прикипевших болтов с плоской и крестовой шляпкой.
Способ 3: опять же облом болта произошел выше — берем болгарку и режем болт по центру. Далее берем плоскую отвертку и выворачиваем болт.
Способ 4: достаточно надежный вариант. Набиваем в болте отметку для сверла (по центру), сверлим на некоторую глубину (где-то 15 мм, на глаз определите — не принципиально), но не до конца, диаметр отверстия меньше чем диаметр гайки на 15-30%. Вворачиваем метчик с левой (обратной) резьбой до конца и в результате вы открутите болт.
Способ 5: для сварщиков, и тех кто умеет обращаться с сваркой. Способ действует для болтов диаметр которых не менее 10-15 мм и болт обломался близко к поверхности детали. Тут просто привариваем кусок металла к поверхности болта и аккуратно вращаем приваренный кусок против часовой стрелки (болт с правильной резьбой).
Источник: scooter-news.ru
С трудом отворачиваемая (как, впрочем, и трудноввинчиваемая) крепежная деталь (винт или шпилька) грозит многими неприятностями, как мелкими, так и крупными. К последним можно смело отнести обрыв в теле детали части шпильки или винта, поскольку извлечение остатка метиза из резьбового отверстия или гнезда детали – дело очень «тонкое», требующее большой аккуратности.
Причин обрывов крепежных деталей может быть несколько: превышение крутящего момента затяжки; использование низкосортных резьбовых изделий; «прикипание» резьб детали и метиза вследствие коррозии или высокотемпературного нагрева и другие.
Обрывы крепежных деталей можно подразделить на три вида: первый – когда часть метиза, оставшаяся в теле детали, выступает над ее поверхностью; второй – когда обрыв крепежа произошел заподлицо с поверхностью детали; и, наконец, третий – когда обрыв шпильки или винта произошел ниже поверхности детали. Такое разграничение сделано потому, что каждый из этих видов обрывов метизов требует своего подхода в вопросе извлечения остатков.
Обрыв метиза выше поверхности детали:
1 –деталь;
2 – остаток метиза;
3 – обжимные клещи
Если часть стержня оборвавшегося винта (шпильки) выступает над поверхностью детали (например, оторвалась одна головка метиза), то, пропитав предварительно за несколько раз резьбу в гнезде специальной жидкостью или, в крайнем случае, керосином и выждав время, еще можно попытаться вывернуть остаток метиза, используя соответствующие специальные захватывающие инструменты: обжимные клещи, трубный ключ, тиски и т.п. Другой прием – приварить к торцу выступающей части пруток-рычаг и после пропитки резьбы жидкостью попытаться вывернуть остаток метиза. Иногда такое сделать удается, если же нет, то придется использовать следующий способ извлечения остатка метиза из резьбового отверстия или гнезда – высверливание тела стержня до резьбы и выковыривание витков резьбы метиза из детали. Извлечь витки резьбы можно крючком из жесткой проволоки. Операцию желательно начинать снизу, там легче произвести первоначальное зацепление. К тому же еще не извлеченные верхние витки метиза предохранят от повреждения крючком резьбу детали. С небольшими особенностями этот способ применим и в двух следующих наиболее часто встречающихся на практике случаях обрыва крепежных деталей.
Обрыв метиза заподлицо с поверхностью детали:
1 –деталь;
2 – остаток метиза;
3 – кернер;
4 – стартовое сверло;
5 – финишное сверло;
6 – крючок
Пожалуй, это самый серьезный случай. Если есть возможность, надо запилить торец крепежной детали, чтобы он стал ровным и, определив поточнее его центр, сделать здесь глубокий керн. Затем сверлом, равным внутреннему диаметру резьбы метиза (или чуть меньше его), просверлить сквозное осевое отверстие в остатке. На самом метизе измерить внутренний диаметр резьбы очень непросто, поэтому, если есть доступ к отверстию, то лучше замерить его диаметр «в свету». Когда и это сделать невозможно, тогда нужно воспользоваться приведенной таблицей.
Резьба крепежной детали Диаметр финишного отверстия (сверла)
МЗ 2,5
М4 3,3
М5 4,2
М6 5,0
М8 6,7
М10 8,5
М12 10,2
Когда диаметр стержня метиза достаточно большой, то операцию высверливания его тела лучше провести за несколько приемов, раз за разом увеличивая диаметр сверла до финишного. Если резьбовое отверстие и в детали сквозное, то рассверливание целесообразно начать с обратной стороны детали– торец крепежа там, наверняка, плоский, а зачастую в нем уже есть центровое отверстие, и тогда задача облегчается – делать керн в этом случае нет необходимости.
Обрыв метиза ниже поверхности детали и извлечение остатка метиза экстрактором:
1 – деталь;
2 – остаток метиза;
3 – втулка;
4 – сверло;
5 – экстрактор
Для высверливания, прежде всего, как и в предыдущем случае, надо сделать глубокий керн точно по оси крепежной детали. Задача эта непростая, тем более, что торец обычно неровный, а опилить его (сделать плоским) не представляется возможным. Но выход есть: надо подобрать соответствующую втулочку из обрезка трубки с наружным диаметром по диаметру гнезда и сверлом диаметром, равным проходному отверстию втулки, просверлить направляющее отверстие в обломке метиза. Затем сверлом, равным внутреннему диаметру резьбы (или чуть меньшим), рассверлить это отверстие. Остатки стержня (витки его резьбы) осторожно, чтобы не повредить резьбу детали, выковыривают из ее канавок. Если метиз обломился глубоко и витков резьбы отверстия (гнезда) достаточно, чтобы за них «зацепился» соответствующий метчик (чистовой), то остатки можно вырезать им, заодно и прокалибровав резьбу.
Во всех трех случаях облома крепежной детали, но, более всего, во втором и третьем случаях применимо с пользой новое приспособление, называемое в зарубежных справочниках экстрактором (вероятно, от латинского слова extractum – извлеченное). Продается оно в наборах по несколько штук для метизов с резьбами определенного интервала (например МЗ – Мб; Мб – М8; М8 – М12 и т.д.) в комплекте с соответствующими сверлами, а иногда и со втулками. Покупать набор с экстракторами под большую резьбу вряд ли целесообразно, так как обломить такие метизы очень непросто (если только с помощью трубы-рычага), скорее, на них сорвется резьба.
Экстрактор для извлечения остатков крепежных деталей с правой резьбой
Сам экстрактор напоминает по виду метчик, но без продольных пазов. Рабочая часть у него коническая и имеет левую винтовую нарезку. При вворачивании экстрактора в отверстие, просверленное в остатке метиза (имеющего правую резьбу), происходит выворачивание последнего. Начало операции такое же, как во втором и третьем случаях: накернивание центра, сверление осевого отверстия диаметром, соответствующим экстрактору, и затем работа экстрактором.
В завершение операции, даже при удачном извлечении остатка винта или шпильки, резьбовое отверстие детали необходимо прокалибровать восстановителем резьбы или чистовым метчиком.
Если же операция по удалению остатка прошла не совсем удачно и резьба в детали оказалась все-таки безнадежно испорченной, придется отверстие рассверлить и нарезать в нем резьбу чуть большего (ближайшую по ряду) диаметра, и использовать для крепежа другой соответствующий метиз. Когда же такой выход из положения неприемлем и для соединения деталей необходима крепежная деталь с такой же резьбой, то можно сделать следующее. Рассверлив, как и в предыдущем случае отверстие (только на 8–10 миллиметров больше), нарезать в нем резьбу и ввернуть в него футорку – резьбовую втулку с прежней внутренней резьбой и наружной, соответствующей отверстию.
Лично я многократно сталкивался с проблемой, когда ломается болт или шпилька под корень. Причем, я не являюсь каким-нибудь автомехаником или слесарем. Все это говорю к тому, что такое вполне случается и с обычным человеком, кто периодически имеет дело с техникой или другой технической частью.
Ну раз уж вы попали в такую ситуацию, то не стоит отчаиваться — все поправимо. Предлагаю вам семь способов как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.
Подготовка перед выворачиванием обломка
Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.
Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.
Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.
Первый способ: плоская отвертка и молоток
Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.
Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.
Способ второй: пробуем вывинтить зубилом
Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.Зубило дает возможность создать большее усилие по сравнению с отверткой.
Третий способ: керн и молоток
Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.
Четвертый способ: привариваем гайку сваркой
На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.
Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.
Пятый способ: вывинчиваем шпильку экстрактором
Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.Керним центр шпильки, чтобы сверло не бегало при начале сверления.
Сверлим отверстие соответствующего диаметра под экстрактор.
Вставляем экстрактор в отверстие и вывинчиваем ключом.
Шестой способ: высверливаем обломок
Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.Сначала проходимся сверлом меньшего диаметра.
Затем сверлим максимально близким.
Осколки и остатки шпильки выбиваем плоской отверткой.
Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.
Седьмой способ: высверливаем под чистую и делаем вставку
Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние.Высверливаем шпильку подчистую вместе с резьбой.
Нарезаем новую резьбу метчиком.
На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет — покупаем вставку или заказываем у знакомого слесаря.
Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.
Стачиваем заподлицо.
А каким способом пользовались вы? Напишите в комментариях, я думаю ваш опыт будет интересен! Всего доброго!
Узел восстановлен.
Семь способов вывинтить сломанный болт или шпильку. Как высверлить каленый болт: несколько способов
Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.
Виды изломов
Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней. Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.
Поверхностный обрыв
К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.
- Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
- Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
- Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.
Обрыв заподлицо
Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.
Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.
Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.
Обрыв ниже поверхности
Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.
Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.
На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.
После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.
Экстрактор
Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.
Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.
Вывод
Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.
Основным разборным крепежом в автомобилях является пара болт – гайка, которые собираются и соединяют детали по резьбе. Соединение это надежное, давно себя зарекомендовавшее, а значит прагматичное и распространенное. Хотя и с ним бывают проблемы, такие как срез резьбы, поломка шпильки или болта, который закручивается в гайку или тело корпусной детали. Ситуация так прямо скажем не приятная, а выход из нее найти надо, ведь фактически в этом случае воспользоваться всеми функциональными возможностями конструкции невозможно, так как она их просто напросто не обеспечивает. Выхода здесь два, либо менять деталь целиком, либо все же пытаться восстановить резьбу путем высверливания или выкручивания обломавшегося болта или шпильки. Именно о таком варианте выкручивания или высверливании мы и поговорим в нашей статье.
Способы выкручивания (высверливания) сломанного болта (шпильки)
Сразу скажем, что вероятность того что вы выкрутите болт есть, а также есть такие возможности, благодаря использованию новых инструментов. В нашей статье будет рассмотрена несколько вариантов.
Первый, когда болт (шпилька) обломались уже на выходе, то есть торчит какая-то часть, а второй вариант, когда все тело шпильки осталось где-то там!
В случае если тело болта шпильки торчит, то можно попробовать пропилить проточку, под отвертку, а тем самым выкрутить «обломышь» словно винт. Хотя вероятность что все получиться невелика, но все же это вариант.
Второй вариант это приварить гайку к выступающей части крепежа. Берем гайку подходящего по резьбе размера и накручиваем на выступающую часть. Далее обвариваем соединение, лучше всего аккуратной автоматической сваркой. Далее откручиваем как обычный болт, с помощью гаечного ключа.
Третий вариант, на котором мы задержимся и расскажем о котором более подробно, это выкручивание болта с помощью специального инструмента – экстрактора.
Такие инструменты пришли к нам сравнительно недавно, по крайней мере в Россию, и чем то похожи на инструменты стоматолога, что по виду, что по принципу работы. Первоначально необходимо строго по центру просверлить отверстие в обломанном болте. Сделать это можно предварительно накернив или зенкованием. Далее берем сверло и сверлим отверстие под глубину экстрактора, примерно 2/3 от длины его рабочей части.
Накручиваем экстрактор, который имеет левую резьбу, то есть фактически экстрактор накручивается, а болт выкручивается.
В итоге закручиваем экстрактор пока не начнет выкручиваться болт. Далее снимаем выкрученный болт с экстрактора.
Надо отметить, что бывают и совмещенные инструменты. Фактически сверло с экстрактором, в чем есть свои плюсы и недостатки.
Недостатки в том, что такой иснтрумент более сложный, а значит более дорогой. Также он не всегда подойдет для каждого из случаев. Набор экстракторов будет более прагматичен. А вот универсальность инструмента и меньшая трудоемскость при выкручивании сломанного болта, это то, что можно отнести к плюсам данного «девайса».
К особенностям, которые могут помочь выкрутить ваш сломавшийся болт можно отнести использование смазочных материалов, типа «жидкий ключ» или обычного керосина. Перед откручиванием болта смажьте резьбу той или другой жидкостью. Также нагрев внешней детали, в которой застрял крепеж, может облегчить выкручивание, а значит и ваши труды.
В процессе разборки видавших виды конструкций и приборов иногда сталкиваемся с неприятной и неожиданной ситуацией, когда болт прямо-таки прикипел. Абсолютно естественно в такой ситуации звучит вопрос: как высверлить каленый болт?
Можно перечислить достаточно понятных и практичных способов его извлечения. Надо заметить, что материал, из которого произведено изделие, а также ситуация, в которой случилась разборка, диктует нам выбор того или иного метода, поскольку неправильный подход может сделать все Ваши усилия бессмысленными.
Меры предосторожности – следующий важный компонент после подбора способа извлечения болта, ведь в таких случаях следует избегать травматизма. Болт опаливают, высверливают, выкручивают или выбывают, заливают кислотными или щелочными смесями. Итак, существует несколько ответов, касающихся того, как высверлить каленый болт или как извлечь его из конструкции.
В качестве первого способа можно назвать применение газовой горелки. Поверхность, к которой прикипел болт, опаливается, а потом с легкостью откручивается, ведь ржавчина и грязный налет превратятся в пепел, а смягченный металл становится податливее. И все. Можно вытаскивать прикипевший болт.
Второй способ посвящен тому, как высверлить каленый болт. Тонким сверлом проделываются несколько дырочек, расположенных очень близко в один ряд. Туда вставляется зубило, делается несколько ударов молотком по нему – и тело гайки раскалывается. Болт можно с легкостью извлекать. Отверстия по глубине должны быть не большие, иначе будет поврежден стержень болта, и тогда все Ваши усилия по проделыванию равномерных отверстий пропадут даром.
Третий способ связан с использованием кислот и щелочей. В домашнем обиходе или же в Вашем загашнике обязательно найдется что-то едкое. Химические смеси, которые попадутся под руку, растворят пыль и ржавчину между гайкой и болтом. Таким образом, расстояние между ними станет больше и, задействовав инструмент, можно будет вытащить болт. Также умельцы советую полить соединение газировкой или замочить в ней.
Согласно четвертому способу прикипевший болт можно попросту выкрутить. Это поможет сохранить изделие в надлежащем виде. Нужно нагреть соединение открытым огнем. Температура металла постепенно поднимется, и он расширится. Можно будет легко снять гайку.
Следующий метод извлечения болта – обстукивание. Действия нужно применять, используя умеренную силу. Ржавчина немного отстанет от соединения гайки с болтом, и это позволит сохранить целостность «сросшихся» элементов. Не переусердствуйте, стуча молотком по изделию.
Шестой способ – покрыть болт смазкой, которая есть в наличии. Это обеспечит хорошее скольжение между гайкой и болтом. Болт можно будет легко извлечь. В качестве смазки может послужить солидол, литол, вазелин, графитовая смазка, мазут.
В качестве более радикального метода можно использовать молоток и зубило. С помощью зубила делаются засечки на самой гайке, и с помощью ударов молотка гайка поддается прокручиванию. Этот способ нужно применять очень осторожно, рассчитывая силу удара таким образом. Чтобы обезопасить болт от повреждения. Отбив его часть, Вы не приблизитесь к успеху. Осторожные и просчитанные действия могут гарантировать желаемый результат.
Как видим, существует достаточно способов, чтобы решить проблему с прикипевшим болтом. Нужно всего лишь выбрать самый подходящий, и следовать всем рекомендациям. Следует помнить, что чрезмерный натиск и усердие могут сыграть с Вами злую шутку. Не стоит также использовать все способы одновременно, ведь этим можно добиться только нежелательных последствий: порчи болта или телесных повреждений.
Приобрести грузовые шины Bridgestone вы сможете в компании tyres-spb.ru. Отличное качество резины и выгодная цена приятно порадует вас. Добро пожаловать!
Видео:Высверливаем болт
Читайте еще:
«Все новое это хорошо забытое старое» — так гласит поговорка, и трудно с этим не согласится. Все чаще человек возвращается к знаниям предков и эти знания с каждым днем становятся в
Если Вы, в силу своей профессии или хобби, занимаетесь ремонтом техники, перед Вами нередко встаёт вопрос:- как выкрутить сломанный болт, часть которого у Вас в руках, а другая осталась в резьбе?
В этой статье мы сделаем краткий обзор способов решения этой проблемы. Выбор метода остаётся за Вами, так как навыки и подручный «»арсенал»» у всех разные. Начнём?!
Рассмотрим, как вытащить сломанный болт из резьбы экстрактором
Для тех, кто не знает — экстракторы есть наружные и внутренние. Если болт сломался так, что за него не «»ухватиться»», то именно внутренний экстрактор может стать единственным решением задачи.
Внутренний экстрактор напоминает метчик. Хвостовик (нерабочая часть) сделан «»под квадрат»» для инструментов.
По виду рабочей части экстракторы делятся на клиновидные, стержневые и винтовые (спиральные).
Рабочая часть клиновидного экстрактора имеет вид конуса с гранями, сечение стержневого одинаково по всей длине.
Винтовой экстрактор представляет собой конус с резьбой левого или правого вращения.
Порядок работы следующий:
Приступая к работе непосредственно на автомобиле, позаботьтесь о том, чтобы место ремонта было доступно для дрели, шуруповёрта и т.д. Хорошо, если вопрос в том, как вытащить сломанный болт из ступицы колеса — зона ремонта открыта. Но если до детали не «»добраться»», не поленитесь и произведите необходимую разборку, то есть демонтаж всего в данном случае лишнего.
Если Вы не знаете, как выкрутить сломанный болт из алюминия — использование экстрактора окажется оптимальным решением.
Экстракторы лучше покупайте в «»расширенных»» наборах, т.е. в комплекте со свёрлами и направляющими втулками для них.
Но, к сожалению, не всегда подобный инструмент доступен в данный момент или им нельзя воспользоваться в силу конструкции конкретного узла.
Если у вас возникают проблемы с сорванными гранями, рекомендуем выбирать крепеж лучшего качества: https://avselectro-msk.ru/catalog/4976-bolty — болты подходящего качества, которые можно купить в любых количествах.
Альтернативные способы выкрутить болт с сорванными гранями
Приваривание гайки, как способ выкрутить болт без граней
Этот старый испытанный способ выводил из тупика во время ремонта многих.
Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.
Суть приёма заключается в следующем.
Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим. Осторожно, без рывков, выкручиваем сломанный болт за гайку.
Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!
Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем
Высверливание — отличная возможность окрутить болт без граней
Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.
Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.
Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.
Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.
Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда «»стенка»» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.
Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.
Нагревание для того, чтобы вывернуть болт с сорванными гранями
Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?
Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.
Спасибо за внимание!
Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.
Виды изломов
Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней. Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.
Поверхностный обрыв
К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.
- Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
- Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
- Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.
Обрыв заподлицо
Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.
Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.
Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.
Обрыв ниже поверхности
Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.
Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.
На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.
После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.
Экстрактор
Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.
Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.
Вывод
Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.
Как высверлить сломанный болт. Как выкрутить и высверлить сломанный болт (шпильку)
Очень часто старый болт, который долгое время не откручивался, практически «намертво» прикипает к резьбе. Если приложить чрезмерное усилие при выкручивании такого болта, то он может просто сломаться. Возникает довольно сложная ситуация, которая может поставить в тупик даже опытного мастера. Как достать сломанный болт, если его даже не за что ухватить?
Сначала стоит залить сломанный болт какой-нибудь смазкой, а также при необходимости средством для растворения ржавчины. После этого болт несколько раз хорошо простукивают небольшим молоточком, чтобы жидкости лучше проникали вглубь резьбового соединения. Такая простая обработка сделает выкручивание болта гораздо легче.
Итак, сломанный болт невозможно захватить никаким инструментом, если он сломался ниже поверхности или вровень с ней. В такой ситуации можно просверлить небольшой паз для отвертки. Для этого понадобится только небольшого размера сверло.
С помощью такого сверла делают ряд отверстий, а затем выламывают между ними перегородки. В итоге получается паз, куда вставляют отвертку и выкручивают болт с ее помощью. На отвертку при этом сильно давят сверху. А чтобы выкручивать болт было проще, отвертку можно зажать при помощи ключа.
Если этот способ не подходит, можно приклеить агрессивным клеем на основе сильных кислот или приварить к сломанному болту металлический стержень, ручку или другой болт. Это позволит достаточно просто выкрутить, однако не всегда получается приклеить к нему что-либо с достаточной надежностью, а сварка может быть недоступна, поэтому данный способ применяют не слишком часто.
Третий способ заключается в том, чтобы сначала просверлить в болте отверстие, потом сделать внутри него резьбу (обратной ориентации), после чего вкрутить внутрь другой болт. Другой болт будет немного меньше по размерам, но это и не важно. Самое главное, что теперь можно без труда выкрутить оба болта.
И последнее, что можно предпринять, если ничего не получается — полностью высверлить болт. Для этого пользуются несколькими сверлами. Сверлить болт начинают довольно тонким сверлом, но постепенно переходят к все более крупному.
В итоге стенки болта станут тонкими и их просто разламывают. Кусочки разломанного болта не проблема вынуть с помощью пинцета.
Данный способ справиться с поставленной задачей срабатывает всегда. Но есть одна тонкость, которую следует все время иметь в виду. Сломанный болт обязательно сверлят строго по центру.
Если отверстие будет смещено от центра, то к тому времени как болт будет уже почти высверлен, будет с одной стороны испорчена резьба, а с другой стороны останется еще довольно толстая стенка, которую не так уж и просто разломать. Если же сверлить болт строго по центру, такой проблемы, конечно, не возникнет.
Иногда в процессе ремонта встречаются настолько старые и «прикипевшие» болты, что если попытаться их выкрутить, то они просто сломаются. Соответственно, сразу возникает вопрос, как выкрутить оставшийся стержень, чтобы не повредить соединённые им детали.
Начинающий мастер может испугаться такой, казалось бы, безысходной ситуации, но не стоит бояться: выкрутить сломавшийся болт не так уж и сложно.
Для начала следует запомнить, что если болт плотно стоит и не хочет выкручиваться, то не нужно делать этого через силу. Лучше сразу залить его антикоррозийной жидкостью, например, WD-40. После чего хорошо постучать по шляпке молотком, чтобы жидкость смогла проникнуть глубоко в резьбу. Через пару минут прикипевший болт достать будет в несколько раз легче.
Даже если вы уже обломили шляпку, залейте стержень болта «вэдэшкой» или проникающей смазкой — это облегчит процесс его удаления.
Есть два типа разлома у болтов: когда шляпка обломилась, после того как болт немного успел выйти из посадочного места, либо когда оставшаяся часть находится ниже поверхности.
Когда разлом оказался над поверхностью
В таком случае справиться с болтом проще. Вот несколько вариантов ваших действий:
- Захватить виднеющийся над поверхностью стержень с помощью пассатижей или плоскогубцев и попытаться выкрутить его.
- Взять кернер и установить его под углом к краю болта. Лёгкими ударами молотка по кернеру постараться придать болту вращательное движение. Иногда таких небольших усилий оказывается достаточно, чтобы стержень начал выкручиваться.
- С помощью ножовки по металлу пропилить на виднеющейся поверхности поперечное отверстие для плоской отвёртки и попробовать выкрутить его. Также можно использовать для этого болгарку или даже зубило.
- Ещё один вариант — использовать сварку или агрессивный клей. Попробуйте приварить/приклеить к стержню другой болт и выкрутить уже его. Также можно приварить, например, Г-образный шестигранник или любую другую подходящую ручку, которую можно использовать в качестве упора.
Если вы используете сварку, то не пытайтесь выкрутить нагревшийся болт сразу — дайте ему остыть. Помните: металл при нагревании расширяется, так что достать нагревшийся болт будет невозможно. Полейте место сварки холодной водой, чтобы ускорить процесс остывания.
Если болт сломался ниже поверхности
- Для первого способа понадобится дрель с очень тонким сверлом. Дрелью необходимо высверлить три отверстия на одной плоскости, после чего соединить их в одну линию. Этим вы создадите отверстие для отвертки — теперь нужно просто вставить её в самодельный паз и выкрутить.
- Второй способ более сложный и трудоёмкий. Для него потребуется дрель, метчик и терпение. С помощью дрели вам нужно просверлить по центру застрявшего болта отверстие. Затем с помощью метчика аккуратно нарезать в этом отверстии левую резьбу. В эту новую резьбу вы будете вкручивать винт с левой резьбой. После того как винт будет полностью закручен, начнёт выкручиваться старый болт.
- Извлечь стержень можно также с помощью высверливания. Это самый трудоёмкий и опасный метод, так как есть риск повреждения резьбы. Для высверливания используется дрель с тонкими свёрлами. Чтобы просверлить отверстие в болте высокого класса прочности, лучше использовать кобальтовое или победитовое сверло.
Тонким сверлом по центру просверливается отверстие. Очень важно просверлить первое отверстие точно по центру, чтобы не было перекосов при дальнейшей работе! Сверло нельзя перегревать, поэтому сверлить нужно на небольших оборотах и постоянно охлаждать его в воде или в масле.
После этого берётся сверло потолще, затем следующее, и весь процесс повторяется до тех пор, пока от остова практически ничего не останется. В получившееся отверстие можно вбить специальный экстрактор с обратной резьбой и выкрутить остатки стержня. Если же экстрактора под рукой нет, то необходимо максимально высверлить внутреннюю часть. И когда стенки станут достаточно тонкими, попытаться сломать их с помощью пинцета или заточенной проволоки. Будьте очень аккуратны проводя эту процедуру, чтобы не сорвать резьбу.
Если же не удалось не задеть резьбу, то придётся нарезать новую, причем новая резьба будет больше предыдущей. Если диаметр предыдущей резьбы болта был М10, то новая резьба будет уже минимум диаметра М12.
Не спешите применять «серьезный» инструмент. Для начала брызните на болт WD-40 (как еще применяют ВД-40) так, чтобы жидкость, как можно лучше проникла в резьбу. Через 10-15 минут пробуем вывернуть болт, есть шанс, что резьба откиснет.
Как открутить прикипевший болт, если ВД-40 не помогает? Пробуйте использовать более крупный инструмент
, например, пассатижи, большой разводной ключ или ударно-пневматический гайковёрт. В самых безвыходных ситуациях можно высверлить болт полностью (см. ниже).
Как выкрутить обломившийся болт
Способов выкрутить сломанный болт не так много. Если есть возможность (остатки болта не сильно утоплены), то привариваем к болту другой болт или гайку и выворачиваем привычным способом.Для выкручивания сломанных болтов используют экстрактор (с цепкой обратной нарезкой). Делаем в сломанном болту отверстие глубиной пару сантиметров и вкручиваем в него экстрактор против часовой стрелки. Когда он достаточно вкрутится, потянет за собой и обломившийся болт. Не сложный процесс показан на видео:
Экстрактор — вещь узкопрофессиональная и не всегда может оказаться под рукой. Поэтому чаще всего приходится высверливать сломанный болт целиком (см. ниже).
Как открутить болт с сорванными гранями
Самый простой способ выкрутить сорванный болт — использовать пассатижи или разводной ключ. Но не всегда наличие свободного места позволяет применять такой инструмент.
Другой способ — сделать на шляпке болта насечку болгаркой или зубилом, чтобы была возможность выкрутить болт отверткой
(ударной отверткой). Не поддается? Поставьте отвертку под углом к болту и бейте по ней молотком так, чтобы создать вращательное движение болту против часовой стрелки.
Также можно использовать сварку. Внутрь головки втыкаем электрод и свариваем головку и шляпку болта
(или секретку) средним током. Откручиваем, пока не остыло. Еще секретку можно попробовать открутить близкой по диаметру головкой из 12 граней
. Сначала нагрейте головку, а когда она остынет, то будет более плотно обхватывать секретку по окружности.
Высверлить болт полностью
Универсальный способ позволяющий удалить болт или его остатки. Потребуется дрель и кобальтовое или победитовое сверло. В процессе высверливания не давайте сверлу перегреться, периодически охлаждайте его водой или маслом. Диаметр сверла подбирайте так, чтобы в ходе высверливания не повредить резьбу.Напомним, иногда болт может иметь обратную резьбу, попробуйте открутить его по часовой стрелке. А Вы сталкивались с болтами, которые не хотели выкручиваться? Каким способом Вам удалось решить проблему? Кстати, а Вы знаете, как
Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.
Виды изломов
Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней. Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент.
Поверхностный обрыв
К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.
- Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
- Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
- Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.
Обрыв заподлицо
Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.
Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.
Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.
Обрыв ниже поверхности
Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.
Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.
На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.
После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.
Экстрактор
Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.
Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.
Вывод
Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.
Ржавый болт, если приложить слишком большие усилия, при выкручивании может сломаться. Такая ситуация становится проблемой для любого новичка, ведь кажется, что болт теперь выкрутить не получится никакими ухищрениями. Но на самом деле подход к решению проблемы можно подобрать всегда.
Использование смазочных материалов
Прежде чем начинать пытаться доставать сломанный болт, нужно залить его жидкостями, для растворения ржавчины. Также не помешает использовать какую-нибудь смазку. Можно использовать ВД40 и машинное масло. Эти средства никогда не подводили и используются повсеместно.
Когда болт будет залит смазочными материалами, его нужно время от времени простукивать небольшим молотком или каким-нибудь другим инструментом. Делают это для того, чтобы смазка и средство для растворения ржавчины глубже проникли в резьбовое соединение. После этого выкрутить проблемный болт станет намного проще.
Сделать паз для отвертки
Выкручивание сломанного болта дело не простое в любом случае. Придется постараться. Один из способов заключается в том, чтобы выпилить или высверлить паз для мощной отвертки. Инструменты для этого можно применять любые. Например, тонкое сверло по металлу. Если получится сделать паз, тогда проблема будет решена.
В паз ставят отвертку, давят на нее сверху рукой и одновременно выкручивают болт.
Такой способ выкручивания проблемного болта является наиболее простым и наиболее предпочтительным. Начинать следует именно с этого и только если паз под отвертку сделать не получается, можно попробовать другие варианты.
Приварить или приклеить ручку
Другой способ — приклеить, а лучше приварить металлический прут к болту. Это требует навыков и не всегда бывает уместным. Однако в некоторых случаях, этот способ выкручивания сломанного болта срабатывает на ура. Вместо металлического прута приварить можно и что-нибудь другое.
Например, другой болт или металлическую ручку для двери. Главное, чтобы привариваемая деталь позволяла легко выкручивать сломанный болт.
Вкрутить болт меньшего размера
Третий способ — сделать сначала в болте отверстие, а потом накрутить резьбу. Понятно, что в резьбу после этого можно закрутить целый, не сломанный болт. Если все выйдет как надо, выкрутить оба болта, не составит труда. Для этого можно использовать стандартный ключ.
Кстати, второй болт желательно выбирать с другой резьбой. То есть если проблемный болт имеет стандартную правую резьбу, то второй болт лучше выбирать с левой резьбой. И наоборот. В противном случае, вкручиваемый болт можно посадить в резьбу на агрессивный клей.
Полностью высверлить болт
Четвертый способ — полное высверливание. Ключ к успеху в том, чтобы действовать постепенно и сделать первое отверстие по центру. Если отверстие будет смещено в какую-либо сторону, то приблизившись к резьбе, придется часть ее также высверлить.
После этого резьба будет испорчена. Если же отверстие будет строго в центре болта, тогда стенки его будут истончаться равномерно и резьбу можно будет сохранить в целости и сохранности.
Высверливают болт, начиная с тонкого сверла. Это самый важный этап. Именно здесь закладывается точность. Нужно постараться сделать это первое отверстие в центре болта, например, с помощью какого-нибудь шаблона или приспособления, которое будет удерживать сверло в нужном положении и не даст ему возможности соскакивать.
Вот так можно решить проблему со сломанным болтом. Ничего невозможного в этом нет. Причем способов достаточно, чтобы выбрать в каждом случае наиболее подходящий из всех.
Какой инструмент используется для удаления сломанного болта? — MVOrganizing
Какой инструмент используется для удаления сломанного болта?
Левостороннее сверло Одним из часто упускаемых из виду методом удаления сломанных винтов и болтов и, возможно, лучшим первым выбором является левостороннее спиральное сверло. Они такие же, как и у обычных высокоскоростных сверл, за исключением того, что режущее действие происходит против часовой стрелки — так же, как снимаются крепежные детали.
Можно ли использовать набор для метчиков и штампов, чтобы удалить сломанный болт?
Обычно вы ломаете болт, слишком срезая головку болта и оставляя цилиндр болта полностью врезанным в заготовку.В таком случае вы не будете использовать набор метчиков и плашек для удаления сломанного болта.
Что вы делаете с набором метчиков и штампов?
Набор метчиков и плашек — это инструмент «два в одном», используемый для нарезания резьбы вокруг отверстия и нарезания резьбы. Вы используете метчик, чтобы нарезать резьбу в отверстиях, в которых расположены резьбовые крепежные детали, и использовать матрицу для нарезания резьбы на стержнях, которые в основном сделаны из стали.
Вам нужен метчик и штамп?
Если вы только начинаете, то все, что вам нужно, — это базовый набор для метчиков и штампов, состоящий из 20 или 40 деталей.Он будет поставляться с наиболее распространенными размерами и типами метчиков и штампов, что позволит вам выполнить большинство проектов.
Можно ли чугун штамповать и лить под давлением?
Чугун превращается в пыль, а не в стружку, поэтому забивается быстрее, особенно при небольших метчиках. Метчики большего размера можно повернуть на много оборотов из чугуна и низкоуглеродистой стали. Нарезание резьбы на железной трубе обычно можно выполнить без резервного копирования, используя мои высокочастотные матрицы и дюйм резьбы.
Почему это называется «нажми и умри»?
Матрица используется для вырезания или формирования охватываемой части пары сопряжения (например,грамм. болт). Процесс нарезания или формирования резьбы с помощью метчика называется нарезанием резьбы, а процесс с использованием штампа — нарезанием резьбы… .1 / 2-13.
Метчик | Сверло метрическое | Имперская дрель |
---|---|---|
16 мм — 1,5 | 14,5 мм | – |
Размер сверла рассчитан на глубину резьбы 75%. |
Как правильно пользоваться матрицей?
Чтобы использовать матрицу для создания новой резьбы на изношенном болте, поместите болт в тиски, чтобы удерживать его при повороте гаечного ключа.При резке металла металлом может возникать нагревание, поэтому нанесите немного масла для резки на болт, чтобы смазать его. Поместите матрицу на болт и удерживайте ее горизонтально. Поверните гаечный ключ.
Как работает кубик?
Ручные высекальные машины работают с легко поворачиваемой рукояткой или рычагом и используют специальные металлические формы для резки бумаги и других материалов. Когда материал и металлический штамп проходят через ролики машины, он оказывает давление, и штамп вырезает бумагу или другой материал по форме штампа.
Как мне начать умирать прямо?
Стреляйте под углом с хорошей точностью. Удерживайте матрицу на балке оси. Используйте плоскую поверхность патрона сверлильного станка (кулачки полностью втянуты, как указано выше), чтобы удерживать небольшое давление на матрицу. Начинайте заправлять резьбу, опуская при этом патрон.
В чем разница между разделенным кубиком?
Разъемные штампы Разъемные штампы обычно используются для нарезания новой наружной резьбы на куске стержня, например, на болте. Разрезной штамп вставляется в держатель штампа, называемый заготовкой штампа.
Для чего нужен сплит кубик?
1: штампик для резки или формовки, сделанный пополам для удобства изготовления и экономии в обслуживании. 2: матрица для нарезания резьбы, выполненная за одно целое, с прорезью снаружи до центрального отверстия, что позволяет регулировать ее размер.
Разрезные плашки лучше?
Однозначно !!! Начните с того, что разрезная матрица раскрыта до упора, затем закрывайте ее, выполняя последовательные надрезы, пока гайка или внутренняя резьба не станут подходящими. Сплошные штампы (или гайки) обычно используются для очистки существующей резьбы.Надеюсь это поможет.
с использованием сверл для ЛЕВОЙ РУКИ
ВЫДВИЖНЫЕ БОЛТЫ
— пользователем Марк Гамильтон
Удаление сломанные болты — одна из тех досадных работ, которые мало кому ждать с нетерпением. Это один из тех, кто попробует методы. За долгие годы работы с машинами и техникой это метод оказался очень успешным.
чемпион методов для удаление упорно сломанных болтов заключается в их сверлении наружу, , используя левое сверло и обратная дрель . (Хорошее качество, регулируемая скорость, 3/8 дюйма лучше всего работают модели, обеспечивающие хороший крутящий момент на низких оборотах.) Как всегда при сверлении отверстий, просверлите небольшой сначала пилотное отверстие, затем просверлите отверстие большего размера через сломанная застежка. (Легче сверлить по центру и прямо сначала используйте небольшую дрель, но будьте осторожны, чтобы не сломать маленькая дрель!) Мост болты выкручиваются перед тем, как сверлить отверстие. законченный. (Тогда незачем в «легких выходах», которые иногда отламываются в просверленном отверстии и делают дела худший.)
ср случайно оказалось несколько заржавевших гвоздиков и гаек, которые все обломались при попытке открутить гайки. Проектом были шпильки крепления заднего крыла в 1930 Модель A FORD.Эти шпильки ввинчиваются в крепления на корпусе за заднее колесо, на котором плескались семьдесят лет дорожной сажи. их. А также в те годы гайки и болты не покрывали цинковые или другие антикоррозионные покрытия, как наши современные крепежные детали часто бывают. В гайки были почти приварены к шпилькам ржавчиной, а шпильки были одинаково заржавели в нити на теле. Снять крылья без сломать шпильки. Это был худший из возможных случаев ржавчины и ржавчины. застежки.
В фото, покажем снятие старых шпилек, и также инструменты, которые мы использовали для этой работы.
первый шаг — выровнять поверхность в конце сломанный болт.Где болты сломаны, поверхность часто неровная и наклонная, что приведет к отклонению сверла от центра, когда пытается просверлить отверстие. Шпилька на фото была сломана чуть выше поверхности, и мы использовали шлифовальный станок, чтобы выровнять поверхность на сломанном шпилька. Когда болт отломан ниже поверхности резьбового отверстия, зазубренный излом часто можно сгладить ударами, чтобы получить лучшая поверхность для сверления.
Мы использовали тяжелую молоток и кернер, чтобы оставить вмятину для дрель, чтобы следовать. Без перфорация в первую очередь, было бы невозможно сохранить просверлите в центре болта.
Перед этим шагом мы просверлили небольшое пилотное отверстие, используя 1/8 th дюймовое сверло.(В сверло малого диаметра легче держать прямо и по центру, чем сверло большого диаметра.) Затем мы использовали дюймовое сверло, чтобы закончить это Шпилька 5/16 дюйма.
Дрель будет попытаться схватить болт только при пробитии зад. Обычно это тот момент, когда сломанная застежка выйдет из строя резьбового отверстия. Также при сверлении сломанного болта вибрация поможет вырваться. Полное просверливание оставляет болт как полая трубка, из-за которой она может слегка схлопнуться и ослабить хватку за нити.
Настоящая классика случай застывшей ржавчины застежки, показанный выше, вышел визжащий и с большим количеством порошкообразной ржавчины, льющейся из потоки.Уведомление чтобы резьба на застежке была ровной. Перед установкой новой шпильки мы смазали резьбовой отверстие и очистил резьбу метчиком.
Уведомление что это сверла ЛЕВАЯ, и они должны использоваться с обратимым сверлом. Наши инструменты Snap-On, а Snap-On предлагает больше чем одна модель сверл для левой руки. Инструменты Snap-On обычно имеют отличное качество, но другие производители инструментов также производят левые сверла. (Проконсультируйтесь с отделом инструментов Sears или с вашим любимый магазин инструментов.)
сверла в показанном выше наборе короткие Высокоскоростные сверла предназначены для сверления стали и другие металлы.
Показанный набор внизу COBALT, длинный , левый сверла. В Кобальт — более твердый материал, чем стандартный высокоскоростной сверла, а сверла Cobalt — наш выбор для сверления из 8 комплектация болты.
Сверла для короткой длины, используемые с электродвигателем с угловой головкой, могут в места, где отсутствие зазора может помешать работе с длинной дрелью и обычным сверлильным электродвигателем.
Иногда более длинное сверло с обычным сверлильным электродвигателем необходимо для дотянуться до мест, где угловая и короткая дрели не работали.
Что когда-нибудь используемой конфигурации, ДРЕЛЬ-ДВИГАТЕЛЬ должен быть достаточно мощным, чтобы бурение на низких оборотах без остановки.Плавный ход, мощность и надежность даже при низких оборотах дрели моторы подходят для этой работы лучше всего.
ВАЖНО
как при любой операции сверления следите за стружкой, пока бурение. Когда очевидно, что материал для изготовления стружки удаляется. Если сверло курит и не производит стружки, то немедленно прекратить.В сверло, возможно, придется заточить и, вероятно, уменьшить Число оборотов при бурении.
Если застежка не выходит из этого левого сверла метод, Существуют различные типы экстракторов, которые легко снимаются. Или, иногда, есть возможность просверлить размер отверстия, а затем повторно проденьте отверстие до следующего размера больше. Некоторые приложения могут использовать на следующий размер больше болт, иначе метод спиральной катушки может восстановить резьбовое отверстие до исходного размера. Но эти альтернативные методы потребуют сначала сверление, поэтому метод левостороннего сверления никогда не будет потраченные впустую усилия.
Два типа экстракторов EASY-OUT показаны на фото выше. Когда доступно, тип справа — любимый и было меньше шансов сломаться в сломанном болте. Но трое слева тоже были успешно использовал для снятия сломанных болтов.
Набор для ремонта резьбы HeliCoil особенно подходит для мягкого алюминия. очень полезный.В Резьбовая вставка из закаленной стали на самом деле добавляет прочности, когда используется в мягких металлах, таких как алюминий. Метод заключается в просверливании отверстия подходящего размера для метчик с резьбой на следующий размер больше. Затем нарежьте новую резьбу в просверленном отверстии с помощью метчика. Затем с помощью инструмента установите новую резьбу. вставлять. В резьбовая вставка имеет как внутреннюю, так и внешнюю резьбу.
А всегда при использовании метчика, поворачивайте его примерно на 1/3 оборота за раз, или пока он не начнет чувствовать себя уютно. потом Поднимите его, чтобы отрезать удаленный материал. А потом еще немного поверните кран. (Если просто вставить кран в отверстие, тап и не результат с хорошими потоками.)
НАКОНЕЧНИК
А шпилька крепче болта , особенно когда темы сомнительны, что иногда является случай после попыток удалить сломанный болт из резьбовое отверстие. Незначительный повреждение резьбы при попытке удалить сломанные болт может снизить прочность резьбы. А затем, когда новый болт будет затянут на место, иногда оставшиеся нити будут выдергиваться.
С правильным установка шпильки, шпилька ввинчивается в резьбовой отверстие без давления на резьбу и без заедание нитей. После установки шпильки деталь надевается на шпильку, затем установите правильную шайбу, а затем затяните гайку.
Шпилька прочнее, потому что резьба контактирует на шпильке и резьбовое отверстие будет неподвижным в то время, когда давление применяется (при затяжке застежки). Но когда для крепления детали используется болт, болт при затяжке вращается в резьбовом отверстии, что может вырвать слабые нити.
Когда установка шпильки в резьбовое отверстие, автор предпочитает укреплять и закреплять шпильку на месте с помощью Loctite.(Скорее чем закрутите гайку на шпильке и прижмите ее ко дну просверленного и резьбового отверстия.) Красная версия Loctite является предпочтительной. (целевая версия для крепления на шпильке и подшипнике, его постоянная версия)
Нет сомневаюсь, что будут времена, когда проблемы с оформлением будут сделать невозможным использование шпильки, а не болта. Иногда нет места, чтобы проскользнуть большую часть над шпилькой, а деталь должна быть вставлена в место сбоку. (Шпилька мешает скольжению часть на место сбоку.) Но когда вместо болта можно использовать шпильку, шпилька приведет к большей прочности застежки, чем болт.
Как удалить ржавый винт или болт с крестообразной резьбой
Чаще всего ржавый болт или винт могут привести к остановке простого проекта по благоустройству дома.Обладая нужными знаниями, инструментами и большим терпением, вы можете удалить заржавевший или замерзший болт и продолжить работу с ограниченным разочарованием и задержками.
Винт или болт нельзя удалить по двум причинам:
1. Между резьбой винта и резьбовой частью или гайкой образовалась ржавчина.
2. Винт или болт имели крестовую резьбу во время первоначальной установки.
Важно использовать гаечный ключ или головку правильного размера на болте или наконечник отвертки правильного размера на головке винта, чтобы облегчить снятие и предотвратить повреждение болта или головки винта.
(Источник: Википедия)
Разделительные агенты
Если проблема связана с ржавчиной, сначала попробуйте растворить как можно больше ржавчины. На рынке есть много средств для растворения ржавчины, возможно, самыми популярными являются WD-40 и Liquid Wrench, но есть и другие, которые работают так же хорошо. Эти продукты очень тонкие и впитываются в резьбу, растворяя часть ржавчины, а также обеспечивая некоторую смазку. Если у вас нет коммерческого продукта для удаления ржавчины, вы можете попробовать перекись водорода, растительное масло или даже соду, содержащую лимонную кислоту.
Распылите средство на любую открытую часть болта, винта или гайки, до которой вы можете добраться. Оставьте на 5-10 минут, а затем осторожно постучите по головке болта или винта и корпусу, в который он ввинчивается. Постукивание помогает удалителю ржавчины попасть в резьбу болта и узла.
Прежде чем использовать какие-либо химические вещества, рассмотрите возможность окрашивания компонента или окружающей среды.
Используйте гаечный ключ, торцевой ключ или отвертку, чтобы вывернуть болт или винт.
Брутфорс
Если болт застрял на месте, можно попробовать несколько раз ударить по головке молотком.Это вызовет вибрацию болта и может нарушить ржавчину, удерживающую его на месте. Если у вас есть перфоратор или ударный гаечный ключ с переходником, вы можете надеть его на головку болта или гайки и использовать его, чтобы попытаться ослабить ржавчину. Если винт не двигается, вставьте отвертку подходящего размера в головку, удерживая ее параллельно винту, и постучите по головке отвертки. Если болт очень старый, вы можете сломать головку, поэтому будьте осторожны.
Вы также можете слегка затянуть болт или винт, чтобы разорвать связь между внутренней и наружной резьбой.
Кредитное плечо может помочь разрушить связь ржавчины. Используя гаечный ключ с длинной ручкой или трещотку, вы можете создать гораздо большее усилие, чтобы разорвать связь ржавчины. Здесь снова слишком большое усилие может сломать головку болта, а не ослабить ее. Вы также можете надеть металлическую трубку на конец ручки в качестве «читера», чтобы усилить рычаг.
Вы можете использовать пару зажимов тисков, чтобы зажать головку болта и постучать по ним молотком. Вы также можете использовать тиски или плоскогубцы на отвертке с квадратным валом, чтобы усилить усилие, но не забудьте приложить направленную вниз силу, а также крутящую силу, чтобы кончик отвертки оставался посаженным в головке винта, в противном случае вы повредите головка винта.
Накидной гаечный ключ или торцевой ключ обеспечивает наиболее постоянное усилие на головке болта. Разводные гаечные ключи или плоскогубцы — не лучший инструмент для освобождения застывшего болта, поскольку они имеют тенденцию соскальзывать, и вам нужно приложить силу, чтобы удерживать их на головке болта.
Тепло
Если материал, в который ввинчивается винт или болт, — металл, вы можете попытаться использовать тепло, чтобы разрушить ржавчину. При нагревании металл расширяется, и его лучше всего использовать на гайке или охватываемой части сборки. Нагрейте сборку пропановой горелкой и несколько раз ударьте молотком по головке болта или винта, а затем попытайтесь снять.Используйте отвертку или гаечный ключ, чтобы попытаться освободить его после нагрева. При нагревании надевайте перчатки и защитные очки.
Если вы не можете нагреть компонент, в котором находится болт или винт, вместо этого нагрейте болт или винт. Расширение металла болта также поможет освободить его от ржавчины. Будьте осторожны, если вы уже пробовали химические вещества или масла, поскольку они могут быть легковоспламеняющимися. Вынесите сборку на улицу в хорошо проветриваемом помещении вдали от любых других горючих материалов.
Экстракторы
Использование экстракторов для болтов или винтов может ослабить связку ржавчины, но их следует использовать только в крайнем случае.Съемники для болтов и винтов предназначены для использования, когда болт или головка винта повреждены до такой степени, что гаечный ключ, торцевой ключ или насадка для отвертки больше не подходят или не садятся должным образом. Обычно они используются при отломе головки болта или винта.
Чтобы использовать съемник для шурупов или болтов, вам понадобится подходящее сверло для съемника. Это на долю дюйма меньше диаметра винта, чтобы не повредить внутреннюю резьбу. Многие болты изготовлены из закаленной стали, поэтому вам следует использовать качественное сверло, действовать медленно и надевать очки.Может потребоваться шлифовальный станок, чтобы отрезать головку болта или винта и сделать хвостовик плоским, чтобы облегчить сверление.
Многие наборы для снятия шурупов и болтов поставляются со сверлами, соответствующими размеру съемника.
Большинство экстракторов винтов и болтов имеют квадратный конец и предназначены для использования с гаечным ключом. Конец экстрактора подходит для квадратного торца или стандартного гаечного ключа, но использование метчика поможет удерживать экстрактор прямо при входе в отверстие винта или болта.Метчик также понадобится, если вам нужно отремонтировать поврежденную резьбу или повторно нарезать резьбу в отверстии.
Экстракторы могут быть спиральными или прямозубыми. Спиральные экстракторы имеют левую резьбу и будут углубляться в просверленное отверстие при повороте против часовой стрелки и высвободят стандартные болты и винты с правой резьбой. С винтами или болтами с левой резьбой следует использовать только экстракторы с прямыми канавками.
