Чем изолировать печную трубу в перекрытии
Как изолировать трубу дымохода в перекрытии
Способы изоляции трубы дымохода в перекрытии
После того как закончено обустройство дымохода, следует приступить к изоляции трубы. Зачем она нужна? В качестве защиты дома от атмосферных осадков, также известно много случаев, когда надежная изоляция защитила дом от пожара.
Конечно, изолировать трубу дымохода лучше еще на этапе строительства всего приспособления, ведь закрепление изоляции уже к готовому дымоходу требует изменения строения перекрытий и крыши. Если это все же нужно сделать, не стоит мешкать, главное – обеспечить безопасность и комфорт обитателям и гостям строения.
Зачем и как изолировать проходы в перекрытии
Изоляция проходов через перекрытия – один из наиболее ответственных шагов по укреплению и защите строения. Из чего бы ни был сделан дымоход, из кирпичной кладки, сэндвич-труб или металла, в перекрытии трубу все равно придется изолировать.
Чтобы труба дымохода сохранила целостность, нужно соорудить короб. Трубу прохода обрабатывают следующим образом:
- Сделайте в перекрытии углубления для размещения трубы, рассчитывая расстояние от краев до стенок детали до 25-35 см.
- Оформите окружность по краям асбестоцементными или металлическими панелями так, чтобы получился короб для размещения термоизоляционного материала.
- В качестве термоизоляции используйте каменную или базальтовую вату, нужно разместить ее так, чтобы пространство около трубы было полностью заполненным, без пустот и щелей.
- Нанесите на конструкцию, сделанную из дерева, антипериновую массу, если дерево находится подальше от прохода в дымоходе, можно пропустить этот этап.
Тонкости изоляции трубы дымохода в перекрытии
Изолировать кирпичную трубу дымохода необходимо в перекрытии, соблюдая требования, описанные в СНиП, зарегистрированном под номером 2.04.05-91. Основные из этих правил следующие:
- Высота трубы для выхода дыма, начиная от колосниковой решетки, заканчивая устьем, не может составлять меньше 5 м.
- Дымовую трубу, сделанную из стройматериалов, отличающихся горючестью, следует оснастить искроулавливателем, обустроенным из металлической сетки, величина ячеек при этом варьируется в пределах 5×5 мм.
- Не разрешается заполнять щели и зазоры в перекрытии горючими материалами.
- Верхнее печное перекрытие, состоящее из 3-х рядов кирпичной кладки, и потолочную поверхность, оснащенную горючим материалом, желательно покрыть штукатуркой, но сначала укрепите конструкцию сеткой из металла или стальным листом, фиксирующимся сверху асбестоцементного картона.
- Между перекрытием печи и потолком отступите от 350 до 1000 мм.
- 2 ряда кирпичной кладки указывают на расстояние между сооружениями от 700 до 2000 мм.
- Трубу дымохода желательно очищать каждый год по 2 раза – перед отопительным сезоном и уже после него, продуктов горения и гор мусора внутри «храниться» не должно.
Чтобы эффективно изолировать трубу дымохода, часто при кладке агрегата предусматривается утолщение наружных настенных установок, которое носит название распушки.
Относительно толщины, ориентируйтесь на один кирпич. Если печь топится постоянно, предпочтительно увеличить расстояние до 1,5 кирпича.
В видеоинструкции ниже наглядно показано, как обустроить изоляцию трубы дымохода:https://www.youtube.com/watch?v=Th5KfixQGuk.
Как изолировать трубу дымохода штукатуркой
Казалось бы, самый простой вариант обустройства изоляции, но вместе с тем и самый трудоемкий. Оштукатуривание предусматривает работу с массой, состоящей из цемента, извести и шлака. Компоненты тщательно перемешиваются между собой, но перед тем, как выкладывать смесь равномерным слоем, необходимо произвести следующие этапы:
- Зафиксируйте арматуру. Можно натянуть сетку из металла.
- Увлажните внутреннюю плоскость дымохода водой, для этого понадобится обычная малярная кисть.
- Выбрызгивайте жидкую субстанцию, перед наложением последующих плотных слоев дайте высохнуть предыдущему, чтобы масса хорошо схватилась.
- Когда трубу дымохода обработали завершающим слоем, задача мастера – хорошо выровнять поверхность шпателем, затем затереть и под конец окрасить с помощью мела или известкового раствора.
Такой вариант оштукатуривания позволяет уменьшить теплоотдачу на 25% и увеличить плотность простенка, защитить его от последующего разрушения.
Как максимально эффективно применять дымоход
Дымоход, сделанный своими руками, нужно правильно использовать, здесь тоже существует ряд важных правил:
- недостаточно изолировать трубу дымохода и забыть о ней, периодически проверяйте состояние изоляционного материала, со временем его придется заменить;
- избегайте использовать тепло выделяемых газов в роли добавочного теплоносителя;
- чтобы уменьшить концентрацию вредных примесей и газообразных веществ, не превышайте температуру на выходе из приспособления в значениях 60-70 градусов;
- не экспериментируйте со сжиганием в топке печки или камине древесины на клеевой основе, пластмассовые изделия.
Конечно, печка справится с этим, но дело в том, что перечисленные материалы слишком сильно повышают температурный режим на выходе из дымохода и поэтому провоцируют разрушение внутренней плоскости агрегата.
Читайте также по теме:
Как изолировать дымоход на крыше
Практически каждый частный дом имеет печь или камин, которые обязательно оснащены дымоходом для отведения продуктов горения. Температура данного элемента может достигать нескольких сотен градусов, и единственное, что отделяет его от помещения — это стенка дымохода.
При строительстве печной трубы важнейшим аспектом проведения работ является соблюдение правил техники пожарной безопасности дома. Наиболее уязвимыми участками
Противопожарная изоляция
Изоляция печной трубы проводится с целью противостояния нагреву прилегающих к ней материалов. Проходящую часть дымоотвода через перекрытие или крышу помещают в короб, расстояние до него должно быть более 10 см.
Это свободное пространство заполняется огнеупорным материалом с низкой теплопроводностью (базальтовой ватой или тканью, асбестовым волокном).
Короб делают из стали или дерева. Кирпичные дымоходы в местах перекрытий и стыка с крышей имеют распушку (свыше 40 см) с большим количеством слоев кирпича, но даже при этом необходимо дополнительно изолировать примыкающие части. Для этого используют асбестовые или базальтовые плиты, которые крепятся к стенкам дымохода.
Если дымоотвод имеет сборную конструкцию (стальной, керамический). то в комплекте обязательно должны быть специальные элементы, которые уже имеют повышенные противопожарные показатели. Такие модули крепятся к трубе, могут иметь дополнительно укрепляющую раму и фартук гидроизоляции для крыши. Иногда круглые трубы изолируют кирпичной кладкой, для этого прорезают в перекрытии окно, обкладывают его кирпичом в один или несколько слоев, расстояние до трубы забивают минеральной ватой.
Гидроизоляция дымохода на крыше
Изоляция печной трубы от затекания влаги в помещение — очень важный этап строительных работ. Крыша дома может быть выполнена из разных материалов, но дымоход в любой из них, является уязвимым местом для проникания влаги. В связи с этим, необходимо правильно проводить мероприятия по гидроизоляции. помимо теплоизоляционных работ.
Все чаще в качестве кровли в домах используют профнастил, так как это надежный материал, который легко устанавливается и длительное время не требует ремонта.
Эластичный фартук
Лучше всего, если изоляция печной трубы будет производиться до покрытия кровли профнастилом. Проем дымохода в крыше делают шире на несколько сантиметров, стык заполняется теплоизоляционным и желательно гигроскопичным материалом. Далее дымоход помещается в стальной короб. Между трубой и коробом закладывают, термостойки материал и делают первый слой гидроизоляции из пленочного полотна и плотно его фиксируют.
Когда профнастил уже на месте, проводят наружные работы по гидроизоляции. Для этого используют готовые герметизированные элементы, или всё выполняется вручную. Герметичный материал подгоняется под размер трубы и одевается сверху, его верхний край поднимается на стенки дымохода и крепится при помощи хомута и клеящих веществ, а нижний — прижимают к кровле с помощью жесткого герметика.
Фартук из металла
Кирпичные трубы, проходящие через крышу, имеют расширенную кладку (распушку ) и уступы (напуск ), которые выполняют функции тепло- и влаго-изолятора. Изоляция дымохода из кирпича от влаги производится с использованием стального, свинцового фартука, который одевается на крышную разделку. Предварительно на пространство перед трубой выстилают слой рубероида с поднятым на стенку краем. Стелится профнастил или черепица.
Сверху крепится стальной фартук по размерам дымоотвода на специальные пазы.
Затем все стыки заполняются герметиком. Иногда фартук дымохода является частью утеплительной стальной стенки, которая необходима в некоторых случаях (при образовании конденсата, при проведении утепления стенок ). При этом стальной лист в нижней части изогнут под наклон кровли (профнастила), не имеет стыков, что повышает уровень надежности от протекания. Металлические фартуки одевают и на круглые трубы, если температура продуктов горения на выходе свыше 100 градусов.
Кровельный фартук-манжет
Изолировать круглые трубы можно с помощью готового фартука-манжета (мастер–флеш ) из резины или силикона. Он одевается поверх трубы и крепится к профнастилу специальным хомутом, подстраиваемым под все изгибы. Его особенностью является то, что он гофрирован на кольца разного диаметра, нужный проем вырезается вручную, и его можно сразу монтировать на крышу.
Также, данный элемент подходит для установки на любой угол наклона кровли (профнастила).
Из-за особенностей материала мастер–флеш выдерживает небольшие температуры до 260 градусов. Установка проходит быстро: вырезается проем меньшего диаметра, чем диаметр трубы (на 20 %), натягивается на трубу, для обжатия используется фланец, или же край крепят к профнастилу при помощи герметика и саморезов.
Похожие статьи:
Дымоход для камина Установка дымохода на крыше Котельная на крыше дома Выкладываем дымоход из кирпича
Как сделать изоляцию трубы дымохода – проверенные и надёжные варианты
При возведении собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема вывода дымохода. Для печной трубы важна правильно и надежно сделанная изоляция, иначе невозможно быть уверенным относительно пожарной безопасно и комфортного пребывания членов семьи в доме.
Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей строения, это не означает, что работа по ее обустройству успешно завершена.
Перед тем, как пользоваться отопительным агрегатом, нужно еще решить, как изолировать трубу дымохода на крыше и в результате защитить жилье от протечек и пожара.
Желательно задуматься над данной проблемой до того, как составляется проект печи и тогда изоляция получится более надежной. Что касается ранее выстроенного дымохода, то подобная работа практически всегда связана с изменениями, вносимыми в конструкцию перекрытий и кровли. Вне зависимости от решения как изолировать печную трубу на крыше, все понесенные расходы будут восполнены чувством безопасности, а отсюда и комфорта.
Виды изоляции дымоходных конструкций
Производить изоляцию трубы для печи следует от негативных факторов:
- от возможного перегрева дымоходной конструкции;
- от протечек, возникающих в местах стыков.
Поэтому, принимая решение, чем обернуть трубу дымохода, повышенное внимание следует уделить противопожарной термоизоляции и гидроизоляции. Специалисты рекомендуют выполнять изоляционные мероприятия комплексно.
Это поможет решить не только вышеперечисленные проблемы, но и улучшить эксплуатационные условия печного агрегата.
К примеру, если выполнена термоизоляция дымохода, проложенного через неотапливаемое чердачное помещение, уменьшается возможность перегрева кровельных элементов из дерева и снижается риск появления конденсата, который приводит к коррозии, повышенному отложению сажи или к разрушению трубы. Гидроизоляция дымоотводящей конструкции защитит стропильную систему и перекрытия от гниения.
Варианты противопожарной изоляции дымоотводящих систем
Наиболее простой и надежный, но дорогостоящий способ изоляции дымовой трубы – это монтаж дымохода типа «сэндвич», изготовленного из металла или керамики.
В таких конструкциях внутренняя труба, предназначенная для отвода дыма, производится из жаропрочной стали или керамики, при этом для ее теплоизоляции применяются негорючие материалы — минеральная, каменная или базальтовая вата. Внешнюю часть дымоходного сэндвича изготавливают из стали или керамзитобетонных блоков.
В комплекты к дымоходам сборного типа входят элементы для фиксации конструкции, ревизии, обслуживания и для подсоединения отопительных агрегатов. Их установка несложная, но все равно нужно соблюдать инструкцию, чтобы была полностью обеспечена безопасность.
Существует еще один вариант, применяемый при монтаже печного агрегата – строительство кирпичного дымохода. По причине низкой степени теплопроводности кирпичей, его стенки не будут нагреваться до предельно высоких температур и в результате не потребуются дополнительные меры, связанные с его утеплением. Нужно будет лишь верно выполнить противопожарную разделку перекрытий и крыши.
С целью экономии и уменьшения веса иногда конструкцию дымохода из кирпича завершают установкой керамической или металлической трубы. В данном случае термоизоляция производится согласно нижеописанной технологии.
Когда такая работа выполняется для одинарных труб, можно задействовать короба, сделанные из негорючих материалов. Подобного типа дымоходы разрешается эксплуатировать без термической изоляции, но обязательна противопожарная разделка в соответствии с правилами.
Способы гидроизоляции дымохода
Гидроизоляцию дымоходов следует создавать в месте, где они выводятся на крышу. Чем дальше они располагаются от конька, и чем труба больше, тем сложнее будут условия эксплуатации.
Атмосферные осадки в случае, когда изоляция трубы дымохода недостаточна, начинают проникать вовнутрь здания. В результате возникают протечки, гниют и разрушаются перекрытия.
Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого сделано кровельное покрытие. Для круглых изделий применяют разделки либо металлические, либо полимерные, а для труб, имеющих прямоугольное сечение — фартуки и планки примыкания из металла.
Изоляция дымоходных труб
До того, как заизолировать трубу на крыше, следует убедиться в соблюдении требований, прописанных в СНиПе 2.04.05-91, и при обнаружении недостатков их устранить:
- Для обеспечения требуемой силы тяги и недопущения превышения температуры печных газов высота трубы должна стартовать от 5 метров.
- Когда кровельное покрытие сделано из рубероида, шифера или другого сгораемого материала сверху трубы устанавливают искроуловитель, представляющий собой металлическую сетку с мелкими ячейками.
- Между сгораемыми элементами, такими как перекрытия, стропила и стены, и дымоходом нужно оставлять промежуток, равный не меньше, чем 25 сантиметров.
- От верхнего перекрытия печки до потолка выдерживают противопожарное расстояние. Для металлических агрегатов, оно составляет минимум 150 сантиметров, для кирпичных печей с двухрядным перекрытием –50 сантиметров, с трехрядным перекрытием –25 сантиметров при условии, что потолочная поверхность над нагревательным прибором отделана негорючими материалами.
В месте, где кирпичный дымоход пересекает потолок, обустраивают распушку толщиной в 1 – 1,5 кирпича.
Изоляционные материалы для труб бань
Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется.
Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.
Ошибочным станет решение изолировать трубу в бане путем крепления к потолку листа железа, поскольку оно сильно нагревается. В качестве варианта, чем обложить дымоход, используют огнеупорный красный кирпич, но в таком случае нужно укрепить фундамент.
При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.
Оштукатуривание трубы из кирпичей
Наружная поверхность кирпичных труб нагревается незначительно, поэтому их штукатурят для улучшения условий эксплуатации и продления службы. Наиболее доступный вариант изоляции дымоходов из кирпичей – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавлять шлаковую крошку, предварительно просеянную.
Слой штукатурки, когда на трубе имеется много неровности, получается достаточно толстым, поэтому, сначала лучше заделать раствором все имеющиеся перепады и щели на поверхности, а потом обтянуть ее армирующей сеткой.
Оштукатуривание выполняют в два слоя, задействуя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят его путем набрызга и не выравнивают. Для следующего слоя состав делают более густым. Его накладывают мастерком и потом затирают до получения гладкой поверхности.
Использование асбестоцементных листов
Такой способ изоляции для дымоходных труб из кирпичей, как обшивка труб асбестоцементными материалами по теплосбережению превосходит оштукатуривание в несколько раз. Плиты из асбестоцемента наклеивают на наружную поверхность при помощи цементно-известкового раствора.
После приготовления состава дымоотводящую конструкцию армируют сеткой, и первый слой наносят методом набрызга. Когда он просохнет, асбестоцементные плиты нарезают в соответствии с размером трубы. На отрезки изоляции наносят следующий слой смеси и прикрепляют их к поверхности дымохода.
Но у этого способа имеется большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.
Изоляция одинарных металлических труб
Самым опасным вариантом обустройства дымохода в плане противопожарной безопасности является труба из металлопродукции, которая не защищена теплоизолятором. Расстояние между нею и деревянными или пластиковыми элементами должно составлять минимум 60 сантиметров.
Но даже наличие такого промежутка не способно обезопасить от ожогов в случае случайного прикосновения – по этой причине трубу желательно изолировать, пока не возникли проблемы.
При принятии решения, чем обмотать трубу в бане или доме, если она одинарная – это использование негорючего утеплителя, к примеру, базальтовой ваты, которую сверху защищают металлом или штукатуркой. У этого теплоизолятора температура плавления находится на отметке в 1000 градусов.
Последовательность действий при этом следующая:

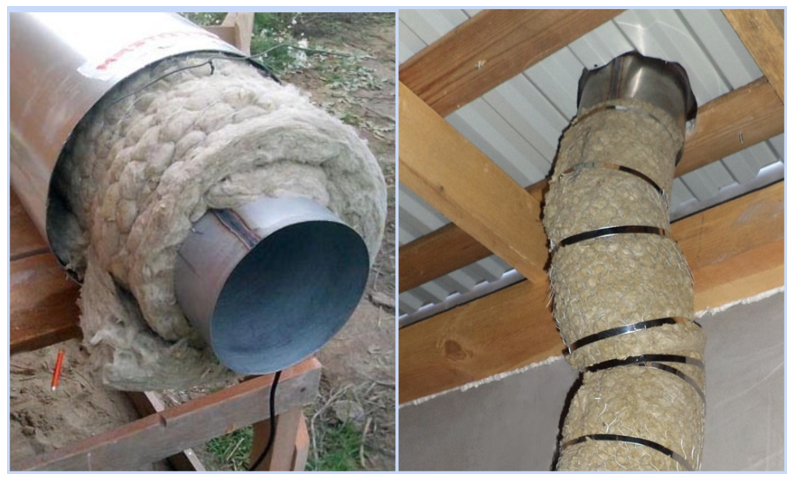

- Маты 5-сантиметровой толщины, состоящие из базальтовой ваты, внахлест укладывают вокруг трубы и фиксируют стальной проволокой.
- Оборачивают теплоизолированный дымоход армирующей сеткой, закрепляют ее и поверх наносят штукатурку в два слоя.
- Вместо оштукатуривания можно использовать тонколистовое железо, которое сворачивают и заклепывают в месте соприкосновения краев.
Изоляция перекрытий

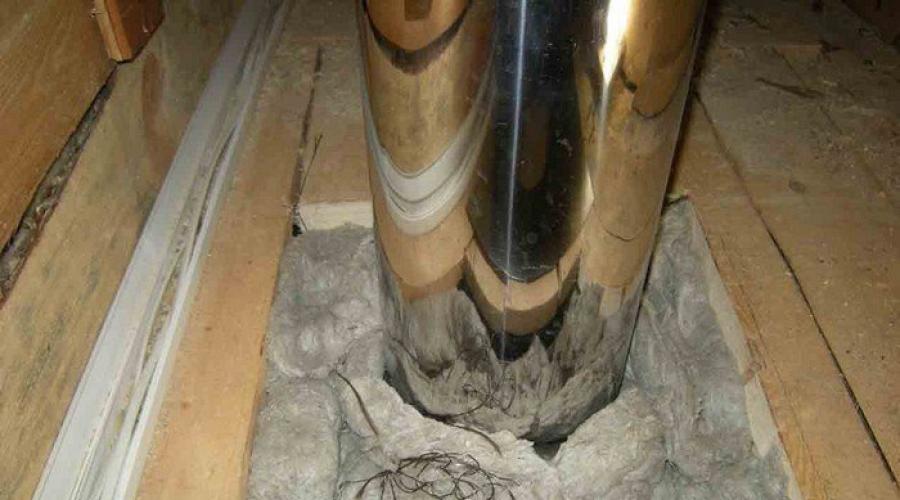

Существует определенный порядок, как изолировать трубу дымохода в перекрытии:
- В перекрытиях и крыше делают отверстия для прокладки дымоотводящей конструкции так, чтобы от их края до стенок труб оставалось расстояние не меньше 25 -35 сантиметров.
- Края отверстий покрывают металлическими или асбестоцементными листами или обустраивают термоизолирующий короб.
- Пространство около труб плотно заполняют теплоизоляционной ватой.
- Расположенные недалеко от проходов дымохода конструкции из дерева покрывают специальными — антипиреновыми составами.
Разобравшись с тем, как теплоизолировать и чем обернуть трубу в бане или доме, можно без особых трудозатрат выполнить данную работу.
Но даже качественно изолированный дымоход следует эксплуатировать правильно:
- производить очистку от сажи не меньше 3 раз на протяжении года;
- своевременно убирать из печки золу;
- не сжигать в агрегате посторонние предметы и материалы.
Источники: http://krovlyamoya.ru/remont/sposoby-izolyacii-truby-dymoxoda-v-perekrytii.html, http://poluchi-teplo.ru/dyim/kak-izolirovat-dyimohod.html, http://trubaspec.com/dymokhodnye/kak-sdelat-izolyatsiyu-truby-dymokhoda-proverennye-i-nadyezhnye-varianty.html
Как утеплить дымоход камина?
Относительно просто изолировать дымоход, чтобы уменьшить потери тепла сейчас, но не исключить возможность его повторного использования в будущем.
Герметизация неиспользуемого кирпичного дымохода в камине сэкономит ваши деньги на счетах за отопление и повысит уровень вашего комфорта в доме. Эти дымоходы не только пропускают холод, но и вытягивают из дома горячий воздух. Чтобы дымоход не стал основным источником потери тепла, вам необходимо изолировать дымоход сверху и снизу, а также утеплить снаружи.
Изоляция дымоходов изнутри:
По сути, вы хотите создать «пробки» из изоляции (рекомендуется Rockwool), сжав ее и поместив в отверстие. Затем она немного расширится и заполнит отверстие.
Сделайте это сверху, а затем закройте отверстие оцинкованным листом, чтобы предотвратить проникновение воды. Закройте нижнее отверстие также изоляцией, затем закройте его, чтобы предотвратить утечку воздуха.
Изоляция дымоходов снаружи:
Покройте всю кирпичную кладку слоем жесткой изоляции (минеральной ваты или пенополистирола) и фанеры толщиной в полдюйма, которую затем можно покрыть так, чтобы она соответствовала остальной части дома.
Установка дровяных печей с имеющимися дымовыми трубами:
Установив в дымоходе изоляцию из войлока и не используя аэрозольную пену, его можно легко разобрать при необходимости, так что вы можете использовать существующий дымоход для дровяной печи или газовой или дровяной каминной топки в будущем, если захотите. Для этого вам просто нужно удалить изоляционные заглушки и вставить новую дымовую трубу в кирпичный камин. Это, конечно, должны делать сертифицированные профессионалы, и только если существующий дымоход является прочным.
Как изолировать дымоход

О теплоизоляции дымохода
Вам нужна изоляция дымохода? Изолировать систему футеровки дымохода — это всегда хорошая идея и в большинстве областей, требуемых местным законодательством. Изоляция дымохода позволяет дымоходу нагреваться быстрее и до более высокой температуры. Это не только увеличит тягу дымохода, но и будет потрачено меньше топлива, и меньше креозота будет накапливаться внутри дымохода.Три очень веских причины, по которым мы говорим: «Да, вам нужна изоляция дымохода!»
Step 1
После того, как вы отрежете облицовку дымохода по длине и выложите прямо, разверните изоляционный слой толщиной 1/2 дюйма и отрежьте его до нужной длины. Изоляция должна быть примерно на 1 фут короче, чем облицовка. Снимите и выбросьте защитная бумага от утеплителя.
Шаг 2
Следующее, что вам нужно сделать, это установить лайнер на изоляцию и начать оборачивать лайнер вокруг утеплителя.Мы рекомендуем использовать небольшие кусочки алюминиевой ленты, чтобы удерживать изоляцию на месте, пока вы оборачиваете лайнер.
После того, как вы обернули лайнер, нанесите алюминиевую ленту по всей длине изоляционного шва. Будьте осторожны, натягивая изоляцию на подкладку, чтобы предотвратить ее разрыв. Если вы все-таки порваете изоляцию, примените дополнительный кусок алюминиевой ленты, чтобы закрепить разрыв.
Шаг 3
Теперь, когда вы обернули изоляцию и постучали по ней, примените ProMesh.Это предназначено для удержания изоляции на месте, а также для защиты изоляции от разрывов во время изоляции. Проще всего это сделать с помощью другого человека. Возьмите один конец сетки, откройте его и наденьте на изолирующую подкладку. Аккуратно натяните сетку по всей длине лайнера. Мы рекомендуем загнуть все острые края или наклеить изоленту на обрезанный конец подкладки. Это предотвратит зацепление сетки за острые края и упростит нанесение сетки.
Step 4
После того, как вы натянули сетку по всей длине лайнера, вам нужно будет натянуть сетку как можно сильнее. Потяните за сетку, чтобы она лучше оставалась на месте.
Как только сетка будет плотно натянута, разрежьте сетку до нужной длины.
Если вы будете следовать инструкциям, которые мы предоставили, вы сможете установить изоляцию лайнера как профессионал. Обязательно загляните в наш Центр обучения дымоходам, чтобы узнать больше о видео и статьях о вкладышах для дымоходов.
.Как утеплить подвесной потолок | Home Guides
Пониженные или подвесные потолки являются одними из самых простых и доступных способов скрыть дефекты потолка, проводку и подслушанные воздуховоды. Понижение высоких потолков также снижает расходы на отопление и охлаждение. Решетки для подвесного потолка обычно имеют размер 2 на 2 фута или 2 на 4 фута, поэтому они подходят для стандартных 24-дюймовых изоляционных войлоков из стекловолокна. Для достижения наилучших результатов используйте войлок с бумагой, обращенной на одну сторону. Бумага имеет ограниченные преимущества пароизоляции и во время укладки обращена вниз.
Изоляционные потребности
Изоляция потолка и стен помогает поддерживать комфортную температуру в помещении..jpg)
Местные строительные нормы и правила определяют минимальное тепловое сопротивление, или «R-значение». Из-за повышения тепла потолки обычно требуют более высоких R-значений, чем стены. Добавление изоляции к подвесному потолку — простой процесс, но из-за того, что потолочная решетка несколько мешает используйте изоляционные войлоки шириной 4 фута вместо более длинных рулонных ватинов. В теплых регионах изоляции R-30 часто бывает достаточно для потолков, в то время как в более холодном климате может потребоваться изоляция до R-49.Значения R увеличиваются с увеличением толщины изоляции, поэтому глубина пространства над сеткой является фактором, определяющим значение R.
Подготовка
Подвесной потолок состоит из каркаса стены по периметру, направляющих и поперечин, удерживающих потолочные панели, и подвесных тросов, поддерживающих потолочную решетку. Индивидуальные изоляционные войлоки относительно легкие, но прежде чем добавлять какой-либо вес к подвесному потолку, убедитесь, что подвесные провода надежно прикреплены к потолочным балкам и что калибр проводов достаточно силен, чтобы выдержать дополнительный вес изоляции.
Ряд за рядом
Во многих случаях вам не нужно снимать потолочные панели для утепления. Самый простой способ — начать вдоль одной стены и оставить на месте первый ряд панелей. Поднимите и сдвиньте второй ряд панелей так, чтобы они находились над третьим рядом, оставив второй ряд открытым. Через открытый второй ряд вставьте изоляционную ватку поверх первого ряда панелей. Когда первый ряд готов, сдвиньте панели на место во втором ряду и повторите процесс, сдвинув третий ряд панелей в четвертый ряд, оставив третий ряд открытым, чтобы изолировать второй ряд.Вы можете использовать тот же процесс до другого конца потолка, где вам нужно будет удалить последний ряд панелей и снова установить их после утепления последних двух рядов.
Замечания
Если потолок содержит подвесные люминесцентные решетки, проконсультируйтесь с электриком, чтобы узнать, относятся ли они к тому типу, который вы можете изолировать, или вам нужно разрезать войлок, чтобы не закрывать светильники.
Не закрывайте вентиляторы и вытяжные отверстия изоляцией.
Как утеплить стены и потолок
Утеплить стены — это хорошо.
Утеплитель потолков — это хорошо.
Но когда можно сделать и то, и другое?
Вы должны сами дать пять…
… потому что в вашем доме будет СУПЕР комфортно.
Сегодня вы узнаете, как правильно утеплить стены и потолок.
Эти советы мгновенно сокращают ваши счета за коммунальные услуги, и их несложно сделать.
Давайте погрузимся.
Сегодняшняя предысторияМой приятель Билл пристроил свой дом.
Скажем так, его семья расширяется.
Стены и потолки в пристройке Билла открытые.
Это дало нам прекрасную возможность показать вам, как утеплить дом.
Вот необходимые вам расходные материалы:
- R-21 для стен 2 x 6 (58 долларов США за пакет)
- R-38 для потолков (58 долларов США за пакет)
- Перчатки (10 долларов США)
- Очки (10 долларов США)
- Универсальный нож (5–10 долларов)
- Изоляционный нож (опция)
- Пылезащитная маска (3–5 долларов)
- Carpenter’s Square (6 долларов США)
Добавить изоляцию довольно просто.
Но можно и напортачить.
Это одна из причин, по которой мы создали этот учебник … чтобы показать вам правильный путь.
Как утеплить стеныКаков ваш первый шаг?
Измерьте расстояние между шпильками.
В большинстве домов центральные стойки 16 дюймов.
У вас могут быть 24-дюймовые шпильки по центру, вы должны проверить.
Уверена, моя 11-летняя дочь справится с этим.
Изоляция должна плотно прилегать к шпилькам во избежание сквозняков.
Мы выбрали R-21 с крафтовой облицовкой для стен Билла, потому что это лучший вариант для 6-дюймовых стоек.
Крафт-изоляция также помогает предотвратить появление плесени и грибка.
Для холодного климата, такого как Питтсбург (GO STEELERS), бумага должна быть обращена внутрь дома.
Мне лично нравится Johns Manville, потому что он не содержит формальдегида.
Если вы дорожите своим здоровьем
.
Потолочно-проходной узел дымохода для бани: короб для потолочной разделки
Содержание
Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара. Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.
Для чего применяется
ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.
Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.
Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.
Проход через деревянное перекрытие
Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.
Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.
Использование кирпичных конструкций
Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.
Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара. Поэтому это дело лучше доверить специалистам.
Гипсокартонный короб
Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.
Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.
Короб из металла
Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича.
Пустота между трубой и коробом заполняется теплоизоляционным материалом.
Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.
Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:
- если больше 200мм, то правильный размер 1,0х1,0м;
- если 200 мм – 48-50см.
Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.
При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.
Требования и нормы
Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.
Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.
Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.
Как строится разделка
Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие.
Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:
- она должна быть не меньше 50 см в ширину;
- при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
- ее высота должна быть больше толщины материала не менее чем на 7 см.
Размер отступки
Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.
Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:
- кирпич;
- лист нержавейки с базальтовым картоном;
- плиты фламма или минерит.
Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.
Разновидности ППУ
На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:
- квадратный,
- круглый.
Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.
Наша продукция
Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.
Ошибки при монтаже ППУ
- Проходной узел пройден не сэндвичем, а одностенной трубой.
- Сам короб набивают песком или землей,а не керамзитом или минватой.
- Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.
Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.
Подготовка к монтажным работам
Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.
Прежде чем начать установку, необходимо выполнить следующие работы:
- Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
- Обшить изнутри проход плитами минерита.
- Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.
Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению.
Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.
Установка ППУ
Как провести сэндвич-трубу
Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.
- На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
- Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
- Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
- Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
- Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
- Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.
После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.
Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита.
И уже туда монтируется ППУ.
Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.
Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.
Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху.
Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.
При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.
Проход через кровлю для круглой формы
На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.
Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.
Установка ППУ своими руками
Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм.
Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.
Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.
При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.
Проход кирпичного дымохода через деревянное перекрытие
Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов.
Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.
Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.
При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.
Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”.
Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.
Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.
Герметизация стыков
Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.
Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.
При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.
Видео-совет – узел прохода трубы дымохода через деревянное перекрытие
Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.
Монтаж в двухэтажных зданиях
Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:
- На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
- Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.
Особенности потолочной разделки для бани
Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.
Здесь разделка проводится в три этапа:
- Подготовка места.
- Установка защитного короба.
- Тщательное утепление всех стыков.
Поэтапный монтаж места для отвода дымоходной трубы
Для выбора и правильной организации места выполняем следующие пункты:
- для подбора нужно воспользоваться строительным отвесом;
- чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.
Как делать потолочную разделку для дымохода
Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:
- прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
- монтаж сэндвич-трубы в месте проводки;
- установка короба;
- крепление металлической пластины;
- теплоизоляция;
- фиксация.
Порядок установки узла прохода через перекрытие
Сам процесс крепления оберегающего короба обычно не вызывает сложности.
Для этого выполняем простую последовательность действий:
- торцы покрываются термоизоляционным материалом;
- в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
- аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
- закрепляем сборку при помощи саморезов или других крепежей;
- выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
- при желании можно задекорировать конструкцию.
Подбор материала для теплоизоляции
Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.
- Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
- Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
- Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.
Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.
В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты.
Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.
Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.
Проход кирпичной трубы через перекрытие: монтаж
При постройке и обустройстве камина или печи всегда необходимо соблюдать правила пожарной безопасности. Проход кирпичной трубы через перекрытие, сделанный правильным образом, не только обеспечит экологичность сооружения и безопасность помещения во время отопления, но и укрепит конструкцию, предотвратив появление нежелательных трещин на стенах и потолке.
Правила вывода отопительного элемента наружу
Согласно разделу СНиП 6.6 о «Печном отоплении», застройщику необходимо придерживаться следующих обобщенных правил:
- При соблюдении правил расположения кирпичного дымохода исключается контакт дымохода с любыми горючими поверхностями и материалами. Для их осуществления, как правило, устанавливается проходной узел в потолке из негорючих материалов. Тут необходимо строжайшее соблюдение норм пожарной безопасности, в частности — отступ размером от 130 мм при проходе сквозь трудно горючие поверхности и до 500 мм для деревянного перекрытия (или любо другое, состоящее из легковоспламеняющихся веществ).
- Важно соблюдать дистанцию между стенами, перегородками и отопительным элементом. В зависимости от типа кирпича, толщины стенок дымохода, скрепляющего раствора расстояние варьируется от 20 до 50 сантиметров.
- Просвет между верхней поверхностью печи и потолком должен быть не менее 350 миллиметров при наличии термальной защиты и 1000 мм, если отсутствует. Цифры варьируются в зависимости от материала отопительного элемента, частоты пользования печкой, кровли.
Для их осуществления, как правило, устанавливается проходной узел в потолке из негорючих материалов. Тут необходимо строжайшее соблюдение норм пожарной безопасности, в частности — отступ размером от 130 мм при проходе сквозь трудно горючие поверхности и до 500 мм для деревянного перекрытия (или любо другое, состоящее из легковоспламеняющихся веществ).Вернуться к оглавлениюПроизводители дымоходов и печей, строители обычно предоставляют документацию, материалы, в которых подробно описываются размеры отступов и правила установки.
Через крышу
Кирпичную конструкцию нужно возвести как можно ближе к самой высокой точке крыши дома.Располагать дымоход рекомендуют ближе к наивысшей точке дома и возводить на 0,5 метра поверх нее. Размер швов, заполнение щелей, утепление самой трубы полностью зависит от подобранного материала. Монтаж отопительного элемента, как правило, происходит через профессиональное покрытие. Однако большинство случаев течи через кровлю, при всей ее надежности, оказываются именно в местах прохода отопительной трубы через профнастил. Чтобы этого избежать, можно прибегнуть к методам времен, когда большинство домов использовали именно отопление печью. Способ предполагает утолщение уникальной формы у основания дымохода, предотвращающее водосток по стенкам. Однако ныне такая методика не популярна, и чаще всего внимание уделяется правильной изоляции кровли вокруг основания трубы.
Вернуться к оглавлениюПримыкание к трубам с прямоугольным сечением
Чтобы изолировать кирпичный дымоход, в месте примыкания профлиста устанавливают специальный металлический пояс, называемый фартуком.
Отдельные составляющие теплоизолирующего элемента заводят под профнастил на 1,5—2 сантиметра. В местах прохода трубы через потолок заливают специальное герметическое вещество. Это предотвращает образование чрезмерной влаги.
Через потолок из дерева
Если потолок из дерева, то в конструкции трубы должны быть сделана распушка.Проход дымохода через деревянное перекрытие осуществляется с помощью нарочного утолщения внешних стенок дымохода, называемого «распушкой». Толщину определяет то, насколько часто и интенсивно будут топить. Кладка в пределах от одного кирпича до полутора. При соблюдении пожарных норм делается зазор размером в 3 сантиметра между краем проема и дымоходом. Торцы оббивают несколькими слоями войлока или асбокартоном толщины 10 мм. Затем штукатурят. Поверхность можно защитить плитами из асбоцемента толщиной в 40 миллиметров, которые крепятся армированной сеткой или проволокой на цементный раствор.
Упрощенный вариант предполагает покупку специального потолочного узла с усиленным коробом, наполнителем и утеплением.
Конструкцию обкладывают асбестовым полотном снаружи и фольгированной минеральной ватой внутри. Толщина слоев примерно 3—5 см. Зазоры заполняются термостойким герметиком.
Когда обычный потолок
Проход трубы в таком случае делается так же, как и через деревянный. Однако выход трубы через обычный потолок не всегда представляется возможным. Выход из ситуации следующий:
- Залепить края потолка жароупорным изоляционным материалом.
- Закрыть их металлическими полосами или минеритом.
- Зашить металлическим листом со стороны жилого помещения.
- Пустоты с верхней стороны заполнить термовыносливым материалом.
Как подготовить место прохода?
Базальтовая вата может быть использована в качестве утеплителя для перекрытия.Перед тем как вывести дымоход через крышу, поверхностям необходима подготовка. Перекрытия, соприкасающиеся с дымоходом, в будущем нужно поддать теплоизоляции с помощью базальтовой ваты или другого материала, выдерживающего температуру от 800 до 1000 °C.
На потолке ставится разметка, обозначающая место и форму отверстия.
Монтаж трубы
Для того чтобы сделать выход трубы через проход, необходимо изготовить или купить готовый короб из нержавеющей стали с округлым отверстием посередине. Диаметр должен быть равен диаметру трубы. В потолке вырезается отверстие на несколько миллиметров шире, чем сам короб. Для безопасности помещения конструкцию окружают теплоизолирующими листами. Сверху крепится декоративное покрытие.
Вернуться к оглавлениюЗавершающие работы
По окончании укрепления внешней и внутренней поверхностей, выводы отопительного элемента нужно изолировать трубу в коробе. Между стенкой дымохода и окружающей конструкцией следует засыпать огнеупорный материал до краев. Необходимую теплозащиту может обеспечить керамзит, глина и даже песок. Однако специалисты рекомендуют отдавать предпочтение первому из перечисленных материалов, поскольку габариты короба довольно внушительные.
youtube.com/embed/yaz3uwlTPQ0?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Комплект для плоского потолка для дымохода для вытяжной трубы класса A
Мы предлагаем пакет, который включает в себя стандартные элементы, необходимые для установки на плоский потолок, для простоты заказа. В комплект для установки дымохода для плоского потолка входит потолочная опора 11 дюймов (круглая для 5, 7 и 8 дюймов, квадратная для 6 дюймов), 0/12 — 6/12 или 7/12 — 12 / 12 вентилируемая кровельная планка (galvalume), штормовой воротник, универсальный переходник с наружной резьбой (для подключения к черной одностенной трубе печи) и стандартный колпачок от дождя для дымохода.Выберите подходящий оклад и наклон крыши для вашей установки: стандартный оклад крыши для черепичных крыш или оклад металлической крыши для металлических крыш.
Чтобы заказать дымоходную трубу, вам необходимо идти вместе с этим монтажным комплектом, пожалуйста, выберите дымоходную трубу Rock-Vent класса A для вашей установки.
Обзор изоляционного экрана чердака:
Вам нужен изоляционный экран чердака? Следует использовать один из этих трех методов (более подробную информацию см. В руководстве ниже):
- Если пространство на чердаке превышает 15 дюймов при установке на плоском потолке, у вас должно быть место для установки изоляционного экрана на чердаке.
- Если ваша потолочная опора выступает на 10 дюймов в чердак, вы можете установить штормовой воротник вокруг дымоходной трубы, и он будет действовать как изоляционный экран чердака.(В этом сценарии вы использовали бы 24-дюймовую потолочную опору в комплекте скатного потолка и приобрели дополнительный штормовой воротник)
- Если изоляционный экран чердака не подходит (обычно это установка на чердаке на низком уровне), вам необходимо заключить дымоходную трубу в рамку и сохранить необходимое 2-дюймовое воздушное пространство для горючих веществ.
- Для получения более подробной информации см. Руководство ниже
Установка и настройка
Пример установки с наиболее распространенными компонентами, необходимыми для прохода через горючую крышу / потолок.
Обратите внимание, что некоторые из компонентов, показанных на этом изображении, продаются отдельно.
Инструкции по установке Rock-Vent Class A
Установка через плоский потолок? Посмотрите, как установить дымоход через плоский потолок.
EXCEL — ICC-RSF
ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ НА EXCEL
Industrial Chimney Company (ICC) гарантирует, что ее дымоходные системы EXCEL не будут иметь функциональных сбоев из-за дефектов материала или изготовления, пока первоначальный потребитель владеет дымоходной системой.Данная гарантия предусматривает замену любых компонентов, вышедших из строя в результате нормальной эксплуатации домашнего камина, дровяной печи, печи или котла, и включает замену любых компонентов, поврежденных в результате пожара в дымоходе. (Примечание: возгорание дымохода опасно и его можно предотвратить. Мы настоятельно рекомендуем вам регулярно чистить дымоход.) Компания ICC гарантирует, что все компоненты дымохода из нержавеющей стали не будут пробиты в результате коррозии.
Эта гарантия не распространяется на ущерб, причиненный зданию в результате пожара в дымоходе или неправильного использования продукта.
Никакие претензии по данной гарантии не будут удовлетворены, если ICC не будет уведомлена о потенциальной претензии и не получит возможность поручить одному из ее агентов осмотреть дымоход перед заменой.
ICC будет нести ответственность только за ремонт или замену любых компонентов, признанных дефектными в соответствии с данной гарантией. Ни при каких обстоятельствах ICC не несет ответственности за любой случайный или косвенный ущерб, вызванный дефектами дымоходной системы EXCEL.
В течение первых десяти лет гарантии ICC бесплатно обеспечит замену компонентов дымохода.В течение остатка гарантии ICC предоставит замену комплектующих дымохода по цене 50% от текущей розничной цены на момент подачи претензии по гарантии.
ICC не несет ответственности за любые работы, необходимые для удаления или замены системы EXCEL, замененной по данной гарантии.
Эти дымоходы предназначены для отвода печного топлива в жилых помещениях, необработанной древесины, угля с низким содержанием серы, а также природного или сжиженного нефтяного газа. Они предназначены для работы при постоянной температуре 650 ° C (1200 ° F) или ниже.Они не предназначены для отвода конденсата из масляных или газовых приборов. Гарантия аннулируется, если дымоход используется в том случае, если он не предназначен.
Системы EXCEL должны быть установлены в соответствии с Инструкциями по установке, прилагаемыми к каждой системе на момент покупки. Если у вас нет набора инструкций по установке, они доступны бесплатно по запросу. Гарантия аннулируется, если дымоход установлен не в соответствии с инструкциями по установке.
Эта гарантия не может быть расширена или изменена нашими агентами или представителями.Эта гарантия заменяет все другие явные гарантии или гарантии любого рода.
СПРОСИТЕ ИНСПЕКТОРА: Изоляция зоны дымохода — важная задача
ВОПРОС: Мы живем в полутораэтажном доме военного времени, который не утеплен за коленными стенами наверху.
Четыре года назад мы полностью выпотрошили верхний этаж и добавили зазор в один дюйм рядом с крышей для движения воздуха, а затем добавили изоляцию из стекловолокна и поли.
Наша проблема в районе дымохода.Нашей печи примерно 15 лет, и дымоход проходит через складское помещение за коленной стеной наверху. Зимой у нас происходит сильное таяние снега вокруг дымохода, который стекает вниз, перекрывает плотину и оставляет лед на земле внизу. Иногда, в зависимости от погоды, у нас могут протекать потолки рядом с крышей, а иногда и через окна, которые мы заменили четыре года назад.
Сейчас у нас теплый и влажный домашний воздух в складских помещениях, и подрядчик не поставил изоляцию прямо напротив дымохода.Он также не закрывал пластик и вентиляционное отверстие между балками, ни в одном направлении, спускающемся с пика или от карниза к дымоходу.
Как правильно изолировать дымоход, прежде чем он пройдет через крышу? У нас также есть виниловый софит, но он покрывает фанерный софит, в котором есть только периодические отверстия для циркуляции воздуха. Вы рекомендуете снять винил и фанерный потолок, чтобы у нас было лучше движение воздуха? Тогда можно было заменить виниловый софит.
Кэрол Шнайдер, Виннипег
ОТВЕТ: Вопросы об изоляции, особенно старых полутораэтажных домов, являются одними из самых распространенных, которые я получаю из-за проблем, связанных с затвором льда и протечками, связанными с этим стилем дома. Кажется, с каждым годом я провожу все больше и больше проверок, посвященных решению этого вопроса. Может быть сложно дать вам конкретные рекомендации по изоляции запущенного участка вокруг дымохода, потому что это может не быть основной причиной ваших проблем.
Я благодарю вас за ваши попытки добавить новую изоляцию и вентиляцию для верхнего этажа вашего дома, чтобы предотвратить проникновение влаги и ледяную плотину, но, похоже, подрядчик не выполнил надлежащую и тщательную работу.
К сожалению, если оставить на потолке только один дюйм пространства над новыми стеклопластиковыми войлоками, будет недостаточно для вентиляции. Это минимальное воздушное пространство мало поможет свежему воздуху, достаточному для охлаждения настила крыши и предотвращения таяния снега и образования заторов льда.Фактически, это может даже вызвать дополнительные проблемы с влажностью в жилом помещении из-за конденсации в этой небольшой полости потолка.
Это одна из областей, способствующих утечке, которую вы видели, но ее может быть гораздо сложнее исправить, чем область вокруг дымохода и неизолированные области колен.
Если дымоход старый из кирпича, его можно утеплить по теплой стороне одновременно со стенами межстенных пространств. Может быть проще использовать изоляцию из жесткого пенопласта, чем ватку из стекловолокна, которую можно приклеить непосредственно к кирпичу, при условии, что нет больших отверстий и ваша печь имеет надлежащую металлическую облицовку дымохода.
В идеале, лучше всего изолировать дымоход с теплой стороны, а не с области колена. Опять же, пока он доступен, он может быть полностью покрыт жесткой пеной до площади крыши. Полиэтиленовый воздух / пароизоляция от недавно изолированной коленной стенки должна быть герметично соединена с пароизоляцией над изоляцией дымохода, а затем она может быть покрыта тем же материалом для покрытия стен, что и коленные перегородки. Вы можете потерять несколько дюймов жилого пространства вокруг дымохода, но это стоит дополнительных преимуществ.
В то время как дымоход может быть источником утечки теплого воздуха, способствующего образованию ледяных завалов, настоящая проблема, по-видимому, находится в областях коленных стенок. Если эти области плохо изолированы и герметичны, большое количество теплого воздуха все еще может проникать в области хранения у колен и между стропилами выше.
Минимальная изоляция между стропилами в этих шкафах будет действовать так же, как новая изоляция в наклонных потолках. Необходимо будет снять изоляцию в этой области и должным образом изолировать между балками пола в области колен между стенами, чтобы предотвратить утечку воздуха и потерю тепла.Сложность этого ремонта будет зависеть от того, сколько места есть для маневра в небольших помещениях.
Вероятно, было бы выгодно добавить больше вентиляции к потолкам, удалив старые виниловые, но это не должно быть первой областью, на которой нужно сосредоточиться, чтобы предотвратить заторы льда и утечку в вашем доме. Во многих старых домах вашего стиля связь между потолками и коленями практически отсутствует, либо эти участки заблокированы старой деревянной стружкой или изоляцией из минеральной ваты.Это может быть трудно удалить, чтобы обеспечить вентиляцию потолка, и это должно быть вашим последним приоритетом. Добавление вентиляции на крышу и концы фронтона в области колен после того, как они были должным образом изолированы и герметизированы, превратит их в надлежащие чердачные пространства.
Проблемы, с которыми вы все еще сталкиваетесь после модернизации верхнего этажа, связаны с неправильным размещением теплоизоляции на наклонных потолках, а также с отсутствием теплоизоляции и вентиляции в области колен между стенами. Многие подрядчики не имеют достаточного опыта в строительной науке, чтобы понять этот сложный вопрос, и, похоже, вы нашли тот, который подходит к этой категории.
К сожалению, реальное решение может потребовать удаления плохо изолированных потолков и настенных покрытий и надлежащего ремонта, уделяя внимание стенам и полам чердаков до колен, а также улучшая вентиляцию и воздухонепроницаемость в этих областях.
Ари Маранц является владельцем компании Trained Eye Home Inspection Ltd. и президентом Канадской ассоциации инспекторов по дому и собственности — Манитоба (www.cahpi.mb.ca). Вопросы можно отправлять по электронной почте по указанному ниже адресу.С Ари можно связаться по телефону (204) 291-5358 или посетить его веб-сайт www.trainedeye.ca.
Вернуться на главную страницу новостейКак построить изоляционный щит на чердаке или загон для дымохода
При установке дымоходной системы класса A строительные нормы и правила требуют, чтобы у нас было не менее 2 дюймов зазора до горючих материалов, а также изоляционный экран чердака. Если у вас нет 15 дюймов пространства, необходимого для установки изоляционного экрана, например когда дымоход поднимается вверх по внешней стороне вашего дома, проникая возле карниза, вы не можете установить щит, потому что строительный кодекс также говорит о том, что вы не можете его разрезать.Не бойся! Следующие инструкции вместе с предыдущим видео помогут вам шаг за шагом сделать свой собственный изоляционный экран в соответствии с кодом!
Что вам понадобится
- Рулетка
- Маркер
- Винты
- Дрель
- Sawzall
Шаг 1:
Заберитесь на чердак и найдите место, где ваша дымоходная система будет входить в это пространство.После того, как вы узнаете, где будет точка проникновения и для чердака, и для крыши, добавьте 2 » со всех сторон. Измерьте высоту самой дальней точки установки. Если эта высота превышает 15 дюймов, вы можете установить изоляционный экран чердака. В противном случае выполните следующие действия.
Шаг 2:
После того, как вы выяснили, где будет проходить ваша дымоходная система, вы построите вокруг нее простую рамную коробку. Имейте в виду, что этот ящик и стены, построенные из него, будут находиться за пределами минимального расстояния до горючих материалов, поэтому негорючие материалы не нужны (но всегда приветствуются).Отрежьте 2 х 4 шт. На минимальную длину, необходимую для сборки коробки, и закрепите гвоздями / шурупами.
Шаг 3:
После того, как ваша коробка 2 x 4 будет закреплена, пора возвести стены! Для этого подойдет ДСП или OSB.
Первый:
- Измерьте расстояние от пола за пределами коробки до потолка на передней и задней сторонах, затем отрежьте. Обязательно отрежьте по ширине ( ширина, вероятно, равна ширине между вашими фермами крыши ).
Секунда:
- Измерьте обе стороны от:
- от пола до потолка или
- верх коробки на внешней стороне минимального зазора (см. Видео выше, начиная с 3 м 50 с для визуальной демонстрации).
Третий:
- Установите заднюю часть на место (не зафиксировав ее), возьмите небольшую часть 2 x 2 и проследите ее там, где боковые стенки будут встречаться со спинкой ( — углы коробки ).
- Снимите заднюю часть и прикрутите / прибейте гвоздь 2 x 2 на место.
- Установите заднюю часть на место. Гвоздезабиватели должны находиться в верхней части ящика и позволять вам прикручивать / прибивать боковые стенки на место.
- Теперь нужно прикрепить гвоздей к передним углам, чтобы переднюю стенку можно было прикрутить / прибить на место.
Шаг 4:
Проложите свою дымоходную систему насквозь! Готово! Конечно, после того, как вы приберетесь.
Быстро и легко, правда? Там, где есть желание, есть способ, и вы тоже можете найти их здесь, в Учебном центре NorthlineExpress!
Строительство изолированной дымоходной трубы
Изолированные дымоходные трубы используются в зданиях, в которых установлены устройства, работающие на дровах, масле, угле или газе. Изолированные дымоходные трубы могут выдерживать высокие температуры, даже до 1000 градусов по Фаренгейту. Жилые дома, в которых используются печи, должны иметь изолированные дымоходные трубы, которые безопасно отводят тепло от дома.
Шаг 1. Прочтите руководство для домовладельца
Просмотрите свое руководство, чтобы узнать размеры и расположение дымохода. Если в руководстве нет информации, обратитесь непосредственно к производителю дымохода, чтобы узнать размеры. Вы должны определить диаметр дымохода перед правильной установкой изолированной трубы.
Шаг 2 — Гвоздь в пиломатериале для каркаса
Убедитесь, что пиломатериал вашего каркаса соответствует размеру балки потолка.Также убедитесь, что проем для деревянных деревянных конструкций обеспечивает достаточный зазор от дымохода до горючих материалов (зазор около 1 ½ дюйма для диаметра от 6 до 8 дюймов и зазор 2 дюйма для диаметра от 10 до 18 дюймов).
Шаг 3 — Установка соединительных труб
В зависимости от того, разделена ли ваша дровяная или угольная печь только потолком или полом и потолком, вам нужно будет пропустить изолированные трубы на всем расстоянии, которое разделяет печь. от дымохода снаружи.Если ваши трубы должны проходить через потолок, закрепите потолочную опору гвоздями. Именно к этой потолочной опоре вы сейчас установите изолированные трубы дымохода.
Шаг 4 — Установите дымоходную трубу
Поместите на обрамленное отверстие и закрепите гвоздями. Наденьте крышку стыка обрезной муфты на трубу, которая в конечном итоге войдет в дом через опору. Присоедините одиночный переходник к охватывающему концу трубы, а затем прикрепите промывку к другому концу переходника. Установите трубу через отверстие и опору.Закрепите опорную ленту металлическими винтами, но будьте осторожны, чтобы не проткнуть дымоход. Затяните все гайки в сборке труб.
Шаг 5 — Обрезка интерьера
Поместите внутреннюю декоративную пластину для наклона потолка. Закрепите накладку на потолке.
Шаг 6 — Удлинители дымохода
В случае, если изолированные дымоходные трубы должны проходить через камин вверх по дымоходу, прикрепите трубы к камину с помощью слоя раствора, который позволяет отвердить, а затем закрепите анкерную пластину с помощью болтов. и металлические анкеры.Уложите дымоходную трубу на анкерную пластину. Используйте фланцевые ленты для каждого соединения дымохода. Однако перед этим оберните дымоход керамической изоляцией. Наденьте колпачок на конец трубы. Оберните V-образный хомут вокруг фланцев и затяните.
