Предохранительный клапан фото: устройство, принцип действия и виды

Содержание

устройство, принцип действия и виды

При эксплуатации любой системы в трубопроводах из-за сбоя в работе может возникнуть высокое давление, которое способно привести к разрушению оборудования. Для защиты агрегатов в систему устанавливают предохранительный клапан, который, если в трубопроводах повысится давление выше номинального, производит сброс избытка рабочей среды, и в системе восстанавливается номинальное давление.

Принцип действия предохранительных клапанов

Защитное устройство от высокого давления устанавливается в трубопроводах и сосудах, находящихся под давлением. В зависимости от назначения конструкция предохранительных элементов может быть разным, но схема и принцип работы у всех одинакова.

При нормальной работе оборудования седло под действием пружинного механизма закрыто и не оказывает никакого воздействия на систему. Давление настройки клапана равно рабочему давлению в системе. Когда напор в трубопроводах превысит усилие пружинного элемента, закрывающего отверстие, то седло откроется и произойдет выброс проводимой среды. В результате давление упадет и седло опять закроется.

Схема предохранительного клапана

Рабочая среда может быть разной, вода, пар, газообразные фракции, смазочные и гидравлические масла и нефтепродукты. Поэтому и сброс излишек напора может производится в атмосферу, например, пар, воздух, вода, или обратно в сливную магистраль для агрессивных материалов.

Предохранительный клапан начинает приоткрываться для сброса давления при напоре на 3% ниже номинального. Сброс рабочей среды вначале небольшой, но если этого недостаточно и напор растет, то седло откроет доступ к сливу при показателях 110-115% от рабочего.

После того как напор упадет, седло перекроет доступ, и система продолжит работу в нормальном режиме.

Применение предохранительных устройств

*

Для обеспечения безопасной работы предохранительный фитинг является обязательным элементом любой системы, работающей под давлением.

В зависимости от назначения они могут устанавливаться в следующих местах:

  1. Горячее водоснабжение и отопление. Предохранительный клапан для системы отопления устанавливается на трубопроводах после подающего насоса. Так как горячая вода агрессивна, сброс должен направляться в безопасное место, обычно в канализацию. При больших расходах количество агрегатов может доходить до 2 и больше.
  2. Фитинг сантехнический для водопровода холодной воды устанавливается в трубопроводах водоснабжения питьевой водой. Сброс производится непосредственно на землю.

    Фитинг сантехнический для водопровода

  3. Гидросистема. В качестве рабочей жидкости используются гидравлические масла. Гидросистема служит для привода рабочих механизмов: гидромоторов, гидроцилиндров. Предохранительный фитинг устанавливается на трубах, или может быть в составе насоса или гидрораспределителя. Сброс масла производится в сливную магистраль.
  4. Трубопроводы газоснабжения.  Повышение напора в трубах может привести к аварийной ситуации – это отрыв пламени от горелок, накапливание излишка газа и взрыв в помещении. Поэтому арматура устанавливается сразу после регулятора напора, а сброс производится в атмосферу.
  5. Система воздушная, компрессоры. Защитное устройство устанавливается в корпусе компрессора, сброс происходит в атмосферу.
Предохранительный фитинг компрессора

Виды защитных механизмов

*

В промышленности применяются различные конструкции защитных устройств труб, в зависимости от их места установки и проводимой среды. Это могут быть пружинные, рычажные, мембранные, двухпозиционные и другие виды применяемых предохранительных клапанов.

Рассмотрим подробнее их устройство и принцип работы.

Клапан предохранительный пружинный

Самый широко используемый предохранительный клапан, особенно для систем отопления. Основные его преимущества, простота конструкции и возможность легко отрегулировать на рабочее давление в системе. Различают следующие разновидности защитных пружинных механизмов:

  • прямого действия – устройство срабатывает при непосредственном воздействии рабочей среды;
  • непрямого действия – сброс повышенного напора производится внешним управлением, например, электрическим сигналом;
  • двухпозиционные агрегаты – открытие фитинга происходит сразу резко на полный ход, после сброса напора фитинг резко закрывается, что может вызвать автоколебания седла и вибрацию механизма.
Двухпозиционный фитинг

Защитный механизм рычажного типа

Механизм данного фитинга состоит из рычага, соединенного с золотником, который закрывает отверстие выпуска. На рычаг подвешивается груз, и, в зависимости от веса груза и места крепления на рычаге, регулируется настройка механизма.

Груз фиксируется на рычаге от случайного смещения и изменения настройки. Недостатком данной конструкции является ее громоздкость, поэтому применение таких механизмов производится в системах с большим диаметром труб, больше 50 мм.

Защитное устройство рычажного типа

Клапан предохранительный мембранный

*

Основным элементом такой конструкции является мембрана. Принцип работы состоит в том, что при возникновении аварийного напора в трубах мембрана разрывается и производится сброс рабочей среды. Мембранные устройства просты в изготовлении, герметичны и быстро срабатывают.

Важно! У них есть существенный недостаток, после каждого срабатывания мембрану надо менять на новую. Поэтому всегда рядом с таким устройством ставят и обычный фитинг.

В зависимости от конструкции, такие устройства могут быть с разрывной мембраной и с хлопающей мембраной:

  1. Механизмы с разрывной мембраной применяют в системах с жидкими и газообразными рабочими средами. Форма мембраны плоская или куполообразная, при резком изменении давления выше рабочего устройство срабатывает, и мембрана разрушается.
  2. Механизмы с хлопающей мембраной используются чаще всего в системах с газообразной рабочей средой. Мембрана изготавливается из каучукообразной ткани и предохраняет трубы как от повышения, так и опасного снижения давления. Для этого сверху и снизу мембраны расположены ножи. При изменении давления мембрана выгибается, и когда, при резком перепаде в системе, касается ножей, то происходит разрез оболочки. При этом в зависимости от величины напора происходит или сброс, или пополнение от дополнительной емкости.
Предохранительное мембранное устройство

Установка и монтаж

*

Для обеспечения безопасной эксплуатации газовых и водяных трубопроводов, при установке защитных агрегатов, рекомендуется соблюдать следующие требования:

  1. На трубах, подходящих к защитному механизму, и трубопроводах сброса напора нельзя устанавливать запорную арматуру и фильтра.
  2. Ось пружинного фитинга должна устанавливаться вертикально. К агрегату должен быть обеспечен свободный доступ для замены и регулировки.
  3. Рычаг защитного механизма рычажного типа при установке должен располагаться горизонтально.
  4. Перед фитингом для контроля напора необходимо установить манометр.

    Установка манометра на трубопровод

  5. В зависимости от рабочей среды отводящая труба может быть направлена: в атмосферу для пара и газообразных неагрессивных сред. Для горячей воды слив должен быть направлен в специальную емкость, или обратно в систему. Если в трубах агрессивная среда, то сброс должен сливаться только в закрытый резервуар.
  6. Длина трубы от оборудования до установки защитного агрегата должна быть минимальной. На этом участке не допускается подключение ответвлений для отбора рабочей среды.
  7. Предохранительный клапан для системы отопления может устанавливаться в нескольких местах на трубопроводе, при этом расход рабочей среды через трубопровод должен быть на 1,25 раз больше, чем суммарный расход устанавливаемых устройств.
    Установка оборудования в котельной

    *

  8. Перед сдачей системы в эксплуатацию обязательно проверяют правильность настройки предохранительного клапана, а также его способность возврата в начальное положение и обеспечения герметичности.

Эксплуатация

Долговечность работы защитных механизмов зависит от соблюдения всех условий технической эксплуатации. При работе защитного агрегата из-за износа основных частей могут возникать следующие дефекты:

  1. Негерметичность седла. Дефект может возникнуть в результате попадания металлической стружки и наличие рисок на седле. Дефект устраняется притиркой седла или его заменой на аналогичный фитинг.
  2. Заниженное давление открытия устройства вследствие потери пружиной клапана своих упругих свойств или разрегулировка настройки. Для устранения отказа надо заменить пружину или сам фитинг, настроить давление, проверить в работе и поставить пломбу.
  3. Если необходимо произвести замену агрегата для ремонта, то на его место нельзя временно ставить заглушку или вентиль. Необходимо, для безопасности объекта, предварительно произвести подбор клапана с точно такими же характеристиками, и только его устанавливать вместо снятого.
  4. Если возникает пульсация при работе, быстрое открытие и закрытие затвора устройства, то такой дефект может вызывать нежелательную вибрацию трубопроводов, что может привести к их деформированию. Причиной может быть несоответствие размеров сечений основного трубопровода и трубопровода, подключенного к агрегату. Для устранения дефекта надо при монтаже устанавливать трубы одинакового сечения.

Клапан предохранительный, пружинный, полноподъёмный, угловой, ENJL1040 PN 40/16 фланцевый

Все категории

  • Все категории
  • Вибродвигатели
    • Глубинные вибраторы для бетона
    • Площадочные вибраторы
    • Фланцевые вибраторы
    • Длинные вибраторы
    • Пневматические вибраторы
    • Электровибраторы для бетона
    • Вибраторы для опалубки
    • Вибродвигатели для вибростола
    • Вибраторы для вибросита
    • Вибраторы для грохота
    • Вибраторы для стяжки
    • Высокочастотные вибраторы
    • Виброрейки
    • Вибраторы для бетона на 220в
    • Вибродвигатели на 380в
  • Гидравлика
    • Гидронасосы
    • Гидрораспределители
    • Гидрозамки
    • Гидавлические предохранительные клапаны
    • Редукционные клапаны
    • Электромагниты
  • Датчики
    • Датчики температуры
    • Датчики — преобразователи давления
    • Расходомеры
    • Датчики уровня
  • Клапаны
    • Запорная арматура
    • Защитная арматура
    • Конденсатоотводчики
    • Приводы клапанов
    • Регулирующие клапаны
    • Регуляторы температуры
  • Компрессоры
    • Винтовые компрессоры
    • Передвижные компрессоры
    • Поршневые компрессоры
    • Подготовка сжатого воздуха
  • Насосы
    • Бочковые насосы
    • Вакуумные насосы
    • Насосы дозаторы
    • Насосы для воды
    • Пищевые насосы
    • Химические насосы
  • Приводы
    • Мотор-редукторы
    • Редукторы
    • Преобразователи частоты
    • Электродвигатели
    • Сервоприводы
    • Устройства плавного пуска электродвигателя (софтстартера)
  • Теплообменники
    • Теплообменники EkoAir
    • Теплообменники Tranter
    • Теплообменники Swep
    • Теплообменники Kelvion
    • Теплообменники Funke
    • Теплообменники Alfa-Laval
    • Кожухотрубные теплообменники
    • Пластинчатые теплообменники
  • Пищевые клапаны
    • Двустворчатые клапаны
    • Клапаны отбора проб
    • Мембранные клапаны
    • Пережимные клапаны
    • Предохранительные клапаны
    • Приводы клапанов
    • Регулирующие клапаны
    • Фильтры
    • Шаровые клапаны пищевые
  • Автоматика

Предохранительные клапаны

Предохранительные клапаны служат для защиты емкостей и трубопроводов от превышения давления сверх допустимого.



По конструкции предохранительные клапаны бывают следующих видов:

  • Пружинные предохранительные клапаны
  • Грузовые предохранительные клапаны
  • Пилотные предохранительные клапаны

Наибольшее распространение благодаря компактной конструкции получили пружинные предохранительные клапаны. Конструкция клапана устроена таким образом, что с одной стороны на плунжер воздействует давление рабочей среды, а с противоположной стороны действует усилие пружины, препятствующее открыванию предохранительного клапана. Усилие пружины подбирается таким образом, чтобы при давлении рабочей среды ниже настройки, предохранительный клапан оставался герметичным, но при превышении заданного значения настройки, клапан открылся.



В свою очередь пружинные клапаны делятся на пропорциональные и полноподъемные. Процесс открывания и закрывания пропорциональных предохранительных клапанов осуществляется плавно. Полноподъемные предохранительные клапаны открываются резко и позволяют быстро осуществить отвод рабочей среды.















В случае использования предохранительных клапанов для систем сжатого воздуха, например, для компрессорного оборудования, существуют предохранительные клапаны со свободным выпуском рабочей среды в атмосферу.








Адрес: Москва, Огородный проезд, д.20 а, стр. 4
Тел.:8(495) 787-42-84
E-mail: [email protected]

Клапаны предохранительные || ГЕРЦ — официальный сайт HERZ Armaturen в России

# Артикул: 1 2621 01
Обратный клапан
Обратный клапан, 0–100 °С, 10 бар.
€ Цена: 1,41

# Артикул: 1 2104 15
Группа безопасности
Группа безопасности, в составе: клапана предохранительного, манометра, воздухоотводчика и кожуха теплоизоляционного, G1 накидная гайка. 0 — 3 бар.
€ Цена: 37,01

# Артикул: 1 2604 02

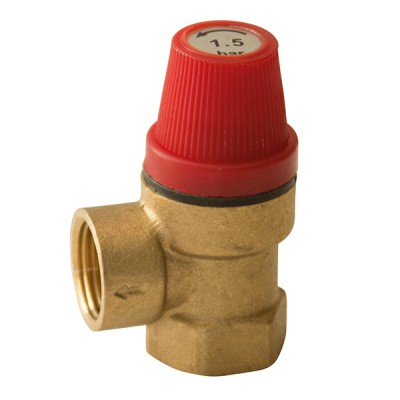

Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 75 кВт, DN 20.
€ Цена: 6,12

# Артикул: 1 2605 02
Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 75 кВт, DN 20.
€ Цена: 6,12

# Артикул: 1 2606 02
Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 75 кВт, DN 20.
€ Цена: 6,25

# Артикул: 1 2607 03
Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 200 кВт, DN 25.
€ Цена: 14,13

# Артикул: 1 2608 03
Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 200 кВт, DN 25.
€ Цена: 14,08

# Артикул: 1 2667 03
Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 200 кВт, DN 25.
€ Цена: 14,88

# Артикул: 1 2687 03
Предохранительный клапан
Предохранительный клапан температура 0–110 °С.
Материал корпуса — латунь, прямого действия, диафрагма из EPDM, с уплотнением и пластмасовым колпачком.
Диапазон температуры от 0 до +110 °C. Давление открытия: 0,8-1 PN. Для котла мощностью до 200 кВт, DN 25.
€ Цена: 15,00

# Артикул: 1 2611 01
Предохранительный клапан
Предохранительный клапан
температура 0–110 °С.
€ Цена: 5,80

Предохранительный клапан для водонагревателя: зачем нужен, как ставить

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Содержание статьи

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.



Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство и безопасность эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Особенности конструкции

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе клапан лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Предохранительные клапана — обслуживаемый и нет

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Для бойлеров большого объема

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Клапаны предохранительные водогрейных котлов

Предохранительный клапан водогрейного котла применение

Клапан предохранительный 17с28нж

Предохранительный клапан является основным устройством безопасности при эксплуатации оборудования, работающего под давлением.

В данной статье мы рассмотрим требования, предъявляемые к водогрейным котлам с температурой нагрева теплоносителя не более 115 градусов и устанавливаемые в промышленных отопительных и производственных котельных.

Предохранительные клапаны для водогрейных котлов — марки

Наиболее распространенные модели клапанов для водогрейных котлов OR.1832 и 17с28нж.

Технические характеристики

Марка клапана OR.1832 17с28нж
Диаметр, мм 13 — 77 25 — 80
Условное давление, МПа 16 16
Диапазон регулирования, МПа 0.05 — 1.6 0.05 — 1.6
Максимальная рабочая температура От 0 до 150 С° От 0 до 425 С°
Рабочая среда Вода, пар, сжатый воздух, газообразные среды Вода, пар, сжатый воздух, газообразные среды
Присоединение к трубопроводу Резьба Фланцевое
Применение с котлами КВ От 0.15 до 1.5 МВт От 1.6 до 4 МВт

Конструкция предохранительных клапанов должна предусматривать возможность проверки их действия в рабочем состоянии путем принудительного открывания клапана.

Число предохранительных клапанов на водогрейном котле

Предохранительные клапаны должны защищать котлы от превышения в них давления более чем на 10% расчетного (разрешенного) значения.

Клапан предохранительный OR.1832 Водогрейные котлы мощностью 400 КВт и менее оборудуются одним предохранительным клапаном.

Водогрейные котлы мощностью более 400 КВт должны иметь не менее чем два предохранительных клапана диаметром не менее 40 мм.

При установке на котле двух предохранительных клапанов один из них — контрольный.

Число и размеры предохранительных клапанов рассчитывают по следующим формулам:

а) для водогрейных котлов с естественной циркуляцией ndh = 0,5l6Q;

б) для водогрейных котлов с принудительной циркуляцией ndh= 0,258Q, где:

n — число предохранительных клапанов, шт;

d — диаметр клапана, мм;

h — высота подъема клапанов, мм;

Q — максимальная производительность котла, кВт.

В вопросе расчетов количества и диаметров предохранительных устройств лучше всего довериться заводу изготовителю водогрейного котла. Для всех прошедших сертификацию котлов, расчет клапанов и комплектация котла является обязательными в соответствии с действующими нормами и эти расчеты приведены в паспорте котла.

Место установки предохранительных клапанов

Установка предохранительного клапана Предохранительные клапаны устанавливают на патрубках, непосредственно присоединенных к котлу или трубопроводу без промежуточных запорных органов. При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на этом патрубке.

Контрольный клапан должен иметь защиту, не позволяющую обслуживающему персоналу котельной регулировать клапан, но не препятствующею проверке его состояния.

Предохранительные клапаны должны иметь устройства (отводные трубы) для защиты обслуживающего персонала от ожогов при срабатывании клапанов. Среду, выходящую из предохранительных клапанов, отводят за пределы помещения. Конфигурация и сечение отвода должны быть такими, чтобы за клапаном не создавалось противодавление. Отводящие трубопроводы должны быть защищены от замерзания и оборудованы устройствами для слива конденсата, причем как на отводящих трубопроводах, так и на сливных устройствах не должно быть запорных органов.

Трубы от предохранительных клапанов для водогрейных котлов с температурой теплоносителя ниже 100 °С выводят в канализацию, для котлов не выше 115 °С — через пароводоотделитель — в атмосферу и канализацию.

Проверка исправности предохранительного клапана

Проверку исправности действия предохранительных клапанов следует проводить:

  • не реже одного раза в смену на котлах с рабочим давлением до 1,4 МПа включительно
  • не реже одного раза в сутки на котлах с рабочим давлением свыше 1,4 МПа.

Техническое обслуживание предохранительных клапанов

В процессе эксплуатации следует производить периодические осмотры в сроки, установленные графиком, в зависимости от режима работы системы, но не реже одного раза в 6 месяцев.

При осмотре необходимо произвести:

  • проверку сохранности пломб;
  • проверку работоспособности клапана;
  • очистку наружных частей клапана от загрязнения.

Проверка исправности действия клапана должна производиться:

  • при остановке котла на плановый ремонт;
  • в период эксплуатации — в сроки, установленные на данном объекте.

Проверка предохранительных клапанов производится при рабочем давлении в котле поочередным принудительным подрывом каждого клапана.

Плановый контроль состояния (ревизия) и ремонт клапанов производится одновременно с оборудованием, на котором они установлены, не реже одного раза в год. Контроль состояния должен включать в себя разборку, очистку и дефектацию деталей, проверку герметичности затвора.

При осмотре уплотнительных поверхностей деталей затвора -диска и седла необходимо обратить внимание на их состояние (отсутствие трещин, вмятин, рисок и др. дефектов). Должно быть проверено состояние резьбы всех крепежных деталей и регулировочных винтов на отсутствие забоин, задиров, выкрашиваний ниток. Детали, имеющие дефектную резьбу, подлежат замене.

Следует проверить состояние и упругость цилиндрических пружин, для чего провести визуальный контроль состояния поверхности на наличие трещин, глубоких рисок, измерить высоту пружины в свободном состоянии и сопоставить ее с требованиями паспорта пружины.

Клапаны предохранительные водогрейных котлов наш завод поставляет в числе комплектующих к котлу. Купив на заводе водогрейный котел полной комплектации, вы можете быть уверены в полной совместимости оборудования и безопасности его работы.

Клапаны предохранительные сбросные и перепускные

Клапаны предохранительные сбросные и перепускные в каталоге разделены на следующие типы продукции: тип 210 — предохранительные сбросные и перепускные пружинные клапаны прямого действия, тип 220 — предохранительные пилотные клапаны сбросные и перепускные.

Клапаны предохранительные сбросные и перепускные тип 210

Мембранный предохранительный сбросной 211
Давление открывания: 10 — 600 mbar
Типоразмеры: G1/2″, G3/4″, G1″ PN6
Климат. исполнение: У и ХЛ (до -60 °С) Предохранительный перепускной клапан 214-TG
Давление открывания: 6 — 10 bar
Типоразмеры: DN25 — DN65 PN25
Климат. исполнение: У и ХЛ (до -60 °С)
Предохранительный перепускной клапан 214
Давление открывания: 2 — 20 bar
Типоразмеры: DN25 — DN80 PN16/25
Климат. исполнение: У и ХЛ (до -60 °С)
Угловой фланцевый сбросной клапан 218-UP
Давление открывания: 2 — 20 bar
Типоразмеры: DN15 — DN50 PN25/40,
Климат. исполнение: У и ХЛ (до -60 °С)

Сбросные и перепускные клапаны тип 210

Перепускные и сбросные клапаны тип 220

Предохранительный сбросной клапан 219-VP
Давление открытия: 10 — 50 bar;
Типоразмеры: G1/2″ ÷ G1″ (NPT)
Климат. исполнение: У и ХЛ (до -60 °С) Предохранительный сбросной клапан 219-B-VP
Давление открывания: 10 — 100 bar
Типоразмеры: DN25 — DN100
Климат. исполнение: У и ХЛ (до -60 °С) Предохранительный сбросной и перепускной клапан 222
Давление открывания: 0,03 -20 bar
Типоразмеры: DN25 — Dn100 PN16/25,
Климат. исполнение: У и ХЛ (до -60 °С) Предохранительный сбросной и перепускной клапан 226
Давление открывания: 10 — 160 bar
Типоразмеры: DN25-DN150 PN100/160,
Климат. исполнение: У и ХЛ (до -60 °С)

Немного о предохранительных клапанах

Предохранительный клапан – арматура установленная на трубопроводе, предназначенная для защиты от избыточного давления путем сброса рабочей среды, её перепуска или закрытия клапана. Настройка предохранительного клапана может быть осуществлена как для верхнего предела, так и для нижнего и уже в зависимости от требуемых параметров выставляется давление срабатывания. В связи с этим клапаны могут быть как регулируемые(с регулировкой давления) так и регулирующие(изменяющие давление рабочей среды). Сбросные и перепускные клапаны производства GasTeh имеют импульсный механизм срабатывания и в зависимости от условий эксплуатации могут иметь разный срок(периодичность) поверки. Межсервисный интервал газовых предохранительных клапанов составляет 5 лет. Однако рекомендуется осуществлять замену уплотнительных и рабочих элементов каждые 1-2 года, т.к. состав газа может отличаться от ГОСТа (для природного — ГОСТ Р  57413-2017) и иметь в своем составе механические примеси.

Предохранительные устройства могут также быть оснащены манометром для отслеживания перепада давления. К основным требованиям можно отнести безотказность, обеспечение пропускной способности, своевременное и быстрое открытие/закрытие клапана при достижения давления настройки, сохранение заданных настроек в течении длительного времени и герметичность. Для газовых предохранительных клапанов по ГОСТ Р 54808-2011 соответствует класс герметичности А. При подборе предохранительного клапана важно учитывать его назначение, пропускную способность, рабочие давления (открытия/закрытия), температуру и тип рабочей/окружающей среды, тип соединения, принцип работы механизма и особые требования заказчика.

Виды предохранительных клапанов

По принципу работы их можно разделить на устройства прямого действия и пилотные; типы присоединения: фланцевые, муфтовые и резьбовые; виды рабочего механизма: пружинные, мембранные, рычажные, позиционные и другие клапаны. В зависимости от назначения можно выделить сбросные клапаны, запорные клапаны, перепускные и обратные.

Сбросной предохранительный клапан

Такое устройство необходимо для сброса избыточного давления трубопровода при достижении давления открытия. Конструктивно могут быть как угловые, так и прямоточные. Принцип работы заключается в открытие клапана в результате превышения давления за счет импульса рабочей среды. В России для таких клапанов существует аббревиатура ПСК. Такие устройства применимы для низкого, среднего, высокого и магистрального давления газа.

Перепускной предохранительный клапан

Принцип работы такого типа трубопроводной арматуры заключается в перепуске рабочей среды через себя и посредством пружинного управляющего механизма поддерживается стабильное давление в системе. Такой клапан может работать при давлении 3 бар, 10 бар, 20 бар и более при согласовании рабочих параметров среды.

Вы можете купить предохранительные клапаны от компании GasTeh. Для этого необходимо заполнить опросный лист с заполнением всех обязательных пунктов. Вы получите в ответ технико-коммерческое предложением, где будет указана цена, сроки и технические характеристики оборудования.

Клапаны производства GasTeh могут быть применимы для компрессоров, газоперекачивающих агрегатов, насосных станций, газорегуляторных и распределительных пунктов, пунктов подготовки топливного и импульсного газа, азотных станций и других установок, использующих газообразные среды под давлением.

Клапан сброса давления (PRV) Введение

Клапаны сброса давления

Клапан сброса давления — это предохранительное устройство, предназначенное для защиты резервуара или системы под давлением во время превышения давления.
Событие избыточного давления относится к любому состоянию, которое может вызвать повышение давления в сосуде или системе за пределы указанного проектного давления или максимально допустимого рабочего давления (МДРД).

Основное назначение клапана сброса давления — защита жизни и имущества путем выпуска жидкости из сосуда с избыточным давлением.

Сегодня существует множество электронных, пневматических и гидравлических систем для управления параметрами жидкостной системы, такими как давление, температура и поток. Для работы каждой из этих систем требуется источник энергии определенного типа, например электричество или сжатый воздух. Клапан сброса давления должен быть в состоянии работать в любое время, особенно в период отключения электроэнергии, когда управление системой не работает. Таким образом, единственным источником энергии для клапана сброса давления является технологическая жидкость.

При возникновении условия, которое вызывает повышение давления в системе или сосуде до опасного уровня, предохранительный клапан может быть единственным оставшимся устройством для предотвращения катастрофического отказа. Поскольку надежность напрямую связана со сложностью устройства, важно, чтобы конструкция предохранительного клапана была максимально простой.

Клапан сброса давления должен открываться при предварительно заданном установленном давлении, пропускать номинальную производительность при указанном избыточном давлении и закрываться, когда давление в системе возвращается к безопасному уровню.Клапаны сброса давления должны быть спроектированы из материалов, совместимых со многими технологическими жидкостями, от простого воздуха и воды до наиболее агрессивных сред. Они также должны быть спроектированы так, чтобы работать стабильно и плавно с различными жидкостями и фазами.

Пружинный предохранительный клапан

Базовый подпружиненный предохранительный клапан был разработан для удовлетворения потребности в простом и надежном устройстве с приводом от системы, обеспечивающем защиту от избыточного давления.

На изображении справа показана конструкция подпружиненного предохранительного клапана.

Клапан состоит из впускного патрубка клапана или сопла, установленного на системе под давлением, диска, удерживаемого напротив сопла для предотвращения потока в нормальных условиях работы системы, пружины, удерживающей диск в закрытом состоянии, и корпуса / крышки для размещения рабочих элементов. Нагрузка пружины регулируется для изменения давления, при котором клапан открывается.

Когда клапан сброса давления начинает подниматься, усилие пружины увеличивается. Таким образом, для продолжения подъема давление в системе должно возрасти. По этой причине предохранительные клапаны допускают превышение давления для достижения полного подъема. Это допустимое избыточное давление обычно составляет 10% для клапанов в необожженных системах. Этот запас относительно невелик, и должны быть предусмотрены некоторые средства для увеличения подъемного усилия.

Поэтому большинство предохранительных клапанов имеют вторичную камеру управления или камеру скопления для увеличения подъемной силы. Когда диск начинает подниматься, жидкость поступает в камеру управления, подвергая большую площадь диска давлению системы.

Это вызывает постепенное изменение силы, которое чрезмерно компенсирует увеличение силы пружины и вызывает быстрое открытие клапана.В то же время направление потока жидкости меняется на противоположное, и импульсный эффект, возникающий в результате изменения направления потока, дополнительно увеличивает подъемную силу. Сочетание этих эффектов позволяет клапану достигать максимального подъема и максимального расхода в пределах допустимых пределов избыточного давления. Из-за большей площади диска, подверженной давлению в системе после того, как клапан достигнет подъема, клапан не закроется, пока давление в системе не снизится до некоторого уровня ниже установленного давления. Конструкция камеры управления определяет, где будет точка закрытия.
Разница между установленным давлением и давлением точки закрытия называется продувкой и обычно выражается в процентах от установленного давления.

Клапаны со сбалансированным сильфоном и клапаны со сбалансированным поршнем

Если наложенное противодавление является переменным, рекомендуется конструкция с уравновешенным сильфоном или уравновешенным поршнем. Справа показан типичный уравновешенный сильфон. Сильфон или поршень сконструированы с эффективной площадью давления, равной площади седла диска. Крышка вентилируется, чтобы гарантировать, что зона давления сильфона или поршня всегда будет подвергаться атмосферному давлению, и чтобы обеспечить контрольный сигнал, если сильфон или поршень начнут протекать.Таким образом, изменения противодавления не влияют на установленное давление. Однако противодавление может повлиять на поток.


Клапан сброса давления сильфонного типа

Предохранительные клапаны другие исполнения

Предохранительный клапан.
Предохранительный клапан — это предохранительный клапан, который приводится в действие статическим давлением на входе и характеризуется быстрым открытием или толчком. (Обычно используется для подачи пара и воздуха.)

  • Предохранительный клапан низкого подъема
    Предохранительный клапан низкого подъема — это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания определяется положением диска.
  • Предохранительный клапан полного подъема
    Предохранительный клапан полного подъема — это предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания не определяется положением диска.

Предохранительный клапан
Предохранительный клапан — это устройство сброса давления, приводимое в действие статическим давлением на входе, имеющее постепенный подъем, обычно пропорциональный увеличению давления по сравнению с давлением открытия. Он может быть снабжен закрытым пружинным корпусом, подходящим для применения в закрытой системе нагнетания и в основном используется для работы с жидкостями.

Предохранительный клапан
Предохранительный клапан сброса давления — это клапан сброса давления, характеризующийся быстрым открытием или щелчком, или открытием пропорционально увеличению давления по сравнению с давлением открытия, в зависимости от применения, и может использоваться как для жидкости или сжимаемая жидкость.

  • Обычный предохранительный предохранительный клапан
    Обычный предохранительный предохранительный клапан — это предохранительный клапан, у которого его пружинный корпус отводится к напорной стороне клапана.На рабочие характеристики (давление открытия, давление закрытия и разгрузочная способность) напрямую влияют изменения противодавления на клапане.
  • Сбалансированный предохранительный клапан
    Сбалансированный предохранительный предохранительный клапан — это предохранительный клапан, в котором реализованы средства минимизации влияния противодавления на рабочие характеристики (давление открытия, давление закрытия и пропускная способность).

Клапан сброса давления с пилотным управлением
Клапан сброса давления с пилотным управлением — это клапан сброса давления, в котором основное устройство сброса сочетается с вспомогательным самоприводным клапаном сброса давления и управляется им.

Клапан сброса давления с механическим приводом
Клапан сброса давления с механическим приводом — это клапан сброса давления, в котором основное устройство сброса сочетается с устройством, требующим внешнего источника энергии, и управляется им.

Клапан сброса давления, управляемый температурой
Клапан сброса давления, управляемый температурой, представляет собой клапан сброса давления, который может приводиться в действие внешней или внутренней температурой или давлением на стороне входа.

Клапан сброса вакуума
Клапан сброса вакуума — это устройство сброса давления, предназначенное для впуска жидкости для предотвращения чрезмерного внутреннего вакуума; он предназначен для повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий.

Кодексы, стандарты и рекомендуемые практики

Во всем мире опубликовано множество кодексов и стандартов, касающихся конструкции и применения предохранительных клапанов. Наиболее широко используемым и признанным из них является Кодекс ASME по котлам и сосудам высокого давления, обычно называемый Кодексом ASME.

Большинство кодов и стандартов являются добровольными, что означает, что они доступны для использования производителями и пользователями и могут быть включены в спецификации закупок и строительства.Кодекс ASME является уникальным для Соединенных Штатов и Канады, он был принят большинством законодательных собраний штатов и провинций и утвержден законом.

Кодекс ASME устанавливает правила проектирования и изготовления сосудов под давлением. Различные разделы Кодекса охватывают обстрелянные сосуды, ядерные сосуды, необожженные сосуды и дополнительные предметы, такие как сварка и неразрушающий контроль. Сосуды, изготовленные в соответствии с Кодексом ASME, должны иметь защиту от избыточного давления. Тип и конструкция устройств защиты от допустимого избыточного давления подробно описаны в Кодексе.

Терминология

Следующие определения взяты из DIN 3320, но следует отметить, что многие из используемых терминов и связанных определений являются универсальными и встречаются во многих других стандартах. Если общеупотребительные термины не определены в DIN 3320, то в качестве справочного материала использовался ASME PTC25.3. Этот список не является исчерпывающим и предназначен только для справки; его не следует использовать вместо соответствующего стандарта текущего выпуска:

  • Рабочее давление (рабочее давление)
    — это манометрическое давление, существующее при нормальных рабочих условиях в защищаемой системе.
  • Установленное давление
    — это манометрическое давление, при котором в рабочих условиях предохранительные клапаны с прямой нагрузкой начинают подниматься.
  • Испытательное давление
    — это манометрическое давление, при котором в условиях испытательного стенда (атмосферное противодавление) предохранительные клапаны с прямой нагрузкой начинают подниматься.
  • Давление открытия
    — это манометрическое давление, при котором подъемная сила достаточна для разгрузки заданной пропускной способности. Оно равно установленному давлению плюс разница давлений открытия.
  • Давление возврата
    — это манометрическое давление, при котором предохранительный клапан прямой нагрузки повторно закрывается.
  • Создаваемое противодавление
    — это избыточное давление, создаваемое на выпускной стороне за счет продувки.
  • Наложенное противодавление
    — это избыточное давление на выходной стороне закрытого клапана.
  • Противодавление
    — это избыточное давление, создаваемое на выходной стороне во время продувки (создаваемое противодавление + наложенное противодавление).
  • Накопление
    — это увеличение давления сверх максимально допустимого рабочего манометрического давления защищаемой системы.
  • Разница давлений открытия
    — это повышение давления по сравнению с установленным давлением, необходимым для подъемника, подходящего для обеспечения заданной пропускной способности.
  • Перепад давления возврата
    — это разница между давлением срабатывания и давлением возврата.
  • Функциональная разность давлений
    представляет собой сумму разницы давлений открытия и разницы давлений возврата.
  • Разница рабочего давления
    — это разница давлений между установленным и рабочим давлением.
  • Подъемник
    — это перемещение диска из закрытого положения.
  • Начало подъема (открытия)
    — первое измеримое движение диска или восприятие шума нагнетания.
  • Площадь проходного сечения
    — это площадь поперечного сечения перед или после седла корпуса, рассчитанная на основе минимального диаметра, который используется для расчета пропускной способности без каких-либо вычетов на наличие препятствий.
  • Диаметр потока
    — это минимальный геометрический диаметр до или после седла корпуса.
  • Обозначение номинального размера
    предохранительного клапана — это номинальный размер входного отверстия.
  • Теоретическая пропускная способность
    — это расчетный массовый расход из отверстия, площадь поперечного сечения которого равна площади проходного сечения предохранительного клапана, без учета потерь потока клапана.
  • Фактическая пропускная способность — это пропускная способность, определенная путем измерения.
  • Сертифицированная пропускная способность
    — фактическая пропускная способность, уменьшенная на 10%.
  • Коэффициент разрядки
    — это отношение фактической разрядной емкости к теоретической.
  • Сертифицированный коэффициент расхода
    — коэффициент расхода, уменьшенный на 10% (также известный как пониженный коэффициент расхода).

Следующие термины не определены в DIN 3320 и взяты из ASME PTC25.3:

  • Продувка (перепад давления при закрытии) —
    разница между фактическим давлением открытия и фактическим давлением при закрытии, обычно выражается в процентах от установленного давления или в единицах давления.
  • Холодное дифференциальное испытательное давление
    давление, при котором Клапан устанавливается на испытательном стенде с использованием испытательной жидкости при температуре окружающей среды. Это испытательное давление включает поправки на условия эксплуатации, например. противодавление или высокие температуры.
  • Номинальное давление потока
    — статическое давление на входе, при котором измеряется разгрузочная способность устройства сброса давления.
  • Давление испытания на герметичность
    — это заданное статическое давление на входе, при котором количественное испытание на герметичность седла выполняется в соответствии со стандартной процедурой.
  • Измеренная пропускная способность
    — это пропускная способность устройства сброса давления, измеренная при номинальном давлении потока.
  • Номинальная разгрузочная способность
    — это та часть измеренной разгрузочной способности, которая разрешена применимыми нормами или правилами, которая должна использоваться в качестве основы для применения устройства для сброса давления.
  • Избыточное давление
    — это увеличение давления по сравнению с установленным давлением предохранительного клапана, обычно выражаемое в процентах от установленного давления.
  • Давление выталкивания
    — это значение увеличения статического давления на входе предохранительного клапана, при котором имеется измеримый подъем или при котором выпуск становится непрерывным, что определяется зрением, ощущением или слухом.
  • Сброс давления
    — давление срабатывания плюс избыточное давление.
  • Simmer
    — зона давления между заданным давлением и давлением выталкивания.
  • Максимальное рабочее давление
    — максимальное давление, ожидаемое во время работы системы.
  • Максимально допустимое рабочее давление (МДРД)
    — это максимальное манометрическое давление, допустимое в верхней части готового сосуда в рабочем положении для заданной температуры.
  • Максимально допустимое накопленное давление (MAAP)
    — это максимально допустимое рабочее давление плюс накопление, установленное в соответствии с применимыми нормативами для работы или чрезвычайных ситуаций при пожаре.

Хранение и транспортировка предохранительных клапанов

Хранение и обращение
Поскольку чистота важна для удовлетворительной работы и герметичности предохранительного клапана, во время хранения следует принимать меры предосторожности, чтобы не допустить попадания посторонних материалов. Защитные устройства на входе и выходе должны оставаться на своих местах до тех пор, пока клапан не будет готов к установке в системе. Следите за тем, чтобы входное отверстие клапана было абсолютно чистым. Рекомендуется хранить клапан в помещении в оригинальной транспортной таре вдали от грязи и других форм загрязнения. С предохранительными клапанами
следует обращаться осторожно и никогда не подвергать ударам. Неосторожное обращение может изменить настройку давления, деформировать детали клапана и отрицательно повлиять на герметичность седла и работу клапана.
Запрещается поднимать или перемещать клапан с помощью подъемного рычага.
Когда необходимо использовать подъемник, цепь или строп следует обернуть вокруг корпуса клапана и крышки таким образом, чтобы обеспечить вертикальное положение клапана для облегчения установки.

Установка
Многие клапаны повреждены при первом вводе в эксплуатацию из-за неправильной очистки соединения при установке. Перед установкой поверхности фланцев или резьбовые соединения на входе клапана, а также на резервуаре и / или линии, на которой установлен клапан, необходимо тщательно очистить от грязи и посторонних материалов.
Поскольку инородные материалы, попадающие в предохранительные клапаны и через них, могут повредить клапан, системы, на которых клапаны испытываются и в конечном итоге устанавливаются, также должны быть проверены и очищены. В частности, новые системы могут содержать посторонние предметы, которые случайно попадают в ловушку во время строительства и разрушают посадочную поверхность при открытии клапана. Перед установкой предохранительного клапана систему необходимо тщательно очистить.
Используемые прокладки должны соответствовать размерам конкретных фланцев.Внутренние диаметры должны полностью открывать впускные и выпускные отверстия предохранительного клапана, чтобы прокладка не ограничивала поток.
Для клапанов с фланцами: равномерно опустите все соединительные шпильки или болты, чтобы избежать возможной деформации корпуса клапана. Для клапанов с резьбой не прикладывайте гаечный ключ к корпусу клапана. Используйте шестигранные лыски на впускной втулке. Предохранительные клапаны
предназначены для открытия и закрытия в узком диапазоне давления. Для установки клапана требуется точная конструкция как впускного, так и выпускного трубопровода.См. Международные, национальные и отраслевые стандарты.

Впускной трубопровод
Подключайте этот клапан как можно прямо и как можно ближе к защищаемой емкости.
Клапан должен быть установлен вертикально в вертикальном положении либо непосредственно на сопле от сосуда высокого давления, либо на коротком соединительном фитинге, который обеспечивает прямой беспрепятственный поток между сосудом и клапаном. Установка предохранительного клапана в положение, отличное от рекомендованного, отрицательно повлияет на его работу.
Клапан никогда не следует устанавливать на фитинг, имеющий меньший внутренний диаметр, чем входное соединение клапана.

Нагнетательный трубопровод
Нагнетательный трубопровод должен быть простым и прямым. По возможности предпочтительнее «разорванное» соединение рядом с выпускным отверстием клапана. Все выпускные трубопроводы должны быть проложены настолько прямо, насколько это практически возможно, до точки окончательного выпуска для утилизации. Клапан должен сливаться в безопасную зону для утилизации. Нагнетательный трубопровод должен быть осушен надлежащим образом, чтобы предотвратить скопление жидкости на стороне выхода предохранительного клапана.
Нагнетательный трубопровод должен выдерживать вес нагнетательного трубопровода на отдельной опоре и должным образом закреплен, чтобы выдерживать реактивные осевые силы при разгрузке клапана. Клапан также должен иметь опору, чтобы выдерживать любое раскачивание или вибрацию системы.
Если клапан выходит в систему под давлением, убедитесь, что клапан имеет «сбалансированную» конструкцию. Давление на выпуске «неуравновешенной» конструкции отрицательно скажется на характеристиках клапана и установочном давлении.
Фитинги или трубы, имеющие меньший внутренний диаметр, чем выпускные соединения клапана, использовать нельзя.
Крышки предохранительных клапанов со сбалансированным сильфоном всегда должны вентилироваться, чтобы обеспечить надлежащее функционирование клапана и сигнализировать о неисправности сильфона. Не закрывайте эти открытые вентиляционные отверстия. Если жидкость воспламеняется, токсична или вызывает коррозию, вентиляционное отверстие крышки должно быть направлено в безопасное место.

Источник и изображения для этой страницы:
Crosby® — Руководство по проектированию предохранительных клапанов —
Anderson Greenwood Crosby — Руководство по техническому семинару —
Spirax Sarco — Альтернативные устройства защиты растений и терминология —

Важно помнить, что предохранительный клапан — это предохранительное устройство, используемое для защиты сосудов или систем под давлением от катастрофического отказа.Имея это в виду, применение предохранительных клапанов должно быть поручено только полностью обученному персоналу и в строгом соответствии с правилами, предусмотренными регулирующими нормами и стандартами.

Предохранительные предохранительные клапаны — Flowstar (UK) Limited

Основная функция предохранительного клапана — защита имущества и жизни.
Поскольку предохранительный клапан часто является последним устройством, предотвращающим катастрофический отказ в условиях давления, важно, чтобы клапан работал все время i.е. он должен быть на 100% надежным.
Предохранительные клапаны следует устанавливать везде, где есть вероятность превышения максимально допустимого рабочего давления в системе или сосуде, работающем под давлением, в частности, в условиях отказа из-за выхода из строя другого оборудования в системе.
Избыточное давление может создаваться различными способами, в том числе:
  • Неисправность системы охлаждения, из-за которой пар или жидкость расширяются
  • Отказ сжатого воздуха или электроэнергии на контрольно-измерительные приборы
  • Пожары на предприятии
  • В условиях запуска завода

Термины «Предохранительный клапан » и «Предохранительный клапан » являются общими терминами для описания различных устройств сброса давления. Доступен широкий ассортимент в зависимости от области применения и требуемых критериев производительности. Различные конструкции должны соответствовать многочисленным национальным стандартам.

На изображениях ниже показаны разрушительные последствия выхода из строя предохранительного клапана (из-за плохого обслуживания) или клапанов, размер, установка или обслуживание которых были неправильного размера.

Стандарты ASME / ANSI PTC 25.3 (США)

Клапан сброса давления — (Это общий термин, который включает предохранительные клапаны, предохранительные клапаны и предохранительные клапаны.)
Пружинный предохранительный клапан, который предназначен для открытия для сброса избыточного давления и повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий. Он характеризуется быстрым открыванием «хлопком» или открытием, как правило, пропорциональным увеличению давления по сравнению с давлением открытия. Он может использоваться как для сжимаемых, так и для несжимаемых жидкостей, в зависимости от конструкции, регулировки или применения.
Предохранительный клапан — Предохранительный клапан, который приводится в действие статическим давлением на входе и характеризуется быстрым открытием или щелчком.
Предохранительный клапан — Устройство сброса давления, приводимое в действие статическим давлением на входе, имеющее постепенный подъем, обычно пропорциональный увеличению давления по сравнению с давлением открытия.
Предохранительный клапан — Предохранительный клапан, характеризующийся быстрым открытием или ударным действием, или открывающимся пропорционально увеличению давления по сравнению с давлением открытия, в зависимости от применения, и который может использоваться как для жидкости, так и для сжимаемой жидкости. .

Европейский стандарт EN ISO 4126-1

Предохранительный клапан — Клапан, который автоматически, без помощи какой-либо энергии, кроме энергии соответствующей жидкости, выпускает некоторое количество жидкости, чтобы предотвратить превышение заданного безопасного давления, и который предназначен для повторного закрытия и предотвратить дальнейший поток жидкости после восстановления нормального рабочего давления.

На изображениях ниже показаны стандартный предохранительный клапан и стандартный предохранительный клапан от известного британского производителя. Каждый производитель делает все по-своему, но все основные компоненты и принципы работы одинаковы. Как описано ранее, предохранительный клапан отличается от предохранительного клапана тем, что он быстро открывается после достижения установленного давления. Для того же размера впускного отверстия и с клапаном в закрытом положении площадь поверхности, на которую будет воздействовать давление на впускной стороне, одинакова.Когда достигается заданное давление и клапан начинает открываться, диск на предохранительном клапане становится больше (см. Диаграммы ниже), и, следовательно, при том же давлении наблюдается гораздо большая площадь поверхности, и, следовательно, сила значительно увеличивается, вызывая открытие клапана. быстро и, следовательно, характерно попсовое действие.

Рисунок 1 — Подъемный рычаг (3), пружина (4), шпиндель (17), крышка (6), впускной корпус (12), диск (9), держатель пружины (16)

На изображении ниже показаны указанные выше предохранительные и предохранительные клапаны в разобранном виде. Диаметр диска на предохранительном клапане 1 дюйм (DN25) всего на 7 мм больше, чем на предохранительном клапане, что звучит не так уж и много, но при подсчете площадей это увеличение составляет 36%.

Разобранный предохранительный клапан 1 «(DN25) и разобранный предохранительный клапан 1» (DN25) от того же производителя

На этой схеме представлен предохранительный клапан в простейшей форме. Сила, действующая на входную сторону диска, действует против силы, прикладываемой пружиной, плюс силы, прикладываемой противодавлением на верхнюю часть диска.

Рисунок 2 — Модель простого клапана

Клапан остается закрытым, когда (PI x Ab) Fs + (PB x At) были PI = входное давление, PB = противодавление, At = верхняя часть диска, Ab = нижняя часть диска. Из этой конструкции следует обратить внимание на то, что если PB является переменным и довольно большим по сравнению с PI, то это приведет к изменению давления, при котором клапан открывается, что нежелательно. Доступны следующие две конструкции (Рис. 3 и Рис. 4), которые устраняют влияние противодавления на установленное давление.

Рисунок 3 — С нижним элементом

Рисунок 4 — Конструкция поршня

Сильфон предотвращает противодавление, действующее на верхнюю часть диска. По отношению к поршню в основном корпусе клапана нет верхней стороны, поэтому опять же противодавление не может повлиять на установленное давление. Отказ сильфона — важная проблема в критических приложениях, где требуется очень точное заданное давление. В этих случаях может быть реализован некоторый механизм для обнаружения утечки технологической среды из верхнего вентиляционного отверстия.Поршневые конструкции обычно не встречаются в обычных предохранительных клапанах, но чаще встречаются в предохранительных клапанах с пилотным управлением.

Рекомендации по использованию сильфонов

Практические рекомендации API 520: обычную конструкцию обычно не следует использовать, когда создаваемое противодавление превышает 10% установленного давления при 10% превышении давления. Европейский стандарт EN ISO 4126: создаваемое противодавление должно быть ограничено до 10% от установленного давления, когда клапан нагнетает с сертифицированной производительностью.
Другие проблемы с противодавлением
Большой PB также влияет на скорость потока клапана в открытом состоянии.
Общее противодавление создается двумя компонентами: наложенным противодавлением и созданным противодавлением.
  • Наложенное противодавление: статическое давление, которое существует на выходной стороне закрытого клапана.
  • Возникающее противодавление: дополнительное давление, создаваемое на выпускной стороне при выпуске клапана.

В обычной конструкции (без сильфона) наложенное противодавление будет влиять на характеристику открытия и заданное значение, но комбинированное противодавление изменит значение закрытия (продувки) и повторной посадки.

Обзор производительности

Избыточное давление — это процент от установленного давления, при котором клапан полностью открыт. Продувка — это процентное значение ниже установленного давления, при котором клапан полностью закрывается.

Рисунок 5 — Взаимосвязь между давлением и подъемом для типичного предохранительного клапана

Таблица 1 — Сводная информация о характеристиках предохранительного клапана

Таблица 2 — Стандарты предохранительных клапанов

Обратите внимание, что в зависимости от производителя они могут незначительно отличаться от показанных ниже.

Рисунок 6 — Типовые компоненты предохранительного клапана

Основными элементами конструкции являются корпус клапана с прямоугольным расположением патрубков, входное отверстие может быть как сплошным, так и полу-сопловым. При полной конструкции форсунки «смачиваемый» впускной тракт образован из одной детали (как показано на рисунке 6) с седлом, интегрированным в верхнюю часть форсунки. Внутреннее отверстие сопла и диска — единственная часть клапана, на которую воздействует технологическая жидкость, когда клапан находится в закрытом положении. Конструкция полусопла состоит из посадочного кольца, вставленного в корпус.Диск удерживается штоком на седле, при этом направленная вниз сила создается за счет сжатия пружины, установленной в крышке. Степень сжатия пружины регулируется регулятором пружины под крышкой.

Типы крышек

Рисунок 7 — Открытый капот

Рисунок 8 — Закрытая крышка

Если не используются сильфоны или мембранные уплотнения, технологическая жидкость будет попадать в корпус пружины (или крышку). Количество жидкости зависит от конкретной конструкции предохранительного клапана.Если выброс этой жидкости в атмосферу допустим, корпус пружины может быть выпущен в атмосферу — открытая крышка. Это обычно выгодно, когда предохранительный клапан используется для высокотемпературных жидкостей или для котлов, поскольку в противном случае высокие температуры могут ослабить пружину, изменив установленное давление клапана. Однако использование открытой крышки подвергает пружину клапана и внутренние детали воздействию условий окружающей среды, что может привести к повреждению и коррозии пружины.
Когда жидкость должна полностью удерживаться предохранительным клапаном (и системой нагнетания), необходимо использовать закрытую крышку, которая не выпускается в атмосферу.Этот тип пружинного кожуха почти повсеместно используется для небольших резьбовых клапанов, и он становится все более распространенным для многих диапазонов клапанов, поскольку, особенно при работе с паром, выпуск жидкости может быть опасен для персонала.

Типовые варианты крышки

Рычаг открывания подъема

Рисунок 9 — С установленным подъемным рычагом

Подъемный механизм рекомендуется для проверки правильности работы клапана в любое время, когда коррозия, спекание или любые отложения могут помешать открытию.
Посторонние частицы могут скапливаться под седлом клапана при его выпуске. Подъемный рычаг позволяет поднять клапан и смыть препятствие. Клапаны сброса давления для Раздела VIII требуют подъемного рычага на всех клапанах подачи воздуха, пара и горячей воды, используемых при температурах выше 60 ° C. Обычно используется там, где требуется периодическое тестирование клапана на месте, чтобы гарантировать его работу. В конструкции с открытым подъемным рычагом, когда клапан опорожняется, текучая среда улетучивается в атмосферу вокруг узла открытого подъемного рычага.Если это нежелательно или если присутствует противодавление, вы должны выбрать конструкцию подъемного рычага с набивкой.

Рычаг подъема с набивкой

Рисунок 10 — Подъемный рычаг с набивкой

Как описано выше, этот тип выбирается там, где утечка среды в атмосферу во время нагнетания клапана или во время противодавления нежелательна. Конструкция рычага с уплотнением представляет собой полностью герметичный узел.

Заглушка на болтах

Рисунок 11 — Крышка на болтах

Некоторые люди считают, что конструкция с болтами и прокладками лучше стандартной навинчивающейся крышки для приложений с противодавлением и / или вибрацией, поэтому некоторые производители предлагают это в качестве опции.

Пробка для винта / Контрольная пробка

Рисунок 12 — Затяжной винт / контрольная затычка

При определенных обстоятельствах, например, в условиях запуска установки или для испытания системы под давлением в контролируемой среде, может потребоваться, чтобы клапан не открывался. Это достигается путем завинчивания болта (показан на проводе) в крышку, которая навинчивается на шток и предотвращает его подъем. Очевидно, что перед вводом клапана в эксплуатацию важно удалить контрольные заглушки.

Доступны другие типовые варианты

Сбалансированный сильфон

Рисунок 13 — Сбалансированный сильфон

Сильфон спроектирован так, чтобы покрывать ту же площадь на задней части диска, что и площадь седла, поэтому противодавление не будет влиять на установленное давление. См. Предыдущий раздел «Основные принципы работы с предохранительным клапаном». Сильфон также защищает шпиндель, направляющую шпинделя и пружину от технологической среды.

Индикатор работы

Рисунок 14 — Индикатор работы

Микровыключатель установлен на внешней стороне клапана, который активируется, когда шток поднимается в клапане.

Паровые куртки

Болт на паровой рубашке для сохранения температуры корпуса клапана. Обычно используется для жидкостей для предотвращения затвердевания текучих вязких жидкостей.

Диск прижимается к соплу пружиной, которая находится в литой крышке. Пружина регулируется прижимным винтом, что позволяет регулировать давление открытия или давление срабатывания. Регулируемое кольцо сопла, навинченное на сопло, регулирует геометрию камеры управления выходом жидкости (также известной как камера скопления).Геометрия камеры управления (камеры скопления) очень важна для управления давлением открытия и закрытия клапана и стабильности работы. Кольцо форсунки фиксируется на месте кольцевым штифтом в сборе, как показано на Рисунке 15 ниже.

Рисунок 15

Рисунок 16 — Зависимость площади сопла от камеры управления (камера гофрирования)

При нормальной работе системы клапан остается в закрытом положении, потому что сила пружины (Fs) больше, чем давление в системе, действующее на внутреннюю посадочную поверхность форсунки (PA). Если давление в системе увеличивается до точки, при которой эти силы равны, то достигается заданное давление. Диск поднимается, и жидкость проходит через клапан. Когда давление в системе возвращается к безопасному уровню, клапан закрывается.
Непосредственно перед достижением заданного значения предохранительный клапан пропускает жидкость системы в камеру скопления. Теперь жидкость воздействует на большую площадь диска внутри камеры скопления (PAh), заставляя клапан испытывать мгновенное увеличение силы открытия. Обратитесь к рисунку 16 выше, чтобы увидеть соотношение между площадью сопла (A) и площадью камеры уплотнения (Ah).Давление в системе, действующее на большую площадь, внезапно с большой скоростью откроет предохранительный клапан.
Хотя открытие происходит быстро и резко, клапан не открывается полностью при заданном значении. Давление в системе должно вырасти выше уставки, чтобы открыть клапан в положение полного подъема и производительности. Максимальный подъем и сертифицированный расход будут достигнуты в допустимых пределах (избыточное давление), установленных различными нормами и стандартами. Для всех элей для сброса давления допускается превышение давления для достижения полного номинального расхода.Допустимое избыточное давление может варьироваться от 10% до 21% для необожженных сосудов и систем, в зависимости от размера, количества клапанов и наличия пожара.
Как только клапан регулирует скачок давления, давление в системе начинает снижаться. Поскольку область камеры скопления теперь контролирует поток жидкости на выходе, давление в системе должно упасть ниже заданного значения, прежде чем сила пружины сможет закрыть клапан. Разница между установленным давлением и давлением закрытия называется продувкой и обычно выражается в процентах от установленного давления.Типичная продувка может варьироваться от 7% до 10%, что является отраслевым стандартом.
Регулировка соплового кольца изменяет форму и объем камеры сбора, а его положение влияет как на характеристики открытия, так и на закрытие клапана. Когда сопловое кольцо установлено в верхнее положение, камера скопления ограничена до максимума. Клапан обычно открывается очень отчетливо при минимальном кипении (утечка перед открытием), но продувка увеличивается. Когда сопловое кольцо опускается в самое нижнее положение, возникает минимальное ограничение для камеры скопления.В этом положении кипение увеличивается, а продувка уменьшается. Конечное положение кольца находится где-то между этими двумя крайностями, чтобы обеспечить оптимальную производительность.

Работа с жидкостями

В сфере ликвидных услуг существует иная динамическая ситуация. Жидкости не расширяются при прохождении через отверстия, и небольшой поток жидкости через сопло вызывает большой локальный перепад давления в отверстии сопла. Это местное падение давления заставляет пружину повторно закрывать клапан, если поток жидкости минимален.Жидкости, протекающие в камеру скопления, могут быстро стекать под действием силы тяжести и предотвращать повышение давления жидкости во вторичной области камеры скопления. Таким образом, предохранительные клапаны для жидкости подвержены явлению, называемому дребезжанием, особенно при низких расходах жидкости. Дребезжание — это быстрое открытие и закрытие клапана сброса давления, которое всегда разрушительно.
Из-за разницы в характеристиках газов и жидкостей, для некоторых конструкций клапанов требуется специальный жидкостный трим, чтобы соответствовать критериям производительности по разделу VIII Кодекса ASME по полному номинальному расходу жидкости при 10% избыточном давлении.Для жидкостей, поскольку в заданной точке не слышно ни видимого, ни слышимого хлопка, заданное давление определяется как давление, когда возникает первый сильный поток (устойчивый поток воды размером с карандаш, который остается непрерывным примерно на один дюйм).

Проверка / обслуживание предохранительных клапанов

Производители обычно указывают рекомендуемые процедуры тестирования и интервалы тестирования в своих Инструкциях по установке, эксплуатации и техническому обслуживанию (IOM). Как правило, они рекомендуют проводить ручную проверку каждые 3 или 6 месяцев (при условии, что у нее есть подъемный рычаг) и проверку установленного давления каждые 12 месяцев. Разумно включить их в свой план обслуживания, чтобы их не пропустить. Иногда ваша страховая компания может потребовать, чтобы они проверялись даже чаще, чем это, например, каждые 6 месяцев. В большинстве случаев тестирование включает удаление их из вашей системы и повторную сертификацию в утвержденной мастерской.

  • Если у вас есть система, которая отключена для ежегодного обслуживания, то это идеальное время для снятия предохранительных клапанов и их проверки и повторной сертификации.
  • Для систем, которые могут быть отключены только на короткое время, имеет смысл оставить запасной клапан для замены, а затем снятый клапан можно будет проверить и повторно сертифицировать.
  • Для систем, которые нельзя отключить, вам понадобится переключающий клапан, который позволяет переключаться между предохранительными клапанами, позволяя снимать один для проверки и тестирования.
  • Для более крупных предохранительных клапанов в системах, которые работают непрерывно, вы можете рассмотреть возможность проведения испытаний на месте. Однако у этого метода есть некоторые ограничения, поскольку вы не можете визуально осмотреть внутреннюю часть клапана, но он сообщит вам, открывается ли клапан при правильном установленном давлении.

Общие неисправности предохранительных клапанов

Предохранительные клапаны и предохранительные клапаны чрезвычайно надежны.Однако наиболее частые проблемы, с которыми мы сталкиваемся:

(a) Клапан проходит (протекает) на стороне выпуска, когда клапан должен быть закрыт. Это может произойти с клапанами любого возраста (новыми или старыми) и происходит, если мусор, содержащийся в среде, проходит через клапан в точке, когда клапан поднимается, и мусор либо захватывает, либо повреждает внутренние части клапана. На клапанах с мягким седлом твердые частицы могут врастать в мягкий материал, вызывая проблемы с повторным уплотнением. Если у вашего клапана есть подъемный рычаг, и это безопасно, то стоит поднять ручку на несколько секунд, что, надеюсь, очистит весь мусор, позволяя клапану правильно закрыться. Если это невозможно или не решает проблему, клапан необходимо снять и вернуть для обслуживания и повторной сертификации. Мы часто видим это чаще всего во время запуска системы, когда происходит скачок давления, поэтому чрезвычайно важно, чтобы система была промыта заблаговременно.

(b) Коррозия / износ, который обычно является проблемой только старых клапанов или клапанов, работающих в чрезвычайно суровых условиях.

Захваченный мусор Загрязнения на дисках клапанов Коррозия клапана

Ни один из этих сценариев производитель не покрывает по гарантии.

корейских исследователей напечатали на 3D-принтере высокопрочный широкоформатный ядерный предохранительный клапан

Ученые из Корейского научно-исследовательского института атомной энергии (KAERI) напечатали на 3D-принтере большой предохранительный клапан с достаточными сопротивляемыми свойствами, чтобы его можно было использовать в ядерном реакторе.

Объединив 3D-печать и обработку с ЧПУ, команда KAERI смогла изготовить 30-килограммовый смеситель со сверхточными характеристиками, включая набор сложных внутренних охлаждающих каналов.Во время испытаний клапан соответствовал уровню безопасности «Класс 1», наблюдаемому в коммерческих запасных частях, что означает, что он потенциально способен выдерживать самое сильное радиационное воздействие, наблюдаемое в атомной промышленности.

Клапан, напечатанный учеными на 3D-принтере (на фото), имел диаметр 300 мм и весил 30 кг. Фото из Journal of Nuclear Matters.

Техническое обслуживание АЭС

По мере того как мир продолжает отходить от ископаемого топлива, ряд стран выбрали ядерную энергию в качестве низкоуглеродной альтернативы.В частности, США стали мировым лидером в области ядерной энергетики, вырабатывая таким образом более 30% мировой электроэнергии, а с 2007 года они ввели в эксплуатацию в общей сложности 24 реактора.

Для обеспечения безопасной эксплуатации этих станций и предотвращения повторения прошлых катастроф их часто обслуживают и ремонтируют. Однако команда KAERI выявила нехватку некоторых критически важных для безопасности деталей, таких как клапан системы химического контроля и контроля объема (CVCS), который используется для сброса давления в активной зоне.

В частности, CVCS используется для выполнения задач подачи жидкости или расхода в реакторах, и, хотя он может быть развернут в другом месте, предохранительные клапаны всегда должны соответствовать определенным критериям. Например, компоненты ядерной установки должны пройти испытания под давлением воды, эксплуатационные и гидравлические испытания перед развертыванием, а создание достаточно устойчивых компонентов по требованию ранее было трудным.

Клапан команды KAERI был напечатан на 3D-принтере в виде трех отдельных частей перед сборкой (на фото). Изображение через Journal of Nuclear Matters.

Изготовление клапана для тяжелых условий эксплуатации

По мнению ученых KAERI, одна только 3D-печать металлом не совсем готова заменить традиционное производство, когда дело доходит до создания ядерных запчастей. Однако, объединив технику направленного осаждения энергии (DED) с 5-осевой обработкой с ЧПУ, команда обнаружила, что они могут изготовить реплику с требуемым экстремальным уровнем точности.

Клапан на основе хрома и никеля, созданный исследователями, имел корпус, крышку и клетку, напечатанные на 3D-принтере, и после сборки 300-миллиметровое устройство было подвергнуто тщательной оценке.Во время испытаний под давлением было установлено, что границы слоев устройства действуют как фокус остаточного напряжения, снижая его прочность на 7-8%.

Точно так же, когда CVCS подвергался постобработке в горячем изостатическом прессе (HIP) при 1100 o ° C, его целостность ухудшалась на 33%, что на 18% больше, чем у обычного клапана. Однако с точки зрения стабильных характеристик и «предела выносливости» устройство для добавления присадок лучше коммерческой версии с пределом прочности на разрыв 202,6 МПа.

В целом, команда пришла к выводу, что, несмотря на его реакцию на термическую обработку, постоянной прочности их клапана с добавками было достаточно, чтобы он был готов к конечному использованию. Учитывая, что CECS группы воспроизводит компонент категории 1 класса, ядерный регулирующий орган МАГАТЭ классифицирует его как «часть, отказ которой приведет к последствиям« высокой »серьезности». Высокая оценка прочности детали, напечатанной на 3D-принтере.

Аддитивные атомарные приложения

Используя 3D-печать, теперь можно изготавливать детали, устойчивые к высоким температурам, а в прошлом году модель U.S. Министерство энергетики выделило значительные ресурсы на развитие ядерных приложений этой технологии.

Национальная лаборатория Ок-Ридж (ORNL) играет центральную роль в тестировании 3D-печатных ядерных деталей и установила свои первые компоненты, связанные с безопасностью, в декабре 2020 года. Сотрудничая с Управлением долины Теннесси (TVA) и поставщиком топлива Framatome, ORNL, как сообщается, смогла для интеграции кронштейнов ТВС в активную зону реактора.

ORNL также находится в процессе 3D-печати полноценного микрореактора под названием Transformational Challenge Reactor (TCR).Используя сочетание аддитивного производства, современных материалов и встроенных датчиков, ORNL стремится оптимизировать и снизить затраты, связанные со строительством атомных электростанций.

В другом месте ученые из Аргоннской национальной лаборатории использовали 3D-печать, чтобы улучшить возможность вторичной переработки ядерных отходов. Команда Argonne считает, что с помощью своего нового контактора, изготовленного с применением присадок, можно повторно использовать до 97% отработанного ядерного топлива.

Выводы исследователей подробно описаны в их статье под названием « Аддитивное производство 3-дюймового клапана класса 1 ядерной безопасности с помощью лазерно-направленного воздействия энергии. »Соавторами исследования являются Сук Хун Кан, Джоовон Сух, Сан Ёб Лим, Сынмун Чон, Ён Ун Чан и Ин Су Джун.

Чтобы быть в курсе последних новостей о 3D-печати, не забудьте подписаться на информационный бюллетень Промышленность 3D-печати или подписаться на нас в Twitter или лайкнуть нашу страницу Facebook .

Вы ищете работу в индустрии аддитивного производства? Посетите 3D-печать вакансий , чтобы узнать о вакансиях в отрасли.

На изображении показана средняя часть клапана, напечатанного командой KAERI на 3D-принтере. Фото из Journal of Nuclear Matters .

страница не найдена. Библиотека изображений «Наука и общество»

  • регистр
  • войти

Все PhotographersAEA технологии LtdAngela BaileyAnnette KennyBabak Амин TafreshiBletchley Парк TrustBoard попечителей Королевского ботанического GBrian BousfieldBritish AerospaceBritish Почтовый музей и ArchiveBritish Транспорт Фильмы StillsCERNCharlie StewartChris MontgomeryClifford Роу CollectionColin FrewinColin GiffordDaily Herald / TACDaily Herald ArchiveElisa VendraminEmily ChurchillErik SimonsenEsther Bubley CollectionEuropean Space AgencyFlorilegiusGetty ImagesGlenn HillGNS ScienceHealth AgencyHoward развития и Джейн Рахит CollectionHugh GledhillHunterian CollectionIan Аллен ArchiveIan BeesleyIllustrated Лондон NewsInterfotoITR TassJamie CooperJean FishJerry RendellJohn DrysdaleJohn EverestKaren NeillKarl BartleyKevin JohnsonKevin ParrishKodak CollectionL R WilsonLewis Morley ArchiveLibrary Из CongressLucy WaittMaggie HarteManchester Аэропорт ArchivesManchester Ежедневно ExpressMaurice Брумфилд с / о Lafayette FilmMercury PressMette PerregaardMichael MartinMichael RhodesMilk Ма Совет по маркетингу Pix Ltd — Planet News Коллекция Портера С БруксаПресс-ассоциацияPrints Charlie LtdСлужба лаборатории общественного здравоохраненияRadio Times Коллекция Рэнсом-УоллисРичард БосомвортРичард ГонтРакетная публикация СоветStep Ген Гэвин ТЕСТИРОВАНИЕ Благотворительность Часовщика / Кларисса Брюс The Cuneo Estate Национальный архивТони Рэй-ДжонсТони СпенсерTop Gear MagazineUniversal Images Group LtdUniversal Images Group LtdУолтер НюрнбергФотографии широкого мираZoltan Glass

  • в пределах результатов

результатов / страница: 481216202432406080120160200

  • ориентация: горизонтальный вертикальный квадратный
  • оттенок: цвет ч / б

Последние 20 поисков…

масляный предохранительный клапан изображение, фотографии и изображения

картина масла клапана

масляный клапан фото

картинка масляного клапана

масляный обратный клапан изображение

Предыдущий Следующий 1 /50 Фото продукты: Связанные ключевые слова: масляный клапан шаровой кран предохранительный клапан клапаны НПЗ нефтегазовое оборудование предохранительный клапан давления Категории: Дом > Инструменты и оборудование > Сантехника > Клапаны > клапан > предохранительный клапан > предохранительный клапан масла Теория предохранительного клапана

| Энциклопедия Первой Поправки

Верховный суд подтвердил теорию Первой поправки как «предохранительный клапан», мотивируя это тем, что граждане, которые могут свободно выражать недовольство правительством посредством мирных протестов, будут удерживаться от насильственных мер.Граница между мирным и насильственным не всегда ясна. Например, на этой фотографии 1965 года студенты Государственного колледжа Алабамы участвовали в ненасильственном протесте за права избирателей, когда депутаты все равно противостояли им, разогнав собрание. (AP Photo / Perry Aycock, использовано с разрешения Associated Press)

Теория предохранительного клапана — это философское обоснование полезности протеста.

Согласно принципу предохранительного клапана, граждане могут свободно делать заявления по спорным социальным вопросам, чтобы выразить свое недовольство правительством и его политикой.Приняв на себя это право, граждане будут удерживаться от насильственных мер для привлечения внимания к своим причинам.

Первая поправка, защищающая свободу слова, религии, мирных собраний и право на подачу петиций правительству, воплощает теорию предохранительного клапана.

Верховный суд подтвердил теорию «предохранительного клапана» Первой поправки

Верховный суд подтвердил эту теорию, установив сильную презумпцию против предварительного ограничения публикации.

Такая презумпция была очевидна в решениях Суда по делу Near v. Minnesota (1931), которое пресекло попытку штата закрыть непристойную субботнюю прессу, и в деле New York Times Co. ), в котором Суд снял запрет на публикацию документов Пентагона.

Эти и другие решения основаны на идее о том, что лучше позволить представителям общественности судить об идеях самостоятельно и действовать соответственно, чем заставлять правительство действовать в качестве порицания.Суд даже оказал поддержку в делах, касающихся непристойности или высказываний, подстрекающих к насильственным действиям. Теория предохранительного клапана предполагает, что такая политика с большей вероятностью приведет к гражданскому миру, чем к гражданским беспорядкам.

Граница между мирными и насильственными протестами не всегда четкая

Граница между мирным и насильственным не всегда ясна, и в некоторых ситуациях ею можно пренебречь.

Имеется множество примеров, когда правительство вмешивалось, чтобы «восстановить» порядок, противостоя явно мирным протестам.Например, в 1960-х годах во время движения за гражданские права полиция в Монтгомери, штат Алабама, пыталась подавить серию ненасильственных протестов студентов Государственного колледжа Алабамы.

Студенты, все из которых были чернокожими, мирно отстаивали свои гражданские права, но были встречены полицией Монтгомери силой. Другой пример произошел в Государственном университете Кента в 1970 году, когда Национальная гвардия обстреляла студентов, протестовавших против войны во Вьетнаме.

«Путь безопасности» лежит в свободе слова о правительстве, пишет Брандейс.

Судья Луи Д.Брандейс признал, что Первая поправка может служить предохранительным клапаном в своем совпадающем мнении по делу Whitney v. California (1927), когда он писал: «Страх порождает репрессии; . . . репрессии порождают ненависть; . . . ненависть угрожает стабильному правительству; . . . безопасный путь лежит в возможности свободно обсуждать предполагаемые жалобы и предлагаемые средства правовой защиты; и хорошее средство от злых советов — это добрые советы ».

Эта статья была первоначально опубликована в 2009 году. Джон Омачону, Ph.Д. — педагог, практик в области средств массовой информации и преподаватель, более двух десятилетий преподававший в колледже курсы по праву и этике средств массовой информации. Он привержен постулатам, принципам и практике Первой поправки.

Отправить отзыв об этой статье

Amazon.com: Предохранительный клапан для скороварки Hawkins: Kitchen & Dining

Номер модели вашего продукта можно найти на табличке, прикрепленной к продукту, или в руководстве пользователя.Несмотря на то, что детали могут выглядеть одинаково, похожие детали часто отличаются, и важно покупать детали, подходящие для вашей конкретной модели.

У большинства бытовых приборов номер модели указан где-нибудь на табличке, которая выглядит следующим образом.

Номерные знаки могут появляться в разных местах, в зависимости от типа вашей модели.

Подкатегория

Выберите подкатегорию

.

Вам может понравится

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
